BROTHER HL2130, HL-2250DN User Manual [fr]

Imprimante laser Brother

GUIDE DE L’UTILISATEUR

HL-2130 HL-2132 HL-2220 HL-2230 HL-2240 HL-2240D HL-2242D HL-2250DN

Pour les utilisateurs malvoyants

Vous pouvez lire ce manuel avec un logiciel de lecture d'écran à synthèse vocale.

Avant de pouvoir utiliser l’imprimante, vous devez d’abord configurer le matériel et installer le pilote.

Veuillez vous reporter au Guide d'installation rapide pour installer l'imprimante. Vous pouvez consulter la copie papier qui se trouve dans le carton.

Veuillez lire ce Guide de l'utilisateur attentivement avant d'utiliser l'imprimante.

Veuillez nous rendre visite à l’adresse http://solutions.brother.com/ et utilitaires et les réponses aux questions fréquemment posées (FAQ) et aux questions techniques.

Remarque : Certains modèles ne sont pas disponibles dans tous les pays.

pour le service après-vente, les derniers pilotes

HL-2270DW

Version C

FRE/SWI-FRE/BEL-FRE

Utilisation du guide

Symboles utilisés dans ce guide

Les symboles et les conventions suivants sont utilisés tout au long de cette documentation.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures graves, voire mortelles.

ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures légères à modérées.

IMPORTANT indique une situation potentiellement dangereuse pouvant entraîner des accidents sources de -dommages- matériels uniquement ou d'une panne du produit.

Les icônes de Haute température vous avertissent de ne pas toucher aux parties chaudes de l’appareil.

Les notes vous indiquent comment répondre à une situation donnée ou vous donnent des conseils sur le fonctionnement des options disponibles.

Table des matières

1 Méthodes d’impression 1

À propos de cette imprimante....................................................................................................................1

Vue de face et vue de l'arrière.............................................................................................................1

Papier et autres supports d'impression admissibles..................................................................................3

Papier et supports d'impression recommandés...................................................................................3

Type et format du papier .....................................................................................................................4

Manipulation et utilisation de papier spécial ........................................................................................5

Zone non imprimable...........................................................................................................................9

Méthodes d’impression............................................................................................................................10

Impression sur papier ordinaire, papier recyclé, papier fort, papier fin, ou papier épais ...................10

Impression sur des étiquettes ou enveloppes ...................................................................................15

Impression recto-verso ............................................................................................................................20

Règles à suivre pour l’impression recto-verso...................................................................................20

Impression recto-verso automatique

(HL-2240D / HL-2242D / HL-2250DN / HL-2270DW seulement) ..................................................21

Impression recto-verso manuelle ......................................................................................................22

2 Pilotes et logiciel 23

Pilote d'imprimante ..................................................................................................................................23

Fonctions du pilote d'imprimante (pour Windows

Fonctions du pilote d'impression (pour Macintosh) ...........................................................................40

Désinstallation du pilote d’imprimante .....................................................................................................51

Pilote d'imprimante pour Windows

Pilote d’imprimante pour Macintosh ..................................................................................................51

Logiciels...................................................................................................................................................52

Logiciels pour réseau (HL-2250DN / HL-2270DW seulement)..........................................................52

Console d'imprimante à distance (Pour Windows

..................................................................................................51

)...........................................................................25

seulement) .......................................................52

3 Panneau de commande 53

Témoins à LED (diodes électroluminescentes) .......................................................................................53

Indications d'appel technicien..................................................................................................................58

Touche Go...............................................................................................................................................60

Imprimer une page de test.................................................................................................................61

Imprimer une page des paramètres de l’imprimante .........................................................................62

Imprimer polices (HL-2250DN / HL-2270DW seulement) .................................................................63

Impression d'un rapport WLAN (HL-2270DW seulement).................................................................64

Paramètres par défaut.......................................................................................................................64

4 Entretien périodique 66

Remplacement des consommables.........................................................................................................66

Consommables..................................................................................................................................66

Avant de remplacer les consommables.............................................................................................67

Cartouche de toner............................................................................................................................70

Tambour ............................................................................................................................................77

Nettoyage ................................................................................................................................................83

Nettoyage de l'extérieur de l'imprimante ...........................................................................................84

Nettoyage du fil corona......................................................................................................................85

Nettoyage de l’ensemble tambour.....................................................................................................87

Nettoyage du rouleau d’entraînement du papier ...............................................................................95

Emballage et transport de l’appareil ........................................................................................................97

5 Dépistage des pannes 101

Identification du problème......................................................................................................................101

Messages d'erreur de Status Monitor....................................................................................................102

Gestion du papier ..................................................................................................................................104

Les bourrages papier et comment les éliminer......................................................................................106

Amélioration de la qualité d’impression .................................................................................................114

Résolution des problèmes d’impression................................................................................................121

Problèmes liés au réseau (HL-2250DN / HL-2270DW seulement) .......................................................122

Autres problèmes...................................................................................................................................122

Pour Macintosh avec l'interface USB ..............................................................................................122

A Annexe 123

Caractéristiques techniques de l’imprimante .........................................................................................123

Moteur .............................................................................................................................................123

Contrôleur........................................................................................................................................124

Logiciel ............................................................................................................................................125

Panneau de commande ..................................................................................................................125

Gestion du papier ............................................................................................................................125

Spécifications du support ................................................................................................................126

Fournitures ......................................................................................................................................127

Dimensions / poids ..........................................................................................................................127

Autre................................................................................................................................................128

Configuration requise ......................................................................................................................129

Informations importantes pour choisir votre papier .........................................................................130

Jeux de symboles et de caractères (HL-2250DN / HL-2270DW seulement) ........................................133

Comment utiliser la gestion à partir du Web (navigateur Web) .......................................................133

Liste des jeux de symboles et de caractères...................................................................................134

Guide de référence rapide pour les commandes de contrôle des codes à barres

(HL-2250DN / HL-2270DW seulement)..............................................................................................136

Impression de codes à barre ou de caractères élargis....................................................................136

B Annexe (Europe et autres pays) 143

Numéros Brother ...................................................................................................................................143

C Annexe (Etats-Unis et Canada) 144

Numéros Brother ...................................................................................................................................144

D Index 147

iii

Méthodes d’impression 1

À propos de cette imprimante 1

Vue de face et vue de l'arrière 1

1 Volet du support du bac de sortie face imprimée dessous 2 (volet du support 2) 2 Volet du support du bac de sortie face imprimée dessous 1 (volet du support 1) 3 Panneau de commande 4 Guide-papier d'alimentation manuelle 5 Fente d’alimentation manuelle 6 Capot de la fente d'alimentation manuelle (Non disponible pour HL-2130 / HL-2132 / HL-2220) 7 Bac à papier 8 Capot avant 9 Interrupteur d’alimentation 10 Grille de ventilation 11 Bac de sortie face imprimée dessous

Méthodes d’impression

1 Capot arrière (avec bac de sortie face imprimée dessus ouvert) 2 Connecteur de l'alimentation CA 3 HL-2270DW : bouton de configuration de la connexion sans fil 4 HL-2270DW : témoin d'activité sans fil 5 Connecteur d’interface USB 6 HL-2250DN / HL-2270DW : port 10BASE-T/100BASE-TX

4 3

7 HL-2250DN / HL-2270DW : témoins d'état du réseau

Méthodes d’impression

Papier et autres supports d'impression admissibles 1

La qualité d'impression peut varier en fonction du type de papier utilisé. Vous pouvez utiliser les types de support d'impression suivants : papier fin, papier ordinaire, papier fort,

papier de qualité supérieure, papier recyclé, étiquettes ou enveloppes. Pour obtenir de meilleurs résultats, suivez les instructions ci-dessous :

 NE chargez PAS différents types de papiers simultanément dans le bac pour ne pas provoquer des

bourrages ou des problèmes d’alimentation.

 Pour une impression correcte, vous devez choisir le même format de papier que le papier présent dans le

bac à partir de votre application.

 Évitez de toucher la surface imprimée du papier immédiatement après l'impression.  Avant d'acheter d'importantes quantités de papier, il est conseillé de procéder à des essais pour vérifier

qu’il convient.

Papier et supports d'impression recommandés 1

Europe Etats-Unis

Papier ordinaire

Papier recyclé Étiquettes Etiquettes laser Avery L7163 Etiquettes laser blanches Avery #5160

Enveloppes Série Antalis River (DL) (aucune marque spécifique recommandée)

Xerox Premier TCF 80 g/m Xerox Business 80 g/m

Xerox Recycled Supreme 80 g/m

Xerox 4200 20 lb

Hammermill Laser Print 24 lb (90 g/m (aucune marque spécifique recommandée)

)

Méthodes d’impression

Type et format du papier 1

L'imprimante alimente le papier à partir du bac d'alimentation installé ou de la fente d'alimentation manuelle. Les noms des bacs utilisés dans le pilote d’imprimante et dans ce guide sont les suivants :

Bac à papier Bac 1 Fente d’alimentation manuelle Manuelle Bac duplex pour l'impression

recto-verso automatique (

HL-2240D HL-2250DN seulement)

HL-2242D

HL-2270DW

Quand vous consultez cette page, vous pouvez passer directement à la page traitant de chaque méthode d’impression en cliquant sur p dans le tableau.

Type de support Bac 1 Manuelle DX Sélectionnez le type de support

Papier ordinaire

75 à 105 g/m

Papier recyclé pppPapier recyclé Papier fort

Papier grenu – 60 à 163 g/m (16 à 43 lb)

Papier fin

60 à 75 g/m

Papier épais

105 à 163 g/m

Etiquettes p

Enveloppes

(20 à 28 lb)

(16 à 20 lb)

(28 à 43 lb)

dans le pilote d’imprimante

ppp

A4 ou Letter

Papier ordinaire

Papier fort

Papier fin

Papier épais ou Papier plus épais

Etiquette

Enveloppes Env. fines

Bac 1 Manuelle DX

Format du papier A4, Letter, B5 (ISO/JIS), A5, A5

(Bord long), B6 (ISO), A6, Executive

Nombre de feuilles

(80 g/m

/ 20 lb)

250 feuilles Feuille simple

Env. épaisses

Largeur : 76,2 à 216 mm (3 à 8,5 po.) Longueur : 116 à 406,4 mm (4,6 à

16 po.)

Méthodes d’impression

Spécifications de papier recommandées 1

Les spécifications de papier recommandées ci-après conviennent à cette imprimante.

Grammage Épaisseur 80-110 m

Rugosité Supérieure à 20 s. Rigidité

Sens de fabrication Sens machine Résistance transversale

Résistance superficielle Charge CaCO Teneur en cendres Inférieure à 23 wt%

Degré de blancheur Supérieure à 80% Opacité Supérieure à 85%

75-90 g/m

90-150 cm

10e 10e

(20-24 lb)

/100

-10e11 ohm

-10e12 ohm-cm (Neutre)

 Utilisez du papier conçu spécifiquement pour la copie sur papier ordinaire.

 Utilisez du papier d’un grammage compris entre 75 et 90 g/m



Utilisez du papier sens machine doté d'une valeur de Ph neutre, et d'une teneur en humidité de 5% environ.

(20 à 24 lb).

 Cette imprimante permet d'utiliser du papier recyclé conforme aux spécifications DIN 19309.

(Pour vous aider à choisir le papier à utiliser avec cette imprimante, reportez-vous à Informations importantes pour choisir votre papier à la page 130.)

Manipulation et utilisation de papier spécial 1

Cette imprimante est conçue pour fonctionner correctement avec la plupart des papiers de types xérographique et fort. Cependant, certaines caractéristiques variables du papier sont susceptibles d'affecter la qualité d'impression et la fiabilité de manipulation. Veillez à toujours tester des échantillons du papier avant son achat afin de vous assurer qu'il permet d'obtenir les performances désirées. Stockez le papier dans son emballage d'origine et non ouvert pour le conserver. Placez le papier à plat et à l'écart de l'humidité, de la lumière directe du soleil et de la chaleur.

Les recommandations suivantes sont importantes pour le choix du papier :

 NE PAS utiliser de papier jet d'encre car celui-ci risque de provoquer des bourrages ou des dommages

dans votre imprimante.

 Le papier préimprimé doit utiliser une encre qui supporte la température du processus de fixage de

l’imprimante qui est de 200 degrés centigrades (392 degrés Fahrenheit).

 Si vous utilisez du papier fort, du papier grenu ou du papier froissé ou plié, la qualité de l'impression risque

d'être dégradée.

Méthodes d’impression

IMPORTANT

Types de papier à éviter 1

Certains types de papier peuvent entraîner des dysfonctionnements ou endommager votre imprimante. N'utilisez PAS du papier :

• fortement granulé

• extrêmement lisse ou brillant

• gondolé ou écorné

1 Un recoquillement de 2 mm (0,08 in.) ou plus risque de provoquer des bourrages.

• revêtu ou à finition de type chimique

• abîmé, froissé ou plié

• non conformes aux spécifications de grammage recommandées dans ce guide

• à onglets ou agrafes

• à en-têtes créés par thermographie ou avec des colorants basse température

• en liasse ou autocopiant

• destiné à l'impression jet d'encre

Si vous utilisez l'un des types de papier indiqués ci-dessus, vous risquez d'endommager votre imprimante. Ce type de dommage n'est pas couvert par la garantie Brother ni par un quelconque contrat d'entretien.

Enveloppes 1

La plupart des enveloppes destinées aux imprimantes laser conviennent à votre imprimante. Cependant, certaines enveloppes peuvent provoquer des défauts d'alimentation ou de qualité d'impression selon la manière dont elles ont été conçues. Une enveloppe adaptée doit avoir des bords bien droits, des plis bien marqués et le bord d’attaque ne doit pas faire plus de deux épaisseurs de papier. L’enveloppe doit être bien à plat, ne pas faire de poche et être solide. Procurez-vous des enveloppes de qualité auprès d’un fournisseur sachant que les enveloppes seront utilisées avec une imprimante laser.

Nous vous recommandons d'effectuer au préalable un test d'impression sur une enveloppe pour vérifier que vous obtenez le résultat escompté.

Méthodes d’impression

IMPORTANT

Types d'enveloppes à éviter 1

N'utilisez PAS des enveloppes :

• endommagées, gondolées, froissées, de forme irrégulière ou très brillantes ou texturées.

• dotées de clips, de pressions, de liens, de bandes de scellage auto-adhésives, de fenêtres transparentes, d'orifices, de découpes ou de perforations.

• gonflantes dont les plis ne sont pas bien marqués, gaufrées (avec un graphisme en relief) ou préimprimées à l'intérieur.

• qui sont déjà passées dans une imprimante laser/LED.

• qui ne peuvent pas être empilées uniformément.

•

fabriquées avec du papier de grammage supérieur aux spécifications de grammage papier de l'imprimante.

• avec des bords non droits ou pas toujours carrés.

• avec de la colle sur une surface, comme illustré ci-dessous

• à double rabat, comme illustré ci-dessous

• à bandes de scellage non repliées suite à l'achat

• à bandes de scellage comme illustré ci-dessous

Méthodes d’impression

IMPORTANT

• aux coins écornés comme illustré ci-dessous

Si vous utilisez l'un des types d'enveloppes indiqués ci-dessus, vous risquez d'endommager votre imprimante. Ce type de dommage n'est pas toujours couvert par la garantie Brother ni par un contrat d'entretien.

Étiquettes 1

La machine imprimera sur la plupart des types d'étiquettes destinées aux imprimantes laser. L'adhésif des étiquettes doit être de type acrylique car ce matériau reste stable lors de l'exposition aux températures élevées de l'ensemble de fixage. Les surfaces adhésives ne doivent pas entrer en contact avec une partie quelconque de la machine, car la planche à étiquettes risque de coller au tambour ou aux rouleaux, provoquant des bourrage ou des problèmes de qualité d'impression. De l'adhésif ne doit pas apparaître entre les étiquettes. Les étiquettes doivent être disposées de manière à recouvrir toute la largeur et la longueur de la feuille. L'utilisation d'étiquettes espacées peut entraîner le décollement des étiquettes et provoquer des bourrages et de graves problèmes d'impressions.

Toutes les étiquettes utilisées dans cette imprimante doivent résister à une température de 200 degrés centigrades (392 degrés Fahrenheit) pendant une durée de 0,1 secondes.

Ne faites pas passer plusieurs fois une planche à étiquettes autocollantes dans l'imprimante.

Types d'étiquettes à éviter 1

N'utilisez pas d'étiquettes abîmées, écornées, froissées ou de forme non standard.

• Évitez de passer des étiquettes avec la planche exposée, cela endommagera votre imprimante.

• Les planches à étiquettes autocollantes doivent être conformes aux spécifications de grammage du papier indiquées dans le Guide de l'utilisateur. Les étiquettes non conformes à ces spécifications risquent de ne pas s'alimenter ou s'imprimer correctement et d'endommager votre imprimante.

Méthodes d’impression

Zone non imprimable 1

Le tableau ci-dessous indique la zone de papier non imprimable : Portrait

A4 Letter Legal B5 (ISO) Executive A5 A6 B6 (ISO)

1 4,23 mm

(0,16 po.)

2 6,01 mm

(0,24 po.)

3 4,23 mm

(0,16 po.)

4 6,01 mm

(0,24 po.)

4,23 mm (0,16 po.)

6,35 mm (0,25 po.)

4,23 mm (0,16 po.)

6,35 mm (0,25 po.)

4,23 mm (0,16 po.)

6,35 mm (0,25 po.)

4,23 mm (0,16 po.)

6,35 mm (0,25 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

4,23 mm (0,16 po.)

6,35 mm (0,25 po.)

4,23 mm (0,16 po.)

6,35 mm (0,25 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

4,23 mm (0,16 po.)

6,01 mm (0,24 po.)

Paysage

A4 Letter Legal B5 (ISO) Executive A5 A6 B6 (ISO)

1 4,23 mm

(0,16 po.)

2 5,0 mm

(0,19 po.)

3 4,23 mm

(0,16 po.)

4 5,0 mm

(0,19 po.)

4,23 mm (0,16 po.)

5,08 mm (0,2 po)

4,23 mm (0,16 po.)

5,08 mm (0,2 po)

4,23 mm (0,16 po.)

5,08 mm (0,2 po)

4,23 mm (0,16 po.)

5,08 mm (0,2 po)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

4,23 mm (0,16 po.)

5,08 mm (0,2 po)

4,23 mm (0,16 po.)

5,08 mm (0,2 po)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

4,23 mm (0,16 po.)

5,0 mm (0,19 po.)

Méthodes d’impression

Méthodes d’impression 1

Impression sur papier ordinaire, papier recyclé, papier fort, papier fin, ou papier épais

Impression à partir du bac à papier (papier ordinaire, papier recyclé, et papier fin uniquement) 1

(Pour choisir le format de papier recommandé, voir Type et format du papier à la page 4.)

a Tirez complètement le bac à papier pour le sortir de l’imprimante.

b Tout en appuyant sur le levier vert de déblocage du guide-papier, faites glisser ce dernier pour l'ajuster

à la taille du papier. Veillez à ce que les guides soient fermement placés dans leur logement.

Méthodes d’impression

c Mettez du papier dans le bac et vérifiez que :

 Le papier ne dépasse pas le repère de hauteur maximale (bbb).

Un remplissage excessif du bac à papier provoquera des bourrages.

 La face à imprimer doit être tournée vers le bas.  Les guides-papier entrent en contact avec le papier afin que ce dernier soit entraîné correctement

dans l'imprimante.

d Insérez fermement le bac à papier dans l'imprimante. Vérifiez qu'il est inséré à fond dans l’imprimante. e Soulevez le volet du support 1 pour éviter que le papier ne tombe du bac de sortie face imprimée

dessous, ou enlevez chaque page dès qu'elle sort de l'imprimante.

Méthodes d’impression

f Choisissez les éléments ci-après dans chaque liste déroulante du pilote d'imprimante.

 Format papier

A4 Letter Executive A5 B5 B6 A6 JIS B5 A5 Bord long

 Type de support

Papier ordinaire Papier fin Papier recyclé

 Alimentation

Bac 1

Pour tout autre réglage, reportez-vous à Pilotes et logiciel au chapitre 2.

g Envoyez les données d’impression à l’imprimante.

Méthodes d’impression

Remarque

Impression à partir de la fente d'alimentation manuelle 1

(Pour choisir le format de papier recommandé, voir Type et format du papier à la page 4.)

L'imprimante active automatiquement le mode d'alimentation manuelle lorsque vous insérez une feuille dans la fente d'alimentation manuelle.

a Soulevez le volet du support 1 pour éviter que le papier ne tombe du bac de sortie face imprimée

dessous, ou enlevez chaque page dès qu'elle sort de l'imprimante.

b Ouvrez le capot de la fente d’alimentation manuelle. (Non disponible pour HL-2130 / HL-2132 / HL-2220)

Méthodes d’impression

Remarque

c Des deux mains, faites coulisser les guides-papier d'alimentation manuelle jusqu’à la largeur du papier

que vous souhaitez utiliser.

d Des deux mains, insérez une feuille dans la fente d’alimentation manuelle jusqu’à ce que le bord

d’attaque du papier entre en contact avec le rouleau preneur. Quand vous sentez que l’appareil tire sur le papier, lâchez-le.

• Insérez le papier dans la fente d’alimentation manuelle, côté à imprimer tourné vers le dessus.

• Veillez à placer le papier bien droit et à bien le positionner dans la fente d’alimentation manuelle. Sinon, le papier risque de ne pas être entraîné correctement, ce qui pourrait entraîner des impressions de travers ou des bourrages.

• Pour éviter les bourrages, NE mettez PAS plus d'une feuille de papier à la fois dans la fente d'alimentation manuelle.

• Si vous mettez un support quelconque dans la fente d'alimentation manuelle avant que l'imprimante soit en mode Prêt, l'imprimante risque de l'éjecter sans l'imprimer.

Méthodes d’impression

Remarque

e Choisissez les éléments ci-après dans chaque liste déroulante du pilote d'imprimante.

 Format papier

Largeur : 76,2 à 216 mm (3 à 8,5 po.) Longueur : 116 à 406,4 mm (4,6 à 16 po.)

Vous pouvez utiliser tous les formats de papier spécifiés pour le bac choisi.

 Type de support

Papier ordinaire Papier fin Papier épais Papier plus épais Papier fort Papier recyclé

 Alimentation

Manuelle

Pour tout autre réglage, reportez-vous à Pilotes et logiciel au chapitre 2.

f Envoyez les données d’impression à l’imprimante. g Lorsque l'imprimante éjecte la page imprimée, insérez une nouvelle feuille de papier comme indiqué à

l'étape d ci-dessus. Répétez pour chacune des pages que vous souhaitez imprimer.

Impression sur des étiquettes ou enveloppes 1

Quand le bac de sortie face imprimée dessus est déployé, on obtient un circuit d'alimentation direct entre la fente d'alimentation manuelle et l'arrière de l'imprimante. Servez-vous de ce mode d'alimentation et de sortie lorsque vous souhaitez imprimer sur des étiquettes ou des enveloppes. (Pour choisir le format de papier recommandé, voir les rubriques Papier et autres supports d'impression admissibles à la page 3 et Types d'enveloppes à éviter àlapage7).

L'imprimante active automatiquement le mode d'alimentation manuelle lorsque vous insérez une feuille dans la fente d'alimentation manuelle.

a Ouvrez le capot arrière (bac de sortie face imprimée dessus).

Méthodes d’impression

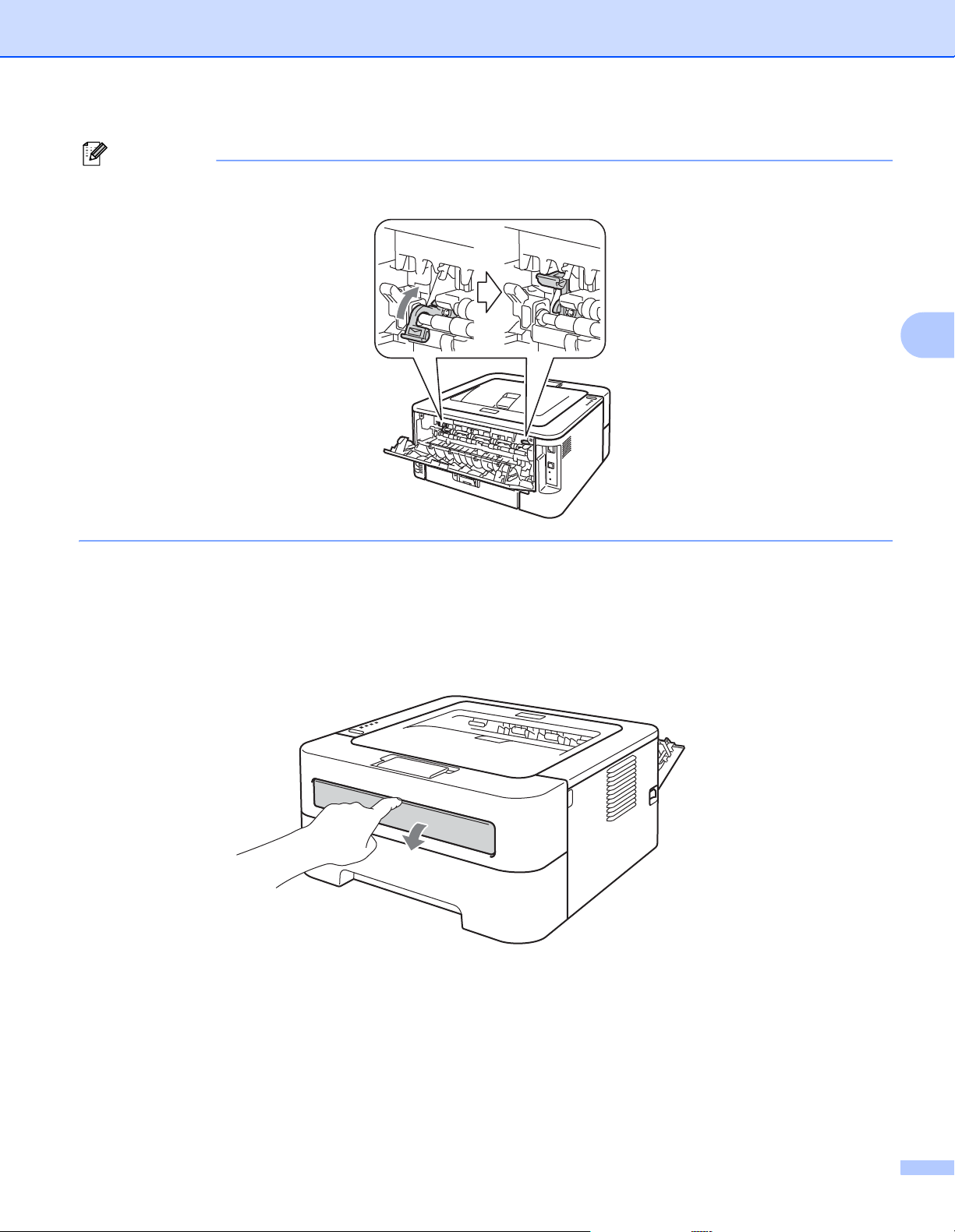

b <Pour l'impression des enveloppes uniquement> Abaissez les deux leviers verts, l'un du côté gauche et

l'autre du côté droit, comme illustré ci-dessous.

c Ouvrez le capot de la fente d’alimentation manuelle. (Non disponible pour HL-2130 / HL-2132 / HL-2220)

Méthodes d’impression

Remarque

d Des deux mains, faites coulisser les guides-papier d'alimentation manuelle jusqu’à la largeur du papier

que vous souhaitez utiliser.

e Des deux mains, insérez une planche à étiquettes autocollantes complète ou enveloppe dans la fente

d'alimentation manuelle jusqu'à ce que son bord d'attaque entre en contact avec le rouleau preneur. Quand vous sentez que l'imprimante l'attrape, lâchez-la.

• Insérez une planche à étiquettes autocollantes complète ou enveloppe dans la fente d'alimentation manuelle avec la face à imprimer tournée vers le haut.

• Veillez à placer la planche à étiquettes autocollantes complète ou l'enveloppe bien droite et à bien la positionner dans la fente d'alimentation manuelle. Sinon, elle risque de mal s’alimenter, ce qui pourrait entraîner des impressions de travers ou des bourrages.

• Pour éviter les bourrages, NE mettez PAS plus d’une planche à étiquettes autocollantes complète ou une enveloppe à la fois dans la fente d’alimentation manuelle.

• N'insérez PAS une planche à étiquettes autocollantes déjà utilisée ou sur laquelle il manque des étiquettes.

• Si vous mettez un support quelconque (papier, enveloppe, etc.) dans la fente d'alimentation manuelle avant que l'imprimante ne soit en mode Prêt, l'imprimante risque de l'éjecter sans l'imprimer.

Méthodes d’impression

Remarque

f Choisissez les éléments ci-après dans chaque menu à liste déroulante du pilote d'imprimante.

 Format papier

Enveloppes

Com-10 DL C5 Monarch DL Bord long Format de papier personnalisé

Vous pouvez définir votre format papier original en sélectionnant Définie par l'utilisateur... dans le pilote d'imprimante Windows® ou Gérer les tailles personnalisées... dans le pilote d'imprimante Macintosh.

Etiquette

A4 Letter

 Type de support

Enveloppes Env. fines Env. épaisses Etiquette

 Alimentation

Manuelle

• Quand vous utilisez le format Enveloppe n 10, choisissez Com-10 dans Format papier.

• Pour les autres enveloppes qui ne sont pas listées dans le pilote d'imprimante, comme Enveloppe n

9 ou Enveloppe C6, choisissez Définie par l'utilisateur... (pour le pilote d'imprimante Windows

) ou

Gérer les tailles personnalisées... (pour le pilote d'imprimante Macintosh). Pour en savoir plus sur la définition de la taille des enveloppes, voir Format du papier à la page 131.

g Envoyez les données d’impression à l’imprimante. h Lorsque l'imprimante éjecte la page imprimée, insérez une nouvelle planche à étiquettes autocollantes

complète ou enveloppe comme indiqué à l'étape e. Répétez pour chacune des pages que vous souhaitez imprimer.

i <Pour l'impression des enveloppes uniquement>Une fois l’impression terminée, remettre les deux

leviers verts abaissés à l'étape b dans leurs positions initiales.

Méthodes d’impression

Remarque

• Retirez chaque planche à étiquettes autocollantes ou enveloppe immédiatement après son impression. Le fait de les empiler risque de gondoler le papier ou de provoquer des bourrages.

• Si une enveloppe est froissée à sa sortie de l'imprimante, reportez-vous à Amélioration de la qualité d’impression à la page 114.

• Si les enveloppes se tâchent pendant l'impression, sélectionnez Env. Épaisses pour Type de support.

• (Pour les utilisateurs Windows

) Si une enveloppe à double rabat au format DL est plissée à l'issue du

tirage, choisissez DL Bord long dans le paramètre Format papier, de l'onglet Elémentaire. Mettez une nouvelle enveloppe DL à double rabat dans la fente d’alimentation manuelle en insérant le bord long de l’enveloppe en premier puis retentez l’impression.

• Les pliures d’enveloppe scellées par le fabricant doivent être collées correctement.

• Tous les bords de l’enveloppe doivent être correctement pliés, sans faux plis ni parties froissées.

Méthodes d’impression

Remarque

Impression recto-verso 1

Les pilotes d'imprimantes fournis pour Windows® 2000 ou version ultérieure et Mac OS X 10.4.11 ou version ultérieure gèrent tous l'impression recto-verso. Pour en savoir plus sur les réglages de cette fonction, veuillez consulter la rubrique d'Aide correspondante dans le pilote d’imprimante.

Règles à suivre pour l’impression recto-verso 1

 Si le papier est trop fin, il risque de se froisser.  Si le papier est gondolé, aplatissez-le avant de le remettre en place dans le bac à papier ou la fente

l’alimentation manuelle. Si le papier continue de se gondoler, remplacez-le.

 Si le papier ne s’alimente pas correctement, il est peut-être gondolé. Retirez le papier et aplatissez-le. Si

le papier continue de se gondoler, remplacez-le.

 Lorsque vous utilisez la fonction d'impression recto-verso manuelle, des bourrages sont possibles et la

qualité d’impression peut être mauvaise. (En cas de bourrage, consultez la rubrique Les bourrages papier et comment les éliminer à la page 106. Si vous avez un problème de qualité d’impression, consultez la rubrique Amélioration de la qualité d’impression à la page 114).

• Vérifiez que le bac à papier est inséré à fond dans l’imprimante.

• Vous devez utiliser du papier ordinaire, du papier recyclé ou du papier fin. N’utilisez pas du papier fort.

Méthodes d’impression

Impression recto-verso automatique (HL-2240D / HL-2242D / HL-2250DN / HL-2270DW seulement) 1

Si vous utilisez le pilote d'imprimante Macintosh, consultez la rubrique Impression recto-verso automatique (HL-2240D / HL-2242D / HL-2250DN / HL-2270DW seulement) àlapage48.

a Choisissez les paramètres ci-après dans chaque menu du pilote d'imprimante.

 Format papier

 Type de support

Papier ordinaire Papier fin Papier recyclé

 Alimentation

Bac 1 Manuelle

 Recto-verso / Livret

Recto-verso

 Type de recto-verso dans Paramètres recto verso

Il existe quatre options pour chaque orientation. (Voir Recto-verso / Livret àlapage28.)

 Marge de reliure dans Paramètres recto verso

Vous pouvez spécifier le décalage de reliure. (Voir Recto-verso / Livret à la page 28.)

Pour tout autre réglage, reportez-vous à Pilotes et logiciel au chapitre 2.

b Envoyez les données d’impression à l’imprimante. L’imprimante imprimera automatiquement en mode

recto-verso.

Méthodes d’impression

Remarque

Impression recto-verso manuelle 1

Si vous utilisez le pilote d'imprimante Macintosh, consultez la rubrique Impression recto-verso manuelle à la page 47.

a Choisissez les paramètres ci-après dans chaque liste déroulante du pilote d'imprimante.

 Format papier

Vous pouvez utiliser tous les formats de papier spécifiés pour le bac en cours d'utilisation.

 Type de support

Vous pouvez utiliser tous les types de supports spécifiés pour le bac en cours d'utilisation, sauf les supports à face d'impression spécifique telles que les enveloppes et les étiquettes.

 Alimentation

Bac 1 Manuelle

 Recto-verso / Livret

Recto verso (manuel)

 Type de recto-verso dans Paramètres recto verso

Il existe quatre options pour chaque orientation. (Voir Recto-verso / Livret àlapage28.)

 Marge de reliure dans Paramètres recto verso

Vous pouvez spécifier le décalage de reliure. (Voir Recto-verso / Livret à la page 28.)

Pour tout autre réglage, reportez-vous à Pilotes et logiciel au chapitre 2.

b Envoyez les données d’impression à l’imprimante. L'imprimante commence par imprimer toutes les

pages aux numéros pairs sur une face du papier. Ensuite, le pilote Windows d'un message contextuel) à réinsérer le papier pour imprimer les pages aux numéros impairs.

Avant de réinsérer le papier, veillez à bien l'aplatir pour éviter les risques de bourrage. L'utilisation de papier très fin ou très épais n'est pas recommandée.

vous invite (par le biais

Remarque

Pilotes et logiciel 2

Pilote d'imprimante 2

Un pilote d'imprimante est un logiciel qui convertit les données au format utilisé par l'ordinateur en un format qui convient à une imprimante spécifique. En principe, ce format est le format PDL (Page Description Language).

Les pilotes d'imprimante pour les versions de Windows fourni ou sur le site Brother Solutions Center à l'adresse http://solutions.brother.com/ pilotes en suivant les consignes du Guide d'installation rapide. Vous pouvez également vous rendre sur le site Brother Solutions Center à l’adresse http://solutions.brother.com/ version du pilote d’imprimante.

(Si vous souhaitez désinstaller le pilote d’imprimante, consultez la rubrique Désinstallation du pilote d’imprimante à la page 51).

et Macintosh supportées se trouvent sur le CD-ROM

. Veuillez installer les

pour télécharger la toute dernière

Pour Windows

 Pilote d'imprimante Windows

Pour Macintosh 2

 Pilote d'imprimante Macintosh

pour Linux

 Pilote d’imprimante CUPS  Pilote d'imprimante LPD / LPRng

Téléchargez le pilote d'imprimante pour Linux à partir du site http://solutions.brother.com/ ou en suivant un lien sur le CD-ROM fourni.

En fonction des distributions Linux, le pilote ne sera peut-être pas disponible.

• Pour en savoir plus sur le pilote d’imprimante Linux, veuillez consulter le site http://solutions.brother.com/.

• Il est possible que le pilote d'imprimante pour Linux devienne disponible après la première édition de ce produit.

Pilotes et logiciel

Si vous imprimez depuis votre ordinateur, vous pouvez changer les paramètres d'impression suivants :

 Format papier  Orientation  Copies  Type de support  Résolution  Paramètres d'impression  Imp. multi-pages

 Recto-verso / Livret

 Alimentation  Mise à l'échelle  Impression inversée

 Utiliser filigrane

 Impression En-tête/Bas de page

 Mode économie

 Administrateur

 Utiliser l'option de réimpression

 Passage en veille

 Macro

 Réglage densité

 Impression des messages d’erreur

 Amélioration de l’impression  Ignorer les pages vierges

 Profils d'impression

Ces paramètres ne sont pas disponibles avec le pilote d’imprimante Macintosh.

Ces paramètres ne sont disponibles que pour HL-2250DN et HL-2270DW.

Pilotes et logiciel

Remarque

Fonctions du pilote d'imprimante (pour Windows®) 2

(Pour obtenir de plus amples détails, consultez l'Aide du pilote d'imprimante.)

• Les écrans de cette section correspondent à Windows® XP. Les écrans affichés sur votre ordinateur dépendent de votre système d’exploitation.

• Vous pouvez accéder à la boîte de dialogue Options d'impression en cliquant sur le paramètre

Options d'impression dans l'onglet Général de la boîte de dialogue Propriétés de l’imprimante.

Onglet Elémentaire 2

Vous pouvez également modifier les paramètres en cliquant sur l’illustration dans la partie gauche de l’onglet

Elémentaire.

a Sélectionnez Format papier, Orientation, Copies, Type de support, Résolution et Paramètres

d'impression (1).

b Sélectionnez Imp. multi-pages et le paramètre Recto-verso / Livret (2). c Sélectionnez Alimentation (3). d Cliquez sur OK pour appliquer les paramètres choisis.

Pour rétablir les paramètres par défaut, cliquez sur Défaut, puis sur OK.

Pilotes et logiciel

Remarque

Cette zone (4) indique les paramètres en cours.

Format papier 2

Dans la liste déroulante, choisissez la taille du papier que vous souhaitez utiliser.

Orientation 2

L'orientation détermine la disposition d'impression de votre document (Portrait ou Paysage).

Portrait

Paysage

Copies 2

Le réglage Copies permet de définir le nombre de copies qui sera imprimé.

 Trier

Si la case Trier est cochée, une copie complète de votre document sera imprimée puis répétée pour le nombre de copies sélectionné. Si la case Trier n'est pas cochée, chaque page sera imprimée pour toutes les copies sélectionnées avant l'impression de la page suivante du document.

Trier cochée

Trier décochée

+ 122 hidden pages
