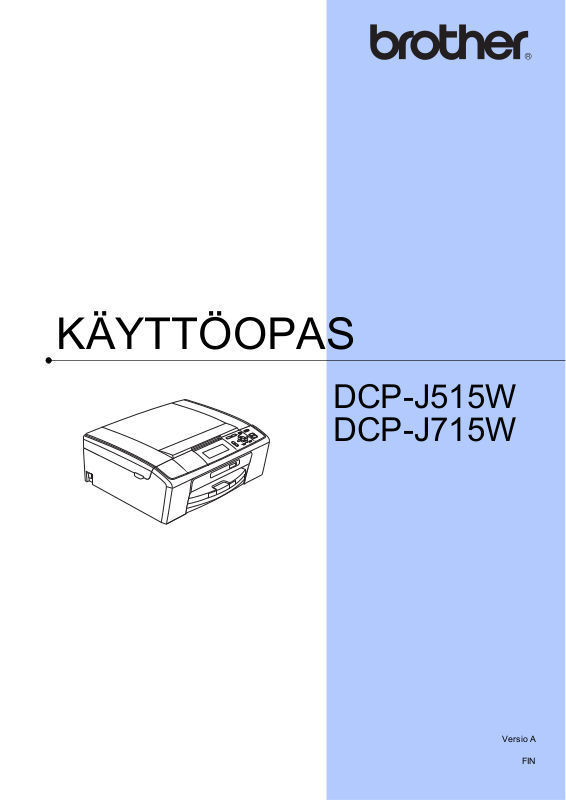

KÄYTTÖOPAS

DCP-J515W DCP-J715W

Versio A

FIN

Jos tarvitaan asiakaspalvelua

Täytä seuraavat tiedot tulevaa käyttöä varten:

Mallin numero: DCP-J515W, DCP-J715W (ympyröi laitteesi mallin numero)

Sarjanumero:

Ostopäivä:

Ostopaikka:

Sarjanumero on laitteen takana. Säilytä tämä Käyttöopas ja ostokuitti pysyvänä todisteena hankinnasta varkauden, tulipalon tai takuuhuollon varalta.

Rekisteröi laite Internetissä osoitteessa

http://www.brother.com/registration/

Käyttöoppaat ja niiden sijainti

Mikä opas? Mitä se sisältää? Missä se on?

Turvallisuus ja rajoitukset Lue turvaohjeet ennen laitteen käyttöönottoa. Painettu / laatikossa

Pika-asennusopas Lue tämä opas ensin. Noudata laitteen

käyttöönottoa sekä ohjainten ja ohjelmistojen asennusta koskevia ohjeita, jotka käsittelevät käyttämääsi käyttöjärjestelmää ja yhteystyyppiä.

Käyttöopas Sisältää perusohjeet kopiointia, skannausta ja

PhotoCapture Center™ -toimintoja sekä tarvikkeiden vaihtoa varten. Katso vianetsintäohjeet.

Laajempi käyttöopas Lue lisätoiminnoista: kopiointi, raporttien

tulostus ja säännöllinen kunnossapito.

Ohjelmiston käyttöopas Ohjeet tulostusta, skannausta,

verkkoskannausta, PhotoCapture Center™ toimintoja ja Brother ControlCenter apuohjelman käyttöä varten.

Verkkokäyttäjän opas Tämä opas sisältää lisätietoja Ethernet-

yhteyden ja langattoman verkkoyhteyden määrittämiseksi. Lisäksi siinä on tietoja verkkoapuohjelmista, verkkotulostuksesta ja tuetuista verkkomäärityksistä sekä vianetsintäohjeita.

Painettu / laatikossa

PDF-tiedosto / CD-ROM-opaslevy

Sisällysluettelo

(KÄYTTÖOPAS)

1 Yleisiä tietoja 1

Näiden ohjeiden käyttäminen ................................................................................1

Ohjeissa käytetyt symbolit ja käytänteet..........................................................1

Laajemman käyttöoppaan, Ohjelmiston käyttöoppaan ja

Verkkokäyttäjän oppaan käyttö...........................................................................1

Näin löydät oppaat...........................................................................................1

Brotherin tekninen tuki (Windows

Brotherin tekninen tuki (Macintosh) .......................................................................3

Ohjauspaneelin esittely..........................................................................................4

Nestekidenäytön merkinnät.............................................................................5

Perustoiminnot.................................................................................................6

Varoitusmerkkivalojen tunnistus......................................................................6

Nestekidenäyttö.....................................................................................................7

Taustavalon kirkkauden säätö.........................................................................7

2 Paperin asettaminen 8

).......................................................................3

Paperin ja muun tulostusmateriaalin asettaminen.................................................8

Kirjekuorten ja postikorttien asettaminen.......................................................10

Valokuvapaperin asettaminen .......................................................................12

Pienten tulosteiden poisto laitteesta ..............................................................14

Tulostusalue ..................................................................................................15

Paperiasetukset...................................................................................................16

Paperityyppi...................................................................................................16

Paperikoko.....................................................................................................16

Hyväksyttävä paperi ja muu tulostusmateriaali....................................................17

Suositeltu tulostusmateriaali..........................................................................17

Tulostusmateriaalin käsittely ja käyttö...........................................................18

Oikean tulostusmateriaalin valinta.................................................................19

3 Asiakirjojen asettaminen 21

Asiakirjojen asettaminen......................................................................................21

ADS:n käyttö (vain DCP-J715W)...................................................................21

Valotustason käyttö .......................................................................................21

Skannattava alue...........................................................................................22

4Kopiointi 23

Kopiointi...............................................................................................................23

Kopioinnin lopetus .........................................................................................23

Kopiointiasetukset .........................................................................................23

Paperiasetukset.............................................................................................24

5 Valokuvien tulostus muistikortilta tai USB-muistitikulta 25

PhotoCapture Center™ -toiminnot ......................................................................25

Muistikortin tai USB-muistitikun käyttäminen.................................................25

Näin pääset alkuun..............................................................................................26

Kuvien tulostaminen ............................................................................................28

Kuvien katseleminen .....................................................................................28

PhotoCapture Center™ -tulostusasetukset .........................................................28

Skannaus muistikortille tai USB-muistitikulle.......................................................29

6 Tulostus tietokoneelta 31

Asiakirjan tulostus................................................................................................31

7 Skannaus tietokoneeseen 32

Asiakirjan skannaus.............................................................................................32

Skannaus Skannaa-näppäimellä.........................................................................32

Skannaus käyttämällä tulostinohjainta.................................................................32

A Säännöllinen kunnossapito 33

Värikasettien vaihto .............................................................................................33

Laitteen puhdistus ja tarkastus ............................................................................35

Valotustason puhdistus .................................................................................35

Paperin syöttötelan puhdistus .......................................................................36

Tulostuspään puhdistus.................................................................................37

Tulostuslaadun tarkistus................................................................................37

Tulostuksen kohdistuksen tarkistus...............................................................38

B Vianetsintä 39

Virhe- ja huoltoviestit ...........................................................................................39

Virheanimaatio...............................................................................................43

Asiakirjatukos (vain DCP-J715W) .................................................................43

Tulostimen tukos tai paperitukos...................................................................44

Vianetsintä...........................................................................................................46

Ongelmia laitteen toiminnassa ......................................................................46

Laitetiedot ............................................................................................................51

Sarjanumeron tarkistus..................................................................................51

Palautustoiminnot..........................................................................................51

Laitteen asetusten palauttaminen..................................................................51

C Valikko ja toiminnot 52

Ohjelmointi näytöstä ............................................................................................52

Valikkotaulukko....................................................................................................53

Tekstin syöttäminen.............................................................................................68

Erikoismerkkien lisääminen...........................................................................68

Virheiden korjaaminen...................................................................................68

iii

D Tekniset tiedot 69

Yleistä..................................................................................................................69

Tulostusmateriaali................................................................................................71

Kopiointi...............................................................................................................72

PhotoCapture Center™ .......................................................................................73

PictBridge (vain DCP-J715W) .............................................................................74

Skanneri...............................................................................................................75

Tulostin ................................................................................................................76

Liitännät ...............................................................................................................77

Tietokoneelle asetetut vaatimukset .....................................................................78

Tarvikkeet ............................................................................................................79

Verkko (lähiverkko)..............................................................................................80

E Hakemisto 81

Sisällysluettelo

(LAAJEMPI KÄYTTÖOPAS)

Laajemmassa käyttöoppaassa on selitetty seuraavat ominaisuudet ja toiminnot. Voit katsoa Laajempaa käyttöopasta CD-ROM-opaslevyltä.

1 Yleiset asetukset

Muistiin tallennus Lepotila Nestekidenäyttö

2 Raporttien tulostus

Raportit

3Kopiointi

Kopiointiasetukset

4 Valokuvien tulostus

muistikortilta tai USB-muistitikulta

PhotoCapture Center™ -toiminnot Kuvien tulostaminen PhotoCapture Center™ tulostusasetukset Skannaus muistikorttiin tai USB-muistitikulle

5 Valokuvien tulostus kamerasta

(vain DCP-J715W)

Valokuvien tulostus suoraan PictBridgekamerasta Valokuvien tulostus suoraan digitaalisesta kamerasta (ilman PictBridge-toimintoa)

A Säännöllinen kunnossapito

Laitteen puhdistus ja tarkastus Laitteen pakkaus ja lähetys

B Sanasto

C Hakemisto

Vinkki

Yleisiä tietoja 1

Näiden ohjeiden käyttäminen

Kiitos Brother-laitteen hankinnasta! Lukemalla ohjeet saat parhaan hyödyn laitteestasi.

Ohjeissa käytetyt symbolit ja käytänteet 1

Vinkit kertovat, miten eri tilanteissa tulee toimia tai miten toimintoa voi

käyttää muiden ominaisuuksien kanssa.

Sähköiskuvaaran kuvake varoittaa mahdollisesta vaarallisesta jännitteestä.

Laajemman käyttöoppaan,

Ohjeissa käytetään seuraavia symboleja ja käytänteitä.

Lihavoitu teksti

Kursivoitu teksti

Courier New

Lihavoitu fontti viittaa tiettyihin painikkeisiin laitteen ohjauspaneelissa tai tietokoneen näytöllä.

Kursivoidulla fontilla on merkitty tärkeät kohdat tai sillä viitataan asiaan liittyvään toiseen aiheeseen.

Laitteen nestekidenäytön viestit voi tunnistaa Courier New -fontista.

VAROITUS

VAROITUS ilmaisee mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa kuoleman tai vakavia tapaturmia, jos tilannetta ei vältetä.

Ohjelmiston käyttöoppaan ja Verkkokäyttäjän oppaan käyttö

Tämä Käyttöopas ei sisällä kaikkia laitteen tietoja, esimerkiksi ohjeita kopioinnin, PhotoCapture Center™ -toiminnon, tulostimen, skannerin ja verkon lisäominaisuuksien käyttöön. Kun olet valmis perehtymään yksityiskohtaisiin tietoihin näistä toiminnoista, lue

Laajempi käyttöopas Ohjelmiston käyttöopas Verkkokäyttäjän opas

opaslevyllä.

Näin löydät oppaat 1

a Käynnistä tietokone. Aseta CD-ROM-

opaslevy CD-ROM-asemaan.

, jotka ovat CD-ROM-

HUOMAUTUS

HUOMAUTUS ilmaisee mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa vähäisiä tai kohtalaisia tapaturmia, jos tilannetta ei vältetä.

TÄRKEÄÄ

TÄRKEÄÄ ilmaisee mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa aineellisia vahinkoja tai tuotteen toiminnan estymisen.

(Windows®-käyttäjät) Jos näyttö ei avaudu automaattisesti, mene kohtaan Oma tietokone (Tietokone), kaksoisnapsauta CD-ROM-kuvaketta ja kaksoisnapsauta sitten tiedostoa index.html.

b (Macintosh-käyttäjät)

Kaksoisosoita CD-ROM-kuvaketta ja kaksoisosoita sitten index.html.

Luku 1

Vinkki

c Napsauta omaa maatasi.

d Osoita omaa kieltäsi, osoita kohtaa

Näytä opas ja napsauta sitten opasta, jonka haluat lukea.

Skannausohjeet 1

Voit skannata asiakirjoja monella eri tavalla. Ohjeet löytyvät seuraavasti:

Ohjelmiston käyttöopas

 Skannaus

 ControlCenter

 Verkkoskannaus

ScanSoft™ PaperPort™11SE ja tekstintunnistus -sovelluksen käyttöoppaat (vain DCP-J715W)

 ScanSoft™ PaperPort™11SE ja

tekstintunnistus -sovelluksen täydellisiä käyttöoppaita voidaan tarkastella valitsemalla ScanSoft™ PaperPort™11SE -sovelluksessa Ohje.

Presto! PageManager -käyttöopas (vain DCP-J715W)

• (Vain Windows®-käyttäjät) Selaimessasi saattaa näkyä sivun yläosassa keltainen palkki, joka sisältää ActiveX-komponentteja koskevan turvallisuusvaroituksen. Jotta sivu näkyisi oikein, napsauta palkkia, valitse Salli estetty sisältö ja napsauta sitten Suojausvaroitus-valintaikkunassa Kyllä.

• (Vain Windows

-käyttäjät)1 Käyttöohjeiden käyttö on nopeampaa, jos kopioit kaikki PDF-muodossa olevat käyttöohjeet johonkin oman tietokoneesi kansioon. Osoita omaa kieltäsi ja napsauta sitten Kopioi paikalliselle levylle.

Microsoft® Internet Explorer® 6.0 tai uudempi.

Presto! PageManager on ladattava ja asennettava ennen käyttöä. Brotherin tekninen tuki (Macintosh) sivulla 3 sisältää lisäohjeita.

 Täydelliseen Presto! PageManager -

käyttöoppaaseen voidaan tutustua valitsemalla Presto! PageManager sovelluksen Ohje.

Verkkoasetusten ohjeet 1

Laite voidaan kytkeä langattomaan tai kiinteään verkkoon. (Kiinteä verkko ei ole käytettävissä mallissa DCP-J515W.) Pika-asennusopas sisältää perusasetusten ohjeet. Jos langaton tukiasema tai reititin tukee Wi-Fi Protected Setup- tai AOSS™toimintoa, noudata Pika-asennusoppaan ohjeita. Lisätietoja verkkoasetuksista on Verkkokäyttäjän oppaassa, joka on CD-ROM-opaslevyllä.

Yleisiä tietoja

Brotherin tekninen tuki (Windows

CD-ROM-asennuslevy sisältää kaikki tarvitsemasi yhteystiedot, kuten Internet-tuen (Brother Solutions Center) yhteystiedot.

 Napsauta Ylävalikon kohtaa

Brotherin tekninen tuki. Näyttöön tulee

tämä ikkuna:

) 1

Brotherin tekninen tuki (Macintosh)

CD-ROM-asennuslevy sisältää kaikki tarvitsemasi yhteystiedot, kuten Internet-tuen (Brother Solutions Center) yhteystiedot.

 Kaksoisosoita Brotherin tekninen tuki -

symbolia. Näyttöön tulee tämä ikkuna:

 Pääset sivustoomme

(http://www.brother.com Brotherin kotisivu.

 Voit lukea uutisia ja viimeisimpiä

tuotetukitietoja (http://solutions.brother.com/ napsauttamalla Brother Solutions Center.

 Saat tietoja alkuperäisistä Brother-

tarvikkeista niiden sivustolta (http://www.brother.com/original/ napsauttamalla Tarviketietoja.

 Pääset Brother CreativeCenter -sivustoon

(http://www.brother.com/creativecenter/ josta voit ladata ja tulostaa MAKSUTTOMIA valokuvaprojekteja ja tulostettavia latauksia, napsauttamalla Brother CreativeCenter.

) napsauttamalla

)

 (Vain DCP-J715W)

Lataa ja asenna Presto! PageManager osoittamalla Presto! PageManager.

 Rekisteröi laitteesi Brotherin

tuoterekisteröintisivulla (http://www.brother.com/registration/ napsauttamalla Online-rekisteröinti.

 Voit lukea uutisia ja viimeisimpiä

tuotetukitietoja (http://solutions.brother.com/ napsauttamalla Brother Solutions Center.

 Saat tietoja alkuperäisistä Brother-

tarvikkeista niiden sivustolta (http://www.brother.com/original/ napsauttamalla Tarviketietoja.

)

 Voit palata Ylävalikkoon napsauttamalla

Edellinen, tai jos haluat lopettaa, napsauta Lopeta.

Luku 1

Ohjauspaneelin esittely 1

DCP-J515W- ja DCP-J715W-malleissa on samat ohjauspaneelin näppäimet.

KOPIOINTI

Laatu Normaali

Suuren./Pienen. 100%

Suhde:

Mui.

134

1 Nestekidenäyttö

Näytön ohjeet auttavat laitteen käytössä ja asetusten määrittämisessä.

Nestekidenäytön asentoa voidaan säätää nostamalla sitä.

2 Number of Copies (Kopiomäärä)

Tällä näppäimellä tuotetaan useita kopioita.

3 Valikkonäppäimet:

 d tai c

Painamalla näitä voit selata valikon asetuksia eteen- tai taaksepäin.

Voit myös valita toimintoja näillä näppäimillä.

 a tai b

Selaa valikkoja ja valintoja painamalla näitä näppäimiä.

 Clear (Tyhjennä)

Palaa takaisin edelliselle valikkotasolle.

 Menu (Valikko)

Voit määrittää laitteen asetuksia käyttämällä päävalikkoa.

 OK

Voit vahvistaa valinnan.

0101

4 Käynnistysnäppäimet:

 Mono Start (M/V-käynnistys)

Voit käynnistää mustavalkoisen kopioinnin. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenter-ohjelmiston skannausasetuksesta).

 Colour Start (Värikäynnistys)

Voit käynnistää värillisen kopioinnin. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenter-ohjelmiston skannausasetuksesta).

5 Stop/Exit (Lopeta/Poistu)

Keskeyttää toiminnon tai poistuu valikosta.

6 On/Off (Päälle/Pois päältä)

Voit kytkeä laitteen päälle tai pois päältä. Jos kytket laitteen pois päältä, se puhdistaa

silti tulostuspään säännöllisin väliajoin, jotta tulostuslaatu säilyisi hyvänä. Laite kannattaa pitää aina kytkettynä verkkovirtaan, jotta tulostuspäiden käyttöikä pidentyisi, väriaineen käyttö olisi mahdollisimman taloudellista ja tulostuslaatu säilyisi hyvänä.

Yleisiä tietoja

Vinkki

7 Tilanäppäimet:

 SCAN (Skannaus)

Voit siirtyä skannaustilaan.



PHOTO CAPTURE (Valokuvansieppaus)

Voit siirtyä PhotoCapture Center™ -tilaan.

8 Varoitusmerkkivalo

Muuttuu oranssiksi ja vilkkuu, jos nestekidenäytössä näkyy virheviesti tai muu tärkeä viesti.

Tämän käyttöoppaan useimmissa kuvissa on DCP-J515W-malli.

Nestekidenäytön merkinnät 1

Nestekide näytössä näkyvät laitteen tila, nykyiset asetukset ja väriaineen määrä.

321

KOPIOINTI

Mui.

0101

Laatu Normaali

Suuren./Pienen. 100%

Suhde:

1 Väriaineen ilmaisin

Näyttää jäljellä olevan väriaineen määrän.

2 Muistin tila

Näyttää laitteen vapaan muistin.

3 Langattoman verkon tila

Nelitasoinen osoitin näyttää langattoman signaalin kulloisenkin voimakkuuden langatonta yhteyttä käytettäessä.

0Paras

Varoituskuvake tulee näkyviin, kun on tapahtunut virhe tai laite antaa

huoltoilmoituksen. Lisätietoja on kohdassa Virhe- ja huoltoviestit sivulla 39.

Luku 1

VALIKKO

Mustehallinta

Yleiset aset.

Verkko

Tulosta rap.

Valitse & paina

Yleiset aset.

Paperityyppi Mustesuihkupap.

Paperikoko A4

Valitse & paina

Näytön asetus

5minLepotila

Perustoiminnot 1

Seuraavassa näytetään, kuinka laitteen asetuksia muutetaan. Tässä esimerkissä Paperityyppi-asetus muutetaan asetuksesta

Tavall. paperi asetukseen Mustesuihkupap.

a Paina Menu. b Valitse Yleiset aset. painamalla

a tai b.

Paina OK.

Varoitusmerkkivalojen tunnistus 1

Varoitusmerkkivalo näyttää laitteen tilan taulukossa selitetyllä tavalla.

Merkkivalo

DCP-tila Kuvaus

Valmis DCP-laite on

käyttövalmis.

c Valitse Paperityyppi painamalla

a tai b.

d Valitse Mustesuihkupap. painamalla

d tai c. Paina OK. Voit tarkastaa nykyisen asetuksen nestekidenäytöstä:

e Paina Stop/Exit.

Pois

päältä

Oranssi

Kansi auki Kansi on auki. Sulje

kansi. (Katso Virhe- ja huoltoviestit sivulla 39.)

Ei voi tulostaa Vaihda värikasetti

uuteen. (Katso Värikasettien vaihto sivulla 33.)

Paperivirhe Lisää paperia kasettiin

tai poista paperitukos. Tarkista nestekidenäytön viesti. (Katso Virhe- ja huoltoviestit sivulla 39.)

Muut viestit Tarkista

nestekidenäytön viesti. (Katso Virhe- ja huoltoviestit sivulla 39.)

Nestekidenäyttö 1

Taustavalon kirkkauden säätö

Jos nestekidenäytön teksti ei erotu kunnolla, kannatta kokeilla kirkkausasetuksen muuttamista.

a Paina Menu. b Valitse Yleiset aset. painamalla

a tai b. Paina OK.

c Valitse Näytön asetus painamalla

a tai b. Paina OK.

Yleisiä tietoja

d Valitse Taustavalo painamalla a tai b. e Valitse Vaalea, Keski tai Tumma

painamalla d tai c. Paina OK.

f Paina Stop/Exit.

Vinkki

Paperin asettaminen 2

Paperin ja muun tulostusmateriaalin asettaminen

Paperityypeille Valokuva (10  15 cm) ja Valokuva L (89  127 mm) tulostusta varten on käytettävä valokuvapaperikasettia. (Katso Valokuvapaperin asettaminen sivulla 12.)

a Jos paperituen läppä on auki, sulje se ja

sulje sitten myös paperituki. Vedä paperikasetti kokonaan ulos laitteesta.

c Paina ja siirrä paperin sivuohjaimia (1)

ja sitten pituusohjainta (2) varovasti molemmin käsin ja säädä ne paperikoon mukaan.

Varmista, että paperin sivuohjainten (1) ja pituusohjaimen (2) kolmiomerkit (3) ovat samalla kohdalla käytetyn paperikoon merkkien kanssa.

b Nosta luovutusalustan kansi (1).

Vinkki

Jos käytät Legal-paperikokoa, pidä

TÄRKEÄÄ

yleisohjaimen vapautuspainiketta (1) painettuna samalla, kun vedät paperikasetin etureunaa ulospäin.

Paperin asettaminen

e Aseta paperi varovasti paperikasettiin

tulostuspuoli alaspäin ja yläreuna edellä. Tarkista, että paperi on paperikasetissa tasaisesti.

d Vältä paperitukokset ja syöttövirheet

leyhyttelemällä paperit.

Varmista aina, että paperi ei ole käpristynyt.

Varo työntämästä paperia liian syvälle, sillä se saattaa taipua lokeron takaosassa ja aiheuttaa syöttöhäiriöitä.

f Säädä paperin sivuohjaimet (1)

paperikoon mukaisiksi varovasti molemmin käsin. Varmista, että sivuohjaimet koskettavat paperin reunoja.

Luku 2

TÄRKEÄÄ

g Sulje luovutusalustan kansi.

h Työnnä paperikasetti hitaasti

laitteeseen.

Kirjekuorten ja postikorttien asettaminen 2

Tietoja kirjekuorista 2

 Käytä kirjekuoria, jotka painavat

80–95 g/m

 Joidenkin kirjekuorien marginaalit on

asetettava sovellusohjelmassa. Tee testitulostus, ennen kuin tulostat useita kirjekuoria.

ÄLÄ käytä mitään seuraavista kirjekuorityypeistä, sillä ne aiheuttavat paperinsyöttöongelmia:

• Pussikirjekuoria.

• Kohokuvioisia kirjekuoria.

i Pidä paperikasettia paikoillaan ja vedä

paperitukea ( ), kunnes se naksahtaa. Avaa sitten paperituen läppä ( ).

• Kirjekuoria, joissa on liittimiä.

• Kirjekuoria, joiden sisäpuolelle on painettu tekstiä tai kuvia.

Liima 2

Kaksinkertainen läppä

Joskus voi ilmetä paperinsyöttöongelmia käytettyjen kirjekuorien paksuuden, koon tai läpän muodon vuoksi.

ÄLÄ käytä paperituen läppää Legalpaperikoon kanssa.

Paperin asettaminen

TÄRKEÄÄ

Kirjekuorten ja postikorttien asettaminen

a Ennen kuin asetat kirjekuoret tai

postikortit kasettiin, paina niiden kulmat ja sivut mahdollisimman litteiksi.

Jos useampi kirjekuori tai postikortti lähtee liikkeelle yhtä aikaa, yritä uudelleen asettamalla paperikasettiin yksi kirjekuori tai postikortti kerrallaan.

b Aseta kirjekuoret tai postikortit

paperikasettiin osoitepuoli alaspäin ja etureuna (kirjekuoren yläreuna) edellä. Paina ja siirrä paperin sivuohjaimia (1) sekä paperin pituusohjainta (2) varoen molemmin käsin kirjekuorten tai postikorttien koon mukaan.

Luku 2

Jos sellaisiin kirjekuoriin tulostaminen on vaikeaa, joissa on läppä lyhyessä päässä, kokeile seuraavia:

a Avaa kirjekuoren läppä. b Aseta kirjekuori paperikasettiin siten,

että osoitepuoli on alaspäin ja läppä on asetettu kuvan mukaan.

Valokuvapaperin asettaminen2

Käytä valokuvapaperikasettia, joka on asennettu luovutusalustan kannen päälle, kun tulostat Valokuva (10  15 cm)- tai Valokuva L (89  127 mm) -paperille. Kun käytät valokuvapaperikasettia, alla olevassa kasetissa olevaa paperia ei tarvitse poistaa.

a Purista sinistä valokuvapaperikasetin

vapautuspainiketta (1) oikean käden etusormella ja peukalolla ja työnnä valokuvapaperikasettia eteenpäin, kunnes se naksahtaa valokuvatulostusasentoon (2).

c Säädä paperikoko ja marginaalit

sovelluksessa.

Valokuvapaperikasetti

Paperin asettaminen

Vinkki

b Paina ja siirrä paperin sivuohjaimia (1)

ja pituusohjainta (2) ja säädä ne paperikoon mukaan.

c Aseta valokuvapaperi

valokuvapaperikasettiin ja säädä paperin sivuohjaimet varovasti paperille sopivaksi. Varmista, että sivuohjaimet koskettavat paperin reunoja. Tarkista, että paperi on paperikasetissa tasaisesti.

d Kun lopetat valokuvien tulostamisen,

palauta valokuvapaperikasetti Tavalliseen tulostusasentoon. Purista sinistä valokuvapaperikasetin vapautuspainiketta (1) oikean käden etusormella ja peukalolla ja vedä valokuvapaperikasettia taaksepäin, kunnes se naksahtaa (2).

• Varo työntämästä paperia liian syvälle, sillä se saattaa taipua lokeron takaosassa ja aiheuttaa syöttöhäiriöitä.

• Varmista aina, että paperi ei ole käpristynyt tai rypistynyt.

Luku 2

TÄRKEÄÄ

Pienten tulosteiden poisto

Jos et palauta valokuvapaperikasettia tavalliseen tulostusasentoon valokuvien tulostuksen jälkeen, laite antaa Tarkista paperi -virheilmoituksen käytettäessä tavallista paperia.

Valokuvapaperikasetti normaalissa tulostusasennossa

laitteesta 2

Kun laite tulostaa pienen paperin luovutusalustan kannelle, siihen on ehkä vaikea päästä käsiksi. Varmista, että tulostus on valmis ja vedä alusta kokonaan ulos laitteesta.

Valokuvapaperikasetti valokuvatulostusasennossa

Paperin asettaminen

Vinkki

Tulostusalue 2

Tulostusalue riippuu käytettävän sovelluksen asetuksista. Alla olevat luvut osoittavat irtoarkkien ja kirjekuorten tulostusalueen ulkopuoliset osat. Laite voi tulostaa irtoarkin tummennetuille alueille, kun reunaton tulostus on käytettävissä ja käytössä.

(Katso Tulostus (Windows käyttöoppaasta.)

Irtoarkit Kirjekuoret

) tai Tulostus ja faksien lähetys (Macintosh) Ohjelmiston

Yläosa (1) Alaosa (2) Vasen (3) Oikea (4)

Irtoarkit 3 mm 3 mm 3 mm 3 mm Kirjekuoret 12 mm 24 mm 3 mm 3 mm

Reunatonta tulostusta ei voi käyttää kirjekuorille.

Luku 2

Vinkki

Paperiasetukset 2

Paperityyppi 2

Saat parhaan tulostuslaadun, kun valitset laitteesta käytettävän paperityypin.

a Paina Menu. b Valitse Yleiset aset. painamalla

a tai b. Paina OK.

c Valitse Paperityyppi painamalla

a tai b.

d Valitse Tavall. paperi,

Mustesuihkupap., Brother BP71, Brother BP61, Muu kiiltävä tai Kalvo painamalla d tai c.

Paina OK.

Paperikoko 2

Kopioiden tulostukseen voidaan käyttää viittä paperikokoa: A4, A5, Letter, Legal ja 10  15 cm. Kun asetat laitteeseen erikokoista paperia, paperikoon asetusta on muutettava.

a Paina Menu. b Valitse Yleiset aset. painamalla

a tai b. Paina OK.

c Valitse Paperikoko painamalla a tai b. d Valitse A4, A5, 10x15cm, Letter tai

Legal painamalla d tai c. Paina OK.

e Paina Stop/Exit.

Laite syöttää tulostetut arkit tekstipuoli ylöspäin laitteen etupuolella olevan paperikasetin päälle. Kun tulostat piirtoheitinkalvoille tai kiiltävälle paperille, poista jokainen arkki kasetilta heti tulostuksen jälkeen. Näin vältät tekstin tahraantumisen ja paperitukokset.

Paperin asettaminen

Hyväksyttävä paperi ja muu tulostusmateriaali

Laitteessa käytettävä paperityyppi voi vaikuttaa tulostuslaatuun.

Saat asetusten mukaisen parhaan tulostuslaadun, kun varmistat aina, että tulostuspaperi vastaa laitteen paperityyppiasetusta.

Voit käyttää tavallista paperia, mustesuihkupaperia (päällystettyä paperia), kiiltävää paperia, piirtoheitinkalvoja ja kirjekuoria.

Ennen suurten paperimäärien hankintaa on suositeltavaa kokeilla eri paperityyppejä.

Saat parhaat tulokset käyttämällä Brotherpaperia.

 Kun tulostat mustesuihkupaperille

(päällystetylle paperille), piirtoheitinkalvoille tai kiiltävälle paperille, valitse oikea tulostusmateriaali tulostinohjaimen Perusasetuksetvälilehdeltä tai valikon Paperityyppiasetuksesta. (Katso Paperityyppi sivulla 24.)

Suositeltu tulostusmateriaali 2

Suosittelemme Brother-paperia, jotta saat parhaan tulostuslaadun. (Katso seuraavaa taulukkoa.)

Jos maassasi ei ole Brother-paperia saatavana, suosittelemme eri paperilaatujen kokeilua ennen suurten määrien hankintaa.

Piirtoheitinkalvoiksi suosittelemme 3Mpiirtoheitinkalvoja.

Brother-paperi

Paperityyppi Nimike

Tavallinen A4 BP60PA Kiiltävä A4-

valokuvapaperi A4-mustesuihkupaperi

(matta) 10  15 cm kiiltävä BP71GP

BP71GA4

BP60MA

 Kun tulostat Brotherin valokuvapaperille,

aseta paperikasettiin yksi ylimääräinen arkki samaa valokuvapaperia. Paperipakkaukseen on lisätty ylimääräinen arkki tätä tarkoitusta varten.

 Kun tulostat piirtoheitinkalvoille tai

valokuvapaperille, poista jokainen arkki alustalta heti tulostuksen jälkeen. Näin vältät tekstin tahraantumisen tai paperitukokset.

 Vältä koskettamasta paperin

tulostuspintaa välittömästi tulostuksen jälkeen. Pinta saattaa olla osin märkä ja voi tahrata sormesi.

Luku 2

TÄRKEÄÄ

Tulostusmateriaalin käsittely ja käyttö 2

 Säilytä paperi alkuperäispakkauksessa ja

pidä pakkaus suljettuna. Pidä paperi tasaisena ja kuivana. Vältä sen altistusta suoralle auringonvalolle ja kuumuudelle.

 Älä kosketa valokuvapaperin kiiltävää

(päällystettyä) puolta. Aseta valokuvapaperi kasettiin kiiltävä puoli alaspäin.

 Älä kosketa piirtoheitinkalvojen

kumpaakaan puolta, sillä kalvo imee herkästi ihosta kosteutta ja öljyä, mikä voi heikentää tulostuslaatua. Lasertulostimille/-kopiokoneille suunnitellut piirtoheitinkalvot voivat tahrata seuraavaksi tulostettavan asiakirjan. Käytä ainoastaan mustesuihkutulostukseen suositeltuja piirtoheitinkalvoja.

Luovutusalustan kannen paperikapasiteetti

Korkeintaan 50 arkkia 80 g/m2 -painoista A4-paperia.

 Piirtoheitinkalvot ja valokuvapaperi on

poistettava luovutusalustan kannelta yksi kerrallaan. Näin vältetään tulosteen tahraantuminen.

ÄLÄ käytä seuraavanlaisia papereita:

• vahingoittuneita, käpristyneitä, rypistyneitä tai epäsäännöllisen muotoisia papereita

1 2 mm:n käyristymä tai sitä suurempi

voi aiheuttaa paperitukoksia.

• erittäin kiiltäviä tai hyvin karkeapintaisia papereita

• papereita, joita ei voi asettaa yhtenäiseen pinoon

• poikittaisarkkipaperista tehtyjä papereita

Paperin asettaminen

Oikean tulostusmateriaalin valinta 2

Paperityyppi ja -koko eri käyttötarkoituksiin 2

Paperityyppi Paperikoko Käyttö

Kopiointi Valokuva Tulostin

Irtoarkit A4 210  297 mm Kyllä Kyllä Kyllä

Letter 215,9  279,4 mm Kyllä Kyllä Kyllä Legal 215,9  355,6 mm Kyllä – Kyllä Executive 184  267 mm – – Kyllä JIS B5 182  257 mm – – Kyllä A5 148  210 mm Kyllä – Kyllä A6 105  148 mm – – Kyllä

Kortit Valokuva 10  15 cm Kyllä Kyllä Kyllä

Valokuva L 89  127 mm – – Kyllä Valokuva 2L 13  18 cm – Kyllä Kyllä Arkistokortti 127  203 mm – – Kyllä Postikortti 1 100  148 mm – – Kyllä Postikortti 2

(kaksiosainen)

Kirjekuoret C5-kirjekuori 162  229 mm – – Kyllä

148  200 mm – – Kyllä

DL-kirjekuori 110  220 mm – – Kyllä COM-10 105  241 mm – – Kyllä Monarch 98  191 mm – – Kyllä JE4-kirjekuori 105  235 mm – – Kyllä

Piirtoheitinkalvot A4 210  297 mm Kyllä – Kyllä

Letter 215,9  279,4 mm Kyllä – Kyllä Legal 215,9  355,6 mm Kyllä – Kyllä A5 148  210 mm Kyllä – Kyllä

Luku 2

Paperin paino, paksuus ja kapasiteetti 2

Paperityyppi Paino Paksuus Arkkeja

Irtoarkit Tavallinen paperi

64–120 g/m

0,08–0,15 mm

100

Mustesuihkupaperi

Kiiltävä paperi

Kortit Valokuvakortti

Arkistokortti

Postikortti

Kirjekuoret

64–200 g/m

Korkeintaan 220 g/m

Korkeintaan 120 g/m

Korkeintaan 200 g/m

75–95 g/m

0,08–0,25 mm 20

Korkeintaan 0,25 mm

Korkeintaan 0,15 mm 30

Korkeintaan 0,25 mm 30

Korkeintaan 0,52 mm 10

Piirtoheitinkalvot – – 10

Korkeintaan 100 arkkia 80 g/m2 -painoista paperia.

Käytä valokuvapaperikasettia, kun käytät Valokuva 10  15 cm -paperia ja Valokuva L 89  127 mm -paperia. (Katso Valokuvapaperin asettaminen sivulla 12.)

BP71 260 g/m2 -paperi on suunniteltu erityisesti Brother-mustesuihkutulostimia varten.

TÄRKEÄÄ

Asiakirjojen asettaminen 3

Asiakirjojen asettaminen

Asiakirjoja voidaan kopioida ja skannata käyttämällä ADS:ää ja valotustasoa.

ADS:n käyttö (vain DCP-J715W) 3

ADS käsittelee korkeintaan 15 arkkia kerrallaan ja syöttää sivut yksitellen. Käytä

ADS:ssä tavallista 80 g/m ja leyhyttele aina paperit, ennen kuin asetat ne ADS:ään.

Tuetut asiakirjakoot 3

Paperi:

80 g/m

-painoista paperia

Varmista, että arkilla oleva muste on täysin kuivunut.

a Avaa ADS:n luovutusalustan

tukiläppä (1).

b Leyhytä paperit.

c Säädä paperiohjaimet (2) asiakirjan

leveyden mukaan.

d Varmista, että asetat asiakirjat ADS:ään

tekstipuoli alaspäin ja yläreuna edellä ohjaimien alle, kunnes tunnet, että ne koskettavat syöttötelaa ja nestekidenäytössä näkyy

Ark.syö.l. valm.

Pituus: 148–355,6 mm Leveys: 148–215,9 mm Paino:

64–90 g/m

Asiakirjojen asettaminen 3

• ÄLÄ vedä asiakirjasta, kun sitä syötetään laitteeseen.

• ÄLÄ käytä käpristyneitä, rypistyneitä, taittuneita tai repeytyneitä arkkeja tai paperia, jossa on hakasia, paperiliittimiä, liimaa tai teippiä.

• ÄLÄ käytä pahvia, sanomalehtipaperia tai kangasta.

ÄLÄ jätä paksuja asiakirjoja valotustasolle. Tämä voi aiheuttaa tukoksen ADS:ään.

Valotustason käyttö 3

Valotustason avulla voit kopioida tai skannata kirjan sivut tai yhden sivun kerrallaan.

Tuetut asiakirjakoot 3

Pituus: Korkeintaan 297 mm Leveys: Korkeintaan 215,9 mm Paino: Korkeintaan 2 kg

Luku 3

Vinkki

TÄRKEÄÄ

Asiakirjojen asettaminen 3

Valotustasoa käytettäessä ADS:ssä ei saa olla paperia. (Vain DCP-J715W)

a Nosta valotustason kansi ylös. b Sijoita asiakirja tekstipuoli alaspäin

valotustason vasempaan yläkulmaan vasemmalla ja ylhäällä olevien merkkien mukaan.

Skannattava alue 3

Skannattava alue riippuu käytettävän sovelluksen asetuksista. Seuraavassa kuvassa on merkitty alueet, joita ei voi skannata.

Käyttö Asiakirjan

koko

Yläosa (1)

Alaosa (2)

Vasen (3)

Oikea (4)

c Sulje valotustason kansi.

Kopiointi

Skannaus

A4 3 mm 3 mm Letter 3 mm 3 mm A4 3 mm 3 mm Letter 3 mm 3 mm

Jos skannaat kirjaa tai paksua asiakirjaa, ÄLÄ iske kantta kiinni tai paina sitä.

Vinkki

Kopiointi 4

Seuraavat vaiheet esittelevät kopioinnin peruskäytön. Laajempi käyttöopas sisältää tarkat tiedot kustakin toiminnosta.

a Aseta asiakirja jollain seuraavista

tavoista:

 Aseta asiakirja ADS:ään tekstipuoli

alaspäin. (Vain DCP-J715W) (Katso ADS:n käyttö (vain

DCP-J715W) sivulla 21.)

 Aseta asiakirja valotustasolle

tekstipuoli alaspäin. (Katso Valotustason käyttö

sivulla 21.)

b Paina + tai - toistuvasti, kunnes

haluamasi kopioiden lukumäärä tulee näyttöön (enintään 99).

KOPIOINTI

Laatu Normaali

Suuren./Pienen. 100%

Suhde:

Kopioi Paina Start

0101

Kopiointiasetukset 4

Edempänä mainittuja kopiointiasetuksia voidaan muuttaa. Selaa kopiointiasetuksia painamalla a tai b. Kun haluamasi asetus on korostettuna, paina OK.

(Käyttöopas) Jos haluat lisätietoja seuraavien

kopiointiasetusten muuttamisesta, katso sivu 24:

 Paperityyppi

 Paperikoko

(Laajempi käyttöopas) Jos haluat lisätietoja seuraavien

kopiointiasetusten muuttamisesta, katso luku 3:

 Laatu

 Suuren./Pienen.

 Tiheys

 Must.sääs.tila  Pinoa/Lajitt. (Vain DCP-J715W)

1 Kopiomäärä

c Paina Mono Start tai Colour Start.

Jos haluat lajitella kopiot, käytä ADS:ää. (Vain DCP-J715W)

Kopioinnin lopetus 4

Lopeta kopiointi painamalla Stop/Exit.

 Sivun asettelu

 Kirjakopio

 Vesileimakopio

 Aseta uusi olet.

 Tehdasasetukset

Luku 4

Paperiasetukset 4

Paperityyppi 4

Jos kopioit erikoispaperille, valitse asetuksista kyseinen paperityyppi, jotta saat parhaan mahdollisen tulostuslaadun.

a Aseta asiakirja laitteeseen. b Näppäile kopioiden lukumäärä. c Valitse Paperityyppi painamalla

a tai b.

d Valitse Tavall. paperi,

Mustesuihkupap., Brother BP71, Brother BP61, Muu kiiltävä tai Kalvo painamalla d tai c.

Paina OK.

e Ellet halua muuttaa muita asetuksia,

paina Mono Start tai Colour Start.

Paperikoko 4

Jos kopioit muulle kuin A4-paperille, joudut vaihtamaan paperikokoasetuksen.

Voit kopioida vain A4-, Legal-, Letter- tai A5-kokoiselle paperille tai 10  15 cm kokoiselle valokuvapaperille.

a Aseta asiakirja laitteeseen. b Näppäile kopioiden lukumäärä. c Valitse Paperikoko painamalla a tai b. d Valitse A4, A5, 10x15cm, Letter tai

Legal painamalla d tai c. Paina OK.

e Ellet halua muuttaa muita asetuksia,

paina Mono Start tai Colour Start.

Vinkki

Valokuvien tulostus muistikortilta

tai USB-muistitikulta

PhotoCapture Center™

-toiminnot

USB-muistitikku ei ole käytettävissä mallissa DCP-J515W.

Voit tulostaa valokuvia suoraan digitaalikamerasta tai USB-muistitikulta, vaikka laitetta ei olisi kytketty tietokoneeseen. (Katso Kuvien tulostaminen sivulla 28.)

Voit skannata asiakirjoja ja tallentaa ne suoraan muistikortille tai USB-muistitikulle. (Katso Skannaus muistikortille tai USB-muistitikulle sivulla 29.)

Voit käyttää laitteen etuosan korttipaikkaan asetettua muistikorttia tai USB-muistitikkua tietokoneesta käsin.

(Katso PhotoCapture Center™ (Windows tai Etäasetusohjelma ja PhotoCapture

Center™ (Macintosh) Ohjelmiston käyttöoppaasta.)

)

Muistikortin tai USB-muistitikun käyttäminen 5

Tässä Brother-laitteessa on media-asemia (korttipaikkoja), jotka sopivat USB-muistitikuille ja seuraaville yleisesti käytetyille digitaalikameroiden tallennusvälineille: Memory Stick™, Memory Stick PRO™, Memory Stick Duo™, Memory Stick PRO Duo™, SD ja SDHC.

Voit tulostaa digitaalikuvia digitaalikamerasta laadukkaalla, valokuvatasoisella erottelukyvyllä PhotoCapture Center™ toiminnon avulla.

Luku 5

TÄRKEÄÄ

Näin pääset alkuun 5

Työnnä muistikortti tai USB-muistitikku oikeaan korttipaikkaan tiukasti.

1 USB-muistitikku (vain DCP-J715W)

USB-suoraliitäntä tukee vain USB-muistitikkua, PictBridge-yhteensopivaa kameraa ja USB-massamuistitoiminnollista digitaalikameraa. Muita USB-laitteita ei tueta.

2 Muistikorttipaikka

Korttipaikka Yhteensopivat muistikortit

Ylempi korttipaikka

Alempi korttipaikka

Memory Stick™

Memory Stick PRO™

Memory Stick Duo™

Memory Stick PRO Duo™

Memory Stick Micro™ (edellyttää sovitinta)

SDHC

mini SD (edellyttää sovitinta)

micro SD (edellyttää sovitinta)

ÄLÄ aseta Memory Stick Duo™ -korttia alempaan SD-korttipaikkaan, ettei laite vaurioidu.

PHOTO CAPTURE -näppäimen merkkivalot:

TÄRKEÄÄ

Valokuvien tulostus muistikortilta tai USB-muistitikulta

 Kun PHOTO CAPTURE -merkkivalo palaa, muistikortti tai USB-muistitikku on oikein

paikallaan.

 Kun PHOTO CAPTURE -merkkivalo ei pala, muistikortti tai USB-muistitikku ei ole oikein

paikallaan.

 Kun PHOTO CAPTURE -merkkivalo vilkkuu, muistikortilta tai USB-muistitikulta luetaan tai

siihen tallennetaan.

ÄLÄ irrota virtajohtoa tai poista muistikorttia tai USB-muistitikkua media-asemasta (korttipaikasta) tai USB-suoraliitännästä, kun laite lukee muistikorttia tai USB-muistitikkua tai tallentaa niihin (PHOTO CAPTURE -näppäimen vilkkuessa). Tietoja katoaa tai kortti

vahingoittuu.

Laite pystyy lukemaan vain yhtä laitetta kerrallaan.

Luku 5

Vinkki

Kuvien tulostaminen 5

Kuvien katseleminen 5

Valokuvia voi esikatsella nestekidenäytössä ennen niiden tulostamista. Jos kuvatiedostot ovat suuria, kuvien avautuminen nestekidenäyttöön saattaa kestää hetken.

a Varmista, että muistikortti tai

USB-muistitikku on asetettu oikeaan korttipaikkaan.

Paina (PHOTO CAPTURE).

b Valitse Katso kuva(t) painamalla

a tai b. Paina OK.

c Valitse valokuva painamalla d tai c. d Anna kopioiden määrä painamalla

+ tai - toistuvasti.

e Toista vaiheet c ja d, kunnes kaikki

kuvat on valittu.

Palaa edelliselle tasolle painamalla Clear.

PhotoCapture Center™

-tulostusasetukset

Voit vaihtaa tulostusasetuksia väliaikaisesti seuraavaa tulostustehtävää varten.

Laite siirtyy takaisin oletusasetuksiin 3 minuutin kuluttua.

Voit tallentaa useimmin käyttämäsi tulostusasetukset oletusasetuksiksi. (Katso kohtaa Muutosten määrittäminen

uusiksi oletusasetuksiksi Laajemman käyttöoppaan luvussa 4.)

Tulostusasetus

1 Tulosteiden lukumäärä

0001

Tulostuslaatu Valokuva

Paperityyppi Muu kiiltävä

(Toiminnoille Valokuvien katselu, Etsi päivämäärän mukaan ja Diaesitys)

Voit näyttää tulostettavien valokuvien kokonaismäärän.

Tulost Paina Start

10x15cmPaperikoko

f Kun olet valinnut kaikki kuvat, tee

jompikumpi seuraavista:

 Paina OK ja muuta

tulostusasetuksia. (Katso

PhotoCapture Center™ tulostusasetukset sivulla 28.)

 Jos et halua muuttaa asetuksia,

tulosta painamalla Colour Start.

(Toiminnoille Tulosta kaikki kuvat, Tulosta kuvat, Valokuvatehosteet ja Trimmaus)

Voit näyttää kustakin valokuvasta tulostettavien kopioiden lukumäärän.

(DPOF-tulostus) Tämä ei tule näkyviin.

Valokuvien tulostus muistikortilta tai USB-muistitikulta

TÄRKEÄÄ

Vinkki

Skannaus muistikortille tai USB-muistitikulle

Voit skannata mustavalkoisia ja värillisiä asiakirjoja muistikortille tai USB-muistitikulle. Mustavalkoiset asiakirjat tallennetaan tiedostomuodossa PDF (*.PDF) tai TIFF (*.TIF). Värilliset asiakirjat voidaan tallentaa tiedostomuodossa PDF (*.PDF) tai JPEG (*.JPG). Oletusasetus on Väri 150 ja oletustiedostomuoto on PDF. Laite luo automaattisesti tiedostonimet tämänhetkisen päivämäärän mukaan. (Pika-asennusopas sisältää tarkat tiedot.) Esimerkiksi viidennen

1.7.2010 skannatun kuvan nimi on

01071005.PDF. Voit muuttaa värin ja laadun.

Laatu Valittava

tiedostomuoto

Väri 150 JPEG / PDF Väri 300 JPEG / PDF

d Valitse Skan. mediak. painamalla

a tai b.

SKANNAUS

Skannaa asiakirja suoraan mediakortille tai USB-muistikorttiin.

Paina OK.

Valitse & paina

Skan. tiedost.

Skan. mediak.

Skan. sähköp. Skan. teks.tun.

e Tee jokin seuraavista:

 Vaihda laatua painamalla a tai b ja

valitsemalla Laatu. Siirry vaiheeseen f.

 Aloita skannaus muuttamatta muita

asetuksia painamalla Mono Start tai Colour Start.

f Valitse painamalla d tai c

Väri 150, Väri 300, Väri 600, M/V 200x100 tai M/V 200.

Paina OK.

Väri 600 JPEG / PDF M/V 200x100 TIFF / PDF M/V 200 TIFF / PDF

a Varmista, että muistikortti tai

USB-muistitikku on asetettu oikeaan korttipaikkaan.

ÄLÄ irrota muistikorttia tai USB-muistitikkua, kun PHOTO CAPTURE vilkkuu, jotta kortti, USB-muistitikku tai tallennetut tiedot eivät vahingoitu.

b Aseta asiakirja laitteeseen.

c Kun haluat skannata muistikortille tai

USB-muistitikulle, paina (SCAN).

g Tee jokin seuraavista:

 Jos haluat muuttaa tiedostotyyppiä,

siirry vaiheeseen h.

 Aloita skannaus muuttamatta muita

asetuksia painamalla Mono Start tai Colour Start.

h Valitse Tiedostotyyppi painamalla

a tai b. Valitse JPEG, PDF tai TIFF painamalla d tai c. Paina OK.

• Jos valitsit Väri-erottelukyvyn vaiheessa f, TIFF ei ole valittavissa.

• Jos valitsit M/V-erottelukyvyn vaiheessa f, JPEG ei ole valittavissa.

Luku 5

Vinkki

i Tee jokin seuraavista:

 Jos haluat muuttaa tiedoston nimeä,

siirry vaiheeseen j.

 Aloita skannaus muuttamatta muita

asetuksia painamalla Mono Start tai Colour Start.

j Laite nimeää tiedoston automaattisesti.

Voit kuitenkin antaa tiedostolle haluamasi nimen käyttämällä näppäimiä a, b, d ja c. Valitse Tiedostonimi painamalla a tai b. Paina OK. Näppäile uusi nimi. (Katso Tekstin syöttäminen sivulla 68.) Voit vaihtaa vain kuusi ensimmäistä merkkiä.

Paina a, b, d tai c ja valitse ja paina OK.

k Paina Mono Start tai Colour Start.

Voit asettaa valotustasolle useita asiakirjoja ja skannata ne erillisinä tiedostoina. (Katso kohtaa Automaattinen

rajaus Laajemman käyttöoppaan luvussa 4.)

Tulostus tietokoneelta 6

Asiakirjan tulostus 6

Laite voi vastaanottaa tietoja tietokoneesta ja tulostaa ne. Tietokoneelta tulostus edellyttää tulostinohjaimen asennusta.

(Ohjelmiston käyttöoppaan kohta Tulostus (Windows

(Macintosh) sisältää tulostusasetusten tarkat tiedot.)

a Asenna Brother-tulostinohjain

b Valitse sovelluksesta tulostuskomento.

) tai Tulostus ja faksien lähetys

CD-ROM-asennuslevyltä. (Katso Pika-asennusopas.)

c Valitse laitteen nimi Tulosta-

valintaruudusta ja napsauta Ominaisuudet.

d Valitse haluamasi asetukset

Ominaisuudet-valintaruudussa.

 Tulostusmateriaali/Laatu  Paperikoko  Sivun asettelu  Väriasetukset  Skaalaus  Käytä vesileimaa  Tulosta päivä ja aika

e Napsauta OK. f Aloita tulostus napsauttamalla OK.

Skannaus tietokoneeseen 7

Asiakirjan skannaus 7

Asiakirjoja voidaan skannata monella eri tavalla. Voit käyttää laitteen SCAN-näppäintä tai tietokoneen tulostinohjaimia.

a Laitteen käyttö skannerina edellyttää

tulostinohjaimen asennusta. Jos laite on verkossa, määritä sille TCP/IP-osoite.

 Asenna tulostinohjaimet CD-ROM-

asennuslevyltä. (Katso

Pika-asennusopas tai Skannaus Ohjelmiston käyttöoppaasta.)

 Määritä laitteelle TCP/IP-osoite, jos

verkkoskannaus ei toimi. (Katso

Verkkoskannauksen määritys Ohjelmiston käyttöoppaasta.)

b Aseta asiakirja laitteeseen. (Katso

Asiakirjojen asettaminen sivulla 21.)

 Käytä ADS:ää, jos skannattavana on

useita asiakirjasivuja. ADS syöttää kunkin arkin automaattisesti. (Vain DCP-J715W)

Skannaus Skannaanäppäimellä

Kohta Skannaa-näppäimen käyttö Ohjelmiston käyttöoppaassa sisältää lisätietoja.

a Paina SCAN-näppäintä. b Valitse haluamasi skannaustila.

 Skan. tiedost.

 Skan. mediak.

 Skan. sähköp.

 Skan. teks.tun.

 Skan. kuvaksi

Vain DCP-J715W (Macintosh-käyttäjät) Presto! PageManager on ladattava ja asennettava ennen käyttöä. Brotherin tekninen tuki (Macintosh) sivulla 3 sisältää lisäohjeita.

c (Verkkokäyttäjät)

Valitse tietokone, johon haluat lähettää tiedot.

d Aloita skannaus painamalla Start.

 Käyttämällä valotustasoa voit

skannata kirjan yksittäisen sivun tai yhden arkin kerrallaan.

c Tee jokin seuraavista:

 Skannaa käyttämällä SCAN-

näppäintä – siirry kohtaan Skannaus Skannaa-näppäimellä.

 Skannaa käyttämällä tietokoneen

tulostinohjainta – siirry kohtaan

Skannaus käyttämällä tulostinohjainta.

Skannaus käyttämällä tulostinohjainta

Kohta Asiakirjan skannaus TWAIN-ohjainta käyttäen tai Asiakirjan skannaus WIAohjaimen avulla Ohjelmiston käyttöoppaassa

sisältää lisätietoja.

a Käynnistä skannaussovellus ja

napsauta Skannaa-painiketta.

Säädä Tarkkuus, Kirkkaus,

Skannaustyyppi ja muut tarvittavat asetukset skanneriasetuksetvalintaikkunassa.

c Aloita skannaus napsauttamalla

Käynnistä tai Skannaa.

TÄRKEÄÄ

Säännöllinen kunnossapito A

Värikasettien vaihto A

Laitteessa on värin pistelaskin. Värin pistelaskin seuraa automaattisesti kaikkien 4 värikasetin väriaineen määrää. Kun laite havaitsee, että väriaine alkaa loppua, laite ilmoittaa siitä nestekidenäyttöön tulevalla viestillä.

Nestekidenäyttö kertoo, minkä värikasetin väriaine on lopussa tai mikä kasetti tarvitsee vaihtaa. Vaihda värikasetit oikeassa järjestyksessä noudattamalla näytön ohjeita.

Vaikka laite ilmoittaa, että värikasetti on vaihdettava, kasetissa on vielä vähän väriainetta. Kasetissa on oltava vähän väriainetta, jotta tulostuspää ei kuivu ja vahingoitu.

a Avaa värikasetin kansi.

Jos yksi tai useampi värikasetti on käyttöikänsä lopussa, nestekidenäyttöön tulee viesti

Vain MV tulostus tai Ei voi tulostaa.

b Paina lukon vipua kuvan mukaisesti ja

vapauta nestekidenäytössä ilmoitettu kasetti. Poista värikasetti laitteesta.

Brother-monitoimilaitteet on suunniteltu käytettäviksi tietyt laatuvaatimukset täyttävän väriaineen kanssa. Niiden suorituskyky on optimaalinen käytettäessä aitoja Brotherin alkuperäisiä värikasetteja. Brother ei voi taata optimaalista suorituskykyä, jos laitteessa käytetään muiden valmistajien mustetta tai värikasetteja. Brother ei tästä johtuen suosittele muiden kuin aitojen Brotherin alkuperäisten värikasettien käyttöä eikä käytettyjen kasettien täyttöä muiden valmistajien musteella. Takuu ei välttämättä kata tulostuspään tai muiden laitteen osien vaurioita tai korjaustöitä, jos laitteessa on käytetty yhteensopimattomia tuotteita.

c Avaa nestekidenäytössä näkyvän värin

uusi värikasettipakkaus ja poista kasetti pakkauksesta.

d Käännä keltaisen suojuksen vihreää

Vinkki

HUOMAUTUS

nuppia myötäpäivään, kunnes se naksahtaa ja vapauttaa pakkauksen tiivisteen tyhjön. Poista sitten suojus (1).

f Työnnä värikasettia varovasti, kunnes

se naksahtaa, ja sulje sitten värikasetin kansi.

g Laite nollaa värin pistelaskimen

automaattisesti.

e Jokaisella värillä on oma oikea

paikkansa. Aseta värikasetti tarrassa olevan nuolen suuntaisesti.

• Jos vaihdoit värikasetin (esimerkiksi mustan), nestekidenäytössä pyydetään varmistamaan, että kasetti on aivan uusi

(esimerkiksi Vaihdoitko Musta). Nollaa kunkin uuden asennetun kasetin värin pistelaskin automaattisesti painamalla + (Kyllä). Jos asentamasi värikasetti ei ole aivan uusi, muista valita (Ei).

• Jos nestekidenäytössä on värikasettien vaihdon jälkeen viesti Ei värikasettia tai Ei tunnista, varmista, että kasetit on asennettu oikein.

Jos väriainetta joutuu silmiin, huuhtele silmät välittömästi vedellä ja pyydä tarvittaessa lääkärin apua.

Säännöllinen kunnossapito

TÄRKEÄÄ

Laitteen puhdistus ja

• ÄLÄ poista värikasetteja, jos niitä ei tarvitse vaihtaa. Jos poistat kasetit, niiden väriaineen määrä saattaa vähentyä, eikä laite tunnista jäljellä olevan väriaineen määrää.

• ÄLÄ kosketa värikasettien asetuspaikkoja. Jos näin tehdään, väriainetta saattaa joutua iholle.

• Jos iholle tai vaatteille joutuu väriainetta, pese se heti pois saippualla tai puhdistusaineella.

• Jos värikasetti asennetaan väärään paikkaan, väriaineiden värit sekoittuvat. Tulostuspää on puhdistettava useaan kertaan värikasetin uudelleenasennuksen jälkeen.

• Kun olet avannut värikasetin, asenna se laitteeseen ja käytä se loppuun kuuden kuukauden kuluessa asennuksesta. Käytä avaamattomat värikasetit pakkaukseen merkittyyn käyttöpäivään mennessä.

• ÄLÄ pura tai avaa värikasettia, koska muste voi valua ulos.

tarkastus

Valotustason puhdistus A

a Nosta valotustason kansi (1). Puhdista

valotustaso (2) ja valkoinen muovi (3) pehmeällä, nukattomalla kankaalla, joka on kostutettu syttymättömällä lasinpuhdistusnesteellä.

b (Vain DCP-J715W)

Vinkki

Puhdista ADS-yksikön valkoinen palkki (1) ja lasisuikale (2) nukattomalla liinalla, joka on kostutettu syttymättömällä lasinpuhdistusnesteellä.

Kun olet puhdistanut lasisuikaleen syttymättömällä lasinpuhdistusnesteellä, tarkista lasisuikaleen pinnan puhtaus pyyhkäisemällä sitä sormenpäällä. Jos pinnassa on likaa tai roskaa, puhdista lasisuikale uudelleen varsinkin kyseisen alueen kohdalta. Puhdistus saatetaan joutua uusimaan jopa kolme tai neljä kertaa. Tarkista tulos ottamalla laitteella kopio jokaisen puhdistuskerran jälkeen.

Paperin syöttötelan puhdistusA

a Vedä paperikasetti kokonaan ulos

laitteesta.

b Irrota laitteen virtajohto pistorasiasta ja

avaa laitteen takana oleva paperitukosten selvittämiseen tarkoitettu kansi (1).

c Puhdista paperin syöttötelat (1)

isopropyylialkoholiin kastetulla pumpulipuikolla.

d Sulje paperitukosten selvittämiseen

tarkoitettu kansi. Varmista, että kansi on suljettu asianmukaisesti.

e Kytke virtajohto uudelleen. f Työnnä paperikasetti hitaasti kokonaan

takaisin laitteeseen.

Säännöllinen kunnossapito

TÄRKEÄÄ

Vinkki

Tulostuspään puhdistus A

Laite puhdistaa tulostuspään tarvittaessa automaattisesti hyvän tulostuslaadun säilyttämiseksi. Voit käynnistää puhdistuksen manuaalisesti, jos tulostuslaadussa on ongelmia.

Puhdista tulostuspää ja värikasetit, jos tulosteiden tekstissä tai kuvissa on vaakasuora viiva tai tyhjää tekstiä. Voit puhdistaa samalla kertaa joko mustan värin, kolme muuta väriä (syaani, magenta ja keltainen) tai kaikki neljä väriä.

Tulostuspäiden puhdistus kuluttaa väriainetta. Väriainetta kuluu turhaan, jos puhdistat laitteen liian usein.

ÄLÄ kosketa tulostuspäätä. Kosketus saattaa vahingoittaa tulostuspäätä pysyvästi ja mitätöidä tulostuspään takuun.

a Paina Menu.

Tulostuslaadun tarkistus A

Jos tulosteen värit ja tekstit ovat haaleat tai raidalliset, osa suuttimista voi olla tukossa. Selvitä tilanne tulostamalla tulostuslaadun tarkistussivu ja tarkastamalla siitä suutinten tilasta kertova kuvio.

a Paina Menu. b Valitse Mustehallinta painamalla

a tai b. Paina OK.

c Valitse Testitulostus painamalla

a tai b. Paina OK.

d Valitse Tulostuslaatu painamalla

a tai b. Paina OK.

e Paina Colour Start.

Laite aloittaa tulostuslaadun tarkistussivun tulostuksen.

b Valitse Mustehallinta painamalla

a tai b. Paina OK.

c Valitse Puhdistus painamalla a tai b.

Paina OK.

d Valitse Musta, Väri tai Kaikki

painamalla a tai b. Paina OK. Laite puhdistaa tulostuspään. Kun puhdistus on valmis, laite siirtyy takaisin valmiustilaan automaattisesti.

Jos olet puhdistanut tulostuspään vähintään viisi kertaa eikä tulostusjälki ole parantunut, kokeile uuden alkuperäisen Brother Innobella™ -värikasetin asennusta kullekin ongelmia aiheuttaneelle värille. Yritä puhdistaa tulostuspää vielä korkeintaan viisi kertaa. Jos tulostus ei edelleenkään parane, ota yhteys Brother-jälleenmyyjään.

f Tarkista arkista neljän väripalkin laatu. g Tee jokin seuraavista:

 Jos kaikki viivat ovat selkeitä ja

näkyvissä, valitse Kyllä painamalla + ja siirry vaiheeseen k.

 Jos kuvasta puuttuu lyhyitä viivoja,

kuten seuraavassa, valitse Ei painamalla -.

OK Huono

h Nestekidenäytössä kysytään, onko

mustan ja kolmen värin tulostuslaatu hyvä. Paina + (Kyllä) tai - (Ei).

i Nestekidenäytössä kysytään, haluatko

TÄRKEÄÄ

Vinkki

aloittaa puhdistuksen. Paina + (Kyllä). Laite aloittaa tulostuspään puhdistuksen.

j Kun puhdistus on valmis, paina

Colour Start. Laite aloittaa tulostuslaadun tarkistussivun tulostuksen. Palaa vaiheeseen f.

k Paina Stop/Exit.

Jos toistat toimenpiteen ainakin viisi kertaa ja tulostuslaatu on edelleen heikko, vaihda tukkeutuneen värin kasetti. Tarkasta tulostuslaatu värikasetin vaihdon jälkeen. Jos ongelma esiintyy edelleen, toista puhdistus ja testitulostus uudelle värikasetille vähintään viisi kertaa. Jos väriainetta puuttuu edelleen, ota yhteys Brotherjälleenmyyjään.

Tulostuksen kohdistuksen tarkistus A

Tulostuksen kohdistuksen säätö saattaa olla tarpeen laitteen kuljetuksen jälkeen, jos tulostettu teksti on epäselvää tai kuvat tulostuvat haaleina.

a Paina Menu. b Valitse Mustehallinta painamalla

a tai b. Paina OK.

c Valitse Testitulostus painamalla

a tai b. Paina OK.

d Valitse Kohdistus painamalla a tai b.

Paina OK.

e Paina Mono Start tai Colour Start.

Laite aloittaa kohdistuksen testisivun tulostuksen.

ÄLÄ kosketa tulostuspäätä. Kosketus saattaa vahingoittaa tulostuspäätä pysyvästi ja mitätöidä tulostuspään takuun.

Kun tulostuspään suutin on tukkeutunut, tuloste näyttää tällaiselta.

Kun tulostuspään suutin on puhdistettu, vaakasuorat viivat ovat hävinneet.

f Tarkista 600 dpi:n ja 1200 dpi:n

testitulosteista, vastaako numero 5 tarkimmin numeroa 0.

 Jos sekä 600 dpi:n että 1200 dpi:n

testitulosteiden numeron 5 näytteet vastaavat parhaiten numeroa 0, lopeta kohdistustesti painamalla + (Kyllä) ja siirry vaiheeseen i.

 Jos jokin toinen testitulosteen

numero vastaa numeroa 0 paremmin joko 600 dpi:n tai 1200 dpi:n testissä, valitse se painamalla - (Ei).

g Valitse 600 dpi:n testissä numero, joka

parhaiten vastaa numeron 0 näytettä (1-8), painamalla d tai c. Paina OK.

h Valitse 1200 dpi:n testissä numero, joka

parhaiten vastaa numeron 0 näytettä (1-8), painamalla d tai c. Paina OK.

i Paina Stop/Exit.

Vianetsintä B

Virhe- ja huoltoviestit B

Pitkälle kehitetyissä toimistolaitteissa esiintyy silloin tällöin virheitä, ja kuluvia osia tai tarvikkeita on vaihdettava. Laite tunnistaa tällöin virheen ja näyttää virheviestin. Seuraavassa on kuvattu useimmin esiintyvät virhe- ja kunnossapitoviestit.

Voit korjata useimmat virheet ja säännöllisen kunnossapidon viestit itse. Jos tarvitset lisäapua, Brother Solutions Center sisältää uusimmat usein esitetyt kysymykset ja vianetsintäohjeet.

Käy osoitteessa http://solutions.brother.com/

Virheviesti Syy Toimenpide

Alh. lämpötila Tulostuspään lämpötila on liian

alhainen.

Asiakirja juutt.

(Vain DCP-J715W)

Dataa jäljellä Tulostustiedot jäävät laitteen

Ei tiedostoa Media-aseman muistikortille tai

Ei tunnista Asensit uuden värikasetin liian

Asiakirja on asetettu tai syötetty väärin tai ADS:ään asetettu asiakirja on liian pitkä.

muistiin.

USB-muistitikkuun ei ole tallennettu .JPG-tiedostoa.

nopeasti, eikä laite tunnistanut sitä.

Jos käytät jotakin muuta kuin Brotherin alkuperäistä värikasettia, laite ei välttämättä tunnista kasettia.

Värikasetti on asennettu väärin. Poista uusi värikasetti ja asenna se

Anna laitteen lämmetä.

(Katso ADS:n käyttö (vain DCP-J715W) sivulla 21.)

(Katso Asiakirjatukos (vain DCP-J715W) sivulla 43.)

Paina Stop/Exit. Laite peruuttaa työn ja poistaa sen muistista. Yritä tulostaa uudelleen.

Aseta oikea muistikortti tai USB-muistitikku korttipaikkaan uudelleen.

Poista uusi värikasetti ja asenna se uudelleen hitaasti.

Vaihda kasetti Brotherin alkuperäiseen värikasettiin. Jos virheviesti ei katoa, ota yhteys Brother-jälleenmyyjään.

uudelleen hitaasti, kunnes se naksahtaa. (Katso Värikasettien vaihto sivulla 33.)

Ei värikasettia Värikasetti on asennettu väärin. Ota värikasetti ulos ja laita se kunnolla

takaisin paikoilleen. (Katso Värikasettien vaihto sivulla 33.)

Ei voi tulostaa

Vaih. värikaset.

Käyt.kelv. laite

Kytke laite irti liittimestä ja kytke laite päältä & päälle

Yksi tai useampi värikasetti on käyttöikänsä lopussa. Laite keskeyttää kaikki tulostustoiminnot.

USB-suoraliitäntään on kytketty viallinen laite.

Vaihda värikasetit. (Katso Värikasettien vaihto sivulla 33.)

Irrota laite USB-suoraliitännästä. Sammuta laite painamalla On/Off ja käynnistä se sitten uudelleen.

Virheviesti Syy Toimenpide

Käyt.kelv. laite

Kytke USB-laite irti.

USB-suoraliitäntään on kytketty USB-laite tai USB-muistitikku, jota ei tueta. (Katso lisätietoja Brothersivustosta osoitteesta

Käyttökelv. keskitin

http://solutions.brother.com/ Keskitin tai USB-muistitikku,

)

jossa on keskitin, on kytketty USB-suoraliitäntään.

Kansi auki Skannerin kantta ei ole suljettu

kunnolla. Värikasetin kantta ei ole suljettu

kunnolla.

Korkea lämpötila Tulostuspään lämpötila on liian

korkea.

Kuva on liian pitkä.

Tehosteita ei voida lisätä, koska valokuvan muoto on epäsäännöllinen.

Kuva on liian pieni.

Valokuvaa ei voi trimmata, koska se on liian pieni.

Mediak. täynnä. Muistikortilla tai

USB-muistitikulla on jo 999 tiedostoa.

Irrota laite USB-suoraliitännästä.

Keskitintä tai USB-muistitikkua, jossa on keskitin, ei tueta. Irrota laite USB-suoraliitännästä.

Nosta skannerin kansi ja sulje se uudelleen.

Sulje värikasetin kansi kunnolla siten, että se naksahtaa.

Anna laitteen jäähtyä.

Valitse muodoltaan säännöllinen valokuva.

Valitse suurempi kuva.

Laite voi tallentaa muistikortille tai USBmuistitikkuun vain, jos siinä on vähemmän kuin 999 tiedostoa. Vapauta muistitilaa poistamalla käyttämättömiä tiedostoja ja yritä uudelleen.

Muisti täynnä Laitteen muisti on täynnä. Kopiointi käynnissä:

Paina Stop/Exit ja odota muiden käynnissä olevien toimintojen päättymistä. Yritä sitten uudelleen.

Muistikortilla tai USB-muistitikulla ei ole tarpeeksi vapaata tilaa asiakirjojen

Vapauta tilaa poistamalla käyttämättömiä tiedostoja muistikortilta tai USB-muistitikulta ja yritä sitten uudelleen.

skannaamiseen.

Must.im. melk.täyn. Mustetta imevä lokero tai

tyhjennyslokero on melkein täysi.

Muste vähissä Yhden tai useamman värikasetin

Soita Brotherin asiakaspalveluun / Brother-jälleenmyyjälle.

Tilaa uusi värikasetti.

käyttöikä on loppumassa.

Virheviesti Syy Toimenpide

Vianetsintä

Musteenimeytin täynnä

Paperi juuttui Paperi on juuttunut laitteen

Puhd. ei toimi XX

Alustusvirhe XX

Ei voi tulostaa XX

Ei voi skannata XX

Edellyttää sisäistä huoltoa. Tämän ongelman syynä voi olla muiden kuin aitojen Brotherin alkuperäisten värikasettien käyttö tai tyhjien kasettien täyttö muiden valmistajien musteella. Takuu ei välttämättä kata tulostuspään tai muiden laitteen osien vaurioita tai korjaustöitä, jos laitteessa on käytetty muita mustemerkkejä tai värikasettimerkkejä.

sisälle.

Laitteessa on mekaaninen vika.

–TAI–

Laitteessa on vieras esine, esimerkiksi paperiliitin tai revennyt paperi.

Soita Brotherin asiakaspalveluun / Brother-jälleenmyyjälle.

Poista juuttunut paperi noudattamalla ohjeita kohdassa Tulostimen tukos tai paperitukos sivulla 44.

Varmista, että paperin pituusohjain on säädetty oikealle paperikoolle.

Avaa skannerin kansi ja poista mahdolliset vieraat esineet ja paperinpalaset laitteen sisältä. Ellei virheviesti katoa, katkaise laitteesta virta usean minuutin ajaksi ja käynnistä se sitten uudelleen.

Tark. paperikoko Paperi on vääränkokoinen. Varmista, että Paperikoko-asetus vastaa

paperikasettiin asetetun paperin kokoa. Aseta laitteeseen oikeankokoista paperia ja paina sitten Mono Start tai Colour Start. (Katso Paperikoko sivulla 16.)

Tarkista paperi Valokuvapaperikasetti on

valokuvien tulostusasennossa.

Paperi on loppunut tai sitä ei ole asetettu oikein paperikasettiin.

Paperi on juuttunut laitteeseen. Poista juuttunut paperi noudattamalla

Varmista, että valokuvapaperikasetti on tavallisessa tulostusasennossa. (Katso vaihe d ja tärkeä huomautus kohdassa Valokuvapaperin asettaminen sivulla 12.)

Tee jokin seuraavista:

 Täytä paperikasetti uudelleen ja paina

sitten Mono Start tai Colour Start.

 Poista paperi ja aseta se takaisin.

Paina sitten Mono Start tai Colour Start. (Katso Paperin ja muun

tulostusmateriaalin asettaminen sivulla 8.)

ohjeita kohdassa Tulostimen tukos tai paperitukos sivulla 44.

Paperitukosten selvittämiseen tarkoitettua kantta ei ole suljettu kunnolla.

Tarkista, että paperitukosten selvittämiseen tarkoitettu kansi on suljettu tasaisesti kummastakin päästä. (Katso Tulostimen tukos tai paperitukos sivulla 44.)

Virheviesti Syy Toimenpide

Vain MV tulostus

Vaih. värikaset.

Yhden tai useamman värillisen värikasetin käyttöikä on päättynyt. Laitetta voidaan käyttää mustavalkotilassa noin neljän viikon ajan tulostettavan sivumäärän mukaan. Kun tämä viesti näkyy nestekidenäytössä, toiminnot ovat seuraavat:

 Tulostus

Jos valitset tulostinohjaimen

Lisäasetukset-välilehdestä Harmaasävy, laitetta

voidaan käyttää mustavalkoisena tulostimena.

 Kopiointi

Jos paperityypiksi on asetettu Tavall. paperi tai Mustesuihkupap., voit ottaa mustavalkokopioita.

Vaihda värikasetit. (Katso Värikasettien vaihto sivulla 33.)

Jos paperityypiksi on asetettu

Muu kiiltävä, Brother BP71 tai Brother BP61, laite

keskeyttää kaikki tulostustoiminnot. Jos irrotat

laitteen virtajohdon tai poistat värikasetin, et voi käyttää laitetta, ennen kuin vaihdat uuden värikasetin.

Virheel. kortti Muistikortti on joko vioittunut tai

väärin alustettu, tai muistikortissa on häiriö.

Aseta muistikortti uudelleen korttipaikkaan tukevasti ja varmista, että se on oikeassa asennossa. Jos virheviesti ei katoa, tarkista laitteen media-asema (korttipaikka) käyttämällä muistikorttia, jonka tiedät toimivan.

Vianetsintä

TÄRKEÄÄ

Virheanimaatio B

Virheanimaatiot esittävät yksityiskohtaiset paperitukoksen selvitysohjeet. Voit lukea ohjeet omalla vauhdillasi painamalla c, kun haluat nähdä seuraavan vaiheen, ja d, kun haluat siirtyä taaksepäin.

Asiakirjatukos (vain DCP-J715W) B

Asiakirjat voivat juuttua ADS-yksikköön, jos niitä ei aseteta tai syötetä oikein tai jos ne ovat liian pitkiä. Selvitä tukos seuraavien ohjeiden mukaisesti.

Asiakirja on juuttunut ADS-yksikön yläosaan

a Poista ADS:stä paperit, jotka eivät ole

juuttuneet.

Asiakirja on juuttunut ADS-yksikön sisälle

a Poista ADS:stä paperit, jotka eivät ole

juuttuneet.

b Nosta valotustason kansi ylös. c Vedä juuttunut asiakirja ulos

vasemmalle.

b Avaa ADS:n kansi. c Vedä juuttunutta paperia ylös ja

vasemmalle.

d Sulje ADS:n kansi. e Paina Stop/Exit.

d Sulje valotustason kansi. e Paina Stop/Exit.

Voit välttää asiakirjatukokset sulkemalla ADS:n kannen oikein. Työnnä sitä varovasti alaspäin keskeltä.

Tulostimen tukos tai

paperitukos B

Poista juuttunut paperi laitteesta sen mukaan, missä kohdassa laitetta paperitukos on.

a Irrota laitteen sähköjohto pistorasiasta. b Avaa paperitukosten selvittämiseen

tarkoitettu kansi (1) laitteen takaosasta. Vedä juuttunut paperi ulos laitteesta.

c Sulje paperitukosten selvittämiseen

tarkoitettu kansi. Varmista, että kansi on suljettu asianmukaisesti.

d Jos paperituen läppä on auki, sulje se ja

sulje sitten myös paperituki. Vedä paperikasetti kokonaan ulos laitteesta.

e Vedä juuttunut paperi (1) ulos.

Vianetsintä

Vinkki

TÄRKEÄÄ

f Tartu molemmin käsin laitteen

molemmilla puolilla oleviin muovisiin ulokkeisiin ja nosta skannerin kantta (1), kunnes se lukittuu vakaasti yläasentoon.

Siirrä tulostuspäätä (tarvittaessa), jotta saat tällä alueella olevan paperin ulos. Varmista, että laitteen kulmiin ei jää juuttunutta paperia. Tarkasta tulostusvaunun molemmat päät.

g Vapauta salpa nostamalla skannerin

kantta ( ). Paina skannerin kannen tuki varovasti alas ( ) ja sulje skannerin kansi ( ) molemmin käsin.

h Työnnä paperikasetti kokonaan takaisin

laitteeseen.

Jos tulostuspää on oikeassa kulmassa kuvan osoittamalla tavalla, sitä ei voi siirtää. Kytke virtajohto takaisin ja pidä sitten Stop/Exit-näppäintä painettuna, kunnes tulostuspää siirtyy keskelle. Irrota laite virtalähteestä ja poista paperi.

i Pidä paperikasettia paikoillaan ja vedä

paperitukea ( ), kunnes se naksahtaa. Avaa sitten paperituen läppä ( ).

Vedä paperitukea ulospäin, kunnes se naksahtaa.

ÄLÄ käytä paperituen läppää Legalpaperikoon kanssa.

Jos iholle tai vaatteille joutuu väriainetta, pese se heti pois saippualla tai puhdistusaineella.

j Kytke virtajohto uudelleen.

Vianetsintä B

Jos vaikuttaa siltä, että laitteessa on vikaa, tarkista seuraavat seikat ja noudata vianetsintäohjeita. Useimmat ongelmat on helppo ratkaista itse. Jos tarvitset lisäapua, Brother Solutions Center -

sivustosta löytyvät uusimmat usein esitetyt kysymykset ja vianetsintävinkit. Käy osoitteessa http://solutions.brother.com/

Ongelmia laitteen toiminnassa B

Tulostus

Ongelma Ehdotetut toimenpiteet

Ei tulosta Tarkista liitäntäkaapeli sekä laitteessa että tietokoneessa.

(Katso Pika-asennusopas.)

Varmista, että laite on kytketty verkkovirtaan ja ettei sen virtaa ole katkaistu.

Tarkista, näkyykö nestekidenäytössä virheviestiä. (Katso Virhe- ja huoltoviestit sivulla 39.)

Yksi tai useampi värikasetti on käyttöikänsä lopussa. (Katso Värikasettien vaihto sivulla 33.)

Jos viestit Ei voi tulostaa ja Vaih. värikaset. näkyvät nestekidenäytössä, katso Värikasettien vaihto sivulla 33.

Tarkista, että oikea tulostinohjain on asennettu ja valittu.

Varmista, että laite on toimintatilassa. Napsauta Käynnistä ja sitten Tulostimet ja faksit. Valitse Brother DCP-XXXX (jossa XXXX on mallisi nimi) ja varmista, että Offline-tila ei ole valittuna.

Kun valitset asetuksen Tulosta vain parittomat sivut tai Tulosta vain parilliset sivut, tietokone saattaa näyttää tulostuksen virheviestin, kun laite pysähtyy hetkeksi tulostuksen aikana. Virheviesti katoaa, kun tulostus jatkuu.

Huono tulostuslaatu Käytä vain aitoja Brother-tarvikkeita, sillä muiden valmistajien tuotteet voivat

heikentää tulostuslaatua.

Tarkista tulostuslaatu. (Katso Tulostuslaadun tarkistus sivulla 37.)

Varmista, että tulostinohjaimesta asetettu Tulostusmateriaali-asetus tai laitteen valikosta asetettu Paperityyppi-asetus vastaa käyttämääsi paperia.

(Katso Tulostus (Windows Ohjelmiston käyttöoppaassa ja Paperityyppi sivulla 16.)

Varmista, että värikasetit ovat tuoreita. Musteen tukkeutumisen syynä voi olla jokin seuraavista:

) tai Tulostus ja faksien lähetys (Macintosh)

 Pakkaukseen painettu kasetin viimeinen käyttöpäivä on erääntynyt.

(Brotherin alkuperäiset kasetit säilyvät käyttökelpoisina jopa kaksi vuotta, jos ne pidetään alkuperäispakkauksissaan.)

 Värikasetti oli laitteessa yli puolen vuoden ajan.

 Värikasettia ei ehkä ole säilytetty oikein ennen käyttöä.

Pyri käyttämään suositeltuja paperilaatuja. (Katso Hyväksyttävä paperi ja muu tulostusmateriaali sivulla 17.)

Laitteen suositeltu ympäristön lämpötila on 20 C–33 C.

Vianetsintä

Tulostus (Jatkuu)

Ongelma Ehdotetut toimenpiteet

Tekstissä tai kuvissa on valkoisia vaakasuoria raitoja.

Laite tulostaa tyhjiä sivuja. Puhdista tulostuspää. (Katso Tulostuspään puhdistus sivulla 37.)

Merkit ja rivit menevät päällekkäin. Tarkista tulostuksen kohdistus. (Katso Tulostuksen kohdistuksen tarkistus

Tulostettu teksti tai kuvat ovat vinossa.

Mustetahra tulostetun sivun yläosan keskellä.

Mustetahra tulostetun sivun oikeassa tai vasemmassa kulmassa.

Tuloste näyttää likaiselta tai muste näyttää valuvan.

Arkin kääntöpuolella tai sivun alareunassa näkyy tahroja.

Laite tulostaa paksuja viivoja paperille.

Tulosteet ovat ryppyisiä. Napsauta tulostinohjaimen Lisäasetukset-välilehdessä Väriasetukset ja poista

Sivunasettelutulostus ei onnistu. Tarkista, että sovelluksessa ja tulostinohjaimessa on sama paperikoon asetus.

Tulostusnopeus on liian hidas. Kokeile tulostinohjaimen asetuksen vaihtoa. Suurin erottelukyky vaatii enemmän

Värin korostus ei toimi oikein. Jos sovelluksen kuva ei ole kokonaan värillinen (esim. 256 väriä), värin korostus

Puhdista tulostuspää. (Katso Tulostuspään puhdistus sivulla 37.)

Varmista, että käytät Brotherin alkuperäistä Innobella™-väriainetta.

Pyri käyttämään oikeita paperilaatuja. (Katso Hyväksyttävä paperi ja muu tulostusmateriaali sivulla 17.)

Jos haluat tulostaa 10  15 cm:n kokoiselle valokuvapaperille tai 89  127 mm:n kokoiselle valokuva L -paperille, muista käyttää valokuvapaperikasettia. (Katso Valokuvapaperin asettaminen sivulla 12.)

sivulla 38.)

Varmista, että paperi on asetettu oikein paperikasettiin ja että paperin sivuohjaimet on säädetty oikein. (Katso Paperin ja muun tulostusmateriaalin asettaminen sivulla 8.)

Varmista, että paperitukosten selvittämiseen tarkoitettu kansi on suljettu oikein.

Varmista, että paperi ei ole liian paksu tai käpristynyt. (Katso Hyväksyttävä paperi ja muu tulostusmateriaali sivulla 17.)

Varmista, että paperi ei ole käpristynyt, kun tulostat paperin kääntöpuolelle Tulosta vain parittomat sivut- ja Tulosta vain parilliset sivut -asetuksilla.

Varmista, että käytät suositeltuja paperityyppejä. (Katso Hyväksyttävä paperi ja muu tulostusmateriaali sivulla 17.) Älä käsittele paperia, ennen kuin muste on kuivunut.

Jos käytät valokuvapaperia, varmista, että olet asettanut paperityypin oikein. Jos tulostat valokuvaa tietokoneesta, aseta Tulostusmateriaali tulostinohjaimen Perusasetukset-välilehdestä.

Varmista, että käytät Brotherin alkuperäistä Innobella™-väriainetta.

Varmista, että mustetta ei ole roiskunut tulostinalustalle. (Katso Laitteen tulostinalustan puhdistus Laajemman käyttöoppaan liitteessä A.)

Varmista, että käytät paperituen läppää. (Katso Paperin ja muun tulostusmateriaalin asettaminen sivulla 8.)

Valitse Käänteinen järjestys tulostinohjaimen Perusasetukset-välilehdestä.

valinta Kaksisuuntainen tulostus.

Varmista, että käytät Brotherin alkuperäistä Innobella™-väriainetta.

aikaa tietojen käsittelyyn, lähetykseen ja t Lisäasetukset-välilehden muita laatuasetuksia. Napsauta lisäksi Väriasetukset ja poista valinta Värin korostus.

Poista reunaton tulostus käytöstä. Reunaton tulostus on hitaampaa kuin tavallinen. (Katso Tulostus (Windows

Ohjelmiston käyttöoppaassa.)

ei toimi. Käytä vähintään 24-bittisiä väritietoja värin korostuksen kanssa.

ulostukseen. Kokeile tulostinohjaimen

) tai Tulostus ja faksien lähetys (Macintosh)

Tulostus (Jatkuu)

Ongelma Ehdotetut toimenpiteet

Valokuvapaperin syötössä on ongelmia.

Laite syöttää useita sivuja kerrallaan.

Laitteessa on paperitukos. Varmista, että paperin pituusohjain on säädetty oikeaa paperikokoa varten. Älä

Tulostettujen sivujen pino on epäsiisti.

Laite ei tulosta Adobe ohjelmasta.

Illustrator® -

Kun tulostat Brotherin valokuvapaperille, aseta paperikasettiin yksi ylimääräinen arkki samaa valokuvapaperia. Paperipakkaukseen on lisätty ylimääräinen arkki tätä tarkoitusta varten.

Puhdista paperin syöttötelat. (Katso Paperin syöttötelan puhdistus sivulla 36.)

Varmista, että paperi on asetettu paperikasettiin oikein. (Katso Paperin ja muun tulostusmateriaalin asettaminen sivulla 8.)

Varmista, ettei paperikasetissa ole samaan aikaan useampaa kuin kahta eri paperityyppiä.

vedä paperikasettia ulos käyttäessäsi A5-kokoista tai pienempää paperia. (Katso Tulostimen tukos tai paperitukos sivulla 44.)

Varmista, että käytät paperituen läppää. (Katso Paperin ja muun tulostusmateriaalin asettaminen sivulla 8.)

Kokeile tulostuksen erottelukyvyn pienentämistä. (Katso Tulostus (Windows®) tai Tulostus ja faksien lähetys (Macintosh) Ohjelmiston käyttöoppaassa.)

Kopiointiongelmat

Ongelma Ehdotetut toimenpiteet

Kopioissa on mustia pystysuoria raitoja ja juovia.

Kopiointijälki on huono ADS:ää käytettäessä. (Vain DCP-J715W)

Kopioissa on mustia pystysuoria raitoja ja juovia. (Vain DCP-J715W)

Sovita sivulle -toiminto ei toimi oikein.

Kopioiden mustat pystysuorat raidat tai juovat johtuvat yleensä skannerissa olevasta liasta tai korjausnesteestä. Puhdista valotustaso ja sen yläpuolella oleva valkoinen muovi. (Katso Valotustason puhdistus sivulla 35.)

Kokeile käyttää valotustasoa. (Katso Valotustason käyttö sivulla 21.)

Kopioiden mustat pystysuorat raidat tai juovat johtuvat yleensä lasisuikaleessa olevasta liasta tai korjausnesteestä. Puhdista lasisuikale. (Katso Valotustason puhdistus sivulla 35.)

Varmista, ettei asiakirja ole vinossa valotustasolla. Muuta asiakirjan asentoa ja yritä uudelleen.

Skannausongelmat

Ongelma Ehdotetut toimenpiteet

Skannauksen alussa esiintyy TWAIN/WIA-virheitä.

Skannausjälki on huono ADS:ää käytettäessä. (Vain DCP-J715W)

Tekstintunnistus ei toimi. (Vain DCP-J715W)

Varmista, että Brotherin TWAIN/WIA-ohjain on valittu ensisijaiseksi lähteeksi. PaperPort™11SE ja tekstintunnistus: napsauta File (Tiedosto), Scan or Get Photo (Skannaa tai Hae valokuva) ja napsauta Select (Valitse) ja valitse Brother TWAIN/WIA -ohjain. (Vain DCP-J715W)

Kokeile käyttää valotustasoa. (Katso Valotustason käyttö sivulla 21.)

Yritä parantaa skannauksen erottelukykyä.

(Macintosh-käyttäjät) Presto! PageManager on ladattava ja asennettava ennen käyttöä. Brotherin tekninen tuki (Macintosh) sivulla 3 sisältää lisäohjeita.

Ohjelmisto-ongelmat

Ongelma Ehdotetut toimenpiteet

Ohjelmiston asennus tai siitä tulostus ei onnistu.

”Laite varattu” Varmista, että laitteen nestekidenäytössä ei ole virheviestiä.

Kuvia ei voi tulostaa FaceFilter Studio -sovelluksesta.

(Vain Windows Suorita Korjaa MFL-Pro Suite -ohjelma CD-ROM-asennuslevyltä. Ohjelma korjaa ohjelmiston ja asentaa sen uudelleen.

Jos haluat käyttää FaceFilter Studio -sovellusta, joudut asentamaan FaceFilter Studio -sovelluksen toimitukseen kuuluvalta CD-ROM-asennuslevyltä. Katso FaceFilter Studio -sovelluksen asennusohjeet Pika-asennusoppaasta.

Kun käynnistät FaceFilter Studio -sovelluksen ensimmäisen kerran, varmista, että Brother-laitteen virta on kytketty ja se on liitetty tietokoneeseen. Näin pääset käyttämään kaikkia FaceFilter Studio -sovelluksen toimintoja.

-käyttäjät)

PhotoCapture Center™ -ongelmat

Ongelma Ehdotetut toimenpiteet

Siirrettävä levy ei toimi oikein.

1 Oletko asentanut Windows

2000 -päivityksen? Jos et, tee näin:

Vianetsintä

Ei yhteyttä siirrettävään levyyn työpöydän kuvakkeesta.

Osa tulostetusta valokuvasta puuttuu.

1) Irrota USB-kaapeli.

2) Asenna Windows

 Asenna MFL-Pro Suite CD-ROM-asennuslevyltä. (Katso

Pika-asennusopas.)

 Lataa uusin Service Pack Microsoftin web-sivustosta.

3) Odota noin 1 minuutti tietokoneen käynnistyksen jälkeen ja kytke sitten USB-kaapeli.

2 Poista muistikortti tai USB-muistitikku ja aseta se takaisin.

3 Jos olet käyttänyt Eject (Poista) -komentoa Windows

poista muistikortti tai USB-muistitikku ennen muiden toimintojen suorittamista.

4 Jos virheviesti tulee näyttöön yrittäessäsi poistaa muistikorttia tai USB-

muistitikkua, kortti tai muistitikku on parhaillaan käytössä. Yritä hetken kuluttua uudelleen.

5 Ellei mikään yllä mainituista toimista ratkaise ongelmaa, sammuta tietokone ja

laite. Käynnistä ne sitten uudelleen. (Laitteen virta on katkaistava irrottamalla verkkojohto.)

Varmista, että muistikortti tai USB-muistitikku on asennettu oikein.

Varmista, että reunaton tulostus ja rajaus on kytketty pois päältä. (Katso

Laajemman käyttöoppaan kohta Reunaton tulostus luvussa 4 ja Rajaus luvussa 4.)

2000 -päivitys jollakin seuraavista tavoista.

-käyttöjärjestelmässä,

Verkko-ongelmat

Ongelma Ehdotetut toimenpiteet

Tulostus verkossa ei onnistu. Varmista, että laite on päällä ja että se on toimintatilassa (online) ja Valmis-tilassa.

Tulosta verkkoasetusten luettelo (katso Raporttien tulostus Laajemman käyttöoppaan luvussa 2), josta voit tarkistaa nykyiset verkkoasetukset.

(Vain DCP-J715W) Tarkista, että kaapelointi ja verkkoyhteydet ovat kunnossa kytkemällä lähiverkkokaapeli uudestaan keskittimeen. Mikäli mahdollista, kokeile laitteen kytkemistä keskittimen eri porttiin eri kaapelin avulla. Jos yhteydet ovat kunnossa, laitteen näytössä on Lähiverkko käyt. 2 sekunnin ajan. (Jos sinulla on verkko-ongelmia, katso lisätietoja Verkkokäyttäjän oppaasta.)

Verkkoskannaustoiminto ei toimi.

Brother-ohjelmiston asennus ei onnistu.

(Windows Muiden toimittajien tietoturva-/palomuuriohjelmisto on määritettävä sallimaan verkkoskannaus. Lisää portti 54925 verkkoskannausta varten antamalla seuraavat tiedot:

Nimi: näppäile mikä tahansa kuvaus, esimerkiksi Brother NetScan.

Portin numero: näppäile 54925.

Protokolla: UDP on valittuna.

Katso lisäohjeita muiden toimittajien tietoturva-/palomuuriohjelmiston käyttöoppaasta tai ota yhteys ohjelmiston valmistajaan.

(Macintosh-käyttäjät) Valitse laite uudelleen Laitteen valitsin -sovelluksesta, joka on kohdassa Macintosh HD/Kirjasto/Printers/Brother/Utilities/DeviceSelector, tai ControlCenter2:n laitemallien luettelosta.

(Windows Salli seuraavien ohjelmien käyttää verkkoyhteyttä, jos tietoturvaohjelma antaa varoitusviestin MFL-Pro Suiten asennuksen aikana.

-käyttäjät)

BrC3Rgin.exe

BrnIPMon

Brother Tilan valvonta (verkko)

ControlCenter-ohjelma

Generic Host Process f...

Setup.exe

Spooler SubSystem App

wdsw MFC -sovellus

Yhteys langattomaan verkkoon ei onnistu.

Nollaa verkkoasetukset. Paina Menu-näppäintä, valitse Verkko ja paina sitten OK. Valitse

Selvitä ongelma käyttämällä WLAN-raportti-toimintoa. Paina Menu-näppäintä, valitse Tulosta rap. ja paina sitten OK. Valitse WLAN-raportti. Katso lisätietoja Verkkokäyttäjän oppaasta.

Verkon nollaus. Katso lisätietoja Verkkokäyttäjän oppaasta.

Vianetsintä

Vinkki

Laitetiedot B

Sarjanumeron tarkistus B

Voit tarkistaa laitteen sarjanumeron nestekidenäytöstä.

a Paina Menu. b Valitse Laitetiedot painamalla

a tai b. Paina OK.

c Valitse Sarjanumero painamalla

a tai b. Paina OK.

d Paina Stop/Exit.

Palautustoiminnot B

Laitteen asetusten palauttaminen B

a Paina Menu. b Valitse Perusasetukset painamalla

a tai b. Paina OK.

c Valitse Tehdasasetus painamalla

a tai b. Paina OK.

d Valitse haluamasi palautustoiminnon

tyyppi painamalla a tai b. Paina OK. Vahvista painamalla +.

e Käynnistä laite uudelleen painamalla +.

Seuraavat palautustoiminnot ovat käytettävissä:

1 Verkko

Voit palauttaa tulostuspalvelimeen tehdasasetukset, kuten IP-osoitetiedot.

2 Kaikki aset.

Voit palauttaa laitteen kaikki asetukset tehtaalla asetetuiksi.

Brother suosittelee vahvasti tätä toimintoa, kun laite hävitetään.

Irrota liitäntäkaapeli, ennen kuin valitset Verkko tai Kaikki aset. (Vain DCP-J715W)

Valikko ja toiminnot C

Ohjelmointi näytöstä C

Käytön helpottamiseksi laitteen voi ohjelmoida näytön avulla valikkonäppäimiä käyttämällä. Helppokäyttöisen ohjelmoinnin ansiosta laitteen kaikkia valikon vaihtoehtoja voi hyödyntää tehokkaasti.

Koska laite ohjelmoidaan nestekidenäytön avulla, olemme laatineet vaiheittaiset, näytössä esitettävät ohjelmointiohjeet. Voit noudattaa ohjeita, jotka opastavat valikon vaihtoehtojen ja ohjelmointiasetusten vaiheissa.

Valikko ja toiminnot

Valikkotaulukko C

Valikkotaulukko helpottaa laitteen ohjelmien valikon vaihtoehtojen ja asetusten ymmärtämistä. Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Menu ( ) C

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset Sivu

Mustehallinta Testitulostus — Tulostuslaatu

Kohdistus

Puhdistus — Musta

Väri

Kaikki

Mustetta jälj.

Yleiset aset. Paperityyppi —

— — Voit tarkistaa jäljellä

Tavall. paperi

Mustesuihkupap.

Voit tarkistaa tulostuslaadun tai kohdistuksen.

Voit puhdistaa tulostuspään.

olevan musteen määrän.

Asettaa paperikasetin

paperityypin.

Katso

Brother BP71

Brother BP61

Muu kiiltävä

Kalvo

Paperikoko — A4*

10x15cm

Letter

Legal

Näytön asetus Taustavalo Vaalea*

Keski

Tumma

Himm.ajastin Ei

10sek

20sek

30sek*

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Asettaa paperikasetin paperikoon.

Voit säätää nestekidenäytön taustavalon kirkkautta.

Voit määrittää, miten kauan nestekidenäytön taustavalo palaa valmiustilaan palaamisen jälkeen.

Katso

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset Sivu

Yleiset aset.

(Jatkuu)

Lepotila — 1min

2min

3min

5min*

10min

30min

60min

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Voit määrittää, kuinka kauan laitteen on oltava valmiustilassa, ennen kuin se siirtyy lepotilaan.

Katso

Verkkovalikko (DCP-J515W) C

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset

Verkko TCP/IP BOOT method Automaattinen*

Static

RARP

Valitse käyttötarkoitusta parhaiten vastaava BOOTmenetelmä.

BOOTP

DHCP

IP-osoite [000-255].

[000-255].

[000-255]

Aliver.peite [000-255].

[000-255].

[000-255]

Yhdyskäytävä [000-255].

[000-255].

[000-255]

Solmun nimi BRWXXXXXXXXXXXX Näet nykyisen solmun

WINS-asetus Automaattinen*

Static

Katso Verkkokäyttäjän opas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Anna IP-osoite.

Anna aliverkon peite.

Anna yhdyskäytävän osoite.

nimen.

Voit valita WINS-asetustilan.

Valikko ja toiminnot

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset

Verkko

(Jatkuu)

TCP/IP

(Jatkuu)

Ohjat. asennus — — Tulostuspalvelin voidaan

WPS/AOSS — — Voit määrittää langattoman

WPS ja PIN-kd — — Voit määrittää langattoman

WLAN-tila Tila — Näet langattoman verkon

MAC-osoite — — Voit nähdä laitteen MAC-

WLAN käytössä — Kyllä

Verkon nollaus — — Palauttaa kaikki

Katso Verkkokäyttäjän opas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

WINS-palvelin (Ensisijainen)

000.000.000.000

(Toissijainen)

000.000.000.000

Nimipalvelin (Ensisijainen)

000.000.000.000

(Toissijainen)

000.000.000.000

APIPA Kyllä*

Signaali — Näet langattoman verkon

SSID — Näet nykyisen SSID-

Yhteystapa — Näet nykyisen yhteystilan.

Ei*

Määrittää ensisijaisen tai toissijaisen palvelimen IP-osoitteen.

Määrittää ensisijaisen tai toissijaisen palvelimen IPosoitteen.

Varaa automaattisesti IPosoitteen linkki-paikallinenosoitealueelta.

määrittää manuaalisesti langatonta verkkoa varten.

verkon asetukset helposti yhden painikkeen painalluksella.

verkon asetukset helposti WPS- tai PIN-tunnuksen avulla.

nykyisen tilan.

nykyisen signaalivoimakkuuden.

tunnuksen.

osoitteen ohjauspaneelista.

Voit käyttää langatonta verkkoyhteyttä.

verkkoasetukset tehdasasetuksiin.

Verkkovalikko (DCP-J715W) C

Taso 1 Taso 2 Taso 3 Taso 4 Valinnat Kuvaukset

Verkko

Kiinteä verkko

TCP/IP BOOT method Automaattinen*

Static

RARP

BOOTP

DHCP

IP-osoite [000-255].

[000-255].

[000-255]

Aliver.peite [000-255].

[000-255].

[000-255]

Yhdyskäytävä [000-255].

[000-255].

Valitse käyttötarkoitusta parhaiten vastaava BOOTmenetelmä.

Anna IP-osoite.

Anna aliverkon peite.

Anna yhdyskäytävän osoite.

[000-255]

Solmun nimi BRNXXXXXXXXXXXX Anna solmun

WINS-asetus Automaattinen*

Static

WINS-palvelin

Nimipalvelin (Ensisijainen)

APIPA Kyllä*

Katso Verkkokäyttäjän opas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

(Ensisijainen)

000.000.000.000

(Toissijainen)

000.000.000.000

(Toissijainen)

000.000.000.000

nimi.

Valitsee WINSasetustilan.

Määrittää ensisijaisen tai toissijaisen palvelimen IPosoitteen.

Varaa automaattisesti IP-osoitteen linkki-paikallinenosoitealueelta.

Valikko ja toiminnot

Taso 1 Taso 2 Taso 3 Taso 4 Valinnat Kuvaukset

Verkko

(Jatkuu)

Kiinteä verkko

(Jatkuu)

WLAN TCP/IP BOOT method Automaattinen*

Ethernet — Automaattinen*

100B-FD

100B-HD

10B-FD

10B-HD

MAC-osoite — — Voit nähdä

Static

RARP

BOOTP

DHCP

IP-osoite [000-255].

Valitsee Ethernetlinkkitilan.

laitteen MACosoitteen ohjauspaneelista.

Valitse käyttötarkoitusta parhaiten vastaava BOOTmenetelmä.

Anna IP-osoite.

[000-255].

[000-255]

Aliver.peite [000-255].

[000-255].

[000-255]

Yhdyskäytävä [000-255].

[000-255].

[000-255]

Solmun nimi BRWXXXXXXXXXXXX Anna solmun

WINS-asetus Automaattinen*

Static

WINS-palvelin

Nimipalvelin (Ensisijainen)

Katso Verkkokäyttäjän opas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

(Ensisijainen)

000.000.000.000

(Toissijainen)

000.000.000.000

(Toissijainen)

000.000.000.000

Anna aliverkon peite.

Anna yhdyskäytävän osoite.

nimi.

Valitsee WINSasetustilan.

Määrittää ensisijaisen tai toissijaisen palvelimen IPosoitteen.

Taso 1 Taso 2 Taso 3 Taso 4 Valinnat Kuvaukset

Verkko

(Jatkuu)

WLAN

(Jatkuu)

Verkkoliitäntä

Verkon nollaus

Katso Verkkokäyttäjän opas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

TCP/IP

(Jatkuu)

Ohjat. asennus

WPS/AOSS — — Voit määrittää

WPS ja PIN-kd

WLAN-tila Tila — Näet langattoman

MAC-osoite — — Voit nähdä

—

— Kyllä

APIPA Kyllä*

— — Tulostuspalvelin

— — Voit määrittää

Signaali — Näet langattoman

SSID — Näet nykyisen

Yhteystapa — Näet nykyisen

Kiinteä verkko

WLAN

— Voit valita

— Palauttaa kaikki

Varaa automaattisesti IP-osoitteen linkki-paikallinenosoitealueelta.

voidaan määrittää manuaalisesti langatonta verkkoa varten.

langattoman verkon asetukset helposti yhden painikkeen painalluksella.

langattoman verkon asetukset helposti WPS- tai PIN-tunnuksen avulla.

verkon nykyisen tilan.

verkon nykyisen signaalivoimakkuuden

SSID-tunnuksen.

yhteystilan.

laitteen MACosoitteen ohjauspaneelista.

verkkoyhteystyypin

kiinteän ja langattoman verkon asetukset tehdasasetuksiin.

Valikko ja toiminnot

Menu ( ) (jatkuu) C

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset Sivu

Tulosta rap. Ohje — — Voit tulostaa nämä

Käytt. aset. ——

Verkkoasetuk. ——

WLAN-raportti ——

Laitetiedot Sarjanumero — — Voit tarkistaa laitteen

Perusasetukset

Pvm&Aika — — Asettaa laitteen

Tehdasasetus Verkko — Palauttaa

Kaikki aset. — Palauttaa laitteen kaikki

Kielivalinta (Valitse kieli, jota

haluat käyttää.)

Katso Laajempi käyttöopas.

Katso Pika-asennusopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

luettelot ja raportit.

sarjanumeron.

päivämäärän ja ajan.

tulostuspalvelimeen tehdasasetukset, kuten IP-osoitetiedot.

asetukset tehtaalla asetetuiksi.

Voit muuttaa nestekidenäytön kieltä.

Katso

Kopiointi (oletusnäyttö) C

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset Sivu

Laatu ——Nopea

Normaali*

Paras

Suuren./Pienen.

100%* ———

Suurenna — 142% A5iA4

186% 10x15cmiLTR

198% 10x15cmiA4

Pienennä —

47% A4i10x15cm

69% A4iA5

(DCP-J515W)

83%

93% A4iLTR

97% LTRiA4

(DCP-J715W)

83% LGLiA4

Valitse asiakirjan tyyppiä vastaava kopion erottelukyky.

Voit valita seuraavan kopion suurennussuhteen.

Voit valita seuraavan kopion pienennyssuhteen.

Katso

93% A4iLTR

97% LTRiA4

Sovita sivulle

Mukau.(25-400%)

Paperityyppi ——

Paperikoko ——A4*

— — Laite säätää koon

— — Voit valita seuraavan

Tavall. paperi

Mustesuihkupap.

Brother BP71

Brother BP61

Muu kiiltävä

Kalvo

10x15cm

Letter

automaattisesti asettamasi paperikoon mukaan.

kopion suurennus- tai pienennyssuhteen.

Valitse paperityyppi, joka

vastaa paperikasetissa olevaa paperia.

Valitse paperikoko, joka vastaa paperikasetissa olevaa paperia.

Legal

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Valikko ja toiminnot

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset Sivu

Tiheys ——

Säätää kopioiden

Katso

tiheyttä.

Must.sääs.tila

Pinoa/Lajitt.

(Vain DCP-J715W)

Sivun asettelu

——Kyllä

Ei*

——Pinoa*

Lajittele

——Ei(1 in 1)*

2in1(P)

Näin voidaan säästää väriainetta.

Voit pinota tai lajitella useita kopioita.

Voit ottaa N in 1- tai julistekopioita.

2in1(V)

4in1(P)

4in1(V)

Juliste(3 x 3)

Kirjakopio Kyllä — — Korjaa tummat reunat ja

On(Esikatselu)

(Vinosäätö) —

(Varjojen

—

vinouden kopioitaessa valotustasolta.

tarkastus)

Ei* ——

Vesileimakopio Vesileimakopio

— Kyllä

Ei*

Voit sijoittaa logon tai tekstiä asiakirjaan

vesileimana. (Jos valitset Kyllä, katso vesileiman kopiointiasetukset seuraavasta taulukosta.)

Nykyinen asetus

——

Alkuun ——

Aseta uusi olet.

— — — Voit tallentaa

kopiointiasetukset.

Tehdasasetukset

— — — Voit palauttaa kaikki

asetukset

tehdasasetuksiin.

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Vesileiman kopiointiasetukset C

Valinta 1 Valinta 2 Valinta 3 Valinta 4 Kuvaukset Sivu

Malli — Teksti LUOTTAMUKS.*

LUONNOS

KOPIO

Paikka A

Kuvio

Koko Pieni

Sijoittaa tekstiä asiakirjaan vesileiman tavoin käyttäen mallia.

Katso

Keskikokoinen

Iso

Kulma -90

-45°*

0

45

90

Läpinäkyvyys -2

-1

Väri Punainen

Oranssi

Keltainen

Sininen

Vihreä

Violetti

Musta*

Hyväksy —

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Valikko ja toiminnot

Valinta 1 Valinta 2 Valinta 3 Valinta 4 Kuvaukset Sivu

Media (Valitse kuva

tietovälineeltä.)

Paikka A

Kuvio

Koko Pieni

Sijoittaa logon tai tekstiä

asiakirjaan vesileiman

tavoin käyttäen kuvaa

siirrettävältä levyltä.

Katso

Skann. (Aseta sivu

laitteeseen ja paina Start.)

Keskikokoinen

Iso

Kulma -90

-45°*

0

45

90

Läpinäkyvyys -2

-1

Hyväksy —

Läpinäkyvyys -2

-1

Sijoittaa logon tai tekstiä

asiakirjaan vesileiman

tavoin käyttäen

skannattua kuvaa.

Hyväksy —

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

PHOTO CAPTURE ( ) C

Taso 1 Taso 2 Taso 3 Valinnat Kuvaukset Sivu

Katso kuva(t) — — Katso seuraavan

taulukon tulostusasetukset

Tul. sis.luett.

Tulosta kuvat — — Katso seuraavan

Valokuvateh.

Asettelu — 6 kuvaa/rivi*

5 kuvaa/rivi

Paperityyppi

Paperikoko A4*

Autom. korjaus

Korost.ihonvär.

Korosta maisema

— Näillä asetuksilla

Tavall. paperi

Mustesuihkupap.

Brother BP71

Brother BP61

Muu kiiltävä

Letter

taulukon tulostusasetukset

Valokuvia voi esikatsella nestekidenäytössä.

Voit tulostaa pikkukuvasivun.

Voit tulostaa yksittäisen kuvan.

voidaan säätää valokuvia.

Katso

Poist punasilmä

Yksivärinen

Seepia

Etsi pvm muk. — — Voit etsiä valokuvia

päivämääräjärjestyksessä

Tul. kaikki kuv.

Diaesitys — — Laite käynnistää

Trimmaus — — Voit trimmata kuvan ja

— — Voit tulostaa kaikki

mediakortin tai USBmuistitikun kuvat.

valokuvien diaesityksen.

tulostaa siitä osan.

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Valikko ja toiminnot

Tulostusasetukset C

Valinta 1 Valinta 2 Valinta 3 Valinta 4 Kuvaukset Sivu

Tulostuslaatu

(Ei tule esiin

Normaali

Valokuva*

DPOFtulostuksessa.)

Paperityyppi

Tavall. paperi

Mustesuihkupap.

Brother BP71

Brother BP61

Muu kiiltävä*

Paperikoko 10x15cm*

13x18cm

Letter

— — Valitse tulostuslaatu.

— — Valitse paperityyppi.

(Kun Letter tai A4 on valittu)

— Valitse paperi- ja

tulostuskoko.

8x10cm

9x13cm

10x15cm

Katso

Kirkkaus

(Ei tule esiin, kun Valokuvateh. on valittu.)

Kontrasti

(Ei tule esiin, kun Valokuvateh. on valittu.)

13x18cm

15x20cm

Maks. koko*

Katso Laajempi käyttöopas.

— — Säätää kirkkautta.

— — Säätää kontrastia.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Valinta 1 Valinta 2 Valinta 3 Valinta 4 Kuvaukset Sivu

-1

-2

-1

-2

-1

-2

Värin korostus

(Ei tule esiin, kun

Kyllä

Ei*

Valk. tasapai.

Säätää valkoisen alueen

Katso

sävyjä.

Valokuvateh. on valittu.)

Rajaus Kyllä*

Reunaton Kyllä*

Pvm tulostus

(Ei tule esiin, kun

Kyllä

Ei*

DPOF-tulostus on valittu.)

Aseta uusi olet.

Tehdasasetukset

— — — Voit tallentaa

— — — Voit palauttaa kaikki

Katso Laajempi käyttöopas.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

Terävyys

Terävöittää kuvan yksityiskohtia.

Väritiheys

Säätää kuvan värin kokonaismäärää.

— — Rajaa kuvaa sen

marginaaleista, jotta se sopii paperi- tai tulostuskokoon. Poista tämä ominaisuus käytöstä, jos haluat tulostaa kuvat kokonaisina tai estää tahattoman rajauksen.

— — Laajentaa tulostusalueen

paperin reunoihin saakka.

— — Tulostaa päivämäärän

valokuvaan.

tulostusasetukset.

asetukset tehdasasetuksiin.

Valikko ja toiminnot

SCAN ( ) C

Taso 1 Valinta 1 Valinta 2 Valinta 3 Kuvaukset Sivu

Skan. tiedost.

Skan. mediak.

(Kun muistikortti tai USBmuistitikku on käytössä.)

— — — Voit skannata

mustavalkoisen tai värillisen asiakirjan tietokoneeseen.

Laatu — Väri 150*

Väri 300

Väri 600

M/V 200x100

M/V 200

Tiedostotyyppi — (Jos valitsit

laatuasetuksista värillisen vaihtoehdon)

PDF*

JPEG

(Jos valitsit laatuasetuksista mustavalkoisen vaihtoehdon)

Voit valita skannauksen erottelukyvyn ja asiakirjan tiedostomuodon.

Katso

Skan. sähköp.

Skan. teks.tun.

(Vain DCP-J715W)

Skan. kuvaksi

PDF*

TIFF

Tiedostonimi ——

Autom. rajaus — Kyllä

Ei*

Aseta uusi olet.

Tehdasasetukset

— — — Voit skannata mustavalkoisen

— — — Voit muuntaa tekstiasiakirjan

— — — Voit skannata värillisen

Katso Ohjelmiston käyttöopas.

Katso Laajempi käyttöopas.

(Macintosh-käyttäjät) Presto! PageManager on ladattava ja asennettava ennen käyttöä. Brotherin tekninen tuki (Macintosh) sivulla 3 sisältää lisäohjeita.

Tehdasasetukset näkyvät lihavoituina ja tähdellä merkittyinä.

— — Voit tallentaa

— — Voit palauttaa kaikki

Voit skannata useita valotustasolle asetettuja asiakirjoja muistikortille tai USB-muistitikulle yhden kerrallaan.

skannausasetukset.

asetukset tehdasasetuksiin.

tai värillisen asiakirjan sähköpostisovellukseesi.

muokattavaksi tekstitiedostoksi.

kuvan grafiikkasovellukseen.

Katso

Tekstin syöttäminen C

Paina a, b, d tai c ja valitse haluamasi numerot tai merkit. Paina sitten toistuvasti OK, kunnes tiedoston nimi on valmis.

Paina a, b, d tai c ja valitse ja paina OK.

Skan. mediak.

Tiedostonimi 010110

0 123456789

ABCDEFGH I J KLMNOPQRST

XYZ

Valmis OK

Erikoismerkkien lisääminen C

Kun haluat lisätä erikoismerkkejä, paina a, b, d tai c ja valitse ja paina OK.

Virheiden korjaaminen C

Jos näppäilit väärän kirjaimen ja haluat muuttaa sen, paina a, b, d tai c ja valitse tai . Siirrä kohdistin väärän merkin alle painamalla useasti OK. Paina sitten a, b, d tai c ja valitse

ja paina OK. Näppäile oikea kirjain.

Tekniset tiedot D

Yleistä D

Tulostintyyppi Mustesuihku Tulostusmenetelmä Mustavalkoinen:

Värillinen:

Muistikapasiteetti 40 Mt Nestekidenäyttö

Virtalähde AC 220–240 V, 50/60 Hz

Tehonkulutus

Leveä

(DCP-J515W)

Kopiointitila:

Valmiustila: Noin 3,5 W Lepotila: Noin 2 W Virta katkaistuna: Noin 0,5 W (DCP-J715W) Kopiointitila:

Valmiustila: Noin 6 W Lepotila: Noin 3,5 W Virta katkaistuna: Noin 0,5 W

3,3 tuumaa (82,79 mm:n) TFT-värinestekidenäyttö

Pietso, 94  1 suutinta Pietso, 94  3 suutinta

Noin 17 W

Kun kaikki tilat ovat kytkettyinä USB: hen.

Kun erottelukyky: vakio, luonnos: ISO/IEC24712-tulostuskuvio.

Käytettäessä ADS:ää, erottelukyky: vakio, luonnos: ISO/IEC24712-tulostuskuvio.

Mitat (DCP-J515W)

(DCP-J715W)

150 mm

180 mm

368 mm

360 mm

390 mm

390 mm 370 mm

450 mm

375 mm

460 mm405 mm

Paino (DCP-J515W)

(DCP-J715W)

Melutaso Toiminta:

Standardin ISO9296

Toiminta: LWAd = 62,3 dB (A) (mustavalkoinen)

mukainen melutaso

Lämpötila Toiminta:

Paras tulostuslaatu:

Kosteus Toiminta:

Paras tulostuslaatu:

ADS (vain DCP-J715W) Enintään 15 sivua

Paperi: 80 g/m

A4- tai Letter-koko

6,9 kg 7,5 kg

PAm = enintään 50 dB (A)

WAd = 56,7 dB (A) (värillinen)

Toimistolaitteita, joiden L

WAd on > 63,0 dB (A), ei voi käyttää

tiloissa, joissa tehdään keskittymistä vaativaa työtä. Tällaiset laitteet on sijoitettava erillisiin tiloihin niiden meluhaitan takia.

10–35 C 20–33 C

20–80 % (ilman tiivistymistä) 20–80 % (ilman tiivistymistä)

Asiakirjan koko ADS:n leveys (DCP-J715W): 148–215,9 mm

ADS:n pituus (DCP-J715W): 148–355,6 mm Valotustason leveys: enint. 215,9 mm Valotustason pituus: enint. 297 mm

Melu vaihtelee tulostusolosuhteiden mukaan.

Tekniset tiedot

Tulostusmateriaali D

Paperin syöttö Paperikasetti

 Paperityyppi:

Tavallinen paperi, mustesuihkupaperi (päällystetty paperi), kiiltävä paperi

 Paperikoko:

A4, Legal, Executive, Letter, A5, A6, JIS B5, kirjekuoret (kaupalliset nro 10, DL, C5, Monarch, JE4), Valokuva 10  15 cm, Valokuva 2L 13  18 cm,

Arkistokortti ja Postikortti Leveys: 98–215,9 mm Pituus: 148–355,6 mm

, piirtoheitinkalvot12 ja kirjekuoret

Katso lisätietoja kohdasta Paperin paino, paksuus ja kapasiteetti sivulla 20.

 Paperikasetin kapasiteetti:

Noin 100 arkkia 80 g/m

-painoista tavallista paperia

Valokuvapaperikasetti

 Paperityyppi:

Tavallinen paperi, mustesuihkupaperi (päällystetty paperi) ja kiiltävä paperi

 Paperikoko:

Valokuva 10  15 cm ja Valokuva L 89  127 mm Leveys: 89–102 mm Pituus: 127–152 mm

 Paperikasetin kapasiteetti:

Noin 20 arkkia

Paperin tulostus Korkeintaan 50 arkkia tavallista A4-paperia (tulostetaan

tekstipuoli ylöspäin luovutusalustalle)

Käytettäessä kiiltävää paperia tai piirtoheitinkalvoja suosittelemme arkkien poistamista luovutusalustalta heti tulostuksen jälkeen, jotta teksti ei tahraantuisi.

Käytä ainoastaan mustesuihkutulostukseen suositeltuja piirtoheitinkalvoja.

Katso Paperityyppi ja -koko eri käyttötarkoituksiin sivulla 19.

Kopiointi D

Värillinen/mustavalkoinen Kyllä/Kyllä Kopiointileveys Enint. 210 mm Useita kopioita Pinoaa enintään 99 sivua Suurennus/pienennys 25–400 % (1 %:n tarkkuudella) Erottelukyky (Mustavalkoinen)

 Tulostaa jopa 1200  1200 dpi:n tarkkuudella

(Värillinen)

 Tulostaa jopa 600  1200 dpi:n tarkkuudella

Tekniset tiedot

PhotoCapture Center™ D

Yhteensopivat tietovälineet

Memory Stick™ (16 Mt–128 Mt) Memory Stick PRO™ (256 Mt–16 Gt) Memory Stick Duo™ (16 Mt–128 Mt) Memory Stick PRO Duo™ (256 Mt–16 Gt) Memory Stick Micro™ (M2™) sovittimella SD (16 Mt–2 Gt) SDHC (4 Gt–16 Gt) microSD sovittimella miniSD sovittimella

USB-muistitikku

(vain DCP-J715W)

Erottelukyky Enintään 1200  2400 dpi Tiedostotunniste DPOF (ver.1.0, ver.1.1), Exif DCF (ver.2.1 saakka)

(Tietovälineen muoto)

Valokuvatulostus: JPEG

, AVI4, MOV

(Kuvamuoto) Skannaus mediakorttiin: JPEG ja PDF (värillinen)

TIFF ja PDF (mustavalkoinen)

Tiedostojen lukumäärä Enintään 999 tiedostoa

(Muistikorteilla tai USB-muistitikulla olevat kansiot lasketaan mukaan.)

Kansio Tiedosto on tallennettava muistikortin tai USB-muistitikun 4.

kansiotasolle.

Reunaton

Muistikortit, sovittimet tai USB-muistitikku eivät kuulu toimitukseen.

USB 2.0 -standardi USB-massamuistiluokka 16 Mt–32 Gt Tuettu muoto: FAT12/FAT16/FAT32

Progressive JPEG -muotoa ei tueta.

Vain Motion JPEG

Katso Paperityyppi ja -koko eri käyttötarkoituksiin sivulla 19.

A4, Letter, Valokuva 10  15 cm, Valokuva 2L 13  18 cm

PictBridge (vain DCP-J715W) D

Yhteensopivuus Tukee Camera & Imaging Products Associationin

PictBridge-standardia CIPA DC-001. Lisätietoja saa osoitteesta http://www.cipa.jp/pictbridge

Liitäntä USB-suoraliitäntä

Tekniset tiedot

Skanneri D

Värillinen/mustavalkoinen Kyllä/Kyllä TWAIN-yhteensopiva

WIA-yhteensopiva

Kyllä (Windows®2000 Professional/Windows®XP/ Windows Windows

Mac OS X 10.4.11–10.5.x–10.6.x

Kyllä (Windows

XP Professional x64 Edition/Windows Vista®/

XP2/Windows Vista®/Windows®7)

ICA-yhteensopiva Kyllä (Mac OS X 10.6.x) Värin syvyys 36-bittinen värinkäsittely (syöttötiedot)

24-bittinen värinkäsittely (tulostustiedot) (Todelliset syöttötiedot: 30-bittinen värillinen/todelliset

tulostustiedot: 24-bittinen värillinen)

Erottelukyky

Jopa 19200  19200 dpi (interpoloitu) Jopa 1200  2400 dpi (optinen) (valotustaso) Jopa 1200  600 dpi (optinen) (ADS) (DCP-J715W)

Skannausnopeus Mustavalkoinen: enintään 3,44 s

Värillinen: enintään 4,83 s

(A4-koko, 100  100 dpi)

Skannausleveys Korkeintaan 210 mm Skannauspituus Korkeintaan 291 mm Harmaasävy 256 sävyä

Saat käyttämäsi Mac OS X -version uusimmat ohjainpäivitykset osoitteesta http://solutions.brother.com/

Windows® XP:llä viitataan tässä käyttöoppaassa seuraaviin: Windows® XP Home Edition, Windows® XP Professional

ja Windows

Enintään 1200  1200 dpi:n skannaus käytettäessä WIA-ohjainta Windows® XP-, Windows Vista®- ja Windows®7

-käyttöjärjestelmissä (enintään 19200  19200 dpi:n erottelukyky voidaan valita Brother-skannausapuohjelmasta).

XP Professional 64 Edition.

Tulostin D

Erottelukyky Enintään 1200  6000 dpi Tulostusleveys

204 mm [210 mm (reunaton)1]

Reunaton A4, Letter, A6, Valokuva 10  15 cm,

Arkistokortti 127  203 mm, Valokuva L 89  127 mm, Valokuva 2L 13  18 cm, Postikortti 1100  148 mm

Kun reunaton tulostus on käytössä.

Katso Paperityyppi ja -koko eri käyttötarkoituksiin sivulla 19.

Tulostettaessa A4-kokoiselle paperille.

Tekniset tiedot

Liitännät D

USB

Käytä USB 2.0 -liitäntäkaapelia, jonka pituus on korkeintaan 2 metriä.

Verkkokaapeli

(vain DCP-J715W)

Käytä Ethernet UTP -kaapelia, jonka luokka on Cat5 tai parempi.

Langaton lähiverkko IEEE 802.11b/g (infrastruktuuri-/ad-hoc-tila)

Tässä laitteessa on Hi-Speed USB 2.0 -liitäntä (vain DCP-J715W). Laite voidaan kytkeä myös tietokoneeseen, jossa on USB 1.1 -liitäntä.

Muiden valmistajien USB-portteja ei tueta.

Katso lisätietoja verkkomäärityksistä kohdasta Verkko (lähiverkko) sivulla 80 ja Verkkokäyttäjän oppaasta.

Tietokoneelle asetetut vaatimukset D

TUETUT KÄYTTÖJÄRJESTELMÄT JA OHJELMISTOTOIMINNOT

Laiteympäristö ja

käyttöjärjestelmäversio

Windows®käyttöjärjestelmä

Windows® 2000

Professional Windows® XP Home

Windows® XP Professional

Windows

Tuetut PC-

totoiminnot

Tulostus, skannaus ja

siirrettävä levy

ohjelmis-

liitäntä

USB, 10/100 Base-TX (Ethernet) (DCP-J715W)

Langaton

802.11b/g

Professional x64 Edition

Windows Vista Windows

Windows Server® 2003 (tulostus vain verkon kautta)

Windows Server® 2003 x64 Edition (tulostus vain verkon kautta)

® 72

®2

Tulostus

10/100 Base-TX (Ethernet) (DCP-J715W)

Langaton

802.11b/g

Windows Server® 2003 R2 (tulostus vain verkon kautta)

Windows Server® 2003 R2 x64 Edition (tulostus vain verkon kautta)

Windows Server

2008 (tulostus vain verkon kautta)

Windows Server

2008 R2 (tulostus vain verkon kautta)

Macintoshkäyttöjärjestelmä

Mac OS X

10.4.11–10.5.x

Mac OS X 10.6.x

Tulostus, skannaus ja siirrettävä

levy

USB3, 10/100 Base-TX (Ethernet) (DCP-J715W)

Langaton

802.11b/g

Olosuhteet:

Microsoft® Internet Explorer® 5.5 tai uudempi.

WIA-erottelukyky 1200  1200. Brotherin skannausapuohjelma voi parantaa erottelukykyä jopa 19200

Muiden valmistajien USB-portteja ei tueta.

PaperPort™11SE tukee Microsoft® SP4:ää tai uudempaa Windows

uudempaa XP-käyttöjärjestelmälle (vain DCP-J715W).

Siirrettävä levy on PhotoCapture Center™ -toiminto.

2000 -käyttöjärjestelmälle ja SP2:ta tai



19200 dpi:hin.

PC-

Suositeltu

RAM-

muistin

koko

Suorittimen

vähimmäisnopeus

Pentium® II

Intel

RAM-muistin

vähimmäis-

koko

64 Mt 256 Mt 110 Mt 340 Mt

tai vastaava

64-bittisten prosessorien (Intel

128 Mt 110 Mt 340 Mt

256 Mt 512 Mt 110 Mt 340 Mt

tai AMD64) tuki

Intel® Pentium® 4 tai vastaava

64-bittisten prosessorien (Intel

tai AMD64) tuki

Intel® Pentium®III tai vastaava

64-bittisten prosessorien (Intel

512 Mt 1 Gt 600 Mt 530 Mt

1Gt

(32-bittinen)

2Gt

(64-bittinen)

(32-bittinen)

2Gt

(64-bittinen)

256 Mt 512 Mt 50 Mt Ei ole

tai AMD64) tuki Intel® Pentium®III

tai vastaava 64-bittisten

prosessorien (Intel

512 Mt 1 Gt

tai AMD64) tuki Intel® Pentium® 4 tai

2 Gt vastaava 64-bittisten prosessorien (Intel

tai AMD64) tuki 64-bittisten

prosessorien (Intel®64 tai AMD64) tuki

PowerPC G4/G5

Core™ -

Intel prosessori

Intel

Core™ -

512 Mt 1 Gt 80 Mt 400 Mt

1 Gt 2 Gt

prosessori

Uusimmat ohjainpäivitykset saa osoitteesta http://solutions.brother.com/

Kaikki tavaramerkit ja tuotenimet ovat omistajiensa omaisuutta.

Asennukseen

tarvittava

kiintolevyn koko

Ohjaimet

650 Mt 530 Mt

Sovellukset

Tekniset tiedot

Tarvikkeet D

Muste Laitteessa käytetään erillistä mustaa, keltaista, syaania ja

magentaa värikasettia. Kasetit eivät ole osa tulostuspäätä.

Värikasetin käyttöikä Kun värikasetit asennetaan ensimmäisen kerran, laite käyttää

tarvittavan määrän mustetta musteensyöttöputkien täyttöön laadukkaiden tulosteiden tuottamiseksi. Tämä tapahtuu vain kerran. Kun tämä toimenpide on suoritettu, laitteen mukana toimitettujen värikasettien riittoisuus on alhaisempi kuin tavallisten kasettien (65 %). Kaikilla seuraavilla värikaseteilla voidaan tulostaa määritetty sivumäärä.

Vaihtotarvikkeet (DCP-J515W)

<Musta (alhainen riittoisuus)> LC985BK, <syaani (alhainen riittoisuus)> LC985C, <magenta (alhainen riittoisuus)> LC985M, <keltainen (alhainen riittoisuus)> LC985Y

Musta – noin 300 sivua

Syaani, magenta ja keltainen – noin 260 sivua (DCP-J715W) <Normaali musta> LC1100BK, <normaali syaani> LC1100C,

<normaali magenta> LC1100M, <normaali keltainen> LC1100Y

Musta – noin 450 sivua

Syaani, magenta ja keltainen – noin 325 sivua

Värikasetin arvioitu riittoisuus on ilmoitettu ISO/IEC 24711:n mukaisesti

Lisätietoja vaihtotarvikkeista on sivulla www.brother.com/pageyield

Mikä Innobella™ on?

Innobella™ on alkuperäisten Brother-tarvikkeiden tuotemerkki. Nimi ”Innobella™” tulee sanoista ”innovation” (”innovaatio” englanniksi) ja ”bella” (”kaunis” italiaksi). Se edustaa innovatiivista teknologiaa, joka tuottaa kauniita ja kestäviä tulosteita.

Kun tulostat valokuvia, Brother suosittelee kiiltävää Innobella™valokuvapaperia (BP71-sarja) korkean laadun aikaansaamiseksi. Innobella™-väriaineella ja -papereilla saadaan loistavia tulosteita.

Verkko (lähiverkko) D

Vinkki

Verkkokäyttäjän opas sisältää täydet verkkotiedot.

Lähiverkko Voit kytkeä laitteen verkkoon verkkotulostusta ja verkkoskannausta

varten sekä käyttää valokuvia PhotoCapture Center™ -toiminnolla Toimitukseen sisältyy myös verkonhallinnan Brother BRAdmin Light

-ohjelmisto

Langattoman yhteyden suojaus

Asetusten tukiapuohjelma

SSID (32 merkkiä), WEP 64/128 bittiä, WPA-PSK (TKIP/AES), WPA2-PSK (AES)

AOSS™ Kyllä WPS Kyllä

Katso tietokoneelle asetettujen vaatimusten luettelo, sivu 78.

Jos tarvitset kehittyneempää tulostinhallintaa, käytä uusinta Brother BRAdmin Professional -apuohjelman versiota, joka on ladattavissa osoitteesta http://solutions.brother.com/

Hakemisto

ADS ..........................................................21

Apple Macintosh

Katso Ohjelmiston käyttöopas.

Asiakirja

asettaminen

................................... 21, 22

ControlCenter

Katso Ohjelmiston käyttöopas.

Erottelukyky

kopiointi skannaus tulostus

.................................................72

..............................................75

.................................................76

Harmaasävy .............................................75

Innobella™ ...............................................79

Kirjekuoret ...................... 10, 11, 12, 19, 20

Kopiointi

paperikoko paperityyppi valotustason käyttö

............................................24

.......................................... 24

...............................21

Laitteen ohjelmointi ..................................52

Macintosh

Katso Ohjelmiston käyttöopas.

Muisti täynnä -viesti

.................................40

Nestekidenäyttö ....................................... 52

Kirkkaus

Nestekidenäytön virheviestit

Alustus ei toimi Asiakirja juutt. Dataa jäljellä Ei voi skannata Ei voi tulostaa Ei värikasettia Kansi auki Muisti täynnä Muste vähissä Paperi juuttui Puhd. ei toimi Tarkista paperi

Vain MV tulostus Number of Copies (Kopioiden lukumäärä) näppäin

................................................. 7

.................... 39

..................................... 41

....................................... 39

......................................... 39

..................................... 41

.................................39, 41

....................................... 39

............................................. 40

........................................ 40

...................................... 40

........................................ 41

....................................... 41

..................................... 41

.................................. 42

...................................................... 4

Ohjauspaneelin esittely ............................. 4

Ohje

Nestekidenäytön viestit Valikkotaulukko

On/Off-näppäin

.................................... 53

.......................................... 4

........................ 52

Paperi ................................................17, 71

asettaminen asiakirjan koko kapasiteetti kirjekuorten ja postikorttien asettaminen koko

................................................16, 19

tulostusalue tyyppi valokuvapaperin asettaminen

PaperPort™11SE ja tekstintunnistus

Katso Ohjelmiston käyttöopas. Katso myös PaperPort™11SE -sovelluksen ohjetta.

..............................................16, 19

................................8, 10, 12

..................................... 21

........................................... 20

.......................................... 10

.......................................... 15

.............. 12

PhotoCapture Center™

Memory Stick PRO™ Memory Stick™ SD

.........................................................25

SDHC tekniset tiedot tietokoneesta

Tulostusasetukset

Valokuvien esikatselu Piirtoheitinkalvot Presto! PageManager

Katso Ohjelmiston käyttöopas. Katso myös

Presto! PageManager -sovelluksen ohjetta. Puhdistus

paperin syöttötela

skanneri

tulostuspää

....................................................25

........................................73

Katso Ohjelmiston käyttöopas.

Laatu

..................................................28

.......16, 17, 18, 19, 20, 71

................................................35

............................................37

............................25

.....................................25

...........................28

..................................36

Sarjanumero

mistä löytää ...... Katso etukannen sisäosa

Skannattava alue Skannaus

Katso Ohjelmiston käyttöopas. Säännöllinen kunnossapito

värikasettien vaihto

.....................................22

...............................33

Valokuvapaperikasetti ............................. 12

Valotustaso

käyttö puhdistus

Verkko

Skannaus

Tulostus

Vianetsintä

asiakirjatukos jos sinulla on ongelmia

nestekidenäytön virheviestit paperitukos tulostuksen kohdistus tulostuslaatu

Värikasetit

vaihto värin pistelaskin

.................................................... 21

.............................................. 35

Katso Ohjelmiston käyttöopas.

Katso Verkkokäyttäjän opas.

............................................... 46

........................................ 43

kopiointi ohjelmisto PhotoCapture Center™ skannaus tulostus Verkko

............................................. 48

.......................................... 49

..................... 49

........................................... 48

.............................................. 46

............................................... 50

................. 39

........................................... 44

........................... 38

......................................... 37

.................................................... 33

.................................... 33

Tarvikkeet ................................................79

Tila, siirtyminen

PhotoCapture

Skannaus Tukokset

asiakirja

paperi Tulostus

alue

erottelukyky

laadun parannus

ongelmat

paperitukokset

pienelle paperille

tekniset tiedot

....................................................44

.......................................................15

..........................................5

................................................5

.................................................43

...........................................76

...................................37

...............................................46

.......................................44

...................................14

........................................76

Windows

Katso Ohjelmiston käyttöopas.

Käy Brotherin Web-sivustossa

http://www.brother.fi

Tämän laitteen käyttö on sallittua vain siinä maassa, jossa se on ostettu. Paikalliset Brother-yhtiöt tai niiden jälleenmyyjät tukevat vain kyseisessä maassa ostettuja laitteita.

Brother DCP-J515W, DCP-J715W User's Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Käyttöoppaat ja niiden sijainti

Sisällysluettelo

Yleisiä tietoja 1

Näiden ohjeiden käyttäminen

Ohjeissa käytetyt symbolit ja käytänteet 1

Näin löydät oppaat 1

Skannausohjeet 1

Verkkoasetusten ohjeet 1

Brotherin tekninen tuki (Macintosh)

Ohjauspaneelin esittely 1

Nestekidenäytön merkinnät 1

Perustoiminnot 1

Varoitusmerkkivalojen tunnistus 1

Nestekidenäyttö 1

Taustavalon kirkkauden säätö

Paperin asettaminen 2

Paperin ja muun tulostusmateriaalin asettaminen

Kirjekuorten ja postikorttien asettaminen 2

Tietoja kirjekuorista 2

Kirjekuorten ja postikorttien asettaminen

Jos sellaisiin kirjekuoriin tulostaminen on vaikeaa, joissa on läppä lyhyessä päässä, kokeile seuraavia:

Valokuvapaperin asettaminen2

Tulostusalue 2

Paperiasetukset 2

Paperityyppi 2

Paperikoko 2

Hyväksyttävä paperi ja muu tulostusmateriaali

Suositeltu tulostusmateriaali 2

Tulostusmateriaalin käsittely ja käyttö 2

Luovutusalustan kannen paperikapasiteetti

Oikean tulostusmateriaalin valinta 2

Paperityyppi ja -koko eri käyttötarkoituksiin 2

Paperin paino, paksuus ja kapasiteetti 2

Asiakirjojen asettaminen 3

Asiakirjojen asettaminen

ADS:n käyttö (vain DCP-J715W) 3

Tuetut asiakirjakoot 3

Asiakirjojen asettaminen 3

Valotustason käyttö 3

Tuetut asiakirjakoot 3

Asiakirjojen asettaminen 3

Skannattava alue 3

KOPIOINTI

KOPIOINTI

Kopiointiasetukset 4

Kopioinnin lopetus 4

Paperiasetukset 4

Paperityyppi 4

Paperikoko 4

Muistikortin tai USB-muistitikun käyttäminen 5

Näin pääset alkuun 5

Kuvien tulostaminen 5

Kuvien katseleminen 5

Skannaus muistikortille tai USB-muistitikulle

Tulostus tietokoneelta 6

Asiakirjan tulostus 6

Skannaus tietokoneeseen 7

Asiakirjan skannaus 7

Skannaus käyttämällä tulostinohjainta

Värikasettien vaihto A

Valotustason puhdistus A

Paperin syöttötelan puhdistusA

Tulostuspään puhdistus A

Tulostuslaadun tarkistus A

Tulostuksen kohdistuksen tarkistus A

Virhe- ja huoltoviestit B

Virheanimaatio B

Asiakirjatukos (vain DCP-J715W) B

Asiakirja on juuttunut ADS-yksikön yläosaan

Asiakirja on juuttunut ADS-yksikön sisälle

Vianetsintä B

Ongelmia laitteen toiminnassa B

Laitetiedot B

Sarjanumeron tarkistus B

Palautustoiminnot B

Laitteen asetusten palauttaminen B
