Brother DCP-J515W, DCP-J715W User Guide [de]
BENUTZERHANDBUCH GRUNDFUNKTIONEN
DCP-J515W
DCP-J715W
Version 0
GER/AUS/SWI-GER
Service-Information
Füllen Sie die folgenden Felder aus, damit Sie bei
Bedarf jederzeit darauf zurückgreifen können:
Modell: DCP-J515W, DCP-J715W
(Markieren Sie, welches Modell Sie besitzen.)
1
Seriennummer:
Gekauft am:
Gekauft bei:
1
Die Seriennummer finden Sie an der Rückseite des
Gerätes. Bewahren Sie das Benutzerhandbuch und
den Kaufbeleg sorgfältig auf als Nachweis für den
Kauf des Gerätes bei Diebstahl, Feuerschäden oder
Garantieanspruch.
Registrieren Sie Ihr Gerät schnell und bequem online unter
http://www.brother.com/registration/
Durch die Registrierung des Gerätes bei Brother werden Sie als der
Eigentümer des Gerätes eingetragen. Die Registrierung bei Brother kann
als Nachweis des Kaufdatums dienen, falls Sie den Kaufbeleg nicht
mehr besitzen, und
bei Diebstahl oder Verlust des Gerätes als Kaufbeleg für
Versicherungsleistungen dienen.
© 2010 Brother Industries, Ltd.
Benutzerhandbücher und wo sie zu finden sind
Welches Handbuch? Was beinhaltet es? Wo ist es zu
finden?
Sicherheitshinweise und
Vorschriften
Installationsanleitung Lesen Sie zuerst diese Anleitung. Folgen Sie
Benutzerhandbuch Grundfunktionen
Benutzerhandbuch Erweiterte Funktionen
Software-Handbuch Folgen Sie diesen Anweisungen zum Drucken,
Lesen Sie bitte die Sicherheitshinweise, bevor
Sie das Gerät in Betrieb nehmen.
den Anweisungen zur Inbetriebnahme des
Gerätes und zur Installation der Treiber und
Software entsprechend dem Betriebssystem
und der Verbindungsart, die Sie verwenden.
Lernen Sie die Grundfunktionen zum Kopieren,
Scannen und zur Verwendung der
Speichermedium-Funktionen kennen und
erfahren Sie, wie die Verbrauchsmaterialien
ersetzt werden. Beachten Sie die Hinweise zur
Problemlösung.
Lernen Sie die erweiterten Funktionen kennen:
Kopieren, das Ausdrucken von Berichten und
die Durchführung von regelmäßigen
Wartungsarbeiten.
Scannen, Scannen im Netzwerk, zur
Verwendung der Speichermedium-Funktionen
und des Dienstprogramms Brother
ControlCenter.
Gedruckt / Im Karton
Gedruckt / Im Karton
Gedruckt / Im Karton
PDF-Datei /
DokumentationsCD-ROM
PDF-Datei /
DokumentationsCD-ROM
Netzwerkhandbuch Dieses Handbuch bietet Ihnen weitergehende
Informationen zur Konfiguration der Ethernetund Wireless-Netzwerkverbindungen.
Zusätzlich finden Sie Informationen zu
Netzwerk-Dienstprogrammen, zum Drucken im
Netzwerk, Hinweise zur Problemlösung und zu
unterstützten Netzwerkspezifikationen.
PDF-Datei /
DokumentationsCD-ROM
i
Inhaltsverzeichnis
(BENUTZERHANDBUCH - GRUNDFUNKTIONEN)
1 Allgemeine Informationen 1
Zur Verwendung dieses Handbuches....................................................................1
In diesem Handbuch verwendete Formatierungen und Symbole....................1
Benutzerhandbuch - Erweiterte Funktionen, Software-Handbuch und
Netzwerkhandbuch aufrufen...............................................................................2
Handbücher ansehen ......................................................................................2
Zugang zum Brother-Support (Windows
Zugang zum Brother-Support (Macintosh) ............................................................4
Funktionstastenfeld-Übersicht ............................................................................... 5
LCD-Anzeigen ................................................................................................. 6
Menüfunktionen...............................................................................................7
Warn-LED und Gerätestatus ...........................................................................7
Display ...................................................................................................................8
Helligkeit der Hintergrundbeleuchtung einstellen ............................................8
2 Papier einlegen 9
®
) ............................................................ 4
Papier und andere Druckmedien einlegen ............................................................9
Umschläge und Postkarten einlegen.............................................................11
Fotopapier einlegen.......................................................................................13
Kleine Ausdrucke entnehmen........................................................................15
Bedruckbarer Bereich ....................................................................................16
Papiereinstellungen .............................................................................................17
Druckmedium ................................................................................................17
Papierformat ..................................................................................................17
Verwendbare Papiersorten und Druckmedien.....................................................18
Empfohlene Druckmedien .............................................................................18
Aufbewahren und Verwenden von Druckmedien ..........................................19
Das richtige Druckmedium wählen ................................................................ 20
3 Dokumente einlegen 22
So legen Sie Dokumente ein ...............................................................................22
Automatischen Vorlageneinzug (ADF) verwenden (nur DCP-J715W)..........22
Vorlagenglas verwenden ...............................................................................22
Scanbereich...................................................................................................23
4 Kopieren 24
Kopien anfertigen.................................................................................................24
Kopieren abbrechen ......................................................................................24
Kopiereinstellungen.......................................................................................24
Papiereinstellungen.......................................................................................25
ii
5 Bilder von einer Speicherkarte oder einem USB-Stick
(USB-Flash-Speicher) drucken 26
Speichermedium-Funktionen............................................................................... 26
Speicherkarte oder USB-Stick verwenden ....................................................26
Erste Schritte ....................................................................................................... 27
Bilder drucken......................................................................................................29
Fotos ansehen...............................................................................................29
Druckeinstellungen ..............................................................................................29
Auf Speicherkarte oder USB-Stick (USB-Flash-Speicher) scannen....................30
6 So drucken Sie vom Computer aus 32
Dokument drucken...............................................................................................32
7 So scannen Sie auf einen Computer 33
Dokument scannen.............................................................................................. 33
Mit der Scanner-Taste scannen...........................................................................33
Mit einem Scannertreiber scannen......................................................................34
ARegelmäßige Wartung 35
Tintenpatronen wechseln.....................................................................................35
Gerät reinigen und überprüfen.............................................................................37
Vorlagenglas reinigen....................................................................................37
Papiereinzugsrollen reinigen ......................................................................... 38
Druckkopf reinigen......................................................................................... 39
Druckqualität prüfen ......................................................................................39
Vertikale Ausrichtung prüfen ......................................................................... 40
B Problemlösung 41
Fehler- und Wartungsmeldungen ........................................................................41
Animierte Hilfe ...............................................................................................46
Dokumentenstau (nur DCP-J715W)..............................................................46
Papierstau ..................................................................................................... 47
Problemlösung..................................................................................................... 50
Falls Probleme auftreten sollten ....................................................................50
Geräteinformationen ............................................................................................ 56
Seriennummer anzeigen ...............................................................................56
Reset-Funktionen .......................................................................................... 56
Einstellungen des Gerätes zurücksetzen ......................................................56
C Menü und Funktionen 57
Benutzerfreundliche Bedienung...........................................................................57
Funktionstabelle................................................................................................... 58
Texteingabe.........................................................................................................73
Sonderzeichen einfügen................................................................................73
Korrigieren .....................................................................................................73
iii
D Technische Daten 74
Allgemein ............................................................................................................. 74
Druckmedien........................................................................................................ 77
Kopierer ............................................................................................................... 78
Speichermedium-Funktionen...............................................................................79
PictBridge (nur DCP-J715W)...............................................................................80
Scanner ...............................................................................................................81
Drucker ................................................................................................................82
Schnittstellen .......................................................................................................83
Systemvoraussetzungen .....................................................................................84
Verbrauchsmaterialien .........................................................................................85
Netzwerk (LAN) ...................................................................................................86
E Stichwortverzeichnis 87
iv
Inhaltsverzeichnis
(BENUTZERHANDBUCH - ERWEITERTE
FUNKTIONEN)
Das Benutzerhandbuch - Erweiterte Funktionen erklärt die folgenden Funktionen.
Sie können das Benutzerhandbuch - Erweiterte Funktionen auf der Dokumentations-CD-ROM
ansehen.
1 Geräteeinstellungen
Datenerhalt
Energie sparen
Display
2 Berichte und Listen
ausdrucken
Berichte und Listen
3Kopieren
Kopiereinstellungen
4 Bilder von einer Speicherkarte
oder einem USB-Stick
(USB-Flash-Speicher) drucken
Speichermedium-Funktionen
Bilder drucken
Druckeinstellungen
Scannen auf eine Speicherkarte oder
einen USB-Stick
5 Fotos von einer Kamera
drucken (nur DCP-J715W)
Fotodirektdruck von einer PictBridgeKamera
Fotodirektdruck von einer Digitalkamera
(ohne PictBridge)
A Regelmäßige Wartung
Gerät reinigen und überprüfen
Verpacken des Gerätes für einen
Transport
B Fachbegriffe
C Stichwortverzeichnis
v
vi
Allgemeine Informationen 1
1
Zur Verwendung dieses Handbuches
Danke, dass Sie ein Brother-Gerät gekauft
haben. Das Lesen dieses Handbuches hilft
Ihnen, die Funktionen dieses Gerätes optimal
zu nutzen.
1
WARNUNG
1
WARNUNG weist auf eine potentiell
gefährliche Situation hin, die bei
Nichtvermeidung zu schweren oder
tödlichen Verletzungen führen kann.
VORSICHT
In diesem Handbuch verwendete Formatierungen und Symbole 1
Die folgenden Formate und Symbole werden
in diesem Handbuch verwendet:
Fett Fettdruck kennzeichnet
Namen von Tasten des
Gerätes oder von Optionen
und Schaltflächen auf dem
Computer-Bildschirm.
Kursiv Kursive Schrift hebt wichtige
Punkte hervor oder verweist
auf verwandte Themen.
Courier
New
Text in Courier-New-Schrift
kennzeichnet Anzeigen, die
im Display des Gerätes
erscheinen.
VORSICHT weist auf eine potentiell
gefährliche Situation hin, die bei
Nichtvermeidung zu leichten oder
mittelschweren Verletzungen führen kann.
WICHTIG
WICHTIG weist auf eine potentiell
gefährliche Situation hin, die zu
Sachschäden oder zu Funktionsausfall des
Gerätes führen kann.
Hinweise informieren Sie, wie auf
eine bestimmte Situation reagiert
werden sollte, oder geben Ihnen
hilfreiche Tipps zur beschriebenen
Funktion.
Die Warnzeichen für gefährliche
elektrische Spannung warnen vor
Stromschlaggefahr.
1
Kapitel 1
Hinweis
Benutzerhandbuch Erweiterte Funktionen,
Software-Handbuch und
Netzwerkhandbuch
aufrufen
Dieses „Benutzerhandbuch - Grundfunktionen“
beschreibt nicht alle Funktionen Ihres Gerätes,
wie zum Beispiel die Verwendung der erweiterten
Kopier-, Speichermedium-, Drucker-, Scannerund Netzwerkfunktionen. Wenn Sie ausführliche
Informationen über diese Funktionen erhalten
möchten, lesen Sie das
Benutzerhandbuch - Erweiterte Funktionen
Software-Handbuch
die sich auf der Dokumentations-CD-ROM
befinden.
und
Netzwerkhandbuch
,
,
c Klicken Sie auf Ihr Land.
1
d Zeigen Sie auf ihre Sprache, zeigen Sie
auf Handbuch ansehen und klicken Sie
auf das Handbuch, das Sie lesen
möchten.
Handbücher ansehen 1
a Schalten Sie Ihren Computer ein. Legen
Sie die Dokumentations-CD-ROM in
das CD-ROM-Laufwerk ein.
(Windows®-Benutzer)
Wenn der Bildschirm nicht automatisch
erscheint, doppelklicken Sie unter
Arbeitsplatz (Computer) auf das
CD-ROM-Symbol und doppelklicken Sie
dann auf index.html.
b (Macintosh-Benutzer)
Doppelklicken Sie auf das CD-ROMSymbol und doppelklicken Sie dann auf
index.html.
2
Hinweis
• (Nur Windows®-Benutzer)
Hinweis
Möglicherweise zeigt Ihr Webbrowser
eine gelbe Leiste am oberen Rand der
Seite, die eine Sicherheitswarnung zu
ActiveX-Steuerelementen enthält. Um die
Seite korrekt anzeigen zu lassen, klicken
Sie auf die Leiste, dann auf
Geblockte Inhalte zulassen und klicken
Sie anschließend im Dialogfeld
„Sicherheitswarnung“ auf Ja.
• (Nur Windows
®
-Benutzer)1
Um schnelleren Zugriff zu erhalten,
können Sie alle BenutzerDokumentationen im PDF-Format in
einen lokalen Ordner auf Ihrem Computer
kopieren. Zeigen Sie auf Ihre Sprache und
klicken Sie dann auf Auf lokale
Festplatte kopieren.
1
Microsoft® Internet Explorer® 6.0 oder höher.
Beschreibung der Scanner-Funktionen
Es gibt verschiedene Möglichkeiten,
Vorlagen zu scannen. Hier können Sie
Informationen finden:
Software-Handbuch
Scannen
Allgemeine Informationen
Presto! PageManager-Handbuch
(nur DCP-J715W)
1
Der Presto! PageManager muss vor der
Verwendung heruntergeladen und
installiert werden. Weitere Informationen
finden Sie unter Zugang zum Brother-
Support (Macintosh) auf Seite 4.
Das vollständige Benutzerhandbuch von
Presto! PageManager kann über die Hilfe
des Programms Presto! PageManager
aufgerufen werden.
Beschreibung der Netzwerkeinrichtung
Das Gerät kann an ein verkabeltes Netzwerk
oder an ein Wireless-Netzwerk (WLAN)
angeschlossen werden. (Verkabeltes
Netzwerk steht für das DCP-J515W nicht zur
Verfügung). Grundlegende Schritte zur
Einrichtung des Gerätes finden Sie in der
1
Installationsanleitung. Falls Ihr Wireless
Access Point oder Router das Wi-Fi
Protected Setup oder AOSS™ unterstützt,
folgen Sie den Anweisungen in der
Installationsanleitung. Weitere Informationen
zur Netzwerkeinrichtung finden Sie im
Netzwerkhandbuch auf der DokumentationsCD-ROM.
1
ControlCenter
Scannen im Netzwerk
Kurzanleitungen von ScanSoft™
PaperPort™11SE mit OCR
(nur DCP-J715W)
Die vollständigen Kurzanleitungen von
ScanSoft™ PaperPort™11SE mit OCR
(Texterkennung) können über die Hilfe
von ScanSoft™ PaperPort™11SE
aufgerufen werden.
3
Kapitel 1
Zugang zum BrotherSupport
(Windows
Auf der Installations-CD-ROM finden Sie alle
Kontaktdaten, die Sie benötigen, wie WebSupport (Brother Solutions Center).
Klicken Sie auf Brother-Support im
Hauptmenü. Der folgende Bildschirm
wird angezeigt:
®
) 1
Zugang zum BrotherSupport
(Macintosh)
Auf der Installations-CD-ROM finden Sie alle
Kontaktdaten, die Sie benötigen, wie WebSupport (Brother Solutions Center).
Doppelklicken Sie auf das Symbol
Brother-Support. Der folgende
Bildschirm wird angezeigt:
1
Um unsere Website aufzurufen
(http://www.brother.com
Brother-Homepage.
Um die neuesten Produkt- und
Supportinformationen aufzurufen
(http://solutions.brother.com/
auf Brother Solutions Center.
Um unsere Website zum original Brother
Verbrauchsmaterial zu besuchen
(http://www.brother.com/original/
Sie auf Information zum Gerät.
Um zum Brother CreativeCenter zu
gelangen
(http://www.brother.com/creativecenter/
wo Sie KOSTENLOSE Fotoprojekte und
druckbare Downloads finden, klicken Sie
auf Brother CreativeCenter.
Um zum Hauptmenü zurückzugelangen,
klicken Sie auf Zurück oder zum
Verlassen auf Beenden.
), klicken Sie auf
), klicken Sie
), klicken
),
(Nur DCP-J715W)
Klicken Sie auf Presto! PageManager,
um den Presto! PageManager
herunterzuladen und zu installieren.
Um Ihr Gerät auf der Brother-Seite zur
Produktregistrierung
(http://www.brother.com/registration/
registrieren, klicken Sie auf
Online-Registrierung.
Um die neuesten Produkt- und
Supportinformationen aufzurufen
(http://solutions.brother.com/
auf Brother Solutions Center.
Um unsere Website zum original Brother
Verbrauchsmaterial zu besuchen
(http://www.brother.com/original/
Sie auf Information zum Gerät.
), klicken Sie
) zu
), klicken
4
Allgemeine Informationen
0101
KOPIE
KOPIE
Sp.
Qualität Normal
Verhältnis:
Vergr./Verkl. 100%
134
56
2
87
Funktionstastenfeld-Übersicht 1
Das DCP-J515W und das DCP-J715W haben die gleichen Funktionstasten.
1 Display (LCD - Flüssigkristallanzeige)
Zeigt Funktionen und Bedienungshinweise zur
einfachen Verwendung des Gerätes an.
Sie können auch den Aufstellwinkel des
Displays ändern, indem Sie es anheben.
2 Kopienanzahl
Verwenden Sie diese Taste, um mehrere
Kopien anzufertigen.
4 Start-Tasten:
Start S/W
Zum Anfertigen einer Schwarzweiß-Kopie.
Diese Taste dient auch zum Starten eines
Scanvorganges (farbig oder schwarzweiß
entsprechend der im ControlCenter
gewählten Einstellung).
1
3 Menü-Tasten:
d oder c
Zum Vor- und Zurückbewegen in einer
Menüauswahl.
Drücken Sie diese Tasten auch, um
Einstellungen zu wählen.
a oder b
Drücken Sie diese Tasten, um durch die
Menüs und Optionen zu blättern.
Storno
Drücken Sie diese Taste, um eine
Menüebene zurückzugelangen.
Menü
Zum Aufrufen des Hauptmenüs.
OK
Zur Bestätigung einer Auswahl.
5 Stopp
Zum Abbrechen einer Funktion oder zum
Verlassen eines Menüs.
Start Farbe
Zum Anfertigen einer Farbkopie. Diese
Taste dient auch zum Starten eines
Scanvorganges (farbig oder schwarzweiß
entsprechend der im ControlCenter
gewählten Einstellung).
5
Kapitel 1
Hinweis
6 Ein/Aus-Taste
Sie können das Gerät ein- und ausschalten.
Auch wenn das Gerät ausgeschaltet ist, reinigt
es in regelmäßigen Abständen den Druckkopf,
um die Druckqualität zu erhalten. Um die
Lebensdauer des Druckkopfes zu verlängern,
die Tintenpatronen bestmöglichst zu nutzen
und die Druckqualität zu erhalten, sollte der
Netzstecker des Gerätes immer
angeschlossen sein.
7 Betriebsarten-Tasten:
SCANNER
Zur Verwendung der Scannerfunktionen.
Zur Verwendung der Photo-Funktionen.
8 Warn-LED
Blinkt orange, wenn im Display ein Fehler oder
eine wichtige Statusmeldung angezeigt wird.
Die meisten Abbildungen in diesem
Benutzerhandbuch zeigen das DCP-J515W.

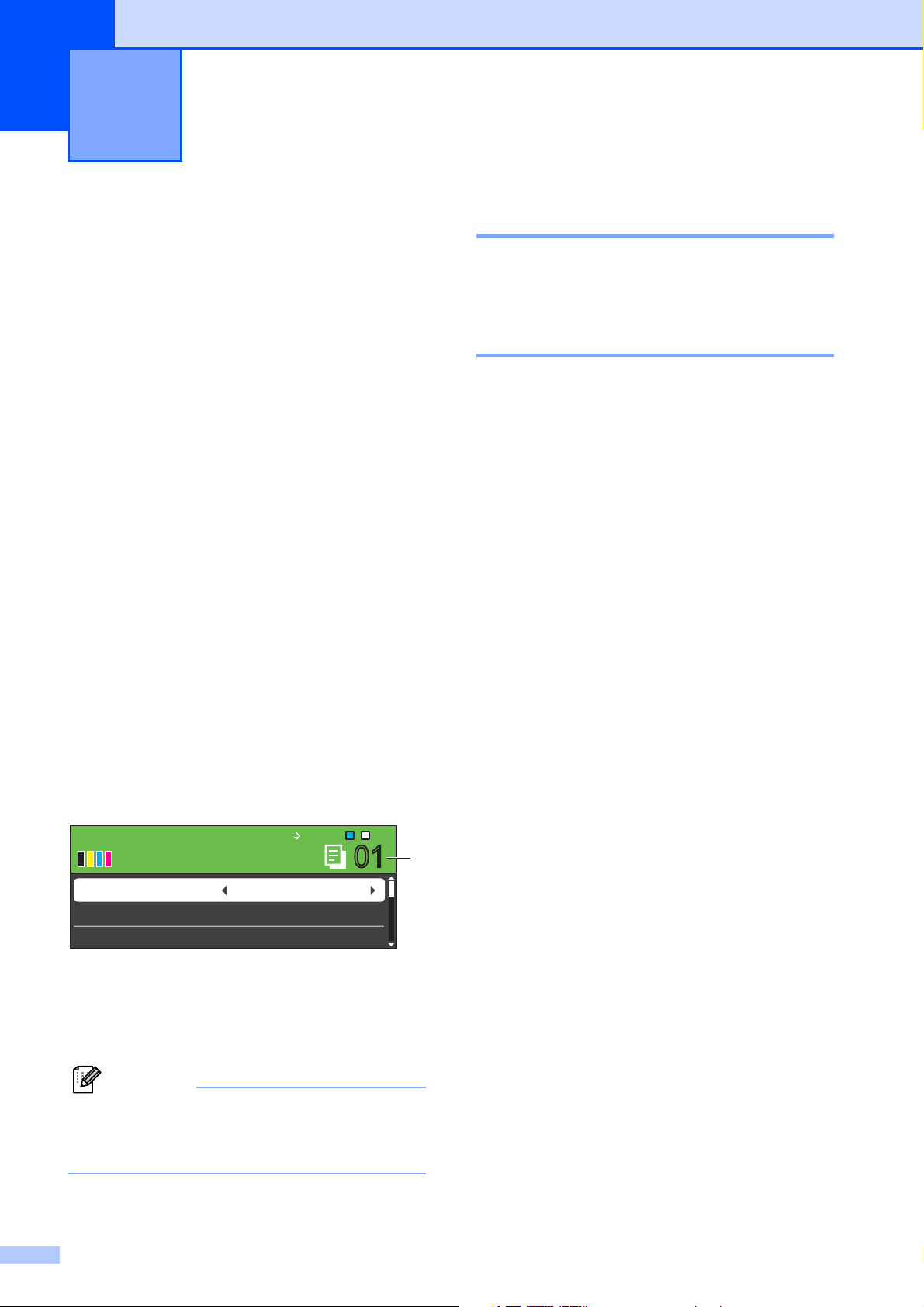

LCD-Anzeigen 1
Das Display zeigt die aktuelle Betriebsart, die
aktuellen Einstellungen und den Tintenvorrat
an.
321
KOPIE
KOPIE
Sp.
0101
Qualität Normal
Vergr./Verkl. 100%
Verhältnis:
1 Tinten-Anzeige
Zeigt den Tintenvorrat der einzelnen Patronen
an.
2 Speicherstatus
Zeigt den noch verfügbaren Speicher an.
3 Wireless-Status
Bei Verwendung des Gerätes in einem
Wireless-Netzwerk zeigt ein vierstufiger
Indikator die Stärke des WLAN-Signals an.
0Max.
Das Warn-Symbol erscheint, um auf eine
Fehler- oder Wartungsmeldung hinzuweisen.
Weitere Informationen dazu finden Sie unter
Fehler- und Wartungsmeldungen
auf Seite 41.
6
Allgemeine Informationen
Menüfunktionen 1
Die folgenden Schritte zeigen, wie
Funktionseinstellungen geändert werden
können. In diesem Beispiel wird das
Druckmedium von Normal auf Inkjet
umgestellt.
a Drücken Sie Menü.
b Drücken Sie a oder b, um
Geräteeinstell zu wählen.
MENÜ
MENÜ
Tinte
Geräteeinstell
Netzwerk
Ausdrucke
Wählen & drücken
OK
OK
Drücken Sie OK.
c Drücken Sie a oder b, um
Druckmedium zu wählen.
d Drücken Sie d oder c, um Inkjet zu
wählen.
Drücken Sie OK.
Im Display wird die aktuelle Einstellung
angezeigt:
Geräteeinstell
Geräteeinstell
Druckmedium Inkjet
Papierformat A4
LCD-Einstell.
Energiesparen
Wählen & drücken
5Min.
OK
e Drücken Sie Stopp.
Warn-LED und Gerätestatus 1
Die Warn-LED (Leuchtdiode) zeigt den
Gerätestatus an wie in der Tabelle gezeigt.
LED DCP-Status Beschreibung
Aus
Orange
Betriebsbereit
Abdeckung
offen
Drucken nicht
möglich
Papierfehler Legen Sie Papier in die
Das DCP ist
betriebsbereit.
Die Abdeckung ist offen.
Schließen Sie die
Abdeckung. (Siehe
Fehler- und
Wartungsmeldungen
auf Seite 41.)
Ersetzen Sie die
Tintenpatrone durch
eine neue Patrone.
(Siehe Tintenpatronen
wechseln auf Seite 35.)
Papierzufuhr ein oder
beseitigen Sie den
Papierstau. Beachten
Sie die Anzeige im
Display. (Siehe Fehler-
und
Wartungsmeldungen
auf Seite 41.)
1
Andere
Meldungen
Beachten Sie die
Anzeige im Display.
(Siehe Fehler- und
Wartungsmeldungen
auf Seite 41.)
7
Kapitel 1
Display 1
Helligkeit der Hintergrundbeleuchtung einstellen 1
Wenn Sie die Anzeigen im Display nicht gut
lesen können, sollten Sie es mit einer
anderen Helligkeitseinstellung versuchen.
a Drücken Sie Menü.
b Drücken Sie a oder b, um
Geräteeinstell zu wählen.
Drücken Sie OK.
c Drücken Sie a oder b, um
LCD-Einstell. zu wählen.
Drücken Sie OK.
d Drücken Sie a oder b, um
Beleuchtung zu wählen.
e Drücken Sie d oder c, um Hell,
Normal oder Dunkel zu wählen.
Drücken Sie OK.
f Drücken Sie Stopp.
8
2
Hinweis
Papier einlegen 2
Papier und andere Druckmedien einlegen
Zum Drucken auf die Papierformate
Photo 1 (10 15 cm) und Photo L
(89 127 mm) muss die FotopapierZufuhr verwendet werden. (Siehe
Fotopapier einlegen auf Seite 13.)
a Wenn die Papierstütze ausgeklappt ist,
klappen Sie die Stütze ein und
schließen Sie dann die Papierablage.
Ziehen Sie die Papierkassette ganz aus
dem Gerät heraus.
c Halten Sie den Hebel der Papierführung
jeweils gedrückt und verschieben Sie
2
mit beiden Händen vorsichtig die
seitlichen Papierführungen (1) und dann
die Papierlängen-Führung (2)
entsprechend dem Papierformat.
Vergewissern Sie sich, dass die
dreieckigen Markierungen (3) der
seitlichen Papierführungen (1) und der
Papierlängen-Führung (2) mit den
Markierungen für das Papierformat, das
Sie verwenden möchten, ausgerichtet
sind.
1
3
2
b Öffnen Sie die Abdeckung der
Papierkassette (1).
1
2
3
9
Kapitel 2
Hinweis
WICHTIG
WICHTIG
1
Zur Verwendung von Überformaten
(Legal-Papier) halten Sie die Taste zum
Lösen der Universalführung (1) gedrückt,
während Sie die Verlängerung der
Kassette ausziehen.
e Legen Sie das Papier vorsichtig mit der
Oberkante zuerst und mit der zu
bedruckenden Seite nach unten in die
Papierkassette ein.
Achten Sie darauf, dass das Papier
flach in der Kassette liegt.
d Fächern Sie den Papierstapel gut auf,
um Papierstaus und Fehler beim Einzug
zu vermeiden.
Vergewissern Sie sich, dass das Papier
nicht gewellt ist.
Schieben Sie das Papier nicht zu weit vor,
weil es sich sonst am hinteren Ende der
Zufuhr anhebt und dadurch Probleme
beim Einzug entstehen können.
f Schieben Sie vorsichtig mit beiden
Händen die seitlichen Papierführungen
(1) bis an die Papierkanten.
Vergewissern Sie sich, dass die
Papierführungen die Papierkanten leicht
berühren.
1
10
Papier einlegen
WICHTIG
WICHTIG
1
2
g Schließen Sie die Abdeckung der
Papierkassette.
h Schieben Sie die Papierkassette
langsam vollständig in das Gerät.
Umschläge und Postkarten einlegen 2
Hinweise zu den Umschlägen 2
Verwenden Sie Umschläge mit einem
2
Gewicht von 80 bis 95 g/m
Zum Bedrucken einiger Umschläge
müssen die Seitenränder im
Anwendungsprogramm eingestellt
werden. Fertigen Sie zunächst einen
Probedruck an, bevor Sie eine größere
Anzahl Umschläge bedrucken.
Verwenden Sie NICHT die folgenden
Arten von Umschlägen, da sie Probleme
beim Einzug verursachen:
• Ausgebeulte Umschläge
.
2
i Halten Sie die Papierkassette fest und
ziehen Sie die Papierablage ( )
heraus, bis sie hörbar einrastet.
Klappen Sie dann die Papierstütze ( )
aus.
• Umschläge mit geprägtem Druck (wie
Initialen, Embleme)
• Umschläge mit Klammern
• Innen bedruckte Umschläge
Selbstklebend 2
Doppelte Lasche 2
Gelegentlich können aufgrund von
Papierstärke, Größe und Laschenart der
verwendeten Umschläge Probleme beim
Papiereinzug auftreten.
Verwenden Sie die Papierstütze NICHT
für Papier im Legal-Format.
11
Kapitel 2
WICHTIG
So legen Sie Umschläge und Postkarten ein
a Vor dem Einlegen sollten Sie die Ecken
und Kanten der Umschläge oder
Postkarten möglichst flach
zusammendrücken.
Falls zwei Umschläge oder Postkarten auf
einmal eingezogen werden, sollten Sie
Umschlag für Umschlag bzw. Postkarte
für Postkarte einzeln einlegen.
b Legen Sie Umschläge bzw. Postkarten
2
mit der zu bedruckenden Seite nach
unten und der führenden Kante
(Vorderkante der Umschläge) zuerst in
die Papierkassette ein. Halten Sie den
Hebel der Papierführung jeweils
gedrückt und verschieben Sie mit
beiden Händen vorsichtig die seitlichen
Papierführungen (1) und die
Papierlängen-Führung (2)
entsprechend der Größe der
Umschläge bzw. Postkarten.
1
2
12
Papier einlegen
Falls Probleme beim Bedrucken von Umschlägen auftreten sollten, deren Lasche sich an der kurzen Seite befindet, versuchen Sie Folgendes:
a Klappen Sie die Umschlaglasche auf.
b Legen Sie den Umschlag mit der zu
bedruckenden Seite nach unten und der
Lasche wie in der Abbildung gezeigt in
die Papierzufuhr ein.
Fotopapier einlegen 2
Verwenden Sie zum Drucken auf die
2
Papierformate Photo 1 (10 15 cm) und
Photo L (89 127 mm) die FotopapierZufuhr, die sich auf der Abdeckung der
Papierkassette befindet. Zur Verwendung der
Fotopapier-Zufuhr muss das Papier nicht aus
der darunterliegenden Kassette genommen
werden.
2
a Drücken Sie mit dem rechten
Zeigefinger und Daumen die blaue
Taste zum Lösen der Fotopapier-Zufuhr
(1) und schieben Sie die FotopapierZufuhr nach vorne, bis sie in der
Fotodruck-Position (2) hörbar einrastet.
c Stellen Sie im Anwendungsprogramm
das richtige Papierformat und die
Seitenränder ein.
1
2
Fotopapier-Zufuhr
13
Kapitel 2
Hinweis
2
1
b Halten Sie den jeweiligen Hebel
gedrückt und verschieben Sie die
seitlichen Papierführungen (1) und die
Papierlängen-Führung (2)
entsprechend der Papiergröße.
c Legen Sie das Fotopapier in die
Fotopapier-Zufuhr und schieben Sie die
seitlichen Papierführungen vorsichtig
bis an die Papierkanten.
Vergewissern Sie sich, dass die
Papierführungen die Papierkanten leicht
berühren. Achten Sie darauf, dass das
Papier flach in der Kassette liegt.
d Wenn der Fotodruck abgeschlossen ist,
bringen Sie die Fotopapier-Zufuhr
wieder in die normale Druckposition
zurück.
Drücken Sie mit dem rechten
Zeigefinger und Daumen die blaue
Taste zum Lösen der Fotopapier-Zufuhr
(1) und schieben Sie die FotopapierZufuhr zurück, bis sie hörbar einrastet
(2).
1
2
• Schieben Sie das Papier nicht zu weit vor,
weil es sich sonst am hinteren Ende der
Zufuhr anhebt und dadurch Probleme
beim Einzug entstehen können.
• Vergewissern Sie sich, dass das Papier
nicht gewellt oder zerknittert ist.
14
Papier einlegen
WICHTIG
Kleine Ausdrucke entnehmen2
Wenn Sie nach dem Drucken von Fotos
die Fotopapier-Zufuhr nicht wieder in die
normale Druckposition zurückbringen,
wird bei der Verwendung von
Standardpapier die Fehlermeldung
Papier prüfen angezeigt.
Fotopapier-Zufuhr in normaler
Druckposition
Falls kleine Papierformate zu weit hinten im
Ausgabefach abgelegt werden und nicht
herausgenommen werden können, warten
Sie, bis der Druckvorgang abgeschlossen ist.
Ziehen Sie dann die Papierkassette
vollständig heraus.
2
Fotopapier-Zufuhr in FotodruckPosition
15
Kapitel 2
Hinweis
3
4
1
2
3
4
1
2
Bedruckbarer Bereich 2
Der bedruckbare Bereich ist von den Einstellungen in der von Ihnen benutzten Anwendung
abhängig. Die folgenden Abbildungen zeigen den nicht bedruckbaren Bereich von Einzelblättern
und Umschlägen. Das Gerät kann die schattierten Bereiche von Einzelblättern bedrucken, wenn
die Funktion „Randlos drucken“ zur Verfügung steht und eingeschaltet ist.
(Siehe Drucken für Windows
Einzelblatt Umschläge
®
bzw. Drucken und Faxen für Macintosh im Software-Handbuch.)
Oben (1) Unten (2) Links (3) Rechts (4)
Einzelblatt 3 mm 3 mm 3 mm 3 mm
Umschläge 12 mm 24 mm 3 mm 3 mm
Die Funktion „Randlos drucken“ steht für Umschläge nicht zur Verfügung.
16
Papier einlegen
Hinweis
Papiereinstellungen 2
Druckmedium 2
Damit Sie die beste Druckqualität erhalten,
sollte das Gerät auf das verwendete
Druckmedium eingestellt werden.
a Drücken Sie Menü.
b Drücken Sie a oder b, um
Geräteeinstell zu wählen.
Drücken Sie OK.
c Drücken Sie a oder b, um
Druckmedium zu wählen.
d Drücken Sie d oder c, um Normal,
Inkjet, Brother BP71,
Brother BP61, Anderes Glanzp.
oder Folie zu wählen.
Drücken Sie OK.
Papierformat 2
Zum Kopieren können fünf verschiedene
Papierformate verwendet werden: A4, A5,
Letter, Legal und 10 15 cm. Wenn Sie ein
anderes als das zuvor verwendete
Papierformat in das Gerät einlegen, sollten
Sie auch die Papierformat-Einstellung
ändern.
a Drücken Sie Menü.
b Drücken Sie a oder b, um
Geräteeinstell zu wählen.
Drücken Sie OK.
c Drücken Sie a oder b, um
Papierformat zu wählen.
d Drücken Sie d oder c, um A4, A5,
10x15cm, Letter oder Legal zu
wählen.
Drücken Sie OK.
2
e Drücken Sie Stopp.
Das Papier wird mit der bedruckten Seite
nach oben auf der Papierablage an der
Vorderseite des Gerätes abgelegt.
Glanzpapier und Folien sollten direkt nach
der Ausgabe herausgenommen werden,
um einen Papierstau oder das
Verschmieren der Schrift zu vermeiden.
e Drücken Sie Stopp.
17
Kapitel 2
Verwendbare Papiersorten und Druckmedien
Die Druckqualität wird durch das verwendete
Druckmedium beeinflusst.
Stellen Sie das Gerät stets auf das
verwendete Druckmedium ein, um die
bestmögliche Druckqualität für die von Ihnen
gewählten Einstellungen zu erhalten.
Sie können Normalpapier, Inkjet-Papier
(beschichtetes Papier), Glanzpapier, Folien
und Umschläge verwenden.
Wir empfehlen, verschiedene Druckmedien
zu testen, bevor Sie größere Mengen kaufen.
Damit Sie die besten Resultate erhalten,
sollten Sie Brother-Papier verwenden.
Wenn Sie auf Inkjet-Papier (beschichtetes
Papier), Folien oder Glanzpapier drucken,
denken Sie daran, das entsprechende
Druckmedium in der Registerkarte
Grundeinstellungen des Druckertreibers
bzw. im Menü des Gerätes zu wählen.
(Siehe Druckmedium auf Seite 25.)
Empfohlene Druckmedien 2
Um die beste Druckqualität zu erhalten,
2
empfehlen wir, Brother-Papier zu verwenden.
(Siehe Tabelle unten.)
Falls kein Brother-Papier erhältlich ist, sollten
Sie verschiedene Papiersorten testen, bevor
Sie größere Mengen einkaufen.
Für den Druck auf Folien empfehlen wir „3MFolien“.
Brother-Papier
Druckmedium Bezeichnung
Normalpapier A4 BP60PA
Glossy Photo-Papier A4 BP71GA4
Inkjet-Papier A4 (matt) BP60MA
Glossy Photo-Papier
10 15 cm
BP71GP
Bei Verwendung von Brother Photo-
Papier legen Sie ein zusätzliches Blatt des
gleichen Photo-Papiers in die Zufuhr. In
der Packung ist dazu ein Blatt mehr als
angegeben enthalten.
Fotopapier und Folien sollten sofort von
der Papierablage genommen werden, um
einen Papierstau oder das Verschmieren
der Schrift zu vermeiden.
Berühren Sie die bedruckte Seite des
Papiers nicht direkt nach dem Drucken.
Die Tinte ist eventuell noch nicht
vollständig trocken und könnte
verschmieren oder Flecken auf der Haut
verursachen.
18
Papier einlegen
WICHTIG
1
1
Aufbewahren und Verwenden von Druckmedien 2
Lagern Sie das Papier in der
verschlossenen Originalverpackung. Das
Papier muss gerade liegen und vor
Feuchtigkeit, direkter Sonneneinstrahlung
und Hitze geschützt sein.
Berühren Sie die glänzende
(beschichtete) Seite des Fotopapiers
nicht. Legen Sie das Fotopapier mit der
glänzenden Seite nach unten ein.
Berühren Sie nicht die Vorder- oder
Rückseite von Folien, weil diese leicht
Feuchtigkeit aufnehmen und dadurch die
Druckqualität beeinträchtigt werden könnte.
Die Verwendung von Folien für
Laserdrucker/-kopierer kann zur
Verschmutzung des nächsten Dokumentes
führen. Verwenden Sie nur speziell für
Tintenstrahlgeräte empfohlene Folien.
Kapazität der Papierablage 2
Bis zu 50 Blatt im A4-Format (80 g/m2)
Folien und Fotopapier müssen sofort
Seite für Seite von der Papierablage
genommen werden, damit die Schrift nicht
verschmiert.
2
Verwenden Sie NICHT die folgenden
Papierarten:
• Beschädigte, gerollte, gebogene,
zerknitterte oder ungleichmäßig
geformte Blätter
1 2 mm oder eine größere Wellung
kann Papierstaus verursachen.
• Extrem glänzende oder stark
strukturierte Druckmedien
• Papiere, die nicht exakt
übereinandergelegt werden können
• Breitbahn-Papier (Faser längs zur
kurzen Kante)
19
Kapitel 2
Das richtige Druckmedium wählen 2
Druckmedien und Verwendungsmöglichkeiten 2
Druckmedium Papiergröße Verwendung
Kopieren
Einzelblatt A4 210 297 mm Ja Ja Ja
Letter 215,9 279,4 mm Ja Ja Ja
Legal 215,9 355,6 mm Ja – Ja
Executive 184 267 mm – – Ja
JIS B5 182 257 mm – – Ja
A5 148 210 mm Ja – Ja
A6 105 148 mm – – Ja
Karten Photo 1 10 15 cm Ja Ja Ja
Photo L 89 127 mm – – Ja
Photo 2L 13 18 cm – Ja Ja
Karteikarte
(Photo 2)
Postkarte 1 100 148 mm – – Ja
Postkarte 2
(doppelt)
Umschläge C5-
Umschlag
127 203 mm – – Ja
148 200 mm – – Ja
162 229 mm – – Ja
SpeichermediumFunktionen
Drucken
DLUmschlag
COM-10 105 241 mm – – Ja
Monarch 98 191 mm – – Ja
JE4-
Umschlag
Folien A4 210 297 mm Ja – Ja
Letter 215,9 279,4 mm Ja – Ja
Legal 215,9 355,6 mm Ja – Ja
A5 148 210 mm Ja – Ja
110 220 mm – – Ja
105 235 mm – – Ja
20
Papier einlegen
Papiergewicht/-stärke und Kapazität der Papierzufuhr 2
Druckmedium Gewicht Stärke Anzahl
Blatt
Einzelblatt
Normalpapier
Inkjet-Papier
64 bis 120 g/m
64 bis 200 g/m
2
2
0,08 bis 0,15 mm
0,08 bis 0,25 mm 20
100
1
2
Glanzpapier
Karten Fotokarte
Karteikarte
Bis zu 220 g/m
Bis zu 220 g/m
Bis zu 120 g/m
2
2
2
Bis zu 0,25 mm
Bis zu 0,25 mm
20
20
Bis zu 0,15 mm 30
(Photo 2)
Postkarte
Umschläge
Bis zu 200 g/m
75 bis 95 g/m
2
2
Bis zu 0,25 mm 30
Bis zu 0,52 mm 10
Folien – – 10
1
Bis zu 100 Blatt (80 g/m2)
2
Zum Drucken auf die Papierformate Photo 1 (10 15 cm) und Photo L (89 127 mm) muss die Fotopapier-Zufuhr
verwendet werden. (Siehe Fotopapier einlegen auf Seite 13.)
3
BP71-Papier (260 g/m2) wurde speziell für Brother Tintenstrahlgeräte entwickelt.
23
23
21
3
WICHTIG
WICHTIG
Dokumente einlegen 3
So legen Sie Dokumente ein
Sie können zum Kopieren und Scannen von
Dokumenten den automatischen
Vorlageneinzug (ADF) oder das
Vorlagenglas verwenden.
Automatischen Vorlageneinzug (ADF) verwenden (nur DCP-J715W) 3
Es können bis zu 15 Seiten in den
Vorlageneinzug eingelegt werden, die
nacheinander automatisch eingezogen
werden. Verwenden Sie Standardpapier
(80 g/m
stets gut auf, bevor Sie ihn in den Einzug
einlegen.
2
) und fächern Sie den Papierstapel
Achten Sie darauf, dass mit Tinte
geschriebene oder gedruckte Dokumente
3
vollkommen getrocknet sind.
a
Klappen Sie den Vorlagenstopper (1) aus.
b Fächern Sie die Seiten gut auf.
c Richten Sie die Papierführungen (2)
entsprechend der Vorlagenbreite aus.
d Legen Sie die Dokumente mit der
einzulesenden Seite nach unten und
der Oberkante zuerst unter die
Führungen in den Vorlageneinzug ein,
bis sie die Zufuhrrolle berühren und im
Display ADF bereit angezeigt wird.
2
1
Verwendbare Vorlagen 3
Papier:
Länge: 148 bis 355,6 mm
Breite: 148 bis 215,9 mm
Gewicht:
80 g/m
64 bis 90 g/m
2
A4
2
So legen Sie Dokumente ein 3
• Ziehen Sie NICHT am Dokument,
während es eingezogen wird.
• Verwenden Sie KEIN gerolltes,
zerknittertes, gefaltetes, geklebtes,
eingerissenes oder geheftetes Papier.
• Legen Sie KEINE Karten, Zeitungen oder
Stoffe in den Vorlageneinzug.
Lassen Sie dickere Dokumente NICHT auf
dem Vorlagenglas liegen. Dies könnte zu
Dokumentenstaus im Vorlageneinzug führen.
Vorlagenglas verwenden 3
Vom Vorlagenglas können Seiten eines
Buches, Zeitungsausschnitte sowie einzelne
Seiten kopiert oder eingescannt werden.
Verwendbare Vorlagen 3
Länge: Bis zu 297 mm
Breite: Bis zu 215,9 mm
Gewicht: Bis zu 2 kg
22
