Broan RMPE7004 Installation Manual

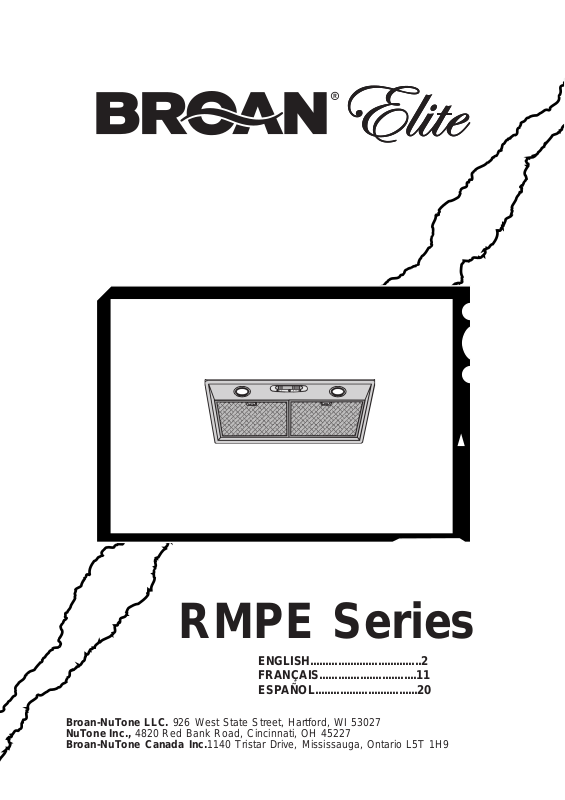

RMPE Series

ENGLISH....................................2

FRANÇAIS...............................11

ESPAÑOL.................................20

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027
NuTone Inc., 4820 Red Bank Road, Cincinnati, OH 45227
Broan-NuTone Canada Inc.1140 Tristar Drive, Mississauga, Ontario L5T 1H9

READ AND SAVE THESE INSTRUCTIONS

!

INTENDED FOR DOMESTIC COOKING ONLY

!

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accor­dance with all applicable codes and standards, including fire-rated construction codes
and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip­ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or

filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface

element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to operate

it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.

- 2 -

!

CAUTION

1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

2. Take care when using cleaning agents or detergents.

3. Avoid using food products that produce flames under the Range Hood.

4. For general ventilating use only. Do not use to exhaust hazardous or explosive mate­rials and vapors.

5. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.

6. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.

7. For best capture of cooking impurities, the bottom of the hood should be a minimum of
24" and a maximum of 30" above the cooking surface.

8. Two installers are recommended because of the large size and weight of this hood.

9. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.

10. Use with approved cord-connection kit only.

11. Please read specification label on product for further information and requirements.

12. To reduce the risk of fire and electric shock, install this range hood only with Broan
Exterior blower models 331H, 332H, 335 or 336, or Broan In-Line Blower models HLB3,
HLB6, HLB9 or HLB11. Other Blowers cannot be substituted (Blowers sold separately).

- 3 -

PREPARE THE HOOD

Unpack hood and check contents.
You should receive:
1 - Hood
1 - Parts Bag (B080810168) containing:

4 - Mounting Screws (3,2 x 13mm)

1 - Installation Instructions

4 MOUNTING
SCREWS (3,2 x 13mm)

EXTERIOR OR IN-LINE BLOWER SELECTION

CAUTION: Either an exterior blower or in-line blower may be used with this hood.
The RMPE hood must be installed with blower models 331H, 332H, 335, 336, HLB3,
HLB6, HLB9 or HLB11 only. Other Blowers cannot be substituted (Blowers sold
separately).
The blower must be UL listed for Canadian and U.S. use, and evaluated for use with
solid state speed control, rated 120V, 60 Hz, 6.0 A max.

- 4 -

INSTALL THE DUCTWORK

NOTE: To reduce the risk of fire, use only metal ductwork.

1. Choose the location where the Exterior or In-Line Blower will be mounted. See

illustrations below for mounting location suggestions and restrictions.

2. A straight, short duct run will allow the hood to perform most efficiently.

3. Long duct runs, elbows and transitions will reduce the performance of the

hood. Use as few of them as possible. Larger ducting may be required for best
performance with long duct runs.

4. After the Exterior or In-Line Blower has been installed, connect round metal

ductwork and work back towards the hood location. Use duct tape to seal joints
between ductwork sections.

5. An 8” round to 10” round transition (Model 414) is required. For best air

performance, install the transition as close to the range hood as possible.

EXTERIOR BLOWER

SUGGESTED MOUNTING LOCATIONS

OK

EXTERIOR

BLOWER

8” ROUND

DUCT

HOOD

10” ROUND

DUCT

8” TO 10”

ROUND

TRANSITION

EXTERIOR

BLOWER

OK

CAUTION: MAY NOT FIT

UNDER EAVES OF SINGLE

STORY HOMES

IN-LINE BLOWER

- 5 -

24” TO 30” ABOVE

COOKING SURFACE

8” ROUND

ELBOW

10”

ROUND

DUCT

INSTALL THE HOOD

1. Remove the grease filters by pushing filter

towards the back of hood and rotating filter
downward.

2. Remove the metal grille by turning the (2)

knobs counterclockwise.

3. Cut a hole in the bottom of the cabinet, using

the dimensions shown.

4. Adjust the position of the clasping side spring

by means of the proper screw, according to
the thickness of the panel to which it is going
to be anchored.

5. Insert the hood in the cabinet and lock it by

means of the side spring.

6. Use the holes in the casing of the hood to

attach it using 4 mounting screws
(3.2x13mm).

7. Replace grille and filters.

KNOB

METAL GRILLE

GREASE FILTERS

CUT A HOLE IN THE BOTTOM OF

THE CABINET

10-1/4”

26-11/16”

CONNECT DUCTWORK

1. Connect 8" round metal duct to the

discharge collar on the hood.

2. Use duct tape to make all joints secure and

air tight.

MOUNTING SCREWS

(3.2x13mm)

CLASPING

SIDE SPRING

min 7-16”

max 13/16”

8” ROUND METAL DUCT

- 6 -

WIRING

!

CAUTION: All electrical wiring should
be done by a qualified person (s) in
accordance with all applicable codes and
standards. This range hood must be
properly grounded.

Do not turn power on at service panel until
all wires have been connected.

Blower connection at hood:

1. Run conductors (2-wire plus ground) from

the exterior or In-Line blower to the hood’s
wiring box marked “motor connection”.

2. Remove the cover from the wiring box and

remove one knockout.

3. Secure the conduit to the wiring box

through a conduit connector.

4. Make electrical connections at the hood.

Connect white-to-white, red-to-black and
green-to-ground.

5. Replace the wiring box cover and screws.

make sure wires are not pinched between
the cover and box.

Exterior or In-Line blower connection:

1. Make electrical connections at the exterior

or In-Line blower (see instructions provided
with the exterior or In-Line blower).

BLOWER CONNECTION AT HOOD

Exterior or In-Line

blower

CONNECT:
WHITE-TO-WHITE,
RED-TO-BLACK,
GREEN-TO-GROUND.

BOX MARKED
“MOTOR
CONNECTION”

Power connection at hood:

1. Run supply conductors to the hood wiring

box marked “120VAC input”.

2. Remove the cover from the wiring box and

remove one knockout.

3. Secure the conduit to the wiring box

through a conduit connector.

4. Make electrical connections at the hood.

Connect white-to-white, black-to-black
and green-to-ground.

5. Replace the wiring box cover and screws.

Make sure wires are not pinched between
the cover and box.

- 7 -

POWER CONNECTION AT HOOD

BOX MARKED
“120 VAC INPUT”

120 Volt 60Hz
LINE-IN

CONNECT:
WHITE-TO-WHITE,
BLACK-TO-BLACK,
GREEN-TO-GROUND.

MAINTENANCE

Proper maintenance of the Range Hood will
assure proper performance of the unit.

Grease Filters

The grease filters should be cleaned fre-
quently. Use a warm detergent solution. Grease
filters are dishwasher safe.

Remove filter by pushing filter towards the back
of hood and rotating filter downward.

Hood Cleaning

Stainless steel is one of the easiest materials to keep clean. Occasional care will help
preserve its fine appearance.

Cleaning tips:

• Hot water with soap or detergent is all that is usually needed.

• Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to

avoid water marks.

• For discolorations or deposits that persist, use a non-scratching household cleanser

or stainless steel polishing powder with a little water and a soft cloth.

• For stubborn cases, use a plastic scouring pad or soft bristle brush together with

cleanser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.

• DO NOT allow deposits to remain for long periods of time.

• DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere

to the surface causing rust.

• DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to

remain in contact with stainless steel for extended periods. Many of these com­pounds contain chemicals which may be harmful. Rinse with water after expo­sure and wipe dry with a clean cloth.

Painted surfaces should be cleaned with warm water and mild detergent only.

GREASE FILTERS

- 8 -

OPERATION

Controls

LIGHT

SWITCH

BLOWER

SWITCH

The hood is operated using the slide controls
under the bottom of the hood.

The light switch turns the lamps on and off.
The blower switch :makes it possible to select

the motor operating speed. Position 0: motor
off.

The pilot lamp lights up whenever the blower

PILOT LAMP

is on.

HEAT SENTRY™

Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.
When the temperature level drops to normal, the blower will return to its original
setting.

WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.

- 9 -

HALOGEN BULBS

This range hood requires two halogen bulbs
(Type GU10, MR16 shielded, 120V, 50W).

ALWAYS SWITCH OFF THE ELECTRICITY
SUPPLY BEFORE CARRYING OUT ANY
OPERATIONS ON THE APPLIANCE.

1. Remove the grease filters.

2. Remove the metal grille by turning the (2)

knobs counterclockwise.

3. Loosen the ring nut by turning it

counterclockwise.

4. Loosen the bulb by turning it

counterclockwise; pull the bulb downwards
to remove. CAUTION: BULB MAY BE

HOT!

5. Replace with Type GU10, MR16 shielded,

120V, 50W halogen bulb.

KNOB

METAL GRILLE

GREASE FILTERS

BULB

RING NUT

WARRANTY

Broan-NuTone LLC warrants to the original consumer purchaser of its products that such products will be free from defects
in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WAR­RANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT
ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which
is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts
which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone LLC),
faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do
not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE LLC’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE LLC’S OPTION, SHALL BE
THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE LLC SHALL
NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNEC­TION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone LLC at the address stated below or telephone: [phone]­1453, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the
time of requesting warranty service, you must present evidence of the original purchase date.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)

BROAN-NUTONE LLC ONE YEAR LIMITED WARRANTY

- 10 -

LISEZ ET CONSERVEZ CES INSTRUCTIONS

!

SEULEMENT POUR UTILISATION DOMESTIQUE

!

AVERTISSEMENTS

POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU
DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES:

1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des

problèmes, contactez le fabriquant à l’adresse ou au numéro de téléphone indiqués dans
la garantie.

2. Avant de pourvoir à l’entretien ou au nettoyage de votre appareil, éteignez-le au tableau

des commandes ou bloquez le tableau des commandes afin d’éviter de le mettre en marche
accidentellement. Si vous ne pouvez pas bloquer le système permettant d’éteindre votre
appareil, appliquez un avertissement extérieur d’une façon sure, comme par exemple un
panneau, sur le tableau des commandes.

3. L’assemblage et la connexion électrique doivent être faits par des personnes qualifiées

en respectant les normes et règlements en vigueur, y compris les normes et règlements
concernant les possibilités d’incendie.

4. Il est indispensable qu’il y ait suffisamment d’air pour que la combustion et l’évacuation des

gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez
les indications données par le fabricant du brûleur ainsi que les normes de sécurité comme
celles qui sont publiées par l’Association Nationale pour la Protection contre les Incendies
National Fire Protection Association (NFPA) et la American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), et les autorités locales en matière de normes.

5. Quand vous coupez ou percez des trous dans le mur ou le plafond, n’abîmez pas les fils

électriques ou autres.

6. Le ventilateur canalisé doit toujours évacuer l’air vers l’extérieur.

7. N’utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.

8. Afin de diminuer tout risque d’incendie n’utilisez que des conduits en métal.

9. Votre appareil doit être relié à la terre.
ATTENTION - POUR REDUIRE LES RISQUES D’INCENDIE DES MATIERES GRASSES
QUI SONT EN TRAIN DE CUIRE:

A. Ne laissez jamais ni vos éléments chauffants, ni vos casseroles ou poêles sur le feu

sans les contrôler si vous réglez l’apport de chaleur sur une position élevée. Si vos
casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de
graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.

B. Faites toujours fonctionner votre hotte quand vous cuisez à des températures élevées

ou quand vous cuisinez des plats flambés. (par ex. crêpes Suzette, Cerises “Jubilé”,
Steack au poivre flambé).

C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne permettez pas que la graisse

s’accumule sur le ventilateur ou sur le filtre.

D. Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson

dont la taille est appropriée à la surface de votre élément de cuisson.

AVERTISSEMENTS

POUR REDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES AU CAS OÙ VOTRE
CUISINIERE PRENDRAIT FEU, OBSERVEZ LES INSTRUCTIONS SUIVANTES:*

1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une

plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET
APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU

- Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, ni torchons ou serviettes mouillés - vous provoqueriez une

violente explosion de vapeur.

- 11 -

4. Utilisez un extincteur SEULEMENT si:

A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le

mode d’emploi.
B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé.
C. Vous êtes en train d’avertir les pompiers.
D. Vous avez la possibilité d’essayer d’éteindre l’incendie en ayant le dos tourné vers

une issue.
* D’après les “Suggestions concernant la Sécurité contre les incendies des cuisines”

publiées par NFPA.

!

ATTENTION

1. Pour réduire tout risque d’incendie et pour évacuer correctement l’air, assurez-vous de
prévoir un conduit de ventilation extérieur. Ne videz pas l’air dans les espaces limités
par des murs ou des plafonds, les combles, les passages étroits ou les garages.

2. Faites très attention quand vous utilisez des produits de nettoyage ou des détergents.

3. Évitez d’utiliser des aliments pouvant s’enflammer sous la Range Hood.

4. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des matières ou des vapeurs dangereuses ou qui peuvent exploser.

5. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou
non équilibrés, évitez que les sprays pour murs secs, la poussière de construction
entrent en contact avec la partie électrique.

6. Le moteur de votre hotte a un thermostat qui éteindra automatiquement le moteur s’il est
surchauffé. Le moteur se remettra en marche lorsqu’il se sera refroidi. Si le moteur
continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.

7. Pour mieux capturer les impuretés de cuisine, le bas de votre hotte devrait être à une
distance minimum de 24” et à une distance maximum de 30” au-dessus du plan de
cuisson.

8. Vu que cette hotte est grande et lourde, il est recommandé de confier l’installation de
cette hotte à deux personnes.

9. Ce produit est doté d’un thermostat qui active automatiquement le moteur. Pour
réduire le risque de dommages et éviter l’activation accidentelle, positionner l’interrupteur
du panneau de service sur la position OFF et bloquer le panneau de service ou mettre
un avertissement externe, par exemple une plaquette.

10. Utiliser uniquement avec un kit de connexion pour alimentation homologué.

11. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples informations et exigences.

12 . Pour diminuer les dangers d’incendie ou de choc électrique, installer cette hotte de

cuisine uniquement parmi les modèles de ventilateurs externe “Broan” modèles 331H,
332H, 335 ou 336, ou ventilateurs “In-Line, Broan” Modèles HLB3, HLB6, HLB9 ou
HLB11. On ne peut pas utiliser d’autres ventilateurs (Les ventilateurs sont vendus
séparément).

- 12 -

PREPAREZ LA HOTTE

Enlever la hotte dans l’emballage et
controller le contenu.
Vous devez recevoir :
1 - Hotte

1 - Sachet (B080810168) avec:

4 - Vis d’assemblage (3,2 x 13)

1 - Instructions pour l’installation

4 VIS D’ASSEMBLAGE

(3,2 x 13mm)

CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE”

ATTENTION: avec cette hotte, on peut utiliser soit un ventilateur externe soit “In­Line”. La hotte RMPE doit être installée avec un ventilateur des modèles suivants
331H, 332H, 335, 336, HLB3, HLB6, HLB9 ou HLB11 uniquement. On ne peut
pas utiliser d’autres ventilateurs (les ventilateurs sont vendus séparément).
Le ventilateur doit être compris dans la liste UL pour l’utilisation au Canada et aux
USA et approuvée pour l’utilisation avec un “dispositif de contrôle de la vitesse” à
l’état solide, dont les données sur la plaque sont 120V, 60 Hz, 6.0 A max.

- 13 -

INSTALLATION DU SYSTEME D’EVACUATION

NOTE: Pour réduire les risques d’incendie n’utiliser que des conduits métalliques.

1. Choisir l’emplacement où le ventilateur externe ou le ventilateur “In-Line” sera

monté. Voir les illustrations ci-dessous pour le choix de l’emplacement et les
éventuelles restrictions à suivre.

2. Un conduit d’évacuation étroit et court rendra la hotte plus performante.

3. Des conduits d’évacuation longs, avec des coudes et des raccords rendront la

hotte moins efficace. Les utiliser le moins possible. En cas de conduits
d’évacuation longs on utilisera un diamètre supérieur.

4. Après avoir installé le ventilateur externe ou le ventilateur “In-Line”, raccorder le

tuyau métallique rond dans le sens de l’emplacement de la hotte. Utiliser du
chaterton pour fermer hermétiquement les joints entre les tuyaux.

5. Dans le modèle 414, il faut un tuyau d’un diamètre de 8” à 10” .Pour obtenir de

bons résultats il faut installer la transition le plus près possible de la hotte

VENTILATEUR EXTERNE

SUGGESTIONS POUR LE MONTAGE

OK

VENTILATEUR

EXTERNE

TUYAU

ROND DE 8”

HOTTE

TUYAU ROND

DE 10”

TRANSITION

DE 8” à 10”

(de 20cm à

25cm)

VENTILATEUR

EXTERNE

OK

ATTENTION: NE PAS INSTALLER

SOUS L’AVANT-TOIT D’UNE

MAISON A UN ETAGE

VENTILATEUR IN-LINE

- 14 -

DE 24”(61cm) À 30”

(76cm) AU-DESSUS

DU PLAN DE CUISSON

TUYAU

ROND

DE 10”

COUDE ROND

DE

8”

INSTALLATION DE LA HOTTE

1. Enlevez les filtres anti-graisse en les

poussant vers l’arrière de votre hotte et en
les faisant tourner vers le bas.

2. Enlevez la grille métallique en tournant les

(2) pommeaux dans le sens contraire aux
aiguilles d’une montre.

3. Dans le fond de votre placard mural, faites

le trou nécessaire (voir les dimensions
illustrées).

4. Réglez la position du ressort latéral

d’accrochage, suivant l’épaisseur du
panneau sur lequel il sera ancré.

5. Insérez la hotte à sa place dans le placard

mural jusqu’à ce qu’elle soit bloquée au
moyen du ressort latéral.

6. Utilisez les trous dans la carcasse de la hotte

pour la fixer en insérant les 4 vis
d’assemblage (3.2x13mm).

7. Inserez la grille et les filtres.

POMMEAU

GRILLE METALLIQUE

FILTRES ANTI-GRAISSE

FAITES LE TROU DANS LE

PLACARD MURAL

10-1/4”

26-11/16”

10-1/4” = 261mm

26-11/16” = 678mm

CONNEXION DU SYSTEME
D’EVACUATION

1. Reliez un tuyau rond en métal de 8” au

collier d’évacuation qui se trouve sur votre
hotte.

2. Utilisez un ruban pour tuyauterie afin de

rendre toutes les jonctions sures et
étanches.

VIS D’ASSEMBLAGE (3.2x13mm)

RESSORT
LATERAL

min 7-16”

max 13/16”

7-16” = 11mm

13/16” = 21mm

TUYAU ROND EN METAL DE 8”

- 15 -

INSTALLATION ELECTRIQUE

ATTENTION:L’installation électrique

!

doit être faite par du personnel qualifié selon
les normes. Cette hotte de cuisinière doit
être installée correctement.

Ne pas faire fonctionner tant que tous les
fils n’ont pas été branchés.

Branchement de la turbine de ventilation à
la hotte :

1. Connecter les connecteurs (deux fils + fil
de terre) du ventilateur externe (ou
ventilateur “In-Line”) à la boîte du tableau
électrique de la hotte où est indiqué “motor
connection”.

2. Enlever le couvercle du tableau électrique
et enlever un knockout.

3. Fixer le “conduit” au boîtier de connexion

à l’aide d’un connecteur approprié pour
ce “conduit”.

4. Faire le branchement électrique à la hotte.
Raccorder le blanc avec le blanc, le rouge
au noir et le vert à la terre.

5. Remettre le couvercle sur le tableau
électrique et en revissant s’assurer que
les fils n’ont pas été pincés entre le
couvercle et le tableau.

Branchement du ventilateur externe ou “In­Line” :

1. Effectuer les branchements électriques
sur le ventilateur externe ou “In-Line” (Voir
la notice jointe).

BRANCHEMENT DU

VENTILATEUR À LA HOTTE

BRANCHER:LE BLANC
AVEC LE BLANC, LE
ROUGE AVEC LE NOIR ET
LE VERT à LA TERRE

Ventilateur externe

ou «In-Line»

TABLEAU PORTANT

INSCRIPTION “MOTOR

CONNECTION”

Branchement du courant à la hotte :

1. Connecter les connecteurs d’alimentation
avec la boîte du tableau électrique de la
hotte dans le point indiqué “120 VAC
input”.

2. Enlever le couvercle du tableau électrique
et enlever un knockout.

3. Fixer le “conduit” au boîtier de connexion

à l’aide d’un connecteur approprié pour
ce “conduit”.

4. Faire le branchement électrique à la hotte.
Raccorder le blanc avec le blanc, le noir
au noir et le vert à la terre.

5. Remplacer le couvercle sur le tableau
électrique et en revissant s’assurer que
les fils n’ont pas été pincés entre le
couvercle et le tableau.

- 16 -

BRANCHEMENT DU COURANT A

BRANCHER:LE BLANC AVEC LE
BLANC, LE NOIR AU NOIR ET LE VERT
à LA TERRE

LA HOTTE

120 Volt 60Hz
LINE-IN

TABLEAU
PORTANT
L’INSCRIPTION
“120 VAC INPUT”

ENTRETIEN

Un bon entretien de votre hotte garantira
une excellente performance.

Filtres anti-graisse

Les filtres anti-graisse doivent être nettoyés
fréquemment. Utilisez une solution contenant
un détergent tiède. Les filtres anti-graisse
peuvent être lavés au lave-vaisselle.

Enlevez les filtres en les poussant vers l’arrière
de votre hotte et en les faisant tourner vers le
bas.

Nettoyage de votre hotte

L’acier inoxydable est une des matières les plus faciles à nettoyer. Un entretien de
temps en temps permettra de le conserver en parfait état. Conseils pour le nettoyage:

O Eau chaude et savon ou détergent est tout ce qui est normalement nécessaire.
O Après chaque nettoyage, rincez bien à l’eau claire. Essuyez avec un chiffon

propre et doux afin d’éviter les taches d’eau.

O Si des décolorations ou des dépôts persistent, utilisez un nettoyant domestique

non abrasif ou de la poudre pour l’acier inoxydable et un peu d’eau et un chiffon
doux.

O Dans les cas difficiles, utilisez une éponge en plastique ou une brosse douce

avec du nettoyant et de l’eau. Frottez légèrement en suivant la direction du
polissage ou du “grain” de l’acier inoxydable. Evitez de frotter trop fort afin de ne
pas abîmer la surface.

O NE LAISSEZ PAS les taches trop longtemps.
O N’UTILISEZ PAS de laines d’acier ordinaires ou des brosses en acier. Des débris

d’acier pourraient adhérer à la surface et causer de la rouille.

O NE PERMETTEZ PAS que des solutions salées, des désinfectants, des

blanchissants ou des produits nettoyants restent en contact avec l’acier pendant
longtemps. Beaucoup de ces produits contiennent des produits chimiques qui
pourraient causer des dommages. Rincez à l’eau immédiatement s’ils entrent en
contact et essuyez avec un chiffon humide.

Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un
détergent doux seulement.

FILTRES ANTI-GRAISSE

- 17 -

FONCTIONNEMENT

Commandes

La hotte peut être manœuvrée à l’aide des
curseurs situés sous la partie inférieure de la
hotte.
L’interrupteur de la lumière allume et éteint

les lampes.
L’interrupteur du ventilateur permet de

sélectionner la vitesse de marche du moteur.
Position 0: moteur éteint.
Le voyant lumineux s’allume quand le

ventilateur fonctionne.

INTERRUPTEUR

DE LA

LUMIÈRE

VOYANT LUMINEUX

INTERRUPTEUR

DU VENTILATEUR

HEAT SENTRY

MC

Votre hotte est munie d’un thermostat HEAT SENTRYMC. Ce thermostat est un
dispositif qui actionnera ou augmentera la vitesse du ventilateur s’il détecte une
chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur n’est pas en marche - il actionnera le ventilateur en haute

vitesse.

2) Si le ventilateur fonctionne en basse vitesse - le ventilateur tournera en haute

vitesse.
Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse
d’origine.

AVERTISSEMENT
Le thermostat HEAT SENTRY

MC

peu actionner la hotte même si la hotte est
arrêtée. Si tel est le cas, il est impossible de l’arrêter avec l’interrupteur. Si
vous devez arrêter le ventilateur, faites-le à partir du panneau électrique
principal.

- 18 -

AMPOULES HALOGENES

Ce modèle de hotte veut deux (2) ampoules
halogènes (Type GU10, MR16 avec écran,
120V, 50W).

AVANT DE PROCÉDER À QUELCONQUE
OPÉRATION, DÉBRANCHEZ L’APPAREIL.

1. Enlever les filtres anti-graisse.

2. Enlevez la grille métallique en tournant les

(2) pommeaux dans le sens contraire aux
aiguilles d’une montre.

3. Dévissez la bague dans le sens contraire

aux aiguilles d’une montre.

4. Dévissez l’ampoule dans le sens contraire

aux aiguilles d’une montre; enlevez
l’ampoule en tirant vers le bas.

ATTENTION: L’AMPOULE PEUT ETRE
CHAUDE!

5. Remplacer par une ampoule ayant les

mêmes caractéristiques (Type GU10,
MR16 avec écran, 120V, 50W).

POMMEAU

GRILLE

METALLIQUE

FILTRES ANTI-GRAISSE

AMPOULE

BAGUE

GARANTIE

Broan-NuTone LLC garantit au consommateur-acheteur de ses produits que ces produits seront sans défauts concernant les
matières employées et concernant la fabrication pendant une période d’un an à partir de la date d’achat. IL N’Y A AUCUNE
AUTRE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON PAS LIMITEE A, LES GARANTIES IMPLICITES
OU CONCERNANT LA CAPACITE COMMERCIALE OU LA CONVENANCE POUR TOUT BUT PARTICULIER. Pendant
cette période d’un an, Broan-NuTone LLC réparera ou remplacera, s’il le jugera nécessaire, gratuitement, tout article ou toute
pièce qui résulteront défectueux à condition qu’ils aient été utilisée et entretenu correctement.
CETTE GARANTIE NE S’ETEND PAS AUX INTERRUPTEURS DES NEON, NEON, LAMPES HALOGENES, AMPOULES
d”ILLUMINATION. Cette garantie ne couvre pas (a) l’entretien normal ni (b) tout article ou toute pièce qui aient subi une
utilisation erronée, une négligence, un accident, un entretien erroné ou une réparation (autre que de la part de Broan-NuTone
LLC), une installation défectueuse ou bien une installation ne respectant pas les instructions d’installation recommandées. La
durée de toute garantie implicite est limitée à un an comme cela est spécifié dans la garantie explicite. Quelques états ne
permettent pas de limites quant à la durée d’une garantie implicite, par conséquent la limitation indiquée ci-dessus peut ne pas
vous concerner.
L’OBLIGATION DE REPARER OU DE REMPLACER DE LA PART DE BROAN-NUTONE LLC SERA LE SEUL ET EXCLUSIF
REMEDE DE L’ACHETEUR COUVERT PAR CETTE GARANTIE. BROAN-NUTONE LLC NE SERA PAS RESPONSABLE
DES DOMMAGES ACCIDENTELS, CONSEQUENTIELS OU SPECIAUX DUS A L’UTILISATION DU PRODUIT OU A SA
PERFORMANCE OU EN ETANT LA CONSEQUENCE. Quelques états ne permettent pas l’exclusion ou la limitation des
dommages accidentels ou conséquentiels, par conséquent la limitation indiquée ci-dessus peut ne pas vous concerner.
Cette garantie vous donne des droits légaux spécifiques, et vous pouvez aussi avoir d’autres droits, qui varient d’Etat à Etat.
Cette garantie dépasse toute garantie précédente. Pour avoir droit à la garantie, vous devez (a) avertir la Maison Broan-NuTone
LLC à l’adresse indiquée ci-dessous ou téléphoner : 1-800-637-1453, (b) donner le numéro du modèle et l’identification de la
pièce défectueuse et (c) décrire la nature de tout défaut de l’article ou de la pièce. Au moment où vous demandez le service
de garantie, vous devez présenter la preuve d’achat avec la date.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)

GARANTIE BROAN-NUTONE LLC LIMITÉE À UN AN

- 19 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

!

INDICADO PARA EL USO EN COCINAS DOMESTICAS

!

ADVERTENCIA

PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS
PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS:

1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas,

póngase en contacto con éste a la dirección o teléfono indicados en la garantía.

2. Antes de hacer una revisión o de limpiar la unidad, desconéctela de la red para evitar

que se encienda de manera accidental. En el caso de que éste no pueda ser desacti­vado, se indicará nel panel de servicio.

3. El montaje y la instalación eléctrica debe hacerlos un técnico especializado siguiendo

las normas estándar e incluyendo aquellas de construcción anti incendio.

4. Necesita aire suficiente para una apropiada combustión y escape de gases a través del

tubo del depósito de quema de combustible. Para evitar que el humo aspirado vuelva a
la cocina, siga las directivas del fabricante y las normas estándar de siguridad así como
las normas publicadas por la Asociación de prevención de incendios (NFPA) y la Socie­dad americana de especialistas en cale-facción, refrigeración y aire acondicionado y
además las normas de las autoridades locales.

5. Hacer un corte o un taladro en la pared o en el techo no debe dañar la instalación

eléctrica u otras instalaciones ocultas en la pared.

6. Los conductos ventiladores deben siempre desalojar al exterior.

7. No use esta unidad con dispositivo de control de la velocidad a estado sólido.

8. Para evitar el riesgo de incendio, use solamente conductos de metal.

9. Esta unidad tiene que ser conectada a tierra.
PARA EVITAR EL RIESGO DE FUEGO POR ALTO NIVEL DE GRASA:

A. Nunca abandone los quemadores con el fuego alto. La cocción causa humo y restos

de grasa que pueden arder. Caliente el aceite a fuego medio o bajo.

B. Encienda siempre la campana cuando cocine a fuego alto o cuando cocine alimentos

fácilmente inflamables. (por ejemplo Crepes Suzette, Cerezas Jubilee, Ternera
flambeada con granos de pimienta).

C. Limpie con frecuencia los ventiladores. No se debe acumular grasa en el ventilador o

en el filtro.

D. Usa el tamañp de cazuela apropiado. Use siempre utensilios de cocina de tamaño y

material adecuados.

ADVERTENCIA

PARA EVITAR EL RIESGO DE DAÑOS A PERSONAS EN CASO DE FUEGO POR ALTO
NÍVEL DE GRASA, TENGA EN CUENTA LO SIGUIENTE:*

1. SOFOQUE LA LLAMA con una tapadera apropiada, una bandeja metálica ó un utensilio

de cocína que pueda cubrirla, despues, apague el quemador. ACTÚE CON
PRECAUCÍON PARA EVITAR QUEMADURAS. Si la llama no se extingue inmedia­tamente, SALGA Y LLAME A LOS BOMBEROS.

2. NUNCA COJA UNA SARTEN EN LLAMAS, porque corre el riesgo de quemarse.

3. NO USE AGUA ni paños o toallas húmidas porque puede provocarse una violenta

humareda.

4. Use un extintor SOLAMENTE si:

A. Posee un extintor de clase ABC y sabe perfectamente cómo usarlo.
B. El fuego es pequeño y está controlado en el mismo sitio en que empezó.
C. Ha llamado con anterioridad a los bomberos.
D. Puede combatir el fuego retrocedíendo hacia la salida.

* Basado en “Seguridad antifuego en la cocína” publicado por NFPA.

- 20 -

!

ADVERTENCIA

1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse

de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en
espacios cerrados por paredes o techos, áticos, espacios angostos o garajes.

2. Prestar la máxima atención al utilizar productos de limpieza o detergentes.

3. Evitar el uso de productos alimentarios que puedan inflamarse bajo la campana.

4. Sólo para ventilación total. No use gases de escape peligrosos o materiales y vapores

explosivos.

5. Para evitar daños en el funcionamiento del motor e impulsores ruidosos y/o desequi-

librados, mantenga alejados de la unidad de encendido pulverizadores en seco o polvo.

6. El motor tiene un nivel de sobrecarga térmica que apaga automáticamente el motor

cuando se ha recalentado excesivamente. El motor se pone de nuevo en fincionamento
cuando la temperatura baja. Si el motor comienza a encenderse y a apagarse, deberá
hacer una revisión de éste.

7. Para limpiar mejor las impurezas al cocinar, la distancia entre la parte inferior de la

campana y la zona de cocción debe ser mínimo 24” - maximo 30”.

8. Debido a su gran tamaño y peso, se recomienda su montaje por parte de dos técnicos

esperializados.

9. Este producto está dotado de un termostato que pone en marcha automáticamente el

motor. Para reducir el riesgo de daños y evitar que se encienda accidentalmente,
colocar el interruptor del panel de servicio en la posición OFF y bloquear el panel de
servizio o colocar una advertencia externa como por ejemplo un letrero o una chapita.

10.Use solamente con juego de conexión para alimentación aprobado.

11.Se recomienda leer la placa de caracteristicas del producto para ulterior información.

12. Para reducir el riesgo de incendios o de descargas eléctricas, instale esta campana

de extracción sólo con los modelos de ventiladores exteriores 331H, 332H, 335 o 336
de la marca Broan o con los modelos de ventiladores In-Line HLB3, HLB6, HLB9 o
HLB11 de la marca Broan. No pueden reemplazarse por otro tipo de ventiladores
(Los ventiladores se venden por separado).

- 21 -

PREPARE LA CAMPANA

Sacar la campana de l’embalaje y controlar
el contenido.
Recivireis:
1 - Campana

1 - Bolsita (B080810168) con:

4 - Tornillos de montaje (3,2 x 13mm)

1 - Instrucciones para instalación

4 TORNILLOS DE MONTAJE

(3,2 x 13mm)

SELECCIÓN DEL VENTILADOR EXTERIOR O DEL
VENTILADOR IN-LINE

PRECAUCIÓN: con este tipo de campana se deben utilizador tanto un ventilador
exterior como un ventilador in-line. La campana RMPE debe instalarse utilizando
ventiladores de los modelos 331H, 332H, 335, 336, HLB3, HLB6, HLB9 o HLB11
únicamente. No pueden reemplazarse por otro tipo de ventiladores (los
ventiladores se venden por separado).

El ventilador tiene que estar incluido en la lista UL para el uso en Canadá y USA
y tiene que ser evaluada la utilización con “dispositivo de control de la velocidad”
en el estado sólido y los datos de su placa son 120 V, 60 Hz, 6.0 A máx.

- 22 -

INSTALACION DEL TUBO DE EXTRACCION

NOTA: Para reducir al riesgo de incendios, use únicamente conductores de metal.

1. Escoja la posición donde hay que colocar el ventilador exterior o “In-Line”. Ver

las ilustraciones de abajo, con las sugerencias de colocación, de instalación y
las restricciones.

2. Un tubo corto y recto permite que la campana extractora funcione mejor.

3. Tubos de salida demasiado largos, codos y transiciones reducen la funcionalidad

de la campana extractora. Úselos lo menos posible. Conductores más anchos
pueden ser necesarios para un mejor funcionamiento de los tubos largos

4. Después de que se instaló el extractor externo o “In-Line”, conecten los tubos

metálicos circulares y trabaje al contrario hacia la posición de la campana. Use
cinta adhesiva para cerrar herméticamente las uniones entre las secciones del
conducto.

5. Es necesario usar un tubo circular de 8” a 10” (Modelo 414). Para un mejor

funcionamiento, instale el cambio de sección lo más cerca posible de la campana
extractora.

VENTILADOR EXTERIOR

SUGERENCIAS DE COLOCACION Y

INSTALACION

OK

VENTILADOR

EXTERIOR

TUBO

REDONDO DE

8”

CAMPANA

TUBO REDONDO

DE 10”

CAMBIO DE

SECCIÓN DE

8” a 10” (de
20cm a 25cm)

VENTILADOR

EXTERIOR

OK

PRECAUTION: PUEDE NO

ENTRAR DEBAJO DE CORNISAS

O CASAS DE UN SOLO PISO

VENTILADOR “IN-LINE”

- 23 -

24” (61cm) A 30”
(76cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN

MANGUITO REDONDO

DE 8”

TUBO

REDONDO

DE 10”

INSTALACION DE LA CAMPANA

1. Extraiga los filtros antigrasa tirando de ello

hacia atrás de la campana y girándolos
hacia abajo.

2. Quitar la rejilla metálica girando las (2) asas

en sentido antihorario.

3. Hacer en la base del armario la abertura

necesaria (tomen como referencia la figura).

4. Regular la posición del enganche lateral

por medio del tornillo destinado a este
propósito, considerando el espesor del
panel sobre el que se fijará la campana.

5. Introducir la campana en la abertura

predispuesta en el armario hasta bloquearla
por medio de los enganches laterales.

6. Utilizar los agujeros en la campana para

fijarla por medio de 4 tornillos de montaje
(3.2x13mm).

7. Introducir la rejilla y los filtros.

ASA

REJILLA METÁLICA

FILTROS ANTIGRASA

HACER EN LA BASE DEL ARMARIO

10-1/4” = 261mm

LA ABERTURA

10-1/4”

26-11/16”

26-11/16” = 678mm

ENTUBADO DE
CANALIZACION

1. Conectar un tubo de metal de 8” de

diámetro al casquillo que se encuentra
encima de la campana.

2. Use cinta para ajustar todas las junturas y

que quede hermético.

TORNILLOS DE MONTAJE (3.2x13mm)

ENGANCHE

LATERAL

min 7-16”

max 13/16”

7-16” = 11mm

13/16” = 21mm

TUBO DE METAL DE 8”

- 24 -

INSTALACION ELECTRICA

PRECAUCIÓN : Toda la instalación

!

eléctrica tiene que ser realizada
exclusivamente por personal preparado y a
norma con los estándares y las reglas
establecidas. Esta campana tiene que ser
instalada correctamente.

No encienda la campana hasta que todos
los cables estén instalados.

Conexión del ventilador a la campana:

1. Conectar los conectores (dos hilos + hilo

de tierra) desde el ventilador exterior o “In­Line” a la caja de cables de la campana
donde esta indicado “motor connection”.

2. Quite la cubierta de la caja de cables y

quite un knockout.

3. Fije el “conduit” a la caja de conexión por

medio de un conector idóneo para el
“conduit”.

4. Efectúe las conexiones eléctricas a la cam-

pana. Conecte el cable blanco con el
blanco, el rojo con el negro y el verde con
la toma de tierra.

5. Tape la caja de los cables y atorníllela.

Asegúrese de que los cables no se queden
pillados entre la cubierta y la caja.

Conexión del ventilador exterior o “In-Line”:

1. Efectúe las conexiones eléctricas al

ventilador exterior o “In-Line” (véanse las
instrucciones que se entregan con el
ventilador exterior o “In-Line”).

Conexión de la corriente a la campana :

1. Conectar los conectores de alimentacion

con la caja de cables de la campana
indicada “120VAC input”.

2. Quite la tapa de la caja de cables y quite un

Knockout.

3. Fije el “conduit” a la caja de conexión por

medio de un conector idóneo para el
“conduit”.

4. Efectúe las conexiones a la campana.

Conecte el cable blanco con el blanco, el
negro con el negro y verde a la toma de
tierra.

5. Tape la caja de los cables y atorníllela.

Asegúrese de que los cables no se queden
pillados entre la cubierta y la caja.

CON.DEL VENTIL.A LA

CAMPANA

Ventilador Exterior

CONECTE:
EL CABLO BLANCO
CON EL BLANCO, EL
ROJO CON EL NEGRO Y
EL VERDE A LA TOMA
DE TIERRA

CAJA MARCADA
“MOTOR
CONNECTION”

CON.DE ENERGIA A LA

CAMPANA

120 Volt 60Hz
LINE-IN

o “In-Line”

CAJA MARCADA
“120 VAC
INPUT”

- 25 -

CONECTE:
EL CABLO BLANCO CON EL BLANCO, EL
NEGRO CON EL NEGRO Y EL VERDE A LA
TOMA DE TIERRA

MANTENIMIENTO

Un mantenimiento adecuado de la campana
asegura el funcionamiento correcto del
aparato.

Filtros antigrasa

Los filtros antigrasa deben limpiarse a
menudo. Use un detergente que no sea fuerte.

Los filtros antigrasa se pueden meter en el
lavavajillas. Extraiga los filtros tirando de ellos
hacia atrás de la campana y girándolos hacia abajo.

Limpieza de la campana

El acero inoxidable es uno de los meteriales más fáciles de limpiar, pero sería
aconsejable un especial cuidado en su uso para mantenerla en buen estado. La
campana se puede limpiar de las siguientes maneras:

O Agua caliente con jabón o detergente es la mejor manera para limpiarla.
O Aclárela con agua corriente, séquela con un paño suave y limpio para evitar las

huellas que deja el agua.

O Para las manchas o restos de grasa que persistan, use un producto químico

doméstico que no raye ó un limpiador para acero inoxidable con poca agua y un
paño suave.

O Si las manchas persisten, use un estropajo y un cepillo de cerdas suaves con un

producto limpiador y agua. Frote suavemente en el sentido del pulido o de las
“vetas” del remate del inoxidable. No apriete demasiado porque podría dañar la
superficie.

O No deje que las manchas se acumulen durante mucho tiempo.
O No use utensilios o cepillos de acero. Pequeñas particulas de acero pueden

adherirse y oxidarse.

O No use soluciones salinas, desinfectantes, lejías, o productos de limpieza que

permanezcan en contacto con el acero inoxidable durante largos periodos de
tiempo. Muchos de estos productos contienen componentes químicos que podrían
resultar nocivos. Aclare con agua y seque con un paño limpio.

Las superficies lacadas deben limpiarse solamente con agua tibia y detergente no
muy fuerte.

FILTROS ANTIGRASA

- 26 -

FUNCIONAMIENTO

Mandos

INTERRUPTOR

DA LUZ

INTERRUPTOR

DEL ASPIRADOR

La campana se controla mediante los mandos
corrrederos situados en la parte inferior de la
misma.
El interruptor da luz enciende y apaga las

lámparas.
El interruptor del aspirador: regula la

velocidad de trabajo del motor. Posición 0:

PILOTO

motor apagado.
El piloto se enciende cuando el aspirador está

funcionando.

HEAT SENTRYMR

Su campana esta equipada con termostato HEAT SENTRYMR. Este termostato
tiene un mecanismo que se encenderáo aceleratáel ventilador si se detecta un
calor excesivo encima de la cocina.

1) Si el ventilador esta apagando - el se prenderá a una velocidad máxima.

2) Si el ventilador esta encendido a una velocidad minima - el se prenderá a
una velocidad máxima.
Cuando la temperatura disminuye a un nivel normal, el ventilador vuelve a la
función de origen.

AVERTENCIA
El HEAT SENTRYmr termostato puede comenzar a funcionar al igual si la
campana esta parada. En este caso, es imposible parar el ventilador con los
interruptores. Si usted para la campana, halago a partir del panel eléctrico
principal.

- 27 -

LAMPARAS HALOGENAS

Este tipo de campana necesita dos (2)
lámparas halógenas (Tipo GU10, MR16 con
pantalla, 120V, 50W).

ANTES DE PROCEDER A CUALQUIER
OPERACIÓN, ES NECESARIO
DESCONECTAR EL APARATO.

1. Quitar los filtros antigrasa.

2. Quitar la rejilla metálica girando las (2) asas

en sentido antihorario.

3. Destornillar la abrazadera en sentido

antihorario.

4. Destornillar la lámpara en sentido

antihorario; empuje la lámpara y tire hacia
abajo. ATENCIÓN: LAS LÁMPARAS

PUEDEN ESTAR CALIENTES.

5. Sustituir con lámparas del tipo (GU10,

MR16 con pantalla, 120V, 50W).

ASA

REJILLA METÁLICA

FILTROS ANTIGRASA

LAMPARA

ABRAZADERA

GARANTIA

Broan-NuTone LLC garantiza al consumidor-comprador de sus productos que dichos productos no tendrán defectos en los
materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra. NO HAY OTRO TIPO DE
GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD
COMERCIAL O CONVE-NIENCIA PARA UN PROPOSITO ESPECIFICO.
Durante el periodo de un año, Broan-NuTone LLC, si lo estima conveniente, reparará o reemplazará sin gastos para el
usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente. ESTA GARANTIA NO
CUBRE: ESTARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE ILUMINACIÓN. Tampoco cubre el
mantenimiento ni los productos o partes de éstos que hayan sido usados de forma incorrecta, con negligencia, rotos
accidentalmente o por una incorrecta manutención ó reparación (distinta da la realizada por Broan-NuTone LLC), montaje
incorrecto ó instalación que no se ajuste a las instrucciones de montaje indicadas. Le duración de la garantía se limita al
periodo de un año como está especificado en la garantía explicita. Algunos paises no permiten un limite en la duración de
la garantía implicita; si es asi en su caso, esta limitación arriba indicada podría no aplicarse. LA PRESENTE GARANTIA
CUBRIRA EXCLUSIVAMENTE AL COMPRADOR LOS SERVICIOS DESCRITOS ANTERIORMENTE. BROAN­NUTONE LLC NO SE HACE RESPONSABLE DE DANOS PRODUCIDOS DE MANERA ACCIDENTAL O
RELACIONADOS CON EL USO INCORRECTO DEL PRODUCTO O SU FUNCIONAMIENTO. Algunos paises no
permiten la exclusión o limitación de los daños producidos de manera accidental, si es así en su caso, esta limitación arriba
indicada podría no aplicarse. Esta garantía le da derechos legales específicos y podría también disponer de otros derechos
que varian de país a país. Esta garantía supera otras garantías dadas con anterioridad. Para disfrutar de la garantía usted
deberá a) Avisar a la dirección abajo indicada ó bien llamar por teléfono al número 1-800-637-1453 b) Dar el número de
serie del modelo correspondiente o bien una descripción de la parte averiada, c) Descripción del defecto en el producto o
bien en una de sus partes. Para requerir un servicio en garantía debe presentar el justificante con la fecha de la compra.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)

GARANTIA BROAN-NUTONE LLC POR UN AÑO

- 28 -

SERVICE PARTS

MODEL RMPE - Parts for stainless steel models shown. For service parts for
black, white, polished brass, or brushed copper models, call Broan Customer
Service.

KEY NO. PART NO. DESCRIPTION

5 B003185305 GRILL

6 B02011013 SPRING

9 B08087153 GREASE FILTER
26 B02300899 HALOGEN LAMP BULB
37 B02300787 HEAT SENTRY
37 B02000690 KNOB
39 B03294033 WIRING BOX COVER

115 BE3334250 CONNECTION BOX
116 BE3334252 CONNECTION BOX COVER
144 B03292287 WIRE CLAMP
152 B03292200 WIRE CLAMP
165 B03294781 WIRING BOX
165 B03295008 WIRING BOX
165 B03294780 CONTROLS BOX
166 B08086141 WIRING BOARD
166 B08086668 WIRING BOARD
195 BE3349127 LAMP SUPPORT
202 B03294779 WIRE CLAMP
202 B03292063 WIRE CLAMP

222 B03295043 CONTROL COVER

223 B03295082 MOTOR BOTTON
228 B08086262 CONTROLS BOARD
229 B03201014 WARNING LAMP
241 B03295081 LIGHT BOTTON
250 B02009102 RING NUT
472 BE3344843 CONTROL BRACKET

ALA B06108882 HALOGEN LAMP

* B06108727 CONTROLS ASSEMBLY (INCLUDES NO.

998 B080810168 HARDWARE PACKAGE

165, 222, 228, 152, 241, 223, 229, 202)

* Not shown assembled.

- 29 -

LISTE PIECES DE RECHANGE

MODELE RMPE - Ci-dessous liste pièces de rechange pour hottes en inox. Pour
les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli,
cuivre brossé, contacter Broan Customer Service.

N. PART N. DESCRIPTION

5 B003185305 GRILLE
6 B02011013 RESSORT

9 B08087153 FILTRES ANTI GRAISSE
26 B02300899 AMPOULE LAMPE HALOGENE
37 B02300787 CAPTEUR
37 B02000690 POMMEAU
39 B03294033

115 BE3334250 BOITE ALIMENTATION
116 BE3334252 COUVERCLE BOITE ALIMENTATION
144 B03292287 SERRE CABLE
152 B03292200 SERRE CABLE
165 B03294781 BOITE INSTALLATION ELECTRIQUE
165 B03295008 BOITE INSTALLATION ELECTRIQUE
165 B03294780 BOITE COMMANDES
166 B08086141 CIRCUITE ELECTRIQUE
166 B08086668 CIRCUITE ELECTRIQUE
195 BE3349127 SUPPORT LAMPE
202 B03294779 SERRE CABLE
202 B03292063 SERRE CABLE
222 B03295043 COUVERCLE COMMANDES
223 B03295082 BOUTON MOTEUR
228 B08086262 CIRCUITE COMMANDES
229 B03201014 LAMPE TEMOIN
241 B03295081 BOUTON LUMIERE
250 B02009102 BAGUE
472 BE3344843 ETRIER DES COMMANDES

ALA B06108882 LAMPE HALOGENE

* B06108727 ENSEMBLE COMMANDES (COMPRENANT

998 B080810168 ACCESSOIRES DE FIXATION

COUVERCLE BOITE INSTALLATION ELECTRIQUE

N.165, 222, 228, 152, 241, 223, 229, 202)

* Illustrées separement.

- 30 -

LISTA DE PIEZAS DE RECAMBIO

MODELO RMPE - Aquí aparecen solamente las piezas de recambio para
campanas de acero inoxidable, si desean las piezas de recambio de los modelos
en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el
servicio al cliente de Broan.

CÓD. N. PIEZA N. DESCRIPCIÓN

5 B003185305 REJILLA
6 B02011013 MUELLE

9 B08087153 FILTROS ANTIGRASA
26 B02300899 BOMBILLA LÁMPARA HALÓGENA
37 B02300787 SENSOR
37 B02000690 ASA
39 B03294033

115 BE3334250 CAJA ALIMENTACIÓN
116 BE3334252 TAPA DE LA CAJA ALIMENTACIÓN
144 B03292287 SUJETA CABOS
152 B03292200 SUJETA CABOS
165 B03294781 CAJA INSTALACIÓN ELÉCTRICA
165 B03295008 CAJA INSTALACIÓN ELÉCTRICA
165 B03294780 CAJA MANDOS
166 B08086141 BASE ELÉCTRICA
166 B08086668 BASE ELÉCTRICA
195 BE3349127 SOPORTE LÁMPARA
202 B03294779 SUJETA CABOS
202 B03292063 SUJETA CABOS
222 B03295043 TAPA MANDOS
223 B03295082 MANDO MOTOR
228 B08086262 BASE DE LOS MANDOS
229 B03201014 PILOTO
241 B03295081 MANDO LUZ
250 B02009102 ABRAZADERA
472 BE3344843 ESCUADRITAS MANDOS

ALA B06108882 LÁMPARA HALÓGENA

* B06108727 CONJUNTO MANDOS (INCLUYE N. 165,

998 B080810168 ACCESORIOS PARA EL MONTAJE

TAPA DE LA CAJA INSTALACIÓN ELÉCTRICA

222, 228, 152, 241, 223, 229, 202)

* Se encuentran por separado.

- 31 -

SERVICE PARTS - LISTE PIECES DE RECHANGE -

LISTA DE PIEZAS DE RECAMBIO

MODEL RMPE

04307767
