Broan RMIP45, RMIP33 User Manual

MODELS RMIP33 AND RMIP45

INTENDED FOR DOMESTIC COOKING ONLY

INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.

HOMEOWNER: USE AND CARE INFORMATION ON PAGES 12 AND 13.

Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453) NuTone Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687) Broan-NuTone Canada Inc., 1140 Tristar Drive, Mississauga, ON L5T 1H9 (1-888-882-7626)

V05861 rev G

INSTALLATION INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

HB0031

WARNING WARNING

- 2 -

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off

at service panel and lock service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done

by qualified personnel in accordance with all applicable codes and standards, including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guidelines and safety standards such as those published by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not

damage electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the

outdoors.

7. Do not use this unit with any solid-state speed

control device other than RMIPWC optional wall mounted control.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

a) Never leave surface units unattended at high

settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or

when cooking flaming foods.

c) Clean ventilating fans frequently. Grease should

not be allowed to accumulate on fan or filter.

d) Use proper pan size. Always use cookware

appropriate for the size of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING*:

1. SMOTHER FLAMES with a close-fitting lid,

cookie sheet or metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. IF THE FLAMES DO NOT GO OUT IMMEDIATELY, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN – You may

be burned.

3. DO NOT USE WATER, including wet dishcloths or

towels – This could cause a violent steam explosion.

4. Use an extinguisher ONLY if: A. You own a Class ABC extinguisher and

you know how to operate it.

B. The fire is small and contained in the area

where it started.

C. The fire department has been called. D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

CAUTION

1. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.

3. Your insert motor has a thermal overload which will automatically shut off the motor if it becomes overheated. The motor will restart when it cools down. If the motor continues to shut off and restart, have the insert serviced.

4. The minimum hood distance above cooktop must not be less than 24”. A maximum of 30” above cooktop is highly recommended for best capture of cooking impurities.

5. Two installers are recommended because of the large size and weight of this unit.

6. To reduce the risk of fire and to properly exhaust air, be sure to duct air outside – Do not exhaust air into spaces within walls or ceiling or into attics, crawl space or garage.

7. This product is equipped with a thermostat which may start blower automatically. To reduce the risk of injury and to prevent power from being switched on accidentally, switch power off at service panel and lock or tag service panel.

8. Because of the high exhausting capacity of this unit, you should make sure enough air is entering the house to replace exhausted air by opening a window close to or in the kitchen.

9. To reduce the risk of fire and electrical shock, the Broan Elite models RMIP33 and RMIP45 must be installed only with Broan interior blower models P5 or P8; Broan exterior models 331H, 332H, 335 or 336; Broan in-line blowers models HLB3, HLB6, HLB9, HLB11. Other blowers cannot be substituted. (Blowers sold separately).

10. Use with approved cord-connection kit only.

11. Please read specification label on product for

further information and requirements.

HL0067

- 3 -

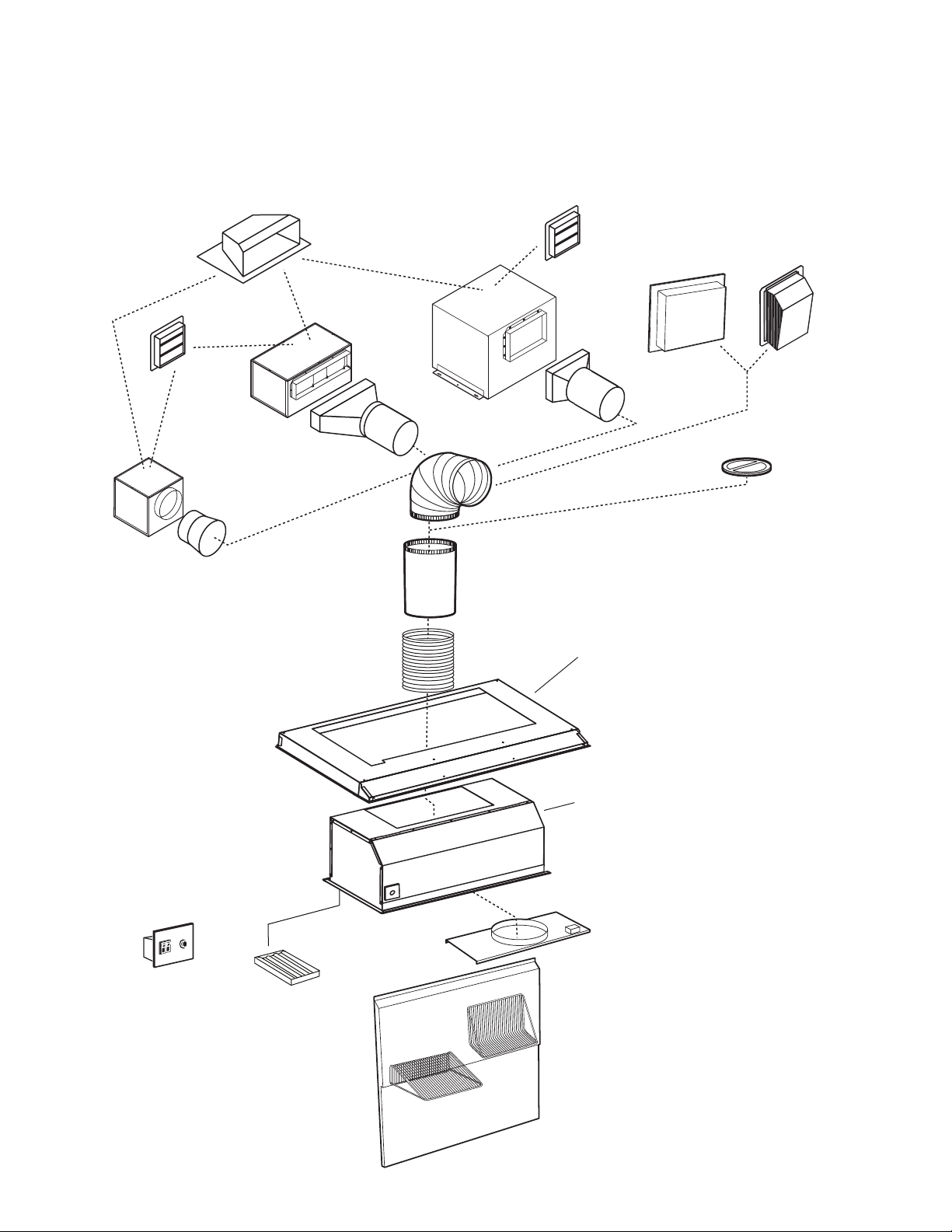

RMP Series Backsplash

(Stainless Steel wall

covering with warming

shelves. Optional)

RML3336S, RML3342S, RML4548S, RML4554S or RML4560S Custom Hood Liner (optional)

Model 415

7” Rd adjustable

elbow (optional)

8” Rd adjustable elbow (optional)

Model 412

transition

/4” x 10” to 7”)

Adapter and damper 3

/4’’ x 10’’

(supplied with P5 and P8 blowers)

Adapter and damper 3

/4’’ x 14’’

(supplied with P8 blower)

Model P5

single-blower

(500 cfm)

RMIP33

OR RMIP45

INSERT

- RMIP33 AND RMIP45 INSERT SYSTEM -

INTERIOR BLOWERS

Flow deviator

(supplied with

P5 and P8 blowers)

Model 647

(7” Rd wall cap)

Model 634 or 644

(roof cap)

Model 643

(8” Rd wall cap)

8” Rd standard duct

Model 407

(7” Rd x 24’’

section)

7” Rd metal

flexible duct

(optional)

8” Rd metal flexible duct (optional)

Model 413

transition

/4” x 10” to 8”)

Model 459

transition

/4” x 14” to 8”)

Model P8 dual-blower (900 cfm)

NOTE: The dual blower P8 can be

installed either with 7’’ round or 8’’ round ductwork. For optimal air and quiet sound performance, use 8’’ round ductwork.

Rough-in kit (supplied with P5 and P8 blowers)

RMIPWC

Wall control

(Optional)

RBFIP Series

Baffle Filters

(Optional)

- 4 -

HL0068

RMP Series Backsplash

(Stainless Steel wall

covering with warming

shelves. Optional)

RML3336S, RML3342S, RML4548S, RML4554S or RML4560S Custom Hood Liner (optional)

Model 418

10” Rd

adjustable elbow

(optional)

Model HLB3 (280 cfm)

in-line blower

(includes one 8” to 10”

round transition)

RMIP33

OR RMIP45

INSERT

- RMIP33 AND RMIP45 INSERT SYSTEM -

IN-LINE AND EXTERIOR BLOWERS

Model 331H (600 cfm)

or 332H (900 cfm)

exterior blower

Model 335 (1200 cfm)

or 336 (1500 cfm)

exterior blower

Model 441

(10” Rd wall cap)

Model 437

(High capacity roof cap)

Model 441

(10” Rd wall cap)

Model 421 (10” Rd. vert. in-line damper) Recommended for use with exterior blowers

Model 410 (10” Rd duct

- 2ft. sections)

10” Rd metal

flexible duct

(optional)

332KR in-line and exterior blower rough-in kit - Purchase separately.

RMIPWC

Wall control

(Optional)

RBFIP Series

Baffle filters

(Optional)

Model HLB6 (600 cfm)

in-line blower

(includes two 4½” x 18½”

to 10’’ round transitions)

Model HLB9 (800 cfm)

or HLB11 (1100 cfm)

in-line blower

(includes two 8” x 12” to

10’’ round transitions)

- 5 -

1. SELECT BLOWER OPTION AND INSTALL DUCTWORK

Either an interior or exterior blower or in-line blower may be used with this insert. The insert model RMIP33 or RMIP45 must be installed with blower models P5, P8, HLB3, HLB6, HLB9, HLB11, 331H, 332H, 335 or 336 only. Other blowers cannot be substituted. (Blowers sold separately).

Plan where and how the ductwork will be installed. Access to the top of the hood is preferred for connection of ductwork. As an alternative, flexible metal ductwork may be used.

If installing in-line blower, refer to instructions packed with in-line blower and follow steps 1 up to 8, 13, 14, 16, 17, 19 and up of this manual.

Install proper-sized ductwork, elbows and roof or wall cap for the type of blower you are installing. Use round ductwork, with a short section (about 4’ expanded) of flexible metal duct (optional) for attachment to the transition. Use screws to attach flexible metal duct to the rigid duct. Use 2” duct tape to seal duct joints.

The minimum hood distance above cooktop must not be less than 24”. A maximum of 30” above cooktop is highly recommended for best capture of cooking impurities.

Distances over 30” are at the installer and users discretion.

Insert with interior blower

Roof cap

Wall cap

HH0038A

7” or 8” round ducts with 7” or 8” round metal flex. duct (optional)

3 1/4” x 10” to 7” or 8” transition or 3 1/4” x 14” to 8” transition

24” minimum above cooking surface

MODEL P5 (SINGLE) OR

P8 (DOUBLE) INTERIOR BLOWER

TYPICAL DUCTWORK

MODEL 331H, 332H, 335 OR

336 EXTERIOR BLOWER

TYPICAL DUCTWORK

MODEL HLB3, HLB6, HLB9 OR HLB11

IN-LINE BLOWER

TYPICAL DUCTWORK

Insert with exterior blower

10” round duct

Exterior blower

HH0039A

24” minimum above cooking surface

10” round metal flex. duct (optional)

In-line blower

10” round duct

HH0058A

24” minimum above cooking surface

10” round metal flex. duct (optional)

Roof cap

Wall cap

Insert

2. PREPARE THE INSTALLATION

Make sure that the following items are included:

- Insert

- Accessories:

• Filters (3 for RMIP33 model, 4 for RMIP45 model)

• Bag of parts including: (4) lock nuts, (1) wire clamp, (8) no. 8 x 3/4” standard screws, (2) wire connectors,

(2) no. 6 x 1/2” standard screws, (8) no. 8 x 3/8” screws. Discard items not used.

Parts sold separately:

- Interior blower Model P5 includes blower, rough-in kit, flow deviator and 31/4” x 10” adapter

- Interior blower Model P8 includes blower, rough-in kit, flow deviator and 3

/4” x 10” adapter and 31/4” x 14” adapter

- In-line blower assembly HLB3, HLB6, HLB9 or HLB11 (all include transition)

- In-line blower rough-in plate model 332KR, required for all In-line or Exterior Blowers

- Exterior blower assembly 331H, 332H, 335 or 336

- Halogen lights 120V, 50W, PAR 20 (2 for RMIP33 model and 3 for RMIP45 model)

- Custom hood liner Model RML3336S, RML3342S, RML4548S, RML4554S or RML4560S (optional)

- Backsplash RMP Series (optional)

- RMIPWC Remote control (optional)

- Baffle filters RBFIP Series (optional)

- Transitions, ducts (rigid and flexible), elbows, dampers, wall and roof caps. Refer to page 3 and 4 for a complete list of venting options and model numbers.

NOTE: During installation, protect countertop and/or cooktop.

- 6 -

3. INSTALL BACKSPLASH (OPTIONAL)

It is recommended to install the backsplash before the custom hood insert. The custom hood will cover the backsplash top mounting screws. In order to be able to install the backsplash, make sure you have at least 18’’ clearance between bottom of custom hood and range control panel or cooktop. (See instructions packed with backsplash.)

4. CUSTOM HOOD PREPARATION

WARNING

When building a custom hood, always follow all applicable construction codes and standards.

The custom hood frame must be sized to the shape and total weight of the insert assembly. Refer to the table below for total weight of the insert, according to the type of blower choosen.

INSERT MODEL WITH P5 INT. BLOWER WITH P8 INT. BLOWER WITH IN-LINE OR EXT. BLOWERS (ROUGH-IN PLATE ONLY)

RMIP33 41

LB 49 LB 27 LB

RMIP45 49 LB 57 LB 35 LB

Start with the custom hood base, because its position will determine the height of the insert. We recommend the base of the custom hood should be 3/4 inch thick plywood. If an optional custom hood liner will be installed, we recommend the sides and front of the custom hood to be 3/4 inch thick, assuming standard cabinet widths. If the optional custom hood liner will not be installed, the custom hood side and front thickness is at the installer’s discretion.

Run power cable to installation location. Stub out a 4 foot length of electrical cable below the custom hood.

If the RMIPWC optional remote control will be installed, run electrical cable from the insert to the remote control location. Stub out a 6 inch length from the remote control wall location. Refer to the remote control installation instruction.

5. SUGGESTED CUSTOM HOOD INTERNAL FRAMEWORK

The mounting holes for the 2 top stud supports are located at 11

/16” up from the insert base. The on center distance between

the 2 studs is 30

/4” for the RMIP33 insert model and 421/4” for

the RMIP45 insert model. The mounting holes for the rear stud support are located at

/2” up from the insert base. See illustration beside.

Once the custom hood base and frame are done, finalize the custom hood.

HH0037A

Backsplash (Optional)

1 1/2”

Plywood base thickness: 3/4”

4” for liner installation

24” to 30” above cooking surface

Standard 36” h. cooktop

HH0040A

- 7 -

8. CUT THE HOLE IN CUSTOM HOOD BASE

If it is not done yet, cut a hole in the bottom of the cabinet, using the dimensions shown beside.

NOTES: 1. The notch shown in the inset must be cut only if the

RMIPWC optional remote control will be installed.

2. The recommended distance from the back to the rearmost cutout edge is 2

/4’’ minimum.

INSERT MODEL NUMBER A

RMIP33 321/2’’ RMIP45 441/2’’

6. INSTALL CUSTOM HOOD LINER (OPTIONAL)

The liners are specially designed to protect the exterior base of the custom hood. To order, refer to the table below to find the right liner model number for your insert and width of custom hood. To view specific model information, including depths for each liner models, visit www.broan.com

or contact Technical Support (phone number listed on front cover).

To install, see instruction packed with custom hood liner. The liner must be installed before

the insert.

NOTE: On some liners models, front liner piece may overlap front insert flange. If so, remove the front liner piece,

assemble insert, and reassemble front liner piece.

LINER MODEL INSERT MODEL CUSTOM HOOD

NOMINAL WIDTH

RML3336S RMIP33 36’’ RML3342S RMIP33 42’’ RML4548S RMIP45 48’’ RML4554S RMIP45 54’’ RML4560S RMIP45 60’’

The electrical connection for the remote control is located in front of the insert. Perform this connection before the insert installation. For installation details, see installation instructions included with the RMIPWC remote control.

7. INSTALL THE RMIPWC REMOTE CONTROL (OPTIONAL)

9. INSTALL BLOWER (INTERIOR OR EXTERIOR BLOWER)

INTERIOR BLOWER: Follow all subsequent steps of this manual. EXTERIOR BLOWER: Refer to instructions packed with exterior blower and follow steps 13, 14, 16, 17, 19 and

up of this manual.

HA0038A

HL0044

17 1/16''

2 1/4''

min.

HD0084

3 1/2''

16 3/8''

- 8 -

11. INSTALL THE DEVIATOR (INTERIOR BLOWER)

Install the deviator as shown. NOTE: To prevent the deviator from sliding out of the rough-in plate, put

some tape on the deviator base after sliding it into the rough-in plate (provided with the P5 and P8 blower) opening. If installed correctly, the deviator will protrude about 1/8” above the rough-in plate.

HD0087

12. INSTALL THE ADAPTER (INTERIOR BLOWER)

Using two (2) no. 6 x 1/2’’ screws provided with insert, secure the adapter to the top of the rough-in plate. Remove tape from damper flap. Seal the adapter to the rough-in plate by using duct tape.

HD0005

HD0006

10. REMOVE THE KNOCK-OUT OPENING (INTERIOR BLOWER)

Remove the knockout on rough-in plate. See picture below.

CAUTION

When using P5 blower, remove the 10’’ wide knockout (smaller part). If using P8 blower, remove the knockout corresponding to the ducting installed (10’’ or 14’’ adapter/damper).

Removing vertical knockout opening on rough-in plate

HD0077

14’’

KNOCKOUT

10’’

KNOCKOUT

- 9 -

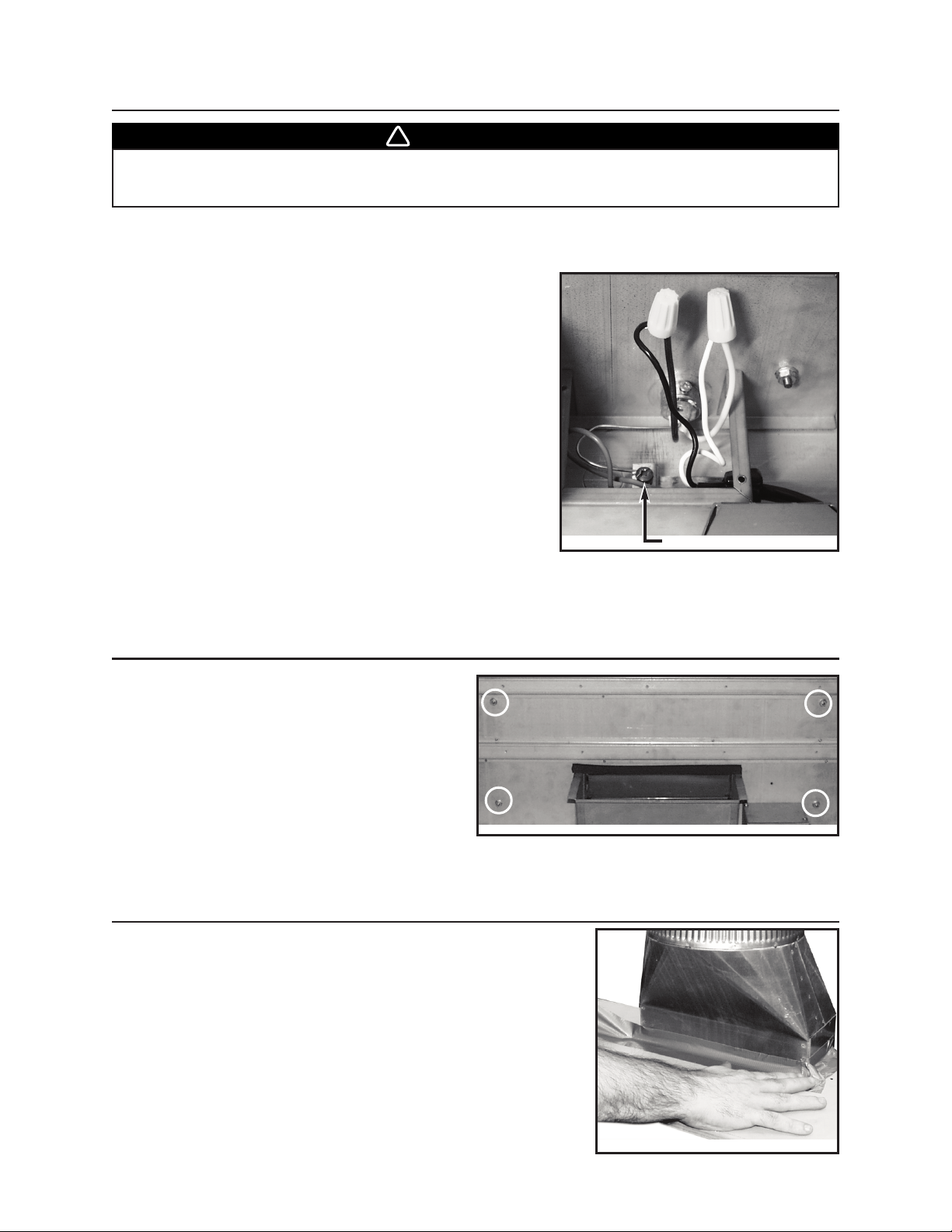

13. CONNECT WIRING (ALL BLOWERS)

Connect cable into wiring box using provided wire connectors.

Connect wires as follow: BLACK to BLACK, WHITE to WHITE and GREEN or BARE wire under ground screw. DO NOT FORGET TO

CONNECT THE GROUND. Reinstall wiring cover.

WARNING

Risk of electrical shock. Electrical wiring must be done by qualified personnel in accordance with all applicable codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting means to prevent power from being switched on accidentally.

HD0007

1) Ground screw

INTERIOR BLOWER: Remove the cable knock-out on the top of the rough-in plate. Remove rough-in plate wiring cover. Place the wire clamp in the knock-out hole, insert the cable through the wire clamp in the rough-in plate wiring box. Tighten the wire clamp to secure the cable.

Position insert below the installed custom hood. Pull cable through hole in top of insert.

IN-LINE OR EXTERIOR BLOWER: Remove rough-in plate wiring cover and connect wiring (see instructions included

with in-line or exterior blower).

14. INSTALL THE ROUGH-IN PLATE (ALL BLOWERS)

INTERIOR BLOWER: Carefully install the rough-in plate

inside the top of the insert with four (4) lock nuts. See picture beside.

IN-LINE OR EXTERIOR BLOWER: Refer to instructions included with rough-in kit. Secure the rough-in plate inside the

top of the insert with (4) lock nuts.

HD0042

15. INSTALL THE TRANSITION (INTERIOR BLOWER)

Slide the transition over the adapter/damper. Seal the transition to the adapter/damper by using duct tape.

HD0091

- 10 -

16. DUCTING CONNECTION (ALL BLOWERS)

A. When there is access to the top of the hood, connect ductwork and

seal connections with duct tape after Step 17

Install the insert.

B. When there is no access to the top of the hood, carefully pull down the

metal duct through the custom hood base hole. Slide this duct over the transition (interior blower) or over the flange of the rough-in plate (in-line or exterior blower). Make sure the adapter/damper assembly enters the ducting. Seal the connection with duct tape.

HD0092

17. INSTALL THE INSERT

If an optional wall control will be installed, refer to its installation instructions now. When done, continue the insert installation.

Install the insert inside the custom hood and secure to the frame by using the no. 8 x 3/4” mounting screws provided. Start with 4 screws on top and finish with 2 on rear side. (See figure beside for mounting screw specific locations.)

18. INSTALL THE BLOWER (INTERIOR BLOWER)

The blower must be installed to the rough-in plate using (6) no. 8 x 3/8” screws for the single blower unit and (8) no. 8 x 3/8” screws for the dual blower unit. Remove the cover from the blower assembly. Remove the impeller(s) by pulling them out gently (see pictures below).

HD0021

HD0022

TOP

REAR

CAUTION

Take care not to kink ducting or pinch electrical cable when installing insert.

CAUTION

Take care not to kink ducting when installing insert (step 17).

HD0085

- 11 -

Secure the blower by installing 2 more no. 8 x 3/8’’ screws for the P5 blower and 4 more no. 8 x 3/8’’ screws for P8 into the locations shown in the pictures below (single blower or dual blower). Reinstall impeller(s) and cover.

HD0080

HD0081

Single blower (P5)

Dual blower (P8)

18. INSTALL THE BLOWER (INTERIOR BLOWER) (CONT’D)

Install (4) no. 8 x 3/8’’ screws into the location as shown in the pictures below (single blower or dual blower). Do not tighten screws down fully, leave a 1/8” gap. Hang blower unit onto blower plate (screws through the large part of the keyhole). Slide the blower to its position (screws in the small part of the keyhole). Tighten the (4) screws.

HD0044

HD0045

Single blower (P5)

Dual blower (P8)

WARNING

Never plug the 2-prong blower cord to the 3-prong power supply cord.

FOR DUAL BLOWER UNIT, MAKE SURE THE IMPELLERS ARE CORRECTLY INSTALLED, THE INSERT WILL NOT WORK PROPERLY IF REVERSED. Both impellers are different in the dual blower, one rotates clockwise and the other counterclockwise. Each wheel and motor have an arrow and a number on them, you have to match them correctly (see drawing beside).

Plug the power supply to the 3-prong male connector (A) and the blower unit into the 2-prong female receptacle (B) inside the insert.

HE0022

FRONT

HD0023

- 12 -

Grease filters and impeller(s). The grease filters, impeller(s) and grease rail should be cleaned frequently. Use a warm detergent solution. Grease

filters and impeller(s) are dishwasher safe. Remove greasse filters by pushing them towards the back of hood and rotating downward.

It is recommended to install side filters first and finish with center one(s).

1.Insert upper end of filter into the insert (finger sized cup side).

2.Raise lower end of filter to position it into grease rail inside of hood and pull.

3.While pulling the filter, slide it under the inner retaining piece. Replacement filters are available from your dealer. See inside label insert for size and part number.

Baffle Filters

Baffle filters are available as an option. To order them, refer to the table below to find the right filter kit number for your insert. To install them, refer to instruction sheet included with baffle filter kit.

Stainless steel cleaning:

How to maintain its « BRIGHT LOOK »

Do:

- Regularly wash surfaces with clean cloth or rag soaked with warm water and mild soap or liquid dish detergent.

- Always clean in the direction of original polish lines.

- Always rinse well with clear water (2 or 3 times) after cleaning. Wipe dry completely.

- You may also use a specialized household stainless steel cleaner.

Don’t:

- Do not use any steel or stainless steel wool or any other scrapers to remove stubborn dirt.

- Do not use any harsh or abrasive cleansers.

- Do not allow dirt to accumulate.

- Do not let plaster dust or any other construction residues reach the insert. During construction or renovation, cove the hood to make sure no dust sticks to stainless steel surface.

21. USE AND CARE

19. LIGHT BULBS

This insert uses 50W halogen lamps (120V, 50W, PAR 20) (Purchase separately). Install the lamps by rotating them clockwise into their socket holder.

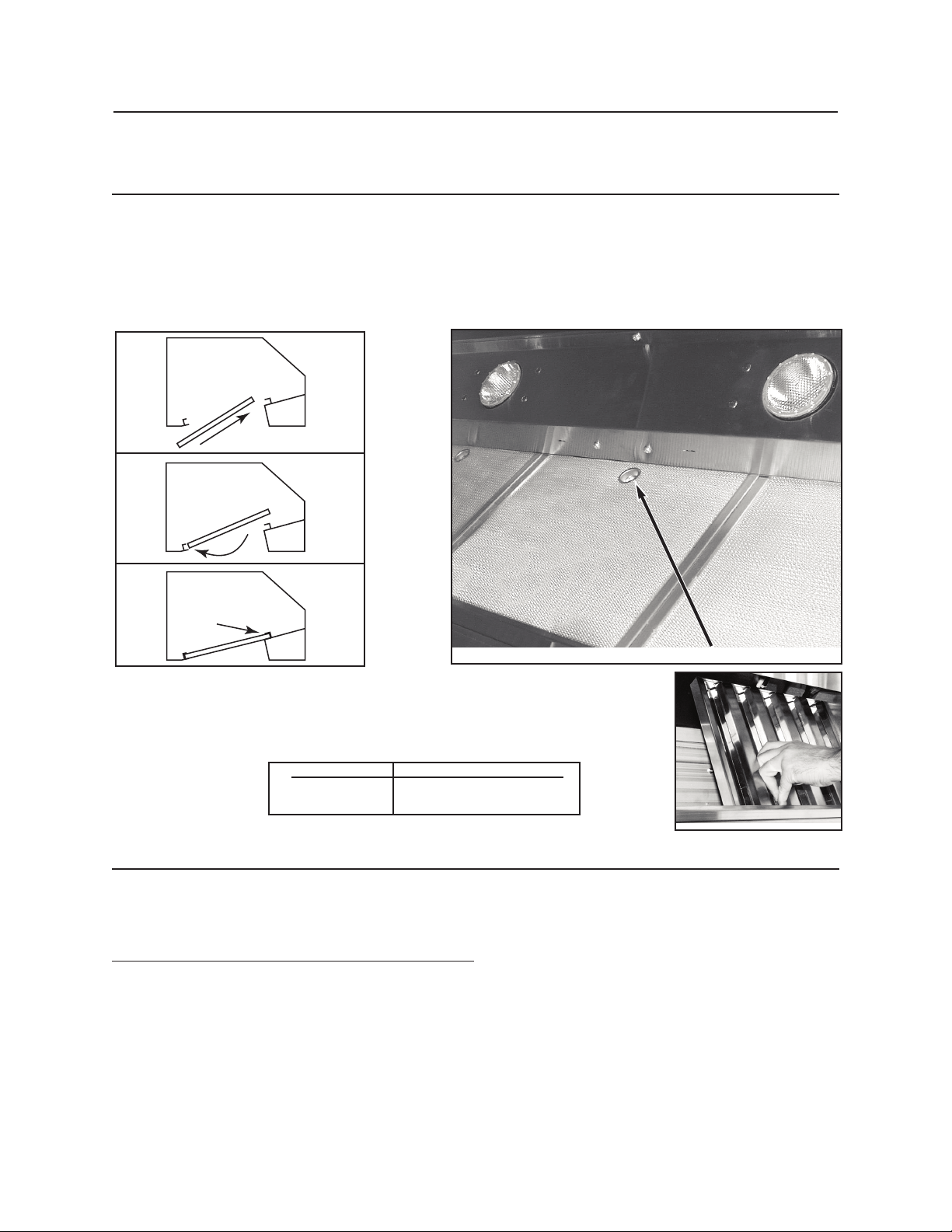

20. INSTALL FILTERS

HD0031

HD0011

1) Finger sized cup

BAFFLE FILTER(TYPICAL

)

KIT NO. INSERT MODEL RBFIP33 RMIP33 RBFIP45 RMIP45

HD0086

22. OPERATION

BLOWER

The blower is operated using two (2) controls or with the RMIPWC optional wall control. Use the red, lighted on/off switch to start and stop the blower. When turned on, the blower will operate at the previous

setting of the speed control. Turn the speed control knob clockwise to decrease blower speed - counterclockwise to increase speed.

COOKTOP LIGHTING (HALOGEN)

A double set of ON/OFF switches controls the halogen lights. The fron rocker controls the center light (for 45’’ inserts).The rear rocker controls both side lights (each switch controls

one light for 33’’ insert). Select one, two or three lights for best cooking lighting. Use PAR 20, 50W halogen bulbs (Purchase separately).

1) ON/OFF blower switch

2) Blower speed control

3) Halogen light switches

Always turn your blower on before you begin cooking to establish an air flow in the kitchen. Let the blower run for a few minutes to clear the air after you turn off the range. This will help keep the whole kitchen cleaner and brighter.

HEAT SENTRY

This unit is equipped with a Heat Sentry thermostat. This thermostat is a device that will turn on or speed up the blower if it senses excessive heat above the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting – it turns the blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original setting. Test all insert switches. If a RMIPWC remote control is installed, test all its switches. Finalize the custom hood.

WARNING

The HEAT SENTRY can start the blower even if the insert is turned OFF. In this case, it is impossible to turn the blower OFF with blower switch. If you must stop the blower, do it from the main electrical panel.

21. USE AND CARE (CONT’D)

Avoid: when choosing a detergent

- Any cleaners that contain bleach will attack stainless steel.

- Any products containing : chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

- Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc., are highly explosive

and should never be used close to a range.

RMIPWC REMOTE CONTROL (OPTIONAL)

An optional remote control is also available to operate your hood insert. For installation details, see installation instructions included with the RMIPWC remote control.

NOTE: When the RMIPWC remote control is connected to the insert,

the control switches on the insert are no longer operational.

1) Light switch

2) Blower ON/OFF switch

3) Blower speed control

- 13 -

HC0007

HC0006

RANGEMASTER LOGO FILTER CLIP THERMOSTAT SPEED CONTROL SCREW NO. 8-32 x 1/2’’, QUADREX MALE CONNECTOR FEMALE CONNECTOR TERMINAL STRIP LOCK NUT NO 8-32 SOCKET LAMP SPST DOUBLE SWITCH (HAL. LIGHT) SPST LIGHTED SINGLE SWITCH (BLOWER) SPEED CONTROL BUTTON MICROMESH FILTERS 9.250’’ x 12.500’’ MICROMESH FILTERS 11.130’’ x 12.500’’’’ HALOGEN LAMP PAR 20 50W INSTALLATION MANUAL PARTS BAG ((4) lock nut no. 10-32, (1) wire clamp LP16-AP, (2) wire connectors no. 74B, (8) no. 8 x 3/4” screws, (8) no. 8 x 3/8” screws, (2) no. 6 x 1/2" screws)

- 14 -

HL0043

SERVICE PARTS

RMIP33

AND

RMIP45 MODELS

1112

WARRANTY

BROAN-NUTONE LLC ONE-YEAR LIMITED WARRANTY

Broan-NuTone LLC warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.

This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-Nutone LLC), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states or provinces do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

BROAN-NUTONE LLC’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE LLC’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROANNUTONE LLC SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state or province to another. This warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone LLC at the addresses or telephone number stated below, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.

1 2 3 4 5 6 7 8

9 10 11 12 13

V03493 V03686 V03435 V03501 V02512 V02773 V02772 V03505 V00673 V02264 V03502 V03503 V03504 V05865 V05866 V02544 V05861

V03888

11 34 11 11 22 11 11 11 22 23 11 11 11 32

-2 34 11

KEY PART MODEL

NO. NUMBER

DESCRIPTION

33 45

HL0043

KEY

NO.

PART NUMBER DESCRIPTION QTY

- 15 -

SERVICE PARTS

1 2 3 4 5 6 7 8

9 10 11 12 13 14

16 17 18 19 20 21 22 23

V13296 V03500 V12997 V03577 V02160 V01869 V01857 V01582 V14973 V01810 V03400 V01766 V00871 V02001 V01831 V11705 V11614 V01927 V03495 V03494 V13230 V03496 V00660 V05520 V00613

1 1 1 1 1 4 1 1 1 1 1 1 3 3 2 1 1 4 1 1 1 1 1 2 2

ADAPTER AND DAMPER 3 1/4’’ x 10’’ AIR DEFLECTOR SINGLE BLOWER ROUGH-IN PLATE ASSEMBLY FOAM 1/2” X 1/2” X 12” CAPACITOR 15MFD MACHINE SCREW NO. 6-32 X 1/4” WIRE COVER LOCK NUT NO. 6-32 SINGLE BLOWER ASSEMBLY IMPELLER RING BLOWER IMPELLER 7.094” X 3.375” CW MOTOR 165W CW WASHER 3/16”ID X 3/4 OD MOTOR GROMMET G-431-1 8” TIE WRAP MOTOR MOUNT WIRE NO. 18 TEW BROWN X 10” METRIC SCREW M4 X 6MM PAN QDRX STRAIN RELIEF FOR BLOWER POWER CORD 36” BLOWER POWER CORD OUTLET BOX COVER POWER CORD, 120 VOLTS STRAIN RELIEF FOR POWER CORD SCREW NO. 8 X 3/8”, T/B, NO. 8 HEAD SCREW NO. 10-32 X 3/8, TF, GREEN

SINGLE BLOWER/ROUGH-IN (Model P5)

HL0021

15 14 13

18 17 16 15

KEY NO.

PART NUMBER DESCRIPTION QTY

9 10 11 12 13 14 15

17 18 19 20 21 22 23 24 25

V14971 V13296 V03500 V14975 V03577 V01582 V02160 V01857 V01766 V03400 V14974 V01810 V03399 V03457 V00871 V01831 V11705 V11614 V02001 V01927 V03495 V03494 V14960 V00660 V03496 V05520 V00613

1 1 1 1 1 1 2 2 1 1 1 2 1 1 6 4 2 2 6 8 1 1 1 1 1 4

ADAPTER AND DAMPER 3 1/4 ‘’ x 14’’ ADAPTER AND DAMPER 3 1/4 ‘’ x 10’’ AIR DEFLECTOR DUAL BLOWER ROUGH-IN PLATE ASSEMBLY FOAM 1/2” X 1/2” X 12” LOCK NUT NO. 6-32 CAPACITOR 15MFD WIRE COVER MOTOR 165W CW BLOWER IMPELLER, HOOD 7.094” X 3.375” CW DUAL BLOWER ASSEMBLY IMPELLER RING BLOWER IMPELLER, HOOD 7.094” X 3.375” CCW MOTOR 165W CCW WASHER 3/16”ID X 3/4 OD 8” TIE WRAP MOTOR MOUNT WIRE NO. 18 TEW BROWN X 10” MOTOR GROMMET G-431-1 METRIC SCREW M4 X 6MM PAN QDRX STRAIN RELIEF FOR BLOWER POWER CORD 36” BLOWER POWER CORD OUTLET BOX COVER STRAIN RELIEF FOR POWER CORD POWER CORD, 120 VOLTS SCREW NO. 8 X 3/8”, T/B, NO. 8 HEAD SCREW NO. 10-32 X 3/8”, TF, GREEN

- 16 -

SERVICE PARTS

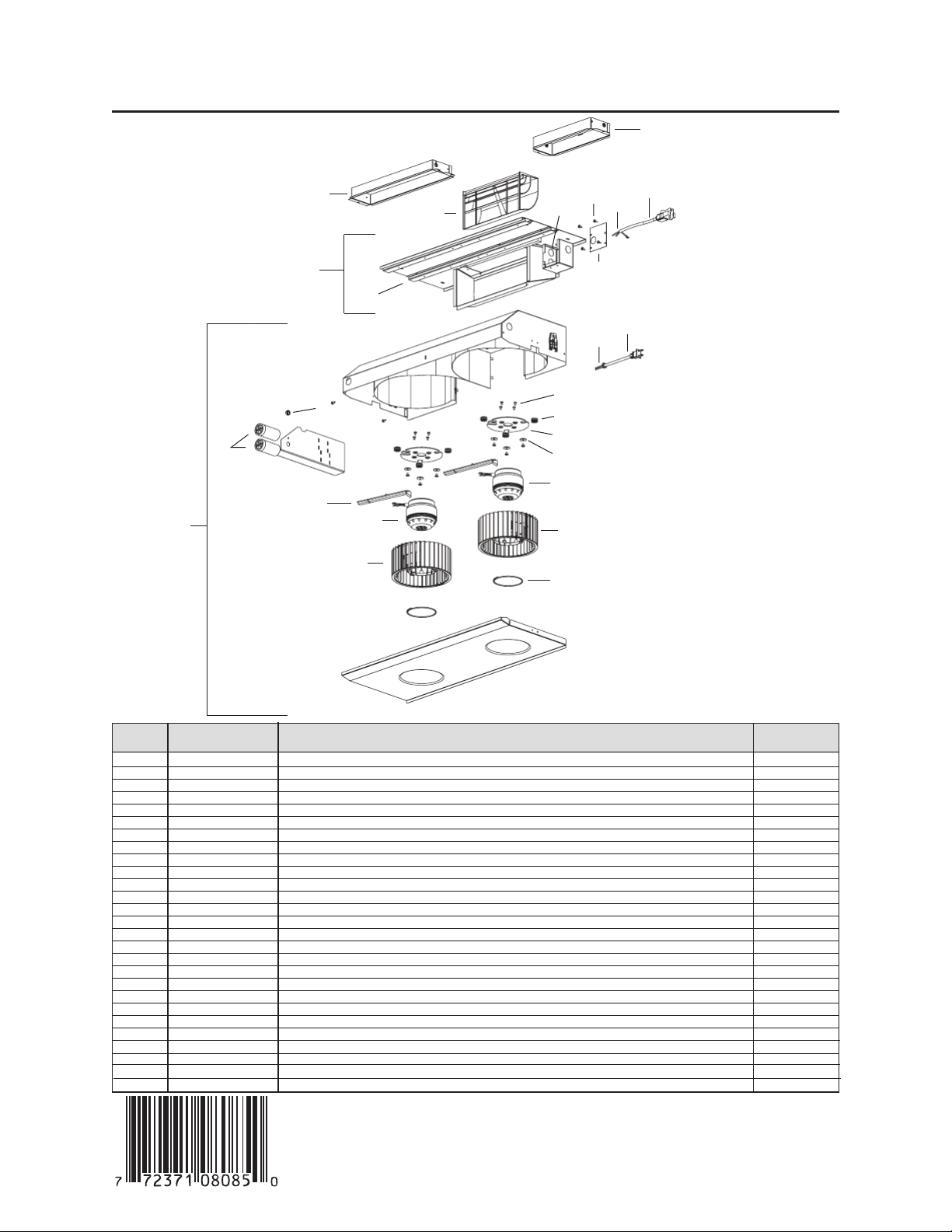

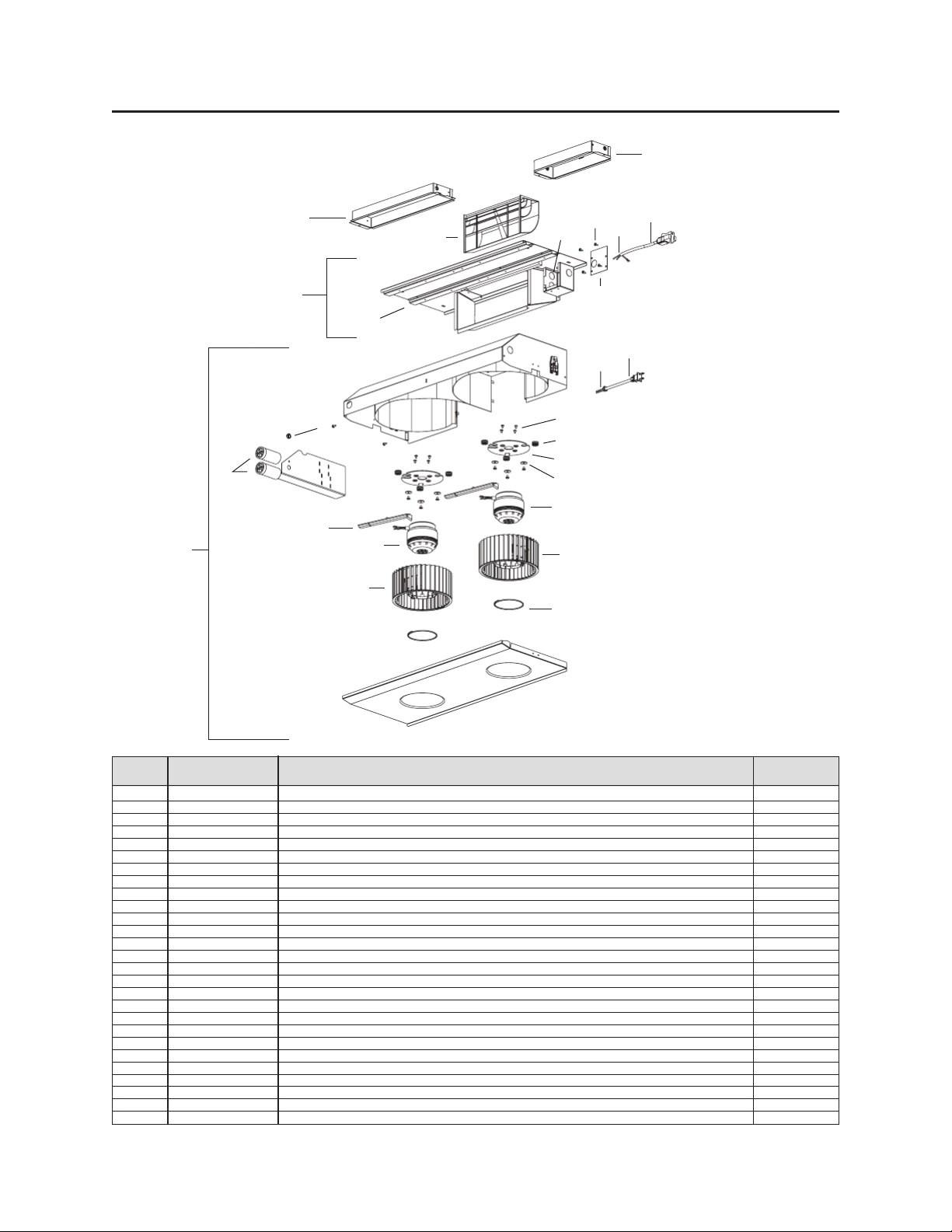

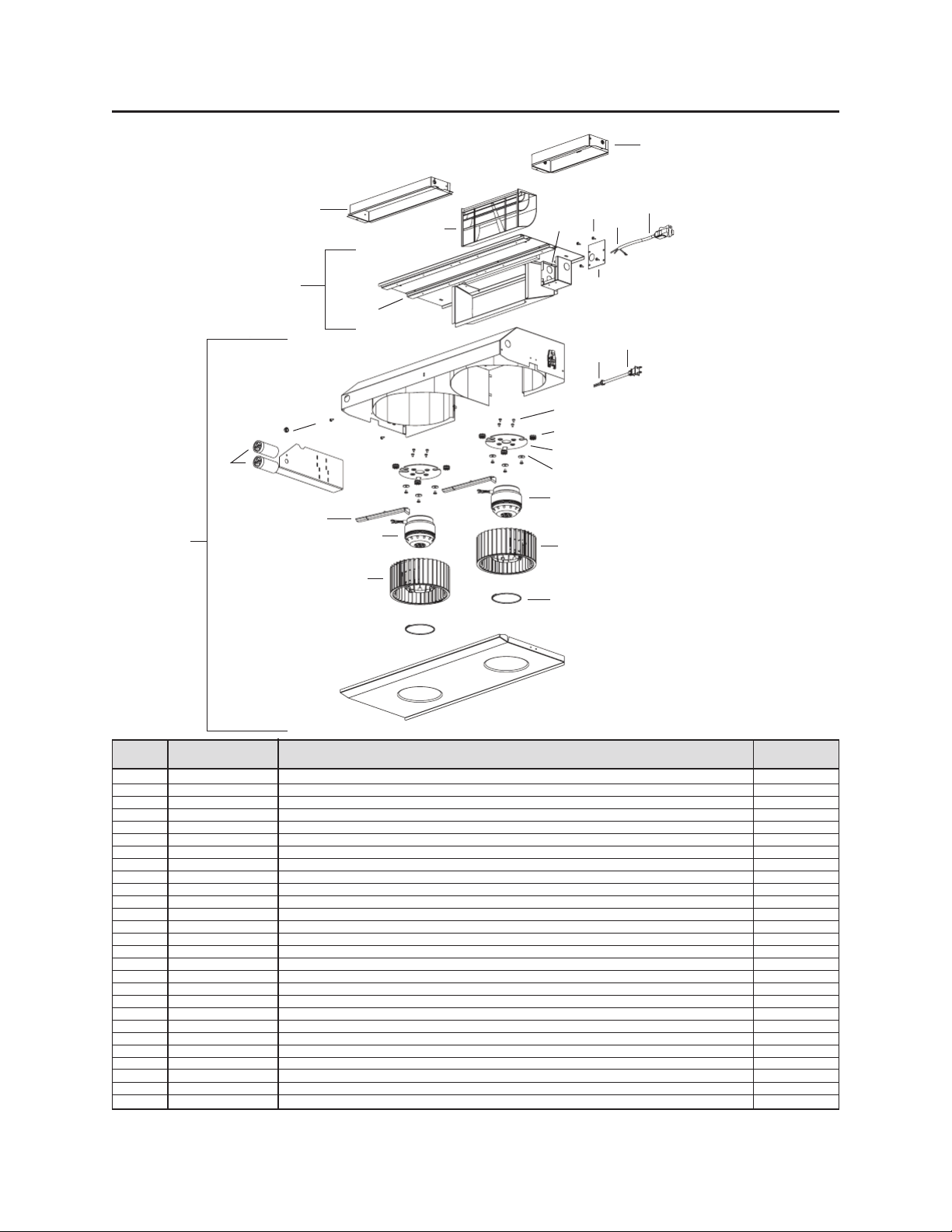

DUAL BLOWER/ROUGH-IN (Model P8)

HL0022

GUIDE D’INSTALLATION

CONÇUS POUR LA CUISSON DOMESTIQUE SEULEMENT

INSTALLATEUR : LAISSER CE GUIDE AU PROPRIÉTAIRE.

PROPRIÉTAIRE : INSTRUCTIONS D’UTILISATION ET D’ENTRETIEN EN PAGES 28 ET 29.

V05861 rév. G

LIRE ET CONSERVER CES INSTRUCTIONS

MODÈLES RMIP33 ET RMIP45

ENREGISTREZ VOTRE PRODUIT EN LIGNE À : www.broan.com/register

HB0031

- 18 -

AVERTISSEMENT AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES, SUIVEZ LES INSTRUCTIONS SUIVANTES :

1. N’utilisez cet appareil que de la façon prévue par

le manufacturier. Si vous avez des questions, contactez le manufacturier à l’adresse et au numéro de téléphone indiqués sur la garantie.

2. Avant de réparer ou de nettoyer l’appareil, couper

l’alimentation électrique en verrouillant le panneau de service afin d’éviter sa remise en marche accidentelle. Si le panneau de service ne peut être verrouillé, y fixer un avertissement en évidence.

3. Les travaux d’installation et de raccordement

électrique doivent être effectués par une personne qualifiée, conformément aux codes et standards de construction, incluant ceux concernant les incendies.

4. Une quantité d’air adéquate est requise afin d’assurer

une bonne combustion et l’évacuation des gaz par la cheminée dans le cas des équipements alimentés au gaz, afin de prévenir les retours de cheminée. Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d’équipement de chauffage, tel que publiés par la

National Fire

Protection Association

(NFPA), et l’

American Society for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), ainsi que les

responsables des codes locaux.

5. Lorsque vous coupez ou perforez un mur ou un

plafond, prenez garde de ne pas endommager les fils électriques ou les autres éléments utilitaires qui s’y trouvent.

6. L’évacuation des ventilateurs avec conduits doit

toujours se faire à l’extérieur.

7. Ne pas utiliser cet appareil avec une commande

de vitesse à semiconducteur autre que le contrôle mural optionnel RMIPWC.

8. Afin de réduire les risques d’incendie, n’utilisez

que des conduits de métal.

9. Cet appareil doit être mis à la terre.

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :

a) Ne jamais laisser les appareils de cuisson sans

surveillance lorsqu’ils sont réglés à feu vif. Les débordements engendrent de la fumée et des déversements graisseux pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.

b) Toujours mettre la hotte en marche lorsque vous

cuisinez à feu vif ou que vous cuisinez des mets flambés.

c) Nettoyez régulièrement la (les) roue(s) du ventilateur.

Ne laissez pas la graisse s’accumuler sur le ventilateur ou les filtres.

d) Utilisez le bon format de casserole. Servez-vous

toujours de casseroles et d’ustensiles appropriés à la dimension de la surface chauffante.

AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES INSTRUCTIONS* :

1. Étouffez les flammes avec un couvercle hermétique,

une tôle à biscuits ou un plateau métallique et ensuite, éteindre le brûleur. PRENEZ SOIN D’ÉVITER LES BRÛLURES. SI LES FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN

FLAMMES DANS VOS MAINS – Vous pourriez subir des brûlures.

3. N’UTILISEZ PAS D’EAU, incluant linge à vaisselle

ou serviette mouillés – ceci pourrait occasionner une violente explosion.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ : A. Vous savez qu’il s’agit d’un extincteur de classe ABC

et que vous en connaissez le fonctionnement.

B. L’incendie est petit et limité à l’endroit où il a débuté. C. Les pompiers ont été avisés. D. Vous pouvez combattre l’incendie en ayant

accès à une sortie de secours.

*Tirées du

Kitchen Fire Safety Tips

publié par la NFPA.

ATTENTION

1. Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des produits dangereux ou explosifs.

2. Afin d’éviter tout dommage au moteur et de débalancer ou de rendre bruyante la roue du moteur, garder votre appareil à l’abri des poussières de placoplâtre et de construction/rénovation, etc.

3. Le moteur de votre module de hotte encastrable possède une protection thermique qui éteindra automatiquement le moteur s’il devient surchauffé. Le moteur repartira automatiquement une fois refroidi. Si le moteur continue à arrêter et à repartir, faites-le vérifier.

4. La distance minimale entre le bas de votre hotte et la surface de cuisson ne doit pas être plus petite que 24 po. Un maximum de 30 po au dessus de la surface de cuisson est fortement recommandé pour une meilleure évacuation des odeurs de cuisine.

5. Deux installateurs sont recommandés lors de l’installation vu la grande dimension et le poids de cet appareil.

6. Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à l’extérieur – Ne pas évacuer l’air dans des espaces restreints comme l’intérieur des murs ou plafond ou dans le grenier, faux plafond ou garage.

7. Cet appareil est équipé d’un thermostat pouvant faire démarrer le ventilateur automatiquement. Afin de réduire le risque de blessure, couper le courant à partir du panneau électrique et verrouiller ou apposer un avertissement sur le panneau afin de prévenir que la hotte soit mise en marche automatiquement.

8. À cause de la grande capacité d’évacuation de cet appareil, il est recommandé d’ouvrir une fenêtre dans ou près de la cuisine afin de remplacer l’air évacué.

9. Afin de réduire les risques d’incendie et d’électrocution, les modèles RNMIP3 et RMIP45 doivent être installés uniquement avec un des ventilateurs intérieurs Broan suivants : P5 ou P8; un des ventilateurs extérieurs Broan suivants : 331H, 332H, 335 ou 336; un des ventilateurs en ligne Broan suivants : HLB3, HLB6, HLB9 ou HLB11 (vendus séparément). Aucun autre ventilateur ne doit être utilisé.

10. Ce module de hotte encastrable ne doit être utilisé seulement qu’avec un ensemble de cordon d’alimentation approuvé.

11. Veuillez consulter l’autocollant apposé à l’intérieur du produit pour plus d’information ou autres exigences.

- 19 -

MODÈLES RMIP33 ET RMIP45 - SYSTÈME DE MODULE

DE HOTTE ENCASTRABLE - VENTILATEURS INTÉRIEURS

Dosseret Série RMP

(Recouvrement de mur

en acier inoxydable

avec support assiettes.)

Adaptateur et volet

/4 po x 10 po (fourni avec

ventilateurs P5 et P8)

Adaptateur et volet 3

/4 po x 14 po

(fourni avec ventilateur P8)

Modèle P5

ventilateur simple

(500 pcm)

Contrôle mural RMIPWC

(optionnel)

Modèle P8 ventilateur double (900 pcm)

NOTE : Le ventilateur double P8 peut

être installé autant avec des conduits ronds de 7 po que des conduits ronds de 8 po. Pour une performance optimale au niveau sonore et de la ventilation, utiliser des conduits ronds de 8 po.

Plaque ventilateur fournie avec ventilateurs P5 et P8

MODULE DE HOTTE ENCASTRABLE RMIP33 ou RMIP45

Modèle 407

(Conduit de 7 po rond

section de 2 pi)

Modèle 412

transition

/4 po x 10 po à 7 po)

Modèle 643

(Capuchon de

mur 8 po rond)

Déviateur d’air

(fourni avec les ventilateurs P5 et P8)

Revêtement d’armoire (optionnel) RML3336S, RML3342S, L4548S, RML4554S ou RML4560S

Modèle 647

(Capuchon de

mur 7

po rond)

Modèle 634 ou 644

(Capuchon de toit)

Conduit standard de 8 po rond

Modèle 413

transition

(31/4 po x 10 po à 8 po)

Modèle 415 Coude ajustable de 7 po (optionnel)

Coude ajustable de 8 po (optionnel)

Conduit de métal

flexible de 7 po

rond (

optionnel)

Conduit de métal flexible de 8 po rond (

optionnel)

Modèle 459

transition

/4 po x 14 po à 8 po)

Filtres

à chicane

Série RBFIP

(Optionnels)

- 20 -

HL0068

Modèle 421 (Volet intérieur 10 po rond vert.)

Recommandé pour utilisation avec ventilateurs extérieurs

Modèle 410 (Conduit de 10 po rond standard section de 2 pi)

Conduit de

métal flexible

de 10 po rond

(

optionnel)

Revêtement d’armoire (optionnel) RML3336S, RML3342S, RML4548S, RML4554S ou RML4560S

Modèle 418

Coude ajustable de

10 po (optionnel)

Ventilateur en ligne

modèle HLB3 (280 pcm)

(incluant une transition

ronde 8 po à 10 po)

MODULE DE HOTTE ENCASTRABLE RMIP33 ou RMIP45

MODÈLES RMIP33 ET RMIP45

SYSTÈME DE MODULE DE HOTTE ENCASTRABLE -

VENTILATEURS EN LIGNE ET EXTÉRIEURS

Ventilateur extérieur

modèle 331H (600 pcm)

ou 332H (900 pcm)

Ventilateur extérieur

modèle 335 (1200 pcm)

ou 336 (1500 pcm)

Modèle 441

(Capuchon de

mur 10 po rond)

Modèle 437

(Capuchon de toit haut rendement)

Modèle 441 (Capuchon de mur 10 po rond)

Plaque ventilateur 332KR pour ventilateurs extérieurs ou en ligne. Vendue séparément.

Ventilateur en ligne modèle

HLB6 (600 pcm)

(incluant deux transitions

rondes de 4½ po x 18½ po

à 10 po)

Ventilateur en ligne

modèle HLB9 (800 pcm)

ou HLB11 (1100 pcm)

(incluant deux transitions

rondes de 8 po x 12 po

à 10 po)

Dosseret Série RMP

(Recouvrement de mur

en acier inoxydable

avec support assiettes.)

Contrôle mural WCPI

(optionnel)

Filtres à chicane Série RBFIP (Optionnels)

1. SÉLECTIONNER L’OPTION VENTILATEUR ET NSTALLER LES CONDUITS

Ce module de hotte encastrable fonctionne autant avec un ventilateur intérieur, en ligne ou extérieur. Le modèle de module de hotte encastrable RMIP33 ou RMIP45 doit être installé uniquement avec l’un des ventilateurs suivants : P5, P8, HLB3, HLB6, HLB9, HLB11, 331H, 332H, 335 ou 336 (vendus séparément). Aucun autre ventilateur ne peut être utilisé.

Déterminer à quel endroit et de quelle façon les conduits seront installés. Il est préférable de garder un accès au dessus de la hotte pour le raccordement des conduits. Sinon, des conduits de métal flexibles peuvent être utilisés.

Si un ventilateur en ligne est installé, se reporter aux directives incluses avec celui-ci et suivre les étapes 1 à 8, 13, 14, 16, 17, 19 et suivantes de ce guide.

Utiliser des vis pour fixer le conduit de métal flexible au conduit rigide. Installer des conduits de bonnes dimensions, coude(s) et capuchon de mur ou de toit selon le type de ventilateur. Utiliser des conduits circulaires avec une petite section de conduit de métal flexible (environ 4 pi étiré) (optionnel) pour le raccordement à la transition. Utiliser du ruban adhésif en toile pour assurer l’étanchéité des joints.

La distance minimale entre le bas de votre hotte et la surface de cuisson ne doit pas être plus petite que 24 po. Un maximum de 30 po au-dessus de la surface de cuisson est fortement recommandé pour une meilleure évacuation des odeurs de cuisine.

Une distance de plus de 30 po demeure à la discrétion de l’installateur et de l’utilisateur.

Module de hotte encastrable avec ventilateur intérieur

Capuchon de toit

Capuchon de mur

HH0038F

Conduits ronds de 7 po ou 8 po avec conduit de métal

flexible de 7 po ou 8 po rond (optionnel)

Transition de 3¼ po x 10 po à 7 po ou 8 po ou transition de 3¼ po x 14 po à 8 po

Minimum de 24 po au-dessus de la table de cuisson

Module de hotte encastrable avec ventilateur ext.

Conduit rond de 10 po

Ventilateur extérieur

HH0039F

Minimum de 24 po au-dessus de la table de cuisson

Conduit métallique flexible de 10 po rond (optionnel)

Ventilateur en ligne

Conduit rond

de 10 po

HH0058F

Minimum de 24 po au-dessus de la table de cuisson

Capuchon de toit

Capuchon

de mur Module de hotte encastrable

Conduit métal. flex. de 10 po rond (optionnel)

INSTALLATION TYPIQUE AVEC

VENTILATEUR INTÉRIEUR

MODÈLE P5 (SIMPLE) OU P8 (DOUBLE)

INSTALLATION TYPIQUE AVEC

VENTILATEUR EXT. MODÈLE

331H, 332H, 335 OU 336

INSTALLATION TYPIQUE AVEC

VENTILATEUR EN LIGNE MODÈLE

HLB3, HLB6, HLB9 OU HLB11

- 21 -

2. PRÉPARER L’INSTALLATION

S’assurer que les items suivants sont inclus :

- Module de hotte encastrable

- Accessoires :

• Filtres (3 pour le modèle RMIP33, 4 pour le modèle RMIP45)

• Sac de pièces incluant: (4) écrous dentelés, (1) serre-fils, (8) vis n° 8 x 3/4 po standards, (2) connecteurs (genre «marette»),

(2) vis n° 6 x 1/2 po standards, (8) vis n° 8 x 3/8 po. Jeter la quincaillerie non utilisée.

Pièces vendues séparément :

- Ventilateur interne modèle P5 incluant ventilateur, plaque ventilateur, déviateur et adaptateur 31/4 po x 10 po

- Ventilateur interne modèle P8 incluant ventilateur, plaque ventilateur, déviateur et adaptateur 3

/4 po x 10 po

et adaptateur 3

/4 po x 14 po

- Ensemble ventilateur en ligne modèles HLB3, HLB6, HLB9 ou HLB11 (tous incluant la transition)

- Plaque ventilateur requise pour tous les ventilateurs en ligne ou extérieurs modèle 332KR

- Ensemble ventilateur extérieur modèles 331H, 332H, 335 ou 336

- Ampoules halogènes 120V, 50W, PAR 20 (2 pour le modèle RMIP33, 3 pour le modèle RMIP45)

- Revêtement d’armoire modèle RML3336S, RML3342S, RML4548S, RML4554S ou RML4560S (optionnel)

- Filtres à chicane (3 pour le modèle RMIP33, 4 pour le modèle RMIP45)

- Dosseret série RBFIP (optionnel)

- Contrôle mural RMIPWC (optionnel)

- Transitions, conduits (rigides et flexibles), coudes, volets, capuchons de mur ou de toit. Consuler les pages 19 et 20 pour la liste complète des accessoires de ventilation et les numéros de modèle.

NOTE : Lors de l’installation, protéger la table de cuissson et/ou le comptoir de cuisine.

- 22 -

3. INSTALLER LE DOSSERET (OPTIONNEL)

Il est recommandé d’installer le dosseret avant le module de hotte encastrable. L’armoire couvrira les vis d’installation du dessus du dosseret. Afin de pouvoir installer le dosseret, s’assurer d’avoir au moins 18 po entre le dessous de l’armoire et le panneau de contrôle de la cuisinière ou de la surface de cuisson. (Voir instructions fournies avec le dosseret.)

4. PRÉPARATION DE L’ARMOIRE DE HOTTE

AVERTISSEMENT

Toujours suivre les codes et standards en vigueur lors de la contruction de l’armoire de hotte.

Construire la charpente de l’armoire en fonction du format et du poids total du module de hotte encastrable. Le tableau ci-dessous indique les poids des modules selon le type de ventilateur choisi.

Commencer avec la base de l’armoire, car sa position déterminera la hauteur du module de hotte encastrable. Nous recommandons qu’elle soit faite de contreplaqué de 3/4 po d’épaisseur. Si un revêtement d’armoire optionnel sera installé, nous recommandons que les côtés et l’avant de l’armoire aient aussi 3/4 po d’épaisseur, selon que l’armoire soit de largeur standard. Si le revêtement d’armoire optionnel n’est pas installé, l’épaisseur des côtés et de l’avant de l’armoire est à la discrétion de l’installateur.

Passer l’alimentation électrique jusqu’à l’endroit de l’installation. Laisser dépasser une longueur de 4 pi de câble électrique sous l’armoire.

Si le contrôle mural optionnel RMIPWC sera installé, passer le fil électrique à partir du module jusqu’à la localisation du contrôle mural. Laisser dépasser une longueur de 6 po hors du mur. Voir la feuille d’installation du contrôle mural optionnel.

5. CHARPENTE DE L’ARMOIRE SUGGÉRÉE

Les trous d’assemblage du dessus du module sont à 119/16 po de la base de celui-ci. La distance centre-centre entre les 2 supports est de 30

/4 po pour le module de modèle PIK33 et de

/4 po pour le module de modèle PIK45.

Les trous d’assemblage du support arrière sont à 1

/2 po à

partir de la base du module. Voir l’illustration ci-contre. Une fois la base et la charpente de l’armoire faites, finaliser

l’armoire.

MODULE AVEC VENT. INT. P5 AVEC VENT. INT. P8 AVEC VENT. EN LIGNE OU EXT. (PLAQUE VENTILATEUR SEULEMENT)

RMIP33 41

LB 49 LB 27 LB

RMIP45 49 LB 57 LB 35 LB

Dosseret (Optionnel)

HH0037F

Épaisseur de la base de contreplaqué : 3/4 po

4 po pour l’instal. du revêtement d’armoire

24 po à 30 po au-dessus de la table de cuisson

Table de cuisson standard de 36 po de hauteur

1 1/2 po

HH0040F

- 23 -

8. DÉCOUPER LE TROU DANS LA BASE DE L’ARMOIRE

Si ce n’est déjà fait, découper le trou dans la base de l’armoire, aux dimensions indiquées ci-dessous.

NOTES : 1. Découper l’encoche illustrée dans le médaillon seulement

si le contrôle mural optionnel RMIPWC est installé.

2. La distance minimale recommandée entre l’arrière de l’armoire et le rebord arrière de la découpe est de 2

/4’’.

MODÈLE DE MODULE A

RMIP33 321/2 PO RMIP45 441/2 PO

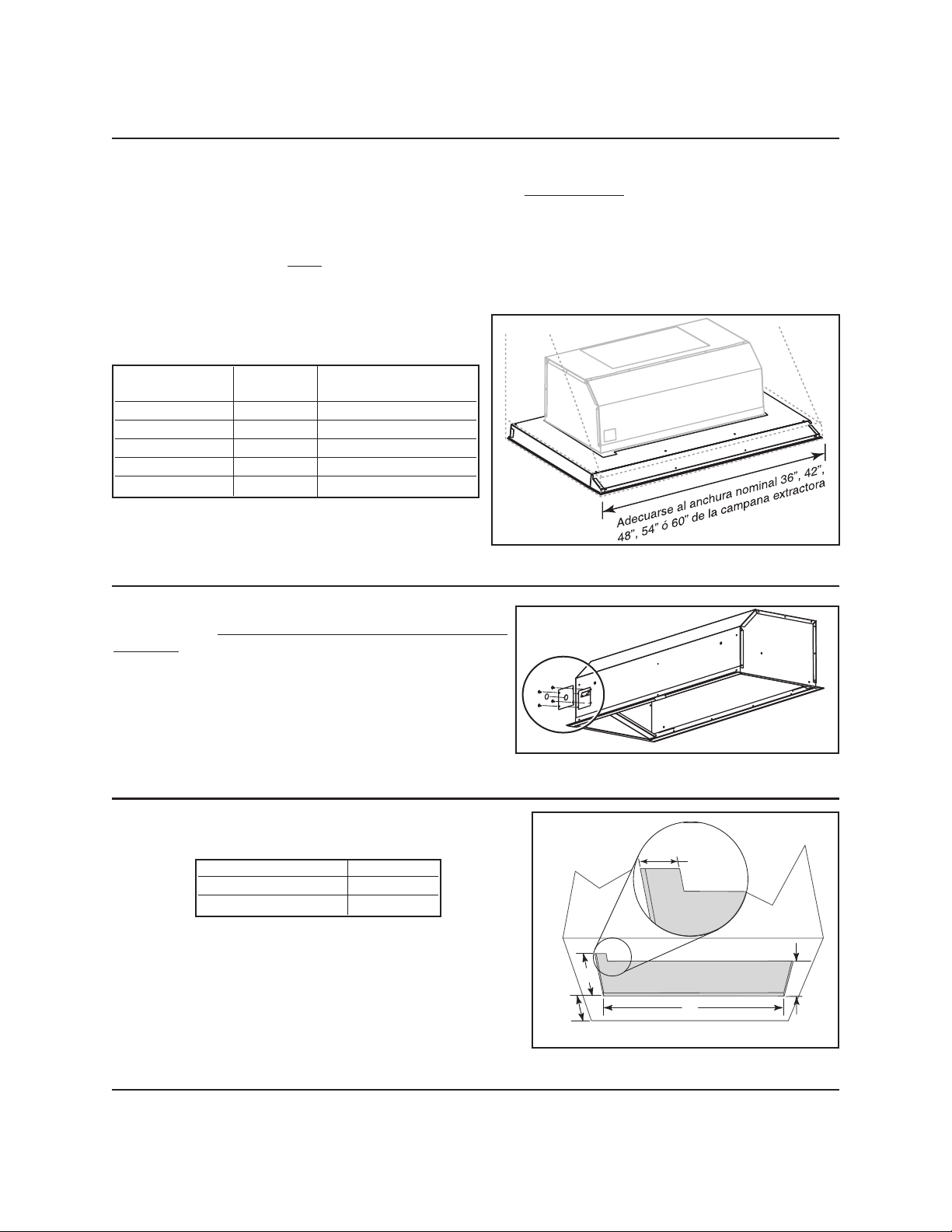

6. INSTALLER LE REVÊTEMENT D’ARMOIRE (OPTIONNEL)

Les revêtements d’armoire ont été conçus spécialement pour protéger la base de l’armoire. Pour commander, consulter le tableau ci-dessous afin de trouver le modèle de revêtement correspondant à votre module ainsi qu’à la largeur de l’armoire. Visiter le site www.broan.com

ou contacter le service technique (le numéro de téléphone se trouve dans le texte de garantie, en page 30) afin de connaître leurs caractéristiques spécifiques, incluant les profondeurs de chacun des modèles. Pour l’installation, voir la feuille d’instruction du revêtement d’armoire.

Le revêtement d’armoire s’installe avant

le module.

NOTE: Il est possible que la pièce avant de certains modèles de revêtement d’armoire empiète sur le rebord avant

du module. Si tel est le cas, retirer cette pièce, assembler le module et reinstaller la pièce avant du revêtement d’armoire.

Le branchement électrique du contrôle mural optionnel se fait à l’avant du module. Effectuer ce branchement avant l’installation du module. Pour les détails de l’installation, voir les instructions incluses avec le contrôle mural RMIPWC.

7. INSTALLER LE CONTRÔLE MURAL RMIPWC (OPTIONNEL)

9. INSTALLER LE VENTILATEUR (EXTÉRIEUR OU INTÉRIEUR)

VENTILATEUR INTÉRIEUR : Suivre toutes les étapes subséquentes de ce guide. VENTILATEUR EXTÉRIEUR : Voir les instructions fournies avec le ventilateur extérieur et suivre les étapes 13, 14,

16, 17, 19 et suivantes de ce guide.

REVÊTEMENT MODULE LARGEUR NOMINALE

DE L’ARMOIRE

RML3336S RMIP33 36 PO RML3342S RMIP33 42 PO RML4548S RMIP45 48 PO RML4554S RMIP45 54 PO RML4560S RMIP45 60 PO

HA0038F

HL0044

17 1/16''

2 1/4''

min.

HD0084

3 1/2''

16 3/8''

- 24 -

11. INSTALLER LE DÉVIATEUR (VENTILATEUR INTÉRIEUR)

Installer le déviateur tel qu’illustré. NOTE : Afin d’empêcher que le déviateur glisse à l’extérieur de la plaque

ventilateur, apposer du ruban adhésif à sa base une fois inséré dans la plaque ventilateur (incluse avec les ventilateur P5 et P8). S’il est bien installé, le déviateur dépasse d’environ 1/8 po au-dessus de la plaque ventilateur.

HD0087

12. INSTALLER L’ ADAPTATEUR (VENTILATEUR INTÉRIEUR)

En utilisant 2 vis n° 6 x 1/2 po, installer l’adaptateur sur le dessus de la plaque ventilateur. Retirer le ruban adhésif sur le volet de l’adaptateur. Sceller ensuite l’adaptateur à la plaque ventilateur à l’aide de ruban adhésif en toile.

HD0005

HD0006

10. ENLEVER L’OUVERTURE PRÉAMORCÉE (VENTILATEUR INTÉRIEUR)

Enlever l’ouverture préamorcée sur la plaque ventilateur. Voir la photo ci-dessous.

ATTENTION

Si un moteur P5 est installé, enlever l’ouverture préamorcée de 10 pouces de largeur (la plus petite). Si un moteur P8 est installé, retirer l’ouverture préamorcée de largeur correspondante aux conduits (adaptateur 10 po ou 14 po).

Retrait de l’ouverture préamorcée sur la plaque du ventilateur

HD0077

Ouverture

de 14 po

Ouverture

de 10 po

13. BRANCHEMENTS ÉLECTRIQUES (TOUS LES VENTILATEURS)

Placer le module sous son armoire. Passer le fil d’alimentation électrique par le trou du dessus du module. VENTILATEUR INTÉRIEUR : Défoncer l’ouverture préamorcée pour le fil électrique sur le dessus de la plaque

ventilateur. Enlever le couvercle de la boîte électrique et y insérer le serre-fils. Passer le câble d’alimentation électrique dans la boîte électrique de la plaque ventilateur et serrer la vis du serre-fils pour le maintenir en place.

Connecter les fils à la boîte électrique en utilisant les connecteurs fournis. Connecter le fil NOIR au NOIR, le BLANC au BLANC et le VERT ou le fil dénudé à la vis de mise à la terre. NE PAS OUBLIER DE CONNECTER LA MISE À LA TERRE. Refermer le couvercle.

VENTILATEUR EN LIGNE OU EXTÉRIEUR : Enlever le couvercle de la boîte électrique de la plaque ventilateur et effectuer le branchement électrique (voir les instructions incluses avec le ventilateur en ligne ou extérieur).

1) Vis de mise à la terre

AVERTISSEMENT

Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément aux codes et standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de service et verrouillez-le pour éviter une mise en marche accidentelle.

HD0007

14. INSTALLER LA PLAQUE VENTILATEUR (TOUS LES VENTILATEURS)

VENTILATEUR INTÉRIEUR : Installer soigneusement

la plaque à l’intérieur en haut du module en utilisant 4 écrous dentelés. Voir la photo ci-contre.

VENTILATEUR EN LIGNE OU EXTÉRIEUR : Voir les instructions incluses avec la plaque ventilateur. Installer la

plaque à l’intérieur du module en utilisant 4 écrous dentelés.

HD0042

15. INSTALLER LA TRANSITION (VENTILATEUR INTÉRIEUR)

Glisser la transition par dessus l’adaptateur. Sceller la transition à l’adaptateur en utilisant du buban adhésif en toile.

HD0091

- 25 -

- 26 -

16. RACCORDEMENT DES CONDUITS (TOUS LES VENTILATEURS)

A. Si l’accès au dessus de l’armoire demeure ouvert, aller au point 17

Installer le module

, puis raccorder les conduits et sceller les joints à

l’aide de ruban adhésif en toile.

B. Lorsque l’accès au dessus de l’armoire est fermé, tirer doucement le

conduit de métal à travers le trou de la base de l’armoire. Glisser ce conduit par dessus la transition (ventilateur intérieur) ou par dessus le collet de la plaque ventilateur (ventilateur en ligne ou extérieur). S’assurer que l’adaptateur entre dans le conduit. Sceller le raccordement à l’aide de ruban adhésif en toile.

HD0092

17. INSTALLER LE MODULE

Si un contrôle mural optionnel est prévu, consulter maintenant ses instructions d’installation. Une fois installé, continuer l’installation du module.

Installer le module à l’intérieur de l’armoire et le fixer à sa charpente en utilisant les vis n° 8 x 3/4 po fournies. Commencer par les 4 vis du dessus et terminer par les 2 arrières. (Voir la figure ci-contre pour la localisation exacte des vis de montage.)

18. INSTALLER LE VENTILATEUR (VENTILATEUR INTERIEUR)

Le ventilateur doit être installé à la plaque ventilateur en utilisant 6 vis n° 8 x 3/8 po pour le ventilateur simple et 8 vis n° 8 x 3/8 po pour le ventilateur double. Enlever le couvercle du ventilateur. Enlever ensuite la ou les roue(s) du ventilateur en tirant délicatement (voir photos ci-dessous).

HD0021

HD0022

DESSUS

ARRIÈRE

ATTENTION

Prendre soin de ne pas plier les conduits ou de pincer le fil d’alimentation électrique en installant le module.

ATTENTION

Prendre soin de ne pas plier les conduits en installant le module (point 17).

HD0085

HD0044

HD0045

Ventilateur simple (P5)

Ventilateur double (P8)

18. INSTALLER LE VENTILATEUR (VENTILATEUR INTERIEUR) (SUITE)

Installer 4 vis n° 8 x 3/8 po aux endroits indiqués sur les photos ci-dessous (ventilateur simple ou double) en laissant un espace d’environ 1/8 po. Accrocher ensuite le ventilateur à la plaque ventilateur (passer les têtes de vis à travers la grande partie des trous). Glisser ensuite le ventilateur en position (les têtes de vis dans la petite partie des trous). Serrer les 4 vis complètement.

POUR LE VENTILATEUR DOUBLE, S’ASSURER QUE LES ROUES SONT BIEN REPLACÉES; LA HOTTE NE FONCTIONNERA PAS NORMALEMENT SI ELLES SONT INVERSÉES. Dans le cans d’un ventilateur double, les deux roues sont différentes; une doit tourner dans le sens horaire et l’autre dans le sens anti-horaire. Chaque roue et moteur comportent une flèche et un numéro, vous devez les apparier correctement. (Voir dessin ci-contre.)

Terminer la fixation du ventilateur à l’aide de 2 autres vis n° 8 x 3/8 po pour le ventilateur P5 et 4 autres vis n° 8 x 3/8 po aux endroits indiqués sur les photos ci-dessous (ventilateur simple ou double). Remettre en place la ou les roue(s) de ventilateur et le couvercle.

HD0080

HD0081

Ventilateur simple (P5)

Ventilateur double (P8)

Brancher le cordon de la boîte électrique (A) et le ventilateur (B) aux prises derrière le panneau de contrôle, à l’intérieur du module.

Ne jamais brancher le fil électrique du ventilateur à la prise femelle du cordon d’alimentation.

AVERTISSEMENT

HE0022

- 27 -

AVANT

HD0023

- 28 -

Filtres et roue(s) de ventilateur. Les filtres, la gouttière et la ou les roue(s) de ventilateur doivent être fréquemment nettoyés. Utiliser de l’eau chaude

additionnée de détergent. Les filtres et les roues peuvent être nettoyés au lave-vaisselle. Pousser les filtres vers l’intérieur du module et les désengager de la gouttière pour ensuite les retirer.

Acier inoxydable : Comment maintenir son apparence étincelante

À faire :

- Laver régulièrement les surfaces à l’aide d’un chiffon ou linge propre imbibé d’eau tiède et de savon doux ou

détergent à vaisselle.

- Toujours nettoyer dans la direction des lignes de grains (direction du polissage).

- Toujours bien rincer avec de l’eau propre (2 ou 3 fois) après le nettoyage et essuyer complètement.

- Un nettoyant domestique conçu spécialement pour l'acier inoxydable peut aussi être utilisé.

À ne pas faire :

- N’utiliser aucune laine d’acier ou d’acier inoxydable ou tout autre grattoir pour enlever la saleté tenace.

- N’utiliser aucune poudre nettoyante abrasive ou rugueuse.

- Ne pas laisser la saleté s’accumuler.

- Ne pas laisser la poussière de plâtre ou tout autre résidu de construction/rénovation atteindre le module. Couvrir

l’armoire pour la durée des travaux pour s’assurer qu’aucune poussière ne colle à la surface de l’acier.

21. ENTRETIEN

19. AMPOULES HALOGÈNES

Cette hotte de cuisinière utilise des ampoules halogènes de 50W (120V, 50W, PAR 20) (non incluses). Installer les ampoules en les tournant dans le sens horaire.

20. INSTALLER LES FILTRES

Il est recommandé d’installer d’abord les filtres situés aux extrémités et de terminer par le(s) filtre(s) du centre.

1.Insérer la partie supérieure du filtre dans le module (côté de la poignée).

2.Faire pivoter la partie inférieure vers l’intérieur et pousser pour l’insérer dans la gouttière à l’arrière du module.

3.Tout en poussant sur le filtre, le glisser sous sa pièece de retenue intérieure. Des filtres de remplacement sont disponibles chez votre détaillant. Consulter l’étiquette à l’intérieur du module de hotte

encastrable pour connaître le numéro de pièce et le format.

Filtres à chicane

Ces filtres sont disponibles en option. Pour commander, se référer au tableau ci-dessous pour trouver le numéro de l’ensemble correspondant au module de hotte encastrable. Pour les installer, voir la feuille d’instruction incluse avec l’ensemble de filtre à chicane.

HD0031

HD0011

1) Poignée

FILTRE À CHICANE(TYPIQUE

)

NOD’ENSEMBLE MODÈLE DE MODULE

RBFIP33 RMIP33 RBFIP45 RMIP45

HD0086

- 29 -

HEAT SENTRY

Votre module de hotte encastrable est équipé d’un capteur de température appelé Heat Sentry. Ce capteur mettra en marche automatiquement le ventilateur du module ou augmentera sa vitesse s’il détecte de la chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur n’est pas en marche – il met le ventilateur en marche à haute vitesse.

2) Si le ventilateur est en marche à une vitesse inférieure – il met le ventilateur à vitesse maximum.

Lorsque la température revient à la normale, la vitesse du ventilateur retourne à sa position originale. Tester toutes les commandes du module. Si le contrôle optionnel RMIPWC est installé, tester toutes ses commandes. Terminer la construction de l’armoire.

AVERTISSEMENT

Le HEAT SENTRY peut entrer en fonction même si le module est arrêté. Dans ce cas, il est impossible d’arrêter le ventilateur avec son interrupteur. Si vous devez arrêter le ventilateur, faites-le à partir du panneau électrique principal.

21. ENTRETIEN (SUITE)

À éviter lors du choix d’un détergent :

- Tous produits nettoyants qui contiennent des agents de blanchiment; ils attaqueront l’acier inoxydable.

- Tous produits contenant du chlorure, fluorure, iode ou bromure; ils détérioreront rapidement les surfaces.

- Tous produits combustibles utilisés pour le nettoyage : acétone, alcool, éther, benzène, etc.; ils sont hautement

explosifs et ne devraient jamais être utilisés près d’une cuisinière.

22. FONCTIONNEMENT

Toujours mettre en marche le ventilateur avant de commencer la cuisson afin d’établir une circulation d’air dans la cuisine. Laisser également le ventilateur fonctionner quelques minutes après l’arrêt de la cuisinière afin de nettoyer l’air. Ceci aidera à garder la cuisine plus propre et plus claire.

VENTILATEUR

Le ventilateur fonctionne à l’aide de deux commandes, ou avec le contrôle mural optionnel RMIPWC. Utiliser l’interrupteur MARCHE/ARRÊT muni d’une lumière rouge pour mettre en marche et arrêter le ventilateur. Lorsque mis sous tension, le ventilateur fonctionnera à la vitesse utilisée la dernière fois. Utiliser le contrôle de vitesse du ventilateur en tournant dans le sens horaire pour diminuer la vitesse et le sens anti-hohaire pour augmenter la vitesse.

AMPOULES HALOGÈNES

Deux interrupteurs marche/arrêt contrôlent les lampes halogènes. L’interrupteur à bascule avant contrôle la lampe du centre (pour les modules de 45 po). L’interrupteur arrière contrôle les lampes de chaque côté (chaque interrupteur contrôle une ampoule pour les modules de 33 po). Allumer une, deux ou trois ampoules selon vos besoins. Utiliser des ampoules halogènes PAR 20, 50W (non comprises).

1) MARCHE/ARRÊT du ventilateur

2) Contrôle de la vitesse du ventilateur

3) Interrupteurs des ampoules halogènes

CONTRÔLE RMIPWC (OPTIONNEL)

Il existe un contrôle mural optionnel pour le fonctionnement du module. Pour les détails d’installation, voir les directives d’installation qui accompagnent le contrôle RMIPWC.

NOTE : Lorsque le contrôle RMIPWC est branché au module, les

commandes du module ne fonctionnent plus.

1) Interrupteur d’éclairage 3)Contrôle vitesse du ventilateur

2) MARCHE/ARRÊT du ventilateur

HC0007

HC0006

- 30 -

PIÈCES DE REMPLACEMENT

GARANTIE

GARANTIE LIMITÉE D’UN AN DE BROAN-NUTONE LLC

Broan-NuTone LLC garantit à l’acheteur consommateur initial de ses produits qu’ils sont exempts de tout défaut dans les matières premières ou la main-d’œuvre, pour une période d’un an à compter de la date d’achat par le consommateur initial. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT, MAIS NON LIMITÉES AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.

Durant cette période d’un an, Broan-NuTone LLC, à sa discrétion, réparera ou remplacera gratuitement, tout produit ou pièce qui s’avère défectueux et ayant été utilisé nomalement et d'une manière non abusive.

Cette garantie ne couvre pas (a) l’entretien et le service normal ou (b) tout produit ou pièce endommagé par suite de mauvais usage, négligence, accident, entretien inapproprié ou réparation (autre que par Broan-NuTone LLC), mauvaise installation ou installation non conforme au mode d’installation recommandé.

La durée de toute garantie implicite est limitée à une période d’un an tel que spécifiée pour la garantie exprimée. Certains états ou provinces ne permettent pas de limite de temps sur les garanties implicites. Si tel est le cas, veuillez ne pas tenir compte de la dernière limite décrite ci-dessus.

L’ENGAGEMENT DE BROAN-NUTONE LLC DE RÉPARER OU DE REMPLACER, AU CHOIX DE BROAN-NUTONE LLC, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE LLC NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE OU EN RAPPORT À L’UTILISATION OU LA PERFORMANCE DE SES PRODUITS. Certains états ou provinces ne permettent pas l’exclusion ou la limite relative aux dommages directs, indirects ou spéciaux. Si tel est le cas, veuillez ne pas tenir compte de l’exclusion ou de la limite ci-dessus.

Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez d’autres droits qui varient d’un état ou d’une province à l’autre. Cette garantie annule toutes les autres garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone LLC à l’adresse ou numéro de téléphone mentionnés plus bas, (b) donner le numéro du modèle et l’identification de la pièce et (c) décrire la nature de tout défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d’achat initial du dit produit.

LOGO RANGEMASTER ATTACHE FILTRE THERMOSTAT CONTRÔLE DE VITESSE VIS N° 8-32 x 1/2

PO, QUADREX

CONNECTEUR MÂLE CONNECTEUR FEMELLE BORNIER ÉCROU DENTELÉ N° 8-32 DOUILLE INT. DOUBLE UPST (LAMPES HAL.) INT. SIMPLE UPST ILLUMINÉ (VENTILATEUR) BOUTON DU CONTRÔLE DE VITESSE FILTRES

MICROMESH

9,25 PO x 12,50 PO

FILTRES

MICROMESH

11,13 PO x 12,50 PO AMPOULES HALOGÈNES PAR 20 50W GUIDE D’INSTALLATION SAC D’INSTALLATION ((4) écrous à bride n° 10-32, (1) serre-fils LP16-AP, (2) connecteurs n° 74B, (8) vis n° 8 x 3/4 po, (8) vis n° 8 x 3/8 po, (2) vis n°6 x 1/2 po)

HL0043

MODÈLES RMIP33 ETRMIP45

1112

1 2 3 4 5 6 7 8

9 10 11 12 13

V03493 V03686 V03435 V03501 V02512 V02773 V02772 V03505 V00673 V02264 V03502 V03503 V03504 V05865 V05866 V02544 V05861

V03888

11 34 11 11 22 11 11 11 22 23 11 11 11 32

-2 34 11

N° N° DE MODÈLE

RÉF. PIÈCE

DESCRIPTION

33 45

HL0043

- 31 -

PIÈCES DE REMPLACEMENT

N° DE N° DE LA

RÉF. PIÈCE

DESCRIPTION QTÉ

1 2 3 4 5 6 7 8

9 10 11 12 13 14

16 17 18 19 20 21 22 23

V13296 V03500 V12997 V03577 V02160 V01869 V01857 V01582 V14973 V01810 V03400 V01766 V00871 V02001 V01831 V11705 V11614 V01927 V03495 V03494 V13230 V03496 V00660 V05520 V00613

1 1 1 1 1 4 1 1 1 3 1 1 3 3 2 1 1 4 1 1 1 1 1 2 2

ADAPTATEUR ET VOLET 3¼ PO x 10 PO DÉFLECTEUR D’AIR PLAQUE VENTILATEUR SIMPLE ASSEMBLÉE MOUSSE 1/2

PO x 1/2 PO x 12 PO

CONDENSATEUR 15MFD VIS MÉCANIQUE N° 6-32 x 1/4

CACHE-FILS ÉCROU DENTELÉ N° 6-32 VENTILATEUR SIMPLE ASSEMBLÉ ANNEAU ROUE ROUE HOTTE 7,094

PO x 3,375 PO CW

MOTEUR 165W CW RONDELLE 3/16

PO DI x 3/4 PO DE

OEILLET MOTEUR G-431-1 COLLIER DE SERRAGE 8 po SUPPORT DE MOTEUR FIL N° 18 TEW BRUN x 10 po VIS MÉTRIQUE M4 x 6

MM PAN QDRX

ARRÊT DE TRACTION CORDON VENTILATEUR CORDON D’ALIMENTATION VENTILATEUR 36

PORTE CONNEXION ÉLECTRIQUE CORDON D’ALIMENTATION 120 VOLTS ARRÊT DE TRACTION CORDON D’ALIMENTATION VIS N° 8 x 3/8 po, T/B, TÊTE N° 8 VIS N° 10-32 x 3/8 po, TF, VERTE

HL0021

15 14 13

PLAQUE ET VENTILATEUR SIMPLE (Modèle P5)

- 32 -

PIÈCES DE REMPLACEMENT

N°

DE N°DE LA

RÉF. PIÈCE

DESCRIPTION QTÉ

9 10 11 12 13 14 15

17 18 19 20 21 22 23 24 25

V14971 V13296 V03500 V14975 V03577 V01582 V02160 V01857 V01766 V03400 V14974 V01810 V03399 V03457 V00871 V01831 V11705 V11614 V02001 V01927 V03495 V03494 V14960 V00660 V03496

V0520

V00613

1 1 1 1 1 1 2 2 1 1 1 2 1 1 6 2 2 2 6 8 1 1 1 1 1 4

ADAPTATEUR ET VOLET 3¼ PO x 14 PO ADAPTATEUR ET VOLET 3¼ PO x 10 PO DÉFLECTEUR D’AIR PLAQUE VENTILATEUR DOUBLE ASSEMBLÉE MOUSSE 1/2

PO x 1/2 PO x 12 PO

ÉCROU DENTELÉ N° 6-32 CONDENSATEUR 15MFD CACHE-FILS MOTEUR 165W CW ROUE HOTTE 7,094

PO x 3,375 PO CW

VENTILATEUR DOUBLE ASSEMBLÉ ANNEAU ROUE ROUE HOTTE 7,094

PO x 3,375 PO CCW

MOTEUR 165W CCW RONDELLE 3/16

PO DI x 3/4 DE

COLLIER DE SERRAGE 8

SUPPORT DE MOTEUR FIL N°18 TEW BRUN x 10

OEILLET MOTEUR G-431-1 VIS MÉTRIQUE M4 x 6

MM PAN QDRX

ARRÊT DE TRACTION CORDON DE VENTILATEUR CORDON D’ALIMENTATION VENTILATEUR 36

PORTE CONNEXION ÉLECTRIQUE ARRÊT DE TRACTION CORDON D’ALIMENTATION CORDON D’ALIMENTATION 120 VOLTS VIS N°8 X 3/8

PO, T/B, TÊTE N°8

VIS N°10-32 X 3/8

PO, TF, VERTE

18 17 16 15

PLAQUE ET VENTILATEUR DOUBLE (Modèle P8)

MANUAL DE INSTALACIÓN

CONCEBIDO SÓLO PARA USO DOMÉSTICO

INSTALADOR: DEJAR ESTE MANUAL AL PROPRIETARIO.

PROPRIETARIO: INSTRUCCIONES DE UTILIZACIÓN Y MANTENIMIENTO EN LAS

PÁGINAS 44 A 45.

REGISTRE SU PRODUCTO EN LÍNEA EN: www.broan.com/register

V05861 rev. G

LEER Y CONSERVAR ESTAS INSTRUCCIONES

MODELOS RMIP33 Y RMIP45

HB0031

- 34 -

ADVERTENCIA ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA, O LESIONES A PERSONAS, CUMPLA LOS SIGUIENTES PUNTOS:

1. Solamente use esta unidad de la manera propuesta

por el fabricante. Si tiene alguna pregunta, comuniquese con el fabricante en la dirección o teléfono anotados en la garantía.

2. Antes de limpiar o poner en servicio la unidad,

apague el interruptor en el panel de servicio, y asegure el panel de servicio para evitar que se encienda accidentalmente. Cuando el dispositivo para desconectar el servicio eléctrico no puede ser cerrado con algún tipo de traba, sujete fuertemente al panel de servicio, una etiqueta de advertencia prominente.

3. El trabajo de instalación y el alambrado eléctrico

deben llevarse a cabo por personal calificado de acuerdo con todos los códigos y las normas aplicables, incluyendo los códigos y normas de construcción contra incendios.

4. Se requiere una cantidad de aire suficiente para la

combustión y escape de gases por la chimenea del equipo de quemado de combustible para evitar salirse de las especificaciones y estándares de seguridad del fabricante, tales como los publicados por la Asociación nacional de protección contra incendios (NFPA por sus siglas en Inglés), y la Sociedad americana de ingenieros de calefacción, refrigeración y aire acondicionado (ASHRAE por sus siglas en Inglés), y los códigos de las autoridades locales.

5. Cuando corte o taladre en una pared o techo, no

dañe los cables eléctricos ni otras instalaciones ocultas.

6. Los ventiladores con conductos deben siempre

ventilar hacia el exterior.

7. No use esta unidad con ningún

otro

control de velocidad de estado sólido, salvo el control remoto RMIPWC (opcional).

8. Para reducir todo riesgo de incendio, use solamente

conductos en metal.

9. Esta unidad se debe conectar a tierra.

PARA REDUCIR EL RIESGO DE INCENDIO DE GRASA EN LA SUPERFICIE DE LA ESTUFA:

a) No deje nunca los aparatos de cocer sin vigilancia

a fuego vivo. Los desbordamientos producen humo y derrames grasiendos que pueden inflamarse. Caliente el aceite despacio, a fuego lento o mediano.

b) Ponga en marcha siempre la campana al cocinar a

temperaturas elevadas o al cocinar alimentos flameados.

c) Limpie los ventiladores con frecuencia. No deje

que la grasa se acumule en el ventilador ni en el filtro.

d) Utilice cacerolas de tamaño apropiado. Emplee

siempre un recipiente adecuado para el tamaño de la placa.

PARA EVITAR RIESGO DE LESIONES PERSONALES EN CASO DE INCENDIO DE GRASA EN LA SUPERFICIE DE LA ESTUFA, OBSERVE LO SIGUIENTE*:

1. Cubra y sofoque las llamas con una tapa ajustada,

azafate de hornear galletas, o azafate de metal, y luego apague el calentador. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si la llamas no se apagan inmediatamente, HAY QUE EVACUAR Y LLAMAR LOS BOMBEROS.

2. NUNCA ALCE UNA SARTÉN QUE TENGA

LLAMAS – Usted se puede quemarse.

3. NO USE AGUA, incluyendo trapos, lavaplatos

mojados o toallas - puede que ocurran explosiones de vapor violentas.

4. Use un extintor SOLAMENTE si: A. usted sabe que tiene un extintor ABC y sabe usarlo. B. El incendio es pequeño y está restringido al

área donde empezó.

C. Se está llamando los bomberos. D. Usted puede tratar de apagar el fuego teniendo

una salida detrás suyo.

* Basado en “Kitchen Fire Safety Tips” publicado por la Asociación National de protección contra Incendios (NFPA).

PRECAUCIÓN

1. Sólo para uso de ventilación general. No se use para extraer materiales o vapores peligrosos o explosivos.

2. Para evitar daños al cojinete del motor y/o impulsores ruidosos o desequilibrados, mantenga la fuente de potencia lejos de rocíos de pared seca, de polvo de construcción, etc.

3. El motor del dispositivo tiene un dispositivo contra sobrecargas térmicas que apaga el motor en forma automática si éste se sobrecalienta. El motor volverá arrancar cuando se enfríe. Si el motor sigue apagándose, haga verificar campana reciba servicio.

4. La distancia mínima entre la campana y la encimera debe ser de 24”. Asimismo, se recomienda que dicha distancia no supere las 30” para obtener la máxima capacidad de absorción de la impurezas creadas la cocinar.

5. Se recomienda que la instalación la realicen dos personas, debido al tamaño y peso de esta campana.

6. A fin de reducir los riesgos de incendio y para bien evacuar el aire de salida, asegúrese de evacuar el aire al exterior – No evacue el aire en espacios limitados como el interior de las paredes o del techo o en el desván, falso techo o garaje.

7. Este producto está equipado de un termostato que puede hacer partir el ventilador automáticamente. Para evitar los riesgos de daño, apague la corriente del panel eléctrico y cierre con candado o afiche una advertancia en el panel para prevenir que la campana funcione automáticamente.

8. A causa de la gran capacidad de evacuación de esta dispositivo, usted debe asegurarse que suficiente aire entre en la casa para remplazar el aire evacuado abriendo una ventana a el interior o cerca de la cocina por ejemplo.

9. Para reducir el riesgo de incendio y descarga eléctrica, los modelos Broan RMIP33 y RMIP45 deben ser installados con ventilador interior modelo P5 o P8, ventilador exterior modelo 331H, 332H, 335 o 336 o ventilador en línea HLB3, HLB6, HLB9 o HLB11 (vendidos separadamente) solamente. Otros ventiladores no pueden reemplazar a este ventiladores.

10. Utilíce sólo con un conjunto autorizado de conexión con cordón.

11. Lea la etiqueta de especificaciones en el producto

para mayor información y requisitos.

- 35 -

Placa antisalpicaduras

Serie RMP

(Cubierta para pared

de acero inoxidable con

estantes para

calentamiento.

Opcional.)

Modelo P5

ventilador simple

(500 pcm)

Modelo P8 ventilador doble (900 pcm)

NOTA: El ventilador doble P8 puede ser

instalado con conductos de 7’’o 8” redondos.

Para prestaciones óptima a nivel de sonido y del aire, utilizar los conductos 8” redondos.

Modelo 407

conducto redondo

de 7” (Sectiones

de 24’’)

Modelo 412

transicíon

3¼” x 10” a 7”

Modelo 647

” redondo

(remate de

pared)

Modelo 415

Codo ajustado de 7” (opcional)

Conducto metálico

flexible redondo de

7” (

optional)

- MODELOS RMIP33 Y RMIP45 SISTEMA DE DISPOSITIVO -

VENTILADORES INTERIORES

Adaptador & compuerta

31/4” x 10” (incluye con

ventiladores P5 y P8)

Adaptador & compuerta

31/4” x 14”

(incluye con ventilador P8)

Control remoto RMIPWC

(optional)

Bandeja de conexión (incluye el ventiladores interiores P5 y P8)

DISPOSITIVO RMIP33

ó RMIP45

Modelo 643 (remate de pared 8” redondo)

Deflertor de aire

(incluye con ventiladores P5 y P8)

Revestimiento protector de la campana (optional) RML3336S, RML3342S, RML4548S, RML4554S ó RML4560S

Modelo 634 ó 644

(remate de techo)

Conducto estándar de 8” redondo

Modelo 413 transicíon

(

31/4

” x 10” a 8”)

Codo ajustado de 8” (opcional)

Conducto metálico flexible redondo de 8” (

optional)

Modelo 459

transicíon

(31/4

” x 14” a 8”)

Filtros

deflectores

Serie RBFIP

(Opcional)

- 36 -

HL0068

Modelo 421 (10” Redondo. vertical, en línea interior)

Recomandado para utilización con ventiladores exteriores

Modelo 410 conducto de 10” redondo (

Sectiones de 2’)

Conducto

metálico flexible

redondo de 10”

(

optional)

Revestimiento protector de la campana (optional) RML3336S, RML3342S, RML4548S, RML4554S ó RML4560S

Modelo 418

Codo ajustado de

10” (opcional)

Ventilador en línea

modelo HLB3 (280 pcm)

(incluye una transición

redonda de 8

” a 10”)

DISPOSITIVO RMIP33

ó RMIP45

- MODELOS RMIP33 Y RMIP45 SISTEMA DE DISPOSITIVO -

VENTILADORES EN LÍNEA Y EXTERIORES

Ventilador exterior

modelo 331H (600 pcm)

ó 332H (900 pcm)

Ventilador exterior

modelo 335 (1200 pcm)

ó 336 (1500 pcm)

Modelo 441

(

Remate de pared

10” redondo)

Modelo 437

(Remate de techo alta capacidad)

Modelo 441 (

Remate de pared

10” redondo)

Bandeja de conexión

332KR para ventiladores exteriores

ó en línea.

Vendida separadamente.

Ventilador en línea modelo HLB6 (600 pcm) (incluye dos transiciones

redondas de

4½

” x 18½” a 10”)

Ventilador en línea

modelo HLB9 (800 pcm)

ó HLB11 (1100 pcm)

(incluye dos transiciones

redondas de 8

” x 12” a 10”)

Placa antisalpicaduras

Serie RMP

(Cubierta para pared

de acero inoxidable con

estantes para

calentamiento.

Opcional.)

Filtros deflectores Serie RBFIP (Opcional)

Control remoto RMIPWC

(optional)

- 37 -

1. SELECCIONE LA OPCIÓN VENTILADOR Y INSTALE LOS CONDUCTOS

Este dispositivo funciona tanto con un ventilador exterior, con un ventilador en línea y como interior. El modelo de dispositivo RMIP33 o RMIP45 debe ser instalado unicamente con ventilador modelo P5, P8, HLB3, HLB6, HLB9, HLB11, 331H, 332H, 335 o 336 (vendidos separadamentes). Otros ventiladores no pueden reemplazar a este ventiladores.

Planifique dónde y como se van a colocar los conductos. Se recomienda conectar los conductos por la parte superior de la campana. Coma alternativa, pueden utilizarse conductos metálicos flexibles. Si un ventilador en línea est instalado, se

refiere a las instrucciones incluidas con ésté y siga las etapas 1 a 8, 13, 14, 16, 17, 19 y siguiente de este manual.

Instale los conductos de dimensión adecuada, codo(s) y remate la pared o el techo adecuado para el tipo de ventilador que esté usando. Utilice conductos circulares de 7” ó 8”, con una sección pequeña (unos 4’ de expandida) de conducto metálico flexible (opcional) para realizar la unión con el cambio de sección. Utilice tornillos para fijar el conducto metálico flexible al conducto rigido. Utilice cinta adhesiva a conducto para asegurarse estanquidad de las coyunturas.

La distancia mínima entre la campana y la encimera debe ser de 24”. Asimismo, se recomienda que dicha distancia so supere las 30’’ para obtener la máxima capacidad de absorción de las impurezas creadas al cocinar.

Si se utilizan distancias superiores a 30”, el instalador y el usuario son responsables de los posibles problemas.

2. PREPARE LA INSTALACIÓN

Asegúrese que los artículos siguientes están incluidos:

- Dispositivo

- Accesorios:

• Filtros (3 con modelo RMIP33, 4 con modelo RMIP45)

• Bolsa de piezas incluye: (4) tuercas dentellado, (1) alambre eléctrico, (8) tornillos n.° 8 x

/4” estándar (2) conectador de cable,

(2) tornillos n.° 6 x

/2” estándar, (8) tornillos n.° 8 x 3/8”. Deshacerse de artículo sin utilizar.

Piezas separadas:

- Ventilador interno modelo P5 incluye ventilador interno, placa del ventilador, desviador y adaptador 31/4” x 10”

- Ventilador interno modelo P8 incluye ventilador interno, placa del ventilador, desviador y adaptador 3

/4” x 10”

y adaptador 3

/4” x 14”

- Ventilador en línea modelo HLB3, HLB6, HLB9 o HLB11 (todos con la transición)

Bandeja de conexión 332KR requerida para todos los ventiladores en línea o exteriores

- Ventilador exterior 331H, 332H, 335 o 336

- Bombillas halógenas (120V, 50W, PAR 20)

- Revestimiento protector de la campana modelo RML3336S, RML3342S, RML4548S, RML4554S ó RML4560S (opcional)

- Placa antisalpicaduras serie RMP (opcional)

- Control remoto RMIPWC (opcional)

- Transiciónes, conductos (flexibles y rígido), codos, compuertas de tiro, remates de pared o de techo. Consultar las páginas 35 y 36 para la lista completa de los accessorios de ventilation y los números de modelo.

NOTA: Durante la instalación, proteger la encimera y / ó la superficie para cocinar.

Inserto con ventilador interior

Tapa del techo

Tapa del muro

HH0038E

Conducto redondo de 7” o 8”con conducto metálico

flexible de 7” o 8” redondo (opcional)

Transición 3 1/4” x 10” a 7” o 8” o transición de 3 1/4” x 14” a 8”

Distancia mínima de 24”

sobre el nivel de la superficie para cocinar

Inserto con ventilador exterior

Conducto redondo de 10”

Ventilador exterior

HH0039E

Distancia mínima de 24” sobre el nivel de la superficie para cocinar

Conducto metálico flex. de 10” redondo (opcional)

Ventilador en línea

Conducto redondo

de 10

”

HH0058E

Inserto

Conducto metálico flex. de 10

” redondo

(opcional)

Tapa del techo

Tapa del muro

Distancia mínima de 24” sobre el nivel de la superficie para cocinar

INSTALACIÓN ESTÁNDAR CON

VENTILADOR INTERIOR

MODELO P5 (SIMPLE) Ó P8 (DOBLE)

INSTAL. ESTÁNDAR CON

VENTILADOR EXT. MODELO

331H, 332H, 335 Ó 336

INSTALACIÓN ESTÁNDAR CON

VENTILADOR EN LÍNEA MODELO

HLB3, HLB6, HLB9 Ó HLB11

- 38 -

3. INSTALE LA PLACA ANTISALPICADURAS (OPCIONAL)

Se recomienda instalar la placa antisalpicaduras antes de introducir la campana extactora. La campana tapará los tornillos de montaje superiores de las placas antisalpicaduras. Para instalar la placa de antisalpicaduras, asegúrese de tener 18’’ entre debajo de la campana y el panel de control de la cocina o encima de la cocina. (Vea las instrucciones incluidas con la placa antisalpicaduras.)

4. PREPARACIÓN DE LA CAMPANA EXTRACTORA

ADVERTENCIA

Cuando instale una campana extractora, cumpla todos los códigos y normas de instalación aplicables.

El armazón de la campana extractora debe tener un tamaño adaptado a la forma y al peso total del dispositivo. Consulte la tabla siguiente para saber el peso total del dispositivo, en función del tipo de ventilador elegido.

Empiece por la base de la campana extractora, ya que su posición determinará la altura del dispositivo. Aconsejamos que la base de la campana extractora sea un contrachapado de 3/4 de pulgada de grosor. Si se va a instalar un revestimiento protector opcional para la campana extractora, se recomienda el borde de la campana extractora debe tener un grosor de 3/4 de pulgada, si se utilizan armarios de una profundidad estándar. Si no se va a instalar el revestimiento protector opcional para la campana extractora, el instalador puede decidir el grosor del borde de la campana extractora.

Lleve el cable de alimentación hasta la ubicación de la instalación. Saque un trozo de cable eléctrico de 4 pies de largo por debajo de la campana.

Si va a instalar el control remoto opcional RMIPWC, lleve el cable de alimentación de debajo de la campana a la ubicación en la pared del control remoto. Saque un trozo de cable eléctrico de 6 pulgadas desde la ubicación en la pared del control remoto. Consulte las instrucciones de instalación del control remoto.

5. ARMAZÓN INTERNO RECOMENDADO PARA LA CAMPANA EXTRACTORA

Localice los ojos por los tornillos de montaje de la parte superior a 11

/16” de la base del dispositivo. Los puntos centrales de

dichos salientes deben estar separados 30

/4” en el caso del

modelo de dispositivo RMIP33 y 42

/4” en el caso del modelo

de dispositivo RMIP45. Los ojos por los tornillos de montaje del del saliente posterior

debe estar a 1

/2” de la base de la campana extractora. Véase

la ilustración de la derecha. Una vez colocados la base de la campana extractora y el

armazón, concluya el montaje.

DISPOSITIVO CON VENT. INT. P5 CON VENT. INT. P8 CON VENT. EN LÍNEA O EXTERIOR (SÓLO BANDEJA DE CONEXIÓN)

RMIP33 41

LIBRAS 49 LIBRAS 27 LIBRAS

RMIP45 49 LIBRAS 57 LIBRAS 35 LIBRAS

Placa antisalpicaduras (Opcional)

HH0037E

Grosor de la base de contrachapado : 3/4’’

4’’ para la instalación del revestimiento protector

Entre 24’’ y 30’’ por encima de la superficie para cocinar

Encimera estándar de 36 pulgadas de altura

1 1/2”

HH0040E

- 39 -

8. CORTE EL ORIFICIO EN LA BASE DE LA CAMPANA EXTRACTORA

Si no está hecho, corte un orificio en la base de la campana, utilizando las dimensiones que aparecen a continuación.

NOTAS: 1. La hendidura que hay en el dispositivo sólo debe

cortarse si se va a instalar el control remoto opcional RMIPWC.

2. La distancia mínima recomendada entre la parte trasera de la campana y la parte trasera del borde del orificio es de 2

/4’’.

MODELO DE DISPOSITIVO A

RMIP33 321/2’’ RMIP45 44

/2’’

6. INSTALACIÓN DEL REVESTIMIENTO PROTECTOR DE LA CAMPANA EXTRACTORA (OPCIONAL)

Los revestimientos protectores están especialmente diseñados para proteger la base exterior de la campana extractora. Para hacer el pedido, consulte la tabla siguiente para saber el número de pieza del protector adecuado para su dispositivo y para la profundidad de la campana extractora. Visitar www.broan.com

o contactar con el servicio técnico (el número de teléfono es en el texto de la garantía, en página 46) afin de conocer sus características específicas, incluyendo las profundidades de todos los modelos. Para instalarlo, consulte las instrucciones que acompañan al protector de la campana extractora.

El protector debe instalarse antes

de colocar el dispositivo.

NOTA: Es posible que por algunos modelos de revestemiento, la parte lejos invade la borde lejos del dispositivo. Llegado

el caso, retire la parte lejos del revestimiento, instalar el dispositivo y reinstalar la parte lejos del revestimiento.

MODELO DE MODELO DE ANCHURA NOMINAL DE LA

REVESTIMIENTO DISPOSITIVO CAMPANA EXTRACTORA

L3336S RMIP33 36’’ L3342S RMIP33 42’’ L4548S RMIP45 48’’ L4554S RMIP45 54’’ L4560S RMIP45 60’’

La conexión eléctrica del control remoto se encuentra delante del dispositivo. Realice esta conexión antes de instalar el dispositivo. Para obtener los detalles de instalación, consulte las instrucciones de instalación incluidas en el control remoto RMIPWC.

7. INSTALACIÓN DEL CONTROL REMOTO RMIPWC (OPCIONAL)

9. INSTALE EL VENTILADOR (EXTERIOR Ó INTERIOR)

VENTILADOR INTERIOR: Siga todas las etapas subsecuentes de este manual. VENTILADOR EXTERIOR: Se refiere a las instrucciones incluidas con el ventilador exterior. Siga las etapas 13, 14, 16,

17, 19 y siguiente de este manual.

HA0038E

HL0044

17 1/16''

2 1/4''

min.

HD0084

3 1/2''

16 3/8''

- 40 -

11. INSTALE EL DESVIADOR (VENTILADOR INTERIOR)

Instale el desviador tal como ilustrado. NOTA: Para que el desviador no se salga de la bandeja de conexión,

ponga un poco de cinta en la base del desviador una vez introducido en la apertura de la bandeja de conexión (viene con los ventiladores P5 y P8).

Cuando está correctamente instalado, el desviador sobresale aproximadamente 1/8’’ de la bandeja de conexión.

HD0087

12. INSTALE EL ADAPTADOR (VENTILADOR INTERIOR)

Utilizando los dos (2) tornillos n.° 6 x 1/2’’, instale el adaptador encima de la bandeja de conexión. Retire la cinta de la solapa del adaptador. Luego selle el adaptador y la bandeja de conexión con una cinta adhesiva a conducto.

HD0005

HD0006

10. ROMPA LA ABERTURA (VENTILADOR INTERIOR)

En la placa del ventilador, rompa la abertura de salida de aire. V

er la foto de abajo

PRECAUCIÓN

Cuando utilice el ventilador P5, retire la pieza desmontable de 10’’ de anchura (pieza más pequeña). Si utiliza un ventilador P8, retire la pieza desmontable correspondiente al conducto instalado (adaptador/rejilla de 10’’ó 14’’).

Retire la apertura de la pieza desmontable de la bandeja de conexión

HD0077

Pieza desmontable

de 14’’

Pieza desmontable

de 10’’

13. CONEXIÓN ELÉCTRICA (TODOS LOS VENTILADORES)

Coloque el dispositivo debajo de la campana extractora instalada. Introduzca el cable por el orificio situado en la parte superior del dispositivo.

VENTILADOR INTERIOR: Retire la pieza desmontable para el cable de alimentación en la bandeja de conexión. Saque la tapa de la caja eléctrica, inserte el alambre eléctrico. Pase el cable eléctrico en la bandeja de conexión y apriete el tornillo del alambre eléctrico en la entrada de la bandeja de conexión para mantener los cables en su posición.

Conecte los cables a la caja eléctrica utilizando los conectadores de cables.

Conecte el cable NEGRO al NEGRO, el BLANCO al BLANCO y el VERDE ó el desnude al el tornillo que toma de tierra. JAMÁS DEBE OLVIDARSE DE CONECTAR LA TOMA DE TIERRA. Reemplace la tapa.

VENTILADOR EN LÍNEA O EXTERIOR: Saque la tapa de la caja eléctrica de la bandeja de conexión conecte los

cables (vea instrucciones incluye con el ventilador en línea o exterior).

1) Tornillo que toma de tierra

ADVERTENCIA

Peligro de choque eléctrico. La instalación eléctrica debe ser hecha por personal calificado de acuerdo con todos los códigos aplicables y normas. Antes de efectuar el empalme, cortar la alimentación eléctrica del interruptor y cerrar con securidad para prevenir una alimentación accidental.

HD0007

14. INSTALE LA BANDEJA DE CONEXION (TODOS LOS VENTILADORES)

VENTILADOR INTERIOR: Instalar la bandeja de conexión

(viene con ventilador P5 y P8) al interior del dispositivo, utilizando 4 tuercas dentelladas. Vea la foto derecha.

VENTILADOR EN LÍNEA O EXTERIOR: Referirse a los instrucciones incluye con la bandeja de conexion. Instalar la

bandeja de conexión al interior del dispositivo utilizando 4 tuercas dentelladas.

HD0042

15. INSTALE LA TRANSICIÓN (VENTILADOR INTERIOR)

Coloque la transición sobre el adaptador. Selle la transición al adaptador en con cinta adhesiva a conducto.

HD0091

- 41 -

- 42 -

16. CONEXIÓN DEL CONDUCTO (TODOS LOS VENTILADORES)

A. Si existe un acceso por la parte superior de la campana, conecte el

conducto y selle las juntas con cinta aislante tras la etapa 17

Instalación del dispositivo.

B. Si no existe ningún acceso por la parte superior de la campana,

presione con cuidado con el conducto de metal en el orificio de la base de la campana extractora. Pase el conducto por el cambio de sección (ventilador interior) o por la brida de la bandeja de conexión (ventilador exterior). Asegúrese de que la unidad del adaptador o la rejilla se introduce en el conducto. Selle la conexión con cinta aislante.

HD0092

17. INSTALACIÓN DEL DISPOSITIVO

Si desea instalar un control de pared opcional, consulte ahora las instrucciones de instalación. Una vez que las haya consultado, prosiga con la instalación del dispositivo.

Instale el dispositivo dentro de la campana extractora y asegúrelo al armazón mediante los tornillos de montaje de n.° 8 x 3/4’’ que se facilitan. Empiece colocando los 4 tornillos superiores y después coloque los 2 de la parte posterior (véase la figura de la derecha para saber dónde deben colocarse los tornillos de montaje).

18. INSTALACIÓN DEL VENTILADOR (INTERIOR)

El ventilador debe ser instalado a la bandeja de conexión utilizando 6 tornillos n.° 8 x 3/8’’ para el ventilador simple y 8 tornillos n.° 8 x 3/8’’ para el ventilador doble. Saque la tapa del ventilador. Saque la o las rueda(s) del ventilador tirándola delicadamente (ver fotos de abajo).

HD0021

HD0022

ARRIBA

PARTE POSTERIOR

PRECAUCIÓN

Tenga cuidado de no doblar el conducto ni apretar cables eléctricos al instalar el dispositivo.

PRECAUCIÓN

Tenga cuidado de no doblar el conducto cuando instale el dispositivo (etapa 17).

HD0085

18. INSTALACIÓN DEL VENTILADOR (INTERIOR) (CONTINUACIÓN)

Instale 4 tornillos n.° 8 x 3/8’’ en el lugar que indica la foto de abajo (ventilador simple o doble) dejando un espacio de mas o menos 1/8’’. Enganche en seguida el ventilador a la bandeja de conexión (pase las cabezas de los tornillos a través de la parte grande del hoyo). En seguida resbale el ventilador en su posición (las cabezas de los tornillos a través de la parte pequeña del hoyo). Atornillar los tornillos completamente.

HD0044

HD0045

Ventilador simple (P5)

Ventilador doble (P8)

ADVERTENCIA

Jamás conecte el cable eléctrico del ventilador con el enchufe del cable de alimentación.

Conecte el cable de la caja eléctrica (A) y el cable del ventilador (B) a los enchufes detrás del panel de control al interior del dispositivo.

PARA EL VENTILADOR DOBLE, ASSEGURÉSE QUE LAS

RUEDAS SEAN BIEN REEMPLAZADAS, LA CAMPANA NO FUNCIONARÁ NORMALMENTE SI ESTÁ AL RÉVES. Las dos ruedas del ventilador son diferentes en el caso de un ventilador doble, una debe girar en el sentido de las agujas del reloj y la otra en el sentido contrario de las agujas del reloj. Cada rueda y motor tiene una flecha y un número, usted debe juntarlos correctamente. (Ver dibujo al lado.)

HD0080

HD0081

Ventilador simple (P5)

Ventilador doble (P8)

Terminar la fijación del ventilador con 2 otros tornillos n.° 8 x 3/8’’ por el ventilador P5 y 4 otros tornillos n.° 8 x 3/8’’ por el ventilador P8,

que indica las fotos de abajo (ventilador simple o doble). Reinstale la o las

rueda(s) del ventilador en

su posición y la tapa.

HE0022

- 43 -

DELANTE

HD0023

- 44 -

19. LUCES HALÓGENAS

Esta campana utiliza bombillas halógenas de 50W (120V, 50W, PAR 20) (vendidas por separado). Instale la bombilla girando en el sentido de las agujas del reloj.

20. INSTALACIÓN DE LOS FILTROS

Filtros y la(s) rueda(s) del ventilador. Los filtros, canal y la o las rueda(s) del ventilador deben ser frecuentemente limpiadas. Use agua tibia y una solución

de detergente. Los filtros deflectores y la ruedas del ventilador se pueden lavar en el lavaplatos. Empuje los filtros deflectores hacia el interior y liberelos del canal para que en seguida los retire del dispositivo.

Es recomendable de instalar los filtros de lado en primer lugar y de terminar con el o los filtro del centro.

1. Deslice la parte superior de los filtros en el dispositivo (al lado de la palangana).

2. Levante el extremo inferior del filtro para colocarlo en el interior de la unidad y presione para introducir el extremo inferior en el canal.

3. Cuando este tirando sobre los filtros, deslice debajo de la pieza del retenido interior.

Filtros de sustitución este disponibles en la detallista. Vea la etiqueta en el interior del dispositivo para encontar el número de la pieza y el tamaño.

Acero inoxidable: como mantener una apariencia brillante.

Lo que debe hacer:

- Lavar regularmente la superficie con un trapo o un paño empapado de agua tibia y de jabón suave odetergente a vajilla.

- Siempre limpie en el sentido de las líneas originales de pulimento.

- Siempre enjuague bien con agua limpia (2 a 3 veces) después de haber limpiado seque completamente la superficie.

- Usted puede utilizar un limpiador doméstico hecho especialmente para el acero inoxidable.

Lo que no debe hacer:

- No utilice ninguna lana de acero o de acero inoxidable o todo otro raspador para quitar la suciedad tenaz.

- No utilice ningún limpiador en polvo abrasivo o riguroso.

- No deje la suciedad acumularse.

- No deje el polvo de yeso o todo otro residuo de construcción que caiga en la campana, cúbrala durante el trabajo

para asegurarse que en ningún caso el polvo se pegue a la superficie del acero.

21. MANTENIMIENTO

HD0031

HD0011

1) Palangana

FILTRO DEFLECTOR(TÍPICO

)

EQUIPO NÚMEROMODELO DE DISPOSITIVO

RBFIP33 RMIP33 RBFIP45 RMIP45

Filtros deflectores

Estos filtros este disponibles como una opción. Para pedirlos, refiérase a el dibujo debajo para encontar el número de equipo correcto para su dispositivo. Para intalardos, refiérase a la hoja de instalación que se encuentran incluida con los filtros deflectores.

HD0086

- 45 -

HEAT SENTRY

Su dispositivo esta equipado con Heat Sentry. Este termostato tiene un mecanismo que se encenderá ó acelerará el ventilador si se detecta un calor excesivo encima de la cocina.

1.-Si el ventilador esta apagado - el se prenderá a una velocidad máxima.

2.-Si el ventilador esta encendido a una velocidad mínima - el se prenderá a una velocidad máxima.

Cuando la temperatura disminuye a un nivel normal, el ventilador vuelve a la función de origen. Compruebe todos los interruptores del dispositivo. Si ha instalado un control remoto RMIPWC, compruebe todos sus

interruptores. Finalice la instalación de la campana extractora.

ADVERTENCIA

HEAT SENTRY puede comenzar a funcionar al igual si la campana esta parada. En este caso, es imposible parar el ventilador con los interruptores. Si usted para la campana, halago a partir del panel eléctrico principal.

21. MANTENIMIENTO (CONTINUACIÓN)

A evitar cuando elige un detergente:

- Todos los productos de limpieza que contienen agentes de blanqueo; van a deteriorar el acero inoxidable.

- Todos los productos que contienen cloruro, fluoruro, yoduro o bromuro; estos deterioran rápidamente las superficies.

- Todos los productos combustible utilizados para la limpieza: acetona, alcohol, éter, benzol, etc...;

son extremamente explosivos y no deben ser utilizados cerca de una cocina.

22. FUNCIONAMIENTO

Siempre hacer funcionar el ventilador antes de comenzar a cocinar a fin de establecer una circulación de aire en la cocina. Deje igualmente funcionar el ventilador algunos minutos después de que pare de cocinar a fin de limpiar el aire. Esto ayuda a concervar la cocina mas limpia y un aire puro.

VENTILADOR

El ventilador funciona con la ayuda de dos controles ó el control remoto RMIPWC (opcional). Utilice el interruptor encender/apagar tiene una luz roja para encender y apagar el ventilador. Cuando está en tensión,

el ventilador funciona a la velocidad utilizada la última vez. Utilice el control de velocidad del ventilador girando en el sentido de las agujas del reloj para disminuir la velocidad u

en el sentido contrario de las agujas del reloj para aumentar la velocidad.

LÁMPARAS HALÓGENAS

Los dos interruptores de encender/apagar controlan las luces halógenas. El interruptor a báscula antes controla la luz del centro (para el dispositivo de 45’’). El interruptor detrás controla la luces de cada lado. (Cada interruptor controla la luz para el dispositivo de 33’’.) Encienda una, dos o tres luces según su necesidad. Utilice bombillas halógenas PAR 20, 50W (vendidas por separado).

1) Encender/apagar ventilador

2) Control de velocidad del ventilador

3) Interruptores de las lamparas halógenas

CONTROL REMOTO RMIPWC (OPCIONAL)

Para manejar el dispositivo también puede utilizarse un control remoto opcional. Para conocer los detalles de la instalación, consulte las instrucciones de instalación que viene con el control remoto RMIPWC NOTA: Cuando el control remoto RMIPWC está conectado al dispositivo,

los interruptores de control del dispositivo no funcionan.

1) Luces halógenas 3)Control de velocidad del ventilador

2) Encender/apagar ventilador

HC0007

HC0006

- 46 -

REPUESTOS

GARANTÍA

BROAN-NUTONE LLC GARANTÍA LIMITADA POR UN AÑO

Broan-NuTone LLC garantiza al consumidor comprador original de sus productos que dichos productos carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O ACTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTone LLC reparará o reemplazará, sin costo todo producto o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.

Esta garantía no cubre (a) mantenimiento y servicios normales o (b) cualquier productos o piezas que hayan sido mantenidas o reparadas en inapropiadamente (por otras compañías que sea Broan-NuTone LLC), instalación defectuosa, o instalación no conforme a las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un periodo de un año como se especifica en la garantía expresa. Algunos estados o provincias no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por lo que la limitación antes mencionada puede no aplicarse a usted.

LA OBLIGACIÓN DE BROAN-NUTONE LLC DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN-NUTONE LLC DEBERÁ SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTÍA. BROAN-NUTONE LLC NO SERÁ RESPONSABLE POR DAÑOS ACCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPÉCIALES SURGIDOS O EN CONEXIÓN CON EL USO O EL RENDIMIENTO DEL PRODUCTO. Algunos estados o provincias no permiten la exclusión o limitación de daños accidentales o consiguientes, por lo que la limitación antes mencionada puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales varían de estado a estado o de provincia a provincia. Esta garantía reemplaza todas las garantías anteriores.

Para calificar en el servicio de garantía, usted debe (a) notificar a Broan-NuTone LLC al uno domicilio o telephono que menciona abajo, (b) dar el número del modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe presentar evidencia de la fecha original de la compra.

LOGOTIPO RANGEMASTER GRAPA FILTROS TERMOSTATO CONTROL DE VELOCIDAD TORNILLO

N.°

8-32 x 1/2’’, QUADREX CONNECTADOR MACHO CONNECTADOR HEMBRA TERMINAL DE CONEXIÓN TUERCA DENTELLADA

N.°

8-32 CASQUETE INT. DOBLE SPST (LAMPARA HAL.) INT. SIMPLE UPST ILLUMI. (VENTILADOR) BOTÓN CONTROL DE VELOCIDAD FILTRO

MICROMESH

9,25’’ x 12,50’’

FILTRO

MICROMESH

11,13’’ x 12,50’’ BOMBILLA HALÓGENA PAR 20 50W MANUAL DE INSTALACIÓN BOLSA DE INSTALACIÓN ((4) tuercas a brida n.° 10-32, (1) alambre eléctrico LP16-AP, (2) conectador de cable n.° 74B, (8) tornillos n.° 8 x 3/4’’, (8) tornillos n.° 8 x 3/8’’, (2) tornillos n.° 6 x 1/2’’)

HL0043

MODELOS RMIP33 YRMIP45

1112

1 2 3 4 5 6 7 8

9 10 11 12 13

V03493 V03686 V03435 V03501 V02512 V02773 V02772 V03505 V00673 V02264 V03502 V03503 V03504 V05865 V05866 V02544 V05861

V03888

11 34 11 11 22 11 11 11 22 23 11 11 11 32

-2 34 11

REF. N.° DE MODELO

N.° PIEZA

DESCRIPCIÓN

33 45

HL0043

- 47 -

REPUESTOS

REF. N.°

N.° PIEZA

DESCRIPCIÓN CTD

1 2 3 4 5 6 7 8

9 10 11 12 13 14

16 17 18 19 20 21 22 23

V13296 V03500 V12997 V03577 V02160 V01869 V01857 V01582 V14973 V01810 V03400 V01766 V00871 V02001 V01831 V11705 V11614 V01927 V03495 V03494 V13230 V03496 V00660 V05520 V00613

1 1 1 1 1 4 1 1 1 2 1 1 3 3 2 1 1 4 1 1 1 1 1 2 2

ADAPTADOR & COMPUERTA 3¼” x 10’’ DEFLERTOR DE AIRE MONTAJE DE PLACA DE VENTILADOR SIMPLE ESPUMA 1/2” X 1/2” X 12” CONDENSADOR 15MFD TORNILLO MECÁNICO

N.°

6-32 X 1/4” CUBRE-CABLE TUERCA DENTELLADA

N.°

6-32 MONTAJE DE VENTILADOR SIMPLE ANILLO RUEDA RUEDA CAMPANA 7.094” X 3.375” CW MOTOR 165W CW ARANDELA 3/16”DI X 3/4’’ DE OJETE MOTOR G-431-1 ABRAZADERA 8” SOPORTE MOTOR CABLE

N.°

18 TEW MARRÓN X 10” TORNILLO METRICO M4 X 6MM (TIPO PAN) QDRX APAGO DE TRACCIÓN CABLE VENTILADOR CABLE ALIMENTACIÓN VENTILADOR 36” PUERTA CONEXIÓN ELÉCTRICA CABLE ALIMENTACIÓN 120 VOLTIOS APAGO DE TRACCIÓN CABLE ALIMENTACIÓN TORNILLO

N.°

8 X 3/8”, T/B, CABEZA

N.°

TORNILLO

N.°

10-32 X 3/8”, TF, VERDE

HL0021

15 14 13

PLACA Y VENTILADOR SIMPLE (Modelo P5)

REPUESTOS

REF. N.°

N.° PIEZA

DESCRIPCIÓN CTD.

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15

17 18 19 20 21 22 23 24 25

V14971 V13296 V03500 V14975 V03577 V01582 V02160 V01857 V01766 V03400 V14974 V01810 V03399 V03457 V00871 V01831 V11705 V11614 V02001 V01927 V03495 V03494 V14960 V00660 V03496 V00606 V00613

1 1 1 1 1 1 2 2 1 1 1 2 1 1 6 4 2 2 6 8 1 1 1 1 1

4 2

ADAPTADOR & COMPUERTA 3¼’’ x 14’’ ADAPTADOR & COMPUERTA 3¼’’ x 10’’ DEFLERTOR DE AIRE MONTAJE DE PLACA DE VENTILADOR DOBLE ESPUMA 1/2” X 1/2” X 12” TUERCA DENTELLADA

N.°

6-32 CONDENSADOR 15MFD CUBRE-CABLE MOTOR 165W CW RUEDA CAMPANA 7.094” X 3.375” CW MONTAJE DE VENTILADOR DOBLE ANILLO RUEDA RUEDA CAMPANA 7.094” X 3.375” CCW MOTOR 165W CCW ARANDELA 3/16”DI X 3/4 DE ABRAZADERA 8” SOPORTE MOTOR CABLE

N.°

18 TEW MARRÓN X 10” OJETE MOTOR G-431-1 TORNILLO MÉTRICO M4 X 6MM (TIPO PAN) QDRX APAGO DE TRACCIÓN CABLE VENTILADOR CABLE ALIMENTACIÓN VENTILADOR 36” PUERTA CONEXIÓN ELÉCTRICA APAGO DE TRACCIÓN CABLE ALIMENTACIÓN CABLE ALIMENTACIÓN 120 VOLTIOS TORNILLO

N.°

8 X 3/8”, T/B, CABEZA

N.°

TORNILLO

N.°

10-32 X 3/8, TF, VERDE

18 17 16 15

PLACA Y VENTILADOR DOBLE (Modelo P8)

Broan RMIP45, RMIP33 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
