Broan PH416, PH516 User Manual

PH416 & PH516 SERIES
CEILING FANS

SERIE PH416 Y PH516
VENTILADORS DE TECHO

READ AND SAVE THESE

INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRICAL
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:

1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer at the address or telephone num­ber listed in the warranty.

2. Before servicing or cleaning unit, or installing a
light kit, switch power off at service panel and
lock service panel to prevent power from being
switched on accidentally. When the service dis­connecting means cannot be locked, securely
fasten a prominent warning device, such as a tag,
to the service panel.

3. Installation work and electrical wiring must be
done by a qualified person(s) in accordance with
all applicable codes and standards, including fire­rated construction codes and standards.

4. If the fan will be mounted to a ceiling box, the
box and its support must be able to support
the moving weight of the fan (at least 40 lbs.).
The box must not twist or work loose.
WARNING: To reduce the risk of fire, electric
shock, or personal injury, mount to outlet box
marked acceptable for fan support and use
mounting screws provided with outlet box.

5. If the fan will be mounted to a ceiling joist, the
joist must be able to support the moving weight
of the fan (at least 40 lbs.).

The weight of your fan is listed below. The weights
of light kits, down rods, and ceiling adapters are
listed in the instructions packed with those acces­sories.

6. When cutting or drilling into wall or ceiling, do
not damage electrical wiring and other hidden
utilities.

7. This unit must be grounded.

8. After installation is complete, make sure that all
connections are secure to prevent the fan from
falling. Make sure all wire connections are se­cure, and that there are no exposed conductor
strands.

9. WARNING: TO REDUCE THE RISK OF PER­SONAL INJURY, DO NOT BEND THE BLADE
BRACKETS WHEN INST ALLING THE BRACK­ETS, BALANCING THE BLADES, OR CLEAN­ING THE FAN. DO NOT INSERT FOREIGN OB­JECTS IN BETWEEN ROTA TING F AN BLADES.

10.Make sure that your installation will not allow the
fan to come into contact with any adjacent ob­stacles such as doors, hanging lamps, etc.

11.If you are installing more than one ceiling fan, do
not mix the blade sets.

12.The fan must be mounted with at least 7 feet of
clearance between fan blades and floor.

FAN SERIES

PH416 9 lbs.
PH516 12 lbs. 7 oz.

CAUTION

1. To avoid motor bearing damage and noisy and/
or unbalanced impellers, keep drywall spray, con­struction dust, etc. off power unit.

2. Please read specification label on product for fur­ther information and requirements.

ADVERTENTCIA

PARA REDUCIR EL RIESGO DE INCENDIO, GOLPE ELECTRICO,
O HERIDA A PERSONAS, OBSERVESE LO SIGUIENTE:

1. Solamente use esta unidad de la manera propuesta por el

2. Antes de limpiar o dar servicio a la unidad, o instalar un

3. El trabajo de instalación y el cableado eléctrico deben de

6. Al cortar o taladrar en una pared o cielo raso, no dañe el

7. Esta unidad debe estar conectada a tierra.

8. Después de completar la instalación asegúrese que todas

9. ADVERTENCIA: PARA DISMINUIR EL PELIGRO DE

10.Asegúrese que la instalación permita al ventilador rotar

11.Si va a instalar más de un ventilador no mezcle los juegos

12.El ventilador debe instalarse dejando un claro o espacio de

PRECAUCION

1. Para evitar daños al cojinete del motor y/o impuldores

2. Lea la etiqueta de especificaciones del producto para

LEA Y GUARDE ESTAS

INSTRUCCIONES

fabricante. Si tiene alguna pregunta, póngase en contacto
con el fabricante en la dirección o teléfono anotados en la
garantía.

juego de luces, corte la potencia en el panel de servicio y
tránquelo para evitar que ésta resuma accidentalmente.
Cuando el dispositivo para desconectar el servicio eléctrico
no puede ser cerrado con algún tipo de traba, sujete
fuertemente al panel de servicio, una etiqueta de
advertencia prominente.

llevarse a cabo por personal calificado de acuerdo con todos
los códigos y las normas aplicables, incluyendo los códigos
y normas de construcción contra incendios.

4. Si el ventilador va a instalarse en una caja de techo, la
caja y su soporte deben ser capaces de soportar el peso
del ventilador en movimiento (por lo menos 18 kg.). La
caja no debe bambolear o zafarse.
ADVERTENCIA: Para reducir el riesgo de incendio,
golpe electrico, o herida a personas, montelo en caja de
techo marcada aceptable para soportar ventilador y uso
tornillos de montaje suministran con caja de techo.

5. Si el ventilador va a instalarse en una vigueta de techo
la vigueta debe ser capaz de soportar el peso del
ventilador en movimiento (por lo menos 18 kg.).

A continuación se indica el peso de su ventilador. El peso
de los juegos de lámparas, varillas de descenso y
adaptadores para cielo raso se lista en las instrucciones
que vienen con estos accesorios.

VENTILADOR SERIE

PH416 4.05 kg
PH516 5.60 kg

cableado eléctrico u otras instalaciones no visibles.

las conexiones están firmes para evitar que el ventilador
se caiga. Asegúrese que todas las conexiones de alambres
estén bien hechas y que no hay hilos expuestos.

DAÑOS CORPORALES NO DUEBLE LOS SOPORTES
DE LAS ASP AS CUANDO LOS INST ALE, EQUILIBRE LAS
ASPAS, O LIMPIE EL VENTILADOR. NO INTRODUZCA
OBJETOS EXTRAÑOS ENTRE LAS ASPAS EN
MOVIMIENTO.

libremente sin tocar ningún obstáculo, tales como puertas,
lámparas colgantes, etc.

de aspas.
por lo menos 213 cm entre el piso y las aspas del ventilador.

ruidosos o desequilibrados, mantenga la fuente de
potencia lejos de rocíos de pared de yeso, de polvo de
construcción, etc.

más información y requisitos.

INSTALLER: Leave this manual with the homeowner. HOMEOWNER: Use and care instructions on page 6.
INSTALADOR: Deje este Manual con el Propietario. PROPIETARIO: Información Sobre el Uso y Cuidado en la Página 6.

1

UNPACK THE FAN

Unpack fan and check contents. You should re-

ceive: (FIG. 1)
1 - Fan motor Leave motor in box for now.

Packing materials will protect

housing finish.
1 - Motor housing
5 - Blade brackets
5 - Blades
1 - Fan mounting bracket
2 - Mounting bracket pins
2 - Cotter pins for mounting bracket pins
1 - Plastic bag containing:

15 - Blade mounting screws
10 - Blade bracket mounting screws

4 - Canopy mounting screws
3 - Wire nuts
1 - Wood bead with chain

2. - #8-32 locking screws

PREPARE THE LOCATION

1. Choose a location for mounting the fan where
the blades will be at least 7 feet from the floor.
(FIG. 2)

2. TURN OFF POWER A T SER VICE ENTRANCE
BEFORE BEGINNING.

3. Check ceiling box. Add additional support, such
as a 2x4 between joists, if necessary. Use wood
screws to secure ceiling box to building struc­ture. (FIG. 3)

WARNING

DO NOT MOUNT FAN TO CEILING MA TERIAL
ONLY! TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR PERSONAL INJURY,
MOUNT TO CEILING BOX MARKED ACCEPT ­ABLE FOR FAN SUPPORT . THE BOX AND ITS
SUPPORT MUST BE ABLE TO SUPPORT
THE MOVING WEIGHT OF THE FAN AND
LIGHTS (AT LEAST 40 LBS.). THE BOX MUST
NOT TWIST OR WORK LOOSE.

4. Fasten fan mounting bracket to ceiling box. Use
locking screws provided in parts bag or those
provided with the UL approved ceiling fan elec­trical box. (FIG. 3)

CAUTION

To reduce the risk of personal injury: Mount
the bracket to the ceiling box only with the
two steel locking screws provided with the
fan or with UL approved ceiling fan electri­cal box screws.

SECURING CEILING BOX BETWEEN JOISTS

COMO ASEGURAR LA CAJA DE TECHO INSTALADA ENTRE

JOIST

VIGUETA

ADDITIONAL

SUPPORT
SOPORTE

ADICIONAL

VIGUETAS

ADD WOOD SCREWS
TO REINFORCE BOX
UTILICE TORNILLOS
PARA MADERA PARA
REFORZAR LA CAJA

BAR

HANGER
COLGADOR
DE BARRA

*

*

FIG. 1

MOTOR HOUSING

CAJA DE MOTOR

BLADE BRACKET

SOPORTE DE ASPA

FAN MOTOR - MOTOR DE

VENTILADOR

BLADE - ASPA

SWITCH BOX

CAJA DE DISTRIBUCION

FIG. 2

CEILING

TECHO

AT LEAST 7 FT.
POR LO MENOS 213 cm

FLOOR

PISO

FIG. 3

JOIST

VIGUETA

FAN MOUNTING BRACKET

MENSULA DE MONTAJE DEL

LOCKING SCREWS FROM PARTS BAG

COMO ASEGURAR LA CAJA DE TECHO INSTALADA ENTRE

FAN MOUNTING BRACKET

MENSULA DE MONTAJE DEL

LOCKING SCREWS FROM PARTS BAG

TORNILLOS DE SUJECION DE LA

SECURING CEILING BOX TO A JOIST

COMO ASEGURAR LA CAJA DE TECHO A UNA VIGUETA

ADDITIONAL SUPPORT

SOPORTE ADICIONAL

ADD WOOD SCREWS TO
REINFORCE BOX
UTILICE TORNILLOS PARA
MADERA PARA REFORZAR LA
CAJA

VENTILADOR

TORNILLOS DE SUJECION DE LA

BOLSITA DE PARTES

SECURING CEILING BOX BETWEEN JOISTS

VIGUETAS

JOIST

VIGUETA

ADDITIONAL SUPPORT

SOPORTE ADICIONAL

VENTILADOR

BOLSITA DE PARTES

ADD WOOD SCREWS
TO REINFORCE BOX
UTILICE TORNILLOS
PARA MADERA PARA
REFORZAR LA CAJA

DESEMPAQUE EL
VENTILADOR

Desempaque el ventilador y examine el contenido.
Deberá recibir:

1 - Motor de ventilador - No lo saque de la caja

ahora-los materiales
de relleno protejerán
el acabado de la

carcasa.
1 - Caja de motor
5 - Soportes de las aspas
5 - Aspas
1 - Ménsula de montaje de ventilador
2 - Pasador de la mensula de montaje
2 - Clavija hendida para los pasadores de

mensula de montaje

1 - Bolsita de plástico que contiene:

15 - Tornillos para montar las aspas
10 - Tornillos para asegurar los soportes a

las aspas

4 - Tornillos para montar la cúpola
3 - Conectores para alambre
1 - Esferita de madera con cadena

2 - Tornillos de fijación #8-32

PREPARE EL LUGAR

1. Escoja un lugar para instalar el ventilador donde
las aspas queden a lo menos a 213 cm del piso.
(FIG. 2)

2. ¡CORTE LA CORRIENTE ELECTRICA EN EL
SERVICIO DE ENTRADA ANTES DE COMENZAR
EL TRABAJO!

3. Chequee la caja de distribución. Si fuera necesario
refúercela agregando maderos 2 x 4 entre las
viguetas. Emplee tornillos para madera para
asegurar la caja a la estructura del edificío. (FIG. 3)

ADVERTENCIA

¡NO INSTALE EL VENTILADOR SIMPLEMENTE
ASEGURANDOLO AL MATERIAL DEL TECHO!
PARA DISMINUIR EL PELIGRO DE INCENDIO,
SACUDIDA ELECTRICA, O DAÑO CORPORAL,
MONTELO EN CAJA DE TECHO MARCADA
ACEPTABLE PARA SOPORTAR VENTILADOR.
LA CAJA Y SU SOPORTE DEBEN SER CAP ACES
DE SOPORTAR EL PESO DEL VENTILADOR Y
LAS LUCES EN MOVIMIENTO (A LO MENOS 18
KG.). LA CAJA N0 DEBE BAMBOLEAR O
ZAFARSE.

4. Asegure la ménsula de montaje del ventilador a la
caja de techo. Use los tornillos de sujeción que
vienen en la bolsita de partes o los que reciba con
la caja eléctrica aprobada por U.L. para ventiladores
de techo. (FIG.3)

PRECAUCION

Para reducir el peligro de daño corporal, para
montar la ménsula a la caja de techo use
los dos tornillos de acero de sujeción que vienen
con el ventilador o los que reciba con la caja
eléctrica aprobada por U.L. para ventiladores de
techo.

sólo

FAN MOUNTING BRACKET

MENSULA DE MONTAJE DEL

VENTILADOR

LOCKING SCREWS

FROM PARTS BAG

TORNILLOS DE

SUJECION DE LA

BOLSITA DE PARTES

DO NOT RELY ON BAR

*

HANGER ALONE TO SUPPORT
FAN
NO SE CONFIE EN EL

*

COLGADOR DE BARRA
SOLAMENTE PARA
SOPORTAR EL VENTILADOR

2

WIRE THE FAN

1. Use the plastic bag that the motor housing cover
was packaged in to cover up the top of the motor
to prevent small parts from falling into the mo­tor housing.

WARNING

TURN OFF ELECTIC POWER AT SERVICE
ENTRANCE BEFORE MAKING ELECTRICAL
CONNECTIONS OR INSTALLING A LIGHT
KIT.

FIG. 4

FAN CONTROLLED BY PULL CHAIN SWITCH.

LIGHT CONTROLLED BY PULL CHAIN SWITCH.

VENTILADOR CONTROLADO POR INTERRUPTOR

A CADENILLA DE TIRO. LUZ CONTROLADA POR

INTERRUPTOR A CADENILLA DE TIRO.

BLACK

NEGRO

LINE

LINEA

WHITE

BLANCO

GROUND

TIERRA

CEILING BOX

CAJA DE TECHO

HAGA LAS CONEXIONES
ELECTRICAS

1. Use la bolsa de plástico en que vino caja del motor
para cubrir la parte superior del motor a fin de evitar
que las piezas pequeñas caigan dentro.

ADVERTENCIA

CORTE LA CORRIENTE ELECTRICA EN EL
SERVICIO DE ENTRADA ANTES DE HACER LAS
CONEXIONES ELECTRICAS O INSTALAR LAS
LUCES.

2. Make electrical connections. (FIG. 4) Wire black
to black, white to white, and green to house
ground using proper connections. FAN MUST
BE GROUNDED. All splices and wires should
be pushed back into ceiling box so they will not
be pinched or cut by canopy. After making the
wire connections, the wires should be spread
apart with the grounded conductor (white) and
the equipment-grounding conductor (green) on
one side of the ceiling box and the ungrounded
conductors on the other side of the ceiling box.

NOTE

Red or Blue wire is for optional light kit.

WHITE

BLANCO

GROUND

WHITE - BLANCO

WHITE - BLANCO

LINE

LINEA

WHITE

BLACK

NEGRO

BLANCO

TIERRA

TIERRA

GROUND

CEILING BOX

CAJA DE TECHO

BLACK

NEGRO

AZUL O ROJO

BLUE OR RED

FAN

VENTILADOR

BLUE OR RED

AZUL O ROJO

BLACK - NEGRO

LIGHT

LUZ

Do not connect RED or BLUE if light is not installed.

Wire nut end of RED or BLUE wire.

No conecte el ROJO o AZUL si no ha instalado la luz.

El conector va al final del alambre ROJO o AZUL.

FAN CONTROLLED BY PULL CHAIN SWITCH.

LIGHT CONTROLLED BY WALL SWITCH.

VENTILADOR CONTROLADO POR INTERRUPTOR

A CADENA DE TIRO. LUZ CONTROLADA POR

INTERRUPTOR DE PARED.

LIGHT
SWITCH
INTERRUPTOR
DE LUZ

2. Haga las conexiones eléctricas. (FIG. 4) Conduc­tor negro a conductor negro, blanco a blanco, y
verde a tierra de la casa empleando las conexiones
correctas. EL VENTILADOR DEBE CONECT ARSE
A TIERRA. Todos los empalmes y conductores
deberán empujarse dentro de la caja de techo para
que la cúpola no los pinche o corte. Después de
hacer las conexiones, los alambres deberán
separarse poniendo en un lado de la caja de techo
el conductor a tierra (blanco) y el conductor a tierra
del equipo (verde) y en el otro lado de la caja los
conductores sin conexión a tierra.

NOTA

El conductor rojo o azul es para el juego de luces
opcionales.

FAN AND LIGHT CONTROLLED BY INDEPENDENT
WALL SWITCHES.
VENTILADOR Y LUZ
CONTROLADOS POR
INTERRUPTORES
DE PARED
INDEPENDIENTES.

LIGHT

LUZ

NOTE: If variable speed fan opera­tion is desired - use only Broan
Models 78V, 78W, 79V, or 79W.

NOTA: Si se desea un ventilador
de velocidad variable - use
solamente los Modelos Broan 78V ,
78W, 79V, o 79W.

AZUL O ROJO

BLUE OR RED

BLUE OR RED
AZUL O ROJO

BLACK - NEGRO

FAN
VENTILADOR

BLUE OR RED
AZUL O ROJO

BLACK - NEGRO

WHITE

BLACK

NEGRO

BLANCO

FAN

VENTILADOR

WHITE - BLANCO

WHITE - BLANCO

LIGHT

LUZ

AZUL O ROJO

BLUE OR RED

VENTILADOR

TIERRA

GROUND

LINE

LINEA

BLACK-NEGRO

WHITE-BLANCO

WHITE-BLANCO

BLACK-NEGRO

FAN

WHITE - BLANCO

WHITE - BLANCO

LIGHT

LUZ

CEILING

GROUND-TIERRA

BOX

CAJA

DE TECHO

GROUND-TIERRA

3

ASSEMBLE THE CEILING
FAN

1. Attach motor assembly to mounting bracket.
Slide (2) mounting pins through holes in motor
assembly and mounting bracket. Use (2) cotter
pins to secure mounting pins as shown. (FIG.

5)

CAUTION

Cotter pins MUST BE USED to keep mount­ing pins in place. Without cotter pins, the
mounting pins may come loose during op­eration and fan may fall. Serious injury may
result.

2. Fasten motor housing to fan mounting bracket
with four (4) screws. (FIG. 6)

3. Fasten blades to blade brackets with washer
head screws. Make sure that screws are tight­ened firmly into blade backets. (FIG. 7)

4. Fasten blade brackets to fan motor. Tighten
blade bracket mounting screws firmly. (FIG. 8)

CAUTION

The blades and blade brackets have been
carefully balanced to prevent wobble when
the fan is operating. Handle blades and
brackets carefully to avoid bending them.
Bent blade brackets are the primary cause
of fan wobble.

FIG. 5

COTTER PIN

CLAVIJA HENDIDA

MOUNTING

BRACKET PIN

PASADOR DE LA

MENSULA DE

MONTAJE

FIG. 6

MOTOR HOUSING SCREWS

FAN MOUNTING

BRACKET

MENSULA DE

MONTAJE DEL

VENTILADOR

(4) TORNILLOS DE

CAJA DE MOTOR ( 4)

INSTALE LAS ASPAS DEL
VENTILADOR

1. Attach motor assembly to mounting bracket. Slide
(2) mounting pins through holes in motor assembly
and mounting bracket. Use (2) cotter pins to secure
mounting pins as shown. (FIG. 5)

CAUTION

Cotter pins MUST BE USED to keep mounting
pins in place. Without cotter pins, the mounting
pins may come loose during operation and fan
may fall. Serious injury may result.

2. Asegure la caja de motor a la ménsula de montaje
del ventilador con cuatro (4) tornillos. (FIG. 6)

3. Asegure las aspas a sus soportes con tornilos de
arandela cabeza. Asegúrese que los tornillos de
montaje de las aspas estén firmemente apretados
dentro de los soportes. (FIG. 7)

4. Asegure los soportes al motor del ventilador. Apriete
bien los tornillos de montaje. (FIG. 8)

PRECAUCION

Las aspas y los soportes se han equilibrado con
cuidado para evitar el bamboleo cuando funciona
el ventilador. Maneje las aspas y soportes
cuidadosamente para no torcerlos. Soportes
torcidos son la causa principal del bamboleo del
ventilador.

5. Install optional light kit at this time. Follow the
instructions packed with the kit. USE ONLY A
U.L. LISTED LIGHT KIT MARKED FOR USE
WITH THIS CEILING FAN MODEL.

6. Turn on power and check operation of fan and
light kit, if fan is so equipped.

FIG. 7

FAN BLADE

ASPA

FIG. 8

MOTOR HOUSING

CAJA DE MOTOR

WASHER HEAD

SCREWS (3)

TORNILLOS DE

ARANDELA
CABEZA (3)

BRACKET

SOPORTE DE ASPA

5. Instale ahora el juego de luces opcionales. Siga
las instrucciones que vienen con el juego. USE
SOLAMENTE UN JUEGO DE LUCES DE LISTA
U.L. INDICADO PARA USARSE CON ESTE
MODELO DE VENTILADOR DE TECHO.

6. Conecte la electricidad y chequee el funcionamiento
del ventilador y el juego de luces si el ventilador
lleva luces.

BLADE

BLADE BRACKET

BLADE BRACKET

MOUNTING SCREWS

TORNILLOS DE MONT AJE A

SOPORTE DE ASPA

SOPORTE DE

4

FAN

BLADE

ASPA

ASPA

BLADE BALANCING
INFORMATION

All blades are grouped by weight. Natural woods
vary in density, which could cause the fan to wobble
slightly, even though all blades are weight­matched. The procedures listed below should elimi­nate any wobble.

1. Make sure that all blades are screwed firmly to
blade brackets.

2. Make sure that all blade brackets are screwed
firmly to fan motor.

3. If fan is equipped with light kit, make sure that
fitter is screwed firmly into switch box cover.
Center shade in fitter by adjusting thumbscrews.

4. If the previous steps do not eliminate the
wobble, the problem is possibly a bent blade
bracket or a warped blade. This can be deter­mined by viewing each blade at its outer edge
with the fan running. A blade out of alignment
will be easy to see - there will be differences in
height at the blade tips while the fan is running.
Remember that stopping the blades suddenly
with your hand will probably bend the blade
bracket. A bent blade bracket or a warped blade
must be replaced. Contact your Broan
representitive for replacement.

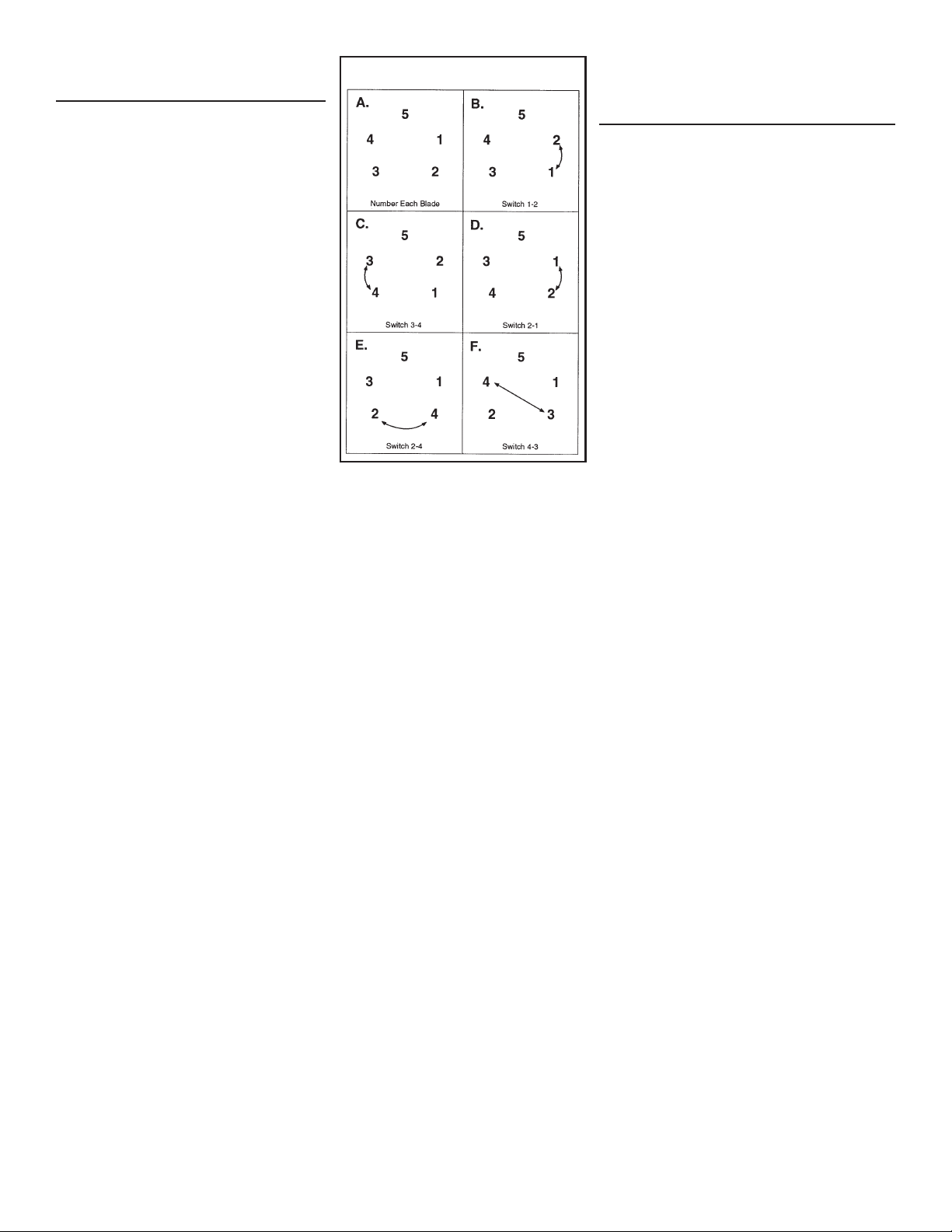

5. If the previous step does not reveal a bent blade
bracket or a warped blade, it may be possible
to eliminate any wobble by interchanging the
blade/blade bracket assemblies as shown. Fol­low the order shown and check for wobble af­ter each switch. (FIG. 9)

FIG. 9

INFORMACION SOBRE LA
MANERA DE EQUILIBRAR
LAS ASPAS

Todas las aspas se agrupan por peso. Las maderas
naturales varían en densidad, lo cual puede hacer que
el ventilador bambolee ligeramente pese a que todas
las aspas concuerdan en peso. El procedimiento
indicado abajo eliminará el bamboleo.

1. Asegúrese que todas las aspas estén bien
atornilladas a los soportes.

2. Asegúrese que todos los soportes estén bien
atornillados al motor.

3. Si el ventilador lleva luces asegúrese que el
adaptador esté firmemente atornillado a la tapa de
la caja del interruptor. Centre la pantalla ajustando
los tornillos de apriete manual.

4. Si el procedimiento indicado arriba no elimina el
bamboleo, el problema posiblemente se debe a un
soporte de aspa torcido o a una aspa deformada.
Esto puede determinarse mirando el borde exterior
de cada aspa con el ventilador en funcionamiento.
Una aspa desalineada se ve fácilmente - se notará
diferencias en la altura en las puntas de la aspa
mientras funciona el ventilador. Recuerde Ud. que
si para las aspas repentinamente con la mano ello
probablemente torcerá el soporte. Un soporte torcido
o una aspa alabeada deben reemplazarse. Póngase
en contacto con el Representante de Broan con
respecto al reemplazo.

5. Si el procedimiento anterior no descubre un soporte
torcido o una aspa alabeada es posible eliminar el
alabeo intercambiando la posición de los conjuntos
de aspa/aspa soporte como se muestra. Siga el
orden indicado y vea si hay alabeo después de cada
intercambio. (FIG. 9)

5

USE AND CARE

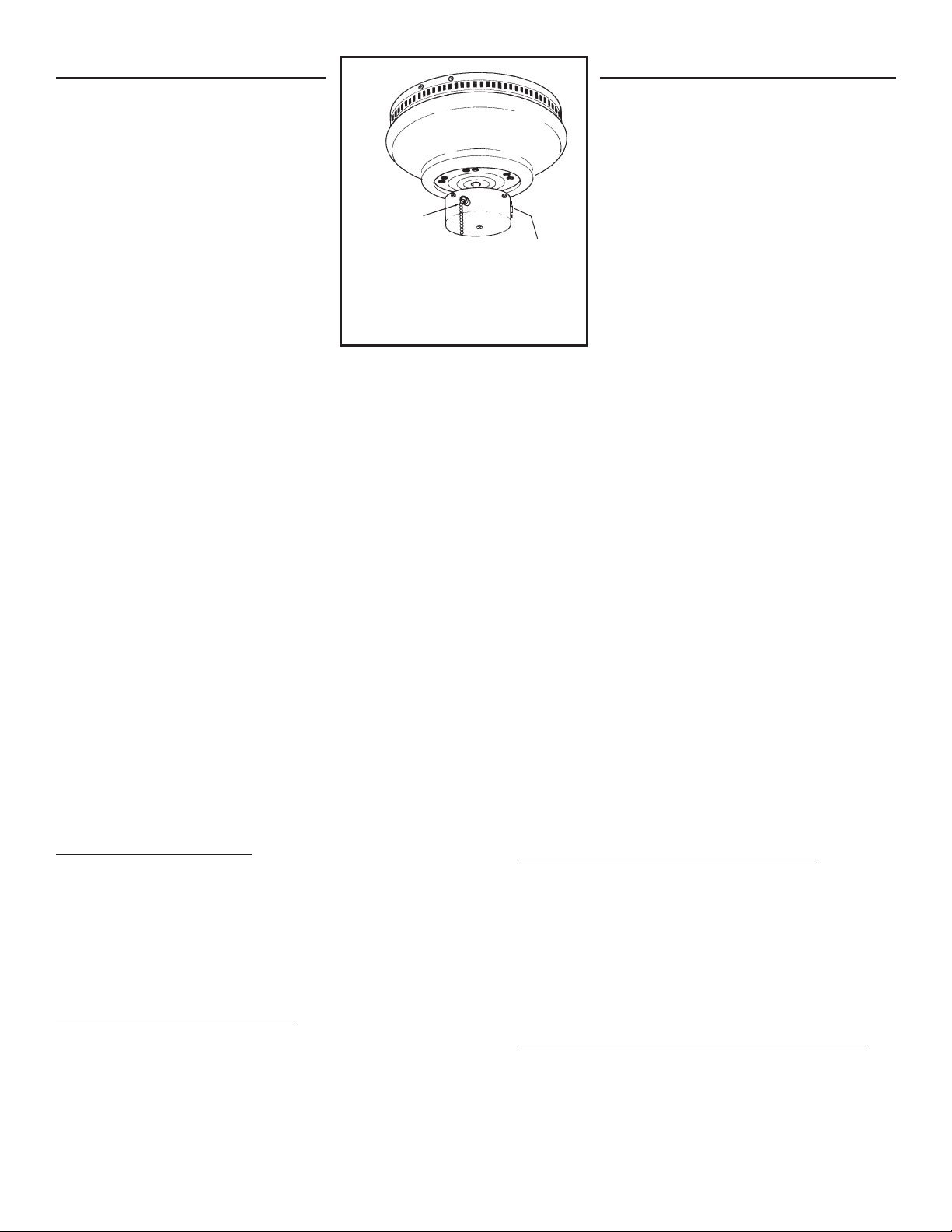

FIG. 10

USO Y CUIDADO

OPERATING INSTRUCTIONS

1. The operating sequence for the pull chain switch
is HIGH - MEDIUM - LOW - OFF. (FIG. 10)

2. Push the reversing switch one way for upward
air movement and the other way for downward
air movement. (FIG. 10)

WARM WEATHER OPERATION

Air flow direction - Downward
Speed - Medium to High
In warmer weather, your ceiling fan will let you re-

duce your use of air conditioning by keeping the
air moving to help you feel cooler and more com­fortable.

COOL WEATHER OPERATION

Air flow direction - Upward
Speed - The exact speed will depend on the size

of the room, the number of fans, the ceiling height,
etc. Fan speed should be fast enough to break up
air stratification in the room, but slow enough so
as not to create a breeze.

In cooler weather, an upward air flow reduces drafts
while moving warmer air off the ceiling.

CLEANING

1. Periodic cleaning of your ceiling fan is the only
maintenance that is needed.

2. The housing is sealed with a lacquer to mini­mize any discoloration or tarnishing. Therefore,
use only a soft cloth or brush to avoid scratch­ing the finish. DO NOT USE SCOURING POW­DERS, HARSH ALKALIS OR DISHWASHING
DETERGENTS.

Do not use water when cleaning your ceiling
fan. Water could damage the motor or the wood
blades and could cause an electric shock.

3. Y ou may wish to occasionally apply a light coat
of furniture polish to the wood blades to protect
and enhance their beauty.

4. The fan motor is equipped with permanently lu­bricated ball bearings, and will never need oil­ing.

SPEED

CONTROL

SWITCH

INTERRUPTOR

VELOCIDAD

THREE SPEED

1st Pull - High

2nd Pull - Medium

3rd Pull - Low

4th Pull - Off

INSTRUCCIONES DE
OPERACION

1. El orden de operación del interruptor a velocidad es
ALTO-MEDIANO-BAJO-APAGADO. (FIG. 10)

2. Empuje el interruptor inversor hacia un lado para
dirigir el movimiento del aire hacia arriba y hacia el
otro lado para mover el aire hacia abajo. (FIG. 10)

REVERSING

SWITCH

INTERRUPTOR

INVERSOR

OPERACION EN TIEMPO CALIENTE

Dirección de la Corriente de Aire - Hacia Abajo
Velocidad - Mediana a Alta
En tiempo caliente su ventilador de techo le permitirá

reducir el uso del acondicionador de aire manteniendo
el aire en movimiento para ayudarle a sentirse más
fresco y más cómodo.

OPERACION EN TIEMPO FRESCO

Dirección de la Corriente de Aire - Hacia Arriba
Velocidad - La velocidad exacta dependerá del tamaño del cuarto, el

número de ventiladores, la altura del techo, etc. La velocidad del
ventilador deberá ser suficientemente rápida para romper la
estratificación del aire en el cuarto pero suficientemente lenta para no
crear una brisa.

En tiempo fresco una corriente de aire hacia arriba reduce las ráfagas
mientras desplaza el aire caliente del techo.

LIMPIEZA

1. La limpieza periódica del ventilador es el único servicio de
mantenimiento que se necesita.

2. La carcasa viene sellada con una laca que minimizarce el
descoloramiento o las manchas. Por lo tanto, emplee solamente
un trapo suave o cepillo a fin de no rayar el acabado. NO EMPLEE
POLVOS PARA FREGAR, ALCALINOS FUERTES O
DETERGENTES LAVAPLATOS.

No use agua para limpiar su ventilador. El agua puede arruinar el
motor o las aspas de madera aparte de darle un sacudón eléctrico.

3. Si desea puede de vez en cuando aplicar una capa ligera de lustre
para madera a las aspas como protección y para dar realce a su
belleza.

4. El motor del ventilador está provisto de conjinetes de bola de
lubricación permanente.

PROBLEM SOLVER

PROBLEM: FAN WILL NOT START

1. Check fuse or circuit breaker and replace or
reset if necessary.

2. Check that pull chain switch is on and that slide
switch is either all the way to one side or the
other.

3. Turn off electrical power at the service entrance.
Check all wiring connections in ceiling box. Re­move switch box cover and check all wire con­nections inside switch box.

PROBLEM: FAN IS EXCESSIVELY NOISY

1. Check all screws in fan assembly. Make sure
that they are properly seated and tight.

2. Check fan mounting bracket to make sure that
it is correctly installed and is tight.

3. Check to make sure that light kit fitter is tight
and all shades are installed properly and are
tight. DO NOT use pliers to tighten shade
screws.

COMO SOLUCIONAR PROBLEMAS

PROBLEMA: EL VENTILADOR NO FUNCIONA

1. Chequee el fusible o cortacircuitos y reemplácelo o reajústelo según
sea necesario.

2. Vea que el interruptor a cadena de tiro esté conectado o que el
interruptor corredizo esté corrido completamente hacia un lado o
hacia el otro.

3. Corte la corriente eléctrica en el servicio de entrada. Chequee todas
las conexiones del alambrado en la caja de techo. Quite la tapa de
la caja y verifique todas conexiones dentro de la caja.

PROBLEMA : EL VENTILADOR HACE MUCHO RUIDO

1. Chequee el ajuste de todos los tornillos en el conjunto ventilador.
Asegúrese que estén bien sentados y apretados.

2. Chequee la ménsula de montaje para cerciorarse de que está
instalada correctamente y apretada.

3. Cerciórese de que el adaptador de las luces está apretado y todas
las pantallas están bien instaladas y apretadas. NO use alicates
para apretar los tornillos de las pantallas.

6

SERVICE PARTS

PH416AB PH416PB PH416WB PH416WW PH516AB PH516PB PH516WB PH516WW
ANTIQUE POLISHED WHITE/ WHITE ANTIQUE POLISHED WHITE/ WHITE

DESCRIPTION QTY. BRASS BRASS

MOUNTING BRACKET 1 99523446 99523446 99523446 99523446 99523676 99523676 99523676 99523676
CANOPY 1 99523449 99523448 99523447 99523447 99523449 99523448 99523447 99523447
BLADE BRACKET SET (5) 1 99523358 99523359 99523359 99523360 99523147 99523148 99523148 99523149
BLADE SET (5) 1 99523361 99523361 99523362 99523362 99523150 99523150 99523151 99523151
REVERSING SWITCH 1 99523152 99523152 99523152 99523152 99523152 99523152 99523152 99523152
WOOD BEAD W/CHAIN 1 99520648 99520648 99520648 99520648 99520648 99520648 99520648 99520648
PULL CHAIN SWITCH 1 99520644 99520644 99520644 99520644 99523153 99523153 99523153 99523153
COVER, SWITCH BOX 1 99523717 99523718 99523719 99523719 99530982 99530981 99522257 99522257
PLUG, SWITCH BOX COVER 1 99520642 99520641 99520641 99520641 99520642 99520641 99520641 99520641
CAPACITOR 1 99523365 99523365 99523365 99523365 99523364 99523364 99523364 99523364

BRASS BRASS POLISHED BRASS BRASS POLISHED

PIEZAS DE SERVICIO

PH416AB PH416PB PH416WB PH416WW PH516AB PH516PB PH516WB PH516WW

BRONCEADO BRONCEADO BLANCO/ BLANCO BRONCEADO BRONCEADO BLANCO/ BLANCO

DESCRIPCION CNTD. PULIDO PULIDO

MÉNSULA DE MONT AJE 1 99523446 99523446 99523446 99523446 99523676 99523676 99523676 99523676
CASQUETE 1 99523449 99523448 99523447 99523447 99523449 99523448 99523447 99523447
JUEGO DE 1 99523358 99523359 99523359 99523360 99523147 99523148 99523148 99523149

SOPORT AP ALET A (5)
JUEGO DE PALETAS (5) 1 99523361 99523361 99523362 99523362 99523150 99523150 99523151 99523151
INTERRUPTOR-INVESOR 1 99523152 99523152 99523152 99523152 99523152 99523152 99523152 99523152
GOTA DE MADERA CON 1 99520648 99520648 99520648 99520648 99520648 99520648 99520648 99520648

CADENILLA
INTERRRUPTOR DE 1 99520644 99520644 99520644 99520644 99523153 99523153 99523153 99523153

CADENILLA DE TIRO
TAP A DE CAJA 1 99523717 99523718 99523719 99523719 99530982 99530981 99522257 99522257

INTERRUPTOR
TAPON DE CAJA 1 99520642 99520641 99520641 99520641 99520642 99520641 99520641 99520641

INTERRUPTOR
CONDENSADOR 1 99523365 99523365 99523365 99523365 99523364 99523364 99523364 99523364

ANTIGUO PULIDO BRONCEADO ANTIGUO PULIDO BRONCEADO

7

WARRANTY

GARANTIA

BROAN TWO YEAR LIMITED WARRANTY -

PADDLE TYPE CEILING FANS

Broan warrants to the original consumer purchaser of its paddle type
ceiling fans that such products will be free from defects in materials or
workmanship for a period of two years from the date of original
purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED
WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A
PAR TICULAR PURPOSE.

During this two-year period, Broan will, at its option, repair or replace,
without charge, any product or part which is found to be defective
under normal use and service.

THIS WARRANTY DOES NOT EXTEND T O FLUORESCENT LAMP
STARTERS AND TUBES. This warranty does not cover (a) normal
maintenance and service or (b) any products or parts which have been
subject to misuse, negligence, accident, improper maintenance or
repair (other than by Broan), faulty installation or installation contrary
to recommended installation instructions.

This warranty does not cover any changes in the brass finish, including
rusting, piting, corroding, tranishing or peeling. A certain amount of fan
“wobble” is normal and should not be considered a defect. To reduce
wobble, consult the section in the instruction book entitled “Blade
Balance.” The steps in that section must be followed exactly before
arrangements are made to return the product.

The duration of any implied warranty is limited to the two-year period
as specified for the express warranty. Some states do not allow
limitation on how long an implied warranty lasts, so the above limitation
may not apply to you.

BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S
OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE
REMEDY UNDER THIS WARRANTY. BROAN SHALL NOT BE
LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL
DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT
USE OR PERFORMANCE. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above
limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have
other rights, which vary from state to state. This warranty supersedes
all prior warranties.

T o qualify for warranty service, you must (a) notify Broan at the address
stated below or telephone: [phone], (b) give the model number
and part identification and (c) describe the nature of any defect in the
product or part. At the time of requesting warranty service, you must
present evidence of the original purchase date.

Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027

GARANTIA LIMITADA BROAN DE DOS AÑOS-

VENTILADORES de TECHO TIPO PALETA

Broan garantiza al comprador consumidor original de sus ventiladores
de techo tipo paleta que tales productos estarán libres de defectos en
el material o la mano de obra por un tiempo de dos años a partir de la
fecha de la compra original. NO SE EXTIENDE OTRAS GARANTIAS
EXPRESAS O IMPLICITAS, INCLUSIVE, PERO NO LIMITADAS A,
GARANTIAS IMPLICITAS DE COMERCIALIDAD O IDONEIDAD
PARA UN PROPOSITO PARTICULAR.

Durante estos dos años, Broan, a su opción, reparará o reemplazará,
sin cargo alguno, cualquier producto o parte que se haya encontrado
que es defectuoso bajo empleo y servicio normales.

ESTA GARANTIA NO SE EXTIENDE A ARRANCADORES Y TUBOS
DE LAMPARAS FLUORESCENTES. Esta garantía no cubre (a)
mantenimiento y servicio normales o (b) cualquier producto o parte
sujetos a maltrato, negligencia, accidente, mantenimiento incorrecto
o reparación por otros (no por Broan), instalación incorrecta o contraria
a las instrucciones de instalación recomendadas.

Esta garantía no cubre cambios hechos en el acabado bronceado,
inclusive la herrumbre, picaduras, corrosión, manchas o peladura.
Un cierto grado de bamboleo del ventilador es normal y no debe
considerarse como defecto. Para reducir el bamboleo lea la sección
del libro de instrucciones titulada “Como Equilibrar las Aspas.” Los
pasos que se dan en esa sección deben seguirse cuidadosamente
antes de preparar el producto para devolverlo.

La duración de cualquier garantía implícita queda limitada a dos años
que es el período especificado también para una garantía expresa.
Algunos estados no permiten la limitación de la duración de una
garantía implicita, en cuyo caso la limitación indicada arriba no le
corresponde a Ud.

BROAN NO SERA RESPONSABLE POR DAÑOS INCIDENTALES,
INDIRECTOS O ESPECIALES QUE PUEDAN RESULTAR DE O
TENER RELACION CON EL USO DEL PRODUCTO O SU
FUNCIONAMIENTO. Algunos estados no permiten la exclusión o
limitación de daños incidentales o indirectos en cuyo caso la limitación
o exclusión referidas arriba no le corresponden a Ud.

Esta garantía sustituye a todas las garantías anteriores.
Para calificar para la garantía de servicio Ud. debe (a) notificar a Broan

a la dirección indicada abajo o al teléfono 800-637-1453, (b) dar el
número del modelo y la identificación de la parte y (c) describir la
naturaleza de cualquier defecto en el producto o la parte. Al tiempo
de pedir servicio bajo garantía Ud. debe presentar prueba de la fecha
de la compra original.

Broan-NuTone LLC, 926 W. State St. Hartford, WI 53027 EE. UU.

8

99523450F
