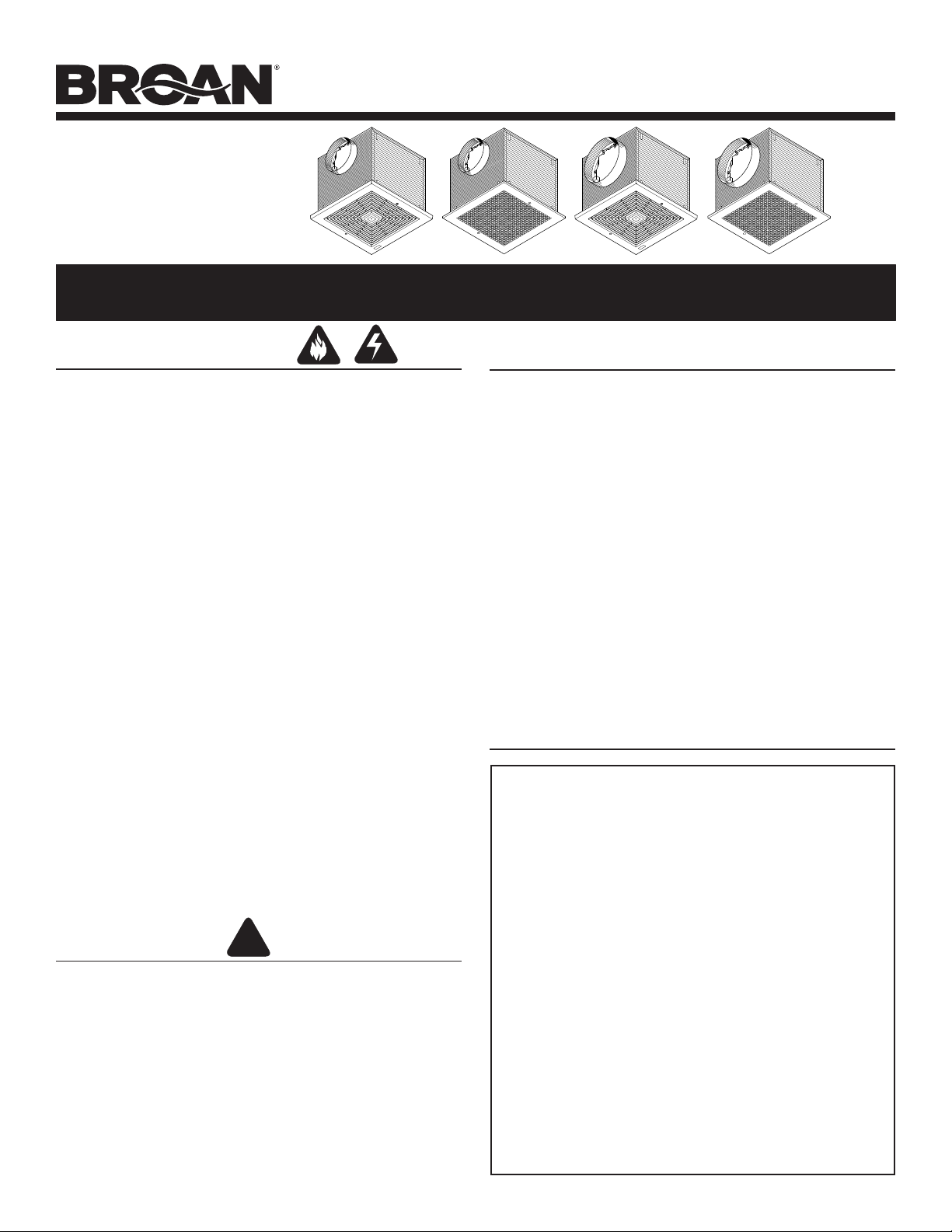

Broan L250, L100, L300, L200, L150 User Manual

®

LOSONE SELECT

L100 SERIES • L150 SERIES

L200 SERIES • L250 SERIES • L300 SERIES

LOSONE SELECT

®

VENTILATORS

Ceiling/Wall Mount

READ AND SAVE THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR IN­JURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent power
from being switched on accidentally. When the service discon­necting means cannot be locked, securely fasten a prominent
warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a quali­fied person(s) in accordance with all applicable codes and stan­dards, including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment
to prevent backdrafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA),
and the American Society for Heating, Refrigeration and Air Con­ditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage elec­trical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. To reduce the risk of fire, use only metal ductwork.

8. Models L100, L150, L200, L250, and L300 only:
If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected to
a GFCI (Ground Fault Interrupter) - protected branch circuit.

9. Never place a switch where it can be reached from a tub or
shower.

10. This unit must be grounded.

CAUTION

1. For general ventilating use only. Do not use to exhaust hazard­ous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.

3. Please read specification label on product for further informa­tion and requirements.

Installer: Leave this manual with
the homeowner.

Homeowner: Use and Care
information on page 3.

!

Page 1

TABLE OF CONTENTS

This manual is divided into sections as follows:

• “WARRANTY”

• “TYPICAL INSTALLATION”

This section shows a common installation in new and existing,
frame construction.

- Mounting (new construction)

- Mounting (existing construction)

- Wiring

- Ducting (horizontal blower discharge)

• “MOUNTING OPTIONS”

• “WIRING OPTIONS”

-Wiring Plate Position

• “DUCTING OPTIONS”

- Blower Discharge Positions

- Ducting (vertical blower discharge)

• “USE AND CARE”

• “SERVICE PARTS”

WARRANTY

Broan-NuTone warrants to the original consumer purchaser of its products that such
products will be free from defects in materials or workmanship for a period of one year
from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS
OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MER­CHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without
charge, any product or part which is found to be defective under normal use and ser­vice.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND
TUBES. This warranty does not cover (a) normal maintenance and service or (b) any
products or parts which have been subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan-NuTone), faulty installation or installation
contrary to recommended installation instructions.
The duration of an implied warranty is limited to the one-year period as specified for
the express warranty. Some states do not allow limitation on how long an implied
warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S
OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UN­DER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDEN­TAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CON­NECTION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the
exclusion or limitation of incidental or consequential damages, so the above limitation
may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights,
which vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated
below or telephone: [phone], (b) give the model number and part identification
and (c) describe the nature of any defect in the product or part. At the time of request­ing warranty service, you must present evidence of the original purchase date.
In the U.S., contact: Broan-NuTone LLC, 926 West State Street, Hartford, WI U.S.A.
53027 (1-800-637-1453)
In Canada, contact: Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga,
Ontario L5T 1H9 (1-888-882-7626)

BROAN-NUTONE ONE YEAR LIMITED WARRANTY

®

LOSONE SELECT

L100 SERIES • L150 SERIES

L200 SERIES • L250 SERIES • L300 SERIES

Page 2

TYPICAL INSTALLATION

MOUNTING (New Frame Construction)

ROUND DUCT*

ADDITIONAL

1½” FRAMING

Blower factory-shipped

in horizontal

discharge position.

GRILLE

(Polymeric

shown)

Install after

ceiling is
finished.

Mounting brackets

factory-shipped in

position for ½”

ceiling material.

CEILING JOIST

(16” centers shown)

MOUNTING

SCREW

GRILLE

SCREW

TYPICAL INSTALLATION

WIRING

BLACK

TO

BLACK

GROUND TO

WIRING PLATE

WHITE

TO

WHITE

Ventilator can be wired from outside of housing.

Use UL approved connectors to wire per local codes.

DUCTING (Horizontal blower discharge)

TOP / BACK

OF HOUSING

WIRING

PLATE

LINE IN

Factory-shipped unit installed in new construction.

MOUNTING (Existing Frame Construction)

2 X 4 FRAMING

(wide side down)

ROUND DUCT*

CEILING JOIST

(16” centers

shown)

MOUNTING
BRACKETS
(Attached to

opposite sides

of housing &
upside-down,
so housing is

flush with

finished ceiling)

GRILLE

(Polymeric shown)

Factory-shipped unit installed in existing construction.

* L100 & L150 Series uses 6” Round Duct.

L200, L250, & L300 Series uses 8” Round Duct.

FINISHED

CEILING

MATERIAL

GRILLE

SCREW

ROOF CAP

ROUND

DUCT*

WALL

ROUND

ELBOW*

CAP

Two ways to connect ductwork to a factory-shipped unit.

* L100 & L150 Series uses 6” Round Duct.

L200, L250, & L300 Series uses 8” Round Duct.

IMPORTANT:

Remove shipping tape from damper

Remove the shipping tape from the damper flap and make sure
that damper flap opens and closes freely inside the ductwork. Use
duct tape to make ductwork connections secure and air-tight.

Remove shipping ring from blower inlet

Remove the shipping ring from the blower inlet before operating
the ventilator.

®

"

"

LOSONE SELECT

L100 SERIES • L150 SERIES

L200 SERIES • L250 SERIES • L300 SERIES

Page 3

MOUNTING OPTIONS

¼-20 hex nuts secure mounting brackets to housing. Loosen and
re-tighten or remove and replace nuts as necessary for desired
mounting bracket position.

1

MAX.

12¼"

Mounting brackets in

factory-shipped position.

(Outlet parallel to joists.)

New construction)

(

12¼"

Mounting brackets mounted

to outlet sides of housing.

(Outlet perpendicular to joists.)

(

New construction)

1

/

8

"

12¼"

Mounting brackets flipped

over and mounted to outlet

sides of housing.

(Outlet parallel to joists.)

(

Existing construction)

12¼"

Mounting brackets flipped

over to give approx. 1”

more clearance.

(Outlet parallel to joists.)

(

New construction)

1½"

to

2½"

1

2

1

/

to

1

/

DUCTING OPTIONS

BLOWER DISCHARGE POSITIONS

DUCT

CONNECTOR

DUCT

CONNECTOR

BLOWER

2

"

2

"

Blower and duct connector

horizontal discharge

in

position. (Factory shipped)

DUCTING (Vertical blower discharge)

ROUND

DUCT*

Change

blower &

duct

connector

positions for

vertical

discharge.

BLOWER

Blower and duct connector

in

ROOF CAP

vertical discharge

position.

1

/

2"

9

to

1

10

/

2"

12¼"

Mounting brackets mounted

to top of sides of housing.

(Outlet parallel to joists.)

(

New or existing construction)

Mounting brackets flipped

over and mounted to top of

sides of housing.

(Outlet parallel to joists.)

(

New or existing construction)

WIRING OPTIONS

WIRING PLATE
POSITION

HORIZONTAL POWER

CABLE CONNECTION

Wiring plate mounts to side or top of housing.

12¼"

VERTICAL

POWER

CABLE

CONNECTION

10

11

3

/

4

to

3

/

4

* L100 & L150 Series uses 6” Round Duct.

L200, L250, & L300 Series uses 8” Round Duct.

Typical ductwork connection to a ventilator converted to

vertical discharge.

USE AND CARE

Ventilator is designed for continuous operation. If desired, it may
be controlled using an on/off switch or a solid-state, variable speed
control. Follow wiring instructions packed with control, and adhere
to all local and state codes, and the National Electrical Code.

WARNING: To reduce the risk of electric shock,
disconnect from power supply before servicing.

To clean grille: Use appropriate vacuum attachment or remove

grille and clean with a soft cloth and mild soap or detergent. Dry
grille thoroughly before reinstalling.

To clean blower assembly: Remove grille, unplug blower from
housing, remove blower mounting nuts, and carefully remove
blower from housing. Use appropriate vacuum attachment or a
soft cloth and mild soap or detergent to clean blower discharge
area and wheel. DO NOT ALLOW WATER TO ENTER MOTOR.
Make sure blower assembly is completely dry before reinstalling.

Motor is permanently lubricated. Do not oil or disassemble motor.

®

LOSONE SELECT

L100 SERIES • L150 SERIES

L200 SERIES • L250 SERIES • L300 SERIES

SERVICE PARTS SERVICE PARTS

Page 4

KEY NO. PART NO. DESCRIPTION

1 97014725 Housing Assembly (L100’s & L150’s)

97014726 Housing Assembly (L200’s thru L300’s)
2 97014728 Mounting Bracket (2 req.)
3 97014760 Damper Assembly (6” dia.)

97014761 Damper Assembly (8” dia.)
4 99150415 Screw, 8-18 x ¼ (12 req.)*
5 98005513 Wire Box Cover
6 99400035 Strain Relief Bushing
7 98005512 Wiring Plate
8 99150471 Ground Screw, 10-32 x ½ (2 req.)
9 97014774 Scroll Assembly (L100’s & L150’s)

97014775 Scroll Assembly (L200’s thru L300’s)

10 98009399 Inlet Ring
11 99110805 Blower Wheel
12 99080481 Motor (L100 & L100MG)

99080482 Motor (L150 & L150MG)

99080483 Motor (L200 & L200MG)

99080484 Motor (L250 & L250MG)

99080485 Motor (L300 & L300MG)

99080493 Motor (L100C)

99080494 Motor (L150C)

99080495 Motor (L200C)

99080496 Motor (L250C)

99080497 Motor (L300C)

99080503 Motor (L100EX)

99080504 Motor (L150EX)

99080505 Motor (L200EX)

99080506 Motor (L250EX)

99080507 Motor (L300EX)

13 99260558 Lock Nut, 8-32 (4 req.)*
14 99250959 Washer (4 req.)*
15 99100491 Grommet (4 req.)

9-15 Blower Assembly, Complete

(Includes Key Nos. 9-15)
97014800 (L100 & L100MG)
97014801 (L150 & L150MG)
97014802 (L200 & L200MG)
97014803 (L250 & L250MG)
97014804 (L300 & L300MG)
97014878 (L100C)
97014879 (L150C)
97014880 (L200C)
97014881 (L250C)
97014882 (L300C)
97014888 (L100EX)
97014889 (L150EX)
97014890 (L200EX)
97014891 (L250EX)
97014892 (L300EX)

16 99260477 Nut, ¼-20 (6 req.)*
17 97006039 Wire Harness
18 99500390 Wrapper Insulation
19 99500391 Side Insulation (2 req.)
20 99420466 Insulation Mounting Clip
21 99110807 Polymeric Grille
22 98009416 Metal Grille (“MG” suffix Models)
23 99420470 Grille Nut (2 req.)
24 99150472 Grille Mounting Screw (2 req.)
25 99150591 Screw, 10-16 x 7/8 (4 req.)*

4

3

7

1

4

20

8

2

25

23

20

16

25

4

6

5

19

17

19

4

18

10

15

11

9

13

14

16

12

BLOWER

ASSEMBLY

21

24

Order replacement parts by PART NO. - not by KEY NO.
* Standard hardware - may be purchased locally.

22

99042810C

LOSONE SELECT® SERIE L100 • SERIE L150

SERIE L200 • SERIE L250 • SERIE L300

VENTILADORES

®

LOSONE SELECT

Para montaje en
cielo raso/pared

LEA Y CONSERVE ESTAS INSTRUCCIONES

Página 5

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, GOLPE ELÉCTRICO,
O LESIÓN A PERSONAS, OBSERVE LO SIGUIENTE:

1. Use esta unidad solamente de la manera indicada por el fabricante.
Si tiene preguntas, póngase en contacto con el fabricante a la
dirección o teléfono que aparecen en la garantía.

2. Antes de limpiar o de poner en servicio la unidad, apague el
interruptor en el panel de servicio, y asegure el panel de servicio
para evitar que se encienda accidentalmente. Cuando el dispositivo
para desconectar el servicio eléctrico no puede ser cerrado con
algún tipo de traba, sujete fuertemente al panel de servicio, una
etiqueta de advertencia prominente.

3. El trabajo de instalación y cableado eléctrico deben estar hechos
por personal capacitado de acuerdo con todos los códigos y
estándares aplicables, incluyendo códigos y estándares de
construcción a prueba de incendios.

4. Se necesita suficiente aire para la combustión y extracción de gases
por la chimenea del equipo que quema combustible para evitar la
retrogresión de las llamas. Siga las directrices del fabricante y
estándares de seguridad como los publicados por la Asociación
Nacional de Protección Contra Incendios (o por sus siglas en inglés
NFPA), y la Sociedad Americana de Ingenieros de Calefacción,
Refrigeración, y Aire Acondicionado (o por sus sigles en inglés
ASHRAE), y los códigos de las autoridades locales.

5. Cuando corte o taladre en una pared o cielo raso, no dañe cableado
eléctrico o instalaciones no visibles.

6. Ventiladores con conductos siempre deben extraer hacia el exterior.

7. Para reducir el riesgo de incendio, use sólo ductos de metal.

8.

Modelos L100, L150, L200, L250, y L300 solamente:

Si esta unidad va a instalarse sobre una bañera o ducha, debe
marcársela como correcta para dicha aplicación y debe conectarse
a un protegido GFCI (Cortacicuito Accidental a Tierra).

9. Nunca instale un interruptor donde se pueda alcanzar desde una
bañera o ducha.

10. Esta unidad se debe conectar a tierra.

CUIDADO

1. Para uso de ventilación general solamente. No lo use para extraer
materiales o vapores peligrosos o explosivos.

2. Para evitar daño a los cojinetes del motor y hélices ruidosas y/o
desequilibradas, mantenga la unidad de potencia lejos de rocíos de
yeso, polvo de construcción, etc.

3. Para más información y requisitos favor leer la etiqueta de
especificaciones del producto.

Instalador: Deje este manual con el
dueño de casa.

!

CONTENDIO

Este manual consiste en las siguientes secciones:

• “GARANTÍA”

• “INSTALACIÓN TÍPICA”

Esta sección muestra una instalación común en una estructura
nueva y en una existente.

- Montaje (estructura nueva)

- Montaje (estructura existente)

- Conexiones eléctricas

- Colocación de conductos (descarga horizontal del ventilador)

• “OPCIONES DE MONTAJE”

• “OPCIONES PARA LA CONEXIÓN ELÉCTRICA”

- Colocación de la placa de conexiones

• “OPCIONES PARA LA COLOCACIÓN DE CONDUCTOS”

- Posiciones de la descarga del ventilador

- Colocación de conductos (descarga vertical del ventilador)

• “USO Y CUIDADO”

• “PIEZAS DE SERVICIO”

GARANTIA

Broan-NuTone le garantiza al consumidor comprador original de sus productos que tales
productos estarán libres de defectos en materiales o mano de obra por un período de un año
a partir de la fecha de compra original. NO HAY OTRAS GARANTIAS EXPLICITAS O IM­PLICITAS, INCLUYENDO, PERO NO LIMITADAS A GARANTIAS IMPLICITAS DE COMER­CIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante este período de un año, Broan-NuTone reparará o cambiará, a su opción y sin
cobro, cualquier producto o pieza que se encuentre defectuosa bajo uso y servicio normal.

ESTA GARANTIA NO SE EXTIENDE A ARRANCADORES DE LAMPARAS FLUORES­CENTES Y TUBOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b)
cualquier producto o pieza que hayan sido sometidos a uso equivocado, negligencia, acci­dente, mantenimiento o reparación indebida (excepto por Broan-NuTone), instalación defec­tuosa o instalación contraria a las instrucciones de instalación.

La duración de cualquier garantía implícita se limita a un período de un año según se espe­cifica en la garantía explícita. Algunos estados no permiten limitación a la duración de una
garantía implícita, por lo que esta limitación tal vez no se aplica al caso suyo.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O CAMBIAR, A OPCION DE BROAN­NUTONE, SERA EL UNICO Y EXCLUSIVO REMEDIO AL COMPRADOR BAJO ESTA GA­RANTIA. BROAN-NUTONE NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CON­SECUENTES, O ESPECIALES QUE SURJAN DE O EN RELACION A EL USO O DESEM­PEÑO DEL PRODUCTO. Algunos estados no permiten la exlusión o limitación de daños
incidentales o consecuentes, por lo que esta limitación o exclusión tal vez no se aplica en su
caso.

Esta garantía le da derechos legales específicos, y usted puede tener otros derechos que
varían de estado a estado. Esta garantía reemplaza todas las garantías anteriores.

Para calificar para servicio bajo esta garantía, usted debe (a) notificar a Broan-NuTone en la
dirección que aparece abajo o al teléfono 1-800-637-1453, (b) dar el número de modelo y la
identificación de pieza y (c) describir el defecto en el producto o pieza. Al solicitar servicio
bajo la garantía, usted debe presentar evidencia de la fecha de compra original.

En los Estado Unidos, llame: Broan-NuTone LLC, 926 West State Street, Hartford, WI U.S.A.
53027 (1-800-637-1453)

En Canada, llame: Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario
L5T 1H9 (1-888-882-7626)

GARANTIA LIMITADA DE BROAN-NUTONE DE UN AÑO

Dueño de casa: Información del uso y
mantenimiento en la página 7.

LOSONE SELECT® SERIE L100 • SERIE L150

SERIE L200 • SERIE L250 • SERIE L300

Página 6

INSTALACIÓN TÍPICA

MONTAJE (Estructura nueva)

CONDUCTO REDONDO*

ESTRUCTURA ADICIONAL

DE 1½” (3,8 cm)

Ventilador, enviado de fábrica en

posición de descarga horizontal

PARRILLA

(se muestra la

parrilla

polimérica)

Instale hasta

después de que el

cielo raso esté

terminado

Unidad enviada de fábrica instalada en una estructura nueva.

Abrazaderas de montaje,

enviadas de fábrica en

posición para montarse en

una vigueta de ½” (1,27 cm)

del techo.

VIGUETA DEL TECHO

(se muestran centros de

16” (40,6 cm)

TORNILLO

DE MONTAJE

TORNILLO

PARA LA PARRILLA

INSTALACIÓN TÍPICA

CONEXIÓN ELÉCTRICA

NEGRO

A

NEGRO

TIERRA A LA PLACA DE

CONEXIONES

BLANCO

A

BLANCO

LÍNEA DE ENTRADA

El ventilador se puede conectar desde el exterior del

alojamiento. Use conectores aprobados por UL en la

conexión en cumplimiento con los códigos locales.

COLOCACIÓN DE CONDUCTOS (descarga
horizontal del ventilador)

VENTILACIÓN EN EL ALERO

PARTE SUPERIOR/
POSTERIOR DEL
ALOJAMIENTO

PLACA DE
CONEXIONES

MONTAJE (Estructura existente)

ESTRUCTURA DE 2 X 4 (5,08 x 10,2 cm)

(con el lado del cableado hacia abajo)

CONDUCTO REDONDO*

VIGUETA DEL TECHO

(se muestran centros de

16” (40,6 cm)

ABRAZADERAS DE

MONTAJE

(conectadas a los

lados opuestos del

alojamiento y hacia

abajo para que el

alojamiento quede a

nivel del cielo raso

terminado)

PARRILLA

(se muestra la parrilla polimérica)

Unidad enviada de fábrica instalada en una estructura existente.

* La Serie L100 y L150 utiliza conducto redondo de 6”.

La Serie L200, L250 y L300 utiliza conducto redondo de 8”.

MATERIAL DE
TERMINADO
DEL CIELO
RASO

TORNILLO

PARA LA

PARRILLA

CONDUCTO

REDONDO*

CODO REDONDO*

TAPA DE L
TECHO

Dos formas de conectar los conductos a una unidad enviada de

fábrica.

* La Serie L100 y L150 utiliza conducto redondo de 6”.

La Serie L200, L250 y L300 utiliza conducto redondo de 8”.

IMPORTANTE:

Quite la cinta del envío de apagador

Asegúrese de quitar la cinta que fija la pestaña del regulador du­rante la transportación, y de que esta pestaña abra y cierre
libremente dentro del conducto. Utilice cinta de conductos para
asegurar y hermetizar las conexiones de los conductos.

Quite el anillo del envío de entrada del soplador

Quite el anillo del envío de la entrada del soplador antes de
funcionar el ventilador.

LOSONE SELECT® SERIE L100 • SERIE L150

"

"

SERIE L200 • SERIE L250 • SERIE L300

Página 7

OPCIONES DE MONTAJE

Las tuercas hexagonales de ¼ x 20 aseguran las abrazaderas de
montaje en el alojamiento. Afloje y vuelva a apretar o quite y
reemplace las tuercas según sea necesario para colocar las
abrazaderas de montaje en la posición deseada.

2,9
cm

1

MAX.

12¼"

31,8 cm

Abrazaderas de montaje en la

posición ajustada en fábrica.

(La salida queda paralela a las

viguetas)

(Estructura

nueva)

12¼"

31,8 cm 31,8 cm

Abrazaderas de montaje

montadas en los lados de la

salida del alojamiento.

(La salida queda perpendicular

a las viguetas)

(Estructura

nueva)

24,1 a

9

26,7

10

cm

1

/

8

"

12¼"

31,8 cm

Abrazaderas de montaje

volteadas y montadas a los

lados de la salida del

alojamiento. (La salida queda

perpendicular a las viguetas)

(Estructura

existente)

12¼"

Abrazaderas de montaje

volteadas para permitir un

espacio adicional de aprox. 1”

(2.54 cm).

(La salida queda paralela a las

viguetas) (Estructura

1

/

2"

to

1

/

2"

3,8

a

1½"

6,4

to

cm

2½"

3,8 a

1

6,4

2

cm

nueva)

27,3 a

10

29,9

to

11

cm

1

/

2

to

1

/

2

3

/

3

/

OPCIONES PARA LA COLOCACIÓN
DE CONDUCTOS

POSICIONES DE LA DESCARGA DEL VENTILADOR

CONECTOR

DEL

CON-

DUCTO

Cambie la

CONECTOR

DEL

CONDUCTO

"

"

Cambie la posición del
conector del ventilador y del
conducto para una descarga

vertical.

COLOCACIÓN DE DUCTOS

ventilador)

CONDUCTO

REDONDO*

4

4

posición del

conector

del

ventilador y

del conducto

para una

descarga

vertical.

VENTILADORVENTILADOR

Conector del ventilador y del

conducto en posición de

descarga horizontal (ajuste

de fábrica)

(Descarga vertical del

TAPA DEL TECHO

12¼"

31,8 cm

Abrazaderas de montaje

montadas en la parte superior

de los lados del alojamiento.

(La salida queda paralela a las

(Estructura

viguetas)

nueva o existente)

volteadas y montadas en la

parte superior de los lados del

alojamiento. (La salida queda

(Estructura

12¼"

31,8 cm

Abrazaderas de montaje

paralela a las viguetas)

nueva o existente)

OPCIONES PARA LA CONEXIÓN ELÉCTRICA

COLOCACIÓN DE LA
PLACA
DE CONEXIONES

CONEXIÓN

VERTICAL DEL

CABLE DE

ALIMENTACIÓN

CONEXIÓN

HORIZONTAL

DEL CABLE DE

ALIMENTACIÓN

La placa de conexiones se monta a los lados o en la parte

superior del alojamiento.

Conexión típica de los conductos al ventilador cambiado a

descarga vertical.

* La Serie L100 y L150 utiliza conducto redondo de 6”.

La Serie L200, L250 y L300 utiliza conducto redondo de 8”.

USO Y CUIDADO

El ventilador está diseñado para operar continuamente. Si se desea, se
puede controlar usando un interruptor de encendido/apagado o un control
de estado sólido de velocidad variable. Siga las instrucciones para las
conexiones eléctricas que vienen empacadas con el control, y observe
todos los códigos locales y estatales y el Código Eléctrico Nacional.

ADVERTENCIA: Para reducir el riesgo de sufrir una descarga
eléctrica, antes de dar servicio al ventilador desconéctelo
del suministro eléctrico.

Para limpiar la parrilla: Use el aditamento apropiado de la aspiradora o

quite la parrilla y límpiela con un paño suave y jabón o detergente suave.
Seque la parrilla completamente antes de volverla a instalar.

Para limpiar el conjunto del ventilador: Quite la parrilla, desconecte el
ventilador del alojamiento, quite las tuercas de montaje del ventilador y
cuidadosamente saque el ventilador del alojamiento. Use el aditamento
apropiado de la aspiradora o un paño suave y jabón o detergente suave
para limpiar el área de descarga y la rueda del ventilador. NO PERMITA
QUE ENTRE AGUA AL MOTOR. Asegúrese de que el conjunto del
ventilador esté completamente seco antes de volverlo a instalar.

El motor está permanentemente lubricado. No lubrique ni desmonte el motor.

LOSONE SELECT® SERIE L100 • SERIE L150

SERIE L200 • SERIE L250 • SERIE L300

PIEZAS DE SERVICIO PIEZAS DE SERVICIO

CLAVE Nº. PIEZA Nº. DESCRIPCIÓN

1 97014725 Conjunto del alojamiento (L100’s y L150’s)

97014726 Conjunto del alojamiento (L200’s – L300’s)
2 97014728 Abrazaderas de montaje (se req. 2)
3 97014760 Conjunto del regulador 6” de diá.(15.2 cm)

97014461 Conjunto del regulador 8” de diá. (20.3 cm)
4 99150415 Tornillos de 8-18 x ¼ (se req. 12)*
5 98005513 Cubierta de la caja de conexiones
6 99400035 Buje de alivio de tensión
7 98005512 Placa de conexiones
8 99150471 Tornillos de conexión a tierra, 10-32 x ½

(se req. 2)

9 97014774 Conjunto del caracol (L100’s y L150’s)

97014775 Conjunto del caracol (L200’s – L300’s)

10 98009399 Anillo de entrada
11 99110805 Rueda del ventilador
12 99080481 Motor (L100 y L100MG)

99080482 Motor (L150 y L150MG)

99080483 Motor (L200 y L200MG)

99080484 Motor (L250 y L250MG)

99080485 Motor (L300 y L300MG)

99080493 Motor (L100C)

99080494 Motor (L150C)

99080495 Motor (L200C)

99080496 Motor (L250C)

99080497 Motor (L300C)

99080503 Motor (L100EX)

99080504 Motor (L150EX)

99080505 Motor (L200EX)

99080506 Motor (L250EX)

99080507 Motor (L300EX)

13 99260558 Tuercas de 8-32 (se req. 4)*
14 99250959 Arandelas (se req. 4)*
15 99100491 Aros interiores (se req. 4)

9-15 Conjunto del ventilador, completo

(Incluye art. clave Nº. 9-15)
97014800 (L100 y L100MG)
97014801 (L150 y L150MG)
97014802 (L200 y L200MG)
97014803 (L250 y L250MG)
97014804 (L300 y L300MG)
97014878 (L100C)
97014879 (L150C)
97014880 (L200C)
97014881 (L250C)
97014882 (L300C)
97014888 (L100EX)
97014889 (L150EX)
97014890 (L200EX)
97014891 (L250EX)
97014892 (L300EX)

16 99260477 Tuercas, ¼-20 (se req. 6)*
17 97006039 Arnés de alambre
18 99500390 Envoltura aislante
19 99500391 Aislador lateral (se req. 2)
20 99420466 Pinza de montaje del aislador
21 99110807 Parilla polimérica
22 98009416 Parilla metal (modelos con sufijo “MG”)
23 99420470 Tuercas de la parrilla (se req. 2)
24 99150472 Tornillos de montaje de la parrilla (se req. 2)
25 99150591 Tornillos de 10-16 x 7/8 (se req. 4)*

Pida las piezas de repuesto por Nº. DE PIEZA, no por Nº. DE CLAVE
* Herraje estándar, se puede comprar localmente.

4

19

3

7

1

4

20

8

25

23

20

16

25

4

6

5

17

18

15

11

9

12

13

14

16

21

24

Página 8

2

19

4

10

CONJUNTO

DEL

VENTILADOR

22

99042810C

VENTILATEURS

LOSONE SELECT® SÉRIE L100 • SÉRIE L150

SÉRIE L200 • SÉRIE L250 • SÉRIE L300

Page 9

LOSONE SELECT

®

Montage au plafond/mur

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D´INCENDIE, DE CHOC ÉLECTRIQUE
OU DE BLESSURES PERSONNELLES, OBSERVEZ CE QUI SUIT:

1. Utilisez cette unité seulement de la façon prévue par le fabricant.
Pour d´autres renseignements, contactez le fabricant à l´adresse ou
au numéro de téléphone qui se trouve dans la garantie.

2. Avant d'effectuer une réparation ou un entretien sur cet appareil,
coupez le courant au tableau d'alimentation et verrouillez celui-ci
pour empêcher que la tension soit remise accidentellement. Lorsque
le verrouillage de la déconnexion n'est pas possible, mettez bien en
vue un signal d'avertissement telle qu'une étiquette, sur le panneau
d'alimentation.

3. L´installation et la pose des fils électriques doivent être effectuées
par une ou des personnes qualifiées conformément à tous les codes
et normes applicables, incluant les normes de construction en
rapport aux incendies.

4. Il faut suffisamment d´air pour une combustion appropriée et
l´échappement des gaz par le tuyau de la cheminée de l´équipement
brûlant du combustible pour prévenir un contre-courant. Suivez les
instructions du fabricant de l´équipement de chauffage et les normes
de sécurité telles que celles publiées par la National Fire Protection
Association (NFPA) et l´American Society for Heating, Refrigera­tion and Air Conditioning Engineers (ASHRAE) et des autorités du
code local.

5. Lors de la coupe ou du perçage dans un mur ou un plafond, prenez
soin de ne pas endommager les fils électriques et les autres utilités
dissimulées.

6. La décharge des ventilateurs à conduit par l´évent doit toujours se
faire à l´extérieur.

7. Pour réduire le rsque d’incendie, utilisez seulement des donduits de
ventilation en métal.

Modèles L100, L150, L200, L250, et L300 seulement:

8.
Si cette unité doit être installée au-dessus d’une baignoire ou d’une
douche, elle doit être marquée comme étant appropriée pour
l’application et être connectée à un circuit dérivé protége GFCI
(interrupteur de circuit en cas de défaut de mise à la terre du neutre).

9. Ne placez jamais un interrupteur dans un endroit où il peut être
rejoint d’une baignoire ou d’une douche.

10. Cette unité doit être mise à la terre.

ATTENTION

1. Pour ventilation générale seulement. Ne l´utilisez pas pour évacuer
les vapeurs ou matériaux dangereux ou que peuvent exploser.

2. Pour éviter d´endommager les coussinets du moteur et des turbines
bruyantes et/ou mal équilibrées, assurez que l´unité motrice est
exempte de poussière provenant des murs en pierres sèches et la
construction.

3. Veuillez lire l´étiquette de spécifications sur le produit pour d´autres
renseignements et exigences.

Installateur: Remetez ce manuel au
protpriétaire de maison.

Propriétaire de maison: Mode
d’utilisation et soin à la page 11.

!

TABLE DES MATIÈRES

Ce manuel se divise comme suit :

• GARANTIE

• INSTALLATION TYPIQUE

Cette section montre une installation standard dans un bâtiment
en cours de construction ou déjà construit.

- Montage (construction en cours)

- Montage (construction terminée)

- Câblage

- Installation des conduits (décharge de soufflerie horizontale)

• OPTIONS DE MONTAGE

• OPTIONS DE CÂBLAGE

- Position de la plaque de câblage

• OPTIONS D’INSTALLATION DES CONDUITS

- Positions de la décharge de la soufflerie

- Installation des conduits (décharge de soufflerie verticale)

• UTILISATION ET ENTRETIEN

• PIÈCES DE RECHANGE

GARANTIE

Broan-NuTone garantit à l’acheteur consommateur original, de ses produits qu’ils
sont exempts de défauts dans les matières premières ou la main-d’oeuvre pour une
période d’un an à compter de la date d’achat original. IL N’Y A PAS D’AUTRES
GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON PAS LIMITÉ
AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALISATION ET DE
CONVENANCE DANS UN BUT PARTICULIER.
Pendant cette période d’un an, Broan-NuTone, à son choix, réparera ou remplacera,
gratuitement, tout produit ou pièce qui s’avère défectueux sous utilisation et service
normaux.
CETTE GARANTIE NE COUVRE PAS LES DÉMARREURS DE LAMPES
FLUORESCENTES ET LES TUBES. Cette garantie ne couvre pas (a) l’entretien et
le service normal ou (b) tout produit ou pièce endommagé par suite de mauvais
usage, négligence, accident, entretien inapproprié ou réparation (autre que par
Broan-NuTone), mauvais installation ou installation contraire au mode d’installation
recommandé.
La durée de toute garantie implicite est limitée à une période d’un an tel que spécifié
pour la garantie exprimée.
L’ENGAGEMENT DE BROAN-NUTONE DE RÉPARER OU DE REMPLACER, AU
CHOIX DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS
CETTE GARANTIE. BROAN-NUTONE NE SE TIENDRA PAS RESPONSABLE
DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE
DE OU EN RAPPORT À L’UTILISATION OU LA PERFORMANCE DE SES
PRODUITS.
Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez
d’autres droits. Cette garantie annule toutes les garanties précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone á l'adresse ci­dessous, (b) donner le numéro du modèle et l’identification de la pièce et (c) décrire
la nature de tout défaut dans le produit ou la pièce. Au temps de demander le service
sous garantie, vous devez présenter une preuve de la date d’achat original.

Aux E.U., comuniquez avec: Broan-NuTone LLC, 926 West State Street, Hartford,
WI U.S.A. 53027 (1-800-637-1453)
Avec Canada, comuniquez avec: Broan-NuTone Canada, Inc., 1140 Tristar Drive,
Mississauga, Ontario L5T 1H9 (1-888-882-7626)

GARANTIE LIMITÉE D’UN AN DE BROAN-NUTONE

LOSONE SELECT® SÉRIE L100 • SÉRIE L150

SÉRIE L200 • SÉRIE L250 • SÉRIE L300

Page 10

INSTALLATION TYPIQUE

MONTAGE (Construction en cours)

CONDUIT CIRCULAIRE*

CHARPENTE

SUPPLÉMENTAIRE DE

1½ po (3,81 cm)

Soufflerie préassemblée en

position de décharge

horizontale

GRILLE

(en polymère)

À installer après

la finition du

plafond.

Appareil installé dans un bâtiment en cours de construction.

MONTAGE (construction terminée)

Supports

préassemblés pour

plafonds de ½ po (1,27

cm) d’épaisseur.

SOLIVE DE

PLAFOND

(16 po / 40,6 cm

centre)

VIS DE

FIXATION

VIS DE

GRILLE

INSTALLATION TYPIQUE

CÂBLAGE

NOIR AU

NOIR

FIL DE TERRE À

PLAQUE DE

CÂBLAGE

BLANC AU

BLANC

ENTRÉE

Le ventilateur peut être branché depuis l’extérieur du boîtier.

Utiliser des connecteurs homologués UL pour les branchements,

conformément aux codes locaux en vigueur.

INSTALLATION DES CONDUITS (décharge de
soufflerie horizontale)

CHAPEAU DE TOIT

DESSUS /

ARRIÈRE DU

BOÎTIER

PLAQUE

DE

CÂBLAGE

CHARPENTE 2 x 4 (côté

large en bas)

CONDUIT CIRCULAIRE*

SOLIVE DE

PLAFOND (16 po /

40,6 cm centre)

SUPPORTS

(fixés aux

autres côtés

du boîtier et à

l’envers pour
que le boîtier

soit au ras du

plafond fini)

GRILLE (en

polymère)

Appareil installé dans un bâtiment déjà construit.

* La série L100 et L150 utilise tuyau rond de 6”.

La série L200, L250 et L300 utilise tuyau rond de 8”.

MATÉRIAU

DE PLAFOND

FINI

VIS DE

GRILLE

CONDUIT

CIRCULAIRE*

COUDE

CIRCULAIRE*

CHAPEAU

DE MUR

Deux manières de raccorder les conduits à un appareil prémonté.

* La série L100 et L150 utilise tuyau rond de 6”.

La série L200, L250 et L300 utilise tuyau rond de 8”.

IMPORTANT:

Retirez la bande d’expédition de l’amortisseur.

Veiller à retirer le ruban adhésif d’expédition du volet du registre et
s’assurer que ce dernier s’ouvre et se ferme librement à l’intérieur
du conduit. Utiliser du ruban adhésif pour assurer et étancher les
raccords des conduits.

Retirez la boucle d’expédition de la prise de
ventilateur.

Retirez la boucle d’expédition de la prise de ventilateur avant
d’actionner le ventilateur.

"

"

LOSONE SELECT® SÉRIE L100 • SÉRIE L150

SÉRIE L200 • SÉRIE L250 • SÉRIE L300

Page 11

OPTIONS DE MONTAGE

Des écrous à six pans ¼-20 fixent les supports au boîtier. Desserrer
et resserrer ou retirer et replacer les écrous si nécessaire, selon la
position désirée pour le support.

déjà

3,8

a

1½"

6,4

to

cm

2½"

3,8 a

1

/

1

6,4

to

1

2

/

cm

2,9
cm

1

MAX.

12¼"

31,8 cm

Supports en position

préassemblée

(Sortie parallèle aux solives)

(Bâtiment

en cours de con-

struction)

12¼"

31,8 cm 31,8 cm

Supports fixés de part et

d’autre de la sortie du boîtier

(Sortie perpendiculaire aux

(Bâtiment

solives)

en cours de con-

struction)

1

/

8

"

12¼"

31,8 cm

Supports retournés et fixés de
part et d’autre de la sortie du

boîtier

(Sortie perpendiculaire aux

solives) (Bâtiment

construit)

12¼"

Supports retournés pour

donner environ1 po de

dégagement supplémentaire

(Sortie perpendiculaire aux

solives) (Bâtiment

construction)

en cours de

OPTIONS D’INSTALLATION DES CONDUITS

POSITIONS DE LA DÉCHARGE DE LA SOUFFLERIE

RACCORD

DE

CONDUIT

Modifier la

RACCORD

DE CONDUIT

SOUFFLERIE

2

"

2

"

Raccord de soufflerie et de

conduit en position de

décharge horizontale

(préassemblée)

INSTALLATION DES CONDUITS (décharge de soufflerie verticale)

CONDUIT

CIRCULAIRE*

position du
raccord de

soufflerie et

de conduit

pour une

décharge

verticale.

SOUFFLERIE

Raccord de soufflerie et de

conduit en position de

décharge verticale

CHAPEAU DE TOIT

1

24,1 a

9

/

2

"

26,7

to

1

/

2

"

10

cm

12¼"

31,8 cm

Supports fixés sur le dessus, de

part et d’autre du boîtier

(Sortie parallèle aux solives)

(Bâtiment

struction ou déjà construit)

en cours de con-

Supports retournés et fixés sur

le dessus, de part et d’autre du

(Sortie parallèle aux solives)

(Bâtiment

12¼"

31,8 cm

boîtier

en cours de con-

struction ou déjà construit)

OPTIONS DE CÂBLAGE

POSITION DE LA
PLAQUE DE CÂBLAGE

BRANCHEMENT

DU CÂBLE

D’ALIMENTATION

À LA VERTICALE

BRANCHEMENT DU

CÂBLE D’ALIMENTATION

À L’HORIZONTALE

La plaque de câblage se fixe sur le côté ou sur le dessus du

boîtier.

3

27,3 a

10

29,9

to

3

11

cm

/

4

/

4

* La série L100 et L150 utilise tuyau rond de 6”.

La série L200, L250 et L300 utilise tuyau rond de 8”.

Raccordement de conduit typique à un ventilateur converti en

décharge verticale

UTILISATION ET ENTRETIEN

Le ventilateur a été conçu pour une utilisation continue. Si désiré, il
peut être commandé à l’aide d’un interrupteur marche/arrêt ou d’un
régulateur de vitesse à semi-conducteurs. Suivre les instructions de
câblage fournies avec le régulateur et respecter tous les codes locaux
et provinciaux en vigueur, de même que le Code national de l’électricité
.

Pour nettoyer la grille : Utiliser un accessoire d’aspirateur approprié
ou retirer la grille et nettoyer à l’aide d’un chiffon doux et de savon ou
de détergent doux. Bien essuyer la grille avant de la réinstaller.
Pour nettoyer la soufflerie : Retirer la grille, débrancher la soufflerie
du boîtier, retirer les écrous de fixation de la soufflerie et retirer
délicatement la soufflerie du boîtier. Utiliser un accessoire d’aspirateur
approprié ou retirer la grille et nettoyer à l’aide d’un chiffon doux et de
savon ou de détergent doux pour nettoyer la zone de décharge de la
soufflerie et la roue. NE PAS LAISSER D’EAU S’INFILTRER DANS
LE MOTEUR. S’assurer que la soufflerie est complètement sèche avant
de la réinstaller.
Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter le
moteur.

AVERTISSEMENT : Pour diminuer les risques de décharge
électrique, débrancher la source d’alimentation avant toute
opération d’entretien.

LOSONE SELECT® SÉRIE L100 • SÉRIE L150

SÉRIE L200 • SÉRIE L250 • SÉRIE L300

PIÈCES DE RECHANGE PIÈCES DE RECHANGE

Page 12

LÉGENDE No DE RÉF. DESCRIPTION

1 97014725 Boîtier (L100’s et L150’s)

97014726 Boîtier (L200’s à L300’s)
2 97014728 Support (2 oblig.)
3 97014760 Registre (diam. 6 po)

97014761 Registre (diam. 8 po)
4 99150415 Vis, 8-18 x ¼ (12 oblig.)*
5 98005513 Couvercle de la boîte de câblage
6 99400035 Réducteur de tension
7 98005512 Plaque de câblage
8 99150471 Vis de terre, 10-32 x ½ (2 oblig.)
9 97014774 Volute (L100’s et L150’s)

97014775 Volute (L200’ à L300’s)

10 98009399 Bague d’arrivée
11 99110805 Roue de soufflerie
12 99080481 Moteur (L100 et L100MG)

99080482 Moteur (L150 et L150MG)

99080483 Moteur (L200 et L200MG)

99080484 Moteur (L250 et L250MG)

99080485 Moteur (L300 et L300MG)

99080493 Moteur (L100C)

99080494 Moteur (L150C)

99080495 Moteur (L200C)

99080496 Moteur (L250C)

99080497 Moteur (L300C)

99080503 Moteur (L100EX)

99080504 Moteur (L150EX)

99080505 Moteur (L200EX)

99080506 Moteur (L250EX)

99080507 Moteur (L300EX)

13 99260558 Écrou, 8-32 ( 4 oblig.)*
14 99250959 Rondelle (4 oblig.)*
15 99100491 Bague d’étoupe (4 oblig.)*

9-15 Soufflerie, ensemble (inclut no légende

9 à 15)
97014800 (L100 et L100MG)
97014801 (L150 et L150MG)
97014802 (L200 et L200MG)
97014803 (L250 etL250MG)
97014804 (L300 et L300MG)
97014878 (L100C)
97014879 (L150C)
97014880 (L200C)
97014881 (L250C)
97014882 (L300C)
97014888 (L100EX)
97014889 (L150EX)
97014890 (L200EX)
97014891 (L250EX)
97014892 (L300EX)

16 99260477 Écrou, ¼-20 (6 oblig.)*
17 97006039 Harnais à fils
18 99500390 Enveloppe isolante
19 99500391 Isolant latéral (2 oblig.)
20 99420466 Pince de montage d’isolant
21 99110807 Grille en polymère
22 98009416 Grille en métal (modèles avec suffixe “MG”)
23 99420470 Écrou de grille (2 oblig.)
24 99150472 Vis de fixation de grille (2 oblig.)
25 99150591 Vis, 10-16 x 7/8 (4 oblig.)*

Commander les pièces de rechange par numéro de référence et non à
l’aide du numéro de légende.
* Visserie standard - peut être achetée localement.

4

3

7

1

4

20

8

2

25

23

20

16

25

4

6

5

19

17

19

4

18

10

15

11

9

13

14

16

12

ENSEMBLE DE

SOUFFLERIE

21

24

22

99042810C
