Broan K7388 User Manual

Model K7388

ENGLISH.....................................3

FRANÇAIS................................14

ESPAÑOL..................................25

BEST BY BROAN P.O. Box 140, Hartford, WI 53027

READ AND SAVE THESE INSTRUCTIONS

!

INTENDED FOR DOMESTIC COOKING ONLY

!

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accor­dance with all applicable codes and standards, including fire-rated construction codes
and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip­ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or

filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface

element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to operate

it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.

- 3 -

!

CAUTION

1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

2. Take care when using cleaning agents or detergents.

3. Avoid using food products that produce flames under the Range Hood.

4. For general ventilating use only. Do not use to exhaust hazardous or explosive mate­rials and vapors.

5. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.

6. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.

7. For best capture of cooking impurities, the bottom of the hood should be a minimum of
24" and a maximum of 30" above the cooking surface.

8. Two installers are recommended because of the large size and weight of this hood.

9. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.

10. Please read specification label on product for further information and requirements.

- 4 -

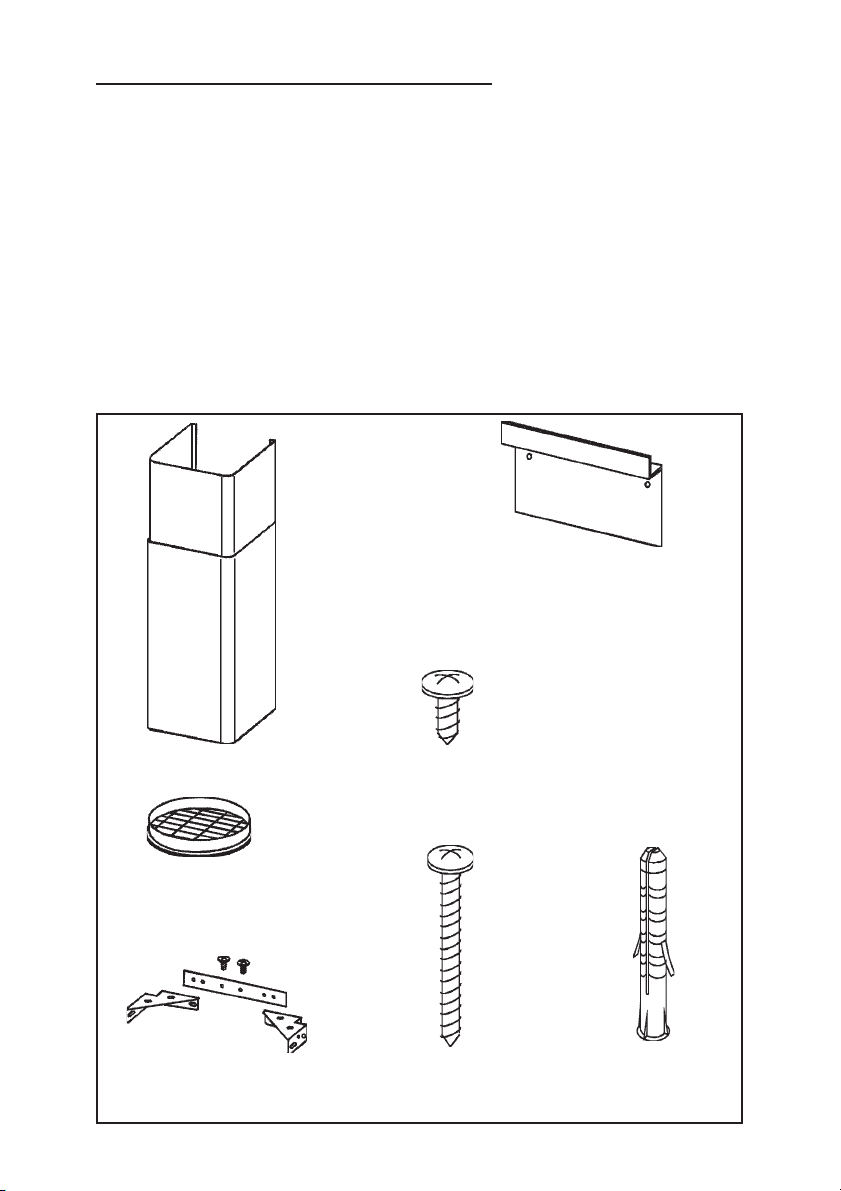

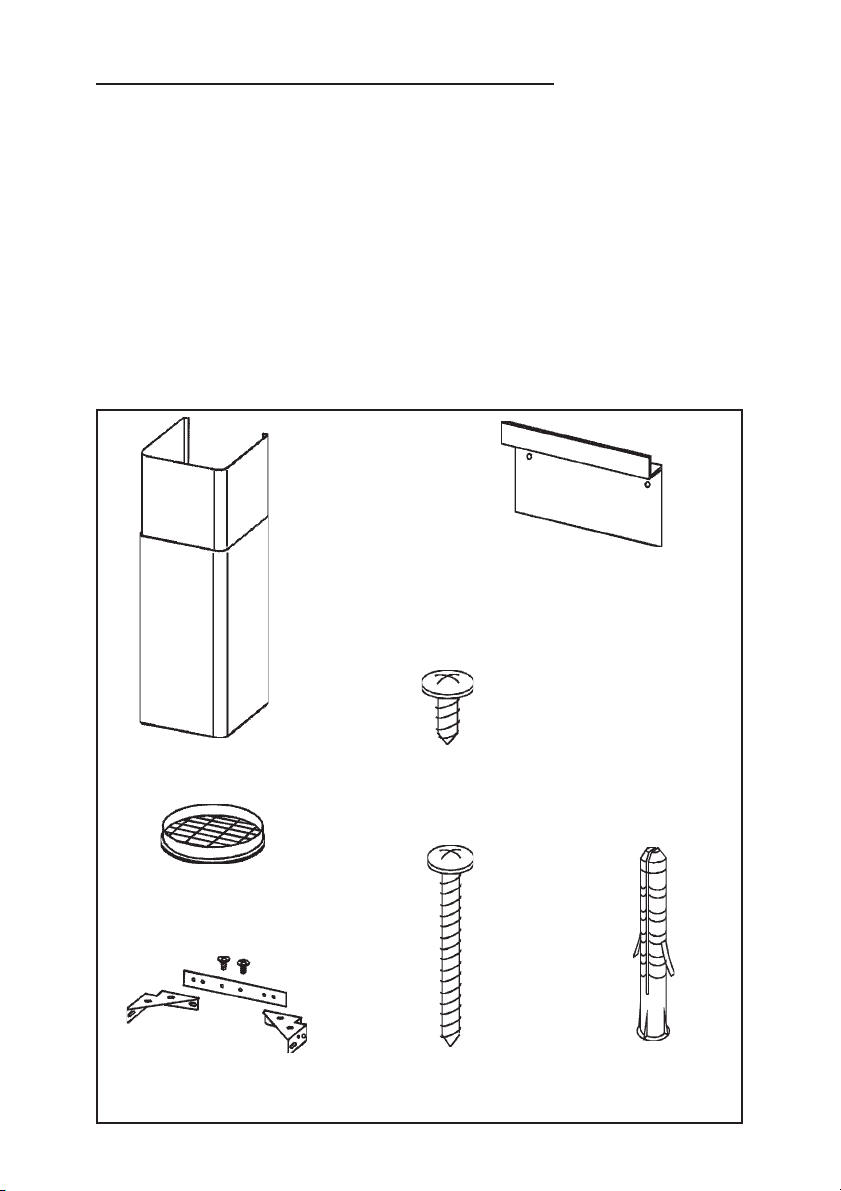

PREPARE THE HOOD

Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Parts Bag (B080810604) containing:

1 - Mounting Bracket
1 - Discharge Collar
1 - Flue Mounting Bracket
6 - Mounting Screws (4,8 x 38mm Pan Head)
7 - Mounting Screws (3,9 x 9,5mm Pan Head)
2 - Mounting Screws (3.9 x 6mm Flat Head)

6 - Drywall Anchors
1 - Installation Instructions
1 - Warranty Card

2 MOUNTING SCREWS

(3.9 x 6mm Flat Head)

FLUE MOUNTING

BRACKET

DECORATIVE
FLUE

DISCHARGE
COLLAR

MOUNTING
BRACKET

7 MOUNTING
SCREWS (3,9 x

9,5mm Pan Head)

6 MOUNTING SCREWS

(4,8 x 38mm Pan Head)

6 DRYWALL
ANCHORS

- 5 -

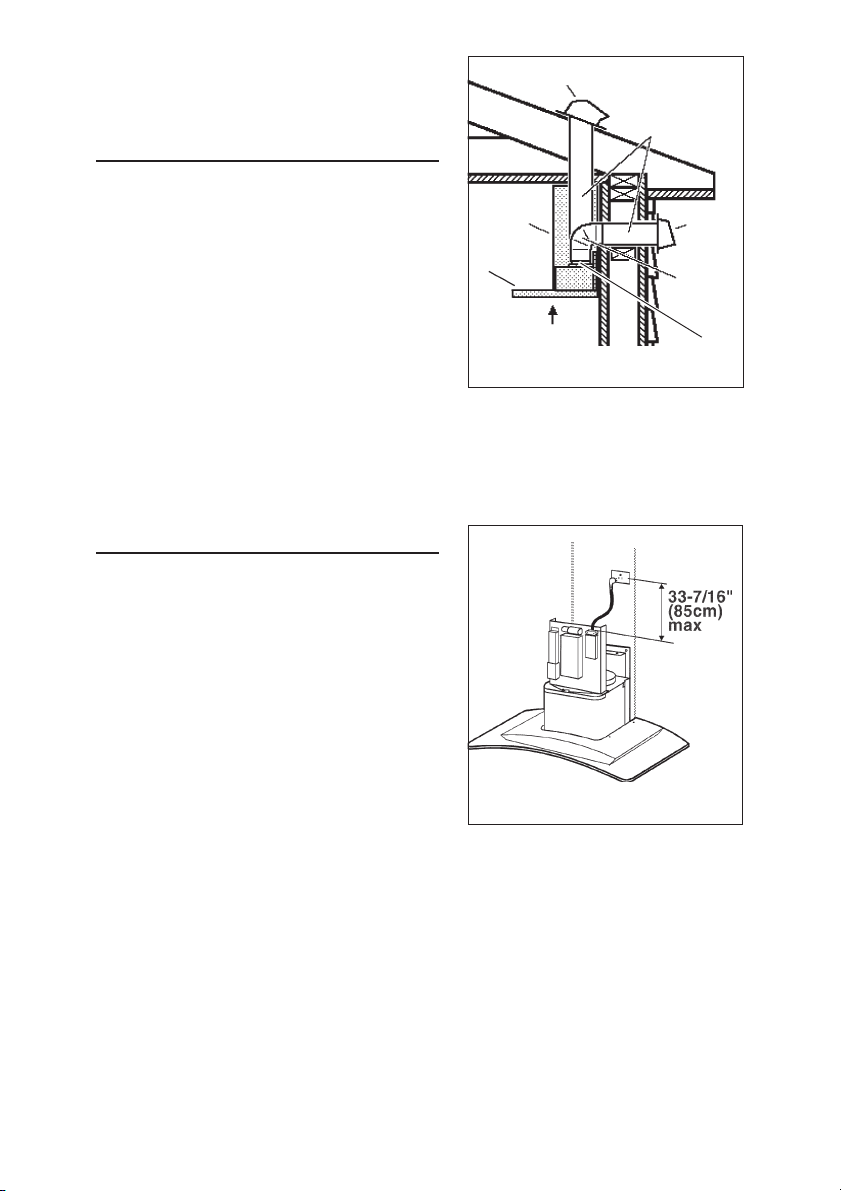

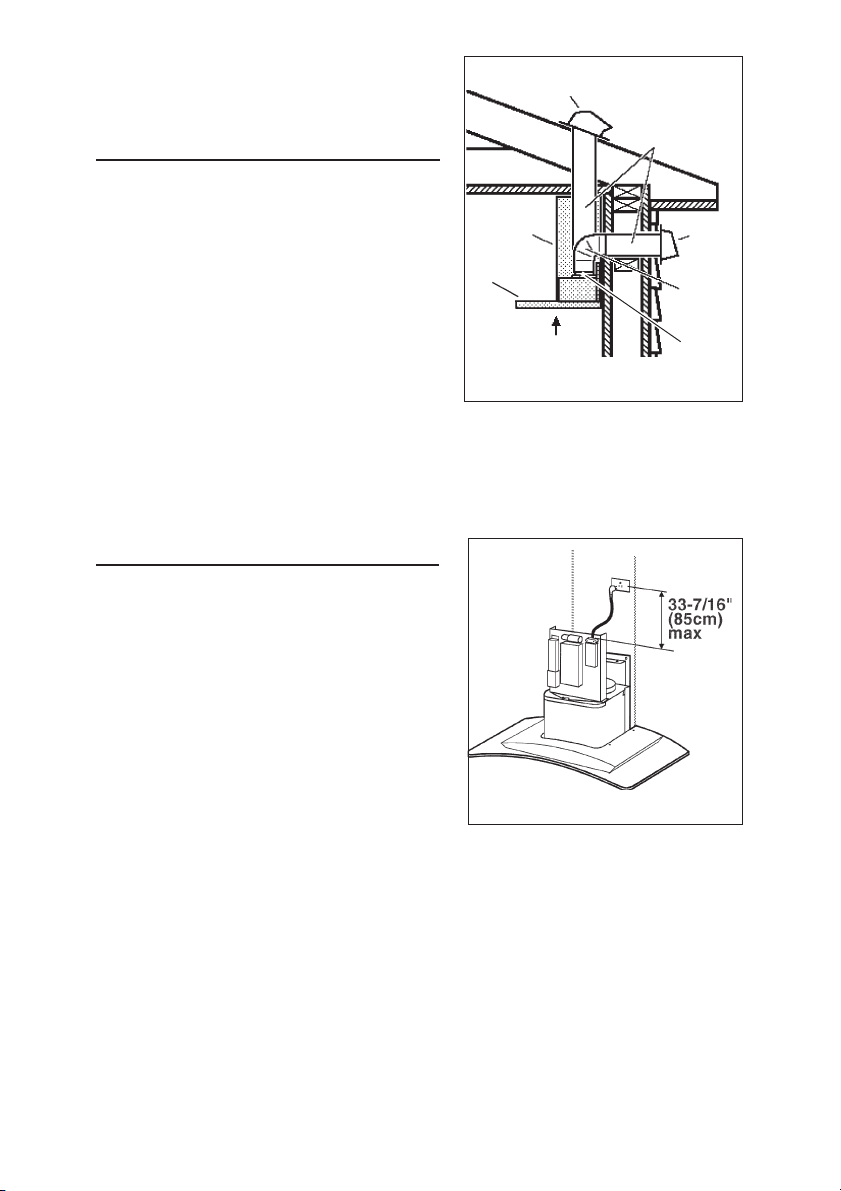

INSTALL THE DUCTWORK

(DUCTED HOODS ONLY)

NOTE: To reduce the risk of fire, use only

metal ductwork.

1. Decide where the ductwork will run

between the hood and the outside.

2. A straight, short duct run will allow the hood

to perform most efficiently.

3. Long duct runs, elbows, and transitions

will reduce the performance of the hood.
Use as few of them as possible. Larger
ducting may be required for best
performance with longer duct runs.

4. Install a roof or wall cap. Connect round

metal ductwork to cap and work back to­wards hood location. Use duct tape to seal
the joints between ductwork sections.

DECORATIVE

24” TO 30” ABOVE COOKING

FLUE

HOOD

ROOF CAP

SURFACE

ROUND DUCT

WALL

CAP

ROUND
ELBOW

6”

ADAPTER

WIRING

Note: This range hood must be properly
grounded. The unit should be installed by a
qualified electrician in accordance with all
applicable national and local electrical
codes.

GROUNDING INSTRUCTIONS
This appliance must be grounded. In the
event of an electrical short circuit, grounding
reduces the risk of electric shock by
providing an escape wire for the electric
current. This appliance is equipped with a
cord having a grounding wire with a
grounding plug. The plug must be plugged
into an outlet that is properly installed and grounded.
WARNING - Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding instructions are not completely
understood, or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too short, have a qualified
electrician install an outlet near the appliance.
Set the electrical power supply within the space covered by the decorative flues.

Position the power socket at a maximum distance of 33-7/16” (85 cm) from where the
lead exits from the hood (see illustration alongside). Make sure this does not inter­fere with the bracket fastening area or with the decorative flue (where the flue touches
the wall).

Fit the plug into the power socket.

- 6 -

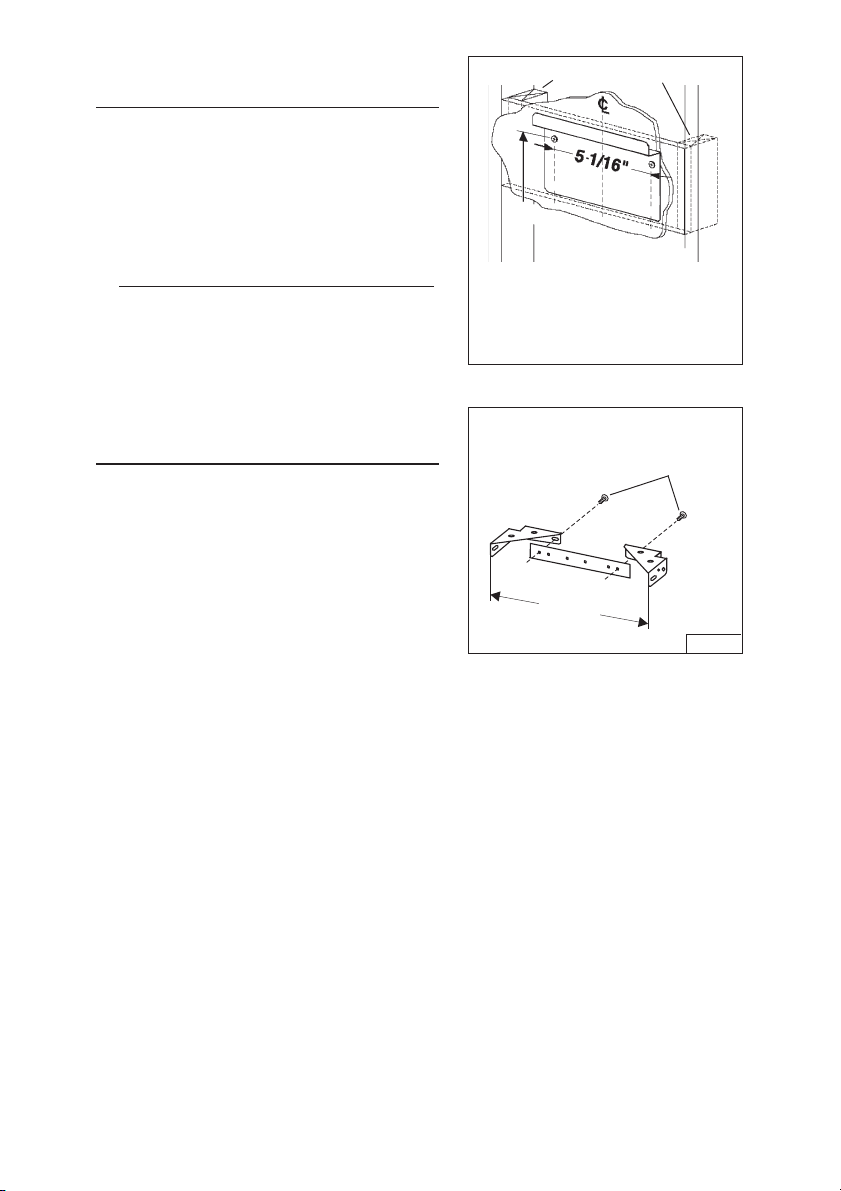

INSTALL MOUNTING
BRACKET

1. Construct wood wall framing that is flush

with interior surface of wall studs.
Make sure:

a) the framing is centered over

installation location.

b) the height of the framing will allow the

mounting bracket to be secured to
the framing within the dimensions
shown.

After wall surface is finished, secure

2.

mounting bracket to framing using dimen­sions shown.

FRAMING BEHIND DRYWALL

36-13/16” to 42-11/16”

above cooktop

36-13/16"= bottom of hood 24" above
cooktop
42-11/16"= bottom of hood 30" above
cooktop

INSTALL FLUE MOUNTING
BRACKET

DUCTED AND NON-DUCTED

1. Assemble the flue mounting bracket,

adjusting outside width as shown. Fig.4

2. Carefully center the mounting bracket

directly over the range hood location.

3. Secure the bracket assembly to the ceiling

using (2) 4.8x38mm mounting screws
and drywall anchors. Make sure the
bracket is pushed into the corner, tight
against the wall and centered over the
hood.

FLUE MOUNTING

BRACKET

10-7/16”

(265.6 mm)

3.9 x 6 mm
FLAT HEAD

BRACKET SCREWS

FIG. 4

- 7 -

PREPARE THE HOOD

Note: On stainless steel hoods, carefully
remove the plastic protective film from all
exterior surfaces of the hood and
decorative flues, prior to final installation.

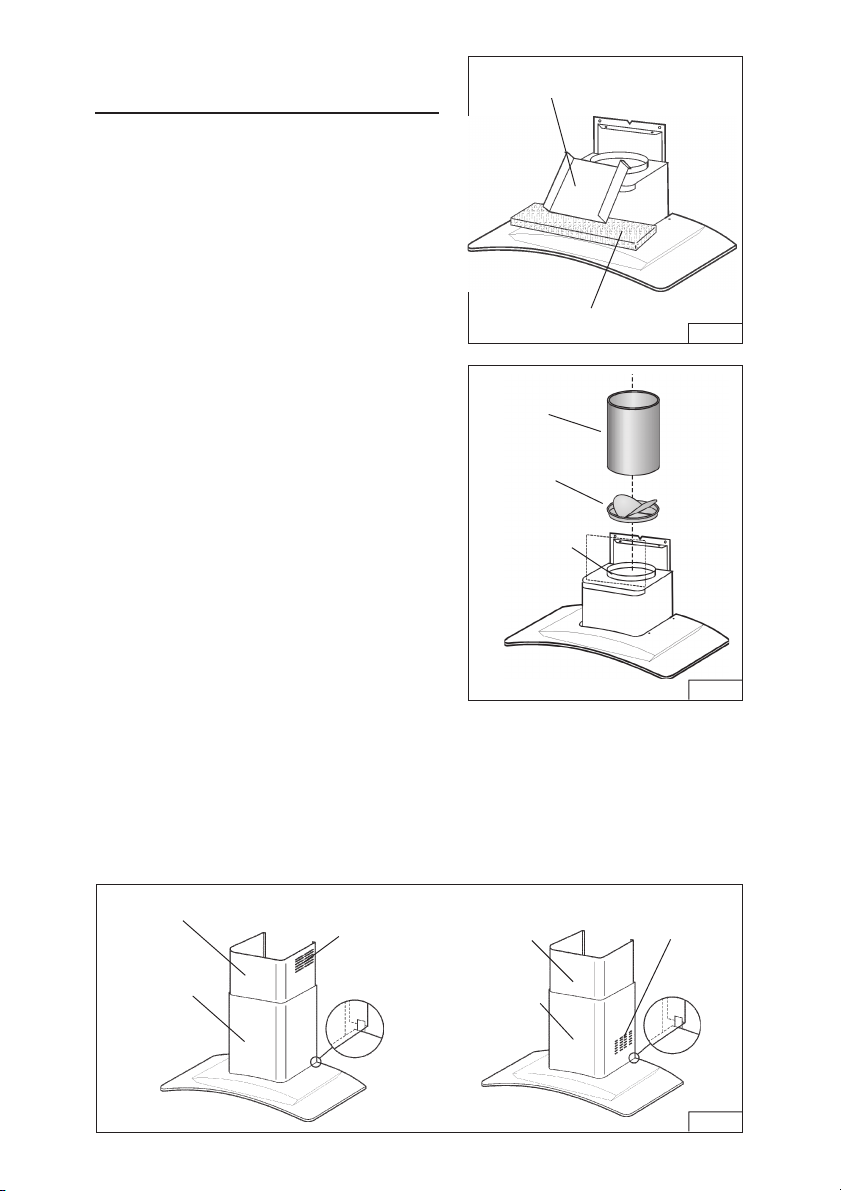

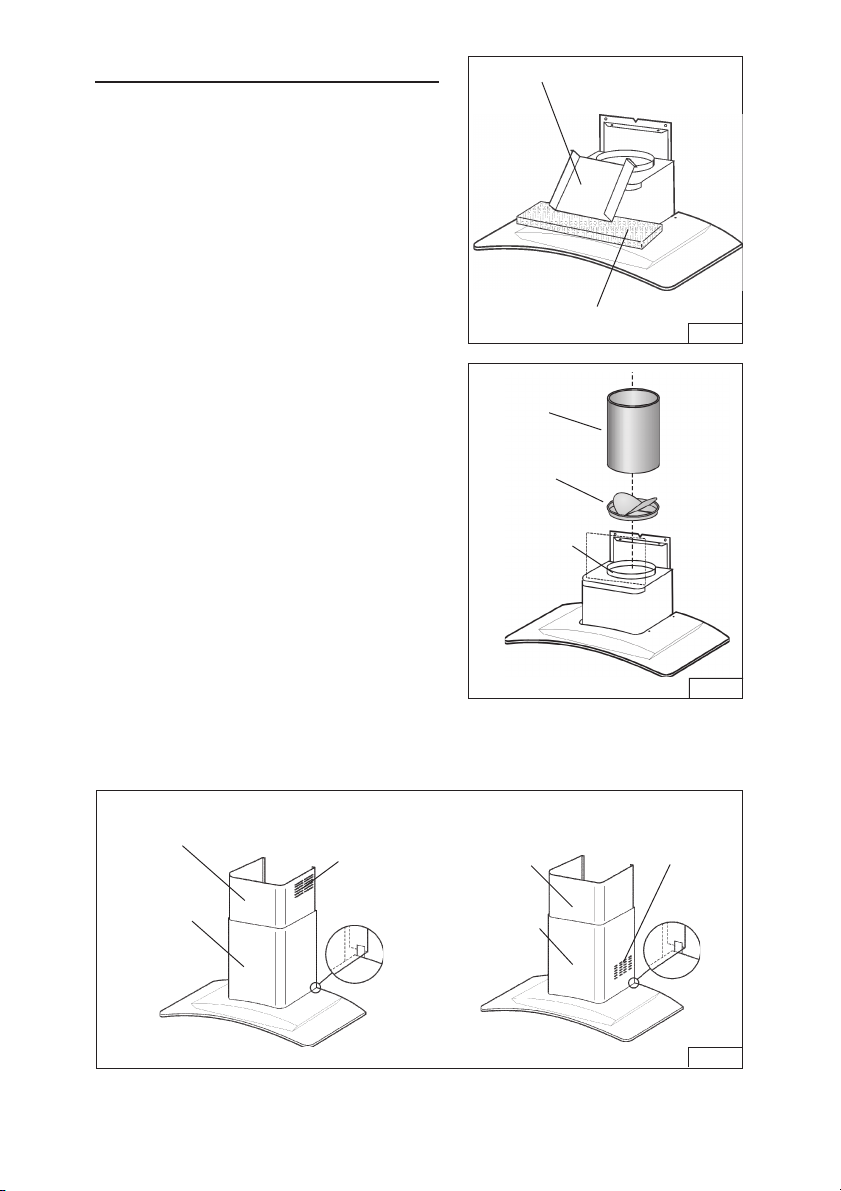

DUCTED CONFIGURATION

1. Remove the tape on the electrical system
plate; place the electrical system plate on
the hood (use a protection). Fig. 5

2. Install the discharge collar into the duct
connector of the range hood. Fig. 6

3. Attach an adequate length of 6” round
steel ducting to the range hood duct
connector. Fig. 6

4. Duct tape all joints to make them secure
and air tight.

ELECTRICAL

SYSTEM

PLATE

6”

DIAMETER

DUCT

PROTECTION

FIG. 5

5. Carefully place the lower decorative flue
into the recessed area of the range hood
top. Fig. 7.

6. Carefully slide the upper decorative flue
down inside the lower flue. Fig. 7.

Note: On 8” ceilings the air vents on the
upper flue are concealed by installing the
flue with air vents down.

On 9” ceilings, air vents on the upper flue
will be exposed after installation.

UPPER
FLUE

LOWER
FLUE

UPPER FLUE VENTS

EXPOSED

DISCHARGE

COLLAR

DUCT

CONNECTOR

UPPER
FLUE

LOWER
FLUE

FIG. 6

UPPER FLUE VENTS

CONCEALED

FIG. 7

- 8 -

PREPARE THE HOOD

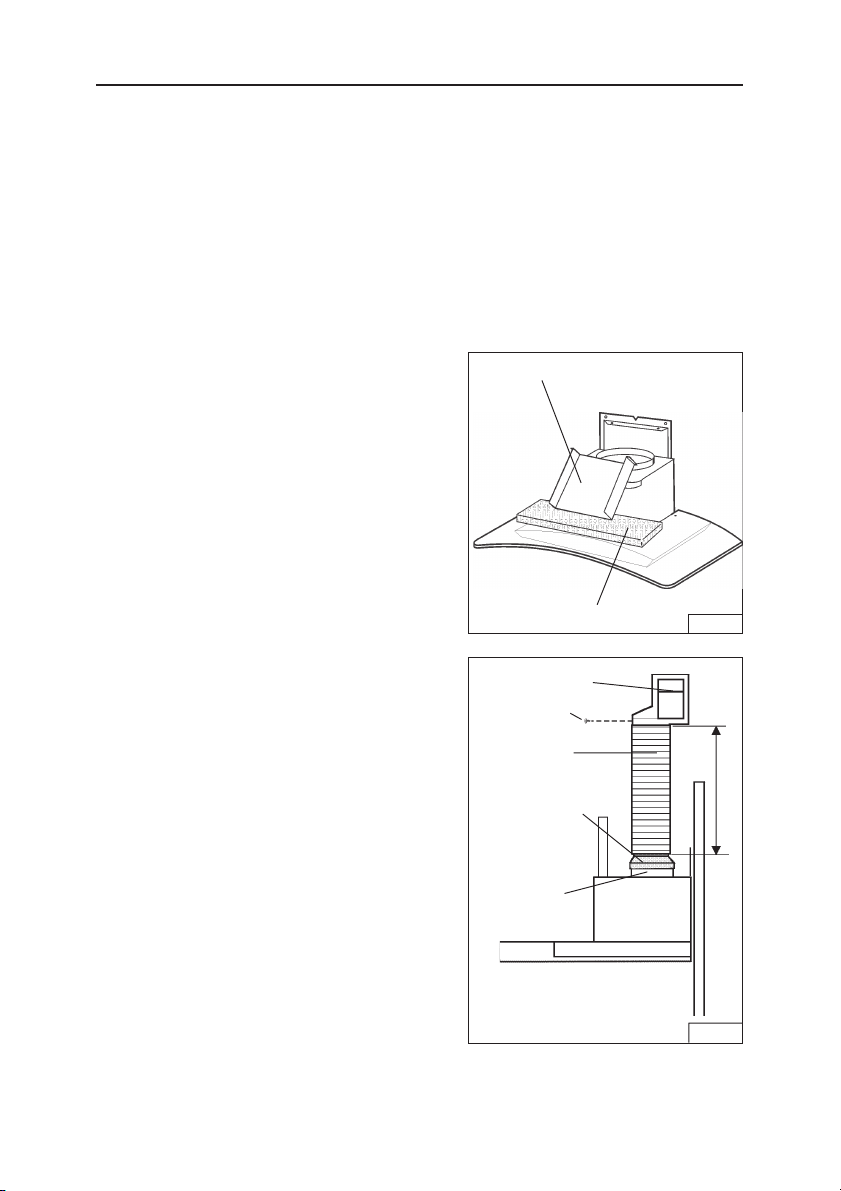

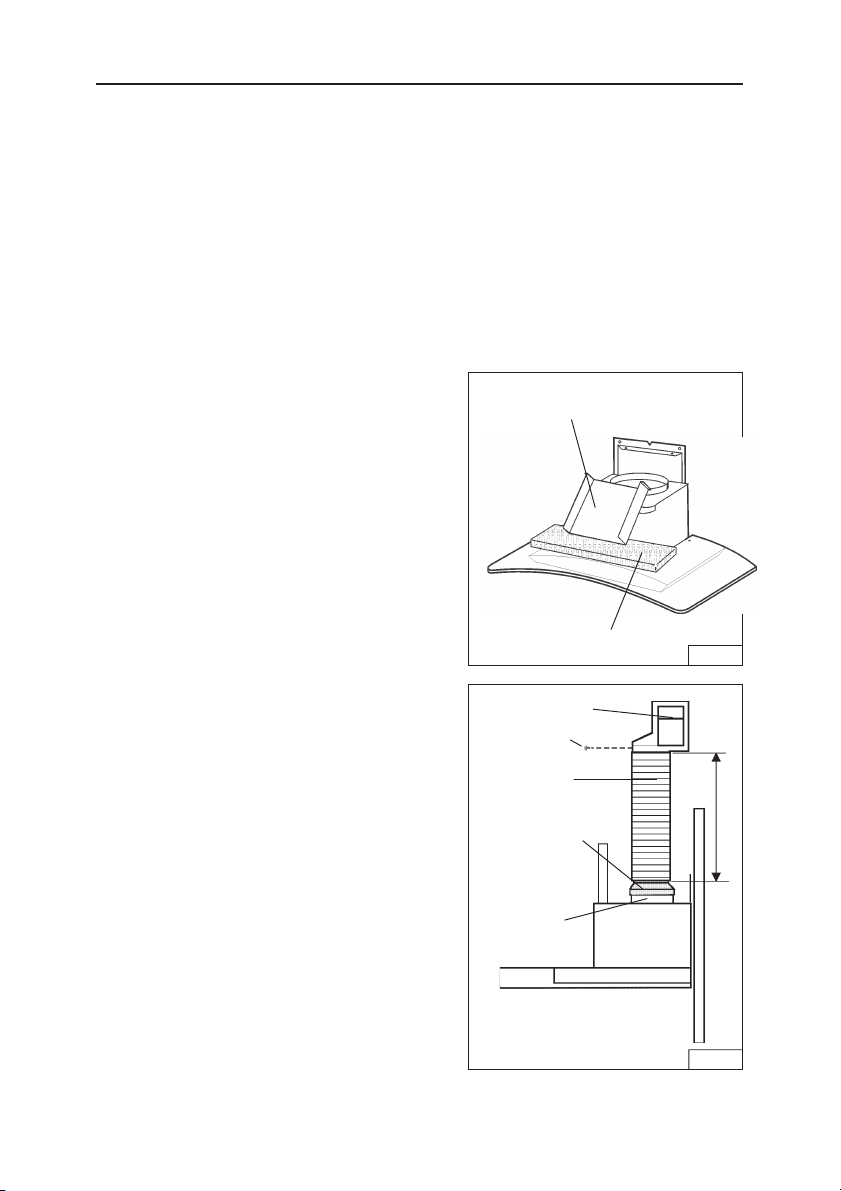

NON - DUCTED CONFIGURATION

Note: The following materials must be purchased separately for non-ducted
recirculation installations.

• Non - Ducted Recirculation Kit,

Model NDK7388

• 5” diameter expandable / flexible aluminum duct.

• 1/16” diameter twist drill.

CAUTION: Do not use plastic or rigid metal ducting.

1. Remove the tape on the electrical system
plate; place the electrical system plate on
the hood (use a protection). Fig. 8

2. Discard discharge collar and damper
supplied with the hood. Install the 5” to 6”
adapter supplied with the Non-Ducted
Recirculation Kit. Fig. 9.

3. Measure the distance “A”.

4. Attach aluminum flexible duct to the 5”
adapter. Tape all joints with duct tape.
Fig. 9.

5. Assemble the recirculation plenum to the
flex-ducting. Fig. 9.

6. Drill three (3) 1/16” diameter equally
spaced holes through the duct and duct
connector of the recirculation plenum.
Fig. 9.

7. Secure duct to the plenum’s connector
with (3) sheet metal screws (not
included). Tape all joints with duct tape.
Fig. 9.

ELECTRICAL

SYSTEM

PLATE

PROTECTION

PLENUM

(3) SCREWS

5” ALUMINUM

FLEX DUCT

5” 6” ADAPTER

BLOWER

COLLAR

FIG. 8

A

- 9 -

FIG. 9

PREPARE THE HOOD

NON - DUCTED CONFIGURATION, cont’d.

7. Carefully place the lower decorative flue
into the recessed area of the range hood
top. Fig. 7.

8. Carefully slide the upper decorative flue
down inside the lower flue.
Note: air vents must be up. Fig. 7.

9. Secure the recirculation plenum to the
upper flue with (4) flat head screws.
Fig. 10.

UPPER

FLUE

PLENUM

4 FLAT

HEAD

SCREWS

FIG. 10

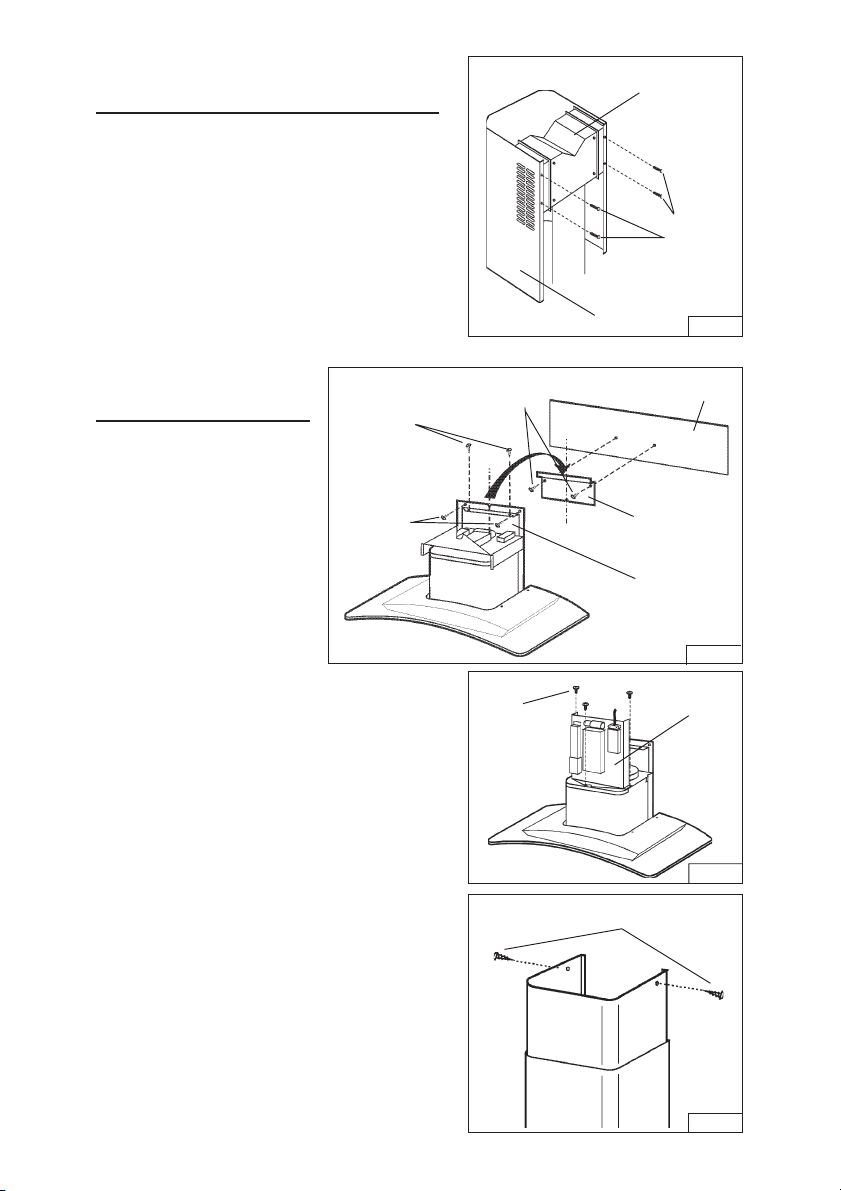

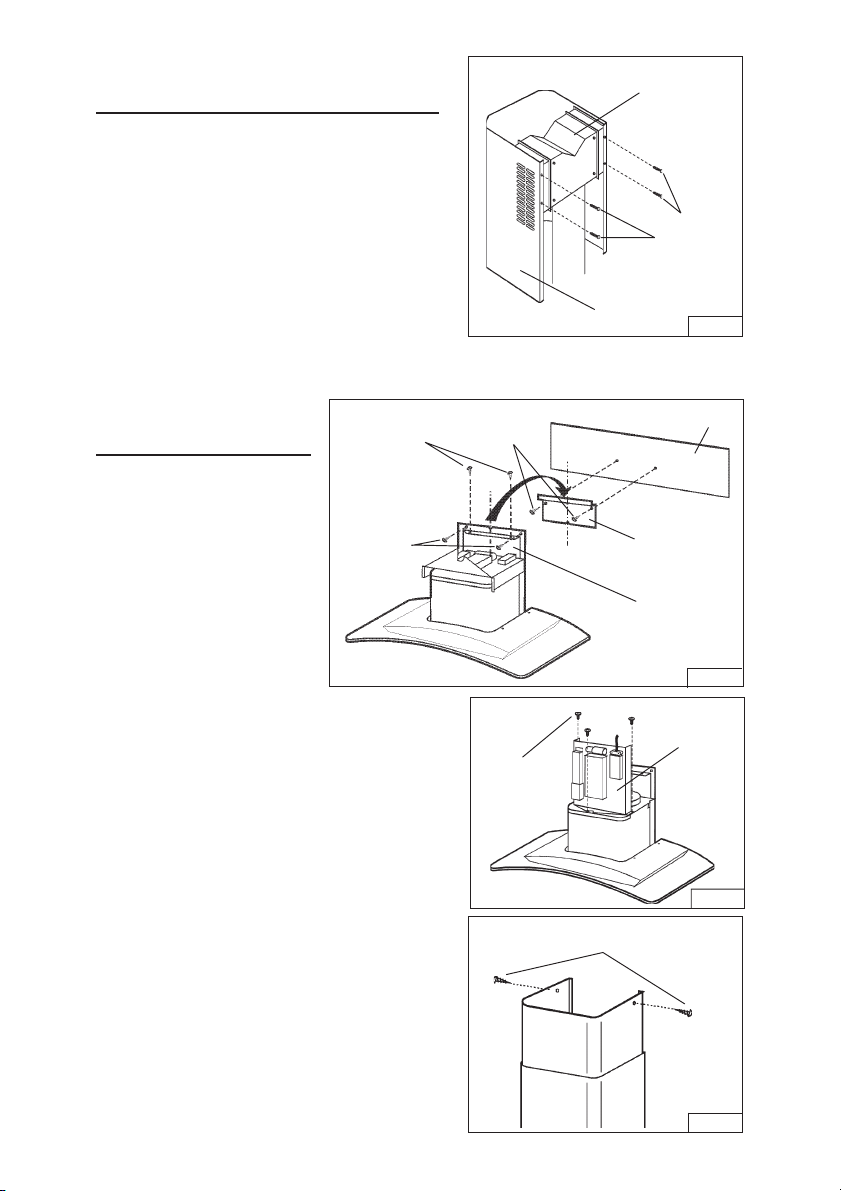

INSTALL THE
HOOD

MOUNTING

SCREWS

(3.9x9.5mm)

Note: at least two people
will be required to mount
the hood.

1. Raise the hood into its
mounting position.

2. Plug the power cord into

MOUNTING

SCREWS

(4.8x38mm)

the electric wall
receptacle. Tuck excess
cord behind the flue.

3. Align the rectangular
opening on the back of
the hood with the wall­mounting bracket. Gently
lower the hood until it securely engages
the bracket. Fig. 11.

4. Level the hood with 2 mounting screws
(3.9x9.5mm) and secure with (2) mounting
screws. Use drywall anchors provided if
wall studs or framing are not available.
Fig. 11.

5. Mount the plate of the electrical system
attaching it with three mounting screws
(3.9x9.5mm). Fig. 12.

6. Raise the upper flue until its holes align
with holes in the flue mounting bracket
(located on ceiling). Fig. 13.

7. Secure the flue with (2) mounting screws.
Fig. 13.

MOUNTING

SCREWS

(4.8x38mm)

MOUNTING

SCREWS

(3.9x9.5mm)

WALL FRAMING

MOUNTING

BRACKET

RECTANGULAR

CUTOUT

ELECTRICAL

3.9x9.5mm

MOUNTING SCREWS

FIG. 11

PLATE OF

THE

SYSTEM

FIG.12

- 10 -

FIG.13

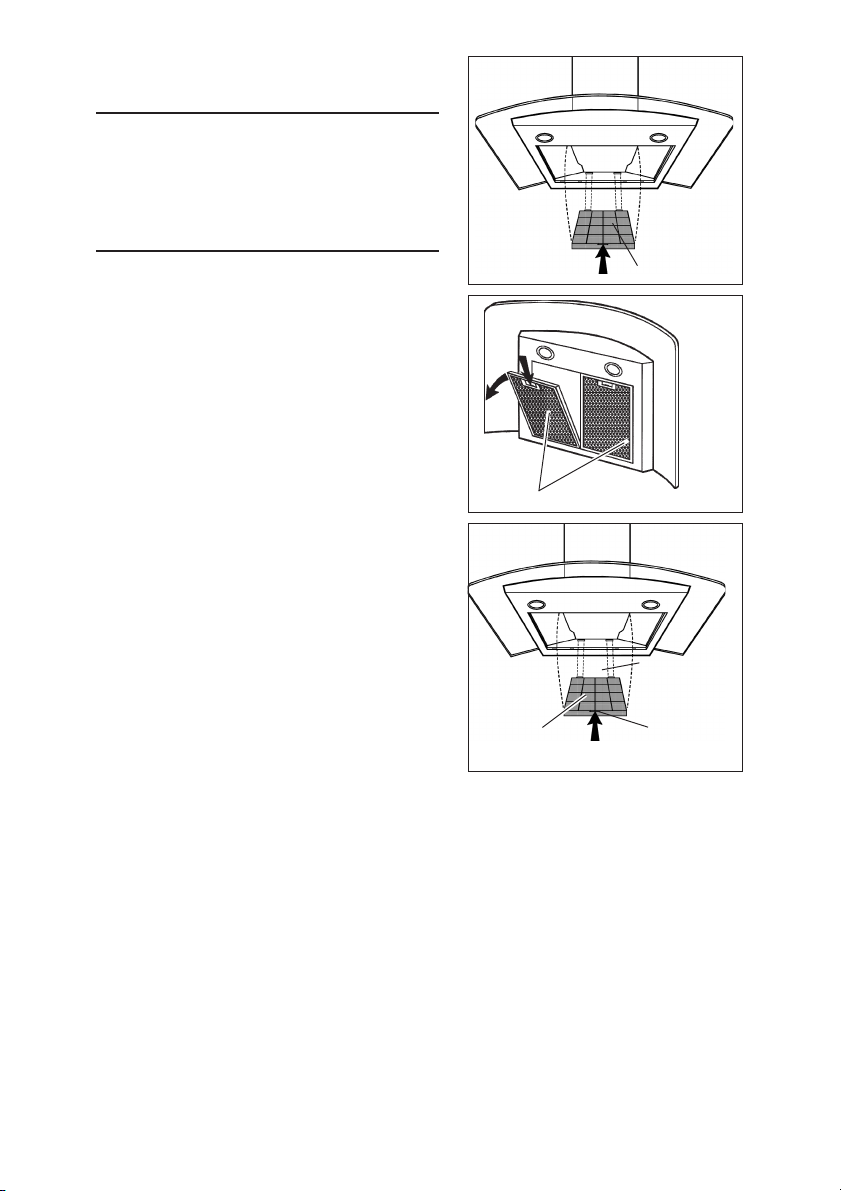

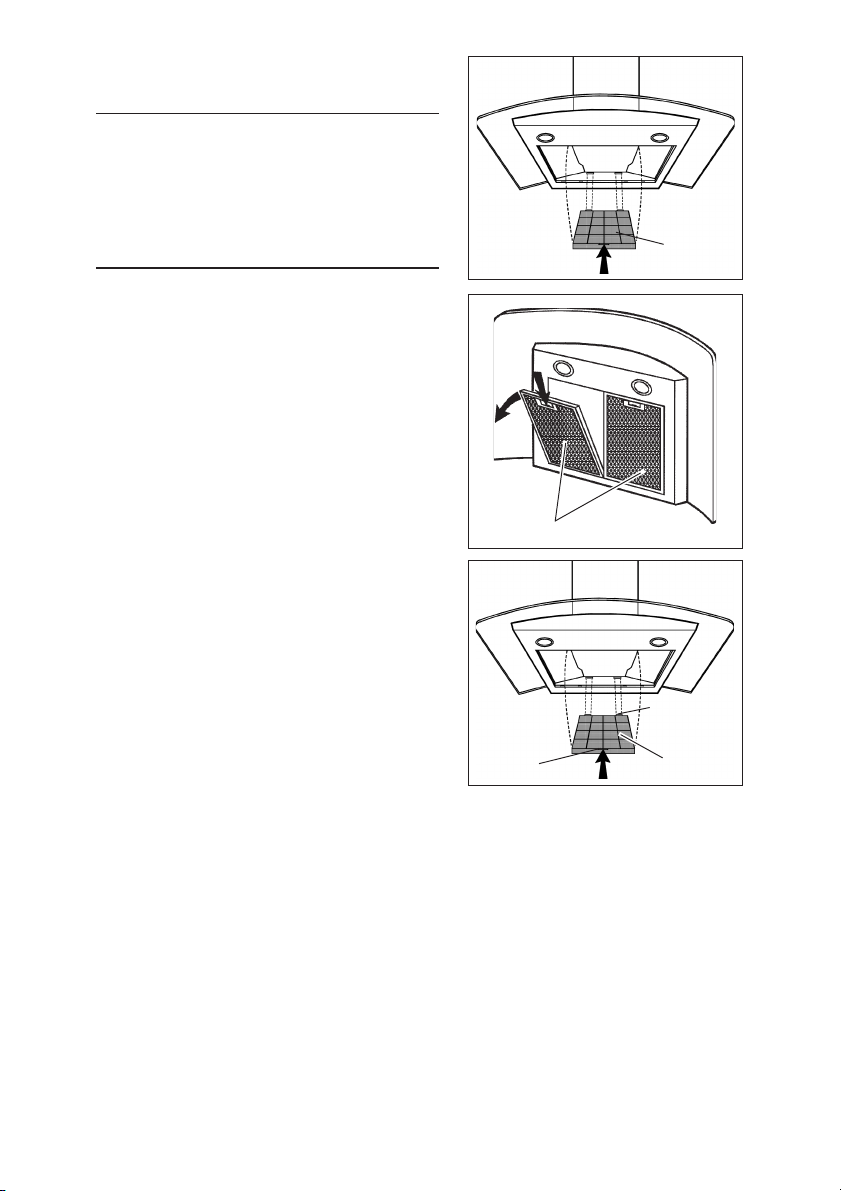

NON-DUCTED
RECIRCULATION FILTER
INSTALLATION

1. Purchase a non-ducted recirculation filter
(B03300488) from your dealer.

2. Install the filter by pressing the 2 tabs on
the filter down into the special housing
and rotating upward.

NON-DUCTED

RECIRCULATION

FILTER

MAINTENANCE

Proper maintenance of the Range Hood will
assure proper performance of the unit.

Grease Filters

The grease filters must be cleaned
approximately once every 30 hours of
operation (when the central segment on the
display goes on or starts blinking).

Use a warm detergent solution. Grease filters
are dishwasher safe.

Remove filter by pushing filter towards the
back of hood and rotating filter downward.

Non-ducted Recirculation Filter

The non-ducted recirculation filter should be
changed whenever the central segment of
the display starts blinking (i.e. every 120
hours of operation). To remove the filter press
inward on the clamp and rotate the filter
downward until the 2 tabs can be removed
from the housing.

Hood Cleaning

Stainless steel is one of the easiest materials
to keep clean. Occasional care will help preserve its fine appearance.

Cleaning tips:

● Hot water with soap or detergent is all that is usually needed.

● Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to

avoid water marks.

● For discolorations or deposits that persist, use a non-scratching household cleanser

or stainless steel polishing powder with a little water and a soft cloth.

● For stubborn cases, use a plastic scouring pad or soft bristle brush together with

cleaser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.

● DO NOT allow deposits to remain for long periods of time.

● DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere

to the surface causing rust.

● DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to

remain in contact with stainless steel for extended periods. Many of these com­pounds contain chemicals which may be harmful. Rinse with water after expo­sure and wipe dry with a clean cloth.

Painted surfaces should be cleaned with warm water and mild detergent only.

- 11 -

GREASE
FILTERS

CLAMP

TABS

NON-DUCTED

RECIRCULATION

FILTER

OPERATION

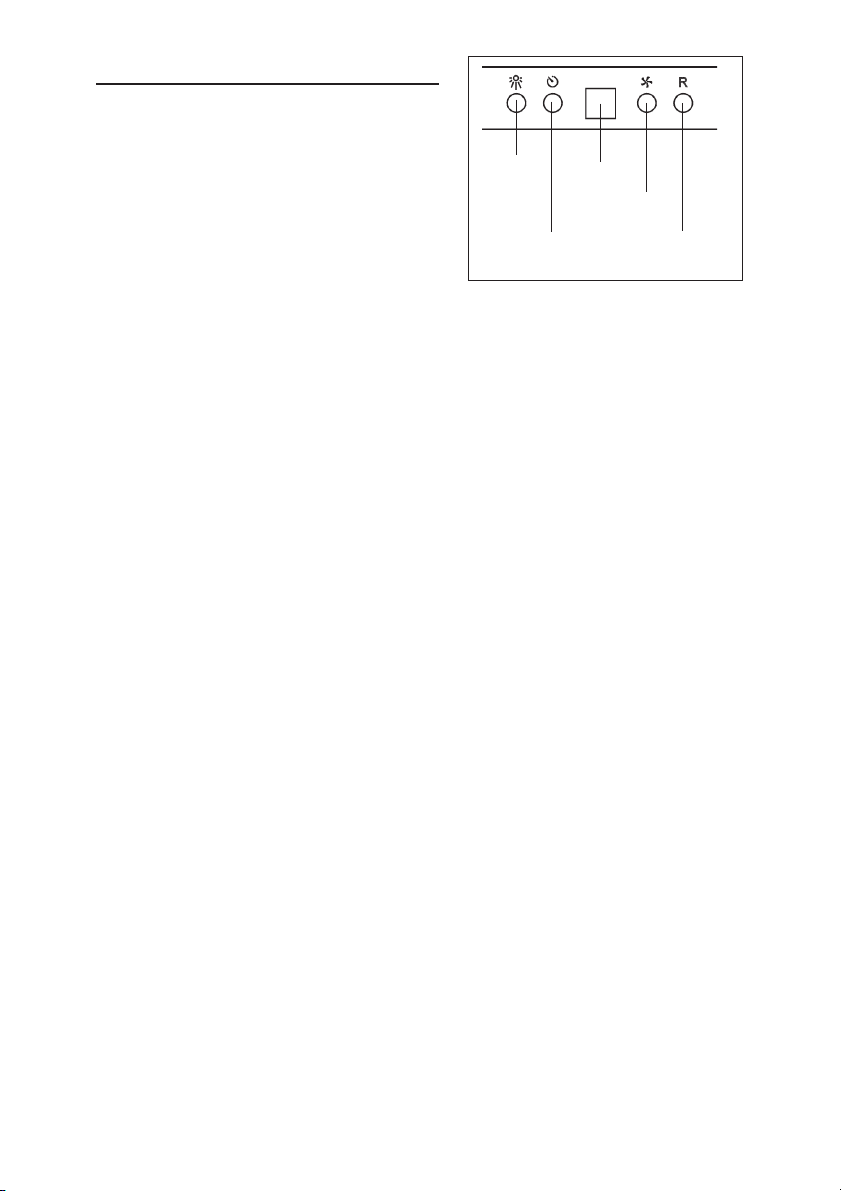

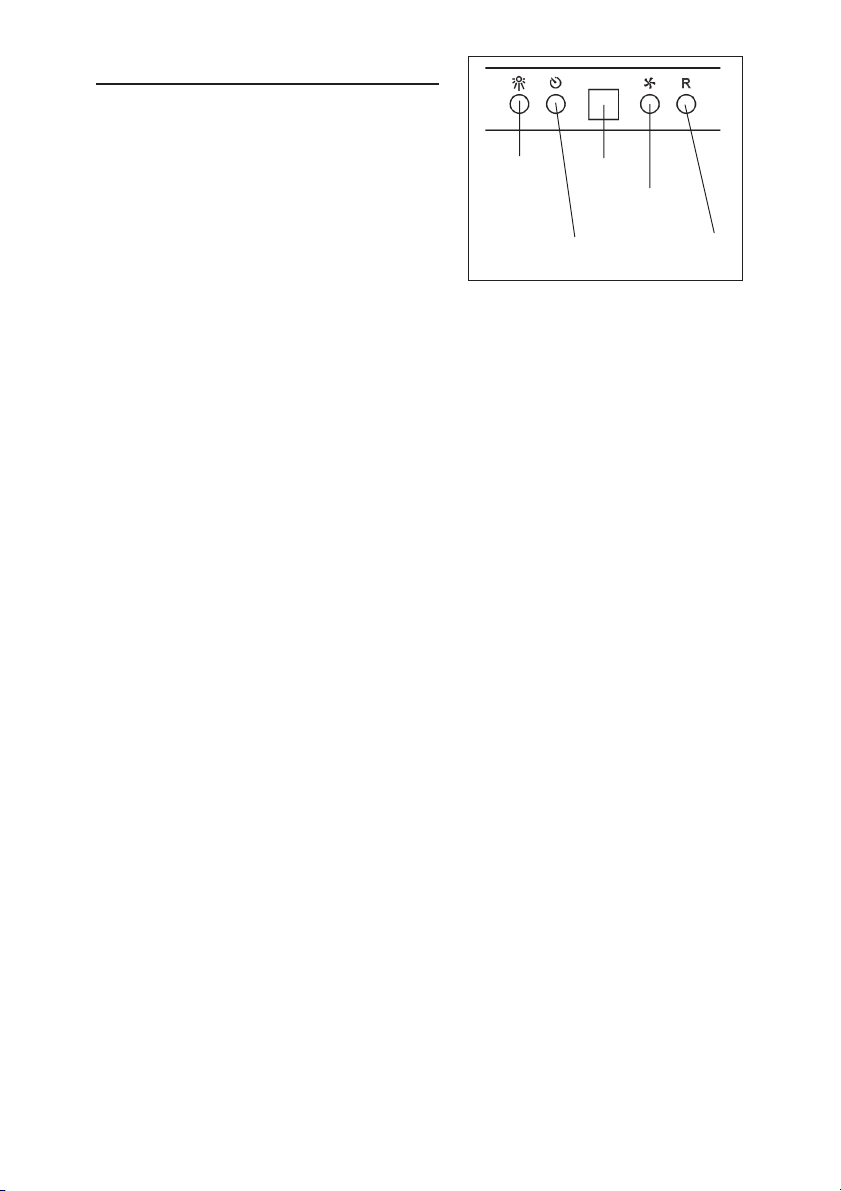

Controls

The hood is operated using the (4) push­buttons located at eye-level, on the front edge
of the hood.

The light switch turns the halogen lights
on and off. Push the light switch once to
turn the lights ON - push a second time to
turn the lights ON to a brighter level - push a
third time to turn the lights OFF.

The timer switch turns the blower timer on and off. Push this switch once to turn the
timer ON. With the blower timer turned ON, the speed that was selected will blink in
the display; if the speed selection is changed the blower timer will remain ON; the
blower will shut OFF after 5 minutes.

The display indicates:

- indicates the selected motor speed (from 1 to 4);

- indicates Timer On when the number blinks;

- indicates Filter Alarm when the central segments is on or blinking.

The blower switch turns the blower on and off. Push the switch once to turn the
blower ON (turns on to last speed selected). Pushing the switch sequentially selects
blower speeds from 1 to 4. To turn OFF the blower, push and hold the blower switch
for approximately 2 seconds.

The reset switch resets the grease filter or charcoal filter alarm. The grease filter
must be cleaned when the center segment of the display lights up continuously or
blinks. When the center segment blinks, the grease filter needs to be cleaned and if
applicable the charcoal filter should be replaced (only applicable when hood is
installed for non-ducted recirculation). The filter alarm will be seen in the DISPLAY
for approximately 30 seconds after the blower is turned off. To reset the hour counter,
keep the switch pressed for 2 seconds when the alarm can be seen in the DISPLAY.

LIGHT

SWITCH

TIMER

SWITCH

DISPLAY

BLOWER

SWITCH

RESET

SWITCH

HEAT SENTRY™

Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original
setting.

WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.

- 12 -

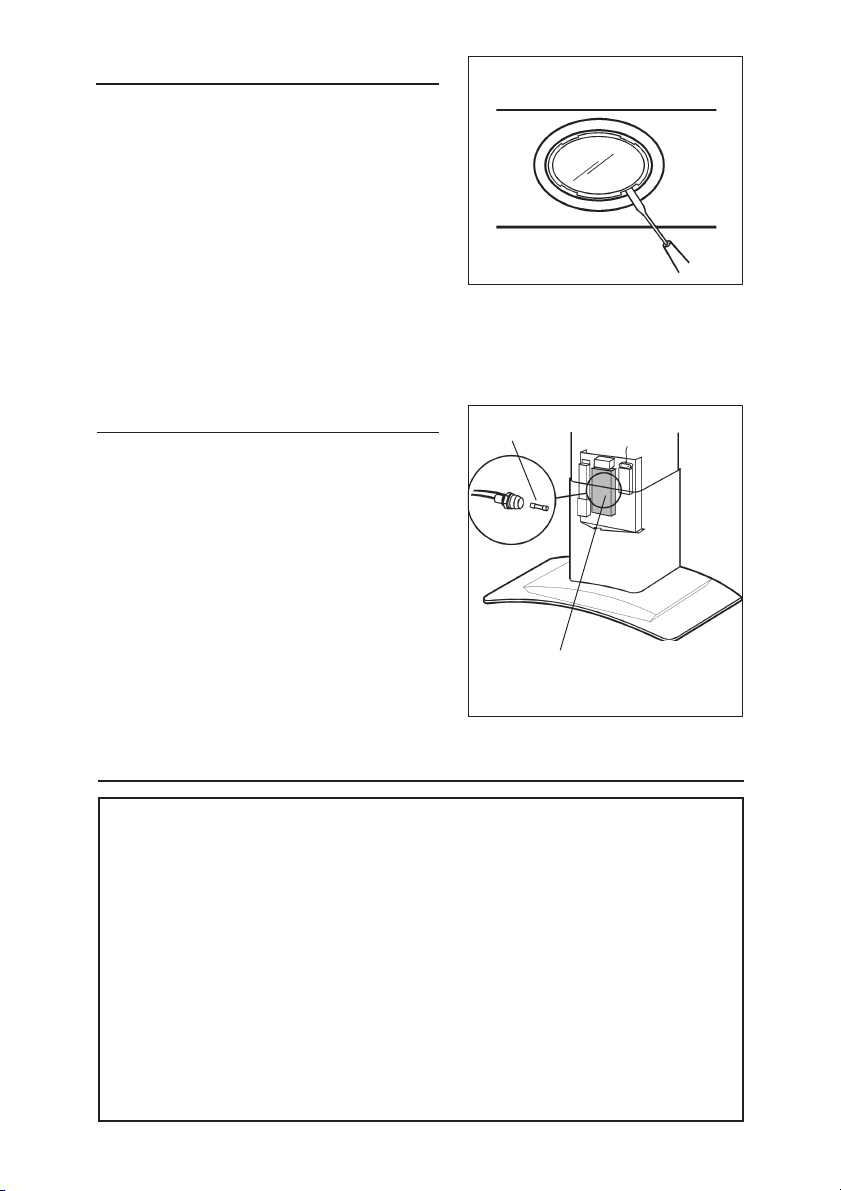

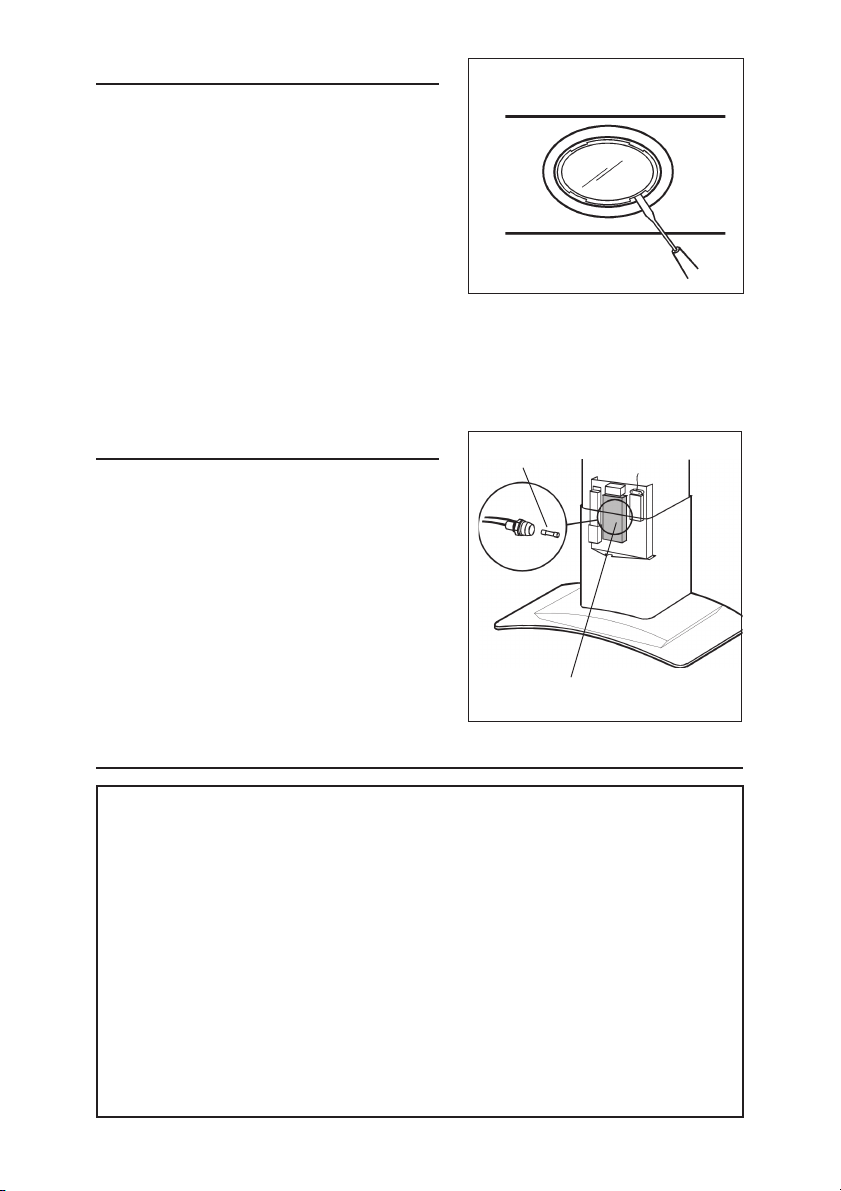

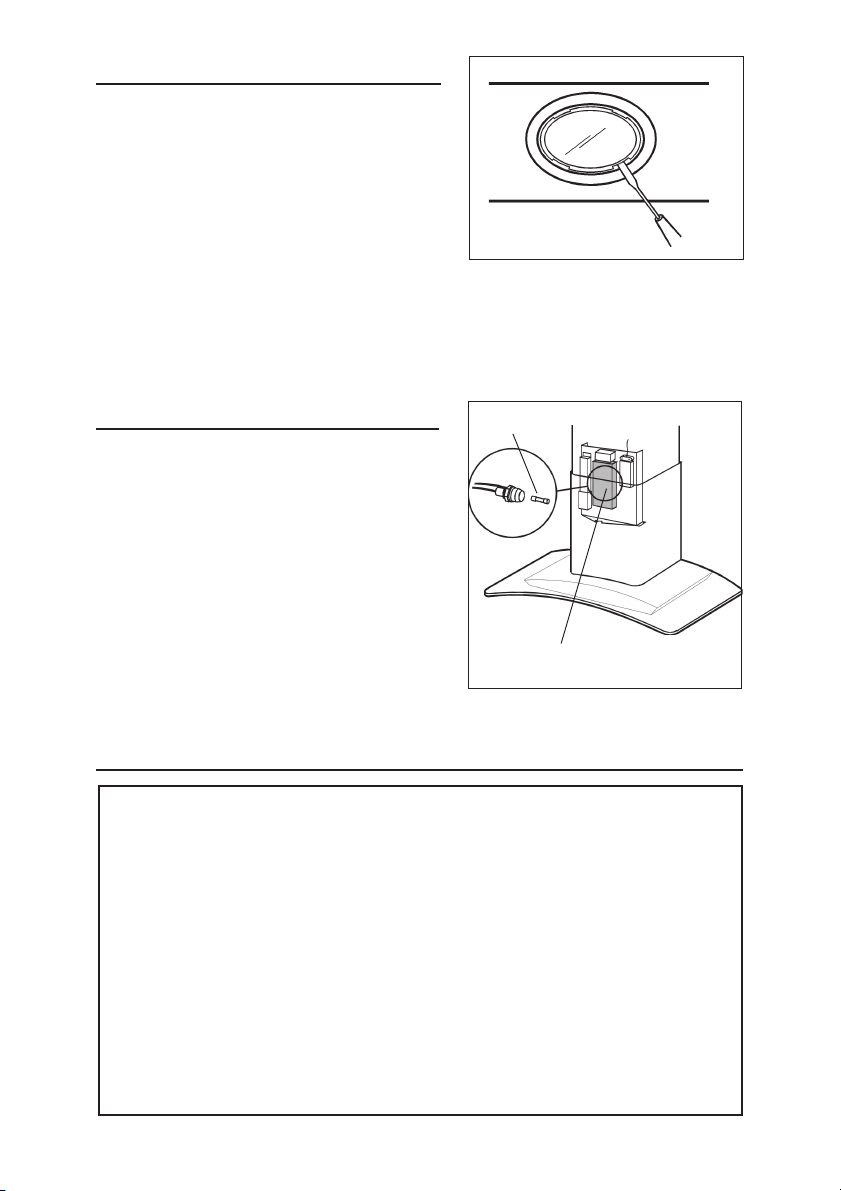

HALOGEN BULBS

This range hood requires two halogen bulbs
(Type JC, 12Volt, 20Watt Max, G-4 Base).

ALWAYS SWITCH OFF THE ELECTRICITY
SUPPLY BEFORE CARRYING OUT ANY
OPERATIONS ON THE APPLIANCE.

To change bulbs:

1. Open the cover by prying from the proper
slots. - DO NOT ROTATE. CAUTION:

BULB MAY BE HOT!

3. Replace with a Type JC, 12Volt, 20Watt
Max, G-4 Base bulb. Do not touch
replacement bulb with bare hands! If the
bulb is touched with the bare hand, it
should be cleaned with a lint-free cloth
moistened with methylated spirit.

FUSE REPLACEMENT

FUSE

SWITCH OFF THE ELECTRICITY SUPPLY.

Remove the decorative flue.
Open the electrical box.
Replace with the same type of fuse (5x20mm,

4A, 125V).

ELECTRICAL BOX

WARRANTY

Broan warrants to the original consumer purchaser of its products that such products will be free from defects in materials
or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR
FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan will, at its option, repair or replace, without charge, any product or part which is found to
be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts
which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan), faulty
installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do
not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OPTION, SHALL BE THE PURCHASER’S SOLE AND
EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUEN­TIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan at the address stated below or telephone: [phone], (b) give
the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting
warranty service, you must present evidence of the original purchase date.

BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027

BROAN ONE YEAR LIMITED WARRANTY

- 13 -

LISEZ ET CONSERVEZ CES INSTRUCTIONS

!

SEULEMENT POUR UTILISATION DOMESTIQUE

!

AVERTISSEMENTS

POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU
DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES:

1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des
problèmes, contactez le fabriquant à l’adresse ou au numéro de téléphone indiqués dans
la garantie.

2. Avant de pourvoir à l’entretien ou au nettoyage de votre appareil, éteignez-le au tableau
des commandes ou bloquez le tableau des commandes afin d’éviter de le mettre en marche
accidentellement. Si vous ne pouvez pas bloquer le système permettant d’éteindre votre
appareil, appliquez un avertissement extérieur d’une façon sure, comme par exemple un
panneau, sur le tableau des commandes.

3. L’assemblage et la connexion électrique doivent être faits par des personnes qualifiées
en respectant les normes et règlements en vigueur, y compris les normes et règlements
concernant les possibilités d’incendie.

4. Il est indispensable qu’il y ait suffisamment d’air pour que la combustion et l’évacuation des
gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez
les indications données par le fabricant du brûleur ainsi que les normes de sécurité comme
celles qui sont publiées par l’Association Nationale pour la Protection contre les Incendies
National Fire Protection Association (NFPA) et la American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), et les autorités locales en matière de normes.

5. Quand vous coupez ou percez des trous dans le mur ou le plafond, n’abîmez pas les fils
électriques ou autres.

6. Le ventilateur canalisé doit toujours évacuer l’air vers l’extérieur.

7. N’utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.

8. Afin de diminuer tout risque d’incendie n’utilisez que des conduits en métal.

9. Votre appareil doit être relié à la terre.

ATTENTION - POUR REDUIRE LES RISQUES D’INCENDIE DES MATIERES GRASSES
QUI SONT EN TRAIN DE CUIRE:

A. Ne laissez jamais ni vos éléments chauffants, ni vos casseroles ou poêles sur le feu

sans les contrôler si vous réglez l’apport de chaleur sur une position élevée. Si vos
casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de
graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.

B. Faites toujours fonctionner votre hotte quand vous cuisez à des températures élevées

ou quand vous cuisinez des plats flambés. (par ex. crêpes Suzette, Cerises “Jubilé”,
Steack au poivre flambé).

C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne permettez pas que la graisse

s’accumule sur le ventilateur ou sur le filtre.

D. Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson

dont la taille est appropriée à la surface de votre élément de cuisson.

AVERTISSEMENTS

POUR REDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES AU CAS OÙ VOTRE
CUISINIERE PRENDRAIT FEU, OBSERVEZ LES INSTRUCTIONS SUIVANTES:*

1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une
plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET
APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU

- Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, ni torchons ou serviettes mouillés - vous provoqueriez une
violente explosion de vapeur.

- 14 -

4. Utilisez un extincteur SEULEMENT si:
A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le

mode d’emploi.
B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé.
C. Vous êtes en train d’avertir les pompiers.
D. Vous avez la possibilité d’essayer d’éteindre l’incendie en ayant le dos tourné vers

une issue.
* D’après les “Suggestions concernant la Sécurité contre les incendies des cuisines”

publiées par NFPA.

!

ATTENTION

1. Pour réduire tout risque d’incendie et pour évacuer correctement l’air, assurez-vous de
prévoir un conduit de ventilation extérieur. Ne videz pas l’air dans les espaces limités
par des murs ou des plafonds, les combles, les passages étroits ou les garages.

2. Faites très attention quand vous utilisez des produits de nettoyage ou des détergents.

3. Évitez d’utiliser des aliments pouvant s’enflammer sous la Range Hood.

4. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des matières ou des vapeurs dangereuses ou qui peuvent exploser.

5. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou
non équilibrés, évitez que les sprays pour murs secs, la poussière de construction
entrent en contact avec la partie électrique.

6. Le moteur de votre hotte a un thermostat qui éteindra automatiquement le moteur s’il est
surchauffé. Le moteur se remettra en marche lorsqu’il se sera refroidi. Si le moteur
continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.

7. Pour mieux capturer les impuretés de cuisine, le bas de votre hotte devrait être à une
distance minimum de 24” et à une distance maximum de 30” au-dessus du plan de
cuisson.

8. Vu que cette hotte est grande et lourde, il est recommandé de confier l’installation de
cette hotte à deux personnes.

9. Ce produit est doté d’un thermostat qui active automatiquement le moteur. Pour
réduire le risque de dommages et éviter l’activation accidentelle, positionner l’interrupteur
du panneau de service sur la position OFF et bloquer le panneau de service ou mettre
un avertissement externe, par exemple une plaquette.

10. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples informations et exigences.

- 15 -

PREPAREZ LA HOTTE

Enlever la hotte dans l’emballage et controller le
contenu.
Vous devez recevoir :
1 - Hotte

1 - Conduit décoratif
1 - Sachet (B080810604) avec:

1 - Étrier d’assemblage
1 - Collier d’évacuation
1 - Étrier de support
6 - Vis d’assemblage (4,8 x 38mm Tête ronde)
7 - Vis d’assemblage (3,9 x 9,5mm Tête ronde)
2 – Vis d’assemblage (3,9 x 6 mm Tête plate)
6 - Chevilles

1 - Instructions pour l’installation
1 - Garantie

COLLIER
D’EVACUATION

2 VIS D’ASSEMBLAGE
(3,9 x 6 mm Tête plate)

ETRIER DE SUPPORT

CONDUIT
DECORATIVE

6 VIS D’ASSEMBLAGE

(4,8 x 38mm Tête ronde)

ETRIER
D’ASSEMBLAGE

7 VIS D’ASSEMBLAGE

(3,9 x 9,5mm Tête
ronde)

6 CHEVILLES

- 16 -

INSTALLATION DU SYSTEME
D’EVACUATION

(UNIQUEMENT POUR LES HOTTES

COUVERCLE DU TOIT

TUYAU

ROND

CARÉNÉES)

REMARQUE: Pour réduire les risques
d’incendie, n’utilisez que des tuyaux en
métal.

1. Décidez où le tuyau rond doit être installé,

entre votre hotte et l’extérieur.

2. Un tuyau droit et court permettra à votre

hotte de fonctionner d’une façon plus effi-

CONDUIT

DÉCORATIF

HOTTE

COU­VERCLE
DU MUR

COUDE

ROND

cace.

3. Un tuyau long avec des coudes et des
transitions réduira le bon fonctionnement
de votre hotte. En utiliser le moins possible.

DE 24”(61cm) À 30”

(76cm) AU-DESSUS

DU PLAN DE

CUISSON

6” (15cm)

ADAPTATEUR

Pour de longues utilisations, il faut un
tuyau d’évacuation d’air ayant un diamètre
plus large.

4. Installez un couvercle sur le toit ou au mur. Reliez un tuyau en métal rond au
couvercle et faites-le aller jusqu’à l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen d’un ruban pour tuyaux.

INSTALLATION ELECTRIQUE

Remarque: Ce modèle de hotte doit être
relié à la terre correctement. Cet article
devrait être installé par un électricien
qualifié selon les lois nationales et locales
en matière d’électricité.

INSTRUCTIONS POUR LA MISE A LA
TERRE
Cet appareil doit être relié à la terre. En cas
de court-circuit, la mise à la terre réduit le
risque de décharge électrique en
fournissant un câble permettant au courant
d’être dévié. Cet appareil est équipé d’un
cordon ayant un câble de mise à la terre
avec une fiche de mise à la terre. La fiche
doit être branchée dans une prise de
courant correctement installée et mise à la terre.
ATTENTION - Une mise à la terre incorrecte peut entraîner un risque de décharge
électrique.
Consulter un électricien spécialisé si les instructions de mise à la terre ne sont
pas tout à fait compréhensibles ou en cas de doute sur le fait de savoir si l’appareil
est correctement relié à la terre.
Ne pas utiliser de prolongation. Si le cordon d’alimentation est trop court, demander
à un électricien agréé d’installer une prise de courant près de l’appareil.

Régler l’alimentation électrique dans l’espace couvert par le conduit décoratif.
Placer la prise femelle à une distance maximum de 33-7/16” (85 cm) de l’endroit où

le plomb sort de la hotte (voir l’illustration ci-contre). S’assurer qu’il n’y ait pas
d’interférence avec la zone de fixation du support ou avec le conduit décoratif (à
l’endroit où la gaine touche le mur).

Mettre la fiche dans la prise femelle.

- 17 -

INSTALLATION ETRIER
D’ASSEMBLAGE

1. Construisez un cadre en bois pour le

mur dont les vis-pivot ne dépassent pas.
Assurez-vous:

a) que le cadre est centré au-dessus
de l’emplacement de l’installation.

b) la hauteur du cadre permettra que
l’étrier d’assemblage soit fixé au cadre
en respectant les dimensions indiquées.

2. Après avoir terminé la surface du mur,

fixez l’étrier d’assemblage au cadre en
respectant les dimensions qui sont
indiquées.

CADRE POUR LE MUR

de 36-13/16”(93,5cm) à 42-11/

16”(108,5cm) au-dessus du plan de

cuisson

36-13/16"(93,5cm) = si la distance entre la hotte

et le plan de cuisson c’est de 24”(61cm).
42-11/16"(108,5cm) = si la distance entre la
hotte et le plan de cuisson c’est de 30” (76cm).

INSTALLATION DU SUPPORT
DE FIXATION DU CARNEAU

SUPPORT DE

FIXATION DU

CARNEAU

3,9 x 6 mm VIS

D’ASSEMBLAGE À

TÊTE PLATE

CARÉNÉ ET NON CARÉNÉ

1. Assemblez le support de fixation du

carneau en réglant la largeur extérieure
comme indiqué. Fig. 4.

2. Centrez soigneusement le support de

fixation directement sur l’emplacement
destine à la hotte.

10-7/16”

(265.6mm)

FIG. 4

3. Fixez l’assemblage du support au plafond au moyen de deux (2) vis de montage

de 4,8 x 38 mm et d’ancres murales. Vérifiez que le support est enfoncé dans
le mur adjacent et qu’il est centré au-dessus de la hotte.

- 18 -

PRÉPARATION DE LA HOTTE

Remarque : si la hotte est en acier
inoxydable, retirez précautionneusement
le film protecteur des surfaces
extérieures et des carneaux décoratifs
avant de terminer l’installation.

CONFIGURATION CARÉNÉE

1. Enlevez le ruban adhésif sur le panneau

du système électrique; placez le
panneau du système électrique sur la
hotte (utilisez une protection). Fig. 5

2. Installez le collet de refoulement dans

le conduit relié à la hotte (fig. 6).

3. Attachez un conduit arrondi en acier

d’une longueur de 6" au connecteur du
conduit de la hotte (fig. 6).

4. Reliez toutes les sections pour

empêcher le passage de l’air.

5. Placez précautionneusement le

carneau décoratif inférieur dans la partie
de la hotte en retrait (fig. 7).

6. Faites glisser lentement le carneau

décoratif à l’intérieur du conduit inférieur
(fig. 7).

Remarque : lorsque le plafond est de 8",
les prises d’air du conduit supérieur sont
dissimulées par le conduit disposant de
prises d’air vers le bas.

PANNEAU DU SYSTÈME ÉLECTRIQUE

PROTECTION

DIAMÈTRE DU

CONDUIT 6”

COLLET DE

REFOULEMENT

CONNECTEUR

DU CONDUIT

FIG. 5

FIG. 6

Sur les plafonds de 9", les prises d’air
du conduit supérieur seront visibles une
fois installées.

CARNEAU

SUPÉRIEUR

CARNEAU

INFÉRIEUR

PRISES D’AIR

SUPÉRIEURES

VISIBLES

- 19 -

CARNEAU

SUPÉRIEUR

CARNEAU

INFÉRIEUR

PRISES D’AIR

SUPÉRIEURES

DISSIMULÉES

FIG. 7

PRÉPARATION DE LA HOTTE

CONFIGURATION NON CARÉNÉE

Note: The following materials must be purchased separately for non-ducted
recirculation installations.

• Kit de recirculation non caréné, modèle NDK7388.

• Conduit en aluminium flexible / expansible de 5" de diamètre.

• Foret hélicoïdal de 1/16" de diamètre.

ATTENTION : n’utilisez pas de conduits en plastique ou en métal rigide.

1. Enlevez le ruban adhésif sur le panneau

du système électrique; placez le
panneau du système électrique sur la
hotte (utilisez une protection). Fig. 8

2. Ne comptez pas le collet de refoulement

ni le registre fournis avec la hotte.
Installez l’adaptateur de 5" à 6" fourni
avec le kit de recirculation non caréné.
(Fig. 9).

3. Mesurer la distance “A”.

4. Fixez le conduit en aluminium flexible à

l’adaptateur de 5". Obstruez toutes les
sections à l’aide du ruban du conduit.
(Fig.9).

5. Assemblez l’espacement de recircula-

tion au conduit flexible. (Fig. 9).

6. Pour créer un espacement de recircu-

lation, percez trois (3) trous de 1/16" de
diamètre et situés à égale distance les
uns des autres sur le conduit et le
connecteur du conduit. (Fig. 9).

7. Fixez le conduit au connecteur de

l’espacement au moyen de trois (3) vis à
tôle (pas fournies). Bouchez toutes les
sections à l’aide du ruban du conduit.
(Fig. 9).

PANNEAU DU SYSTÈME ÉLECTRIQUE

PROTECTION

ESPACEMENT

(3) VIS

CONDUIT EN

ALUMINIUM

FLEXIBLE DE 5"

ADAPTATEUR DE

5" À 6"

COLLET DU

VENTILATEUR

FIG. 8

FIG. 9

A

- 20 -

PRÉPARATION DE LA
HOTTE

CONFIGURATION NON CARÉNÉE
(suite).

7. Placez précautionneusement le

carneau décoratif inférieur dans la partie
de la hotte en retrait (fig. 7).

8. Faites glisser lentement le carneau

décoratif à l’intérieur du conduit
inférieur. Remarque: les prises d’air
doivent être tournées vers le haut (fig.7).

9. Fixez l’espacement de recirculation au

carneau supérieur au moyen de quatre
(4) vis à tête fraisée. (fig. 10).

ESPACEMENT

FRAISÉE

CARNEAU

SUPÉRIEUR

4 VIS À

TÊTE

FIG.10

INSTALLATION
DE LA HOTTE

Remarque : la hotte doit

VIS DE

MONTAGE

(3.9x9.5mm)

VIS DE MONTAGE

être installée par au moins
deux personnes.

1.Soulevez la hotte et

placez-la à l’endroit où

VIS DE

MONTAGE

(4.8x38mm)

elle sera installée.

2.Branchez le cordon

d’alimentation à la prise
murale. Faites passer la
longueur de cordon qui
dépasse derrière le
carneau.

3.Alignez l’ouverture rectangulaire située à

l’arrière de la hotte avec le support de
fixation murale. Abaissez lentement la hotte
jusqu’à ce qu’elle s’emboîte avec le support
(fig. 11).

4.Mettez la hotte à niveau au moyen des vis

d’assemblage (3.9x9.5mm) et fixez-la au
moyen de deux (2) vis de montage. Si vous
ne disposez pas de poteaux de cloison ni
d’armature, utilisez les ancres murales
fournies (fig. 11).

5.Monter la plaque de l’installation électrique

en la fixant avec 3 vis d’assemblage
(3.9x9.5mm). Fig. 12.

6.Soulevez le carneau supérieur jusqu’à ce

que ses trous soient alignés avec les trous
du support de fixation du carneau (situé au
plafond). Fig. 13.

7.Fixez le carneau au moyen de deux (2)

vis de montage. Fig. 13.

- 21 -

(4.8x38mm)

VIS DE

MONTAGE

(3.9x9.5mm)

PLANCHE DE BOIS POUR

L'ADAPTATION

ETRIERE

D’ASSEMBLAGE

DÉCOUPE

RECTANGULAIRE

FIG.11

PLAQUE DE

L’INSTALLATION

ELECTRIQUE

FIG.12

3.9x9.5mm

VIS DE MONTAGE

FIG.13

ASSEMBLAGE DU FILTRE POUR

(MODELE RECYCLANT L’AIR)

1. Procurez-vous un filtre à charbon
(B03300488) chez votre fournisseur.

2. Installer le filtre en enfilant les 2 languettes
du filtre dans le logement prévu à cet effet
et en le faisant tourner vers le haut.

ENTRETIEN

Un bon entretien de votre hotte garantira
une excellente performance.

Filtres anti-graisse : Les filtres anti­graisse doivent être nettoyés environ toutes

les 30 heures de fonctionnement (lorsque
le segment central sur l’afficheur s’allume
ou clignote). Utilisez une solution contenant
un détergent tiède. Les filtres anti-graisse
peuvent être lavés au lave-vaisselle.
Enlevez les filtres en les poussant vers
l’arrière de votre hotte et en les faisant
tourner vers le bas.

Filtre à charbon : Le filtre à charbon (pour

FILTRES
ANTI-GRAISSE

modèles recyclant l’air) doit être remplacé toutes
les fois que le segment central clignote sur
l’afficheur (c’est-à-dire toutes les 120 heures
de fonctionnement). Pour remplacer le filtre
pousser le loquet de blocage vers l’intérieur et
tourner le filtre vers le bas de manière à retirer
les 2 languettes de leur logement.

Nettoyage de votre hotte

L’acier inoxydable est une des matières les
plus faciles à nettoyer. Un entretien de temps
en temps permettra de le conserver en parfait
état. Conseils pour le nettoyage:

● Eau chaude et savon ou détergent est tout

FILTRE A

CHARBON

ce qui est normalement nécessaire.

● Après chaque nettoyage, rincez bien à l’eau claire. Essuyez avec un chiffon

propre et doux afin d’éviter les taches d’eau.

● Si des décolorations ou des dépôts persistent, utilisez un nettoyant domestique non

abrasif ou de la poudre pour l’acier inoxydable et un peu d’eau et un chiffon doux.

● Dans les cas difficiles, utilisez une éponge en plastique ou une brosse douce

avec du nettoyant et de l’eau. Frottez légèrement en suivant la direction du
polissage ou du “grain” de l’acier inoxydable. Evitez de frotter trop fort afin de ne
pas abîmer la surface.

● NE LAISSEZ PAS les taches trop longtemps.

● N’UTILISEZ PAS de laines d’acier ordinaires ou des brosses en acier. Des débris

d’acier pourraient adhérer à la surface et causer de la rouille.

● NE PERMETTEZ PAS que des solutions salées, des désinfectants, des

blanchissants ou des produits nettoyants restent en contact avec l’acier pendant
longtemps. Beaucoup de ces produits contiennent des produits chimiques qui
pourraient causer des dommages. Rincez à l’eau immédiatement s’ils entrent en
contact et essuyez avec un chiffon humide.

Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un
détergent doux seulement.

- 22 -

FILTRE A CHARBON

LANGUETTES

LOQUET DE

BLOCAGE

FONCTIONNEMENT

Commandes

Votre hotte fonctionne grâce à (4) boutons
sur lesquels vous devez appuyer et qui se
trouvent à la hauteur de vos yeux, sur le bord
antérieur de votre hotte.

Le bouton de la lumière allume et éteint
les lampes halogènes. En pressant 1 fois
la touche, la lumière s’allume au 1
en pressant 2 fois la touche, la lumière du

ème

niveau s’allume (éclairage plus

2

er

niveau;

intense); en pressant encore une fois la touche, la lumière s’éteint.

Le bouton TIMER active/désactive le TIMER : en appuyant 1 fois on active le timer,
si bien qu’au bout de 5 minutes le moteur s’arrête (en même temps, le numéro de
la vitesse sélectionnée clignote sur l’afficheur) ; le timer reste activé si l’on change
la vitesse du moteur.

Le afficheur indique:

- indique la vitesse sélectionnée du moteur (de 1 à 4) ;

- indique l’activation du Timer lorsque le numéro clignote ;

- indique l’alarme des filtres lorsque le segment central s’allume ou clignote.

Le bouton moteur met le moteur en marche (à la dernière vitesse utilisée). En
appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4
en séquence. Si l’on continue d’appuyer sur la touche pendant 2 secondes environ,
le moteur s’arrête.

Bouton retablissement : rétablissement des filtres anti-graisse et des filtres à
charbon. Lorsqu’on visualise l’alarme des filtres (c’est-à-dire que le segment
central s’allume sur l’afficheur), il faut nettoyer les filtres anti-graisse (après 30
heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer
les filtres anti-graisse et remplacer les filtres à charbon (après 120 heures de
fonctionnement). Il est clair que si votre hotte n’est pas une hotte version recyclant
l’air, qu’elle n’a donc pas de filtres à charbon, il suffit de nettoyer les filtres anti­graisse, que le segment central reste allumé ou qu’il clignote. L’alarme des filtres
apparaît lorsque le moteur est éteint et il est visible pendant environ 30”. Pour faire
repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque
l’alarme est visible.

HEAT SENTRY

MC

Votre hotte est munie d’un thermostat HEAT SENTRYMC. Ce thermostat est un
dispositif qui actionnera ou augmentera la vitesse du ventilateur s’il détecte une
chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur n’est pas en marche - il actionnera le ventilateur en haute

vitesse.

2) Si le ventilateur fonctionne en basse vitesse - le ventilateur tournera en haute

vitesse.
Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse
d’origine.

BOUTON

LUMIÈRE

BOUTON

TIMER

AFFICHEUR

BOUTON
MOTEUR

RETABLISSEMENT

BOUTON

AVERTISSEMENT
Le thermostat HEAT SENTRY

MC

peu actionner la hotte même si la hotte est
arrêtée. Si tel est le cas, il est impossible de l’arrêter avec l’interrupteur. Si
vous devez arrêter le ventilateur, faites-le à partir du panneau électrique
principal.

- 23 -

AMPOULES HALOGENES

Ce modèle de hotte veut deux (2) ampoules
halogènes (Type JC, 12Volt, 20Watt Max, G­4 Base).

AVANT DE PROCÉDER À QUELCONQUE
OPÉRATION, DÉBRANCHEZ L’APPAREIL.

Pour changer les ampoules:

1. Ouvrez le couvercle en faisant levier grâce

aux fissures prévues à cet effet. - NE LA
FAITES PAS TOURNER - ATTENTION:

L’AMPOULE PEUT ETRE CHAUDE!

2. Remplacer par une ampoule ayant les mêmes caractéristiques (JC, 12Volt, 20Watt

Max, G-4 Base). Ne touchez pas l’ampoule neuve de vos mains nues, sinon
nettoyez soigneusement les traces de doigts avec un chiffon non pelucheux
imbibé d’alcool.

REMPLACEMENT FUSIBLE

FUSIBLE

DÉBRANCHEZ L’APPAREIL.

Enlevez le conduit décoratif.
Ouvrir le boîtier installation électrique.
Remplacez par un fusible du même type

(5x20mm, 4A, 125V).

BOÎTER INSTALLATION
ELECTRIQUE

GARANTIE

Broan garantit au consommateur-acheteur de ses produits que ces produits seront sans défauts concernant les matières
employées et concernant la fabrication pendant une période d’un an à partir de la date d’achat. IL N’Y A AUCUNE AUTRE
GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON PAS LIMITEE A, LES GARANTIES IMPLICITES OU
CONCERNANT LA CAPACITE COMMERCIALE OU LA CONVENANCE POUR TOUT BUT PARTICULIER. Pendant cette
période d’un an, Broan réparera ou remplacera, s’il le jugera nécessaire, gratuitement, tout article ou toute pièce qui résulteront
défectueux à condition qu’ils aient été utilisée et entretenu correctement.
CETTE GARANTIE NE S’ETEND PAS AUX INTERRUPTEURS DES NEON, NEON, LAMPES HALOGENES, AMPOULES
d”ILLUMINATION. Cette garantie ne couvre pas (a) l’entretien normal ni (b) tout article ou toute pièce qui aient subi une
utilisation erronée, une négligence, un accident, un entretien erroné ou une réparation (autre que de la part de Broan), une
installation défectueuse ou bien une installation ne respectant pas les instructions d’installation recommandées.
La durée de toute garantie implicite est limitée à un an comme cela est spécifié dans la garantie explicite. Quelques états ne
permettent pas de limites quant à la durée d’une garantie implicite, par conséquent la limitation indiquée ci-dessus peut ne pas
vous concerner.
L’OBLIGATION DE REPARER OU DE REMPLACER DE LA PART DE BROAN SERA LE SEUL ET EXCLUSIF REMEDE
DE L’ACHETEUR COUVERT PAR CETTE GARANTIE. BROAN NE SERA PAS RESPONSABLE DES DOMMAGES
ACCIDENTELS, CONSEQUENTIELS OU SPECIAUX DUS A L’UTILISATION DU PRODUIT OU A SA PERFORMANCE
OU EN ETANT LA CONSEQUENCE. Quelques états ne permettent pas l’exclusion ou la limitation des dommages accidentels
ou conséquentiels, par conséquent la limitation indiquée ci-dessus peut ne pas vous concerner. Cette garantie vous donne des
droits légaux spécifiques, et vous pouvez aussi avoir d’autres droits, qui varient d’Etat à Etat. Cette garantie dépasse toute
garantie précédente. Pour avoir droit à la garantie, vous devez (a) avertir la Maison Broan à l’adresse indiquée ci-dessous ou
téléphoner : 1-800-637-1453, (b) donner le numéro du modèle et l’identification de la pièce défectueuse et (c) décrire la nature
de tout défaut de l’article ou de la pièce. Au moment où vous demandez le service de garantie, vous devez présenter la preuve
d’achat avec la date.

BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027

GARANTIE BROAN LIMITÉE À UN AN

- 24 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

!

INDICADO PARA EL USO EN COCINAS DOMESTICAS

!

ADVERTENCIA

PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS
PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS:

1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas,

póngase en contacto con éste a la dirección o teléfono indicados en la garantía.

2. Antes de hacer una revisión o de limpiar la unidad, desconéctela de la red para evitar

que se encienda de manera accidental. En el caso de que éste no pueda ser desacti­vado, se indicará nel panel de servicio.

3. El montaje y la instalación eléctrica debe hacerlos un técnico especializado siguiendo

las normas estándar e incluyendo aquellas de construcción anti incendio.

4. Necesita aire suficiente para una apropiada combustión y escape de gases a través del

tubo del depósito de quema de combustible. Para evitar que el humo aspirado vuelva a
la cocina, siga las directivas del fabricante y las normas estándar de siguridad así como
las normas publicadas por la Asociación de prevención de incendios (NFPA) y la Socie­dad americana de especialistas en cale-facción, refrigeración y aire acondicionado y
además las normas de las autoridades locales.

5. Hacer un corte o un taladro en la pared o en el techo no debe dañar la instalación

eléctrica u otras instalaciones ocultas en la pared.

6. Los conductos ventiladores deben siempre desalojar al exterior.

7. No use esta unidad con dispositivo de control de la velocidad a estado sólido.

8. Para evitar el riesgo de incendio, use solamente conductos de metal.

9. Esta unidad tiene que ser conectada a tierra.

PARA EVITAR EL RIESGO DE FUEGO POR ALTO NIVEL DE GRASA:
A. Nunca abandone los quemadores con el fuego alto. La cocción causa humo y restos

de grasa que pueden arder. Caliente el aceite a fuego medio o bajo.

B. Encienda siempre la campana cuando cocine a fuego alto o cuando cocine alimentos

fácilmente inflamables. (por ejemplo Crepes Suzette, Cerezas Jubilee, Ternera
flambeada con granos de pimienta).

C. Limpie con frecuencia los ventiladores. No se debe acumular grasa en el ventilador o

en el filtro.

D. Usa el tamañp de cazuela apropiado. Use siempre utensilios de cocina de tamaño y

material adecuados.

ADVERTENCIA

PARA EVITAR EL RIESGO DE DAÑOS A PERSONAS EN CASO DE FUEGO POR ALTO
NÍVEL DE GRASA, TENGA EN CUENTA LO SIGUIENTE:*

1. SOFOQUE LA LLAMA con una tapadera apropiada, una bandeja metálica ó un utensilio

de cocína que pueda cubrirla, despues, apague el quemador. ACTÚE CON
PRECAUCÍON PARA EVITAR QUEMADURAS. Si la llama no se extingue inmedia­tamente, SALGA Y LLAME A LOS BOMBEROS.

2. NUNCA COJA UNA SARTEN EN LLAMAS, porque corre el riesgo de quemarse.

3. NO USE AGUA ni paños o toallas húmidas porque puede provocarse una violenta

humareda.

4. Use un extintor SOLAMENTE si:

A. Posee un extintor de clase ABC y sabe perfectamente cómo usarlo.
B. El fuego es pequeño y está controlado en el mismo sitio en que empezó.
C. Ha llamado con anterioridad a los bomberos.
D. Puede combatir el fuego retrocedíendo hacia la salida.

* Basado en “Seguridad antifuego en la cocína” publicado por NFPA.

- 25 -

!

ADVERTENCIA

1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse

de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en
espacios cerrados por paredes o techos, áticos, espacios angostos o garajes.

2. Prestar la máxima atención al utilizar productos de limpieza o detergentes.

3. Evitar el uso de productos alimentarios que puedan inflamarse bajo la campana.

4. Sólo para ventilación total. No use gases de escape peligrosos o materiales y vapores

explosivos.

5. Para evitar daños en el funcionamiento del motor e impulsores ruidosos y/o desequi-

librados, mantenga alejados de la unidad de encendido pulverizadores en seco o polvo.

6. El motor tiene un nivel de sobrecarga térmica que apaga automáticamente el motor

cuando se ha recalentado excesivamente. El motor se pone de nuevo en fincionamento
cuando la temperatura baja. Si el motor comienza a encenderse y a apagarse, deberá
hacer una revisión de éste.

7. Para limpiar mejor las impurezas al cocinar, la distancia entre la parte inferior de la

campana y la zona de cocción debe ser mínimo 24” - maximo 30”.

8. Debido a su gran tamaño y peso, se recomienda su montaje por parte de dos técnicos

esperializados.

9. Este producto está dotado de un termostato que pone en marcha automáticamente el

motor. Para reducir el riesgo de daños y evitar que se encienda accidentalmente,
colocar el interruptor del panel de servicio en la posición OFF y bloquear el panel de
servizio o colocar una advertencia externa como por ejemplo un letrero o una chapita.

10. Se recomienda leer la placa de caracteristicas del producto para ulterior información.

- 26 -

PREPARE LA CAMPANA

Sacar la campana de l’embalaje y controlar el
contenido.
Recivireis:
1 - Campana

1 - Tubo decorativo
1 - Bolsita (B080810604) con:

1 - Soporte de montaje
1 - Casquillo
1 - Soporte para el montaje del tubo
6 - Tornillos de montaje (4,8 x 38mm cabeza redonda)
7 - Tornillos de montaje (3,9 x 9,5mm cabeza redonda)
2 - Tornillos de montaje (3.9 x 6 mm cabeza plano)

6 - Escarpias
1 - Instrucciones para instalación
1 - Garantia

CASQUILLO

2 TORNILLOS DE MONTAJE

(3.9 x 6 mm cabeza plano)

SOPORTE PARA EL
MONTAJE DEL TUBO

TUBO
DECORATIVO

6 TORNILLOS DE
MONTAJE (4,8 x 38mm

cabeza redonda)

SOPORTE DE
MONTAJE

7 TORNILLOS DE
MONTAJE

(3,9 x 9,5mm cabeza
redonda)

6 ESCARPIAS

- 27 -

INSTALACION DEL TUBO DE
EXTRACCION

(SÓLO CAMPANAS CON
CONDUCTO)

UBIERTA DEL TEJADO

TUBO

NOTA: para evitar el riesgo de incendio,
use solamente material de metal.

1. Decida donde va a colocar el tubo de

extracción entre la campana y la parte

exterior.

2. Un recorrido de tubo corto y recto

permitirá a la campana funcionar de

manera más eficaz.

3. Los recorridos largos de tubo, codos y

manguitos impiden el buen

funcionamiento de la campana. Use el

TUBO

DECORATIVO

CAMPANA

24” (61cm) A 30”
(76cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN

TAPA

PARED

MANGUITO

6” (15cm)

ADAPTADOR

menor número de ellos posible. Para

usos prolongados es necesario un tubo

de evacuación del aire de mayor diámetro.

4. Instale una cubierta ó una tapa. Una el tubo de metal a la cubierta y retroceda

hasta la posición de la campana. Use une cinta para precintar las juntas entre

las partes del entubado.

INSTALACION ELECTRICA

Nota:
Este tipo de campana tiene que ser

conectada a tierra cuidadosamente. La
unidad debe instalarla un técnico
electricista siguiendo las normas
nacionales y locales.

INSTRUCCIONES DE CONEXIÓN A
TIERRA
Este aparato se debe conectar a tierra. En
caso de cortocircuito, la conexión a tierra
reduce el riego de electrocución ya que
posee un hilo de descarga a tierra para la
corriente. Este aparato está equipado con
un cable que posee un hilo de toma de tierra
con una clavija de tierra. La clavija se debe
conectar a un enchufe instalado correctamente y conectado a tierra.
ADVERTENCIA- una conexión a tierra incorrecta puede provocar riesgos de
electrocución.
Consulte a un electricista calificado si no se entienden o si existe alguna duda
sobre la correcta conexión a tierra.
No utilice un cable de prolongación. Si el cable proporcionado es demasiado
corto, póngase en contacto con un electricista calificado para que instale un
enchufe cerca del aparato.

Conecte la alimentación eléctrica en el espacio cubierto por el tubo decorativo.
Coloque el enchufe a una distancia máxima de 33-7/16” (85 cm) desde el cable de

la campana (véase figura adjunta). Asegúrese de que no interfiera con el área de la
abrazadera de sujeción o con el tubo decorativo (donde el tubo decorativo toca con
la pared).

Conecte la clavija al enchufe.

- 28 -

INSTALACION SOPORTE
PARA EL MONTAJE

1. Construya una estructura de madera en la

pared que quedará nivelada con la parte interior

de los tacos en la pared. Asegúrese de que:

a) La estructura se encuentra centrada por

encima de la instalación del tubo.

b) La altura de la estructura permite fijar el

soporte para el montaje en esta estructura
siguiendo las dimensiones indicadas.

2. Una vez que la superficie de la pared esté

acabada, sujete el soporte para el montaje
siguiendo las dimensiones indicadas.

ESTRUCTURA DE MADERA EN LA PARED

(12.9 cm)

De 36-13/16”(93,5cm) a 42-11/

16”(108,5cm) por encima de la

zona de cocción

36-13/16"(93,5cm) = si la distancia entre la

campana y la zona de cocción es de 24”(61cm).
42-11/16"(108,5cm) = si la distancia entre la
campana y la zona de cocción es de 30” (76cm).

INSTALACIÓN DEL SOPORTE DE
MONTAJE DE LA SALIDA DE
HUMOS

CON CONDUCTO Y SIN CONDUCTO

SOPORTE DE

MONTAJE DE

LA SALIDA

DE HUMOS

TORNILLOS DE

MONTAJE DE

CABEZA PLANA

DE 3.9 x 6 mm

1. Ensamble el soporte de montaje de la

salida de humos, ajustando el ancho
exterior tal como se muestra. Fig. 4

2. Centre cuidadosamente el soporte de

montaje directamente sobre la ubicación
de la campana de la cocina.

10-7/16”

(265.6mm)

FIG. 4

3. Asegure la unidad de soporte al techo utilizando (2) tornillos de montaje de 4,8

x 38 mm y soportes de muro de mampostería sin mortero. Asegúrese de que
el soporte está apretado contra el muro contiguo y centrado sobre la campana.

- 29 -

PREPARACIÓN DE LA
CAMPANA

Nota: En campanas de acero inoxidable,
antes de llevar a cabo la instalación final,
retire cuidadosamente la película
protectora de plástico de todas las
superficies exteriores de la campana y
de las salidas de humo decorativas.

CONFIGURACIÓN CON CONDUCTO

1. Quitar la cinta adhesiva de la placa del
sistema eléctrico; coloque la placa del
sistema eléctrico sobre la campana

(utilizar una protección) Fig. 5.

2. Instale el cuello de descarga en el
conector de conducto de la campana de
cocina. Fig.6.

3. Conecte un conducto redondo de acero
de 6" al conector de conducto de la
campana de cocina. Fig. 6.

4. El conducto tapa todas las juntas,
asegurándolas y volviéndolas
herméticas.

5. Coloque con cuidado la salida de
humos decorativa inferior en el área
empotrada de la parte superior de la
campana de cocina. Fig. 7.

6. Deslice cuidadosamente la salida de
humos decorativa superior hacia abajo,
dentro de la salida de humos inferior.
Fig.7.

Nota: En techos de 8", los respiraderos
de la salida de humos superior quedan
ocultos al instalar la salida de humos
con los respiraderos abajo.
En techos de 9", los respiraderos de la
salida de humos superior se estarán a
la vista una vez instalados.

PLACA DEL SISTEMA

ELÉCTRICO

PROTECCIÓN

CONDUCTO

DE 6" DE

DIÁMETRO

CUELLO DE

DESCARGA

CONECTOR

DE

CONDUCTO

FIG. 5

FIG. 5

SALIDA DE

HUMOS

SUPERIOR

SALIDA DE

HUMOS

INFERIOR

RESPIRADEROS

SUPERIORES

EXPUESTOS

- 30 -

SALIDA DE

HUMOS

SUPERIOR

SALIDA DE

HUMOS

INFERIOR

RESPIRADEROS

SUPERIORES

OCULTOS

FIG. 7

PREPARACIÓN DE LA CAMPANA

CONFIGURACIÓN SIN CONDUCTO

Nota: Los siguientes materiales deben comprarse por separado para
instalaciones de recirculación sin conducto.

• Juego de recirculación sin conducto, modelo NDK7388.

• Conducto de aluminio flexible/dilatable de 5".

• Taladradora de 1/16" de diámetro.

PRECAUCIÓN: No utilice conductos de metal rígido ni de plástico.

1. Quitar la cinta adhesiva de la placa del
sistema eléctrico; coloque la placa del
sistema eléctrico sobre la campana

(utilizar una protección) Fig. 8.

2. Deje a un lado el cuello de descarga y

el regulador de tiro suministrados con
la campana. Instale el adaptador de 5"
a 6" suministrado con el juego de
recirculación sin conducto. Fig. 9.

3. Mida la distancia “A”.

PLACA DEL SISTEMA

ELÉCTRICO

4. Conecte el conducto de aluminio flexible

al adaptador de 5". Selle todas las juntas
con cinta del conducto. Fig. 9.

5. Monte el pleno de recirculación al

conducto flexible. Fig. 9.

6. Taladre tres (3) agujeros de 1/16" de

diámetro espaciados regularmente en
el conducto y en el conector de conducto
del pleno de recirculación. Fig. 9.

7. Asegure el conducto en el conector del

pleno con (3) tornillos de metal chapado
(no se entrega con el equipamiento). Selle
todas las juntas con la cinta del
conducto. Fig. 9.

- 31 -

PROTECCIÓN

PLENO

(3) TORNILLOS

CONDUCTO

FLEXIBLE DE

ALUMINIO DE 5"

ADAPTADOR DE

5" - 6"

CUELLO DEL

VENTILADOR

FIG. 8

A

FIG. 9

PREPARACIÓN DE LA
CAMPANA

CONFIGURACIÓN SIN CONDUCTO,
continuación

7. Coloque con cuidado la salida de
humos decorativa inferior en el área
empotrada de la parte superior de la
campana de cocina. Fig. 7.

8. Deslice cuidadosamente la salida de
humos decorativa superior hacia abajo,
dentro de la salida de humos inferior.
Nota: los respiraderos deben estar
hacia arriba. Fig. 7.

9. Asegure el pleno de recirculación en la
salida de humos superior con (4)
tornillos de cabeza plana. Fig. 10.

PLENO

SALIDA DE

HUMOS

SUPERIOR

4
TORNILLOS
DE CABEZA

PLANA

FIG.10

INSTALACIÓN DE
LA CAMPANA

Nota: se necesitan al
menos dos personas para
montar la campana.

1.Levante la campana en
su posición de montaje.

2.Conecte el cable de
alimentación al
receptáculo eléctrico de
la pared. Coloque el
cable restante detrás de
la salida de humos.

3.Alinee la abertura rectangular de la par te
posterior de la campana con el soporte
de montaje de la pared. Baje suavemente
la campana hasta que encaje
correctamente en el soporte. Fig. 11.

4.Nivele la campana con 2 tornillos de
montaje (3.9x9.5mm) y asegúrela con (2)
tornillos de montaje. Si no dispone de
tachones de pared ni de marcos, utilice
los soportes de muro de mampostería sin
mortero suministrados. Fig. 11.

5.Montar la placa del sistema eléctrico
fijándola mediante tres tornillos de
montaje (3.9x9.5mm). Fig. 12.

6. Levante la salida de humos superior hasta
que sus orificios se alineen con los
orificios del soporte de montaje de la
salida de humos (situado en el techo).
Fig. 13.

7.Asegure la salida de humos con (2)
tornillos de montaje. Fig. 13.

TORNILLOS

DE MONTAJE

(3.9x9.5mm)

TORNILLOS DE

MONTAJE

(4.8x38mm)

TORNILLOS DE

MONTAJE

(4.8x38mm)

TORNILLOS DE

MONTAJE

(3.9x9.5mm)

ESTRUCTURA DE

MADERA EN LA PARED

SOPORTE DE

MONTAJE

AGUJERO

RECTANGULARE

FIG.11

PLACA DEL

SISTEMA

ELÉCTRICO

FIG.12

3.9x9.5mm

TORNILLOS DE MONTAJE

- 32 -

FIG.13

INSTALACION DEL FILTRO

(CONFIGURACION SIN TUBO)

1. Compre un filtro al carbón (B03300488)

a su proveedor habitual.

2. Instalen el filtro introduciendo las dos

lengüetas del filtro en el alojamiento a tal
efecto y haciendo que gire hacia arriba.

MANTENIMIENTO

Un mantenimiento adecuado de la campana
asegura el funcionamiento correcto del
aparato.

Filtros antigrasa

Los filtros antigrasa deben ser limpiados
aproximadamente cada 30 horas de
funcionamiento (cuando se enciende o
parpadea en la pantalla el segmento central).

Use un detergente que no sea fuerte.
Los filtros antigrasa se pueden meter en el

lavavajillas. Extraiga los filtros tirando de ellos
hacia atrás de la campana y girándolos hacia
abajo.

Filtro al carbón (configuración sin tubo)

El filtro al carbón debe cambiarse cada vez
que en la pantalla parpadee el segmento
central (es decir cada 120 de
funcionamiento). Para sacar el filtro, empujen
el retén hacia dentro y giren hacia abajo el
filtro hasta que las dos lengüetas salgan de
sus alojamientos.

Limpieza de la campana

El acero inoxidable es uno de los meteriales
más fáciles de limpiar, pero sería
aconsejable un especial cuidado en su uso
para mantenerla en buen estado. La
campana se puede limpiar de las siguientes maneras:

● Agua caliente con jabón o detergente es la mejor manera para limpiarla.

● Aclárela con agua corriente, séquela con un paño suave y limpio para evitar las

huellas que deja el agua.

● Para las manchas o restos de grasa que persistan, use un producto químico

doméstico que no raye ó un limpiador para acero inoxidable con poca agua y un
paño suave.

● Si las manchas persisten, use un estropajo y un cepillo de cerdas suaves con un

producto limpiador y agua. Frote suavemente en el sentido del pulido o de las
“vetas” del remate del inoxidable. No apriete demasiado porque podría dañar la
superficie.

● No deje que las manchas se acumulen durante mucho tiempo.

● No use utensilios o cepillos de acero. Pequeñas particulas de acero pueden

adherirse y oxidarse.

● No use soluciones salinas, desinfectantes, lejías, o productos de limpieza que

permanezcan en contacto con el acero inoxidable durante largos periodos de
tiempo. Muchos de estos productos contienen componentes químicos que podrían

- 33 -

FILTROS ANTIGRASA

RETÉN

FILTRO AL

CARBÓN

LENGÜETAS

FILTRO AL

CARBÓN

FUNCIONAMIENTO

Mandos

La campana se pone en funcionamiento
accionando los mandos situados a la altura de
los ojos en el frontal de la campana.

El interruptor luz enciende y apaga las
lámparas halógenas. Pulsando la tecla una

INTERRUPTOR

LUZ

vez, la luz se enciende a intensidad 1,
pulsándolo una segunda vez, la luz se
enciende a intensidad 2 (luz más intensa)
y, pulsándolo otra vez más, la luz se apaga

INTERRUPTOR

TEMPORIZADOR

completamente.
El interruptor del temporizador conecta/desconecta el temporizador: si se presiona

1 vez se activa el temporizador por lo que tras 5 minutos se para el motor (al mismo
tiempo en la pantalla parpadea el número de la velocidad seleccionada); el
temporizador permanece activo si se cambia la velocidad del motor.

La pantalla indica:

- indica la velocidad seleccionada del motor (de 1 a 4);

- indica la activación del Temporizador cuando el número parpadea;

- indica la alarma de los filtros cuando el segmento central se enciende o parpadea.

El interruptor del motor pone en funcionamiento el motor (en la última velocidad
usada). Manteniendo presionado el botón, se seleccionan las velocidades del motor
de 1 a 4 de manera secuencial. Manteniendo presionado el botón durante dos
segundos aproximadamente, el motor se para.

Interruptor reinicialización : reinicialización filtros antigrasa y filtros de carbón. Cuando
aparece la alarma filtros (es decir cuando se enciende en la pantalla el segmento
central), hay que limpiar los filtros antigrasa (quiere decir que han transcurrido 30
horas de funcionamiento). Si en cambio el segmento central parpadea, hay que
limpiar los filtros antigrasa y cambiar los filtros de carbón (quiere decir que han
transcurrido 120 horas de funcionamiento). Obviamente si su campana extractora
no es de versión sin tubo y por consiguiente no tiene filtros al carbón, tienen sólamente
que limpiar los filtros antigrasa, tanto si el segmento central permanece encendido
como si parpadea. La alarma de los filtros aparece solamente cuando el motor está
apagado y se puede ver durante 30” aproximadamente. Para que vuelva a ponerse
en funcionamiento el contador de las horas, mantenga presionado el botón 2
segundos durante la visualización de la alarma.

PANTALLA

INTERRUPTOR

MOTOR

INTERRUPTOR

REINICIALIZACIÓN

HEAT SENTRYMR

Su campana esta equipada con termostato HEAT SENTRYMR. Este termostato
tiene un mecanismo que se encenderáo aceleratáel ventilador si se detecta un
calor excesivo encima de la cocina.

1) Si el ventilador esta apagando - el se prenderá a una velocidad máxima.

2) Si el ventilador esta encendido a una velocidad minima - el se prenderá a

una velocidad máxima.
Cuando la temperatura disminuye a un nivel normal, el ventilador vuelve a la
función de origen.

AVERTENCIA
El HEAT SENTRYmr termostato puede comenzar a funcionar al igual si la
campana esta parada. En este caso, es imposible parar el ventilador con los
interruptores. Si usted para la campana, halago a partir del panel eléctrico
principal.

- 34 -

LAMPARAS HALOGENAS

Este tipo de campana necesita dos (2)
lámparas halógenas (Tipo JC, 12Volt, 20Watt
Max, G-4 Base).

ANTES DE PROCEDER A CUALQUIER
OPERACIÓN, ES NECESARIO DESCO­NECTAR EL APARATO.

Para cambiar las lámparas:

1. Abra la tapa haciendo palanca sobre las

hendiduras apropiadas. NO LA GIRE.

ATENCIÓN: LAS LÁMPARAS PUEDEN
ESTAR CALIENTES.

2. Sustituir con lámparas del mismo tipo (JC, 12Volt, 20Watt Max, G-4 Base). No

toque la lámpara de repuesto con las manos desnudas. Si se tocara la lámpara
con las manos, limpiese con un pano sin pelusas humedecido en alcohol.

SUSTITUCION FUSIBLE

FUSIBLE

DESCONECTAR EL APARATO.

Remover el tubo decorativo.
Abrir la caja de la instalación eléctrica.
Sustituir por un fusible del mismo tipo

(5x20mm, 4A, 125V).

CAJA
INSTALACION
ELECTRICA

GARANTIA

Broan garantiza al consumidor-comprador de sus productos que dichos productos no tendrán defectos en los materiales
o fabricación, durante un periodo de un año a partir de la fecha de la compra. NO HAY OTRO TIPO DE GARANTIAS QUE
INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD COMERCIAL O CONVE­NIENCIA PARA UN PROPOSITO ESPECIFICO.
Durante el periodo de un año, Broan, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario cualquier
producto o parte de éste que sea defectuosos habiéndose usado correctamente. ESTA GARANTIA NO CUBRE: ESTARTER
DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE ILUMINACIÓN. Tampoco cubre el mantenimiento ni los
productos o partes de éstos que hayan sido usados de forma incorrecta, con negligencia, rotos accidentalmente o por una
incorrecta manutención ó reparación (distinta da la realizada por Broan), montaje incorrecto ó instalación que no se ajuste
a las instrucciones de montaje indicadas. Le duración de la garantía se limita al periodo de un año como está especificado
en la garantía explicita. Algunos paises no permiten un limite en la duración de la garantía implicita; si es asi en su caso,
esta limitación arriba indicada podría no aplicarse.
LA PRESENTE GARANTIA CUBRIRA EXCLUSIVAMENTE AL COMPRADOR LOS SERVICIOS DESCRITOS
ANTERIORMENTE. BROAN NO SE HACE RESPONSABLE DE DANOS PRODUCIDOS DE MANERA ACCIDENTAL
O RELACIONADOS CON EL USO INCORRECTO DEL PRODUCTO O SU FUNCIONAMIENTO.
Algunos paises no permiten la exclusión o limitación de los daños producidos de manera accidental, si es así en su caso,
esta limitación arriba indicada podría no aplicarse. Esta garantía le da derechos legales específicos y podría también
disponer de otros derechos que varian de país a país. Esta garantía supera otras garantías dadas con anterioridad. Para
disfrutar de la garantía usted deberá a) Avisar a la dirección abajo indicada ó bien llamar por teléfono al número 1-800-637­1453 b) Dar el número de serie del modelo correspondiente o bien una descripción de la parte averiada, c) Descripción del
defecto en el producto o bien en una de sus partes. Para requerir un servicio en garantía debe presentar el justificante con
la fecha de la compra.

BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027

GARANTIA BROAN POR UN AÑO

- 35 -

SERVICE PARTS

MODEL K7388 Heat Sentry

KEY NO. PART NO. DESCRIPTION

9 B08087294 Grease Filter
14 B02300233 Motor Capacitor
16 BE3343557 Electrical Box Support
19 B03295005 Terminal Box
26 B02300891 Halogen Lamp Bulb
37 B02300787 Heat Sentry
38 B03292357 Control Board Box
39 B03294033 Control Board Cover
45 BW0000019 Blower
48 B02310184 Motor
49 B03295071 Blower Wheel
53 B03202007 Rubber Washer
60 B02300249 Feeder Cable
62 B08091397 Blower Mounting Cover
64 BE3403438 Bottom bracket
76 B02005036 Glass
86 B08088378 Discharge Collar
92 BE3343513 Switch Mounting Bracket

110 B03202430 Flue Gasket
110 B02000509 Glass Gasket
113 B08091852 Nameplate
118 BE3343563 Decorative Flue Bottom
119 BE3343560 Decorative FlueTop
120 B08091367 Flue Mounting Bracket
144 B03292287 Wire Clamp
145 B032920170 Feeder cable connection Box
146 B032920180 Feeder Cable Connection Box Cover
147 BR2300132 Junction Clamp
151 B032920200 Electrical Box Wires Stop
165 B03295008 Control Board Box
166 B08086662 Control Board
208 B02300783 Transformer
223 B03295036 Switch Button
228 B08086247 Controls Board
229 B03292638 Warning lamp
230 B03295014 Switch Board Box Cover
234 B03295013 Control Board Box
312 BE3402342 Back Panel
332 B03295009 Cover
407 BE3344985 Blower Support Bracket
472 BE3343673 Bracket
474 B02300741 Halogen Lamp Housing
477 B03294776 Terminal Cover
998 B080810604 Hardware Package

* B06001998 Blower Assembly (Includes Key Nos. 45, 48,

* B06107336 Switch Assembly (Includes Key Nos. 223,

- B03300488 Non-ducted recirculation filter

- B08999637 Non-ducted recirculation KIT

- B02300782 Fuse

- B02300674 Fuse holder

49, 53)

228, 229, 230, 234)

* Not shown assembled.

- 36 -

LISTE PIECES DE RECHANGE

MODELE K7388 Heat Sentry

N. PART N. DESCRIPTION

9 B08087294 Filtre anti-graisse
14 B02300233 Condensateur
16 BE3343557 Support boite installation electrique
19 B03295005 Boîte borne
26 B02300891 Lampe halogène
37 B02300787 Capteur
38 B03292357 Boîte installation electrique
39 B03294033 Couvercle boîte installation electrique
45 BW0000019 Convoyer
48 B02310184 Moteur
49 B03295071 Turbine du moteur
53 B03202007 Pare chocs
60 B02300249 Cable alimentation
62 B08091397 Support moteur
64 BE3403438 Etrier inférieur
76 B02005036 Verre
86 B08088378 Collier d’évacuation
92 BE3343513 Etriers commandes

110 B03202430 Garniture conduit décoratif inférieur
110 B02000509 Garniture verre
113 B08091852 Plaquette logo
118 BE3343563 Conduit décoratif inférieur
119 BE3343560 Conduit décoratif supérieur
120 B08091367 Etrier montage tube
144 B03292287 Serre cable
145 B032920170 Boîte cable alimentation
146 B032920180 Couvercle boite cable alimentation
147 BR2300132 Borne
151 B032920200 Serre cable
165 B03295008 Boîte installation electrique
166 B08086662 Circuit imprimé installation electrique
208 B02300783 Trasformateur
223 B03295036 Bouton
228 B08086247 Circuite commandes
229 B03292638 Lampe temoin
230 B03295014 Couvercle boîte commandes
234 B03295013 Boite commandes
312 BE3402342 Panneau intérieur
332 B03295009 Bouchon
407 BE3344985 Etrier support convoyer
472 BE3343673 Etrier
474 B02300741 Boîte lampe halogène
477 B03294776 Couvercle borne
998 B080810604 Accessoires de fixation

* B06001998 Ensemble moteur (Comprenant n. 45, 48,

* B06107336 Ensemble commandes (Comprenant n.223,

- B03300488 Filtre version recyclant l’air

- B08999637 Kit version recyclant l’air

- B02300782 Fusible

- B02300674 Porte-fusible

49, 53)

228, 229, 230, 234)

* Illustrées separement.

- 37 -

LISTA DE PIEZAS DE RECAMBIO

MODELO K7388 Heat Sentry

CÓD. N. PIEZA N. DESCRIPCIÓN

9 B08087294 Filtro antigrasa
14 B02300233 Condensador
16 BE3343557 Soporte de la caja de instalación eléctrica
19 B03295005 Caja del cuadro eléctrico
26 B02300891 Lámpara halógena
37 B02300787 Sensor
38 B03292357 Caja base de instalación eléctrica
39 B03294033 Tapa de la caja base de instalación eléctrica
45 BW0000019 Convoyador
48 B02310184 Motor
49 B03295071 Manilla del motor
53 B03202007 Almohadilla antivibraziones
60 B02300249 Cabos
62 B08091397 Soporte motor
64 BE3403438 Placa inferior
76 B02005036 Vidrio
86 B08088378 Casquillo
92 BE3343513 Soporte de montaje de los mandos

110 B03202430 Guarnición tubo decorativo inferior
110 B02000509 Guarnición vidrio
113 B08091852 Placa marca
118 BE3343563 Tubo decorativo inferior
119 BE3343560 Tubo decorativo superior
120 B08091367 Soporte de montaje del tubo
144 B03292287 Sujeta cabos
145 B032920170 Caja cabos alimentación
146 B032920180 Tapa de la caja cabos alimentación
147 BR2300132 Terminal
151 B032920200 Sujeta cabos
165 B03295008 Caja de instalación eléctrica
166 B08086662 Base para instalación eléctrica
208 B02300783 Trasformador
223 B03295036 Mando
228 B08086247 Base de los mandos
229 B03292638 Piloto
230 B03295014 Tapa de la caja mandos
234 B03295013 Caja de los mandos
312 BE3402342 Pomo interior
332 B03295009 Tapa
407 BE3344985 Soporte convoyador
472 BE3343673 Estribo
474 B02300741 Caja de la lámpara halógena
477 B03294776 Tapa del cuadro eléctrico
998 B080810604 Accesorios para el montaje

* B06001998 Conjunto motor (Incluye los N. 45, 48,

* B06107336 Conjunto mandos (Incluye los N. 223, 228,

- B03300488 Filtro configuración sin tubo

- B08999637 Equipo configuración sin tubo

- B02300782 Fusible

- B02300674 Portafusible

49, 53)

229, 230, 234)

* Se encuentran por separado.

- 38 -

SERVICE PARTS - LISTE PIECES DE RECHANGE -

LISTA DE PIEZAS DE RECAMBIO

MODEL K7388 Heat Sentry

- 39 -

04307117/3
