BROAN CMD96X User Manual [fr]

INSTRUCTIONS FOR INSTALLATION AND USE

MONTAGE- UND GEBRAUCHSANWEISUNG

INSTRUCTIONS POUR L'INSTALLATION ET L’UTILISATION

ISTRUZIONI PER L'INSTALLAZIONE E L’USO

INSTRUCCIONES PARA INSTALACIÓN Y USO

INSTRUÇÕES DE INSTALAÇÃO Y UTILIZAÇÃO

AANWIJZING VOOR GEBRUIK EN INSTALLATIE

ENGLISH

DESCRIPTION

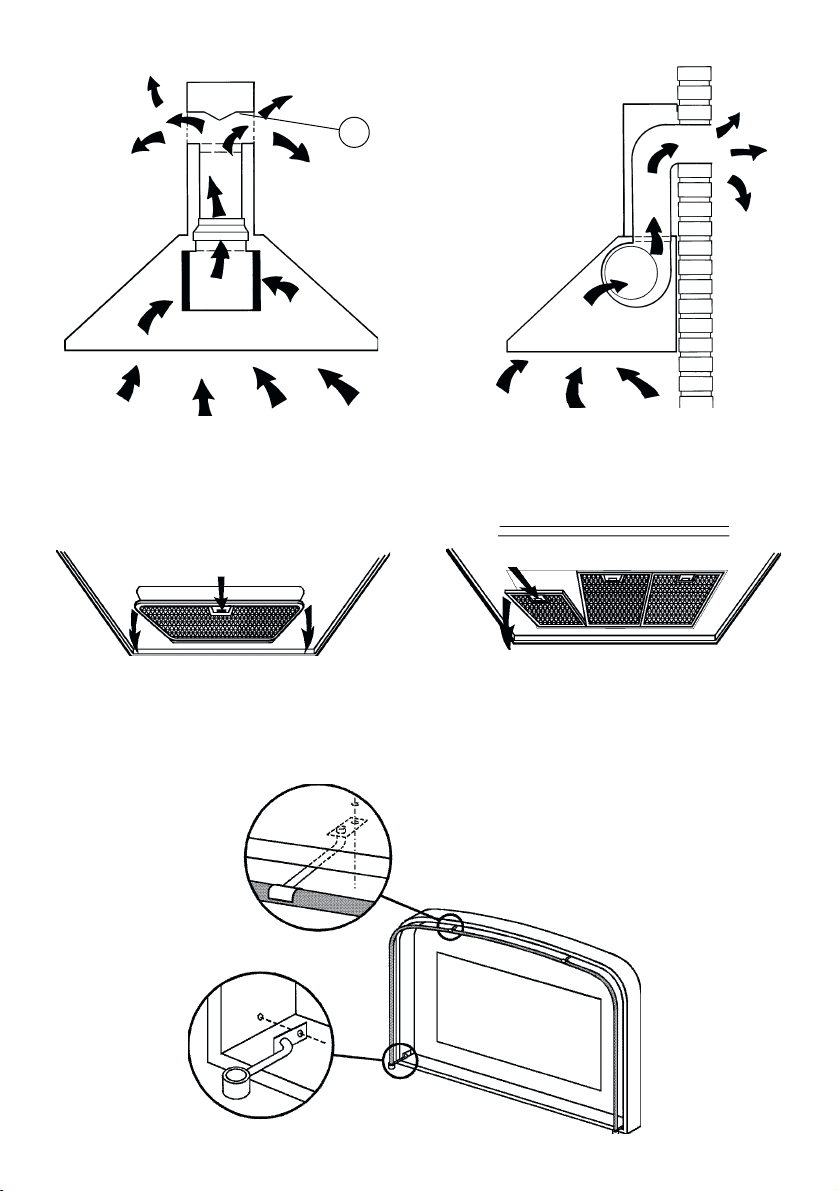

The unit can be found in filtering hoods or in exhaust hoods. In the Filtering hoods (Fig. 1) the air and steam taken
up by the unit are purified with charcoal filters and returned to the environment through the aeration grids on the side
of the flue. WARNING: When using filtering hoods, both charcoal filters and an air deflector must be used. Located
in the upper part of the flue, this deflector recycles the air to the environment (Fig. 1A). The charcoal filters are not
supplied. In the Exhaust hoods (Fig .2) an exhaust duct conveys the steam and cooking odors directly outside
through the wall/ceiling. Therefore they do not require charcoal filters.

INSTALLATION

To facilitate installation, before starting remove the grease filter/s: press inward on the clamp at the handle and pull
the filter downward (Fig. 3/4).

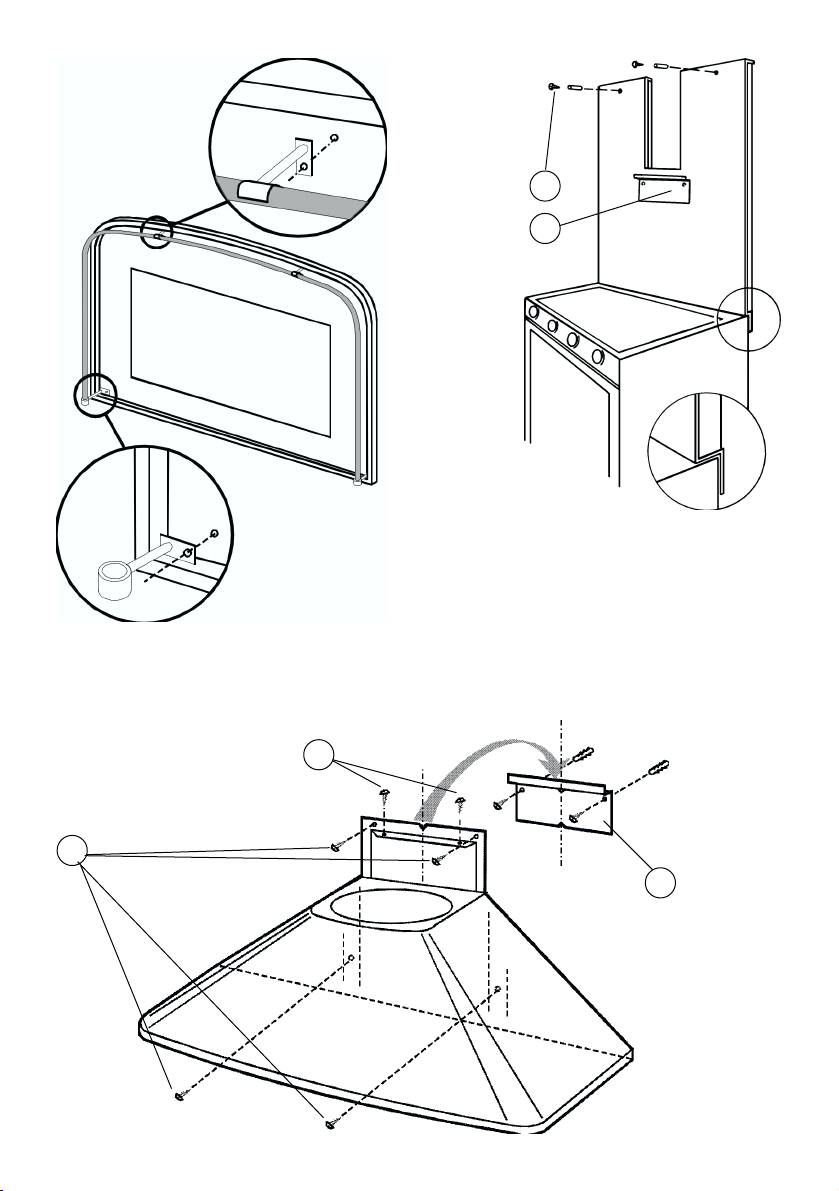

Installation of a utensil holder (upon request): see Figure 5A or 5B depending on the model purchased. Install the
utensil holder with 4 flathead screws (supplied). Secure the 2 supports (C) to the hood, one on the left and one on
the right; insert the utensil holder into these supports. Keep a good grip on it until you have installed, and secured,
at least one of the 2 supports (D) at the top of the hood.
Installation on the wall (Fig. 6): using the special drilling template, drill the required holes in the wall. As previously
specified in the chapter “Warning” remember there must be a minimum of 650 mm between the bottom edge of the
hood and the stop of the stove. Secure the metal bracket (B) to the wall using the screws and plugs (bracket, screws
and plugs are all supplied with the unit). Use the 2 triangles cut into the bracket to position it precisely along the
vertical axis of the hood. Then set the hood onto the bracket. Adjust the horizontal position, shifting the hood to the
right or left as needed lining it up with the wall units. If the height of the hood also requires adjustment, use the special
regulation screws (V) (supplied). Once regulation has been completed, finish securing the hood with 4 more screws
(M): mark the points for the 4 holes on the wall, remove the hood and drill (8mm diameter holes); then use the plugs
and screws to complete installation.
Installation with rear panel (Fig. 7): the rear panel is positioned at the top of the stove, flush against the wall. Rest
the lower edge of the panel behind the stove and anchor the upper edge to the wall using the two holes found on
the panel. Insert the screws and plugs provided (A). The unit is secured to the rear panel as though it were being
installed on the wall: use the supplied metal bracket (B) and the screws and plugs supplied with the panel.

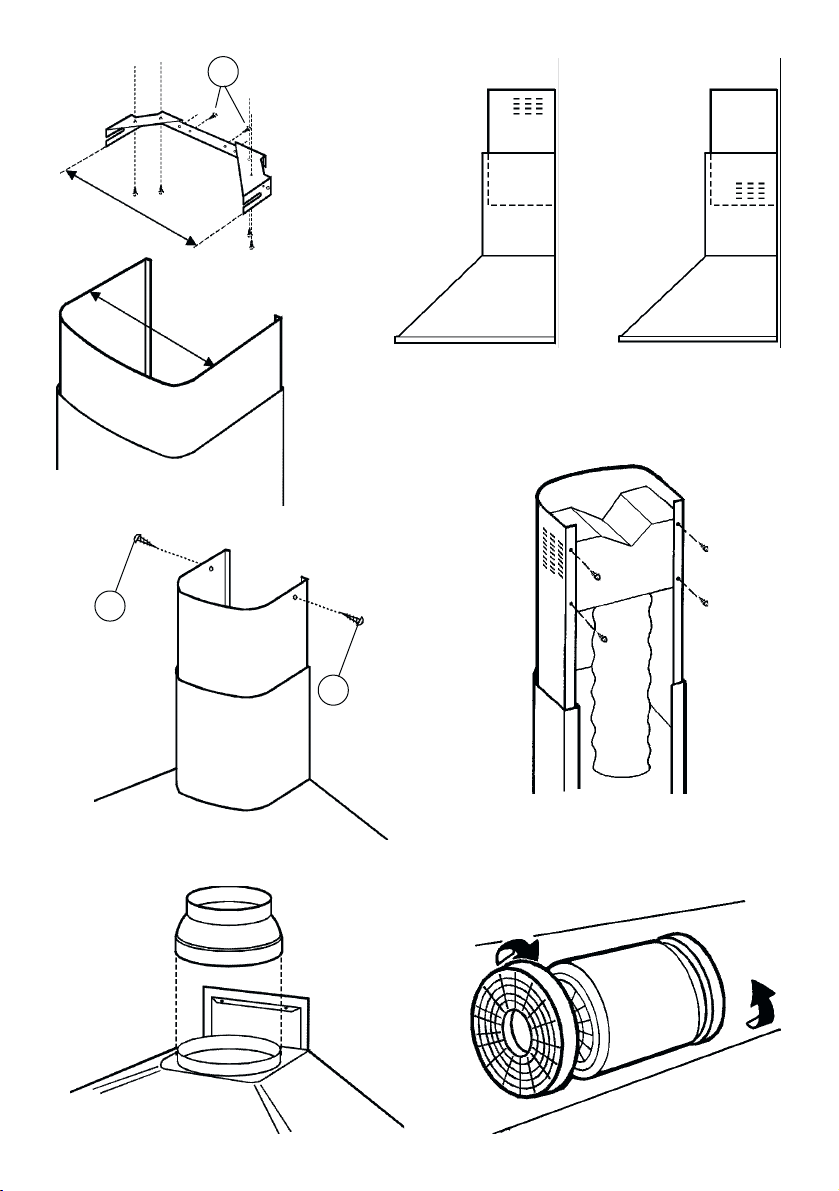

Securing the extension flues: basic installation requirements: – Set the electrical power supply within the space
covered by the decorative flues. – If your unit is installed in an Exhaust hood, prepare the air exhaust hole.
Adjust the width of the extension flue support bracket (W) using screws A indicated in Fig. 8. Then use the plugs
and screws provided to secure it to the ceiling. Make certain it is aligned with the hood. For filtering hoods, the air
exhaust grids are positioned in the upper part (Fig. 9). For exhaust hoods, turn the upper flue over so that the air
exhaust grid is in the lower section (Fig. 10).

Be very careful when handling the telescopic pipes, especially when resting these on the hood body, to
prevent scratching.

Exhaust hoods : connect the disposal duct to the air evacuation pipe of the hood. Use a flexible pipe and lock it to
the air evacuation pipe of the hood with a metal hose clamp (pipe and clamp are not provided).
Plug in the hood. Insert the telescopic flues setting them on the hood; extend the upper flue to the ceiling and secure
with the 2 screws (G) - Fig. 11.
Filtering hood: Take the air deflector and fit a flexible pipe to it (125 mm diameter) locking it with a metal hose clamp
(pipe and clamps are not provided). Fit the air deflector to the upper flue (Fig. 12) with 4 screws. Install the reduction
(provided) on the hood air outlet point (Fig. 13). Take the 2 assembled extension flues and set them on the hood;
extend the upper flue to the ceiling and secure with the 2 screws (G) - Fig. 11. Extend the lower flue taping it in place
and then connect the flexible pipe to the hood reduction. Plug in the hood. Extend the lower flue downward setting
it against the hood. Install the charcoal filters on the side of the motor inserting them with a twisting movement
(Fig.14).

OPERATION

Depending on the model, the unit is equipped with the following controls:

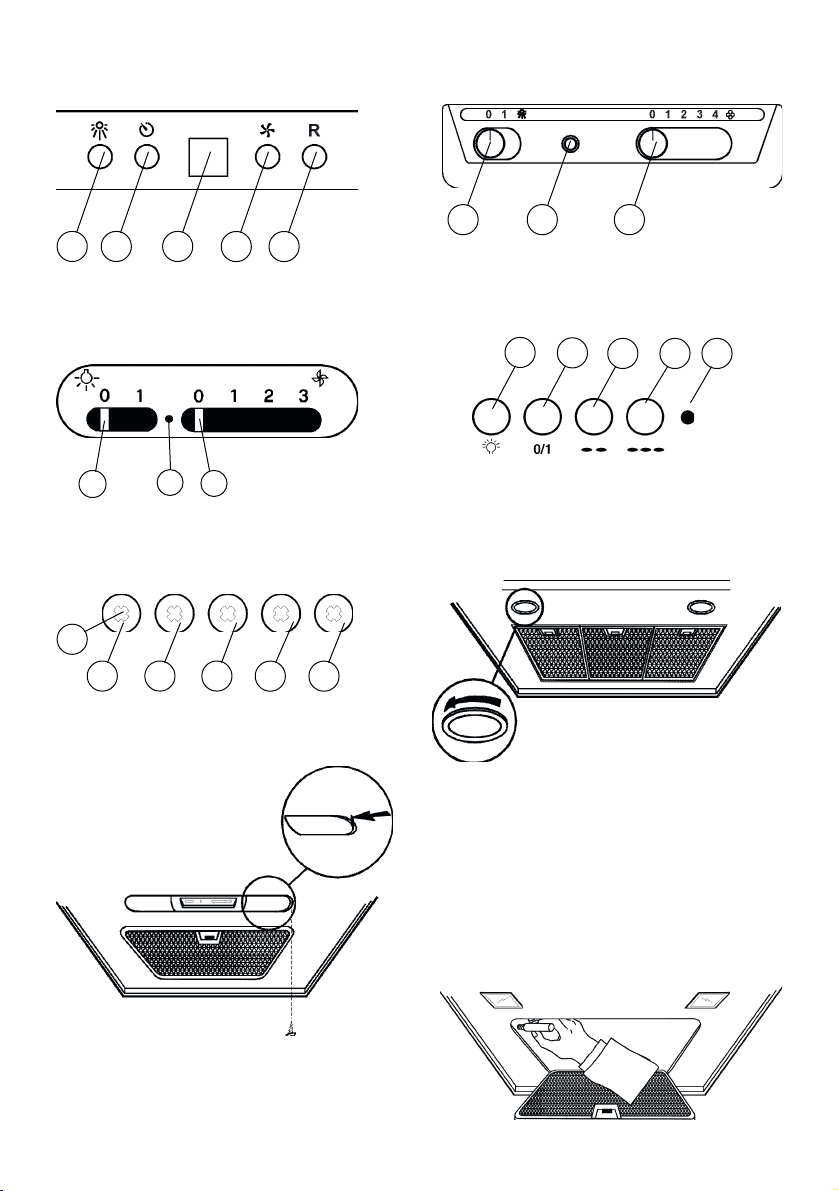

Controls shown in Fig. 15:

to turn the timer on, therefore, after 5 minutes, the motor cuts out (at the same time the selected speed blinks on
the display); the timer remains on if the motor speed is changed.
(from 1 to 4); - indicates Timer On when the number blinks; - indicates Filter Alarm when the central segments is
on or blinking.
Button D = makes the motor work (at the last speed selected); pushing the button again, the speeds of the motor
are sequentially selected from 1 to 4; keeping this button pressed for about 2 seconds shuts down the motor.
Button R = resets the grease filters or charcoal filters; when the filter alarm appears (i.e. when the central segment
on the display goes on), the grease filters must be cleaned (30 hours of operation); when the central segment starts
blinking, the grease filters must be cleaned and the charcoal filters replaced (120 hours of operation). Obviously,
if the hood is not a filtering model and does not have a charcoal filter, clean the grease filters both when the central

Button A = turns the lights on/off. Button B = turns the TIMER on/off: press once

Display C = - indicates the selected motor speed

segment goes on and when it starts blinking. The filter alarm can be seen when the motor is off and for about 30
seconds. To reset the hour counter, keep the button pressed for 2 seconds while the alarm can be seen.

Controls shown in Fig. 16/17:

SPEED: makes it possible to select the motor operating speed; position 0: motor off.

Controls shown in Fig. 18:

second speed switch.

Controls shown in Fig. 19:

pilot lamp (S) comes on to indicate that the grease filters must be cleaned; every 120 hours of operation the
corresponding pilot lamp (S) flashes to indicate that the grease filters must be cleaned and the charcoal filter replaced.
To restart the hour counter (RESET), hold the button A pressed down for about 1” (while the pilot lamp S is on).
Button B: drives the motor in first speed (the corresponding pilot lamp comes on); when holding it down for about 1”,
the motor cuts out; when pressing the button a second time (while the pilot lamp is on) , the TIMER is activated and
thus the motor stops after 5’ (the pilot lamp flashes).
pilot lamp comes on); when pressing the button a second time (while the pilot lamp is on) , the TIMER is activated
and thus the motor stops after 5’ (the pilot lamp flashes).
pilot lamp comes on); when pressing the button a second time (while the pilot lamp is on) , the TIMER is activated
and thus the motor stops after 5’ (the pilot lamp flashes).
pilot lamp comes on); when pressing the button a second time (while the pilot lamp is on) , the TIMER is activated
and thus the motor stops after 5’ (the pilot lamp flashes).

Pay special attention to the grease filters:

grease filters must be cleaned approximately once every 30 hours of operation (when the central segment on the
display goes on or starts blinking). To remove the filters: press inward on the clamps at the handles and pull the
filter downward. Wash out the filter using a neutral soap. Once the cleaned filters are reinstalled, keep button R
(Reset) pressed for two seconds to reset the counter. For further information, see the Controls in Fig. 15 in the
paragraph entitled “Operation”.
must be cleaned periodically: exactly how often depends on use (at least once every other month). To remove the
filter: push inward on the clamp at the handle and pull the filter downward. Wash out the filter using a neutral soap.
If the model purchased has the controls shown in Figure 19: the grease filters must be cleaned approximately once
every 30 hours of operation (when the light button lamp comes on) - Fig. 19S). To remove the filters: press inward
on the clamps at the handles and pull the filter downward. Wash out the filter using a neutral soap. Once the cleaned
filters are reinstalled, to reset the counter hold the light button pressed down for about 1” (Fig.19A) while the
corresponding pilot lamp (S) is on. For further information, see the Controls in Fig.19 in the paragraph entitled
“Operation”.

Replacing the charcoal filters: for filtering hoods, the charcoal filters must be replaced; remove the filter with

a twisting movement (Fig. 14).
be replaced whenever the central segment of the display starts blinking (i.e. every 120 hours of operation).
model purchased has the controls shown in Figure 16/17/18, the charcoal filters must be replaced according to use:
on the average once every 6 months.
must be replaced each time the light button (Fig.19S) lamp flashes (i.e. every 120 hours of operation).

Lighting: Depending on the model purchased, see Fig. 20, Fig. 21 or Fig. 22.

Fig.20: to remove the
Fig. 21: to replace the
the unit; remove the screw securing the light fitting and then, working from inside the hood, push the light fitting pin
towards the inside of the unit. Replace with light bulbs of the same type.
Fig. 22: if your appliance has the same kind of lights as in the figure 21, to replace the
the grease filter and remove it; replace with light bulbs of the same type.

Button D = third speed switch. E = motor on light.

halogen lamps, turn the locknut counter-clockwise. Replace with the same type of lamp.
incandescent light bulbs, remove the grease filters so as to be able to access the inside of

Switch A: LIGHT; position 0: light off; position 1: light on. Switch B: MOTOR

C : Motor on light.

Button A = light switch. Button B = first speed motor ON/OFF switch. Button C =

Button A: turns the lights on/off; every 30 hours of operation the corresponding

Button C: drives the motor in second speed (the corresponding

Button D: drives the motor in third speed (the corresponding

Button E: drives the motor in fourth speed (the corresponding

if the model purchased has the controls shown in Figure 15: the

If the model purchased has the controls shown in Figure 16/17/18: the grease filter

If the model purchased has the controls shown in Figure 15, the charcoal filters must

If the

If the model purchased has the controls shown in Figure 19, the charcoal filters

incandescent light bulbs open

DEUTSCH

BESCHREIBUNG

Das Gerät kann in Umluftversion und in Abluftversion geliefert werden. In der Umluftversion (Abb. 1) werden die
durch das Gerät geleitete Luft und der Dampf durch Kohlefilter gereinigt und dann über die seitlichen Lüftungsgitter
der Haube wieder in Zirkulation gebracht. ACHTUNG! Beim Einsatz der Umluftversion müssen die Kohlefilter zusammen
mit einem Umluftweiche eingesetzt werden, der in den oberen Rohrabschnitt montiert wird und die Rezirkulation der
Luft und Ableitung in die Umgebung ermöglicht (Abb. 1A). Die Kohlefilter werden nicht mitgeliefert. In der Abluftversion
(Abb.2) werden die Dämpfe und Küchengerüche direkt über eine Evakuationsöfffnung in der Wand oder Decke nach
außen abgezogen. Daher sind keine Kohlefilter notwendig.

INSTALLATION

Vor den Montageoperationen muß/müssen zur leichteren Handhabung des Geräts der/die Fettfilter entfernt werden:
Den Festhalter in der Nähe des Griffs nach innen drücken und den Filter nach unten ziehen (Abb. 3/4).
Montage des Kochlöffelhalters (auf Anfrage): Studieren Sie je nach dem von Ihnen erworbenen Modell Abbildung

5A oder 5B. Zur Montage des Kochlöffelhalters werden 4 Schrauben mit flachem Kopf (im Lieferumgang inbegriffen)
verwendet. Befestigen Sie die 2 Träger (C) an der Haube, einen rechts und den anderen links: Bringen Sie den
Kochlöffelhalter dazwischen an und halten sie ihn, bis mindestens einer der 2 Träger (D) montiert ist, die an der
Vorderseite der Haube zu befestigen sind.
Befestigung an der Wand (Abb. 6): Bohren Sie mit der mitgelieferten Bohrschablone die Löcher an den jeweiligen
Stellen an der Wand. Wie bereits im Kapitel “Montage und Gebrauchsanweisung” beschrieben ist darauf zu achten,
daß der Abstand zwischen dem unteren Rand der Haube und der Kochfläche mindestens 650 mm beträgt. Den
Metallbügel (B) mit Schrauben und Dübeln (Bügel, Schrauben und Dübel werden mitgeliefert) befestigen. Benutzen
sie die beiden auf dem Bügel ausgesparten Dreiecke, um diesen ganz in Richtung auf die Längsachse der Haube
hin auszurichten. Dann die Haube mit dem Bügel verhaken. Die horizontale Position regulieren, indem die Haube in
Übereinstimmung mit der Anordnung der Hängeschränke nach rechts oder nach links verschoben wird. Soll die
Haube auch in der Höhe reguliert werden, so nimmt man auf die Regulierschrauben (V) (m Lieferumfang inbegriffen)
Einfluß. Nach erfolgter Regulierung wird die Haube definitiv mit 4 Schrauben (M) befestigt: Markieren Sie die 4 zu
bohrenden Löcher auf der Wand, entfernen Sie die Haube und bohren Sie (Durchmesser 8mm); benutzen Sie dann
zur definitiven Befestigung die mitgelieferten Dübel.
Befestigung mit der Rückwand (Abb. 7): Die Rückwand wird in Höhe der Kochfläche an der Wand angebracht. Die
Unterseite der Rückwand hinter die Kochfläche stellen und den oberen Rand über die beiden speziell auf der Wand
vorgesehenen Löcher mit den mitgelieferten Schrauben und Dübeln (A) befestigen. Die Befestigung des Geräts an
der Rückwand erfolgt genauso wie die Befestigung an der Wand unter Einsatz des mitgelieferten Metallbügels (B)
und der mit der Rückwand gelieferten Schrauben und Dübel.
Befestigung der Teleskoprohre : Wichtige Montagevoraussetzungen: – Die Stromversorgung im dekorativen Rohr
unterbringen. – Wird ein Gerät in Abluftversion installiert, ist eine Luftaustrittsöffnung vorzusehen.
Die Breite des Teleskoprohr-Tragbügels (W) über die in Abb. 8 abgebildeten Schrauben A regeln. Diesen dann über
die mitgelieferten Dübel und die Befestigungsschrauben an der Decke befestigen und darauf achten, daß es sich in
axialer Position zu Ihrer Haube befindet. Bei der Umluftversion dürfen die Luftaustrittsgitter nicht im oberen Teil
angebracht werden (Abb. 9). Bei der Abluftversion ist das obere Rohr umzudrehen, damit sich die Luftaustrittsgitter
unten befinden (Abb.10).

Besondere Vorsicht ist beim Umgang mit Telekoprohren, vor allem beim Auflegen derselben auf das
Abzugshaubengehäuse geboten, um dieses nicht zu verkratzen.

Abluftversion : Das Luftabführungsrohr an die Austrittsöffnung der Haube anschließen; dazu einen Schlauch verwenden
und ihn an der Luftaustrittsöffnung der Haube mit einer Metallschelle befestigen (Schlauch und Schelle werden nicht
mitgeliefert). Über das Versorgungskabel die Stromversorgung der Haube herstellen. Die Teleskoprohre in die Haube
einfügen; das obere Rohr bis zur Decke führen und mit 2 Schrauben (G) – befestigen (Abb. 11).
Umluftversion : Mit Hilfe einer Metallklemme einen Schlauch (von 125 mm Durchmesser) an der Umluftweiche
befestigen (Schlauch und Klemmen sind nicht mitgeliefert); die Umluftweiche mit vier Schrauben am oberen Rohr
befestigen (Abb. 12). Die Untersetzung (im Lieferumfang inbegriffen) am Luftaustrittspunkt auf die Haube montieren
(Abb. 13). Die 2 zusammengebauten Teleskoprohre nehmen und auf die Haube legen; das obere Rohr bis zur Decke
führen und mit den 2 Schrauben (G) befestigen - Abb. 11. Das untere Rohr anheben, mit Klebeband befestigen und
den Schlauch mit der Haubenuntersetzung verbinden. Die elektrische Verbindung der Haube über das Versorgungskabel
herstellen. Das untere Rohr senken und auf die Haube legen. Die Kohlefilter installierten und sie mit einer Drehbewegung
an den Motorseiten befestigen (Abb. 14).

FUNKTIONSWEISE

Je nach Version ist das Gerät mit folgenden Bedienung ausgestattet:

Bedienung gemäß Abb. 15:

Beim ersten Drücken wird der Timer aktiviert und nach 5 Minuten kommt der Motor zum Stillstand (wobei gleichzeitig
auf dem Display die Zahl für die gewählte Geschwindigkeit aufblinkt); der Timer bleibt in Funktion, wenn sich die
Motorgeschwindigkeit ändert.
der Timerauslösung durch Aufblinken der Nummer; - Anzeige des Filteralarms, wenn das mittlere Segment sich
einschaltet oder blinkt.
nochmals gedrückt, so werden nacheinander die Gesch-windigkeiten 1-4 des Motors eingeschaltet. Wird die Taste
ungefahr 2 Sekunden lang gedrückt, so kommt der Motor zum Stillstand.
Bei Eintritt des Filteralarms (Einschalten des mittleren Segments auf dem Display) sind die Fettfilter (nach 30
Betriebsstunden) zu reinigen. Blinkt das mittlere Segment auf, so sind die Fettfilter zu reinigen und die Kohlefilter zu
ersetzen (nach Ablauf von 120 Betriebsstunden). Wenn hingegen Ihre Haube keine Umluftversion ist und daher keine
Kohlefilter hat, sind nur die Fettfilter zu reinigen, egal ob das mittlere Segment ununterbrochen angezeigt wird oder
nur blinkt. Die Filteranzeige leuchtet bei ausgeschaltetem Motor und ist ungefähr 30 Sekunden lang sichtbar. Zur
Wiederaufnahme der Stundenzählung muss die Taste 2 Sekunden lang gedrückt werden während die Anzeige blinkt.

Bedienung gemäß Abb. 16/17:

Schalter B - MOTORGESCHWINDIGKEIT: Möglichkeit die Regulierung der Betriebsgeschwindigkeit des Motors.
Position 0: Motor im Stillstand.

Bedienung gemäß Abb. 18:

Schalter C: zweite Betriebstufe. Schalter D: dritte Betriebstufe. Schalter E: Motorkontrolleuchte.

Bedienung gemäß Abb. 19:

Taste D = Schaltet den Motor ein (in der zuletzt eingestellten Geschwindigkeit). Wird die Taste

Taste A = LICHT einschalten/ausschalten. Taste B = TIMER einschalten/ausschalten:

Display C = - Anzeige der gewählten Motorgeschwindigkeit (von 1 bis 4); - Anzeige

Taste R = Reset der Fett- und der Kohlefilter.

Schalter A : LICHT; Position 0: Licht an, Position 1: Licht aus.

C : Motorfunktionsanzeige.

Schalter A: Beleuchtung. Schalter B: Ein- (erste Betriebstufe), Aus- Schalter.

Taste A: Licht einschalten/ausschalten; alle 30 Betriebsstunden leuchtet die

zutreffende Anzeige (S) auf und dies bedeutet, dass die Fettfilter zu reinigen sind; alle 120 Betriebsstunden blinkt
die zutreffende Anzeige (S) auf und dies bedeutet, dass die Fettfilter gereinigt und die Kohlefilter ersetzt werden
müssen. Zur Wiederaufnahme der Stundenzählung (RESET) muss die Taste A circa 1” lang gedrückt werden
(während die Anzeige S eingeschaltet ist).
Anzeige leuchtet auf); hält man die Taste circa 1” lang gedrückt, wird der Motor ausgeschaltet; wird die Taste ein
zweites Mal betätigt (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5’ kommt der Motor
zum Stillstand (die Anzeige blinkt).
Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die Anzeige leuchtet), erfolgt die Aktivierung
des TIMERS und nach 5’ kommt der Motor zum Stillstand (die Anzeige blinkt).
Geschwindigkeit 3 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die
Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5’ kommt der Motor zum Stillstand (die Anzeige

Taste E: Schaltet den Motor mit der Geschwindigkeit 4 ein (die zutreffende Anzeige leuchtet auf); wird die

blinkt).
Taste ein zweites Mal betätigt (während die Anzeige leuchtet) erfolgt die Aktivierung des TIMERS und nach 5’ kommt
der Motor zum Stillstand (die Anzeige blinkt).

Mit besonderer Sorgfalt sind die Fettfilter zu behandeln:

dargestellten Bedienung: die Fettfilter sind jeweils nach etwa 30 Betriebsstunden zu reinigen (wenn das mittlere
Segment auf dem Display ununterbrochen aufleuchtet oder blinkt). Entfernung der Filter: Den Festhalter in der Nähe
des Griffs nach innen drücken und den Filter nach unten ziehen. Die Filter mit einem neutralen Reiniger waschen.
Nach Wiedereinsetzen der gereinigten Filter 2 Sekunden lang die Taste R (Reset) drücken, damit die Zählung neu
beginnt. Weitere Informationen erhalten Sie unter dem Stichwort „Bedienung“ von Abb. 15 im Abschnitt “Funktionsweise“.
Hat das von Ihnen erworbene Modell die in Abb. 16/17/18 dargestellten Bedienung: Der Fettfilter ist periodisch in
Abhängigkeit vom Gebrauch (mindestens jedoch alle zwei Monate) zu reinigen. Entfernung des Filters: Den Festhalter
in der Nähe des Griffs nach innen drücken und den Filter nach unten ziehen. Die Filter mit einem neutralen Reiniger
waschen.
etwa 30 Betriebsstunden zu reinigen (wenn die Anzeige der Lichttaste aufleuchtet - Abb. 19S). Entfernung der Filter:
Den Festhalter in der Nähe des Griffs nach innen drücken und den Filter nach unten ziehen. Die Filter mit einem
neutralen Reiniger waschen. Sind die Filter wieder eingesetzt, zur Wiederaufnahme der Stundenzählung circa 1” lang
die Taste Licht (Abb. 19A) gedrückt halten, während die Anzeige (S) leuchtet. Weitere Informationen erhalten Sie
unter dem Stichwort „Befehle“ von Abb. 19 im Abschnitt “Funktionsweise“.

Drehbewegung entfernt werden (Abb. 14).
müssen Sie die Kohlefilter dann ersetzen, wenn das mittlere Segment aufblinkt (d. h. nach jeweils 120 Betriebsstunden).
Hat das von Ihnen erworbene Modell die in Abbildung 16/17/18 dargestellten Bedienung, müssen Sie die Kohlefilter
in Abhängigkeit vom Gebrauch im Durchschnitt alle 6 Monate ersetzen.
Abb. 19 dargestellten Bedienung, müssen Sie die Kohlefilter austauschen, wenn die Anzeige der Lichttaste (Abb.19S)
blinkt, d. h. alle 120 Betriebsstunden).

Abb. 20: Zur Entfernung der
Ersatzbirnen desselben Typs ein.
Abb. 21: Zum Ersetzen der
Schraube lösen, die Deckenleuchte blockiert, dann im Inneren der Haube den Bolzen der Deckenleuchte ins Innere
des Geräts drücken; die Lampe durch eine neue des gleichen Typs ersetzen.
Abb. 22: Falls Ihr Gerät die auf der Abbildung 22 wiedergegebene Art der Beleuchtung aufweist, für den Wechsel der
Glühlampen Rost des Fettfilters öffnen und entfernen; die Lampe durch eine neue des gleichen Typs ersetzen.

Hat das von Ihnen erworbene Modell die in Abb. 19 dargestellten Bedienung: die Fettfilter sind jeweils nach

Ersatz der Kohlefilter : Wird das Gerät in Umluftversion eingesetzt, so müssen die Kohlefilter mit einer

Beleuchtung: Gemäß dem von Ihnen erworbenen Modell ist Abb. 20, Abb. 21 oder Abb. 22 zu konsultieren.

Halogenbirnen ist die Fassung entgegen dem Uhrzeigersinn zu drehen. Setzen Sie

Glühlampen den Fettfilter herausnehmen, um an das innere des Geräts zu gelangen; die

Taste B: Schaltet den Motor mit der Geschwindigkeit 1 ein (die zutreffende

Taste C: Schaltet den Motor mit der Geschwindigkeit 2 ein (die zutreffende

Taste D: Schaltet den Motor mit der

Hat das von Ihnen erworbene Modell die in Abb. 15

Hat das von Ihnen erworbene Modell die in Abb. 15 dargestellten Bedienung,

Hat das von Ihnen erworbene Modell die in

FRANCAIS

DESCRIPTION

L'appareil peut être en version recyclage ou en version aspirante. Dans la version Recyclage (Fig. 1), l’air et les
vapeurs convoyés par l’appareil sont épurés par les filtres à charbon et remis en circulation à travers les grilles
latérales d’aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbon et un déflecteur
placé dans la partie haute du tuyau permettant la circulation de l’air dans le local (Fig. 1A). Les filtres à charbon ne
sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées
directement à l’extérieur par un tuyau d’évacuation à travers la paroi/plafond. Il n’est donc pas nécessaire d’utiliser
les filtres à charbon.

INSTALLATION

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez les filtres à
graisse: à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas (Fig. 3/4).
Montage du porte-louches (en option) : Voir la Figure 5A ou 5B, suivant le modèle que vous avez acheté. Pour le

montage du porte-louches il faut utiliser 4 vis à tête plate (fournies). Fixer les 2 supports (C) à la hotte, un sur le côté
droit et l’autre sur le côté gauche, puis placer le porte-louches dessus et continuer à le tenir tant que vous n’avez

pas monté au moins l’un des 2 autres supports (D) que vous devrez fixer sur le côté avant de la hotte.
Fixation murale (Fig. 6): En utilisant le gabarit de perçage spécial faites les trous dans le mur. Comme indiqué au
chapitre «Attention», ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être
au minimum de 650 mm. Fixer le support métallique (B) au mur à l’aide des vis et des chevilles (support, vis et
chevilles sont fournis en équipement). Utiliser les deux petits triangles découpés sur le support afin de le placer
exactement le long de l’axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontale
de l’appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les exigences d’alignement des meubles
suspendus. S’il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). Après
avoir réglé, fixer définitivement la hotte à l’aide de 4 autres vis (M): tracer sur le mur l’emplacement des 4 trous à
percer, décrocher la hotte et percer les trous (diamètre 8 mm) ; ensuite utiliser les chevilles et les vis fournies en
équipement pour la fixation définitive.
Fixation avec panneau arrière (Fig. 7): Le panneau arrière sera placé contre le mur, dans la partie supérieure de
la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur
au mur par les deux trous prévus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation
de l’appareil au panneau arrière a lieu de la façon que la fixation murale, en utilisant le support métallique fourni en
équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.
Fixation des tuyaux télescopiques: conditions essentielles pour le montage: – Prévoyez l’alimentation électrique
à l’intérieur du tuyau télescopique. – Si l'appareil doit être installé en version Aspirante, prévoyer le trou d’évacuation
de l’air. Réglez la largeur de l’étrier du support (W) du tuyau télescopique au moyen des vis A indiquées dans la Fig.8.
Puis fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte
qu’il soit dans l’axe de votre hotte. Pour la version recyclage, les grilles d’évacuation de l’air doivent être positionnées
dans la partie haute (Fig. 9). Pour la version aspirante retournez le tuyau supérieur de façon à ce que les grilles
d'évacuation d'air soit dans la partie du bas (Fig. 10).

Faire particulièrement attention lors de la manoeuvre des tuyaux télescopiques, surtout au moment de les
appuyer sur le corps de la hotte, afin d’éviter de les rayer.

Version aspirante : raccordez le conduit pour l’évacuation de l’air à la bouche de sortie de l’air de la hotte; utilisez
un tuyau souple et bloquez-le sur la bouche de sortie de l’air de la hotte à l’aide d’un collier métallique (le tuyau et
le collier ne sont pas fournis). Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
Installer les tuyaux télescopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer
à l’aide des 2 vis (G) – Fig. 11.
Versione recyclage : prenez le déflecteur de l’air et fixez-y un tuyau souple (de 125 mm de diamètre) en le bloquant
à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis); fixez le déflecteur de l’air au tuyau supérieur
(Fig.12) à l’aide de 4 vis. Monter la réduction (en équipement) sur la hotte en face du point de sortie de l’air (Fig.13).
Prendre les 2 tuyaux télescopiques assemblés et les poser sur la hotte ; soulever le tuyau supérieur jusqu’au plafond
et le fixer à l’aide des 2 vis (G) – Fig. 11. Soulever le tuyau inférieur, en le bloquant avec un ruban adhésif et
raccorder le tuyau souple à la réduction de la hotte. Effectuez le raccordement électrique de la hotte au moyen du
câble d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte. Installer les filtres à charbon en les
accrochant sur les côtés du moteur avec un mouvement tournant (Fig. 14).

FONCTIONNEMENT

Selon les modéles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 15:

appuyant 1 fois on active le timer, si bien qu’au bout de 5 minutes le moteur s’arrête (en même temps, le numéro
de la vitesse sélectionnée clignote sur l’afficheur); le timer reste activé si l’on change la vitesse du moteur.
Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4); - indique l’activation du Timer lorsque le numéro
clignote; - indique l’alarme des filtres lorsque le segment central s’allume ou clignote.
marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur
de 1 à 4 en séquence. Si l’on continue d’appuyer sur la touche pendant 2 secondes environ, le moteur s’arrête.
Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu’on visualise l’alarme des filtres (c’est­à-dire que le segment central s’allume sur l’afficheur), il faut nettoyer les filtres à graisse (après 30 heures de
fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et remplacer les filtres
à charbon (après 120 heures de fonctionnement). Il est clair que si votre hotte n’est pas une hotte version recyclage,
qu’elle n’a donc pas de filtres à charbon, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé
ou qu’il clignote. L’alarme des filtres apparaît lorsque le moteur est éteint et il est visible pendant environ 30”. Pour
faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l’alarme est visible.

Commandes de la Fig. 16/17:

Interrupteur B : VITESSES MOTEUR; il permet le réglage des vitesses de service du moteur; position 0 :

allumé.
moteur arrêté.

Commandes de la Fig. 18:

Interrupteur C: 2e vitesse. Interrupteur D: 3e vitesse. E: voyant lumineux de fonctionnement du moteur.

Commandes de la Fig. 19:

témoin lumineux correspondant (S) s’allume pour signaler qu’il est nécessaire de nettoyer les filtres à graisse; toutes
les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu’il est nécessaire
de nettoyer les filtres à graisse et remplacer les filtres à charbon. Pour faire repartir le comptage des heures (RAZ),

C : Voyant lumineux de fonctionnement du moteur.

Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER: en

Touche D = met le moteur en

Interrupteur A : ECLAIRAGE; position 0: éclairage éteint, position 1: éclairage

Interrupteur A : ECLAIRAGE. Interrupteur B: ON/OFF moteur 1e vitesse.

Touche A: allume/éteint les voyants; toutes les 30 heures de fonctionnement le
