CAMPANA

DE COCINA

Series: BCDJ1 y NCDJ1

MANUAL DE INSTALACIÓN,

UTILIZACIÓN Y CUIDADO

Número de serie:

99045652-105J

Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Limpieza y mantenimiento . . . . . . . . . . . . . . . . . 7

Motores
Filtros de grasa
Filtros de recirculación
Ruedas de los ventiladores
Limpieza del acero inoxidable
Limpieza de acabados pintados

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-20

Herramientas y accesorios recomendados

para la instalación . . . . . . . . . . . . . . . . . . . . . . . 8

Instale los conductos

(instalaciones con conductos únicamente) . . . . 8

Contenido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Prepare la campana . . . . . . . . . . . . . . . . . . . . . 10-12

Prepare la ubicación de la campana . . . . . . . . . 13

Instalación EZ1 por una persona . . . . . . . . . . 13-15

Instale la campana (soporte EZ1) . . . . . . . . . 16-17

Instalación normal . . . . . . . . . . . . . . . . . . . . . 18

Instale la campana (instalación normal) . . . . 19

Conecte el cableado . . . . . . . . . . . . . . . . . . . . . 20

Instale los filtros . . . . . . . . . . . . . . . . . . . . . . . . 20

MANUAL DE INSTALACIÓN

ÍNDICE

22

Diagrama de cableados . . . . . . . . . . . . . . . . . . 21

Piezas de repuesto . . . . . . . . . . . . . . . . . . . . 22-25

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

LEA ESTAS INSTRUCCIONNES Y GUÁRDELAS

!

Exclusivamente para cocinas domésticas

!

INSTALADOR: ENTREGUE ESTE MANUAL AL PROPIETARIO.

En EE.UU., registre su campana de cocina en línea en www.broan.com

En Canadá, registre su campana de cocina Broan en línea en www.broan.ca o

su campana de cocina NuTone en línea en www.nutone.ca

!

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O
LESIÓN CORPORAL, RESPETE LAS SIGUIENTES INDICACIONE:

• Utilice esta unidad únicamente de la forma en que indica el fabricante.
Si tiene cualquier pregunta, póngase en contacto con el fabricante en la
dirección o el teléfono que aparecen en la garantía.

• Antes de reparar o limpiar el aparato, apáguelo en el tablero de servicio
y bloquee los medios de desconexión para impedir que la corriente se
conecte accidentalmente. Cuando no se pueda bloquear los medios de
desconexión, coloque un dispositivo de advertencia visible (como una
etiqueta) en el tablero de servicio.

• La instalación y la conexión eléctrica deben ser realizadas por personal
calificado de acuerdo con todos los códigos y normas aplicables, incluso
los relativos a la construcción ignífuga.

• Para lograr una combustión adecuada y una extracción correcta de los
gases a través de la salida del humo (chimenea) del equipo quemador
de combustible — evitando así el contratiro — es necesario disponer
de aire suficiente. Siga las directrices del fabricante del equipo de
material térmico y las normas de seguridad, como las que publica la
NFPA (asociación de protección contra los incendios) y la ASHRAE
(sociedad estadounidense de técnicos de calefacción, refrigeración y aire
acondicionado) así como los códigos de los organismos responsables
locales.

• Al cortar o perforar la pared o el techo, procure no dañar el cableado
eléctrico ni otras instalaciones de servicios públicos.

• Los ventiladores entubados siempre deben tener salida al exterior.

• No use esta unidad con ningún otro control de velocidad de estado sólido.

• Para reducir el riesgo de incendio, utilice sólo tuberías metálicas.

• Este aparato debe conectarse a tierra.

• Como alternativa, se puede instalar este producto con el juego de cable
de alimentación aprobado por UL y diseñado para el producto, siguiendo
las instrucciones incluidas con el cable.

• Cuando une reglamentación local esta en vigor y conlleva exigencias
de instalación y/o de certificación mas estrictas, susodichas exigencias
prevalecen sobre aquellas en este documento y el instalador acepta
someterse a estas exigencias a sus gastos.

SEGURIDAD

MANUAL DE INSTALACIÓN

33

!

ADVERTENCIA

PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN LA PARTE
SUPERIOR DE LA COCINA:

a) No deje nunca recipientes de cocina a fuego vivo sin vigilancia. Los

desbordamientos producen humo y derrames grasientos que pueden inflamarse.
Caliente el aceite despacio, a fuego lento o mediano.

b) Ponga en marcha siempre la campana extractora al cocinar a temperaturas

elevadas o al cocinar alimentos flameados (crepas Suzette, cerezas jubilee, res
con pimienta flambeada).

c) Limpie el ventilador con frecuencia. No deje que la grasa se acumule en el

ventilador, ni en los filtros o en los conductos de evacuación.

d) Utilice cacerolas de tamaño apropiado. Emplee siempre un recipiente adecuado

para el tamaño de la placa.

PARA REDUCIR EL RIESGO DE LESIONES CORPORALES EN EL CASO
DE QUE ARDA LA GRASA EN LA PARTE SUPERIOR DE LA COCINA,
SIGA ESTAS INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja o bandeja metálica
para hornear galletas, y apague luego el quemador. TENGA CUIDADO PARA
EVITAR QUEMADURAS. SI LAS LLAMAS NO SE APAGAN INMEDIATAMENTE,
EVACUE EL LUGAR Y LLAME A LOS BOMBEROS.

2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que podría quemarse.

3. NO USE AGUA, ni trapos húmedos. Podría causar una violenta explosión de vapor.

4. Utilice un extintor SOLAMENTE si:

A. Tiene un extintor de tipo ABC y sabe usarlo.
B. El incendio es pequeño y está circunscrito a la zona donde empezó.
C. Ya ha llamado a los bomberos.
D. Puede tratar de apagar el fuego si dispone siempre de una salida detrás de usted.

* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.

MANUAL DE INSTALACIÓN

SEGURIDAD

44

!

PRECAUCIÓN

• Sólo para una utilización en el interior.

• Sólo para ventilación general. No debe utilizarse para extraer materiales o vapores peligrosos o
explosivos.

• Para evitar daños en el cojinete del motor y que la hélice haga ruido o se desequilibre, mantenga
la unidad de alimentación lejos de los vaporizadores de pirca, del polvo de la construcción, etc.

• El motor de la campana tiene un dispositivo contra sobrecargas térmicas que apaga el motor
automáticamente si éste se sobrecalienta. El motor volverá a ponerse en marcha cuando se enfríe.
Si el motor sigue apagándose, haga examinar el motor.

• Para lograr una mejor captura de las impurezas producidas al cocinar, la parte inferior de la campana
deberá estar A UN MÍNIMO de 18” y un máximo de 30” sobre el nivel la superficie para cocina.

• Siga siempre las indicaciones del fabricante del equipo de cocina sobre las necesidades de
ventilación.

• Para reducir los riesgos de incendio y extraer el aire debidamente, el aire debe evacuarse fuera.
No extraiga el aire a espacios situados entre las paredes, en el techo o en el desván, falso techo o
garaje.

• Se aconseja llevar anteojos y guantes de seguridad al instalar, reparar o limpiar el aparato.

• Para mayor información y conocer los requisitos, lea la etiqueta con las especificaciones en el
producto.

Funcionamiento

Ponga la campana en marcha siempre antes de empezar a cocinar para crear una corriente de
aire en la cocina.

Deje funcionar el ventilador impelente varios minutos para limpiar el aire cuando ya haya
apagado la cocina. De este modo, la cocina estará más limpia y despejada.

La campana funciona así:

1

NOTA: Al poner en marcha la campana de la cocina o tras un corte de corriente, en la pantalla
LCD aparecerá brevemente ( ± 2 segundos) un pequeño icono (1); es normal.

VENTILADOR IMPELENTE: ACTIVACIÓN, CAMBIO DE VELOCIDAD, REINICIO DEL
INDICADOR DE LOS FILTROS

Cuando el ventilador impelente esté APAGADO, presione este botón pulsador para ENCENDER
el ventilador en la última velocidad guardada. Si no se guardó ninguna velocidad, el ventilador se
situará en la velocidad BAJA.

NOTA: Cuando se active la velocidad BAJA a partir del ventilador APAGADO, éste empieza a

funcionar a velocidad MEDIA brevemente y luego pasa a velocidad BAJA.

Para cambiar la velocidad del ventilador impelente, presione de nuevo este botón pulsador hasta
alcanzar la velocidad deseada (de velocidad BAJA pasará a MEDIA y luego a ALTA). Si presiona
de nuevo el botón tras la velocidad ALTA, el ventilador se APAGARÁ. Cada vez que se activa
la velocidad del ventilador, aparece el icono de un ventilador girando en el lado izquierdo de la
pantalla LCD, con uno o varios puntos debajo. La velocidad con la que gira indica la velocidad
seleccionada: lento para la velocidad BAJA (un punto), más rápido para la velocidad MEDIA
(2 puntos) y máxima velocidad para la velocidad ALTA (3 puntos).

Cuando el ventilador esté encendido, en cualquier velocidad, mantenga presionado este botón
pulsador hasta que desaparezca el icono del ventilador de la pantalla LCD; de este modo, se
apagará el ventilador y se guardará la última velocidad seleccionada.

Heat Sentry ™

Esta campana viene equipada con un dispositivo de protección que activa el ventilador impelente
al detectar un nivel de calor anormalmente alto cuando el ventilador está activado. Cuando el
dispositivo Heat Sentry está activado, toma el control del ventilador y lo pone en la velocidad
MEDIA. Entre tanto, todos los puntos del icono del ventilador parpadean.

Sin embargo, las luces se pueden controlar. El ventilador seguirá en velocidad MEDIA hasta
que el calor alcance un nivel normal, momento en el que el ventilador volverá a la velocidad
seleccionada anteriormente.

NOTA: Cuando se detecta un calor excesivo, el dispositivo Heat Sentry apaga el ventilador y las
luces mientras que todos los puntos debajo del icono del ventilador parpadean más rápidamente.
El ventilador y las luces permanecerán apagados hasta que la temperatura ambiente se enfríe;
luego, el ventilador empezará a funcionar a velocidad MEDIA (las luces pueden controlarse de
nuevo). El ventilador funcionará a velocidad MEDIA hasta que el calor vuelva a la situación normal,
momento en el que el ventilador volverá a la velocidad seleccionada anteriormente.

FUNCIONAMIENTO

MANUAL DE INSTALACIÓN

RECORDATORIO DE LIMPIEZA DE LOS FILTROS

Este icono aparece en la pantalla LCD 30 segundos después de APAGAR el ventilador cuando
llega el momento de limpiar la campana y los filtros (consulte la sección Limpieza y mantenimiento
en la página 7). Esto ocure cada vez que el ventilador impelente esté APAGADO hasta que el
recordatorio de limpieza de los filtros esta reinicie. Una vez terminada la limpieza, reinicie el
recordatorio de limpieza de los filtros presionando el botón pulsador de activación del ventilador
durante 3 segundos) cuando la duración de 30 segundos de la aparición del icono.

55

PARADA RETARDADA

Cuando el ventilador esté encendido, presione este botón pulsador para activar la función de
retardo. Este icono aparece en la pantalla LCD al lado del icono del ventilador para indicar que la
función está activada. El ventilador seguirá funcionando durante 10 minutos y luego se apagará
automáticamente (el icono del ventilador y el de parada retardada desaparecerán de la pantalla
LCD). Cuando la función de parada retardada está activada, se puede cambiar la velocidad del
ventilador presionando el botón pulsador del ventilador sin que ello afecte el tiempo de retardo
restante.

Para anular la función de parada retardada antes de que acabe el ciclo de 10 minutos, presione
de nuevo en el botón pulsador de parada retardada.

ILUMINACIÓN, CAMBIO DE INTENSIDAD DE LAS LUCES

Presione este botón pulsador para encender las luces con la intensidad que se guardó la última
vez. En la parte derecha de la pantalla LCD aparecerá el icono de la luz; el número de puntos que
aparecen debajo del icono indica la intensidad de las luces (un punto significa intensidad BAJA;
dos puntos, intensidad MEDIA y tres punto, intensidad ALTA).

Para cambiar la intensidad de las luces, presione el botón pulsador hasta lograr el nivel deseado
(si presiona una vez más con las luces en intensidad ALTA, las luces se apagarán).

Cuando las luces estén encendidas, independientemente de la intensidad, mantenga presionado
este botón pulsador hasta que desaparezca el icono de la luz de la pantalla LCD; de este modo,
se apagarán las luces y se guardará la intensidad elegida.

Los módulos LED incluidos con esta campana extractora constituyen la más avanzada tecnología
de iluminación LED de superficies de cocción. Diseñados específicamente para operar a
temperaturas elevadas de cocción, estas luces LED ofrecen una iluminación muy clara, duran
hasta 25 veces más tiempo que los focos estándar y son mucho más fiables que las lámparas
LED de recambio comunes.

ENCENDIDO/APAGADO PRINCIPAL

Presione este botón pulsador para encender las luces y el ventilador impelente en los niveles
de intensidad guardados la última vez. Cuando las luces o el ventilador estén ENCENDIDOS, al
presionar este botón pulsador se memorizará la velocidad del ventilador y la intensidad de las
luces en ese momento antes de APAGARLOS.

MANUAL DE INSTALACIÓN

FUNCIONAMIENTO

66

Limpieza y mantenimiento

El mantenimiento adecuado de la campana permitirá que funcione correctamente.

MOTORES

Los motores estan lubricados permanentemente y no necesitan engrase nunca. Si los
rodamientos de uno motor hacen un ruido excesivo o no habitual, sustituya este motor por otro
idéntico. También se debería sustituir su hélice.

FILTROS DE GRASA

Los filtros de grasa deberían limpiarse con frecuencia. Use una disolución de agua tibia y
detergente para vajilla. Los filtros de grasa se pueden lavar en el lavaplatos.

Lave los filtros metálicos en el lavaplatos con un detergente sin fosfato. Los filtros de pueden
descolorar si se lavan con detergentes con fosfato o debido a las características del agua local
pero esto no afecta su desempeño. Esta descoloración no está cubierta por la garantía. A fin de
reducir al mínimo o prevenir la descoloración, lave los filtros a mano con un detergente suave.

FILTROS DE RECIRCULACIÓN

Los filtros de recirculación deberían cambiarse cada 3 a 6 meses. Sustitúyalo con mayor
frecuencia si su tipo de cocina genera más grasa, por ejemplo si fríe o cocina con wok. Consulte
las instrucciones de instalación que vienen con el filtro de recirculación.

RUEDAS DE LOS VENTILADORES

El centro de las ruedas del ventiladores deberian limpiarse con frecuencia. Use un trapo limpio
empapado con una disolución de agua tibia y detergente.

LIMPIEZA Y MANTENIMIENTO

LIMPIEZA DEL ACERO INOXIDABLE

A hacer:

• Lávelo regularmente con un trapo limpio empapado con una disolución de agua tibia y jabón
suave o detergente para lavar vajillas.

• Limpie siempre en la dirección de las líneas de pulido.

• Enjuague siempre bien con agua limpia (2 o 3 veces) después de limpiar. Séquelo completamente.

• También puede usar un producto limpiador doméstico para acero inoxidable.

A no hacer:

• Usar lana de acero o de acero inoxidable o un rascador para quitar la suciedad más incrustada.

• Usar productos limpiadores agresivos o abrasivos.

• Dejar que se acumule la suciedad.

• Permitir que el polvo de yeso u otros residuos de construcción entren en contacto con la
campana. Durante los trabajos de construcción o renovación, cubra la campana para evitar
que el polvo se adhiera a las superficies de acero inoxidable.

Al elegir un detergente, evite:

• Los productos limpiadores que contengan blanqueador (lejía) ya que dañarán el acero inoxidable.

• Los productos que contengan: cloruro, fluoruro, yoduro, bromuro, ya que deteriorarán las
superficies rápidamente.

• Los productos combustibles que se usan para limpiar, tales como: acetona, alcohol, éter,
benzol, etc., ya que son muy explosivos y no deberían usarse nunca cerca de una cocina.

LIMPIEZA DE ACABADOS PINTADOS:

Limpie con agua tibia y un detergente suave únicamente. Si la superficie se descolora, use una
cera para acabados, como una cera para automóviles. (NO use productos limpiadores duros o
abrasivos ni limpiadores para porcelana.)

MANUAL DE INSTALACIÓN

77

Para las directrices de instalación conforme a la ADA, visite www.broan-nutone.com

Herramientas y accesorios recomendados
para la instalación

• Cinta métrica

• Destornillador Phillips n.° 2

• Destornillador para tuercas o un dado de 11/32”

• Destornillador de punta plana (para abrir los orificios punzonados)

• Taladro, broca de 1/8” y serrucho de calar de 1½” (para cortar el orificio de acceso del cableado eléctrico)

• Broca de 7/64” (para taladrar orificios para los tornillos de montaje de los soportes EZ1)

• Placa para conducto redondo de 7”, no incluida en la serie NCDJ1 (para conducto redondo
vertical de 7”, pieza n.° : SR680508)

• Calzos de madera (2) y tornillos para madera (4) (necesarios para la instalación en armario
de cocina con armazón)

• Sierra (para cortar orificios para aplicaciones con conductos)

• Cizalla (para instalaciones con conductos únicamente, para ajustar los conductos)

• Alicates (para instalaciones con conductos únicamente, para ajustar los conductos)

• Cinta adhesiva metálica (para aplicaciones con conductos)

• Tijeras (para cortar la cinta adhesiva metálica)

• Lápiz

• Desforrador de hilos

• Descarga de presión, de 1/2” de diámetro (para sujetar el cableado de la vivienda a la campana)

MANUAL DE INSTALACIÓN

INSTALACÍON

8888

Instale los conductos
(instalaciones canalizadas únicamente

CAPUCHÓN PARA TEJADO

INTRADÓS

ARMARIO

CAMPANA

18” MÍN - 30” MÁX POR ENCIMA

DE

LA SUPERFICIE DE LA COCINA

NOTA: Las distancias superiores a 30” son a discreción del instalador y del usuario.
1 ] Determine si la campana evacuará verticalmente (conducto redondo de 3¼” x 10” o 7”) u

horizontalmente (conducto de 3¼” x 10” únicamente).

2 ] Decida por dónde pasarán los conductos entre la campana y el exterior.
3 ] Elija un paso recto y corto para que la campana funcione de la forma más eficaz. Los recorridos

largos, los codos y las transiciones reducen el desempeño de la campana. Use los menos
posible. Cuando pueda, prevea al menos 2 pies de conducto recto antes de cualquier giro.
Pueden ser necesarios conductos más anchos para lograr mejor desempeño cuando los
conductos más largos giran.

NOTA: Para utilizar conducto redondo de 6”, instale un adaptador de 3¼” x 10” a redondo de 6”
(no incluido). El rendimiento puede verse afectado.

4 ] Instale un capuchón mural o un capuchón para tejado ((se venden por separado). Conecte el

conducto metálico al capuchón y vuelva al lugar donde se encuentra la campana. Use cinta
adhesiva metálica de 2” para sellar las juntas entre los tramos de los conductos.

CONDUCTO DE 3¼” X 10”

O 7” REDONDO

(PARA EVACUACIÓN VERTICAL)

CABLEADO DE LA VIVIENDA
(PARTE SUPERIOR OR TRASERA

DE

LA CAMPANA)

CAPUCHÓN MURAL

CONDUCTO DE 3¼” X 10”
(PARA EVACUACIÓN HORIZONTAL)

Contenido

VERTICAL EXHAUST

VERTICAL EXHAUST

Antes empezar la instalación, verifique el contenido de la caja. Si faltan elementos o hay
elementos dañados, póngase en contacto con el fabricante.

Compruebe que estén en la caja los siguientes elementos:
Serie BCDJ1 Serie NCDJ1

*SE ENCUENTRA EN EL

EMBALAJE DE POLIESTIRENO

(2) F

ILTROS DE GRASA

Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.

Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.

NOTA: To be translated in Spanish.

Bend template along graduated
scale when installing to framed
cabinet.

C

Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en
conséquence.

To be translated in Spanish.

C

(1) CONJUNTO DE LA

CLAPETA DE RETENCIÓN

DE 3¼” X 10”

OMPONENTES EZ1

C

MARKWHEREINDICATED

FORTHEAPPROPRIATE SIZE DUCT OPENING

RECTANGULAR DUCTING7” ROUND DUCTING

OR

= 3¼” x 10”
= 3¼” x 14”

MARQUERLESREPÈRES AUX ENDROITS INDIQUÉSSELON

LEFORMATDE CONDUIT UTILISÉ

CONDUITRECTANGULAIRECONDUITRONDDE 7 PO

OU

= 3¼ po x 10 po
= 3¼ po x 14 po

(1) PLANTILLA PARA INSTALACIÓN

CONDUCTORECTANGULARCONDUCTOREDONDO

= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.

Electrical access hole center

A = single blower hood
B = double blower hood

Centre du trou pour fil
d’alimentation électrique

A = hotte ventilateur simple
B = hotte ventilateur double

(IMPRESA POR AMBOS LADOS)

To be translated in Spanish
Electrical access hole center

A = single blower hood
B = double blower hood

AB

C

14½”

Appuyer ce bord au mur arrière

TITLETOBE TRANSLATED IN SPANISH

O

DE

7 PULG.

C

L

7½”

10½”

4¼”

Apoyar este borde contra la pared de atrásPlace this edge against back wall

8”

*

DE CONDUCTOS

(2) SOPORTES DE INSTALACIÓN**

PARA ARMARIOS CON ARMAZÓN

(2) SOPORTES DE INSTALACIÓN**

PARA ARMARIOS SIN ARMAZÓN

** LOS SOPORTES EZ1 ESTÁN DENTRO DE LA CAMPANA.

(1) BOLSA DE PIEZAS*** CONTENIDO:

(4) T

ORNILLOS PARA METAL

N

° 8-18 X 1/2”

(6) T

ORNILLOS DE CABEZA

REDONDA PARA MADERA

N

° 8 X 5/8”

*** LA BOLSA DE PIEZAS ESTÁ DENTRO DE LA CAMPANA.

ONECTOR

(1) C

DE CONDUCTO

REDONDO DE

ORNILLOS

(6) T

EMBUDITOS

PARA

MADERA

° 8 X 1/2”

N

7”

ILTROS DE GRASA

(2) F

OMPONENTES EZ1

Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.

Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.

NOTA: To be translated in Spanish.

Bend template along graduated
scale when installing to framed
cabinet.

C

Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en

8”

conséquence.

To be translated in Spanish.

C

14½”

Appuyer ce bord au mur arrière

C

MARKWHEREINDICATED

FORTHEAPPROPRIATE SIZE DUCT OPENING

RECTANGULAR DUCTING7” ROUND DUCTING

OR

= 3¼” x 10”
= 3¼” x 14”

MARQUERLESREPÈRES AUX ENDROITS INDIQUÉSSELON

LEFORMATDE CONDUIT UTILISÉ

CONDUITRECTANGULAIRECONDUITRONDDE 7 PO

OU

= 3¼ po x 10 po
= 3¼ po x 14 po

TITLETOBE TRANSLATED IN SPANISH

CONDUCTORECTANGULARCONDUCTOREDONDO

O

= 3¼ pulg. x 10 pulg.

DE

7 PULG.

C

L

7½”

10½”

= 3¼ pulg. x 14 pulg.

Electrical access hole center

A = single blower hood
B = double blower hood

Centre du trou pour fil
d’alimentation électrique

A = hotte ventilateur simple
B = hotte ventilateur double

To be translated in Spanish
Electrical access hole center

4¼”

A = single blower hood
B = double blower hood

AB

C

Apoyar este borde contra la pared de atrásPlace this edge against back wall

* LOS SOPORTES EZ1 ESTÁN DENTRO DE LA CAMPANA.

(1) BOLSA DE PIEZAS** CONTENIDO:

(4) T

(6) T

ORNILLOS DE CABEZA

REDONDA PARA MADERA

N

° 8 X 5/8”

** LA BOLSA DE PIEZAS ESTÁ DENTRO DE LA CAMPANA.

(1) CONJUNTO DE LA

CLAPETA DE RETENCIÓN

DE

3¼” X 10”

(1) PLANTILLA PARA INSTALACIÓN

DE CONDUCTOS

(IMPRESA POR AMBOS LADOS)

(2) SOPORTES DE INSTALACIÓN*

PARA ARMARIOS CON ARMAZÓN

(2) SOPORTES DE INSTALACIÓN*

PARA ARMARIOS SIN ARMAZÓN

ORNILLOS PARA METAL

N

° 8-18 X 1/2”

(6) T

EMBUDITOS

PARA

N

NOTA: El conjunto de la clapeta de retención de los modelos vendidos en Canadá se
encuentra en la parte trasera de la campana.

ORNILLOS

MADERA

° 8 X 1/2”

INSTALACÍON

MANUAL DE INSTALACIÓN

9999

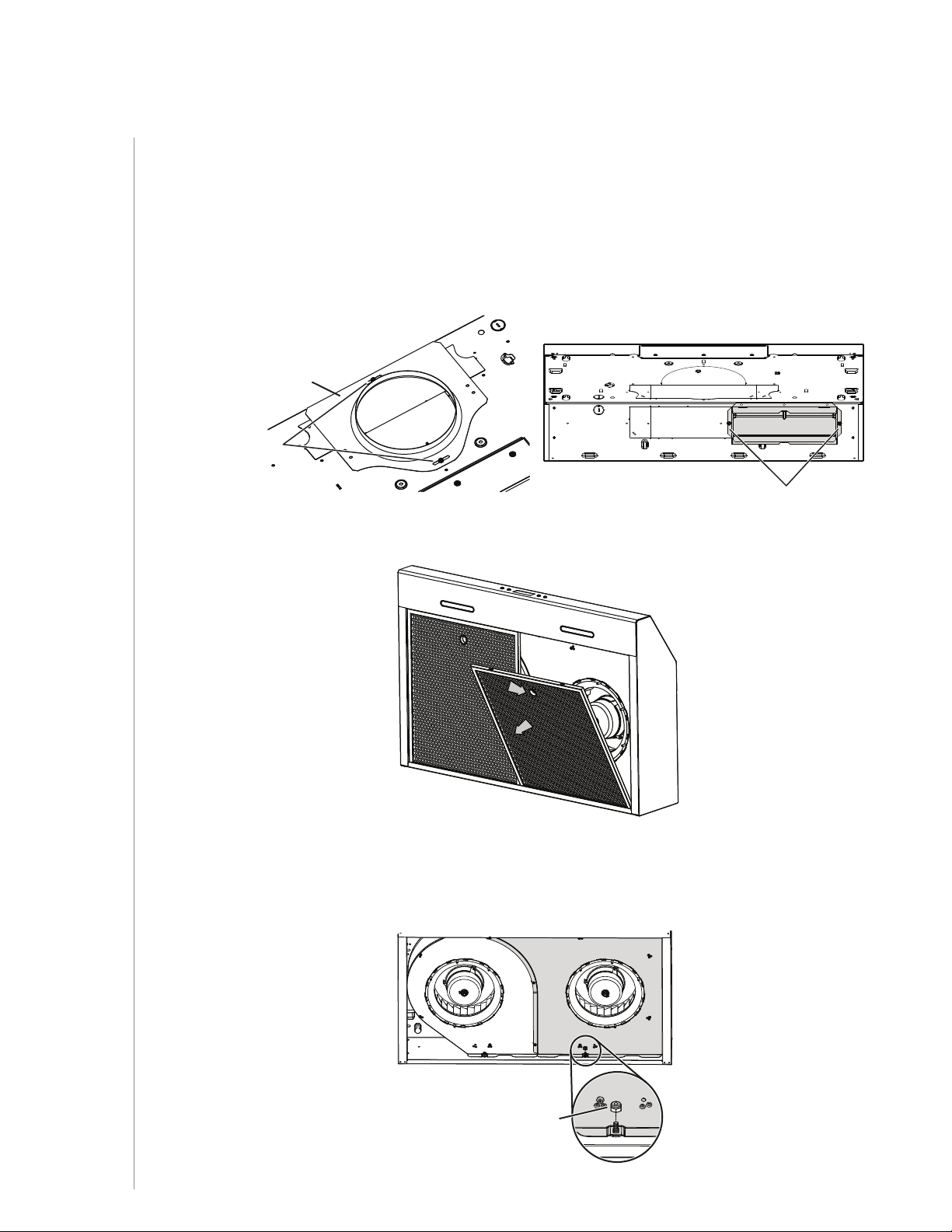

Prepare la campana

1 ] De haberla, retire de la campana y de todas las piezas la película protectora.
2 ] Serie BCDJ1 solamente : retire la placa para conducto redondo de 7” de la parte superior

trasera de la campana y conserve los tornillos para usarlos posteriormente (véase la
ilustración de abajo). Serie BCDJ1 vendida en Canadá y serie NCDJ1 solamente : retire
el conjunto de la clapeta de retención de la parte trasera de la campana y conserve los
tornillos para usarlos posteriormente (véase la ilustración de abajo).

Serie BCDJ1

PLACA PARA

CONDUCTO

REDONDO DE 7”

2 TORNILLOS

3 ] Use el orificio de agarre para retirar de la campana los filtros de grasa empujando hacia

abajo  e inclinando los filtros hacia fuera .

Serie BCDJ1 vendida en Canadá

y serie NCDJ1

2 TORNILLOS

MANUAL DE INSTALACIÓN

INSTALACÍON

B

C

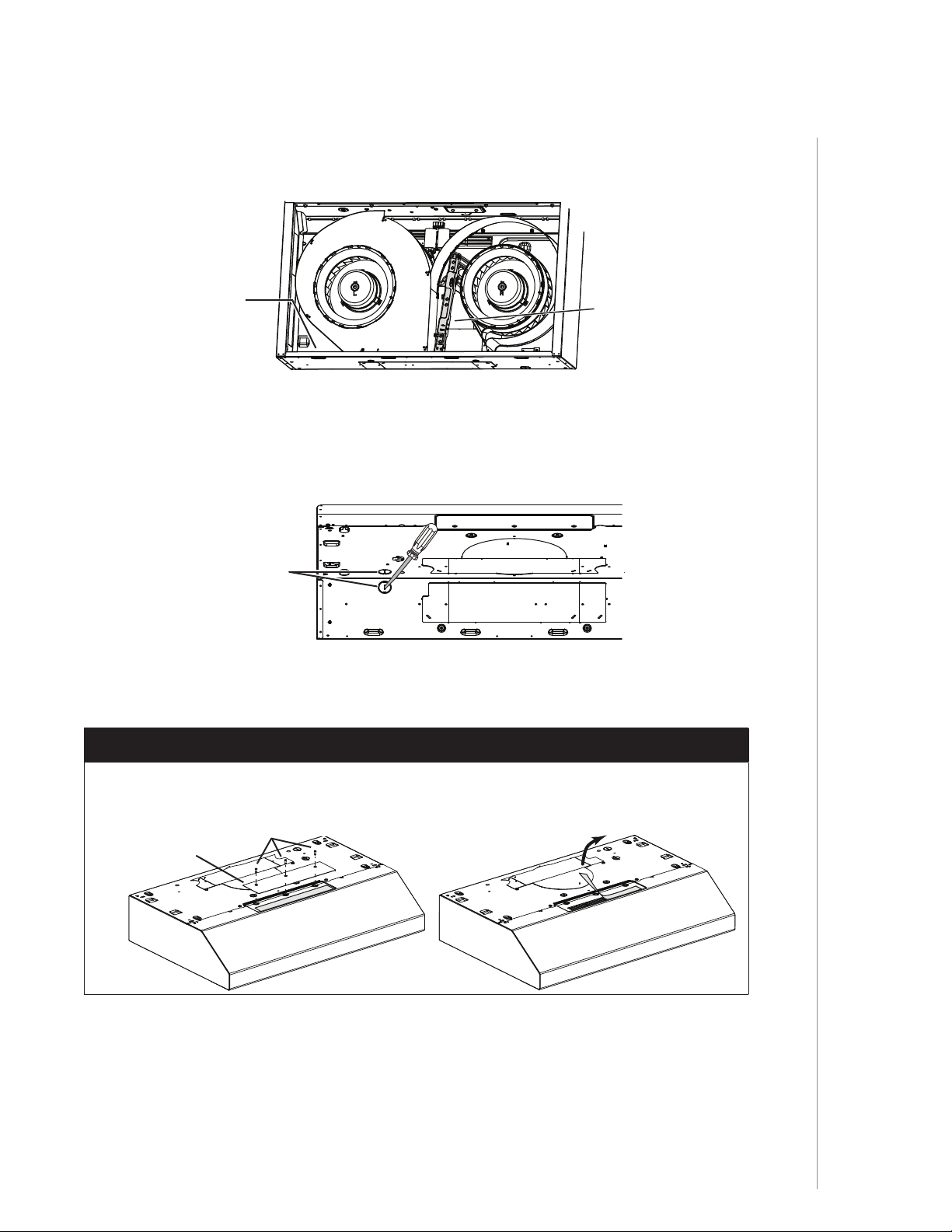

4 ] Utilice un destornillador para tuercas o un dado de 11/32” para remover la tuerca de bloqueo

que sujetan el reborde de la placa de cubierta derecha (parte sombreada de la ilustración
de abajo) a la parte trasera interna de la campana (vease el recuadro). Retire los 7 tornillos
que sujetan la placa de cubierta derecha, después desmonte la placa de cubierta y
consérvelo con su tornillos y tuerca de bloqueo.

45

3

6

2

7

PARTE TRASERA
DE LA CAMPANA

TUERCA DE
BLOQUEO

1

10101010

5 ] Retire la bolsa de piezas que esta sujeta con cinta adhesiva a la campana; en la esquina

inferior izquierda de la campana. Retire los soportes EZ1 del interior de la campana cortando
la tira de amarre, y quite esta tira de amarre.

UBICACIÓN DE

LA BOLSA DE PIEZAS

6 ] Retire la parte punzonada para el cable de alimentación eléctrica desde la parte superior

(salida vertical) o desde la parte trasera (salida horizontal) de la campana. Para la parte
punzonada quitado desde la parte trasera de la campana, instale una descarga de presión
adecuada de 1/2” de diámetro (no incluida). Para la parte punzonada quitado desde la parte
superior de la campana, la descarga de presión será instalada más tarde.

PARTE PUNZONADA

PARA EL CABLE DE

ALIMENTACIÓN ELÉCTRICA

SOPORTES EZ1

INSTALACIÓN SIN CONDUCTOS ÚNICAMENTE

7 ] Retire los 3 tornillos que sujetan la placa de cubierta de recirculación a la campana.

Deseche esta placa y los tornillos. Remueva la membrana cubriendo la reja de
recirculación, asegurándose que las aperturas están totalmente despejadas.

PLACA DE CUBIERTA
DE RECIRCULACIÓN

TORNILLOS

INSTALACÍON

MANUAL DE INSTALACIÓN

11111111

INSTALACIÓN CON CONDUCTOS ÚNICAMENTE

8 ] Retire la placa punzonada vertical de 3¼” x 10”, horizontal de 3¼” x 10” (ambos están las

placas punzonadas rectangular centrales, veanse las zonas rayadas) o la placa punzonada
redonda de 7 pulgadas, según el modo de evacuación elegido (véanse las Figuras 1 A y 1 B).

FIGURA 1 A

PLACA PUNZONADA

REDONDA DE 7”

(RETIRE TAMBIÉN LA PLACA

PUNZONADA VERTICAL

DE

3¼” X 10”)

PLACA

PUNZONADA

VERTICAL DE

3¼” X 10”

PLACA
PUNZONADA
HORIZONTAL

DE 3¼” X 10”

9 ] Instale el conjunto de la clapeta de 3¼” x 10” en la parte superior O en la parte trasera

de la campana (si se usa el conducto de 3¼” x 10”; parte sombreada de la Figura 2 A
de abajo) o la placa para conducto redondo de 7” (si se usa el conducto redondo de
7 pulgadas, Figura 3) por encima de la abertura punzonada. Una vez instalado, el conjunto
de la clapeta de 3¼” x 10” debe abrirse como se ve en la Figura 2 B.

FIGURA 2 A FIGURA 2 B

CONJUTO DE

LA CLAPETA

DE 3¼” X 10”

TORNILLOS

FIGURA 1 B

BORDE

SUPERIOR

TRASERO DE

LA CAMPANA

PIVOTE DE LA

COMPUERTA

MANUAL DE INSTALACIÓN

INSTALACÍON

TORNILLOS

CONJUTO DE

LA CLAPETA

DE 3¼” X 10”

FIGURA 3

TORNILLOS

PARTE TRASERA
DE LA CAMPANA

PIVOTE DE LA

COMPUERTA

PLACA PARA
CONDUCTO REDONDO
DE 7”

NOTA: Para adaptarse a un conducto descentrado, la placa para conducto redondo de 7”
puede instalarse hasta 1/2” de cada lado del centro de la campana.

CONSEJO: Introduzca una pequeña longitud de conducto en el conjunto de la clapeta de 3¼” x 10”

(para un conducto rectangular) o en la placa para conducto redondo de 7” (para un
conducto redondo) y selle la junta con cinta adhesiva de aluminio para facilitar la
conexión con los conductos de la vivienda.

12121212

Prepare la ubicación de la campana

VERTICAL EXHAUST

VERTICAL EXHAUST

NOTA: antes de empezar la instalación, lea todas las etapas de estas instrucciones.
Use la ilustración de abajo para reconocer su tipo de armario de cocina.

ARMARIO CON ARMAZÓN ARMARIO SIN ARMAZÓN

Este manual cubre 2 tipos de instalación: la normal (sin soportes EZ1) y la instalación EZ1 por una
persona (usando la plantilla y los soporte provistos). Para la instalación normal, vaya a la página 18.

Sistema de instalación EZ1 por una persona

La instalación EZ1 está pensada para armarios de cocina que tienen la misma anchura que la de
la campana. Si el armario es 1/2” más ancho que la campana, use el modo de instalación normal.

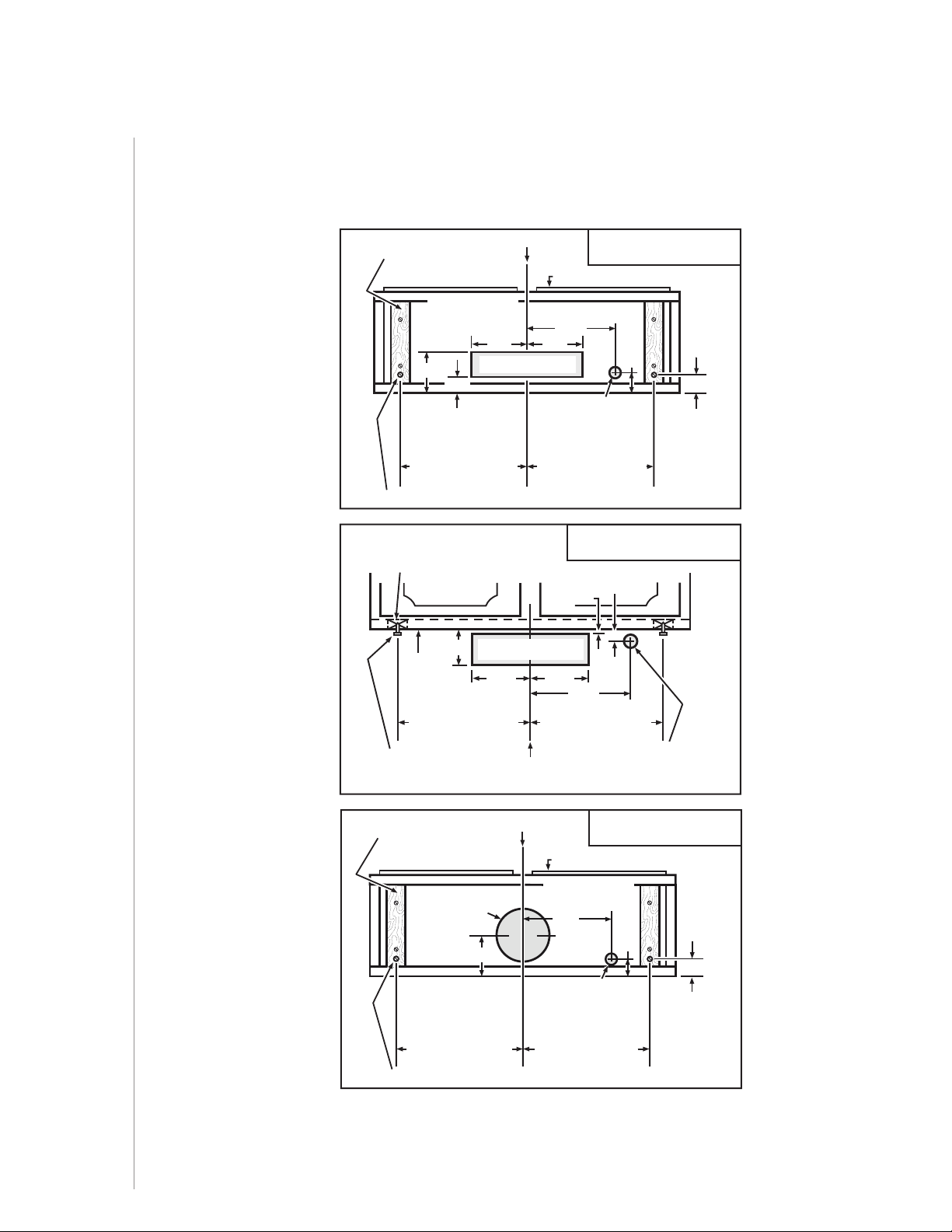

1 ] Use la plantilla adecuada para la evacuación vertical U horizontal (incluidas) para colocar los

conductos y la alimentación eléctrica en el armario o en la pared. Para una instalación sin
conductos, NO corte el orificio de acceso al conducto; corte sólo el orificio para el cableado
eléctrico. Si sustituye una campana y prevé usar el conducto y la alimentación eléctrica

existentes, puede que las etapas 2 a 5 no sean necesarias. De ser el caso, pase a la etapa 6.
2 ] Mida y marque la línea central de la campana en la parte inferior del armario.
3 ] Alinee la línea central de la plantilla con la línea central de la campana marcada en la parte inferior

del armario, colocando el borde (donde se indica) de la plantilla contra la pared trasera.

Cuando se use un armario con armazón para una instalación con salida vertical, pliegue

hacia atrás el borde de la plantilla en una medida equivalente a la profundidad del armazón

del armario en la pared (use las graduaciones de la plantilla, puntos C de la plantilla). Sujete

la plantilla con cinta adhesiva.
NOTA: Si se sitúa frente a la instalación, A y B (en la plantilla) deben estar a la derecha.

PA RT E
DELANTERA
DEL ARMARIO

Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.

Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.

NOTA: To be translated in Spanish.

Bend template along graduated
scale when installing to framed
cabinet.

C

Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en

8”

conséquence.

To be translated in Spanish.

C

C

MARKWHERE INDICATED

FORTHE APPROPRIATE SIZE DUCT OPENING

RECTANGULAR DUCTING7” ROUND DUCTING

OR

= 3¼” x 10”
= 3¼” x 14”

MARQUERLES REPÈRES AUX ENDROITS INDIQUÉSSELON

LEFORMATDE CONDUITUTILISÉ

CONDUITRECTANGULAIRECONDUITROND DE 7 PO

OU

= 3¼ po x 10 po
= 3¼ po x 14 po

TITLETO BE TRANSLATED IN SPANISH

CONDUCTORECTANGULARCONDUCTOREDONDO

O

= 3¼ pulg. x 10 pulg.

7 PULG.

C

L

14½”

Appuyer ce bord au mur arrière

P

DE

= 3¼ pulg. x 14 pulg.

4¼”

Electrical access hole center

A = single blower hood
B = double blower hood

Centre du trou pour fil
d’alimentation électrique

A = hotte ventilateur simple
B = hotte ventilateur double

To be translated in Spanish
Electrical access hole center

A = single blower hood
B = double blower hood

AB

C

7½”

10½”

Apoyar este borde contra la pared de atrásPlace this edge against back wall

D

OBLE LA PLANTILLA A LO LARGO DE LA
ESCALA GRADUADA AL INSTALAR LA CAMPANA
EN UN ARMARIO CON ARMAZÓN

.

PA RT E
DELANTERA
DEL ARMARIO

Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.
Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduits.

Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.

NOTA: To be translated in Spanish.

Bend template along graduated
scale when installing to framed
cabinet.

C

Pour une installation sous une
armoire à fond en retrait, utiliser les
lignes pour mesurer l’épaisseur du
décalage causé par le mur de
l’armoire et plier le gabarit en

8”

conséquence.

To be translated in Spanish.

C

LÍNEA CENTRAL

DEL CABLE ELÉCTRICO (B)

EN LA PARTE INFERIOR DEL ARMARIO)

(

C

L

7½”

10½”

14½”

UBICACIÓN DEL

ORIFICIO DE ACCESO

CONDUCTOS DE

SALIDA VERTICAL

MARKWHERE INDICATED

FORTHE APPROPRIATE SIZE DUCT OPENING

RECTANGULAR DUCTING7” ROUND DUCTING

OR

= 3¼” x 10”
= 3¼” x 14”

MARQUERLES REPÈRES AUX ENDROITS INDIQUÉSSELON

LEFORMATDE CONDUITUTILISÉ

CONDUITRECTANGULAIRECONDUITROND DE 7 PO

OU

= 3¼ po x 10 po
= 3¼ po x 14 po

TITLETO BE TRANSLATED IN SPANISH

CONDUCTORECTANGULARCONDUCTOREDONDO

O

= 3¼ pulg. x 10 pulg.

7 PULG.

DE

= 3¼ pulg. x 14 pulg.

Electrical access hole center

A = single blower hood
B = double blower hood

Centre du trou pour fil
d’alimentation électrique

A = hotte ventilateur simple
B = hotte ventilateur double

To be translated in Spanish
Electrical access hole center

4¼”

A = single blower hood
B = double blower hood

AB

C

B

INSTALACÍON

MANUAL DE INSTALACIÓN

LÍNEA
CENTRAL

Place this edge against
cabinet bottom.
Appuyer ce bord contre le bas
de l’armoire.
Apoyar este borde contra
la base del armario.

Use this template for marking;do not attempt to cut out the ducting hole through it.
NOTE: These cutouts are clearance holes; they do not need to be the exact size of ducting.

Utiliser ce gabarit pour marquer vos repères;ne pas tenter de découper
le trou pour le conduit à travers le gabarit.
NOTE : Les découpes incluent le jeu nécessaire à l’installation; elles ne doivent pas
être du format exact des conduit

s.

Use esta plantilla para crear marcados;no trate de cortar el
agujero del conducto a través de la plantilla.
NOTA: To be translated in Spanish.

C

L

CONDUCTOS DE

SALIDA HORIZONTAL

AB

Electrical access hole center

A = single blower hood
B = double blower hood

Centre du trou pour fil
d’alimentation électrique

A = hotte ventilateur simple
B = hotte ventilateur double

To be translated in Spanish
Electrical access hole center

A = single blower hood

MARKWHEREINDICATED

FORTHEAPPROPRIATE SIZE DUCTOPENING

RECTANGULAR DUCTING

= 3¼” x 10”
= 3¼” x 14”

TITLETOBE TRANSLATEDIN SPANISH

CONDUCTORECTANGULAR

B = double blower hood

MARQUERLESREPÈRES AUXENDROITSINDIQUÉS SELON

LEFORMATDE CONDUIT UTILISÉ

CONDUITRECTANGULAIRE

= 3¼ po x 10 po
= 3¼ po x 14 po

= 3¼ pulg. x 10 pulg.
= 3¼ pulg. x 14 pulg.

ORIFICIO DE ACCESO

DEL CABLE ELÉCTRICO (B)

B

ess hole center
wer hood
wer hood

UBICACIÓN DEL

EN LA PARED)

(

13131313

4 ] Taladre un orificio piloto de 1/8” de diámetro para el cableado de la vivienda, en el punto B

de la plantilla.

5 ] Use un lápiz afilado o una broca de 1/8” para marcar los puntos para los orificios de acceso

de los conductos (16 puntos para un conducto redondo de 7”, o 4 puntos en las esquinas
para un conducto rectangular). Retire la plantilla.

6 ] Dibuje el borde de la evacuación de salida uniendo los puntos (16 puntos para un conducto

redondo de 7” y 4 puntos para un conducto rectangular), corte la abertura en la parte inferior
del armario (salida vertical) o en la pared (salida horizontal). Taladre el orificio para el cableado
de la vivienda usando un serrucho de calar de 1½” centrándolo en el orificio piloto hecho en
la etapa 4.

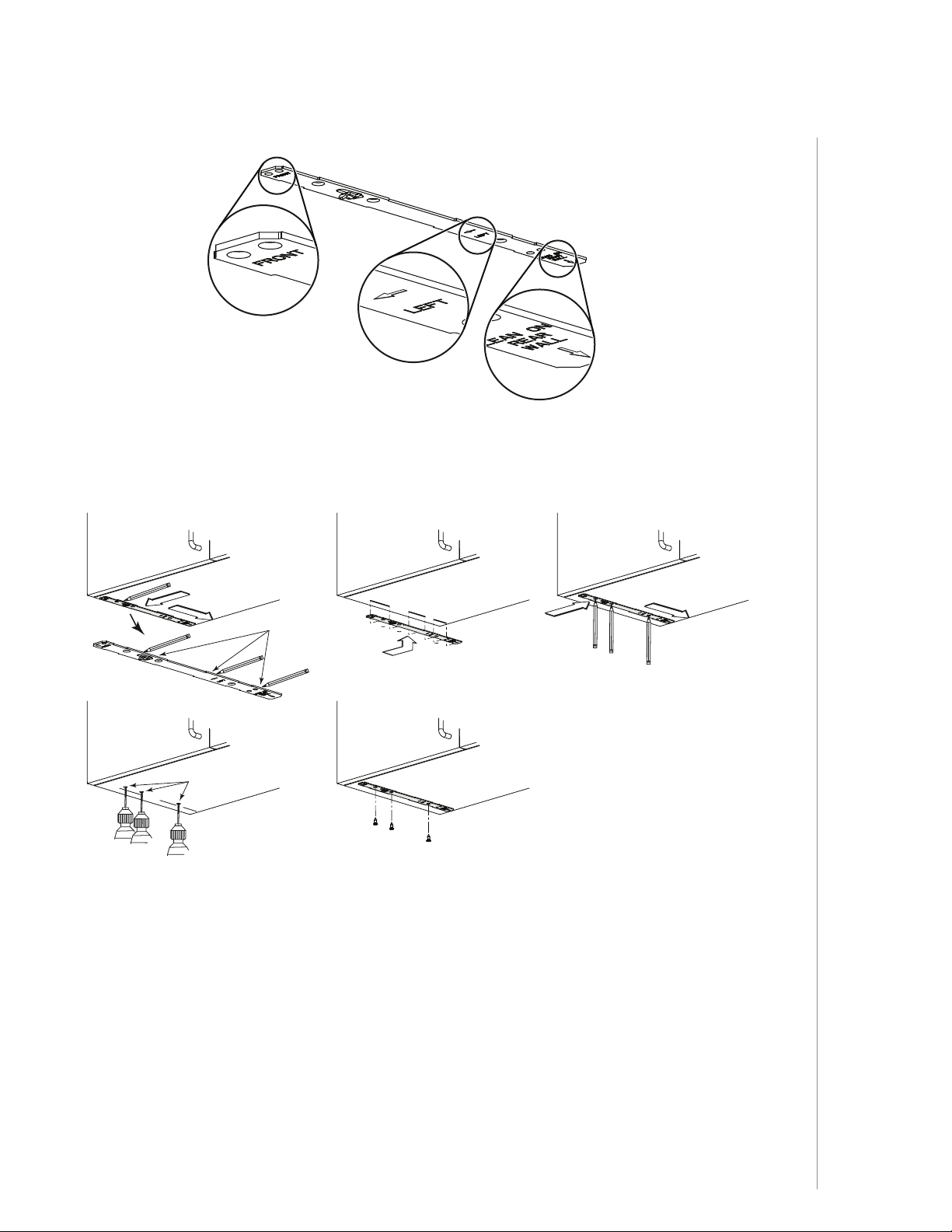

7 ] Instale los soporte de instalación adecuados según el tipo de armario (con armazón o sin

armazón). Véase abajo.

ARMARIO
CON ARMAZÓN

MANUAL DE INSTALACIÓN

INSTALACÍON

Consulte las marcas de los soporte para establecer el lado y la orientación correctos de la
instalación (marcas en inglés solamente: front = parte delantera, left = izquierda, lean on
rear wall = apoyar contra la pared trasera).

XY

7/64”

Z

Acople el soporte correspondiente a la armazón lateral del armario colocando la parte

de atrás del soporte contra la pared. Use un lápiz para marcar 3 orificios (hay 6 orificios
pero sólo se necesitan 3).

14141414

Retire el soporte. Use una broca de 7/64” para taladrar 3 orificios donde los marcara.

Una el soporte al armazón lateral con un destornillador Phillips y 3 tornillos para

madera n.° 8 x 5/8” provistos. Repita la operación en el otro lado del armazón.

ARMARIO
SIN ARMAZÓN

Consulte las marcas de los soporte para establecer el lado y la orientación correctos de la
instalación (marcas en inglés solamente: front = parte delantera, left = izquierda, lean on
rear wall = apoyar contra la pared trasera).

X

Y

3 X

Z

[ \

7/64”

Alinee el soporte correspondiente al lado del armario, colocando al mismo tiempo la

parte trasera del soporte contra la pared. Dibuje una línea a lo largo del borde exterior
del soporte (como se muestra).

Coloque el soporte en el centro del armario y alinee el borde exterior del soporte con la

línea marcada manteniendo el borde del extremo trasero apoyado en la pared.

INSTALACÍON

MANUAL DE INSTALACIÓN

 Use un lápiz para marcar 3 orificios.

Retire el soporte. Use una broca de 7/64” para taladrar 3 orificios donde los marcara.

Una el soporte a la parte inferior del armario con un destornillador Phillips y 3 tornillos

embutidos para madera provistos. Repita la operación en el otro lado del armario.

15151515

Instale la campana (Soporte EZ1)

OTA: N El procedimiento siguiente se aplica a las instalaciones en armarios con armazón y sin

armazón.

1 ] Lleve el cable de alimentación de la vivienda del tablero de servicio al lugar de la campana.
2 ] Hay 2 pares de orificios rebajados en cada lado de la parte superior de la campana (en la

parte trasera: A y B, en la parte delantera C y D en la ilustración de abajo); estos orificios
permiten colgar la campana a los soportes (instalados previamente).

A

C

D

B

INSTALACIÓN CON SALIDA HORIZONTAL

3 ] Cuelgue provisionalmente la campana de los soportes por medio de los dos (2) ORIFICIOS

TRASEROS rebajados (A y B). Mientras sujeta la campana, lleve el cable de alimentación
de la vivienda hasta la campana a través de la descarga de presión instalada previamente
en la etapa 6 en la página 11.

MANUAL DE INSTALACIÓN

16161616

4 ] Desenganche los orificios traseros de los soportes y cuelgue la campana por medio de los

dos (2) ORIFICIOS DELANTEROS rebajados (C y D). Mientras sujeta la campana, pase a
la etapa 6.

INSTALACIÓN CON SALIDA VERTICAL Y INSTALACIÓN SIN CONDUCTOS

5 ] Cuelgue la campana a los soportes usando los dos (2) ORIFICIOS DELANTEROS

rebajados (C y D). Mientras sujeta la campana, apriete una descarga de presión adecuada
de 1/2” de diámetro (no incluida) al cable de alimentación, después inserte la descarga de
presión en el orificio punzonado.

6 ] Conecte los conductos a la campana y use cinta adhesiva metálica para sellar las juntas.

Asegúrese de que el conjunto de la clapeta (o la placa del conducto redondo) entra en el
conducto y que la clapeta se abre y se cierra sin dificultad.

INSTALACÍON

NOTA: Refiérase a la página siguiente para las últimas etapas de estas instrucciones.

A

B

INSTALACIÓN CON CONDUCTOS ÚNICAMENTE

7 ] En los armarios con armazón, sujete la campana a los soportes EZ1 por medio de los

cuatro (4) tornillos para metal n.° 8-18 x 1/2” (vienen en la bolsa de piezas). Introduzca
dos (2) tornillos en cada lado, en las ranuras (como se ve en los detalles de la ilustración
de abajo).

8 ] En los armarios sin armazón, sujete la campana al armario por medio de los cuatro

(4) tornillos de cabeza redonda para madera n.° 8 x 5/8” (vienen en la bolsa de piezas).
Introduzca dos (2) tornillos en cada lado, en las ranuras (como se ve en los detalles de la
ilustración de abajo).

ARMARIO
CON ARMAZÓN

TORNILLOS

PA RA

METAL

9 ] Sujete el cable de alimentación a la campana por medio de la descarga de presión.

ARMARIO
SIN ARMAZÓN

TORNILLOS

PA RA

MADERA

INSTALACÍON

MANUAL DE INSTALACIÓN

17171717

Instalación normal (sin soportes EZ1)

5¼"

5¼"

3/4"

1⅜"

1½"

9¾"

47/16"

12⅞" (CAMPANA DE 30")
15⅞" (

CAMPANA DE 36")

18⅞" (

CAMPANA DE 42")

12⅞" (

CAMPANA DE 30")

15⅞" (

CAMPANA DE 36")

18⅞" (

CAMPANA DE 42")

LÍNEA CENTRAL

TORNILLOS TRASEROS DE MONTAJE DE LA CAMPANA (2)

ORIFICIO PARA
ALIMENTACIÓN

ELÉCTRICA (

EN LA PART E

INFERIOR

DEL ARMARIO)

CALZOS DE MADERA

(

ARMARIO CON PART E INFERIOR

REBAJADA

ÚNICAMENTE)

PARTE INFERIOR

DEL ARMARIO

PARTE DELANTERA DEL ARMARIO

ORIFICIO DE ACCESO PARA

CONDUCTO VERTICAL

3⅞"

13/16"

3/16"

5¼"

5¼"

9¾"

ORIFICIO PARA

ALIMENTACIÓN ELÉCTRICA

(

EN LA PARED)

LÍNEA

CENTRAL

TORNILLOS TRASEROS
DE MONTAJE DE
LA CAMPANA (2)

PARTE
INFERIOR
DEL ARMARIO

CALZOS DE MADERA

(

ARMARIO CON PAR TE INFERIOR

REBAJADA

ÚNICAMENTE)

PARTE DELANTERA DEL ARMARIO

ORIFICIO DE ACCESO PARA

CONDUCTO HORIZONTAL

12⅞" (CAMPANA DE 30")
15⅞" (

CAMPANA DE 36")

18⅞" (

CAMPANA DE 42")

12⅞" (

CAMPANA DE 30")

15⅞" (

CAMPANA DE 36")

18⅞" (

CAMPANA DE 42")

EVACIACIóN

VERTICAL

DE 7"

REDONDA

1 ] Use el diagrama adecuado de abajo para colocar los conductos y la alimentación eléctrica

en el armario o en la pared. Para una instalación sin conductos, NO corte el orificio de
acceso al conducto; corte sólo el orificio para el cableado eléctrico.

EVACUACIÓN VERTICAL

DE 3¼" X 10"

EVACUACIÓN HORIZONTAL

DE 3¼" X 10"

18181818

MANUAL DE INSTALACIÓN

INSTALACÍON

2 ] Instale parcialmente dos (2) tornillos de montaje de CABEZA REDONDA n.° 8 x 5/8” en el

calzo o en el armario, de acuerdo con el diagrama adecuado de arriba. Los otros dos tornillos
de CABEZA REDONDA n.° 8 x 5/8” estarán utilizados mas tárde. (Los tornillos de montaje
vienen en la bolsa de piezas, pero los calzos de madera y los tornillos de montaje de los
calzos no están incluidos).

LÍNEA CENTRAL

CALZOS DE MADERA

(

ARMARIO CON PAR TE INFERIOR

REBAJADA

ÚNICAMENTE)

EVACUACIÓN VERTICAL

DE 7" REDONDA

PARTE DELANTERA DEL ARMARIO

PARTE INFERIOR

ORIFICIO DE 8"

DE DIÁMETRO

4¹¹/16"

EVACIACIóN

EVACUACIÓN

VERTICAL

VERTICAL

DE 7

DE 7"

REDONDA

REDONDA

DEL ARMARIO

9¾"

1⅜"

ORIFICIO PARA
ALIMENTACIÓN

12⅞" (
15⅞" (
18⅞" (

CAMPANA DE 30")
CAMPANA DE 36")
CAMPANA DE 42")

ELÉCTRICA (

INFERIOR

12⅞" (
15⅞" (
18⅞" (

EN LA PART E

DEL ARMARIO)

CAMPANA DE 30")
CAMPANA DE 36")
CAMPANA DE 42")

TORNILLOS TRASEROS DE MONTAJE DE LA CAMPANA (2)

1½"

Instale la campana (Instalación normal)

OTA: N Debido al peso de esta campana, se aconseja que la instalen dos instaladores.

1 ] Lleve el cable de alimentación de la vivienda del tablero de servicio al lugar de la campana.

Si el orificio de acceso del cable alimentación de la campana este en su parte trasera, lleve
el cable de alimentación de la vivienda a la campana a través de la descarga de presión
instalada previamente en la etapa 6 en la página 11. Si el orificio del cable alimentación de
la campana este en su parte superior, sujete una descarga de presión adecuada de 1/2” de
diámetro (no incluida) al cable de alimentación antes de insertar este descarga de presión a
través el orificio y sujete el cable de alimentación a la campana.

2 ] Cuelgue la campana de los dos (2) tornillos de montaje instalados previamente. Coloque

de nuevo la campana contra la pared hasta que las cabezas de los tornillos de montaje se
introduzcan en el extremo estrecho de las ranuras de los orificios en forma de cerradura
en la parte superior de la campana. Apriete los tornillos firmemente y sostenga la campana
hasta que la etapa 3 esta terminada.

3 ] Sujete la campana al armario por medio de dos tornillos de montaje de CABEZA REDONDA

n.° 8 x 5/8” (vienen en la bolsa de piezas). Introduzca (1) tornillo en cada lado, en las ranuras
(como se ve en los detalles de la ilustración de abajo). Sujete el cable de alimentación a la
campana usando la descarga de presión.

Tornillo apretado

previamente a la etapa 2.

PARTE TRASERA
DE LA CAMPANA

INSTALACIÓN CON CONDUCTOS ÚNICAMENTE

4 ] Connecte los conductos a la campana y use cinta adhesiva metálica para sellar las juntas.

Asegúrese de que el conjunto de la clapeta (o la placa del conducto redondo) entra en el
conducto y que la clapeta se abre y se cierra sin dificultad.

INSTALACÍON

MANUAL DE INSTALACIÓN

19191919

Conecte el cableado

!

ADVERTENCIA

Riesgo de descarga eléctrica. El cableado eléctrico debe hacerlo
personal cualifi cado de acuerdo con los códigos y normas aplicables.
Antes de conectar los hilos, corte la corriente en el tablero de servicio
y bloquee éste para evitar que se ponga en marcha accidentalmente.

HILO DE
TIERRA DE
LOS MOTORES

TORNILLO
DE TIERRA

CABLE DE

ALIMENTACIÓN

DE LA VIVIENDA

1 ] Conecte el cable de alimentación de la vivienda al cableado de la campana: El hilo NEGRO

con el NEGRO, el BLANCO con el BLANCO y el VERDE o el hilo pelado con el tornillo
VERDE de tierra.

45

3

6

MANUAL DE INSTALACIÓN

20202020

2 ] Reinstalar la placa de cubierta del ventilador (parte sombreada de la ilustración sobre)

utilizado la tuerca de bloqueo y los tornillos previamente quitados en la etapa 4 en la página 10.
Prestar atención a la ubicación del tornillo 1, desde el punto de vista de la parte trasera de la
campana, su ubicación debe ser a la izquierda de la tuerca de bloqueo (vease el recuadro).

Instale los filtros

Instalación con conductos únicamente:

Vuelva a instalar los filtros de grasa que quitó en la etapa 3 , en la página 10 (sección “Prepare
la campana”).

INSTALACÍON

Instalación sin conductos únicamente:

Compre dos filtros para instalación sin conductos a un distribuidor o minorista local (vea la
etiqueta de especificaciones del producto para el tipo de filtro). Instale los filtros sin conductos
siguiendo las instrucciones que vienen con los filtros.

7

PARTE TRASERA
DE LA CAMPANA

TUERCA DE
BLOQUEO

1

2

1

SERIES BCDJ1 Y NCDJ1 (SEGUNDA GENERACIÓN)

C

NE

NE

C

M

LED

2 1

B

LED

R

NE

NA

MOTOR DEL

VENTILADOR

2 1

6

NARANJA

NEGRO

ROJO

VERDE/AMARILLO

NANER

V/AM

R (B)

NE (A)

NA (M)

CAFÉ

CAFÉ/BLANCO

C/B

Ref: 990729478A

CÓDIGO DE COLORES

AZUL

AZBC

BLANCO

V/AM

12354

B

V/AM

C/B

B

C

MOTOR DEL

VENTILADOR

C

NE

NE

C/B

M

NA

B

NE

V/AM

12354

B

V/AM

NE (A)

NA (M)

R

6

R (B)

NE

DIAGRAMA DE CABLEADOS

Manga termo-retráctil

Transformador

24 V

Clase 2

R

B

R

NE

23

54

1 6

J6

AZ

1

AZ

2

anulación ADAPotencia, motor
Interruptor de

4
3

2

LED

1

INTERFAZ LCD

J4

Nota: La placa

electrónica es vista

con los conectadores

en el lado opuesto de

la placa electrónica.

345

R

R

B

NE

R (B)

34567

1

2

J1

Transformador

NE

NE (A)

NA (M)

J2

MANUAL DE INSTALACIÓN

B

NE

V/A

Placa electrónica

Línea

Tierra

Neutro

120 V CA

21212121

SERIES BCDJ1 Y NCDJ1

C

Primera generación: Número de

serie 091810008492 y anteriores.

B

N

MANUAL DE INSTALACIÓN

22222222

D

F

G

H

N. N. DE PIEZA DESCRIPCIÓN

S97020029 P
S97020030 P

1

S97020031 P
2 SR680508*** P
3 S97020534 C
4 S97020412 C
5 S97020842 M
6 SR99420635 C
7 S97021337 P
8 S99010435-002 F
9 S97020843 M

10 S97020797 A

11 S97020444 M
12 S97021392 E
13 S97020438 C

* S97020796 H

* S97020360

* S97020466 F
* S99527587 J

* S97020470 E

* ÍTEM NO MOSTRADO.
** N

O DISPONIBLE PARA LA SERIE NCDJ.
O INCLUIDA EN LA SERIE NCDJ.

*** N

PIEZAS DE REPUESTO

REPUESTOS Y REPARACIONES

Para que el aparato esté en buenas condiciones, use sólo repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC. Los
repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC están diseñados especialmente para cada unidad y han sido
fabricados para responder a las normas de certificación aplicables y mantener un alto nivel de seguridad. Los repuestos de otros
fabricantes pueden dañar seriamente el aparato y reducir drásticamente su nivel de rendimiento, lo cual podría causar una falla
prematura. Broan-NuTone LLC y Venmar Ventilation ULC recomiendan comunicar con un centro de servicios autorizado para todos los
repuestos y reparaciones.

LACA DE CUBIERTA DE RECIRCULACIÓN, NEGRA (INCLUYE TORNILLOS)1
LACA DE CUBIERTA DE RECIRCULACIÓN, BLANCA (INCLUYE TORNILLOS)1
LACA DE CUBIERTA DE RECIRCULACIÓN, ACERO INOX. (INCLUYE TORNILLOS)1
LACA DE CONDUCTO REDONDO DE 7” (INCLUYE TORNILLOS)111
ONJUNTO DE CLAPETA DE 3¼” X 10” (INCLUYE TORNILLOS)111
ONDENSADOR (INCLUYE TIRA DE AMARRE)222

ONTAJE DEL VENT. ROTACIÓN A DERECHA (INCL. N.° 4, N.° 6 Y FERRERIA DE MONTAJE)1 1 1
LIP DE LA HÉLICE 222
LACAS DE CUBIERTA DE LOS VENTILADORES (CON AROS DE ENTRADA DE AIRE)1 1 1

ILTRO DE GRASA - MICROFILTRACIÓN - PAT R ÓN CIRCULAR -TIPO C4 (JUEGO DE 2) 1 1 1

ONTAJE DEL VENT. ROTACIÓN A IZQUIERDA (INCL. N.° 4, N.° 6 Y FERRERIA DE MONTAJE)1 1 1

UTOTRANSFORMADOR (INCLUYE TORNILLOS)111

ÓDULO DE LED (JUEGO DE 2) 1 1 1

NSAMBLAJE DEL TRANSFORMADOR 24 V 18 VA (INCLUYE TORNILLOS)111

ONTROL CON PANTALLA DE CRiSTAL LíQUIDO (INCLUYE TORNILLOS)111
ARNÉS DE HILOS CON AUTOTRANSFORMADOR Y FUSIBLE 111

OLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL N.° 8-18 X 1/2”,

B
6 TORNILLOS DE CABEZA REDONDA PARA MADERA N.° 8 X 5/8”,
6 TORNILLOS EMBUDITOS PARA MADERA N.° 8 X 1/2”

ILTRO DE RECIRCULACIÓN - TIPO XC (JUEGO DE 2) (INSTAL. SIN CONDUCTOS úNICAMENTE)1 1 1

UEGO DE SUJETADORES PARA FILTROS DE CARBÓN – INCL. 4 SUJETADORES 111

QUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS)111

E

K

L

G

I

M

J

CANTIDAD

30"

NEGRA**

111

30"

ACERO INOX.

30"

BLANCA

SERIES BCDJ1 Y NCDJ1

C

Segunda generación: Número de

serie 091810008493 y siguientes.

B

M

D

K

L

E

F

J

G

G

H

I

N. N. DE PIEZA DESCRIPCIÓN

S97020029 P
S97020030 P

1

S97020031 P
2 SR680508*** P
3 S97020534 C
4 S97020412 C
5 S97021326 M
6 SR99420635 C
7 S97021339 P
8 S99010435-002 F
9 S97021327 M

10 S97020444 M

11 S97021392 E

12 S97020438 C

* S97020454 H

* S97020360

* S97020466
* S99527587 J

* S97020470 E

* ÍTEM NO MOSTRADO.

O DISPONIBLE PARA LA SERIE NCDJ.

** N
*** N

O INCLUIDA EN LA SERIE NCDJ.

R

EPUESTOS Y REPARACIONES

Para que el aparato esté en buenas condiciones, use sólo repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC. Los
repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC están diseñados especialmente para cada unidad y han sido
fabricados para responder a las normas de certificación aplicables y mantener un alto nivel de seguridad. Los repuestos de otros
fabricantes pueden dañar seriamente el aparato y reducir drásticamente su nivel de rendimiento, lo cual podría causar una falla
prematura. Broan-NuTone LLC y Venmar Ventilation ULC recomiendan comunicar con un centro de servicios autorizado para todos los
repuestos y reparaciones.

LACA DE CUBIERTA DE RECIRCULACIÓN, NEGRA (INCLUYE TORNILLOS)1
LACA DE CUBIERTA DE RECIRCULACIÓN, BLANCA (INCLUYE TORNILLOS)1
LACA DE CUBIERTA DE RECIRCULACIÓN, ACERO INOX. (INCLUYE TORNILLOS)1
LACA DE CONDUCTO REDONDO DE 7” (INCLUYE TORNILLOS)111
ONJUNTO DE CLAPETA DE 3¼” X 10” (INCLUYE TORNILLOS)111
ONDENSADOR (INCLUYE TIRA DE AMARRE)222

ONTAJE DEL VENT. ROTACIÓN A DERECHA (INCL. N.° 4, N.° 6 Y FERRERIA DE MONTAJE)1 1 1
LIP DE LA HÉLICE 222
LACAS DE CUBIERTA DE LOS VENTILADORES (CON AROS DE ENTRADA DE AIRE)1 1 1

ILTRO DE GRASA - MICROFILTRACIÓN - PAT R ÓN CIRCULAR -TIPO C4 (JUEGO DE 2) 1 1 1

ONTAJE DEL VENT. ROTACIÓN A IZQUIERDA (INCL. N.° 4, N.° 6 Y FERRERIA DE MONTAJE)1 1 1

ÓDULO DE LED (JUEGO DE 2) 1 1 1
NSAMBLAJE DEL TRANSFORMADOR 24 V 18 VA (INCLUYE TORNILLOS)111
ONTROL CON PANTALLA DE CRiSTAL LíQUIDO (INCLUYE TORNILLOS)111
ARNÉS DE HILOS 111
OLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL N.° 8-18 X 1/2”,

B
6 TORNILLOS DE CABEZA REDONDA PARA MADERA N.° 8 X 5/8”,
6 TORNILLOS EMBUDITOS PARA MADERA N.° 8 X 1/2”

ILTRO DE RECIRCULACIÓN - TIPO XC (JUEGO DE 2)

F
(INSTALACIÓN SIN CONDUCTOS úNICAMENTE)

UEGO DE SUJETADORES PARA FILTROS DE CARBÓN – INCL. 4 SUJETADORES 111

QUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS)111

NEGRA**

CANTIDAD

30"

111

111

30"

ACERO INOX.

30"

BLANCA

PIEZAS DE REPUESTO

MANUAL DE INSTALACIÓN

23232323

SERIE BCDJ1

C

Primera generación: Número de

serie 091810008492 y anteriores.

B

N

MANUAL DE INSTALACIÓN

24242424

D

E

K

F

G

H

N. N. DE PIEZA DESCRIPCIÓN

S97020029 P
S97020030 P

1

S97020031 P
2 SR680508 P
3 S97020534 C
4 S97020412 C

5 S97020842
6 SR99420635 C
7 S97021337

S99010435-003

8

S99010435-004

9 S97020843

10 S97020797 A
11 S97020444 M
12 S97021392 E
13 S97020438 C

* S97020796 H

* S97020360

PIEZAS DE REPUESTO

S97020467

*

S97020468
* S99527587 J

* S97020470 E

* ÍTEM NO MOSTRADO.

LACA DE CUBIERTA DE RECIRCULACIÓN, NEGRA (INCL. TORNILLOS)1 1
LACA DE CUBIERTA DE RECIRCULACIÓN, BLANCA (INCL. TORNILLOS)1 1
LACA DE CUBIERTA DE RECIRCULACIÓN, ACERO INOX. (INCL.TORNILLOS)1 1

LACA DE CONDUCTO REDONDO DE 7” (INCLUYE TORNILLOS)1 1 1 1 1 1
ONJUNTO DE CLAPETA DE 3¼” X 10” (INCLUYE TORNILLOS)1 1 1 1 1 1
ONDENSADOR (INCLUYE TIRA DE AMARRE)222222

M

ONTAJE DEL VENTILADOR ROTACIÓN A DERECHA

(

INCLUYE N.° 4, N.° 6 Y FERRERIA DE MONTAJE)

LIP DE LA HÉLICE 222 22 2

P

LACAS DE CUBIERTA DE LOS VENTILADORES (CON AROS DE

ENTRADA DE AIRE)

F

ILTRO DE GRASA - MICROFILTRACIÓN -

PAT RÓ N CIRCULAR -TIPO D4 (JUEGO DE 2)

ILTRO DE GRASA - MICROFILTRACIÓN -

F
PAT RÓ N CIRCULAR -TIPO E4 (JUEGO DE 2)

ONTAJE DEL VENTILADOR ROTACIÓN A IZQUIERDA

M
(INCLUYE N.° 4, N.° 6 Y FERRERIA DE MONTAJE)

UTOTRANSFORMADOR (INCLUYE TORNILLOS)111111

ÓDULO DE LED (JUEGO DE 2) 1 1 1 1 1 1

NSAMBLAJE DEL TRANSFORMADOR 24 V 18 VA (INCL. TORNILLOS)1 1 1 1 1 1

ONTROL CON PANTALLA DE CRiSTA L LíQUIDO (INCL. TORNILLOS)1 1 1 1 1 1
ARNÉS DE HILOS CON AUTOTRANSFORMADOR Y FUSIBLE 11 1 11 1
OLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL

B

N.° 8-18 X 1/2”, 6 TORNILLOS DE CABEZA REDONDA PARA
MADERA N.° 8 X 5/8”, 6 TORNILLOS EMBUDITOS PARA
MADERA N.° 8 X 1/2”

F

ILTRO DE RECIRCULACIÓN - TIPO XD (JUEGO DE 2)

(INSTALACIÓN SIN CONDUCTOS úNICAMENTE)

ILTRO DE RECIRCULACIÓN - TIPO XE (JUEGO DE 2)

F
(INSTALACIÓN SIN CONDUCTOS úNICAMENTE)

UEGO DE SUJETADORES PARA FILTROS DE CARBÓN – INCL. 4 SUJETADORES 11 1 11 1

QUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS)111111

L

G

M

REPUESTOS Y REPARACIONES

Para que el aparato esté en buenas
condiciones, use sólo repuestos genuinos
Broan-NuTone LLC o Venmar Ventilation
ULC. Los repuestos genuinos Broan-

J

NuTone LLC o Venmar Ventilation ULC
están diseñados especialmente para
cada unidad y han sido fabricados para
responder a las normas de certificación
aplicables y mantener un alto nivel
de seguridad. Los repuestos de otros
fabricantes pueden dañar seriamente el
aparato y reducir drásticamente su nivel
de rendimiento, lo cual podría causar

I

NEGRA

una falla prematura. Broan-NuTone LLC
y Venmar Ventilation ULC recomiendan
comunicar con un centro de servicios
autorizado para todos los repuestos y
reparaciones.

B

36"

LANCA

CANTIDAD

42"

ACERO

NEGRA

111

111

42"

INOX.

B

36"

36"

ACERO

INOX.

111 11 1

111 11 1

111

111 11 1

111 11 1

111

42"

LANCA

SERIE BCDJ1

C

Segunda generación: Número de

serie 091810008493 y siguientes.

B

M

D

K

E

F

G

H

N. N. DE PIEZA DESCRIPCIÓN

S97020029 P
S97020030 P

1

S97020031 P
2 SR680508 P
3 S97020534 C
4 S97020412 C

5 S97021326
6 SR99420635 C
7 S97021339

S99010435-003

8

S99010435-004

9 S97021327

10 S97020444 M
11 S97021392 E
12 S97020438 C

* S97020454 H

* S97020360

S97020467

*

S97020468

* S99527587
* S97020470 E

* ÍTEM NO MOSTRADO.

LACA DE CUBIERTA DE RECIRCULACIÓN, NEGRA (INCLUYE TORNILLOS)1
LACA DE CUBIERTA DE RECIRCULACIÓN, BLANCA (INCLUYE TORNILLOS)1
LACA DE CUBIERTA DE RECIRCULACIÓN, ACERO INOX. (INCLUYE TORNILLOS)1 1
LACA DE CONDUCTO REDONDO DE 7” (INCLUYE TORNILLOS) 1111
ONJUNTO DE CLAPETA DE 3¼” X 10” (INCLUYE TORNILLOS) 1111
ONDENSADOR (INCLUYE TIRA DE AMARRE) 2222

M

ONTAJE DEL VENTILADOR ROTACIÓN A DERECHA

(

INCLUYE N.° 4, N.° 6 Y FERRERIA DE MONTAJE)

LIP DE LA HÉLICE 2222

P

LACAS DE CUBIERTA DE LOS VENTILADORES

(CON AROS DE ENTRADA DE AIRE)
F

ILTRO DE GRASA - MICROFILTRACIÓN -

PAT RÓ N CIRCULAR -TIPO D4 (JUEGO DE 2)

ILTRO DE GRASA - MICROFILTRACIÓN -

F
PAT RÓ N CIRCULAR -TIPO E4 (JUEGO DE 2)

ONTAJE DEL VENTILADOR ROTACIÓN A IZQUIERDA

M
(INCLUYE N.° 4, N.° 6 Y FERRERIA DE MONTAJE)

ÓDULO DE LED (JUEGO DE 2) 1 1 1 1
NSAMBLAJE DEL TRANSFORMADOR 24 V 18 VA (INCLUYE TORNILLOS) 1111
ONTROL CON PANTALLA DE CRiSTAL LíQUIDO (INCLUYE TORNILLOS) 1111
ARNÉS DE HILOS 1111
OLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL N.° 8-18 X 1/2”,

B
6 T

ORNILLOS DE CABEZA REDONDA PARA MADERA N.° 8 X 5/8”,
ORNILLOS EMBUDITOS PARA MADERA N.° 8 X 1/2”

6 T
F

ILTRO DE RECIRCULACIÓN - TIPO XD (JUEGO DE 2)

INSTALACIÓN SIN CONDUCTOS úNICAMENTE)

(

ILTRO DE RECIRCULACIÓN - TIPO XE (JUEGO DE 2)

F
(INSTALACIÓN SIN CONDUCTOS úNICAMENTE)

UEGO DE SUJETADORES PARA FILTROS DE CARBÓN –

J
INCLUYE 4 SUJETADORES

QUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS) 1111

G

L

J

I

REPUESTOS Y REPARACIONES

Para que el aparato esté en buenas
condiciones, use sólo repuestos genuinos
Broan-NuTone LLC o Venmar Ventilation
ULC. Los repuestos genuinos Broan­NuTone LLC o Venmar Ventilation ULC
están diseñados especialmente para
cada unidad y han sido fabricados para
responder a las normas de certificación
aplicables y mantener un alto nivel
de seguridad. Los repuestos de otros
fabricantes pueden dañar seriamente el
aparato y reducir drásticamente su nivel
de rendimiento, lo cual podría causar
una falla prematura. Broan-NuTone LLC
y Venmar Ventilation ULC recomiendan
comunicar con un centro de servicios
autorizado para todos los repuestos y
reparaciones.

CANTIDAD

36"

36"

ACERO

NEGRA

1111

1111

111

1111

1111

111

1111

INOX.

B

36"

LANCA

42"

ACERO

INOX.

1

1

DIAGRAMA DE CABLEADOS

MANUAL DE INSTALACIÓN

25252525

MANUAL DE INSTALACIÓN

26262626

Periodo y exclusiones de la garantía: Broan-NuTone LLC o Venmar Ventilation ULC (sea esta la “Compañía”) garantiza al
consumidor comprador original de su producto (“usted”) que el producto (el “Producto”) estará libre de defectos en materiales o
en mano de obra, por un periodo de un (1) año a partir de la fecha de compra original (o por un periodo mayor según sea requerido
por la legislación aplicable). Para las campanas equipadas con módulos LED, la Compañía garantiza que los módulos LED y el
controlador de los módulos LED estarán libres de defectos materiales por un periodo de tres (3) años a partir de la fecha de compra original.
El periodo de garantía limitada para cualquier pieza de repuesto proporcionada por la compañía y para cualquier Producto
reparado o reemplazado bajo esta garantía limitada debe ser lo que reste del periodo de garantía original (o por un periodo mayor

según sea requerido por la legislación aplicable).

Esta garantía no cubre arrancadores de lámparas  uorescentes, tubos, bombillas de halógeno e incandescentes, fusibles,  ltros,
conductos, tapas de techo, tapas de pared ni otros accesorios que pudieran ser comprados por separado e instalados con el
producto. Esta garantía tampoco cubre (a) mantenimiento y servicio normal, (b) uso y desgaste normal, (c) Productos o piezas
sujetos a mal uso, abuso, uso anormal, negligencia, accidente, mantenimiento inadecuado o insu ciente, almacenamiento o
reparación (que no sea reparación por parte de la Compañía), (d) daños causados por instalación defectuosa, o bien instalación
o uso contrario a las recomendaciones o instrucciones, (e) cualquier Producto que se haya movido de su punto de instalación
original, (f) daños ocasionados por el medio ambiente o los elementos naturales, (g) daños en tránsito, (h) desgaste natural del
acabado, (i) Productos en uso comercial o no residencial, o (j) daños ocasionados por incendio, inundación u otro caso fortuito o
(k) Productos con un número de serie alterado, removido o mutilado. Esta garantía cubre solamente Productos vendidos a clientes
originales en los Estados Unidos y Canadá por la Compañía o a distribuidores de EE. UU. y Canadá autorizados por la Compañía.
Esta garantía sustituye todas las garantías anteriores y no es transferible del comprador consumidor original.
No hay otras garantías: Esta garantía limitada contiene la única obligación de la Compañía y su único recurso ante productos
defectuosos. Las garantías anteriores son exclusivas y en lugar de cualquier otra garantía, expresa o implícita. LA COMPAÑÍA

NIEGA Y EXCLUYE CUALQUIER OTRA GARANTÍA EXPRESA, Y NIEGA Y EXCLUYE TODAS LAS GARANTÍAS IMPLÍCITAS,
CONDICIONES Y ESTIPULACIONES IMPLICITAS POR LEY, INCLUYENDO, ENTRE OTRAS, LAS DE COMERCIALIZACIÓN
Y APTITUD PARA UN PROPÓSITO EN PARTICULAR. Hasta el grado en que la ley aplicable prohíba la exclusión de las

garantías implícitas, condiciones y estipulaciones, la duración de cualquier garantía implícita aplicable está limitada al periodo
especi cado para la garantía expresa antes mencionada. Algunas jurisdicciones no permiten limitaciones en la duración de una
garantía implícita, así que la limitación anterior tal vez no aplique en su caso. Cualquier descripción verbal o escrita del Producto
es para el único propósito de identi carlo y no deberá considerarse como una garantía expresa.
Siempre que sea posible, toda disposición de esta garantía limitada deberá ser interpretada de tal forma que sea efectiva y válida de
conformidad con la ley aplicable, pero si alguna disposición fuera considerada prohibida o inválida, quedará sin efecto solo en virtud
de dicha prohibición o invalidez, sin invalidar el resto de dicha disposición o las demás disposiciones restantes de la garantía limitada.
Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, a su opción, suministrará piezas de repuesto, o reparará
o reemplazará, sin cargo alguno, cualquier Producto o pieza del mismo, hasta el grado en que la Compañía lo encuentre cubierto
bajo esta garantía limitada y en incumplimiento de la misma en condiciones normales de uso y servicio. La Compañía le enviará
el Producto reparado o reemplazado o las piezas de repuesto sin cargo. Usted es responsable de todos los costos de retiro,
reinstalación y envío, seguro u otros cargos de  ete incurridos en el envío del Producto o pieza a la Compañía. Si debe enviar el
Producto o la pieza a la Compañía, tal como lo indique la Compañía, debe empaquetar adecuadamente el Producto o la pieza: la
Compañía no se hace responsable por los daños en tránsito. La Compañía se reserva el derecho de utilizar Productos o piezas
reacondicionados, renovados, reparados o refabricados en el proceso de reemplazo o reparación de garantía. Dichos Productos
y piezas serán comparables en función y desempeño a un Producto o una pieza original y tendrán garantía durante el resto del
periodo de la garantía original (o po un periodo mayor según sea requerido por la legislación aplicable).

La Compañía se reserva el derecho, a su sola discreción, a devolver el dinero que pagó por el Producto en lugar de la reparación o
sustitución. Si el producto o componente ya no está disponible o esta descontinuado, el reemplazo podrá ser efectuado por un producto
similar de igual o mayor valor, a criterio exclusivo de la Compañía. Este es su único y exclusivo recurso por incumplimiento de esta garantía limitada.

Exclusión de daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE SUMINISTRAR PIEZAS DE REPUESTO, O DE REPARAR
O REEMPLAZAR, A OPCIÓN DE LA COMPAÑÍA, SERÁ SU ÚNICO Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA
LIMITADA, Y LA ÚNICA Y EXCLUSIVA OBLIGACIÓN DE LA COMPAÑÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE POR
DAÑOS INCIDENTALES, INDIRECTOS, RESULTANTES O ESPECIALES QUE SURJAN POR EL USO O DESEMPEÑO DEL
PRODUCTO, O EN RELACIÓN CON EL MISMO. Los daños incidentales incluyen pero no se limitan a daños tales como pérdida

de uso. Los daños consecuentes incluyen pero no se limitan a los gastos de reparación o sustitución de otra propiedad que fue
dañada si el Producto no funcionase apropiadamente.
LA COMPAÑIA NE SERÁ RESPONSABLE ANTE USTED, NI NINGÚN DERECHOHABIENTE, DE CUALQUIER OTRA OBLIGACIÓN
O RESPONSABILIDAD INCLUYENDO, PERO NO LIMITADO A, OBLIGACIONES O RESPONSABILIDADES DERIVADAS DEL
INCUMPLIMIENTO DE CONTRATO O GARANTÍA, NEGLIGENCIA U OTRO AGRAVIO O CULAQUIER TEORÍA DE RESPONSABILIDAD
OBJETIVA, CON RESPECTO AL PRODUCTO O ACTOS U OMISIONES DE LA COMPAÑIA DE CUALQUIER OTRA FORMA.

Algunas jurisdicciones no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que la limitación antes
mencionada podría no aplicarse a usted. Esta garantía le otorga derechos legales especí cos, y usted podría tener otros derechos
que varían de jurisdicción a jurisdicción. Las aclaraciones, exclusiones y limitaciones de responsabilidad bajo esta garantía no

aplicarán en la medida que lo prohiban las leyes aplicables.

Esta garantía cubre únicamente el reemplazo o la reparación de Productos defectuosos o piezas de los mismos en la planta
principal de la Compañía, y no incluye el costo del viaje para el servicio de campo ni los viáticos.
Cualquier asistencia que proporcione o procure la Compañía para usted fuera de los términos, limitaciones o exclusiones de esta garantía
limitada no constituirá una renuncia a dichos términos, limitaciones o exclusiones, ni dicha asistencia extenderá o renovará la garantía.
La Compañía no le r
defectuoso, excepto los incurridos con el permiso previo por escrito de la Compañía.
Cómo obtener el servicio cubierto por la garantía: Para tener derecho al servicio cubierto por la garantía, usted debe (a) noti car

GARANTÍA

a la Compañía a la dirección o número de teléfono que aparecen abajo en un plazo de siete (7) días después de descubrir el defecto
cubierto, (b) proporcionar el número de modelo y la identi cación de la pieza y (c) describir la naturaleza de cualquier defecto en el
Producto o la pieza. En el momento de solicitar el servicio cubierto por la garantía, debe presentar un comprobante de la fecha de
compra original. Si usted no puede presentar una copia de la garantía limitada original por escrito, entonces regirán los términos
de la garantía limitada por escrito más actualizada de la compañía para su producto en particular. Las garantías limitadas por
escrito más actualizadas para los productos de la Compañía se pueden encontrar en www.broan.com, www.broan.ca y nutone.ca
Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan.com 800-637-1453
Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9 www.broan.ca www.nutone.ca 1-877-896-1119

Garantía limitada

eembolsará ningún gasto en el que usted haya incurrido al reparar o reemplazar cualquier Producto
