Broan APE1 User Manual

APE1 SERIES

PROFESSIONAL STYLE
RANGE HOOD

READ AND SAVE THESE INSTRUCTIONS

FOR DOMESTIC COOKING ONLY

Page 1

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR IN­JURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufac­turer. If you have questions, contact the manufacturer at the
address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service
panel. Lock or tag service panel to prevent power from being
switched on accidentally.

3. Installation work and electrical wiring (including switch loca­tion) must be done by a qualified person(s) in accordance
with all applicable codes and standards, including fire-rated
construction.

4. Provide sufficient air for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment
to prevent backdrafting. Follow the combustion equipment
standards such as those published by the National Fire Pro­tection Association (NFPA), the American Society for Heat­ing, Refrigeration and Air Conditioning Engineers (ASHRAE),
and local codes.

5. This product may have sharp edges. Be careful to avoid cuts
and abrasions during installation and cleaning.

6. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.

7. Ducted fans must always be vented to the outdoors.

8. Use only metal ductwork.

9. As an alternative, this product may be installed with the UL­approved cord kit designated for the product, following in­structions packed with the

10. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1. Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ig­nite. Heat oils slowly on low or medium settings.

2. Always turn hood ON when cooking at high heat or when
flambeing food (i.e. Crepes Suzette, Cherries Jubilee, Pep­percorn Beef Flambe).

3. Clean ventilating fans frequently. Grease should not be al­lowed to accumulate on fan or filter.

4. Use proper pan size. Always use cookware appropriate for
the size of the surface element.

cord kit.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet,
or metal t ray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN — Yo u may be burned or
spread the fire.

3. DO NOT USE WATER, including wet dishcloths or towels ­violent steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you

already know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

CAUTION

1. F o r indoor use only.

2. For general ventilating use only. Do not use to exhaust haz­ardous or explosive materials and vapors.

3. For best capture of cooking impurities, range hood should be
mounted so that the bottom of the hood is 18”-24” above the
cooking surface.

4. Read specification label on product for information and re­quirements.

NOTE These instructions are for ducted installations only.
If hood is to be installed non-ducted:

Purchase a non-ducted filter kit from your local distributor or
retailer. Follow instructions included with the non-ducted kit.

Conversion to non-ducted nullifies ENERGY STA R® qualification.

Register your product online at: www.broan.com/register

Installer: Leave this manual with the homeowner.

Homeowner: Cleaning, Maintenance and Operating instructions on page 2.

APE1 SERIES

COOKING SURFACE

(For horizontal discharge)

WOOD SHIMS

HOOD MOUNTING SCREWS (4)

cabinets only)

Page 2

CLEANING & MAINTENANCE

For performance, appearance, and health reasons, clean filter,
fan and grease-laden surfaces. Use only a clean cloth and mild
detergent solution on stainless and painted surfaces. Clean all­metal filters in the dishwasher.

The motor is permanently lubricated and never needs oiling. If
the motor bearings make excessive or unusual noise, replace
the motor with the exact service motor. The impeller should also
be replaced.

Use 120 V, 42 W fluorescent lamp GX24Q-4. For night light, use
4 W, C-7 bulbs. (Bulbs included with hood.)

The grease filters, bottom panel, and blower wheel should be
cleaned frequently. Use a warm detergent solution. The grease
filters and blower wheel are dishwasher safe.

Note: Some minerals, when in contact with dishwasher soap
additives, may cause filters to discolor. This discoloration is not
covered by the warranty.

OPERATION

Always turn the hood ON before cooking in order to establish an
air flow in the kitchen. After turning off the range, let the hood run
for a few minutes to clear the air.

HEAT SENTRY™

The hood is equipped with a Heat Sentry™ thermostat. This safety
device will turn on or speed up the blower if it senses excess heat
above the cooking surface.
If the blower is not on, or if it is running at low speed, the Heat
Sentry™ will override the normal blower control and run the blower
on the high speed. When the temperature level drops to normal
levels, the blower will return to its original setting.

Operate the hood as follows:

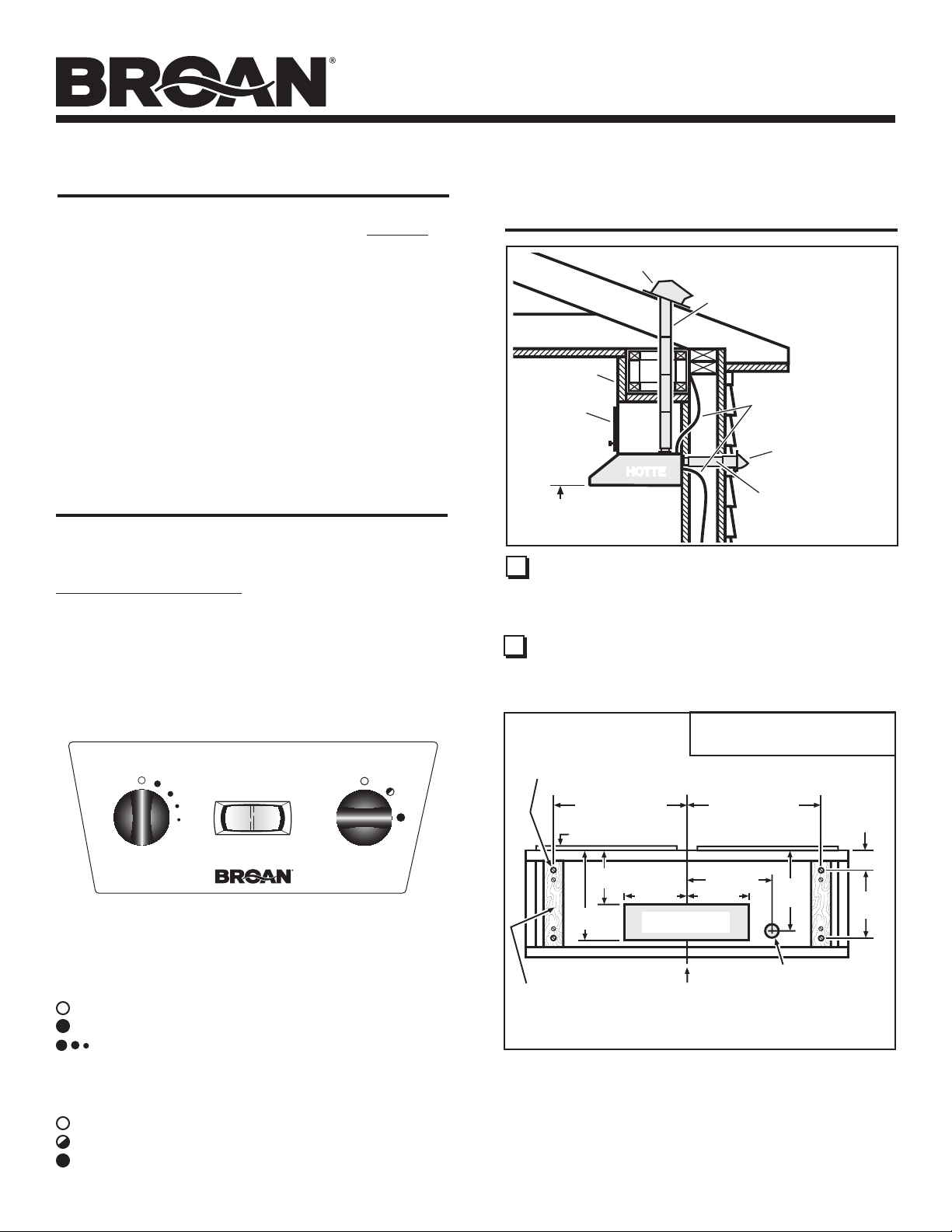

PREPARE HOOD LOCATION

ROOF CAP

SOFFIT

CABINET

HOODHOOD

18" - 24" ABOVE

1 Determine whether hood will discharge vertically or horizon-

tally. For vertical or horizontal discharge, run ductwork be­tween the hood location and a roof cap or wall cap. For best
results, use a minimum number of transitions and elbows.

2 Use the proper diagram below, for placement of ductwork

and electrical cutout in cabinet or wall. For a non-ducted
installation, DO NOT cut a duct access hole.

1315/16" (30" hood)
1615/16" (36" hood)

CABINET FRONT

CABINET

7

/

BOTTOM

6

"

8

6¼"

5

/

10

"

8

3¼" X 10"

(For vertical

discharge)

1315/16"
1615/16" (36" hood)

6¼"

VERTICAL DUCT

ACCESS HOLE

HOUSE WIRING
(Top or Back of hood)

WALL CAP

3¼" X 10" DUCT

3¼” X 10”

VERTICAL DUCTING

(30" hood)

1

/

7

"

2

7

/

9

"

8

1

/

1

"

2

9"

FAN

ON OFF

LIGHTFAN

FAN

The 2-position switch (in center) turns blower ON and OFF.
The 5-position switch (at left) controls blower speed.

Blower is OFF (secondary blower OFF).
Blower is ON at highest speed.

As dots get smaller - blower speed decreases.

LIGHT

This 3-position switch (at right) turns lights ON and OFF and
controls their intensity.

Lights are OFF.

Night Light is ON.
Fluorescent Light is ON.

WOOD SHIMS

(recessed-bottom

(recessed-bottom

cabinets only)

7

/

3

8

CABINET
BOTTOM

1315/16" (30" hood)
1615/16" (36" hood)

HOOD

MOUNTING

SCREWS (4)

CENTER

LINE

CABINET FRONT

HORIZONTAL DUCT

"

ACCESS HOLE

6¼"

CENTER

LINE

ELECTRICAL

ACCESS HOLE

(in cabinet bottom)

VERTICAL DUCTING

3

/

"

4

1

/

"

8

6¼"

1

/

7

"

2

1315/16" (30" hood)
1615/16" (36" hood)

ELECTRICAL

ACCESS HOLE

(in wall)

3¼” X 10”

APE1 SERIES

Page 3

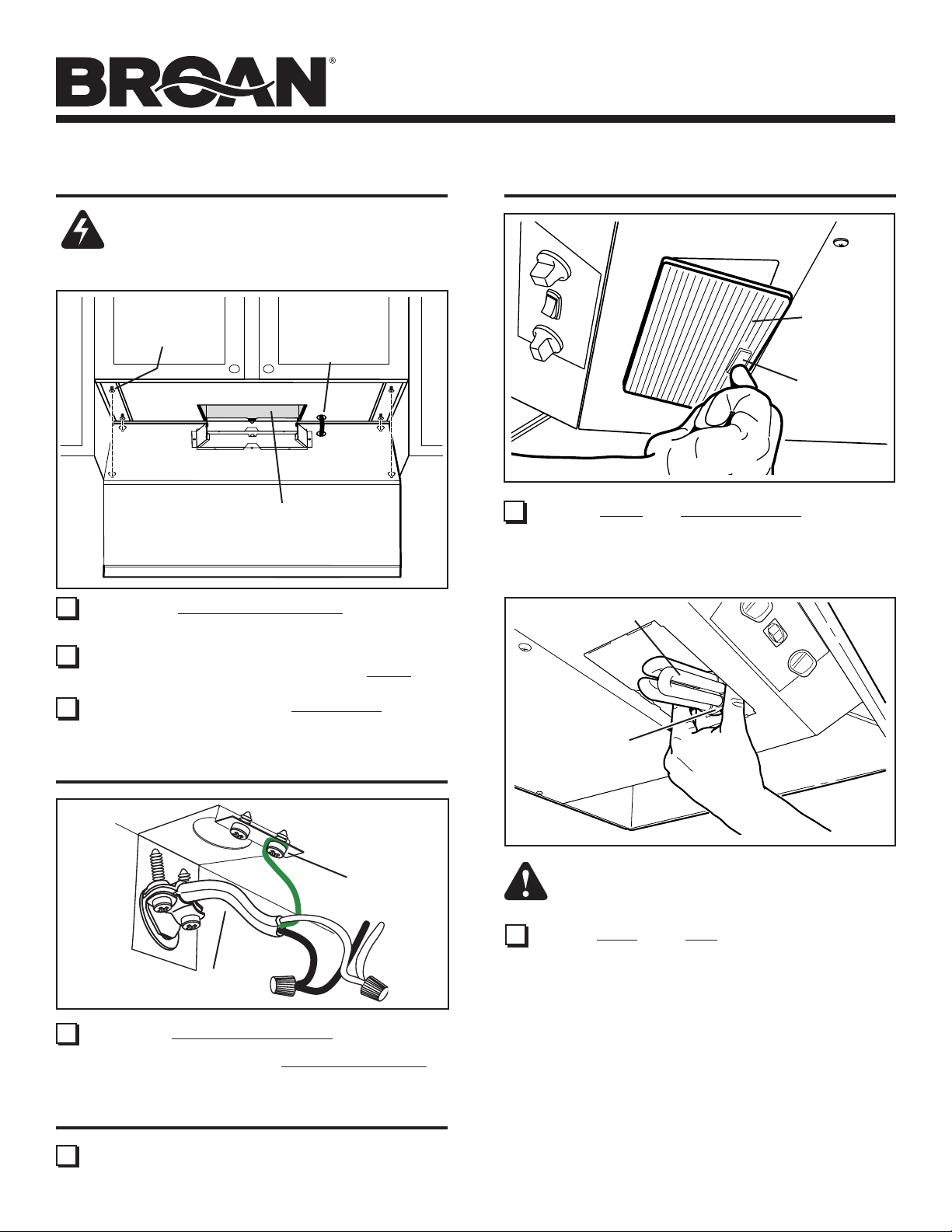

PREPARE THE HOOD

BOTTOM

COVER

ALUMINUM

FILTERS

WIRING

COVER

3 Remove the Aluminum Filters, Bottom Cover, and

Wiring Cover from the hood.

DAMPER /

DUCT

CONNECTOR

VERTICAL DUCT

KNOCKOUT

HORIZONTAL DUCT

KNOCKOUT

5 Remove Vertical Duct Knockout or Horizontal Duct

Knockout and attach Damper / Duct Connector with
two (2) screws (supplied).

INSTALL THE HOOD

VERTICAL DISCHARGE POSITION

BLOWER

MOUNTING

ROD (2)

BLOWER

KNURLED NUT (2)

HORIZONTAL DISCHARGE POSITION

BLOWER

KNURLED NUT (2)

4 Blower is shipped in Vertical Discharge Position.
To change blower to Horizontal Discharge Position:

Remove Knurled Nuts from Blower Mounting Rods.

Disengage mounting rods from blower and rotate blower
to horizontal discharge position. Re-engage mounting
rods and tighten blower in place with knurled nuts.

BLOWER

MOUNTING

ROD (2)

WARNING

To reduce the risk of electrical shock, switch power off
at service panel. Lock or tag service panel to prevent
power from being switched on accidentally.

MOUNTING

SCREWS (4)

DUCTWORK

6 Run House Power Cable between service panel and

hood location. Attach power cable to hood using appropri­ate connector.

7 Hold the hood in position under the cabinet. Make sure

the damper / duct connector enters the Ductwork and
that the damper opens and closes freely.

8 Tighten the four (4) Mounting Screws completely to se-

cure the hood to the cabinet.

HOUSE

POWER

CABLE

CONNECT THE WIRING

GREEN

GROUND

SCREW

HOUSE

POWER

CABLE

HE0059

9 Connect House Power Cable to range hood wiring -

BLACK to BLACK, WHITE to WHITE, and GREEN or
BARE WIRE to GREEN Ground Screw.

APE1 SERIES

Page 4

LAMP

LAMP
BASE

CAUTION: Bulb may be hot! Refer to packaging for
further information.

COMPLETE INSTALLATION

10 Re-install the wiring cover, bottom cover, and filters that

were removed in Step 3.

LAMP REPLACEMENT

LIGHT

LENS

TAB

2 Grasp Lamp at Lamp Base, tilt lamp down and pull out to

remove.

NIGHT

LIGHT

3 Replace lamps. Use a 42 W Fluorescent Lamp,

GX24Q-4 and tilt lamp up into position. For Night Light,
use a 4 W, C-7 bulb.

FLUORESCENT

LAMP

1 Pull the Tab on the Light Lens forward to remove the

lens.

SLOT

4 Place front edge of light lens into Slot. Push lens up and

snap it into place.

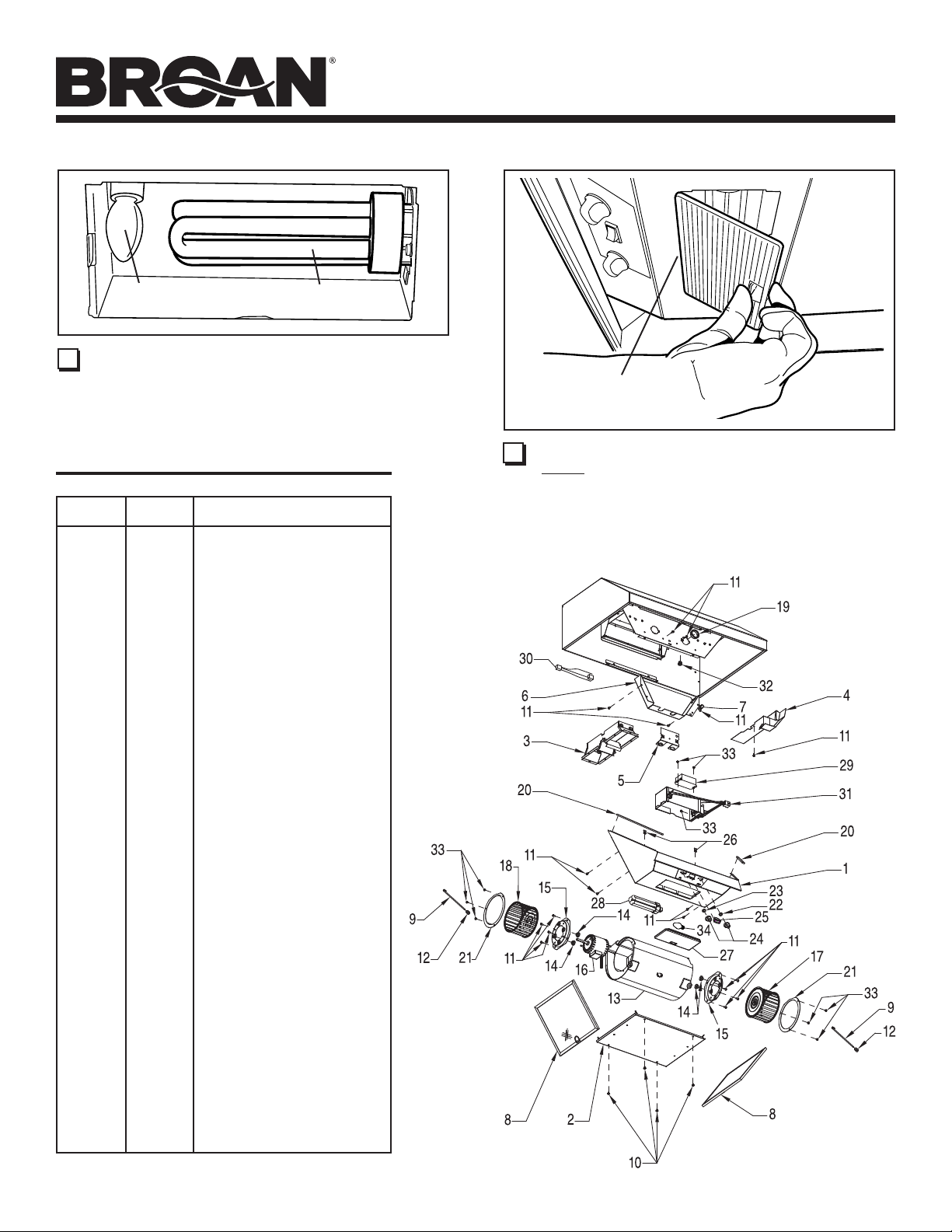

SERVICE PARTS

KEY NO. PART NO. DESCRIPTION

1 97018487 Feature Panel Weldment - Silver
2 97007631 Bottom Cover - Silver
3 97017429 Damper Assembly
4 97007656 Wire Cover Assembly
5 97017428 Thermostat Bracket Assembly
6 98006546 Light Socket Cover
7 99400084 Bushing Split Heyco #2873
8 99010348 Filter, Aluminum (Qty. 2)
9 99420464 Blower Mounting Rod
10 99150617 8-18 x .375 Truss Head Sheet
Metal Screw*
11 99170245 8-18 x .375 Hex Head Phillips
Sheet Metal Screw*
12 99260476 Blower Mounting Rod Nut
13 97007313 Blower Scroll Housing
14 99100491 Motor Isolation Bushing
15 98005212 Motor Retaining Ring
16 99080597 Motor
17 99020142 Blower Wheel, Clockwise
18 99020143 Blower Wheel, Counterclockwise
19 99400055 Heyco Snap Bushing
20 99500323 PVC Foam
21 98010342 Ring, Inlet
22 99260491 Hex Nut 3/8-32
23 99260470 Hex Nut 15/32-32
24 600348 Knob - Black
25 97016970 Switch – Black
26 99260485 Nut Sheet Metal U-Type
27 99111515 Light Lens
28 99271358 Lamp, 42W Fluorescent
29 99770154 Ballast Assembly
30 99770153 Wire Harness, Hood
31 97018489 Reflector Assembly
32 99400052 Bushing Strain Relief*
33 99150417 Screw, 8-18 x .25 SR SLT
HWH AB
34 99271426 Lamp, 4W, C-7

APE1 SERIES

Page 5

* Standard Hardware – may be purchased locally

SÉRIE APE1

Page 6

HOTTE DE CUISINIÈRE DE
STYLE PROFESSIONNEL

VEUILLEZ LIRE CES DIRECTIVES ET LES CONSERVER

POUR USAGE DOMESTIQUE SEULEMENT

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC
ÉLECTRIQUE OU DE BLESSURES CORPORELLES,
VEUILLEZ OBSERVER LES DIRECTIVES SUIVANTES :

1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si
vous avez des questions, communiquez avec le fabricant à l’adresse
ou au numéro de téléphone indiqués dans la garantie.

2. Avant d’effectuer l’entretien ou le nettoyage de cet appareil,
coupez le courant au panneau électrique. Verrouillez ou installez
un sceau sur le panneau afin d’éviter que le courant ne soit rétabli
accidentellement.

3. La pose de l’appareil et les travaux d’électricité (y compris la
pose de l’interrupteur) doivent être effectués par des personnes
qualifiées conformément à la réglementation en vigueur, notamment
les normes de construction ayant trait à la protection contre les
incendies.

4. Pour éviter les refoulements, l’apport d’air doit être suffisant pour
brûler les gaz produits par les appareils à combustion et les
évacuer dans le conduit de fumée (cheminée). Respectez les
directives du fabricant de l’appareil de chauffage et les normes de
sécurité, notamment celles publiées par la National Fire Protection
Association (NFPA), l’American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE) et les codes des autorités
locales.

5. Ce produit peut comporter des arêtes tranchantes. Prenez garde aux
coupures et aux éraflures lors de l’installation et du nettoyage.

6. Veillez à ne pas endommager le câblage électrique ou d’autres
équipements non apparents lors de la découpe ou du perçage du
mur ou du plafond.

7. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.

8. N’utilisez que des conduits métalliques.

9. Ce produit peut également être installé avec un ensemble de cordon
électrique homologué UL de conception spéciale, en suivant les
instructions accompagnant l’ensemble de cordon électrique.

10. Cet appareil doit être relié à une mise à la terre.

POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR
DE LA GRAISSE SUR LE PLAN DE CUISSON :

1. Ne laissez jamais les éléments de surface allumés à haute
température. Les débordements peuvent causer de la fumée et
occasionner des écoulements de graisse inflammables. L’huile doit
être chauffée graduellement à basse ou à moyenne température.

2. Mettez toujours la hotte en MARCHE lors de la cuisson à feu vif
ou lors de la cuisson d’aliments à flamber (par ex., crêpes Suzette,
cerises jubilé, boeuf au poivre flambé).

3. Nettoyez souvent la hotte. Ne laissez pas la graisse s’accumuler sur
le ventilateur ou le filtre.

4. Utilisez des casseroles de dimension appropriée. Utilisez toujours
une batterie de cuisine adaptée à la dimension de la surface
chauffante.

AVERTISSEMENT

OBSERVEZ LES CONSIGNES SUIVANTES DE MANIÈRE À
RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES
EN CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE
PLAN DE CUISSON :*

1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche,
d’une tôle à biscuits ou d’un plateau en métal puis éteignez le
brûleur. FAITES ATTENTION DE NE PAS VOUS BRÛLER. SI LES
FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT, QUITTEZ
LES LIEUX ET APPELEZ LES POMPIERS.

2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous
pourriez vous brûler ou propager l’incendie.

3. N’UTILISEZ PAS D’EAU, ni de serviettes ou de linges mouillés – une
violente explosion de vapeur pourrait survenir.

4. Utilisez un extincteur SEULEMENT si :

A. Vous savez qu’il est de classe ABC et vous connaissez déjà son

mode de fonctionnement.
B. L’incendie n’est pas très important et ne se propage pas.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en faisant dos à une sortie.

*

Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips ».

ATTENTION

1. Pour l’usage d’intérieur seulement.

2. Cet appareil ne doit servir qu’à la ventilation générale. Ne pas
l’utiliser pour l’évacuation de matières ou de vapeurs dangereuses
ou explosives.

3. Pour un captage optimal des impuretés, installez la hotte de sorte
que sa partie inférieure soit entre 46 et 61 cm (18 et 24 pouces) au­dessus de la surface de cuisson.

4. Veuillez lire l’étiquette de spécifications du produit pour obtenir plus
de renseignements, notamment sur les exigences.

REMARQUE Ces instructions correspondent uniquement aux

Si la hotte est installée sans conduit :
Veuillez vous procurer un ensemble de filtres pour hotte sans

conduit chez votre distributeur local ou votre détaillant. Suivez les
instructions accompagnant l’ensemble pour hotte sans conduit.

Conversion de non raccordés annule homologation ENERGY S TA R ®.

Enregistrez votre produit en ligne à : www.fr.broan.ca/register

installations avec conduits.

Installateur : Veuillez remettre ce manuel au propriétaire.

Propriétaire : Nettoyage, entretien et mode d’emploi à la page 7.

SÉRIE APE1

8,3 x 25,4 cm

LIGNE DE

CENTRE

(4) VIS DE MONTAGE DE LA HOTTE

TROU POUR FIL

D'ALIMENTATION

ÉLECTRIQUE

(dans le dessous

de l’armoire)

AVANT DE L’ARMOIRE

DESSOUS DE
L’ARMOIRE

35,4 cm (1315/16 po.)

(hotte de 30 po.)

TROU POUR

CONDUIT VERTICAL

15,8 cm

(6-1/4 po.)

15,8 cm

(6-1/4 po.)

43,0 cm (1615/16 po.)

(hotte de 36 po.)

35,4 cm (1315/16 po.)

(hotte de 30 po.)

43,0 cm (1615/16 po.)

(hotte de 36 po.)

27 cm

(10-5/8 po.)

19 cm

(7-1/2 po.)

25,1 cm

(9-7/8 po.)

3,8 cm

(1-1/2 po.)

22,8 cm

(9 po.)

17,5 cm

(6-7/8 po.)

CALES DE BOIS

(seulement pour

armoires à base en

retrait)

Page 7

NETTOYAGE ET ENTRETIEN

Pour des raisons de santé, de performance et d’apparence, nettoyez le
filtre, le ventilateur et les surfaces graisseuses. Utilisez seulement un
chiffon propre et une solution de détergent doux sur l’acier inoxydable
et les surfaces peintes. Lavez les filtres d’aluminium au lave-vaisselle.

Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé. Si
les roulements du moteur sont anormalement bruyants, remplacez le
moteur exactement par le même modèle. La roue à ailettes doit aussi
être remplacée.

Utilisez une ampoule fluorescente GX24Q-4 de 120 V, 42 watts. Pour la
veilleuse, utilisez des ampoules C-7 de 4 watts. (Ampoules non incluses
avec la hotte.)

Les filtres à graisses, le panneau inférieur et la roue à ailettes doivent
être nettoyés fréquemment. Utilisez une solution tiède de détergent. Les
filtres à graisses et la roue à ailettes sont lavables au lave-vaisselle.

Remarque : Certains minéraux, lorsqu’ils entrent en contact avec les ad­ditifs des savons pour lave-vaisselle, peuvent décolorer les filtres. Cette
décoloration n’est pas couverte par la garantie.

FONCTIONNEMENT

Mettez toujours la hotte en MARCHE avant de cuisiner afin d’établir une
circulation d’air dans la cuisine. Laissez la hotte fonctionner quelques
minutes après l’arrêt de la cuisinière afin de nettoyer l’air.

DÉTECTEUR HEAT SENTRY

Votre hotte est équipée d’un thermostat HEAT SENTRYMC. Il s’agit d’un
détecteur de chaleur qui actionne le ventilateur ou en augmente le régime
en cas de chaleur excessive dégagée par les éléments de cuisson.
Si le ventilateur est arrêté ou tourne à bas régime, le détecteur Heat
SentryMC supplante la commande normale du ventilateur et l’actionne à
haut régime. Une fois la température revenue à la normale, le ventilateur
revient à son réglage d’origine.

MC

PRÉPARATION DE
L’EMPLACEMENT DE LA HOTTE

CAPUCHON DE TOIT

SOFFITE

ARMOIRE

HOTTE

46 À 61 CM (18 À 24 PO.)

AU-DESSUS DE

LA SURFACE DE CUISSON

1 Déterminez si l’évacuation de la hotte sera verticale ou

horizontale. Que l’évacuation soit verticale ou horizontale,
installez les conduits entre la hotte et le capuchon mural ou de
toit. Pour obtenir les meilleurs résultats, utilisez un minimum de
coudes et de transitions.

2 À l’aide des diagrammes ci-dessous, déterminez l’emplacement

exact des coupes à effectuer pour le conduit et le fil d’alimentation
électrique dans l’armoire ou le mur. Pour une installation sans
conduit, NE PAS découper de trou pour le conduit.

CONDUIT 8,3 x 25,4 cm

(3-1/4 X 10 po.)

(Pour évacuation verticale)

CÂBLAGE ÉLECTRIQUE

(Haut ou arrière de la hotte)

CAPUCHON MURAL

CONDUIT
(3-1/4 X 10 po.) (Pour
évacuation horizontale)

Pour utiliser la hotte, faites comme suit :

ON OFF

VENTILATEUR

L’interrupteur à deux positions (au centre) actionne ou arrête le
ventilateur.
L’interrupteur à cinq positions (à gauche) commande la vitesse
du ventilateur.

Le ventilateur est ARRÊTÉ (ventilateur secondaire ARRÊTÉ).
Le ventilateur est en MARCHE au régime élevé.

Plus les points sont petits - plus le régime diminue.

LAMPE

Cet interrupteur à trois positions permet d’ALLUMER et
d’ÉTEINDRE les lumières et de commander leur intensité.

Les lumières sont ÉTEINTES.

Veilleuse ALLUMÉE.
Ampoule fluorescente ALLUMÉE.

FAN

LIGHTFAN

CONDUIT VERTICAL

8,3 X 25,4 CM (3-1/4 X 10 PO.)

SÉRIE APE1

CALES DE BOIS

Page 8

CONDUIT HORIZONTAL

(armoires à dessous

8,3 X 25,4 CM (3-1/4 X 10 PO.)

encastré seulement)

AVANT DE L’ARMOIRE

9,8 cm

(3-7/8 po.)

DESSOUS
DE L’ARMOIRE

35,4 cm

(1315/16 po.) (hotte de 30 po.)

43,0 cm

(1615/16 po.) (hotte de 36 po.)

(4) VIS DE

MONTAGE

DE LA HOTTE

0,3 cm (1/8 po.)

TROU POUR

CONDUIT HORIZONTAL

15,8 cm

(6-1/4 po.)

15,8 cm

(6-1/4 po.)

35,4 cm
43,0 cm

LIGNE DE

CENTRE

1,9 cm (3/4 po.)

19 cm

(7-1/2 po.)

(

1315/16 po.) (hotte de 30 po.)

(

1615/16 po.) (hotte de 36 po.)

TROU POUR FIL

D’ALIMENTATION

ÉLECTRIQUE

(dans le mur)

PRÉPARATION DE LA HOTTE

COUVERCLE

DU FOND

POSITION D’ÉVACUATION VERTICALE

TIGE DE
MONTAGE DU
VENTILATEUR

(2)

VENTILATEUR

ÉCROU MOLETÉ (2)

POSITION D’ÉVACUATION HORIZONTALE

TIGE DE

MONTAGE DU

VENTILATEUR (2)

VENTILATEUR

ÉCROU MOLETÉ (2)

4 Le ventilateur est livré en position d’évacuation verticale.

Pour placer le ventilateur en position d’évacuation horizontale :
Enlevez les écrous moletés des tiges de montage du ventilateur.

Dégagez les tiges de montage du ventilateur et tournez celui­ci en position d’évacuation horizontale. Réengagez les tiges de
montage et fixez le ventilateur en place avec les écrous moletés

.

FILTRES EN
ALUMINIUM

COUVERCLE

DU BOÎTIER DE

CÂBLAGE

3 Enlevez les filtres en aluminium, le couvercle du fond et le

couvercle du boîtier de câblage de la hotte.

CLAPET /

RACCORD DE

CONDUIT

OUVERTURE

PRÉAMORCÉE

VERTICALE

OUVERTURE PRÉAMORCÉE

HORIZONTALE

5 Enlevez l’ouverture préamorcée verticale ou l’ouverture

préamorcée horizontale et fixez le clapet / raccord de
conduit avec deux (2) vis (fournies).

SÉRIE APE1

Page 9

INSTALLATION DE LA HOTTE

AVERTISSEMENT

Pour réduire les risques de choc électrique, coupez le courant

6 Acheminez le fil d’alimentation électrique du panneau élec-

7 Maintenez la hotte en place sous l’armoire. Assurez-vous que le

8 Serrez complètement les quatre (4) vis de montage pour fixer la

du panneau électrique. Verrouillez ou posez un sceau sur le
panneau afin d’éviter que le courant ne soit rétabli accidentel­lement.

VIS DE

MONTAGE (4)

CONDUITS

trique jusqu’à l’emplacement de la hotte. Fixez le fil d’alimentation
à la hotte avec le connecteur approprié.

clapet / raccord de conduit s’insère à l’intérieur du conduit et que
le clapet s’ouvre et se ferme librement.

hotte sous l’armoire.

FIL

D’ALIMENTATION

ÉLECTRIQUE

RACCORD DU CÂBLAGE

REMPLACEMENT DE L’AMPOULE

LENTILLE

D’ÉCLAIRAGE

ERGOT

1 Tirez sur l’ergot de la lentille d’éclairage, pour retirer la

lentille.

LAMPE

BASE DE

LAMPE

VIS VERTE

DE MISE À

LA TERRE

FIL D’ALIMENTATION

HE0059

ÉLECTRIQUE

9 Connectez le fil d’alimentation électrique à la hotte en raccor-

dant le fil NOIR au fil NOIR, le fil BLANC au fil BLANC, et le fil
VERT ou le FIL DÉNUDÉ à la vis VERTE de mise à la terre.

TERMINER L’INSTALLATION

10 Réinstallez le couvercle du boîtier de câblage, le couvercle du

fond et les filtres enlevés à l’étape 3.

ATTENTION : Lampe peut être chaude! Reportez­vous à l’emballage pour plus d’informations.

2 Tenir le lampe par la base, incliner vers le bas et tirez

pour enlever.

SÉRIE APE1

Page 10

VEILLEUSE

LAMPE

FLUORESCENTE

3 Remplacez les lampes. Utilisez une lampe fluorescente

de 42 W de type GX24Q-4 et incliner la lampe vers le
haut dans la position. Pour la veilleuse, utilisez une
lampe C-7 de 4 watts.

PIÈCES DE RECHANGE

REPÈRE N° DE DESCRIPTION
PIÈCE

1 97018487 Boîtier soudé – Argent
2 97007631 Couvercle de fond – Argent
3 97017429 Ensemble de clapet
4 97007656 Ensemble de couvercle
de câblage
5 97017428 Ensemble de support
de thermostat
6 98006546 Couvercle de douille de lumière
7 99400084 Manchon, butée fendue,
Heyco n° 2873
8 99010348 Filtre, aluminium (qté 2)
9 99420464 Tige de montage
10 99150617 Vis à tôle à tête bombée
n° 8-18 x 0,375*
11 99170245 Vis à tôle n° 8-18 x 0,375 à tête
hexagonale cruciforme*
12 99260476 Écrou de montage
13 97007313 Boîtier du ventilateur
14 99100491 Manchon d’isolement du moteur
15 98005212 Anneau de retenue du moteur
16 99080597 Moteur
17 99020142 Roue à ailettes, sens horaire
18 99020143 Roue à ailettes, sens antihoraire
19 99400055 Manchon, butée fendue
20 99500323 Mousse en PVC
21 98010342 Bague d’entrée à l’aspiration
22 99260491 Écrou hexagonal 3/8-32
23 99260470 Écrou hexagonal 15/32-32
24 600348 Bouton – Noir
25 97016970 Interrupteur – Noir
26 99260485 Écrou à tôle, Type U
27 99111515 Lentille d’éclairage
28 99271358 Lampe fluorescente, 42 W
29 99770154 Ensemble de ballast
30 99770153 Faisceau de câbles, hotte
31 97018489 Ensemble de réflecteur
32 99400052 Manchon réducteur de tension*
33 99150417 Vis, 8-18 x 0,25 tête fendue
autotaraudeuse HWH AB
34 99271426 Lampe, 4W, C-7

FENTE

4 Placez le bord avant de la lentille dans la fente. Poussez

la lentille vers le haut et emboîtez-la en place.

* Quincaillerie ordinaire – vendu séparément

SERIE APE1

CAMPANA DE COCINA
ESTILO PROFESIONAL

LEA Y CONSERVE ESTAS INSTRUCCIONES

SOLAMENTE PARA COCINAR EN CASA

Página 11

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS
SIGUIENTES PRECAUCIONES:

1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene
preguntas, comuníquese con el fabricante a la dirección o al número
telefónico que se incluye en la garantía.

2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el
suministro eléctrico al panel de servicio. Bloquee el panel de servicio
o póngale una etiqueta de seguridad para evitar que alguien conecte
accidentalmente la energía eléctrica.

3. El trabajo de instalación y cableado eléctrico (incluida la ubicación
del interruptor) debe ser realizado por personal calificado y de
conformidad con todos los códigos y normas correspondientes,
incluidos los de construcción específicos contra incendios.

4. Proporcione suficiente aire para que se lleve a cabo la combustión
y escape adecuados de los gases a través del tubo de humos
(chimenea) del equipo quemador de combustible, a fin de evitar
el contratiro. Siga las normas de los equipos de combustión tales
como las establecidas en los códigos locales y las publicadas por
la Asociación Nacional de Protección contra Incendios (National
Fire Protection Association, NFPA) y la Sociedad Americana de
Ingenieros de Calefacción, Refrigeración y Aire Acondicionado
(American Society for Heating, Refrigeration and Air Conditioning
Engineers, ASHRAE).

5. Este producto podría tener bordes afilados. Trabaje con cuidado
evitar cortadas y abrasiones durante la instalación y la limpieza.

6. Al cortar o perforar a través de la pared o del cielo raso, tenga
cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.

7. Los ventiladores con conductos siempre deben conectarse hacia el
exterior.

8. Utilice únicamente conductos metálicos.

9. Como alternativa, se puede instalar este producto con el juego de
cable de alimentación aprobado por UL y diseñado para el producto,
siguiendo las instrucciones incluidas con el cable.

10. Esta unidad debe conectarse a tierra.

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO
POR GRASA PRESENTE EN LA ESTUFA:

1. Nunca deje desatendidas las unidades de la superficie cuando
estén en ajustes altos de calor. Los alimentos en ebullición provocan
derrames grasosos y con humo que se pueden inflamar. Caliente el
aceite lentamente en ajustes de calor bajo o medio.

2. Siempre ENCIENDA la campana cuando esté cocinando a altas
temperaturas o flamee alimentos (por ejemplo crepas Suzette,
cerezas Jubilee, bistec con pimienta flameado).

3. Limpie frecuentemente los ventiladores. No se debe permitir la
acumulación de grasa en el ventilador ni en el filtro.

4. Use una cacerola del tamaño adecuado. Siempre use utensilios
de cocina que sean apropiados para el tamaño del elemento de la

superficie.

par

a

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A LAS
PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR
GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE*:

1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola
para galletas o una bandeja de metal, y después apague el quemador.
PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las
llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME
A LOS BOMBEROS.

2. NUNCA LEVANTE UNA CACEROLA INCENDIADA porque podría
sufrir quemaduras o propagar el incendio.

3. NO TRATE DE APAGAR EL FUEGO CON AGUA ni con trapos o
toallas de cocina mojados, pues ocasionará una explosión violenta
de vapor.

4. Use un extintor SÓLO si:

A. El extintor es de Clase ABC y usted sabe cómo hacerlo funcionar.
B. El incendio es pequeño y está confinado al área en la que se

inició.
C. Va a llamar al Departamento de Bomberos.
D. Puede combatir el incendio teniendo la espalda orientada hacia

una salida.

* Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad

contra incendios en la cocina) publicado por NFPA.

PRECAUCIÓN

1. Pa r a el uso de interior solamente.

2. Sólo para usarse como medio de ventilación general. No debe
usarse para la extracción de materiales ni vapores peligrosos o
explosivos.

3. Para capturar mejor las impurezas resultantes al cocinar, debe
montar la parte inferior de la campana a una altura de 18 a 24 pulg.
(46 a 61 cm) sobre la

4.

Lea la información y los requisitos que aparecen en la etiqueta de

especificaciones.

NOTA Estas instrucciones son solamente para

Si la campana se va a instalar en un sistema sin conductos:
Compre un juego de filtros sin conductos con su distribuidor o tienda

minorista local. Siga las instrucciones incluidas con este juego de filtros.
La conversión a sin conducto anula calificación ENERGY STAR ®.

Registre su producto en línea en: www.broan.com/register

instalaciones con conductos.

superficie para cocinar.

Aviso al instalador: Deje este manual con el dueño de la casa.

Aviso al dueño de la casa: En la página 12 encontrará las instrucciones de limpieza,

mantenimiento y funcionamiento.

SERIE APE1

CONDUCTO DE

TORNILLOS DE MONTAJE DE LA CAMPANA (4)

FONDO DEL
GABINETE

ORIFICIO DE ACCESO

PARA CONDUCTO VERTICAL

1315/16 pulg.

(35,4 cm )

(campana de 30 pulg.)

1615/16 pulg.

(43,0 cm)

(campana de 36 pulg.)

FRENTE DEL GABINETE

6 ⅞ pulg.
(17,5 cm)

10 ⅝ pulg.

(27 cm)

6 ¼ pulg.
(15,8 cm )

6 ¼ pulg.
(15,8 cm )

7 ½ pulg

(19 cm)

9 ⅞ pulg.

(25,1 cm)

1 ½ pulg.

(3,8 cm)

CUÑAS DE MADERA

(sólo gabinetes de

fondo empotrado)

ORIFICIO DE ACCESO

PARA CABLES

ELÉCTRICOS

(en el fondo del gabinete)

LÍNEA

CENTRAL

9 pulg.

(22,8 cm)

1315/16 pulg.

(35,4 cm )

(campana de 30 pulg.)

1615/16 pulg.

(43,0 cm)

(campana de 36 pulg.)

Página 12

LIMPIEZA Y MANTENIMIENTO

Por motivos de desempeño, apariencia y salud, limpie el filtro, el ventilador
y las superficies que tengan grasa. Utilice únicamente un trapo limpio
y una solución de detergente suave en superficies de acero inoxidable
y pintadas. Limpie los filtros completamente metálicos en el lavaplatos.

El motor está permanentemente lubricado y nunca necesitará aceite.
Si los cojinetes del motor están haciendo ruido excesivo o inusual,
reemplace el motor con el motor de servicio exacto. También debe
reemplazar el impulsor.

Utilice una lámpara fluorescente GX24Q-4 de 120 V y 42 W. Para la
lámpara de noche, use bombillas C-7 de 4 W. (Se incluyen las bombillas
con la campana.)

Los filtros de grasa, el panel inferior y el disco del ventilador deben
limpiarse con frecuencia con una solución tibia de detergente y agua. Los
filtros de grasa y el disco del ventilador pueden lavarse en un lavaplatos.

Nota: Ciertos minerales causan la decoloración de los filtros al ponerse en
contacto con los aditivos de los detergentes lavaplatos. Esta decoloración
no está cubierta por la garantía.

FUNCIONAMIENTO

ENCIENDA siempre la campana antes de comenzar a cocinar, a fin de
establecer un flujo de aire en la cocina. Después de apagar la estufa,
deje que la campana funcione durante unos cuantos minutos para
despejar el aire.

Termostato HEAT SENTRY™

La campana está equipada con un termostato Heat Sentry™. Este
dispositivo de seguridad encenderá el ventilador o aumentará su velocidad
si detecta un calor excesivo sobre la superficie de cocinado.
Si el ventilador no está encendido o si funciona a baja velocidad, el
termostato Heat Sentry™ anulará el control que tenga el ventilador y
lo hará funcionar a alta velocidad. Cuando la temperatura disminuye a
niveles normales, el ventilador regresa a su ajuste original.

Para hacer funcionar la campana, haga lo siguiente:

PREPARE EL LUGAR DONDE
SE VA A INSTALAR LA CAMPANA

TAPÓN DE TECHO

PLAFÓN

GABINETE

CAMPANACAMPANA

DE 46 cm a 61 cm (18 a 24 pulg.)
SOBRE LA SUPERFICIE PARA
COCINAR

1 Determine si la descarga de la campana va a ser vertical o

horizontal. Para descarga vertical u horizontal, coloque la red
de conductos entre el lugar donde va a instalar la campana y
el tapón de techo o tapón de pared. Para obtener los mejores
resultados, utilice una cantidad mínima de transiciones y codos.

2 Guíese por el diagrama correspondiente (a continuación) para

colocar los conductos y hacer el corte exacto para la conexión
eléctrica en el gabinete o en la pared. Para instalaciones en
sistemas sin conductos, NO haga ningún orificio de acceso para
conducto.

3 ¼ PULG. X 10 PULG. (8,3 X 25,4 CM)

3 ¼ pulg. x 10 pulg.

(8,3 x 25,4 cm)

(para descarga vertical)

CABLEADO
ELÉCTRICO
DOMÉSTICO
(parte superior o
posterior de la
campana)

TAPÓN DE
PARED

CONDUCTO DE
3 ¼ pulg. x 10 pulg.
(8,3 x 25,4 cm )
(para descarga
horizontal)

CONDUCTO VERTICAL DE

FAN

ON OFF

VENTILADOR

El interruptor de 2 posiciones (en el centro) ENCIENDE y APAG A el
ventilador.
El interruptor de 5 posiciones (a la izquierda) controla la velocidad del

ventilador.

El ventilador está APAGADO (el ventilador secundario está APAGADO).
El ventilador está ENCENDIDO a su máxima velocidad.

Mientras más pequeños sean los puntos, menor será la velocidad

LUCES

Este interruptor de 3 posiciones (a la derecha) ENCIENDE y A PA G A las
luces y controla su intensidad.

Las luces están APAGADAS.

del ventilador.

La lámpara nocturna está ENCENDIDA.
La lámpara fluorescente está ENCENDIDA.

LIGHTFAN

SERIE APE1

Página 13

CONDUCTO HORIZONTAL DE

3 ¼ PULG. X 10 PULG. (98,3 X 25,4 CM)

CUÑAS DE MADERA

(sólo gabinetes de

fondo empotrado)

3 ⅞ pulg.

(9,8 cm)

FONDO
DEL GABINETE

1315/16 pulg. (35,4 cm )

(campana de 30 pulg.)

1615/16 pulg. (43,0 cm)

(campana de 36 pulg.)

TORNILLOS DE

MONTAJE DE LA

CAMPANA (4)

FRENTE DEL

GABINETE

ORIFICIO DE ACCESO

PARA CONDUCTO HORIZONTAL

6 ¼ pulg.
(15,8 cm)

6 ¼ pulg.

(15,8 cm)

7½ pulg.

1315/16 pulg. (35,4 cm )

(campana de 30 pulg.)

1615/16 pulg. (43,0 cm)

(campana de 36 pulg.)

LÍNEA

CENTRAL

CABLES ELÉCTRICOS

3/4 pulg.
(1,9 cm)

⅛ pulg.

(0,3 cm)

(19 cm)

ORIFICIO DE

ACCESO PARA

(en la pared)

PREPARE LA CAMPANA

POSICIÓN DE DESCARGA VERTICAL

VARILLA DE

MONTAJE DEL

VENTILADOR

(2)

VENTILADOR

TUERCA

MOLETEADA (2)

POSICIÓN DE DESCARGA HORIZONTAL

VARILLA DE

MONTAJE DEL

VENTILADOR

(2)

VENTILADOR

TUERCA

MOLETEADA (2)

4 El ventilador se envía en la posición de descarga vertical.

Para cambiar el ventilador a la posición de descarga horizontal:
Retire las tuercas moleteadas de las varillas de montaje del

ventilador. Desenganche las varillas de montaje del ventilador
y gire éste a la posición de descarga horizontal. Enganche de
nuevo las varillas de montaje y apriete el ventilador en su lugar
con las tuercas moleteadas.

CUBIERTA

INFERIOR

FILTROS DE

ALUMINIO

CUBIERTA

DEL

CABLEADO

3 Quite de la campana los filtros de aluminio, la cubierta inferior

y la cubierta del cableado.

CONECTOR DEL
REGULADOR DE

TIRO/CONDUCTO

AGUJERO CIEGO DEL

CONDUCTO VERTICAL

AGUJERO CIEGO DEL

CONDUCTO HORIZONTAL

5 Abra el agujero ciego del conducto vertical o el agujero

ciego del conducto horizontal y fije el conector del
regulador de tiro/conducto con dos (2) tornillos (incluidos).

SERIE APE1

Página 14

INSTALE LA CAMPANA

ADVERTENCIA

Para reducir el riesgo de una descarga eléctrica, desconecte

6 Tienda el cable eléctrico de la casa entre el panel de servicio

7 Sostenga la campana en su posición debajo del gabinete.

8 Apriete completamente los cuatro (4) tornillos de montaje para

el suministro eléctrico al panel de servicio. Bloquee el panel
de servicio o póngale una etiqueta de seguridad para evitar
que alguien conecte accidentalmente la energía eléctrica.

TORNILLOS DE

MONTAJE (4)

CONDUCTO

y la campana. Conecte el cable eléctrico a la campana con un
conector apropiado.

Asegúrese de que el conector del regulador de tiro/conducto en­tre a los conductos y que el regulador de tiro pueda abrirse y
cerrarse libremente.

afianzar la campana al gabinete.

CABLE
ELÉCTRICO
DE LA CASA

REEMPLAZO DE LA LÁMPARA

LENTE

DE LA

LÁMPARA

LENGÜETA

1 Jale hacia adelante la lengüeta de la lente de la lám-

para, para quitar la lente.

LÁMPARA

CONECTE EL CABLEADO

TORNILLO

VERDE DE

CONEXIÓN

A TIERRA

CABLE ELÉCTRICO

HE0059

DE LA CASA

9 Conecte el cable eléctrico de la casa al cableado de la campa-

na de cocina: cable NEGRO con NEGRO, BLANCO con BLAN­CO y VERDE o SIN FORRO al tornillo de tierra VERDE.

FINALICE LA INSTALACIÓN

10 Instale nuevamente la cubierta para cableado, la cubierta inferior

y los filtros que quitó en el paso 3.

BASE DE LA

LÁMPARA

ATENCIÓN: las lámparas pueden estar calientes!

Consulte el embalaje para más información.

2 Sujete la lámpara en la base, incline la lámpara hacia tire

hacia afuera para extraerlo.

SERIE APE1

Página 15

LÁMPARA

DE NOCHE

LÁMPARA

FLUORESCENTE

3 Reemplace las lámparas. Usa una lámpara fluorescente

de 42 W de tipo GX24Q-4 y inclinar la lámpara hasta la
posición. Para la lámpara de noche, utilice una bombilla
C-7 de 4 W.

PIEZAS DE REPUESTO

CLAVE N.º PIEZA N.º DESCRIPCIÓN

1 97018487 Conjunto soldado del panel de
funciones – Plata
2 97007631 Cubierta inferior – Plata
3 97017429 Conjunto del regulador de tiro
4 97007656 Conjunto de la cubierta para los
cables
5 97017428 Conjunto del soporte para el
termostato
6 98006546 Cubierta del portalámpara
7 99400084 Separador de casquillo Heyco
N.º 2873
8 99010348 Filtro de aluminio (cant. 2)
9 99420464 Varilla de montaje del ventilador
10 99150617 Tornillo metálico cabeza redonda
N.º 8-18 x 0.375*
11 99170245 Tornillo metálico Phillips cabeza
hexagonal N.º 8-18 x 0.375*
12 99260476 Tuerca para varilla de montaje
del ventilador
13 97007313 Caja de la espiral del ventilador
14 99100491 Buje de aislamiento del motor
15 98005212 Anillo retenedor del motor
16 99080597 Motor
17 99020142 Disco del ventilador, giro a la
derecha
18 99020143 Disco del ventilador, giro a la
izquierda
19 99400055 Buje de cierre Heyco
20 99500323 Espuma de PVC
21 98010342 Anillo de entrada
22 99260491 Tuerca hexagonal, 3/8-32
23 99260470 Tuerca hexagonal, 15/32-32
24 600348 Perilla – Negra
25 97016970 Interruptor – Negro
26 99260485 Tuerca metálica tipo U
27 99111515 Lente de luz
28 99271358 Lámpara fluorescente, 42 W
29 99770154 Conjunto de estabilizador
30 99770153 Arnés de cables para campana
31 97018489 Conjunto del reflector
32 99400052 Buje de liberación de tensión*
33 99150417 Tornillo, 8-18 x 0.25 SR SLT
HWH AB
34 99271426 Lámpara, 4W, C-7

RANURA

4 Coloque el borde delantero de la lente de la lámpara en la

ranura. Empuje la lente hacia arriba y fíjela en su lugar.

* Herraje estándar, se puede comprar en la localidad.

WARRANTY / GARANTIE / GARANTÍA

SERIES / SÉRIE / SERIE APE1

Page 16

Broan-NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one year from
the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS, FUSES, FILTERS, DUCTS, ROOF CAPS, WALL CAPS

AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse,
negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.

BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WAR­RANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR
PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number below, (b) give the model number and part identification and (c) describe the

nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711

Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 877-896-1119

Broan-NuTone garantit à l’acheteur consommateur original de ses produits qu’ils sont exempts de vice de matériaux ou de fabrication pour une période d’un an à compter de la date d’achat
original. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON LIMITÉES AUX GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE
DANS UN BUT PARTICULIER.

Durant cette période d’un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement tout produit ou pièce qui s’avèrera défectueux et ayant été utilisé normalement et d’une
manière non abusive.

CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS,
CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) l’entretien et le service normal ou (b) tout produit ou pièce
endommagé à la suite d’un mauvais usage, d’une négligence, d’un accident, d’un entretien inadéquat ou d’une réparation (autre que par Broan-NuTone), d’une mauvaise installation ou d’une
installation non conforme au mode d’installation recommandé.

La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie exprimée. Certains États ou provinces ne permettent pas de limitation de la durée d’une
garantie implicite. Cette condition ne s’applique donc peut-être pas dans votre cas.

L’ENGAGEMENT DE BROAN-NUTONE À RÉPARER OU À REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE
NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX AYANT UN LIEN DIRECT OU INDIRECT AVEC L’UTILISATION OU LA PERFORMANCE DE SES
PRODUITS. Certains États ou provinces ne permettent pas l’exclusion ou la limitation de dommages directs ou indirects. Cette condition ne s’applique donc peut-être pas dans votre cas.

Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d’autres droits qui varient d’une province à l’autre ou d’un État à l’autre. Cette garantie annule toutes les garanties
précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou numéro de téléphone mentionnée ci-dessous, (b) donner le numéro de modèle et l’identification de la pièce
et (c) décrire la nature de tout défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d’achat original du produit
en question.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 877-896-1119

BROAN-NUTONE ONE YEAR LIMITED WARRANTY

GARANTIE LIMITÉE DE UN AN DE BROAN-NUTONE

Broan-NuTone garantiza al consumidor comprador original de sus productos que dichos productos carecerán de defectos en materiales o en mano de obra por un período de un año a
partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIAL­IZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin costo alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones
normales de servicio y uso.

LA PRESENTE GARANTÍA NO CUBRE LOS TUBOS FLUORESCENTES NI SUS ARRANCADORES, BOMBILLAS DE HALÓGENO E INCANDESCENTES, FUSIBLES, FILTROS, CONDUCTOS,
TAPONES DE TECHO O PAREDES Y DEMÁS ACCESORIOS PARA CONDUCTOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o piezas que hayan
sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean Broan­NuTone), instalación defectuosa, o instalación contraria a las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de
expiración de una garantía implícita, por lo que la limitación antes mencionada puede no aplicarse a usted.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN-NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL
COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN A RAIZ
DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada
puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías
anteriores.

Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al número de teléfono que se menciona abajo, (b) dar el número del modelo y la identifi­cación de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe de presentar evidencia
de la fecha original de compra.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 877-896-1119

GARANTIA BROAN-NUTONE LIMITADA POR UN AÑO

99044695B
