FAN/LIGHT COMBINATION VENTILATORS / VENTILADORES CON LÁMPARA
MODELS / MODELOS 678 • 678MX • 679 • 679FLT • 680 • 680FLT
READ AND SAVE THESE
INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in
the warranty.
2. Before servicing or cleaning unit, switch power off at
service panel and lock the service disconnecting means
to prevent power from being switched on accidentally.
When the service disconnecting means cannot be
locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done
by a qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent backdrafting. Follow
the heating equipment manufacturer’s guideline and
safety standards such as those published by the
National Fire Protection Association (NFPA), and the
American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the local code
authorities.
5. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. If this unit is to be installed over a tub or shower, it
must be marked as appropriate for the application and
be connected to a GFCI (Ground Fault Circuit Interrupter) - protected branch circuit.
8. Never place a switch where it can be reached from a
tub or shower.
9. Fluorescent models only: Do not use a dimmer
switch to control the light of this unit.
10. This unit must be grounded.
CAUTION
1. For general ventilating use only. Do not use to
exhaust hazardous or explosive materials and
vapors.
2. This product is designed for ceiling installation
only. This product is designed for installation in
ceilings up to a 12/12 pitch. Ductwork must point
up. DO NOT MOUNT THIS PRODUCT IN A
WALL.
3. To avoid motor bearing damage and noisy and/
or unbalanced impellers, keep drywall spray,
construction dust, etc. off power unit.
4. Please read specification label on product for
further information and requirements.
Installer: Leave this manual with the
homeowner.
Homeowner: Use and Care information
on page 4.
!
TYPICAL INSTALLATIONS
POWER CABLE
MOUNTING TABS
CEILING
JOIST
CEILING
MATERIAL
HOUSING MOUNTED DIRECTLY TO JOIST
2x6 (or larger) Discharge parallel to joists.
POWER CABLE
2 x 4
CEILING
JOIST or
TRUSS
CEILING
MATERIAL
HOUSING MOUNTED TO 2x4 TRUSS
Requires additional framing for mounting tabs.
Discharge parallel to joists.
POWER CABLE
"I"
CEILING
JOIST
MATERIAL
HOUSING MOUNTED TO “I” JOIST
Requires additional framing for mounting tabs.
Discharge parallel to joists.
POWER CABLE
MOUNTING TABS
HOUSING
CEILING
MATERIAL
HOUSING MOUNTED TO ADDITIONAL FRAMING
Discharge 900 to joists.
POWER CABLE
MOUNTING TABS
HOUSING
2 x 4
CEILING
CEILING
MATERIAL
JOIST or
TRUSS
HOUSING MOUNTED TO 2x4 TRUSS
Requires additional framing for mounting tabs.
Discharge 900 to joists.
POWER CABLE
MOUNTING TABS
HOUSING
"I"
CEILING
JOIST
MATERIAL
HOUSING MOUNTED TO “I” JOIST
Requires additional framing for mounting tabs.
Discharge 900 to joists.
Additional framing must be a 2x6 (minimum height), at
*
least 9-inches long.
GRILLE
GRILLE
HOUSING
GRILLE
MOUNTING
TABS
HOUSING
GRILLE
MOUNTING
HOUSING
GRILLE
4" ROUND
DUCT
4" ROUND
DUCT
ADDITIONAL
4" ROUND
DUCT
GRILLE
ADDITIONAL
FRAMING
ADDITIONAL
TABS
ADDITIONAL
FRAMING
FRAMING
ADDITIONAL
FRAMING
FRAMING
"I"
JOIST
*
2 x 4
CEILING
*
JOIST or
TRUSS
JOIST
*
*
2 x 4
CEILING
JOIST or
TRUSS
*
CEILING
JOIST
"I"
LEA Y CONSERVE ESTAS
INSTRUCCIONES
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:
1. Utilice esta unidad solamente de acuerdo con las
instrucciones del fabricante. Si tiene preguntas
comuníquese con el fabricante a la dirección o al número
telefónico que se indica en la garantía.
2. Antes de dar servicio o limpiar la unidad, interrumpa el
suministro de energía en el panel de servicio y bloquee los
dispositivos de desconexión para evitar la reinstalación accidental de la energía. Cuando no se puedan bloquear los
dispositivos de desconexión, fije seguramente en el panel
de servicio un medio de advertencia que sea visible, como
por ejemplo una etiqueta.
3. Una persona o personas calificadas deben realizar el
trabajo de instalación y el cableado eléctrico, de acuerdo
con todos los códigos y normas aplicables, inclusive los
códigos y normas de construcción para evitar incendios.
4. Se necesita suficiente aire para que se realice la combustión
y la descarga de gases adecuadas a través de la chimenea
del equipo para quemar combustible a fin de evitar las
corrientes de inversión. Observe los lineamientos del
fabricante del equipo de calefacción y las normas de
seguridad, como por ejemplo las publicadas por la Asociación
Nacional de Protección contra Incendios (National Fire Protection Association: NFPA), y la Sociedad Americana de
Ingenieros en Calefacción, Refrigeración y Sistemas de
Acondicionamiento de Aire (American Society for Heating,
Refrigeration and Air Conditioning Engineers: ASHRAE), y
los códigos locales.ditioning Engineers (ASHRAE), and the
local code authorities.
5. Cuando corte o perfore la pared o el cielo raso, tenga
cuidado de no dañar el cableado eléctrico ni otras
conexiones de servicios que se encuentren ocultas.
6. Los ventiladores con conductos siempre deben tener salida
hacia el exterior.
7. Si se va a instalar esta unidad sobre una tina o ducha, debe
marcarse que es apropiada para esta aplicación y
conectarse a un GFCI (interruptor accionado por pérdida
de conexión a tierra) en un circuito de derivación protegido.
8. Nunca coloque el interruptor en un lugar en donde se pueda
alcanzar desde la tina o ducha.
9. Modelos fluorescentes solamente: No emplee un
interrupto reductor para controlar la luz de esta unidad.
10. Esta unidad debe conectarse a tierra.
PRECAUCIÓN
1. Esta unidad debe usarse solamente para ventilación general. No la utilice para la descarga de materiales ni vapores
peligrosos o explosivos.
2. Este producto está diseñado solamente para instalarse en
el cielo raso. Este producto está diseñado para instalarse
en cielos rasos con una pendiente de hasta 12/12. El sistema
de conductos debe apuntar hacia arriba. NO MONTE
ESTE PRODUCTO EN LA PARED.
3. Para evitar causar daño a los cojinetes del motor y pistones
impulsores ruidosos y/o no balanceados, mantenga los
aerosoles para pirca, el polvo de construcción, etc. lejos del
motor.
4. Por favor consulte la información y los requerimientos
adicionales contenidos en la etiqueta de especificaciones
que se encuentra en el producto.
A la persona que realiza la instalación:
Deje este manual con el dueño de la
casa.
Al dueño de la casa: Las instrucciones
de operación y limpieza se encuentran
en la página 4.
!
CUBIERTA
VEGUETA
DEL
TECHO
ALETAS DE
MONTAJE
REJILLA
MATERIAL
DEL TECHO
CABLE DE ALIMENTACIÓN
ALETA DE
MONTAJE
REJILLA
MATERIAL DEL
TECHO SUSPENDIDO
CABLE
DE ALIMENTACIÓN
CONDUCTO
REDONDO DE
4" (10.2 CM)
CUBIERTA
INSTALACIONES TÍPICAS
TYPICAL INSTALLATIONS
4" ROUND
DUCT
HOUSING
POWER
CABLE
MOUNTING
TAB
INSTALACIONES TÍPICAS
CUBIERTA MONTADA
DIRECTAMENTE EN LA VIGUETA
2x6 (o más grande). Descarga paralela a las viguetas.
CABLE DE ALIMENTACIÓN
VIGUETA O
VIGA DE
2x4 DE
CIELO
RASO
MATERIAL
DE CIELO RASO
ALETAS DE
MONTAJE
REJILLA
CUBIERTA
ESTRUCTURA
ADICIONAL*
VIGUETA O
VIGA DE
2x4 DE
CIELO
RASO
CUBIERTA MONTADA EN UNA VIGA DE 2x4
Se requiere una estructura adicional para las aletas
de montaje. Descarga paralela a las viguetas.
CABLE DE ALIMENTACIÓN
VIGUETA
MATERIAL
"
I
"
DE CIELO RASO
ALETAS DE
MONTAJE
CUBIERTA
REJILLA
ESTRUCTURA
ADICIONAL*
VIGUETA
"
I
"
CUBIERTA MONTADA EN UNA VIGUETA “I”
Se requiere una estructura adicional para las aletas
de montaje. Descarga paralela a las viguetas.
CONDUCTO
CABLE
DE ALIMENTACIÓN
MATERIAL
DEL TECHO
REDONDO DE
4" (10.2 CM)
ALETAS DE MONTAJE
CUBIERTA
ESTRUCTURA
REJILLA
ADICIONAL*
VIGUETA
DEL TECHO
CUBIERTA MONTADA EN UNA ESTRUCTURA ADICIONAL
Descarga a 90º de las viguetas.
CONDUCTO
ALIMENTACIÓN
VIGUETA
O VIGA DE
2x4 DE
CIELO
RASO
CABLE DE
DE CIELO RASO
REDONDO
DE 4" (10,2 CM)
ALETAS DE MONTAJE
CUBIERTA
MATERIAL
REJILLA
ESTRUCTURA
ADICIONAL*
VIGUETA
O VIGA DE
2x4 DE
CIELO
RASO
CUBIERTA MONTADA EN UNA VIGA DE 2x4
Se requiere una estructura adicional para las aletas
de montaje. Descarga a 90º de las viguetas.
CABLE DE
ALIMENTACIÓN
CONDUCTO
REDONDO DE
4" (10,2 CM)
ALETAS DE MONTAJE
SUSPENDED
CEILING MATERIAL
GRILLE
SUSPENDED CEILINGS
Housing hung with wires - 3-point mount.

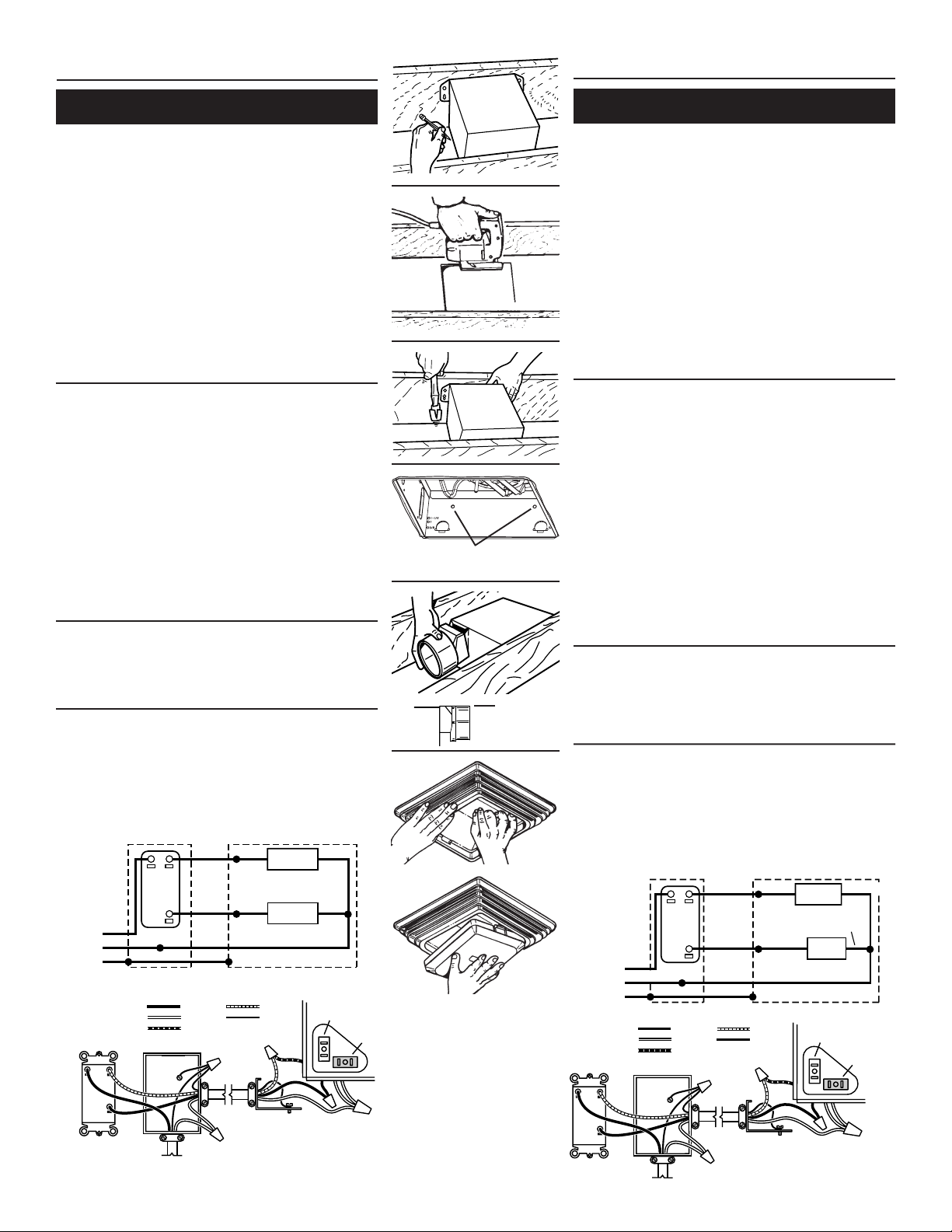

INSTALL THE HOUSING
THE FOLLOWING INSTALLATION ILLUSTRATIONS
SHOW 2 X 6 JOISTS. IF YOU HAVE A TRUSS OR
“I”-JOIST INSTALLATION, MOUNT THE VENTILATOR TO THE ADDITIONAL FRAMING IN THE SAME
MANNER. (Additional framing must be a 2x6 (minimum height), at least 9-inches long.)
1. Choose the location for your fan in the ceiling. For
best possible performance, use the shortest
possible duct run and a minimum number of
elbows.
2. Position mounting
brackets against joist so
that bottom edge of
housing will be flush with
finished ceiling.
Additional positioning
feature for 5/8”, 1”, & 11/4” thick ceiling
material:
Holes in corners of
housing are labeled with various ceiling material
thicknesses. Position housing so bottom edge of
joist is visible through a matched set of holes. The
housing is now in the proper position for that ceiling
material thickness.
Additional positioning feature for 1/2” thick
ceiling material:
Bend two tabs, on side of housing,
until tabs contact underside of joist.
Mark the keyhole slot on both mounting brackets.
3. Set housing aside and drive
nails partially into joist at the
top of both keyhole marks.
- PLEASE NOTE -
New Construction
HOLES
OROFICIOS
TAB
ALETA
1-1/4
1
5/8
BORDE INFERIOR DE LA VIGUETA
900 outward. Lift housing
BOTTOM EDGE OF JOIST
Cubierta montada con cables. Montaje de tres puntos.
TECHOS SUSPENDIDOS
INSTALACIÓN DE LA CUBIERTA
LAS SIGUIENTES ILUSTRACIONES DE LA
INSTALACIÓN MUESTRAN VIGUETAS DE 2 X 6. SI LA
INSTALACIÓN ES EN UNA VIGA O EN UNA VIGUETA
EN “I”, MONTE EL VENTILADOR EN LA ESTRUCTURA
ADICIONAL DE LA MISMA MANERA. (La estructura
adicional debe ser un tramo de 2x6 (altura mínima), de al
menos 9 pulgadas (23 cm) de largo.)
1. Seleccione la ubicación del ventilador con lámpara en el
cielo raso. Para obtener el mejor rendimiento posible,
utilice un tramo de conductos lo más corto posible y un
están marcados con varios espesores del material del
cielo raso. Coloque la cubierta de manera que el borde
inferior de la vigueta sea visible a través del conjunto de
orificios que coinciden. Ahora la cubierta se encuentra
en la posición adecuada para ese espesor del material
del cielo raso.
Característica adicional para la colocación en
material de cielo raso de ½” (1.3 cm):
Doble a 90º y hacia afuera las dos aletas que se
encuentran a los costados de la cubierta. Levante la
cubierta hasta que las aletas entren en contacto con la
cara inferior de la vigueta.
Marque el orificio con forma de cerradura de ambas
abrazaderas de montaje.
- POR FAVOR NOTE -
Construcción nueva
Construcción nueva
número mínimo de codos.
2. Coloque las abrazaderas de
montaje contra la vigueta, de
manera que el borde inferior de
la cubierta quede al ras del
cielo raso terminado.
Característica adicional para
la colocación en material de
cielo raso de 5/8” (1.6 cm), 1”
(2.5 cm) y 1 ¼” (3.2 cm):
Los orificios que se encuentran
en las esquinas de la cubierta
3. Coloque la cubierta a un lado e
introduzca parcialmente los
clavos en la vigueta, en la parte
superior de ambas marcas de los
orificios en forma de cerradura.
Se requiere una estructura adicional para las aletas
de montaje. Descarga a 90º de las viguetas.
La estructura adicional debe ser un tramo de 2x6 (altura
*
mínima), de al menos 9 pulgadas (23 cm) de largo.
CUBIERTA MONTADA EN UNA VIGUETA “I”
VIGUETA
"
I
"
CUBIERTA
MATERIAL
DE CIELO RASO
REJILLA
ESTRUCTURA
ADICIONAL*
VIGUETA
"
I
"
4. Hang housing from nails and
pound nails tight. To ensure a
noise-free mount, pound
another nail through the top
hole of each mounting tab.
2
4. Suspenda la cubierta con los
clavos e introduzca los clavos
completamente. Para asegurar
un montaje sin ruido, coloque
otro clavo en el orificio superior
de cada aleta de montaje.
INSTALL THE HOUSING
CAJA DEL CONMUTADOR
LAMP.
VENT.
CONTROL DOBLE
(se vende por separado)
BLANCO
NEGRO
ROJO
TIERRA
(desnudo)
PLACA DE
CONEXIONES
LÍNEA DE ENTRADA
DE 120 VCA
AZUL
RECEPTÁCULO
BLANCO (LAMP.)
RECEPTÁCULO
NEGRO (VENT.)
NEGRO
COMM.
VENT.
AZUL
NEGRO
BLANCO
LAMP.
(BLNC.)
TIERRA
VENT.
(NEG.)
UNIDAD
CAJA DE CONMUTADOR
COMM.
LAMP.
LÍNEA
DE ENT.
NEGRO
ROJO
BLANCO
TIERRA
BLANCO
BLANCO
INSTALACIÓN DE LA CUBIERTA
Existing Construction
1. Choose the location for your fan/light in the ceiling. For best
possible performance, use the shortest possible duct run and a
minimum number of elbows.
2. In attic, position mounting brackets against joist. Trace outline
of housing on ceiling material.
3. Set housing aside and cut ceiling opening slightly larger than
marked.
4. Place housing in opening so that its bottom edge is flush with
finished ceiling. Nail to joist through keyhole on both sides. To
ensure a noise-free installation, drive another nail through the
top hole of each mounting bracket.
5. Additional mounting holes are provided for installations where
access from above is inconvenient or not possible. Nail or screw
housing directly to joists or framing.
INSTALL THE DUCTWORK
NOTE: The duct connector has a counter-balanced damper flap. The
flap will be "open" approx. 1" when duct connector is attached to
housing. This design permits insulation to be in direct contact with fan/
light housing per UL (Underwriters Laboratories) standards. The
slightest backdraft, however, will close the damper flap, preventing
air from entering unit or finished space.
1. Snap the damper/duct connector onto housing. Make sure that
tabs on the connector lock into slots in housing. Top of damper/
duct connector should be flush with top of housing.
2. Connect 4” round duct to damper/duct connector and extend
duct to outside through a roof or wall cap. Check damper to
make sure that it opens freely. Tape all duct connections to
make them secure and air tight.
CONNECT THE WIRING
1. Wire unit following diagram. Run electrical cable as direct as
possible to unit. Do not allow cable to touch sides or top of unit
after installation is complete.
ATTACH THE GRILLE
1. Slide light reflector into front of grille opening. Plug light into
WHITE receptacle. Place grille / reflector combination over
protruding screw, and fasten in place using acorn nut provided.
HAND TIGHTEN acorn nut 1/4 turn after it is snug.
2. Install light bulb (not included). (See next page for type and size
for your model.) Insert one tab on light lens into a slot in the grille
/ reflector combination. Squeeze other tab slightly and snap into
remaining slot.
LIGHT
SWITCH
RED
BLU
LIGHT
(WHITE)
WHT
ADDITIONAL MOUNTING HOLES
ORIFICIOS DE MONTAJE ADICIONALES
FLUSH
AL RAS
Construcción existente
1. Seleccione la ubicación del ventilador con lámpara en el cielo raso.
Para obtener el mejor rendimiento posible, utilice en tramo de
conductos lo más corto posible y un número mínimo de codos.
2. En el entretecho, coloque las abrazaderas de montaje contro la vigueta.
Trace el perímetro de la cubierta en el material del techo.
3. Coloque la cubierta a un lado y haga una abertura en el techo
ligeramente más grande que el perímetro marcado.
4. Coloque la cubierta en la abertura de manera que su borde inferior
quede al ras del cielo raso terminado. Clave la cubierta en la vigueta
a través del orificio en forma de cerradura, en ambos lados. Para
asegurar un montaje sin ruido, coloque otro clavo en el orificio superior de cada aleta de montaje.
5. En la cubierta se pueden encontrar orificios de montaje adicionales
para aquellas instalaciones en las que es inconveniente o imposible el
acceso desde arriba. Clave o atornille la cubierta directamente en las
viguetas o el armazón.
INSTALACIÓN DE LOS CONDUCTOS
NOTA: El conector del conducto tiene una aleta compensadora para el
regulador de tiro La aleta estará “abierta” aproximadamente 1” (2.5 cm)
cuando el conector del conducto se sujete a la cubierta. Este diseño permite
que el material de aislamiento esté en contacto directo con la cubierta del
ventilador con lámpara de acuerdo con las normas de UL (Underwriters
Laboratories). Sin embargo, la más ligera corriente invertida cerrará la aleta
del regulador de tiro, evitando así la entrada de aire a la unidad o al espacio
terminado.
1. Conecte a presión el conector del regulador de tiro/conducto en la cubierta.
Asegúrese de que las aletas del conector queden fijas en las ranuras de
la cubierta. La parte superior del conector del regulador de tiro/conducto
debe quedar al ras de la parte superior de la cubierta.
2. Conecte el conducto redondo de 4” (10.2 cm) en el conector del regulador
de tiro/conducto y extienda el conducto hasta el exterior a través de una
tapa de techo o de pared. Revise el regulador de tiro para asegurarse de
que abre libremente. Coloque cinta en todas las conexiones de los
conductos para asegurarlas y hacerlas herméticas.
CONEXIÓN ELÉCTRICA
1. Conecte la unidad de acuerdo con este diagrama. Extienda el cable
eléctrico a la unidad tan directamente como sea posible. No permita
que el cable toque los costados ni la parte superior de la unidad después
de que la instalación esté terminada.
CONEXIÓN DE LA REJILLA
1. Deslice el reflector de la lámpara enfrente de la abertura para la rejilla.
Enchufe la lámpara en el receptáculo BLANCO. Coloque el conjunto
rejilla/reflector sobre el tornillo que sobresale, y fíjelo usando la tuerca
de caperuza que se proporciona. APRIETE CON LA MANO la tuerca
de caperuza ¼ de vuelta después de que esté ajustada.
2. Instale el foco de la lámpara (no incluido). (Vea la paginación siguiente
para el tipo y la talla para su modelo.) Introduzca una de las aletas del
lente de la lámpara en la ranura del conjunto rejilla/reflector. Comprima
ligeramente la otra aleta y conéctela a presión en la otra ranura.
VENT
SWITCH
LINE
IN
DUAL CONTROL
(purchase separately)
LIGHT
FAN
BLK
WHT
GRD
SWITCH BOX
SWITCH BOX
120 VAC
LINE IN
BLK
WHT
GRD
BLACK
WHITE
BLUE
BLK
VENT
(BLACK)
UNIT
RED
GROUND
(bare)
WIRING
PLATE
WHT
WHITE
RECEPTACLE
(LIGHT)
BLACK
RECEPTACLE
(FAN)
3
USE AND CARE
WARNING: DISCONNECT ELECTRICAL POWER SUPPLY AND LOCK OUT SERVICE PANEL BEFORE CLEANING OR SERVICING THIS UNIT.
BULB REPLACEMENT
Remove lens by gently depressing sides and pull down.
Models 678, 678MX, 679 & 680:
Use 100 Watt maximum incandescent bulb.
Models 679FLT & 680FLT:
Use only the following 13 Watt fluorescent lamps: Broan 97016889, Sylvania CF13DD/
E/827 or CF13DD/E/830, Philips PL-C 13W/827/4P/ALTO or PL-C 13W/830/4P/ALTO,
General Electric F13DBX/SPX27/4P or F13DBX/SPX30/4P, NEMA Type CFQ13W/
G24q/827 or CFQ13W/G24q/830.
MOTOR LUBRICATION
The motor is permanently lubricated. Do not oil or disassemble motor.
CLEANING
TO CLEAN LENS AND GRILLE:
Remove light lens and bulb. Remove nut in center of reflector and lower assembly.
CAUTION: Grille and reflector are separate units. Unplug light from WHITE
receptacle. Plastic parts can be cleaned with mild, soapy water (use a mild
detergent, such as dishwashing liquid) and dried with a soft cloth. Do not use
abrasive cloth, steel wool pads, or scouring powders.
TO CLEAN FAN ASSEMBLY:
Unplug fan assembly (BLACK receptacle). To remove motor plate: Find the single tab on
the motor plate (located next to the receptacles). Push up near motor plate tab while
pushing out on side of housing. Or insert a straight-blade screwdriver into slot in housing
(next to tab) and twist screwdriver. Gently vacuum fan, motor and interior of housing.
METAL AND ELECTRICAL PARTS SHOULD NEVER BE IMMERSED IN WATER.
WARRANTY
Broan-NuTone warrants to the original consumer purchaser of its products that such products will be free from
defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO
OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or
part which is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND TUBES. This warranty does
not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse,
negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or
installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some
states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE
PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE
LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION
WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state.
This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number below,
(b) give the model number and part identification and (c) describe the nature of any defect in the product or part.
At the time of requesting warranty service, you must present evidence of the original purchase date.
BROAN-NUTONE ONE YEAR LIMITED WARRANTY
Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
SERVICE PARTS / PIEZAS DE SERVICIO
KEY PART NO.
No. CLAVE No. PIEZA DESCRIPTION/DESCRIPCIÓN
1 97013578 Light Lens/Lente de la lámpara
2 97005316 Acorn Nut/Tuerca de caperuza
3 99770029 Bulb Holder/Portabulbo (678, 678MX, 679, 680)
4 97014211 Light Reflector/Reflector de la lámpara (678, 678MX, 679, 680)
97014212 Light Reflector Assembly (678, 678MX, 679, 680) (includes Key Nos. 3 & 4)
*
5 97016895 Light Reflector Assembly (679FLT, 680FLT)
6 97013974 Grille/Rejilla
7 97014926 Motor Plate/Placa del motor
8 99080521 Motor (678)
99080546 Motor (678MX)
99080522 Motor (679, 679FLT)
9 99080517 Motor (680, 680FLT)
10 99111002 Impeller/Pistón impulsor (678, 678MX)
11 99110446 Impeller/Pistón impulsor (679, 679FLT)
12 99020276 Impeller/Pistón impulsor (680, 680FLT)
13 99260428 Motor Nut (678, 678MX, 679, 679FLT) (2 req.)
99260425 Motor Nut (680, 680FLT) (2 req.)/Tuerca del motor (680, 680FLT) (se req. 2)
14 99150582 Grille Screw/Tornillo de la rejilla
97015163 Blower Assembly/Conjunto del ventilador (678)
*
97016208 Blower Assembly/Conjunto del ventilador (678MX)
*
97015165 Blower Assembly/Conjunto del ventilador (679, 679FLT)
*
97015157 Blower Assembly (680, 680FLT) (Blower Assemblies include Motor, Impeller, 7, 13 & 14)
*
15 99270982 Receptacle (Black)/Receptáculo (negro)
16 99270981 Receptacle (White)/Receptáculo (blanco)
17 98009612 Wire Panel/Panel del cableado
97015171 Wire Panel Assembly (includes Key Nos. 15,16,17)/ Conjunto del panel de cableado (incluye Clave No. 15,16,17)
*
18 97014922 Housing/Cubierta
19 97014185 Damper/Duct Connector/Conector del regulador de tiro/conducto
20 98008868 Wiring Plate/Placa de conexiones
21 99150575 Screw, #8-18 x .375/Tornillo, #8-18 x .375
22 99150471 Ground Screw/Tornillo de conexión a tierra
Not shown assembled.
*
Order replacement parts by “PART NO.” - not by “KEY NO.”
Conjunto del reflector de la lámpara (678, 678MX, 679, 680)
(incluye Clave No. 3 y 4)
Conjunto del reflector de la lámpara (679FLT, 680FLT)
Tuerca del motor (678, 679, 679FLT) (se req. 2)
Conjunto del ventilador (680, 680FLT) (Conjuntos del ventiladores incluye Motor, Pistón impulsor, Clave Nos. 7, 13 y 14)
INSTRUCCIONES DEOPERACIÓN Y LIMPIEZA
ADVERTENCIA: ANTES DE LIMPIAR O DAR SERVICIO ESTA UNIDAD, DESCONECTE EL SUMINISTRO DE ENERGÍA Y BLOQUEE EL PANEL DE SERVICIO.
REEMPLAZO DEL FOCO
Quite el lente comprimiendo ligeramente los lados y halándolas hacia abajo.
Modelos 678, 678MX, 679 & 680:
Utilice un foco incandescente de 100 wats como máximo.
Modelos 679FLT y 680FLT:
Utilice solamente las lámparas fluorescentes siguientes de 13 vatios: Broan 97016889, Sylvania CF13DD/
E/827 or CF13DD/E/830, Philips PL-C 13W/827/4P/ALTO or PL-C 13W/830/4P/ALTO, General Electric
F13DBX/SPX27/4P or F13DBX/SPX30/4P, NEMA Type CFQ13W/G24q/827 or CFQ13W/G24q/830.
LUBRICACIÓN DEL MOTOR
El motor está permanentemente lubricado. No lubrique ni desmonte el motor.
LIMPIEZA
PARA LIMPIAR EL LENTE Y LA REJILLA:
Quite el lente de la lámpara y el foco. Quite la tuerca que se encuentra en el centro del reflector y baje el
conjunto.
PRECAUCIÓN: La rejilla y el reflector son unidades separadas. Desenchufe la lámpara del receptáculo
BLANCO. Las piezas de plástico se pueden limpiar con una solución suave de agua y jabón (use un
detergente suave, como por ejemplo líquido para lavar vajilla) y séquelas con un paño suave. No use tela
abrasiva, almohadillas de estropajo de acero ni polvos desengrasadores.
PARA LIMPIAR EL CONJUNTO DEL VENTILADOR:
Desenchufe el conjunto del ventilador (receptáculo NEGRO). Para quitar la placa del motor: Localice la
aleta de la placa del motor (se encuentra junto a los receptáculos). Empuje hacia arriba la aleta de la placa
del motor mientras empuja hacia afuera el costado de la cubierta. O bien, introduzca un destornillador de
punta recta en la ranura de la cubierta (junto a la aleta) y haga girar el destornillador. Con una aspiradora
limpie suavemente el ventilador, e motor y el interior de la cubierta. NUNCA DEBE SUMERGIR EN
AGUA LAS PIEZAS METÁLICAS NI LAS ELÉCTRICAS.
GARANTIA
Broan-NuTone garantiza al consumidor comprador original de sus productos que dichos productos carecerán de defectos en
materiales o en mano de obra por un período de un año a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS,
EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD
PARA UN PROPOSITO PARTICULAR.
Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin costo alguno cualquier producto
o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.
ESTA GARANTIA NO SE APLICA A TUBOS Y ARRANCADORES DE LAMPARAS
FLUORESCENTES. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o piezas que hayan sido
utilizadas de forma errónea, negligente, que hayan causado un accidente, o que hayan sido reparadas o mantenidas
inapropiadamente (por otras compañías que no sean Broan-NuTone), instalación defectuosa, o instalación contraria a las instrucciones
de instalación recomendadas.
La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía expresa. Algunos
estados no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por lo que la limitación antes
mencionada puede no aplicarse a usted.
LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN-NUTONE, DEBERA
SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA
RESPONSABLE POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN A RAIZ DEL USO
O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de daños incidentales o consiguientes,
por lo que la limitación antes mencionada puede no aplicarse a usted.
Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales varían de estado
a estado. Esta garantía reemplaza todas las garantías anteriores.
Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al número de teléfono que se menciona
abajo, (b) dar el número del modelo y la identificación de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto
o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe de presentar evidencia de la fecha original de compra.
Broan-NuTone LLC, 926 West State Street Hartford, WI 53027 (1-800-637-1453)
2
1
4
GARANTIA BROAN-NUTONE LIMITADA POR UN AÑO
6
5
7
3
4
No ilustrado ensamblado.
*
Pida piezas de servicio dando como referencia el No. DE
*
PIEZA, no el No. DE CLAVE.
13
19
22
20
21
17
16
12
9
14
11
15
18
8
10
99043780A
Loading...
