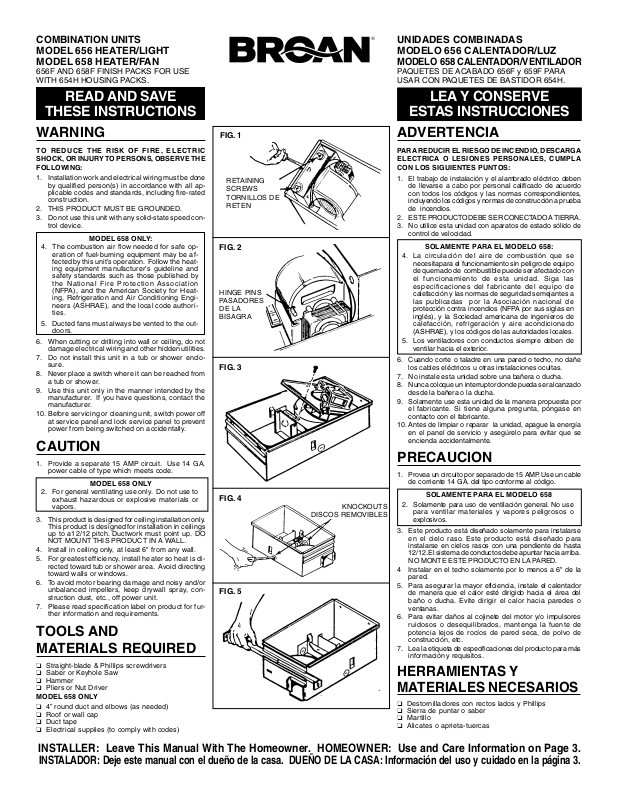

Broan 656, 658 Installation Guide

COMBINATION UNITS
MODEL 656 HEATER/LIGHT
MODEL 658 HEATER/FAN

656F AND 658F FINISH PACKS FOR USE
WITH 654H HOUSING PACKS.

UNIDADES COMBINADAS
MODELO 656 CALENTADOR/LUZ
MODELO 658 CALENTADOR/VENTILADOR

PAQUETES DE ACABADO 656F y 659F PARA
USAR CON PAQUETES DE BASTIDOR 654H.

READ AND SAVE

THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:

1. Installation work and electrical wiring must be done
by qualified person(s) in accordance with all ap­plicable codes and standards, including fire-rated
construction.

2. THIS PRODUCT MUST BE GROUNDED.

3. Do not use this unit with any solid-state speed con­trol device.

4. The combustion air flow needed for safe op­eration of fuel-burning equipment may be af­fected by this unit’s operation. Follow the heat­ing equipment manufacturer’s guideline and
safety standards such as those published by
the National Fire Protection Association
(NFPA), and the American Society for Heat­ing, Refrigeration and Air Conditioning Engi­neers (ASHRAE), and the local code authori­ties.

5. Ducted fans must always be vented to the out­doors.

6. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.

7. Do not install this unit in a tub or shower enclo­sure.

8. Never place a switch where it can be reached from
a tub or shower.

9. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.

10. Before servicing or cleaning unit, switch power off
at service panel and lock service panel to prevent
power from being switched on accidentally.

MODEL 658 ONLY:

CAUTION

1. Provide a separate 15 AMP circuit. Use 14 GA.
power cable of type which meets code.

2. For general ventilating use only. Do not use to
exhaust hazardous or explosive materials or
vapors.

3. This product is designed for ceiling installation only.
This product is designed for installation in ceilings
up to a12/12 pitch. Ductwork must point up. DO
NOT MOUNT THIS PRODUCT IN A WALL.

4. Install in ceiling only, at least 6" from any wall.

5. For greatest efficiency, install heater so heat is di­rected toward tub or shower area. Avoid directing
toward walls or windows.

6. To avoid motor bearing damage and noisy and/or
unbalanced impellers, keep drywall spray, con­struction dust, etc., off power unit.

7. Please read specification label on product for fur­ther information and requirements.

MODEL 658 ONLY

TOOLS AND
MATERIALS REQUIRED

❏ Straight-blade & Phillips screwdrivers
❏ Saber or Keyhole Saw
❏ Hammer
❏ Pliers or Nut Driver

MODEL 658 ONLY

❏ 4” round duct and elbows (as needed)
❏ Roof or wall cap
❏ Duct tape
❏ Electrical supplies (to comply with codes)

FIG. 1

RETAINING
SCREWS
TORNILLOS DE
RETEN

FIG. 2

HINGE PINS
PASADORES
DE LA
BISAGRA

FIG. 3

FIG. 4

FIG. 5

DISCOS REMOVIBLES

KNOCKOUTS

LEA Y CONSERVE

ESTAS INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELECTRICA O LESIONES PERSONALES, CUMPLA
CON LOS SIGUIENTES PUNTOS:

1. El trabajo de instalación y el alambrado eléctrico deben
de llevarse a cabo por personal calificado de acuerdo
con todos los códigos y las normas correspondiientes,
incluyendo los códigos y normas de construcción a prueba
de incendios.

2. ESTE PRODUCTO DEBE SER CONECTADO A TIERRA.

3. No utilice esta unidad con aparatos de estado sólido de
control de velocidad.

SOLAMENTE PARA EL MODELO 658:

4. La circulación del aire de combustión que se
necesitapara el funcionamiento sin peligro de equipo
de quemado de combustible puede ser afectado con
el funcionamiento de esta unidad. Siga las
especificaciones del fabricante del equipo de
calefacción y las normas de seguridad semejantes a
las publicadas por la Asociación nacional de
protección contra incendios (NFPA por sus siglas en
inglés), y la Sociedad americana de ingenieros de
calefacción, refrigeración y aire acondicionado
(ASHRAE), y los códigos de las autoridades locales.

5. Los ventiladores con conductos siempre deben de
ventilar hacia el exterior.

6. Cuando corte o taladre en una pared o techo, no dañe
los cables eléctricos u otras instalaciones ocultas.

7. No instale esta unidad sobre una bañera o ducha.

8. Nunca coloque un interruptor donde pueda ser alcanzado
desde la bañera o la ducha.

9. Solamente use esta unidad de la manera propuesta por
el fabricante. Si tiene alguna pregunta, póngase en
contacto con el fabricante.

10. Antes de limpiar o reparar la unidad, apague la energía
en el panel de servicio y asegúrelo para evitar que se
encienda accidentalmente.

PRECAUCION

1. Provea un circuito por separado de 15 AMP. Use un cable
de corriente 14 GA. del tipo conforme al código.

SOLAMENTE PARA EL MODELO 658

2. Solamente para uso de ventilación general. No use
para ventilar materiales y vapores peligrosos o
explosivos.

3. Este producto está diseñado solamente para instalarse
en el cielo raso. Este producto está diseñado para
instalarse en cielos rasos con una pendiente de hasta
12/12. El sistema de conductos debe apuntar hacia arriba.
NO MONTE ESTE PRODUCTO EN LA PARED.

4 Instalar en el techo solamente por lo menos a 6" de la

pared.

5. Para asegurar la mayor eficiencia, instale el calentador
de manera que el calor esté dirigido hacia el área del
baño o ducha. Evite dirigir el calor hacia paredes o
ventanas.

6. Para evitar daños al cojinete del motor y/o impulsores
ruidosos o desequilibrados, mantenga la fuente de
potencia lejos de rocíos de pared seca, de polvo de
construcción, etc.

7. Lea la etiqueta de especificaciones del producto para más
información y requisitos.

HERRAMIENTAS Y
MATERIALES NECESARIOS

❏ Destornilladores con rectos lados y Phillips
❏ Sierra de puntar o saber
❏ Martillo
❏ Alicates o aprieta-tuercas

INSTALLER: Leave This Manual With The Homeowner. HOMEOWNER: Use and Care Information on Page 3.
INSTALADOR: Deje este manual con el dueño de la casa. DUEÑO DE LA CASA: Información del uso y cuidado en la página 3.

PREPARE THE UNIT

1. Unplug the heater assembly from the RED recep­tacle.

2. Loosen the two retaining screws on the inside of
the heater discharge opening.

Place a screwdriver tip between the outer wall of
the discharge opening and the fan housing. Gen­tly pry outward until the exhaust discharge slips
off the support lip on the outer housing. (FIG. 1)

3. Unhook hinge pins and lift heater assembly out of
housing. (FIG. 2)

STEPS 4 & 5 - MODEL 658 ONLY

4. Unplug the fan assembly from the BLACK re­ceptacle. Remove the plastic bag and set it
aside.

5. Remove the mounting screw and carefully lift
the fan assembly out of the housing. (FIG. 3)

FIG. 6

FIG. 7

SOLAMENTE PARA EL MODELO 658

❏ Conducto redondo de 10,16 cm ( 4 plg.) y codos (los

que se necesiten)

❏ Techo o casquete de pared
❏ Cinta adhesiva para conductos
❏ Artículos eléctricos (que cumpla con los códigos)

PREPARACION
DE LA UNIDAD

1. Desconecte el conjunto del calentador del enchufe ROJO.

2. Afloje los dos tornillos de retén en el interior de la entrada
de descarga del calentador.

Coloque la punta del destornillador entre la pared exterior
de la entrada de descarga y la carcasa del ventilador.
Haga palanca suavemente hacia afuera hasta que la
descarga del escape salga de la pestaña de apoyo en la
carcasa exterior. (FIG. 1)

3. Desenganche los pasadores de la bisagra y saque el
conjunto del calentador hacia afuera de la carcasa. (FIG. 2)

6. Refer to the wiring diagram of your unit on the next
page. Remove appropriate knockout(s) by insert­ing a screwdriver blade into slots and bending it
back and forth to break tabs. (FIG. 4)

7. Insert the adjustable mounting brackets into the
bracket channels on the housing. (FIG. 5)

INSTALL THE UNIT

STEP 8 - MODEL 658 ONLY

8. For best results, choose a location which al­lows fan to be vented outside with the shortest
possible duct run and the fewest number of el­bows.

9. Position unit between joists and extend mounting
brackets. Position brackets such that bottom edge
of housing will be flush with finished ceiling. Mark
the top of keyhole slot on all four mounting brack­ets. (FIG. 6)

10. Remove unit temporarily, and pound nails partially
into joists at all four marked locations. (FIG. 7)

11. Hang unit from nails and use embossed measur­ing guides to check if unit will be flush with fin­ished ceiling. Pound nails tight. For wide joist
centers: A #8 x 3/8 self-tapping screw can be used
to join extended brackets together and create a
rigid mount. To ensure a noise-free mount, crimp
the bracket channels tightly around mounting
brackets. (FIG. 8)

STEP 12 - MODEL 658 ONLY

12. Snap the damper/duct connector onto housing.
Make sure that tabs on the connector lock in
housing slots. (Top of damper/duct connector
will be flush with top of housing.) (FIG. 9)

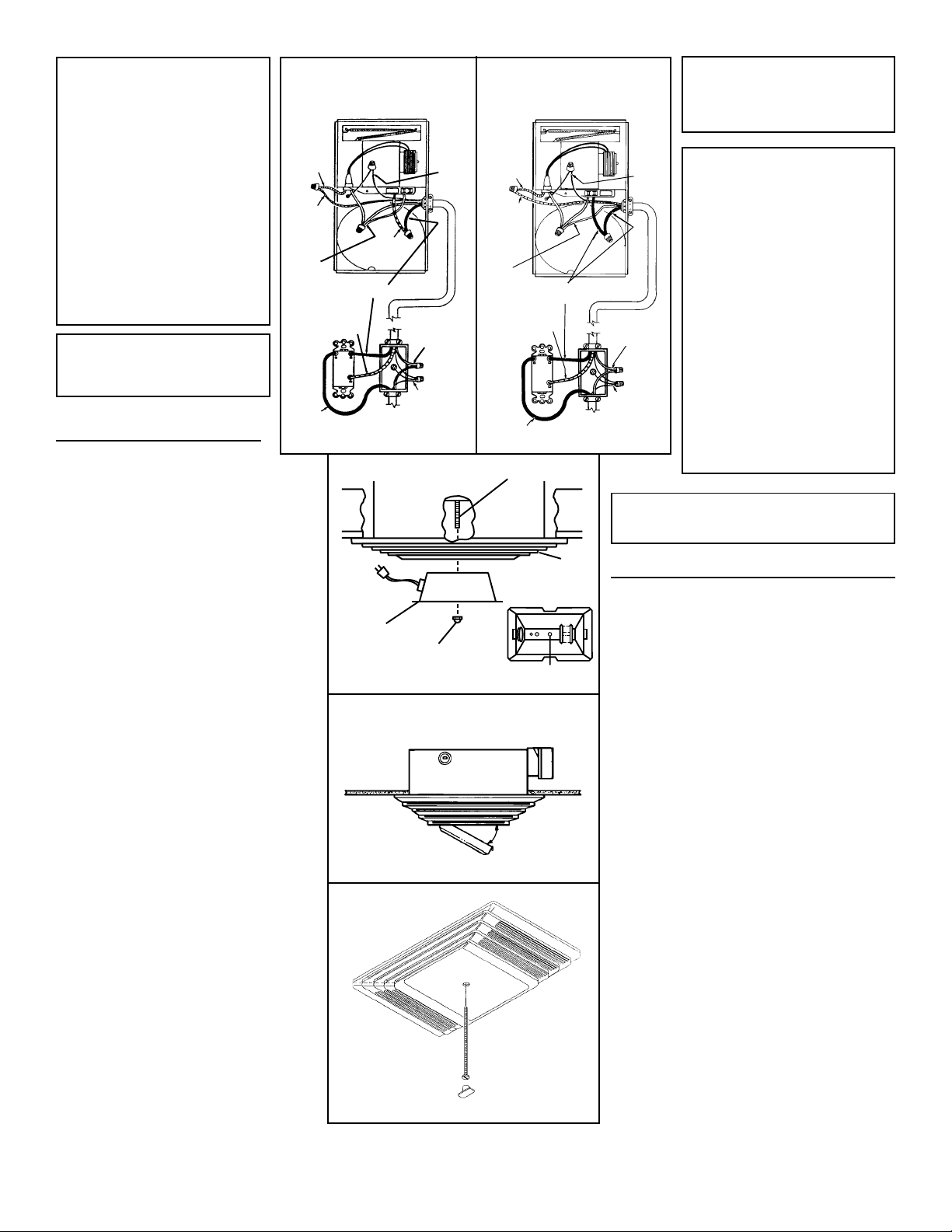

13.Wire unit according to appropriate diagram.
(FIG.10 or FIG.11)

WIRING OPENING

If the switch has not been wired properly and wires
need to be moved:

1. Each wire opening has a release slot.

2. Push a small nail or screwdriver into release
slot while gently removing wire.

3. DO NOT pull any wire out of the switch without
using the release slot. The switch may be dam­aged.

14. Replace heater assembly removed in STEP 3 and
plug it into RED receptacle. Direct wires away from
blower inlet.

15. Replace fan assembly removed in STEP 5 and

STEP 15 - MODEL 658 ONLY

plug it into BLACK receptacle.

NOTE

RELEASE SLOT

FIG. 8

EMBOSSED
MEASURING
GUIDES
GUIAS
ESTAMPADAS
DE MEDICION

FIG. 9

FLUSH
NIVEL

PASOS 4 Y 5 - SOLAMENTE PARA EL MODELO 658

4. Desconecte el ventilador del enchufe NEGRO. Saque
la bolsa de plástico y déjela a un lado.

5. Quite el tornillo de montaje y cuidadosamente saque
el ventilador hacia afuera de la carcasa. (FIG. 3)

6. Refiérase al diagrama de conexiones de la unidad en la
página siguiente. Saque los discos removibles apropiados
introduciendo la punta del desmontador en las ranuras y
moviendo éste de un lado a otro hasta romper las
pestañas. (FIG. 4)

7. Inserte lo soportes de montaje ajustables en los canales
para los soportes en la carcasa. (FIG. 5)

INSTALACION DE LA
UNIDAD

PASO 8 - SOLAMENTE PARA EL MODELO 658

8. Para mejores resultados, elija un lugar que permita
que el ventilador ventile hacia afuera usando la menor
cantidad de ducto y el menor número posible de codos.

9. Sitúe la unidad entre las vigas y extienda lo soportes de
montaje. Coloque los soportes de manera que el extremo
inferior de la carcasa quede al nivel del techo acabado.
Marque la parte superior de la ranura en los cuatro
soportes de montaje. (FIG. 6)

10. Saque la unidad por unos momentos, y clave los clavos
parcialmente en las vigas en las cuatro posiciones
marcadas. (FIG. 7)

11. Cuelgue la unidad de los clavos y use las guías
estampadas de medición para comprobar si la unidad se
encuentra a nivel con el techo acabado. Termine de clavar
los clavos. En caso de que el centro de las vigas sea
ancho: se puede usar un tornillo autoencroscables No. 8
x 3/8 para juntar lo soportes extendidos y crear una
montura rígida. Para obtener una montura silenciosa,
pliegue los canales alrededor de los soportes de montaje.
(FIG. 8)

PASO 12 - SOLAMENTE PARA EL MODELO 658

12. Inserte la conexión del amortiguadorr/conducto en la
carcasa. Compruebe de que las pestañas del conector
enganchan en las ranuras de la caja.(La parte superior
del amortiguadorr/conducto debe estar a nivel con la
parte superior de la carcasa). (FIG. 9)

13.Conecte la unidad de acuerdo con el diagrama a
continuación. (FIG.10 o FIG. 11)

ENTRADA
PARA EL CABLE

1. Cada entrada para cable posee una ranura de desenganche.

2. Introduzca un clavo pequeño o un destornillador en la ranura
de desenganche mientras saca el cable poco a poco.

3. No tire de los cables hacia afuera del interruptor sin usar la
ranura de desenganche. Esto puede dañar el interruptor.

14. Vuelva a colocar el conjunto del calentador que fue retirado

2

en el PASO 3 y conéctelo al enchufe ROJO. Instale los
alambres alejados de la entrada de aire al ventilador.

NOTA

RANURA DE
DESENGANCHE

STEPS 16 & 17 - MODEL 656 ONLY
CAUTION: To avoid the possibility of

overheating and/or fire, the grille
must be installed as shown in Fig. 12.
Acorn nut must attach to threaded rod
through proper hole in light reflector.

16. Slide the light reflector into opening
in grille and plug into WHITE recep­tacle. Use acorn nut from plastic bag
to attach grille/reflector assembly to
threaded rod on housing. Tighten
securely using pliers or nut driver.
Install a light bulb 100 Watt maximum.
(FIG. 12)

17. Install light lens by (1) hooking one of
its tabs into notch in grille/reflector
assembly; (2) apply light pressure to
other tab with fingertips and (3) snap
into place. (FIG. 13)

STEP 18 - MODEL 658 ONLY

18. Fasten grille with single grille screw.
Snap grille button into place over
screw. (FIG.14)

USE AND CARE

DISCONNECT ELECTRIC POWER SUP­PLY BEFORE CLEANING OR SERVICING THIS
UNIT.

TO REPLACE BULB - Remove lens by gently de­pressing sides and pull down. Use bulb rated up to
100 watts only.

TO CLEAN LENS AND GRILLE - Remove lens as
explained above. Remove bulb. Remove acorn nut
in center of reflector and lower assembly.

CAUTION: Grille and reflector are separate units.
Unplug light from white receptacle. Plastic parts can
be cleaned with mild, soapy water and dried with soft
cloth. DO NOT USE ABRASIVE CLOTHS, STEEL
WOOL PADS, OR SCOURING POWDERS.

TO CLEAN FAN ASSEMBLY - Unplug fan motor
cord from black receptacle. Remove retaining screw
located near receptacle. See FIG. 3.

CAUTION: Fan and motor will swing downward when
screw is removed. Support this unit with free hand
while removing retaining screw.

Gently vacuum fan, motor and interior of housing.
Motor is permanently lubricated - Do not oil or disas­semble motor.

TO CLEAN HEATER ASSEMBLY - Unplug heater
cord from red receptacle. Loosen retaining screws.
Place a screwdriver tip between outer wall of hous­ing and heater exhaust opening. Gently pry outward
until exhaust housing slips off support tip.
See FIG. 1.

CAUTION: Unit will swing downward when released.
Support with free hand while prying with screwdriver.
Gently vacuum blower, motor and interior of hous­ing. Motor is permanently lubricated - Do not oil or
disassemble motor.

METAL AND ELECTRICAL PARTS SHOULD NEVER
BE IMMERSED IN WATER.

TO REASSEMBLE ALL ABOVE PARTS - Reverse
all procedures explained above. Be sure hinge pins
are in place when reassembling fan and heater units.
(See FIG. 2.) Assemblies should not be disassembled
any further than explained above.

FIG. 10

WHT

BLANCO

LIGHT

LUZ

HEAT

CALOR

NEGRO

RED

ROJO

RED

ROJO

BLK

MODEL

656

MODELO

656

BLUE
AZUL

BLK

NEGRO

RED

ROJO

120 VAC LINE IN

LINEA DE ENTRADA

A 120 VCA

FIG. 12

LIGHT
REFLECTOR
REFLECTOR

DE LUZ

FIG. 13

FIG. 14

GRD

TIERRA

WHT

BLANCO

GRD

TIERRA

ACORN NUT

TUERCA

CIEGA

1

FIG. 11

RED

ROJO

RED

ROJO

WHT

BLANCO

LIGHT

LUZ

HEAT

CALOR

BLK

NEGRO

THREADED ROD

VARILLA ROSCADA

BOTTOM VIEW

VISTA INFERIOR

USE THIS HOLE

USE ESTE AGUJERO

3

2

3

MODEL

658

MODELO

658

BLK

NEGRO

RED

ROJO

120 VAC LINE IN

LINEA DE ENTRADA

A 120 VCA

GRILLE

REJILLA

PASO 15 - SOLAMENTE PARA EL

MODELO 658

15. Vuelva a colocar el conjunto del
ventilador que fue retirado en el paso
5 y conéctelo al enchufe NEGRO.

PASOS 16 y 17 - SOLAMENTE PARA

EL MODELO 656

Para evitar la posibilidad de un
sobrecalentamiento y/o un incendio,
la rejilla debe ser instalada se
muestra en Fig. 12. La tuerca ciega
debe conectarse a la varilla roscada
a través del agujero apropiado en el
reflector de luz.

16. Deslice el reflector de luz en la

17. Para instalar el lente de la luz: 1)

PRECAUCION:

abertura de la rejilla y conéctelo al
enchufe BLANCO. Use la tuerca en la
bolsa de plástico para sujetar la rejilla
y el reflector de luz a la varilla roscada
de la carcasa. Apriete con fuerza
usando el alicate o el aprietatuercas.
instale una bombilla de un máximo de
100 watios. (FIG. 12)

Enganche una de las pestañas en la
muesca del conjunto de rejilla/reflector;

2) Aplique un poco de presión a la otra
pestaña con las yemas de los dedos,
y 3) Encájela en su sitio. (FIG. 13)

TIERRA

WHT

BLANCO

GRD

TIERRA

GRD

PASO 18 - SOLAMENTE PARA EL MODELO 658

18. Sujete la rejilla con el tornillo para la rejilla. Coloque el
botón de la rejilla en su sitio sobre el tornillo. (FIG. 14)

USO Y CUIDADO

DESCONECTE LA FUENTE DE ENERGIA ELECTRICA AN­TES DE LIMPIAR O REPARAR A ESTA UNIDAD.

PARA REEMPLAZAR LA BOMBILLA: Quite el lente,
presionando suavemente los lados y empuje. Use una
bombilla de una capacidad nominal máxima de 100 vatios.

PARA LIMPIAR EL LENTE Y LA REJILLA: saque el lente
como se explica arriba. Saque la lámpara. Saque la tuerca
ciega del centro del reflector y baje el conjunto.

PRECAUCION: la rejilla y el reflector son unidades separadas.
Desconecte la luz del enchufe blanco. Las piezas de plástico
se pueden limpiar con agua enjabonada y secadas con un
paño suave. NO USE TELAS ABRASIVAS, ESPONJILLAS
DE LANA DE ACERO, NI POLVOS ABRASIVOS.

PARA LIMPIAR EL CONJUNTO DEL VENTILADOR:

Desconecte el cable de corriente del ventilador del enchufe
negro. Saque el tornillo de retén situado cerca del enchufe.
Vea FIG. 3.

PRECAUCION: El ventilador y el motor se vendrán un poco
hacia adelante cuando saque el tornillo. Sujete la unidad con
una mano mientras saca el tornillo de retén. Pase un aspirador
suavemente por el ventilador, motor e interior de la caja. El
motor está permanentemente lubricado. No lubricar o
desarmar.

PARA LIMPIAR EL CONJUNTO DEL CALENTADOR:

Desconecte el cable de corriente del enchufe rojo. Afloje los
tornillos de retén. Sitúe la punta del destornillador entre la
pared exterior de la carcasa y la abertura de escape del
calentador. Haga palanca suavemente hasta que la carcasa
del escape se deslice sobre la punta de soporte. Vea FIG. 1.

PRECAUCION: El ventilador y el motor se vendrán un poco
hacia adelante cuando saque el tornillo. Sujete la unidad con
una mano mientras hace palanca con el destornillador. Pase
un aspirador suavemente por el ventilador, motor e interior
de la caja. El motor está permanentemente lubricado. No
lubricar o desarmar.

EL METAL Y LAS PIEZAS ELECTRICAS NUNCA DEBEN
SER SUMERGIDAS EN AGUA.

PARA VOLVER A ENSAMBLAR LAS PIEZAS
MENCIONADAS ARRIBA: Efectúe los procedimientos al

revés. Compruebe de que los pasadores de las bisagras están
en su sitio cuando vuelva a ensamblar el ventilador y el
calentador. (Vea FIG. 2). Los conjuntos no deben ser
desmontados más de lo que se explica arriba.

3

BROAN ONE YEAR LIMITED WARRANTY

BROAN-NUTONE ONE YEAR LIMITED WARRANTY

Broan-Nutone warrants to the original consumer pur­chaser of its products that such products will be free
from defects in materials or workmanship for a pe­riod of one year from the date of original purchase.
THERE ARE NO OTHER WARRANTIES, EXPRESS
OR IMPLIED, INCLUDING, BUT NOT LIMITED TO,
IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at
its option, repair or replace, without charge, any
product or part which is found to be defective under
normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUO­RESCENT LAMP STARTERS AND TUBES. This
warranty does not cover (a) normal maintenance and
service or (b) any products or parts which have been
subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan-NuTone),
faulty installation or installation contrary to recom­mended installation instructions.
The duration of an implied warranty is limited to the
one-year period as specified for the express war­ranty. Some states do not allow limitation on how
long an implied warranty lasts, so the above limita­tion may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR
REPLACE, AT BROAN-NUTONE’S OPTION, SHALL
BE THE PURCHASER’S SOLE AND EXCLUSIVE
REMEDY UNDER THIS WARRANTY. BROAN ­NUTONE SHALL NOT BE LIABLE FOR INCIDEN­TAL, CONSEQUENTIAL OR SPECIAL DAMAGES
ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states
do not allow the exclusion or limitation of incidental
or consequential damages, so the above limitation
may not apply to you.
This warranty gives you specific legal rights, and you
may also have other rights, which vary from state to
state. This warranty supersedes all prior warran­ties.
To qualify for warranty service, you must (a) notify
Broan-Nutone at the address stated below or tele­phone: [phone], (b) give the model number
and part identification and (c) describe the nature of
any defect in the product or part. At the time of re­questing warranty service, you must present evi­dence of the original purchase date.

Broan-NuTone LLC

926 West State Street

Hartford, WI 53027

(1-800-637-1453)

Replacement parts

can now be ordered

on our website.

Please visit us at

www.Broan.com

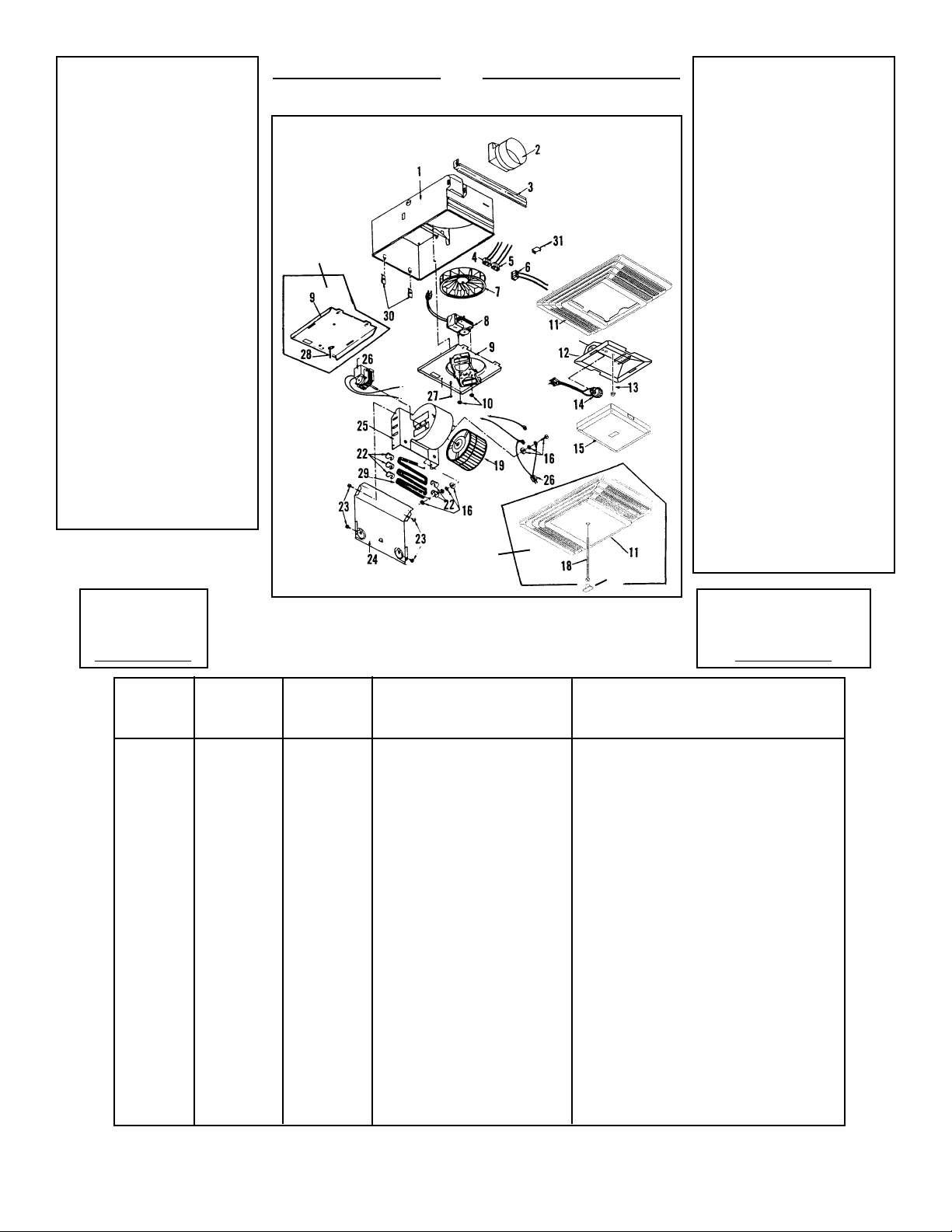

SERVICE PARTS

Models 656 & 658

656 ONLY

SOLO PARA

EL 656

PIEZAS DE SERVICIO

Modelos 656 y 658

658 ONLY

SOLO PAR EL

658

17

GARANTIA BROAN-NUTONE LIMITADA POR

Broan-Nutone garantiza al consumidor comprador
original de sus productos que dichos productos
carecerán de defectos en materiales o en mano de
obra por un período de un año a partir de la fecha
original de compra. NO EXISTEN OTRAS
GARANTIAS, EXPRESAS NI IMPLICITAS,
INCLUYENDO, PERO NO LIMITADAS A,
GARANTIAS IMPLICITAS DE COMERCIALIZACION
O APTITUD PARA UN PROPOSITO PARTICULAR.
Durante el período de un año, y a su propio criterio,
Broan-NuTone reparará o reemplazará, sin costo
alguno, cualquier producto o pieza que se encuentre
defectuosa bajo condiciones normales de servicio y
uso.
ESTA GARANTIA NO SE APLICA A TUBOS Y
ARRANCADORES DE LAMPARAS
FLUORESCENTES. Esta garantía no cubre (a)
mantenimiento y servicio normales ni (b) cualquier
producto o piezas que hayan sido utilizadas de forma
errónea, negligente, que hayan tenido un accidente,
o que hayan sido reparadas o mantenidas
incorrectamente (por otras compañías que no sean
Broan-NuTone), instalación defectuosa, o instalación
contraria a las instrucciones de instalación
recomendadas.
La duración de cualquier garantía implícita se limita
a un período de un año como se especifica en la
garantía expresa. Algunos estados no permiten
limitaciones en cuanto al tiempo de expiración de
una garantía implícita, por lo que la limitación antes
mencionada puede no corresponderle.
LA OBLIGACION DE BROAN-NUTONE DE
REPARAR O REEMPLAZAR, SIGUIENDO EL
CRITERIO DE BROAN-NUTONE, DEBERA SER EL
UNICO Y EXCLUSIVO RECURSO LEGAL DEL
COMPRADOR BAJO ESTA GARANTIA. BROAN ­NUTONENO SERA RESPONSABLE POR DAÑOS
ACCIDENTALES, CONSIGUIENTES, O POR
DAÑOS ESPECIALES RESULTANTES O EN
CONEXION CON EL USO O EL RENDIMIENTO DEL
PRODUCTO.
Algunos estados no permiten la exclusión o limitación
de daños accidentales o consiguientes, por lo que la
limitación antes mencionada puede no aplicarse a
usted.
Esta garantía le proporciona derechos legales
específicos, y usted puede también tener otros
derechos, los cuales varían de estado a estado. Esta
garantía reemplaza todas las garantías anteriores.
Para tener derecho al servicio de garantía, usted
debe (a) notificar a Broan-NuTone en la dirección
que se menciona abajo o al teléfono:1-800-637-1453
en los E.E. U.U., (b) dar el número del modelo y la
identificación de la pieza, y (c) describir la naturaleza
de cualquier defecto en el producto o pieza. En el
momento de solicitar servicio cubierto por la garantía,
usted debe presentar comprobación de la fecha origi­nal de compra. Broan-NuTone LLC

UN AÑO

926 West State Street

Hartford, WI 53027

(1-800-637-1453)

Las piezas de recambio se

pueden ahora pedir en

nuestro Web site. Visítenos

por favor en

www.Broan.com

KEY NO. MODEL 656 MODEL 658

NUMERO DE PART NO. PART NO. DESCRIPTION DESCRIPCION

CODIGO MODELO 656 MODELO 658

NO. PIEZ NO. PIEZ

1 97007383 97007383 Housing Carcasa
2 ----- 97014185 Damper Amortiguador
3 98003036 98003036 Mounting Bracket (4 Req.) Soporte de montaje (se necesitan 4)
4 99270479 ----- Receptacle, White Enchufe - Blanco
5 ----- 99270748 Receptacle, Black Enchufe - Negro
6 99270489 99270489 Receptacle, Red Enchufe - Rojo
7 ----- 99110446 Plastic Blower Wheel Disco de plástico del soplador
8 ----- 99080166 Fan Motor Moto r del ventilador
9 97013628 97006987 Motor Plate / Partition Assembly Placa del motor/Conjunto del espaciador
10 ----- 99260428 Nut (4 Req.) Tuerca (se necesitan 4)
11 97013836 97013581 Grille Rejilla
12 97014211 ----- Light Reflector Reflector de luz
13 97005316 ----- Nut Tuerca
14 99770118 ----- Light Socket Casquillo de la lámpara
15 97013578 ----- Light Lens Lente de la luz
16 97005058 97005058 Bolt Assembly Conjunto de tornillos
17 ----- 99110748 Logo Button Botón con el logo
18 ----- 99150566 Grille Screw Tornillo de la parilla
19 99020290 99020290 Blower Wheel Disco del soplador
21 93260457 93260457 #10 - 32 Nut (7 Req.) Tuerca No. 10-32 (se necesitan 7)
22 99270107 99270107 Heater Hooks (5 Req.) Ganchos del calentador (se necesitan 5)
23 99150417 99150417 #8 x 1/4 Sheet Metal Screws (4 Req.)
24 98003788 98003788 Heater Scroll Cover Cubierta de la espiral del calentador
25 97005006 97005006 Heater Scroll Housing Carcasa de la espiral del calentador
26 99080591 99080591 Heater Motor Motor del calentador
27 99170245 99170245 #8 x 3/8 Sheet Metal Screw Tornillo de lámina metálica No. 8 x 3/8
28 99160410 ----- Grille Stud Pasador de la rejilla
29 98004514 98004514 Heater Element Elemento calentador
30 99260566 99260566 Tinnerman Nut #10-32 (2 Req.) Tuerca Tinnerman No. 10 x 32 (se necesitan 2)
31 98000566 ----- Aluminum Receptacle Plug Enchufe de aluminio

Order service parts by Part No. - NOT by Key No.
Encargue piezas de servicio por No. Piez - NO por No. Codigo.

Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453)

Tornillos de lámina metálica No. 8 x 1/4 (se necesitan 4)

99042375M
