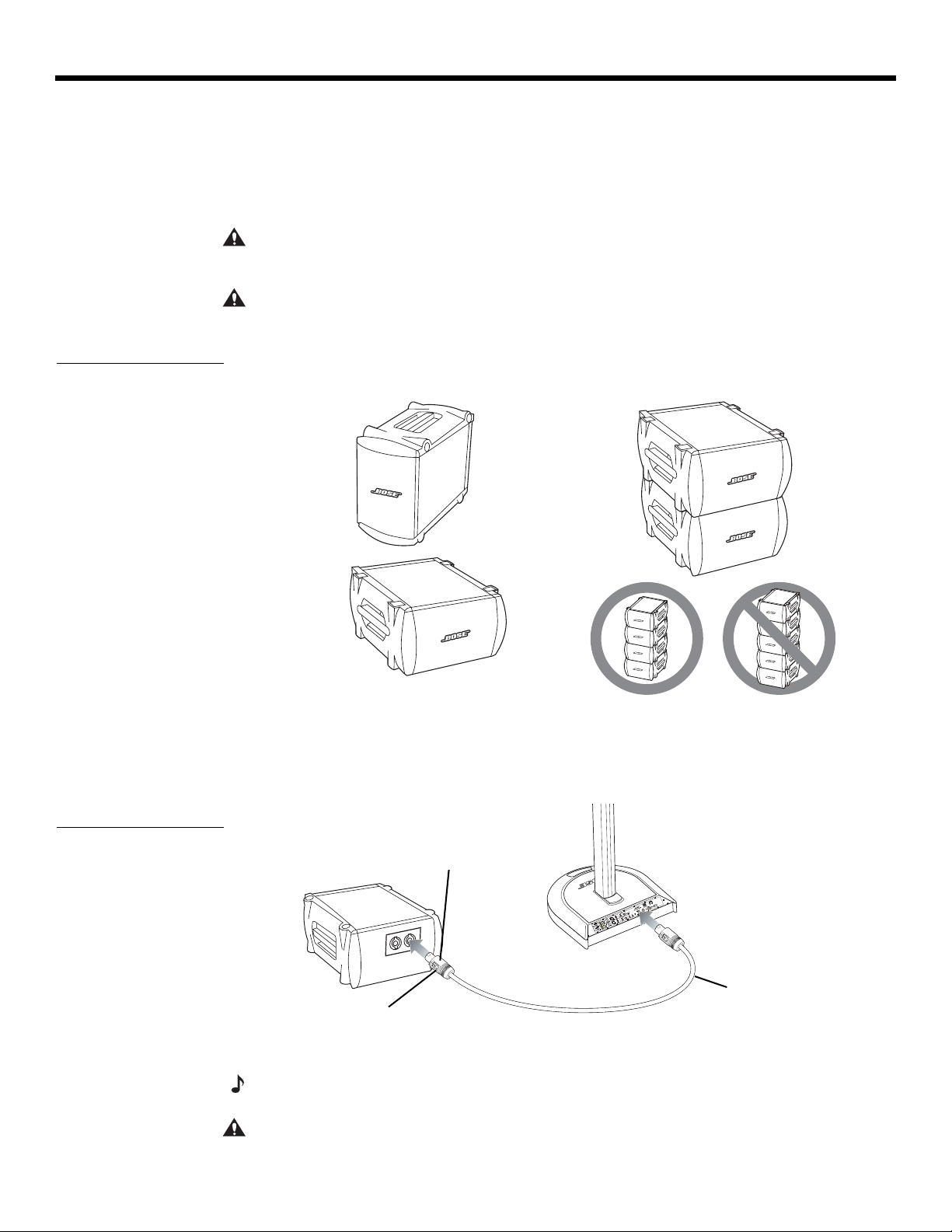

Connexion d’un module de graves B1 au socle amplificateur L1 modèle I (facultatif) . . . . . . 8

Connexion d’un module de graves B1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Connexion de deux modules de graves B1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Commandes et connexions pour les canaux 1 et 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

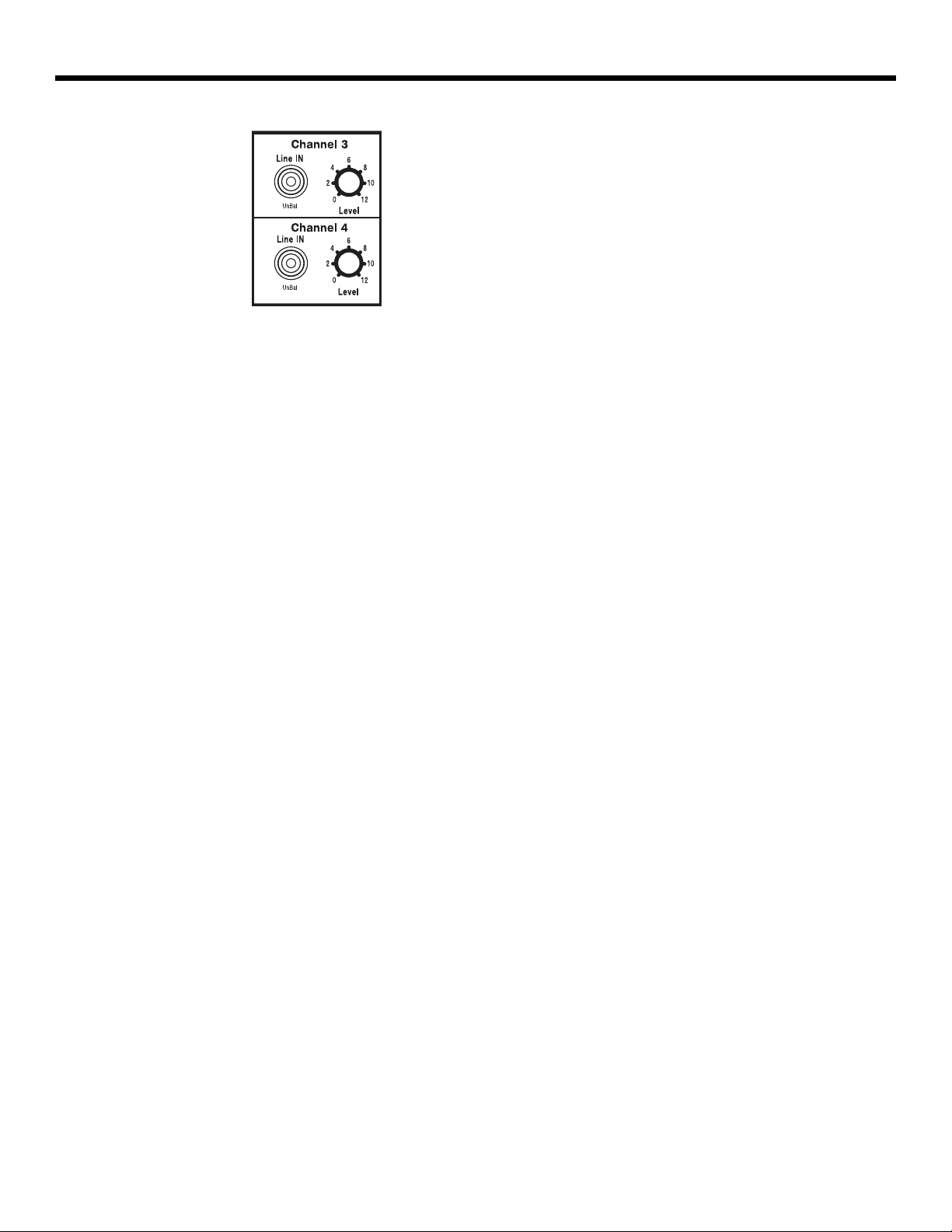

Commandes et connexions pour les canaux 3 et 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Connexions pour modules de graves, télécommande et alimentation électrique . . . . . . . . . . 12

Fonctions de la télécommande R1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Instructions de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Création d’un son personnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Utilisation des canaux d’entrée 3 et 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Utilisation d’un processeur d’effets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

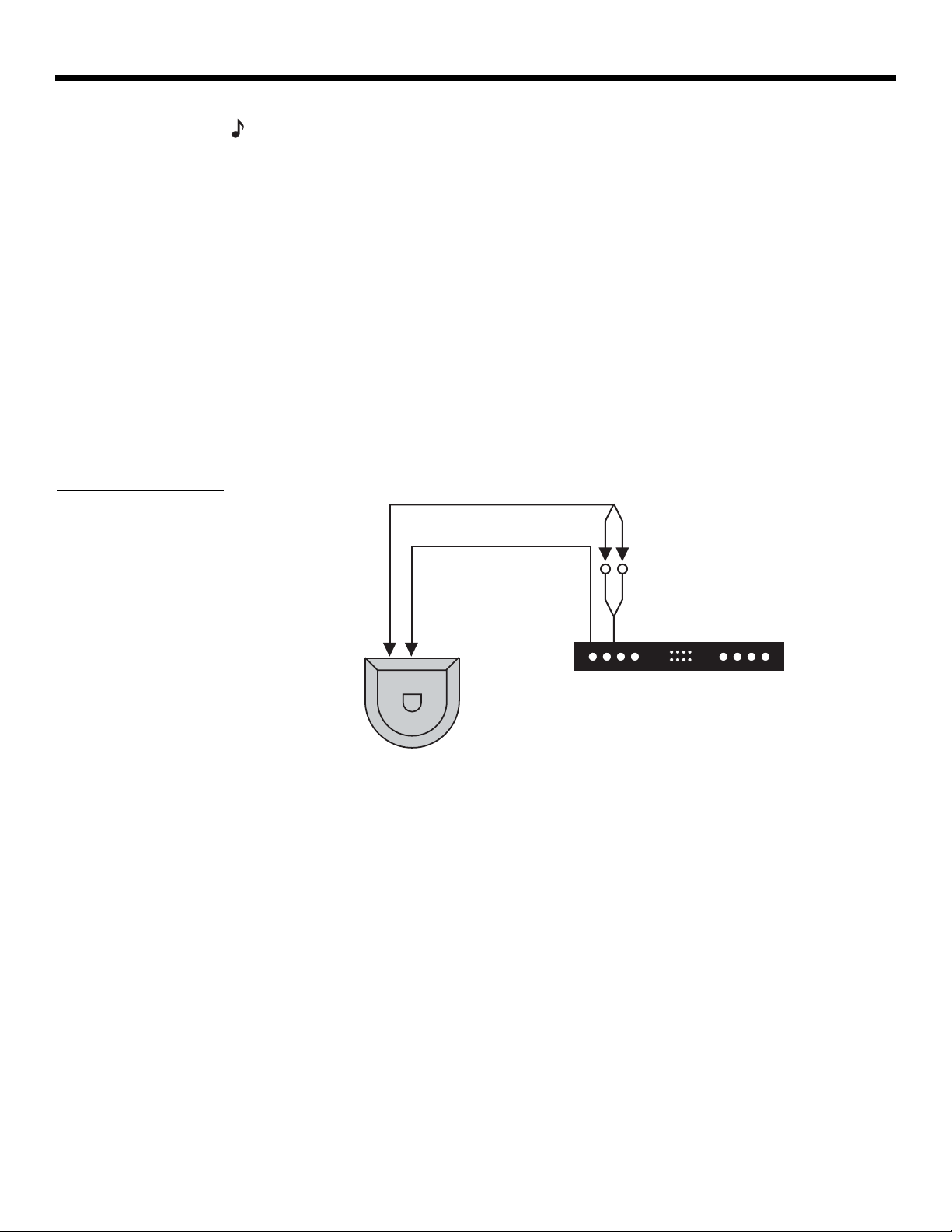

Méthode de connexion en série . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Méthode de connexion en parallèle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Connexion en série d’effets au socle amplificateur L1 modèle I . . . . . . . . . . . . . . . . . . . . 16

Connexion en parallèle d’effets au socle amplificateur L1 modèle I . . . . . . . . . . . . . . . . . 17

Service client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Nettoyage du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Garantie limitée et enregistrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Spécifications mécaniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Entrées et sorties audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Renseignements à conserver

Le numéro de série figure au-dessous de chaque élément : N° de série du socle amplificateur L1 modèle I : _____________________________________ N° de série de l’enceinte L1 modèle I Cylindrical Radiator Numéro de série du module de graves B1 (optionnel) : _______________________________ Numéro de série du module de graves B1 (optionnel) : _______________________________ Nom du revendeur : _____________________________________________________________ Numéro de téléphone du revendeur : _________________ Date d’achat :_____________ Conservez votre facture avec ce manuel de l’utilisateur.

: __________________________

Avant de commencer

Nous vous remercions d’avoir acheté un produit de la gamme Bose® L1™. Cette nouvelle

technologie révolutionnaire permet de bénéficier de la qualité d’un concert acoustique

intimiste tout en profitant des performance s de l’amplification.

Avantages pour les musiciens

• Vous contrôlez le son : Comme lors d’un concert non amplifié, vous seul contrôlez le son. Vous n’aurez plus de doutes sur la qualité du son perçu par les autres musiciens ou par vos auditeurs.

• Installation simple et rapide : le système L1 modèle I est facile à transporter et peut être installé en quelques minutes, et non en plusieurs heures. Vous êtes enfin libéré des efforts longs, épuisants et frustrants nécessaires pour installer correctement des équipements sonores conventionnels.

• Amélioration considérable des performances : Les performances et le plaisir s’accroissent considérablement, car vous n’avez plus à vous démener pour vous entendre ou entendre les autres musiciens.

Avantages pour le public

• Une source de plaisir et d’émotion : L’amélioration des performan ce s des music i ens suscite le plaisir et l’émotion que recherchent avant tout les mélomanes.

• Vous entendez ce que le public entend : pour la première fois, les musiciens entendent ce qu’entend leur public et ne risquent plus de jouer à des niveaux sonores désagréables.

• La musique est naturellement dynamique : il est désormais possible d’entendre et d’apprécier les passages les plus doux comme les parties les plus intenses.

INSTALLATION

• Un meilleur aspect visuel : Il y a moins de matériel sur scène et davantage d’espace.

• Une reproduction acoustique inégalée : selon le public, la clarté et le plaisir qui se dégagent de la reprodu ction fidèle du son de chaque instrument et du respect de la position de chacun d’eux sur la scène ( co nt ra irement au mixage mono ou même stéréo de tous les instruments) est sans commune mesure avec les performances amplifiées qu’ils ont eu l’occasion d’écouter auparavant.

Pour plus d’informations

Cette notice d’utilisation présente uniquement les procédures d’installation et les instructions de fonctionnement de base. Pour consulter des informations plus détaillées sur l’utilisation de ce système, notamment des conseils, des techniques et des questions fréquemment posées, visitez le site Internet www.bose.com/musicians.

NSTALLATION

Déballage

Figure 1

Éléments du système

Vos produits L1™ modèle I sont livrés dans deux cartons. Le premier contient le socle amplificateur du L1 modèle I, le cordon d’alimentation se cteur, la télécommande R1 avec son câble, cette notice d’utilisation, la notice d’installation rapide et le sac de transport du L1, un CD-ROM et un fusible de rechange. Le second contient l’enceinte L1 model I Cylindrical Radiator

et ses sacs de transport (Figure 1).

Si vous avez aussi acheté un module de graves B1, il est emballé séparément, dans un carton contenant également un sac de transport et un câble (bleu) à quatre broches pour module de graves B1.

AVERTISSEMENT : Pour éviter tout risque d’étouffement, gardez les sacs plastiques hors de portée des enfants.

Remarque : C’est le bon moment pour noter le numéro de série figurant au-dessous de ces éléments sur la page 6 de ce guide. Reportez-vous à la page 24 pour les informations d’enregistrement.

Télécommande R1

Figure 2

Équipement fourni

Socle amplificateur L1

modèle I

Cordon d’alimentation secteur

Sac de transport pour

le socle amplificateur

L1 modèle I

Sacs de transport pour l’enceinte L1

modèle I Cylindrical Radiator

Fusible de rechange

Câble de la

télécommande

CD-ROM

Parties supérieure et inférieure de l’enceinte

L1 modèle I Cylindrical Radiator

Notice d’utilisation et

Guide d’installation rapide

Garantie (feuillet à renvoyer)

Remarque : Pour obtenir une liste complète des équipements facultatifs et des accessoires, visitez le site Web www.bose.com/musicians.

Figure 3

Équipement facultatif

Module de graves B1

Câble à quatre broches pour module de graves B1 (bleu)

Sac de transport pour module de graves B1

NSTALLATION

Positionnement approprié du système pour des performances optimales

Avant de commencer à assembler ce produit, il est nécessaire d’identifier le meilleur emplacement pour celui-ci.

AVERTISSEMENT : L’ensemble complet pèse environ 27 kg. Il est déconseillé de déplacer l’appareil entièrement assemblé.

Le positionnement du socle amplificateur L1 modèle I à l’endroit approprié constitue une étape importante de son processus d’installation, afin de créer votre propre son personnel. L’identification du meilleur emplacement dépend de plusieurs paramètres scène, le nombre de musiciens et le fait que plusieurs instruments soient ou non connectés au socle amplificateur

L1 modèle I.

Les conseils suivants vous permettront de commencer l’installation en vue d’un concert ou d’un spectacle.

Remarque : Pour plus d’informations sur l’installation de votre système L1™ modèle I en vue d’obtenir un son personnel, visitez le site Internet www.Bose.com/musicians..

• Placez le système tout au fond de la scène.

• Si possible, placez le produit derrière le musicien l’utilisant.

• Dans le cas d’un groupe, évitez de vous regrouper sur la scène. Laissez une certaine distance (idéalement de 2 à 2,5

mètres) entre l’en ceinte L1 modèle I Cylindri cal Radiator® et vous ou tout autre musicien. De cette façon, le son entoure les musiciens et se réfléchit sur les surfaces adjacentes de la salle, créant un son panoramique qui envahit toute la pièce et suscite un plus grand plaisir d’écoute.

: la taille de la

Figure 4

Conseils de positionnement

Bonne

Meilleure

Idéale

0,9 m

Clavier

0,9 m

1,5 m

0,9 m 0,9 m0,9 m

Batterie

1,5 m 1,5 m1,5 m1,5 m1,5 m

Batterie

2,1-2,4 m 2,1-2,4 m2,1-2,4 m

0,9 m

1,5 m

Mur

Bass

(Graves)

Mur

Bass

(Graves)

Mur

Clavier

2,1-2,4 m

Batterie

2,1-2,4 m

Bass

(Graves)

NSTALLATION

Assemblage du système

1. Placez le socle amplificateur L1 modèle I sur le sol. Posez-le sur une surface plane, sèche et stable à l’arrière de la scène, la poignée orientée vers l’avant, derrière les musiciens.

AVERTISSEMENT : L’unité

complète pèse environ 27 kg. Il est donc déconseillé de déplacer l’unité une fois qu’elle est totalement assemblée.

Pour consulter les instructions de positionnement, reportez-vous à la section « Positionnement approprié du système pour des performances optimales » page 5.

2. Insérez la partie inférieure de l’enceinte L1 modèle I Cylindrical Radiator

dans le socle amplificateur L1. Vous entendrez un léger « clic » lorsqu’elle sera correctement positionnée et bloquée.

Remarque : Les connexions

électriques entre le socle amplificateur L1 modèle I et les enceintes L1modèle I Cylindrical Radiator établies automatiquement lorsque vous assemblez le système.

sont

4. Connectez la télécommande R1 au socle amplificateur L1 modèle I. Connectez l’une des

extrémités du câble de la télécommande R1 à la prise Remote du socle amplificateur PS1 et connectez l’autre extrémité à la télécommande.

5. Placez la télécommande R1 à proximité de votre emplacement lors du concert. Vous pourrez ainsi entendr e

le son de votre instrument et le contrôler directement.

Remarque : Si vous utilisez le système sans la télécommande

R1, il fonctionnera comme si toutes les molettes de celle-ci étaient placées en position médiane.

6. Branchez le socle amplificateur L1 et mettez-le sous tension.Connectez la prise femelle du cordon d’alimentation

à la prise AC Mains du socle amplificateur L1. Branchez l’autre extrémité à une prise secteur.

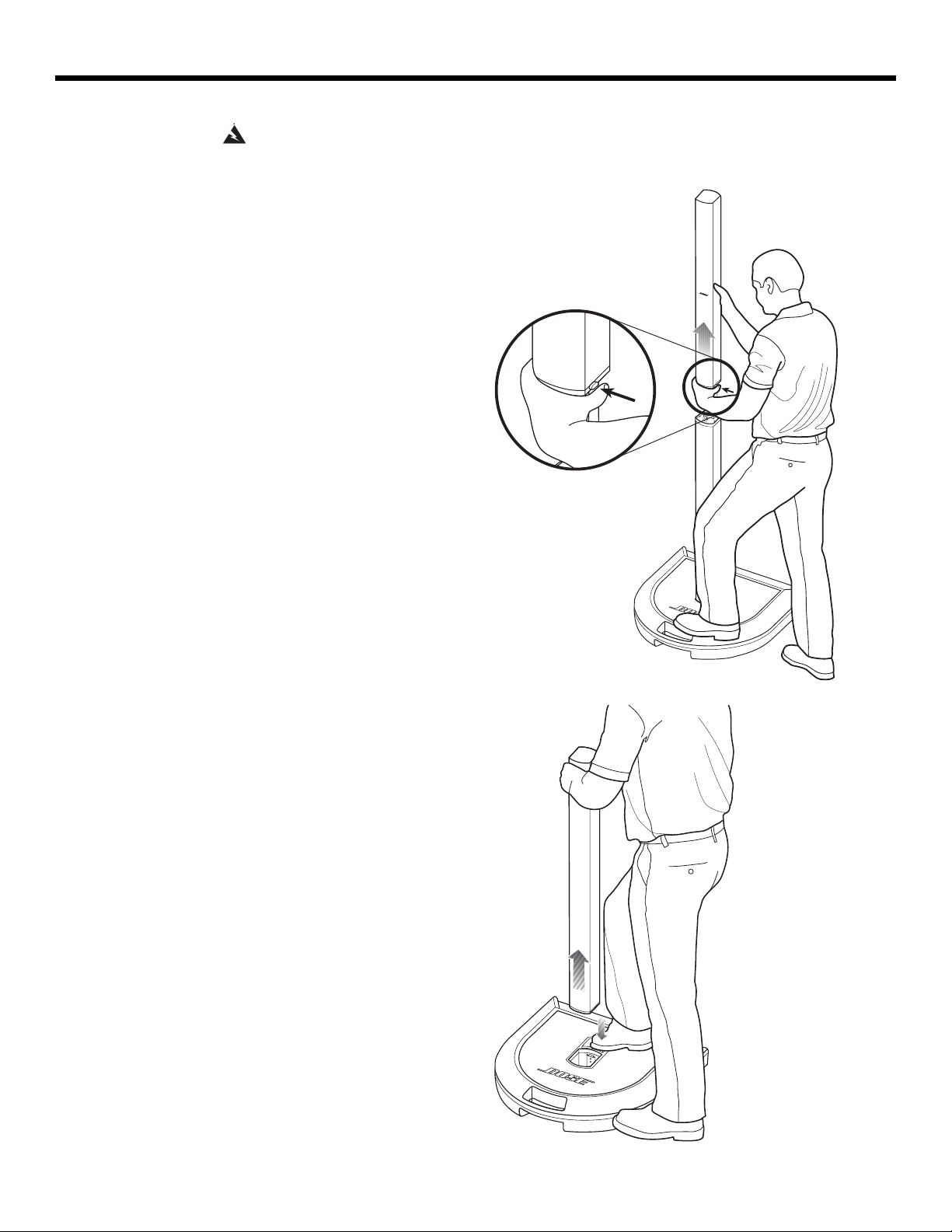

3. Montez la partie supérieure de l’enceinte L1 modèle I Cylindrical Radiator

. Placez un pied sur le socle amplificateur L1 pour prendre appui. Insérez la baïonnette de fixation de la partie supérieure dans l’emplacement prévu à cet effet à l’arrière de la partie inférieure. Faites glisser la partie supérieure de l’enceinte jusqu’à ce qu’elle se bloque. Vous entendrez un léger « clic » lorsque la partie supérieure sera correctement positionnée et bloquée.

ATTENT IO N : Bose recommande de protéger tous les

équipements électroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n’importe quel système. Des dispositifs de protection contre les surtensions sont disponibles dans les magasins spécialisés en électronique.

Votre système L1™ modèle I est maintenant installé et prêt pour la connexion d’autres équipements.

• Reportez-vous à la section « Utilisation d’un processeur d’effets » page 15.
