BOSCH KGN39VL31, KGN36VL31, KGN39VW23 User Manual [ru]

de Montageanleitung

Standgerät

tr Montaj kılavuzu

Solo cihaz

en Installation instructions

Free-standing appliance

fr Notice de montage

Appareil indépendant

it Istruzioni per il montaggio

Apparecchio indipendente

nl Montagevoorschrift

Vrijstaand apparaat

es Instrucciones de montaje

Aparato de libre instalación

pt Instruções de montagem

Aparelho Solo

el Οδηγίες τοποθέτησης

Ανεξάρτητη συσκευή

da Monteringsvejledning

Gulvmodel

no Monteringsanvisning

Frittstående apparat

sv Monteringsanvisning

Fristående skåp

fi Asennusohjeet

Vapaasti sijoitettava laite

ru Инcтpyкция пo мoнтaжy

Напольный прибор

pl Instrukcja montażu

Urządzenie wolnostojące

cs Montážní návod

Volně stojící spotřebič

de Inhaltsverzeichnis

Montageanleitung verwenden .............. 5

Aufstellort .................................................. 5

Türanschlag wechseln ........................... 5

en Table of Contents

Using the installation instructions ........ 7

Installation location ................................. 7

Changing over the door hinges ........... 7

fr Table des matières

Utiliser la notice de montage ................ 9

Lieu d’installation .................................... 9

Inversion du sens d’ouverture

de porte .................................................... 9

it Indice

Uso delle istruzioni per

il montaggio .......................................... 11

Luogo d’installazione ........................... 11

Inversione della porta .......................... 11

Türgriff wechseln ..................................... 6

Wandabstandshalter montieren ........... 6

Gerät ausrichten ..................................... 6

Changing the door handle .................... 8

Fitting the wall spacer ............................ 8

Aligning the appliance ........................... 8

Changer la poignée de porte ............ 10

Monter les écarteurs muraux ............ 10

Ajuster l’appareil .................................. 10

Sostituzione della maniglia

della porta ............................................. 12

Montaggio del distanziatore murale . 12

Livellare l’apparecchio ........................ 12

nl Inhoud

Montagehandleiding gebruiken ........ 13

De juiste plaats ..................................... 13

Verwisselen van de deurophanging . 13

es Índice

Instalar el aparato de conformidad

con las instrucciones de montaje ..... 15

Lugar de emplazamiento .................... 15

Deurgreep verwisselen ....................... 14

Wandafstandhouder monteren ......... 14

Apparaat horizontaal zetten ............... 14

Cambiar el sentido de apertura de

la puerta ................................................ 16

Cambiar la manilla de la puerta ....... 16

Montar los distanciadores ................. 16

Nivelar el aparato ................................ 17

pt Índice

Utilizar as Instruções de montagem . 18

Local da instalação ............................. 18

Alteração do sentido de abertura

da porta ................................................. 18

el Πίνακας περιεχομένων

Χρήση των οδηγιών τοποθέτησης ..... 20

Τόπος τοποθέτησης ............................. 20

Αλλαγή της φοράς της πόρτας .......... 21

Αλλαγή της λαβής της πόρτας ........... 21

tr İçindekiler

Montaj kılavuzunun kullanılması ........ 23

Cihazın kurulacağı yer ......................... 23

Kapı menteşelerinin değiştirilmesi .... 23

Kapı kolunun değiştirilmesi ................ 24

da Indholdsfortegnelse

Monteringsvejledning anvendes ....... 25

Opstillingssted ...................................... 25

Ændring af dørens åbningsretning ... 26

Alteração da localização

do puxador da porta ........................... 19

Montar o distanciador da parede ..... 19

Alinhar o aparelho ............................... 19

Τοποθέτηση του τεμαχίου διατήρησης

απόστασης από τον τοίχο .................. 21

Ευθυγράμμιση της συσκευής ............ 22

Duvar mesafesi koruyucunun monte

edilmesi ................................................. 24

Cihazın doğru konumlandırılması ..... 24

Udskiftning af dørgrebet ..................... 26

Vægafstandsholder monteres ........... 26

Justering af skabet .............................. 26

no Innholdsfortegnelse

Bruk av monteringsveiledningen ...... 27

Plasseringssted .................................... 27

Omhengsling av døren ....................... 27

Skift av dørhåndtak .............................. 28

sv Innehållsförteckning

Använd monteringsanvisningen ........ 29

Platsen ................................................... 29

Hänga om dörren ................................ 29

Montering av avstandsholderen til

veggen ................................................... 28

Innretting av apparatet ........................ 28

Flytta handtag ....................................... 30

Montera väggavståndshållare ........... 30

Ställa upp skåpet ................................. 30

fi Sisällysluettelo

Näin käytät asennusohjetta ................ 31

Sijoituspaikka ........................................ 31

Oven kätisyyden vaihto ....................... 31

ru Coдepжaниe

Применение инструкции

по монтажу ........................................... 33

Mecтo ycтaнoвки ................................. 33

Измeнeниe нaпpaвлeния

oткpывaния двepцы ............................ 34

pl Spis treści

Używanie instrukcji montażu .............. 36

Miejsce ustawienia ............................... 36

Zmiana zawiasów ................................. 36

cs Obsah

Používání montážního návodu ........... 38

Místo instalace ...................................... 38

Výměna závěsu dveří .......................... 38

Ovikahvan vaihto ................................. 32

Seinävälilevyn asennus ....................... 32

Laitteen suoristaminen ........................ 32

Смена местоположения

ручки дверцы ....................................... 34

Монтаж дистанцирующего

элемента ............................................... 35

Bыpaвнивaниe прибора .................... 35

Zmiana uchwytu drzwi ........................ 37

Montaż elementów dystansowych .... 37

Wypoziomowanie urządzenia ............ 37

Výměna rukojeti dveří ......................... 39

Montáž stěnové rozpěrky ................... 39

Ustavení spotřebiče ............................. 39

deInhaltsverzeichnis

deMontageanleitung

S tand ge rät

Montageanleitung verwenden

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Montageanleitung gilt für mehrere Modelle.

Abweichungen bei den Abbildungen sind möglich.

Aufstellort

Wandabstand

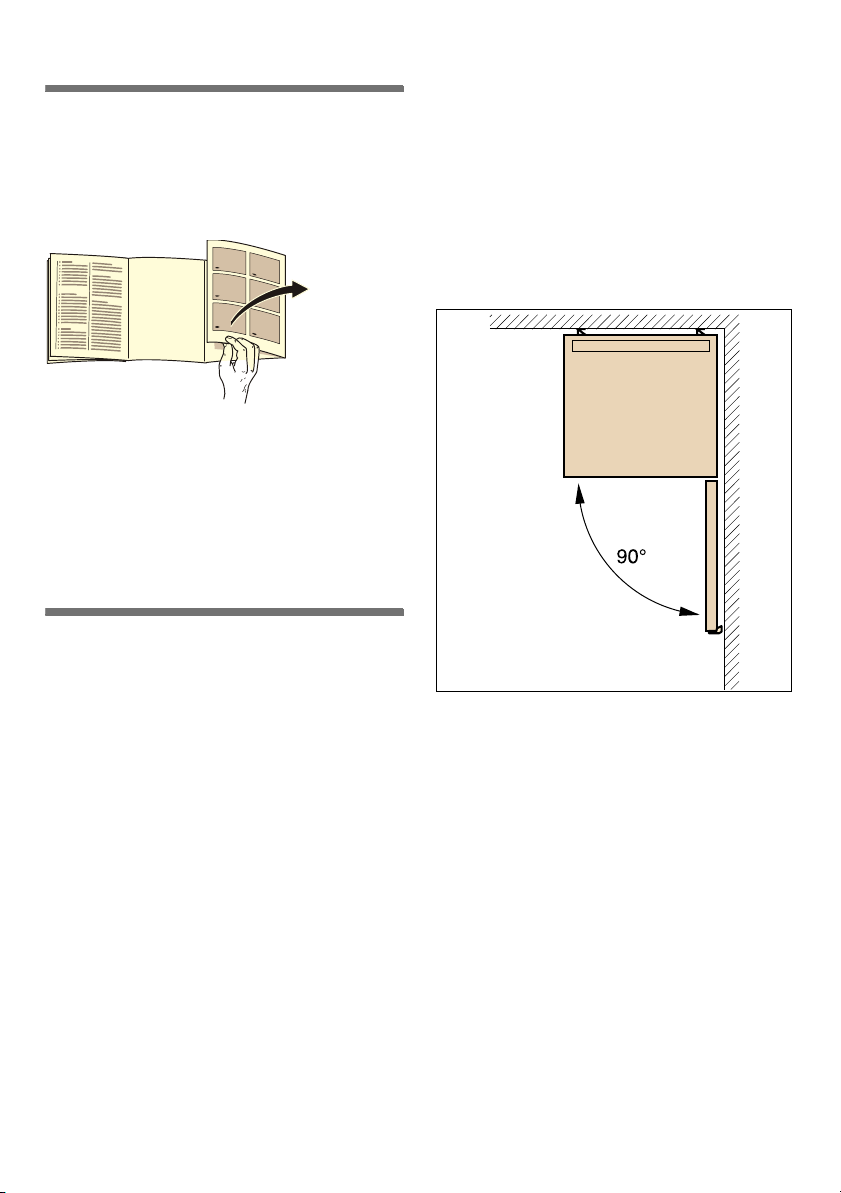

Gerät so aufstellen, dass ein Türöffnungswinkel von 90° gewährleistet ist.

Als Aufstellort eignet sich ein trockener, belüftbarer Raum. Der Aufstellort sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

■ Zu Elektro- und Gasherden 3 cm.

■ Zu Öl- oder Kohleanstellherden

30 cm.

Der Boden am Aufstellort darf nicht nachgeben. Boden eventuell verstärken. Eventuelle Bodenunebenheiten mit Unterlagen ausgleichen.

Türanschlag wechseln

(falls erforderlich) Wir empfehlen den Türanschlag durch

unseren Kundendienst wechseln zu lassen. Die Kosten für einen Türanschlagwechsel können Sie bei Ihrem zuständigen Kundendienst erfragen.

ã=Warnung

Während des Türanschlagwechsels darf das Gerät nicht am Stromnetz angeschlossen sein. Vorher Netzstecker ziehen. Um die Geräterückseite nicht zu beschädigen, ausreichend Polstermaterial unterlegen. Gerät vorsichtig auf die Rückseite legen.

Wechseln Sie den Türanschlag in Reihenfolge der Zahlen. Bild 1

Hinweis

Wird das Gerät auf den Rücken gelegt, darf der Wandabstandshalter nicht montiert sein.

Türgriff wechseln

(falls erforderlich) Bild 2

Wechseln Sie den Türgriff in Reihenfolge der Zahlen.

Wandabstandshalter montieren

Bild 3 Falls vorhanden:

Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen. Ein reduzierter Wandabstand schränkt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfügig erhöhen.

Gerät ausrichten

Gerät auf den vorgesehenen Platz stellen und ausrichten. Es muss fest und eben stehen. Unebenheiten des Bodens durch die beiden vorderen Schraubfüße ausgleichen. Zum Verstellen der Schraubfüße einen Schraubenschlüssel verwenden.

Hinweis

Das Gerät muss senkrecht stehen. Richten Sie es mit Hilfe einer Wasserwaage aus.

Abstand zur Rückwand

Ein Abstand von 75 mm darf nicht überschritten werden.

enTable of Content s

enInstallation instructions

Free-standing appliance

Using the installation instructions

Please fold out the illustrated last page. These installation instructions refer to several models.

The diagrams may differ.

Installation location

A dry, well ventilated room is suitable as an installation location. The installation location should not be exposed to direct sunlight and not placed near a heat source, e.g. a cooker, radiator, etc. If installation next to a heat source is unavoidable, use a suitable insulating plate or observe the following minimum distances from the heat source:

■ 3 cm to electric or gas cookers.

■ 30 cm to an oil or coal-fired cooker.

The floor of the installation location must not give way; if required, reinforce floor. If the floor is uneven, compensate with supports.

Distance from wall

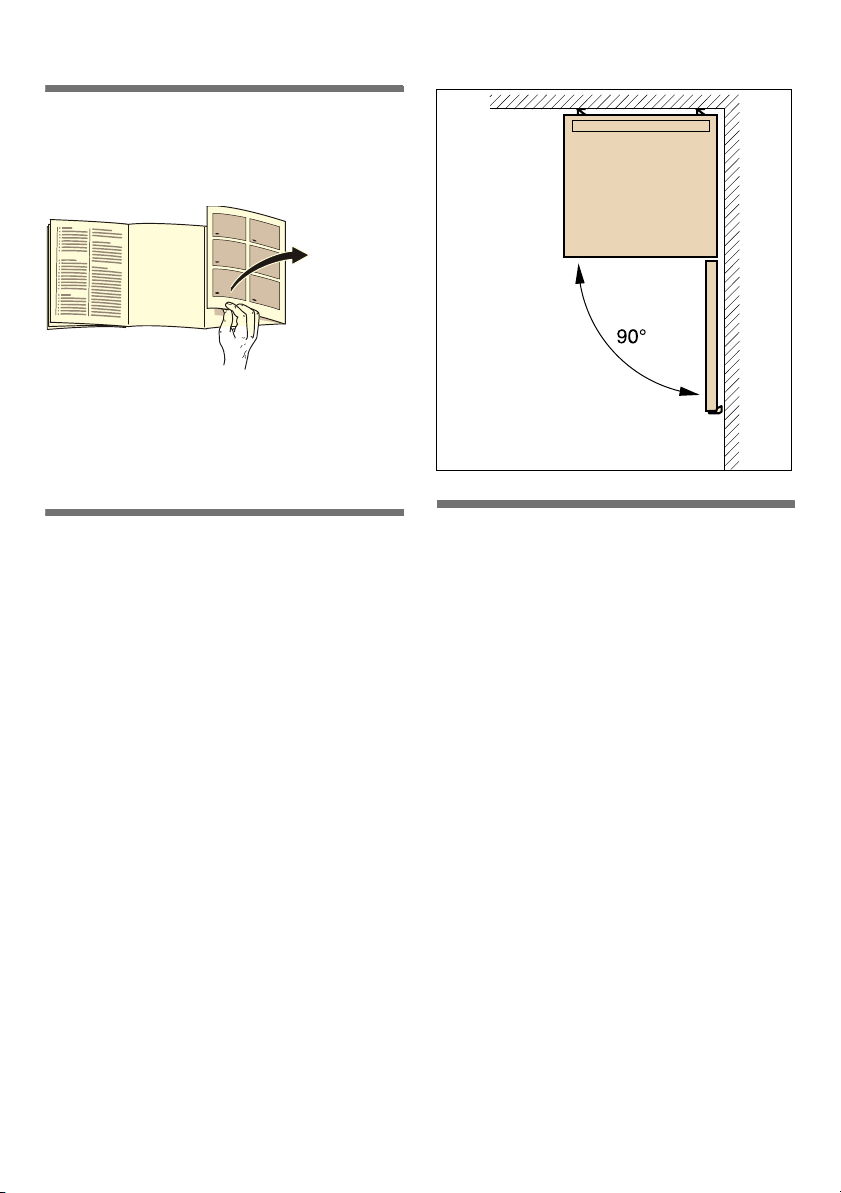

When installing the appliance, ensure that the door can be opened by 90°.

Changing over the door hinges

(if required) We recommend that you have the door

hinges changed over by our customer service. You can find out the costs for changing over the door hinges from your appropriate customer service.

ã=Warning

While changing over the door hinges, ensure that the appliance is not connected to the power supply. Pull out the mains plug beforehand. To prevent damaging the back of the appliance, place adequate padding underneath. Carefully place the appliance on its back.

Change over the door hinges in numerical sequence. Fig. 1

Note

If the appliance is placed on its back, ensure that the wall spacer is not fitted.

Changing the door handle

(if required) Fig. 2

Change the door handle in numerical sequence.

Fitting the wall spacer

Fig. 3 If available:

Fit wall spacers to obtain the indicated energy rating of the appliance. A reduced wall gap will not restrict the function of the appliance. The energy rating may then increase slightly.

Distance to the back wall

The distance of 75 mm must not be exceeded.

Aligning the appliance

Place the appliance in the designated location and align. The appliance must be level. If the floor is uneven, use the front height-adjustable feet. Adjust the height-adjustable feet with a wrench.

Note

The appliance must be upright. Please align it with a spirit level.

frTable des matières

frNotice de montage

Appareil indépendant

Utiliser la notice de montage

Veuillez déplier la dernière page, illustrée, de la notice. Cette notice de montage vaut pour plusieurs modèles.

Selon le modèle, l’appareil peut différer du contenu des illustrations.

Lieu d’installation

Écart mural

Implantez l’appareil de sorte à garantir un angle d’ouverture de porte de 90°.

Un local sec et aérable convient comme lieu d’installation. Il faudrait que le lieu d’installation ne soit pas directement exposé aux rayons solaires et pas à proximité d’une source de chaleur (cuisinière, radiateur, etc.). Si l’installation à côté d’une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur :

■ 3 cm par rapport aux cuisinières

électriques ou à gaz.

■ 30 cm par rapport à un appareil

de chauffage au fuel ou au charbon.

Sur l’emplacement, le sol ne doit pas s’affaisser. Renforcez-le le cas échéant. Placez des garnitures sous l’appareil pour compenser les inégalités du sol éventuelles.

Inversion du sens d’ouverture de porte

(si nécessaire) Nous recommandons de confier

l’inversion du sens d’ouverture de porte à notre service après-vente. Pour connaître le prix d’une inversion du sens d’ouverture de porte, consultez votre service après-vente compétent.

ã=Mise en garde

Pendant le changement du sens d’ouverture de porte, l’appareil ne doit pas être relié au secteur. Avant le changement, débranchez la fiche mâle de la prise de courant. Pour ne pas endommager le dos de l’appareil, placez en dessous suffisamment de matériau amortisseur. Couchez prudemment l’appareil sur le dos.

Inversez le sens d’ouverture de la porte dans l’ordre des chiffres. Fig. 1

Remarque

Si l’appareil va être couché sur le dos, il ne faut pas monter l’écarteur mural latéral.

Changer la poignée de porte

(si nécessaire) Fig. 2

Changez la poignée de porte dans l’ordre des chiffres.

Monter les écarteurs muraux

Fig. 3 Si présent :

Montez les écarteurs muraux pour parvenir à la quantité mentionnée d’énergie absorbée par l’appareil. Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l’appareil. Dans ce cas, l’énergie absorbée peut augmenter légèrement.

Ajuster l’appareil

Amenez l’appareil sur l’emplacement prévu puis ajustez-le pour qu’il se retrouve bien d’aplomb. Veillez à ce que l’appareil repose parfaitement d’aplomb sur un sol plan. Si le sol présente des inégalités, compensez-les à l’aide des deux pieds à vis situés à l’avant de l’appareil. Pour modifier le réglage des pieds à vis, servez-vous d’une clé àfourche.

Remarque

L’appareil doit reposer à la verticale. Ajustez-le à l’aide d’un niveau à bulle.

L'écart par rapport à la paroi arrière

Il ne faut pas dépasser un écart de 75 mm.

itIndice

itIstruzio ni per il montaggio

Appare cch io ind i pe ndente

Uso delle istruzioni per il montaggio

Aprire l’ultima pagina con le figure. Il presente manuale di montaggio vale per più modelli.

Nelle illustrazioni sono possibili differenze.

Luogo d’installazione

Il luogo d’installazione idoneo è un locale asciutto, ventilabile. Il luogo d’installazione non deve essere esposto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l’installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore:

■ Da cucine elettriche o a gas 3 cm.

■ Da stufe ad olio o a carbone 30 cm.

Il pavimento nel luogo d’installazione non deve cedere, rinforzarlo se necessario. Compensare gli spessori le eventuali disuguaglianze del pavimento.

Distanza dal muro

Installare l'apparecchio in modo da garantire un angolo di apertura della porta di 90°.

Inversione della porta

(se necessario) Consigliamo di fare invertire la chiusura

della porta dal nostro Servizio Assistenza Clienti. Chiedere il costo per un’inversione dell’apertura della porta al servizio assistenza clienti competente per la zona.

ã=Avviso

Durante l’inversione della porta l’apparecchio non deve essere collegato alla rete elettrica. Estrarre prima la spina di alimentazione. Per non danneggiare la parte posteriore dell’apparecchio, mettere sotto sufficiente materiale morbido. Deporre l’apparecchio con cautela sul lato posteriore.

Cambiare il lato cerniere della porta seguendo l'ordine numerico. Figura 1

Avvertenza

Il distanziatore murale non deve essere montato se si depone l'apparecchio sul dorso.

Sostituzione della maniglia della porta

(se necessario) Figura 2

Sostituire la maniglia della porta seguendo l'ordine numerico.

Montaggio del distanziatore murale

Figura 3 Se disponibile:

Per raggiungere l’assorbimento di energia indicato dell’apparecchio montare il distanziatore murale. Una minore distanza dal muro non influisce sulla funzionalità dell’apparecchio. Può tuttavia causare una piccola aumentazione di assorbimento di energia.

Distanza dalla parete posteriore

Non superare la distanza di 75 mm.

Livellare l’apparecchio

Disporre e livellare l’apparecchio nel luogo previsto. L’apparecchio deve poggiare stabilmente sul pavimento ed essere livellato. Compensare le disuguaglianze del pavimento per mezzo dei due piedini a vite anteriori. Per regolare i piedini a vite utilizzare un cacciavite.

Avvertenza

L’apparecchio deve essere verticale. Livellarlo con una livella a bolla d'aria.

nlInhoud

nlMontagevoorschrift

Vrijstaand appa raat

Montagehandleiding gebruiken

De laatste bladzijde met de afbeeldingen uitklappen. Dit montagevoorschrift is van toepassing voor meerdere modellen.

Kleine afwijkingen in de afbeeldingen zijn mogelijk.

De juiste plaats

Afstand tot de wand

Het apparaat zodanig opstellen dat de deur 90° kan worden geopend.

Elke droge, goed te ventileren ruimte is geschikt. Het apparaat niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Is plaatsing naast een warmtebron niet te vermijden, maak dan gebruik van een isolerende plaat of neem de volgende minimumafstanden tot de warmtebron in acht:

■ Naast elektrische- of gasfornuizen

3cm.

■ Naast een CV-installatie 30 cm.

De vloer op de plaats van opstelling mag niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er iets onder te leggen.

Verwisselen van de deurophanging

(indien nodig) Wij raden u aan de deurophanging door

de Servicedienst te laten verwisselen. De kosten voor het verwisselen van de deuraanslag kunt u opvragen bij de Servicedienst in uw regio.

ã=Waarschuwing

Tijdens het verwisselen van de deurophanging mag het apparaat niet op het elektriciteitsnet zijn aangesloten. Eerst de stekker uit het stopcontact trekken. Leg voldoende zacht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op zijn rug leggen.

Verwissel de deuraanslag in de volgorde van de cijfers. Afb. 1

Aanwijzing

Wanneer het apparaat op de rug wordt gelegd, mag de wandafstandhouder niet gemonteerd zijn.

Deurgreep verwisselen

(indien nodig) Afb 2

Verwissel de deurgreep in de volgorde van de cijfers.

Wandafstandhouder monteren

Afb. 3 Indien aanwezig:

Wandafstandhouder monteren om de geplande energieopname van het apparaat te bereiken. Een kleinere afstand tot de muur heeft geen nadelige invloed op de werking van het apparaat. Het energieverbruik kan dan iets hoger worden.

Apparaat horizontaal zetten

Het apparaat op de daarvoor bestemde plaats zetten en stellen. Het apparaat moet waterpas en stevig op de vloer staan. Oneffenheden in de vloer d.m.v. de twee schroefvoetjes aan de voorkant opheffen. Om de schroefvoetjes te verstellen een steeksleutel gebruiken.

Aanwijzing

Het apparaat moet loodrecht staan. Zet het apparaat in de juiste stand met behulp van een waterpas.

Afstand tot de achterwand

De afstand van 75 mm mag niet worden overschreden.

+ 30 hidden pages
