Bosch IXO V basic User Manual

OBJ_DOKU-14506-008.fm Page 1 Monday, September 8, 2014 7:48 AM

Robert Bosch GmbH

Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY

www.bosch-pt.com

1 609 92A 0P4 (2014.09) I / 257 EEU

EEUEEU

IXO

pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное

руководство по
эксплуатации

uk Оригінальна інструкція

з експлуатації

kk Пайдалану нұсқаулығының

түпнұсқасы

ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство

за работа

sr O riginalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija

OBJ_BUCH-833-008.book Page 2 Tuesday, August 19, 2014 10:24 AM

2 |

Polski ........................................................ Strona 7

Česky........................................................ Strana 23

Slovensky .................................................. Strana 37

Magyar ........................................................ Oldal 52

Русский ............................................... Страница 68

Українська............................................. Сторінка 88

Қазақша.........................................................Бет 104

Română..................................................... Pagina 122

Български ............................................ Страница 137

Македонски ............................................. Страна 154

Srpski........................................................ Strana 170

Slovensko................................................... Stran 184

Hrvatski.................................................. Stranica 198

Eesti...................................................... Lehekülg 212

Latviešu.................................................. Lappuse 226

Lietuviškai............................................... Puslapis 242

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

A

IXO

12

5

1

2

3

56

7

11

4

10

8

9

OBJ_BUCH-833-008.book Page 3 Tuesday, August 19, 2014 10:24 AM

| 3

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

C

B

1

3

2

1

OBJ_BUCH-833-008.book Page 4 Tuesday, August 19, 2014 10:24 AM

4 |

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

D

14

17

16

15

13

OBJ_BUCH-833-008.book Page 5 Tuesday, August 19, 2014 10:24 AM

| 5

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

F

E

3

18

OBJ_BUCH-833-008.book Page 6 Tuesday, August 19, 2014 10:24 AM

6 |

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 7 Tuesday, August 19, 2014 11:12 AM

Polski | 7

Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektronarzędzi

OSTRZEZENIE

wek mogą spowodować porażenie prądem, pożar i/lub ci ężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpie­czeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi się do elektro­narzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i
do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone.



Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą
być przyczyną wypadków.

 Nie należy pracować tym elektronarzędziem w otoczeniu zagrożo-

nym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy
lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które

mogą spowodować zapłon.

 Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i

inne osoby postronne znajdowały się w bezpiecznej odległości.

Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne
 Wtyczka elektronarzędzia musi pasować do gniazda. Nie wo lno zmie-

niać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adap­terowych w przypadku elektronarzędzi z uziemieniem ochronnym.

Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia
prądem.

 Należy unikać kontaktu z uziemionymi powierzchniami jak rury,

grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy

ciało użytkownika jest uziemione.

Należy przeczytać wszystkie wskazówki i prze­pisy. Błędy w przestrzeganiu poniższych wskazó-

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 8 Tuesday, August 19, 2014 11:12 AM

8 | Polski

 Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedo-

stanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem

 Nigdy nie należy używać przewodu do innych czynności. Nigdy nie

należy nosić elektronarzędzia, trzymając je za przewód, ani używać
przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki
z gniazdka pociągając za przewód. Przewód należy chronić przed
wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych
krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane

przewody zwiększają ryzyko porażenia prądem.

 W przypadku pracy elektronarzędziem pod gołym niebem, należy

używać przewodu przedłużającego, dostosowanego również do za­stosowań zewnętrznych. Użycie właściwego przedłużacza (dostoso-

wanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

 Jeżeli nie da się uniknąć zastosowa nia elektronarzędzia w wilgotnym

otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowe­go. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniej-

sza ryzyko porażenia prądem.

Bezpieczeństwo osób
 Podczas pracy z elektronarzędziem należy zachować ostrożność,

każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać
elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem
narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych urazów ciała.

 Należy nosić osobiste wyposażenie ochronne i zawsze okulary

ochronne. Noszenie osobistego wyposażenia ochronnego – maski prze-

ciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochron­nego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania
elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.

 Należy unikać niezamierzonego uruchomienia narzędzia. Przed wło-

żeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a
także przed podniesieniem lub przeniesieniem elektronarzędzia, na­leży upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca

na wyłączniku podczas przenoszenia elektronarzędzia lub podłą czenie do
prądu włączonego narzędzia, może stać się przyczyną wypadków.

.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 9 Tuesday, August 19, 2014 11:12 AM

Polski | 9

 Przed włączeniem elektronarzędzia, należy usunąć narzędzia

nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych

częściach urządzenia mogą doprowadzić do obraże ń ciała.

 Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o

stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób

możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych
sytuacjach.

 Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania

ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od r u­chomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać

wciągnięte przez ruchome części.

 Jeżeli istnieje możliwość zamontowania urządzeń odsysających i

wychwytujących pył, należy upewnić się, że są one podłączone i będą
prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć

zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi
 Nie należy przeciążać urządzenia. Do pracy używać należy elektrona-

rzędzia, które są do tego przewidziane. Odpowiednio dobranym elek-

tronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpie­czniej.

 Nie należy używać elektronarzędzia, które go włącznik/wyłącznik

jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłą-

czyć jest niebezpieczne i musi zostać naprawione.

 Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu

pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć
akumulator. Ten środek ostrożności zapobiega niezamierzonemu włą-

czeniu się elektronarzędzia.

 Nieużywane elektronarzędzia należy przechowywać w miejscu nie-

dostępnym dla dzieci. Nie należy udostępniać narzędzia osobom,
które go nie znają lub nie przeczytały niniejszych przepisów. Używane

przez niedoświadczone osoby elektronarzędzia są niebezpieczne.

 Konieczna jest należyta konserwacja elektronarzędzia. Należy kon-

trolować, czy ruchome części urządzenia działają bez zarzutu i nie są
zablokowane, czy części nie są pęknięte lub uszkodzone w taki spo­sób, który miałby wpływ na prawidłowe działanie elektronarzędzia.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 10 Tuesday, August 19, 2014 11:12 AM

10 | Polski

Uszkodzone części należy przed użyciem urządzenia oddać do naprawy.

Wiele wypadków spowodowanych jest przez niewłaściwą konserwację
elektronarzędzi.

 Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rza-

dziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono
starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.

 Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać

zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym wa­runki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie

elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Prawidłowa obsługa i eksploatacja narzędzi akumulatorowych
 Akumulatory należy ładować tylko w ładowarkach, zalecanych przez

producenta. W przypadku użycia ładowarki, przystosowanej do ładowa-

nia określonego rodzaju akumulatorów, w sposób niezgodny z przezna­czeniem, istnieje niebezpieczeństwo pożaru.

 W elektronarzędziach można używa ć jedynie przewidzianych do tego

celu akumulatorów. Użycie innych akumulatorów może spowodować

obrażenia ciała i zagrożenie pożarem.

 Nieużywany akumulator należy trzymać z dala od spinaczy, monet,

kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych,
które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy

stykami akumulatora może spowodować oparzenia lub pożar.

 Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z

akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamie­rzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała
wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsul­tować się z lekarzem. Elektrolit może doprowadzić do podrażnienia

skóry lub oparzeń.

Serwis
 Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu

fachowcowi i przy uży ciu oryginalnych części zamiennych. To gwaran-

tuje, że bezpieczeństwo urządzenia zostanie zachowane.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 11 Tuesday, August 19, 2014 11:12 AM

Polski | 11

Wskazówki bezpieczeństwa dotyczące wkrętarek

 Podczas wykonywania prac, przy których śruba mogłaby natrafić na

ukryte przewody elektryczne, elektronarzędzie należy trzymać
wyłącznie za izolowane powierzchnie rękojeści. Kontakt śruby z prze-

wodem zasilającym może spowodować przekazanie napięcia na części
metalowe elektronarzędzia, co mogłoby prowadzić do porażenia pr ądem
elektrycznym.

 Trzymać mocno elektronarzędzie. Podczas dokręcania i luzowania śrub

mogą wystąpić krótkotrwałe wysokie momenty reakcji.

 Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego

przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż
trzymanie go w ręku.

 Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się

ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić

do utraty kontroli nad elektronarzędziem.

 Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja,

wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy
przełącznik kierunków obrotów nastawić na pozycję środkową. Przy

niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpie­czeństwo zranienia.

Elektronarzędzie należy chronić przed wysokimi temperatu­rami, np. przed stałym nasłonecznieniem, przed ogniem,
wodą i wilgocią. Istnieje ryzyko wybuchu.

 W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora

może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w
razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić

drogi oddechowe.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 12 Tuesday, August 19, 2014 11:12 AM

12 | Polski

Wskazówki bezpieczeństwa dla ładowarek

 Niniejsza ładowarka nie jest przewidziana

do użytkowania przez dzieci lub osoby ogra­niczone fizycznie, emocjonalnie, lub psy­chicznie, a także przez osoby z niewystar­czającym doświadczeniem i/lub niedosta­teczną wiedzą. Niniejsza ładowarka może
być użytkowana przez dzieci powyżej lat 8,
przez osoby ograniczone fizycznie, emocjo­nalnie, lub psychicznie, a także przez osoby
z niewystarczającym doświadczeniem i/lub
niedostateczną wiedzą tylko w przypadku,
gdy dzieci lub osoby te znajdują się pod nad­zorem osoby odpowiedzialnej za ich bezpie­czeństwo lub gdy zostały one poinstruowa­ne, jak w bezpieczny sposób posługiwać się
niniejszą ładowarką i jakie ewentualne nie­bezpieczeństwa związane są z jej użytkowa­niem. W przeciwnym wypadku istnieje niebez-

pieczeństwo niewłaściwego zastosowania, a
także możliwość doznania urazów.

 Dzieci powinny znajdować się pod nadzo-

rem. Tylko w ten sposób można zagwaranto­wać, że nie będą się one bawiły ładowarką.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 13 Tuesday, August 19, 2014 11:12 AM

Polski | 13



Dzieci mogą czyścić i konserwować ładowar­kę jedynie pod nadzorem.

Chronić ładowarkę przed deszczem i wilgocią. Przedostanie

się wody do ładowarki zwiększa ryzyko porażenia prądem.

 Ładować wolno tylko akumulatory litowo-jonowe zamontowane w

produktach firmy Bosch. Napięcie akumulatora musi być zgodne z na­pięciem ładowania ładowarki. W przeciwnym wypadku grozi niebezpie-

czeństwo pożaru lub eksplozji.

 Ładowarkę należy utrzymywać w czysto ści. Zabrudzenie może stać się

przyczyną porażenia elektrycznego.

 Przed użyciem każdorazowo sprawdzić stan ładowarki, przewodu i

wtyku. Nie używać ładowarki w przypadku stwierdzenia uszkodzeń.
Nie otwierać samodzielnie ładowarki. Naprawa powinna zostać
przeprowadzona wyłącznie przez wykwalifikowany personel serwisu
przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki,

przewody i wtyki zwiększają ryzyko porażenia elektrycznego.

 Nie korzystać z ładowarki umieszcz onej na łatwopalnym podłożu (np.

papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze

względu na wzrost temperatury ładowarki podczas procesu ładowania
istnieje niebezpieczeństwo pożaru.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i
przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do wkręcania i wykręcania śrub.
Światło elektronarzędzia przezn aczone jest do oświetlania bezpośredniej

przestrzeni roboczej elektronarzędzia; nie nadaje się ono do oświetlania
pomieszczeń w gospodarstwie domowym.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 14 Tuesday, August 19, 2014 11:12 AM

14 | Polski

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schema­tu elektronarzędzia na stronach graficznych.

1 Końcówka wkręcająca (bit)*
2 Uchwyt narzędziowy
3 Przykrywka gumowa
4 Wskaźnik kierunku obrotów bieg w prawo
5 Wskaźnik stanu naładowania akumulatora
6 Wskaźnik kierunku obrotów bieg w lewo
7 Uchwyt do zawieszenia
8 Włącznik/wyłącznik

9 Przełącznik kierunku obrotów
10 Lampa „Power Light“
11 Rękojeść (pokrycie gumowe)
12 Ładowarka
13 Przystawka mimośrodowa*
14 Przystawka kątowa*
15 Przystawka momentu obrotowego*
16 Pierścień wstępnego wyboru momentu obrotowego*
17 Znacznik do regulacji momentu obrotowego *
18 Pierścień zwalniający blokadę*

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie
wchodzi w skład wyposażenia standardowego . Kompletny asortyment wyposażenia
dodatkowego można znaleźć w naszym katalogu osp rzętu.

Dane techniczne

Wkrętarka akumulatorowa IXO

Numer katalogowy
Napięcie znamionowe
Prędkość obrotowa bez obciążenia
Maks. moment obrotowy twardego/

miękkiego wkręcania wg ISO 5393
Maks. średnica śrub/wkrętów

V= 3,6

-1

min

Nm 4,5/ 3

mm 5

3 603 J81 0..

215

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 15 Tuesday, August 19, 2014 11:12 AM

Polski | 15

Wkrętarka akumulatorowa IXO

Ciężar odpowiednio do
EPTA-Procedure 01/2003

Akumulator

Pojemność

kg 0,3

litowo-jonowy

Ah 1,5

Liczba ogniw akumulatora

Ładowarka

Numer katalogowy 2 607 225 809 (EU)

2 607 225 811 (UK/SMA)

2 607 225 813 (AU)
Czas ładowania
Klasa ochrony

min 380

/II

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-2.
Typowe dla tego urządzenia wartości poziomu ciśnienia akustycznego skory-

gowanego charakterystyką częstotliwościową A są mniejsze niż 70 dB(A).
Niepewność pomiaru K = 3 dB.
Poziom mocy akustycznej może podczas pracy przekro czyć 80 dB(A).

Należy stosować środki ochrony słuchu!

Wartości łączne drgań a
ność pomiaru K oznaczone zgodnie z normą EN 60745 wynoszą:
Wkręcanie: a

<2,5m/s2, K= 1,5 m/s2.

h

Poziom drgań podany w tych wskazówkach został pomierzony zgodnie z wy­maganiami normy EN 60745 dotyczącej procedury pomiarów i można go
użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oce­ny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań
elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastoso­wań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie
będzie wystarczająco konserwowane, poziom drgań może odbiegać od
podanego. Podane powyżej przyczyny mogą spowodować podwyższenie
ekspozycji na drgania podczas całego czasu pracy.

(suma wektorowa z trzech kierunków) i niepew-

h

1

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 16 Tuesday, August 19, 2014 11:12 AM

16 | Polski

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także
okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale
nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar
czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające n a celu
ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja
elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej tempe­ratury rąk, ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt prze dstawiony w roz­dziale „Dane techniczne“ odpowiada wymaganiom następujących dyrekty w:
2009/125/WE (zarządzenie 1194/2012), 2011/65/UE, 2014/35/UE,
2014/30/UE, 2006/42/WE wraz ze zmianami oraz następujących norm:
EN 60745-1, EN 60745-2-2 (urządzenie akumulatorowe),
EN 60335-1, EN 60335-2-29 (ładowarka akumulatorowa).

Dokumentacja techniczna (2006/42/WE):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

14

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMAN Y

15.07.2014

Montaż

 Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja,

wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy
przełącznik kierunków obrotów nastawić na pozycję środkową. Przy

niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpie­czeństwo zranienia.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 17 Tuesday, August 19, 2014 11:12 AM

Polski | 17

Ładowanie akumulatora (zob. rys. A)

 Nie używać żadnej innej ładowarki. Ładowarka dołączona do urządze-

nia jest dopasowana do zastosowanego w elektronarzędziu akumulatora
litowo-jonowego.

 Zwrócić uwagę na napięcie w sieci! Napięcie źródła pr ądu musi zgadzać

się z danymi na tabliczce znamionowej ładowarki. Ładowarki o napięciu
230 V można podłączyć do sieci 220 V.

Wskazówka: W momencie dostawy akumulator jest naładowany częściowo.
Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora,
należy przed pierwszym użyciem całkowicie naładować akumulator w łado­warce.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powo­dując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie
niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Akumulator litowo-jonowy jest zabezpieczony przed całkowitym rozładowa­niem. W przypadku rozładowania akumulatora układ ochronny odłącza urzą­dzenie: narzędzie przestaje się poruszać, słychać odgłos przypominający ci­chy gwizd.

 Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponow -

nie włącznika. Może to doprowadzić do uszkodzenia akumulatora.

Jeżeli wskaźnik stanu naładowania akumulatora 5 świeci p o wciśnięciu do
połowy włącznika/wyłącznika 8 na czerwono, akumulator ma mniej niż

30% swojej mocy i powinien zostać naładowany.
Ładowanie rozpoczyna się, jak tylko wtyczka zasilania ładowarki zostanie

włożona do gniazda i wkrętarka akumulatorowa zostanie włożona do łado­warki 12.

Wskaźnik stanu naładowania akumulatora 5 pokazuje postęp ładowania.
Podczas ładowania wskaźnik świeci na zielono. Jeżeli wskaźnik stanu nała­dowania akumulatora 5 już nie świeci, akumulator został całkowicie nałado­wany.

Podczas ładowania nagrzewa się rękojeść elektronarzędzia. Jest to zjawisko
normalne.

W przypadku dłuższych przerw w użytkowaniu należy odłączyć ładowark ę od
sieci.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 18 Tuesday, August 19, 2014 11:12 AM

18 | Polski

Podczas procesu ładowania elektronar zędzia nie można używać. Jeżeli elek­tronarzędzie nie funkcjonuje podczas procesu ładowania, nie oznacza to, że
jest ono uszkodzone.

 Chronić ładowarkę przed wilgocią!

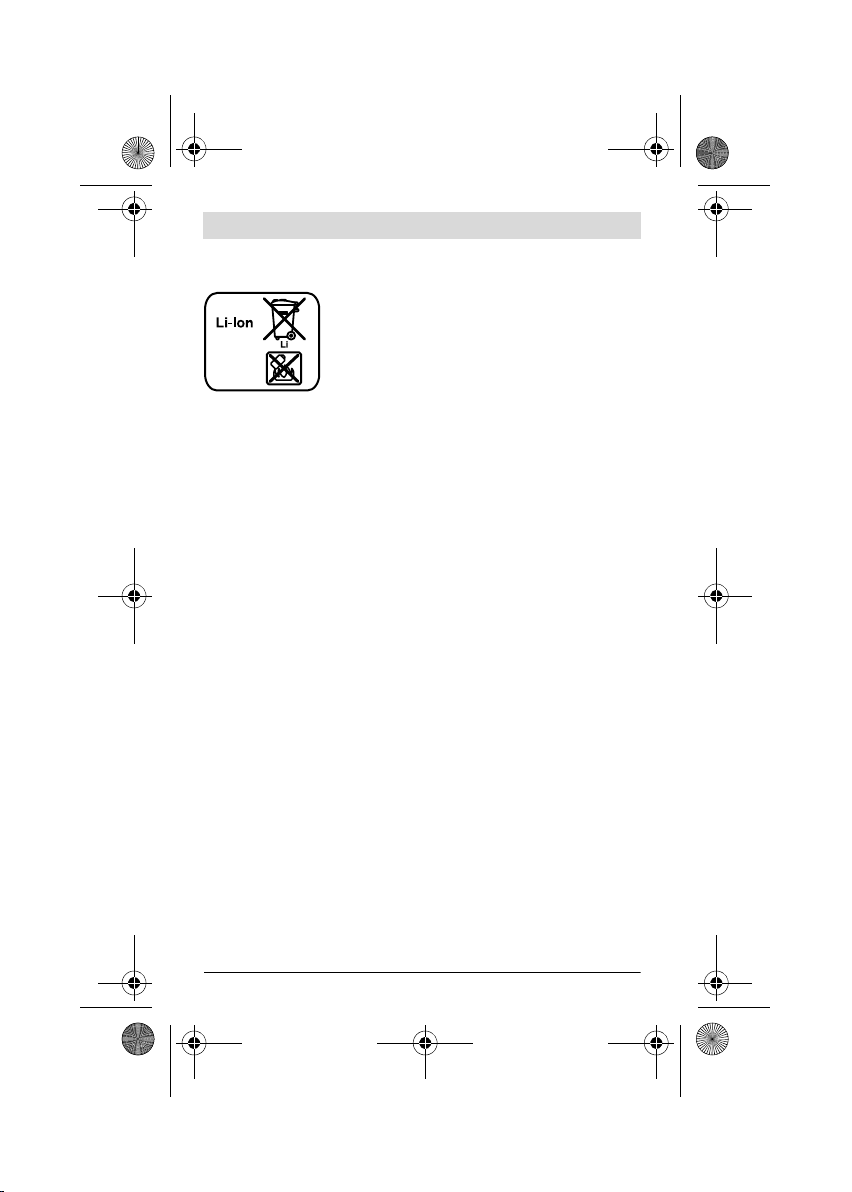

Przestrzegać wskazówek dotyczących usuwania odpadów.

Wymiana narzędzi (zob. rys. B)

 Nie używać dwustronnych końcówek wkrętaka o długości większej

niż 25 mm.

Umieścić bit dwustronny 1 bezpośrednio w uchwycie narzędziowym 2.

Przystawka mimośrodowa/przystawka kątowa/przystawka
momentu obrotowego (zob. rys. C – F)

Przystawka mimośrodowa 13 umożliwia wkręcanie blisko krawędzi.
Używając przystawki kątowej 14 można dokonywać wkręceń w miejscach

trudnodostępnych.
Za pomocą pierścienia wstępnego wyboru momentu obrotowego 16, znaj-

dującego się na przystawce momentu obrotowego 15, możliwe jest ustawia­nie pożądanego momentu obrotowego w 10 stopniach. Właściwe nastawie­nie spowoduje, że narzędzie robocze zatrzyma się po całkowitym wkręceniu
śruby w materiał, względnie po osiągnięciu uprzednio nastawionego mo­mentu obrotowego.

Montaż (zob. rys. C –D)

Aby zamontować jedną z przystawek należy zdjąć gumową przykrywkę 3,
pociągając ją do przodu. W następnej kolejności należy nałożyć przystawkę.
Przystawki można montować w różnych położeniach – co 45°.

Demontaż (zob.rys.E–F)
Aby zdemontować przystawkę, należy przekręcić pierścień zwalniający blo-

kadę 18 w kierunku  i zdjąć przystawkę, pociągając ją do przodu. Na zakoń­czenie należy ponownie nałożyć gumową przykrywkę 3.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 19 Tuesday, August 19, 2014 11:12 AM

Polski | 19

Praca

Uruchamianie

 Zwrócić uwagę na napięcie w sieci! Napięcie źródła pr ądu musi zgadzać

się z danymi na tabliczce znamionowej ładowarki. Ładowarki o napięciu
230 V można podłączyć do sieci 220 V.

Ustawianie kierunku obrotów

Przełącznikiem obrotów 9 można zmienić kierunek obrotów elektronarzę­dzia. Przy wciśniętym włączniku/wyłączniku 8 jest to jednak niemożliwe.

Bieg w prawo: Aby wkręcić śrubę, należy nacisnąć przełącznik kierunku
obrotów 9 w lewo do oporu.

Wskaźnik kierunku obrotów: obroty w prawo 4 świeci przy wciśnię­tym włączniku/wyłączniku 8 i pracującym silniku.

Bieg w lewo: W celu poluzowania lub wykręcania śrub nacisnąć prze łącznik
kierunku obrotów 9 w prawo do oporu.

Wskaźnik kierunku obrotów: obroty w lewo 6 świeci przy wciśnię-
tym włączniku/wyłączniku 8 i pracującym silniku.

Włączanie/wyłączanie

W celu włączenia elektronarzędzia nacisnąć włącznik/wyłącznik 8 i przy­trzymać w tej pozycji.

Lampka 10 świeci się przy całkowicie lub do połowy wciśniętym włączni­ku/wyłączniku 8 i umożliwia oświetlenie zakresu roboczego w przypadku nie­korzystnych warunków oświetleniowych.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 8.

W pełni automatyczna blokada wrzeciona (Auto-Lock)

Wrzeciono blokowane jest przy nie wciśniętym włączniku/wyłączniku 8.
Umożliwia to wkręcanie śrub również przy wyładowanym akumulatorze lub

używanie elektronarzędzia jako śrubokręta.

 Przy zablokowanym wrzecionie nie wciskać włącznika/wyłącznika 8

dłużej niż 15 sekund. Elektronarzędzie mogłoby ulec uszkodzeniu.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 20 Tuesday, August 19, 2014 11:12 AM

20 | Polski

Wskazówki dotyczące pracy

 Przed przyłożeniem elektronarzędzia do śruby należy je wyłączyć.

Obracające się narzędzia robocze mogą ześlizgnąć się z łba śruby.

Z boku ładowarki 12 można przechowywać do 13 końcówek wkręcających.
Uchwyt na końcówki wkręcające daje się wyjmować.

Konserwacja i serwis

Konserwacja i czyszczenie

 Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja,

wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy
przełącznik kierunków obrotów nastawić na pozycję środkową. Przy

niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpie­czeństwo zranienia.

 Aby zapewnić bezpieczną i wyda jną pracę, elektronarzędzie i szczeli-

ny wentylacyjne należy utrzymywać w czystości.

W razie awarii akumulatora należy zwrócić się do autoryzowanego serwisu
elektronarzędzi Bosch.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zle­cić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy
elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej
ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić auto­ryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych ko­nieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia
zgodnie z danymi na tabliczce znamionowej.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące
napraw i konserwacji nabytego produktu, a także dotyczące części zamien­nych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych
można znaleźć również pod adresem:

www.bosch-pt.com

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 21 Tuesday, August 19, 2014 11:12 AM

Polski | 21

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie
pytania związane z produktami firmy Bosch oraz ich osprzętem.

Polska

Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług
serwisowych online.
Tel.: [phone]
Faks: 22 7154441
E-Mail: [e-mail]
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: [e-mail]
www.bosch.pl

Transport

Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom
przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być
transportowane drogą lądową przez użytkownika bez konieczności spełnie­nia jakichkolwiek dalszych warunków.
W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną
lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szcze­gólnych wymogów dotyczących opakowania i znaczenia towaru. W takim wy­padku podczas przygotowywania towaru do wysyłki należy skonsultować się
z ekspertem d/s towarów niebezpiecznych.

Usuwanie odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać
do powtórnego przetworzenia zgodnego z obowiązującymi przepisa­mi w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów
domowych!

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 22 Tuesday, August 19, 2014 11:12 AM

22 | Polski

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2012/19/UE, niezdatne
do użytku elektronarzędzia, a zgodnie z europejską wy­tyczną 2006/66/WE uszkodzone lub zużyte akumula­tory/baterie, należy zbierać osobno i doprowadzić do po­nownego przetworzenia zgodnego z zasadami ochrony
środowiska.

Akumulatory/Baterie:

Li-Ion:

Proszę stosować się do wskazówek, znajdujących się
w rozdziale „Transport“, str. 21.

 Wbudowane akumulatory wolno wyjmować tylko i wyłącznie przez

wykwalifikowany personel w celu ich utylizacji. Otwieranie skorupy

obudowy może spowodować trwałe uszkodzenie elektronarzędzia.

Aby wyjąć akumulator z elektronarzędzia, należy wielokrotnie uruchamiać
włącznik/wyłącznik 8, aby spowodować całkowite wyładowanie się akumu­latora. Wykręcić śruby z obudowy i zdjąć skorupę obudowy, aby wyjąć aku­mulator. Aby uniknąć zwarcia wewnętrznego akumulatora, jego przyłącza
należy oddzielnie odłączać, izolując po kolei wszystkie bieguny. Także w
przypadku całkowitego wyładowania, w akumulatorze znajduje się tzw. 'po­została pojemność', która może doprowadzić do zwarcia.

Zastrzega się prawo dokonywania zmian.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 23 Tuesday, August 19, 2014 11:12 AM

Česky | 23

Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká
poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na
elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářa­dí provozované na akumulátoru (bez síťového kabelu).

Bezpečnost pracovního místa

 Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek

nebo neosvětlené pracovní oblasti mohou vést k úrazům.

 S elektronářadím nepracujte v prostředí ohroženém explozí, kde se

nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jis-

kry, které mohou prach nebo páry zapálit.

 Děti a jiné osoby udržujte při použi tí elektronářadí daleko od Vašeho

pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka



nesmí být žádným způsobem upravena. Společně s elektronářadím s
ochranným uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým
proudem.

 Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí,

topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýše-

né riziko zásahu elektrickým proudem.

 Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí

zvyšuje nebezpečí zásahu elektrickým proudem.

Čtěte všechna varovná upozornění a pokyny. Zane­dbání při dodržování varovných upozornění a pokynů

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 24 Tuesday, August 19, 2014 11:12 AM

24 | Česky

 Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektro-

nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od
tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené ne-

bo spletené kabely zvyšují riziko zásahu elektrickým proudem.

 Pokud pracujete s elektronářadím venku, použijte pouze takové

prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Pou-

žití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko
zásahu elektrickým proudem.

 Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí,

použijte proudový chránič. Nasazení proudového chrániče snižuje riziko

zásahu elektrickým proudem.

Bezpečnost osob
 Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s

elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud
jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepo-

zornosti při použití elektronářadí může vést k vážným poraněním.

 Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osob-

ních ochranných pomůcek jako maska proti prac hu, bezpečnostní obuv s
protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu
nasazení elektronářadí, snižují riziko poranění.

 Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je

elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na
zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to
může vést k úrazům.

 Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šrou-

bováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může

vést k poranění.

 Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a

udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných si-

tuacích lépe kontrolovat.

 Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy,

oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv,

šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 25 Tuesday, August 19, 2014 11:12 AM

Česky | 25

 Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se,

že jsou připojeny a správně použity. Použití odsávání prachu může sní-

žit ohrožení prachem.

Svědomité zacházení a používání elektronářadí
 Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektroná-

řadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu

lépe a bezpečněji.

Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí,



které nelze zapnout či vypnout je nebezpečné a musí se opravit.

 Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj

odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulá-

Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí.

tor.

 Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte

stroj používat osobám, které se strojem nejsou seznámeny nebo ne­četly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkuše-

nými osobami.

 Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly

stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené ne­bo poškozené tak, že je omezena funkce elektronářadí. Poškozené dí­ly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.

 Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástro-

je s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést.

 Používejte elektronářadí, příslušenství, nasazovací nástroje apod.

podle těchto pokynů. Respektujte přitom pracovní podmínky a pro­váděnou činnost. Použití elektronářadí pro jiné než určující použití může

vést k nebezpečným situacím.

Svědomité zacházení a používání akumulátorového nářadí
 Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrob-

cem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje

nebezpečí požáru, je-li používána s jinými akumulátory.

 Do elektronářadí používejte pouze k tomu určené akumulátory.

Použití jiných akumulátorů může vést k poraněním a požárům.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 26 Tuesday, August 19, 2014 11:12 AM

26 | Česky

 Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky,

mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, kte­ré mohou způsobit přemostění kon taktů. Zkrat mezi kontakty akumulá-

toru může mít za následek opáleniny nebo požár.

 Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte

kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Po­kud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumu-

látorová kapalina může způsobit podráždění pokožky nebo popáleniny.

Servis
 Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným

personálem a pouze s originálními náhradními díly. Tím bude zajiště-

no, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro šroubovák

 Pokud provádíte práce, při kterých může šroub zasáhnout skrytá

elektrická vedení, pak držte elektronářadí na izolovaných plochách
rukojeti. Kontakt šroubu s vedením pod napětím může přivést napětí i na

kovové díly elektronářadí a vést k úderu elektrickým proudem.

 Držte elektronářadí pevně. Při utahování a povolo vání šroubů se mohou

krátkodobě vyskytovat vysoké reakční momenty.

 Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo

svěrákem je držen bezpečněji než Vaší rukou.

 Než jej odložíte, počkejte až se elektronářadí zastaví. Nasazovací

nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.

 Před každou prací na elektronářadí (např. údržba, výměna nástroje

apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení
do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí

poranění.

Chraňte elektronářadí před horkem, např. i před trvalým slu­nečním zářením, před ohněm, vodou a vlhkostí. Existuje ne-

bezpečí výbuchu.

 Při poškození a nesprávném použití akumulátoru mohou vystupovat

páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry

mohou dráždit dýchací cesty.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 27 Tuesday, August 19, 2014 11:12 AM

Česky | 27

Bezpečnostní upozornění pro nabíječky

 Tato nabíječka není určená k tomu, aby ji po-

užívaly děti a osoby s omezenými fyzickými,
smyslovými nebo duševními schopnostmi
nebo nedostatečnými zkušenostmi
a vědomostmi. Tuto nabíječku mohou použí­vat děti od 8 let a osoby s omezenými fyzic­kými, smyslovými nebo duševními schop­nostmi nebo nedostatečnými zkušenostmi
a vědomostmi pouze tehdy, pokud na ně do­hlíží osoba zodpovědná za jejich bezpečnost
nebo pokud je tato osoba instruovala ohled­ně bezpečného zacházení s nabíječkou
a chápou nebezpečí, která jsou s tím spojená.

V opačném případě hrozí nebezpečí nesprávné
obsluhy a zranění.

 Dohlížejte na děti. Tím bude zajištěno, že si

děti s nabíječkou nehrají.

 Čištění a údržba nabíječky dětmi se nesmí

dít bez dohledu.

Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do

nabíječky zvyšuje riziko úrazu elektrickým proudem.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 28 Tuesday, August 19, 2014 11:12 AM

28 | Česky

 Nabíjejte pouze lithium-iontové akumulátory vestavěné do výrobků

Bosch. Napětí akumulátoru musí souhlasit s nabíjecím napětím nabí­ječky. Jinak hrozí nebezpečí požáru a výbuchu.

 Udržujte nabíječku čistou. Znečištěním vzniká nebezpečí úra zu elektric-

kým proudem.

 Před každým použitím zkontrolujte nabíječku, kabel a zástrčku.

Pokud jste zjistili závady, nabíječku nepoužívejte. Nabíječku sami
neotvírejte a nechte ji opravit pouze kvalifikovaným odborným
personálem a originálními náhradními díly. Poškozená nabíječka,

kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.

 Nabíječku neprovozujte na lehce hořlavém podkladu (např. papír,

textil apod.) popř. v hořlavém prostředí. Z důvodu zahřívání nabíječky,

jež vzniká při nabíjení, existuje nebezpečí požáru.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a pokyny.

Zanedbání při dodržování varovných upo­zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká
poranění.

Určené použití

Stroj je určen k zašroubování a uvolňování šroubů.
Světlo tohoto elektronářadí je určené k osvětlení bezprostřední pracovní

oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí n a
grafické straně.

1 Šroubovací bit*
2 Nástrojový držák
3 Gumové víčko
4 Ukazatel směru otáčení pro chod vpravo

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 29 Tuesday, August 19, 2014 11:12 AM

Česky | 29

5 Ukazatel stavu nabití akumulátoru
6 Ukazatel směru otáčení pro chod vlevo
7 Závěsné oko
8 Spínač

9 Přepínač směru otáčení
10 Svítilna „Power Light“
11 Rukojeť (izolovaná plocha rukojeti)
12 Nabíječka
13 Excentrický nástavec*
14 Úhlový nástavec*
15 Momentový nástavec*
16 Nastavovací kroužek předvolby kroutícího momentu *
17 Ryska pro nastavení krouticího momentu*
18 Odjišťovací kroužek*

*Zobraz ené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky.
Kompletní příslušenství naleznete v našem progra mu příslušenství.

Technická data

Akumulátorový šroubovák IXO

Objednací číslo
Jmenovité napětí
Otáčky naprázdno

V= 3,6

-1

min

Max. kroutící moment tvrdý/měkký
šroubový spoj podle ISO 5393 Nm 4,5/ 3

Max. průměr šroubu

mm 5

Hmotnost podle
EPTA-Procedure 01/2003

kg 0,3

Akumulátor

Kapacita

Ah 1,5

Počet článků akumulátoru

3 603 J81 0..

215

Li-Ion

1

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 30 Tuesday, August 19, 2014 11:12 AM

30 | Česky

Akumulátorový šroubovák IXO

Nabíječka

Objednací číslo 2 607 225 809 (EU)

2 607 225 811 (UK/SMA)

2 607 225 813 (AU)
Doba nabíjení
Třída ochrany

min 380

/II

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěny podle EN 60745-2-2.
Vážená hodnota hladiny akustického tlaku stroje A je typicky menší než

70 dB(A). Nepřesnost K = 3 dB.
Hladina hluku může při práci překročit 80 dB(A).

Noste chrániče sluchu!

Celkové hodnoty vibrací a
ny podle EN 60745:
Šroubování: a

<2,5m/s2, K= 1,5 m/s2.

h

V těchto pokynech uvedená úroveň vibrací byla z měřena podle měřicích me­tod normovaných v EN 60745 a může být použita pro vzájemné porovnání
elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se
ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušen­stvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vib­rací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž
je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi
vibracemi po celou pracovní dobu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky
vibrací, jako je např. údržba elektroná řadí a nástrojů, udržování teplých ru­kou, organizace pracovních procesů.

(vektorový součet tří os) a nepřesnost K stanove-

h

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 31 Tuesday, August 19, 2014 11:12 AM

Česky | 31

Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části
„Technická data“ splňuje všechna příslušná ustanovení směrnic
2009/125/ES (nařízení 1194/2012), 2011/65/EU, 2014/35/EU,
2014/30/EU, 2006/42/ES včetně jejich změn a je v souladu s následujícími
normami: EN 60745-1, EN 60745-2-2 (akumulátorové nářadí),
EN 60335-1, EN 60335-2-29 (nabíječka akumulátorů).

Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

14

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMAN Y

15.07.2014

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montáž

 Před každou prací na elektronářadí (např. údržba, výměna nástroje

apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení
do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí

poranění.

Nabíjení akumulátoru (viz obr. A)

 Nepoužívejte žádnou jinou nabíječku. Dodaná nabíječka je sladěna s

akumulátorem zabudovaným do Vašeho elektronářadí.

 Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na

typovém štítku nabíječky. Nabíječky označené 230 V mohou bý t provozo­vány i při 220 V.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 32 Tuesday, August 19, 2014 11:12 AM

32 | Česky

Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného

výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.
Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení proce-

su nabíjení nepoškozuje akumulátor.
Akumulátor Li-ion je chráněný proti hlubokému vybití. Při vybitém akumulá-

toru se elektronářadí vypne ochranným spínačem. Upnutý nástroj se přesta­ne pohybovat a je slyšet tichý pískavý zvuk.

 Po automatickém vypnutí elektronářadí už spínač dál nestlačujte.

Akumulátor se může poškodit.

Pokud se ukazatel stavu nabití akumulátoru 5 rozsvítí při napůl stlačeném
spínači 8 červeně, má akumulátor méně než 30% své kapacity a měl by se
nabít.

Proces nabíjení začíná, jakmile je síťová zástrčka nabíječky zastrčena do
zásuvky a akumulátorový šroubovák je následně vložen do nabíječky 12.

Ukazatel stavu nabití akumulátoru 5 udává postup nabíjení. Při procesu nabí­jení svítí ukazatel zeleně. Pokud už ukazatel stavu nabití akumulátoru 5
nesvítí, je akumulátor plně nabitý.

Při procesu nabíjení se zahřívá držadlo elektronářadí. To je normální.
Při delší době nepoužívání odpojte prosím nabíječku od sítě.
Elektronářadí nelze během procesu nabíjení používat; není to závada, když

během procesu nabíjení nefunguje.

 Chraňte nabíječku před vlhkem!

Dbejte upozornění k zpracování odpadu.

Výměna nástroje (viz obr. B)

 Nepoužívejte žádné oboustranné šroubovací čepele, jež jsou delší

než 25 mm.

Šroubovací bit 1 nasaďte přímo do nástrojového držáku 2.

Excentrický nástavec/úhlový nástavec/momentový nástavec
(viz obrázky C – F)

Pomocí excentrického nástavce 13 můžete šroubovat blízko hrany.
Pomocí úhlového nástavce 14 můžete provést zašroubování na těžko

přístupných místech.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 33 Tuesday, August 19, 2014 11:12 AM

Česky | 33

Pomocí nastavovacího kroužku předvolby krouticího momentu 16 na mo­mentovém nástavci 15 můžete předvolit potřebný krouticí moment v
10 stupních. Při správném nastavení se nasazený nástroj zastaví, jakmile je
šroub zašroubován do jedné roviny s materiálem resp. je dosaženo nastave­ného krouticího momentu.

Montáž (viz obrázky C– D)

Pro montáž nástavců stáhněte gumové víčko 3 dopředu. Následně lze nastr­čit nástavce. Montáž nástavců je možná přesazeně o 45 °.

Demontáž (viz obrázky E–F)
Pro demontáž nástavců otočte odjišťovací kroužek 18 ve směru  a násta-

vec stáhněte dopředu. Poté opět nastrčte gumové víčko 3.

Provoz

Uvedení do provozu

 Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na

typovém štítku nabíječky. Nabíječky označené 230 V mohou bý t provozo­vány i při 220 V.

Nastavení směru otáčení

Pomocí přepínače směru otáčení 9 můžete změnit směr otáčení elektronářadí.
Při stlačeném spínači 8 to však není možné.

Chod vpravo: Pro zašroubování šroubů přetlačte přepínač směru otáčení 9
až na doraz doleva.

Ukazatel směru otáčení pro chod vpravo 4 svítí při stisknutém
spínači 8 a běžícím motoru.

Chod vlevo: K uvolnění popř. vyšroubování šroubů přetlačte přepínač směru
otáčení 9 vpravo až na doraz.

Ukazatel směru otáčení pro chod vlevo 6 svítí při stisknutém spínači

8 a běžícím motoru.

Zapnutí – vypnutí

K uvedení elektronářadí do provozu stlačte spínač 8 a podržte jej stlačený.
Svítilna 10 svítí při lehce nebo zcela stlačeném spínači 8 a umožňuje nasví-

cení pracovní oblasti při nepříznivých světelných podmínkách.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 34 Tuesday, August 19, 2014 11:12 AM

34 | Česky

K vypnutí elektronářadí spínač 8 uvolněte.

Plně automatická aretace vřetene (Auto-Lock)

Při nestlačeném spínači 8 je vrtací vřeteno zaaretované.
To umožňuje zašroubování šroubů i při vybitém akumulátoru popř. použití

elektronářadí jako šroubováku.

 Při zablokovaném vrtacím vřeteni nestlačujte spínač 8 déle než

15 sekund. Jinak se může elektronářadí poškodit.

Pracovní pokyny

 Na šroub nasaďte pouze vypnuté elektronářadí. Otáčející se nasazova-

cí nástroje mohou sklouznout.

Na boku nabíječky 12 lze uchovávat až 13 šroubovacích bi tů. Držák pro šrou­bovací bity je vyjímatelný.

Údržba a servis

Údržba a čištění

 Před každou prací na elektronářadí (např. údržba, výměna nástroje

apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení
do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí

poranění.

 Udržujte elektronářadí a větrací otvory čisté, abyste pracova li dobře

a bezpečně.

Pokud už akumulátor není schopný funkce, obraťte se prosím na autorizova­né servisní středisko pro elektronářadí Bosch.

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohro­žení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro
elektronářadí Bosch.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše st roje, svěřte
provedení opravy autorizovanému servisnímu středisku pro elektronářadí
firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uváděj­te 10-místné objednací číslo podle typového štítku elektronářadí.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 35 Tuesday, August 19, 2014 11:12 AM

Česky | 35

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údrž bě Vašeho výrobku a
též k náhradním dílům. Technické výkresy a informace k náhradním dílům na­leznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrob­kům a jejich příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.
Bosch Service Center PT
K Vápence 1621/16
692 01 Mikulov
Na www.bosch-pt.cz si můžete objednat oprava Vašeho stroje online.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.cz

Přeprava

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o ne­bezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek
přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedi­ce) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí
být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Zpracování odpadů

Elektronářadí, akumulátory, příslušenství a obaly mají být dodány k
opětovnému zhodnocení nepoškozujícímu životní prostředí.

Elektronářadí a akumulátory/baterie neodhazujte do domovního odpadu!

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 36 Tuesday, August 19, 2014 11:12 AM

36 | Česky

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musí být neupotře­bitelné elektronářadí a podle evropské směrnice
2006/66/ES vadné nebo opotřebované akumulátory/ba­terie rozebrané shromážděny a dodány k opětovnému
zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci „Přeprava“,
strana 35.

 Integrované akumulátory smí vyjímat pouze odborní pracovníci za

účelem likvidace. Otevřením krytu může dojít ke zničení elektronářadí.

Pro vyjmutí akumulátoru z elektronářadí držte stisknutý spínač 8 tak dlouho,
dokud nebude akumulátor úplně vybitý. Pro vyjmutí akumulátoru vyšroubuj­te šrouby v krytu a sejměte kryt. Abyste zabránili zkratu, postupně odpojte
jednotlivé přípoje na akumulátoru a tyto póly pak zaizolujte. I po úplném vy­bití může mít akumulátor ještě zbytkovou kapacitu, která se může v případě
zkratu uvolnit.

Změny vyhrazeny.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 37 Tuesday, August 19, 2014 11:12 AM

Slovensky | 37

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné pokyny

POZOR

zornení a pokynov uvedených v nasledujúcom texte môže mať za následok
zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uscho­vajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahu­je na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na
ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej
šnúry).

Bezpečnosť na pracovisku

 Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a

neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.

 Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v kto-

rom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach.

Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary
zapáliť.

 Nedovoľte deťom a iným nepovolaným osobám, aby sa počas použí-

vania ručného elektrického náradi a zdržiavali v blízkosti pracoviska.

Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad
náradím.

Elektrická bezpečnosť
 Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať

do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte.
S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové
adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu

elektrickým prúdom.

Prečítajte si všetky Výstražné upozornenia a bezpeč­nostné pokyny. Zanedbanie dodržiavania Výstražných upo-

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 38 Tuesday, August 19, 2014 11:12 AM

38 | Slovensky

 Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plo-

chami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky.

Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým
prúdom.

 Chráňte elektrické nára die pred účinkami dažďa a vlhkosti. Vniknutie

vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým
prúdom.

 Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného

elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo
zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnú­ra nedostala do blízkosti horúce ho telesa, ani do kontaktu s olejom, s
ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elek­trického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú rizi-

ko zásahu elektrickým prúdom.

 Keď pracujete s ručným elektrickým náradím vonku, používajte len

také predlžovacie káble, ktoré sú schválené aj na používanie vo von­kajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný

na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým
prúdom.

 Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom

prostredí, použite ochranný spínač pri poruchových prúdoch. Použi-

tie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu
elektrickým prúdom.

Bezpečnosť osôb
 Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elek-

trickým náradím pristupujte s rozumom. Nepracujte s ručným elek­trickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod
vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok vážne poranenia.

 Noste osobné ochranné pomôcky a používajte vždy ochranné okulia-

re. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia

maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče slu­chu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia
znižujú riziko poranenia.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 39 Tuesday, August 19, 2014 11:12 AM

Slovensky | 39

 Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia

do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripo­jením akumulátora, pred chytením alebo prenášaním ručného elek­trického náradia sa vždy presvedčte sa, či je ručné elektrické náradie
vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst

na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť
zapnuté, môže to mať za následok nehodu.

 Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie ale-

bo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v

rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne pora­nenia osôb.

 Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný po-

stoj, a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné

elektrické náradie v neočakávaných situáciách lepšie kontrolovať.

 Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemaj-

te na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a ruka­vice dostali do blízkosti rotujúcich súčiastok náradia. Voľný odev, dlhé

vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elek­trického náradia.

 Ak sa dá na ručné elektrické náradie namontovať odsávacie zariade-

nie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre
pripojené a správne používané. Používanie odsávacieho zariadenia a

zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia pra­chom.

Starostlivé používanie ručného elektrického náradia a manipulácia s
ním

 Ručné elektrické náradie nikdy nepreťažujte. Používajte také elek-

trické náradie, ktoré je určené pre daný druh práce. Pomocou vhodné-

ho ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v
uvedenom rozsahu výkonu náradia.

 Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokaze-

ný vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpeč-

né a treba ho zveriť do opravy odborníkovi.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 40 Tuesday, August 19, 2014 11:12 AM

40 | Slovensky

 Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať

príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástr ­čku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného elektrického náradia.

 Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mi-

mo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s
ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Po­kyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú

neskúsené osoby.

 Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyb-

livé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlome­né alebo poškodené niektoré súčiastky, ktoré by mohli negatívne
ovplyvňovať správne fungovanie ručného elektrického náradia. Pred
použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd bolo

spôsobených nedostatočnou údržbou elektrického náradia.

 Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné

nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokova­niu a ľahšie sa dajú viesť.

 Používajte ručné elektrické náradie, príslušenstvo, nastavovacie ná-

stroje a pod. podľa týchto výstražných upozornení a bezpečnostných
pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a čin­nosť, ktorú budete vykonávať. Používanie ručného elektrického náradia

na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.

Starostlivé používanie akumulátorového ručného elektrického náradia
a manipulácia s ním

 Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča vý-

robca akumulátora. Ak sa používa nabíjačka, určená na nabíjanie určité-

ho druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpe­čenstvo požiaru.

Do elektrického náradia používajte len príslušné určené akumulátory.



Používanie iných akumulátorov môže mať za následok poranenie a nebez­pečenstvo požiaru.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 41 Tuesday, August 19, 2014 11:12 AM

Slovensky | 41

 Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do

styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrut­kami alebo s inými drobnými kovovými predmetmi, ktoré by mohli
spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora

môže mať za následok popálenie alebo vznik požiaru.

 Z akumulátora môže pri nesprávnom používaní vytekať kvapalina.

Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte
miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do
kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kva-

palina z akumulátora môže mať za následok podráždenie pokožky alebo
popáleniny.

Servisné práce
 Ručné elektrické náradie dávajte opravovať len kvali fikovanému per-

sonálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpe-

čí, že bezpečnosť náradia zostane zachovaná.

Bezpečnostné pokyny pre skrutkovač

 Držte ručné elektrické náradie len za izolované plochy rukovätí, ak

vykonávate takú prácu, pri ktorej by mohla skrutka natrafiť na skryté
elektrické vedenia. Kontakt skrutky s elektrickým vedením, ktoré je pod

napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť
zásah elektrickým prúdom.

 Pri práci ručné elektrické náradie dobre držte. Pri uťahovaní a uvoľňo-

vaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty.

 Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia

alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.

 Počkajte na úplné zastavenie ručného elektrického náradia, až po-

tom ho odložte. Pracovný nástroj sa môže zaseknúť a môže zapríčiniť

stratu kontroly nad ručným elektrickým náradím.

 Pred každou prácou na ručnom elektrickom náradí (napr. údržba,

výmena nástroja a pod.) ako aj pri transporte a úschove náradia dajte
prepínač smeru otáčania do strednej polohy. V prípade neúmyselného

náhodného zapnutia vypínača hrozí nebezpečenstvo poranenia.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 42 Tuesday, August 19, 2014 11:12 AM

42 | Slovensky

Chráňte ručné elektrické náradie pred horúčavou, napr. aj
pred trvalým slnečným žiarením, ohňom a pred vodou a vlh­kosťou. Hrozí nebezpečenstvo výbuchu.

 Po poškodení akumulátora alebo v prípade neodborného používania

môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod
čerstvého vzduchu a v prípade nevoľnosti vyhľadajte lekársku pomoc

Tieto výpary môžu podráždiť dýchacie cesty.

Bezpečnostné pokyny pre nabíjačky

 Táto nabíjačka nie je určená na to, aby ju po-

užívali deti a osoby s obmedzenými fyzický­mi, zmyslovými alebo duševnými schopnos­ťami alebo nedostatočnými skúsenosťami
a znalosťami. Túto nabíjačku môžu používať
deti od 8 rokov a osoby s obmedzenými
fyzickými, zmyslovými alebo duševnými
schopnosťami alebo s nedostatočnými
skúsenosťami a vedomosťami vtedy, keď sú
pod dozorom osoby zodpovednej za ich
bezpečnosť alebo ak ich táto osoba poučila
o bezpečnom zaobchádzaní s nabíjačkou
a chápu nebezpečenstvá, ktoré sú s tým
spojené. V opačnom prípade existuje riziko

chybnej obsluhy a vzniku poranení.

 Dávajte pozor na deti. Takýmto spôsobom

zabezpečíte, aby sa deti nehrali s nabíjačkou.

.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 43 Tuesday, August 19, 2014 11:12 AM

Slovensky | 43

 Deti nesmú vykonávať čistenie a údržbu

nabíjačky bez dohľadu.

Chráňte nabíjačku pred účinkami dažďa a vlhkosti. Vniknutie

vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.

 Nabíjajte len lítium-iónové akumulátory zabudované do výrobkov

Bosch. Napätie akumulátora sa musí zhodovať s nabíjacím napätím
nabíjačky. Inak hrozí nebezpečenstvo požiaru a výbuchu.

 Udržiavajte nabíjačku v čistote. Následkom znečistenia hrozí nebezpe-

čenstvo zásahu elektrickým prúdom.

 Pred každým použitím produktu prekontrolujte nabíjačku, prívodnú

šnúru aj zástrčku. Nepoužívajte nabíjačku v prípade, ak ste zistili ne­jaké poškodenie. Nabíjačku sami neotvárajte a dávajte ju opravovať
len kvalifikovanému personálu a výlučne iba s použitím originálnych
náhradných súčiastok. Poškodené nabíjačky, prívodné šnúry a zástrčky

zvyšujú riziko zásahu elektrickým prúdom.

 Nepoužívajte nabíjačku položenú na ľahko horľavom podklade (ako

je napr. papier, textil a podobne) resp. ani v horľavom prostredí. Zo-

hrievanie nabíjačky, ktoré vzniká pri nabíjaní, predstavuje nebezpečen­stvo požiaru.

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny. Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov
uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spô­sobiť požiar a/alebo ťažké poranenie.

Používanie podľa určenia

Toto náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek.
Svetlo tohto elektrického náradia je určené na to, aby osvetľovalo priamu

pracovnú oblasť elektrického náradia a nie je vhodné na osvetľovanie pries­torov v domácnosti.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 44 Tuesday, August 19, 2014 11:12 AM

44 | Slovensky

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrické­ho náradia na grafickej strane tohto Návodu na používanie.

1 Skrutkovací hrot*
2 Upínací mechanizmus
3 Gumený kryt
4 Indikácia smeru otáčania chod doprava
5 Indikácia stavu nabitia akumulátora
6 Indikácia smeru otáčania chod doľava
7 Závesné oko
8 Vypínač

9 Prepínač smeru otáčania
10 Žiarovka „Power Light“
11 Rukoväť (izolovaná plocha rukoväte)
12 Nabíjačka
13 Excentrický nástavec*
14 Uhlový nástavec*
15 Nástavec na nastavenie krútiaceho momentu*
16 Nastavovací krúžok krútiaceho momentu *
17 Značka na označovanie krútiaceho momentu*
18 Uvoľňovací prstenec*

*

Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu.

Kompletné príslušenstvo nájdete v našom progr ame príslušenstva.

Technické údaje

Akumulátorový skrutkovač IXO

Vecné číslo
Menovité napätie
Počet voľnobežných obrátok
Max. krútiaci moment tvrdé/mäkké

ukončenie skrutkovania podľa
ISO 5393

V= 3,6

-1

min

Nm 4,5/ 3

3 603 J81 0..

215

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 45 Tuesday, August 19, 2014 11:12 AM

Slovensky | 45

Akumulátorový skrutkovač IXO

Max. skrutkovací priemer

mm 5

Hmotnosť podľa
EPTA-Procedure 01/2003

Akumulátor

Kapacita

kg 0,3

lítiovo-iónový

Ah 1,5

Počet akumulátorových článkov

Nabíjačka

Vecné číslo 2 607 225 809 (EU)

2 607 225 811 (UK/SMA)

2 607 225 813 (AU)
Nabíjacia doba
Trieda ochrany

min 380

/II

Informácia o hlučnosti/vibráciách

Hodnoty hlučnosti zistené podľa EN 60745-2-2.
Typická hodnota hladiny akustického tlaku A výrobku je typicky nižšia ako

70 dB(A). Nepresnosť merania K = 3 dB.
Hladina hluku môže pri práci prekračovať až hodnotu nad 80 dB(A).

Používajte chrániče sluchu!

Celkové hodnoty vibrácií a
rania K zisťované podľa normy EN 60745:
Skrutkovanie: a

<2,5m/s2, K= 1,5 m/s2.

h

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho
postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné
porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vib­ráciami.
Uvedená hladina vibrácií reprezentuje hlavné druhy používania tohto ručné­ho elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné
práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou
údržbou, može sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vib­ráciami počas celej pracovnej doby.

(suma vektorov troch smerov) a nepresnosť me-

h

1

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 46 Tuesday, August 19, 2014 11:12 AM

46 | Slovensky

Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce
s náradím treba zohľadniť doby, p očas ktorých je ručné elektrické náradie
vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva.
To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami
vykonajte ďalšie bezpečnostné opatrenia, ako sú n apríklad: údržba ručného
elektrického náradia a používaných pracovných nástrojov, zabezpečenie za­chovania teploty rúk, organizácia jednotlivých pracovných úkonov.

Vyhlásenie o konformite

Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Tech­nické údaje“ spĺňa všetky príslušné ustanovenia smerníc 2009/125/ES
(nariadenie 1194/2012), 2011/65/EÚ, 2014/35/EÚ, 2014/30/EÚ,
2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi normami:
EN 60745-1, EN 60745-2-2 (akumulátorové náradie),
EN 60335-1, EN 60335-2-29 (nabíjačka akumulátorov).

Súbor technickej dokumentácie (2006/42/ES) sa nachádza u:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

14

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMAN Y

15.07.2014

Montáž

 Pred každou prácou na ručnom e lektrickom náradí (napr. ú držba, vý-

mena nástroja a pod.) ako aj pri transporte a úschove náradia dajte
prepínač smeru otáčania do strednej polohy. V prípade neúmyselného

náhodného zapnutia vypínača hrozí nebezpečenstvo poranenia.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 47 Tuesday, August 19, 2014 11:12 AM

Slovensky | 47

Nabíjanie akumulátorov (pozri obrázok A)

 Nepoužívajte žiadnu inú nabíjačku. Dodávaná nabíjačka je konštruova-

ná na nabíjanie lítiovo-iónových akumulátorov zabudovaných vo Vašom
ručnom elektrickom náradí.

 Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhod-

nú s údajmi na typovom štítku ručného elektrického náradia. Ručné elek­trické náradie označené pre napätie 230 V sa smie používať aj s napätím
220 V.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste za­ručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke
úplne nabite.

Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to nega­tívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoš­kodzuje.

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu. Keď je aku­mulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne.
Pracovný nástroj sa prestane pohybovať a ozve sa jemný pískavý zvuk.

 Po automatickom vypnutí ručného elektrického náradia už viac vypí-

nač nestláčajte. Akumulátor by sa mohol poškodiť.

Ak sa rozsvieti sa červená indikácia stavu nabitia akumulátora 5 pri napoly
stlačenom vypínači 8, kapacita akumulátora má hodnotu menej ako 30% a

akumulátor je potrebné dobiť.
Nabíjací proces začína v okamihu, keď sa zástrčka nabíjačky zasunie do

zásuvky a keď sa potom akumulátorový skrutkovač pripojí na nabíjačku 12.
Indikácia stavu nabitia akumulátora 5 zobrazuje postup nabíjania. Pri nabíja-

ní svieti zelená indikácia. Keď indikácia stavu nabitia akumulátora 5 presta­ne svietiť, akumulátor je úplne nabitý.

Pri nabíjaní sa rukoväť ručného elektrického náradia zohrieva. To je normálne
Pri dlhšom nepoužívaní odpojte nabíjačku od elektrickej siete.
Toto ručné elektrické náradie sa počas nabíjania nedá používať; ak náradie

počas nabíjania nefunguje, nie je to známkou žiadnej poruchy náradia.

 Nabíjačku chráňte pred vlhkom!

Dodržiavajte pokyny na likvidáciu.

.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 48 Tuesday, August 19, 2014 11:12 AM

48 | Slovensky

Výmena nástroja (pozri obrázok B)

 Nepoužívajte žiadne 2-stranné skrutkovacie hroty, ktoré sú dlhšie

ako 25 mm.

Vložte skrutkovací hrot 1 priamo do upínacieho mechanizmu 2.

Excentrický nástavec/uhlový nástavec/nástavec krútiaceho
momentu (pozri obrázky C – F)

Pomocou excentrického nástavca 13 môžete skrutkovať tesne pri okraji.
Pomocou uhlového nástavca 14 môžete vykonávať skrutkové spoje na ťažko

prístupných miestach.
Pomocou nastavovacieho kolieska predvoľby krútiaceho momentu 16 môže-

te na nástavci krútiaceho momentu 15 nastavovať krútiaci moment v
10 stupňoch. Pri správnom nastavení sa pracovný nástroj zastaví vo chvíli,
keď je hlava skrutky zaskru tkovaná v rovine s povrchom materiálu, resp. keď
sa dosiahne nastavený krútiaci moment.

Montáž (pozri obrázky C–D)

Ak chcete namontovať niektorý z nástavcov, gumený kryt 3 potiahnite sme-
rom dopredu. Potom budete môcť nasunúť na náradie nástavce. Existuje
možnosť namontovania nástavcov v polohe pootočenej o 45 °.

Demontáž (pozri obrázky E –F)
Ak chcete nástavec demontovať, otočte uvoľňovací prstenec 18 v smere otá-

čania  a nástavec potiahnite smerom dopredu. Potom nasaďte gumený
kryt 3 na pôvodné miesto.

Prevádzka

Uvedenie do prevádzky

 Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhod-

nú s údajmi na typovom štítku ručného elektrického náradia. Ručné elek­trické náradie označené pre napätie 230 V sa smie používať aj s napätím
220 V.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 49 Tuesday, August 19, 2014 11:12 AM

Slovensky | 49

Nastavenie smeru otáčania

Prepínačom smeru otáčania 9 môžete meniť smer otáčania ručného elektric ­kého náradia. Nie je to však možné vtedy, keď je stlačený vypínač 8.

Pravobežný chod: Na zaskrutkovávanie skrutiek zatlačte prepínač smeru
otáčania 9 smerom doľava až na doraz.

Indikácia smeru otáčania doprava 4 svieti pri stlačenom vypínači 8
a pri bežiacom motore.

Ľavobežný chod: Na uvoľňovanie resp. odskrutkovávanie skrutiek zatlačte
prepínač smeru otáčania 9 doprava až na doraz.

Indikácia smeru otáčania doľava 6 svieti pri stlačenom vypínači 8 a
pri bežiacom motore.

Zapínanie/vypínanie

Na zapnutie ručného elektrického náradia stlačte vypínač 8 a držte ho stla­čený.

Žiarovka 10 svieti pri čiastočnom alebo pri úplnom stlačení vypínača 8 a v
prípade nepriaznivých svetelných pomerov na pracovisku umožňuje osvetle­nie pracovného priestoru náradia.

Na vypnutie ručného elektrického náradia vypínač 8 uvoľnite.

Plnoautomatická aretácia vretena (Auto-Lock)

Keď nie je vypínač stlačený 8 je vŕtacie vreteno aretované.
To umožňuje zaskrutkovanie skrutiek aj vtedy, keď je batéria vybitá, resp.

používanie tohto ručného elektrického náradia ako klasického skrutkovača.

 V prípade zablokovania vŕtacieho vretena nedržte vypínač 8 stlačený

dlhšie ako 15 sekúnd. Inak by sa mohlo ručné elektrické náradie po­škodiť.

Pokyny na používanie



Ručné elektrické náradie prikladajte na skrutku iba vo vypnutom stave

Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.

Na bočnej strane nabíjačky 12 môžete mať uložených až 13 skrutkovacích
hrotov. Upevňovací držiak skrutkovacích hrotov je vyberateľný.

.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 50 Tuesday, August 19, 2014 11:12 AM

50 | Slovensky

Údržba a servis

Údržba a čistenie

 Pred každou prácou na ručnom e lektrickom náradí (napr. ú držba, vý-

mena nástroja a pod.) ako aj pri transporte a úschove náradia dajte
prepínač smeru otáčania do strednej polohy. V prípade neúmyselného

náhodného zapnutia vypínača hrozí nebezpečenstvo poranenia.

 Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v

čistote, aby ste mohli pracovať kvalitne a bezpečne.

Keď akumulátor prestane správne fungovať, obráťte sa láskavo na autorizo­vané servisné stredisko ručného elektrického náradia Bosch.

Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo
niektoré autorizované servisné stredisko ručného elektrického náradia Bos­ch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia.

Ak by prístroj napriek starostlivej výrobe a kontrole predsa len prestal nieke ­dy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni
elektrického náradia Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bez­podmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Servisné stredisko a poradenstvo pri používaní

Servisné stredisko Vám odpovie na otázky tý kaj úce sa opr avy a úd ržb y Vá šh o
produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k
náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajú­cich sa našich produktov a ich príslušenstva.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja online.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.sk

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 51 Tuesday, August 19, 2014 11:12 AM

Slovensky | 51

Transport

Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport
nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepra­vovať po cestách bez ďalších opatrení.
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníc­tvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie.
V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať
s expertom pre prepravu nebezpečného tovaru.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na recyklá­ciu zodpovedajúcu ochrane životného prostredia.

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komun ál­neho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ sa musia nepouži­teľné ručné elektrické náradie (elektrospotrebiče) a podľa
európskej smernice 2006/66/ES sa musia poškodené ale­bo opotrebované akumulátory/batérie zbierať separovane
a treba ich dávať na recykláciu zodpovedajúcu ochrane
životného prostredia.

Akumulátory/batérie:

Li-Ion:

Všimnite si láskavo pokyny v odseku „Transport“,
strana 51.

 Integrované akumulátory smú vyberať len odborní pracovníci na účel

likvidácie. Otvorením krytu môže dôjsť k zničeniu elektrického náradia.

Pred vybratím akumulátora z elektrického náradia držte spínač 8 stlačený
tak dlho, kým nebude akumulátor úplne vybitý. Pre vybratie akumulátora

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

FIGYELMEZTETÉS

OBJ_DOKU-27183-005.fm Page 52 Tuesday, August 19, 2014 11:12 AM

52 | Magyar

vyskrutkujte skrutky v kryte a snímte kryt. Aby ste zabránili skratu, postupne
odpojte jednotlivé prípoje na akumulátore a tieto póly potom zaizolujte.
Aj po úplnom vybití môže mať akumulátor ešte zvyškovú kapacitu, ktorá sa
môže v prípade skratu uvoľniť.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos
kéziszerszámokhoz

Olvassa el az összes biztonsági figyelmez-

előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos
testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket az előí rásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektro­mos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros
elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja
magában.

Munkahelyi biztonság

 Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A ren-

detlenség és a megvilágítatlan munkaterület balesetekhez vezethet.

 Ne dolgozzon a berendezéssel olyan robbanásveszé lyes környezet-

ben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meg­gyújthatják.

 Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől,

ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét,

elvesztheti az uralmát a berendezés felett.

tetést és előírást. A következőkben leírt

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 53 Tuesday, August 19, 2014 11:12 AM

Magyar | 53

Elektromos biztonsági előírások
 A készülék csatlakozó dugójának bele kell illeszkednie a dugaszoló-

aljzatba. A csatlakozó dugót semmilyen módon sem szabad megvál­toztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne
használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók

és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

 Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kály-

hák és hűtőgépek megérintését. Az áramütési veszély megnövekszik,

ha a teste le van földelve.

 Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvesség-

től. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áram-

ütés veszélyét.

 Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szer-

számot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase
húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a
kábelt hőforrásoktól, olajtól, éles élektől és sarkoktól és mozgó
gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel meg-

növeli az áramütés veszélyét.

 Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak

szabadban való használatra engedélyezett hosszabbítót használjon.

A szabadban való használatra engedélyezett hosszabbító használata
csökkenti az áramütés veszélyét.

 Ha nem lehet elkerülni az elektromos kéziszerszám nedves környe-

zetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót.

Egy hibaáram-védőkapcsoló alkalmazása csökk enti az áramütés kockázatát.

Személyi biztonság
 Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meg-

gondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha
kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be,
ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám

használata közben komoly sérülésekhez vezethet.

Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget.



A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőci­pő, védősapka és fülvédő használata az elektromos kéziszerszám haszná­lata jellegének megfelelően csökkenti a személyi sérülések kockázatát.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 54 Tuesday, August 19, 2014 11:12 AM

54 | Magyar

 Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg

arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt
bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná
az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az
elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése

közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt álla­potban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.

 Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa

el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kézi-

szerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sé­rüléseket okozhat.

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást,

ügy eljen arra , hogy mind ig biz tosan állj on és a z egy ensúl yát m egtar t­sa. Így az elektromos kéziszersz ám felett váratlan helyzetekben is jobban

tud uralkodni.

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tart-

sa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő

ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránt­hatják.

 Ha az elektromos ké ziszerszámra fel lehet szerelni a por elszívásához

és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy
azok megfelelő módon hozzá vannak kapcsolva a készülékhez és ren­deltetésüknek megfelelően működnek. A porgyűjtő berendezések

használata csökkenti a munka során keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és használata
 Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló

elektromos kéziszerszámot használja. Egy alkalmas elektromos kézi-

szerszámmal a megadott teljesítménytartományon belül jobban és biz­tonságosabban lehet dolgozni.

 Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcso-

lója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet

sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumu-

látor-csomagot az elektromos kéziszerszámból, mielőtt az elektro­mos kéziszerszámon beállítási munkákat végez, tartozékokat cserél

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 55 Tuesday, August 19, 2014 11:12 AM

Magyar | 55

vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés

meggátolja a szerszám akaratlan üzembe helyezését.

 A használaton kívüli elektromos kéziszerszámokat olyan helyen tá-

rolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy
olyan személyek használják az elektromos kéziszerszámot, akik nem
ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elekt-

romos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek
használják.

 A készüléket gondosan ápolja. Ellenőr izze, hogy a mozgó alkatrészek

kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e
eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással
lehetnek az elektromos kéziszerszám működésére. A berendezés
megrongálódott részeit a készülék használata előtt javíttassa meg.

Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem ki­elégítő karbantartására lehet visszavezetni.

 Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágó-

élekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelőd­nek be és azokat könnyebben lehet vezetni és irányítani.

 Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat

stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó
kezelési utasításoknak megfelelően használja. Vegye figyelembe a
munkafeltételeket és a kivitelezendő munka sajátosságait. Az elekt-

romos kéziszerszám eredeti rendeltetésétől e ltér ő célokra való alkal­mazása veszélyes helyzetekhez vezethet.

Az akkumulátoros elektromos kéziszerszámok gondos kezelése és
használata

Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse



fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülék­ben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

 Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort

használja. Más akkumulátorok használata személyi sérüléseket és tüzet

okozhat.

 Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól,

mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől,
csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 56 Tuesday, August 19, 2014 11:12 AM

56 | Magyar

az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérü-

léseket vagy tüzet okozhat.

 Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki.

Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintke­zésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az
érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen
kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses

bőrsérüléseket okozhat.

Szervíz-ellenőrzés
 Az elektromos kéziszerszámot csak szakképzett személyzet csak

eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy

az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a csavarozógépek számára

 Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél

fogva tartsa, ha olyan munkát végez, amelynek során a csavar fe­szültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a csa-

var egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám
fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethet­nek.

 Tartsa szoros an fogva az elektromos kéziszerszámot. A csavarok meg-

húzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték
léphet fel.

 A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy

befogó szerkezettel vagy satuval rögzített munkadarab bizton ságosabban
van rögzítve, mintha csak a kezével tartaná.

 Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt le-

tenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát

az elektromos kéziszerszám felett.

 Az elektromos kéziszerszámon végzendő minden munka (például

karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint
szállításhoz és tároláshoz kapcsolja át a forgásirány-átkapcsolót
a középállásba. Ellenkező esetben a be-/kikapcsoló véletlen megérinté-

sekor bekapcsolódó készülék sérüléseket okozhat.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 57 Tuesday, August 19, 2014 11:12 AM

Magyar | 57

Óvja meg az elektromos kéziszerszámot a forróságtól, példá­ul a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől.

Ellenkező esetben robbanásveszély áll fenn.

 Az akkumulátor megrongálódása vagy szaksz erűtlen kezelése esetén

abból gőzök léphetnek ki. Azonnal juttasson friss levegőt a helyiség­be, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhe-

tik a légutakat.

Biztonsági előírások a töltőkészülékek
számára

 Ez a töltőkészülék nincs arra előirányozva,

hogy gyerekek és korlátozott fizikai, érzé­kelési vagy szellemi képességű, illetve kellő
tapasztalattal és/vagy tudással nem rendel­kező személyek használják. Ezt a töltőké­szüléket legalább 8 éves gyerekek és olyan
személyek is használhatják, akiknek a fizi­kai, érzékelési, vagy értelmi képességeik
korlátozottak, vagy nincsenek meg a megfe­lelő tapasztalataik, illetve tudásuk, ha az
ilyen személyekre a biztonságukért felelős
más személy felügyel, vagy a töltőkészülék
biztonságos kezelésére kioktatta őket és
megértették az azzal kapcsolatos veszélye­ket. Ellenkező esetben fennáll a hibás műkö-

dés és a sérülés veszélye.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 58 Tuesday, August 19, 2014 11:12 AM

58 | Magyar

 Ügyeljen a gyerekekre. Ez biztosítja, hogy a

gyerekek ne játszhassanak a töltőkészülékkel.

 A töltőkészülék tisztítását és

karbantartását gyerekek felügyelet nélkül
nem végezhetik.

Tartsa távol a töltőkészüléket az esőtől vagy nedvességtől. Ha

víz hatol be egy töltőkészülékbe, ez megnöveli az áramütés veszé­lyét.

 Csak Bosch termékekbe épített lítium-ion akkukat töltsön. Az akku

feszültségének egyeznie kell a töltőkészülék akkutöltő-feszültségé­vel. Ellenkező esetben tűz- és robbanásveszély áll fenn.

 Tartsa tisztán a töltőkészüléket. Elsze nnyeződés esetén megnövekedik

az áramütés veszélye.

 Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a

csatlakozó dugót. Ha valamilyen megrongálódást észlel, ne használja
a töltőkészüléket. Sohase nyissa fel saját maga a töltőkészüléket, és
csak megfelelően kiképzett szakembereket bízzon meg a töltőkészü­lék javításával. A javításhoz csak eredeti alkatrészeket szabad hasz­nálni. Egy megrongálódott töltőkészülék, kábel, vagy csatlakozó dugó

megnöveli az áramütés veszélyét.

 Ne üzemeltesse a töltőkészüléket könnyen gyulladó alátéten (példá-

ul papíron, textilanyagokon, stb.) illetve gyúlékony környezetben. A

töltőkészülék a töltési f olyamat során felmelegszik, ennek következtéb en
tűzveszély áll fenn.

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyelmez­tetést és előírást. A következőkben leírt

előírások betartásának elmulasztása áram­ütésekhez, tűzhöz és/vagy súlyos testi sérülé­sekhez vezethet.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 59 Tuesday, August 19, 2014 11:12 AM

Magyar | 59

Rendeltetésszerű használat

A készülék csavarok becsavarására és kihajtására szolgál.
Az elektromos kéziszerszám lámpája az elektromos kéziszerszám közvetlen

munkaterületének megvilágítására szolgál, a háztartásban lévő helyiségek
megvilágítására nem alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos
kéziszerszámnak az ábra-oldalon található képére vonatkozik.

1 Csavarozó betét (bit)*
2 Szerszámbefogó egység
3 Gumisapka
4 Forgásirányjelző, jobbraforgás
5 Akkumulátor feltöltési kijelző
6 Forgasirányjelző, balraforgás
7 Akasztófül
8 Be-/kikapcsoló

9 Forgásirány-átkapcsoló
10 „Power Light” lámpa
11 Fogantyú (szigetelt fogantyú-felület)
12 Töltőkészülék
13 Excenteres előtét*
14 Könyökös előtét*
15 Forgatónyomaték előtét*
16 Forgató nyomaték előválasztó beállító gyűrű *
17 Jelölés a forgatónyomaték beállításához*
18 Reteszelés feloldó gyűrű*

*A kép eken látható vagy a szövegben leírt tartozékok részben nem tartoznak a
standard szállítmányhoz. Tartozék programunkban valamennyi tartozék megtalál­ható.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 60 Tuesday, August 19, 2014 11:12 AM

60 | Magyar

Műszaki adatok

Akkumulátoros csavarozógép IXO

Cikkszám
Névleges feszültség
Üresjárati fordulatszám

V= 3,6

-1

perc

3 603 J81 0..

215

Maximális forgatónyomaték
kemény/puha csavarozásnál az
ISO 5393 szerint

Legnagyobb csavar-Ø

Nm 4,5/ 3

mm 5

Súly az „EPTA-Procedure 01/2003”
(2003/01 EPTA-eljárás) szerint

Akkumulátor

Kapacitás

kg 0,3

Li-ion

Ah 1,5

Akkucellák száma

Töltőkészülék

Cikkszám 2 607 225 809 (EU)

2 607 225 811 (UK/SMA)

2 607 225 813 (AU)

Töltési idő

perc 380

Érintésvédelmi osztály

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745-2-2 szabványnak megfelelően kerül­tek meghatározásra.

A készülék (A)-kiértékelt zajszintjének tipikus értéke alacsonyabb, mint
70 dB(A). Bizonytalanság K = 3 dB.
A zajszint munka közben meghaladhatja a 80 dB(A) értéket.

Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az

a

h

EN 60745 szabvány szerint:
Csavarozás: a

<2,5m/s2, K= 1,5 m/s2.

h

1

/II

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 61 Tuesday, August 19, 2014 11:12 AM

Magyar | 61

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzí­tett mérési módszerrel került meghatározásra és az elektromos kéziszerszá­mok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési ter­helés ideiglenes becslésére is alkalmas.
A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein
való használat során fellépő érték. Ha az elektromos kéziszerszámot más al­kalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás
mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munka­időre vonatkozó rezgési terhelést lényegesen megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az
időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor
be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész
munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása
elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok
karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” leírt termék meg­felel a 2009/125/EK (1194/2012. rendelet), 2011/65/EU, 2014/35/EU,
2014/30/EU, 2006/42/EK irányelvekben és azok módosításaiban leírt ide­vágó előírásoknak és megfelel a következő szabványoknak:
EN 60745-1, EN 60745-2­EN 60335-2-29 (akkumulátor-töltőkészülék).

A műszaki dokumentációja (2006/42/EK) a következő helyen található:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

14

Henk Becker
Executive Vice President
Engineering

2 (akkumulátor-készülék), EN 60335-1,

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMAN Y

15.07.2014

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 62 Tuesday, August 19, 2014 11:12 AM

62 | Magyar

Összeszerelés

 Az elektromos kéziszerszámon végzendő minden munka (például

karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szál­lításhoz és tároláshoz kapcsolja át a forgási rány-átkapcsolót a közép­állásba. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor

bekapcsolódó készülék sérüléseket okozhat.

Az akkumulátor feltöltése (lásd az „A” ábrát)

 Ne használjon más töltőkészüléket. A készülékkel szállított töltőkészü-

lék pontosan az Ön elektromos kéziszerszámába beszerelt Li-ion-akkumu­látorra van méretezve.

 Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének

meg kell egyeznie a töltőkészülék típustábláján található adatokkal.
A 230 V-os töltőkészülékeket 220 V hálózati feszültségről is szabad üze­meltetni.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulá­tor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel tel­jesen az akkumulátort a töltőkészülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidí­tené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulá­tornak.

A Li-ion-akkumulátor védve van a mély kisülés ellen. Ha az akkumulátor kime­rült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: a betét­szerszám nem mozog tovább és egy halk sipoló hang hallható.

 Az elektromos kéziszerszám automatikus kikapcsolása után ne

nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

Ha a 5 akkumulátor töltési szint jelző félig benyomott 8 be-/kikapcsoló ese­tén piros színben világít, akkor az akkumulátor eredeti kapacításának már
csak kevesebb mint 30% -a áll rendelkezésre, ezért az akkumulátort célszerű
feltölteni.

A töltési folyamat azonnal megindul, ha bedugják a töltőkészülék hálózati
csatlakozó dugóját a csatlakozó aljzatba, majd felteszik az akkumulátoros
csavarozógépet a 12 töltőkészülékre.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 63 Tuesday, August 19, 2014 11:12 AM

Magyar | 63

Az 5 akkumulátor töltési szint kijelző mutatja a töltési folyamat előrehaladá­sát. A kijelző a töltési folyamat során zöld színben világít. Ha a 5 akkumulátor
töltési szint kijelző már nem világít, az akkumulátor teljesen fel van töltve.

A töltési folyamat közben az elektromos kéziszerszám fogantyúja felmeleg­szik. Ez egy normális jelenség.

Ha a töltőkészüléket hosszabb ideig nem használja, válassza azt le a villamos
hálózatról.

Az elektromos kéziszerszámot a töltés közben nem lehet használni; tehát
nincs elromolva, ha a töltési folyamat közben nem működik.

 Óvja meg a töltőkészüléket a nedvesség hatásától!

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Szerszámcsere (lásd a „B” ábrát)

 Ne használjon olyan 2-végű csavarhúzó betétet, amelynek hossza

meghaladja a 25 mm-t.

Helyezze be az 1 csavarozó bitet közvetlenül a 2 szerszámbefogó egységbe.

Excenteres előtét/könyökös előtét/nyomatékváltó előtét
(lásd a „C” – „F” ábrát)

A 13 excenteres előtét a munkadarab széléhez közeli csavarozásra szolgál.
A 14 könyökös előtéttel nehezen hozzáférhető helyeken lehet csavarozni.
A 15 forgatónyomaték előtéten található 16 forgatónyomaték előválasztó

beállító gyűrűvel a szükséges forgató nyomaték 10 fokozatban előre kivá­lasztható. Helyes beállítás esetén a betétszerszám azonnal leáll, mihelyt a
csavarfej egy síkba került az anyag felületéve l, illetve amikor a szerszám eléri
a beállított nyomatékot.

Összeszerelés (lásd a „C” –„D” ábrát)

Az előtétek felszereléséhez húzza le előrefelé a 3 gumisapkát. Ezután fel le­het tenni az előtéteket. Az előtéteket 45 °-kal elforgatva is fel lehet szerelni.

Szétszerelés (lásd az „E” –„F” ábrát)

Az előtétek leszereléséhez forgassa el a  irányba a 18 reteszelés feloldó
gyűrűt és húzza le előrefelé az előtétet. Ezután ismét tegye fel a helyére a 3
gumisapkát.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 64 Tuesday, August 19, 2014 11:12 AM

64 | Magyar

Üzemeltetés

Üzembe helyezés

 Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének

meg kell egyeznie a töltőkészülék típustábláján található adatokkal.
A 230 V-os töltőkészülékeket 220 V hálózati feszültségről is szabad üze­meltetni.

Forgásirány beállítása

A 9 forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának
megváltoztatására szolgál. Ha a 8 be-/kikapcsoló be van nyomva, akkor a for­gásirányt nem lehet átkapcsolni.

Jobbra forgás: A csavarok becsavarásához tolja el ütközésig balra a 9 forgá­sirány-átapcsolót.

A 4 forgásirányjelző Jobbraforgás a 8 be-/kikapcsoló benyomása­kor forgó motor esetén kigyullad.

Balra forgás: A csavarok kioldásához, illetve kicsavarásához tolja el
ütközésig jobbra a 9 forgásirány-átapcsolót.

A 6 forgásirányjelző Balraforgás a 8 be-/kikapcsoló benyomásakor
forgó motor esetén kigyullad.

Be- és kikapcsolás

Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa be-
nyomva a 8 be-/kikapcsolót.

A 10 lámpa kissé vagy egészen benyomott 8 be-/kikapcsoló esetén kigyullad
és hátrányos megvilágítás esetén megvilágítja a munkaterületet.

Az elektromos kéziszerszám

Teljesen automatikus orsóreteszelés (Auto-Lock)

Ha a 8 be-/kikapcsoló nincs benyomva, a fúróorsó automatikusan reteszelve
van.

Így a csavarokat kimerült akkumulátor mellett, illetve az elektromos csavaro­zógép csavarhúzóként való használatával is be lehet csavarni.

 Ha a fúróorsó le van blokkolva, ne tartsa a 8 be-/kikapcsolót

15 másodpercnél hosszabb ideig benyomva. Az elektromos kéziszer­szám ellenkező esetben megrongálódhat.

kikapcsolásához

engedje el a 8 be-/kikapcsolót.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 65 Tuesday, August 19, 2014 11:12 AM

Magyar | 65

Munkavégzési tanácsok

 Az elektromos kéziszerszámot csak kikapcsolt készülék mellett te-

gye fel a csavarra. A forgó betétszerszámok lecsúszhatnak.

A 12 töltőkészülék oldalán legfeljebb 13 csavarozóbitet lehet tárolni.
A csavarozóbit tároló egységet ki lehet venni.

Karbantartás és szerviz

Karbantartás és tisztítás

 Az elektromos kéziszerszámon végzendő minden munka (például

karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szál­lításhoz és tároláshoz kapcsolja át a forgási rány-átkapcsolót a közép­állásba. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor be-

kapcsolódó készülék sérüléseket okozhat.

 Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellő-

zőnyílásait, hogy jól és biztonságosan dolgozhasson.

Ha az akkumulátor már nem működik, forduljon egy Bosch elektromos kézi­szerszám Vevőszolgálathoz.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a
Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgá­latát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás elle­nére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos
kéziszerszám-műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül ad­ja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszá­mot.

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javításával és karbantartásával, va­lamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel
kapcsolatos robbantott ábrák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és
azok tartozékaival kapcsolatos kérdései vannak.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 66 Tuesday, August 19, 2014 11:12 AM

66 | Magyar

Magyarország

Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: [phone]
Fax: [phone]

Szállítás

A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonat­kozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szál­lításban minden további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy
egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomago­lásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az
esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakem­bert.

Eltávolítás

Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozéko­kat és a csomagolást a környezetvédelmi szempontoknak megfelelő­en kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/eleme­ket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre
vonatkozó 2012/19/EU európai irányelvnek és az elrom­lott vagy elhasznált akkumulátorokra/elemekre vonatkozó
2006/66/EK európai irányelvnek megfelelően a már nem
használható akkumulátorokat/elemeket külön össze kell
gyűjteni és a környezetvédelmi szempontoknak megfelelő­en kell újrafelhasználásra leadni.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 67 Tuesday, August 19, 2014 11:12 AM

Magyar | 67

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe az „Szállítás” fejezetben,
a 66 oldalon leírtakat.

 A beépített akkumulátorokat az ártalmatlanításhoz csak szakember

veheti ki. A ház fedelének a felnyitásakor az elektromos kéziszerszám

tönkremehet.

Ahhoz, hogy kivehesse az akkumulátort az elektromos kéziszerszámból,
nyomja meg annyi ideig a 8 ki-/bekapcsolót, amíg az akkumulátor teljesen
kimerül. Csavarja ki a csavarokat a házból és vegye le a ház fedelét, hogy
kivehesse az akkumulátort. A rövidzárlat megelőzésére egyenként válassza
szét az akkumulátor csatlakozóit, majd szigetelje le a pólusokat. A teljesen
kisütött akkumulátorban is van még némi maradék kapacitás, amely egy
rövidzárlat esetén problémát okozhat.

A változtatások joga fenntartva.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 68 Tuesday, August 19, 2014 11:26 AM

68 | Русский

Русский

IXO

Сертификат о соответствии
No. RU C-DE.ME77.B.00289
Срок действия сертификата о соответствии
по 20.03.2018
ООО «Центр по сертификации стандартизации и систем
качества электро-машиностроительной продукции»
141400 Химки Московской области,

Сертификаты о соответствии хранятся по адресу:
ООО «Роберт Бош»
ул. Акад. Королева, 13 стр. 5
Россия, 129515, Москва

Зарядное устройство

Сертификаты о соответствии хранятся по адресу:
ООО «Роберт Бош»
ул. Акад. Королева, 13 стр. 5
Россия, 129515, Москва

ул. Ленинградская, 29

Сертификат о соответствии
No. RU С-DE.АЯ46.В.65280
Срок действия сертификата о соответствии
по 14.08.2019
"РОСТЕСТ-Москва"
119049, г. Москва,
ул. Житная, д. 14, стр. 1

Дата изготовления указана на последней странице обложки Руководства.
Контактная информация относительно импортера содержится на упа­ковке.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 69 Tuesday, August 19, 2014 11:12 AM

Русский | 69

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуата­ции по истечении 5 лет хранения с даты изготовления без предваритель­ной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала
или пользователя

– не использовать с поврежденной рукояткой или поврежденным

защитным кожухом

– не использовать при появлении дыма непосредственно из корпуса

изделия
– не использовать с перебитым или оголенным электрическим кабелем
– не использовать на открытом пространстве во время дождя (в распы-

ляемой воде)
– не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации

Критерии предельных состояний

– перетёрт или повреждён электрический кабель
– поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использова­ния.

Хранение

– необходимо хранить в сухом месте
– необходимо хранить вдали от источников пов ышенных температур и

воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада температур
– хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150

(Условие 1)

Транспортировка

– категорически не допускается падение и любые механические воз-

действия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида

техники, работающей по принципу зажима упаковки

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 70 Tuesday, August 19, 2014 11:12 AM

70 | Русский

– подробные требования к условиям транспортировки смотрите в

ГОСТ 15150 (Условие 5)

Указания по безопасности

Общие указания по технике безопасности для
электроинструментов

Прочтите все указания и инструкции

ние указаний и инструкций по технике безопасности может стать причи­ной поражения электрическим током, пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Использованное в настоящих инструкциях и указаниях понятие
«электроинструмент» распространяется на электроинструмент с пита­нием от сети (с сетевым шнуром) и на аккумуляторный электроинстру­мент (без сетевого шнура).

Безопасность рабочего места

 Содержите рабочее место в чистоте и хорошо освещенным. Бес-

порядок или неосвещенные участки рабочего места могут привести к

несчастным случаям.

 Не работайте с этим электроинструментом во взрывоопасном

помещении, в котором находятся горючие жидкости, вос-

пламеняющиеся газы или пыль. Электроинструменты искрят, что

может привести к воспламенению пыли или паров.

 Во время работы с электроинструментом не допускайте близко к

Вашему рабочему месту детей и посторонних лиц. Отвлекшись,

Вы можете потерять контроль над электроинструментом.

Электробезопасность
 Штепсельная вилка электроинструмента должна подходить к

штепсельной розетке. Ни в коем случае не изменяйте штепсель-

ную вилку. Не применяйте переходные штекеры для электроин-

струментов с защитным заземлением. Неизмененные штепсель-

ные вилки и подходящие штепсельные розетки снижают риск пора-

жения электротоком.

по технике безопасности. Несоблюде-

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 71 Tuesday, August 19, 2014 11:12 AM

Русский | 71

 Предотвращайте телесный контакт с заземленными поверхно-

стями, как то: с трубами, элементами отопления, кухонными пли-

тами и холодильниками. При заземлении Вашего тела повышается

риск поражения электротоком.
 Защищайте электроинструмент от дождя и сырости. Проникнове-

ние воды в электроинструмент повышает риск поражения электрото-

ком.

 Не разрешается использовать шнур не по назначению, напри-

мер, для транспортировки или подвески электроинструмента,

или для вытягивания вилки из штепсельной розетки. Защищайте

шнур от воздействия высоких температур, масла, острых кромок

или подвижных частей электроинструмента. Поврежденный или

спутанный шнур повышает риск поражения электротоком.

 При работе с электроинструментом под открытым небом приме-

няйте пригодные для этого кабели-удлинители. Применение при-

годного для работы под открытым небом кабеля-удлинителя снижает

риск поражения электротоком.

 Если невозможно избежать применения электроинструмента в

сыром помещении, подключайте электроинструмент через

устройство защитного отключения. Применение устройства защит-

ного отключения снижает риск электрического поражения.

Безопасность людей
 Будьте внимательными, следите за тем, что Вы делаете, и проду-

манно начинайте работу с электроинструментом. Не пользуйтесь

электроинструментом в усталом состоянии или если Вы нахо-

дитесь в состоянии наркотического или алкогольного опьянения

или под воздействием лекарств. Один момент невнимательности

при работе с электроинструментом может привести к серьезным

травмам.

 Применяйте средства индивидуальной защиты и всегда защит-

ные очки. Использование средств индивидуальной защиты, как то:

защитной маски, обуви на нескользящей подошве, защитного шлема

или средств защиты органов слуха, – в зависимости от вида работы с

электроинструментом снижает риск получения травм.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 72 Tuesday, August 19, 2014 11:12 AM

72 | Русский

 Предотвращайте непреднамеренное включение электроинстру-

мента. Перед подключением электроинструмента к электропита-

нию и/или к аккумулятору убедитесь в выключенном состоянии

электроинструмента. Удержание пальца на выключателе при тран-

спортировке электроинструмента и подключение к сети питания

включенного электроинструмента чревато несчастными случаями.

 Убирайте установочный инструмент или гаечные ключи до вклю-

чения электроинструмента. Инструмент или ключ, находящийся во

вращающейся части электроинструмента, может привести к травмам.

 Не принимайте неестественное положение корпуса тела. Всегда

занимайте устойчивое положение и сохраняйте равновесие. Бла-

годаря этому Вы можете лучше контролировать электроинструмент в

неожиданных ситуациях.

 Носите подходящую рабочую одежду. Не носите широкую одеж-

ду и украшения. Держите волосы, одежду и рукавицы вдали от

движущихся частей. Широкая одежда, украшения или длинные во-

лосы могут быть затянуты вращающимися частями.

 При наличии возможности установки пылеотсасывающих и пы-

лесборных устройств проверяйте их присоединение и правиль-

ное использование. Применение пылеотсоса может снизить опа-

сность, создаваемую пылью.

Применение электроинструмента и обращение с ним
 Не перегружайте электроинструмент. Используйте для Вашей ра-

боты предназначенный для этого электроинструмент. С подходя-

щим электроинструментом Вы работаете лучше и надежнее в указан-

ном диапазоне мощности.

 Не работайте с электроинструментом при неисправном выключа-

теле. Электроинструмент, который не поддается включению или вы-

ключению, опасен и должен быть отремонтирован.

 До начала наладки электроинструмента, перед заменой принад-

лежностей и прекращением работы отключайте штепсельную

вилку от розетки сети и/или выньте аккумулятор. Эта мера предос-

торожности предотвращает непреднамеренное включение электро-

инструмента.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 73 Tuesday, August 19, 2014 11:12 AM

Русский | 73

 Храните электроинструменты в недоступном для детей месте. Не

разрешайте пользоваться электроинструментом лицам, которые

не знакомы с ним или не читали настоящих инструкций. Электро-

инструменты опасны в руках неопытных лиц.

 Тщательно ухаживайте за электроинструментом. Проверяйте

безупречную функцию и ход движущихся частей электроинстру-

мента, отсутствие поломок или повреждений, отрицательно влия-

ющих на функцию электроинструмента. Поврежденные части

должны быть отремонтированы до использования электроин-

струмента. Плохое обслуживание электроинструментов является

причиной большого числа несчастных случаев.

 Держит е режущий инструмент в заточенном и чистом состоянии.

Заботливо ухоженные режущие инструменты с острыми режущими

кромками реже заклиниваются и их легче вести.

 Применяйте электроинструмент, принадлежности, рабочие ин-

струменты и т.п. в соответствии с настоящими инструкциями.

Учитывайте при этом рабочие условия и выполняемую работу.

Использование электроинструментов для непредусмотренных работ

может привести к опасным ситуациям.

Применение и обслуживание аккумуляторного инструмента
 Заряжайте аккумуляторы только в зарядных устройствах, реко-

мендуемых изготовителем. Зарядное устройство, предусмотрен-

ное для определенного вида аккумуляторов, может привести к по-

жарной опасности при использовании его с другими аккумуляторами.

 Применяйте в электроинструментах только предусмотренные

для этого аккумуляторы. Использование других аккумуляторов мо-

жет привести к травмам и пожарной опасности.

 Защищайте неиспользуемый аккумулятор от канцелярских скре-

пок, монет, ключей, гвоздей, винтов и других маленьких метал-

лических предметов, которые могут закоротить полюса. Корот-

кое замыкание полюсов аккумулятора может привести к ожогам или

пожару.

 При неправильном использовании из аккумулятора может по-

течь жидкость. Избегайт е соприкосновения с ней. При случайном

контакте промойте соответствующее место водой. Если эта жид-

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 74 Tuesday, August 19, 2014 11:12 AM

74 | Русский

кость попадет в глаза, то дополнительно обратитесь за помощью

к врачу. Вытекающая аккумуляторная жидкость может привести к

раздражению кожи или к ожогам.

Сервис
 Ремонт Вашего электроинструмента поручайте только

квалифицированному персоналу и только с применением ориги-

нальных запасных частей. Этим обеспечивается безопасность элек-

троинструмента.

Указания по технике безопасности для шуруповертов

 При выполнении работ, при которых шуруп может задеть скры-

тую электропроводку, держите электроинструмент за изолиро-

ванные ручки. Контакт шурупа с находящейся под напряжением

проводкой может заряжать металлические части электроинструмен-

та и приводить к удару электрическим током.
 Держите крепко электроинструмент в руках. При завинчивании и

отвинчивании винтов/шурупов могут кратковременно возникать вы-

сокие обратные моменты.
 Закрепляйте заготовку. Заготовка, установленная в зажимное при-

способление или в тиски, удерживается более надежно, чем в Вашей

руке.

 Выждите полной остановки электроинструмента и только после

этого выпускайте его из рук. Рабочий инструмент может заесть, и

это может привести к потере контроля над электроинструментом.

 До начала работ по техобслуживанию, смене инструм ента и т.д.,

а также при транспортировке электроинструмента установите пе-

реключатель направления вращения в среднее положение. При

непреднамеренном включении выключателя возникает опасность

травмирования.

Защищайте электроинструмент от высоких температур,
напр., от длительного нагревания на солнце, от огня, воды
и влаги. Существует опасность взрыва.

 При повреждении и ненадлежащем использовании аккумулято-

ра может выделиться газ. Обеспечьте приток свежего воздуха и

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 75 Tuesday, August 19, 2014 11:12 AM

Русский | 75

при возникновении жалоб обратитесь к врачу. Газы могут вызвать

раздражение дыхательных путей.

Указания по технике безопасности для
зарядных устройств

 Это зарядное устройство не предназначе-

но для использования детьми и лицами с

ограниченными физическими, сенсорны-

ми или умственными способностями или

недостаточным опытом и знаниями.

Пользоваться этим зарядным устройст-

вом детям в возрасте 8 лет и лицам с огра-

ниченными физическими, сенсорными

или умственными способностями или с

недостаточным опытом и знаниями раз-

решается только под присмотром ответ-

ственного за их безопасность лица или

если они прошли инструктаж на предмет

надежного использования зарядного

устройства и понимают, какие опасности

исходят от него. Иначе существует опа-

сность неправильного использования и по-

лучения травм.

 Смотрите за детьми. Дети не должны иг-

раться с зарядным устройством.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 76 Tuesday, August 19, 2014 11:12 AM

76 | Русский

 Производить очистку и техническое

обслуживание зарядного устройства

детям разрешается только под

присмотром.

Защищайте зарядное устройство от дождя и сырости. Про-

никновение воды в зарядное устройство повышает риск пора­жения электротоком.

 Заряжайте только установленные в изделия Bosch литиево-ион-

ные аккумуляторы. Напряжение аккумулятора должно подхо-

дить к зарядному напряжению зарядного устройства. Иначе су-

ществует опасность пожара и взрыва.
 Содержите зарядное устройство в чистоте. Загрязнения вызывают

опасность поражения электротоком.

 Перед каждым использованием проверяйте зарядное устройст-

во, кабель и штепсельную вилку. Не пользуйтесь зарядным

устройством с обнаруженными повреждениями. Не вскрывайте

самостоятельно зарядное устройство, а поручайте ремонт квали-

фицированному специалисту и обязательно с использованием

оригинальных запчастей. Поврежденные зарядные устройства, ка-

бель и штепсельная вилка повышают риск поражения электротоком.

 Не ставьте зарядное устройство во включенном состоянии на лег-

ко воспламеняющиеся материалы (например, бума гу, текстиль и

т.п.) или рядом с горючими веществами. Нагрев зарядного устрой-

ства при зарядке создает опасность возникновения пожара.

Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности. Упущения в отно-

шении указаний и инструкций по технике
безопасности могут стать причиной пора­жения электрическим током, пожара и тя­желых травм.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 77 Tuesday, August 19, 2014 11:12 AM

Русский | 77

Применение по назначению

Настоящий электроинструмент предназначен для вворачивания и выво­рачивания шурупов.

Лампочка на электроинструменте предназначена для подсветки непо­средственной зоны работы, она не пригодна для освещения помещения
в доме.

Изображенные составные части

Нумерация представленных компонентов выполнена по изображению
на странице с иллюстрациями.

1 Бит-насадка *
2 Патрон
3 Резиновый колпачок
4 Индикатор направления вращения – правое вращение
5 Индикатор заряженности аккумулятора
6 Индикатор направления вращения – левое вращение
7 Проушина для подвески
8 Выключатель

9 Переключатель направления вращения
10 Светодиод «Power Light»
11 Рукоятка (с изолированной поверхностью)
12 Зарядное устройство
13 Эксцентриковая насадка*
14 Угловая насадка*
15 Головка для настройки крутящего момента*
16 Установочное кольцо крутящего момента*
17 Метка для установки крутящего момента*
18 Кольцо разблокировки*

*Изображенные или описанные принадлежности не входят в стандартный
объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей
программе принадлежностей.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 78 Tuesday, August 19, 2014 11:12 AM

78 | Русский

Технические данные

Аккумуляторный шуруповерт IXO

Товарный №
Номинальное напряжение
Число оборотов холостого хода

В= 3,6

-1

мин

Mакс. крутящий момент при работе
в жестких/мягки х материалах по
ISO 5393

Диаметр винтов, макс.

Нм 4,5/ 3
мм 5

Вес согласно EPTA-Procedure
01/2003

кг 0,3

Аккумулятор

Емкость

А-ч 1,5

Число элементов аккумулятора

Зарядное устройство

Товарный № 2 607 225 809 (EU)

2 607 225 811 (UK/SMA)

Время зарядки

мин 380

Класс защиты

3 603 J81 0..

215

литий-ионный

2 607 225 813 (AU)

1

/II

Данные по шуму и вибрации

Значения звуковой эмиссии определены в соответствии с EN 60745- 2-2.
А-взвешенный уровень звукового давления электроинструмента обыч-

но ниже 70 дБ(A). Недостоверность измерения К =3 дБ.
Во время работы уровень шума может превысить 80 дБ(A).

Применяйте средства защиты органов слуха!

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 79 Tuesday, August 19, 2014 11:12 AM

Русский | 79

Суммарная вибрация a
ность K определены в соответствии с ЕN 60745:
заворачивание: a

(векторная сумма трех направлений) и погреш-

h

<2,5м/с2, K= 1,5 м/с2.

h

Указанный в этих инструкциях уровень вибрации определен в соответст­вии со стандартизованной методикой измерений, прописанной в EN
60745, и может использоваться для сравнения электроинструментов.
Он пригоден также для предварительной оценки вибрационной нагрузки.
Уровень вибрации указан для основных видов работы с электроинстру­ментом. Однако если электроинструмент будет использован для выпол­нения других работ, с различными принадлежностями, с применением
сменных рабочих инструментов, не предусмотренных изготовителем,
или техническое обслуживание не будет отвечать предписаниям, то уро­вень вибрации может быть иным. Это может значительно повысить ви­брационную нагрузку в течение всей продолжительности работы.
Для точной оценки вибрационной нагрузки в течение определенного
временного интервала нужно учитывать также и время, когда инстру­мент выключен или, хотя и включен, но не находится в работе. Это может
значительно сократить нагрузку от вибрации в расчете на полное рабо­чее время.
Предусмотрите дополнительные меры безопасности для защиты опера­тора от воздействия вибрации, например: техническое обслуживание
электроинструмента и рабочих инструментов, меры по поддержанию
рук в тепле, организация технологических процессов.

Заявление о соответствии

Мы заявляем под нашу единоличную ответственность, что описанный в
разделе «Teхнические данные» продукт отвечает всем соответствую­щим положениям Директив 2009/125/EС (Распоряжение 1194/2012),
2011/65/EU, 2014/35/EU, 2014/30/EU, 2006/42/EС, включая их
изменения, а также следующим нормам: EN 60745-1, EN 60745-2­(аккумуляторный инструмент), EN 60335-1, EN 60335-2-29 (аккумуля­торное зарядное устройство).

2

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 80 Tuesday, August 19, 2014 11:12 AM

80 | Русский

Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

14

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMAN Y

15.07.2014

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Сборка

 До начала работ по техобслуживанию, смене инструм ента и т.д.,

а также при транспортировке электроинструмента установите пе­реключатель направления вращения в среднее положение. При

непреднамеренном включении выключателя возникает опасность
травмирования.

Зарядка аккумулятора (см. рис. А)

 Не допускается использовать никакие другие зарядные устрой-

ства. Входящее в комплект поставки зарядное устройство рассчита-

но на литий-ионный аккумулятор Вашего электроинструмента.

 Учитывайте напряжение сети! Напряжение источника тока должно

соответствовать данным на заводской табличке зарядного устройст­ва. Зарядные устройства на 230 В могут работать также и при напря­жении 220 В.

Указание: Аккумулятор поставляется не полностью заряженным. Для
обеспечения полной мощности аккумулятора зарядите его полностью
перед первым применением.

Литий-ионный аккумулятор может быть заряжен в любое время без со­кращения срока службы. Прекращение процесса зарядки не наносит
вреда аккумулятору.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 81 Tuesday, August 19, 2014 11:12 AM

Русский | 81

Литий-ионный аккумулятор защищен от глубокой разрядки. При разря­женном аккумуляторе электроинструмент выключен защитной схемой:
Электроинструмент больше не двигается и издает слабый свист.

 После автоматического выключения электроинструмента не

нажимайте больше на выключатель. Аккумулятор может быть

поврежден.

Если индикатор состояния заряженности аккумулятора 5 при наполови-
ну вжатом выключателе 8 загopaeтcя красным светом, то заряд акку­мулятора составляет менее 30% его емкости и его сле дует зарядить.

Процесс зарядки начинается сразу после включения вилки шнура за­рядного устройства в штепсельную розетку и последующей установки
аккумуляторного шуруповерта на зарядное устройство 12.

Индикатор состояния заряженности 5 показывает протекание процесса.
При зарядке индикатор светится зеленым светом. Если индикатор со­стояния заряженности 5 тухнет, то аккумулятор полностью заряжен.

При зарядке нагревается рукоятка электроинструмента. Это нормально.
При продолжительном простое отсоедините, пожалуйста, зарядное

устройство от сети.
Электроинструментом нельзя пользоваться во время его зарядки; если

электроинструмент не работает во время зарядки, это не является сви­детельством его неисправности.

 Защищайте зарядное устройство от сырости!

Учитывайте указания по утилизации.

Замена рабочего инструмента (см. рис. В)

 Не применяйте двусторонние бит-насадки с длиной свыше 25 мм.
Вставьте бит-насадку 1 прямо в крепление рабочего инструмента 2.

Эксцентриковая насадка/угловая насадка/насадка с
настройкой момента (см. рис. C – F)

С помощью эксцентриковой насадки 13 Вы можете закручивать/выкру­чивать шурупы близко от края.

С помощью угловой насадки 14 Вы можете закручивать/выкручивать
шурупы в труднодоступных местах.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 82 Tuesday, August 19, 2014 11:12 AM

82 | Русский

C помощью установочного кольца крутящего момента 16 на насадке с
настройкой момента 15 можно установить необходимый крутящий
момент 10 ступенями. При правильной настройке рабочий инструмент
останавливается, как только винт/шуруп будет ввернут заподлицо с
материалом или будет достигнут установленный крутящий момент.

Сборка (см. рис. С– D)

Для монтажа головки снимите спереди резиновую крышку 3. Теперь
можно насадить головку. Головку можно установить с поворотом на 45°.

Разборка (см. рис. Е– F)
Для демонтажа головки поверните кольцо разблокировки 18 в направ-

лении  и снимите головку вперед. Затем насадите резиновую крышку 3.

Работа с инструментом

Включение электроинструмента

 Учитывайте напряжение сети! Напряжение источника тока должно

соответствовать данным на заводской табличке зарядного устройст­ва. Зарядные устройства на 230 В могут работать также и при напря­жении 220 В.

Установка направления вращения

Выключателем направления вращения 9 можно изменять направление
вращения патрона. При вжатом выключателе 8 это, однако, невозможно.

Правое направление вращения: Для завертывания шурупов прижмите
переключатель направления вращения 9 влево до упора.

Индикатор направления вращения направо 4 загорается при
задействованном выключателе 8.

Левое направление вращения: Для ослабления или выворачивания
винтов/шурупов прижмите переключатель направления вращения 9
вправо до упора.

Индикатор направления вращения налево 6 загорается при
задействованном выключателе 8 и вращающемся двигателе.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 83 Tuesday, August 19, 2014 11:12 AM

Русский | 83

Включение/выключение

Для включения электроинструмента нажмите на выключатель 8 и дер­жите его нажатым.

Лампа 10 загорается при слегка или полностью вжатом выключателе 8 и
освещает место расположения шурупа при недостаточном общем осве­щении.

Для выключения электроинструмента отпустите выключатель 8.

Автоматическое фиксирование шпинделя (Auto-Lock)

При отпущенном выключателе 8 шпиндель автоматически фиксируется.
Это позволяет вворачивать шурупы также и с разряженным аккумулято-

ром или использовать электроинструмент в качестве отвертки.

 При зафиксированном шпинделе не держите выключатель 8

включенным свыше 15 секунд. В противном случае электроин­струмент может быть поврежден.

Указания по применению

 Устанавливайте электроинструмент на шуруп только в выклю-

ченном состоянии. Вращающиеся рабочие инструменты могут со-

скользнуть.

Сбоку зарядного устройства 12 можно хранить до 13 отверточных наса­док. Магазин для отверточных насадок выполнен съемным.

Техобслуживание и сервис

Техобслуживание и очистка

 До начала работ по техобслуживанию, смене инструм ента и т.д.,

а также при транспортировке электроинструмента установите пе­реключатель направления вращения в среднее положение. При

непреднамеренном включении выключателя возникает опасность
травмирования.

 Для обеспечения качественной и безопасной работы следует

постоянно содержать электроинструмент и вентиляционные
щели в чистоте.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 84 Tuesday, August 19, 2014 11:12 AM

84 | Русский

Если аккумулятор больше не работает, то обратитесь, пожалуйста, в ав­торизованную сервисную мастерскую для электроинструментов фирмы
Bosch.

Если требуется поменять шнур, обращайтесь на фирму Bosch или в авто­ризованную сервисную мастерскую для электроинструментов Bosch.

Если электроинструмент, несмотря на тщательные методы изготовления
и испытания, выйдет из строя, то ремонт следует производить силами
авторизованной сервисной мастерской для электроинструментов фир­мы Bosch.

Пожалуйста, во всех запросах и заказах запчастей обязательно указы­вайте 10-значный товарный номер по заводской табличке электроин­струмента.

Сервис и консультирование на предмет использования
продукции

Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслу­живанию Вашего продукта и по запчастям. Монтажные чертежи и
информацию по запчастям Вы найдете также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий консультации на
предмет использования продукции, с удовольствием ответит на все
Ваши вопросы относительного нашей продукции и ее принадлежностей.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электроинструмента, с соблюде­нием требований и норм изготовителя производятся на территории всех
стран только в фирменных или авторизованных сервисных центрах
«Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в
эксплуатации, может привести к ущербу для Вашего здоровья. Изготов­ление и распространение контрафактной продукции преследуется по
Закону в административном и уголовном порядке.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 85 Tuesday, August 19, 2014 11:12 AM

Русский | 85

Россия

Уполномоченная изготовителем организация:
ООО «Роберт Бош»
Ул. Академика Королева 13 стр. 5
129515 Москва
Россия
Тел.: [phone] (звонок по России бесплатный)
E-Mail: [e-mail]

Полную и актуальную информацию о расположении сервисных центров
и приёмных пунктов Вы можете получить:

– на официальном сайте www.bosch-pt.ru
– либо по телефону справочно – сервисной службы Bosch 8 800 100

8007 (звонок по России бесплатный)

Беларусь

ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: [phone]
Тел.: [phone]
Факс: [phone]
E-Mail: [e-mail]
Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
г. Алматы
Казахстан
050050
пр. Райымбека 169/1
уг. ул. Коммунальная
Тел.: [phone]
Факс: [phone]
E-Mail: [e-mail]
Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 86 Tuesday, August 19, 2014 11:12 AM

86 | Русский

Транспортировка

На вложенные литиево-ионные аккумуляторные батареи распространя­ются требования в отношении транспортировки опасных грузов. Акку­муляторные батареи могут перевозиться самим пользователем автомо­бильным транспортом без необходимости соблюдения дополнительных
норм.
При перевозке с привлечением третьих лиц (напр.: самолетом или тран­спортным экспедитором) необходимо соблюдать особые требования к
упаковке и маркировке. В этом случае при подготовке груза к отправке
необходимо участие эксперта по опасным грузам.

Утилизация

Электроинструменты, аккумуляторные батареи, принадлежно­сти и упаковку нужно сдавать на экологически чистую рекупера­цию.

Не выбрасывайте электроинструменты и аккумуляторные батареи/
батарейки в бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской директивой 2012/19/EU
отслужившие электроинструменты и в соответствии с
европейской директивой 2006/66/ЕС поврежденные
либо использованные аккумуляторы/батарейки нужно
собирать отдельно и сдавать на экологически чистую
рекуперацию.

Аккумуляторы, батареи:

Li-Ion:

Пожалуйста, учитывайте указание в разделе
«Транспортировка», стр. 86.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 87 Tuesday, August 19, 2014 11:12 AM

Русский | 87

 Интегрированные аккумуляторные батареи разрешается извле-

кать специалистам и только для утилизации. Вскрытие корпуса

чревато разрушением электроинструмента.

Чтобы извлечь аккумуляторную батарею из электроинструмента, нажи­майте на выключатель 8 до тех пор, пока аккумуляторная батарея полно­стью не разрядится. Выкрутите винты на корпусе и снимите обшивку
корпуса, чтобы извлечь аккумуляторную батарею. Во избежание корот­кого замыкания разъедините один за другим соединения на аккумуля­торной батарее и изолируйте после этого полюса. Даже после полной
разрядки аккумуляторная батарея еще имеет остаточную емкость, кото­рая может высвободиться при коротком замыкании.

Возможны изменения.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 88 Tuesday, August 19, 2014 11:12 AM

88 | Українська

Українська

Вказівки з техніки безпеки

Загальні застереження для електроприладів

Прочитайте всі застереження і вказівки.

призвести до ураження електричним струмом, пожежі та/або серйозних
травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроприлад» в цих застереженнях мається на увазі
електроприлад, що працює від мережі (з електрокабелем) або від
акумуляторної батареї (без електрокабелю).

Безпека на робочому місці
 Тримайте своє робоче місце в чистоті і забезпечте добре

освітлення робочого місця. Безлад або погане освітлення на

робочому місці можуть призвести до нещасних випадків.

 Не працюйте з електроприладом у середовищі, де існує

небезпека вибуху внаслідок присутності горючих рідин, газів або
пилу. Електроприлади можуть породжувати іскри, від яких може

займатися пил або пари.

 Під час праці з електроприладом не підпускайте до робочого

місця дітей та інших людей. Ви можете втратити контроль над

приладом, якщо Ваша увага буде відвернута.

Електрична безпека
 Штепсель електроприладу повинен підходити до розетки. Не

дозволяється міняти щось в штепселі. Для роботи з
електроприладами, що мають захисне заземлення, не використо­вуйте адаптери. Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним струмом.

 Уникайте контакту частин тіла із заземленими поверхнями, як

напр., трубами, батареями опалення, плитами та холодиль-

Недотримання застережень і вказівок може

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 89 Tuesday, August 19, 2014 11:12 AM

Українська | 89

никами. Коли Ваше тіло заземлене, існує збільшена небезпека

ураження електричним струмом.

 Захищайте прилад від дощу і вологи. Попадання води в

електроприлад збільшує ризик ураження електричним струмом.

 Не використовуйте кабель для перенесення електроприладу,

підвішування або витягування штепселя з розетки. Захищайте
кабель від тепла, олії, гострих країв та деталей приладу, що
рухаються. Пошкоджений або закручений кабель збільшує ризик

ураження електричним струмом.

 Для зовнішніх робіт обов’язково використовуйте лише такий

подовжувач, що придатний для зовнішніх робіт. Використання

подовжувача, що розрахований на зовнішні роботи, зменшує ризик
ураження електричним струмом.

 Якщо не можна запобігти використанню електроприладу у

вологому середовищі, використовуйте пристрій захисного
вимкнення. Використання пристрою захисного вимкнення зменшує

ризик ураження електричним струмом.

Безпека людей
 Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо

поводьтеся під час роботи з електроприладом. Не користуйтеся
електроприладом, якщо Ви стомлені або знаходитеся під дією
наркотиків, спиртних напоїв або ліків. Мить неуважності при

користуванні електроприладом може призвести до серйозних травм.

 Вдягайте особисте захисне споряд ження та обов’язково вдягайте

захисні окуляри. Вдягання особистого захисного спорядження, як

напр., – в залежності від виду робіт – захисної маски, спецвзуття, що
не ковзається, каски та навушників, зменшує ризик травм.

 Уникайте випадкового вмикання. Перш ніж ввімкнути

електроприлад в електромережу або під’єднати акумуляторну
батарею, брати його в руки або переносити, впевніться в тому, що
електроприлад вимкнутий. Тримання пальця на вимикачі під час

перенесення електроприладу або підключення в розетку увімкнутого
приладу може призвести до травм.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 90 Tuesday, August 19, 2014 11:12 AM

90 | Українська

 Перед тим, як вмикати електроприлад, приберіть

налагоджувальні інструменти та гайковий ключ. Перебування на-

лагоджувального інструмента або ключа в частині приладу, що
обертається, може призвести до травм.

 Уникайте неприродного положення тіла. Зберігайте стійке

положення та завжди зберігайте рівновагу. Це дозволить Вам

краще зберігати контроль над електроприладом у несподіваних
ситуаціях.

 Вдягайте придатний одяг. Не вдягайте просторий одяг та

прикраси. Не підставляйте волосся, одяг та рукавиці до деталей
приладу, що рухаються. Просторий одяг, довге волосся та прикраси

можуть потрапити в деталі, що рухаються.

 Якщо існує можливість монтувати пиловідсмоктувальні або

пилоуловлюючі пристрої, переконайтеся, щоб вони були добре
під’єднані та правильно використовувалися. Використання пило-

відсмоктувального пристрою може зменшити небезпеки, зумовлені
пилом.

Правильне поводження та користування електроприладами
 Не перевантажуйте прилад. Використовуйте такий прилад, що

спеціально призначений для відповідної роботи. Зпридатним

приладом Ви з меншим ризиком отримаєте кращі результати роботи,
якщо будете працювати в зазначеному діапазоні потужності.

 Не користуйтеся електроприладом з пошкодженим вимикачем.

Електроприлад, який не можна увімкнути або вимкнути, є
небезпечним і його треба відремонтувати.

 Перед тим, як регулювати що-небудь на приладі, міняти

приладдя або ховати прилад, витягніть штепсель із розетки
та/або витягніть акумуляторну батарею. Ці попереджувальні

заходи з техніки безпеки зменшують ризик випадкового запуску
приладу.

 Ховайте електроприлади, якими Ви саме не користуєтесь, від

дітей. Не дозволяйте користуватися електроприладом особам,
що не знайомі з його роботою або не читали ці вказівки. У разі

застосування недосвідченими особами прилади несуть в собі
небезпеку.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 91 Tuesday, August 19, 2014 11:12 AM

Українська | 91

 Старанно доглядайте за електроприладом. Перевіряйте, щоб

рухомі деталі приладу бездоганно працювали та не заїдали, не
були пошкодженими або настільки пошкодженими, щоб це могло
вплинути на функціонування електроприладу. Пошкоджені
деталі треба відремонтувати, перш ніж користуватися ними знов.

Велика кількість нещасних випадків спричиняється поганим
доглядом за електроприладами.

 Тримайте різальні інструменти нагостреними та в чистоті.

Старанно доглянуті різальні інструменти з гострим різальним краєм
менше застряють та легші в експлуатації.

 Використовуйте електроприлад, приладдя до нього, робочі

інструменти т.і. відповідно до цих вказівок. Беріть до уваги при
цьому умови роботи та специфіку виконуваної роботи. Викорис-

тання електроприладів для робіт, для яких вони не передбачені, може
призвести до небезпечних ситуацій.

Правильне поводження та користування приладами, що працюють
на акумуляторних батареях

 Заряджайте акумуляторні батареї лише в заряджувальних

пристроях, рекомендованих виготовлювачем. Використання

заряджувального пристрою для акумуляторних батарей, для яких він
не передбачений, може призводити до пожежі.

 Використовуйте в електроприладах лише рекомендовані

акумуляторні батареї. Використання інших акумуляторних батарей

може призводити до травм та пожежі.

 Не зберігайте акумуляторну батарею, якою Ви саме не

користуєтесь, поряд із канцелярськими скріпками, ключами,
гвіздками, гвинтами та іншими невеликими металевими
предметами, які можуть спричинити перемикання контактів.

Коротке замикання між контактами акумуляторної батареї може
спричиняти опіки або пожежу.

 При неправильному використанні з акумуляторної батареї може

потекти рідина. Уникайте контакту з нею. При випадковому
контакті промийте відповідне місце водою. Якщо рідина потра­пила в очі, додатково зверніться до лікаря. Акумуляторна рідина

може спричиняти подразнення шкіри або опіки.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 92 Tuesday, August 19, 2014 11:12 AM

92 | Українська

Сервіс
 Віддавайте свій прилад на ремонт лише кваліфікованим

фахівцям та лише з використанням оригінальних запчастин. Це

забезпечить безпечність приладу на довгий час.

Вказівки з техніки безпеки для шуруповертів

 При роботах, коли гвинт може зачепити заховану

електропроводку, тримайте електроінструмент за ізольовані
рукоятки. Зачеплення гвинтом проводки, що знаходиться під

напругою, може заряджувати також і металеві частини
електроінструмента та призводити до удару електричним струмом.

 Добре тримайте електроприлад. При закручуванні і розкручуванні

гвинтів можуть коротко виникати високі реакційні моменти.

 Закріплюйте оброблюваний матеріал. За допомогою затискного

пристрою або лещат оброблюваний матеріал фіксується надійніше
ніж при триманні його в руці.

 Перед тим, як покласти електроприлад, зачекайте, поки він не

зупиниться. Адже робочий інструмент може зачепитися за

що-небудь, що призведе до втрати контролю над електроприладом.

 Перед будь-якими роботами з обслуговування електроприладу

(напр., технічне обслугову вання, заміна робочого інструмента
тощо), а також перед його транспортуванням або зберіганням
встановлюйте перемикач напрямку обертанням в середнє
положення. При ненавмисному приведенні в дію вимикача існує

небезпека поранення.

Захищайте електроінструмент від тепла, зокрема, напр.,
від сонячних променів, вогню, води та вологи. Існує

небезпека вибуху.

 При пошкодженні або неправильній експлуатації акумуляторної

батареї може виходити пар. Впустіть свіже повітря і – у разі скарг
– зверніться до лікаря. Пар може подразнювати дихальні шляхи.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 93 Tuesday, August 19, 2014 11:12 AM

Українська | 93

Вказівки з техніки безпеки для зарядних
пристроїв

 Цей зарядний пристрій не передбачений

для використання дітьми і особами з
обмеженими фізичними, сенсорними та
розумовими здібностями, або
недостатнім досвідом та знаннями. Дітям
віком від 8 років та особам з обмеженими
фізичними, сенсорними та розумовими
можливостями або недостатнім досвідом
та знаннями дозволяється користуватися
цим зарядним пристроєем лише під
наглядом або якщо вони отримали
відповідні вказівки щодо безпечного
використання цього зарядного пристрою і
розуміють, яку небезпеку він несе. В

іншому випадку можливе неправильне
використання та небезпека одержання
травм.

 Дивіться за дітьми. Діти не повинні гратися

з зарядним пристроєм.

 Дітям дозволяється очищати зарядний

пристрій та виконувати його технічне
обслуговування лише під наглядом.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 94 Tuesday, August 19, 2014 11:12 AM

94 | Українська

Захищайте зарядний пристрій від дощу і вологи.

Потрапляння води в зарядний пристрій збільшує ризик
ураження електричним струмом.

 Заряджайте лише використовувані у виробах Bosch літієво-іонні

акумулятори. Напруга акумулятора повинна підходити до
зарядної напруги зарядного пристрою. В іншому випадку існує

небезпека пожежі і вибуху.

 Тримайте зарядний пристрій в чистоті. Забруднення можуть

призводити до ураження електричним струмом.

 Кожний раз перед використанням перевіряйте зарядний

пристрій, кабель і штепсель. Не користуйтеся зарядним пристро­єм, якщо помітите пошкодження. Не розкривайте зарядний
пристрій самостійно; ремонтувати його дозволяється лише ква­ліфікованим фахівцям з ви користанням оригінальних запчастин.

Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик
ураження електричним струмом.

 Не користуйтеся зарядним пристроєм на основі, що може легко

займатися, (напр., на папері, текстильних матеріалах тощо) або в
горючому середовищі. Нагрівання зарядного пристрою під час

заряджання може призводити до пожежі.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок
може призвести до ураження електричним
струмом, пожежі та/або серйозних травм.

Призначення приладу

Прилад призначений для закручування і викручування гвинтів.
Лампочка в електроінструменті призначена для підсвітлювання

безпосередньої зони роботи, вона не придатна для освітлювання
приміщень у будинку.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 95 Tuesday, August 19, 2014 11:12 AM

Українська | 95

Зображені компоненти

Нумерація зображених компонентів посилається на зображення
електроприладу на сторінці з малюнком.

1 Біта *

2 Патрон

3 Гумовий ковпачок

4 Індикатор обертання праворуч

5 Індикатор зарядженості акумуляторної батареї

6 Індикатор обертання ліворуч

7 Вушко для підвішування

8 Вимикач

9 Перемикач напрямку обертання
10 Світлодіод «Power Light»
11 Рукоятка (з ізольованою поверхнею)
12 Зарядний пристрій
13 Ексцентрикова насадка*
14 Кутова насадка*
15 Насадка для встановлення обертального моменту*
16 Кільце для встановлення обертального моменту*
17 Позначка для встановленого обертального моменту*
18 Кільце розблокування *

*Зображене або описане приладдя не входить в стандартний обсяг поставки.
Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Технічні дані

Акумуляторний шуруповерт IXO

Товарний номер
Ном. напруга
Кількість обертів на холостому ходу
Макс.обертальний момент при

закручуванні в жорсткі/м’які
матеріали відп. до ISO 5393

В= 3,6

-1

хвил.

Нм 4,5/ 3

3 603 J81 0..

215

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 96 Tuesday, August 19, 2014 11:12 AM

96 | Українська

Акумуляторний шуруповерт IXO

Макс. Ø гвинтів

мм 5

Вага відповідно до
EPTA-Procedure 01/2003

Акумуляторна батарея

Ємність

кг 0,3

іонно-літієва

Агод. 1,5

Кількість акумуляторних елементів

Зарядний пристрій

Товарний номер 2 607 225 809 (EU)

2 607 225 811 (UK/SMA)

2 607 225 813 (AU)
Тривалість заряджання
Клас захисту

хвил. 380

/II

Інформація щодо шуму і вібрації

Значення звукової емісії отримані відповідно до EN 60745-2-2.
Рівень звукового тиску від приладу за класом А, як правило, нижчий за

70 дБ(A). Похибка K = 3 дБ.
Рівень шуму при роботі може перевищувати 80 дБ(A).

Вдягайте навушники!

Сумарна вібрація a
визначені відповідно до EN 60745:
закручування/відкручування гвинтів: a

Зазначений в цих вказівках рівень вібрації був визначений за
процедурою, визначеною в EN 60745; нею можна користуватися для
порівняння електроінструментів. Він придатний також і для попередньої
оцінки вібраційного навантаження.
Зазначений рівень вібрації стосується головних робіт, для яких
застосовується електроприлад. Однак при застосуванні
електроінструменту для інших робіт, роботі з різним приладдям або з
іншими змінними робочими інструментами або при недостатньому тех­нічному обслуговуванні рівень вібрації може бути іншим. В результаті
вібраційне навантаження протягом всього інтервалу використання
приладу може значно зростати.

(векторна сума трьох напрямків) та похибка K

h

<2,5м/с2, K= 1,5 м/с2.

h

1

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 97 Tuesday, August 19, 2014 11:12 AM

Українська | 97

Для точної оцінки вібраційного навантаження треба враховувати також і
інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме
не в роботі. Це може значно зменшити вібраційне навантаження
протягом всього інтервалу використання приладу.
Визначте додаткові заходи безпеки для захисту від вібрації працюючого
з приладом, як напр.: технічне обслуговування електроприладу і
робочих інструментів, нагрівання рук, організація робочих процесів.

Заява про відповідність

Ми заявляємо під нашу одноособову відповідальність, що описаний у
розділі «Teхнічні дані» продукт відповідає усім відповідним положенням
Директив 2009/125/EС (Розпорядження 1194/2012), 2011/65/EU,
2014/35/EU, 2014/30/EU, 2006/42/EС, включаючи їх зміни, а також
таким нормам:
EN 60745-1, EN 60745-2-2 (акумуляторний інструмент),
EN 60335-1, EN 60335-2-29 (акумуляторний зарядний пристрій).

Технічна документація (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

14

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMAN Y

15.07.2014

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 98 Tuesday, August 19, 2014 11:12 AM

98 | Українська

Монтаж

 Перед будь-якими роботами з обслуговування електроприладу

(напр., технічне обслугову вання, заміна робочого інструмента
тощо), а також перед його транспортуванням або зберіганням
встановлюйте перемикач напрямку обертанням в середнє
положення. При ненавмисному приведенні в дію вимикача існує

небезпека поранення.

Заряджання акумуляторної батареї (див. мал. A)

 Не користуйтеся іншими зарядними пристроями. Доданий

зарядний пристрій розрахований на іонно-літієву акумуляторну
батарею, що знаходиться у Вашому приладі.

 Зважайте на напругу в мережі! Напруга джерела живлення має

відповідати даним на заводській табличці зарядного пристрою.
Зарядні пристрої, розраховані на 230 В, можуть працювати також і
від 220 В.

Вказівка: Акумулятор постачається частково зарядженим. Щоб
акумулятор міг реалізувати свою повну ємність, перед тим, як перший
раз працювати з приладом, акумулятор треба повністю зарядити у
зарядному пристрої.

Літієво-іонний акумулятор можна заряджати коли завгодно, це не
скорочує його експлуатаційний ресурс. Переривання процесу
заряджання не пошкоджує акумулятор.

Іонно-літієва акумуляторна батарея захищена від глибокого
розряджання. Якщо акумуляторна батарея розрядилася, схема захисту
вимикає електроприлад. Робочий інструмент зупиняється, і лунає тихий
свист.

 Після автоматичного вимикання електроприладу більше не

натискуйте на вимикач. Це може пошкодити акумуляторну батарею.

Якщо індикатор зарядженості акумуляторної батареї загоряється 5 при
напівнатиснутому вимикачі 8 червоним кольором, в акумуляторній

батареї залишилося менше 30% її ємності і її треба зарядити.
Процес заряджання починається, коли мережний штепсель зарядного

пристрою буде встромлений в розетку і акумуляторний шуруповерт
буде встановлений на зарядний пристрій 12.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools

OBJ_DOKU-27183-005.fm Page 99 Tuesday, August 19, 2014 11:12 AM

Українська | 99

Індикатор зарядженості акумуляторної батареї 5 показує, як
просувається заряджання. Під час заряджання індикатор світиться
зеленим кольором. Якщо індикатор зарядженості акумуляторної
батареї 5 більше не світиться, акумуляторна батарея повністю
зарядилася.

Під час заряджання ручка електроприладу нагрівається. Це нормально.
Якщо зарядний пристрій не буде потрібний протягом тривалого часу,

будь ласка, витягніть штепсель з розетки.
Не можна користуватися електроприладом під час заряджання; якщо він

не працює під час заряджання, це не означає, що він вийшов з ладу.

 Захищайте зарядний пристрій від вологи!

Зважайте на вказівки щодо видалення.

Заміна робочого інструмента (див. мал. B)

 Не використовуйте 2-сторонні біти з довжиною понад 25 мм.
Встроміть біту 1 безпосередньо в затискач робочого інструмента 2.

Ексцентрикова насадка/кутова насадка/насадка з
настройкою обертального моменту (див. мал. C – F)

За допомогою ексцентрикової насадки 13 Ви можете закручувати/
викручувати гвинти близько від краю.

За допомогою кутової насадки 14 Ви можете закручувати/викручувати
гвинти у важкодоступних місцях.

За допомогою кільця для встановлення обертального моменту 16 на
насадці для встановлення обертального моменту 15 необхідний
обертальний момент можна встановлювати в 10 етапів. При правильній
настройці робочий інструмент зупиняється, тільки-но гвинт буде
закручений врівень з матеріалом або буде досягнутий встановлений
обертальний момент.

Монтаж (див. мал. C– D)

Щоб монтувати насадку, зніміть гумовий ковпачок 3, потягнувши його
уперед. Після цього Ви можете надіти насадку. Можливо монтувати
насадку з поворотом на 45 °.

Bosch Power Tools 1 609 92A 0P4 | (19.8.14)

OBJ_DOKU-27183-005.fm Page 100 Tuesday, August 19, 2014 11:12 AM

100 | Українська

Демонтаж (див. мал. E– F)

Щоб зняти насадку, поверніть кільце розблокування 18 в напрямку  і
зніміть насадку, потягнувши її вперед. Після цього знову надіньте
гумовий ковпачок 3.

Робота

Початок роботи

 Зважайте на напругу в мережі! Напруга джерела живлення має

відповідати даним на заводській табличці зарядного пристрою.
Зарядні пристрої, розраховані на 230 В, можуть працювати також і
від 220 В.

Встановлення напрямку обертання

За допомогою перемикача напрямку обертання 9 можна міняти
напрямок обертання інструмента. Однак це не можливо, якщо
натиснутий вимикач 8.

Обертання праворуч: Для закручування гвинтів посуньте перемикач
напрямку обертання 9 до упору ліворуч.

Індикатор обертання праворуч 4 загоряється при натиснутому
вимикачі 8, коли мотор працює.

Обертання ліворуч: Для послаблення або викручування гвинтів
посуньте перемикач напрямку обертання 9 до упору праворуч.

Індикатор обертання ліворуч 6 загоряється при натиснутому
вимикачі 8, коли мотор працює.

Вмикання/вимикання

Щоб увімкнути електроприлад, натисніть на вимикач 8 і тримайте його
натиснутим.

Лампа 10 загоряється при злегка або повністю натиснутому вимикачі 8 і
підсвічує робоче місце при поганому освітленні.

Щоб вимкнути електроприлад, відпустіть вимикач 8.

Автоматична фіксація шпинделя (Auto-Lock)

При ненатиснутому вимикачі 8 свердлильний шпиндель блокується.
Це дозволяє закручувати гвинти, навіть коли акумуляторна батарея

розрядилася, та використовувати електроприлад в якості викрутки.

1 609 92A 0P4 | (19.8.14) Bosch Power Tools
