Bosch GTS 10 XC User Manual [ru]

OBJ_BUCH-1375-002.book Page 1 Monday, August 29, 2011 5:05 PM

Robert Bosch GmbH

Power Tools Division 70745 Leinfelden-Echterdingen Germany

www.bosch-pt.com

GTS 10 XC Professional

1 619 929 K16 (2011.08) PS / 391 UNI

de Originalbetriebsanleitung en Original instructions fr Notice originale es Manual original pt Manual original it Istruzioni originali nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet

el Рсщфьфхрп пдзгйюн чсЮузт

tr Orijinal işletme talimat

pl Instrukcja oryginalna cs Původní návod k používání sk Pôvodný návod na použitie hu Eredeti használati utasítás

ru Оригинальное руководство по

эксплуатации

uk Ориг³нальна ³нструкц³я з

експлуатац³¿

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad sl Izvirna navodila hr Originalne upute za rad

et Algupärane kasutusjuhend lv Instrukcijas oriģinālvalodā lt Originali instrukcija

ar fa

Ϡλ΍ έΎ ίήσ ΎϤϨϫ΍έ

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

OBJ_BUCH-1375-002.book Page 2 Monday, August 29, 2011 5:05 PM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 29

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 42

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 55

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 69

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 82

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 96

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 109

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 121

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 133

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 145

ЕллзнйкЬ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . УелЯдб 157

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 171

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 183

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 197

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 209

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 222

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 235

Укра¿нська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Стор³нка 249

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 263

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 276

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 291

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 303

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 315

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 327

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 339

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 352



vvvvcccc

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 376

vÝ—U

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390

ΔΤϔλ

ϪΤϔλ

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 3 Monday, August 29, 2011 5:05 PM

| 3

5.2*

1 2 3 4 5.1* 6

7 8 9 10

15 14

12161718192021

GTS 10 XC

Professional

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 4 Monday, August 29, 2011 5:05 PM

4 |

2225 242627282924 23

32 34 35333130 81

1 619 929 K16 | (29.8.11) Bosch Power Tools

36363940414243

OBJ_BUCH-1375-002.book Page 5 Monday, August 29, 2011 5:05 PM

* *

| 5

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 6 Monday, August 29, 2011 5:05 PM

6 |

5.1

46.1

5.2

46.2 37

1 619 929 K16 | (29.8.11) Bosch Power Tools

43 10

OBJ_BUCH-1375-002.book Page 7 Monday, August 29, 2011 5:05 PM

| 7

47 8

5051 3

84939

Bosch Power Tools 1 619 929 K16 | (29.8.11)

hg2

OBJ_BUCH-1375-002.book Page 8 Monday, August 29, 2011 5:05 PM

8 |

GTA 60 W Professional

GTA 6000 Professional

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 9 Monday, August 29, 2011 5:05 PM

41 40

| 9

6 5.x*

5.x*

l4l3

565832

6059

max. 5 mm

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 10 Monday, August 29, 2011 5:05 PM

10 |

24 38

61 26 27

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 11 Monday, August 29, 2011 5:05 PM

| 11

1 64

8 49

I2I1

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 12 Monday, August 29, 2011 5:05 PM

12 |

13498

53 6234

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 13 Monday, August 29, 2011 5:05 PM

| 13

71 71

6128 26

25196867

70 70

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 14 Monday, August 29, 2011 5:05 PM

14 |

6572

R1Q

5.x*

7431

3941 76

1 619 929 K16 | (29.8.11) Bosch Power Tools

R3R2

12131577

OBJ_BUCH-1375-002.book Page 15 Monday, August 29, 2011 5:05 PM

| 15

36 3

37 78 8

79 49

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 16 Monday, August 29, 2011 5:05 PM

16 | Deutsch

f Wenn der Betrieb des Elektrowerkzeuges in feuchter

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

ACHTUNG

Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit f Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

f Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

f Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit f Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

f Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

f Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

f Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

f Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

1 619 929 K16 | (29.8.11) Bosch Power Tools

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen

Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen f Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

f Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

f Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

f Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

f Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

f Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

f Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges f Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

f Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert werden.

f Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät

OBJ_BUCH-1375-002.book Page 17 Monday, August 29, 2011 5:05 PM

Deutsch | 17

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

f Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

f Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

f Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service f Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Tischkreissägen

f Stellen Sie sich nie auf das Elektrowerkzeug. Es können

ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommen.

f Stellen Sie sicher, dass die Schutzhaube ordnungsge-

mäß funktioniert und sich frei bewegen kann. Stellen

Sie die Schutzhaube immer so ein, dass sie beim Sägen locker auf dem Werkstück aufliegt. Klemmen Sie die Schutzhaube niemals im geöffneten Zustand fest.

f Greifen Sie nie hinter das Sägeblatt, um das Werkstück

zu halten, Holzspäne zu entfernen oder aus anderen Gründen. Der Abstand Ihrer Hand zum rotierenden Säge-

blatt ist dabei zu gering.

f Führen Sie das Werkstück nur an das laufende Säge-

blatt heran. Es besteht sonst die Gefahr eines Rückschla-

ges, wenn sich das Sägeblatt im Werkstück verhakt.

f Halten Sie Griffe trocken, sauber und frei von Öl und

Fett. Fettige, ölige Griffe sind rutschig und führen zum Ver-

lust der Kontrolle.

f Gebrauchen Sie das Elektrowerkzeug nur, wenn die Ar-

beitsfläche bis auf das zu bearbeitende Werkstück frei von allen Einstellwerkzeugen, Holzspänen, etc. ist.

Kleine Holzstücke oder andere Gegenstände, die mit dem rotierenden Sägeblatt in Kontakt kommen, können den Bediener mit hoher Geschwindigkeit treffen.

Bosch Power Tools 1 619 929 K16 | (29.8.11)

f Sägen Sie immer nur ein Werkstück. Übereinander-

oder aneinander gelegte Werkstücke können das Sägeblatt blockieren oder während des Sägens sich gegeneinander verschieben.

f Verwenden Sie immer den Parallel- oder Winkelan-

schlag. Dies verbessert die Schnittgenauigkeit und verrin-

gert die Möglichkeit, dass das Sägeblatt klemmt.

f Verwenden Sie das Elektrowerkzeug zum Nuten oder

Falzen nur mit einer entsprechend geeigneten Schutzvorrichtung (z.B. Tunnelschutzhaube).

f Verwenden Sie das Elektrowerkzeug nicht zum Schlit-

zen (im Werkstück beendete Nut).

f Verwenden Sie das Elektrowerkzeug nur für die Werk-

stoffe, die im bestimmungsgemäßen Gebrauch angegeben sind. Das Elektrowerkzeug kann sonst überlastet

werden.

f Falls das Sägeblatt verklemmt, schalten Sie das Elek-

trowerkzeug aus und halten Sie das Werkstück ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Um einen Rückschlag zu vermeiden, darf das Werkstück erst nach Stillstand des Sägeblatts bewegt werden. Behe-

ben Sie die Ursache für das Verklemmen des Sägeblatts, bevor Sie das Elektrowerkzeug erneut starten.

f Verwenden Sie keine stumpfen, rissigen, verbogenen

oder beschädigten Sägeblätter. Sägeblätter mit stump-

fen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.

f Verwenden Sie immer Sägeblätter in der richtigen Grö-

ße und mit der passenden Aufnahmebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den

Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

f Verwenden Sie keine Sägeblätter aus hochlegiertem

Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter

können leicht brechen.

f Fassen Sie das Sägeblatt nach dem Arbeiten nicht an,

bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten

sehr heiß.

f Verwenden Sie das Werkzeug niemals ohne die Einle-

geplatte. Wechseln Sie eine defekte Einlegeplatte aus.

Ohne einwandfreie Einlegeplatte können Sie sich am Sägeblatt verletzen.

f Untersuchen Sie regelmäßig das Kabel und lassen Sie

ein beschädigtes Kabel nur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge reparieren. Ersetzen Sie beschädigte Verlängerungskabel.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Bewahren Sie das unbenutzte Elektrowerkzeug sicher

auf. Der Lagerplatz muss trocken und abschließbar sein. Dies verhindert, dass das Elektrowerkzeug durch die

Lagerung beschädigt oder von unerfahrenen Personen bedient wird.

f Verlassen Sie das Werkzeug nie, bevor es vollständig

zum Stillstand gekommen ist. Nachlaufende Einsatz-

werkzeuge können Verletzungen verursachen.

OBJ_BUCH-1375-002.book Page 18 Monday, August 29, 2011 5:05 PM

18 | Deutsch

f Benutzen Sie das Elektrowerkzeug nicht mit beschä-

digtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte

Kabel erhöhen das Risiko eines elektrischen Schlages.

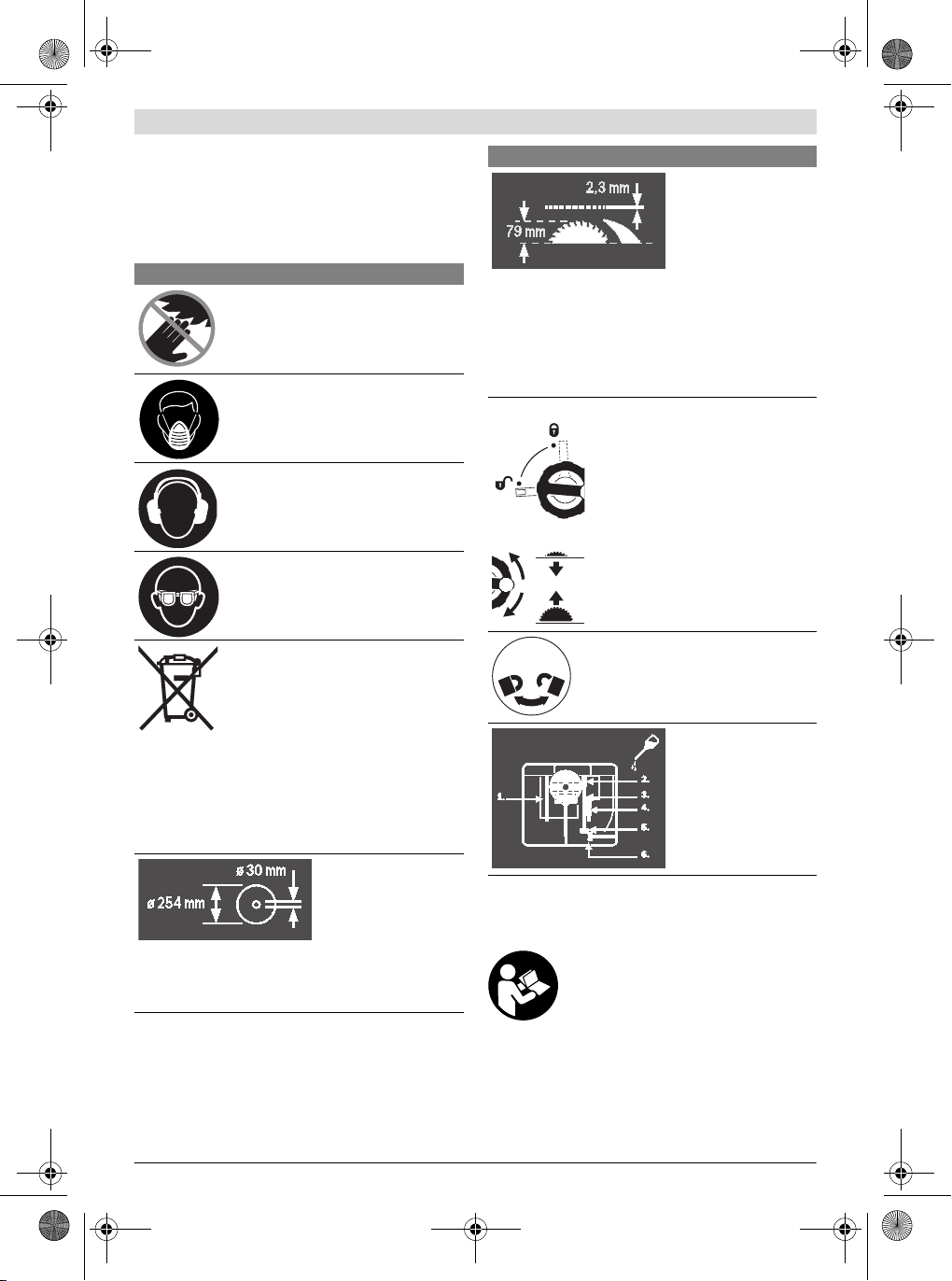

Symbole und ihre Bedeutung

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.

Symbole und ihre Bedeutung

Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sä-

geblatt besteht Verletzungsgefahr.

Tragen Sie eine Staubschutzmaske.

Tragen Sie Gehörschutz. Die Einwirkung

von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie keine Reduzierstücke oder Adapter.

Achten Sie beim Wechseln des Sägeblatts darauf, dass die Schnittbreite nicht kleiner als 2,3 mm und die Stammblattdicke nicht größer als 2,3 mm ist. Es besteht sonst die Gefahr, dass sich der Spaltkeil (2,3 mm) im Werkstück verhakt.

Die maximal mögliche Werkstückhöhe beträgt 79 mm. linke Seite

Zeigt die Stellung des Arretierhebels zum Feststellen des Sägeblatts und beim Einstellen des vertikalen Gehrungswinkels (Sägeblatt schwenkbar) an.

rechte Seite

Zeigt die Drehrichtung des Handrads zum Versenken (Transportstellung) und Heben (Arbeitsstellung) des Sägeblatts an.

Drehrichtung der Rändelschraube zum Fixieren/Lösen des Winkelanschlags auf dem Schiebetisch.

Bei Bedarf öffnen Sie die Bodenplatte und ölen das Elektrowerkzeug an den gezeigten Stellen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Hart- und Weichholz sowie Span- und Faserplatten auszuführen. Dabei sind horizontale Gehrungswinkel von – 60° bis +60° sowie vertikale Gehrungswinkel von –1 ° bis +47 ° möglich.

Bei Verwendung von entsprechenden Sägeblättern ist das Sägen von Aluminiumprofilen und Kunststoff möglich.

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 19 Monday, August 29, 2011 5:05 PM

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf den Grafikseiten.

1 Skala für Abstand Sägeblatt zu Parallelanschlag 8 2 Schiebeschlitten 3 Winkelanschlag 4 Tragegriff

5.1 Schutzhaube mit Klemmhebel*

5.2 Schutzhaube mit Klemmschraube und Seitenschutz* 6 Absaugstutzen an der Schutzhaube 7 Spaltkeil 8 Parallelanschlag 9 Führungsnut für Winkelanschlag

10 Tischverlängerung 11 Tischverbreiterung 12 Befestigungsmutter für die Abdeckung des Sägeblattde-

pots und zum Aufhängen des Schiebestocks

13 Schiebestock 14 Abdeckung des Sägeblattdepots 15 Ringschlüssel (24 mm; 23 mm) 16 Bohrungen für Montage 17 Sägetisch 18 Spanngriff für Tischverbreiterung 19 Handrad 20 Kurbel zum Heben und Senken des Sägeblatts

46.1Klemmhebel zum Feststellen der Schutzhaube 5.1

46.2Klemmschraube zum Feststellen der Schutzhaube 5.2 47 Spanngriff des Parallelanschlags 48 V-Führung des Parallelanschlags 49 Zusatz-Parallelanschlag 50 Führungsschiene des Winkelanschlags 51 Rändelschraube zum Fixieren des Winkelanschlags 52 Befestigungsset „Profilschiene“ 53 Rändelmutter für Profilschiene 54 Untere Sägeblattabdeckung 55 Befestigungsschraube der unteren Sägeblattabdeckung 56 Spannmutter 57 Spindelarretierhebel 58 Spannflansch 59 Aufnahmeflansch 60 Werkzeugspinde l 61 Winkelanzeiger (vertikal) 62 Feststellknauf für beliebige Gehrungswinkel (horizontal) 63 Winkelanzeiger am Winkelanschlag 64 Lupe 65 Abstandsanzeiger Sägetisch 66 Ein-Taste 67 Kreuzschlitzschraube zum Einstellen des Anschlags 28 68 Schraube für Winkelanzeiger (vertikal) 69 Kreuzschlitzschraube zum Einstellen des Anschlags 25 70 Innensechskantschrauben (5 mm) vorne zum Einstellen

21 Sicherheitsklappe des Ein-Aus-Schalters 22 Halterung zur Aufbewahrung der Schutzhaube

71 Innensechskantschrauben (5 mm) hinten zum Einstellen

23 Halteklammer zur Aufbewahrung des Winkelanschlags 24 Führungsstab der Tischverlängerung 25 Anschlag für 45 °-Gehrungswinkel (vertikal) 26 Arretierhebel zum Einstellen vertikaler Gehrungswinkel 27 Skala für Gehrungswinkel (vertikal)

72 Schraube für Abstandsanzeiger Sägetisch 73 Schraube für Abstandsanzeiger Parallelanschlag 74 Justierschrauben für Einlegeplatte 75 Halterung zur Aufbewahrung des Befestigungssets „Zu-

28 Anschlag für 0 °-Gehrungswinkel (vertikal) 29 Spanngriff für Schiebeschlitten 30 V-Führungsnut am Sägetisch für den Parallelanschlag 31 Einlegeplatte 32 Sägeblatt 33 Aufkleber zum Kennzeichnen der Schnittlinie 34 Profilschiene 35 Führungsnut für Parallelanschlag 8 36 Depot des Parallelanschlags 8 37 Innensechskantschlüssel (5 mm) 38 Arretierschraube der Tischverlängerung 39 Befestigungsset „Zusatz-Parallelanschlag“

76 Halteklammer zur Aufbewahrung des Absaugad apters 77 Sägeblattdepot 78 Halterung zur Aufbewahrung des Innen-

79 Halteklammer zur Aufbewahrung des Zusatz-

80 Einstellblech 81 Justierschraube für Spannkraft der Führung 48

* je nach Länderausführung Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in u nserem Zubehörprogramm.

40 Spanauswurf 41 Absaugadapter 42 Kabelhalter 43 Befestigungsset „Tischverlängerung“ 44 Bodenplatte 45 Aussparungen für Einlegeplatte

Deutsch | 19

der Parallelität des Sägeblatts

satz-Parallelanschlag“

sechskantschlüssels

Parallelanschlags

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 20 Monday, August 29, 2011 5:05 PM

20 | Deutsch

Technische Daten

Tischkreissäge GTS 10 XC Professional

Sachnummer

Nennaufnahmeleistung Leerlaufdrehzahl Anlaufstrombegrenzung Auslaufbremse Überlastschutz Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse Maße (einschließlich abnehmbarer Geräteelemente) Breite x Tiefe x Höhe

Maximale Werkstückmaße siehe Seite 25. Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres El ektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Maße für geeignete Sägeblätter

Sägeblattdurchmesser Stammblattdicke min. Zahndicke/-schränkung Bohrungsdurchmesser

mm 254 mm 1,8 mm 2,6 mm 30

Geräuschinformation

Messwerte für Geräusch ermittelt entsprechend EN 61029. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 98 dB(A); Schallleistungspegel 111 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61029 gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG.

EG-Baumusterprüfung Nr. MSR 1035 durc h notifizierte Prüfstelle Nr. 0366.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, Dept. PT/ETM9, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Engineering Director PT/ESI

3 601 L30 400 3 601 L30 440 3 601 L30 470 3 601 L30 490

3 601 L30 4P0 3 601 L30 4R0

3 601 L30 460 3 601 L30 430

W 2100 1650 2000

-1

min

3200 4200 4200

z zz

kg 35 35 35

/II /II /II

mm 775 x 768 x 343 775 x 768 x 343 775 x 768 x 343

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 30.08.2011

Montage

f Vermeiden Sie ein unabsichtliches Starten des Elektro-

werkzeugs. Während der Montage und bei allen Arbeiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein.

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prüfen Sie vor der Erst-Inbetriebnahme des Elektrowerkzeugs, ob alle unten aufgeführten Teile mitgeliefert wurden:

– Tischkreissäge mit montiertem Sägeblatt 32 und

Spaltkeil 7 – Winkelanschlag 3 –Profilschiene 34 – Befestigungsset „Profilschiene“ 52 (Führungsblech,

Rändelmutter, Schraube, Unterlegscheibe) – Parallelanschlag 8 – Zusatz-Parallelanschlag 49 – Befestigungsset „Zusatz-Parallelanschlag“ 39 (3 Befesti-

gungsschrauben, 3 Unterlegscheiben, 3 Flügelmuttern) – Schutzhaube 5.x*

* je nach Länderausführung: 5.1/5.2 – Tischverlängerung 10 – Befestigungsset „Tischverlängerung“ 43

(2 Befestigungsschrauben, 2 Unterlegscheiben,

1 Gabelschlüssel) – Innensechskantschlüssel 37

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 21 Monday, August 29, 2011 5:05 PM

– Ringschlüssel 15 – Abdeckung des Sägeblatt-Depots 14 – Schiebestock 13 –Einlegeplatte 31

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen. Vor dem weiterem Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln lassen.

Montage von Einzelteilen

– Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer

Verpackung.

–Entfernen Sie sämtliches Packmaterial vom Elektrogerät

und vom mitgelieferten Zubehör.

– Öffnen Sie die Bodenplatte 44 und entfernen Sie das Pack-

material unter dem Motorblock. (siehe Bild a)

Direkt am Gehäuse sind folgende Geräteelemente befestigt: Schiebestock 13, Ringschlüssel 15, Innensechskantschlüssel 37, Parallelanschlag 8, Winkelanschlag 3, Absaugadapter 41, Zusatz-Parallelanschlag 49 mit Befestigungsset 39, Schutzhaube 5.x.

– Entnehmen Sie diese Geräteelemente vorsichtig aus ihren

Aufbewahrungsdepots. Siehe dazu auch Bilder R1 –R6.

Zusätzlich zum Lieferumfang benötigte Werkzeuge:

– Schlitzschraubendreher – Kreuzschlitzschraubendreher – Winkellehre

Einlegeplatte montieren (siehe Bild b)

– Haken Sie die Einlegeplatte 31 in die hinteren Aussparun-

gen 45 des Werkzeugschachts ein.

– Führen Sie die Einlegeplatte nach unten. – Drücken Sie auf die Einlegeplatte, bis sie vorne im Werk-

zeugschacht einrastet.

Die Vorderseite der Einlegeplatte 31 muss bündig oder etwas unterhalb des Sägetisches sein, die Rückseite muss bündig oder etwas über dem Sägetisch sein. (siehe auch „Niveau der Einlegeplatte einstellen“, Seite 27)

Schutzhaube montieren* (siehe Bild c) * je nach Länderausführung

– Drehen Sie die Kurbel 20 im Uhrzeigersinn bis zum An-

schlag, so dass sich das Sägeblatt 32 in der höchstmöglichen Position über dem Sägetisch befindet.

– Hängen Sie die Schutzhaube 5.x in die Aussparung im

Spaltkeil 7 ein.

– Ziehen Sie den Klemmhebel 46.1 an.

Ziehen Sie die Klemmschraube 46.2 mit dem Innensechs-

kantschlüssel 37 an. – Stellen Sie die Schutzhaube entsprechend der Höhe des

Werkstücks ein.

Die Schutzhaube muss beim Sägen immer locker auf dem

Werkstück aufliegen. Hinweis: Der Klemmhebel 46.1 hat einen Freilauf, um ihn in

eine ergonomisch günstige oder platzsparende Position drehen zu können. Ziehen Sie bei angezogenem Klemmhebel den Griff von der Schutzhaube weg, drehen Sie ihn in die gewünschte Position und lassen Sie ihn wieder einfedern.

Tischverlängerung montieren (siehe Bild d)

Verwenden Sie zur Montage das Befestigungsset „Tischverlängerung“ 43. (2 Befestigungsschrauben, 2 Unterlegscheiben, 1 Gabelschlüssel)

– Verschrauben Sie die Tischverlängerung 10 mit den Füh-

rungsstäben 24.

Die Aussparungen in der Tischverlängerung müssen dabei

nach oben zeigen.

Parallelanschlag montieren (siehe Bild e)

Der Parallelanschlag 8 kann entweder links oder rechts vom Sägeblatt positioniert werden.

– Lösen Sie den Spanngriff 47 des Parallelanschlags 8.

Dadurch wird die V-Führung 48 entlastet. – Setzen Sie zuerst den Parallelanschlag mit der V-Führung

in die Führungsnut 30 des Sägetischs ein. Positionieren

Sie dann den Parallelanschlag in der vorderen Führungs-

nut 35 des Sägetischs.

Der Parallelanschlag ist jetzt beliebig verschiebbar. – Zum Feststellen des Parallelanschlags drücken Sie den

Spanngriff 47 nach unten.

Zusatz-Parallelanschlag montieren (siehe Bild f) Beim Sägen von schmalen Werkstücken und beim Sägen

von vertikalen Gehrungswinkeln müssen Sie den Zusatz-

Parallelanschlag 49 an den Parallelanschlag 8 montieren. Der Zusatz-Parallelanschlag kann je nach Bedarf links oder rechts an den Parallelanschlag 8 montiert werden. Verwenden Sie zur Montage das Befestigungsset „Zusatz-Parallelanschlag“ 39. (3 Befestigungsschrauben, 3 Unterlegscheiben, 3 Flügelmuttern) – Schieben Sie die Befestigungsschrauben durch die seitli-

chen Bohrungen am Parallelanschlag 8.

Die Köpfe der Schrauben dienen dabei als Führung des Zu-

satz-Parallelanschlags. – Schieben Sie den Zusatz-Parallelanschlag 49 über die

Köpfe der Befestigungsschrauben. – Setzen Sie die Unterlegscheiben auf die Befestigungs-

schrauben und ziehen Sie die Schrauben mit Hilfe der Flü-

gelmuttern fest.

Winkelanschlag montieren (siehe Bilder g1 –g2)

– Führen Sie die Schiene 50 des Winkelanschlags 3 in eine

der dafür vorgesehenen Führungsnuten 9 des Sägetischs

ein.

oder

Deutsch | 21

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 22 Monday, August 29, 2011 5:05 PM

22 | Deutsch

Hinweis: Die Position des Winkelanschlags kann in der linken

Führungsnut durch Anziehen der Rändelschraube 51 auf dem Schiebeschlitten fixiert werden.

Zum besseren Anlegen von langen Werkstücken kann der Winkelanschlag durch die Profilschiene 34 verbreitert werden.

– Montieren Sie bei Bedarf die Profilschiene mit Hilfe des Be-

festigungssets 52 an den Winkelanschlag.

Stationäre oder flexible Montage

f Zur Gewährleistung einer sicheren Handhabung müs-

sen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z.B. Werkbank) montieren.

Montage auf einer Arbeitsfläche (siehe Bild h)

– Befestigen Sie das Elektrowerkzeug mit einer geeigneten

Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen 16.

Montage auf einem Bosch-Arbeitstisch (siehe Bild i)

Die Arbeitstische von Bosch (z.B. GTA 60 W, GTA 6000) bieten dem Elektrowerkzeug Halt auf jedem Untergrund durch höhenverstellbare Füße.

f Lesen Sie alle dem Arbeitstisch beigefügten Warnhin-

weise und Anweisungen. Versäumnisse bei der Einhal-

tung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.

f Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das

Elektrowerkzeug montieren. Einwandfreier Aufbau ist

wichtig, um das Risiko eines Zusammenbrechens zu verhindern.

– Montieren Sie das Elektrowerkzeug in der Transportstel-

lung auf den Arbeitstisch.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffe n zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

– Benutzen Sie immer eine Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

se P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden.

– Schalten Sie das Elektrowerkzeug aus und ziehen Sie den

Netzstecker aus der Steckdose.

– Warten Sie bis das Sägeblatt komplett zum Stillstand ge-

kommen ist.

– Ermitteln Sie die Ursache der Blockade und beheben Sie

diese.

Reinigen der unteren Sägeblattabdeckung (siehe Bild j)

Zum Entfernen von Bruchstücken des Werkstücks und großen Spänen können Sie die untere Sägeblattabdeckung 54 öffnen.

– Schalten Sie das Elektrowerkzeug aus und ziehen Sie den

Netzstecker aus der Steckdose. – Warten Sie bis das Sägeblatt komplett zum Stillstand ge-

kommen ist. – Kippen Sie das Elektrowerkzeug auf die Seite. – Entfernen Sie die Bodenplatte 44. – Lösen Sie die Befestigungsschraube 55 und öffnen Sie die

untere Sägeblattabdeckung 54. – Entfernen Sie Bruchstücke des Werkstücks und Späne. – Schließen Sie untere Sägeblattabdeckung und schrauben

Sie sie wieder an.

Schrauben Sie die Bodenplatte wieder an. – Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

Fremdabsaugung (siehe Bild k)

Verwenden Sie den mitgelieferten Absaugadapter 41, um einen Staubsauger an den Spanauswurf 40 anzuschließen.

– Stecken Sie den Absaugadapter 41 und den Staubsauger-

schlauch fest auf. – Zusätzlich können Sie zur Erhöhung der Absaugleistung

mit Hilfe des Y-Adapters (Zubehör) eine Staubabsaugung

an den Absaugstutzen 6 anschließen. Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Sägeblatt wechseln (siehe Bilder l1– l4)

f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose. f Tragen Sie bei der Montage des Sägeblattes Schutz-

handschuhe. Bei Berührung des Sägeblattes besteht Ver-

letzungsgefahr. Verwenden Sie nur Sägeblätter, deren maximal zulässige Ge-

schwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elektrowerkzeugs.

Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind.

Sägeblatt ausbauen

– Heben Sie mit einem Schraubendreher die Einlegeplatte

31 vorne an und entnehmen Sie sie aus dem Werkzeug-

schacht . – Drehen Sie die Kurbel 20 im Uhrzeigersinn bis zum An-

schlag, so dass sich das Sägeblatt 32 in der höchstmögli-

chen Position über dem Sägetisch befindet.

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 23 Monday, August 29, 2011 5:05 PM

– Schwenken Sie die Schutzhaube 5.x bis zum Anschlag

nach hinten.

– Drehen Sie die Spannmutter 56 mit dem Ringschlüssel 15

(24 mm) und ziehen Sie gleichzeitig den Spindelarretierhebel 57 bis dieser einrastet.

– Halten Sie den Spindelarretierhebel gezogen und schrau-

ben Sie die Spannmutter gegen den Uhrzeigersinn ab.

– Nehmen Sie den Spannflansch 58 ab. – Entnehmen Sie das Sägeblatt 32.

Sägeblatt einbauen

Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.

– Setzen Sie das neue Sägeblatt auf den Aufnahmeflansch

59 der Werkzeugspindel 60.

Hinweis: Verwenden Sie keine zu kleinen Sägeblätter. Der

Spalt zwischen Sägeblatt und Spaltkeil darf maximal 5 mm betragen.

f Beachten Sie beim Einbau, dass die Schneiderichtung

der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!

– Setzen Sie den Spannflansch 58 und die Spannmutter 56

auf.

– Drehen Sie die Spannmutter 56 mit dem Ringschlüssel 15

(24 mm) und ziehen Sie gleichzeitig den Spindelarretierhebel 57 bis dieser einrastet.

– Ziehen Sie die Spannmutter im Uhrzeigersinn fest. (An-

ziehdrehmoment ca. 15 –23 Nm)

– Setzen Sie die Einlegeplatte 31 wieder ein. – Führen Sie die Schutzhaube 5.x wieder nach unten.

Betrieb

f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Transport- und Arbeitsstellung des Sägeblatts

Transportstellung

– Drehen Sie das Handrad 19 gegen den Uhrzeigersinn, bis

sich die Zähne des Sägeblatts 32 unterhalb des Sägetischs 17 befinden.

Weitere Hinweise zum Transport siehe Seite 27.

Arbeitsstellung

– Drehen Sie die Kurbel 20 im Uhrzeigersinn, bis sich die

Zähne des Sägeblatts 32 über dem Werkstück befinden.

Hinweis: Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß positioniert ist. Sie muss beim Sägen immer auf dem Werkstück aufliegen.

Sägetisch vergrößern

Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Tischverbreiterung (siehe Bild A)

Die Tischverbreiterung 11 verbreitert den Sägetisch 17 nach rechts um maximal 435 mm.

– Ziehen Sie den Spanngriff 18 für die Tischverbreiterung

ganz nach oben.

– Ziehen Sie die Tischverbreiterung 11 bis zur gewünschten

Länge nach außen (siehe auch „Parallelanschlag einstellen

bei ausgezogenem Sägetisch“, Seite 24). – Drücken Sie den Spanngriff 18 nach unten.

Damit ist die Tischverbreiterung fixiert.

Tischverlängerung (siehe Bild B)

Die Tischverlängerung 10 verlängert den Sägetisch 17 nach hinten um maximal 520 mm.

– Lösen Sie die Arretierschrauben 38 an den Führungsstä-

ben 24. – Ziehen Sie die Tischverlängerung 10 bis zur gewünschten

Länge nach außen. – Zum Fixieren der Position ziehen Sie b eide Arretierschrau-

ben 38 fest an. Bei schweren Werkstücken müssen Sie gegebenenfalls die

Tischverlängerung abstützen.

Schiebeschlitten (siehe Bild C)

Durch den Schiebeschlitten 2 können Werkstücke bis zu einer maximalen Breite von 350 mm gesägt werden. Gleichzeitig wird eine höhere Präzision beim Sägen vor allem in Verbindung mit dem Winkelanschlag 3 erreicht. (siehe „Horizontale Gehrungswinkel mit Hilfe des Schiebeschlittens sägen“, Seite 26)

– Ziehen Sie den Spanngriff 29 für den Schiebeschlitten

ganz nach oben.

Der Schiebeschlitten ist damit sowohl nach vorne als auch

nach hinten bis zum Anschlag verschiebbar.

Gehrungswinkel einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen (siehe „Grundeinstellungen prüfen und einstellen“, Seite 26).

Vertikale Gehrungswinkel einstellen (Sägeblatt) (siehe Bild D)

Der vertikale Gehrungswinkel kann in einem Bereich von – 1° bis +47 ° eingestellt werden.

– Drehen Sie den Arretierhebel 26 ge gen den Uhrzeigersinn. Hinweis: Beim kompletten Lösen des Arretierhebels kippt

das Sägeblatt durch Schwerkraft in eine Stellung, die ungefähr 30° entspricht.

– Ziehen oder drücken Sie das Handrad 19 entlang der Kulis-

se bis der Winkelanzeiger 61 den gewünschten Gehrungs-

winkel anzeigt. – Halten Sie das Handrad in dieser Stellung und ziehen Sie

den Arretierhebel 26 wieder fest.

Zum schnellen und präzisen Einstellen der Standardwinkel 0° und 45° sind werkseitig eingestellte Anschläge vorge-

sehen.

Horizontale Gehrungswinkel einstellen (Winkelanschlag) (siehe Bild E)

Der horizontale Gehrungswinkel kann in einem Bereich von 60° (linksseitig) bis 60° (rechtsseitig) eingestellt werden.

– Lösen Sie den Feststellknauf 62, falls dieser angezogen

ist.

Deutsch | 23

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 24 Monday, August 29, 2011 5:05 PM

24 | Deutsch

– Drehen Sie den Winkelanschlag bis der Winkelanzeiger 63

den gewünschten Gehrungswinkel anzeigt.

– Ziehen Sie den Feststellknauf 62 wieder an.

Zum schnellen und präzisen Einstellen von oft verwendeten Gehrungswinkeln sind am Winkelanschlag 3 Anschlag-

schrauben für die Winkel 45 ° (links-, rechtsseitig) und 0° vorgesehen.

– Lösen Sie den Feststellknauf 62, falls dieser angezogen

ist.

– Klappen Sie das Einstellblech 80 nach außen. – Drehen Sie den Winkelanschlag so, dass das Gewinde der

gewünschten Anschlagschraube rechts vom Einstellblech ist.

– Klappen Sie das Einstellblech 80 nach innen und drehen

Sie den Winkelanschlag bis das Gewinde der Anschlagschraube am Einstellblech anliegt.

– Ziehen Sie den Feststellknauf 62 wieder an.

Parallelanschlag einstellen

Der Parallelanschlag 8 kann links (schwarze Skala) oder rechts (silberne Skala) vom Sägeblatt positioniert we rden. Die Markierung in der Lupe 64 zeigt den eingestellten Abstand des Parallelanschlags zum Sägeblatt auf der Skala 1 an.

Positionieren Sie den Parallelanschlag an die gewünschte Seite des Sägeblatts (siehe „Parallelanschlag montieren“, Seite 21).

bei nicht ausgezogenem Sägetisch

– Lösen Sie den Spanngriff 47 des Parallelanschlags 8.

Verschieben Sie den Parallelanschlag bis die Markierung in der Lupe 64 den gewünschten Abstand zum Sägeblatt anzeigt. Bei nicht ausgezogenem Sägetisch gilt die untere Beschriftung der silbernen Skala 1.

– Zum Feststellen drücken Sie den Spanngriff 47 wieder

nach unten.

bei ausgezogenem Sägetisch (siehe Bild F)

– Positionieren Sie den Parallelanschlag rechts vom Säge-

blatt. Verschieben Sie den Parallelanschlag bis die Markierung in der Lupe 64 auf der unteren Skala 33 cm anzeigt. Zum Feststellen drücken Sie den Spanngriff 47 wieder nach unten.

– Ziehen Sie den Spanngriff 18 für die Tischverbreiterung

ganz nach oben.

– Ziehen Sie die Tischverbreiterung 11 nach außen bis der

Abstandsanzeiger 65 den gewünschten Abstand zum Sägeblatt auf der oberen Skala anzeigt.

– Drücken Sie den Spanngriff 18 nach unten.

Damit ist die Tischverbreiterung fixiert.

Zusatz-Parallelanschlag einstellen (siehe Bild G)

Beim Sägen von schmalen Werkstücken und beim Sägen von vertikalen Gehrungswinkeln müssen Sie den Zusatz-

Parallelanschlag 49 an den Parallelanschlag 8 montieren. Der Zusatz-Parallelanschlag kann je nach Bedarf links oder

rechts an den Parallelanschlag 8 montiert werden.

Werkstücke können beim Sägen zwischen Parallelanschlag und Sägeblatt eingeklemmt, vom aufsteigenden Sägeblatt erfasst und weggeschleudert werden. Stellen Sie deshalb den Zusatz-Parallelanschlag so ein, dass sein Führungsende im Bereich zwischen dem vordersten Zahn des Sägeblatts und der Vorderkante des Spaltkeils endet.

– Lösen Sie dazu alle Flügelmuttern und verschieben Sie

den Zusatz-Parallelanschlag bis nur noch die beiden vor-

deren Schrauben zur Befestigung dienen. – Ziehen Sie die Flügelmuttern wieder fest.

Spaltkeil einstellen

Der Spaltkeil 7 verhindert, dass das Sägeblatt 32 in der Schnittfuge eingeklemmt wird. Es besteht sonst die Gefahr eines Rückschlags, wenn sich das Sägeblatt im Werkstück verhakt.

Achten Sie daher immer darauf, dass der Spaltkeil korrekt eingestellt ist: – Der radiale Spalt zwischen Sägeblatt und Spaltkeil darf

maximal 5 mm betragen. – Die Dicke des Spaltkeils muss kleiner als die Schnittbreite

und größer als die Stammblattdicke sein. – Der Spaltkeil muss immer in einer Linie mit dem Sägeblatt

sein. – Für normale Trennschnitte muss der Sp altkeil immer in der

höchstmöglichen Position sein. Das Elektrowerkzeug wird mit einem korrekt eingestellten

Spaltkeil ausgeliefert.

Höhe des Spaltkeils einstellen (siehe Bild H)

Zum Sägen von Nuten müssen Sie die Höhe des Spaltkeils einstellen.

f Verwenden Sie das Elektrowerkzeug zum Nuten oder

Falzen nur mit einer entsprechend geeigneten Schutz-

vorrichtung (z.B. Tunnelschutzhaube). – Lösen Sie den Klemmhebel 46.1 oder die Klemmschraube

46.2 soweit, bis Sie die Schutzhaube 5.x leicht aus der

Aussparung im Spaltkeil 7 ziehen können.

Um die Schutzhaube vor Beschädigungen zu schützen, de-

ponieren Sie sie in der vorgesehenen Halterung 22 am Ge-

häuse (siehe auch Bild R1). – Drehen Sie die Kurbel 20 im Uhrzeigersinn bis zum An-

schlag, so dass sich das Sägeblatt 32 in der höchstmögli-

chen Position über dem Sägetisch befindet. – Schieben Sie den Spaltkeil 7 bis zum Anschlag nach unte n.

Inbetriebnahme

f Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typenschild

des Elektrowerkzeuges übereinstimmen.

Einschalten (siehe Bild I1)

– Klappen Sie die Sicherheitsklappe 21 nach oben. – Zur Inbetriebnahme drücken Sie die grüne Ein-Taste 66.

Ausschalten (siehe Bild I2)

– Drücken Sie auf die Sicherheitsklappe 21.

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 25 Monday, August 29, 2011 5:05 PM

Stromausfall

Der Ein-Aus-Schalter ist ein sogenannter Nullspannungsschalter, der ein Wiederanlaufen des Elektrowerkzeugs nach Stromausfall (z.B. Ziehen des Netzsteckers während des Betriebs) verhindert.

Um das Elektrowerkzeug danach wieder in Betrieb zu nehmen, müssen Sie erneut die grüne Ein-Taste 66 drücken.

Arbeitshinweise

Allgemeine Sägehinweise f Bei allen Schnitten müssen Sie zuerst sicherstellen,

dass das Sägeblatt zu keiner Zeit die Anschläge oder sonstige Geräteteile berühren kann.

f Verwenden Sie das Elektrowerkzeug zum Nuten oder

Falzen nur mit einer entsprechend geeigneten Schutzvorrichtung (z.B. Tunnelschutzhaube).

f Verwenden Sie das Elektrowerkzeug nicht zum Schlit-

zen (im Werkstück beendete Nut).

Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.

Der Spaltkeil muss mit dem Sägeblatt fluchten, um ein Ve rklemmen des Werkstücks zu vermeiden.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an den Parallelanschlag haben.

Bewahren Sie den Schiebestock immer am Elektrowerkzeug auf.

Position des Bedieners (siehe Bild J) f Stellen Sie sich nicht in einer Linie mit dem Sägeblatt

vor das Elektrowerkzeug, sondern immer seitlich versetzt vom Sägeblatt. Damit ist Ihr Körper vor einem mög-

lichen Rückschlag geschützt.

– Halten Sie Hände, Finger und Arme vom rotierenden Säge-

blatt fern. Beachten Sie dabei folgende Hinweise: – Halten Sie das Werkstück sicher mit beiden Händen und

drücken Sie es fest auf den Sägetisch. – Verwenden Sie für schmale Werkstücke un d beim Sägen

von vertikalen Gehrungswinkeln immer den mitgelieferten

Schiebestock 13 und den Zusatz-Parallelanschlag 49.

Schnittlinie kennzeichnen (siehe Bild K)

– Zeichnen Sie auf dem runden gelben Aufkleber 33 die Di-

cke des Sägeblatts an.

Dadurch können Sie das Werkstück zum Sägen exakt posi-

tionieren, ohne die Schutzhaube zu öffnen.

Maximale Werkstückmaße

vertikaler Gehrungswinkel max. Höhe des Werkstücks

0°

45°

[mm]

79 56

Sägen

Gerade Schnitte sägen

– Stellen Sie den Parallelanschlag 8 auf die gewünschte

Schnittbreite ein. (siehe „Parallelanschlag einstellen“, Seite 24)

– Legen Sie das Werkstück auf den Sägetisch vor die Schutz-

haube 5.x.

– Heben oder senken Sie das Sägeblatt durch d ie Kurbel 20

soweit an oder ab, dass die oberen Sägezähne ca. 5 mm über der Oberfläche des Werkstücks stehen.

– Stellen Sie die Schutzhaube entsprechend der Höhe des

Werkstücks ein. Die Schutzhaube muss beim Sägen immer locker auf dem

Werkstück aufliegen. – Schalten Sie das Elektrowerkzeug ein. – Sägen Sie das Werkstück mit gleichmäßigem Vorschub

durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie bis

das Sägeblatt komplett zum Stillstand gekommen ist.

Vertikale Gehrungswinkel sägen

– Stellen Sie den gewünschten vertikalen Gehrungswinkel

ein. (siehe „Vertikale Gehrungswinkel einstellen“,

Seite 23) – Folgen Sie den Arbeitsschritten im Abschnitt „Gerade

Schnitte sägen“ entsprechend.

Horizontale Gehrungswinkel sägen (siehe Bild L)

– Stellen Sie den gewünschten horizontalen Gehrungswin-

kel ein. (siehe „Horizontale Gehrungswinkel einstellen“,

Seite 23) – Legen Sie das Werkstück an die Profilschiene 34 an.

Das Profil darf sich nicht in der Schnittlinie befinden. Lö-

sen Sie in diesem Fall die Rändelmutter 53 und verschie-

ben Sie das Profil. – Heben oder senken Sie das Sägeblatt durch d ie Kurbel 20

soweit an oder ab, dass die oberen Sägezähne ca. 5 mm

über der Oberfläche des Werkstücks stehen. – Stellen Sie die Schutzhaube entsprechend der Höhe des

Werkstücks ein.

Die Schutzhaube muss beim Sägen immer locker auf dem

Werkstück aufliegen. – Schalten Sie das Elektrowerkzeug ein. – Drücken Sie das Werkstück mit der einen Hand gegen die

Profilschiene und schieben Sie den Winkelanschlag mit

der anderen Hand am Feststellknauf 62 langsam in der

Führungsnut 9 nach vorne. – Schalten Sie das Elektrowerkzeug aus und warten Sie bis

das Sägeblatt komplett zum Stillstand gekommen ist.

Horizontale Gehrungswinkel mit arretiertem Schiebeschlitten sägen

– Stellen Sie den gewünschten horizontalen Gehrungswin-

kel ein. (siehe „Horizontale Gehrungswinkel einstellen“,

Seite 23) – Der Winkelanschlag muss in der Führungsnut 9 (links oder

rechts) frei beweglich sein.

Lösen Sie dazu bei Bedarf die Rändelschraube 51. – Folgen Sie den Arbeitsschritten im Abschnitt „Gerade

Schnitte sägen“ entsprechend.

Deutsch | 25

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 26 Monday, August 29, 2011 5:05 PM

26 | Deutsch

Horizontale Gehrungswinkel mit Hilfe des Schiebeschlittens sägen

– Stellen Sie den gewünschten horizontalen Gehrungswin-

kel ein. (siehe „Horizontale Gehrungswinkel einstellen“, Seite 23)

– Ziehen Sie den Spanngriff 29 für den Schiebeschlitten

ganz nach oben und ziehen Sie den Schiebeschlitten 2 nach vorne.

– Legen Sie das Werkstück auf den Sägetisch vor die Schutz -

haube 5.x.

– Positionieren Sie den Winkelanschlag 3 vor dem Werk-

stück in der linken Führungsnut 9. Arretieren Sie diese Stellung, indem Sie die Rändelschraube 51 fest anziehen.

– Folgen Sie den Arbeitsschritten im Abschnitt „Gerade

Schnitte sägen“ entsprechend.

Grundeinstellungen prüfen und einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus.

Anschläge für Standard-Gehrungswinkel 0 °/45 ° (vertikal) einstellen

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Stellen Sie einen vertikalen Gehrungswinkel des Säge-

blatts von 0 ° ein.

– Schwenken Sie die Schutzhaube 5.x bis zum Anschlag

nach hinten.

Überprüfen: (siehe Bild M1) – Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie

auf den Sägetisch 17.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 32 auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild M2) – Lösen Sie die Schraube 67.

Damit kann der 0 °-Anschlag 28 verschoben werden. – Lösen Sie den Arretierhebel 26. – Schieben Sie das Handrad 19 gegen den 0°-Anschlag bis

der Schenkel der Winkellehre mit dem Sägeblatt auf der

ganzen Länge bündig ist. – Halten Sie das Handrad in dieser Stellung und ziehen Sie

den Arretierhebel 26 wieder fest. – Ziehen Sie die Schraube 67 wieder fest.

Falls der Winkelanzeiger 61 nach dem Einstellen nicht in einer Linie mit der 0 °-Marke der Skala 27 ist, lösen Sie die Schraube 68 mit einem handelsüblichen Kreuzschlitzschraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus.

Wiederholen Sie die obengenannten Arbeitsschritte entsprechend für den vertikalen Gehrungswinkel von 45 ° (Lösen der Schraube 69; Verschieben des 45°-Anschlags 25). Der Winkelanzeiger 61 darf dabei nicht wieder verstellt werden.

Parallelität des Sägeblatts zu den Führungsnuten des Winkelanschlags (siehe Bild N)

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Schwenken Sie die Schutzhaube 5.x bis zum Anschlag

nach hinten.

Überprüfen:

– Markieren Sie mit einem Bleistift den ersten lin ken Säge-

zahn, der hinten über der Einlegeplatte sichtbar ist.

– Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie

an die Kante der Führungsnut 9.

– Verschieben Sie den Schenkel der Winkellehre bis er den

markierten Sägezahn berührt und lesen Sie den Abstand zwischen Sägeblatt und Führungsnut ab.

– Drehen Sie das Sägeblatt bis der markierte Zahn vorne

über der Einlegeplatte steht.

– Verschieben Sie die Winkellehre entlang der Führungsnut

bis zum markierten Säg ezahn.

– Messen Sie wieder den Abstand zwischen Sägeblatt und

Führungsnut.

Die beiden gemessenen Abstände müssen identisch sein.

Einstellen:

– Lösen Sie die Innensechskantschrauben 70

dem Sägetisch und die Innensechskantschrauben 71 hinten unter dem Sägetisch mit dem mitgelieferten Innensechskantschlüssel 37.

– Bewegen Sie vorsichtig das Sägeblatt bis es parallel zur

Führungsnut 9 steht.

– Ziehen Sie alle Schrauben 70 und 71 wieder fest.

Abstandsanzeiger des Sägetischs einstellen (siehe Bild O)

– Positionieren Sie den Parallelanschlag rechts vom Säge-

blatt. Verschieben Sie den Parallelanschlag bis die Markierung in der Lupe 64 auf der unteren Skala 33 cm anzeigt. Zum Feststellen drücken Sie den Spanngriff 47 wieder nach unten.

– Ziehen Sie den Spanngriff 18 ganz nach oben ziehen Sie

die Tischverbreiterung 11 bis zum Anschlag nach außen.

Überprüfen:

Der Abstandsanzeiger 65 muss auf der oberen Skala 1 den identischen Wert wie die Markierung in der Lupe 64 auf der unteren Skala 1 anzeigen.

Einstellen:

– Lösen Sie die Schraube 72 mit einem Kreuzschlitzschrau-

bendreher und richten Sie den Abstandsanzeiger 65 entlang der 33-cm-Marke der oberen Skala 1 aus.

Lupe des Parallelanschlags einstellen (siehe Bild P)

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung. – Schwenken Sie die Schutzhaube 5.x bis zum Anschlag

nach hinten.

– Verschieben Sie den Parallelanschlag 8 von rechts bis er

das Sägeblatt berührt.

Überprüfen:

Die Markierung der Lupe 64 muss in einer Linie mit der 0°Marke der Skala 1 sein.

vorne unter

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 27 Monday, August 29, 2011 5:05 PM

Einstellen:

– Lösen Sie die Schraube 73 mit einem Kreuzschlitzschrau-

bendreher und richten Sie den Abstandsanzeiger entlang

der 0°-Marke aus.

Niveau der Einlegeplatte einstellen (siehe Bild Q) Überprüfen:

Die Vorderseite der Einlegeplatte 31 muss bündig oder etwas unterhalb des Sägetisches sein, die Rückseite muss bündig oder etwas über dem Sägetisch sein.

Einstellen:

– Stellen Sie mit einem geeigneten Schlitzschraubendreher

das richtige Niveau der vier Justierschrauben 74 ein.

Spannkraft des Parallelanschlags einstellen

Die Spannkraft des Parallelanschlags 8 kann nach häufigen Gebrauch nachlassen.

– Ziehen Sie die Justierschraube 81 solange an, bis der Par-

allelanschlag wieder fest auf dem Sägetisch fixiert werden

kann.

Aufbewahrung und Transport

Geräteelemente aufbewahren (siehe Bilder R1 –R6)

Zum Aufbewahren bietet Ihnen das Elektrowerkzeug die Möglichkeit, bestimmte Geräteelemente sicher zu befestigen.

– Lösen Sie den Zusatz-Parallelanschlag 49 vom Parallelan-

schlag 8. – Stecken Sie alle losen Geräteteile in ihre Aufbewahrungs-

depots am Gehäuse. (siehe Tabelle)

Bild Geräteelement Aufbewahrungsdepot

Schutzhaube 5.x in die Aussparung der Halterung

Befestigungsset

„Zusatz-Parallelanschlag“ 39

Absaugadapter 41 in die Halteklammern 76 ein-

unbenutze Sägeblätter

Ringschlüssel 15 ins Sägeblattdepot 77 einhän-

Schiebestock 13 mit der Befestigungsmutter 12

Innensechskantschlüssel 37

Parallelanschlag 8 in das Depot des Parallelan-

Winkelanschlag 3 in die Halteklammern 23 ein-

22 einhängen und mit Klemmhebel 46.1 oder Klemmschraube 46.2 festziehen

in die Halterungen 75 einclipsen

schieben ins Sägeblattdepot 77 einhän-

gen und die Abdeckung 14 darüber mit der Befestigungsmutter 12 fixieren

fixieren in die Halterungen 78 einschie-

ben

schlags 36 stecken

schieben

Bild Geräteelement Aufbewahrungsdepot

R6 Zusatz-Parallel-

Elektrowerkzeug tragen

Vor einem Transport des Elektrowerkzeugs müssen Sie folgende Schritte durchführen:

– Bringen Sie das Elektrowerkzeug in Transportstellung.

(siehe „Transportstellung“, Seite 23)

– Entfernen Sie alle Zubehörteile, die nicht fest an dem Elek-

trowerkzeug montiert werden können. Legen Sie unbenutzte Sägeblätter zum Transport, wenn möglich, in einen geschlossenen Behälter.

– Schieben Sie die Tischverbreiterung 11 ganz nach innen

und drücken Sie den Spanngriff 18 zum Fixieren nach unten.

– Schieben Sie die Tischverlängerung 10 ganz nach innen

und ziehen Sie die Arretierschrauben 38 an den Führungsstäben 24 fest an.

– Wickeln Sie das Netzkabel um die Kabelhalter 42. – Verwenden Sie zum Anheben oder Transportieren die Tra-

gegriffe 4.

f Verwenden Sie beim Transportieren des Elektrowerk-

zeugs nur die Transportvorrichtungen und niemals die Schutzvorrichtungen, die Tischverlängerung 10 oder die Tischverbreiterung 11.

f Tragen Sie das Elektrowerkzeug immer zu zweit, um

Rückenverletzungen zu vermeiden.

Wartung und Service

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungsund Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Reinigung

– Halten Sie das Elektrowerkzeug und die Lüftungsschlitze

sauber, um gut und sicher zu arbeiten.

– Entfernen Sie nach jedem Arbeitsgang Staub und Späne

durch Ausblasen mit Druckluft oder mit einem Pinsel.

Schmierung des Elektrowerkzeugs

– Bei Bedarf öffnen Sie die Bodenplatte und ölen das Elek-

trowerkzeug an den gezeigten Stellen. (siehe Bilder S1–S2)

anschlag 49

Schmierstoff:

Motorenöl SAE 10/SAE 20

in das Depot des Zusatz-Parallelanschlags stecken und mit der Halteklammer 79 fixieren

Deutsch | 27

Bosch Power Tools 1 619 929 K16 | (29.8.11)

OBJ_BUCH-1375-002.book Page 28 Monday, August 29, 2011 5:05 PM

28 | Deutsch

Eine autorisierte Bosch-Kundendienststelle führt diese Arbeiten schnell und zuverlässig aus.

Entsorgen Sie Schmier- und Reinigungsstoffe umweltgerecht. Beachten Sie die gesetzlichen Vorschriften.

Maßnahmen zur Geräuschreduzierung

Maßnahmen durch den Hersteller: – Sanftanlauf – Auslieferung mit einem speziell zur Geräuschreduzierung

entwickelten Sägeblatt Maßnahmen durch den Bediener:

– Vibrationsarme Montage auf einer stabilen Arbeitsfläche – Einsatz von Sägeblättern mit geräuschreduzierenden

Funktionen – Regelmäßige Reinigung von Sägeblatt und Elektrowerk-

zeug

Zubehör

Sachnummer

Staubbeutel 2 610 015 511 Absaugadapter 2 610 015 509 Y-Adapter TSVH 3 2 610 015 513 Winkelanschlag 2 610 015 508 Schiebestock 2 610 015 022 Arbeitstisch GTA 60 W 0 601 B12 000 Arbeitstisch GTA 6000 0 601 B24 100

Sägeblätter für Holz und Plattenmaterialien, Paneelen und Leisten

Sägeblatt 254 x 30 mm, 40 Zähne 2 608 640 443 Sägeblatt 254 x 30 mm, 60 Zähne 2 608 640 444

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu R eparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.

Deutschland

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Änderungen vorbehalten.

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesa mmelt und einer umweltgerechten Wiederverwertung zugeführt werden.

1 619 929 K16 | (29.8.11) Bosch Power Tools

OBJ_BUCH-1375-002.book Page 29 Monday, August 29, 2011 5:05 PM

English | 29

used for appropriate conditions will reduce personal inju-

English

Safety Notes

General Power Tool Safety Warnings

ARNIN

to reduce the risk of fire, electric shock and personal injury including the following.

Read all these instructions before attempting to operate this product and save these instructions.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

Work area safety

f Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

f Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

f Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control. Electrical safety

f Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

f Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

f Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of elec tric

shock.

f Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

f When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

f If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected

supply. Use of an RCD reduces the risk of electric shock. Personal safety

f Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

f Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

Bosch Power Tools 1 619 929 K16 | (29.8.11)

When using electric tools basic safety

precautions should always be followed

ries.

f Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

f Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

f Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

f If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are connected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

f Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

f Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

f Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

f Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and are easier to control.

f Use the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

Service f Have your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

OBJ_BUCH-1375-002.book Page 30 Monday, August 29, 2011 5:05 PM

30 | English

Safety Warnings for Table Saws

f Never stand on the power tool. Serious injuries can occur

when the power tool tips over or when inadvertently com-

ing into contact with the saw blade.

f Take care that the blade guard operates properly and

can move freely. Always adjust the blade guard in such a

manner that it faces loosely against the workpiece when

sawing. Never clamp the blade guard when it is open.

f Never reach behind the saw blade in order to hold the

workpiece, remove saw dust/wood chips or for any oth-

er reason. The clearance of your hand to the rotating saw

blade is too small.

f Guide the workpiece against the saw blade only when

the machine is switched on. Otherwise there is damage

of kickback, when the saw blade becomes wedged in the

workpiece.

f Keep handles dry, clean, and free from oil and grease.

Greasy, oily handles are slippery causing loss of control.

f Operate the power tool only when the work area to the

workpiece is clear of any adjusting tools, wood chips,

etc. Small pieces of wood or other objects that come in

contact with the rotating saw blade can strike the operator

with high speed. f Only saw one workpiece at a time. Workpieces placed on

top or aside of each other can cause the saw blade to jam

or the workpieces to move against each other while saw-

ing. f Always use the parallel guide or the angle guide. This

improves the cutting accuracy and reduces the possibility

of saw blade binding.

f Use the machine for grooving or rebating only with an

appropriately suitable protective device (e. g. a tunnel

blade guard). f Do not use the machine for cutting slots (stopped

grooves). f Use the machine only for cutting the materials listed

under Intended Use. Otherwise, the machine can be sub-

ject to overload.

f If the saw blade should become jammed, switch the ma-

chine off and hold the workpiece until the saw blade

comes to a complete stop. To prevent kickback, the

workpiece may not be moved until after the machine

has come to a complete stop. Correct the cause for the

jamming of the saw blade before restarting the machine.

f Do not use dull, cracked, bent or damaged saw blades.

Unsharpened or improperly set saw blades produce nar-

row kerf causing excessive friction, blade binding and kick-

back.

f Always use saw blades with correct size and shape (dia-

mond versus round) of arbor holes. Saw blades that do

not match the mounting hardware of the saw will run ec-

centrically, causing loss of control. f Do not use high speed steel (HSS) saw blades. Such saw

blades can easily break.

f Do not touch the saw blade after working before it has

cooled. The saw blade becomes very hot while working.

f Never operate the machine without the insert plate.

Replace a defective insert plate. Without flawless insert

plates, injuries are possible from the saw blade.

f Check the cable regularly and have a damaged cable re-

paired only through an authorised customer service agent for Bosch power tools. Replace damaged extension cables. This will ensure that the safety of the power

tool is maintained.

f Store the machine in a safe manner when not being

used. The storage location must be dry and lockable.

This prevents the machine from storage damage, and from being operated by untrained persons.

f Never leave the machine before it has come to a com-

plete stop. Cutting tools that are still running can cause in-

juries.

f Never use the machine with a damaged cable. Do not

touch the damaged cable and pull the mains plug when the cable is damaged while working. Damaged cables in-

crease the risk of an electric shock.

Products sold in GB only: Your product is fitted with an BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an autho rised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.

Symbols

The following symbols can be important for the operation of your power tool. Please memorise the symbols and their meanings. The correct interpretation of the symbols helps you operate the power tool better and more secure.

Symbols and their meaning

Keep hands away from the cutting area while the machine is running. Danger of

injury when coming in contact with the saw blade.

Wear a dust respirator.

Wear ear protectors. Exposure to noise

can cause hearing loss.

1 619 929 K16 | (29.8.11) Bosch Power Tools

+ 360 hidden pages
