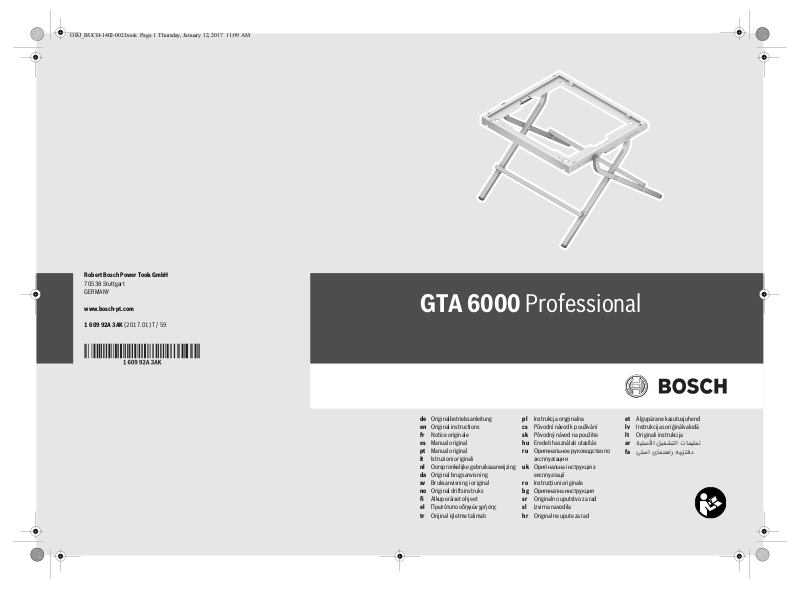

OBJ_BUCH-1402-002.book Page 1 Thursday, January 12, 2017 11:09 AM

Robert Bosch Power Tools GmbH

70538 Stuttgart
GERMANY

www.bosch-pt.com

1 609 92A 3AK (2017.01) T / 59

GTA 6000 Professional

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı

pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по

эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni originale
bg Оригинална инструкция
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad

et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar

fa

OBJ_BUCH-1402-002.book Page 2 Thursday, January 12, 2017 11:34 AM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 7

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 11

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 13

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 15

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 17

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 18

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 20

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 22

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 23

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 25

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 27

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 29

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 31

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 33

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 34

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 37

Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 39

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 41

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 43

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 44

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 46

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 48

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 49

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 51

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

1 609 92A 3AK | (12.1.17) Bosch Power Tools

GTA 6000

4 x
8 x
4 x

3

3

4

5

1

1

2

OBJ_BUCH-1402-002.book Page 3 Thursday, January 12, 2017 11:34 AM

| 3

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

B

A2

A1

4 x

1

1

2

3

2

4

1

5

GTS 10 XC

OBJ_BUCH-1402-002.book Page 4 Thursday, January 12, 2017 11:34 AM

4 |

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 5 Thursday, January 12, 2017 11:34 AM

Deutsch | 5

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Lesen Sie alle dem Arbeitstisch oder dem zu
montierenden Elektrowerkzeug beigefüg­ten Warnhinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicher­heitshinweise und Anweisungen können elek­trischen Schlag, Brand und/oder schwere
Verletzungen verursachen.

Sicherheitshinweise für Arbeitstische

 Ziehen Sie den Stecker aus der Steckdose und/oder

entnehmen Sie den Akku vom Elektrowerkzeug, bevor
Sie Geräteeinstellungen vornehmen oder Zubehörteile
wechseln. Unbeabsichtigter Start von Elektrowerkzeugen

ist die Ursache einiger Unfälle.

 Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das

Elektrowerkzeug montieren. Einwandfreier Aufbau ist

wichtig, um das Risiko eines Zusammenbrechens zu ver­hindern.

 Befestigen Sie das Elektrowerkzeug sicher am Arbeits-

tisch, bevor Sie es benutzen. Ein Verrutschen des Elek-

trowerkzeugs auf dem Arbeitstisch kann zum Verlust der
Kontrolle führen.

 Stellen Sie den Arbeitstisch auf eine feste, ebene und

waagerechte Fläche. Wenn der Arbeitstisch verrutschen

oder wackeln kann, kann das Werkstück nicht gleichmäßig
und sicher geführt werden.

 Überlasten Sie den Arbeitstisch nicht und verwenden

Sie diesen nicht als Leiter oder Gerüst. Überlastung

oder Stehen auf dem Arbeitstisch kann dazu führen, dass
sich der Schwerpunkt des Arbeitstischs nach oben ver­lagert und dieser umkippt.

 Rammen Sie das Werkstück nicht mit Gewalt in das

Sägeblatt. Wird beim Gebrauch des Elektrowerkzeugs zu

viel Druck ausgeübt, kann der Arbeitstisch umkippen.

 Achten Sie darauf, dass beim Arbeiten sämtliche

Schrauben und Verbindungselemente fest angezogen
sind. Lockere Verbindungen können zu Instabilitäten und

ungenauen Sägevorgängen führen.

 Stellen Sie sicher, dass lange und schwere Werkstücke

den Arbeitstisch nicht aus dem Gleichgewicht bringen.

Lange und schwere Werkstücke müssen am freien Ende
unterlegt oder abgestützt werden.

 Bringen Sie beim Zusammenschieben oder Auseinan-

derziehen des Arbeitstisches Ihre Finger nicht in die
Nähe der Gelenkpunkte. Die Finger könnten einge-

quetscht werden.

 Halten Sie gültige nationale und internationale Normen

ein.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres
Arbeitstisches von Bedeutung sein. Prägen Sie sich bitte die
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, den Arbeitstisch besser und sicherer
zu gebrauchen.

Symbol Bedeutung

Die maximale Tragfähigkeit
(Elektrowerkzeug + Werkstück)
des Arbeitstisches beträgt 100 kg.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Der Arbeitstisch ist bestimmt, folgende Stationärsägen von
Bosch aufzunehmen:

– GTS 10 XC 3 601 L30 4..
Zusammen mit dem Elektrowerkzeug ist der Arbeitstisch

bestimmt zum Ablängen von Brettern und Profilen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Arbeitstisches auf den Grafik­seiten.

1 Entriegelungshebel
2 Grundrahmen
3 Arbeitstischbein
4 Befestigungsset
5 Befestigungsset Elektrowerkzeug

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan­dard-Lieferumfang. Das vollständige Zubehö r finden Sie in unse­rem Zubehörprogramm.

Technische Daten

Arbeitstisch GTA 6000

Sachnummer
Abmessungen Grundrahmen
Höhe Arbeitstisch
max. Tragfähigkeit

(Elektrowerkzeug + Werkstück)
Gewicht entsprechend

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montage

Lieferumfang

Beachten Sie dazu die Darstellung des
Lieferumfangs am Anfang der Betriebs­anleitung.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 6 Thursday, January 12, 2017 11:34 AM

6 | Deutsch

Prüfen Sie vor der Montage des Arbeitstisches, ob alle unten
aufgeführten Teile mitgeliefert wurden:
–Grundrahmen 2
– Arbeitstischbeine 3 (4 Stück)
– Befestigungsset 4 bestehend aus:

Kreuzschlitzschrauben M8 x 45 (4 Stück),
Sicherungsmuttern M8 (4 Stück)

– Befestigungsset 5 bestehend aus:

Sechskantschrauben M8 x 75 (4 Stück),
Unterlegscheiben M8/18 mm (8 Stück),
Muttern M8 (4 Stück)

Zusätzlich zum Lieferumfang benötigte Werkzeuge:

– Kreuzschlitzschraubendreher
– Schraubenschlüssel (13 mm)

Arbeitstisch montieren (siehe Bilder A1–A2)

Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer
Verpackung.

Entfernen Sie sämtliches Packmaterial.
Legen Sie den zusammengefalteten Grundrahmen 2 flach auf

den Boden.
Ziehen Sie den Grundrahmen 2 an den Entriegelungshebeln 1

nach oben.
Lassen Sie die Entriegelungshebel 1 während des Hoch-

ziehens los, damit der Arbeitstisch einrasten kann.
Stecken Sie die Arbeitstischbeine 3 in die Vierkantrohre des

Grundrahmens 2, sodass die Montagebohrungen fluch ten.
Verschrauben Sie die Arbeitstischbeine und den Grundrah-

men mit den Schrauben und Muttern des Befestigungssets 4.

Elektrowerkzeug befestigen (siehe Bild B)

Zentrieren Sie das Elektrowerkzeug auf dem Grundrahmen.
Befestigen Sie das Elektrowerkzeug mit dem Befestigungsset

5 auf dem Grundrahmen 2.

Betrieb

Arbeitshinweise

Überlasten Sie den Arbeitstisch nicht. Beachten Sie immer
die maximale Tragfähigkeit des Arbeitstischs.

Halten Sie das Werkstück immer gut fest, besonders den
längeren, schwereren Abschnitt. Nach dem Durchtrennen
des Werkstücks kann sich der Schwerpunkt so ungünstig
verlagern, dass der Arbeitstisch kippt.

Transport

 Beim Zusammenklappen oder Auseinanderziehen des

Arbeitstisches darf das Elektrowerkzeug nicht auf dem
Arbeitstisch montiert sein.

Zum Transport können Sie den Arbeitstisch zusammen­klappen.

Entfernen Sie das Elektrowerkzeug.
Ziehen Sie die Entriegelungshebel 1 nach oben und klappen

Sie den Arbeitstisch zusammen.

Wartung und Service

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions­zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Hand­werker und Heimwerker.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile
bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile
bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz­teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Luxemburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Entsorgung

Arbeitstisch, Zubehör und Verpackungen sollen einer um­weltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 7 Thursday, January 12, 2017 11:34 AM

English | 7

English

Safety Notes

General Safety Rules

Read all warning notes and instructions en­closed with the saw stand and the power
tool to be mounted. Failure to follow the

warnings and instructions may result in elec­tric shock, fire and/or serious injury.

Safety Warnings for Saw Stands

 Pull the plug from the mains receptacle and/or remove

the battery from the power tool before making adjust­ments on the tool or changing tool accessories. Un-

intentional switching on of the power tool is the cause of
many accidents.

 Assemble the saw stand in the proper manner before

mounting the power tool. Proper assembly is important

to prevent the risk of a collapse of the saw stand.

 Attach the power tool securely to the saw stand before

using it. Slipping off of the power tool on the saw stand

can lead to loss of control.

 Place the saw stand on a firm, level and horizontal sur-

face. If the saw stand can slip off or wobble, the workpiece

cannot be uniformly and securely guided.

 Do not overload the saw stand and do not use it as a

ladder or scaffolding. Overloading or standing on the saw

stand can lead to the upward shifting of the centre of
gravity of the stand and its tipping over.

 Do not ram the workpiece with force into the saw

blade. When too much force is applied when using the

power tool, the saw stand can be tipped over.

 When working, take care that all bolts and connecting

elements are firmly tightened. Loose connections can

lead to instability and inexact sawing.

 Ensure that long and heavy workpieces do not affect

the equilibrium of the saw stand. Long and/or heavy

workpieces must be supported at the free end.

 Keep your fingers clear of the hinge points while push-

ing the saw stand together or pulling it apart. Danger of

fingers being crushed or contused.

 Observe valid national and international standards.

Symbols

The following symbols can be important for the operation of
your saw stand. Please memorise the symbols and their
meanings. The correct interpretation of the symbols helps
you operate the saw stand better and more secure.

Symbol Meaning

The maximum carrying capacity
(power tool + workpiece) of the saw stand
is 100 kg.

Product Description and
Specifications

Intended Use

The saw stand is intended to accommodate the following
stationary saws from Bosch:

– GTS 10 XC 3 601 L30 4..
Together with the power tool, the saw stand is intended for

the cutting to length of boards and profiles.

Product Features

The numbering of the product features refers to the illustra­tion of the saw stand on the graphics pages.

1 Release lever
2 Base frame
3 Saw stand leg
4 Fastening kit
5 Fastening kit, power tool

Accessories shown or described are not part of the st andard deliv­ery scope of the product. A complete overview of accessories can
be found in our accessories program.

Technical Data

Saw stand GTA 6000

Article number
Dimensions of base frame
Height of saw stand
Max. carrying capacity

(power tool + workpiece)
Weight according to

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12.5

Assembly

Delivery Scope

Please also observe the representation of
the delivery scope at the beginning of the op­erating instructions.

Before assembling the saw stand, check if all parts listed
below are provided:
– Base frame 2
– Saw stand legs 3 (4 pcs.)
– Fastening kit 4 consisting of:

Cross-head screws M8 x 45 (4 pcs.),
Lock nuts M8 (4 pcs.)

– Fastening kit 5 consisting of:

Hexagon bolts, M8 x 75 (4 pcs.),
Washers M8/18 mm (8 pcs.),
Nuts M8 (4 pcs.)

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 8 Thursday, January 12, 2017 11:34 AM

8 | English

Additionally required tools (not in delivery scope):

– Cross-head screwdriver
– Open-end spanner (13 mm)

Assembling the Saw Stand (see figures A1 – A2)

Carefully remove all parts included in the delivery from their
packaging.

Remove all packaging material.
Place the folded together base frame 2 flat on the floor.
Pull the base frame 2 up by the release levers 1.
Let go of the release levers 1 while pulling up, so th at the saw

stand can engage.
Insert the saw stand legs 3 into the square tubing of base

frame 2 so that the mounting holes are aligned.
Screw the saw stand legs and the base frame together with

the screws and nuts of fastening kit 4.

Fastening the Power Tool (see figure B)

Centre the power tool on the base frame.
Fasten the machine to the base frame 2 with fastening kit 5.

Operation

Working Advice

Do not overload the saw stand. Always observe the maximum
carrying capacity of the saw stand.

Always hold the workpiece firmly, especially the longer and
more heavy section. Afte r cutting through the workpiece, the
centre of gravity may become dislocated in such an unfavour­able manner that the saw stand tips over.

Transport

 When folding the saw stand together or apart, the

power tool may not be mounted to the saw stand.

The saw stand can be folded together for transport.
Remove the power tool.
Pull the release levers 1 upward and fold the saw stand

together.

Maintenance and Service

After-sales Service and Application Service

Our after-sales service responds to your questions con cern­ing maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can
also be found under:

www.bosch-pt.com

Bosch’s application service team will gladly answer questions
concerning our products and their accessories.

In all correspondence and spare parts orders, please always
include the 10-digit article number given on the nameplate of
the product.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [e-mail]

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au

Republic of South Africa
Customer service

Hotline: [phone]

Gauteng – BSC Service Centre

35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

KZN – BSC Service Centre

Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

OBJ_BUCH-1402-002.book Page 9 Thursday, January 12, 2017 11:34 AM

Bosch Headquarters

Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Disposal

The saw stand, accessories and packaging should be sorted
for environmental-friendly recycling.

Subject to change without notice.

Français

Avertissements de sécurité

 Assurez-vous que les pièces longues et lourdes ne dés-

équilibrent pas la table de travail. Les extrémités libres

des pièces longues et lourdes doivent être soutenues.

 Tenez toujours vos doigts à l’écart des points d’articu-

lation lorsque vous pliez ou dépliez la table de travail.

Vos doigts pourraient être coincés.

 Respecter les normes nationales et internationales en

vigueur.

Symboles

Les symboles suivants peuvent être importants pour l’utilisa­tion de votre table de travail. Veuillez mémoriser ces sym­boles et leurs significations. L’interprétation correcte des
symboles vous permettra de mieux utiliser votre table de
travail et en toute sécurité.

Symbole Signification

Indications générales de sécurité

Lisez tous les avertissements et instruc­tions joints à la table de travail ou à l’outil
électroportatif à assembler. Ne pas suivre

les avertissements et instructions peut provo­quer un choc électrique, un incendie et/ou une
blessure sérieuse.

Instructions de sécurité pour tables de travail

 Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré­glage, changement d’accessoires ou avant de ranger
l’outil. Une mise en route involontaire d’outils électro-

portatifs est une cause courante d’accident.

 Montez correctement la table de travail avant de

monter l’outil électroportatif. Un montage exact est im-

portant pour éviter le risque que la table ne s’écroule.

 Fixez l’outil électroportatif fermement sur la table de

découpe avant de l’utiliser. Un outil électroportatif qui se

déplace sur la table de travail peut entraîner une perte de
contrôle.

 Montez la table de travail sur une surface solide, plane

et horizontale. Si la table de travail risque de se déplacer

ou de basculer, il n’est pas possible de scier la pièce de
façon uniforme et en toute sécurité.

 Ne surchargez pas la table de travail et ne l’utilisez pas

en tant qu’échelle ou échafaudage. Le fait de surcharger

la table de travail ou de se placer dessus peut avoir pour
conséquence que le centre de gravité de la table de travail
se déplace vers le haut et qu’elle se renverse.

 Ne poussez pas trop fortement la pièce sur la lame de

scie. Si l’on applique une pression trop élevée lors de

l’utilisation de l’outil électroportatif, la table de travail peut
se renverser.

 Veillez à ce que toutes les vis et tous les éléments

d’assemblage soient bien serrés. Des raccords mal

serrés peuvent entraîner des instabilités et des opérations
de sciage imprécises.

Description et performances du
produit

Utilisation conforme

La table de travail est conçue pour intégrer les scies station­naires suivantes de Bosch :

– GTS 10 XC 3 601 L30 4..
Avec l’outil électroportati f, la table de travail est conçue pour

le découpage de planches et de profilés.

Eléments de l’appareil

La numérotation des éléments se réfère à la représentation de
la table de travail sur les pages graphiques.

1 Levier de déverrouillage
2 Châssis de base
3 Pied
4 Set de montage
5 Set de montage de l’outil électroportatif

Les accessoires décrits ou illustrés ne sont pas tou s compris dans
la fourniture. Vous trouverez les accesso ires complets dans notre
programme d’accessoires.

Caractéristiques techniques

Table de travail GTA 6000

N° d’article
Dimensions du châssis de base
Hauteur de la table de travail
Capacité de charge max.

(outil électroportatif + pièce)
Poids suivant

EPTA-Procedure 01:2014

Français | 9

La capacité de charge maximale
(outil électroportatif + pièce) de la table de
travail est de 100 kg.

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 10 Thursday, January 12, 2017 11:34 AM

10 | Français

Montage

Accessoires fournis

Respectez également l’indication du conte­nu de l’emballage au début des instructions
d’utilisation.

Avant le montage de la table de travail, vérifiez si toutes les
pièces indiquées ci-dessous ont été fournies :
– Châssis de base 2
–Pieds 3 (4)
– Set de montage 4, comprenant :

vis cruciformes M8 x 45 (4),
écrous de sûreté M8 (4)

– Set de montage 5, comprenant :

vis cruciformes M8 x 75 (4),
rondelles M8/18 mm (8),
ecrous M8 (4)

D’autres outils nécessaires, pas fournis avec l’appareil :

– Tournevis pour vis à tête cruciforme
– Clé (13 mm)

Montage de la table de travail
(voir figures A1 – A2)

Retirez avec précaution de l’emballage toutes les pièces
fournies.

Enlevez tout emballage.
Posez le châssis de base replié 2 à plat sur le sol.
A l’aide des leviers de déverrouillage 1, tirez le châssis de

base 2 vers le haut.
Relâchez les leviers de déverrouillage 1 pendant que vous

tirez le châssis vers le haut pour que la table de travail puisse
s’encliqueter.

Introduisez les pieds 3 dans les tubes carrés du châssis de
base 2 jusqu’à ce que les alésages de fixation coïncident.

Vissez les pieds et le châssis de base à l’aide des vis et écrous
du set de montage 4.

Montage de l’outil électroportatif (voir figure B)

Centrez l’outil électroportatif sur le châssis de base.
A l’aide du set de fixation 5, fixez l’outil électroportatif sur le

châssis de base 2.

Fonctionnement

Instructions d’utilisation

Ne surchargez pas la table de travail. Respectez toujours la
capacité de charge maximale de la table de travail.

Tenez toujours bien la pièce, surtout la partie plus longue et
plus lourde. Une fois la pièce découpée, le centre de gravité
peut se déplacer infavorablement de sorte que la table de
travail bascule.

Transport

 L’outil électroportatif ne doit pas être monté sur la

table de travail lorsque l’on replie ou déplie la table de
travail.

Pour le transport vous pouvez replier la table de travail.
Retirez l’outil électroportatif.
Tirez les leviers de déverrouillage 1 vers le haut et repliez la

table de travail.

Entretien et Service Après-Vente

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concer­nant la réparation et l’entretien de votre produit et les pièces
de rechange. Vous trouverez des vues éclatées ainsi que des
informations concernant les pièces de rechange également
sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre
disposition pour répondre à vos questions concernant nos
produits et leurs accessoires.

Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres indiqué sur la plaque signalétique du
produit.

France

Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : [phone]
(coût d’une communication locale)
Fax : [phone]
E-Mail : [e-mail]

Vous êtes un revendeur, contactez :
Robert Bosch (France) S. A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Belgique, Luxembourg

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Suisse

Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 11 Thursday, January 12, 2017 11:34 AM

Élimination des déchets

Les tables de travail, ainsi que leurs accessoires et embal­lages, doivent pouvoir suivre chacun une voie de recyclage
appropriée.

Sous réserve de modifications.

 Asegúrese que las piezas largas y pesadas no hagan

volcar la mesa de trabajo. En las piezas de trabajo largas

y pesadas, su extremo libre deberá soportarse convenien­temente.

 Mantenga alejados sus dedos de las articulaciones de

la mesa de trabajo al plegar o desplegar la misma. Sus

dedos podrían ser magullados.

 Observe las normas nacionales e internacionales

vigentes.

Símbolos

Los símbolos mostrados a continuación pueden ser de impor-

Español

Instrucciones de seguridad

Instrucciones generales de seguridad

Lea íntegramente las advertencias de peli­gro e instrucciones que se adjuntan con la
mesa de trabajo y con la herramienta eléc­trica que desee acoplar a la misma. En caso

de no atenerse a las indicaciones de seguridad
e instrucciones, ello puede ocasionar una des­carga eléctrica, un incendio y/o lesión grave.

Instrucciones de seguridad para mesas de trabajo

 Saque el enchufe de la red y/o desmonte el acumulador

de la herramienta eléctrica antes de realizar un ajuste
en el aparato o al cambiar de accesorio. La puesta en

marcha accidental de la herramienta eléctrica puede pro­vocar accidentes.

 Ensamble correctamente la mesa de trabajo antes de

acoplar a ella la herramienta eléctrica. Un ensamble

correcto es primordial para conseguir una buena estabili­dad y evitar accidentes.

 Antes de utilizarla, sujete firmemente la herramienta

eléctrica a la mesa de trabajo. Podría perder el control

sobre la herramienta eléctrica si ésta no va correctamente
sujeta a la mesa de trabajo.

 Coloque la mesa de trabajo sobre una superficie firme,

plana y horizontal. Si la mesa de trabajo se desplaza

sobre la base o tambalea, no es posible guiar uniforme­mente ni de forma segura la pieza.

 No coloque pesos excesivos sobre la mesa de trabajo ni

la emplee como escalera o andamio. Al sobrecargar o su-

birse a la mesa de trabajo puede ocurrir que ésta vuelque.

 No aplique con brusquedad la pieza de trabajo contra la

hoja de sierra. Si se ejerce demasiada fuerza contra la

herramienta eléctrica puede hacerse volcar la mesa de
trabajo.

 Observe que al trabajar estén firmemente apretados

todos los tornillos y elementos de unión. Una sujeción

deficiente puede provocar una inestabilidad y un serrado
inexacto.

tancia en el uso de la mesa de trabajo. Es importante que re­tenga en su memoria estos símbolos y su significado. La inter­pretación correcta de estos símbolos le ayudará a manejar
mejor, y de forma más segura, la mesa de trabajo.

Simbología Significado

Descripción y prestaciones del
producto

Utilización reglamentaria

La mesa de trabajo ha sido diseñada para montar sobre ella
las siguientes sierras estacionarias Bosch:

– GTS 10 XC 3 601 L30 4..
La mesa de trabajo, en combinación con la herramienta

eléctrica, ha sido concebida para cortar a longitud tablas y
perfiles.

Componentes principales

La numeración de los componentes está referida a la imagen
de la mesa de trabajo en las páginas ilustradas.

1 Palanca de desenclavamiento
2 Bastidor
3 Pata de mesa de trabajo
4 Juego de piezas de sujeción
5 Juego de piezas de sujeción de la herramienta eléctrica

Los accesorios descritos e ilustrados no correspon den al material
que se adjunta de serie. La gama completa de accesorios opciona­les se detalla en nuestro programa de accesorios.

Español | 11

La capacidad de carga máxima (herramien­ta eléctrica + pieza de trabajo) de la mesa
de trabajo es de 100 kg.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 12 Thursday, January 12, 2017 11:34 AM

12 | Español

Datos técnicos

Mesa de trabajo GTA 6000

Nº de artículo
Dimensiones del bastidor
Altura de la mesa de trabajo
Capacidad de carga máx.

(herramienta eléctrica + pieza de
trabajo)

Peso según
EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montaje

Material que se adjunta

Consulte la ilustración con el material
suministrado que figura al comienzo de estas
instrucciones de servicio.

Antes de montar la mesa de trabajo compruebe si se han su­ministrado todas las partes que a continuación se detallan:
–Bastidor 2
– Patas de mesa de trabajo 3 (4 unidades)
– Juego de piezas de sujeción 4 compuesto por:

tornillos cabeza de estrella M8 x 45 (4 unidades),
tuercas de seguridad M8 (4 unidades)

– Juego de piezas de sujeción 5 compuesto por:

tornillos de cabeza hexagonal M8 x 75 (4 unidades),
arandelas M8/18 mm (8 unidades),
tuercas M8 (4 unidades)

Herramientas necesarias que no se adjuntan con el
aparato:

– Destornillador de estrella
– Llave fija (13 mm)

Montaje de la mesa de trabajo
(verfigurasA1–A2)

Saque cuidadosamente del embalaje todas las partes sumi­nistradas.

Desembale las piezas completamente.
Deposite el bastidor 2 con el mecanismo plegado boca abajo

sobre el suelo.
Accione las palancas de desenclavamiento 1 y tire hacia

arriba del bastidor 2 para alzarlo.
Suelte las palancas de desenclavamiento 1 mientras va alzan-

do el bastidor para permitir que enclave la mesa de trabajo.
Introduzca las patas de la mesa de trabajo 3 en los tubos

cuadrados del bastidor 2 haciendo coincidir los agujeros de
sujeción.

Atornille las patas de la mesa de trabajo y el bastidor con los
tornillos y tuercas incluidos en el juego de piezas de sujeción

4.

Fijación de la herramienta eléctrica (ver figura B)

Centre la herramienta eléctrica respecto al bastidor.
Sujete la herramienta eléctrica al bastidor 2 con el juego de

piezas de sujeción 5.

Operación

Instrucciones para la operación

No sobrecargue la mesa de trabajo. Siempre tenga en cuenta
la capacidad de carga máxima de la mesa de trabajo.

En todo momento sujete con firmeza la pieza de trabajo, espe­cialmente el tramo que sea más largo y pesado. Una vez d ivi­dida la pieza, el centro de gravedad puede modificarse en tal
medida que la mesa de trabajo llegue a volcar.

Transporte

 La herramienta eléctrica no deberá estar montada so-

bre la mesa de trabajo al plegar o desplegar esta última.

Para su transporte puede Ud. plegar la mesa de trabajo.
Retire la herramienta eléctrica.
Tire hacia arriba de las palancas de desenclavamiento 1 y

pliegue la mesa de trabajo.

Mantenimiento y servicio

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda
Ud. tener sobre la reparación y mantenimiento de su produc­to, así como sobre piezas de recambio. Los dibujos de des­piece e informaciones sobre las piezas de recambio los podrá
obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa­mente en cuanto a la adquisición, aplicación y ajuste de los
productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es im­prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características del producto.

España

Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la
recogida para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: [phone]

Venezuela

Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: [phone]

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 13 Thursday, January 12, 2017 11:34 AM

México

Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: [phone]
E-Mail: [e-mail]

Perú

Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: [phone]

Chile

Robert Bosch S.A.
Calle El Cacique
0258 Providencia – Santiago
Tel.: [phone]

Ecuador

Robert Bosch Sociedad Anonima Ecuabosch
Av. Las Monjas nº 10 y Carlos J. Arosamena
Guayaquil – Ecuador
Tel. [phone]
Email: [e-mail]

Eliminación

La mesa de trabajo, los accesorios y embalajes deberán so­meterse a un proceso de recuperación que respete el medio
ambiente.

Reservado el derecho de modificación.

Indicações de segurança para mesas de trabalho

 Puxar a ficha da tomada e/ou retirar o acumulador da

ferramenta elétrica, antes de executar ajustes no apa­relho ou de substituir peças e acessórios. O arranque in-

voluntário de ferramentas elétricas é a causa de alguns aci­dentes.

 Montar corretamente a mesa de trabalho, antes de

montar a ferramenta elétrica. É importante que a monta-

gem seja perfeita, para evitar o risco de desmoronamento.

 Fixar firmemente a ferramenta elétrica na mesa de tra-

balho antes de utilizá-la. Se a ferramenta elétrica se des-

locar sobre a mesa de trabalho, poderá perder o controlo
sobre a ferramenta.

 Apoiar a mesa de trabalho sobre uma superfície firme,

plana e horizontal. Se a mesa de trabalho puder se deslo-

car ou balançar, a peça a ser trabalhada não poderá ser
conduzida uniformemente.

 Não sobrecarregar a mesa de trabalho e não utilizá-la

como escada de mão nem como andaime. Se sobrecar-

regar ou se subir na mesa de trabalho, poderá ser que o
centro de gravidade se desloque para cima e que a mesa
tombe.

 Não forçar a peça a ser trabalhada em direção da lâmi-

na de serra. Se for exercida muita pressão ao utilizar a fer-

ramenta elétrica, é possível que a mesa de trabalho possa
tombar.

 Observe que, ao trabalhar, todos os parafusos e ele-

mentos de união sejam bem apertados. Uniões soltas

podem levar a instabilidades e a processos de corte impre­cisos.

 Assegure-se de que peças compridas e pesadas não

possam perder o equilíbrio sobre a mesa de trabalho.

Apoiar ou escorar as extremidades de peças compridas e
pesadas.

 Ao fechar e abrir a mesa de trabalho deverá tomar cui-

dado para que os seus dedos não se encontrem perto
das articulações. Os dedos poderiam ser esmagados.

 Respeite as normas nacionais e internacionais

aplicáveis.

Português | 13

Português

Indicações de segurança

Indicações gerais de segurança

Leia todas as indicações de advertência e
instruções enviadas junto com a mesa de
trabalho ou com a ferramenta elétrica a ser
montada. O desrespeito das instruções de se-

gurança pode causar choque elétrico, incên­dios e/ou graves lesões.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Símbolos

Os seguintes símbolos podem ser importantes para a utiliza­ção da sua mesa de trabalho. Os símbolos e os seus significa­dos devem ser memorizados. A interpretação correta dos
símbolos facilita a utilização da mesa de trabalho de forma
melhor e mais segura.

Símbolo Significado

A máxima capacidade de carga
(ferramenta elétrica + peça a ser
trabalhada) da mesa de trabalho é de
100 kg.

OBJ_BUCH-1402-002.book Page 14 Thursday, January 12, 2017 11:34 AM

14 | Português

Descrição do produto e da potência

Utilização conforme as disposições

A mesa de trabalho é destinada para acomodar as seguintes
serras estacionárias da Bosch:

– GTS 10 XC 3 601 L30 4..
A mesa de trabalho é destinada para, junto com a ferramenta

elétrica, cortar ao comprimento tábuas e perfis.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre­sentação da mesa de trabalho nas página de esquemas.

1 Alavanca de destravamento
2 Armação básica
3 Perna da mesa de trabalho
4 Conjunto de fixação
5 Conjunto de fixação da ferramenta elétrica

Acessórios apresentados ou descritos não pertencem ao volume
de fornecimento padrão. Todos os acessórios encontr am-se no
nosso programa de acessórios.

Dados técnicos

Mesa de trabalho GTA 6000

N.° do produto
Dimensões da armação básica
Altura da mesa de trabalho
máx. capacidade de carga

(ferramenta elétrica + peça a ser
trabalhada)

Peso conforme
EPTA-Procedure 01:2014 kg 12,5

0 601 B24 100
mm 670 x 750
mm 602

kg 100

Montagem

Volume de fornecimento

Para tal deverá observar a apresentação do
volume de fornecimento no início da instru­ção de serviço.

Montar mesa de trabalho (veja figuras A1– A2)

Retirar todas as peças fornecidas cuidadosamente das respe­tivas embalagens.

Remover todo o material de embalagem.
Colocar a armação básica 2, dobrada, de forma p lana sobre o

chão.
Puxar a armação básica 2 para cima, pelas alavancas de des-

bloqueio 1.
Soltar a alavanca de desbloqueio 1 ao puxar para cima, para

que a mesa de trabalho possa engatar.
Introduzir as pernas da mesa de trabalho 3 nos tubos quadra-

dos da armação básica 2, de modo que os orifícios de monta­gem estejam alinhados.

Atarraxar as pernas da mesa de trabalho e a armação básica
com os parafusos e as porcas do conjunto de fixação 4.

Fixar a ferramenta elétrica (veja figura B)

Posicionar a ferramenta elétrica sobre a armação básica.
Fixar a ferramenta elétrica com o conjunto de fixação 5 na ar-

mação básica 2.

Funcionamento

Indicações de trabalho

Não sobrecarregar a mesa de trabalho. Observar sempre a
máxima capacidade portante da mesa de trabalho.

Segurar firmemente a peça a ser trabalhada, especialmente o
trecho mais longo e mais pesado. Após cortar a peça a ser tra­balhada é possível que o centro de gravidade se desloque
desfavoravelmente, de modo que a mesa de trabalho tombe.

Transporte

 A ferramenta elétrica não deve estar montada na mesa

de trabalho ao fechar ou ao abrir a mesa de trabalho.

Para o transporte é possível fechar a mesa de trabalho.
Remover a ferramenta elétrica.
Puxar a alavanca de desbloqueio 1 para cima e fechar a mesa

de trabalho.

Manutenção e serviço

Antes de montar a mesa de trabalho, deverá verificar se todas
as peças especificadas abaixo foram fornecidas:
– Armação básica 2
– Pernas da mesa de trabalho 3 (4 unidades)
– Conjunto de fixação 4 composto de:

Parafusos de fenda em cruz M8 x 45 (4 unidades),
Porcas de segurança M8 (4 unidades)

– Conjunto de fixação 5 composto de:

parafusos sextavados M8 x 75 (4 unidades),
arruelas planas M8/18 mm (8 unidades),
porcas M8 (4 unidades)

Ferramentas necessárias além das fornecidas:

– Chave de fendas em cruz
– Chave de boca (13 Ambos extremos mm)

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito
de serviços de reparação e de manutenção do seu produto,
assim como das peças sobressalentes. Desenhos explodidos
e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece
com prazer todas as suas dúvidas a respeito da compra, apli­cação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças so­bressalentes a referência de 10 dígitos de acordo com a placa
de caraterísticas do produto.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 15 Thursday, January 12, 2017 11:34 AM

Italiano | 15

Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: [phone]
Fax: [phone]

Brasil

Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: [phone]
www.bosch.com.br/contacto

Eliminação

A mesa de trabalho, os acessórios e as embalagens devem ser
dispostos para reciclagem da matéria-prima de forma ecoló­gica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Indicazioni generali di sicurezza

Leggere tutte le avvertenze di pericolo e le
istruzioni allegate al banco da lavoro oppu­re dell’elettroutensile che si intende mon­tarvi. In caso di mancato rispetto delle avver-

tenze di pericolo e delle istruzioni operative si
potrà creare il pericolo di scosse elettriche, in­cendi e/o incidenti gravi.

Indicazioni di sicurezza per banchi da lavoro

 Togliere sempre la spina dalla presa di corrente e/o ri-

muovere la batteria ricaricabile dall’elettroutensile pri­ma di iniziare a regolare l’utensile oppure prima di so­stituire parti accessorie. Accensione involontaria di

elettroutensili è possibile causa di incidenti.

 Prima di applicarvi l’elettroutensile montare corretta-

mente il banco da lavoro. Un montaggio corretto è indi-

spensabile per impedire il rischio di un crollo.

 Prima di utilizzare l’elettroutensile fissarlo saldamente

sul banco da lavoro. Se l’elettroutensile scivola sul banco

da lavoro si può avere una pericolosa perdita del controllo.

 Posare il banco da lavoro su una superficie solida, pia-

na ed orizzontale. Se il banco da lavoro può scivolare o vi-

brare non è possibile condurre in modo uniforme e sicuro
il pezzo in lavorazione.

 Non sovraccaricare il banco da lavoro e non utilizzarlo

come scala o impalcatura. Il sovraccarico o la salita sul

banco da lavoro può comportare lo spostamento verso l’al­to del baricentro del banco da lavoro con conseguente ri­baltamento dello stesso.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

 Non cercare di far penetrare con violenza il pezzo in la-

vorazione nella lama da taglio. Se durante l’uso dell’elet-

troutensile viene esercitata troppa pressione, il banco da
lavoro può ribaltarsi.

 Accertarsi che durante il lavoro tutte le viti e gli ele-

menti di raccordo siano serrati saldamente. Collega-

menti laschi possono causare instabilità ed operazioni di
taglio imprecise.

 Assicurarsi che pezzi in lavorazione lunghi e pesanti

non possano in nessun modo far perdere stabilità al
banco da lavoro. Pezzi in lavorazione lunghi e pesanti de-

vono essere supportati oppure appoggiati all’estremità
libera.

 Aprendo o richiudendo il banco da lavoro non mettere

le dita vicino ai punti di snodo. Sussiste pericolo di

schiacciamento.

 Attenersi alle norme valide a livello nazionale e interna-

zionale.

Simboli

I seguenti simboli sono molto importanti per l’utilizzo del ban­co da lavoro. È importante conoscere bene i simboli ed il ri­spettivo significato. Un’interpretazione corretta dei simboli
contribuisce ad utilizzare meglio ed in modo più sicuro il ban­co da lavoro.

Simbolo Significato

La portata massima (elettroutensile + pez­zo in lavorazione) del banco da lavoro è di
100 kg.

Descrizione del prodotto e
caratteristiche

Uso conforme alle norme

Il banco da lavoro è idoneo a supportare le seguenti seghe per
uso stazionario:

– GTS 10 XC 3 601 L30 4..
In combinazione con l’elettroutensile, il banco da lavoro è de-

stinato al taglio su misura di tavole e profilati.

Componenti illustrati

La numerazione dei componenti si riferisce all’illustrazione
del banco da lavoro riportata sulle pagine con la rappresenta­zione grafica.

1 Levetta di sblocco
2 Telaio di base
3 Gamba del banco da lavoro
4 Kit di fissaggio
5 Kit di fissaggio elettroutensile

L’accessorio illustrato oppure descritto non è compreso nel volu­me di fornitura standard. L’accessorio completo è contenuto nel
nostro programma accessori.

OBJ_BUCH-1402-002.book Page 16 Thursday, January 12, 2017 11:34 AM

16 | Italiano

Dati tecnici

Banco da lavoro GTA 6000

Codice prodotto
Dimensioni telaio di base
Altezza banco da lavoro
max. portata (elettroutensile +

pezzo in lavorazione) kg 100
Peso in funzione della

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 12,5

Montaggio

Volume di fornitura

A riguardo osservare l’illustrazione del volu­me di fornitura riportata all’inizio delle istru­zioni per l’uso.

Uso

Indicazioni operative

Non sovraccaricare il banco da lavoro. Osservare sempre la
massima portata del banco da lavoro.

Tenere sempre in modo ben saldo il pezzo in lavorazione, in
modo particolare pezzi lunghi e pesanti. Dopo il taglio del pez­zo in lavorazione, il baricentro può spostarsi in modo talmente
sfavorevole che il banco da lavoro si ribalta.

Trasporto

 Durante la chiusura oppure l’apertura del banco da la-

voro l’elettroutensile non deve essere montato sul ban­co da lavoro stesso.

Per il trasporto il banco da lavoro può essere chiuso.
Rimuovere l’elettroutensile.
Tirare verso l’alto la levetta di sblocco 1 e chiudere il banco da

lavoro.

Controllare prima del montaggio del banco da lavoro se sono
state fornite tutte le parti sotto elencate:
–Telaio di base 2
– Gambe del banco da lavoro 3 (4 pezzi)
–Kit di fissaggio 4 costituito da:

viti con intaglio a croce M8 x 45 (4 pezzi),
dadi di sicurezza M8 (4 pezzi)

–Kit di fissaggio 5 costituito da:

viti a testa esagonale M8 x 75 (4 pezzi),
rondelle M8/18 mm (8 pezzi),
dadi M8 (4 pezzi)

Utensili necessari non compresi nel volume di fornitura:

– Cacciavite a croce
– Chiave per viti (13 mm)

Montaggio del banco da lavoro
(vedifigureA1–A2)

Togliere con cautela dal loro imballaggio tutti i particolari for­niti in dotazione.

Rimuovere tutto il materiale d’imballaggio.
Mettere in piano sul pavimento il telaio di base 2 piegato.
Tirare verso l’alto il telaio di base 2 afferrando la levetta di

sblocco 1.
Alzando il telaio rilasciare la levetta di sblocco 1 in modo che

il banco da lavoro possa scattare in posizione.
Inserire le gambe del banco da lavoro 3 nei tubi quadrati del

telaio di base 2 in modo tale che i fori di montaggio siano alli-
neati.

Avvitare le gambe del banco da lavoro ed il telaio di base con
le viri ed i dadi del kit di fissaggio 4.

Fissaggio dell’elettroutensile (vedi figura B)

Centrare l’elettroutensile sul telaio di base.
Fissare l’elettroutensile con il kit di fissaggio 5 sul telaio di

base 2.

Manutenzione ed assistenza

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiu­terà in caso di domande relative ai nostri prodotti ed ai loro
accessori.

In caso di richieste o di ordinazione di pezzi di ricambio,
comunicare sempre il codice prodotto a 10 cifre riportato
sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa 2/A
20020 LAINATE (MI)
Tel.: [phone]
Fax: [phone]
Fax: [phone]
E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta­mente on-line i ricambi.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente banco da la­voro, accessori ed imballaggi dismessi.

Con ogni riserva di modifiche tecniche.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 17 Thursday, January 12, 2017 11:34 AM

Nederlands | 17

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften

Lees alle waarschuwingen en voorschriften
die bij de werktafel of het te monteren elek­trische gereedschap zijn gevoegd. Als de

veiligheidsvoorschriften en aanwijzingen niet
in acht worden genomen, kan dit een elektri­sche schok, brand en/of ernstig letsel tot ge­volg hebben.

Veiligheidsvoorschriften voor werktafels

 Trek de stekker uit het stopcontact en/of neem de accu

uit het elektrische gereedschap voordat u het gereed­schap instelt of toebehoren vervangt. Onbedoeld star-

ten van elektrische gereedschappen is de oorzaak van
sommige ongevallen.

 Bouw de werktafel correct op voordat u het elektrische

gereedschap monteert. Een juiste opbouw is van belang

om het risico van bezwijken te voorkomen.

 Bevestig het elektrische gereedschap veilig op de

werktafel voordat u het gebruikt. Uitglijden van het elek-

trische gereedschap op de werktafel kan tot verlies van de
controle leiden.

 Plaats de werktafel op een stevige, vlakke en rechte

ondergrond. Als de werktafel kan uitglijden of wankel

staat, kan het werkstuk niet gelijkmatig en veilig worden
geleid.

 Overbelast de werktafel niet en gebruik deze niet als

ladder of steiger. Overbelasting of staan op de werktafel

kan ertoe leiden dat het zwaartepunt van de werktafel naar
boven verschuift en de werktafel omvalt.

 Stoot het werkstuk niet met geweld in het zaagblad. Als

er tijdens het gebruik van het elektrische gereedschap te
veel druk wordt uitgeoefend, kan de werktafel kantelen.

 Let erop dat tijdens de werkzaamheden alle schroeven

en verbindingselementen stevig zijn vastgedraaid.

Losse verbindingen kunnen tot onstabiliteit en onnauw­keurig zagen leiden.

 Controleer dat lange en zware werkstukken de werkta-

fel niet uit het evenwicht brengen. Ondersteun lange en

zware werkstukken door er iets onder te leggen.

 Breng bij het ineenschuiven of uiteentrekken van de

werktafel uw vingers niet in de buurt van de scharnier­punten. Anders kunnen uw vingers beklemd raken.

 Neem de geldende nationale en internationale normen

in acht.

Symbolen

De volgende symbolen kunnen voor het gebruik van de werk­tafel van belang zijn. Zorg ervoor dat u de symbolen en hun
betekenis herkent. Het juiste begrip van de symbolen helpt u
de werktafel goed en veilig te gebruiken.

Symbool Betekenis

Het maximale draagvermogen (elektrisch
gereedschap en werkstuk) van de werktafel
bedraagt 100 kg.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

De werktafel is bestemd voor opname van de volgend e statio­naire zaagmachines van Bosch:

– GTS 10 XC 3 601 L30 4..
Samen met het elektrische gereedschap is de werktafel be-

stemt voor het afkorten van planken en profielen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen
van de werktafel op de pagina’s met afbeeldingen.

1 Ontgrendelingshendel
2 Basisframe
3 Poot van werktafel
4 Bevestigingsset
5 Bevestigingsset elektrisch gereedschap

Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren­programma.

Technische gegevens

Werktafel GTA 600 0

Productnummer
Afmetingen basisframe
Hoogte werktafel
Max. draagvermogen (elektrisch

gereedschap en werkstuk) kg 100
Gewicht volgens

EPTA-Procedure 01:2014 kg 12,5

0 601 B24 100
mm 670 x 750
mm 602

Montage

Meegeleverd

Raadpleeg daarvoor de beschrijving van de
meegeleverde onderdelen aan het begin van
de gebruiksaanwijzing.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 18 Thursday, January 12, 2017 11:34 AM

18 | Dansk

Controleer vóór de montage van de werktafel of alle hierna
vermelde onderdelen zijn meegeleverd:
– Basisframe 2
– Werktafelpoten 3 (4 stuks)
– Bevestigingsset 4 bestaande uit:

kruiskopschroeven M8 x 45 (4 stuks),
borgmoeren M8 (4 stuks)

– Bevestigingsset 5 bestaand uit:

zeskantbouten M8 x 75 (4 stuks),
onderlegringen M8/18 mm (8 stuks),
moeren M8 (4 stuks)

Gereedschap dat naast de meegeleverde onderdelen
benodigd is:

– Kruiskopschroevendraaier
– Schroefsleutel (13 mm)

Werktafel monteren (zie afbeeldingen A1 – A2)

Neem alle meegeleverde delen voorzichtig uit de verpakking.
Verwijder alle verpakkingsmateriaal.
Leg het ingeklapte basisframe 2 plat op de vloer.
Trek het basisframe 2 aan de ontgrendelingshendels 1 om-

hoog.
Laat de ontgrendelingshendels 1 tijdens het omhoogtrekken

los, zodat de werktafel kan vastklikken.
Steek de werktafelpoten 3 in de vierkantbuizen van het basis-

frame 2 zodat de montageboorgaten op één lijn liggen.
Schroef de werktafelpoten en het basisframe vast met de

schroeven en moeren van de bevestigingsset 4.

Onderhoud en service

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie
en onderhoud van uw product en over vervangingsonderde­len. Explosietekeningen en informatie over vervangingson­derdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra­gen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderde­len altijd het uit tien cijfe rs bestaande productnummer vol­gens het typeplaatje van het p roduct.

Nederland

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

België

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Afvalverwijdering

Werktafel, toebehoren en verpakkingen moeten op een voor
het milieu verantwoorde wijze worden gerecycled.

Wijzigingen voorbehouden.

Elektrisch gereedschap bevestigen
(zie afbeelding B)

Centreer het elektrische gereedschap op het basisframe.
Bevestig het elektrische gereedschap met de bevestigingsset

5 op het basisframe 2.

Dansk

Sikkerhedsinstrukser

Almindelige sikkerhedsinstrukser

Gebruik

Tips voor de werkzaamheden

Overbelast de werktafel niet. Neem altijd het maximaal toege­stane draagvermogen van de werktafel in acht.

Houd het werkstuk altijd goed vast, vooral het langste, zwaar­ste gedeelte. Na het doorzagen van het werkstuk kan het
zwaartepunt zodanig ongunstig verplaatst worden dat de
werktafel kantelt.

Transport

 Bij het inklappen of uit elkaar trekken van de werktafel

mag het elektrische gereedschap niet op de werktafel
gemonteerd zijn.

Als u de werktafel wilt verplaatsen, kunt u deze inklappen.
Verwijder het elektrische gereedsc hap.
Trek de ontgrendelingshendel 1 omhoo g en kla p de werk tafel

in.

Sikkerhedsinstrukser til arbejdsborde

 Træk stikket ud af stikdåsen og/eller tag akkuen ud af

el-værktøjet, før du foretager indstillinger på bordet el­ler skifter tilbehørsdele. Utilsigtet start af el-værktøj er

årsagen til nogle uheld.

 Opstil arbejdsbordet korrekt, før du monterer el-værk-

tøjet. Korrekt opstilling er vigtig for at forhindre, at bordet

falder sammen.

 Fastgør el-værktøjet sikkert på arbejdsbordet, før du

tager det i brug. Hvis el-værktøjet skrider på arbejdsbor-

det, kan man tabe kontrollen over værktøjet.

Læs alle de advarselshenvisninger og in­strukser, der følger med arbejdsbordet el­ler det el-værktøj, der skal monteres.

I tilfælde af manglende overholdelse af sikker­hedsinstrukserne og anvisningerne er der risi­ko for elektrisk stød, brand og/eller alvorlige
kvæstelser.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 19 Thursday, January 12, 2017 11:34 AM

Dansk | 19

 Stil arbejdsbordet på en fast, lige og vandret flade. Kan

arbejdsbordet skride eller vakle, kan emnet ikke føres
jævnt og sikkert.

 Overbelast ikke arbejdsbordet og brug det ikke som

stige eller stillads. Overbelastning eller ophold oven på

arbejdsbordet kan medføre, at arbejdsbordets tyngde­punkt forskydes opad og at arbejdsbordet vipper.

 Forsøg ikke at trykke emnet ind i savklingen med vold.

Udøves for meget tryk, når el-værktøjet er i brug, kan ar­bejdsbordet vælte.

 Sørg for, at alle skruer og forbindelseselementer er

spændt rigtigt fast under arbejdet. Løse forbindelser

kan føre til instabilitet og unøjagtig saveproces.

 Sørg for, at lange og tunge emner ikke bringer arbejds-

bordet ud af ligevægt. Lange og tunge emner skal under-

støttes i den frie ende ved at lægge noget ind under dem el­ler støtte dem mod noget.

 Sørg for at holde fingrene væk fra ledpunkterne, når ar-

bejdsbordet skydes sammen eller trækkes ud. Fingrene

kan komme i klemme.

 Overhold gældende nationale og internationale stan-

darder.

Symboler

De efterfølgende symboler kan være af betydning for dit ar­bejdsbord. Læg mærke til symbolerne og overhold deres be­tydning. En rigtig forståelse af symbolerne er med til at sikre
en god og sikker brug af arbejdsbordet.

Symbol Betydning

Arbejdsbordet har en max. bæreevne
(el-værktøj + emne) på 100 kg.

Tekniske data

Arbejdsbord GTA 6000

Typenummer
Mål grundramme
Højde arbejdsbord
Max. bæreevne (el-værktøj + emne)
Vægt svarer til

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montering

Leveringsomfang

Læs afsnittet Leveringsomfang i starten af
brugsanvisningen.

Kontrollér, at alle dele, der nævnes i det følgende, følger med
leveringen, før arbejdsbordet monteres:
–Grundramme 2
– Arbejdsbordets ben 3 (4 stk.)
– Fastgørelsessæt 4 består af:

Krydskærvskruer M8 x 45 (4 stk.),
sikringsmøtrikker M8 (4 stk.)

– Fastgørelsessæt 5 består af:

Sekskantskruer M8 x 75 (4 stk.),
spændeskiver M8/18 mm (8 stk.),
møtrikker M8 (4 stk.)

Ekstra værktøj, der er brug for:

– Krydsskruetrækker
–Skruenøgle (13mm)

Arbejdsbord monteres (se Fig. A1 – A2)

Tag alle medleverede dele forsigtigt ud af emballagen.

Beskrivelse af produkt og ydelse

Beregnet anvendelse

Arbejdsbordet er beregnet til at kunne klare følgende statio­nære save fra Bosch:

– GTS 10 XC 3 601 L30 4..
Sammen med el-værktøjet er arbejdsbordet beregnet til at af-

korte brædder og profiler.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til
illustrationen af arbejdsbordet på illustrationssiderne.

1 Sikkerhedsgreb
2 Grundramme
3 Ben på arbejdsbord
4 Fastgørelsessæt
5 Fastgørelsessæt el-værktøj

Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ik­ke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores
tilbehørsprogram.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Fjern alt emballagemateriale.
Anbring den sammenfoldede grundramme 2 fladt på gulvet.
Træk grundrammen 2 opad i sikkerhedsgrebene 1.
Slip sikkerhedsgrebene 1 under optrækningen, så arbejds-

bordet kan falde i hak.
Sæt arbejdsbordets ben 3 ind i de firkantede rør på grund-

rammen 2, så monteringsboringerne flugter.
Skru arbejdsbordets ben og grundrammen fast med skruerne

og møtrikkerne fra fastgørelsessættet 4.

El-værktøj fastgøres (se Fig. B)

Centrer el-værktøjet på grundrammen.
Fastgør el-værktøjet på grundrammen 2 med fastgørelses-

sættet 5.

OBJ_BUCH-1402-002.book Page 20 Thursday, January 12, 2017 11:34 AM

20 | Svenska

Brug

Arbejdsvejledning

Overbelast ikke arbejdsbordet. Overhold altid arbejdsbor­dets max. bæredygtighed.
Hold altid godt fast i emnet , især i det lange, tunge afsnit. Når
emnet er savet igennem, kan tyngdepunktet forskyde sig ufor­delagtigt, hvorved arbejdsbordet kan vippe.

Transport

 El-værktøjet må ikke være monteret på arbejdsbordet,

når arbejdsbordet klappes sammen eller åbnes.

Arbejdsbordet kan klappes sammen til transport.
Fjern el-værktøjet.
Træk sikkerhedsgrebene 1 opad og klap arbejdsbordet sam-

men.

Vedligeholdelse og service

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og
vedligeholdelse af dit produkt samt reservedele. Eksplosions­tegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at
besvare spørgsmål vedr. vores produkter og deres tilbehør.

Produktets 10-cifrede typenummer (se typeskilt) skal altid
angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center
Telegrafvej 3
2750 Ballerup
På www.bosch-pt.dk kan der online bestilles reservedele eller
oprettes en reparations ordre.
Tlf. Service Center: 44898855
Fax: [phone]
E-Mail: [e-mail]

Bortskaffelse

Arbejdsbord, tilbehør og emballage skal genbruges på en mil­jøvenlig måde.

Ret til ændringer forbeholdes.

Säkerhetsanvisningar för arbetsbord

 Dra stickproppen ur vägguttaget och/eller batteriet ur

elverktyget innan inställningar utförs på verktyget
eller tillbehörsdelar byts. Oavsiktlig start av elverktyg

förorsakar ofta olyckor.

 Sätt i hop arbetsbordet korrekt innan elverktyget mon-

teras. En korrekt montering är viktig för att bordet inte ska

braka ihop under arbetet.

 Fäst elverktyget ordentligt på arbetsbordet innan det

tas i bruk. Om elverktyget slirar på arbetsbordet finns risk

för att du förlorar kontrollen över verktyget.

 Ställ upp arbetsbordet på en stadig, plan och vågrät

yta. Om arbetsbordet slirar eller vacklar kan arbetsstycket

inte styras ordentligt och säkert.

 Överbelasta inte arbetsbordet och använd det inte hel-

ler som stege eller ställ. Om arbetsbordet överbelastas

eller om man stiger upp på bordet kan det lätt hända att
bordets tyngdpunkt förändras varefter det tippar.

 Slå inte arbetsstycket med våld mot sågklingan. Om

elverktyget vid sågning trycks för hårt finns risk för att
arbetsbordet tippar.

 Se till att alla skruvar och fästelement är ordentligt

fastdragna innan arbetet påbörjas. Lösa förbindelser

kan leda till instabilitet och inexakt sågning.

 Se till att långa och tunga arbetsstycken inte inkräktar

på arbetsbordet jämvikt. Fria ändan på långa och tunga

arbetsstycken måste alltid pallas upp eller stödas.

 Håll fingrarna på avstånd från lederna när arbetsbor-

det skjuts ihop eller dras isär. Risk finns för att fingrarna

kommer i kläm.

 Följ gällande nationella och internationella standarder.

Symboler

Beakta symbolerna nedan som kan vara viktiga för arbetsbor­dets användning. Lägg symbolerna och deras betydelse på
minnet. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda arbetsbordet.

Symbol Betydelse

Arbetsbordets maximala bärförmåga
(elverktyg + arbetsstycke) är 100 kg.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar

Läs alla de varningsanvisningar och säker­hetsinstruktioner som medföljer arbetsbor­det eller elverktyget som ska användas. Fel

som uppstår till följd av att säkerhetsanvis­ningarna och instruktionerna inte följts kan
orsaka elstöt, brand och/eller allvarliga per­sonskador.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

Produkt- och kapacitetsbeskrivning

Ändamålsenlig användning

Arbetsbordet är avsett för montering av följande stationär­sågar från Bosch:

– GTS 10 XC 3 601 L30 4..
Tillsammans med elverktyget är arbetsbordet avsett för kap-

ning av bräden och profiler.

OBJ_BUCH-1402-002.book Page 21 Thursday, January 12, 2017 11:34 AM

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration a v
arbetsbordet på grafiksidan.

1 Upplåsningsspak
2 Basram
3 Arbetsbordets ben
4 Fästelement
5 Monteringssats för elverktyg

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i
standardleveransen. I vårt tillbehörsprogram b eskrivs allt tillbe­hör som finns.

Tekniska data

Arbetsbord GTA 6000

Produktnummer
Basramens dimensioner
Arbetsbordets höjd
max. bärförmåga

(elverktyg + arbetsstycke)
Vikt enligt

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montage

Leveransen omfattar

Beakta beskrivningen av leveransomfånget i
början av bruksanvisningen.

Släpp upplåsningsspakarna 1 när du drar upp dem så att
arbetsbordet kan snäppa fast i läge.

Skjut in arbetsbordets ben 3 i fyrkantrören på basramen 2 så
långt att monteringshålen ligger mot varandra.

Skruva ihop arbetsbordets ben och basramen med monte­ringssatsens skruvar och muttrar 4.

Infästning av elverktyget (se bild B)

Centrera elverktyget på basramen.
Fäst elverktyget med monteringssatsen 5 på basramen 2.

Drift

Arbetsanvisningar

Överbelasta inte arbetsbordet. Beakta arbetsbordets maxi­mala bärförmåga.

Håll stadigt i arbetsstycket och speciellt då om det gäller
längre och tunga stycken. Efter kapning av arbetsstycket kan
tyngdpunkten förändras till den grad att arbetsbordet tippar.

Transport

 Vid hopfällning eller isärdragning av arbetsbordet får

elverktyget inte vara monterat på arbetsbordet.

För transport kan arbetsbordet fällas ihop.
Ta bort elverktyget.
Dra upplåsningsspakarna 1 uppåt och fäll ihop arbetsbordet.

Underhåll och service

Svenska | 21

Kundtjänst och användarrådgivning

Kontrollera innan arbetsbordet monteras att alla nedan
angivna delar medlevererats:
–Basram 2
– Arbetsbordets ben 3 (4 st)
–Monteringssats 4 bestående av:

krysspårsskruvar M8 x 45 (4 st),
motmuttrar M8 (4 st)

–Monteringssats 5 bestående av:

sexkantskruvar M8 x 75 (4 st),
underläggsbrickor M8/18 mm (8 st),
muttrar M8 (4 st)

Följande verktyg behövs i tillägg:

– Krysskruvmejsel
–Skruvnyckel (13 mm)

Montering av arbetsbord (se bilderna A1 – A2)

Ta försiktigt ut alla medlevererade delar ur förpackningen.
Ta bort all förpackning.
Lägg den hopfällda basramen 2 plant på golvet.
Dra basramen 2 med upplåsningsspakarna 1 uppåt.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Kundservicen ger svar på frågor beträffande reparation och
underhåll av produkter och reservdelar. Sprängskisser och
information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor
som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: [phone] (inom Sverige)
Fax: [phone]

Avfallshantering

Arbetsbord, tillbehör och förpackning ska omhändertas på
miljövänligt sätt för återvinning.

Ändringar förbehålles.

OBJ_BUCH-1402-002.book Page 22 Thursday, January 12, 2017 11:34 AM

22 | Norsk

Norsk

Sikkerhetsinformasjon

Generelle sikkerhetsinformasjoner

Les alle vedlagte advarsler og instrukser for
arbeidsbenken eller elektroverktøyet som
skal monteres. Feil ved overholdelsen av sik-

kerhetsinformasjonene og anvisningene kan
medføre elektriske støt, brann og/eller alvorli­ge skader.

Sikkerhetsinformasjoner for arbeidsbenker

 Trekk støpselet ut av stikkontakten og/eller ta batteri-

et ut av elektroverktøyet før du utfører maskininnstil­linger eller skifter ut tilbehørsdeler. En uvilkårlig star-

ting av elektroverktøy er årsak til mange uhell.

 Sett arbeidsbenken korrekt opp før du monterer elek-

troverktøyet. En feilfri oppbygging er viktig for å forhindre

at benken bryter sammen.

 Fest elektroverktøyet sikkert på arbeidsbenken før du

bruker det. Hvis elektroverktøyet sklir på arbeidsbenken

kan du miste kontrollen.

 Sett arbeidsbenken på en fast, plan og vannrett flate.

Hvis arbeidsbenken kan skli eller vippe, kan arbeidsstyk­ket ikke føres jevnt og sikkert.

 Ikke overbelast arbeidsbenken eller bruk denne som

stige eller stilasje. Hvis du overbelaster eller står på ar-

beidsbenken kan det føre til tyngdepunktet endres og ar­beidsbenken da velter.

 Ikke kjør arbeidsstykket inn i sagbladet med makt. Hvis

det utøves for sterkt trykk ved bruk av elektroverktøyet,
kan arbeidsbenken kantre.

 Pa ss p å at all e s kru er o g forbindelseselementer er godt

trukket til når du arbeider. Løse forbindelser kan føre til

ustabilitet og unøyaktig saging.

 Sørg for at lange og tunge arbeidsstykker ikke får ar-

beidsbenken ut av likevekt. Lange og tunge arbeidsstyk-

ker må støttes på den frie enden.

 Hold ikke fingrene i nærheten av leddpunktene når du

skyver arbeidsbenken sammen eller trekker den fra
hverandre. Fingrene kan klemmes.

 Følg gjeldende nasjonale og internasjonale standarder.

Symboler

De nedenstående symbolene kan være av betydning for bruk
av arbeidsbenken. Legg merke til symbolene og deres betyd­ning. En riktig tolkning av symbolene hjelper deg med å bruke
arbeidsbenken en bedre og sikrere måte.

Symbol Betydning

Den maksimale bæreevnen
(el-verktøy + arbeidsstykke)
til arbeidsbenken er på 100 kg.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Arbeidsbenken er beregnet til festing av følgende stasjonære
sager fra Bosch:

– GTS 10 XC 3 601 L30 4..
Sammen med elektroverktøyet er arbeidsbenken beregnet til

kapping av bord og profiler.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av arbeidsbenken på illustrasjonssidene.

1 Løsearm
2 Grunnramme
3 Arbeidsbenkben
4 Festesett
5 Festesett el-verktøy

Illustrert eller beskrevet tilbehør inngår ikke i standa rd-leveran­sen. Det komplette tilbehøret finner du i vårt tilbehørsprog ram.

Tekniske data

Arbeidsbenk GTA 6000

Produktnummer
Mål grunnramme
Høyde arbeidsbenk
Maks. bæreevne

(el-verktøy + arbeidsstykke)
Vekt tilsvarende

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montering

Leveranseomfang

Se også beskrivelsen av leveranseomfanget
på begynnelsen av driftsinstruksen.

Kontroller før montering av arbeidsbenken om alle nedenstå­ende oppførte deler er medlevert:
–Grunnramme 2
– Arbeidsbenkben 3 (4 stk.)
– Festesett 4 består av:

stjerneskruer M8 x 45 (4 stk.),
sikringsmutter M8 (4 stk.)

– Festesett 5 består av:

sekskantskruer M8 x 75 (4 stk.),
underlagsskiver M8/18 mm (8 stk.),
mutre M8 (4 stk.)

Nødvendig verktøy i tillegg til det som inngår i leveransen:

– Stjerneskrutrekker
– Skrunøkkel (13 mm)

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 23 Thursday, January 12, 2017 11:34 AM

Montering av arbeidsbenken
(se bildene A1 – A2)

Ta alle medleverte deler forsiktig ut av emballasjen.
Fjern forpakningsmateriellet.
Legg den sammenlagte grunnrammen 2 flatt på gulvet.
Trekk grunnrammen 2 oppover i låsespakene 1.
Slipp låsespakene 1 mens du trekker oppover, slik at arbeids-

benken kan smekke i lås.
Sett arbeidsbenkbena 3 inn i firkantrørene på grunnrammen

2, slik at monteringsboringene er i flukt.
Skru arbeidsbenkbena og grunnrammen sammen med skrue-

ne og mutrene i festesettet 4.

Deponering

Arbeidsbenk, tilbehør og emballasje må leveres inn til miljø­vennlig gjenvinning.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Yleisiä turvallisuusohjeita

Festing av elektroverktøyet (se bilde B)

Sentrer elektroverktøyet på grunnrammen.
Fest elektroverktøyet med festesettet 5 på grunnrammen 2.

Bruk

Arbeidshenvisninger

Arbeidsbenken må ikke overbelastes. Ta alltid hensyn til ar­beidsbenkens maksimale bæreevne.

Hold arbeidsstykket alltid godt fast, spesielt når det sages av
lange, tunge deler. Etter kapping av arbeidsstykket kan tyng­depunktet forskyves så ugunstig at arbeidsbenken vipper.

Transport

 Ved sammenslåing eller uttrekking av arbeidsbenken

må elektroverktøyet ikke være montert på arbeidsben­ken.

Til transport kan du slå arbeidsbenken sammen.
Fjern elektroverktøyet.
Trekk låsespakene 1 oppover og slå arbeidsbenken sammen.

Service og vedlikehold

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og
vedlikehold av produktet samt om reservedeleler. Spreng­skisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an­gående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på produktets
typeskilt.

Norsk

Robert Bosch AS
Postboks 350
1402 Ski
Tel.: [phone]
Faks: 64 87 89 55

Sahapöytien turvallisuusohjeet

 Irrota pistotulppa pistorasiasta ja/tai poista akku säh-

kötyökalusta, ennen kuin säädät laitetta tai vaihdat li­sätarvikkeita. Sähkötyökalujen tahaton käynnistyminen

on eräs onnettomuuksien syy.

 Kokoa sahapöytä oikein, ennen kuin asennat sähkötyö-

kalun. Moitteeton kokoaminen on tärkeää, hajoamisen es-

tämiseksi.

 Kiinnitä sähkötyökalu tukevasti sahapöytään ennen

käyttöönottoa. Sähkötyökalun luiskahtaminen sahapöy-

dässä, saattaa johtaa hallinnan menettämiseen.

 Aseta työpöytä tukevalle, tasaiselle ja vaakatasoiselle

pinnalle. Jos työpöytä voi luiskahtaa tai heilua, ei työkap-

paletta voi ohjata tasaisesti ja turvallisesti.

 Älä ylikuormita sahapöytää äläkä käytä sitä tikkaina tai

telineenä. Ylikuorma tai sahapöydän päällä seisominen

saattaa johtaa siihen, että sahapöydän painopiste siirtyy
ylöspäin, ja sahapöytä kaatuu.

 Älä puske työkappaletta väkisin sahanterää vasten.

Jos sähkötyökaluun käytetään liikaa painetta, työpöytä
saattaa kaatua.

 Tarkista, että kaikki ruuvit ja kiinnitysosat ovat hyvin

kiristettyjä työn aikana. Löysät liitokset voivat johtaa

epävakauteen ja epätarkkaan sahaukseen.

 Varmista, että pitkät ja painavat työkappaleett eivat

saata sahapöytää pois tasapainosta. Pitkät ja painavat

työkappaleet tulee tukea vapaasta päästään.

 Älä saata sormiasi lähelle nivelkohtia sahapöytää ka-

saan työntäessäsi tai erilleen vetäessäsi. Sormesi saat-

tavat jäädä puristukseen.

 Noudata maakohtaisia ja kansainvälisiä normeja.

Suomi | 23

Lue kaikki sahapöydän tai siihen asennetta­vaan sähkötyökalun mukana toimitetut va­ro-ohjeet ja käyttöohjeet. Turvallisuusohjei-

den ja käyttöohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tuli­paloon ja/tai vakavaan loukkaantumiseen.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 24 Thursday, January 12, 2017 11:34 AM

24 | Suomi

Tunnusmerkit

Jotkut seuraavista merkeistä voivat olla tärkeitä käyttäessäsi
sahapöytääsi. Opettele merkit ja niiden merkitys. Merkkien
oikea tulkinta auttaa sinua käyttämään sahapöytääsi parem­min ja turvallisemmin.

Tunnusmerkki Merkitys

Sahapöydän suurin kantokyky
(sähkötyökalu + työkappale) on 100 kg.

Tuotekuvaus

Määräyksenmukainen käyttö

Sahapöytä on tarkoitettu seuraavia Bosch-pöytäsahoja
varten:

– GTS 10 XC 3 601 L30 4..
Sahapöytä on, yhdessä sähkötyökalun kanssa, tarkoitettu

lautojen ja profiilien katkaisuun.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole­vaan sahapöydän kuvaan.

1 Lukitusvipu
2 Jalusta
3 Työpöydän jalka
4 Kiinnityssarja
5 Sähkötyökalun kiinnityssarja

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi­mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas­tamme.

Tekniset tiedot

Sahapöytä GTA 6000

Tuotenumero
Jalustan mitat
Sahapöydän korkeus
maks. kantokyky

(sähkötyökalu + työkappale) kg 100
Paino vastaa

EPTA-Procedure 01:2014 kg 12,5

0 601 B24 100
mm 670 x 750
mm 602

Asennus

Vakiovarusteet

Katso kuvaa toimitukseen kuuluvista osista
käyttöohjeen alussa.

Tarkista ennen sahapöydän kokoamista, että kaikki alla luetel­lut osat löytyvät:
–Jalusta 2
– Työpöydän jalat 3 (4 kappaletta)
– Kiinnityssarja 4, jossa:

ristikantaruuvit M8 x 45 (4 kappaletta),
lukkomutterit M8 (4 kappaletta)

– Kiinnityssarja 5, jossa:

ristikantaruuvit M8 x 75 (4 kappaletta),
lukkomutterit M8/18 mm (8 kappaletta),
mutterien M8 (4 kappaletta)

Työkalut, jotka tarvitaan toimitukseen kuuluvien lisäksi:

– Ristiuraruuvitaltta
–Avain (13mm)

Sahapöydän asennus (katso kuvat A1 – A2)

Poista varovasti kaikki toimitukseen kuuluvat osat pakkauk­sistaan.

Poista kaikki pakkausmateriaali.
Aseta kokoon taitettu jalusta 2 litteänä lattialle.
Vedä jalusta 2 pystyyn lukitusvivuista 1.
Päästä lukitusvivut 1 vapaiksi noston aikana, jotta sahapöytä

lukkiutuu.
Työnnä sahapöydän jalat 3 jalustan 2 nelikulmaisiin putkiin

niin syvälle, että asennusreiät ovat kohdakkain.
Ruuvaa kiinni työpöydän jalat jalustaan käyttäen kiinnityssar-

jan 4 ruuveja ja muttereita.

Sähkötyökalun kiinnitys (katso kuva B)

Keskitä sähkötyökalu jalustaan.
Kiinnitä sähkötyökalu jalustaan 2 kiinnityssarjan 5 avulla.

Käyttö

Työskentelyohjeita

Älä ylikuormita sahapöytää. Ota aina huomioon sahapöydän
suurin kuormitettavuus.

Pidä aina tukevasti kiinni työkappaleesta, erityisesti pidem­mästä, vaikeammasta osasta. Kun työkappale on katkaistu,
saattaa painopiste siirtyä niin epäedullisesti, että sahapöytä
kaatuu.

Kuljetus

 Työpöytää kokoon- tai a uki taitettaessa ei sähkötyöka-

lu saa olla asennettuna siihen.

Kuljetusta varten tulee työpöytä taittaa kokoon.
Poista sähkötyökalu.
Vedä lukitusvipuja 1 ylöspäin ja taita sahapöytä kokoon.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 25 Thursday, January 12, 2017 11:34 AM

Hoito ja huolto

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va­raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja
varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme
ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi­nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi

Hävitys

Toimita sahapöytä, lisätarvikkeet ja pakkausmateriaali ympä­ristöystävälliseen jätteiden kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.

 Τοποθετήστε το τραπέζι εργασίας επάνω σε μια σταθε-

ρή, επίπεδη και οριζόντια επιφάνεια. Όταν υπάρχει κίν-

δυνος, το τραπέζι να γλιστρήσει ή να κουνηθεί, τότε το υπό
κατεργασία τεμάχιο δεν μπορεί να οδηγηθεί ομοιόμορφα και
ασφαλώς.

 Να μην υπερφορτώνετε το τραπέζι εργασίας και να μην

το χρησιμοποιείτε σαν σκάλα ή σκαλωσιά. Όταν υπερ-

φορτώνετε το τραπέζι εργασίας ή όταν ανεβ αίνετε επάνω σ’
αυτό τότε το κέντρο βάρους του μπορεί να μετατοπιστεί
προς τα επάνω κι έτσι το τραπέζι εργασίας να ανατραπεί.

 Να μην πιέζετε με βία το υπό κατεργασία τεμάχιο επάνω

στον πριονόδισκο. Το τραπέζι εργασίας μπορεί να ανατρα-

πεί όταν κατά την εργασία με το ηλεκτρικό εργαλείο ασκείτε
πολύ υψηλή πίεση.

 Φροντίζετε, όταν εργάζεστε να είναι γερά σφιγμένες οι

βίδες και όλα τα στοιχεία σύνδεσης. Τυχόν χαλαρές συν-

δέσεις μπορεί να οδηγήσουν σε αστάθειες και σε ανακριβείς
κοπές.

 Να φροντίζετε τυχόν μακριά και βαριά υπό κατεργασία

τεμάχια να μην οδηγούν σε απώλεια της ισορροπίας του
τραπεζιού εργασίας. Το ελεύθερο άκρο των μακριών και

βαριών υπό κατεργασία τεμαχίων πρέπει να ακουμπάει κά­που ή να υποστηρίζεται.

 Όταν συμπτύσσετε ή επεκτείνετε το τραπέζι εργασίας

να μην βάζετε τα δάχτυλά σας κοντά στους αρμούς. Τα

δάχτυλά σας μπορεί να ζουληθούν.

 Τηρείτε τα ισχύοντα εθνικά και διεθνή πρότυπα.

Ελληνικά | 25

Ελληνικά

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας

Διαβάστε όλες τις προειδοποιητικές υποδεί­ξεις και οδηγίες που συνοδεύουν το τραπέζι
εργασίας και το ηλεκτρικό εργαλείο που θα
συναρμολογηθεί σ’ αυτό. Αμέλειες κατά την

τήρηση των υποδείξεων ασφαλείας και των οδη­γιών μπορεί να προκαλέσουν ηλεκτροπληξία,
φωτιά και/ή σοβαρούς τραυματισμούς.

Υποδείξεις ασφαλείας για τραπέζια εργασίας

 Να βγάζετε το φις από την πρίζα και/ή να αφαιρείτε την

μπαταρία από το ηλεκτρικό εργαλείο πριν διεξάγετε κά­ποιες ρυθμίσεις στα μηχανήματα ή όταν αλλάζετε εξαρ­τήματα. Η ακούσια εκκίνηση ηλεκτρικών εργαλείων αποτε-

λεί αιτία μερικών ατυχημάτων.

 Εγκαταστήστε σωστά το τραπέζι εργασίας πριν συναρμο-

λογήσετε σ’ αυτό το ηλεκτρικό εργαλείο. Η άψογη εγκα-

τάσταση είναι απαραίτητη για να αποφευχθεί η κατάρρευση
του τραπεζιού εργασίας.

 Πριν χρησιμοποιήσετε ηλεκτρικό εργαλείο να το στερε-

ώσετε ασφαλώς στο τραπέζι εργασίας. Τυχόν γλίστρημα

του ηλεκτρικού εργαλείου επάνω στο τραπέζι εργασίας μπο­ρεί να οδηγήσει στην απώλεια του ελέγχου.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Σύμβολα

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το
χειρισμό του τραπεζιού εργασίας. Παρακαλούμε αποτυπώστε
στο μυαλό σας τα σύμβολα και τη σημασία τους. Η σωστή ερμη­νεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο
χειρισμό του τραπεζιού εργασίας.

Σύμβολο Σημασία

Η μέγιστη φέρουσα ικανότητα [αντοχή]
(ηλεκτρικό εργαλείο + υπό κατεργασία τεμά­χιο) ανέρχεται σε 100 kg.

Περιγραφή του προϊόντος και της
ισχύος του

Χρήση σύμφωνα με τον προορισμό

Το τραπέζι εργασίας προορίζεται για τη συναρμολόγηση των
εξής φαλτσοπρίονων της Bosch:

– GTS 10 XC 3 601 L30 4..
Το τραπέζι εργασίας μαζί με το ηλεκτρικό εργαλείο προορίζεται

για την κοπή ισομηκών σανιδιών και διατομών [προφίλ].

OBJ_BUCH-1402-002.book Page 26 Thursday, January 12, 2017 11:34 AM

26 | Ελληνικά

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται
στην εικόνα του τραπεζιού εργασίας στη σελίδα γραφικών.

1 Μοχλός απομανδάλωσης
2 Βασικό πλαίσιο
3 Πόδι τραπεζιού εργασίας
4 Σετ στερέωσης
5 Σετ στερέωσης προσαρμοστικού ηλεκτρικού εργαλείου

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται
στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί­τα το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Τραπέζι εργασίας GTA 6000

Αριθμός ευρετηρίου
Διαστάσεις βασικού πλαισίου
Ύψος τραπεζιού εργασίας
μέγιστη φέρουσα ικανότητα

(ηλεκτρικό εργαλείο +
υπό κατεργασία τεμάχιο)

Βάρος σύμφωνα με
EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Συναρμολόγηση

Περιεχόμενο συσκευασίας

Προσέξτε και την απεικόνιση του περιεχόμε­νου της συσκευασίας στην αρχή των οδηγιών
χειρισμού.

Πριν συναρμολογήσετε τα τραπέζι εργασίας βεβαιωθείτε ότι
σας παραδόθηκαν όλα τα εξαρτήματα/τμήματα που αναφέρο­νται παρακάτω:
– Βασικό πλαίσιο 2
– Πόδια τραπεζιού εργασίας 3 (4 τεμάχια)
– Σετ στερέωσης 4 αποτελούμενο από:

Σταυρόβιδες M8 x 45 (4 τεμάχια),
Παξιμάδια ασφαλείας M8 (4 τεμάχια)

– Σετ στερέωσης 5 αποτελούμενο από:

Βίδες με εξαγωνική κεφαλή M8 x 75 (4 τεμάχια),
ροδέλες M8/18 mm (8 τεμάχια),
παξιμάδια M8 (4 τεμάχια)

Εκτός από το περιεχόμενο της συσκευασίας χρειάζεστε και
τα παρακάτω εργαλεία:

–Σταυροκατσάβιδο
– Γερμανικό κλειδί (13 mm)

Συναρμολόγηση του τραπεζιού εργασίας
(βλέπε εικόνες A1 – A2)

Βγάλτε όλα τα εξαρτήματα από τη συσκευασία τους.
Απομακρύνετε όλα τα υλικά συσκευασίας.
Ακουμπήστε το διπλωμένο βασικό πλαίσιο 2 επίπεδα επάνω στο

δάπεδο.

Ανοίξτε το βασικό πλαίσιο 2 τραβώντας το προς τα επάνω πιάνο­ντάς το από μοχλό απομανδάλωσης 1.

Παράλληλα με το τράβηγμα αφήστε ελεύθερο το μοχλό απο­μανδάλωσης 1 για να μπορέσει το τραπέζι εργασίας να ασφαλί­σει.

Εισάγετε τα πόδια του τραπεζιού εργασίας 3 στους τετραγωνι­κούς σωλήνες του βασικού πλαισίου 2 φροντίζοντας να ταυτι­στούν οι τρύπες.

Βιδώστε τα πόδια τραπεζιού εργασίας και το βασικό πλαίσιο με
τις βίδες και τα παξιμάδια του σετ στερέωσης 4.

Στερέωση του ηλεκτρικού εργαλείου
(βλέπε εικόνα B)

Κεντράρετε το ηλεκτρικό εργαλείο επάνω στο βασικό πλαίσιο.
Στερεώστε το τραπέζι εργασίας με το σετ στερέωσης 5 επάνω

στο βασικό πλαίσιο 2.

Λειτουργία

Υποδείξεις εργασίας

Να μην παραφορτώνετε το τραπέζι εργασίας. Να λα μβάνετε πά­ντοτε υπόψη τη μέγιστη φέρουσα ικανότητα του τραπεζιού ερ­γασίας.

Να κρατάτε το υπό κατεργασία τεμάχιο πάντοτε γερά, ιδιαίτερα
το μακρύτερο, βαρύτερο κομμάτι. Μετά την αποκοπή του υπό
κατεργασία τεμαχίου το κέντρο βάρους μπορεί να μετατοπιστεί
κατά τέτοιο τρόπο, ώστε να ανατραπεί το τραπέζι εργασίας.

Μεταφορά

 Το ηλεκτρικό εργαλείο δεν επιτρέπεται να είναι συναρ-

μολογημένο επάνω στο τραπέζι εργασίας όταν διπλώνε­τε ή ξεδιπλώνετε το τραπέζι.

Για να μεταφέρετε το τραπέζι εργασίας μπορείτε να το διπλώσετε.
Αφαιρέστε το ηλεκτρικό εργαλείο.
Τραβήξετε το μοχλό απομανδάλωσης 1 προς τα επάνω και δι-

πλώστε το τραπέζι εργασίας.

Συντήρηση και Service

Service και παροχή συμβουλών χρήσης

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή
και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα
ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως
στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα­κτικά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών
οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα­κίδα τύπου του προϊόντος.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 27 Thursday, January 12, 2017 11:34 AM

Ελλάδα

Robert Bosch A.E.
Ερχείας 37
19400 Κορωπί – Αθήνα
Τηλ.: 210 5701258
Φαξ: 210 5701283
www.bosch.com
www.bosch-pt.gr

ABZ Service A.E.
Τηλ.: 210 5701380
Φαξ: 210 5701607

Απόσυρση

Το τραπέζι εργασίας, τα εξαρτήματα και οι συσκευασίες πρέπει
να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

 Çalışırken bütün vidaların ve bağlantı elemanlarının

iyice sıkılmış olmasına dikkat edin. Gevşek bağlantılar

düzensizliklere ve hassas olmayan kesme işlerine neden
olabilir.

 Uzun ve ağır iş parçalarının çalışma masının dengesini

bozmamasına dikkat edin. Uzun ve ağır iş parçalarının boş-

ka kalan uçlarının altı beslenmeli veya desteklenmelidir.

 Çalışma masasını katlarken veya açarken parmakları-

nızı mafsal noktalarına yaklaştırmayın. Parmaklarınız

ezilebilir.

 Yürürlükteki ulusal ve uluslar arası standartlara uyun.

Semboller

Aşağıdaki semboller çalışma masanızı kullanırken önemli ola­bilir. Lütfen sembolleri ve anlamlarını iyice zihninize yerleşti­rin. Sembolleri doğru yorumlamanız, çalışma masasını daha
iyi ve daha güvenli kullanmanıza yardımcı olur.

Sembol Anlamı

Türkçe

Güvenlik Talimatı

Genel güvenlik talimatı

Çalışma masası veya monte edilecek elek­trikli el aleti ekinde teslim edilen bütün uya­rıları ve talimatı okuyun. Güvenlik uyarılarına

ve talimat hükümlerine uyulmadığı takdirde
elektrik çarpması, yangın ve/veya ağır yaralan­malara neden olunabilir.

Çalışma masalarına ait güvenlik uyarıları

 Aleti ayarlamadan veya aksesuar parçalarını değiştir-

meden önce fişi prizden çekin ve/veya aküyü elektrikli
el aletinden çıkarın. Elektrikli el aletleri denetim dışı çalış-

tıkları takdirde kazalara neden olabilirler.

 Elektrikli el aletini takmadan önce çalışma masasını ku-

sursuz biçimde monte edin. Çökme/yıkılmayı önlemek

için masanın kusursuz biçimde monte edilmesi önemlidir.

 Kullanmaya başlamadan önce elektrikli el aletini çalış-

ma masasına iyi ve güvenli biçimde tespit edin. Elektrik-

li el aletinin çalışma masası üzerinde kayması aletin kontro­lünün kaybına neden olabilir.

 Çalışma masasını sert, düz ve yatay bir yüzeye yerleşti-

rin. Çalışma masası kayacak veya sallanacak olursa, iş par-

çası düzgün ve güvenli biçimde yönlendirilemez.

 Çalışma masasına aşırı yük yüklemeyin ve onu merdi-

ven veya iskele olarak kullanmayın. Çalışma masasına

aşırı yüklenme veya masanın üzerinde durma, masanın
ağırlık noktasının yukarıya kalkmasına ve devrilmesine ne­den olabilir.

 İş parçasını testere bıçağına iterken zor kullanmayın.

Elektrikli el aleti kullanılırken aşırı bastırma kuvveti uygula­nacak olursa çalışma masası devrilebilir.

Ürün ve işlev tanımı

Usulüne uygun kullanım

Bu çalışma masası aşağıdaki tezgâh testerelerinin takılması
için tasarlanmıştır:

– GTS 10 XC 3 601 L30 4..
Çalışma masası elektrikli el aleti ile birlikte tahta ve pofillerin

kesilmesi için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki ça­lışma masası şeklindeki numaralarla aynıdır.

1 Boşa alma kolu
2 Şasi
3 Çalışma masası ayağı
4 Tespit seti
5 Elektrikli el aleti tespit seti

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap­samında değildir. Aksesuarın tümünü aksesuar programımızda bu­labilirsiniz.

Teknik veriler

Çalışma masası GTA 6000

Ürün kodu
Şasi ölçüleri
Çalışma masası yüksekilği
maks. taşıma kapasitesi

(elektrikli el aleti + iş parçası)
Ağırlığı

EPTA-Procedure 01:2014’e göre

Türkçe | 27

Çalışma masasının maksimum taşıma
kapasitesi (elektrikli el aleti + iş parçası)
100 kg’dır.

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 28 Thursday, January 12, 2017 11:34 AM

28 | Türkçe

Montaj

Teslimat kapsamı

Bunun için kullanım kılavuzunun başındaki
teslimat kapsamı gösterimine dikkat edin.

Nakliye

 Çalışma masası açılır veya kapanırken elektrikli el ale-

tinin çalışma masasına tespit edilmemiş olması gere­kir.

Taşımak üzere çalışma masasını katlayarak kapatabilirsiniz.
Elektrikli el aletini çıkarın.
Boşa alma kollarını 1 yukarı çekin ve çalışma masasını katlayın.

Çalışma masasını monte etm eden önce aşağıda belirtilen par­çaların hepsinin teslim edilip edilmediğini kontrol edin:
–Şasi 2
– Çalışma masası ayağı 3 (4 adet)
– Tespit seti 4/İçeriği:

Yıldız başlı vidalar M8 x 45 (4 adet),
Emniyet somunları M8 (4 adet)

– Tespit seti 5 şunlardan oluşur:

Altıgen vidalar M8 x 75 (4 adet),
Besleme pulları M8/18 mm (8 adet),
Somunlar M8 (4 adet)

Teslimat kapsamı için gerekli olan ek aletler:

– Filips tornavida
– Vida anahtarı (13 mm)

Çalışma masasının montajı
(Bakınız: Şekiller A1 – A2)

Aletle birlikte teslim edilen bütün parçaları ambalajdan dik­katli biçimde çıkarın.

Bütün ambalaj malzemesini kaldırın.
Katlanmış olan şasiyi 2 düz olarak zemine yerleştirin.
Şasiyi 2 boşa alma kollarından 1 yukarı çekin.
Çalışma masasının kilitleme yapabilmesi için boşa alma kolla-

rını 1 yukarı çekerken bırakın.
Çalışma masası ayaklarını 3 şasinin 2 dörtgen borularına mon-

taj delikleri aynı hizaya gelecek biçimde takın.
Çalışma masası ayakları ile şasiyi tespit seti 4 vidaları ve so-

munları ile birbirine vidalayın.

Elektrikli el aletinin tespiti (Bakınız: Şekil B)

Elektrikli el aletini şaside merkezleyin.
Elektrikli el aletini tespit seti 5 ile şasiye 2 tespit edin.

İşletme

Çalışırken dikkat edilecek hususlar

Çalışma masasına aşırı yük bindirmeyin. Çalışma masasının
taşıma kapasitesini her zaman dikkate alın.

Özellikle uzun ve ağır parçaları keserken iş parçasını daima iyi
ve güvenli biçimde tutun. İş parçası kesilince ağırlık noktası
öyle elverişsiz bir konuma gelebilir ki, çalışma masası devrile­bilir.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

Bakım ve servis

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala­rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve
yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın­da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse­suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti­keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.
Aydinevler Mah. Inonu Cad. No:20
Ofis Park A Blok
34854 Kucukyali/Maltepe
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

İdeal Eletronik Bobinaj
Yeni San. Sit. Cami arkası No: 67
Aksaray
Tel.: [phone]
Tel.: [phone]

Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 İskitler
Ankara
Tel.: [phone]
Tel.: [phone]

Faz Makine Bobinaj
Sanayi Sit. 663 Sok. No: 18
Antalya
Tel.: [phone]
Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21
Denizli
Tel.: [phone]

Bulut Elektrik
İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı
Elazığ
Tel.: [phone]

Körfez Elektrik
Sanayi Çarşısı 770 Sok. No: 71
Erzincan
Tel.: [phone]

OBJ_BUCH-1402-002.book Page 29 Thursday, January 12, 2017 11:34 AM

Ege Elektrik
İnönü Bulvaro No: 135 Muğla Makasarası Fethiye
Fethiye
Tel.: [phone]

Değer İş Bobinaj
İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey
Gaziantep
Tel.: [phone]

Çözüm Bobinaj
İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C
Gaziantep
Tel.: [phone]

Onarım Bobinaj
Raifpaşa Cad. No: 67 İskenderun
Hatay
Tel.: [phone]

Günşah Otomotiv
Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü
İstanbul
Tel.: [phone]

Aygem
10021 Sok. No: 11 AOSB Çiğli
İzmir
Tel.: [phone]

Sezmen Bobinaj
Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir
İzmir
Tel.: [phone]

Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kayseri
Tel.: [phone]

Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24
Samsun
Tel.: [phone]

Üstündağ Elektrikli Aletler
Nusretiye Mah. Boyacılar Aralığı No: 9
Tekirdağ
Tel.: [phone]

Tasfiye

Çalışma masası, aksesuar ve ambalaj malzemesi çevre dostu
yeniden kazanım merkezine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa

w przestrzeganiu wskazówek bezpieczeństwa i instrukcji za­leceń mogą doprowadzić do porażenia prądem elektrycznym,
pożaru i/lub poważnych obrażeń.

Wskazówki bezpieczeństwa dla stołów
roboczych

 Przed dokonywaniem ustawień elektronarzędzia lub

wymianą akcesoriów należy wyciągnąć wtyk z gniazda
sieciowego i/lub wyjąć akumulator z elektronarzędzia.

Przypadkowe ruszenie elektronarzędzia stanowi przyczy­nę wielu wypadków.

 Przed montażem elektronarzędzia, należy prawidłowo

zmontować stół roboczy. Właściwe zmontowanie stołu

jest niezbędne, aby zapobiec upadkowi elektronarzędzia.

 Przed rozpoczęciem użytkowania elektronarzędzia,

należy go dobrze zamocować na stole roboczym. Prze-

sunięcie się elektronarzędzia na stole roboczym może spo­wodować utratę kontroli.

 Stół roboczy należy ustawiać na stabilnej, równej

i poziomej powierzchni. Jeżeli stół roboczy daje się prze-

suwać lub chwieje się, uniemożliwione jest równomierne
i pewne prowadzenie elektronarzędzia.

 Nie przeciążać stołu roboczego, nie stosować go jako

drabiny lub rusztowania. Przeciążanie stołu lub stawanie

na nim może spowodować, że jego punkt ciężkości zosta­nie przeniesiony i stół się przewróci.

 Obrabianego materiału nie należy na siłę wbijać na tar-

czę tnącą. Jeżeli podczas pracy z elektronarzędziem zo-

stanie użyty zbyt silny docisk, stół roboczy może się prze­wrócić.

 Przed przystąpieniem do pracy należy skontrolować,

czy wszystkie śruby i wszystkie elementy łączące są
dostatecznie mocno dociągnięte. Luźne połączenia mo-

gą spowodować brak stabilności i prowadzić do niedokład­nych cięć.

 Upewnić się, że długie i ciężkie elementy nie spowodu-

ją przewrócenia się stołu roboczego. Długie i ciężkie ele-

menty należy podeprzeć.

 Podczas składania lub rozkładania stołu należy palce

trzymać z dala od przegubów. Istnieje niebezpieczeń-

stwo zmiażdżenia palców.

 Należy stosować się do aktualnie obowiązujących kra-

jowych i międzynarodowych norm.

Polski | 29

Należy w całości przeczytać wskazówki bez­pieczeństwa oraz instrukcje, które zostały
dostarczone razem ze stołem roboczym lub
elektronarzędziem, przeznaczonym do za­montowania na nim. Niedociągnięcia

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 30 Thursday, January 12, 2017 11:34 AM

30 | Polski

Symbole

Następujące symbole mogą okazać się ważne dla pracy ze sto­łem roboczym. Proszę zapamiętać te symbole i ich znaczenia.
Dzięki właściwej interpretacji symboli można lepiej i bez­pieczniej użytkować stół roboczy.

Symbol Znaczenie

Maksymalna nośność (elektronarzędzie +
element obrabiany) stołu roboczego
wynosi 100 kg.

Opis urządzenia i jego zastosowania

Użycie zgodne z przeznaczeniem

Stół roboczy przeznaczony jest do pracy z niżej wymieniony­mi pilarkami stacjonarnymi firmy Bosch:

– GTS 10 XC 3 601 L30 4..
Stół roboczy wraz z elektronarzędziem przeznaczony jest do

przycinania na długość desek i profili.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku stołu roboczego na stronie graficznej.

1 Dźwignia zwalniająca blokadę
2 Rama podstawowa
3 Noga stołu roboczego
4 Zestaw środków mocujących
5 Zestaw montażowy elektronarzędzia

Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowa­nia nie wchodzi w standardowy zakres dostawy. Kompletny asor­tyment osprzętu można znaleźć w naszym katalogu osprzętu.

Przed przystąpieniem do montażu stołu roboczego należy
skontrolować, czy dostarczone zostały wszystkie wymienione
poniżej elementy:
–Rama podstawowa 2
– Nogi stołu roboczego 3 (4 sztuki)
–Zestaw montażowy 4 składający się z:

śruby z gniazdem krzyżowym M8 x 45 (4 sztuki),
nakrętki zabezpieczające M8 (4 sztuki)

–Zestaw montażowy 5 składający się z:

śruby sześciokątne M8 x 75 (4 sztuki),
podkładki M8/18 mm (8 sztuk),
nakrętki M8 (4 sztuki)

Narzędzia potrzebne do montażu, a nie wchodzące w
zakres dostawy:

–Wkrętak krzyżowy
–Klucz płaski (13mm)

Montaż stołu roboczego (zob. rys. A1 – A2)

Ostrożnie rozpakować dostarczone elementy.
Usunąć wszystkie materiały pakunkowe.
Złożoną ramę podstawową 2 położyć płasko na podłożu.
Pociągnąć ramę 2 do góry, trzymając za dźwignie zwalniające

blokadę 1.
Podczas ciągnięcia w górę, dźwignie 1 należy zwolnić, tak aby

stół roboczy zablokował się w pozycji otwartej.
Nogi stołu roboczego 3 włożyć do rur czworokątnych ramy 2

tak, aby otwory montażowe leżały w jednej linii.
Nogi stołu roboczego skręcić z ramą stosując do tego celu śru-

by i nakrętki załączone w zestawie montażowym 4.

Mocowanie elektronarzędzia (zob. rys. B)

Wypośrodkować elektronarzędzie na ramie podstawowej.
Za pomocą zestawu montażowego 5 zamocować elektrona-

rzędzie na ramie podstawowej 2.

Dane techniczne

Stół roboczy GTA 6000

Numer katalogowy
Wymiary ramy podstawowej
Wysokość stołu roboczego
maks. obciążenie

(elektronarzędzie +
element obrabiany)

Ciężar odpowiednio do
EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montaż

Zakres dostawy

Proszę zwrócić uwagę na rysunki przedsta­wiające wszystkie elementy wchodzące w
zestaw, znajdujące się na początku instrukcji
obsługi.

Praca urządzenia

Wskazówki dotyczące pracy

Nie należy przeciążać stołu roboczego. Należy przy tym zwró­cić uwagę na maksymalną nośność stołu roboczego.

Należy zawsze mocno przytrzymy wać obrabiany przedmiot, a
w szczególności jego dłuższą lub cięższą część. Po przecięciu
przedmiotu obrabianego, jego punkt ciężkości może się prze­nieść w niekorzystny sposób i spowodować upadek stołu ro­boczego.

Transport

 Nie wolno składać lub rozkładać stołu roboczego z za-

montowanym na nim elektronarzędziem.

Przed transportem stół roboczy należy złożyć.
Usunąć elektronarzędzie.
Pociągnąć dźwignie zwalniające blokadę 1 do góry, a następ-

nie złożyć stół roboczy.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 31 Thursday, January 12, 2017 11:34 AM

Konserwacja i serwis

Obsługa klienta oraz doradztwo dotyczące
użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta­nia dotyczące napraw i konserwacji nabytego produktu, a tak­że dotyczące części zamiennych. Rysunki rozłożeniowe oraz
informacje dotyczące części zamiennych można znaleźć rów­nież pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na
wszystkie pytania związane z produkt ami firmy Bosch oraz ich
osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części za­miennych konieczne jest podanie 10-cyfrowego numeru kata­logowego, znajdującego się na tabliczce znamionowej pro­duktu.

Polska

Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Pa ństwo wszystkie szczegóły do­tyczące usług serwisowych online.
Tel.: [phone]
Faks: 22 7154441
E-Mail: [e-mail]
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: [e-mail]
www.bosch.pl

Usuwanie odpadów

Stół roboczy, osprzęt i opakowanie należy oddać do powtór­nego przetworzenia zgodnego z obowiązującymi przepisami
w zakresie ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

 Dříve než namontujete elektronářadí, sestavte správ-

ně pracovní stůl. Bezchybné smontování je důležité, aby

se zamezilo riziku zhroucení.

 Dříve než elektronářadí použijete, upevněte jej spoleh-

livě na pracovní stůl. Sesmeknutí elektronářadí na pra-

covním stole může vést ke ztrátě kontroly.

 Pracovní stůl postavte na pevnou, rovinnou a vodorov-

nou plochu. Pokud se může pracovní stůl sesmeknout ne-

bo viklat, nemůže být obrobek rovnoměrně a spolehlivě ve­dený.

 Pracovní stůl nepřetěžujte a nepoužívejte jej jako žeb-

řík nebo lešení. Přetížení nebo stání na pracovním stole

může vést k tomu, že se těžiště pracovního stolu přesune
nahoru a ten se převrátí.

 Nezatlačujte obrobek násilím proti pilovému kotouči.

Bude-li se při používání elektronářadí působit příliš velkým
tlakem, může se pracovní stůl převrátit.

 Dbejte na to, aby byly při práci veškeré šrouby a spojo-

vací prvky pevně utažené. Uvolněné spoje mohou vést k

nestabilitám a nepřesným procesům řezání.

 Zajistěte, aby dlouhé a těžké obrobky nevyvedly pra-

covní stůl z rovnováhy. Dlouhé a těžké obrobky musejí

být na volném konci podloženy nebo podepřeny.

 Nedávejte při zasouvání nebo roztahování pracovního

stolu své prsty do blízkosti kloubových bodů. Prsty by

mohly být přiskřípnuty.

 Dodržujte platné národní a mezinárodní normy.

Symboly

Následující symboly mohou mít význam pro používání Vašeho
pracovního stolu. Zapamatujte si, prosím, symboly a jejich vý­znam. Správná interpretace symbolů Vám pomůže pracovní
stůl lépe a bezpečněji používat.

Symbol Význam

Česky | 31

Maximální nosnost (elektronářadí +
obrobek) pracovního stolu činí 100 kg.

Česky

Bezpečnostní upozornění

Všeobecná bezpečnostní upozornění

Čtěte všechna k pracovnímu stolu a namon­tovanému elektronářadí přiložená varovná
upozornění a pokyny. Zanedbání při dodržo-

vání bezpečnostních upozornění a pokynů mo­hou zapříčinit zásah elektrickým proudem, po­žár a/nebo těžká zranění.

Bezpečnostní upozornění pro pracovní stoly

 Dříve než provedete nastavení stroje nebo výměnu dílů

příslušenství, vytáhněte zástrčku ze zásuvky a/nebo
odejměte akumulátor z elektronářadí. Neúmyslný start

elektronářadí je příčinou některých úrazů.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Popis výrobku a specifikací

Určující použití

Pracovní stůl je určen pro upnutí následujících stacionárních
pil Bosch:

– GTS 10 XC 3 601 L30 4..
Společně s elektronářadím je pracovní stůl určen ke zkracová-

ní prken a profilů.

Zobrazené komponenty

Číslování zobrazených komponentů se vztahuje na zobrazení
pracovního stolu na grafických stranách.

1 Odjišťovací páčka
2 Základní rám

OBJ_BUCH-1402-002.book Page 32 Thursday, January 12, 2017 11:34 AM

32 | Česky

3 Noha pracovního stolu
4 Upevňovací sada
5 Upevňovací sada elektronářadí

Zobrazené nebo popsané příslušenství nepatří k stan dardnímu ob­sahu dodávky. Kompletní příslušenství naleznete v naš em progra­mu příslušenství.

Technická data

Pracovní stůl GTA 6000

Objednací číslo
Rozměry základního rámu
Výška pracovního stolu
Max. nosnost

(elektronářadí + obrobek)
Hmotnost podle

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montáž

Obsah dodávky

Všimněte si k tomu zobrazení obsahu dodáv­ky na začátku návodu k obsluze.

Upevnění elektronářadí (viz obr. B)

Elektronářadí na základním rámu vycentrujte.
Elektronářadí upevněte pomocí upevňovací sady 5 na základ-

ní rám 2.

Provoz

Pracovní pokyny

Pracovní stůl nepřetěžujte. Vždy dbejte na maximální nosnost
pracovního stolu.

Obrobek držte vždy dobře a pevně, zvláště dlouhé, těžké od­řezky. Po proříznutí obrobku se může těžiště tak nevýhodně
přemístit, že se pracovní stůl převrhne.

Přeprava

 Při sklapování nebo roztahování pracovního stolu ne-

smí být na pracovním stole namontované elektronářa­dí.

Pro přepravu můžete pracovní stůl sklapnout.
Odstraňte elektronářadí.
Vytáhněte odjišťovací páčky 1 směrem nahoru a pracovní stůl

sklapněte.

Údržba a servis

Před montáží pracovního stolu zkontrolujte, zda byly všec hny
dole uvedené díly dodány:
–Základní rám 2
– Nohy pracovního stolu 3 (4 kusy)
– Upevňovací sada 4 sestávající z:

Šrouby s křížovou drážkou M8 x 45 (4 kusy),
Pojistné matice M8 (4 kusy)

– Upevňovací sada 5 sestávající z:

Šrouby se šestihrannou hlavou M8 x 75 (4 kusy),
Podložky M8/18 mm (8 kusů),
Matice M8 (4 kusy)

Navíc k obsahu dodávky potřebné nástroje:

– Křížový šroubovák
–Klíč na šrouby (13mm)

Montáž pracovního stolu (viz obrázky A1 – A2)

Vyjměte všechny dodané díly opatrně z jejich obalu.
Odstraňte veškerý obalový materiál.
Položte složený základní rám 2 naplocho na podlahu.
Vytáhněte základní rám 2 na odjišťovacích páčkách 1 směrem

nahoru.
Během vytahování odjišťovací páčky 1 pusťte, aby mohl pra-

covní stůl zaskočit.
Nastrčte nohy pracovního stolu 3 do čtyřhranné trubky zá-

kladního rámu 2 tak, aby montážní otvory lícovaly.
Sešroubujte nohy pracovního stolu a základní rám pomocí

šroubů a matic upevňovací sady 4.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va­šeho výrobku a též k náhradním dílům. Technické výkresy a in­formace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách
k našim výrobkům a jejich příslušenství.

V případě veškerých otázek a objednávek náhradních dílů
bezpodmínečně uveďte 10místné věcné číslo podle typového
štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.
Bosch Service Center PT
K Vápence 1621/16
692 01 Mikulov
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho
stroje nebo náhradní díly online.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.cz

Zpracování odpadů

Pracovní stůl, příslušenství a obaly mají být dodány k opětov­nému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 33 Thursday, January 12, 2017 11:34 AM

Slovensky | 33

Slovensky

Bezpečnostné pokyny

Všeobecné bezpečnostné pokyny

Prečítajte si všetky priložené výstražné
upozornenia a pokyny priložené k tomuto
pracovnému stolu alebo ručnému elektric­kému náradiu, ktoré budete montovať. Ne-

dostatky pri dodržiavaní bezpečnostných po­kynov a upozornení môžu mať za následok zásah elektrickým
prúdom, požiar a/alebo spôsobiť vážne poranenia osôb.

Bezpečnostné pokyny pre pracovné stoly

 Skôr ako začnete vykonávať na ručnom elektrickom

náradí nastavenia, alebo predtým, ako budete vymie­ňať príslušenstvo, vytiahnite zástrčku sieťovej šnúry
zo zásuvky a/alebo vyberte z ručného elektrického ná­radia akumulátor. Neúmyselné spustenie ručného elek-

trického náradia býva zdrojom viacerých druhov úrazov.

 Predtým ako budete montovať ručné elektrické nára-

die, pracovný stôl korektne zostavte. Bezchybné zmon-

tovanie je dôležité kvôli tomu, aby sa zabránilo nebezpe­čenstvu zrútenia.

 Skôr ako začnete ručné elektrické náradie používať,

spoľahlivo ho upevnite na pracovný stôl. Zošmyknutie

ručného elektrického náradia na pracovnom stole môže za­príčiniť stratu kontroly nad náradím.

 Pracovný stôl postavte na nejakú pevnú, rovnú a vodo-

rovnú plochu. Keby sa mohol pracovná stôl zošmyknúť

alebo kývať, nedal by sa obrobok rovnomerne a spoľahlivo
viesť.

 Pracovný stôl nepreťažujte a nepoužívajte ho ako reb-

rík ani ako lešenie. Preťaženie pracovného stola alebo po-

stavenie sa naň môže spôsobiť to, že sa ťažisko pracovné­ho stola presunie smerom hore a stôl sa prevráti.

 Nezatláčajte obrobok do pílového listu neprimeranou

silou. Keby ste používali pri práci s týmto ručným elektric-

kým náradím príliš veľa sily, mohol by sa pracovný stôl pre­vrhnúť.

 Dávajte pozor na to, aby boli pri práci s náradím všetky

skrutky a spojovacie prvky vždy dobre utiahnuté. Voľné

resp. uvoľnené spoje môžu mať za následok nestabilitu a
viesť k nepresným výsledkom rezania.

 Postarajte sa o to, aby dlhé a ťažké obrobky nespôsobi-

li stratu rovnováhy pracovného stola. Dlhé a ťažké ob-

robky musia byť na voľnom konci podložené alebo podop­reté.

 Pri posúvaní dohromady alebo pri rozťahovaní pracov-

ného stola nedávajte prsty do blízkosti kĺbových bo­dov. Mohlo by vám pomliaždiť prsty.

 Dodržiavajte platné národné a medzinárodné normy.

Symboly

Nasledujúce symboly môžu byť pre používanie Vášho pracov­ného stola dôležité. Zapamätajte si láskavo tieto symboly a ich
významy. Správna interpretácia týchto symbolov Vám bude
pomáhať používať tento pracovný stôl lepšie a bezpečnejšie.

Symbol Význam

Maximálna nosnosť (ručné elektrické
náradie + obrobok) pracovného stola je
100 kg.

Popis produktu a výkonu

Používanie podľa určenia

Tento pracovný stôl je určený na upevňovanie nasledovných
stacionárnych píl Bosch:

– GTS 10 XC 3 601 L30 4..
Spolu s príslušným ručným elektrickým náradím je tento pra-

covný stôl určený na skracovanie dosák a profilového mate­riálu.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobra­zenie pracovného stola na grafickej strane tohto Návodu na
používanie.

1 Uvoľňovacia páčka
2 Základný rám
3 Noha pracovného stola
4 Upevňovacia súprava
5 Upevňovacia súprava „ručné elektrické náradie“

Zobrazené alebo popísané príslušenstvo nepat rí celé do základnej
výbavy produktu. Kompletné príslušenstvo ná jdete v našom prog­rame príslušenstva.

Technické údaje

Pracovný stôl GTA 6000

Vecné číslo
Rozmery základného rámu
Výška pracovného stola
max. nosnosť (ručné elektrické

náradie + obrobok)
Hmotnosť podľa

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montáž

Obsah dodávky (základná výbava)

Preštudujte si k tomu obrázok so základnou
výbavou (rozsah dodávky) na začiatku Návo­du na používanie.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 34 Thursday, January 12, 2017 11:34 AM

34 | Magyar

Pred montážou pracovného stola prekontrolujte, či boli doda­né všetky dole uvedené súčiastky:
–Základný rám 2
– Nohy pracovného stola 3 (4 kusy)
– Upevňovacia súprava 4 skladajúca sa z týchto častí:

skrutky s krížovou hlavou M8 x 45 (4 kusy),
poistné matice M8 (4 kusy)

– Upevňovacia súprava 5 skladajúca sa z týchto častí:

skrutky so šesťhrannou hlavou M8 x 75 (4 kusy),
podložky M8/18 mm (8 kusov),
matice M8 (4 kusy)

Dodatočné náradie potrebné k základnej výbave:

–Krížový skrutkovač
– Kľúč na matice (13 mm)

Montáž pracovného stola (pozri obrázky A1 – A2)

Pozorne a starostlivo vyberte z obalov náradie a všetky doda­né súčiastky.

Odstráňte všetok baliaci materiál.
Položte naplocho na podlahu dohromady zložený základný

rám 2.
Potiahnite základný rám 2 za uvoľňovacie páky 1 smerom hore.
Uvoľňovacie páky 1 počas ťahania hore uvoľnite, aby mohol

pracovný stôl zaskočiť.
Zasuňte nohy pracovného stola 3 do štvorhranných rúr zá-

kladného rámu 2 tak ďaleko dovnútra, aby sa montážne otvo­ry navzájom prekrývali.

Zoskrutkujte nohy pracovného stola so základným rámom po­mocou skrutiek a matíc upevňovacej súpravy 4.

Údržba a servis

Servisné stredisko a poradenstvo pri používaní

Servisné stredisko Vám odpovie na otázky týkajúce sa o pravy
a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo­žené obrázky a informácie k náhradným súčiastkam nájdete aj
na web-stránke:

www.bosch-pt.com

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri
otázkach týkajúcich sa našich produktov a ich príslušenstva.

V prípade akýchkoľvek otázok a objednávok náhradných sú­čiastok uvádzajte bezpodmienečne 10-miestne vecné číslo
uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja
alebo náhradné diely online.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.sk

Likvidácia

Pracovný stôl, príslušenstvo a obal treba dať na recykláciu
šetriacu životné prostredie.

Zmeny vyhradené.

Magyar

Upevnenie ručného elektrického náradia
(pozri obrázok B)

Vycentrujte ručné elektrické náradie na základnom ráme.
Upevnite elektrické náradie pomocou upevňovacej súpravy 5

na základný rám 2.

Biztonsági előírások

Általános biztonsági előírások

Používanie

Pokyny na používanie

Pracovný stôl nepreťažujte. Majte vždy na pamäti maximálnu
nosnosť pracovného stola.

Obrobok vždy dobre držte (upevnite), najmä na dlhších a ťaž­ších koncoch. Po odrezaní obrobka sa môže ťažisko presunúť
do takej nepriaznivej polohy, že sa pracovný stôl prevráti.

Transport

 Pri sklápaní alebo pri rozťahovaní pracovného stola ne-

smie byť ručné elektrické náradie namontované na pra­covnom stole.

Pred transportovaním môžete pracovný stôl sklopiť.
Demontujte ručné elektrické náradie.
Potiahnite uvoľňovaciu páku 1 smerom hore a pracovný stôl

sklopte dohromady.

Biztonsági előírások a munkaasztalok számára

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból,

és/vagy vegye ki az akkumulátort az elektromos kézi­szerszámból, mielőtt az elektromos kéziszerszámon
beállítási munkákat végez, vagy tartozékokat cserél.

Az elektromos kéziszerszámok akaratlan elindítása balese­teket okozhat.

 Szerelje teljesen és helyesen össze a munkaasztalt, mi-

előtt felszerelné rá az elektromos kéziszerszámot. A

munkaasztal helyes összeszerelése igen fontos, hogy elke­rülje az összedőlési veszélyt.

Olvassa el a munkaasztalhoz vagy az arra
felszerelésre kerülő elektromos kéziszer­számhoz mellékelt valamennyi figyelmezte­tő megjegyzést és előírást. A biztonsági elő-

írások és utasítások betartásának
elmulasztása áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 35 Thursday, January 12, 2017 11:34 AM

 Biztonságosan rögzítse az elektromos kéziszerszámot

a fúróállványra, mielőtt használatba venné. Ha az elekt-

romos kéziszerszám elcsúszik a munkaasztalon, ez ahhoz
vezethet, hogy a kezelő elveszíti az uralmát az elektromos
kéziszerszám felett.

 A munkaasztalt egy szilárd, sík és vízszintes felületen

rögzítse. Ha a munkaasztal elcsúszhat, vagy billeghet, a

munkadarabot nem lehet egyenletesen és biztonságosan
vezetni.

 Ne terhelje túl a munkaasztalt és ne használja azt sem

létraként, sem állványként. A munkaasztal túlterhelése,

vagy a munkaasztalra való felállás ahhoz vezethet, hogy a
munkaasztal súlypontja magasabbra kerül és a munkaasz­tal felbillen.

 Ne erőltesse a munkadarabot a fűrészlapba. Ha az elekt-

romos kéziszerszám használata közben a kezelő túl erős
nyomást alkalmaz, a munkaasztal felbillenhet.

 Ügyeljen arra, hogy a munka során minden csavar és

minden összekötő elem szorosan meg legyen húzva.

Laza összeköttetések instabilitásokhoz és pontatlan fűré­szelési folyamatokhoz vezethetnek.

 Gondoskodjon arról, hogy a hosszú vagy nehéz munka-

darabok ne tudják kibillenteni a munkaasztalt az
egyensúlyi helyzetéből. A hosszú és nehéz munkadara-

bok szabad végét alá kell támasztani.

 Ne tegye az ujjait a munkaasztal összetolásakor vagy

széthúzásakor a csuklók közelébe. Ellenkező esetben

becsípheti az ujjait.

 Tartsa be az összes érvényes nemzeti és nemzetközi

norma előírásait.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá­sa a munkaasztalnak az ábra-oldalakon található képére vo­natkozik.

1 Reteszelés feloldó kar
2 Alapkeret
3 Munkaasztal láb
4 Rögzítőkészlet
5 Elektromos kéziszerszám rögzítőkészlet

A képeken látható vagy a szövegben leírt ta rtozékok nem tartoz­nak a standard szállítmányhoz. Tartozékprogramunkban valamen­nyi tartozék megtalálható.

Műszaki adatok

Munkaasztal GTA 6000

Cikkszám
Az alapkeret méretei
Munkaasztal magassága
max. teherbírás (elektromos

kéziszerszám + megmunkálásra
kerülő munkadarab)

Súly az „EPTA-Procedure 01:2014”
(01:2014 EPTA-eljárás) szerint

Összeszerelés

Szállítmány tartalma

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az
Ön munkaasztalának használata során. Jegyezze meg ezeket
a szimbólumokat és jelentésüket. A szimbólumok helyes in­terpretálása segítségére lehet a munkaasztal jobb és bizto n­ságosabb használatában.

Jel Magyarázat

A munkaasztal maximális teherbírása
(elektromos kéziszerszám +
megmunkálásra kerülő munkadarab)
100 kg.

A termék és alkalmazási
lehetőségeinek leírása

Rendeltetésszerű használat

A munkaasztal a következő, Bosch gyártmányú, rögzített hely­zetben üzemeltethető fűrészek felfogására szolgál:

– GTS 10 XC 3 601 L30 4..
A munkaasztal az elektromos kéziszerszámmal együtt lapok

és profilok hosszának lerövidítésére szolgál.

A munkaasztal összeszerelése előtt ellenőrizze, hogy az asz­tallal együtt az alábbiakban felsorolt valamennyi alkatrész is
kiszállításra került-e:
–Alapkeret 2
– Munkaasztal lábak 3 (4 darab)
– Rögzítőkészlet 4, a következőkből áll:

M8 x 45 csillagfejű csavar (4 darab),
M8 rögzítőanya (4 darab)

– Rögzítőkészlet 5, a következőkből áll:

M8 x 75 hatlapfejű csavar (4 darab),
M8/18 alátét (8 darab)
M8 anya (4 darab)

A szállítmány tartalmán felül szükséges szerszámok:

– Kereszthornyos csavarhúzó
–Csavarkulcs (13mm)

Magyar | 35

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Ezzel kapcsolatban lásd a Kezelési Utasítás
elején a szállítmány tartalmának leírását.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 36 Thursday, January 12, 2017 11:34 AM

36 | Magyar

A munkaasztal összeszerelése

Karbantartás és szerviz

(lásd az „A1” – „A2” ábrát)

Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt
a csomagból.

Távolítsa el valamennyi csomagolóanyagot.
Tegye le fekvő helyzetben a padlóra az összehajtott 2 alapke-

retet.
Húzza fel a 2 alapkeretet az 1 reteszelés feloldó karoknál

fogva.
A felhúzás közben engedje el az 1 reteszelésfeloldó karokat,

hogy a munkaasztal bepattanjon a megfelelő helyzetbe.
Dugja bele annyira a munkaasztal 3 lábait a 2 alapkeret négy-

szögletű csöveibe, hogy a szerelőfuratok egybeessenek.
Csavarozza hozzá a 4 rögzítőkészlet csavarjaival és anyáival a

munkaasztal lábait az alapkerethez.

Az elektromos kéziszerszám rögzítése
(lásd a „B” ábrát)

Helyezze az elektromos szerszámot az alapkeret közepére.
Rögzítse az 5 rögzítőkészlettel az elektromos kéziszerszámot

a 2 alapkeretre.

Üzemeltetés

Munkavégzési tanácsok

Ne terhelje túl a munkaasztalt. Mindig vegye figyelembe a
munkaasztal maximális teherbírását.

Mindig tartsa jól fogva a munkadarabot, főleg a hosszabb, ne­hezebb részt. A munkadarab átvágása után a súlypont annyira
hátrányos módon is eltolódhat, hogy a munkaasztal felbillen­het.

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ a d a termékének javításával és kar­bantartásával, valamint a pótalkatrészekkel kapcsolatos kér­déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb­rák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termé­keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,
okvetlenül adja meg a termé k típustábláján található 10-jegyű
cikkszámot.

Magyarország

Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon onlin e megrendelheti készüléké­nek javítását.
Tel.: [phone]
Fax: [phone]

Hulladékkezelés

A munkaasztalt, a tartozékokat és a csomagolást a környezet­védelmi szempontoknak megfelelően kell újrafelhasználásra
előkészíteni.

A változtatások joga fenntartva.

Szállítás

 A munkaasztal összehajtásakor vagy szétnyitásakor az

elektromos kéziszerszámnak nem szabad felszerelve
lennie a munkaasztalra.

A munkaasztalt a szállításhoz össze lehet hajtani.
Távolítsa el az elektromos kéziszerszámot.
Húzza fel az 1 reteszelésfeloldó karokat, és hajtsa össze a

munkaasztalt.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 37 Thursday, January 12, 2017 11:34 AM

 При складывании и раскладывании верстака бере-

Русский

Дата изготовления указана на последней странице облож­ки Руководства.
Контактная информация относительно импортера содер­жится на упаковке.

Указания по безопасности

Общие указания по безопасности

Прочитайте в документации, приложен­ной к верстаку и монтируемому на него
электроинструменту, все инструкции и
предупредительные указания. Игнориро-

вание указаний по технике безопасности и
инструкций может привести к электриче­скому удару, пожару и/или тяжелым трав­мам.

Указания по технике безопасности для вер
стаков

 Перед настройкой инструмента или замены его ком-

плектующих деталей обязательно следует выдер­нуть вилку питающего кабеля из сетевой розетки
и/или вынуть аккумулятор из электроинструмента.

Случайный запуск электроинструмента является при­чиной многих несчастных случаев.

 Правильно установите верстак, прежде чем монти-

ровать электроинструмент на нем. Безупречная уста-

новка очень важна для предотвращения опасности его
падения.

 Надежно закрепите электроинструмент на верста-

ке, прежде чем начинать работать с ним. Скольже-

ние электроинструмента на верстаке может привести к
потере контроля над ним.

 Устанавливайте верстак на прочной, ровной и гори-

зонтальной поверхности. При скольжении или шата-

нии верстака невозможно равномерно и уверенно ве­сти заготовку.

 Не перегружайте верстак и не используйте его в ка-

честве лестницы или подмостков. Перегрузка или

стояние на верстаке могут привести к тому, что его
центр тяжести переместится вверх и верстак опроки­нется.

 Не загоняйте заготовку с силой на пильный диск.

Если при использовании электроинструмента Вы с
большой силой нажимаете на него, верстак может
опрокинуться.

 Следите за тем, чтобы во время работы все без

исключения болты и соединительные элементы бы­ли крепко затянуты. Ослабленные соединения могут

привести к неустойчивости и неточной распиловке.

 Убедитесь в том, что длинные и тяжелые заготовки

не приведут к нарушению равновесия верстака. Под

свободные концы длинных и тяжелых заготовок следу­ет что-нибудь подкладывать или их надо подпирать.

гите пальцы от контакта с шарнирами. Пальцы могут
оказаться зажаты.

 Соблюдайте действующие национальные и между-

народные предписания.

Хранение

– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных

температур и воздействия солнечных лучей

– при хранении необходимо избегать резкого перепада

температур

– подробные требования к условиям хранения смотрите

в ГОСТ 15150 (Условие 1)

Транспортировка

– категорически не допускается падение и любые

механические воздействия на упаковку при транспор­тировке

– при разгрузке/погрузке не допускается использование

лю бо го в ид а т ех ни ки , ра бо та ющ е й п о п ри нц ип у за жи ма
упаковки

– подробные требования к условиям транспортировки

смотрите в ГОСТ 15150 (Условие 5)

Символы

Следующие символы могут быть важны при эксплуатации
Вашего верстака. Пожалуйста, запомните символы и их
значение. Правильная интерпретация символов поможет
вам лучше и надежней использовать верстак.

Символ Значение

Описание продукта и услуг

Применение по назначению

Верстак предназначен для закрепления на нем следую­щих стационарных пил Bosch:

– GTS 10 XC 3 601 L30 4..
Вместе с электроинструментом верстак предназначен для

обрезки досок и профилей.

Изображенные составные части

Нумерация изображенных деталей выполнена по рисун­кам на страницах с изображением верстака.

1 Рычаг разблокировки
2 Опорная рама
3 Ножка верстака
4 Набор крепежных деталей
5 Набор для крепления электроинструмента

Изображенные или описанные принадлеж ности не входят в
стандартный объем поставки. Полный ассортимент принад­лежностей Вы найдете в нашей программе принадлежностей.

Русский | 37

Максимальная нагрузочная способность
верстака (электроинструмент +
заготовка) составляет 100 кг.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 38 Thursday, January 12, 2017 11:34 AM

38 | Русский

Технические данные

Верстак GTA 6000

Товарный №
Размеры опорной рамы
Высота верстака
Макс. нагрузочная способность

(электроинструмент + заготовка) кг 100
Вес согласно

EPTA-Procedure 01:2014

0 601 B24 100
мм 670 x 750
мм 602

кг 12,5

Сборка

Комплект поставки

См. информацию о комплекте поставки в
начале настоящего руководства по эк­сплуатации.

Работа с инструментом

Указания по применению

Не перегружайте верстак. Всегда учитывайте максималь­ную нагрузочную способность верстака.

Всегда хорошо закрепляйте заготовку, особенно более тя­желую длинную ее часть. После отрезания заготовки
центр тяжести может сместиться настолько неудачно, что
верстак может опрокинуться.

Транспортировка

 При складывании и раскладывании верстака элек-

троинструмент не должен быть монтирован на вер­стаке.

Перед транспортировкой Вы можете сложить верстак.
Снимите электроинструмент.
Потяните рычаги разблокировки 1 вверх и сложите вер-

стак.

Перед монтажом верстака проверьте, все ли детали, при­веденные в списке, имеются в наличии:
– Опорная рама 2
– Ножки верстака 3 (4 шт.)
–Набор крепежных деталей 4, состоящий из:

винтов с крестовым шлицем M8 x 45 (4 шт.),
стопорных гаек M8 (4 шт.)

–Набор крепежных деталей 5, состоящий из:

винтов с шестигранной головкой M8 x 75 (4 шт.),
подкладных шайб M8/18 мм (8 шт.),
гаек M8 (4 шт.)

Инструменты, необходимые дополнительно к
комплекту поставки:

– Крестообразная отвертка
–Гаечный ключ (13мм)

Сборка верстака (см. рис. А1 – A2)

Осторожно распакуйте все поставленные части.
Удалите весь упаковочный материал.
Положите сложенную опорную раму 2 плашмя на пол.
Потяните опорную раму 2 за рычаги разблокировки 1

вверх.
Поднимая опорную раму вверх, отпустите рычаги разбло-

кировки 1, чтобы верстак смог зайти в зацепление.
Вставьте ножки верстака 3 в квадратные трубы опорной

рамы 2 таким образом, чтобы монтажные отверстия сов­пали друг с другом.

Соедините ножки верстка и опорную раму с помощью
винтов и гаек из набора крепежных деталей 4.

Крепление электроинструмента (см. рис. В)

Выровняйте электроинструмент по центру на опорной
раме.

Закрепите электроинструмент с помощью набора крепеж­ных деталей 5 на опорной раме 2.

Техобслуживание и сервис

Сервис и консультирование на предмет
использования продукции

Сервисная мастерская ответит на все Ваши вопросы по
ремонту и обслуживанию Вашего продукта и по запча­стям. Монтажные чертежи и информацию по запчастям
Вы найдете также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий кон­сультации на предмет использования продукции, с удо­вольствием ответит на все Ваши вопросы относительного
нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обяза­тельно указывайте 10-значный товарный номер по завод­ской табличке изделия.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электро­инструмента, с соблюдением требований и норм изгото­вителя производятся на территории всех стран только в
фирменных или авторизованных сервисных центрах
«Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про­дукции опасно в эксплуатации, может привести к ущербу
для Вашего здоровья. Изготовление и распространение
контрафактной продукции преследуется по Закону в ад­министративном и уголовном порядке.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 39 Thursday, January 12, 2017 11:34 AM

Россия

Уполномоченная изготовителем организация:
ООО «Роберт Бош»
Вашутинское шоссе, вл. 24
141400, г.Химки, Московская обл.
Россия
Тел.: [phone] (звонок по России бесплатный)
E-Mail: [e-mail]

Полную и актуальную информацию о расположении сер­висных центров и приёмных пунктов Вы можете получить:

– на официальном сайте www.bosch-pt.ru
– либо по телефону справочно – сервисной службы

Bosch 8 800 100 8007 (звонок по России бесплатный)

Беларусь

ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: [phone]
Тел.: [phone]
Факс: [phone]
E-Mail: [e-mail]
Официальный сайт: www.bosch-pt.by

Казахстан

Центр консультирования и приема претензий
ТОО «Роберт Бош» (Robert Bosch)
г. Алматы,
Республика Казахстан
050012
ул. Муратбаева, д.180
БЦ «Гермес», 7й этаж
Тел.: [phone]
Факс: [phone]
E-Mail: [e-mail]
Полную и актуальную информацию о расположении сер­висных центров и приемных пунктов Вы можете получить
на официальном сайте:
www.bosch-professional.kz

Утилизация

Верстак, принадлежности и упаковку нужно сдавать на
экологически чистую утилизацию.

Возможны изменения.

Українська

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки

Вказівки з техніки безпеки для верстаків

 Перш, ніж настроювати прилад або міняти

приладдя, витягуйте штепсель з розетки та/або
виймайте акумуляторну батарею. Ненавмисне

вмикання електроприладів часто призводить до
нещасних випадків.

 Перш, ніж монтувати електроприлад, правильно

зберіть верстак. Бездоганний монтаж важливий, щоб

запобігти ризику обвалення верстака.

 Перш ніж працювати з електроприладом, надійно

закріпіть його на верстаку. Зсунення електроприладу

на верстаку може призвести до втрати контролю над
приладом.

 Встановіть верстак на тверду, рівну горизонтальну

поверхню. Якщо верстак совається або хитається,

неможливо рівномірно та впевнено вести заготовку.

 Не перевантажуйте верстак і не використовуйте

його в якості драбини або риштовання. Якщо верстак

буде перевантажений або Ви вилізете на нього, це
може призвести до зміщення його центру ваги угору і
перевертання.

 Не насаджуйте заготовку з силою на пиляльний

диск. Якщо при використанні електроінструменту Ви з

великою силою натискуєте на нього, верстак може
перекинутися.

 Слідкуйте за тим, щоб під час роботи усі гвинти і

сполучні елементи були міцно затягнуті. Слабке

з’єднання може призводити до нестабільності і
неточного розпилювання.

 Слідкуйте за тим, щоб довгі і важкі заготовки не

призводили до дисбалансу верстака. При обробці

довгих і важких деталей під їх вільний кінець треба що­небудь підкласти або підперти його.

 При складанні або розкладанні верстака оберігайте

пальці від контакту з шарнірами. Пальці можуть

затиснутись в шарнірах.

 Дотримуйтеся чинних національних і міжнародних

норм.

Українська | 39

Прочитайте всі попередження і вказівки,
що додаються до верстака і до
електроприладу, що буде монтуватися на
ньому. Невиконання правил з техніки

безпеки та вказівок може призводити до
удару електричним струмом, пожежі та/або
важких серйозних травм.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 40 Thursday, January 12, 2017 11:34 AM

40 | Українська

Символи

Нижчеподані символи можуть знадобиться Вам при
користуванні Вашим верстаком. Будь ласка, запам’ятайте
ці символи та їх значення. Правильне розуміння символів
допоможе Вам правильно та небезпечно користуватися
верстаком.

Символ Значення

Максимальна несуча здатність
(електроприлад + заготовка) верстака
становить 100 кг.

Опис продукту і послуг

Призначення

Верстак призначений для монтажу на ньому таких
стаціонарних пилок виробництва Bosch:

– GTS 10 XC 3 601 L30 4..
В комплекті з електроприладом верстак призначений для

розкрою дощок і профілів.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення верстака на сторінках з малюнками.

1 Важіль розблокування
2 Опорна рама
3 Ніжка верстака
4 Монтажний комплект
5 Монтажний комплект електроприладу

Зображене або описане приладдя не входить в стандартний
обсяг поставки. Повний асортимент приладдя Ви знайдете в
нашій програмі приладдя.

Технічні дані

Верстак GTA 6000

Товарний номер
Розміри опорної рами
Висота верстака
Макс. несуча здатність

(електроприлад + заготовка)
Вага відповідно до

EPTA-Procedure 01:2014

0 601 B24 100
мм 670 x 750
мм 602

кг 100

кг 12,5

Монтаж

Обсяг поставки

Див. обсяг поставки, що зазначений на
початку інструкції з експлуатації.

Перед монтажем верстака перевірте наявність всіх
нижчезазначених деталей:
– Опорна рама 2
– Ніжки верстака 3 (4 шт.)
– Монтажний комплект 4, що складається із:

гвинтів з хрестоподібним шліцом M8 x 45 (4 шт.),
стопорних гайок M8 (4 шт.)

– Монтажний комплект 5, що складається із:

гвинтів із шестигранною головкою M8 x 75 (4 шт.),
підкладних шайб M8/18 мм (8 шт.),
гайок M8 (4 шт.)

Інструменти, потрібні додатково до обсягу поставки:

– хрестоподібна викрутка
– Гайковий ключ (13 мм)

Монтаж верстака (див. мал. A1 – A2)

Обережно вийміть всі деталі з упаковки.
Зніміть всю упаковку.
Покладіть складену опорну раму 2 плазом на підлогу.
Потягніть опорну раму 2 за важелі розблокування 1 вгору.
Тягнучи опорну раму вгору, відпустіть важелі

розблокування 1, щоб верстак увійшов у зачеплення.
Вставте ніжки верстака 3 в квадратні труби опорної рами 2

таким чином, щоб монтажні отвори співпали один з одним.
З’єднайте ніжки верстака та опорну раму за допомогою

гвинтів та гайок із монтажного комплекту 4.

Кріплення електроінструменту (див. мал. B)

Вирівняйте електроінструмент по центру на опорній рамі.
Закріпіть електроінструмент за допомогою монтажного

комплекту 5 на опорній рамі 2.

Експлуатація

Вказівки щодо роботи

Не перевантажуйте верстак. Завжди звертайте увагу на
макс. несучу здатність верстака.

Завжди міцно притримуйте заготовку, особливо її більш
важкий довгий кінець. Після перепилювання заготовки
центр ваги може зміститися настільки несприятливо, що
верстак може перевернутися.

Транспортування

 При зсуванні або розсуванні верстака

електроінструмент не повинен бути монтованим на
верстаку.

Перед транспортуванням Ви можете скласти верстак.
Зніміть електроінструмент.
Потягніть важелі розблокування 1 угору і складіть

верстак.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 41 Thursday, January 12, 2017 11:34 AM

Технічне обслуговування і сервіс

Сервіс та надання консультацій щодо
використання продукції

Сервісна майстерня відповість на запитання стосовно
ремонту і технічного обслуговування Вашого виробу.
Малюнки в деталях і інформацію щодо запчастин можна
знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій
щодо використання продукції із задоволенням відповість
на Ваші запитання стосовно нашої продукції та приладдя
до неї.

При всіх додаткових запитаннях та замовленні запчастин,
будь ласка, зазначайте 10-значний номер для
замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту
здійснюються відповідно до вимог і норм виготовлювача
на території всіх країн лише у фірмових або
авторизованих сервісних центрах фірми «Роберт Бош».
ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції
небезпечне в експлуатації і може мати негативні наслідки
для здоров’я. Виготовлення і розповсюдження
контрафактної продукції переслідується за Законом в
адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»
Cервісний центр електроінструментів
вул. Крайня, 1, 02660, Київ-60
Україна
Тел.: [phone] (багатоканальний)
E-Mail: [e-mail]
Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень
зазначена в Національному гарантійному талоні.

Утилізація

Верстак, приладдя і упаковку треба здавати на екологічно
чисту повторну переробку.

Можливі зміни.

Instrucţiuni privind siguranţa şi protecţia muncii
pentru mese de lucru

 Scoateţi ştecherul afară din priză şi/sau extrageţi acu-

mulatorul din scula electrică înainte de a efectua regla­je sau de a schimba accesorii. Pornirea accidentală a scu-

lelor electrice reprezintă cauză de accidente.

 Asamblaţi corect masa de lucru înainte de a monta scu-

la electrică pe aceasta. Asamblarea corectă este impor-

tantă pentru a preveni riscul de prăbuşire.

 Înainte de folosire, fixaţi în condiţii de siguranţă scula

electrică pe masa de lucru. Alunecarea sculei electrice pe

masa de lucru poate duce la pierderea controlului.

 Aşezaţi masa de lucru pe o suprafaţă tare, plană şi ori-

zontală. În cazul în care există riscul ca masa de lucru să

alunece sau să se clatine, piesa de pelucrat nu va mai putea
fi condusă uniform şi sigur.

 Nu suprasolicitaţi masa de lucru şi nu o folosiţi drept

scară sau schelă. Suprasolicitarea sau urcatul şi staţiona-

rea pe masa de lucru poate duce la deplasarea în sus a cen­trului de greutate şi răsturnarea acesteia.

 Nu împingeţi forţat piesa de lucru în pânza de ferăs-

trău. Dacă în timpul utilizării sculei electrice se exercită o

apăsare prea mare, masa de lucru se poate răsturna.

 Aveţi grijă ca în timpul lucrului toate şurubuile şi ele-

mentele de îmbinare să fie bine strânse. Îmbinările slă-

bite pot duce la instabilitate şi tăieri imprecise.

 Asiguraţi-vă că piesele de prelucrat lungi şi grele nu

dezechilibrează masa de lucru. Piesele de prelucrat lungi

şi grele trebuie proptite sau sprijinite la capătul liber.

 Nu vă ţineţi degetele în apropierea articulaţiilor flexibi-

le ale mesei de lucru în timpul strângerii sau întinderii
acesteia. V-aţi putea strivi degetele.

 Respectaţi standardele naţionale şi internaţionale în

vigoare.

Simboluri

Următoarele simboluri ar putea fi importante pentru folosirea
mesei dumneavoastră de lucru. Vă rugăm reţineţi simbolurile
şi semnificaţia acestora. Interpretarea corectă a simbolurilor
vă va ajuta să utilizaţi mai bine şi mai sigur masa de lucru.

Simbol Semnificaţie

Română

Instrucţiuni privind siguranţa şi
protecţia muncii

Română | 41

Capacitate portantă maximă (sculă
electrică + piesa de lucru) a mesei de lucru
este de 100 kg.

Instrucţiuni de ordin general privind siguranţa şi
protecţia muncii

Citiţi toate avertismentele şi sau instrucţiu­nile care însoţesc masa de lucru sau scula
electrică ce urmează a fi montată pe aceas­ta. Nerespectarea instrucţiunilor şi indicaţiilor

privind siguranţa şi protecţia muncii poate ca­uza electrocutare, incendii şi/sau răniri grave.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Descrierea produsului şi a
performanţelor

Utilizare conform destinaţiei

Masa de lucru este destinată fixării următoarelor scule electri­ce de la Bosch:

– GTS 10 XC 3 601 L30 4..

OBJ_BUCH-1402-002.book Page 42 Thursday, January 12, 2017 11:34 AM

42 | Română

Împreună cu scula electrică, masa de lucru este destinată de­bitării de scânduri şi profile.

Elemente componente

Numerotarea componentelor ilustrate se referă la schiţa me­sei de lucru de la paginile grafice.

1 Pârghie de deblocare
2 Cadru de bază
3 Picior masă de lucru
4 Set de fixare
5 Set de fixare sculă electrică

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livra­re standard. Puteţi găsi accesoriile complete în p rogramul nostru
de accesorii.

Date tehnice

Masă de lucru GTA 6000

Număr de identificare
Dimensiuni cadru de bază
Înălţime masă de lucru
Capacitate portantă max.

(sculă electrică + piesă de lucru)
Greutate conform

EPTA-Procedure 01:2014

0 601 B24 100

mm 670 x 750
mm 602

kg 100

kg 12,5

Montare

Set de livrare

Consultaţi în acest sens schiţa ilustrativă a
setului de livrare de la începutul prezentelor
instrucţiuni de folosire.

Înainte de montarea mesei de lucru verificaţi dacă toate piese­le enumerate sunt cuprinse în setul de livrare:
– cadru de bază 2
–picioare masă de lucru 3 (4 bucăţi)
–set de fixare 4 constând din:

şuruburi cu cap crestat în cruce M8 x 45 (4 bucăţi),
piuliţe de blocare M8 (4 bucăţi)

–set de fixare 5 constând din:

şuruburi cu cap hexagonal M8 x 75 (4 bucăţi),
şaibe suport M8/18 mm (8 bucăţi),
piuliţe M8 (4 bucăţi)

Unelte necesare în mod suplimentar faţă de cele cuprinse
în setul de livrare:

– Şurubelniţă cu capul în cruce
–Cheie fixă (13mm)

Montarea mesei de lucru (vezifigurileA1–A2)

Scoateţi cu grijă din ambalaj piesele din setul de livrare.
Îndepărtaţi tot materialul de ambalaj.
Aşezaţi plan pe podea cadrul de bază pliat 2.
Ridicaţi cadrul de bază 2 trăfând în sus pârghiile de deblocare

1.

În timpul ridicării eliberaţi pârghiile de deblocare 1 pentru ca
masa de lucru să se fixeze.

Introduceţi picioarele mesei de lucru 3 în tuburile cu secţiune
pătrată ale cadrului de bază 2, astfel încât găurile de montaj să
se suprapună.

Înşurubaţi picioarele mesei de lucru şi cad rul de bază cu şuru­burile şi piuliţele din setul de fixare 4.

Fixarea sculei electrice (vezi figura B)

Centraţi scula electrică pe cadrul de bază.
Fixaţi scula electrică cu setul de fixare 5 pe cadrul de bază 2.

Funcţionare

Instrucţiuni de lucru

Nu supraîncărcaţi masa de lucru. Respectaţi întotdeauna ca­pacitatea portantă maximă a mesei de lucru.

După tăierea piesei de lucru centrul de greutate se poate de­plasa într-o poziţie atât de nefavorabilă încât masa de lucru să
se răstoarne.

Transport

 La plierea sau deplierea mesei de lucru nu este permis

ca scula electrică să fie montată pe aceasta.

În vederea transportului puteţi plia masa de lucru.
Îndepărtaţi scula electrică.
Trageţi în sus pârghiile de deblocare 1 şi pliaţi masa de lucru.

Întreţinere şi service

Asistenţă clienţi şi consultanţă privind utilizarea

Serviciul de asistenţă clienţi vă răspunde la întrebări privind
repararea şi întreţinerea produsului dumneavoastră cât şi pie­sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri­vind piesele de schimb şi la:

www.bosch-pt.com

Echipa de consultanţă Bosch vă răspunde cu plăcere la între­bări privind produsele noastre şi accesoriile acestora.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm
să indicaţi neapărat numărul de identificare compus din
10 cifre, conform plăcuţei indicatoare a tipului produsului.

România

Robert Bosch SRL
Centru de service Bosch
Str. Horia Măcelariu Nr. 30 –34
013937 Bucureşti
Tel. service scule electrice: [phone]
Fax: [phone]
E-Mail: [e-mail]
Tel. consultanţă clienţi: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch-romania.ro

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 43 Thursday, January 12, 2017 11:34 AM

Eliminare

Masa de lucru, accesoriile şi ambalajele trebuie direcţionate
către o staţie de reciclare ecologică.

Sub rezerva modificărilor.

 При сгъване или разгъване на стенда не поставяйте

пръстите си в близост до шарнирните съединения.

Възможно е да прещипете пръстите си.

 Спазвайте валидните национални и международни

нормативни документи.

Символи

Български

Указания за безопасна работа

Общи указания за безопасна работа

Прочетете всички предупреждения и ука­зания както към стенда, така и към елек­троинструмента, който ще монтирате на
стенда. Пропуски при спазването на указа-

нията за безопасна работа и за работа с
електроинструмента могат да предизвикат
токов удар, пожар и/или тежки травми.

Указания за безопасна работа със стендове

 Преди да започнете да настройвате електроинстру-

мента или да заменяте работния инструмент, из­ключвайте щепсела от контакта, респ. изваждайте
акумулаторната батерия от електроинструмента.

Честа причина за трудови злополуки е включването на
електоринструмента по невнимание.

 Преди да монтирате електроинструмента, сглобете

стенда напълно и правилно. Безукорното сглобяване

е важно, за да предотвратите опасността от разглобява­не по време на работа.

 Преди да започнете работа с електроинструмента,

се уверявайте, че е закрепен към стенда здраво.

Приплъзването на електроинструмента в стенда може
да предизвика загуба на контрол над него.

 Поставете стенда на здрава, равна и хоризонтална

повърхност. Ако стендът се плъзга или се люлее, детай-

лът не може да бъде воден равномерно и сигурно.

 Не претоварвайте стенда; не го използвайте за стъл-

ба или като скеле. Претоварването или стъпването

върху стенда може да предизвика изместване на центъ­ра на тежестта му нагоре и настрани и обръщането му.

 Не врязвайте детайла рязко в циркулярния диск.

Ако, докато ползвате електроинструмента, прилагате
твърде голяма сила, стендът може да се преобърне.

 Когато работите със стенда, внимавайте всички вин-

тове и съединителни елементи да са затегнати здра­во. Разхлабени съединения могат да предизвикат нес-

табилност и неравномерно рязане.

 Уверявайте се предварително, че дълги и тежки де-

тайли няма да изместят центъра на тежестта на стен­да и да го преобърнат. Свободните краища на дълги и

тежки детайли трябва да бъдат подпирани по подходящ
начин.

Символите по-долу могат да бъдат важни за правилната
работа с Вашия стенд. Моля, запомнете символите и зна­чението им. Правилното интерпретиране на символите ще
Ви помогне да използвате стен да по-ефективно и по-безо­пасно.

Символ Значение

Описание на продукта и
възможностите му

Предназначение на уреда

Стендът е предназначен за следните стационарни цирку-
лярни машини на Бош:

– GTS 10 XC 3 601 L30 4..
Заедно с електроинструмент стендът е предназначен за

напречно рязане на дъски и профили.

Изобразени елементи

Номерирането на изобразените елементи се отнася до фи­гурите на стенда на графичните страници.

1 Деблокиращ лост
2 Основна рамка
3 Крак
4 Комплект за закрепване на електроинструмента
5 Комплект крепежни елементи за електроинструмента

Изобразените на фигурите и описаните допълнителни приспо­собления не са включени в стандартната окомплектовка на
уреда. Изчерпателен списък на допълнител ните приспособле­ния можете да намерите съответно в каталога ни за допълни­телни приспособления.

Технически данни

Стенд GTA 6000

Каталожен номер
Размери на основната рамка
Височина на стенда
макс. товароносимост

(електроинструмент + обработван
детайл)

Маса съгласно
EPTA-Procedure 01:2014

Български | 43

Максималната товароносимост
(електроинструмент + детайл) на стенда
е 100 kg.

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 44 Thursday, January 12, 2017 11:34 AM

44 | Srpski

Монтиране

Окомплектовка

Моля, вижте изображението на окомплек­товката в началото на ръководството за
експлоатация.

Транспортиране

 При сгъване или разгъване на стенда електроин-

струментът не трябва да е монтиран на него.

При пренасяне можете да сгънете стенда.
Демонтирайте електроинструмента.
Издърпайте деблокиращия лост 1 нагоре и сгънете стенда.

Преди да започнете сглобяването на стенда проверете да­ли всички изброени по-долу елементи са налични:
– Основна рамка 2
–Крака на стенда 3 (4 броя)
– Комплект крепежни елементи 4, състоящ се от:

Винтове с глави с кръстат шлиц M8 x 45 (4 броя),
Осигурителни гайки M8 (4 броя)

– Комплект крепежни елементи 5, състоящ се от:

Винтове с шестостенни глави M8 x 75 (4 броя),
Подложни шайби M8/18 mm (8 броя),
Гайки M8 (4 броя)

Допълнителни инструменти, необходими за монт
ирането:

–кръстата отвертка
–Гаечен ключ (13 mm)

Монтиране на стенда (вижте фигури A1 – A2)

Извадете внимателно всички включени в окомплектовка­та детайли.

Отстранете всички опаковъчни материали.
Поставете сгънатата основна рамка 2 легнала на пода.
Издърпайте основната рамка 2 нагоре, като я държите за

деблокиращите лостове 1.
Отпуснете деблокиращите лостове 1, за да заеме стендът

работната си позиция с прещракване.
Вкарайте краката на стенда 3 в четиристенната тръба на

основната рамка 2, така че монтажните отвори да се по­дравнят.

Затегнете краката на стенда към основната рамка с винто­вете и гайките от комплекта крепежни елементи 4.

Монтиране на електроинструмента
(вижте фиг. В)

Центрирайте електроинструмента върху основната рамка.
Монтирайте електроинструмента с помощта на комплекта

крепежни елементи 5 към основната рамка 2.

Работа с уреда

Указания за работа

Не претоварвайте стенда. Винаги се съобразявайте с мак­сималната му товароносимост.

Дръжте детайла винаги здраво, особено дългата и тежка
част. След прерязването на детайла центърът на тежестта
може да се измести така, че стендът да се преобърне.

Поддържане и сервиз

Сервиз и технически съвети

Отговори на въпросите си относно ремонта и поддръжката
на Вашия продукт можете да получите от нашия сервизен
отдел. Монтажни чертежи и информация за резервни час­ти можете да намерите също на адрес:

www.bosch-pt.com

Екипът на Бош за технически съвети и приложения ще от­говори с удоволствие на въпросите Ви относно нашите
продукти и допълнителните приспособления за тях.

Моля, при въпроси и при поръчване на резервни части ви­наги посочвайте 10-цифрения каталожен номер, изписан
на табелката на уреда.

Роберт Бош EООД – България

Бош Сервиз Център
Гаранционни и извънгаранционни ремонти
бyл. Черни връx 51-Б
FPI Бизнес център 1407
1907 София
Тел.: [phone]
Тел.: [phone]
Факс: [phone]
www.bosch.bg

Бракуване

Стендът, принадлежностите му и опаковките трябва да бъ-
дат предавани за оползотворяване на съдържащите се в
тях вторични суровини.

Правата за изменения запазени.

Srpski

Uputstva o sigurnosti

Opšta uputstva o sigurnosti

Čitajte sva upozorenja i uputstva priložena
radnom stolu ili električnom alatu koji treba
da se montira. Propusti kod pridržavanja

sigurnosnih upozorenja i uputstava mogu
prouzrokovati električni udar, požar i/ili teške
povrede.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 45 Thursday, January 12, 2017 11:34 AM

Srpski | 45

Sigurnosna upozorenja za radne stolove

 Izvucite utikač iz utičnice i/ili izvadite akumulator iz

električnog alata pre nego što preduzmete
podešavanja uredjaja ili promenite delove pribora.

Nenameran start električnih alata je uzrok nekih nesreća.

 Sastavljajte korektno radni sto, pre nego što montirate

električni alat. Besprekorno sastavljanje je važno, da bi

sprečili rizik od preloma.

 Pričvrstite električni alat sigurno na radni sto, pre nego

što ga budete koristili. Proklizavanje električnog alata na

radnom stolu može uticati na gubitrak kontrole.

 Postavite radni sto na čvrstu, ravnu i horizontalnu

površinu. Ako se radni sto može klati ili kliza, ne može se

radni komad voditi radnomerno i sigurno.

 Ne preopterećuje radni sto i ne upotrebljavajte ga kao

merdevine ili podest. Preopterećenje ili stajanje na

radnom stolu mogu uticati na to, da se težište radnog stola
pomeri uvic i on prevrne.

 Ne gurajte radni komad silom u list testere. Ako se pri

upotrebi električnog alata koristi previše pritiska, može se
radni sto iskrenuti.

 Pazite na to, da su u radu čvrsto stegnuti svi zavrtnji i

elementi veze. Opuštene veze mogu uticati na

nestabilnost i neprecizno presecanje.

 Uverite se, da dugi i teški radni komadi radni sto neće

izbaciti iz ravnoteže. Dugi i teški radni komadi moraju se

na slobodnom kraju podupreti ili osloniti.

 Ne dovodite pri sastavljanju ili rastavljanju radnog

stola vaše prste u blizinu mesta koja se savijaju. Prsti se

mogu zgnječiti.

 Pridržavajte se važećih nacionalnih i internacionalnih

normi.

Simboli

Sledeći simboli mogu biti od značaja samo za upotrebu Vašeg
radnog stola. Zapamtite molimo simbole i njihovo značenje.
Prava interpretacija simbola će Vam pomoći, da bolje i
sigurnije koristite radni sto.

Simbol Značenje

Maksimalna nosivost (električni alat + radni
komad) radnog stola iznosi 100 kg.

Komponente sa slike

Označavanje brojevima komponenti sa slika odnosi se na
prikaz radnog stola na grafičkim stranicama.

1 Poluga za deblokadu
2 Osnovni okvir
3 Noga radnog stola
4 Set za pričvršćivanje
5 Set za pričvršćivanje električnog alata

Prikazani ili opisani pribor ne spada u sta ndardno pakovanje.
Kompletni pribor možete da nađete u naše m programu pribora.

Tehnički podaci

Radni sto GTA 6000

Broj predmeta
Dimenzije osnovnog okvira
Visina radnog stola
maks. nosivost

(električni alat + radni komad) kg 100
Težina prema

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 12,5

Montaža

Obim isporuke

Obratite pažnju u vezi sa ovim na prikaz
obima isporuke na početku uputstva za rad.

Ispitajte pre montaže radnog stola, da li su dole navedeni
delovi zajedno isporučeni.
–Osnovni okvir 2
– Noge radnog stola 3 (4 komada)
–Set za pričvršćivanje 4 se sastoji od:

Unakrsno rasečeni zavrtnji M8 x 45 (4 komada),
Sigurnosne navrtke M8 (4 komada)

–Set za pričvršćivanje 5 se sastoji od:

Šestougaonih zavrtanja M8 x 75 (4 komada),
Platni M8/18 mm (8 komada),
Navrtki M8 (4 komada)

Dodatni alat potreban za obim isporuke:

–Krstasta odvrtka
– Ključ za zavrtnje (13 mm)

Montaža radnog stola (pogledajte slike A1 – A2)

Opis proizvoda i rada

Upotreba koja odgovara svrsi

Radni sto je namenjen da prihvati sledeće stacionarne testere
Bosch-a.:

– GTS 10 XC 3 601 L30 4..
Zajedno sa električnim alatom je radni sto zamišljen za

presecanje po dužini dasaka i profila.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Izvadite sve isporučene delove oprezno iz svoga pakovanja.
Uklonite sav materijal od pakovanja.
Stavite sklopljen osnovi okvir 2 ravno na pod.
Izvucite osnovni okvir 2 za polugu za deblokadu 1 uvis.
Pustite polugu za deblokadu 1 za vreme vučenja da bi radni

sto mogao da uskoči na svoje mesto.
Utaknite noge radnog stola 3 u četvorougaone cevi osnovnog

okvira 2, tako da se poklapaju otvori za montažu.
Zavrnite noge radnog stola i osnovni okvir sa zavrtnjima i

maticama seta za pričvršćivanje 4.

OBJ_BUCH-1402-002.book Page 46 Thursday, January 12, 2017 11:34 AM

46 | Slovensko

Pričvršćivanje električnog alata
(pogledajte sliku B)

Centrirajte električni alat na osnovnom okviru.
Pričvrstite električni alat sa garniturom za pričvršćivanje 5 na

osnovnom okviru 2.

Slovensko

Varnostna navodila

Splošna varnostna navodila

Rad

Uputstva za rad

Ne preopterećujte radni sto. Obraćajte pažnju uvek na
maksimalnu nosivost radnog stola.

Držite radni komad uvek dobro i čvrsto, posebno dugački,
teški odsečeni komad. Posle razdvajanja može se težište tako
nepovoljno pomerit, da se radni sto prevrne.

Transport

 Pri sklapanju ili rastavljanju radnog stola nesme

električni alat da bude montiran na radnom stolu.

Za transport možete sklopiti radni sto.
Uklonite električni alat.
Povucie polugu za deblokadu 1 uvis i sklopite radni sto.

Održavanje i servis

Servisna služba i savetovanje o upotrebi

Servisna služba odgovoriće na vaša pitanja o popravcima i
održavanju vašeg proizvoda i o rezervnim delovima. Uvećane
crteže i informacije o rezervnim delovima možete naći na
našoj adresi:

www.bosch-pt.com

Bosch tim za savetovanje o upotrebi će vam rado pomoći ako
imate pitanja o našim proizvodima i priboru.

Molimo da kod svih pitanja i naručivanja rezervnih delova
neizostavno navedete broj predmeta sa 10 brojčanih mesta
prema tipskoj tablici proizvoda.

Srpski

Bosch-Service
Dimitrija Tucovića 59
11000 Beograd
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Keller d.o.o.
Ljubomira Nikolica 29
18000 Nis
Tel./Fax: [phone]
Tel./Fax: [phone]
Web: www.keller-nis.com
E-Mail: [e-mail]

Uklanjanje djubreta

Radni sto, pribor i pakovanja treba da se odvoze nekoj
regeneraciji koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

Varnostna navodila za delovne mize

 Pred nastavitvijo naprave ali zamenjavo delov pribora,

morate potegniti vtič iz vtičnice in/ali odstraniti aku­mulatorsko baterijo. Nenameren zagon električnih orodij

je lahko vzrok nesreč.

 Korektno postavite delovno mizo, preden montirajte

električno orodje. Pravilna postavitev je pomembna, saj

tako preprečite tveganje, da bi se miza porušila.

 Pritrdite električno orodje varno na delovno mizo, pre-

den ga uporabite. Zdrs električnega orodja na delovni mi-

zi lahko privede do izgube kontrole.

 Delovno mizo postavite na trdno, gladko in vodoravno

površino. Če se delovna miza lahko premakne ali maja, ob-

delovanca ni mogoče več enakomerno in varno voditi.

 Ne preobremenjujte delovne mize in ne uporabljajte je

namesto lestve ali odra. Preobremenitev ali postopanje

po delovni mizi lahko posledično povzroči, da se težišče
delovne mize premakne navzgor in da se de lovna miza pre­kucne.

 Obdelovanca ne smete s silo potisniti v žagin list. Če pri

uporabi električnega orodja premočno pritiskate, se lahko
delovna miza prekucne.

 Paz ite na to , da so pr i pr i de lu vs i vij aki in vs i po vezo val -

ni elementi trdno priviti. Razrahljani spoji so lahko vzrok

za nestabilnost in nenatančnost pri postopkih žaganja.

 Zagotovite, da dolgi in težki obdelovanci ne bodo pov-

zročili, da bi se delovna miza spravila iz ravnotežja. Dol-

ge in težke obdelovance je na prostem koncu potrebno
podložiti ali podpreti.

 Ko delovno mizo porivate skupaj ali jo potiskate nara-

zen, morate paziti na to, da s prsti ne sežete v bližino
zgibnih delov. Lahko bi si stisnili prste.

 Upoštevajte veljavne nacionalne in mednarodne stan-

darde.

Prebrati morate vsa opozorila in navodila,
ki so priložena delovni mizi ali električnemu
orodju, ki se ga montira. Neupoštevanje var-

nostnih navodil in navodil lahko povzroči elek­trični udar, požar in/ali težke poškodbe.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 47 Thursday, January 12, 2017 11:34 AM

Slovensko | 47

Simboli

Naslednji simboli so lahko pomembni za uporabo vaše delov­ne mize. Prosimo zapomnite si simbole in njihovo uporabo.
Pravilna interpretacija simbola vam pomaga, da delovno mizo
lahko bolje in varneje uporabljate.

Simbol Pomen

Maksimalna nosilnost (električno orodje +
obdelovanec) delovne mize znaša 100 kg.

– Pritrdilni komplet 4 sestoji iz:

križnih vijakov M8 x 45 (4 kosi),
varnostnih matic M8 (4 kosi)

– Pritrdilni komplet 5 sestoji iz:

šestrobih vijakov M8 x 75 (4 kosi),
podložk M8/18 mm (8 kosov),
matic M8 (4 kosi)

Orodja , ki so potr ebna poleg t istih, ki so v obsegu do bave:

–Križni izvijač
–Vijačni ključ (13mm)

Montaža delovne mize (glejte sliki A1 – A2)

Previdno vzemite vse priložene dele iz embalaže.

Opis in zmogljivost izdelka

Uporaba v skladu z namenom

Delovna miza je namenjena za naslednje stacionarne žage Bo­sch:

– GTS 10 XC 3 601 L30 4..
Skupaj z električnim orodjem je delovna miza namenjena za

odrezovanje desk in profilov.

Komponente na sliki

Oštevilčenje komponent se nanaša na prikaz delovne mize na
grafični strani.

1 Deblokirna ročica
2 Osnovni okvir
3 Noga delovne mize
4 Pritrdilni komplet
5 Komplet za pritrditev električnega orodja

Prikazan ali opisan pribor ni del standarnega obsega dobave. Celo­ten pribor je del našega programa pribora.

Tehnični podatki

Delovna miza GTA 6000

Številka artikla
Dimenzije osnovnega okvirja
Višina delovne mize
maks. nosilnost

(električno orodje + obdelovanec)
Teža po

EPTA-Procedure 01:2014

0 601 B24 100
mm 670 x 750
mm 602

kg 100

kg 12,5

Montaža

Odstranite ves embalažni material.
Položite zložen osnovni okvir 2 ravno na tla.
Potegnite osnovni okvir 2 s pomočjo deblokirnih ročic 1 nav-

zgor.
Med potegom navzgor spustite deblokirno ročico 1, da delov-

na miza lahko zaskoči.
Vtaknite noge delovne mize 3 v štirirobne cevi osnovnega

okvirja 2, tako da so montažne izvrtine v liniji.
Privijte noge delovne mize in osnovni okvir z vijaki in maticami

pritrdilnega kompleta 4.

Pritrditev električnega orodja (glejte sliko B)

Centrirajte električno orodje na osnovnem okvirju.
Pritrdite električno orodje s pritirdilnim kompletom 5 na

osnovni okvir 2.

Delovanje

Navodila za delo

Ne preobremenjujte delovne mize. Pri tem morate vselej upo­števati maksimalno nosilnost delovne mize.

Obdelovanec morate vedno trdno držati, še posebej daljši,
težji konec. Po prerezu obdelovanca se lahko težišče tako ne­ugodno premakne, da se delovna miza prekucne.

Transport

 Ko delovno mizo sklapljate ali jo potegnete narazen, na

njej ne sme biti montiranega električnega orodja.

Za transport lahko delovno mizo zložite.
Odstranite električno orodje.
Potegnite deblokirno ročico 1 navzgor in zložite delovno mizo

skupaj.

Obseg pošiljke

Upoštevajte prikaz obsega dobave na začet­ku navodila za obratovanje.

Preverite pred montažo delovne mize, ali so pri dobavi prilo­ženi vsi spodaj navedeni deli:
–Osnovni okvir 2
– Noge delovne mize 3 (4 kosi)

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

Vzdrževanje in servisiranje

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravi­la in vzdrževanja izdelka ter nadomestnih delov. Risbe razsta­vljenega stanja in informacije o nadomestnih delih se nahajajo
tudi na spletu pod:

www.bosch-pt.com

OBJ_BUCH-1402-002.book Page 48 Thursday, January 12, 2017 11:34 AM

48 | Hrvatski

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z vese­ljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri­bora.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporoči­te 10-mestno številko na tipski ploščici izdelka.

Slovensko

Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: [phone]
Tel.: [phone]
Fax: [phone]

Odlaganje

Delovno mizo, pribor in embalažo morate reciklirati v skladu z
varstvom okolja.

Pridržujemo si pravico do sprememb.

 Pazite da kod rada svi vijci i spojni elementi budu čvrsti

stegnuti. Labavi spojevi mogu rezultirati nestabilnošću i

netočnim postupcima piljenja.

 Dugački i teški izraci ne smiju radni stol izbaciti iz rav-

noteže. Dugački i teški izraci moraju se na slobodnim kra-

jevima podložiti ili osloniti.

 Kod uvlačenja ili razvlačenja radnog stola ne stavljajte

prste blizu zglobnih točaka. Prsti bi se mogli prignječiti.

 Pridržavajte se važećih nacionalnih i međunarodnih

normi.

Simboli

Dolje navedeni simboli mogli bi biti od značaja za uporabu va­šeg radnog stola. Molimo zapamtite simbole i njihovo znače­nje. Ispravno tumačenje simbola pomoći će vam da r adni stol
bolje i sigurnije koristite.

Simbol Značenje

Hrvatski

Upute za sigurnost

Opće upute za sigurnost

Pročitajte sve upute za sigurnost i upute za
rukovanje, priložene uz radni stol ili elek­tri čni al at koj i se m ontir a. Propusti kod pošti-

vanja uputa za sigurnost i uputa za rad mogu
prouzročiti strujni udar, požar i/ili teške
ozljede.

Upute za sigurnost za radni stol

 Prije nego što ćete izvoditi radove podešavanja na ure-

đaju ili zamjenu dijelova pribora, izvucite utikač iz
mrežne utičnice i/ili izvadite aku-bateriju iz električnog
alata. Nehotično startanje električnih alata može prouzro-

čiti nezgode.

 Radni stol ispravno montirajte prije nego što na njega

pričvrstite električni alat. Besprijekorna montaža je važ-

na kako bi se izbjegle materijalne štete.

 Električni alat pričvrstite sigurno na radni stol, prije ne-

go što ćete ga koristiti. Klizanje električnog alata po rad-

nom stolu može dovesti do gubitka kontrole nad njim.

 Postavite radni stol na čvrstu, ravnu i vodoravnu povr-

šinu. Ako bi se radni stol klizao ili klimao, izradak se neće

moći voditi jednolično i sigurno.

 Ne preopterećujte radni stol i ne koristite ga kao lje-

stve ili skelu. Preopterećenje ili stajanje na radnom stolu

može dovesti do premještanja težišta radnog stola prema
gore i do njegovog prevrtanja.

 Izradak ne pritiskujte na silu prema listu pile. Ako bi se

kod uporabe električnog alata koristila prevelika sila priti­ska, radni alat bi se mogao prevrnuti.

Opis proizvoda i radova

Uporaba za određenu namjenu

Radni stol je predviđen za montažu slijedećih Bosch stacio­narnih pila:

– GTS 10 XC 3 601 L30 4..
Zajedno sa električnim alatom, radni stol je predviđen za reza-

nje dasaka i profila na određene dužine.

Prikazani dijelovi uređaja

Numeracija prikazanih dijelova odnosi se na prikaz radnog
stola na stranicama sa slikama.

1 Poluga za deblokiranje
2 Osnovni okvir
3 Noga radnog stola
4 Set za pričvršćenje
5 Set za pričvršćenje električnog alata

Prikazan ili opisan pribor ne pripada standa rdnom opsegu isporu­ke. Potpuni pribor možete naći u našem programu pribora.

Tehnički podaci

Radni stol GTA 6000

Kataloški br.
Dimenzije osnovnog okvira
Visina radnog stola
Max. nosivost

(električni alat + izradak)
Težina odgovara

EPTA-Procedure 01:2014 kg 12,5

Maksimalna nosivost (električni alat +
izradak) radnog stola iznosi 100 kg.

0 601 B24 100
mm 670 x 750
mm 602

kg 100

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 49 Thursday, January 12, 2017 11:34 AM

Montaža

Polugu za deblokiranje 1 povucite prema gore i sklopite radni
stol.

Opseg isporuke

Kod toga se pridržavajte prikaza opsega is­poruke na početku uputa za uporabu.

Prije montaže radnog stola provjerite da li su isporučeni svi
dolje navedeni dijelovi:
–Osnovni okvir 2
– Noga radnog stola 3 (4 kom.)
– Set za pričvršćenje 4 sastoji se od:

Vijci s križnom glavom M8 x 45 (4 kom.),
Sigurnosne matice M8 (4 kom.)

– Set za pričvršćenje 5 sastoji se od:

Šesterokutnih vijaka M8 x 75 (4 kom.),
Podložnih pločica M8/18 mm (8 kom.),
Matica M8 (4 kom.)

Potreban alat dodatno uz opseg isporuke:

–Križni odvijač
– Vijčani ključ (13 mm)

Montaža radnog stola (vidjeti slike A1 – A2)

Sve isporučene dijelove pažljivo izvadite iz njihove ambalaže.
Uklonite sav ambalažni materijal.
Sklopljeni temeljni okvir 2 odložite plošno na pod.
Osnovni okvir 2 povucite prema gore na polugama za debloki-

ranje 1.
Da bi radni stol mogao uskočiti na svoje mjesto, tijekom podi-

zanja oslobodite polugu za deblokiranje 1.
Utaknite noge radnog stola 3 u četverokutne cijevi osnovnog

okvira 2, tako da se podudaraju montažni provrti.
S vijcima i maticama iz seta za pričvršćenje 4 stegnite noge

radnog stola i osnovni okvir.

Održavanje i servisiranje

Servisiranje i savjetovanje o primjeni

Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i
održavanju vašeg proizvoda te o rezervnim dijelovima. Pove­ćane crteže i informacije o rezervnim dijelovima možete naći
na adresi:

www.bosch-pt.com

Bosch tim za savjetovanje o primjeni rado će vam pomoći od­govorom na pitanja o našim proizvodima i priboru.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice proizvoda.

Hrvatski

Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: [phone]
Fax: [phone]

Zbrinjavanje

Radni stol, pribor i ambalažu treba dostaviti na ekološki pri­hvatljivo recikliranje.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Üldised ohutusjuhised

Pričvršćenje električnog alata (vidjeti sliku B)

Centrirajte električni alat na osnovnom okviru.
Električni alat pričvrstite na osnovni okvir 5 sa setom za pri-

čvršćenje 2.

Ohutusnõuded tööpinkide kasutamisel

Rad

Upute za rad

Ne preopterećujte radni stol. Pazite uvijek na maksimalnu no­sivost radnog stola.

Izradak uvijek držite čvrsto stegnut, posebno dugačke i teške
izratke. Nakon odrezivanja izratka, težište se može toliko ne­povoljno premjestiti, da se radni stol može iskrenuti.

Transport

 Kod sklapanja ili razvlačenja radnog stola električni

alat ne smije biti montiran na radnom stolu.

U svrhu transporta radni stol možete sklopiti.
Uklonite električni alat.

 Enne elektrilise tööriista seadistamist ja tarvikute vahe-

tamist tõmmake elektrilise tööriista pistik pistikupesast
välja ja/või eemaldage tööriistast aku. Elektrilise tööriista

soovitamatu käivitamine võib põhjustada õnnetusi.

 Enne elektrilise tööriista külgemonteerimist pange

tööpink korrektselt kokk u. Veatu kokkupanek on oluline,

et vältida kokkuvajumise ohtu.

 Enne elektrilise tööriista kasutamist kinnitage see tu-

gevasti tööpingi külge. Elektrilise tööriista paigastnihku-

mine võib põhjustada kontrolli kaotuse tööriista üle.

 Asetage tööpink stabiilsele, ühetasasele horisontaal-

sele pinnale. Kui tööpink võib kõikuda või paigast nihku-

da, ei ole toorikut võimalik ühtlaselt ja kindlalt juhtida.

Eesti | 49

Lugege läbi kõik ohutusnõuded ja juhised
tööpingi ja selle külge monteeritava elektri­lise tööriista kasutamise kohta. Ohutus-

nõuete ja juhiste eiramise tagajärjeks võib olla
elektrilöök, põleng ja/või rasked vigastused.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 50 Thursday, January 12, 2017 11:34 AM

50 | Eesti

 Ärge avaldage tööpingile liigset koormust, ärge kasu-

tage seda redeli ega alusena. Liigse koormuse või tööpin-

gile ronimise tõttu võib tööpingi raskuskese paigast nihku­da ja tööpink ümber kukkuda.

 Ärge suruge toorikut jõuga vastu saeketast. Kui elektri-

lise tööriista kasutamisel rakendada liigset survet, võib
tööpink ümber minna.

 Veenduge, et töötamisel oleksid kõik kruvid ja ühendu-

selemendid tugevasti kinni pingutatud. Lõdvad ühendu-

sed võivad põhjustada ebastabiilsust ja ebatäpset saagi­mist.

 Veenduge, et pikad ja rasked toorikud ei vii tööpinki ta-

sakaalust välja. Pikad ja rasked toorikud tuleb vabast ot-

sast toestada.

 Tööpingi kokkulükkamisel ja lahtitõmbamisel ärge vii-

ge oma sõrmi liigendipunktide lähedusse. Sõrmed või-

vad vahele jääda ja muljuda saada.

 Järgige riigis ja rahvusvahelisel tasandil kehtivaid

norme.

Tehnilised andmed

Tööpink GTA 6000

Tootenumber
Põhiraami mõõtmed
Tööpingi kõrgus
Max kandevõime

(elektriline tööriist + toorik) kg 100
Kaal

EPTA-Procedure 01:2014 järgi

Montaaž

Tarnekomplekt

0 601 B24 100
mm 670 x 750
mm 602

kg 12,5

Pöörake tähelepanu kasutusjuhendi alguses
toodud joonistele.

Sümbolid

Järgnevad sümbolid võivad olla tööpingi kasutamisel olulised.
Pidage palun sümbolid ja nende tähendus meeles. Sümbolite
õige tõlgendus aitab Teil seadet efektiivsemalt ja ohutumalt
käsitseda.

Sümbol Tähendus

Tööpingi maksimaalne kandevõime
(elektriline tööriist + toorik) on 100 kg.

Seadme ja selle funktsioonide
kirjeldus

Nõuetekohane kasutus

Tööpink on ette nähtud järgmiste Boschi statsionaarsete saa­gide kinnitamiseks:

– GTS 10 XC 3 601 L30 4..
Tööpink koos elektrilise tööriistaga on ette näht ud laudade ja

profiilide järkamiseks.

Seadme osad

Tööpingi osade numeratsiooni aluseks on jooniste lehekülge­del toodud numbrid.

1 Vabastushoob
2 Põhiraam
3 Tööpingi jalg
4 Kinnituskomplekt
5 Elektrilise tööriista kinnituskomplekt

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi­kute täieliku loetelu leiate meie lisatarvikute kata loogist.

Enne tööpingi kokkupanekut kontrollige, kas tarnekomplekt
sisaldab kõiki järgnevalt loetletud osi:
– põhiraam 2
– tööpingi jalad 3 (4 tükki)
– kinnituskomplekt 4, milles sisaldub:

ristpeakruvid M8 x 45 (4 tükki),
kinnitusmutrid M8 (4 tükki)

– kinnituskomplekt 5, milles sisaldub:

kuuskantkruvid M8 x 75 (4 tükki),
vaheseibid M8/18 mm (8 tükki),
mutrid M8 (4 tükki)

Lisaks vajalikud tööriistad:

– Ristpeakruvikeeraja
–Kruvikeeraja (13mm)

Tööpingi kokkupanek (vt jooniseid A1 – A2)

Võtke kõik tarnekomplekti osad pakendist ettevaatlikult välja.
Eemaldage kogu pakkematerjal.
Asetage kokkupandud põhiraam 2 maha.
Tõmmake põhiraam 2 vabastushoobadest 1 üles.
Laske vabastushoovad 1 ülestõmbamise ajal lahti, et tööpink

saaks kohale fikseeruda.
Torgake tööpingi jalad 3 põhiraami 2 nelikanttorudesse nii

kaugele, et montaažiavad kattuvad.
Ühendage tööpingi jalad ja põhiraam kinnituskomplekti kruvi-

de ja mutritega 4.

Elektrilise tööriista kinnitamine (vt joonist B)

Seadke elektriline tööriist põhiraami keskele.
Kinnitage elektriline tööriist kinnituskomplekti 5 abil põhiraa-

mile 2.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

OBJ_BUCH-1402-002.book Page 51 Thursday, January 12, 2017 11:34 AM

Kasutamine

Tööjuhised

Ärge koormake tööpinki üle. Ärge kunagi ületage tööpingi
maksimaalset kandevõimet.

Hoidke toorikut, eeskätt selle pikemat ja raskemat osa, tuge­vasti kinni. Pärast tooriku läbilõikamist võib raskuskese nih­kuda sellisesse punkti, et tööpink kukub ümber.

Teisaldamine

 Tööpingi kokkupanemise ja lahtivõtmise ajal ei tohi

tööpingil olla elektrilist tööriista.

Teisaldamiseks tuleb tööpink kokku panna.
Eemaldage elektriline tööriist.
Tõmmake vabastushoovad 1 üles ja pange tööpink kokku.

Hooldus ja teenindus

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse
ning varuosade kohta esitatud küsimustele. Joonised ja teabe
varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus­tes meeleldi abi.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti
ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: [phone]
Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Tööpink, lisatarvikud ja pakend tuleb keskkonnasäästlikult
ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemisek s.

Latviešu

Drošības noteikumi darba galdiem

 Pirms elektroinstrumenta regulēšanas vai piederumu

nomaiņas atvienojiet tā kontaktdakšu no elektrotīkla
kontaktligzdas vai izņemiet no tā akumulatoru. Elektro-

instrumentu nejauša ieslēgšanās dažkārt kļūst par cēloni
nelaimes gadījumam.

 Pareizi samontējiet darba galdu, pirms nostipriniet uz

tā elektroinstrumentu. Pareiza galda uzbūve ir svarīga, lai

nepieļautu tā sabrukšanu.

 Pirms elektroinstrumenta lietošanas droši nostipriniet

to uz darba galda. Elektroinstrumenta izslīdēšana uz dar-

ba galda var kļūt par cēloni kontroles zaudēšanai.

 Novietojiet darba galdu uz stingras, līdzenas un līme-

niskas virsmas. Ja darba galds izslīd vai sašķiebjas, ap-

strādājamo priekšmetu nav iespējams vienmērīgi un droši
vadīt.

 Nepārslogojiet darba galdu un neizmantojiet to kā kāp-

nes vai sastatnes. Darba galda pārslogošana vai stāvēša-

na uz tā var izraisīt darba galda smaguma centra pārvieto­šanos augšup un galda apgāšanos.

 Nepārvietojiet apstrādājamo priekšmetu zāģa asmens

virzienā ar pārāk lielu spēku. Ja, lietojot elektroinstru-

mentu, uz to tiek izdarīts pārā
var apgāzties.

 Sekojiet, lai darba laikā visas skrūves un citi savienoj o-

šie elementi būtu stingri pievilkti. Vaļīgi savienojumi var

būt par cēloni nestabilitātei un samazināt zāģēšanas preci­zitāti.

 Sekojiet, lai gari un smagi apstrādājamie priekšmeti

neizraisītu darba galda līdzsvara zudumu. Gari un smagi

apstrādājamie priekšmeti brīvajā galā jānogulda uz piemē-
rotas virsmas vai jāatbalsta.

 Atlokot vai salokot darba galdu, netuviniet pirkstus sa-

lokāmo posmu savienojuma punktam. Šādā gadījumā

pirksti var tikt saspiesti.

 Ievērojiet spēkā esošos nacionālos un starptautiskos

standartus.

Simboli

Šeit ir aplūkoti daži simboli, kuru nozīmi ir svarīgi zināt, lieto­jot darba galdu. lūdzam iegaumēt šos simbolus un to nozīmi.
Simbolu pareiza interpretācija ļaus vieglāk un drošāk strādāt
ar darba galdu.

Simbols Nozīme

Drošības noteikumi

Vispārējie drošības noteikumi

Izlasiet visus drošības noteikumus un brīdi­nošos norādījumus, kas attiecas uz darba
galdu vai uz tā nostiprināmo elektroinstru­mentu. Šeit sniegto drošības noteikumu un

brīdinošo norādījumu neievērošana var izraisīt
aizdegšanos un būt par cēloni elektriskajam
triecienam vai smagam savainojumam.

Latviešu | 51

k liels spiediens, darba galds

Darba galda maksimālā nestspēja (elektro­instruments + apstrādājamais priekšmets)
ir 100 kg.

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 52 Thursday, January 12, 2017 11:34 AM

52 | Latviešu

Izstrādājuma un tā darbības apraksts

Pielietojums

Darba galds ir paredzēts šādu Bosch stacionāro zāģu nostipri­nāšanai:

– GTS 10 XC 3 601 L30 4..
Lietojot darba galdu kopā ar elektroinstrumentu, tas ir pare-

dzēts dēļu un profilu sagarināšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem darba galda
attēlā, kas sniegts grafiskajā lappusē.

1 Fiksējošā svira
2 Pamata rāmis
3 Darba galda kāja
4 Stiprinošo elementu komplekts
5 Komplekts elektroinstrumenta nostiprināšanai

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā­des komplektā. Pilns pārskats par izstrād ājuma piederumiem ir
sniegts mūsu piederumu katalogā.

Tehniskie parametri

Darba galds GTA 6000

Izstrādājuma numurs
Pamata rāmja izmēri
Darba galda augstums
Maks. nestspēja (elektro-

instruments + apstrādājamais
priekšmets)

Svars atbilstoši
EPTA-Procedure 01:2014 kg 12,5

0 601 B24 100
mm 670 x 750
mm 602

kg 100

Montāža

Piegādes komplekts

Izstrādājuma piegādes komplekts ir attēlots
lietošanas pamācības pielikumā.

Darba galda montāža (attēli A1 – A2)

Uzmanīgi izsaiņojiet visas piegādātās elektroinstrumenta da-
ļas.

Noņemiet visus iesaiņojuma materiālus.
Noguldiet salocīto pamata rāmi 2 plakaniski uz grīdas.
Satveriet pamata rāmi 2 aiz fiksējošajām svirām 1 un pavel-

ciet augšup.
Pacelšanas laikā atlaidiet fiksējošās sviras 1, lai darba galds

varētu fiksēties atlocītā stāvoklī.
Ievietojiet darba galda kājas 3 pamata rāmja 2 četrstūra cau-

rulēs tik tālu, lai sakristu stiprinājuma atvērumi.
Pieskrūvējiet darba galda kājas pamata rāmim, izmantojot

skrūves un uzgriežņus no stiprinošo elementu komplekta 4.

Elektroinstrumenta nostiprināšana (attēls B)

Iecentrējiet elektroinstrumentu attiecībā pret pamata rāmi.
Izmantojot stiprinošo elementu komplektu 5, nostipriniet

elektroinstrumentu uz pamata rāmja 2.

Lietošana

Norādījumi darbam

Nepārslogojiet darba galdu. Nekad nepārsniedziet darba gal­da maksimālo nestspēju.

Vienmēr stingri turiet apstrādājamo priekšmetu, īpaši tad, ja
nākas zāģēt garus, smagus priekšmetus. Pēc apstrādājamā
priekšmeta pārzāģēšanas darba galda smaguma centrs var
pēkšņi pārvietoties, izraisot tā apgāšanos.

Pārvietošana

 Salokot vai atlokot darba galdu, uz tā nedrīkst būt no-

stiprināts elektroinstruments.

Transportēšanas laikā darba galdu var salocīt.
Noņemiet elektroinstrumentu no darba galda.
Pavelciet augšup fiksējošās sviras 1 un salociet darba galdu.

Apkalpošana un apkope

Klientu konsultāciju dienests un konsultācijas
par lietošanu

Pirms darba galda montāžas pārbaudiet, vai ir piegādātas vi­sas zemāk minētās daļas.
– Pamata rāmis 2
– Darba galda kājas 3 (4 gab.)
– Stiprinošo elementu komplekts 4, kurā ietilpst:

skrūves ar krustrievas galvu M8 x 45 (4 gab.),
stiprinošie uzgriežņi M8 (4 gab.)

– Stiprinošo elementu komplekts 5, kurā ietilpst:

skrūves ar sešstūra galvu M8 x 75 (4 gab.),
paplāksnes M8/18 mm (8 gab.),
uzgriežņi M8 (4 gab.)

Papildus piegādes komplektam, darbam ir nepieciešami
šādi instrumenti

– Krustrievas skrūvgriezis
–Uzgriežņu atslēga (13 mm)

1 609 92A 3AK | (12.1.17) Bosch Power Tools

Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau­tājumiem par izstrādājuma remontu un apkalpošanu, kā arī
par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju
par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis­labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz­strādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti
paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz iz­strādājuma marķējuma plāksnītes.

OBJ_BUCH-1402-002.book Page 53 Thursday, January 12, 2017 11:34 AM

Latvijas Republika

Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais darba galds, tā piederumi un iesaiņojuma materiā-
li jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā
veidā.

Tiesības uz izmaiņām tiek saglabātas.

 Sustumdami ar išskleisdami darbinį stalą nelaikykite

pirštų netoli lankstų. Priešingu atveju pirštus galite su-

spausti.

 Laikykitės galiojančių nacionalinių ir tarptautinių stan-

dartų.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant darbinį
stalą. Prašome įsiminti simbolius ir jų reikšmes. Teisingai su­prasdami simbolius galėsite geriau ir saugiau naudotis darbi­niu stalu.

Simbolis Reikšmė

Lietuviškai

Lietuviškai | 53

Darbinio stalo maksimali leidžiama apkrova
(elektrinis įrankis + ruošinys) yra 100 kg.

Saugos nuorodos

Bendrosios saugos nuorodos

Perskaitykite visas prie darbinio stalo arba
prie montuojamo elektrinio įrankio prideda­mas įspėjamąsias nuorodas ir reikalavimus.

Nesilaikant saugos nuorodų ir reikalavimų gali
trenkti elektros smūgis, kilti gaisras, galima su­sižaloti ar sužaloti kitus asmenis.

Saugos nuorodos dirbantiems su darbiniu stalu

 Prieš pradėdami prietaisą reguliuoti ar keisti atsargi-

nes dalis, iš kištukinio lizdo ištraukite kištuką ir iš elek­trinio įrankio išimkite akumuliatorių. Netikėtai įsijungus

elektriniam įrankiui gali įvykti nelaimingas atsitikimas.

 Prieš pradėdami montuoti elektrinį įrankį, tinkamai su-

rinkite darbinį stalą. Kad darbinis stalas su elektriniu įran-

kiu nesulūžtų, būtina nepriekaištingai sumontuoti.

 Prieš pradėdami dirbti su elektriniu įrankiu, jį saugiai

pritvirtinkite prie darbinio stalo. Elektriniam įrankiui nu-

slydus ant darbinio stalo, galima prarasti kontrolę.

 Darbinį stalą pastatykite ant tvirto, lygaus ir horizonta-

laus pagrindo. Darbiniam stalui pasislinkus arba susvyra-

vus, ruošinys gali būti stumiamas netolygiai ir nesaugiai.

 Darbinio stalo neperkraukite ir nenaudokite jo kaip ko-

pėčių arba pastolių. Darbinį stalą apkrovus per didele ap-

krova arba ant jo stovint, darbinio stalo svorio centras gali
pasislinkti į viršų ir stalas gali nuvirsti.

 Neįremkite ruošinio į pjūklo diską naudodami jėgą. Jei

dirbant su elektriniu įrankiu ruošinys spaudžiamas per di­dele jėga, darbinis stalas gali apvirsti.

 Dirbant visi varžtai ir jungiamieji elementai turi būti

tvirtai užveržti. Jei yra atsilaisvinusių jungčių, pjaunant

įranga gali stovėti netvirtai ir gali būti netiksliai pjaunama.

 Patikrinkite, ar ilgi ir sunkūs ruošiniai nesutrikdys dar-

binio stalo pusiausvyros. Ilgų ir sunkių ruošinių laisvus

galus reikia atremti arba po jais ką nors padėti.

Gaminio ir techninių duomenų aprašas

Prietaiso paskirtis

Ant darbinio stalo leidžiama tvirtinti šiuos Bosch stacionarius
pjūklus:

– GTS 10 XC 3 601 L30 4..
Su elektriniu įrankiu naudojamas darbinis stalas yra skirtas

lentoms ir profiliams pjaustyti.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka darbinio sta­lo schemose nurodytus numerius.

1 Atblokavimo svirtelė
2 Pagrindinis rėmas
3 Darbinio stalo koja
4 Tvirtinamųjų dalių rinkinys
5 Elektrinio įrankio tvirtinamųjų dalių rinkinys

Pavaizduoti ar aprašyti priedai į tiekiamą sta ndartinį komplektą
neįeina. Visą papildomą įrangą rasite mū sų papildomos įrangos
programoje.

Techniniai duomenys

Darbinis stalas GTA 6000

Gaminio numeris
Pagrindinio rėmo matmenys
Darbinio stalo aukštis
Maks. leidžiama apkrova

(elektrinis + ruošinys) kg 100
Svoris pagal

„EPTA-Procedure 01:2014“

0 601 B24 100
mm 670 x 750
mm 602

kg 12,5

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

OBJ_BUCH-1402-002.book Page 54 Thursday, January 12, 2017 11:34 AM

54 | Lietuviškai

Montavimas

Tiekiamas komplektas

Tuo tikslu žr. tiekiamo komplekto paveikslus,
pateiktus naudojimo instrukcijos pradžioje.

Prieš pradėdami darbinį stalą montuoti patikrinkite, ar pateik­tos visos žemiau nurodytos dalys:
– Pagrindinis rėmas 2
– Darbinio stalo kojos 3 (4 vnt.)
–Tvirtinamųjų dalių rinkinį 4 sudaro:

varžtai su kryžmine galvute M8 x 45 (4 vnt.),
fiksuojamosios veržlės M8 (4 vnt.)

–Tvirtinamųjų dalių rinkinį 5 sudaro:

šešiabriauniai varžtai M8 x 75 (4 vnt.),
poveržlės M8/18 mm (8 vnt.),
veržlės M8 (4 vnt.)

Papildomai be pateiktos įrangos reikalingi šie įrankiai:

– Kryžminis atsuktuvas
– Veržliaraktis (13 mm)

Darbinio stalo montavimas (žr. pav. A1 – A2)

Tiekiamas dalis atsargiai išimkite iš pakuotės.
Nuimkite visas pakuotės medžiagas.
Sulankstytą pagrindinį rėmą 2 plokščią padėkite ant grindų.
Pagrindinį rėmą 2 paimkite už atblokavimo svirtelių 1 ir kelki-

te aukštyn.
Keldami atblokavimo svirteles 1 atleiskite, kad darbinis stalas

užsifiksuotų.
Darbinio stalo kojas 3 įstatykite į pagrindinio rėmo 2 ketur-

briaunius vamzdžius; montavimo angos turi būti vienoje
linijoje.

Darbinio stalo kojas su pagrindiniu rėmu susukite varžtais ir
veržlėmis iš tvirtinamųjų dalių rinkinio 4.

Elektrinio įrankio tvirtinimas (žr. pav. B)

Elektrinį įrankį nustatykite į pagrindinio rėmo centrą.
Elektrinį įrankį tvirtinamųjų dalių rinkiniu 5 pritvirtinkite prie

pagrindinio rėmo 2.

Naudojimas

Darbo patarimai

Neapkraukite darbinio stalo per didele apkrova. Niekada ne­viršykite darbinio stalo leistinosios apkrovos.

Visada tvirtai laikykite ruošinį, ypač atlikdami ilgus, sunkius
pjūvius. Nupjovus ruošinį, pakinta svorio centro padėtis ir
darbinis stalas net gali pradėti virsti.

Transportavimas

 Darbinį stalą suskleidžiant ar išskleidžiant nuo jo turi

būti nuimtas elektrinis įrankis.

Norėdami transportuoti, darbinį stalą galite sulankstyti.
Nuimkite elektrinį įrankį.
Atblokavimo svirteles 1 patraukite aukštyn ir darbinį stalą su-

lankstykite.

Priežiūra ir servisas

Klientų aptarnavimo skyrius ir naudotojų
konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,
susijusius su jūsų gaminio remontu, technine priežiūra bei at­sarginėmis dalimis. Detalius brėžinius ir informaciją apie at­sargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarn ybos specialistai mielai at­sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome bū-
tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje
lentelėje.

Lietuva

Bosch įrankių servisas
Informacijos tarnyba: [phone]
ļrankių remontas: [phone]
Faksas: [phone]
El. paštas: [e-mail]

Šalinimas

Darbinis stalas, papildoma įranga ir pakuotės turi būti ekolo­giškai utilizuojami.

Galimi pakeitimai.

1 609 92A 3AK | (12.1.17) Bosch Power Tools

ﻲﺑﺮﻋ | 55

ﻞﻘﻨﻟا

.ﻞﻤﻌﻟا ةﺪﻀﻨﻣ قﻼﻏإ وأ ﺢﺘﻓ ءﺎﻨﺛأ ﻞﻤﻌﻟا

.ﺎﻬﻠﻘﻧ ﻞﺟأ ﻦﻣ ﺎﻬﻀﻌﺑ ﯽﻠﻋ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﻖّﺒﻄﺗ نأ ﻚﻨﻜﻤﻳ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﻚﻓ

ةﺪﻀﻨﻣ يﻮﻃاو ﯽﻠﻋﻷا ﻮﺤﻧ

1 لﺎﻔﻗﻹا ﻚﻓ عارذ ﺐﺤﺳا

.ﻞﻤﻌﻟا

ﺔﻣﺪﺨﻟاو ﺔﻧﺎﻴﺼﻟا

ماﺪﺨﺘﺳﻻا ةرﻮﺸﻣو ﻦﺋﺎﺑﺰﻟا ﺔﻣﺪﺧ

ﺔﻧﺎﻴﺻو ﺢﻴﻠﺼﺗ دﺪﺼﺑ ﻢﻜﺘﻠﺌﺳأ ﻰﻠﻋ ﻦﺋﺎﺑﺰﻟا ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﺐﻴﺠﻳ

مﻮﺳﺮﻟا ﻰﻠﻋ ﺮﺜﻌﻳ .رﺎﻴﻐﻟا ﻊﻄﻗ ﺺﺨﻳ ﺎﻤﺑ ﺎﻀﻳأو ﺞﺘﻨﻤﻟا

:ﻊﻗﻮﻤﺑ رﺎﻴﻐﻟا ﻊﻄﻗ ﻦﻋ تﺎﻣﻮﻠﻌﻤﻟا ﻰﻠﻋو ةدﺪﻤﻤﻟا

ﺔﻛﺮﺸﺑ ماﺪﺨﺘﺳﻻا ةرﻮﺸﻣ ﺔﻗﺮﻓ روﺮﺳ ﻲﻋاود ﻦﻣ نﻮﻜﻴﺳ

.ﺎﻬﻌﺑاﻮﺗو ﺎﻨﺗﺎﺠﺘﻨﻣ ﻦﻋ ﺔﻠﺌﺳﻷا صﻮﺼﺨﺑ ﻢﻛﺪﻋﺎﺴﺗ نأ شﻮﺑ

ﻊﻨﺻ ﺔﺣﻮﻠﻟ ﺎﻘﻓو ﺮﺸﻌﻟا تﺎﻧﺎﺨﻟا وذ ﻒﻨﺼﻟا ﻢﻗر ﺮﻛذ مﺰﻠﻳ

.رﺎﻴﻏ ﻊﻄﻗ تﺎﻴﺒﻠﻃ وأ تارﺎﺴﻔﺘﺳا ﺔﻳأ لﺎﺳرإ ﺪﻨﻋ ﺞﺘﻨﻤﻟا

نﺎﻤﻀﻟا رﻮﻣﺄﺑ ﻖّﻠﻌﺘﻳ ﺎﻤﺑ ﺺﺘﺨﻤﻟا ﺮﺟﺎﺘﻟا ﯽﻟإ ﻪﺟﻮﺘﻟا ﯽﺟﺮﻳ

+ 213 (0) 982 400 992 : ﻒﺗﺎﻬﻟا

+ 213 (0) 34201569 : ﺲﻛﺎﻔﻟا

[e-mail] : ﻲﻧوﺮﺘﻜﻟﻻا ﺪﻳﺮﺒﻟا

25 – 99 ﻢﻗر نﺎﺑﻮﻛ نﺎﺳ ﻊﻤﺠﻤﻟا .ص.م

[e-mail] : ﻲﻧوﺮﺘﻜﻟﻻا ﺪﻳﺮﺒﻟا

ﺮﺼﻣ - ةﺪﻳﺪﺠﻟا ةﺮﻫﺎﻘﻟا - لوﻻا ﻊﻤﺠﺘﻟا

+ 2 02 224 76091 - 95 / + 2 02 224 78072 - 73 : ﻒﺗﺎﻬﻟا

[e-mail] : ﻲﻧوﺮﺘﻜﻟﻻا ﺪﻳﺮﺒﻟا

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﻦﻣ ﺺﻠﺨﺘﻟا

ﺔﻘﻳﺮﻄﺑ ﻒﻴﻠﻐﺘﻟاو ﻊﺑاﻮﺘﻟاو ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﻦﻣ ﺺﻠﺨﺘﻟا ﺐﺠﻳ

.ﻊﻴﻨﺼﺘﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻘﻟا تﺎﻳﺎﻔﻨﻟا ﻖﻳﺮﻃ ﻦﻋ ﺔﺌﻴﺒﻟﺎﺑ ﺔﻔﺼﻨﻣ

www.bosch-pt.com

.رﺎﻴﻐﻟا ﻊﻄﻗ

ﺲﻧﻮﺗ ضﺎﻳر ﻦﻳﺮﻜﻣ .

+ 216 71 428 770 : ﻒﺗﺎﻬﻟا

+ 216 71 354 175 : ﺲﻛﺎﻔﻟا

+ 2 022 2478075 : ﺲﻛﺎﻔﻟ

.تﻼﻳﺪﻌﺘﻟا لﺎﺧدإ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

ﻦﻴﻣﺄﺗو ﺢﻴﻠﺼﺘﻟاو

ﺮﺋاﺰﺠﻟا

لﺎﺘﺴﻴﺳ

نداﺪﺣا ﺔﻴﻋﺎﻨﺼﻟا ﺔﻘﻄﻨﻤﻟا

 – 06000 ﺔﻳﺎﺠﺑ

ﺮﺋاﺰﺠﻟا

ﺲﻧﻮﺗ

لﺎﺗﻮﺻ

2014

ﺮﺼﻣ

رﺎﻤﻴﻧﻮﻳ

تﺎﻣﺪﺨﻟا ﺰﻛﺮﻣ

20 ﻢﻗر

◀ ةﺪﻀﻨﻣ ﯽﻠﻋ ﺔﺒﻛﺮﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا نﻮﻜﺗ نأ زﻮﺠﻳ ﻻ

ﺪﻳرﻮﺘﻟا قﺎﻄﻧ

ﺪﻳرﻮﺘﻟا قﺎﻄﻧ رﻮﺻ ﻚﻟذ دﺪﺼﺑ ﯽﻋاﺮﺗ

ﻢﺗ ﺪﻗ نﺎﻛ نإ ﺎﻤﻋ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺐﻴﻛﺮﺗ ﻞﺒﻗ ﺺﺤﻓا

ﺔﻘﻓﺮﻤﻟا دﺪﻌﻟا ﻦﻋ ﺔﻓﺎﺿإ ﺔﺑﻮﻠﻄﻤﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا دﺪﻌﻟا

.ﻞﻴﻐﺸﺘﻟا تﺎﻤﻴﻠﻌﺗ ﺔﻳاﺪﺒﺑ

:ﻪﻠﻔﺳأ ةرﻮﻛﺬﻤﻟا ءاﺰﺟﻷا ﻊﻴﻤﺟ لﺎﺳرإ

2 ﻲﺳﺎﺳﻷا رﺎﻃﻹا

( ﻊﻄﻗ 4) 3 ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ماﺪﻗأ

4 ﺖﻴﺒﺜﺗ ﻢﻘﻃ

(ﻊﻄﻗ 4) 45 x M8 ﺰﺤﻟا ﺔﺒﻟﺎﺼﺘﻣ ﺐﻟاﻮﻟ

(ﻊﻄﻗ 4) M8 ﻞﻴﻣاﻮﺻ

5 ﺖﻴﺒﺜﺘﻟا ﻢﻘﻃ

،

(ﻊﻄﻗ 4) 75 x M8 فاﻮﺤﻟا ﺔﺳﺪﺴﻣ ﺐﻟاﻮﻟ

،

(ﻊﻄﻗ 8) ﻢﻣ 18/M8 ﻚﻠﻓ

(ﻊﻄﻗ 4) M8 ﻞﻴﻣاﻮﺻ

:ﻢﻴﻠﺴﺘﻟا قﺎﻄﻨﺑ

13 ) ﻂﺑر حﺎﺘﻔﻣ

( A1–A2 رﻮﺼﻟا ﻊﺟار) ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺐﻴﻛﺮﺗ

.رﺬﺤﺑ ﻒﻴﻠﻐﺘﻟا ﻦﻋ ﺔﻘﻓﺮﻤﻟا ءاﺰﺟﻷا ﻊﻴﻤﺟ عﺰﻧا

.ﻒﻴﻠﻐﺘﻟا داﻮﻣ ﻞﻛ عﺰﻧا

.ﻮﺘﺴﻣ ﻞﻜﺸﺑ ضرﻷا ﯽﻠﻋ يﻮﻄﻤﻟا

1 لﺎﻔﻗﻹا ﻚﻓ ﻲﻋارذ ﻞﺒﻗ ﻦﻣ 2 ﻲﺳﺎﺳﻷا رﺎﻃﻹا ﺐﺤﺳا

ﻲﻜﻟ ،ﯽﻠﻋﻷا ﻮﺤﻧ ﺐﺤﺴﻟا ءﺎﻨﺛأ 1 لﺎﻔﻗﻹا ﻚﻓ ﻲﻋارذ ﻖﻠﻃا

فاﻮﺤﻟا ﺔﻌﺑﺮﻤﻟا ﺐﻴﺑﺎﻧﻷا ﻲﻓ 3 ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ماﺪﻗأ زﺮﻏا

.ﺐﻴﻛﺮﺘﻟا بﻮﻘﺛ ﻖﻓاﻮﺘﺗ ﺚﻴﺤﺑ

ﺔﻄﺳاﻮﺑ ﻲﺳﺎﺳﻷا رﺎﻃﻹﺎﺑ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ماﺪﻗأ ﻂﺑرا

. 4 ﺖﻴﺒﺜﺘﻟا ﻢﻘﻃ ﻞﻴﻣاﻮﺻو ﺐﻟاﻮﻠﻟا

2 ﻲﺳﺎﺳﻷا رﺎﻃﻹا ﻊﺿ

.ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﻖﺷﺎﻌﺘﺗ

2 ﻲﺳﺎﺳﻷا رﺎﻃﻹﺎﺑ

( B ةرﻮﺼﻟا ﻊﺟاﺮﺗ) ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﺖﻴﺒﺜﺗ

.ﻲﺳﺎﺳﻷا رﺎﻃﻹا ﯽﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﺰﻛﺮﻣ

رﺎﻃﻹا ﯽﻠﻋ

5 ﺖﻴﺒﺜﺘﻟا ﻢﻘﻃ ﺔﻄﺳاﻮﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﺖﺒﺛ

ﻞﻴﻐﺸﺘﻟا

ﻞﻐﺷ تﺎﻈﺣﻼﻣ

ﻞﻤﺤﻟا ةرﺪﻗ ﺎﻤﺋاد ﯽﻋاﺮﺗ .ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﯽﻠﻋ ﻞﻤﺤﻟا ﺪﻳﺰﺗ ﻻ

ﻊﻄﻘﻤﻟا ﺎﻤﻴﺳ ﻻو ﺎﻤﺋاد مﺎﻜﺣﺈﺑ ﻞﻐﺸﻟا ﺔﻌﻄﻗ ﯽﻠﻋ ﺾﺒﻗا

ﺪﻌﺑ ﻢﺋﻼﻣ ﺮﻴﻏ ﻞﻜﺸﺑ ﻞﻘﺜﻟا ﺰﻛﺮﻣ ﺮﻴﻐﺘﻳ ﺪﻗ .ﻞﻘﺛﻷاو لﻮﻃﻷا

.ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺐﻠﻗ ﯽﻟإ يدﺆﻳ ﺪﻗ ﺎﻤﻣ ﻞﻐﺸﻟا ﺔﻌﻄﻗ ﻊﻄﻗ

.ﻞﻤﻌﻟا ةﺪﻀﻨﻤﻟ یﻮﺼﻘﻟا

ﺐﻴﻛﺮﺘﻟا

.ﯽﻠﻋﻷا ﻮﺤﻧ

.

2 ﻲﺳﺎﺳﻷا

−

−

− :ﻦﻣ ﻒﻟﺄﺘﻳ

− :ﻦﻣ ﻒﻟﺎﺘﻳ

− ﺰﺤﻟا ﺔﺒﻟﺎﺼﺘﻣ ﻲﻏاﺮﺑ ﻚﻔﻣ

− (ﻢﻣ

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

gta6000_ar_160992A3AK_002.indd 55gta6000_ar_160992A3AK_002.indd 55 12.01.2017 11:13:2812.01.2017 11:13:28

56 | ﻲﺑﺮﻋ

زﻮﻣﺮﻟا

لﺎﻤﻌﺘﺳا ﻞﺟأ ﻦﻣ ﺔﻴﻤﻫأ تاذ ﺔﻴﻟﺎﺘﻟا زﻮﻣﺮﻟا نﻮﻜﺗ ﺪﻗ

ﺮﻴﺴﻔﺗ كﺪﻋﺎﺴﻳ .ﺎﻫﺎﻨﻌﻣو زﻮﻣﺮﻟا ﻆﻔﺣ ﯽﺟﺮﻳ .ﻞﻤﻌﻟا ةﺪﻀﻨﻣ

ﺔﻘﻳﺮﻄﺑ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ لﺎﻤﻌﺘﺳا ﯽﻠﻋ ﺢﻴﺤﺻ ﻞﻜﺸﺑ زﻮﻣﺮﻟا

یﻮﺼﻘﻟا ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﻞﻤﺣ ةرﺪﻗ ﻎﻠﺒﺗ

(ﻞﻐﺸﻟا ﺔﻌﻄﻗ + ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا)

.ﻎﻛ

100

.ﻧﺎﻣأ ﺮﺜﻛأو ﻞﻀﻓا

ﺰﻣﺮﻟا ﯽﻨﻌﻤﻟا

ءادﻷاو ﺞَﺘﻨﻤﻟا ﻒﺻو

ﺺﺼﺨﻤﻟا لﺎﻤﻌﺘﺳﻻا

ﺔﻳﺰﻛﺮﻤﻟا شﻮﺑ ﺮﻴﺷﺎﻨﻣ ﻦﻀﺤﻟ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺖﺼﺼﺧ ﺪﻘﻟ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﻊﻣ لﺎﺼﺗﻻﺎﺑ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺖﺼﺼﺧ ﺪﻘﻟ

.ﺔﻤﺴﺠﻤﻟا عﻼﺿﻷاو حاﻮﻟﻷا ﺮﻴﺼﻘﺘﻟ

ةرﻮﺼﻤﻟا ءاﺰﺟﻷا

ﻞﻤﻌﻟا ةﺪﻀﻨﻣ مﻮﺳر ﯽﻟإ ةرﻮﺼﻤﻟا ءاﺰﺟﻷا ﻢﻴﻗﺮﺗ ﺪﻨﺘﺴﻳ

.ﺔﻓﻮﺻﻮﻤﻟا وأ ةرﻮﺼﻤﻟا ﻊﺑاﻮﺘﻟا يدﺎﻴﺘﻋﻻا ﺪﻳرﻮﺘﻟا رﺎﻃإ ﻦﻤﻀﺘﻳ ﻻ

.ﺔﻴﻄﻴﻄﺨﺘﻟا مﻮﺳﺮﻟا ﺔﺤﻔﺻ ﯽﻠﻋ ةدﻮﺟﻮﻤﻟا

لﺎﻔﻗﻹا ﻚﻓ عارذ 1

ﻲﺳﺎﺳﻷا رﺎﻃﻹا 2

ﻞﻤﻌﻟا ةﺪﻀﻨﻣ مﺪﻗ 3

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﺖﻴﺒﺜﺗ ﻢﻘﻃ 5

.ﻊﺑاﻮﺘﻠﻟ ﺎﻨﺠﻣﺎﻧﺮﺑ ﻲﻓ ﺔﻠﻣﺎﻜﻟا ﻊﺑاﻮﺘﻟا ﯽﻠﻋ ﺮﺜﻌﻳ

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﻲﺳﺎﺳﻷا رﺎﻃﻹا تﺎﺳﺎﻘﻣ ﻢﻣ 670 x 750

ﻞﻤﻌﻟا ةﺪﻀﻨﻣ عﺎﻔﺗرا ﻢﻣ 602

ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﻞﻤﺣ ةرﺪﻗ

100

+ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا) یﻮﺼﻘﻟا

EPTA-Procedure 01:2014 ﻎﻛ 12,5

: ﺔﻴﻟﺎﺘﻟا

ﺖﻴﺒﺜﺗ ﻢﻘﻃ 4

ﻞﻤﻌﻟا ةﺪﻀﻨﻣ GTA 6000

ﻒﻨﺼﻟا ﻢﻗر 0 601 B24 100

(ﻞﻐﺸﻟا ﺔﻌﻄﻗ ﻎﻛ

ﺐﺴﺣ نزﻮﻟا

نﺎﻣﻷا تﺎﻤﻴﻠﻌﺗ

ﺔﻣﺎﻌﻟا نﺎﻣﻷا تﺎﻈﺣﻼﻣ

تﺎﻤﻴﻠﻌﺘﻟاو نﺎﻣﻷا تﺎﻈﺣﻼﻣ ﻊﻴﻤﺟ أﺮﻗا

ةﺪﻌﻟﺎﺑ وأ ﻞﻤﻌﻟا ةﺪﻀﻨﻤﺑ ﺔﻘﻓﺮﻤﻟا

ﺮﻴﺼﻘﺘﻟا نإ .ﺎﻬﺒﻴﻛﺮﺗ بﻮﻏﺮﻤﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

ﺪﻗ تﺎﻤﻴﻠﻌﺘﻟاو نﺎﻣﻷا تﺎﻈﺣﻼﻣ ﻖﻴﺒﻄﺗ ﺪﻨﻋ

بﻮﺸﻧ ﯽﻟإ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻣﺪﺼﻟا ﯽﻟإ يدﺆﻳ

.ةﺮﻴﻄﺧ حوﺮﺠﺑ ﺔﺑﺎﺻﻹا وأ/و ﻖﺋاﺮﺤﻟا

ﻞﻤﻌﻟا ةﺪﻀﻨﻤﻟ نﺎﻣﻷا تﺎﻈﺣﻼﻣ

لاﺪﺒﺘﺳا وأ زﺎﻬﺠﻟا ﻂﺒﺿ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا

ﺮﻴﻏ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا دﺪﻌﻟا ﻞﻴﻐﺸﺗ ءﺪﺑ نإ .ﻊﺑاﻮﺘﻟا

− 3 601 L30 4.. GTS 10 XC

اﺪﺟ مﺎﻫ ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﺐﻴﻛﺮﺘﻟا نإ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا

ةﺪﻀﻨﻣ ﯽﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا قﻻﺰﻧا نإ .ﺎﻬﻣﺪﺨﺘﺴﺗ نأ

ةﺪﻀﻨﻣ ﺰﺘﻬﺗ وأ ﻖﻟﺰﻨﺗ نأ ﺰﺋﺎﺠﻟا ﻦﻣ نﺎﻛ نإ .ﻲﻘﻓأو

ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﻪﻴﺟﻮﺗ ﻦﻣ ﻦﻜﻤﺘﺗ ﻦﻠﻓ ،ﻞﻤﻌﻟا

فﻮﻗﻮﻟا وأ ﻞﻴﻤﺤﺘﻟا ةدﺎﻳز يدﺆﺗ ﺪﻗ .ﺔﻟﺎﻘﺳ وأ ﻢﻠﺳ

ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﻞﻘﺛ ﺰﻛﺮﻣ لﺎﻘﺘﻧا ﯽﻟإ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﯽﻠﻋ

ءﺎﻨﺛأ ﺪﺋاﺰﻟا ﻂﻐﻀﻟا لﺎﻤﻌﺘﺳا ﻢﺗ نإ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺐﻠﻘﺗ

ﺪﻗ ﺔﻴﺨﺗﺮﻤﻟا تﻼﺻﻮﻟا نإ .ﻞﻤﻌﻟا ﺔﻟواﺰﻣ ءﺎﻨﺛأ مﺎﻜﺣﺈﺑ

.ﺔﻘﻴﻗد ﺮﻴﻏ ﺮﺸﻧ لﺎﻤﻋأ ﯽﻟإو تﻮﺒﺜﻟا مﺪﻋ ﯽﻟإ يدﺆﺗ

ﻊﻄﻗ ﺪﻨﺴﺗ نأ ﺐﺠﻳ .ﺎﻬﻧزاﻮﺘﻟ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ناﺪﻘﻓ

نأ وأ ﺔﺒﺋﺎﺴﻟا ﺎﻬﺘﻳﺎﻬﻧ فﺮﻃ ﻦﻣ ﺔﻠﻴﻘﺜﻟاو ﺔﻠﻳﻮﻄﻟا ﻞﻐﺸﻟا

.ثداﻮﺤﻟا ﺾﻌﺑ ثوﺪﺣ ﺐﺒﺳ ﻮﻫ دﻮﺼﻘﻣ

.ماﺪﻬﻧﻻا ﺮﻄﺧ ﺐﻨﺠﺗ ﻞﺟأ ﻦﻣ

.ﺎﻬﺑ ﻢﻜﺤﺘﻟا ناﺪﻘﻓ ﯽﻟإ يدﺆﻳ ﺪﻗ ﻞﻤﻌﻟا

.ﺐﻠﻘﺗ ﺎﻬﻠﻌﺠﻳ ﺎﻤﻣ ﯽﻠﻋﻷا ﯽﻟإ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ماﺪﺨﺘﺳا

.ﺎﻬﺘﺤﺗ ﺎﻣ ﺎﺌﻴﺷ ﻊﻀﺗ

مﺪﻛ ﻢﺘﻳ ﺪﻗ .ﺎﻬﺤﺘﻓ وأ ﺎﻬﻗﻼﻏﻹ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ

ﻲﺑﺮﻋ

◀ ﻦﻋ ﻢﻛﺮﻤﻟا عﺰﻧا وأ/و ﺲﺒﻘﻤﻟا ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺳا

◀ ﺐﻴﻛﺮﺗ ﻞﺒﻗ ﺢﻴﺤﺼﻟا ﻞﻜﺸﻟﺎﺑ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺐﺼﻧا

◀ ﻞﺒﻗ ﻦﻣآ ﻞﻜﺸﺑ ﻞﻤﻌﻟا ةﺪﻀﻨﻤﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا ﺖﺒﺛ

◀ يﻮﺘﺴﻣو ﺖﺑﺎﺛ ﺢﻄﺳ ﯽﻠﻋ ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﺐﺼﻧا

.ﻦﻣآو ﻢﻈﺘﻨﻣ

◀ ﺔﺑﺎﺜﻤﺑ ﺎﻬﻣﺪﺨﺘﺴﺗ ﻻو ﻞﻤﻌﻟا ةﺪﻀﻨﻣ ﻞﻴﻤﺤﺗ ﺪﻳﺰﺗ ﻻ

◀ ﺪﻗ .ﻒﻨﻌﺑ رﺎﺸﻨﻤﻟا ﻞﺼﻧ ﻲﻓ ﻞﻐﺸﻟا ﺔﻌﻄﻗ كﺪﺗ ﻻ

◀ ﻞﺻﻮﻟا ﺮﺻﺎﻨﻋو ﺐﻟاﻮﻠﻟا ﻞﻤﺠﻣ داﺪﺸﻧا ﯽﻠﻋ صﺮﺣا

◀ ﯽﻟإ ﺔﻠﻴﻘﺜﻟاو ﺔﻠﻳﻮﻄﻟا ﻞﻐﺸﻟا ﻊﻄﻗ يدﺆﺗ ﻻأ ﻦﻣأ

◀ قﻻزإ ءﺎﻨﺛأ ﺔﻴﻠﺼﻔﻤﻟا ﻂﻘﻨﻟا ﻦﻣ ﻚﻌﺑﺎﺻﺄﺑ بﺮﺘﻘﺗ ﻻ

.ﻚﻌﺑﺎﺻأ

◀ .ﺔﻳرﺎﺴﻟا ﺔﻴﻟوﺪﻟاو ﺔﻴﻠﺤﻤﻟا ﺮﻴﻳﺎﻌﻤﻟﺎﺑ مﺰﺘﻟا

1 609 92A 3AK | (12.1.17) Bosch Power Tools

gta6000_ar_160992A3AK_002.indd 56gta6000_ar_160992A3AK_002.indd 56 12.01.2017 11:13:2912.01.2017 11:13:29

ﻰﺳرﺎﻓ | 57

هﺎﮕﺘﺳد دﺮﺑرﺎﮐ هﻮﺤﻧ

ﯽﻠﻤﻋ یﺎﻫ ﯽﺋﺎﻤﻨﻫار

.ﺪﯿﻨﮐ یراددﻮﺧ رﺎﮐ ﺰﯿﻣ یور ﺮﺑ ﺪﺣ زا ﺶﯿﺑ رﺎﺸﻓ لﺎﻤﻋِا زا

ﻪﺟﻮﺗ درﻮﻣ هراﻮﻤﻫ ار رﺎﮐ ﺰﯿﻣ ﻞﻤﺣ ناﻮﺗ و ﺖﯿﻓﺮﻇ ﺮﺜﮐاﺪﺣ

ار نآ زارد و ﻦﯿﮕﻨﺳ ﺖﻤﺴﻗ صﻮﺼﺨﺑ ،رﺎﮐ ﻪﻌﻄﻗ هراﻮﻤﻫ

دﺎﺠﯾا نﺎﮑﻣا ،رﺎﮐ ﻪﻌﻄﻗ ندﺮﮐ اﺪﺟ زا ﺲﭘ .ﺪﯾراﺪﻬﮕﻧ ﻢﮑﺤﻣ

نﻮﮔژاو ﺚﻋﺎﺑ ﻪﮐ

دراد دﻮﺟو رﺎﮐ ﺰﯿﻣ رد ﺐﺳﺎﻨﻣﺎﻧ ﻞﻘﺛ ﺰﮐﺮﻣ

.ﺪﯿﻫد راﺮﻗ

.دﻮﺷ ﯽﻣ نآ نﺪﺷ

ﻞﻘﻧ و ﻞﻤﺣ

.ﺪﺷﺎﺑ ﺐﺼﻧ ﺰﯿﻣ یور ﯽﻗﺮﺑ

.ﺪﯿﻨﮐ ﻊﻤﺟ ار رﺎﮐ ﺰﯿﻣ ﺪﯿﻧاﻮﺗ ﯽﻣ ﻞﻘﻧ و ﻞﻤﺣ یاﺮﺑ

.ﺪﯿﻨﮐ اﺪﺟ ار ﯽﻗﺮﺑ راﺰﺑا

ﻊﻤﺟ ار رﺎﮐ ﺰﯿﻣ و ﺪﯿﺸﮑﺑ ﻻﺎﺑ فﺮﻃ ﻪﺑ ار

1 هﺪﻨﻨﮐ دازآ مﺮﻫا

.ﺪﯿﻨﮐ

ﺲﯾوﺮﺳ و ﺖﺒﻗاﺮﻣ

ﺎﺑ هروﺎﺸﻣ و شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ

نﺎﯾﺮﺘﺸﻣ

هرﺎﺑ رد ﺎﻤﺷ تﻻاﻮﺌﺳ ﻪﺑ شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ ﺮﺘﻓد

تﺎﻘﻠﻌﺘﻣ و ﯽﮐﺪﯾ تﺎﻌﻄﻗ ﻦﯿﻨﭽﻤﻫ و ﺲﯾوﺮﺳ ،تاﺮﯿﻤﻌﺗ

تﺎﻌﻄﻗ هرﺎﺑ رد تﺎﻋﻼﻃا و ﺮﯾوﺎﺼﺗ .داد ﺪﻫاﻮﺧ ﺦﺳﺎﭘ

ﻮﺠﺘﺴﺟ ﺮﯾز هدﺮﺒﻣﺎﻧ ﺖﯾﺎﺳ رد ﺪﯿﻧاﻮﺘﯿﻣ ار تﺎﻘﻠﻌﺘﻣ و ﯽﮐﺪﯾ

www.bosch-pt.com

لﺎﻤﮐ ﺎﺑ شﻮﺑ ﺖﮐﺮﺷ شوﺮﻓ زا ﺲﭘ تﺎﻣﺪﺧ روﺎﺸﻣ ﻢﯿﺗ

ﻢﯿﻈﻨﺗ و هدﺎﻔﺘﺳا زﺮﻃ ،ﺪﯾﺮﺧ هرﺎﺑ رد ﺎﻤﺷ تﻻاﻮﺌﺳ ﻪﺑ ﻞﯿﻣ

،تﺎﻘﻠﻌﺘﻣ و ﯽﮐﺪﯾ راﺰﺑا شرﺎﻔﺳ ﺎﯾ و لاﻮﺌﺳ ﻪﻧﻮﮔﺮﻫ یاﺮﺑ

راﺰﺑا یور ﺐﺴﭼﺮﺑ ﻖﺑﺎﻄﻣ ار ﻻﺎﮐ ﯽﻤﻗر هد ﯽﻨﻓ هرﺎﻤﺷ ﻤﺘﺣ

ﯽﻛﺪﻳ راﺰﺑا ﻪﻴﻬﺗ و هﺎﮕﺘﺳد ﺮﻴﻤﻌﺗ ،ﯽﺘﻧارﺎﮔ زا هدﺎﻔﺘﺳا یاﺮﺑ

.ﺪﻫﺪﯿﻣ ﺦﺳﺎﭘ تﺎﻘﻠﻌﺘﻣ و تﻻﻮﺼﺤﻣ

.ﺪﯿﻫد

.ﺪﻴﻨﻛ ﻪﻌﺟاﺮﻣ ﺺﺼﺨﺘﻣ داﺮﻓا ﻪﺑ ﻂﻘﻓ

هﺎﮕﺘﺳد ندﺮﮐ جرﺎﺧ هدر زا

ﻆﻔﺣ تارﺮﻘﻣ ﻖﺒﻃ ﺪﯾﺎﺑ ،نآ یﺪﻨﺑ ﻪﺘﺴﺑ و تﺎﻘﻠﻌﺘﻣ ،رﺎﮐ ﺰﯿﻣ

.ﺪﻧﻮﺷ ﺖﻓﺎﯾزﺎﺑ و جرﺎﺧ هدر زا ﺖﺴﯾز ﻂﯿﺤﻣ

.ﺖﺳا ظﻮﻔﺤﻣ یﺮﯿﯿﻐﺗ ﻪﻧﻮﮔ ﺮﻫ ﻖﺣ

:ﺪﯿﯾﺎﻤﻧ

عﻼﻃا ﯽﻗﺮﺑ

ﯽﻟﺎﺳرا تﺎﯾﻮﺘﺤﻣ

رد ﯽﻟﺎﺳرا تﺎﯾﻮﺘﺤﻣ ﺮﯾﻮﺼﺗ ﻪﺑ رﻮﻈﻨﻣ ﻦﯾﺪﺑ

.ﺪﯿﯾﺎﻤﻧ ﻪﺟﻮﺗ ﺎﻤﻨﻫار ی ﻪﭼﺮﺘﻓد لوا

ﺮﯾز حوﺮﺸﻣ یاﺰﺟا مﺎﻤﺗ ﻪﮐ ﺪﯿﻨﮐ لﺮﺘﻨﮐ ،رﺎﮐ ﺰﯿﻣ ﺐﺼﻧ زا ﻞﺒﻗ

:ﺪﻨﺷﺎﺑ هﺪﺷ لﺎﺳرا

2 ﯽﻠﺻا بﻮﭼرﺎﻬﭼ

◀ راﺰﺑا ﺪﯾﺎﺒﻧ ،رﺎﮐ ﺰﯿﻣ ﻦﺘﺴﺑ ﺎﯾ ندﺮﮐ زﺎﺑ ﻢﻫ زا مﺎﮕﻨﻫ

4 لﺎﺼﺗا تﺎﻘﻠﻌﺘﻣ

(دﺪﻋ 4) M8 x 45 ﯽﯾﻮﺳ رﺎﻬﭼ ﭻﯿﭘ

(دﺪﻋ 4) M8 هﺮﻬﻣ

5 لﺎﺼﺗا تﺎﻘﻠﻌﺘﻣ

،

(دﺪﻋ 4) M8 x 75 یﺎﻫ ﭻﯿﭘ

،

(دﺪﻋ 8) M8/18 mm ﺮﺷاو

(دﺪﻋ 4) M8 هﺮﻬﻣ

:ﯽﻟﺎﺳرا تﺎﯾﻮﺘﺤﻣ ﺮﺑ هوﻼﻋ زﺎﯿﻧ درﻮﻣ یﺎﻫراﺰﺑا

(13 mm) رﺎﭼآ

( A1–A2 ﺮﯾوﺎﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر) رﺎﮐ ﺰﯿﻣ ﺐﺼﻧ

تﺎﻌﻄﻗ و ﯽﻗﺮﺑ هﺎﮕﺘﺳد زا ار ﺎﻫ یﺪﻨﺑ ﻪﺘﺴﺑ طﺎﻴﺘﺣا ﺎﺑ

ﻦﯿﻣز یور ﺢﻄﺴﻣ رﻮﻃ ﻪﺑ ار هﺪﺷ ﻊﻤﺟ

ﻪﺑ 1 هﺪﻨﻨﮐ دازآ یﺎﻫ مﺮﻫا فﺮﻃ زا ار 2 ﯽﻠﺻا بﻮﭼرﺎﻬﭼ

ﺎﺟ رﺎﮐ ﺰﯿﻣ ﺎﺗ ،ﺪﯿﻨﮐ ﺎﻫر نﺪﯿﺸﮐ ﻻﺎﺑ ﻦﯿﺣ رد ار

بﻮﭼرﺎﻬﭼ ﯽﺷﻮﮔرﺎﻬﭼ یﺎﻬﺧارﻮﺳ رد ار 3 رﺎﮐ ﺰﯿﻣ یﺎﻫ ﻪﯾﺎﭘ

.ﺪﻧﻮﺷ زاﺮﺗ ﺐﺼﻧ یﺎﻬﺧارﻮﺳ ﺎﺗ ﺪﯿﻫد راﺮﻗ یرﻮﻃ

هﺮﻬﻣ و ﭻﯿﭘ ﻪﻠﯿﺳﻮﺑ ار ﯽﻠﺻا بﻮﭼرﺎﻬﭼ و رﺎﮐ ﺰﯿﻣ یﺎﻫ ﻪﯾﺎﭘ

.ﺪﯿﻨﮐ اﺪﺟ ﯽﻟﺎﺳرا تﺎﻘﺤﻠﻣ و ﻪﻘﻠﻌﺘﻣ

.ﺪﯿﻨﮐ اﺪﺟ ار یﺪﻨﺑ ﻪﺘﺴﺑ داﻮﻣ مﺎﻤﺗ

2 ﯽﻠﺻا بﻮﭼرﺎﻬﭼ

.ﺪﯿﺸﮑﺑ ﻻﺎﺑ فﺮﻃ

.ﺪﯿﻨﮐ ﺖﻔﺳ 4 لﺎﺼﺗا تﺎﻘﻠﻌﺘﻣ ی ﺎﻫ

ﯽﻗﺮﺑ راﺰﺑا ندﺮﮐ ﻢﮑﺤﻣ

( B ﺮﯾﻮﺼﺗ ﻪﺑ دﻮﺷ عﻮﺟر)

.ﺪﯿﻫد راﺮﻗ ﯽﻠﺻا بﻮﭼرﺎﻬﭼ ﻂﺳو رد ار ﯽﻗﺮﺑ راﺰﺑا

بﻮﭼرﺎﻬﭼ یور

5 لﺎﺼﺗا تﺎﻘﻠﻌﺘﻣ ﻪﻠﯿﺳﻮﺑ ار ﯽﻗﺮﺑ راﺰﺑا

.ﺪﯿﻨﮐ ﻢﮑﺤﻣ

ﺐﺼﻧ

−

− (دﺪﻋ 4) 3 رﺎﮐ ﺰﯿﻣ یﺎﻫ ﻪﯾﺎﭘ

− :ﻞﻣﺎﺷ

− :ﻞﻣﺎﺷ

− ﻮﺳرﺎﻬﭼ ﯽﺘﺷﻮﮔ ﭻﯿﭘ رﺎﭼآ

−

.ﺪﯿﻫد راﺮﻗ

1 مﺮﻫا

.ﺪﺘﻓﺎﯿﺑ

2 ﯽﻠﺻا

2 ﯽﻠﺻا

Bosch Power Tools 1 609 92A 3AK | (12.1.17)

gta6000_fa_160992A3AK_002.indd 57gta6000_fa_160992A3AK_002.indd 57 12.01.2017 11:13:1612.01.2017 11:13:16

58 | ﻰﺳرﺎﻓ

ﺎﻫ ﺖﻣﻼﻋ

.ﺪﻨﺷﺎﺑ ﯽﻣ ﻢﻬﻣ رﺎﮐ ﺰﯿﻣ زا هدﺎﻔﺘﺳا یاﺮﺑ ﻞﯾذ یﺎﻬﺘﻣﻼﻋ

ﻢﻬﻓ .ﺪﯾرﺎﭙﺴﺑ ﺮﻃﺎﺧ ﻪﺑ ار ﺎﻬﻧآ ﯽﻧﺎﻌﻣ و ﻢﺋﻼﻋ ﻦﯾا ﺎﻔﻄﻟ

ﻦﻤﯾا و ﺖﺳرد ی هدﺎﻔﺘﺳا ﺖﻬﺟ ﺎﻤﺷ ﻪﺑ ﻢﺋﻼﻋ ﻦﯾا ﺖﺳرد

ﻪﻌﻄﻗ + ﯽﻗﺮﺑ راﺰﺑا) ﻞﻤﺣ ناﻮﺗ ﺮﺜﮐاﺪﺣ

.ﺪﺷﺎﺑ ﯽﻣ مﺮﮔﻮﻠﯿﮐ

.ﺪﻨﮐ ﯽﻣ ﮏﻤﮐ رﺎﮐ ﺰﯿﻣ زا

ﺖﻣﻼﻋ ﯽﻨﻌﻣ

100 رﺎﮐ ﺰﯿﻣ (رﺎﮐ

نآ دﺮﮑﻠﻤﻋ و هﺎﮕﺘﺳد ﺢﯾﺮﺸﺗ

هﺎﮕﺘﺳد زا هدﺎﻔﺘﺳا دراﻮﻣ

رد ﺮﯾز تﺎﺼﺨﺸﻣ ﺎﺑ شﻮﺑ یﺎﻫ هرا نداد راﺮﻗ ﺖﻬﺟ رﺎﮐ ﺰﯿﻣ

و ﺎﻫ ﻪﺘﺨﺗ ﯽﻟﻮﻃ شﺮﺑ ﺖﻬﺟ ﯽﻗﺮﺑ راﺰﺑا ﺎﺑ هاﺮﻤﻫ رﺎﮐ ﺰﯿﻣ

رد رﺎﮐ ﺰﯿﻣ ﺮﯾﻮﺼﺗ ﻪﺑ طﻮﺑﺮﻣ ،رﻮﺼﻣ یاﺰﺟا یراﺬﮔ هرﺎﻤﺷ

رﻮﻄﺑ ،ﺖﺳا هﺪﻣآ ﻦﺘﻣ رد ﺎﯾ و ﺮﯾﻮﺼﺗ رد ﻪﮐ ﯽﺗﺎﻘﻠﻌﺘﻣ ﻪﯿﻠﮐ

ﻞﻣﺎﮐ ﺖﺴﯿﻟ ﻔﻄﻟ .دﻮﺷ ﯽﻤﻧ ﻪﺋارا هﺎﮕﺘﺳد هاﺮﻤﻫ لﻮﻤﻌﻣ

ﯽﻗﺮﺑ راﺰﺑا ندﺮﮐ ﻢﮑﺤﻣ تاﺰﯿﻬﺠﺗ ﻪﺘﺴﺑ 5

.ﺪﯿﺋﺎﻤﻧ سﺎﺒﺘﻗا تﺎﻘﻠﻌﺘﻣ ﻪﻣﺎﻧﺮﺑ ﺖﺳﺮﻬﻓ زا ار تﺎﻘﻠﻌﺘﻣ

: ﺖﺳا هﺪﺷ ﻪﺘﻓﺮﮔ ﺮﻈﻧ

.ﺪﺷﺎﺑ ﯽﻣ ﺐﺳﺎﻨﻣ ﺎﻫ ﻞﯿﻓوﺮﭘ

هﺎﮕﺘﺳد ءاﺰﺟا

.ﺪﺷﺎﺑ ﯽﻣ ﻮﺷ ﺎﺗ ی ﻪﺤﻔﺻ

هﺪﻨﻨﮐ دازآ مﺮﻫا 1

ﯽﻠﺻا بﻮﭼرﺎﻬﭼ 2

رﺎﮐ ﺰﯿﻣ ﻪﯾﺎﭘ 3

ﺐﺼﻧ راﺰﺑا 4

ﯽﻨﻓ تﺎﺼﺨﺸﻣ

رﺎﮐ ﺰﯿﻣ GTA 6000

ﯽﻨﻓ هرﺎﻤﺷ 0 601 B24 100

ﯽﻠﺻا بﻮﭼرﺎﻬﭼ یﺎﻫ هزاﺪﻧا mm 670 x 750

رﺎﮐ ﺰﯿﻣ عﺎﻔﺗرا mm 602

ﻞﻤﺣ ناﻮﺗ ﺮﺜﮐاﺪﺣ

(رﺎﮐ ﻪﻌﻄﻗ

دراﺪﻧﺎﺘﺳا ﻖﺑﺎﻄﻣ نزو

EPTA-Procedure 01:2014 k g 12,5

+ ﯽﻗﺮﺑ راﺰﺑا) k g 100

ﯽﻨﻤﯾا یﺎﻫ ﯽﺋﺎﻤﻨﻫار

ﯽﻣﻮﻤﻋ ﯽﻨﻤﯾا یﺎﻫ ﯽﺋﺎﻤﻨﻫار

ﻪﻤﯿﻤﺿ یﺎﻫراﺪﺸﻫ و ﺎﻫ ﯽﯾﺎﻤﻨﻫار ﻪﻤﻫ

درﻮﻣ رد ﺎﯾ ﯽﻗﺮﺑ راﺰﺑا ﺐﺼﻧ ﺖﻬﺟ هﺪﺷ

زا ﯽﺷﺎﻧ تﺎﻫﺎﺒﺘﺷا .ﺪﯿﻧاﻮﺨﺑ ار رﺎﮐ ﺰﯿﻣ

ﻦﮑﻤﻣ ﯽﻨﻤﯾا تارﻮﺘﺳد ﻦﯾا ﺖﯾﺎﻋر مﺪﻋ

ﺮﯾﺎﺳ ﺎﯾ و ﯽﮕﺘﺧﻮﺳ ،ﯽﮕﺘﻓﺮﮔ قﺮﺑ ﺚﻋﺎﺑ ﺖﺳا

جرﺎﺧ ار ﯽﻗﺮﺑ راﺰﺑا یﺮﺗﺎﺑ ﺎﯾ و ﺪﯿﺸﮑﺑ نوﺮﯿﺑ ﺰﯾﺮﭘ زا ار

ندﺎﺘﻓا رﺎﮐ ﻪﺑ ،یرﺎﮐ ﺢﻧاﻮﺳ زا ﯽﺧﺮﺑ ﺖﻠﻋ .ﺪﯿﯾﺎﻤﻧ

− 3 601 L30 4.. GTS 10 XC

ﻦﺘﺴﮑﺷ ﻢﻫ رد زا یﺮﯿﮔﻮﻠﺟ یاﺮﺑ ﺺﻘﻧ و ﺐﯿﻋ ﯽﺑ ﺐﺼﻧ

،رﺎﮐ ﺰﯿﻣ یور ﯽﻗﺮﺑ راﺰﺑا ندرﻮﺧ ﺮﺳ و شﺰﻐﻟ .ﺪﯾﺪﻨﺒﺑ

ﻦﻤﯾا ﺖﯾاﺪﻫ ،درﻮﺨﺑ نﺎﮑﺗ ﺎﯾ ﺮﺳ رﺎﮐ ﺰﯿﻣ ﻪﭽﻧﺎﻨﭼ .ﺪﯾﺪﻨﺒﺑ

رﺎﺑ ﺎﯾ ندﺎﺘﺴﯾا .ﺪﯿﻨﮑﻧ هدﺎﻔﺘﺳا ﺖﺴﺑراد ﺎﯾ و نﺎﺑدﺮﻧ

و ﻻﺎﺑ ﻪﺑ نآ ﻞﻘﺛ ﺰﮐﺮﻣ ﯽﯾﺎﺠﺑﺎﺟ ﺚﻋﺎﺑ ،رﺎﮐ ﺰﯿﻣ یور دﺎﯾز

زا هدﺎﻔﺘﺳا مﺎﮕﻨﻫ دﺎﯾز رﺎﺸﻓ لﺎﻤﻋا ترﻮﺻ رد .ﺪﯿﻫﺪﻧ

تﺎﺒﺛ مﺪﻋ ﻪﺑ ﺮﺠﻨﻣ ﺪﻨﻧاﻮﺗ ﯽﻣ ﺎﻬﻄﺑار ندﻮﺑ ﻞﺷ .ﺪﯿﯾﺎﻤﻧ

ﯽﯾﺎﻬﺘﻧا ﺖﻤﺴﻗ ﺮﯾز .ﺪﻨﻧز ﯽﻤﻧ ﻢﻫ ﺮﺑ ار رﺎﮐ ﺰﯿﻣ لدﺎﻌﺗ

ﻪﺑ ﺎﯾ و دز ﻪﯾﺎﭘ ﺪﯾﺎﺑ ار ﻞﯾﻮﻃ و ﻦﯿﮕﻨﺳ یرﺎﮐ تﺎﻌﻄﻗ زﺎﺑ

نﺎﮑﻣا .ﺪﯿﻫﺪﻧ راﺮﻗ لﺎﺼﺗا یﺎﻬﻠﺼﻔﻣ و ﺎﻫﺪﻨﺑ ﯽﮑﯾدﺰﻧ

.دﻮﺷ ﺪﯾﺪﺷ یﺎﻫ ﺖﺣاﺮﺟ

رﺎﮐ ﺰﯿﻣ یاﺮﺑ ﯽﻨﻤﯾا تارﻮﺘﺳد

.ﺪﺷﺎﺑ ﯽﻣ ﯽﻗﺮﺑ یﺎﻫراﺰﺑا ی ﻪﺘﺳاﻮﺧﺎﻧ

.ﺪﺷﺎﺑ ﯽﻣ ﻢﻬﻣ ،رﺎﮐ ﺰﯿﻣ

.ددﺮﮔ ﯽﻣ لﺮﺘﻨﮐ نداد ﺖﺳد زا ﻪﺑ ﺮﺠﻨﻣ

.ﺪﺷﺎﺑ ﯽﻤﻧ ﺮﯾﺬﭘ نﺎﮑﻣا رﺎﮐ ﻪﻌﻄﻗ ﺖﺳﺪﮑﯾ و

.دﻮﺷ ﯽﻣ نآ ندﺎﺘﻓا

.دﻮﺷ نﻮﮔژاو رﺎﮐ ﺰﯿﻣ ﺖﺳا ﻦﮑﻤﻣ ﯽﻗﺮﺑ راﺰﺑا

.ﺪﻧﻮﺷ یرﺎﮐ هرا ﻞﺣاﺮﻣ رد ﺖﻗد و

.دﻮﻤﻧ رﺎﻬﻣ یﻮﺤﻧ

.دراد دﻮﺟو ﺖﺳد نﺎﺘﺸﮕﻧا ندﺮﮐ ﺮﯿﮔ

ﻰﺳرﺎﻓ

◀ ﻪﺧﺎﺷود ،تﺎﻘﻠﻌﺘﻣ ﺾﯾﻮﻌﺗ و تﺎﻤﯿﻈﻨﺗ مﺎﺠﻧا زا ﻞﺒﻗ

◀ .ﺪﯿﻨﮐ ﺐﺼﻧ ﺖﺳرد ار رﺎﮐ ﺰﯿﻣ .ﯽﻗﺮﺑ راﺰﺑا ﺐﺼﻧ زا ﻞﺒﻗ

◀ رﺎﮐ ﺰﯿﻣ ﻪﺑ ﻢﮑﺤﻣ ،هدﺎﻔﺘﺳا زا ﻞﺒﻗ ار ﯽﻗﺮﺑ راﺰﺑا

◀ رﺎﮐ ﺰﯿﻣ ﻪﺑ ﻢﮑﺤﻣ ،هدﺎﻔﺘﺳا زا ﻞﺒﻗ ار ﯽﻗﺮﺑ راﺰﺑا

◀ ناﻮﻨﻋ ﻪﺑ نآ زا و ﺪﯿﻫﺪﻧ راﺮﻗ دﺎﯾز رﺎﺑ ﺮﯾز ار رﺎﮐ ﺰﯿﻣ

◀ ﺖﮐﺮﺣ هرا ﻪﻐﯿﺗ رد رﺎﺸﻓ لﺎﻤﻋا ﺎﺑ ار رﺎﮐ ﻪﻌﻄﻗ

◀ ﻪﺟﻮﺗ ﺎﻬﻄﺑار و ﺎﻬﭽﯿﭘ مﺎﻤﺗ ندﻮﺑ ﺖﻔﺳ ﻪﺑ ،رﺎﮐ مﺎﮕﻨﻫ

◀ ،زارد و ﻦﯿﮕﻨﺳ یرﺎﮐ تﺎﻌﻄﻗ ﻪﮐ ﺪﯿﻨﮐ ﻞﺻﺎﺣ نﺎﻨﻴﻤﻃا

◀ رد ار دﻮﺧ نﺎﺘﺸﮕﻧا ،رﺎﮐ ﺰﯿﻣ ندﺮﮐ ﻪﺘﺴﺑ و زﺎﺑ مﺎﮕﻨﻫ

◀ .ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﯽﻠﻠﻤﻟا ﻦﯿﺑ و ﯽﻠﻣ ﺮﺒﺘﻌﻣ تارﺮﻘﻣ ﻪﺑ

1 609 92A 3AK | (12.1.17) Bosch Power Tools

gta6000_fa_160992A3AK_002.indd 58gta6000_fa_160992A3AK_002.indd 58 12.01.2017 11:13:1612.01.2017 11:13:16
