Bosch GOF 900 CE User Manual [en, ru, de, es, fr, it, cs, pl]

OBJ_DOKU-3252-004.fm Page 1 Wednesday, November 23, 2011 9:49 AM

Robert Bosch GmbH

Power Tools Division 70745 Leinfelden-Echterdingen Germany

www.bosch-pt.com

1 619 929 J79 (2011.11) O / 216 UNI

GOF Professional

900 CE | 1300 CE

de Originalbetriebsanleitung en Original instructions fr Notice originale es Manual original pt Manual original it Istruzioni originali nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet

el Рсщфьфхрп пдзгйюн чсЮузт

tr Orijinal işletme talimat

pl Instrukcja oryginalna cs Původní návod k používání sk Pôvodný návod na použitie hu Eredeti használati utasítás

ru Оригинальное руководство по

эксплуатации

uk Ориг³нальна ³нструкц³я з

експлуатац³¿

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad sl Izvirna navodila hr Originalne upute za rad

et Algupärane kasutusjuhend lv Instrukcijas oriģinālvalodā lt Originali instrukcija

ar fa

Ϡλ΍ έΎ ίήσ ΎϤϨϫ΍έ

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

OBJ_BUCH-203-004.book Page 2 Wednesday, November 23, 2011 9:50 AM

2 |

Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 14

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 21

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 29

Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 36

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 44

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 52

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 59

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 65

Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 71

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 78

ЕллзнйкЬ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . УелЯдб 84

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 92

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 99

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 106

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 113

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 120

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 128

Укра¿нська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Стор³нка 136

Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 143

Български. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 151

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 159

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 165

Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 172

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 179

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 185

Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 193



vvvvcccc

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

vÝ—U

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

ΔΤϔ

ϪΤϔλ

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 3 Wednesday, November 23, 2011 9:50 AM

3 |

12 11 10

9 8

21 22

8 5

GOF 1300 CE Professional

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 4 Wednesday, November 23, 2011 9:50 AM

4 |

16 15

11 10

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 5 Wednesday, November 23, 2011 9:50 AM

5 |

373638 39 40

34 35 5

4342

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 6 Wednesday, November 23, 2011 9:50 AM

6 |

49 5048 9

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 7 Wednesday, November 23, 2011 9:50 AM

Deutsch | 7

f Wenn der Betrieb des Elektrowerkzeuges in feuchter

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit f Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

f Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

f Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit f Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

f Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

f Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

f Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

f Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Bosch Power Tools 1 619 929 J79 | (23.11.11)

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen f Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

f Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

f Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

f Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

f Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

f Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges f Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

f Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert werden.

f Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät

OBJ_BUCH-203-004.book Page 8 Wednesday, November 23, 2011 9:50 AM

8 | Deutsch

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

f Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

f Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

f Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service f Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Fräsen

f Halten Sie das Elektrowerkzeug nur an den isolierten

Griffflächen, da der Fräser das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Lei-

tung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

f Befestigen und sichern Sie das Werkstück mittels

Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand

oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

f Die zulässige Drehzahl des Einsatzwerkzeuges muss

mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich

schneller als zulässig dreht, kann zerstört werden.

f Fräser oder anderes Zubehör müssen genau in die

Werkzeugaufnahme (Spannzange) Ihres Elektrowerkzeuges passen. Einsatzwerkzeuge, die nicht genau in die

Werkzeugaufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

f Führen Sie das Elektrowerkzeug nur eingeschaltet ge-

gen das Werkstück. Es besteht sonst die Gefahr eines

Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

f Kommen Sie mit Ihren Händen nicht in den Fräsbereich

und an den Fräser. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide

Hände die Fräse halten, können diese nicht vom Fräser verletzt werden.

f Fräsen Sie nie über Metallgegenstände, Nägel oder

Schrauben. Der Fräser kann beschädigt werden und zu er-

höhten Vibrationen führen.

f Verwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

f Verwenden Sie keine stumpfen oder beschädigten Frä-

ser. Stumpfe oder beschädigte Fräser verursachen eine

erhöhte Reibung, können eingeklemmt werden und führen zu Unwucht.

f Halten Sie das Elektrowerkzeug beim Arbeiten fest mit

beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche-

rer geführt.

f Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug

kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Produkt- und Leistungsbeschreibung

Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage in Holz, Kunststoff und Leichtbaustoffen Nuten, Kanten, Profile und Langlöcher zu fräsen sowie zum Kopierfräsen. Bei reduzierter Drehzahl und mit entsprechenden Fräsern können auch NE-Metalle bearbeitet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Handgriff rechts (isolierte Grifffläche) 2 Feststelltaste für Ein-/Ausschalter 3 Stellrad Drehzahlvorwahl 4 Spindelarretierhebel

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 9 Wednesday, November 23, 2011 9:50 AM

5 Flügelschraube für Parallelanschlag-Führungsstangen

(2x)*

6 Spanschutz 7 Fräser * 8 Aufnahme für Parallelanschlag-Führungsstangen

9 Gleitplatte 10 Stufenanschlag 11 Justierschrauben Stufenanschlag 12 Grundplatte 13 Schutzmanschette 14 Flügelschraube für Tiefenanschlageinstellung 15 Tiefenanschlag 16 Schieber mit Indexmarke 17 Handgriff links (isolierte Grifffläche) 18 Skala Frästiefeneinstellung 19 Skala Frästiefen-Feineinstellung 20 Drehknopf für Frästiefen-Feineinstellung 21 Markierung für Nullpunktabgleich 22 Entriegelungshebel 23 Überwurfmutter mit Spannzange 24 Ein-/Ausschalter 25 Gabelschlüssel Schlüsselweite 24 mm* 26 Absaugschlauch (Ø 35 mm) * 27 Absaugadapter * 28 Rändelschraube für Absaugadapter (2x)* 29 Parallelanschlag *

30 Führungsstange für Parallelanschlag (2x) * 31 Flügelschraube für Parallelanschlag-Feineinstellung

(2x)*

32 Flügelschraube für Parallelanschlag-Grobeinstellung

(2x)*

33 Drehknopf für Parallelanschlag-Feineinstellung* 34 Verstellbare Anschlagschiene für Parallelanschlag * 35 Absaugadapter für Parallelanschlag * 36 Fräszirkel/Führungsschienenadapter * 37 Griff für Fräszirkel * 38 Flügelschraube für Fräszirkel-Grobeinstellung (2x) * 39 Flügelschraube für Fräszirkel-Feineinstellung (1x) * 40 Drehknopf für Fräszirkel-Feineinstellung * 41 Zentrierschraube für Zirkelanschlag * 42 Distanzplatte (im Set „Fräszirkel“ enthalten) * 43 Führungsschiene * 44 SDS-Kopierhülsenadapter 45 Befestigungsschraube für Kopierhülsenadapter (2x) 46 Entriegelungshebel für Kopierhülsenadapter 47 Kopierhülse 48 Zylinderschraube für Gleitplatte 49 Senkkopfschraube für Gleitplatte 50 Zentrierdorn

*Abg ebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Deutsch | 9

Technische Daten

Oberfräse GOF 900 CE

Professional

Sachnummer Nennaufnahmeleistung Leerlaufdrehzahl

W9001300

-1

min Drehzahlvorwahl Konstantelektronik Anschluss für Staubabsaugung Werkzeugaufnahme

inch Fräskorbhub Gewicht entsprechend EPTA-Procedure 01/2003

mm 50 58

kg 3,5 4,8

Schutzklasse

Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild I hres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 89 dB(A); Schallleistungspegel 100 dB(A). Unsicherheit K =3 dB.

Gehörschutz tragen!

Bosch Power Tools 1 619 929 J79 | (23.11.11)

Schwingungsgesamtwerte a gen) und Unsicherheit K ermittelt entsprechend EN 60745:

=5,5m/s2, K= 2,5 m/s2.

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektro-

0 601 614 6.. 0 601 613 6..

12000 – 24 000 12000 – 24 000

z z

6–8

/II /II

(Vektorsumme dreier Richtun-

GOF 1300 CE

Professional

6 – 12,7

¼–½

OBJ_BUCH-203-004.book Page 10 Wednesday, November 23, 2011 9:50 AM

10 | Deutsch

werkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

26.10.2011

Dr. Eckerhard Strötgen Engineering Director PT/ESI

Montage

Fräser einsetzen (siehe Bild A)

f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

f Zum Einsetzen und Wechseln von Fräsern wird das Tra-

gen von Schutzhandschuhen empfohlen.

Je nach Einsatzzweck sind Fräser in den verschiedensten Ausführungen und Qualitäten verfügbar.

Fräser aus Hochleistungs-Schnellschnittstahl (HSS) sind zur Bearbeitung weicher Werkstoffe wie z. B. Weichholz und Kunststoff geeignet.

Fräser mit Hartmetallschneiden (HM) sind speziell für harte und abrasive Werkstoffe wie z. B. Hartholz und Aluminium geeignet.

Original-Fräser aus dem umfangreichen Bosch-Zubehörprogramm erhalten Sie bei Ihrem Fachhändler.

Setzen Sie nur einwandfreie und saubere Fräser ein. – Klappen Sie den Spanschutz 6 herunter.

– Schwenken Sie den Spindelarretierhebel 4 im Uhrzeiger-

sinn und halten Sie ihn in dieser Position (n). Drehen Sie ggf. die Motorspindel von Hand, bis sie arretiert wird.

– Lösen Sie die Überwurfmutter 23 mit dem Gabelschlüssel

25 (Schlüsselweite 24 mm) durch Drehen entgegen dem Uhrzeigersinn (o).

– Schieben Sie den Fräser in die Spannzange. Der Fräser-

schaft muss mindestens 20 mm in die Spannzange eingeschoben sein.

– Ziehen Sie die Überwurfmutter 23 mit dem Gabelschlüssel

25 (Schlüsselweite 24 mm) durch Drehen im Uhrzeigersinn fest. Lassen Sie den Spindelarretierhebel 4 los.

– Klappen Sie den Spanschutz 6 nach oben.

f Setzen Sie ohne montierte Kopierhülse keine Fräser

mit einem Durchmesser größer als 50 mm ein. Diese

Fräser passen nicht durch die Grundplatte.

f Ziehen Sie die Spannzange mit der Überwurfmutter

keinesfalls fest, solange kein Fräser montiert ist. Die

Spannzange kann sonst beschädigt werden.

Staub-/Späneabsaugung (siehe Bild B)

f Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material da rf nur von Fachleuten bearbeitet werden.

– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

f Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Absaugadapter montieren

Der Absaugadapter 27 kann mit dem Schlauchanschluss nach vorn oder nach hinten montiert werden. Bei eingesetztem Kopierhülsenadapter 44 müssen Sie eventuell den Kopierhülsenadapter um 180° gedreht montieren, damit der Absaugadapter 27 den Entriegelungshebel 46 nicht berührt . Bei der Montage mit Schlauchanschluss vorn muss zuvor der Spanschutz 6 abgenommen werden. Befestigen Sie den Absaugadapter 27 mit den 2 Rändelschrauben 28 an der Grundplatte 12.

Staubabsaugung anschließen

Stecken Sie einen Absaugschlauch (Ø 35 mm) 26 (Zubehör) auf den montierten Absaugadapter. Verbinden Sie den Absaugschlauch 26 mit einem Staubsauger (Zubehör).

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 11 Wednesday, November 23, 2011 9:50 AM

Das Elektrowerkzeug kann direkt an die Steckdose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlossen werden. Dieser wird beim Einschalten des Elektrowerkzeuges automatisch gestartet.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Spanschutz montieren (siehe Bild C)

Setzen Sie den Spanschutz 6 von vorn so in die Führung ein, dass er einrastet. Zum Abnehmen fassen Sie den Spanschutz seitlich und ziehen Sie ihn nach vorn ab.

Betrieb

Inbetriebnahme

f Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

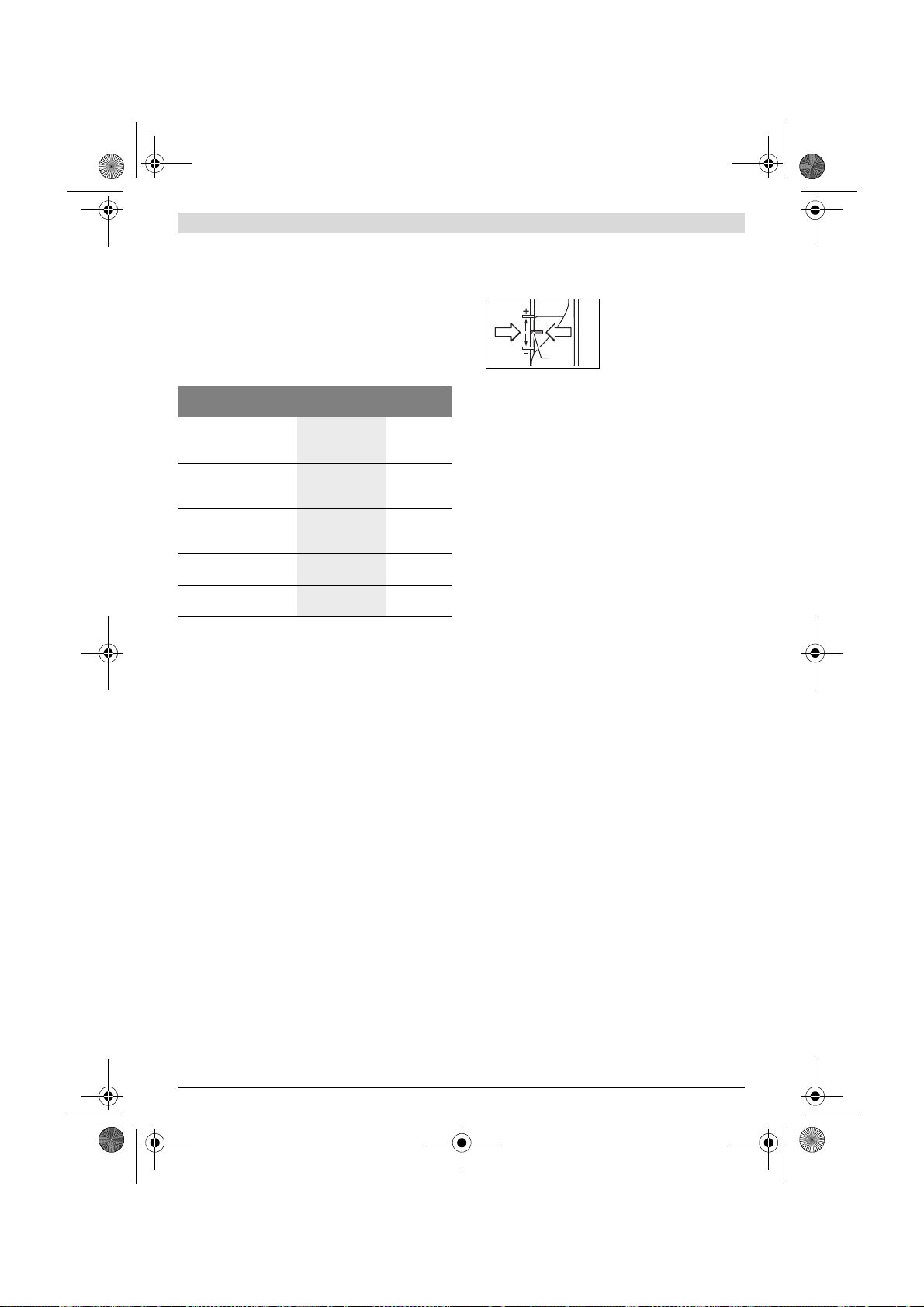

Drehzahl vorwählen

Mit dem Stellrad Drehzahlvorwahl 3 können Sie die benötigte Drehzahl auch während des Betriebes vorwählen.

1 – 2 niedrige Drehzahl 3 – 4 mittlere Drehzahl 5–6 hohe Drehzahl Die in der Tabelle dargestellten Werte sind Richtwerte. Di e er-

forderliche Drehzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Werkstoff Fräser-

Hartholz (Buche)

Weichholz (Kiefer)

Spanplatten

Kunststoffe 4–15

Aluminium 4–15

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen.

durchmesser

(mm)

4–10 12 – 20 22 – 40

16 – 40

Position

Stellrad 3

Ein-/Ausschalten

Stellen Sie vor dem Ein-/Ausschalten die Frästiefe ein, siehe Abschnitt „Frästiefe einstellen“.

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 24 und halten Sie ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschalters 24 drücken Sie die Feststelltaste 2.

Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter 24 los bzw. wenn er mit der Feststelltaste 2 arretiert ist, drücken Sie den Ein-/Ausschalter 24 kurz und lassen ihn dann los.

Konstantelektronik

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.

Sanftanlauf

Der elektronische Sanftanlauf begrenzt das Drehmoment beim Einschalten und erhöht die Lebensdauer des Motors.

Frästiefe einstellen (siehe Bild D)

f Die Einstellung der Frästiefe darf nur bei ausgeschalte-

tem Elektrowerkzeug erfolgen.

Zur Grobeinstellung der Frästiefe gehen Sie wie folgt vor: – Setzen Sie das Elektrowerkzeug mit mon tiertem Fräser auf

das zu bearbeitende Werkstück.

– Stellen Sie den Feineinstellweg mit dem Drehknopf 20 mit-

tig. Drehen Sie dazu den Drehknopf 20, bis die Markierungen 21 wie im Bild gezeigt übereinstimmen. Drehen Sie anschließend die Skala 19 auf „0“.

– Stellen Sie den Stufenanschlag 10 auf die niedrigste Stufe;

5–6 3–4 1–2

5–6 3–6 1–3

3–6 2–4 1–3

2–3 1–2

1–2

der Stufenanschlag rastet spürbar ein.

– Lösen Sie die Flügelschraube am Tiefenanschlag 14, so

dass der Tiefenanschlag 15 frei beweglich ist.

– Drücken Sie den Entriegelungshebel 22 nach unten und

führen Sie die Oberfräse langsam nach unten, bis der Fräser 7 die Werkstückoberfläche berührt. Lassen Sie den Entriegelungshebel 22 wieder los, um diese Eintauchtiefe zu fixieren.

– Drücken Sie den Tiefenansc hlag 15 nach unten, bis er auf

dem Stufenanschlag 10 aufsitzt. Stellen Sie den Schieber mit der Indexmarke 16 auf die Position „0“ an der Frästiefenskala 18.

– Stellen Sie den Tiefenanschlag 15 auf die gewünschte

Frästiefe und ziehen Sie die Flügelschraube am Tiefenan-

schlag 14 fest. Achten Sie darauf, dass Sie den Schieber mit der Indexmarke 16 nicht mehr verstellen.

– Drücken Sie den Entriegelungshebel 22 und führen Sie die

Oberfräse in die oberste Position.

Bei größeren Frästiefen sollten Sie mehrere Bearbeitungsgänge mit jeweils geringer Spanabnahme vornehmen. M it Hilfe des Stufenanschlags 10 können Sie den Fräsvorgang auf

Deutsch | 11

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 12 Wednesday, November 23, 2011 9:50 AM

12 | Deutsch

mehrere Stufen aufteilen. Stellen Sie dazu die gewünschte Frästiefe mit der niedrigsten Stufe des Stufenanschlags ein und wählen Sie für die ersten Bearbeitungsgänge zunächst die höheren Stufen. Der Abstand der Stufen kann durch das Verdrehen der Justierschrauben 11 verändert werden.

Nach einem Probefräsgang können Sie durch Drehen des Drehknopfes 20 die Frästiefe exakt auf das gewünschte Maß einstellen; drehen Sie im Uhrzeigersinn zur Vergr ößerung der Frästiefe, drehen Sie entgegen dem Uhrzeigersinn zur Verringerung der Frästiefe. Die Skala 19 dient dabei zur Orientierung. Eine Umdrehung entspricht einem Verstellweg von 2,0 mm, einer der Teilstriche am oberen Rand der Skala 19 entspricht einer Veränderung des Verstellwegs um 0,1 mm. Der maximale Verstellweg beträgt ± 8mm. Beispiel: Die gewünschte Frästiefe soll 10,0 mm sein, die Probefräsung ergab eine Frästiefe von 9,6 mm.

– Heben Sie die Oberfräse an und legen Sie z. B. etwas Rest-

holz unter die Gleitplatte 9, so dass der Fräser 7 beim Absenken das Werkstück nicht berührt. Drücken Sie den Entriegelungshebel 22 nach unten und führen Sie die Oberfräse langsam nach unten, bis der Tiefenanschlag 15 auf dem Stufenanschlag 10 aufsitzt.

– Drehen Sie die Skala 19 auf „0“ und lösen Sie die Flügel-

schraube 14.

– Drehen Sie den Drehknopf 20 um 0,4 mm/4 Teilstriche

(Differenz aus Soll- und Istwert) im Uhrzeigersinn und ziehen Sie die Flügelschraube 14 fest.

– Überprüfen Sie die gewählte Frästiefe durch einen weite-

ren Probefräsgang.

Verändern Sie nach dem Einstellen der Frästiefe die Position des Schiebers 16 auf dem Tiefenanschlag 15 nicht mehr, da- mit Sie immer die momentane Frästiefe auf der Skala 18 ablesen können.

Arbeitshinweise

f Schützen Sie Fräser vor Stoß und Schlag. Fräsrichtung und Fräsvorgang (siehe Bild E)

f Der Fräsvorgang muss stets gegen die Umlaufrichtung

des Fräsers 7 erfolgen (Gegenlauf). Beim Fräsen mit der Umlaufrichtung (Gleichlauf) kann Ihnen das Elektrowerkzeug aus der Hand gerissen werden.

– Stellen Sie die gewünschte Frästiefe ein , siehe Abschnitt

„Frästiefe einstellen“.

– Setzen Sie das Elektrowerkzeug mit montiertem Fräser auf

das zu bearbeitende Werkstück und schalten Sie das Elektrowerkzeug ein.

– Drücken Sie den Entriegelungshebel 22 nach unten und

führen Sie die Oberfräse langsam nach unten, bis die eingestellte Frästiefe erreicht ist. Lassen Sie den Entriegelungshebel 22 wieder los, um diese Eintauchtiefe zu fixieren.

– Führen Sie den Fräsvorgang mit gleichmäßigem Vorschub

aus.

– Führen Sie nach Beendigung des Fräsvorgangs die Ober-

fräse in die oberste Position zurück.

– Schalten Sie das Elektrowerkzeug aus.

Fräsen mit Hilfsanschlag (siehe Bild F)

Zur Bearbeitung großer Werkstücke bspw. beim Nutenfräsen können Sie ein Brett oder eine Leiste als Hilfsanschlag am Werkstück befestigen und die Oberfräse am Hilfsanschlag entlangführen. Führen Sie die Oberfräse an der a bgeflachten Seite der Gleitplatte entlang am Hilfsanschlag.

Kanten- oder Formfräsen

Beim Kanten- oder Formfräsen ohne Parallelanschlag muss der Fräser mit einem Führungszapfen oder einem Kugellager ausgestattet sein.

– Führen Sie das eingeschaltete Elektrowerkzeug von der

Seite an das Werkstück heran, bis der Führungszapfen oder das Kugellager des Fräsers an der zu bearbeitenden Werkstückkante anliegt.

– Führen Sie das Elektrowerkzeug mit beiden Händen an der

Werkstückkante entlang. Achten Sie dabei auf eine winkelgerechte Auflage. Zu starker Druck kann die Kante des Werkstücks beschädigen.

Fräsen mit Parallelanschlag (siehe Bild G)

Schieben Sie den Parallelanschlag 29 mit den Führungsstangen 30 in die Grundplatte 12 ein und ziehen Sie ihn mit den Flügelschrauben 5 entsprechend dem erforderlichen Maß fest. Mit den Flügelschrauben 31 und 32 können Sie den Pa rallelanschlag zusätzlich der Länge nach einstellen.

Mit dem Drehknopf 33 können Sie nach dem Lösen beider Flügelschrauben 31 die Länge feineinstellen. Eine Umdrehung entspricht dabei einem Verstellweg von 2,0 mm, einer der Teilstriche am Drehknopf 33 entspricht einer Veränderung des Verstellwegs um 0,1 mm.

Mittels der Anschlagschiene 34 können Sie die wirksame Anlagefläche des Parallelanschlags verändern.

Führen Sie das eingeschaltete Elektrowerkzeug mit gleichmäßigem Vorschub und seitlichem Druck auf den Parallelanschlag an der Werkstückkante entlang.

Beim Fräsen mit dem Parallelanschlag 29 sollte die Staub-/Späneabsaugung über den speziellen Absaugadapter

35 erfolgen. Der Absaugadapter 27 kann montiert bleiben. Fräsen mit Fräszirkel (siehe Bild H)

Für kreisrunde Fräsarbeiten können Sie den Fräszirkel/Führungsschienenadapter 36 verwenden. Montieren Sie den Fräszirkel wie im Bild gezeigt.

Schrauben Sie die Zentrierschraube 41 in das Gewinde im Fräszirkel ein. Setzen Sie die Schraubenspitze in den Mittelpunkt des zu fräsenden Kreisbogens ein, achten Sie dabei darauf, dass die Schraubenspitze in die Werkstoffobe rfläche eingreift.

Stellen Sie den gewünschten Radius durch Verschieben des Fräszirkels grob ein und drehen Sie die Flügelschrauben 38

fest.

und 39 Mit dem Drehknopf 40 können Sie nach dem Lösen der Flü-

gelschraube 39 die Länge feineinstellen. Eine Umdrehung entspricht dabei einem Verstellweg von 2,0 mm, einer der Teilstriche am Drehknopf 40 entspricht einer Veränderung des Verstellwegs um 0,1 mm.

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 13 Wednesday, November 23, 2011 9:50 AM

Führen Sie das eingeschaltete Elektrowerkzeug mit dem rechten Handgriff 1 und dem Griff für den Fräszirkel 37 über das Werkstück.

Fräsen mit Führungsschiene (siehe Bild I)

Mit Hilfe der Führungsschiene 43 können Sie geradlinig verlaufende Arbeitsvorgänge durchführen.

Zum Ausgleich des Höhenunterschieds müssen Sie die Distanzplatte 42 montieren.

Montieren Sie den Fräszirkel/Führungsschienenadapter 36 wie im Bild gezeigt.

Befestigen Sie die Führungsschiene 43 mit geeigneten Spannvorrichtungen, z. B. Schraubzwingen, auf dem Werkstück. Setzen Sie das Elektrowerkzeug mit montiertem Führungsschienenadapter 36 auf die Führungsschiene auf.

Fräsen mit Kopierhülse (siehe Bilder K –N)

Mit Hilfe der Kopierhülse 47 können Sie Konturen von Vorla- gen bzw. Schablonen auf Werkstücke übertragen.

Zur Verwendung der Kopierhülse 47 muss zuvor der Kopierhülsenadapter 44 in die Gleitplatte 9 eingesetzt werden.

Setzen Sie den Kopierhülsenadapter 44 von oben auf die Gleitplatte 9 und schrauben Sie ihn mit den 2 Befestigungsschrauben 45 fest. Achten Sie darauf, dass der Entriegelungshebel für den Kopierhülsenadapter 46 frei be weglich ist.

Wählen Sie je nach Dicke der Schablone bzw. Vorlage die geeignete Kopierhülse. Wegen der überstehenden Höhe der Kopierhülse muss die Schablone eine Mindeststärke von 8 mm besitzen.

Betätigen Sie den Entriegelungshebel 46 und setzen Sie die Kopierhülse 47 von unten in den Kopierhülsenadapter 44 ein. Die Codiernocken müssen dabei spürbar in die Aussparungen der Kopierhülse einrasten.

f Wählen Sie den Durchmesser des Fräsers kleiner als

den Innendurchmesser der Kopierhülse.

Damit der Abstand von Fräsermitte und Kopierhülsenrand überall gleich ist, können Kopierhülse und Gleitplatte, falls erforderlich, zueinander zentriert werden.

– Drücken Sie den Entriegelungshebel 22 nach unten und

führen Sie die Oberfräse bis zum Anschlag in Richtung Grundplatte 12. Lassen Sie den Entriegelungshebel 22 wieder los, um diese Eintauchtiefe zu fixieren.

– Drehen Sie die Senkkopfschrauben 49 heraus. Drehen Sie

die Zylinderschrauben 48 in die dafür vorgesehenen Boh- rungen ein, so dass die Gleitplatte 9 frei beweglich ist.

– Setzen Sie den Zentrierdorn 50 wie im Bild gezeigt in die

Werkzeugaufnahme ein. Ziehen Sie die Überwurfmutter von Hand fest, so dass der Zentrierdorn noch frei beweglich ist.

– Richten Sie den Zentrierdorn 50 und die Kopierhülse 47

durch leichtes Verschieben der Gleitplatte 9 zueinander aus.

– Ziehen Sie die Zylinderschraube n 48 fest. – Entfernen Sie den Zentrierdorn 50 aus der Werkzeugauf-

nahme.

– Drücken Sie den Entriegelungshebel 22 und führen Sie die

Oberfräse in die oberste Position.

Zum Fräsen mit der Kopierhülse 47 gehen Sie wie folgt vor: – Führen Sie das eingeschaltete Elektrowerkzeug mit der

Kopierhülse an die Schablone heran.

– Drücken Sie den Entriegelungshebel 22 nach unten und

führen Sie die Oberfräse langsam nach unten, bis die e ingestellte Frästiefe erreicht ist. Lassen Sie den Entriegelungshebel 22 wieder los, um diese Eintauchtiefe zu fixieren.

– Führen Sie das Elektrowerkzeug mit überstehender Ko-

pierhülse mit seitlichem Druck an der Schablone entlang.

Wartung und Service

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

f Halten Sie das Elektrowerkzeug und die Lüftungsschlit-

ze sauber, um gut und sicher zu arbeiten.

f Verwenden Sie bei extremen Einsatzbedingungen nach

Möglichkeit immer eine Absauganlage. Blasen Sie die Lüftungsschlitze häufig aus und schalten Sie einen Fehlerstrom-(FI-)Schutzschalter vor. Bei der Bearbeitung

von Metallen kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungsund Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.

Deutsch | 13

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 14 Wednesday, November 23, 2011 9:50 AM

14 | English

Deutschland

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesa mmelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

WARNING

and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1 619 929 J79 | (23.11.11) Bosch Power Tools

Read all safety warnings and all instructions. Failure to follow the warnings

Work area safety

f Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

f Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust

or fumes.

f Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety f Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

f Avoid body contact with earthed or grounded surfa ces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

f Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk o f electric shock.

f Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

f When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

f If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

Personal safety f Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

f Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

f Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

f Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

f Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

OBJ_BUCH-203-004.book Page 15 Wednesday, November 23, 2011 9:50 AM

f Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

f If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are connected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care f Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

f Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

f Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

f Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

f Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and are easier to control.

f Use the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

Service f Have your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

Safety Warnings for Routers

f Hold power tool by insulated gripping surfaces, be-

cause the cutter may contact its own cord. Cutting a

“live” wire may make exposed metal parts of the power tool “live” and shock the operator.

f Use clamps or another practical way to secure and sup-

port the workpiece to a stable platform. Holding the

work by your hand or against the body leaves it unstable and may lead to loss of control.

f The allowable speed of the router bit must be at least as

high as the maximum speed listed on the power tool.

Accessories that rotate faster than permitted can be destroyed.

f Router bits or other accessories must fit exactly in the

tool holder (collet) of your machine. Routing bits that do

not fit precisely in the tool holder of the machine rotate irregularly, vibrate heavily and can lead to loss of control.

f Apply the machine to the workpiece only when

switched on. Otherwise there is danger of kickback when

the cutting tool jams in the workpiece.

f Keep your hands away from the routing area and the

router bit. Hold the auxiliary handle or the motor housing with your second hand. When both hands hold the

machine, they cannot be injured by the router bit.

f Never cut over metal objects, nails or screws. The rout-

er bit can become damaged and lead to increased vibrations.

f Use suitable detectors to determine if utility lines are

hid den in th e wo rk ar ea o r call the local utility company for assistance. Contact with electric lines can lead to fire

and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

f Do not use blunt or damaged router bits. Blunt or dam-

aged router bits cause increased friction, can become jammed and lead to imbalance.

f When working with the machine, always hold it firmly

with both hands and provide for a secure stance. The

power tool is guided more secure with both hands.

f Always wait until the machine has come to a complete

stop before placing it down. The tool insert can jam and

lead to loss of control over the power tool.

Products sold in GB only: Your product is fitted with an BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an autho rised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.

Product Description and Specifications

While reading the operating instructions, unfold the graphics page for the machine and leave it open.

English | 15

Read all safety warnings and all instructions. Failure to follow the warnings and in-

structions may result in electric shock, fire and/or serious injury.

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 16 Wednesday, November 23, 2011 9:50 AM

16 | English

Intended Use

The machine is intended for routing grooves, edges, profiles and elongated holes as well as for copy routing in wood, plastic and light building materials, while resting firmly on the workpiece. With reduced speed and with appropriate routing bits, nonferrous alloys can also be machined.

Product Features

The numbering of the product features refers to the illustration of the machine on the graphics page.

1 Right handle (insulated gripping surface) 2 Lock-on button for On/Off switch 3 Thumbwheel for speed preselection 4 Spindle lock lever 5 Wing bolt for guide rods of parallel guide (2x)* 6 Chip shield 7 Router bit* 8 Seat for parallel guide rods

9 Guide plate 10 Step buffer 11 Adjusting screws for step buffer 12 Base plate 13 Dust boot 14 Wing bolt for depth stop adjustment 15 Depth stop 16 Slide with index mark 17 Left handle (insulated gripping surface) 18 Scale for depth-of-cut 19 Scale for depth-of-cut fine adjustment 20 Adjustment knob for depth-of-cut fine adjustment 21 Mark for zeroing 22 Release lever 23 Tightening nut with collet

24 On/Off switch 25 Open-end spanner, size 24 mm * 26 Extraction hose (Ø 35 mm) * 27 Extraction adapter * 28 Knurled screw for extraction adapter (2x)* 29 Parallel guide * 30 Guide rod for parallel guide (2x) * 31 Wing bolt for fine adjustment of parallel guide (2x)* 32 Wing bolt for coarse adjustment of

parallel guide (2x) *

33 Fine-adjustment knob for parallel guide* 34 Adjustable edge guide for parallel guide * 35 Extraction adapter for parallel guide * 36 Router compass/guide-rail adapter * 37 Router compass handle * 38 Wing bolt for coarse adjustment of

router compass (2x)*

39 Wing bolt for fine adjustment of

router compass (1x)*

40 Fine-adjustment knob for router compass* 41 Centring screw for compass stop * 42 Base spacer

(included in the “router compass” set) *

43 Guide rail * 44 SDS guide-bushing adapter 45 Fastening screw for guide bushing adapter (2x) 46 Release lever for guide bushing adapter 47 Guide bushing 48 Pan head screw for guide plate 49 Countersunk head screw for guide plate 50 Centring pin

*Accesso ries shown or described are not part of the standard delivery scope of the product. A complete overview of accessories can be found in our accessories program.

Technical Data

Plunge router GOF 900 CE

Professional

Article number 0 601 614 6.. 0 601 613 6.. Rated power input No-load speed Speed preselection Constant electronic control Connection for dust extraction Tool holder

Plunge depth Weight according to EPTA-Procedure 01/2003 Protection class

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary. Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

1 619 929 J79 | (23.11.11) Bosch Power Tools

W9001300

-1

min

12000 – 24 000 12000 – 24 000

z z

inch

6–8

mm 50 58

kg 3.5 4.8

/II /II

GOF 1300 CE

Professional

6 – 12.7

¼–½

OBJ_BUCH-203-004.book Page 17 Wednesday, November 23, 2011 9:50 AM

Noise/Vibration Information

Measured sound values determined according to EN 60745. Typically the A-weighted noise levels of the product are:

Sound pressure level 89 dB(A); Sound power level 100 dB(A). Uncertainty K =3 dB.

Wear hearing protection!

Vibration total values a determined according to EN 60745:

=5.5m/s2, K= 2.5 m/s2.

(triax vector sum) and uncertainty K

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure. The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly main tained, the vibration emission may differ. This may significantly increase the exposure level over the total working period. An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period. Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep hands warm, organise work patterns.

Declaration of Conformity

We declare under our sole responsibility that the product described under “Technical Data” is in conformity with the following standards or standardization documents: EN 60745 according to the provisions of the directives 2011/65/EU, 2004/108/EC, 2006/42/EC.

Technical file (2006/42/EC) at: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Engineering Director PT/ESI

Router bits made of high speed steel (HSS) are suitable for the machining of soft materials, e. g. softwood and plastic.

Carbide tipped router bits (HM) are particularly suitable for hard and abrasive materials, e. g. hardwood and aluminium.

Original router bits from the extensive Bosch accessories program are available at your specialist shop.

Only use clean router bits that are in perfect condition. – Fold the chip shield 6 down.

– Push the spindle lock lever 4 in clockwise direction and

hold it in this position (n). If required, turn the motor spindle by hand until it is locked.

– Loosen the tightening nut 23 with the open-end spanner

25 (size 24 mm) by turning in antclockwise direction ( o).

– Insert the router bit into the collet. The shank of the router

bit must be immersed at least 20 mm into the collet.

– Tighten the tightening nut 23 with the open-end spanner

25 (size 24 mm) by turning in clockwise direction. Release the spindle lock lever 4.

– Fold the chip shield 6 up again.

f Do not insert a router bit with a diameter larger than

50 mm when the guide bushing is not mounted. Such

router bits do not fit through the base plate.

f Do not tighten the tightening nut of the collet without a

router bit inserted. Otherwise the collet can be damaged.

Dust/Chip Extraction (see figure B)

f Dusts from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dusts can cause allergic reactions and/or lead to respiratory infections of the user or bystanders. Certain dusts, such as oak or beech dust, are considered as carcinogenic, especially in connection with wood-treatment additives (chromate, wood preservative). Materials containing asbestos may only be worked by specialists.

– As far as possible, use a dust extraction system suita-

ble for the material. – Provide for good ventilation of the working p lace. – It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the materials to be worked.

f Prevent dust accumulation at the workplace. Dusts can

easily ignite.

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

26.10.2011

Mounting the Extraction Adapter

The extraction adapter 27 can be mounted with the hose connection to the front or to the rear. When the guide bushing adapter 44 is mounted, it is possible that the guide bushing

Assembly

adapter must be turned by 180° so that the extraction adapter 27 does not touch the release lever 46. When mounting

Inserting a Router Bit (see figure A)

f Before any work on the machine itself, pull the mains

plug.

f It is recommended to wear protective gloves when in-

serting or replacing router bits.

Depending on the application, router bits are available in the most different designs and qualities.

with the hose connection in front, the chip shield 6 must be removed first. Fasten the extraction adapter 27 with the 2 knurled screws 28 to the base plate 12.

Connecting the Dust Extraction

Insert an extraction hose (Ø 35 mm) 26 (accessory) into the mounted extraction adapter. Connect the extraction hose 26 to a vacuum cleaner (accessory).

English | 17

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 18 Wednesday, November 23, 2011 9:50 AM

18 | English

The machine can be plugged directly into the receptacle of a Bosch all-purpose vacuum cleaner with remote starting control. The vacuum cleaner starts automatically when the machine is switched on.

The vacuum cleaner must be suitable for the material being worked.

When vacuuming dry dust that is especially detrimental to health or carcinogenic, use a special vacuum cleaner.

Mounting the Chip Shield (see figure C)

Insert the chip shield 6 from the front into the guide in such a manner that it engages. T o remove the chip shield, grasp it by the sides and pull it off toward the front.

Operation

Starting Operation

f Observe correct mains voltage! The voltage of the pow-

er source must agree with the voltage specified on the nameplate of the machine. Power tools marked with 230 V can also be operated with 220 V.

Preselecting the Speed

The required speed can be preselected with the thumbwheel 3 (also while running).

1 – 2 low speed 3 – 4 medium speed 5 – 6 high speed The values shown in the chart are standard values. The neces-

sary speed depends on the material and the operating conditions, and can be determined by practical testing.

Material Router bit

Hardwood (Beech)

Softwood (Pine)

Particle Board

Plastics 4–15

Aluminium

After longer periods of working at low speed, allow the machine to cool down by running it for approx. 3 minutes at maximum speed with no load.

Switching On and Off

Adjust the depth-of-cut before switching on or off; see Section “Adjusting the Depth-of-cut”.

To start the machine, press the On/Off switch 24 and keep it pressed.

diameter (mm)

4–10 12 – 20 22 – 40

16 – 40

4–15 16 – 40

Thumb-

wheel 3

To lock the pressed On/Off switch 24, press the lock-on button 2.

To switch off the machine, release the On/Off switch 24 or when it is locked with the lock-on button 2, briefly press the On/Off switch 24 and then release it.

Constant Electronic Control

Constant electronic control holds the speed constant at noload and under load, and ensures uniform working performance.

Soft Starting

The electronic soft starting feature limits the torque upon switching on and increases the working life of the motor.

Adjusting the Depth-of-cut (see figureD)

f The adjustment of the depth-of-cut may only be carried

out when the router is switched off.

For coarse adjustment of the depth-of -cut, proceed as follows: – Place the machine with the router bit mounted on the

workpiece to be machined.

– Set the fine-adjustment path to the centre position with

the adjustment knob 20. For this, turn the adjustment knob 20 until the marks 21 match as shown in the figure. Afterwards, set the scale 19 to “0”.

– Set the step buffer 10 to the lowest position; the step buff-

er engages noticeably.

– Loosen the wing bolt for the depth stop 14 so that the

depth stop 15 can be moved freely.

– Push the release lever 22 downward and slowly lower the

5–6 3–4 1–2

5–6 3–6 1–3

3–6 2–4 1–3

2–3 1–2

1–2

plunge router until the router bit 7 touches the surface of the workpiece. Let go of the release lever 22 again to lock this plunging depth.

– Push the depth stop 15 downward until it rests on the step

buffer 10. Set the slide with the index mark 16 to the “0” position on the scale for the depth-of-cut adjustment 18.

– Set the depth stop 15 to the required depth-of-cut and

tighten the wing bolt for the depth stop 14. Pay attention not to misadjust the slide with the index mark 16 again.

– Push the release lever 22 and guide the plunge router to

the uppermost position.

For deep cuts, it is recommended to carry out several cuts, each with little material removal. By using the step buffer 10,

the cutting process can be divided into several steps. For this, adjust the desired depth-of-cut with the lowest step of the step buffer and select the higher steps first for the initial cuts. The clearance of the steps can be changed by screwing the adjusting screws 11 further in or out.

After a trial cut, the depth-of-cut can be set exactly to the desired measure by turning the adjustment knob 20; turn in clockwise direction to increase the cutting depth and in anticlockwise direction to decrease the cutting depth. The scale 19 can be used for guidance. One full turn correspond s with a

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 19 Wednesday, November 23, 2011 9:50 AM

English | 19

setting range of 2.0 mm; a gradua tion mark on the top edge of the scale 19 corresponds with a 0.1 mm change of the setting range. The maximum setting range is ± 8mm. Example: The desired depth-of-cut is to be 10.0 mm; the trial cut resulted in a cutting depth of 9.6 mm.

– Lift up the router and place e. g. a piece of scrap wood un-

der the guide plate 9 so that the router bit 7 cannot touch the workpiece when lowering it. Push the re lease lever 22 down and slowly lower the plunge router until the depth

stop 15 faces on the step buffer 10. –Turn the scale 19 to “0” and loosen wing bolt 14. – Turn the adjustment knob 20 by 0.4 mm/4 graduation

marks (difference from set to actu al value) in clockwise di-

rection and tighten the wing bolt 14. – Check the selected depth-of-cut by carrying out another

trial cut. After adjusting the depth-of-cut, do not change the position of

the slide 16 on the depth stop 15 any more, so that the actual cutting depth can be read on the scale 18.

Working Advice

f Protect router bits against shock and impact. Direction of Feed and Routing Process (see figure E)

f The routing process must always be carried out against

the rotation direction of the router bit 7 (up-cutting

motion). When routing in the direction with the rota-

tion of the router (down-cutting), the machine can

break loose, eliminating control by the user.

– Adjust the required depth-of-cut; see Section “Adjusting

the Depth-of-cut”. – Place the machine with the router bit mounted on the

workpiece to be machined and switch the power tool on. – Push the release lever 22 down and slowly lower the

plunge router until the adjusted depth-of-cut is reached.

Let go of the release lever 22 again to lock this cutting

depth. – Carry out the routing process applying uniform feed. – After finishing the cutting process, guide the plunge router

upward again to the uppermost position. – Switch the power tool off.

Routing with Auxiliary Guide (see figure F)

For working large workpieces, e. g. when routing grooves, a board or wood strip can be fastened to the workpiece as an auxiliary guide alongside which the router can be guided. Guide the router with the flattened side of the guide plate along the auxiliary guide.

Shaping or Molding Applications

For shaping or molding applications without the use of a parallel guide, the router bit must be equipped with a pilot or a ball bearing.

– Guide the switched on power tool from the side toward the

workpiece until the pilot or the ball bearing of the router bit

faces against the workpiece edge to be machined. – Guide the power tool alongside the workpiece edge with

both hands, paying attention that the router is positioned

rectangular. Too much pressure can damage the edge of

the workpiece.

Bosch Power Tools 1 619 929 J79 | (23.11.11)

Routing with Parallel Guide (see figure G)

Slide the parallel guide 29 with the guide rods 30 into the base plate 12 and tighten as required with the wing bolts 5. Additionally, the parallel guide can be adjusted lengthwise with the wing bolts 31 and 32.

Fine adjustment of the length is possible with the fine-adjustment knob 33 after loosening both wing bolts 31. One revolution corresponds with a setting range of 2.0 mm. One graduation mark on the fine-adjustment knob 33 changes the setting range by 0.1 mm.

The effective contact surface of the parallel guide can be adjusted with the edge guide 34.

Guide the switched on power tool with uniform feed and lateral pressure on the parallel guide alongside the workpiece edge.

When routing with the parallel guide 29, the dust/chip extraction should take place via the special extraction adapter for the parallel guide 35. The extraction adapter 27 can remain mounted.

Routing with the Router Compass (see figure H)

The router compass/guide-rail adapter 36 can be used for circular routing jobs. Mount the router compass as shown in the figure.

Screw the centring screw 41

into the thread on the router compass. Insert the point of the centring screw into the centre of the circular arc to be routed, paying attention that point of the screw engages into the workpiece surface.

Coarsely adjust the required radius by moving the router compass and tighten the wing bolts 38 and 39.

The length can be fine adjusted with the fine-adjustment knob 40 after loosening the wing bolt 39. One revolution corresponds with a setting range of 2.0 mm. One graduation mark on the fine-adjustment knob 40 changes the setting range by

0.1 mm. Guide the switched on power tool over the workpiece with the

right handle 1 and the router compass handle 37.

Routing with Guide Rail (see figure I)

Straight routing cuts can be carried out with help of the guide rail 43.

The base spacer 42 must be mounted in order to compens ate the height difference.

Mount the router compass/guide-rail adapter 36 as shown in the figure.

Fasten the guide rail 43 to the workpiece with suitable clamping devices, e. g. screw clamps. Place the machine with the guide-rail adapter 36 mounted on to the guide rail.

Routing with Guide Bushing (see figures K –N)

The guide bushing 47 enables template and pattern routing on workpieces.

In order to use the guide bushing 47, the guide bushing adapter 44 must be inserted into the guide plate 9 first.

Place the guide bushing adapter 44 from above onto the guide plate 9 and tighten it firmly with the 2 fastening screws

45. Pay attention that the release lever for the guide bushing adapter 46 is freely movable.

OBJ_BUCH-203-004.book Page 20 Wednesday, November 23, 2011 9:50 AM

20 | English

Choose a suitable guide bushing, depending on the thickness of the template or the pattern. Because of the projecting height of the guide bushing, the template must have a minimum thickness of 8 mm.

Actuate the release lever 46 and insert the guide bushing 47 from below into the guide bushing adapter 44. Ensure that the encoding keys clearly engage in the grooves of the guide bushing.

f Select a router bit with a diameter smaller than the in-

terior diameter of the guide bushing.

To ensure that the distance from router bit centre and guide bushing edge is uniform, the guide bushing and the guide plate can be adjusted to each other, if required.

– Push the release lever 22 down and guide the router to the

stop in the direction of the base plate 12. Let go of the release lever 22 again, in order to lock this plunging depth.

– Unscrew the countersunk head screws 49. Screw the pan

head screws 48 into the holes intended for this purpose in such a manner that the guide plate 9 can be moved freely.

– Insert the centring pin 50 into the tool holder as shown in

the figure. Hand-tighten the tightening nut so that the centring pin can still be moved freely.

– Align the centring pin 50 and the guide bushing 47 to each

other by slightly moving the guide plate 9. – Tighten the pan head screws 48. – Remove the centring pin 50 from the tool holder. – Push the release lever 22 and guide the plunge router to

the uppermost position. For routing with the guide bushing 47 proceed as follows: – Guide the switched on power tool with the guide bushing

toward the template. – Push the release lever 22 down and slowly lower the

plunge router until the adjusted depth-of-cut is reached.

Let go of the release lever 22 again to lock this cutting

depth. – Guide the switched on power tool with the protruding

guide bushing alongside the template applying lateral

pressure.

Maintenance and Service

Maintenance and Cleaning

f Before any work on the machine itself, pull the mains

plug. f For safe and proper working, always keep the machine

and ventilation slots clean. f In extreme conditions, always use dust extraction as

far as possible. Blow out ventilation slots frequently

and install a residual current device (RCD). When work-

ing metals, conductive dust can settle in the interior of the

power tool. The total insul ation of the power tool can be im-

paired. If the replacement of the supply cord is necessary, this has to

be done by Bosch or an authorized Bosch service agent in order to avoid a safety hazard.

If the machine should fail despite the care taken in manufacturing and testing procedures, repair should be carried out by an after-sales service centre for Bosch power tools.

In all correspondence and spare parts order, please always include the 10-digit article number given on the type plate of the machine.

After-sales Service and Customer Assistance

Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can also be found under:

www.bosch-pt.com

Our customer service representatives can answer your questions concerning possible applications and adjustment of products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Tel. Service: +44 (0844) 736 0109 Fax: +44 (0844) 736 0146 E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: +353 (01) 4 66 67 00 Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: +61 (01300) 307 044 Fax: +61 (01300) 307 045 Inside New Zealand: Phone: +64 (0800) 543 353 Fax: +64 (0800) 428 570 Outside AU and NZ: Phone: +61 (03) 9541 5555 www.bosch.com.au

Republic of South Africa Customer service

Hotline: +27 (011) 6 51 96 00

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 21 Wednesday, November 23, 2011 9:50 AM

Gauteng – BSC Service Centre

35 Roper Street, New Centre Johannesburg Tel.: +27 (011) 4 93 93 75 Fax: +27 (011) 4 93 01 26 E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: +27 (031) 7 01 21 20 Fax: +27 (031) 7 01 24 46 E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park Milnerton Tel.: +27 (021) 5 51 25 77 Fax: +27 (021) 5 51 32 23 E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng Tel.: +27 (011) 6 51 96 00 Fax: +27 (011) 6 51 98 80 E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of power tools into household waste!

Only for EC countries:

According to the European Guideline 2002/96/EC for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally correct manner.

Subject to change without notice.

Français

Avertissements de sécurité

Avertissements de sécurité généraux pour l’outil

AVERTISSEMENT

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’ali-

Lire tous les avertissements de sécurité et toutes les ins-

mentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

Sécurité de la zone de travail

f Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux accidents.

f Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils

électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

f Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique f Il faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc électrique.

f Eviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

f Ne pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

f Ne pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

f Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique.

f Si l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes f Rester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des personnes.

f Utiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.

Français | 21

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 22 Wednesday, November 23, 2011 9:50 AM

22 | Français

f Eviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le ra-

masser ou de le porter. Porter les outils en ayant le doigt

sur l’interrupteur ou brancher des outils dont l’interrupteur

est en position marche est source d’accidents.

f Retirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

f Ne pas se précipiter. Garder une position et un équili-

bre adaptés à tout moment. Cela permet un meilleur con-

trôle de l’outil dans des situations inattendues.

f S’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê-

tements et les gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

f Si des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correcte-

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil f Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-

cation. L’outil adapté réalisera mieux le travail et de maniè-

re plus sûre au régime pour lequel il a été construit.

f Ne pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout

outil qui ne peut pas être commandé par l’interrupteur est

dangereux et il faut le faire réparer.

f Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil. De telles mesures de sécurité préventives rédui-

sent le risque de démarrage accidentel de l’outil.

f Conserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais-

sant pas l’outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

f Observer la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties

mobiles, des pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de l’outil. En cas de

dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

f Garder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes son t moins sus-

ceptibles de bloquer et sont plus faciles à contrôler.

f Utiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des con-

ditions de travail et du travail à réaliser. L’utilisation de

l’outil pour des opérations différentes de celles prévues

pourrait donner lieu à des situations dangereuses.

Maintenance et entretien f Faire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

Instructions de sécurité pour fraises

f Tenir l’outil électrique uniquement par les surfaces de

préhension isolantes, car la fraise peut être en contact avec son proper câble. Le fait de couper un fil « sous ten-

sion » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.

f Utiliser des pinces ou tout autre moyen pratique pour

fixer et supporter la pièce à travailler sur une plateforme stable. La tenue de la pièce à travailler à la main ou con-

tre le corps la rend instable et peut conduire à une perte de contrôle de l’outil.

f La vitesse de rotation admissible de l’outil de travail

doit être au moins égale à la vitesse de rotation maximale de l’outil électroportatif. Les accessoires qui tour-

nent à une vitesse de rotation supérieure à celle qui est admise risquent d’être détruits.

f Les outils de fraisage et les autres accessoires doivent

correspondre exactement au porte-outil (pince de serrage) de votre outil électroportatif. Les outils qui ne cor-

respondent pas exactement au porte-outil de l’outil électroportatif, tournent de façon irrégulière, génèrent de fortes vibrations et peuvent entraîner une perte de contrôle.

f N’approchez l’outil électroportatif de la pièce à tra-

vailler que quand l’appareil est en marche. Sinon, il y a

risque d’un contrecoup, au cas où l’outil se coincerait dans la pièce.

f Maintenez vos mains hors de la zone de fraisage et loin

de l’outil de fraisage. Tenez de l’autre main la poignée supplémentaire ou le carter-moteur. Si les deux mains

tiennent la fraiseuse, l’outil de fraisage ne pourra pas les blesser.

f Ne jamais fraiser des pièces métalliques, clous ou vis.

L’outil de fraisage pourrait être endommagé et se mettre à vibrer fortement.

f Utiliser des détecteurs appropriés afin de déceler des

conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des lignes

électriques peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique.

f Ne pas utiliser d’outils de fraisage émoussés ou endom-

magés. Les outils de fraisage émoussés ou endommagés

provoquent une friction trop élevée, peuvent être coincés et entraînent un défaut d’équilibrage.

f Toujours bien tenir l’outil électroportatif des deux

mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est

guidé de manière plus sûre.

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 23 Wednesday, November 23, 2011 9:50 AM

f Avant de déposer l’outil électroportatif, attendre que

celui-ci soit complètement à l’arrêt. L’outil risque de se

coincer, ce qui entraînerait une perte de contrôle de l’outil

électroportatif.

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le

non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Dépliez le volet sur lequel l’appareil est repr ésenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d’utilisation.

Utilisation conforme

L’appareil est conçu pour effectuer, sur un support rigide, des travaux de fraisage de rainures, bords, profilés et rainures droites ainsi que pour le fraisage par copiage, dans le bois, les matières plastiques et les matériaux de construction légers. Avec une vitesse de rotation réduite et avec des fraises appropriées, il est également possible de travailler du métal non ferreux.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.

1 Poignée de droite (surface de préhension isolante) 2 Bouton de blocage de l’interrupteur Marche/Arrêt 3 Molette de présélection de la vitesse 4 Levier de blocage de la broche 5 Vis papillon des tiges de la butée parallèle (2x)* 6 Déflecteur de copeaux 7 Outil de fraisage * 8 Fixation des barres de guidage de la butée parallèle

9 Plaque d’assise 10 Butée de niveau 11 Vis d’ajustage butée de niveau 12 Plaque de base 13 Manchon de protection 14 Vis papillon du réglage de la butée de profondeur 15 Butée de profondeur 16 Coulisse avec marque 17 Poignée de gauche (surface de préhension isolante) 18 Echelle de graduation du réglage de la profondeur de

fraisage

19 Echelle de graduation du réglage précis de la prof ondeur

de fraisage

20 Bouton de réglage précis de la profondeur de fraisage 21 Marquage pour l’ajustage du point zéro 22 Levier de déverrouillage 23 Ecrou-raccord avec pince de serrage

24 Interrupteur Marche/Arrêt 25 Clé plate, ouverture 24 mm * 26 Tuyau d’aspiration (Ø 35 mm) * 27 Adaptateur d’aspiration * 28 Vis moletée de l’adaptateur d’aspiration (2x)* 29 Butée parallèle * 30 Tige de la butée parallèle (2x) * 31 Vis papillon pour le réglage précis de la buté e parallèle

(2x)*

32 Vis papillon pour le réglage grossier de la butée parallèle

(2x)*

33 Bouton pour le réglage précis de la butée parallèle * 34 Butée parallèle réglable * 35 Adaptateur d’aspiration pour butée parallèle* 36 Adaptateur pour compas de fraisage/pour barres de

guidage *

37 Poignée pour compas de fraisage * 38 Vis papillon du réglage grossier du compas de fraisage

(2x)*

39 Vis papillon du réglage précis du compas de fraisage

(1x)*

40 Bouton de réglage précis du compas de fraisage* 41 Vis de centrage pour la butée circulair e* 42 Plaque d’écartement (comprise dans le kit « Compas de

fraisage »)*

43 Rail de guidage * 44 Adaptateur pour bagues de copiage SDS 45 Vis de fixation de l’adaptateur pour bagues de copiage

(2x)

46 Touche de déverrouillage de l’adaptateur pour bagues de

copiage

47 Bague de copiage 48 Vis cylindrique pour plaque d’assise 49 Boulon à tête conique pour plaque d’assise 50 Mandrin de centrage

*Les accesso ires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires.

Français | 23

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 24 Wednesday, November 23, 2011 9:50 AM

24 | Français

Caractéristiques techniques

Défonceuse GOF 900 CE

Professional

N° d’article Puissance nominale absorbée Vitesse à vide

W9001300

tr/min 12 000 –24000 12000 – 24 000 Préréglage de la vitesse de rotation Constant-Electronic Raccord de l’aspiration des poussières Porte-outil

inch Course du berceau de fraisage Poids suivant EPTA-Procedure 01/2003

mm 50 58

kg 3,5 4,8

Classe de protection

Ces indications sont valables pou r une tension nominale de [U] 230 V. Ces indic ations peuvent varier pour des tensions plus basses ainsi qu e pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées conformément à la norme EN 60745.

Les mesures réelles (A) des niveaux sonores de l’appareil sont : niveau de pression acoustique 89 dB(A) ; niveau d’intensité acoustique 100 dB(A). Incertitude K= 3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations a axes directionnels) et incertitude K relevées conformément à

(somme vectorielle des trois

EN 60745 conformément aux termes des réglemen tations en vigueur 2011/65/UE, 2004/108/CE, 2006/42/CE.

Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

0 601 614 6.. 0 601 613 6..

z z z z z z

6–8

/II /II

Dr. Eckerhard Strötgen Engineering Director PT/ESI

la norme EN 60745 :

=5,5m/s2, K= 2,5 m/s2.

Le niveau d’oscillation indiqué dans ces instructions d’utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

26.10.2011

est également approprié pour une estimation préliminaire de la charge vibratoire. Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est cependant utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, le niveau d’oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail. Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation judicieuse des opérations de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en confor-

Montage

Montage de l’outil de fraisage (voir figure A)

f Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

f Il est recommandé de porter des gants de protection

pour le montage et le changement des outils de fraisage.

Suivant le travail à effectuer, des outils de fraisage sont disponibles dans les versions et les qualités les plus variées.

Les outils de fraisage en acier super rapide sont destinés à travailler des matériau x tendres tels que le bois tendre ou les matières plastiques.

Les outils de fraisage munis de tranchants en carbure sont particulièrement appropriés pour travailler des matériaux durs et abrasifs tels que le bois dur et l’aluminium.

Les outils de fraisage d’origine de la gamme étendue des accessoires Bosch sont disponibles auprès de votre commerçant spécialisé.

mité avec les normes ou documents normatifs suivants :

GOF 1300 CE

Professional

6 – 12,7

¼–½

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 25 Wednesday, November 23, 2011 9:50 AM

N’utilisez que des outils de fraisage en parfait état et propres. – Rabattez le déflecteur de copeaux 6.

– Faire basculer le levier de blocage de la broche 4 dans le

sens des aiguilles d’une montre et le maintenir dans cette position (n). Le cas échéant, tourner la broche du moteur à la main jusqu’à ce qu’elle soit bloquée.

– Desserrez l’écrou- raccord 23 à l’aide de la clé à fourche 25

(ouverture 24 mm) en tournant dans le sens inverse des aiguilles d’une montre (o).

– Poussez l’outil de fraisage dans la pince de serrage. La tige

de la fraise doit être introduite d’au moins 20 mm dans la pince de serrage.

– Serrer l’écrou-raccord 23 à l’aide de la clé à fourche 25

(ouverture 24 mm) en tournant dans le sens des aiguilles d’une montre. Relâcher le levier de blocage de la broche 4.

– Relevez vers le haut le déflecteur de copeaux 6.

f Ne pas monter des outils de fraisage dont le diamètre

est supérieur à 50 mm sans que la bague de copiage ne soit montée. De tels outils de fraisage ne passent pas par

la plaque d’assise.

f Ne serrez en aucun cas la pince de serrage avec l’écrou-

raccord tant que l’outil de meulage n’est pas monté. Ce-

ci risquerait d’endommager la pince de serrage.

Aspiration de poussières/de copeaux (voir figure B)

f Les poussières de matériaux tels que peintures contenant

du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire

avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

f Evitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Montage de l’adaptateur d’aspiration

A l’aide du raccord du tuyau, il est possible de monter l’adaptateur d’aspiration 27 à l’avant ou à l’arrière. Lorsque l’adap- tateur pour bagues de copiage 44 est utilisé, il faut éventuellement monter l’adaptateur pour bagues de copiage tourné de 180° pour que l’adaptateur d’aspiration 27 ne touche pas la touche de déverrouillage 46. Pour un montage avec raccord de tuyau à l’avant, enlever d’a bord le déflecteur de copeaux 6. Attacher l’adaptateur d’aspiration 27 avec les 2 vis moletées

28 sur la plaque d’assise 12.

Raccordement de l’aspiration des poussières

Enfoncez un tuyau d’aspiration (Ø 35 mm) 26 (accessoire) sur l’adaptateur d’aspiration monté. Raccordez le tuyau d’aspiration 26 à un aspirateur (aspirateur).

L’outil électroportatif peut être branché directement sur la prise d’un aspirateur universel Bosch avec commande à distance. L’aspirateur se met automatiquement en marche dès que l’outil électroportatif est mis en service.

L’aspirateur doit être approprié au matériau à travailler. Pour l’aspiration de poussières particulièrement nuisibles à la

santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques.

Montage du déflecteur de copeaux (voir figure C)

Montez le déflecteur de copeaux 6 par l’avant dans le guidage de sorte qu’il s’encliquette. Pour l’enlever, prenez latéralement le déflecteur de copeaux et retirez-le vers l’avant.

Mise en marche

Mise en service

f Tenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.

Présélection de la vitesse de rotation

La molette de présélection de la vitesse de rotation 3 permet de sélectionner la vitesse de rotation nécessaire (même durant l’utilisation de l’appareil).

1 – 2 faible vitesse de rotation 3 – 4 vitesse de rotation moyenne 5 – 6 vitesse de rotation élevée Les indications se trouvant dans le tableau sont des valeurs à

titre indicatif. La vitesse de rotation appropriée dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques.

Matériau Diamètre de la

Bois dur (hêtre)

Bois tendre (pin) 4–10

Panneaux d’agglomérés

Matières plastiques

Aluminium

Après avoir travaillé à une vitesse de rotation faible pendant une période relativement longue, faites travailler l’outil élec-

fraise (mm)

4–10 12 – 20 22 – 40

12 – 20 22 – 40

4–10 12 – 20 22 – 40

4–15 16 – 40

Français | 25

Position molette

de réglage 3

5–6 3–4 1–2

5–6 3–6 1–3

3–6 2–4 1–3

2–3 1–2

1–2

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 26 Wednesday, November 23, 2011 9:50 AM

26 | Français

troportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser se refroidir.

Mise en Marche/Arrêt

Avant la mise en marche/l’arrêt de l’appareil, réglez la profondeur de fraisage, voir chapitre « Réglage de la profondeur de fraisage ».

Pour mettre l’outil électroportatif en marche, appuyez sur l’interrupteur Marche/Arrêt 24 et maintenez-le appuyé.

Pour bloquer l’interrupteur Marche/Arrêt en fonction 24, appuyez sur le bouton de blocage 2.

Pour arrêter l’appareil électroportatif, relâchez l’inte rrupteur Marche/Arrêt 24 ou, s’il est bloqué par le bouton de blocage 2, appuyez brièvement sur l’interrupteur Marche/Arrêt 24, puis relâchez-le.

Constant-Electronic

Le constant-électronic permet de maintenir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.

Démarrage en douceur

Le démarrage électronique en douceur limite le couple lors de la mise en marche et augmente la durée de vie du moteur.

Réglage de la profondeur de fraisage (voir figure D)

f Le réglage de la profondeur de fraisage ne doit être ef-

fectué que lorsque l’outil électroportatif est mis hors service.

Pour un réglage grossier de la profondeur de fraisage, procédez comme suit :

– Posez l’outil électroportatif sur la pièce à travailler, l’outil

de fraisage étant monté.

– Mettez le chemin de réglage fin avec le bouton de réglage

20 sur la position médiane. Orientez à cet effet le bouton de réglage 20 jusqu’à ce que les marquages 21 correspondent aux indications sur la figure. Tournez ensuite l’échelle de graduation 19 sur « 0 ».

– Mettez la butée de niveau 10 sur la position la plus basse ;

la butée de niveau s’encliquette de façon perceptible.

– Desserrez la vis papillon sur la butée de niveau 14 de sorte

que la butée de niveau 15 puisse bouger librement.

– Pousser la touche de déverrouillage 22 vers le bas et gui-

der lentement la défonceuse vers le bas jusqu’à ce que l’outil de fraisage 7 touche la surface de la pièce à travailler. Relâcher la touche de déverrouillage 22 pour fixer cette profondeur de plongée.

– Poussez la butée de profondeur 15 vers le bas jusqu’à ce

qu’elle touche la butée de niveau 10. Mettez la coulisse avec la marque 16 sur la position « 0 » de la graduation pour la profondeur de fraisage 18.

– Mettez la butée de profondeur 15 sur la profondeur de frai-

sage souhaitée et serrez la vis papillon sur la butée de profondeur 14. Veillez à ne plus déplacer la coulisse avec la marque 16.

– Appuyer sur la touche de déverrouillage 22 et mettre la dé-

fonceuse dans la position la plus haute.

Lorsqu’il s’agit de profondeurs de fraisage plus importantes, il est recommandé d’effectuer plusieurs passes successives avec, à chaque fois, un enlèvement réduit de matière. A l’aide de la butée de niveau 10, il est possible de répartir le processus de fraisage en plusieurs étapes de travail. Pour ce faire, régler la profondeur de fraisage souhaitée avec le niveau le plus bas de la butée de niveau et choisir d’abord les niveaux plus élevés pour les premières étapes de travail. En tournant les vis d’ajustage 11, il est possible de modifier la distance entre les niveaux.

Après avoir effectué un fraisage d’essai, il est possible de régler la profondeur de fraisage exactement sur la valeur souhaitée en tournant le bouton de réglage 20 ; tournez le bouton de réglage dans le sens des aiguilles d’une montre pour augmenter la profondeur de fraisage, tournez le bouton de réglage dans le sens inverse des aiguilles d’une montre pour réduire la profondeur de fraisage. La graduation 19 sert à faciliter l’orientation. Un tour correspond à un déplacement de 2,0 mm, un des traits se trouvant sur le bord supérieur de la graduation 19 correspond à un déplacement de 0,1 mm. Le déplacement maximal est de ± 8 mm. Exemple : La profondeur de fraisage souhaitée doit être de 10,0 mm, le fraisage d’essai a donné une profondeur de fraisage de 9,6 mm.

– Soulever la défonceuse et placer p ar ex. un peu de bois

sous la plaque d’assise 9 de sorte que l’outil de fraisage 7 ne touche pas la pièce à travailler lorsqu’elle est abaissée. Pousser la touche de déverrouillage 22 vers le bas et guider lentement la défonceuse vers le bas jusqu’à ce que la butée de profondeur 15 repose sur la butée de niveau 10.

– Tournez la graduation 19 sur « 0 » et desserrez la vis pa-

pillon 14.

– Tournez le bouton de réglage 20 de 0,4 mm/4 traits (diffé-

rence entre valeur exigée et valeur réelle ) dans le sens des aiguilles d’une montre et serrez la vis papillon 14.

– Contrôlez la profondeur de fraisage choisie en effectuant

un autre essai de fraisage.

Une fois la profondeur de fraisage réglée, ne plus modifier la position de la coulisse 16 sur la butée de profondeur 15 afin de pouvoir lire à tout moment sur la graduation 18 la profondeur de fraisage actuelle.

Instructions d’utilisation

f Protégez les outils de fraisage contre les chocs et les

coups.

Sens du fraisage et processus de fraisage (voir figure E) f Toujours effectuer le processus de fraisage dans le

sens opposé au sens de rotation de l’outil de fraisage 7 (fraisage inversé). En cas de fraisage dans le sens de rotation (en sens direct), l’outil électroportatif peut être arraché de la main.

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 27 Wednesday, November 23, 2011 9:50 AM

– Réglez la profondeur de fraisage souhaitée, voir chapitre

« Réglage de la profondeur de fraisage ».

– Posez l’outil électroportatif sur la pièce de travailler, l’outil

de fraisage étant monté, et me ttez l’outil électroportatif en marche.

– Pousser la touche de déverrouillage 22 vers le bas et gui-

der la défonceuse lentement vers le bas jusqu’à ce que la profondeur de fraisage préréglée soit atteinte. Relâcher la touche de déverrouillage 22 pour fixer cette profondeur de plongée.

– Effectuez l’opération de fraisage en appliquant une vitesse

d’avance régulière.

– Une fois l’opération de fraisage terminée, remettre la dé-

fonceuse dans la position la plus haute.

– Arrêtez l’outil électroportatif.

Fraisage avec butée auxiliaire (voir figure F)

Pour travailler des pièces de dimensions importantes comme par ex. lors du fraisage de rainures, il est possible de monter une planche ou une barre comme butée auxiliaire sur la pièce à travailler et de guide r la défonceuse le long de la butée auxiliaire. Guidez la défonceuse par le côté plat de la plaque d’assise le long de la butée auxiliaire.

Fraisage de bords ou de profilés

Pour effectuer des travaux de fraisage de bords ou de profilés sans butée parallèle, l’outil de fraisage doit être muni d’un tourillon ou d’un roulement à billes.

– Approchez l’outil électroporta tif mis en marche de la pièce

à travailler par le côté jusqu’à ce que le tourillon ou le roulement à billes de l’outil de fraisage touche le bord de la pièce à travailler.

– Guidez des deux mains l’outil électroportatif le long du

bord de la pièce à travailler. Veillez à une position angulaire correcte. Une pression trop importante risque d’endommager le bord de la pièce à travailler.

Fraisage avec butée parallèle (voir figure G)

Enfoncez la butée parallèle 29 avec les tiges 30 dans la plaque d’assise 12 et serrez-là à l’aide des vis papillon 5 selon la mesure nécessaire. En plus, à l’aide des vis papillon 31 et 32, il est possible de régler la butée parallèle en longueur.

A l’aide du bouton de réglage 33, il est possible, après avoir desserré les deux vis papillon 31, d’effectuer un réglage précis de la longueur. Un tour correspond à un déplacement de 2,0 mm, un trait sur le bouton de réglage 33 correspond à une modification de 0,1 mm.

A l’aide de la butée 34, il est possible de modifier la surface utile de la butée parallèle.

Guidez l’outil électroportatif mis en marche le long du bord de la pièce à travailler en appliquant une vitesse d’avance régulière et en exerçant une pression latérale sur la butée parallèle.

Lorsque la butée parallèle est utilisée 29, l’aspiration de copeaux/de poussières devrait se faire au moyen d’un adaptateur d’aspiration spécial 35. L’adaptateur d’aspiration 27 peut rester monté.

Fraisage avec compas de fraisage (voir figure H)

Pour effectuer des travaux de fraisage circulaire, utilisez le compas de fraisage/l’adaptateur pour barres de guidage 36. Montez le compas de fraisage conformément aux indications sur la figure.

Vissez la vis de centrage 41 dans le filetage se trouvant sur le compas de fraisage. Montez la pointe de la vis dans le centre du cercle à fraiser en veillant à ce que celle-ci prenne dans la surface de la pièce à travailler.

Réglez grossièrement le rayon souhaité en déplaçant le compas de fraisage puis fixez fermement les vis papillon

A l’aide du bouton de réglage 40, il est possible, après avoir desserré la vis papillon 39, d’effectuer un réglage précis de la longueur. Un tour correspond à un déplacement de 2,0 mm, un trait sur le bouton de réglage 40 correspond à une modification de 0,1 mm.

Guidez l’outil électroportatif mis en marche par la poignée droite 1 et la poignée pour le compas de fraisage 37 sur la pièce à travailler.

Fraisage avec barre de guidage (voir figure I)

A l’aide de la barre de guidage 43, il est possible d’effectuer des travaux rectilignes.

Pour compenser la différence des hauteurs, utilisez la plaque d’écartement 42.

Montez le compas de fraisage/l’adaptateur pour barres de guidage 36 conformément aux indications sur la figure.

A l’aide de dispositifs de serrage appropriés tels que serrejoints, bloquez la barre de guidage 43 sur la pièce à travailler. Posez l’outil électroportatif sur la barre de guidage, l’adaptateur pour barres de guidage 36 étant monté.

Fraisage avec bague de copiage (voir figures K –N)

A l’aide de la bague de copiage 47, il est possible de transposer des contours de modèles ou de gabarits sur des pièces à travailler.

Afin de pouvoir utiliser la bague de copiage 47, montez d’abord l’adaptateur pour bague de copiage 44 sur la plaque d’assise 9.

Montez l’adaptateur pour bague de copiage 44 par le haut s ur la plaque d’assise 9 et serrez-le à l’aide des 2 vis de fixation

45. Veillez à ce que la touche de déverrouillage de l’adaptateur pour bague de copiage 46 puisse bouger librement.

Sélectionnez la bague de copiage en fonction de l’épaisseur du modèle ou du gabarit. Etant donné que la bague de copiage dépasse, l’épaisseur minimum du gabarit doit être 8 mm.

Actionner la touche de déverrouillage 46 et monter la bague de copiage 47 par le bas dans l’adaptateur pour bague de co- piage 44. Les cames de codage doivent s’encliqueter de manière perceptible dans les encoches se trouvant dans la bague de copiage.

f Choisir un diamètre de l’outil de fraisage inférieur au

diamètre intérieur de la bague de copiage.

Pour que la distance entre le milieu de la fraise et le bord de la bague de copiage soit partout la même, il est possible, si besoin est, de centrer la bague de copiage et la plaque d’assise l’une par rapport à l’autre.

Français | 27

38 et 39.

Bosch Power Tools 1 619 929 J79 | (23.11.11)

OBJ_BUCH-203-004.book Page 28 Wednesday, November 23, 2011 9:50 AM

28 | Français

– Pousser la touche de déverrouillage 22 vers le bas et gui-

der la défonceuse au fond en direction de la plaque de base

12. Relâcher la touche de déverrouillage 22 pour fixer cette profondeur de plongée.

– Dévisser les boulons à tête conique 49. Serrer les vis cylin-

driques 48 dans les alésages prévus de sorte que la plaque d’assise 9 puisse bouger librement.

– Montez le mandrin de centrage 50 dans le porte-outil con-

formément à la figure. Serrez l’écrou-ra ccord à la main de sorte que le mandrin de centrage puisse encore bouger.

– Alignez le mandrin de centrage 50 et la bague de copiage

47 l’un vers l’autre en déplaçant légèrement la plaque d’as-

sise 9. – Bien serrer les vis cylindriques 48. – Sortez le mandrin de centrage 50 du porte-outil. – Appuyer sur la touche de déverrouillage 22 et mettr e la d é-

fonceuse dans la position la plus haute. Pour fraiser avec bague de copiage 47, procédez comme

suit : – Approchez l’outil électroportatif avec la ba gue de copiage,

outil mis en marche, du gabarit. – Pousser la touche de déverrouillage 22 vers le bas et gui-

der la défonceuse lentement vers le bas jusqu’à ce que la

profondeur de fraisage préréglée soit atteinte. Relâcher la

touche de déverrouillage 22 pour fixer cette profondeur de

plongée. – Guidez l’outil électroportatif, la bague de copiage en saillie,

le long du gabarit en exerçant une pression sur le côté.

Entretien et Service Après-Vente

Nettoyage et entretien

f Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant. f Veillez à ce que l’outil électroportatif ainsi que les ouïes

de ventilation soient toujours propres afin d’obtenir un

travail impeccable et sûr. f Dans la mesure du possible, utilisez toujours un dispo-

sitif d’aspiration quand les conditions de travail sont

extrêmes. Soufflez souvent de l’air comprimé au tra-

vers des fentes de ventilation et placez un dispositif à

courant différentiel résiduel (RCD) en amont. Lors du

travail des métaux, il est possible que des poussières mé-

talliques à effet conducteur se déposent à l’intérieur de

l’outil. La double isolation de l’outil électrique peut ainsi en

être endommagée. Dans le cas où un remplacement de la fiche de raccordement

s’avère nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d’éviter des dangers de sécurité.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci présentait un défaut, la réparation ne doit être confiée qu’à une station de Service Après-Vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0 811 36 01 22 (coût d’une communication locale) Fax : +33 (0) 1 49 45 47 67 E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez : Robert Bosch (France) S. A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : +33 (0) 1 43 11 90 06 Fax : +33 (0) 1 43 11 90 33 E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 2 588 0589 Fax : +32 2 588 0595 E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12 Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Sous réserve de modifications.

Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

1 619 929 J79 | (23.11.11) Bosch Power Tools

OBJ_BUCH-203-004.book Page 29 Wednesday, November 23, 2011 9:50 AM

Español | 29

prolongación adecuado para su uso en exteriores reduce el

Español

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red) .

Seguridad del puesto de trabajo f Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

f No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

f Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

Seguridad eléctrica f El enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

f Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma-

yor si su cuerpo tiene contacto con tierra.

f No exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

f No utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu-

fe de la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o piezas

móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

f Al trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados

para su uso en exteriores. La utilización de un cable de

Bosch Power Tools 1 619 929 J79 | (23.11.11)

Lea íntegramente estas advertencias de peligro e instrucciones. En

riesgo de una descarga eléctrica.

f Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas f Esté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

f Utilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

f Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.

f Retire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pr oducir lesiones al poner a funcionar la herramienta eléctrica.

f Evite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

f Siempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El em-

pleo de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas f No sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

f No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacerse reparar.

OBJ_BUCH-203-004.book Page 30 Wednesday, November 23, 2011 9:50 AM

30 | Español

f Saque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,

cambiar de accesorio o al guardar la herramienta eléc-

trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

f Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta

eléctrica a aquellas personas que no estén familiariza-

das con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

f Cuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó-

viles de la herramienta eléctrica, y si existen partes ro-

tas o deterioradas que pudieran afectar al funciona-

miento de la herramienta eléctrica. Haga reparar estas

piezas defectuosas antes de volver a utilizar la herra-

mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente. f Mantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

f Utilice la herramienta eléctrica, accesorios, útile s, etc.

de acuerdo a estas instrucciones, considerando en ello

las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque-

llos para los que han sido concebidas puede resultar peli-

groso.

Servicio f Únicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Instrucciones de seguridad para fresadoras

f Solamente sujete la herramienta el éctrica por las empu-

ñaduras aisladas, ya que la fres a podría llegar a dañar el

cable de red. El contacto con conductores bajo tensión

puede hacer que las partes metálicas de la herramienta

eléctrica le provoquen una descarga eléctrica.

f Sujete y asegure firmemente la pieza de trabajo a una

base estable con unas mordazas o algo similar. Si sola-

mente sujeta la pieza de trabajo con la mano o presionán-

dola contra su cuerpo, la sujeción es insegura y Ud. puede

entonces llegar a perder el control.

f Las revoluciones admisibles del útil deberán ser como

mínimo iguales a las revoluciones máximas indicadas

en la herramienta eléctrica. Aquellos accesorios que gi-

ren a unas revoluciones mayores a las admisibles pueden

llegar a romperse.

f Las fresas y demás útiles utilizados deberán ajustar

perfectamente en el portaútiles (pinza) de su herra-

mienta eléctrica. Los útiles que no ajusten correctamente

en el portaútiles de la herramienta eléctrica, al girar des-

centrados, generan unas vibraciones excesivas y pueden

hacerle perder el control sobre el aparato.

f Solamente aproxime la herramienta eléctrica en fun-

cionamiento contra la pieza de trabajo. En caso contra-

rio puede que retroceda bruscamente el aparato al engancharse el útil en la pieza de trabajo.

f Mantenga alejadas las manos del área de corte y de la

fresa. Sujete con la otra mano la empuñadura adicional o la carcasa motor. Si la fresadora se sujeta con ambas

manos, éstas no pueden lesionarse con la fresa.

f Jamás frese sobre objetos metálicos, clavos o torn illos.

Ello podría dañar la fresa y ocasionar unas vibraciones excesivas.

f Utilice unos aparatos de exploración adecuados para

detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos

puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución.

f No use fresas melladas ni dañadas. Las fresas melladas o

dañadas aumentan la fricción, pueden engancharse, y provocan un desequilibrio.

f Trabajar sobre una base firme sujetando la herramien-

ta eléctrica con ambas manos. La herramienta eléctrica

es guiada de forma más segura con ambas manos.

f Antes de depositarla, esperar a que se haya detenido la

herramienta eléctrica. El útil puede engancharse y hacer-

le perder el control sobre la herramienta eléctrica.

f El enchufe macho de conexión, debe ser conectado so-

lamente a un enchufe hembra de las mismas caracteristicas técnicas del enchufe macho en materia.

Descripción y prestaciones del producto

Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.

Utilización reglamentaria

El aparato ha sido diseñado para trabajar sobre una ba se firme y fresar, con y sin copiador, ranuras, cantos, perfiles y agujeros rasgados en madera, plástico y materiales de construcción ligeros. Trabajando con revoluciones reducidas y las fresas correspondientes, pueden mecanizarse también metales no férricos.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Empuñadura derecha (zona de agarre aislada) 2 Tecla de enclavamiento del interruptor de conexión/ des-

conexión

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no ate-

nerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

1 619 929 J79 | (23.11.11) Bosch Power Tools

+ 185 hidden pages
