BOSCH GBH 24 V, GBH 24 VF User Manual

Robert Bosch GmbH

Power Tools Division
70745 Leinfelden-Echterdingen

www.bosch-pt.com

GBH Professional

1 619 929 757 (2007.08) O / 278

24 V | 24 VF

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcją oryginalną
cs Původním návodem k

používání

sk Pôvodný návod na použitie
hu Eredeti használati utasítás

ru Одлинник руководства по

эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni de folosire

originale

bg Оригинално ръководство

за експлоатация

sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad

et Algupärane kasutusjuhend
lv Instrukcijām

oriģinālvalodā

lt Originali

instrukcija

2 |

Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Français. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 37

Português . . . . . . . . . . . . . . . . . . . . . . . . . Página 48

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 58

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . Pagina 69

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 79

Svenska. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 88

Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 97

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 106

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 115

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 126

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 135

Česky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 146

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . Strana 155

Magyar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 165

Русский. . . . . . . . . . . . . . . . . . . . . . . . . Страница 176

Українська . . . . . . . . . . . . . . . . . . . . . . Сторінка 187

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 198

Български . . . . . . . . . . . . . . . . . . . . . . . Страница 208

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 219

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 228

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 238

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 248

Latviešu. . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 257

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 267

1 619 929 757 | (2.8.07) Bosch Power Tools

3 |

A

14

B

14

x

13 12

6

C

41

D

16

15

17

3

GBH 24 VF

1 619 929 757 | (2.8.07) Bosch Power Tools

4 |

E

F

3

HG

19

18

GBH 24 VF

1 619 929 757 | (2.8.07) Bosch Power Tools

20

21

5 |

7

6

2

13 12

1

3

5

4

8
9

10

11

GBH 24 VF
Professional

1 619 929 757 | (2.8.07) Bosch Power Tools

6 | Deutsch

de

Allgemeine Sicherheitshinwei­se für Elektrowerkzeuge

WARNUNG

säumnisse bei der Einhaltung der Sicherheits­hinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und An­weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netz­betriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge (oh­ne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu
Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge­bung, in der sich brennbare Flüssigkei­ten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden kön­nen.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro­werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän­dert werden. Verwenden Sie keine Adap­terstecker gemeinsam mit schutzgeerde­ten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen verrin­gern das Risiko eines elektrischen Schla­ges.

Lesen Sie alle Sicherheitshin­weise und Anweisungen. Ver-

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei­zungen, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko durch elektri­schen Schlag, wenn Ihr Körper geerdet
ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri­siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf­zuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Ka­bel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver­längerungskabel, die auch für den Au­ßenbereich geeignet sind. Die Anwen-

dung eines für den Außenbereich
geeigneten Verlängerungskabels verrin­gert das Risiko eines elektrischen Schla­ges.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver­meidbar ist, verwenden Sie einen Fehler­stromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver­nunft an die Arbeit mit einem Elektro­werkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Al­kohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Ge­brauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.

1 619 929 757 | (2.8.07) Bosch Power Tools

Deutsch | 7

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille. Das

Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheits­schuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeu­ges, verringert das Risiko von Verletzun­gen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es auf­nehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät einge­schaltet an die Stromversorgung anschlie­ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek­trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehen­den Geräteteil befindet, kann zu Verlet­zungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situati­onen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand­schuhe fern von sich bewegenden Tei­len. Lockere Kleidung, Schmuck oder lan-

ge Haare können von sich bewegenden
Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,
vergewissern Sie sich, dass diese ange­schlossen sind und richtig verwendet
werden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver­ringern.

4) Verwendung und Behandlung des Elektro­werkzeuges

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be­stimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leis­tungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus­schalten lässt, ist gefährlich und muss
repariert werden.

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be­vor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des
Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin­dern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht ver­traut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Un-

fälle haben ihre Ursache in schlecht ge­warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leich­ter zu führen.

Bosch Power Tools 1 619 929 757 | (2.8.07)

8 | Deutsch

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre­chend diesen Anweisungen. Berücksich­tigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akku­werkzeuges

a) Laden Sie die Akkus nur in Ladegeräten

auf, die vom Hersteller empfohlen wer­den. Für ein Ladegerät, das für eine be-

stimmte Art von Akkus geeignet ist, be­steht Brandgefahr, wenn es mit anderen
Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehe-

nen Akkus in den Elektrowerkzeugen.

Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku

fern von Büroklammern, Münzen,
Schlüsseln, Nägeln, Schrauben oder an­deren kleinen Metallgegenständen, die
eine Überbrückung der Kontakte verur­sachen könnten. Ein Kurzschluss zwi-

schen den Akkukontakten kann Verbren­nungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssig-

keit aus dem Akku austreten. Vermeiden
Sie den Kontakt damit. Bei zufälligem
Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen
Sie zusätzlich ärztliche Hilfe in An­spruch. Austretende Akkuflüssigkeit kann

zu Hautreizungen oder Verbrennungen
führen.

6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische
Sicherheitshinweise

f Tragen Sie Gehörschutz. Die Einwirkung von

Lärm kann Gehörverlust bewirken.

f Benutzen Sie die mit dem Elektrowerkzeug

mitgelieferten Zusatzgriffe. Der Verlust der

Kontrolle über das Elektrowerkzeug kann zu
Verletzungen führen.

f Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu­spüren, oder ziehen Sie die örtliche Versor­gungsgesellschaft hinzu. Kontakt mit Elek-

troleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gaslei­tung kann zur Explosion führen. Eindringen in
eine Wasserleitung verursacht Sachbeschä­digung.

f Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen an, wenn Sie Arbei­ten ausführen, bei denen das Einsatzwerk­zeug verborgene Stromleitungen treffen
kann. Kontakt mit einer spannungsführenden

Leitung setzt auch Metallteile des Elektro­werkzeuges unter Spannung und führt zu ei­nem elektrischen Schlag.

f Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie
für einen sicheren Stand. Das Elektrowerk-

zeug wird mit zwei Händen sicherer geführt.

f Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehal­tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.

f Bearbeiten Sie kein asbesthaltiges Materi-

al. Asbest gilt als krebserregend.

f Treffen Sie Schutzmaßnahmen, wenn beim

Arbeiten gesundheitsschädliche, brennbare
oder explosive Stäube entstehen können.

Zum Beispiel: Manche Stäube gelten als
krebserregend. Tragen Sie eine Staubschutz­maske und verwenden Sie, wenn anschließ­bar, eine Staub-/Späneabsaugung.

f Halten Sie Ihren Arbeitsplatz sauber. Mate-

rialmischungen sind besonders gefährlich.
Leichtmetallstaub kann brennen oder explo­dieren.

1 619 929 757 | (2.8.07) Bosch Power Tools

Deutsch | 9

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able­gen. Das Einsatzwerkzeug kann sich verha-

ken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.

f Vermeiden Sie ein versehentliches Ein-

schalten. Vergewissern Sie sich, dass der
Ein-/Ausschalter in ausgeschalteter Positi­on ist, bevor Sie einen Akku einsetzen. Das

Tragen des Elektrowerkzeugs mit Ihrem Fin­ger am Ein-/Ausschalter oder das Einsetzen
des Akkus in das eingeschaltete Elektrowerk­zeug kann zu Unfällen führen.

f Öffnen Sie den Akku nicht. Es besteht die

Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrah­lung, und Feuer. Es besteht Explosi-

onsgefahr.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheits­hinweise und Anweisungen können
elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Dar-

stellung des Gerätes auf, und lassen Sie diese
Seite aufgeklappt, während Sie die Bedienungs­anleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Ham­merbohren in Beton, Ziegel und Gestein. Es ist
ebenso geeignet zum Bohren ohne Schlag in
Holz, Metall, Keramik und Kunststoff. Elektro­werkzeuge mit elektronischer Regelung und
Rechts-/Linkslauf sind auch geeignet zum
Schrauben und Gewindeschneiden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo­nenten bezieht sich auf die Darstellung des Elek­trowerkzeuges auf der Grafikseite.

1 Werkzeugaufnahme SDS-plus
2 Staubschutzkappe
3 Verriegelungshülse
4 Verriegelungsring für Werkzeugaufnahme

(GBH 24 VF)

5 Spannband Zusatzgriff
6 Taste für Tiefenanschlageinstellung
7 Umschalter „Bohren/Hammerbohren“
8 Drehrichtungsumschalter

9 Ein-/Ausschalter
10 Akku-Entriegelungstaste
11 Akku*
12 Zusatzgriff
13 Tiefenanschlag*
14 Zusatzhaken zur Akkuverriegelung
15 Sicherungsschraube für Zahnkranzbohrfut-

ter*

16 Zahnkranzbohrfutter*
17 SDS-plus-Aufnahmeschaft für Bohrfutter*
18 Schnellspann-Wechselbohrfutter

(GBH 24 VF)

19 Vordere Hülse des Schnellspann-

Wechselbohrfutters (GBH 24 VF)

20 Haltering des Schnellspann-Wechselbohr-

futters (GBH 24 VF)

21 Universalhalter mit SDS-plus-Aufnahme-

schaft*

*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang.

Bosch Power Tools 1 619 929 757 | (2.8.07)

10 | Deutsch

Technische Daten

Bohrhammer GBH 24 V

Professional

Sachnummer
Nennspannung
Nennaufnahmeleistung
Nenndrehzahl
Schlagzahl

V= 24 24

W 350 350
min
min

Einzelschlagstärke
Werkzeugaufnahme
max. Bohr-

– Beton (mit Wendelbohrer)
– Stahl
– Holz

Gewicht entsprechend EPTA-Procedure 01/2003

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerk­zeuge können variieren.

Ø

mm
mm
mm

kg 3,8 3,8

0 611 256 ... 0 611 262 ...

-1

-1

0– 1000 0–1000
0– 4400 0–4400

J1,31,3

SDS-plus SDS-plus

20
10
20

GBH 24 VF

Professional

20
10
20

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Gerätes be­trägt typischerweise: Schalldruckpegel
91 dB(A); Schallleistungspegel 102 dB(A). Unsi-

cherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Hammerbohren in Beton: Schwingungsemissi­onswert a

Der in diesen Anweisungen angegebene Schwin-

=12m/s2, Unsicherheit K=1,5 m/s2.

h

Für eine genaue Abschätzung der Schwingungs­belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Ein­satz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich re­duzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Ar-

beitsabläufe.
gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeu­gen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsen­tiert die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das Elektro­werkzeug für andere Anwendungen, mit abwei­chenden Einsatzwerkzeugen oder ungenügen­der Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt: EN 60745 ge-

mäß den Bestimmungen der Richtlinien

2004/108/EG, 98/37/EG (bis 28.12.2009),

2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen
Schwingungsbelastung über den gesamten Ar­beitszeitraum deutlich erhöhen.

1 619 929 757 | (2.8.07) Bosch Power Tools

Deutsch | 11

Dr. Egbert Schneider
Senior Vice President
Engineering

29.06.2007, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

f Bringen Sie vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel
etc.) sowie bei dessen Transport und Auf­bewahrung den Drehrichtungsumschalter
in Mittelstellung. Bei unbeabsichtigtem Be-

tätigen des Ein-/Ausschalters besteht Verlet­zungsgefahr.

Akku laden

Ein neuer oder längere Zeit nicht verwendeter
Akku bringt erst nach ca. 5 Lade- und Entlade­zyklen seine volle Leistung.

Zur Entnahme des Akkus 11 drücken Sie die Ent­riegelungstasten 10 und ziehen den Akku nach
unten aus dem Elektrowerkzeug. Wenden Sie

dabei keine Gewalt an.

Der Akku ist mit einer NTC-Temperaturüberwa­chung ausgestattet, welche ein Aufladen nur im
Temperaturbereich zwischen 0 °C und 45 °C zu­lässt. Dadurch wird eine hohe Akku-Lebensdau­er erreicht.

Eine wesentlich verkürzte Betriebszeit nach der
Aufladung zeigt an, dass der Akku verbraucht ist
und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Zusatzhaken zur Akkuverriegelung

(siehe Bild A)

Durch Verschleiß der Akku-Verriegelungshaken

oder unvollständiges Einsetzen des Akkus 11 in

den Akku-Aufnahmeschaft, kann der Akku in die

Zusatzhaken 14 fallen. Sollten die Zusatzhaken

14 am Elektrowerkzeug oder Akku beschädigt

sein, dürfen das Elektrowerkzeug oder der Akku

nicht weiter verwendet werden, sondern sind an

eine autorisierte Kundendienststelle für Bosch-

Elektrowerkzeuge zu schicken.

Zusatzgriff

f Verwenden Sie Ihr Elektrowerkzeug nur mit

dem Zusatzgriff 12.

Sie können den Zusatzgriff 12 beliebig schwen-

ken, um eine sichere und ermüdungsarme Ar-

beitshaltung zu erreichen.

Drehen Sie das untere Griffstück des Zusatz-

griffs 12 entgegen dem Uhrzeigersinn und

schwenken Sie den Zusatzgriff 12 in die ge-

wünschte Position. Danach drehen Sie das unte-

re Griffstück des Zusatzgriffs 12 im Uhrzeiger-

sinn wieder fest.

Das Spannband 5 des Zusatzgriffs muss in der

entsprechenden Nut sitzen.

Bohrtiefe einstellen (siehe Bild B)

Mit dem Tiefenanschlag 13 kann die gewünsch-

te Bohrtiefe X festgelegt werden.

Drücken Sie die Taste für die Tiefenanschlagein-

stellung 6 und setzen Sie den Tiefenanschlag in

den Zusatzgriff 12 ein.

Schieben Sie das SDS-plus-Einsatzwerkzeug bis

zum Anschlag in die Werkzeugaufnahme SDS-

plus 1. Die Beweglichkeit des SDS-plus-Werk-

zeugs kann sonst zu einer falschen Einstellung

der Bohrtiefe führen.

Ziehen Sie den Tiefenanschlag so weit heraus,

dass der Abstand zwischen der Spitze des Boh-

rers und der Spitze des Tiefenanschlags der ge-

wünschten Bohrtiefe X entspricht.

Die Riffelung am Tiefenanschlag 13 muss nach

oben zeigen.

Bosch Power Tools 1 619 929 757 | (2.8.07)

12 | Deutsch

Werkzeugaufnahme auswählen

Zum Hammerbohren benötigen Sie SDS-plus­Werkzeuge, die in die Werkzeugaufnahme SDS­plus 1 eingesetzt werden.

Zum Bohren ohne Schlag in Holz, Metall, Kera­mik und Kunststoff werden Werkzeuge ohne
SDS-plus (z. B. Bohrer mit zylindrischem
Schaft) verwendet. Für diese Werkzeuge benöti­gen Sie ein Schnellspannbohrfutter bzw. Zahn­kranzbohrfutter.

Hinweis: Verwenden Sie Werkzeuge ohne SDS­plus nicht zum Hammerbohren! Werkzeuge oh­ne SDS-plus und die Werkzeugaufnahme wer­den beim Hammerbohren beschädigt.

GBH 24 VF: Die Werkzeugaufnahme SDS-plus 1
kann leicht gegen das mitgelieferte Schnell­spann-Wechselbohrfutter 18 ausgetauscht wer­den.

Werkzeugaufnahme wechseln

Werkzeugaufnahme SDS-plus bzw. Schnell­spann-Wechselbohrfutter demontieren (siehe
Bild C)

Ziehen Sie den Verriegelungsring der Werkzeug­aufnahme 4 kräftig in Pfeilrichtung, halten Sie
ihn in dieser Position fest und ziehen Sie die
Werkzeugaufnahme 1 bzw. das Schnellspann­Wechselbohrfutter 18 nach vorn ab.

Schützen Sie die Werkzeugaufnahme 1 bzw. das
Schnellspann-Wechselbohrfutter 18 nach dem
Abnehmen vor Verschmutzung. Schmieren Sie
bei Bedarf die Mitnahmeverzahnung leicht.

Werkzeugaufnahme bzw. Schnellspann-Wech­selbohrfutter montieren

Umgreifen Sie die Werkzeugaufnahme 1 bzw.
das Schnellspann-Wechselbohrfutter 18 mit der
ganzen Hand. Schieben Sie die Werkzeugauf­nahme 1 bzw. das Schnellspann-Wechselbohr­futter 18 drehend auf die Bohrfutteraufnahme,
bis Sie ein deutliches Einrastgeräusch hören.

Die Werkzeugaufnahme 1 bzw. das Schnell­spann-Wechselbohrfutter 18 verriegelt sich
selbsttätig. Überprüfen Sie die Verriegelung
durch Ziehen an der Werkzeugaufnahme.

Zahnkranzbohrfutter wechseln

(siehe Bild D)

Zahnkranzbohrfutter montieren

Schrauben Sie den SDS-plus-Aufnahmeschaft

17 in ein Zahnkranzbohrfutter 16. Sichern Sie

das Zahnkranzbohrfutter 16 mit der Sicherungs-

schraube 15. Beachten Sie, dass die Siche-

rungsschraube ein Linksgewinde hat.

Reinigen Sie das Einsteckende des Aufnahme-

schaftes und fetten Sie es leicht ein.

Setzen Sie das Zahnkranzbohrfutter mit dem

Aufnahmeschaft drehend in die Werkzeugauf-

nahme ein, bis es selbsttätig verriegelt wird.

Prüfen Sie die Verriegelung durch Ziehen am

Zahnkranzbohrfutter.

Zahnkranzbohrfutter demontieren

Schieben Sie die Verriegelungshülse 3 nach hin-

ten und nehmen Sie das Zahnkranzbohrfutter 16

ab.

Werkzeugwechsel

Mit der Werkzeugaufnahme SDS-plus können

Sie das Einsatzwerkzeug einfach und bequem

ohne Verwendung zusätzlicher Werkzeuge

wechseln.

Das SDS-plus-Einsatzwerkzeug ist systembe-

dingt frei beweglich. Dadurch entsteht beim

Leerlauf eine Rundlaufabweichung. Dies hat kei-

ne Auswirkungen auf die Genauigkeit des Bohr-

lochs, da sich der Bohrer beim Bohren selbst

zentriert.

Die Staubschutzkappe 2 verhindert weitgehend

das Eindringen von Bohrstaub in die Werkzeug-

aufnahme während des Betriebes. Achten Sie

beim Einsetzen des Werkzeuges darauf, dass die

Staubschutzkappe 2 nicht beschädigt wird.

f Eine beschädigte Staubschutzkappe ist so-

fort zu ersetzen. Es wird empfohlen, dies
von einem Kundendienst vornehmen zu las­sen.

SDS-plus-Einsatzwerkzeug einsetzen

(siehe Bild E)

Reinigen Sie das Einsteckende des Einsatzwerk-

zeuges und fetten Sie es leicht ein.

1 619 929 757 | (2.8.07) Bosch Power Tools

Deutsch | 13

Setzen Sie das Einsatzwerkzeug drehend in die
Werkzeugaufnahme ein, bis es selbsttätig verrie­gelt wird.

Überprüfen Sie die Verriegelung durch Ziehen
am Werkzeug.

SDS-plus-Einsatzwerkzeug entnehmen
(siehe Bild F)

Schieben Sie die Verriegelungshülse 3 nach hin­ten und entnehmen Sie das Einsatzwerkzeug.

Einsatzwerkzeuge ohne SDS-plus einsetzen
(GBH 24 VF) (siehe Bild G)

Hinweis: Verwenden Sie Werkzeuge ohne SDS-

plus nicht zum Hammerbohren! Werkzeuge oh­ne SDS-plus und die Werkzeugaufnahme wer­den beim Hammerbohren beschädigt.

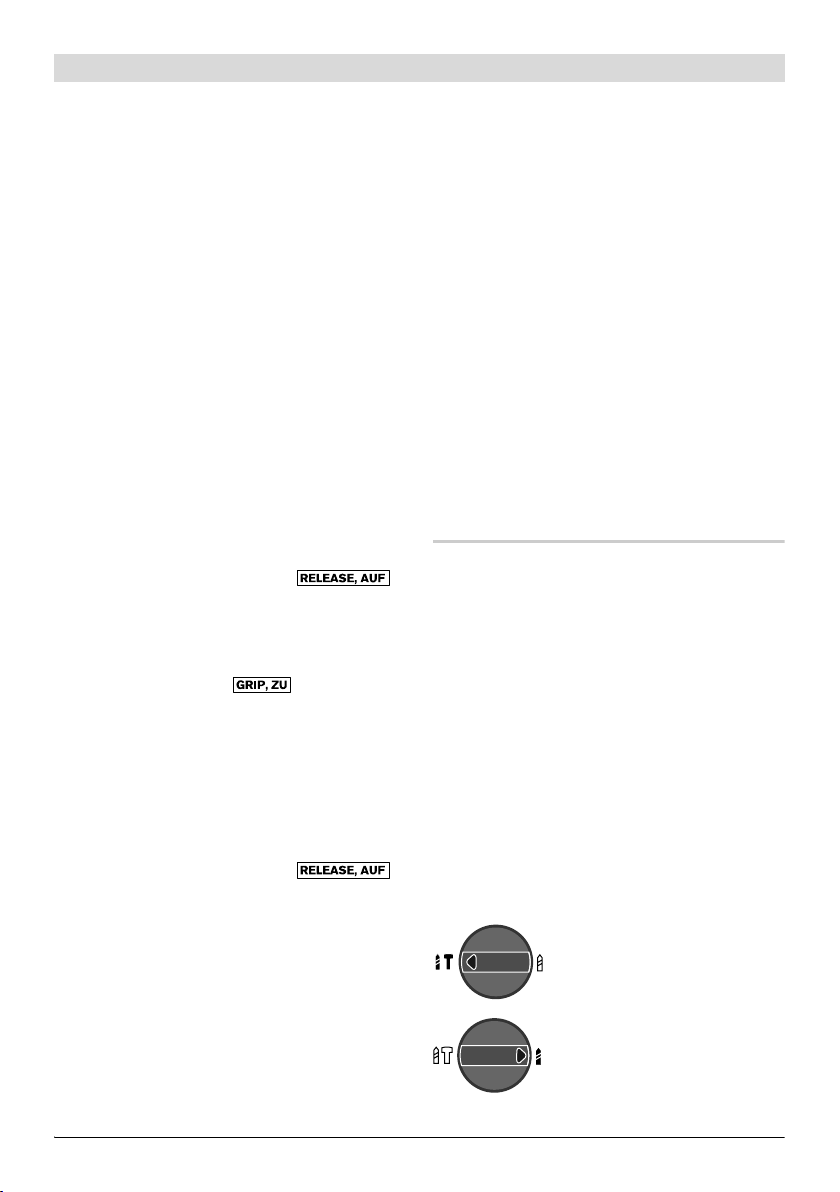

Setzen Sie das Schnellspann-Wechselbohrfutter
18 ein.

Halten Sie den Haltering des Schnellspann­Wechselbohrfutters 18 fest. Öffnen Sie die
Werkzeugaufnahme durch Drehen der vorderen
Hülse in Richtung des Symbols „ “.

Setzen Sie das Einsatzwerkzeug in das Schnell­spann-Wechselbohrfutter 18 ein. Halten Sie den
Haltering des Schnellspann-Wechselbohrfutters
18 fest und drehen Sie die vordere Hülse in
Richtung des Symbols „ “.

Stellen Sie den Umschalter 7 auf das Symbol
„Bohren“.

Einsatzwerkzeuge ohne SDS-plus entnehmen
(GBH 24 VF) (siehe Bild G)

Halten Sie den Haltering des Schnellspann­Wechselbohrfutters 18 fest. Öffnen Sie die
Werkzeugaufnahme durch Drehen der vorderen
Hülse in Richtung des Symbols „ “.

Entnehmen Sie das Einsatzwerkzeug.

Einsatzwerkzeuge ohne SDS-plus einsetzen
(GBH 24 V/GBH 24 VF)

Hinweis: Verwenden Sie Werkzeuge ohne SDS-

plus nicht zum Hammerbohren! Werkzeuge oh­ne SDS-plus und die Werkzeugaufnahme wer­den beim Hammerbohren beschädigt.

Setzen Sie das Zahnkranzbohrfutter 16 ein.

Öffnen Sie das Zahnkranzbohrfutter 16 durch

Drehen, bis das Werkzeug eingesetzt werden

kann. Setzen Sie das Werkzeug ein.

Stecken Sie den Bohrfutterschlüssel in die ent-

sprechenden Bohrungen des Zahnkranzbohrfut-

ters 16 und spannen Sie das Werkzeug gleich-

mäßig fest.

Stellen Sie den Umschalter 7 auf das Symbol

„Bohren“.

Einsatzwerkzeuge ohne SDS-plus entnehmen

(GBH 24 V/GBH 24 VF)

Drehen Sie die Hülse des Zahnkranzbohrfutters

16 mit Hilfe des Bohrfutterschlüssels entgegen

dem Uhrzeigersinn, bis das Einsatzwerkzeug

entnommen werden kann.

Betrieb

Inbetriebnahme

Akku einsetzen

f Verwenden Sie nur original Bosch O-Pack-

Akkus mit der auf dem Typschild Ihres Elek­trowerkzeugs angegebenen Spannung. Der

Gebrauch von anderen Akkus kann zu Verlet­zungen und Brandgefahr führen.

Stellen Sie den Drehrichtungsumschalter 8 auf

die Mitte, um ein unbeabsichtigtes Einschalten

zu verhindern. Setzen Sie den geladenen Akku

11 in den Griff ein, bis dieser spürbar einrastet

und bündig am Griff anliegt.

Betriebsart einstellen

f Betätigen Sie den Umschalter „Boh-

ren/Hammerbohren“ 7 nur bei Stillstand
des Elektrowerkzeuges.

Hammerbohren

Stellen Sie den Umschalter 7
auf das Symbol „Hammerboh­ren“.

Bohren

Stellen Sie den Umschalter 7
auf das Symbol „Bohren“.

Bosch Power Tools 1 619 929 757 | (2.8.07)

14 | Deutsch

Drehrichtung einstellen
f Betätigen Sie den Drehrichtungsumschalter

8 nur bei Stillstand des Elektrowerkzeuges.

Mit dem Drehrichtungsumschalter 8 können Sie
die Drehrichtung des Elektrowerkzeuges än­dern. Bei gedrücktem Ein-/Ausschalter 9 ist dies
jedoch nicht möglich.

Rechtslauf: Zum Bohren und Eindrehen von
Schrauben drücken Sie den Drehrichtungsum­schalter 8 nach links bis zum Anschlag durch.

Linkslauf: Zum Lösen bzw. Herausdrehen von
Schrauben und Muttern drücken Sie den Dreh­richtungsumschalter 8 nach rechts bis zum An­schlag durch.

Ein-/Ausschalten

Drücken Sie zur Inbetriebnahme des Elektro­werkzeuges den Ein-/Ausschalter 9 und halten
ihn gedrückt.

Um das Elektrowerkzeug auszuschalten lassen
Sie den Ein-/Ausschalter 9 los.

Bei niedrigen Temperaturen erreicht das Elek­trowerkzeug erst nach einer gewissen Zeit die
volle Hammerleistung/Schlagleistung.
Diese Anlaufzeit können Sie verkürzen, in dem
Sie das in das Elektrowerkzeug eingesetzte Ein­satzwerkzeug einmal auf den Boden stoßen.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des einge­schalteten Elektrowerkzeugs stufenlos regulie­ren, je nachdem, wie weit Sie den Ein-/Ausschal­ter 9 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 9 be­wirkt eine niedrige Drehzahl/Schlagzahl. Mit zu­nehmendem Druck erhöht sich die Dreh­zahl/Schlagzahl.

Auslaufbremse

Beim Loslassen des Ein-/Ausschalters 9 wird
das Bohrfutter abgebremst und dadurch das
Nachlaufen des Einsatzwerkzeuges verhindert.

Lassen Sie beim Eindrehen von Schrauben den
Ein-/Ausschalter 9 erst dann los, wenn die
Schraube bündig in das Werkstück eingedreht
ist. Der Schraubenkopf dringt dann nicht in das
Werkstück ein.

Überlastkupplung

f Klemmt oder hakt das Einsatzwerkzeug,

wird der Antrieb zur Bohrspindel unterbro­chen. Halten Sie, wegen der dabei auftre­tenden Kräfte, das Elektrowerkzeug immer
mit beiden Händen gut fest und nehmen Sie
einen festen Stand ein.

f Schalten Sie das Elektrowerkzeug aus und

lösen Sie das Einsatzwerkzeug, wenn das
Elektrowerkzeug blockiert. Beim Einschal­ten mit einem blockierten Bohrwerkzeug
entstehen hohe Reaktionsmomente.

Arbeitshinweise

f Betreiben Sie das Elektrowerkzeug nicht

stationär. Es ist für einen Betrieb, z. B. im

Bohrständer nicht ausgelegt.

Schrauberbits einsetzen (siehe Bild H)

f Setzen Sie das Elektrowerkzeug nur ausge-

schaltet auf die Mutter/Schraube auf. Sich

drehende Einsatzwerkzeuge können abrut­schen.

Das Elektrowerkzeug ist auch für gelegentliche

Schraubarbeiten geeignet, jedoch nicht für

Schraubfälle mit starker Absenkung der Dreh-

zahl, bei denen die Überlastkupplung häufig an-

spricht.

Zur Verwendung von Schrauberbits benötigen

Sie einen Universalhalter 21 mit SDS-plus-Auf-

nahmeschaft (Zubehör).

Reinigen Sie das Einsteckende des Aufnahme-

schaftes und fetten Sie es leicht ein.

Setzen Sie den Universalhalter drehend in die

Werkzeugaufnahme ein, bis er selbsttätig verrie-

gelt wird.

Prüfen Sie die Verriegelung durch Ziehen am

Universalhalter.

Setzen Sie einen Schrauberbit in den Universal-

halter. Verwenden Sie nur zum Schraubenkopf

passende Schrauberbits.

Stellen Sie den Umschalter 7 auf das Symbol

„Bohren“.

1 619 929 757 | (2.8.07) Bosch Power Tools

Deutsch | 15

Zum Entnehmen des Universalhalters schieben
Sie die Verriegelungshülse 3 nach hinten und
entnehmen den Universalhalter 21 aus der
Werkzeugaufnahme.

Wartung und Service

Wartung und Reinigung

f Bringen Sie vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel
etc.) sowie bei dessen Transport und Auf­bewahrung den Drehrichtungsumschalter
in Mittelstellung. Bei unbeabsichtigtem Be-

tätigen des Ein-/Ausschalters besteht Verlet­zungsgefahr.

f Halten Sie das Elektrowerkzeug und die

Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.

f Eine beschädigte Staubschutzkappe ist so-

fort zu ersetzen. Es wird empfohlen, dies
von einem Kundendienst vornehmen zu las­sen.

Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfal­len, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil­bestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerk­zeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeichnungen und Infor­mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen ger­ne bei Fragen zu Kauf, Anwendung und Einstel­lung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal
für Handwerker und Heimwerker.
www.ewbc.de, der Informations-Pool für Hand­werk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß der Europäischen Richtli­nie 2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs­sen nicht mehr gebrauchsfähige Elektrowerk­zeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.

Bosch Power Tools 1 619 929 757 | (2.8.07)

16 | Deutsch

Akkus/Batterien:

Ni-Cd: Nickel-Cadmium

Achtung: Diese Akkus enthalten Cadmium, ein
hochgiftiges Schwermetall.
Ni-MH: Nickel-Metallhydrid

Werfen Sie Akkus/Batterien nicht in den Haus­müll, ins Feuer oder ins Wasser. Akkus/Batteri­en sollen gesammelt, recycelt oder auf umwelt­freundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen
defekte oder verbrauchte Akkus/Batterien recy­celt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien
können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld

Schweiz

Batrec AG
3752 Wimmis BE

Änderungen vorbehalten.

1 619 929 757 | (2.8.07) Bosch Power Tools

English | 17

en

General Power Tool Safety
Warnings

WARNING

the warnings and instructions may result in elec­tric shock, fire and/or serious injury.

Save all warnings and instructions for future
reference.

The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or
battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of
flammable liquids, gases or dust. Power

tools create sparks which may ignite the
dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distrac-

tions can cause you to lose control.

2) Electrical safety
a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified

plugs and matching outlets will reduce
risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia­tors, ranges and refrigerators. There is

an increased risk of electric shock if your
body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges and moving parts.

Damaged or entangled cords increase the
risk of electric shock.

Read all safety warnings and all
instructions. Failure to follow

e) When operating a power tool outdoors,

use an extension cord suitable for out­door use. Use of a cord suitable for out-

door use reduces the risk of electric
shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual cur­rent device (RCD) protected supply. Use

of an RCD reduces the risk of electric
shock.

3) Personal safety
a) Stay alert, watch what you are doing and

use common sense when operating a
power tool. Do not use a power tool
while you are tired or under the influ­ence of drugs, alcohol or medication. A

moment of inattention while operating
power tools may result in serious person­al injury.

b) Use personal protective equipment. Al-

ways wear eye protection. Protective

equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protec­tion used for appropriate conditions will
reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before
connecting to power source and/or bat­tery pack, picking up or carrying the
tool. Carrying power tools with your fin-

ger on the switch or energising power
tools that have the switch on invites acci­dents.

d) Remove any adjusting key or wrench be-

fore turning the power tool on. A wrench

or a key left attached to a rotating part of
the power tool may result in personal inju­ry.

e) Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in unex­pected situations.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing
and gloves away from moving parts.

Loose clothes, jewellery or long hair can
be caught in moving parts.

Bosch Power Tools 1 619 929 757 | (2.8.07)

18 | English

g) If devices are provided for the connec-

tion of dust extraction and collection fa­cilities, ensure these are connected and
properly used. Use of dust collection can

reduce dust-related hazards.

4) Power tool use and care
a) Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better
and safer at the rate for which it was de­signed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the
switch is dangerous and must be re­paired.

c) Disconnect the plug from the power

source and/or the battery pack from the
power tool before making any adjust­ments, changing accessories, or storing
power tools. Such preventive safety

measures reduce the risk of starting the
power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfa­miliar with the power tool or these in­structions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,
breakage of parts and any other condi­tion that may affect the power tool’s op­eration. If damaged, have the power tool
repaired before use. Many accidents are

caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp
cutting edges are less likely to bind and
are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these in­structions, taking into account the work­ing conditions and the work to be per­formed. Use of the power tool for

operations different from those intended
could result in a hazardous situation.

5) Battery tool use and care
a) Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may
create a risk of fire when used with anoth­er battery pack.

b) Use power tools only with specifically

designated battery packs. Use of any oth-

er battery packs may create a risk of injury
and fire.

c) When battery pack is not in use, keep it

away from other metal objects, like pa­per clips, coins, keys, nails, screws or
other small metal objects, that can make
a connection from one terminal to anoth­er. Shorting the battery terminals togeth-

er may cause burns or a fire.

d) Under abusive conditions, liquid may be

ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additional­ly seek medical help. Liquid ejected from

the battery may cause irritation or burns.

6) Service
a) Have your power tool serviced by a qual-

ified repair person using only identical
replacement parts. This will ensure that

the safety of the power tool is maintained.

Machine-specific
Safety Warnings

f Wear hearing protection. Exposure to noise

can cause hearing loss.

f Always use the auxiliary handle supplied

with the machine. Loss of control can cause

personal injury.

f Use appropriate detectors to determine if

utility lines are hidden in the work area or
call the local utility company for assistance.

Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can
lead to explosion. Penetrating a water line
causes property damage or may cause an
electric shock.

1 619 929 757 | (2.8.07) Bosch Power Tools

English | 19

f Hold power tool by the insulated gripping

surfaces, when performing an operation
where the cutting tool may run into hidden
wiring. Contact with a “live” wire will make

exposed metal parts of the tool “live” and
shock the operator.

f When working with the machine, always

hold it firmly with both hands and provide
for a secure stance. The power tool is guided

more secure with both hands.

f Secure the workpiece. A workpiece clamped

with clamping devices or in a vice is held
more secure than by hand.

f Do not work materials containing asbestos.

Asbestos is considered carcinogenic.

f Take protective measures when dust can

develop during working that is harmful to
one’s health, combustible or explosive. Ex-

ample: Some dusts are regarded as carcino­genic. Wear a dust mask and work with
dust/chip extraction when connectable.

f Keep your workplace clean. Blends of mate-

rials are particularly dangerous. Dust from
light alloys can burn or explode.

f Always wait until the machine has come to

a complete stop before placing it down. The

tool insert can jam and lead to loss of control
over the power tool.

f Avoid unintentional switching on. Ensure

the On/Off switch is in the off position be­fore inserting battery pack. Carrying the

power tool with your finger on the On/Off
switch or inserting the battery pack into
power tools that have the switch on invites
accidents.

f Do not open the battery. Danger of short-

circuiting.

Protect the battery against heat, e. g.,
also against continuous sun irradia­tion and fire. There is danger of explo-

sion.

Functional Description

Read all safety warnings and all in­structions. Failure to follow the

warnings and instructions may re­sult in electric shock, fire and/or se­rious injury.

While reading the operating instructions, unfold
the graphics page for the machine and leave it
open.

Intended Use

The machine is intended for hammer drilling in
concrete, brick and stone. It is also suitable for
drilling without impact in wood, metal, ceramic
and plastic. Machines with electronic control
and right/left rotation are also suitable for
screwdriving and thread cutting.

Product Features

The numbering of the product features refers to the
illustration of the machine on the graphics page.

1 SDS-plus tool holder
2 Dust protection cap
3 Locking sleeve
4 Lock ring of the tool holder (GBH 24 VF)
5 Auxiliary handle clamping band
6 Button for depth stop adjustment
7 Selector switch for drilling/hammer drilling
8 Rotational direction switch

9 On/Off switch
10 Battery unlocking button
11 Battery*
12 Auxiliary handle
13 Depth stop*
14 Auxiliary hooks for locking of battery
15 Securing screw for key type drill chuck*
16 Key type drill chuck*
17 SDS-plus adapter shank for drill chuck*
18 Quick change keyless chuck (GBH 24 VF)
19 Front sleeve of the quick change keyless

chuck (GBH 24 VF)

20 Retaining ring of the quick change keyless

chuck (GBH 24 VF)

21 Universal bit holder with SDS-plus shank*

*The accessories illustrated or described are not in­cluded as standard delivery.

Bosch Power Tools 1 619 929 757 | (2.8.07)

20 | English

Technical Data

Rotary Hammer GBH 24 V

Professional

Article number
Rated voltage
Rated power input
Rated speed
Impact rate
Impact energy per stroke
Tool holder

V= 24 24

W 350 350

rpm 0– 1000 0–1000

bpm 0– 4400 0–4400

J1.31.3

0 611 256 ... 0 611 262 ...

SDS-plus SDS-plus

GBH 24 VF

Professional

Max. drilling dia.

– Concrete (with twist drill)
– Steel
– Wood

mm
mm
mm

20
10
20

Weight according to EPTA-Procedure
01/2003

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

Noise/Vibration Information

Measured values determined according to
EN 60745.

Typically the A-weighted noise levels of the
product are: Sound pressure level 91 dB(A);
Sound power level 102 dB(A). Uncertainty
K=3dB.

Wear hearing protection!

Vibration total values (triax vector sum) deter­mined according to EN 60745:
Hammer drilling into concrete: Vibration emis­sion value a

The vibration emission level given in this infor­mation sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another.
It may be used for a preliminary assessment of
exposure.
The declared vibration emission level repre­sents the main applications of the tool. However
if the tool is used for different applications, with

=12m/s2, Uncertainty K=1.5 m/s2.

h

kg 3.8 3.8

An estimation of the level of exposure to vibra­tion should also take into account the times
when the tool is switched off or when it is run­ning but not actually doing the job. This may sig­nificantly reduce the exposure level over the to­tal working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.

Declaration of Conformity

We declare under our sole responsibility that
the product described under “Technical Data” is
in conformity with the following standards or
standardization documents: EN 60745 accord­ing to the provisions of the directives
2004/108/EC, 98/37/EC (until Dec. 28, 2009),
2006/42/EC (from Dec. 29, 2009 on).

Technical file at:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

different accessories or poorly maintained, the
vibration emission may differ. This may signifi­cantly increase the exposure level over the total
working period.

20
10
20

1 619 929 757 | (2.8.07) Bosch Power Tools

English | 21

Dr. Egbert Schneider
Senior Vice President
Engineering

29.06.2007, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen
Head of Product
Certification

Assembly

f Before any work on the machine (e. g.,

maintenance, tool change, etc.) as well as
during transport and storage, set the rota­tional direction switch to the centre posi­tion. Unintentional actuation of the On/Off

switch can lead to injuries.

Battery Charging

A battery that is new or has not been used for a
longer period does not develop its full capacity
until after approx. 5 charging/discharging cy­cles.

To remove the battery 11 press the unlocking
buttons 10 and pull out the battery downwards.
Do not exert any force. (see figure A)

The battery is equipped with a NTC temperature
control which allows charging only within a tem­perature range of between 0 °C and 45 °C. A
long battery service life is achieved in this man­ner.

A significantly reduced working period after
charging indicates that the battery is used and
must be replaced.

Observe the notes for disposal.

Auxiliary Hooks for Locking of Battery
(see figure A)

Due to wear of the battery locking hooks or in­complete inserting of the battery 11 into the
battery port, the battery can engage in the aux­iliary hooks 14. Should the auxiliary hooks 14 on
the power tool or on the battery be damaged,
then neither the power tool nor the battery may
continue to be used, but are to be sent in to an
authorised after-sales service centre for Bosch
power tools.

Auxiliary Handle

f Operate your machine only with the auxilia-

ry handle 12.

The auxiliary handle 12 can be set to any posi­tion for a secure and low-fatigue working pos­ture.

Turn the bottom part of the auxiliary handle 12
in counterclockwise direction and swivel the
auxiliary handle 12 to the desired position. Then
retighten the bottom part of the auxiliary handle
12 by turning in clockwise direction.

The clamping band 5 of the auxiliary handle
must be seated in the corresponding groove.

Adjusting the Drilling Depth (see figure B)

The required drilling depth X can be set with the
depth stop 13.

Press the button for the depth stop adjustment
6 and insert the depth stop into the auxiliary
handle 12.

Insert the SDS-plus drilling tool to the stop into
the SDS-plus tool holder 1. Otherwise, the mov­ability of the SDS-plus drilling tool can lead to
incorrect adjustment of the drilling depth.

Pull out the depth stop until the distance be­tween the tip of the drill bit and the tip of the
depth stop correspond with the desired drilling
depth X.

The knurled surface of the depth stop 13 must
face upward.

Selecting the Tool Holder

For hammer drilling, SDS-plus drilling tools that
can be inserted into the SDS-plus tool holder 1
are required.

For drilling without impact in wood, metal, ce­ramic and plastic, use non-SDS-plus drilling
tools (e. g. drill bits with cylindrical shank). A
keyless or a key type drill chuck is required for
such drilling tools.

Note: Do not use drilling tools without SDS-plus
for hammer drilling! Drilling tools without SDS­plus as well as the tool holder are damaged
when used for hammer drilling.

GBH 24 VF: The SDS-plus tool holder 1 can eas­ily be exchanged against the keyless replace­ment chuck 18 provided.

Bosch Power Tools 1 619 929 757 | (2.8.07)

22 | English

Changing the Tool Holder

Dismounting the SDS-plus Tool Holder or the
Quick change keyless chuck (see figure C)

Pull the lock ring of the tool holder 4 firmly in
the direction of the arrow, hold it in this position
and pull off the tool holder 1 or the keyless re­placement chuck 18 toward the front.

After removing, protect the tool holder 1 or the
quick change keyless chuck 18 against contami­nation. Lightly lubricate the engaging grooves, if
required.

Mounting the SDS-plus Tool Holder or the
Quick change keyless chuck

Grasp the tool holder 1 or the keyless replace­ment chuck 18 completely with your hand. Slide
the tool holder 1 or the keyless replacement
chuck 18 with a turning motion onto the drill
chuck mounting until a distinct latching noice is
heard.

The tool holder 1 or the quick change keyless
chuck 18 is automatically locked. Check the
locking effect by pulling the tool holder.

Changing the Key Type Drill Chuck
(see figure D)

Mounting the Key Type Drill Chuck

Screw the SDS-plus adapter shank 17 into a key
type drill chuck 16. Secure the key type drill
chuck 16 with the securing screw 15. Please ob-

serve that the securing screw has a left-hand
thread.

Clean the shank end of the adapter shank and
apply a light coat of grease.

Insert the key type drill chuck with the adapter
shank into the tool holder with a turning motion
until it automatically locks.

Check the locking effect by pulling the key type
drill chuck.

Dismounting the Key Type Drill Chuck

Push the locking sleeve 3 toward the rear and
pull out the key type drill chuck 16.

Changing the Tool

With the SDS-plus tool holder, simple and con­venient tool changing is possible without addi­tional aids.

As a requirement of the system, the SDS-plus
drilling tool can move freely. This causes a cer­tain radial run-out at no-load, which has no ef­fect on the accuracy of the drill hole, as the drill
bit centres itself upon drilling.

The dust protection cap 2 largely prevents the
entry of drilling dust into the tool holder during
operation. When inserting the tool, take care
that the dust protection cap 2 is not damaged.

f A damaged dust protection cap should be

changed immediately. We recommend hav­ing this carried out by an after-sales service.

Inserting SDS-plus Drilling Tools (see figure E)

Clean and lightly grease the shank end of the
tool.

Insert the tool in a twisting manner into the tool
holder until it latches itself.

Check the latching by pulling the tool.

Removing SDS-plus Drilling Tools
(see figure F)

Push back the locking sleeve 3 and remove the
tool.

Inserting Drilling Tools without SDS-plus
(GBH 24 VF) (see figure G)

Note: Do not use drilling tools without SDS-plus

for hammer drilling! Drilling tools without SDS­plus as well as the tool holder are damaged
when used for hammer drilling.

Insert the quick change keyless chuck 18.
Firmly hold the retaining ring of the quick

change keyless chuck 18. Open the quick
change keyless chuck by turning the front sleeve
in the direction of the symbol “ ”.

Insert the drilling tool into the quick change key­less chuck 18. Firmly hold the retaining ring of
the quick change keyless chuck 18 and turn the
front sleeve in the direction of the symbol
“”.

Set the selector switch 7 to the “Drilling” sym­bol.

1 619 929 757 | (2.8.07) Bosch Power Tools

English | 23

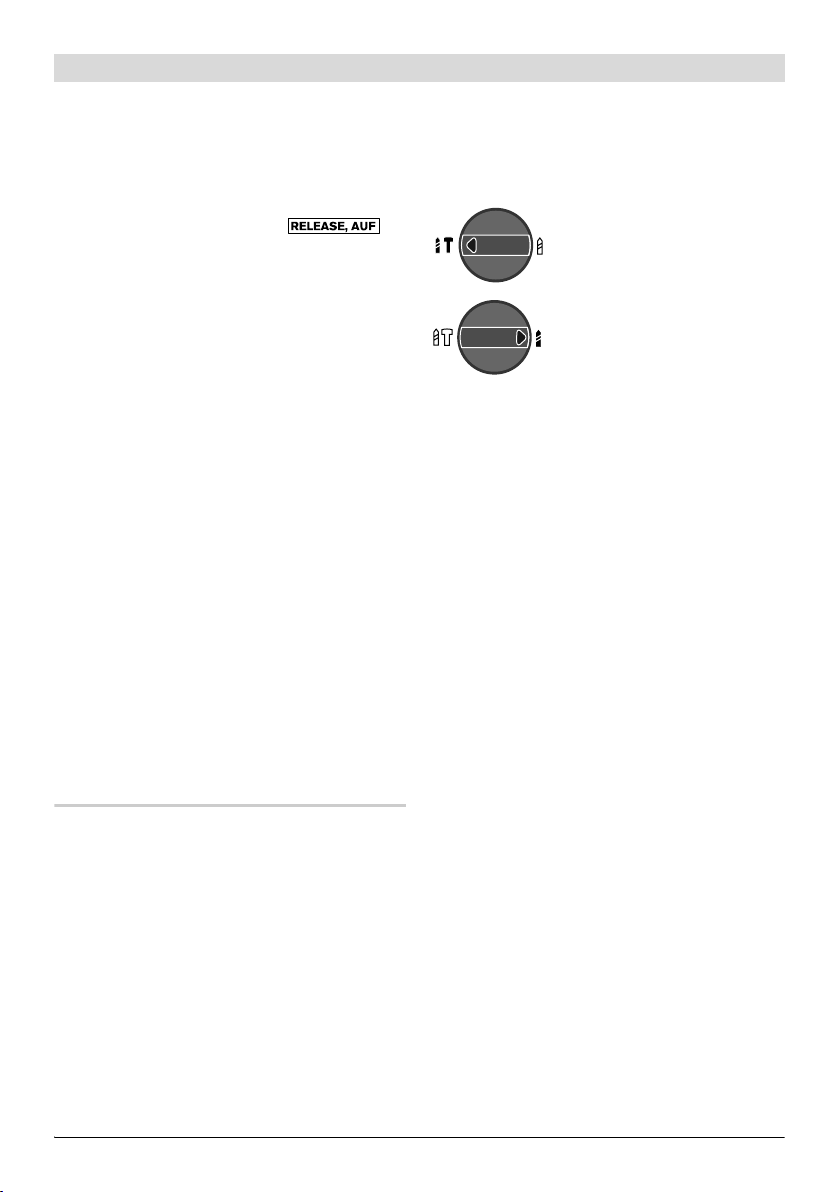

Removing Drilling Tools without SDS-plus
(GBH 24 VF) (see figure G)

Firmly hold the retaining ring of the quick
change keyless chuck 18. Open the quick
change keyless chuck by turning the front sleeve
in the direction of the symbol “ ”.

Remove the drilling tool.

Inserting Drilling Tools without SDS-plus
(GBH 24 V/GBH 24 VF)

Note: Do not use drilling tools without SDS-plus

for hammer drilling! Drilling tools without SDS­plus as well as the tool holder are damaged
when used for hammer drilling.

Insert the key type drill chuck 16.
Open the key type drill chuck 16 by turning until

the tool can be inserted. Insert the tool.
Insert the chuck key into the corresponding

holes of the key type drill chuck 16 and clamp
the tool uniformly.

Set the selector switch 7 to the “Drilling” sym­bol.

Removing Drilling Tools without SDS-plus
(GBH 24 V/GBH 24 VF)

Turn the sleeve of the key type drill chuck 16
with the drill chuck key in anticlockwise direc­tion until the drilling tool can be removed.

Operation

Starting Operation

Inserting the Battery
f Use only original Bosch O-pack batteries

with the voltage given on the type plate of
your machine. The use of other batteries can

lead to injuries and danger of fire.

Set the rotational direction switch 8 to the cen­tre position in order to avoid unintentional start­ing. Insert the charged battery 11 into the han­dle so that it can be felt to engage and faces
flush against the handle.

Setting the Operating Mode
f Actuate the selector switch for drill-

ing/hammer drilling 7 only when the power
tool is at a standstill.

Hammer drilling

Set the selector switch 7 to the
“Hammer drilling” symbols.

Drilling

Set the selector switch 7 to the
“Drilling” symbol.

Reversing the Rotational Direction
f Actuate the rotational direction switch 8

only when the machine is at a standstill.

The rotational direction switch 8 is used to re-
verse the rotational direction of the machine.
However, this is not possible with the On/Off
switch 9 actuated.

Right Rotation: For drilling and driving in
screws, push the rotational direction switch 8
left to the stop.

Left Rotation: For loosening and unscrewing
screws and nuts, press the rotational direction
switch 8 through to the right stop.

Switching On and Off

To start the machine, press the On/Off switch 9
and keep it depressed.

To switch off the machine, release the On/Off
switch 9.

For low temperatures, the machine reaches the
full hammer/impact capacity only after a certain
time.
This start-up time can be shortened by striking
the inserted tool insert against the floor one
time.

Setting the Speed/Impact Rate

The speed/impact rate of the switched on pow­er tool can be variably adjusted, depending on
how far the On/Off switch 9 is pressed.

Light pressure on the On/Off switch 9 results in
low speed/impact rate. Further pressure on the
switch increases the speed/impact rate.

Bosch Power Tools 1 619 929 757 | (2.8.07)

24 | English

Run-on Brake

When the On/Off switch 9 is released, the chuck
brakes to a stop, thus preventing the run-on of
the tool.

When driving in screws, wait until the screw is
screwed in flush with the material and then re­lease the On/Off switch 9. By doing so, the head
of the screw does not penetrate into the materi­al.

Overload Clutch
f If the tool insert becomes caught or

jammed, the drive to the drill spindle is in­terrupted. Because of the forces that occur,
always hold the power tool firmly with both
hands and provide for a secure stance.

f If the power tool jams, switch the machine

off and loosen the tool insert. When switch­ing the machine on with the drilling tool
jammed, high reaction torques can occur.

Operating Instructions

f Do not operate the power tool stationary. It

is not designed for operation in a drill stand.

Inserting Screwdriver Bits (see figure H)
f Apply the power tool to the screw/nut only

when it is switched off. Rotating tool inserts

can slip off.

The machine is also suitable for occasional
screwdriving jobs, however, not for screwdriv­ing applications with intense speed reductions
where the safety clutch disengages frequently.

To work with screwdriver bits, a universal bit
holder 21 with SDS-plus shank (accessory) is re­quired.

Clean the shank end of the adapter shank and
apply a light coat of grease.

Insert the universal bit holder with a turning mo­tion into the tool holder until it automatically
locks.

Check the locking effect by pulling the universal
bit holder.

Insert a screwdriver bit into the universal bit
holder. Use only screwdriver bits that match the
screw head.

Set the selector switch 7 to the “Drilling” sym­bol.

To remove the universal bit holder, pull the lock­ing sleeve 3 toward the rear and remove the uni­versal bit holder 21 out of the tool holder.

Maintenance and Service

Maintenance and Cleaning

f Before any work on the machine (e. g.,

maintenance, tool change, etc.) as well as
during transport and storage, set the rota­tional direction switch to the centre posi­tion. Unintentional actuation of the On/Off

switch can lead to injuries.

f For safe and proper working, always keep

the machine and ventilation slots clean.

f A damaged dust protection cap should be

changed immediately. We recommend hav­ing this carried out by an after-sales serv­ice.

If the machine should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an after-sales service
centre for Bosch power tools.

In all correspondence and spare parts order,
please always include the 10-digit article
number given on the type plate of the machine.

After-sales service and customer
assistance

Our after-sales service responds to your ques­tions concerning maintenance and repair of your
product as well as spare parts. Exploded views
and information on spare parts can also be
found under:

www.bosch-pt.com

Our customer consultants answer your ques­tions concerning best buy, application and ad­justment of products and accessories.

1 619 929 757 | (2.8.07) Bosch Power Tools

English | 25

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [e-mail]

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: + 61 (01300) 307 045
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au

Disposal

The machine, accessories and packaging should
be sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools in­to household waste!
According the European Guideline
2002/96/EC for Waste Electrical
and Electronic Equipment and its

implementation into national
right, power tools that are no longer usable
must be collected separately and disposed of in
an environmentally correct manner.

Battery packs/batteries:

Ni-Cd: Nickel cadmium

Warning: These battery packs contain cadmium,
a highly toxic heavy metal.
Ni-MH: Nickel metal hydride

Do not dispose of battery packs/batteries into
household waste, fire or water. Battery
packs/batteries should be collected, recycled or
disposed of in an environmental-friendly manner.

Only for EC countries:

Defective or dead out battery packs/batteries
must be recycled according the guideline
91/157/EEC.

Batteries no longer suitable for use can be
directly returned at:

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [e-mail]

Subject to change without notice.

Bosch Power Tools 1 619 929 757 | (2.8.07)
