Bosch AXT Rapid 2000 User Guide

OBJ_DOKU-40858-001.fm Page 1 Wednesday, October 22, 2014 9:20 AM

Robert Bosch GmbH

Power Tools Division 70764 Leinfelden-Echterdingen GERMANY

www.bosch-garden.com

F 016 L81 148 (2014.10) O / 206 EURO

AXT

Rapid 2000 | Rapid 2200

de Originalbetriebsanleitung en Original instructions fr Notice originale es Manual original pt Manual original it Istruzioni originali nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı pl Instrukcja oryginalna cs Původní návod k používání sk Pôvodný návod na použitie hu Eredeti használati utasítás ru Оригинальное руководство по

эксплуатации

uk Оригінальна інструкція з

експлуатації

kk Пайдалану нұсқаулығының

түпнұсқасы

ro Instrucţiuni originale bg Оригинална инструкция

mk Оригинално упатство за работа sr Originalno uputstvo za rad sl Izvirna navodila hr Originalne upute za rad et Algupärane kasutusjuhend lv Instrukcijas oriģinālvalodā lt Originali instrukcija

OBJ_BUCH-2230-001.book Page 2 Wednesday, October 22, 2014 9:25 AM

2 |

Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 23

Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 30

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 37

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 44

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 50

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 56

Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 62

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 68

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 74

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 81

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 88

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 96

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 102

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 108

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 116

Українська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 125

Қазақша . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Бет 133

Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 142

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 149

Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 156

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 163

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 169

Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 175

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 181

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 187

Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 194

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 3 Wednesday, October 22, 2014 9:25 AM

Deutsch | 3

Deutsch

Sicherheitshinweise Achtung! Lesen Sie die nachfolgen-

den Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf.

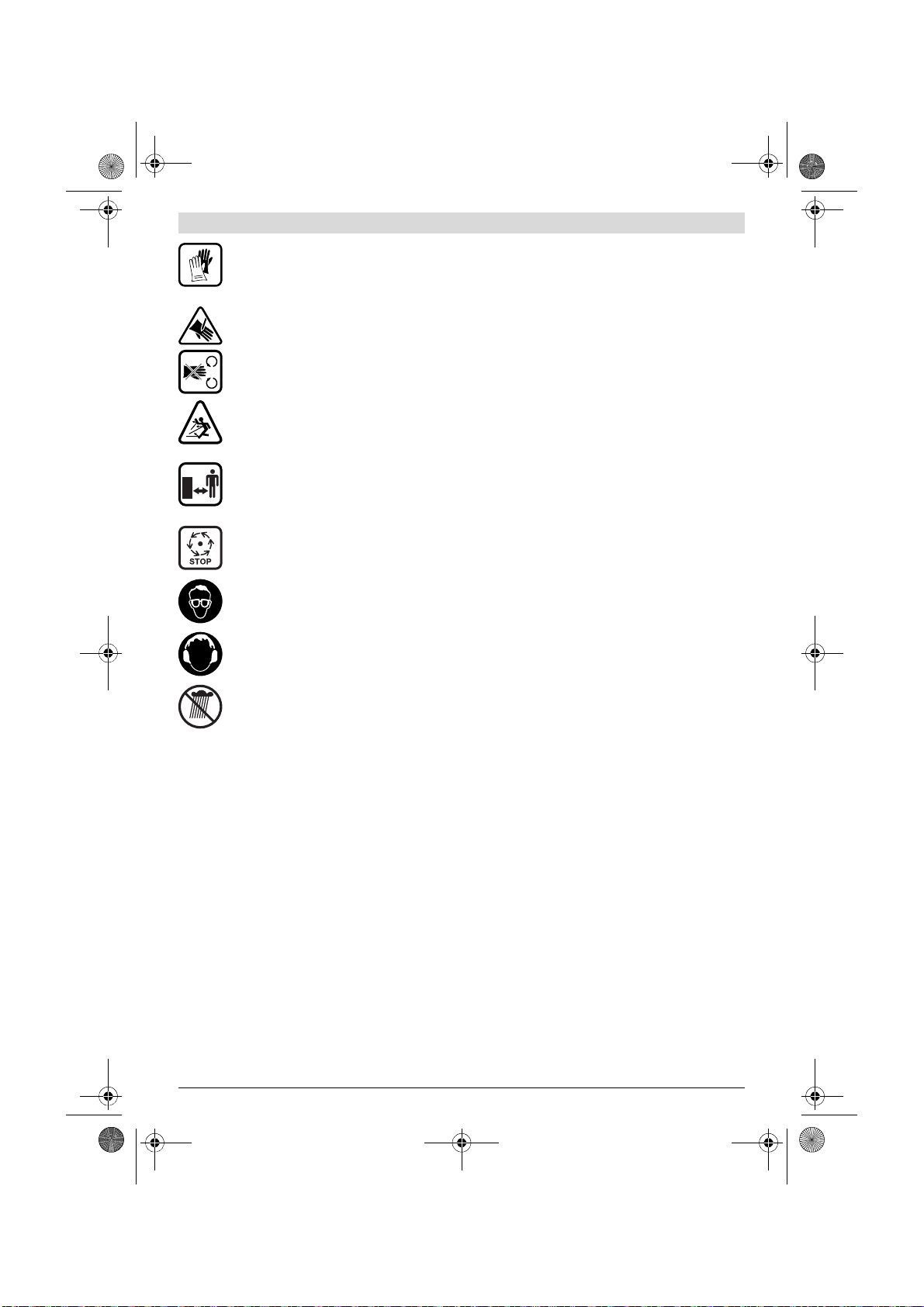

Erläuterung der Symbole auf dem Gartengerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Schalten Sie vor Arbeiten am Schneidmechanismus das Gar-

tengerät aus und ziehen Sie den Stecker aus der Steckdose. Wird das Kabel während der Arbeit beschädigt oder durchtrennt, berühren Sie es nicht, sondern deaktivieren Sie unverzüglich die Sicherung des betroffenen Stromkreises. Betreiben Sie das Gartengerät nie mit einem beschädigten Kabel.

Tragen Sie Schutzhandschuhe,

festes Schuhwerk und eine lan-

ge Hose.

Gefahr durch rotierendes

Schneidmesser. Hände oder

Füße nicht in die Öffnung brin-

gen, während das Gartengerät

läuft.

Achten Sie darauf, dass in der

Nähe stehende Personen nicht

durch weggeschleuderte

Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Warten Sie, bis alle Teile des Gartengerätes vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen.

Tragen Sie eine Schutzbrille.

Tragen Sie Gehörschutz.

Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen.

Bedienung



Greifen Sie während des Betriebes nicht in den Einfülltrichter. Nach dem Ausschalten läuft das Gartengerät noch einige Sekunden nach.



Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.



Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist.

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 4 Wednesday, October 22, 2014 9:25 AM

4 | Deutsch

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen.



Vor dem Einschalten muss das Gartengerät entsprechend der beiliegenden Anleitung montiert werden.



Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.



Verwenden Sie nur für den Außenbereich zugelassene, spritzwassergeschützte Verlängerungskabel.



Fassen Sie Stecker und Steckdose nicht mit nassen Händen an.



Die Netzanschlussleitung oder das Verlängerungskabel nicht überfahren, quetschen oder daran zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.



Während des Betriebes dürfen sich im Umkreis von 3 Metern keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.



Bosch kann nur dann eine einwandfreie Funktion des Gartengerätes zusichern, wenn ausschließlich OriginalZubehör verwendet wird.



Machen Sie sich mit der Betriebsanleitung vertraut, bevor Sie versuchen mit dem Gartengerät zu arbeiten.



Tragen Sie keine weite Kleidung, hängende Kordeln oder Krawatten.



Betreiben Sie das Gartengerät auf einem freien Platz (z. B. nicht zu nah an einer Wand oder anderen feststehen-

den Gegenständen) mit festem, ebenem Untergrund.



Betreiben Sie das Gartengerät nicht auf einem gepflasterten oder kiesigen Untergrund. Das ausgeworfene Material kann Verletzungen verursachen.



Prüfen Sie vor Inbetriebnahme alle Schrauben, Muttern und andere Befestigungsteile auf festen Sitz und die Schutzvorrichtungen und Abschirmungen auf richtige Platzierung. Ersetzen Sie beschädigte oder unlesbare Warn- und Hinweisschilder.



Stellen Sie vor dem Starten sicher, dass der Einfülltrichter frei ist.



Halten Sie Gesicht und Körper auf Abstand zum Einfülltrichter.



Verhindern Sie, dass Ihre Hände oder andere Teile Ihres Körpers oder Ihrer Kleidung in den Einfülltrichter oder die Auswurföffnung gelangen, oder sich bewegenden Teilen nahe kommen.



Sorgen Sie immer für ein stabiles Gleichgewicht und einen sicheren Stand. Beugen Sie sich nicht zu weit vor. Stehen Sie während des Einfüllens nicht höher als der Fuß des Gartengerätes.



Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten.



Achten Sie äußerst sorgfältig darauf, dass keine Metallteile, Steine, Flaschen, Dosen oder andere Fremdkörper enthalten sind, wenn Sie Material in das Gartengerät einführen.



Wenn der Schneidmechanismus einen Fremdkörper trifft, das Gartengerät ungewöhnliche Geräusche macht

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 5 Wednesday, October 22, 2014 9:25 AM

Deutsch | 5

oder zu vibrieren beginnt, schalten Sie das Gartengerät unverzüglich aus, um das Schneidwerk anzuhalten. Ziehen Sie den Stecker aus der Steckdose und gehen Sie wie folgt vor:

– Inspizieren Sie den Schaden. – Wechseln Sie alle beschädigten Tei-

le aus oder reparieren Sie diese.

– Überprüfen Sie, ob Teile lose sind

und ziehen Sie diese ggf. fest.



Versuchen Sie nicht das Gartengerät zu reparieren, es sei denn, Sie besitzen die notwendige Ausbildung.



Achten Sie darauf, dass sich verarbeitetes Material nicht in der Auswurfzone staut; dies behindert die Förderung und kann zu einem Rückschlag im Einfülltrichter führen.



Wenn das Gartengerät verstopft, schalten Sie dieses aus und warten Sie, bis das Schneidwerk stoppt. Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gartengerät von Häckselgut freimachen.



Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.



Versuchen Sie nicht die Drehzahleinstellung des Motors zu ändern. Falls ein Problem besteht, verständigen Sie den Bosch-Kundendienst.



Halten Sie die Lüftungsschlitze frei von Rückständen oder anderen Ablagerungen, um eine Beschädigung des Motors oder möglichen Brand zu vermeiden.



Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor.



Schalten Sie das Gartengerät aus, warten Sie bis das Schneidwerk stoppt und ziehen Sie den Netzstecker, immer wenn Sie den Arbeitsbereich verlassen.



Kippen Sie das Gartengerät während des Betriebes nicht.



Setzen Sie das Gartengerät nicht dem Regen aus. Bewahren Sie das Gartengerät nur an einem trockenen Ort auf.

Wartung und Lagerung



Wenn das Gartengerät wegen Servicearbeit, Überprüfung, Aufbewahrung oder Zubehörwechsel außer Betrieb genommen wird, schalten Sie dieses aus, ziehen den Stecker aus der Steckdose und lassen das Gartengerät abkühlen. Stellen Sie vor jeder Inspektion oder Justierung etc. sicher, dass alle beweglichen Teile stillstehen.



Pflegen Sie das Gartengerät und halten Sie es sauber.



Überprüfen Sie das Gartengerät und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile.



Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.



Falls ein Verlängerungskabel verwendet wird, darf es nicht schwächer als das am Gartengerät angebrachte Netzkabel sein.



Überprüfen Sie die Versorgungsleitungen und das Verlängerungskabel regelmäßig auf Beschädigung oder Zeichen von Alterung. Verwenden Sie das Gartengerät nicht, wenn die Kabel beschädigt sind.

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 6 Wednesday, October 22, 2014 9:25 AM

6 | Deutsch



Denken Sie beim Einstellen des Schneidwerks daran, dass zwar die Stromzufuhr des Motors durch die Zwangsabschaltung unterbrochen ist und der Motor nicht eingeschaltet werden kann, dass sich das Schneidwerk aber trotzdem bewegt, wenn der Motor mit der Hand gedreht wird.



Versuchen Sie keinesfalls die Zwangsabschaltung außer Kraft zu setzen.

Elektrische Sicherheit



Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder 220 V). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die

nicht in GB

verkauft werden:

ACHTUNG:

Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungska-

bel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft werden und darf nur in einwandfreiem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden.

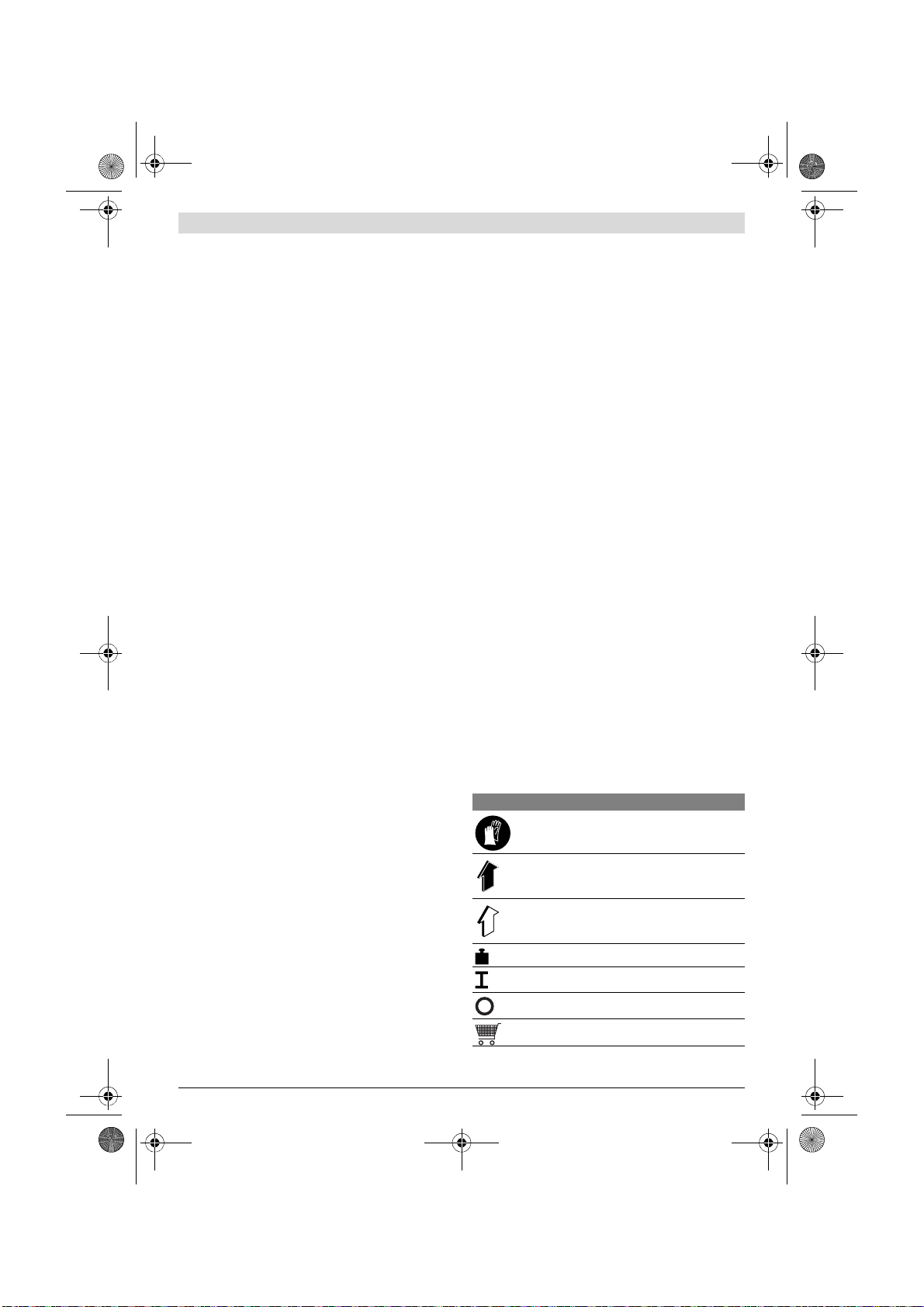

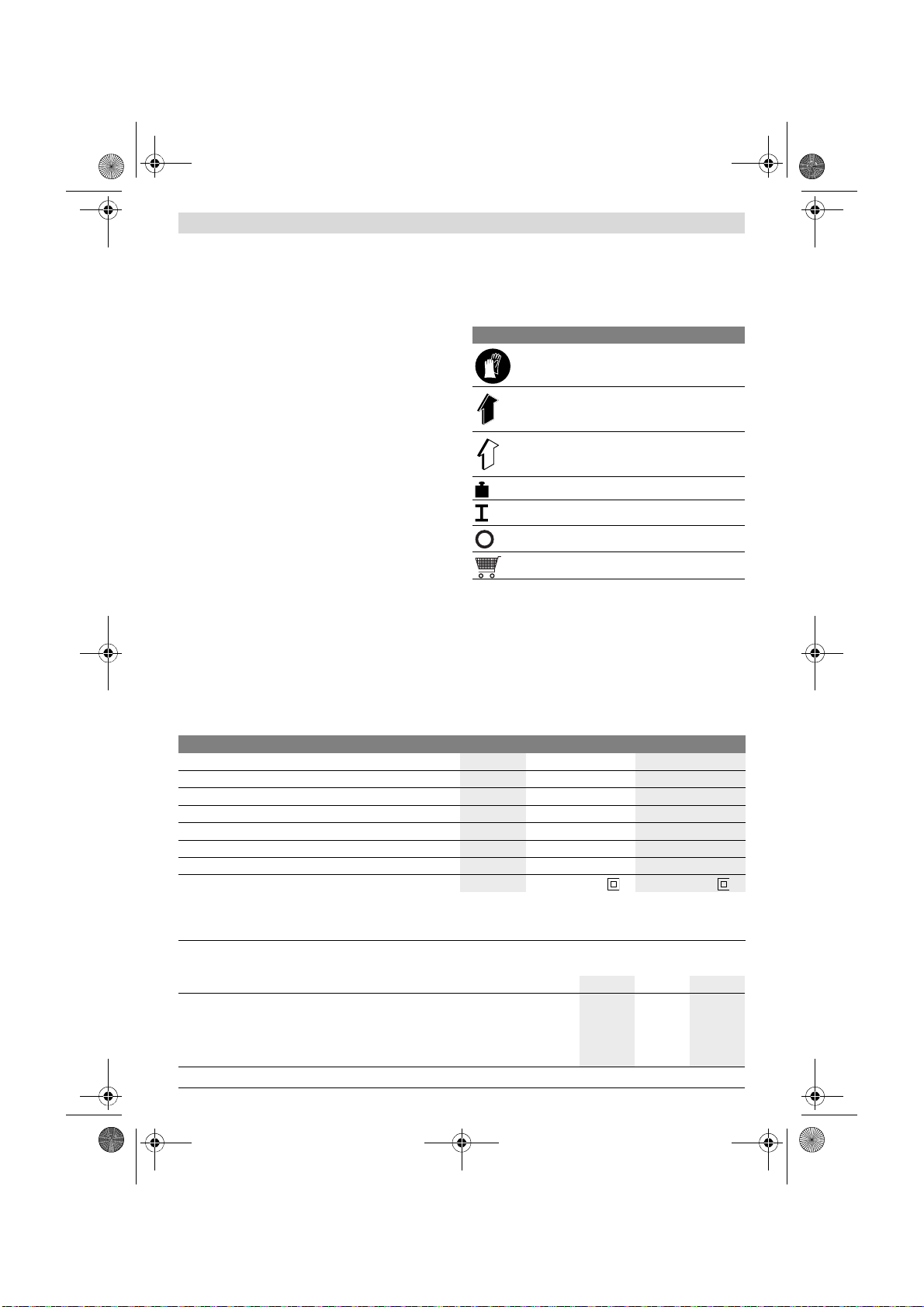

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen.

Symbol Bedeutung

Tragen Sie Schutzhandschuhe

Bewegungsrichtung

Reaktionsrichtung

Gewicht

Einschalten

Ausschalten

Zubehör/Ersatzteile

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist bestimmt zum kompostgerechten Zerkleinern von faserigen und holzigen Abfällen aus Haus- und Hobbygärten.

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 7 Wednesday, October 22, 2014 9:25 AM

Deutsch | 7

Technische Daten

Leise-Häcksler AXT Rapid 2000 AXT Rapid 2200

Sachnummer Leistungsaufnahme, S 6 (4/6 min) Leistungsaufnahme, S 1 Leerlaufdrehzahl Max. Materialdurchsatz

W 2000 2200 W 1800 2000

-1

min

kg/ h 80

Max. Astdurchmesser mm 35

3 600 H53 5.. 3 600 H53 6..

3650 3650

Gewicht entsprechend EPTA-Procedure 01/2003 kg 11,5 12 Schutzklasse

Die Betriebsart S 6 (40 %) bezeichnet ein Belastungsprofil, das 4 min Belastung und 6 min Leerlauf annimmt. Für den praktischen Einsatz ist Dauer-

betrieb zulässig.

Je nach Beschaffenheit des Häckselgutes.

/II / II

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 50434. 3 600 ... H53 5.. H53 6.. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel Schallleistungspegel Unsicherheit K

Gehörschutz tragen!

dB(A) dB(A)

103

90 40

103

Konformitätserklärung

3 600 ... H53 5.. H53 6..

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG, 2000/14/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60335-1, EN 50434. 2000/14/EG: Garantierter Schallleistungspegel:

dB(A) 106 107

Bewertungsverfahren der Konformität gemäß Anha ng V.

Produktkategorie: 50 Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:

Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

Helmut Heinzelmann Head of Product Certification PT/ETM9

Handlungsziel Bild Seite

Einschalten 5 203 Arbeitshinweise Ausschalten Messerwartung Wartung, Reinigung und Lagerung Zubehör auswählen

6 203 7 204 8 204 9 205 10 205

Arbeitshinweise

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

06.10.2014

Montage und Betrieb

Handlungsziel Bild Seite

Lieferumfang Montage Räder und Untergestell Fangsack einhängen und Schieber ablegen Verlängerungskabel anschließen

Bosch Power Tools F 016 L81 148 | (22.10.14)

1 201 2 201 3 202 4 202

Einschalten

Drehen Sie den Ein-/Ausschalter von der Position „0“ in die Position „II“ um den Häcksler einzuschalten. Läuft der Häcksler an, lassen Sie den Schalter los. Er geht automatisch auf die Position „I“ zurück (Normalbetrieb).

Hinweis: Drücken Sie den Ein-/Ausschalter während des Drehens nach innen, läuft der Häcksler nicht an.

Aus Sicherheitsgründen läuft der Häcksler nur dann an, wenn der Sicherheitsknopf fest angezogen ist.

OBJ_BUCH-2230-001.book Page 8 Wednesday, October 22, 2014 9:25 AM

8 | Deutsch

Wiederanlaufschutz

Das Gartengerät wird nach einem Netzausfall abgeschaltet. Bei Aktivierung der Energieversorgung kann sich das Gartengerät nicht automatisch wiedereinschalten.

Überlastschutz

Überlastung, z. B. durch Blockieren des Schneidemessers kann nach wenigen Sekunden zu einem Stillstand des Häckslers führen. Nach einer kurzen Wartezeit können Sie den Häcksler erneut eingeschalten. Wenn der Häcksler erneut blockiert, schalten Sie diesen aus.

Beseitigen Sie die Blockierung und starten Sie erneut.

Hinweise zum Häckseln

Je nach Art, Alter und Trockenheit des Holzes sind Äste mehr oder weniger schwierig zu häckseln.

Optimale Ergebnisse erzielen Sie, wenn Sie frische Äste kurz nach dem Schnitt häckseln.

Weiche Gartenabfälle sollten in kleinen Mengen gehäckselt werden, insbesondere wenn das Häckselgut nass ist. Blockierungen können durch periodisches Häckseln von Ästen ve rmieden werden.

Messerwartung

 Schalten Sie das Gartengerät aus und ziehen Sie den

Stecker aus der Steckdose.

Das Schneidemesser hat eine beidseitige Schnittkante. Wenn die Schnittkante stumpf wird, kann das Schneidemes-

ser gewendet werden. Die Messerschraube darf nur einmal wiederverwendet werden. Die Messerschraube nicht öfter verwenden! Nur eine zugelassene Messerschraube verwenden! Wechseln Sie das Schneidemesser aus, wenn beide Seiten stumpf sind.

Wenn ein neues Schneidemesser eingesetzt wird, die alte Messerschraube entsorgen und nur die mitgelieferte, vonBosch zugelassene Messerschraube verwenden.

Fehlersuche

Die folgende Tabelle zeigt Ihnen Fehlersymptome, die mögliche Ur sache sowie die korrekte Abhilfe, falls Ihr Gartengerät einmal nicht einwandfrei funktionieren sollte. Können Sie anhand dessen das Problem nicht lokalisieren und beseitigen, wenden Sie sich an Ihre Service-Werkstatt.

 Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker.

Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Symptome Mögliche Ursache Abhilfe

Gartengerät läuft nicht

Gartengerät läuft mit Unterbrechungen

Schlechte Schnittleistung

Schneidemesser dreht sich nicht

Starke Vibrationen/Geräusche

Schalter hat nicht funktion iert Achten Sie bei der Inbetriebnahme darauf, dass der Ein-/

Sicherheitsknopf war nicht ganz festgezogen Sicherheitsknopf festziehen Netzspannung fehlt Überprüfen und einschalten Netzsteckdose defekt Andere Steckdose benutzen Verlängerungskabel beschädigt Kabel überprüfen, ev. austauschen Sicherung hat ausgelöst Tauschen Sie die Sicherung aus/schalten Sie danach das

Überlastungsschutz hat ausgelöst Verfahren Sie wie bei „Überlastungsschutz“beschrieben Stromversorgung schwankt Verfahren Sie wie bei „Überlastungsschutz“beschrieben Ein-/Ausschalter geht in Position „0“ zurück Lassen Sie die Maschine abkühlen und verfahren Sie wie

Verlängerungskabel beschädigt Netzkabel überprüfen, ggf. wechseln lassen Interne Verkabelung der Maschine defekt Kundendienst aufsuchen Überlastungsschutz hat ausgelöst Verfahren Sie wie bei „Überlastungsschutz“beschrieben Ein-/Ausschalter geht in Position „0“ zurück Lassen Sie die Maschine abkühlen und verfahren Sie wie

Schneidemesser stumpf Schneidemesser ersetzen Schneidemesser verschmutzt Schneidemesser ausbauen und reinigen Einfülltrichter oder Auswurfschacht blo-

ckiert Schneidemesser blockiert Blockierung lösen Messermutter/-schraube lose Messermutter/-schraube festziehen Messermutter/-schraube lose Messermutter/-schraube festziehen Schneidemesser beschädigt Schneidemesser ersetzen Gerät innen beschädigt Kundendienst aufsuchen

Ausschalter während des Drehens nicht gedrückt wird.

Gartengerät wieder ein

bei „Überlastschutz“ beschrieben

Gerät reinigen und Fangsack leeren

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 9 Wednesday, October 22, 2014 9:25 AM

English | 9

Kundendienst und Anwendungsberatung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an.

Deutschland

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com

Luxemburg

Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Gartengeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in national es Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes Warning! Read these instructions

carefully, be familiar with the controls and the proper use of the machine. Please keep the instructions safe for later use! Explanation of symbols on the ma-

chine

General hazard safety alert.

Read instruction manual.

Before handling the cutter, switch off and remove the plug

from the mains supply. If the cable is damaged or cut through while working, do not touch the cable but immediately remove the plug from the mains supply. Never use the machine with a damaged cable.

Wear protective gloves, sturdy

shoes and long trousers.

Danger – rotating blade. Keep

hands and feet out of openings

while the machine is running.

Pay attention that bystanders

are not injured through foreign

objects thrown from the ma-

chine.

Warning: Keep a safe distance

from the machine when operat-

ing.

Wait until all machine compo-

nents have completely stopped

before touching them.

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 10 Wednesday, October 22, 2014 9:25 AM

10 | English

Wear eye protection.

Always wear ear protection.

Do not use the machine in the rain or leave it outdoors when it is raining.

Operation

During operation, do not reach into

the chute assembly. The machine runs on for a few seconds after being switched off.

Never allow children or people unfa-

miliar with these instructions to use the machine. Local regulations may restrict the age of the operator. When not in use store the machine out of reach of children.

This machine is not intended for use

by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the machine by a person responsible for their safety. Children should be supervised to ensure that they do not play with the machine.

Before switching on, the machine

must be assembled according to the enclosed instructions.

It is recommended for increased

electrical safety to use a Residual Current Device (RCD) with a tripping current of not more than 30 mA. Always check your RCD every time you use it.

Use only extension cables that are in-

tended for outdoor use and are protected against splashes of water.

Do not touch the plug or socket with

wet hands.

Do not run over, crush or pull the

power supply cable or extension lead, otherwise it may be damaged. Protect the cable from heat, oil and sharp edges.

Other persons and animals should re-

main at a distance of 3 metres or more when the machine is being used. The operator is responsible for third persons in the working area.

Bosch can assure flawless function-

ing of the machine only when original accessories are used.

Become familiar with the instruction

manual before attempting to operate this machine.

Avoid wearing loose-fitting clothing,

hanging cords or ties.

Only operate the machine in open

space (e. g. not too close to a wall or other fixed objects) and on a firm, level surface.

Do not operate the machine on paved

or gravel surface where ejected material could cause injury.

Before starting the machine, check

that all screws, nuts, bolts and other fasteners are properly secured and that guards and screens are in place. Replace damaged or unreadable warning and operating labels.

Before starting the machine, make

certain that the chute assembly is empty.

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 11 Wednesday, October 22, 2014 9:25 AM

English | 11

Keep your face and body away from

the chute assembly.

Do not allow hands or any other part

of the body or clothing inside the chute assembly, discharge chute or near any moving part.

Keep proper balance and footing at all

times. Do not overreach. Never stand at a higher level than the base of the machine when feeding material.

Always stand clear of the discharge

zone when operating the machine.

When feeding material into the ma-

chine be extremely careful that pieces of metal, rocks, bottles, cans or other foreign objects are not included.

If the cutting mechanism strikes any

foreign object or if the machine should start making any unusual noise or vibration, immediately switch off and allow the cutter to stop. Remove the plug from the mains supply and take the following steps: – Inspect for damage. – Replace or repair any damaged

parts.

– Check for and tighten any loose

parts.

Do not attempt to repair the machine

unless you are qualified to do so.

Do not allow processed material to

build up in the discharge zone; this may prevent proper discharge which can result in kickback of material through the chute assembly.

If the machine becomes clogged,

switch off and allow the cutter to stop. Remove the plug from the mains supply before clearing debris.

Check if guards and protective devic-

es are undamaged and properly mounted. Before using, carry out any necessary maintenance and repairs.

Do not tamper with the motor speed

control settings. Contact a Bosch approved service agent if a problem exists.

Keep the motor cooling vents clean of

debris and other accumulations to prevent damage to the motor or possible fire.

Never pick up or carry the machine

while the motor is running.

Switch off, allow the cutter to stop

and remove the plug from the mains supply whenever you leave the work area.

Do not tilt the machine while it is run-

ning.

Do not expose the machine to rain.

Only store the machine in a dry place.

Maintenance and Storage

When the machine is stopped for ser-

vicing, inspection, or storage, or to change an accessory, switch off and remove the plug from the mains supply and allow the machine to cool. Make sure that all moving parts have come to a complete stop before making any inspections, adjustments, etc.

Maintain the machine with care and

keep it clean.

Examine the machine and replace

worn or damaged parts for safety.

Ensure replacement parts fitted are

Bosch approved.

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 12 Wednesday, October 22, 2014 9:25 AM

12 | English

If an extension cord is used it shall not

be of lighter grade than the supply cord already fitted to the machine.

Check the supply and any extension

cord regularly for damage or signs of ageing. Do not use the machine, if the cords are damaged.

When servicing the cutter be aware

that, even though the motor will not start due to the interlock feature of the guard, the cutter can still be moved if the motor is turned by hand.

Never attempt to override the inter-

lock feature of the guard.

Electrical Safety

Warning! Switch off, remove plug

from mains before adjusting, cleaning or if cable is cut, damaged or entangled.

Your machine is double insulated for safety and requires no earth connection. The operating voltage is 230 V AC, 50 Hz (for non-EU countries 220 V). Only use approved extension cables. Contact your Bosch Service Centre for details.

It is recommended for increased electrical safety to use a Residual Current Device (RCD) with a tripping current of not more than 30 mA. Always check your RCD every time you use it. For products not sold in GB: WARNING: For your safety, it is re-

quired that the plug attached to the machine is connected with the extension cord. The coupling of the extension cord must be protected against splash water, be made of rubber or coated

with rubber. The extension cord must be used with a cable strain relief.

The connection lead must be inspected for signs of damage at regular intervals and may only be used if in perfect condition.

If the supply cord is damaged, it must be replaced by a Bosch Service Centre.

Extension cords/leads should only be used if they comply with H05VV-F or H05RN-F types.

Products sold in GB only: Your product is fitted with a BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.

Symbols

The following symbols are important for reading and understanding the operating instructions. Please take note of the symbols and their meaning. The correct interpretation of the symbols will help you to use the garden product in a better and safer manner.

Symbol Meaning

Wear protective gloves

Movement direction

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 13 Wednesday, October 22, 2014 9:25 AM

English | 13

Symbol Meaning

Reaction direction

Intended Use

The product is intended for cutting of fibrous and woody garden waste for composting.

Weight

Switching On

Switching Off

Accessories/Spare Parts

Technical Data

Quiet-shredder AXT Rapid 2000 AXT Rapid 2200

Article number Power consumption, S 6 (4/6 min) Power consumption, S 1 No-load speed Capacity, max.

W 2000 2200 W 1800 2000

-1

min

kg/ h 80

Branch diameter, max. mm 35

3 600 H53 5.. 3 600 H53 6..

3650 3650

40 Weight according to EPTA-Procedure 01/2003 kg 11.5 12 Protection class

The S 6 operating mode (40 %) indicates a load profile of 4min load and 6 min idle time. For practical application, continuous operation is permitted.

Depending on the hardness of the wood.

/II / II

Noise/Vibration Information

Sound emission values determined according to EN 50434. 3 600 ... H53 5.. H53 6.. Typically the A-weighted noise levels of the product are:

Sound pressure level Sound power level Uncertainty K

dB(A) dB(A)

103

Wear hearing protection!

Declaration of Conformity

3 600 ... H53 5.. H53 6..

We declare under our sole responsibility that the product described under “Technical data” is in conformity with all relevant provisions of the directives 2011/65/EU, 2014/30/EU, 2006/42/EC, 2000/14/EC including the ir amendments and complies with the following standards: EN 60335-1, EN 50434. 2000/14/EC: Guaranteed sound power level: Conformity assessment procedure according to Annex V.

Equipment category: 50 Technical file (2006/42/EC, 2000/14/EC) at:

Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

dB(A) 106 107

Helmut Heinzelmann Head of Product Certification PT/ETM9

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

06.10.2014

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 14 Wednesday, October 22, 2014 9:25 AM

14 | English

Mounting and Operation

Action Figure Page

Delivery Scope Mounting wheels and undercarriage Mounting the collecting bag and base

unit bearn Connecting the Extension Lead Starting Working Advice Stopping Blade Maintenance Maintenance, Cleaning and Storage Selecting Accessories

1 201 2 201

3 202 4 202 5 203 6 203 7 204 8 204 9 205 10 205

Working Advice

Starting

To start your Shredder, rotate the On/Off switch from position “0” to position “II”. Allow machine to start and release switch, which will return to position “I” (the normal run position).

Note: The machine will not start if the On/Off switch is pushed in slightly, whilst being rotated.

As a safety feature the machine will not start unless the hopper securing knob is fully tightened.

Restarting Protection

A mains failure causes machine to switch off. The machine cannot restart on its own when the power returns.

Overload Protection

Overloading (e. g. blocking up of the cutter) can lead to a standstill of the machine after a few seconds. After a short period, the machine can be switched on again. If the machine blocks again turn it off.

Remove blockage and restart.

Advice on Shredding

Branches become harder to shred depending on the type, age and dryness of the wood.

For best results, shred fresh branches soon after they have been cut.

Soft garden waste should be shredded in smaller loads, particularly when wet. Any blockages can be avoided by intermittently shredding branches.

Blade Maintenance

 Stop and remove plug from the power supply.

The blade has a double sided cutting edge. When the cutting edges become blunt, the blade can be

turned over. The blade bolt may only be reused once, do not reuse or use a non approved blade bolt. When both sides are blunt replace the blade.

When fitting a new blade, discard old bolt and only use a Bosch approved bolt, supplied.

Troubleshooting

The following chart lists problem symptoms, possible causes and corrective action, if your garden product does not operate properly. If these do not identify and correct the problem, contact your service agent.

 Warning! Switch off, remove plug from mains before adjusting, cleaning or if cable is cut, damaged or entangled.

Problem Possible Cause Corrective Action

Machine fails to operate Switch fails to operate Do not push On/Off switch while it is being rotated

Securing knob has not been fully tightened Tighten securing knob Power turned off Turn power on Mains socket faulty Use another socket Extension cable damaged Inspect cable, replace if damaged Fuse faulty/ blown Replacse/restart Motor protector has activated Follow “Overload Protection” procedure Power supply interrupted Follow “Overload Protection” procedure On/Off switch returns to position “0” Allow machine to cool then follow “Overload Protec-

Machine functions intermittently

F 016 L81 148 | (22.10.14) Bosch Power Tools

Extension cable damaged Check mains cable and have it replaced, if required Internal wiring of machine damaged Contact Service Agent Motor protector has activated Follow “Overload Protection” procedure On/Off switch returns to position “0” Allow machine to cool then follow “Overload Protec-

tion” procedure

OBJ_BUCH-2230-001.book Page 15 Wednesday, October 22, 2014 9:25 AM

Problem Possible Cause Corrective Action

Poor cutting performance Cutting blade blunt Replace blade

Cutting blade dirty Remove blade and clean Feed intake or discharge chute blocked Clean machine and empty collecting bag

Cutting blade not rotating Cutting blade obstructed Clear obstruction

Blade nut/bolt loose Tighten blade nut/bolt

Excessive vibrations/noise Blade nut/bolt loose Tighten blade nut/bolt

Cutting blade damaged Replace blade Machine damaged internally Contact Service Agent

English | 15

After-sales Service and Application Service

www.bosch-garden.com

In all correspondence and spare parts orders, please always include the 10-digit article number given on the type plate of the garden product.

Great Britain

Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0844) 7360109 E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: (01) 4666700 Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044 Fax: (01300) 307045 Inside New Zealand: Phone: (0800) 543353 Fax: (0800) 428570 Outside AU and NZ: Phone: +61 3 95415555 www.bosch.com.au

Republic of South Africa Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre Johannesburg Tel.: (011) 4939375 Fax: (011) 4930126 E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: (031) 7012120 Fax: (031) 7012446 E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park Milnerton Tel.: (021) 5512577 Fax: (021) 5513223 E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng Tel.: (011) 6519600 Fax: (011) 6519880 E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The garden product, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of garden products into household waste!

Only for EC countries:

According to the European directive 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national law, electrical and electronic equipment that are no longer usable must be collected separately and disposed of in an environmentally correct manner.

Subject to change without notice.

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 16 Wednesday, October 22, 2014 9:25 AM

16 | Français

Français

Avertissements de sécurité Attention ! Lisez avec attention toutes les instructions suivantes. Familiarisez-vous avec les éléments de

commande et l’utilisation appropriée

Avertissement : Gardez une distance de sécurité quand l’outil de jardin est en marche.

Attendez l’arrêt total de tous les éléments de l’outil de jardin avant de les toucher.

Portez des lunettes de sécurité.

de l’outil de jardin. Conservez les instructions d’utilisation pour vous y reporter ultérieurement.

Explication des symboles se trouvant sur l’outil de jardin

Indications générales sur d’éventuels dangers.

Lisez soigneusement ces instructions d’utilisation.

Mode d’emploi

Ne mettez pas les mains dans l’en-

Avant toute intervention sur le mécanisme de coupe, arrêtez

l’outil de jardin et retirez la fiche de la prise de courant. Au cas où le câble serait endommagé ou coupé lors

Ne laissez jamais un enfant ou une

du travail, ne pas y toucher mais désactiver immédiatement le circuit électrique par l’intermédiaire du coupe-circuit correspondant. N’utilisez jamais l’outil de jardin lorsque le câble est endommagé.

Portez toujours des gants de

protection, des chaussures fer-

mées et des pantalons longs.

Cet outil de jardin doit être utilisé par

Danger : lame en rotation ! Ne

pas mettre les mains ni les

pieds dans l’ouverture tant que

l’outil de jardin est en fonction-

nement.

Faites attention à ce que les

personnes se trouvant à proxi-

mité ne soient pas blessées par

des projections provenant de la

machine.

F 016 L81 148 | (22.10.14) Bosch Power Tools

Portez une protection acoustique.

N’utilisez l’outil de jardin pas par temps de pluie et ne l’exposez pas à la pluie.

tonnoir durant le fonctionnement. Lorsqu’on arrête l’outil de jardin, celui-ci continue à tourner pendant quelques secondes encore.

autre personne n’ayant pas pris connaissance des instructions d’utilisation se servir de l’outil de jardin. Il est possible que les réglementations locales fixent une limite d’âge minimum de l’utilisateur. Gardez l’outil de jardin non utilisé hors de la portée des enfants.

des personnes disposant des capacités physiques adaptées et de l’expérience et/ou des connaissances nécessaires. Si tel n’était pas le cas ou en cas d’utilisation de cet outil par des enfants, cette utilisation ne sera possible que sous la surveillance d’une personne responsable de la sécurité des utilisateurs ou que ces derniers aient été instruits quant au ma-

OBJ_BUCH-2230-001.book Page 17 Wednesday, October 22, 2014 9:25 AM

Français | 17

niement de l’outil. Dans le cas contraire, un risque de mauvaise utilisation et de blessures existe. Les enfants doivent etre surveilles pour assurer qu’ils ne jouent pas avec l’outil de jardin.

Avant la mise en fonctionnement,

l’outil de jardin doit être monté conformément aux instructions jointes à l’outil de jardin.

Pour plus de sécurité, il est recom-

mandé d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la machine, contrôlez ce disjoncteur différentiel.

N’utilisez que des rallonges autori-

sées pour l’extérieur et étanches aux projections d’eau.

Ne touchez pas la fiche et la prise de

courant avec les mains humides.

N’écrasez pas le câble d’alimentation

ou la rallonge, ne les coincez pas et ne les tirez pas sous risque de les endommager. Protégez le câble contre la chaleur, l’huile et les bords tranchants.

Durant le service, aucune autre per-

sonne ni animal ne doit se trouver dans un rayon de 3 m autour de l’appareil. Dans la zone de travail, l’opérateur est responsable vis à vis des tierces personnes.

Bosch ne peut garantir un fonctionne-

ment impeccable que si seuls les accessoires Bosch d’origine sont utilisés.

Familiarisez-vous avec les instruc-

tions d’utilisation avant de travailler avec l’outil de jardin.

Ne portez pas de vêtements amples

ou de rubans pendants ou de cravates.

Faites fonctionner l’outil de jardin

dans un endroit dégagé et sans objets aux alentours (p. ex. pas trop près d’un mur ou d’autres objets fixes) sur une surface plane et solide.

Ne faites pas fonctionner l’outil de

jardin sur une surface pavée ou recouverte de graviers. Les déchets éjectés peuvent causer des blessures.

Avant la mise en service, contrôlez

que toutes les vis, tous les écrous et autres composants de fixation soient correctement fixés et que les dispositifs de protection et de déflexion soient correctement mis en place. Remplacez les plaques d’avertissement endommagées ou illisibles.

Avant de démarrer, assurez-vous que

l’entonnoir est libre.

Tenez le visage et le corps à distance

de l’ouverture de l’entonnoir.

Evitez que les mains et d’autres par-

ties du corps ou des vêtements parviennent dans l’entonnoir ou dans l’ouverture d’éjection ou à proximité des pièces en mouvement.

Veillez à toujours garder une position

stable et un bon équilibre. Ne vous penchez pas trop en avant. Durant le remplissage, ne vous mettez pas sur une position plus élevée que celle du pied de l’outil de jardin.

Gardez une distance suffisante par

rapport à la zone d’éjection lorsque vous travaillez avec l’outil de jardin.

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 18 Wednesday, October 22, 2014 9:25 AM

18 | Français

Veillez tout particulièrement à ce qu’il

n’y ait pas de pièces en métal, de pierres, de bouteilles, canettes ou autres corps étrangers parmi les déchets à introduire dans l’outil de jardin.

Au cas où le mécanisme de coupe

heurterait un corps étranger ou que l’outil de jardin commencerait à faire des bruits étranges ou à vibrer, arrêtez immédiatement l’outil de jardin pour arrêter le couteau. Retirez la fiche de la prise de courant et procédez comme suit : – Inspectez le dommage. – Remplacez toutes les pièces en-

dommagées ou réparez-les.

– Contrôlez si des pièces se sont dé-

tachées et, le cas échéant, resserrez-les.

Ne jamais essayer de réparer l’outil

de jardin sauf si vous avez la formation nécessaire.

Faites attention à ce que les déchets

coupés n’obturent pas la zone d’éjection ; ceci entrave l’éjection des déchets broyés et peut provoquer un contrecoup dans l’entonnoir.

Quand l’outil de jardin est obturé, ar-

rêtez-le et attendez l’arrêt complet du couteau. Retirez la fiche de la prise de courant avant d’enlever les déchets broyés de l’outil de jardin.

Assurez-vous que les couvercles et

les dispositifs de protection ne sont pas endommagés et qu’ils sont correctement branchés. Avant d’utiliser l’appareil, effectuez les travaux d’entretien et de réparation éventuellement nécessaires.

N’essayez pas de modifier la vitesse

de rotation du moteur. Lorsqu’il y a un problème, contactez le service aprèsvente Bosch.

Tenez les ouïes de ventilation

exemptes de résidus ou autres objets afin d’éviter un endommagement du moteur ou un incendie éventuel.

Ne soulevez ni transportez jamais

l’outil de jardin pendant que le moteur est en marche.

Arrêtez l’outil de jardin, attendez l’ar-

rêt complet du couteau et retirez la fiche de la prise de courant à chaque fois que vous quittez la zone de travail.

Ne basculez pas l’outil de jardin mis

en marche.

N’exposez pas l’outil de jardin à la

pluie. Gardez l’outil de jardin toujours dans un endroit sec.

Entretien et stockage

Au cas où l’outil de jardin doit être mis

hors service pour des travaux d’entretien, pour stockage ou changement d’accessoires, arrêtez l’outil de jardin, retirez la fiche de la prise de courant et laissez-le refroidir. Avant chaque inspection ou ajustage etc., assurez-vous que toutes les pièces mobiles sont complètement arrêtées.

Observez la maintenance de l’outil de

jardin et maintenez-le propre.

Contrôlez l’outil de jardin et, pour des

raisons de sécurité, remplacez les pièces usées ou endommagées.

Veillez à ce que les pièces de re-

change soient des pièces d’origine Bosch.

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 19 Wednesday, October 22, 2014 9:25 AM

Français | 19

Au cas où une rallonge serait utilisée,

ses caractéristiques ne doivent pas être inférieures à celles du câble de secteur de l’outil de jardin.

Contrôlez les câbles d’alimentation et

la rallonge à intervalles réguliers afin de détecter des signes d’endommagement ou de vieillissement. N’utilisez pas l’outil de jardin lorsque les câbles sont endommagés.

Lors du réglage du mécanisme de

coupe, n’oubliez pas que lorsque le moteur est déconnecté de l’alimentation en courant par l’arrêt forcé et qu’il ne peut pas être mis en marche, le mécanisme de coupe peut toutefois bouger lorsqu’on tourne le moteur de la main.

N’essayez en aucun cas de mettre

hors service l’arrêt forcé.

Sécurité électrique

Attention ! Avant d’effectuer des

travaux de maintenance ou de nettoyage, arrêter l’outil de jardin et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé.

Pour des raisons de sécurité, l’outil de jardin est équipé d’une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l’Union européenne 220 V). N’utilisez qu’une rallonge électrique homologuée. Pour des renseignements supplémentaires, contactez le Service AprèsVente habilité.

Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur diffé-

rentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la machine, contrôlez ce disjoncteur différentiel.

Remarque concernant les produits non commercialisés en GB : ATTENTION : Pour votre propre sécuri-

té, il est nécessaire que la fiche montée sur l’outil de jardin soit raccordée à la rallonge. Le dispositif de couplage de la rallonge doit être protégé des projections d’eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble.

Contrôlez régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s’il est en bon état.

Si le câble d’alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.

Seules les rallonges de type H05VV-F ou H05RN-F doivent être utilisées.

Symboles

Les symboles suivants sont importants pour pouvoir lire et mieux comprendre le mode d’emploi. Veuillez mémoriser ces symboles et leur signification. L’interprétation correcte des symboles vous permettra de mieux utiliser votre outil de jardin en toute sécurité.

Symbole Signification

Portez des gants de protection

Direction de déplacement

Direction de réaction

Poids Mise en marche

Arrêt

Accessoires/pièces de rechange

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 20 Wednesday, October 22, 2014 9:25 AM

20 | Français

Utilisation conforme

L’outil de jardin est conçu pour broyer des déchets de jardin en fibre et en bois dans le domaine privé et les jard ins particuliers.

Caractéristiques techniques

Broyeur silencieux AXT Rapid 2000 AXT Rapid 2200

N° d’article Puissance absorbée, S 6 (4/6 min) Puissance absorbée, S 1 Vitesse à vide Débit max.

W 2000 2200 W 1800 2000

tr/min 3650 3 650

kg/ h 80

Diamètre max. des branches mm 35

3 600 H53 5.. 3 600 H53 6..

Poids suivant EPTA-Procedure 01/2003 kg 11,5 12 Classe de protection

Le mode de service S 6 (40 %) d ésigne un profil de charge supposant une charge de 4 min. et une marche à vid e de 6 min. Pour une utilisation dans

la pratique, un service permanent est possible.

Suivant la nature des déchets à bro yer.

/II / II

Niveau sonore et vibrations

Valeurs d’émissions sonores déterminées selon la norme EN 50434. 3 600 ... H53 5.. H53 6.. Les mesures réelles (A) des niveaux sonores de l’appareil sont :

Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K

dB(A) dB(A)

103

Porter une protection acoustique !

Déclaration de conformité

3 600 ... H53 5.. H53 6..

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE, 2000/14/CE et leurs modifications ainsi qu’avec les normes suivantes : EN 60335-1, EN 50434. 2000/14/CE : Niveau d’intensité acoustique garanti : Procédures d’évaluation de la conformité conformément à l’annexe V.

Catégorie des produits : 50

Montage et mise en service

Dossier technique (2006/42/CE, 2000/14/CE) auprès de : Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

06.10.2014

Helmut Heinzelmann Head of Product Certification PT/ETM9

Opération Figure Page

Accessoires fournis Montage des roues et du socle Accrocher le sac de récupération et dé-

poser la coulisse Montage de la rallonge Mise en marche Instructions d’utilisation Arrêt Entretien des lames Entretien, nettoyage et stockage Sélection des accessoires

dB(A) 106 107

1 201 2 201

3 202 4 202 5 203 6 203 7 204 8 204 9 205 10 205

90 40

103

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 21 Wednesday, October 22, 2014 9:25 AM

Instructions d’utilisation

Mise en marche

Tournez l’interrupteur Marche/Arrêt de la position «0» à la position «II» pour mettre en marche le broyeur. Dès que le broyeur démarre, relâchez l’interrupte ur. Il se remet automatiquement en position «I» (service normal).

Note : Si vous appuyez sur l’interrupteur Marche/Arrêt pendant que vous le tournez, le broyeur ne démarre pas.

Pour des raisons de sécurité, le broyeur ne démarre que si l ’interrupteur de sécurité est bien serré.

Protection contre un démarrage intempestif

En cas de panne de courant, l’outil de jardin s’arrête. Après activation de l’alimentation en énergie, l’outil de jardin ne peut pas se remettre en marche automatiquement.

Protection contre la surcharge

Une surcharge provoquée par exemple par un blocage du couteau peut entraîner un arrêt du broyeur au bout de quelques secondes. Le broyeur peut être remis en marche après une courte durée d’attente. Au cas où le broyeur bloquait à nouveau, arrêtez-le.

Eliminez l’obturation et remettez l’appareil en fonctionnement.

Conseils pour le travail de broyage

En fonction du type, de l’âge et de l’aridité du bois, les branches se laissent plus ou moins facilement broyer.

Les meilleurs résultats sont obtenus lorsque les branches fraîches sont broyées peu de temps après avoir été coupées.

Il est recommandé de broyer les déchets de jardin mous en petites quantités, notamment quand les déchets à broyer sont humides. Il est possible d’éviter des blocages par un broyage périodique de branches.

Entretien des lames

 Arrêtez l’outil de jardin et retirez la fiche de la prise de

courant.

Le couteau dispose de deux bords tranchants. Lorsque le bord tranchant est émoussé, il est possible de re-

tourner le couteau. La vis ne doit être réutilisée qu’une seule fois. Ne pas utiliser la vis du couteau plusieurs fois! N’utiliser qu’une vis de couteau autorisée. Remplacer le couteau lorsque les deux bords sont émoussés.

Lors du montage d’un nouveau couteau, éliminer la vieille vis du couteau et n’utiliser que la vis fournie et autorisée par Bosch.

Français | 21

Dépistage d’erreurs

Le tableau suivant montre les ty pes de pannes et les causes possibles et vous indique comment vous pouvez y remédier si votre outil de jardin ne fonctionne pas correct ement. Si malgré cela vous n’arrivez pas à localiser le problème et à le résoudre, co ntactez votre service après-vente.

 Attention ! Avant d’effectuer des travaux de maintenance ou de nettoyage, arrêter l’outil de jardin et débrancher la

fiche de la prise de courant. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé.

Problème Cause possible Remède

L’outil de jardin ne fonctionne pas

L’interrupteur n’a pas fonctionné Assurez-vous lors de la mise en service de ne pas appuyer sur

Le bouton de sécurité n’a pas été serré complètement

Pas de tension du secteur Vérifier et mettre en fonctionnement Prise secteur défectueuse Utiliser une autre prise Rallonge endommagée Contrôler le câble et le remplacer éventuellement Le fusible a sauté Remplacer le fusible/ensuite remettre en marche l’outil de jardin La protection de surcharge s’est déclen-

chée L’alimentation en courant électrique va-

rie L’interrupteur Marche/Arrêt retourne en

position « 0 ».

l’interrupteur Marche/Arrêt pendant que vous le tournez. Serrer le bouton de sécurité

Procéder comme au chapitre « Protection de surcharge »

Laissez refroidir l’appareil et procédez comme au chapitre « Protection de surcharge »

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 22 Wednesday, October 22, 2014 9:25 AM

22 | Français

Problème Cause possible Remède

L’outil de jardin fonctionne par intermittence

Mauvaise puissance de coupe

Le couteau ne tourne pas

Vibrations/bruits excessifs

Rallonge endommagée Faire contrôler le câble de secteur, le cas échéant le faire rem-

Le câblage interne de l’appareil est défectueux

La protection de surcharge s’est déclenchée

L’interrupteur Marche/Arrêt retourne en position « 0 ».

Couteau émoussé Remplacer le couteau Le couteau est encrassé Démonter le couteau et le nettoyer L’entonnoir ou la sortie d’éjection est blo-

qué(e) Le couteau est bloqué Eliminer le blocage Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame Couteau endommagé Remplacer le couteau L’intérieur de l’appareil est endommagé Contactez le Service Après-Vente

placer Contactez le Service Après-Vente

Procéder comme au chapitre « Protection de surcharge »

Laissez refroidir l’appareil et procédez comme au chapitre « Protection de surcharge »

Nettoyer l’appareil et vider le sac de récupération

Service Après-Vente et Assistance

www.bosch-garden.com

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil de jardin indiqué sur la plaque signalétique.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122 (coût d’une communication locale) Fax : (01) 49454767 E-Mail : contact.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Robert Bosch (France) S. A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 Fax : (01) 43119033 E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 2 588 0589 Fax : +32 2 588 0595 E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr. Tel. : (044) 8471512 Fax : (044) 8471552 E-Mail : Aftersales.Service@de.bosch.com

Élimination des déchets

Les outils de jardin, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils de jardin avec les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les équipements élec-

triques et électroniques dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 23 Wednesday, October 22, 2014 9:25 AM

Español | 23

Español

Instrucciones de seguridad ¡Atención! Lea detenidamente las si-

guientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del aparato para jardín. Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas.

Explicación de la simbología utilizada en el aparato para jardín

Advertencia: Mantenga una separación de seguridad respecto al aparato para jardín en funcionamiento.

Espere a que todas las piezas del aparato para jardín se hayan detenido por completo antes de tocarlas.

Colocarse unas gafas de protección.

Utilice unos protectores auditivos.

Advertencia general de peligro.

No trabajar con el aparato para

jardín en la lluvia, ni exponerlo a Lea las instrucciones de servicio con detenimiento.

Antes de manipular en el mecanismo de corte desconecte el aparato para jardín y saque el

enchufe de la red. Si durante trabajo el cable llega a dañarse o cortarse, no lo toque, y desactive inmediatamente el fusible de la toma de corriente a la que va conectado. Jamás utilice el aparato para jardín estando dañado el cable.

Utilice unos guantes de protección, calzado fuerte y pantalones largos.

La cuchilla en rotación puede ser peligrosa. Mantenga alejadas las manos y los pies de las cuchillas con el aparato para jardín en marcha.

Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.

Manejo

No manipule en el interior de la tol-

Jamás permita que usen el aparato

Este aparato para jardín no ha sido di-

ésta.

va durante el funcionamiento. Tras su desconexión, el aparato para jardín sigue en marcha unos segundos hasta detenerse por completo.

para jardín niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el aparato para jardín fuera del alcance de los niños cuando no lo utilice.

señado para ser utilizado por personas o niños que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 24 Wednesday, October 22, 2014 9:25 AM

24 | Español

del aparato para jardín. Los niños deberán ser vigilados con el fin de evitar que jueguen con el aparato para jardín.

Antes de conectarlo, es necesario en-

samblar completamente el aparato para jardín según las instrucciones adjuntas.

Para una mayor seguridad se reco-

mienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.

Únicamente utilice cables de prolon-

gación protegidos contra salpicaduras de agua homologados para su uso en exteriores.

No toque el enchufe ni la toma de co-

rriente con las manos mojadas.

No pasar por encima, ni aplastar, ni

dar tirones del cable de red o de prolongación, para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas.

Durante el funcionamiento no debe-

rán encontrarse otras personas ni tampoco animales en un radio de 3 metros. En el área de trabajo la responsabilidad frente a terceros recae sobre el usuario.

Bosch únicamente puede garantizar

un funcionamiento correcto del aparato para jardín si se utilizan exclusivamente accesorios originales.

Familiarícese primero con las instruc-

ciones de servicio antes de intentar trabajar con el aparato para jardín.

No lleve puesta ropa holgada, pren-

das sueltas colgantes, ni corbatas.

Utilice el aparato para jardín sobre un

firme plano y consistente en un área despejada (p. ej. suficientemente alejado de una pared o de otros objetos fijos).

No ponga a funcionar el aparato para

jardín sobre un firme pavimentado o de gravilla. El material expulsado puede provocar lesiones.

Antes de la puesta en marcha, verifi-

que que estén firmemente sujetos los tornillos, tuercas y demás elementos de sujeción, y que estén correctamente colocados los dispositivos protectores y las cubiertas. Sustituya las señales de advertencia e indicación dañadas o ilegibles.

Asegúrese antes de la puesta en mar-

cha que la tolva esté vacía.

Mantenga su cara y cuerpo a una dis-

tancia prudencial de la tolva.

Evite que sus manos y otros miem-

bros de su cuerpo, así como sus prendas de vestir, puedan penetrar en la tolva o en la boca de expulsión, y que se puedan enganchar con las piezas en movimiento.

Mantenga siempre una postura esta-

ble y trabaje sobre una base firme. No se incline demasiado hacia delante. Al alimentar el aparato para jardín con material no se coloque a una altura superior a la del pie del mismo.

Guarde una separación respecto a la

zona de expulsión al trabajar con el aparato para jardín.

Preste especial atención a que al ali-

mentar el aparato para jardín no introduzca con el material objetos metálicos, piedras, botellas, botes ni demás cuerpos extraños.

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 25 Wednesday, October 22, 2014 9:25 AM

Español | 25

Si penetrase un cuerpo extraño en el

mecanismo de corte y si el aparato para jardín generase un ruido fuera de lo normal o comenzase a vibrar, desconecte de inmediato el aparato para jardín para detener el mecanismo de corte. Saque el enchufe de la red y proceda según sigue: – Inspeccione los daños causados. – Sustituya o repare todas las piezas

dañadas.

– Verifique si existen piezas sueltas y

apriételas firmemente, si procede.

No intente reparar el aparato para jar-

dín a no ser que esté capacitado para ello.

Observe que el material procesado

no se acumule en la zona de expulsión, ya que ello entorpece el transporte de material y puede provocar un rechazo en la tolva.

Si el aparato para jardín se atasca,

desconéctelo, y espere a que se detenga el mecanismo de corte. Saque el enchufe de la red antes de eliminar la obstrucción en el aparato para jardín.

Verifique el correcto estado y monta-

je de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes.

No intente modificar el ajuste de las

revoluciones del motor. Si existiese un problema, acuda al servicio técnico Bosch.

Mantenga limpias y libres las rejillas

de refrigeración para evitar un sobre-

calentamiento del motor y un posible incendio.

Jamás alce o sustente el aparato para

jardín con el motor en marcha.

Desconecte el aparato para jardín,

espere a que se haya detenido el mecanismo de corte, y saque el enchufe de la red siempre que abandone el área de trabajo.

No incline el aparato para jardín

mientras éste esté funcionando.

No exponga a la lluvia el aparatopara

jardín. Solamente guarde el aparato para jardín en un lugar seco.

Mantenimiento y almacenaje

Antes de dar mantenimiento, inspec-

cionar, guardar o cambiar de accesorio en el aparato para jardín, desconecte el mismo, saque el enchufe de la red, y espere a que éste se enfríe. Asegúrese primero que se hayan detenido todas las piezas móviles antes de cada inspección, ajuste, etc.

Cuide el aparato para jardín y man-

téngalo limpio.

Controle el aparato para jardín y sus-

tituya las piezas desgastadas o dañadas para mayor seguridad.

Únicamente deberán emplearse pie-

zas de recambio originales Bosch.

En caso de utilizar un cable de prolon-

gación, su sección no deberá ser inferior a la del cable de red que incorpora el aparato para jardín.

Inspeccione con regularidad los ca-

bles de alimentación y los de prolongación en cuanto a daños, y si presentan síntomas de envejecimiento. No

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 26 Wednesday, October 22, 2014 9:25 AM

26 | Español

utilice el aparato para jardín estando dañado el cable.

Al ajustar el mecanismo de corte ten-

ga en cuenta que, si bien la desconexión automática se ha encargado de cortar la alimentación del motor, al girar el mismo con la mano, gira también el mecanismo de corte.

Jamás intente desactivar la desco-

nexión automática.

Seguridad eléctrica

¡Atención! Antes de realizar traba-

jos de mantenimiento o limpieza desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.

Para su seguridad, el aparato para jardín dispone de un aislamiento de protección y no precisa por lo tanto ser conectado a tierra. La tensión de servicio es de 230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V). Solamente emplear cables de prolongación homologados. Informaciones al respecto las obtiene Ud. en su taller de servicio técnico autorizado habitual.

Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.

Observación para aquellos productos que no son de venta en GB: ATENCIÓN: Para su seguridad es necesario conectar el enchufe del aparato para jardín con el cable de prolongación. El enchufe de empalme del cable de prolongación deberá ser o ir revesti-

do de goma y estar protegido contra salpicaduras de agua. El cable de prolongación deberá utilizarse con un seguro contra tracción.

El cable de conexión deberá inspeccionarse con regularidad en cuanto a posibles daños y solamente deberá utilizarse si se encuentra en perfectas condiciones.

En caso de estar dañado el cable de conexión, éste solamente deberá hacerse reparar en un taller de servicio autorizado Bosch.

Únicamente deberán emplearse cables de prolongación del tipo H05VV-F o H05RN-F.

El enchufe macho de conexión, de-

be ser conectado solamente a un enchufe hembra de las mismas caracteristicas técnicas del enchufe macho en materia.

Símbolos

Los símbolos siguientes le ayudarán a entender las instrucciones de s ervi cio al le erl as. E s im port ant e que ret enga en s u memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aparato para jardín.

Simbología Significado

Utilice guantes de protección

Dirección de movimiento

Dirección de reacción

Peso

Conexión

Desconexión

Accesorios/Piezas de recambio

F 016 L81 148 | (22.10.14) Bosch Power Tools

OBJ_BUCH-2230-001.book Page 27 Wednesday, October 22, 2014 9:25 AM

Español | 27

Utilización reglamentaria

El aparato para jardín ha sido diseñado para triturar de forma apropiada para su compostización materiales fibrosos y leñosos provenientes de jardines domésticos.

Datos técnicos

Desmenuzadora silenciosa AXT Rapid 2000 AXT Rapid 2200

Nº de artículo Potencia absorbida, S 6 (4/6 min) Potencia absorbida, S 1 Revoluciones en vacío Rendimiento máx.

W 2000 2200 W 1800 2000

-1

min

kg/ h 80

Ø máx. de ramas mm 35

3 600 H53 5.. 3 600 H53 6..

3650 3650

Peso según EPTA-Procedure 01/2003 kg 11,5 12 Clase de protección

El modo de operación S 6 (40 %) corresponde a la solicitación cíclica obtenida al operar con carga unos 4 min, seguido de una marcha en vacío du-

rante 6 min. En la práctica es admisible el funcionamiento continuo.

Según la naturaleza del ma terial a triturar.

/II / II

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 50434. 3 600 ... H53 5.. H53 6.. El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:

Nivel de presión sonora Nivel de potencia acústica Tolerancia K

dB(A) dB(A)

103

¡Utilice unos protectores auditivos!

Declaración de conformidad

3 600 ... H53 5.. H53 6..

Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los “Datos técnicos” cumple con todas las disposiciones correspondientes de las directivas 2011/65/UE, 2014/30/UE, 2006/42/CE, 2000/14/CE inclusive sus modificaciones y está en conformidad con las siguientes normas: EN 60335-1, EN 50434. 2000/14/CE: Nivel de potencia acústica garantizado: Procedimiento para evaluación de la conformidad según anexo V.

Categoría de producto: 50 Expediente técnico (2006/42/CE, 2000/14/CE) en:

Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

Helmut Heinzelmann Head of Product Certification PT/ETM9

Montaje y operación

Objetivo Figura Página

Material que se adjunta Montaje de ruedas y del bastidor inferior Colocación del saco colector y del empu-

jador Conexión del cable de prolongación Conexión

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

06.10.2014

Instrucciones para la operación Desconexión Mantenimiento de la cuchilla Mantenimiento, limpieza y a lmacenaje Selección de los accesorios opcionales

dB(A) 106 107

1 201 2 201

3 202 4 202 5 203 6 203 7 204 8 204 9 205 10 205

90 40

103

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 28 Wednesday, October 22, 2014 9:25 AM

28 | Español

Instrucciones para la operación

Conexión

Para conectar la desmenuzadora gire el interruptor de conexión/desconexión de la posición “0” a la posición “II”. Una vez en marcha la desmenuzadora, suelte el interruptor. Éste regresa automáticamente a la posición “I” (operación normal)

Observación: La desmenuzadora no se pone en marcha, si al girar el interruptor de conexión/desconexión éste es presionado hacia dentro.

Por motivos de seguridad la desmenuzadora solo se pone en marcha una vez apretado firmemente el botón de seguridad.

Protección contra rearranque

El interruptor del aparato para jardín se desconecta en caso de presentarse un corte del fluido eléctrico. Ello evita que al regresar el fluido eléctrico el aparato para jardín se ponga en marcha por sí solo.

Protección contra sobrecarga

Una sobrecarga de unos cuantos segundos, p. ej., al bloquearse la cuchilla, puede provocar la detención de la desmenuzadora. Tras una pequeña pausa puede Ud. conectar de nuevo la desmenuzadora. Si la desmenuzadora vuelve a bloquearse, desconéctela.

Desobstrúyala y conéctela entonces de nuevo.

Indicaciones para el triturado

Las ramas se dejan triturar con mayor o menor facilidad según sea el tipo, edad y grado de sequedad de su madera.

Los mejores resultados los obtiene si las ramas las tritura poco después de haberlas podado.

Se recomienda triturar desperdicios de jardín blandos en pequeñas cantidades, especialmente si éstos están mojados. Las obstrucciones dejan evitarse si se trituran ram as con cierta regularidad.

Mantenimiento de la cuchilla

 Desconecte el aparato para jardín y extraiga el enchufe

de red de la toma de corriente.

La cuchilla dispone de dos filos cortantes. Si se ha mellado uno de los filos puede darle la vuelta a la cu-

chilla para usar el otro. El tornillo de sujeción de la cuchilla solamente deberá reutilizarse una sola vez. ¡No utilizar más veces el tornillo de sujeción de la cuchilla! Únicamente emplear un tornillo de sujeción homologado. Cambie la cuchilla si estuviesen mellados ambos filos.

Deseche el tornillo de sujeción antiguo cuando monte una cuchilla nueva y emplee en su lugar el tornillo que se adjunta, homologado por Bosch.

Localización de fallos

Si su aparato para jardín no funciona correctamente, en la siguiente tabla se indican los síntomas de fallo, las posibles causas y la manera de subsanarlo. Si ello no le permite localizar o subsanar el fallo diríjase a su taller de servicio habitual.

 ¡Atención! Antes de realizar trabajos de mantenimiento o limpieza desconecte el aparato para jardín y saque el enchu-

fe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.

Síntomas Posible causa Solución

El aparato para jardín no funciona

El aparato para jardín funciona de forma intermitente

F 016 L81 148 | (22.10.14) Bosch Power Tools

Activación incorrecta del interruptor Preste atención a no presionar hacia dentro el interruptor de

Botón de seguridad sin apretar del todo Apretar firmemente el botón de seguridad No hay tensión de red Verificar y conectar Toma de corriente defectuosa Emplear otra toma de corriente Cable de prolongación defectuoso Controlar y cambiar el cable, si procede El fusible se ha fundido Cambie el fusible y vuelva a poner en marcha el aparato para

La protección contra sobrecarga se ha activado

Corte de la alimentación Proceda según se indica bajo “Protección contra sobrecarga” El interruptor de conexión/desconexión

regresa a la posición “0” Cable de prolongación defectuoso Inspeccionar el cable de red y hacerlo sustituir, si procede Avería en el cableado interior de la má-

quina La protección contra sobrecarga se ha

activado El interruptor de conexión/desconexión

regresa a la posición “0”

conexión/desconexión al girarlo para la puesta en marcha.

jardín Proceda según se indica bajo “Protección contra sobrecarga”

Espere a que se enfríe la máquina y pro ceda según se indica bajo "Protección contra sobrecarga"

Acudir al servicio técnico

Proceda según se indica bajo “Protección contra sobrecarga”

Espere a que se enfríe la máquina y pro ceda según se indica bajo "Protección contra sobrecarga"

OBJ_BUCH-2230-001.book Page 29 Wednesday, October 22, 2014 9:25 AM

Síntomas Posible causa Solución

Rendimiento de corte deficiente

La cuchilla no gira Cuchilla bloqueada Desobstruir cuchilla

Vibraciones o ruidos intensos

Cuchilla mellada Sustituir cuchilla Cuchilla sucia Desmontar y limpiar cuchilla Bloqueo en tolva o boca de expulsión Limpiar aparato y vaciar saco colector

Tuerca/tornillo de sujeción de la cuchilla flojos

Cuchilla dañada Sustituir cuchilla Aparato dañado interiormente Acudir al servicio técnico

Apretar la tuerca/tornillo de sujeción de la cuchilla

Español | 29

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato para jardín.

España

Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511

México

Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com

Perú

Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332

Chile

Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: (02) 2405 5500

Eliminación

Los aparatos para jardín, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje los aparatos para jardín a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos eléctricos y electrónicos para ser sometidos a un reciclaje ecológico.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encu entra sobre la placa de características del producto/fabricado.

Bosch Power Tools F 016 L81 148 | (22.10.14)

OBJ_BUCH-2230-001.book Page 30 Wednesday, October 22, 2014 9:25 AM

30 | Português

Português

Indicações de segurança Atenção! Leia atentamente as se-

guintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.

Explicação dos símbolos no aparelho de jardinagem

Indicação geral de perigos.

Leia atentamente estas instruções de serviço.

Antes de efectuar trabalhos no mecanismo de corte, deverá sempre desligar o aparelho e

puxar a ficha da tomada. Se o cabo for danificado ou cortado durante o trabalho, não toque nele, mas desactive imediatamente os fusíveis do respectivo circuito eléctrico. Não operar o aparelho com um cabo eléctrico danificado.

Usar luvas de protecção, sapatos firmes e calças longas.

Perigo devido a lâminas de corte rotativas. Não enfiar as mãos nem os pés na abertura enquanto o aparelho estiver funcionando.

Observe que as pessoas ao redor não possam ser feridas por objectos catapultados para longe.

Aviso: Mantenha-se a uma dis-

tância segura do aparelho de

jardinagem enquanto ele esti-

ver a funcionar.

Aguarde até que todas as peças

do aparelho parem por comple-

to antes de tocar nelas.

Usar óculos de protecção.

Usar protecção auricular.

Não utilizar o aparelho de jar-

dim na chuva nem expô-lo à

chuva.

Operação

Não enfiar as mãos na tremonha

durante o funcionamento. Depois de ser desligado, o aparelho ainda continua a funcionar durante alguns segundos.

Jamais permitir que crianças ou pes-

soas não familiarizadas com as instruções utilizem o aparelho de jardim. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparelho de jardim deverá ser guardado em local inacessível para crianças.

Este aparelho de jardim não deve ser

usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim.

F 016 L81 148 | (22.10.14) Bosch Power Tools

+ 175 hidden pages
