Radio / CD / MP3
Key West MP35 7 645 280 510
Monterrey MP35 7 645 485 510
Syracuse MP35 7 645 480 510
Installation instructions
Notice de montage
Instrucciones de instalación
Instruções de montagem
http://www.blaupunkt.com
Installation instructions • Notice de montage •
Instrucciones de instalación • Instruções de montagem
GB
Safety instructions
When carrying out installation work
and making connections please
observe the following safety
instructions:
-Disconnect the negative terminal of
the battery! When doing so, please
observe the vehicle manufacturer’s
safety instructions.
- Make sure you do not damage vehicle components when drilling any
holes.
- The cross sections of the positive
and negative cables must not be less
than 1.5 mm
2
.
- Do not connect the vehicle’s plug
connectors to the radio!
-You can obtain the adapter cable required for your vehicle type from any
BLAUPUNKT dealer.
- Depending on the model, your vehicle may differ from the description
provided here. We accept no responsibility for any damages due to incorrect installation or connection or for
any consequential damages.
If the information provided here is not
suitable for your specific installation
requirements, please contact your
Blaupunkt dealer, your vehicle manufacturer or our telephone hotline.
When installing an amplifier or
changer, you must first connect the
device earth connections before connecting the plugs for the line-in or lineout jacks.
F
Consignes de sécurité
Respecter les consignes de sécurité
suivantes pendant la durée du
montage et du branchement.
- Débrancher le pôle (-) de la batterie !
Respecter les consignes de sécurité
du constructeur automobile !
-Veiller à n’endommager aucune pièce du véhicule en perçant des trous.
- La section du câble (+) et (-) ne doit
pas dépasser 1,5 mm
2
.
- Ne pas brancher les connecteurs
du véhicule sur la radio !
- Les câbles d’adaptation nécessaires
pour le type de véhicule sont disponibles auprès des revendeurs BLAUPUNKT.
- En fonction du modèle, votre véhicule peut différer de cette description.
Nous déclinerons toute responsabilité en cas de dommages causés par
des erreurs de montage ou de connexion et en cas de dommages consécutifs.
Si les indications décrites ici ne s’appliquent au montage que vous voulez effectuer, adressez-vous à votre
revendeur Blaupunkt, votre constructeur automobile ou notre service
d’assistance téléphonique.
Pour le montage d’un amplificateur ou
changeur, les masses d’appareil doivent être d’abord connectées avant de
connecter les fiches pour les connecteurs Line IN ou Line Out.
ENGLISH
FRANÇAIS
ESPAÑOL
PORTUGUÊS
109
E
Normas de seguridad
Durante el montaje y la conexión es
imprescindible observar las siguientes
normas de seguridad.
- Desemborne el polo negativo de la
batería. Observe las normas de seguridad dadas por el fabricante del vehículo.
-Al perforar agujeros, asegúrese de no
dañar ninguna pieza del vehículo.
- La sección transversal del cable positivo y del cable negativo no debe ser
menor de 1,5 mm
2
.
- ¡No conecte a la radio los conecto-
res ubicados en el vehículo!
- Los cables adaptadores necesarios
para su vehículo los encontrará en el
comercio especializado en artículos
de la marca BLAUPUNKT.
Dependiendo del modelo, es posible
que su vehículo varíe un poco con respecto a la descripción aquí dada. Tenga en cuenta que no asumimos ninguna responsabilidad por los daños debidos a un montaje o conexión incorrectos ni por los daños resultantes.
Si las instrucciones aquí dadas no
son aptas para el montaje en su vehículo, póngase en contacto con su
proveedor de artículos Blaupunkt o
con el fabricante del vehículo, o llame
a nuestro teléfono de atención al
cliente.
En caso de montar un amplificador o
un cambiadiscos, es necesario conectar la puesta a tierra de las unidades
antes de establecer el contacto de los
conectores para las hembrillas Line-In
y Line-Out.
110
P
Instruções de segurança
Durante a montagem e a ligação do
aparelho, queira respeitar as
seguintes instruções de segurança.
- Separar o pólo negativo da bateria ! Respeitar ao mesmo tempo as
instruções de segurança do fabricante do automóvel.
- Quando se procede à furagem de
buracos, prestar atenção para não
serem danificadas quaisquer partes do veículo.
- As secções transversais dos cabos
positivo e negativo não devem ser
inferiores a 1,5 mm
2
.
- Não ligar as fichas existentes do
lado do automóvel ao auto-rádio!
- Os cabos adaptadores necessários
para o seu automóvel podem ser
adquiridos nos revendedores da
BLAUPUNKT.
-O seu veículo pode divergir desta
descrição em função do modelo.
Não assumimos qualquer responsabilidade por erros de montagem
ou de ligação nem por danos daí
decorrentes.
Caso as presentes instruções não
sejam adequadas para a montagem no seu veículo, dirija-se ao revendedor da Blaupunkt, ao fabricante do seu veículo ou à nossa linha verde.
No caso de montagem de um amplificador ou leitor multi-CD, é imprescindível ligar primeiro os aparelhos
à terra antes de se conectar as fichas
às tomadas Line In ou Line Out.
Supplied Mounting Hardware
Materiel de montage fourni
Ferretería de montaje
suministrada
Elementos de fixação fornecidos.
1.
ENGLISH
A
FRANÇAIS
12V
ESPAÑOL
B
PORTUGUÊS
2.
D
C
D
C
E
G
H
F
182
53
165
1-20
A
I
RC-12H
111

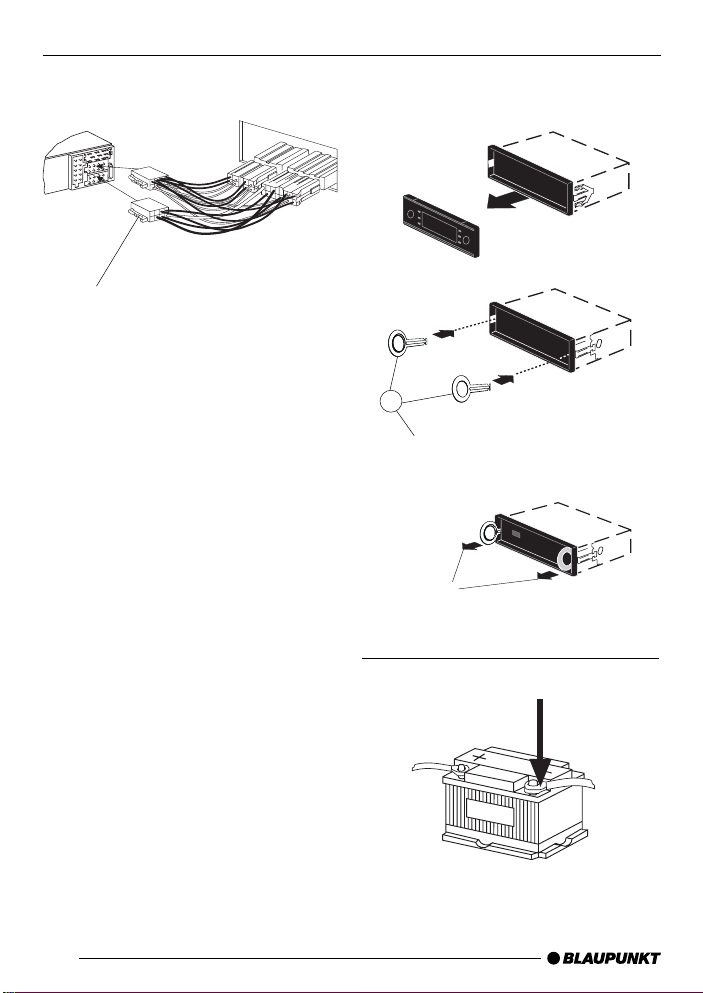

3.
3.
A
7 607 621 . . .
Car-specific adapter cable which is
available at your dealer.
Câble adaptateur spécifique au
véhicule, disponible dans le
commerce.
Adaptador específico del vehículo, el
cual se puede adquirir en el comercio
especializado.
Cabo de adaptação específico do
automóvel que pode ser adquirido no
comércio especializado.
4.
B
8 613 150 002
Removal, Démontage,
Desmontaje, Desmontagem
1.
2.
2.
5.
12V
112
6.
C-1 C-2 C-3
14
C
2
B
A
6
3
58
1
3
2
4
345
1
2
7
10 131619
9
12
11
5
6
6
15
18
20
14 17
7
8
7
8
10 Ampere
ENGLISH
FRANÇAIS
AB
1nc1 Speaker out RR+
2 Tel.-Mute 2 Speaker out RR3nc3 Speaker out RF+
4Permanent +12V 4 Speaker out RF5Aut. antenna 5 Speaker out LF+
6 Illumination 6 Speaker out LF7Kl.15/Ignition 7 Speaker out LR+
8Masse/GND 8 Speaker out LR-
C
C1 C2 C3
1 Line Out LR 7 Telefon NF in + 13 Bus (TMC) - In
2 Line Out RR 8 Telefon NF in – 14 Bus (TMC) - Out
3 Line Out Masse / Ground 9 Radio Mute 15 Permanent +12V
4 Line Out LF 10 FB +12V / RC +12V 16 +12V
5 Line Out RF 11 Fernbedienung / Remote Control 17 Bus(TMC)-Masse/GND
6 +12V Amplifier 12 FB - Masse / RC - GND 18 AF -AUX 1 Masse/GND
19 CDC IN L (AUX 1NF L)
20 CDC IN R (AUX 1NF R)
Equalizer Amplifier
Remote
CD-Changer
Control
ESPAÑOL
PORTUGUÊS
113
7.
G
F
R
L
F
L
F
R
R
R
A
E
Radio/Tel. mute (low)
+12V
(max. 150 mA)
+
4 Ohm
-
+
4 Ohm
-
+
4 Ohm
-
+
4 Ohm
-
Relais
Kl. 15 +12V
7
5
3
1
8
6
4
2
12V
This information is subject to change without notice!
Sous réserve de modifications!
Modificaciones reservadas!
Sob reserva de alterações!
114
Service numbers / Numéros du service après-vente /
Números de servicio / Número de serviço
Country: Phone: Fax: WWW:
Germany (D) 0180-5000225 05121-49 4002 http://www.blaupunkt.com
Austria (A) 01-610 39 0 01-610 39 391
Belgium (B) 02-525 5444 02-525 5263
Denmark (DK) 44 898 360 44-898 644
Finland (FIN) 09-435 991 09-435 99236
France (F) 01-4010 7007 01-4010 7320
Great Britain (GB) 01-89583 8880 01-89583 8394
Greece (GR) 210 94 27 337 210 94 12 711
Ireland (IRL) 01-4149400 01-4598830
Italy (I) 02-369 62331 02-369 62464
Luxembourg (L) 40 4078 40 2085
Netherlands (NL) 023-565 6348 023-565 6331
Norway (N) 66-817 000 66-817 157
Portugal (P) 01-2185 00144 01-2185 11111
Spain (E) 902 52 77 70 902 52 77 70
Sweden (S) 08-7501500 08-7501810
Switzerland (CH) 01-8471644 01-8471650
Czech. Rep. (CZ) 02-6130 0441 02-6130 0514
Hungary (H) 01-333 9575 01-324 8756
Poland (PL) 0800-118922 022-8771260
Turkey (TR) 0212-335 06 69 0212-346 00 40
USA (USA) 800-2662528 708-6817188
Brasil
(Mercosur) (BR) +55-19 3745 2769 +55-19 3745 2773
Malaysia
(Asia Pacific) (MAL) +604-6382 474 +604-6413 640
Blaupunkt GmbH, Robert-Bosch-Straße 200, D-31139 Hildesheim
12/04 - CM/ASA
