Page 1

CurveControl™

www.blackanddecker.eu

KS801SE KS901PE KS901SE

Page 2

6 12 6 12

PVC

KS901PE

KS901SE

KS801SE

Page 3

1614

Page 4

ENGLISH

(Original instructions)

Intended use

Your BLACK+DECKER jig saw has been designed for sawing wood, plastics and metal. This tool is intended for consumer use only.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions listed below may result in electric shock,  re and/or serious injury.

Save all warnings and instructions for future reference. The term "power tool" in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

1. Work area safety a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of  ammable liquids, gases or dust. Power tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

2. Electrical safety a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodi ed plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk

of electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk

of electric shock.

3. Personal safety a. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the in uence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your  nger on the switch or energising power tools that have the switch on invites accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-related hazards.

4. Power tool use and care a. Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was designed.

b. Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk

of starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

Page 5

(Original instructions)

ENGLISH

(Original instructions)

ENGLISH

e. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

5. Service a. Have your power tool serviced by a quali ed repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

Additional power tool safety warnings

Warning! Safety instructions for all saws

 Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory may contact hidden wiring. Cutting accessory contacting

a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

 Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the work by hand or against your body leaves it unstable and may lead to loss of control.

 Keep hands away from cutting area. Never reach

underneath the work piece any reason. Do not insert  ngers or thumb into the vicinity of the reciprocating blade and blade clamp. Do not stabilize the saw by gripping the shoe.

 Keep blades sharp. Dull or damaged blades may cause

the saw to swerve or stall under pressure. Always use the appropriate type of saw blade for the workpiece material and type of cut.

 When cutting pipe or conduit, make sure that they

are free from water, electrical wiring, etc.

 Do not touch the workpiece or the blade immediately

after operating the tool. They can become very hot.

 Be aware of hidden hazards, before cutting into walls,

 oors or ceilings, check for the location of wiring and pipes.

 The blade will continue to move after releasing the

switch. Always switch the tool off and wait for the saw blade to come to a complete standstill before putting the tool down.

Warning! Contact with, or inhalation of dusts arising from cutting applications may endanger the health of the operator and possible bystanders. Wear a dust mask speci cally designed for protection against dust and fumes and ensure that persons within or entering the work area are also protected.

 The intended use is described in this instruction manual.

The use of any accessory or attachment or performance of any operation with this tool other than those recommended in this instruction manual may present a risk of personal injury and/or damage to property.

Safety of others

 This tool is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

 Children should be supervised to ensure that they

do not play with the appliance.

Vibration

The declared vibration emission values stated in the technical data and the declaration of conformity have been measured in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure.

Warning! The vibration emission value during actual use of the power tool can differ from the declared value depending on the ways in which the tool is used. The vibration level may increase above the level stated.

When assessing vibration exposure to determine safety measures required by 2002/44/EC to protect persons regularly using power tools in employment, an estimation of vibration exposure should consider, the actual conditions of use and the way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time.

Labels on tool

The following symbols are shown on the tool:

Warning! To reduce the risk of injury, the user

must read the instruction manual.

Page 6

ENGLISH

(Original instructions)

Electrical safety

This tool is double insulated; therefore no earth wire is required. Always check that the power

supply voltage corresponds to the voltage on the rating plate.

 If the supply cord is damaged, it must be replaced by the

manufacturer or an authorised BLACK+DECKER Service Centre in order to avoid a hazard.

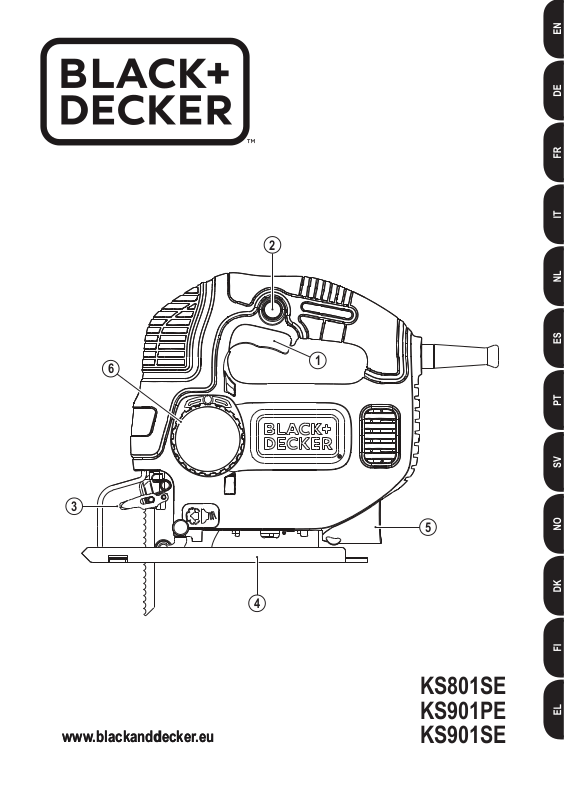

Features

This tool includes some or all of the following features.

1. Variable speed switch (KS901PE) or On/Off switch (KS801SE and KS901SE)

2. Lock-on button

3. Saw blade locking lever

4. Shoe plate

5. Dust extraction outlet

6. Pendulum stroke / AutoSelect dial

Assembly

Warning! Before attempting any of the following operations,

make sure that the tool is switched off and unplugged and that the saw blade has stopped. Used saw blades may be hot.

Fitting the saw blade ( g. A)

 Hold the saw blade (7) as shown, with the teeth facing

forward.

 Push the locking lever (3) away from the shoe plate (4).  Insert the shank of the saw blade into the blade holder (8)

as far as it will go.

 Release the locking lever (3).

Connecting a vacuum cleaner to the tool ( g. B)

 Slide the vacuum nozzle into the dust extration outlet (5).

Residual risks

Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc. Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual risks can not be avoided. These include:

 Injuries caused by touching any rotating/moving parts.  Injuries caused when changing any parts, blades or

accessories.

 Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular breaks.

 Impairment of hearing.  Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially oak, beech and MDF.)

Use

Adjusting the shoe plate for bevel cuts ( g. C)

Warning! Never use the tool when the shoe plate is loose

or removed. The shoe plate (4) can be set to a left or right bevel angle of 22.5° or 45°.

 Loosen the screw (10).  Pull the shoe (4) forward, rotate the shoe to the left

or right and push it back into the 22.5° or 45° location.

 Tighten the screw.

To reset the shoe plate (4) for 90° cuts:

 Loosen the screw (10).  Pull the shoe (4) forward, rotate to the centre and push

it back into the 0° location.

 Tighten the screw.

Variable speed control

 Use a high speed for wood, medium speed for aluminium

and PVC and low speed for metals other than aluminium.

Switching on and off

 To switch the tool on, press the variable speed switch (1).

On KS901PE units the speed depends on how far you depress the switch.

 For continuous operation, press the lock-on button (2) and

press the variable speed switch. This option is available only at full speed.

 To switch the tool off, release the variable speed switch.

To switch the tool off, when in continuous operation, press the variable speed switch once more and release it.

How to Use the Sightline® Feature ( g. D)

 Use a pencil to mark the cutting line.  Position the jig saw over the line (11).

Viewing from directly above the jig saw, the line of cut can be followed easily.

Cutting mode

Pendulum stroke or action provides a more aggressive blade motion and is designed for cutting soft materials such as wood or plastic. It provides a faster cut, but with a less smooth cut across the material. Dependant on model, your jig saw will have either a Pendulum Stroke dial or an Auto Select dial to set the pendulum action. Use of these dials is explained in the next two sections.

Note: Never use pendulum action to cut metal.

Pendulum Stroke dial ( g. E - KS901PE only)

The KS901PE has these four cutting modes with increasing amounts of pendulum action:

Page 7

(Original instructions)

ENGLISH

(Original instructions)

PVC

ENGLISH

 Position 0: metal and aluminium and sheet metal (no pendulum action).  Position 1: for laminates, hard wood, work tops.  Position 2: for plywood and PVC/Plastics.  Position 3: for soft wood and fast cutting

To adjust the pendulum action:

 Rotate the Pendulum Stroke dial (6) to the required position.

Sawing

Hold the tool  rmly with both hands while cutting. The shoe plate (4) should be held  rmly against the material being cut. This will help prevent

Auto Select™ dial ( g. F - KS801SE and KS901SE only)

The KS801SE and KS901SE are  tted with a unique Auto Select™ Dial (6) to set the speed and the pendulum action for various cutting applications. To select the optimum speed and pendulum action for the type of material being cut, rotate the dial (6) as shown in the table below:

Icon Speed Pendulum Application

Slow No Straight and curved cuts – sheet metal, tin plate,

ceramic tiles and  breglass sheet

Medium Medium / low Straight and curved cuts – hardwood, decking,

PVC

Fast Maxiumum Straight cuts – general lumber and softwood

Fast Medium / low Straight and curved cuts – plywood and wood panels

 ooring, plastic, pexiglas and PVC

the saw from jumping, reduce vibration and minimise blade breakage.

 Let the blade run freely for a few seconds before starting

the cut.

 Apply only a gentle pressure to the tool while performing

the cut.

Hints for optimum use

Straight Assist Blade

When you require a straight cut with extra precision, use the straight assist blade. The KS901SE/PE is supplied with this

blade as standard and it can be purchased as an optional extra for use with the KS801SE (part number X21001-XJ).

Anti-Splinter Guard ( g. G

To minimise splintering, use the anti-splinter guard supplied

- KS901SE only

)

Fast No Straight and curved cuts – countertops, laminate

boards, scrolling, curves and craftwork

with your product. This reduces the open area between the shoe and the blade without restricting your view of the cut line.

To  t the anti-splinter guard:

 Remove the blade (see  gure A).  Line up the anti-splinter guard (13) with the shoe plate (4)

from underneath.

 Press down onto the shoe plate until the guard clicks in

place.

 Replace the blade.

Sawing laminates

When cutting laminates, splintering may occur which can damage the presentation surface. The most common saw blades cut on the upward stroke, therefore if the shoe plate is sitting on the presentation surface either use a saw blade that cuts on the downward stroke or:

 Use a  ne-tooth saw blade.  Saw from the back surface of the workpiece.

Page 8

ENGLISH

(Original instructions)

 To minimise splintering, clamp a piece of scrap wood or

hardboard to both sides of the workpiece and saw through this sandwich. Alternatively,  t the anti-splinter guard (13) that is supplied with your product. (KS901SE only).

Sawing metal

Warning! Do not use a vacuum when cutting metal. Metal

 lings will be hot and may cause  re. Be aware that sawing metal takes much more time than sawing wood.

 Use a saw blade suitable for sawing metal.  When cutting thin sheet metal, clamp a piece of scrap

wood to the back surface of the workpiece and cut through this sandwich.

 Spread a  lm of oil along the intended line of cut.

Rip Fence

Ripping and circle cutting without a pencil line are easily done with a rip fence and circle guide (available as an optional extra

- part number X43005-XJ).

Attaching Rip Fence ( gs. H & I)

 Insert rip fence (14) into the shoe plate slots with the cross

bar facing down as shown in  gure H.

 Place screw (15) into hole in bottom of shoe plate.  Align clamp bar (16) over screw with lipped edge facing

down and pointing towards the rear of the saw.

 Using a phillips screwdriver, run the screw into the

threaded hole in the bar clamp as shown in  gure I.

 Adjust to width of cut and tighten screw.

Circle Cutting ( g. J)

 Insert rip fence into slot on the right side of shoe plate

with cross bar facing up.

 Adjust rip fence so that distance from blade to hole

in cross bar is the desired radius and tighten screw.

 Place saw so that centre of hole in cross bar is over

centre of circle to be cut (make plunge cut, drill hole for blade or cut inward from edge of material to get blade into position).

 When saw is properly positioned, drive a small nail

through hole in cross bar into exact centre of circle to be cut.

 Using rip fence as a pivot arm, begin cutting circle.

Plunge Cutting ( g. K)

A plunge cut is an easy method of making an inside cut. The saw can be inserted directly into a panel or board without  rst drilling a lead or pilot hole. In plunge cutting, measure the surface to be cut and mark clearly with a pencil. Next tip the saw forward until the front end of the shoe sits  rmly on the work surface and the blade clears the work through its full stroke. Switch the tool on and allow it to attain maximum

speed. Grip the saw  rmly and lower the back edge of tool slowly until the blade reaches its complete depth. Hold the shoe  at against the wood and begin cutting. Do not remove blade from cut while it is still moving. Blade must come to a complete stop.

Maintenance

Your BLACK+DECKER tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.

 Regularly clean the ventilation slots in your tool using

a soft brush or dry cloth.

 Regularly clean the motor housing using a damp cloth.

Do not use any abrasive or solvent-based cleaner. Never let any liquid get inside the tool and never immerse any part of the tool into liquid.

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be  tted:

 Safely dispose of the old plug.  Connect the brown lead to the live terminal in the

new plug.

 Connect the blue lead to the neutral terminal.

Warning! No connection is to be made to the earth terminal. Follow the  tting instructions supplied with good quality plugs. Recommended fuse: 5 A.

Protecting the environment

Separate collection. This product must not be disposed of with normal household waste.

Should you  nd one day that your BLACK+DECKER product needs replacement, or if it is of no further use to you, do not dispose of it with household waste. Make this product available for separate collection.

Separate collection of used products and packaging allows materials to be recycled

and used again. Re-use of recycled materials helps prevent environmental pollution and reduces the demand for raw materials.

Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.

BLACK+DECKER provides a facility for the collection and recycling of BLACK+DECKER products once they have reached the end of their working life. To take advantage of this service please return your product to any authorised repair

Page 9

(Original instructions)

ENGLISH

(Original instructions)

ENGLISH

agent who will collect them on our behalf. You can check the location of your nearest authorised repair agent by contacting your local BLACK+DECKER of ce at the address indicated in this manual. Alternatively, a list of authorised BLACK+DECKER repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com

Technical date

Input voltage

No-load speed

Max depth of cut Wood

Steel

Aluminium

Weight

KS901PE

Vibration total values (triax vector sum) according to EN 60745:

KS801SE

Vibration total values (triax vector sum) according to EN 60745:

KS901SE

Vibration total values (triax vector sum) according to EN 60745:

(KS801SE and KS901SE)

(KS901PE)

(KS801SE) (KS901SE and KS901PE) (KS801SE) (KS901SE and KS901PE)

(KS801SE) (KS901SE and KS901PE)kgkg

LpA (sound pressure) 88 dB(A), Uncertainty (K) 3 dB(A)

LWA (sound power) 99 dB(A), Uncertainty (K) 3 dB(A)

Cutting boards (a

Cutting sheet metal (a

LpA (sound pressure) 90 dB(A), Uncertainty (K) 3 dB(A)

LWA (sound power) 101 dB(A), Uncertainty (K) 3 dB(A)

Cutting boards (a

Cutting sheet metal (a

LpA (sound pressure) 86 dB(A), Uncertainty (K) 3 dB(A)

LWA (sound power) 97 dB(A), Uncertainty (K) 3 dB(A)

Cutting boards (a

Cutting sheet metal (a

) 12.3 m/s2, uncertainty (K) 1.5 m/s

h, B

) 7.3 m/s2, uncertainty (K) 1.5 m/s

h, M

) 5.6 m/s2, uncertainty (K) 1.5 m/s

h, B

) 5.3 m/s2, uncertainty (K) 1.5 m/s

h, M

) 5.0 m/s2, uncertainty (K) 1.5 m/s

h, B

) 4.5 m/s2, uncertainty (K) 1.5 m/s

h, M

-1

min

-1

min

KS801SE (Type 1)

(Type 1)

KS901SE/PE

230

1,500-3,000

0-3,000

2.1

2.2

Page 10

ENGLISH

(Original instructions)

EC declaration of conformity

MACHINERY DIRECTIVE

KS801SE, KS901SE and KS901PE

Black & Decker declares that these products described

under "technical data" are in compliance with:

2006/42/EC, EN 60745-1, EN 60745-2-11

These products also comply with Directive

2014/30/EU and 2011/65/EU. For more information, please

contact Black & Decker at the following address or refer to

The undersigned is responsible for compilation of the technical

 le and makes this declaration on behalf of Black & Decker.

United Kingdom

the back of the manual.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 34D

29/09/2014

Guarantee & Warranty

Black & Decker is con dent of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your contractual rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

If your Black & Decker product becomes defective due to faulty materials or workmanship within 24 months from the date of purchase, Black & Decker guarantees to replace all defective parts, repair products subjected to fair wear and tear or replace such products to make sure of the minimum inconvienience to the customer unless:

 The product has been used for trade, professional or hire

purposes.

 The product has been subject to misuse or neglect.  The product has sustained damage through foreign

objects, substances or accidents.

 Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff.

To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker of ce at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after sales service and contacts are available on the Internet at: www.2helpU.com

Please visit our website www.blackanddecker.eu to register your new BLACK+DECKER product and to be kept up to date on new products and special offers. Further information on the BLACK+DECKER brand and our range of products is available at www.blackanddecker.eu.

Page 11

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Bestimmungsgemäße Verwendung

Ihre BLACK+DECKER Stichsäge wurde zum Sägen von Holz, Kunststoff und Metall entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Achtung! Lesen Sie sämtliche

Sicherheitswarnungen und Anweisungen. Die

Nichteinhaltung der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff

"Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich. Unordnung oder

dunkle Arbeitsbereiche können zu Unfällen führen.

b. Verwenden Sie die Geräte nicht in Umgebungen,

in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht.

Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können

Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose

passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie für schutzgeerdete Geräte keine Adapterstecker. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines elektrischen Schlags.

b. Vermeiden Sie Körperkontakt mit geerdeten

Ober ächen von Rohren, Heizungen, Herden und Kühlschränken. Wenn Ihr Körper geerdet ist, besteht

ein erhöhtes Risiko eines elektrischen Schlags.

c. Halten Sie Geräte von Regen und Feuchtigkeit fern.

Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.

d. Verwenden Sie das Kabel ordnungsgemäß.

Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

e. Verwenden Sie nur für den Außenbereich zugelassene

Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

f. Wenn das Gerät in einer feuchten Umgebung

verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD). Die Verwendung eines Fehlerstromschutzschalters

verringert das Risiko eines elektrischen Schlags.

3. Persönliche Sicherheit a. Verwenden Sie das Gerät aufmerksam und vernünftig.

Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Ein uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung.

Tragen Sie stets einen Augenschutz. Schutzausrüstung

wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Durch das

Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert.

d. Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Ein Schlüssel, der sich

in einem drehenden Teil be ndet, kann zu Verletzungen führen.

e. Beugen Sie sich nicht zu weit nach vorne über. Achten

Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch

können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g. Falls Staubabsaug- und -fangvorrichtungen

vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub.

Page 12

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

4. Gebrauch und P ege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für

Ihre Arbeit passende Gerät. Durch das Arbeiten in dem

für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/

Ausschalter nicht funktioniert. Ein Gerät, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, und/oder

trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Geräts.

d. Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte

sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e. Halten Sie Geräte in einem einwandfreien Zustand.

Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Geräten.

f. Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gep egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu führen.

g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits

usw. entsprechend diesen Anweisungen, und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von

Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a. Lassen Sie das Gerät nur von quali ziertem

Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit

des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

Achtung! Sicherheitshinweise für alle Sägen

 Halten Sie das Gerät an den isolierten Griff ächen

fest, wenn Sie Arbeiten ausführen, bei denen verdeckte Kabel durch Werkzeuge beschädigt werden können. Der Kontakt mit stromführenden

Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.

 Fixieren Sie das Werkstück mit Zwingen oder

ähnlichen Hilfsmitteln auf einer stabilen Ober äche.

Ein Werkstück, das mit der Hand oder gegen den Körper gehalten wird, ist unzureichend befestigt und kann leicht außer Kontrolle geraten.

 Halten Sie Ihre Hände von der Schneidzone fern.

Greifen Sie niemals unter das zu schneidende Werkstück. Bewegen Sie Ihre Finger nicht in die Nähe des sich bewegenden Sägeblattes und dessen Klemme. Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie diese am Sägeschuh halten.

 Halten Sie die Sägeblätter scharf. Stumpfe oder

beschädigte Sägeblätter können dazu führen, dass die Säge unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Schnittart geeignetes Sägeblatt.

 Achten Sie beim Sägen von Rohren oder Leitungen

darauf, dass diese frei von Wasser, Stromkabeln und Ähnlichem sind.

 Berühren Sie das Werkstück oder das Sägeblatt

nicht direkt nach dem Gebrauch.

Beides kann sehr

heiß werden.

 Achten Sie auch auf nicht sichtbare Gefahren, wenn

Sie in Wände, Böden oder Decken sägen. Prüfen Sie diese Stellen auf dahinter liegende Kabel oder Rohre.

 Das Sägeblatt bewegt sich auch dann noch, wenn

Sie den Schalter losgelassen haben.

Schalten Sie das

Gerät vor dem Ablegen stets aus, und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist.

Achtung! Die Berührung und das Einatmen von Stäuben, die beim Sägen von Materialien entstehen, können beim Bediener und bei Zuschauern gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten.

 In dieser Anleitung ist die bestimmungsgemäße

Verwendung beschrieben. Die Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren können zu Verletzungen und/oder Sachschäden führen.

Sicherheit anderer Personen

 Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.

 Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Vibration

Die in den Abschnitten "Technische Daten" und "EUKonformitätserklärung" angegebenen Werte für die

Page 13

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, in denen das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Warnsymbole am Gerät

Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung.

Andernfalls besteht Verletzungsgefahr.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob

die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

 Ist das Netzkabel beschädigt, muss es durch den

Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Geschwindigkeitsregler (KS901PE) oder Ein-/Ausschalter (KS801SE und KS901SE)

2. Feststellknopf

3. Hebel für Sägeblattverriegelung

4. Sägeschuh

5. Staubabsaugöffnung

6. Pendelhub/Autoselect-Programmwahl

Montage

Achtung! Vergewissern Sie sich vor Ausführung der folgenden

Schritte, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, und dass das Sägeblatt zum Stillstand gekommen ist. Nach Verwendung kann das Sägeblatt heiß sein.

Einsetzen des Sägeblatts (Abb. A)

 Halten Sie das Sägeblatt (7) wie gezeigt mit den

Zähnen nach vorne.

 Ziehen Sie den Verriegelungshebel (3) aus dem

Sägeschuh (4) heraus.

 Setzen Sie den Schaft des Sägeblatts in den

Sägeblatthalter (8) ein, und drücken Sie das Sägeblatt bis zum Anschlag nach unten.

 Lassen Sie den Verriegelungshebel (3) los.

Anschließen eines Staubsaugers (Abb. B)

 Bringen Sie die Staubsaugerdüse an der

Staubabsaugöffnung (5) an.

Restrisiken

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt:

 Verletzungen, die durch das Berühren von sich

drehenden/bewegenden Teilen verursacht werden.

 Verletzungen, die durch das Austauschen von Teilen,

Messern oder Zubehör verursacht werden.

 Verletzungen, die durch längeren Gebrauch eines Geräts

verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.

 Beeinträchtigung des Gehörs.  Gesundheitsrisiken durch das Einatmen von Staub beim

Verwenden des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Gebrauch

Schwenken des Sägeschuhs für Gehrungsschnitte (Abb. C)

Achtung! Betreiben Sie das Gerät nicht mit losem oder

abgenommenem Sägeschuh. Der Sägeschuh (4) kann in einem Winkel von 22.5 oder 45° nach links und rechts geschwenkt werden.

 Lösen Sie die Schraube (10).  Ziehen Sie den Sägeschuh (4) nach vorn, drehen Sie ihn

nach links oder rechts, und schieben Sie die Platte zurück in die 22.5- oder 45°-Position

 Ziehen Sie die Schraube fest.

So bringen Sie den Sägeschuh (4) wieder in die 90°-Position:

 Lösen Sie die Schraube (10).  Ziehen Sie den Sägeschuh (4) nach vorn, schwenken

Sie ihn zur Mitte, und drücken Sie ihn nach hinten in die 0°-Position.

 Ziehen Sie die Schraube fest.

Page 14

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

PVC

(Übersetzung der ursprünglichen Anweisungen)

Geschwindigkeitsregler

 Wählen Sie für Holz eine hohe, für Aluminium und

PVC ein mittlere und für andere Metalle eine niedrige Geschwindigkeit.

Verwenden der Sichtlinie® (Abb. D)

 Markieren Sie die Schnittlinie mit einem geeigneten Stift.  Richten Sie die Stichsäge über der Linie (11) aus.

Wenn Sie von oben auf die Stichsäge blicken, können Sie der Schnittlinie problemlos folgen.

Ein- und Ausschalten

 Um das Gerät einzuschalten, drücken Sie den Ein-/

Ausschalter mit Geschwindigkeitsregler (1). Bei KS901PEGeräten hängt die Geschwindigkeit davon ab, wie weit Sie den Schalter eindrücken.

 Für das Arbeiten im Dauerbetrieb drücken Sie den

Feststellknopf (2) und den Geschwindigkeitsregler. Diese Option steht nur für den Betrieb bei voller Geschwindigkeit zur Verfügung.

 Um das Gerät auszuschalten, lassen Sie den

Geschwindigkeitsregler los. Wenn sich das Gerät im Dauerbetrieb be ndet, müssen Sie zum Ausschalten den Geschwindigkeitsregler erneut drücken und loslassen.

Schnittmodus

Bei Pendelhub oder Pendelbewegung wird das Sägeblatt aggressiver geführt. Diese Bewegung ist für das Sägen von weichem Material wie Holz oder Plastik vorgesehen und ermöglicht einen schnelleren Schnitt, jedoch mit einer weniger glatten Schnittkante. Je nach Modell verfügt Ihre Stichsäge zum Einstellen der Pendelbewegung entweder über einen Pendelhubregler oder eine Autoselect-Programmwahl. Der Gebrauch dieser Regler wird in den nächsten beiden Abschnitten erläutert.

Hinweis: Schneiden Sie im Pendelhub niemals Metall.

Pendelhubzahlregler (Abb. E – nur KS901PE)

Der KS901PE verfügt über diese vier Schnittmodi

mit sich erhöhenden Pendelbewegungen:

 Position 0: Metall, Aluminium und Bleche (keine Pendelbewegung).  Position 1: für Laminat, Hartholz und Arbeitsplatten.  Position 2: für Sperrholz und PVC/Kunststoffe.  Position 3: für Weichholz und schnelle Schnitte.

So stellen Sie die Pendelbewegung ein:

 Drehen Sie den Pendelhubregler (6) auf die gewünschte Position.

Auto Select™-Programmwahl (Abb. F – nur KS801SE und KS901SE)

Die Modelle KS801SE und KS901SE verfügen über eine einzigartige Auto SelectTM-Programmwahlfunktion (6), um Geschwindigkeit und Pendelbewegung für verschiedene Schneidarbeiten einzustellen. Um Geschwindigkeit und Pendelbewegung optimal auf das zu bearbeitende Material abzustimmen, drehen Sie den Wahlschalter(6) gemäß der folgenden Tabelle auf die gewünschte Position:

Symbol Geschwindigkeit Pendelhubzahl Anwendungszweck

Sehr niedrig Nein Gerade und Kurvenschnitte – Metallblech,

Keramik iesen und GFK-Platten

Mittel Mittel/niedrig Gerade und Kurvenschnitte – Hartholz,

PVC

Kunststoff, Plexiglas, PVC, Deckenund Fußbodenarbeiten

Hoch Maximum Gerade Schnitte – Bauholz allgemein

und Weichholz

Hoch Mittel/niedrig Gerade und Kurvenschnitte –

Sperrholz und Holzpanele

Hoch Nein Gerade und Kurvenschnitte –

Arbeitsplatten, Laminat, Laubsägearbeiten und gewölbte Ober ächen

Page 15

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Sägen

Halten Sie beim Sägen das Gerät mit beiden Händen fest. Die Grundplatte (4) sollte fest gegen das Werkstück gedrückt werden. So verhindern Sie ein Springen der Säge. Außerdem reduzieren Sie die Vibrationen, und Sie minimieren das Risiko eines Brechens des Sägeblatts.

 Lassen Sie das Sägeblatt einige Sekunden frei

schwingen, bevor Sie mit der Arbeit beginnen.

 Üben Sie während des Sägens nur einen geringen

Druck auf das Gerät aus.

Hinweise für optimale Arbeitsergebnisse

Gerades Führungsblatt

Verwenden Sie dieses Blatt für besonders feine gerade Schnitte. Der KS901SE/PE ist standardmäßig mit diesem Blatt ausgestattet. Für den KS801SE kann es als optionales Zubehör gekauft werden (Teilenummer X21001-XJ).

Anti-Splitter-Schutz (Abb. G

Verwenden Sie diesen im Lieferumfang Ihres Produkts enthaltenen Schutz zur Vermeidung von Splittern. Es reduziert den offenen Bereich zwischen Schuh und Blatt, ohne Ihre Sicht auf die Schnittlinie einzuschränken.

So bringen Sie den Anti-Splitter-Schutz an:

 Entfernen Sie das Blatt (siehe Abb. A).  Richten Sie den Anti-Splitter-Schutz (13) von unten

am Sägeschuh (4) aus.

 Drücken Sie ihn auf den Sägeschuh, bis er mit

einem hörbaren Klicken einrastet.

 Tauschen Sie das Messer aus.

Sägen von Laminat

Beim Sägen von Laminat kann die sichtbare Ober äche splittern. Der Schnittvorgang der meisten Sägeblätter geschieht bei der Aufwärtsbewegung. Verwenden Sie deshalb, wenn sich der Sägeschuh auf der Oberseite des Werkstücks be ndet, ein Sägeblatt, dessen Schnittvorgang bei der Abwärtsbewegung statt ndet, oder:

 Verwenden Sie ein Sägeblatt mit feiner Zahnung.  Drehen Sie das Werkstück um, und setzen Sie die Säge

an der Unterseite an.

 Ausgefranste Kanten und Absplitterungen können Sie

auch vermeiden, indem Sie das zu sägende Werkstück zwischen zwei Holz- oder Pressspanplatten einspannen und dieses "Sandwich" sägen. Setzen Sie alternativ den Anti-Splitter-Schutz (13) ein, der im Lieferumfang Ihres Produkts enthalten ist (nur KS901SE).

Sägen von Metall

Achtung! Verwenden Sie beim Schneiden von Metall keinen

Staubsauger. Metallspäne sind heiß und können Brände verursachen. Das Sägen von Metall erfolgt wesentlich langsamer als bei Werkstücken aus Holz.

 Verwenden Sie ein Sägeblatt, das zum Sägen

von Metall geeignet ist.

 Spannen Sie dünne Metallbleche zum Sägen

auf eine Holz- oder Pressspanplatte.

– nur KS901SE

)

 Bringen Sie einen dünnen Öl lm entlang der

beabsichtigten Schnittlinie auf.

Parallelanschlag

Längs- und kreisförmiges Schneiden ohne vorgezeichnete Schnittlinie wird mit Parallelanschlag und Kreisführung vereinfacht (optionales Zubehör – Teilenummer X43005-XJ).

Anbringen des Parallelanschlags (Abb. H und I)

 Setzen Sie den Parallelanschlag (14) in die Schlitze des

Sägeschuhs mit der Anschlagschiene nach unten ein (siehe Abbildung H).

 Bringen Sie die Schrauben (15) an den Löchern unten am

Sägeschuh an.

 Richten Sie die Schraubzwinge (16) über den Schrauben

mit dem Stehfalz nach unten aus, sodass diese zur Rückseite der Säge zeigt.

 Drehen Sie die Schrauben mit einem

Kreuzschlitzschraubendreher in das Gewindeloch der Schraubzwinge (siehe Abbildung I).

 Stellen Sie die Schnittgröße ein, und ziehen Sie die

Schrauben fest.

Kreisförmiges Schneiden (Abb. J)

 Setzen Sie den Parallelanschlag in den Schlitz auf der

rechten Seite des Sägeschuhs mit der Anschlagschiene nach oben ein.

 Stellen Sie den Parallelanschlag ein, sodass

die Entfernung zwischen Sägeblatt und Loch der Anschlagschiene den gewünschten Radius aufweist. Ziehen Sie die Schrauben fest.

 Platzieren Sie die Säge so, dass sich das Loch

der Anschlagschiene über dem Mittelpunkt des zu schneidenden Kreises be ndet. (Bohren Sie nach dem Eintauchschnitt ein Loch für das Blatt, oder schneiden Sie von der Kante nach innen, um das Blatt in Position zu bringen).

 Wenn sich die Säge in der richtigen Position be ndet,

führen Sie einen kleinen Nagel durch das Loch der Anschlagschiene in den exakten Kreismittelpunkt.

 Verwenden Sie den Parallelanschlag als Gelenkarm,

und schneiden Sie den Kreis.

Eintauchschnitt (Abb. K)

Eine einfache Methode für Innenschnitte ist der Eintauchschnitt. Die Säge kann direkt in eine Platte oder ein Brett eingeführt werden. Eine Vorbohrung ist nicht erforderlich. Messen Sie bei Eintauchschnitten die zu schneidende Ober äche ab, und markieren Sie diese mit einem geeigneten Stift. Kippen Sie dann die Säge nach vorne, bis die Vorderseite des Sägeschuhs fest auf der Arbeitsober äche au iegt und das Sägeblatt den vollen Hub erreicht. Schalten Sie das Gerät ein, und warten Sie, bis die Höchstgeschwindigkeit erreicht wurde. Halten Sie die Säge fest, und senken Sie das hintere Ende des Geräts langsam ab, bis das Sägeblatt die maximale Schnitttiefe erreicht. Halten Sie den Sägeschuh  ach gegen das zu schneidende Holz, und beginnen Sie mit dem Schneiden. Entfernen Sie keinesfalls ein sich bewegendes Sägeblatt von der Schneidzone. Warten Sie, bis das Sägeblatt vollständig zum Stillstand gekommen ist.

Page 16

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Wartung

Ihr BLACK & DECKER Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige P ege und Reinigung voraus.

 Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

mit Hilfe einer weichen Bürste oder eines trockenen Tuchs.

 Reinigen Sie das Motorgehäuse regelmäßig mit

einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt. Tauchen Sie kein Teil des Geräts in Flüssigkeit ein.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angebracht werden muss:

 Entsorgen Sie den alten Stecker auf sachgerechte Weise.  Verbinden Sie die braune Leitung mit dem

spannungsführenden Anschluss des Steckers.

 Verbinden Sie die blaue Leitung mit dem neutralen

Anschluss.

Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr BLACK+DECKER Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können

Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung von Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

BLACK+DECKER nimmt Ihre ausgedienten BLACK+DECKER Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von BLACK+DECKER steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von BLACK+DECKER sowie der zuständigen Ansprechpartner  nden Sie auch im Internet unter: www.2helpU.com

Technische Daten

KS801SE (Typ 1)

KS901SE/PE

min min

mm mm mm mm mm

-1

kg kg kg

230

1,500-3,000 0-3,000

5 8 15

2.1

2.2

Eingangsspannung

Leerlaufdrehzahl (KS801SE und KS901SE)

(KS901PE)

Maximale Schnitttiefe Holz

Stahl

Aluminium

Gewicht (KS801SE)

KS901PE

LWA (Schallleistung) 99 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schneiden von Brettern (a

Schneiden von Metallblech (a

KS801SE

LWA (Schallleistung) 101 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schneiden von Brettern (a

Schneiden von Metallblech (a

KS901SE

LWA (Schallleistung) 97 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schneiden von Brettern (a

Schneiden von Metallblech (a

(KS801SE) (KS901SE und KS901PE) (KS801SE) (KS901SE und KS901PE)

(KS901PE) (KS901SE)

LpA (Schalldruck) 88 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

) 12.3 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

h, B

) 7.3 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

h, M

LpA (Schalldruck) 90 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

) 5.6 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

h, B

) 5.3 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

h, M

LpA (Schalldruck) 86 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

) 5.0 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

h, B

) 4.5 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

h, M

(Typ 1)

Page 17

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

KS801SE, KS901SE und KS901PE

Black & Decker erklärt, dass diese unter "Technische

Daten" beschriebenen Geräte übereinstimmen mit:

2006/42/EG, EN 60745-1, EN 60745-2-11

Diese Produkte entsprechen außerdem der Richtlinie

2014/30/EU und 2011/65/EU. Weitere Informationen erhalten

Sie von Black & Decker unter der folgenden Adresse. Diese

be ndet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung der technischen Daten und gibt diese

Erklärung im Namen von Black & Dekcer ab.

R.Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Großbritannien

29/09/2014

DEUTSCH

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der vertraglich festgeschriebenen Rechte und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an Ihrem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch aller defekten Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

 wenn das Gerät gewerblich, beru ich oder

im Verleihgeschäft verwendet wurde;

 wenn das Gerät missbräuchlich verwendet oder

mit mangelnder Sorgfalt behandelt wurde;

 wenn das Gerät durch Fremdeinwirkung beschädigt

wurde;

 wenn ein unbefugter Reparaturversuch durch anderes

Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner  nden Sie auch im Internet unter: www.2helpU.com

Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neues BLACK+DECKER Produkt zu registrieren und über neue Produkte und Sonderangebote informiert zu werden. Weitere Informationen über die Marke BLACK+DECKER und unsere Produkte  nden Sie unter www.blackanddecker.eu.

Page 18

FRANÇAIS

(Traduction des instructions initiales)

FRANÇAIS

(Traduction des instructions initiales)

Usage prévu

Votre scie BLACK+DECKER a été spécialement conçue pour scier du bois, du métal et du plastique. Cet outil est exclusivement destiné à un usage domestique.

Consignes de sécurité

Consignes de sécurité concernant les outils électroportatifs

Attention ! Lisez avec attention tous les

avertissements et toutes les instructions. Le

non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez tous les avertissements et instructions pour référence ultérieure. La notion d'« outil électroportatif »

mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant avec piles (sans  l).

1. Sécurité de la zone de travail

a. Maintenez la zone de travail propre et bien éclairée.

Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b. N'utilisez pas les outils électroportatifs dans un

environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières in ammables. Les outils électroportatifs provoquent des

étincelles risquant d'en ammer les poussières ou les vapeurs.

c. Éloignez les enfants et autres personnes quand un

outil électroportatif est utilisé. En cas d'inattention,

vous risquez de perdre le contrôle.

2. Sécurité électrique

a. La prise de l'outil électroportatif doit être compatible

avec la prise d'alimentation. Ne modi ez en aucun cas la prise. N'utilisez pas de prises d'adaptateur avec des appareils ayant une prise de terre. Le respect de ces

consignes réduit le risque de choc électrique.

b. Évitez le contact physique avec des surfaces mises

à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique

si votre corps est relié à la terre.

c. N'exposez pas l'outil électroportatif à la pluie ou

à l'humidité. La pénétration d'eau dans un outil

électroportatif augmente le risque de choc électrique.

d. Préservez le câble d'alimentation. N'utilisez pas

le câble pour porter l'outil. Ne le tirez pas pour le débrancher. Maintenez le câble éloigné des sources de chaleurs, des parties huilées, des bords tranchants ou des pièces mobiles. Le risque de choc électrique

augmente si les câbles sont endommagés ou emmêlés.

e. Si l'outil électroportatif est utilisé pour des travaux

à l'extérieur, utilisez une rallonge homologuée pour ce genre de travaux. L'utilisation d'une rallonge électrique

homologuée pour les travaux à l'extérieur réduit le risquede choc électrique.

f. Si l'outil doit être utilisé dans un endroit humide,

prenez les précautions nécessaires en utilisant un dispositif à courant résiduel (RCD). L'utilisation

d'un tel dispositif réduit les risques d'électrocution.

3. Sécurité personnelle a. Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens quand vous utilisez un outil électroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool ainsi que des médicaments. Un moment d'inattention en utilisant

l'outil peut entraîner de graves blessures.

b. Portez un équipement de protection. Portez toujours

des lunettes de protection. Selon le travail à effectuer,

le port d'équipement de protection tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, réduit le risque de blessures.

c. Évitez un démarrage imprévu. Le bouton doit être en

position OFF (arrêt) avant d'effectuer le branchement à l'alimentation et/ou au bloc-batterie, de le ramasser ou de le porter. Porter l'outil avec le doigt sur le bouton

ou mettre l'outil sous tension avec le bouton activé peut être à l'origine d'accidents.

d. Retirez les outils ou clés de réglage avant de mettre

l'outil en marche. Une clé ou un outil se trouvant

sur une pièce en rotation peut causer des blessures.

e. Adoptez une position confortable. Adoptez une

position stable et gardez votre équilibre en permanence. Vous contrôlerez ainsi mieux

l'outil dans des situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de

vêtements amples ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des pièces mobiles.

Les vêtements amples, les bijoux ou les cheveux longs risquent de s'y accrocher.

g. Si des appareils servant à aspirer ou à recueillir les

poussières sont utilisés, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de

tels appareils réduit les dangers dus aux poussières.

4. Utilisation des outils électroportatifs et précautions a. Respectez la capacité de l'outil. Utilisez l'outil

électroportatif correspondant au travail à effectuer.

Avec un outil approprié, vous travaillerez mieux et en toute sécurité.

b. N'utilisez pas un outil électroportatif dont le bouton

marche/arrêt est défectueux. Un outil électroportatif

qui ne répond pas à la commande marche/arrêt est dangereux et doit être réparé.

c. Retirez la prise de courant et/ou débranchez le

bloc-batterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette

mesure de précaution empêche de mettre l'outil en marche accidentellement.

Page 19

(Traduction des instructions initiales)

FRANÇAIS

d. Rangez les outils électroportatifs hors de portée des

enfants. Les personnes ne connaissant pas l'outil ou n'ayant pas lu ces instructions ne doivent en aucun cas l'utiliser. Les outils électroportatifs sont dangereux

lorsqu'ils sont utilisés par des personnes non initiées.

e. Entretenez les outils électroportatifs. Véri ez que les

parties mobiles fonctionnent correctement et qu'elles ne sont pas coincées. Véri ez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser. De nombreux

accidents sont dus à des outils électroportatifs mal entretenus.

f. Les outils de coupe doivent toujours être aiguisés et

propres. Des outils soigneusement entretenus avec des

bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g. Utilisez les outils électroportatifs, les accessoires, etc.

en suivant ces instructions et en tenant compte des conditions de travail, ainsi que du travail à effectuer.

L'utilisation des outils électroportatifs à d'autres  ns que celles prévues peut vous mettre en situation dangereuse.

5. Réparations

a. Faites réparer votre outil électroportatif uniquement

par du personnel quali é et seulement avec des pièces de rechange appropriées. Cela garantira

le maintien de la sécurité de votre outil.

Consignes de sécurité supplémentaires concernant les outils électroportatifs

Attention ! Consignes de sécurité pour

 Tenez l'outil électrique au niveau des surfaces de

 Utilisez des pinces ou autres pour  xer et soutenir la

 Éloignez vos mains des zones de découpe. Ne

 Maintenez les lames aiguisées. Les lames émoussées

 Avant de couper un tuyau ou une conduite, assurez-

toutes les scies

prise isolées lorsque vous l'utilisez à des endroits où l'accessoire de coupe pourrait entrer en contact avec des  ls cachés.. Tout contact de l'accessoire de coupe

avec un  l « sous tension » pourrait transférer une charge électrique aux parties métalliques exposées de l'outil électrique et exposer l'opérateur à un choc électrique.

pièce de manière stable. Si vous la tenez à la main ou contre votre corps, elle ne sera pas stable et vous pouvez en perdre le contrôle.

cherchez jamais à atteindre le matériel par le dessous. Ne passez pas vos doigts ou pouces à proximité de la  xation de la lame et de la lame en mouvement. Ne cherchez pas à stabiliser la scie en attrapant la semelle.

ou endommagées peuvent faire déraper ou bloquer la scie pendant le fonctionnement. Utilisez toujours le type de lame approprié au matériau de la pièce à couper.

vous qu'il n'y a ni eau, ni  l électrique, etc.

 Ne touchez pas la pièce coupée ou la lame

immédiatement après avoir utilisé l'outil. Elles peuvent être très chaudes.

 Prenez garde aux dangers cachés. Avant de couper

des murs, des planchers ou des plafonds, véri ez l'emplacement des câblages et tuyaux.

 Le va-et-vient de la lame continue après avoir relâché

le bouton. Après avoir arrêté la scie (Off), attendez que la lame se stabilise complètement avant de poser l'outil.

Attention ! Tout contact ou inhalation de poussières pendant la coupe peut représenter un danger pour la santé de l'opérateur ainsi, qu'éventuellement, des personnes autour. Portez un masque antipoussières spécialement conçu pour vous protéger des sciures et des fumées toxiques et veillez à ce que les personnes se trouvant à l'intérieur de la zone de travail ou y pénétrant soient également protégées.

 L'usage prévu de l'outil est décrit dans le présent manuel

d'instructions. L'utilisation d'un accessoire ou d'une  xation, ou bien l'utilisation de cet outil à d'autres  ns que celles recommandées dans ce manuel d'instructions peut entraîner des blessures et/ou des dommages matériels.

Sécurité des personnes

 Cet outil ne peut être utilisé par des personnes (y compris

des enfants) ayant des capacités mentales, sensorielles ou physiques réduites, ou celles manquant d'expérience et de connaissances, à moins qu'elles ne soient encadrées ou qu'elles n'aient été formées à l'utilisation de l'appareil par une personne responsable de leur sécurité.

 Surveillez les enfants a n d'éviter qu'ils jouent avec cet

appareil.

Vibration

La valeur des émissions de vibration déclarée dans la section Déclaration/Caractéristiques techniques de conformité a été mesurée selon une méthode d’essai standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. Elle peut aussi être utilisée pour une évaluation préliminaire à l'exposition.

Attention ! Selon la manière dont l'outil est utilisé, la valeur des émissions de vibration pendant l'utilisation de l'outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi.

Quand l’exposition aux vibrations est évaluée a n de déterminer les mesures de sécurité requises par la norme 2002/44/CE pour protéger les personnes utilisant régulièrement des outils électroportatifs, il faut tenir compte d'une estimation de l’exposition aux vibrations, des conditions actuelles d’utilisation et de la manière dont l’outil est utilisé. Il faut aussi tenir compte de toutes les pièces du cycle de fonctionnement comme la durée pendant laquelle l’outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Page 20

FRANÇAIS

(Traduction des instructions initiales)

FRANÇAIS

(Traduction des instructions initiales)

Étiquettes de l'outil

Les symboles ci-dessous se trouvent sur l'outil :

Attention ! Pour réduire le risque de blessures,

l'utilisateur doit lire le manuel d'instructions.

Sécurité électrique

Cet outil est doublement isolé ; il ne nécessite donc pas de câble de mise à la terre. Véri ez

toujours si l'alimentation mentionnée sur la plaque signalétique de l'outil correspond bien à la tension présente sur le lieu.

 Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par un centre de réparation agréé Black & Decker pour éviter tout risque.

Caractéristiques

Cet outil présente la totalité ou une partie des caractéristiques suivantes.

1. Sélecteur de vitesse (KS901PE) ou bouton marche/arrêt (KS801SE et KS901SE)

2. Bouton de verrouillage

3. Levier de blocage de lame

4. Semelle

5. Sortie de refoulement de poussière

6. Sélecteur de balancier / Auto Select

Assemblage

Attention ! Avant d'exécuter ce qui suit, assurez-vous

que l'outil est éteint et débranché et que la lame n'est pas en mouvement. Les lames, après utilisation, peuvent être chaudes.

Mise en place de la lame ( gure A)

 Maintenez la lame (7) comme indiqué, avec

les dents orientées vers l'avant.

 Poussez le levier de verrouillage (3) à l'écart de

la semelle (4).

 Insérez la tige de la lame dans le support de lame (8)

le plus loin possible.

 Relâchez le levier de verrouillage (3).

Raccordement d'un aspirateur à l'outil ( gure B)

 Insérez le tuyau de l'aspirateur dans la sortie

de refoulement de poussière (5).

Risques résiduels

L'utilisation d'une machine non mentionnée dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'appareil est mal utilisé, si l'utilisation est prolongée, etc. Malgré l'application des normes de sécurité correspondantes

et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

 Les blessures dues au contact avec une pièce mobile/

en rotation.

 Les blessures causées en changeant des pièces,

lames ou accessoires.

 Les blessures dues à l'utilisation prolongée d'un outil.

Une utilisation prolongée de l'outil nécessite des pauses régulières.

 Dé cience auditive.  Risques pour la santé causés par l'inhalation de

poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Utilisation

Réglage de la semelle pour la coupe en biais ( gure C)

Attention ! N'utilisez jamais l'outil sans la semelle,

ou si elle-ci est desserrée. La semelle (4) peut être installée à un angle de biseau gauche ou droit de 22.5° ou 45°.

 Desserrez la vis (10).  Tirez la semelle (4) vers l'avant, tournez-la vers la

droite ou vers la gauche et repoussez-la en position

22.5° ou 45°.

 Serrez la vis.

Pour remettre la semelle (4) en position de coupe à 90° :

 Desserrez la vis (10).  Tirez la semelle (4) vers l'avant, tournez-la vers

le centre et repoussez-la en position 0°.

 Serrez la vis.

Commande à vitesse variable

 La vitesse rapide correspond à la coupe du bois, la vitesse

moyenne à la coupe de l'aluminium et du PVC et la faible vitesse à la coupe des métaux autres que l'aluminium.

Mise en marche et arrêt

 Pour mettre l'outil en marche, appuyez sur le sélecteur de

vitesse (1). Sur les modèles KS901PE, la vitesse varie en fonction de la pression que vous exercez sur le sélecteur.

 Pour un fonctionnement continu, appuyez sur le bouton de

verrouillage (2) et sur le sélecteur de vitesse. Cette option n'est disponible qu'à la vitesse maximale.

 Pour arrêter l'outil, relâchez le sélecteur de vitesse. Pour

arrêter l'outil quand celui-ci est en mode continu, appuyez de nouveau sur le sélecteur, puis relâchez-le.

Utilisation de la fonction Sightline® ( gure D)

 Utilisez un crayon pour tracer la ligne de coupe.  Positionnez la scie sur la ligne (11).

En regardant directement au-dessus de la scie, il est facile de suivre la ligne de coupe.

Page 21

(Traduction des instructions initiales)

FRANÇAIS

Mode de coupe

L'action ou la course du balancier fournit un mouvement de lame plus agressif et est conçue pour

FRANÇAIS

couper des matériaux tendres tels que le bois ou le plastique. Elle permet une coupe plus rapide, mais moins lisse. Selon le modèle, votre scie est équipée d'un sélecteur de balancier ou d'un sélecteur Auto Select pour régler l'action du balancier. L'utilisation de ces sélecteurs est décrite aux deux sections suivantes.

Remarque : n'utilisez jamais l'action du balancier pour couper du métal.

Sélecteur Auto Select™ ( gure F - KS801SE et KS901SE seulement)

Les modèles KS801SE et KS901SE sont équipés d'un sélecteur Auto Select™ unique (6) qui permet de régler la vitesse et l'action du balancier pour diverses applications de coupe. Pour sélectionner la vitesse optimale et l'action de balancier en fonction du matériau à couper, tournez le sélecteur (6) comme indiqué sur le tableau ci-dessous :

Icône Vitesse Balancier Application

Lente Non Courbes droites et courbes - métal, fer blanc,

tuile céramique, feuille en  bre de verre

Moyenne Moyenne /

PVC

Rapide Maximum Coupes droites - billot et bois tendre

Rapide Moyenne /

Rapide Non Coupes droites et courbes - comptoirs, panneaux

Sélecteur de balancier ( gure E - KS901PE uniquement)

Le modèle KS901PE possède les quatre modes de coupe suivants, avec accentuation de l'action de balancier :

 Position 0 : métal, aluminium et tôle

(pas d'action de balancier).

 Position 1 : aggloméré, bois dur, plans de travail.  Position 2 : contreplaqué et plastique/PVC.  Position 3 : bois tendre et coupe rapide

Pour régler l'action du balancier :

 Tournez le sélecteur de balancier (6) sur la position

requise.

Scier

Tenez fermement l'outil avec les deux mains pendant la découpe. La semelle (4) doit s'appuyer fermement contre la pièce à découper. Ceci permet d'éviter les sursauts de la scie, de réduire les vibrations et de diminuer la casse des lames.

 Laissez la lame fonctionner librement pendant quelques

secondes avant de commencer la découpe.

 N'appliquez qu'une légère pression sur l'outil pendant la

découpe.

Coupes droites et courbes - bois dur, terrasse,

lente

plancher, plastique, plexiglas et PVC

Courbes droites et courbes - contreplaqué

lente

et panneaux en bois

en contreplaqué, marqueterie, courbes et artisanat

Conseils pour une utilisation optimale

Lame à guidage de coupe droite

Pour effectuer une découpe droite ultra-précise, utilisez la lame à guidage de coupe droite. Le modèle KS901SE/PE est d'origine de cette lame, mais elle est aussi disponible en équipé option pour le modèle KS801SE (référence X21001-XJ).

Protection contre les éclats ( gure G seulement

Pour minimiser les éclats, utilisez la protection contre les éclats fournie avec votre produit. Elle réduit la zone d'ouverture entre la semelle et la lame sans pour autant obstruer la vue sur la ligne de coupe.

Pour installer la protection contre les éclats :

 Retirez la lame (voir  gure A).  Alignez la protection contre les éclats (13) sur la semelle

 Appuyez sur la semelle jusqu'à ce que la protection

 Réinstallez la lame.

)

(4) à partir du dessous.

s'emboîte en position.

- KS901SE

Page 22

FRANÇAIS

(Traduction des instructions initiales)

FRANÇAIS

Lorsque la scie est correctement positionnée, insérez un

(Traduction des instructions initiales)

Coupe de contreplaqué

Les éclats dus à la découpe du contreplaqué peuvent endommager la surface apparente. La plupart des lames coupent en montant. Si la semelle est posée sur la surface apparente, utilisez une lame qui coupe en descendant ou :

 Utilisez une lame à dents  nes.  Sciez à partir de l’arrière de la pièce.  Pour limiter les éclats, serrez un morceau de bois ou

de panneau dur des deux côtés de la pièce et sciez à travers cette épaisseur. Vous pouvez aussi installer la protection contre les éclats (13) fournie avec votre produit. (KS901SE uniquement.)

Coupe du métal

Attention ! N'utilisez pas un aspirateur lorsque vous coupez

du métal. Les particules de métal chaudes peuvent provoquer un incendie. N'oubliez pas que scier du métal prend beaucoup plus de temps que de scier du bois.

 Utilisez une lame adaptée à la coupe de métal.  Pour couper une  ne épaisseur de métal, serrez une

pièce de bois à l'arrière de la pièce à couper et sciez à travers l'épaisseur.

 Répartissez un  let d'huile le long de la ligne de coupe.

Guide longitudinal

Vous pouvez réaliser aisément des coupes circulaires et longitudinales sans traçage en utilisant un guide longitudinal et circulaire (disponible sous forme d'option sous la référence X43005-XJ).

Fixation du guide longitudinal ( gures H & I)

 Insérez le guide longitudinal (14) dans les fentes de la

semelle en orientant la partie repliée vers le bas comme illustré à la  gure H.

 Placez la vis (15) dans le trou situé au bas de la semelle.  Alignez la barre de serrage (16) au-dessus de la vis en

orientant le rebord face vers le bas et vers l'arrière de la scie.

 À l'aide d'un tournevis cruciforme, insérez la vis dans

le trou  leté de la barre de serrage comme illustré à la  gure I.

 Réglez la largeur de coupe et serrez la vis.

Coupe circulaire ( gure J)

 Insérez le guide longitudinal dans la fente sur le côté

droit de la semelle en orientant la partie repliée face vers le haut.

 Réglez le guide longitudinal de façon à ce que la distance

entre la lame et le trou de la partie repliée corresponde au rayon souhaité, puis serrez la vis.

 Placez la scie de manière à positionner le centre du

trou de la partie repliée au-dessus du centre du cercle à couper (effectuez une coupe en plongée, percez le trou pour la lame ou coupez vers l'intérieur à partir du bord du matériau pour positionner la lame).



petit clou dans le trou de la partie repliée, à la position exacte du centre du cercle à couper.

 En utilisant le guide longitudinal comme bras pivot,

commencez à couper le cercle.

Coupe en plongée ( gure K)

La coupe en plongée constitue un moyen aisé d'effectuer une découpe intérieure. La scie peut être insérée directement dans un panneau ou une plaque sans devoir percer un trou de guidage ou un trou pilote au préalable. Pour effectuer une coupe en plongée, mesurez la surface à couper et délimitez-la clairement avec un crayon. Ensuite, inclinez la scie vers l'avant jusqu'à ce que le bord avant de la semelle repose fermement sur la surface de travail et que la lame soit dégagée de la surface de travail sur toute sa course. Mettez l'outil sous tension et attendez qu'il atteigne la vitesse maximale. Saisissez fermement la scie et abaissez lentement son bord arrière jusqu'à ce que la lame atteigne sa profondeur complète. Maintenez la semelle à plat contre le bois et commencez la découpe. Ne retirez pas la lame de la découpe aussi longtemps qu'elle est en mouvement. Attendez qu'elle soit complètement arrêtée.

Entretien

Votre appareil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

 Nettoyez régulièrement les ori ces de ventilation de

votre outil à l'aide d'une brosse souple ou d'un chiffon sec.

 Nettoyez régulièrement le compartiment du moteur

à l'aide d'un chiffon humide. N'utilisez pas de nettoyant à base de solvant ou de produit abrasif. Évitez toute pénétration de liquide à l'intérieur de l'outil et ne plongez aucune partie de celui-ci dans du liquide.

Remplacement des prises secteur (RU et Irlande uniquement)

Si une nouvelle prise secteur doit être installée :

 Mettez au rebut la vieille prise.  Branchez le  l brun dans la borne de la nouvelle prise.  Branchez le  l bleu à la borne neutre.

Attention ! Aucune connexion ne doit être faite à la borne de terre. Suivez les instructions de montage fournies avec les prises de bonne qualité. Fusible recommandé : 5 A.

Protection de l'environnement

Recyclage. Cet appareil ne doit pas être jeté avec les déchets ménagers.

Si votre produit BLACK+DECKER doit être remplacé ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-le.

Page 23

(Traduction des instructions initiales)

FRANÇAIS

La collecte séparée des produits et des emballages usagés permet de recycler

et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent prévoir la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

BLACK+DECKER offre une solution permettant de recycler les produits BLACK+DECKER lorsqu'ils ont atteint la  n de leur cycle de vie. Pour pouvoir pro ter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau BLACK+DECKER à l'adresse indiquée dans ce manuel. Une liste des réparateurs agréés BLACK+DECKER ainsi que des informations détaillées sur notre service après-vente et nos coordonnées sont aussi disponibles sur le site Internet à l'adresse suivante : www.2helpU.com

Caractéristiques techniques

Tension d'entrée

Vitesse à vide (KS801SE et KS901SE)

(KS901PE)

Profondeur de coupe maximum Bois

Acier

Aluminium

Poids (KS801SE)

KS901PE

KS801SE

KS901SE

(KS801SE) (KS901SE et KS901PE) (KS801SE) (KS901SE et KS901PE)

(KS901PE) (KS901SE)

LpA (pression sonore) 88 dB(A), incertitude (K) 3 dB(A)

LWA (puissance sonore) 99 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale)

Coupe, planches (a

LpA (pression sonore) 90 dB(A), incertitude (K) 3 dB(A)

LWA (puissance sonore) 101 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale)

Coupe, planches (a

LpA (pression sonore) 86 dB(A), incertitude (K) 3 dB(A)

LWA (puissance sonore) 97 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale)

Coupe, planches (a

Coupe, métal (a

selon la norme EN 60745 :

) 12.3 m/s2, incertitude (K) 1.5 m/s

h, B

) 7.3 m/s2, incertitude (K) 1.5 m/s

h, M

selon la norme EN 60745 :

) 5.6 m/s2, incertitude (K) 1.5 m/s

h, B

) 5.3 m/s2, incertitude (K) 1.5 m/s

h, M

selon la norme EN 60745 :

) 5.0 m/s2, incertitude (K) 1.5 m/s

h, B

) 4.5 m/s2, incertitude (K) 1.5 m/s

h, M

-1

min

-1

min

mm mm mm mm mm

kg kg kg

KS801SE (Type 1)

(Type 1)

KS901SE/PE

230

1,500-3,000 0-3,000

5 8 15

2.1

2.2

Page 24

FRANÇAIS

(Traduction des instructions initiales)

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

KS801SE, KS901SE et KS901PE

Black & Decker con rme que les produits décrits dans les

« Caractéristiques techniques » sont conformes aux normes :

2006/42/CE, EN 60745-1, EN 60745-2-11

Ces produits sont conformes aux normes

2014/30/UE et 2011/65/UE. Pour plus de détails, veuillez

contacter Black & Decker à l'adresse suivante ou

reportez-vous au dos du manuel.

Le soussigné est responsable des données de la  che

technique et fait cette déclaration au nom de Black & Decker.

R.Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Royaume-Uni

29/09/2014

Garantie

Black & Decker assure la qualité de ses produits et vous offre une garantie très élargie. Ce certi cat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si votre produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions ou d'une erreur humaine dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits en minimisant les inconvénients pour le client, sauf dans les circonstances suivantes :

 Le produit a été utilisé dans un but commercial,

professionnel, ou a été loué.

 Le produit a été mal utilisé ou utilisé avec négligence.  Le produit a subi des dommages à cause de corps

étrangers, de substances ou d'accidents.

 Des réparations ont été tentées par des techniciens non

agréés ou ne faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou au réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Une liste des réparateurs agréés Black & Decker ainsi que des informations détaillées sur notre service après-vente et nos coordonnées sont aussi disponibles sur le site Internet à l'adresse suivante : www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit BLACK+DECKER et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque BLACK+DECKER et notre gamme de produits, visitez notre site www.blackanddecker.eu.

Page 25

(Traduzione del testo originale)

(Traduzione delle istruzioni originali)

ITALIANO

Uso previsto

Il seghetto alternativo BLACK+DECKER è stato progettato per segare legno, plastica e metallo. L'elettroutensile è stato progettato solo per uso privato.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettroutensili

Attenzione! Leggere tutti gli avvisi di sicurezza

e tutte le istruzioni. La mancata osservanza dei

presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avvertenze per futura consultazione. Il termine "elettroutensile" che ricorre in

tutti gli avvisi seguenti si riferisce ad utensili elettrici con o senza  lo.

1. Sicurezza nella zona di lavoro

a. Mantenere pulita e ben illuminata la zona di lavoro.

Disordine o scarsa illuminazione possono causare incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti

esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri in ammabili.

Gli elettroutensili producono scintille che possono far in ammare la polvere o i fumi.

c. Mantenere lontani bambini e osservatori mentre

si usa l'elettroutensile. Eventuali distrazioni possono

comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere

adatte alla presa. Evitare assolutamente di modi care la spina elettrica. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L’uso di spine

inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.

b. Evitare il contatto  sico con super ci collegate

a terra, come tubi, radiatori, forni e frigoriferi. Un

corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia

o dall'umidità. L’eventuale in ltrazione di acqua in un

elettroutensile aumenta il rischio di scosse elettriche.

d. Non utilizzare il cavo in modo improprio. Non usare

il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo da calore, olio, bordi taglienti e/o da parti in movimento. I cavi danneggiati

o aggrovigliati aumentano il rischio di scosse elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare

esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il

rischio di scosse elettriche.

f. Se non è possibile evitare di lavorare in una zona

umida, usare un’alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L’uso di un

dispositivo RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone a. È importante concentrarsi su ciò che si sta facendo

e maneggiare con giudizio l'elettroutensile. Non adoperare l’elettroutensile se si è stanchi o sotto l’effetto di stupefacenti, alcol o medicinali. Un attimo

di distrazione può causare gravi infortuni personali.

b. Utilizzare un equipaggiamento di protezione

personale. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d'indossare l'equipaggiamento

protettivo necessario, ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni, si ridurrà il rischio di infortuni.

c. Impedire l'avviamento involontario. Accertarsi che

l’interruttore di accensione sia regolato su spento prima di collegare l’elettroutensile all'alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non

trasportare gli elettroutensili tenendo le dita sull’interruttore oppure, se sono collegati a un’alimentazione elettrica, con l’interruttore acceso.

d. Prima di accendere un elettroutensile, togliere

eventuali chiavi o attrezzi di regolazione. Un utensile

o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni.

e. Non piegarsi eccessivamente in avanti. Mantenere

sempre un buon equilibrio evitando posizioni instabili.

In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate.

f. Vestirsi adeguatamente. Evitare di indossare

indumenti larghi o gioielli. Tenere capelli, capi di vestiario e guanti lontani da parti in movimento.

Capi di vestiario larghi, gioielli o capelli lunghi potrebbero impigliarsi nei componenti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il

collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi

di raccolta della polvere diminuisce i rischi relativi alle polveri.

4. Uso e cura degli elettroutensili a. Non sovraccaricare l'elettroutensile. Usare

l’elettroutensile adatto al lavoro da eseguire.

Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.

b. Non utilizzare elettroutensili con interruttori per

l'accensione/spegnimento difettosi. Un elettroutensile

che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o

il battery pack dall'elettroutensile prima di regolarlo, di sostituire gli accessori o di riporlo. Queste

Page 26

ITALIANO

(Traduzione delle istruzioni originali)

ITALIANO

(Traduzione del testo originale)

precauzioni di sicurezza riducono la possibilità che l'elettroutensile sia messo in funzione inavvertitamente.

d. Quando non sono usati, gli elettroutensili devono

essere custoditi fuori della portata dei bambini. Non consentire l'uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi

se usati da persone inesperte.

e. Sottoporre gli elettroutensili alle necessarie procedure

di manutenzione. Veri care che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. La scarsa

manutenzione causa molti incidenti.

f. Mantenere af lati e puliti gli utensili da taglio. Se

sottoposti alla giusta manutenzione, gli strumenti da taglio con taglienti af lati s'inceppano meno frequentemente e sono più facili da manovrare.

g. Utilizzare l’elettroutensile, gli accessori e le punte in

conformità delle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare.

L'impiego dell’elettroutensile per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.

5. Riparazioni

a. Fare riparare l'elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterarne la sicurezza.

Altri avvisi di sicurezza per gli elettroutensili

Attenzione! Istruzioni di sicurezza per tutte

 Tenere l'elettroutensile afferrando le impugnature

 Usare morsetti o altri metodi pratici per sorreggere

 Tenere le mani lontane dalla zona di taglio. Non

 Tenere af late le lame. Lame spuntate o danneggiate

 Quando si taglia un tubo o una conduttura, accertarsi

le seghe

isolate se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti o con il  lo di alimentazione. Il contatto tra l'accessorio di taglio e un

 lo sotto tensione mette sotto tensione le parti metalliche esposte dell’elettroutensile e potrebbe esporre l’operatore a scosse elettriche.

e  ssare il pezzo in lavorazione su una base stabile.

Un pezzo tenuto in mano o contro il corpo può diventare poco stabile e causare la perdita di controllo.

allungare mai le mani sotto il pezzo. Non in lare le dita o il pollice in prossimità della lama alternativa e del blocca lama. Non stabilizzare la sega afferrando la guida.

possono causare la deviazione o lo spegnimento della sega sotto sforzo. Usare sempre il corretto tipo di lama per il materiale da tagliare.

sempre che al loro interno non vi siano acqua o  li elettrici.

 Non toccare il pezzo o la lama subito dopo aver

fatto funzionare l’elettroutensile. Potrebbero essere molto caldi.

 Essere consapevoli che vi possono essere dei pericoli

nascosti: prima di praticare tagli in pareti, pavimenti o sof tti, controllare l’ubicazione di cablaggi e tubazioni.

 La lama continua a muoversi dopo aver rilasciato

l'interruttore. Spegnere sempre l’elettroutensile e attendere che la lama si fermi completamente prima di posarlo.

Attenzione! Il contatto o l’inalazione della polvere generata dal taglio potrebbe nuocere alla salute dell’operatore e di eventuali astanti. Indossare una mascherina antipolvere speci ca per polveri e fumi e controllare che anche le persone presenti o in arrivo nella zona di lavoro siano adeguatamente protette.

 L'uso previsto è descritto nel presente manuale. Se

questo elettroutensile viene impiegato con accessori o per usi diversi da quelli raccomandati nel presente manuale, potrebbero veri carsi lesioni personali e/o danni alle cose.

Sicurezza altrui

 Questo elettroutensile non è stato progettato per impiego

da parte di persone (o bambini) portatrici di handicap  sici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza.

 Controllare che i bambini non giochino con

l'elettrodomestico.

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/ CE per la protezione delle persone che usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’utensile è usato, oltre a tenere conto di tutte le componenti del ciclo operativo, come i periodi in cui l’elettroutensile è spento, quelli in cui è acceso ma a riposo e quelli in cui è effettivamente utilizzato.

Page 27

(Traduzione del testo originale)

(Traduzione delle istruzioni originali)

ITALIANO

Tirare in avanti il piedino scorrimento lama (4), ruotarlo verso

ITALIANO

Etichette sull'elettroutensile

Sull'elettroutensile appaiono i seguenti simboli:

Attenzione! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende super uo il  lo di terra.

Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

 In caso di danneggiamento del  lo di alimentazione,

è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli.

Caratteristiche

Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore a velocità variabile (KS901PE) o interruttore di accensione (KS801SE e KS901SE).

2. Pulsante di bloccaggio

3. Leva di bloccaggio lama seghetto

4. Piedino scorrimento lama

5. Apertura d’estrazione polvere

6. Selettore corsa a pendolo/AutoSelect

Montaggio

Attenzione! Prima di tentare una delle seguenti operazioni,

veri care che l'elettroutensile sia spento e scollegato dalla presa elettrica e che la lama sia ferma. Le lame della sega usate possono essere calde.

Montaggio della lama della sega ( g. A)

 Tenere la lama del seghetto (7) come illustrato

con i denti rivolti in avanti.

 Spingere la leva di bloccaggio (3) verso l'esterno

allontanandola dal piedino (4).

 In lare completamente il gambo della lama del seghetto

nel portalama (8).

 Rilasciare la leva di bloccaggio (3).

Collegamento di un aspirapolvere all'elettroutensile ( g. B)

 In lare il beccuccio dell'aspirapolvere nella bocchetta

di estrazione della polvere (5).

Altri rischi

L'utilizzo dell'elettroutensile può comportare altri rischi non indicati nei presenti avvisi di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Pur osservando le norme di sicurezza e utilizzando dispositivi di protezione adeguati, certi rischi non possono essere evitati. Essi comprendono:

 Lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento.

 Lesioni causate o subite durante la sostituzione di parti,

lame o accessori.

 Lesioni causate dall’impiego prolungato di un

elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.

 Problemi di udito.  Rischi per la salute causati dall’aspirazione di polvere

generata dall’utilizzo dell’elettrodomestico (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF).

Utilizzo

Regolazione del piedino scorrimento lama per eseguire tagli a unghia ( g. C)

Attenzione! Non usare mai l'elettroutensile quando

il piedino scorrimento lama è allentato o è stato rimosso. Il piedino scorrimento lama (4) può essere regolato per il taglio a unghia a 22.5° o 45° verso destra o verso sinistra.

 Allentare la vite (10).  Tirare in avanti il piedino scorrimento lama (4), ruotarlo

verso sinistra o verso destra e spingerlo indietro nella posizione dei 22.5° o 45°.

 Serrare la vite.

Per riportare il piedino scorrimento lama (4) in posizione per i tagli a 90°:

 Allentare la vite (10).



il centro e quindi spingerlo indietro nella posizione degli 0°.

 Serrare la vite.

Comando velocità variabile

 Usare una velocità alta per il legno, media per l'alluminio

e il PVC e bassa per i metalli diversi dall'alluminio.

Accensione e spegnimento

 Per accendere l’elettroutensile, premere l’interruttore

a velocità variabile (1). Nel modello KS901PE la velocità di funzionamento dipende dal grado di pressione esercitata sull'interruttore.

 Per il funzionamento continuo, premere il pulsante di

bloccaggio (2) e quindi l'interruttore a velocità variabile. Questa opzione è disponibile solo alla velocità massima.

 Per spegnere l'elettroutensile, rilasciare l'interruttore

a velocità variabile. Per spegnere l’elettroutensile durante il funzionamento continuo, premere ancora una volta l’interruttore a velocità variabile e rilasciarlo.

Come utilizzare la funzione Sightline® ( g. D)

 Usare una matita per segnare la traccia del taglio.  Posizionare il seghetto alternativo sopra tale traccia (11).

Guardando direttamente da sopra al seghetto, è possibile seguire facilmente la linea del taglio.

Page 28

ITALIANO

Modalità di taglio

Il movimento a pendolo rende l'azione della lama più incisiva ed è concepito per tagliare

(Traduzione del testo originale)

materiali morbidi come legno e plastica. Il taglio risulta più veloce, anche se meno uniforme. A seconda del modello, il seghetto ha un selettore della corsa a pendolo o un selettore AutoSelect per impostare il movimento a pendolo. L'uso di questi comandi è spiegato nelle due sezioni seguenti.

Nota: non utilizzare mai il movimento a pendolo per tagliare il metallo.

Selettore corsa a pendolo ( g. E - solo KS901PE)

Il modello KS901PE ha le quattro modalità di taglio seguenti, ciascuna delle quali imprime al movimento a pendolo una diversa intensità:

Selettore Auto Select™ ( g. F - solo KS801SE e KS901SE)

I modelli KS801SE e KS901SE sono provvisti del selettore Auto Select™ (6) che permette di regolare la velocità del movimento a pendolo a seconda del tipo di taglio. Per selezionare la velocità ottimale e il tipo di movimento a pendolo in base al materiale da tagliare, ruotare il selettore (6) come mostrato nella tabella qui sotto:

Icona Velocità Pendolo Applicazione

Bassa No Tagli diritti e curvi in lamiere di metallo o stagno,

piastrelle in ceramica, lastre in  bra di vetro

Media Media/bassa Tagli diritti e curvi in legno, materiali per rivestimento

PVC

Alta Massima Tagli diritti in legno stagionato o dolce

Alta Media/bassa Tagli diritti e curvi in pannelli di compensato e legno

e pavimentazione, plastica, plexiglas e PVC

Alta No Tagli diritti e curvi in piani di lavoro, assi laminate,

 Posizione 0: metallo, alluminio e lamiera

(nessun movimento a pendolo).

 Posizione 1: laminati, legno duro, piani di lavoro.  Posizione 2: compensato e PVC/plastica.  Posizione 3: legno dolce e taglio rapido.

Per regolare l'intensità del movimento a pendolo:

 Ruotare il selettore della corsa a pendolo (6)

sulla posizione desiderata.

Taglio

Tenere saldamente l’elettroutensile con entrambe le mani durante il taglio. Il piedino scorrimento lama (4) deve poggiare saldamente contro il materiale che si sta tagliando. In questo modo si impedisce al seghetto di saltare, si riducono le vibrazioni e anche i casi di rottura della lama.

 Prima di iniziare a tagliare, lasciare che la lama ruoti

liberamente per alcuni secondi.

 Esercitare solo una leggera pressione sull’elettroutensile

mentre si esegue il taglio.

lavori di traforo, curve e manufatti d'artigianato

Consigli per un utilizzo ottimale

Lama di ausilio per tagli diritti

Per ottenere un taglio diritto particolarmente preciso, servirsi della lama di ausilio. Nel modello KS901SE/PE questa lama è inclusa nella confezione, mentre per il modello KS801SE può essere acquistata separatamente (numero di parte X21001XJ).

Protezione anti-scheggiatura ( g. G KS901SE

Per limitare al massimo le scheggiature, utilizzare l'apposita protezione fornita con il prodotto, la quale riduce lo spazio libero tra il piedino scorrimento lama e la lama senza tuttavia limitare la visuale della linea di taglio.

Per montare la protezione anti-scheggiatura:

)

 Rimuovere la lama (vedere  gura A).  Allineare la protezione anti-scheggiatura (13) al piedino

scorrimento lama (4) dalla parte inferiore.

- solo

Page 29

(Traduzione del testo originale)

(Traduzione delle istruzioni originali)

ITALIANO

 Premere leggermente il piedino scorrimento lama  no

a quando la protezione scatta in sede.

 Rimontare la lama.

Taglio dei laminati

Durante il taglio di laminati è possibile che si scheggino i bordi, rovinando la super cie che rimarrà a vista. Le lame più comuni praticano il taglio durante la corsa verso l'alto; quindi, se il piedino scorrimento lama poggia sulla super cie che rimarrà a vista, si consiglia di usare una lama che tagli durante la corsa verso il basso oppure di:

 Usare una lama da seghetto con denti sottili.  Segare dalla parte posteriore del pezzo da lavorare.  Per contenere al massimo la scheggiatura,  ssare con

un morsetto un pezzo di legno o di cartone da ambo i lati del pezzo da lavorare e segare i tre strati insieme. In alternativa, utilizzare l'apposita protezione (13) fornita con il prodotto (solo KS901SE).

Taglio del metallo

Attenzione! Non utilizzare un aspirapolvere quando si taglia

il metallo, in quanto la limatura di metallo può essere calda e provocare un incendio. Si tenga presente che segare il metallo richiede molto più tempo che segare il legno.

 Usare una lama idonea a segare il metallo.  Quando si taglia un foglio di lamiera sottile,  ssare con dei

morsetti un pezzo di legno alla super cie posteriore del pezzo da lavorare e tagliare i due strati insieme.

 Spalmare un velo d’olio lungo la traccia del taglio.

Arresto parallelo

Il taglio secondo la  bra e il taglio circolare senza una riga a matita possono essere eseguiti facilmente con un arresto parallelo e guida circolare (disponibile come accessorio opzionale, numero di parte X43005-XJ).

Attacco dell'arresto parallelo ( gg. H e I)

 Inserire l'arresto parallelo (14) nel piedino scorrimento

lama con la barra trasversale rivolta verso il basso come mostrato nella  gura H.

 Inserire la vite (15) nel foro nella parte inferiore del piedino

scorrimento lama.

 Allineare la barra di attacco (16) alla vite con l'estremità

ricurva rivolta verso il basso e verso la parte posteriore del seghetto.

 Con un cacciavite a stella, guidare la vite nel foro  lettato

sulla barra di attacco, come mostrato nella  gura I.

 Regolare in base all'ampiezza del taglio e serrare la vite.

Taglio circolare ( g. J)

 Inserire l'arresto parallelo nella feritoia sulla destra

del piedino scorrimento lama con la barra trasversale rivolta verso l'alto.

 Regolare l'arresto parallelo in modo che la distanza dalla

lama al foro nella barra trasversale corrisponda al raggio desiderato e serrare la vite.

 Posizionare il seghetto in modo il foro della barra

trasversale risulti sopra al centro del cerchio da tagliare (per portare la lama in posizione effettuare un taglio "a tuffo", praticare un foro con il trapano per inserirvi la lama o tagliare verso l'interno dal bordo del materiale).

 Quando il seghetto è posizionato correttamente, introdurre

un piccolo chiodo nel foro della barra trasversale portandolo al centro esatto del cerchio da tagliare.

 Utilizzando l'arresto parallelo come perno, iniziare

a tagliare il cerchio.

Taglio a tuffo ( g. K)

Il taglio a tuffo è un facile metodo per ottenere un intaglio interno. La lama del seghetto può essere inserita direttamente in un pannello o in una lastra senza prima praticare un foro pilota. Durante il taglio a tuffo, misurare la super cie da tagliare e segnarla chiaramente con una matita. Quindi, portare il seghetto in avanti  nché la parte anteriore del piedino scorrimento lama poggi saldamente sulla super cie di lavoro e della lama penetri nel materiale per la sua intera lunghezza. Accendere l'elettroutensile e portarlo alla velocità massima. Afferrare saldamente il seghetto e abbassare lentamente l'estremità posteriore dello strumento  nché la lama raggiunga la sua profondità massima. Tenere il piedino scorrimento lama piatto contro il legno e cominciare a tagliare. Non rimuovere la lama dal taglio mentre è ancora in movimento. La lama deve essere completamente ferma.

Manutenzione

Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a pulizia periodica.

 Le prese di ventilazione dell'elettroutensile devono essere

pulite regolarmente con un pennello morbido o un panno asciutto.

 Pulire regolarmente l'alloggiamento del motore utilizzando

un panno umido. Non usare detergenti abrasivi o contenenti solventi.Evitare la penetrazione di liquidi all'interno dell'elettroutensile e non immergere mai nessuna parte dello stesso in sostanze liquide.

Sostituzione della spina (solo Regno Unito e Irlanda)

Se è necessario montare una nuova spina:

 Smaltire in sicurezza quella vecchia.  Collegare il  lo marrone al morsetto sotto tensione

della nuova spina.

 Collegare il  lo blu al morsetto neutro.

Attenzione! Non effettuare nessun collegamento sul morsetto di terra. Seguire le istruzioni fornite con spine di buona qualità. Fusibile consigliato: 5 A.

Page 30

ITALIANO

(Traduzione delle istruzioni originali)

ITALIANO

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

KS801 e KS901

BLACK+DECKER dichiara che i prodotti descritti al paragrafo

"Dati tecnici" sono conformi alle seguenti normative:

2006/42/CE, EN 60745-1, EN 60745-2-11

Questi prodotti sono anche conformi alle direttive

2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare

BLACK+DECKER al seguente indirizzo oppure consultare

l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di questo

documento tecnico e rilascia questa dichiarazione per conto

di Stanley Europe.

Ray Laverick

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgio

05.09.2014

Garanzia

Certa della qualità dei suoi prodotti, BLACK+DECKER offre una garanzia eccezionale. Il presente certi cato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto BLACK+DECKER risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, BLACK+DECKER garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente, purché:

 il prodotto non sia stato destinato ad usi commerciali,

professionali o al noleggio;

 il prodotto non sia stato usato in modo improprio

o scorretto;

 il prodotto non abbia subito danni causati da oggetti

o sostanze estranee oppure incidenti;

 il prodotto non abbia subito tentativi di riparazione

non effettuati da tecnici autorizzati né dall’assistenza BLACK+DECKER.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali sono invitati a visitare il sito Web www.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzo www.blackanddecker.eu.

(Traduzione del testo originale)

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali ri uti domestici.

Nel caso in cui l'elettrodomestico BLACK+DECKER debba essere sostituito o non sia più necessario, non smaltirlo con i normali ri uti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio

dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell’ambiente prevenendo l’inquinamento e riduce il fabbisogno di materie prime.

Seguire le normative locali per la raccolta differenziata dei prodotti elettrici, che possono prevedere punti di raccolta o la consegna dell’elettrodomestico al rivenditore presso il quale viene acquistato un nuovo prodotto.

BLACK+DECKER offre ai propri clienti la possibilità di riciclare i prodotti BLACK+DECKER che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è suf ciente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

Dati tecnici

Tensione in ingresso

Regime a vuoto (KS801SE e KS901SE)

Profondità max. del taglio Legno

Acciaio

Alluminio

Peso (KS801SE)

KS901PE

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

KS801SE

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

KS901SE

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

(KS901PE)

(KS801SE) (KS901SE e KS901PE) (KS801SE) (KS901SE e KS901PE)

(KS901PE) (KS901SE)

LpA (pressione sonora) 88 dB(A), incertezza (K) 3 dB(A)

LWA (pressione acustica) 99 dB(A), incertezza (K) 3 dB(A)

Taglio di assi (a

Taglio di lamiere (a

LpA (pressione sonora) 90 dB(A), incertezza (K) 3 dB(A)

LWA (pressione acustica) 101 dB(A), incertezza (K) 3 dB(A)

Taglio di assi (a

Taglio di lamiere (a

LpA (pressione sonora) 86 dB(A), incertezza (K) 3 dB(A)

LWA (pressione acustica) 97 dB(A), incertezza (K) 3 dB(A)

Taglio di assi (a

Taglio di lamiere (a

) 12.3 m/s2, incertezza (K) 1.5 m/s

h, B

) 7.3 m/s2, incertezza (K) 1.5 m/s

h, M

) 5.6 m/s2, incertezza (K) 1.5 m/s

h, B

) 5.3 m/s2, incertezza (K) 1.5 m/s

h, M

) 5.0 m/s2, incertezza (K) 1.5 m/s

h, B

) 4.5 m/s2, incertezza (K) 1.5 m/s

h, M

-1

min

-1

min

mm mm mm mm mm

kg kg kg

KS801SE (Tipo 1)

(Tipo 1)

KS901SE/PE

230

1,500-3,000 0-3,000

5 8 15

2.1

2.2

Page 31

(Traduzione del testo originale)

ITALIANO

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

KS801SE, KS901SE e KS901PE

Black & Decker dichiara che i prodotti descritti al paragrafo

"Dati tecnici" sono conformi alle seguenti normative:

2006/42/CE, EN 60745-1, EN 60745-2-11

Questi prodotti sono anche conformi alle direttive

2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare

Black & Decker al seguente indirizzo oppure consultare

documento tecnico e rilascia questa dichiarazione per conto

l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di questo

di Black & Decker Europe.

R.Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Regno Unito

29/09/2014

Garanzia

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certi cato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente, purché:

 il prodotto non sia stato destinato ad usi commerciali,

professionali o al noleggio;

 il prodotto non sia stato usato in modo improprio

o scorretto;

 il prodotto non abbia subito danni causati da oggetti

o sostanze estranee oppure incidenti;

 il prodotto non abbia subito tentativi di riparazione

non effettuati da tecnici autorizzati né dall’assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

Page 32

NEDERLANDS

(Vertaling van de originele instructies)

NEDERLANDS

(Vertaling van de originele instructies)

Beoogd gebruik

Uw BLACK+DECKER-decoupeerzaag is ontworpen voor het zagen van hout, kunststof en metaal. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle

veiligheidswaarschuwingen en alle instructies.

Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiemateriaal. Het hierna gebruikte begrip 'elektrisch

gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkruimte kan tot ongevallen leiden.

b. Gebruik elektrisch gereedschap niet in een omgeving

met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch

gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen.

c. Houd kinderen en andere personen tijdens het gebruik

van elektrisch gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het apparaat verliezen.

2. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Niet-omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b. Vermijd aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico

op een elektrische schok wanneer uw lichaam geaard is.

c. Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d. Gebruik het snoer niet voor een verkeerd doel.

Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of

in de war geraakte snoeren vergroten het risico van een elektrische schok.

e. Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengsnoeren te gebruiken die zijn goedgekeurd voor gebruik buitenshuis. Het

gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok.

f. Als u een elektrisch gereedschap moet

gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een

aardlekschakelaar wordt het risico van een elektrische schok verkleind.

3. Persoonlijke veiligheid a. Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid

bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.

b. Draag een persoonlijke beschermende uitrusting.

Draag altijd een veiligheidsbril. Het dragen van

een persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert hetrisico van verwondingen.

c. Voorkom per ongeluk inschakelen. Controleer of

de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanneer u bij het dragen van het gereedschap

uw vinger op de schakelaar houdt of wanneer u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen.

d. Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwondingen.

e. Reik niet te ver. Zorg er altijd voor dat u stevig staat

en in evenwicht blijft. Daardoor kunt u het gereedschap

beter onder controle houden in onverwachte situaties.

f. Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g. Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen

beperkt het gevaar door stof.

4. Gebruik en onderhoud van elektrisch gereedschap a. Overbelast het gereedschap niet. Gebruik voor

uw toepassing het daarvoor bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

Page 33

(Vertaling van de originele instructies)

NEDERLANDS

b. Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact en/of verwijder

de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, accessoires verwisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel

voorkomt u onbedoeld starten van het gereedschap.

d. Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze worden gebruikt door onervaren personen.

e. Verzorg het gereedschap zorgvuldig. Controleer

of bewegende delen van het gereedschap correct functioneren en niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden

veroorzaakt door slecht onderhouden elektrisch gereedschap.

f. Houd snijdende inzetgereedschappen scherp

en schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g. Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de bedoelde toepassingen kan leiden tot gevaarlijke situaties.

5. Service

a. Laat het gereedschap alleen repareren

door gekwali ceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt

de veiligheid van het gereedschap gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Veiligheidsinstructies voor

 Houd elektrisch gereedschap altijd vast aan de

 Gebruik klemmen of andere praktische oplossingen

alle zagen

geïsoleerde handgrepen wanneer er verborgen bedrading bij het zagen geraakt zou kunnen worden.

Wanneer het snijdende gedeelte contact maakt met draad die onder spanning staat, kunnen metalen delen van het elektrisch gereedschap ook onder spanning komen, waardoor de gebruiker een elektrische schok kan oplopen.

om het werkstuk op een stabiele ondergrond vast te zetten en te ondersteunen. Als u het werkstuk met de

hand of tegen uw lichaam vasthoudt, is het niet stabiel en kunt u de controle over het gereedschap verliezen.

 Blijf met uw handen uit de buurt van het snijgebied.

Steek uw handen nooit onder het werkstuk. Blijf met uw vingers en duim uit de buurt van het heen en weer bewegende blad en van de heen en weer bewegende bladklem. Houd de zaag niet in evenwicht door de zool vast te houden.

 Houd bladen scherp. Door botte of beschadigde bladen

kan de zaag onder druk afwijken of blijven steken. Gebruik altijd een zaagblad dat geschikt is voor het materiaal van het werkstuk en het soort zaagsnede.

 Als u een pijp of buis gaat doorzagen, controleert u of

deze geen water, elektrische bedrading, enzovoort, bevat.

 Raak het werkstuk of het blad niet meteen na

het zagen aan. Ze kunnen zeer heet worden.

 Wees bedacht op verborgen gevaren. Controleer

waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds zaagt.

 Nadat u de schakelaar hebt losgelaten blijft het blad

bewegen. Schakel het gereedschap altijd uit en wacht tot het zaagblad volledig tot stilstand is gekomen voordat u het gereedschap neerlegt.

Waarschuwing! Contact met of inademing van het stof dat bij het zagen vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat speciaal is ontworpen ter bescherming tegen stof en dampen, en zorg ervoor dat personen in de buurt van werkplek ook zijn beschermd.

 In deze instructiehandleiding wordt het beoogde

gebruik beschreven. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of schade aan eigendommen.

Veiligheid van anderen

 Dit gereedschap is niet bedoeld voor het gebruik door

personen (inclusief kinderen) met een verminderde fysische, sensorische of mentale vermogens, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie hebben ontvangen over het gebruik van dit gereedschap door een persoon die verantwoordelijk is voor hun veiligheid.

 Houd toezicht op kinderen om ervoor te zorgen dat

zij niet met het apparaat gaan spelen.

Trilling

De aangegeven waarden voor trillingsemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standaardtestmethode die door EN 60745 wordt geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.

Page 34

NEDERLANDS

(Vertaling van de originele instructies)

NEDERLANDS

(Vertaling van de originele instructies)

Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau.

Wanneer de blootstelling aan trillingen wordt vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen rekening worden gehouden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en wanneer het gereedschap stationair loopt alsook de aanlooptijd.

Labels op het gereedschap

De volgende symbolen zijn op het apparaat aangegeven:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen om het risico

op letsel te verminderen.

Elektrische veiligheid

Dit gereedschap is dubbel geïsoleerd. Een aardaansluiting is daarom niet noodzakelijk.

Controleer altijd of de netspanning overeenkomt met de waarde op het typeplaatje.

 Als het netsnoer is beschadigd, moet dit, om ongelukken

te voorkomen, worden vervangen door de fabrikant of een Black & Decker-servicecentrum.

Onderdelen

Bij dit gereedschap worden enkele of alle van de volgende onderdelen meegeleverd.

1. Schakelaar voor variabele snelheid (KS901PE) of aan/uit-schakelaar (KS801SE en KS901SE)

2. Vergrendelingsknop

3. Vergrendelingshendel voor zaagblad

4. Zoolplaat

5. Opening voor stofafzuiging

6. Keuzeknop voor pendelslag / AutoSelect-dial

Zaagblad aanbrengen ( g. A)

 Houd het zaagblad (7) vast zoals weergegeven,

met de tanden naar voren.

 Druk de zoolvergrendelingshendel (3) weg van

de zoolplaat (4).

 Plaats de zaagbladschacht zo ver mogelijk

in de bladhouder (8).

 Laat de vergrendelhendel (3) los.

Stofzuiger op het gereedschap aansluiten ( g. B)

 Schuif het slangmondstuk (9) in de stofafzuigopening (5).

Overige risico's

Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

 Verwondingen die worden veroorzaakt door het

aanraken van draaiende of bewegende onderdelen.

 Verwondingen die worden veroorzaakt bij het vervangen

van onderdelen, bladen of accessoires.

 Verwondingen die worden veroorzaakt door langdurig

gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen.

 Gehoorbeschadiging.  Gezondheidsrisico's als gevolg van het inademen van stof

dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF.)

Gebruik

Het instellen van de zoolplaat voor verstekzagen ( g. C)

Waarschuwing! Gebruik het gereedschap nooit

als de zoolplaat los zit of is verwijderd. De zoolplaat (4) kan worden ingesteld op een linker- of een rechterverstekhoek van 22.5° of 45°.

 Draai de schroef (10) los.  Trek de zool (4) naar voren, draai de zool naar links of

naar rechts en druk deze terug in de 22.5°- of 45°-positie.

 Draai de schroef aan.

Monteren

Waarschuwing! Vóór het uitvoeren van de volgende

werkzaamheden moet het gereedschap zijn uitgeschakeld, de stekker uit het stopcontact zijn getrokken, en het zaagblad tot stilstand zijn gekomen. Zaagbladen die kort tevoren in gebruik zijn geweest, kunnen heet zijn.

Het terugzetten van de zoolplaat (4) voor recht zagen (90°):

 Draai de schroef (10) los.  Trek de zool (4) naar voren, draai de zool naar het

midden en druk deze terug in de 0°-positie.

 Draai de schroef aan.

Page 35

(Vertaling van de originele instructies)

NEDERLANDS

PVC

NEDERLANDS

Snelheidsregeling

 Gebruik een hoge snelheid voor hout, een middelmatige snelheid voor aluminium en pvc,

en een lage snelheid voor overige metalen.

In- en uitschakelen

 U schakelt het gereedschap in door op de schakelaar met variabele snelheden (1) te

drukken. Bij de KS901PE is de snelheid afhankelijk van de mate waarin de schakelaar wordt ingedrukt.

 Het gereedschap blijft continu aan als de inschakelvergrendelknop (2) samen met

de schakelaar voor variabele snelheid wordt ingedrukt. Deze mogelijkheid is alleen beschikbaar bij maximale snelheid.

De Auto Select™-knop gebruiken ( g. F alleen KS801SE en KS901SE)

De KS801SE en KS901SE zijn uitgerust met een unieke AutoSelect™-knop (6) waarmee u de snelheid en de pendelbeweging van het zaagblad kunt instellen voor verschillende zaagtoepassingen. Als u de optimale snelheid en pendelbeweging wilt selecteren voor het materiaaltype dat wordt gezaagd, draait u aan de knop (6) zoals in de onderstaande tabel is weergegeven:

Afbeelding Snelheid Pendelbeweging Toepassing

Langzaam Geen Rechte en gebogen zaagsneden - plaatmetaal,

tinplaat, keramische tegels en glasvezelplaat

Gemiddeld Gemiddeld/laag Rechte en gebogen zaagsneden – hardhout,

PVC

Snel Maximum Rechte sneden – algemeen timmerhout

Snel Gemiddeld/laag Rechte en gebogen zaagsneden – multiplex

dekvloeren, vloeren, plastic, plexiglas en PVC

en zacht hout

en houten panelen

Snel Geen Rechte en gebogen zaagsneden –

 Het gereedschap wordt uitgeschakeld door de schakelaar

voor variabele snelheid los te laten. Druk vanuit de continustand opnieuw op de schakelaar met variabele snelheden en laat deze los om de continustand te deactiveren.

Het gebruik van de Sightline®-functie ( g. D)

 Geef de zaaglijn aan met een potlood.  Plaats de decoupeerzaag op de lijn (11).

Vanaf de bovenzijde van de decoupeerzaag kunt u de zaaglijn eenvoudig volgen.

Snijmodus

De pendelslag biedt een agressievere bladbeweging en is bedoeld voor het zagen van zachte materialen als hout of kunststof. Het zagen gaat sneller, maar de zaagsnede door het materiaal is minder glad. Afhankelijk van uw model is uw decoupeerzaag voorzien van een keuzeknop voor pendelslag of een Auto Select-knop voor het instellen van de pendelslag. Het gebruik van deze keuzeknoppen wordt uitgelegd in het volgende twee hoofdstukken.

toonbankbladen, laminaat, ornamenten, hoeken and handwerk

Opmerking: Gebruik de pendelslag nooit om metaal te zagen.

Keuzeknop voor pendelslag ( g. E - alleen KS901PE)

De KS901PE kent vier zaaginstellingen met een steeds grotere pendelslag:

 Stand 0: metalen, aluminium en metaalvellen (geen

pendelslag).

 Stand 1: voor laminaat, hardhout, werkbladen.  Stand 2: voor multiplex en pvc/kunststoffen.  Stand 3: voor zacht hout en snel zagen

Het instellen van de pendelslag:

 Draai de keuzeknop voor de pendelslag (6) naar de

gewenste stand.

Zagen

Houd het gereedschap stevig met beide handen vast tijdens het zagen.

Page 36

NEDERLANDS

(Vertaling van de originele instructies)

De zool (4) moet stevig worden gedrukt tegen het materiaal dat wordt gezaagd. Hierdoor wordt voorkomen dat de zaag wegspringt, worden trillingen voorkomen, en wordt de kans verkleind dat het zaagblad afbreekt.

 Laat het blad een paar seconden vrij bewegen voordat

u begint met zagen.

 Voer slechts geringe druk op het gereedschap uit terwijl

u zaagt.

Tips voor optimaal gebruik

Recht hulpblad

Wanneer u recht moet zagen met extra precisie, gebruikt u het rechte hulpblad. De KS901SE/PE wordt standaard geleverd met dit blad, voor gebruik met de KS801SE kan dit worden aangeschaft als een optionele extra (onderdeelnummer X21001-XJ).

Antisplinterkap ( g. G

Gebruik de antisplinterkap die bij uw product wordt geleverd om splintervorming te minimaliseren. Deze reduceert het open gebied tussen de zool en het blad, zonder dat het zicht op de zaaglijn wordt beperkt.

De antisplinterkap plaatsen:

 Verwijder het blad (zie  guur A).  Lijn via de onderzijde de antisplinterkap (13) uit met

de zoolplaat (4).

 Druk de zoolplaat omlaag totdat de kap op zijn plaats klikt.  Vervang het blad.

Gelaagde materialen zagen

Wanneer u laminaat zaagt, kan splintervorming optreden waardoor de bovenkant beschadigd kan raken. De meest gebruikte zaagbladen zagen tijdens de slag naar boven. Als de zoolplaat op het zichtoppervlak rust, moet u daarom een zaagblad gebruiken dat naar beneden zaagt, of:

 Een zaagblad met  jne vertanding gebruiken.  Het werkstuk aan de achterkant zagen.  Klem een stuk afvalhout of hardboard aan weerszijden

van het werkstuk en zaag door al deze lagen om de splintervorming te minimaliseren. Het is ook mogelijk om de antisplinterskap (13) te gebruiken die bij uw product wordt geleverd om splintervorming te minimaliseren. (Alleen KS901SE).

Metaal zagen

Waarschuwing! Gebruik geen stofafzuiging als u metaal

zaagt. De metaalspanen zijn heet en kunnen brand veroorzaken. Let erop dat het zagen van metaal veel langer duurt dan het zagen van hout.

 Gebruik een zaagblad dat geschikt is voor het zagen

van metaal.

 Voor het zagen van metaalvellen kunt u een stuk afvalhout

of hardboard aan de achterkant van het werkstuk klemmen, waarna u door deze sandwich zaagt.

 Breng een olie lm aan langs de gewenste zaaglijn.

- alleen KS901SE

)

Zijgeleider

Het langs- en cirkelzagen zonder potloodlijn kan gemakkelijk worden uitgevoerd met een zij- en cirkelgeleider (als optie verkrijgbaar - onderdeelnummer X43005-XJ).

De zijgeleider bevestigen ( g. H en I)

 Schuif de zijgeleider (14) met het dwarsstuk naar beneden

gericht in de openingen in de zoolplaat zoals aangegeven in  guur H.

 Plaats de schroef (15) in het gat in de bodem van

de zoolplaat.

 Plaats de klemstrip (16) over de schroef, met het gebogen

einde naar beneden en naar de achterkant van het gereedschap gericht.

 Draai de schroef met een kruiskopschroevendraaier

in het schroefdraadgat in de klemstrip zoals aangegeven in  guur I.

 Stel de te zagen breedte in en draai de schroef vast.

Cirkelzagen ( g. J)

 Schuif de zijgeleider met het dwarsstuk naar boven gericht

in de opening aan de rechterkant van de zoolplaat.

 Stel de zijgeleider zo in dat de afstand tussen het

zaagblad en het gat in het dwarsstuk gelijk is aan de gewenste straal van de cirkel, en draai de schroef vast.

 Plaats het gereedschap zodanig, dat het midden van

het gat in het dwarsstuk boven het middelpunt van de te zagen cirkel ligt (maak een insteekzaagsnede, boor een gat voor het zaagblad, of zaag vanaf de rand van het materiaal naar binnen om het zaagblad in de juiste positie te brengen).

 Sla, als het gereedschap juist is geplaatst, een

kleine spijker door het gat in het dwarsstuk, precies in het middelpunt van de te zagen cirkel.

 Begin met het uitzagen van de cirkel en gebruik

de dwarsgeleider als draaiarm.

Insteekzagen ( g. K)

Insteekzagen is een gemakkelijke manier om een zaagsnede midden in het werkstuk te maken. De zaag kan direct in een paneel of een plaat worden gestoken, zonder dat er eerst een gat voor het zaagblad geboord hoeft te worden. Geef het uit te zagen gedeelte voor insteekzagen duidelijk aan met een potlood. Kantel daarna het gereedschap voorover totdat de voorkant van de zool stevig op het werkstukoppervlak rust, en het zaagblad ruimte heeft voor een volledige slag. Schakel het gereedschap in en laat het op maximale snelheid komen. Pak het gereedschap stevig beet en laat de achterkant van het gereedschap langzaam zakken tot het zaagblad de volledige diepte heeft bereikt. Houd de zool plat op het werkstuk en begin met zagen. Haal het zaagblad niet weg uit de zaagsnede als het nog beweegt. Het zaagblad moet volledig tot stilstand zijn gekomen.

Page 37

(Vertaling van de originele instructies)

NEDERLANDS

Onderhoud

Uw Black & Decker-gereedschap is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

 Maak de ventilatieopeningen van uw gereedschap

regelmatig schoon met een zachte borstel of een droge doek.

 Maak de motorbehuizing regelmatig schoon met

een vochtige doek. Gebruik geen schuurmiddelen of reinigingsproducten met een oplosmiddel. Zorg ervoor dat er nooit vloeistof in het gereedschap kan lopen en dompel het gereedschap nooit (gedeeltelijk) in een vloeistof.

Stekker voedingskabel vervangen alleen in V.K. en Ierland)

Het monteren van een nieuwe stekker:

 Gooi de oude stekker op verantwoorde wijze weg.  Verbind de bruine draad met de spannings-/fasepool

in de nieuwe stekker.

 Verbind de blauwe draad met de nul-/neutraalpool.

Waarschuwing! De aardepool hoeft niet te worden aangesloten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A.

Het milieu beschermen

Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden weggegooid.

Gooi uw BLACK+DECKER-product niet bij het huishoudafval als het product vervangen moet worden, of als u het niet langer zult gebruiken. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk

materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.

Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van elektrische producten, bij gemeentelijke milieustations of bij de winkel wanneer u een nieuw product koopt.

BLACK+DECKER biedt een service voor het inzamelen en hergebruiken van BLACK+DECKER-producten als deze aan het einde van hun levensduur zijn gekomen. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt de locatie van de dichtstbijzijnde geautoriseerde dealer vinden door contact op te nemen met het BLACK+DECKERkantoor op het adres dat in deze handleiding is aangegeven. Daarnaast is er een lijst van geautoriseerde BLACK+DECKER-dealers en de complete gegevens van onze after-sales service op internet beschikbaar bij: www.2helpU.com

Technische gegevens

KS801SE (Type 1)

(Type 1)

KS901SE/PE

min min

mm mm mm mm mm

-1

kg kg kg

230

1,500-3,000 0-3,000

5 8 15

2.1

2.2

Ingangsspanning

Onbelaste snelheid

Max. zaagdiepte Hout

Staal

Aluminium

Gewicht (KS801SE)

KS901PE

KS801SE

KS901SE

(KS801SE en KS901SE) (KS901PE)

(KS801SE) (KS901SE en KS901PE) (KS801SE) (KS901SE en KS901PE)

(KS901PE) (KS901SE)

LpA (geluidsdruk) 88 dB(A), meetonzekerheid (K) 3 dB(A)

LWA (geluidsvermogen) 99 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Zagen van hout (a

Zagen van metaalvellen (a

LpA (geluidsdruk) 90 dB(A), meetonzekerheid (K) 3 dB(A)

LWA (geluidsvermogen) 101 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Zagen van hout (a

Zagen van metaalvellen (a

LpA (geluidsdruk) 86 dB(A), meetonzekerheid (K) 3 dB(A)

LWA (geluidsvermogen) 97 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Zagen van hout (a

Zagen van metaalvellen (a

) 12.3 m/s2, onzekerheid (K) 1.5 m/

h, B

) 7.3 m/s2, onzekerheid (K) 1.5 m/s

h, M

) 5.6 m/s2, onzekerheid (K) 1.5 m/

h, B

) 5.3 m/s2, onzekerheid (K) 1.5 m/s

h, M

) 5.0 m/s2, onzekerheid (K) 1.5 m/

h, B

) 4.5 m/s2, onzekerheid (K) 1.5 m/s

h, M

Page 38

NEDERLANDS

(Vertaling van de originele instructies)

EG-conformiteitsverklaring

MACHINERICHTLIJN

KS801SE, KS901SE en KS901PE

Black & Decker verklaart dat deze producten zoals

omschreven bij "technische gegevens" voldoen aan:

2006/42/EG, EN 60745-1, EN 60745-2-11

Deze producten voldoen tevens aan richtlijn

2014/30/EU en 2011/65/EU. Neem voor meer informatie

contact op met Black & Decker op het volgende adres,

of kijk op de achterkant van deze handleiding.

Ondergetekende is verantwoordelijk voor de compilatie van

het technische bestand en geeft deze verklaring namens

Black & Decker Europe, 210 Bath Road, Slough,

Black & Decker af.

R. Laverick

Engineering Manager

Berkshire, SL1 3YD

Verenigd Koninkrijk

29/09/2014

Garantie en aansprakelijkheid

Black & Decker is overtuigd van de kwaliteit van haar producten en biedt een uitstekende garantie. Deze garantieverklaring komt bovenop uw contractuele rechten en doet hier op geen enkele wijze afbreuk aan. Deze garantie is geldig binnen het territoriaal gebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

Als uw Black & Decker-product binnen 24 maanden vanaf de datum van aankoop defect raakt als gevolg van gebreken in materiaal of vervaardiging, garandeert Black & Decker de vervanging van alle defecte onderdelen en de reparatie of vervanging van onderdelen die onderhevig zijn aan normale slijtage om het ongemak voor de klant tot een minimum te beperken, tenzij:

 Het product is gebruikt voor handel, professioneel gebruik

of voor verhuur.

 Het product oneigenlijk is gebruikt of is veronachtzaamd.  Het product is beschadigd door vreemde voorwerpen

of substanties, of door ongevallen.

 Reparaties zijn uitgevoerd door anderen dan

onze geautoriseerde dealers of Black & Decker servicepersoneel.

Voor een garantie-aanspraak moet u een bewijs van aankoop overhandigen aan de verkoper of aan een geautoriseerde dealer. U kunt de locatie van de dichtstbijzijnde geautoriseerde dealer vinden door contact op te nemen met het Black & Decker-kantoor op het adres dat in deze handleiding is aangegeven. Daarnaast is er een lijst van geautoriseerde Black & Decker-dealers en de complete gegevens van onze after-sales service op internet beschikbaar bij: www.2helpU.com

Bezoek onze website www.blackanddecker.nl om uw nieuwe BLACK+DECKER-product te registreren en voor informatie over nieuwe producten en speciale aanbiedingen. Meer informatie over het merk BLACK+DECKER en onze productlijn kunt u vinden op www.blackanddecker.eu.

Page 39

(Traducción de las instrucciones originales)

ESPAÑOL

Uso especí co

La sierra BLACK+DECKER ha sido diseñada para lijar madera, plástico y metal. Esta herramienta está pensada únicamente para uso doméstico.

Instrucciones de seguridad

Advertencias de seguridad generales para herramientas eléctricas

¡Atención! Lea todas las advertencias

e instrucciones de seguridad. En caso de

no atenerse a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave.

Guarde todas las advertencias e instrucciones para futuras consultas. El término "herramienta eléctrica"

empleado en las en las advertencias que se indican a continuación hace referencia a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable).

1. Seguridad del área de trabajo

a. Mantenga limpia y bien iluminada el área de trabajo.

El desorden y una iluminación de ciente pueden provocar accidentes.

b. No utilice la herramienta eléctrica en un entorno

con peligro de explosión, en el que se encuentren líquidos, gases o material en polvo in amables. Las

herramientas eléctricas producen chispas que pueden llegar a in amar el polvo o los vapores.

c. Cuando utilice la herramienta eléctrica, mantenga

alejados a los niños y a otras personas del área de trabajo. Una distracción le puede hacer perder

el control del aparato.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada. No modi que el enchufe. No emplee adaptadores en herramientas eléctricas dotadas con toma de tierra.

Estas pautas le ayudarán a reducir el riesgo de descargas eléctricas.

b. Evite tocar super cies conectadas a tierra como

tuberías, radiadores, cocinas y refrigeradores.

El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tierra.

c. No exponga la herramienta eléctrica a la lluvia

o a condiciones de humedad excesiva y evite que penetren líquidos en su interior, ya que existe

el peligro de recibir una descarga eléctrica.

d. Cuide el cable de alimentación. No lo utilice para

transportar o colgar la herramienta eléctrica, ni tire de él para extraer el enchufe de la toma de corriente. Manténgalo alejado del calor, aceite, bordes a lados o piezas móviles. Los cables de red dañados

o enredados incrementan el riesgo de descarga eléctrica.

e. Si trabaja con la herramienta eléctrica en el exterior,

utilice solamente cables de prolongación homologados para uso en exteriores. Esto le

ayudará a reducir el riesgo de descarga eléctrica.

f. Si la utilización de una herramienta eléctrica en

un lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo de corriente residual (RCD). Ello le ayudará a reducir el riesgo de descargas

eléctricas.

3. Seguridad personal a. Esté atento a lo que hace y utilice la herramienta

eléctrica con prudencia. No la use si está cansado, ni si se encuentra bajo los efectos del alcohol, drogas o medicamentos. El no estar atento durante el uso de

una herramienta eléctrica puede provocarle serias lesiones.

b. Utilice material de protección personal. Lleve siempre

gafas de protección. El riesgo de lesiones se reduce

considerablemente si se utiliza material de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos.

c. Impida que la herramienta se ponga en marcha

accidentalmente. Asegúrese de que el interruptor de encendido/apagado se encuentra en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o a la batería, o de coger o transportar la herramienta. Transportar la herramienta

eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes.

d. Retire las herramientas de ajuste o llaves  jas antes

de conectar la herramienta eléctrica. Una herramienta

o llave colocada en una pieza giratoria de la herramienta eléctrica puede producir lesiones al ponerse a funcionar.

e. Sea precavido. Mantenga un apoyo  rme sobre el

suelo y conserve el equilibrio en todo momento.

Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f. Vístase con la ropa adecuada. No lleve ropa holgada

ni joyas. Aleje el pelo, la ropa y los guantes de las piezas móviles. La vestimenta holgada, las joyas

y el pelo largo se pueden enganchar con las piezas en movimiento.

g. Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese de que estos estén conectados y que se utilicen correctamente. El empleo de estos equipos reduce

los riesgos derivados del polvo.

4. Uso y cuidado de herramientas eléctricas a. No sobrecargue la herramienta eléctrica. Use la

herramienta eléctrica adecuada para cada aplicación.

Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

Page 40

ESPAÑOL

(Traducción de las instrucciones originales)

ESPAÑOL

(Traducción de las instrucciones originales)

b. No utilice la herramienta eléctrica con un interruptor

defectuoso. Las herramientas eléctricas que no se

puedan conectar o desconectar son peligrosas y deben repararse.

c. Desconecte el enchufe de la fuente de alimentación

y la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Esta medida preventiva

reduce el riesgo de encender accidentalmente la herramienta eléctrica.

d. Guarde la herramienta eléctrica fuera del alcance

de los niños y de las personas que no estén familiarizadas con su uso ni con estas instrucciones.

Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.

e. Cuide sus herramientas eléctricas con esmero.

Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla. Muchos de los

accidentes se deben a herramientas eléctricas con un mantenimiento de ciente.

f. Mantenga las herramientas de corte limpias y a ladas.

Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor.

g. Utilice la herramienta eléctrica, los accesorios, los

útiles de la herramienta, etc. de acuerdo con estas instrucciones, y tenga en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas

eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5. Servicio técnico

a. Esta herramienta eléctrica solo la puede reparar

personal técnico autorizado que emplee exclusivamente piezas de repuesto originales.

Solamente así se garantiza la seguridad de la herramienta eléctrica.

Advertencias de seguridad adicionales para herramientas eléctricas

¡Atención! Instrucciones de seguridad

 Sujete la herramienta eléctrica por la super cie de

 Utilice pinzas u otro método práctico para asegurar

para todas las sierras

agarre aislada cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto. El contacto del accesorio de corte con

un cable conectado a la red eléctrica podría hacer que las partes metálicas de la herramienta transmitieran esa electricidad y producir una descarga al usuario.

y sujetar la pieza de trabajo a una plataforma estable.

Si sostiene la pieza con la mano o contra el cuerpo, podría provocar su inestabilidad y perder el control.

 Mantenga las manos alejadas de la zona de corte.

No meta nunca la mano bajo la pieza de trabajo. No introduzca los dedos en los alrededores de la cuchilla de vaivén ni en el enganche de esta. No estabilice la sierra agarrando la zapata.

 Mantenga las cuchillas a ladas. La hojas  ojas

o dañadas pueden provocar que la sierra dé un viraje brusco o se paralice al ejercer la presión para el corte. Utilice siempre el tipo de hoja de sierra apropiado para cada material de trabajo y tipo de corte.

 Al cortar una cañería o conducto, asegúrese de que

no contienen restos de agua, cableado eléctrico, etc.

 No toque la pieza de trabajo ni la hoja justo

después de utilizar la herramienta. Pueden alcanzar temperaturas muy elevadas.

 Tenga en cuenta los peligros ocultos, antes de serrar

paredes, suelos o techos, compruebe la ubicación del cableado y las cañerías.

 La hoja seguirá moviéndose después de soltar el

interruptor. Apague la herramienta y espere siempre a que la hoja de sierra se detenga por completo antes de depositar la herramienta.

¡Atención! El contacto o la inhalación del polvo procedente de las aplicaciones de corte de la sierra puede poner en peligro la salud del usuario y de cualquier otra persona que se encuentre alrededor. Utilice una mascarilla diseñada especí camente para proteger contra el polvo y los vapores, y asegúrese de que las demás personas que se encuentren dentro o vayan a entrar en el área de trabajo también estén protegidas.

 En este manual de instrucciones se describe el uso

para el que se ha diseñado el aparato. La utilización de accesorios o la realización de operaciones con esta herramienta distintas de las recomendadas en este manual de instrucciones puede implicar un riesgo de lesiones o daños materiales.

Seguridad de terceros

 Las personas (incluidos niños) con capacidades físicas,

sensoriales o mentales disminuidas o que carezcan de experiencia y conocimientos no deben utilizar esta herramienta, salvo que hayan recibido supervisión o formación con respecto al uso del aparato por parte de una persona responsable de su seguridad.

 Los niños deben vigilarse en todo momento para

garantizar que el aparato no se toma como elemento de juego.

Vibración

El valor de emisión de vibraciones indicado en el apartado de características técnicas y en la declaración de conformidad se ha calculado según un método de prueba estándar proporcionado por la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. El valor de emisión de vibraciones especi cado también puede utilizarse en una evaluación preliminar de la exposición.

Page 41

(Traducción de las instrucciones originales)

ESPAÑOL

¡Atención! El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede aumentar por encima del nivel declarado.

Al evaluar la exposición a las vibraciones con el  n de determinar las medidas de seguridad que exige la norma 2002/44/CE para proteger a las personas que utilizan periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo operativo como, por ejemplo, el número de veces que la herramienta se apaga, el tiempo que está parada y el tiempo de activación.

Etiquetas en la herramienta

Encontrará los siguientes símbolos en la herramienta:

¡Atención! Para reducir el riesgo de lesiones,

el usuario debe leer el manual de instrucciones.

Seguridad eléctrica

Esta herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma a tierra.

Compruebe siempre que la tensión de la red coincide con el valor indicado en la placa de datos de la herramienta.

 Si se dañara el cable de alimentación, deberá ser

sustituido por el fabricante o por un centro de asistencia técnica autorizado de Black & Decker para evitar cualquier situación de riesgo.

Características

Esta herramienta incluye alguna de las siguientes características o todas ellas.

1. Interruptor de velocidad variable (KS901PE) o interruptor de encendido/apagado (KS801SE y KS901SE)

2. Botón de bloqueo

3. Palanca de bloqueo de la hoja de sierra

4. Base

5. Salida de aspiración de polvo

6. Mando de movimiento basculante/AutoSelect

Colocación de la hoja de sierra ( g. A)

 Sostenga la hoja de sierra (7) tal como se muestra

en la ilustración, con los dientes hacia delante.

 Presione la palanca de bloqueo (3) hacia fuera

de la base (4).

 Introduzca el vástago de la hoja de sierra en el soporte

de la hoja (8) hasta que encaje.

 Suelte la palanca de bloqueo (3).

Conexión de una aspiradora a la herramienta ( g. B)

 Deslice la boquilla de la aspiradora en la salida de

aspiración de polvo (5).

Riesgos residuales

El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Estos riesgos incluyen:

 Lesiones producidas por el contacto con piezas móviles

o giratorias.

 Lesiones producidas al cambiar cualquier pieza, cuchilla

o accesorio.

 Lesiones producidas al usar una herramienta por un

tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia.

 Discapacidad auditiva.  Riesgos para la salud producidos al respirar el polvo que

se genera cuando se utiliza la herramienta (ejemplo: en los trabajos con madera, especialmente si son de roble, haya y tableros de densidad mediana).

Uso

Ajuste de la base para cortes biselados ( g. C)

¡Atención! Nunca utilice la herramienta sin la base montada

y correctamente apretada. Es posible ajustar la base (4) en un ángulo de bisel izquierdo o derecho de 22.5º o 45º.

 A oje el tornillo (10).  Tire de la zapata (4) hacia adelante, gírela a izquierda

o derecha y presiónela de nuevo hacia la posición de

22.5º o 45°.

 Apriete el tornillo.

Montaje

¡Atención! Antes de llevar a cabo cualquiera de las

siguientes operaciones, asegúrese de que la herramienta está desconectada, desenchufada y que la hoja se ha detenido. Después de utilizar la hoja de sierra, es posible que esté caliente.

Para reajustar la base (4) para cortes en 90°:

 A oje el tornillo (10).  Tire de la zapata (4) hacia adelante, gírela hacia el centro

y presiónela de nuevo hacia la posición de 0°.

 Apriete el tornillo.

Page 42

ESPAÑOL

(Traducción de las instrucciones originales)

ESPAÑOL

PVC

(Traducción de las instrucciones originales)

ESPAÑOL

La base (4) debe sostenerse  rmemente contra el material que se va a cortar. Esto ayudará a evitar que la sierra salte, reducirá la vibración y disminuirá las posibilidades de rotura de la hoja.

 Deje que la hoja se mueva durante unos segundos antes

de empezar a cortar.

 Aplique solamente un poco de presión a la herramienta

mientras realiza el corte.

Consejos para un uso óptimo

Hoja de ayuda recta

Cuando necesite realizar un corte recto con la máxima precisión, utilice la hoja de ayuda recta. La KS901 se suministra con esta hoja de serie y se puede comprar como accesorio opcional para su uso con la KS801 (pieza número X21001-XJ).

Protector antiastillas ( g. G:

solo KS901SE

)

Para minimizar el astillado, utilice el protector antiastillas suministrado con el producto. Esto reduce el área abierta entre la zapata y la hoja sin restringir la visualización de la línea de corte.

Para ajustar el protector antiastillas:

 Extraiga la hoja (consulte la  gura A).  Alinee el protector antiastillas (13) con la base (4)

por la parte de abajo.

 Presione hacia abajo sobre la base hasta que

el protector haga clic en su sitio.

 Sustituya la hoja.

Serrado de material laminado

Al realizar el corte, es posible que se astille el laminado y, por consiguiente, que se dañe la super cie de presentación. La mayoría de hojas de sierra cortan con movimiento hacia arriba, por lo que, si la base está apoyada en la super cie de presentación, utilice una hoja de sierra que corte hacia abajo o:

 Utilice una hoja de sierra con dientes pequeños.  Sierre por la parte trasera de la pieza de trabajo.  Para minimizar el astillado, sujete una plancha de madera

desechable o de conglomerado a ambos lados de la pieza de trabajo y sierre el conjunto. Como opción alternativa, coloque el protector antiastillas (13) que se suministra con el producto. (Solo KS901SE).

Serrado de metal

¡Atención! Cuando corte metal, no utilice una aspiradora. Las

limaduras de metales estarán calientes y podrían causar un incendio. Tenga en cuenta que serrar metal lleva mucho más tiempo que serrar madera.

 Utilice una hoja apropiada para serrar metal.  Cuando corte una plancha de metal delgada, sujete un

tablero o trozo de madera en la parte trasera de la pieza de trabajo y corte el conjunto.

 Extienda una película de aceite a lo largo de la línea

de corte prevista.

Guía de corte

Cortar en dirección a la veta y cortar en círculo sin una línea trazada con un lápiz resulta fácil con una guía de corte y una guía circular (disponible como accesorio opcional: número de pieza X43005-XJ).

Colocación de la guía de corte ( gs. H e I)

 Inserte la guía de corte (14) en las ranuras de la base con

la barra transversal orientada hacia abajo, tal como se muestra en la  gura H.

 Coloque el tornillo (15) en el ori cio de la parte inferior

de la base.

 Alinee la barra de pinza (16) sobre el tornillo con el borde

sobresaliente orientado hacia abajo y apuntando hacia la parte trasera de la sierra.

 Coloque el tornillo en el ori cio roscado de la pinza

de la barra con un destornillador de estrella, tal como se muestra en la  gura I.

 Ajústelo al ancho de corte y apriete el tornillo.

Corte en círculo ( g. J)

 Inserte la guía de corte en la ranura del lado derecho de

la base con la barra transversal orientada hacia arriba.

 Ajuste la guía de corte de modo tal que la distancia desde

la hoja hasta el ori cio de la barra transversal sea el radio deseado y apriete el tornillo.

 Coloque la sierra de modo que el centro del ori cio de la

barra transversal esté sobre el centro del circulo que se cortará (haga un corte directo, perfore un ori cio para la hoja o corte hacia adentro desde el borde del material para colocar la hoja en posición).

 Al colocar correctamente la sierra, introduzca un

pequeño clavo a través del ori cio en la barra transversal exactamente en el centro del círculo que se cortará.

 Comience a cortar el círculo utilizando la guía de corte

como brazo pivotante.

Corte directo ( g. K)

Un corte directo es un método sencillo de realizar un corte interior. La sierra puede introducirse directamente en un panel o placa sin tener que perforar primero un agujero piloto o principal. Al realizar cortes directos, mida la super cie que se cortará y márquela claramente con un lápiz. Luego incline la sierra hacia adelante hasta que el extremo delantero de la base se apoye  rmemente sobre la super cie de trabajo y la hoja despeja el área de trabajo con su movimiento completo. Encienda la herramienta y permita que alcance la velocidad máxima. Sujete  rmemente la sierra y baje el borde trasero de la herramienta lentamente hasta que la hoja alcance su profundidad total. Mantenga la base aplastada contra la madera y comience a cortar. No retire la hoja del corte mientras siga moviéndose. La hoja debe detenerse por completo.

(Traducción de las instrucciones originales)

Control de la velocidad variable

 Utilice la velocidad alta para madera, la media para aluminio y PVC y la baja para metales diferentes

al aluminio.

Encendido y apagado

 Para encender la herramienta, pulse el interruptor de velocidad variable (1). En la unidad KS901PE,

la velocidad depende de la presión que aplique al interruptor.

 Para un funcionamiento continuo, pulse el botón de bloqueo (2) y presione el interruptor de velocidad

variable. Esta opción solamente está disponible a velocidad máxima.

 Para apagar la herramienta, suelte el interruptor de velocidad variable. Para apagar la herramienta mientras

esté activado el funcionamiento continuo, vuelva a pulsar el interruptor de velocidad variable y suéltelo.

Mando Auto Select™ ( g. F: solo KS801SE y KS901SE)

Las unidades KS801SE y KS901SE están dotadas de un mando Auto Select™ (6) exclusivo que permite ajustar la velocidad y la acción basculante para distintas aplicaciones de corte. Para seleccionar la velocidad y la acción basculante óptimas según el tipo de material que desee cortar, gire el mando (6) tal como se indica en la tabla siguiente:

Cómo utilizar la función Sightline® ( g. D)

 Utilice un lápiz para marcar la línea de corte.  Coloque la sierra de calar encima de la línea (11).

Si mira directamente por encima de la sierra de calar, la línea de corte se puede seguir fácilmente.

Modo de corte

La acción o el movimiento basculante ofrece un movimiento de hoja más agresivo y se ha diseñado para cortar materiales blandos como la madera o el plástico. Proporciona un corte más rápido pero realiza un corte menos preciso en el material. Según el modelo, la sierra de calar contará bien con un mando de movimiento basculante o bien con un mando Auto Select para ajustar la acción basculante. El uso de estos mandos se explica en las dos secciones siguientes. Nota: No utilice nunca la acción basculante para cortar metal.

Icono Velocidad Acción

Baja No Cortes rectos y en curva: planchas de metal,

Media Media/baja Cortes rectos y en curva: madera dura, cubiertas,

PVC

Rápida Máxima Cortes rectos: madera general y madera suave

Rápida Media/baja Cortes rectos y en curva: tableros

Rápida No Cortes rectos y en curva: encimeras, tableros

basculante

Aplicación

placas de hojalata, baldosas de cerámica y láminas de  bra de vidrio

entarimados, plásticos, plexiglás y PVC

Mando de movimiento basculante ( g. E: solo KS901PE)

La KS901PE cuenta con estos cuatro modos de corte con mayor cantidad de acción basculante:

 Posición 0: metal y aluminio y planchas de metal

(sin acción basculante).

 Posición 1: para materiales laminados, maderas duras

y super cies de trabajo.

 Posición 2: para madera contrachapada y PVC/plásticos.  Posición 3: para madera suave y madera de serrado

rápido

Para ajustar la acción basculante:

 Gire el mando de movimiento basculante (6) hasta

la posición indicada.

Serrado

Sostenga  rmemente la herramienta con las dos manos durante el corte.

de contrachapado y de madera

laminados, marquetería, curvas y artesanía

Page 43

(Traducción de las instrucciones originales)

ESPAÑOL

 Deje que la hoja se mueva durante unos segundos antes

de empezar a cortar.

 Aplique solamente un poco de presión a la herramienta

mientras realiza el corte.

Consejos para un uso óptimo

Hoja de ayuda recta

Cuando necesite realizar un corte recto con la máxima precisión, utilice la hoja de ayuda recta. La KS901SE/PE se suministra con esta hoja de serie y se puede comprar como accesorio opcional para su uso con la KS801SE (pieza número X21001-XJ).

Protector antiastillas ( g. G:

Para ajustar el protector antiastillas:

 Extraiga la hoja (consulte la  gura A).  Alinee el protector antiastillas (13) con la base (4)

por la parte de abajo.

 Presione hacia abajo sobre la base hasta que

el protector haga clic en su sitio.

 Sustituya la hoja.

Serrado de material laminado

 Utilice una hoja de sierra con dientes pequeños.  Sierre por la parte trasera de la pieza de trabajo.  Para minimizar el astillado, sujete una plancha de madera

Serrado de metal

¡Atención! Cuando corte metal, no utilice una aspiradora. Las

limaduras de metales estarán calientes y podrían causar un incendio. Tenga en cuenta que serrar metal lleva mucho más tiempo que serrar madera.

 Utilice una hoja apropiada para serrar metal.  Cuando corte una plancha de metal delgada, sujete un

tablero o trozo de madera en la parte trasera de la pieza de trabajo y corte el conjunto.

solo KS901SE

)

 Extienda una película de aceite a lo largo de la línea

de corte prevista.

Guía de corte

Colocación de la guía de corte ( gs. H e I)

 Inserte la guía de corte (14) en las ranuras de la base con

la barra transversal orientada hacia abajo, tal como se muestra en la  gura H.

 Coloque el tornillo (15) en el ori cio de la parte inferior

de la base.

 Alinee la barra de pinza (16) sobre el tornillo con el borde

sobresaliente orientado hacia abajo y apuntando hacia la parte trasera de la sierra.

 Coloque el tornillo en el ori cio roscado de la pinza

de la barra con un destornillador de estrella, tal como se muestra en la  gura I.

 Ajústelo al ancho de corte y apriete el tornillo.

Corte en círculo ( g. J)

 Inserte la guía de corte en la ranura del lado derecho de

la base con la barra transversal orientada hacia arriba.

 Ajuste la guía de corte de modo tal que la distancia desde

la hoja hasta el ori cio de la barra transversal sea el radio deseado y apriete el tornillo.

 Coloque la sierra de modo que el centro del ori cio de la

 Al colocar correctamente la sierra, introduzca un

pequeño clavo a través del ori cio en la barra transversal exactamente en el centro del círculo que se cortará.

 Comience a cortar el círculo utilizando la guía de corte

como brazo pivotante.

Corte directo ( g. K)

Page 44

ESPAÑOL

(Traducción de las instrucciones originales)

ESPAÑOL

Declaración de conformidad de la CE

DIRECTIVA DE MAQUINARIAS

KS801 y KS901

BLACK+DECKER declara que los productos descritos en la

" cha técnica" cumplen con las siguientes directivas:

2006/42/CE, EN 60745-1, EN 60745-2-11

Estos productos también cumplen con la Directiva

2014/30/UE y 2011/65/UE. Si desea obtener más información,

póngase en contacto con BLACK+DECKER a través de la

siguiente dirección o consulte el dorso del manual.

La persona que  rma a continuación es responsable de la

elaboración del archivo técnico y realiza esta declaración en

nombre de Stanley Europe.

Ray Laverick

Vicepresidente de Ingeniería global

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Bélgica

05.09.2014

Garantía

BLACK+DECKER confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es un añadido, y en ningún caso un perjuicio para sus derechos legales. La garantía es válida dentro de los territorios de los Estados miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.

Si un producto BLACK+DECKER resultara defectuoso debido a materiales o mano de obra defectuosos, BLACK+DECKER garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de todas las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que:

 El producto se haya utilizado con propósitos comerciales,

profesionales o de alquiler.

 El producto se haya sometido a un uso inadecuado

o negligente.

 El producto haya sufrido daños causados por objetos,

sustancias extrañas o accidentes.

 Se hayan realizado reparaciones por parte de personas

que no sean del servicio técnico autorizado o personal de servicios de BLACK+DECKER.

Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al agente de servicio técnico autorizado. Para consultar la dirección del agente de servicio técnico más cercano, póngase en contacto con la o cina local de BLACK+DECKER en la dirección que se indica en este manual. Como opción alternativa, puede consultar la lista de agentes de servicio técnico autorizados de BLACK+DECKER y obtener la información completa de nuestros servicios de posventa y los contactos disponibles en la siguiente dirección de Internet: www.2helpU.com

Visite nuestro sitio web www.blackanddecker.es para registrar su nuevo producto BLACK+DECKER y mantenerse al día sobre nuestros productos y ofertas especiales. Encontrará más información sobre la marca BLACK+DECKER y nuestra gama de productos en www.blackanddecker.eu.

(Traducción de las instrucciones originales)

Mantenimiento

La herramienta de Black & Decker se ha diseñado para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta.

 Limpie periódicamente las ranuras de ventilación de

la herramienta con un cepillo suave o un paño seco.

 Limpie la carcasa del motor de forma regular con un

paño húmedo.No utilice limpiadores de base abrasiva ni disolventes. No permita que entre líquido en la herramienta ni sumerja nunca ninguna parte de esta en un líquido.

Sustitución del enchufe de corriente (solo para el Reino Unido e Irlanda)

Si es necesario colocar un nuevo enchufe de corriente:

 Deseche el enchufe anterior según las normas

de seguridad.

 Conecte el cable marrón al terminal conductor

del nuevo enchufe.

 Conecte el cable azul al terminal neutro.

¡Atención! No se debe realizar ninguna conexión al terminal de conexión a tierra. Siga las instrucciones de montaje suministradas con los enchufes de buena calidad. Fusible recomendado: 5 A.

Protección del medio ambiente

Recogida selectiva. No se debe desechar este producto con el resto de residuos domésticos.

Si llegase el momento en que fuese necesario sustituir su producto BLACK+DECKER o si este dejase de tener utilidad para usted, no lo deseche junto con los residuos domésticos. Sepárelo para su recogida selectiva.

La recogida selectiva de productos y embalajes usados permite el reciclaje de materiales y su

reutilización. La reutilización de materiales reciclados contribuye a evitar la contaminación medioambiental y reduce la demanda de materias primas.

Las normativas municipales deben ofrecer la recogida selectiva de productos eléctricos del hogar, en puntos municipales previstos para tal  n o a través del distribuidor cuando adquiera un nuevo producto.

BLACK+DECKER proporciona facilidades para la recogida y reciclado de los productos BLACK+DECKER que han llegado al  nal de su vida útil. Para poder utilizar este servicio, le rogamos que entregue el producto a cualquier agente de servicio técnico autorizado para que se haga cargo de él en nuestro nombre.

Para consultar la dirección del agente de servicio técnico más cercano, póngase en contacto con la o cina local de BLACK+DECKER en la dirección que se indica en este

manual. Como opción alternativa, puede consultar la lista de agentes de servicio técnico autorizados de BLACK+DECKER y obtener la información completa de nuestros servicios de posventa y los contactos disponibles en la siguiente dirección de Internet: www.2helpU.com

Ficha técnica

Voltaje de entrada

Velocidad sin carga

(KS801SE y KS901SE) (KS901PE)

-1

min

-1

min

KS801SE (Tipo 1)

(Tipo 1)

KS901SE/PE

230

1,500-3,000 0-3,000

Profundidad máxima de corte Madera

Acero

Aluminio

Peso (KS801SE)

KS901PE

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la

Corte de planchas de metal (a

KS801SE

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la

Corte de planchas de metal (a

KS901SE

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la

Corte de planchas de metal (a

(KS801SE) (KS901SE y KS910PE) (KS801SE) (KS901SE y KS901PE)

(KS901PE) (KS901SE)

LpA (presión acústica) 88 dB (A), incertidumbre (K) 3 dB (A)

LWA (potencia acústica) 99 dB (A), incertidumbre (K) 3 dB (A)

norma EN 60745:

Corte de tablones (a

LpA (presión acústica) 90 dB (A), incertidumbre (K) 3 dB (A)

LWA (potencia acústica) 101 dB (A), incertidumbre (K) 3 dB (A)

Corte de tablones (a

LpA (presión acústica) 86 dB (A), incertidumbre (K) 3 dB (A)

LWA (potencia acústica) 97 dB (A), incertidumbre (K) 3 dB (A)

Corte de tablones (a

) 12.3 m/s2, incertidumbre (K) 1.5 m/s

h, B

h, M

norma EN 60745:

) 5.6 m/s2, incertidumbre (K) 1.5 m/s

h, B

h, M

norma EN 60745:

) 5.0 m/s2, incertidumbre (K) 1.5 m/s

h, B

h, M

2.1

2.2

) 7.3 m/s2, incertidumbre (K) 1.5 m/s

) 5.3 m/s2, incertidumbre (K) 1.5 m/s

) 4.5 m/s2, incertidumbre (K) 1.5 m/s

Page 45

ESPAÑOL

Declaración de conformidad de la CE

DIRECTIVA DE MAQUINARIAS

(Traducción de las instrucciones originales)

Garantía

Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es un añadido, y en ningún caso un perjuicio para sus derechos legales. La garantía es válida dentro de los territorios de los Estados miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.

ESPAÑOL

KS801SE, KS901SE y KS901PE

Black & Decker declara que los productos descritos en la

" cha técnica" cumplen con las siguientes directivas:

2006/42/CE, EN 60745-1, EN 60745-2-11

Estos productos también cumplen con la Directiva

2014/30/UE y 2011/65/UE. Si desea obtener más información,

póngase en contacto con Black & Decker a través de la

siguiente dirección o consulte el dorso del manual.

La persona que  rma a continuación es responsable de la

elaboración del archivo técnico y realiza esta declaración en

nombre de Black & Decker.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Reino Unido

29/09/2014

Si un producto Black & Decker resultara defectuoso debido a materiales o mano de obra defectuosos, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de todas las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que:

 El producto se haya utilizado con propósitos comerciales,

profesionales o de alquiler.

 El producto se haya sometido a un uso inadecuado

o negligente.

 El producto haya sufrido daños causados por objetos,

sustancias extrañas o accidentes.

 Se hayan realizado reparaciones por parte de personas

que no sean del servicio técnico autorizado o personal de servicios de Black & Decker.

Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al agente de servicio técnico autorizado. Para consultar la dirección del agente de servicio técnico más cercano, póngase en contacto con la o cina local de Black & Decker en la dirección que se indica en este manual. Como opción alternativa, puede consultar la lista de agentes de servicio técnico autorizados de Black & Decker y obtener la información completa de nuestros servicios de posventa y los contactos disponibles en la siguiente dirección de Internet: www.2helpU.com

Page 46

PORTUGUÊS

(Tradução das instruções originais)

PORTUGUÊS

(Tradução das instruções originais)

Utilização prevista

A sua serra eléctrica BLACK+DECKER foi concebida para serrar madeira, metal e plástico. Esta ferramenta destina-se apenas a utilização doméstica.

Instruções de segurança

Avisos de segurança gerais para ferramentas eléctricas

Advertência! Leia com atenção todos os avisos

de segurança e instruções. O não cumprimento

dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões.

Guarde todos os avisos e instruções para futura referência. A expressão "ferramenta eléctrica" utilizada

a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou com bateria (sem  os).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada.

Áreas desarrumadas ou mal iluminadas são propícias a acidentes.

b. Não trabalhe com ferramentas eléctricas em áreas

com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras in amáveis. As ferramentas

eléctricas produzem faíscas que podem provocar a ignição de poeiras ou vapores.

c. Mantenha crianças e outras pessoas afastadas

durante a utilização da ferramenta eléctrica.

Distracções podem provocar perda de controlo do aparelho.

2. Segurança eléctrica

a. A  cha da ferramenta eléctrica deve caber na tomada.

A  cha não deve ser modi cada de modo algum. Não utilize quaisquer  chas adaptadoras em ferramentas eléctricas com ligação à terra. Fichas sem modi cações

e tomadas adequadas reduzem o risco de choques eléctricos.

b. Evite que o corpo entre em contacto com superfícies

ligadas à terra, como tubos, radiadores, fogões e frigorí cos. Existe um risco elevado de choques

eléctricos se o corpo estiver ligado à terra.

c. As ferramentas eléctricas não podem ser expostas

à chuva nem à humidade. A penetração de água

na ferramenta eléctrica aumenta o risco de choques eléctricos.

d. Manuseie o cabo com cuidado. O cabo não deve ser

utilizado para transportar ou pendurar a ferramenta, nem para puxar a  cha da tomada. Mantenha o cabo afastado de calor, óleo, pontas a adas ou partes móveis. Cabos dani cados ou torcidos aumentam

o risco de choques eléctricos.

e. Quando trabalhar com uma ferramenta eléctrica

ao ar livre, utilize um cabo de extensão apropriado para esse  m. A utilização de um cabo apropriado para

áreas ao ar livre reduz o risco de choques eléctricos.

f. Se for inevitável trabalhar com uma ferramenta

eléctrica num local húmido, utilize um Dispositivo de Corrente Residual (RCD). A utilização de um RCD

reduz o risco de choque eléctrico.

3. Segurança pessoal a. Mantenha-se atento, observe o que está a fazer e seja

prudente ao trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob a in uência de drogas, álcool ou medicamentos. Um momento de falta de atenção

enquanto trabalha com ferramentas eléctricas poderá resultar em lesões graves.

b. Utilize equipamento de protecção pessoal. Utilize

sempre óculos de protecção. Equipamento de

protecção como, por exemplo, máscara anti-poeiras, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e a aplicação de ferramenta eléctrica, reduz o risco de lesões.

c. Evite arranques involuntários. Certi que-se de que

o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou a bateria, pegando ou transportando a ferramenta. Transportar ferramentas

eléctricas com o dedo no botão ou ligar ferramentas eléctricas à tomada com o interruptor na posição de ligado pode dar origem a acidentes.

d. Retire eventuais chaves de ajuste ou chaves inglesas

antes de ligar a ferramenta eléctrica. Uma chave  xa

ou qualquer outra chave ligada a uma peça rotativa da ferramenta eléctrica pode provocar lesões.

e. Não se incline. Mantenha-se sempre bem posicionado

e em equilíbrio. Assim, controlará melhor a ferramenta

eléctrica em situações imprevistas.

f. Utilize vestuário adequado. Não utilize roupas

largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas,

jóias ou cabelo comprido podem ser apanhados por partes móveis.

g. Se for prevista a montagem de dispositivos de

extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta.

A recolha das poeiras pode reduzir os riscos provocados por poeiras.

4. Utilização e manutenção da ferramenta eléctrica a. Não sobrecarregue a ferramenta eléctrica. Utilize

a ferramenta eléctrica adequada para o trabalho pretendido. A ferramenta eléctrica correcta realizará

o trabalho de forma melhor e mais segura, com a potência com que foi concebida.

Page 47

(Tradução das instruções originais)

PORTUGUÊS

b. Não utilize a ferramenta eléctrica se o interruptor não

instável e pode dar origem à perda de controlo.

puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada com o interruptor é perigosa e terá de ser reparada.

c. Desligue a  cha da tomada e/ou a bateria da tomada

antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de

prevenção de segurança reduzem o risco de ligação inadvertida da ferramenta eléctrica.

d. Mantenha as ferramentas eléctricas que não

estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas

eléctricas são perigosas quando utilizadas por pessoas não quali cadas.

e. Efectue a manutenção das ferramentas eléctricas.

Veri que se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. As peças dani cadas devem ser reparadas antes da utilização da ferramenta eléctrica. Muitos acidentes são provocados

por falta de manutenção das ferramentas eléctricas.

f. Mantenha as ferramentas de corte sempre a adas

e limpas. Ferramentas de corte com a manutenção

adequada e extremidades a adas bloqueiam com menos frequência e são mais fáceis de controlar.

g. Utilize a ferramenta eléctrica, acessórios e peças

de ferramenta de acordo com estas instruções, considerando as condições de trabalho e o tarefa a ser executada. A utilização da ferramenta eléctrica para

 ns diferentes dos previstos pode resultar em situações perigosas.

5. Reparação

a. A sua ferramenta eléctrica só deverá ser reparada

por pessoal quali cado, utilizando apenas peças sobressalentes originais. Isso garante a manutenção

da segurança da ferramenta eléctrica.

Avisos de segurança adicionais para ferramentas eléctricas

Advertência! Instruções de segurança para

 Segure a ferramenta eléctrica pelas áreas isoladas

 Utilize grampos ou outro meio para  xar e apoiar

todas as serras

quando executar uma operação em que o acessório de corte possa entrar em contacto com a cablagem oculta. O acessório de corte em contacto com um cabo

"electri cado" poderá expor peças metálicas do sistema eléctrico da ferramenta e provocar um choque eléctrico ao operador.

a peça numa plataforma estável. Se  xar a peça com a mão ou contra o seu corpo, a peça  ca

(Tradução das instruções originais)



Mantenha as mãos afastadas da área de corte.

PORTUGUÊS

Nunca manuseie a parte inferior da peça de trabalho em circunstância alguma. Não introduza os dedos perto da lâmina correspondente e do grampo da lâmina. Não estabilize a serra agarrando o arrasto.

 Mantenha as lâminas a adas. Lâminas embotadas

ou dani cadas podem desviar ou encravar a serra sob pressão. Utilize sempre o tipo apropriado de lâmina de serra para o material e tipo de corte.

 Quando cortar tubos ou condutas, certi que-se

de que estes não têm água, cablagem, etc.

 Não toque na peça ou na lâmina logo após a utilização

da ferramenta. Estas podem estar muito quentes.

 Tenha cuidado com os perigos escondidos, antes

de cortar em paredes, tectos ou chãos devido à localização de  os e tubos.

 A lâmina irá continuar a mover-se depois de

desengatar o interruptor. Desligue sempre a ferramenta e aguarde até que a lâmina da serra pare completamente antes de pousar a ferramenta.

Advertência! O contacto ou a inalação de poeiras originadas pelas aplicações de corte poderá colocar em perigo a saúde do operador ou das pessoas presentes. Utilize uma máscara especi camente concebida para protecção contra poeiras e vapores e certi que-se de que as pessoas perto da área de trabalho também estão protegidas.

 A utilização prevista para este aparelho está descrita

no manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não se inclua no presente manual de instruções poderá representar um risco de ferimentos e/ ou danos materiais.

Segurança de terceiros

 Este aparelho não deve ser utilizado por pessoas

(incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização do aparelho por uma pessoa responsável pela sua segurança.

 As crianças deverão ser vigiadas para que não mexam

no aparelho.

Vibração

Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela norma EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição.

Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado.

Page 48

PORTUGUÊS

(Tradução das instruções originais)

PORTUGUÊS

(Tradução das instruções originais)

Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela norma 2002/44/ CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade pro ssional, deve ser considerada uma estimativa de exposição de vibração, as actuais condições de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento.

Etiquetas na ferramenta

A ferramenta apresenta os seguintes símbolos:

Advertência! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Segurança eléctrica

Esta ferramenta tem um isolamento duplo e, por isso, não é necessário um  o de terra. Veri que

sempre se a tensão da fonte de alimentação corresponde à tensão indicada na placa de especi cações.

 Se o cabo de alimentação estiver dani cado, terá de

ser substituído pelo fabricante ou por um centro de assistência autorizado Black & Decker para evitar acidentes.

Características

Esta ferramenta inclui alguns ou todos os seguintes componentes.

1. Interruptor de velocidade variável (KS901PE) ou interruptor para ligar/desligar (KS801SE e KS901SE)

2. Botão de bloqueio

3. Alavanca de fecho de lâminas de serra

4. Arrasto

5. Saída de extracção de poeiras

6. Selector de curso do pêndulo/AutoSelect

Montagem

Advertência! Antes de tentar executar qualquer uma das

operações que se seguem, certi que-se de que a ferramenta está desligada e a lâmina de serra está parada. As lâminas de serra usadas poderão estar quentes.

Ajustar a lâmina de serra ( g. A)

 Segure a lâmina de serra (7) conforme indicado, com

os dentes virados para a frente.

 Empurre a alavanca de fecho (3) para fora do arrasto (4).  Insira a haste da lâmina de serra no porta-lâminas (8)

o mais distante possível.

 Solte a alavanca de fecho (3).

Ligar um aspirador à ferramenta ( g. B)

 Faça deslizar o adaptador do aspirador para a saída

de extracção de poeiras (5).

Riscos residuais

Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem:

 ferimentos causados pelo contacto com peças

em rotação/movimento.

 ferimentos causados durante a troca de peças,

lâminas ou acessórios.

 ferimentos causados pela utilização prolongada de uma

ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares.

 diminuição da audição.  problemas de saúde causados pela inalação de poeiras

resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF.)

Utilização

Ajustar o arrasto para cortes em bisel ( g. C)

Advertência! Não utilize a ferramenta quando o arrasto

estiver solto ou removido. É possível de nir o arrasto (4) para um ângulo do bisel esquerdo ou direito de 22.5° ou 45°.

 Desaperte o parafuso (10).  Puxe o arrasto (4) para a frente, rode-o para a esquerda

ou para a direita e empurre-o novamente para trás, para a posição 22.5° ou 45°.

 Aperte o parafuso.

Para rede nir o arrasto (4) para cortes 90º:

 Desaperte o parafuso (10).  Puxe o arrasto (4) para a frente, rode-o para o centro e

empurre-o novamente para trás, para a posição de 0°.

 Aperte o parafuso.

Controlo de velocidade variável

 Utilize uma velocidade rápida para madeira, média para

alumínio e PVC e lenta para metais que não sejam alumínio.

Ligar e desligar

 Para ligar a ferramenta, prima o interruptor de velocidade

variável (1). Nas unidades KS901PE, a velocidade depende de como pressiona o interruptor.

Page 49

(Tradução das instruções originais)

PORTUGUÊS

 Para uma operação contínua, prima o botão de bloqueio (2) e prima o interruptor

de velocidade variável. Esta opção só está disponível na velocidade máxima.

 Para desligar a ferramenta, solte o interruptor de velocidade variável. Para desligar

PORTUGUÊS

a ferramenta quando estiver a executar uma operação contínua, prima o interruptor de velocidade variável mais uma vez e solte-o.

Como utilizar a funcionalidade Sightline® ( g. D)

 Utilize um lápis para marcar a linha de corte.  Posicione a serra eléctrica acima da linha (11).

A linha de corte pode ser seguida facilmente se a visualizar directamente acima da serra eléctrica.

Selector

Os produtos KS801SE e KS901SE incluem um selector Auto Select™ (6) exclusivo para de nir a velocidade e acção pendular da lâmina para inúmeras aplicações de corte. Para seleccionar a velocidade mais adequada e a acção pendular da lâmina para o tipo de material a ser cortado, rode o selector (6) conforme indicado na tabela seguinte:

Auto Select™ ( g. F - só KS801SE e KS901SE)

Ícone Velocidade Acção

Lenta Não Cortes a direito e curvos - chapa metálica,

Aplicação

pendular

folha-de- andres, azulejos e chapa de  bra de vidro

PVC

Média Média/baixa Cortes a direito e curvos - madeira dura, coberturas,

Rápida Máxima Cortes a direito - madeira de construção

Rápida Média/baixa Cortes a direito e curvos - contraplacado

Rápida Não Cortes a direitos e curvos - bancadas,

Modo de corte

O curso ou a acção do pêndulo permitem um movimento de lâmina mais agressivo, sendo concebidos para o corte de materiais menos rígidos, como a madeira ou o plástico. Permite um corte mais rápido, mas com um corte menos suave ao longo do material. Dependendo do modelo, a serra eléctrica terá um selector de Curso do Pêndulo ou um selector Auto Select para de nir a acção do pêndulo. A utilização destes selectores é explicada nas duas secções seguintes.

Nota: Nunca utilize a acção de pêndulo para cortar metal.

Selector de Curso do Pêndulo ( g. E - só KS901PE)

O KS901PE tem estes quatro modos de corte com quantidades crescentes de acção do pêndulo:

 Posição 0: metal e folha de alumínio e metal

(sem acção do pêndulo).

 Posição 1: para laminados, madeira dura, topos.  Posição 2: para contraplacado e PVC/Plástico.  Posição 3: para madeira macia e corte rápido

pavimentos, plástico, plexiglass e PVC

e madeira leve

e painéis de madeira

placas laminadas, madeira para desenrolar, curva e artesanato

Para ajustar a acção do pêndulo:

 Rode o selector de Curso do Pêndulo (6) para

a posição que pretende.

Serrar

Segure  rmemente a ferramenta com ambas as mãos enquanto corta. O arrasto (4) deve ser segurado com  rmeza contra o material a ser cortado. Isto irá evitar que a serra salte, reduz a vibração e minimiza a quebra da lâmina.

 Deixe a lâmina a trabalhar livremente durante

alguns segundos antes de começar a cortar.

 Exerça um ligeira pressão na ferramenta enquanto corta.

Sugestões para uma utilização ideal

Lâmina guia de corte a direito

Quando precisar de uma corte a direito com precisão adicional, utilize a lâmina guia de corte a direito. O KS901SE/PE

Page 50

PORTUGUÊS

(Tradução das instruções originais)

inclui esta lâmina de origem, mas também pode ser adquirida como extra opcional para utilização com o KS801SE (número de peça X21001-XJ).

Protecção anti-lascas ( g. G

- só KS901SE

)

Para minimizar a formação de lascas, use a protecção anti-lascas incluída no produto. Isto reduz a área livre entre o arrasto e a lâmina, sem limitar a visão da linha de corte.

Para colocar a protecção anti-lascas:

 Remova a lâmina (consulte a  gura A).  Alinhe a protecção anti-lascas (13) com o arrasto (4)

a partir da parte inferior.

 Pressione o arrasto até a protecção  car encaixada

na devida posição.

 Substituir a lâmina.

Serrar laminados

Quando cortar laminados, poderão formar-se lascas que podem dani car a superfície de apresentação. As lâminas de serra mais comuns cortam em sentido ascendente; assim, se o arrasto estiver assente na superfície de apresentação, utilize uma lâmina de serra que corte em sentido descendente ou:

 Utilize uma lâmina de serra com dentes em bom estado.  Serre a partir da superfície de fundo da peça.  Para minimizar a ocorrência de lascas, coloque

fragmentos de madeira ou painel duro em ambos os lados da peça e serre no meio deste painel compósito. Em alternativa, pode utilizar a protecção anti-lascas (13) incluída no produto. (só KS901SE).

Serrar metal

Advertência! Não utilize um aspirador quando cortar metais.

As limalhas de metal estarão quentes e poderão causar um incêndio. Tenha em atenção que a serração de metal demora muito mais tempo do que a serração de madeira.

 Utilize uma lâmina de serra adequada para a serração

de metal.

 Ao cortar folhas de metal  nas, coloque fragmentos

de madeira na superfície de fundo da peça e corte no meio deste painel compósito.

 Espalhe uma camada  na de óleo ao longo da linha

de corte pretendida.

Batente de corte

É fácil executar cortes rectilíneos e circulares sem uma linha traçada a lápis com um batente de corte e uma guia de círculo (disponível como extra opcional - número de peça X43005-XJ).

Fixar o Batente de Corte ( gs. H e I)

 Introduza o batente de corte (14) nas ranhuras

do arrasto com a barra em cruz para baixo como indicado na  gura H.

 Coloque o parafuso (15) no furo no fundo do arrasto.  Alinhe o grampo da barra (16) sobre o parafuso com

rebordo virado para baixo e apontando para a parte de trás da serra.

 Com uma chave de fendas phillips, coloque o parafuso

no furo enroscado do grampo da barra como indicado na  gura I.

 Ajuste à largura do corte e aperte o parafuso.

Cortes Circulares ( g. J)

 Introduza o batente de corte na ranhura no lado

direito do arrasto com a barra em cruz para cima.

 Ajuste o batente de corte para que a distância entre

a lâmina e o furo na barra em cruz tenha o raio pretendido e aperte o parafuso.

 Coloque a serra de tal maneira que o centro do furo na

barra em cruz  que sobre o centro do círculo a cortar (execute um corte por incisão, faça o furo para a lâmina ou corte para dentro a partir da extremidade do material para colocar a lâmina na posição).

 Quando a serra estiver correctamente posicionada,

introduza um prego pequeno no furo da barra em cruz exactamente no centro do círculo a cortar.

 Com o batente de corte como braço pivot,

comece a cortar o círculo.

Cortes por Incisão ( g. K)

Um corte por incisão é um método fácil de fazer um corte interno. A serra pode ser introduzida directamente num painel ou numa placa sem primeiro perfurar uma guia ou furo piloto. Nos cortes por incisão, meça a superfície a cortar e marque claramente com um lápis. Em seguida, incline a serra para a frente até a parte da frente do arrasto estar bem assente sobre a superfície de trabalho e a lâmina executa o trabalho com um movimento contínuo. Ligue a ferramenta e deixe-a atingir a velocidade máxima. Segure a serra com  rmeza e baixe a extremidade posterior da ferramenta lentamente até a lâmina atingir a profundidade completa. Coloque o arrasto sobre a madeira e comece a cortar. Não remova a lâmina do corte enquanto ainda estiver em movimento. A lâmina tem de parar completamente.

Manutenção

A sua ferramenta Black & Decker foi concebida para funcionar por um longo período de tempo com uma manutenção mínima. Um funcionamento contínuo e satisfatório depende de uma manutenção adequada e da limpeza regular da ferramenta.

 Limpe regularmente as aberturas de ventilação

da ferramenta com uma escova suave ou um pano seco.

 Limpe regularmente o compartimento do motor com

um pano húmido. Não utilize nenhum produto de limpeza abrasivo ou à base de solvente. Nunca deixe nenhum líquido entrar na ferramenta e nunca submerja nenhuma parte da ferramenta em líquido.

Page 51

(Tradução das instruções originais)

PORTUGUÊS

Substituição da  cha de alimentação (só Reino Unido e Irlanda)

Se for necessário instalar uma nova  cha de alimentação:

 Elimine com segurança a  cha antiga.  Ligue o cabo castanho ao terminal electri cado na nova

 cha.

 Ligue o cabo azul ao terminal neutro.

Advertência! Não é necessário efectuar qualquer ligação ao terminal de terra. Siga as instruções de montagem fornecidas e utilize  chas de boa qualidade. Fusível recomendado: 5 A.

Protecção do ambiente

Recolha separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos

normais.

Se, em algum momento, for necessário substituir este produto BLACK+DECKER ou se este deixar de ter utilidade, não elimine o produto num caixote do lixo. Este produto pode ser separado para reciclagem.

A recolha separada de produtos e embalagens usados permite que os materiais sejam reciclados

e utilizados novamente. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas.

A legislação local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo.

A BLACK+DECKER dispõe de instalações para recolha e reciclagem de produtos BLACK+DECKER quando estes atingem o  m da vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome.

Pode veri car a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da BLACK+DECKER através do endereço indicado neste manual. Se preferir, poderá consultar na Internet uma lista de agentes de manutenção autorizados BLACK+DECKER, bem como os detalhes completos e contactos do serviço pósvenda, no endereço: www.2helpU.com

Dados técnicos

KS801SE (Tipo 1)

KS901SE/PE

Tensão de entrada

Velocidade sem carga

Profundidade máxima de corte Madeira normal

Aço

Alumínio

Peso (KS801SE)

KS901PE

Valores totais de vibração (soma vectores triax) de acordo com EN 60745:

KS801SE

Valores totais de vibração (soma vectores triax) de acordo com EN 60745:

KS901SE

Valores totais de vibração (soma vectores triax) de acordo com EN 60745:

(KS801SE e KS901SE) (KS901PE)

(KS801SE) (KS901SE e KS901PE) (KS801SE) (KS901SE e KS901PE)

(KS901PE) (KS901SE)

LpA (pressão acústica) 88 dB(A), Imprecisão (K) 3 dB(A)

LWA (potência acústica) 99 dB(A), Imprecisão (K) 3 dB(A)

Cortar tábuas (a

Cortar folhas de metal (a

LpA (pressão acústica) 90 dB(A), Imprecisão (K) 3 dB(A)

LWA (potência acústica) 101 dB(A), Imprecisão (K) 3 dB(A)

Cortar tábuas (a

Cortar folhas de metal (a

LpA (pressão acústica) 86 dB(A), Imprecisão (K) 3 dB(A)

LWA (potência acústica) 97 dB(A), Imprecisão (K) 3 dB(A)

Cortar tábuas (a

Cortar folhas de metal (a

) 12.3 m/s2, Imprecisão (K) 1.5 m/s

h, B

) 7.3 m/s2, Imprecisão (K) 1.5 m/s

h, M

) 5.6 m/s2, Imprecisão (K) 1.5 m/s

h, B

) 5.3 m/s2, Imprecisão (K) 1.5 m/s

h, M

) 5.0 m/s2, Imprecisão (K) 1.5 m/s

h, B

) 4.5 m/s2, imprecisão (K) 1.5 m/s

h, M

mín.

mm mm mm mm mm

kg kg kg

230

1,500-3,000 0-3,000

5 8 15

2.1

2.2

(Tipo 1)

Page 52

PORTUGUÊS

(Tradução das instruções originais)

Declaração de conformidade CE

DIRECTIVA PARA MÁQUINAS

KS801SE, KS901SE y KS901PE

A Black & Decker declara que os produtos descritos em

"dados técnicos" estão em conformidade com as seguintes

2006/42/CE, EN 60745-1, EN 60745-2-11

Estes produtos estão também em conformidade com as

2014/30/UE e 2011/65/UE. Para obter mais informações,

contacte a Black & Decker no endereço indicado ou

consulte a parte posterior do manual.

O signatário é responsável pela compilação do  cheiro técnico e efectua esta declaração em nome da Black &

Black & Decker Europe, 210 Bath Road, Slough,

normas:

Directivas

Decker Europe.

R. Laverick

Engineering Manager

Berkshire, SL1 3YD

Reino Unido

29/09/2014

Garantia

A Black & Decker con a na qualidade dos seus produtos e oferece uma garantia excelente. Esta declaração de garantia é um complemento dos seus direitos contratuais, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre.

Se o seu produto Black & Decker avariar devido a defeitos de material ou fabrico, num período de 24 meses após a data da compra, a Black & Decker garante a substituição de todas as peças defeituosas, a reparação de produtos sujeitos a um desgaste aceitável ou a substituição dos mesmos para garantir o mínimo de inconvenientes ao cliente, excepto se:

 O produto tiver sido utilizado para  ns comerciais,

pro ssionais ou de aluguer.

 O produto tiver sido submetido a utilização indevida ou

descuido.

 O produto tiver sido dani cado por objectos estranhos,

substâncias ou acidentes.

 tiverem sido tentadas reparações por pessoas que não

sejam agentes de reparação autorizados ou técnicos de manutenção da Black & Decker.

Para accionar a garantia, terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Pode veri car a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, poderá consultar na Internet uma lista de agentes de manutenção autorizados Black & Decker, bem como os detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU. com

Visite o nosso website www.blackanddecker.pt para registar o novo produto BLACK+DECKER e manter-se actualizado relativamente a novos produtos e ofertas especiais. Pode encontrar mais informações sobre a marca BLACK+DECKER e a nossa gama de produtos em www.blackanddecker.eu.

Page 53

(Översättning av originalanvisningarna)

SVENSKA

Användningsområde

Din BLACK+DECKER- gursåg är avsedd för sågning i trä, metall och plast. Verktyget är endast avsett som konsumentverktyg.

Säkerhetsföreskrifter

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsföreskrifter och

alla anvisningar. Fel som uppstår till följd av att

säkerhetsföreskrifterna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet ”elverktyg” nedan syftar på

nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Håll arbetsområdet rent och väl upplyst. Oordning

och dålig belysning på arbetsplatsen kan leda till olyckor.

b. För att undvika explosionsrisk bör du inte använda

elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan

antända dammet eller gaserna.

c. Håll barn och andra personer på betryggande avstånd

när du använder elverktyg. Om du störs kan du förlora

kontrollen.

2. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget.

Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg.

Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar.

b. Undvik kroppskontakt med jordade ytor som t.ex.

rör, värmeelement, spisar och kylskåp. Det  nns

en större risk för elstötar om din kropp är jordad.

c. Skydda elverktyget mot regn och väta. Om vatten

tränger in i ett elverktyg ökar risken för elektriska stötar.

d. Hantera inte nätsladden ovarsamt. Använd inte

sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större

om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända

för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som

är avsedd för utomhusbruk minskar risken för att du ska få en elstöt.

f. Om du måste använda ett elverktyg på en fuktig

plats ska du använda jordfelsbrytare. Jordfelsbrytaren

minskar risken för elektriska stötar.

3. Personlig säkerhet a. Var uppmärksam, se på vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även

en kort ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd skyddsutrustning. Bär alltid skyddsglasögon.

Den personliga skyddsutrustningen, t.ex. damm ltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen.

c. Undvik oavsiktlig igångsättning. Kontrollera att

strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bär verktyget. Det kan vara mycket

farligt att bära ett elverktyg med  ngret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar

innan du startar elverktyget. Ett verktyg eller en nyckel

i en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert

fotfäste och balans. På så sätt kan du lättare kontrollera

elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Löst hängande kläder, smycken

och långt hår kan dras in av roterande delar.

g. Om elverktyget har utrustning för dammsugning och

-uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Utrustningen

kan minska riskerna när damm bildas.

4. Bruk och skötsel av elverktyg a. Överbelasta inte elverktyget. Använd rätt elverktyg

för det aktuella arbetet. Med rätt elverktyg kan du arbeta

bättre och säkrare med det som verktyget är avsett för.

b. Använd inte elverktyget om det inte går att starta och

stänga av det med strömbrytaren. Ett elverktyg som

inte kan startas och stängas av med strömbrytaren är farligt och måste repareras.

c. Dra ut stickproppen ur vägguttaget och/eller ta ut

batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna

säkerhetsåtgärd förhindrar oavsiktlig start av elverktyget.

d. Förvara elverktyg utom räckhåll för barn. Låt inte

elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning.

Elverktyg är farliga om de används av oerfarna personer.

Page 54

SVENSKA

(Översättning av originalanvisningarna)

SVENSKA

(Översättning av originalanvisningarna)

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor

orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta

skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra.

g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt

dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på icke

ändamålsenligt sätt kan farliga situationer uppstå.

5. Service

a. Elverktyget ska bara repareras av utbildade

reparatörer och med originalreservdelar. Detta

säkerställer att elverktyget förblir säkert.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Säkerhetsinstruktioner för alla sågar

 Håll verktyget i de isolerade greppytorna vid arbete

där bladet riskerar att komma i kontakt med dolda elledningar. Om bladet går igenom en strömförande

ledning kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt.

 Fäst arbetsstycket vid ett stabilt underlag med tvingar

eller på något annat lämpligt sätt. Om du håller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilt och du kan förlora kontrollen.

 Håll händerna borta från arbetsområdet. Sträck aldrig

in händerna under arbetsstycket. Undvik att ha  ngrarna i närheten av det pendlande sågbladet och bladklämman. Undvik att stabilisera sågen genom att hålla i sågskon.

 Håll sågbladen välslipade. Slöa eller skadade sågblad

kan orsaka att sågen kommer i svängning eller stannar helt när den belastas. Använd alltid en typ av sågblad som är lämplig för det material du ska såga i och för hur du ska såga.

 Vid sågning i rör och liknande ska du se till

att de inte innehåller vatten, elledningar osv.

 Undvik att vidröra arbetsstycket eller sågbladet

direkt efter sågning. De kan bli mycket varma.

 Var uppmärksam på dolda faror innan du sågar

i väggar, golv eller tak. Kontrollera om det  nns rör eller elledningar.

 Sågbladet fortsätter att röra sig en kort stund

efter att du har släppt strömbrytaren.

Stäng alltid

av verktyget och vänta tills sågbladet har stannat helt innan du lägger det ifrån dig.

Varning! Sågning ger upphov till damm som kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade.

 Användningsområdet beskrivs i den här bruksanvisningen.

Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/eller egendom ta skada.

Säkerhet för andra

 Verktyget ska inte användas av personer (inklusive barn)

med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.

 Barn ska hållas under uppsikt så att de inte leker

med verktyget.

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Märkningar på apparaten

Följande symboler  nns på verktyget:

Varning! Läs bruksanvisningen före användning

för att minska risken för olyckor.

Page 55

(Översättning av originalanvisningarna)

SVENSKA

Skador på hörseln.

SVENSKA

Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att

nätspänningen överensstämmer med värdet på typskylten.

 Om nätsladden är skadad måste den för undvikande

av fara bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad.

Funktioner

Det här verktyget har några eller samtliga av följande funktioner:

1. Strömbrytare med variabel hastighet (KS901PE) eller på av-strömbrytare (KS801SE och KS901SE).

2. Låsknapp

3. Låsspak för sågblad

4. Sågsko

5. Dammuppsugningshål

6. Väljare för pendelsågrörelse/AutoSelect

Montering

Varning! Innan du gör något av nedanstående ska du

kontrollera att verktyget är avstängt, att sågbladet är orörligt och att sladden inte sitter i. Ett sågblad som nyligen har använts kan vara hett.

Montera sågbladet ( g. A)

 Håll sågbladet (7) som bilden visar med tänderna framåt.  Tryck sågskons låsspak (3) bort från sågskon (4).  Tryck in sågbladets skaft så långt som möjligt i

bladhållaren (8).

 Släpp låsspaken (3).

Ansluta en dammsugare till verktyget ( g. B)

 Skjut in dammsugarmunstycket

i dammuppsugningshålet (5).

Övriga risker

Ytterligare risker som inte  nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v. Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

 Skador orsakade av att roterande/rörliga delar vidrörs.  Skador som uppstår vid byte av delar, blad eller tillbehör.  Skador som orsakas av långvarig användning av ett

verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.

  Hälsorisker orsakade av inandning av damm när

redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF).

Användning

Justera sågskon för vinkelsågning ( g. C)

Varning! Använd aldrig verktyget om sågskon är lös eller

borttagen. Sågskon (4) kan vinklas 22.5° eller 45° åt vänster eller höger.

 Lossa skruven (10).  För sågskon (4) framåt, vrid den åt vänster eller höger

och för tillbaka den till 22.5° eller 45°.

 Dra åt skruven.

Så här återställer du sågskon (4) för sågning i 90°:

 Lossa skruven (10).  Dra sågskon (4) framåt, vrid den till mittenläget

och tryck tillbaka den till 0°.

 Dra åt skruven.

Variabel hastighet

 Välj hög hastighet för trä, medelhög för aluminium och

plast och låg hastighet för andra metaller än aluminium.

Slå på och av

 Slå på verktyget genom att trycka in strömbrytaren för

variabel hastighet(1). På KS901E beror hastigheten på hur långt du trycker strömbrytaren.

 Tryck in låsknappen (2) och tryck på strömbrytaren

för variabel hastighet om du vill köra kontinuerligt. Det går bara att göra vid maximal hastighet.

 Slå av verktyget genom att släppa strömbrytaren för

variabel hastighet. Under kontinuerlig drift stänger du av verktyget genom att trycka in och släppa strömbrytaren för variabel hastighet en gång till.

Använda funktionen Sightline® ( g. D)

 Märk ut såglinjen med en blyertspenna.  Placera sågen över linjen (11).

Det är enkelt att följa såglinjen om du håller huvudet rakt ovanför sågen.

Sågläge

Pendelsågrörelsen innebär en mer aggressiv bladrörelse och är avsedd för sågning i mjuka material som trä eller plast. Det ger snabbare sågning, men snittet blir inte lika  nt. Beroende på modell har  gursågen antingen en väljare för pendelsågrörelse eller Auto Select-väljare för att ställa in pendelrörelsen. Hur du ställer in dessa väljare beskrivs i de två kommande avsnitten. Obs! Använd aldrig pendelsågrörelsen för att såga i metall.

Page 56

SVENSKA

(Översättning av originalanvisningarna)

SVENSKA

Såga i metall

Varning! Använd inte dammsugare när du sågar i metall.

Metallspånen är heta och kan orsaka brand. Tänk på att det tar mycket längre tid att såga i metall än i trä.

 Välj ett sågblad som lämpar sig för metallsågning.  Vid sågning av tunn metallplåt tvingar du fast en

överbliven träbit på arbetsmaterialets undersida och sågar genom båda lagren som en dubbelsmörgås.

 Smörj såglinjen med olja innan du sågar.

Anhåll

Klyv- och cirkelsågning utan pennstreck blir enkelt med anhåll och cirkelanslag ( nns som tillval – artikelnummer X43005-XJ).

Montera anhåll ( g. H och I)

 För in anhållet (14) i spåren på sågskon med tvärstaget

nedåt som  gur H visar.

 Placera skruven (15) i hålet i botten på sågskon.  Rikta in fäststycket (16) över skruven med läppen

nedåt och i riktning mot sågens bakre del.

 Använd en stjärnskruvmejsel för att skruva in skruven

i det gängade hålet i fäststycket som  gur I visar.

 Justera till rätt sågbredd och dra åt skruven.

Cirkelsågning ( g. J)

 För in anhållet i spåret på sågskons högra sida med

tvärstaget uppåt.

 Justera anhållet så att avståndet från bladet till hålet

i tvärstaget utgör den önskade radien och dra åt skruven.

 Placera sågen så att mitten på hålet i tvärstaget be nner

sig över centrum på den cirkel som ska sågas (gör en instickssågning, borra hål för bladet eller såga inåt från kanten på materialet för att få bladet i rätt läge).

 När sågen är rätt placerad sticker du en liten spik genom

hålet i tvärstaget och exakt in i mitten på den cirkel som ska sågas.

 Med anhållet som passare börjar du såga i cirkel.

Instickssågning ( g. K)

Instickssågning är ett enkelt sätt att göra en invändig sågning. Sågen kan föras in i en panel eller skiva utan att du först borrar ett hål. Vid instickssågning mäter du upp den yta som ska sågas och markerar den tydligt med en penna. Vinkla sedan sågen framåt tills sågskons främre del ligger stadigt an mot arbetsytan och bladet är i sitt yttersta läge. Slå på verktyget och låt det uppnå maximal hastighet. Håll sågen stadigt och sänk sakta bakre delen av verktyget tills bladet når fullt djup. Håll sågskon platt mot träet och börja såga. Ta inte ut bladet från snittet medan det fortfarande rör sig. Bladet måste stanna helt.

Underhåll

Detta Black & Decker-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

 Rengör regelbundet apparatens luftintag med en mjuk

borste eller torr trasa.

 Rengör motorkåpan regelbundet med en fuktig trasa.

Använd inte rengöringsprodukter som innehåller slip- eller lösningsmedel. Låt aldrig någon vätska komma in i verktyget och doppa det inte i någon vätska.

Byte av nätkontakt (endast Storbritannien och Irland)

Byt kontakten på följande sätt:

 Gör dig av med den gamla kontakten på lämpligt sätt.  Anslut den bruna ledningen till den strömförande

anslutningen i den nya kontakten.

 Anslut den blå ledningen till den icke strömförande

anslutningen.

Varning! Anslut inte till jordanslutningen. Följ monteringsanvisningarna som medföljer kontakter av god kvalitet. Rekommenderad säkring: 5 A.

Skydda miljön

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna BLACK+DECKER- produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

BLACK+DECKER samlar in och återvinner uttjänta BLACK+DECKER-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala BLACK+DECKER-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade BLACK+DECKER-verkstäder samt fullständiga servicevillkor och kontaktuppgifter  nns på Internet: www.2helpU.com

(Översättning av originalanvisningarna)

Väljare för pendelsågrörelse ( g. E – endast KS901PE)

KS901PE har dessa fyra såglägen med olika mycket pendelrörelse:

 Läge 0: metall, aluminium och plåt (ingen pendelrörelse).  Läge 1: laminat, hårdträ, bänkskivor.  Läge 2: plywood och PVC/plast.  Läge 3: mjukt trä och snabbsågning

Justera pendelrörelsen:

 Vrid väljaren för pendelrörelsen (6) till önskat läge.

Auto Select™-väljaren ( g. F – endast KS801SE och KS901SE)

KS801SE och KS901SE är utrustade med en unik Auto Select™-väljare (6) så att du kan anpassa hastighet och pendelrörelse till olika typer av sågning. För att ställa in optimal hastighet och pendling för det aktuella materialet vrider du väljaren (6) enligt tabellen nedan:

Ikon Hastighet Pendling Användning

PVC

Sågning

Håll sågen stadigt med båda händerna när du sågar. Sågfoten (4) ska tryckas ordentligt mot materialet som sågas. Detta motverkar att sågen hoppar, minskar vibrationerna och minskar risken för att sågbladet går av.

 Låt sågbladet gå i några sekunder innan du börjar såga.  Tryck bara försiktigt på sågen medan du sågar.

Tips för optimal användning

Blad för rak sågning

Använd bladet för rak sågning när du behöver ett rakt snitt med extra precision. KS901SE/PE levereras med det här bladet som standard och det kan köpas som tillval för användning med KS801SE (artikelnummer X21001-XJ).

Flisskydd ( g. G

Använd det  isskydd som levereras med produkten om du vill minimera upp isningen. Det minskar avståndet mellan skon och bladet utan att skymma såglinjen.

- endast KS901SE

)

Långsam Nej Sågning rakt och i kurvor – metallplåt,

Medel Medel/liten Sågning rakt och i kurvor – hårt trä, altanträ,

Snabb Maximal Sågning rakt – Allmänt timmer och mjukt trä

Snabb Medel/liten Sågning rakt och i kurvor –

Snabb Nej Sågning rakt och i kurvor – bänkskivor,

Så här monterar du  isskyddet:

 Ta bort bladet (se  gur A).  Rikta in  isskyddet (13) mot sågskon (4) underifrån.  Tryck skyddet mot sågskon tills det klickar på plats.  Sätt tillbaka bladet.

Såga i laminat

Vid sågning i laminat kan arbetsstycket  isa sig, vilket kan skada snittytan. De vanligaste sågbladen sågar i den uppåtgående rörelsen, så om sågfoten vilar mot arbetsstycket bör du använda ett sågblad som sågar i den nedåtgående rörelsen eller:

 Använda ett  ntandat sågblad.  Vända arbetsmaterialets undersida uppåt när du sågar.  Minska risken för  isor genom att tvinga fast en

överbliven träbit eller hård trä berskiva på båda sidor av arbetsmaterialet och såga genom alltihop som en dubbelsmörgås. Eller använd det  isskydd (13) som levereras med produkten. (endast KS901SE)

keramikplattor och glas berskivor

golvträ, plast, plexiglas och PVC

plywood och träpaneler

laminatskivor,  gurer, kurvor, hantverk

Page 57

(Översättning av originalanvisningarna)

SVENSKA

För information om närmaste auktoriserade verkstad, kontakta

SVENSKA

Såga i metall

Varning! Använd inte dammsugare när du sågar i metall.

Metallspånen är heta och kan orsaka brand. Tänk på att det tar mycket längre tid att såga i metall än i trä.

 Välj ett sågblad som lämpar sig för metallsågning.  Vid sågning av tunn metallplåt tvingar du fast en

överbliven träbit på arbetsmaterialets undersida och sågar genom båda lagren som en dubbelsmörgås.

 Smörj såglinjen med olja innan du sågar.

Anhåll

Klyv- och cirkelsågning utan pennstreck blir enkelt med anhåll och cirkelanslag ( nns som tillval – artikelnummer X43005-XJ).

Montera anhåll ( g. H och I)

 För in anhållet (14) i spåren på sågskon med tvärstaget

nedåt som  gur H visar.

 Placera skruven (15) i hålet i botten på sågskon.  Rikta in fäststycket (16) över skruven med läppen

nedåt och i riktning mot sågens bakre del.

 Använd en stjärnskruvmejsel för att skruva in skruven

i det gängade hålet i fäststycket som  gur I visar.

 Justera till rätt sågbredd och dra åt skruven.

Cirkelsågning ( g. J)

 För in anhållet i spåret på sågskons högra sida med

tvärstaget uppåt.

 Justera anhållet så att avståndet från bladet till hålet

i tvärstaget utgör den önskade radien och dra åt skruven.

 Placera sågen så att mitten på hålet i tvärstaget be nner

sig över centrum på den cirkel som ska sågas (gör en instickssågning, borra hål för bladet eller såga inåt från kanten på materialet för att få bladet i rätt läge).

 När sågen är rätt placerad sticker du en liten spik genom

hålet i tvärstaget och exakt in i mitten på den cirkel som ska sågas.

 Med anhållet som passare börjar du såga i cirkel.

Instickssågning ( g. K)

Underhåll

Detta Black & Decker-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

 Rengör regelbundet apparatens luftintag med en mjuk

borste eller torr trasa.

 Rengör motorkåpan regelbundet med en fuktig trasa.

Använd inte rengöringsprodukter som innehåller slip- eller lösningsmedel. Låt aldrig någon vätska komma in i verktyget och doppa det inte i någon vätska.

Byte av nätkontakt (endast Storbritannien och Irland)

Byt kontakten på följande sätt:

 Gör dig av med den gamla kontakten på lämpligt sätt.  Anslut den bruna ledningen till den strömförande

anslutningen i den nya kontakten.

 Anslut den blå ledningen till den icke strömförande

anslutningen.

Varning! Anslut inte till jordanslutningen. Följ monteringsanvisningarna som medföljer kontakter av god kvalitet. Rekommenderad säkring: 5 A.

Skydda miljön

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna BLACK+DECKERprodukt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsmaterial gör att material

kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

det lokala BLACK+DECKER-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade BLACK+DECKER-verkstäder samt fullständiga servicevillkor och kontaktuppgifter  nns på Internet: www.2helpU.com

Page 58

SVENSKA

Tekniska data

(Översättning av originalanvisningarna)

KS801SE (Typ 1)

KS901SE/PE

min min

-1

230

1,500-3,000 0-3,000

Inspänning

Tomgångshastighet (KS801SE och KS901SE)

(KS901PE)

Maximalt sågningsdjup Trä

Stål

(KS801SE) (KS901SE och KS901PE) (KS801SE) (KS901SE och KS901PE)

mm mm mm mm mm

5 8 15

Aluminium

Vikt (KS801SE)

(KS901PE) (KS901SE)

2.1

2.2

KS901PE

LpA (ljudnivå) 88 dB(A), osäkerhet (K) 3 dB(A)

LWA (ljudeffekt) 99 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt

EN 60745:

Skivsågning (a Plåtsågning (a

) 12.3 m/s2, osäkerhet (K) 1.5 m/s

h, B

) 7.3 m/s2, osäkerhet (K) 1.5 m/s

h, M

KS801SE

LpA (ljudnivå) 90 dB(A), osäkerhet (K) 3 dB(A)

LWA (ljudeffekt) 101 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt

EN 60745:

Skivsågning (a Plåtsågning (a

) 5.6 m/s2, osäkerhet (K) 1.5 m/s

h, B

) 5.3 m/s2, osäkerhet (K) 1.5 m/s

h, M

KS901SE

LpA (ljudnivå) 86 dB(A), osäkerhet (K) 3 dB(A)

LWA (ljudeffekt) 97 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt

EN 60745:

Skivsågning (a Plåtsågning (a

) 5.0 m/s2, osäkerhet (K) 1.5 m/s

h, B

) 4.5 m/s2, osäkerhet (K) 1.5 m/s

h, M

(typ 1)

Page 59

SVENSKA

EG-deklaration om överensstämmelse

MASKINDIREKTIV

(Översättning av originalanvisningarna)

SVENSKA

Garanti

Black & Decker garanterar att produkten är fri från materialoch/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver dina rättigheter enligt kontrakt och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

KS801SE, KS901SE och KS901PE

Black & Decker garanterar att produkterna som beskrivs

De här produkterna överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. Mer information får du genom att kontakta Black & Decker på följande address eller titta

Undertecknad är ansvarig för sammanställningen av tekniska

under ”Tekniska data” uppfyller:

2006/42/EG, EN 60745-1, EN 60745-2-11

i slutet av bruksanvisningen.

data och gör denna försäkran för Black & Decker Europe.

R.Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannien

29/09/2014

Om din Black & Decker-produkt går sönder på grund av material- eller fabrikationsfel inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:

 Produkten har använts i kommersiellt, yrkesmässigt eller

uthyrningssyfte.

 Produkten har utsatts för felaktig användning eller skötsel.  Produkten har skadats av främmande föremål eller ämnen

eller genom olyckshändelse.

 Reparation har utförts av någon annan än en auktoriserad

Black & Decker-verkstad.

Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt fullständiga servicevillkor och kontaktuppgifter  nns på Internet: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya BLACK+DECKER-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Mer information om BLACK+DECKER och vårt produktsortiment  nns på www.blackanddecker.eu.

Page 60

NORSK

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Bruksområde

f. Hvis du ikke kan unngå å bruke et elektroverktøy

(Oversettelse av de opprinnelige instruksjonene)

Stikksagen fra BLACK+DECKER er konstruert for saging av treverk, plast og metall. Dette verktøyet er bare tiltenkt bruk som et forbrukerverktøy.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsadvarsler

og alle instruksjoner. Hvis advarslene og

anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder

nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet a. Hold arbeidsområdet rent og godt opplyst. Rotete

eller mørke områder fører lett til ulykker.

b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige

omgivelser – der det be nner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som

kan antenne støv eller gass/damp.

c. Hold barn og andre personer unna når du bruker

et elektroverktøy. Hvis du blir forstyrret under arbeidet,

kan du miste kontrollen.

2. Elektrisk sikkerhet a. Støpselet til elektroverktøy må passe i stikkontakten.

Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende

stikkontakter reduserer risikoen for elektrisk støt.

b. Unngå kroppskontakt med jordede over ater som rør,

radiatorer, komfyrer og kjøleskap. Det er større fare

for elektrisk støt dersom kroppen din er jordet.

c. Hold elektroverktøy unna regn eller fuktighet.

Dersom det kommer vann i et elektroverktøy, øker faren for elektrisk støt.

d. Unngå uforsvarlig behandling av ledningen. Bruk aldri

ledningen til å bære eller trekke elektroverktøyet eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller

sammen okede ledninger øker risikoen for elektrisk støt.

e. Når du bruker et elektroverktøy utendørs, må du bruke

en skjøteledning som er egnet for utendørs bruk. Når

du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

på et fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter

reduserer risikoen for elektrisk støt.

3. Personsikkerhet a. Vær oppmerksom, pass på hva du gjør, og vis fornuft

når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks

uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader.

b. Bruk personlig verneutstyr. Bruk alltid vernebriller.

Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselvern som passer til forholdene, reduserer risikoen for personskader.

c. Forhindre utilsiktet start. Kontroller at bryteren står

i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet.

Det kan føre til ulykker hvis du bærer elektroverktøyet med  ngeren på bryteren, eller setter strøm på verktøyet når bryteren står på.

d. Fjern eventuelle innstillingsverktøy eller skruverktøy

før du slår på elektroverktøyet. Et skruverktøy eller

en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade.

e. Ikke strekk deg for langt. Pass på at du alltid har

sikkert fotfeste og god balanse. Da kan du kontrollere

elektroverktøyet bedre i uventede situasjoner.

f. Bruk egnede klær. Ikke bruk løstsittende klær eller

smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan bli

sittende fast i bevegelige deler.

g. Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av

støvoppsamling kan redusere farer i forbindelse med støv.

4. Bruk og behandling av elektroverktøy a. Ikke bruk makt på elektroverktøyet. Bruk riktig

elektroverktøy for bruksområdet. Med et passende

elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for.

b. Ikke bruk elektroverktøyet hvis du ikke kan slå det

på og av med bryteren. Et elektroverktøy som ikke kan

kontrolleres med bryteren, er farlig og må repareres.

c. Trekk støpselet ut av stikkontakten og/eller koble

fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort. Disse forebyggende

sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet.

Page 61

(Oversettelse av de opprinnelige instruksjonene)

NORSK

d. Elektroverktøy som ikke er i bruk, må oppbevares

utilgjengelig for barn. Ikke la verktøyet bli brukt av

Ikke berør arbeidsstykket eller sagbladet straks etter

personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen. Elektroverktøy

er farlige når de brukes av uerfarne personer.

e. Sørg for vedlikehold av elektroverktøy. Undersøk om

bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdt

elektroverktøy er årsaken til mange ulykker.

f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte

skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre.

g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til

disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til

andre formål enn det som er angitt, kan føre til farlige situasjoner.

5. Service a. Elektroverktøy skal alltid repareres av kvali sert

personell og bare med originale reservedeler. Dette

sikrer at elektroverktøyets sikkerhet opprettholdes.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Sikkerhetsinstrukser for alle sager

 Hold elektroverktøyet i de isolerte grepene når du

utfører et arbeid hvor skjæretilbehøret kan komme i kontakt med skjulte ledninger. Hvis skjæretilbehøret

kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt.

 Bruk klemmer eller andre praktiske metoder for

å spenne fast og støtte arbeidsstykket på en stabil plattform. Hvis arbeidsstykket holdes med hånden

eller inn mot kroppen, vil det være ustabilt, og dette kan lett føre til at du mister kontrollen.

 Hold hendene borte fra skjæreområdet. Du må aldri

gripe under arbeidsstykket av noen som helst årsak. Du må ikke føre  ngrene eller tomlene inn i nærheten av bladfestet eller bladet som går frem og tilbake. Ikke stabiliser sagen ved å ta tak i foten.

 Hold bladene skarpe. Sløve eller skadde sagblader kan

få sagen til å bøye av eller stanse under press. Bruk alltid sagblader som egner seg for arbeidsstykkets materiale og den type saging det er snakk om.

 Når du sager rør eller kanaler, må du kontrollere at de

er fri for vann, elektriske ledninger osv.

(Oversettelse av de opprinnelige instruksjonene)



at du har brukt verktøyet. De kan bli svært varme.

 Vær oppmerksom på skjulte farer før du sager

i vegger, gulv eller tak. Lokaliser eventuelle kabler og rør.

 Sagbladet vil fortsatt være i bevegelse etter at

bryteren slippes løs. Slå alltid verktøyet av, og vent til sagbladet stanser helt, før du setter verktøyet ned.

Advarsel! Kontakt med eller inhalering av støv som oppstår ved skjæring, kan være helseskadelig for operatøren og eventuelle tilskuere. Bruk en spesialmaske som verner mot støv og damp, og pass på at andre som oppholder seg eller kommer inn i området der du arbeider, også beskytter seg.

 Beregnet bruk er beskrevet i denne håndboken. Bruk av

tilbehør eller utføring av oppgaver som ikke er anbefalt for verktøyet i denne håndboken, kan medføre fare for personskade og/eller skade på eiendom.

Andre personers sikkerhet

 Det er ikke meningen at dette verktøyet skal brukes

av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet.

 Barn skal være under oppsyn så du er sikker

på at de ikke leker med produktet.

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt.

Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av, og når det går på tomgang, i tillegg til tiden utløseren er inne.

NORSK

Page 62

NORSK

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Merking på verktøyet

(Oversettelse av de opprinnelige instruksjonene)

Følgende symboler vises på verktøyet:

Advarsel! Brukeren må lese håndboken

for å redusere risikoen for personskade.

Elektrisk sikkerhet

Dette apparatet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at

nettspenning er i overensstemmelse med spenningen på typeskiltet.

 Hvis strømledningen blir skadet, må den skiftes

av produsenten eller et autorisert Black & Deckerservicesenter for å unngå fare.

Funksjoner

Dette verktøyet har noen av eller alle av følgende funksjoner.

1. Bryter for variabel hastighet (KS901PE) eller på/av-bryter (KS801SE og KS901SE)

2. Låseknapp

3. Låsespak for sagblad

4. Fotplate

5. Støvuttak

6. Bryter for pendelbevegelse / AutoSelect-skive

Montering

Advarsel! Før du utfører noen av fremgangsmåtene nedenfor,

må du kontrollere at verktøyet er slått av, kontakten plugget ut og sagbladet har stoppet. Brukte sagblad kan være varme.

Montere sagbladet ( gur A)

 Hold sagbladet (7) som vist, med taggene vendt fremover.  Trykk låsespaken (3) vekk fra fotplaten (4).  Sett festetappen til sagbladet så langt inn i bladholderen

(8) som den går.

 Slipp låsespaken (3).

Koble en støvsuger til verktøyet ( gur B)

 Skyv sugedysen inn støvuttaket (5).

Andre former for risiko

Ved bruk av verktøyet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter:

 Personskader som forårsakes av berøring

av en roterende/bevegelig del.

 Personskader som forårsakes av at en del, et blad eller

tilbehør endres.

 Personskader som forårsakes av langvarig bruk av

et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.

 Svekket hørsel.  Helsefarer som forårsakes av innånding av støv som

dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF).

Bruk

Justere fotplaten for skråkutting ( g. C)

Advarsel! Bruk aldri verktøyet mens fotplaten er løs

eller fjernet. Fotplaten (4) kan skråstilles i en vinkel på 22.5° eller 45° både til høyre og venstre.

 Løsne skruen (10).  Trekk foten (4) fremover, vri foten til venstre eller høyre,

og skyv den tilbake i posisjonen for 22.5° eller 45°.

 Stram skruen.

Tilbakestille fotplaten (4) for 90°-kutt:

 Løsne skruen (10).  Trekk foten (4) fremover, vri den til midtstilling,

og skyv den tilbake i posisjonen for 0°.

 Stram skruen.

Hastighetskontroll

 Bruk en høy hastighet for tre, middels hastighet for

aluminium og PVC og lav hastighet for andre metaller.

Slå av og på

 Når du skal slå verktøyet på, trykker du på på/av-bryteren

for variabel hastighet (1). På KS901PE-enheter avhenger starthastigheten av hvor langt du trykker bryteren.

 Hvis du ønsker å holde verktøyet i kontinuerlig drift,

trykker du inn låseknappen (2) og trykker på bryteren for variabel hastighet. Dette valget er bare tilgjengelig ved full hastighet.

 Når du skal slå verktøyet av, slipper du bryteren for

variabel hastighet. Hvis du vil slå av verktøyet mens det går kontinuerlig, trykker du inn bryteren for variabel hastighet én gang til og slipper den.

Bruke Sightline®-funksjonen ( g. D)

 Bruk en blyant til å merke skjærelinjen.  Plasser stikksagen over linjen (11).

Skjærelinjen skal være lett å følge når man ser rett ned fra oversiden av stikksagen.

Page 63

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Skjæremodus

Pendelbevegelsen gir bladet en mer aggressiv bevegelse, og den er beregnet på skjæring

NORSK

i myke materialer som tre og plast. Den gir raskere skjæring, men et mindre glatt kutt gjennom materialet. Alt etter modellen vil stikksagen ha en bryter for pendelbevegelse eller en Auto Select-skive for å stille inn pendelbevegelsen. Bruk av denne bryteren/skiven forklares i de to neste avsnittene.

Merknad: Pendelbevegelse må aldri brukes til å skjære metall.

Bryter for pendelbevegelse ( g. E - kun KS901PE)

KS901PE-modellen har disse  re skjæremodusene med økende grad av pendelbevegelse:

Auto Select™-skive ( g. F – kun KS801SE og KS901SE)

KS801SE og KS901SE er utstyrt med en unik AutoSelect™-skive (6) for å stille inn hastighet og pendelbevegelse for ulike skjæreanvendelser. Når du skal velge optimal hastighet og pendelbevegelse for typen materiale du skjærer, roterer du skiven(6) som vist i tabellen nedenfor:

Ikon Hastighet Pendel Anvendelse

Sakte Nei Rette og buede skjæringer – metallplater,

keramiske  iser og glass berplater

Middels Middels/lav Rette og buede skjæringer – hardt tre, dekk,

PVC

Rask Maksimum Rette skjæringer – treverk generelt og mykt tre

Rask Middels/lav Rette og buede skjæringer –

Rask Nei Rette og buede skjæringer – bordplater,

 Stilling 0: metall, aluminium og metallplater

(ingen pendelbevegelse).

 Stilling 1: for laminater, hardt tre og arbeidsplater.  Stilling 2: for  ner og PVC/plast.  Stilling 3: for mykt tre og rask skjæring

Justere pendelbevegelsen:

 Drei bryteren for pendelbevegelse (6) til ønsket stilling.

Saging

Hold verktøyet stødig med begge hender når du sager. Fotplaten (4) bør holdes fast mot materialet som sages. Dermed hindrer man at sagen hopper, vibrasjonene reduseres, og brudd på sagblad reduseres til et minimum.

 La bladet gå fritt i noen få sekunder før du starter

sagingen.

 Bruk bare et lett press på verktøyet når du sager.

gulv, plast, pleksiglass og PVC

paneler av  ner og tre

laminatplater, mønster, kurver og håndarbeid

Råd for optimal bruk

Rett hjelpeblad

Når du har behov for rett skjæring med ekstra presisjon, kan du bruke det rette hjelpebladet. For KS901SE/PE følger dette

bladet med som standard, og det kan kjøpes som tilleggsutstyr for bruk med KS801SE (delenummer X21001-XJ).

Opp isingsvern ( g. G

For minimal opp ising kan du bruke opp isingsvernet som følger med produktet. Dette reduserer det åpne området mellom foten og bladet uten at din oversikt over skjærelinjen begrenses.

Slik fester du opp isingsvernet:

 Ta av bladet (se  gur A).  Juster opp isingsvernet (13) etter fotplaten (4) nedenfra.  Trykk ned mot fotplaten til vernet klikker på plass.  Sett på bladet igjen.

– kun KS901SE

)

Page 64

NORSK

(Oversettelse av de opprinnelige instruksjonene)

NORSK

(Oversettelse av de opprinnelige instruksjonene)

Sage i laminat

Når du sager laminat, kan det forekomme opp ising som kan skade over aten som skal synes. De mest vanlige sagbladene skjærer når de beveger seg oppover. Hvis fotplaten hviler mot over aten som skal synes, bruker du enten et sagblad som skjærer når det beveger seg nedover, eller:

 Bruk et  ntagget sagblad.  Sag fra den bakre  aten på arbeidsstykket.  For å minimere  ising, kan du klemme et stykke kapp

eller  berplate på begge sider av arbeidsstykket og sage gjennom dette. Du kan også feste opp isingsvernet (13) som følger med produktet. (Bare KS901SE.)

Sage i metall

Advarsel! Ikke bruk støvsuger når du skjærer metall.

Metallspon vil være varme og kan forårsake brann. Vær oppmerksom på at saging i metall tar mye lengre tid enn saging i tre.

 Bruk et sagblad som egner seg for metallsaging.  Når du skjærer tynne metallplater, kan du klemme

et stykke kapp mot den bakre  aten på arbeidsstykket og skjære gjennom dette.

 Smør en  lm av olje over hele den tiltenkte skjærelinjen.

Kløvebakke

Kløving og sirkelskjæring uten blyantstrek er lett med en kløvebakke og sirkelfører (tilgjengelig som ekstrautstyr delenummer X43005-XJ).

Feste kløvebakke ( g. H og I)

 Sett kløvebakken (14) inn i sporene i fotplaten

med tverrstangen vendt nedover som vist i  gur H.

 Sett skruen (15) inn i hullet i bunnen av fotplaten.  Sett klemmestangen (16) over skruen med randkanten

vendt nedover og pekende bakover på sagen.

 Bruk en stjerneskrutrekker til å skru skruen inn i det

gjengede hullet i stangklemmen som vist i  gur I.

 Juster skjærebredden og stram skruen.

Sirkelsaging ( gur J)

 Sett kløvebakken inn i sporet på høyre side av fotplaten

med tverrstangen vendt oppover.

 Juster kløvebakken slik at avstanden fra bladet til hullet

i tverrstangen er den samme som den ønskede radiusen og stram skruen.

 Plasser sagen slik at midten av hullet i tverrstangen

ligger over midten av sirkelen som skal skjæres (lag et innstikk, bor et hull for bladet eller skjær innover fra kanten av materialet for å få bladet i posisjon).

 Når sagen står i riktig stilling skal du slå en liten spiker

gjennom hullet i tverrstangen nøyaktig i midten av sirkelen som skal skjæres.

 Bruk kløvebakken som dreiearm og start å sage sirkelen.

Stikkskjæring ( gur K)

Stikkskjæring er en enkel metode å bruke for saging inne i et materiale. Sagen kan settes rett inn i et panel eller en planke uten å drille en hull først. Ved stikkskjæring er det bare å måle  aten som skal skjæres og merke den klart med en blyant. Deretter tippes sagen forover inntil forkanten av foten sitter godt på arbeids aten og bladet går gjennom arbeidsstykket med hele bevegelsen. Slå på verktøyet og la det oppnå maksimal hastighet. Hold godt fast i sagen og senk bakkanten av verktøyet sakte inntil bladet når full dybde. Hold foten  att mot treet og start å sage. Bladet må ikke fjernes fra skåret mens det er i bevegelse. Bladet må stå helt stille.

Vedlikehold

Black & Decker-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid.

 Rengjør ventilasjonsåpningene i verktøyet jevnlig

med en myk børste eller tørr klut.

 Rengjør motorhuset regelmessig med en fuktig klut.

Bruk aldri slipende eller løsningsmiddelbasert rengjøringsmiddel. Ikke la det komme væske inn i verktøyet, og senk aldri noen deler av verktøyet ned i væske.

Bytte nettstøpsel (gjelder bare Storbritannia og Irland)

Hvis et nytt støpsel må settes på:

 Kast det gamle støpselet på en trygg måte.  Koble den brune ledningen til den strømførende

terminalen i det nye støpselet.

 Koble den blå ledningen til den nøytrale terminalen.

Advarsel! Du skal ikke koble til jordterminalen. Følg monteringsinstruksjonene som følger med støpsler av god kvalitet. Anbefalt sikring: 5 A.

Miljøvern

Separat avfallshåndtering. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Hvis du føler at BLACK+DECKER-produktet bør skiftes ut, eller du ikke lenger har bruk for det, må du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshåndtering for dette produktet.

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt.

Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmaterialer.

Page 65

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Det kan være lokale bestemmelser for separat avfallshåndtering for elektriske produkter fra husstander på kommunale avfallsplasser eller hos forhandleren, når du kjøper et nytt produkt.

BLACK+DECKER har en ordning for innsamling og resirkulering av BLACK+DECKER-produkter som ikke skal brukes lenger. Du kan benytte denne tjenesten ved å levere produktet til et hvilket som helst autorisert serviceverksted.

Du kan  nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale BLACK+DECKER-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte BLACK+DECKER-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Tekniske data

KS801SE (Type 1)

KS901SE/PE

Inngangsspenning

Hastighet ubelastet

Maks. skjæredybde Tre

Stål

Aluminium

Vekt (KS801SE)

KS901PE

Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar

KS801SE

Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar

KS901SE

Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar

(KS801SE og KS901SE) (KS901PE)

(KS801SE) (KS901SE og KS901PE) (KS801SE) (KS901SE og KS901PE)

(KS901PE) (KS901SE)

LpA (lydtrykk) 88 dB(A), usikkerhet (K) 3 dB(A)

LWA (lydeffekt) 99 dB(A), usikkerhet (K) 3 dB(A)

med EN 60745:

Saging av planker (a

Saging av metallplater (a

LpA (lydtrykk) 90 dB(A), usikkerhet (K) 3 dB(A)

LWA (lydeffekt) 101 dB(A), usikkerhet (K) 3 dB(A)

Saging av planker (a

Saging av metallplater (a

LpA (lydtrykk) 86 dB(A), usikkerhet (K) 3 dB(A)

LWA (lydeffekt) 97 dB(A), usikkerhet (K) 3 dB(A)

Saging av planker (a

Saging av metallplater (a

) 12.3 m/s2, usikkerhet (K) 1.5 m/s

h, B

) 7.3 m/s2, usikkerhet (K) 1.5 m/s

h, M

med EN 60745:

) 5.6 m/s2, usikkerhet (K) 1.5 m/s

h, B

) 5.3 m/s2, usikkerhet (K) 1.5 m/s

h, M

med EN 60745:

) 5.0 m/s2, usikkerhet (K) 1.5 m/s

h, B

) 4.5 m/s2, usikkerhet (K) 1.5 m/s

h, M

230

-1

min

1,500-3,000

-1

min

0-3,000

2.1

2.2

(Type 1)

Page 66

NORSK

(Oversettelse av de opprinnelige instruksjonene)

EF-samsvarserklæring

MASKINDIREKTIV

KS801SE, KS901SE og KS901PE

Black & Decker erklærer at disse produktene, som er

beskrevet under "Tekniske data", er i samsvar med:

2006/42/EF, EN 60745-1, EN 60745-2-11

Disse produktene er også i samsvar med direktiv

2014/30/EU og 2011/65/EU. Hvis du ønsker mer informasjon,

kontakt Black & Decker på følgende adresse, eller se på

Undertegnede er ansvarlig for utarbeidelsen av den tekniske

dokumentasjonen og gir denne erklæringen på vegne av

baksiden av bruksanvisningen.

Black & Decker Europe.

R.Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannia

29/09/2014

Garanti

Black & Decker er trygg på kvaliteten på sine produkter og tilbyr en enestående garanti. Denne garantierklæringen kommer i tillegg til dine kontraktsfestede rettigheter og er ikke i kon ikt med disse. Garantien er gyldig i EU- og EFTA- medlemsstatene.

Hvis et Black & Decker-produkt går i stykker på grunn av defekt materiale eller feil utførelse innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig bryderi for kunden, med mindre:

 produktet har vært brukt i yrkes-/næringsvirksomhet

eller til utleie.

 Produktet har vært utsatt for feilaktig bruk eller dårlig

vedlikehold.

 Produktet har blitt skadet av fremmede gjenstander

eller stoffer eller ved et uhell.

 Andre enn autoriserte serviceverksteder eller

Black & Deckers serviceteknikere har forsøk å reparere produktet.

For å ta garantien i bruk må du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan  nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye BLACK+DECKER-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du  nner mer informasjon om BLACK+DECKER og produktutvalget vårt på www.blackanddecker.eu.

Page 67

(Oversættelse af de oprindelige instruktioner)

DANSK

Tilsigtet brug

Din BLACK+DECKER-stiksav er beregnet til at save i træ, plast og metal. Værktøjet er kun beregnet til privat brug.

Sikkerhedsinstruktioner

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler og alle

instruktioner. Hvis nedenstående advarsler og

instruktioner ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og anvisninger til senere brug. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet rent og godt oplyst. Rodede

og uoplyste områder øger risikoen for uheld.

b. Brug ikke elværktøj i eksplosive omgivelser, f.eks.

hvor der er brændbare væsker, gasser eller støv.

Elværktøj kan forårsage gnister, der kan antænde støv eller dampe.

c. Hold børn og andre personer på afstand, når

elværktøjet er i brug. Du kan miste kontrollen

over værktøjet, hvis du bliver distraheret.

2. Elektricitet og sikkerhed

a. Elværktøjsstik skal passe til stikkontakten. Stikket

må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj.

Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.

b. Undgå kropskontakt med jordforbundne over ader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

c. Elværktøj må ikke udsættes for regn eller fugt.

Indtrængen af vand i elværktøj øger risikoen for elektrisk stød.

d. Ødelæg ikke ledningen. Bær, træk eller afbryd ikke

elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammen ltrede ledninger øger risikoen for elektrisk stød.

e. Hvis elværktøj benyttes i det fri, skal der benyttes en

forlængerledning, som er godkendt til udendørs brug.

Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis

det er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen

for elektrisk stød.

3. Personlig sikkerhed a. Vær opmærksom, hold øje med, hvad du laver,

og brug elværktøjet fornuftigt. Man bør ikke bruge værktøjet, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et

øjebliks uopmærksomhed under brug af elværktøj kan medføre alvorlig personskader.

b. Brug personlige værnemidler. Brug altid

beskyttelsesbriller. Brug af værnemidler som f.eks.

støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn nedsætter risikoen for personskader, hvis udstyret anvendes korrekt.

c. Sørg for, at værktøjet ikke kan starte utilsigtet.

Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens  ngeren

er på kontakten, eller tilsluttes det, mens kontakten står på tændt, kan der nemt ske en ulykke.

d. Fjern indstillingsværktøj eller skruenøgle, inden

elværktøjet tændes. Et værktøj eller en nøgle, der

efterlades i en roterende del i elværktøjet, kan medføre personskade.

e. Stræk dig ikke for langt. Sørg for, at du altid har

sikkert fodfæste og balance. Så har du bedre styr

på elværktøjet, hvis der opstår uventede situationer.

f. Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige

dele kan gribe fat i løst tøj, smykker eller langt hår.

g. Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af støv kan nedsætte

risikoen for støvrelateret personskade.

4. Brug og vedligeholdelse af elværktøj a. Undgå at overbelaste elværktøjet. Brug det rigtige

elværktøj til opgaven. Med det rigtige elværktøj udføres

arbejdet lettere og sikrere og i det tempo, som værktøjet er beregnet til.

b. Brug ikke elværktøjet, hvis afbryderen er defekt.

Elværktøj, der ikke kan reguleres med afbryderen, er farligt og skal repareres.

c. Træk stikket ud af stikkontakten og/eller frakobl

batteriet fra elværktøjet inden indstilling, udskiftning af tilbehør eller opbevaring af elværktøjet. Disse

sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.

Page 68

DANSK

(Oversættelse af de oprindelige instruktioner)

DANSK

varme.

(Oversættelse af de oprindelige instruktioner)

DANSK

Mærkater på værktøjet

Følgende symboler er anbragt på værktøjet:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst.

Elektricitet og sikkerhed

Denne maskine er dobbelt isoleret. Derfor er jordledning ikke nødvendig. Kontroller altid, at strømforsyningsspændingen svarer til spændingen på typeskiltet.

 Hvis netledningen beskadiges, skal den udskiftes

af producenten eller et autoriseret Black & Decker- værksted, så farlige situationer undgås.

Komponenter

Dette værktøj leveres med nogle af eller alle de følgende komponenter.

1. Kontakt til variabel hastighed (KS901PE) eller tænd/ sluk-kontakt (KS801SE og KS901SE)

2. Spærreknap

3. Låsegreb til savklinge

4. Sål

5. Støvudsugningsudgang

6. Drejeskive til pendulbevægelse / AutoSelect-drejeskive

Samling

Advarsel! Sørg for at værktøjet er afbrudt, stikket taget ud

og at savklingen er standset inden nogle af de følgende funktioner foretages. Brugte savklinger kan være varme.

Påsætning af savklinge ( g. A)

 Hold på savklingen (7) som vist, så tænderne vender

fremad.

 Skub låsegrebet (3) væk fra sålen (4).  Sæt savklingens skaft ind i holderen (8), så langt det

kan gå ind.

 Slip låsegrebet (3).

Tilslutning af en støvsuger til værktøjet ( g. B)

 Sæt støvsugerdysen ind i støvudsugningsudgangen (5).

Restrisici

Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

 Tilskadekomst forårsaget af berøring af roterende/

bevægelige dele.

 Tilskadekomst forårsaget af udskiftning af dele, blade

eller tilbehør.

 Tilskadekomst forårsaget af langvarig brug af et værktøj.

Husk at holde pause jævnligt ved brug af et værktøj i længere tid.

 Høreskader.  Sundhedsrisici forårsaget af indånding af støv,

der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især eg, bøg og MDF).

Anvendelse

Justering af sålen ved skråsnit ( g. C)

Advarsel! Brug aldrig værktøjet, hvis sålen er løs eller

afmonteret. Sålen (4) kan indstilles til venstre eller højre skråsnit på

22.5° eller 45°.

 Løsn skruen (10).  Træk sålen (4) fremad, drej den mod venstre eller

højre, og skub den tilbage i positionen 22.5° eller 45°.

 Tilspænd skruen.

Sådan nulstilles sålen (4) til 90° snit:

 Løsn skruen (10).  Træk sålen (4) fremad, drej den til midten, og skub

den tilbage i positionen 0°.

 Tilspænd skruen.

Trinløs hastighedskontrol

 Brug en høj hastighed til træ, en middel hastighed

til aluminium og PVC og en lav hastighed til metaller udover aluminium.

Tænd og sluk

 Tryk på kontakten til variabel hastighed for at starte

værktøjet (1). På KS901PE-enhederne afhænger hastigheden af, hvor langt ned du trykker kontakten.

 Tryk på spærreknappen (2), og tryk på kontakten

til variabel hastighed for at opnå konstant funktion. Denne indstilling er kun mulig ved fuld hastighed.

 Udløs kontakten til variabel hastighed for at stoppe

værktøjet. Sluk for værktøjet efter arbejde i konstant drift ved at trykke på knappen til variabel hastighed igen for at udløse den.

Sådan bruges Sightline®-funktionen ( g. D)

 Brug en blyant til at afmærke skærelinjen.  Placér stiksaven over linjen (11).

Ved at se ovenfra og ned på stiksaven er det nemt at følge skærelinjen.

(Oversættelse af de oprindelige instruktioner)

d. Opbevar ubenyttet elværktøj uden for børns

rækkevidde. Elværktøjet må ikke bruges af personer, der ikke er fortrolige med det, eller som ikke har gennemlæst disse instruktioner. Elværktøj er farligt,

hvis det benyttes af uerfarne personer.

e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug.

Mange uheld skyldes dårligt vedligeholdt elværktøj.

f. Sørg for, at skæreværktøjer er skarpe og rene.

g. Brug elværktøjet, tilbehøret, indsatsværktøj osv.

5. Service

a. Få altid elværktøjet repareret af kvali cerede fagfolk

Yderligere sikkerhedsadvarsler for elværktøj

Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre.

i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. I tilfælde af anvendelse af

elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

udelukkende med identiske reservedele. Derved opretholdes elværktøjets sikkerhed.

Advarsel! Sikkerhedsinstruktioner

 Hold i elværktøjets isolerede gribe ader, hvis der

gældende for alle save

er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en

strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød.

 Brug skruetvinger eller lignende til at holde og støtte

materialet på et stabilt underlag. Det er ikke nok at holde materialet ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen.

 Hold hænderne på afstand af skæreområdet. Ræk

aldrig ind under materialet uanset årsag. Anbring ikke  ngrene i nærheden af den frem- og tilbagegående klinge og klingeholderen. Stabiliser ikke saven ved at gribe omkring skoen.

 Hold klingerne skarpe. Døve eller beskadigede klinger

kan få saven til at slingre eller standse under pres. Brug altid den rigtige type savklinger til materialet og formålet.

 Når der saves i rør og rørledninger, er det vigtigt, at

de er fri for vand, elektriske ledninger osv.

 Rør ikke ved materialet eller klingen umiddelbart

efter, at værktøjet har været i brug. De kan være meget

 Vær opmærksom på skjulte farer, inden der saves

i vægge, gulve eller lofter. Kontroller, om der  ndes ledninger og rør.

 Klingen fortsætter med at bevæge sig, efter at

kontakten er sluppet. Sluk altid værktøjet, og vent, indtil savklingens bevægelse er helt ophørt, inden du lægger værktøjet fra dig.

Advarsel! Berøring af eller indånding af støvpartikler fra skærearbejder kan udgøre en fare for både brugerens og eventuelle tilskueres heldbred. Bær en støvmaske, der er specielt beregnet til beskyttelse mod støv og røg, og sørg for, at personer på eller på vej ind i arbejdsområdet også er beskyttet.

 Apparatets tilsigtede brug fremgår af denne vejledning.

Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade.

Andres sikkerhed

 Dette værktøj må ikke bruges af personer (herunder børn)

med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvågning, eller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed.

 Børn skal holdes under opsyn, så det sikres, at de ikke

leger med værktøjet.

Vibration

De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen.

Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne.

Page 69

(Oversættelse af de oprindelige instruktioner)

DANSK

Mærkater på værktøjet

Følgende symboler er anbragt på værktøjet:

Advarsel! Brugeren skal læse brugervejledningen

for at reducere risikoen for tilskadekomst.

Elektricitet og sikkerhed

Denne maskine er dobbelt isoleret. Derfor er jordledning ikke nødvendig. Kontroller altid,

at strømforsyningsspændingen svarer til spændingen på typeskiltet.

 Hvis netledningen beskadiges, skal den udskiftes

af producenten eller et autoriseret Black & Deckerværksted, så farlige situationer undgås.

Komponenter

Dette værktøj leveres med nogle af eller alle de følgende komponenter.

1. Kontakt til variabel hastighed (KS901PE) eller tænd/ sluk-kontakt (KS801SE og KS901SE)

2. Spærreknap

3. Låsegreb til savklinge

4. Sål

5. Støvudsugningsudgang

6. Drejeskive til pendulbevægelse / AutoSelect-drejeskive

Samling

Advarsel! Sørg for at værktøjet er afbrudt, stikket taget ud

og at savklingen er standset inden nogle af de følgende funktioner foretages. Brugte savklinger kan være varme.

Påsætning af savklinge ( g. A)

 Hold på savklingen (7) som vist, så tænderne vender

fremad.

 Skub låsegrebet (3) væk fra sålen (4).  Sæt savklingens skaft ind i holderen (8), så langt det

kan gå ind.

 Slip låsegrebet (3).

Tilslutning af en støvsuger til værktøjet ( g. B)

 Sæt støvsugerdysen ind i støvudsugningsudgangen (5).

Restrisici

 Tilskadekomst forårsaget af berøring af roterende/

bevægelige dele.

 Tilskadekomst forårsaget af udskiftning af dele, blade

eller tilbehør.

 Tilskadekomst forårsaget af langvarig brug af et værktøj.

Husk at holde pause jævnligt ved brug af et værktøj i længere tid.

 Høreskader.  Sundhedsrisici forårsaget af indånding af støv,

der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især eg, bøg og MDF).

Anvendelse

Justering af sålen ved skråsnit ( g. C)

Advarsel! Brug aldrig værktøjet, hvis sålen er løs eller

afmonteret. Sålen (4) kan indstilles til venstre eller højre skråsnit på

22.5° eller 45°.

 Løsn skruen (10).  Træk sålen (4) fremad, drej den mod venstre eller

højre, og skub den tilbage i positionen 22.5° eller 45°.

 Tilspænd skruen.

Sådan nulstilles sålen (4) til 90° snit:

 Løsn skruen (10).  Træk sålen (4) fremad, drej den til midten, og skub

den tilbage i positionen 0°.

 Tilspænd skruen.

Trinløs hastighedskontrol

 Brug en høj hastighed til træ, en middel hastighed

til aluminium og PVC og en lav hastighed til metaller udover aluminium.

Tænd og sluk

 Tryk på kontakten til variabel hastighed for at starte

værktøjet (1). På KS901PE-enhederne afhænger hastigheden af, hvor langt ned du trykker kontakten.

 Tryk på spærreknappen (2), og tryk på kontakten

til variabel hastighed for at opnå konstant funktion. Denne indstilling er kun mulig ved fuld hastighed.

 Udløs kontakten til variabel hastighed for at stoppe

værktøjet. Sluk for værktøjet efter arbejde i konstant drift ved at trykke på knappen til variabel hastighed igen for at udløse den.

Sådan bruges Sightline®-funktionen ( g. D)

 Brug en blyant til at afmærke skærelinjen.  Placér stiksaven over linjen (11).

Ved at se ovenfra og ned på stiksaven er det nemt at følge skærelinjen.

Page 70

DANSK

(Oversættelse af de oprindelige instruktioner)

DANSK

Skæring i laminater

Der kan opstå splinter, når der skæres i laminat, hvilket kan beskadige forsiden. De  este savklinger skærer i det opadgående strøg, så hvis sålen er placeret på oversiden, skal der enten bruges en savklinge, der skærer i det nedadgående strøg, eller:

 Brug en savklinge med  ne tænder.  Skær fra bagsiden af arbejdsmaterialet.  Klem et stykke spildtræ eller hardboard på begge sider af

materialet og sav gennem denne sandwich for at minimere splintringen. Eller monter splintbeskyttelsen (13), der leveres sammen med dit produkt. (kun KS901SE).

Skæring i metal

Advarsel! Brug ikke støvsuger, når der saves i metal.

Metalspåner kan være varme og forårsage brand. Vær opmærksom på, at skæring i metal tager meget længere tid end skæring i træ.

 Brug en savklinge, der egner sig til skæring i metal.  Klem et stykke spildtræ til bagsiden af arbejdsmaterialet

og sav gennem denne sandwich, når der skæres i tynde metalplader.

 Læg en olie lm langs den påtænkte skærelinje.

Styreskinne

Savning på langs og cirkelskæring uden en blyantslinje klares nemt ved hjælp af en styreskinne (fås som ekstraudstyr - del nummer X43005-XJ).

Påsætning af styreskinne ( g. H og I)

 Sæt styreskinnen (14) ind i åbningerne i sålen

med tværstangen nedad som vist i  gur H.

 Sæt skruen (15) i hullet i bunden af sålen.  Ret holdestangen (16) ind over skruen med den

udragende kant nedad og pegende mod det bagerste af saven.

 Skru skruen ind i gevindhullet i beslaget med

en krydskærvsskruetrækker som vist i  gur I.

 Indstil snittets bredde, og tilspænd skruen.

Cirkelskæring ( g. J)

 Sæt styreskinnen ind i åbningen i højre side af sålen

med tværstangen opad.

 Indstil styreskinnen, så afstanden fra klingen til hullet

i tværstangen udgør den ønskede radius, og tilspænd skruen.

 Anbring saven, så midterhullet i tværstangen be nder

sig over centrum i den cirkel, der skal skæres (lav et indstik, bor et hul til klingen eller skær indad fra kanten af materialet for at få klingen på plads).

 Når saven er placeret rigtigt, sættes et lille søm ind

igennem hullet i tværstangen og nøjagtigt i centrum af den cirkel, der skal skæres.

 Brug styreskinnen som en vippearm, og begynd at

skære cirklen.

Indsnit ( g. K)

Et indsnit er en nem måde at lave et indvendigt snit. Saven kan anvendes direkte i en plade eller en liste uden først at bore et styrehul eller en forboring. Ved indsnit måles den  ade, der skal skæres, og målene markeres tydeligt med en blyant. Vip derefter saven fremad, indtil forenden af savskoen sidder fast på arbejds aden, og klingen skærer gennem materialet med fuldt slag. Start værktøjet, og lad det komme op på maksimal hastighed. Hold godt fast i saven, og sænk langsom bagkanten af værktøjet ned, indtil klingen når sin fulde dybde. Hold skoen  adt ned mod træet, og begynd at save. Fjern ikke klingen fra snittet, mens den stadig er i bevægelse. Klingen skal standse helt.

Vedligeholdelse

Dit Black & Decker-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.

 Rengør regelmæssigt værktøjets ventilationshuller med

en blød børste eller en tør klud.

 Rengør motorhuset regelmæssigt med en fugtig klud.

Undlad at bruge rengøringsmidler med slibemiddel eller opløsningsmidler. Sørg for at der ikke trænger væske ind i værktøjet. Ingen del af værktøjet må nedsænkes i væske.

Udskiftning af stik (kun Storbritannien og Irland)

Sådan monteres et nyt stik:

 Det gamle stik skal bortskaffes på en sikker måde.  Slut den brune ledning til den strømførende klemme

på det nye stik.

 Slut den blå ledning til den neutrale klemme.

Advarsel! Der skal ikke foretages nogen tilslutning til jordklemmen. Følg de monteringanvisninger, der leveres sammen med kvalitetsstik. Anbefalet sikring: 5 A.

Miljøbeskyttelse

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Når dit BLACK+DECKER-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

(Oversættelse af de oprindelige instruktioner)

Skæreindstilling

En pendulbevægelse giver en mere aggressiv klingebevægelse og er beregnet til savning i bløde materialer såsom træ eller plast. Den giver et hurtigere, men mindre blødt snit gennem materialet. Afhængigt af modellen har din stiksav enten en drejeskive til pendulbevægelse eller en Auto Select-drejeskive til indstilling af pendulbevægelsen. Brugen af disse drejeskiver er forklaret i de næste to afsnit.

Bemærk! Brug aldrig pendulbevægelse til savning i metal.

Auto Select™-drejeskive ( g. F - kun KS801SE og KS901SE)

KS801SE og KS901SE er udstyret med en unik Auto Select™-drejeskive (6) til indstilling af hastighed og pendulbevægelse til forskellige skærearbejder. Drej skiven (6) som vist i tabellen nedenfor for at vælge den optimale hastighed og pendulbevægelse til den type materiale, der skal skæres i:

Ikon Hastighed Pendul Formål

PVC

Langsom Nej Lige og krumme snit – metalplade, tinblik,

Middel Middel / lav Lige og krumme snit – hårdt træ, planker,

Hurtig Maksimal Lige snit – tømmer generelt og blødt træ

Hurtig Middel / lav Lige og krumme snit – kryds ner og træpaneler

keramik ieser og  berglasplade

gulvtræ, plastik, plexiglas og PVC

Drejeskive til pendulbevægelse ( g. E - kun KS901PE)

KS901PE har disse  re skæreindstillinger med stadig større pendulbevægelse:

 Position 0: Til metal og aluminium samt metalplader

(ingen pendulbevægelse).

 Position 1: Til laminater, hårdt træ og bordplader.  Position 2: Til kryds ner og PVC/plast.  Position 3: Til blødt træ og hurtig savning

Sådan indstilles pendulbevægelsen:

 Drej drejeskiven til valg af pendulbevægelse (6)

til den ønskede position.

Savning

Hold godt fast i værktøjet med begge hænder, mens du saver. Sålen (4) skal holdes fast mod materialet, der saves i. Det medvirker til at forhindre, at saven hopper, reducerer vibrationer og minimerer risikoen for, at klingen knækker.

 Lad klingen løbe frit et par sekunder, inden

du begynder at save.

 Tryk kun let med værktøjet, mens du skærer.

Hurtig Nej Lige og krumme snit – bordplader, laminatplader,

Gode råd til optimal brug

Klinge til lige snit

Brug klinge til lige snit, når du skal skære et lige snit med ekstra præcision. KS901SE/PE er som standard udstyret med denne klinge, og den kan købes som ekstraudstyr til brug med KS801SE (del nummer X21001-XJ).

Splintbeskyttelse ( g. G

For at minimere risikoen for splintring er dit produkt udstyret med en splintbeskyttelse. Denne reducerer det åbne område mellem savskoen og klingen uden at begrænse dit udsyn til skærelinjen.

Sådan monteres splintbeskyttelsen:

 Fjern klingen (se  g. A).  Placer splintbeskyttelsen (13) på linje med sålen (4)

nedefra.

 Tryk ned på sålen, indtil splintbeskyttelsen klikker

på plads.

 Sæt klingen på igen.

løvtræ, kurver, håndværk

- kun KS901SE

)

Page 71

(Oversættelse af de oprindelige instruktioner)

DANSK

Skæring i laminater

 Brug en savklinge med  ne tænder.  Skær fra bagsiden af arbejdsmaterialet.  Klem et stykke spildtræ eller hardboard på begge sider af

materialet og sav gennem denne sandwich for at minimere splintringen. Eller monter splintbeskyttelsen (13), der leveres sammen med dit produkt. (kun KS901SE).

Skæring i metal

Advarsel! Brug ikke støvsuger, når der saves i metal.

Metalspåner kan være varme og forårsage brand. Vær opmærksom på, at skæring i metal tager meget længere tid end skæring i træ.

 Brug en savklinge, der egner sig til skæring i metal.  Klem et stykke spildtræ til bagsiden af arbejdsmaterialet

og sav gennem denne sandwich, når der skæres i tynde metalplader.

 Læg en olie lm langs den påtænkte skærelinje.

Styreskinne

Savning på langs og cirkelskæring uden en blyantslinje klares nemt ved hjælp af en styreskinne (fås som ekstraudstyr del nummer X43005-XJ).

Påsætning af styreskinne ( g. H og I)

 Sæt styreskinnen (14) ind i åbningerne i sålen

med tværstangen nedad som vist i  gur H.

 Sæt skruen (15) i hullet i bunden af sålen.  Ret holdestangen (16) ind over skruen med den

udragende kant nedad og pegende mod det bagerste af saven.

 Skru skruen ind i gevindhullet i beslaget med

en krydskærvsskruetrækker som vist i  gur I.

 Indstil snittets bredde, og tilspænd skruen.

Cirkelskæring ( g. J)

 Sæt styreskinnen ind i åbningen i højre side af sålen

med tværstangen opad.

 Indstil styreskinnen, så afstanden fra klingen til hullet

i tværstangen udgør den ønskede radius, og tilspænd skruen.

 Anbring saven, så midterhullet i tværstangen be nder

sig over centrum i den cirkel, der skal skæres (lav et indstik, bor et hul til klingen eller skær indad fra kanten af materialet for at få klingen på plads).

 Når saven er placeret rigtigt, sættes et lille søm ind

igennem hullet i tværstangen og nøjagtigt i centrum af den cirkel, der skal skæres.

 Brug styreskinnen som en vippearm, og begynd at

skære cirklen.

Indsnit ( g. K)

Vedligeholdelse

 Rengør regelmæssigt værktøjets ventilationshuller med

en blød børste eller en tør klud.

 Rengør motorhuset regelmæssigt med en fugtig klud.

Undlad at bruge rengøringsmidler med slibemiddel eller opløsningsmidler. Sørg for at der ikke trænger væske ind i værktøjet. Ingen del af værktøjet må nedsænkes i væske.

Udskiftning af stik (kun Storbritannien og Irland)

Sådan monteres et nyt stik:

 Det gamle stik skal bortskaffes på en sikker måde.  Slut den brune ledning til den strømførende klemme

på det nye stik.

 Slut den blå ledning til den neutrale klemme.

Advarsel! Der skal ikke foretages nogen tilslutning til jordklemmen. Følg de monteringanvisninger, der leveres sammen med kvalitetsstik. Anbefalet sikring: 5 A.

Miljøbeskyttelse

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt

husholdningsaffald.

Når dit BLACK+DECKER-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

Page 72

DANSK

(Oversættelse af de oprindelige instruktioner)

DANSK

EU-overensstemmelseserklæring

MASKINDIREKTIV

KS801 and KS901

BLACK+DECKER erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-11

Disse produkter er endvidere i overensstemmelse med direktiv

2014/30/EU og 2011/65/EU. Kontakt BLACK+DECKER på

nedenstående adresse, eller se vejledningens bagside for at

få  ere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske

data og fremsætter denne erklæring på vegne af Stanley

Europe.

Ray Laverick

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgien

05.09.2014

Garanti

BLACK+DECKER garanterer, at produktet er fri for skader og fejl og tilbyder en fremragende garanti. Garantien er et tillæg til forbrugerens kontraktmæssige rettigheder og påvirker ikke disse. Garantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

Hvis dit BLACK+DECKER-produkt går i stykker på grund af materiel skade eller fabrikationsfejl inden for 24 måneder fra købsdatoen, påtager BLACK+DECKER sig gratis at udskifte alle defekte dele, reparere eller ombytte produktet med mindst mulig ulempe for kunden, medmindre:

 Produktet har været anvendt erhvervsmæssigt

eller til udlejning.

 Produktet har været anvendt forkert eller ikke

er vedligeholdt.

 Produktet er beskadiget af fremmedlegemer,

substanser eller pga. uheld.

 Der har været foretaget reparationer af andre

end et autoriseret BLACK+DECKER-værksted.

For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted. Kontakt det lokale BLACK+DECKER-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede BLACK+DECKER-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye BLACK+DECKER-produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der  ndes yderligere oplysninger om mærket BLACK+DECKER og vores produktsortiment på adressen www.blackanddecker.eu.

(Oversættelse af de oprindelige instruktioner)

Ved separat bortskaffelse af brugte produkter og emballage bliver der mulighed for at genanvende

forskellige materialer. Genanvendelse af materialer medvirker til at forebygge miljøforurening og mindsker behovet for råstoffer.

Lokal lovgivning kan kræve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter eller af den detailhandlende ved køb af et nyt produkt.

BLACK+DECKER sørger for at indsamle og genanvende BLACK+DECKER-produkter, når disse ikke længere kan bruges. Hvis du vil benytte dig af denne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os.

Kontakt det lokale BLACK+DECKER-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede BLACK+DECKER-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Tekniske data

KS801SE (Type 1)

(Type 1)

min min

mm mm mm mm mm

-1

kg kg kg

KS901SE/PE

230

1,500-3,000 0-3,000

5 8 15

2.1

2.2

Indgangsspænding

Hastighed uden belastning

Maks. skæredybde Træ

Stål

Aluminium

Vægt (KS801SE)

KS901PE

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

Savning i metalplader (a

KS801SE

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

KS901SE

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

(KS801SE og KS901SE) (KS901PE)

(KS801SE) (KS901SE og KS901PE) (KS801SE) (KS901SE of KS901PE)

(KS901PE) (KS901SE)

LpA (lydtryk) 88 dB(A), usikkerhed (K) 3 dB(A)

(lydeffekt) 99 dB(A), usikkerhed (K) 3 dB(A)

Savning i lister (a

LpA (lydtryk) 90 dB(A), usikkerhed (K) 3 dB(A)

(lydeffekt) 101 dB(A), usikkerhed (K) 3 dB(A)

Savning i lister (a

Savning i metalplader (a

LpA (lydtryk) 86 dB(A), usikkerhed (K) 3 dB(A)

(lydeffekt) 97 dB(A), usikkerhed (K) 3 dB(A)

Savning i lister (a

Savning i metalplader (a

12.3 m/s2usikkerhed (K) 1.5 m/s

h, B)

) 7.3 m/s2, usikkerhed (K) 1.5 m/s

h, M

5.6 m/s2usikkerhed (K) 1.5 m/s

h, B)

) 5.3 m/s2, usikkerhed (K) 1.5 m/s

h, M

5.0 m/s2usikkerhed (K) 1.5 m/s

h, B)

) 4.5 m/s2, usikkerhed (K) 1.5 m/s

h, M

Page 73

DANSK

EU-overensstemmelseserklæring

MASKINDIREKTIV

(Oversættelse af de oprindelige instruktioner)

Garanti

Black & Decker garanterer, at produktet er fri for skader og fejl og tilbyder en fremragende garanti. Garantien er et tillæg til forbrugerens kontraktmæssige rettigheder og påvirker ikke disse. Garantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

DANSK

KS801SE, KS901SE og KS901PE

Black & Decker erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-11

Disse produkter er endvidere i overensstemmelse med direktiv

2014/30/EU og 2011/65/EU. Kontakt Black & Decker på

nedenstående adresse, eller se vejledningens bagside for at

Undertegnede er ansvarlig for udarbejdelsen af de tekniske

data og fremsætter denne erklæring på vegne af Black &

få  ere oplysninger.

Decker Europe.

R.Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannien

29/09/2014

Hvis dit Black & Decker-produkt går i stykker på grund af materiel skade eller fabrikationsfejl inden for 24 måneder fra købsdatoen, påtager Black & Decker sig gratis at udskifte alle defekte dele, reparere eller ombytte produktet med mindst mulig ulempe for kunden, medmindre:

 Produktet har været anvendt erhvervsmæssigt

eller til udlejning.

 Produktet har været anvendt forkert eller ikke

er vedligeholdt.

 Produktet er beskadiget af fremmedlegemer,

substanser eller pga. uheld.

 Der har været foretaget reparationer af andre

end et autoriseret Black & Decker-værksted.

For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted. Kontakt det lokale Black & Decker-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede Black & Decker-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Page 74

SUOMI

(Alkuperäisten ohjeiden käännös)

SUOMI

(Alkuperäisten ohjeiden käännös)

Käyttötarkoitus

BLACK+DECKERin pistosaha soveltuu puun, muovin ja metallin sahaamiseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki turvavaroitukset ja

ohjeet. Alla olevien varoitusten ja ohjeiden

noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Ohjeissa käytetty käsite "sähkötyökalu" tarkoittaa

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla varustettuja) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja hyvin valaistuna.Työpaikan

epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.

b. Älä käytä sähkötyökalua räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c. Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi

suuntautuessa muualle.

2. Sähköturvallisuus

a. Sähkötyökalun pistokkeen on sovittava pistorasiaan.

Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään pistorasiasovittimia maadoitettujen sähkötyökalujen kanssa. Alkuperäiset pistokkeet ja niille

sopivat pistorasiat vähentävät sähköiskun vaaraa.

b. Vältä koskettamasta maadoitettuja pintoja, kuten

putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos vartalosi on maadoitettu.

c. Älä altista sähkötyökalua sateelle tai kosteudelle.

Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

d. Älä käsittele virtajohtoa kovakouraisesti. Älä käytä

sitä sähkötyökalun kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot

lisäävät sähköiskun vaaraa.

e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön

soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f. Jos sähkötyökalua on välttämättä käytettävä

kosteassa paikassa, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö

vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus a. Keskity työskentelyysi ja noudata tervettä järkeä

käyttäessäsi sähkötyökaluja. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken

tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

b. Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja. Suojavarusteet, kuten hengityssuojain,

luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät loukkaantumisriskiä, jos niitä käytetään tilanteen mukaan oikein.

c. Vältä tahatonta käynnistämistä. Varmista, että virta on

katkaistu käyttökytkimellä, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Onnettomuusvaara lisääntyy, jos kannat

sähkötyökalua sormi käyttökytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun käyttökytkin on päällä.

d. Irrota mahdollinen säätö- tai kiintoavain, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka

sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e. Älä kurkota liian kauas. Seiso aina tukevasti ja

tasapainossa. Niin voit paremmin hallita sähkötyökalua

odottamattomissa tilanteissa.

f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g. Jos laitteeseen voi kiinnittää pölynkerääjän tai

-imurin, tarkista, että se on paikallaan ja että se toimii kunnolla. Pölynimurin käyttö voi vähentää

pölyn aiheuttamia vaaroja.

4. Sähkötyökalujen käyttö ja hoito a. Älä ylikuormita sähkötyökalua. Käytä kulloiseenkin

työhön parhaiten soveltuvaa sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja turvallisemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää virtakytkimestä. Jos sähkötyökalua ei voi

käynnistää ja pysäyttää virtakytkimellä, se on vaarallinen ja se täytyy korjata.

c. Irrota pistotulppa pistorasiasta ja/tai akku

sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi.

Page 75

(Alkuperäisten ohjeiden käännös)

SUOMI

Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistämisen riskiä.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut sähkötyökalun käyttöohjeeseen.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käyttöönottoa.

Moni tapaturma aiheutuu huonosti huolletuista laitteista.

f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkausterät, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni, ja niitä on helpompi hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5. Huolto

a. Korjauta sähkötyökalu koulutetulla ja

ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat,

että sähkötyökalu säilyy turvallisena.

Sähkötyökalujen lisäturvavaroitukset

Varoitus! Turvaohjeet kaikille sahoille

 Pitele sähkötyökalua eristetyistä tartuntapinnoista,

kun teet työtä, jossa työkalu voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun

kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.

 Kiinnitä työstettävä kappale esimerkiksi

ruuvipuristimella tukevaan alustaan. Kappaleen kannatteleminen käsin tai sen tukeminen omaa vartaloa vasten voi johtaa kappaleen irtoamiseen ja vaaratilanteeseen.

 Pidä kätesi pois leikkausalueelta. Älä koskaan

työnnä kättäsi työstökohteen alapuolelle. Älä työnnä sormia liikkuvan terän tai sen kiinnikkeen läheisyyteen. Älä tue sahaa pitämällä kiinni sahausjalasta.

 Pidät terät terävinä. Tylsät tai vahingoittuneet terät

voivat leikata vinoon tai jäädä kiinni. Käytä työstettävään materiaaliin soveltuvaa sahanterää, jolla saat haluamasi sahausjäljen.

 Jos sahaat putkea tai kotelointia, tarkista ensin,

ettei sen sisällä ole vettä, sähköjohtoa, tms.

 Älä kosketa terää tai sahattua leikkauspintaa heti

sahauksen jälkeen. Ne voivat olla hyvin kuumia.

 Varo piilossa olevia vaaroja. Tarkista sähköjohtojen

ja putkien sijainti, ennen kuin sahaat seinää, lattiaa tai kattoa.

 Terän liike jatkuu vielä hetken käyttökytkimen

vapauttamisen jälkeen. Katkaise virta ja odota, että terän liike on kokonaan pysähtynyt, ennen kuin lasket työkalun käsistäsi.

Varoitus! Leikatessa syntyvän pölyn kanssa kosketuksiin joutuminen tai sen hengittäminen saattaa olla haitallista käyttäjän tai lähellä olijoiden terveydelle. Käytä kasvosuojusta, joka on erityisesti tarkoitettu suojaamaan pölyltä ja höyryiltä, ja varmista, että kaikki työskentelyalueella olevat ja sinne tulevat henkilöt käyttävät suojavarusteita.

 Työkalun käyttötarkoitus on kuvattu tässä käyttöohjeessa.

Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Muiden turvallisuus

 Tätä työkalua ei ole tarkoitettu sellaisten henkilöiden

käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina, tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä.

 Lapsia on valvottava ja heitä on estettävä leikkimästä

laitteella.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusilmoituksessa ilmoitettu tärinäpäästöarvo on mitattu standardin EN 60745 testausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään. Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.

Selvitettäessä, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä on noudatettava sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistuminen on arvioitava todellisten käyttöolosuhteiden ja

Page 76

SUOMI

(Alkuperäisten ohjeiden käännös)

SUOMI

(Alkuperäisten ohjeiden käännös)

työkalun käyttötapojen perustella. Varsinaisen käytön lisäksi on huomioitava ajat, jolloin työkalu on sammutettuna tai käy tyhjäkäynnillä.

Työkalussa olevat merkinnät

Työkalussa on seuraavat kuvakemerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Sähköturvallisuus

Tämä työkalu on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina,

että virtalähteen jännite vastaa arvokilvessä ilmoitettua jännitettä.

 Jos virtajohto vahingoittuu, sen vaihtaminen tulee

turvallisuussyistä jättää valmistajan tai valtuutetun Black & Decker -huollon tehtäväksi.

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisuuksista.

1. Nopeudensäätökytkin (KS901PE) tai virtakytkin (KS801SE ja KS901SE)

2. Lukituspainike

3. Sahanterän lukitusvipu

4. Jalustalevy

5. Pölynpoistoaukko

6. Heiluri-iskun säädin / AutoSelect-kiekko

Kokoaminen

Varoitus! Ennen kuin yrität suorittaa mitään seuraavista

toimenpiteistä, varmista, että työkalun virta on katkaistu, sähköpistoke on irrotettu sähköverkosta ja sahanterä on pysähtynyt. Käytössä olleet sahanterät voivat olla kuumia.

Muut riskit

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa

 pyörivien tai liikkuvien osien koskettamisen aiheuttamat

vahingot

 osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet

vahingot

 työkalun pitkäaikaisen käytön aiheuttamat vahingot (kun

käytät työkalua pitkään, varmista, että pidät säännöllisesti taukoja)

 kuulovauriot  työkalua käytettäessä (esimerkiksi puuta, erityisesti

tammea, pyökkiä ja MDF-levyjä käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit.

Käyttö

Jalustalevyn säätäminen viistosahausta varten (kuva C)

Varoitus! Älä koskaan käytä työkalua, kun jalustalevy

on löysällä tai irrotettu. Jalustalevyn (4) voi kääntää vasempaan tai oikeaan

22.5 tai 45 asteen viistoon kulmaan.

 Löysää ruuvi (10).  Vedä jalustalevy (4) eteen, käännä se vasemmalle tai

oikealle ja paina se takaisin 22.5 tai 45 asteen kulmaan.

 Kiristä ruuvi.

Voit palauttaa jalustalevyn (4) asennon 90 asteen sahauksia varten seuraavasti:

 Löysää ruuvi (10).  Vedä jalustalevy (4) eteen, käännä se keskelle ja paina

se takaisin 0 asteen kulmaan.

 Kiristä ruuvi.

Sahanterän kiinnitys (kuva A)

 Pidä sahanterää (7) kuvassa näytetyllä tavalla hampaat

eteenpäin.

 Työnnä lukitusvipua (3) poispäin jalustalevystä (4).  Työnnä sahanterän varsi teränpitimeen (8) niin pitkälle

kuin se menee.

 Vapauta lukitusvipu (3).

Pölynimurin liittäminen laitteeseen (kuva B)

 Liu'uta pölynimurin suutin pölynpoistoliitäntään (5).

Nopeudensäätö

 Sahaa puuta suurimmalla nopeudella, alumiinia ja

PVC-muovia keskinopeudella ja muita metalleja hitaalla nopeudella.

Käynnistys ja pysäytys

 Käynnistä laite painamalla nopeudensäätökytkintä(1).

KS901PE-mallin käyttönopeus riippuu siitä, kuinka pitkälle kytkintä painetaan.

 Jatkuvaa käyttöä varten paina lukituspainiketta (2) ja paina

nopeudensäätökytkintä. Tämä vaihtoehto on käytettävissä vain laitteen toimiessa täydellä nopeudella.

Page 77

(Alkuperäisten ohjeiden käännös)

SUOMI

 Sammuta laite vapauttamalla nopeudensäätökytkin. Sammuta työkalu jatkuvan käytön

aikana painamalla nopeudensäätökytkintä uudelleen ja vapauttamalla se.

SUOMI

Sightline®-ominaisuuden käyttäminen (kuva D)

 Merkitse sahauslinja lyijykynällä.  Aseta pistosaha viivan (11) päälle.

Linjaa voi helposti seurata katsomalla sitä suoraan pistosahan yläpuolelta.

Sahaustila

Heiluri-iskussa tai -toiminnossa terä liikkuu tavallista aggressiivisemmin. Se on tarkoitettu

Auto Select™ -kiekon käyttäminen (kuva F – vain KS801SE ja KS901SE)

KS801SE- ja KS901SE-malleissa on ainutlaatuinen Auto Select™ -kiekko (6), jonka avulla voit säätää laitteen nopeutta ja heiluritoimintoa eri käyttökohteiden mukaan. Voit valita leikattavalle materiaalille parhaiten sopivan nopeuden ja heiluritoiminnon kääntämällä kiekkoa (6) alla olevan taulukon mukaisesti:

Kuvake Nopeus Heiluri Käyttö

Hidas Ei Suorat ja kaarevat leikkaukset – metallilevy, pelti,

keraaminen laatta ja lasikuitulevy

Keskisuuri Keskisuuri/

PVC

Nopea Maksimi Suorat leikkaukset – yleinen puutavara

Nopea Keskisuuri/

Nopea Ei Suorat ja kaarevat leikkaukset – työtasot,

pehmeiden aineiden, kuten puun tai muovin, leikkaamiseen. Se nopeuttaa leikkaamista, mutta sahausjälki on tavallista epätasaisempi. Pistosahassa on heiluritoiminnon säätöön joko heiluri-iskun säädin tai Auto Select -kiekko, sahan mallista riippuen. Näiden kahden säätimen käyttö on esitelty seuraavassa kahdessa osiossa. Huom! Älä koskaan käytä heiluritoimintoa metallin sahaamiseen.

Heiluri-iskun säädin (kuva E – vain KS901PE)

KS901PE-mallissa on seuraavat neljä heiluritoiminnoltaan porrastettua sahaustilaa:

 Asento 0: metalli ja alumiini sekä ohuet metallilevyt

(ei heiluritoimintoa).

 Asento 1: laminaatit, kovapuu ja työtasot.  Asento 2: vaneri ja PVC/muovit.  Asento 3: pehmeä puu ja nopea sahaus.

Suorat ja kaarevat leikkaukset – kovat puulajit,

alhainen

terassilaudoitus, lattiapäällysteet, muovi, pleksilasi ja PVC

ja pehmeä puu

Suorat ja kaarevat leikkaukset – vaneri

alhainen

ja puupaneelit

laminaattilaudat, koristesahaus, kaaret ja käsityöt

Heiluritoiminnon säätö:

 Kierrä heiluri-iskun säädin (6) haluamaasi asentoon.

Sahaus

Pitele sahaa tukevasti molemmin käsin sahauksen aikana. Jalustalevy (4) on painettava lujasti sahattavaa materiaalia vasten. Tällöin saha ei pääse hyppimään ja tärisemään. Näin parhaiten estetään terän katkeaminen.

 Anna terän liikkua vapaasti muutaman sekunnin

ajan ennen kuin aloitat sahaamisen.

 Paina työkalua vain kevyesti, kun sahaat.

Vinkkejä parhaimman tuloksen saavuttamiseksi

Suoraan sahauksen ohjausterä

Erityistä tarkkuutta vaativissa suorissa sahauksissa kannattaa käyttää suoraan sahauksen ohjausterää. Terä sisältyy

KS901SE/PE-mallin vakiotoimitukseen, ja se on saatavana KS801SE-malliin lisätarvikkeena (osanumero X21001-XJ).

Page 78

SUOMI

(Alkuperäisten ohjeiden käännös)

SUOMI

(Alkuperäisten ohjeiden käännös)

SUOMI

Varoitus! Maadoitusliittimeen ei liitetä johtoa.

Noudata pistokkeen mukana toimitettuja kiinnitysohjeita. Suositeltava sulake: 5 A.

Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen mukana.

Kun BLACK+DECKER-laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää ja käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta.

Paikalliset säädökset saattavat määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittelyasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä.

Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten roskien mukana, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä se valtuutettuun BLACK+DECKER-huoltoliikkeeseen.

Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden BLACK+DECKERiin tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen BLACK+DECKER- huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU.com.

Tekniset tiedot

KS801 (tyyppi 1)

KS901

(tyyppi 1)

Syöttöjännite

230

Kuormittamaton nopeus

(KS801SE ja KS901SE) (KS901PE)

min

-1

min

-1

1,500-3,000 0-3,000

Suurin sahaussyvyys Puu

Teräs

Alumiini

(KS801) (KS901) (KS801) (KS901)

mm mm mm mm mm

80 85 5 8 15

Paino (KS801SE)

(KS901PE) (KS901SE)

kg kg kg

2.1

2.2

KS901PE

LpA (äänenpaine) 88 dB(A), epävarmuus (K) 3 dB(A)

LWA (äänitehotaso) 99 dB(A), epävarmuus (K) 3 dB(A)

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin

mukaan:

Leikattaessa puulevyjä (a

h, B

) 12.3 m/s2, epävarmuus (K) 1.5 m/s

Leikattaessa metallilevyjä (a

h, cm

) 7.3 m/s2, epävarmuus (K) 1.5 m/s

KS801SE

LpA (äänenpaine) 90 dB(A), epävarmuus (K) 3 dB(A)

LWA (äänitehotaso) 101 dB(A), epävarmuus (K) 3 dB(A)

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin

mukaan:

Leikattaessa puulevyjä (a

h, W

) 5.6 m/s2, epävarmuus (K) 1.5 m/s

Leikattaessa metallilevyjä (a

h, W

) 5.3 m/s2, epävarmuus (K) 1.5 m/s

KS901SE

LpA (äänenpaine) 86 dB(A), epävarmuus (K) 3 dB(A)

LWA (äänitehotaso) 97 dB(A), epävarmuus (K) 3 dB(A)

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin

mukaan:

Leikattaessa puulevyjä (a

h, W

) 5.0 m/s2, epävarmuus (K) 1.5 m/s

Leikattaessa metallilevyjä (a

h, W

) 4.5 m/s2, epävarmuus (K) 1.5 m/s

(Alkuperäisten ohjeiden käännös)

Sälöytymissuoja (kuva G

Minimoi sälöytyminen käyttämällä tuotteen mukana toimitettua sälöytymissuojaa. Se pienentää jaluslevyn ja terän väliin jäävää tyhjää tilaa heikentämättä kuitenkaan leikkuulinjan näkyvyyttä.

Sälöytymissuojan kiinnittäminen:

 Irrota terä (katso kuva A).  Kohdista sälöytymissuoja (13) jalustalevyyn (4)

alapuolelta.

 Paina suojaa kiinni jalustalevyyn, kunnes se

napsahtaa paikalleen.

 Laita terä takaisin paikalleen.

– vain KS901SE

)

Laminaattien sahaaminen

Laminaattia sahatessa voi esiintyä sälöytymistä, mikä voi vahingoittaa näkyviin jäävää pintaa. Yleisimmin käytetyt sahanterät liikkuvat ylöspäin, joten jos jalustalevy on käsitellyllä pinnalla, käytä alaspäin liikkuvaa sahanterää taitee jokin seuraavista:

 Käytä pienihampaista sahanterää.  Sahaa työkappaletta taustapuolelta.  Minimoi sälöytyminen puristamalla palat hukkapuuta tai

kovalevyä työkappaleen molemmille puolille ja sahaa kaikkien kerrosten läpi. Vaihtoehtoisesti voit kiinnittää tuotteen mukana toimitetun sälöytymissuojan (13). (vain KS901SE).

Metallin sahaaminen

Varoitus! Älä käytä pölynpoistoa metallia sahatessasi.

Sahatessa irtoavat metallinpurut ovat hyvin kuumia ja voivat aiheuttaa tulipalon. Ota huomioon, että metallin sahaaminen on huomattavasti hitaampaa kuin puun.

 Käytä metallin sahaamiseen sopivaa sahanterää.  Kun sahaat ohutta metalliarkkia, purista palat hukkapuuta

työkappaleen molemmille puolille ja sahaa kaikkien kerrosten läpi.

 Levitä ohut kerros öljyä aiotulle sahauslinjalle.

Halkaisusahausvaste

Halkaisusahaus ja pyöröleikkaus ilman lyijykynällä piirrettyä ohjausviivaa on helppoa käyttämällä halkaisusahausvastetta ja pyöröohjainta (saatavana lisävarusteena, osanumero X43005-XJ).

Halkaisusahausvasteen kiinnittäminen (kuvat H ja I)

 Aseta halkaisusahausvaste (14) jaluslevyssä oleviin

koloihin vastelevy alaspäin kuvan H osoittamalla tavalla.

 Laita ruuvi (15) jaluslevyn pohjassa olevaan reikään.  Kohdista kiinnike (16) ruuvin kohdalle niin, että kaartuva

reuna osoittaa alaspäin ja sahan takaosaa kohti.

 Kierrä ruuvi kiinnikkeessä olevaan kierteiseen

reikään ristipäämeisselillä kuvan I mukaisesti.

 Säädä sahausleveyden mukaiseksi ja kiristä ruuvi.

Pyörösahaus (kuva J)

 Aseta halkaisusahausvaste jaluslevyn oikealla puolella

olevaan koloon vastelevy ylöspäin.

 Säädä terän ja halkaisusahausvasteessa olevan reiän

välinen etäisyys sopivaksi liikuttamalla vaakapalkkia ja kiristä ruuvi.

 Aseta saha niin, että vaakapalkissa olevan reiän

keskikohta on sahattavan ympyrän keskikohdassa (saata terä oikeaan asentoon tekemällä sukellussahaus, poraamalla terälle reikä tai sahaamalla materiaalin reunasta sisäänpäin).

 Kun sahan asento on oikea, merkitse sahattavan

ympyrän keskipiste lyömällä pieni naula vaakapalkissa olevan reiän läpi.

 Aloita ympyrän sahaaminen käyttäen

halkaisusahausvastetta kiertovartena.

Sukellussahaus (kuva K)

Sukellussahaus on helppo tapa tehdä pistoleikkaus. Sahan saa siten suoraan paneelin tai levyyn poraamatta terälle ensin ohjausreikää. Mittaa sahattava pinta ja merkitse se selvästi lyijykynällä. Kallista sahaa eteenpäin, kunnes jaluslevyn etupää on tukevasti työtasolla ja terälle on täyden iskunpituuden verran tilaa. Käynnistä työkalu ja anna sen saavuttaa maksiminopeus. Ote sahasta tukeva ote ja laske työkalun takareunaa hitaasti, kunnes terä saavuttaa täyden syvyyden. Paina jalustalevy tasaisesti puuta vasten ja aloita sahaus. Älä nosta terää sahausurasta sen ollessa vielä liikkeessä. Terän on ensin pysähdyttävä kokonaan.

Huolto

Black & Decker -työkalu on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella työkalu säilyttää suorituskykynsä.

 Puhdista laitteen ilma-aukot säännöllisesti pehmeällä

harjalla tai kuivalla rievulla.

 Puhdista moottorin kotelo säännöllisesti kostealla liinalla.

Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. Älä koskaan päästä nestettä valumaan työkalun sisään. Älä koskaan upota mitään työkalun osaan nesteeseen.

Virtapistokkeen vaihto (vain Iso-Britannia ja Irlanti)

Jos joudut vaihtamaan virtapistokkeen:

 Hävitä vanha pistoke ympäristöystävällisesti.  Liitä ruskea johto uuden pistokkeen jännitteiseen napaan.  Liitä sininen johto tähtipisteliittimeen.

Page 79

(Alkuperäisten ohjeiden käännös)

SUOMI

Varoitus! Maadoitusliittimeen ei liitetä johtoa. Noudata pistokkeen mukana toimitettuja kiinnitysohjeita. Suositeltava sulake: 5 A.

Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen mukana.

Kun BLACK+DECKER-laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää

ja käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta.

Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten roskien mukana, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä se valtuutettuun BLACK+DECKER-huoltoliikkeeseen.

Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden BLACK+DECKERiin tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen BLACK+DECKERhuoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU.com.

Tekniset tiedot

KS801SE (tyyppi 1)

KS901SE/PE

min min

mm mm mm mm mm

-1

kg kg kg

230

1,500-3,000 0-3,000

5 8 15

2.1

2.2

Syöttöjännite

Kuormittamaton nopeus

Suurin sahaussyvyys Puu

Teräs

Alumiini

Paino (KS801SE)

KS901PE

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin

KS801SE

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin

KS901SE

Tärinän kokonaisarvot (vektorisumma), määritetty EN 60745 -standardin

(KS801SE ja KS901SE) (KS901PE)

(KS801SE) (KS901SE ja KS901PE) (KS801SE) (KS901SE ja KS901PE)

(KS901PE) (KS901SE)

LpA (äänenpaine) 88 dB(A), epävarmuus (K) 3 dB(A)

LWA (äänitehotaso) 99 dB(A), epävarmuus (K) 3 dB(A)

mukaan:

Leikattaessa puulevyjä (a

Leikattaessa metallilevyjä (a

LpA (äänenpaine) 90 dB(A), epävarmuus (K) 3 dB(A)

LWA (äänitehotaso) 101 dB(A), epävarmuus (K) 3 dB(A)

Leikattaessa puulevyjä (a

Leikattaessa metallilevyjä (a

LpA (äänenpaine) 86 dB(A), epävarmuus (K) 3 dB(A)

LWA (äänitehotaso) 97 dB(A), epävarmuus (K) 3 dB(A)

Leikattaessa puulevyjä (a

Leikattaessa metallilevyjä (a

) 12.3 m/s2, epävarmuus (K) 1.5 m/s

h, B

) 7.3 m/s2, epävarmuus (K) 1.5 m/s

h, M

mukaan:

) 5.6 m/s2, epävarmuus (K) 1.5 m/s

h, B

) 5.3 m/s2, epävarmuus (K) 1.5 m/s

h, M

mukaan:

) 5.0 m/s2, epävarmuus (K) 1.5 m/s

h, B

) 4.5 m/s2, epävarmuus (K) 1.5 m/s

h, M

(tyyppi 1)

Page 80

SUOMI

(Alkuperäisten ohjeiden käännös)

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

KS801SE, KS901SE ja KS901PE

Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu

kohdassa ”Tekniset tiedot” ovat seuraavien direktiivien

2014/30/EU ja 2011/65/EU vaatimukset. Lisätietoja saa

ottamalla yhteyden Black & Deckeriin seuraavassa

osoitteessa. Tiedot ovat myös käyttöoppaan takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta ja antaa

tämän ilmoituksen Black & Decker Europen puolesta.

vaatimusten mukaisia:

2006/42/EY, EN 60745-1, EN 60745-2-11

Nämä tuotteet täyttävät myös direktiivien

R.Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Yhdistynyt kuningaskunta

29/09/2014

Takuu

Black & Decker takaa, ettei tuotteessa ole materiaali- ja/tai valmistusvikaa silloin, kun se toimitetaan ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker-tuotteessa ilmenee vika materiaalija/tai valmistusvirheen vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker vaihtaa kaikki vialliset osat, korjaa normaalille kulumiselle altistuneet tuotteet tai vaihtaa tällaiset tuotteet, jotta asiakkaalle koituisi mahdollisimman vähän haittaa. Takuu raukeaa seuraavissa tilanteissa:

 Tuotetta on käytetty kaupallisesti, ammattimaisesti tai

vuokraukseen.

 Tuotetta on käytetty tai hoidettu virheellisesti.  Tuotteessa on vieraan esineen, vieraan aineen tai

onnettomuustapauksen aiheuttamaa vahinkoa.

 Korjauksia on tehnyt joku muu kuin Black & Deckerin

valtuuttama edustaja tai Black & Deckerin henkilökunta.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Deckeriin tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Deckerhuoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU.com

Käy verkkosivuillamme osoitteessa www.blackanddecker. ja rekisteröi uusi BLACK+DECKER-tuotteesi. Sivuilta saat myös tietoa uusista tuotteista ja erikoistarjouksista. Lisätietoja BLACK+DECKER-tavaramerkistä ja tuotevalikoimastamme on osoitteessa www.blackanddecker.eu.

Page 81

(Μετάφραση των πρωτότυπων οδηγιών)

Ενδεδειγμένη χρήση

3. Προσωπική ασφάλεια

Το πριόνι-σέγα BLACK+DECKER έχει σχεδιαστεί για το πριόνισμα ξύλου, μετάλλου και πλαστικών. Αυτό το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση.

Οδηγίες ασφαλείας

Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

Προειδοποίηση! Διαβάστε όλες τις προειδοποιήσεις

ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να

προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που

χρησιμοποιείται σε όλες τις παρακάτω προειδοποιήσεις αφορά είτε το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) είτε το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1. Ασφάλεια χώρου εργασίας

α. Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο.

Οι ακατάστατοι χώροι και τα σημεία χωρίς καλό φωτισμό προκαλούν ατυχήματα.

β. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον όπου

υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να

δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

γ. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα

παιδιά και τυχόν άλλα άτομα μακριά από το χώρο εργασίας.

Εάν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο.

2. Ασφαλής χρήση ηλεκτρικού ρεύματος

α. Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να

ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά

έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β. Αποφύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο,

αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

γ. Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή υγρασία.

Η εισχώρηση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ. Μην κακομεταχειρίζεστε το καλώδιο. Μην χρησιμοποιείτε

ποτέ το καλώδιο για να μεταφέρετε το εργαλείο, να το τραβήξετε ή να το αποσυνδέσετε από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδια, αιχμηρά άκρα ή κινούμενα μέρη. Τυχόν χαλασμένα ή μπερδεμένα καλώδια

αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς

χώρους, να χρησιμοποιείτε πάντοτε καλώδια προέκτασης κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση

προεκτάσεων κατάλληλων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

στ. Εάν η χρήση ενός ηλεκτρικού εργαλείου σε μία υγρή

τοποθεσία είναι αναπόφευκτη, χρησιμοποιήστε μια Διάταξη Προστασίας Ρεύματος Διαρροής (RCD). Η χρήση διάταξης

RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

εργαλεία. Τα φις που δεν

α. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε

προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων.

Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

β. Να χρησιμοποιείτε εξοπλισμό προσωπικής προστασίας.

Να φοράτε πάντα προστατευτικά γυαλιά. Ο κίνδυνος

τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό προστασίας, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας.

γ. Εμποδίστε την ακούσια ενεργοποίηση του εργαλείου.

Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF" πριν συνδέσετε το εργαλείο στην πρίζα ή/και στην μπαταρία και πριν το σηκώσετε ή το μεταφέρετε. Η μεταφορά

ηλεκτρικών εργαλείων με το δάχτυλό σας επάνω στο διακόπτη ή η σύνδεση στην πρίζα ηλεκτρικών εργαλείων με το διακόπτη στη θέση ενεργοποίησης, ενέχει κινδύνους πρόκλησης ατυχημάτων.

δ. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία, αφαιρέστε

τυχόν εργαλεία ή κλειδιά ρύθμισης. Εάν αφήσετε ένα εργαλείο

ή κλειδί πάνω σε κάποιο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκληθούν τραυματισμοί.

ε. Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την κατάλληλη

στάση και να διατηρείτε την ισορροπία σας

επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.

στ. Φοράτε κατάλληλη ενδυμασία εργασίας. Μην

ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά

ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

ζ. Αν παρέχονται διατάξεις απαγωγής και συλλογής της σκόνης

βεβαιωθείτε ότι είναι συνδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση συλλογής σκόνης μειώνει τους κινδύνους

που σχετίζονται με τη σκόνη.

4. Χρήση και φροντίδα του ηλεκτρικού εργαλείου

α. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε

για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο,

εργάζεστε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του.

β. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο αν ο διακόπτης

λειτουργίας του είναι χαλασμένος. Οποιοδήποτε ηλεκτρικό

εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

γ. Βγάλτε το φις από την πρίζα ή/και την μπαταρία από

το ηλεκτρικό εργαλείο, πριν διεξαγάγετε κάποια εργασία ρύθμισης, πριν αλλάξετε κάποιο εξάρτημα ή όταν πρόκειται να αποθηκεύσετε τα ηλεκτρικά εργαλεία. Αυτά τα προληπτικά

μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το εργαλείο ακούσια σε λειτουργία.

δ. Να φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε

μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα χωρίς κατάλληλη εκπαίδευση.

ε. Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα

κινούμενα εξαρτήματα είναι ή μήπως έχουν μπλοκάρει, μήπως έχουν σπάσει κομμάτια,

. Αυτό σας

φοράτε φαρδιά

σωστά ευθυγραμμισμένα

Page 82

(Μετάφραση των πρωτότυπων οδηγιών)

καθώς και εάν πληρούνται όλες οι υπόλοιπες προϋποθέσεις που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων

αποτελεί αιτία πολλών ατυχημάτων.

στ. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα

κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα.

ζ. Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα και

τα άκρα των εργαλείων κλπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη σας τις συνθήκες εργασίας και την εργασία που θέλετε να εκτελέσετε. Η χρήση του ηλεκτρικού

εργαλείου για εργασίες πέρα από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5. Τεχνική εξυπηρέτηση

α. Το σέρβις του ηλεκτρικού σας εργαλείου πρέπει να

αναλαμβάνει έμπειρος τεχνικός που θα χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της

ασφάλειας του ηλεκτρικού εργαλείου.

Συμπληρωματικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

Προειδοποίηση! Οδηγίες ασφαλείας για όλα

τα δισκοπρίονα

 Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες

συγκράτησης, όταν εκτελείτε κάποια εργασία κατά την οποία το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυμμένα καλώδια. Ένα εξάρτημα κοπής το οποίο έρχεται σε επαφή με

ηλεκτροφόρο καλώδιο μπορεί να καταστήσει και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου ηλεκτροφόρα και να προκαλέσει ηλεκτροπληξία στο χειριστή του.

 Χρησιμοποιείτε σφιγκτήρες ή άλλα πρακτικά

μέσα για να ασφαλίζετε και να στηρίζετε το προς επεξεργασία αντικείμενο σε μια σταθερή βάση.

κατεργαζόμενου τεμαχίου με το χέρι ή επάνω στο σώμα σας το καθιστά ασταθές και μπορεί να οδηγήσει σε απώλεια του ελέγχου.

 Μην πλησιάζετε τα χέρια σας στην περιοχή κοπής. Ποτέ μην

πλησιάζετε τα χέρια σας κάτω από το υπό επεξεργασία αντικείμενο για οποιονδήποτε λόγο. Μην πλησιάζετε τα δάχτυλα ή τον αντίχειρά σας κοντά στην παλλόμενη λάμα και το σφιγκτήρα της λάμας. Μη σταθεροποιείτε το πριόνι κρατώντας το από το πέδιλο.

 Διατηρείτε τις λάμες κοφτερές. Οι στομωμένες ή

κατεστραμμένες λάμες μπορεί να προκαλέσει παρέκκλιση του πριονιού ή διακοπή της λειτουργίας του υπό πίεση. Χρησιμοποιείτε πάντα τον κατάλληλο τύπο πριονόλαμας ανάλογα το υλικό του προς επεξεργασία αντικειμένου και τον τύπο κοπής.

 Όταν κόβετε σωλήνες ή αγωγούς βεβαιωθείτε ότι

δεν περιέχουν νερό, ηλεκτρικές καλωδιώσεις, κλπ.

 Μην αγγίζετε το προς επεξεργασία αντικείμενο ή τη

λάμα αμέσως μετά τη χρήση του εργαλείου.

να είναι πολύ ζεστά.

 Προσέχετε τους κρυφούς κινδύνους και, πριν από την κοπή

τοίχων, δαπέδων ή ταβανιών, ελέγχετε για τυχόν διερχόμενα καλώδια ή σωλήνες.

 Η λάμα συνεχίζει να κινείται και μετά την απασφάλιση του

Απενεργοποιείτε πάντα το εργαλείο και περιμένετε

διακόπτη.

να σταματήσει εντελώς η πριονόλαμα προτού ακουμπήσετε κάτω το εργαλείο.

Η συγκράτηση του

Μπορεί

Προειδοποίηση! Η επαφή ή η εισπνοή της σκόνης που δημιουργούν οι εφαρμογές κοπής μπορεί να φέρουν κίνδυνο για την υγεία του χειριστή και των ατόμων που ενδεχομένως παρευρίσκονται. Φορέστε μάσκα σκόνης ειδικά σχεδιασμένη για προστασία έναντι της σκόνης και των αναθυμιάσεων και βεβαιωθείτε ότι τα άτομα που βρίσκονται ή εισέρχονται στο χώρο εργασίας είναι επίσης προστατευμένα.

 Η ενδεδειγμένη χρήση περιγράφεται σε αυτό το εγχειρίδιο

οδηγιών. Η χρήση οποιουδήποτε αξεσουάρ ή προσαρτήματος ή η εκτέλεση οποιασδήποτε εργασίας με αυτό το εργαλείο διαφορετικής από αυτές που συστήνονται στο παρόν εγχειρίδιο οδηγιών ενδέχεται να εγκυμονεί κίνδυνο τραυματισμού και/ή ζημιάς σε ιδιοκτησία.

Ασφάλεια τρίτων

 Αυτό το εργαλείο δεν προορίζεται για χρήση από άτομα (στα

οποία περιλαμβάνονται και τα παιδιά) με μειωμένες φυσικές, αντιληπτικές ή διανοητικές ικανότητες ή άτομα χωρίς εμπειρία και γνώσεις, παρά μόνο εφόσον επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση του εργαλείου από άτομο υπεύθυνο για την ασφάλειά τους.

 Τα παιδιά πρέπει να επιτηρούνται για να διασφαλίζεται ότι

δεν παίζουν με το εργαλείο.

Δόνηση

Η δηλωμένη τιμή εκπομπής δόνησης που αναφέρεται στα τεχνικά χαρακτηριστικά και τη δήλωση συμμόρφωσης έχει μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο δοκιμής που παρέχεται από το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί επίσης να χρησιμοποιηθεί σε έναν προκαταρκτικό προσδιορισμό της έκθεσης.

Προειδοποίηση! Η τιμή εκπομπής δόνησης κατά την πραγματική χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με τον τρόπο που χρησιμοποιείται το εργαλείο. Η στάθμη δόνησης μπορεί να αυξηθεί πάνω από τη στάθμη που έχει δηλωθεί.

Κατά τον προσδιορισμό της έκθεσης σε δόνηση για τον καθορισμό των απαιτούμενων μέτρων ασφάλειας σύμφωνα με την οδηγία 2002/44/EΚ για την προστασία προσώπων που χρησιμοποιούν συχνά ηλεκτρικά εργαλεία στην εργασία τους, μια προσεγγιστική εκτίμηση της έκθεσης σε δόνηση πρέπει να λαμβάνει υπόψη τις πραγματικές συνθήκες χρήσης και τον τρόπο χρήσης του εργαλείου, συμπεριλαμβανομένων και όλων των επιμέρους τμημάτων του κύκλου εργασίας, όπως, πόσες φορές τέθηκε το εργαλείο εκτός λειτουργίας, πότε είναι σε λειτουργία χωρίς φορτίο επιπρόσθετα στο χρόνος πίεσης της σκανδάλης.

Ετικέτες στο εργαλείο

Τα ακόλουθα σύμβολα εμφανίζονται επάνω στη συσκευή:

Προειδοποίηση! Για να μειωθεί ο κίνδυνος

τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Αυτό το εργαλείο διαθέτει διπλή μόνωση, επομένως δεν απαιτείται καλώδιο γείωσης. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που

αναγράφεται στην πινακίδα χαρακτηριστικών.

Page 83

(Μετάφραση των πρωτότυπων οδηγιών)

 Αν το καλώδιο ρεύματος έχει υποστεί φθορά, η αντικατάστασή

του πρέπει να γίνει από τον κατασκευαστή ή από ένα εξουσιοδοτημένο κέντρο επισκευών της Black & Decker, ώστε να μην αποτελέσει κίνδυνο.

Χαρακτηριστικά

Αυτό το εργαλείο διαθέτει μερικά από ή όλα τα παρακάτω χαρακτηριστικά.

1. Διακόπτης μεταβλητής ταχύτητας (KS901PE) ή διακόπτης On/Off (KS801SE και KS901SE)

2. Κουμπί συνεχόμενης λειτουργίας

3. Μοχλός κλειδώματος πριονόλαμας

4. Πέδιλο

5. Στόμιο απαγωγής σκόνης

6. Διακόπτης επιλογής διαδρομής ταλάντωσης / Διακόπτης αυτόματης επιλογής

Συναρμολόγηση

Προειδοποίηση! Πριν επιχειρήσετε κάποια από αυτές τις εργασίες,

βεβαιωθείτε ότι εργαλείο είναι απενεργοποιημένο και αποσυνδεμένο από την πρίζα και ότι η πριονόλαμα είναι σταματημένη. Οι πριονόλαμες μετά από χρήση μπορεί να είναι ζεστές.

Τοποθέτηση της πριονόλαμας (εικ. A)

 Κρατήστε την πριονόλαμα (7) όπως υποδεικνύεται, με τα δόντια

να κοιτούν προς τα εμπρός.

 Σπρώξτε το μοχλό κλειδώματος (3) μακριά από το πέδιλο (4).  Τοποθετήστε το στέλεχος της πριονόλαμας μέσα στην υποδοχή

της λάμας (8) όσο βαθιά πάει.

 Ελευθερώστε το μοχλό κλειδώματος (3).

Σύνδεση ηλεκτρικής σκούπας στο εργαλείο (εικ. Β)

 Σύρετε το ακροφύσιο της σκούπας (9) μέσα από το στόμιο

απαγωγής σκόνης (5).

Αναπόφευκτοι κίνδυνοι

Μπορεί να δημιουργηθούν επιπρόσθετοι αναπόφευκτοι κίνδυνοι, όταν χρησιμοποιείτε το εργαλείο, οι οποίοι ενδέχεται να μη συμπεριλαμβάνονται στις προειδοποιήσεις ασφαλείας που εσωκλείονται. Αυτοί οι κίνδυνοι μπορεί να προκληθούν από κακή χρήση, παρατεταμένη χρήση κτλ.

με την τήρηση των σχετικών

Ακόμα και και τη χρήση μέσων προστασίας, ορισμένοι κίνδυνοι δυνατό να εξαλειφθούν. Αυτοί περιλαμβάνουν

 Τραυματισμούς από το άγγιγμα των περιστρεφόμενων/

κανονισμών

κινούμενων εξαρτημάτων.

 Τραυματισμούς από αλλαγή οποιωνδήποτε εξαρτημάτων,

λεπίδων ή αξεσουάρ.

 Τραυματισμούς από παρατεταμένη χρήση του εργαλείου. Όταν

χρησιμοποιείτε οποιοδήποτε εργαλείο για παρατεταμένες χρονικές περιόδους βεβαιωθείτε ότι κάνετε τακτικά διαλείμματα.

 Προβλήματα ακοής.  Κίνδυνοι στην υγεία που προκαλούνται από την εισπνοή

σκόνης όταν χρησιμοποιείτε το εργαλείο (παράδειγμα:όταν επεξεργάζεστε ξύλο, ειδικά δρυς, οξιά και MDF.)

ασφαλείας

δεν είναι

Χρήση

Ρύθμιση του πέδιλου για λοξές κοπές (εικ. C)

Προειδοποίηση! Μην χρησιμοποιείτε ποτέ το εργαλείο όταν

το πέδιλο έχει χαλαρώσει ή έχει αφαιρεθεί. Το πέδιλο (4) μπορεί να ρυθμιστεί για δεξιά ή αριστερή λοξή κοπή σε γωνία 22.5° ή 45°.

 Χαλαρώστε τη βίδα (10).  Τραβήξτε το πέδιλο (4) εμπρός, περιστρέψτε το πέδιλο προς τα

αριστερά ή τα δεξιά και σπρώξτε το πίσω στη θέση 22.5° ή 45°.

 Αφαιρέστε τη βίδα.

Για να ρυθμίσετε πάλι το πέδιλο (4) για τομές 90°:

 Χαλαρώστε τη βίδα (10).  Τραβήξτε το πέδιλο (4) εμπρός, περιστρέψτε το στο κέντρο

και σπρώξτε το πίσω στη θέση 0°.

 Αφαιρέστε τη βίδα.

Έλεγχος μεταβλητής ταχύτητας

 Χρησιμοποιείτε μεγάλη ταχύτητα για το ξύλο, μέτρια ταχύτητα

για το αλουμίνιο και το PVC και χαμηλή ταχύτητα για μέταλλα διαφορετικά από το αλουμίνιο.

Ενεργοποίηση και απενεργοποίηση

 Για να ενεργοποιήσετε το εργαλείο, πιέστε το διακόπτη

μεταβλητής ταχύτητας on/off(1). Στις μονάδες KS901PE η ταχύτητα λειτουργίας του εργαλείου εξαρτάται από το πόσο πιέζετε το διακόπτη.

 Για συνεχή λειτουργία, πατήστε το κουμπί συνεχόμενης

λειτουργίας (2) και πιέστε το διακόπτη μεταβλητής ταχύτητας. Η επιλογή αυτή είναι διαθέσιμη μόνο με τη μέγιστη ταχύτητα.

 Για να απενεργοποιήσετε το εργαλείο, πιέστε το διακόπτη

μεταβλητής ταχύτητας. Για να απενεργοποιήσετε το εργαλείο, όταν βρίσκεται σε συνεχόμενη λειτουργία, πατήστε το διακόπτη μεταβλητής ταχύτητας ακόμη μία φορά και αφήστε τον ελεύθερο.

Τρόπος χρήσης της λειτουργίας Sightline® (εικ. Δ)

 Χρησιμοποιήστε ένα μολύβι για να σημαδέψετε τη γραμμή κοπής.  Τοποθετήστε τη σέγα πάνω από τη γραμμή (11).

Βλέποντας κατευθείαν πάνω από τη σέγα, είναι εύκολη η παρακολούθηση της γραμμής κοπής.

Λειτουργία κοπής

Η διαδρομή ή ενέργεια ταλάντωσης παρέχει μια πιο επιθετική κίνηση λάμας και είναι σχεδιασμένη για κοπή σε μαλακά υλικά, όπως ξύλο ή πλαστικό. Παρέχει ταχύτερη κοπή, αλλά με λιγότερο λεία κοπή κατά μήκος του υλικού. Ανάλογα με το μοντέλο, η σέγα θα διαθέτει είτε διακόπτη επιλογής διαδρομής ταλάντωσης ή διακόπτη αυτόματης επιλογής για τη ρύθμιση της ενέργειας ταλάντωσης. Η χρήση αυτών των διακοπτών παρουσιάζεται στις επόμενες δύο ενότητες. Σημείωση: Ποτέ για την κοπή μετάλλου.

μην χρησιμοποιείτε την παλινδρομική ενέργεια

Page 84

(Μετάφραση των πρωτότυπων οδηγιών)

Διακόπτης επιλογής διαδρομής ταλάντωσης (εικ. Ε - KS901PE μόνο)

Το KS901PE διαθέτει αυτές τις τέσσερις λειτουργίες κοπής με αυξανόμενη ένταση ενέργειας ταλάντωσης:

 Θέση 0: μέταλλο και αλουμίνιο και μεταλλικά ελάσματα (χωρίς ενέργεια ταλάντωσης).  Θέση 1: για ελάσματα, σκληρό ξύλο, επιφάνειες εργασίας.  Θέση 2: για καπλαμάδες και PVC/Πλαστικά.  Θέση 3: για μαλακό ξύλο και γρήγορες κοπές

Για να ρυθμίσετε την ενέργεια ταλάντωσης:

 Περιστρέψτε τον διακόπτη επιλογής διαδρομής ταλάντωσης (6) στη θέση που επιθυμείτε.

Πριόνισμα Περιστροφικό χειριστήριο Auto Select™ (εικ. F - KS801SE και KS901SE μόνο)

Τα KS801SE και KS901SE είναι εξοπλισμένα με ένα μοναδικό περιστροφικό χειριστήριο Auto Select™ (6) για τη ρύθμιση της ταχύτητας και της ταλαντευόμενης κίνησης της λεπίδας για διάφορες εφαρμογές κοπής. Για την επιλογή της άριστης ταχύτητας και της ταλαντευόμενης κίνησης της λάμας για τον τύπο του υλικού που κόβεται, περιστρέψτε το χειριστήριο (6) όπως φαίνεται στον παρακάτω πίνακα:

Εικονίδιο Ταχύτητα Ταλάντωση Εφαρμογή

Χαμηλή Όχι Ευθύγραμμες και καμπύλες κοπές - μεταλλικά

ελάσματα, ελάσματα λευκοσιδήρου, κεραμικά πλακίδια, φύλλα  breglass

PVC

Μέση Μέση / χαμηλή Ευθύγραμμες και καμπύλες κοπές – σκληρή ξυλεία,

σανίδες, δάπεδα, πλαστικό, πλεξιγκλάς και PVC

Γρήγορη Μέγιστη Ευθύγραμμες κοπές – ξυλεία γενικά και

μαλακό ξύλο

Γρήγορη Μέση / χαμηλή Ευθύγραμμες και καμπύλες κοπές - κόντρα πλακέ

και φύλλα ξύλου

Γρήγορη Όχι Ευθύγραμμες και καμπύλες κοπές – πάγκοι,

Κατά την κοπή, κρατάτε το εργαλείο καλά και με τα δύο χέρια. Το πέδιλο (4) θα πρέπει να πιέζεται με δύναμη επάνω στο προς κοπή υλικό. Κάτι τέτοιο αποτρέπει τις αναπηδήσεις του πριονιού, μειώνει τις δονήσεις και ελαχιστοποιεί τις σπασμένες λάμες.

 Αφήστε τη λάμα να κινηθεί ελεύθερα για λίγα δευτερόλεπτα

προτού ξεκινήσετε την κοπή.

 Κατά την εκτέλεση της κοπής, εφαρμόζετε μόνο μικρή

πίεση στο εργαλείο.

Συμβουλές για άριστη χρήση

Λάμα υποβοήθησης ευθύγραμμης κοπής

Όταν χρειάζεστε ευθεία κοπή με πρόσθετη ακρίβεια, χρησιμοποιήστε τη λάμα υποβοήθησης ευθύγραμμης κοπής. Το KS901SE/PE παρέχεται με αυτή τη λάμα στο στάνταρ εξοπλισμό, ενώ μπορεί να αγοραστεί ως προαιρετικό πρόσθετο για χρήση με το KS801SE (αριθμός ανταλλακτικού

X21001-XJ).

πολυστρωματικές σανίδες, επιφάνειες κύλισης, καμπύλες και τεχνικές εργασίες

Προφυλακτήρας προστασίας από σχίζες

- KS901SE μόνο

(εικ. G

Για να ελαχιστοποιήσετε τη δημιουργία σχιζών, χρησιμοποιήστε τον προφυλακτήρα προστασίας από σχίζες που παρέχεται με το προϊόν. Αυτό μειώνει την ανοικτή περιοχή μεταξύ του πεδίλου και της λάμας, χωρίς να περιορίζει την ορατότητα στη γραμμή κοπής.

Για να τοποθετήσετε τον προφυλακτήρα προστασίας από σχίζες:

 Αφαιρέστε τη λάμα (δείτε εικόνα A).  Ευθυγραμμίστε τον προφυλακτήρα προστασίας από σχίζες (13)

με τη βάση του πεδίλου (4) από το κάτω μέρος.

 Πιέστε προς τα κάτω στη βάση του πέδιλου μέχρι

ο προφυλακτήρας να ασφαλίσει στη θέση του.

 Επανατοποθετήστε τη λάμα.

)

Page 85

(Μετάφραση των πρωτότυπων οδηγιών)

Πριόνισμα ελασμάτων

Κατά το κόψιμο ελασμάτων μπορεί να επέλθει σχίσιμο που θα καταστρέψει την εμφάνιση της επιφάνειας. Οι πιο κοινές πριονόλαμες κόβουν κατά τη διαδρομή προς τα πάνω, συνεπώς εάν το πέδιλο είναι σε επαφή με την επιφάνεια που θα φαίνεται είτε χρησιμοποιείτε μια πριονόλαμα η οποία κόβει κατά τη διαδρομή προς τα κάτω είτε:

 Χρησιμοποιείτε μια πριονόλαμα με λεπτά δόντια.  Πριονίζετε από την πίσω επιφάνεια του αντικειμένου

υπό επεξεργασία.

 Για να ελαχιστοποιήσετε το σχίσιμο, στερεώστε με το σφιγκτήρα

ένα κομμάτι άχρηστου ξύλου ή κόντρα πλακέ και στις δύο πλευρές του αντικειμένου υπό επεξεργασία και πριονίστε ανάμεσα σε αυτό το σάντουιτς. Εναλακτικά, τοποθετήστε τον προφυλακτήρα προστασίας από σχίζες (13) που παρέχεται με το προϊόν. (KS901SE μόνο).

Πριόνισμα μετάλλου

Προειδοποίηση! Μην χρησιμοποιείτε ηλεκτρική σκούπα κατά την

κοπή μετάλλων. Τα μεταλλικά ρινίσματα είναι θερμά και μπορούν να προκαλέσουν πυρκαγιά. Να ξέρετε ότι το πριόνισμα μετάλλου παίρνει πολύ παραπάνω χρόνο από το πριόνισμα ξύλου.

 Χρησιμοποιείτε μια πριονόλαμα κατάλληλη για το πριόνισμα

μετάλλου.

 Όταν κόβετε λεπτά μεταλλικά ελάσματα, στερεώστε με το

σφιγκτήρα ένα κομμάτι άχρηστου ξύλου στην πίσω επιφάνεια του αντικειμένου υπό επεξεργασία και κόψτε ανάμεσα σε αυτό το σάντουιτς.

 Απλώστε ένα λεπτό στρώμα λαδιού κατά μήκος της γραμμής

που σκοπεύετε να κόψετε.

Πλέγμα απόσχισης

Η απόσχιση και κυκλική κοπή χωρίς γραμμή ίχνους από μολύβι μπορεί να εκτελεστεί εύκολα με ένα πλέγμα απόσχισης και οδηγό κυκλικής κοπής (διατίθεται ως προαιρετικό πρόσθετο εξάρτημα αριθμός εξαρτήματος X43005-XJ).

Προσαρμογή πλέγματος απόσχισης (εικ. H & I)

 Εισαγάγετε το πλέγμα απόσχισης (14) στις υποδοχές του πεδίλου

με την εγκάρσια δοκό στραμμένη προς τα κάτω, όπως φαίνεται στην εικόνα Η.

 Τοποθετήστε τη βίδα (15) στην οπή στη βάση του πεδίλου.  Ευθυγραμμίστε τη ράβδο σύσφιξης (16) επάνω από τη βίδα

με στεφάνη, με την όψη προς τα κάτω και στραμμένη προς το πίσω μέρος του πριονιού.

 Χρησιμοποιώντας κατσαβίδι phillips, περάστε τη βίδα στη

φρεζαρισμένη οπή της ράβδου σύσφιγξης, όπως φαίνεται στην εικόνα Ι.

 Προσαρμόστε στο πλάτος κοπής και συσφίγξτε τη βίδα.

Κυκλική διάτρησης (εικ. J)

 Εισαγάγετε το πλέγμα απόσχισης στην υποδοχή στη δεξιά

πλευρά του πεδίλου με την εγκάρσια δοκό στραμμένη προς τα επάνω.

 Προσαρμόστε το πλέγμα απόσχισης έτσι ώστε η απόσταση

από τη λάμα μέχρι την οπή της εγκάρσιας ράβδου να έχει την επιθυμητή ακτίνα και συσφίγξτε τη βίδα.

 Τοποθετήστε το πριόνι έτσι ώστε το κέντρο της οπής στην

εγκάρσια ράβδο να βρίσκεται επάνω από το κέντρο του κύκλου

κοπής (εκτελέστε κοπή διάτρησης, διανοίξτε μια οπή για τη λάμα ή κόψτε προς τα μέσα από το άκρο του υλικού για να τοποθετήσετε τη λάμα).

 Όταν το πριόνι έχει τοποθετηθεί σωστά, περάστε ένα μικρό

καρφί από την οπή στην εγκάρσια ράβδο, στο ακριβές κέντρο του κύκλου της κοπής.

 Χρησιμοποιώντας το πλέγμα απόσχισης ως βραχίονα

περιστροφής, ξεκινήστε να κόβετε κυκλικά.

Κοπή διάτρησης (εικ. K)

Η κοπή διάτρησης είναι μια εύκολη μέθοδος για την εκτέλεση εσωτερικής κοπής. Το πριόνι μπορεί να εισαχθεί απευθείας σε ένα πλαίσιο ή σανίδα χωρίς πρώτα να διανοιχθεί οπή οδήγησης ή οδηγός. Στην τομή διάτρησης, μετρήστε την επιφάνεια προς κοπή και σημειώστε εμφανώς με μολύβι. Ακολούθως, γείρετε το πριόνι προς τα εμπρός μέχρι το μπροστινό άκρο του πεδίλου να ακουμπήσει σταθερά στην επιφάνεια εργασίας και η λάμα να διαπερνά το τεμάχιο εργασίας στην πλήρη διαδρομή της. Ενεργοποιήστε το εργαλείο και αφήστε το να επιτύχει τη μέγιστη ταχύτητά του. Πιάστε σταθερά το πριόνι και κατεβάστε το πίσω άκρο του εργαλείου αργά μέχρι η λάμα να φθάσει σε πλήρες βάθος. Κρατήστε το πέδιλο επίπεδο στο ξύλο και ξεκινήστε την κοπή. Μην μετακινήσετε τη λάμα από την κοπή ενώ κινείται ακόμη. Η λάμα πρέπει να σταματήσει τελείως.

Συντήρηση

Αυτό το εργαλείο της Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση. Η αδιάλειπτη και ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό

 Καθαρίζετε τακτικά τις εγκοπές εξαερισμού του εργαλείου με

του.

μια μαλακή βούρτσα ή με ένα στεγνό πανί.

 Καθαρίζετε τακτικά το περίβλημα του μοτέρ με βρεγμένο πανί.

Μη χρησιμοποιείτε οποιοδήποτε διαβρωτικό ή διαλυτικό καθαριστικό. Μην επιτρέψετε ποτέ να εισέλθει στο εργαλείο κάποιο υγρό και μη βυθίζετε το εργαλείο σε υγρά.

Αντικατάσταση του ρευματολήπτη (Η.Β. & Ιρλανδία μόνο)

Εάν χρειαστεί να εγκαταστήσετε έναν καινούριο ρευματολήπτη (φις):

 Απορρίψτε με ασφαλή τρόπο το παλιό φις.  Συνδέστε τον καφέ αγωγό στον ηλεκτροφόρο ακροδέκτη του

νέου ρευματολήπτη.

 Συνδέστε τον μπλε αγωγό στον ουδέτερο ακροδέκτη.

Προειδοποίηση! Δεν χρειάζεται καμία σύνδεση στον ακροδέκτη γείωσης. Ακολουθήστε τις οδηγίες τοποθέτησης που παρέχονται με τους καλής ποιότητας ρευματολήπτες (φις). Προτεινόμενη ασφάλεια τήξης: 5 A.

Προστασία του περιβάλλοντος

Ξεχωριστή περισυλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα κοινά οικιακά απορρίμματα.

Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας BLACK+DECKER χρειάζεται αντικατάσταση, ή ότι δεν το χρειάζεστε άλλο, μην το απορρίψετε μαζί με τα κοινά οικιακά απορρίμματα. αλλά κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή περισυλλογή.

Page 86

(Μετάφραση των πρωτότυπων οδηγιών)

Η ξεχωριστή περισυλλογή των μεταχειρισμένων προϊόντων και των υλικών συσκευασίας επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών.

Με την επαναχρησιμοποίηση των ανακυκλωμένων υλικών αποτρέπεται η μόλυνση του περιβάλλοντος και μειώνεται η ζήτηση πρώτων υλών.

Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να προβλέπουν την ξεχωριστή περισυλλογή των ηλεκτρικών συσκευών που προέρχονται από νοικοκυριά σε δημοτικές εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα καινούργιο προϊόν.

H BLACK+DECKER δίνει τη δυνατότητα ανακύκλωσης των προϊόντων της BLACK+DECKER που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους μας.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της BLACK+DECKER στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, μια λίστα με τα εξουσιοδοτημένα κέντρα επισκευών της BLACK+DECKER και πλήρεις λεπτομέρειες για τις υπηρεσίες που παρέχονται μετά την πώληση, καθώς και στοιχεία επικοινωνίας υπάρχουν στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com

Τεχνικά χαρακτηριστικά

KS801SE (Τύπος 1)

KS901SE/PE

Τάση εισόδου

Ταχύτητα χωρίς φορτίο

Μέγιστο βάθος κοπής

Ξύλο

Χάλυβας

Αλουμίνιο

Βάρος (KS801SE)

KS901PE

Οι συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριών αξόνων)

Κοπή μεταλλικών ελασμάτων (a

KS801SE

Οι συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριών αξόνων)

Κοπή μεταλλικών ελασμάτων (a

KS901SE

Οι συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριών αξόνων)

Κοπή μεταλλικών ελασμάτων (a

(KS801SE και KS901SE) (KS901PE)

(KS801SE) (KS901SE και KS901PE) (KS801SE) (KS901SE και KS901PE)

(KS901PE) (KS901SE)

LpA (ηχητική πίεση) 88 dB(A), αβεβαιότητα (K) 3 dB(A)

LWA (ηχητική πίεση) 99 dB(A), αβεβαιότητα (K) 3 dB(A)

καθορίστηκαν σύμφωνα με το πρότυπο EN 60745:

Κοπή φύλλων (a

LpA (ηχητική πίεση) 90 dB(A), αβεβαιότητα (K) 3 dB(A)

LWA (ηχητική πίεση) 101 dB(A), αβεβαιότητα (K) 3 dB(A)

καθορίστηκαν σύμφωνα με το πρότυπο EN 60745:

Κοπή φύλλων (a

LpA (ηχητική πίεση) 86 dB(A), αβεβαιότητα (K) 3 dB(A)

LWA (ηχητική πίεση) 97 dB(A), αβεβαιότητα (K) 3 dB(A)

καθορίστηκαν σύμφωνα με το πρότυπο EN 60745:

Κοπή φύλλων (a

) 12.3 m/s2, αβεβαιότητα (K) 1.5 m/s

h, B

h, M

) 5.6 m/s2, αβεβαιότητα (K) 1.5 m/s

h, B

h, M

) 5.0 m/s2, αβεβαιότητα (K) 1.5 m/s

h, B

h, M

230

-1

min

1,500-3,000

-1

min

0-3,000

2.1

2.2

) 7.3 m/s2, αβεβαιότητα (K) 1.5 m/s

) 5.3 m/s2, αβεβαιότητα (K) 1.5 m/s

) 4.5 m/s2, αβεβαιότητα (K) 1.5 m/s

(Τύπος 1)

Page 87

Δήλωση συμμόρφωσης ΕΚ

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

KS801SE, KS901SE και KS901PE

Η Black & Decker δηλώνει ότι τα προϊόντα αυτά που περιγράφονται

στα "τεχνικά χαρακτηριστικά" συμμορφώνονται με τα ακόλουθα:

2006/42/EΚ, EN 60745-1, EN 60745-2-11

Αυτά τα προϊόντα συμμορφώνονται επίσης με την Οδηγία

2014/30/EΕ και 2011/65/EE. Για περισσότερες πληροφορίες,

παρακαλείστε να επικοινωνήσετε με την Black & Decker στην

παρακάτω διεύθυνση ή να ανατρέξετε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογεγραμμένος είναι υπεύθυνος για την κατάρτιση του

τεχνικού φακέλου και δηλώνει τα παρόντα εκ μέρους της Black &

Black & Decker Europe, 210 Bath Road, Slough,

Decker Europe.

R.Laverick

Engineering Manager

Berkshire, SL1 3YD

Ηνωμένο Βασίλειο

29/09/2014

(Μετάφραση των πρωτότυπων οδηγιών)

Εγγύηση

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα συμβατικά δικαιώματά σας. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

Σε περίπτωση που το προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση όλων των ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός εάν:

 Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό

περιβάλλον ή αν έχει ενοικιαστεί.

 Έχει γίνει εσφαλμένη χρήση του προϊόντος ή έχει παραμεληθεί.  Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες

ή λόγω ατυχήματος.

 Έχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα

κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker.

Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών. Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και πλήρεις λεπτομέρειες για τις υπηρεσίες που παρέχονται μετά την πώληση, καθώς και στοιχεία επικοινωνίας υπάρχουν στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com

Παρακαλούμε επισκεφθείτε την ιστοσελίδα μας www.blackanddecker.gr για να καταχωρήσετε το νέο σας προϊόν BLACK+DECKER και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα BLACK+DECKER και τη σειρά των προϊόντων μας θα βρείτε στη διεύθυνση

www.blackanddecker.eu.

, μια λίστα με τα

Page 88

(Μετάφραση των πρωτότυπων οδηγιών)

België/Belgique/Luxembourg Stanley Black & Decker Belgium BVBA Tel. NL +32 15 47 37 65 www.blackanddecker.be Egide Walschaertsstraat 16 Tel. FR +32 15 47 37 66 enduser.be@sbdinc.com 2800 Mechelen Fax. +32 15 47 37 99 Danmark Black & Decker kundeservice.dk@sbdinc.com Roskildevej 22 www.blackanddecker.dk 2620 Albertslund Deutschland Stanley Black & Decker Deutschland Gmbh Tel. 06126 21-0 www.blackanddecker.de Black & Decker Str. 40, D - 65510 Idstein Fax 06126 21-2980 infobfge@sdbinc.com Ελλάδα Stanley Black & Decker (ΕΛΛΑΣ) Ε.Π.Ε Τηλ. 210-8981616 www.blackanddecker.gr ΓΡΑΦΕΙΑ:Στράβωνος 7 & Βουλιαγμένης Φαξ 210-8983570 greece.service@sbdinc.com 166 74 Γλυφάδα - Αθήνα

SERVICE: Ημερος Τόπος 2 -Χάνι Αδάμ Τηλ. Service 210-8985208 193 00 Ασπρόπυργος - Αθήνα Φαξ 210-5597598 España Stanley Black & Decker Ibérica, S.C.A. Tel. 934 797 400 www.blackanddecker.es Parc de Negocis “Mas Blau” Fax 934 797 419 respuesta.posventa@sbdinc.com Edi cio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona) France Black & Decker (France) S.A.S. Tel. 04 72 20 39 20 www.blackanddecker.fr 5 allée des Hêtres Fax 04 72 20 39 00 B.P. 30084 69579 Limonest Cédex Helvetia ROFO AG Tel. 026-6749393 www.blackanddecker.ch Gewerbezone Seeblick Fax 026-6749394 service@rofoag.ch 3213 Kleinbösingen Italia Stanley Black & Decker Italia Tel. 039-9590200 www.blackanddecker.it Via Energypark 6 Fax 039-9590313 service.italia@sbdinc.com 20871 Vimercante (MB) Numero verde 800-213935 Nederland Stanley Black & Decker Netherlands BV Tel. +31 164 283 065 www.blackanddecker.nl Holtum Noordweg 35, 6121 RE BORN Fax +31 164 283 200 enduser.nl@sbdinc.com Postbus 83, 6120 AB BORN Norge Black & Decker kundeservice.no@sbdinc.com Postboks 4613, Nydalen www.blackanddecker.no 0405 Oslo Österreich Stanley Black & Decker Austria GmbH Tel. 01 66116-0 www.blackanddecker.at Oberlaaerstraße 248, A-1230 Wien Fax 01 66116-614 service.austria@sbdinc.com Portugal Black & Decker Limited SARL Tel. 214667500 www.blackanddecker.pt Quinta da Fonte - Edifício Q55 D. Diniz Fax 214667580 resposta.posvenda@sbdinc.com Rua dos Malhões, 2 e 2A - Piso 2 Esquerdo 2770 - 071 Paço de Arcos Suomi Black & Decker asiakaspalvelu. @sbdinc.com PL47 www.blackanddecker. 00521, Helsinki Sverige Black & Decker AB kundservice.se@sbdinc.com Box 94, 431 22 Mölndal www.blackanddecker.se Türkiye KALE Hrdavat ve Makina A.Ş. Tel. 0212 533 52 55 www.blackanddecker.com.tr Defterdar Mah. Savaklar Cad. No:15 Fax. 0212 533 10 05 Edirnekap / Eyüp / İstanbul 34050

United Kingdom & Black & Decker Tel. 01753 511234 Republic Of Ireland 210 Bath Road Fax 01753 512365

www.blackanddecker.co.uk Slough, Berkshire SL1 3YD emeaservice@sbdinc.com Middle East & Africa Black & Decker Tel. +971 4 8863030 www.blackanddecker.ae P.O.Box - 17164 Fax +971 4 8863333 service.mea@sbdinc.com Jebel Ali Free Zone (South), Dubai, UAE

90616040 Rev 2 09/20/14
