Benq W1090 User Manual [nl]

W1090
Digital Projector
Home Cinema Series

Gebruikershandleiding

V1.01

Inhoudsopgave

Belangrijke

veiligheidsinstructies.... 3

Overzicht ...................... 7

Kenmerken van de projector................. 7

Inhoud van de verpakking .......................8

Buitenkant van de projector................... 9

Bedieningselementen en functies.........11

De projector

positioneren................ 16

Een locatie kiezen ...................................16

De gewenste beeldgrootte van de

projectie instellen....................................17

Aansluitingen.............. 18

HDMI-aansluiting.....................................19

Aansluiting smart-apparaten .................20

Component video-aansluiting...............22

Video-aansluiting .....................................23

Verbinding computer/pc........................24

Videobronapparaten aansluiten ...........25

Geluid via de projector

weergeven.................................................26

Bediening .................... 27

De projector opstarten .........................27

Het geprojecteerde beeld

aanpassen ..................................................30

De projector beveiligen ........................ 39

De wachtwoordfunctie gebruiken......39

Schakelen tussen ingangssignalen ........ 42

Menu BEELD ..........................................43

Menu Geluidinst. .................................... 48

Menu Weergave .................................... 49

Menu SYSTEEMINSTLL: Basis ............. 51

Menu SYSTEEMINSTLL:

Geavanceerd............................................ 52

Menu Informatie ....................................54

De projector uitschakelen.................... 55

Structuur OSD-menu

Geavanceerd............................................ 56

Onderhoud ................. 59

Onderhoud van de projector .............. 59

Informatie over de lamp ....................... 60

Problemen oplossen . 66

Specificaties ................ 67

Projectorspecificaties............................. 67

Afmetingen ............................................... 68

Timingtabel............................................... 69

Informatie over garantie

en auteursrechten...... 75

Menufuncties .............. 32

Over het OSD-menu .............................32

Via het OSD-menu Basis .......................34

Via het OSD-menu Geavanceerd........38

2

Belangrijke veiligheidsinstructies

Uw projector is ontwikkeld en getest volgens de nieuwste veiligheidsnormen voor IT­apparatuur. Voor een veilig gebruik van dit product dient u echter de instructies in deze
handleiding en op het product nauwkeurig op te volgen.

1. Lees deze handleiding aandachtig

door voordat u de projector
gebruikt. Bewaar de handleiding

voor toekomstig gebruik.

2. Kijk tijdens het gebruik niet
direct in de lens van de projector.
De sterke lichtstraal kan uw ogen
beschadigen.

3. Laat reparatie- of

onderhoudswerkzaamheden
over aan een bevoegd technicus.

4. In sommige landen is de lijnspanning
NIET stabiel. In sommige landen is de
netspanning ongelijkmatig. Hoewel
deze projector normaal werkt bij een
netspanning van 100 tot 240 V
(wisselstroom), kan het apparaat
uitvallen wanneer zich een
stroomstoring of een spanningspiek
van ±10 V voordoet. In gebieden

waar dit risico hoog is, is het
raadzaam de projector aan te
sluiten op een
spanningsstabilisator,
piekbeveiliging of UPS-systeem
(Uninterruptible Power Supply).

5. Plaats geen voorwerpen voor de
projectielens als de projector wordt
gebruikt. Deze voorwerpen kunnen
oververhitten of vervormen of kunnen
zelfs brand veroorzaken. Om de lamp
tijdelijk uit te schakelen, drukt u op de
knop BLANK op de
afstandsbediening.

Belangrijke veiligheidsinstructies 3

6. De lamp wordt erg heet tijdens het
gebruik. Laat de projector ongeveer
45 minuten afkoelen voordat u de
lamp vervangt.

7. Gebruik de lamp niet langer dan de
voorgeschreven levensduur. Als u de
lamp toch langer gebruikt, kan deze in
zeldzame gevallen breken.

8. Zorg dat de stekker van de projector
uit het stopcontact is verwijderd
voordat u de lamp of elektronische
onderdelen vervangt.

9. Plaats dit product niet op een
onstabiel wagentje, een onstabiele
standaard of een wankele tafel. Het
product kan vallen en ernstig worden
beschadigd.

10. Probeer deze projector niet zelf te
demonteren. De onderdelen in het
apparaat staan onder hoge spanning
die levensgevaarlijk is als u ze
aanraakt. Het enige onderdeel dat u
zelf mag vervangen, is de lamp die een
afneembare afdekking heeft.

U mag nooit andere afdekkingen
losmaken of verwijderen. Laat
reparaties uitsluitend over aan
gekwalificeerde professionele
reparateurs.

11. Wanneer u de projector gebruikt, is
het mogelijk dat u warme lucht en een
bepaalde geur opmerkt bij het
ventilatierooster. Dit is een normaal
verschijnsel en geen defect.

Belangrijke veiligheidsinstructies4

12. Plaats de projector niet in de volgende

3000 m
(10000 voet)

0 m
(0 voet)

omgevingen.

- Slecht geventileerde of ingesloten
ruimtes. Zorg dat de projector minstens
50 cm van de muur staat en zorg voor
voldoende ruimte voor de luchtstroom
rondom de projector.

- Plaatsen waar de temperatuur extreem
hoog kan oplopen, zoals in een auto met
gesloten ramen.

- Erg vochtige, stoffige of rokerige plaatsen
die optische componenten mogelijk
aantasten. Dit verkort de levensduur van
de projector en verdonkert het beeld.

- Plaatsen in de buurt van een brandalarm

- Plaatsen met een omgevingstemperatuur
van meer dan 40°C / 104°F

- Plaatsen die hoger liggen dan 3000 m
(10000 voet).

13. Blokkeer de ventilatieopeningen niet.

- Plaats deze projector niet op een deken,
beddengoed of op een ander zacht
oppervlak.

- Bedek deze projector niet met een doek
of met andere voorwerpen.

- Plaats geen ontvlambare stoffen in de
buurt van de projector.

Als de ventilatieopeningen ernstig
wordt gehinderd, kan er door
oververhitting in de projector brand
ontstaan.

14. Plaats de projector tijdens gebruik
altijd op een vlak, horizontaal
oppervlak.

- Maak geen gebruik van de projector als
deze gekanteld staat in een hoek van
meer dan 10 graden (links naar rechts)
of in een hoek van meer dan 15 graden
(voor naar achter). Als u de projector
gebruikt wanneer deze niet volledig
horizontaal staat, werkt deze mogelijk
niet optimaal of kan de lamp beschadigd
raken.

15. Plaats de projector niet verticaal. De
projector kan dan vallen en letsel
veroorzaken of beschadigd raken.

Belangrijke veiligheidsinstructies 5

16. Ga niet op projector staan of leg er
geen voorwerpen op. Dit kan niet
alleen schade aan de projector
veroorzaken, maar kan ook leiden tot
ongevallen en mogelijk letsel.

17. Plaats geen vloeistoffen in de buurt
van of op de projector. Als er vloeistof
in de projector wordt gemorst, werkt
deze mogelijk niet meer. Als de
projector nat wordt, moet u de
stekker uit het stopcontact trekken en
de projector laten controleren door
een BenQ-onderhoudstechnicus.

18. Dit product kan beelden omgekeerd
weergeven, zodat plafondmontage
mogelijk is.

Gebruik alleen de plafondmontageset
van BenQ en controleer of de
projector stevig vastzit.

Plafondmontage van de
projector

Wij willen u het gebruik van uw
BenQ-projector zo aangenaam
mogelijk maken. Daarom vestigen wij
uw aandacht op deze
veiligheidskwestie om mogelijk
lichamelijk letsel of materiële schade
te voorkomen.
Als u de projector aan het plafond wilt
bevestigen, is het raadzaam de
plafondmontageset voor BenQ­projectors te gebruiken voor een
veilige en stevige montage.
Als u een plafondmontageset van een
ander merk dan BenQ gebruikt,
bestaat er een veiligheidsrisico omdat
de projector van het plafond kan
vallen vanwege een slechte bevestiging
door het gebruik van schroeven met
een verkeerde maat of lengte.
U kunt de plafondmontageset voor
BenQ-projectors aanschaffen bij de
leverancier van uw projector. U kunt
de plafondmontageset voor BenQ­projectors aanschaffen bij de
leverancier van uw projector. Het
verdient ook aanbeveling een aparte
veiligheidskabel aan te schaffen die
compatibel is met het Kensington-slot.
Maak deze kabel vast aan de sleuf voor
het Kensington-slot op de projector
en aan de houder. Deze zal een
tweede beveiliging bieden voor het
vasthouden van de projector in het
geval de bevestiging op de
montagebeugel zou loskomen.

Hg - Lamp bevat kwik. Behandelen in
overeenstemming met de lokale
wetten op afvalverwijdering. Zie
www.lamprecycle.org.

Belangrijke veiligheidsinstructies6

Overzicht

Kenmerken van de projector

• Ondersteunt Full HD
De projector ondersteunt de indelingen Standard Definition TV (SDTV) 480i, 576i,
Enhanced Definition television (EDTV) 480p, 576p en High Definition TV (HDTV)
720p, 1080i/p 60Hz, waarbij de indeling 1080p een echte 1:1 beeldreproductie biedt.

• Hoge kwaliteit
De projector levert een uitstekende beeldkwaliteit door zijn hoge resolutie,
uitstekende helderheid voor het thuistheater, hoge contrastverhouding, levendige
kleuren en rijke weergave van de grijswaarden.

• Grote helderheid
De projector levert een superhoge helderheid voor een uitstekende beeldkwaliteit bij
het aanwezige omgevingslicht, waarbij hij beter presteert dan gewone projectoren.

• Levendige kleurenreproductie
De projector is voorzien van een kleurenwiell met 6 segmenten voor de reproductie
van een realistische kleurendiepte en bereik dat onhaalbaar is met beperkter
kleurenwielen.

• Rijke grijswaarden
Bij het kijken in een verduisterde omgeving levert de automatische gammacontrole een
uitstekende weergave van grijswaarden die details laat zien in schaduwen en in
nachtelijke of donkere scènes.

• Dubbel OSD
Er zijn twee types OSD-menu's ontworpen voor verschillende gebruiksgewoonten: het
Basis-OSD is intuïtief en gebruikersvriendelijk, terwijl het Geavanceerd OSD de
traditionele bruikbaarheid biedt.

• Grote keuze aan ingangen en video-indelingen
De projector ondersteunt een grote verscheidenheid aan ingangen voor aansluiting op
uw video- en pc-apparatuur, waaronder component-video en composiet video, evenals
dubbele HDMI, pc.

• 3D-functie
Om op een realistischer manier te genieten van 3D-films, video's en sportevenementen
door de diepte van het beeld via HDMI te presenteren.

• Ingebouwde luidspreker(s)
Ingebouwde luidspreker(s) die ook gemixte mono-audio levert wanneer een audio­ingang is aangesloten.

• SmartEco
De SmartEco™-technologie bespaart tot 70 % op het energiegebruik van de lamp,
afhankelijk van het helderheidsniveau van de inhoud als de SmartEco-mode is
geselecteerd.

• SmartEco™ start uw dynamische energiebesparing
De SmartEco™-technologie biedt een neiuwe manier van bedienen van het
projectielampsysteem en bespaart lampenergie afhankelijk van het helderheidsniveau
van de inhoud.

• De langste levensduur van de lamp met de SmartEco™-technologie
De SmartEco™-technologie vermindert het energiegebruikt en verlengt de levensduur
van de lamp.

• ECO BLANK spaart het lampvermogen
Door op de knop ECO BLANK te drukken, verbergt u het beeld en verlaagt u
tegelijkertijd het door de lamp opgenomen vermogen.

Overzicht 7

Inhoud van de verpakking

Batterijen

Garantiekaart

CD met

gebruikershandleiding

Snelgids

Voedingskabel

Afstandsbediening

Projector

Reservelampset

Plafondmontageset

3D bril

Draadloze FHD-kit

(WDP02)

Pak alles voorzichtig uit en controleer of u alle onderstaande items hebt. Wanneer één of
meerdere van deze items ontbreken, dient u contact op te nemen met de leverancier.

Standaardaccessoires

De meegeleverde accessoires zijn geschikt voor uw regio, maar verschillen mogelijk van de
afbeeldingen.

*De garantiekaart wordt slechts in bepaalde specifieke regio’s geleverd. Raadpleeg uw verkoper
voor gedetailleerde informatie.

Europa sku heeft standaard geen VGA-kabel als accessoire.

Andere accessoires

Raadpleeg uw verkoper voor gedetailleerde informatie over de onderstaande accessoires.

Overzicht8

Buitenkant van de projector

4

2

6

3

Voorkant/bovenkant

1

5

Achter/onderkant

11 12

22

147 8 9 10

13

2215 20 1521 19 18 17 16

1. Lampdeksel

2. IR-sensor afstandsbediening
voorkant

3. Projectielens

4. Extern bedieningspaneel
(Zie"Bedieningspaneel" op pagina 11
voor details.)

5. Focusring en zoomring

6. Ventilatiegleuven (invoer koele
lucht)

7. HDMI 1 ingang

8. Dubbele HDMI 2 / MHL­moduspoort
Kan ook het aangesloten MHL­smart-apparaat opladen, zolang de
projector stroom ontvangt.

9. RS-232-besturingspoort
Wordt gebruikt voor het verbinden
met een besturings-/
automatiseringssysteem voor pc of
thuisbioscoop.

10. VIDEO ingang

11. AUDIO ingang (R)

12. AUDIO ingang

13. USB type A 1,5A
Wordt gebruikt voor het opladen
van de ontvangerdoos van het
draadloos apparaat.

14. USB Mini B ingang
Wordt gebruikt voor onderhoud.

15. Achterste verstelvoetje

16. Sleuf voor Kensington­antidiefstalslot

17. IR-sensor afstandsbediening
achteraan

18. AUDIO uitgang

19. AUDIO ingang (L)

20. Instelbare voet aan voorzijde

21. COMPUTER Pc-signaalingangen

22. Aansluiting netsnoer

Overzicht 9

23. Gaten voor plafondmontage

Onderkant

23

23 27 23 27

24 25 26

24. Instelbare voet aan voorzijde

25. Schroefopening WDP02-beugel

26. Vaste opening WDP02-beugel

27. Achterste verstelvoetje

Overzicht10

Bedieningselementen en functies

1

10

2
3

4 5 6 987

13

11

12

Bedieningspaneel

7. ►Rechts/ Volumeniveau
verhogen

Audiovolume aanpassen.
Als het On-Screen Display (OSD) menu is
geactiveerd, worden de toetsen 5, 6, 7 en
13 gebruikt als richtingspijlen om de
gewenste menu-items te selecteren en
aanpassen aan te brengen. Zie "Via het

OSD-menu Geavanceerd" op pagina 38

voor details.

1. FOCUS/ZOOM ring

Hiermee wordt het uiterlijk van het
geprojecteerde beeld aangepast. Zie "Het

beeldformaat en de helderheid fijn afstellen"
op pagina 30 voor details.

2. TEMPeratuurindicatorlichtje

Licht rood op als de temperatuur van de
projector te hoog wordt. Zie "Indicators"

op pagina 65 voor details.

3. Voedingsindicator

Licht op of knippert als de projector wordt
gebruikt. Zie "Indicators" op pagina 65 voor
details.

4. POWER

Hiermee zet u de projector stand-by of
schakelt u deze in.

Zie "De projector opstarten" op pagina 27
en "De projector uitschakelen" op pagina

55 voor details.

5. ◄ Links/ Volumeniveau verlagen

Audiovolume aanpassen.

6. Keystone/pijltoetsen ( /▼Omlaag)

Hiermee corrigeert u handmatig de
vervormde beelden die door de
projectiehoek worden veroorzaakt. Zie

"Keystone corrigeren" op pagina 31 voor

details.

8. BACK

Hiermee gaat u terug naar het vorige OSD­menu en slaat u de menu-instellingen op.

9. MENU

Hiermee schakelt u het OSD-menu in.
Hiermee gaat u terug naar het vorige
OSD-menu en slaat u de menu­instellingen op. Zie "Via het OSD-menu

Geavanceerd" op pagina 38 voor details.

10. SOURCE

Geeft de bronselectiebalk weer. Zie

"Schakelen tussen ingangssignalen" op
pagina 42 voor details.

11. OK

Selecteert een beschikbare
beeldinstellingsmodus. Bevestig het
geselecteerde item van het OSD-menu.
Zie "Via het OSD-menu Geavanceerd" op

pagina 38 voor details.

12. LAMP-indicatorlichtje

Geeft de status van de lamp aan. Licht op
of knippert wanneer er een probleem is
met de lamp. Zie "Indicators" op pagina 65
voor details.

13. Keystone/pijltoetsen ( /▲
Omhoog)

Hiermee corrigeert u handmatig de
vervormde beelden die door de
projectiehoek worden veroorzaakt.
Zie "Keystone corrigeren" op pagina 31
voor details.

Overzicht 11

Afstandsbediening

1

2

4

6

5

7

8

9

3

10

11

12

13
14

15

16

1. ON, OFF

Schakelt de projector in of uit.

2. 3D, INVERT

Start het menu 3D en schakelt de
omkeerfunctie in of uit.

3. Pijltoetsen (▲ Omhoog/▼ Omlaag/
◄ Links/► Rechts)

Indien het On-Screen Display (OSD)
menu is geactiveerd, worden deze
toetsen gebruikt als richtingspijlen om de
gewenste menu-items te selecteren en
aanpassen aan te brengen.
Wanneer het OSD-menu uit is en u
onder de MHL-aansluitmodus bent, zijn
deze pijltoetsen beschikbaar voor het
bedienen van uw smart-apparaat.

4. OK

Bevestigt het geselecteerde OSD-menu­item.

Wanneer het OSD-menu uit is en u zich
in de MHL-aansluitmodus bevindt,
gebruikt u de toets om de selectie op het
OSD van uw smart-apparaat te
bevestigen.

5. BACK

Hiermee gaat u terug naar het vorige
OSD-menu en slaat u de menu­instellingen op.

Wanneer het OSD-menu uit is en u zich
in de MHL-aansluitmodus bevindt,
gebruikt u de toets om terug te keren
naar het OSD-menu van uw smart­apparaat of om het af te sluiten.

6. , ,

• Geluid uit: schakelt de audio van de
projector in en uit.

• Volume lager: Verlaagt het volume
van de projector.

• Vo l ume ho g er : Verhoogt het
volume van de projector.

7. MHL-bedieningsknoppen
( Achteruit, Afspelen/
Pauzeren, Vooruit,

Achteruit,

Stop, Snel vooruitspoelen)

Gaat naar het vorige bestand/Afspelen/
Onderbreken/Gaat naar het volgende
bestand/Terugspoelen/Stoppen/Snel
vooruitspoelen tijdens afspelen van
media. Alleen beschikbaar bij het
bedienen van uw smart-apparaat in de
modus MHL.

Wanneer u onder de MHL-aansluitmodus
bent en het OSD uit is, zijn deze
pijltoetsen beschikbaar voor het bedienen
van uw smart-apparaat: pijltoetsen, OK,
BACK en MHL-bedieningsknoppen.

Overzicht12

8. KEYSTONE
Start het venster Keystone. Gebruik de

pijltoetsen om vervormde beelden die

zijn veroorzaakt door een hoekprojectie,
handmatig te corrigeren.

9. Toetsen voor aanpassing
beeldkwaliteit

Deze functietoetsen verrichten dezelfde
taken als opgegeven in het OSD-menu.

10. LIGHT

De LED-verlichting licht op en blijft
ongeveer 30 seconden ingeschakeld bij
het indrukken van een toets op de
afstandsbediening. Door binnen 10
seconden op een andere toets te
drukken, dooft de LED-verlichting.

11. AUTO

Hiermee worden automatisch de beste
beeldtimings bepaald voor het
weergegeven beeld.

12. ECO BLANK

Hiermee kunt u de schermafbeelding
verbergen.

13. MENU

• Hiermee opent u het OSD-menu in.

• Hiermee gaat u terug naar het vorige

OSD-menu en slaat u de menu­instellingen op.

14. SOURCE

Geeft de bronselectiebalk weer.

15. MODE

Selecteert een beschikbare beeldmodus.

16. FINE TUNE
Toont het Kleurtemperatuur fijn

afstellen-venster. Zie

"Kleurtemperatuur fijn afstellen" op
pagina 56 voor details.

PIP- en SWAP-toetsen zijn niet
beschikbaar.

Overzicht 13

Bereik van de afstandsbediening

O

n

g

e

v

e

e

r

±

3

0

°

O

ng

e

v

e

e

r

±

30°

De Infra-rood (IR) sensor voor de afstandsbediening
bevindt zich aan de voor- en achterkant van de
projector. Houd de afstandsbediening in een hoek van
maximaal 30 graden ten opzichte van de IR-sensor van
de afstandsbediening op de projector voor een correcte
werking. De afstand tussen de afstandsbediening en de
sensor mag niet meer dan 8 meter (~26 voet) bedragen.

Zorg dat niets de infraroodstraal tussen de
afstandsbediening en de IR-sensoren op de projector
blokkeert.

Overzicht14

De batterij van de afstandsbediening vervangen

1. Verwijder het deksel van het batterijvak
door het deksel in de richting van de pijl te
schuiven.

2. Plaats de meegeleverde batterijen en let op
de polariteit (+/-) zoals hier is afgebeeld.

3. Plaats het deksel terug.

• Vermijd hoge temperaturen en vochtigheid.

• De batterij kan beschadigd raken als u deze niet correct vervangt.

• Vervang batterijen alleen door hetzelfde type of een soortgelijk type batterijen, zoals door
de fabrikant aanbevolen.

• Gooi lege batterijen weg overeenkomstig de instructies van de fabrikant.

• Gooi een batterij nooit in vuur. De batterij kan in dat geval ontploffen.

• Verwijder de batterij als deze leeg is of als u de afstandsbediening langere tijd niet gebruikt.
Zo voorkomt u dat de afstandsbediening beschadigd raakt door mogelijke lekkage van de
batterij.

Overzicht 15

De projector positioneren

Een locatie kiezen

Voordat u een installatielocatie kiest voor uw projector, moet u rekening houden met de
volgende factoren:

• Grootte en positie van uw scherm

• Locatie stopcontact

• Locatie en afstand tussen de projector en de rest van uw apparatuur

U kunt uw projector op de volgende wijzen installeren.

1. Tafel voorkant

Selecteer deze instelling als u de projector op de vloer voor het scherm
installeert.

Als u een snelle opstelling en draagbaarheid wenst, is dit de meest
gebruikte opstelling.

Schakel de projector in en geef de volgende instellingen op:

MENU > Instell. of SYSTEEMINSTLL: Basis > Projectorpositie
> Voorkant

2. Tafel achterkant

Selecteer deze locatie als u de projector op de vloer en achter het
scherm installeert.

Schakel de projector in en geef de volgende instellingen op:

MENU > Instell. of SYSTEEMINSTLL: Basis > Projectorpositie
> Achterkant

Voor deze opstelling is een speciaal scherm voor projectie achteraan vereist.

3. Plafond voorkant

Selecteer deze locatie als u de projector aan het plafond en voor het
scherm hangt.

Schakel de projector in en geef de volgende instellingen op:

MENU > Instell. of SYSTEEMINSTLL: Basis > Projectorpositie
> Plafond voorkant

Als u de projector aan het plafond wilt bevestigen, kunt u het beste de
plafondmontageset van BenQ bij uw leverancier kopen.

4. Plafond achter

Selecteer deze locatie als u de projector aan het plafond en achter het
scherm hangt.

Schakel de projector in en geef de volgende instellingen op:

MENU > Instell. of SYSTEEMINSTLL: Basis > Projectorpositie
> Plafond achter

Voor deze opstelling zijn een speciaal scherm voor projectie achteraan en de
plafondmontageset van BenQ vereist.

De projector positioneren16

De gewenste beeldgrootte van de projectie

<A>

<B>

<C>

<E>

<D>

<F>

<G>

Vloerinstallatie

<F>: Scherm <G>: Midden van de lens

<B>

<A>

<C>

<F>

<G>

<D>

<E>

Plafondinstallatie

<F>: Scherm <G>: Midden van de lens

instellen

De geprojecteerde beeldgrootte wordt bepaald door de afstand vanaf de projectorlens
naar het scherm, de zoominstelling en het videoformaat.

Projectie-afmetingen

Zie "Afmetingen" op pagina 68 voor de lensmiddenafmetingen van deze projector voordat
u de geschikte positie berekent.

Schermafmetingen Projectie-afstand <D> [mm]

Diagonaal <A>
[inch (mm)]

Hoogte
<B>
[mm]

Breedte
<C>
[mm]

Min.
afstand
(met max.
zoom)

Gemiddel
d

Max.
afstand
(met min.
zoom)

Offset
(definitie
volledige
hoogte)
<E> [mm]

50 (1270) 623 1107 1273 1461 1649 93

60 (1524) 747 1328 1528 1753 1979 112

70 (1778) 872 1550 1782 2046 2309 131

80 (2032) 996 1771 2037 2338 2639 149

90 (2286) 1121 1992 2291 2630 2969 168

100 (2540) 1245 2214 2546 2922 3299 187

110 (2794) 1370 2435 2800 3214 3628 205

120 (3048) 1494 2657 3055 3507 3957 224

130 (3302) 1619 2878 3310 3799 4288 243

140 (3556) 1743 3099 3564 4091 4618 262

150 (3810) 1868 3321 3819 4383 4948 280

160 (4064) 1992 3542 4073 4676 5278 299

170 (4318) 2117 3763 4328 4968 5608 318

180 (4572) 2241 3985 4583 5260 5937 336

190 (4826) 2366 4206 4837 5552 6267 355

200 5080 2491 4428 5092 5844 6597 374

250 (6350) 3113 5535 6365 7306 8245 467

300 (7620) 3736 6641 7638 8767 9896 560

Er is een tolerantie van 5% tussen deze waarden door variaties in de optische onderdelen. BenQ
beveelt bij een permanente plaatsing van de projector aan om de projectiegrootte en -afstand
eerst met de projector fysiek te testen, zodat u rekening kunt houden met de optische
eigenschappen van deze projector. Hierdoor kunt u de precieze bevestigingspositie bepalen die
het meest geschikt is voor uw specifieke locatie.

De projector positioneren 17

Aansluitingen

Laptop of
desktopcomputer

A/V-apparaat

Luidsprekers

Smartphone of
tablet

Als u een signaalbron aansluit op de projector, volg dan deze instructies:

1. Schakel alle apparatuur uit voordat u aansluitingen maakt.

2. Gebruik de juiste signaalkabels voor elke bron.

3. Zorg dat de kabels goed zijn geplaatst.

• Niet alle kabels die in de onderstaande aansluitingen zijn weergegeven, zijn bij de projector
geleverd (zie "Inhoud van de verpakking" op pagina 8). Deze kabels zijn verkrijgbaar bij
elektronicawinkels.

• De onderstaande afbeeldingen zijn uitsluitend bedoeld als referentie. De aansluitingen
achterop de projector verschillen per model projector.

1. USB-kabel*

2. VGA-kabel

3. HDMI-kabel

4. Component Video naar VGA (D­sub) adapterkabel

*Voor het bijwerken van de firmware.

Aansluitingen18

5. Videokabel

6. Audio L/R-kabel

7. Audiokabel

8. HDMI-micro USB-kabel

HDMI-aansluiting

A/V-apparaat

HDMI-kabel

HDMI (High-Definition Multimedia Interface) ondersteunt niet-gecomprimeerde
videogegevensoverdracht tussen compatibele apparaten zoals dvd-tuners, dvd-spelers, Blu­ray-spelers en schermen via één kabel. U moet een HDMI-kabel gebruiken als u de
projector met HDMI-apparaten verbindt.

Aansluitingen 19

Aansluiting smart-apparaten

HDMI-naar-micro-USB-kabel

De projector kan de inhoud direct vanaf een MHL-compatibel smart-apparaat projecteren.
Met een HDMI-naar-micro-USB-kabel of een HDMI-naar-micro-USB-adapter kunt u uw
smart-apparaten verbinden met de projector en dan genieten van uw inhoud op het grote
scherm.

Sommige smart-apparaten zijn mogelijk niet compatibel met de kabel die u gebruikt. Raadpleeg
de fabrikant van uw smart-apparaat voor gedetailleerde informatie.

Met een HDMI-naar-micro-USB-kabel

1. Sluit het ene uiteinde van de HDMI-naar-micro-USB-kabel aan op de HDMI-ingang op
de projector.

2. Sluit het andere uiteinde van de HDMI-naar-micro-USB-kabel aan op de micro-USB­uitgang op uw smart-apparaat.

3. Schakel naar de HDMI/MHL-ingangsbron. Zie "Schakelen tussen ingangssignalen" op

pagina 42 voor details over het schakelen van het ingangssignaal.

Aansluitingen20

Met een HDMI-naar-micro-USB-adapter en een HDMI-

HDMI-kabel

kabel

1. Sluit het ene uiteinde van de HDMI-kabel aan op de HDMI-ingang op de projector.

2. Sluit het andere uiteinde van de HDMI-kabel aan op de HDMI-ingang op de adapter.

3. Sluit het andere uiteinde van de adapter aan op de micro-USB-uitgang op uw smart­apparaat.

4. Schakel naar de HDMI/MHL-ingangsbron. Zie "Schakelen tussen ingangssignalen" op

pagina 42 voor details over het schakelen van het ingangssignaal.

Aansluitingen 21

Component video-aansluiting

A/V-apparaat

Luidsprekers

4. Component Video naar VGA (D­sub) adapterkabel

Aansluitingen22

6. Audio L/R-kabel

7. Audiokabel

Video-aansluiting

A/V-apparaat

Luidsprekers

5. Videokabel

6. Audio L/R-kabel

7. Audiokabel

Aansluitingen 23

Verbinding computer/pc

Laptop of
desktopcomputer

Luidsprekers

1. USB-kabel

7. Audiokabel

2. VGA-kabel

Bij notebooks worden de externe videopoorten vaak niet ingeschakeld wanneer een projector is
aangesloten. Met de toetsencombinatie FN + F3 of FN + CRT/LCD kunt u de externe weergave
doorgaans in- of uitschakelen. Zoek op de notebook de functietoets CRT/LCD of de functietoets
met een monitorsymbool op de notebook. Druk tegelijk op FN en een van deze toetsen.
Raadpleeg de handleiding bij uw notebook voor meer informatie over mogelijke
toetsencombinaties.

Aansluitingen24

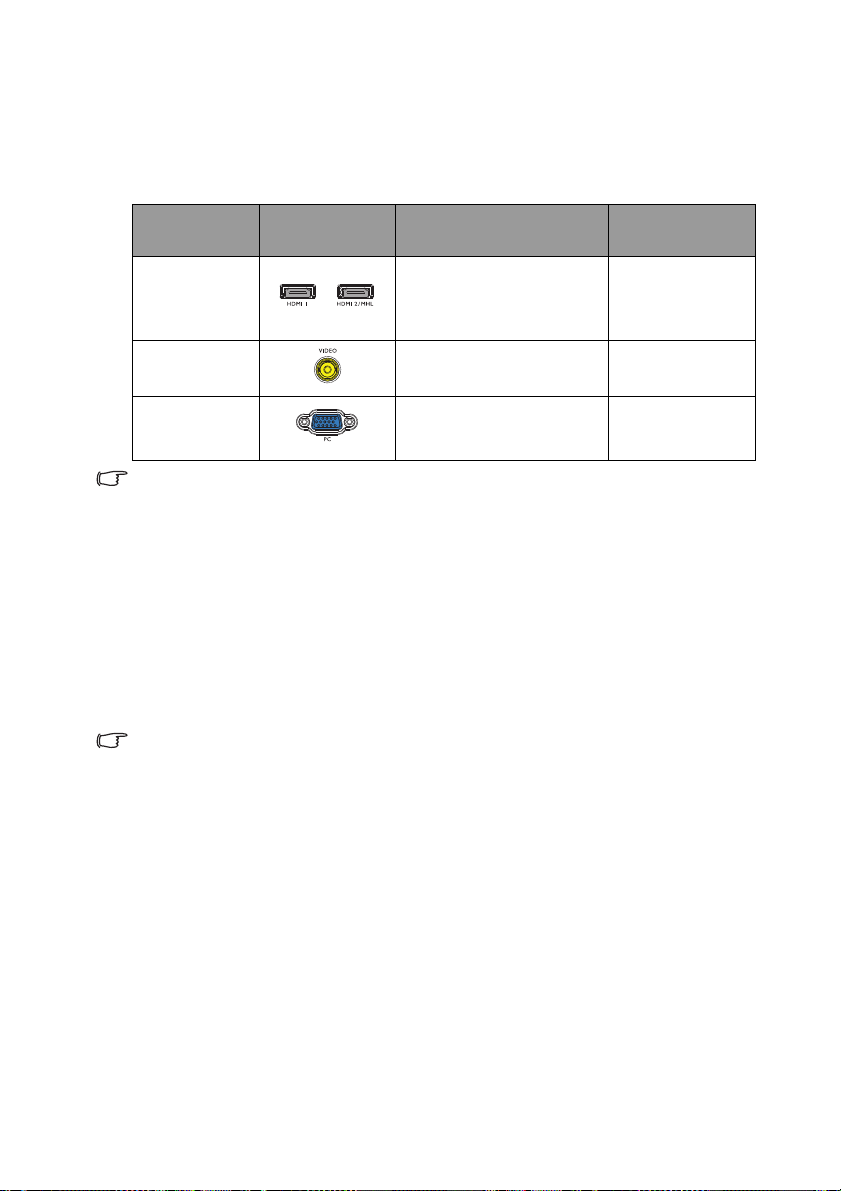

Videobronapparaten aansluiten

U hoeft de projector alleen aan te sluiten op een videobronapparaat met een van de
aansluitmethoden. Elk apparaat biedt echter een ander niveau van videokwaliteit. De
methode die u kiest, zal zeer waarschijnlijk afhangen van de beschikbaarheid van geschikte
aansluitingen op de projector en het videobronapparaat zoals hieronder beschreven:

Terminalnaam

HDMI 1

HDMI 2/MHL

VIDEO

COMPONENT/

PC (D-SUB)

Niet alle kabels die in de onderstaande aansluitingsafbeeldingen zijn weergegeven, zijn bij de
projector geleverd (zie "Inhoud van de verpakking" op pagina 8). Deze kabels zijn verkrijgbaar
bij elektronicawinkels.

Uiterlijk
terminal

Referentie Beeldkwaliteit

• "HDMI-aansluiting" op

pagina 19

• "Aansluiting smart-

apparaten" op pagina 20

"Video-aansluiting" op pagina
23

"Component video-aansluiting"
op pagina 22 / "Verbinding
computer/pc" op pagina 24

Best

Normaal

Beter

Audio aansluiten

De projector heeft een ingebouwde monoluidspreker die is ontworpen om
basisaudiofunctionaliteiten te bieden bij gegevenspresentaties die uitsluitend voor zakelijke
doeleinden zijn gemaakt. Deze optie is niet ontworpen, noch bedoeld voor de stereo
audioreproductie zoals kan worden verwacht bij thuisbioscooptoepassingen. Elke stereo
audio-ingang (indien voorzien), wordt gemixt in een gewone mono audio-uitgang via de
luidspreker van de projector.

De ingebouwde luidspreker worden gedempt wanneer de AUDIO OUT-stekker wordt
aangesloten.

• De projector kan alleen gemixte mono audio afspelen, zelfs als een stereo audio-ingang is
aangesloten. Zie "Audio aansluiten" op pagina 25 voor details.

• Indien het geselecteerde videobeeld niet wordt getoond nadat de projector is opgestart en
de juiste video-ingang is geselecteerd, controleer dan of het videobronapparaat is
ingeschakeld en correct werkt. Controleer ook of de signaalkabels op de juiste manier zijn
aangesloten.

Aansluitingen 25

Geluid via de projector weergeven

U kunt de (gemengd mono) luidspreker van de projector gebruiken voor uw presentaties
en ook aparte versterkte luidsprekers aansluiten op de AUDIO OUT-aansluiting van de
projector.

Als u een afzonderlijk geluidssysteem hebt, zult u wellicht de audio-uitgang van uw
videobronapparaat willen aansluiten op dat geluidssysteem, in plaats van op de mono­audioprojector.

Zodra de kabel is aangesloten, kan de audio worden beheerd via de OSD-menu's van de
projector.

De onderstaande tabel beschrijft de aansluitmethodes voor verschillende apparaten en
waar het geluid vandaan komt.

Apparaat PC Component/Video

Audio-ingang AUDIO IN (mini jack) AUDIO (L/R) HDMI

De projector kan het geluid

weergeven van...

Audio-uitgang AUDIO OUT AUDIO OUT AUDIO OUT

Het gekozen ingangssignaal bepaalt welk geluid door de luidspreker van de projector wordt
afgespeeld en welk geluid door de projector wordt afgegeven als AUDIO OUT is aangesloten. Als
u het pc-signaal kiest, kan de projector het geluid weergeven dat wordt ontvangen van de AUDIO
IN mini-aansluiting. Als u het signaal COMPONENT/VIDEO kiest, kan de projector het geluid
weergeven dat wordt ontvangen van AUDIO (L/R).

AUDIO IN (mini jack) AUDIO (L/R) HDMI

HDMI 1

HDMI 2/MHL

Aansluitingen26

Bediening

De projector opstarten

1. Sluit het netsnoer aan op de projector en stop de

stekker in een stopcontact. Schakel het
stopcontact in (indien nodig). Controleer of het
Voedingsindicator op de projector oranje
oplicht nadat de stroom is ingeschakeld.

Gebruik de originele accessoires (bijv. voedingskabel)
alleen met het apparaat om mogelijke gevaren, zoals
elektrische schok en brand, te voorkomen.

2. Druk op POWER op de projector of

afstandsbediening om de projector te
starten, waarna een startgeluid klinkt. De Voedingsindicator knippert groen en
blijft groen als de projector wordt ingeschakeld.
De ventilators beginnen te werken en een opstartbeeld verschijnt op het scherm

terwijl het apparaat opwarmt. De projector reageert tijdens het opwarmen niet op
verdere opdrachten.

Draai zo nodig aan de scherpstelring om de helderheid van het beeld aan te passen.

Om het belgeluid uit te schakelen, zie see "Beltoon aan/uit" op pagina 56 voor details.

Als de projector nog warm is van de vorige sessie, blijft de ventilator ongeveer 90 seconden
draaien voordat de lamp wordt ingeschakeld.

3. Als u de projector voor de eerste keer inschakelt, verschijnt de setupwizard om u te

begeleiden bij de installatie van de projector. Als u dat al hebt gedaan, kunt u deze
stap overslaan en doorgaan naar stap 5.

• Gebruik de pijltoetsen (▲, ▼, ◄, ►) op de projector of afstandsbediening om
door de menu-items te schuiven.

• Gebruik OK om het geselecteerde menu-item te bevestigen.

De onderstaande schermopnamen van de Setupwizard zijn uitsluitend als referentie bedoeld en
kunnen verschillen van het eigenlijke ontwerp.

i. Geef Projectorpositie op.

Meer informatie over de
projectorpositie vindt u op "Een

locatie kiezen" op pagina 16.

Bediening 27

ii. Geef OSD Taal op.

iii. Geef Keystone op.

• Terwijl Automatische verticale
keystone op Aan staat

• Druk op de toets ▲/▼ om

Automatische verticale
keystone uit te schakelen

• Terwijl Automatische verticale
keystone op Uit staat

•Houd OK 2 seconden ingedrukt
om Automatische verticale
keystone in te schakelen

•Houd BACK 2 seconden
ingedrukt om de waarde voor
Verticale keystone te resetten

iv. Geef Auto-ingang op.

v. Geef Menutype op.

U hebt nu de eerste instelling voltooid.

4. Als u een wachtwoord wordt gevraagd, drukt u op de pijlknoppen om een
wachtwoord van zes cijfers in te voeren. Zie "De wachtwoordfunctie gebruiken" op

pagina 39 voor details.

5. Schakel alle aangesloten apparatuur in.

Bediening28

6. De projector start het zoeken naar ingangssignalen. Het momenteel gescande
ingangssignaal wordt in de linkerbovenhoek van het scherm weergegeven. Als de
projector geen geldig signaal waarneemt, blijft het bericht "Geen signaal" op het
scherm staan tot een ingangssignaal is gevonden.

U kunt ook op de knop SOURCE op de projector of afstandsbediening drukken om
het gewenste ingangssignaal te selecteren. Zie "Schakelen tussen ingangssignalen" op

pagina 42 voor details.

Als de frequentie/resolutie van het ingangssignaal buiten het bereik van de projector valt, wordt
het bericht "Buiten bereik" weergegeven op een leeg scherm. Selecteer een ingangssignaal dat
compatibel is met de resolutie van de projector of stel het ingangssignaal op een lager niveau in.
Zie "Timingtabel" op pagina 69 voor details.

Bediening 29

Het geprojecteerde beeld aanpassen

1

2 2

De projectiehoek aanpassen

De projector is voorzien van drie instelbare voeten. Met deze verstelvoetjes kunt u de
hoogte van het beeld en de projectiehoek wijzigen. De projectorhoogte aanpassen:

1. Draai aan het instelvoetje vooraan. Nadat
het beeld is gepositioneerd waar u het wilt
hebben.

2. Draai aan het achterste verstelvoetje om de
horizontale hoek nauwkeuriger in te stellen.

Om de voet terug te trekken, schroeft u het
voorste en het achterste verstelvoetje in
tegenovergestelde richting.

Wanneer de projector niet op een horizontaal
oppervlak is geplaatst of het scherm en de
projector niet loodrecht op elkaar staan, wordt het geprojecteerde beeld
trapeziumvormig. Raadpleeg "Keystone corrigeren" op pagina 31 voor details om deze
situatie te corrigeren.

• Kijk niet in de lens wanneer de lamp is ingeschakeld. Het felle licht kan uw ogen

beschadigen.

• Let op wanneer u op de afstelknop drukt, want deze bevindt zich dicht bij de uitlaat van

warme lucht.

Het beeld automatisch aanpassen

In sommige gevallen is het nodig om de beeldkwaliteit te optimaliseren. Druk hiervoor op
AUTO op de afstandsbediening. Binnen 3 seconden past de ingebouwde Functie
Intelligente automatische aanpassing de waarden van Frequentie en Klok aan om de beste
beeldkwaliteit te bieden.

De huidige signaalgegevens worden 3 seconden in de linkerbovenhoek van het scherm
weergegeven.

• Tijdens het gebruik van AUTO is het scherm leeg.

• Deze functie is alleen beschikbaar als het pc-signaal (analoog RGB) is geselecteerd.

Het beeldformaat en de helderheid fijn afstellen

1. Wijzig de grootte van het geprojecteerde beeld
met behulp van de zoomring.

Bediening30

2. Stel vervolgens het beeld scherp door aan de

Druk op ▲/.Druk op ▼/.

focusring te draaien.

Keystone corrigeren

Keystone verwijst naar de situatie waarbij het geprojecteerde beeld aanzienlijk breder is
aan de bovenkant of onderkant. Dit doet zich voor als de projector niet loodrecht ten
opzichte van het scherm staat.

U kunt dit op EEN van deze manieren corrigeren.

• Met de afstandsbediening

Druk op KEYSTONE om het venster Keystone weer te geven

• De projector gebruiken

Druk op ▲/ of ▼/ om het venster Keystone weer te geven.

• Terwijl Automatische verticale
keystone op Aan staat

• Druk op de toets
Automatische verticale keystone uit te
schakelen

▲/▼ om

• Terwijl Automatische verticale
keystone op Uit staat

•Houd OK 2 seconden ingedrukt om
Automatische verticale keystone in

te schakelen

•Houd BACK 2 seconden ingedrukt om
de waarde voor Verticale keystone te
resetten

•Gebruik om
bovenin het beeld te corrigeren.

•Gebruik om
onderaan het beeld te corrigeren.

Druk op BACK wanneer u klaar bent om
uw wijzigingen op te slaan en af te sluiten.

▼/ om de keystone

▲/ om de keystone

Bediening 31

Menufuncties

Over het OSD-menu

Om verschillende aanpassingen of instellingen aan de projector en het geprojecteerde
beeld te maken, is de projector uitgerust met 2 types meertalige OSD-menu's:

• Basis OSD-menu: biedt primaire menufuncties. (Zie "Via het OSD-menu Basis" op

pagina 34)

• Geavanceerd OSD-menu: biedt volledige menufuncties. (Zie "Via het OSD-menu

Geavanceerd" op pagina 38)

Om het OSD-menu te openen, drukt u op MENU op de projector of de
afstandsbediening.

De eerste keer dat u de projector gebruikt (na het voltooien van de eerste installatie),
verschijnt een van de volgende Basis OSD-menu-overzichten, afhankelijk van het feit of er
geen videosignaal is aangesloten.

• Ingangssignaal
verbonden

• Geen ingangssignaal verbonden

Menufuncties32

Als u de bedoeling hebt te schakelen via het OSD-menu Basis naar het OSD-menu
Geavanceerd, volgt u de onderstaande instructies:

Gebruik de pijltoetsen (▲/▼/◄/►) op de projector of afstandsbediening om door de menu­items te bladeren en gebruik OK om het geselecteerde menu-item te bevestigen.

• Wanneer er een videosignaal verbonden is met de projector
i. Ga naar het menu Instell. > Menutype.

ii. Druk op ▲/▼ om Geavanceerd te kiezen en druk op OK.
iii. Druk opnieuw op MENU om het OSD-menu Geavanceerd te openen.

• Wanneer er GEEN videosignaal verbonden is met de projector
i. Ga naar het menu Menutype.

ii. Druk op ▲/▼ om Geavanceerd te kiezen en druk op OK.
iii. Druk opnieuw op MENU om het OSD-menu Geavanceerd te openen.

Wanneer u de projector de volgende keer inschakelt, kunt u het OSD-menu
Geavanceerd openen door op MENU te drukken.

Hieronder ziet u een overzicht van het Geavanceerd OSD-menu.

Als u wilt schakelen van het OSD-menu Geavanceerd naar het OSD-menu Basis, volgt u
de onderstaande instructies:

1. Ga naar het menu SYSTEEMINSTLL: Basis > Menu-instellingen > Menutype.

2. Gebruik ◄/► om Basis te selecteren.

3. Druk opnieuw op MENU om het OSD-menu Basis te openen.

Wanneer u de projector de volgende keer inschakelt, kunt u het OSD-menu Basis openen
door op MENU te drukken.

Menufuncties 33

Via het OSD-menu Basis

Afhankelijk van het feit of er een videosignaal verbonden is met de projector, biedt het
OSD-menu Basis verschillende beschikbare functies.

Raadpleeg het volgende voor meer informatie.

• "OSD-menu Basis - met ingangssignalen verbonden" op pagina 34

• "OSD-menu Basis - zonder ingangssignalen verbonden" op pagina 37 (beperkte menu's

beschikbaar)

OSD-menu Basis - met ingangssignalen verbonden

Het OSD-menu Basis biedt primaire menufuncties. Beschikbare menu-items kunnen
verschillen afhankelijk van de aangesloten videobronnen of opgegeven instellingen.
Menuopties die niet beschikbaar zijn, worden grijs weergegeven.

Om het OSD-menu te openen, drukt u op MENU op de projector of de
afstandsbediening.

• Gebruik de pijltoetsen (▲, ▼, ◄, ►) op de projector of afstandsbediening om door

de menu-items te schuiven.

•Gebruik OK om het geselecteerde menu-item te bevestigen.

Om te schakelen van het OSD-menu Basis naar het OSD-menu Geavanceerd, zie "Over het

OSD-menu" op pagina 32.

Menu Submenu's en beschrijvingen

Selecteert een vooraf ingestelde beeldmodus die past bij uw
gebruiksomgeving en het type ingangssignaalbeeld.
Hieronder vindt u een overzicht van de vooraf ingestelde beeldmodi.

• Helderheid: Maximaliseert de helderheid van het geprojecteerde
beeld. Deze modus is geschikt voor omgevingen waar een uiterst
hoge helderheid is vereist, zoals het gebruik van de projector in een
goed verlichte kamer.

• Vivid: Met goed verzadigde kleuren, een goed afgestemde scherpte
en een hoger helderheidsniveau, is dit perfect om films in een
woonkamer te bekijken waar enig omgevingslicht voorkomt.

• Sport: geoptimaliseerd voor het bekijken van de voetbalmatch in
goed verlichte omgevingen.

Beeldmodus

De modus Sport heeft een overeenkomende geluidsmodus. Als u
naar een andere beeldmodus gaat, wordt ook de geluidsmodus
gewijzigd.

• Bioscoop: Met een evenwichtige kleurverzadiging en contrast met
een laag helderheidsniveau, is dit het meest geschikt om van films te
genieten in een volldig donkere omgeving (zoals u in de bioscoop
aantreft).

• Game: geschikt voor het spelen van videogames in een helder
verlichte kamer.

• Gebruiker: Haalt de aangepaste instellingen terug. open het OSD­menu Geavanceerd en raadpleeg Gebruikermod.beheer voor
details.

De functie is toegankelijk via de afstandsbediening.

Menufuncties34

Menu Submenu's en beschrijvingen

Selecteert een geluidseffectmodus van uw voorkeur. De volgende vooraf
ingestelde geluidsmodi zijn voorzien: Standaard, Bioscoop, Muziek,
Game, Sport en Gebruiker.
De modus sportgeluid is geoptimaliseerd voor het weergeven van de
voetbalmatch.

Geluidmod.

Vo lu me

Geluid uit

3D-modus

De bioscoopgeluidsmodus is geoptimaliseerd voor het bekijken van films.
Om de geluidsinstellingen van de modus Gebruiker op te geven, gaat u
naar het OSD-menu Geavanceerd en raadpleegt u "Gebr-EQ" op pagina

48 voor details.

Als de functie Geluid uit is geactiveerd en u Geluidmod. aanpast,
wordt de functie Geluid uit uitgeschakeld.

Past het volumeniveau van de interne luidspreker van de projector aan of
het volume wordt uitgevoerd vanaf de audio-uitgang.

Als de functie Geluid uit is geactiveerd en u Volume aanpast,
wordt de functie Geluid uit uitgeschakeld.

De functie is toegankelijk via de afstandsbediening.

Selecteer Aan om de interne luidspreker van de projector of het volume
dat wordt uitgevoerd vanaf de audio-uitgang, tijdelijk uit te schakelen.
Om de audio te herstellen, selecteert u Uit.

De functie is toegankelijk via de afstandsbediening.

Deze projector ondersteunt het afspelen van driedimensionale inhoud
(3D) die wordt overgedragen via uw 3D-compatibele video-apparaten en
inhoud, zoals PlayStation-consoles (met 3D-gameschijven), 3D Blu-ray
3D-spelers (met 3D Blu-ray-discs), 3D TV (met 3D-kanaal) enz. Nadat u
de 3D-videoapparaten hebt aangesloten op de projector, moet u de
BenQ 3D-bril opzetten en deze inschakelen om 3D-inhoud te kunnen
zien.

Wanneer u 3D-inhoud bekijkt

• Het beeld lijkt onjuist geplaatst, maar dit is geen storing in het
product.

• Pauzeer regelmatig bij het kijken naar 3D-inhoud.

• Stop met kijken als u zich vermoeid of onprettig voelt.

• Blijf op een afstand van het scherm van ongeveer driemaal de
effectieve hoogte van het scherm bij het kijken naar 3D­inhoud.

• Kinderen en mensen die overgevoelig zijn voor licht,
hartproblemen hebben of een andere bestaande medische
afwijking hebben, moeten niet naar 3D-inhoud kijken.

De standaardinstelling is Auto en de projector kiest automatisch een
geschikte 3D-indeling zodra 3D-inhoud gedetecteerd wordt. Als de
projector de 3D-indeling niet herkent, kiest u handmatig een 3D-modus
volgens uw voorkeur.

Wanneer deze functie is ingeschakeld:

• het helderheidsniveau van het geprojecteerde beeld
vermindert.

• De Beeldmodus kan niet worden aangepast.

• Voor het lampvermogen kunt u alleen de Normale modus of
de Besparingsmodus selecteren.

De functie is toegankelijk via de afstandsbediening.

Menufuncties 35

Menu Submenu's en beschrijvingen

Als het 3D-beeld vervormd is, schakelt u deze functie in door te wisselen

3D-sync keren

Instell. Druk op OK om het submenu te openen. Zie hieronder voor details.

• Taal Stelt de taal in voor de schermmenu's (OSD).

•Projectorpositie

•Testpatroon

• Auto-ingang

• Menutype Schakelt naar het OSD-menu Geavanceerd.

• Hdmi-formaat

•Lamptimer
herst.

• Instll. herstellen

•Informatie

tussen het beeld voor het linkeroog en het rechteroog voor een
comfortabeler 3D-kijkervaring.

De functie is toegankelijk via de afstandsbediening.

U kunt de projector aan het plafond of achter een scherm installeren, of
met een of meerdere spiegels. Zie "Een locatie kiezen" op pagina 16 voor
details.

Hiermee kan deze functie het rastertestpatroon weergeven. Dit helpt u
met het aanpassen van de beeldgrootte en de focus zodat het
geprojecteerde beeld niet vervormd is.

Stelt in of projector automatisch ingangen zoekt. Selecteer Aan om de
projector te laten scannen op ingangsbronnen tot een signaal wordt
verkregen. Als de functie is ingesteld op Uit, selecteert de projector de
laatst gebruikte invoerbron.

Kiest een ingangstype voor het HDMI-signaal. U kunt het brontype ook
met de hand selecteren. De verschillende brontypen gebruiken
verschillende normen voor het helderheidsniveau.

De Hdmi-formaat is alleen beschikbaar als het HDMI-signaal is
geselecteerd.

Activeert deze functie alleen nadat een nieuwe lamp is geïnstalleerd.
Wanneer u Reset selecteert, verschijnt het bericht "Opnieuw
instellen gelukt" om u te melden dat de lamptijd is gereset naar "0".

Herstelt alle standaardinstellingen.

De volgende instellingen blijven behouden: Keystone, Taal,
Projectorpositie en Lamptimer herst.

Toont de volgende informatie over uw projector.

• Bron: toont de huidige signaalbron.

• Beeldmodus: toont de huidige beeldmodus.

• Resolutie: Toont de oorspronkelijke resolutie van de ingangsbron.

• Kleursysteem: toont het formaat van het ingangssysteem.

• Gebruikstijd lamp: toont het aantal uur dat de lamp is gebruikt.

• 3D-formaat: toont de actuele 3D-modus.

3D-formaat is alleen beschikbaar wanneer 3D-modus is
ingeschakeld.

• Firmware-versie: toont de firmware-versie van de projector.

Sommige informatie wordt alleen gegevens als bepaalde
ingangsbronnen in gebruik zijn.

Menufuncties36

OSD-menu Basis - zonder ingangssignalen verbonden

Als er geen ingangssignaal is naar uw projector, zijn alleen de submenu's van Instell. onder
het OSD-menu Basis, zonder verbonden ingangssignalen, beschikbaar. Menuopties die niet
beschikbaar zijn, worden grijs weergegeven.

Om het OSD-menu te openen, drukt u op MENU op de projector of de
afstandsbediening.

• Gebruik de pijltoetsen (▲, ▼, ◄, ►) op de projector of afstandsbediening om door
de menu-items te schuiven.

•Gebruik OK om het geselecteerde menu-item te bevestigen.

Om te schakelen van het OSD-menu Basis naar het OSD-menu Geavanceerd, zie "Over het

OSD-menu" op pagina 32.

Menu Submenu's en beschrijvingen

Taal Stelt de taal in voor de schermmenu's (OSD).

Projectorpositie

Te s t p a t r o o n

Auto-ingang

Menutype Schakelt naar het OSD-menu Geavanceerd.

Hdmi-formaat

Lamptimer herst.

Instll. herstellen

Informatie

U kunt de projector aan het plafond of achter een scherm installeren, of
met een of meerdere spiegels. Zie "Een locatie kiezen" op pagina 16 voor
details.

Hiermee kan deze functie het rastertestpatroon weergeven. Dit helpt u
met het aanpassen van de beeldgrootte en de focus zodat het
geprojecteerde beeld niet vervormd is.

Stelt in of projector automatisch ingangen zoekt. Selecteer Aan om de
projector te laten scannen op ingangsbronnen tot een signaal wordt
verkregen. Als de functie is ingesteld op Uit, selecteert de projector de
laatst gebruikte invoerbron.

Kiest een ingangstype voor het HDMI-signaal. U kunt het brontype ook
met de hand selecteren. De verschillende brontypen gebruiken
verschillende normen voor het helderheidsniveau.

De Hdmi-formaat is alleen beschikbaar als het HDMI-signaal is
geselecteerd.

Activeert deze functie alleen nadat een nieuwe lamp is geïnstalleerd.
Wanneer u Reset selecteert, verschijnt het bericht "Opnieuw
instellen gelukt" om u te melden dat de lamptijd is gereset naar "0".

Herstelt alle standaardinstellingen.

De volgende instellingen blijven behouden: Keystone, Taal,
Projectorpositie en Lamptimer herst.

Toont de volgende informatie over uw projector.

• Bron: toont de huidige signaalbron.

• Beeldmodus: toont de huidige beeldmodus.

• Resolutie: Toont de oorspronkelijke resolutie van de ingangsbron.

• Kleursysteem: toont het formaat van het ingangssysteem.

• Gebruikstijd lamp: toont het aantal uur dat de lamp is gebruikt.

• 3D-formaat: toont de actuele 3D-modus.

3D-formaat is alleen beschikbaar wanneer 3D-modus is
ingeschakeld.

• Firmware-versie: toont de firmware-versie van de projector.

sommige informatie wordt alleen gegeven als bepaalde
ingangsbronnen in gebruik zijn.

Menufuncties 37

Via het OSD-menu Geavanceerd

Pictogram
hoofdmenu

Hoofdmenu

Submenu

Selecteren

Druk op BACK
om terug te keren
naar het vorige
venster of om af
te sluiten.

Status

Huidige
ingangsbron

Het OSD-menu Geavanceerd biedt complete menufuncties.

Het bovenstaande overzicht van het OSD-menu Geavanceerd, is uitsluitend als referentie en
kan verschillen van het werkelijke design en het projectormodel dat u gebruikt.

Om het OSD-menu te openen, drukt u op MENU op de projector of de afstandsbediening.
Dit bestaat uit de volgende hoofdmenu's. Raadpleeg de koppelingen na de onderstaande
menu-items voor meer details.

1. Menu BEELD (zie "Menu BEELD" op pagina 43)

2. Menu Geluidinst. (zie "Menu Geluidinst." op pagina 48)

3. Menu Weergave (zie "Menu Weergave" op pagina 49)

4. Menu SYSTEEMINSTLL: Basis (zie "Menu SYSTEEMINSTLL: Basis" op pagina 51)

5. Menu SYSTEEMINSTLL: Geavanceerd

(zie "Menu SYSTEEMINSTLL: Geavanceerd" op pagina 52)

6. Menu Informatie (zie "Menu Informatie" op pagina 54)

Beschikbare menu-items kunnen verschillen afhankelijk van de aangesloten videobronnen
of opgegeven instellingen. Menu-items die niet beschikbaar zijn, worden grijs weergegeven.

• Gebruik de pijltoetsen (▲, ▼, ◄, ►) op de projector of afstandsbediening om door
de menu-items te schuiven.

•Gebruik OK om het geselecteerde menu-item te bevestigen.

Om te schakelen van het OSD-menu Geavanceerd naar het OSD-menu Basis, zie pagina "Over

het OSD-menu" op pagina 32.

Menufuncties38

De projector beveiligen

Met een beveiligingskabelvergrendeling

De projector moet op een veilige plaats worden geïnstalleerd om diefstal te voorkomen.
Koop anders een slot, zoals een Kensington-slot, om de projector te beveiligen. Op de
achterkant van de projector kunt u een sleuf voor het Kensington-slot vinden. Zie "Sleuf

voor Kensington-antidiefstalslot" op pagina 9 voor details.

Een Kensingtonslot met beveiligingskabel is doorgaans een combinatie van sleutel(s) en het
slot. Raadpleeg de documentatie van het slot voor meer informatie over het gebruik.

De wachtwoordfunctie gebruiken

Met het oog op beveiliging en het voorkomen van ongeoorloofd gebruik, is de projector
voorzien van een optie voor het instellen van een wachtwoordbeveiliging. U kunt het
wachtwoord instellen via het OSD-menu. Voor meer informatie over het gebruik van de
OSD, zie "Via het OSD-menu Geavanceerd" op pagina 38.

Het is buitengewoon vervelend als u de inschakelingsblokkering inschakelt en vervolgens het
wachtwoord vergeet. Druk de handleiding zo nodig af en noteer er uw wachtwoord in. Bewaar
de handleiding op een veilige plaats, zodat u het wachtwoord altijd terug kunt vinden.

Een wachtwoord instellen

Wanneer u een wachtwoord hebt ingesteld, kan de projector alleen worden gebruikt als het
wachtwoord bij elke start van de projector wordt ingevoerd.

1. Open het OSD-menu en ga naar het menu SYSTEEMINSTLL: Geavanceerd >

Wachtwoord. Druk op OK. De pagina Wachtwoord wordt geopend.

2. Markeer Inschakelblokkering en kies Aan door op ◄/► te drukken.

3. Zoals hier rechts afgebeeld, staan de vier

pijlknoppen (▲/▼/◄/►) respectievelijk voor
vier cijfers (1, 2, 3, 4). Gebruik de
navigatietoetsen om een wachtwoord van zes
cijfers in te voeren.

4. Bevestig het nieuwe wachtwoord door dit

opnieuw in te voeren.
Als het wachtwoord is ingesteld, keert het
OSD-menu terug naar de pagina
Wachtwoord.

5. Druk om de functie Inschakelblokkering te activeren op ▲/▼ om

Inschakelblokkering te markeren en druk op ◄/► om Aan te selecteren.

De ingevoerde cijfers worden als sterretjes op het scherm weergegeven. Schrijf het door u
gekozen wachtwoord voor of net nadat u het wachtwoord hebt ingevoerd in deze handleiding,
zodat u het bij de hand hebt als u het mocht vergeten.

Wachtwoord: __ __ __ __ __ __

Bewaar deze handleiding op een veilige plaats.

6. Sluit het OSD-menu af door op BACK. te drukken.

Menufuncties 39

Als u het wachtwoord bent vergeten

• Onder het OSD-menu Geavanceerd • Onder het OSD-menu Basis

Als de wachtwoordfunctie is geactiveerd, wordt u
gevraagd het wachtwoord van zes cijfers in te voeren
als u de projector inschakelt. Als u het verkeerde
wachtwoord invoert, verschijnt het foutbericht van het
wachtwoord dat hier rechts wordt weergegeven. Dit
blijft drie seconden op het scherm staan. Hierna volgt
het bericht "WACHTWOORD INVOEREN". U kunt een nieuwe poging doen door
een ander wachtwoord van zes cijfers in te voeren. Als u het wachtwoord niet in deze
handleiding hebt genoteerd, en u het echt niet meer kunt herinneren, kunt u de procedure
voor het ophalen van het wachtwoord starten. Zie "De procedure voor het oproepen van

het wachtwoord starten" op pagina 40 voor details.

Wanneer u 5 keer achtereenvolgens een verkeerd wachtwoord invoert, wordt de
projector na korte tijd automatisch uitgeschakeld.

De procedure voor het oproepen van het wachtwoord starten

1. Druk op AUTO op de afstandsbediening en houd de knop 3 seconden ingedrukt.

De projector geeft een gecodeerd nummer weer op het scherm.

2. Schrijf het nummer op en schakel de projector uit.

3. Raadpleeg het servicecentrum van BenQ om het nummer te decoderen. U kunt

worden gevraagd een bewijs van aankoop voor te leggen om te controleren of u een
bevoegde gebruiker van de projector bent.

Menufuncties40

Het wachtwoord wijzigen

Hiervoor moet u eerst toegang hebben tot het OSD-menu Geavanceerd (zie "Over het

OSD-menu" op pagina 32 voor details).

1. Open het OSD-menu en ga naar het menu SYSTEEMINSTLL: Geavanceerd >

Wachtwoord > Wachtwoord wijzigen.

2. Druk op OK. Het bericht 'HUIDIG WACHTWOORD INVOEREN' verschijnt.

3. Voer het oude wachtwoord in.

• Als het wachtwoord juist is, verschijnt het bericht 'NIEUW
WACHTWOORD INVOEREN'.

• Als het wachtwoord niet juist is, verschijnt het foutbericht voor het wachtwoord
drie seconden op het scherm. Daarna verschijnt het bericht 'HUIDIG

WACHTWOORD INVOEREN' en kunt u het opnieuw proberen. U kunt op
BACK drukken om de wijziging te annuleren of een ander wachtwoord

proberen.

4. Voer een nieuw wachtwoord in.

De ingevoerde cijfers worden als sterretjes op het scherm weergegeven. Schrijf het door u
gekozen wachtwoord voor of net nadat u het wachtwoord hebt ingevoerd in deze handleiding,
zodat u het bij de hand hebt als u het mocht vergeten.

Wachtwoord: __ __ __ __ __ __

Bewaar deze handleiding op een veilige plaats.

5. Bevestig het nieuwe wachtwoord door dit opnieuw in te voeren.

6. U hebt een nieuw wachtwoord aan de projector toegewezen. Voer het nieuwe
wachtwoord in als u de projector weer start.

7. Sluit het OSD-menu af door op BACK. te drukken.

De wachtwoordfunctie uitschakelen

U kunt de wachtwoordbeveiliging ook uitschakelen. Ga terug naar het menu
SYSTEEMINSTLL: Geavanceerd > Wachtwoord >Inschakelblokkering zodra het
OSD-menu is geopend. Selecteer Uit door te drukken op
◄/►. Het bericht 'WACHTWOORD INVOEREN' verschijnt. Voer het huidige
wachtwoord in.

i. Als het wachtwoord juist is, keert het OSD-menu terug naar de pagina

Wachtwoord en staat Uit in de rij van Inschakelblokkering. Wanneer u de
projector de volgende keer inschakelt, hoeft u geen wachtwoord meer in te
voeren.

ii. Als het wachtwoord niet juist is, verschijnt het foutbericht voor het wachtwoord

drie seconden op het scherm. Daarna verschijnt het bericht
'WACHTWOORD INVOEREN' voor uw nieuwe poging. U kunt op BACK
drukken om de wijziging te annuleren of een ander wachtwoord proberen.

Hoewel de wachtwoordfunctie is uitgeschakeld, dient u het oude wachtwoord bij de hand te
houden voor het geval u de wachtwoordfunctie ooit weer opnieuw moet activeren door het
oude wachtwoord in te voeren.

Menufuncties 41

Schakelen tussen ingangssignalen

De projector kan tegelijkertijd op verschillende apparaten worden aangesloten. De
beelden van deze apparaten kunnen echter niet tegelijkertijd op volledig scherm worden
weergegeven.

Als u wilt dat de projector altijd automatisch signalen zoekt:

•Ga onder het OSD-menu Geavanceerd naar het menu SYSTEEMINSTLL: Basis

en schakel Auto-ingang in. (zie "Auto-ingang" op pagina 36)

•Als er onder het OSD-menu Basis geen signaal verbonden is met de projector, gaat u

naar Auto-ingang en schakelt u deze in. Als er signalen verbonden zijn, gaat u naar
het menu Instell. en schakelt u vervolgens Auto-ingang in. (zie "Auto-ingang" op

pagina 36 en 37)

U kunt ook handmatig door de beschikbare ingangssignalen
gaan.

1. Druk op SOURCE op de projector of druk op de

afstandsbediening op de invoerbron. Er verschijnt een
bronselectiebalk.

2. Druk op ▲/▼ totdat het gewenste signaal is geselecteerd

en druk op OK.
Zodra het signaal is gevonden, wordt de informatie over
de geselecteerde bron enkele seconden weergegeven op
het scherm. Als er meerdere apparaten op de projector
zijn aangesloten, herhaal dan stappen 1-2 om een ander
signaal te zoeken.

• De helderheid van het geprojecteerde beeld verandert overeenkomstig wanneer u schakelt

tussen de verschillende ingangssignalen. "pc"-gegevenspresentaties (grafisch) die meestal

stilstaande beelden gebruiken, zijn doorgaans helderder dan "Video"-presentaties die vooral

bewegende beelden gebruiken (films).

• De eigenresolutie van deze projector heeft een beeldverhouding van 16:9. Voor de beste

beeldresultaten moet u een ingangssignaal dat bij deze resolutie uitvoert, kiezen en

gebruiken. Andere resoluties worden door de projector aangepast, afhankelijk van de

instelling ‘beeldverhouding’. Dit kan enige beeldvervorming of verlies van beeldhelderheid

veroorzaken. Zie "Beeldverhouding" op pagina 49 voor details.

U kunt de bron ook hernoemen:

1. Druk op MENU en vervolgens op ◄/► totdat het menu SYSTEEMINSTLL:

Basis gemarkeerd is.

2. Druk op ▼ om Wijzig bronn. te markeren en druk op OK. De pagina Wijzig

bronn. verschijnt.

3. Druk op ▲/▼/◄/► totdat het gewenste teken is geselecteerd en druk op OK.

Menufuncties42

Menu BEELD

Submenu Functies en beschrijvingen

Selecteert een vooraf ingestelde beeldmodus die past bij uw gebruiksomgeving en
het type ingangssignaalbeeld.
Hieronder vindt u een overzicht van de vooraf ingestelde beeldmodi.

• Helderheid: Maximaliseert de helderheid van het geprojecteerde beeld.
Deze modus is geschikt voor omgevingen waar een uiterst hoge helderheid is
vereist, zoals het gebruik van de projector in een goed verlichte kamer.

• Vivid: Met goed verzadigde kleuren, een goed afgestemde scherpte en een
hoger helderheidsniveau, is dit perfect om films in een woonkamer te bekijken
waar enig omgevingslicht voorkomt.

• Sport: geoptimaliseerd voor het bekijken van de voetbalmatch in goed

Beeldmodus

Gebruikermod.
beheer

verlichte omgevingen.

De modus Sport heeft een overeenkomende geluidsmodus. Als u naar een
andere beeldmodus gaat, wordt ook de geluidsmodus gewijzigd.

• Bioscoop: Met een evenwichtige kleurverzadiging en contrast met een laag
helderheidsniveau, is dit het meest geschikt om van films te genieten in een
volldig donkere omgeving (zoals u in de bioscoop aantreft).

• Game: geschikt voor het spelen van videogames in een helder verlichte
kamer.

• Gebruiker: Haalt de aangepaste instellingen terug. open het OSD-menu

Geavanceerd en raadpleeg Gebruikermod.beheer voor details.

De functie is toegankelijk via de afstandsbediening.

De functies zijn alleen beschikbaar wanneer de Beeldmodus is ingesteld op
Gebruiker.

• Inst. laden vanaf

Hiermee kunt u een vooraf ingestelde beeldmodus handmatig aanpassen en er een
beschikbare optie van maken in de lijst van de beeldmodus.

1. Ga naar het menu BEELD > Beeldmodus, selecteer Gebruiker.

2. Druk op ▼ om Gebruikermod.beheer te selecteren.

3. Selecteer in het venster Gebruikermod.beheer de optie Inst. laden vanaf
en druk op OK.

4. Druk op▼ om een beeldmodus te kiezen die uw eisen het dichtst benadert.

5. Druk op OK en BACK wanneer u klaar bent om terug te keren naar het
menu BEELD.

6. Druk op ▼ om andere submenu's die u wilt wijzigen, te selecteren en gebruik
◄/► om de waarden aan te passen. De aanpassingen definiëren de
geselecteerde gebruikersmodus.

• Gebr.mod.naam wz

Selecteert om de aangepaste beeldmodi te hernoemen (Gebruiker).

1. Ga naar het menu BEELD > Beeldmodus, selecteer Gebruiker.

2. Druk op ▼ om Gebruikermod.beheer te selecteren.

3. Selecteer in het venster Gebruikermod.beheer de optie
Gebr.mod.naam wz en druk op OK.

4. In het venster Gebr.mod.naam wz gebruikt u ▲/▼/◄/► om de gewenste
tekens voor de geselecteerde modus te kiezen.

5. Wanneer u klaar bent, drukt u op OK en BACK om af te sluiten.

Menufuncties 43

Submenu Functies en beschrijvingen

Past de helderheid van het beeld aan. Stel deze knop zo in, dat de zwarte
gedeelten van het beeld gewoon zwart worden weergegeven en dat er nog details
zichtbaar zijn in de donkere gedeelten.

Helderheid

De functie is toegankelijk via de afstandsbediening.

Stelt de mate van verschil tussen donker en licht in het beeld in. Na het aanpassen
van de waarde voor Helderheid, past u Contrast aan om het maximale
witniveau in te stellen.

Contrast

De functie is toegankelijk via de afstandsbediening.

Hiermee past u het verzadigingsniveau van de kleuren aan -- de sterkte van elke

Kleur

Tint

Scherpte

kleur in een videobeeld. Lagere instellingen produceren minder verzadigde
kleuren. Als u dit instelt naar de minimumwaarde, wordt het beeld zwart en wit.
Wanneer de instelling te hoog is, worden de kleuren op het beeld te fel, waardoor
het beeld onrealistisch wordt.

Hiermee past u de rode en groene kleurtonen van het beeld aan.
Hoe hoger de waarde, hoe roder het beeld. Hoe lager de waarde, hoe groener
het beeld.

Hiermee kunt u het beeld scherper of zachter maken.

Hoe hoger de waarde, hoe helderder het
beeld en hoe lager de waarde, hoe
donkerder het beeld.

Hoe hoger de waarde, hoe groter het
contrast.

Hoe hoger de waarde, hoe scherper het
beeld. Hoe lager de waarde, hoe zachter
het beeld.

Kleurtemperatuur*

Menufuncties44

De functie is toegankelijk via de afstandsbediening.

De beschikbare opties voor de instelling van de kleurtemperatuur* verschillen
afhankelijk van het verbonden ingangssignaal.

• Normaal: De witte kleur behoudt de normale schakering.

• Koel: Maakt het beeld blauwachtig wit.

• Standaardtemp.: met de oorspronkelijke kleurtemperatuur van de lamp en
een grotere helderheid. Deze instelling is geschikt voor omgevingen waar een
hoge helderheid is vereist, zoals het gebruik van de projector in een goed
verlichte kamer.

• Warm: Maakt het beeld roodachtig wit.

*Meer informatie over de kleurtemperatuur:

Er bestaan vele kleurschakeringen die om verschillende redenen als “wit” worden
beschouwd. Het begrip "kleurtemperatuur" is een van de meest gebruikte
methoden om de kleur wit uit te drukken. Een witte kleur met een lage
kleurtemperatuur vertoont een rode schijn. Een witte kleur met een hoge
kleurtemperatuur vertoont eerder een blauwe schijn.

De functie is toegankelijk via de afstandsbediening.

Submenu Functies en beschrijvingen

Grote helderheid

Laag contrast

Geringe helderheid

hoog contrast

Selecteert het projectorlampvermogen uit de volgende modi.

• Normaal: Biedt de volledige lamphelderheid.

• Economisch: vermindert het systeemgeluid en het energieverbruik met 30%.

Lampvermogen

Geavanceerd...

• SmartEco: vermindert het systeemgeluid en het door de lamp opgenomen
vermogen met maximaal 70%.

Als de modus Economisch of SmartEco is geselecteerd, wordt de lichtuitvoer
verminderd en worden de geprojecteerde beelden donkerder.
Zie "Lampvermogen instellen" op pagina 60 voor details.

• Zwartniveau

Stelt de grijsschaal van het beeld in op 0 IRE of 7,5 IRE.
Het grijswaarden-videosignaal wordt gemeten in IRE-eenheden. In sommige
gebieden waar de tv-standaard NTSC wordt toegepast, worden de grijswaarden
gemeten vanaf 7,5 IRE (zwart) tot 100 IRE (wit); maar in andere gebieden, waar
PAL of Japanse NTSC-standaarden worden gebruikt, worden de grijswaarden
gemeten van 0 IRE (zwart) tot 100 IRE (wit). We raden aan om de invoerbron te
controleren om te zien of deze met 0 IRE of 7,5 IRE is en aan de hand daarvan een
keuze te maken.

• Gammaselectie

Gamma verwijst naar de relatie tussen invoerbronnen en beeldhelderheid.

• 1,6/1,8/2,0/BenQ: Selecteer deze waarden volgens uw voorkeur.

• 2,1/2,2: Verhoogt de gemiddelde helderheid van het beeld. Het beste voor
een verlichte omgeving, vergaderruimte of huiskamer.

• 2,3/2,4: Het beste om films te bekijken in een verduisterde omgeving.

• 2,6/2,8: Het beste om films te bekijken die voornamelijk zijn samengesteld
uit donkere scènes.

• Brilliant Color
Deze functie maakt gebruik van een nieuw kleurverwerkingsalgoritme en
systeemniveauverbeteringen voor een hogere helderheid terwijl de kleuren
natuurgetrouwer en levendiger in beeld komen. Het verhoogt de helderheid van
de middentonen met meer dan 50%. Middentonen komen veel voor in video's en
natuuropnamen, zodat de projector de beelden realistisch en in ware kleuren
weergeeft. Als u beelden van deze kwaliteit wilt, kies dan Aan. Als u dat niet wilt,
kies dan Uit.

• Kleurtemperatuur fijn afstellen
Hiermee kunt u de vooraf gedefinieerde kleurtemperatuurmodi handmatig
aanpassen:

1. Druk op OK om het venster Kleurtemperatuur fijn afstellen weer te geven.

2. Druk op ▲/▼ om het item te markeren dat u wilt veranderen en pas de
waarden aan door op ◄/► te drukken.

• Rood effect/Groen effect/Blauw effect: past de contrastniveaus aan van
rood, groen en blauw.

• Rode hoek/Groene hoek/Blauwe hoek: past de helderheidsniveaus aan
van rood, groen en blauw.

3. Wanneer u klaar bent, drukt u op OK en BACK om af te sluiten.

De functie is toegankelijk via de afstandsbediening.

Menufuncties 45

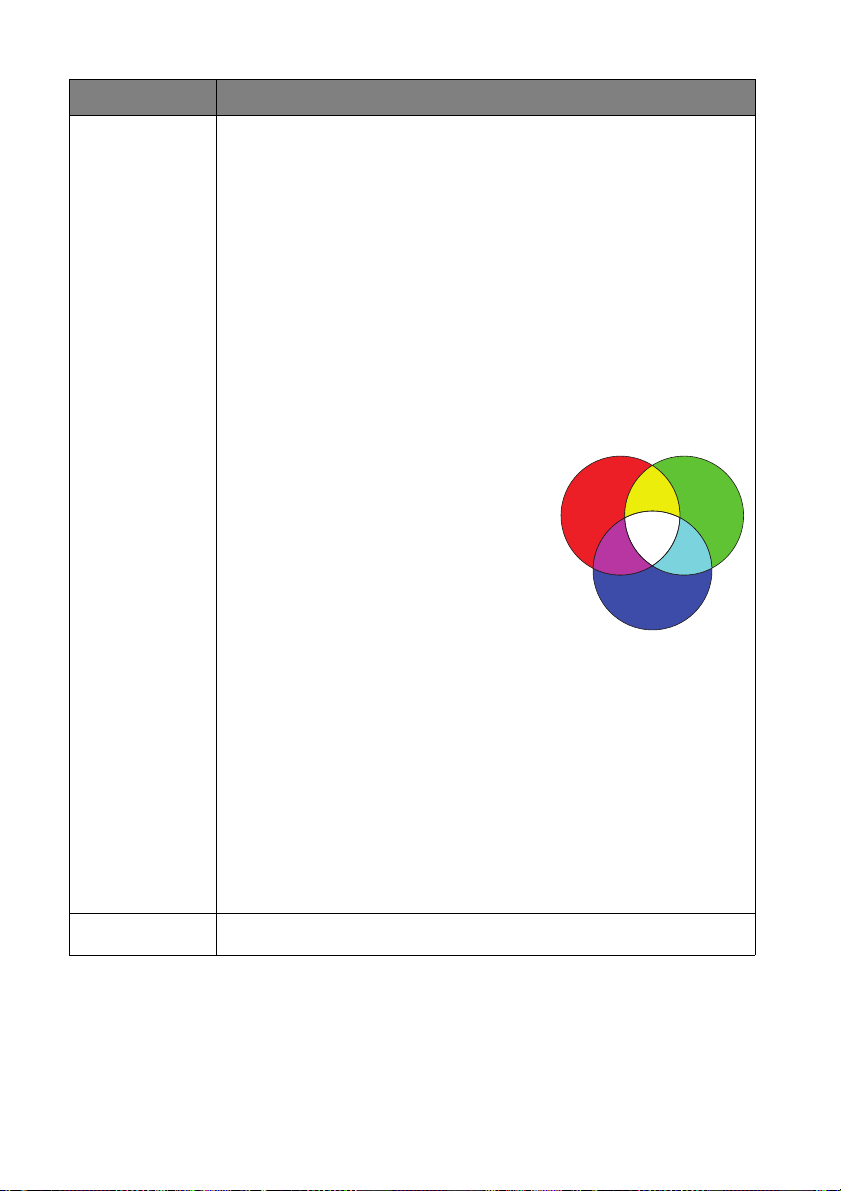

Submenu Functies en beschrijvingen

Rood

Geel

Groen

Cyaan

Magenta

Blauw

• Kleurbeheer

In de meeste installatieomstandigheden is kleurbeheer niet nodig, bijvoorbeeld in
een klaslokaal, vergaderruimte of woonkamer waar het licht aan blijft, of als door
de vensters daglicht naar binnen komt.
Alleen in permanente installaties met kunstmatige lichtniveaus, zoals
directiekamers, congreszalen of thuisbioscopen, moet kleurbeheer worden
overwogen. Met kleurbeheer kunt u de kleuren fijn afstellen zodat u de kleuren
nog waarheidsgetrouwer kunt weergeven.
Correct kleurbeheer kan alleen worden verkregen onder gecontroleerde en
reproduceerbare weergaveomstandigheden. U hebt een colorimeter
(kleurlichtmeter) en een reeks geschikte bronbeelden nodig om de
kleurreproductie te meten. Deze hulpmiddelen worden niet bij de projector
geleverd, maar de verkoper van uw projector of zelfs een ervaren professionele
installateur zou u de nodige hulp moeten kunnen bieden.
Kleurbeheer biedt zes reeksen (RGBCMY) kleuren die kunnen worden aangepast.
Als u elke kleur selecteert kunt u onafhankelijk het bereik en verzadiging naar
wens aanpassen.

1. Druk op OK en de pagina Kleurbeheer verschijnt.

2. Markeer Primaire kleur en druk op ◄/►
om een kleur te kiezen uit Rood, Groen,
Blauw, Cyaan, Magenta en Geel.

Geavanceerd...

Ruisonderdrukking

3. Druk op ▼ om Tint te markeren en druk op
◄/► om het bereik te selecteren. Een
grotere bereik zal kleuren bevatten met meer
proporties van de twee aangrenzende
kleuren. Raadpleeg de afbeelding rechts voor
de onderlinge relatie tussen de kleuren.
Als u bijvoorbeeld Rood kiest en het bereik
instelt op 0, wordt alleen puur rood in het
geprojecteerde beeld geselecteerd. Het
verhogen van het bereik neemt ook rood op dat dicht bij geel en dicht bij
magenta ligt.

4. Druk op ▼ om Verzadiging te markeren en pas de waarden naar wens aan
door te drukken op ◄/►. Het effect van elke aanpassing is onmiddellijk
zichtbaar in het beeld.
Als u bijvoorbeeld Rood kiest en het bereik instelt op 0, wordt alleen de
verzadiging van puur rood beïnvloed.

5. Druk op ▼ om Effect te markeren en pas de waarden naar wens aan door te
drukken op ◄/►. Het contrastniveau van de geselecteerde primaire kleur
wordt beïnvloedt. Het effect van elke aanpassing is onmiddellijk zichtbaar in
het beeld.

6. Herhaal stappen 2 tot 5 voor andere kleuraanpassingen.

7. Zorg dat u alle gewenste aanpassingen maakt.

8. Druk op OK en BACK om af te sluiten en de instellingen op te slaan.

vermindert elektrische beeldruis welke door verschillende mediaspelers wordt
veroorzaakt. Hoe hoger de waarde, hoe lager de ruis.

Menufuncties46

Submenu Functies en beschrijvingen

Filmmodus

Actuele beeldmod.
resetten

Verbetert de beeldkwaliteit bij het projecteren van composiet-beelden van een
dvd of Blu-ray-disc. Als u Uit instelt, wordt de functie uitgeschakeld.

Alle aanpassingen die u hebt uitgevoerd voor de geselecteerde Beeldmodus
(inclusief vooraf ingestelde modi, Gebruiker), opnieuw instellen naar de vooraf
ingestelde fabriekswaarden.

1. Druk op OK. Het bevestigingsbericht 'wordt weergegeven.

2. Gebruik ◄/► om Reset te selecteren en druk op OK. De beeldmodus keert
terug naar de vooraf ingestelde fabrieksinstellingen.

3. Herhaal de stappen 1 tot 2 als u andere beeldmodi wilt resetten.

Menufuncties 47

Menu Geluidinst.

Submenu Functies en beschrijvingen

• Effectmodus

Selecteert een geluidseffectmodus van uw voorkeur. De volgende vooraf
ingestelde geluidsmodi zijn voorzien: Standaard, Bioscoop, Muziek, Game,
Sport en Gebruiker.
De modus sportgeluid is geoptimaliseerd voor het weergeven van de
voetbalmatch.
De bioscoopgeluidsmodus is geoptimaliseerd voor het bekijken van films.

Geluidmod.

Geluid uit

Vo lu me

Beltoon aan/uit

Audio-inst. herst.

Wanneer u de modus Gebruiker selecteert, kunt u handmatige aanpassingen
maken met de functie Gebr-EQ.

Als de functie Geluid uit is geactiveerd en u Geluidmod. aanpast, wordt de
functie Geluid uit uitgeschakeld.

• Gebr-EQ

Selecteert de gewenste frequentiebanden (100 Hz, 300 Hz,1k Hz, 3k Hz en 10k
Hz) om de niveaus aan te passen volgens uw voorkeur. De hier opgegeven
instellingen definiëren de modus Gebruiker.

Selecteer Aan om de interne luidspreker van de projector of het volume dat
wordt uitgevoerd vanaf de audio-uitgang, tijdelijk uit te schakelen.
Om de audio te herstellen, selecteert u Uit.

De functie is toegankelijk via de afstandsbediening.

Past het volumeniveau van de interne luidspreker van de projector aan of het
volume wordt uitgevoerd vanaf de audio-uitgang.

Als de functie Geluid uit is geactiveerd en u Geluid uit aanpast, wordt de
functie Geluid uit uitgeschakeld.

De functie is toegankelijk via de afstandsbediening.

Stelt de beltoon voor de projector in op Aan of Uit.

Beltoon aan/uit kan alleen hier worden aangepast. Het geluid dempen of
het geluidsniveau veranderen heeft geen effect op Beltoon aan/uit.

Alle aanpassingen die u hebt uitgevoerd in het menu Geluidinst. worden opnieuw
ingesteld naar de vooraf ingestelde fabriekswaarden.

Menufuncties48

Menu Weergave

15:9-beeld

4:3-beeld

16:9-beeld

4:3-beeld

16:9-beeld

Letterbox­indeling

Submenu Functies en beschrijvingen

De eigenresolutie van deze projector heeft een beeldverhouding van 16:9. U kunt
deze functie echter gebruiken om het geprojecteerde beeld van een andere
beeldverhouding weer te geven.

In de volgende afbeeldingen zijn de zwarte gedeelten inactieve gebieden
en de witte actieve gebieden.

• Auto

• 4:3

Schaalt een beeld verhoudingsgewijs volgens de
oorspronkelijke resolutie van de projector in
horizontale of verticale breedte. Hiermee wordt
optimaal gebruik gemaakt van het scherm en blijft
de verhouding van een beeld behouden.

Schaalt het beeld zo, dat het in het midden van
het scherm wordt weergegeven in een
beeldverhouding van 4:3.

Beeldverhouding

Wandkleur

Beeldpositie

• 16:9

Schaalt een beeld zo, dat het in het midden van
het scherm wordt weergegeven in een
beeldverhouding van 16:9.

• Breedbeeld

Rekt een beeld in horizontale richting om het aan
te passen aan de schermbreedte. De hoogte van
een beeld wordt niet veranderd.

• Letterbox

Schaalt een beeld zodat deze over de horizontale
breedte past in de eigen resolutie van de
projector en de hoogte van het beeld tot 3/4 van
de projectiebreedte. Dit maakt een beeld groter
dan de schermhoogte. De boven- en
onderranden van het weergegeven beeld worden
bijgesneden. Dit past bij de inhoud die wordt
geproduceerd in letterboxformaat (met zwarte
balken bovenaan en onderaan).

Schakel deze functie in om de kleur van het geprojecteerde beeld te helpen
corrigeren als het projectieoppervlak niet wit is. U kunt uit deze opties een kleur
kiezen die overeenkomt met die van het projectie-oppervlak: Lichtgeel, Roze,
Lichtgroen of Blauw.

Toont het venster Beeldpositie. U kunt de richtingspijlen op de projector of de
afstandsbediening gebruiken om de positie van het geprojecteerde beeld aan te
passen.
De waarden die onderaan in het venster worden weergegeven veranderen met
elke toets die indrukt.

Deze functie is alleen beschikbaar als Pc-signaal is geselecteerd.

Menufuncties 49

Submenu Functies en beschrijvingen

Verbergt de slechte beeldkwaliteit in de vier randen.

Overscanaanpassing

Pc & YPbPr­component
afstemmen

3D

Hoe groter de waarde is, des te groter deel van het beeld verborgenwordt terwijl
het scherm gevuld blijft en geometrisch accuraat is. Instelling 0 betekent dat het
beeld voor 100 % wordt weergegeven.

• Horizontale afmeting

Stelt de horizontale breedte van het beeld in.

Deze functie is alleen beschikbaar indien een pc-signaal (analoog RGB) is
geselecteerd.

•Fase

Past de klokfase aan om vervorming van het beeld te verminderen.

Deze functie is alleen beschikbaar indien een pc-signaal (analoog RGB) is
geselecteerd.

• Auto (alleen voor RGBHD PC Timing)

Past automatisch de fase en de frequentie aan.

Deze functie is alleen beschikbaar als Pc-signaal is geselecteerd.

Deze projector ondersteunt het afspelen van driedimensionale inhoud (3D) die
wordt overgedragen via uw 3D-compatibele video-apparaten en inhoud, zoals
PlayStation-consoles (met 3D-gameschijven), 3D Blu-ray 3D-spelers (met 3D Blu­ray-discs), 3D TV (met 3D-kanaal) enz. Nadat u de 3D-videoapparaten hebt
aangesloten op de projector, moet u de BenQ 3D-bril opzetten en deze
inschakelen om 3D-inhoud te kunnen zien.

Wanneer u 3D-inhoud bekijkt

• Het beeld lijkt onjuist geplaatst, maar dit is geen storing in het product.

• Pauzeer regelmatig bij het kijken naar 3D-inhoud.

• Stop met kijken als u zich vermoeid of onprettig voelt.

• Blijf op een afstand van het scherm van ongeveer driemaal de effectieve
hoogte van het scherm bij het kijken naar 3D-inhoud.

• Kinderen en mensen die overgevoelig zijn voor licht, hartproblemen
hebben of een andere bestaande medische afwijking hebben, moeten
niet naar 3D-inhoud kijken.

De volgende functies helpen u bij het verbeteren van uw 3D-kijkervaring.

• 3D-modus
De standaardinstelling is Auto en de projector kiest automatisch een geschikte
3D-indeling zodra 3D-inhoud gedetecteerd wordt. Als de projector de 3D­indeling niet herkent, kiest u handmatig een 3D-modus volgens uw voorkeur.

Wanneer deze functie is ingeschakeld:

• het helderheidsniveau van het geprojecteerde beeld vermindert.

• De Beeldmodus kan niet worden aangepast.

• 3D-sync keren
Als het 3D-beeld vervormd is, schakelt u deze functie in door te wisselen tussen
het beeld voor het linkeroog en het rechteroog voor een comfortabeler 3D­kijkervaring.

De functie is toegankelijk via de afstandsbediening.

Menufuncties50

Menu SYSTEEMINSTLL: Basis

Submenu Functies en beschrijvingen

Taal Stelt de taal in voor de schermmenu's (OSD).

Achtergrondkleur Stelt de achtergrondkleur in wanneer er geen signaal is naar de projector.

Opstartscherm

Projectorpositie

Automatisch uit

Direct inschakelen

Menu-instellingen

Wijzig bronn.

Auto-ingang

Hiermee selecteert u het logoscherm dat wordt weergegeven bij het opstarten
van de projector. U kunt het scherm met het BenQ-logo, het blauwe scherm of
het zwarte scherm.

U kunt de projector aan het plafond of achter een scherm installeren, of met een
of meerdere spiegels. Zie "Een locatie kiezen" op pagina 16 voor details.

Voorkomt onnodige projectie wanneer lange tijd geen signaal wordt gedetecteerd.
Zie "Instellingen Automatisch uitschakelen" op pagina 60 voor details.

Wanneer de functie is ingesteld op Aan, wordt de projector automatisch
ingeschakeld zodra de stroom door de voedingskabel wordt gevoerd. Wanneer de

functie is ingesteld op Uit, moet u de projector inschakelen door op te

drukken op de projector of op op de afstandsbediening.

• Menutype
Schakelt naar het OSD-menu Basis.

• Menupositie
Stelt de OSD-positie in op het projectiescherm.

• Weergaveduur menu
Bepaalt hoe lang het OSD-menu op het scherm blijft nadat u de laatste knop hebt
ingedrukt.

• Leeg herinnering
Stelt in of het herinneringsbericht wordt weergegeven door de projector terwijl
het beeld verborgen is.

Hernoem de huidige ingangsbron naar uw gewenste naam.
In het venster Wijzig bronn. gebruikt u ▲/▼/◄/► om de gewenste tekens
voor het verbonden bronitem in te stellen.
Zodra dit is ingesteld drukt u op OK om de wijzigingen op te slaan.

Stelt in of projector automatisch ingangen zoekt.
Selecteer Aan om de projector te laten scannen op ingangsbronnen tot een
signaal wordt verkregen. Als de functie is ingesteld op Uit, selecteert de projector
de laatst gebruikte invoerbron.

Menufuncties 51

Menu SYSTEEMINSTLL: Geavanceerd

Submenu Functies en beschrijvingen

• Lamptimer herst.
Activeert deze functie alleen nadat een nieuwe lamp is geïnstalleerd. Wanneer u
Reset selecteert, verschijnt het bericht "Opnieuw instellen gelukt" om u te

Lampinstellingen

Hdmi-instellingen

Baud-ratio

Testpatroon

Ondertitels

Snelle afkoeling

melden dat de lamptijd is gereset naar "0".

• Lamptimer
Geef Gebruikstijd lamp weer voor de Normale modus, Eco-modus, SmartEco­modus en Equivalent lampuren.

• Hdmi-formaat
Kiest een ingangstype voor het HDMI-signaal. U kunt het brontype ook met de
hand selecteren. De verschillende brontypen gebruiken verschillende normen
voor het helderheidsniveau.

De Hdmi-formaat is alleen beschikbaar als het HDMI-signaal is
geselecteerd.

• CEC
Hiermee schakelt u de functie CEC in en uit. Als u een CEC-compatibel HDMI­apparaat op de projector aansluit met een HDMI-kabel, wordt door het
inschakelen van het CEC-compatibele HDMI-apparaat automatisch de projector
ingeschakeld, terwijl het uitschakelen van de projector automatisch het CEC­compatibele HDMI-apparaat uitschakelt.

Kies een baud rate die identiek is aan die van de computer zodat u de projector
kunt aansluiten via een geschikte RS-232-kabel en de firmware van de projector
kunt updaten of downloaden. Deze functie is bedoeld voor bevoegde
onderhoudstechnici.

Hiermee kan deze functie het rastertestpatroon weergeven. Dit helpt u met het
aanpassen van de beeldgrootte en de focus zodat het geprojecteerde beeld niet
vervormd is.

• Ondertitels aan
Activeer de functie door Aan te kiezen als het geselecteerde ingangssignaal
ondertitels bevat.*
*Over ondertitels
als weergave op het scherm van de gesproken tekst, verhaal en geluidseffecten van
tv-programma’s en video’s met ondertiteling (meestal gemarkeerd met of "OT" in
de tv-gids).

• Ondertitelversie
Selecteert de ondertitelmodus van uw voorkeur. S el ec te er OT1, OT2, OT3 OF
OT4 (OT1 geeft ondertitels weer in de primaire taal van uw regio) om ondertitels
te bekijken.

Selecteert Aan om de tijd voor het afkoelen van de projector te verkorten van
een normale duur van 90 seconden naar ongeveer 3 seconden.

Menufuncties52

Submenu Functies en beschrijvingen

Dit is een modus voor gebruik in gebieden zoals op grote hoogte of bij hoge
temperatuur. Activeer de functie wanneer uw omgeving tussen 1500 meter tot
3000 meter boven zeeniveau ligt, met een omgevingstemperatuur tussen 0 en
30°C.

Gebruik de Hoogtemodus niet als de hoogte tussen 0 m en 1500 m is en de
temperatuur tussen 0°C en 30°C ligt. Als u in deze omstandigheden de
modus inschakelt, wordt de projector te veel afgekoeld.

Hoogtemodus

Wachtwoo rd

Toetsenvergrendeling

Led-indicator

Instll. herstellen

Het gebruik onder Hoogtemodus kan een hoger bedrijfsgeluid van meer
decibels veroorzaken vanwege de hogere ventilatorsnelheid die nodig is om de
algemene koeling en prestaties van het systeem te verbeteren.
Als u deze projector in andere extreme omstandigheden dan de bovenstaande
gebruikt, wordt het apparaat mogelijk automatisch uitgeschakeld om te
voorkomen dat de projector oververhit geraakt. Selecteer in dergelijke gevallen
de hoogtemodus om deze symptomen te verhelpen. Dit betekent echter niet dat
de projector in alle ruwe of extreme omstandigheden kan worden gebruikt.

Voor beveiligingsdoeleinden en om onbevoegd gebruik te voorkomen, kunt u de
wachtwoordbeveiliging voor de projector instellen. Zie "De wachtwoordfunctie

gebruiken" op pagina 39 voor details.

• Wachtwoord wijzigen
U wordt gevraagd het huidige wachtwoord in te voeren voordat u het vervangt
door een nieuw.

• Inschakelblokkering
Beperkt het gebruik van de projector tot hen die het juiste wachtwoord kennen.

Als de besturingstoetsen op de projector geblokkeerd zijn, kunnen de instellingen
van de projector niet per ongeluk worden veranderd (bijvoorbeeld door
kinderen).
Als u Aan selecteert om deze functie in te schakelen, werken de

besturingstoetsen op de projector niet behalve POWER.
Hef de vergrendeling op door ► op de projector 3 seconden lang ingedrukt te
houden.

Wanneer u Aan selecteert, werken alle Led-indicators op de projector normaal.
Zie "Indicators" op pagina 65 voor meer details.
Als u Uit selecteert, zijn de LED-indicators uit nadat u de projector inschakelt en
het splashscherm verschijnt. Als de projector echter niet goed werkt, lichten de
LED-indicators op of knipperen ze om u eraan te herinneren dat er een probleem
kan optreden. Zie ook "Indicators" op pagina 65 voor meer details.

Herstelt alle standaardinstellingen. Het OSD-menutype keert terug naar het OSD­menu Basis.

De volgende instellingen blijven behouden: Keystone, Taal,
Projectorpositie, Lamptimer herst., Hoogtemodus, Wachtwoord,
Toetsenvergrendeling, en ISF.

Menufuncties 53

Menu Informatie

Submenu Functies en beschrijvingen

Bron Toont de huidige signaalbron.

Beeldmodus Toont de huidige beeldmodus onder het menu BEELD.

Resolutie Toont de oorspronkelijke resolutie van de ingangsbron.

Kleursysteem Toont het formaat van het ingangssysteem.

Gebruikstijd lamp Toont het aantal uur dat de lamp is gebruikt.

3D-formaat

Firmware-versie Toont de firmware-versie van de projector.

Sommige informatie wordt alleen gegevens als bepaalde ingangsbronnen in gebruik zijn.

Toont de actuele 3D-modus. Alleen beschikbaar wanneer 3D-modus is
ingeschakeld.

Menufuncties54

De projector uitschakelen

1. Om de projector uit te schakelen, drukt u op

op de afstandsbediening om de

projector direct uit te schakelen. U kunt ook

op POWER op de projector drukken,
waarna een waarschuwing verschijnt.

Druknogmaals op POWER.

2. Zodra het afkoelen is voltooid, licht
Voedingsindicator stabiel oranje op en
stoppen de ventilators.

3. Trek de stroomkabel uit het stopcontact als
de projector gedurende langere tijd niet gebruikt wordt.

• Om de lamp te beschermen, zal de projector niet op opdrachten reageren tijdens het

afkoelen.

• U kunt de afkoeltijd verkorten door de functie Snelle afkoeling te activeren. Zie "Snelle

afkoeling" op pagina 52 voor details.

• Ter bescherming van de lamp gaan, als de projector niet op de juiste manier is afgesloten, de

ventilatoren enkele minuten draaien als u de projector weer wilt starten. Druk nogmaals op
POWER om de projector te starten nadat de ventilators zijn gestopt en Voedingsindicator
oranje wordt.

• De levensduur van de lamp is afhankelijk van milieuomstandigheden en het gebruik.

Menufuncties 55

Structuur OSD-menu Geavanceerd

De OSD-menu's kunnen verschillen, afhankelijk van het geselecteerde signaaltype.

Hoofdmenu Submenu Opties

Helder/Vivid/Bioscoop/Game/
Sport/Gebruiker
3D ngeschakeld: 3D

Normaal/Koel/
Standaardtemp./Warm

1.6/1.8/2.0/2.1/2.2/2.3/2.4/2.6/

2.8/BenQ

Rood effect/Groen effect/Blauw
effect/Rode hoek/Groene
hoek/Blauwe hoek

Primaire kleur
(Rood/Groen/Blauw/Cyaan/
Magenta/Geel)/Tint/Effect/
Verzadiging

Reset/Annul.

Standaard/Bioscoop/Muziek/
Game/Sport/Voetbal/Gebruiker

100 Hz/300 Hz/1k Hz/3k Hz/
10k Hz

BEELD

Geluidinst.

Beeldmodus

Gebruikermod.
beheer

Helderheid

Contrast

Kleur

Tint

Scherpte

Kleurtemperatuur

Lampvermogen Normaal/EconomischSmartEco

Geavanceerd...

Actuele
beeldmod.
resetten

Geluidsmodus

Geluid uit

Volume

Beltoon aan/uit

Audio-inst. herst. Reset/Annul.

Inst. laden vanaf

Gebr.mod.naam
wz

Zwartniveau

Gammaselectie

Brilliant Color Aan/Uit

Kleurtemperatuur
fijn afstellen

Kleurbeheer

Ruisonderdrukking

Filmmodus Aan/Uit

Effectmodus

Gebr-EQ

Menufuncties56

Hoofdmenu Submenu Opties

Auto/4:3/16:9/Breed/

Letterbox

Uit/Lichtgeel/Roze/Lichtgroen/
Blauw

Horizontale afmeting/Fase/
Auto (alleen voor RGBHD PC­timing)

Auto (als signaal inforframe
heeft)/3D uit/Frame opeenv./
Frame-packing/Boven-onder/
Naast elkaar

Voorkant/Plafond voorkant/
Achterkant/Plafond achter

Uit/5 min./10 min./15 min./

20 min./25 min./30 min.

Midden/Links bovenaan/

Rechts bovenaan/Rechts
onderaan/Links onderaan

Altijd aan/5 sec./10 sec./15
sec./
20 sec./25 sec./30 sec.

Weergave

SYSTEEMINS­TLL: Basis

Beeldverhouding

Wandkleur

Beeldpositie

Overscanaan­passing

Pc & YPbPr­component
afstemmen

3D

Taal

Achtergrondkleur Zwart/Blauw/Paars

Opstartscherm BenQ/Zwart/Blauw

Projectorpositie

Automatisch uit

Direct inschakelen Aan/Uit

Menu-instellingen

Wijzig bronn. Pop-up toetsenbord

Auto-ingang

3D-modus

3D-sync keren

Menutype

Menupositie

Weergaveduur
menu

Leeg herinnering Aan/Uit

Menufuncties 57

Hoofdmenu Submenu Opties

Lampinstellingen Lamptimer herst./Lamptimer

Auto/Pc-signaal/Videosignaal

Pc-signaal: 0 ~255 niveau
Videosignaal: 16~235 niveau

9600/14400/19200/38400/
57600/115200

Aan/Uit

Aan/Uit

SYSTEEMINS­TLL:
Geavanceerd

Informatie

Hdmi-instellingen

Baud-ratio

Testpatroon Aan/Uit

Ondertitels

Snelle afkoeling Aan/Uit

Hoogtemodus Aan/Uit

Wachtwoord

Toetsenvergren­deling

Led-indicator Aan/Uit

Instll. herstellen

Bron

Beeldmodus

Resolutie

Kleursysteem

Gebruikstijd lamp

3D-formaat

Firmware-versie

Hdmi-formaat

CEC Aan/Uit

Ondertitels aan Aan/Uit

Ondertitelversie OT1/OT2/OT3/OT4

Wachtwoord
wijzigen

Inschakelblokke­ring

Menufuncties58

Onderhoud

Onderhoud van de projector

De projector heeft weinig onderhoud nodig. Het enige dat u regelmatig dient te doen, is de
lens schoonhouden.

Verwijder nooit onderdelen van de projector, met uitzondering van de lamp. Neem contact
op met uw leverancier als er andere onderdelen moeten worden vervangen.

De lens reinigen

Reinig de lens als u vuil of stof op het oppervlak opmerkt.
Voordat u een onderdeel van de projector reinigt, moet u het apparaat uitschakelen met

de juiste uitschakelprocedure (zie "De projector uitschakelen" op pagina 55), de
voedingskabel loskoppelen en de projector volledig laten afkoelen.

• Verwijder stof met een fles met perslucht.

• Bij vuil of vlekken gebruikt u papier voor het reinigen van cameralenzen of bevochtigt u

een zachte doek met reinigingsvloeistof voor cameralenzen en veegt u het oppervlak
van de lens voorzichtig schoon.

• Gebruik nooit schurende doekjes, alkaline-/zuurhoudende reinigingsproducten,

schuurpoeder of vluchtige oplosmiddelen, zoals alcohol, benzeen, thinner of
insecticiden. Wanneer u dergelijke materialen gebruikt of als het product langdurig in
contact is met rubber of vinyl materialen, kan dit schade veroorzaken aan het
projectoroppervlak en het materiaal van de behuizing.

Raak de lens nooit aan met uw vinger of wrijf nooit op de lens met schurende materialen. Zelfs
papieren zakdoekjes kunnen de lenscoating beschadigen. Gebruik uitsluitend een goede
fotolensborstel, doek en een reinigingsoplossing. Probeer de lens niet schoon te maken terwijl
de projector is ingeschakeld of terwijl deze nog warm is van een vorig gebruik.

De projectorbehuizing reinigen

Schakel de projector op de correcte manier uit zoals beschreven in "De projector

uitschakelen" op pagina 55 en trek de stekker van het netsnoer uit het stopcontact en laat

de projector volledig afkoelen, voordat u de behuizing reinigt.

• Verwijder vuil of stof met een zachte, vezelvrije doek.

• Voor het verwijderen van hardnekkige vlekken gebruikt u een zachte doek, bevochtigd

met water en een neutraal schoonmaakmiddel. Veeg vervolgens de behuizing schoon.

Gebruik nooit was, alcohol, benzeen, thinner of andere chemische schoonmaakmiddelen.
Hierdoor kan de behuizing beschadigd raken.

De projector opbergen

De projector gedurende langere tijd opslaan.

• Controleer of de temperatuur en de luchtvochtigheid van de opslagruimte binnen het

aanbevolen bereik voor de projector vallen. Zie "Specificaties" op pagina 67 of neem
contact op met uw leverancier voor het bereik.

• Schuif de verstelvoetjes in.

• Haal de batterij uit de afstandsbediening.

• Verpak de projector in de oorspronkelijke of een soortgelijke verpakking.

De projector vervoeren

Het is aanbevolen de projector in de oorspronkelijke of een soortgelijke verpakking te
verzenden.

Onderhoud 59

Informatie over de lamp

Het aantal lampuren kennen

De gebruiksduur van de lamp (lampuren) wordt automatisch berekend door de
ingebouwde timer wanneer de projector wordt gebruikt.

Gebruikstijd lamp: de werkelijke gebruiksduur van elke lampmodus tijdens de bediening.
Equivalente lampuren = Totaal aantal lampuren

= 2,16* (uren die worden gebruikt in de modus Normaal) + 1,44*

(uur gebruiksduur in de modus Economisch) + 1* (uur
gebruiksduur in SmartEco-modus)

Informatie over het aantal lampuren verkrijgen:

1. Druk op MENU en gebruik dan de pijltoetsen (▲/▼/◄/►) om naar Informatie of
Instell. > Informatie te gaan.

2. De Gebruikstijd lamp-informatie verschijnt.

3. Druk op BACK om af te sluiten.

De levensduur van de lamp verlengen

De projectielamp is een verbruiksartikel. Door de volgende instellingen in het OSD-menu
Geavanceerd te veranderen kunt u de levensduur van de lamp maximaliseren.

Om het OSD-menu Geavanceerd te openen, raadpleegt u "Over het OSD-menu" op

pagina 32 voor details.

Lampvermogen instellen

Als u de projector in de modus Economisch of SmartEco instelt, wordt de levensduur
van de lamp verlengd.

Lampmodus Beschrijving

Normaal 100% lamphelderheid

Economisch Spaart 30% lampenergieverbruik

SmartEco

Als u de modus Economisch gebruikt wordt het systeemgeluid en stroomverbruik
verminderd met 30%. De modus SmartEco vermindert het systeemgeluid en het het
door de lamp opgenomen vermogen met maximaal 70%. Als de modus Economisch of
SmartEco is geselecteerd wordt het licht verminderd en worden de geprojecteerde
beelden donkerder.

1. Ga naar BEELD > Lampvermogen.

2. Druk op OK om het venster Lampvermogen weer te geven

3. Druk op ◄/► om naar de gewenste modus te gaan en druk dan op OK.

4. Druk op BACK wanneer u klaar bent om uw wijzigingen op te slaan en af te sluiten.

Instellingen Automatisch uitschakelen

Met deze functie kan de projector automatisch worden uitgeschakeld als er na een
ingestelde periode geen ingangsbron is gedetecteerd.

1. Ga naar SYSTEEMINSTLL: Basis > Auto uit.

2. Druk op ◄/► om een periode te selecteren. Als de vooraf ingestelde tijdsduur niet
geschikt is voor uw presentatie, selecteert u Uitschakelen. De projector wordt
niet automatisch binnen een bepaalde periode uitgeschakeld.

3. Druk op BACK wanneer u klaar bent om uw wijzigingen op te slaan en af te sluiten.

Bespaart tot 70 % energiegebruik door de lamp, afhankelijk van het
helderheidsniveau van de inhoud

Onderhoud60

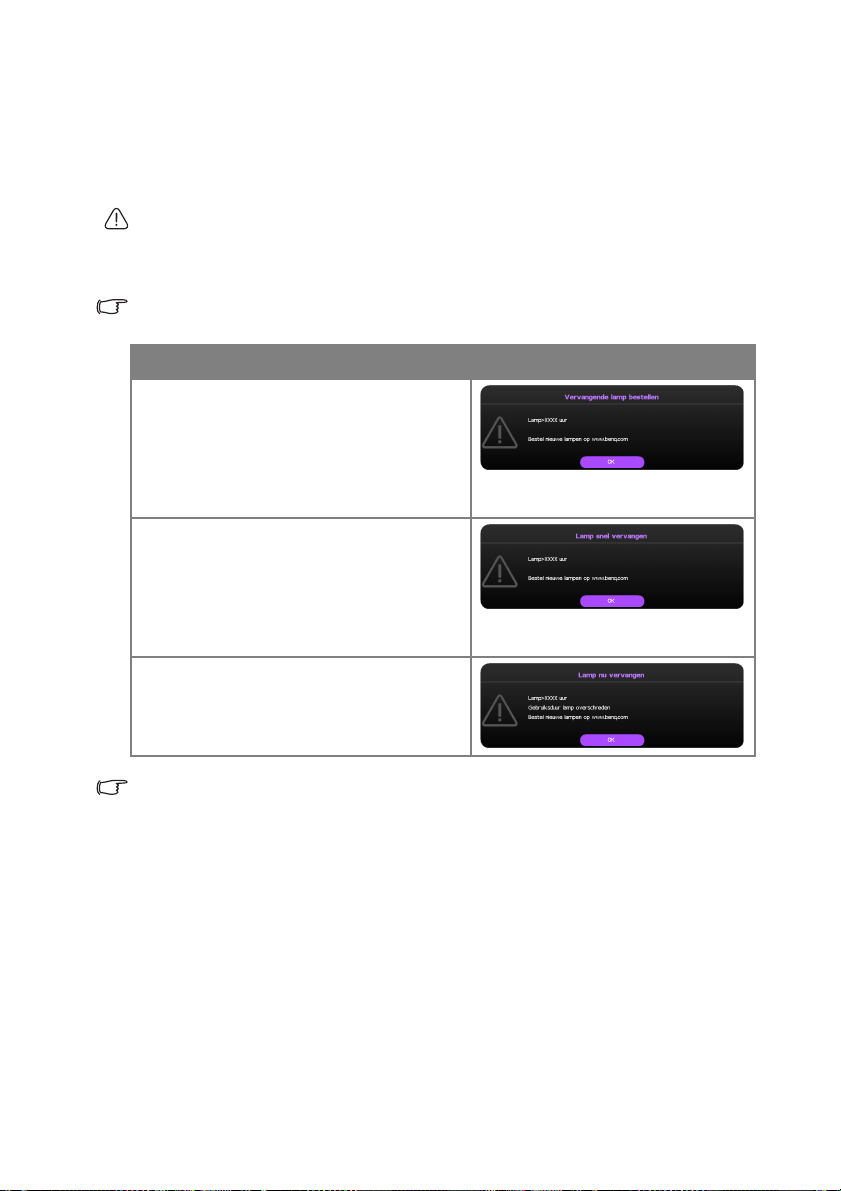

De timing van de lampvervanging

Als het LAMP-waarschuwingslampje rood oplicht of wanneer er een bericht wordt
weergegeven dat aangeeft dat u de lamp dient te vervangen, moet u een nieuwe lamp te
installeren of uw leverancier raadplegen. Een oude lamp kan storing in de projector
veroorzaken. In sommige gevallen kan de lamp ontploffen.

Ga naar http://www.benq.com voor het aanschaffen van een vervangende lamp.

Het LAMP-indicatorlichtje en het TEMP-waarschuwingslampje gaan branden als de lamp te
heet wordt. Zie "Indicators" op pagina 65 voor details.

De volgende lampwaarschuwingen worden weergegeven om u eraan te herinneren dat u
de lamp dient te vervangen.

De onderstaande waarschuwingsberichten zijn uitsluitend informatief bedoeld. Volg de
eigenlijke instructies op het scherm om de lamp voor te bereiden en te vervangen.

Status Melding

Installeer een nieuwe lamp voor optimale
prestaties. Als de projector meestal de modus
Economisch gebruikt (zie "Het aantal

lampuren kennen" op pagina 60), kunt u de

projector nog blijven gebruiken totdat de
volgende lampwaarschuwing verschijnt.

Druk op OK om het bericht te negeren.
Het wordt ten zeerste aanbevolen dat u de

lamp vervangt. De lamp is een verbruiksartikel.
De helderheid van de lamp vermindert na
verloop van tijd. Dit is normaal. U kunt de lamp
vervangen als de helderheid aanzienlijk is
afgenomen.

Druk op OK om het bericht te negeren.
De lamp MOET worden vervangen voordat de

projector opnieuw normaal kan functioneren.
Druk op OK om het bericht te negeren.

"XXXX" in de bovenstaande berichten zijn nummers die verschillen afhankelijk van de
verschillende modellen.

Onderhoud 61

De lamp vervangen

• Als de lamp wordt vervangen terwijl de projector ondersteboven aan het plafond hangt, let

dan goed op dat niemand onder de lampklep staat om mogelijk letsel of schade aan de ogen
door glasscherven te voorkomen.

• Om het risico van een elektrische schok te vermijden, dient u altijd de projector uit te

schakelen en de stekker van het netsnoer uit het stopcontact te verwijderen voordat u de
lamp vervangt.

• Om de kans op brandwonden te verkleinen, dient u de projector gedurende ten minste 45

minuten te laten afkoelen voordat u de lamp vervangt.

• Om de kans op verwondingen aan vingers of schade aan onderdelen binnen in de projector

te verkleinen, dient u voorzichtig te werk te gaan wanneer u lampglas verwijdert dat in
scherpe stukjes uit elkaar is gespat.

• Om de kans op verwondingen aan vingers en/of een slechtere beeldkwaliteit door aanraking

van de lens te verkleinen, mag u uw hand niet in de lege kast steken nadat de lamp is
verwijderd.

• Deze lamp bevat kwik. Gooi deze lamp bij het klein chemisch afval overeenkomstig de

toepasselijke lokale regelgeving.

• Wij raden u aan een BenQ-projectorlamp aan te schaffen als vervanging om de optimale

prestaties van de projector te verzekeren.

• Zorg voor een goede ventilatie bij het verwerken van beschadigde lampen. We raden het

gebruik aan van een beademingssysteem, een veiligheidsbril of een gezichtsscherm en om
beschermende kleding te dragen zoals handschoenen.

1. Schakel het apparaat uit en trek de stekker van de projector uit het stopcontact. Als
de lamp heet is, laat u de lamp eerst ongeveer 45 minuten afkoelen om brandwonden
te voorkomen.

2. Draai de borgschroef van de projector
los.

3. Verwijder het deksel van het
lampcompartiment als afgebeeld.

4. Koppel de lampaansluiting los.

Onderhoud62

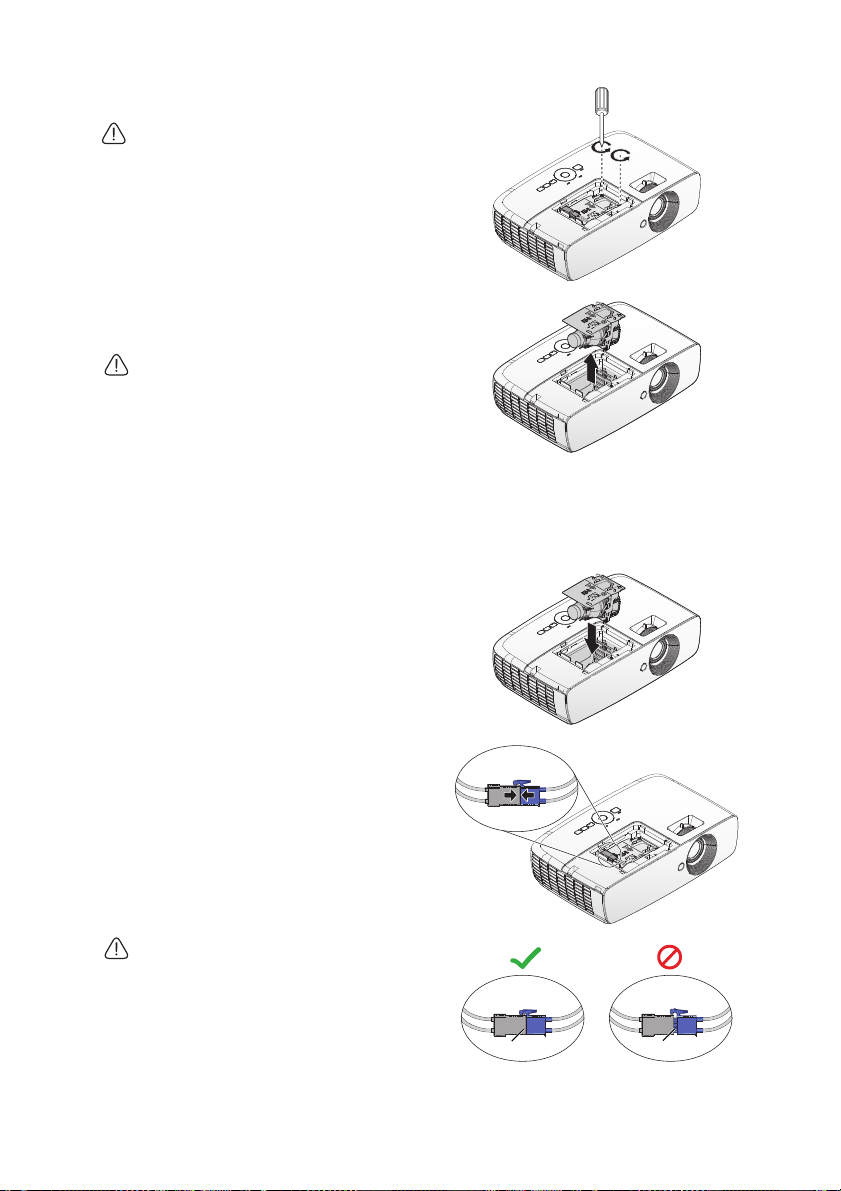

5. Maak de borgschroeven waarmee de

Juist Verkeerd

OpeningGeen opening

lamp is bevestigd, los.

• Schakel de stroom nooit in wanneer het

deksel van de lamp is verwijderd.

• Steek uw vingers niet tussen lamp en de

projector. De scherpe randen in de projector
kunnen letsels veroorzaken.

6. Til de handgreep op zodat deze rechtop
staat. Trek met de handgreep de lamp
langzaam uit de projector.

• Als u te snel trekt, kan de lamp breken

waardoor glasscherven in de projector
terecht kunnen komen.

• Plaats de lamp niet binnen het bereik van

kinderen of in de buurt van vloeistoffen en
ontvlambare materialen.

• Steek uw handen niet in de projector nadat

de lamp is verwijderd. Als u de optische
onderdelen in de projector aanraakt, kan dat
ongelijke kleurweergave en een vervormde
projectie veroorzaken.

7. Plaats de nieuwe lamp in het
lampcompartiment en controleer of deze
in de projector past.

• Controleer of de aansluitingen zijn uitgelijnd.

• Als u weerstand voelt, tilt u de lamp op en

begint u opnieuw.

8. Sluit de lampaansluiting aan en plaats
deze zoals in de tekening.

de lampconnector moet uitgelijnd op de
aansluitingsvoet worden geïnstalleerd, zoals in de
onderstaande afbeelding. Een opening tussen de
lampconnector en de aansluitingsvoet zal schade
veroorzaken aan de projector. De volgende
afbeeldingen tonen een juiste en onjuiste
installatie van de lampconnector.

Onderhoud 63

9. Maak de schroeven waarmee de lamp is
bevestigd, vast.

10. Zorg dat de handgreep volledig vlak ligt
en stevig op zijn plaats zit.

• Een losse schroef kan tot een slechte

verbinding leiden, met storingen tot gevolg.

• Draai de schroef niet te vast.

11. Plaats het deksel van het
lampcompartiment terug op de projector
en draai de schroef aan.

12. Start de projector opnieuw op.

Schakel de stroom nooit in wanneer het deksel van de lamp is verwijderd.

De lamptimer opnieuw instellen op nul

13. Nadat het opstartlogo verschijnt, wordt de lamptimer gereset via het OSD-menu.

• Ga in het OSD-menu Geavanceerd naar SYSTEEMINSTLL: Basis >

Lamptimer herstellen en selecteer Reset.

• Als u in het OSD-menu Basis bent en er geen signaal verbonden is met de

projector, gaat u naar Lamptimer herstellen en selecteert u Reset. Als er
signalen verbonden zijn, gaat u naar Instell. > Lamptimer herstellen en
selecteert u Reset.

Stel de gebruiksduur van de lamp niet in op nul wanneer de lamp niet is vervangen. Wanneer u
dat wel doet, kan dit schade veroorzaken.

Een bericht "Opnieuw instellen gelukt" verschijnt om u te melden dat de lamptijd
is gereset naar "0".

Onderhoud64

Indicators

Lampje

Status & beschrijvingVoeding Te m p Lamp

Stroomgebeurtenissen

Oranje Uit Uit Stand-bymodus

Groen
knipperend

Groen Uit Uit Normale werking

Oranje
knipperend

Lampgebeurtenissen

Uit Uit

Uit Uit Rood

Thermische gebeurtenissen

Rood Rood Uit

Rood

Rood Groen Uit

Groen Rood Uit Temperatuur 1 fout (boven temperatuurgrens).

Groen

Groen Groen Uit Fout Thermische sensor 1 kortgesloten.

Groen

Groen Rood Rood Fout Thermische onderbreking.

Systeemgebeurtenissen

Groen Uit Rood

Rood
knipperend

Rood Uit Rood

Uit Groen Rood

Groen Uit Oranje Einde levensduur lamp.

Rood
knipperend

Uit Uit Inschakelen

Uit Uit De projector koelt af.

Oranje
knipperend

Rood
knipperend

Rood
knipperend

Groen
knipperend

Uit Uit

Rood
knipperend

Uit

Uit Fout Thermische sensor 1 open.

Uit Thermische IC #1 I2C verbindingsfout.

Rood
knipperend

De lampontsteking licht niet op.

1. De projector dient 90 seconden af te koelen. Of

2. Neem contact op met uw leverancier voor hulp.

De ventilatoren werken
niet.

De projector is automatisch uitgeschakeld. Als u de
projector opnieuw probeert op te starten, wordt deze
opnieuw uitgeschakeld. Neem contact op met uw leverancier
voor hulp.

Deur lampje staat open. Controleer of de deur van het
lampje open staat of niet goed gesloten is.

Download.

De projector is automatisch
uitgeschakeld. Als u de projector
opnieuw probeert op te starten,
wordt deze opnieuw uitgeschakeld.
Neem contact op met uw
leverancier voor hulp.

Onderhoud 65

Problemen oplossen

Probleem Oorzaak Oplossing

Stop het ene uiteinde van het netsnoer
in de wisselstroomingang op de
projector en het andere uiteinde in het
stopcontact. Controleer of het
stopcontact is ingeschakeld (indien van
toepassing).

Wacht tot de projector volledig is
afgekoeld.

Schakel de videobron in en controleer of
de signaalkabel correct is aangesloten.

Controleer de aansluiting.

Kies het juiste ingangssignaal met de
knop SOURCE op de projector of
afstandsbediening.

Sluit de kabels op de juiste manier aan
op de juiste aansluitingen.

Pas de scherpstelling van de lens aan met
de focusring.

Pas de projectiehoek, -richting en ­hoogte van de projector aan indien
nodig.

Verwijder het voorwerp.

Ga niet verder dan 7 meter (23 voet)
van de projector staan.

Geef de juiste instellingen op in het
menu 3D.

Gebruik een 3D Blu-ray-disc en probeer
het opnieuw.

Kies de juiste bron met de
SOURCEtoets op de projector of
afstandsbediening.

U kunt de projector
niet inschakelen.

Geen beeld.

Beeld is ontstabiel.

Het beeld is wazig.

Afstandbediening
werkt niet.

3D-inhoud wordt
niet goed
weergegeven.

Het netsnoer levert geen stroom.

Poging om projector opnieuw in te
schakelen tijdens het afkoelen.

De lampafdekking is niet goed bevestigd. Maak de lampafdekking goed vast.

De videobron is niet ingeschakeld of niet
correct aangesloten.

De projector is niet correct aangesloten
op het apparaat van het ingangssignaal.

Het ingangssignaal is verkeerd
geselecteerd.

De aansluitkabels zijn niet goed
aangesloten op de projector of de
signaalbron.

De projectielens is niet correct
scherpgesteld.

De projector en het scherm zijn niet
correct uitgelijnd.

De lensklep is nog gesloten. Verwijder de lenskap.

De batterij is leeg. Vervang de batterij door een nieuwe.

Er bevindt zich een voorwerp tussen de
afstandsbediening en de projector.

U bevindt zich te ver van de projector.

De batterij van de 3D-bril is leeg. Laad de 3D-bril op.

De instellingen in het 3D-menu zijn niet
correct opgegeven.

Uw Blu-ray-disc is niet in 3D-formaat.

De ingangsbron is verkeerd
geselecteerd.

Problemen oplossen66

Specificaties

Projectorspecificaties

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Optische specificaties

Resolutie

1080p

Weergavesysteem

Enkelchips DLP™-systeem

Lens F/waarde

F = 2,59 to 2,87, f = 16,88 to 21,88 mm

Lamp

210 W lamp

Elektrische specificaties

Stroomtoevoer

Wisselstroom 100-240V, 3,0A
50/60 Hz (automatisch)

Stroomverbruik

300 W (max); < 0,5 W (standby)

Mechanische specificaties

Gewicht

5,83 lbs (2,65 Kg)

Uitgangen

Luidspreker

(mono) 10 watt (piek-naar-piek)

Audiosignaaluitgang

Pc-audio-aansluiting x 1

USB

Type A 1,5A

Besturing

USB

Mini B-type

Seriële besturing via RS-232

9-pins x 1

IR-ontvanger x 2

Ingangen

Computeringang

RGB-ingang

D-Sub 15-pins (vrouwelijk) x 1

Videosignaalingang

VIDEO

RCA-stekker x 1

SD/HDTV-signaalingang

Analoog - Component

D-Sub 15-pins (vrouwelijk)

Digitaal-HDMI1 x 1

HDMI2/MHL x 1

Audiosignaalingang

Audio-ingang

Pc-audio-aansluiting x 1
RCA-audioaansluiting (L/R) x 1

Omgevingsvereisten

Bedrijfstemperatuur

0°C-40°C op zeeniveau

Relatieve vochtigheid in bedrijf

10%-90% (zonder condensatie)

Bedrijfshoogte

0-1499 m bij 0°C-35°C
1500-3000 m bij 0°C-30°C (met
Hoogtemodus ingeschakeld)

Opslagtemperatuur

-20°C-60°C

Vochtigheid tijdens opslag

10% - 90% RH (zonder condens)

Specificaties 67

Afmetingen

60,00

136,00

98,00

98,00

63,50

537,9

577,7

631,7

346,2

100,6

214,6

101,70

346,24

Plafondinstallatie

* Bouten voor plafondsteun:
M4 (Max. L=25, Min. L=20)

Eenheid: mm

214,81

57,0

51,28

346,24 mm (W) x 101,70 mm (H) x 214,81 mm (D)

Specificaties68

Timingtabel

Ondersteunde timing voor pc-ingang

Resolutie Modus

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,000 67,500 108,000

1024 x 576 BenQ NB-timing 60,000 35,820 46,996

1024 x 600 BenQ NB-timing 64,995 41,467 51,419

1280 x 720 1280 x 720_60 60,000 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,500

1280 x 800

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120

(Vermindert wit

worden)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120

(Vermindert wit

worden)

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120

(Vermindert

knipperen)

Verversings-

frequentie

119,854 77,425 83,000

119,989 97,551 115,500

119,909 101,563 146,250

(Hz)

H. frequentie

(KHz)

Klok

(MHz)

3D Frame

opeenv.

3D boven

◎◎◎

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎◎◎

◎◎◎

◎

onder

3D naast

elkaar

Specificaties 69

Resolutie Modus

Verversings-

frequentie

(Hz)

H. frequentie

(KHz)

Klok

(MHz)

3D Frame

opeenv.

3D boven

SXGA_60 60,020 63,981 108,000

1280 x 1024

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960

1280 x 960_60 60,000 60,000 108,000

1280 x 960_85 85,002 85,938 148,500

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x

480@67Hz

832 x

624@75Hz

1024 x

768@75Hz

1152 x

870@75Hz

De 3D-functionaliteit is afhankelijk van het EDID bestand en de grafische VGA-kaart. Het is
mogelijk dat de gebruiker de bovenstaande 3D-timings niet kan selecteren op de grafische VGA­kaart.

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 74,930 60,241 80,000

MAC21 75,060 68,680 100,000

3D naast

onder

elkaar

◎◎

◎◎

◎◎

◎◎

◎◎

◎◎

Specificaties70

Ondersteunt timing voor Component-YPbPr ingang

Timing Resolutie

480i 720 x 480 15,73 59,94 13,50

480p 720 x 480 31,47 59,94 27,00

576i 720 x 576 15,63 50,00 13,50

576p 720 x 576 31,25 50,00 27,00

720/50p 1280 x 720 37,50 50,00 74,25

720/60p 1280 x 720 45,00 60,00 74,25

1080/50i 1920 x 1080 28,13 50,00 74,25

1080/60i 1920 x 1080 33,75 60,00 74,25

1080/24p 1920 x 1080 27,00 24,00 74,25

1080/25p 1920 x 1080 28,13 25,00 74,25

1080/30p 1920 x 1080 33,75 30,00 74,25

1080/50p 1920 x 1080 56,25 50,00 148,50

1080/60p 1920 x 1080 67,50 60,00 148,50

Horizontale

frequentie (kHz)

Ve rt ic ale

frequentie (Hz)

Dotklokfrequentie

(MHz)

Ondersteunt timing voor videosignaal

Videomodus

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 of 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Horizontale

frequentie (kHz)

Ve rt ic aal

Frequentie (Hz)

Subcarrier

frequentie (MHz)

3D Frame

opeenv.

◎

◎

◎

3D Frame

opeenv.

◎

Specificaties 71

Ondersteunt timing voor HDMI (HDCP)-invoer

Verversings-

Resolutie Modus

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,000 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60,000 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,500

1280 x 800

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120

(Vermindert wit

worden)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120

(Vermindert wit

worden)

BenQ

Notebooktiming

BenQ

Notebooktiming

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120

(Vermindert wit

worden)

frequentie

119,854 77,425 83,000

119,989 97,551 115,500

60,000 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,250

(Hz)

H. frequentie

(KHz)

Klok

(MHz)

3D Frame

opeenv.

3D boven

◎◎◎

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎◎◎

◎◎◎

◎

onder

3D naast

elkaar

Specificaties72

Resolutie Modus

Verversings-

frequentie

(Hz)

H. frequentie

(KHz)

Klok

(MHz)

SXGA_60 60,020 63,981 108,000

1280 x 1024

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960

1280 x 960_60 60,000 60,000 108,000

1280 x 960_85 85,002 85,938 148,500

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x

480@67Hz

832 x

624@75Hz

1024 x

768@75Hz

1152 x

870@75Hz

1920 x

1080@60Hz

1920 x

1200@60Hz

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 75,020 60,241 80,000

MAC21 75,060 68,680 100,000

1920 x 1080_60 60,000 67,500 148,500

1920 x 1200_60

(Vermindert

59,950 74,038 154,000

knipperen)

3D Frame

opeenv.

3D boven

onder

3D naast

elkaar

◎◎

◎◎

◎◎

◎◎

◎◎

◎◎

◎◎

◎◎

De getoonde timing is afhankelijk van het EDID bestand en de grafische VGA-kaart. Het is
mogelijk dat de gebruiker de bovenstaande timings niet kan selecteren op de grafische VGA­kaart.

Specificaties 73

Ondersteunt timing voor HDMI-videosignaal

Horizontale

Timing Resolutie

480i 720 (1440) x 480 15,73 59,94 27,00

480p 720 x 480 31,47 59,94 27,00

576i 720 (1440) x 576 15,63 50,00 27,00

576p 720 x 576 31,25 50,00 27,00

720/50p 1280 x 720 37,50 50,00 74,25

720/60p 1280 x 720 45,00 60,00 74,25

1080/24p 1920 x 1080 27,00 24,00 74,25

1080/25p 1920 x 1080 28,13 25,00 74,25

1080/30p 1920 x 1080 33,75 30,00 74,25

1080/50i 1920 x 1080 28,13 50,00 74,25

1080/60i 1920 x 1080 33,75 60,00 74,25

1080/50p 1920 x 1080 56,25 50,00 148,50

1080/60p 1920 x 1080 67,50 60,00 148,50

frequentie

(kHz)

Ve rt ic ale

frequentie

(Hz)

Dotklok-

frequentie

(MHz)

3D Frame

opeenv.

◎

◎

◎◎◎◎

3D

frame-

packing

◎◎◎

◎◎◎

Ondersteunde timing voor videosignaal

Timing Resolutie

480i 720 (1440) x 480 15,73 59,94 27,00

480p 720 x 480 31,47 59,94 27,00

576i 720 (1440) x 576 15,63 50,00 27,00

576p 720 x 576 31,25 50,00 27,00

720/50p 1280 x 720 37,50 50,00 74,25

720/60p 1280 x 720 45,00 60,00 74,25

1080/24p 1920 x 1080 27,00 24,00 74,25

1080/25p 1920 x 1080 28,13 25,00 74,25

1080/30p 1920 x 1080 33,75 30,00 74,25

1080/50i 1920 x 1080 28,13 50,00 74,25

1080/60i 1920 x 1080 33,75 60,00 74,25

Horizontale

frequentie (kHz)

Verticale frequentie

(Hz)

3D boven

onder

◎◎

◎◎

Dotklokfrequentie

3D

naast

elkaar

◎

◎

(MHz)

Specificaties74

Informatie over garantie en auteursrechten

Beperkte garantie

BenQ garandeert dat dit product vrij is van defecten in vakmanschap en materialen, bij
normaal gebruik en opslag.

Wanneer u aanspraak wilt maken op de garantie, zal een aankoopbewijs worden gevraagd.
Wanneer dit product binnen de garantieperiode defect raakt, is de enige verplichting van
BenQ en uw enig verhaal de vervanging van defecte onderdelen (inclusief werkuren). Om
garantieservice te verkrijgen, moet u de leverancier bij wie u het product hebt gekocht,
onmiddellijk op de hoogte brengen van eventuele defecten.

Belangrijk: Belangrijk: de bovenstaande garantie vervalt wanneer de klant heeft nagelaten
het product te gebruiken overeenkomstig de schriftelijke instructies van BenQ, in het
bijzonder de instructies inzake de gebruiksomstandigheden. De vochtigheid moet tussen
10% en 85% liggen, de temperatuur tussen 5°C en 28°C en de projector mag niet worden
gebruikt op stoffige plaatsen of op plaatsen hoger dan 4920 voet. Deze garantie verleent u
specifieke wettelijke rechten en u kunt andere rechten hebben die verschillen afhankelijk
van het land.

Ga voor meer informatie naar www.BenQ.com.

Copyright

Copyright 2011 BenQ Corporation. Alle rechten voorbehouden. Geen enkel deel van deze
publicatie mag worden gereproduceerd, verzonden, overgezet, opgeslagen in een
retrievalsysteem of vertaald in enige taal of computertaal, en in geen enkele vorm of op
geen enkele wijze, hetzij elektronisch, mechanisch, magnetisch, optisch, chemisch,
handmatig of anderszins, zonder voorafgaande schriftelijke toestemming van BenQ
Corporation.

Afstandsverklaring

BenQ Corporation is niet aansprakelijk en geeft geen garanties, uitdrukkelijk noch
stilzwijgend, met betrekking tot de inhoud van deze publicatie en wijst specifiek alle
garanties van verkoopbaarheid of geschiktheid voor een bepaald doel af. Verder behoudt
BenQ Corporation zich het recht voor deze publicatie te herzien en de inhoud ervan af en
toe te wijzigen zonder de verplichting enige persoon op de hoogte te brengen van
dergelijke herzieningen of wijzigingen.

*DLP, Digital Micromirror Device en DMD zijn handelsmerken van Texas Instruments.
Andere merk- en productnamen zijn eigendom van de respectieve bedrijven of
organisaties.

Patenten

Ga naar http://patmarking.benq.com/ voor een overzicht van de patenten voor de BenQ
projector.

Informatie over garantie en auteursrechten 75
