Benning CM 8 User guide [de]

D

Bedienungsanleitung



Operating manual

F

Notice d‘emploi

E

Instrucciones de servicio



Návod k obsluze



Οδηγίεςχρήσεως

I

Istruzioni d’uso



Gebruiksaanwijzing



Instrukcjaobsługi



Instructiuni de folosire



Инструкцияпоэксплуатации

индикаторанапряжения



Kullanma Talimati

BENNING CM 8

D  F E   I     S 

CM 8

600A

CAT.III
600V

CAT.II
1000V

HOLD

OFF

V

A

°C

DCA Zero

°F

WPF

TRUE RMS

PEAK

Hz/THD MAX MIN

PRESS 2 SEC PRESS 2 SEC

INRUSH

PRESS 2 SEC

INRUSH

AC+DC Peak Max Min

HOLD APO

Rel PF %THD

M



L

K

N

8



2
3

7

4 5

J

Bild 1: Gerätefrontseite
Fig. 1: Front tester panel
Fig. 1: Panneau avant de l'appareil
Fig. 1: Parte frontal del equipo

Obr. 1: Přední strana přístroje
εικόνα 1: Μπροστινή όψη

6

9

ill. 1: Lato anteriore apparecchio

Fig. 1: Voorzijde van het apparaat
Rys. 1 Panel przedni przyrządu
Imaginea 1: Partea frontală a aparatului
Рис. 1. Фронтальная сторона прибора

Resim 1: Cihaz önyüzü

07/ 2008

BENNING CM 8

D  F E   I     S 

CM 8

600A

CAT.III
600V

CAT.II
1000V

HOLD

OFF

V

A

°C

DCA Zero

°F

WPF

TRUE RMS

PEAK

Hz/THD MAX MIN

PRESS 2 SEC PRESS 2 SEC

INR U S H

PRESS 2 SEC

INRUSH

AC+DC Peak Max Min

HOLD APO

Rel PF %THD

CM 8

600A

CAT.III
600V

CAT.II
1000V

HOLD

OFF

V

A

°C

DCA Zero

°F

WPF

TRUE RMS

PEAK

Hz/THD MAX MIN

PRESS 2 SEC PRESS 2 SEC

INR U S H

PRESS 2 SEC

INRUSH

AC+DC Peak Max Min

HOLD APO

Rel PF %THD

Bild 2: Gleichspannungsmessung
Fig. 2: Direct voltage measurement
Fig. 2: Mesure de tension continue

Fig. 2: Medición de tensión contínua
Obr. 2: Měření stejnosměrného napětí
εικόνα 2: Μέτρηση συνεχούς ρεύματος

ill. 2: Misura tensione continua

Bild 3: Wechselspannungsmessung/

Frequenzmessung
Fig. 3: Alternating voltage measurement/
Frequency measurement
Fig. 3: Mesure de tension alternative/
Mesure de fréquence
Fig. 3: Medición de tensión alterna/
Medición de frecuencia

Obr. 3: Měření střídavého napětí/ Měření

frekvence

εικόνα 3: Μέτρηση εναλλασσόμενης τάσης/
μέτρηση συχνότητας

07/ 2008

Fig. 2: Meten van gelijkspanning
Rys.2: Pomiar napięcia stałego
Imaginea 2: Măsurarea tensiunii continue
VРис. 2. Измерение напряжения постоянного

Resim 2: Doğru Gerilim Ölçümü

ill. 3: Misura tensione alternata/
Misura di frequenza
Fig. 3: Meten van wisselspanning/
Frequentiemeting

Rys.3: Pomiar napięcia przemiennego/
Pomiar częstotliwości
Imaginea 3: Măsurarea tensiunii alternative/

Рис. 3. Измерение напряжения переменного

Resim 3: Alternatif Gerilim Ölçümü/ Frekans

BENNING CM 8

тока

măsurarea frecvenţei

тока/ Измерение частоты

Ölçümü

D  F E   I     S 

CM 8

600A

CAT.III
600V

CAT.II
1000V

HOLD

OFF

V

A

°C

DCA Zero

°F

WPF

TRUE RMS

PEAK

Hz/THD MAX MIN

PRESS 2 SEC PRESS 2 SEC

INR U S H

PRESS 2 SEC

INRUSH

AC+DC Peak Max Min

HOLD APO

Rel PF %THD

CM 8

600A

CAT.III
600V

CAT.II
1000V

HOLD

OFF

V

A

°C

DCA Zero

°F

WPF

TRUE RMS

PEAK

Hz/THD MAX MIN

PRESS 2 SEC PRESS 2 SEC

INR U S H

PRESS 2 SEC

INRUSH

AC+DC Peak Max Min

HOLD APO

Rel PF %THD

Bild 4: Gleich�/ Wechselstrommessung
(Frequenz�/ Einschaltstrommessung)
Fig. 4: DC/ AC current measurement (fre�DC/ AC current measurement (fre�

quency, inrush current measurement)

Fig. 4: Mesure de courant continu et alternatif

(mesure de fréquence, du courant de
démarrage)

Fig. 4: Medida de corriente continua/ alterna

(medida de frequencia/ de corriente de
arranque)

Obr. 4: Měření stejnosměrného/ střídavého

proudu (měření frekvence, měření
zapínacího proudu)

Σχήμα 4: Μέτρηση συνεχούς/ εναλλασσόμενου

ρεύματος (μέτρηση συχνότητας/
ρεύματος εκκίνησης)

Bild 5: Widerstandsmessung/ Diodenprüfung/

Durchgangsprüfung mit Summer

Fig. 5: Resistance measurement/ diode test/

continuity test with buzzer

Fig. 5: Mesure de résistance/ contrôle de

diodes/ test de continuité avec roneur

Fig. 5: Medida de resistencia/ prueba de

Obr. 5: Mení odporu/ test diod/ akustická

Σχήμα 5: Μέτρηση αντίστασης/ έλεγχο διόδου/

Ill. 5: Misura di resistenza/ prova dei diodi/ di

07/ 2008

diodo/ de continuidad con zumbador

zkouška obvodu

συνέχειας με ηχητικό σήμα

continuità con cicalino

BENNING CM 8

Ill. 4: Misura di corrente continua/ alternata

(misura di frequenza/ corrente d‘
inserzione)

Fig. 4: Meten van gelijkstroom/ wisselstroom

(frequentie�/ inschakelstroommeting)

Rys. 4: Pomiar prądu stałego/ przemiennego

(pomiar częstotliwości/ prądu
załączenia)

Imaginea 4: Măsurarea curentului continuu/

alternativ (măsurarea frecventei, a
curentului de anclanşare)

Рис. 4 Измерение величины постоянного/

переменного тока (Измерение

частоты и тока включения)
Resim 4: Doğru Akım/ Alternatif Akım Ölçümü
(Frekans ölçümü/ Kapama akımı)

Fig. 5: Weerstandsmeting/ dioden�/ door�Weerstandsmeting/ dioden�/ door�

gangscontrole met zoemer

Rys. 5: Pomiar rezystancji/ spawdzenie diod/

sprawdzenie ciagłości obwodów z

brzęczykiem
Imaginea 5: Măsurarea rezistenţei/ testarea

diodelor/ testarea continuităţii cu

buzzer

Рис. 5 Измерение сопротивления/ Проверка

диодов/ Проверка целостности цепи

с зуммером
Resim 5: Sesli uyarıcı ile Direnç Ölçümü/ Diyot- /

Süreklilik kontrolü

D  F E   I     S 

CM 8

600A

CAT.III
600V

CAT.II
1000V

HOLD

OFF

V

A

°C

DCA Zero

°F

WPF

TRUE RMS

PEAK

Hz/THD MAX MIN

PRESS 2 SEC PRESS 2 SEC

INRUS H

PRESS 2 SEC

INRUSH

AC+DC Peak Max Min

HOLDAPO

Rel PF %THD

L1

W=W1+W2

L2

L3

Bild 6a: Verbraucher einphasig
Fig. 6a: Single�phase load
Fig. 6a: Appareil utilisateur monophasé
Fig. 6a: Cargas en una fase

Obr. 6a: Jednofázový spotebi
Σχήμα 6a: Μονοφασικό φορτίο

(N)

neutre (N)

Bild 6b: Verbraucher dreiphasig ohne N
Fig. 6b: Three�phase load without neutral conductor

Fig. 6b: Appareil utilisateur triphasé sans conducteur

Fig. 6b: Cargas trifásicas sin cable de neutro (N)
Obr. 6b: Trojfázový spotebi bez neutrálního vedení (N)
Σχήμα 6b: Τριφασικό φορτίο χωρίς ουδέτερο αγωγό (N)

07/ 2008

Ill. 6a: Utenze monofase
Fig. 6a: Consument enkelfasig

Rys. 6a: Obciążenie jednofazowe

Imaginea 6a

: Consumator monofazat

Рис. 6a: потребители, однофазные
Resim 6a: Kullanıcı tek fazlı

Ill. 6b: Utenze trifase senza conduttore neutro (N)
Fig. 6b: Consument driefasig zonder nulleider (N)

Rys. 6b: Obciążenie trójfazowe bez przewodu

zerowego (N)

Imaginea 6b: Consumator trifazic fără conductor neutru (N)
Рис. 6b: потребители, трехфазные без нулевого

провода (N)
Resim 6b: Kullanıcı üç fazlı ve nötr iletken (N) yok

BENNING CM 8

D  F E   I     S 

W=W1+W2+W3

Bild 6c: Verbraucher dreiphasig mit N
Fig. 6c: Three�phase load with neutral conductor (N)
Fig. 6c: Appareil utilisateur triphasé avec conducteur

neutre (N)

Fig. 6c: Cargas trifásicas con cable de neutro (N)
Obr. 6c: Trojfázový spotebi s neutrálním vedením (N)
Σχήμα 6c: Τριφασικό φορτίο με ουδέτερο αγωγό (n)

Ill. 6c: Utenze trifase con conduttore neutro (N)

Bild 7: Drehfeldrichtungsanzeige
Fig. 7: Phase sequence indication
Fig. 7 : Indication d‘ordre de phases
Fig. 7: Medida de secuencia de fases

Obr. 7: Ukazatel smru fází
Σχήμα 7: Ένδειξη διαδοχής φάσης

Ill. 7: Indicazione della direzione del campo

07/ 2008

BENNING CM 8

Fig. 6c: Consument driefasig met nulleider (N)

Rys. 6c: Obciążenie trójfazowe z przewodem

zerowym (N)

Imaginea 6c: Consumator trifazic cu conductor neutru (N)

Рис. 6c: потребители, трехфазные с нулевым

проводом (N)

Resim 6c: Kullanıcı üç fazlı ve nötr iletken (N) var

rotante
Fig. 7: Draaiveldrichting informatie

Rys. 7: Pokazuje kierunek wirowania pola
Imaginea 7: Indicarea fazei secvenţiale
Рис. 7: Индикация направления вращения

магнитного поля.
Resim 7: Değişken Alan Ölçümü

D  F E   I     S 

Bild 8: Temperaturmessung
Fig. 8: Temperature measurements
Fig. 8 : Mesure de la température
Fig. 8: Medida de temperatura

Obr. 8: Mení teploty
Σχήμα 8: Μέτρηση θερμοκρασίας.

Ill. 8: Misura della temperatura
Fig. 8 : Temperatuurmeting
Rys. 8 Pomiar temperatury

Imaginea 8: Măsurarea temperaturii
Рис. 8: Измерение температуры.
Resim 8: Sıcaklık Ölçümü

07/ 2008

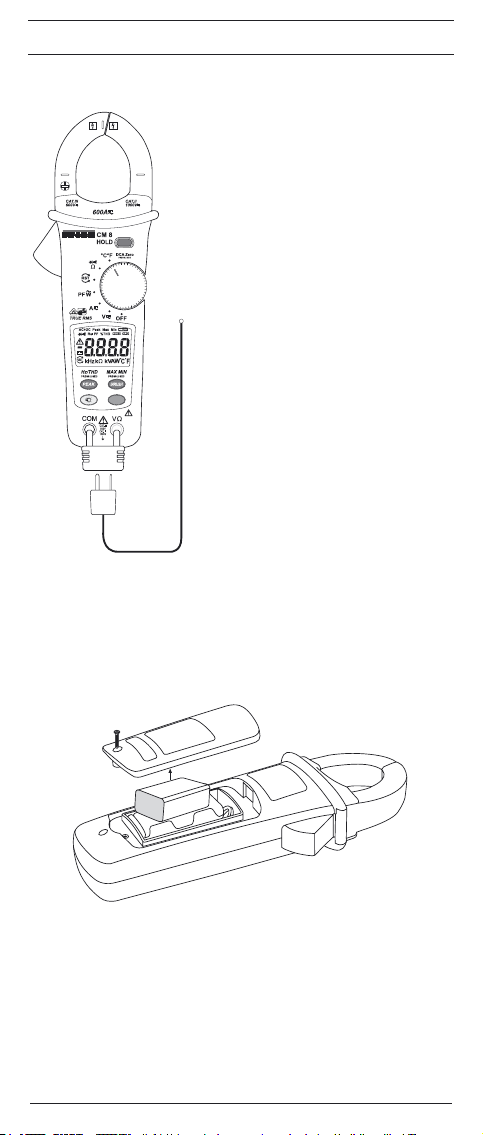

Bild 9: Batteriewechsel
Fig. 9: Battery replacement
Fig. 9 : Remplacement des piles
Fig. 9: Cambio de pilas

Obr. 9: Výmna baterií
Σχήμα 9: Αντικατάσταση μπαταριών

Ill. 9: Sostituzione della batteria

Fig. 9: Vervanging van de batterij

Rys. 9: Wymiana baterii
Imaginea 9: Schimbarea bateriilor.

Рис. 9. Замена батарейки
Resim 9. Batarya Değişimi

BENNING CM 8

D

Bedienungsanleitung

BENNING CM 8

Digital-Stromzangen-Multimeter zur

- Gleichspannungsmessung

- Wechselspannungsmessung

- Gleichstrommessung

- Wechselstrommessung

- Einschaltstrommessung

- Frequenzmessung

- Messung der harmonischen Verzerrung

- Widerstandsmessung

- Diodenprüfung

- Durchgangsprüfung

- Wirkleistungsmessung

- Leistungsfaktormessung (cos phi)

- Drehfeldrichtungsanzeige

- Temperaturmessung

Inhaltsverzeichnis

1. Benutzerhinweise

2. Sicherheitshinweise

3. Lieferumfang

4. Gerätebeschreibung

5. Allgemeine Angaben

6. Umgebungsbedingungen

7. Elektrische Angaben

8. Messen mit dem BENNING CM 8

9. Instandhaltung

10. Technische Daten des Messzubehörs

11. Umweltschutz

1. Benutzerhinweise

Diese Bedienungsanleitung richtet sich an

- Elektrofachkräfte und

- elektrotechnisch unterwiesene Personen

Das BENNING CM 8 ist zur Messung in trockener Umgebung vorgesehen. Es
darf nicht in Stromkreisen mit einer höheren Nennspannung als 1000 V DC und
1000 V AC eingesetzt werden (Näheres hierzu im Abschnitt 6. „Umgebungs­bedingungen“).
In der Bedienungsanleitung und auf dem BENNING CM 8 werden folgende
Symbole verwendet:

Anlegen um GEFÄHRLICH AKTIVE Leiter oder Abnehmen von diesen
ist zugelassen.

Warnung vor elektrischer Gefahr!
Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für



Menschen zu vermeiden.
Achtung Dokumentation beachten!

Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu



beachten sind, um Gefahren zu vermeiden.
Dieses Symbol auf dem BENNING CM 8 bedeutet, dass das



BENNING CM 8 schutzisoliert (Schutzklasse II) ausgeführt ist.

Dieses Symbol erscheint in der Anzeige für eine entladene Batterie.

Dieses Symbol kennzeichnet den Bereich „Diodenprüfung“.

Dieses Symbol kennzeichnet den Bereich „Durchgangsprüfung“.
Der Summer dient der akustischen Ergebnisausgabe.

Dieses Symbol kennzeichnet den Bereich „Drehfeldrichtungsanzeige“.

(DC) Gleich- Spannung oder Strom.

(AC) Wechsel- Spannung oder Strom.



Erde (Spannung gegen Erde).

07/ 2008

BENNING CM 8

1

D

2. Sicherheitshinweise

Das Gerät ist gemäß
DIN VDE 0411 Teil 1/ EN 61010-1
gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwand­freien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser
Anleitung enthalten sind.

Das BENNING CM 8 darf nur in Stromkreisen der Überspan­nungskategorie II mit max. 1000 V Leiter gegen Erde oder Über­spannungskategorie III mit max. 600 V Leiter gegen Erde benutzt
werden.



Beachten Sie, dass Arbeiten an spannungsführenden Teilen und
Anlagen grundsätzlich gefährlich sind. Bereits Spannungen ab
30 V AC und 60 V DC können für den Menschen lebensgefährlich
sein.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die



Leitungen auf Beschädigungen.

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das
Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

-

wenn das Gerät oder die Messleitungen sichtbare Beschädigungen aufweisen,

- wenn das Gerät nicht mehr arbeitet,

- nach längerer Lagerung unter ungünstigen Verhältnissen,

- nach schweren Transportbeanspruchungen.

Um eine Gefährdung auszuschließen

- berühren Sie die Messleitungen nicht an den blanken



3. Lieferumfang

Zum Lieferumfang des BENNING CM 8 gehören:

3.1 ein Stück BENNING CM 8,

3.2 ein Stück Sicherheitsmessleitung, rot (L = 1,4 m; Spitze Ø = 4 mm),

3.3 ein Stück Sicherheitsmessleitung, schwarz (L = 1,4 m; Spitze Ø =

3.4 ein Stück Temperatursensor Typ K

3.5 ein Stück Adapter für Temperatursensor

3.6 ein Stück Kompakt-Schutztasche,

3.7 ein Stück 9-V-Blockbatterie zur Erstbestückung im Gerät eingebaut,

3.8 eine Bedienungsanleitung.

Hinweis auf optionales Zubehör:

- Temperaturfühler (K-Typ) aus V4A-Rohr
Anwendung: Einstichfühler für weichplastische Medien, Flüssigkeiten,

Messbereich: - 196 °C bis + 800 °C
Abmessungen: Länge = 210 mm, Rohrlänge = 120 mm, Rohrdurchmesser

Hinweis auf Verschleißteile:

- Das BENNING CM 8 wird durch eine eingebaute 9-V-Blockbatterie

- Die oben genannten Sicherheitsmessleitungen ATL-2 (geprüftes Zubehör)

4. Gerätebeschreibung

siehe Bild 1: Gerätefrontseite

Die in Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt
bezeichnet:

 Digitalanzeige, für den Messwert und die Anzeige der Bereichs über-

2 Polaritätsanzeige,
3 Batterieanzeige, erscheint bei entladener Batterie,
4 Taste (gelb), Displaybeleuchtung,

07/ 2008

Messspitzen,

- stecken Sie die Messleitungen in die entsprechend
gekennzeichneten Messbuchsen am Multimeter

4 mm),

Gas und Luft

= 3 mm, V4A

(IEC 6 LR 61) gespeist.

entsprechen CAT III 1000 V und sind für einen Strom von 10 A zugelas­sen.

schreitung

BENNING CM 8

2

D

5 Taste (blau), Umschalttaste, Messart
6 INRUSH/ MAX-MIN-Taste, Einschaltstrom (AC A) Erfassung/ Speicherung

des höchsten und niedrigsten Messwertes,

7 PEAK/ Hz-THD-Taste, Spitzenwertspeicherung/ Frequenzmessung,
8 Drehschalter, für Wahl der Messfunktion,
9 Buchse (positive1), für V und Ω
J COM-Buchse, gemeinsame Buchse für Spannungs-, Frequenz-,

Widerstands messungen, Dioden- und Durchgangsprüfung,

K Öffnungshebel, zum Öffnen und Schließen der Stromzange,
L Stromzangenwulst, schützt vor Leiterberührung
M Messzange, zum Umfassen des einadrigen, stromdurchossenen Leiters,
N HOLD/ DCA ZERO-Taste, Speicherung des angezeigten Messwertes/ Null-

abgleich bei A DC Strommessungen,

1

) Hierauf bezieht sich die automatische Polaritätsanzeige für Gleichspannung

5. Allgemeine Angaben

5.1 Allgemeine Angaben zum Stromzangen-Multimeter

5.1.1 Die Digitalanzeige  ist als 35/6-stellige Flüssigkristallanzeige mit
14 mm Schrifthöhe mit Dezimalpunkt ausgeführt. Der größte Anzeige­wert ist 6000.

5.1.2 Die Polaritätsanzeige 2 wirkt automatisch. Es wird nur eine Polung

entgegen der Buchsendenition mit „-“ angezeigt.

5.1.3 Die Bereichsüberschreitung wird mit „0L“ oder „- 0L“ und teilweise einer
akustischen Warnung angezeigt.

Achtung, keine Anzeige und Warnung bei Überlast!

5.1.4 Taste (gelb) 4 schaltet die Beleuchtung des Displays an. Ausschaltung
durch erneute Tastenbetätigung bzw. automatisch nach 30 Sekunden.
Durch längeren Tastendruck (2 Sekunden) auf die Taste (gelb) 4 wird
kurzzeitig die Batteriespannung in V angezeigt.

5.1.5 Die Taste „HOLD/ DCA ZERO“ N hat zwei Funktionen: Durch Betätigen
der Taste „HOLD/ DCA ZERO“ N lässt sich das Messergebnis spei­chern. Im Display wird gleichzeitig das Symbol „HOLD“ eingeblendet.
Erneutes Betätigen der Taste N schaltet in den Messmodus zurück. Die
HOLD-Funktion ist in allen Messarten möglich.

Durch längeren Tastendruck (2 Sekunden) auf die Taste „HOLD/ DCA

ZERO“ N wird im DC A Strommessbereich (Drehschalter 8 und ggf.
blaue Taste 5) das Gerät und die Anzeige auf Null abgeglichen.

5.1.6 Die Taste „INRUSH/ MAX-MIN“ 6 hat zwei Funktionen: In der Messart
„AC A“ (Drehschalter 8 und ggf. blaue Taste 5) wird durch Betätigen
dieser Taste 6 der Messmodus „INRUSH Current“ aktiviert. Hierbei
wird nach Auftreten eines Stromes der Messvorgang für 100 Milli­sekunden initiiert. Der über diesen Zeitbereich gemittelte Wert wird
dann angezeigt. Durch längeren Tastendruck (2 Sekunden) auf die
Taste „INRUSH/ MAX-MIN“ wird in die MAX-MIN-Funktion geschaltet.
Die MAX-MIN-Tastenfunktion 6 erfasst und speichert automatisch den
höchsten und niedrigsten Messwert. Durch Tastenbetätigung werden
folgende Werte angezeigt:

„MAX“ zeigt den gespeicherten höchsten und „MIN“ den niedrigsten

Wert an. Die fortlaufende Erfassung des MAX-MIN-Wertes kann durch
Betätigung der Taste „HOLD“ N gestoppt, bzw. gestartet werden. Durch
längeren Tastendruck (2 Sekunden) auf die Taste „MAX-MIN“ wird in
den Normalmodus zurückgeschaltet.

Die MAX-MIN-Funktion ist in allen Messarten möglich! Während der

MAX-MIN-Funktion wird die APO (Auto-Power-Off)-Funktion ausge-
schaltet (deaktiviert).

5.1.7 Die Taste „PEAK/ HZ-THD“ 7 hat drei Funktionen:
In der Messart V AC und A AC (Drehschalter 8 und ggf. blaue Taste 5)
wird durch Betätigung dieser Taste die Spitzenwertspeicherung aktiviert.
Hier wird der positive und negative Spitzen-/ Scheitelwert erfasst und
angezeigt. Durch Tastenbetätigung 7 werden die Werte von „Peak Max“
oder „Peak Min“ angezeigt. Die fortlaufende Erfassung der Spitzenwert­speicherung kann durch Betätigen der Taste „HOLD“ N gestoppt bzw.
gestartet werden. Ein längerer Tastendruck (2 Sekunden) schaltet in
den Normalmodus zurück. In der gleichen Messart (V AC und A AC) wird
durch einen längeren Tastendruck (2 Sekunden) auf die Taste „„PEAK/
Hz-THD“ in den Frequenzmess-Modus geschaltet.
Durch einen weiteren Tastendruck wird weitergeschaltet in den %THD­Modus (%harmonische Verzerrung). Durch einen längeren Tastendruck
(2 Sekunden) wird in den Normalmodus zurückgeschaltet. Der Messmodus
„%THD“ gibt die Angaben in % des Verhältnisses der Effektivwerte der Ober­wellen zur Summe der Grund- und Oberwellen (Klirrfaktor oder THD-R). Die
Grundwelle darf zwischen 45 Hz...65 Hz (V AC oder A AC) liegen.

5.1.8 Sonderfunktionen: Durch Betätigen einer bestimmten Taste und gleich-

07/ 2008

BENNING CM 8

3

D

zeitiges Einschalten des Drehschalters 8 aus der OFF-Stellung lassen
sich folgende Funktionen oder Informationen erreichen (Taste 2 Sekun­den nach Drehbewegung loslassen):

Taste PEAK 7: Aufheben der APO-Funktion. Die automatische

Taste INRUSH 6:

Taste HOLD N: Zeigt alle LCD-Symbole/ Segmente für ca.

5.1.9 Summer: Das Signal ertönt einmal für jedes gültige Betätigen einer
Taste und zweimal für jedes unzulässige Betätigen einer Taste (z.B.
Funktionen zu bestimmten Messarten nicht anwendbar).

5.1.10 Die Messrate des BENNING CM 8 beträgt nominal 3 Messungen pro
Sekunde für die Digitalanzeige.

5.1.11 Das BENNING CM 8 wird durch den Drehschalter 8 ein- oder ausge­schaltet. Ausschaltstellung „OFF“.

5.1.12

Das BENNING CM 8 schaltet sich nach ca. 10 Minuten selbsttätig ab
(APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn eine Taste
oder der Drehschalter betätigt wird. Ein Summerton signalisiert die
selbsttätige Abschaltung des Gerätes. Die automatische Abschaltung
lässt sich deaktivieren indem sie die Taste „PEAK“ betätigen und gleich­zeitig das BENNING CM 8 aus der Schaltstellung „OFF“ einschalten.

5.1.13 Temperaturkoeffizient des Messwertes: 0,2 x (angegebene
Messgenauigkeit)/ °C < 18 °C oder > 28 °C, bezogen auf den Wert bei
der Referenztemperatur von 23 °C.

5.1.14 Das BENNING CM 8 wird durch eine 9-V-Blockbatterie gespeist
(IEC 6 LR 61).

5.1.15 Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung
(7 V) des BENNING CM 8 sinkt, erscheint in der Anzeige ein
Batteriesymbol.

5.1.16 Die Lebensdauer einer Batterie beträgt etwa 50 Stunden
(Alkalibatterie).

5.1.17 Geräteabmessungen:

(L x B x H) = 235 x 85 x 51 mm
Gerätegewicht: 380 g

5.1.18 Die Sicherheitsmessleitungen sind in 4 mm-Stecktechnik ausgeführt.
Die mitgelieferten Sicherheitsmessleitungen sind ausdrücklich für die
Nennspannung und dem Nennstrom des BENNING CM 8 geeignet.

5.1.19 Größte Zangenöffnung: 40 mm

5.1.20 Größter Leitungsdurchmesser: 35 mm

6. Umgebungsbedingungen

-

Das BENNING CM 8 ist für Messungen in trockener Umgebung vor gesehen,

- Barometrische Höhe bei Messungen: Maximal 2000 m,

- Überspannungskategorie/ Aufstellungskategorie: IEC 60664-1/ IEC 61010-1

→ 600 V Kategorie III; 1000 V Kategorie II

- Verschmutzungsgrad: 2,

- Schutzart: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und

Schutz gegen feste Fremdkörper, > 2,5 mm Durchmesser

0 - zweite Kennziffer: Kein Wasserschutz,

- Arbeitstemperatur und relative Luftfeuchte:

Bei Arbeitstemperatur von 0 °C bis 30 °C: relative Luftfeuchte kleiner 80 %,

Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %,

Bei Arbeitstemperatur von 41 °C bis 50 °C: relative Luftfeuchte kleiner 45 %,

- Lagerungstemperatur: Das BENNING CM 8 kann bei Temperaturen von

- 20 °C bis + 60 °C (Luftfeuchte 0 bis 80 %) gelagert werden. Dabei ist die
Batterie aus dem Gerät herauszunehmen.

7. Elektrische Angaben

Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus

- einem relativen Anteil des Messwertes und

- einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).

Diese Messgenauigkeit gilt bei Temperaturen von 18 °C bis 28 °C und einer
relativen Luftfeuchtigkeit kleiner 80 %.

7.1 Gleichspannungsbereiche

Der Eingangswiderstand beträgt 3 MΩ

Messbereich Auflösung Messgenauigkeit Überlastschutz

60 V 0,01 V ± (0,7 % des Messwertes + 5 Digit) 1000 V

600 V 0,1 V ± (0,7 % des Messwertes + 5 Digit) 1000 V

1000 V 1 V ± (0,7 % des Messwertes + 5 Digit) 1000 V

07/ 2008

Batterie ab schaltung wird deaktiviert.

Anzeige der Softwareversion.

10 Sekunden an.

BENNING CM 8

eff

eff

eff

4

D

7.2 Wechselspannungsbereiche

Der Eingangswiderstand beträgt 3 MΩ parallel 100 pF.

Messbereich Auflösung

Messgenauigkeit

im Frequenzbereich 45 Hz - 500 Hz

60 V 0,01 V ± (1 % des Messwertes + 5 Digit) 1000 V

600 V 0,1 V ± (1 % des Messwertes + 5 Digit) 1000 V

1000 V 1 V ± (1 % des Messwertes + 5 Digit) 1000 V

*1

Der Messwert wird als echter Effektivwert (True RMS, AC-Kopplung) ge-

wonnen und angezeigt. Die Messgenauigkeit ist speziziert für eine Sinus­kurvenform. Bei nicht sinusförmigen Kurvenformen wird der Anzeigewert
ungenauer. So ergibt sich kein zusätzlicher Fehler, wenn der Crest-Faktor

innerhalb der folgenden Spezikation liegt: (AC V, 45 Hz - 65 Hz)

Bereich: Crest-Faktor:
0 ~ 450 V bis 3
450 V ~ 1000 V von 3 (450 V) linear abnehmend bis 1,42 (1000 V)

Peak Hold: Peak Max/ Peak Min (AC V)

Messbereich Messgenauigkeit

85,0 V... 1400 V ± (3 % des Messwertes + 15 Digit)

7.3 Gleichstrombereiche

Messbereich Auflösung Messgenauigkeit Überlastschutz

600 A 0,1 A ± (1,5 % des Messwertes + 5 Digit) 600 A

Die angegebene Genauigkeit ist speziziert für Leiter, die mit der Messzange M
mittig umfasst werden (siehe Bild 4 Gleich-/ Wechselstrommessung). Für Leiter,
die nicht mittig umfasst werden, muss ein zusätzlicher Fehler von 1 % des An­zeigewertes berücksichtigt werden.
Maximaler Remanenz-Fehler: 1 % (bei wiederholender Messung)
Bedingung: Nullabgleich vor Messung!

7.4 Wechselstrombereiche

Messbereich Auflösung

Messgenauigkeit

im Frequenzbereich 45 Hz - 65 Hz

600 A 0,1 A ± (1,5 % des Messwertes + 5 Digit) 600 A

im Frequenzbereich 66 Hz - 400 Hz

600 A 0,1 A ± (2,5 % des Messwertes + 5 Digit) 600 A

*1

Der Messwert wird als echter Effektivwert (True RMS, AC-Kopplung)

gewonnen und angezeigt. Die Messgenauigkeit ist spezifiziert für eine
Sinuskurvenform. Bei nicht sinusförmigen Kurvenformen wird der Anzeigewert

ungenauer. So ergibt sich ein zusätzlicher Fehler für Crest-Faktoren:
Crest-Faktor von 1,4 bis 2,0 zusätzlicher Fehler ± 1 %
Crest-Faktor von 2,0 bis 3,0 zusätzlicher Fehler ± 2 %

innerhalb folgender Spezikation: (AC V, 45 Hz - 65 Hz)

Bereich: Crest-Faktor:
0 ~ 250 A bis 3
250 A ~ 600 A von 3 (250 A) linear abnehmend bis 1,42 (600 A)
Die angegebene Genauigkeit ist spezifiziert für Leiter, die mit der Messzange
M mittig umfasst werden (siehe Bild 4 Gleich-/ Wechselstrommessung). Für
Leiter die nicht mittig umfasst werden, muss ein zusätzlicher Fehler von 1 %
des Anzeigewertes berücksichtigt werden.
Peak Hold: Peak Max/ Peak Min (AC A)

Messbereich Messgenauigkeit

85,0 A... 850 A

7.5 Einschaltstrom (INRUSH)
Überlastschutz: 600 A
Sinuskurvenform: 50 Hz - 60 Hz, Integrationszeit ca. 100 ms

eff

± (3 % des Messwertes + 15 Digit)

Bereich Auflösung Messgenauigkeit

AC A 60 A 0,1 A ± (2,5 % des Messwertes + 2 A) > 10 A

AC A 600 A 1 A ± (2,5 % des Messwertes + 5 Digit) > 10 A

*1

*1

(bei AC+DC mit Nullabgleich)

Überlastschutz

eff

eff

eff

eff

Überlastschutz

eff

eff

Empfindlichkeit

eff

eff

07/ 2008

BENNING CM 8

5

D

7.6 Frequenzbereiche (AC V/ AC A)
Überlastschutz bei Frequenzmessungen: 1000 V
Sinuskurvenform 50 Hz - 400 Hz, minimal 20 Hz

Messbereich Auflösung Messgenauigkeit

400 Hz 0,1 Hz ± (0,1 % des Messwertes + 5 Digit) ≥ 5 V

4000 Hz 1 Hz ± (0,1 % des Messwertes + 5 Digit)

7.7 Harmonische Verzerrung (%THD)
Überlastschutz: 1000 V

/ 600 A

eff/

eff

Bereich Auflösung Messgenauigkeit

AC V 0,1 % ± (3 % des Messwertes + 10 Digit) > 10 V
AC A 0,1 % ± (3 % des Messwertes + 10 Digit) > 10 A

Wenn die Empndlichkeit nicht ausreicht, erscheint „rdy“ in der Anzeige. Wenn

die Messung außerhalb des Frequenzbereichs (45 Hz - 65 Hz) erfolgt, zeigt die
Anzeige „out.F“. Oberwellenauswertung bis zur 25. Harmonischen (Oberwelle)

7.8 Widerstandsbereiche

Überlastschutz bei Widerstandsmessungen: 600 V

Messbereich Auflösung Messgenauigkeit

600 Ω 0,1 Ω ± (1 % des Messwertes + 5 Digit) 2,4 V

6 kΩ 1 Ω ± (1 % des Messwertes + 5 Digit) 2,4 V

20 kΩ 10 Ω ± (1 % des Messwertes + 5 Digit) 2,4 V

Größter Anzeigewert: 5400.

7.9 Dioden- und Durchgangsprüfung

Die angegebene Messgenauigkeit gilt im Bereich zwischen 0,4 V und 0,8 V.
Überlastschutz: 600 V

Der eingebaute Summer ertönt bei einem Widerstand R kleiner 30  Ω.

Mess-

Auflösung Messgenauigkeit

bereich

eff

10 mV

± (1,5 % des Messwertes + 5 Digit)

0,1 Ω

± (1,0 % des Messwertes + 5 Digit)

/ 600 A

eff/

eff

Max.

Messstrom

1,0 mA 3,0 V

eff

Empfindlichkeit

/ ≥ 5 A

eff

verwendbar bei redu–
zierter Empfindlichkeit

eff

Empfindlichkeit

eff

eff

Max. Leerlaufspannung

Max. Leerlauf-

spannung

2,4 V

7.10

Wirkleistung (kW)/ Leistungsfaktor (PowerFaktor, PF)

Überlastschutz: 1000 V
Sinuskurvenform: 45 Hz - 65 Hz

Bereich Auflösung Messgenauigkeit

/ 600 A

eff

eff

Empfindlichkeit

4 kW 1 W

40 kW 10 W

400 kW 100 W

Die Genauigkeit ist abhängig von

den Abweichungen aus Spannung

und Strom!

≥ 10 V

≥ 5 A

eff

eff

600 kW 1 kW

Leistungsfaktor PF: - 1,00... 0,00... + 1,00 ± 3°

7.11

Temperaturbereiche °C

Überlastschutz bei Temperaturmessung: 600 V

eff

Messbereich Auflösung Messgenauigkeit

� 50 °C ~ 399,9 °C 0,1 °C ± (1 % des Messwertes + 3 °C)
400 °C ~ 1000 °C 1 °C ± (1 % des Messwertes + 3 °C)

Die angegebene Spezikation gilt nur, wenn die Umgebungstemperatur des

Multimeters innerhalb von ± 1 °C liegt. Bei einem Umgebungstemperaturwechsel
benötigt das Multimeter ca. 1 Stunde, um seine Stabilität zu erlangen.

07/ 2008

BENNING CM 8

6

D

7.12

Temperaturbereiche °F

Überlastschutz bei Temperaturmessung: 600 V

Messbereich Auflösung Messgenauigkeit

� 58 °F ~ 751,9 °F 0,1 °F ± (1 % des Messwertes + 6 °F)

752 °F ~ 1832 °F 1 °F ± (1 % des Messwertes + 6 °F)

Die angegebene Spezikation gilt nur, wenn die Umgebungstemperatur des

Multimeters innerhalb von ± 1 °F liegt. Bei einem Umgebungstemperaturwechsel
benötigt das Multimeter ca. 1 Stunde, um seine Stabilität zu erlangen.

8. Messen mit dem BENNING CM 8

8.1 Vorbereiten der Messung

Benutzen und lagern Sie das BENNING CM 8 nur bei den angegebenen Lager- und
Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonnen ein strahlung.

- Angaben von Nennspannung und Nennstrom auf den Sicherheits mess -

lei tun gen überprüfen. Die zum Lieferumfang gehörenden Sicher heits-

mess lei tungen entsprechen in Nennspannung und Nennstrom dem

BENNING CM 8.

- Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation

beschädigt ist, sind die Sicherheitsmessleitungen sofort auszusondern.

- Sicherheitsmessleitungen auf Durchgang prüfen. Wenn der Leiter in der

Sicherheitsmessleitung unterbrochen ist, sind die Sicherheitsmessleitungen

sofort auszusondern.

- Bevor am Drehschalter 8 eine andere Funktion gewählt wird, müssen die

Sicherheitsmessleitungen von der Messstelle getrennt werden.

- Starke Störquellen in der Nähe des BENNING CM 8 können zu instabiler

Anzeige und zu Messfehlern führen.

8.2 Spannungsmessung (Frequenzmessung, THD-harmonische Verzerrung)

Maximale Spannung gegen Erdpotential beachten!



Elektrische Gefahr!

Die höchste Spannung, die an den Buchsen,

- COM-Buchse J

- Buchse für V und Ω 
des BENNING CM 8 gegenüber Erde liegen darf, beträgt 1000 V.

- Mit dem Drehschalter 8 die gewünschte Funktion (V AC/ DC) am

BENNING CM 8 wählen.

- Mit der Taste (blau) 5 am BENNING CM 8 die zu messende Spannungsart

Gleich- (DC) oder Wechselspannung (AC) wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J am

BENNING CM 8 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse für V und Ω 9 am

BENNING CM 8 kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert

an der Digitalanzeige  am BENNING CM 8 ablesen.

- Im AC-Bereich kann durch längeren Tastendruck (2 Sekunden) auf die

Taste „PEAK/ Hz-THD“ 7 in den Frequenzmessmodus geschaltet werden.

Zurückschaltung erfolgt ebenfalls durch 2 Sekunden Tastendruck. Normaler

Tastendruck schaltet in den THD-Modus (%harmonische Verzerrung).
siehe Bild 2: Gleichspannungsmessung
siehe Bild 3: Wechselspannungsmessung/ Frequenzmessung

8.3 Strommessung (Frequenzmessung/ THD-harmonische Verzerrung)

8.3.1 Vorbereiten der Messungen
Benutzen und lagern Sie das BENNING CM 8 nur bei den angegebenen Lager- und
Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung.

- Starke Störquellen in der Nähe der BENNING CM 8 können zu instabiler

Anzeige und zu Messfehlern führen.

Keine Spannung an die Ausgangskontakte des BENNING CM 8
legen!



Entfernen Sie eventuell die angeschlossenen Sicher-

heitsmessleitungen.

eff

8.3.2 Strommessung

- Mit dem Drehschalter 8 die gewünschte Funktion (A AC/ DC) am

BENNING CM 8 wählen.

- Mit der Taste (blau) 5 am BENNING CM 8 die zu messende Stromart

Gleich- (DC) oder Wechselstrom (AC) wählen und ggf. Nullabgleich N

vornehmen

07/ 2008

BENNING CM 8

7

D

- Öffnungshebel K betätigen, einadrigen, stromführenden Leiter mittig mit

der Zange M des BENNING CM 8 umfassen.

- Die Digitalanzeige  ablesen.

- Im AC-Bereich kann durch längeren Tastendruck (2 Sekunden) auf die

Taste „PEAK/ Hz-THD“ 7 in den Frequenzmessmodus geschaltet werden.

Zurückschaltung erfolgt ebenfalls durch 2 Sekunden Tastendruck. Normaler

Tastendruck schaltet in den THD-Modus (%harmonische Verzerrung).
siehe Bild 4: Gleich-/ Wechselstrommessung
(Frequenz-, Einschaltstrommessung)

8.4 Einschaltstrommessung (AC)

- Mit dem Drehschalter 8 die Funktion (A) am BENNING CM 8 wählen.

- Mit der Taste (blau) 5 am BENNING CM 8 die Stromart Wechselstrom

(AC) wählen.

- Die Taste „INRUSH“ 6 kurz betätigen.

- Öffnungshebel K betätigen, einadrigen Leiter mittig mit der Zange M des

BENNING CM 8 umfassen.

- Verbraucher einschalten.

- Die Digitalanzeige 1 ablesen.
siehe Bild 4: Gleich-/ Wechselstrommessung
(Frequenz-, Einschaltstrommessung)

8.5 Widerstandsmessung

- Mit dem Drehschalter 8 die Funktion (Ω) am BENNING CM 8 wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J am

BENNING CM 8 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse für V und Ω 9 am

BENNING CM 8 kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den

Messwert an der Digitalanzeige  am BENNING CM 8 ablesen.
siehe Bild 5: Widerstandsmessung/ Dioden-/
Durchgangsprüfung mit Summer

8.6 Diodenprüfung

- Mit dem Drehschalter 8 die Funktion ( ) am BENNING CM 8 wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J am

BENNING CM 8 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse für V, Ω 9 am

BENNING CM 8 kontaktieren.

- Die Sicherheitsmessleitungen mit den Diodenanschlüssen kontaktieren, den

Mess wert an der Digitalanzeige  am BENNING CM 8 ablesen.

- Für eine normale in Flussrichtung angelegte Si-Diode wird die Fluss span-

nung zwischen 0,400 V bis 0,900 V angezeigt. Die Anzeige „000“ deutet

auf einen Kurzschluss in der Diode hin, die Anzeige „OL“ deutet auf eine

Unter brechung in der Diode hin.

- Für eine in Sperrrichtung angelegte Diode wird „OL“ angezeigt. Ist die

Diode fehler haft, werden „000“ oder andere Werte angezeigt.
siehe Bild 5: Widerstandsmessung/ Dioden-/
Durchgangsprüfung mit Summer

8.7 Durchgangsprüfung mit Summer

- Mit dem Drehschalter 8 die Funktion ( ) am BENNING CM 8 wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J am

BENNING CM 8 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse für V, Ω, 9 am

BENNING CM 8 kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unter-

schreitet der Leitungswiderstand zwischen der COM-Buchse J und der

Buchse für V, Ω 9 30 Ω, ertönt im BENNING CM 8 der eingebaute Summer.
siehe Bild 5: Widerstandsmessung/ Dioden-/
Durchgangsprüfung mit Summer

8.8 Wirkleistungsmessung/ Leistungsfaktormessung

- Mit dem Drehschalter 8 die Funktion (W/ PF) am BENNING CM 8 wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J am

BENNING CM 8 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse V und Ω 9 am

BENNING CM 8 kontaktieren.

- Die schwarze Sicherheitsmessleitung mit dem Neutralleiter (N) des spei-

senden Netzes verbinden.

- Die rote Sicherheitsmessleitung mit der Phase (L1) des speisenden

Netzes verbinden.

- Öffnungshebel K betätigen, einadrigen, stromführenden Leiter mittig mit

07/ 2008

BENNING CM 8

8

D

der Zange M des BENNING CM 8 umfassen. Das „+“-Symbol auf der

Zange muss zur Energiequelle zeigen.

- Mit der Taste (blau) 5 kann zwischen Wirkleistung (W) und Leistungsfaktor

(PF) umgeschaltet werden.

Anmerkung, Wirkleistung:

Falls der Energiefluss die Richtung (von der Last zur Energiequelle) wechselt,
erscheint das Minus-Zeichen 2

Anmerkung, Leistungsfaktor:

Bei richtiger Polung und keinem Vorzeichen besteht eine induktive Last, bei
Minus-Zeichen 2 handelt es sich um eine kapazitive Last.

Anmerkung, allgemein:

Bei Spannungen unter 0,5 V
Anzeige. Überlaufanzeige (0.L) bei > 1000 V
Messungen im Drehstromnetz bitte die Bilder 6b und 6c beachten.
siehe Bild 6a: Verbraucher einphasig
siehe Bild 6b: Verbraucher dreiphasig ohne Neutralleiter (N)
siehe Bild 6c: Verbraucher dreiphasig mit Neutralleiter (N)

8.9 Drehfeldrichtungsanzeige

- Mit dem Drehschalter 8 die Funktion „ “ am BENNING CM 8 wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J am

BENNING CM 8 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse V und Ω 9 am

BENNING CM 8 kontaktieren

- Die schwarze Sicherheitsmessleitung mit der angenommenen Phase L3

verbinden.

- Die rote Sicherheitsmessleitung mit der angenommenen Phase L1 verbin-

den. Bei normaler Funktion wird „L1“ für ca. 3 Sekunden angezeigt.

- Wenn „L2“ angezeigt wird, dann ertönt der Summer zweimal. Kontaktieren

Sie dann sofort die rote Sicherheitsmessleitung an die angenommene

Phase L2 noch während „L2“ angezeigt wird.

- Wenn die Anzeige „L2“ erlischt, wird das Testergebnis wie folgt ange-

zeigt:
a) Anzeige „1,2,3“ = Rechtsdrehfeld, L1 vor L2
b) Anzeige „3,2,1“ = Linksdrehfeld, L2 vor L1
c) Anzeige „----“ = Messung kann nicht beurteilt werden
d) Anzeige „Lo V“ = eine Sicherheitsmessleitung kann während der

- Die Taste (blau) 5 betätigen, wenn die Messung wiederholt werden soll.

*1

Anmerkung:
Wenn die Spannung < 30 V beträgt, wird im Display „Lo V“ und wenn die

Spannung > 1000 V beträgt, wird im Display „O.L V“ angezeigt. Liegt die

Frequenz nicht im Bereich von 50 Hz oder 60 Hz, wird im Display „out.F“

angezeigt.
Das Dreiphasen-Netzsystem muss nicht geerdet sein!
siehe Bild 7: Drehfeldrichtungsanzeige

8.10 Temperaturmessung

- Mit dem Drehschalter 8 die Funktion (°C/ °F) am BENNING CM 8 wählen.

- Mit der Taste (blau) 5 am BENNING CM 8 die gewünschte Anzeigeart °C

oder °F wählen.

- Den Adapter für den Temperatursensor in die Buchse COM J und V, Ω 9

polrichtig kontaktieren.

- Den Temperatursensor (Typ K) in den Adapter kontaktieren.

- Die Kontaktstelle (Ende der Sensorleitung) an zu messender Stelle platzie-

ren. Mess wert an der Digitalanzeige  am BENNING CM 8 ablesen.
siehe Bild 8: Temperaturmessung

9. Instandhaltung

Vor dem Öffnen das BENNING CM 8 unbedingt spannungsfrei



machen! Elektrische Gefahr!

Die Arbeit am geöffneten BENNING CM 8 unter Spannung ist ausschließlich
Elektrofachkräften vorbehalten, die dabei besondere Maßnahmen zur
Unfallverhütung treffen müssen.

So machen Sie das BENNING CM 8 spannungsfrei, bevor Sie das Gerät öffnen:

- Entfernen Sie zuerst beide Sicherheitsmessleitungen vom Messobjekt.

- Entfernen Sie dann beide Sicherheitsmessleitungen vom BENNING CM 8.

- Schalten Sie den Drehschalter 8 in die Schaltstellung „OFF“.

9.1 Sicherstellen des Gerätes

Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit dem

07/ 2008

oder Strömen unter 0,5 A

eff

Messung keinen Kontakt gehabt haben.

BENNING CM 8

; > 620 A

eff

erfolgt keine

eff

; > 600 kW. Bei

eff

*1

9

D

BENNING CM 8 nicht mehr gewährleistet sein; zum Beispiel bei:

- Sichtbaren Schäden am Gehäuse,

- Fehlern bei Messungen,

- Erkennbaren Folgen von längerer Lagerung unter unzulässigen

Bedingungen und

- Erkennbaren Folgen von außerordentlicher Transportbeanspruchung.
In diesen Fällen ist das BENNING CM 8 sofort abzuschalten, von den
Messstellen zu entfernen und gegen erneute Nutzung zu sichern.

9.2 Reinigung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch
(Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/
oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt darauf,
dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes
Batterie-Elektrolyt verunreinigt werden.
Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der
Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese
mit einem trockenen Tuch.

9.3 Batteriewechsel

Vor dem Öffnen das BENNING CM 8 unbedingt spannungsfrei



machen! Elektrische Gefahr!

Das BENNING CM 8 wird durch eine eingebaute 9-V-Blockbatterie gespeist.
Ein Batteriewechsel (siehe Bild 9) ist erforderlich, wenn in der Anzeige  das
Batteriesymbol 3 erscheint.
So wechseln Sie die Batterie:

- Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.

- Entfernen Sie die Sicherheitsmessleitungen vom BENNING CM 8.

- Bringen Sie den Drehschalter 8 in die Schaltstellung „OFF“.

- Legen Sie das BENNING CM 8 auf die Frontseite und lösen Sie die

Schraube vom Batteriedeckel.

- Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom

Unterteil ab.

- Heben Sie die entladene Batterie aus dem Batteriefach, und nehmen Sie

die Batteriezuleitungen von der Batterie ab.

- Die neue Batterie ist mit den Batteriezuleitungen zu verbinden, und ordnen

Sie diese so, dass sie nicht zwischen den Gehäuseteilen gequetscht werden.

Legen Sie dann die Batterie an die dafür vorgesehene Stelle im Batteriefach.

- Rasten Sie den Batteriedeckel an das Unterteil an, und ziehen Sie die

Schraube an.
siehe Bild 9: Batteriewechsel

Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen
nicht in den Hausmüll. Sie können bei einer Sammelstelle für



Altbatterien bzw. Sondermüll abgegeben werden. Informieren
Sie sich bitte bei Ihrer Kommune.

9.4 Kalibrierung

Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss
das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir
empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät
an folgende Adresse:
Benning Elektrotechnik & Elektronik GmbH & Co. KG
Service Center
Robert-Bosch-Str. 20
D - 46397 Bocholt

10. Technische Daten des Messzubehörs
4 mm Sicherheitsmessleitung ATL 2

- Norm: EN 61010-031,

- Maximale Bemessungsspannung gegen Erde ( ) und Messkategorie:

1000 V CAT III, 600 V CAT IV,

- Maximaler Bemessungsstrom: 10 A,

- Schutzklasse II (), durchgängige doppelte oder verstärkte Isolierung,

- Verschmutzungsgrad: 2,

- Länge: 1,4 m, AWG 18,

- Umgebungsbedingungen:
Barometrische Höhe bei Messungen: Maximal 2000 m,
Temperatur: 0 °C bis + 50 °C, Feuchte 50 % bis 80 %

- Verwenden Sie die Messleitungen nur im einwandfreien Zustand und

entsprechend dieser Anleitung, da ansonsten der vorgesehene Schutz
07/ 2008

BENNING CM 8

10

D

beeinträchtigt sein kann.

- Sondern Sie die Messleitung aus, wenn die Isolierung beschädigt ist oder

eine Unterbrechung in Leitung/ Stecker vorliegt.

- Berühren Sie die Messleitung nicht an den blanken Kontaktspitzen. Fassen

Sie nur den Handbereich an!

- Stecken Sie die abgewinkelten Anschlüsse in das Prüf- oder Messgerät.

11. Umweltschutz

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur
Verfügung ste hen den Rückgabe- und Sammelsystemen zu.

07/ 2008

BENNING CM 8

11

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Münsterstraße 135 - 137

D - 46397 Bocholt

Telefon ++49 (0) 2871 - 93 - 0•Fax++49(0)2871 - 93 - 429

www.benning.de•eMail:[e-mail]
