Benning CM 11 User guide [ml]

Download

Bedienungsanleitung



Operating manual

Notice d‘emploi

Instrucciones de servicio



Návod k obsluze



Εγχειρίδιο λειτουργίας

Istruzioni d’uso



Gebruiksaanwijzing



Instrukcja obsługi



Руководство по эксплуатации



Kullanma Talımati

20A

300V

CAT IV



CM 11

10A

BENNING CM 11



MIN

ZERO

MAX

/ Ω

TRUE RMS

COMV Ω

CAT IV

300V

OFF

HOLD

D  F E   I    



20A



10A

CM 11

300V

CAT IV



7 6

Bild 1: Gerätefrontseite Fig. 1: Appliance front face Fig. 1: Partie avant de l‘appareil Fig. 1: Parte frontal del equipo

Obr. 1: Přední strana přístroje Σικόνα 1: Μπροστινή όψη

11/ 2014

OFF



ZERO

MIN

MAX

/ Ω

TRUE RMS

COMV Ω

CAT IV

300V

Ill. 1: Lato anteriore apparecchio

Fig. 1: Voorzijde van het apparaat Rys. 1: Panel przedni przyrządu Рис. 1: Вид спереди

Resim 1: Cihaz önyüzü

BENNING CM 11

HOLD



D  F E   I    

Bild 2: Gleichspannungsmessung Fig. 2: DC voltage measurement Fig. 2: Mesure de tension continue

Fig. 2: Medición de tensión contínua obr. 2: Měření stejnosměrného napětí σχήμα 2: μέτρηση DC-τάσης

ill. 2: Misura tensione continua

Fig. 2: Meten van gelijkspanning Rys.2: Pomiar napięcia stałego Рис. 2. Измерение напряжения постоянного тока Resim 2: Doğru Gerilim Ölçümü

Bild 3: Wechselspannungsmessung Fig. 3: AC voltage measurement Fig. 3: Mesure de tension alternative Fig. 3: Medición de tensión alterna

obr. 3: Měření střídavého napětí σχήμα 3: μέτρηση AC-τάσης

ill. 3: Misura tensione alternata Fig. 3: Meten van wisselspanning

Rys.3: Pomiar napięcia przemiennego Рис. 3. Измерение напряжения переменного тока Resim 3: Alternatif Gerilim Ölçümü

300V

CAT IV



ZERO

TRUE RMS

COMV Ω

300V

CAT IV

20A



10A

CM 11

OFF

MIN

HOLD

MAX

/ Ω

CAT IV 300V

20A



10A

CM 11

11/ 2014

BENNING CM 11



ZERO

TRUE RMS

COMV Ω

OFF

MIN

HOLD

MAX

/ Ω

CAT IV 300V

D  F E   I    

Bild 4: Gleich-/ Wechselstrommessung Fig. 4: AC/ DC current measurement Fig. 4: Mesure de courant continue/ courant alternatif Fig. 4: Medición de corriente contínua/ corriente alterna obr. 4: Měření stejnosměrného/ střídavého proudu σχήμα 4: AC/ DC μέτρηση ρεύματος ill. 4: Misura corrente continua/ alternata Fig. 4: Meten van wissel- en gelijkstroom Rys.4: Pomiar prądu stałego/ przemiennego Рис. 4. Измерение постоянного и переменного тока Resim 4: Doğru Akım/ Alternatif Akım Ölçümü

Bild 5: Widerstandsmessung Fig. 5: Resistance measurement

Fig. 5: Mesure de résistance

Fig. 5: Medición de resistencia

obr. 5: Měření odporu σχήμα 5: Μέτρηση αντίστασης

ill. 5: Misura di resistenza Fig. 5: Weerstandsmeting

Rys.5: Pomiar rezystancji Рис. 5. Измерение сопротивления Resim 5: Direnç Ölçümü

300V

CAT IV



ZERO

TRUE RMS

COMV Ω

300V

CAT IV

20A



10A

CM 11

OFF

MIN

HOLD

MAX

/ Ω

CAT IV 300V

20A



10A

CM 11

11/ 2014

BENNING CM 11



ZERO

TRUE RMS

COMV Ω

OFF

MIN

HOLD

MAX

/ Ω

CAT IV 300V

D  F E   I    

Bild 6: Durchgangsprüfung mit Summer Fig. 6: Continuity Testing with buzzer

Fig. 6: Contrôle de continuité avec roneur

Fig. 6: Control de continuidad con vibrador

Obr.6: Měření průchodnosti s bzučákem σχήμα 6: Έλεγχος συνέχειας με ηχητικό σήμα

ill. 6: Prova di continuità con cicalino

Fig. 6: Doorgangstest met akoestisch signaal Rys.6: Sprawdzenie ciągłości obwodu Рис. 6. Контроль прохождения тока с зуммером Resim 6: Sesli Süreklilik Ölçümü

300V

CAT IV



ZERO

TRUE RMS

COMV Ω

20A



10A

CM 11

OFF

MIN

HOLD

MAX

/ Ω

CAT IV 300V

Bild 7: Batteriewechsel Fig. 7: Battery replacement Fig. 7: Remplacement des piles Fig. 7: Cambio de pila

obr. 7: Výměna baterií σχήμα 7: Αντικατάσταση μπαταριών

ill. 7: Sostituzione batterie

Fig. 7: Vervanging van de batterijen

Rys.7: Wymiana baterii

Рис. 7. Замена батарейки Resim 7: Batarya Değişimi

11/ 2014

BENNING CM 11

Bedienungsanleitung

BENNING CM 11

TRUE RMS Digital-Stromzangen-Multimeter zur

- Gleich-/ Wechselspannungsmessung

- Gleich-/ Wechselstrommessung

- Widerstandsmessung

- Durchgangsprüfung

Inhaltsverzeichnis

1. Benutzerhinweise

2. Sicherheitshinweise

3. Lieferumfang

4. Gerätebeschreibung

5. Allgemeine Angaben

6. Umgebungsbedingungen

7. Elektrische Angaben

8. Messen mit dem BENNING CM 11

9. Instandhaltung

10. Technische Daten des Messzubehörs

11. Umweltschutz

1. Benutzerhinweise

Diese Bedienungsanleitung richtet sich an

- Elektrofachkräfte und

- elektrotechnisch unterwiesene Personen

Das BENNING CM 11 ist zur Messung in trockener Umgebung vorgesehen und darf nicht in Stromkreisen mit einer höheren Nennspannung als CAT IV 300 V eingesetzt werden (Näheres hierzu in Abschnitt 6. “Umgebungsbedingungen”).

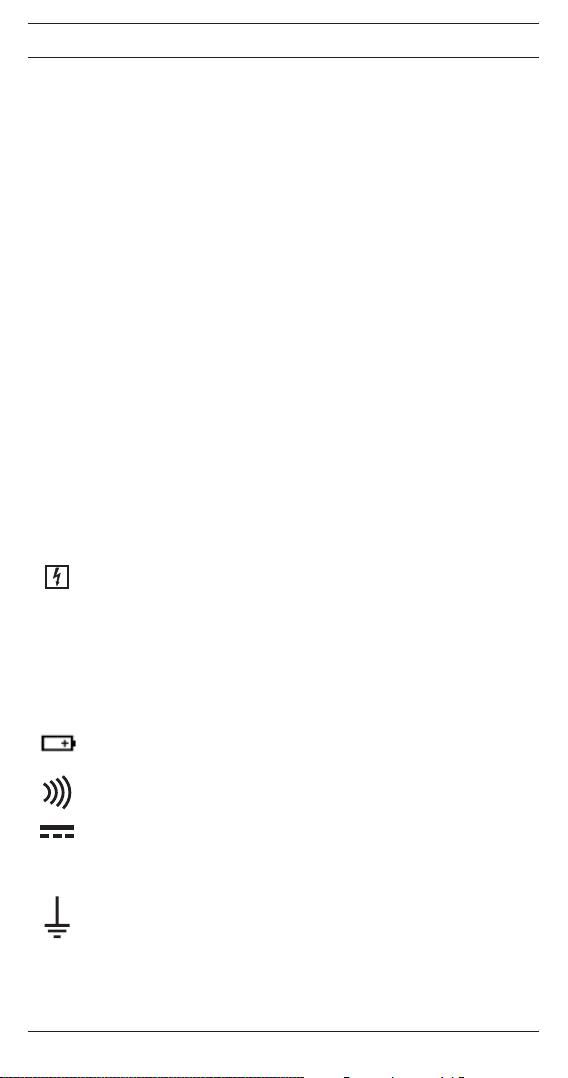

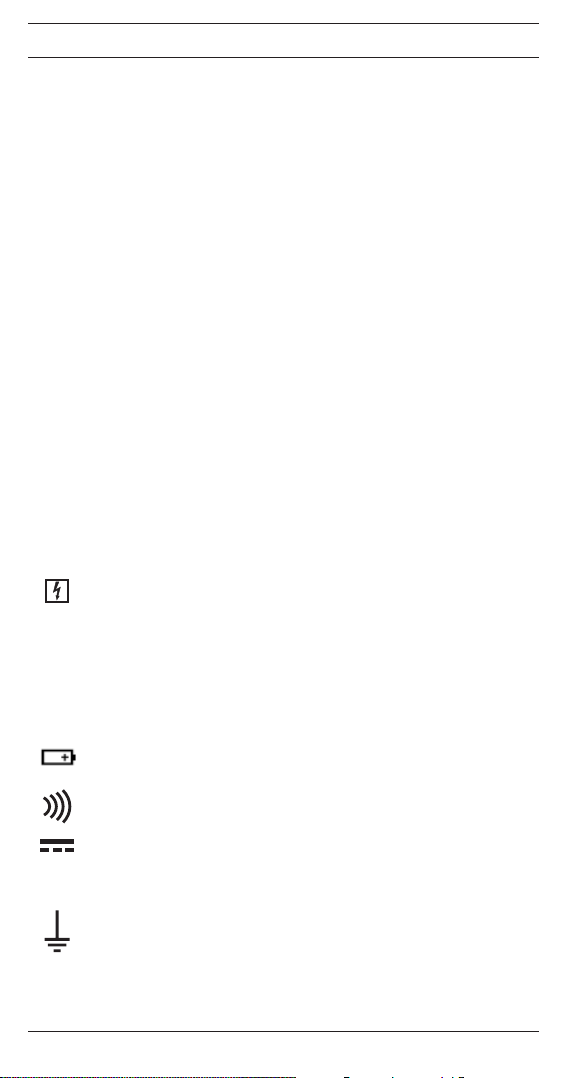

In der Bedienungsanleitung und auf dem BENNING CM 11 werden folgende Symbole verwendet:

Anlegen um GEFÄHRLICH AKTIVE Leiter oder Abnehmen von diesen ist zugelassen.

Dieses Symbol weist auf elektrische Gefahr hin.



Dieses Symbol weist auf Gefährdungen beim Gebrauch des BENNING CM 11 hin.



(Dokumentation beachten!)

Dieses Symbol auf dem BENNING CM 11 bedeutet, dass das Gerät schutzisoliert (Schutzklasse II) ausgeführt ist.





11/ 2014

Dieses Symbol erscheint in der Anzeige für eine entladene Batterie.

Dieses Symbol kennzeichnet den Bereich “Durchgangsprüfung”. Der Summer dient der akustischen Er geb nis aus gabe.

(DC) Gleich- Spannung oder Strom.

(AC) Wechsel- Spannung oder Strom.

Masse (Spannung gegen Erde).

BENNING CM 11

2. Sicherheitshinweise

Das Gerät ist gemäß DIN VDE 0411 Teil 1/EN 61010-1 DIN VDE 0411 Teil 2-032/EN 61010-2-032 DIN VDE 0411 Teil 031/EN 61010-031 gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Fehlverhalten und Nichtbeachtung der Warnungen kann zu schwerwiegenden Verletzungen oder zum Tode führen.

Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein



Kontakt mit Leitern kann einen Elektroschock verursachen.

Das Gerät darf nur in Stromkreisen der Überspannungskategorie III und IV mit max. 300 V gegen Erde benutzt werden. Hierzu sind geeignete Messleitungen zu verwenden. Bei Messungen innerhalb der Messkategorie III und IV darf das hervorstehende leitfähige Teil einer Kontaktspitze der Messleitung nicht länger als 4 mm sein. Vor Messungen innerhalb der Messkategorie III und IV müssen, die dem Set beigestellten, mit



CAT III und CAT IV gekennzeichneten, Aufsteckkappen auf die Kontaktspitzen aufgesteckt werden. Diese Maßnahme dient dem Benutzerschutz. Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsätzlich gefährlich sind. Bereits Spannungen ab 30 V AC und 60 V DC können für den Menschen lebensgefährlich sein.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die Leitungen auf



Beschädigungen.

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

- wenn das Gerät oder die Messleitungen sichtbare Beschädigungen aufweisen,

- wenn das Gerät nicht mehr arbeitet,

- nach längerer Lagerung unter ungünstigen Verhältnissen,

- nach schweren Transportbeanspruchungen,

- wenn das Gerät und die Messleitungen feucht sind.

3. Lieferumfang

Zum Lieferumfang des BENNING CM 11 gehören:

3.1 ein Stück Digital-Stromzangen-Multimeter,

3.2 ein Stück Sicherheitsmessleitung, schwarz (L = 1,4 m),

3.3 ein Stück Sicherheitsmessleitung, rot (L = 1,4 m),

3.4 eine Stück Kompakt-Schutztasche,

3.5 zwei Stück 1,5-V-Micro-Batterien (IEC LR03/ AAA),

3.6 eine Bedienungsanleitung.

Hinweis auf Verschleißteile:

- Das BENNING CM 11 wird von zwei 1,5-V-Micro-Batterien (IEC LR03/ AAA) gespeist.

- Die oben genannten Sicherheitsmessleitungen (geprüftes Zubehör) entsprechen CAT III 1000 V/CAT IV 600 V und sind für einen Strom von 10 A zugelassen.

4. Gerätebeschreibung

Das BENNING CM 11 ist ein Digital-Stromzangen-Multimeter mit einem Hallsensor bestückten Strom messkopf siehe Bild 1: Gerätefrontseite

Die in Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt bezeichnet:



Messzange, zum Umfassen des einadrigen stromdurchflossenen Leiters,

Stromzangenwulst, schützt vor Leiterberührung,



-Taste (gelb), Displaybeleuchtung,



Öffnungshebel, zum Öffnen und Schließen der Stromzange,

Drehschalter, zur Wahl der Messfunktion,

ZERO-Taste, für Nullabgleich bzw. Differenzmessung

MIN/ MAX-Taste, Speicherung des niedrigsten und höchsten Messwertes,

11/ 2014

BENNING CM 11

HOLD-Taste, Speicherung des angezeigten Messwertes,

Digitalanzeige, für den Messwert und die Anzeige der Bereichsüberschreitung,

COM-Buchse, gemeinsame Buchse für Spannungs-, Widerstandsmessungen und Durch-

gangsprüfung, schwarz markiert.

V-Ω-Buchse (positive), gemeinsame Buchse für Spannungs-, Widerstandsmessungen und

Durchgangsprüfung, rot markiert.

Batteriefachdeckel, auf Gehäuserückseite

5. Allgemeine Angaben

5.1 Allgemeine Angaben zum Digital-Stromzangen-Multimeter

5.1.1 Die Digitalanzeige 9 ist als 4-stellige Flüssigkristallanzeige mit 12 mm Schrifthöhe mit

Dezimalpunkt ausgeführt. Der größte Anzeigewert ist 5000.

5.1.2 Die Polaritätsanzeige in der Digitalanzeige 9 wirkt automatisch. Es wird nur eine

Polung entgegen der Buchsendefinition mit “-” angezeigt.

5.1.3 Die Bereichsüberschreitung wird mit “0L.” angezeigt.

Achtung, keine Anzeige und Warnung bei Überlast!

5.1.4 Der Drehschalter 5 dient der Anwahl der Messfunktion.

5.1.5 ZERO-Tastenfunktion 6: Zum Nullabgleich bei Strommessungen, kann auch für alle

Bereiche zur Differenzmessung benutzt werden (Nullabgleich bei jedem Wert möglich!). Angezeigt durch “ZERO” in der Digitalanzeige 9,

5.1.6 Die MIN/ MAX-Tastenfunktion 7 erfasst und speichert automatisch den niedrigsten und

höchsten Messwert. Durch Weiterschaltung werden folgende Werte angezeigt: Anzeige „MAX“ zeigt den gespeicherten höchsten, „MIN“ den niedrigsten Wert und „MIN/ MAX“ zeigt den aktuellen Messwert an. Durch längeren Tastendruck (2 Sekunden) wird in den Normalmodus zurückgeschaltet.

In der Messfunktion / Ω wechselt eine Betätigung der MIN/ MAX Taste 7 von der

akustischen Durchgangsprüfung zur Widerstandsmessung.

5.1.7 HOLD-Tastenfunktion: Durch Betätigen der HOLD-Taste 8 lässt sich das Messergebnis

speichern. Im Display 9 wird gleichzeitig das Symbol „HOLD“ eingeblendet. Erneutes Betätigen der Taste schaltet in den Messmodus zurück.

5.1.8 Die gelbe Beleuchtungs-Taste  schaltet die Beleuchtung des Displays 9 an. Aus-

schaltung durch erneute Tastenbetätigung oder automatisch nach ca. 30 s.

5.1.9 Die Messrate des BENNING CM 11 beträgt nominal 2 Messungen pro Sekunde für die

Digitalanzeige.

5.1.10 Das BENNING CM 11 wird durch den Drehschalter 5 ein- oder ausgeschaltet. Aus-

schaltstellung “OFF”.

5.1.11 Das BENNING CM 11 schaltet sich nach ca. 15 min selbsttätig ab (APO, Auto-Power-

Off ist aktiv bei Einblendung des -Symbol in der Anzeige 9). Es schaltet sich wieder ein, wenn der Drehschalter 5 aus der Schalterstellung “OFF” wieder eingeschaltet oder die gelbe Beleuchtungstaste  betätigt wird. Die automatische Abschaltung lässt sich deaktivieren indem sie die HOLD-Taste 8 betätigen und gleichzeitig das BENNING CM 11 aus der Schalterstellung “OFF” einschalten. Das -Symbol in der Anzeige 9 erlischt.

5.1.12 Das BENNING CM 11 wird durch zwei 1,5-V-Micro-Batterien gespeist (IEC LR03/AAA).

5.1.13 Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung des

BENNING CM 11 sinkt, erscheint in der Anzeige 9 ein Batteriesymbol.

5.1.14 Die Lebensdauer der Batterien ist abhängig der genutzten Messfunktion und

beträgt ca. 30-100 Stunden ohne Nutzung der akustischen Durchgangsprüfung und Hintergrundbeleuchtung. (Alkalibatterie).

5.1.15 Temperaturkoeffizient des Messwertes:

0,1 x (angegebene Messgenauigkeit)/ °C < 18 °C oder > 28 °C, bezogen auf den Wert

auf Referenztemperatur von 23 °C.

5.1.16 Geräteabmessungen: (L x B x H) = 206 x 76 x 33,5 mm

Gerätegewicht: 262 g (inkl. Batterien)

5.1.17 Die mitgelieferten Sicherheitsmessleitungen mit den Messspitzen sind ausdrücklich

für die Nennspannung des BENNING CM 11 geeignet. Die Messspitzen können durch Schutzkappen geschützt werden.

5.1.18 Größte Zangenöffnung: 23 mm

6. Umgebungsbedingungen

- Das BENNING CM 11 ist für Messungen in trockenen Umgebungen vorgesehen,

- Barometrische Höhe bei Messungen: Maximal 2000 m,

- Überspannungskategorie: IEC 60664/IEC 61010 → 300 V Kategorie IV

- Verschmutzungsgrad: 2 gemäß EN 61010-1,

- Schutzart: IP 30 (DIN VDE 0470-1 IEC/EN 60529)

3 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste

Fremdkörper, > 2,5 mm Durchmesser

11/ 2014

BENNING CM 11

0 - zweite Kennziffer: Kein Wasserschutz,

- Arbeitstemperatur und relative Luftfeuchte: Bei Arbeitstemperatur von 0 °C bis 40 °C: relative Luftfeuchte kleiner 80 %, nicht kondensierend.

- Lagerungstemperatur: Das BENNING CM 11 kann bei Temperaturen von - 10 °C bis + 60 °C, relative Luftfeuchte kleiner 80 %, ohne Batterien gelagert werden.

7. Elektrische Angaben

Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus

- einem relativen Anteil des Messwertes und

- einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).

Die Messgenauigkeit gilt bei einer Temperatur von 23 °C ± 5 °C und einer relativen Luftfeuchtigkeit kleiner 80 %.

7.1 Gleichspannungsbereiche

Der Eingangswiderstand beträgt ≥ 1 MΩ.

Messbereich Auflösung Messgenauigkeit Überlastschutz

50,00 V 0,01 V ± (1 % des Messwertes + 2 Digit) 400 V AC/DC 300,0 V 0,1 V ± (1 % des Messwertes + 2 Digit) 400 V AC/DC

7.2 Wechselspannungsbereiche

Der Messwert wird als echter Effektivwert (TRUE RMS, AC-Kopplung) gewonnen und angezeigt. Seine Kalibrierung ist auf sinusförmige Kurvenform abgestimmt. Bei Abweichungen von dieser Form wird der Anzeigewert ungenauer. Crest-Factor < 2,0 bis 100 % der Messbereichsendwertes Crest-Factor < 4,0 bis 50 % der Messbereichsendwertes

Der Eingangswiderstand beträgt ≥ 1 MΩ.

Messbereich Auflösung Messgenauigkeit (40 Hz - 1 kHz) Überlastschutz

50,00 V 0,01 V ± (1,2 % des Messwertes + 5 Digit) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % des Messwertes + 5 Digit) 400 V AC/DC

7.3 Gleichstrombereiche

Messbereich Auflösung Messgenauigkeit Überlastschutz

300,0 mA 0,1 mA ± (1,0 % des Messwertes + 10 Digit) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % des Messwertes + 10 Digit) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % des Messwertes + 10 Digit) 100 A AC/DC

Einfluss des Erdmagnetismus: < ± 1,0 mA Einfluss des Öffnen und Schließen der Messzange: < ± 1,0 mA

7.4 Wechselstrombereiche

Messbereich Auflösung Messgenauigkeit (50 Hz - 60 Hz) Überlastschutz

300,0 mA 0,1 mA ± (1,0 % des Messwertes + 5 Digit) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % des Messwertes + 5 Digit) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % des Messwertes + 5 Digit) 100 A AC/DC

7.5 Widerstandsbereiche

Leerlaufspannung: ca. 3 V, max. Prüfstrom 1 mA.

Messbereich Auflösung Messgenauigkeit (50 Hz - 60 Hz) Überlastschutz

500,0 Ω 0,1 Ω ± (1,0 % des Messwertes + 2 Digit) 400 VAC/DC 5,000 kΩ 1 Ω ± (1,0 % des Messwertes + 2 Digit) 400 VAC/DC 50,00 kΩ 10 Ω ± (1,0 % des Messwertes + 2 Digit) 400 VAC/DC 500,0 kΩ 100 Ω ± (1,0 % des Messwertes + 2 Digit) 400 VAC/DC

11/ 2014

BENNING CM 11

7.6 Durchgangsprüfung

Leerlaufspannung: ca. 3 V, max. Prüfstrom 1 mA.

Der eingebaute Summer ertönt bei einem Widerstand kleiner 100 Ω.

8. Messen mit dem BENNING CM 11

8.1 Vorbereiten der Messungen

Benutzen und lagern Sie das BENNING CM 11 nur bei den angegebenen Lager- und Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung.

- Angaben von Nennspannung und Nennstrom auf den Sicherheitsmessleitungen überprüfen. Die zum Lieferumfang gehörenden Sicherheitsmessleitungen entsprechen in Nennspan nung und Nennstrom dem BENNING CM 11.

- Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation beschädigt ist, dann sind die Sicherheitsmessleitungen sofort auszusondern.

- Sicherheitsmessleitungen auf Durchgang prüfen. Wenn der Leiter in der Sicher heits messleitung unterbrochen ist, dann ist die Sicherheitsmessleitung sofort auszusondern.

- Bevor am Drehschalter 5 eine andere Messfunktion gewählt wird, müssen die Sicher heitsmess leitungen von der Messstelle getrennt werden.

- Starke Störquellen in der Nähe des BENNING CM 11 können zu instabiler Anzeige und zu Messfehlern führen.

8.2 Spannungsmessung

Maximale Spannung gegen Erdpotential beachten!



Elektrische Gefahr!

Die höchste Spannung, die an den Buchsen

- COM-Buchse J, schwarz markiert,

V-Ω-Buchse (positive) K für Spannungs-, Widerstandsmessungen und Durch gangs prü-

fungen, rot markiert,

des BENNING CM 11 gegenüber Erdpotential liegen darf, beträgt 300 V.

- Mit dem Drehschalter 5 des BENNING CM 11 die gewünschte Funktion V oder V wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J, schwarz gekennzeichnet, kontaktieren.

- Die rote Sicherheitsmessleitung mit der V-Ω-Buchse K, rot gekennzeichnet, kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert an der Digitalanzeige 9 ablesen.

Hinweis:

- In kleinen Spannungsmessbereichen unterbleibt bei offenen Sicherheitsmessleitungen die Null-Volt-Anzeige durch Einstreuungen. Überzeugen Sie sich durch Kurzschluss der Messspitzen davon, dass das BENNING CM 11 funktionsfähig ist.

siehe Bild 2: Gleichspannungsmessung siehe Bild 3: Wechselspannungsmessung

8.3 Strommessung

Keine Spannung an die Eingangsbuchsen J und K des BENNING CM 11 legen! Entfernen Sie eventuell die angeschlossenen Sicherheitsmessleitungen. Bei



Gleichstrommessungen Polarität beachten! Der Pfeil auf der Messzange zeigt

die technische Stromrichtung an. + → –

- Mit dem Drehschalter 5 die gewünschte Funktion A oder A wählen.

- Durch die Nullabgleichtaste „ZERO“ 6 das BENNING CM 11 in Ausgangsposition bringen.

- Öffnungshebel  betätigen, einadrigen Leiter mittig mit der Zange  des BENNING CM 11 umfassen.

- Die Digitalanzeige 9 ablesen.

siehe Bild 4: Gleich-/ Wechselstrommessung

8.4 Widerstandsmessung

- Mit dem Drehschalter 5 des BENNING CM 11 die Funktion / Ω wählen und die MIN/ MAX-Taste 7 betätigen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J, schwarz gekennzeichnet, kontaktieren.

- Die rote Sicherheitsmessleitung mit der V-Ω-Buchse K, rot gekennzeichnet, kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert an der Digitalanzeige 9 ablesen.

11/ 2014

BENNING CM 11

Hinweis:

- Stellen Sie für eine richtige Messung sicher, dass an der Messstelle keine Spannung anliegt.

siehe Bild 5: Widerstandsmessung

8.5 Durchgangsprüfung mit Summer

- Mit dem Drehschalter 5 die Funktion / Ω wählen.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse J, schwarz gekennzeichnet, kontaktieren.

- Die rote Sicherheitsmessleitung mit der V-Ω-Buchse K, rot gekennzeichnet, kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Wenn der Widerstand

zwischen den Messpunkten 100 Ω unterschreitet, dann ertönt der in dem BENNING CM 11

eingebaute Summer.

siehe Bild 6: Durchgangsprüfung mit Summer

9. Instandhaltung

Vor dem Öffnen das BENNING CM 11 unbedingt spannungsfrei machen!



Elektrische Gefahr!

Die Arbeit an dem geöffneten BENNING CM 11 unter Spannung ist ausschließlich Elektrofach kräften vorbehalten, die dabei besondere Maßnahmen zur Unfallverhütung treffen müssen.

So machen Sie das BENNING CM 11 spannungsfrei, bevor Sie das Gerät öffnen:

- Entfernen Sie zuerst das BENNING CM 11 und die beiden Sicherheitsmessleitungen vom Messobjekt.

- Entfernen Sie dann beide Sicherheitsmessleitungen vom BENNING CM 11.

- Schalten Sie den Drehschalter 5 in die Schaltstellung “OFF”.

Das BENNING CM 11 besitzt keine Sicherung.

9.1 Sicherstellen des Gerätes

Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit dem BENNING CM 11 nicht mehr gewährleistet sein, z.B. bei:

- Sichtbaren Schäden am Gehäuse,

- Fehlern bei Messungen,

- Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedingungen und

- Erkennbaren Folgen von außerordentlichen Transportbeanspruchungen.

In diesen Fällen ist das BENNING CM 11 sofort von der Messstelle zu entfernen und gegen erneute Nutzung zu sichern.

9.2 Reinigung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/ oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt darauf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie-Elektrolyt verunreinigt werden. Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

9.3 Batteriewechsel

Vor dem Öffnen das BENNING CM 11 unbedingt spannungsfrei machen!



Elektrische Gefahr!

Das BENNING CM 11 wird von zwei 1,5-V-Microbatterien (IEC LR03/ AAA) gespeist. Ein Batteriewechsel ist erforderlich, wenn in der Anzeige 9 das Batteriesymbol erscheint. So wechseln Sie die Batterien:

- Entfernen Sie beide Sicherheitsmessleitungen vom Messkreis.

- Entfernen Sie dann beide Sicherheitsmessleitungen von dem BENNING CM 11.

- Bringen Sie den Drehschalter 5 in die Schaltstellung “OFF”.

- Legen Sie das BENNING CM 11 auf die Frontseite und lösen Sie die Schraube vom Batteriedeckel.

- Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterteil ab.

- Ersetzen Sie die verbrauchten Batterien durch zwei neue Batterien des Typs Micro (LR03/ AAA). Achten Sie auf die polrichtige Anordnung der neuen Batterien!

- Rasten Sie den Batteriedeckel an das Unterteil an, und ziehen Sie die Schraube an.

siehe Bild 7: Batteriewechsel

11/ 2014

BENNING CM 11

Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen nicht in den Hausmüll. Sie können bei einer Sammelstelle für Altbatterien bzw. Sondermüll



abgegeben werden. Informieren Sie sich bitte bei Ihrer Kommune.

9.4 Kalibrierung

Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technische Daten des Messzubehörs

- Norm: EN 61010-031,

- Maximale Bemessungsspannung gegen Erde ( ) und Messkategorie:

Mit Aufsteckkappe: 1000 V CAT III, 600 V CAT IV, Ohne Aufsteckkappe: 1000 V CAT II,

- Maximaler Bemessungsstrom: 10 A,

- Schutzklasse II (), durchgängige doppelte oder verstärkte Isolierung,

- Verschmutzungsgrad: 2,

- Länge: 1,4 m, AWG 18,

- Umgebungsbedingungen:

Barometrische Höhe bei Messungen: Maximal 2000 m, Temperatur: 0 °C bis + 50 °C, Feuchte 50 % bis 80 %

- Verwenden Sie die Messleitungen nur im einwandfreien und sauberen Zustand sowie entsprechend dieser Anleitung, da ansonsten der vorgesehene Schutz beeinträchtigt sein kann.

- Sondern Sie die Messleitung aus, wenn die Isolierung beschädigt ist oder eine Unter brechung in Leitung/ Stecker vorliegt.

- Berühren Sie die Messleitung nicht an den blanken Kontaktspitzen. Fassen Sie nur den Handbereich an!

- Stecken Sie die abgewinkelten Anschlüsse in das Prüf- oder Messgerät.

11. Umweltschutz

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste henden Rückgabe- und Sammelsystemen zu.

11/ 2014

BENNING CM 11



Operating Manual

BENNING CM 11

TRUE RMS Digital Current Clamp Multimeter for

- DC/ AC voltage measurement

- DC/ AC current measurement

- resistance measurement

- continuity testing

Table of contents

1. User notes

2. Safety note

3. Scope of delivery

4. Unit description

5. General information

6. Ambient conditions

7. Electrical specifications

8. Measuring with the BENNING CM 11

9. Maintenance

10. Technical data of the measuring accessories

11. Environmental note

1. User notes

These operating instructions are intended for

- qualified electricians and

- electrotechnically trained persons.

The BENNING CM 11 is intended for making measurements in dry environment. It must not be used in power circuits with a nominal voltage higher than CAT IV 300 V (More details in Section

6. “Ambient conditions”).

The following symbols are used in these operating instructions and on the BENNING CM 11:

Application around and removal from HAZARDOUS LIVE conductors is permitted.

This symbol indicates an electrical hazard.



This symbol indicates sources of danger when using the BENNING CM 11 (see



documentation).

This symbol on the BENNING CM 11 indicates that the unit is protection insulated (safety class II).





11/ 2014

This symbol appears in the display for a discharged battery

This symbol indicates the continuity-testing application. The buzzer provides an audible signal.

DC voltage or current

AC current or voltage

Earth (voltage to earth)

BENNING CM 11



2. Safety note

The instrument is built and tested in accordance with DIN VDE 0411 part 1/ EN 61010-1 DIN VDE 0411 part 2-032/ EN 61010-2-032 DIN VDE 0411 part 031/ EN 61010-031 and has left the factory in perfectly safe technical condition. To maintain this condition and to ensure safe operation of the unit, the user must observe the notes and warnings given in these instructions at all times. Improper handling and nonobservance of the warnings might involve severe injuries or danger to life.

WARNING! Be extremely careful when working with bare conductors or main



line carrier! Contact with live conductors will cause an electric shock!

The unit may be used only in power circuits within the overvoltage category III and IV with a conductor for 300 V max. to earth. Only use suitable measuring leads for this. With measurements within measurement category III and IV, the projecting conductive part of a contact tip of the measuring leads must not be longer than 4 mm. Prior to carrying



out measurements within measurement cat egory III and IV, the push-on caps provided with the set and marked with CAT III and CAT IV must be pushed onto the contact tips. The purpose of this measure is user protection. Remember that work on electrical components of all kinds is dangerous. Even low voltages of 30 V AC and 60 V DC may be dangerous to human life.

Before starting the unit, always check it as well as all measuring lead and wires



for signs of damage.

Should it appear that safe operation of the unit is no longer possible, it should be shut down immediately and secured to prevent that it is switched on accidentally.

It may be assumed that safe operation is no longer possible:

- if the device or the measuring lead exhibit visible damages,

- if the unit no longer works,

- after long periods of storage under unfavourable conditions,

- after being subject to rough transportation, or

- if the device or the measuring lead are exposed to moisture.

3. Scope of delivery

The following items make up the standard BENNING CM 11 package:

3.1 One digital current clamp multimeter

3.2 One safety measuring leads (black)(L = 1.4 m)

3.3 One safety measuring leads (red)(L = 1.4 m)

3.4 One compact protection case

3.5 Two 1.5 V micro-batteries (IEC LR03/ AAA)

3.6 One Operating Manual

Note on consumable parts:

- The BENNING CM 11 is supplied by two 1.5 V micro-batteries (IEC LR 03/ AAA)

- The above mentioned safety leads (tested spare part) are approved in accordance with CAT III 1000 V/ CAT IV 600 V and for a current up 10 A.

4. Unit description

The BENNING CM 11 is a digital current clamp multimeter with a measuring head fitted with a Hall sensor. See figure 1: Appliance front face

The display and operating elements shown in fig. 1 are as follows:



Measurement prongs, for inserting and gripping the single conductor containing AC cur-

rent

Prong guard, protects user from accidental contact with conductor



key (yellow), display illumination



Opening lever, for opening and closing the current prongs

Rotary switch, for selecting the measurement function

ZERO key, for zero balance or differential measuring

MIN/MAX button, storage of the lowest and highest measured values

HOLD button, storage of the indicated measured value

Digital display, for displaying the measured value and range exceedance

11/ 2014

BENNING CM 11



COM jack, common jack for voltage and resistance measurements as well as for continuity

testing, marked in black

V-Ω jack (positive), common jack for voltage and resistance measurements as well as for

continuity testing, marked in red

Battery compartment cover, at the rear of the housing

5. General information

5.1 General information on digital current clamp multimeter

5.1.1 The digital display 9 is designed as a 4 digit liquid-crystal indicator with 12 mm digit

height and decimal point. The highest value displayed is 5000.

5.1.2 The polarity indication on the digital display 9 works automatically. Contrary to the

measurement-wire definition, only one pole is indicated as “-”.

5.1.3 In case of a range exceedance (overflow), “0L.” is displayed.

Attention: no display or warning by complete overload.

5.1.4 The rotary switch 5 is intended for selecting the measuring function.

5.1.5 ZERO button 6: For zero adjustment in current measure ment. Can also be used for all

ranges for differential measurement (zero setting possible for any value). Indicated by “ZERO” in the digital display 9.

5.1.6 The MIN/ MAX key function 7 automatically records and stores the highest and the

lowest measured value. By pressing the key, the following values are displayed: “MAX” shows the highest value stored, “MIN” shows the lowest value stored and “MIN/ MAX” shows the current measured value. Press the key for approx. 2 seconds to switch the device back to normal operating mode.

In the „ / Ω“ measuring function, press the „MIN/ MAX“ key 7 to change from the

acoustic continuity test to resistance measurement.

5.1.7 HOLD key function: The measuring result can be stored by pressing the HOLD key 8.

The “HOLD” symbol simultaneously appears on the display 9. Press the key again to switch the device back to measuring mode.

5.1.8 The yellow illumination key  activates the illumination of the display 9. It is switched

off by pressing the key again or automatically after approx. 30 seconds.

5.1.9 The measuring rate of the BENNING CM 11 amounts nominally to 2 measurements per

second for the digital display.

5.1.10 The BENNING CM 11 is switched on and off with the rotary switch 5. Shutdown posi-

tion “OFF”.

5.1.11 The BENNING CM 11 switches off automatically after approx. 15 minutes (APO, Auto-

Power-Off is activated, if the symbol is shown on the display 9). It switches on again, if the rotary switch 5 is switched on again from switch position „OFF“ or if the yellow illumination key  is pressed. It switches on again, if the HOLD key 8 or another key is actuated. Automatic switch-off can be deactivated by pressing the HOLD key and by simultaneously switching on the BENNING CM 11 from the switching position “OFF”. The symbol disappears from the display 9.

5.1.12 The BENNING CM 11 is supplied by two 1.5 V batteries (IEC LR03/ AAA/ micro).

5.1.13 If the battery voltage drops below the specified operating voltage of the BENNING CM 11,

then a battery symbol appears in the display 9.

5.1.14 The battery life depends on the measuring function used and is approximately 30 hours

to 100 hours without using the acoustic continuity test and background lighting (alkaline battery).

5.1.15 Temperature coefficient of the measured value: 0.1 x (stated measuring accuracy)/ °C

< 18 °C or > 28 °C, related to the value for the reference temperature of 23 °C

5.1.16 Dimensions of unit (length x width x height) = 206 x 76 x 33,5 mm.

Weight of unit: 262 g (incl. batteries)

5.1.17 The safety measuring leads and measurement tips supplied are spe cially suited to the

rated voltage of the BENNING CM 11. The measuring tips can be protected by caps.

5.1.18 Widest prong opening: 23 mm

6. Ambient conditions

- The BENNING CM 11 is intended for making measurements in dry environment.

- Maximum barometric elevation for making measurements: 2000 m,

- Overvoltage category: IEC 60664/ IEC 61010 → 300 V category IV

- Contamination class: 2 (EN 61010-1),

- Protection class: IP 30 (DIN VDE 0470-1, IEC/ EN 60529)

IP 30 means: Protection against access to dangerous parts and protection against solid

impurities of a diameter > 2.5 mm, (3 - first index). No protection against water, (0 - second index).

- Operating temperature and relative humidity:

For operating temperatures from 0 °C to 40 °C: relative air humidity lower than 80 %, non-

condensing

11/ 2014

BENNING CM 11



- Storage temperature: The BENNING CM 11 can be stored at temperatures between - 10 °C and + 60 °C, at a relative air humidity lower than 80 % without batteries.

7. Electrical specifications

Note: The measuring precision is specified as the sum of

- a relative fraction of the measured value and

- a number of digits (counting steps of the least significant digit).

This specified measuring precision is valid for temperatures in the range from 23 °C ± 5 °C and relative humidity less than 80 %.

7.1 DC voltage range

The input resistance is ≥ 1 MΩ.

Measuring range Resolution Measurement accuracy Overload protection

50.00 V 0.01 V ± (1 % of reading + 2 digits) 400 V AC/DC

300.0 V 0.1 V ± (1 % of reading + 2 digits) 400 V AC/DC

7.2 AC voltage range

The measured value is obtained and displayed as real r.m.s. value (True RMS, AC coupling). Its calibration is adapted to sinusoidal curves. In case of deviations from this curve shape, the accuracy of the displayed value decreases. Crest factor < 2.0 up to 100 % of the final measuring range value Crest factor < 4.0 up to 50 % of the final measuring range value

The input resistance is ≥ 1 MΩ.

Measuring range Resolution Measurement accuracy (40 Hz - 1 kHz) Overload protection

50.00 V 0.01 V ± (1.2 % of reading + 5 digits) 400 V AC/DC

300.0 V 0.1 V ± (1.2 % of reading + 5 digits) 400 V AC/DC

7.3 DC current range

Measuring range Resolution Measurement accuracy Overload protection

300.0 mA 0.1 mA ± (1.0 % of reading + 10 digits) 100 A AC/DC

3.000 A 0.001 A ± (1.0 % of reading + 10 digits) 100 A AC/DC

10.00 A 0.01 A ± (3.0 % of reading + 10 digits) 100 A AC/DC

Influence of geomagnetism: < ± 1.0 mA Influence of opening and closing the measuring clamp: < ± 1.0 mA

7.4 AC current range

Measuring range Resolution Measurement accuracy (50 Hz - 60 Hz) Overload protection

300.0 mA 0.1 mA ± (1.0 % of reading + 5 digits) 100 A AC/DC

3.000 A 0.001 A ± (1.0 % of reading + 5 digits) 100 A AC/DC

20.00 A 0.01 A ± (1.0 % of reading + 5 digits) 100 A AC/DC

7.5 Resistance range

Open circuit-voltage: approx. 3 V, max. testing current 1 mA

Measuring range Resolution Measurement accuracy (50 Hz - 60 Hz) Overload protection

500.0 Ω 0.1 Ω ± (1 % of reading + 2 digits) 400 V AC/DC

5.000 kΩ 1 Ω ± (1 % of reading + 2 digits) 400 V AC/DC

50.00 kΩ 10 Ω ± (1 % of reading + 2 digits) 400 V AC/DC

500.0 kΩ 100 Ω ± (1 % of reading + 2 digits) 400 V AC/DC

11/ 2014

BENNING CM 11



7.6 Continuity test

Open circuit-voltage: approx. 3 V, max. Testing current 1 mA

The built-in buzzer sounds when resistance is less than 100 Ω.

8. Measuring with the BENNING CM 11

8.1 Preparing the measurement

Operate and store the BENNING CM 11 at the specified storage and operating temperatures only! Do not permanently expose the device to sunlight.

- Check rated voltage and rated current details specified on the safety meas uring lines. The nominal voltage and current ratings of the safety measuring cables included in the scope of delivery correspond to the ratings of the BENNING CM 11.

- Check the insulation of the safety measuring lead. If the insulation is damaged, the BENNING CM 11 must be scrapped immediately.

- Check the continuity of the safety measuring leads. If the leads is discon nected at any point, remove it immediately.

- Before - at the rotary switch 5 a different function is selected, the safety measuring leads must be disconnected from the measuring point.

- Strong sources of interference in the vicinity of the BENNING CM 11 might involve unsta ble readings and measuring errors.

8.2 Voltage measurement

Do not exceed the maximum permitted voltage with respect to earth potential!



Electrical danger!

The maximum voltage which may be applied to the sockets

- COM socket, black J,

- V- Ω socket (positive) K for voltage and resistance measurements and continuity testing (marked red)

of the BENNING CM 11 against ground, amounts to 300 V.

- Use the rotary switch 5 to select the required function V or V on the BENNING CM 11.

- The black safety measuring lead has to be contacted with the COM jack J on the BENNING CM 11.

- Connect the red safety measuring lead to the V-Ω jack K, marked in red.

- Bring the safety measuring leads into contact with the measuring points, read off measured value on the digital display 9 on the BENNING CM 11.

Note:

- In small voltage measuring ranges, the zero-volt indication does not appear (due to interference) when the safety measuring leads are open. Make sure that the BENNING CM 11 is fully functional by short-circuiting the measuring tips.

See figure 2: DC voltage measurement See figure 3: AC voltage measurement

8.3 Current measurement

Do not apply any voltage to the input jacks J and K of the BENNING CM 11! Any possibly connected safety measuring leads have to be removed. For



direct current (DC) measurements, observe correct polarity! The arrow on the measuring clamp indicates the technical current direction. +

Use the rotary switch 5 to select the required function A or A on the BENNING CM 11.

- Press the “ZERO” button 6 to set the BENNING CM 11 to the starting point.

- Operate opening lever , clamp  single wire live conductor centrally by means of the BENNING CM 11 current probe.

- Read off the digital display unit 9.

See figure 4: AC/ DC current measurement

8.4 Resistance measurement

- Select the / Ω function by means of the rotary switch 5 of the BENNING CM 11 and press the „MIN/MAX“ key 7.

- The black safety measuring lead has to be contacted with the COM jack J on the BENNING CM 11.

- Connect the red safety measuring lead to the V-Ω jack K, marked in red.

- Bring the safety measuring leads into contact with the measuring points, read off measured value on the digital display 9 on the BENNING CM 11.

Note:

- To obtain a correct measurement, ensure that no voltage is applied to the measuring point.

→ –

11/ 2014

BENNING CM 11



See figure 5: Resistance measurement

8.5 Continuity testing with buzzer

- Use the rotary switch 5 to select the required function / Ω on the BENNING CM 11.

- The black safety measuring lead has to be contacted with the COM jack J on the BENNING CM 11.

- Connect the red safety measuring lead to the V-Ω jack K, marked in red.

- Apply the safety measuring leads to the measuring points. If the resistance between the

measuring points falls below 100 Ω, the integrated buzzer of the BENNING CM 11 sounds.

See figure 6: Continuity testing with buzzer

9. Maintenance

Before opening the BENNING CM 11, make sure that it is free of voltage!



Electrical danger!

Work on the opened BENNING CM 11 under voltage may be carried out only by skilled electricians with special precautions for the prevention of accidents.

Make sure that the BENNING CM 11 is free of voltage as described below before opening the instrument:

- First, remove the BENNING CM 11 and the two safety measuring leads from the measuring object.

- Then disconnect the two safety measuring leads from the BENNING CM 11.

- Turn the rotary switch 5 to the switch setting “OFF”.

The BENNING CM 11 is not equipped with a fuse.

9.1 Securing the instrument

Under certain circumstances safe operation of the BENNING CM 11 is no longer ensured, for example in the case of:

- Visible damage of the casing.

- Incorrect measurement results.

- Recognisable consequences of prolonged storage under improper conditions.

- Recognisable consequences of extraordinary transportation stress.

In such cases the BENNING CM 11 must be switched off immediately, discon nected from the measuring points and secured to prevent further utilisation.

9.2 Cleaning

Clean the casing externally with a clean dry cloth (exception: special cleaning wipers). Avoid using solvents and/ or scouring agents for cleaning the instru ment. It is important to make sure that the battery compartment and battery contacts are not contaminated by leaking electrolyte. If electrolyte contamination or white deposits are present in the region of the batteries or battery casing, clean them too with a dry cloth.

9.3 Battery replacement

Before opening the BENNING CM 11, make sure that it is free of voltage!



Electrical danger!

The BENNING CM 11 is supplied by means of two 1.5 V batteries of type AAA (IEC LR03). Battery replacement is required, if the battery symbol appears on the display 9. Proceed as follows to replace the batteries:

- Disconnect the safety measuring leads from the measuring circuit.

- Disconnect the safety measuring leads from the BENNING CM 11.

- Set the rotary switch 5 to the switch setting “OFF”.

- Lay the BENNING CM 11 face down and release the screws of the battery compartment cover.

- Lift the battery compartment lid (in the housing recess area) from the bottom section.

- Replace the exhausted batteries by two new ones of type AAA (LR03). Make sure that the new batteries are inserted with correct polarity!

- Place the battery compartment cover onto the bottom part and tighten the screw.

See figure 7: Battery replacement

Make your contribution to environmental protection! Do not dispose of discharged batteries in the household garbage. Instead, take them to a



collecting point for discharged batteries and special waste material. Please inform yourself in your community.

11/ 2014

BENNING CM 11



9.4 Calibration

To maintain the specified accuracy of the measurement results, the instrument must be recalibrated at regular intervals by our factory service. We recommend a recalibration interval of one year. Send the unit to the following address:

Benning Elektrotechnik & Elektronik GmbH & CO. KG Service Centre Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technical data of the measuring accessories

- Standard: EN 61010-031,

- Maximum rated voltage to earth ( ) and measuring category:

With push-on caps: 1000 V CAT III, 600 V CAT IV, Without push-on caps: 1000 V CAT II,

- Maximum rated current: 10 A,

- Protective class II (), continuous double or reinforced insulation,

- Contamination class: 2,

- Length: 1.4 m, AWG 18,

- Environmental conditions:

Maximum barometric elevation for making measurements: 2000 m, Temperatures: 0 °C to + 50 °C, humidity 50 % to 80 %

- Only use the test leads if in perfect and clean condition as well as according to this manual, since the protection provided could otherwise be impaired.

- Throw the test leads out if the insulation is damaged or if there is a break in the cable/ plug.

- Do not touch the bare contact tips of the test leads. Only grab the area appropriate for hands!

- Insert the angled terminals in the testing or measuring device.

11. Environmental note

At the end of the product’s useful life, please dispose of the device at collection points provided in your community.

11/ 2014

BENNING CM 11

Notice d’emploi

BENNING CM 11

TRUE RMS Multimètre numérique à pince électrique pour

- mesure de tension continue/ alternative

- mesure de courant continu/ alternatif

- mesure de résistance

- contrôle de continuité

Sommaire

1. Remarques à l’attention de l’utilisateur

2. Consignes de sécurité

3. Fourniture

4. Description de l’appareil

5. Indications générales

6. Conditions d’environnement

7. Indications électriques

8. Mesurer avec le BENNING CM 11

9. Maintenance

10. Données techniques des accessoires de mesure

11. Information sur l’environnement

1. Remarques à l’attention de l’utilisateur

Cette notice d’emploi s’adresse aux

- électrotechniciens et

- personnes instruites dans le domaine électrotechnique

Le BENNING CM 11 est conçu pour effectuer des mesures dans un environnement sec. Il ne doit pas être utilisé dans des circuits dont la tension nominale est supérieure à CAT IV 300 V (pour de plus amples informations, consulter la section « Conditions d’environnement »).

Les symboles suivants sont utilisés dans cette notice d’emploi et sur le BENNING CM 11 :

Permet le déplacement et l’application autours d’un conducteur actif non isolé.

Attention ! Danger électrique ! Se trouve devant les remarques devant être respectées afin d‘éviter tout risque



pour les personnes.

Attention ! Se conformer à la documentation ! Ce symbole indique qu‘il faut tenir compte des remarques contenues dans cette



notice d‘emploi pour éviter les risques.

Ce symbole sur le BENNING CM 11 signifie que le BENNING CM 11 est doté d‘une isolation double (classe de protection II).





11/ 2014

Ce symbole apparaît sur l‘affichage indiquant que la batterie est déchargée.

Ce symbole caractérise la gamme « Contrôle de continuité ». Le ronfleur fournit un résultat acoustique.

(CC) Tension continue ou courant continu.

(CA) Tension alternative ou courant alternatif.

Terre (tension à la terre).

BENNING CM 11

2. Consignes de sécurité

Cet appareil a été fabriqué et contrôlé conformément à DIN VDE 0411 Partie 1/ EN 61010-1 DIN VDE 0411 Partie 2-032/ EN 61010-2-032 DIN VDE 0411 Partie 031/ EN 61010-031 et a quitté les ateliers de production dans un état technique parfait. Pour conserver cet état et garantir un service sans risques, l’utilisateur doit se conformer aux remarques et aux avertissements contenus dans cette notice d’utilisation. Un maniement incorrect de l‘appareil et la non observation des avertissements pourraient provoquer des

blessures graves ou danger de mort !

Soyez prudents si vous travaillez avec les conducteurs dénudés ou avec des lignes principales. Il y a le risque d‘un électrochoc très dangereux au toucher



de.

L‘appareil doit être utilisé uniquement dans des circuits électriques de la catégorie de protection contre les surtensions III et IV avec un conducteur de 300 V au max. raccordé à la terre. Utiliser uniquement des câbles de mesure appropriée pour cela. Pour les mesures au sein de la catégorie de mesure III et IV, la partie conductrice saillante doit avoir une pointe de contact sur les câbles de mesure pas plus



longue que 4 mm. Avant les mesures au sein de la catégorie de mesure III et IV, les capuchons joints au kit et signalés par CAT III et CAT IV doivent être placés sur les pointes de contact. Cette mesure est pour protéger l’utilisateur. Veuillez noter que les travaux au niveau d‘éléments et d‘installations conducteurs de tension sont toujours dangereux. Déjà les tensions de 30 V CA et 60 V CC peuvent être mortelles.

Assurez-vous, avant chaque mise en marche, que l‘appareil et les câbles ne



sont pas détériorés.

Si l’on considère que l’utilisation sans risques n’est plus possible, il faut mettre l’appareil hors service et le protéger contre toute utilisation involontaire.

Une utilisation sans danger n’est plus possible:

- si l’appareil ou le câble de mesure présentent des dommages visibles,

- quand l’appareil ne fonctionne plus,

- après un stockage prolongé dans de mauvaises conditions,

- après des conditions difficiles de transport,

- si l’appareil ou le câble de mesure sont mouillés.

3. Fourniture

Les composants suivants font partie de la fourniture du BENNING CM 11 :

3.1 Un multimètre numérique à pince électrique

3.2 Un câble de mesure de sécurité, rouge (L = 1,4 m),

3.3 Un câble de mesure de sécurité, noir (L = 1,4 m),

3.4 Un étui compact de protection,

3.5 Deux piles de 1,5 V ( micro/ CIE LR03/ AAA ),

3.6 Une notice d’emploi.

Remarque concernant les pièces d’usure :

- Le BENNING CM 11 est alimenté par deux piles de 1,5 V (CIE LR03/ AAA).

- Les câbles de mesure de sécurité (accessoires contrôlés) mentionnés ci-dessus correspondent à CAT III 1000 V/ CAT IV 600 V et sont homologués pour un courant de 10 A.

4. Description de l’appareil

Le BENNING CM 11 est un multimètre numérique à pince électrique avec une tête de mesure de courant équipée d’un détecteur Hall. voir figure 1 : panneau avant de l‘appareil

Les éléments de commande et d’affichage représentés sur la figure 1 sont désignés comme suit :



Pince de mesure, pour entourer un conducteur unique parcouru par un courant alternatif

Bourrelet de pince électrique, protège l’utilisateur des contacts avec les conducteurs



Touche « » (jaune), éclairage de l‘afficheur



Levier d’ouverture, permet d’ouvrir et de fermer la pince électrique

Commutateur rotatif, pour la sélection de la fonction de mesure

11/ 2014

BENNING CM 11

Touche « ZERO », pour compensation à zéro ou mesure différentielle

Touche « MIN/MAX », mémorisation de la valeur mesurée minimum et maximum

Touche « HOLD », mémorisation de la valeur mesurée affichée

Affichage numérique, pour l’affichage de la valeur mesurée et du dépassement de la plage

de valeurs

J Douille « COM », douille commune pour les mesures de tension et de résistance ainsi que

pour le test de continuité, marquée en noir

K Douille « V-Ω » (positive), douille commune pour les mesures de tension et de résistance

ainsi que pour le test de continuité, marquée en rouge

L Couvercle du compartiment à piles, sur la face arrière du boîtier

5. Indications générales

5.1 Indications générales du multimètre numérique à pince électrique

5.1.1 L‘écran numérique 9 est un affichage à cristaux liquides de 4 caractères de 12 mm de

hauteur avec point décimal. La valeur maximale affichée est 5000.

5.1.2 L‘affichage de polarité sur l‘écran numérique 9 fonctionne de manière automatique. La

polarité est seulement affichée par « - » par rapport à la définition de la prise.

5.1.3 Le dépassement de la plage de valeurs est signalé par « 0L. ».

Attention: pas d‘affichage et d‘avertissement en cas de surcharge!

5.1.4 Le commutateur rotatif 5 sert à sélectionner la fonction de mesure.

5.1.5 Touche ZERO 6 : Pour la mise à zéro pour mesures de courant, peut également être

utilisée pour tous les domaines pour la mesure différentielle (mise à zéro possible de chaque valeur !). Affichage par « ZERO » sur l‘écran numérique 9.

5.1.6 Au moyen de la touche de fonction « MIN/MAX » 7, il est possible de saisir et de

mémoriser la valeur mesurée maximale et minimale. En appuyant sur la touche, les valeurs suivantes sont affichées : L’affichage « MAX » montre la valeur mesurée maximale, « MIN » montre la valeur mesurée minimale et « MIN/MAX » montre la valeur mesurée actuelle. En appuyant sur la touche pour 2 secondes environ, il est possible de retourner au mode normal.

Dans la fonction de mesure « / Ω », appuyez sur la touche « MIN / MAX » 7 afin de

passer du test acoustique de continuité à la mesure de résistance.

5.1.7 Touche de fonction « HOLD » : Appuyez sur la touche « HOLD » 8 afin de mémoriser

le résultat de mesure. En même temps, le symbole « HOLD » est affiché sur l’écran 9. En appuyant de nouveau sur la touche, il est possible de retourner au mode de mesure.

5.1.8 La touche jaune d‘éclairage  sert à activer l‘éclairage de l‘écran numérique 9.

L’éclairage est désactivé en appuyant de nouveau sur la touche ou automatiquement après 30 secondes environ.

5.1.9 Le taux de mesure nominal du BENNING CM 11 est de 2 mesures par seconde pour

l’indicateur numérique.

5.1.10 Le commutateur rotatif 5 permet de mettre le BENNING CM 11 en et hors circuit.

Position d’arrêt « OFF ».

5.1.11 L’appareil BENNING CM 11 s’éteint automatiquement après 15 minutes environ ( la

fonction APO, « Auto-Power-Off », est activée si le symbole « » est affiché sur l’écran 9 ). Il se rallume si le commutateur rotatif 5 est activé de nouveau à partir de la position « OFF » ou si la touche jaune d‘éclairage  est appuyée. L’arrêt automatique peut être désactivé en appuyant sur la touche « HOLD » 8 et en allumant l’appareil BENNING CM 11 de la position « OFF » en même temps. Le symbole « » disparaît de l’écran 9.

5.1.12 Le BENNING CM 11 est alimenté par deux piles rondes de 1,5 V ( CIE LR03/ AAA/

micro ).

5.1.13 Quand la tension de pile tombe au-dessous de la tension de travail du BENNING CM 11,

un symbole de pile apparaît sur l’affichage 9.

5.1.14 La durée de vie des piles dépend de la fonction de mesure utilisée et est de 30 à 100

heures environ sans utiliser le test acoustique de continuité et l‘éclairage de fond ( pile alcaline ).

5.1.15 Coefficient de température de la valeur mesurée : 0,1 x ( précision de mesure indiquée )

/ °C < 18 °C ou > 28 °C, par rapport à la valeur d’une température de référence de 23 °C

5.1.16 Dimensions de l’appareil : (L x l x h) = 206 x 76 x 33,5 mm

Masse de l’appareil : 262 g ( avec piles )

5.1.17 Les conducteurs de mesure de sécurité et les pointes de mesure livrées avec l’appareil

sont exclusivement prévus pour la tension nominale du BENNING CM 11. Les pointes de mesure peuvent être protégées par des capuchons de protection.

5.1.18 Ouverture maximale de la pince : 23 mm

6. Conditions d’environnement

- Le BENNING CM 11 est conçu pour procéder à la mesure dans des environnements secs,

11/ 2014

BENNING CM 11

- Hauteur barométrique pour les mesures : maximum 2000 m,

- Catégorie de surtension : CIE 60664/ CIE 61010 → 300 V catégorie IV,

- Degré d’encrassement : 2 (EN 61010-1),

- Type de protection : IP 30 (DIN VDE 0470-1 CIE/ EN 60529),

IP 30 signifie: protection contre l’accès aux composants dangereux et protection contre

les impuretés solides > 2,5 mm de diamètre, (3 - premier indice). Aucune protection contre l’eau, (0 - second indice).

- Température de travail et humidité relative de l’air:

Pour une température de service entre 0 °C et 40 °C : humidité relative de l’air inférieure à

80 %, sans condensation

- Température de stockage : L’appareil BENNING CM 11 peut être stocké à des températures de - 10 °C à + 60 °C, avec une humidité relative de l’air inférieure à 80 %, sans piles.

7. Indications électriques

Remarque: La précision de mesure est la somme

- d’une part relative de la valeur mesurée et

- d’un nombre de chiffres (c.-à-d. les chiffres de la dernière position).

Cette précision de mesure est valable pour des températures comprises entre 23 °C ± 5 °C et pour une humidité relative de l’air inférieure à 80 %.

7.1 Domaine de tension continue

La résistance d’entrée est de ≥ 1 MΩ.

Domaine de mesure Résolution Précision de mesure

50,00 V 0,01 V ± (1 % de la valeur de mesure + 2 chiffres) 400 V AC/DC 300,0 V 0,1 V ± (1 % de la valeur de mesure + 2 chiffres) 400 V AC/DC

7.2 Domaine de tension alternative

La valeur mesurée est calculée et affichée en tant que valeur effective vraie ( « true RMS », couplage AC ). Son étalonnage est syntonisé à une courbe sinusoïdale. Pour les courbes non sinusoïdales, la précision de la valeur affichée est réduite. Facteur de crête < 2,0 jusqu’à 100 % de la valeur finale de la plage de mesure Facteur de crête < 4,0 jusqu’à 50 % de la valeur finale de la plage de mesure

La résistance d’entrée est de ≥ 1 MΩ.

Domaine de mesure Résolution Précision de mesure (40 Hz - 1 kHz)

50,00 V 0,01 V ± (1,2 % de la valeur de mesure + 5 chiffres) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % de la valeur de mesure + 5 chiffres) 400 V AC/DC

7.3 Domaines de courant continu

Domaine de mesure Résolution Précision de mesure

300,0 mA 0,1 mA ± (1,0 % de la valeur de mesure + 10 chiffres) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % de la valeur de mesure + 10 chiffres) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % de la valeur de mesure + 10 chiffres) 100 A AC/DC

Influence du géomagnétisme : < ± 1,0 mA Influence de l‘ouverture et de la fermeture de la pince de mesure : < ± 1,0 mA

7.4 Domaines de courant alternatif

Domaine de mesure Résolution Précision de mesure (50 Hz - 60 Hz)

300,0 mA 0,1 mA ± (1,0 % de la valeur de mesure + 5 chiffres) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % de la valeur de mesure + 5 chiffres) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % de la valeur de mesure + 5 chiffres) 100 A AC/DC

Protection de

surtension

Protection de

surtension

Protection de

surtension

Protection de

surtension

11/ 2014

BENNING CM 11

7.5 Domaines de résistance

Tension à circuit ouvert: env. 3 V, courant de test max. 1 mA

Domaine de mesure Résolution

500,0 Ω 0,1 Ω ± (1 % de la valeur de mesure + 2 chiffres) 400 V AC/DC 5,000 kΩ 1 Ω ± (1 % de la valeur de mesure + 2 chiffres) 400 V AC/DC 50,00 kΩ 10 Ω ± (1 % de la valeur de mesure + 2 chiffres) 400 V AC/DC 500,0 kΩ 100 Ω ± (1 % de la valeur de mesure + 2 chiffres) 400 V AC/DC

7.6 Contrôle de continuité

Tension à circuit ouvert: env. 3 V, courant de test max. 1 mA

Le ronfleur intégré est activé pour une résistance inférieure à 100 Ω.

8 Mesurer avec le BENNING CM 11

8.1 Préparation de la mesure

Utiliser et ranger le BENNING CM 11 uniquement dans les conditions de stockage et de service spécifiées et éviter une exposition au soleil prolongée.

- Contrôlez les indications de tension nominale et de courant nominal sur les câbles de mesure de sécurité. Les câbles de mesure de sécurité fournis corres pondent à la tension nominale et au courant nominal du BENNING CM 11.

- Contrôlez l’isolation des conducteurs de mesure de sécurité et des pointes de mesure. Si l’isolation est endommagée, mettre immédiatement les conducteurs de mesure de sécurité au rebut.

- Contrôlez la conductivité des conducteurs de mesure de sécurité. Si le câble du conducteur de mesure de sécurité est coupé, mettre immédiatement le conducteur de mesure de sécurité au rebut.

- Avant de pouvoir sélectionner une autre fonction avec le commutateur rotatif 5, il faut séparer les câbles de mesure de sécurité du point de mesure.

- Des sources de parasites importantes près du BENNING CM 11 peuvent entraîner un affichage instable et conduire à des erreurs de mesure.

8.2 Mesure de tension

Tenir compte de la tension maximum au potentiel terrestre !



Danger électrique !

La plus grande tension appliquée aux douilles

- douille COM J marquée en noir

- douille V-Ω (positive) K pour les mesures de tension et de résistance et les contrôles

de continuité, marquée en rouge,

du BENNING CM 11 à la terre est de 300 V.

- Sélectionnez la fonction souhaitée « V » ou « V » sur le BENNING CM 11 avec le commutateur rotatif 5.

- Mettrez en contact le câble de mesure de sécurité noir avec la douille COM J du BENNING CM 11.

- Raccordez le câble de mesure de sécurité rouge à la douille « V-Ω » K marquée en rouge.

- Mettrez en contact les câbles de mesure de sécurité avec les points de mesure, lire la valeur mesurée sur l’indicateur numérique 9 du BENNING CM 11.

Remarque :

- Pour les domaines de mesure de faible tension, avec les conducteurs de mesure de sécurité ouverts, l’affichage zéro volt n’apparaît pas par suite d’interférences. Vérifier que le BENNING CM 11 est opérationnel en court-circuitant les pointes de mesure.

voir figure 2 : mesure de tension continue voir figure 3 : mesure de tension alternative

8.3 Mesure de courant

Ne mettez jamais de la tension aux douilles d‘entrée J et K de l‘appareil BENNING CM 11 ! Enlevez les câbles de mesure de sécurité connectés. Pour



les mesures de courant continu, tenez compte de la polarité correcte ! La flèche sur la pince de mesure indique la direction technique du courant. +

- Sélectionnez la fonction souhaitée « A » ou « A » sur le BENNING CM 11 avec le commutateur rotatif 5.

- Amenez le BENNING CM 11 en position initiale avec la touche de mise à zéro « ZERO » 6.

11/ 2014

BENNING CM 11

Précision de mesure

(50 Hz - 60 Hz)

Protection de

surtension

→ –

- Actionnez le levier  et saisir au centre le câble à un conducteur traversé par du courant à l’aide de la pince de mesure  du BENNING CM 11.

- Lisez l’écran numérique 9.

voir figure 4 : mesure de tension continue/ alternative

8.4 Mesure de résistance

- Sélectionnez la fonction « / Ω » au moyen du commutateur rotatif 5 de l‘appareil BENNING CM 11 et appuyez sur la touche « MIN / MAX » 7.

- Mettrez en contact le câble de mesure de sécurité noir avec la douille COM J du BENNING CM 11.

- Raccordez le câble de mesure de sécurité rouge à la douille « V-Ω » K marquée en rouge.

- Mettrez en contact les câbles de mesure de sécurité avec les points de mesure, lire la valeur mesurée sur l’indicateur numérique 9 du BENNING CM 11.

Remarque :

- Pour une mesure correcte, s’assurer qu’aucune tension n’est appliquée au point de mesure.

voir figure 5 : mesure de résistance

8.5 Contrôle de continuité avec ronfleur

- Sélectionnez la fonction « / Ω » au moyen du commutateur rotatif 5.

- Mettrez en contact le câble de mesure de sécurité noir avec la douille COM J du BENNING CM 11.

- Raccordez le câble de mesure de sécurité rouge à la douille « V-Ω » K marquée en rouge.

- Mettez en contact les câbles de mesure de sécurité avec les points de mesure. Si la

résistance entre les points de mesure est inférieure à 100 Ω, le ronfleur intégré à l‘appareil

BENNING CM 11 émet un signal acoustique.

voir figure 6 : contrôle de continuité avec ronfleur

9. Maintenance

Avant d’ouvrir le BENNING CM 11, l’isoler impérativement de toute source de



tension ! Danger d’électrocution !

Seuls des électrotechniciens devant prendre des mesures particulières pour éviter les accidents sont autorisés à procéder à des travaux sur le BENNING CM 11 ouvert sous tension.

Procédure à suivre pour mettre le BENNING CM 11 hors tension avant de l‘ouvrir :

- Enlevez d‘abord l‘appareil BENNING CM 11 ainsi que les deux câble de mesure de sécurité de l‘objet à mesurer.

- Retirez les deux câbles de mesure de sécurité du BENNING CM 11.

- Amenez le commutateur rotatif 5 sur la position « OFF ».

Le transformateur de courant alternatif BENNING CM 11 n’est pas pourvu d’un fusible.

9.1 Mise hors service de l’appareil

Dans certaines conditions, la sûreté de manipulation du BENNING CM 11 peut ne plus être garantie, par exemple en cas :

- de dommages visibles de l’appareil,

- d’erreurs de mesures

- de conséquences visibles d’un stockage de prolongé dans des conditions inadéquates et

- de conséquences visibles de contraintes exceptionnelles dues au transport.

Dans ces cas, déconnecter immédiatement le BENNING CM 11, l’enlever du circuit à mesurer et empêcher qu’il ne puisse être réutilisé.

9.2 Nettoyage

Nettoyer l’extérieur du boîtier avec un chiffon propre et sec (excepté chiffons spéciaux de nettoyage). Ne pas utiliser de solvants ou de détergents pour nettoyer le multimètre numérique. Veiller impérativement à ce que le compartiment à piles et les contacts de pile n’aient pas été contaminés par une fuite d’électrolyte des piles. En cas de contamination par de l’électrolyte ou de dépôt blanchâtre aux alentours des piles ou du compartiment à piles, nettoyer aussi ceux-ci avec un chiffon propre.

9.3 Remplacement des piles

Avant d’ouvrir le BENNING CM 11, l’isoler impérativement de toute source de



tension ! Danger d’électrocution !

Le BENNING CM 11 est alimenté par deux piles de 1,5 V ( CIE LR03/ AAA ). Un remplacement des piles est nécessaire lorsque le symbole de la pile apparaît sur l’affichage 9. Remplacement des piles :

11/ 2014

BENNING CM 11

- Retirez les câbles de mesure de sécurité du circuit de mesure.

- Retirez les câbles de mesure de sécurité du BENNING CM 11.

- Amenez le commutateur rotatif 5 sur la position « OFF ».

- Posez le BENNING CM 11 sur la partie avant et dévissez les vis à tête fendue du couvercle de pile.

- Retirer le couvercle la pile (au niveau des évidements du boîtier) de la partie inférieure.

- Remplacez les piles usées par deux nouvelles piles de 1,5 V ( CIE LR03/ AAA ). Veillez toujours à ce que les piles soient insérées en respectant la polarité correcte !

- Introduisez le couvercle des piles dans la partie inférieure et serrez la vis.

voir figure 7 : remplacement des piles

Participez à la protection de l’environnement ! Ne jetez pas les piles à la poubelle. Apportez-les à un point de récupération de piles usagées ou de



déchets toxiques. Informez-vous auprès des autorités de votre commune.

9.4 Étalonnage

Pour conserver la précision spécifiée des résultats de mesure, il faut faire étalonner régulièrement l’appareil par notre service clients. Nous conseillons de respecter un intervalle d’étalonnage d’un an. Envoyez, pour cela, l’appareil à l’adresse suivante:

Benning Elektrotechnik & Elektronik GmbH & CO. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Données techniques des accessoires de mesure

- norme : EN 61010-031

- calibre de tension maximum à la terre ( ) et catégorie de mesure :

avec capuchon: 1000 V CAT III, 600 V CAT IV, sans capuchon: 1000 V CAT II,

- calibre courant maximum : 10 A,

- classe de protection II (), isolement continu double ou renforcé,

- degré de contamination : 2,

- longueur : 1.4 m AWG18,

- conditions d’environnement :

hauteur barométrique maximum pour faire des mesures : 2000 m, température: 0 °C à + 50 °C, humidité : 50 % à 80 %

- Les câbles de mesure ne doivent être utilisés que s’ils ont un aspect irréprochable et selon les conditions prescrites par le manuel d’utilisation, sinon la protection prévue pourrait être détériorée.

- Jeter le câble si l’isolement est endommagé ou s’il y a une rupture entre le câble et la prise.

- Ne pas toucher les pointes de contact nues. Ne tenir que par l’endroit approprié à la préhension manuelle !

- Insérer les raccords coudés dans l’appareil de test ou de mesure.

11. Information sur l’environnement

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

11/ 2014

BENNING CM 11

Instrucciones de servicio

BENNING CM 11

TRUE RMS Multímetro digital de pinzas para

- medición de tensión contínua/ alterna

- medición de corriente contínua/ alterna

- medición de resistencia

- control de continuidad

Contenido

1. Informaciones para el operario

2. Instrucciones de seguridad

3. Envergadura del suministro

4. Memoria descriptiva del equipo

5. Generalidades

6. Condiciones ambientales

7. Datos eléctricos

8. La medición con BENNING CM 11

9. Mantenimiento

10. Datos técnicos de los accesorios de medida

11. Advertencia

1. Informaciones para el operario

Estas instrucciones de operación están destinadas a

- personal especializado en electrotecnia y

- personal electrotécniamente instruído

El equipo BENNING CM 11 está previsto para empleo en ambiente seco y no puede ser empleado en circuitos con tensión nominal superior a CAT IV 300 V (para más detalles, ver sección 6, “Condiciones ambientales“)

En las instrucciones de servicio y en el equipo BENNING CM 11 se emplean los símbolos siguientes:

Está permitido aplicar y quitar el dispositivo de alrededor de conductores con tensiones peligrosas.

Este símbolo avisa de peligro por electricidad



Este símbolo indica posibles peligros en el empleo del equipo BENNING CM 11



(¡Observar la documentación!)

Este símbolo en el BENNING CM 11 significa que el equipo viene ejecutado con aislamiento de protección (categoría de protección II).





11/ 2014

Este símbolo indica una batería descargada en el display.

Este símbolo marca la parte de “control de continuidad”. El vibrador sirve para señalización acústica del resultado.

(DC) tensión ó corriente continua.

(AC) tensión ó corriente alterna.

Masa (potencial hacia la tierra).

BENNING CM 11

2. Instrucciones de seguridad

El equipo es fabricado conforme a la norma DIN VDE 0411 parte 1/ EN 61010-1 DIN VDE 0411 parte 2-032/ EN 61010-2-032 DIN VDE 0411 parte 031/ EN 61010-031 verificado, y salió de fábrica en perfecto estado de seguridad. Para manener el equipo en este perfecto estado de seguridad y garantizar su funcionamiento sin peligro, el usuario debe observar las informaciones y advertencias de peligros en este manual de servicio. La mala conducta y el descuido de las advertencias que pueden conducir a lesiones graves o la muerte

PELIGRO! Se debe tener estremo cuidado cuando se trabaja con barras conductoras o líneas de red con tensión! El contacto con líneas activas puede



causar un shock eléctrico!

El BENNING CM 11 sólo está permitido para uso en circuitos de corriente de la categoría de sobretensión III y IV con conductor frente a tierra máx. 300 V. Utilice únicamente cables de medición adecuados para ello. En las mediciones dentro de la categoría de medición III y IV la pieza conductora saliente de una punta de contacto de cable de medida no deberá tener una longitud superior a los 4 mm. Antes de realizar mediciones dentro de la categoría de medición III y IV



deberán colocarse las tapas enchufables suministradas con el set, marcadas con CAT III y CAT IV, en las puntas de contacto. Esta medida tiene como finalidad la protección del usuario. Tenga usted en cuenta que cualquier trabajo en partes e instalaciones bajo tensión eléctrica por principio son peligro sos. Ya pueden suponer peligro de muerte para las personas las tensiones a partir de 30 V AC y 60 V DC.

Ante cada puesta en servicio, usted debe verificar que el equipo y las



conducciones no muestren daños.

Cuando ha de suponerse que ya no queda garantizado el funcionamiento sin peligro, hay que desactivar el equipo y asegurarlo para evitar su accionamiento involuntario.

Se supone que ya no queda garantizado su funcionamiento sin peligro, cuando,

- el aparato o el cable de medición muestran daños visibles,

- cuando el equipo ya no funciona,

- tras un largo período de almacenamiento sin usarlo y bajo condiciones desfavorables,

- tras haber sufrido esfuerzos debido al transporte,

- el aparato o el cable de medición están húmedos,

3. Envergadura del suministro

Forman parte del suministro del multímetro BENNING CM 11:

3.1 multímetro digital, una unidad

3.2 conducción protegida de medición, negra (L = 1,4 m) una unidad

3.3 conducción protegida de medición, roja (L = 1,4 m) una unidad

3.4 bolsa compacta de protección, una unidad

3.5 pilas 1,5 V Micro (IEC LR03/AAA), dos unidades

3.6 Instrucciones de servicio

Piezas propensas al desgaste:

- El multímetro digital BENNING CM 11 es alimentado de dos pilas 1,5 V (2 x 1,5 V IEC LR03/ AAA, micro).

- Mencionar el cable de seguridad (repuesto testeado) son aprobados en concordancia con CAT III 1000 V/ CAT IV 600 V y para corrientes superiores 10 A.

4. Memoria descriptiva del equipo

El equipo BENNING CM 11 es un multímetro digital con pinzas fijas con cabezal de medición de corriente dotado de un sensor hall. véase fig 1: Parte frontal del equipo.

Los elementos de visualización y operación indicados en la fig. 1 se denominan como sigue:



Pinzas de medición, para abrazar el conductor de un hilo que lleva corriente

Borde del amperímetro de pinza, sirve de protección contra el contacto con el conductor



-Tecla (amarilla), iluminación del display



Palanca de apertura para abrir y cerrar el amperímetro de pinza

11/ 2014

BENNING CM 11

Conmutador disco, para selección de la función de medición

Tecla ZERO, para graduación en cero, respective para medición de diferen cia

Tecla MIN/MAX, almacenamiento de los valores mínimo y máximo

Tecla HOLD, almacenamiento del valor de medición indicado

Indicador digital, para el valor medido y el indicador de superación del rango

Terminal hembra COM, terminal hembra común para mediciones de tensión y de resisten-

cia y prueba de continuidad, marcada en negro

Terminal hembra V-Ω, terminal hembra común para mediciones de tensión y de resisten-

cia y prueba de continuidad, marcada en rojo

Tapa del compartimento de la batería, en la parte trasera de la carcasa

5. Generalidades

5.1 Generalidades del multímetro de pinzas

5.1.1 El display digital 9 viene ejecutado en cristal líquido, indicando 4 caracteres de 12 mm

de altura con punto decimal. El valor máximo indicado es 5000.

5.1.2 La indicación de polaridad de la pantalla digital 9 surge automáticamente. Sólo se

indica con „-“ una polarización contraria a la indicada en la parte de la pinza.

5.1.3 La medición fuera de rango se indica mediante «0L.».

¡Cuidado, no ha y aviso cuando existe sobrecarga!

5.1.4 El conmutador giratorio 5 sirve para seleccionar la función de medición.

5.1.5 Tecla ZERO 6 (tecla de cero), para ajuste de cero en mediciones de corriente, también

puede emplearse para mediciónes de diferencia les (¡el ajuste de cero es posible con cualquier valor medido!). Se indica con “ZERO” en el display digital 9.

5.1.6 La tecla MIN/MAX 7 permite detectar y guardar automáticamente el valor de medición

más bajo y el más alto. Al volver a presionar esta tecla, se muestran los siguientes valores en pantalla: el símbolo «MAX» indica el valor registrado más alto, «MIN» el valor registrado más bajo y «MIN/MAX» el valor de medición actual. Presionando la tecla de manera prolongada (2 segundos) se vuelve al modo normal.

En la función de medición / Ω, accionando la tecla MÍN/ MÁX 7 se pasa de la prueba

de continuidad acústica a la medición de resistencia.

5.1.7 Función de la tecla HOLD: Al pulsar la tecla HOLD 8 se guarda el resultado de la

medición. La pantalla 9 muestra al mismo tiempo el símbolo «HOLD». Pulsando de nuevo la tecla se vuelve al modo de medición.

5.1.8 La tecla de iluminación  activa la iluminación de la pantalla digital 9. La iluminación

de pan talla se desactiva al volver a pulsar la tecla o automáticamente después de 30 s.

5.1.9 La frecuencia nominal de medición del BENNING CM 11 es de 2 mediciones por

segundo para el display digital.

5.1.10 BENNING CM 11 se conecta y desconecta mediante el conmutador disco 5. Posición

„OFF“ para desconectar.

5.1.11 El dispositivo BENNING CM 11 se apaga automáticamente tras aprox. 15 min (la fun-

ción APO, Auto-Power-Off se encuentra activa si la pantalla 9 muestra el símbolo ). Se vuelve a activar cuando el conmutador giratorio 5 se vuelve a conectar desde la posición de conmutación “OFF” o se acciona la tecla de iluminación . La función de apagado automático puede desactivarse presionando la tecla HOLD 8 y ajustando simultáneamente el dispositivo BENNING CM 11 fuera de la posición «OFF». El símbolo se apaga en la pantalla 9.

5.1.12 El BENNING CM 11 es alimentado con dos pilas 1,5 V (IEC LR03/ AAA/ micro).

5.1.13 En el display 9 aparece el símbolo de batería, cuando la tensión de la pila cae hasta

ser inferior a la tensión de trabajo prevista del BENNING CM 11.

5.1.14 La vida útil de las pilas depende de la función de medición que se haya utilizado y

es de aprox. 30 horas - 100 horas sin utilizar la prueba de continuidad acústica y la retroiluminación (pilas alcalinas).

5.1.15 Coeficiente de temperatura del valor de medición:

0,1 x (precisión de medición especificada)/ °C < 18 °C o > 28 °C, en relación con el

valor de temperatura de referencia de 23 °C

5.1.16 Dimensiones: (largo x ancho x alto) = 206 x 76 x 33,5 mm

Peso del equipo: 262 g (pilas incluidas)

5.1.17 Las conducciones protegidas de medición y las puntas de medición suministradas se

prestan precisamente para la tensión nominal del multímetro digital BENNING CM 11. Colocando las tapas de protección es posible proteger las puntas de medición.

5.1.18 Apertura máxima de las pinzas 23 mm

6. Condiciones ambientales

- El BENNING CM 11 fue concebido para medición en ambiente seco,

- Altura barométrica en las mediciones: máxima 2000 m,

- Categoría de sobretensión: IEC 60664/ IEC 61010 → 300 V categoría IV,

- Clase de suciedad: 2 (EN 61010-1),

11/ 2014

BENNING CM 11

- Clase de protección: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),

Protección IP 30 significa: Primer dígito (3): Protección contra contactos a partes peligrosas

y contra objetos de un diámetro superior a 2,5 mm. Segundo dígito (0): No protege del agua.

- Temperatura de trabajo y humedad atmosférica relativa:

Con temperatura de funcionamiento de 0 °C a 40 °C: humedad relativa inferior a 80 %, sin

condensación.

- Temperatura de almacenamiento: El dispositivo BENNING CM 11 debe almacenarse sin baterías, con una temperatura ambiente de - 10 °C a + 60 °C y una humedad relativa inferior a 80 %.

7. Datos eléctricos

Nota: La exactitud de medición se indica como suma resultando de

- una parte relativa al valor medido y

- un número determinado de dígitos (es decir pasos de dígitos de la última posición).

Esta exactitud de medición vale con temperaturas de 23 °C ± 5 °C y una humedad atmosférica relativa inferior al 80 %.

7.1 Rangos de tensión contínua

La resistencia de entrada es de ≥ 1 MΩ.

rango de medición resolución exactitud de medición protección de sobrecarga

50,00 V 0,01 V ± (1 % de del valor medido + 2 dígitos) 400 V AC/DC 300,0 V 0,1 V ± (1 % de del valor medido + 2 dígitos) 400 V AC/DC

7.2 Rangos de tensión alterna

El valor de medición detectado y mostrado es el valor efectivo (TRUE RMS, acoplamiento CA). Su calibración corresponde a una forma de onda sinusoidal. Las desviaciones de esta forma conllevan lecturas menos precisas. Factor de cresta < 2,0 a 100 % del valor final de rango de medición Factor de cresta < 4,0 a 50 % del valor final de rango de medición

La resistencia de entrada es de ≥ 1 MΩ.

rango de medición resolución exactitud de medición (40 Hz - 1 kHz) protección de sobrecarga

50,00 V 0,01 V ± (1,2 % de del valor medido + 5 dígitos) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % de del valor medido + 5 dígitos) 400 V AC/DC

7.3 Rangos de corriente contínua

rango de medición resolución exactitud de medición protección de sobrecarga

300,0 mA 0,1 mA

3,000 A 0,001 A

10,00 A 0,01 A

Influencia del magnetismo terrestre < ± 1,0 mA Influencia de la apertura y el cierre de la pinza de medición < ± 1,0 mA

7.4 Rangos de corriente alterna

rango de medición resolución exactitud de medición (50 Hz - 60 Hz) protección de sobrecarga

300,0 mA 0,1 mA ± (1,0 % de del valor medido + 5 dígitos) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % de del valor medido + 5 dígitos) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % de del valor medido + 5 dígitos) 100 A AC/DC

± (1,0 % de del valor medido + 10

dígitos)

± (1,0 % de del valor medido + 10

dígitos)

± (3,0 % de del valor medido + 10

dígitos)

100 A AC/DC

11/ 2014

BENNING CM 11

7.5 Rangos de resistencias

Tensión en circuito abierto: aprox. 3 V, máx. corriente de prueba 1 mA

rango de medición resolución exactitud de medición (50 Hz - 60 Hz) protección de sobrecarga

500,0 Ω 0,1 Ω ± (1 % de del valor medido + 2 dígitos) 400 V AC/DC 5,000 kΩ 1 Ω ± (1 % de del valor medido + 2 dígitos) 400 V AC/DC 50,00 kΩ 10 Ω ± (1 % de del valor medido + 2 dígitos) 400 V AC/DC 500,0 kΩ 100 Ω ± (1 % de del valor medido + 2 dígitos) 400 V AC/DC

7.6 Control de continuidad

Tensión en circuito abierto: aprox. 3 V, máx. corriente de prueba 1 mA

El zumbido del vibrador integrado suena con resistencias inferiores < 100 Ω.

8. Medir con el BENNING CM 11

8.1 Preparar la medición

Úsese y almacénese el BENNING CM 11 sólo con las temperaturas de trabajo y de almacenamiento indicados, evitando radiación solar directa.

- Controlar y la tensión y la intensidad nominales en las conducciones prote gidas de medición. Las conducciones protegidas de medición que forman parte del suministro coinciden en la tensión nominal y la intensidad nominal con el medidor BENNING CM 11.

- Controlar el aislamiento de las conducciones protegidas de medición. Si el aislamiento es defectuoso, eliminar en seguida las conducciones protegi das de medición.

- Controlar la continuidad de la conducción protegida de medición. Al encon trarse abierto el hilo conductor de la conducción protegida de medición, eliminar en seguida la conducción protegida de medición.

- Antes de seleccionar otra función, en el conductor 5 corredizo hay que separar las conducciones protegidas de medición.

- Fuentes de fuerte interferencia en las inmediaciones del BENNING CM 11 pueden causar inestabilidad en la indicación de valores y producir errores de medición.

8.2 Medición de tensión

¡Observar la tensión máxima contra potencial de tierra!



¡Peligro de tensión eléctrica!

La tensión máxima permitida en las hembrillas

- hembrilla COM J, marcado de negro

- V-Ω (positiva) K para mediciones de tensiones, de resistencias y para controles de conti-

nuidad, marcado de rojo,

del BENNING CM 11 frente a tierra, es de 300 V.

- Mediante el conmutador disco 5 seleccionar la función deseada V ó V.

- Contactar la conducción protegida de medición negra con la hembrilla COM J, marcado de negro.

- Contactar la conducción protegida de medición roja con la hembrilla para V-Ω K, mercado

de rojo.

- Contactar las conducciones protegidas de medición con los puntos de me dición, leer el valor medido en el display 9.

Nota

- En rangos de medición de tensiónes pequeñas, con conducciones protegidas de medición abiertas, no hay indicación de cero voltios. Controlar el funcionamiento del multímetro BENNING CM 11 cortocircuitando las puntas de medición.

ver fig. 2: Medición de tensión continua ver fig. 3: Medición de tensión alterna

8.3 Medición de corriente

No aplicar tensión a los terminales hembra de entrada J y K del BENNING CM 11. En caso necesario, retire los cables de medición de seguridad conectados. En mediciones de corriente continua tener en cuenta la



polaridad. La flecha de las pinzas de medición muestra el sentido técnico de

la corriente. + → –

- Mediante el conmutador disco 5 seleccionar la función deseada A ó A.

- Dejar el multímetro digital BENNING CM 11 en posición inicial pulsando la tecla de cero “ZERO” 6.

- Accionar la palanca de apertura  y agarrar el conductor bajo corriente en el centro con

11/ 2014

BENNING CM 11

las pinzas  del BENNING CM 11.

- Leer el valor en el display 9.

ver fig. 4: Medición de corriente contínua/ alterna

8.4 Medición de resistencia

- Con el conmutador giratorio 5 de BENNING CM 11, seleccionar la función / Ω y accionar la tecla MIN/ MAX 7.

- Contactar la conducción protegida de medición negra con la hembrilla COM J, marcado de negro.

- Contactar la conducción protegida de medición roja con la hembrilla para V-Ω K, mercado

de rojo.

- Contactar las conducciones protegidas de medición con los puntos de me dición, leer el valor medido en el display 9.

Nota:

- Para la medición exacta, procurar que el punto de medición esté libre de potencial.

ver fig. 5: Medición de resistencia

8.5 Control de continuidad con señal de vibrador

- Mediante el conmutador disco 5 seleccionar la función deseada / Ω.

- Contactar la conducción protegida de medición negra con la hembrilla COM J, marcado de negro.

- Contactar la conducción protegida de medición roja con la hembrilla para V-Ω K, mercado

de rojo.

- Hacer contacto entre los cables de medición de seguridad y los puntos de medición. Si

la resistencia entre los puntos de medición no llega a 100 Ω, el zumbador integrado en el

BENNING CM 11 emite una señal acústica.

ver fig. 6: Control de continuidad con vibrador

9. Mantenimiento

¡Eliminar sin falta toda tensión del BENNING CM 11 antes de abrirlo! ¡Peligro



de tensión eléctrica!

El trabajo en el BENNING CM 11 bajo tensión queda exclusivamente en manos de personal especializado en electrotecnia, que debe tomar medidas especiales para evitar accidentes.

Así se elimina todo tipo de tensiones del BENNING CM 11 antes de abrir el equi po:

- Retire primero el BENNING CM 11 y ambos cables de medición de seguridad del objeto de medición.

- Después, quitar ambas conducciones protegidas de medición del BENNING CM 11.

- Girar el conmutador disco 5 a la posición „OFF„.

El adaptador de pinza amperimétrica BENNING CM 11 no está equipado con ningún sistema de seguridad de corte de corriente.

9.1 Guardar seguro el equipo

Dadas determinadas condiciones, no se puede garantizar ya la seguridad de uso del BENNING CM 11; por ejemplo habiendo:

- daños visibles en la carcasa,

- errores en mediciones,

- Huellas visibles como consecuencia de almacenamiento durante largo tiempo bajo condiciones no admitidas y

- Huellas visibles resultantes de esfuerzo extraordinario en el transporte.

Presentándose tales casos, se debe desconectar inmediatamente el BENNING CM 11, alejarlo del punto de medición y guardarlo seguro contra el uso.

9.2 Limpieza

Limpiar la superficie de la carcasa con un paño limpio y seco (excepcionalmente con paños especiales de limpieza). No aplique agentes disolventes o abrasivos para limpiar el equipo. Observar sin falta que el apartado de la pila y los contac tos no se contaminen con electrolito saliente de la pila. Caso de aparecer restos de electrolito o residuos blancos en la zona de la pila o del apartado de la pila, limpiar éstos también con un paño seco.

9.3 Cambio de pilas

¡Eliminar sin falta toda tensión del BENNING CM 11 antes de abrirlo! ¡Peligro



de tensión eléctrica!

11/ 2014

BENNING CM 11

El equipo BENNING CM 11 se alimenta con dos pilas 1,5 V (IEC LR03/AAA). Hay que cambiar la pila, cuando en el display 9 aparece el sím bolo de la batería . Así se cambia las pilas:

- Quitar las conducciones protegidas de medición del circuito de medición.

- Quitar las conducciones protegidas de medición del medidor BENNING CM 11.

- Desplazar el conmutador disco 5 a la posición „OFF„.

- Colocar el BENNING CM 11 sobre su lado frontal y soltar el tornillo de la taba de pilas.

- Levantar la tapa de pilas (en la zona de los ahondamientos de la carcasa) y quitarlo de la parte inferior.

- Reemplace las pilas gastadas por dos nuevas pilas (Micro/ IEC LR03/ AAA). ¡Asegúrese de colocar las nuevas pilas con la polaridad correcta!

- Enganchar la base de la carcasa en la parte frontal y fijar el tornillo.

ver fig. 7: cambio de pilas

¡Aporte su granito a la protección del medio ambiente! Las pilas no son basura doméstica. Se pueden entregar en un punto de colección de pilas gastadas o



residuos especiales. Por favor, infórmese en su municipio.

9.4 Calibrado

Para obtener las exactitudes de medición indicadas en los resultados de me dición, es preciso que nuestro personal de servicio calibre el equipo periódica mente. Recomendamos que el intervalo de calibrado sea de un año. Para ello, enviar el equipo a la dirección siguiente:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Datos técnicos de los accesorios de medida

- Estándar: EN 61010-031,

- Máxima tensión a tierra ( ) y categoría de medida:

Con tapa enchufable: 1000 V CAT III, 600 V CAT IV, Sin tapa enchufable: 1000 V CAT II,

- Máxima corriente: 10 A,

- Protección clase II (), doble continuidad o aislamiento reforzado,

- Contaminación clase: 2,

- Longitud: 1.4 m, AWG 18,

- Condiciones medio ambientales:

Altura máxima para realizar medidas: 2000 m, Temperatura: 0 °C to + 50 °C, humedad 50 % to 80 %

- Utilice solo los cables de medida si esta en perfectoy limpia estado, así como de acuerdo a éste manual, de no ser así la protección asegurada podría ser dañada.

- Inutilice los cables de medida si se ha dañado el aislamiento o si se ha roto el cable / punta.

- No toque las puntas del cable de medida. Sujételo por el área apropiada para las manos!

- Coloque los terminales en ángulo en el medidor o dispositivo de medida.

11. Advertencia

Para preservar el medio ambiente, al final de la vida útil de su producto, deposítelo en los lugares destinado a ello de acuerdo con la legislación vigente.

11/ 2014

BENNING CM 11



Návod k použití

BENNING CM 11

TRUE RMS digitální klešťový multimetr pro:

- měření stejnosměrného/ střídavého napětí

- měření stejnosměrného/ střídavého proudu

- měření odporu

- zkouška průchodu proudu

Obsah

1. Pokyny pro uživatele

2. Bezpečnostní pokyny

3. Rozsah dodávky

4. Popis přístroje

5. Všeobecné údaje

6. Podmínky prostředí

7. Elektrické údaje

8. Měření s přístrojem BENNING CM 11

9. Údržba

10. Technické údaje měřícího příslušenství

11. Ochrana životního prostředí

1. Pokyny pro uživatele

Tento návod k obsluze je určen

- odborníkům v oboru elektro a

- osobám kvalifikovaným v oboru elektrotechniky

Přístroj BENNING CM 11 je určen pro měření v suchém prostředí. Nesmí být používán v proudových obvodech se jmenovitým napětím vyšším než CAT IV 300 V (bližší informace viz kapitola

6. „Podmínky prostředí“).

V návodu k obsluze a na přístroji BENNING CM 11 jsou používány následující symboly:

Je dovoleno přiložit NEBEZPEČNĚ AKTIVNÍ vodiče nebo je odstranit.

Tento symbol upozorňuje na nebezpečí úrazu elektrickým prou dem.



Tento symbol upozorňuje na nebezpečí při používání přístroje BENNING CM 11.



(Řiďte se dokumentací!)

Tento symbol na přístroji BENNING CM 11 znamená, že je přístroj opatřen ochrannou izolací (ochranná třída II).





11/ 2014

Tento symbol se zobrazí při vybité baterii.

Tento symbol označuje „zkoušku průchodu proudu“. Bzučák slouží pro akustický výstup výsledku.

(DC) Stejnosměrné napětí nebo proud.

(AC) Střídavé napětí nebo proud.

Uzemnění (napětí vůči zemi).

BENNING CM 11



2. Bezpečnostní pokyny

Tento přístroj je dle normy DIN VDE 0411 část 1/ EN 61010-1 DIN VDE 0411 část 2-032/ EN 61010-2-032 DIN VDE 0411 část 031/ EN 61010-031 sestrojen a prověřen a opustil výrobní závod bez závad. Pro udržení tohoto stavu a pro zajištění bezpečného provozu musí uživatel dbát upozornění a varování v tomto návodě obsažených. Nesprávné chování a nedodržování výstražných upozornění může vést k těžkým úrazům i se smrtelnými následky.

Extrémní opatrnost při práci na holých vodičích nebo držácích hlavního vede-



ní. Kontakt s vodiči může způsobit úder elektrickým proudem.

BENNING CM 11 může být použit jen v obvodech kategorie III a IV s max.

300 V proti zemi.

Používejte pouze vhodné měřicí vede k tomuto. Při měřeních v rámci měřicí kategorie III a IV nesmí být vyčnívající vodivá část kontaktního hrotu na kabel měřicího obvodu delší než 4 mm. Před měřeními v měřicí kategorii III



a IV musejí být na kontaktní hroty nasrčeny nástrčné čepičky, označené jako CAT III a CAT IV, které jsou přiložené k sadě. Toto opatření slouží ochra ně uživatele. Dbejte na to, že práce na vodivých dílech a zařízeních jsou nebezpečné. Napětí nad 30 V AC a 60 V DC mohou být pro lidi životu nebezpečná.

Před každým použitím prověřte, zda přístroj nebo vodiče nejsou poškozeny.



Pokud je bezpečný provoz přístroje dále nemožný, přístroj neužívejte a zabraňte, aby s ním

nemohly nakládat ani další osoby.

Předpokládejte, že další bezpečný provoz není možný,

- jestliže přístroj nebo měřicí vedení vykazují viditelné poškození,

- když přístroj nepracuje,

- po dlouhém skladování v nevyhovujících podmínkách,

- po obtížné přepravě,

- jsou-li přístroj nebo měřicí vedení vlhké,

3. Rozsah dodávky

Součástí dodávky přístroje BENNING CM 11 jsou:

3.1 1 ks digitální multimetr,

3.2 1 ks bezpečnostní měřící kabel, černý (délka = 1,4 m)

3.3 1 ks bezpečnostní měřící kabel, červený (délka = 1,4 m)

3.4 1 ks kompaktní ochranná taška,

3.5 2 ks 1,5 V mikrotužkové baterie (IEC LR03/AAA),

3.6 návod k obsluze.

Upozornění na díly podléhající rychlému opotřebení:

- Přístroj BENNING CM 11 je napájen dvěma 1,5 V mikrotužkovými bateriemi (2 x 1,5 V IEC

LR03/AAA).

- Výše uvedené bezpečnostní měřící kabely (přezkoušené příslušenství) odpovídají CAT III

1000 V/ CAT IV 600 V a jsou schváleny pro proud 10 A.

4. Popis přístroje

Přístroj BENNING CM 11 je digitální multimetr s proudovými kleštěmi a s proudo vou měřící hlavou osazenou Hallovým čidlem. Viz obrázek 1: Přední strana přístroje

Ukazatele a ovládací prvky zobrazené na obrázku 1 jsou popsány následovně:



Měřící kleště, k uchopení jednožilového vodiče, kterým protéká proud

Zesílený límec proudových kleští, chrání před dotykem s vodičem



-Tlačítko (žluté), osvětlení displeje



Otevírací páčka, k otevírání a zavírání proudových kleští

Otočný spínač, pro výběr měřící funkce

ZERO-tlačítko, pro vyrovnání nuly popř. měření odchylky

MIN/MAX-tlačítko, uložení nejnižší a nejvyšší naměřené hodnoty

HOLD-tlačítko, uložení naměřené hodnoty

Digitální indikace, pro naměřenou hodnotu a indikace překročení rozsahu

11/ 2014

BENNING CM 11



Zdířka COM, společná zdířka na měření napětí, odporu a k provádění zkoušky průchodnos-

ti, černě označená

Zdířka V-Ω (kladná), společná zdířka na měření napětí, odporu a k provádění zkoušky

průchodnosti, červeně označená

Víčko přihrádky na baterie, na zadní straně pouzdra

5. Všeobecné údaje

5.1 Všeobecné údaje k multimetru

5.1.1 Digitální displej 9 je 4-místný LCD-displej s velikostí písma 12 mm a desetinnou teč-

kou. Nejvyšší zobrazená hodnota je 5000.

5.1.2 Indikátor polarity v digitálním indikátoru 9 působí automaticky. Pomocí “-“ je zobrazo-

vána pouze opačná polarita oproti definici zdířky.

5.1.3 Překročení rozsahu je indikováno “0L.“.

Pozor, žádné upozornění nebo varování při přetížení!

5.1.4 Otočný spínač 5 slouží k výběru funkce měření.

5.1.5 Tlačítko ZERO 6 (tlačítko nastavení nuly), k nastavení nuly u měření proudu, lze použít

u všech funkcí také k měření rozdílů (nastavení nuly je možné u každé hodnoty!). Na

digitálním displeji 9 se objeví „ZERO“.

5.1.6 Funkce tlačítek MIN/MAX 7 zachytí a automaticky uloží nejvyšší a nejnižší naměřenou

hodnotu. Dalším přepínáním se zobrazí následující hodnoty: Zobrazení „MAX“ ukazuje uloženou nejvyšší hodnotu, „MIN“ nejnižší hodnotu a „MIN/MAX“ zobrazuje aktuální naměřenou hodnotu. Delším stiskem tlačítka (2 sekundy) se přístroj přepne zpět do normálního režimu.

Ve funkci měření / Ω přepíná stisknutí tlačítka MIN/MAX 7 z akustické zkoušky

průchodnosti na měření odporu.

5.1.7 Funkce tlačítek HOLD: Stisknutím tlačítka HOLD 8 lze uložit výsledek měření. Na

displeji 9 se současně zobrazí symbol „HOLD“. Novým stisknutím tlačítka se přístroj

přepne zpět do režimu měření.

5.1.8 Žluté tlačítko osvětlení  rozsvítí osvětlení displeje 9. Osvětlení se zhasne novým

stiskem tlačítka nebo automaticky přibližně po 30 sekundách.

5.1.9 Četnost měření BENNING CM 11 je nominálně 2 měření za vteřinu.

5.1.10 BENNING CM 11 se zapíná a vypíná otočným spínačem 5. Vypnuto „OFF“.

5.1.11 BENNING CM 11 se samočinně vypne přibližně po 15 minutách (APO, Auto-Power-

Off je aktivní, je-li na displeji 9 zobrazen symbol ). Opět se zapne, pokud znovu zapnete otočný vypínač 5 z polohy „OFF“ nebo pokud použijete žluté tlačítko osvět-

lení . Automatické vypínání lze deaktivovat stisknutím tlačítka HOLD 8 a současně přepnutím přístroje BENNING CM 11 z polohy spínače „OFF“. Symbol na displeji 9 zhasne.

5.1.12 BENNING CM 11 je napájen 1,5 V bateriemi (IEC LR03/ AAA/ micro).

5.1.13 Pokud napětí baterií poklesne pod minimální hodnotu požadovanou BENNING CM 11,

na displeji 9 se zobrazí symbol baterie.

5.1.14 Doba životnosti baterií závisí na použité funkci měření a činí přibližně 30-100 hodin bez

používání akustické zkoušky průchodnosti a osvětlení pozadí. (Alkalické baterie)

5.1.15 Teplotní koeficient změřené hodnoty:

0,1 x (udávaná přesnost měření)/ °C < 18 °C nebo > 28 °C, vztaženo na hodnotu refe-

renční teploty 23 °C.

5.1.16 Rozměry přístroje: (d x š x v) = 206 x 76 x 33,5 mm

Váha přístroje: 262 g (včetně baterií)

5.1.17 Dodané bezpečnostní měřící kabely s měřícími hroty jsou určeny vý hradně pro jmeno-

vité napětí přístroje BENNING CM 11. Měřící hroty lze chránit ochrannými kryty.

5.1.18 Největší rozevření kleští: 23 mm

6. Podmínky prostředí

- BENNING CM 11 je určen pro měření v suchém prostředí,

- Maximální nadmořská výška při měření: 2000 m,

- Kategorie přepětí: IEC 60664/ IEC 61010 → 300 V kategorie IV,

- Stupeň znečistitelnosti: 2 (EN 61010-1),

- Krytí: IP 30 DIN VDE 0470-1 IEC/ EN 60529,

Význam IP 30: Ochrana proti malým cizím předmětům, proti dotyku nářadím, drátem a

podob ně s průměrem > 2,5 mm, (3 - první číslice). Žádná ochrana před vodou, (0 - druhá číslice).

- Pracovní teplota a relativní vlhkost:

Při pracovní teplotách 0 °C až 40 °C: relativní vlhkost vzduchu nižší než 80 %, nekonden-

zující

- Teplota skladování: Přístroj BENNING CM 11 lze skladovat za teplot v rozsahu - 10 °C až + 60 °C, s relativní vlhkostí vzduchu nižší než 80 %, bez baterií.

11/ 2014

BENNING CM 11



7. Elektrické údaje

Poznámka: Přesnost měření se udává jako součet

- relativního podílu měřené hodnoty a

- počtu číslic (t.j. zobrazení čísla na posledních místech).

Přesnost měření platí při teplotách od 23 °C ± 5 °C a při relativní vlhkosti menší než 80 %.

7.1 Rozsahy stejnosměrného napětí

Vstupní odpor činí ≥ 1 MΩ.

Měřící rozsah Rozlišení Přesnost měření ochrana před přetížením

50,00 V 0,01 V ± (1 % hodnoty měření + 2 číslice) 400 V AC/DC 300,0 V 0,1 V ± (1 % hodnoty měření + 2 číslice) 400 V AC/DC

7.2 Rozsahy střídavého napětí

Naměřená hodnota se získává a zobrazuje jako skutečná efektivní hodnota (TRUE RMS, AC spojka). Kalibrace je vyladěna na sinusový tvar křivky. Při odchylkách od tohoto tvaru je zobrazená hodnota méně přesná. Faktor převýšení < 2,0 až do 100 % koncové hodnoty rozsahu měření Faktor převýšení < 4,0 až do 50 % koncové hodnoty rozsahu měření Vstupní odpor činí ≥ 1 MΩ.

Měřící rozsah Rozlišení Přesnost měření (40 Hz - 1 kHz) ochrana před přetížením

50,00 V 0,01 V ± (1,2 % hodnoty měření + 5 číslice) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % hodnoty měření + 5 číslice) 400 V AC/DC

7.3 Rozsahy stejnosměrného proudu

Měřící rozsah Rozlišení Přesnost měření ochrana před přetížením

300,0 mA 0,1 mA ± (1,0 % hodnoty měření + 10 číslice) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % hodnoty měření + 10 číslice) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % hodnoty měření + 10 číslice) 100 A AC/DC

Vliv zemského magnetismu: < ± 1,0 mA

Vliv otevření a zavření měřicích kleští: < ± 1,0 mA

7.4 Rozsahy střídavého proudu

Měřící rozsah Rozlišení Přesnost měření (50 Hz - 60 Hz) ochrana před přetížením

300,0 mA 0,1 mA ± (1,0 % hodnoty měření + 5 číslice) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % hodnoty měření + 5 číslice) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % hodnoty měření + 5 číslice) 100 A AC/DC

7.5 Rozsahy odporu

Napětí naprázdno: cca 3 V, max. zkušební proud 1 mA.

Měřící rozsah Rozlišení Přesnost měření (50 Hz - 60 Hz) ochrana před přetížením

500,0 Ω 0,1 Ω ± (1 % hodnoty měření + 2 číslice) 400 V AC/DC 5,000 kΩ 1 Ω ± (1 % hodnoty měření + 2 číslice) 400 V AC/DC 50,00 kΩ 10 Ω ± (1 % hodnoty měření + 2 číslice) 400 V AC/DC 500,0 kΩ 100 Ω ± (1 % hodnoty měření + 2 číslice) 400 V AC/DC

7.6 Zkouška průchodu proudu

Napětí naprázdno: cca 3 V, max. zkušební proud 1 mA. Při odporu nižším než 100 Ω se rozezní zabudovaný bzučák.

11/ 2014

BENNING CM 11



8. Měření s BENNING CM 11

8.1 Příprava měření

Používejte a skladujte BENNING CM 11 jen při předepsaných skladových a pracovních teplotních podmínkách, zabraňte dlouhodobému slunečnímu osvitu.

- Prověřte hodnoty jmenovitého napětí a proudu na bezpečnostním měřicím kabelu. Kabely v dodávce odpovídají jmenovitému napětí a proudu přístroje BENNING CM 11.

- Prověřte izolaci bezpečnostních měřicích kabelů. Pokud je izolace poško zená, okamžitě je vyměňte.

- Otestujte bezpečnostní měřicí kabel na průchod proudu. Pokud jsou vodiče kabelů přerušeny, okamžitě je vyměňte.

- Před změnou funkce otočením otočného voliče 5 odpojte bezpečnostní měřicí kabely od měřeného bodu.

- Silné zdroje rušení v blízkosti BENNING CM 11 mohou vést k nestabilitě displeje a k chybám měření.

8.2 Měření napětí

Prověřte maximální napětí proti zemi! Nebezpečí úrazu elektrickým proudem!



Nejvyšší napětí na zdířkách

- COM J, černě označená,

- V- Ω - zdířka (pozitivní) K pro měření: napětí, odporu a průchodu, červeně označena

přístroj BENNING CM 11 proti zemi může být 300 V.

- Otočným spínačem 5 zvolte požadovanou funkci V nebo V.

- Černý měřící kabel připojit k COM-zdířce J, černě označená.

- Napojte červené bezpečnostní měřicí vedení zdířky V-Ω K, označené červeně.

- Měřící špičky spojit s měřenými body, změřenou hodnotu odečíst na displeji 9.

Upozornění:

- U měřitelných rozsahů nízkého napětí se u otevřených bezpečnostních mě řících kabelů nezobrazí nulová voltáž (kvůli interferencím). Přesvědčte se krátkým spojením měřících hrotů, že je přístroj BENNING CM 11 funkční.

Viz obr. 2: Měření stejnosměrného napětí Viz obr. 3: Měření střídavého napětí

8.3 Měření proudu

Na vstupní zdířky J a K přístroje BENNING CM 11 nepřivádějte žádné napětí! Případně odpojte připojená bezpečnostní měřicí vedení. U měření stejnosměr-



ného proudu dbejte na správnou polaritu! Šipka na měřicích kleštíc zobrazuje technický směr proudu. + → –

- Otočným spínačem 5 zvolte požadovanou funkci A nebo A.

- Tlačítkem pro nastavení nuly „ZERO“ 6 uveďte přístroj BENNING CM 11 do výchozí pozi-

ce.

- Jednožilový, proud vedoucí vodič umístěte mezi čelisti měřících kleští .

- Změřenou hodnotu odečíst na displeji 9.

Viz. obr. 4: Měření stejnosměrného/ střídavého proudu

8.4 Měření odporu

- Otočným voličem 5 přístroje BENNING CM 11 zvolte funkci / Ω a stiskněte tlačítko MIN/

MAX 7.

- Černý měřící kabel připojit k COM-zdířce J, černě označená.

- Napojte červené bezpečnostní měřicí vedení zdířky V-Ω K, označené červeně.

- Měřící špičky spojit s měřenými body, změřenou hodnotu odečíst na displeji 9.

Nota:

- Pro správné měření zajistěte, aby na místě měření nebylo žádné napětí.

Viz obrázek 5: Měření odporu

8.5 Zkouška průchodu proudu se bzučákem

- Otočným spínačem 5 zvolte požadovanou funkci / Ω.

- Černý měřící kabel připojit k COM-zdířce J, černě označená.

- Napojte červené bezpečnostní měřicí vedení zdířky V-Ω K, označené červeně.

- Bezpečnostní měřicí vedení připojte k měřeným bodům. Jestliže je odpor mezi body měření nižší než 100 Ω, zazní bzučák vestavěný do přístroje BENNING CM 11.

Viz obrázek 6: Zkouška průchodu proudu se bzučákem

11/ 2014

BENNING CM 11



9. Údržba

Před otevřením BENNING CM 11 odpojte od napětí!



Nebezpečí úrazu elektrickým proudem!

Práce na otevřeném přístroji BENNING CM 11 pod napětím je povolena vý hradně odborníkům z oboru elektro, kteří při práci musí dodržovat zvláštní opatření pro prevenci úrazů.

Dříve než přístroj BENNING CM 11 otevřete, odpojte jej od napětí:

- Nejdříve z měřeného objektu odpojte přístroj BENNING CM 11 a obě bezpečnostní měřicí

vedení.

- Odpojte oba měřící kabely od BENNING CM 11.

- Otočným spínačem 5 zvolte funkci „OFF“.

Proudový adaptér s kleštěmi BENNING CM 11 není vybaven pojistkou.

9.1 Zajištění přístroje

Za určitých podmínek nemůže být bezpečnost při používání BENNING CM 11 zajištěna, například při:

- zřejmém poškození krytu přístroje,

- chybách při měření,

- zřejmých následcích delšího chybného skladování a

- zřejmých následcích špatného transportu.

V těchto případech BENNING CM 11 ihned vypněte, odpojte od měřených bodů a zajistěte, aby přístroj nemohl být znovu použit jinou osobou.

9.2 Čištění

Kryt přístroje čistěte opatrně čistým a suchým hadříkem (výjimku tvoří speci ální čistící ubrousky). Nepoužívejte žádná rozpouštědla ani čistící prostředky. Zejména dbejte toho, aby místo pro baterie ani bateriové kontakty nebyly znečištěny vyteklým elektrolytem. Pokud k vytečení elektrolytu dojde nebo je bateriová zásuvka znečištěna bílou úsadou, vyčistěte je také čistým a suchým hadříkem.

9.3 Výměna baterií

Před otevřením BENNING CM 11 odpojte od napětí!



Nebezpečí úrazu elektrickým proudem!

BENNING CM 11 je napájen dvěma 1,5 V bateriemi (IEC LR03/AAA). Baterie vyměňte, pokud

se na displeji 9 objeví symbol baterie .

Baterie vyměníte tímto způsobem:

- odpojte oba měřící kabely od měřeného objektu

- odpojte oba měřící kabely

- otočným spínačem 5 zvolte funkci „OFF“

- uvolněte šroub krytu baterií

- sundejte kryt baterií

- Vyčerpané baterie vyměňte za dvě nové baterie (Mikro/ IEC LR03/AAA). Dbejte na správnou polaritu nových baterií!

- Přiložte kryt baterií na jeho místo v krytu a utáhněte šroubek.

Viz obrázek 7: Výměna baterií

Šetřete životní prostředí! Baterie nesmí do běžného domovního odpadu! Vyhazujte baterie jen na místech k tomu určených. In formujte se u Vašeho



správce pro odpadky

9.4 Kalibrace

Pro udržení deklarované přesnosti měření musí být přístroj pravidelně kalib rován naší dílnou. Doporučujeme provádět kalibraci jednou ročně. Záruční a pozáruční servis zajišťuje:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technické údaje měřícího příslušenství

- norma: EN 61010-031,

- maximální měřené napětí proti zemi ( ) a měřící kategorie:

s nástrčnou čepičkou: 1000 V CAT III, 600 V CAT IV, bez nástrčné čepičky: 1000 V CAT II,

- maximální měřené proud 10 A,

11/ 2014

BENNING CM 11



- ochranná třída II (), průchozí dvojitá nebo zesílená izolace,

- stupeň znečištění: 2,

- délka: 1,4 m, AWG 18,

- podmínky okolí:

barometrická výška při měření: maximálně 2000 m, teplota 0 °C až + 50 °C, vlhkost 50 % až 80 %

- Používejte vodiče jen v bezvadném stavu a takovým způsobem, který odpovídá tomuto návodu, protože v opačném případě může být poškozena k tomu určená ochrana.

Vyřaďte vodič, pokud je izolace poškozená nebo pokud došlo k přerušení ve vedení/zástrčce.

- Nedotýkejte se holých kontaktních hrotů. Dotýkejte se pouze rukojeti!

- Zasuňte zahnuté přípojky do zkoušecího nebo měřícího přístroje.

11. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům

na likvidaci.

11/ 2014

BENNING CM 11



Εγχειρίδιο Λειτουργίας

BENNING CM 11

TRUE RMS Ψηφιακό Πολύμετρο (αμπεροτσιμπίδα) για

- μέτρηση συνεχής/ εναλλασσόμενης τάσης

- μέτρηση συνεχούς/ εναλλασσόμενου ρεύματος

- μέτρηση αντίστασης

- έλεγχος συνέχειας

Περιεχόμενα:

1. Οδηγίες για τον χρήστη

2. Οδηγίες ασφαλείας

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

4. Περιγραφή του οργάνου

5. Γενικά δεδομένα

6. Συνθήκες περιβάλλοντος

7. Ηλεκτρικά δεδομένα

8. Μετρώντας με το BENNING CM 11

9. Συντήρηση

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

11. Προστασία περιβάλλοντος

1. Οδηγίες για τον χρήστη

Το Εγχειρίδιο λειτουργίας απευθύνεται σε:

- ηλεκτρολόγους και

- πρόσωπα που έχουν γνώσεις στην τεχνολογία της ηλεκτρολογίας.

Το BENNING CM 11 είναι σχεδιασμένο για μετρήσεις σε στεγνό περιβάλλον και δεν πρέπει να χρησιμοποιείται σε κυκλώματα με κυμαινόμενες τάσεις μεγαλύτε ρες από CAT IV 300 V (για περισσότερες πληροφορίες, δείτε το κεφάλαιο 6 “Συνθήκες περιβάλλοντος”).

Τα παρακάτω σύμβολα παρουσιάζονται στο Εγχειρίδιο λειτουργίας και πάνω στο ίδιο το

BENNING CM 11:

Εφαρμογή γύρω από ΕΝΕΡΓΟΥΣ αγωγούς ή αφαίρεση από αυτούς είναι επιτρεπτό.

Αυτό το σύμβολο δηλώνει προσοχή κίνδυνος ηλεκτροπληξίας.



Αυτό το σύμβολο συμβολίζει πιθανές πηγές κινδύνου όταν χρησιμοποιείτε το



BENNING CM 11 (διαβάστε τις οδηγίες).

Αυτό το σύμβολο πάνω στο BENNING CM 11 συμβολίζει δείχνει ότι το όργανο είναι προστατευμένο από βραχυκύκλωμα (βαθμίδα ασφαλείας ΙΙ).





11/ 2014

Αυτό το σύμβολο εμφανίζεται όταν η μπαταρία έχει εκφορτιστεί.

Αυτό το σύμβολο δηλώνει την εφαρμογή του ‘ελέγχου συνέχειας’. Ο βομβητής παρέχει ένα ηχητικό σήμα.

DC-τάση ή ρεύμα

AC-ρεύμα ή τάση

Γείωση

BENNING CM 11



2. Υποδείξεις ασφαλείας

Το όργανο έχει κατασκευαστεί και ελεγχθεί σύμφωνα με DIN VDE 0411 μέρος 1/ EN 61010-1 DIN VDE 0411 μέρος 2-032/ EN 61010-2-032 DIN VDE 0411 μέρος 031/ EN 61010-031 Και έχει φύγει από το εργοστάσιο σε άριστη κατάσταση από τεχνικής απόψεως. Για να διατηρήσετε αυτή την κατάσταση του οργάνου και να είστε για την ασφαλή του λειτουργία, πρέπει να λαμβάνετε υπό όψη τις παρατηρήσεις και τις προειδοποιήσεις που δίνονται στις οδηγίες χρήσεως συνεχώς.

Προσοχή κατά τις εργασίες γύρω από γυμνούς αγωγούς ή γύρω από φορείς



κυρίων αγωγών. Η επαφή με αγωγούς μπορεί να προκαλέσει ηλεκτροσόκ.

Το BENNING CM 11 πρέπει να χρησιμοποιείται μόνο σε κυκλώ ματα ισχύος εντός των ορίων υπέρτασης της κατηγορίας ΙΙI και IV με αγωγό για τάση 300 V το μέγιστο σε σχέση με την γη. Χρησιμοποιείτε μόνο κατάλληλο οδηγεί μέτρησης για αυτό. Σε μετρήσεις εντός της κατηγορίας μέτρησης III και IV δε επιτρέπεται να είναι το προεξέχον αγώγιμο μέρος μιας κορυφής επαφής καλώδιο μέτρησης μακρύτερο από 4 mm. Πρι από μετρήσεις εντός της κατηγορίας μέτρησης III και IV πρέπει να περα-



στούν, τα καλύμματα που είναι συνημμένα στο σετ και χαρακτηρίζονται με CAT III και CAT IV πάνω στις κορυφές επα φής. Αυτό το μέτρο χρησιμεύει για την προστασία του χρήστη. Θυμηθείτε ότι οποιαδήποτε εργασία πάνω σε ηλεκτρικά αντι κείμενα είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις των 30 V AC και 60 V DC μπορεί να είναι επικίνδυνες για την ανθρώπινη ζωή.

Πριν αρχίσετε να λειτουργείτε την συσκευή, ελέγξτε πάντα τόσο τον ίδιο τον



μηχανισμό όσο και τα καλώδια για τυχούσες φθορές και ζημιές.

Σε περίπτωση που η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή, θα πρέπει να σβήσετε αμέσως την συσκευή και να την ασφαλίσετε , ώστε να αποφευχθεί να ενεργοποιηθεί κατά λάθος.

Πρέπει να θεωρηθεί ότι δεν είναι πλέον δυνατή μια ασφαλής λειτουργία,

- όταν η συσκευή ή ο αγωγός μέτρησης φέρουν εμφανείς βλάβες,

- εάν η συσκευή δεν λειτουργεί πλέον,

- ύστερα από μακρές περιόδους αποθήκευσης κάτω από ανεπιθύμητες συνθήκες,

- ύστερα από μεταφορά κάτω από επικίνδυνες συνθήκες,

- εάν η συσκευή ή οι καλωδιώσεις μέτρησης έχουν υγρασία.

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Τα παρακάτω αντικείμενα περιέχονται στην βασική έκδοση του BENNING CM 11:

3.1 Ένα ψηφιακό πολύμετρο

3.2 Ένα καλώδιο μέτρησης ασφαλείας (μαύρο) (Μ = 1.4 m).

3.3 Ένα καλώδιο μέτρησης ασφαλείας (κόκκινο) (Μ = 1.4 m).

3.4 Μία θήκη προστασίας

3.5 Δύο μικρές μπαταρίες 1.5 V (IEC LR03/AAA)

3.6 Ένα Εγχειρίδιο Λειτουργίας

Οδηγίες για τα αναλώσιμα εξαρτήματα:

- Το BENNING CM 11 παρέχεται με δύο 1.5 V μικρές μπαταρίες (2 x 1,5 V IEC LR03/ AAA)

- Τα αναφερόμενα παραπάνω καλώδια ασφαλείας (δοκιμασμένο ανταλλακτι κό) παρέχονται σύμφωνα με το CAT III 1000 V/ CAT IV 600 V και για ρεύμα μέχρι 10 A.

4. Περιγραφή του οργάνου

Το BENNING CM 11 είναι ένα ψηφιακό πολύμετρο με προσαρμοσμένη τσιμπίδα μέτρησης. Βλέπε σχήμα 1: Μπροστινή όψη

Η οθόνη και τα στοιχεία χειρισμού που φαίνονται στο σχήμα 1 περιγράφονται παρακάτω:



Τσιμπίδες μέτρησης, για να πιάσουν τον μονό αγωγό που περιέχει το εναλλασσόμενο

ρεύμα

Προστασία τσιμπίδων, προστατεύει τον χρήστη από κατά λάθος επαφή με τον αγωγό



-Πλήκτρο (κίτρινο), απεικονίζει την φωτεινότητα στο display



Μοχλός ανοίγματος, για άνοιγμα και κλείσιμο των τσιμπίδων του ρεύμα τος

Περιστρεφόμενος διακόπτης, για επιλογή του είδους μέτρησης

ZERO-πλήκτρο, για μηδενική ισορροπία ή ασύμμετρη μέτρηση

11/ 2014

BENNING CM 11



MIN/MAX-πλήκτρο, αποθήκευση των μέγιστων και ελάχιστων μετρούμε νων τιμών

Πλήκτρο HOLD, αποθηκεύει την τρέχουσα μετρούμενη τιμή

Ψηφιακή ένδειξη, για την τιμή μέτρησης και την ένδειξη της υπερκέρασης πεδίου,

Υποδοχή COM, κοινή υποδοχή για μετρήσεις τάσης, μετρήσεις αντίστασης και έλεγχο

συνέχειας, με μαύρη επισήμανση

Υποδοχή V-Ω (θετική), κοινή υποδοχή για μετρήσεις τάσης, μετρήσεις αντίστασης και

έλεγχο συνέχειας, με κόκκινη επισήμανση

Καπάκι υποδοχής μπαταρίας, στην πίσω πλευρά του περιβλήματος

5. Γενικά Στοιχεία

5.1 Γενικά στοιχεία του πολύμετρου

5.1.1 Η ψηφιακή 9 οθόνη είναι σχεδιασμένη ως μία 4 ψηφιακή οθόνη υγρών κρυστάλλων με

12 mm ύψος στοιχείων και δεκαδικό σημείο. Η μέγιστη τιμή που μπορεί να δείξει είναι

5000.

5.1.2 Η ένδειξη πολικότητας στην ψηφιακή ένδειξη 9 εμφανίζεται αυτόματα. Αντίθετα με τον

ορισμό του καλωδίου μέτρησης, μόνο ένας πόλος συμβολίζεται με «-».

5.1.3 Η υπέρβαση ορίου υποδεικνύεται με “0L.“.

Προσοχή, δεν υπάρχει καμία προειδοποιητική ένδειξη, σε περίπτωση υπερφόρτισης!

5.1.4 Ο περιστροφικός διακόπτης 5 χρησιμεύει στην επιλογή της λειτουργίας μέτρησης.

5.1.5 Πλήκτρο ZERO 6 (πλήκτρο μηδένισης) για μηδένιση τιμής στην μέτρηση του ρεύματος.

Μπορεί επίσης να χρησιμοποιηθεί για όλες τις κλίμακες των διαφορικών μετρήσεων (η ρύθμιση zero είναι δυνατή για όλες τις τιμές). Φαίνεται με το σύμβολο «ZERO» στην ψηφιακή οθόνη 9.

5.1.6 Η λειτουργία πλήκτρου MIN/MAX 7 καταγράφει και αποθηκεύει αυτόματα τη μέγιστη

και τη χαμηλότερη τιμή μέτρησης. Μέσω περαιτέρω ενεργοποίησης εμφανίζονται οι παρακάτω τιμές: Η ένδειξη «MAX» δείχνει την αποθηκευμένη μέγιστη τιμή, η «MIN» τη χαμηλότερη τιμή και η «MIN/MAX» την τρέχουσα τιμή μέτρησης. Μέσω παρατεταμένου πατήματος του πλήκτρου (2 δευτερόλεπτα) η συσκευή επιστρέφει στην κανονική λειτουργία.

Στη λειτουργία μέτρησης / Ω και πατώντας το πλήκτρο MIN/ MAX 7 μεταβαίνετε από

τον ακουστικό έλεγχο συνέχειας στη μέτρηση αντίστασης.

5.1.7 Λειτουργία πλήκτρου HOLD: Πατώντας το πλήκτρο HOLD 8 είναι δυνατή η αποθήκευ-

ση του αποτελέσματος μέτρησης. Στην οθόνη 9 εμφανίζεται ταυτόχρονα το σύμβολο «HOLD». Πατώντας ξανά το πλήκτρο θα επιστρέψετε στη λειτουργία μέτρησης.

5.1.8 Με το κίτρινο πλήκτρο φωτισμού  ανάβει ο φωτισμός της οθόνης 9. Απενεργοποίηση

μέσω εκ νέου ενεργοποίησης του πλήκτρου ή αυτόματα μετά από περ. 30 s.

5.1.9 Ο ρυθμός μέτρησης του BENNING CM 11 ανέρχεται ονομαστικά σε 2 μετρήσεις το

δευτερόλεπτο για την ψηφιακή οθόνη.

5.1.10 Το BENNING CM 11 ανάβει και σβήνει με το περιστρεφόμενο διακόπτη 5. Για να σβή-

σετε το μηχάνημα στρέψτε το διακόπτη στη θέση “OFF”.

5.1.11 Το BENNING CM 11 απενεργοποιείται αυτόματα ύστερα από περ. 15 λεπτά (η λειτουρ-

γία APO, Auto-Power-Off είναι ενεργή όταν εμφανίζεται το σύμβολο στην οθόνη 9). Ενεργοποιείται ξανά, όταν ο περιστροφικός διακόπτης 5 ενεργοποιηθεί ξανά από τη θέση διακόπτη OFF ή αν πατηθεί το πλήκτρο φωτισμού . Η αυτόματη απενεργοποίηση μπορεί να απενεργοποιηθεί με πάτημα του κουμπιού HOLD 8 και με ταυτόχρονη ενεργοποίηση του BENNING CM 11 από τη θέση διακόπτη «OFF». Το σύμβολο σβήνει στην οθόνη 9.

5.1.12 Το BENNING CM 11 λειτουργεί με μια κατάλληλα προσαρμοσμένη 1,5 V μπαταρία (IEC

LR03/ AAA/ mikro).

5.1.13

Σε περίπτωση που η ισχύς της μπαταρίας πέσει κάτω από την ισχύ που η συσκευή χρειάζεται για να λειτουργήσει, τότε εμφανίζεται στη οθόνη 9 το σύμβολο της μπαταρί ας.

5.1.14 Η διάρκεια ζωής των μπαταριών εξαρτάται από τη χρησιμοποιούμενη λειτουργία

μέτρησης και ανέρχεται σε περ. 30-100 ώρες χωρίς τη χρήση του ακουστικού ελέγχου συνέχειας και του φωτισμού φόντου. (Αλκαλική μπαταρία).

5.1.15 Συντελεστής θερμοκρασίας τιμής μέτρησης:

0,1 x (αναφερόμενη ακρίβεια)/ °C < 18 °C ή > 28 °C, σε σχέση με την τιμή στη θερμο-

κρασία αναφοράς 23 °C

5.1.16 Διαστάσεις του οργάνου (μήκος x πλάτος x ύψος) = 206 x 76 x 33,5 mm.

Βάρος του οργάνου: 262 g (συμπεριλ. μπαταριών)

5.1.17 Τα καλώδια ασφαλείας και οι ακροδέκτες είναι σχεδιασμένα για την τάση του φορτίου

λειτουργίας του BENNING CM 11. Οι άκρες των ακρο δεκτών μπορούν να προστατεύονται από καλύμματα.

5.1.18 Μέγιστο άνοιγμα των τσιμπίδων: 23 mm

6. Συνθήκες περιβάλλοντος

- Το BENNING CM 11 κατασκευάστηκε για να κάνεις μετρήσεις σε στεγνό περιβάλλον

- Μέγιστο βαρομετρικό υψόμετρο για μετρήσεις: 2000 m,

11/ 2014

BENNING CM 11



- Κατηγορία υπέρτασης: IEC 60664/ IEC 61010 → 300 V κατηγορία IV,

- Τάξη ρύπανσης: 2 (EN 61010-1),

- Τάξη προστασίας: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

Το IP 30 σημαίνει: Προστασία από πρόσβαση σε επικίνδυνα μέρη και προστασία από

στερεές προσμίξεις διαμέτρου > 2,5 mm, (3 - πρώτο ψηφίο). Καμία προστασία στο νερό, (0 - δεύτερο ψηφίο).

- Θερμοκρασία λειτουργίας και αντίστοιχη υγρασία:

Για θερμοκρασία λειτουργίας από 0 °C έως 40 °C: σχετική υγρασία μικρότερη από 80 %,

χωρίς συμπύκνωση.

- Θερμοκρασία αποθήκευσης: Το BENNING CM 11 μπορεί να αποθηκευτεί σε θερμοκρασίες από - 10 °C έως + 60 °C, σχετική υγρασία μικρότερη από 80 %, χωρίς μπαταρίες.

7. Ηλεκτρικά δεδομένα

Σημείωση: Η ακρίβεια της μέτρησης ορίζεται σαν το σύνολο από

- ένα σχετικό κλάσμα της μετρούμενης τιμής και

- ένα αριθμό από ψηφία (αριθμητικά βήματα από τη τελευταία μέτρηση).

Αυτή η συγκεκριμένη ακρίβεια μέτρησης είναι έγκυρη για θερμοκρασίες που κυμαίνονται από 23 °C ± 5 °C και σχετική υγρασία λιγότερη από 80 %.

7.1 Κλίμακα μέτρησης DC τάσης

Η αντίσταση εισόδου είναι ≥ 1 ΜΩ.

Κλίμακα μέτρησης Ανάλυση Ακρίβεια μέτρησης Προστασίας υπερφόρτισης

50,00 V 0,01 V ± (1 % της μέτρησης + 2 ψηφία) 400 V AC/DC 300,0 V 0,1 V ± (1 % της μέτρησης + 2 ψηφία) 400 V AC/DC

7.2 Κλίμακα μέτρησης AC τάσης

Η τιμή μέτρησης θεωρείται ως πραγματική ενεργή τιμή (TRUE RMS, AC-Kopplung) και εμφανίζεται. Η βαθμονόμησή της καθορίζεται σε ημιτονοειδή κυματομορφή. Αν υπάρχουν αποκλίσεις από αυτή τη μορφή, η τιμή ένδειξης δεν είναι ακριβής. Συντελεστής Crest < 2,0 έως 100 % της τελικής τιμής ορίου μέτρησης Συντελεστής Crest < 4,0 έως 50 % της τελικής τιμής ορίου μέτρησης Η αντίσταση εισόδου είναι ≥ 1 ΜΩ.

Κλίμακα μέτρησης Ανάλυση Ακρίβεια μέτρησης (40 Hz - 1 kHz) Προστασίας υπερφόρτισης

50,00 V 0,01 V ± (1,2 % της μέτρησης + 5 ψηφία) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % της μέτρησης + 5 ψηφία) 400 V AC/DC

7.3 Κλίμακα μέτρησης DC ρεύματος

Κλίμακα μέτρησης Ανάλυση Ακρίβεια μέτρησης Προστασίας υπερφόρτισης

300,0 mA 0,1 mA ± (1,0 % της μέτρησης + 10 ψηφία) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % της μέτρησης + 10 ψηφία) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % της μέτρησης + 10 ψηφία) 100 A AC/DC

Επίδραση από το μαγνητισμό της γης: < ± 1,0 mA Επίδραση από το άνοιγμα και κλείσιμο της τσιμπίδας μέτρησης: < ± 1,0 mA

7.4 Κλίμακα μέτρησης DC ρεύματος

Κλίμακα μέτρησης Ανάλυση Ακρίβεια μέτρησης (50 Hz - 60 Hz) Προστασίας υπερφόρτισης

300,0 mA 0,1 mA ± (1,0 % της μέτρησης + 5 ψηφία) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % της μέτρησης + 5 ψηφία) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % της μέτρησης + 5 ψηφία) 100 A AC/DC

11/ 2014

BENNING CM 11



7.5 Κλίμακα αντίστασης

Χωρίς φορτίο τάση περίπου 3 V, μέγιστο ρεύμα δοκιμής 1 mΑ

Κλίμακα μέτρησης Ανάλυση Ακρίβεια μέτρησης (50 Hz - 60 Hz) Προστασίας υπερφόρτισης

500,0 Ω 0,1 Ω ± (1 % της μέτρησης + 2 ψηφία) 400 V AC/DC 5,000 kΩ 1 Ω ± (1 % της μέτρησης + 2 ψηφία) 400 V AC/DC 50,00 kΩ 10 Ω ± (1 % της μέτρησης + 2 ψηφία) 400 V AC/DC 500,0 kΩ 100 Ω ± (1 % της μέτρησης + 2 ψηφία) 400 V AC/DC

7.6 Έλεγχος συνέχειας

Χωρίς φορτίο τάση περίπου 3 V, μέγιστο ρεύμα δοκιμής 1 mΑ Ο ενσωματωμένος βομβητής ηχεί όταν η αντίσταση είναι λιγότερη από 100 Ω.

8. Μετρώντας με το BENNING CM 11

8.1 Προετοιμασία για τη μέτρηση

Χρησιμοποιήστε και αποθηκεύστε το BENNING CM 11 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που ορίζονται . Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο.

- Ελέγξτε την τάση και την έντασης που καθορίζονται στα καλώδια μέτρησης ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING CM 11.

- Ελέγξτε την μόνωση των καλωδίων μέτρησης . Αν η μόνωση είναι κατε στραμμένη, μην χρησιμοποιήσετε τα καλώδια.

- Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια.

- Πριν επιλέξετε κάποια άλλη λειτουργία με τον διακόπτη περιστροφής 5, οι αποσυνδέετε πάντα τους ακροδέκτες ασφαλούς ελέγχου από το σημείο μέτρησης .

- Ισχυρές πηγές παρασίτων στην περιοχή του BENNING CM 11 μπορούν να οδηγήσουν σε ασταθή και λανθασμένες μετρήσεις.

8.2 Μέτρηση τάσης

Μην υπερβαίνετε την μέγιστη επιτρεπόμενη τάση σε σχέση με την γείωση!



Κίνδυνος ηλεκτροπληξίας!

Η μέγιστη τάση που μπορεί να εφαρμοστεί στις υποδοχές

- COM υποδοχή J, μαύρο

- V-Ω υποδοχή (θετικό) K για μέτρηση τάσης και αντίστασης και δοκιμή συνέχειας (σημειωμένο μαύρο)

του BENNING CM 11 σε σχέση με το δυναμικό της γης, είναι 300 V.

- Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη 5 για να επιλέξετε την λειτουργία V ή

V.

- Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM J, με μαύρο επισήμανση

- Συνδέστε τον κόκκινο αγωγό μέτρησης ασφαλείας με την υποδοχή V-Ω K, με κόκκινη επισήμανση.

- Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία μετρήσεις. Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη 9.

Σημείωση:

- Σε μικρής κλίμακας τάσεις, η ένδειξη μηδέν-volt δεν εμφανίζεται (εξαιτίας παρασίτων) όταν τα καλώδια μέτρησης δεν είναι σε επαφή μεταξύ τους. Σιγουρευτείτε ότι το BENNING CM 11 είναι πλήρως λειτουργικό φέρνοντας σε επαφή τους ακροδέκτες των καλωδίων μέτρησης.

Βλέπε εικόνα 2: Μέτρηση συνεχούς τάσης Βλέπε εικόνα 3: Μέτρηση εναλλασσόμενης τάσης

8.3 Μέτρηση έντασης

Μην εφαρμόζετε τάση στις υποδοχές εισόδου J και K της συσκευής BENNING CM 11! Αν χρειαστεί, αφαιρέστε τους συνδεδεμένους αγωγούς μέτρησης ασφαλείας. Κατά τη μέτρηση συνεχούς ρεύματος προσέξτε την



πολικότητα! Το βέλος στην τσιμπίδα μέτρησης δείχνει την τεχνική κατεύθυνση του ρεύματος. + → –

- Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη 5 για να επιλέξετε την λειτουργία A ή A.

- Πιέστε το πλήκτρο «ZERO» 6 για να καθορίσετε στο ΒENNING CM 11 το σημεία εκκίνησης.

- Πιέστε τον μοχλό  που ανοίγει τις τσιμπίδες. Πιάστε το μονό καλώδιο που διαρρέετε από

11/ 2014

BENNING CM 11



το ρεύμα που είναι για μέτρηση με τις τσιμπίδες  του BENNING CM 11.

- Διαβάστε την τιμή στην οθόνη 9.

Βλέπε σχήμα 4: AC/ DC μέτρηση ρεύματος

8.4 Μέτρηση αντίστασης

- Με τον περιστροφικό διακόπτη 5 της συσκευής BENNING CM 11 επιλέξτε τη λειτουργία / Ω και πατήστε το πλήκτρο MIN/ MAX 7.

- Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM J, με μαύρο επισήμανση

- Συνδέστε τον κόκκινο αγωγό μέτρησης ασφαλείας με την υποδοχή V-Ω K, με κόκκινη επισήμανση.

Σημείωση:

- Για να πάρετε σωστή μέτρηση, βεβαιωθείτε ότι καμία τάση δεν εφαρμόζεται στα σημεία μέτρησης.

Βλέπε σχήμα 5: Μέτρηση αντίστασης

8.5 Έλεγχος συνέχειας με ηχητικό σήμα

- Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη 5 για να επιλέξετε την επιθυμητή λειτουργία

/ Ω.

- Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM J, με μαύρο επισήμανση

- Συνδέστε τον κόκκινο αγωγό μέτρησης ασφαλείας με την υποδοχή V-Ω K, με κόκκινη επισήμανση.

- Συνδέστε τους αγωγούς μέτρησης ασφαλείας με τα σημεία μέτρησης. Αν η αντίσταση στα σημεία μέτρησης είναι μικρότερη από 100 Ω, τότε ηχεί ο βομβητής που είναι ενσωματωμένος στη συσκευή BENNING CM 11.

Βλέπε εικόνα 6: Μέτρηση αντίστασης

9. Συντήρηση

Πριν ανοίξετε το BENNING CM 11, σιγουρευτείτε ότι δεν είναι υπό τάση!



Κίνδυνος ηλεκτροπληξίας!

Οποιαδήποτε εργασία που πρέπει να γίνει στο BENNING CM 11 όταν είναι υπό τάση πρέπει να γίνεται μόνο από εξειδικευμένο ηλεκτρολόγο. Ειδική διαδικασία θα πρέπει να ακολουθείται για την αποφυγή ατυχημάτων.

Πριν ανοίξετε το BENNING CM 11, αποσυνδέστε το από όλες τις πηγές τάσης όπως παρακάτω αναφέρεται:

- Αρχικά αφαιρέστε τη συσκευή BENNING CM 11 και τους δύο αγωγούς μέτρησης ασφαλείας από το αντικείμενο μέτρησης.

- Αποσυνδέστε και τα δύο καλώδια μέτρησης από το BENNING CM 11.

- Στρέψτε τον περιστρεφόμενο διακόπτη 5 στο σημείο “OFF”.

Ο προσαρμογέας ηλεκτρικού σφιγκτήρα BENNING CM 11 δεν διαθέτει ασφάλεια.

9.1 Ασφαλίστε την συσκευή

Κάτω από ορισμένες συνθήκες δεν μπορεί να εγγυηθεί η ασφαλή λειτουργία του BENNING CM 11. Όπως για παράδειγμα στις περιπτώσεις που:

- υπάρχουν ορατές βλάβες στο κάσωμα .

- συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις .

- η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περι βάλλον.

- η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά.

Σε αυτές τις περιπτώσεις το BENNING CM 11 πρέπει να σβήνετε αμέσως, και στην συνέχεια να αποσυνδέεται από τα σημεία μέτρησης και να μην ξαναχρη σιμοποιηθεί.

9.2 Καθαρισμός

Καθαρίστε το κάσωμα εξωτερικά με ένα καθαρό στεγνό πανί (εξαίρεση: ειδικά καθαριστικά). Αποφύγετε την χρήση διαλυμάτων και/ ή άλλα καθαριστικά βοη θήματα για να καθαρίσετε το όργανο. Είναι σημαντικό να σιγουρευτείτε ότι οι επαφές της μπαταρίας και το σώμα της μπαταρίας δεν έχουν έρθει σε επαφή με διαρρέοντες ηλεκτρολύτες. Εάν υπάρχει επαφή με κάποιο ηλεκτρολύτη (υγρά μπαταρίας) ή εμφανίζονται λευκές επικαθίσεις γύρω από την μπαταρία ή το κάσωμα της μπαταρίας , τότε καθαρίστε τες άμεσα με στεγνό πανί.

11/ 2014

BENNING CM 11



9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING CM 11, σιγουρευτείτε ότι δεν είναι υπό τάση!



Κίνδυνος ηλεκτροπληξίας!

Το BENNING CM 11 τροφοδοτείται από δύο 1,5 V μπαταρίες (IEC LR03/AAA). Οι μπαταρίες θα πρέπει να αντικαθίστανται όταν το σύμβολο της μπαταρίας εμφανίζεται στην οθόνη 9. Για να αντικαταστήσετε τις μπαταρίες, ακολουθήστε τα παρακάτω:

- Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.

- Αποσυνδέστε τα καλώδια μέτρησης από το BENNING CM 11.

- Θέστε το περιστρεφόμενο διακόπτη 5 στη θέση “OFF”.

- Τοποθετήστε το BENNING CM 11 μπρούμυτα και ξεβιδώστε τις βίδες από το κάλυμμα της μπαταρίας.

- Σηκώστε το καπάκι της μπαταρίας (που βρίσκεται στην εσοχή της συσκευή) από το κάτω μέρος.

- Αντικαταστήστε τις χρησιμοποιημένες μπαταρίες με δύο νέες μπαταρίες τύπου Micro (IEC LR03/ AAA). Επιδείξτε προσοχή στην ορθή πολικότητα των νέων μπαταριών!

- Τοποθετήστε το κάλυμμα της μπαταρίας στο πίσω μέρος και βιδώστε τις βίδες.

Βλέπε εικόνα 7: Αντικατάσταση μπαταρίας

Κάντε την δική σας συνεισφορά στην προστασία του περιβάλλοντος! Μην πετάτε τις αποφορτισμένες μπαταρίες στα σκουπίδια. Συγκεντρώστε τες σε



ειδικά σημεία u947 ãια αποφορτισμένες μπαταρίες. Παρακαλώ ενημερωθείτε από την κοινότητά σας.

9.4 Καλιμπράρισμα

Για να επιτύχετε το επιθυμητό βαθμό ακρίβειας στις ενδείξεις μέτρησης, το όργανο θα πρέπει να ρυθμίζεται (calibration) τακτικά από το τμήμα συντήρησής μας. Συνιστούμε να το κάνετε αυτό στο όργανο μέτρησης τουλάχιστον μία φορά τον χρόνο.

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

- Πρότυπο: EN 61010-031,

- Μέγιστη κατηγορία τάσης σε σχέση με την γη ( ) και κατηγορία μέτρησης:

Με προσαρμοζόμενο κάλυμμα: 1000 V CAT III, 600 V CAT IV, Δίχως προσαρμοζόμενο κάλυμμα: 1000 V CAT II,

- Μέγιστη κατηγορία ρεύματος: 10 A,

- Τάξη προστασίας II (), συνεχής διπλή ή ενισχυμένη μόνωση,

- Τάση μόλυνσης: 2,

- Μήκος: 1.4 m, AWG 18,

- Συνθήκες περιβάλλοντος:

Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m, Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 %

- Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση και σύμφωνα με το εγχειρίδιο χρήσεως.

- Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει κάποιο κόψιμο στον ακροδέκτη.

- Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την περιοχή που είναι προστατευμένη για τα χέρια!

- Εισάγετε τα γωνιακά άκρα των καλωδίων στο όργανο μέτρησης.

11. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.

11/ 2014

BENNING CM 11

Istruzioni d’uso

BENNING CM 11

TRUE RMS Multimetro digitale a pinza per misure di

- tensione continua/ alternata

- corrente continua/ alternata

- resistenza

- per prove di continuità

Indice

1. Avvertenze per l’utente

2. Avvertenze sulla sicurezza

3. Dotazione standard

4. Descrizione apparecchio

5. Dati di carattere generale

6. Condizioni ambientali

7. Dati elettrici

8. Misure con il BENNING CM 11

9. Manutenzione

10. Dati tecnici degli accessori di misurazione

11. Informazioni ambientali

1. Avvertenze per l’utente

Le presenti istruzioni sono destinate a

- elettrotecnici ed a

- personale qualificato in elettrotecnica

Il BENNING CM 11 è previsto per misure in ambiente asciutto e non deve essere impiegato in circuiti con una tensione nominale superiore a CAT IV 300 V (per maggiori dettagli vedere la sezione 6 “Condizioni ambientali”).

Nelle istruzioni d’uso e sul BENNING CM 11 vengono usati i seguenti simboli:

Applicazione e rimozione consentite su conduttori PERICOLOSA MENTE ATTIVI.

Pericolo di scariche elettriche! Si trova nelle avvertenze che devono essere



osservate per evitare pericoli per il personale.

Prestare attenzione alla documentazione! Questo simbolo indica che ci si deve attenere alle avvertenze contenute nelle



istruzioni, al fine di evitare pericoli.

Questo simbolo riportato sul BENNING CM 11 significa che il BENNING CM 11 dispone di isolamento di protezione (classe di protezione II).





11/ 2014

Questo simbolo compare sul display per segnalare una batteria scarica.

Questo simbolo contrassegna il campo „Prova di continuità“. Il cicalino indica acusticamente il risultato.

(CC) Tensione o corrente continue

(CA) Tensione o corrente alternate

Terra (tensione verso terra)

BENNING CM 11

2. Avvertenze sulla sicurezza

L’apparecchio è stato costruito e collaudato in conformità a DIN VDE 0411 parte 1/ EN 61010-1 DIN VDE 0411 parte 2-032/ EN 61010-2-032 DIN VDE 0411 parte 031/ EN 61010-031 ed ha lasciato lo stabilimento in un ineccepibile stato di sicurezza. Per mantenere tale stato e garantire un esercizio sicuro, l’utente deve osservare le avvertenze e le annotazioni di avviso contenute nelle presenti istruzioni. Comportamenti erronei e l’inosservanza degli avvertimenti possono provocare lesioni gravi o morte.

Usare la massima accortezza durante lavori su conduttori nudi o sul cavo d‘alimentazione principale. Un eventuale contatto con i conduttori può causare



un elettroshock.

Il BENNING CM 11 può essere utilizzato solo in circuiti della cate goria di sovratensione III e IV con max. 300 V conduttore rispetto a terra. Utilizzare solo adatto cavi di misura per questo. In occasione delle misurazioni all‘interno della categoria di misurazione III e IV la lunghezza delll‘elemento sporgente conduttore di una punta di contatto sulle linee di misurazione non può essere superiore a 4 mm. Prima di eseguire misurazioni all‘interno delle categoria di misurazione III e



IV sulle punte di contatto devono essere innestati i cappucci compresi nel kit e contrassegnati con le diciture CAT III e CAT IV. Questa misura deve essere adottata a scopo protezione dell‘utente. Tenere presente che lavori su parti ed impianti sotto tensione sono fondamentalmente pericolosi. Già tensioni a partire da 30 V CA e 60 V CC possono implicare pericolo di morte.

Prima di ogni messa in esercizio controllare che l’apparecchio ed i relativi cavi



non presentino danni.

Se si presume che non sia più possibile un esercizio sicuro, si deve allora mettere fuori servizio l’apparecchio ed al sicuro da un esercizio non intenzionale.

È da presumere che non sia più possibile un esercizio sicuro,

- se l’apparecchio o la linea di misurazione presentano danni visibili,

- se l’apparecchio non funziona più,

- dopo prolungato stoccaggio in condizioni sfavorevoli,

- in seguito a condizioni particolari di trasporto,

- presenza di umidità nell’apparecchio o la linea di misurazione,

3. Dotazione standard

Fanno parte della dotazione standard del BENNING CM 11:

3.1 un multimetro digitale,

3.2 un cavetto di sicurezza nero (lungh. = 1,4 m),

3.3 un cavetto di sicurezza rosso (lungh. = 1,4 m),

3.4 una custodia compatta

3.5 due batterie da 1,5 V (IEC LR03/AAA)

3.6 istruzioni d’uso.

Avvertenza sulle parti soggette a consumo:

- Il BENNING CM 11 viene alimentato da due batterie da 1,5 V (2 x 1,5 V IEC LR03/AAA).

- I cavetti di sicurezza sopra menzionati (accessori collaudati) corrispondono a CAT III 1000 V/ CAT IV 600 V e sono ammessi per una corrente di 10 A.

4. Descrizione apparecchio

Il BENNING CM 11 è un multimetro digitale a pinza con un sensore Hall munito di sonda: Si veda ill. 1: Lato anteriore apparecchio

Gli elementi di indicazione e comando riportati nell’ill. 1 sono definiti come segue:



Pinza, per avvolgere il conduttore unipolare percorso da corrente.

Collare della pinza, protegge da contatti con il conduttore,



-Tasto (giallo), illuminazione display



Leva di apertura, per l’apertura e la chiusura della pinza,

Manopola per la selezione delle funzioni misura,

Tasto ZERO, per la taratura dello zero o le misure differenziali,

Tasto MIN/MAX, memorizzazione dei valori misura massimo e minimo,

11/ 2014

BENNING CM 11

Tasto HOLD, memorizzazione dei valori misura indicati.

Display digitale dei valori misura e indicazione del superamento di portata,

Presa „COM“, presa comune per la misurazione di tensione, resistenza e continuità, di

colore nero.

Presa-V-Ω (positiva), presa comune per la misurazione di tensione, resistenza e continuità,

di colore rosso.

Coperchio vano batteria, sul lato posteriore dell‘alloggiamento

5. Dati di carattere generale

5.1 Dati generali relativi al BENNING CM 11

5.1.1 Il display digitale 9 è del tipo a cristalli liquidi a 4 cifre con un’altezza dei caratteri di

12 mm e con punto decimale. Il massimo valore indicabile è 5000.

5.1.2 La visualizzazione della polarità nel display digitale 9 avviene automaticamente. Viene

segnalata solo una polarità contraria alla definizione delle boccole con “-“.

5.1.3 Il fuori gamma (overrange) viene indicato con “0L.”.

Attenzione, non si ha alcuna indicazione e alcun avvertimento in caso di sovraccarico!

5.1.4 Il commutatore rotante 5 serve per selezionare la funzione di misurazione.

5.1.5 Tasto ZERO 6 (tasto di taratura dello zero), per la taratura dello zero nelle misure

di corrente, può essere utilizzato anche in tutti i campi per le misure differenziali (la taratura dello zero è possibile con ogni valore!). Viene indi cato mediante “ZERO” sul display digitale 9.

5.1.6 Con il tasto funzione MIN/ MAX 7 si acquisiscono e si memorizzano automaticamente

il valore di misurazione più alto e quello più basso. Con questa impostazione vengono visualizzati i seguenti valori: La dicitura „MAX“ indica il valore più alto, „MIN“ quello più basso e „MIN/MAX“ mostra l’attuale valore misurato. Se si preme più a lungo il tasto (2 secondi) si torna alla modalità normale.

Con la funzione di misurazione / Ω premendo il tasto 7 MIN / MAX si passa dal

controllo della continuità con segnalazione acustica alla misurazione della resistenza.

5.1.7 Funzione tasto HOLD: Premendo il tasto HOLD 8 si può memorizzare il risultato della

misura. Nel display 9 contemporaneamente viene visualizzato il simbolo ”HOLD“. Premendo nuovamente il tasto si ritorna alla modalità di misura.

5.1.8 Il tasto luce gialla  attiva l‘illuminazione del display 9. Si spegne premendo nuova-

mente il tasto oppure automaticamente dopo circa 30 secondi.

5.1.9 La velocità nominale di misurazione per l’indicazione digitale del BENNING CM 11 è di

2 misurazioni al secondo.

5.1.10 Il BENNING CM 11 viene acceso e spento con la manopola 5. Posizione di spegni-

mento: “OFF”.

5.1.11 BENNING CM 11 si spegne da solo dopo circa 15 min (quando Auto-Power-Off

(APO) è attivo viene visualizzato il simbolo sul display 9). Si accende nuovamente quando il commutatore rotante 5 viene riacceso partendo dalla posizione di „OFF“ o viene premuto il tasto luce gialla . Lo spegnimento automatico può essere disatti vato premendo il tasto HOLD 8 e contemporaneamente attivando BENNING CM 11 dalla posizione “OFF”. Sul display 9 scompare il simbolo .

5.1.12 Il BENNING CM 11 viene alimentato da due batterie da 1,5 V (IEC LR03/ AAA/ micro).

5.1.13 Se la tensione batterie scende al di sotto della tensione di funzionamento prevista per

il BENNING CM 11, compare sul display 9 il simbolo di una batteria.

5.1.14 La durata della batteria dipende dalla funzione di misurazione utilizzata e va da circa

30-100 ore senza l‘uso del controllo di continuità con segnalazione acustica e della retroilluminazione. (Batteria alcalina).

5.1.15 Coefficiente di temperatura del valore misurato:

0,1 x (precisione di misurazione specificata)/ °C < 18 °C o > 28 °C, relativamente al

valore della temperatura di riferimento di 23 °C

5.1.16 Dimensioni apparecchio: (lungh. x largh. x alt.) = 206 x 76 x 33,5 mm

Peso apparecchio: 262 g (incluse batterie)

5.1.17 I cavetti di sicurezza ed i puntali in dotazione sono espressamente adatti alla tensione

nominale del BENNING CM 11. I puntali di misura possono essere protetti con cappucci di protezione.

5.1.18 Apertura massima pinza: 23 mm

6. Condizioni ambientali

- Il BENNING CM 11 è previsto per l’esecuzione di misure in ambiente asciutto

- Altezza barometrica nell’esecuzione di misure: max. 2000 m

- Categorie sovratensione: IEC 60664/ IEC 61010 → 300 V categoria IV,

- Grado di inquinamento: 2 (EN 61010-1),

- Tipo di protezione: IP 30 (DIN VDE 0470-1 IEC/ EN 60529), IP 30 significa: protezione contro l’accesso a parti pericolose e protezione contro corpi estranei solidi > 2,5 mm di diametro, (3 - prima cifra). Nessuna protezione contro l’acqua, (0 - seconda cifra).

11/ 2014

BENNING CM 11

- Temperatura di funzionamento ed umidità relativa dell’aria: Temperatura di esercizio da 0 °C a 40 °C; umidità relativa inferiore all‘80 %, senza condensa.

- Temperatura di immagazzinaggio: BENNING CM 11 può essere immagazzinato a temperature comprese fra - 10 °C fino a + 60 °C, con umidità relativa inferiore al 80 %, senza batterie.

7. Dati elettrici

Annotazione: la precisione di misura viene indicata come somma di

- una quota relativa del valore misura e

- di una quantità di digit (cioè passi numerici) dell`ultima posizione.

Tale precisione di misura è valida con temperature da 23 °C ± 5 °C ed un’umidità relativa dell’aria inferiore a 80 %.

7.1 Portate tensione continua

La resistenza d’ingresso è di ≥ 1 MΩ.

Portata Risoluzione Precisione misure Protezione sovraccarico

50,00 V 0,01 V ± (1 % del valore misura + 2 digit) 400 V AC/DC 300,0 V 0,1 V ± (1 % del valore misura + 2 digit) 400 V AC/DC

7.2 Portate tensione alternata

Il valore misurato viene ottenuto e visualizzato come vero valore effettivo (TRUE RMS, Accoppiamento CA). La sua taratura viene visualizzata a forma d’onda sinusoidale. Se si devia da questa forma il valore visualizzato non è preciso. Fattore Crest < 2,0 fino a 100 % del fondo scala di misurazione Fattore Crest < 4,0 fino a 50 % del fondo scala di misurazione

La resistenza d’ingresso è di ≥ 1 MΩ.

Portata Risoluzione Precisione misure (40 Hz - 1 kHz) Protezione sovraccarico

50,00 V 0,01 V ± (1,2 % del valore misura + 5 digit) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % del valore misura + 5 digit) 400 V AC/DC

7.3 Portate corrente continua

Portata Risoluzione Precisione misure Protezione sovraccarico

300,0 mA 0,1 mA ± (1,0 % del valore misura + 10 digit) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % del valore misura + 10 digit) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % del valore misura + 10 digit) 100 A AC/DC

Influenza del magnetismo terrestre: < ± 1,0 mA Influenza dell‘apertura e chiusura della pinza di misurazione: < ± 1,0 mA

7.4 Portate corrente alternata

Portata Risoluzione Precisione misure (50 Hz - 60 Hz) Protezione sovraccarico

300,0 mA 0,1 mA ± (1,0 % del valore misura + 5 digit) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % del valore misura + 5 digit) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % del valore misura + 5 digit) 100 A AC/DC

7.5 Portate resistenza

Tensione a vuoto: circa 3 V, corrente di prova max. 1 mA.

Portata Risoluzione Precisione misure (50 Hz - 60 Hz) Protezione sovraccarico

500,0 Ω 0,1 Ω ± (1 % del valore misura + 2 digit) 400 V AC/DC 5,000 kΩ 1 Ω ± (1 % del valore misura + 2 digit) 400 V AC/DC 50,00 kΩ 10 Ω ± (1 % del valore misura + 2 digit) 400 V AC/DC 500,0 kΩ 100 Ω ± (1 % del valore misura + 2 digit) 400 V AC/DC

11/ 2014

BENNING CM 11

7.6 Prove continuità

Tensione a vuoto: circa 3 V, corrente di prova max. 1 mA.

Il cicalino integrato emette un segnale acustico per una resistenza inferiore < 100 Ω.

8. Misure con il BENNING CM 11

8.1 Preparazione delle misure

Conservare ed usare il BENNING CM 11 solo alle condizioni di stoccaggio e di temperatura di funzionamento indicate, evitare l’esposizione continua all’irrag giamento solare.

- Controllare le indicazioni di corrente e tensione nominali sui cavetti di si curezza. I cavetti di sicurezza in dotazione corrispondono per tensione e corrente nominali al BENNING CM 11.

- Controllare l’isolamento dei cavetti di sicurezza. Se l’isolamento è danneggia to, i cavetti di sicurezza devono essere immediatamente esclusi dall’impiego.

- Controllare la continuità dei cavetti di sicurezza. Se il conduttore dei ca vetti di sicurezza è interrotto, essi devono essere immediatamente esclusi dall’impiego.

- Prima di selezionare con la manopola 5 un’altra funzione, i cavetti devono essere separati dal punto di misura.

- Forti fonti di disturbo in prossimità del BENNING CM 11 possono causare indicazioni instabili ed errori di misura.

8.2 Misure di tensione

Osservare la tensione massima rispetto al potenziale di terra! Pericolo di



scariche elettriche!

La tensione massima, che può essere presente sulle boccole,

- COM J, evidenziata in nero,

- K per V-Ω (polo positivo) per misure di tensione, resistenza e per prove di continuità, evi-

denziata in rosso, del multimetro BENNING CM 11 rispetto al potenziale di terra, è di 300 V.

- Con la manopola 5 selezionare sul BENNING CM 11 la funzione desiderata V ó V.

- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM J, evidenziata in nero.

- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola K per V e Ω, evidenziata in rosso.

- Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore misura sul display digitale 9.

Avvertenza

- Nelle portate minori delle misure di tensione, con i cavetti di sicurezza aperti, manca l’indicazione zero Volt a causa di dispersioni. Accertarsi che il BENNING CM 11 sia funzionante, mettendo in corto circuito i puntali.

Si veda ill. 2: Misura tensione continua Si veda ill. 3: Misura tensione alternata

8.3 Misure di corrente

Non applicare nessuna tensione sulle prese di ingresso J e K del multimetro BENNING CM 11! Se necessario, rimuovere il cavo di misurazione collegato.



Rispettare la polarità nella misurazione della corrente continua! La freccia

sul morsetto di misurazione indica la direzione tecnica della corrente. + → –

- Con la manopola 5 selezionare la funzione desiderata A ó A.

- Azionando il tasto di taratura dello zero “ZERO” 6 portare il BENNING CM 11 alla posizione di partenza.

- Azionare la leva di apertura , avvolgere al centro il conduttore unipolare percorso da corrente con la pinza .

- Leggere il valore misura sul display digitale 9.

Si veda ill. 4: Misure di corrente continua e alternata

8.4 Misure di resistenza

- Con il commutatore rotante 5 del multimetro BENNING CM 11 scegliere la funzione / Ω e confermare con il tasto 7 MIN/ MAX.

- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM J, evidenziata in nero.

- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola K per V e Ω, evidenziata in rosso.

- Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore misura sul display digitale 9.

Avvertenza

- Per una corretta misurazione assicurarsi che non ci sia tensione nel punto di misura.

11/ 2014

BENNING CM 11

Si veda ill. 5: Misura di resistenza

8.5 Prova di continuità con cicalino

- Con la manopola 5 selezionare sul BENNING CM 11 la funzione desiderata / Ω.

- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM J, evidenziata in nero.

- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola K per V e Ω, evidenziata in rosso.

- Mettere in contatto i cavi di misurazione di sicurezza con i punti di misurazione. Se la

resistenza tra i punti di misurazione è inferiore a 100 Ω, suona il cicalino incorporato nel

BENNING CM 11.

Si veda ill. 6: Prova di continuità con cicalino

9. Manutenzione

Prima di aprire il BENNING CM 11 assicurarsi che esso non sia sotto tensione!



Pericolo di scariche elettriche!

Lavori sul BENNING CM 11 aperto e sotto tensione sono riservati esclusiva mente ad elettrotecnici, che devono prendere particolari misure per la prevenzione di infortuni.

Il BENNING CM 11 deve essere reso libero da tensione, prima di spegnerlo, nel modo che segue:

- Rimuovere per prima cosa BENNING CM 11 ed i due cavi di misurazione di sicurezza dall‘oggetto da misurare.

- Rimuovere poi i cavetti di sicurezza nero e rosso dal BENNING CM 11.

- Selezionare poi con il commutatore a cursore 5 la posizione „OFF“.

La pinza amperometrica BENNING CM 11 non possiede nessun dispositivo di protezione.

9.1 Messa in sicurezza dell’apparecchio

In determinate condizioni non si può più garantire la sicurezza nell’impiego del BENNING CM 11; ad esempio in caso di:

- danni visibili dell’involucro,

- errori nelle misure,

- conseguente riconducibili a sollecitazioni meccaniche dovute a condizione di trasporto eccezionale

In tali casi si deve immediatamente spegnere il BENNING CM 11, rimuoverlo dai punti di misura e metterlo al sicuro da ulteriore utilizzo.

9.2 Pulizia

Pulire esternamente l’involucro con un panno pulito ed asciutto (eccezio ne: panni particolari per pulizia). Non usare solventi e/o abrasivi per pulire il BENNING CM 11. Prestare particolare attenzione a che il vano batterie ed i re lativi contatti non vengano sporcati da elettrolito fuoriuscito dalle batterie. Nel caso in cui si rilevino tracce di elettrolito o depositi bianchi nel vano batterie o sull’involucro, rimuoverli usando anche in questo caso un panno asciutto.

9.3 Sostituzione della batteria

Prima di aprire il BENNING CM 11 assicurarsi che esso non sia sotto tensione!



Pericolo di scariche elettriche!

Il BENNING CM 11 viene alimentato da due batterie da 1,5 V (IEC LR03/AAA). Si rende necessaria la sostituzione delle batterie, se sul display 9 compare il simbolo della batteria . Modalità di sostituzione delle batterie:

- Rimuovere dal circuito oggetto di misure i cavetti di sicurezza.

- Rimuovere dal BENNING CM 11 i cavetti di sicurezza.

- Portare la manopola 5 nella posizione „OFF“.

- Deporre il BENNING CM 11 sul lato anteriore e svitare la vite dal coperchio della batteria.

- Sollevare il coperchio (nella cavità dell’involucro) dalla parte inferiore.

- Sostituire le batterie usate con due nuove di tipo Micro (IEC LR03/AAA). Prestare attenzione all‘indicazione della polarità delle nuove batterie!

- Inserire a scatto il coperchio della batteria nella parte inferiore e riavvitare la vite.

Si veda ill. 7: Sostituzione batteria

Si dia un contributo alla protezione dell’ambiente! Le batterie non devono essere smaltite con i rifiuti domestici. Esse possono essere consegnate



presso un centro di raccolta per batterie usate o di rifiuti speciali. Informarsi presso il proprio comune.

11/ 2014

BENNING CM 11

9.4 Taratura

Per conservare la precisione indicata dei risultati delle misure, l’apparecchio deve essere sottoposto a taratura ad intervalli regolari presso il nostro servizio assistenza. Consigliamo un intervallo di taratura di un anno. Inviare a tal fine l’apparecchio al seguente indirizzo:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Dati tecnici degli accessori di misurazione

- Norma: EN 61010-031,

- Tensione massima di misurazione a massa ( ) e categoria di misurazione:

con cappuccio: 1000 V CAT III, 600 V CAT IV, senza cappuccio: 1000 V CAT II,

- Corrente massima di misurazione: 10 A,

- Classe di protezione II (), isolamento continuo doppio o rafforzato,

- Grado di inquinamento: 2,

- Lunghezza: 1,4 m, 18 AWG,

- Condizioni ambientali:

altezza barometrica massima nelle misurazioni: 2000 m, temperatura: da 0 °C fino a + 50 °C, umidità da 50 % fino a 80 %

- Usare i circuiti di misura soltanto se gli stessi si trovano in uno stato inecce pibile e in conformità alle presenti istruzioni, perché altrimenti la protezione prevista potrebbe essere pregiudicata.

- Separare il circuito di misura qualora l’isolamento fosse danneggiato o si sia verificata una interruzione nel cavo/nella spina.

- Non toccare il circuito di misura sui puntali di contatto scoperti. Afferrare il circuito di misura soltanto sulla parte prevista a tale scopo!

- Inserire i collegamenti ad angolo nell’apparecchiatura di controllo o di misu razione.

11. Informazioni ambientali

Onde tutelare l’ambiente, non buttate l’apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per questi rifiuti previsti dalla normativa vigente.

11/ 2014

BENNING CM 11



Gebruiksaanwijzing

BENNING CM 11

TRUE RMS Digitale stroomtang multimeter voor het meten van:

- Gelijk-/ wissselspanning

- Gelijk-/ wissselstroom

- Weerstand.

- doorgangstest

Inhoud:

1. Opmerkingen voor de gebruiker

2. Veiligheidsvoorschriften

3. Leveringsomvang

4. Beschrijving van het apparaat

5. Algemene kenmerken

6. Gebruiksomstandigheden

7. Elektrische gegevens

8. Meten met de BENNING CM 11

9. Onderhoud

10. Technische gegevens van veiligheidsmeetkabelset

11. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruiksaanwijziging is bedoeld voor:

- Elektriciens.

- Elektrotechnici.

De BENNING CM 11 is bedoeld voor metingen in droge ruimtes en mag niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan CAT IV 300 V. (zie ook pt. 6: „Gebruiksomstandigheden“).

In de gebruiksaanwijzing en op de BENNING CM 11 worden de volgende sym bolen gebruikt:

Aanleggen om GEVAARLIJKE ACTIEVE geleider of demonteren van deze is toegestaan.

Dit symbool wijst op gevaarlijke spanning.



Dit symbool verwijst naar mogelijke gevaren bij het gebruik van de BENNING CM 11



(zie gebruiksaanwijzing).

Dit symbool geeft aan dat de BENNING CM 11 dubbel geïsoleerd is (beschermingsklasse II)





11/ 2014

Dit symbool verschijnt in het scherm bij een te lage batterijspanning.

Dit symbool geeft de instelling „doorgangstest“ aan. De zoemer geeft bij doorgang een akoestisch signaal.

(DC) gelijkspanning/ -stroom

(AC) wisselspanning/ -stroom.

Aarding (spanning t.o.v. aarde).

BENNING CM 11



2. Veiligheidsvoorschriften

Dit apparaat is gebouwd en getest volgens de voorschriften: DIN VDE 0411 deel 1/ EN 61010-1 DIN VDE 0411 deel 2-032/ EN 61010-2-032 DIN VDE 0411 deel 031/ EN 61010-031 en heeft, vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat. Om deze staat te handhaven en om zeker te zijn van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en niet-naleving van de waarschuwingen kan ernstig letsel of de

dood tot gevolg hebben.

Wees extreem voorzichtig tijdens het werken met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie



veroorzaken.

De BENNING CM 11 mag alleen worden gebruikt in elektrische circuits van overspanningscategorie III en IV met max. 300 V ten opzichte van aarde. Gebruik alleen passende meetsnoeren voor deze. Bij metingen binnen de meetcategorie III en IV mag het uitstekende geleidende gedeelte van een contactpunt op de veiligheidsmeetleidingen niet langer zijn dan 4 mm. Voor metingen binnen de meetcategorie III en IV moeten de bij de set gevoegde,



met CAT III en CAT IV aangeduide opsteekdoppen op de contactpunten worden gestoken. Deze maatregel dient ter bescherming van de gebruiker. Bedenk dat werken aan installaties of onderdelen die onder spanning staan, in principe altijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC kunnen voor mensen al levensgevaarlijk zijn.

Elke keer, voordat het apparaat in gebruik wordt genomen, moet het worden gecontroleerd op beschadigingen. Ook de veiligheidsmeetsnoeren dienen



nagezien te worden.

Bij vermoeden dat het apparaat niet meer geheel zonder gevaar kan worden gebruikt, mag het dan ook niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook niet bij toeval, niet kan worden gebruikt.

Ga ervan uit dat gebruik van het apparaat zonder gevaar niet meer mogelijk is:

- wanneer het apparaat of de meetkabel zichtbare schade vertoont,

- als het apparaat niet meer (goed) werkt,

- na langdurige opslag onder ongunstige omstandigheden,

- na zware belasting of mogelijke schade ten gevolge van transport of onoordeelkundig gebruik,

- het apparaat of de meetkabel vochtig zijn.

3. Leveringsomvang

Bij de levering van de BENNING CM 11 behoren:

3.1 Eén digitale stroomtang multimeter

3.2 Eén veiligheidsmeetsnoer zwart, (L. = 1.4 meter)

3.3 Eén veiligheidsmeetsnoer rood, (L. = 1,4 meter)

3.4 Eén compactbeschermingsetui

3.5 Twee batterijen 1,5 V (micro/ IEC LR03/ AAA)

3.6 Eén gebruiksaanwijzing.

Opmerking t.a.v. aan slijtage onderhevige onderdelen:

- De BENNING CM 11 wordt gevoed door twee microbatterijen 1,5 V (IEC LR03/ AAA).

- De bovengenoemde veiligheidsmeetkabels (getest toebehoren) voldoen aan CAT III 1000 V/ CAT IV 600 V en zijn toegestaan voor een stroom van 10 A.

4. Beschrijving van het apparaat

De BENNING CM 11 is een digitale stroomtangmultimeter met een in de stroomkop ingebouwde Hallsensor. Zie fig. 1: voorzijde van het apparaat

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen.



Meettang om rondom stroomvoerende aders te plaatsen

Kraag om aanraken van aders te voorkomen.



-Toets (geel), displayverlichting

11/ 2014

BENNING CM 11





Openingshendel om de stroomtang te openen en te sluiten

Draaischakelaar voor functiekeuze

ZERO-toets, voor nulafstelling c.q. differentiaalmeting

MIN/MAX-toets voor opslag in het geheugen van de laagste en hoogste meetwaarde

HOLD-toets voor opslag in het geheugen van de weergegeven meetwaarde

Digitale weergave, voor de meetwaarde en de weergave van overschrijding van het bereik

COM-bus, gemeenschappelijke bus voor spannings-, weerstandsmetingen en continuïteits-

test, zwart gemarkeerd

V-Ω-bus (positive), gemeenschappelijke bus voor spannings-, weerstandsmetingen en

continuïteitstest, rood gemarkeerd

Batterijvakdeksel, op de achterkant van de behuizing

5. Algemene kenmerken

5.1 Algemene kenmerken van de digitale stroomtang multimeter

5.1.1 De numerieke waarden zijn op een display (LCD) 9 af te lezen met 4 cijfers van 12 mm

hoog, met een komma voor de decimalen. De grootst mogelijk af te lezen waarde is

5000.

5.1.2 De polariteitsweergave in de digitale weergave 9 werkt automatisch. Er wordt slechts

één pool t.o.v. de contactbussen aangeduid met „-“.

5.1.3 De bereikoverschrijding wordt aangegeven met “0L.”.

Let op: Geen aanduiding of waarschuwing bij overbelasting!

5.1.4 De draaischakelaar 5 dient om de meetfunctie te selecteren.

5.1.5 ZERO-toets (nulinstelling) 6: Voor nulinstelling bij stroommetingen, maar kan ook

gebruikt worden bij andere metingen. Door een druk op de knop wordt de op dat moment gemeten waarde als nul beschouwd. Verdere metingen worden dan daaraan gerelateerd. Deze relatieve waarden worden aangeduid met „ZERO“ in het display 9.

5.1.6 De MIN/ MAX-toetsfunctie 7 registreert en bewaart automatisch de hoogste en laagste

meetwaarde. Door verder te schakelen worden de volgende waarden aangegeven: De indicatie “MAX” toont de opgeslagen hoogste waarde, “MIN” toont de opgeslagen laagste waarde en “MIN/MAX” toont de actuele meetwaarde. Door langer op de toets te drukken (2 seconden) keert het toestel terug naar de normale modus.

In de meetfunctie / Ω wisselt u door op de MIN/MAX-toets 7 te drukken van de

continuïteitstest met geluidssignaal naar de weerstandsmeting.

5.1.7 HOLD-toetsfunctie: Door de HOLD-toets 8 te bedienen, kan het meetresultaat worden

opgeslagen. Op het display 9 verschijnt tegelijk het symbool “HOLD”. Door opnieuw op de toets te drukken, keert het toestel terug naar de meetmodus.

5.1.8 De gele verlichtingstoets  schakelt de verlichting van de display 9 in. De verlichting

wordt uitgeschakeld door nogmaals op de toets te drukken of automatisch na ca. 30 seconden.

5.1.9 De meetfrequentie van de BENNING CM 11 bij cijferweergave bedraagt gemiddeld 2

metingen per seconde.

5.1.10 De BENNING CM 11 wordt in- en uitgeschakeld met de draaischakelaar 5.

Uitschakelstand is „OFF“.

5.1.11 De BENNING CM 11 schakelt automatisch uit na ca. 15 minuten (APO, Auto-Power-

Off is actief wanneer het -pictogram op het display 9 staat). Het wordt opnieuw ingeschakeld als de draaischakelaar 5 vanuit de schakelaarstand „OFF“ opnieuw wordt ingeschakeld of als er op de gele verlichtingstoets  wordt gedrukt. De automatische uitschakeling kan worden gedeactiveerd door de HOLD-toets 8 te bedienen en de BENNING CM 11 tegelijk vanuit de schakelaarstand “OFF” in te schakelen. Het

5.1.12 De BENNING CM 11 wordt gevoed door twee batterijen van 1,5 V (IEC LR03/ AAA/

5.1.13 Indien de batterijen onder de minimaal benodigde spanning dalen, verschijnt het bat-

5.1.14 De levensduur van de batterijen is afhankelijk van de gebruikte meetfunctie en bedraagt

5.1.15 Temperatuurcoëfficiënt van de meetwaarde: 0,1 x (aangegeven meetnauwkeurigheid)/

5.1.16 Afmetingen van het apparaat: L x B x H = 206 x 76 x 33,5 mm

Gewicht: 262 gram (incl. batterijen)

5.1.17 De meetsnoeren zijn nadrukkelijk alleen bedoeld voor het meten van de voor de

5.1.18 Maximale opening van de stroomtang: 23 mm.

-pictogram op het display 9 verdwijnt.

micro).

terijsymbool in het scherm 9.

ca. 30 uur - 100 uur zonder gebruik van de continuïteitstest met geluidssignaal en achtergrondverlichting. (Alkalinebatterij).

°C < 18 °C of > 28 °C, op basis van de waarde op referentietemperatuur van 23 °C.

BENNING CM 11 genoemde nominale spanning. De meetpennen kunnen met afdekkappen worden beschermd.

11/ 2014

BENNING CM 11



6. Gebruiksomstandigheden

- De BENNING CM 11 is bedoeld om gebruikt te worden voor metingen in droge ruimtes.

- Barometrische hoogte bij metingen: 2000 m. maximaal

- Categorie van overbelasting: IEC 60664/ IEC 61010 → 300 V categorie IV,

- Beschermingsgraad stofindringing: 2 (EN 61010-1)

- Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

Betekenis IP 30: Het eerste cijfer (3); Bescherming tegen binnendringen van stof en vuil >

2,5 mm in doorsnede, (eerste cijfer is bescherming tegen stof/ vuil). Het tweede cijfer (0); Niet beschermd tegen water, (tweede cijfer is waterdichtheid).

- Werktemperatuur en relatieve vochtigheid:

Bij bedrijfstemperatuur van 0 °C tot 40 °C: relatieve luchtvochtigheid kleiner dan 80 %, niet-

condenserend.

- Bewaartemperatuur: De BENNING CM 11 kan zonder batterijen worden bewaard bij temperaturen van - 10 °C tot + 60 °C, relatieve luchtvochtigheid kleiner dan 80 %.

7. Elektrische gegevens

Opmerking: de nauwkeurigheid van de meting wordt aangegeven als som van:

- een relatief deel van de meetwaarde

- een aantal digits.

Deze nauwkeurigheid geldt bij temperaturen van 23 °C ± 5 °C bij een relatieve vochtigheid van de lucht < 80 %.

7.1 Meetbereik voor gelijkspanning

De ingangsweerstand bedraagt ≥ 1 MΩ

Meetbereik Resolutie Nauwkeurigheid v.d. meting

50,00 V 0,01 V ± (1 % meetwaarde + 2 digits) 400 V AC/DC 300,0 V 0,1 V ± (1 % meetwaarde + 2 digits) 400 V AC/DC

7.2 Meetbereik voor wisselspanning

De meetwaarde wordt als echte effectieve waarde (TRUE RMS, AC-koppeling) verkregen en weergegeven. De kalibratie is afgestemd op een sinusvormige golfvorm. Bij afwijkingen van deze golfvorm wordt de aangegeven waarde onnauwkeuriger. Crest-factor < 2,0 tot 100 % van de eindwaarde van het meetbereik Crest-factor < 4,0 tot 50 % van de eindwaarde van het meetbereik

De ingangsweerstand bedraagt ≥ 1 MΩ

Meetbereik Resolutie

50,00 V 0,01 V ± (1,2 % meetwaarde + 5 digits) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % meetwaarde + 5 digits) 400 V AC/DC

7.3 Meetbereik voor gelijkstroom

Meetbereik Resolutie Nauwkeurigheid v.d. meting

300,0 mA 0,1 mA ± (1,0 % meetwaarde + 10 digits) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % meetwaarde + 10 digits) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % meetwaarde + 10 digits) 100 A AC/DC

Invloed van het aardmagnetisme: < ± 1,0 mA Invloed van het openen en sluiten van de meettang: < ± 1,0 mA

7.4 Meetbereik voor wisselstroom

Nauwkeurigheid v.d. meting

(40 Hz - 1 kHz)

Beveiliging tegen

overbelasting

Beveiliging tegen

overbelasting

Beveiliging tegen

overbelasting

11/ 2014

BENNING CM 11



Meetbereik Resolutie

300,0 mA 0,1 mA ± (1,0 % meetwaarde + 5 digits) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % meetwaarde + 5 digits) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % meetwaarde + 5 digits) 100 A AC/DC

7.5 Meetbereik voor weerstanden

Nullastspanning: ca. 3 V, maximale teststroom 1 mA

Meetbereik Resolutie

500,0 Ω 0,1 Ω ± (1 % meetwaarde + 2 digits) 400 V AC/DC 5,000 kΩ 1 Ω ± (1 % meetwaarde + 2 digits) 400 V AC/DC 50,00 kΩ 10 Ω ± (1 % meetwaarde + 2 digits) 400 V AC/DC 500,0 kΩ 100 Ω ± (1 % meetwaarde + 2 digits) 400 V AC/DC

7.6 Doorgangstest

Nullastspanning: ca. 3 V, maximale teststroom 1 mA

De ingebouwde zoemer geeft een akoestisch signaal bij een weerstand < 100 Ω.

8. Meten met de BENNING CM 11

8.1 Voorbereiden van metingen

Gebruik en bewaar de BENNING CM 11 uitsluitend bij de aangegeven werken opslagtemperaturen. Niet blootstellen aan direct zonlicht.

- Controleer de gegevens op de veiligheidsmeetsnoeren ten aanzien van nominale spanning en stroom. Origineel met de BENNING CM 11 meegeleverde snoersets voldoen aan de te stellen eisen.

- Controleer de isolatie van de veiligheidsmeetsnoeren en de meetpennen. Beschadigde meetsnoeren direct verwijderen.

- Veiligheidsmeetsnoeren testen op correcte doorgang. Indien de ader in het snoer onderbroken is, het meetsnoer en/of meetpen direct verwijderen.

- Voordat met de draaischakelaar 5 een andere functie gekozen wordt, die nen de meetsnoeren van het meetpunt te worden afgenomen.

- Storingsbronnen in de omgeving van de BENNING CM 11 kunnen leiden tot instabiele aanduiding en/ of meetfouten.

8.2 Spanningsmeting

Let op de maximale spanning t.o.v. aarde.



Gevaarlijke spanning!

De hoogste spanning die aan de contactbussen

- COM-bus J, zwart

- V-Ω bus (positief) K, voor het meten van spanningen, weerstan den en doorgangstest, rood,

van de multimeter BENNING CM 11 ligt t.o.v. aarde, mag maximaal 300 V bedragen.

- Kies met de draaischakelaar 5 de gewenste instelling V of V.

- Het zwarte veiligheidsmeetsnoer inpluggen in de zwart gemerkte COM-contactbus J van de BENNING CM 11.

- Het rode veiligheidsmeetsnoer inpluggen in de rood gemerkte contactbus V-Ω K van de

BENNING CM 11.

- Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten van het circuit en lees de gemeten waarde af in het display 9 van de BENNING CM 11.

Opmerking:

- In het lage spanningsbereik zal bij een open circuit de 0-V-aanduiding moge lijk niet in het display verschijnen. Door de meetpennen even kort te sluiten kunt u de goede werking van het apparaat controleren.

Zie fig. 2: meten van gelijkspanning Zie fig. 3: meten van wisselspanning

Nauwkeurigheid v.d. meting

(50 Hz - 60 Hz)

Nauwkeurigheid v.d. meting

(50 Hz - 60 Hz)

Beveiliging tegen

overbelasting

Beveiliging tegen

overbelasting

11/ 2014

BENNING CM 11



8.3 Stroommeting

De ingangsbussen J en K van de BENNING CM 11 niet onder spanning zetten! Verwijder eventueel de aangesloten veiligheidsmeetleidingen. Houd bij



gelijkstroommetingen rekening met de polariteit! De pijl op de meettang geeft de technische stroomrichting weer. +

- Kies met de draaischakelaar 5 de gewenste instelling A of A van de BENNING CM 11.

- Druk op de „ZERO“ toets 6 voor nulinstelling.

- Druk op de openingshendel  en omvat de éénaderige, stroomvoerende leiding, zoveel mogelijk in het midden van de tang .

- Lees de gemeten waarde af in het display 9.

Zie fig. 4: meten van gelijkstroom/ wisselstroom

8.4 Weerstandsmeting

- Kies met de draaischakelaar 5 van de BENNING CM 11 de functie / Ω en druk op de MIN/MAX-toets 7.

- Het zwarte veiligheidsmeetsnoer inpluggen in de zwart gemerkte COM-contactbus J van de BENNING CM 11.

- Het rode veiligheidsmeetsnoer inpluggen in de rood gemerkte contactbus V-Ω K van de

BENNING CM 11.

- Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten van het circuit en lees de gemeten waarde af in het display 9 van de BENNING CM 11.

Opmerking:

- Controleer, om zeker te zijn van een juiste meting, dat er geen spanning staat op de meetpunten in het circuit.

Zie fig. 5: weerstandsmeting

8.5 Doorgangstest met zoemer

- Kies met de draaischakelaar 5 van de BENNING CM 11 de functie / Ω.

- Het zwarte veiligheidsmeetsnoer inpluggen in de zwart gemerkte COM-contactbus J van de BENNING CM 11.

- Het rode veiligheidsmeetsnoer inpluggen in de rood gemerkte contactbus V-Ω K van de

BENNING CM 11.

- Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten. Als de weerstand

tussen de meetpunten lager is dan 100 Ω, klinkt de in de BENNING CM 11 ingebouwde

zoemer.

Zie fig 6: doorgangstest met zoemer

9. Onderhoud

De BENNING CM 11 mag nooit onder spanning staan als het apparaat geopend



wordt. Gevaarlijke spanning!

Werken aan een onder spanning staande BENNING CM 11 mag uitsluitend gebeuren door elektrotechnische specialisten, die daarbij de nodige voor zorgsmaatregelen dienen te treffen om ongevallen te voorkomen.

Maak de BENNING CM 11 dan ook spanningsvrij alvorens het apparaat te openen.

- Verwijder eerst de BENNING CM 11 en de beide veiligheidsmeetleidingen van het meetobject.

- Neem de veiligheidsmeetsnoeren af van de BENNING CM 11.

- Zet de draaischakelaar 5 in de positie „OFF“.

De stroomtangadapter BENNING CM 11 heeft geen zekering.

9.1 Veiligheidsborging van het apparaat

Onder bepaalde omstandigheden kan de veiligheid tijdens het werken met de BENNING CM 11 niet meer worden gegarandeerd, bijvoorbeeld in geval van:

- zichtbare schade aan de behuizing.

- meetfouten.

- waarneembare gevolgen van langdurige opslag onder verkeerde omstan digheden.

- transportschade.

In dergelijke gevallen dient de BENNING CM 11 direct te worden uitgeschakeld en niet opnieuw elders worden gebruikt.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doek (speciale reinigingsdoeken uitgezonderd). Gebruik geen oplos- en/ of schuurmidde len om de BENNING CM 11 schoon te maken. Let er in het bijzonder op dat het batterijvak en de batterijcontacten niet vervuilen door

→ –

11/ 2014

BENNING CM 11



uitlopende batterijen. Indien toch verontreiniging ontstaat door elektrolyt of zich zout afzet bij de batterijen en/ of in het huis, dit eveneens verwijderen met een droge, schone doek.

9.3 Het wisselen van de batterijen

De BENNING CM 11 mag nooit onder spanning staan als het apparaat geopend



wordt. Gevaarlijke spanning!

De BENNING CM 11 wordt gevoed door twee batterijen van 1,5 V (IEC LR03/ AAA). Als het batterijsymbool op het display 9 verschijnt, moeten de batterijen worden vervan gen. De batterijen worden als volgt gewisseld.

- Ontkoppel de veiligheidsmeetsnoeren van het te meten circuit.

- Neem de veiligheidsmeetsnoeren af van de BENNING CM 11.

- Zet de draaischakelaar 5 in de positie „OFF“.

- Leg het apparaat op de voorzijde en draai de schroef, uit het deksel van het batterijvak.

- Neem het deksel van het batterijvak uit de achterwand.

- Vervang de lege batterijen door twee nieuwe batterijen van het type Micro (IEC LR03/ AAA). Let op de juiste polarisatie van de nieuwe batterijen!

- Klik het deksel weer op de achterwand en draai de schroef er weer in.

Zie fig. 7: vervanging van de batterij

Gooi batterijen niet weg met het gewone huisvuil, maar lever ze in op de beken-



de inzamelpunten. Zo levert u opnieuw een bijdrage aan een schoner milieu.

9.4 IJking

Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat jaarlijks door onze servicedienst te laten kalibreren.

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technische gegevens van veiligheidsmeetkabelset

- Norm: EN 61010-031

- Maximale meetspanning t.o.v. de aarde ( ) en meetcategorie:

Met opsteekdop: 1000 V CAT III, 600 V CAT IV, Zonder opsteekdop: 1000 V CAT II,

- Meetbereik max.: 10 A

- Beschermingsklasse II (), doorgaans dubbel geïsoleerd of versterkte iso latie

- Vervuilingsgraad: 2

- Lengte: 1,4 m, AWG 18,

- Omgevingsvoorwaarden: metingen mogelijk tot H = 2000 m,

temperatuur: 0 °C tot + 50 °C, vochtigheidsgraad 50 % tot 80 %,

- Gebruik de veiligheidsmeetkabelset alleen indien ze in een goede staat is en volgens deze handleiding, anders kan de bescherming verminderd zijn.

- Gebruik de veiligheidsmeetkabelset niet als de isolatie is beschadigd of als er een beschadiging/ onderbreking in de kabel of stekker is.

- Raak tijdens de meting de blanke contactpennen niet aan. Alleen aan de handvaten vastpakken!

- Steek de haakse aansluitingen in het te gebruiken BENNING meetapparaat.

11. Milieu

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.

11/ 2014

BENNING CM 11



Instrukcja obsługi

BENNING CM 11

TRUE RMS Multimetr cęgowy umożliwiający

- pomiar napięcia stałego/ przemiennego

- pomiar prądu stałego/ przemiennego

- pomiar rezystancji

- sprawdzenie ciągłości obwodu

Spis treści:

1. Uwagi dla użytkownika

2. Uwaga odnośnie bezpieczeństwa

3. Zakres dostawy

4. Opis przyrządu

5. Informacje ogólne

6. Warunki środowiskowe

7. Dane elektryczne

8. Wykonywanie pomiarów przy użyciu miernika BENNING CM 11

9. Konserwacja

10. Dane techniczne osprzętu pomiarowego

11. Ochrona środowiska

1. Uwagi dla użytkownika

Niniejsza Instrukcja Obsługi przeznaczona jest dla

- elektryków oraz

- osób posiadających wiedzę z dziedziny elektrotechniki.

Przyrząd BENNING CM 11 przeznaczony jest do wykonywania pomiarów w śro dowisku suchym. Przyrządu nie wolno używać w obwodach o napięciu znamio nowym powyżej CAT IV 300 V (w sprawie dalszych szczegółów, patrz punkt 6. „Warunki środowiskowe”).

W niniejszej instrukcji obsługi oraz na przyrządzie BENNING CM 11 zastosowa no następujące

symbole:

PRACA Z PRZEWODAMI POD WYSOKIM NAPIĘCIEM JEST DOZWOLONA.

 





11/ 2014

Niniejszy symbol wskazuje na niebezpieczeństwo porażenia prądem elektrycznym.

Niniejszy symbol wskazuje na źródła zagrożenia podczas używania przyrządu

BENNING CM 11 (patrz dokumentacja).

Niniejszy symbol znajdujący się na przyrządzie BENNING CM 11 ws kazuje, że przyrząd posiada izolację ochronną (klasa ochronności II).

Niniejszy symbol pojawia się na wyświetlaczu w celu wskazania rozładowania

baterii.

Niniejszy symbol oznacza sprawdzenie ciągłości obwodu. Brzęczyk zapewnia sygnalizację dźwiękową.

Napięcie lub prąd stały (DC)

Napięcie lub prąd przemienny (AC)

Uziemienie (potencjał elektryczny ziemi)

BENNING CM 11



2. Uwagi odnośnie bezpieczeństwa

Przyrząd został zbudowany i przebadany na zgodność z DIN VDE 0411 część 1/ EN 61010-1 DIN VDE 0411 część 2-032/ EN 61010-2-032 DIN VDE 0411 część 031/ EN 61010-031 oraz opuścił fabrykę w idealnym stanie technicznym pod względem bezpieczeństwa. Aby utrzymać ten stan i zapewnić bezpieczną obsługę przyrządu, użytkownik musi w każdym przypadku przestrzegać zaleceń i uwag podanych w niniejszej instrukcji. Błędne zachowania i nie przestrzeganie ostrzeżeń może być przyczyną zranienia lub śmierci.

UWAGA! Zachować najwyższą czujność przy pracy na odsłoniętym przewodzie albo linii przewodzącej! Dotknięcie przewodu pod napięciem grozi



porażeniem elektrycznym!

Przyrząd może być używany wyłącznie w obwodach elektro energetycznych kategorii przepięciowej III i IV dla przewodów pod napięciem 300 V max względem ziemi. Używaj odpowiednich pomiarów prowadzi do tego. W przy padku pomiarów w ramach kategorii pomiarowej III i IV wystająca przewodząca część końcówki kontaktowej na przewodach pomiarowych nie może być dłuższa niż 4 mm. Przed rozpoczęciem pomiarów w ramach kategorii pomiarowej III i IV na koń-



cówki kontaktowe należy nałożyć załączone do zesta wu nasadzane osłony, oznaczone jako CAT III i CAT IV. Ten środek bezpieczeństwa służy ochronie użytkownika. Należy pamiętać, że praca przy użyciu wszelkiego rodzaju komponentów elektrycznych jest niebezpieczna. Nawet niskie napięcia 30 V AC i 60 V DC mogą okazać się bardzo niebez pieczne dla ludzi.

Przed każdym uruchomieniem przyrządu, należy sprawdzić czy przyrząd, jak



również kable i przewody nie wykazują śladów uszkodzeń.

Jeżeli okaże się, że bezpieczna obsługa przyrządu nie jest już możliwa, przyrząd należy natychmiast wyłączyć i zabezpieczyć przed przypadkowym włączeniem.

Zakłada się, że bezpieczna obsługa przyrządu nie jest już możliwa:

- urządzenie lub przewody pomiarowe wykazują widoczne uszkodzenia,

- jeżeli przyrząd przestaje poprawnie działać, lub

- po dłuższym okresie przechowywania w nieodpowiednich warunkach, lub

- po narażeniach spowodowanych nieodpowiednim transportem, lub

- urządzenie albo przewody pomiarowe wykazują zostały na działanie wilgoci.

3. Zakres dostawy

Standardowy pakiet dostawy przyrządu BENNING CM 11 obejmuje następujące pozycje:

3.1 Jeden multimetr cyfrowy

3.2 Jeden bezpieczny kabel pomiarowy, czarny (L = 1,4 m)

3.3 Jeden bezpieczny kabel pomiarowy, czerwony (L = 1,4 m)

3.4 Jeden kompaktowy futerał ochronny

3.5 Dwie baterie miniaturowe 1,5 V (IEC LR 03/ AAA)

3.6 Jedna instrukcja obsługi

Uwagi dotyczące części podlegających zużyciu:

- Miernik BENNING CM 11 zasilany jest z dwóch baterii miniaturowych 1,5 V (IEC LR 03/ AAA).

- Wyżej wymienione bezpieczne kable pomiarowe (akcesoria pomiarowe) zostały zaaprobowane na zgodność z kategorią III 1000 V/ IV 600 V dla prądu do 10 A.

4. Opis przyrządu

Przyrząd BENNING CM 11 to cyfrowy multimetr cęgowy z głowicą pomiarową wyposażoną w

czujnik Halla. Patrz Rysunek 1: Panel przedni

Zaznaczone na Rysunek 1 elementy wyświetlacza i panelu sterującego mają na stępujące

funkcje:



Cęgi pomiarowe, do wprowadzenia i uchwycenia pojedynczego przewodu z prądem prze-

miennym (AC)

Osłona cęgów, zabezpiecza użytkownika przed przypadkowym kontaktem z przewodem



-Przycisk (żółty) służy do włączenia podświetlenia wyświetlacza

11/ 2014

BENNING CM 11





Dźwignia otwierająca, do otwierania i zamykania cęgów prądowych

Przełącznik obrotowy, wybór funkcji pomiarowej

Przycisk ZERO, zerowanie miernika lub pomiary różnicowe

Przycisk MIN/MAX, zapamiętanie najwyższej i najniższej wartości pomiaru

Przycisk HOLD, zapamiętanie wskazywanej wartości pomiaru

Wyświetlacz cyfrowy, do wyświetlania wartości zmierzonej i przekroczenia zakresu

Gniazdo COM, wspólne gniazdo do pomiaru napięcia i oporu oraz kontroli ciągłości, ozna-

czone kolorem czarnym

Gniazdo V-Ω (dodatnie), wspólne gniazdo do pomiaru napięcia i oporu oraz kontroli ciągło-

ści, oznaczone kolorem czerwonym.

Pokrywa baterii, z tyłu obudowy

5. Informacje ogólne

5.1 Informacje ogólne na temat multimetru

5.1.1 Wyświetlacz cyfrowy 9 4-cyfrowy wyświetlacz ciekłokrystaliczny z cyframi o wysokości

12 mm i kropką dziesiętną. Największą wyświe tlaną wartością jest 5000.

5.1.2 Wskaźnik biegunowości na wyświetlaczu cyfrowym 9 jest wskaźnikiem automatycz-

nym. Bez względu na zdefi niowanie przewodów pomiarowych, tylko jeden biegun jest

oznakowa ny jako “-”.

5.1.2 Przekroczenie zakresów powoduje wyświetlenie się symboli ”0L.”.

Uwaga, brak wskazania lub ostrzeżenia w przypadku przeciążenia!

5.1.4 Pokrętło 5 służy do wyboru funkcji pomiaru.

5.1.5 Przycisk ZERO 6 (przycisk ustawienia zera) do ustawienia zera podczas bie żącego

pomiaru. Funkcja ta może być również używana we wszystkich za kresach do pomiarów różnicowych (ustawienie zera jest możliwe dla każdej wartości). Sygnalizacja poprzez „ZERO” na wyświetlaczu cyfrowym 9.

5.1.6 Wciśnięcie przycisku MIN/MAX 7 powoduje pozyskanie i automatyczne zapisanie

najwyższej i najniższej wartości pomiaru. Dalsze naciskanie powoduje pokazanie następujących wartości: Symbol „MAX” oznacza wyświetlanie wartości maksymalnej, symbol „MIN” - wartości minimalnej, zaś „MIN/MAX” - aktualną wartość pomiaru. Dłuższe wciskanie przycisku (2 sekundy) powoduje powrót do trybu normalnego.

W funkcji pomiaru / Ω zmiana ustawienia przycisku MIN/MAX 7 prowadzi do zmiany

ustawienia z akustycznej kontroli ciągłości na pomiar oporu.

5.1.7 Przycisk HOLD: Wciśnięcie przycisku HOLD 8 powoduje zapisanie wyniku pomiaru.

Na wyświetlaczu 9 pojawia się jednocześnie symbol „HOLD”. Ponowne wciśnięcie

tego przycisku powoduje powrót do trybu pomiaru.

5.1.8 Wciśnięcie żółtego, podświetlanego przycisku  prowadzi do wyłączenia podświetlenia

wyświetlacza 9. Wyłączenie następuje poprzez ponowne naciśnięcie tego przycisku

lub automatycznie, po ok. 30 s.

5.1.9 Nominalna szybkość pomiaru miernika BENNING CM 11 wynosi 2 pomiaru na sekun dę

dla wyświetlacza cyfrowego.

5.1.10 Włączanie i wyłączanie miernika BENNING CM 11 odbywa się przy użyciu przełącz nika

obrotowego 5. W pozycji „OFF” miernik jest wyłączony.

5.1.11 Urządzenie BENNING CM 11 wyłącza się automatycznie po ok. 15 min. (Funkcja

APO, Auto-Power-Off, jest aktywna, jeśli na wyświetlaczu 9 widoczny jest symbol ). Ponowne przełączenie następuje po włączeniu pokrętła 5 z ustawienia „OFF” lub włączeniu podświetlanego przycisku . Automatyczne wyłączanie można dezaktywować poprzez naciśnięcie przycisku HOLD 8 i jednoczesne włączenie urządzenia BENNING CM 11 przy przełączniku znajdującym się w położeniu „OFF”. Symbol na wyświetlaczu 9 zgaśnie.

5.1.12 Miernik BENNING CM 11 zasilany jest z dwóch baterii 1,5 V (IEC LR03/ AAA/ mikro).

5.1.13 Jeżeli napięcie baterii spadnie poniżej ustalonego napięcia roboczego, wówczas na

wyświetlaczu 9 miernika BENNING CM 11 pojawi się symbol baterii.

5.1.14 Żywotność baterii jest uzależniona od wykorzystania funkcji pomiaru i wynosi ok.

30-100 godzin w przypadku niekorzystania z funkcji akustycznej kontroli ciągłości i podświetlenia. (bateria alkaliczna).

5.1.15 Współczynnik temperaturowy wartości pomiarowej:

0,1 x (podana dokładność pomiarów)/ °C < 18 °C lub > 28 °C, w odniesieniu do wartości

temperatury referencyjnej 23 °C

5.1.16 Wymiary przyrządu (długość x szerokość x wysokość) = 206 x 76 x 33,5 mm

Masa przyrządu: 262 g (wraz z bateriami)

5.1.17 Kable pomiarowe i końcówki pomiarowe dostarczone razem z przyrządem

BENNING CM 11 są przystosowane do napięcia znamionowego przyrządu. Końcówki pomiarowe mogą być zabezpieczane przy pomo cy nasadek.

5.1.18 Największe rozwarcie cęgów: 23 mm

11/ 2014

BENNING CM 11



6. Warunki środowiskowe

- Przyrząd BENNING CM 11 przeznaczony jest do wykonywania pomiarów w środowisku

suchym,

- Maksymalna wysokość nad poziomem morza dla wykonywanych pomiarów: 2000 m,

- Kategoria przepięciowa: IEC 60664/ IEC 61010 → 300 V kategoria IV,

- Klasa zanieczyszczenia: 2 (EN 61010-1),

- Stopień ochrony obudowy: IP 30 (IEC/ EN 60529)

Stopień ochrony IP 30: Ochrona przed dostępem do niebezpiecznych części oraz ochrona

przed zanieczyszczeniem ciałami stałymi o wymiarach > 2,5 mm (3 - pierwsza cyfra). Brak ochrony przed wodą (0 - druga cyfra)

- Temperatura pracy i wilgotność względna:

Przy temperaturze roboczej od 0 °C do 40 °C: względna wilgotność powietrza poniżej 80%

nie powoduje powstania kondensatu.

- Temperatura przechowywania:

Urządzenie BENNING CM 11 może przy temperaturach od - 10 °C do + 60 °C i względnej

wilgotności powietrza poniżej 80 % być przechowywane bez baterii.

7. Specyfikacje elektryczne

Uwaga: Precyzję pomiaru określa się jako sumę

- ułamka względnego wartości mierzonej i

- liczby cyfr (kroków zliczania cyfry najmniej znaczącej).

Określona w ten sposób precyzja jest ważna dla temperatur w zakresie od 23 °C ± 5 °C i wilgotności względnej poniżej 80 %.

7.1 Zakres pomiaru napięcia stałego

Rezystancja wejściowa wynosi ≥ 1 MΩ.

Zakres pomiarowy Rozdzielczość Dokładność pomiarowa Zabezpieczenie przeciążeniowe

50,00 V 0,01 V ± (1 % odczytu + 2 cyfry) 400 V AC/DC 300,0 V 0,1 V ± (1 % odczytu + 2 cyfry) 400 V AC/DC

7.2 Zakres pomiaru napięcia przemiennego

Wartość pomiaru jest pozyskiwana i wyświetlana jako wartość skuteczna (TRUE RMS, sprzężenie AC). Urządzenie jest skalibrowane aby wyświetlać wynik pomiaru w formie sinusoidalnej. W przypadku odchyleń od tego kształtu wartość wskazania będzie niedokładna. Crest-Factor < 2,0 do 100 % wartości mierzonej urządzenia pomiarowego Crest-Factor < 4,0 do 50 % wartości mierzonej urządzenia pomiarowego Rezystancja wejściowa wynosi ≥ 1 MΩ.

Zakres pomiarowy Rozdzielczość

50,00 V 0,01 V ± (1,2 % odczytu + 5 cyfry) 400 V AC/DC 300,0 V 0,1 V ± (1,2 % odczytu + 5 cyfry) 400 V AC/DC

7.3 Zakresy pomiarowe prądu stałego

Zakres pomiarowy Rozdzielczość Dokładność pomiarowa Zabezpieczenie przeciążeniowe

300,0 mA 0,1 mA ± (1,0 % odczytu + 10 cyfry) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % odczytu + 10 cyfry) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % odczytu + 10 cyfry) 100 A AC/DC

Oddziaływanie magnetyzmu ziemskiego: < ±1,0 mA Oddziaływanie otwierania i zamykania cęgów pomiarowych: < ±1,0 mA

7.4 Zakresy pomiarowe prądu przemiennego

Dokładność pomiarowa

(40 Hz - 1 kHz)

Zabezpieczenie

przeciążeniowe

11/ 2014

BENNING CM 11



Zakres pomiarowy Rozdzielczość

300,0 mA 0,1 mA ± (1,0 % odczytu + 5 cyfry) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % odczytu + 5 cyfry) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % odczytu + 5 cyfry) 100 A AC/DC

7.5 Zakres pomiarowy rezystancji

Napięcie jałowe ok. 3 V, maks. prąd pomiarowy 1 mA

Zakres pomiarowy Rozdzielczość

500,0 Ω 0,1 Ω ± (1 % odczytu + 2 cyfry) 400 V AC/DC 5,000 kΩ 1 Ω ± (1 % odczytu + 2 cyfry) 400 V AC/DC 50,00 kΩ 10 Ω ± (1 % odczytu + 2 cyfry) 400 V AC/DC 500,0 kΩ 100 Ω ± (1 % odczytu + 2 cyfry) 400 V AC/DC

7.6 Sprawdzenie ciągłości obwodu

Napięcie jałowe ok. 3 V, maks. prąd pomiarowy 1 mA Sygnalizacja dźwiękowa zadziała gdy rezystancja jest mniejsza niż < 100 Ω.

8. Wykonywanie pomiarów przy użyciu miernika BENNING CM 11

8.1 Przygotowanie do wykonania pomiaru

Miernik BENNING CM 11 należy przechowywać i obsługiwać wyłącznie w wyspe cyfikowanym przedziale temperatur. Należy unikać ciągłej izolacji.

- Sprawdzić dane dotyczące napięcia i prądu znamionowego wyspecyfiko wane na przewodach pomiarowych. Napięcie znamionowe i wartości zna mionowe prądu kabli pomiarowych dostarczonych razem z przyrządem BENNING CM 11 są zgodne z wartościami znamionowymi dla przyrządu.

- Sprawdzić izolację kabli pomiarowych. Kabel pomiarowy należy natych miast usunąć, jeżeli

jego izolacja jest uszkodzona.

- Sprawdzić obwody pomiarowe ze względu na ciągłość połączenia. Jeżeli przewód w obwodzie pomiarowym posiada przerwę, należy natychmiast przekazać obwód pomiarowy do

kwarantanny.

- Zanim dokonamy wyboru innej funkcji przy użyciu przełącznika obrotowego 5, należy odłączyć przewód pomiarowy od punktu pomiarowego.

- Źródła silnych zakłóceń w pobliżu przyrządu BENNING CM 11 mogą powo dować niestabilność odczytu i błędy pomiaru.

8.2 Pomiar napięcia

Nie wolno przekraczać maksymalnego dopuszczalnego napięcia względem



potencjału ziemi! Niebezpieczeństwo porażenia prądem elektrycznym!

Maksymalne napięcie dopuszczalne, które można podać na gniazdka

- gniazdko COM J, czarne,

- gniazdko V-Ω (dodatnie) K do pomiarów napięcia, rezystancji oraz spraw dzenia ciągłości

obwodu (oznakowane na czerwono)

przyrządu BENNING CM 11 względem potencjału ziemi, wynosi 300 V.

- Przy użyciu przełącznika obrotowego 5, należy wybrać wymaganą funkcję V lub V.

- Kabel pomiarowy czarny należy podłączyć do gniazdka COM J, czarne.

- Kabel pomiarowy czerwony należy podłączyć do gniazdka V-Ω K, oznaczonym kolorem

czerwonym.

- Doprowadzić przewody pomiarowe do kontaktu z punktami pomiarowy mi, odczytać zmierzoną wartość na wyświetlaczu cyfrowym 9.

Uwaga:

- Przy małych zakresach pomiarowych, wskazanie zero Voltów nie pojawia się (ze względu na zakłócenia) gdy przewody pomiarowe są otwarte. Należy upewnić się, że miernik BENNING CM 11 funkcjonuje prawidłowo poprzez zwieranie końcówek pomiarowych.

Patrz Rysunek 2: Pomiar napięcia stałego Patrz Rysunek 3: Pomiar napięcia przemiennego

Dokładność pomiarowa

(50 Hz - 60 Hz)

Dokładność pomiarowa

(50 Hz - 60 Hz)

Zabezpieczenie

przeciążeniowe

Zabezpieczenie

przeciążeniowe

11/ 2014

BENNING CM 11



8.3 Pomiar prądu

Nie doprowadzać napięcia do gniazd wejściowych J i K elementu BENNING CM 11! Odłączyć ewentualnie przyłączone zabezpieczające przewody pomiarowe. Podczas pomiarów prądu stałego zachować właściwą



biegunowość! Strzałka cęgów pomiarowych wskazuje techniczny kierunek przepływu prądu. + → –

- Przy użyciu przełącznika obrotowego 5, należy wybrać wymaganą funkcję A lub A.

- Nacisnąć przycisk „ZERO” 6 w celu ustawienia miernika BENNING CM 11 w pozycji star-

towej.

- Posługując się dźwignią otwierającą , należy uchwycić centralnie pojedynczy przewód czynny przy użyciu cęgów prądowych  miernika BENNING CM 11.

- Odczytać wynik na wyświetlaczu cyfrowym 9.

Patrz Rysunek 4: Pomiar prądu stałego/ przemiennego

8.4 Pomiar rezystancji

- Wybrać funkcję / Ω za pomocą pokrętła 5 elementu BENNING CM 11 i włączyć przycisk

MIN/ MAX 7.

- Kabel pomiarowy czarny należy podłączyć do gniazdka COM J, czarne.

- Kabel pomiarowy czerwony należy podłączyć do gniazdka V-Ω K, oznaczonym kolorem

czerwonym.

- Doprowadzić przewody pomiarowe do kontaktu z punktami pomiarowy mi, odczytać zmierzoną wartość na wyświetlaczu cyfrowym 9.

Uwaga:

- W celu uzyskania poprawnej wartości pomiaru, należy upewnić się, że do punktu pomiarowego nie jest podane napięcie.

Patrz Rysunek 5: Pomiar rezystancji

8.5 Sprawdzenie ciągłości z sygnalizacją dźwiękową

- Przy użyciu przełącznika obrotowego 5, należy wybrać wymaganą funkcję / Ω.

- Kabel pomiarowy czarny należy podłączyć do gniazdka COM J, czarne.

- Kabel pomiarowy czerwony należy podłączyć do gniazdka V-Ω K, oznaczonym kolorem

czerwonym.

- Połączyć zabezpieczające przewody pomiarowe z punktami pomiarowymi. Jeśli wartość oporu pomiędzy punktami pomiarowymi spadnie poniżej 100 Ω, rozbrzmiewa brzęczyk

zamontowany w elemencie BENNING CM 11.

Patrz Rysunek 6: Sprawdzenie ciągłości z sygnalizacją dźwiękową

9. Konserwacja

Przed otwarciem przyrządu BENNING CM 11, należy upewnić się, że nie jest on podłączony do źródła napięcia! Niebezpieczeństwo porażenia prądem



elektrycznym!

Wszelkie prace pod napięciem na otwartym przyrządzie BENNING CM 11 mogą być prowadzone wyłącznie przez uprawnionego elektryka. Należy podjąć odpowiednie środki zapobiegające wypadkom.

Przed otwarciem, należy uwolnić przyrząd BENNING CM 11 od wszelkich źródeł napięcia w sposób następujący:

- Odłączyć od mierzonego elementu BENNING CM 11 i dwa zabezpieczające przewody

pomiarowe.

- Następnie odłączyć dwa kable pomiarowe od przyrządu BENNING CM 11.

- Ustawić przełącznik obrotowy 5 w pozycji „OFF”.

Adapter zacisków elektrycznych BENNING CM 11 nie dysponuje bezpiecznikiem.

9.1 Zabezpieczenie przyrządu

W pewnych okolicznościach, nie jest możliwe zapewnienie bezpiecznej obsługi przyrządu

BENNING CM 11:

- Widoczne uszkodzenie obudowy.

- Nieprawidłowe wyniki pomiarów.

- Rozpoznawalne skutki długiego przechowywania w nieprawidłowych wa runkach.

- Rozpoznawalne skutki nadmiernego narażenia podczas transportu.

W takich przypadkach, należy natychmiast wyłączyć przyrząd BENNING CM 11, odłączyć od punktów pomiarowych i zabezpieczyć w celu uniemożliwienia dal szego korzystania.

9.2 Czyszczenie

Obudowę należy czyścić od zewnątrz przy użyciu czystej, suchej tkaniny (wy jątek: specjalne ściereczki do czyszczenia). Podczas czyszczenia przyrządu, należy unikać stosowania rozpusz-

11/ 2014

BENNING CM 11



czalników i/ lub środków czyszczących. Na leży upewnić się, że komora na baterię i styki baterii nie są zanieczyszczone wyciekami elektrolitu. W przypadku zanieczyszczenia elektrolitem lub obecności białego osadu w rejo nie baterii lub na obudowie baterii, należy wyczyścić przy użyciu suchej tkaniny.

9.3 Wymiana baterii

Przed otwarciem przyrządu BENNING CM 11, należy upewnić się, że nie jest on podłączony do źródła napięcia! Niebezpieczeństwo porażenia prądem



elektrycznym!

Miernik BENNING CM 11 zasilany jest z dwóch baterii 1,5 V (IEC LR03/AAA). Jeżeli na wyświe-

tlaczu 9 pojawi się symbol baterii, wówczas konieczna jest wymiana baterii .

W celu wymiany baterii, należy:

- Odłączyć kable pomiarowe od obwodu mierzonego.

- Odłączyć kable pomiarowe od urządzenia BENNING CM 11.

- Ustawić przełącznik obrotowy 5 w pozycji „OFF”.

- Położyć przyrząd BENNING CM 11 panelem przednim w dół i poluzować wkręty pokrywy

komory baterii.

- Wyjąć pokrywę komory baterii (we wgłębieniu obudowy) w dolnej części przyrządu.

- Następnie należy wymienić zużyte baterie na dwie nowe baterie typu Micro (IEC LR03/ AAA). Należy zwrócić uwagę na prawidłowe ułożenie biegunów nowych baterii!

- Założyć pokrywę komory baterii w dolnej części obudowy i zacisnąć wkręt.

Patrz Rysunek 7: Wymiana baterii

Należy pamiętać o ochronie środowiska! Nie wyrzucać rozładowanych baterii do śmieci. Należy je przekazywać do punktu zbierania rozładowanych baterii



i odpadów specjalnych. Prosimy zasięgnąć odpowiednich informacji na własnym terenie.

9.4 Kalibracja

W celu utrzymania wyspecyfikowanej precyzji wyników pomiarów, przyrząd należy regularnie przekazywać do kalibracji do naszego serwisu fabrycznego. Zaleca się przeprowadzanie kalibracji w odstępie jednego roku. Przyrząd należy wysłać na następujący adres:

Benning Elektrotechnik & Elektronik GmbH & CO. KG Service Centre Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Dane techniczne osprzętu pomiarowego

- Norma: EN 61010-031,

- Maksymalne napięcie pomiarowe względem ziemi ( ) oraz kategoria po miarowa:

Z nasadzaną osłoną: 1000 V CAT III, 600 V CAT IV, Bez nasadzanej osłony: 1000 V CAT II,

- Maksymalny prąd pomiarowy: 10 A,

- Klasa ochrony II (), izolacja podwójna lub wzmocniona, ciągła

- Stopień zabrudzenia: 2,

- Długość: 1,4 m, AWG 18,

- Warunki otoczenia: wysokość przy pomiarach: maksymalnie 2000 m n.p.m., temperatura: 0 °C do + 50 °C, wilgotność 50 % do 80 %

- Przewodu pomiarowego używać tylko w nienaruszonym stanie i zgodnie z niniejszą instrukcją, w innym przypadku może dojść do uszkodzenia przewi dzianego zabezpieczenia.

- Nie wolno używać przewodu pomiarowego, jeśli uszkodzona jest izolacja lub jeśli pojawiło się przerwanie w przewodzie / wtyczce.

- Nie chwytać przewodu pomiarowego za nieizolowane końcówki pomiarowe. Trzymać tylko

za uchwyty!

- Końcówki kątowe włożyć do urządzenia kontrolnego lub pomiarowego.

11. Ochrona środowiska

Po zakończeniu żywotności urządzenia, prosimy o oddanie urządzenie do punktu

utylizacji.

11/ 2014

BENNING CM 11



Инструкция по эксплуатации

BENNING CM 11

TRUE RMS Цифровой мультиметр для

- измерения напряжения постоянного/ переменного тока

- измерения постоянного/ переменного тока

- измерения сопротивления

- контроля прохождения тока

Оглавление

1. Указания для пользователя

2. Указания по технике безопасности

3. Объем поставки

4. Описание прибора

5. Общие сведения

6. Условия окружающей среды

7. Электрические характеристики

8. Измерение прибором BENNING CM 11

9. Техническое обслуживание

10. Технические характеристики принадлежностей

11. Защита окружающей среды.

1. Указания для пользователя

Это Руководство по обслуживанию предназначается для

- электриков и

- обученного электротехнического персонала.

Прибор BENNING CM 11 предусмотрен для измерения в сухой окружаю щей среде и не должен применяться в цепях тока с превышающим CAT IV 300 В номинальным напряжением (подробнее об этом в разделе 6: «Условия окружающей среды»).

В Руководстве по обслуживанию и на приборе BENNING CM 11 используют ся следующие символы:

Прибор можно использовать для проведения измерений на неизолированных проводах.

Этот символ указывает на опасность поражения электрическим током.



Этот символ указывает на угрозу при пользовании прибором BENNING CM 11



(обратить внимание на документацию!)

Этот символ на приборе BENNING CM 11 означает, что прибор изолирован для защиты от прикосновения (класс защиты II).





11/ 2014

Этот символ появляется на индикации для разряженной батарейки.

Этот символ характеризует диапазон «Контроль прохождения тока». Зуммер служит для акустической выдачи результата.

(DC) - напряжение постоянного тока или ток.

(AC) - напряжение переменного тока или ток.

Масса (напряжение относительно земли).

BENNING CM 11



2. Указания по технике безопасности

Данный прибор спроектирован и изготовлен в соответствии со стандартом DIN VDE 0411 часть 1/ EN 61010-1 DIN VDE 0411 часть 2-032/ EN 61010-2-032 DIN VDE 0411 часть 031/ EN 61010-031 Для обеспечения безопасной эксплуатации прибора пользователь должен неукоснительно соблюдать указания данного руководства по эксплуатации.

Повышенной безопасности при работе с оголёнными проводами или зажимами для крепления шин. Контакт с проводами может послужить



причиной электрического шока.

Прибор предназначен для использования в цепях с кате горией защиты от перенапряжения III и IV с максимальным напряжением 300 В. Используйте соответствующие измерения приводит к этому. При измерениях в диапазонах категории измере ния III и IV выступаю-щая, токопроводящая часть контактного острия на защитных измерительных проводах должна иметь длину не более 4 мм. Перед измерением в диапазоне категории измерения III и IV необходи-



мо насадить на контактные острия насадные колпаки, находящиеся в комплект и имеющие обозначения САТ III и CAT IV. Это необходимо для защиты оператора. Любая работа с электричеством является потенциально опасной! Даже напряжения величиной 30 В переменного тока или 60 В постоянного тока могут быть опасны для жизни.

Перед использованием прибора убедитесь в отсутствии признаков



повреждения корпуса и измерительных проводов.

Если безопасная эксплуатация прибора невозможна, необходимо выключить прибор и принять меры к предотвращению его случайного использования.

Безопасная эксплуатация прибора невозможна, если:

- на корпусе прибора или на измерительных проводах имеются видимые повреждения

- прибор не функционирует

- прибор долгое время хранился в неблагоприятных условиях

- прибор подвергся транспортировке в неблагоприятных условиях

- намокли прибор или проводка к измерительному прибору.

3. Объем поставки

К объему поставки прибора BENNING CM 11 относятся:

3.1. Цифровой мультиметр – 1 штука;

3.2. Безопасный измерительный провод, черный (длина L = 1,4 м) - 1 штука;

3.3. Безопасный измерительный провод, красный (длина L = 1,4 м) - 1 штука;

3.4. Компактная защитная сумка – 1 штука.

3.5. Батарейки “Micro” на 1,5 В (IEC LR 03/ AAA) – 2 штуки.

3.6. Руководство по обслуживанию – 1 штука.

Указание на быстроизнашивающиеся детали:

- Прибор BENNING CM 11 питается от двух батареек “Micro” на 1,5 В (2 х 1,5 В - IEC LR

03).

- Измерительные провода (категория измерений III 1000 B/ категория измерений IV 600 B, допустимый ток до 10 А).

4. Описание прибора

Прибор BENNING CM 11 является цифровым мультиметром с токовым кле щевым захватом и оснащенной датчиком Холла токовой измерительной головкой. Смотри рис. 1. Фронтальная сторона прибора

Указанные на рис. 1 элементы индикации и управления обозначаются сле дующим образом:



Измерительный клещевой захват, для охвата одножильного прово дящего ток про-

водника

Выступ токового клещевого захвата, предохраняет от касания про вода



-Кнопка подсветки дисплея (желтая)



Рычаг открывания, для размыкания и замыкания токового клещевого захвата

Переключатель рода работ

11/ 2014

BENNING CM 11



Кнопка ZERO (установка нуля)

Кнопка MIN/MAX сохранения минимального/максимального значения

Кнопка HOLD для удержания показаний дисплея

Цифровой дисплей для индикации результатов измерений и превышения допусти-

мых пределов

Разъем COM, общий разъем для измерения напряжения, сопротивления и прозвонки

цепи (черная маркировка)

Разъем V-Ω (положительный), общий разъем для измерения напряжения, сопротив-

ления и прозвонки цепи (красная маркировка)

Крышка батарейного отсека, с задней стороны корпуса

5. Общие сведения

5.1 Общие сведения о цифровом мультиметре

5.1.1 Цифровая индикация 9 выполнена как 4-разрядная жидкокристаллическая инди-

кация с высотой шрифта 12 мм и десятичной запятой. Самое большое индицируемое значение 5000.

5.1.2 Индикатор полярности на цифровом дисплее 9 включается автоматически.

Индицируется знаком “-“ только одна полярность, противоположная определению гнезд.

5.1.2 При превышении диапазона на дисплее отображается надпись «0L.».

Внимание, при перегрузке прибора предварительного сигнала не подается!

5.1.4 Переключатель 5 служит для выбора функции измерения.

5.1.5 Клавиша ZERO 6 (клавиша коррекции нуля), для коррекции нуля при из мерениях

тока, также может использоваться для всех диапазонов при измерении разности (коррекция нуля возможна при каждом значении). Указывается посредством “ZERO” на цифровой индикации 9.

5.1.6 Кнопка MIN/MAX 7 регистрирует и автоматически сохраняет максимальное и

минимальное измеренное значение. При переключении отображаются следующие значения: MAX показывает сохраненное максимальное значение, MIN - минимальное значение, MIN/MAX - текущее измеренное значение. При длительном нажатии кнопки (2 секунды) выполняется переключение обратно в нормальный режим.

При работе с функцией измерения / Ω нажатием кнопки MIN/MAX 7 выполняет-

ся переключение с акустической прозвонки цепи на измерение сопротивления.

5.1.7 Функция кнопки HOLD: с помощью кнопки HOLD 8 можно сохранить результат

измерения. Одновременно на дисплее 9 загорается символ HOLD. При повторном нажатии кнопки выполняется переключение обратно в режим измерения.

5.1.8 Желтая кнопка  служит для включения подсветки дисплея 9. Подсветка выклю-

чается при повторном нажатии кнопки или автоматически прим. через 30 с.

5.1.9 Номинальное количество измерений в секунду составляет 2 изм/с для цифрового

дисплея.

5.1.10 Клещи BENNING CM 11 включаются и выключаются поворотом переключателя 5.

Для выключения переключатель помещают в положение «OFF» [выключено].

5.1.11 Клещи BENNING CM 11 выключаются автоматически прим. через 15 мин (функ ция

APO, Auto-Power-Off активна, если на дисплее 9 отображается символ ). Он снова включается, если переключатель 5 из положения OFF (ВЫКЛ.) переводится в положение включения или нажимается желтая кнопка подсветки . Для деактивации автоматического выключения нажмите кнопку HOLD  и одно временно включите клещи BENNING CM 11 из положения OFF. Символ на дисплее 9 погаснет.

5.1.12 Клещи BENNING CM 11 поставляются в комплекте с двумя 1.5 В батареями типа

AАА (IEC LR03).

5.1.13 При разряде батареи ниже допустимого уровня на дисплее 9 прибора появляется

символ батареи.

5.1.14 Срок службы батарей зависит от используемой функции измерения и составляет

примерно 30 - 100 часов без использования акустической прозвонки цепи и фоновой подсветки (щелочная батарея).

5.1.15 Температурный коэффициент измеряемой величины:

0,1 x (заданная точность измерений)/°C < 18 °C или > 28 °C, к значению эталонной

температуры 23 °C

5.1.16 Габаритные размеры прибора: (Д х Ш х В) = 206 x 76 x 33,5 мм

Масса прибора: 262 г (в комплекте с батареями)

5.1.17 Поставляемые безопасные измерительные провода с измеритель ными щупами

определенно подходят для номинального напряже ния прибора BENNING CM 11. Измерительные щупы могут предо храняться защитными колпачками.

5.1.18 Максимальный раскрыв клещевого захвата: 23 мм

11/ 2014

BENNING CM 11



6. Условия окружающей среды

- Прибор BENNING CM 11 предназначен для проведения измерений в сухих условиях.

- Максимальная высота над уровнем моря для проведения измерений: 2000 м

- Категория защиты от перенапряжения согласно IEC 60664/ IEC 61010 → 300 В категория IV,

- Класс защиты: IP 30

IP 30 означает: защита от подхода к опасным частям и защита от посторонних твердых

предметов диаметром более 2,5 мм, (3 - первое число). Отсутствие защиты от воды (0 - второе число).

- Рабочая температура и относительная влажность:

При рабочей температуре от 0 °C до 40 °C: относительная влажность воздуха ниже 80

%, не конденсированная.

- Температура хранения: клещи-адаптер BENNING CM 11 можно хранить при температуре от - 10 °C до + 60 °C и относительной влажности воздуха ниже 80 %, без аккумуляторов.

7. Технические характеристики

Примечание: Точность измерения определяется суммой

- соответствующей доли измеренного значения

- числом единиц младшего разряда

Точность измерений гарантируется в диапазоне температур от 23 °С ± 5 °С и относительной влажности менее 80 %.

7.1 Диапазоны напряжения постоянного тока

Входное сопротивление составляет ≥ 1 МОм

Диапазон измерения Разрешение Точность измерения Защита от перегрузки

50,00 B 0,01 B ± (1 % измерительного значения + 2k) 400 B AC/DC 300,0 B 0,1 B ± (1 % измерительного значения + 2k) 400 B AC/DC

k=единица младшего разряда

7.2 Диапазоны напряжения переменного тока

Измеренное значение определяется и отображается как фактическое эффективное значение (TRUE RMS, связь по переменному току). Его калибровка соответствует синусоидальной форме кривой. При отклонениях от этой формы отображаемое значение становится неточным. Коэффициент амплитуды < 2,0 до 100 % от конечного значения в диапазоне измерений Коэффициент амплитуды < 4,0 до 50 % от конечного значения в диапазоне измерений Входное сопротивление составляет ≥ 1 МОм

Диапазон измерения Разрешение Точность измерения (40 Гц - 1 kГц) Защита от перегрузки

50,00 B 0,01 B ± (1,2 % измерительного значения + 5k) 400 B AC/DC 300,0 B 0,1 B ± (1,2 % измерительного значения + 5k) 400 B AC/DC

k=единица младшего разряда

7.3 Диапазоны постоянного тока

Диапазон измерения Разрешение Точность измерения Защита от перегрузки

300,0 mA 0,1 mA ± (1,0 % измерительного значения + 10k) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % измерительного значения + 10k) 100 A AC/DC 10,00 A 0,01 A ± (3,0 % измерительного значения + 10k) 100 A AC/DC

k=единица младшего разряда Влияние геомагнетизма: < ±1,0 мА Влияние открывания и закрывания измерительных клещей: < ±1,0 мА

7.4 Диапазоны переменного тока

11/ 2014

BENNING CM 11



Диапазон измерения Разрешение Точность измерения (50 Гц - 60 Гц) Защита от перегрузки

300,0 mA 0,1 mA ± (1,0 % измерительного значения + 5k) 100 A AC/DC

3,000 A 0,001 A ± (1,0 % измерительного значения + 5k) 100 A AC/DC 20,00 A 0,01 A ± (1,0 % измерительного значения + 5k) 100 A AC/DC

k=единица младшего разряда

7.5 Диапазоны сопротивления

Напряжение холостого хода: около 3 В, максимальный проверочный ток 1 мА.

Диапазон измерения Разрешение Точность измерения (50 Гц - 60 Гц) Защита от перегрузки

500,0 Ом 0,1 Ом ± (1 % измерительного значения + 2k) 400 B AC/DC 5,000 kОм 1 Ом ± (1 % измерительного значения + 2k) 400 B AC/DC 50,00 kОм 10 Ом ± (1 % измерительного значения + 2k) 400 B AC/DC 500,0 kОм 100 Ом ± (1 % измерительного значения + 2k) 400 B AC/DC

k=единица младшего разряда

7.6 Контроль прохождения тока

Напряжение холостого хода: около 3 В, максимальный проверочный ток 1 мА. Встроенный зуммер выдает звуковой сигнал при сопротивлении менее 100 Ом.

8. Проведение измерений прибором BENNING CM 11

8.1 Подготовка к проведению измерений

Используйте и храните прибор согласно указаний данного руководства. Избегайте продолжительного хранения прибора.

- Проверьте номинальное напряжение и ток измерительных проводов. Номинальное напряжение и ток измерительных проводов поставля емых вместе с прибором BENNING CM 11 соответствуют параметрам прибора.

- Проверьте изоляцию измерительных проводов. В случае повреждения изоляции проводов их дальнейшее использование запрещено.

- Проверьте целостность измерительных проводов. В случае нарушения целостности цепи измерительных проводов их дальнейшее использо вание запрещено.

- Перед установкой переключателя рода работ 5 в новое положение не обходимо отсоединить измерительные провода от измеряемой цепи.

- Источники сильных электромагнитных помех в непосредственной бли зости от прибора BENNING CM 11 могут вызвать нестабильность пока заний и ошибки измерений.

8.2 Измерение напряжения

Не превышайте допустимое напряжение!



Опасность поражения электрическим током!

Максимальное напряжение, которое может быть приложено к гнездам

- гнездо СОМ J, маркированное черным,

- гнездо V-Ω (положительное) K для измерений напряжения, сопротив ления и проверок прохождения тока, маркированное красным,

прибора BENNING CM 11 относительно потенциала земли составляет 300 В.

- Вращением переключателя 5 установите режим V или V.

- Подключите черный измерительный провод к измерительному гнезду COM J, маркированное черным.

- Подключите красный измерительный провод к измерительному гнезду V-Ω K, красная маркировка.

- Подключите измерительные провода параллельно источнику напряже ния/нагрузке. Считайте полученное значение с дисплея 9.

Указание:

- В небольших диапазонах измерения напряжения при разомкнутых без опасных измерительных проводах индикация 0 В не возможна из-за паразитных связей. Путем короткого замыкания измерительных щупов убедитесь в том, что прибор BENNING CM 11 функционирует.

Смотри рис. 2 Измерение напряжения постоянного тока Смотри рис. 3 Измерение напряжения переменного тока

11/ 2014

BENNING CM 11



8.3 Измерение тока

Не прикладывать напряжение к входным гнездам J и K прибора BENNING CM 11! Отсоединить измерительные провода, если они были подключены. При измерении постоянного тока соблюдать полярность!



Стрелка на измерительных клещах показывает техническое направление тока. + → –

- Вращением переключателя 5 установите режим A или A.

- Привести прибор BENNING CM 11 в исходное состояние клавишей кор рекции нуля

“ZERO” 6.

- Нажав на клавишу раскрытия губок 4 обхватите клещами  провод, в котором необходимо произвести измерение тока.

- Считайте результат измерения с экрана дисплея 9.

Смотри рис. 4 Измерение величины постоянного / переменного тока.

8.4 Измерение сопротивления

- Вращением переключателя 5 на приборе BENNING CM 11 выберите функцию / Ω и нажмите кнопку MIN/ MAX 7.

- Подключите черный измерительный провод к измерительному гнезду COM J, маркированное черным.

- Подключите красный измерительный провод к измерительному гнезду V-Ω K, красная маркировка.

Указание:

- Для правильного измерения обеспечьте, чтобы на месте измерения не было напряжения.

Смотри рис. 5. Измерение сопротивления

8.5 Контроль прохождения тока с зуммером

- Вращением переключателя 5 на приборе BENNING CM 11 выберите функцию / Ω.

- Подключите черный измерительный провод к измерительному гнезду COM J, маркированное черным.

- Подключите красный измерительный провод к измерительному гнезду V-Ω K, красная маркировка.

- Подключите измерительные провода к точкам измерения. При величине сопротивления между точками измерения ниже 100 Ом раздастся сигнал встроенного в BENNING CM 11 зуммера.

Смотри рис. 6. Контроль прохождения тока с зуммером

9. Техническое обслуживание

Перед вскрытием прибора BENNING CM 11 непременно снять напряжение!



Опасность поражения электрическим током!

Работа на открытом приборе BENNING CM 11 под напряжением позволи тельна исключительно специалистам-электрикам, которые при этом должны принимать особые меры по технике безопасности.

Так снимите напряжение с прибора BENNING CM 11 прежде, чем вскрыть прибор:

- Сначала отключите BENNING CM 11 и оба измерительных провода от измеряемого объекта.

- извлеките измерительные провода из измерительных гнезд прибора

- переведите переключатель 5 в положение «OFF» [выключено].

Токоизмерительные клещи-адаптер BENNING CM 11 не имеют предохранителя.

9.1 Безопасность прибора

При определенных условиях безопасность в обращении с прибором BENNING CM 11 больше не может быть гарантирована, например, при:

- видимых повреждениях на приборе,

- ошибках при измерениях,

- видимых последствиях длительного хранения при недопустимых условиях и

- видимых последствиях чрезмерных транспортных нагрузок.

В этих случаях прибор BENNING CM 11 немедленно отключить, отсоеди нить от места измерения и обезопасить от повторного использования.

11/ 2014

BENNING CM 11



9.2 Очистка

Очищайте корпус снаружи с помощью чистой и сухой салфетки (за исклю чением специальных чистящих салфеток). Не используйте растворитель и/ или очиститель для очистки индикатора напряжения. Непременно обратите внимание на то, чтобы батарейный отсек и контакты батарейки не загрязня лись вытекающим из батарейки электролитом. Если имеются загрязнения электролитом или белые отложения в зоне батарейки или корпуса батарейки, также очистите их сухой салфеткой.

9.3 Замена батарейки

Перед вскрытием прибора BENNING CM 11 непременно снять напряжение!



Опасность поражения электрическим током!

Прибор BENNING CM 11 питается от двух батареек на 1,5 В (IEC LR03/AAA). Замена батарейки необходима тогда, когда на индикации 9 появляется символ батарейки . Так замените батарейки:

- Измерительные провода отсоединить от измеряемой схемы и выклю чить клещи.

- Измерительные провода отсоединить от клещей.

- Перевести переключатель 5 в положение «OFF» [выключено].

- Положить прибор лицевой панелью вниз и вывернуть винт на задней панели.

- Приподнять и отсоединить крышку батарейного отсека от корпуса.

- Замените использованные аккумуляторы на два новых типа Micro (IEC LR03/AAA). Следите за правильным расположением полюсов новых аккумуляторов!

- Завернуть винт на задней панели.

Смотри рис. 7. Замена батареек

Внесите свой вклад в защиту окружающей среды! Батарей ки не должны выбрасываться в домашний мусор. Они могут сдаваться в пункт приема



старых батареек или складывать ся в особый мусор. Получите, пожалуйста, информацию об этом у Вашей коммунальной службы.

9.4 Калибровка

Для обеспечения заявленной точности результатов измерений, прибор не обходимо периодически калибровать. Рекомендованный производителем интервал между калибровами составляет 1 год.

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Технические характеристики принадлежностей

- Стандарт: EN 61010-031,

- Номинальное напряжение относительно земли ( ), категория защиты от перенапряжений:

С насадным колпаком: 1000 В САТ III, 600 В САТ IV, Без насадного колпака: 1000 B САТ II,

- Номинальный ток: 10 А

- Класс защиты II (), двойная изоляция

- Длина: 1,4 м, сечение AWG 18

- Условия окружающей среды:

- Максимальная рабочая высота над уровнем моря: 2000 м

- Рабочий диапазон температур: 0 °C…+ 50 °C, влажность: 50 %… 80 %

- Разрешается использовать только исправные измерительные провода. Поврежденный провод/штекер не обеспечивает должную защиту.

- Не прикасаться к метеллическим наконечникам проводов. Держать провода за рукоятки.

- Используйте провода с угловым штекером

11. Защита окружающей среды

В конце срока эксплуатации прибор необходимо сдать в утилизационный пункт.

11/ 2014

BENNING CM 11



KULLANMA TALİMATI

BENNING CM 11

- Doğru/ alternatif Gerilim Ölçümü

- Doğru/ alternatif Akım Ölçümü

- Direnç Ölçümü

- Süreklilik Kontrolü

için TRUE RMS Dijital Multi - Pensemetre

İçindekiler:

1. Kullanıcı Uyarıları

2. Güvenlik Uyarıları

3. Teslimat Kapsamı

4. Cihaz Tanımı

5. Genel Bilgiler

6. Çevre Koşulları

7. Elektrik Bilgileri

8. BENNING CM 11 ile ölçüm

9. Bakım

10. Ölçüm Teçhizatinin Teknik Verileri

11. Çevre Koruma

1. Kullanıcı Uyarıları

Bu kullanma talimatı

- elektronik alanında uzmanlar ve

- elektroteknik alanında eğitim görmüş kişilere yöneliktir.

BENNING CM 11, kuru çevrede ölçüm için öngörülmüştür ve CAT IV 300 V ‘dan daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 “Çevre koşulları”).

Kullanma Talimatında ve BENNING CM 11 ‘de aşağıdaki semboller kullanılır:

TEHLİKELİ AKTİF iletkenlerin yerleştirilmesi için veya bunların çıkartılması için izin verilmiştir.

Bu sembol elektrik tehlikesini belirtir.



Bu sembol BENNING CM 11 ‘in kullanılmasındaki tehlikeleri belirtir (belgelere



dikkat ediniz).

BENNING CM 11 üzerindeki bu sembol, Cihazın koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II).





11/ 2014

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol “süreklilik kontrolünü” tanımlar. Ses, akustik sonuç bildirimine yarar.

(DC) Doğru Gerilim veya Doğru Akım

(AC) Alternatif – Gerilim veya Akım

Toprak (toprağa karşı gerilim).

BENNING CM 11



2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1/ EN 61010-1 DIN VDE 0411 Kısım 2-032/ EN 61010-2-032 DIN VDE 0411 Kısım 031/ EN 61010-031 göre imal edilmiş ve kontrol edilmiştir ve güvenlik tekniği açısından sorunsuz bir durumda fabrikadan çıkmıştır. Bu durumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcın, bu talimatta bulunan uyarıları ve ikaz işaretlerini dikkate alması gerekir. Usulsüzlük ve uyarıları gözardı

edilmesi ciddi yaralanma veya ölüme sebep olabilir.

Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken dikkatli olunuz.



Kablolara temas edilmesi elektrik çarpmasına neden olabilir.

BENNING CM 11 yalnızca toprağa karşı azami 300 V iletken ile fazla gerilim kategorisi III ve IV ‘deki akım devrelerinde kullanılabilir. Sadece teller bu ölçüm için uygun kullanın. Ölçme kategorisi III ve IV dahilindeki ölçümlerde kontak ucunun dışarıda duran iletken parçası 4 mm’den uzun olmamalıdır. Ölçme kategorisi III ve IV dahilindeki ölçümlerden önce, setle



birlikte verilen ve CAT III ve CAT IV işaretli geçirme başlıkları, kon tak uçlarına takılmalıdır. Bu tedbir kullanıcının korunmasına yöneliktir. Gerilim ileten kısımlarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC ’den iti baren olan gerilimler bile insanların hayatı açısından tehlikeli olabilir.

Her çalıştırmadan önce cihazın ve tesisatın hasar görüp görmediğini kontrol



ediniz.

Eğer tehlikesiz bir çalıştırmanın artık mümkün olmadığı kabul edilecek olursa, cihaz işletme dışı bırakılır ve kaza ile çalıştırmaya karşı emniyete alınır.

- Cihazda veya ölçme tesisatlarında görünür hasarlar olması durumunda,

- Cihazın artık çalışmadığı durumda,

- Uygun olmayan koşullarda uzun süreli saklama durumunda,

- Ağır nakliye koşullarından sonra,

- cihaz veya ölçme hatları nemliyse,

cihazın artık tehlikesiz bir şekilde çalışamayacağı kabul edilir.

3. Teslimat Kapsamı

BENNING CM 11 ‘nin teslimat kapsamında şunlar bulunur:

3.1 Bir adet dijital multimetre

3.2 Bir adet koruyucu kapaklı, siyah (uzunluk: 1,4 m),

3.3 Bir adet koruyucu kapaklı, kırmızı (uzunluk: 1,4 m),

3.4 Bir adet kompakt koruyucu çanta,

3.5 İki adet 1,5 V mikro Batarya (IEC LR03/ AAA),

3.6 Bir adet Kullanma Talimatı

Aşınan parçalar için uyarı:

- BENNING CM 11, iki adet 1,5 V mikro batarya (2 x 1,5 V IEC LR03/ AAA) tarafından besle-

nir.

- Yukarıda belirtilmiş olan emniyet ölçüm tesisatları (kontrol edilmiş teçhizat), CAT III 1000 V/ CAT IV 600 V ‘a uygundur ve 10 A akım için izin verilmiştir.

4. Cihaz Tanımı

BENNING CM 11, bir Hal sensörü ile teçhiz edilmiş olan bir akım ölçme baş lığıdır. Bakınız resim 1: Cihaz ön yüzü

Resim 1’de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:



Ölçüm pensesi, tek kablolu akım geçen iletkenin kavranması için

Pensemetre çıkıntısı, iletken temasından korur



-Tuş (sarı), ekran aydınlatması



Açma kolu, pensemetrenin açılması ve kapanması için

Çevirmeli Şalter, ölçüm fonksiyonlarının seçimi için

ZERO tuşu, sıfır dengesi veya fark ölçümü için

MIN/MAX Tuşu, en yüksek ve en düşük ölçüm değerinin hafızaya alınması

HOLD Tuşu, gösterilmiş olan ölçüm değerinin hafızaya alınması için

Dijital gösterge, ölçüm değeri ve aralık aşıldığında görüntülenen gösterge

11/ 2014

BENNING CM 11



COM soketi, gerilim ölçümleri, direnç ölçümleri ve süreklilik testi için ortak soket, siyah

işaretlenmiştir

V-Ω soketi (pozitif), gerilim ölçümleri, direnç ölçümleri ve süreklilik testi için ortak soket,

kırmızı işaretlenmiştir

Pil bölmesi kapağı, gövdenin arka tarafında

5. Genel Bilgiler

5.1 Dijital Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge 9, 12 mm yazı büyüklüğüne sahip olan ondalık noktalı, 4 haneli sıvı

kristal göstergedir. En büyük gösterge değeri 5000 ‘dur.

5.1.2 Dijital göstergedeki 9 polarite göstergesi otomatik olarak etki eder. Kovan tanımlama-

sına karşı yalnızca bir kutup “-“ ile gösterilir.

5.1.3 Aralık aşımı “0L.” ile gösterilir.

Dikkat, fazla yükte gösterge ve ikaz yoktur!

5.1.4 Döner şalter 5, ölçme fonksiyonunu seçmek için kullanılır.

5.1.5 ZERO tuşu 6 (sıfır dengesi tuşu), (akım ölçümü sırasında sıfır dengesi için, bütün

alanlarda fark ölçümü için kullanılabilir (sıfır dengesi bütün değerlerde mümkündür).

Dijital göstergede “ZERO” ile gösterilir 9.

5.1.6 MIN/ MAX tuş fonksiyonu 7 en yüksek ve en düşük ölçüm değerini tespit eder ve

otomatik olarak hafızaya alır. Tuşa yeniden basıldığında aşağıdaki değerler gösterilir: “MAX” hafızaya alınmış olan en yüksek değeri, “MIN” en düşük değeri ve “ MIN/MAX” güncel ölçüm değerini gösterir. Tuşa daha uzun süreli basıldığında (2 saniye) normal

moda geri gelinir.

Ölçme fonksiyonunda / Ω MIN/ MAX tuşuna 7 basıldığında, akustik süreklilik testin-

den direnç ölçümüne geçiş yapılır.

5.1.7 HOLD tuşu fonksiyonu: HOLD tuşuna 8 basılarak ölçüm sonucu hafızaya alınabilir.

Ekranda 9 aynı zamanda “HOLD” sembolü görünür. Tuşa yeniden basıldığında ölçüm moduna geri gelinir.

5.1.8 Sarı aydınlatma tuşu , ekranın 9 aydınlatmasını açar. Tuşa yeniden basarak veya

otoma tik olarak yaklaşık olarak 30 saniye sonra kapanma gerçekleşir.

5.1.9 BENNING CM 11’ün ölçüm oranı dijital gösterge için saniye başına nominal 2 ölçümdür.

5.1.10 BENNING CM 11, çevirmeli şalter 5 ile açılır veya kapatılır. Kapanma konumu “OFF”

‘dur.

5.1.11 BENNING CM 11 yaklaşık olarak 15 dakika sonra kendiliğinden kapanır (APO, Auto-

Power-Off, göstergede 9 sembolu göründüğünde otomatik olarak ken diliğinden

kapanma aktiftir). Döner şalter 5, „OFF“ (KAPALI) şalter konumundan tekrar açıldığında veya sarı aydınlatma tuşuna  basıldığında tekrar açılır. Otomatik kapanma, HOLD tuşuna 8 bastığınızda ve aynı zamanda BENNING CM 11’yi şalter konumu “OFF” dan çalıştırdığınızda devre dışı bırakılır. Göstergedeki 9 sembolü söner.

5.1.12 BENNING CM 11, iki adet 1,5 V Batarya tarafından beslenir (IEC LR03/AAA/ mikro).

5.1.13 Batarya gerilimi eğer BENNING CM 11 için öngörülmüş olan çalışma geriliminin altına

inerse göstergede 9 bir batarya sembolü görünür.

5.1.14 Pillerin kullanım ömrü kullanılan ölçme fonksiyonuna bağlıdır ve akustik süreklilik testi

ve arka plan aydınlatması kullanılmadığında yaklaşık 30-100 saattir. (Alkali pil).

5.1.15 Ölçüm değerinin sıcaklık katsayısı:

0,1 x (belirtilen ölçüm kesinliği)/ °C < 18 °C veya > 28 °C, referans sıcaklığı 23 ºC

değerine bağlı olarak

5.1.16 Cihazın ölçüleri (uzunluk x genişlik x yükseklik) = 206 x 76 x 33,5 mm

Cihaz ağırlığı: 262 gr (piller dahil)

5.1.17 Ölçüm uçları ile birlikte verilmiş olan emniyet ölçüm tesisatları BENNING CM 11’in

nominal gerilimi için uygundur.Ölçüm uçları koruyucu başlıklarla korunabilir.

5.1.18 En büyük pense açıklığı: 23 mm

6. Çevre Koşulları

- BENNING CM 11, yalnızca kuru çevrede ölçüm için öngörülmüştür,

- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m

- Fazla gerilim kategorisi : IEC 60664/ IEC 61010 → 300 V Kategori IV,

- Kirlenme derecesi : 2 (EN 61010-1)

- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı yabancı madde-

lere karşı koruma, > 2,5 mm çap.

0 - ikinci tanıtma rakamı: Sudan koruma yok,

- Çalışma ısısı ve göreli hava nemi,

0 °C ile 40 °C arasındaki çalışma sıcaklığında: % 80 altında bağıl nem, yoğuşmadan.

- Depolama sıcaklığı: BENNING CM 11, - 10 °C ile + 60 °C arasındaki sıcaklıklarda, % 80 altında bağıl nemde piller olmadan depolanabilir.

11/ 2014

BENNING CM 11



7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

- ölçüm değerinin göreli kısmının ve

- dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur.

Bu ölçüm kesinliği, 23 °C ± 5 °C sıcaklıklarda ve % 80’den daha düşük göreli hava neminde

geçerlidir.

7.1 Doğru Gerilim Alanı

Giriş direnci ≥ 1 MΩ ‘dir.

Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması

50,00 V 0,01 V ± (ölçüm değerinin % 1 ‘i kadar + 2 dijit) 400 V AC/DC 300,0 V 0,1 V ± (ölçüm değerinin % 1 ‘i kadar + 2 dijit) 400 V AC/DC

7.2 Alternatif Gerilim Alanı

Ölçüm değeri gerçek efektif değer (True RMS, AC-bağlantısı) olarak elde edilir ve gösterilir. Kalibrasyonu, sinüs biçiminde eğri formuna uyarlanmıştır. Bu formdan sapmalar olduğunda gösterge değeri gittikçe kesinliğini kaybeder. % 100 ölçüm aralığı uç değerine kadar Crest faktörü < 2,0 % 50 ölçüm aralığı uç değerine kadar Crest faktörü < 4,0 Giriş direnci ≥ 1 MΩ ‘dir.

Ölçüm Alanı Sınırlama Ölçüm kesinliği (40 Hz - 1 kHz) Aşırı yük koruması

50,00 V 0,01 V ± (ölçüm değerinin % 1,2 ‘i kadar + 5 dijit) 400 V AC/DC 300,0 V 0,1 V ± (ölçüm değerinin % 1,2 ‘i kadar + 5 dijit) 400 V AC/DC

7.3 Doğru Akım Alanları

Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması

300,0 mA 0,1 mA ± (ölçüm değerinin % 1 ‘i kadar + 10 dijit) 100 A AC/DC

3,000 A 0,001 A ± (ölçüm değerinin % 1 ‘i kadar + 10 dijit) 100 A AC/DC 10,00 A 0,01 A ± (ölçüm değerinin % 3 ‘i kadar + 10 dijit) 100 A AC/DC

Jeomanyetizmin etkisi < ± 1,0 mA

Ölçüm pensesinin açılmasının ve kapatılmasının etkisi < ± 1,0 mA

7.4 Alternatif Akım Alanları

Ölçüm Alanı Sınırlama Ölçüm kesinliği (50 Hz - 60 Hz) Aşırı yük koruması

300,0 mA 0,1 mA ± (ölçüm değerinin % 1 ‘i kadar + 5 dijit) 100 A AC/DC

3,000 A 0,001 A ± (ölçüm değerinin % 1 ‘i kadar + 5 dijit) 100 A AC/DC 20,00 A 0,01 A ± (ölçüm değerinin % 1 ‘i kadar + 5 dijit) 100 A AC/DC

7.5 Direnç Alanı

Boşta çalışma gerilimi: yaklaşık olarak 3 V maks, kontrol akımı 1 mA

Ölçüm Alanı Sınırlama Ölçüm kesinliği (50 Hz - 60 Hz) Aşırı yük koruması

500,0 Ω 0,1 Ω ± (ölçüm değerinin % 1 ‘i kadar + 2 dijit) 400 V AC/DC 5,000 kΩ 1 Ω ± (ölçüm değerinin % 1 ‘i kadar + 2 dijit) 400 V AC/DC 50,00 kΩ 10 Ω ± (ölçüm değerinin % 1 ‘i kadar + 2 dijit) 400 V AC/DC 500,0 kΩ 100 Ω ± (ölçüm değerinin % 1 ‘i kadar + 2 dijit) 400 V AC/DC

7.6 Süreklilik kontrolü

Boşta çalışma gerilimi: yaklaşık olarak 3 V maks, kontrol akımı 1 mA Entegre akustik tertibat, 100 Ω ’dan daha küçük bir dirençte sesli uyarı verir.

11/ 2014

BENNING CM 11



8. BENNING CM 11 ile ölçüm

8.1 Ölçümlerin Hazırlanması

BENNING CM 11’yİ yalnızca belirtilmiş olan depolama ve çalışma ısısı koşulların da kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

- Emniyet ölçüm tesisatların belirtilmiş olan nominal gerilimi ve nominal akımını kontrol ediniz. Teslimat kapsamı dahilinde bulunan, emniyet ölçüm tesisatlarının nominal gerilimi ve nominal akımı BENNING CM 11 ‘ye uygundur.

- Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. Eğer izolasyon hasar görmüş ise emniyet ölçüm tesisatları derhal ayrılmalıdır.

- Emniyet ölçüm tesisatının sürekliliği kontrol edilmelidir. Emniyet ölçüm tesi satının içindeki iletken kesilmiş ise emniyet ölçüm tesisatları derhal kenara ayrılmalıdır.

- Çevirmeli şalterde 5 bir başka fonksiyon seçilmeden önce, emniyet ölçüm tesisatları ölçüm yerinden ayrılmalıdır.

- BENNING CM 11’nin yakınındaki parazit kaynakları, sabit olmayan gösterge ye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz!



Elektrik tehlikesi!

BENNING CM 11 ‘nin kovanlarında bulunan azami gerilimler

- COM kovanı J, siyahla işaretlenmiş

- Gerilim ölçümü, direnç ölçümü ve süreklilik ölçümü için V-Ω kovanı (pozitif) K, kırmızı ile işaretlenmiş,

BENNING CM 11’nin toprak potansiyeline karşı maruz kalabileceği gerilim 300 V’dır.

- Çevirmeli şalter 5 ile BENNING CM 11’de istenen fonksiyonu seçiniz V veya V,

- Siyah ölçüm tesisatını BENNING CM 11’deki COM kovanı J (siyahla işaretlenmiş) ile irtibatlayınız.

- Kırmızı ölçüm tesisatını BENNING CM 11’deki V-Ω için kovanı K (kırmızı işaretlenmiş) ile irtibatlayınız.

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, BENNING CM 11 ‘deki dijital

göstergeden 9 ölçüm değerini okuyunuz.

Uyarı:

- Küçük gerilim ölçüm alanlarında açık emniyet ölçüm tesisatları dağılma ile Sıfır Volt göstergesinin altında kalır. Ölçüm uçlarının kısa devresi ile BENNING CM 11 ‘nin çalışma kabiliyetinin mevcut olup olmadığını kontrol ediniz.

Bakınız resim 2: Doğru gerilim ölçümü Bakınız resim 3: Alternatif gerilim ölçümü

8.3 Akım Ölçümü

BENNING CM 11‘in giriş soketleri J ve K‘e gerilim uygulamayın! Bağlı olan güvenlik ölçüm hatları varsa, bunları çıkarın. Doğru akım ölçümlerinde polari-



teye dikkat edin! Ölçüm pensesindeki ok, teknik akım yönünü gösterir. + → –

- Çevirmeli şalter 5 ile BENNING CM 11’deki istenen fonksiyonu A veya A seçiniz.

- BENNING CM 11’nin sıfır dengeleme tutuşu “ZERO” 6 yu başlangıç pozisyo nuna getiriniz.

- Açma kolunu  çalıştırınız, tek kablolu, akım ileten iletkeni ortadan BENNING CM 11 ‘nin pensesi  ile kavrayınız.

- Dijital göstergeyi 9 okuyunuz.

Bakınız resim 4: Doğru akım ölçümü / alternatif akım ölçümü

8.4 Direnç Ölçümü

- BENNING CM 11‘in döner şalteri 5 ile / Ω fonksiyonunu seçin ve MAX/ MIN tuşuna 7 basın.

- Siyah ölçüm tesisatını BENNING CM 11’deki COM kovanı J (siyahla işaretlenmiş) ile irtibatlayınız.

- Kırmızı ölçüm tesisatını BENNING CM 11’deki V-Ω için kovanı K (kırmızı işaretlenmiş) ile irtibatlayınız.

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, BENNING CM 11 ‘deki dijital

göstergeden 9 ölçüm değerini okuyunuz.

Uyarı:

- Doğru bir ölçüm için, ölçüm yerinde gerilim olmamasını temin ediniz.

Bakınız resim 5: Direnç ölçümü

11/ 2014

BENNING CM 11



8.5 Sesli Uyarıcı ile Süreklilik Ölçümü

- BENNING CM 11‘in döner şalteri 5 ile / Ω fonksiyonunu seçin.

- Siyah ölçüm tesisatını BENNING CM 11’deki COM kovanı J (siyahla işaretlenmiş) ile irtibatlayınız.

- Kırmızı ölçüm tesisatını BENNING CM 11’deki V-Ω için kovanı K (kırmızı işaretlenmiş) ile irtibatlayınız.

- Güvenlik ölçüm hatlarını ölçüm noktalarıyla temaslandırın. Ölçüm noktaları arasındaki direnç, 100 Ω değerinin altında olduğunda, BENNING CM 11‘e takılı olan sesli ikaz cihazı

ses verir.

Bakınız resim 6: Sesli uyarıcı ile süreklilik kontrolü

9. Bakım

BENNING CM 11’yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik



tehlikesi!

Açılmış BENNING CM 11 ‘de gerilim altındaki çalışma, yalnızca kazadan korunmak için çalışma esnasında özel önlemler alan elektronik uzman personel tarafından yapılmalıdır.

Cihazı açmadan önce BENNING CM 11’yi şu şekilde gerilimsiz hale getirebilirsiniz:

- Önce BENNING CM 11‘i ve iki güvenlik ölçüm hattını ölçüm nesnesinden çıkarın.

- Sonra da iki emniyet ölçüm tesisatını BENNING CM 11’dan uzaklaştırınız.

- Çevirmeli şalteri 5 “OFF” (KAPALI) konumuna getiriniz.

BENNING CM 11 akım pensesi adaptörünün sigortası yoktur.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING CM 11 ile çalışma sırasında emniyet artık sağla namaz, örneğin bu durumlar şunlardır:

- Cihazda görünür hasarlar olması durumunda,

- Ölçümlerde hatalar olması durumunda,

- İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neti celer olması duru-

munda,

- Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumun da.

Bu durumlarda BENNING CM 11, derhal kapatılmalıdır, ölçüm yerinden uzaklaş tırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Gerilim ölçeri temizlemek için çözücü ve/veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elekt roliti ile kirlenmemiş olmasına dikkat ediniz. Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut

ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

BENNING CM 11’yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik



tehlikesi!

BENNING CM 11 iki adet 1,5 V batarya (IEC LR03/AAA) tarafından beslenir. Batarya değişimi, ancak göstergede 9 batarya sembolü ortaya çıktığında gereklidir. Bataryaları şu şekilde değiştirebilirsiniz:

- Ölçüm tesisatlarını ölçüm devresinden uzaklaştırınız.

- Emniyet ölçüm tesisatlarını BENNING CM 11’den uzaklaştırınız.

- Çevirmeli şalteri 5 “OFF” konumuna getiriniz.

- BENNING CM 11’yi ön yüzü üzerine yerleştiriniz ve vidayı batarya kapağın dan sökünüz.

- Batarya kapağını (muhafaza girintileri kısmında) alt kısımdan kaldırınız.

- Kullanılmış pilleri (Micro/ IEC LR03/ AAA) tipten iki yeni pil ile değiştirin. Yeni pillerin kutuplarının doğru şekilde yerleşmesine dikkat edin!

- Batarya kapağını alt kısma oturtunuz ve vidayı sıkınız.

Bakınız resim 7: Batarya değişimi

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir.



Lütfen bulunduğunuz bölgeye başvurunuz.

9.4 Kalibrasyon

Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz:

11/ 2014

BENNING CM 11



Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Ölçüm Teçhizatinin Teknik Verileri

- Norm: EN 61010-031

- Topraklamaya karşı ( ) azami ölçüm gerilimi ve ölçüm kategorisi:

Geçirme başlığı ile: 1000 V CAT III, 600 V CAT IV, Geçirme başlığı olmaksızın: 1000 V CAT II,

- Azami ölçüm akımı: 10 A

- Koruma sınıfı II (), süreklilik arz eden çift veya takviyeli izolasyon

- Kirlenme derecesi: 2

- Uzunluk 1,4 m AWG 18

- Çevre koşulları :

Ölçüm sırasında Barometrik yükseklik : Azami 2000 m Isı 0 °C ile + 50 °C, nem % 50 ile % 80

- Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız, aksi takdirde öngörülmüş olan koruma bundan olumsuz etkilenebilir.

- İzolasyon hasarlı olduğu takdirde veya iletkende veya fişte bir kesinti olduğu takdirde ölçüm tesisatını ayırınız.

- Ölçüm tesisatına açık kontak uçlarından dokunmayınız. Yalnızca elle tutu lan kısımdan

tutunuz!

- Sarılmış olan bağlantıları kontrol veya ölçüm cihazının içine takınız.

11. Çevre Koruma

Lütfen cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan İade ve Toplama

Sistemine iletiniz.

11/ 2014

BENNING CM 11

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429

www.benning.de • eMail: duspol@benning.de

Münsterstraße 135 - 137

D - 46397 Bocholt

Benning CM 11 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
