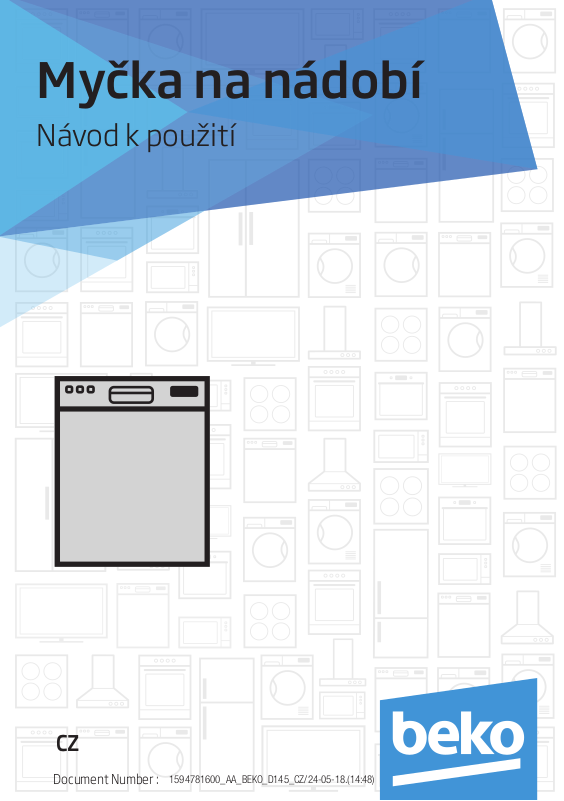

Myčka na nádobí

Návod k použití

Document Number :

15 9478 1600_AA_BEKO_D145_CZ/ 24-05-18.(14:48)

Nejprve si přečtěte tento návod k použití!

Vážený zákazníku, Doufáme, že budete se službami produktu, který je charakteristický vysokou kvalitou a špičkovými technologiemi, spokojeni. Před použitím produktu si pečlivě přečtěte celý návod k použití i všechny ostatní doprovodné dokumenty a uschovejte si je nahlédnutí v budoucnu. Pokud předáte produkt někomu dalšímu, předejte mu zároveň i tento návod k použití. Řiďte se všemi varováními a pokyny uvedenými v tomto návodu k použití. Pamatujte, že informace v tomto návodu k použití platí i pro některé další modely. Rozdíly mezi jednotlivými modely budou zmíněny v návodu.

Vysvětlení symbolů

V tomto návodu k použití se používají následující symboly:

Důležitá informace nebo užitečné

C A B

tipy týkající se použití.

Varování před nebezpečnými situacemi, jež mohou ohrozit život a majetek.

Varování před nebezpečím úrazu elektrickým proudem.

Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů v souladu s našimi národními ekologickými směrnicemi.

Nelikvidujte obalový materiál společně s komunálním či jiným odpadem. Vezměte jej na sběrné místo obalových materiálů určené místními úřady.

Tento produkt byl vyroben s využitím nejmodernější technologie, v prostředí šetrném k životnímu prostředí.

Myčka na nádobí

Návod k použití

Document Number :

15 9478 1600_AA_BEKO_D145_CZ/ 24-05-18.(14:48)

Nejprve si přečtěte tento návod k použití!

Vysvětlení symbolů

V tomto návodu k použití se používají následující symboly:

Důležitá informace nebo užitečné

C A B

tipy týkající se použití.

Varování před nebezpečnými situacemi, jež mohou ohrozit život a majetek.

Varování před nebezpečím úrazu elektrickým proudem.

Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů v souladu s našimi národními ekologickými směrnicemi.

Nelikvidujte obalový materiál společně s komunálním či jiným odpadem. Vezměte jej na sběrné místo obalových materiálů určené místními úřady.

CONTENTS

1 POKYNY PRO BEZPEČNOST A PROSTŘEDÍ 4

Obecná bezpečnost ..................................... 4

Zamýšlené použití ....................................... 5

Bezpečnost dětí ........................................... 5

Likvidace obalového materiálu .................. 5

Přeprava produktu ....................................... 5

Shoda se směrnicí OEEZ a likvidace

odpadního produktu .................................... 6

Shoda se směrnicí RoHS ............................. 6

Informace o balení ....................................... 6

2 MYČKA 7

Přehled .......................................................... 7

Ventilátorový vysoušecí systém ...............8

Technické údaje ...........................................8

3 INSTALACE 9

Správné umístění instalace ........................ 9

Připojení zdroje vody ................................... 9

Připojení k odtoku ...................................... 10

Nastavení nožek ......................................... 10

Aquasafe+ .................................................. 11

Elektrické připojení .................................... 11

První použití ................................................ 11

4 PŘÍPRAVA 12

Tipy pro úsporu energie ............................ 12

Systém pro změkčení vody ....................... 12

Nastavení systému pro změkčení vody .. 12

Přidávání soli ............................................... 14

Mycí prostředek ..........................................15

Mycí tablety.................................................16

Leštidlo ........................................................ 17

Nádobí nevhodné pro mytí v myčce ........ 17

Umístění nádobí do myčky .......................18

Koš na příbory ............................................20

Sklopné zuby dolního koše .......................20

Sklopné zuby dolního koše ....................... 21

Dráty na lahve dolního koše ..................... 21

Sklápěcí dráty horního koše ..................... 22

Víceúčelová servisní přihrádka horního

koše .............................................................. 22

Nastavení výšky horního koše ................. 23

Přihrádka horního koše .............................24

Horní koš na příbory ..................................24

5 PROVOZ PRODUKTU 25

Tlačítka ........................................................26

Příprava stroje ............................................26

Výběr programu .........................................26

Doplňkové funkce ......................................28

Programování času mytí ...........................29

Spuštění programu ....................................30

Dětský zámek (tlačítko) ............................30

Zrušení programu ...................................... 31

Kontrolka soli ( ) ..................................... 31

Kontrolka opláchnutí ( ) ........................ 31

Konec programu ......................................... 31

Regulace množství leštidla ......................31

InnerClean ................................................... 32

Varování - odpojená voda .........................32

Varování - Přetečení ..................................32

6 ÚDRŽBA A ČIŠTĚNÍ 33

Čištění vnějšího povrchu spotřebiče ....... 33

Čištění vnitřního prostoru spotřebiče ....33

Čištění ltrů ................................................33

Čištění ltru hadice ....................................34

Čištění lopatek ............................................ 35

Spodní lopatka ............................................ 35

Horní lopatka .............................................. 35

7 ODSTRAŇOVÁNÍ PROBLÉMŮ 36

pokyny pro bezpečnost a prostředí

Tato část obsahuje bezpečnostní pokyny, které vám pomohou snížit riziko osobního poranění či škod na majetku. Nedodržování těchto pokynů bude mít za následek zrušení platnosti všech záruk.

Obecná bezpečnost

• Nikdy produkt neumisťujte na podlahu s kobercem. Nedostatečné proudění vzduchu pod produktem by způsobilo přehřívání elektrických součástí. To by poté mělo za následek problémy s produktem.

• Nepoužívejte produkt, pokud jsou napájecí kabel či zástrčka poškozeny. Kontaktujte zástupce autorizovaného servisu.

• Zapojte produkt do uzemněné zásuvky chráněné pojistkou vyhovující hodnotám uvedeným v tabulce „Technické údaje“. Nezanedbávejte povinnost mít řádně provedené uzemnění od kvalifikovaného elektrotechnika. Naše společnost neponese žádnou odpovědnost za jakékoli škody, které by mohly nastat v důsledku použití produktu bez uzemnění provedeného v souladu s místními směrnicemi.

• Zdroj vody a odvodňovací hadice musí být řádně upevněny a nepoškozeny.

• Když se produkt nepoužívá, odpojte jej z elektrické sítě.

• Nikdy produkt neumývejte tak, že na něj nanesete či nalijete vodu. Mohlo by dojít k úrazu elektrickým proudem.

• Nikdy se nedotýkejte elektrické zástrčky mokrýma rukama. Nikdy zástrčku neodpojujte ze zásuvky taháním za kabel, vždy uchopte přímo zástrčku.

• Během instalace, údržby, čištění a oprav musí být produkt odpojen od elektrické sítě.

• Instalaci i opravy musí vždy provádět zástupce autorizovaného servisu. Výrobce neponese žádnou odpovědnost za škody, které vzniknou v důsledku činností prováděných neautorizovanými osobami.

• Nikdy v produktu nepoužívejte chemická rozpouštědla. Způsobují riziko výbuchu.

• Když zcela vytáhnete horní a spodní koš, ponesou veškerou váhu košů dvířka produktu. Nezatěžujte dvířka další hmotností, jinak by mohlo dojít k překlopení produktu.

• Dvířka produktu nechávejte otevřená jen během nakládání a vykládání.

• Pokud to není nezbytně nutné, neotevírejte dvířka, když je produkt spuštěný. Budete-li potřebovat dvířka otevřít, dávejte pozor na příval horkých výparů.

4 Myčka na nádobí / Návod k použití/41 CZ

pokyny pro bezpečnost a prostředí

Zamýšlené použití

• Tento produkt byl navržen pro domácí použití.

• Slouží pouze k mytí domácího nádobí.

• Tento spotřebič je určen pro použití v domácnosti a podobných prostředích, jako jsou například:

- kuchyňky pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích,

- obytné budovy na statku,

- hotely, motely a jiná obytná prostředí, kde slouží k použití ze strany klientů,

- ubytovací zařízení poskytující nocleh se snídaní.

• Používat lze pouze čisticí prostředky, oplachovací prostředky a doplňky bezpečné pro použití v kombinaci s myčkami.

• Výrobce se zříká jakékoli odpovědnosti za škody vzniklé v důsledku nesprávného použití či přepravy.

• Životnost produktu je 10 let. Během této doby budou k dispozici originální náhradní díly, aby bylo možné produkt řádně používat.

• Toto zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými či psychickými schopnostmi či osoby nezkušené v případě, že byly žádně poučeny o použití zařízení a chápou možná nebezpečí s ním spojená. Zařízení není určeno jako

hračka pro děti. Čištění a údržba přístroje nesmí být vykonávána dětmi bez dozoru.

Bezpečnost dětí

• Elektrické produkty jsou pro děti nebezpečné. Při použití produktu udržujte děti mimo jeho dosah. Nenechávejte děti s produktem manipulovat.

• Při odchodu z místnosti, kde je produkt umístěn, nezapomeňte zavřít dvířka produktu.

• Skladujte všechny čisticí prostředky a doplňky na bezpečném místě mimo dosah dětí.

Likvidace obalového materiálu

Obalové materiály jsou pro děti nebezpečné. Udržujte obalové materiály na bezpečném místě mimo dosah dětí. Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů. Proveďte jejich řádnou likvidaci a třídění v souladu s pokyny pro recyklaci odpadu. Nevyhazujte je do běžného komunálního odpadu.

Přeprava produktu

Pokud potřebujete

produkt přesunout, udržujte při tom produkt ve vzpřímené poloze a držte jej zezadu. Při naklonění produktu dopředu by mohlo dojít k namočení a poškození elektronických dílů.

Myčka na nádobí / Návod k použití

5 / 41

pokyny pro bezpečnost a prostředí

1. Před přepravou produkt odpojte od elektrické sítě.

2. Odpojte systém přívodu a odvodu vody.

3. Vypusťte z produktu veškerou zbývající vodu.

Shoda se směrnicí OEEZ a likvidace odpadního produktu

Tento produkt vyhovuje směrnici EU OEEZ (2012/19/ EU). Na tomto produktu je

klasifikační symbol pro odpadní elektrická a elektronická zařízení (OEEZ). Tento produkt byl vyroben z vysoce kvalitních dílů a materiálů, jež lze opětovně použít a jsou vhodné pro recyklaci. Na konci životnosti nevyhazujte odpadní produkt do běžného komunálního a jiného odpadu. Vezměte jej do sběrného střediska k recyklaci elektrického a elektronického vybavení. Informace o těchto sběrných střediscích získáte od místních úřadů.

Informace o balení

Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů v souladu s našimi národními ekologickými směrnicemi. Nelikvidujte obalový materiál společně s komunálním či jiným odpadem. Vezměte jej na sběrné místo obalových materiálů určené místními úřady.

Shoda se směrnicí RoHS

Zakoupený produkt vyhovuje směrnici EU RoHS (2011/65/EU). Neobsahuje škodlivé či zakázané materiály uvedené ve směrnici.

6 Myčka na nádobí / Návod k použití/41 CZ

Myčka

Přehled

Myčka na nádobí / Návod k použití

1. Horní koš

2. Horní lopatka

3. Dolní lopatka

4. Košík na příbory

5. Dvířka

6. Klasifikační štítek

7. Ovládací panel

8. Zásobník na čisticí prostředky

9. Dolní koš

10. Filtry

11. Víko zásobníku na sůl

12. Kolejnice horního koše

13. Horní koš na příbory (v závislosti na modelu)

14. Horní deska (v závislosti na modelu)

15. Sušicí systém ventilátorů (v závislosti na modelu)

7 / 41

Myčka

Technické údaje

Shoda s normami a testovacími daty / ES prohlášení o shodě

Tento produkt vyhovuje následujícím směrnicím ES:

Fáze vývoje, výroby a prodeje tohoto produktu vyhovují bezpečnostním pravidlům obsaženým ve všech směrnicích souvisejících s Evropskou unií. 2014/35/EU, 2014/30/EU, 93/68/EC, IEC 60436/DIN 44990, EN 50242

Příkon 220–240 V, 50 Hz (viz klasifikační štítek) Celková spotřeba energie 1800-2100 W (viz klasifikační štítek) Spotřeba energie topného tělesa 1800 W (viz klasifikační štítek) Celkový proud (závisí na modelu) 10 A (viz klasifikační štítek) Spotřeba energie odsávacího čerpadla 30 W (viz klasifikační štítek) Tlak vody 0,3–10 bar (= 3–100 N/cm² = 0,01–1,0 Mpa)

Technické specifikace se mohou bez předchozího upozornění změnit, aby se

zlepšila kvalita produktu.

Obrázky v tomto návodu jsou schematické a nemusí přesně odpovídat produktu.

Hodnot uvedených na označení produktu nebo v tištěné dokumentaci k produktu

je dosahováno v laboratorních podmínkách na základě příslušných standardů. V závislosti na provozních podmínkách produktu a podmínkách prostředí se tyto hodnoty mohou lišit.

Ventilátorový vysoušecí systém

(v závislosti na modelu) Ventilátorový vysoušecí systém zajišťuje účinné vysoušení nádobí. Během fungování ventilátoru je normální, že se ozývají jiné zvuky než při mycím cyklu.

Poznámka pro testovací instituce:

Data nezbytná k provádění testů výkonu budou poskytnuta na vyžádání. Žádosti lze zasílat e-mailem na následující adresu:

dishwasher@standardloading.com

Nezapomeňte v e-mailu kromě kontaktních údajů uvést také kód, sériové číslo a skladové číslo produktu, který má být testován. Kód, sériové číslo a skladové číslo produktu lze najít na typovém štítku na boku dvířek.

8 Myčka na nádobí / Návod k použití/41 CZ

Instalace

Ohledně instalace produktu kontaktujte zástupce nejbližšího autorizovaného servisu. Chcete-li produkt připravit k použití, ujistěte se, že máte k dispozici příslušnou elektrickou síť, přívod vodovodní sítě a systém odvodu vody. Teprve poté kontaktujte zástupce autorizovaného servisu. Pokud tyto systémy nemáte připraveny, kontaktujte kvalifikovaného technika a instalatéra, aby provedl nezbytné úpravy.

Příprava umístění a příprava

Při umisťování produktu dávejte pozor, abyste nepoškodili podlahu, stěny, potrubí atd. Při přesouvání nedržte produkt za dvířka či panel.

elektrického systému, vodovodního systému a systému odtoku odpadní vody v místě instalace je povinností zákazníka.

Instalaci a elektrické připojení musí provádět zástupce autorizovaného servisu. Výrobce neponese žádnou odpovědnost za škody, které vzniknou v důsledku činností prováděných neautorizovanými osobami.

Před instalací pohledem zkontrolujte, zda produkt nevykazuje nějaké závady. Pokud ano, neinstalujte jej. Při použití poškozených produktů je ohrožena vaše bezpečnost.

Ujistěte se, že při posouvání produktu na místo po instalaci nebo čistění nedošlo k přehnutí, skřípnutí nebo zmáčknutí hadic pro přívod a vypouštění vody.

Správné umístění instalace

• Umístěte produkt na pevnou a rovnou podlahu, která má dostatečnou nosnou kapacitu. Produkt je třeba nainstalovat na rovný povrch, aby se mohla dvířka pohodlně a bezpečně zavírat.

• Neinstalujte produkt na místa, kde může teplota klesat pod 0 ºC.

• Umístěte produkt alespoň 1 cm od hran nábytku.

• Umístěte produkt na pevnou podlahu. Neumisťujte jej na koberec s dlouhým vlasem a podobné povrchy.

Neumisťujte produkt na napájecí

• Vyberte místo, na kterém bude možné

• Nainstalujte produkt na místo

kabel.

rychle a pohodlně nakládat a vykládat nádobí.

v blízkosti vodovodního kohoutku a otvoru pro výtok vody. Při výběru místa instalace vezměte na vědomí to, že se po provedení připojení již nebude měnit.

Připojení zdroje vody

Doporučujeme připojit filtr

Povolená teplota vody: až 25 °C

Myčku nepřipojujte k otevřeným teplovodním zařízením nebo průtokovým ohřívačům vody.

k přívodu užitkové vody v domě/ bytě, aby se zabránilo poškození spotřebiče nečistotami (písek, prach, rez atd.) ze systému městské vody nebo z vašeho vlastního vodního systému a také aby se zabránilo problémům, jako je například žloutnutí či hromadění usazenin na konci mytí.

Myčka na nádobí / Návod k použití

9 / 41

Instalace

min

300

min

120

max 1000

min 500

• Nepoužívejte v kombinaci s novým produktem starou nebo použitou hadici pro přívod vody. Použijte novou hadici pro přívod vody dodanou s produktem.

• Připojte hadici pro přívod vody přímo k vodovodu. Tlak z vodovodu by měl být minimálně 0,3 a maximálně 10 barů. Pokud tlak vody překročí 10 barů, je třeba mezi díly nainstalovat přetlakový ventil.

• Po provedení připojení zcela otevřete kohouty, čímž ověříte, zda nedochází k únikům vody.

Pomocí šroubovacího konektoru

hadice připojte hadici pro přívod vody k vodovodu s vnějším závitem 0,75 palců. V případě potřeby pomocí vložky filtru odfiltrujte usazeniny z potrubí.

Pro vlastní bezpečnost po skončení programu mytí zcela uzavřete kohoutek přívodu vody.

Připojení k odtoku

Hadici pro vypouštění vody lze přímo připojit k otvoru pro výtok vody nebo odtoku dřezu. Délka tohoto připojení musí být minimálně 50 cm a maximálně 100 cm od podlahy. Hadice pro vypouštění vody delší než 4 metry způsobuje znečištění při mytí. Připojte hadici pro vypouštění vody k odtokové rouře, aniž abyste ji ohnuli. Upevněte hadici pro vypouštění vody k odtokové rouře, aby se zabránilo jakémukoli

10 Myčka na nádobí / Návod k použití/41 CZ

posunu hadice pro vypouštění vody během provozu produktu.

Odtoková roura musí být

připojena k systému odpadních vod a nesmí být připojena k žádné povrchové vodě.

Nastavení nožek

Pokud není možné dvířka produktu správně zavřít nebo pokud se produkt kývá, když do něj jen lehce strčíte, je třeba nastavit nožky produktu. Nastavte nožky produktu, jak je znázorněno v návodu k instalaci dodaném s produktem.

Dveře myčky na nádobí musí

být řádně vyrovnány, jinak může docházet k úniku horké páry! Může dojít k vážným popáleninám, jiným zraněním nebo k poškození nábytku.

Instalace

Aquasafe+

(v závislosti na modelu) Systém Aquasafe+ chrání před úniky vody, k nimž může docházet na vstupu hadice. Je třeba zabránit kontaktu vody s ventilovou skříní systému, aby se zabránilo poškození elektrického systému. Pokud je systém Aquasafe+ poškozen, odpojte produkt od elektrické sítě a kontaktujte zástupce autorizovaného servisu.

Souprava hadice obsahuje

elektrická připojení a systémy, proto hadici nikdy nezkracujte ani ji neprodlužujte pomocí prodlužovacích hadic.

• Napětí a povolená ochrana pomocí pojistek či jističů jsou určeny v části „Technické údaje“. Pokud je aktuální hodnota pojistky nebo jističe v domě méně než 16 A, nechejte kvalifikovaného elektrotechnika nainstalovat 16A pojistku.

• Stanovené napětí se musí rovnat napětí elektrické sítě.

• Nepoužívejte k připojení prodlužovací kabely nebo rozdvojky.

Poškozené napájecí kabely

B B

je třeba vyměnit u zástupce autorizovaného servisu.

Pokud je myčka vybavena vnitřním osvětlením a dojde k poruše žárovky, může ji vyměnit pouze zástupce autorizovaného servisu.

Dojde-li k poruše produktu, nepoužívejte jej, dokud jej neopraví zástupce autorizovaného servisu. Mohlo by dojít k úrazu elektrickým proudem.

Elektrické připojení

Zapojte produkt do uzemněné zásuvky chráněné pojistkou vyhovující hodnotám uvedeným v tabulce „Technické údaje“. Naše společnost neponese žádnou odpovědnost za jakékoli škody, které by mohly nastat v důsledku použití produktu bez uzemnění provedeného v souladu s místními směrnicemi.

• Připojení musí vyhovovat národním směrnicím.

• Zástrčka napájecího kabelu musí být po instalaci snadno dostupná.

Po skončení programu mytí

Myčka na nádobí / Návod k použití

odpojte produkt.

První použití

Než začnete produkt používat, ujistěte se, že jsou všechny přípravy provedeny v souladu s pokyny v částech „Důležité bezpečnostní pokyny“ a „Instalace“.

• Chcete-li produkt připravit k mytí nádobí, proveďte první mytí při nastaveném nejkratším programu s čisticím prostředkem, když je spotřebič prázdný. Během prvního použití naplňte zásobník na sůl 1 litrem vody a poté jej naplňte solí.

V produktu může po provádění

továrních kontrolních testů kvality zůstat malé množství vody. Na produkt to nemá žádný negativní vliv.

11 / 41

+ 30 hidden pages
