100/68
Universal-Taschenpaspel-Nähanlage
Universal-flap-pocket-machine
INTERIMS TEILELISTE
INTERIMS PART LIST
DocNr.:DOC 000006 / Version 4
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de
19.11.2008

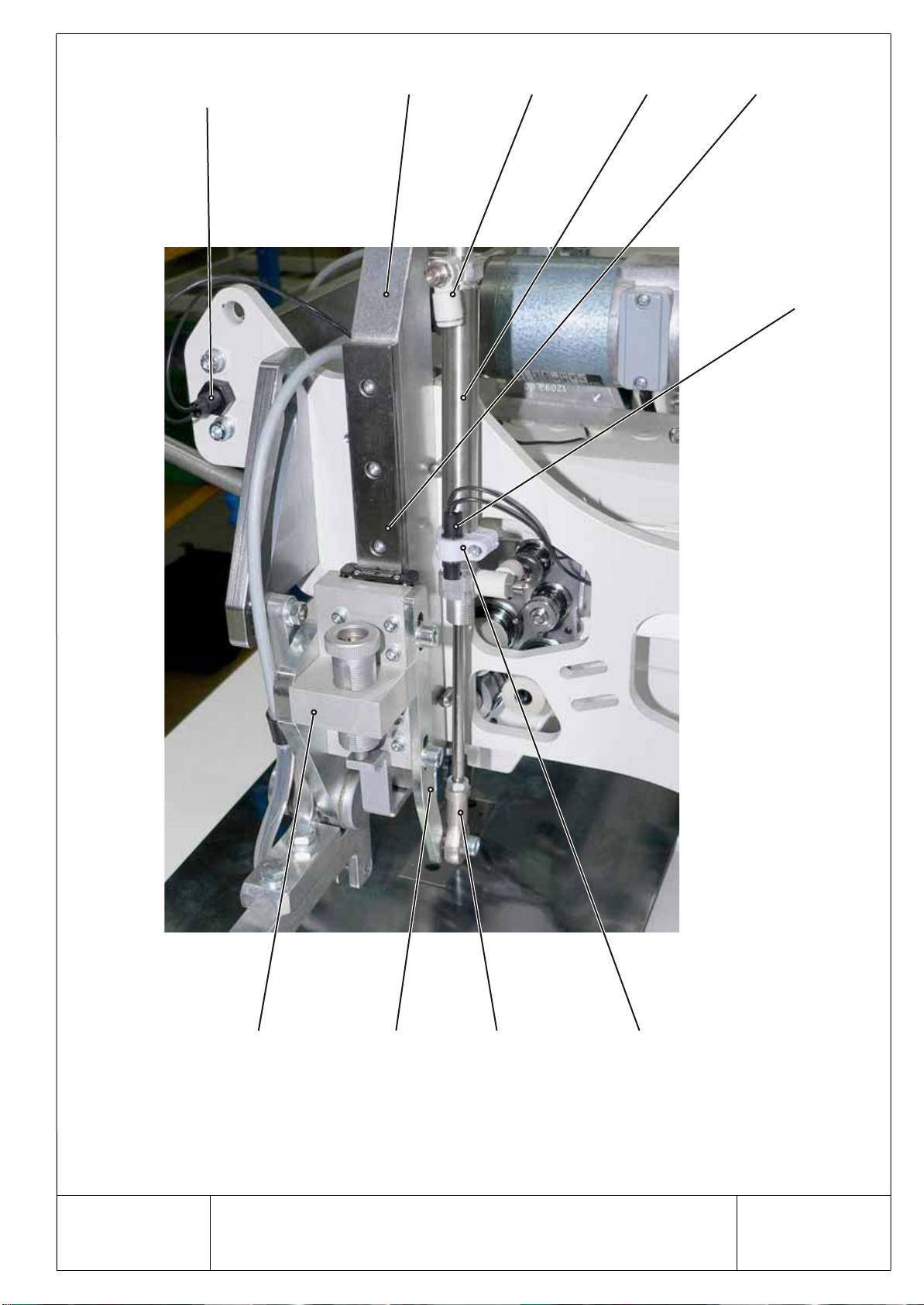

Befestigung
mounting
012212.00
Fadenwächter
thread monitor
3402126.00
Reflexlichtschranke
photocell
2100743.10
Stehbolzen
stay bolt
012282.00
Achtung: Gültig ab 01.06.2007
ATTENTION: Valid from 01.06.2007
Interimsliste
Halter
holder
012227.00
100/68
Führung
guide
008404.01
Zylinder mit Feder
cylinder with spring
1000516.00
Messerhalter
knife holder
008416.00
Interimsliste
Mittelmesser
knife
008688.00
Messerhalter
knife holder
012134.00
100/68

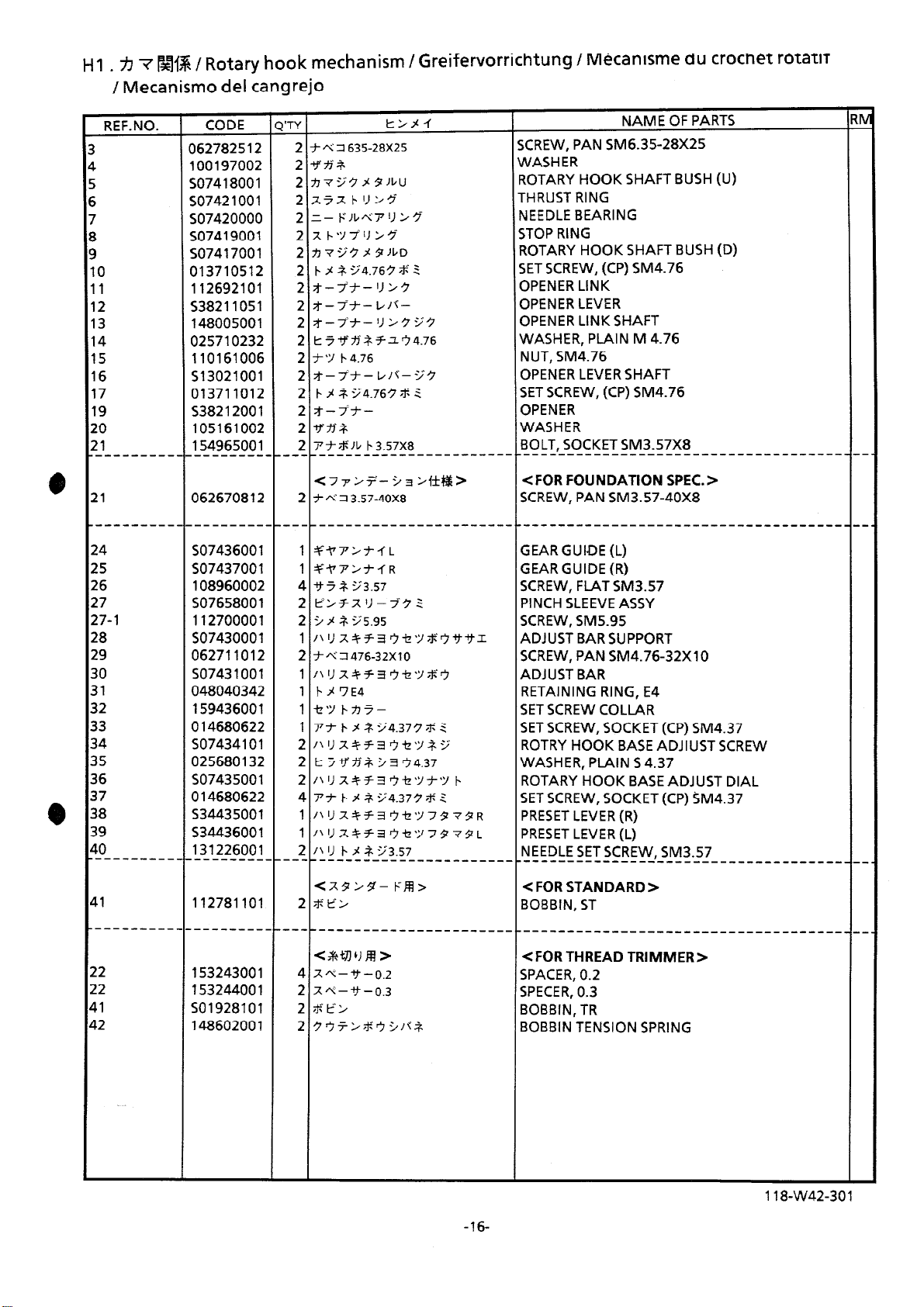

Spulenbremsfeder
bobbin tension spring
3400159.00

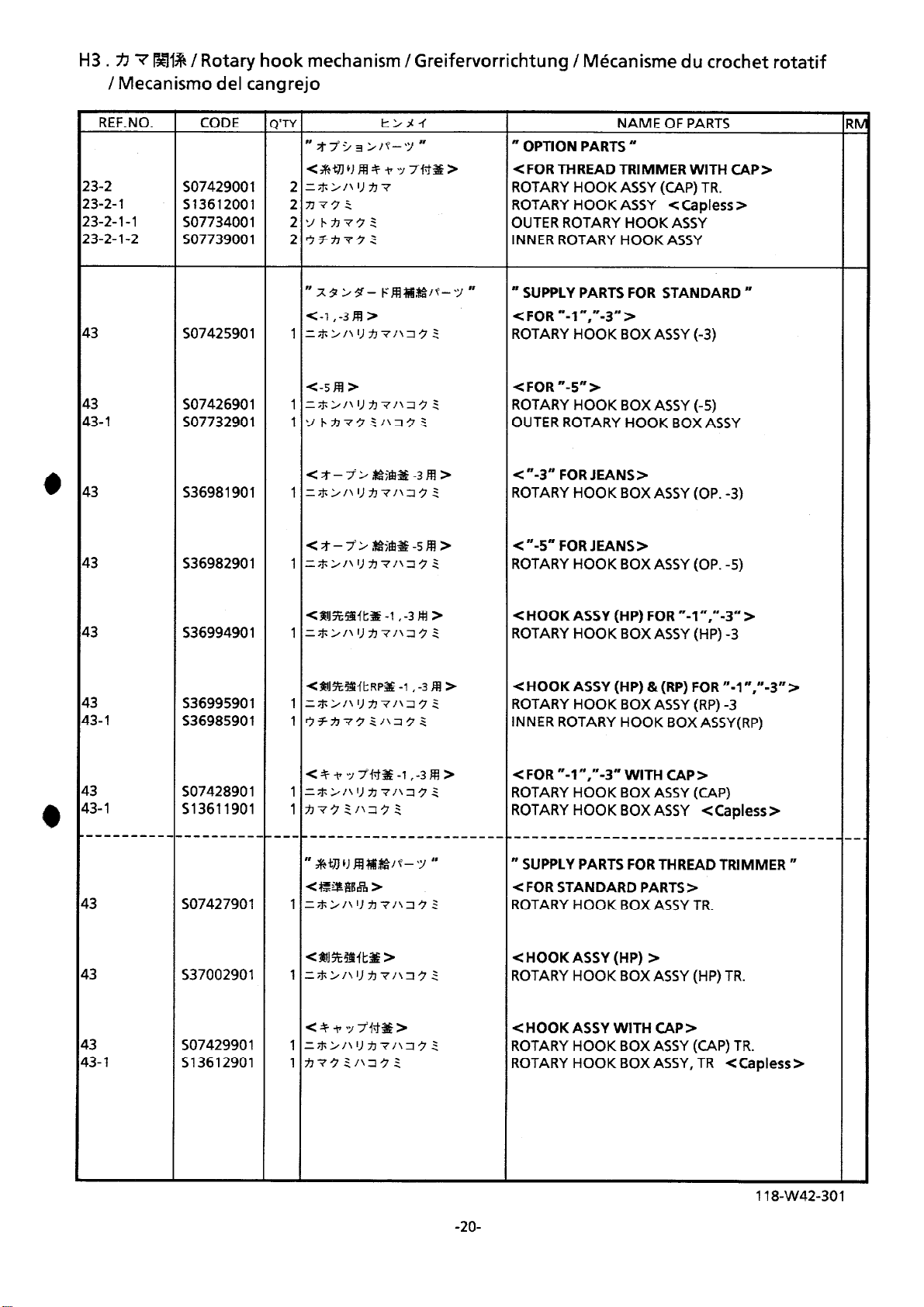

Spulenkapsel
bobbin case
008940.00
Spule
bobbin
008935.00
Tastkopf
bobbin thread sensor
2100754.30

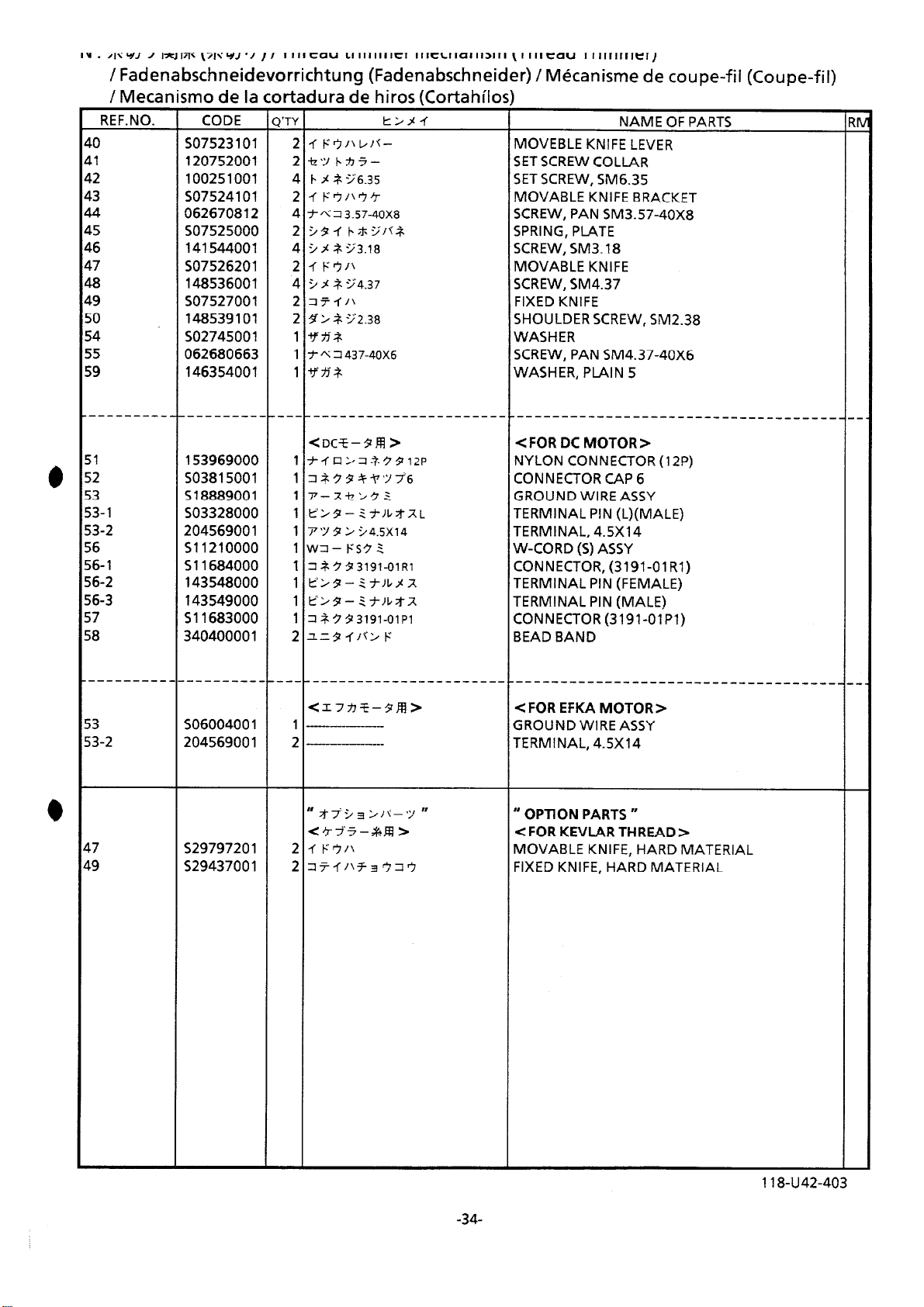

Messer
knife
3400107.00
Interimsliste
Schraube
screw
3400106.00
Schraube
screw
3400105.00
100/68
100223.00
NA4, 8
NA8
NA10
NA12
NA14
NA16
NA18
NA20
NA22
NA24
NA26
NA30
Messer Bewegl. Messer Federblech Messerschutz
Halter knife movable knife flat spring knife guard
012315.00 012312.00 012313.00 012314.00 012311.00
011135.01 3400608.15 3400608.16 3400608.17 3400610.10
011135.00 3400610.07 3400610.08 3400610.09 3400610.10
011135.00 3400610.07 3400610.08 3400610.09 3400610.10
011135.00 3400614.07 3400614.08 3400614.09 3400614.10
011135.00 3400614.07 3400614.08 3400614.09 3400614.10
011135.00 3400620.07 3400620.08 3400620.09 3400620.10
011135.00 3400620.07 3400620.08 3400620.09 3400620.10
011135.00 3400624.07 3400624.08 3400624.09 3400624.10
011135.00 3400624.07 3400624.08 3400624.09 3400624.10
011135.00 3400624.07 3400624.08 3400624.09 3400624.10
011134.00
Fadenfänger - thread catcher
Interimsliste
100/68
Zahnriemen
Eckenmesser R Eckenmesser L
3402229.00 3402230.00
3402219.00 3402220.00
3402221.00 3402222.00
3402223.00 3402224.00
3402223.00 3402224.00
3402223.00 3402224.00
3402223.00 3402224.00
3402225.00 3402226.00
3402225.00 3402226.00
3402227.00 3402228.00
Eckenmesser Standard
NA8
NA10
NA12
NA14
NA16
NA18
NA20
NA22
NA24
NA26
NA30
toothed belt
011889.00
1100500.99
Schiene
guide rail
1500546.00
Wagen
carriage
1500547.00
Wagen
carriage
1500551.00
Schiene
guide rail
1500550.00
Messerkloben
knife holder
011778.00
1100500.05
Schrittmotor
stepping motor
012191.00
Zylinder
cylinder
1000507.00
Reedschalter + Befestigung + Gleitlager
reed switch + mounting + bush bearing
012186.00 + 1000508.10 + 012106.00
1100161-31
Abluftdrossel
throttle valve
006927.00
Interimsliste
Vorstecher - Stift
punch
011779.00
Wagen
carriage
1500551.00
100/68
Zahnriemen
toothed belt
011889.00
Schiene
guide rail
1500546.00
Wagen
carriage
1500547.00
Messerkloben
knife holder
011778.00
Schrittmotor
stepping motor
012191.00
Sensor
sensor
2102066.00
Schiene
guide rail
1500546.00
Schiene
guide rail
1500562.00
Schrittmotor
stepping motor
2102073.00
Zylinder
cylinder
1000512.00
Wagen
carriage
1500547.00
NA8
NA10
NA12
NA14
NA16
NA18
NA20
NA22
NA24
NA26
NA30
Eckenmesser Schrägstellung
Eckenmesser R Eckenmsser L
3402207.00 3402208.00
3402207.00 3402208.00
3402209.00 3402210.00
3402211.00 3402212.00
3402213.00 3402214.00
3402213.00 3402214.00
3402215.00 3402216.00
3402217.00 3402218.00
3402217.00 3402218.00
3402217.00 3402218.00
Abluftdrossel
throttle valve
006927.00
Reedschalter + Befestigung + Gleitlager
reed switch + mounting + bush bearing
012186.00 + 1000508.10 + 012106.00
Interimsliste
100/68
Platine
circuit board
2102074.00
Platine
circuit board
2102075.00
1100500.99
1100500.05
Einspeisung
start plate
1100500.01
1100500.11 1100500.07
Endplatte
finish plate
1100500.02
Platine
circuit board
2102077.00
Interimsliste
100/68
Rückschlagventil
return valve
1400337.00
1100500.05
Abluftdrossel
throttle valve
006927.00
Wegbegrenzung kompl.
Limiter complete
3402242.00
Lagerplatte rechts
guide plate right
011859.00
Lagerplatte links
guide plate left
011860.00
Wagen
carriage
1500543.00
Schiene
guide rail
1500542.00
Zylinder
cylinder
1000515.00
Zuluftdrossel
throttle valve
007418.00
Zylinder
cylinder
1000506.00
Interimsliste
100/68
Abluftdrossel
throttle valve
006927.00
Zylinder
cylinder
1000220.00
Pattenanschlag
flap guide
001284.00
Zylinder
cylinder
1000001.00
Hebel
lever
008653.00
Anschlagklemme
guide clamp
001283.00

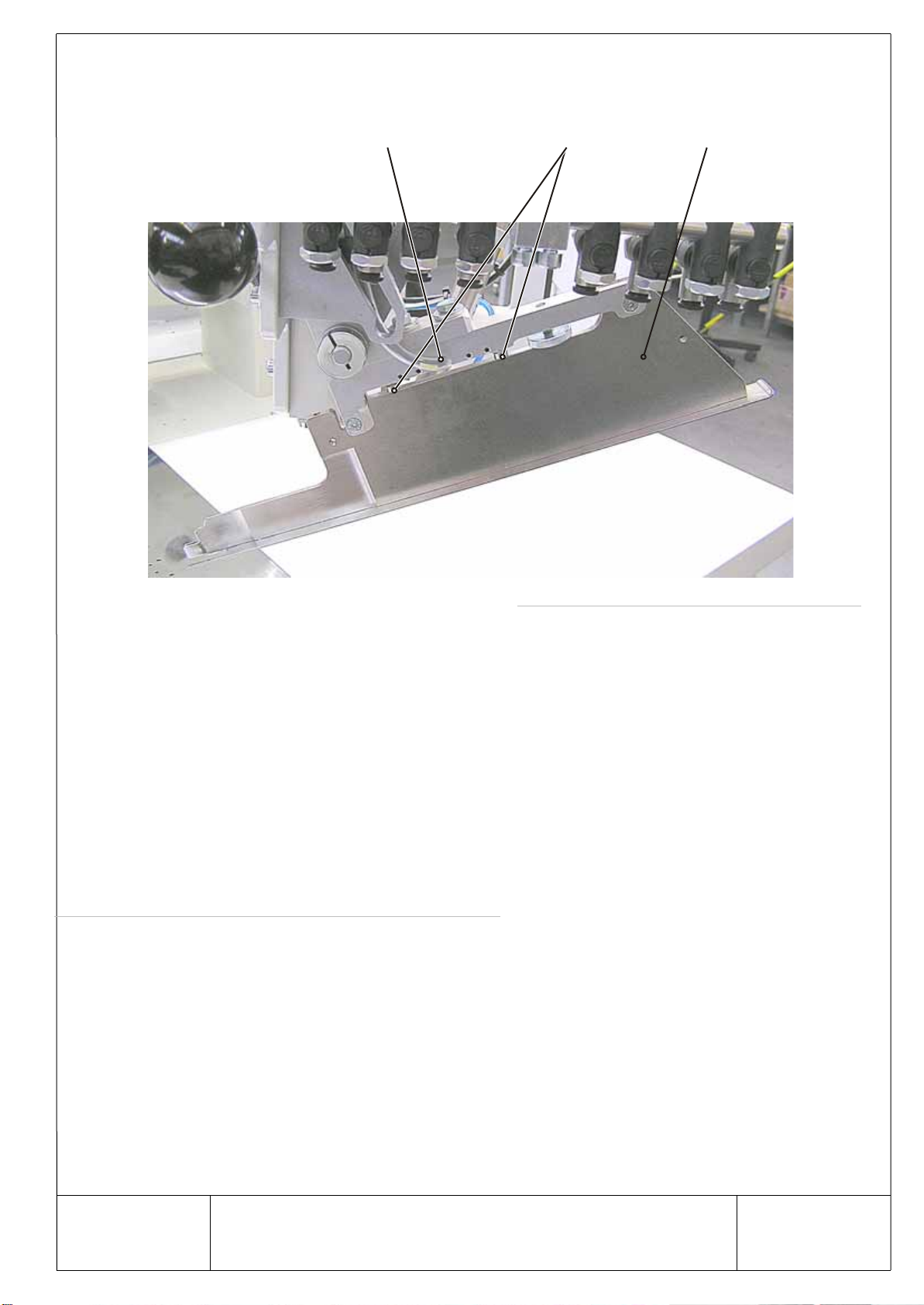

Pattenklammer links
flap clamp links
009061.00
Gummibelag
rubber coat
009059.00
Klammergummi
clamp rubber
007487.00
Reflexfolie
reflecting foil
2500780.20
Pattenklammer rechts
flap clamp right
009060.00
Stellring
set collar
1600463.00
Abweisblech
deflektor plate
007571.00
Anschlag
guide
001701.00
Distanzunterlage für dickes Material
additional distance for thick material
011634.00
Pattenanschlag
flap guide
001284.01
Anschlag
guide
008824.00+008825.00
Interimsliste
100/68
Platine für Ausroller
electronic circuit for roller
Elektronikplatine
electronic circuit
2102071.00
Elektronikplatine
electronic circuit
2102070.00
IO - Platine für
CAN - Schnittstelle
IO - electronic circuit
CAN - interface
Elektronikplatine
electronic circuit
2102071.00
Fadenwächter
thread monitor
Sicherung 4AT
fuse 4AT
Elektronikplatine
electronic circuit
2102072.00
Platine für Laser
electronic circuit
for laserpointer
Interimsliste
100/68
1100500.05
ACHTUNG-nur Y10 Grundstellung geöffnet
ATTENTION- only Y10 normally open
Ventil 3/2 Wege NO
valve 3/2 NO
1100500.12
Einspeisung
start plate
1100500.01
1100500.99
Ventil 5/2 Wege NC
valve 5/2 NC
1100500.05
1100500.11 1100500.07
Endplatte
finish plate
1100500.02
Ventil 3/2 Wege NC
valve 3/2 NC
1100500.03
Elektronik Platine
electronic circuit
2102058.00
Interimsliste
100/68
DC Motor
dc motor
012144.00
Scheibe
washer
3402245.00
Sicherungsring
circlip
3402244.00
Exzenter
tappet
012130.00
Interimsliste
100/68
1100500.11
1100500.99
1100500.05
Magnetschalter
magnetic switch
012187.00
Gehäuse
box
2100667.00
2102083.00
Laser
laser
2102067.00
2102084.00
Klemmstück
clamping piece
3402199.00
Mutter
nut
3402200.00
2102085.00
Klemmstück
clamping piece
3402198.00
Interimsliste
100/68
Getriebemotor
gear motor
2400838.00
Zylinder + Abluftdrossel
cylinder + throttle valve
1000212.00 + 006927.00
Dämpfring
damp ring
011915.00
Rad
Achse
shaft
011917.00
Interimsliste
wheel
011916.00
100/68
Ventil
valve
1100199.00
Sensor
sensor
2100753.10
Interimsliste
Luftschlauch
air hose
1200240.12
100/68
Magnetschalter + Befestigung
magnetic switch + mounting
012222.01 + 1000144.10
Winkelverschraubung
screw joint
1400345.00
Zylinder
cylinder
1000242.00
Stempel
punch
008489.00
Interimsliste
Abluftdrossel
throttle valve
006927.00
100/68
200
3
2
NR.
STÜCK
No.
PIECE
1 2 008452-00 Blat tfeder leaf spring
2 4 3400106.00 Schraube screw
3 2 3402119.00 Gewindestift set screw
4 2 3400105.00 Schraube screw
5 2 3400101.00 Messer knife
6 1 3400107.00 Messer knife
ARTIKEL NR.
ARTI CLE NO.
BEZE ICHNUNG NAME
6
4
100
1
2
5

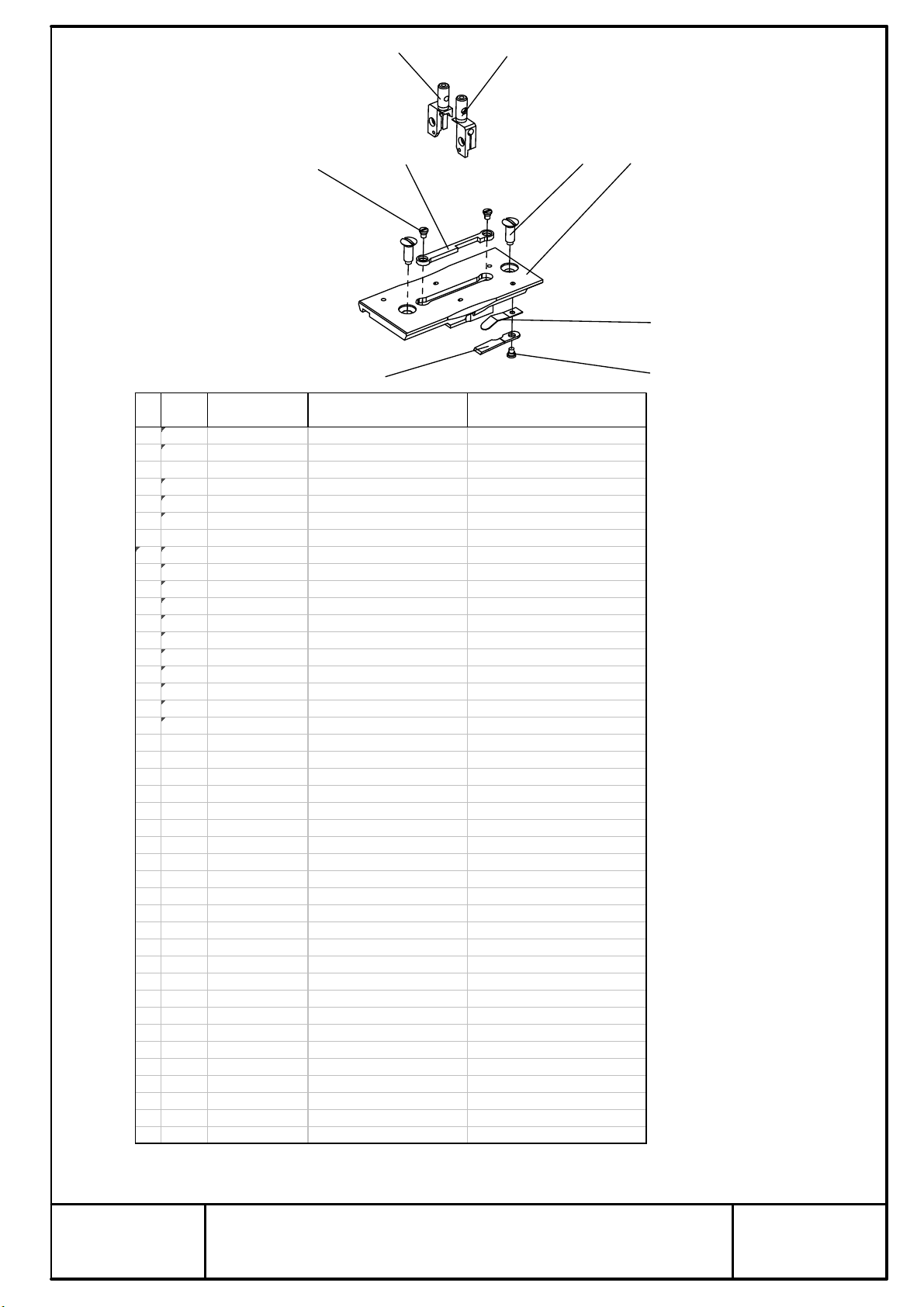

100 1 008494-00 Stichplatte NA 8 st itch plate needle dist ance 8mm
1 008493-00 Stichplatte NA 10 st itch plate needle dist ance 10mm
1 008425-00 Stichplatte NA 12 st itch plate needle dist ance 12mm
1 008730-00 Stichplatte NA 14 st itch plate needle dist ance 14mm
1 008743-00 Stichplatte NA 16 st itch plate needle dist ance 16mm
1 008848-00 Stichplatte NA 18 st itch plate needle dist ance 18mm
1 008737-00 Stichplatte NA 20 st itch plate needle dist ance 20mm
1 008674-00 Stichplatte NA 22 st itch plate needle dist ance 22mm
1 009564-00 Stichplatte NA 24 st itch plate needle dist ance 24mm
1 010542-00 Stichplatte NA 26 st itch plate needle dist ance 26mm
1 010461-00 Stichplatte NA 30 st itch plate needle dist ance 30mm
200 1 009124-00 Nadelhalter NA 8 needle holder , dist ance 8mm
1 008766-00 Nadelhalter NA 10 needle holder , dist ance 10mm
1 008673-00 Nadelhalter NA 12 needle holder , dist ance 12mm
1 008678-00 Nadelhalter NA 14 needle holder , dist ance 14mm
1 008742-00 Nadelhalter NA 16 needle holder , dist ance 16mm
1 009157-00 Nadelhalter NA 18 needle holder , dist ance 18mm
1 008738-00 Nadelhalter NA 20 needle holder , dist ance 20mm
1 008675-00 Nadelhalter NA 22 needle holder , dist ance 22mm
1 009563-00 Nadelhalter NA 24 needle holder , dist ance 24mm
1 010543-00 Nadelhalter NA 26 needle holder , dist ance 26mm
1 010460-00 Nadelhalter NA 30 needle holder , dist ance 30mm

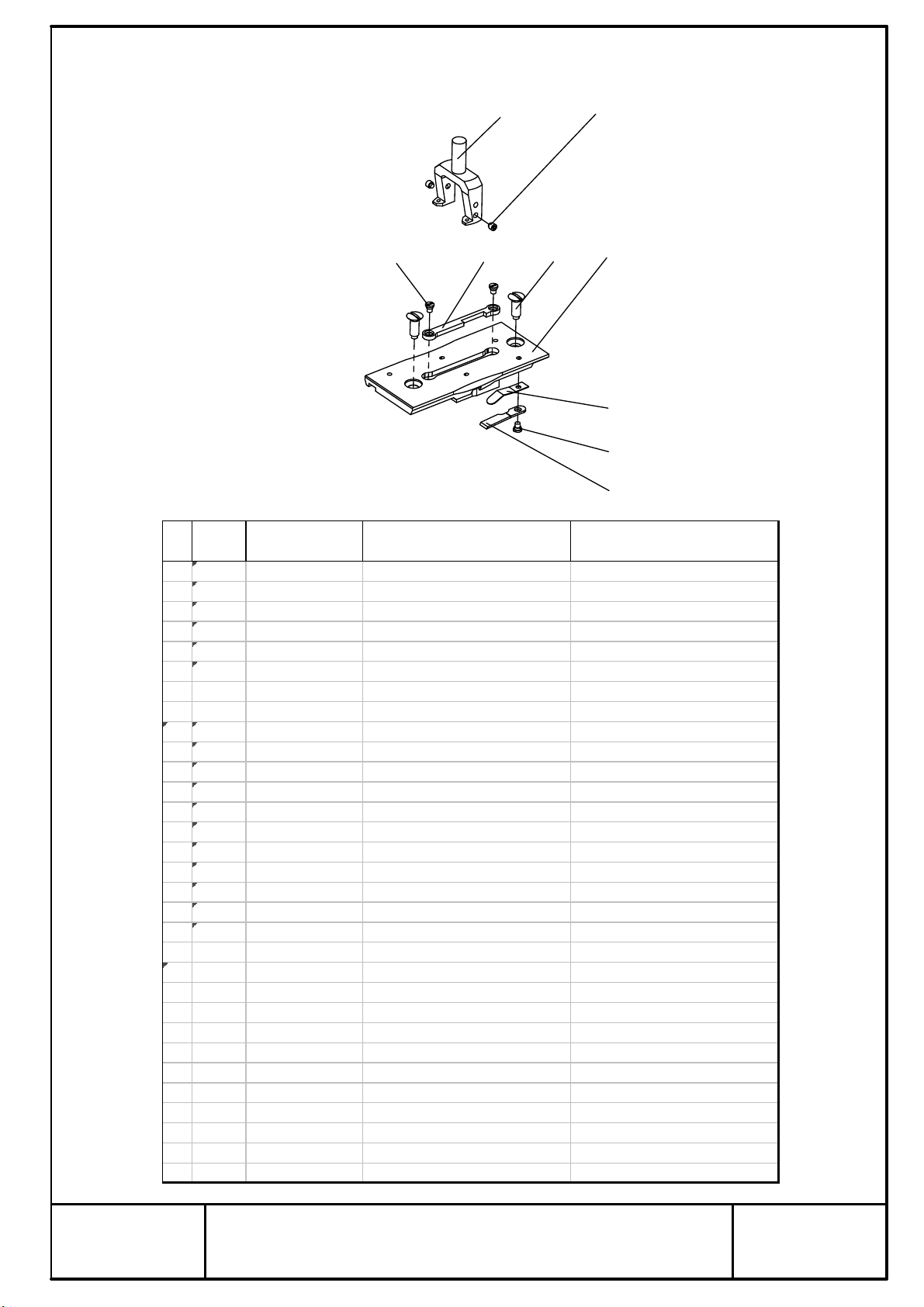

Nadelhal ter-Stichpl a tte
100/6 8
202
201
2
6
4
5
NR.
STÜCK
No.
PIECE
1 2 008452-00 Blatt feder leaf spring
2 4 3400106.00 Schraube s crew
3
4 2 3400105.00 Schraube s crew
5 2 3400101.00 Mess er knife
6 1 3400107.00 Mess er knife
100 1 008494-00 Stichplat te NA 8 stitch plate needle dis tanc e 8mm
ARTIKEL NR.
ARTICLE NO.
1 008493-00 Stichplat te NA 10 stitch plate needle dis tanc e 10mm
1 008425-00 Stichplat te NA 12 stitch plate needle dis tanc e 12mm
1 008730-00 Stichplat te NA 14 stitch plate needle dis tanc e 14mm
1 008743-00 Stichplat te NA 16 stitch plate needle dis tanc e 16mm
1 008848-00 Stichplat te NA 18 stitch plate needle dis tanc e 18mm
1 008737-00 Stichplat te NA 20 stitch plate needle dis tanc e 20mm
1 008674-00 Stichplat te NA 22 stitch plate needle dis tanc e 22mm
1 009564-00 Stichplat te NA 24 stitch plate needle dis tanc e 24mm
1 010542-00 Stichplat te NA 26 stitch plate needle dis tanc e 26mm
1 010461-00 Stichplat te NA 30 stitch plate needle dis tanc e 30mm
BEZEICHNUNG NAME
100
1
2
201 1 3400608.01 Nadelhalter rechts NA 8 needle holder , right, distance 8mm
1 3400610.01 Nadelhalt er rechts NA 10 needle holder , right , dist ance 10mm
1 3400612.01 Nadelhalt er rechts NA 12 needle holder , right , dist ance 12mm
1 3400614.01 Nadelhalt er rechts NA 14 needle holder , right , dist ance 14mm
1 3400616.01 Nadelhalt er rechts NA 16 needle holder , right , dist ance 16mm
1 3400618.01 Nadelhalt er rechts NA 18 needle holder , right , dist ance 18mm
1 3400620.01 Nadelhalt er rechts NA 20 needle holder , right , dist ance 20mm
1 3400624.01 Nadelhalt er rechts NA 24 needle holder , right , dist ance 24mm
1 3400626.01 Nadelhalt er rechts NA 26 needle holder , right , dist ance 26mm
1 3400630.01 Nadelhalt er rechts NA 30 needle holder , right , dist ance 30mm
202 1 3400608.02 Nadelhalter links NA 8 needle holder , left, dist ance 8mm
1 3400610.02 Nadelhalt er links NA 10 needle holder , left, distance 10mm
1 3400612.02 Nadelhalt er links NA 12 needle holder , left, distance 12mm
1 3400614.02 Nadelhalt er links NA 14 needle holder , left, distance 14mm
1 3400616.02 Nadelhalt er links NA 16 needle holder , left, distance 16mm
1 3400618.02 Nadelhalt er links NA 18 needle holder , left, distance 18mm
1 3400620.02 Nadelhalt er links NA 20 needle holder , left, distance 20mm
1 3400624.02 Nadelhalt er links NA 24 needle holder , left, distance 24mm
1 3400626.02 Nadelhalt er links NA 26 needle holder , left, distance 26mm
1 3400630.02 Nadelhalt er links NA 30 needle holder , left, distance 30mm
Nadelhalter Schrägstellung Interimsliste

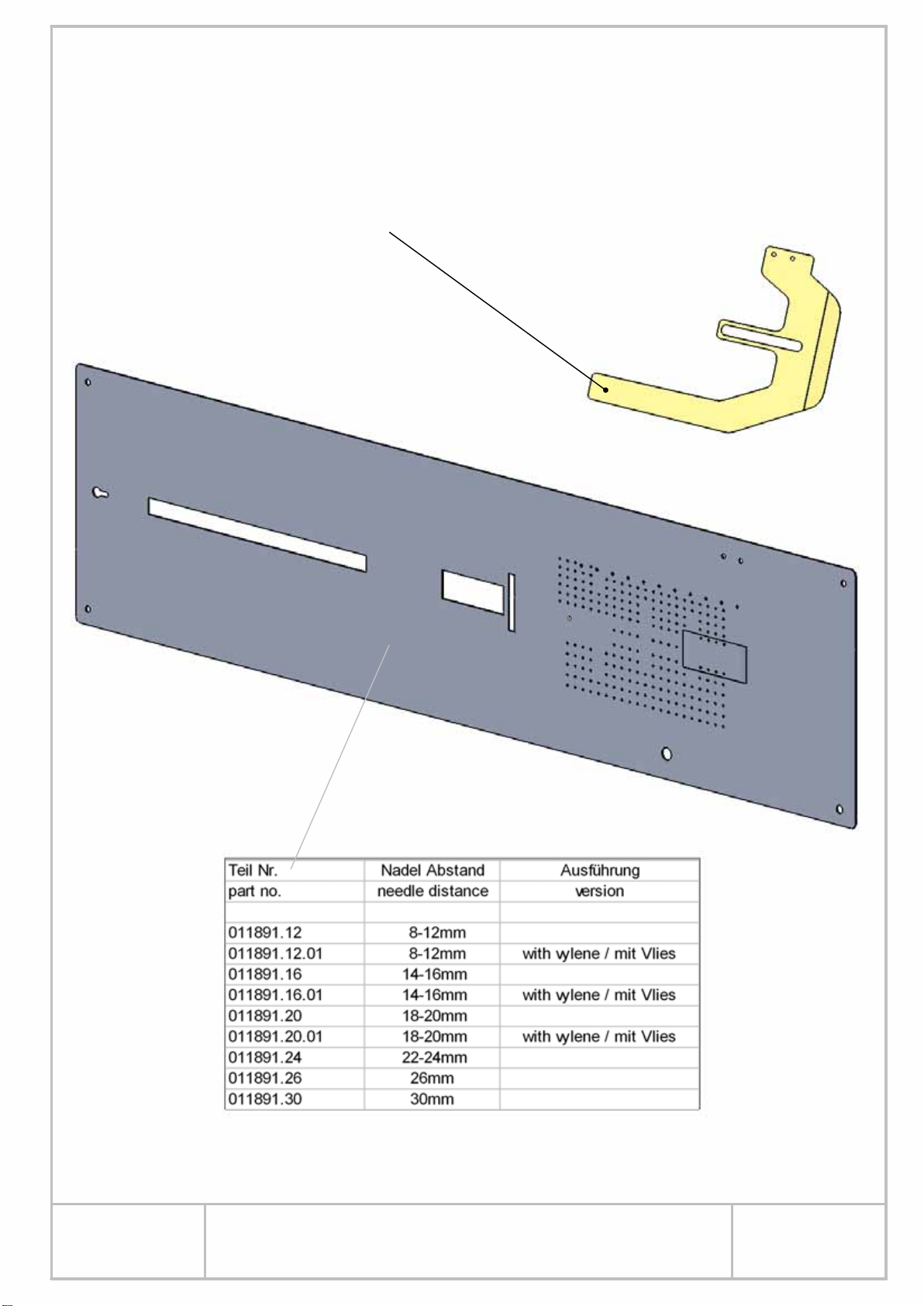

100 / 68

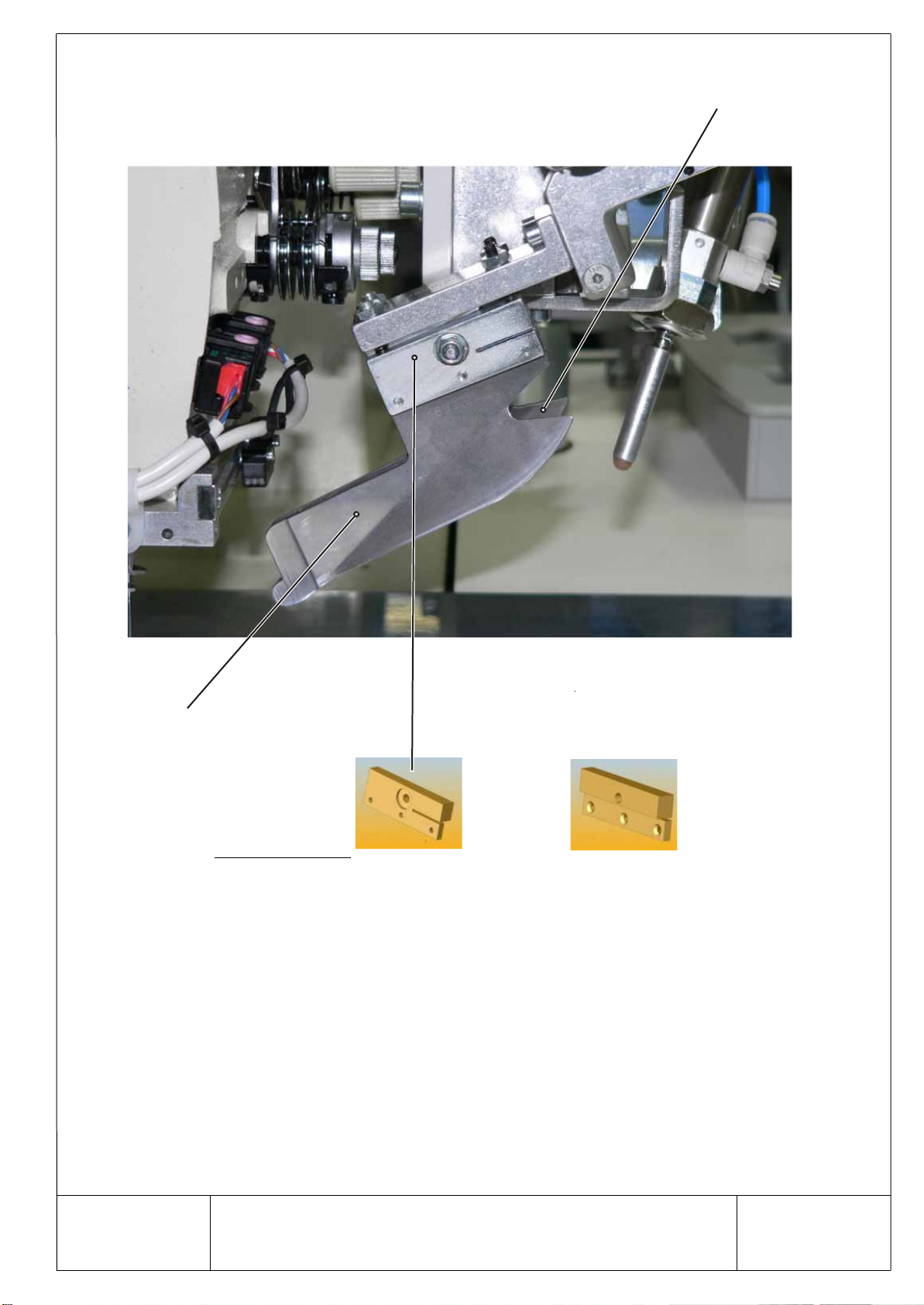

007399.00
Gleitblech / slide plate
100 / 68
011899.02
Führungsblechhalter Führungsblechhalter
007557.00 007808.00
007557.00 007808.00
007557.00 007808.00
007679.00 007809.00
007679.00 007809.00
008116.00 008117.00
008116.00 008117.00
007911.00 007912.00
007911.00 007912.00
010540.00 010541.00
010465.00 010466.00
Führungskopf Standard
NA8
NA10
NA12
NA14
NA16
NA18
NA20
NA22
NA24
NA26
NA30
011899.01
Interimsliste
100/68
USB - Stick
USB - stick
2102060.00

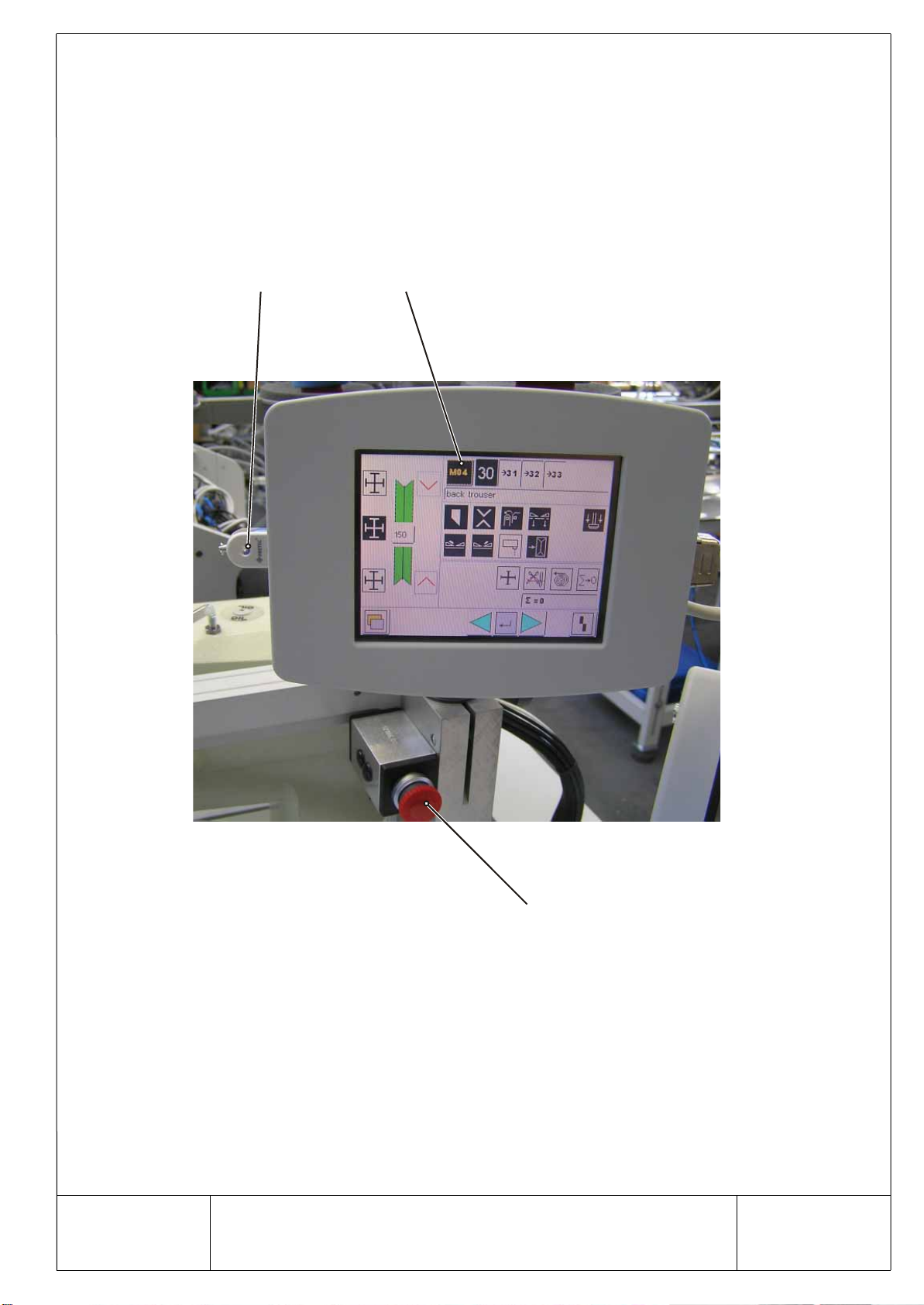

Bedienfeld
touch screen
47.100/68.20
Kontaktelement
contact element
2100760.00
Interimsliste
100/68
Magnetschalter
Doppel-Paspel Leiste Hose Leiste Sakko
8mm 007609.00 007610.00 007611.00
10mm 007612.00 007613.00 007614.00
12mm 007597.00 007598.00 007599.00
14mm 007615.00 007616.00 007617.00
16mm 007618.00 007619.00 007620.00
18mm 007621.00 007622.00 007623.00
20mm 007624.00 007625.00 007626.00
22mm 007627.00 007628.00 007629.00
24mm 007630.00 007632.00 007631.00
26mm 010547.00 010546.00 010545.00
30mm 010462.00 010464.00 010463.00
Doppel-Paspel Leiste Hose Leiste Sakko
8mm
10mm 010492.00 010493.00 010494.00
12mm 008853.00 008852.00 008851.00
14mm 010230.00 010231.00 010468.00
16mm 011015.00 011014.00 011013.00
18mm
20mm 010004.00 010005.00 010006.00
22mm 010803.00 010804.00 010805.00
24mm 010453.00 010455.00 010454.00
26mm
30mm
Doppel-Paspel Leiste Paspel
10mm 009155.00 009421.00
12mm 009125.00 009420.00
14mm 010469.00 010467.00
magnetic switch
012149.00
Ringmagnet
ring magnet
2102069.02
Paspelführung
piping guide
011897.00
Sohlen 100/68 Standard
Sohlen 100/68 Nahtlänge 240mm
Interimsliste
Sohlen 100/68 Brustleistenverarbeitung
100/68
Magnetschalter M8
magnetic switch
012187.00
Halter
holder
011841.00
Abluftdrossel
throttle valve
006927.00
Zylinder
cylinder
1000508.00
Führung
rail guide
1500553.00
Magnetschalter
magnetic switch
012222.01
Bock
holding device
011843.00
Hebel
lever
012055.00
Interimsliste
Gelenkkopf
swifel head
1500391.00
Befestigung
mounting
1000508.10
100/68
Zahnriemen
toothed belt
2500802.06
Segmentscheibe
segment disc
011876.00
Lichtschranke
light barrier
2102064.00
Handrad
hand wheel
011873.00
Interimsliste
Motor
motor
2400837.00
100/68
Schaltelement
switching element
2500910.01
Interimsliste
100/68
123
NR.
No.
1 1 012275-00 Vakuumplatte vacuum plate
2 1 012351-00 Vacuumanschluß vacuum connection
3 1 007266-00 Sieb filter
STÜCK
PIECE TEILENR. Bezeichnung Name
Vakuum ohne Vlies
100/68
Interimsliste
100/68
012017.00
3402205.00
012020.00
011939.00
012015.00
011939.00
1700531.00
012016.00
012012.00
012013.00
012018.00
012011.00
012014.00
Interimsliste
100/68
011939.00
1700529.00
3402204.00
011983.00
011986.00
011985.00
011984.00
011987.00
011986.00
1000514.00
1100401.00
1000513.00
1100402.00
Interimsliste
100/68
thread catcher
Oberfadenfänger
Z1
Y1
4
5
center knife
Mittelmessereinschaltung
Z3
2
12
2
Oil
10
1
Y3
4
thread cutter
Unterfadenschneider
Z5
2
Y5
thread tension
Fadenlüftung
Z6
4
2
Y6
4
zipper brake
Reißverschlußbremse
Z6,1
XY
2
Y9 Y10
Öl
3
1
5
3
1
5
3
1
5
3
1
folder up / folder down
Falter ab / Falter auf
A
2
1
Z10
2
10
3
3
1
flap clamp right
Pattenklammer rechts
Z101
YC101
4
5
2
3
1
folding slide left
Faltschieber links
YC102
Z102
4
5
2
3
1
zipper carrier
Reißverschluß-
mitnehmer
Z105
YC105
Benennung:

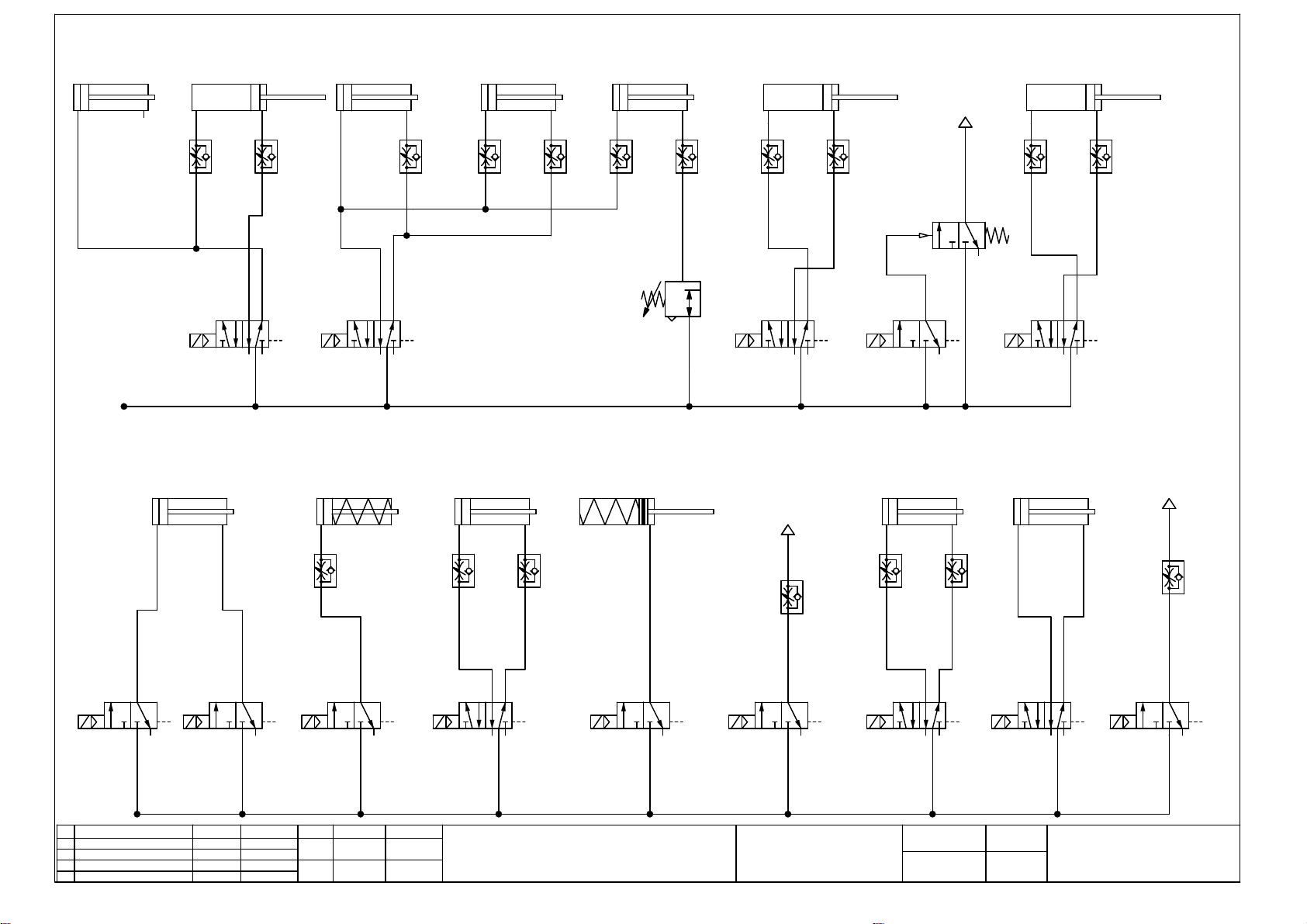

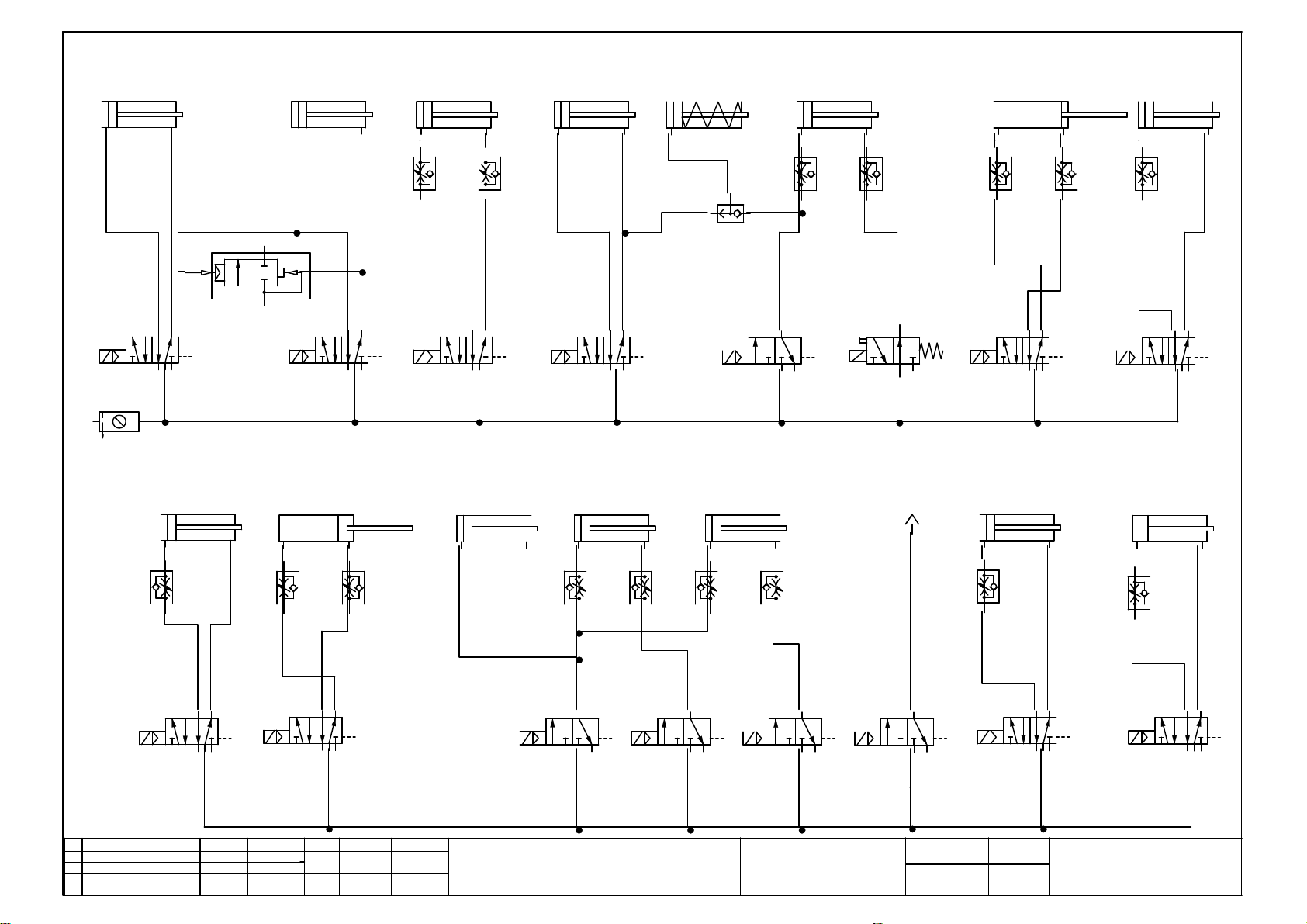

Pneumatikplan 100 / 68
Hauptklammer links
Aenderung
a
Z 105 dazu
b
Oder - Ventil dazu
c
d
folding slide right
Faltschieber rechts
Z103
YC103
4
5
2
3
1
Datum
10.9.07
29.4.08
flap clamp left
Pattenklammer links
Z104
YC104
Name
Reichenb
Reichenb
4
5
gez.
gepr.
2
3
1
Datum
16.01.07
Name
Reichenb
main clamp left
Z106
2
1
YC106 YC107
3
main clamp right
Hauptklammer rechts
Z107
Y3
2
1
3
Zeichnungs-Nr.
2
1
YC108
3
P 100-68
thread blowing
Blasen Spulen-
restfadenerkennung
2
1
3
Ort
mitre knife seam end
Eckenmesser Nahtende
Z11
Y11
4
2
5
3
1
BlattAnlage
Nr.
1
von
Blatt
3
mitre knife seam begin
Eckenmesser Nahtanfang
Z12
Y12
4
5
1
Beisler GmbH
Frohnradstraße 10
63768 Hösbach
2
3
Brustleiste
Fotozelle fahrbar
pressed welt
photocell movable
clamp quick adjustment links
Klammerschnell-
verstellung links
Z109
punch
Stempel
Z110
needle bar big
große Nadelleiste
Z110.1
clamp needle bar big
Klemme große Nadelleiste
Z110.2
uncurler
Ausroller
Z113
blowing
ausblasen
clamp quick adjustment right
Klammerschnellverstellung rechts
Z116
YC109
Needle switch off
Nadelausschaltung
left
links
Z7
4 2
513
right
rechts
YC110
vylene lifting
Vlies lüften
Z114
4 2
5
1
3
vylene cutting
Vlies schneiden
Z115
vacuum
Vakuum
Z111
4 2
513

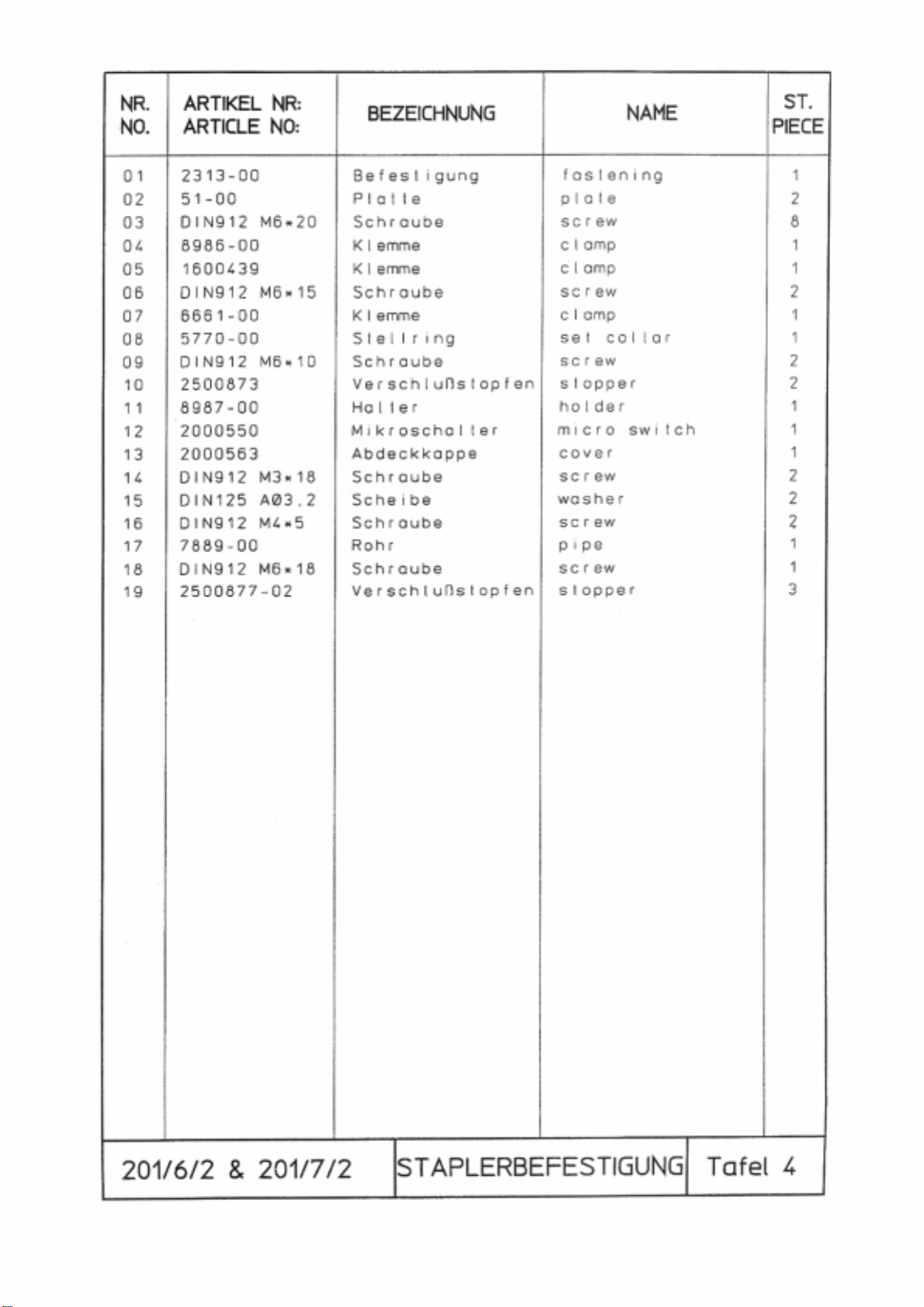

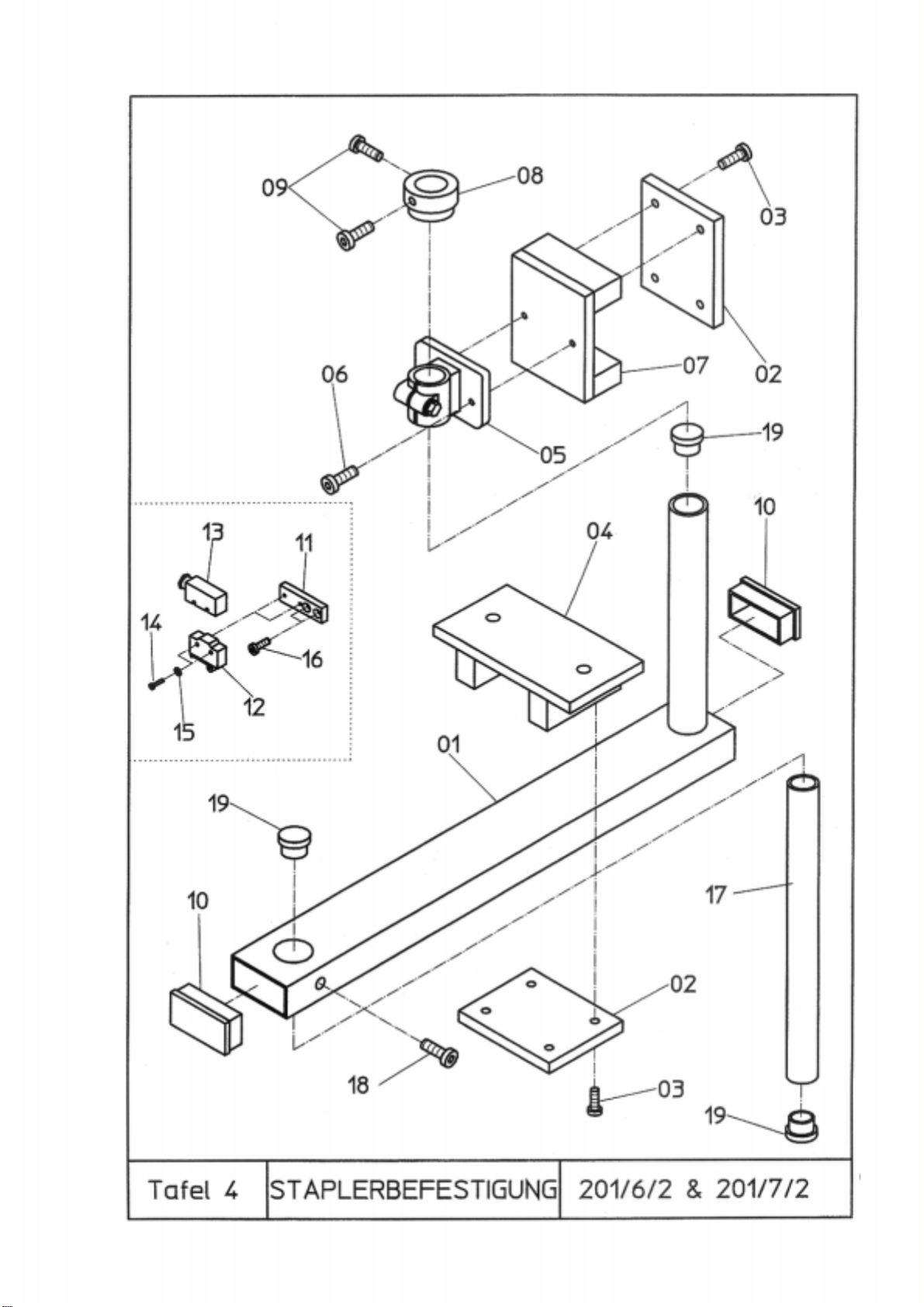

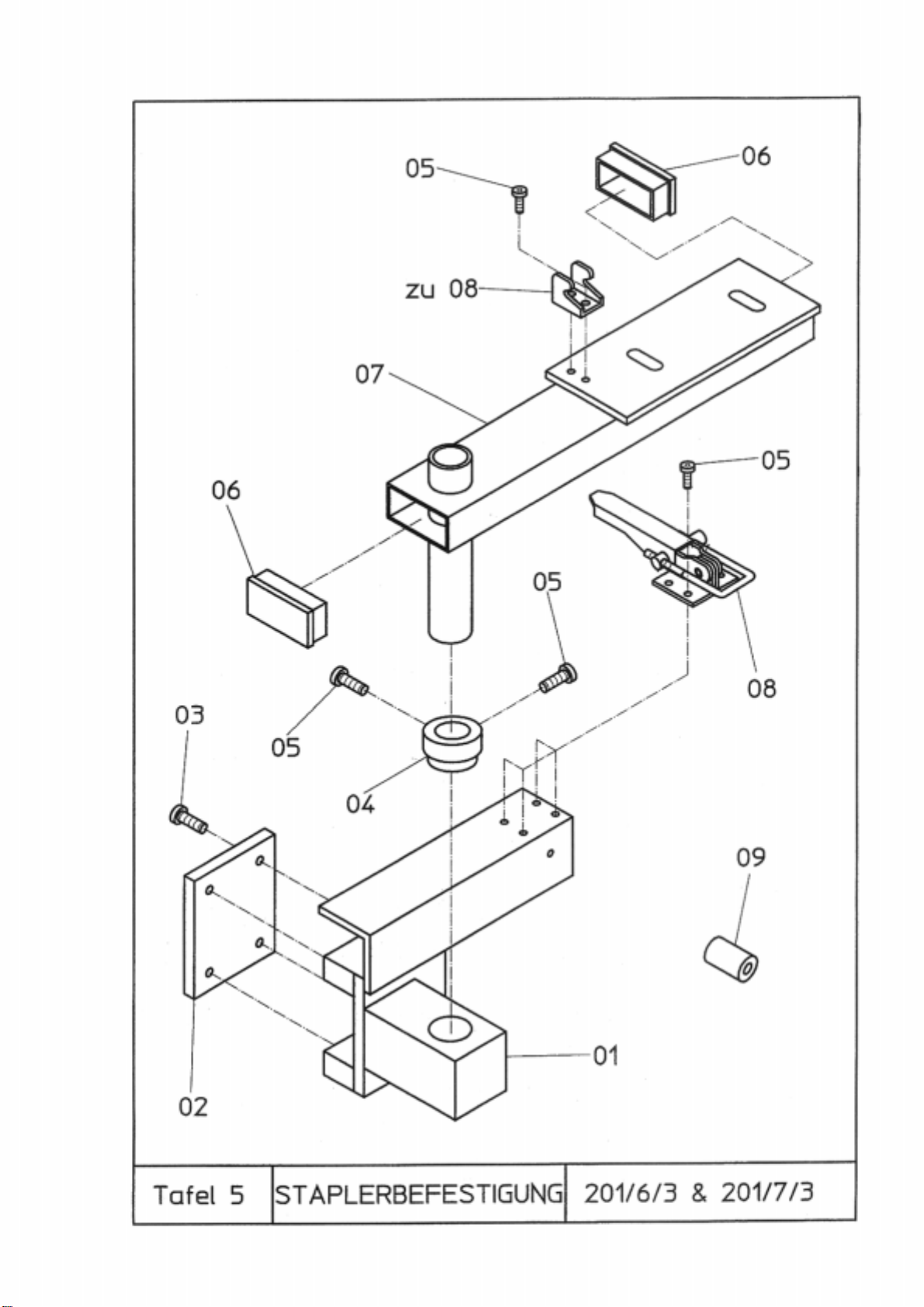

stacker start
Klappstapler Start
Z112
YC113
cutter swivel
Schere schwenken
12
2
1 3
Z134
2
1
3
YC116
Schere schneiden
4 2
513
cutter cutting
Z135
piping blowing
Paspelblasen
Z136
YC111
Pneumatikplan 100 / 68
a
b
c
d
Y7
2
1 3
Aenderung
Y8
Datum
2
1 3
Name
YC114
gez.
gepr.
2
1 3
05.02.07
YC115
NameDatum
Reichenb
4 2
513
Benennung:
2
1 3
YC112
Zeichnungs-Nr.
2
1 3
P 100-68
YC134
4 2
513
Ort
YC135
BlattAnlage
Nr.
von
Blatt
3
4 2
513
2
YC136
2
1 3
Beisler GmbH
Frohnradstraße 10
63768 Hösbach

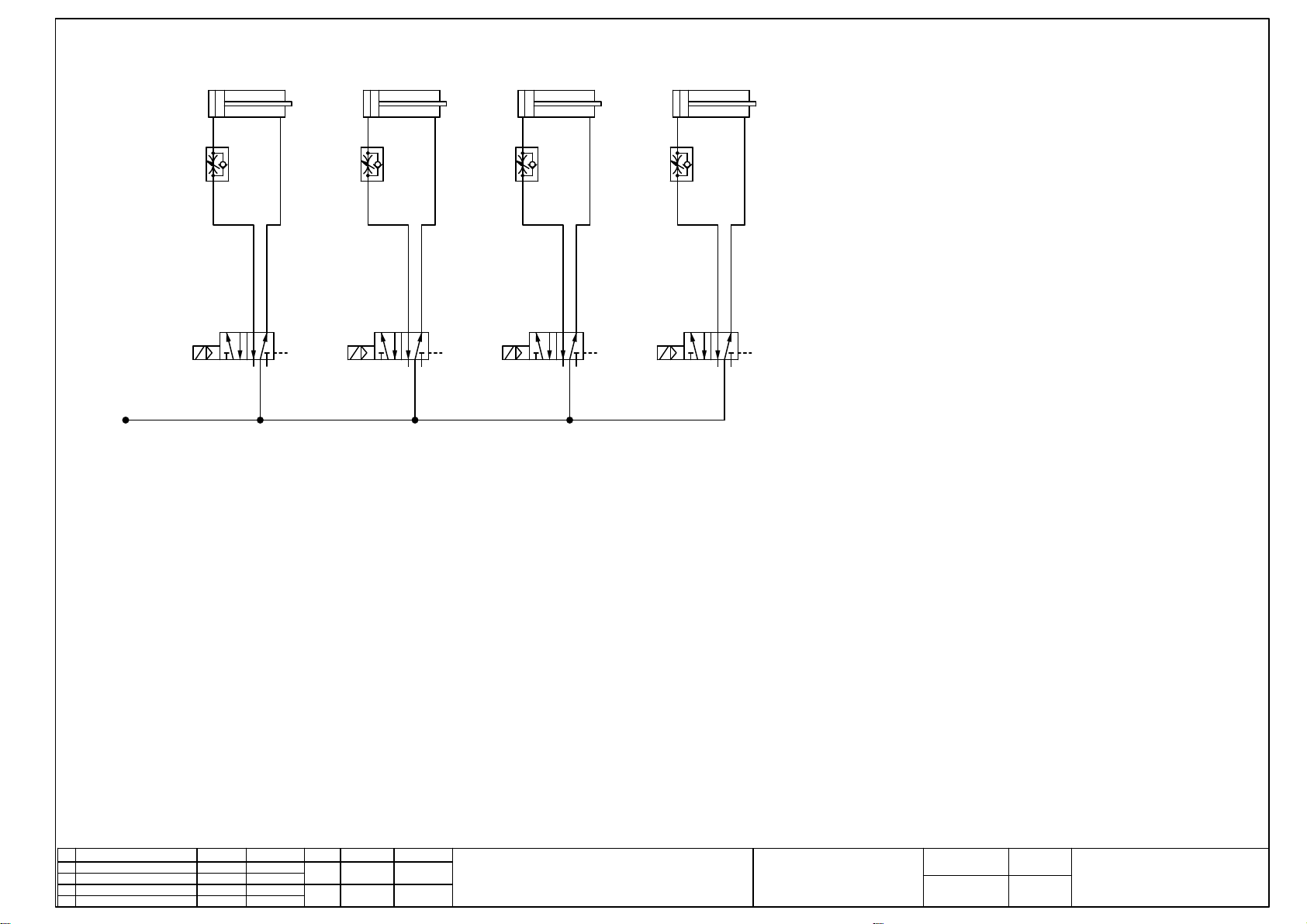

mitre knife left mobile
Eckenmesser links fahrbar
Z13
mitre knife right mobile
Eckenmesser rechts fahrbar
Z14
mitre knife left fixed
Eckenmesser links fest
Z15
mitre knife right fixed
Eckenmesser rechts fest
Z16
Y13
4 2
5
1
Y14
3
4 2
5
1
3
Y15
4 2
5
1
Y16
3
4 2
5
1
3
a
b
c
d
Aenderung
Datum
Name
gez.
gepr.
16.01.07
NameDatum
Reichenb
Benennung:
Pneumatikplan 100 / 68
Zeichnungs-Nr.
P 100-68
Ort
BlattAnlage
Nr.
von
3
3
Blatt
Beisler GmbH
Frohnradstraße 10
63768 Hösbach
Loading...
