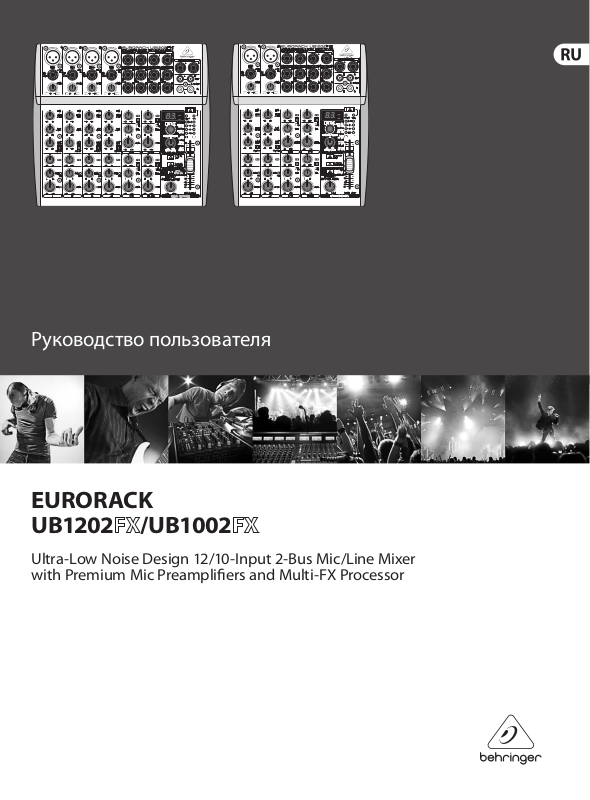

Руководство пользователя

EURORACK UB1202 /UB1002

Ultra-Low Noise Design 12/10-Input 2-Bus Mic/Line Mixer with Premium Mic Preampliers and Multi-FX Processor

2 EURORACK UB1202FX/UB1002FX Руководство пользователя

Содержание

Важные указания по ехнике безопасности ............. 3

Законное опровержение ............................................3

1. Введение ...................................................................4

1.1 Общие функции микшерного пульта ....................... 4

1.2 Руководство ........................................................................ 5

1.3 Прежде, чем начать ......................................................... 5

1.3.1 Поставка .......................................................................... 5

1.3.2 Ввод в эксплуатацию................................................. 5

1.3.3 Онлайп-регистрация ................................................ 5

2. Элементы Управления иПодключение .............. 5

2.1 Монофонические каналы ............................................. 5

2.2 Стереоканалы ..................................................................... 7

2.3 Панель подключения главной секции .................... 7

2.4 Главная секция ................................................................... 8

2.5 Цифровой процессор эффектов ............................... 9

3. Варианты Применения ......................................... 10

3.1 Студия звукозаписи .......................................................10

3.2 Концерт ............................................................................... 11

4. Монтаж .................................................................... 12

4.1 Подключение к сети ...................................................... 12

4.2 Аудиокабели ..................................................................... 12

5. Технические Характеристики ............................. 13

3 EURORACK UB1202FX/UB1002FX Руководство пользователя

9. Ни в коем случае не удаляйте предохранительное

имеются в ЭЭО. В то же время, ваше содействие

Важные указания по ехнике безопасности

Предупреждение

Входы и выходы, обозначенные

символом, находятся под напряжением, которое способно привести к поражению электрическим током. Используйте только качественный серийный акустический кабель с готовым ¼"TS-штекером. Другие работы по установке или модификации оборудования должен выполнять только квалифицированный персонал.

Этот символ указывает на важную

информацию в сопроводительной

документации, касающуюся эксплуатации и обслуживания устройства. Пожалуйста, ознакомьтесь с инструкцией поэксплуатации.

Внимание

Во избежание поражения

электрическим током запрещено снимать крышку или заднюю панель устройства. Внутри устройства нет элементов, которые пользователь может отремонтировать самостоятельно. Ремонтныеработы должны выполняться только квалифицированнымперсоналом.

Внимание

Во избежание возникновения пожара

или поражения электрическим током необходимо защищать устройство от воздействия дождя или влаги, а также от попадания внутрь капель воды или других жидкостей. Не ставьте на устройство заполненные жидкостью сосуды, например, вазы.

Внимание

Все сервисные указания

предназначены исключительно для квалифицированного персонала. Воизбежание поражения электрическим током не выполняйте ремонтных работ, неописанных в инструкции по эксплуатации. Ремонтные работы должны выполняться только квалифицированнымиспециалистами.

1. Прочтите эти указания.

2. Сохраните эти указания.

3. Придерживайтесь этих указаний.

4. Соблюдайте все указания по эксплуатации.

5. Не пользуйтесь устройством в непосредственной

близости от воды.

6. Протирайте устройство только сухой тряпкой.

7. Не загораживайте вентиляционные отверстия.

При установке устройства руководствуйтесь указаниями фирмы-производителя.

8. Не устанавливайте устройство вблизи источников тепла, таких как радиаторы, плиты и другие излучающие тепло приборы (втомчислеусилители).

устройство с двухполюсных или заземленных штекеров. Двухполюсный штекер имеет два контакта различной ширины. Заземленный штекер имеет два сетевых контакта и дополнительный контакт заземления. Широкий контакт или дополнительный контакт заземления служат для Вашей безопаснос ти. Если поставляемый формат штекера не соответствует формату Вашей розетки, попросите электрика заменитьрозетку.

10. Прокладывайте сетевой кабель так, чтобына него нельзя было наступить, чтобы он не соприкасался с острыми углами и не мог быть поврежден. Обратите особое внимание на то, чтобыудлинительный кабель, участки рядом с вилкой и место крепления сетевого кабеля к устройству были хорошо защищены.

11. Устройство должно быть подключено к электросети через сетевую розетку с исправнымзаземлением.

12. Если сетевая вилка или штепсельная розетка устройства служат для отключения ус тройства от сети, они должны быть легко доступными.

13. Используйте только рекомендованные производителем дополнительные устройства и принадлежности.

14. Пользуйтесь только стойками, штативами, тележками, креплениями или подставками, рекомендованными изготовителем или входящими в комплект

поставки устройства. Если для перемещения устройства используется тележка, будьте осторожны чтобы не споткнуться и не получитьтравму.

15. Отключайте устройство от сети во время грозы или при длительных перерывах в эксплуатации.

16. Поручайте выполнение всех работ по ремонту устройства только квалифицированному сервисному персоналу. Ремонт требуется при повреждении устройства (например, при повреждении штекера или сетевого кабеля), если внутрь устройства попали посторонние предметы или жидкость, если устройс тво находилось под дождем или во влажной среде, если устройство упало на пол или плохо работает.

17. Правильная утилизация устройства: Этот символ указывает на то, что устройство должно быть утилизировано отдельно от бытовых отходов, всоответствии с

Директивой WEEE (2002/96/ EC) и национальным законодательством вашего государства. Это устройство должен быть передано на авторизованный сборочный пункт для утилизации отходов электрического и электронного оборудования (ЭЭО). Неправильное обращение с такого рода отходами может оказать негативного воздействия на окружающую среду и здоровье человека из-за потенциально опасных веществ, которые обычно

правильной утилизации данного продукта способствует эффективному использованию природных ресурсов. Для получения более подробной информации о том, где можно утилизировать вышедшее из использования оборудование, пожалуйста, свяжитесь с местным органами управления, уполномоченным органом по сбору мусора или службой сбора бытовых отходов.

ЗАКОННОЕ ОПРОВЕРЖЕНИЕ

ТЕХНИЧЕСКИЕ ДАННЫЕ И ВНЕШНИЙ ВИД УСТРОЙСТВА МОГУТ ИЗМЕНЯТЬСЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ. ИНФОРМАЦИЯ, УКАЗАННАЯ В ДАННОЙ ИНСТРУКЦИИ, ЯВЛЯЕТСЯВЕРНОЙ НА МОМЕНТ СДАЧИ ДОКУМЕНТА В ПЕЧАТЬ. ВСЕ ТОРГОВЫЕ МАРКИ ЯВЛЯЮТСЯ СОБСТВЕННОСТЬЮ ИХ СООТВЕТСТВУЮЩИХ ВЛАДЕЛЬЦЕВ. КОМПАНИЯMUSICGROUP НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ, НАНЕСЕННЫЙКОМУ ЛИБО ИЗЗА ФОРМУЛИРОВКИ, ИЗОБРАЖЕНИЙИЛИ УТВЕРЖДЕНИЙ, ПРИВЕДЁННЫХ В ДАННОМ ДОКУМЕНТЕ. ЦВЕТАИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ МОГУТ НЕЗНАЧИТЕЛЬНО ОТЛИЧАТЬСЯ. ПРОДУКЦИЯКОМПАНИИ MUSICGROUP ПРОДАЕТСЯ ТОЛЬКО У АВТОРИЗОВАННЫХ ДИЛЕРОВ. ДИСТРИБЬЮТОРЫ И ДИЛЕРЫ НЕ ЯВЛЯЮТСЯ АГЕНТАМИ КОМПАНИИ MUSICGROUP И НЕ УПОЛНОМОЧЕНЫ СВЯЗЫВАТЬ КОМПАНИЮ MUSICGROUP ПРЯМЫМИ ИЛИ ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ ИЛИ ПОРУЧИТЕЛЬСТВАМИ. ДАННАЯ ИНСТРУКЦИЯ ЗАЩИЩЕНА ЗАКОНОМ ОБ АВТОРСКОМ ПРАВЕ. ЧАСТИЧНОЕ ИЛИ ПОЛНОЕ КОПИРОВАНИЕ НАСТОЯЩЕЙ ИНСТРУКЦИИ В ЛЮБОМ ВИДЕ И ЛЮБЫМ СПОСОБОМ, КАКМЕХАНИЧЕСКИМИ, ТАК И ЭЛЕКТРОННЫМИ СРЕДСТВАМИ, ВКЛЮЧАЯКСЕРОКОПИРОВАНИЕ И ЗАПИСЬ НЕЗАВИСИМО ОТ ЦЕЛИ ТАКИХ ДЕЙСТВИЙ, ДОПУСКАЕТСЯ ТОЛЬКО С ПИСЬМЕННОГО СОГЛАСИЯ MUSICGROUPIPLTD.

4 EURORACK UB1202FX/UB1002FX Руководство пользователя

1. Введение

Сердечные поздравления! С EURORACK UB1002FX/ UB1202FX фирмы BEHRINGER Вы приобрели микшерный пульт, который, несмотря на свои компактные размеры, отличается большим разнообразием возможностей и выдающимися аудиокачествами.

Микшерный пульт BEHRINGER EURORACK предлагает Вам высококачественный микрофонный усилитель с опциональным фантомным питанием, симметричные линейные входы, а также возможность подк лючения к генераторам акустических эффектов. Благодаря своему богатому и продуманному оснащению Ваш пульт EURORACK может применяться как на концертной сцене, так и в студии.

Микрофонные предусилители IMP “invisible”

Микрофонные каналы оборудованы надёжными МИКРОФОННЫМИ ПРЕДУСИЛИТЕЛЯМИ “INVISIBLE”, которые

• Обеспечивают невероятный объём звучания благодаря динамическому

диапазону 130 дБ

• Дают кристально чистое воспроизведение с тончайшими нюансами с

шириной полосы от менее 10 Гц до более 200 кГц в диапазоне до -3 дБ

• Гарантируют абсолютно неискажённое звучание и нейтральное

воспроизведение сигнала благодаря не имеющей шумов и искаженийсхеме

• Являются идеальным партнёром для любого микрофона

(усилениедо60 дБ и фантомное питание +48 В) и

• Дают Вам возможность до предела использовать динамический

диапазон Вашего 24-битового рекордера HD 192 кГц для получения оптимального качества звучания

Процессор мультиэффектов

Кроме того, UB1002FX/UB1202FX дополнительно оснащён процессором акустических эффектов с 24-битовыми аналого-цифровыми и цифроаналоговыми преобразователями. В результате в Вашем распоряжении имеются 100 пресетов с первоклассным моделированием помещений, эффектами задержки и модуляции и многими другими акустическими эффектами великолепного качества.

Внимание!

◊ Мы предупреждаем Вас, что слишком громкий звук может

повредить Ваш слух и/или наушники и акустические колонки. Поэтому перед включением прибора установите главный регулятор уровня выходного сигнала пульта (MAIN MIX) в главной секции до упора влево. Постоянно следите за тем, чтобы громкость была умеренной.

1.1 Общие функции микшерного пульта

Микшерный пульт выполняет три основных функции:

• Обработка сигнала:

Предварительное усиление

Микрофоны преобразуют звуковые волны в электрическое напряжение, которое должно быть многократно усилено, преждечем это напряжение сигнала можно будет направить в акустическую колонку и снова превратить в звук. По причине филигранной конструкции микрофонных капсул выходное напряжение очень мало и, как результат, чувствительно к влиянию помех. Поэтому напряжение сигнала микрофона непосредственно на входе микшерного пульта поднимается на более высокий, устойчивый к помехам уровень. Этодолжно происходить с помощью усилителя высочайшего качества, чтобы сигнал мог быть поднят до невосприимчивого к помехам уровня без искажений. Такую задачу превосходно выполняет «невидимый» предусилитель IMP (“Invisible” Mic Preamp), не оставляющий никаких собственных следов типа шумов или искажений звучания. Иначепаразитные связи, отрицательно влияющие на качество и чистоту сигнала, могли бы пройти через все усилительные каскады и соответственно проявить себя при воспроизведении или записи.

Согласование уровней

Сигналы, поступающие в микшерный пульт через блок прямого ввода DI (Direct Injection) или, например, через выход звуковой карты или клавиатуры, часто должны быть адаптированы к рабочему уровнюпульта.

Корректировка частотных характеристик

С помощью расположенных в трак тах каналов эквалайзеров можно просто, быстро и эффективно изменить звучание сигнала.

• Распределение сигнала:

Обработанные единичные сигналы собираются на так называемых шинах и направляются для последующей обработки в главную секцию, где находятся разъёмы для подсоединения звукозаписывающих устройств, усилительных каскадов, наушников, а также выходы для записи на CD/кассету (СD/Tape). Через канал Aux микшированный сигнал поступает в внутренний процессор эффектов или выводится наружу к внешним процессорам эффектов. Такжеможет осуществляться микширование для музыкантов на сцене (концертныхакустическихколонок).

• Mix:

В этой „королевской дисциплине” микшерного пульта сливаются все прочие функции. Микширование означает, прежде всего, установкууровня звука отдельных инструментов и голосов относительно друг друга, а также удельной доли различных голосов в пределах всего спектра частот. Крометого, обеспечивается наиболее целесообразное распределение отдельных голосов в пределах всей стереопанорамы. Вконце процесса весь контроль уровня микширования готов к адаптации к последующим устройствам, например,звукозаписывающему устройств√астотномуразделительному фильтру/каскаду усиления.

Поверхность микшерных пультов BEHRINGER оптимально приспособлена для выполнения этих задач и выполнена таким образом, чтобы Вы могли легко проследить за маршрутом сигнала.

5 EURORACK UB1202FX/UB1002FX Руководство пользователя

1.2 Руководство

Настоящее руководство составлено таким образом, чтобы Вы могли получить полное представление обо всех элементах управления и одновременно найти подробную информацию о применении этих элементов. Для наглядности мы объединили элементы управления в функциональные группы. Подробные пояснения по отдельным темам можно найти на нашей Web-странице http://behringer.com. Наинформационных страницах к нашим продуктам, а также в словаре Вы сможете найти пояснения к терминологии в области аудиотехники.

◊ Прилагаемая к прибору блок-схема предлагает обзор

всех соединений между входами и выходами, а также промежуточными выключателями и регуляторами.

Попробуйте как-нибудь проследить поток сигналов от входа микрофона до гнезда FX SEND. Не пугайтесь обилия возможностей, всё гораздо проще, чем Вам кажется! Ес ли Вы одновременно будете наблюдать за элементами управления, то сможете быстро познакомиться с Вашим микшерным пультом и научитесь в полном объёме пользоваться еговозможностями.

1.3 Прежде, чем начать

1.3.1 Поставка

Ваш микшерный пульт тщательно упакован на заводе так, чтобы он не пострадал при транспортировке. Если картонный ящик, тем ни менее, повреждён, то следует немедленно проверить прибор на отсутствие внешних повреждений.

1.3.3 Онлайп-регистрация

Пожалуйста, зарегистрируйте Ваш новый прибор (желательно сразу после приобретения) на нашем веб-сайте http://behringer.com и внимательно прочтите гарантийные ус ловия.

В случае неисправности мы постараемся отремонтировать Ваш прибор в кратчайшие сроки. Пожалуйста, обратитесь непосредственно к продавцу, укоторого Вы приобрели прибор. Если у Вас нет такой возможности, Вы также можете обратиться непосредственно в одно из наших представительств. Список контактных адресов Вы найдете внутри оригинальной упаковки прибора (Global Contact Information/European Contact Information). Если в списке не указан контактный адрес для Вашей страны, пожалуйста, обратитесь к ближайшему удобному для Вас дистрибьютору. Соответствующие контактные адреса Вы найдете на нашем веб-сайте http://behringer.com в разделе Support.

Регистрация Вашего прибора с указанием даты его покупки значительно облегчит процедуру обработки рекламации в гарантийном случае.

Большое спасибо за Ваше сотрудничество!

2. Элементы Управления иПодключение

В этой главе описаны различные элементы управления пульта. Даютсядетальные пояснения ко всем регуляторам, переключателямигнёздам (разъёмам).

◊ При наличии повреждений НЕ посылайте прибор обратно в наш

адрес, а в первую очередь незамедлительно сообщите об этом Вашему продавцу и транспортной фирме, так как в ином случае Вы теряете право на компенсацию ущерба.

◊ Для оптимальной защиты Вашего прибора EURORACK во

время использования или транспортировки мы рекомендуем пользоваться чемоданом.

◊ Всегда пользуйтесь оригинальной упаковкой во избежание

повреждения при хранении или транспортировке прибора.

◊ Не позволяйте маленьким детям без надзора играть с прибором

или упаковочными материалами.

◊ Все упаковочные материалы должны ликвидироваться способом,

безопасным для окружающей среды.

1.3.2 Ввод в эксплуатацию

Во избежание перегрева Вашего микшерного пульта обеспечьте достаточный приток воздуха к нему и безопасное расстояние до отопительных приборов или усилителей мощности.

◊ Никогда не подключайте EURORACK к сетевому блоку питания,

если этот блок уже включён в сеть! Сначала подключите пульт к блоку питания, а затем уже включайте блок питания в сеть.

◊ Обращаем Ваше внимание на то, что все приборы должны быть

обязательно заземлены. В целях собственной безопасности никогда не выводите из строя или демонтируйте заземление приборов или сетевых кабелей. Всегда подключайте устройство к электросети с неповрежденным защитный проводом.

◊ Всегда помните о том, что монтаж и обслуживание прибора

должны осуществляться только квалифицированным персоналом. Во время и после монтажа следует обязательно проверять надёжность заземления работающего с пультом персонала, так как иначе электростатические разряды могут нарушить работу прибора.

2.1 Монофонические каналы

MIC

LINE

BAL OR UNBAL

–

Рис. 2.1: Гнёзда и р егуляторы мон офонических ка налов

GAIN

–10+40+

HIGH

12 kHz

MID

2.5 kHz

LOW

80 Hz

LOW CUT

PAN

CLIP

LEVEL

6 EURORACK UB1202FX/UB1002FX Руководство пользователя

MIC

Каждый входной моноканал предлагает Вам симметричный микрофонный вход через разъём XLR, на котором нажатием клавиши можно включить фантомное питание +48 В для конденсаторного микрофона.

◊ Перед включением фантомного питания выключите акустику

Вашей системы воспроизведения, так иначе будут слышны шумы включения. Ознакомьтесь также с указаниями в главе 2.4 “Главная секция”.

LINE IN

Каждый моноканал имеет симметричный линейный вход, выполненныйкак разъём для штекера 6,3 мм. С этими разъёмами могут применяться также несимметричные монофонические штекеры.

◊ Помните о том, что Вы можете использовать только или

микрофонный, или линейный вход канала, но не оба входа одновременно!

GAIN

С помощью потенциометра GAIN Вы устанавливаете входное усиление сигнала. При каждом подсоединении или отсоединении ис точника сигнала к входу/от входа этот регулятор должен быть повёрну т влево до упора.

На шкале имеются два различных диапазона значений: первый диапазон от +10 до +60 дБ относится ко входу микрофона MIC и указывает значение усиления поступающего сигнала.

Второй диапазон от +1 0 до 40 dBu относится к линейному входу и указывает чувствительность входа. Для приборов с обычным линейным выходным уровнем (-10 dBV или +4 dBu) настройка выполняется следующим образом: подсоедините прибор при выключенном регуляторе GAIN и установите его затем на указанный производителем уровень выходного сигнала. Если внешний прибор имеет индикатор уровня выходного сигнала, то при пиковом значении сигнала он должен показывать 0 дБ. Для +4 dBu поверните его немного, для -10 dBV - ещё немного. Тонкая настройка осуществляется с помощью индикатора глубины модуляции (светодиода CLIP) при поступлении музыкального сигнала.

Все входные моноканалы оснащены 3-полосным регулиро-ваниемзвучания. В каждом случае допускается максимальноеповышение/понижение на 15 дБ на полосу, вцентральномположении эквалайзер имеет нейтральную настройку.

Верхняя (HIGH) и нижняя (LOW) полосы представляют собой фильтры Шелвинга, повышающие и понижающие все частоты выше и ниже своих граничных частот (частот среза). Граничные частоты верхней и нижней полосы составляют соответственно 12 кГц и 80 Гц. Средняя полоса (MID) выполнена как фильтр пиковых сигналов со центральной частотой 2б5 кГц. В отличие от фильтров Шелвинга фильтр пиковых сигналов обрабатывает только один диапазон частот, расположенный вверх и вниз от его центральной частоты.

LOW CUT

Моноканалы пульта оснащены, далее, фильтром LOW CUT (18 дБ/Окт, -3 дБ при 75 Гц) для устранения нежелательных низкочастотных составляющих сигнала, например шумов от ручек ручных микрофонов, шагов или взрывообразных шумов от чувствительных микрофонов.

Каналы FX Send (или AUX Send) дают Вам возможность отобрать сигналы с одного или нескольких каналов и объединить их на одной шине. Вы можете отобрать сигнал с разъёма FX Send и направить его, например, во внешний процессор эффектов. Для воспроизведения можно использовать, например, выходы стереоканалов. Канал FX Send является монофоническим и обеспечивает усиление до +15 дБ.

Канал FX микшерных пультов EURORACK предназначен – как это видно уже из обозначения – для подключения процессоров эффектов и подключен после фейдера. Это означает, что громкость сигнала эффекта в канале зависит от положения фейдера. В ином случае сигнал эффекта соответствующего канала будет слышим даже тогда, когда регулятор уровня установлен на минимум. В микшерных пультах UB фейдер называется регулятором уровня (LEVEL).

В пульте UB1002FX/UB1202FX канал FX-Send является также прямым трактом к интегрированному процессору эффектов. Чтобы процессор эффектов мог получать сигнал, этот регулятор не должен быть повёрнут влево до упора (-∞).

PAN

С помощью регулятора PAN устанавливается позиция сигнала канала в пределах стереофонического поля. Этот элемент обеспечивает постоянную характеристику мощности, то есть, уровень сигнала остаётся неизменным независимо от места в стереопанораме.

LEVEL

Регулятор уровня LEVEL определяет уровень сигнала канала в выходном сигнале пульта (главном миксе = Main Mix).

◊ Внимание: так как тракт FX к процессору эффектов подключён

после фейдера, следует передвинуть регулятор уровня LEVEL вверх, чтобы процессор эффектов мог получать сигнал от этого канала!

CLIP

Светодиод CLIP светится при слишком высоком уровне сигнала в канале. В этом случае следует уменьшить предварительное усиление с помощью регулятора GAIN так, чтобы светодиод погас.

7 EURORACK UB1202FX/UB1002FX Руководство пользователя

2.2 Стереоканалы

LINE IN 5/6

LINE IN 3/4

MONO

MONO MONO MONO MONO

BAL OR UNBAL

LINE IN 5/6

MONO

BAL OR UNBAL

BAL

LEVEL

BAL

LEVEL

5/6

Рис.. 2.2: Гнёзда и ре гуляторы ст ереоканалов

LINE IN

Каждый стереоканал имеет два симметричных линейных входа для левого и правого каналов. Стереоканалы предназначены для типичных линейных сигналов. Оба разъёма могут использоваться также в монофоническом режиме, если Вы подключите моносигнал в гнезду “L”. К обоим разъёмам могут подключаться также несимметричные штекеры.

Тракт FX Send стереоканалов работает аналогично тракту моноканалов. Так как тракт FX является монофоническим, то сигнал стереоканала предварительно микшируется в суммарный монофонический сигнал, аужезатем подаётся на шину FX (сборную шину).

BAL

Регулятор баланса (BAL) определяет соотношение правого и левого входных сигналов перед тем, как направить их на правую или левую шину главного микса. Если канал используется через левый линейный моновход, то этот регулятор имеет ту же функцию, что и регулятор PAN моноканалов.

LINE IN 7/8

LINE IN 9/10

LINE IN 7/8

MONO

BAL OR UNBAL

–

7/83/4

–

9/10

LINE IN 9/10

MONO

–

BAL

LEVEL

–

BAL

LEVEL

BAL OR UNBAL

LEVEL

Так же как и у моноканалов регулятор LEVEL определяет в стереоканалах уровень тракта в главном миксе.

+4/-10

Эти стереовходы для адаптации уровня на входе имеют выключатель, спомощью которого Вы можете переключать чувствительность входа между +4 dBu и -1 0 dB V. При 10 dBV (уровень домашней записи) входреагирует чувствительней, чем при +4 dBu (студийный уровень).

2.3 Панель подключения главной секции

FX SEND PHONES MAIN OUT

Рис.2.3: Разъёмы главной секции

FX SEND

На гнездо FX SEND поступает сигнал, отобранный Вами с отдельных каналов с помощью регулятора FX. Подключите к этому гнезду вход внешнего процессора эффектов, с помощью которого Вы намерены обрабатывать суммарный сигнал сборной шины FX. После составления микса эффектов обрабатываемый сигнал может быть возвращён с выхода процессора эффектов в стереоканал.

◊ Если на вход подключённого процессора эффектов не

поступает сигнал, то, возможно, регулятор FX SEND находится в крайнем положении. Это касается также интегрированного процессора эффектов.

◊ В этом случае внешний процессор эффектов должен быть

установлен на 100-процентную долю эффекта, так как сигнал эффекта добавляется к главному миксу параллельно «чистому» сигналу канала.

◊ При возврате сигнала эффекта в стереоканал обязательно

проследите за тем, чтобы регулятор FX SEND этого канала не был повёрнут, так как иначе возникнет обратная связь.

PHONES/CONTROL ROOM OUT

Гнёз до PHONES (в верхней части панели) является стереофоническим. СюдаВы подключаете наушники. Гнёзда студийного выхода CONTROL ROOM OUT (несимметричные гнёзда) служат для контроля суммарных сигналов (микса эффектов и главного микса), а также отдельных сигналов через студийные колонки. С помощью регулятора PHONES/CONTROL ROOM на панели главной секции Вы устанавливаете уровень обоих выходов.

CTRL ROOM O UT

OUT

8 EURORACK UB1202FX/UB1002FX Руководство пользователя

MAIN OUT

Гнёзда MAIN OUT имеют несимметричную схему и являются монофоническими. Сюда выводится суммарный сигнал главного микса с уровнем 0 dBu. В зависимос ти от того, как именно Вы намерены использовать Ваш микшерный пульт, здесь могут подсоединяться следующие устройства:

Концертное оборудование:

Стереодинамический процессор (опция), стереоэквалайзер (опция) истереофонический выходной усилительный каскад для «полных» колонокс частотным разделительным фильтром.

Если Вы намерены работать с многоканальной акустической системой без интегрированных частотных разделительных фильтров, то должны использовать активные частотные разделительные фильтры и несколько выходных усилительных каскадов. Часто в них уже встроен ограничитель динамического диапазона (Limiter) (например, в BEHRINGER SUPER-X PRO CX2310 ULTRADRIVE PRO DCX2496). Активные частотные разделительные фильтры включаются непосредственно перед выходными каскадами и делят диапазон частот на несколько участков, направляемых затем через выходные каскады на соответствующие акустические системы.

Запись:

Для мастеринга рекомендуется использовать стерео- компрессор, например, COMPOSER PRO-XL MDX2600, с помощью которого Вы можете адаптировать динамику Ваших музыкальных сигналов к динамическому объёму применяемого Вами звукозаписывающего устройства. Изкомпрессора сигнал пос тупает в звукозаписывающее устройство.

CD/TAPE INPUT

Разъёмы CD/TAPE INPUT предназначены для подсоединения внешнего источника сигнала (CD-плеера, кассетного магнитофона и т.п.). Выможете использовать их так же в качестве линейного стереофонического входа, ккоторому можно подключить выходной сигнал второй стойки EURORACK или BEHRINGER ULTRALINK PRO MX882. Если Вы соедините Tape Input с усилителем HiFi с выбором источников, то сможете прослушивать дополнительные источники (например, кассетник, MD- плейер, звуковуюкарту и т.п.).

TAPE OUTPUT

Эти разъёмы типа «сinch» расположены параллельно MAIN OUT. Подсоедините сюда входы звуковой карты Вашего компьютера или записывающего устройства. Уровень выходного сигнала регулируется с помощью высокоточного фейдера выходного сигнала пульта (MAIN MIX).

2.4 Главная секция

POWER+48 V

CLIP

L R

2–TR TO MIX

10 2–TR TO CTRL RM

FX TO

CTRL RM

PHONES

CONTROL ROOM

MAIN SECTION

Рис. 2.4: Элементы управления главной секции

+48 V

Красный светодиод +48 V светится при включённом фантомном питании. Фантомное питание требуется для работы с конденсаторными микрофонами и включается с помощью расположенного выше выключателя +48 V.

◊ Подключайте микрофоны к пульту только ДО включения

фантомного питания. Не подключайте микрофоны к пульту и не отсоединяйте их от пульта при включённом фантомном питании. Перед включением фантомного питания следует заглушить концертные колонки или колонки PA. После включения подождите ок. 1 минуты, чтобы дать системе стабилизироваться, а затем можете установить входное усиление.

◊ Внимание! Ни в коем случае не используйте несимметричные

соединения XLR (штырьки 1 и 3 соединены) на микрофонных входных гнёздах MIC, если Вы намерены работать с фантомным питанием.

POWER

Светящийся синий светодиод POWER свидетельствует о том, что прибор подключён к сети и готов к работе.

MAX

MAIN MIX

9 EURORACK UB1202FX/UB1002FX Руководство пользователя

ИНДИКАЦИЯ УРОВНЯ

Состоящий из 4 сегментов индикатор уровня даёт Вам возможнос ть контролировать силу соответствующего сигнала.

Модуляция:

Для регулировки уровня Вам следует установить регулятор уровня LEVEL входных каналов в центральное положение и с помощью регулятора GAIN установить уровень входного сигнала равным не более 0 дБ.

При записи с помощью цифровых записывающих устройств показания измерителей пиковых значений этих устройств не должны превышать 0 дБ. Это необходимо потому, что в противоположность аналоговым записывающим устройствам в данном случае даже очень малые перемодуляции приводят к неприятным цифровым искажения.

При аналоговой записи измерители VU записывающего устройства при сигналах низкой частоты (басовый барабан) могут показывать отклонение до +3 дБ. Измерители VU по причине своей инертности при частотах свыше 1 кГц склонны показывать заниженный уровень сигнала. Поэтому при работе с инструментами типа Hi-Hat модуляция не должна превышать

-10дБ. Барабаны „snare“ должны иметь модуляцию ок. 0 дБ.

◊ Светодиоды пиковых значений Вашей стойки EURORACK

показывают уровень практически независимо от частоты. Для всех типов сигналов рекомендуется уровень записи 0 дБ.

MAIN MIX

С помощью фейдера MAIN MIX Вы можете установить громкость главного выхода (Main Out).

PHONES/CONTROL ROOM

С помощью регулятора PHONES/CONTROL ROOM Вы устанавливаете уровень сигналов на выходах CONTROL ROOM (студия) и PHONES (наушники).

FX TO CONTROL

Если Вы хотите прослушивать через наушники или акустические колонки только сигнал эффекта, то нажмите на выключатель FX TO CTRL. Теперьбудет слышен только сигнал процессора эффектов. Сигналы с шины главного микса и СD/плёнки на выходы наушников и колонок больше непоступают.

2.5 Цифровой процессор эффектов

CLIP

SIG

REVERB

00–39

ER/DLY

40–59

(

FX TO M AIN

PUSH

)

60–73

74–79

80–99

MOD

PITCH

MULTI

PROGRAM

2.5: Секция эффектов

100 ПЕРВОКЛАССНЫХ ЭФФЕКТОВ

Пульт EURORACK UB1002FX/UB1202FX имеет встроенный цифровой процессор эффектов. Этот процессор эффектов предлагает Вам множество стандартных акустических эффектов типа Hall (холл), Chorus (хор), Flanger, Delay (задержка) и различные комбинации эффектов. С помощью регуляторов FX каналов Вы можете загрузить сигналы в процессор эффектов. Встроенный цифровой процессор стереоэффектов имеет то преимущество, что для него не требуется кабельное соединение. Врезультате заранее устраняется опасность фоновых помех или разных уровней и значительно упрощается работа.

СВЕТОДИОДЫ SIGNAL и CLIP

CD/TAPE TO MIX

Если нажат выключатель CD/TAPE TO MIX, то вход CD/Tape (CD/лента) включён на главный микс и служит, тем самым, дополнительным входом для воспроизведения с кассетного магнитофона, устройств MIDI или прочих источников сигнала, не требующих дополнительной обработки.

CD/TAPE TO CTRL

Воспользуйтесь вык лючателем CD/TAPE TO CTRL для того, чтобы направить сигнал со входа CD/Tape также на выход акустической колонки (CTRL ROOM OUT/PHONES). Типичным примером студийного использования этой функции является запись музыки с помощью цифровой аудиостанции DAW (Digital Audio Workstation) при одновременном воспроизведении (см. главу3.1).

◊ Если Вы записываете сигнал через TAPE OUTPUT и одновременно

намерены прослушивать его через CD/TAPE INPUT, то выключатель CD/TAPE TO MIX не должен быть нажат. В результате образуется контур обратной связи, так как этот сигнал через шину главного микса вновь должен поступить на TAPE OUTPUT. При подобном режиме сигнал с ленты с помощью выключателя CD/TAPE TO CTRL нужно направить на акустические колонки или наушники. В противоположность главному миксу такие сигналы с гнезда TAPE OUTPUT не снимаются.

Светодиод SIGNAL процессора эффектов сигнализирует о наличии сигнала достаточно высокого уровня. Он должен всегда загораться. Имейте ввиду, что светодиод CLIP должен загораться только при пиковых значениях уровня сигнала. Если он светится постоянно, то процессор перемодулирован и возникают неприятные искажения. В этом случае немного поверните регуляторы FX каналов в сторону уменьшения уровня.

ПРОГРАММА

Регулятор PROGRAM имеет две функции: вращая регулятор PROGRAM Вы выбираете номер пресета. Номер выбранного пресета мигает на дисплее. Для подтверждения выбора пресета нажмите на регулятор PROGRAM-Regler; мигание прекратится.

FX TO MAIN

С помощью регулятора FX TO MAIN можно добавлять сигнал эффекта в главный микс. При крайнем левом положении регулятора сигнал эффекта в суммарном сигнале микшерного пульта не прослушивается.

На прилагаемых дополнительных листах Вы найдёте обзор всех пресетов процессора мультиэффектов.

10 EURORACK UB1202FX/UB1002FX Руководство пользователя

3. Варианты Применения

3.1 Студия звукозаписи

MIDI sound module

Keyboard

CD player

MD recorder

Modeling amp BEHRINGER V-AMP3

Electric guitar

Рис. 3.1: UB1002FX в студии зву козаписи

Microphone BEHRINGER B-20 PRO

BEHRINGER HPS300 Headphones

BEHRINGER EURORACK UB1002FX Digital Audio Workstation

Active monitors BEHRINGER TRUTH B2030A

Даже если в студии большинство задач могут иногда решаться с помощью компьютера, микшерный пульт является незаменимым инструментом, помогающим управлять входами и выходами аудиосигналов: поступающиеиз микрофона сигналы перед записью должны быть усилены, их звучание должно быть обработано, сигналы записи и воспроизведения должны быть направлены на соответствующие разъёмы или добавлены к микшируемому сигналу, надо отрегулировать уровень звука в наушниках и студийных колонках и т.п. Богато оснащённая главная секция микшерных пультов поможет Вам выполнить эти задачи.

Кабельные соединения:

Соедините Ваши источники акустического сигнала с микрофонным и линейными входами Вашего микшерного пульта. Подключите звукозаписывающее устройство (DAT- или MD-рекордер) к главным выходам. Предназначенные для прослушивания акустические колонки с ледует соединить со студийными выходами (Control Room), а наушники – с выходом для наушников (Phone). Теперь соедините выходы CD/Tape с входом звуковой карты Вашей цифровой аудиостанции DAW (Digital Audio Workstation). Соедините выходы звуковой карты компьютера со входами CD/Tape.

Запись и воспроизведение:

Записываемый сигнал предварительно усиливается в канале микшерного пульта, обрабатывается эквалайзером и направляется на главную шину. С помощью регулятора уровня LEVEL установите уровень записи. Общий уровень поступающего в компьютер сигнала устанавливается фейдером выходного сигнала пульта (главного микса = MAIN MIX). Чтобы быть уверенным в том, что сигнал действительно записывается, Вы должны прослушивать на шине наушников и акустических колонок не главный микс (то есть, выходной сигнал пульта до записи), а обратный сигнал звуковой карты, подсоединённой к входам CD/Tape. Благодаря этому Вы получаете возможность контроля воспроизведения. Для этого нажмите на выключатель CD/ TAPE TO CTRL и отрегулируйте громкость с помощью регулятора PHONES/CONTROL ROOM. Таким образом, к уже сделанной записи Вы можете записывать следующие дорожки (так называемые «овердубли» = Overdub). Используйте для этого функцию прямого мониторинга Вашей цифровой акустической станции DAW.

◊ В этом режиме выключатель CD/TAPE TO MIX не должен быть

нажат. В ином случае сигнал воспроизведения возвращается в компьютер и записывается вместе с первоначальным сигналом, что не только нежелательно, но и создаёт контур обратной связи.

11 EURORACK UB1202FX/UB1002FX Руководство пользователя

3.2 Концерт

VIRTUALIZER PRO DSP2024P

Keyboard

Bass amplier ULTRABASS BXD3000H

BEHRINGER HPS3000 Headphones

Fullrange loudspeaker cabinets EUROLIVE B1520PRO

Power amp EUROPOWER EP2000

Bass cabinet ULTRABASS BB410

Bass guitar

VIRTUBE VT50FX

Electric guitar

Рис. 3.2: UB1202FX концертное применение

Drum Computer

COMPOSER PRO-XL MDX2600

ULTRAGRAPH PRO FBQ3102

Microphones BEHRINGER XM1800S

MD recorder

CD player

BEHRINGER EURORACK UB1202FX

На рисунке представлена типичная система для озвучивания концерта. Кмоноканалам UB1202FX подсоединены два песенных микрофона, выходгитарного усилителя и усилителя басов. К стереоканалам подключены клавишный пульт и барабанный компьютер. Выходной усилительной каскад соединён с главными выходами; между микшерным пультом и выходным усилительным каскадом подключаются устройства типа компрессоров, эквалайзера или частотных разделительных фильтров. Если Вы желаете записать концерт, то можете подсоединить Ваше звукозаписывающее устройство (в данном случае рекордер для лазерных минидисков) к выходам CD/Tape. CD-плеер, воспроизводящий музыку во время перерывов или пауз, подключается ко входам CD/Tape. ЕслиВы подсоединяете универсальное устройство записи-воспроизведения

(например, кассетный магнитофон), то во время записи выключатель CD/TAPE TO MIX не должен быть нажат, так как в противном случае предназначенный для записи сигнал будет поступать непосредственно на микшерный пульт, а оттуда снова на звукозаписывающее устройство…., создавая обратную связь в момент включения записи. Следствием будет громкий, неприятный или даже болезненный для слуха свист.

Если Вы применяете внешний процессор эффектов, как это изображено на рисунке, то проследите за тем, чтобы регулятор FX SEND в канале 11/12 был выключен (повёрнут влево до упора) во избежание возникновения обратной связи.

12 EURORACK UB1202FX/UB1002FX Руководство пользователя

4. Монтаж

4.1 Подключение к сети

AC POWER IN

Питание прибора осуществляется через трёхполюсный сетевой ввод, к которому подсоединяется входящий в объём поставки прибора адаптер переменного тока. Сетевое соединение отвечает требованиямбезопасности.

◊ При эксплуатации прибора используйте только входящий в

комплектацию прибора сетевой блок питания.

◊ Никогда не подключайте EURORACK к сетевому блоку питания,

◊ Имейте ввиду, что как сетевой блок питания, так и микшерный

пульт во время работы сильно нагреваются. Это является нормальным явлением.

4.2 Аудиокабели

Вам потребуется множество всевозможных кабелей различного назначения. На следующих далее рисунках показано, какэтикабели должны быть оснащены. Всегда используйте тольковысококачественныекабели.

Для использования выходов и входов CD/Tape пользуйтесь обычным кабелем со штекером «сinch».

Разумеется, к симметричным входам/выходам можно подключать такжеиустройства с несимметричной схемой. Используйте или монофонические штекеры или кольцо стереофонического штекера со штырём (или контакт 1 с контак том 3 в штекерах XLR).

◊ Внимание! Ни в коем случае не применяйте несимметричные

соединения XLR (контакты 1 и 3 соединены) на входных разъёмах микрофона (MIC), если Вы намерены работать с фантомным питанием.

Balanced use with XLR connectors

input

1 = ground/shield 2 = hot (+ve) 3 = cold (-ve)

output

For unbalanced use, pin 1 and pin 3 have to be bridged

Unbalanced ¼" TS connector

strain relief clamp

sleeve

tip

sleeve

(ground/shield)

tip

(signal)

Рис. 4.2: Мон офонический шт екер 6,3 мм

Balanced ¼" TRS connector

strain relief clamp

sleeve ring tip

sleeve

ground/shield

ring

cold (-ve)

tip

hot (+ve)

For connection of balanced and unbalanced plugs, ring and sleeve have to be bridged at the stereo plug.

Рис. 4.3: Стереофонический штекер 6,3 мм

¼" TRS headphones connector

strain relief clamp

sleeve

ring

tip

sleeve

ground/shield

ring

right signal

tip

left signal

Рис. 4.4: Стереофонический штекер наушников

Рис. 4.1: Разъёмы XLR

13 EURORACK UB1202FX/UB1002FX Руководство пользователя

5. Технические Характеристики

Монофонические Входы

Микрофонные Входы (IMP= “Невидимый” Микр.Предусил.)

Тип XLR, электр. симметр.,

дискретныйВходная схема

Mic E.I.N. (20 Гц - 20 кГц)

@ 0 Вт сопрот. источн. -132,7 дБ / 137 дБ A-средневзв.

@ 50 Вт сопрот. источн. -130 дБ / 133,9 дБ A-средневзв.

@ 150 Вт сопрот. источн. -127,1 дБ / 130,9 дБ A-средневзв.

Частотная характеристика <10 Гц - 200 кГц (-1 дБ)

Диапазон усиления +10 - +60 дБ

Макс. входной уровень +12 dBu @ +10 дБ усиление

Полное сопротивление ок. 2,6 кОм симметричн.

Отношение сигнал/шум 107 дБ / 111 дБ A-средневзв.

(0 dBu In @ +22 дБ усиление)

Искажения (THD+N) 0,005% / 0,003% A-средневзв.

Линейный Вход

Тип стереоразъём 6,3 мм,

электрон.симметр.

Аудиовыходы

FX Send

Тип 6,3 мм стереоразъём,

несимметричное

Полное сопротивление ок. 120 Ом

Макс. выходной уровень +22 dBu

Главные Выходы (Main)

Тип 6,3 мм стереоразъём,

несимметричное

Полное сопротивление ок. 120 Ом

Макс. выходной уровень +22 dBu

Студийные Выходы (Control Room)

Тип 6,3 мм стереоразъём,

несимметричное

Полное сопротивление ок. 120 Ом

Макс. выходной уровень +22 dBu

Выходы наушников

Тип стереоразъём 6,3 мм, несимметр.

Полное сопротивление ок. 20 кОм симметричное

ок. 10 кОм несимметричное

Диапазон усиления -10 - +40 дБ

Макс. входной уровень +20 dBu @ 0 дБ усиление

Затухание1 (Переходное Затухание)

Главный фейдер закрыт 85 дБ

Фейдер канала закрыт 88 дБ

Частотная Характеристика

Микрофонный Вход к Главному Выходу (Main Out)

<10 Гц - 80 кГц +0 дБ / -1 дБ

<10 Гц - 137 кГц +0 дБ / -3 дБ

Стереовходы

Тип стереоразъём 6,3,

электрон.симметр.

Полное сопротивление ок. ок. 20 кОм симметричное

10 кОм несимметричное (+4 dBu) ок. 20 кОм симметричное 5 кОм несимметричное (-10 dBV)

Макс. входной уровень +20 dBu

Макс. вых. уровень +19 dBu / 150 Ом (+25 dBm)

Системные Характеис тики Главного Микса

Шумы

Главный микс @ -∞, -105 дБ / -108 дБ A-средневзв. Фейдер канала -∞

Главный микс @ 0 dB, -∞ -94 дБ / -97 дБ A-средневзв. Фейдер канала

Главный микс @ 0 dB, -83 дБ / -85 дБ A-средневзв. Фейдер канала @ 0 dB

Секция Эффектов

Преобразователь 24-битовый сигма-дельта

Частота считывания 40 кГц

Сетевое Напряжение

США/Канада 120 В~, 60 Гц, сетевой блок MXUL6

Великобритания/Австралия 240 В~, 50 Гц, сетевой блок MXUK6

Европа 230 В~, 50 Гц, сетевой блок MXEU6

Китай 220 В~, 50 Гц сетевой блок MXCN6

Япония 100 В~, 60 Гц, сетевой блок MXJP6

Моноканалы Эквалайзера

Low (низкий) 80 Гц /±15 дБ

Mid (средний) 2,5 kГц / ±15 дB

High (высокий) 12 кГц /±15 дБ

14 EURORACK UB1202FX/UB1002FX Руководство пользователя

Габариты и Вес

UB1202FX

Размеры (В x Ш x Г) ок. 47 x 220 x 242 мм (1,8 x 8,7 x 9,5")

Вес (нетто) ок. 2,08 кг (4,6 фунтов)

UB1002FX

Размеры (В x Ш x Г) ок. 47 x 189 x 220 мм (1,8 x 7,4 x 8,6")

Вес (нетто) ок. 2,06 кг (4,5 фунтов)

Условия измерения: к 1: 1 кГц отн. 0 dBu; 20 Гц - 20 кГц; лин. вход ; главный выход; ус илен. @ единица к 2: 20 Гц - 20 кГц; зам ерено на главном вых оде. Каналы 1 - 4 усиле н. @ единица;

регул. зву чания нейтра льн.; все каналы на главн. м икс; каналы ¹⁄₃ крайне с лева, каналы ²⁄₄ крайне справа. Б аза = +6 dBu.

Фирма BEHR INGER всегда стар ается обесп ечить максимал ьный стандарт к ачества. Необходимые изменения внося тся без предварительного уведом ления. Поэтому технические характерист ики и внешний вид прибора могут отличаться от содержащихс я в документе технических данных или изображений.

We Hear You

Behringer UB1002FX User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
