(13)(12)
SAMPLE & HOLD / RANDOM
VOLTAGE MODULE 1036
Legendary 2500 Series Dual Sample
and Hold with Voltage Controlled Clock
Module for Eurorack

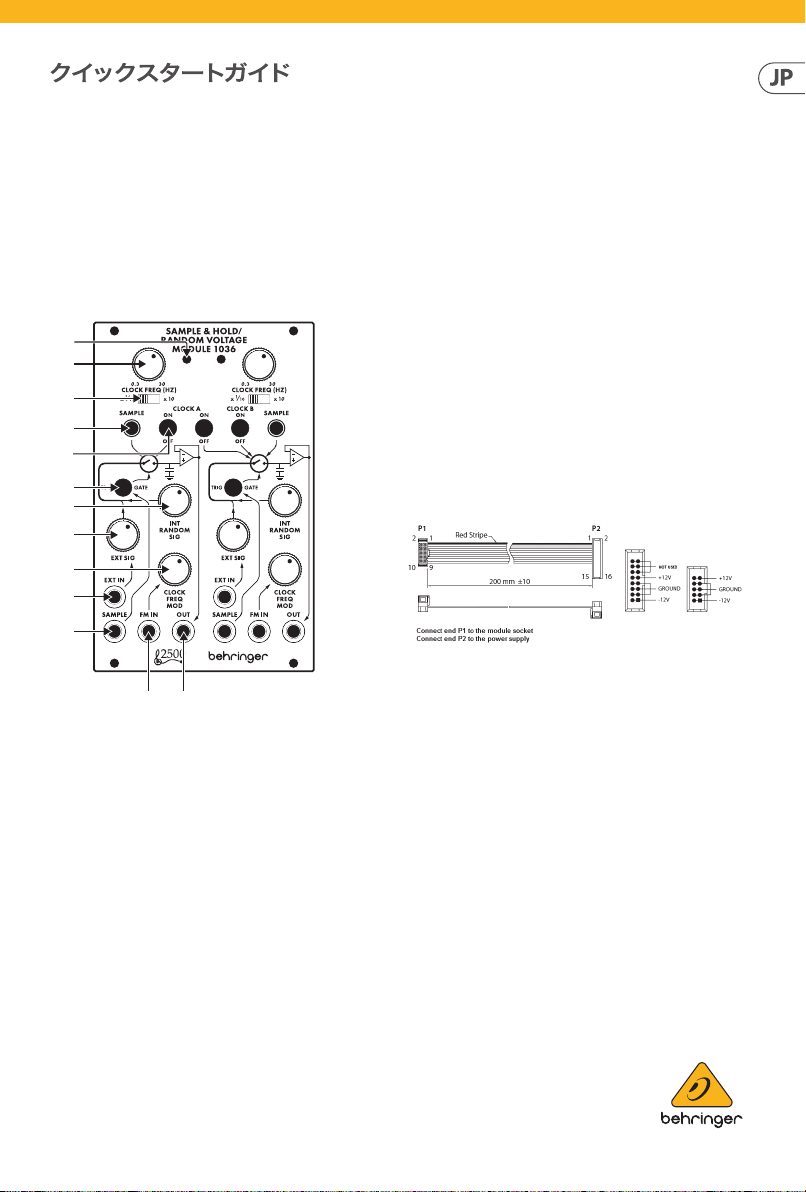

コントロール
(1)
(2)
(3)
(4)
(5)
(7) INT RANDOM SIG - 内部ラン ダム 信 号 発 生器 のレベ
ルを調整します。これは、外部信号の代わりに、
また は 外 部 信 号 に 加えて使 用で きます。
(8) EXT SIG -EXTINジャックに接続されている信号を
減衰させます。
(9) クロック周波数 MOD - FMI Nジャックに接 続 され
ている信号を減衰させます。
(10) E XT IN -サンプ リングおよび 操作される外部
電 圧 を接 続 しま す。
(11 ) サンプル - 外部発振器またはキーボードト
リ ガ ー を 接 続 し て 、サ ン プ ル コ マ ン ド パ ル ス
を生 成しま す。
(12 ) FM IN -電圧を接続して、パルスジェネレータ
のクロック周 波 数 変 調 を 制 御 します。
(13 ) でる - 3.5 mm TS ケ ーブ ル を 介 して サ ン プ ル
を 他 のモジュール に送 信しま す。
(6)
(7)
(8)
(9)
(10)
(11)
(1) 導いた - クロック A またはBが使 用されている
ことを 示 しま す。
(2) クロック周波数 - クロック周波数値を設定し
ます。
(3) 時計の範囲 - 関連するクロック周波数ノブで選
択された値 が 1/1 0 または x 10 の係数で解釈され
る か ど う か を 決 定 し ま す 。た と え ば 、ノ ブ を
50 に設 定すると、5 Hz または 500 Hz に な りま す。
(4) サンプル -サンプルコ マンドパルスを 手 動 で 生
成します。
(5) クロックのオン/オフ - クロック A と B のパル
ス ジ ェ ネ レ ー タ を 個 別 に 使 用 しま す。必 要 に 応 じ
て 、ク ロ ッ ク A をサンプルセクションとホールド
セクション の 両 方に割り 当 てる こと が できま す。
(6) TRIG / GATE - 短いトリガーまた は 長 い ゲートがサ
ン プ ラ ー を 開 く か ど う か を 決 定 し ま す 。ト リ ガ ー
位 置 で は 、パ ル ス の ポ ジ テ ィ ブ エ ッ ジ が サ ン プ ラ
ーを約 10 ミ リ 秒 間 開 き ま す が 、ゲ ー ト 位 置 は 、
ポジ ティブ パ ルス の 持 続 時間 全体 に わ た って サ
ンプラーの出力を開いたままにします。
電源接続
ユ ニ ッ ト に は 、標 準 の Eurorack 電源システムに接 続 する
ために必要な電 源ケーブルが付属しています。次の手順
に従って、モジュールに電源を接続します。モジュールを
ラックケースに取り付ける前に、これらの接続を行う方
が 簡 単 で す。
1. 電源装置またはラックケースの電源を切り、電源ケ
ーブル を外しま す。
2. 電源 ケーブル の 16 ピンコネクタを電源装置または
ラックケースのソケットに挿入しま す。コネクタには
ソ ケ ッ ト の 隙 間 に 合 う タ ブ が 付 い て い る の で 、間 違
って挿入することはできません。電源装置にキー付
き ソ ケ ッ ト が な い 場 合 は 、必 ず ピ ン 1（-12 V ）を ケ ー
ブル の 赤いストラ イプ に 向け てください 。
3. モジュールの背 面にあるソケットに 10 ピンコネク
タを挿入します。コネクタには、正しい方向に向け
てソケ ットと位 置 合わ せ するタ ブ が ありま す。
4. 電源ケーブルの両端をしっかりと取り付けたら、
モジュールをケースに取り付けて電源を入れます。
V 1.0
2
2 SAMPLE & H OLD / RANDOM VO LTAGE MODULE 1036
クイック ス タ ートガ イド
3
インストール
必 要 な ネ ジ は 、ユ ー ロ ラ ッ ク ケ ー ス に 取 り 付 け る た め の
モジュールに含まれています。取り付ける前に電源ケーブ
ル を 接 続してください 。
ラッ ク ケ ース に よっては 、ケース の 長さ に 沿 って 2 H P間
隔で配置された一連の固定穴、または個々のネジ付きプ
レートを ケースの長さに沿ってスライドできるトラックが
存在する場合があります。自由に動くネジ付きプレート
により、モ ジュールを正確 に配置 できますが、ネジ を取り
付ける前に、各プレートをモジュールの取り 付け穴とほ ぼ
同じ 位 置に配 置 する 必 要が あります。
モジュール を Eurorack レールに押し付けて、各取り付け
穴が ネジ 付きレールまたはネジ付きプレートと揃うよう
にしま す。開始 の 途 中でネ ジ を 取 り付けます。これ によ
り、すべてのネジを揃えながら、位置を微調整できます。
最終位置が決まったら、ネジを締めます。
技術仕様技術仕様
入力
FM で
タイプ
インピー ダ
ンス
CV 範囲
サンプル
タイプ
インピー ダ
ンス
最大入力レ
ベル
内線
タイプ
インピー ダ
ンス
最大入力レ
ベル
出力
でる
タイプ
インピー ダ
ンス
最大出力レレレ 10 V
コントロ ール
クロック周
波数
クロック範囲
クロックのオ
ン/オフ
2 x 3.5 mm TS ジャック
50 kΩ、不 平 衡
0〜10 V
2 x 3.5 mm TS ジャック
10 kΩ、不 平 衡
5 V
2 x 3.5 mm TS ジャック
25kΩ、不 平 衡
10 V
2 x 3.5 mm TS ジャック
1kΩ、不 平 衡
0.3-30 Hz
x 0.1 または x 10 のク
ロック値 係 数
パルス発 生器を 使 用
する
サンプル
トリガー/ゲ
ート
INT ランダム
シグ
サンプルコマ ンドの
生成
サ ン プ ル を 選 択（ ト リ
ガー）またはサンプル
を 続 行（ ゲ ー ト ）
0〜±7V
EXTSIG -∞からユ ニティゲイン
クロック周波
数 MOD
力
電源
現在の抽選
-∞からユ ニティゲイン
Eurorack
40 mA (+12 V), 40 mA
(-12 V)
物理的
寸法 (H x W x D)
43 x 81 x 129 mm (1.7 x 3.2
x 5 .1")
ラッ クユ ニット
重量
16 HP
0.18 kg (0.4 lbs)
法的放棄
ここに含まれる記述、写真、意見の全体または一部に依拠して、いかなる人が損害を生じさせた場合に、Music Tribe
は一切の賠償責任を負いません。技術仕様、外観およびその他の情報は予告なく変更になる場合があります。商標
はすべて、それぞれの所有者に帰属します。Midas、Klar k Teknik、Lab Gruppen、Lake、Tann oy、Turbosound、TC Electronic、TC Hel ico
n、Behringer、Bugera、Oberheim、Auratone、Aston Microphones および Coolaudio は Music Tribe Glo bal Brands Ltd. の商 標または登
録商標です。© Music Tribe G lobal Brands Ltd . 2021無断転用禁止。
限定保証
適用される保証条件と Music Tribe の限定保証に関する概要については、オンライン上 musictribe.com/warranty にて詳 細
をご 確 認ください 。
