PRO DSP1200P
Kort vejledning
Udgave 1.0 November 2000
DANSK
®
MODULIZER
www.behringer.com
SIKKERHEDSINSTRUKTIONER
FORSIGTIG: For at mindske risikoen for elektrisk stød må dæskeler
(eller bagbeklædningen) ikke fjernes. Der findes ingen
dele indeni, der kan vedligeholdes eller udskiftes af
brugeren. Lad alt servicearbejde foretage af kvalificeret
personale.
ADVÆRSEL: For at midske risikoen for ild eller elektrisk stød må dette
apparat ikke udsættes for regn eller fugtighed.
Dette symbol, hvor det måtte blive vist,
advarer om tilstedeværelsen af uisoleret
farlig spænding indvendig i apparatet spænding der kan være tilstrækkelig stor
til at forårsage risiko for elektrisk stød.
UDFØRLIGE SIKKERHEDSINSTRUKTIONER:
Alle sikkerheds- og betjeningsanvisninger bør læses, inden apparatet tages i brug.
Gem brugervejledningen
Sikkerheds- og betjeningsvejledningen bør gemmes, så man kan slå op i den senere.
Læg mærke til advarslerne:
Læg mærke til alle advarsler på apparatet og i sikkerhedsinstruktionerne.
Følg instruktionerne:
Følg alle sikkerheds- og betjeningsanvisninger.
Vand og fugt:
Apparatet bør ikke anvendes i nærheden af vand (f.eks. nær badekar, håndvask, køkkenvask, vaskebalje, i en våd
kælder eller nær et svømmebassin etc.).
Ventilation:
Apparatet bør anbringes således, at dets placering ikke hindrer korrekt ventilation. For eksempel bør apparatet ikke
anbringes på en seng, et tæppe eller en lignende overflade, der eventuelt kan blokere apparatets ventilationshuller,
ligesom det ikke må placeres i en indbygget installation, som f.eks. en bogreol eller et skab, der kan hindre den frie
luftcirkulation gennem ventilationsåbningerne.
Varme:
Apparatet bør anbringes i sikker afstand fra varmekilder såsom radiatorer, varmespjæld, ovne eller andre apparater
(herunder forstærkere), der producerer varme.
Strømforsyning:
Apparatet må kun tilsluttes en strømforsyning af den type, der er beskrevet i betjeningsvejledningen eller anført på
apparatet.
Jording eller polarisering:
Man bør træffe forholdsregler, således at virkningen af de foranstaltninger, der er truffet til jording eller polarisering af
apparatet ikke ophæves.
Beskyttelse af elkablet:
Elkabler bør lægges således, at de ikke trædes på eller kommer i klemme ved, at der stilles noget oven på dem eller
ind imod dem. Man bør tage særligt hensyn til ledninger, stik, stikdåser og de steder, hvor ledningen kommer ud af
apparatet.
Rengøring:
Apparatet bør kun rengøres, som anbefalet af producenten.
Når apparatet ikke er i brug igennem længere tid:
Når apparatet ikke er i brug igennem længere tid, bør stikket tages ud af stikkontakten.
Fremmedlegemer eller indtrængen af væske:
Man skal sørge for, at der ikke falder genstande eller trænger væske ind i apparatet igennem dettes åbninger.
Beskadigelser, der kræver service:
Apparatet bør repareres og vedligeholdes af kvalificeret personale, når:
- Elkablet eller stikket er beskadiget, eller
- Væske eller genstande er kommet ind i apparatet, eller
- Apparatet har været udsat for regn, eller
- Apparatet ikke synes at fungere normalt, eller præstationerne er stærkt ændrede, eller
- Apparatet har været tabt eller kabinettet er beskadiget.
Reparation og vedligeholdelse:
Brugeren bør ikke selv forsøge at reparere eller vedligeholde apparatet ud over, hvad der er beskrevet i
Brugervejledningen. Al anden reparation og vedligeholdelse skal henvises til kvalificeret servicepersonale.
Denne vejledning er ophavsretsligt beskyttet. Enhver mangfoldiggørelse, hhv. ethvert eftertryk, også i uddrag, samt enhver gengivelse af illustrationer, også i ændret tilstand, er kun tilladt
med skriftlig godkendelse fra firmaet BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER og MODULIZER er registrerede varemærker.
BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, D-47877 Willich-Münchheide II, Tyskland
© 2000 BEHRINGER Spezielle Studiotechnik GmbH.
Tel. +49 (0) 21 54 / 92 06-0, Fax +49 (0) 21 54 / 92 06-30
Dette symbol, hvor det måtte blive vist, gør
opmærksom på vigtige betjenings- og
vedligeholdelsesvejledninger i den
medfølgende litteratur. Læs håndbogen.
MODULIZER PRO DSP1200P
1. INDLEDNING
Med BEHRINGER MODULIZER PRO har du anskaffet dig et højkvalitets multieffekt-udstyr, som, udover
førsteklasses modulationseffekter, også er udstyret med en lang række yderligere algoritmer. Trods de ikke
mindre end 24 nye effektarter, er DSP1200P, takket være sin logisk opbyggede betjeningsflade, let at betjene.
1.1 Før du begynder
For at garantere en sikker transport, er MODULIZER PRO omhyggeligt emballeret fra fabrikkens side. Hvis
emballagen er blevet beskadiget, skal du straks undersøge, om udstyret er blevet påført ydre skader.
+ Hvis der er sket skader, skal du ikke returnere udstyret til os, men derimod først informere din
forhandler og transportør. Undlader du dette, kan alle garantikrav bortfalde.
BEHRINGER MODULIZER PRO kræver en højdeenhed (1 AU) for indbygning i et 19"-chassis. Der skal være
omkring 10 cm åbent rum bagtil for installationerne på bagpanelet.
Sørg for tilstrækkelig luftcirkulation. For at undgå overophedning, må du ikke anbringe MODULIZER PRO på
steder, hvor der kan opstå stærk varme.
+ Inden du forbinder MODULIZER PRO til el-nettet, skal du kontrollere, at apparatet er indstillet
på korrekt netspænding.
Forbindelsen til el-nettet sker ved ved hjælp af netkablet, som leveres med udstyret. Kablet passer til en
standard IEC vægkontakt, og opfylder gældende sikkerhedskrav.
+ Alt udstyr skal jordforbindes. Af hensyn til din egen sikkerhed, må du ikke fjerne apparatets
jordforbindelse eller netkabel.
MIDI-forbindelserne (IN/OUT/THRU) sker via standard DIN kontaktforbindelser. Datatransmission sker potentialfrit
via optokobling.
1.2 Betjeningskomponenter
Fig. 1.1: MODULIZER PROs frontpanel
BEHRINGER MODULIZER PRO er udstyret med mere end ti parameterknapper, et joghjul, et LED-display
samt strømforsyning. Derudover kan hver af de to kanaler kontrolleres i modulation ved hjælp af en ottecifret
LED-kæde.
Fig. 1.2: MODULIZER PROs indikatorsektion
1. INDLEDNING
3
MODULIZER PRO DSP1200P
1
De to LED-kæder viser indputsignalets styrke i dB under hensyntagen til det nominelle niveau, som er
valgt ved hjælp af +4 dBu /-10 dBV-kontakten på bagpanelet.
2
På effektbordet kan du overse de 24 forskellige effektlogaritmer.
3
Efter, at du har tændt for apparatet, kan du på LED-displayet se den sidst benyttede forudindstilling.
Displayet er udstyret med et let læseligt numerisk vindue, og viser de absolutte værdier af den parameter,
du vil ændre.
Fig. 1.3: Inputknap og joghjul
4
Den valgte parameter kan reguleres trinløst ved hjælp af joghjulet. Ved at dreje hjulet med uret, øges
værdierne, ved at dreke mod uret, reduceres de.
Hvis der ikke er valgt nogen redigeringsfunktion på højre side af joghjulet, kan der vælges et program
direkte via joghjulet. En prik i displayet lyser. Så længe prikken lyser, kan der vælges et program. Den
pågældende justering høres ikke umiddelbart.
5
Ved at trykke på EFFECT-knappen, kan du med joghjulet vælge en af de 24 basale effektalgoritmer.
+ Når der vælges en ny algoritme, føres alle parametre tilbage til standardindstillingerne
6
Med VARIATION-knappen kan du for hver effektalgoritme vælge en anden, passende justeret,
effektparameter. På denne måde kan du interferere grundigere med tonebehandlingen.
7
Hver forudindstilling tillader redigering af yderligere fire parametre, ud over variationerne. Den første
parameter redigeres med EDIT A-knappen.
8
Med EDIT B-knappenkan du ændre den anden parameter.
9
Med EDIT C-knappen redigerer du den tredie parameter.
10
Med EDIT D-knappen redigeres den fjerde parameter.
+ Hvis du sætter LFO-speed til værdien 0, kan effekten moduleres manuelt. Det gøres ved at
presse EDIT A- og EDIT B-knappen samtidigt (se også afsnit 2.4.1).
11
MODULIZER PRO er udstyret med to filtre. EQ HI-knappen aktiverer ét filter, som henholdsvis øger og
reducerer en forudindstilling.
12
Med EQ LO-knappen kan du øge og reducere basdelen af et bestemt effektprogram. Mixerfunktionen
aktiveres ved tryk på EQ LO- og EQ HI- knappen.
13
Med IN/OUT-knappen kan du skifte over til bypass. Den grønne LED indikerer, at MODULIZER PRO er
aktiveret. Afhængigt af den aktuelle mixindstilling (se nedenfor), kan en tavsindstilling i stedet for bypassindstillingen aktiveres med denne knap. Et blinkende LED indikerer modtagelsen af relevant MIDI-data.
4
1. INDLEDNING
MODULIZER PRO DSP1200P
14
Foretagne ændringer i en forudindstilling gemmes ved hjælp af STORE-knappen. Programnummeret
ses på displayet. MODULIZER PRO er udstyret med 100 brugerforudindstillinger. Et lagringssted findes
ved tryk på STORE-knappen og bekræftes ved et yderligere tryk. Ved tryk på IN/OUT- og STOREknappen, aktiveres MIDI-funktionen.
15
MODULIZER PRO aktiveres med POWER-knappen.
Knapkombinationer
For at undgå fejlbetjening, skal tre vigtige kommandoer udføres ved hjælp af en kombination af knapper. Det er
således umuligt ved normalt brug at komme til at tilbageføre forudindstillinger til deres oprindelige indstilling.
På denne måde er dine egne programmer beskyttet på bedst mulig måde. Hvis du ønsker at forudindstille, skal
du gøre som følger:
s Inden du begynder at arbejde med MODULIZER PRO, skal du trykke på EFFECT- og STORE-knappen
samtidigt. Start betjeningen af DSP1200P, og tryk yderligere i omkring to sekunder på knapperne.
Programmerne tælles og føres tilbage til deres oprindelige arbejdsposition.
Der er to muligheder med MODULIZER PRO: i 1) ekstern og 2) intern arbejdsmåde at mixe inputsignalet med
effektsignalet. Hvis du vil anvende DSP1200P sammen med en mixerpult, skal du benytte mixeksternarbejdsmåden. I denne indstilling er alle forudindstillinger hele tiden forsynet med 100% effektandel. Det betyder,
at du via mixerpultens aux-return-sti kan mixe lige så mange effekter, du vil. IN/OUT-knappen virker her som
bypassknap. På denne måde når de mixekstern-tilstanden.
s Når enheden arbejder, skal du samtidigt trykke på mixkombinations-knapperne - det vil sige på EQ HI-
og på EQ LO- knappen. MODULIZER PRO skifter herved til mixtilstand. Hvis to linjer ses på af displayet,
opererer DSP1200P allerede i ekstern-arbejdsmåde. Hvis et tal ses, skal du i to sekunder trykke på de
to EQ-knapper samtidigt.
I mixintern-arbejdsmåden kan effektandelen for hver forudindstilling reguleres fra 1% til 100% ved hjælp af
joghjulet. Det har betydning, hvis du for eksempel benytter DSP1200P sammen med en guitarforstærker. Der
opnås normalt gode resultater ved en effektandel mellem 20% og 50%.
For at indføre MIDI-arbejdsmåden, skal der ligeldes udføres en knapkombination. Når MODULIZER PRO er i
gang, gør du som følger:
s Tryk samtidigt på knapperne IN/OUT og STORE. DSP1200P arbejder herefter automatisk i MIDI-tilstand.
Med IN/OUT-knappen kan du regulere den relevante MIDI-pararameter. For at gå ud af MIDI-arbejdsmåden,
skal du trykke på en anden knap.

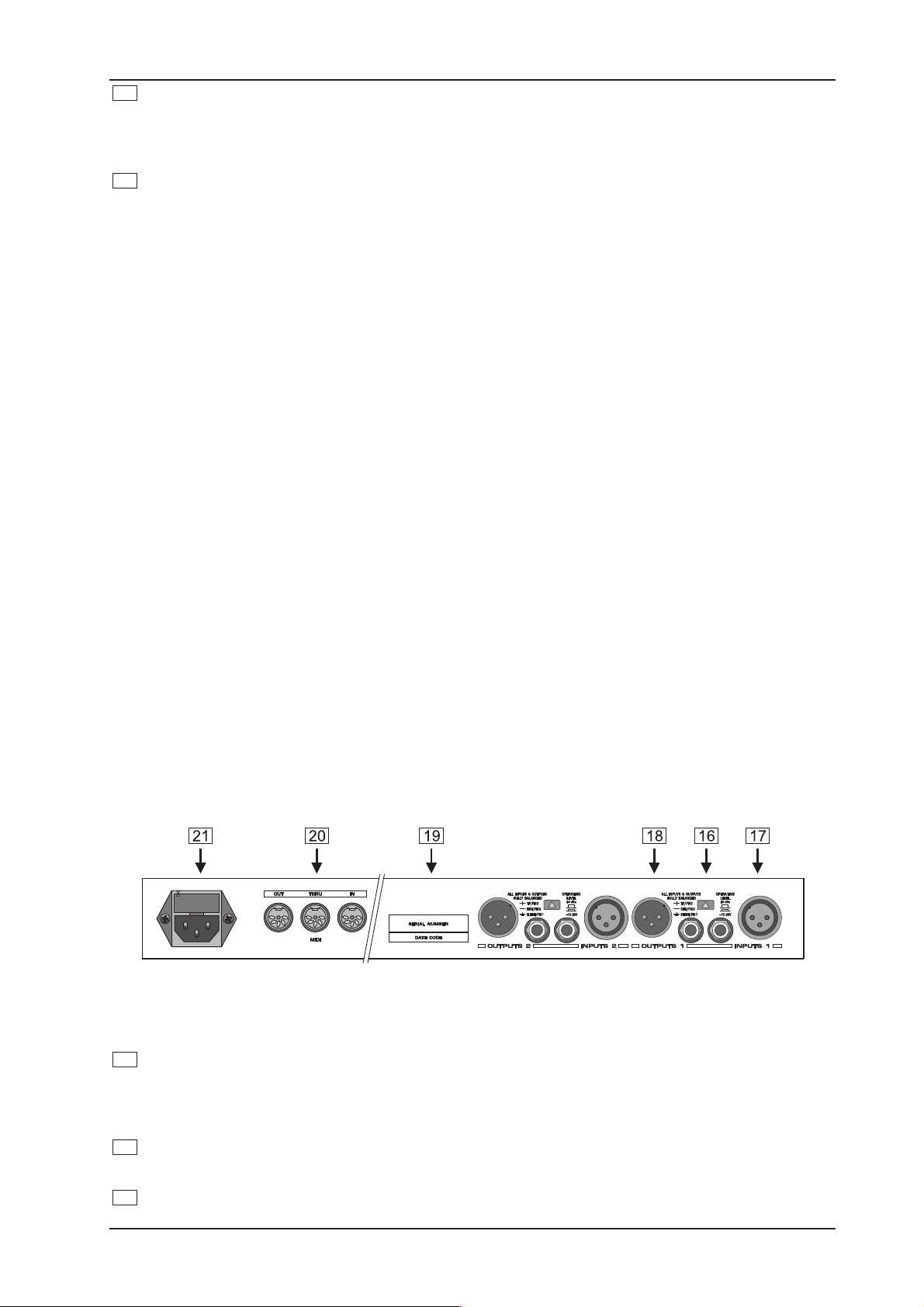

Fig. 1.4: Bagpanelets forbindelses- og betjeningskomponenter.
16
Med OPERATING LEVEL-knappen kan du indstille DSP1200P på forskellige operationsniveauer. Det
betyder, at du kan vælge mellem hjemmeoptagelsesniveauet (-10 dBV) og det professionelle studieniveau
(+4 dBu). Denne indstilling justerer automatisk niveauindikatorerne til det aktuelle niveau, og
MODULIZER PRO arbejder optimalt.
17
Dette er DSP1200Ps symmetriske INPUTS, der er udformet som henholdsvis 6,3 mm- jack- og
XLR-stikdåser.
18
MODULIZER PROs OUTPUTS er ligeledes udformet som symmetriske 6,3 mm- jack- og XLR-stikdåser.
1. INDLEDNING
5
MODULIZER PRO DSP1200P
19
SERIAL NUMBER. Opbevar instruktionsbogen omhyggeligt og send, senest fjorten dage efter købet af
udstyret, det af sælgeren udfyldte garantibevis tilbage til BEHRINGER.
20
DSP1200P tilbyder en bred MIDI-implementering. Ud over de obligatoriske MIDI IN- og MIDI-OUTforbindelser, er overførsel af MIDI-ordrer til MIDI THRU-forbindelse mulig.
21
Strømforsyningen sker via en standard IEC vægkontakt. Et passende kabel findes i pakken.
2. BETJENING
2.1 Åbning af forudindstillinger
MODULIZER PRO er udstyret med 100 forudindstillinger, der kan overskrives. Når der tændes for apparatet,
rekonstrueres den senest foretagne forudindstilling automatisk. For at kunne åbne en anden forudindstilling,
finder du ved hjælp af joghjulet det ønskede forudindstillingsnummer. Ved at dreje hjulet i urets retning,optræder
numrene i stigende orden, mod urets retning i faldende orden.
+ MODULIZER PRO aktiverer først en netop åbnet forudindstilling efter ét sekund. Denne proces
indikeres med en prik i displayet højre side. Efter at dataene er indlæst, frigiver
MODULIZER PRO forudindstillingen, og prikken forsvinder. Hensigten med denne korte
signalundertrykkelse er, at under hurtige forudindstillingsopkald via joghjulet, aktiveres ikke
hver forudindstilling direkte. Ellers ville der være risiko for parameter dele fra forskellige
forudindstillinger i audio-outputtet. Således sikrer MODULIZER PRO, at ingen programmer
indlæses ved en fejltagelse. Du kan endvidere dreje joghjulet hurtigt, og stadig have tid til
at åbne en bestemt forudindstilling, uden at aktivere naboprogrammer.
+ Under ændring af forudindstillinger, kan de forskellige effektalgoritmer have forskellig styrke.
Reducer derfor lydstyrken, mens du åbner en anden forudindstilling.
2.2 Redigering af programmer
Redigering af programmer går hurtigt og let med DSP1200P. Du kan generelt vælge alle vigtige parametre
direkte ved hjælp af joghjulet og den relevante knap. Tabellen til venstre for displayet giver dig en oversigt over
de forskellige effektalgoritmer, som MODULIZER PRO kan generere. Ved at trykke på EFFECT-knappen, kan
du kalde disse algoritmer frem, og de kan kaldes direkte frem ved hjælp af joghjulet. Ved at aktivere VARIATONknappen, er det muligt, grundigt at modificere den fremkaldte effekt, idet variationen ikke altid kun består af én
parameter, men af mange forskellige. Således kan du med de forskellige variationer inteferere bredt i et
effektprograms toneproces. EDIT- knappen gør det muligt at redigere vigtige enkeltparametre i et aktuelt
effektprogram. Med EQ HI- og EQ LO-knapperne er det muligt, hurtigt at tilpasse allerede gjorte forudindstillinger
til de forskellige akkustiske omgivelser eller til dine tonekrav.
2.3 Lagring/gemning af programmer
For at kunne gemme forudindstillings-ændringerne, skal du bruge STORE-knappen. Generelt kan alle
parameterændringer i DSP1200P gemmes. Hvis du foretager ændringer i en forudindstilling, indikeres dette
ved en blinkende STORE-knap. Det betyder, at du kun kan overføre de foretagne ændringer til din forudindstilling,
hvis du trykker to gange på STORE-knappen. Eksempel:
s Du åbner et program for at redigere det. Via funktionsknapperne og joghjulet ændrer du forudindstillingen
som ønsket. Under denne handling indikerer STORE-knappens blinken, at du har foretaget ændringer i
forudindstillingen. Men intet er blevet gemt endnu. Nu trykker du én gang på STORE-knappen. Nu viser
displayet nummeret på den pågældende forudindstilling og begynder at blinke. Hvis du ønsker at bevare
den oprindelige forudindstilling, finder og åbner du med joghjulet en anden forudindstilling, som du ønsker
at overskrive. Nu trykker du igen på STORE-knappen, og redigeringen gemmes i denne åbnede
forudindstilling. Hvis du vil overskrive den oprindelige forudindstilling, trykker du, for at gemme hele
handlingen, hurtigt og efter redigeringen to gange på STORE-knappen.
6
2. BETJENING
MODULIZER PRO DSP1200P
+ Hvis du har foretaget ændringer i en forudindstilling og derefter trykker to gange på STORE-
knappen, vil alle tidligere justeringer i dette program blive slettet og de nye parametre gemt.
Hvis du vil gemme den tidligere forudindstilling, må du med joghjulet vælge en anden
forudindstilling, før du anden gang trykker på STORE-knappen.
2.4 MIDI-styring
For at indstille den ønskede MIDI-parameter, skal du bruge MIDI-knapkombinationen. Du skal trykke samtidigt
på henholdsvis IN/OUT og STORE-knapperne. Herefter redigeres alle parametre ved hjælp af disse to knapper
samt med joghjulet. MIDI-redigeringen består af i alt seks sider, som du skal gå igennem med henholdsvis
IN/OUT- og STORE-knappen.
På første side indstiller du MIDI-kanalen. Et lille c ses i displayets højre side. Med joghjulet indstilles kanalen
fra 1 til 16. Vælger du 0 (- ses i displayet), slås MIDI-funktionen fra.
Den anden side giver dig adgang til omni-arbejdsmåden. Her modtager enheden alle 16 MIDI-kanaler. I displayets
højre side ses et stort O for omni. Med joghjulet kan du nu vælge 0 for at deaktivere og 1 for at aktivere
omni-tilstanden.
På den tredie side konfigurerer du kontrolkommandoerne. I displayets højre side ses et stort C for controller.
Med joghjulet kan du nu bestemme de fire kontroltilstande på følgende måde:
Display Arbejdsmåde
0 Ingen kontrol er sendt
1 Kontrol er modtaget, men ikke sendt
2 Kontrol er sendt, men ikke modtaget
3 Kontrol er sendt og modtaget
Tabel 2.1: Kontrolindstillinger
Med den fjerde side når du indstalleringen af programændringerne. I displayets højre side ses et stort P for
program. Også her kan du vælge fire forskellige arbejdsmåder, som ligeledes åbnes med joghjulet. Følgende
arbejdstilstande kan vælges:
Display Arbejdsmåde
0 Ingen programændringer er sendt
1 Programændringer er m odtaget, men ik ke sendt
2 Programændringer er sendt, men ikke modtaget
3 Programændringer er sendt og modtaget
Tabel 2.2: Programændringsindstillinger
På den femte side vælger du Store Enable-arbejdsmåden. I displayets højre side ses et stort S for store.
Værdien kan være 0 eller 1. I arbejdsmåde 1 modtager MODULIZER PRO en controller-60 som direkte
gemmekommando. Det vil sige, at den aktuelle indstilling gemmes på det pågældende programsted for
controlværdien, og uden at vente på godkendelse. I 0-tilstand ignoreres en indkommende controller-60.
+ Advarsel: Formålet med gemmearbejdsmåden er på simplest mulig måde at overføre en række
forudindstillinger samtidigt fra en ekstern PC til MODULIZER PRO. I denne tilstand er det meget
let at overskrive dit programsted ved en uønsket sending af controller-60-værdier til DSP1200P!
Derfor tilrådes det, straks efter brugen at slå denne tilstand fra. Når apparatet slås til, deaktiveres
tilstanden automatisk (0-tilstand).
På den sjette og sidste side vælger du System Exclusive-arbejdsmåden, identificeret med et d for dump.
Hvis ingen SysEx-data kan sendes eller modtages, ses et nul i displayets højre side. Gå til arbejdsmåde 1, og
DSP1200P modtager SysEx-data. I arbejdsmåde 2 er DSP1200P parat til at dumpe, det vil sige klar til at
overføre alle gemte data med alle indstillinger til MIDI-databæreren. Start din sequencer og tryk på STOREknappen. For at genindlæse disse data, skal du vælge arbejdsmåde 1. Start din sequencer, og du har straks
alle indstillingerne i din MODULIZER PRO.
2. BETJENING
7
MODULIZER PRO DSP1200P
Hvis du igen trykker på IN/OUT-knappen på side 6, går du ud af MID-indstillingen. Du kan gå ud af MIDIindstillingen ved at trykke på en hvilken som helst anden knap.
Med implementeringen af MIDI-interface, er det muligt, problemfrit at intregrere MODULIZER PRO i et MIDIsytem.
s MIDI IN
Alle MIDI-kommandoer, som sendes til DSP1200P (sequencer, MIDI-skirting board) modtages via MIDI INstikdåsen. Hvis du for eksempel ønsker at bruge DSP1200P som effektudstyr i en guitarrack, kan du forbinde
et MIDI-skirting board til MIDI IN-stikdåsen og herefter ændre program-forudindstillingerne. Hvis du på samme
tid betjener et andet MIDI-enhed, kan du overføre MIDI-skirting boards styringskommandoer til
MODULIZER PRO via MIDI THRU-stikdåsen
s MIDI THRU
MIDI THRU-stikdåsen bruges til overførsel af indkommende MIDI-kommandoer. Det betyder, at alle
styrekommandoer, som når enheden via MODULIZER PROs MIDI IN-stikdåse, kan videreføres til andre MIDIenheder/instrumenter via MIDI THRU-stikdåsen.
s MIDI OUT
Det er generelt muligt at sende MIDI-data fra DSP1200P via MIDI OUT-stikdåsen. BEHRINGER udvikler i
øjeblikket et redigeringssoftware, som vil gøre det muligt at styre DSP1200Ps interne data fra din PC. Omvendt
styrer MODULIZER PRO redigeringsprogrammet, således at de kan kommunikere interaktivt med hinanden.
Yderligere information vedrørende PC-styring kan fås via BEHRINGERS varme linje (telefon +49 (0) 21 54 92 06 66) og/eller via BEHRINGERS websted: (http://www.behringer.com).
2.4.1 Modulations-controller
I nogle effekt-algoritmer kan du modulere effekten mauelt. For at kunne gøre dette, sætter du effektens LFOhastighed til 0 og aktiverer modulationsparameteren ved at trykke på EDIT A- og EDIT C-knapperne. Nu ses
LFOs seneste værdi på displayet, og du kan ændre den med joghjulet. På denne måde kan du bestemme
faste tidsskift mellem direkte signaler og effektsignaler., hvilke du så igen kan bruge til for eksempel at skabe
dobbelteffekt. Hvis du ønsker at se på modulationsparameteren, eller hvis du ønsker at ændre den, mens
operationshastigheden ikke er 0, signalerer en prik i displayets højre side, at du ikke kan redigere lige nu.
+ Hvis du øger operationshastigheden efter, at du har redigeret, fortsætter LOF med at arbejde
med den sidst fastsatte værdi.
Ud over modulationsparameteren, kan MODULIZER PRO kontrolleres via MIDI-controller-56, for eksempel fra
en MIDI-sequenser. På denne måde kan der skabes tidsbestemte effektmodulationer. Du kan optage i MIDIsequencer kontrolprocessen, justeret til den aktuelle sang - og under en mixing sende disse kontrolværdier til
MODULIZER PRO. Bemærk, at DSP1200P kun accepterer kontrolværdier for parametermodulationen, hvis
LFO-hastigheden er 0.
MODULIZER PRO kan endvidere via MIDI-controller-56 instrueres til at sende den aktuelle LFO-værdi via
denne samme controller, hvis Controller Send og Controller Receive er aktiveret i MIDI-menuen. Denne
funktion er bestemt for operationssoftware, der kan visualisere LFOs bevægelse.
2.5 Datasikkerhed via MIDI
Hvis du af sikkerhedshensyn ønsker at gemme data fra nogle af dine forudindstillinger uden for
MODULIZER PRO, kan du gøre dette vi MIDI-controller-dumpen. Du gør som følger:
8
2. BETJENING
MODULIZER PRO DSP1200P
Forbind MODULIZER PROs MIDI OUT-stikdåse med MIDI IN-stikdåse på et udstyr, der er i stand til optage
MIDI-kommandoer (for eksempel en MIDI-sequencer). Tryk samtidigt på STORE- og IN/OUT-knapperne for at
komme til SP 1200Ps MIDI-indstilling. Stil programændrings-indstillingen på 0 og controller-ændringsindstillingen på 3. Gå ud af MIDI-tilstanden, ved for eksempel at trykke på EFFECT-knappen. Ved hjælp af
joghjulet vælger du nu den forudindstilling, du ønsker at sikre. Cirka et sekund efter, at den pågældende
forudindstilling er valgt, forsvinder det blinkende lys på displayet og forudindstillingen aktiveres. Herved sendes
forudindstillings-parametrene som controller-datasæt og kan derfor optages på for eksempel en MIDI-sequencer.
Gentag denne procedure, hver gang du ønsker at sikre forudindstillinger.
For at kunne genindlæse dataene i DSP1200P, skal du åbne controller-modtagelsen i MIDI-tilstanden. Du
starter nu MIDI-sequenceren, og forudindstillingsdataene læses automatisk ind i DSP1200P. For at gemme
dem, skal du trykke på STORE-knappen, vælge et programsted og igen presse på STORE-knappen. For
automatisk gemning kan du åbne STORE ENABLE-arbejdsmåden i MIDI-menuen. I denne indstilling gemmes
en forudindstillingen automatisk på sit gamle sted, hvis de tidligere er blevet optaget af en MIDI-sequencer og
uden bekræftelse (se også afsnit 2.4!).
Hvis du vil gemme alle forudindstillinger på én gang, kan du benytte dig af en speciel form for MIDI-kommunikation:
System Exclusive Data. Her informerer MODULIZER PRO MIDI-sequenceren eller MIDI-filoptageren om alle
parameterindstillinger for alle forudindstillinger samt om, hvor den er blevet produceret, og hvilken type udstyr,
der er tale om. For at kunne aktivere disse praktiske funktioner, skal du indføre MIDI-indstillingen ved samtidigt
at trykke på henholdsvis IN/OUT-knappen og STORE-knappen. Så vælger du dump-tilstanden, ved at trykke
fem gange på IN/OUT-knappen. Et lille d ses i displayets højre side. Statusindikationen 0 korresponderer
med deaktiveringen af SysEx-funktionen. Hvis 1 ses i displayet, er DSP1200P parat til at modtage
systemeksklusiv information, som du nu kan sende fra din MIDI-sequencer eller lignende. For at gemme dine
indstillinger, vælger du med joghjulet statusdisplay 2, og MODULIZER PRO er klar til at sende sine
systemekslusive data. Vælg et spor på din MIDI-sequencer, stil den i optage stand by-stilling, start optagelsen
og tryk derefter på STORE-knappen.
3. INSTALLERING
For at garantere en sikker transport, er MODULIZER PRO omhyggeligt emballeret fra fabrikkens side. Hvis
emballagen er blevet beskadiget, skal du straks undersøge, om udstyret er blevet påført ydre skader.
+ der er sket skader, skal du ikke returnere udstyret til os, men derimod først informere din
forhandler og transportør. Undlader du dette, kan alle garantikrav bortfalde.
3.1 Indbygning i chassis
BEHRINGER MODULIZER PRO kræver en højdeenhed (1 AU) for indbygning i et 19"-chassis. Der skal være
omkring 10 cm åbent rum bagtil for installationerne på bagpanelet.
Sørg for tilstrækkelig luftcirkulation. For at undgå overophedning, må du ikke anbringe MODULIZER PRO på
steder, hvor der kan opstå stærk varme.
3.2 Netspænding
Inden du forbinder MODULIZER PRO til el-nettet, skal du kontrollere, at den er indstillet på korrekt
spænding. Sikkerhedsholderen på strømforsyningsstikket har nogle trekantede mærker. To af dem er placeret
over for hinanden. MODULIZER PRO er indstillet på spændingen, anført ved siden af disse mærker. Spændingen
kan ændres ved at dreje sikkerhedsholderen 180 grader. ADVARSEL: Dette gælder ikke for eksportmodeller,
konstrueret for 115 V!
3. INSTALLERING
9
MODULIZER PRO DSP1200P
Forbindelsen til el-nettet sker ved ved hjælp af netkablet, som leveres med udstyret. Kablet passer til en
standard IEC vægkontakt, og opfylder gældende sikkerhedskrav.
+ Alt udstyr skal jordforbindes. Af hensyn til din egen sikkerhed, må du ikke fjerne apparatets
jordforbindelse eller netkabel.
3.3 Audioforbindelser
BEHRINGER MODULIZER PROs audioin- og output er symmetrisk konstrueret. Hvis du har mulighed for at
bygge en symmetrisk signalledning sammen med andet udstyr, skal du bruge disse for at opnå optimal
signalkompensation.
+ Udstyret må kun installeres og betjenes af professionelle personer. Under og efter installeringen
skal der sørges for tilstrækkelig jordforbindelse for de personer, der betjener udstyret. I modsat
fald kan der opstå forstyrrelser på grund af elektrostatisk afladning og lignende.
10
Fig. 3.1: Forskellige stiktyper
3. INSTALLERING
MODULIZER PRO DSP1200P
3.4 MIDI-forbindelse
MIDI-standard (Musical Instruments Digital Interface) blev udviklet i begyndelsen af 1980erne for at
musikinstrumenter af forskellige fabrikater kunne kommunikere med hinanden. Siden da er MIDI-interfaces
operationsområde blevet mere og mere udviklet, og netværker i dag hele lydstudier via MIDI.
Centrum i dette netværk er en computer med sequencesoftware, som ikke alene styrer alle tangentborde, men
også effekt- og andet periferiudstyr. I et sådant studie er computeren også i stand til at realtidsstyre
MODULIZER PRO.
MIDI-forbindelserne på apparatets bagpanel er udstyret med internationalt standardiserede, fempolede DINstikdåser. For at forbinde MODULIZER PRO med andet MIDI-udstyr, behøver du et MIDI-kabel. Generelt kan
almindelige, masseproducerede kabler bruges her. Du kan også lodde dit eget kabel med et topolet, afskærmet
kabel samt to 180-grader DIN-kontakter så stabile som muligt: Stikben 2 (mellem) = skjold, stikben 4 og 5
(til venstre og højre for stikben 2) - nulleder, stikben 1 og stikben 3 holdes fri. Et MIDI-kabel må højst være
15 meter langt.
MIDI IN: Bruges til modtagelse af MIDI-styredata. Modtagekanalen indstilles i indstillingsmenuen.
MIDI THRU: Ankommende MIDI-signaler kan modtages uændrede ved MIDI THRU-stikdåsen.
MODULIZER PRO kan kædes sammen med andre MODULIZERS.
MIDI OUT: Via MIDI OUT kan data sendes til en computer eller til en anden MODULIZER PRO. Programdata
såvel som statusinformation for signalbehandling overføres.
3.5 Valg af operationsniveau
Med BEHRINGER MODULIZER PRO kan du ved hjælp af Operation Level-knappen på apparatets bagpanel
ændre det interne operationsniveaue. På denne måde kan du indstille MODULIZER PRO til forskellige
operationsniveauer - det vil sige enten hjemmeoptagelsesniveau (-10 dBV) eller studieniveau (+4 dBu). Ved
denne justering arbejder MODULIZER PRO optimalt. LED-modulationsindikatorerne på forpanelet hjælper dig
med at finde det optimale område.
3. INSTALLERING
11
MODULIZER PRO DSP1200P
4. TEKNISKE DATA
AUDIO-OUTPUT
Forbindelser XLR- og 6,3 mm stereo jackstikdåser
Type HF-undertrykt, servobalanceret input
Input-impedans 60 kOhm balanceret, 30 kOhm ubalanceret
Nominelt inputniveau -10 dBV til +4 dBu (justerbart)
Maks. inputniveau +16 dBu til +4 dBu nominelt niveau, +2 dBV ved -10 dBV nominelt niveau.
AUDIO-OUTPUT
Forbindelser XLR- og 6,3 mm stereo jackstikdåser
Type Elektronisk styret,, servobalanceret output
Output-impedans 60 Ohm balanceret, 30 Ohm ubalanceret
Maks. inputniveau +16 dBu til +4 dBu nominelt niveau, +2 dBV ved -10 dBV nominelt niveau.
SYSTEMDATA
Frekvenssti 20 Hz til 20 kHz, +/- 3 dB
Støjafstand > 94 dB, non-vægt, 20 Hz til 20 kHz
THD 0,0075 % typ. @ +4 dBu, 1 kHz, forstærkning 1
Krydstale < -76 dB
MIDI-INTERFACE
Type 5-polet DIN-stikdåser IN / OUT / THRU
DIGITAL PROCESSING
Omformer 20-bit Sigma-Delta, 64/128-gange oversampling
Scanningshastighed 46,875 kHz
DISPLAY
Type 2 1/2-cifret numerisk LED-display
STRØMFORSYNING
Spænding USA/Canada 120 V ~, 60 Hz
UK/Australien 240 V ~, 50 Hz
Europa 230 V ~, 50 Hz
Almindelig eksportmodel 100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz
Strømforbrug maksimum 15 W
Sikring 100 - 120 V ~: T 125 mA H
200 - 240 V ~: T 63 mA H
Strømforbindelse Standard IEC-forbindelse
MÅL/VÆGT
Mål (H * B * D) 1 3/4" (44,5 mm) * 19" (482,6 mm) * 7 1/2" (190,5 mm)
Vægt ca. 2 kg
Transportvægt ca. 3 kg
BEHRINGER-virksomheden gør sit yderste for at sikre højeste kvalitet. Nødvendige ændringer foretages uden forudgående meddelelser.
Tekniske data og produktets fremtræden kan derfor afvige fra ovennævnte information.
12
4. TEKNISKE DATA
Loading...
