ВНИМАНИЕ!
Спасибо за приобретение изделия нашей компании. Для
достижения наилучшего функционирования, внимательно
прочтите инструкцию. Сохраните инструкцию для дальнейшего
использования.
ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ
РАЗБИРАЙТЕ АППАРАТ, ВНУТРИ
НЕТ НИКАКИХ ОРГАНОВ УПРАВЛЕНИЯ,
ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПОЛЬЗОВАТЕЛЯ
Изображение молнии со стрелкой на
конце в равностороннем
треугольнике предупреждает
пользователя о наличии опасного
напряжения внутри корпуса,
величина которого может быть
достаточной, чтобы вызвать
поражение электрическим током.
Восклицательный знак в
равностороннем треугольнике
говорит о наличии важных
рекомендаций по использованию в
прилагаемой к устройству
литературе.
Напряжение питания ~ 220 − 240 В, 50 / 60 Гц.
2
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
НАЧАЛО РАБОТЫ
ПОДКЛЮЧЕНИЕ
Что такое DSP? 4
Принадлежности 6
Передняя панель 8
Задняя панель 10
Пульт дистанционного управления (ДУ) 11
Установка акустической системы 12
Подключение аудиокомпонентов 14
Подключение к компьютеру 15
Подключение к DVD−плееру со встроенным
декодером 16
Подключение громкоговорителей 17
УПРАВЛЕНИЕ АППАРАТОМ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Главное меню 18
Тюнер 19
Караоке 20
Технические характеристики 21
3
ВВЕДЕНИЕ
Что такое DSP?
Введение
Добро пожаловать в невероятный мир цифровых
домашних развлечений. Многие новые
возможности могут быть Вам незнакомы, но они
просты в использовании. Новейшие технологии,
такие как Dolby Digital и DTS, могут быть новыми в
вашем доме, но Вы, наверное, уже испытали
потрясающий реализм, который они создают в
больших кинотеатрах.
Чтобы сделать прослушивание еще более
увлекательным, данный аппарат оснащен
огромным количеством цифровых акустических
эффектов, называемых цифровыми звуковыми
полями. Программы DSP будто переносят Вас из
комнаты на открытую арену, в европейскую
церковь или джазовый клуб. Уделите немного
времени прочтению этой информации, чтобы в
полной мере насладиться эффектами DSP.
Цифровая обработка звукового поля DSP
Технологические инновации в области
воспроизведения звука за последние 30 лет
позволили добиться высокой чистоты, точности и
мощности звука. Однако кое−что осталось
упущенным: атмосфера и акустическая обстановка
публичных мест. Инженеры изучали природу звука
и измеряли звуковые параметры в местах
скопления людей.
Некоторые модели DSP созданы с использованием
полученных данных, а в некоторые добавлены
дополнительные цифровые алгоритмы.
Окружающий звук Dolby Pro Logic
Система Dolby Pro Logic используется с середины
70−х годов и применяется в домашних системах с
конца 80−х, оставаясь до сих пор очень
популярной. Она использует 4 раздельных канала
для воспроизведения динамических реалистичных
музыкальных эффектов: два главных канала
(левый и правый), центральный канал для
диалогов и тыловой канал для специальных
звуковых эффектов. Тыловой канал воспроизводит
звук в суженном диапазоне частот.
Большинство видеокассет и лазерных дисков
содержат дорожки Dolby Pro Logic, так же
поступают и многие службы телевизионного
вещания. Декодер Dolby Pro Logic, встроенный в
данный аппарат, обеспечивает еще более
качественную обработку звука, нежели чем
стандартные аналоговые процессоры.
Dolby Digital
Dolby Digital – новое поколение систем
окружающего звука Dolby. Она разработана для
35−ти миллиметровых фильмов с применением
низкоскоростного аудиокодирования.
Dolby Digital − цифровая система окружающего
звука, которая предоставляет Вам независимое
многоканальное аудио. Система состоит из 5−ти
полноценных каналов и иногда называется
“конфигурация 3 / 2”: три передних канала (левый,
центральный, правый), и два тыловых канала.
Шестой канал предназначен только для
воспроизведения низкочастотного звука и
специальных эффектов. (Называется сабвуфер
или LFE). В конфигурации 5.1 этот канал
маркируется 0.1.
4
ВВЕДЕНИЕ
В отличии от Dolby Pro Logic, называемой еще
“конфигурация 3 /1”, Dolby Digital имеет два канала
окружающего звука, именуемые стерео− или
раздельный окружающий звук, каждый из которых
представляет собой полноценный звуковой канал.
Широкий динамический диапазон звука,
воспроизводимого пятью полноценными каналами,
и цифровая обработка звука создают невероятные
ощущения, которые Вы никогда не чувствовали.
Система Dolby Digital, как сказано выше, включает
в себя 5 полноценных независимых канала, но
запись, тем не менее, может быть простой
стереофонической или даже монофонической.
Такие записи в формате Dolby Digital можно иногда
встретить в магазинах.
Лазерные и DVD диски являются форматами
домашнего аудио, на которые может быть
нанесена информация Dolby Digital. В ближайшем
будущем Dolby Digital будет применяться в
системах DBS, CATV и HDTV.
Окружающий звук DTS
Система DTS была разработана для того, чтобы
заменить аналоговые звуковые дорожки фильмов
на 6 раздельных цифровых каналов. На данный
момент система DTS применяется во многих
системах домашнего кинотеатра.
Система DTS состоит из 6−ти каналов 20−ти
битного аудио превосходного качества. Технически
эта система реализует 5 широкополосных каналов
и один канал специально для воспроизведения
низкочастотного звука.
5
НАЧАЛО РАБОТЫ
Принадлежности
Аккуратно распакуйте аппарат. Сохраните коробку
для будущей транспортировки. В коробке должен
находиться сам аппарат и следующие
принадлежности.
Пульт дистанционного управления (ДУ)
FM−антенна
Кольцевая AM−антенна
Батарейки (AAA, R03, UM−4)
6
НАЧАЛО РАБОТЫ
Установка батареек в пульт ДУ
Для того, чтобы начать пользоваться пультом
дистанционного управления, установите батарейки.
1. Откройте отсек для батареек на обратной
стороне пульта ДУ.
2. Вставьте батарейки (AAA, R03, UM−4),
соблюдая полярность.
3. Закройте отсек для батареек.
Диапазон действия пульта ДУ
DIGITAL SOUND FIELD PROCESSING RECEIVER AMPLIFIER AV212T
DOWNDOWN
UPUP
ADJUST
POWERPOWER
3
MENU+MENU+
AC-3AC-3 TUNERTUNER DVDDVD VCDVCD CDCD AUXAUX
MENU-MENU-
0
¡
SCAN+SCAN+
FM/AMFM/AM
¡
0
3
A/B/C/D/EA/B/C/D/EMEMORYMEMORYSCAN-SCAN-
DOWNDOWN
MASTER VOLUMEMASTER VOLUME
MIC1MIC1
NO.1-7NO.1-7
MIC2MIC2
В пределах
примерно 6 м
UPUP
Примечания:
Если Вы заметили, что пульт работает только
вблизи аппарата, − значит сели батарейки и их
необходимо заменить.
используйте батарейки AAA, R03, UM−4
•
убедитесь в соответствии полярности
•
извлеките батарейки, если не собираетесь
•
пользоваться пультом ДУ длительное время
если батарейки протекли, немедленно удалите
•
их, избегая попадания жидкости на одежду и
другие поверхности. Протрите отсек для
батареек перед установкой новых
Примечания:
пульт должен быть в прямой видимости
•
устройства
не направляйте на датчик пульта ДУ (на
•
передней панели устройства) прямой
солнечный свет или свет мощных источников,
иначе пульт может перестать функционировать
7
НАЧАЛО РАБОТЫ
Передняя панель
DIGITAL SOUND FIELD PROCESSING RECEIVER AMPLIFIER AV212T
DOWNDOWN
ADJUST
POWER
UPUP
MENU+
MENU-
FM/AM
AC-3
TUNER DVD VCD
SCAN+
CD
AUX
NO.1-8A/B/C/D/EMEMORYSCAN-
DOWNDOWN
MASTER VOLUMEMASTER VOLUME
MIC1
UPUP
MIC2
15
8
НАЧАЛО РАБОТЫ
1. Поворотный регулятор параметров
Выбранный параметр увеличивается при
повороте по часовой стрелке, и уменьшается
при повороте против часовой стрелки.
2. Датчик пульта ДУ
Датчик принимает сигналы пульта
дистанционного управления.
3. Дисплей аппарата
Отображает всю информацию о режимах
работы устройства.
4. Регулятор общего уровня громкости
Регулирует общий уровень громкости звука.
При повороте по часовой стрелке уровень
громкости увеличивается, а при повороте
против часовой стрелки – уменьшается.
5. Выключатель питания
Используется для включения и выключения
питания устройства.
8. Клавиша SCAN+
Клавиша настройки частоты тюнера.
Увеличивает частоту настройки.
9. Клавиша SCAN−
Клавиша настройки частоты тюнера.
Уменьшает частоту настройки.
10. Клавиши выбора входа
Нажмите одну из клавиш для выбора нужного
входа.
11. Клавиша MEMORY
Используется для запоминания настроенной
радиостанции в памяти аппарата.
12. Клавиша A / B / C / D / E
Используется для выбора группы записанных
в памяти радиостанций.
13. Клавиша NO.1−8
Используется для выбора записанной в
памяти радиостанции.
6. Клавиша MENU
Используется для входа в меню управления
устройством.
7. Клавиша выбора диапазона FM / AM
Используется для переключения диапазонов
встроенного тюнера.
14. Микрофонное гнездо MIC1
Используется для подключения микрофона.
15. Микрофонное гнездо MIC2
Используется для подключения микрофона.
9
НАЧАЛО РАБОТЫ
Задняя панель
AUDIO INPUTAUDIO INPUT
AUDIO INPUTAUDIO INPUT
VCD
AUX
CD
DVD
LRC
SLSR SW
5.1 AUDIO SIGNAL
5.1 AUDIO SIGNAL
INPUT
INPUT
FM ANT AM GND AM ANT
SW
SW
SW
OUTPUT
OUTPU T
SERIAL NO.
10kHz 9kHz
RLSR
+ +
4 OHM MIN SPEAKER,ALL CHANELS.
C
SL
AV212T
MADE IN CHINA
AC INPUT
~22O-240V/50Hz
124
3
5
678910
1. Аудиовходы
2. Вход 5.1CH
3. Гнездо для подключения антенны
FM−диапазона
4. Выход для подключения активного
сабвуфера
5. Разъем для подключения антенны
AM−диапазона
6. Переключатель шага перестройки частоты
AM−диапазона
11 12
7. Клеммы для подключения правого
фронтального громкоговорителя
8. Клеммы для подключения левого
фронтального громкоговорителя
9. Клеммы для подключения правого
тылового громкоговорителя
10. Клеммы для подключения центрального
громкоговорителя
11. Клеммы для подключения левого
тылового громкоговорителя
12. Разъем для подключения сетевого шнура
10
НАЧАЛО РАБОТЫ
Пульт дистанционного управления (ДУ)
8
1
2
3
4
5
6
7
1. Клавиша MUTE
Используется для включения и выключения
звука.
2. Клавиша FM / AM
Используется для переключения рабочего
диапазона тюнера.
3. Клавиши SCAN+ и SCAN−
Используются для настройки частоты
цифрового тюнера.
4. Клавиша MEMORY
Используется для запоминания радиостанции
в памяти аппарата.
5.
Клавиши управления главным меню аппарата
MENU
Используются для выбора пункта меню.
6. Клавиши регулировки параметров меню
Используются для изменения выбранного
пункта меню.
7. Клавиши выбора входа
Используются для выбора входного сигнала.
8. Клавиша TUNER
Используется для включения встроенного
цифрового тюнера.
9
10
11
12
13
14
15
9. Клавиша STANDBY
Используется для включения / выключения
аппарата.
10. Клавиша A / B / C / D / E
Используется для выбора нужной группы
записанных в памяти радиостанций.
11. Клавиша NO.1−8
Используется для выбора радиостанции,
записанной в памяти.
12. Клавиши управления меню Караоке OK MENU
Используются для выбора пункта меню
Караоке.
13. Клавиша OK DELAY
Используется для выбора режима Караоке.
14. Клавиша DSP
Используется для выбора нужного режима
цифровой обработки звукового поля.
15. Клавиши регулировки уровня громкости
Используются для регулировки общего уровня
громкости.
11
НАЧАЛО РАБОТЫ
Установка акустической системы
Этот аппарат специально разработан для создания
высококачественного звукового поля
пятиканальной акустической системой. Вы,
конечно же, можете использовать акустическую
систему из четырех громкоговорителей,
отличающуюся отсутствием громкоговорителя
центрального канала, тем не менее, можно начать
и с нее. Вы можете всегда усовершенствовать
систему до 5−ти каналов.
Рекомендуется использование центрального
громкоговорителя для воспроизведения
диалогов
Записи, кодированные с использованием
Dolby Pro Logic, Dolby Digital и DTS содержат
звуковые данные для центрального канала
(диалоги, вокал и т.д.), поэтому для достижения
наилучшего результата следует использовать
громкоговоритель центрального канала. Если по
каким−либо причинам центральный
громкоговоритель отсутствует, Вы можете
наслаждаться просмотром кинофильмов и без
него.
воспроизведения максимального уровня сигнала.
Остальные громкоговорители не обязательно
должны быть такими же, как главные, однако, для
более точного воспроизведения звука их тоже
следует взять мощными и высококачественными.
Разместите главные громкоговорители в
соответствующих позициях (см. рис.). Разместите
тыловые громкоговорители за слушателем на
высоте около 1.8 м над полом. Разместите
центральный громкоговоритель над или за
телевизором (рекомендуется использовать
громкоговорители с магнитным экраном для
исключения воздействия на изображение).
Расположение сабвуфера может быть любым
(например как на рисунке), поскольку
низкочастотный сигнал не является строго
ориентированным.
Использование сабвуфера расширяет звуковое
поле
Возможно дальнейшее расширение акустической
системы добавлением сабвуфера с усилителем
(активного сабвуфера). Сабвуфер используется не
только для усиления низких частот всех каналов,
но также и для воспроизведения собственных
специальных эффектов при проигрывании сигнала
DTS и Dolby Digital.
Громкоговорители и их размещение
Для системы 5.1 необходимы две пары
громкоговорителей: фронтальные
громкоговорители и тыловые громкоговорители
окружающего звука, а также громкоговоритель
центрального канала (и сабвуфер).
Главные громкоговорители должны быть большого
размера и иметь достаточный запас мощности для
Сабвуфер
Главные
громкоговорители
12
Центральный
громкоговоритель
Тыловые
громкоговорители
НАЧАЛО РАБОТЫ
Конфигурации акустических систем
6 громкоговорителей
Рекомендуемая конфигурация для восприятия
звука.
При использовании центрального
громкоговорителя наиболее правильно
воспроизводятся диалоги и вокал.
4 громкоговорителя
Базовая конфигурация.
Вы можете слушать рассеянный пространственный
звук уже при добавлении к стандартной
стереосистеме пары тыловых громкоговорителей,
однако, звуковой поток центрального канала
должен быть направлен на главные
громкоговорители.
5 громкоговорителей
Более простая система.
Вы можете наслаждаться неповторимым живым
звуком при добавлении к стандартной
стереосистеме пары тыловых и центрального
громкоговорителя.
13
ПОДКЛЮЧЕНИЕ
Подключение аудиокомпонентов
Предупреждение:
включение всех устройств производите только
после завершения подключений.
Все подключения должны быть выполнены с
соблюдением полярности (L − L, R − R
или + − +, – − –), поэтому уточните информацию о
ваших компонентах из соответствующих
инструкций по эксплуатации.

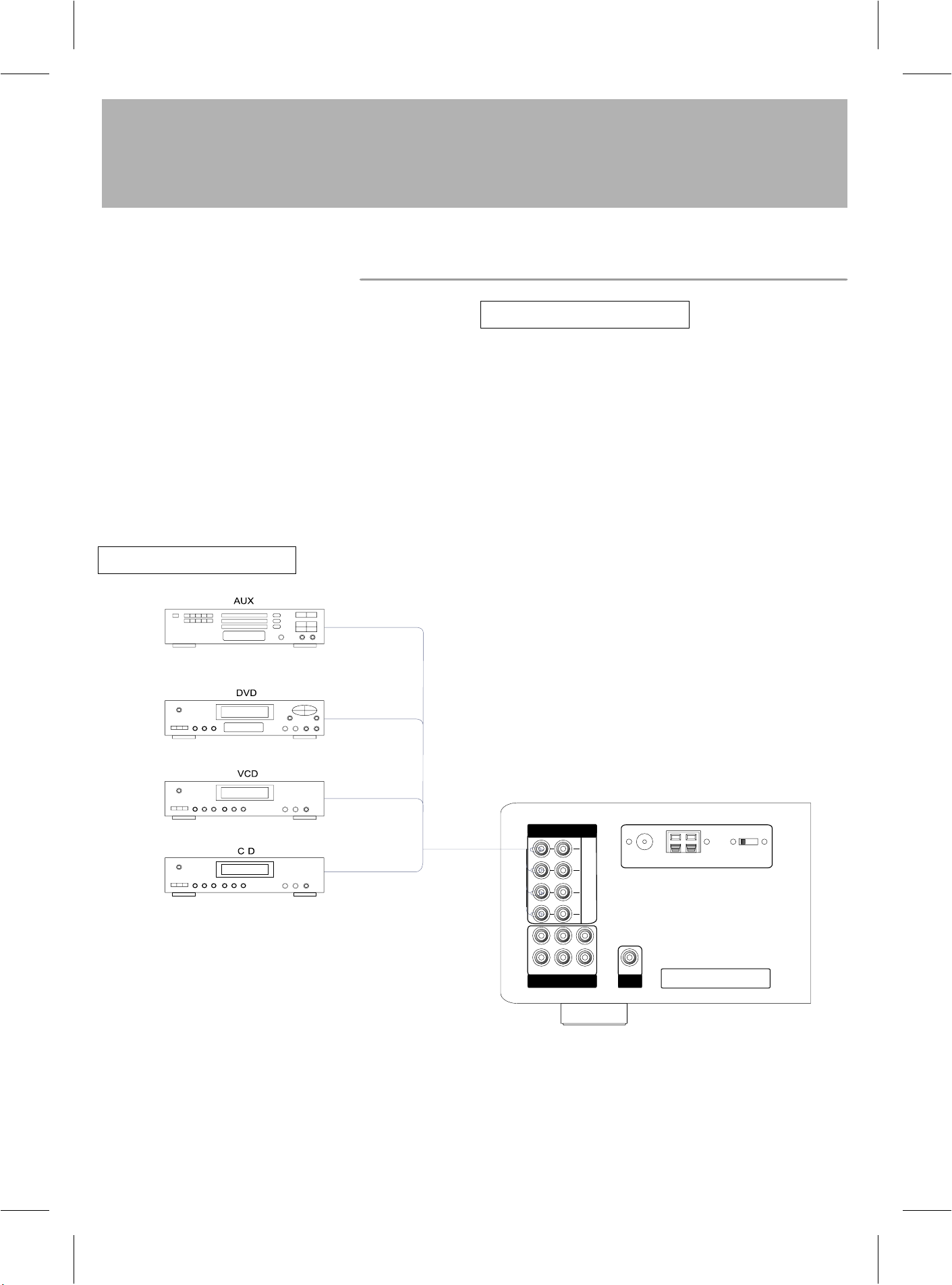

Основные подключения
аудиовыход
Аудио / видео аппаратура
Используйте для подключения кабели типа RCA
(“тюльпан”).
аудиовыход
аудиовыход
аудиовыход
AUDIO INPUTAUDIO INPUT
AUDIO INPUTAUDIO INPUT
LRC
SLSR SW
5.1 AUDIO SIGNAL
5.1 AUDIO SIGNAL
INPUT
INPUT
VCD
AUX
CD
DVD
FM ANT AM GND AM ANT
SW
SW
SW
OUTPUT
OUTP UT
SERIAL NO.
10kHz 9kHz
AM ANT
14
ПОДКЛЮЧЕНИЕ
Подключение к компьютеру
Вы можете подключить аппарат к аналоговому выходу звуковой карточки компьютера, используя
стандартные RCA−кабели.
Кабели в комплект поставки не входят, их необходимо приобрести дополнительно.
AUDIO INPUTAUDIO INPUT
AUDIO INPUTAUDIO INPUT
10kHz 9kHz
RLSRCSL
+ +
4 OHM MIN SPEAKER,ALL CHANELS.
AV212T
MADE IN CHINA
AC INPUT
~22O-240V/50Hz
LRC
SLSR SW
5.1 AUDIO SIGNAL
5.1 AUDIO SIGNAL
INPUT
INPUT
VCD
AUX
CD
DVD
FM ANT AM GND AM ANT
SW
SW
SW
OUTPUT
OUTPU T
SERIAL NO.
15
ПОДКЛЮЧЕНИЕ
Подключение к DVD−плееру со встроенным декодером
Данный аппарат оснащен аналоговым аудиовходом 5.1CH (фронтальные левый и правый каналы,
тыловые левый и правый каналы, центральный канал и канал сабвуфера) для подключения
многоканального звукового сигнала с внешнего декодера.
Подключая внешний декодер ко входу 5.1CH, не перепутайте местами левые и правые каналы и
внимательно проверьте соответствие маркировок на входах и выходах.
DVD−плеер со встроенным декодером
Выход декодера
AUDIO INPUTAUDIO INPUT
AUDIO INPUTAUDIO INPUT
LRC
SLSR SW
5.1 AUDIO SIGNAL
5.1 AUDIO SIGNAL
INPUT
INPUT
VCD
AUX
CD
DVD
FM ANT AM GND AM ANT
SW
SW
SW
OUTPUT
OUTPU T
SERIAL NO.
10kHz 9kHz
RLSRCSL
+ +
4 OHM MIN SPEAKER,ALL CHANELS.
AV212T
MADE IN CHINA
AC INPUT
~22O-240V/50Hz
16
ПОДКЛЮЧЕНИЕ
Подключение громкоговорителей
Фронтальный левый громкоговоритель
AUDIO INPUTAUDIO INPUT
AUDIO INPUTAUDIO INPUT
VCD
AUX
CD
DVD
LRC
SLSR SW
5.1 AUDIO SIGNAL
5.1 AUDIO SIGNAL
INPUT
INPUT
Центральный громкоговоритель
FM ANT AM GND AM ANT
SW
SW
SW
OUTPUT
OUTPUT
SERIAL NO.
10kHz 9kHz
+ +
RLSRCSL
4 OHM MIN SPEAKER,ALL CHANELS.
Фронтальный правый громкоговоритель
AV212T
MADE IN CHINA
AC INPUT
~22O-240V/50Hz
Тыловой левый громкоговоритель Тыловой правый громкоговоритель
Сабвуфер
Как подключать:
Соедините выходные клеммы аппарата с
соответствующими громкоговорителями, используя
провода наименьшей возможной длины. Если
подключение ненадежно, Вы можете слышать
посторонние шумы при воспроизведении, или звук
вообще может отсутствовать. Обязательно
соблюдайте полярность при подключении, иначе
звук будет ненатуральный с большим уровнем
баса.
Внимание:
Не допускайте контакта оголенных проводов
друг с другом и другими металлическими
частями устройства и громкоговорителя, это
может вызвать повреждение устройства и /
или громкоговорителей.
Подключение провода к клеммам:
красный – положительный (+),
черный – отрицательный (–)
1. отверните фиксирующую гайку
2.оголите примерно 5 мм провода и вставьте
в специальное отверстие (см. рис.)
3.Затяните фиксирующую гайку, чтобы
обеспечить надежный контакт провода и
клеммы
При использовании специального кабеля с вилкой
на конце, подключите его в соответствии с
рисунком.
17
УПРАВЛЕНИЕ АППАРАТОМ
Главное меню
Для обеспечения полного контроля над звуком в
аппарат добавлено меню.
При многократном нажатии клавиш MENU+ или
MENU– на передней панели аппарата или нажатии
клавиш MENU < или MENU > происходит
переключение между параметрами меню, как
показано ниже.
TREB L C R SR SL SW
BASS
ECHO – MDEL – MTRE – MBAS – MIC2 – MIC1 – DISP
Справа от названия отображается текущее
значение выбранного параметра, которое может
быть изменено поворотным регулятором
параметров на передней панели аппарата или
клавишами регулировки параметров меню пульта
ДУ .
BASS регулировка низких частот тембра
(–10…+10)
TREB регулировка высоких частот тембра
(–10…+10)
L регулировка громкости левого
фронтального громкоговорителя (–10…+10)
С регулировка громкости центрального
громкоговорителя (–10…+10)
R регулировка громкости правого
фронтального громкоговорителя (–10…+10)
SR регулировка громкости правого тылового
громкоговорителя (–10…+10)
SL регулировка громкости левого тылового
громкоговорителя (–10…+10)
SW регулировка громкости сабвуфера
(–10…+10)
DISP выбор типа графического индикатора звука
(1 … 8 )
MIC1 регулировка уровня громкости первого
микрофона (0…31)
MIC2 регулировка уровня громкости второго
микрофона (0…31)
MBAS регулировка низких частот тембра
микрофона (−8…+8)
MTRE регулировка высоких частот тембра
микрофона (−8…+8)
MDEL регулировка времени задержки микрофона
в миллисекундах (80, 140, 180, 240)
ECHO регулировка глубины эффекта ЭХО для
микрофона (0…12)
18
УПРАВЛЕНИЕ АППАРАТОМ
Тюнер
DOWNDOWN
ADJUST
POWER
DIGITAL SOUND FIELD PROCESSING RECEIVER AMPLIFIER AV212T
UPUP
MENU+
MENU-
AC-3
FM/AM
1
TUNER DVD VCD
SCAN+
1
3
DOWNDOWN
AUX
CD
NO.1-8A/B/C/D/EMEMORYSCAN-
2
3
2
1. Нажмите клавишу TUNER для включения тюнера.
Передняя панель
TUNER TUNER
ИЛИ
Пульт ДУ
Сохранение в памяти и вызов настроенных
UPUP
MASTER VOLUMEMASTER VOLUME
MIC1
MIC2
радиостанций
В памяти устройства может быть сохранено до 40
настроенных радиостанций. Для обеспечения быстроты
выбора нужной станции, они разделены на 5 групп (A / B /
C / D / E) по 8 станций в каждой группе.
2,4
3
1. Настройте тюнер на нужную радиостанцию (см. выше.)
2. Клавишей A / B / C / D / E выберите группу
радиостанций, в который Вы хотите сохранить
текущую.
Передняя панель
Пульт ДУ
A/B/C/D/E
ИЛИ
A/B/C/D/E
3,4
Соответствующая надпись появится на дисплее аппарата.
2. Выберите рабочий диапазон тюнера клавишей FM / AM.
Передняя панель
Пульт ДУ
FM/AM
ИЛИ
FM/AM
Соответствующая надпись появится на дисплее аппарата.
3. Используйте клавиши SCAN+ и SCAN– для настройки на
радиостанцию.
Передняя панель
SCAN+ SCAN-
ИЛИ
Пульт ДУ
SCAN+
SCAN-
(Клавиша SCAN+ увеличивает частоту настройки, клавиша
SCAN – уменьшает.)
Частота настройки изображается на дисплее аппарата.
Примечание:
В диапазоне FM шаг перестройки частоты фиксирован и
составляет 50 кГц, в диапазоне AM шаг перестройки частоты
можно регулировать переключателем на задней панели
аппарата (9 или 10 кГц).
3. Нажмите клавишу MEMORY, примерно на 5 секунд
вспыхнет индикатор MEMORY. Пока на экране горит этот
индикатор, клавишей NO.1−8 выберите номер, под
которым хотите сохранить текущую радиостанцию и
снова нажмите клавишу MEMORY. На дисплее появится
надпись SAVE <выбранный номер, например, A1> и
радиостанция будет сохранена в памяти устройства.
Передняя панель
MEMORY
ИЛИ
Пульт ДУ
MEMORY
MEMORY
вспыхивает
примерно на 5 секунд
4. Для выбора сохраненной радиостанции, клавишей
A / B / C / D / E выберите группу, и клавишей NO.1−8
выберите номер сохраненной радиостанции, которую
хотите прослушать.
Примечание:
Если записанные радиостанции находятся в разных
диапазонах, то при вызове радиостанции из памяти,
переключение диапазона происходит автоматически. Данные
о настройках тюнера хранятся в энергонезависимой памяти и
не стираются при выключении питания устройства.
19
УПРАВЛЕНИЕ АППАРАТОМ
Караоке
DIGITAL SOUND FIELD PROCESSING RECEIVER AMPLIFIER AVR100DIGITAL SOUND FIELD PROCESSING RECEIVER AMPLIFIER AVR100
DOWNDOWN
ADJUST
POWER
UPUP
MENU+
MENU-
AC-3
FM/AM
TUNER DVD VCD
SCAN+
1. Включите один или два микрофона. Аппарат
автоматически перейдет в режим Караоке,
после этого клавишей OK DELAY можно
выбрать один из 4−х типов Караоке.
DOWNDOWN
CD
AUX
NO.1-8A/B/C/D/EMEMORYSCAN-
MASTER VOLUMEMASTER VOLUME
MIC1
UPUP
MIC2
3. Устройство автоматически выйдет из режима
Караоке после отключения всех микрофонов.
Примечание: все пункты меню Караоке
присутствуют в главном меню аппарата, и их
назначение описано выше.
2. Клавишами OK MENU пульта ДУ выберите
нужный параметр Караоке и отрегулируйте
его (см. меню аппарата)
MIC1 – MIC2 – MBAS – MTRE – MDEL – ECHO
20
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выходная мощность (RMS)
Стерео: (20−20000 Гц, КНИ 0,1%, 6 Ом) 2 x 100 Вт
Режим 5.1: 5 х 80 Вт
Коэффициент нелинейных искажений: < 0,1 % (1 кГц, 10 Вт, 8 Ом)
Отношение сигнал / шум: > 85 дБ
Диапазон частот: 20 – 20000 Гц ± 0,5 дБ
Чувствительность входов / сопротивление:
Микрофонный 0,5 – 100 мВ / 2 кОм
Линейный 707 мВ / 51 кОм
Выходное сопротивление:
Рекомендуемое сопротивление АС 4 – 8 Ом
Разделение каналов: > 45 дБ
Диапазон изменения частоты тюнера:
FM диапазон 87,5 – 108,0 МГц
AM диапазон 530 – 1710 кГц
Напряжение питания: ~ 220 В / 50 Гц
Максимальная потребляемая мощность: 300 Вт
Мы постоянно улучшаем качество продукции, поэтому технические характеристики могут быть
изменены без предварительного уведомления.
21
Loading...
