МУЗЫКАЛЬНАЯ

КАРАОКЕ

DVD−СИСТЕМА

ABS551T

Руководство по эксплуатации

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ПЕРЕД ИСПОЛЬЗОВАНИЕМ

BBK ABS551T User Manual

СОДЕРЖАНИЕ

ВВЕДЕНИЕ



Инструкция по мерам безопасности

1

Краткое описание формата DVD

2

Условные обозначения

3

Особенности

3

Поддерживаемые форматы

4

Расположение и функции органов управления

4

Комплектация

8

ПОДКЛЮЧЕНИЕ



Подключение громкоговорителей, антенн и наушников

9

Подключение к телевизору

10

Подключение внешнего источника сигнала

11

Подключение к усилителю с декодером Dolby Digital или DTS

12

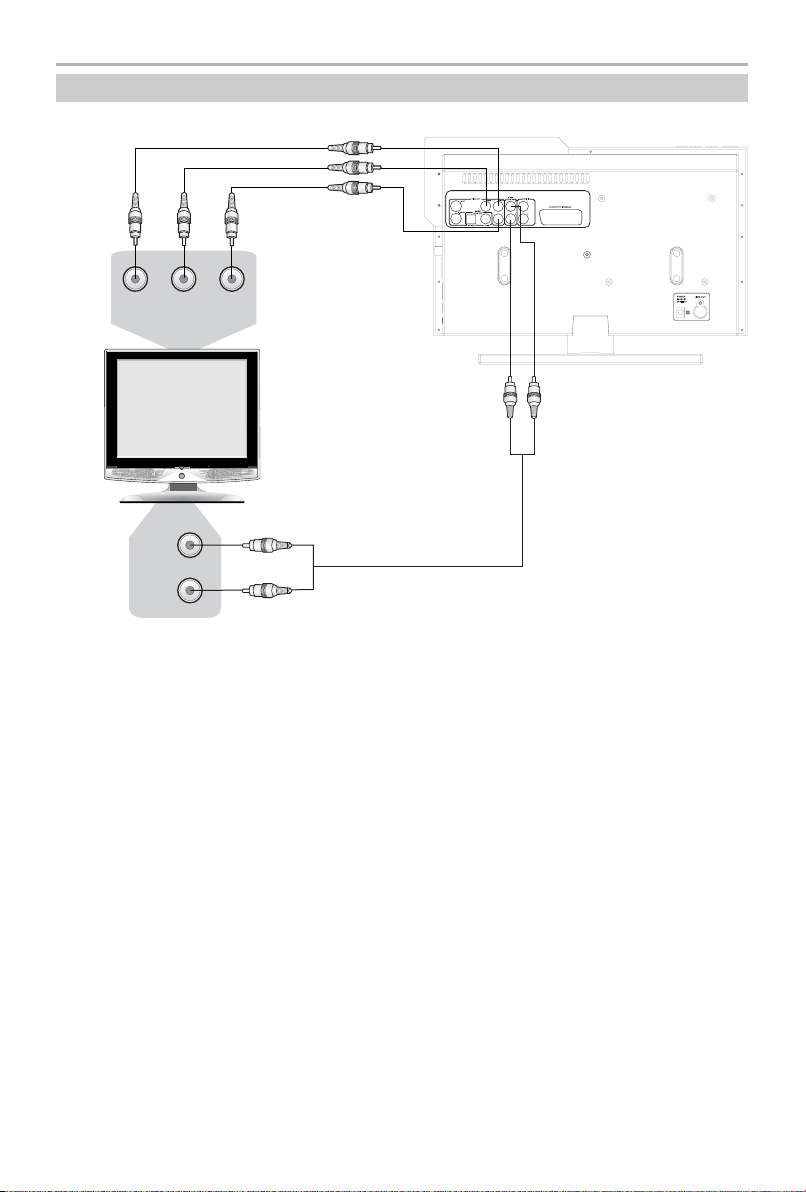

Подключение к телевизору с прогрессивной разверткой

13

ОСНОВНЫЕ ОПЕРАЦИИ



Включение и выбор режима работы устройства

14

Воспроизведение дисков

14

Выбор системы цветности

14

Пауза/покадровое проигрывание диска

15

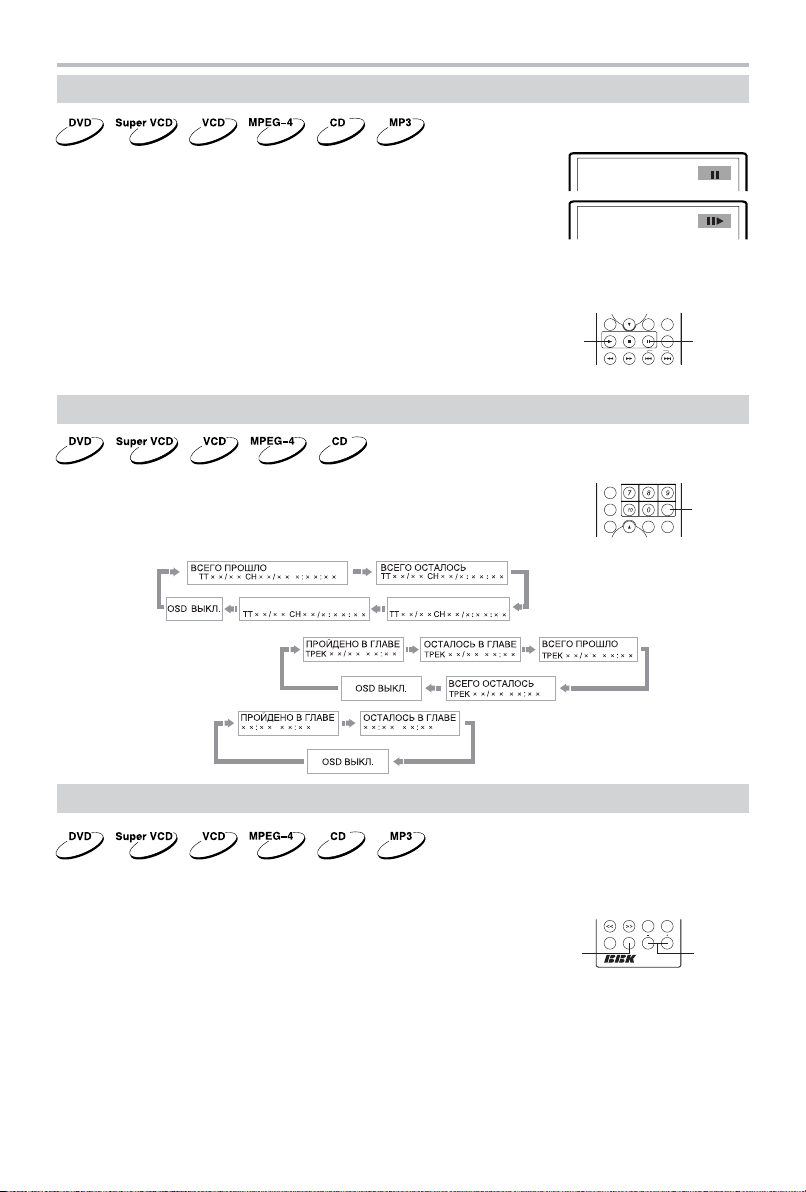

OSD

15

Регулировка уровня громкости

15

Регулировка тембра

15

Отключение звука

16

Меню проигрывания DVD−дисков

16

Функция РВС

17

Непосредственный выбор трека с помощью цифровых клавиш

17

Выбор языка/аудиоканала

18

Воспроизведение сигнала внешнего источника

18

Переключение между режимами

18

Использование радио

18

Занесение радиостанций в память

19

Установка часов и таймера автоматического включения

19

ВОСПРОИЗВЕДЕНИЕ



Ускоренное воспроизведение

20

Повторное воспроизведение

20

Работа с картами памяти

21

Повтор выбранного фрагмента

22

Выбор субтитров

22

Выбор ракурса

22

Воспроизведение с заданного момента

23

Пауза/покадровое воспроизведение

23

Увеличение/уменьшение изображения

24

Функция отключения через заданный промежуток времени (Sleep Timer)

24

Прогрессивная/чересстрочная развертка

24

Воспроизведение MP3−, JPEG−, MPEG−4−файлов

25

Воспроизведение караоке−дисков

27

НАСТРОЙКИ ФУНКЦИЙ



Выбор и изменение настроек

29

Простые настройки

30

Основные настройки

30

Аудионастройки

31

Видеонастройки

31

Начальные настройки

32

ПРОЧЕЕ



Полезные примечания

33

Поиск неисправностей

33

Технические характеристики

34

Термины

35

Список кодов языков

36

Сервисное обслуживание

37

ВВЕДЕНИЕ

Инструкция по мерам безопасности

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.

Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке корпуса. Не смотрите вблизи на лазерный луч.

При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед началом воспроизведения, пожалуйста, включите устройство на 1 − 2 часа без диска.

Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

Отключайте питание центра только при отсутствии диска.

Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого времени.

Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно, установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы. Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений вашей аудиосистемы.

Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного воспроизведения.

Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого влияния вибрации на его нормальную работу.

Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыльной среды.

Допустимо использование небольшого количества нейтрального моющего средства для чистки устройства.

Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.) для чистки устройства.

Для ремонта и технического обслуживания обращайтесь только к квалифицированным специалистам.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения, пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation, зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании Macrovision Corporation и другим законным владельцам и защищенную патентами США

и другими сертификатами об авторских правах. Использование этой технологии должно быть подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего использования ограниченным кругом лиц, если другое не оговорено договором с компанией Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями реальных объектов, которые могут отличаться от их реальных изображений.

1

ВВЕДЕНИЕ

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно расширило возможности его применения в домашних развлекательных системах. Емкость одного DVD диска составляет от 4,7 до 17 ГБ (один DVD диск заменяет от 7 до 26 стандартных CD дисков). Горизонтальное разрешение изображений в данном формате более 500 линий. Для передачи аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами





DVD



Super VCD

VCD

CD



















Метод записи



Цифровой (MPEG 2)



Цифровой

Цифровой

Цифровой





(MPEG 2)

(MPEG 1)



































1 сторона

1 сторона

2 стороны



2 стороны







Емкость

1 слой –

2 слоя –

1 слой –



2 слоя –

650 МБ

650 МБ

650 МБ



4,7 ГБ

8,5 ГБ

9,4 ГБ



17 ГБ

























Время

133 мин.

242 мин.

266 мин.



484 мин.

45 мин.

74 мин.

74 мин.

воспроизведения





































Диаметр диска



12/8 см



12/8 см

12/8 см

12/8 см



















Горизонтальное



500 и более линий



350

250



разрешение





и более линий

и более линий















Аудио

Dolby Digital/Линейное PCM





Линейное

















PCM

Качество звука

48 кГц, 99 кГц/16, 20, 24 Бит



44,1 кГц

44,1 кГц/

















16 Бит

Дополнительные возможности

Множество поддерживаемых языков

DVD диск может содержать до 8 ми языков дубляжа и 32 х языков субтитров.

Множество ракурсов камеры

Определенные сцены на DVD диске могут быть записаны в 9 ти различных ракурсах.

Быстрый поиск необходимого фрагмента Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая главы (фрагменты, на которые разбит диск).

Масштабирование изображения Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

ПРИМЕЧАНИЕ

Не все DVD диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился на телевизоре 4:3 (без черных полос), DVD диск должен быть записан особым образом. Тем не менее, даже в режиме Pan & Scan некоторая потеря информации все таки будет.

2

ВВЕДЕНИЕ

Условные обозначения

При нажатии клавиши, функция которой недоступна в данный момент, на экране телевизора появляется изображение:

Эти значки в верхней части параграфа обозначают типы дисков, к которым применима данная функция.

Применима к DVD–дискам

Применима к MPEG–4–файлам

Применима к Super VCD–дискам

Применима к CD–дискам

Применима к VCD–дискам

Применима к MP3–файлам

Особенности

Форматы:

Воспроизведение цифрового видео в форматах DVD–Video, Super VCD и VCD

Поддержка стандарта MPEG–4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD

Воспроизведение музыкальных дисков в формате DVD−Audio

Воспроизведение музыкальных композиций в форматах CD–DA и HDCD

Воспроизведение музыкальных файлов, сжатых в форматах MP3 и WMA

Воспроизведение караоке–дисков в форматах DVD, VCD, CD+G

Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

Аудио:

АудиоЦАП 192 кГц/24 бит

Коаксиальный и оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового звука в форматах Dolby Digital/DTS/LPCM

Стереофонический аудиовыход для подключения к телевизору или усилителю

Стереофонический аудиовход для подключения внешнего источника сигнала

Встроенные цифровые декодеры многоканального звука, обеспечивающие воспроизведение звуковых дорожек Dolby Digital и DTS

Микрофонный вход, обеспечивающий использование функции караоке

Цифровой выход Link Out

Выход для подключения наушников

Видео:

ВидеоЦАП 108 МГц/12 бит

Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость

иотсутствие мерцания изображения

Композитный, компонентный (Y Cb Cr), S–Video и RGB/SCART видеовыходы, расширяющие коммутационные возможности

Транскодер NTSC/PAL

Поддержка множества ракурсов, языков дубляжа и субтитров

Регулировка резкости, яркости, контрастности, оттенков, насыщенности изображения

Прочее:

Поддержка носителей: CD–R/CD–RW, DVD–R/DVD–RW, DVD+R/DVD+RW

Встроенный цифровой AM/FM тюнер c поддержкой RDS

Встроенный универсальный считыватель карт flash−памяти MMC/SD/MS

Система КАРАОКЕ+, обеспечивающая расширенные функции караоке

Отображение англо– и русскоязычных названий MP3–, WMA–, MPEG–4–файлов на дисплее аппарата

Русифицированное экранное меню, упрощающее работу пользователя

Отображение англо– и русскоязычных названий файлов, ID3–тэгов и CD–Text

Автоматическая защита телевизионного экрана

Часы с таймером включения

Функция отключения питания через заданный промежуток времени

Защита от просмотра детьми нежелательных дисков

3

ВВЕДЕНИЕ

Поддерживаемые форматы

Тип

Содержание





DVD: Сжатое цифровое аудио – видео (динамическое изображение)

VIDEO CD: Сжатое цифровое аудио – видео (динамическое изображение)

Super VCD: Сжатое цифровое аудио – видео (динамическое изображение)

MPEG–4: Сжатое цифровое аудио – видео (динамическое изображение)

CD–DA: Цифровое аудио

WMA: Сжатое цифровое аудио

MP3: Сжатое цифровое аудио

HDCD: Расширенный формат цифрового аудио

JPEG: Сжатое цифровое статическое изображение

Kodak Picture CD: Сжатое цифровое статическое изображение

Расположение и функции органов управления

Общий вид передней панели

: ; < =

> ?

@ AB C0 1

:Клавиша POWER

Включение/выключение аппарата.

; Клавиша CH−SW

Выбор канала для дальнейшей настройки.

<Клавиша VOLUME−

Регулировка уровня громкости.

=Клавиша VOLUME+

Регулировка уровня громкости.

> Окно дисплея ? Датчик инфракрасных лучей

@Клавиша извлечения диска из механизма Slot−in

A Клавиша FUNC

Переключение режимов работы DVD/TUNER/AUX.

B Клавиша PLAY/STOP/BAND

Включение/выключение воспроизведения/ Переключение диапазонов тюнера FM/AM.

C Клавиша PREV/TUNING

Настройка частоты тюнера/ Переход к предыдущей композиции.

0 Клавиша NEXT/TUNING

Настройка частоты тюнера/ Переход к следующей композиции.

1 Декоративная панель

4

ВВЕДЕНИЕ

Общий вид боковой панели

: Разъем для подключения FM антенны

; Универсальный слот для подключения карт памяти MMC/SD/MS < Клеммы для подключения AM антенны

= Разъем для подключения наушников > Разъем для подключения микрофона

:

;

<

=

>

Общий вид задней панели

: ; <= >?@ A

B

































































































: Видеовыход S−Video

; Композитный видеовыход < Цифровой оптический аудиовыход

= Цифровой коаксиальный аудиовыход

> Компонентный видеовыход Y Cb/Pb Cr/Pr ? Стереофонический аудиовыход

@ Аналоговый стереофонический аудиовход AUDIO IN A Видеовыход RGB/SCART

B Выходной терминал Link Out

5

ВВЕДЕНИЕ

Общий вид задней панели сабвуфера

: Отверстие инвертора

; Разъем Link In : < Клеммы для подключения громкоговорителей = Разъем для подключения шнура электропитания

;

<

=

Общий вид VFD−дисплея

: ; < = >

? @

DVD SVCD

g f

8

7

6 5

432

1 0C

: Индикатор DVD−диска

; Индикатор VCD/SVCD−диска < Индикатор MP3−диска

= Индикатор режима Dolby Digital > Индикатор режима DTS

? Индикатор подключения внешнего устройства @ Индикатор режима стерео

A Индикатор частоты настройки тюнера МГц B Индикатор частоты настройки тюнера кГц C Индикатор настроек Эхо/Эквалайзера

0 Индикатор настройки тюнера

1 Индикатор запоминания радиостанций

2 Индикатор Стоп

3 Индикатор Повтор

4 Индикатор Пауза

5 Индикатор Воспроизведения

6 Индикатор настройки низких частот

7 Индикатор настройки высоких частот

8 Информация о воспроизведении f Индикатор диапазона AM

g Индикатор диапазона FM

A B

6

ВВЕДЕНИЕ

Общий вид пульта дистанционного управления

: Клавиша STANDBY

Дежурный/рабочий режим.

;Клавиша AUDIO

Переключение каналов аудиосопровождения.

<Клавиша GOTO

Воспроизведение с заданного места.

=Клавиша ZOOM

Масштабирование изображения.

>Клавиша ANGLE

Изменение ракурса сцены.

?Клавиша MUTE

Включение/выключение звука.

@ Клавиша FUNCTION

Переключение режимов DVD/TUNER/AUX.

A Клавиши CURSOR

Клавиши направления.

B Клавиша SELECT

Выбор пунктов, подтверждение ввода.

C Клавиша SETUP

Вход в меню основных настроек.

0 Клавиша PLAY

Нормальное воспроизведение.

1 Клавиша STOP

Остановка воспроизведения.

2 Клавиша REW/TUNING−

Ускоренное воспроизведение назад/ Настройка FM/AM тюнера.

3 Клавиша FWD/TUNING+

Ускоренное воспроизведение вперед/ Настройка FM/AM тюнера.

4 Клавиша REPEAT/PREV

Повторное воспроизведение/Поиск последней настроенной станции.

5 Клавиша A−B/NEXT

Повтор выбранного участка/Поиск следующей станции.

6 Клавиша IS/PS/BAND

Выбор чересстрочной или прогрессивной развертки/ Переключение диапазонов FM/AM тюнера.

7 Клавиша CH−SW

Выбор канала для дальнейшей настройки.

8 Клавиша VOL−

Регулировка уровня громкости. f Клавиша VOL+

Регулировка уровня громкости. g Клавиша VOCAL/AUTO

Включение/выключение голоса при воспроизведении караоке−видеодисков/ Автонастройка тюнера.

h Клавиша MIC/SAVE

Меню управления КАРАОКЕ+/Cохранение радиостанций.

i Клавиша PREV/PRESET−

Переключение сохраненных радиостанций/ Переход к предыдущей метке.

j Клавиша NEXT/PRESET+

Переключение сохраненных радиостанций/ Переход к следующей метке.

k Клавиша PAUSE/STEP

Пауза/Покадровое воспроизведение.



STANDBY

AUDIO

SUBTITLE

EJECT



:









L

;

GOTO







K

<













ZOOM









=













ANGLE







J

>













MUTE









?







OSD

I



FUNCTION



SLEEP CARD READER



@









H









TIME

9

A



SELECT





F

B

SETUP



MENU

TITLE



C









E



PLAY

STOP

PAUSE/STEP

P/N

D





0









l

1

REW

FWD

SKIP



k

2









j

3

REPEAT

A−B

VOCAL

MIC

i

4





AUTO

SAVE

h

5

IS/PS

CH−SW

VOL



g

6

BAND







f

78

l Клавиша P/N

Выбор системы цветности PAL/NTSC.

D Клавиша MENU

Меню DVD−диска/режим PBC.

E Клавиша TITLE

Меню раздела DVD−диска.

F Клавиша TIME

Показать/редактировать текущее время.

9 Клавиша SLEEP

Включение таймера сна и установка времени отключения.

H Клавиша CARD READER

Включение отображения содержимого карты памяти.

I Клавиша OSD

Показать/скрыть информацию о диске.

J Клавиши NUMBER

Цифровые клавиши.

K Клавиша SUBTITLE

Изменение языка субтитров.

L Клавиша EJECT

Извлечение диска из механизма Slot−in.

7

ВВЕДЕНИЕ

Установка батареек

:

<

;

1. Нажмите клавишу слева,

2. Вставьте батарейку,



достаньте отсек

3. Закройте крышку.

соблюдая полярность.

для батареек.







Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта

от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD–центра не превышает 30 градусов и расстояние до DVD–центра не превышает 8 метров.















































E

C

T

























































E

J















































































































I T

L

E

























































B

T

























































S

U















































































































U

D

I

O

























































A



























































D

B

Y

























































A

N























































S

T













































































T

O



























































G

O













































































































































O

O

M



























































Z















































































E



























































N

G

L

























































A











E





























































U

T



























































M



































































O

S

D



Предостережения

Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней панели DVD–центра.

Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.

Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

Комплектация

Музыкальный DVD−центр

1 шт.

Фронтальный громкоговоритель

2 шт.

Сабвуфер

1 шт.

Антенна AM−диапазона

1 шт.

Антенна FM−диапазона

1 шт.

Кабель Link In/Out

1 шт.

Кабель Mini−Jack – Mini−Jack

1 шт.

Кабель для громкоговорителей

2 шт.

Аудиокабель 2хRCA − 2хRCA

1 шт.

Видеокабель RCA − RCA

1 шт.

Стерео аудиокабель

1 шт.

Пульт дистанционного управления

1 шт.

Батарейка 3 V

1 шт.

Адаптер Jack – Mini−Jack

1 шт.

Сетевой адаптер

1 шт.

Шнур питания для сетевого адаптера

1 шт.

Шнур питания для сабвуфера

1 шт.

Караоке−диск

1 шт.

Микрофон DM−988

1 шт.

Руководство по эксплуатации

1 шт.

Гарантийный талон

1 шт.

8

ПОДКЛЮЧЕНИЕ

Подключение громкоговорителей, антенн и наушников

Боковая панель

Задняя панель

FM антенна

AM антенна

Кабель Link In/Out

Сабвуфер

Правый

Левый

фронтальный

фронтальный

громкоговоритель

громкоговоритель

Подключение громкоговорителей

Подключите кабели громкоговорителей к соответствующим клеммам на задней панели сабвуфера.

Подключите один конец кабеля Link In/Out к соответствующему разъему на задней панели DVD−плеера, другой конец − к соответствующему разъему на задней панели сабвуфера.

Подключение антенн

Для достижения наилучшего качества приема сигнала подключите AM/FM антенны в соответствии со схемой.

ПРИМЕЧАНИЕ

При подключении AM антенны кабель с пометкой «земля» следует подключить к соответствующему разъему. Основной кабель – в специальный разъем Link In на задней панели сабвуфера.

Подключение наушников

Подключите наушники к выходу для подключения наушников на боковой панели аппарата.

9

ПОДКЛЮЧЕНИЕ

Подключение к телевизору

Предостережение

• Перед началом подключения DVD–центра к другому оборудованию убедитесь, что электропитание

отключено.







Задняя панель

Y

Cb/Pb

Cr/Pr





или

Video in



Видеокабель





S–Video



S–Video кабель





R



Audio In



Аудиокабель





L

Компонентный видеовыход аппарата может работать в режиме с чересстрочной и прогрессивной разверткой. Для переключения между режимами используйте клавишу IS/PS на пульте управления. Режимы чересстрочной и прогрессивной развертки не могут использоваться одновременно.

Если телевизор оборудован компонентным видеовходом, вы можете использовать аналогичный выход на данном устройстве.

Музыкальный DVD−центр укомплектован собственной акустической системой, однако,

при необходимости использования акустической системы телевизора аудиовход телевизора можно подключить к стереофоническому аналоговому аудиовыходу аппарата.

10

ПОДКЛЮЧЕНИЕ

Подключение внешнего источника сигнала

В качестве внешнего источника сигнала может быть использован CD–, MP3–плеер, телевизор, звуковая карта компьютера и т. д.

Предостережение

Перед началом подключения DVD–центра к другому оборудованию убедитесь, что электропитание отключено.

Выполните подключения согласно рисунку, используя один из кабелей, поставляемых в комплекте.

Задняя панель

R L

Audio Out

Кабель Link In/Out

Сабвуфер

Правый фронтальный

Левый фронтальный

громкоговоритель

громкоговоритель

Нажмите клавишу FUNCTION для переключения в режим AUX IN 1.

Для более детального ознакомления с функцией обратитесь к материалам на с. 18.

11

Loading...
+ 28 hidden pages
