МУЗЫКАЛЬНАЯ
КАРАОКЕ
DVD−СИСТЕМА

ABS541T

Руководство
по эксплуатации

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО
ПЕРЕД ИСПОЛЬЗОВАНИЕМ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1
Краткое описание формата DVD 2
Условные обозначения 3
Особенности 3
Поддерживаемые форматы 4
Расположение и функции органов управления 4
Комплектация 7

ПОДКЛЮЧЕНИЕ

Подключение громкоговорителей и антенн 8
Подключение к телевизору 9
Подключение внешнего источника сигнала 10
Подключение к усилителю с декодером Dolby Digital или DTS 11
Подключение к телевизору с прогрессивной разверткой 12

ОСНОВНЫЕ ОПЕРАЦИИ

Включение и выбор режима работы устройства 13
Воспроизведение дисков 13
Выбор системы цветности 13
Пауза/покадровое проигрывание диска 14
OSD 14
Регулировка уровня громкости 14
Регулировка тембра 14
Отключение звука 15
Меню проигрывания DVD дисков 15
Функция РВС 16

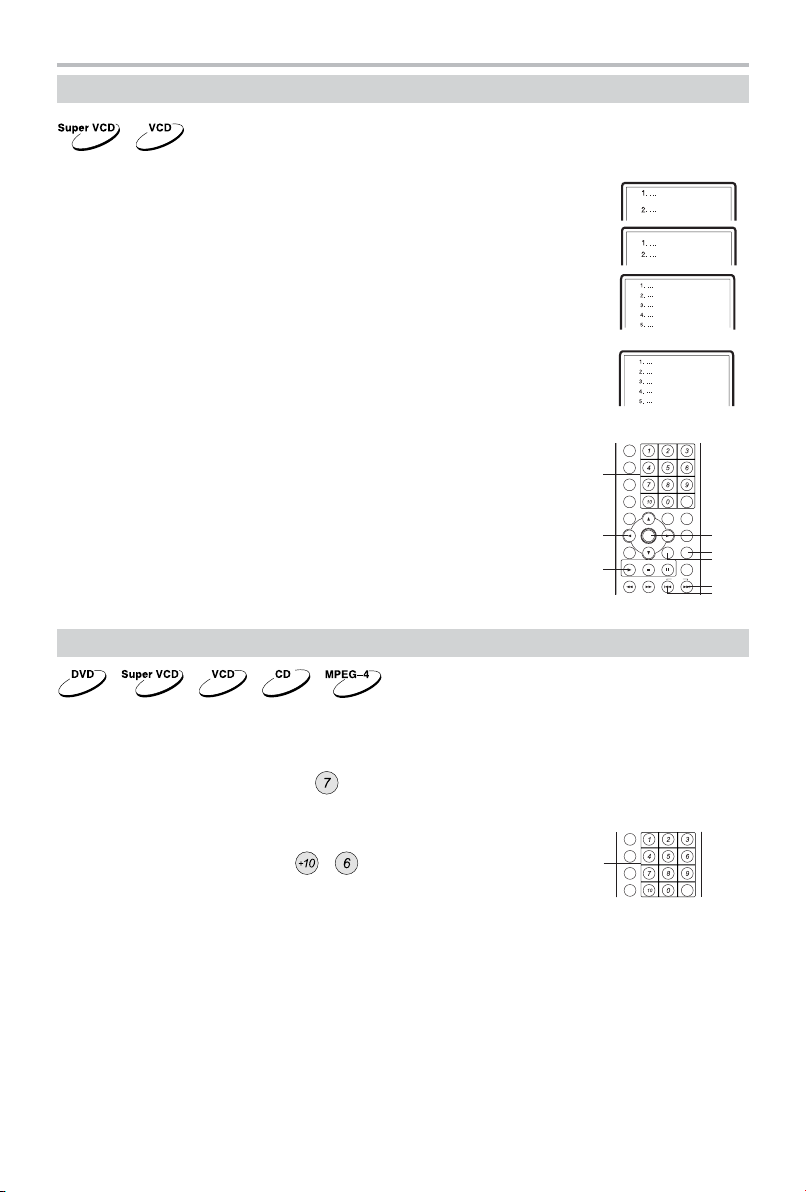

Непосредственный выбор трека с помощью цифровых клавиш 16
Выбор языка/аудиоканала 17
Воспроизведение сигнала внешнего источника 17
Переключение между режимами 17
Использование радио 17
Занесение радиостанций в память 18

Установка часов и таймера автоматического включения 18

ВОСПРОИЗВЕДЕНИЕ

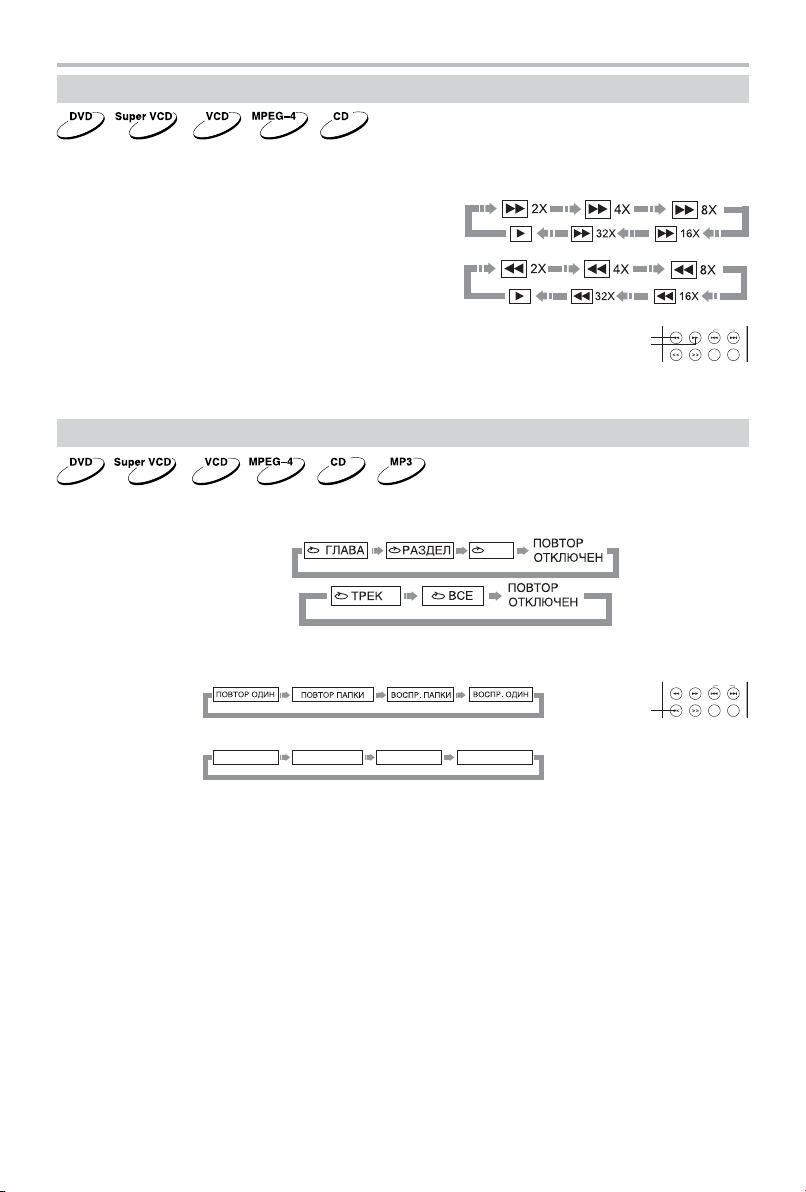

Ускоренное воспроизведение 19
Повторное воспроизведение 19
Повтор выбранного фрагмента 20
Выбор субтитров 20
Выбор ракурса 20
Воспроизведение с заданного момента 21
Пауза/покадровое воспроизведение 21
Увеличение/уменьшение изображения 22
Функция отключения через заданный промежуток времени (Sleep Timer) 22
Прогрессивная/чересстрочная развертка 22
Функция «Q Play» (быстрое воспроизведение) 22

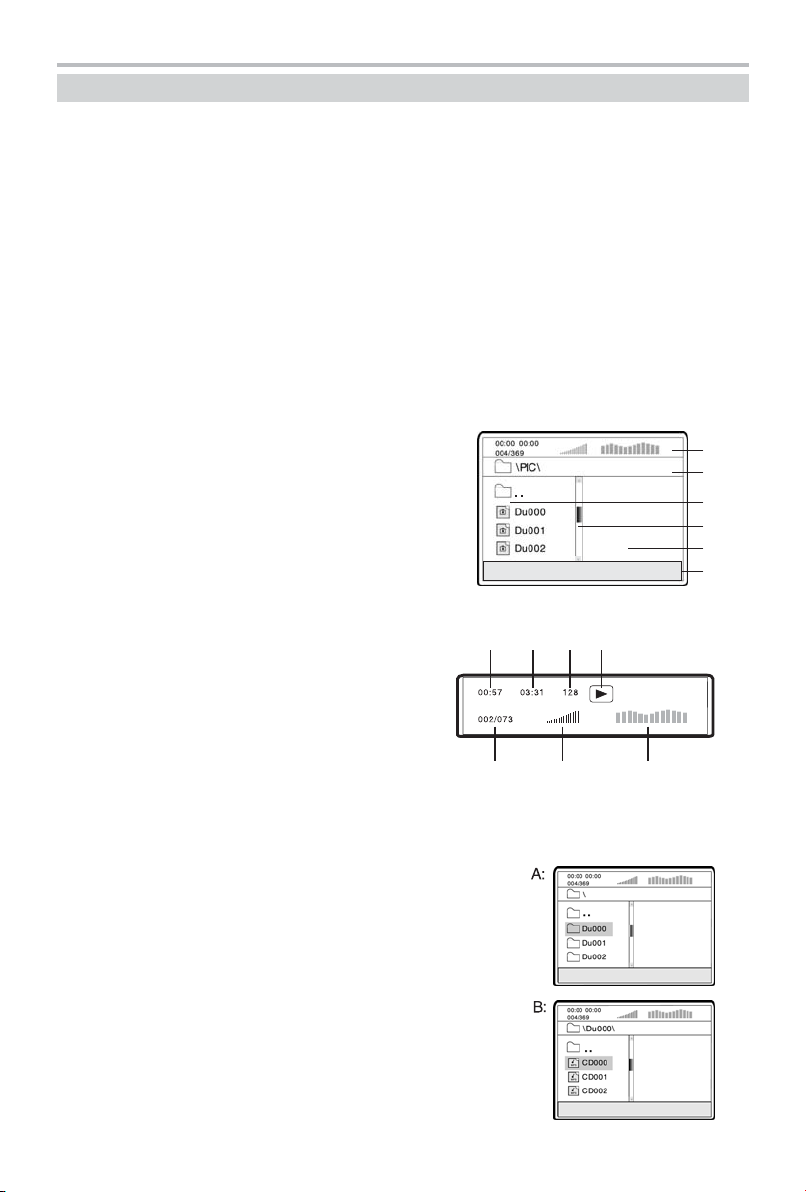

Воспроизведение MP3 , JPEG , MPEG 4 файлов 23
Воспроизведение караоке дисков 25

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек 27
Простые настройки 28
Основные настройки 28
Аудионастройки 29
Видеонастройки 29

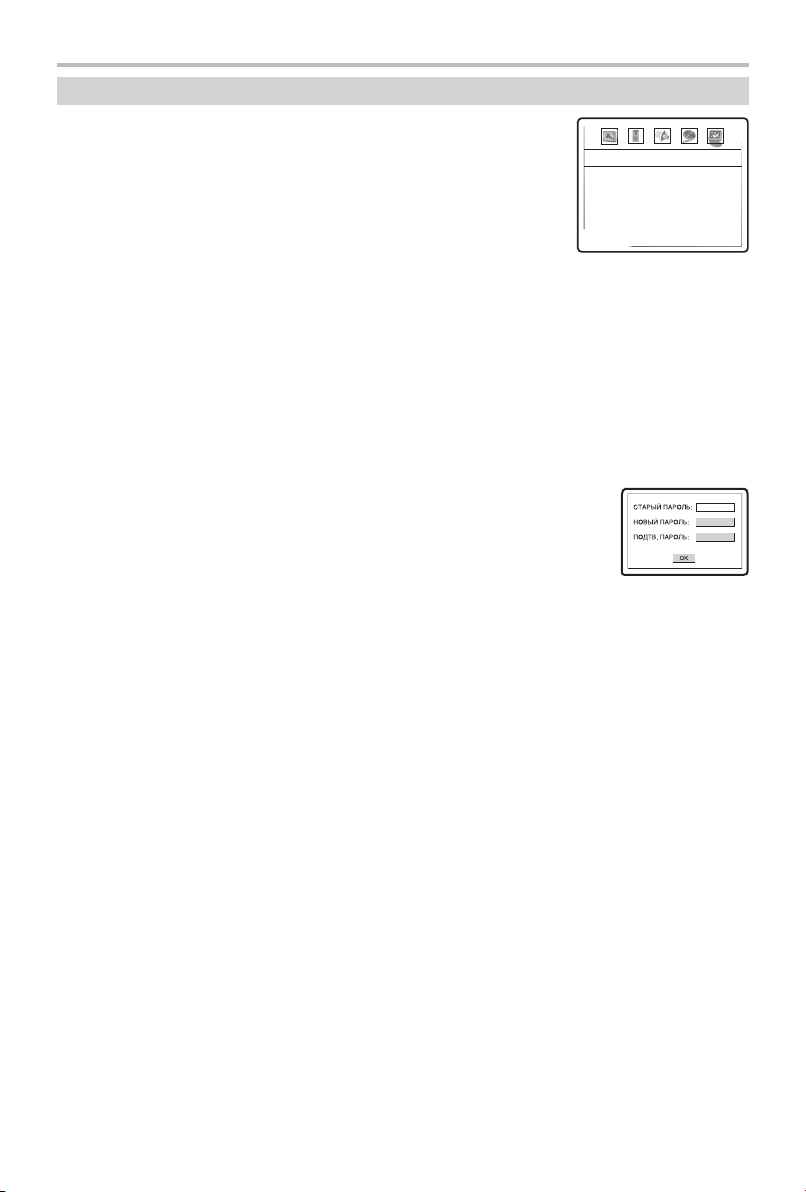

Начальные настройки 30

ПРОЧЕЕ

Полезные примечания 31
Поиск неисправностей 31
Технические характеристики 32
Термины 33

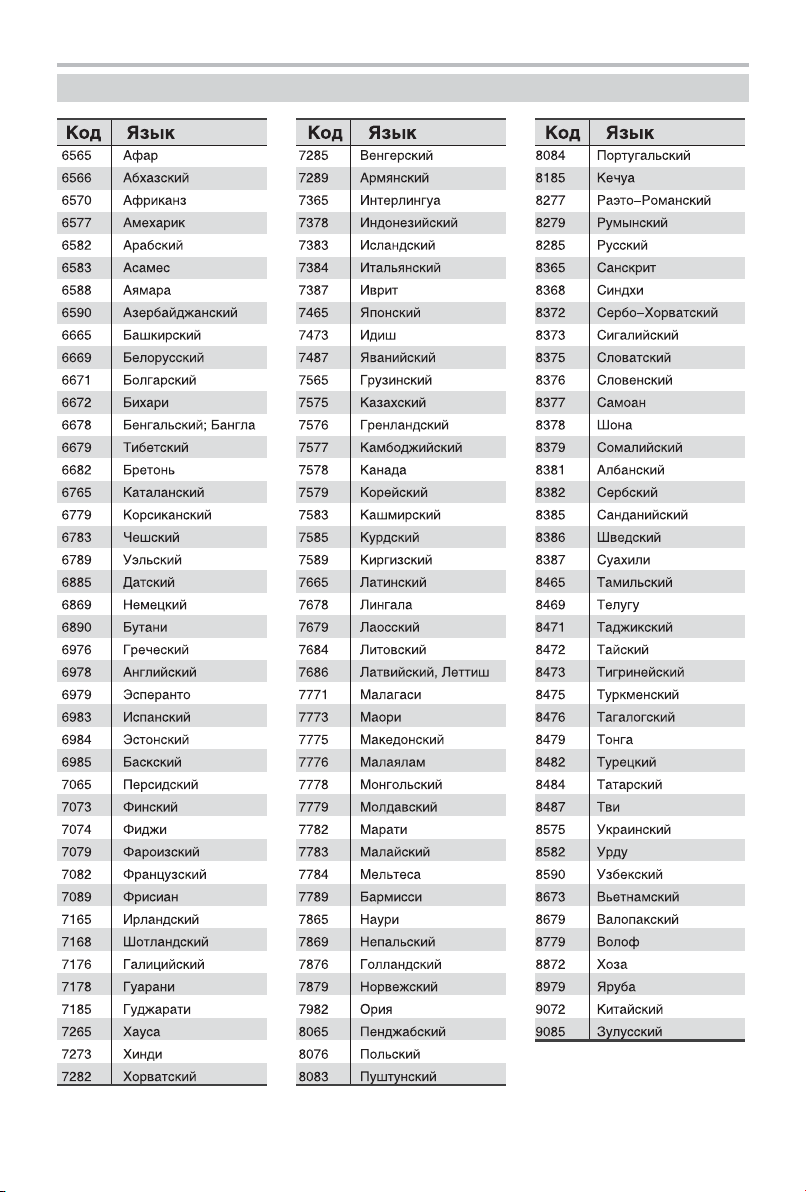

Список кодов языков 34
Сервисное обслуживание 35

ВВЕДЕНИЕ

Инструкция по мерам безопасности

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды
и эксплуатации устройства в условиях высокой влажности.

• Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь
самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке
корпуса. Не смотрите вблизи на лазерный луч.

• При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может
образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед
началом воспроизведения, пожалуйста, включите устройство на 1 2 часа без диска.

• Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

• Отключайте питание центра только при отсутствии диска.

• Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого
времени.

• Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно,
установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы.
Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений
вашей аудиосистемы.

• Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного
воспроизведения.

• Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого
влияния вибрации на его нормальную работу.

• Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство
с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации,
влажности и пыльной среды.

• Допустимо использование небольшого количества нейтрального моющего средства для чистки
устройства.

• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.)
для чистки устройства.

• Для ремонта и технического обслуживания обращайтесь только к квалифицированным специалистам.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения,
пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation,
зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании
Macrovision Corporation и другим законным владельцам и защищенную патентами США
и другими сертификатами об авторских правах. Использование этой технологии должно быть
подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего
использования ограниченным кругом лиц, если другое не оговорено договором с компанией
Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется
по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями
реальных объектов, которые могут отличаться от их реальных изображений.

1

ВВЕДЕНИЕ

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно
расширило возможности его применения в домашних развлекательных системах. Емкость одного
DVD диска составляет от 4,7 до 17 ГБ (один DVD диск заменяет от 7 до 26 стандартных CD дисков).
Горизонтальное разрешение изображений в данном формате более 500 линий. Для передачи
аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые
обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

DVD VCD CDSuper VCD

Метод записи

Емкость

Время
воспроизведения

Диаметр диска

Горизонтальное
разрешение

Аудио

Качество звука

Цифровой (MPEG-2)

1 сторона

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 99 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

17 ГБ

484 мин.

Цифровой

(MPEG-2)

650 МБ

45 мин.

12/8 см

350

и более линий

Дополнительные возможности

• Множество поддерживаемых языков
DVD-диск может содержать до 8-ми языков дубляжа и 32-х языков субтитров.

• Множество ракурсов камеры
Определенные сцены на DVD-диске могут быть записаны в 9-ти различных ракурсах.

• Быстрый поиск необходимого фрагмента
Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая
главы (фрагменты, на которые разбит диск).

• Масштабирование изображения
Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

Цифровой

(MPEG-1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

ПРИМЕЧАНИЕ

• Не все DVD-диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился
на телевизоре 4:3 (без черных полос), DVD-диск должен быть записан особым образом. Тем не менее,
даже в режиме Pan & Scan некоторая потеря информации все-таки будет.

2

ВВЕДЕНИЕ

Условные обозначения

При нажатии клавиши, функция которой недоступна
в данный момент, на экране телевизора появляется изображение:

Эти значки в верхней части
параграфа обозначают типы
дисков, к которым применима
данная функция.

Применима к DVD–дискам

Применима к Super VCD–дискам

Применима к VCD–дискам

Особенности

Форматы:

• Воспроизведение цифрового видео в форматах DVD–Video, Super VCD и VCD

• Поддержка стандарта MPEG–4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD

• Воспроизведение музыкальных композиций в форматах CD–DA и HDCD

• Воспроизведение музыкальных файлов, сжатых в форматах MP3 и WMA

• Воспроизведение караоке–дисков в форматах DVD, VCD, CD+G

• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

Аудио:

• АудиоЦАП 192 кГц/24 бит

• Коаксиальный и оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового
звука в форматах Dolby Digital/DTS/LPCM

• Стереофонический аудиовыход для подключения к телевизору или усилителю

• Стереофонический аудиовход для подключения внешнего источника сигнала

• Встроенные цифровые декодеры многоканального звука, обеспечивающие воспроизведение звуковых
дорожек Dolby Digital и DTS

• Микрофонный вход, обеспечивающий использование функции караоке

• Цифровой выход Link Out

Видео:

• ВидеоЦАП 108 МГц/12 бит

• Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость
и отсутствие мерцания изображения

• Композитный, компонентный (Y Cb Cr), S–Video и RGB/SCART видеовыходы, расширяющие
коммутационные возможности

• Транскодер NTSC/PAL

• Поддержка множества ракурсов, языков дубляжа и субтитров

• Регулировка резкости, яркости, контрастности, оттенков, насыщенности изображения

Прочее:

• Поддержка носителей: CD–R/CD–RW, DVD–R/DVD–RW, DVD+R/DVD+RW

• Встроенный цифровой AM/FM тюнер c поддержкой RDS

• Система КАРАОКЕ+, обеспечивающая расширенные функции караоке

• Функция "Q Play", позволяющая начать воспроизведение, пропустив "неперематываемые"
рекламные блоки

• Отображение англо– и русскоязычных названий MP3–, WMA–, MPEG–4–файлов на дисплее аппарата

• Русифицированное экранное меню, упрощающее работу пользователя

• Отображение англо– и русскоязычных названий файлов, ID3–тэгов и CD–Text

• Автоматическая защита телевизионного экрана

• Часы с таймером включения

• Функция отключения питания через заданный промежуток времени

• Защита от просмотра детьми нежелательных дисков

Применима к MPEG–4–файлам

Применима к CD–дискам

Применима к MP3–файлам

3

ВВЕДЕНИЕ

Поддерживаемые форматы

Тип Содержание

DVD: Сжатое цифровое аудио – видео (динамическое изображение)

VIDEO CD: Сжатое цифровое аудио – видео (динамическое изображение)

Super VCD: Сжатое цифровое аудио – видео (динамическое изображение)

MPEG–4: Сжатое цифровое аудио – видео (динамическое изображение)

CD–DA: Цифровое аудио

WMA: Сжатое цифровое аудио

MP3: Сжатое цифровое аудио

HDCD: Расширенный формат цифрового аудио

JPEG: Сжатое цифровое статическое изображение

Kodak Picture CD: Сжатое цифровое статическое изображение

Расположение и функции органов управления

Общий вид передней панели

: Окно дисплея
; Датчик инфракрасных лучей
< Регулятор VOL – регулировка уровня громкости,

регулятор TONE – регулировка тональности

;
<
=

= Индикатор установки диска
> Загрузочный механизм Slot in

>

Общий вид панели управления

: Клавиша POWER

Включение/выключение аппарата.

; Клавиша TUNING+, NEXT

Настройка частоты тюнера/Переход к следующей композиции.

< Клавиша TUNING−, PREV

Настройка частоты тюнера/Переход к предыдущей композиции.

= Клавиша BAND

Переключение диапазонов тюнера FM/AM.

> Клавиша FUNCTION

Переключение режимов работы DVD/TUNER/AUX.

? Клавиша PLAY/STOP

Включение/Выключение воспроизведения.

@ Клавиша извлечения диска из механизма Slot in.

4

:

VOL

TONE

LABEL SIDE
OF DISC

:
;

<
=
>
?

+

TUNING

BAND

FUNCTION

@

ВВЕДЕНИЕ

Общий вид задней панели

: Разъем для подключения адаптера
; Клеммы для подключения антенны AM диапазона
< Разъем для подключения микрофона
= Клеммы для подключения антенны FM диапазона
> Видеовыход RGB/SCART
? Выходной терминал Link Out
@ Аналоговый стереофонический аудиовход AUX IN 2
A Стереофонический аудиовыход
B Цифровой оптический аудиовыход
C Цифровой коаксиальный аудиовыход
0 Компонентный видеовыход Y Cb/Pb Cr/Pr
1 Видеовыход S Video
2 Композитный видеовыход

Общий вид LCD−дисплея

: Информация о воспроизведении
; Индикатор Стоп
< Индикатор Пауза
= Индикатор Воспроизведения
> Индикатор режима Dolby Digital
? Индикатор DVD диска
@ Индикатор VCD/SVCD диска
A Индикатор DTS
B Индикатор MP3 диска
C Индикатор повтора трека

?@AB C

>
=
<
;

:

:
;
<

=

AM

MIC

FM

>

?

@
A

B

C

0
1

2

S

VCD

ALL

LINK OUT

AUDIO IN

R

L

R

L

MIXED

OPTICAL

AUDIO OUT

DIGITAL

AUDIO OUT

COAXIAL

Cr/Pr

Y

Cb/Pb

VIDEOS VIDEO

VIDEO OUT

Общий вид задней панели сабвуфера

: Отверстие инвертора
; Клемма для подключения левого канала
< Клемма для подключения правого канала
= Разъем для подключения шнура электропитания
> Выключатель электропитания
? Разъем Link In

:

;
<

=

LR

SPEAKER OUTPUT LINK IN

~ 220 V; 50 Hz

ON

POWER

OFF

?

>

5

ВВЕДЕНИЕ

Общий вид пульта дистанционного управления

: Клавиша STANDBY

Дежурный/рабочий режим.

; Клавиша AUDIO

Переключение каналов аудиосопровождения.

< Клавиша GOTO

Воспроизведение с заданного места.

= Клавиша ZOOM

Масштабирование изображения.

> Клавиша ANGLE

Изменение ракурса сцены.

? Клавиша MUTE

Включение/выключение звука.

@ Клавиша FUNCTION

Переключение режимов DVD/TUNER/AUX.

A Клавиши CURSOR

Клавиши направления.

B Клавиша SELECT

Выбор пунктов, подтверждение ввода.

C Клавиша SETUP

Вход в меню основных настроек.

0 Клавиша PLAY

Нормальное воспроизведение.

1 Клавиша STOP

Остановка воспроизведения.

2 Клавиша REW/TUNING−

Ускоренное воспроизведение назад/
Настройка FM/AM тюнера.

3 Клавиша FWD/TUNING+

Ускоренное воспроизведение вперед/
Настройка FM/AM тюнера.

4 Клавиша REPEAT/PREV

Повторное воспроизведение/Поиск последней
настроенной станции.

5 Клавиша A−B/NEXT

Повтор выбранного участка/Поиск следующей станции.

6 Клавиша IS/PS/BAND

Выбор чересстрочной или прогрессивной развертки/
Переключение диапазонов FM/AM тюнера.

7 Клавиша CH−SW

Выбор канала для дальнейшей настройки.

8 Клавиша VOL−

Регулировка уровня громкости.

f Клавиша VOL+

Регулировка уровня громкости.

g Клавиша VOCAL/AUTO

Включение/выключение голоса
при воспроизведении караоке видеодисков/
Автонастройка тюнера.

h Клавиша MIC/SAVE

Меню управления КАРАОКЕ+/Cохранение
радиостанций.

i Клавиша PREV/PRESET−

Переключение сохраненных радиостанций/
Переход к предыдущей метке.

j Клавиша NEXT/PRESET+

Переключение сохраненных радиостанций/
Переход к следующей метке.

k Клавиша PAUSE/STEP

Пауза/Покадровое воспроизведение.

SUBTITLE EJECT

AUDIOSTANDBY

:
;

GOTO

<

ZOOM

=

ANGLE

>

MUTE

?

OSD

Q PLAYSLEEPFUNCTION

@

MENU

TIME

TITLE

A
B

SELECT

SETUP

C

P/N

PAUSE/STEP

STOP

PLAY

0
1

REW FWD SKIP

2
3

REPEAT A B VOCAL MIC

4
5

6

BAND

AUTO SAVE

VOLCH SWIS/PS

7

l Клавиша P/N

Выбор системы цветности PAL/NTSC.

D Клавиша MENU

Меню DVD диска/режим PBC.

E Клавиша TITLE

Меню раздела DVD диска.

F Клавиша TIME

Показать/редактировать текущее время.

9 Клавиша SLEEP

Включение таймера сна и установка
времени отключения.

H Клавиша Q−PLAY

Активация функции «Q Play».

I Клавиша OSD

Показать/скрыть информацию о диске.

J Клавиши NUMBER

Цифровые клавиши.

K Клавиша SUBTITLE

Изменение языка субтитров.

L Клавиша EJECT

Извлечение диска из механизма Slot in.

L

K

J

I

H
9

F

E
D

l
k

j
i

h
g

f
8

6

ВВЕДЕНИЕ

Установка батареек

<:;

1. Нажмите клавишу слева,
достаньте отсек
для батареек.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD–центра
не превышает 30 градусов и расстояние до DVD–центра не превышает 8 метров.

VOL

TONE

LABEL SIDE
OF DISC

2. Вставьте батарейку,
соблюдая полярность.

T
C
E

J
E

E
L

IT
T
B

U
S

IO

D
U
A

Y
B

D
N
A

T
S

O
T
O

G

M

O
O
Z

E
L

G

N

A

E
T

U

M

3. Закройте крышку.

D
S
O

Предостережения

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней
панели DVD–центра.

• Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте
одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

Комплектация

Музыкальный DVD центр 1 шт.
Фронтальный громкоговоритель 2 шт.
Сабвуфер 1 шт.
Караоке диск 1 шт.
Микрофон DM 998 1 шт.
Гарантийный талон 1 шт.
Аудио , видеокабели 1 комплект
Антенна AM диапазона 1 шт.
Антенна FM диапазона 1 шт.
Кабель Link In/Out 1 шт.
Пульт дистанционного управления 1 шт.
Сетевой адаптер 1 шт.
Батарейка 3 V 1 шт.
Руководство по эксплуатации 1 шт.

7

ПОДКЛЮЧЕНИЕ

Подключение громкоговорителей и антенн

Левый
фронтальный
громкоговоритель

AM антенна

SPEAKER OUTPUT LINK IN

~ 220 V; 50 Hz

LR

POWER

Сабвуфер

ON

OFF

Задняя панель

AM

MIC

FM

LINK OUT

AUDIO IN

RRL

L

MIXED

OPTICAL

AUDIO OUT

DIGITAL

AUDIO OUT

COAXIAL

Cr/Pr

Y

Cb/Pb

VIDEOSVIDEO

VIDEO OUT

Кабель Link In/Out

FM антенна

Правый
фронтальный
громкоговоритель

Подключение громкоговорителей

• Подключите кабели громкоговорителей к соответствующим клеммам на задней панели сабвуфера.

• Подключите один конец кабеля Link In/Out к соответствующему разъему на задней панели
DVD плеера, другой конец к соответствующему разъему на задней панели сабвуфера.

Подключение антенн

• Для достижения наилучшего качества приема сигнала подключите AM/FM антенны в соответствии
со схемой.

ПРИМЕЧАНИЕ

• При подключении AM антенны кабель с пометкой «земля» следует подключить к соответствующему
разъему. Основной кабель – в специальный разъем Link In на задней панели сабвуфера.

8

ПОДКЛЮЧЕНИЕ

Подключение к телевизору

Предостережение

• Перед началом подключения DVD–центра к другому оборудованию убедитесь, что электропитание
отключено.

Задняя панель

AM

MIC

FM

Cr/Pr Cb/Pb Y

MENU

SOURCE

CH

VOL

LINK OUT

AUDIO IN

RRL

OPTICAL

AUDIO OUT

DIGITAL

AUDIO OUT

COAXIAL

Y

VIDEO OUT

L

MIXED

Cr/Pr

Cb/Pb

VIDEOSVIDEO

или

S–Video

Video in

Audio In

S–Video кабель

Видеокабель

Аудиокабель

• Компонентный видеовыход аппарата может работать в режиме с чересстрочной и прогрессивной
разверткой. Для переключения между режимами используйте клавишу IS/PS на пульте управления.
Режимы чересстрочной и прогрессивной развертки не могут использоваться одновременно.

• Если телевизор оборудован компонентным видеовходом, вы можете использовать аналогичный
выход на данном плеере.

• Музыкальный DVD центр укомплектован собственной акустической системой, однако,
при необходимости использования акустической системы телевизора аудиовход телевизора можно
подключить к стереофоническому аналоговому аудиовыходу аппарата.

9

ПОДКЛЮЧЕНИЕ

Подключение внешнего источника сигнала

В качестве внешнего источника сигнала может быть использован CD–, MP3–плеер, телевизор,
звуковая карта компьютера и т. д.)

Предостережение

• Перед началом подключения DVD–центра к другому оборудованию убедитесь, что электропитание
отключено.

Выполните подключения согласно рисунку, используя один из кабелей, поставляемых в комплекте.

LR

Audio Out

Левый фронтальный
громкоговоритель

Задняя панель

RRL

OPTICAL

COAXIAL

Y

LR

SPEAKER OUTPUT LINK IN

~ 220 V; 50 Hz

AM

MIC

FM

LINK OUT

AUDIO IN

L

MIXED

AUDIO OUT

DIGITAL

AUDIO OUT

Cr/Pr

Cb/Pb

VIDEOSVIDEO

VIDEO OUT

Сабвуфер

Правый фронтальный
громкоговоритель

Кабель Link In/Out

ON

POWER

OFF

• Нажмите клавишу FUNCTION для переключения в режим AUX IN 1.

• Для более детального ознакомления с функцией обратитесь к материалам на с. 17.

10
