AVISION FB1200 User Manual
Manuel de l’utilisateur
Scanner couleur
Regulatory model: BF-0709S
Avision Inc.
Marques déposées
Microsoft est une marque déposée aux Etats-Unis de Microsoft
Corporation.
Windows et MS DOS sont des marques de Microsoft Corporation.
IBM, PC, AT, XT sont des marques déposées d’International Business
Machines Corp.
Les autres marques et produits cités sont des marques déposées ou
des marques de leurs propriétaires respectifs.
Droits d’auteurs
Tous droits réservés. Aucune partie de cette publication ne peut être
reproduite, transmise, transcrite, stockée dans un système
d’archivage, ou traduite dans n’importe quelle langue ou n’importe
quel langage de programmation, sous n’importe quelle forme ou par
n’importe quels moyens, électroniques, mécaniques, magnétiques,
optiques, chimiques, manuels, ou autres, sans la permission par écrit
de Avision Inc.
Le matériel scanné par ce produit peut être protégé par des lois
gouvernementales et autres règlements, tel que lois de droits
d’auteur. C’est l’unique responsabilité de l’utilisateur de se conformer
à de telles lois et règlements.
Garantie
Les informations contenues dans ce document sont sujettes à des
modifications sans préavis.
Avision ne fait pas de garantie de n’importe quel genre en ce qui
concerne ce matériel, y compris, mais sans limitations, la garantie
impliquée de convenance dans un but déterminé.
Avision décline toute responsabilité pour toute erreur contenue ciaprès, ou pour tout dommage accessoire ou indirect résultant de la
fourniture, performance, ou utilisation de ce matériel.
ii
Manuel de l’utilisateur
Déclaration FCC
Cet équipement a été testé et reconnu conforme aux limites
de la classe B pour les équipements numériques,
conformément à la section 15 des Réglementations FCC. Ces
limites sont conçues pour fournir une protection raisonnable
contre toutes interférences nuisibles dans un milieu
résidentiel. Cet équipement génère, utilise, et peut émettre
de l’énergie de fréquence radio et, s’il n’est pas installé et
utilisé conformément au manuel d’instruction, peut perturber
la réception radio. Cependant, il n’est pas garanti que
l’équipement ne produira aucune interférence dans une
installation particulière. Si cet équipement cause des
interférences nuisibles à la réception radio ou télévisée, qui
peuvent être déterminées en l’éteignant et le rallumant,
l’utilisateur est encouragé à essayer de remédier au
problème en prenant les mesures suivantes:
* Réorienter ou déplacer l’antenne réceptrice.
* Augmenter la distance entre l’équipement et le
récepteur.
* Connecter l’équipement à une prise secteur sur un circuit
différent de celui utilisé par le récepteur.
* Consulter le négociant ou un technicien radio/TV
expérimenté.
CE
Ce produit satisfait les limitations de la Classe B de
EN55022, EN55024 et les conditions de sécurité de EN
60950.
iii
Evacuation dees équipements usagés par les utilisateurs
dans les foyers privés au sein de l’Union européenne
La présence de ce symbole sur le produit ou sur son emballage
indique que vous ne pouvez pas vous débarasser de ce produit
de la même façon que vos déchets courants. Au contraire,
vous êtes responsable de l’évacuation de vos équipements
usagés et à cet effet, vous êtes tenu de les remettre à un point
de collecte agréé pour le recyclage des equipments électriques
et électroniques usagés. Le tri, l’évacuation et le recyclage
séparés de vos équipments usages permettent de préserver les
ressources naturelles et de s’assurer que ces équipements sont
recyclés dans le respect de la santé humaine et de
l’environment. Pour plus d’informations sur les lieux de collecte
des équipments usagés, veuillez contacter votre mairie, votre
service de traitement des déchet ménagers ou le magasin où
vous avez acheté le produit.
iv
Manuel de l’utilisateur
Configuration requise
¾ Ordinateur IBM compatible 586, Pentium ou plus
¾ Microsoft Windows 98SE, Windows Me, Windows 2000, ou
Windows XP
¾ Un port USB (universal serial bus) - taux de transfert ultra-
rapide seulement avec la carte USB 2.0
¾ Au moins 100 Mo d’espace disque libre
¾ Au moins 128 Mo de mémoire système
¾ Un lecteur CD-ROM
v
Table des matières
1. Introduction........................................................1-1
2. Installation .........................................................2-1
2.1 Installation du Pilote du Scanner et Connexion des
Câbles.......................................................2-2
2.1.1 Connecter le câble d’alimentation..........2-2
2.1.2 Installation du Pilote du Scanner ...........2-3
2.2 Connecter à l’ordinateur ..............................2-5
3. Premier Numerisation...........................................3-1
3.1 PLACER LE PAPIER SUR LA VITRE DU SCANNER3-1
3.2 Vérifier l’installation de votre scanner ............3-2
3.2 Un coup d’œil à l’interface ut ilisateur.............3-6
4. Utilisation de la boîte de dialogue Propriétés du scanner
.........................................................................4-1
4.1 Boutons de la boîte de dialogue Propriétés du
scanner.....................................................4-2
4.2 L'onglet Image...........................................4-4
4.2.1 La boîte Sélection d'image........................ 4-5
4.2.2 Autres options d'image ..............................4-7
4.2.3 Numériser des images en couleur........4-15
4.2.4 Numériser des images en niveau de gris .
..........................................................................4-16

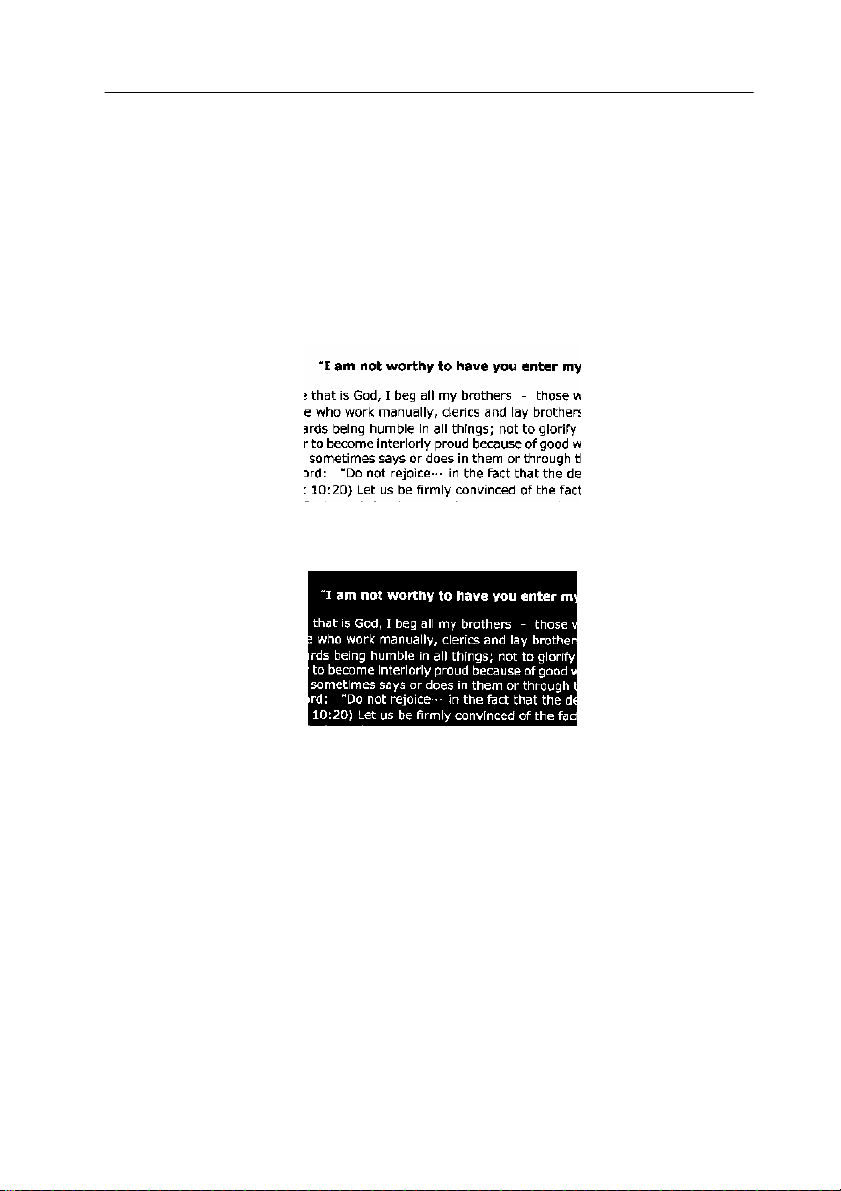

4.2.5 Numériser des images N et B................ 4-16

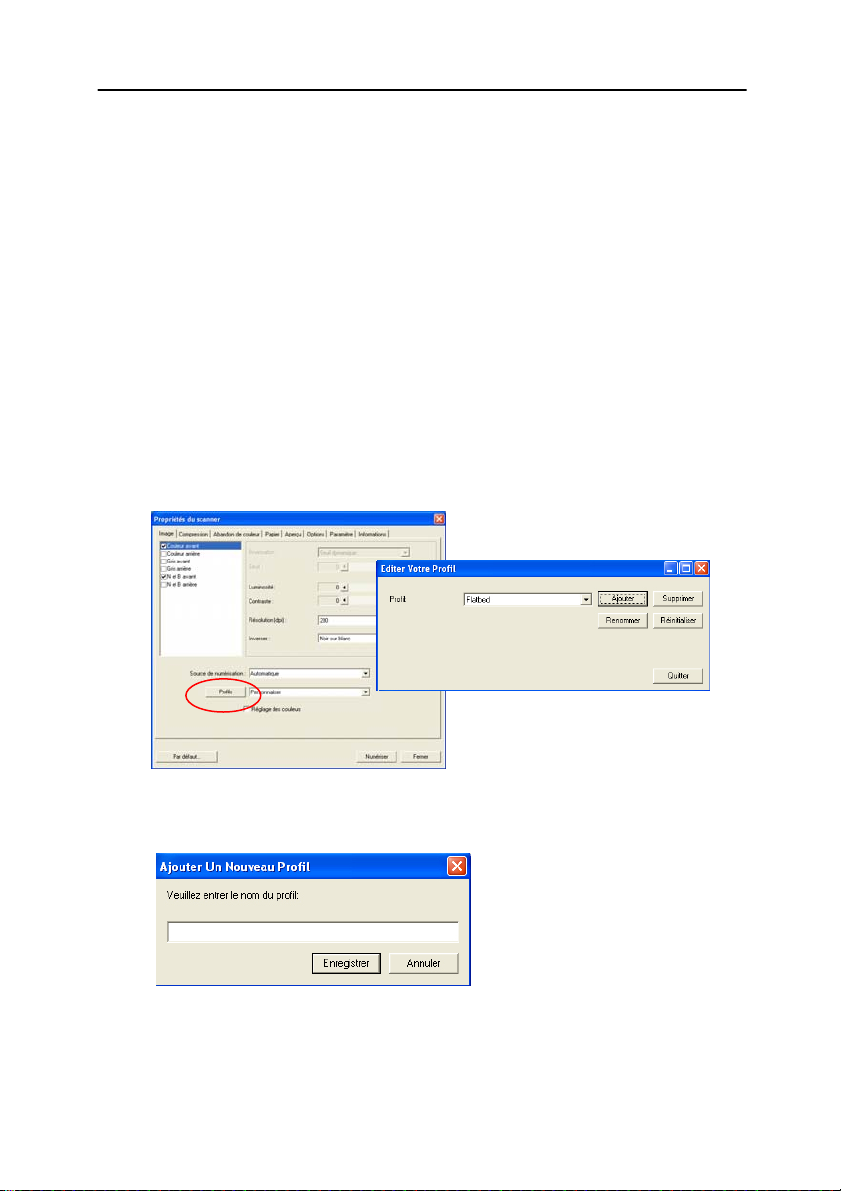

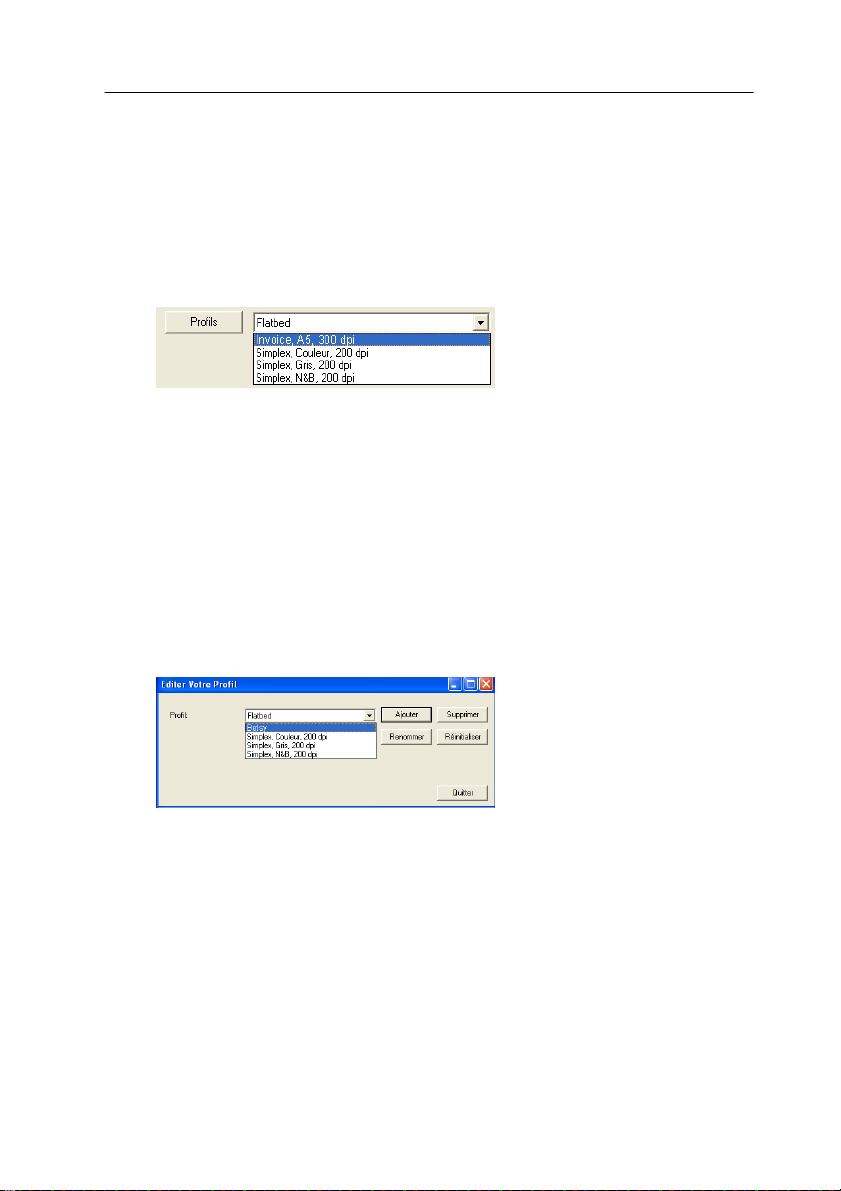

4.2.6 Edition de profils.........................................4-17

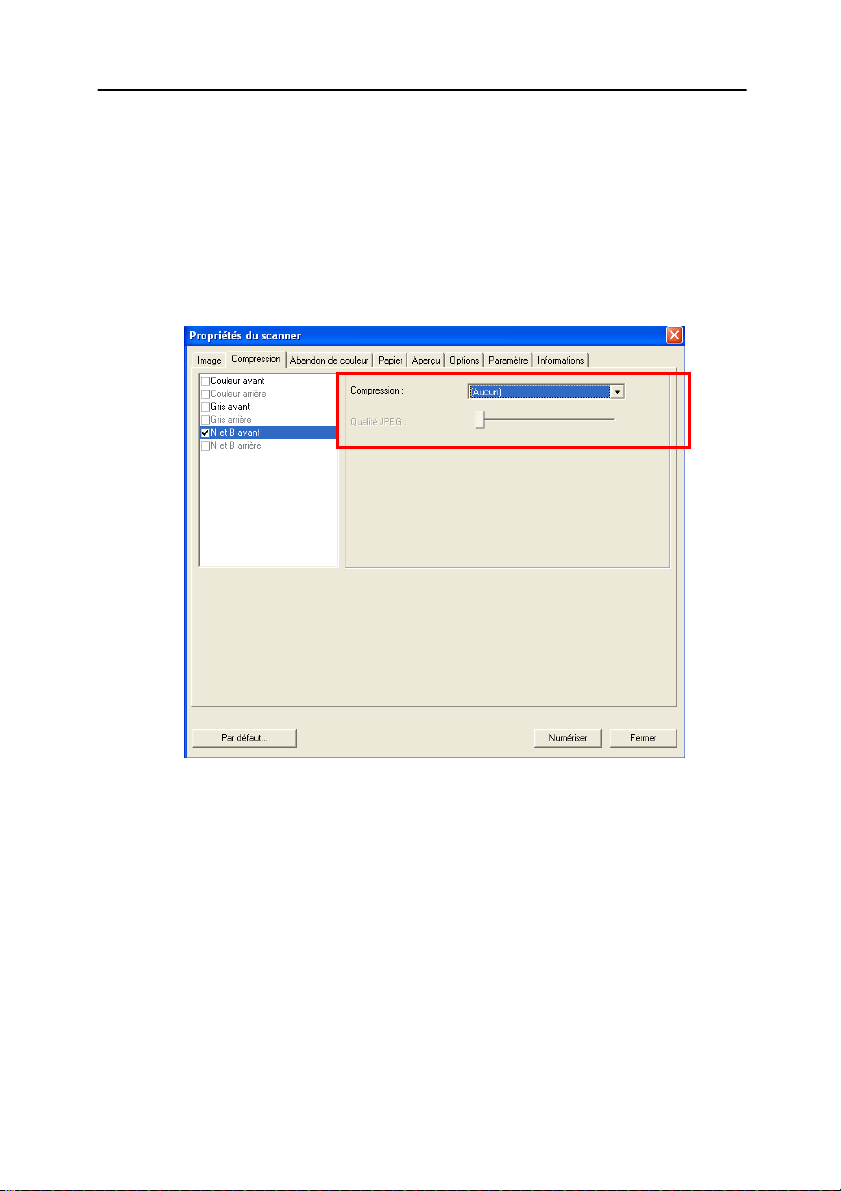

4.3 L'onglet Compression ................................ 4-20

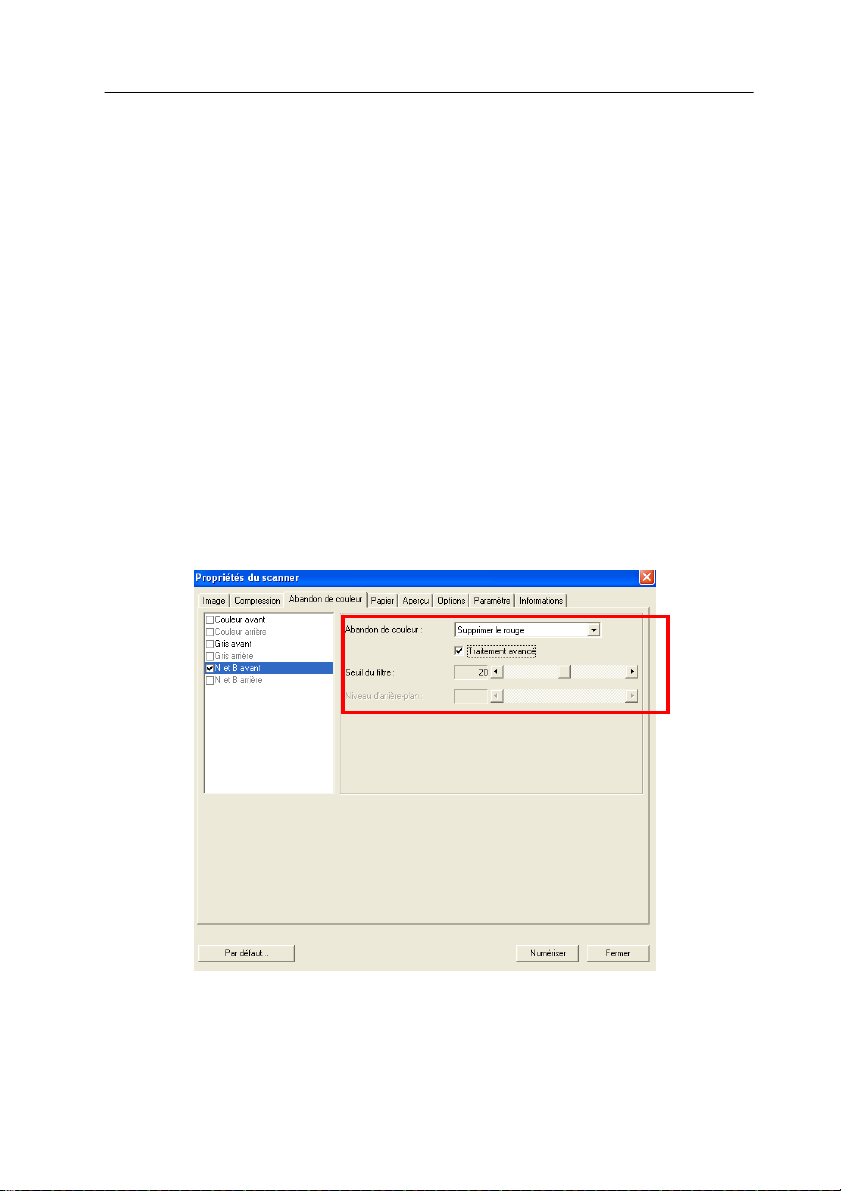

4.4 L'onglet Abandon de couleur ...................... 4-22
4.4.1 Sélection de l'Abandon de couleur.......4-22
4.4.2 Autres options d'Abandon de couleur.4-23

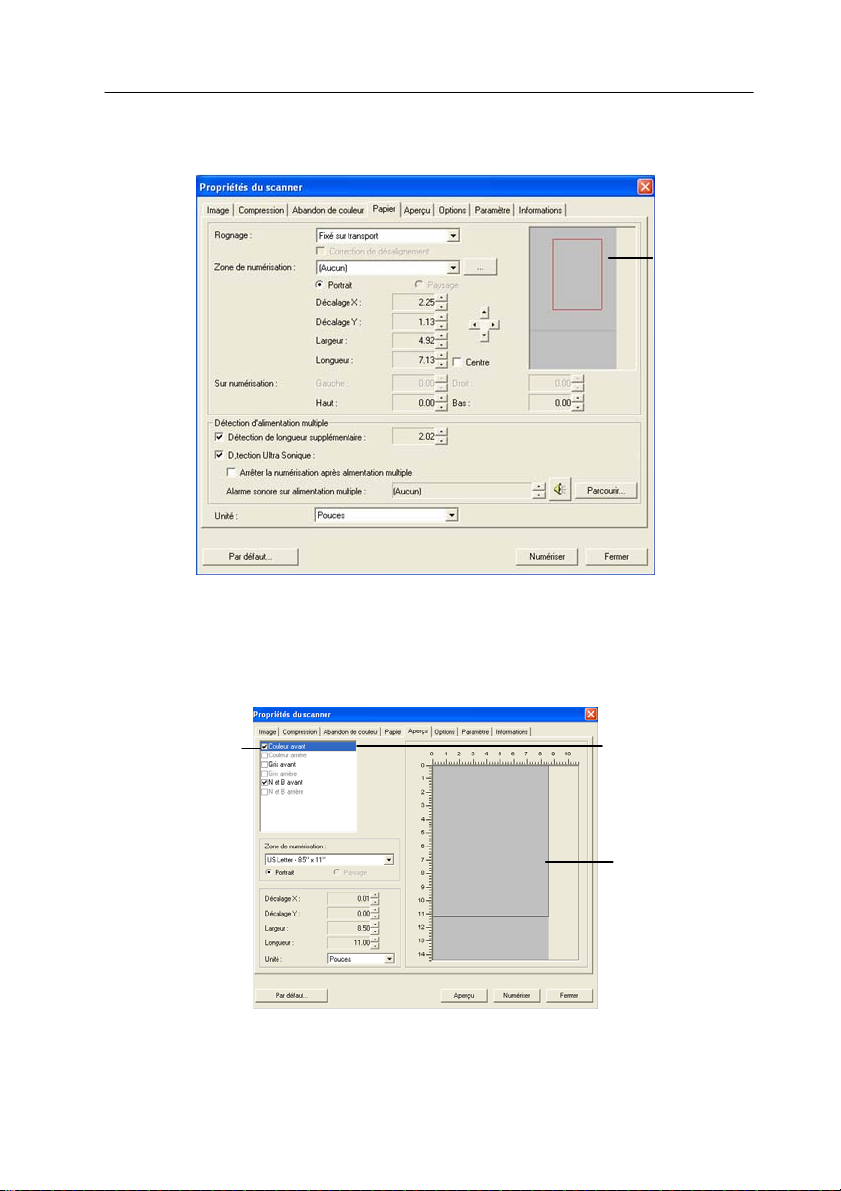

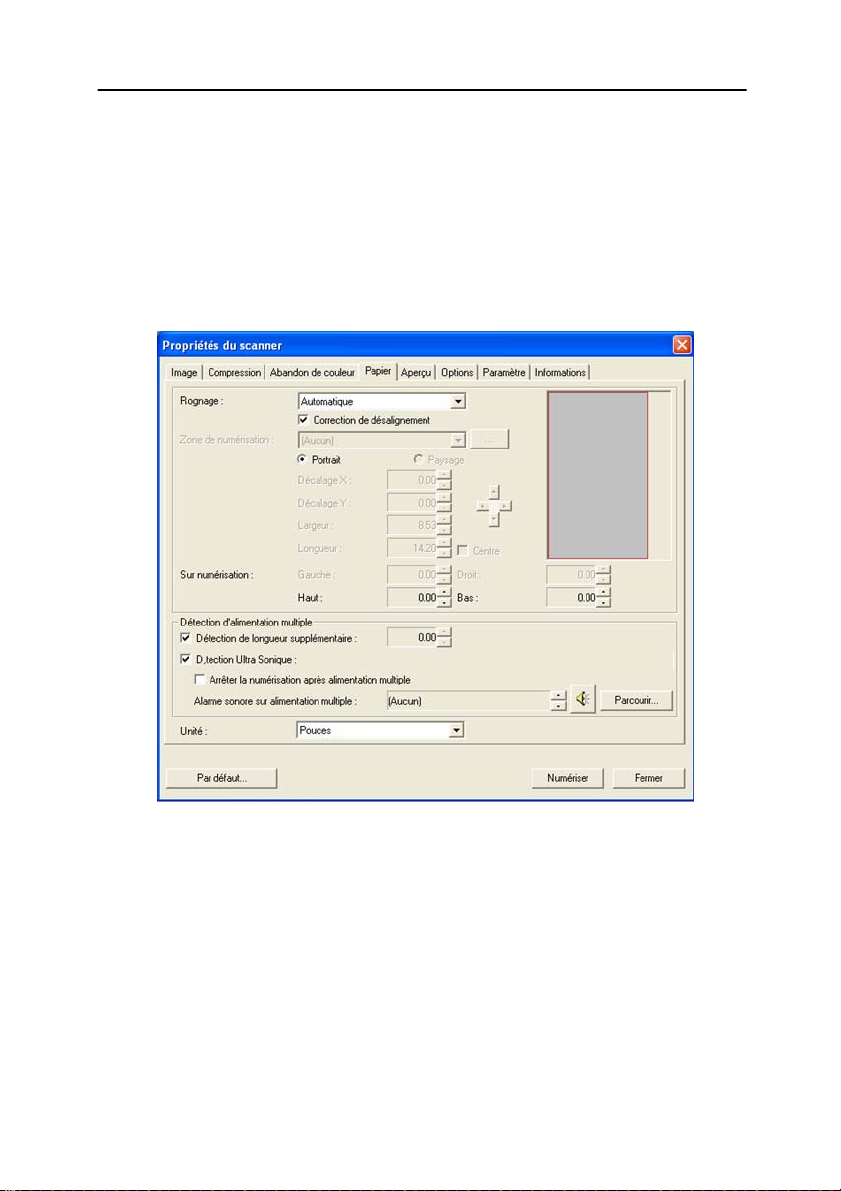

4.5 L'onglet Papier ......................................... 4-25
4.5.1 Rognage......................................................... 4-26
vi
Manuel de l’utilisateur
4.5.2
Autre Sélection de Papier........................ 4-30
4.5.3 Relatif au Document.................................. 4-37

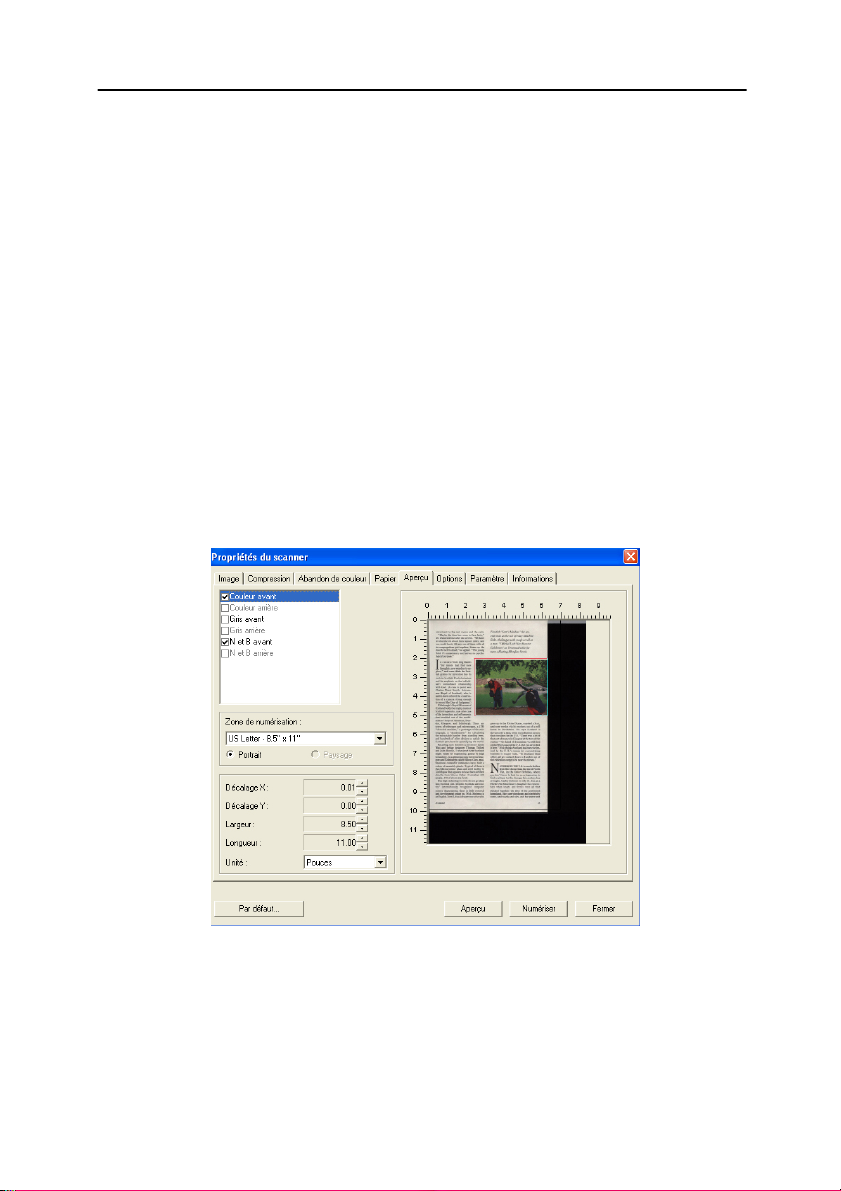

4.6 L’onglet Aperçu ........................................ 4-41

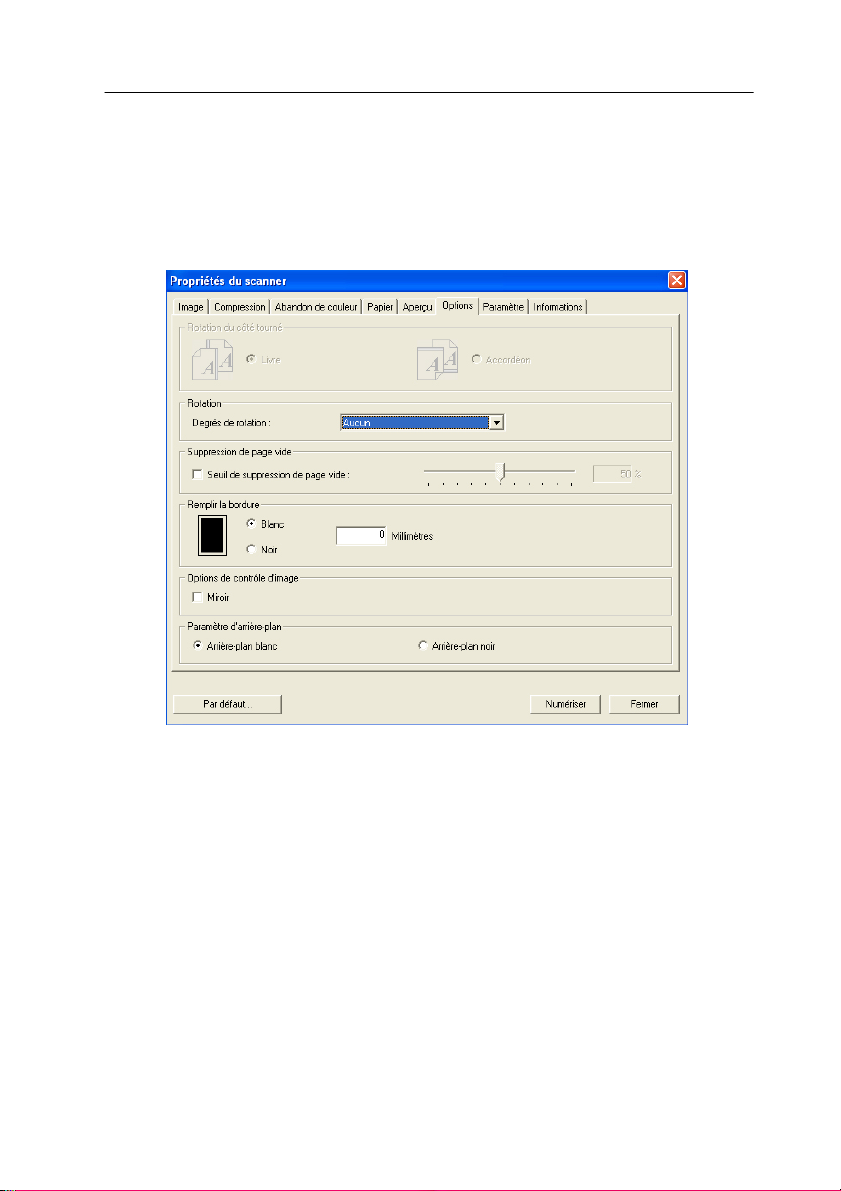

4.7 L'onglet Options ....................................... 4-42
4.8 L'onglet Paramètre.................................... 4-48
4.9 L'onglet Informations ................................ 4-50

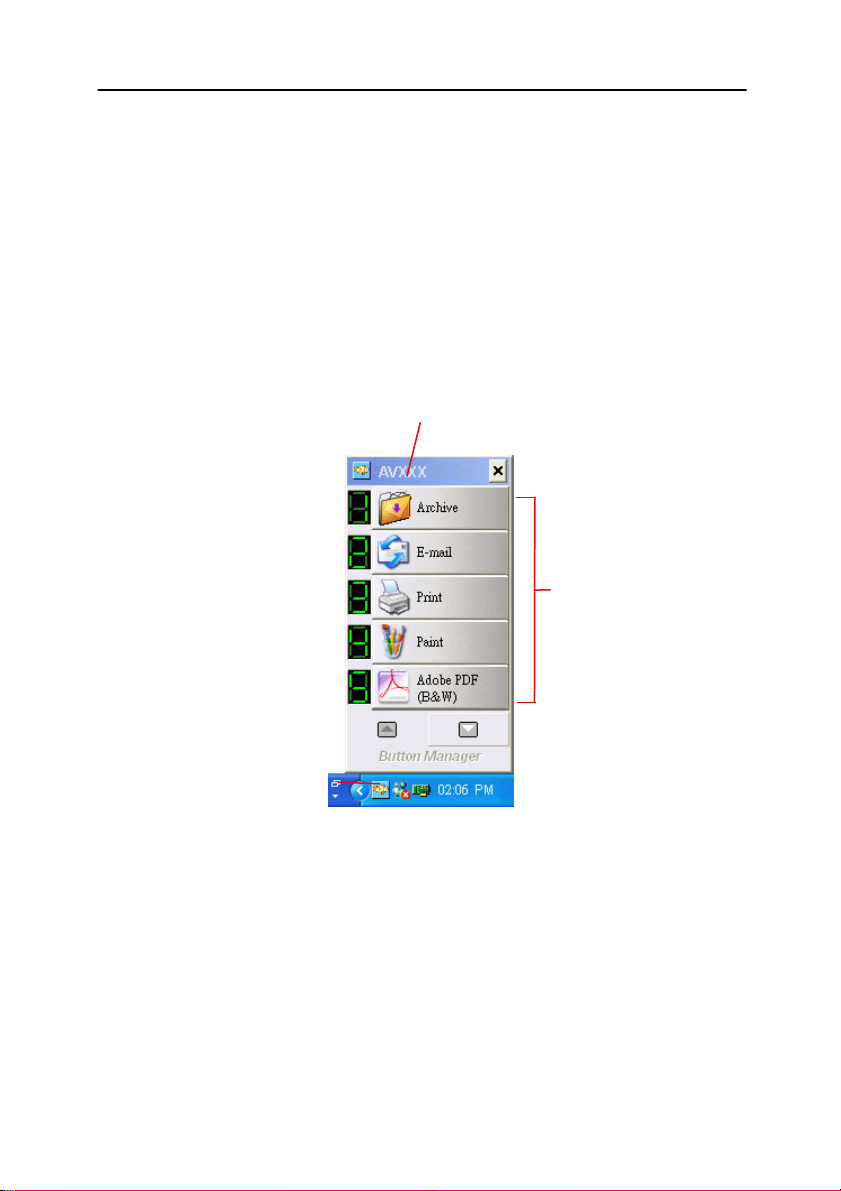

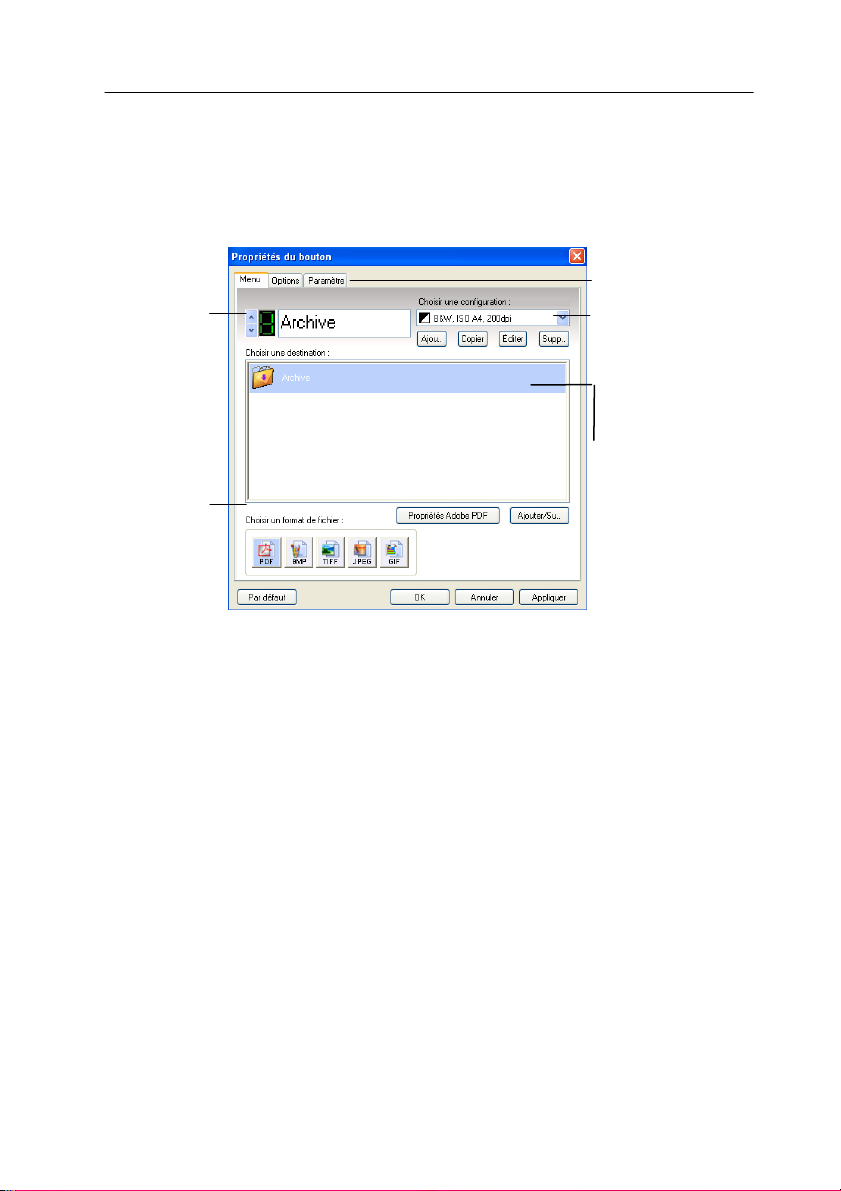

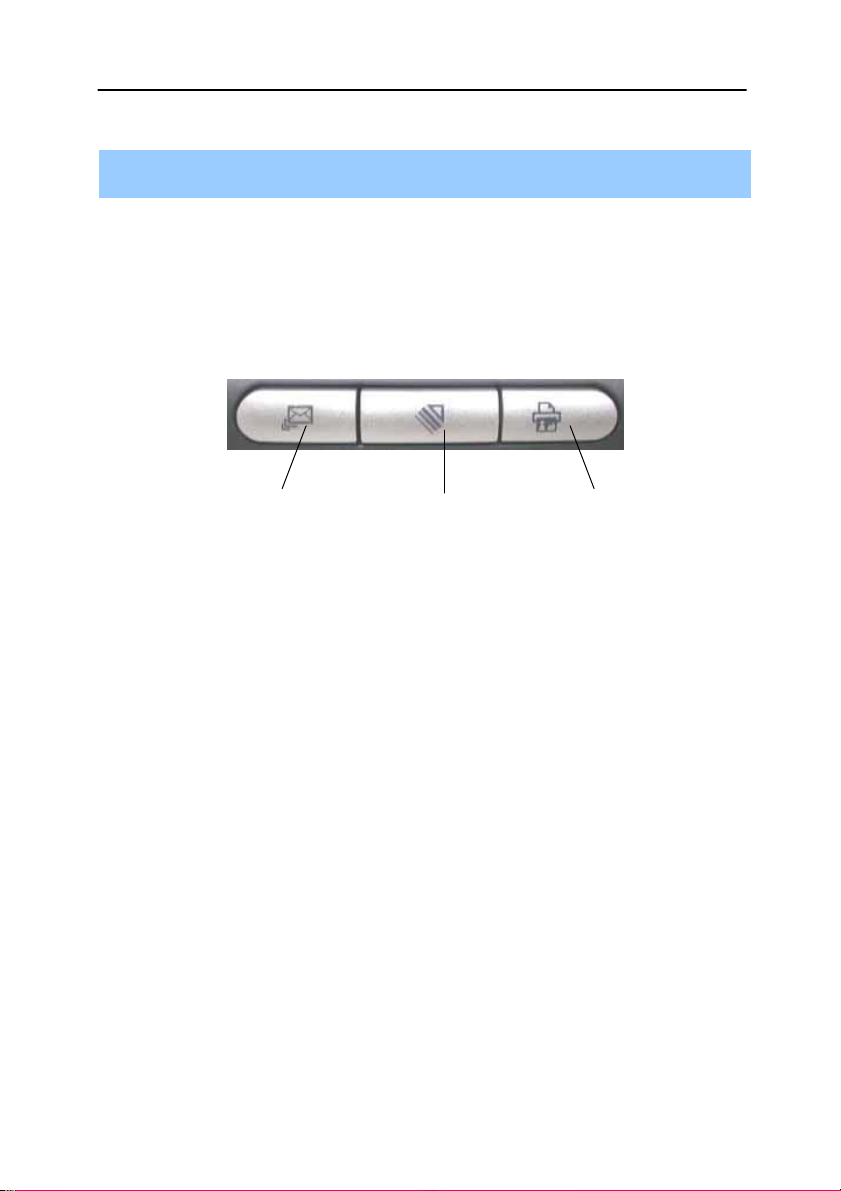

5. Utiliser les boutons...............................................5-1
5.1 Installation du gestionnaire de boutons..........5-2
5.2 Vérifier les configurations des boutons avant la
numérisation..............................................5-3
5.3 Numériser d'une simple pression sur les boutons.
................................................................5-5
6. Entretien ............................................................6-1
6.1 Nettoyer la vitre .........................................6-1
7. Troubleshooting...................................................7-1
7.1 Questions et réponses.................................7-1
7.2 Support technique ......................................7-1
8. Spécifications......................................................8-1
vii
Manuel de l’utilisateur
1. Introduction
Félicitations! Vous avez acquis le scanner couleur Avision. Av ec
ce scanner, vous pouvez numériser rapidement des documents
papier à partir du chargeur de documents automatique ou à
partir du bac avant pour obtenir des images électroniques.
Avision Inc. est une société réputée dans le monde pour ses
scanners de qualité supérieure.
Avant d’installer et d’utiliser votre nouveau scan ner, prenez
quelques minutes pour lire ce manuel. Il vous fournit des
instructions sur comment déballer, installer, opérer et
maintenir le scanner.
Contrôlez SVP si tous les articles sur la liste de vérification
sont présents. Si vous n’avez pas reçu tous les articles,
contactez votre revendeur immédiatement.
1-1
1 2 3
4
1. Unité principale du scanner
2. USB câble
3. Adaptateur d’alimentation/Cordon d’alimentation
4. CD, Guide utilisateur
Note:
1. Veuillez conserver tous les matériaux d’emballage pour
pouvoir retourner le scanner pour réparation.
2. Utilisez seulement l’adaptateur CA
/
HEG42-120130-7L by Hitron)
inclus avec l’appareil. L’utilisation
(PSAA15W-120 by Phihong
d’un autre adaptateur CA peut endommager l’appareil et
annuler la garantie.
1-2
Manuel de l’utilisateur
2. Installation
Précautions
¾ Protégez le scanner du soleil. Le soleil direct ou une
chaleur excessive peuvent endommager l’appareil.
¾ N’installez pas le scanner dans un endroit humide ou
poussiéreux.
¾ Utilisez une source d’alimentation correcte.
¾ Installez le scanner sur une surface plate et stable. Les
surfaces penchées ou inégales peuvent causer des
problèmes d’opération.
¾ Conservez la boîte du scanner et le matériel
d’emballage pour transport.
2-1
2.1 Installation du Pilote du Scanner et Connexion des
Câbles
* Pour assurer que votre ordinateur peut identifier le scanneur
USB, installez tout d’abord le pilote du scanneur avant de
connecter le scanneur à votre ordinateur.
2.1.1 Connecter le câble d’alimentation
Branchez la petite extrémité de l’adaptateur d’alimentation
dans la fiche d’alimentation de votre scanner. Insérez l’autre
extrémité dans une prise de courant appropriée.
Cordon d’alimentation
2-2
Manuel de l’utilisateur
2.1.2 Installation du Pilote du Scanner
* Pour assurer que votre ordinateur peut identifier le scanneur
USB, installez tout d’abord le pilote du scanneur avant de
connecter le scanneur à votre ordinateur.
1. Placer le CD-ROM fourni avec le scanner dans le lecteur
CD-ROM de votre ordinateur.
2. La fenêtre d’installation du logiciel apparaît à l’écran. Dans
le cas contraire, retournez dans le menu de configuration et
lancez setup.exe
Contenu de l’installation graphique:
y Installer le Gestionnaire de Bouton: Pour
utiliser les boutons du scanner, vous devez installer
le gestionnaire de bouton. Pour garantir que le
gestionnaire de bouton fonctionne correctement,
veuillez D’ABORD installer le gestionnaire avant
d’installer le pilote du scanner.
2-3
y Installer Pilote du Scanner: Pour communiquer
avec votre scanner, vous avez besoin d’installer le
pilote du scanner. Après avoir installé le logiciel du
gestionnaire de bouton, cliquez sur Installer Pilote
du Scanner pour installer le pilote du scanner sur
votre ordinateur.
y Installer Adobe Reader: Pour visualiser les
manuels de l’utilisateur du scanner et du
gestionnaire de bouton, vous devez utiliser Adobe
Reader pour ouvrir et afficher les manuels au
format pdf. Si vous avez déjà installé Adobe
Reader, vous pouvez ignorer cette tâche.
y Voir les manuels: Cliquez sur “Voir les
manuels” pour visualiser ou imprimer le manuel de
l’utilisateur détaillé du scanner et du gestionnaire de
bouton.
3. Cliquez sur Installer le Gestionnaire de Bouton pour installer
le logiciel du gestionnaire de bouton puis cliquez sur Installer le
Gestionnaire de Bouton pour installer le pilote du scanner sur
votre ordinateur.
2-4
Manuel de l’utilisateur
2.2 Connecter à l’ordinateur
1. Connectez l’extrémité carrée du câble USB au port USB de
votre scanner, et l’extrémité rectangulaire au port USB de
votre ordinateur.
câble USB
2. L’ordinateur devrait détecter un nouveau dispositif USB et
afficher le message suivant: ‘’un nouveau matériel a été
détecté’’.
(Windows 9X/Windows ME)
3. Dans Windows 9X/Windows Me ou Windows 2000,
confirmez que la recherche d’un meilleur gestionnaire a été
correctement sélectionné et cliquez sur le bouton
‘’Suivant’’.
2-5
Dans windows XP, appuyez sur le bouton ‘’suivant’’ pour
continuer.
Maintenant, l’assistant “Nouveau matériel détecté”
s’affichera à nouveau. Suivez les mêmes étapes pour
terminer l’installation.
4. Quand le dialogue est fini, appuyez sur le bouton
“terminer”.
Note:
Pour désinstaller le pilote du scanner, Windows XP/2000,
assurez-vous que le scanner est bien connecté à votre
ordinateur.
2-6
Manuel de l’utilisateur
3. Premier Numerisation

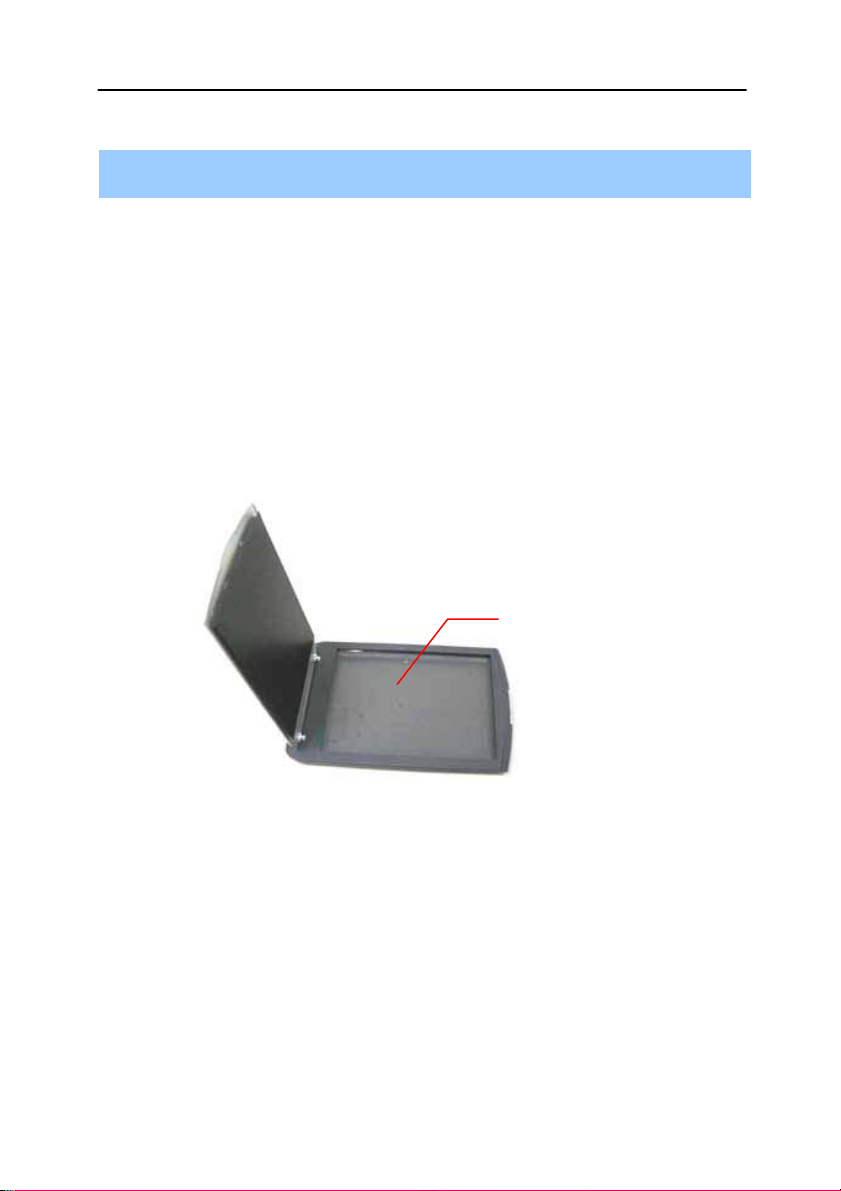

3.1 PLACER LE PAPIER SUR LA VITRE DU SCANNER
Positionnez le document qu’il est aligné avec le repère, comme
indiqué ci-dessous.
Repère
3-1
3.2 Vérifier l’installation de votre scanner
Pour vérifier si l’installation de votre scanner est correcte,
Avision fournit un programme de test utile appelé Avision
Capture Tool. Avec cet outil, vous pouvez effectuer de simples
scans et visualiser les images capturées. D’autre part, cela
vous aide à terminer votre scan à une certaine rapidité.
La procédure suivante décrit comment vérifier l’installation de
votre scanner. Si l’installation n’est pas correcte, veuillez
revoir la section précédente pour vérifier si le câblage et le
pilote du scanner ont été installés correctement.
Avant de commencer, assurez-vous que le scanner est activé.
1. Sélectionnez Démarrer>Programmes>Avision Avxxx
Scanner>Avision Capture Tool.
La boîte de dialogue Sélectionner le Modèle de Scanner
apparaîtra.
2. Sélectionnez votre type de pilote et votre modèle de
scanner et cliquez OK. La boîte de dialogue suivante
Avision Capture Tool apparaîtra.
3-2
Manuel de l’utilisateur
Ajuster
Page
Taille
Réelle
Scanner
Configurer
Enregistrer
Format de Fichier Chemin de Fichier
3. Choisissez votre format de fichier dans la liste déroulante
Format de Fichier. (Le format par défaut est BMP, d’autres
choix inclus TIFF, GIF, et JPEG.)
4. Entrez le nom de dossier et nom de fichier dans la boîte
Chemin de Fichier. (Le chemin par défaut est C:\Mes
Scans\Image.)
Remarque: Si vous ne voulez pas enregistrer l’image
scannée, désélectionner le bouton Enregistrer puisque
Enregistrement Activé est sélectionné par défaut. Dans ce
cas, la vue miniature sera désactivée. Ensuite, après avoir
visualisé toutes les images scannées, seule la dernière
restera à l’écran.
5. Cliquez le bouton Configurer (
) ou choisissez
Configurer dans le menu Fichier pour faire apparaître la
boîte de dialogue Propriétés du Scanner.
3-3
Boîte de
sélection
d’image
6. Dans la Boîte de Sélection d’Image, choisissez votre type
d’image pour votre image scannée. (Le type par défaut est
Avant N&B) Si vous avez un scanner duplex, choisissez
Avant et Arrière pour scanner les deux côtés de votre
document.
7. Cliquez OK pour quitter la boîte de dialogue Propriétés du
Scanner. (Pour avoir plus de détails sur la boîte de
dialogue Propriétés du Scanner, veuillez consulter le
chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du
Scanner.)
8. Placez votre document face vers le bas sur la vitre ou face
vers le haut dans le chargeur de document auto.
9. Dans la boîte de dialogue Validation du Scan, cliquez le
bouton Scanner (
) ou choisissez Scanner dans le
menu Fichier.
10. Le document sera scanné et affiché dans l’écran Validation
du Scan. Après que les images scannées aient été
affichées, la vérification de l’installation de votre scanner
est terminée.
3-4
Manuel de l’utilisateur
Vue Miniature
Barre d’Etats
Vue Ajuster Page
11. Vous pouvez voir l’image scannée à l’aide du bouton
Ajuster Page (
) ou Taille Réelle (100%) ( ) dans la
barre d’outils Affichage sur le côté droit.
12. Cliquez Fermer la boîte ou Quitt er dans le menu Fichier
pour quitter Avision Capture Tool.
3-5
3.2 Un coup d’œil à l’interface utilisateur
1
2
3
4
5
6
7
8
1. Options des
onglets
2. Type d’image Choisissez le type d’image et la face du

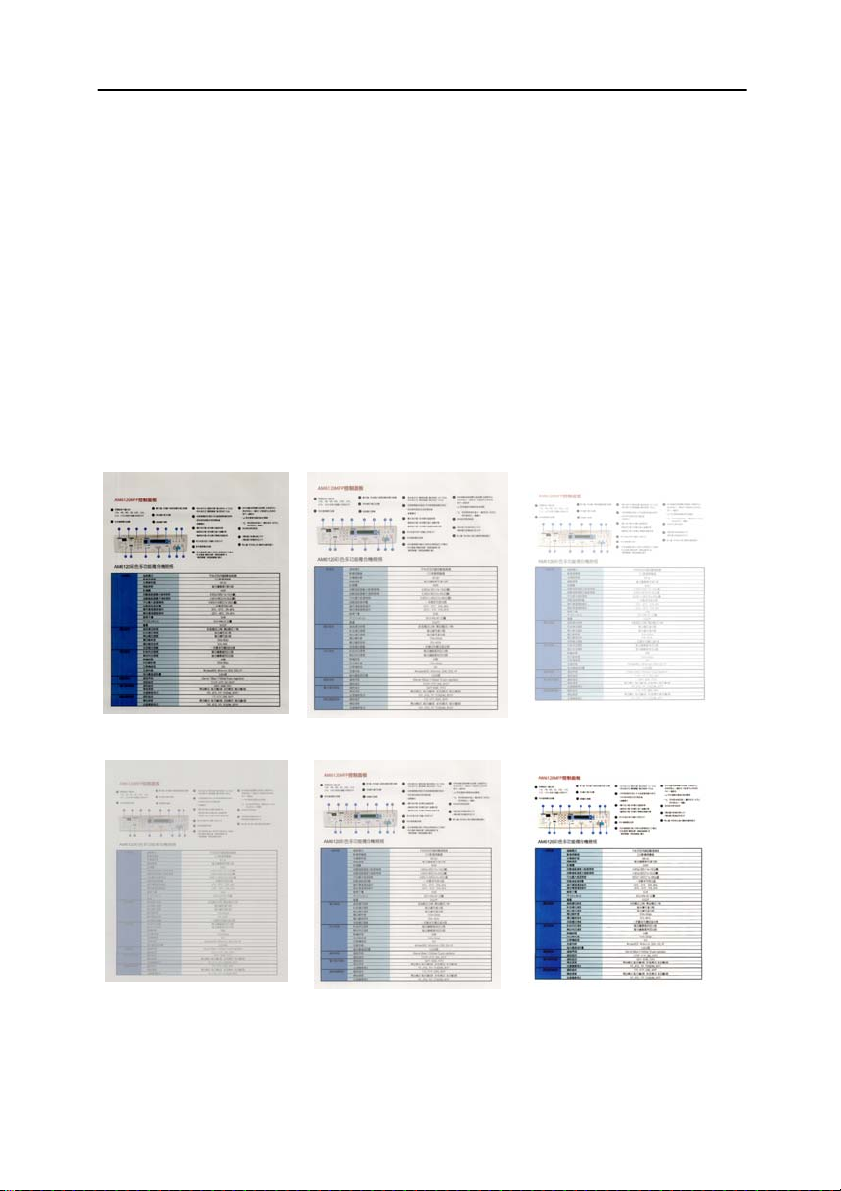

3. Luminosité: Ajustez le niveau de luminosité de -100 à +100.
4. Contraste Ajustez le niveau de contraste de -100 à +100.
5. Résolution
6. Inverser Inverse les couleurs de votre image numérisée.
7. Source de
numérisation
8. Défauts Restaure toutes les valeurs des onglets à leur
Choix : Image, Compression, Détourage
couleurs, Papier, Options, Paramètres,
Information.
document à numériser.
Déterminez la qualité de l’image numérisée. La
norme dans l’industrie est de 200 ppp.
Choix : Introducteur automatique, Verre,
Automatique (varie selon le modèle du scanner)
valeur par défaut de sortie d’usine.
3-6
Manuel de l’utilisateur
4. Utilisation de la boîte de
dialogue Propriétés du
scanner
La boîte de dialogue Propriétés du scanner vous permet de
configurer les paramètres du scanner. Elle est constituée de
plusieurs fenêtres à onglets qui seront chacune d'entre elles
décrites dans ce chapitre
La boîte de dialogue Propriétés du scanner
4-1
4.1 Boutons de la boîte de dialogue Propriétés du
scanner
Les boutons de la boîte de dialogue Propriétés du
scanner
Boutons
Par
défaut
Description
Cliquez sur le bouton Par défaut, les
paramètres d'usine par défaut
apparaîtront sur chaque onglet.
Numéris
er
Quand tous les paramètres de
numérisation sont satisfaisants, cliquez
sur le bouton Numériser pour
commencer à numériser votre document.
Fermer Cliquez sur le bouton Fermer pour quitter
la boîte de dialogue Propriétés du
scanner.
4-2
Manuel de l’utilisateur
Le tableau suivant montre les paramètres par défaut :
Nom de
Paramètres par défaut
l'onglet
Image Image：N et B avant
Binarisation：Seuil dynamique
Résolution：200 dpi
Inverser：Noir sur blanc
Source de numérisation：Bac
d'alimentation de documents
automatique
Seuil：Aucun
Luminosité：Aucun
Contraste：Aucun
Compression Aucun
Abandon de
Aucun
couleur
Papier Rognage：Automatique

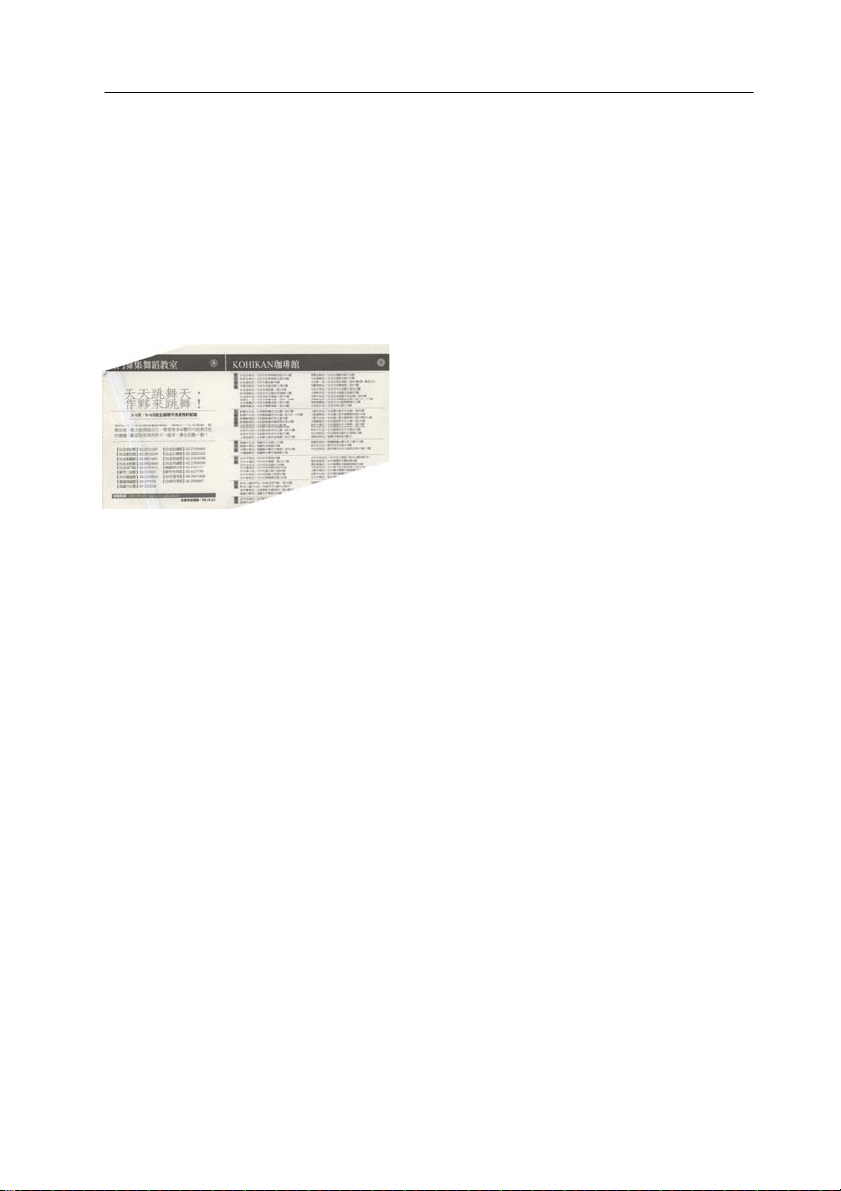

Correction de désalignement : Oui
Orientation : Portrait
Sur-numérisation：0.00
Détection d'alimentation multiple：
Aucun
Unité：Pouce

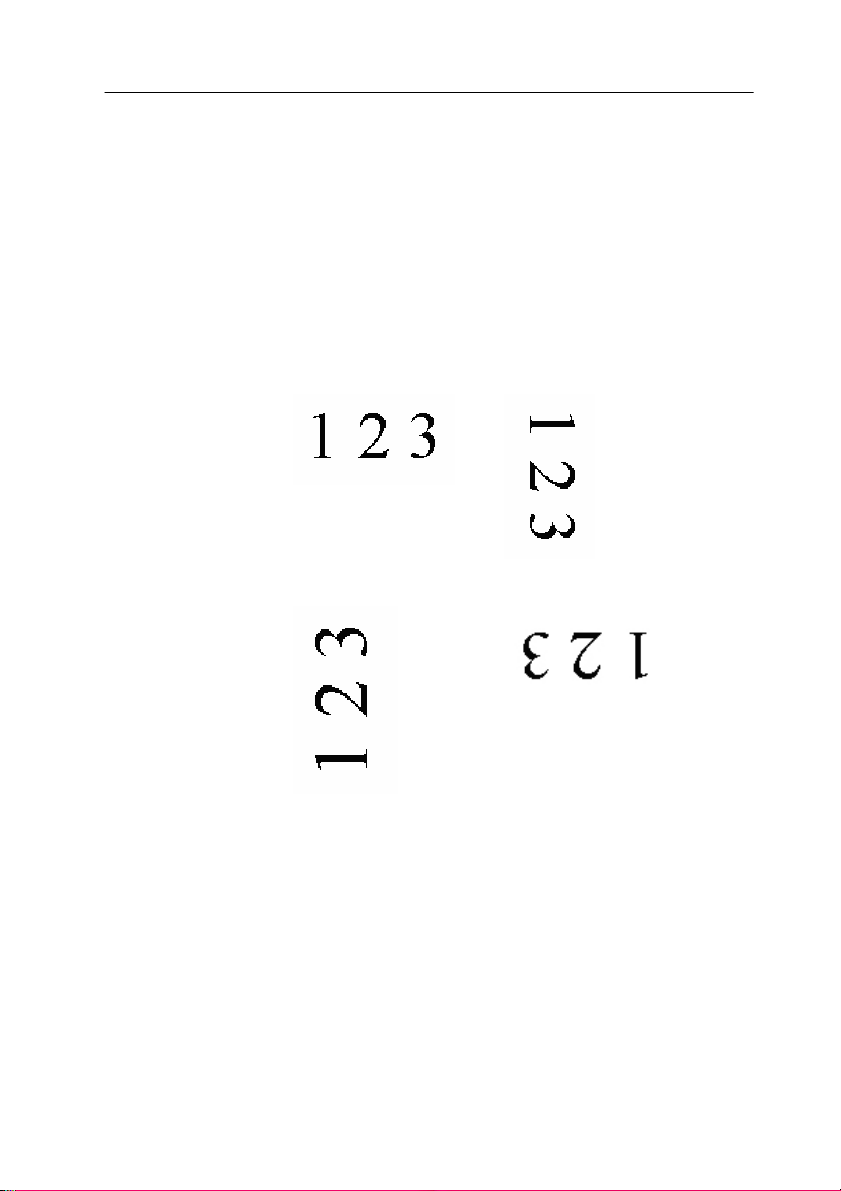

Options Degrés de rotation：Aucun
Suppression de page vide ：Aucune
Remplissage de bordure：Blanc，0 mm
Options de contrôle d'image：Aucun

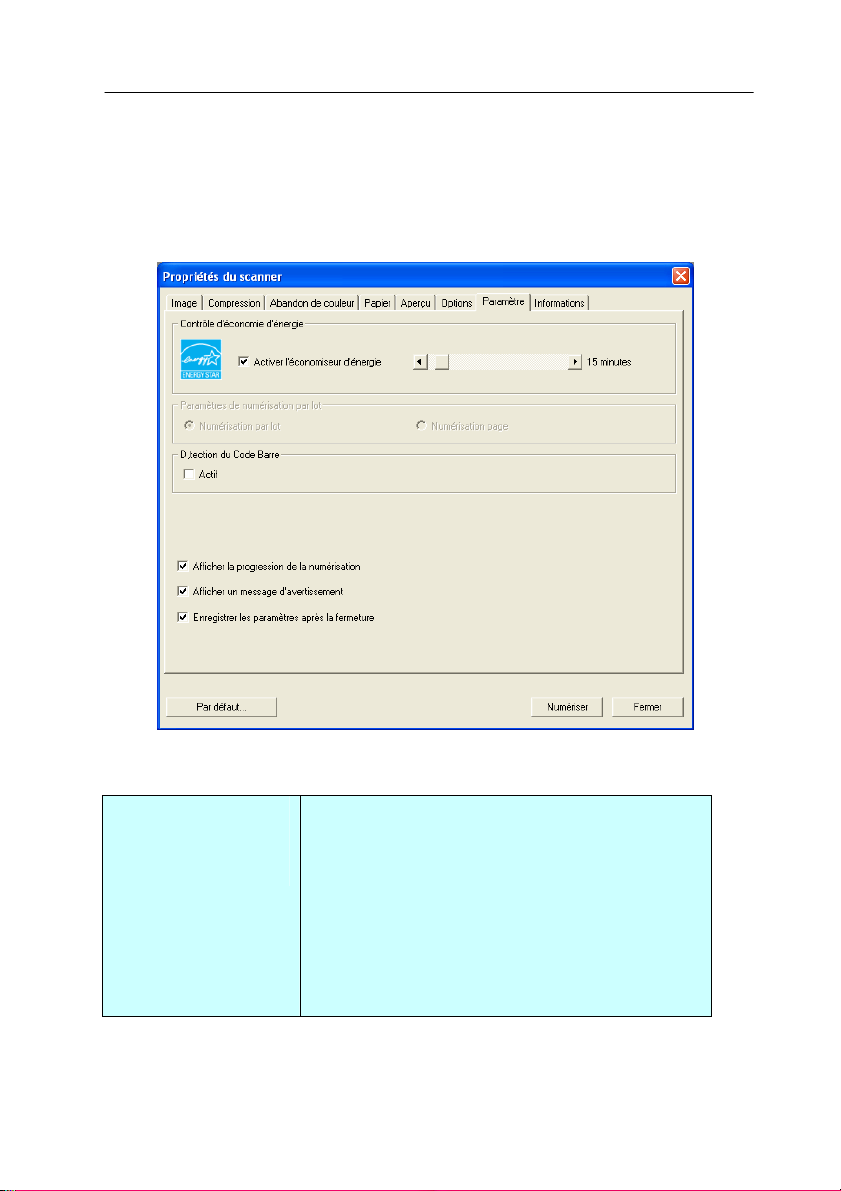

Paramètre Activer l'économiseur d'énergie：
Activer, 15 minutes après la dernière
action de numérisation
Afficher la progression de la
numérisation : Oui
Afficher un message d'avertissement :
Oui
Enregistrer les paramètres après la
fermeture : Oui
4-3
4.2 L'onglet Image

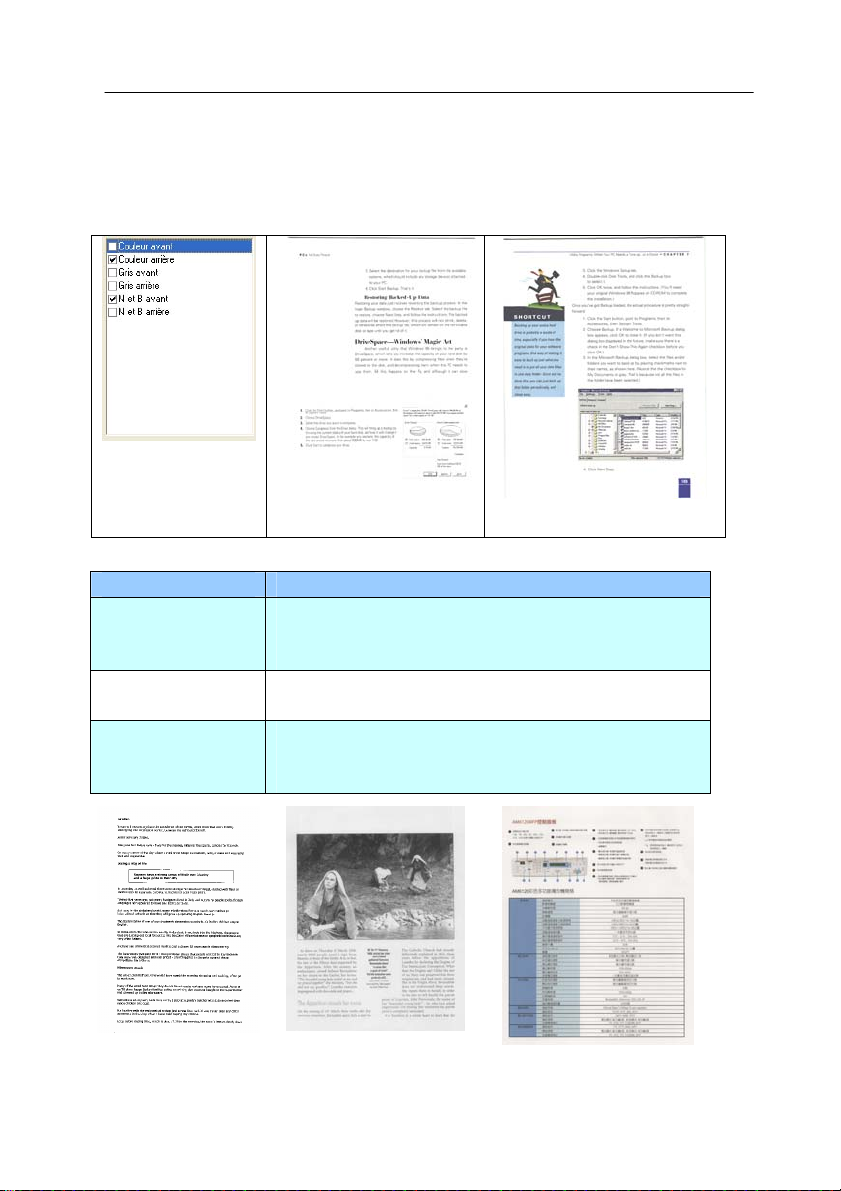

L'onglet Image vous permet de choisir le côté recto et (ou) le
côté verso de votre document, le type d'image, et de définir
plusieurs paramètres de numérisation de base. Remarquez
qu'excepté pour la résolution, vous pouvez définir des
paramètres de numérisation individuels pour le côté recto et le
côté verso. Par exemple, tous les paramètres dans l'onglet
Image, l'onglet Compression, l'onglet Abandon de couleur
peuvent être définis individuellement pour le côté recto et
verso. Cependant, les paramètres dans l'onglet Papier, l'onglet
Option, et l'onglet Paramètre doivent être les mêmes pour le
côté recto et verso.
La boîte de dialogue de l'onglet Image
4-4
Loading...
