DO DIGITALIZADOR DE DOCUMENTOS
MANUAL DO UTILIZADOR
Regulatory model: DT-0603H
Avision Inc.
Marcas Registadas
i
Microsoft é uma marca comercial da Microsoft Corporation
registada nos E.U.A..
Windows e MS-DOS são marcas registadas da Microsoft
Corporation.
IBM, PC, AT e XT são marcas comerciais registadas da
International Business Machines Corp.
As restantes marcas e nomes de produtos referidos neste
documento são marcas comerciais ou marcas registadas dos
respectivos proprietários.
Direitos de Autor
Todos os direitos reservados. Nenhuma parte desta
publicação pode ser reproduzida, transmitida, transcrita,
armazenada num sistema de pesquisa ou traduzida para
qualquer idioma ou linguagem de computador, em nenhum
formato ou por quaisquer meios, sejam electrónicos,
mecânicos, magnéticos, ópticos, químicos, manuais ou
outros sem autorização prévia por escrito da Avision Inc.
Os materiais digitalizados através deste produto podem
estar protegidos por leis de Estado e por outros
regulamentos, como sejam leis de direitos de autor, sendo
o cliente exclusivamente responsável pelo cumprimento de
tais leis e regulamentos.
Garantia
As informações contidas neste documento estão sujeitas a
alteração sem aviso prévio.
A Avision não concede quaisquer garantias relativamente a
este material, incluindo, de forma não limitativa, garant ias
implícitas de adequação a fins específicos.
A Avision não será responsável por erros contidos neste
documento nem por danos acidentais ou consequentes
relacionados com o fornecimento, desempenho ou utilização
do material.
i
Descarte de equipamentos por usuários em
i
residências da União Européia
Este símbolo no produto ou na embalagem indica que o
produto não pode ser descartado junto com o lixo
doméstico. No entanto, é sua responsabilidade levar os
equipamentos a serem descartados a um pondo de coleta
designado para a reciclagem de equipamentos eletroeletrônicos. A coleta separada e a reciclagem dos
equipamentos no momento do descarte ajudam na
conservação dos recursos naturais e garantem que os
equipamentos serão reciclados de forma a proteger a saúde
das pessoas e o meio ambiente. Para obter mais
informações sobre onde descartar equipamentos para
reciclagem, entre em contato com o escritório local de sua
cidade, o serviço de limpeza pública de seu bairro ou a loja
em que adquiriu o produto.
Requisitos do Sistema
¾ PC compatível IBM 586, Pentium ou superior
¾ Microsoft Windows 98SE, Windows Me, Windows 2000,
ou Windows XP
Porta USB (barramento serial universal) – Alta
¾
velocidade somente com placa USB 2.0
¾ Pelo menos 100Mb de espaço livre no disco rígido
¾ Pelo menos 128Mb de memória no sistema
¾ Uma unidade de CD-ROM
ii
Índice
v
1. Introdução......................................................... 1
2. Instalação do Digitalizador......................... 3
2.1 PRECAUÇÕES.................................................................3
2.2 DESEMBALAR O DIGITALIZADOR ....................................4
2.3 INSTALLATION (ADF) ...................................................5
2.4 INSTALANDO O DRIVER DO SCANNER E CONECTANDO OS
CABOS ..........................................................................6
2.4.1 Ligar a alimentação ...................................6
2.4.2 Ligar a alimentação ...................................7
2.4.3 Instalando o Driver do Scanner..............7
2.4.4 Ligação ao computador.............................8
3. Efectuar a Sua Primeira Digitalização... 10
3.1 INTRODUÇÃO DE DOCUMENTOS....................................10
3.2 ESCANEAMENTO ADF............................................11
3.3 VERIFICANDO A INSTALAÇÃO DE SEU SCANNER...........12
3.4 UMA VISÃO DA INTERFACE DO USUÁRIO .....................16
4. Usando a Caixa de Diálogo de
Propriedades do Scanner
......................... 17
4.1 OS BOTÕES DA CAIXA DE DIÁLOGO PROPRIEDADES DO
SCANNER.....................................................................18
4.2 A GUIA IMAGEM..........................................................20
4.2.1 A Caixa de Seleção de Imagens ...........21
4.2.2 Outras Opções de Imagem....................24
4.2.3 Digitalizando imagens em cores...........30
4.2.4 Digitalizando imagens em escala de
31
cinza
4.2.5 Digitalizando imagens em P&B .............31

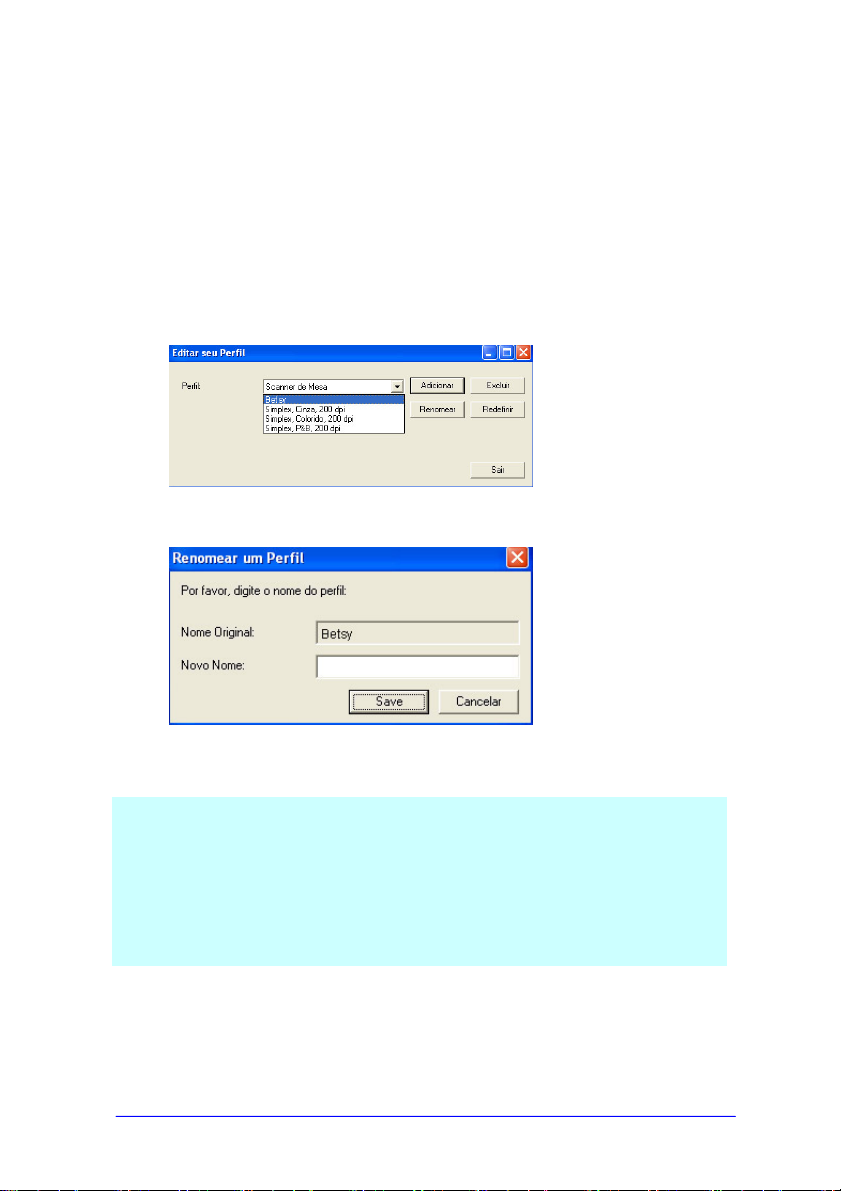

4.2.6 Editando Perfis..........................................32
i
v

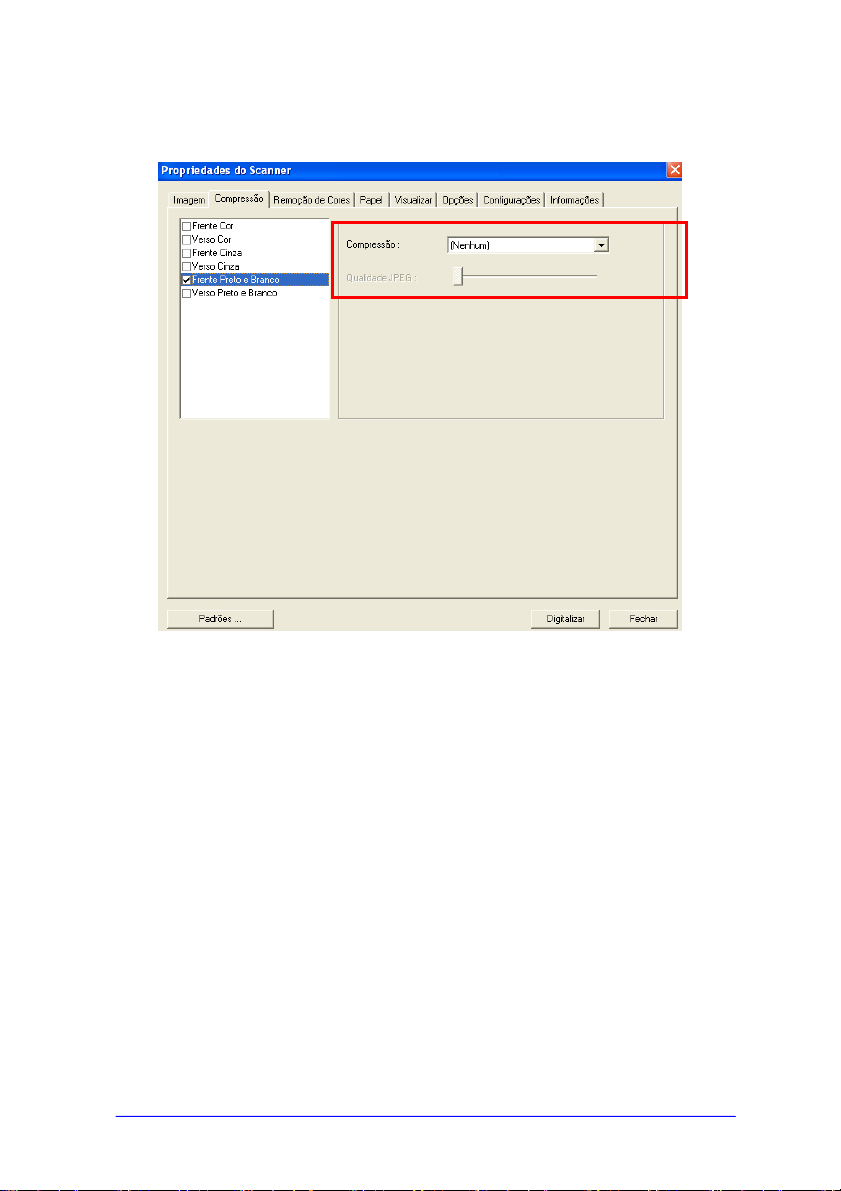

A GUIA COMPRESSÃO .................................................36
4.3

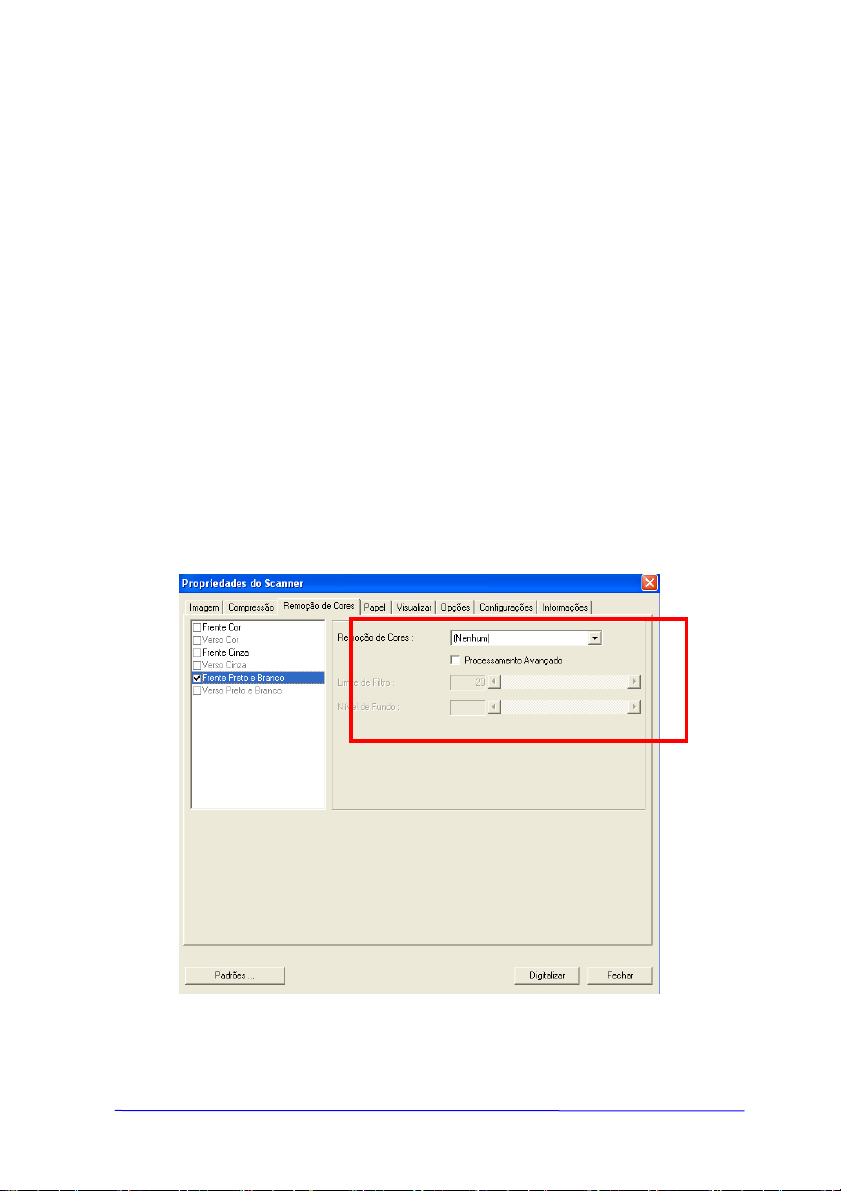

4.4 A GUIA REMOÇÃO DE CORES ......................................38
4.4.1 Seleção de Remoção de Cores..............38
4.4.2 Outras Opções de Remoção de Cores .39

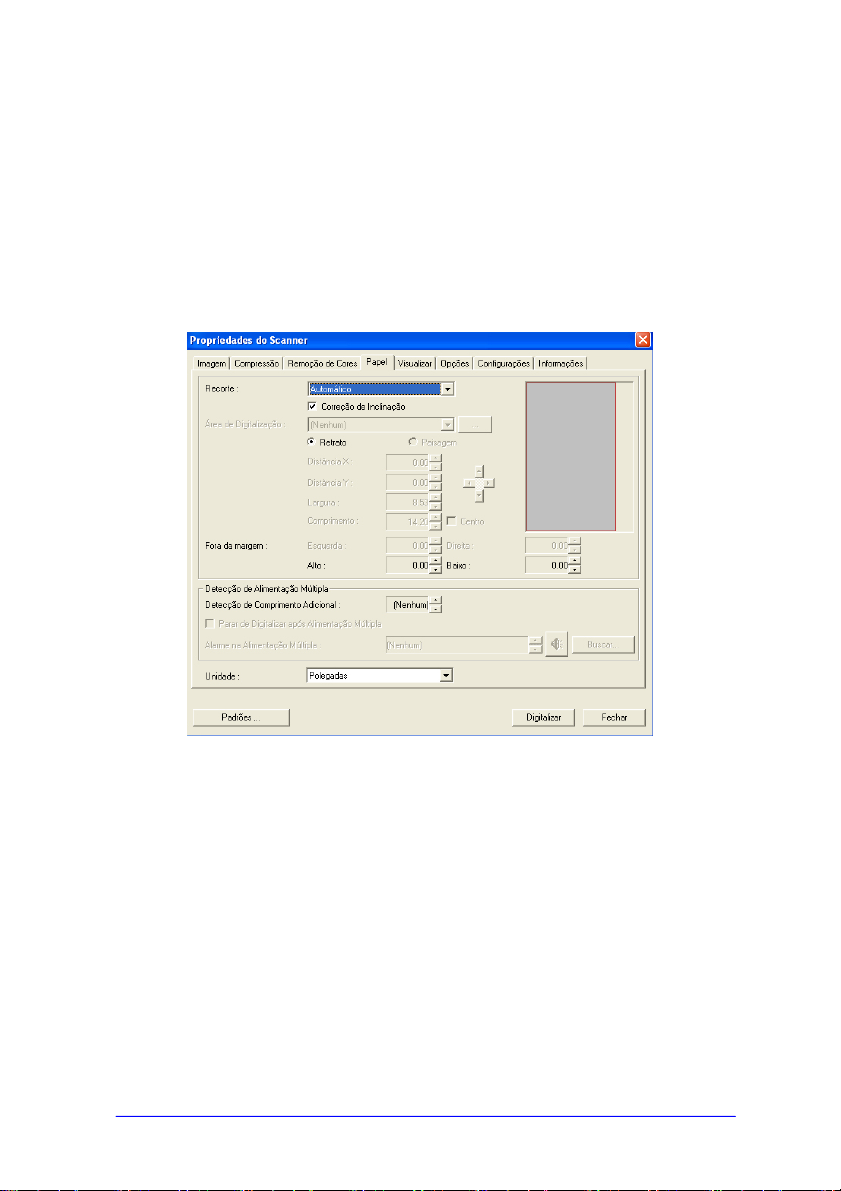

4.5 A GUIA PAPEL.............................................................41
4.5.1 Recorte.......................................................42
4.5.2 Outras Seleções de Papel.......................45
4.5.3 Relativo ao Documento...........................50
4.6 A GUIA OPÇÕES..........................................................54

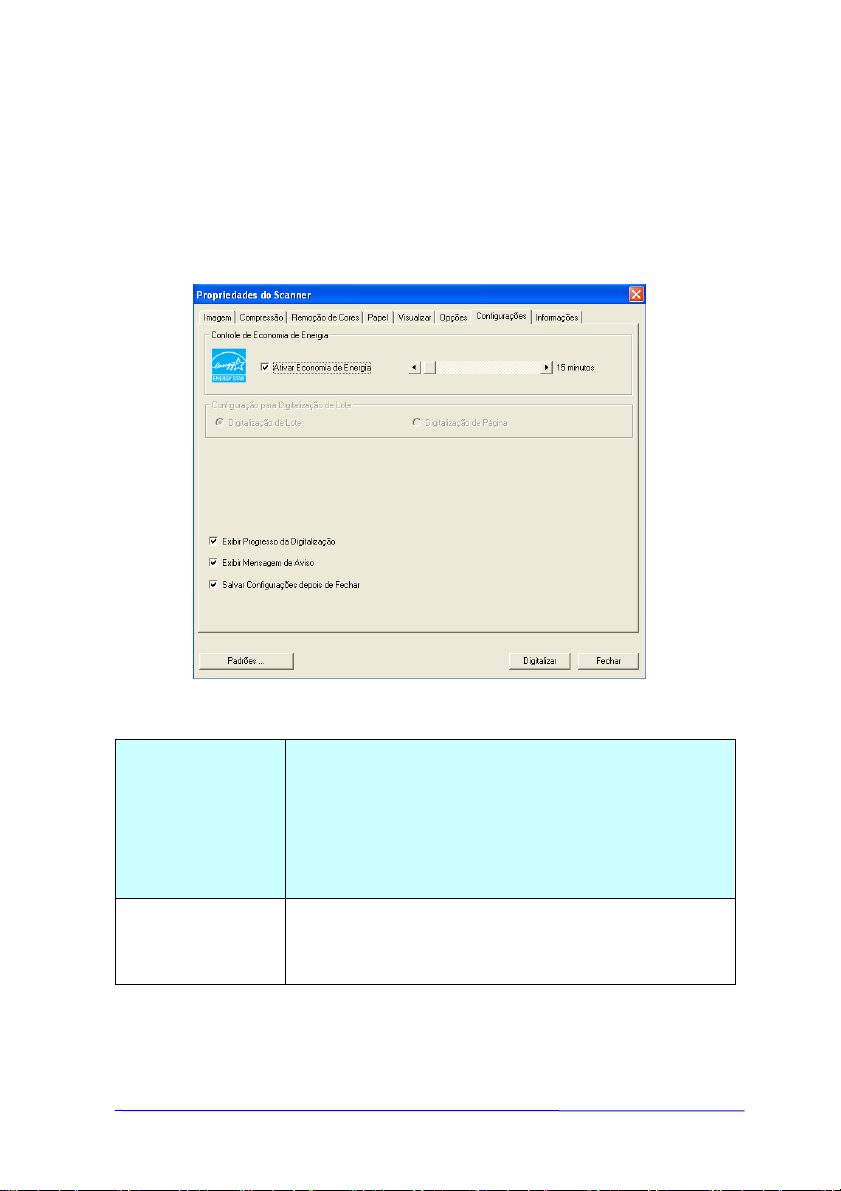

4.7 A GUIA CONFIGURAÇÕES............................................60

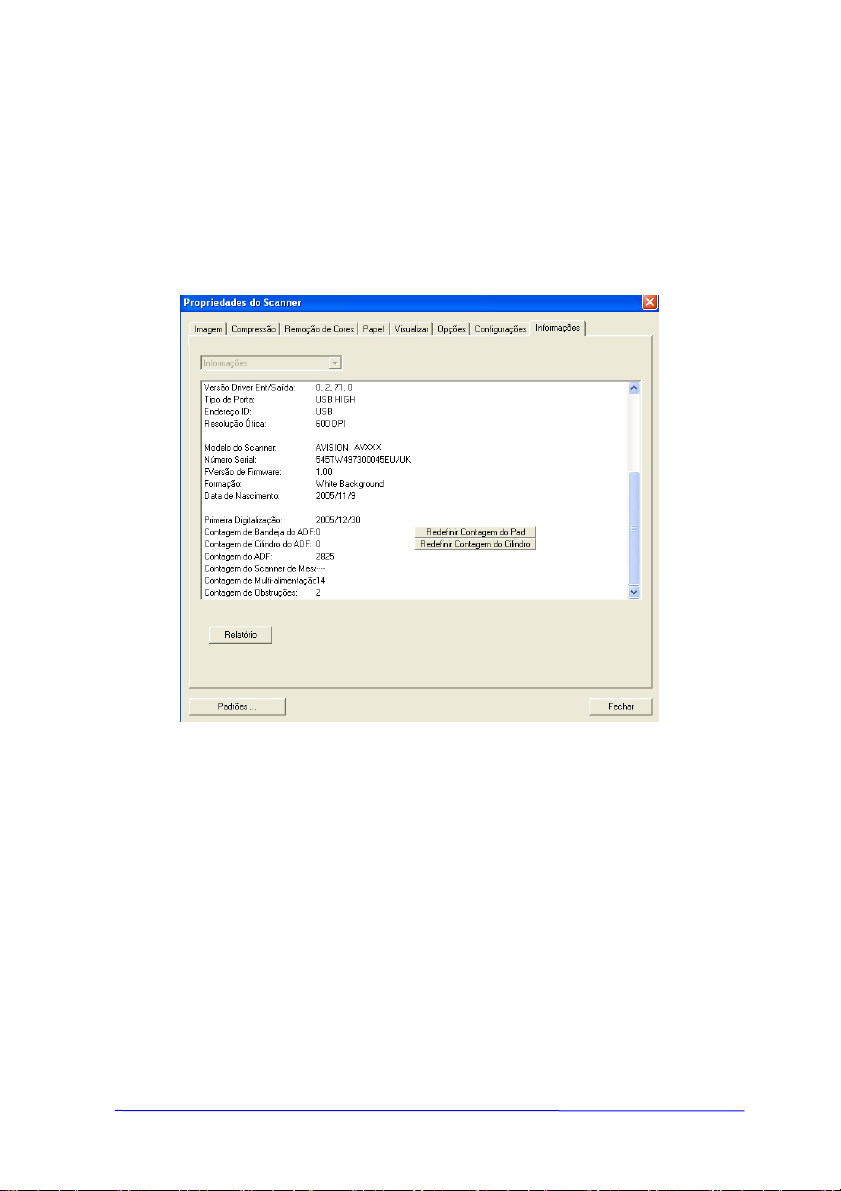

4.8 A GUIA INFORMAÇÕES ................................................62

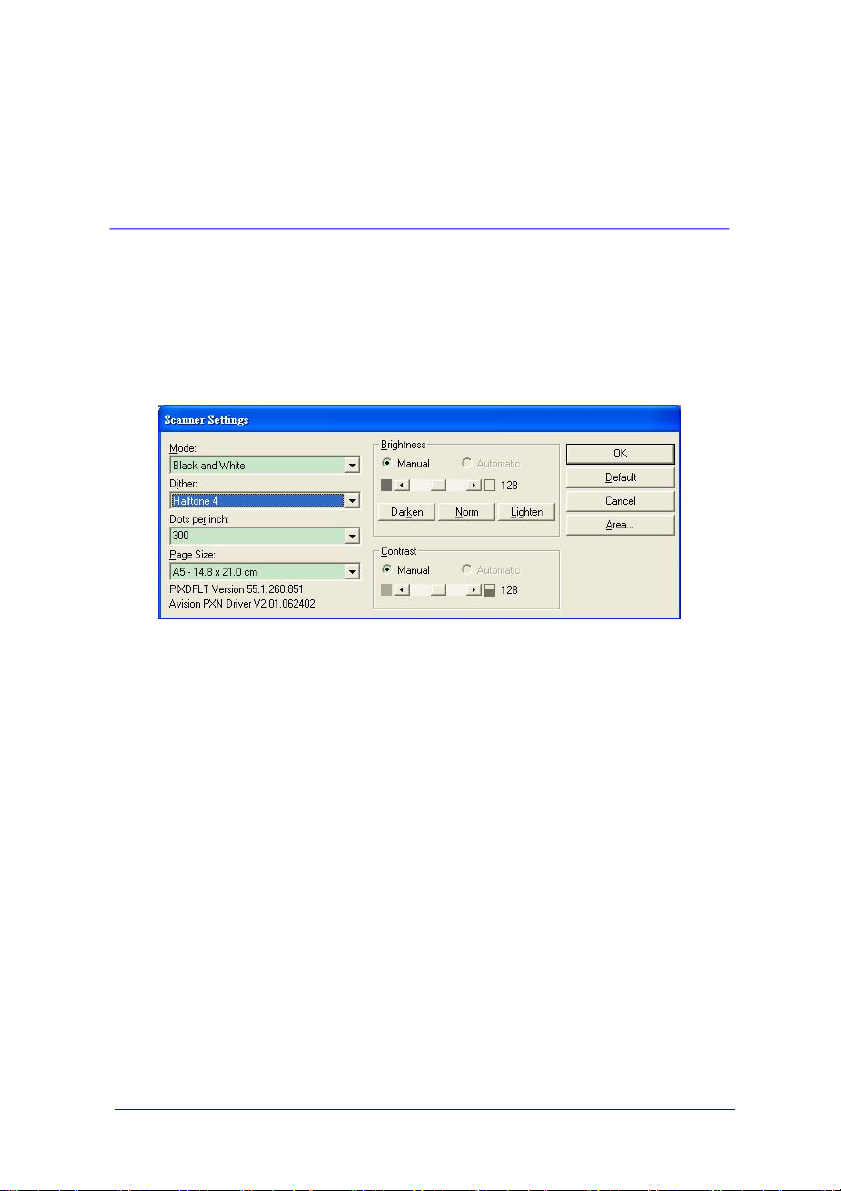

5. Operação do ISIS Interface...................... 64

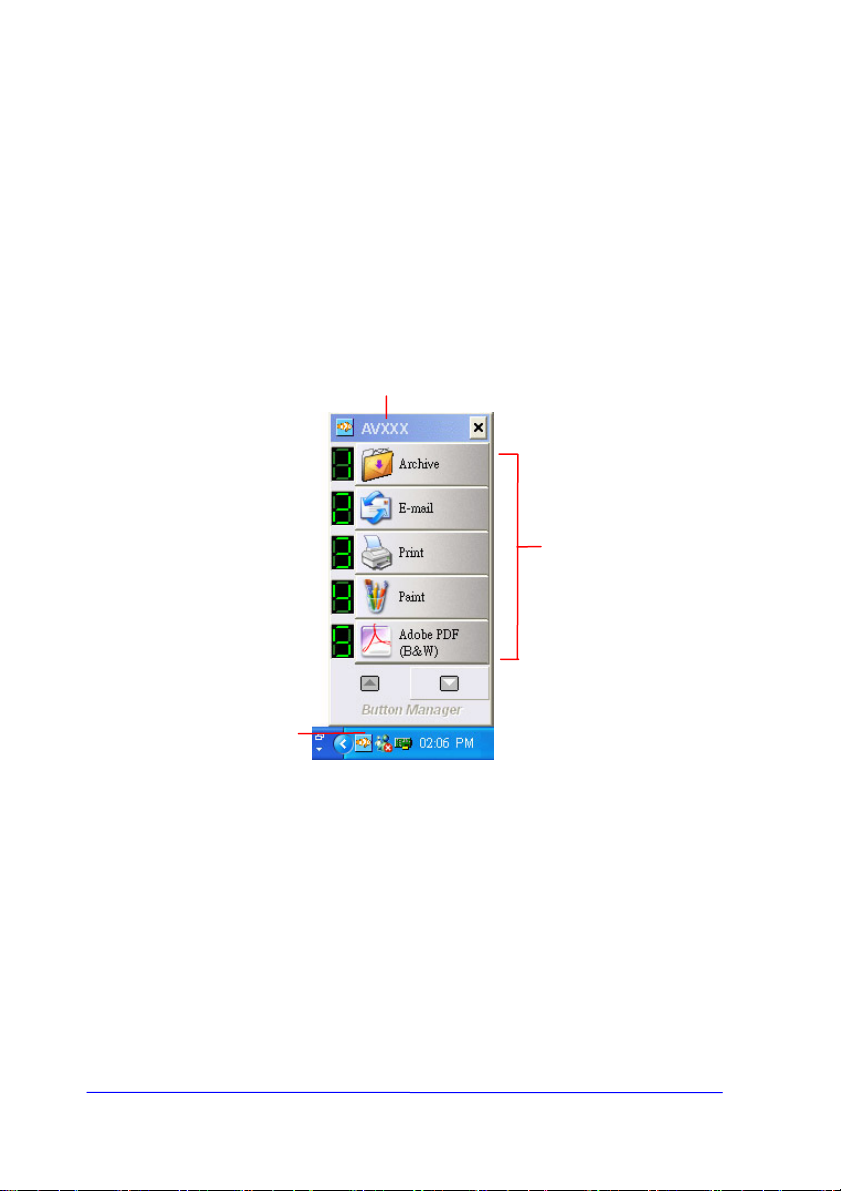

6. Como Usar os Botões do Scanner........... 65
6.1 INSTALANDO O GERENCIADOR DE BOTÕES..................66
6.2 VERIFICANDO AS CONFIGURAÇÕES DO BOTÃO ANTES
DIGITALIZAR..........................................................67
DE
6.3 DIGITALIZAR COM UM TOQUE DE BOTÃO.....................69
6.4 REALIZANDO DIGITALIZAÇÃO CONTÍNUA NO SCANNER
DE
MESA .....................................................................69
7. Manutenção..................................................... 73
7.1 LIMPAR O VIDRO..........................................................73
7.2 MANUTENÇÃO DO ADF................................................74
7.3 ENCAIXE DO ADF........................................................76
8. Detecção e resolução de problemas...... 77
8.1 PERGUNTAS E RESPOSTAS ...........................................77
8.2 ASSISTÊNCIA TÉCNICA ................................................80
9. Especificações................................................ 81
Index.......................................................................... 82
1. INTRODUÇÃO
Parabéns pela sua aquisição do digitalizador de documentos
horizontal. A Avision é uma companhia líder em tecnologia
que produz digitalizadores de alta qualidade.
Para assegurar o desempenho ideal do digitalizador,
dispense alguns minutos à leitura deste manual antes de
instalar e utilizar o seu novo digitalizador. O manual contém
informações importantes sobre como desembalar, instalar,
utilizar e manter o digitalizador.
A figura 1-1 que se segue mostra a forma como o está
embalado. Verifique se estão incluídos todos os itens.
1
2
3
1
1. Corpo do digitalizador
2. Adaptador de Currenta
3. Cabo de Alimentação
4. Cabo de Sinal
5. CD, Manual do utilizador
Figura 1-1 Embalagem do Digitalizador
Nota: Quando desembalar o digitalizador, guarde o
material de embalagem e transporte para o caso de
necessitar de transportar o equipamento no futuro.
4
5
2
2. INSTALAÇÃO DO
DIGITALIZADOR
2.1 PRECAUÇÕES
• Mantenha o digitalizador afastado da luz solar directa. A
exposição directa a raios solares e o calor excessivo
podem danificar o equipamento.
• Não instale o digitalizador em locais húmidos ou
poeirentos.
• Verifique se está a utilizar uma fonte de alimentação CA
apropriada.
• Coloque o digitalizador sobre uma superfície estável e
plana. As superfícies inclinadas ou irregulares podem
provocar problemas mecânicos ou de alimentação do
papel (HEG42-240200-7L by Hitron).
• Guarde a embalagem e os respectivos materiais para o
caso de necessitar de transportar novamente o
digitalizador.
3
2.2 DESEMBALAR O DIGITALIZADOR
Para proteger o equipamento de digitalização de danos
durante o transporte, existe um interruptor de bloqueio na
parte traseira do digitalizador que impede o equipamento
de se deslocar. Para desbloquear o digitalizador, coloque o
interruptor na posição superior, conforme ilustrado na
figura 2-1.
Figura 2-1 Desembalar o digitalizador
A unidade de
digitalização
deve estar nesta
posição antes de
ser travada
* Se você precisar transportar o equipamento, mova por
favor o controle da trava até a posição “Locked” . Antes de
fazer isso, certifique-se de que a unidade de digitalização
está na extremidade direita do vidro, como indicado. (caso
contrário, por favor ligue o equipamento. Quando a unidade
de digitalização se mover para a extremidade direita,
desligue o equipamento).
4
2.3 INSTALLATION (ADF)
5
i). Levantar o carregador de papel para
aproximadamente 45 graus.
ii). Mova os dois suportes de plástico do carregador de
papel para baixo no apoio da cobertura do
documento
iii). Levemente fixar o suporte de plástico do carregador de
papel no apoio da cobertura do documento.
iv). Estender a extensão do carregador de papel ao
comprimento que você deseje.
v). conectar o cabo ADF ao escaner.
Extenção do carregador
de papel
Suporte de
plástico
Cabo ADF
2.4 INSTALANDO O DRIVER DO SCANNER E
6
CONECTANDO OS CABOS
* Para assegurar-se de que seu computador poderá
identificar o scanner USB, por favor instale primeiro o
driver do scanner, antes de conectar o scanner ao seu
computador.
2.4.1 LIGAR A ALIMENTAÇÃO
Ligue o término pequeno do adaptador de corrente à ficha
de alimentação do seu scanner. Insira o outro extremo
numa tomada de corrente adequada.
Cordon
d’alimentation
2.4.2 LIGAR A ALIMENTAÇÃO
7
A alimentação é controlada por um interruptor de duas
posições existente na parte lateral. Para ligar o
digitalizador, prima o interruptor na direcção do número
"1".
Botão Power
2.4.3 INSTALANDO O DRIVER DO SCANNER
1. Coloque o CD-ROM fornecido na sua unidade de CD-
ROM.
2. Aparece o gráfico de instalação do software. Caso
contrário, execute setup.exe
3. A opção Install Scanner Driver estará a cinzento pois
a instalação do controlador já foi efectuada.
2.4.4 LIGAÇÃO AO COMPUTADOR
8
1. Ligue o término quadrado do cabo USB à porta USB do
seu scanner. Ligue o término rectangular à porta USB do
seu computador.
Cabo USB
2. O computador deve detectar um novo dispositivo USB
e aparece a mensagem “New Hardware Found”.
(Windows 9X/Windows ME)
3. No Windows 9X/2000 ou Windows ME, confirme se
Procurar um controlador mais actualizado está
seleccionado e clique no botão Seguinte.
No Windows XP, clique no botão Seguinte para
continuar.
4. Quando aparece a caixa de diálogo “Finish”, clique no
botão “Finish”.
Nota:
Para desinstalar o controlador do scanner no Windows XP/2000,
certifique-se de que mantém o seu scanner ligado ao seu
computador.
9
3. EFECTUAR A SUA
0
PRIMEIRA
DIGITALIZAÇÃO

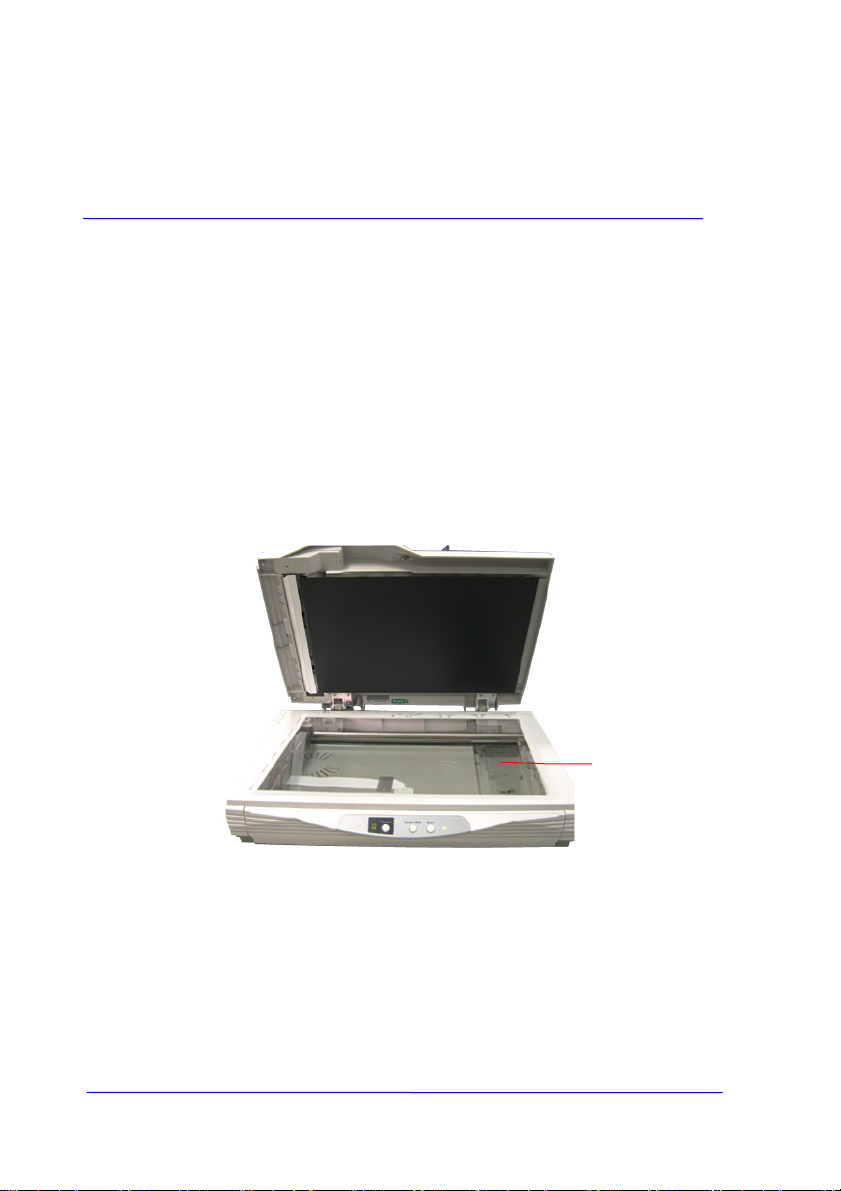

3.1 INTRODUÇÃO DE DOCUMENTOS
Para efectuar digitalizações directamente na superfície
horizontal, veja a figura 3-1.
1
2
3
4

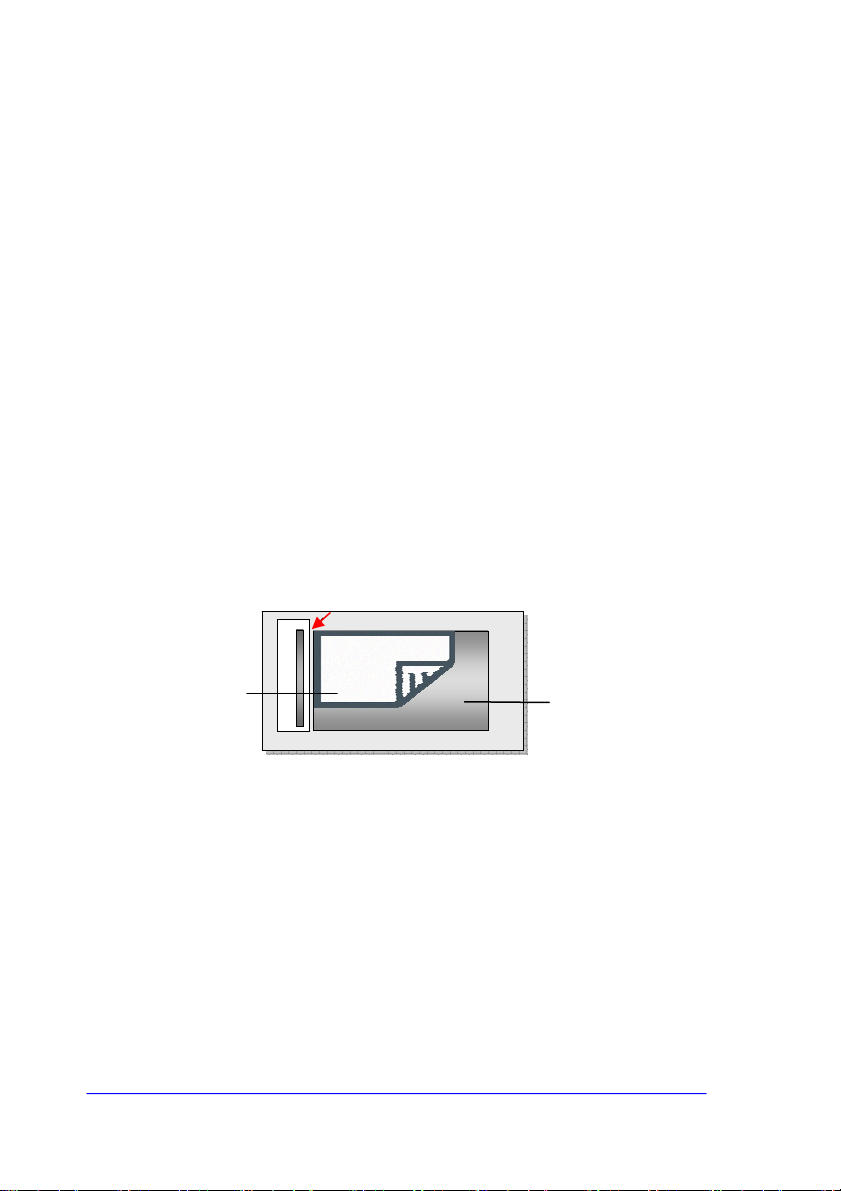

Figura 3-1 Colocar o papel no digitalizador
1. Tampas dos documentos
2. Marca de referência
3. Documento
4. Placa dos documentos (vidro)
1

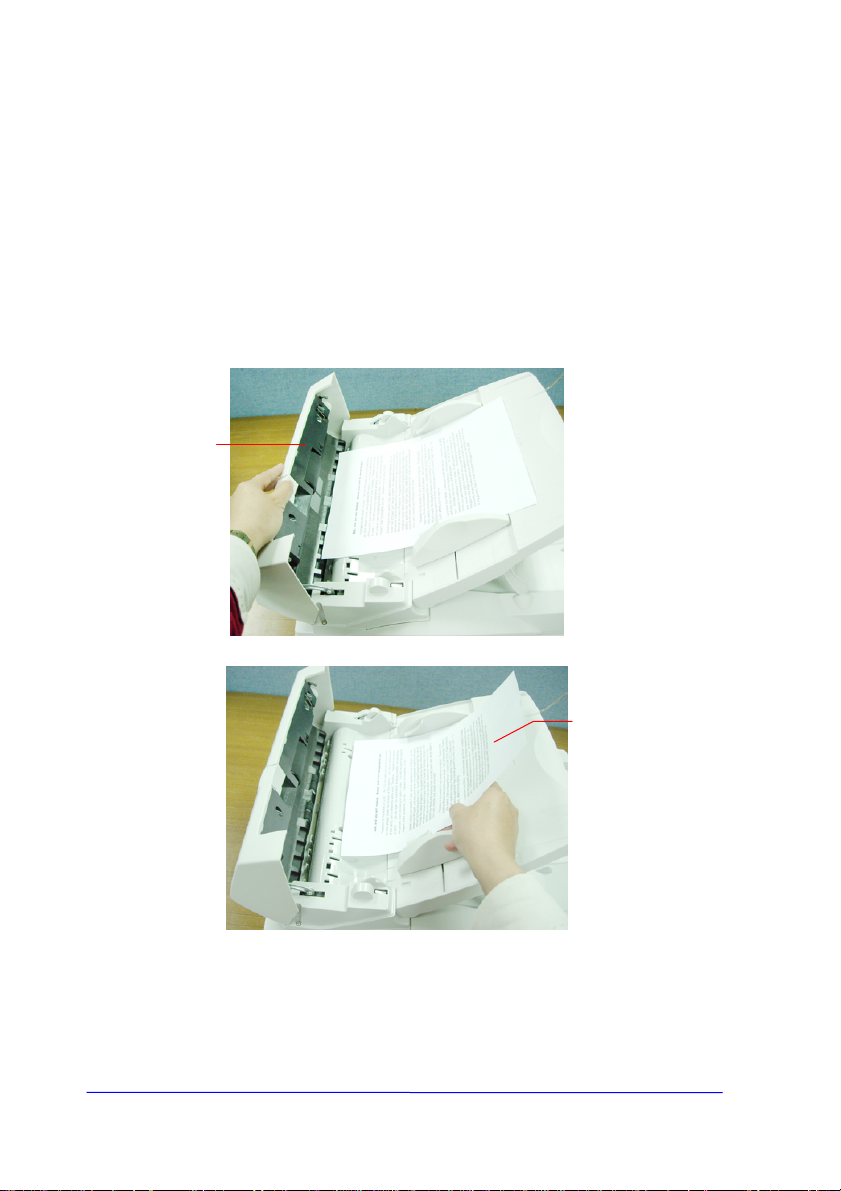

3.2 ESCANEAMENTO ADF
Documentos múltiplos podem ser alimentados
automaticamente usando ADF. Refira-se a Figura.
1. Para prevenir ocasional papel preso quando estiver
alimentando automaticamente documentos múltiplos,
ventire o papel antes de carregar.

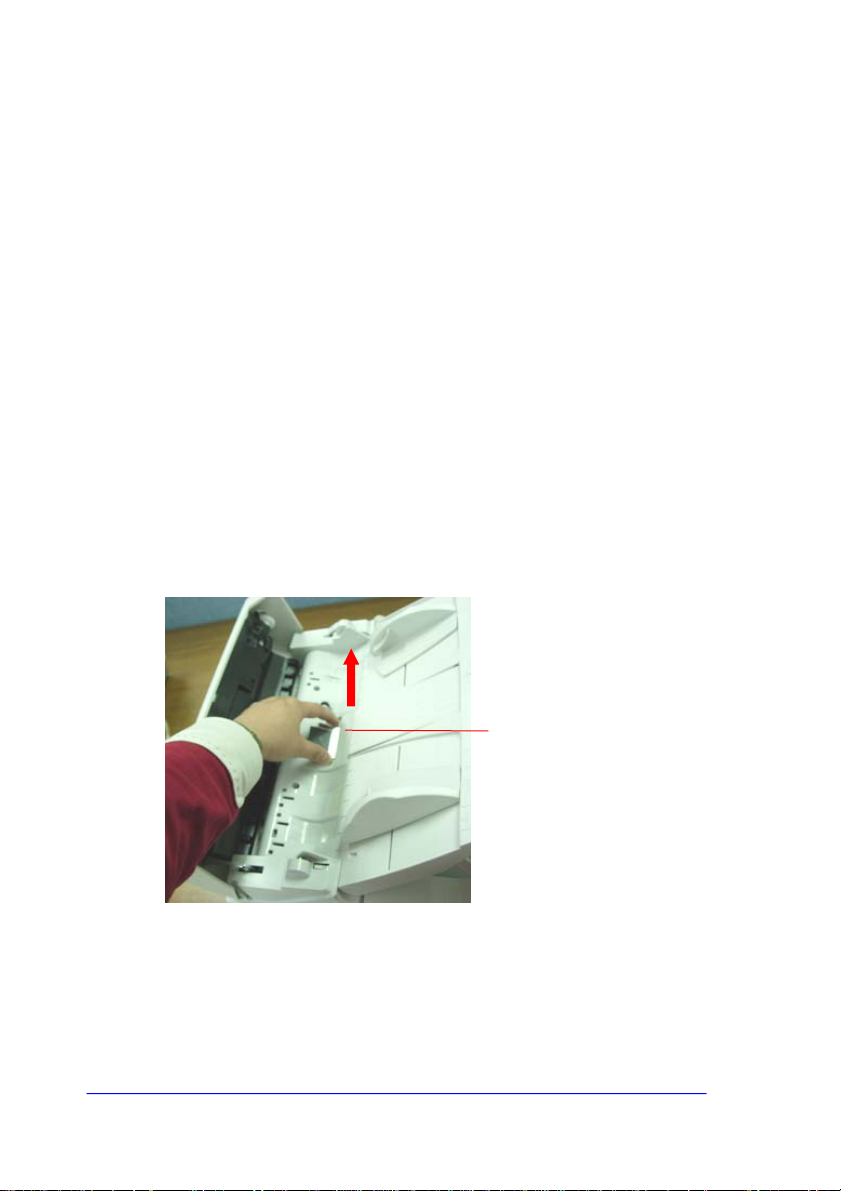

2. Levante o fixador de balanço.
3. Coloque os documentos no transportador de papel ADF
nos dois lados (face para baixo, face para cima), com
leading edge na entrada do auto-alimentador.
4. Ajustar as guias da esquerda e direita para que eles
sejam colados contra dois lados dos documentos.
Documento
Guia
esquerda
Carregando documentos múltiplos
11
3.3 VERIFICANDO A INSTALAÇÃO DE SEU SCANNER
Para verificar se a instalação de seu scanner está correta, a
Avision oferece a você um útil programa de teste chamado
Avision Capture Tool. Com esta ferramenta, você pode
realizar escaneamentos simples e visualizar as imagens
capturadas. Além disso, ajuda você a concluir seu
escaneamento na velocidade estabelecida.
O seguinte procedimento descreve como verificar a
instalação de seu scanner. Se a instalação não estiver
correta, por favor, reveja a seção anterior para conferir se a
conexão do cabo e o driver do scanner foram instalados com
sucesso.
Antes de começar, certifique-se de que o scanner está ligado.
1. Selecione Iniciar>Programas>Avision AVxxx
Scanner>Avision Capture Tool.
A caixa de diálogo Selecionar Modelo do Scanner irá
aparecer.
2. Selecione o modelo de seu driver e modelo de scanner e
clique em OK. A caixa de diálogo Avision Capture Tool a
seguir irá aparecer.
12
Ajustar
Página
Tamanho
Real
Escanear
Instalação
Salvar
Form. Arquivo Caminho Arq.
3. Escolha o formato de arquivo desejado da lista de
seleção Formato de Arquivo. (O padrão é BMP, outras
opções incluem TIFF, GIF e JPEG.)
4. Digite o nome da pasta e do arquivo desejados na caixa
Caminho do Arquivo. (O padrão é C:\My Scan\Image.)
Nota: Se você não desejar salvar a imagem digitalizada,
desfaça a seleção do botão Salvar, já que o padrão
ativado é Salvar. Neste caso, a visualização da miniatura
será desativada. E, portanto, após visualizar todas as
imagens digitalizadas, somente a última permanecerá na
tela.
5. Clique no botão Instalação (
) ou selecione
Instalação no menu Arquivo para fazer aparecer a caixa
de diálogo Propriedades do Scanner.
13
Caixa de
Seleção de
Imagem
6. Na Caixa de Seleção de Imagem, selecione o tipo de
imagem desejado para a imagem digitalizada. (O Padrão
é Frente P&B). Se você possui um scanner duplex,
selecione Frente e Verso para escanear os dois lados de
seu documento.
7. Clique em OK para sair da caixa de diálogo Propriedades
do Scanner. (Para saber mais detalhas sobre a caixa de
diálogo Propriedades do Scanner, por favor, consulte o
capítulo seguinte – Caixa de Diálogo Propriedades do Uso
do Scanner.)
8. Coloque seu documento com a frente voltada para baixo
no vidro de documentos ou com a frente voltada para
cima no alimentador automático de documentos.
9. Na caixa de diálogo Scan Validation, clique no botão
Escanear (
) ou selecione escanear no menu
Arquivo.
10. O documento será digitalizado e exibido na tela do
Avision Capture Tool. Após as imagens digitalizadas
terem sido exibidas, sua verificação da instalação do
scanner estará concluída.
14
5
Miniaturas
Barra de
Status
Visualização da
Página
11. Você pode visualizar a imagem digitalizada em
Visualização da Página (
Tamanho Real (100%) (
) ou através do botão
) na barra de ferramentas de
Visualização no lado direito.
12. Clique na caixa Fechar ou em Sair no menu Arquivo para
sair do Avision Capture Tool.
1
6
3.4 UMA VISÃO DA INTERFACE DO USUÁRIO
1
2
8
1. Opções de Guia Escolha: Imagem, Compressão, Cor
Marginal, Papel, Opções, Configurações,
Informação.
2. Tipo de Imagem Escolha seu tipo de imagem e o lado do
documento que você deseja digitalizar.
3. Luminosidade: Ajusta o nível de luminosidade de –100 a
+100.
4. Contraste Ajusta o nível de contraste de –100 a +100.
5. Resolução Determina a qualidade da imagem
digitalizada. O padrão industrial é de 200
dpi.

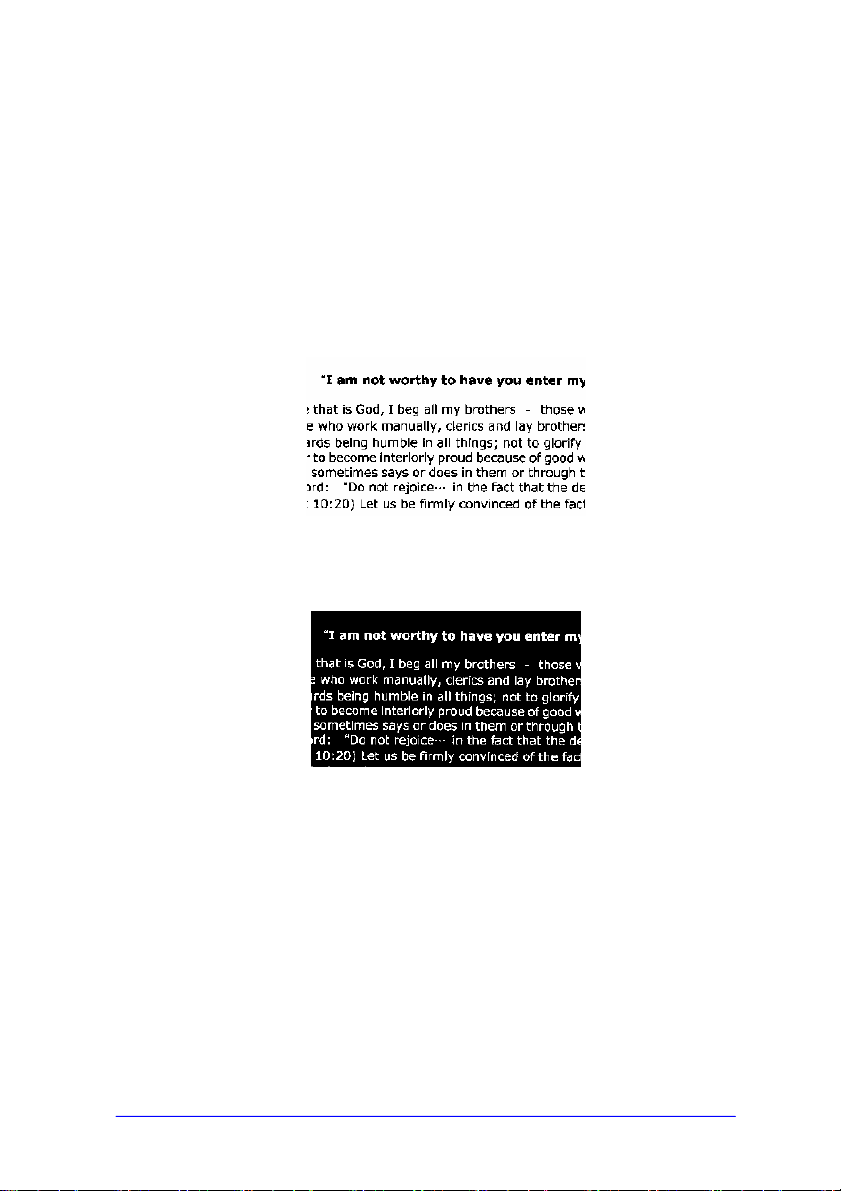

6. Inverter Inverte a cor da sua imagem digitalizada.
7. Fonte de
Digitalização
8. Padrões Reajusta todos os valores nos guias para as
Escolha: Alimentador Automático de
Documento, Flatbed, Automático (varia
devido ao modelo de digitalizador diferente)
configurações padrões da fábrica.
3
4
5
6
7
1
4. USANDO A CAIXA DE
7
DIÁLOGO DE
PROPRIEDADES DO
SCANNER
A caixa de diálogo Scanner Properties (Propriedades do
Scanner) permite que você defina as configurações do
scanner. Ela consiste de diversas janelas separadas por
guias, e cada uma delas será descrita neste capítulo.
A caixa de diálogo Propriedades do Scanner
1
4.1 OS BOTÕES DA CAIXA DE DIÁLOGO
8
PROPRIEDADES DO SCANNER
Os botões na caixa de diálogo Propriedades do
Scanner
Botões Descrição
Padrões Clique no botão Padrões, as configurações
padrão de fábrica serão exibidas em cada
guia.
Digitalizar Quando todas as configurações de
digitalização estiverem satisfatórias, clique
no botão Digitalizar para iniciar a
digitalização de seu documento.
Fechar Clique no botão Fechar para sair da caixa
de diálogo de Propriedades do Scanner.
1
A tabela a seguir mostra as configurações padrão：
Nome da guia Configurações padrão
Imagem
Imagem：P&B Frente
Binarização：Limite Dinâmico
Resolução：200 dpi
Inverter：Sem cor em Branco
Fonte Digit.：Alimentador de
Documentos Automático
Limite：Nenhum
Brilho：Nenhum
Contraste：Nenhum
Compressão Nenhuma
Remoção de
Nenhuma
Cor
Papel Recorte：Automático
Correção de Inclinação：Sim
Orientação：Retrato
Fora da margem :0.00
Detecção de Alimentação Múltipla：
Nenhuma
Unidade：Polegada
Opções
Graus de Rotação：Nenhum
Remoção de Página em Branco：
Nenhuma
Preencher Margem：Branco，0 mm
Opção de Controle de Imagem：
Nenhuma
Configuração Ativar Economia de Energia：Ativar, 15
minutos após última digitalização
Exibir Progresso de Digitalização：Sim
Exibir Mensagem de Aviso：Sim
Salvar Configurações depois de fechar：
Sim
19
0
4.2 A GUIA IMAGEM
A guia Imagem permite que você selecione a frente e (ou)
o verso de seu documento, o tipo de imagem e defina
diversas configurações básicas de digitalização. Note que,
excetuando a resolução, você pode definir configurações
individuais de digitalização para a frente e para o verso do
documento. Por exemplo, todas as configurações das guias
Imagem, Compressão e Remoção de Cores podem ser
definidas separadamente para frente e para o verso do
documento. Entretanto, as configurações das guias Papel,
Opções e Configurações devem ser definidas de maneira
igual para a frente e o verso.
A caixa de diálogo da guia Imagem
2
4.2.1 A CAIXA DE SELEÇÃO DE IMAGENS
A caixa Seleção de Imagens inclui as
opções do tipo de imagem e do lado
do documento. Se você desejar
digitalizar os dois lados, frente e
verso, de seu documento em cores,
você pode marcar as duas - Front
Color e Rear Color – ao mesmo tempo.
Note que as opções variam baseadas
no tipo de scanner.
Exemplo 1：Digitalizando um documento com os dois
lados coloridos, digitalizar os dois lados em cores
Seleção Lado/
Seleção de
Frente
Verso
Imagens
21
Exemplo 2：Digitalizando um documento com os dois
lados coloridos, um lado em P&B (Retirar Cor Azul：
Limiar：10, Formação：79), o outro em cores
Seleção Lado/
Seleção de
Imagens
Tipo de
Imagem)
Cor Selecione Color se deseja digitalizar uma
Cinza Selecione Gray se o seu original contém
P&B Selecione B&W se o seu original contém
Frente
Verso
Descrição
imagem em cores como seu original
colorido.
realmente tonalidades de cinza.
somente texto ou esboço a lápis ou à
tinta.
22

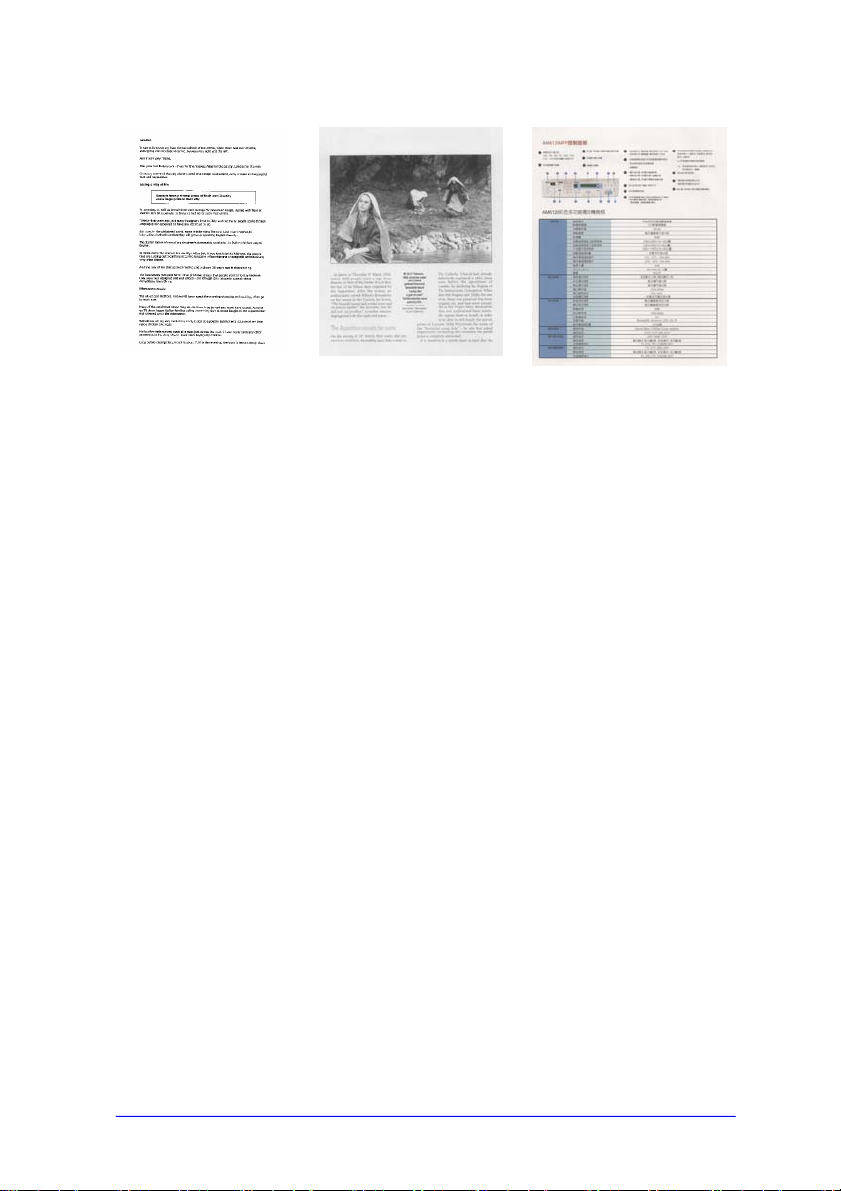

P&B Cinza Cores
23
4.2.2 OUTRAS OPÇÕES DE IMAGEM
Binarização Este é o processo de conversão de uma
imagem em escala de cinza ou em cores
em uma imagem de dois tons. Existem
muitos métodos diferentes de realizar essa
conversão. Duas das opções são Limiar
Dinâmico e Processamento Fixo.
Limiar Dinâmico: Selecionar
Processamento Fixo permite que o
scanner avalie de modo dinâmico cada
documento para determinar o valor do
nível de limiar ótimo para produzir a mais
alta qualidade de imagem. É usado para
digitalizar documentos mistos contendo
texto fraco, fundo sombreado ou cor de
fundo com uma única configuração. Se
Dynamic Threshold for selecionado, os
itens Threshold (Limiar), Brightness
(Brilho) e Contrast (Contraste) não estarão
disponíveis.
Processamento Fixo: Usado para
documentos em preto e branco e outros de
alto contraste. Um único nível é definido
para determinar a transição para preto e
branco. O limite é programável para todo o
limite de densidade. O Processamento
Fixo define o contraste em 0. Se
Processamento Fixo for selecionado, o
item Contraste não estará disponível.
24
5
Qualidad
e
Limia
r
Quando você seleciona “Cinza” para ser seu
tipo de imagem, o item “Binarização” passa
para “Qualidade” e suas opções incluem
“Alto” e “Normal”. Selecione “Alto” para
aprimorar sua imagem e fazer sua imagem
parecer mais brilhante.
Usado para converter uma imagem em escala de
cinza em uma imagem de duas tonalidades. O valor
varia de 0 a 255. Um valor baixo de threshold
produz uma imagem mais clara e pode ser usada
para suavizar fundos e informações indesejadas.
Um valor alto de threshold produz uma imagem
mais escura e pode ser usado para auxiliar a
reavivar imagens muito claras, desmaiadas.
Ajuste a configuração de threshold arrastando a
barra deslizante de Threshold para a esquerda ou
para a direita para conseguir a configuração de
threshold desejada.

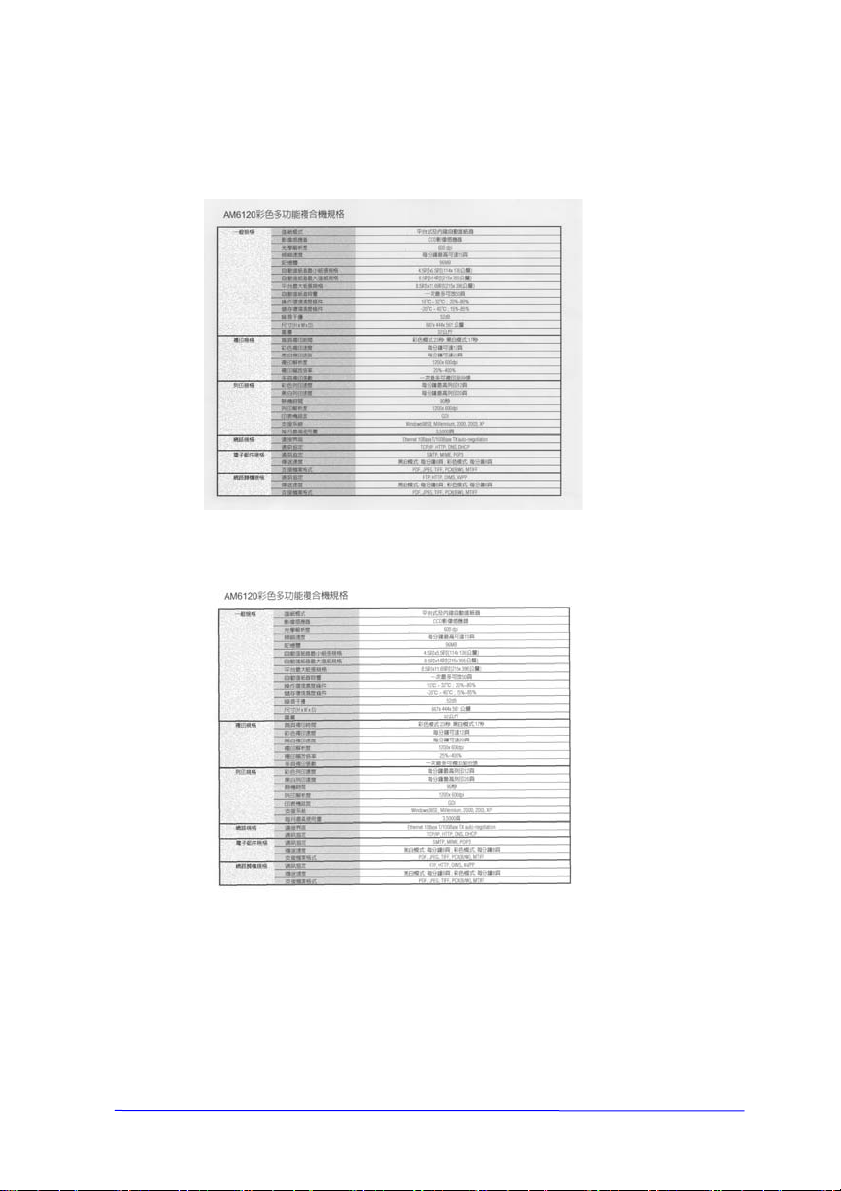

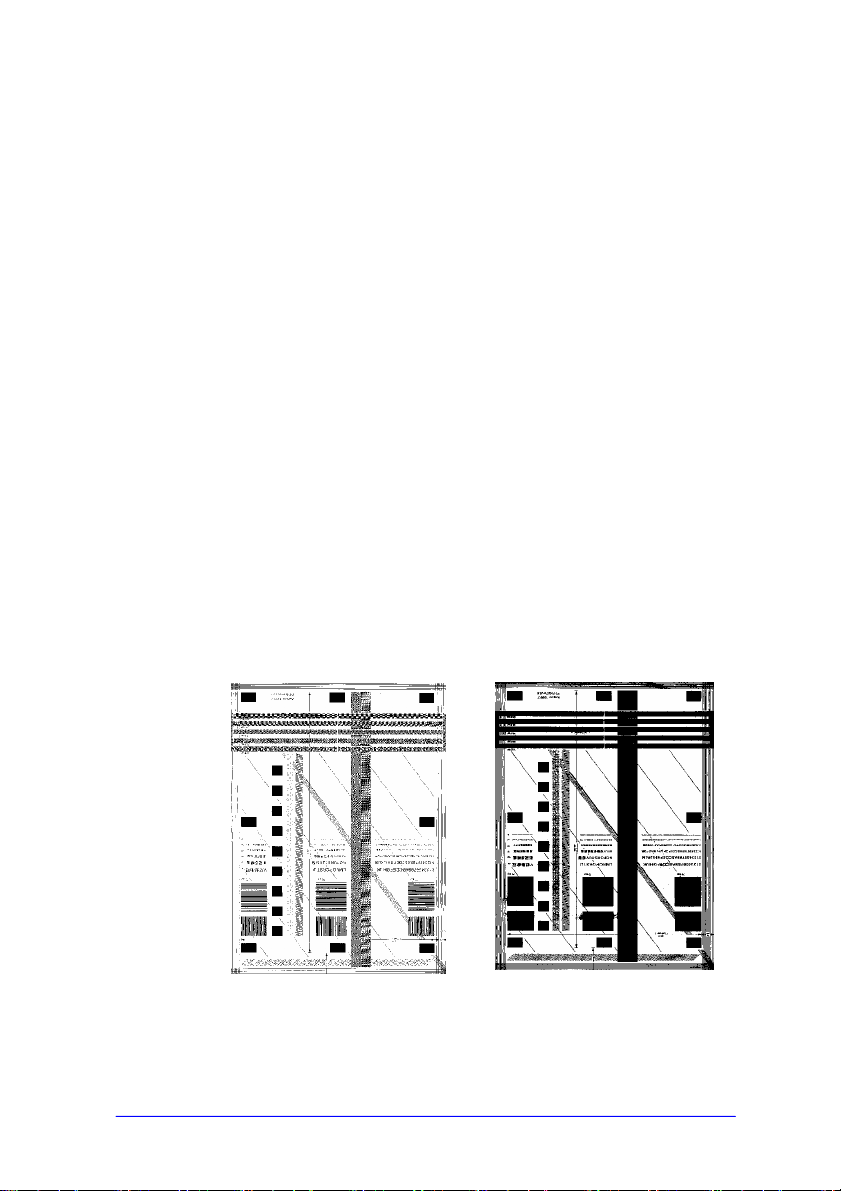

200 dpi, Limiar:80,
Brilho: 0
2
200 dpi,
Limiar:170,
Brilho: 0
6
Brilho Ajuste a imagem para clara e escura. Quanto
maior o valor, mais clara a imagem. Arraste a
barra deslizante para a direita ou para a
esquerda para aumentar ou reduzir o brilho. O
intervalo é de –100 a +100.
Contraste Ajuste o intervalo entre as sombras mais
escuras e mais claras da imagem. Quanto
maior o contraste, maior a diferença na escala
de cinza. Arraste a barra deslizante para a
direita ou para a esquerda para aumentar ou
reduzir o contraste. O intervalo é de –100 a
+100.

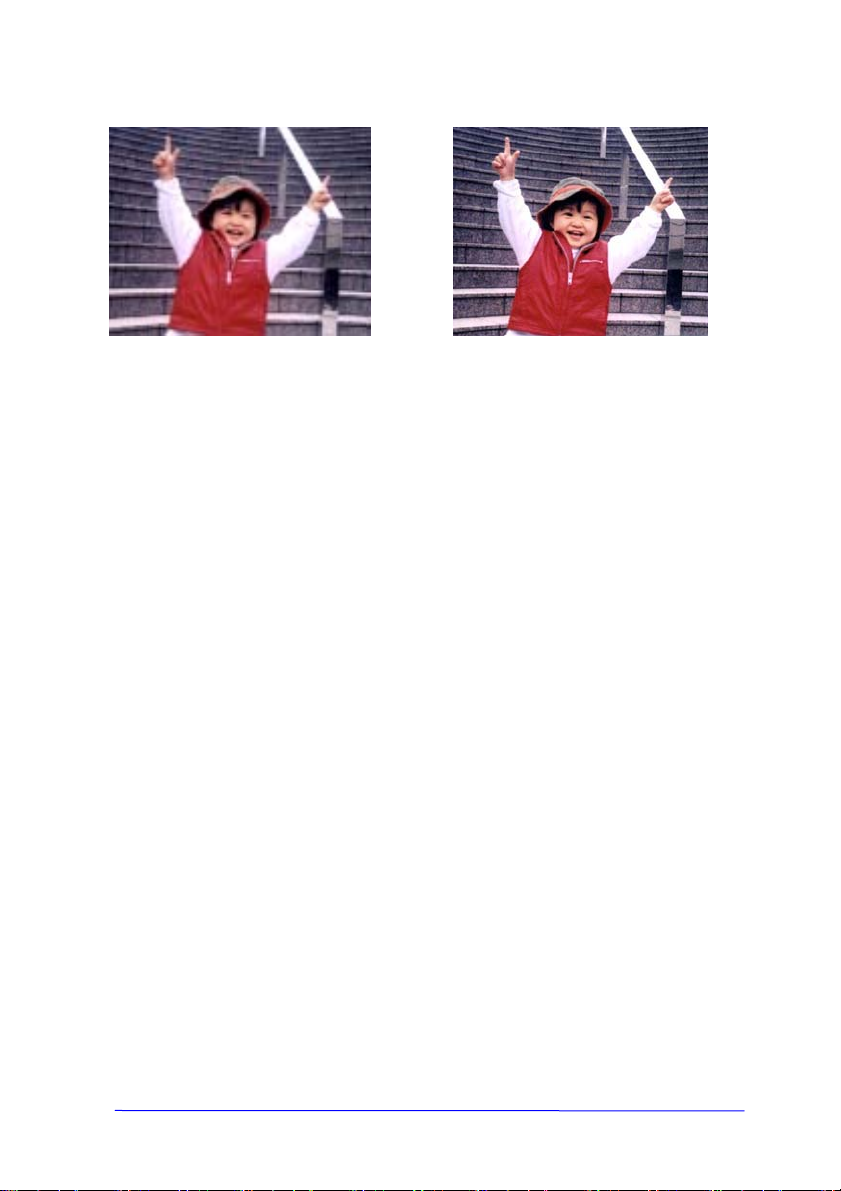

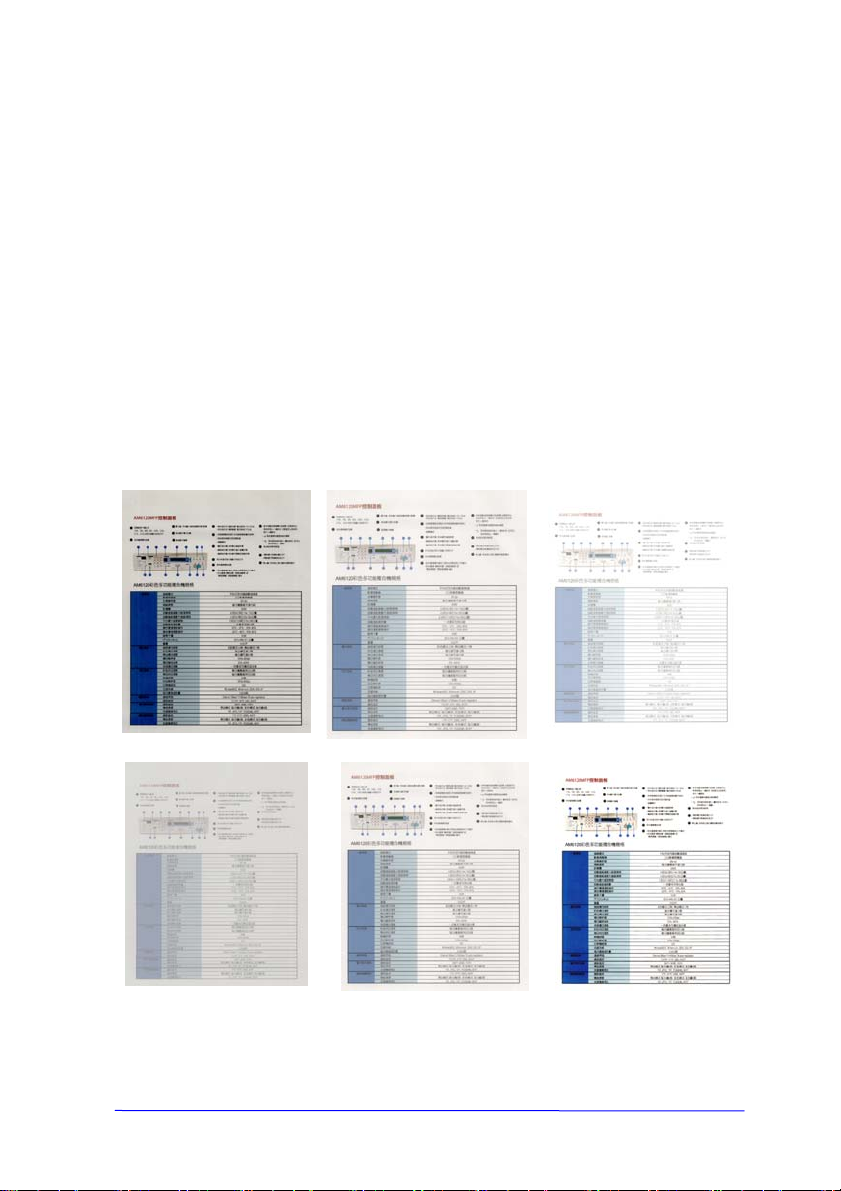

Brilho: -50 Brilho: 0 (Normal)
Contraste: -50 Contraste: 0
Brilho: +50
Contraste: +50
(Normal)
2
7
Resolução
Um bom controle da resolução resulta
em um bom detalhamento da imagem
digitalizada. A resolução é medida por
pontos por polegadas (dpi).
Normalmente, quanto maior o número
de dpi, maior a resolução e o tamanho
do arquivo da imagem. Esteja ciente que
maiores resoluções levam mais tempo
para serem digitalizadas e precisam de
mais espaço em disco. Para sua
informação, um imagem em cores de
tamanho A4 digitalizada a 300 dpi em
modo True Color consome
aproximadamente 25 MB de espaço em
disco. Uma resolução mais alta
(normalmente acima de 600 dpi) só é
recomendada quando é preciso
digitalizar uma área pequena em modo
True Color.
Escolha um valor de resolução da lista
de seleção. O valor padrão é 200 dpi. As
resoluções disponíveis são 75, 100, 150,
200,300, 400 e 600. Ou você pode
escolher o valor desejado clicando na
caixa do lado direito da lista de seleção e
pressionar a seta para selecionar o valor
desejado e então clicar no botão Add
para incluir esse valor na lista de
seleção.
2
Resolução: 75 dpi
8
Resolução: 150 dpi
2

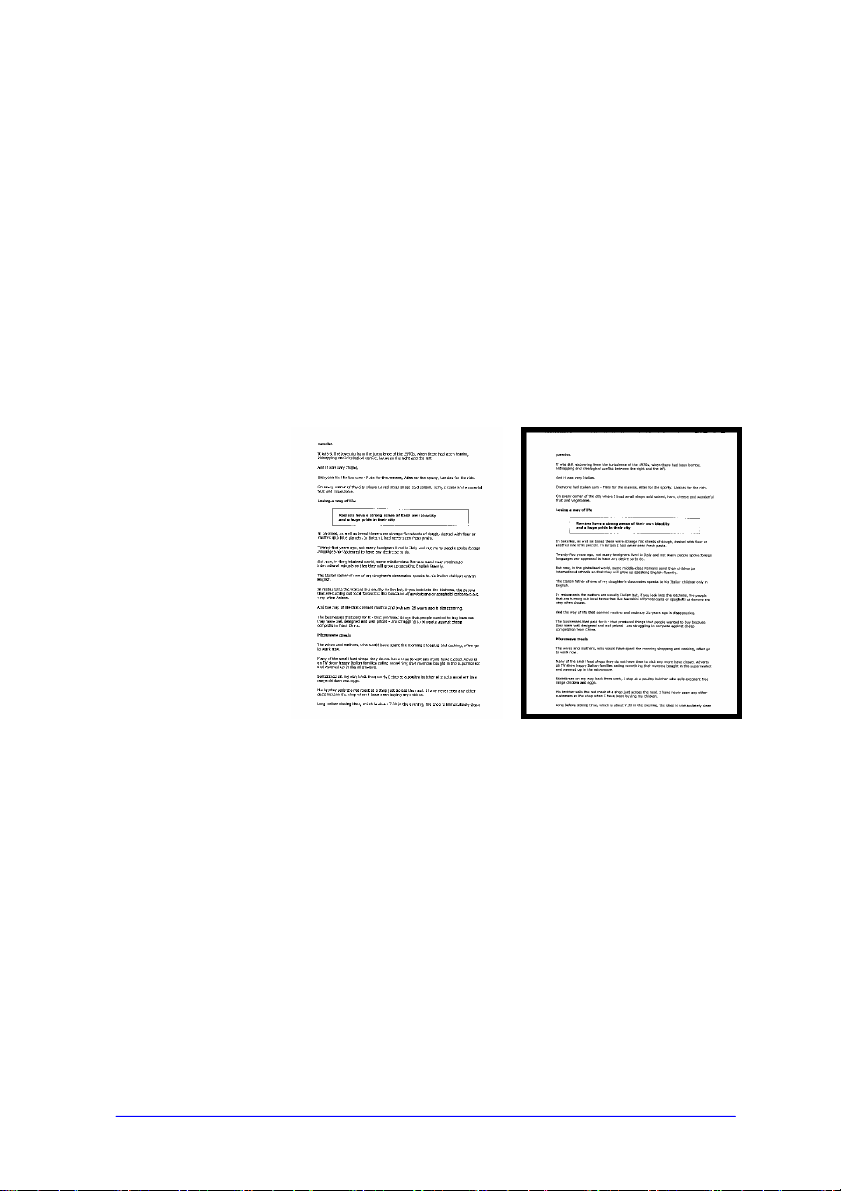

Inverte
r
Inverte o brilho e as cores da imagem. A
configuração padrão é Preto em fundo Branco. O
modo Reverse (Inverso) é Branco em fundo
Preto. Para imagens em cores, cada pixel será
mudado para sua cor complementar sob o modo
Invert.
Preto no Branco
Branco no Preto
29
0
Fonte de
Digitalização
Selecione:
y Alimentador Automático de
Documentos: Usado para digitalizar
muitas páginas.
y Scanner de mesa: Usado para
digitalizar uma única página. Por
exemplo, páginas de recortes de jornal,
papéis com dobras ou ondulações.
y Scanner de mesa (Livros): Usado
para digitalizar muitas páginas internas
de livros.
y Automática: Permite que o scanner
defina automaticamente a fonte de
digitalização. Se Automática estiver
selecionado e houver documentos tanto
no alimentador automático de
documentos (ADF) quanto no flatbed,
então a fonte de digitalização será
automaticamente definida para ADF. Se
Automática estiver selecionado e só
houver documentos no flatbed, então a
fonte de digitalização será definida para
flatbed.
Note que as opções variam dependendo do
tipo de scanner.
4.2.3 DIGITALIZANDO IMAGENS EM CORES
As seguintes opções estão disponíveis para digitalizar
imagens em cores.
y Brilho
y Contraste
y Resolução
y Inverter
3
4.2.4 DIGITALIZANDO IMAGENS EM ESCALA DE CINZA
As seguintes opções estão disponíveis para digitalizar
imagens em escala de cinza.
y Brilho
y Contraste
y Resolução
y Inverter
4.2.5 DIGITALIZANDO IMAGENS EM P&B
As seguintes opções estão disponíveis para digitalizar
imagens em preto e branco.
y Binarização (Limiar Dinâmico)
y Resolução
y Inverter
Ou
y Binarização (Processamento Fixo )
Limiar
y Brilho
y Resolução
y Inverter
31
4.2.6 EDITANDO PERFIS
A caixa de diálogo Propriedades do Scanner permite que
você mude e salve suas configurações de digitalização mais
usadas em um perfil. Você pode editar esses perfis
renomeando ou excluindo.
Para adicionar um novo perfil:
1. Personalize suas configurações. (Por exemplo, mude a
resolução, tipo de imagem, método de recorte das
margens, tamanho do arquivo de digitalização e outras
configurações de digitalização).
2. Clique na guia Imagens e então selecione “Perfis” para
fazer aparecer a caixa de diálogo “Edite seu Perfil”.
3. Clique em “Adicionar” para digitar o nome do perfil e
depois selecione “Salvar”.
4. O novo perfil será salvo e exibido na lista de seleção de
“Perfis”.
32

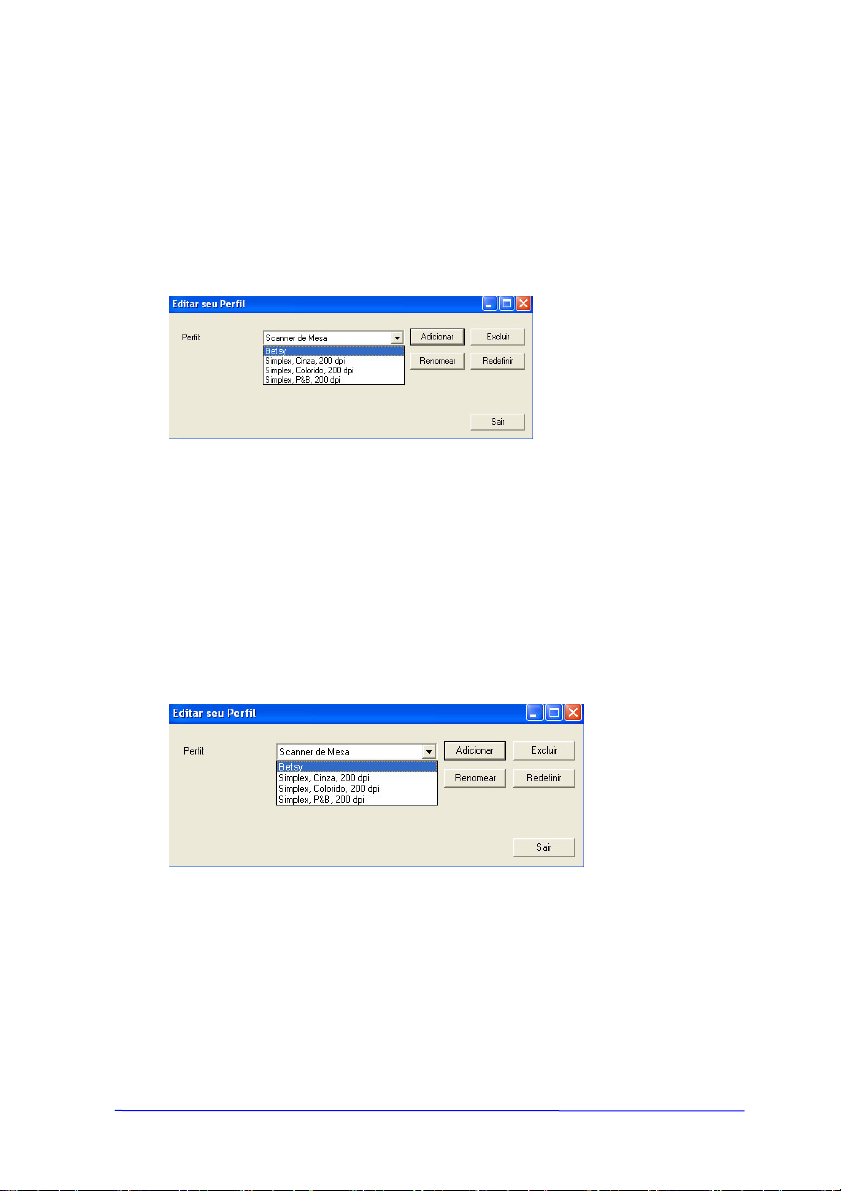

Para carregar um perfil:
1. Na caixa de diálogo da guia Imagem, selecione o perfil
desejado na lista de seleção “Perfis”.
2. O perfil desejado será imediatamente carregado e
exibido na caixa de diálogo Propriedades do Scanner.
Para excluir um perfil:
1. Na caixa de diálogo da guia Imagem, clique em “Perfis”
para fazer aparecer a caixa de diálogo Edite seu Perfil.
2. Selecione o perfil que deseja excluir da lista de seleção.
3. Clique em “Excluir”. A mensagem de confirmação
“Tem certeza que deseja excluir este perfil?” irá
aparecer.
4. Selecione “Sim” para excluir ou “Cancelar” para sair.
34
5
Para renomear um perfil:
1. Na caixa de diálogo da guia Imagem, clique em “Perfis”
para fazer aparecer a caixa de diálogo Edite seu Perfil.
2. Selecione o perfil que deseja renomear da lista de
seleção e então clique no botão Renomear.
3. Digite o novo nome do perfil.
4. Selecione “Sim” para renomear ou “Cancelar” para sair.
Nota:
Os perfis padrão pré-definidos incluem Flatbed, SimplexP&B, 200 dpi, Simplex-Cinza, 200 dpi, Simplex-Cor, 200 dpi,
Duplex-P&B, 200 dpi, Duplex-Cinza, 200 dpi, Duplex-Cor,
200 dpi. Se você possuir um scanner simplex ou um
scanner sheetfed, as opções duplex e flatbed não estarão
disponíveis.
3
4.3 A GUIA COMPRESSÃO
6
A guia Compression (Compressão) permite a compressão
da sua imagem digitalizada e a escolha do nível de
compressão. Imagens de dois tons são normalmente
comprimidas usando o padrão CCITT, chamado Group 4
(G4). Imagens coloridas e em escala de cinza são
freqüentemente comprimidas usando a tecnologia JPEG.
Mova a barra deslizante Qualidade JPEG para a direita ou
para a esquerda para aumentar ou reduzir o nível de
compressão. Note que quanto maior o nível de compressão,
mais baixa a qualidade da imagem. O padrão é 50%.
Note que a compressão depende do seu aplicativo de edição
de imagens. Se o seu aplicativo de edição de imagens não
suportar o tipo de formato de compressão, então ou uma
mensagem de aviso irá aparecer ou a qualidade de imagem
do arquivo comprimido não será aceitável.
JPEG (Joint Photographic Editor Group). Esse grupo
desenvolveu e emprestou seu nome a um padrão de
compressão de arquivos de imagens coloridas ou em escala
de cinza que é amplamente usado por scanners e softwares
de aplicativos. Em sistemas baseados em Windows da
Microsoft, um arquivo com a extensão .jpg foi normalmente
comprimido usando esse padrão.
Para digitalizar imagens em cores ou em escala de cinza, as
seguintes opções de compressão estão disponíveis:
y Nenhuma
y JPEG
Para digitalizar imagens em P&B, as seguintes opções de
compressão estão disponíveis:
y Nenhuma
y G4
3
7
A caixa de diálogo da guia Compressão
3
4.4 A GUIA REMOÇÃO DE CORES
8
4.4.1 SELEÇÃO DE REMOÇÃO DE CORES
A guia Color Dropout (Remoção de Cores) permite que você
remova ou o vermelho, ou o azul ou o verde de sua
imagem digitalizada. Se sua imagem contém uma marca
d’água ou fundo na cor vermelha, selecione o canal R (Red)
(vermelho), assim qualquer marca d”água ou fundo será
removido. Este recurso é usado para tornar seu texto mais
nítido quando usar o software de OCR (Optical Character
Recognition).
Note que esta função suporta somente imagens preto e
branco e cinza. Portanto, assegure-se de escolher somente
imagens em preto e branco ou cinza quando aplicar essa
função.
A caixa de diálogo Remoção de Cores
3
4.4.2 OUTRAS OPÇÕES DE REMOÇÃO DE CORES
Processamento Avançado oferece duas opções que
podem ajustar sua imagem digitalizada para um resultado
otimizado.
Limite de
Filtro
Esse valor é usado para determinar a cor
que será removida. Um valor menor irá
remover mais da cor selecionada, enquanto
um valor maior vai deixar mais da cor
selecionada.
Nível de
Fundo
O pixel que for mais alto do que o valor de
fundo será ajustado para o ponto mais claro.
Ajuste o valor de Filter Threshold e
Background Level para otimizar o resultado.
Por exemplo, ajustando levemente o valor de background
(fundo) torna seu texto mais nítido.

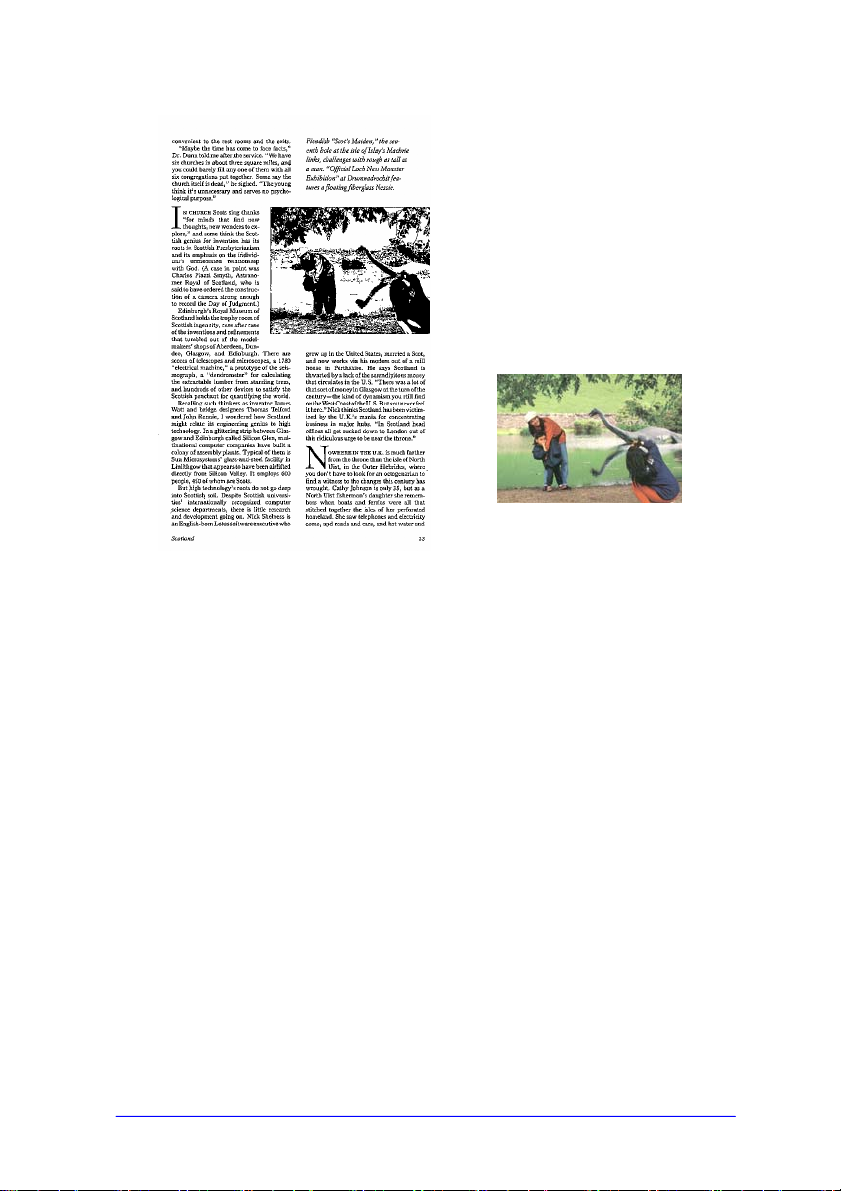

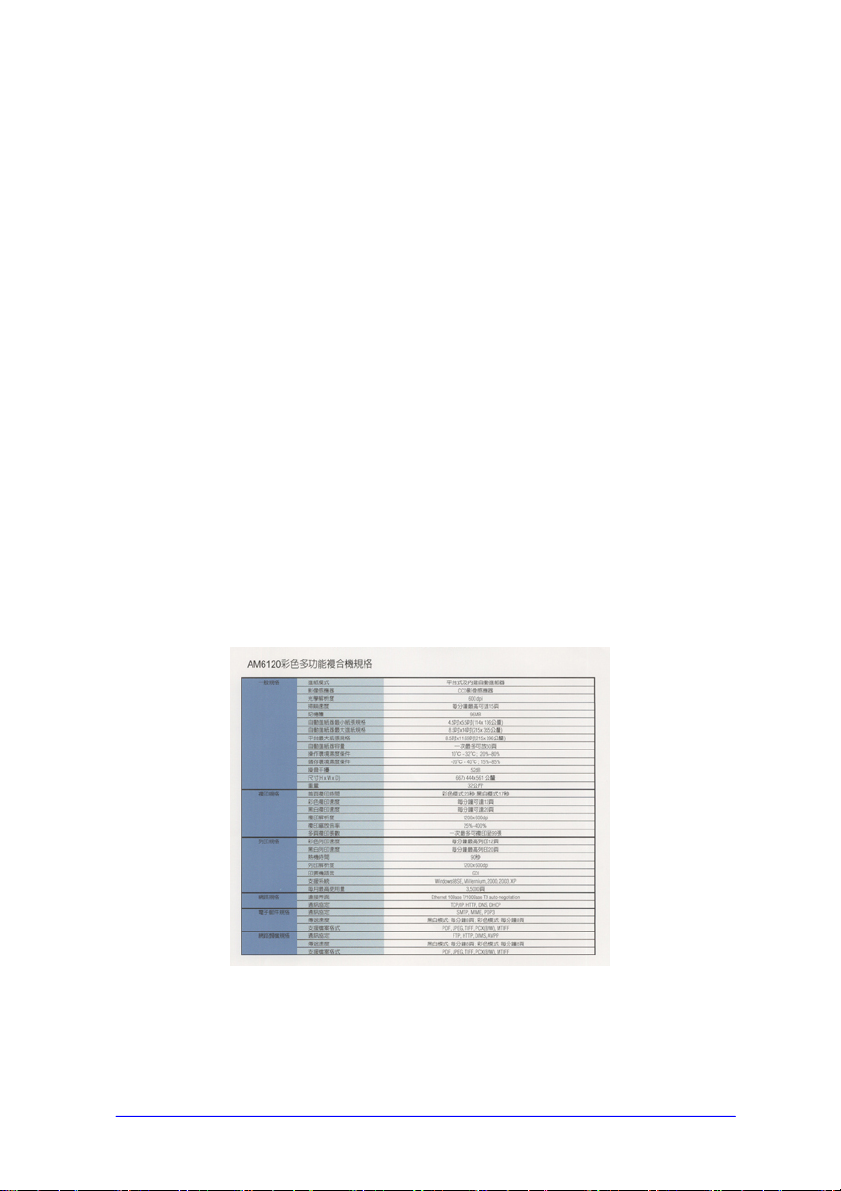

Original
39
0
Remover Azul, Limiar: 20,
Formação: 255
Remover Azul, Limiar: 20,
Nível de Fundo: 210
4
4.5 A GUIA PAPEL
A guia Papel permite definir valores relacionados à saída da
imagem [i.e., Auto Crop ou não (Recorte Automático), Scan
Area (Área Digitalizada), OverScan (Digitalização fora da
Margem), Multi-Feed Detection (Detecção de Alimentação
Múltipla)].
A caixa de diálogo da guia Papel
41
4.5.1 RECORTE
O Recorte permite que você capture uma parte do
documento que está sendo digitalizado. Opções:
Automática, Fixo para Transporte, EOP (End of
Page) Detection (Detecção de Fim de Página).
Opções Descrição
Automática Ajusta automaticamente a janela de recorte de
acordo com diferentes tamanhos de documento.
Use esta opção para grupos de documentos de
tamanhos variados.
Fixo para
Transporte
EOP (End of
Page)
Detection
(Detecç
ão de
Fim de
Página
)
Este recurso permite que você defina a área ou
zona a ser trabalhada. Use para grupos de
documentos do mesmo tamanho. Se selecionar
esta opção, poderá usar as teclas de seta para
definir os valores das distâncias x e y, largura e
comprimento e redefinir a área digitalizada. A
janela de exibição irá mostrar a localização da
imagem conforme os valores forem alterados.
Este recurso permite que você defina a área ou
zona a ser trabalhada. Use para grupos de
documentos da mesma largura mas de
comprimentos diferentes. Se selecionar esta
opção, você poderá usar as teclas de seta para
definir os valores das distâncias x e y, largura e
comprimento e redefinir a área digitalizada. A
janela de exibição irá mostrar a localização da
imagem conforme os valores forem alterados.
42

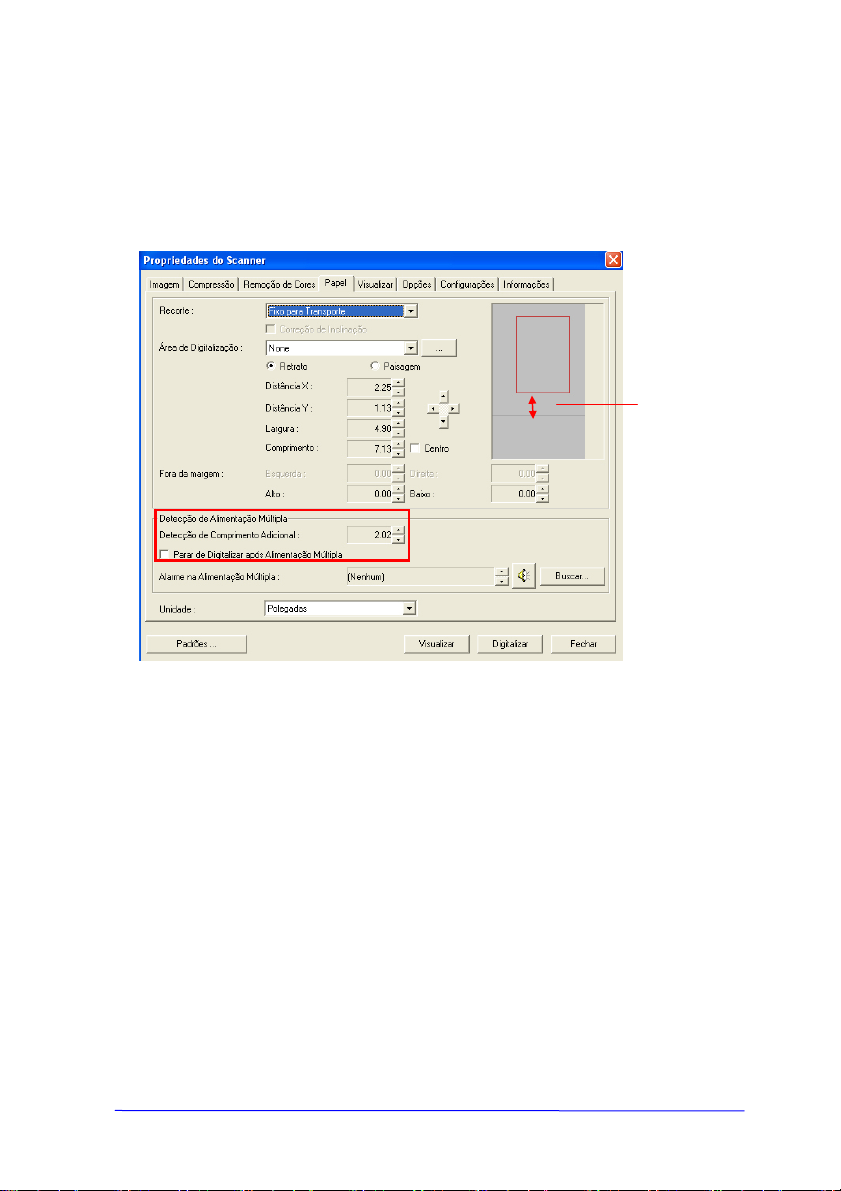

As seguintes opções só estão disponíveis quando Fixo
para Transporte estiver selecionado.
y Distância X — a distância da extremidade esquerda
do scanner até a margem esquerda da área de
digitalização.
y Distância Y— a posição desde a extremidade
superior do documento até a extremidade superior da
área de digitalização.
y Largura — a largura da área de digitalização.
y Comprimento — o comprimento da área de
digitalização.
y Centro – automaticamente calcula a distância x para
centralizar a alimentação baseada no tamanho do
documento selecionado.
y — desloca a área a ser digitalizada clicando na
tecla de setas, conservando o tamanho da digitalização.
Visualize o resultado na janela de exibição.
43

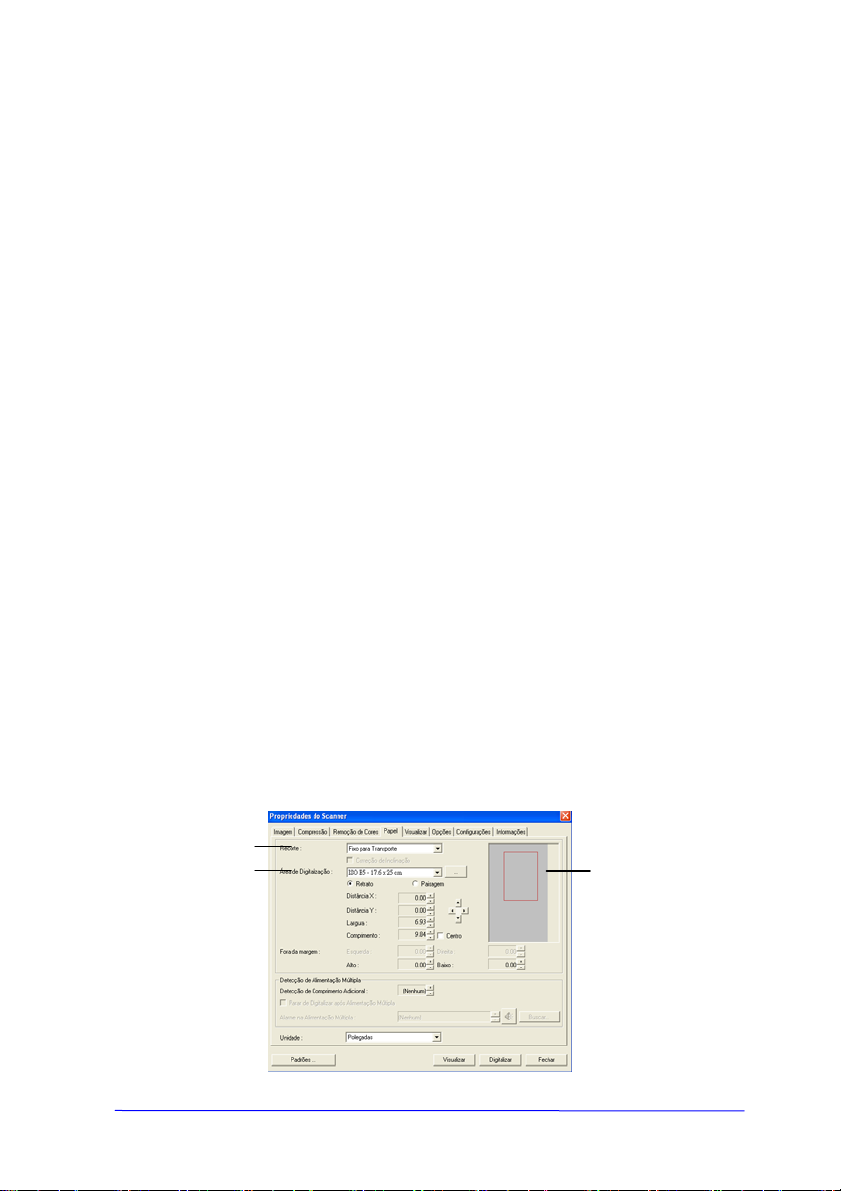

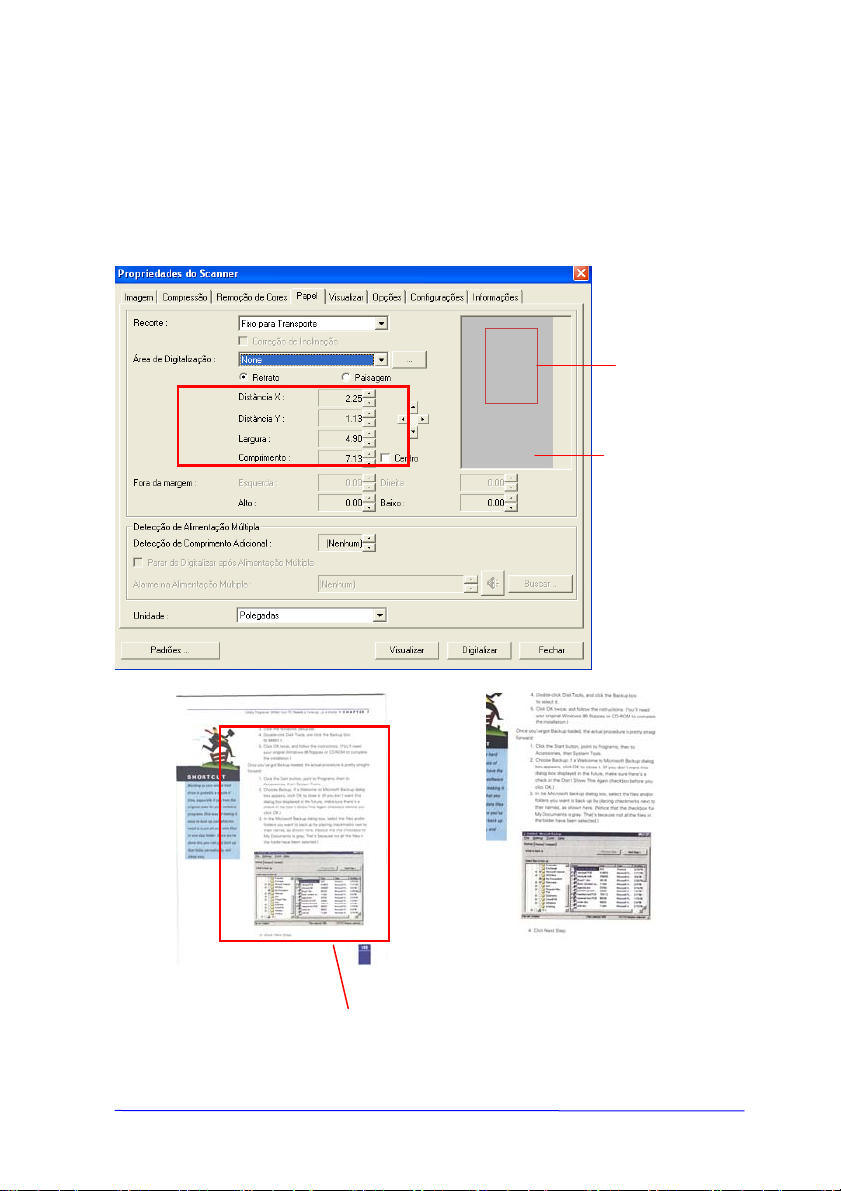

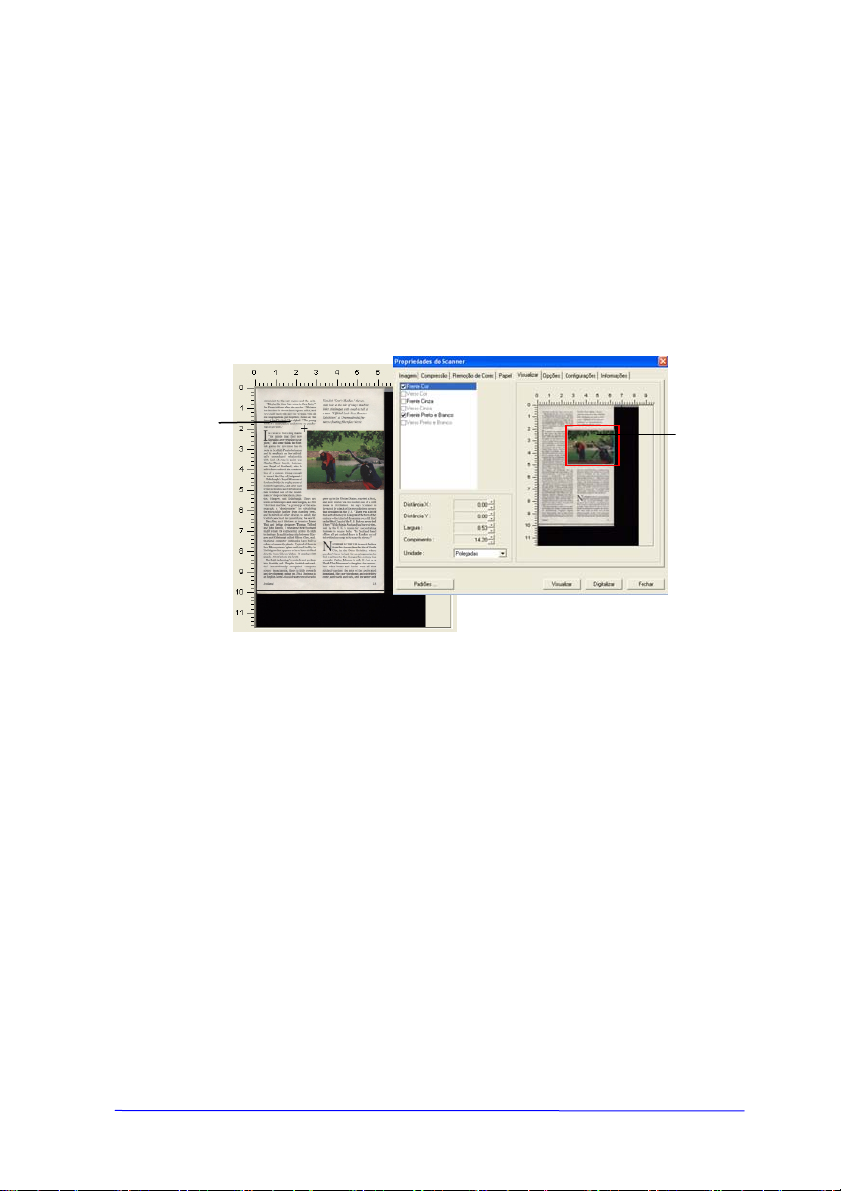

Exemplo： Redefina sua área de digitalização
(distância x: 2,25 polegadas；distância y:1,13
polegadas)
Janela de
Visualização
Área de
Digitaliz.
Original
TÁrea de Digitalização
Após usar Fixed to
Transport
Predefinida
44
5
4.5.2 OUTRAS SELEÇÕES DE PAPEL

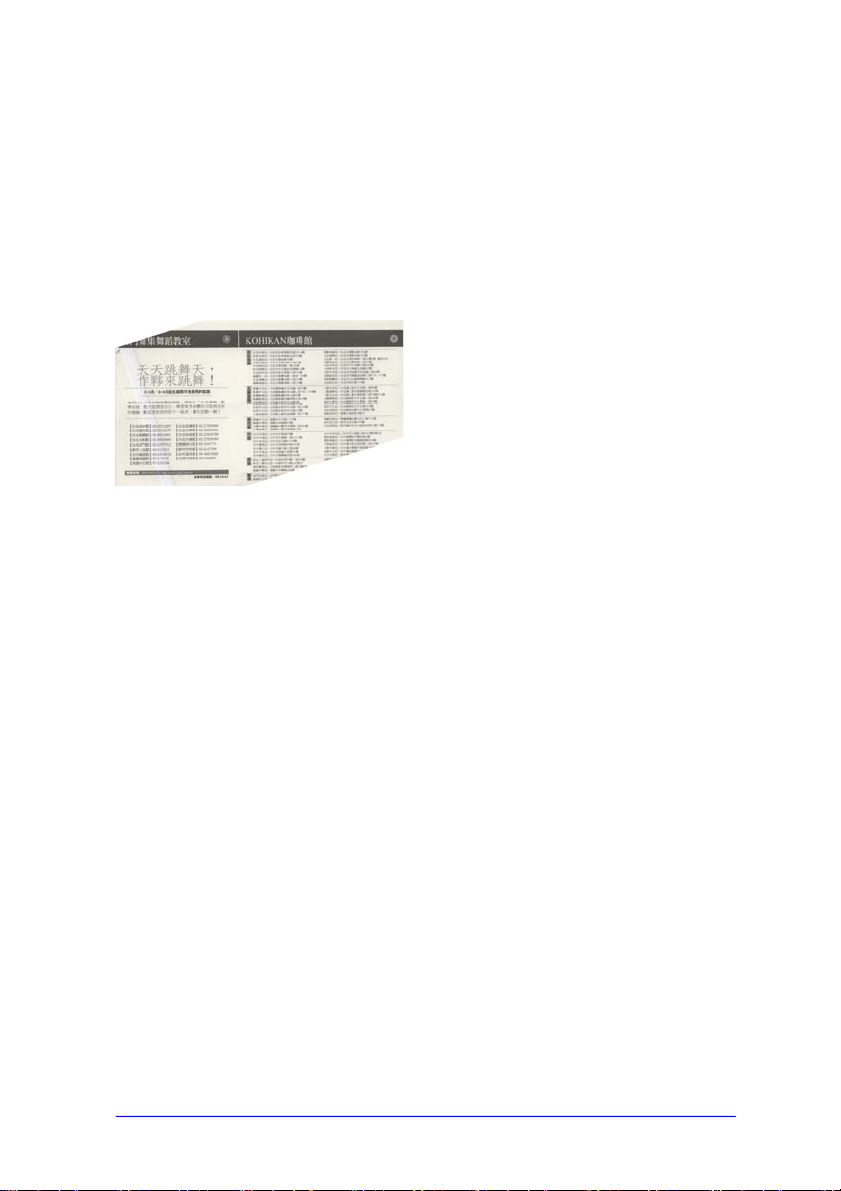

Correção de Inclinação
Use esta opção para corrigir automaticamente a inclinação
de um documento.
Nota: Se o ângulo de
inclinação for muito
grande, uma parte da
imagem pode ser
cortada.
Área de Digitalização
Escolha o tamanho de papel desejado na lista da caixa de
seleção. Ou você pode selecionar um tamanho de papel
personalizado clicando na caixa Área de Digitalização: e
depois em Adicionar para incluir a sua escolha.
Opções: Nenhuma, US Letter (Carta EUA) - 8.5”x 11”, US
Lega (Legal EUA) – 8.5” x 14”, ISO A4 – 21 x 29.7 cm, ISO
A5 – 14.8 x 21 cm, ISO A6 – 10.5 x 14.8cm, ISO A7 – 7.4
x 10/5 cm, ISO B5 – 17.6 x 25 cm, ISO B6 – 12.5 x 17.6
cm, ISO B7 – 8.8 x 12.5 cm, JIS B5 – 18.2 x 25.7 cm, JIS
B6 – 12.8 x 18.2 cm, JIS B7 – 9.1 x 12.8 cm, Scanner
Maximum (Tamanho Máximo do Scanner).
Página Longa:
Quando for preciso escanear documentos cujo comprimento
exceder o tamanho máximo do scanner, por favor,
selecione Página Longa. Note que se Página Longa estiver
selecionada, a Detecção de Alimentação Múltipla não estará
disponível. Opções: Ilimitada, Inserir Comprimento (*As
opções variam de acordo com o tipo de scanner.)
4
6
Selecione “Ilimitada” se você tiver vários documentos com
páginas longas de comprimento desconhecido.
Selecione “Inserir Comprimento” para inserir o
comprimento e a largura de seus documentos ou o
tamanho de escaneamento desejado de seus documentos.
Este recurso é útil quando você tiver um lote de
documentos com o mesmo tamanho de escaneamento ou
um lote de documentos do mesmo tamanho.
Fora da margem
Overscan permite que você adicione uma margem
específica no alto e na parte inferior, direita ou esquerda
(As opções variam dependendo do tipo de scanner) nas
bordas da imagem. Isso é usado para reduzir um possível
corte dos cantos em imagens que tiveram sua inclinação
corrigida e é freqüentemente aplicado a grupos de
documentos inclinados que serão digitalizados no
alimentador automático de documentos. Selecione um valor
entre 0 e +5 mm. Note que o resultado do
overscan não será mostrado na janela de Exibição e que a
disponibilidade da função varia de acordo com o tipo de
scanner.
Detecção de Alimentação Múltipla
Multi-Feed Detection permite que você detecte documentos
superpostos que passam através do alimentador automático
de documentos. A alimentação múltipla normalmente ocorre
em documentos grampeados, adesivos em documentos ou
documentos carregados com eletrostática. Nota：A
disponibilidade da função depende do tipo de scanner.
4
7
Detecção de Comprimento Adicional
Detecção de Comprimento Adicional permite que você
defina o comprimento do documento para o alimentador
automático de documentos. Esse valor indica o
comprimento adicional que ultrapassa sua área de
digitalização. A janela de Exibição irá mostrar o tamanho do
documento quando você mudar o valor. Um valor 0 indica
sem detecção de comprimento adicional. O Additional
Length Detection é melhor empregado quando digitalizar
documentos do mesmo tamanho no alimentador automático
de documentos.
4
8
Exemplo：Detecção de Comprimento Adicional：
Defina Additional Length (Comprimento Adicional)
para ser de 2.02 polegadas
”
Há três opções disponíveis se o Alimentador Automático for
detectado.
z Parar de digitalizar após Multi-Alimentação
Se estiver selecionado, o scanner irá parar o
alimentador se a multi-alimentação for detectada.
z Soar alarme na Multi-Alimentação
Se estiver selecionado e um arquivo wave for
adicionado, o scanner irá produzir um alarme sonoro se
a multi-alimentação for detectada.
4
Como adicionar o alarme sonoro：
1. Clique no botão de Navegação do lado direito do ícone
do alto-falante. A caixa de diálogo Abrir irá aparecer.
2. Selecione seu arquivo wave.
3. Clique no botão Abrir. O arquivo de wave f oi adicionado.
Unidades
Define o sistema principal de medidas. Polegadas,
Milímetros, e Pixels estão disponíveis.
49
4.5.3 RELATIVO AO DOCUMENTO
0
Relativo ao Documento: (usado para lotes de
documentos do mesmo tamanho)
Esta opção permite que você recorte diferentes áreas em
seus documentos e gere essas imagens em P&B, Cinza ou
Coloridas, separadamente. Por exemplo, existem aplicações
onde é necessário que você armazene todo o documento
em P&B e uma parte do documento em cores para poupar
espaço de armazenamento. Isto é útil para documentos
onde uma fotografia ou assinatura apareça em uma mesma
área como currículos, etc.
O procedimento a seguir descreve como reproduzir o
documento inteiro em P&B e uma parte do documento
(figura) em cores.
1. Na gu ia Papel, selecione “Relativo ao Documento” ou
“Fixo para Transporte” na opção Recorte.
2. Selecione o tamanho de escaneamento na opção Área
de Escaneamento. O tamanho de escaneamento
selecionado será exibido em uma caixa retangular
vermelha. Este também é o tamanho de escaneamento
de todo o documento. (Por exemplo, ISO B5. Se você
não selecionou uma área de escaneamento e deixou a
seleção em Nenhuma, então a área padrão será o
tamanho máximo do scanner).
1
2
Caixa
retangular
vermelha
5

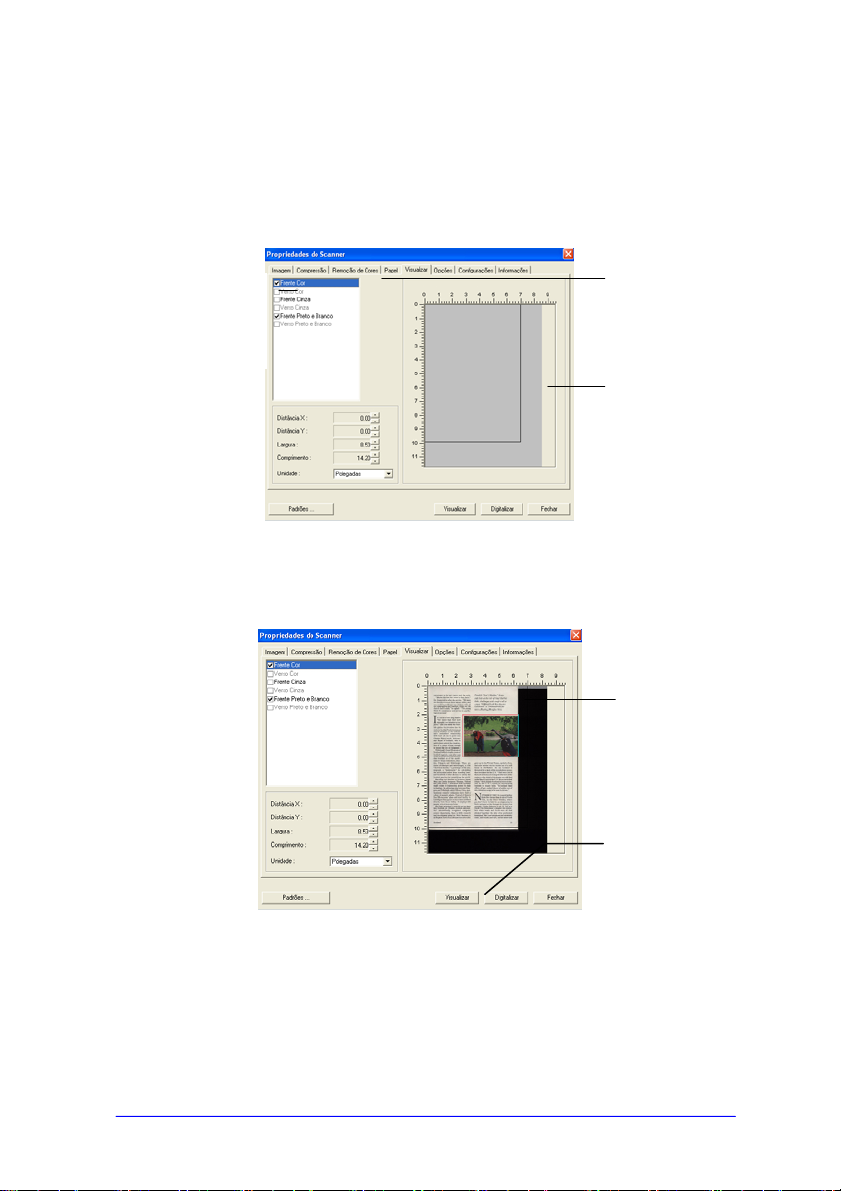

3. Clique na guia Visualização para exibir a janela de
Visualização. Uma caixa retangular preta aparece para
indicar o tamanho máximo de escaneamento que você
acabou de selecionar.
Caixa de
Seleção de
A imagem
selecionada
Imagem
Caixa
retangular
preta
4. Clique no botão Visualizar para ver a imagem inteira
em baixa resolução para recortar corretamente a área
relativa ao documento.
Visualização
da Imagem
Botão de
Visualização
5. Selecione o tipo de imagem da caixa de Seleção de
Imagem. A imagem selecionada irá aparecer na cor
destacada. (Por exemplo, Front Color).
51
Á
6. Coloque o cursor na Janela de Visualização e clique no
botão direito do mouse. Um sinal de cruz irá aparecer
como ilustrado. Crie seu tamanho relativo de
escaneamento diagonalmente arrastando com o botão
esquerdo do mouse até o tamanho desejado de
escaneamento. A área selecionada irá aparecer dentro
de uma caixa vermelha como ilustrado.
Um sinal
de cruz
7. Confira a imagem em P&B na caixa de Seleção de
Imagem para escanear todo o documento.
8. Clique no botão Escanear para iniciar o escaneamento
do documento em dois tipos e tamanhos diferentes de
imagem. (Veja o resultado abaixo.)
rea
Relativa
52
O documento inteiro em P&B A área relativa
colorida
53
4.6 A GUIA OPÇÕES
A guia Options permite que você defina as seguintes
configurações adicionais de processamento de imagem.

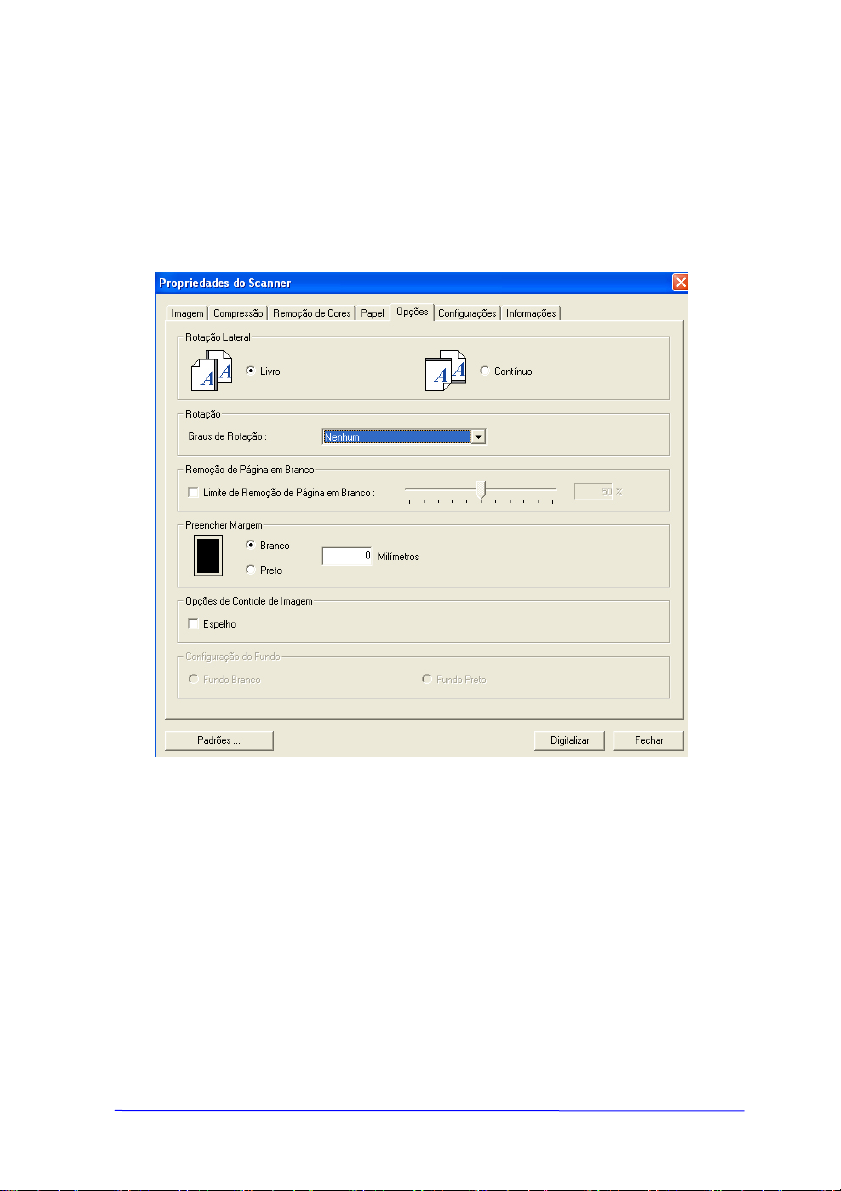

A caixa de diálogo Opções
54
5
Rotação
Lateral
Essa opção permite que você
selecione a posição dos documentos
de dois lados que forem inseridos, e
se “Contínuo” for selecionado, a
imagem do verso da página será
girada em 180 graus.
Isso se aplica a documentos de dois
lados que são visualizados no modo
retrato (altura maior que largura),
mas são, algumas vezes, colocados
no scanner em modo paisagem
(largura maior que altura) ou viceversa. Nesse caso, a imagem do
lado inverso deverá ser girada mais
180 graus.
Opções: Livro, Contínuo.
Se a opção “Livro” for selecionada, a
imagem do lado inverso não será
girada.

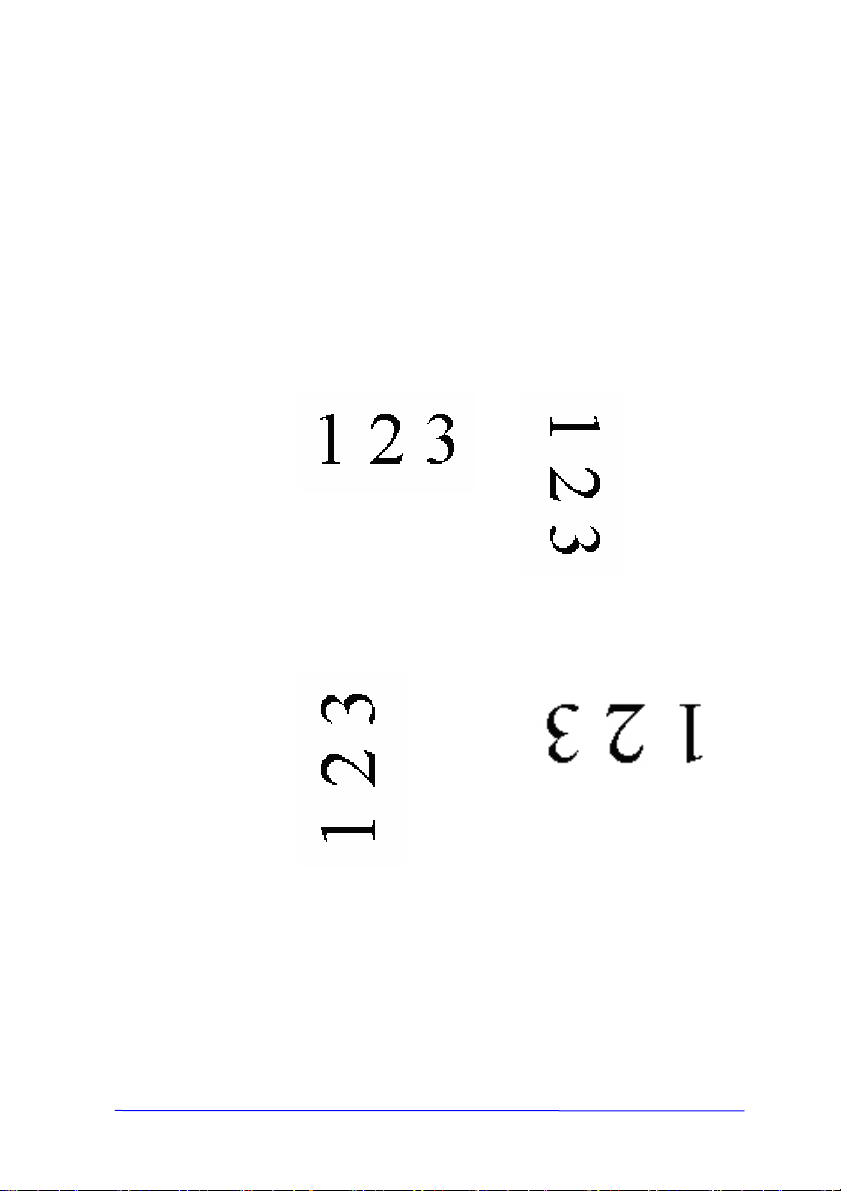

A ilustração a seguir mostra a direção do documento que
deveria ser visualizado em modo retrato, mas que foi
colocado no scanner em modo paisagem.
5
6
Rotação de
Imagem
Escolha o ângulo de rotação da lista de
seleção se desejar girar sua imagem
digitalizada.
Opções: Nenhuma, 90 graus sentido
horário (direção horária), 90 graus
sentido anti-horário (direção antihorária), 180 graus
Original
Rotação
90 graus sentido
horário
Rotação 90 graus
sentido anti-
Rotação
180 graus
horário
5
7
Remoção
de Página
em Branco
Verifique se deseja remover a página em
branco e mova o botão deslizante para a
esquerda ou para a direita para fixar o limiar
desejado.
Preencher
Margem
Marque Branco ou Preto se desejar adicionar
margem branca ou preta ao redor de sua
imagem digitalizada. Digite o valor de 0 a 5
mm. O valor padrão é 0.
Original
Preencher Margem:
5mm (Preto)
5
8
Opções de
Controle
de
Imagem
Marque a caixa Espelho se desejar inverter o
lado direito e esquerdo de sua imagem.

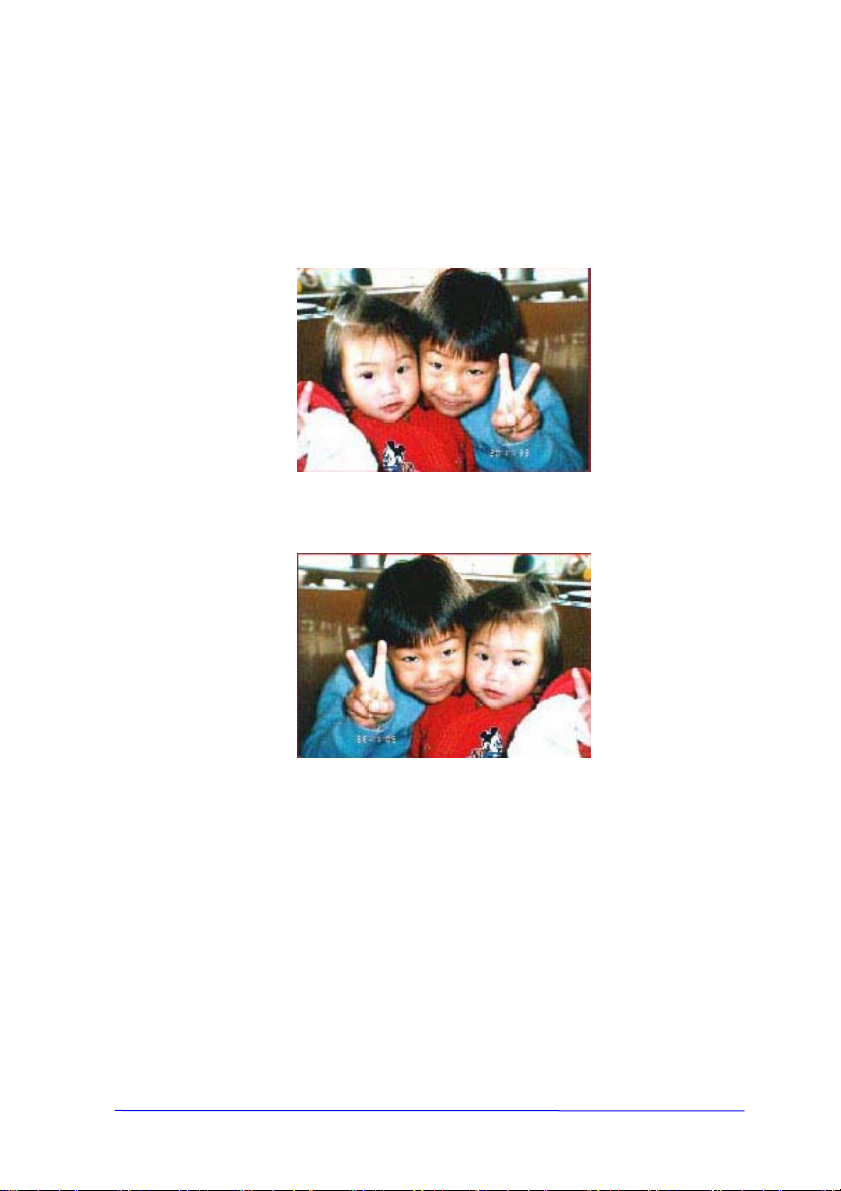

Original
O Efeito Espelho
5
Configuração
do Fundo
Essa opção permite que você defina o
fundo da sua digitalização.
Opções: Fundo Branco, Fundo Preto.
*Essa opção varia conforme o tipo de
scanner e somente está disponível para a
página inicial no Alimentador Automático de
Documentos e no Recorte Automático.

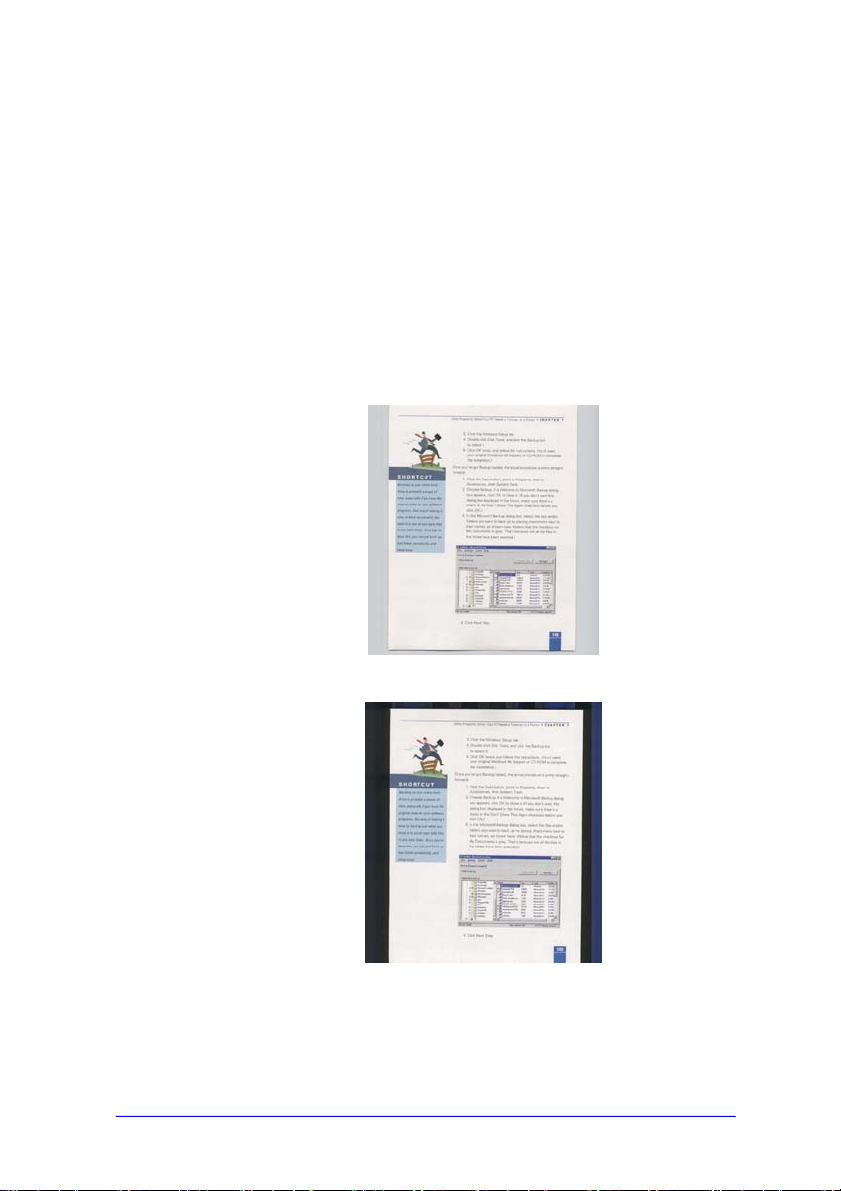

Fundo Branco
Fundo Preto
59
4.7 A GUIA CONFIGURAÇÕES
0
A guia Setting (Configurações) permite que você defina as
seguintes configurações:
A caixa de diálogo da guia Configurações
Controle de
Economia de
Energia
Marque a caixa Ativar Economia de
Energia e mova o botão deslizante para
a direita para definir o tempo para iniciar
a economia de energia após sua última
ação. O intervalo é de 1 a 720 minutos.
O padrão é de 15 minutos.
Exibir
Progresso da
Digitalização
Marque e a barra de progresso da
digitalização será mostrada durante a
digitalização.
6
Exibir
Mensagem
de Aviso
Marque para as mensagens de aviso serem
mostradas como: “A contagem do conjunto
do pad do ADF excede 50.000 digitalizações
(o número varia dependendo do tipo do
scanner). Por favor substitua o conjunto do
pad do ADF e redefina sua contagem.”
Salvar
Configuraçõe
s depois de
Fechar
Marque para salvar as configurações das
propriedades do scanner após sair da caixa
de diálogo. Da próxima vez que abrir a
caixa de diálogo Scanner Properties, as
configurações salvas previamente serão
exibidas.
61
4.8 A GUIA INFORMAÇÕES
A guia Information exibe as seguintes informações do
sistema e do scanner.
A caixa de diálogo da guia Informações
O botão “Relatório”：
Se você encontrar qualquer mensagem de erro ao usar o
scanner, clique no botão Report (Relatório). Um arquivo
report.txt file (C:\AVxxx) será gerado. Por favor envie esse
arquivo para o centro de serviços mais próximo para a
localização do problema.
62
O botão “Redefinir Contagem do Pad”」：
Após digitalizar aproximadamente 50.000 páginas (o
número varia dependendo do tipo de scanner) utilizando o
Alimentador Automático de Documentos (ADF), o conjunto
do pad do ADF pode estar gasto e você pode ter problemas
com a alimentação de documentos. Nesse caso, é
altamente recomendável substituir o conjunto do pad do
ADF por um novo. (Por favor consulte o manual para o
procedimento correto de substituição.) Para pedir o
conjunto do pad do ADF, por favor consulte o representante
mais próximo. Após substituir o conjunto do pad do ADF,
clique no botão “Reset Pad Count” para redefinir sua
contagem.
O botão “Redefinir Contagem do Cilindro”」：
Após digitalizar aproximadamente 200.000 páginas (o
número varia dependendo do tipo de scanner) utilizando o
ADF, o cilindro do ADF pode estar gasto e você pode ter
problemas com a alimentação de documentos. Nesse caso,
é altamente recomendável substituir o cilindro do ADF por
um novo. (Note que a substituição do cilindro do ADF
somente deve ser executada por um centro de serviço
autorizado. Portanto, por favor encaminhe seu scanner
para a substituição do cilindro.) Após substituir o cilindro
do ADF, clique no botão “Redefinir Contagem do
Cilindro” para redefinir a contagem do cilindro.
Nota：
A vida útil e o procedimento de substituição variam
dependendo do tipo de scanner. Por favor consulte seu
representante mais próximo para mais detalhes.
63
5. OPERAÇÃO DO ISIS
INTERFACE
O método de operação do driver ISIS é similar ao TWAIN’s.
Cada função na tela de ISIS interface é descrito
brevemente como abaixo:
Modo: selecione uma de modalidades de scan, incluir b/n,
cinzento , opções de cor.
Exaltação: 5 níveis de intervalo mínimo disponíveis,
podem ser descapacitados.
Pontos por polegada: selecione sua definição desejada.
Tamanho de Papel: selecione seu tamanho do papel
desejado.
Brilho: ajuste o brilho ou escuridão da imagem de sua
scan .
Contraste: Ajuste a escala entre as máscaras as mais
escuras e as mais claras na imagem.
Defeito: estale para restaurar todos os ajustes.
Area: selecione sua área ou posicione desejada de scan.
Manutenção
64
6. COMO USAR OS BOTÕES
5
DO SCANNER
A figura a seguir mostra os 3 botões e o visor de 1 função
no scanner.
Visor de Função
Seletor de Função
O botão Stop/Cancel
O botão Scan
6
6
6.1 I
NSTALANDO O GERENCIADOR DE BOTÕES
Para usar os botões do scanner, você precisa instalar o
Gerenciador de Botões. Para assegurar que o Gerenciador de
Botões funcione de modo adequado, por favor, instale
PRIMEIRO o Gerenciador de Botões antes de instalar o driver
do scanner.
Instalar o Gerenciador de Botões é simples. Coloque o CD
fornecido em seu drive de CD-ROM e siga as instruções da
tela para concluir a instalação.
O Gerenciador de Botões oferece a você um modo simples de
digitalizar seus documentos e, em seguida, vincular a
imagem digitalizada com o aplicativo designado por você.
Tudo isso pode ser feito com um simples toque de botão no
scanner. Mesmo assim, antes de digitalizar, é recomendável
que você verifique primeiramente as configurações do botão
para assegurar um formato de arquivo adequado e o
aplicativo de destino.
6
6.2 VERIFICANDO AS CONFIGURAÇÕES DO BOTÃO
7
ANTES DE DIGITALIZAR
1. Após o Gerenciador de Botões e o scanner terem sido
instalados com sucesso em seu computador, o Painel de
Botões será exibido na Barra de Tarefas do Windows no
canto inferior direito da tela de seu computador.
Aqui é mostrado o modelo do
scanner
Os Ícones de
Funções
(O número de
ícones de funções
varia de acordo
com o tipo de
scanner)
O Ícone de
Botões
O Painel de Botões
2. O Painel de Botões mostra os primeiros cinco botões de
digitalização. Clique com o botão direito do mouse no
botão (função) que você deseja verificar. A janela de
propriedades dos botões irá aparecer.
6
8

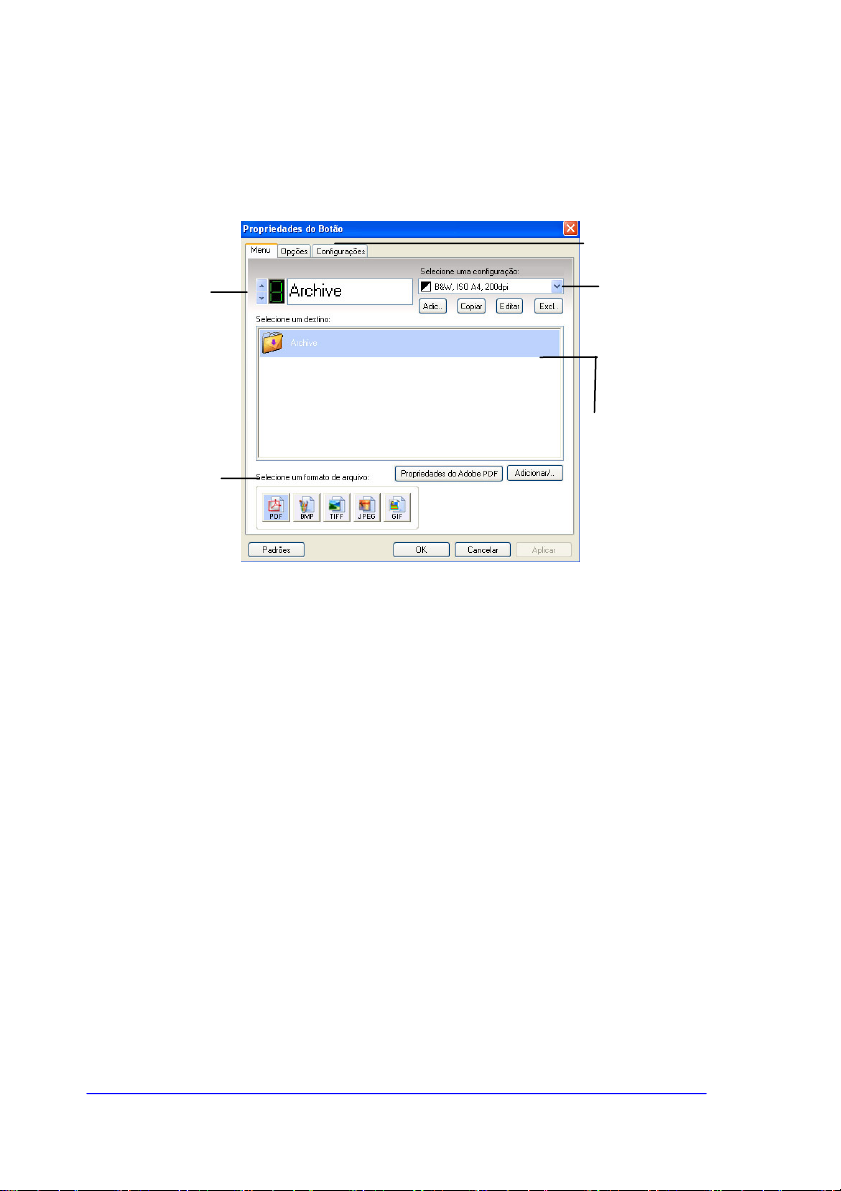

Clique para
selecionar opções
ou configurações.
Número e
nome do
botão
Formato do
arquivo da
imagem
digitalizada.
(As opções
variam de
acordo com o
tipo de scanner.)
As configurações
de digitalização
para o botão
selecionado.
O aplicativo de
destino. (Este é o
aplicativo aberto
depois que a
digitalização é
concluída).
A configuração padrão é exibida em cor destacada. Se
desejar alterar a configuração, use esta janela para
redefinir a configuração do formato de arquivo, aplicativo
de destino ou outras configurações de digitalização.
Consulte “Configurando o Botão” na seção seguinte para
redefinir as configurações.
3. Clique no botão OK para sair desta janela.
6
6.3 DIGITALIZAR COM UM TOQUE DE BOTÃO
1. Ajuste a guia de papel para a largura de papel e
carregue o documento com a parte superior das folhas
no alimentador automático de documentos.
2. Confira o número na tela de LED para ter certeza de que
está selecionando as configurações de digitalização e o
aplicativo de destino adequados. (Por exemplo, se deseja
digitalizar com o botão 4, que abre o roxio PhotoSuite e
exibe a imagem digitalizada na janela principal do roxio
PhotoSuite, a tela do LED deve exibir o número 4).
3. Pressione o botão Digitalizar no scanner.
4. Após concluída a digitalização, será aberto o roxio
PhotoSuite e a imagem digitalizada irá aparecer na
janela principal do roxio PhotoSuite, como mostrado
abaixo.

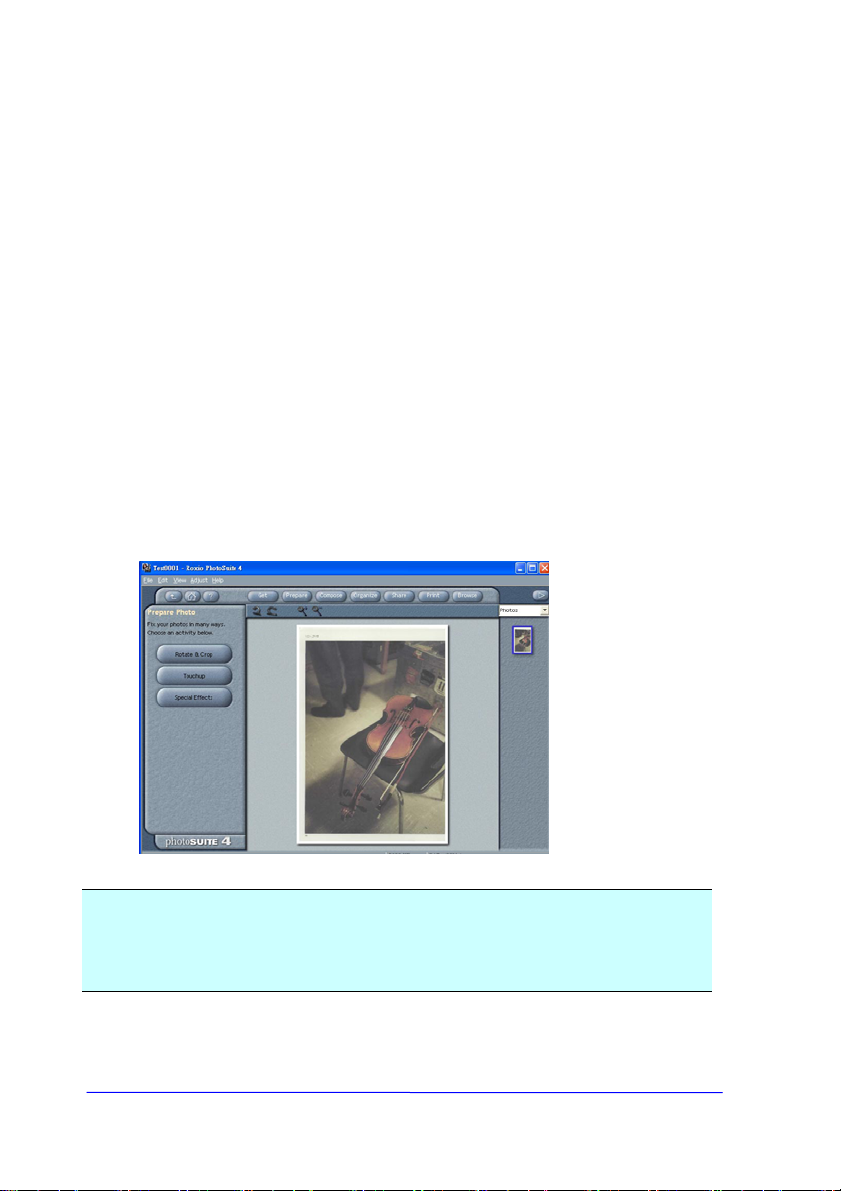

Nota:
Para informações mais detalhadas de como usar o
Gerenciador de Botões, por favor, consulte o manual do
usuário no CD fornecido.
6.4 REALIZANDO DIGITALIZAÇÃO CONTÍNUA NO
69
SCANNER DE MESA
0
Se seu scanner vier com um módulo de scanner de mesa, o
Gerenciador de Botões fornece a você um recurso
conveniente para realizar a digitalização contínua (páginas
múltiplas) usando o scanner de mesa.
Simplesmente
inserindo a página seguinte do documento e pressionando o
botão digitalizar, sua digitalização de páginas múltiplas no
scanner de mesa pode ser realizada.
Este recurso é
particularmente útil quando se precisa digitalizar páginas
internas de um livro.
Para realizar digitalização continua no scanner de mesa:
1. Abra a capa do documento.
2. Coloque seu documento, com o texto virado para baixo
contra o vidro.
Certifique-se de que o canto esquerdo
superior de seu documento esteja próximo da posição
base, como marcado pela seta.
Documento
Documento
Vidro
3. Na janela Propriedades dos Botões, selecione o formato
em que deseja o arquivo: PDF, TIFF ou DjVu.
4. Na guia de Opções da janela de Propriedades dos
Botões, selecione “Páginas Múltiplas”.
7

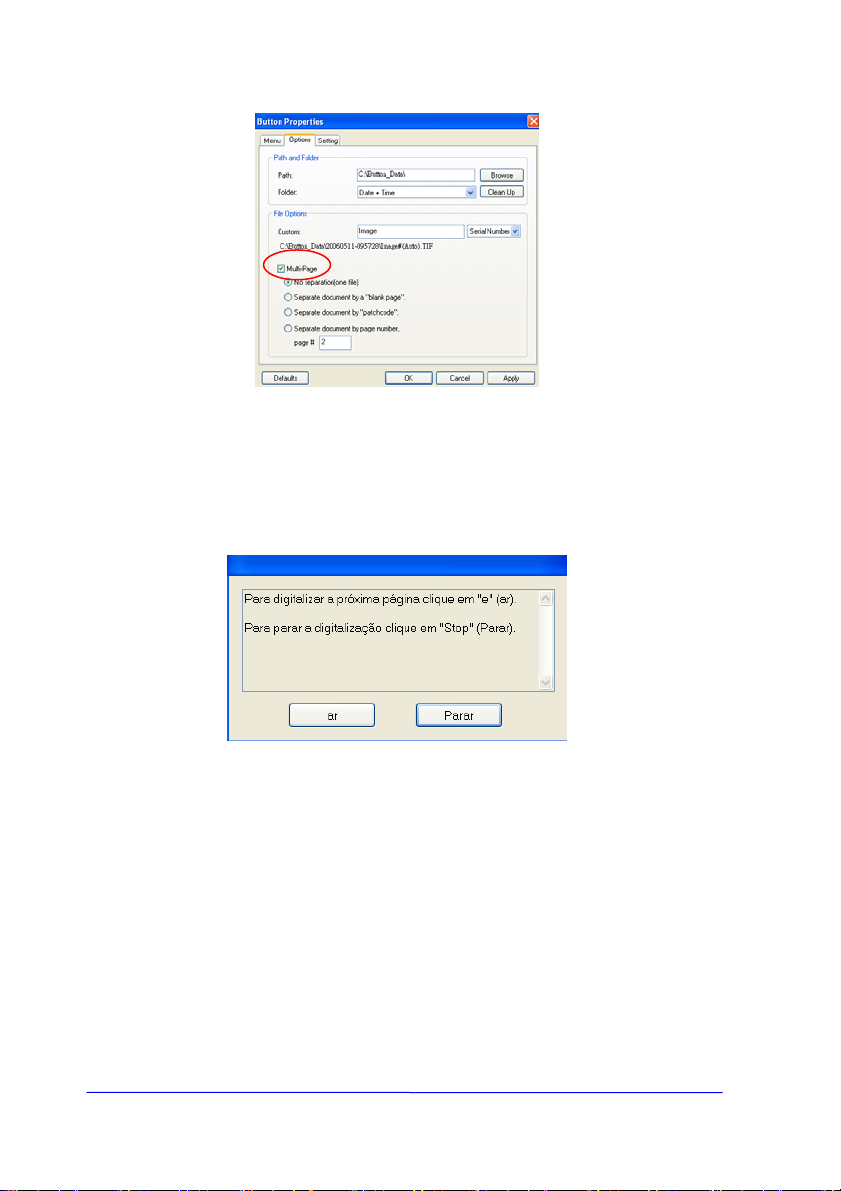

5. Verifique se o número mostrado na tela LCD é o de sua
configuração favorita para a imagem digitalizada.
6. Pressione o botão Digitalizar no scanner.
7. Quando o scanner concluir a digitalização da primeira
página, uma caixa de diálogo “Continuar ou Parar” será
exibida.
8. Coloque a página seguinte de seu documento sobre o
vidro.
9. Escolha “Continuar” ou pressione simplesmente o botão
Digitalizar no scanner para digitalizar a página seguinte.
10. Quando a digitalização estiver concluída, clique em
“Parar” para fechar a caixa de diálogo.
71
Nota:
1. O scanner é projetado para definir automaticamente a
sua fonte de digitalização. Se seu scanner for equipado
com o alimentador automático de documentos e com o
scanner de mesa, o scanner pode definir
automaticamente a sua fonte de digitalização, sempre
que houver papel na fonte. Entretanto, se houver papel
em ambas, tanto no alimentador automático de
documentos quanto no scanner de mesa, o scanner irá
definir o alimentador automático de documentos como
a fonte de digitalização.
2. Se você decidir utilizar o scanner de mesa, o scanner
poderá realizar ainda o "recorte automático" e a
“correção de inclinação” para a imagem digitalizada.
Entretanto, as funções “Detecção de Alimentação
Múltipla” e “Duplex” serão desativadas.
72
7. MANUTENÇÃO
7.1 LIMPAR O VIDRO
Limpar o Vidro do Suporte de Documentos:
Conforme ilustrado na Figura 7-1, limpe o vidro do
digitalizador utilizando um pano macio e limpo, de forma a
limpar as partículas de pó e de toner depositadas no vidro.
1
1 Vidro
Figura 7-1 Área de limpeza
73
7.2 MANUTENÇÃO DO ADF
O scanner foi concebido de forma a dispensar cuidados de
manutenção. No entanto, o equipamento não dispensa uma
limpeza periódica para assegurar máxima qualidade de
imagem e desempenho.
Ocasionalmente, o conjunto das molas e os rolamentos de
alimentação podem ser afectados por tinta, partículas de
toner ou resíduos de papel. Nestes casos, o scanner poderá
não alimentar correctamente os documentos. Se tal
acontecer, siga os procedimentos de limpeza para repor o
desempenho original do digitalizador.
Procedimentos de limpeza:
1. Humedeça uma cotonete com álcool isopropílico (95%).
2. Abra cuidadosamente a tampa frontal do ADF. Limpe os
rolos de alimentação deslocando horizontalmente a
cotonete. Gire os rolos para a frente utilizando um dedo e
repita os procedimentos de limpeza acima descritos até os
rolos estarem limpos. Tenha cuidado para não deformar ou
danificar as molas de suspensão.
3. Limpe o suporte, de cima para baixo. Tenha cuidado para
não prender as molas de suspensão.
4. Feche o ADF. O digitalizador estará pronto para ser
utilizado .
74

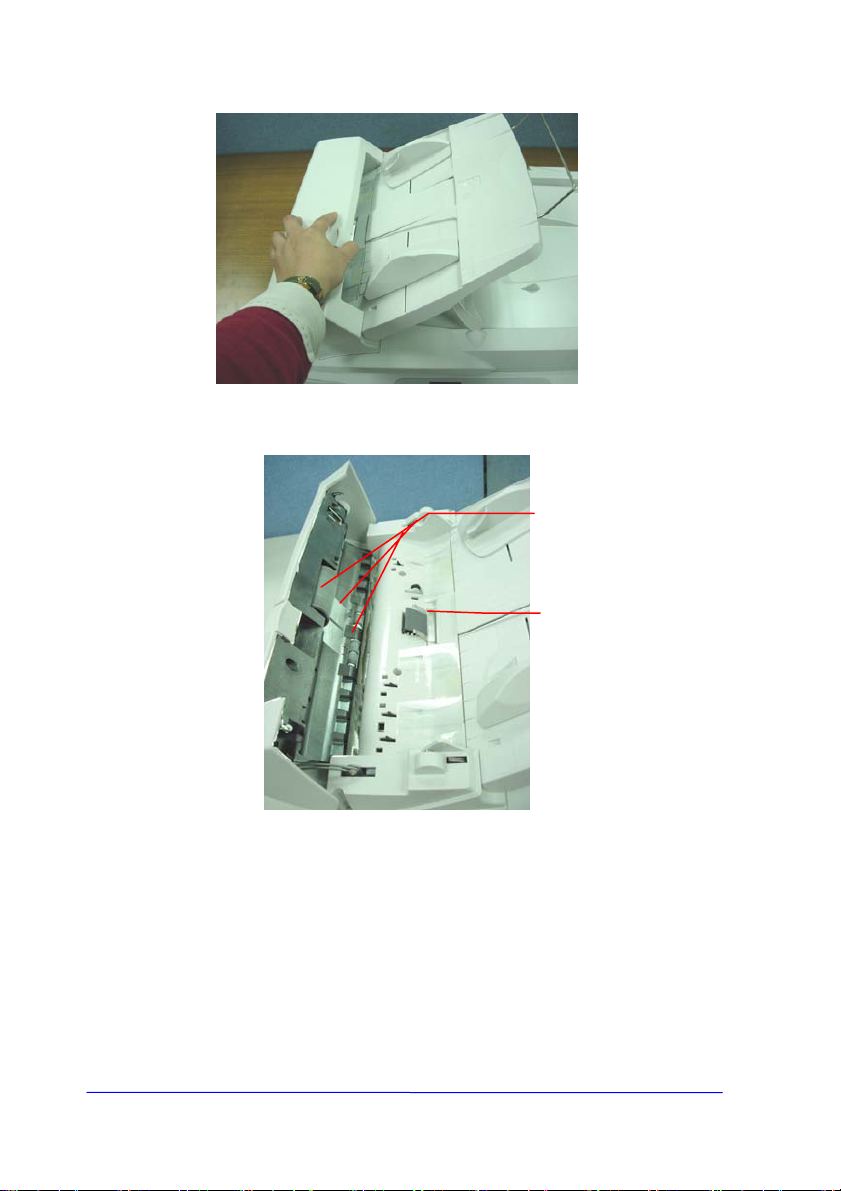

5
Rolo de
alimentação
Suporte do
ADF
7
7.3 ENCAIXE DO ADF
6
Após ter digitalizado cerca de 50 mil páginas com o ADF o
suporte pode estar gasto, ocasionando problemas na
alimentação dos documentos. Neste caso, é aconselhável
proceder à substituição do módulo do suporte por um novo.
Para encomendar um módulo de suporte, consulte o seu
revendedor mais próximo e siga o procedimento abaixo
indicado para substituí-lo.
Procedimento de desmontagem
1. Abra cuidadosamente a tampa frontal do ADF,
deslocando-o para a esquerda.
2. Prima ambos os braços do suporte de encaixe do ADF
para dentro, usando dois dedos para puxar o suporte
de encaixe do ADF para fora.
Suporte do AD
7
7
8. DETECÇÃO E
RESOLUÇÃO DE
PROBLEMAS
8.1 PERGUNTAS E RESPOSTAS
P.: Quando ligo o digitalizador, este emite ruídos e não
fica preparado.
R.: Existem du as possibilidades:
1) Esqueceu-se de retirar o bloqueio de transporte
do digitalizador. Retire primeiro o bloqueio de
transporte.
2) Não colocou o digitalizador sobre uma superfície
plana e estável. Esta pode ser a causa do mau
funcionamento do digitalizador.
P.: Durante a digitalização, o digitalizador emite
frequentemente ruídos e digitaliza várias vezes
seguidas.
R.: Normalmente, isto significa que a memória do seu
computador não é suficiente ou que a velocidade
do processador é insuficiente. Experimente
aumentar a memória para 32M, pelo menos, ou
substitua o processador por um modelo Pentium ou
mais recente.
7
8
P.: A imagem digitalizada fica sempre demasiado
escura.
R.: 1) Utilize a sua aplicação para modificar a definição
Gama para 2,2 e 1,8 para a impressora e para o
monitor, respectivamente.
2) Ajuste a definição de Brilho a partir da interface
de utilizador TWAIN para obter uma imagem mais
clara.
P.: O digitalizador funciona correctamente excepto nos
desenhos, em que as linhas são muito mais
espessas do que no original.
R.: Aumente o Brilho ou ajuste a definição do Limiar
para ajustar o software à imagem de desenho.
7
PAPEL PRESO NO ADF
No caso do papel preso, siga o procedimento abaixo:
i) Abra a cobertura de ADF como mostra a Figura 8-1
ii) Puxe o papel para fora da unidade ADF cuidadosamente.
Unidade
ADF
Documento
Figura 8-1 Papel preso no ADF- Removendo o Papel
79
8.2 ASSISTÊNCIA TÉCNICA
0
A assistência técnica para o digitalizador Avision é fornecida
pelo Centro de Assistência Técnica Avision (ATAC). Antes de
contactar o ATAC, recolha as seguintes informações:
• Números de série e de versão do digitalizador
(localizados na parte inferior do digitalizador)
• Configuração de hardware (por exemplo, tipo de
processador (CPU), capacidade de RAM, espaço livre no
disco, placa de vídeo, placa de interface, etc.)
• Nome e versão da sua aplicação de software
• Versão do controlador do digitalizador.
Pode contactar-nos através dos seguintes números:
Região dos E.U.A. e Canadá: Avision Labs., Inc.
Morada: 6815 Mowry Ave.,
Newark, CA 94560 USA
Número de telefone: 510-739-2369
Número de fax: 510-739-6060
Página de Web: http://www.avision.com
Correio electrónico: support@avision-labs.com
Outras regiões: Avision Inc.
Morada No.20, Creation Road I, Science-
Based Industrial Park, Hsinchu,
Taiwan, R.O.C.
Número de telefone: 886-3-5782388
Número de fax: 886-3-5777017
Página de Web: http://www.avision.com
Correio electrónico: service@avision .com.tw
8
9. ESPECIFICAÇÕES
Todas as especificações estão sujeitas a alteração sem
aviso prévio.
Model # DT-0603H
Tipo de digitalizador A cores, com 1 passagem
Modo de digitalização
Resolução óptica 600 x 600 dpi
Fonte de luz Lâmpada fluorescente de cátodo frio
Tamanho dos documentos
digitalizados Modo horizontal: 11.8” x 17”
Controladores incluídos TWAIN
Interface USB 2.0
Tensão 24Vdc, 2.0A
Consumo < 30 watts (operation)
< 6 watts (standby)
Humidade 20% a 80% HR
Temperatura de 5°C a 35°C
funcionamento
Dimensão 430 x 585 x 360 mm (LxPxA)
10.3 kgs
Peso
P&B
Cinza
Cores
81
INDEX
Ａ
Área de Digitalização
Ｂ
Binarização
Limiar Dinâmico,
Processamento Fixo, 24
Brilho, 26
Ｃ
cabo USB, 8
Cinza, 22
Configuração do Fundo, 62
configurações padrão, 19
Contraste, 26
Controle de Economia de
Detecção de Alimentação
Múltipla, 48
Detecção de Comprimento
Adicional, 49
Ｅ
Espelho, 61
Ｆ
Fora da margem, 48
Ｇ
G4, 37
Ｉ
interruptor de bloqueio, 4
Introdução de documentos, 10
Energia, 63
Cor, 22
Correção de Inclinação, 46
Ｄ
Desembalar o digitalizador, 4
Inverter, 29
Ｊ
Janela de Propriedades dos
Botões, 70
JPEG, 37
82
Ｌ
EOP Detection, 43
Limite de Filtro, 40
Ｎ
Nível de Fundo, 40
Ｐ
P&B, 22
Preencher Margem, 60
Ｒ
Recorte
Automatic, Fix to Transport,
Redefinir Contagem do
Cilindro, 66
Redefinir Contagem do Pad,
66
Remoção de Cores
Remover Vermelho,
Remover Verde, Remover
Azul, 39
Remoção de Página em
Branco, 60
Resolução, 28
Rotação de Imagem, 59
Rotação Lateral, 58
P/N 250-0566-E V1
83
Loading...
