1. 簡介
首先恭喜您擁有一台完美的虹光高速文件掃瞄器。
為確保掃瞄的影像品質，在您安裝及使用這個新掃瞄器前，請花幾分
鐘的時間閱讀本文。本文提供您這個掃瞄器正確的拆箱、安裝、使用
及保養方式。
圖 1-1 顯示掃瞄器是如何裝箱的，您可以參照您的驗收單查點所有的裝
備。若您收到的項目不齊全請立即洽尋當地經銷商。
1-1
掃瞄器
電源線
SCSI 訊號線
A
變壓器
B
C
D
出紙匣
E-2
緩衝墊
緩衝墊
S/N LABEL
SCANNER
F
紙箱
圖 1-1 掃瞄器包裝
1-2
2. 安裝掃瞄器
請小心地拆除掃瞄器的包裝材料，並參照驗收單檢查所有的安裝組件。
若有任何組件短缺或受損，請即刻通知負責承銷的代理商。
注意事項
* 請勿將掃瞄器放置在太陽直接照射的地方。直接的日光照射及過度的
高溫皆可能會損害掃瞄器組件。
* 請勿將掃瞄器安置在潮濕或灰塵多的地方。
* 務必使用由 Hitron 公司製的 HEG42-240200-7L 變壓器
* 將掃瞄器安裝在平穩的桌面上；傾斜或不平穩的桌面都可能導致機械或
使用上的問題。
* 為方便未來搬運，請保留掃瞄器所有的包裝材料。
2-1
2.1 掃瞄器鎖定裝置之解除
本掃瞄器底部附有運輸用的鎖定開關。 請於使用前，將此開關打開。
在預備好打開鎖定開關前，先不要開電源，也不要連接訊號線，
如下圖所示，請將掃瞄器鎖定裝置的開關扳至(使用) 位置，使掃瞄器處
於正常的使用狀態。
(使用)
(搬運)
圖 2-1 掃瞄器開鎖
2-2
2.1.1 關閉鎖定裝置
當你需要搬動掃瞄器時，請遵照下列指示:
1. 將掃瞄器開關關閉。
2. 將掃瞄器上蓋打開，以便看清楚玻離鏡片及光學元件。
3. 將掃瞄器開關打開，此時光學元件會往前移。
4. 當光學元件移至末端數秒時，將掃瞄器開關關閉。
5. 將掃瞄器底部抬起，使掃瞄器鎖定裝置的開關扳至(搬運) 位置。
2.2 SCSI 介面卡設定
如果在 SCSI 連線中同時連接一種以上之元件時，每個元件必須設定一
個不同的 SCSI ID的編號，如果不同的元件使用相同的 SCSI ID 的編
號，則此兩種元件皆無法發揮作用。
注意事項:
本掃瞄器預設的 SCSI ID 編號為 6，內接式硬碟ID 編號設為 0，ID 編號
7、8、9 未使用。
2-3
SCSI ID 編號設定器
SCSI 終止器開關
圖2-2 SCSI ID 編號設定
2-4
5
2.3 USB 介面
本機台設有兩個與電腦連接的介面，即SCSI 埠與 USB 埠。如果你要使
用USB埠，請務必先安裝掃瞄器驅動程式，然後再連接USB埠。否則，
掃瞄器無法正常使用。
2.4
送紙匣裝置的安裝
1. 將送紙匣傾斜約 45° 插入掃瞄器上蓋之兩個小孔中。
2. 將位於自動送紙裝置下方之支撐架拉出至掃瞄器上蓋之凹槽上。
3. 輕輕壓下送紙匣以使支撐架兩端卡入掃瞄器上蓋之凹槽上。
4. 將延伸架拉開至所需要的長度。
延伸架
送紙匣
圖 2-3 安裝送紙匣
支撐架
2-
6
2.5 自動送紙裝置出紙匣的安裝
1. 如圖示將自動送紙裝置出紙匣傾斜約45°。
2. 將出紙匣之三個轉接軸插入掃瞄器前方三個小孔上並將其固定。
3. 將出紙匣之延伸架拉開至所需要之長度。
出紙匣
延伸架
圖 2-4 出紙匣安裝
2-
7
2.6 文件的放置
當文件不適於ADF自動送紙裝置時，請用平台式掃瞄。(見圖
2-5)。 文件的文字面朝下平放於玻璃鏡片上，並與參考點對齊，如圖 2-6
所示。
圖 2-5 將紙張平放於玻璃鏡片上
2-
8
2.7 掃瞄多張文件
1. 標準的紙張應該很容易地就能饋送進掃瞄器，若您要一次饋送多張
文件時，為預防偶而發生的紙張阻塞現象，請先將紙張散開成扇狀
數次後再裝載。(圖2-6)
2. 放紙方向：
請將被掃瞄文件之正面朝下或朝上放置在平衡架下，且讓文件頂端
朝向送紙匣入口。
3. 調整導紙板，使其靠緊在文件紙張的邊緣。
平衡架
文件
導紙板
圖 2-6 掃瞄多張文件
2-
電源與串列終止開關
2.8
1. 關電源
將開關朝”O”位置按下後，才可連接電源線與SCSI訊號線。
2 開電源
將開關朝”I”位置按下，此時電源指示燈將亮起，如果沒有亮起，請檢
查電源是否有問題。
3. 串列終止開關
本機內建有串列終止開關，此串列終止開關位於機台正後面，SCSI
埠的左邊。若本機是SCSI 串列中最後一個連接裝置，請開啟串列終
止開關。若本機不是SCSI串列中最後一個連接裝置，請關閉串列終
止開關。
2-9
0
電腦
掃瞄器
SCSI 裝置
終止開關
終止開關
(關閉串列終止開關)
電腦 掃瞄器
終止開關
(開啟串列終止開關)
圖 2-7 連接電源線與SCSI訊號線
2-1
電源開關
USB 埠
SCSI 埠
圖 2-8 連接電源線與SCSI訊號線或USB 線
2-11
3. 系統需求與軟體安裝
為使 本掃瞄器達到預期之效能與速度，以下所列為必須具備之基本電腦
配備：
* IBM PC 586以上相容之個人電腦
* 微軟視窗Windows 95 /NT /98 / 98SE / Me / 2000 / XP
* 一個SCSI 介面卡或 一個USB 埠
* 至少 100 MB之可用磁碟空間
* 至少 128 MB 以上之隨機儲存記憶體(RAM)
* 一個光碟機
3.1 掃瞄器驅動程式的安裝
注意事項！
本機台設有兩個與電腦連接的介面，即SCSI埠與USB埠。如果你要使用
USB埠，請務必先安裝掃瞄器驅動程式，然後再連接USB埠。否則，掃
瞄器無法正常使用。
1. 開啟您的電腦視窗系統。
2. 將所附光碟片插入適當的光碟機中。
3. 軟體安裝畫面出現如下所示：
3-1
若未出現此畫面，按 開始>執行，在對話方塊顯示時，請鍵入"
d:\driver\twain driver(or isis driver)\setup.exe " 然後按"OK"鍵。
（d:\ 是安裝程式所在之光碟機位置）
4. 請依照螢幕之指示完成安裝手續。
3-2
3.2 從應用軟體 (TWAIN) 中掃瞄影像
本掃瞄器使用一種應用軟體介面─TWAIN。TWAIN是當前最普遍用於影像編輯應用軟體。
1. 開啟您的影像編輯應用軟體例如隨機附贈的 Roxio PhotoSuite。
2. 依序選擇 Get>Scanner (TWAIN).
3. 從掃瞄器選項中選擇 AVXXXX (這個步驟你只要做一次即可)。
4. 把文件
正面朝下放在玻璃鏡片上。
5. 點選左下角的”Scan”鍵，此時 TWAIN 使用者介面會顯示在螢幕上。
6. 選擇圖像類型及其它掃瞄設定，再按“掃瞄”按鍵。
3-3
7. 選擇”離開” 回到Roxio PhotoSuite應用軟體的主畫面，再點選右
上角的”Open Library” ”Photo” 打開剛才掃瞄 的影
像。
影像選擇方塊
Photos
3-4
5
3.2.1 流覽使用者介面
1
2
3
4
5
6
7
8
1. 標籤選項 包含掃瞄的各種設定。選項: 影像, 壓縮, 濾色, 紙張,
選項, 設定, 資訊。
2. 影像類型 影像類型選擇方塊包含影像類型及文件正背面選項。
選項: 彩色正面、彩色背面、灰階正面、灰階背面、
黑白正面、黑白背面。(如果你購買的不是雙面掃瞄
器，則背面無法選取。)
3. 亮度: 明亮度值愈大，影像愈亮。調整範圍從 -100 到
+100。預設值為 0。
4. 對比度 調整影像中最暗與最亮二者之間的範圍。調整範圍從
-100 到 +100。預設值為 0。
5. 解析度 解析度是指每一英吋所掃瞄的點數，單位為 dots per
inch (dpi)，通常點數愈高，解析度即愈高，影像也愈
清楚，但檔案空間會變大。 預設值為200 dpi(業界標
準)。
6. 黑白反相 將影像中之亮度及色彩予以顛倒，而使影像中每一圖
素變成其補色。預設值為白底黑字。
7. 紙張來源 選項: 自動文件進紙器, 平臺, 平臺 (書本), 自動(本選
單會因不同的掃瞄器型號而出現不同的選項。)
8. 預設值 按一下「預設值」按鍵，將會把所有標籤上的值重設為
出廠設定值。
3-
4. 使用掃瞄器屬性對話方塊
「掃瞄器屬性」對話方塊可讓您檢視與設定掃瞄的參數。它包含七個活頁
標籤的窗口，將各別在本章節內說明。
請注意： 在本章節中，所有顯示的對話方塊均假設該功能在虹光雙面掃
瞄器上有提供。如果您擁有虹光單面掃瞄器，所有選項僅限於單面掃
瞄。
「掃瞄器屬性」對話方塊
4-1
4.1 「掃瞄器屬性」對話方塊上的按鍵
「掃瞄器屬性」對話方塊上的按鍵
按鍵 說 明
預設值 按一下「預設值」按鍵，按鍵將會把所有標籤上的值重
設為出廠設定值。
掃瞄 當掃瞄的設定完成時，按一下「掃瞄」按鍵，開始掃瞄
你的檔。
關閉 按一下「關閉」按鍵，離開對話方塊而不儲存任何變更。
4-2
下表為出廠設定值：
標籤名稱 出廠設定值
「影像」 影像：黑白正面
二值化：Dynamic Threshold
解析度：200 dpi
黑白反相：白底黑字
紙張來源：自動文件進紙器
閥值：無
亮度：無
對比度：無
「壓縮」 無
「濾色」 無
「紙張」 裁切：原稿尺寸
自動校正歪斜：有
掃瞄方向：直式
OverScan：0.00 (上/下)
重迭進紙偵測：無
單位：英吋
「選項」 旋轉雙面文件：左右翻頁
旋轉角度：無
去白頁：無
加邊框：白框，0 毫米
影像控制：無
「設定」 省電模式：啟用；使用掃瞄器最後一個動作 15 分鐘
後啟用
顯示掃瞄進度：有
顯示警告訊息：有
離開後儲存設定：有
4-3
4.2 「影像」標籤
「影像」標籤可讓您選擇掃瞄文件的正面及背面，並對正面及背面分別作
不同的影像處理設定。例如，除了解析度的值正面及背面需固定以外，
在「影像」標籤、「壓縮」標籤及「濾色」標籤內的設定，文件正面及背
面都可以作不同的掃瞄設定。但請注意在「紙張」標籤、「選項」標籤及
「設定」標籤內的設定，正面及背面的設定須一致。
「影像」標籤對話方塊
4-4
5
4.2.1 影像選擇方塊
影像選擇方塊包含影像類型及文件正背面選
項。 你可以同時選擇正背面來進行雙面的掃
瞄。 不過，請注意正背面在不同的活頁標籤
內可有不同的設定。另外如果你購買的不是
雙面掃瞄器，則背面無法選取。

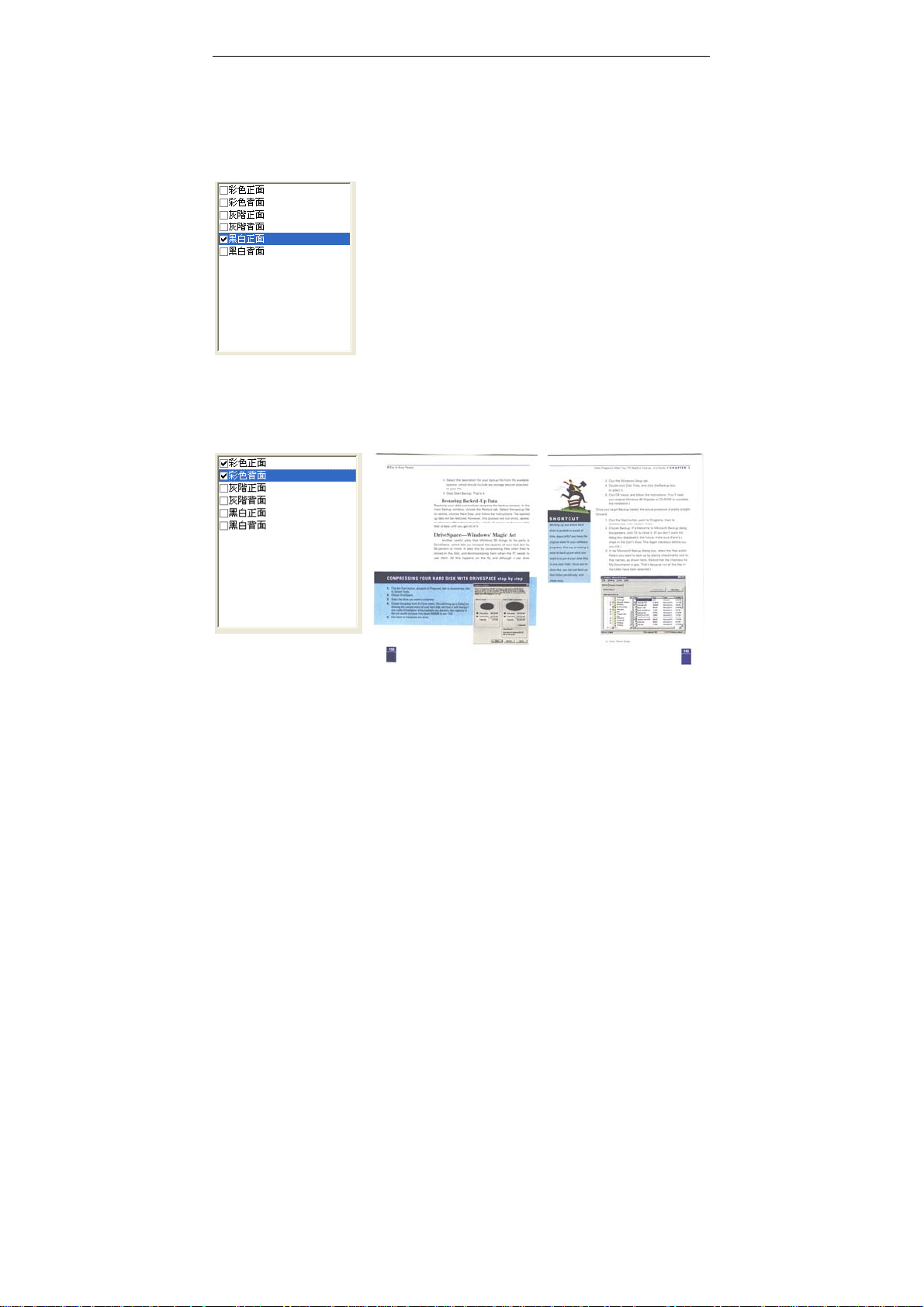

例一：掃瞄兩面彩色檔，兩面都選彩色
影像選擇
正面
背面
4-
6
例二：掃瞄兩面彩色檔，正面是黑白(濾除藍色：篩選閥值：10, 背
景值：79)，背面是彩色(掃瞄設定使用預設值)
影像選擇
正面
背面
4-
7
影像類型 說明
彩色 掃瞄彩色照片或檔的最佳選擇。
灰階 掃瞄黑白圖片的最佳選擇。
黑白 適合原稿內含文本或線條的圖案。
黑白 灰階 彩色
4-
8
4.2.2 其他影像處理選項
二值化 二值化是將灰階或彩色影像轉換成雙色調(黑與白)
影像的程式。選項包含 Dynamic Threshold與固
定處理。
Dynamic Threshold: 選擇 Dynamic Threshold 可
讓掃瞄器動態分析每個檔，以確定產生最佳品質影
像的最佳閾值。Dynamic Threshold 採用單一設定
來掃瞄檔中不同的內容例如，模糊文字、陰影背
景、彩色背景等。所以，如果你的文件含有以上各
種不同的內容，請選擇 Dynamic Threshold。 使用
Dynamic Threshold 時，「閥值」、「亮度」、及
「對比度」都不可以調整。
固定處理: 用於黑白或其他高對比文件。 選取「固
定處理」時，請調整「閥值」、及「亮度」值以取得
最佳的影像品質。
4-
閥值 用於將灰階影像轉換成黑白影像。選取「固定處理」
時，才可以調整「閥值」。 閥值處理值從 0 至 255。
低閥值數值會產生較亮的影像，可用來緩和背景與細
微、及不需要的資訊。高閥值數值會產生較暗的影
像，可用來加深模糊的文本或線條。
透過拖拉「閥值」滑杆至左邊或右邊來調整閥值以達到
所要的閥值設定。

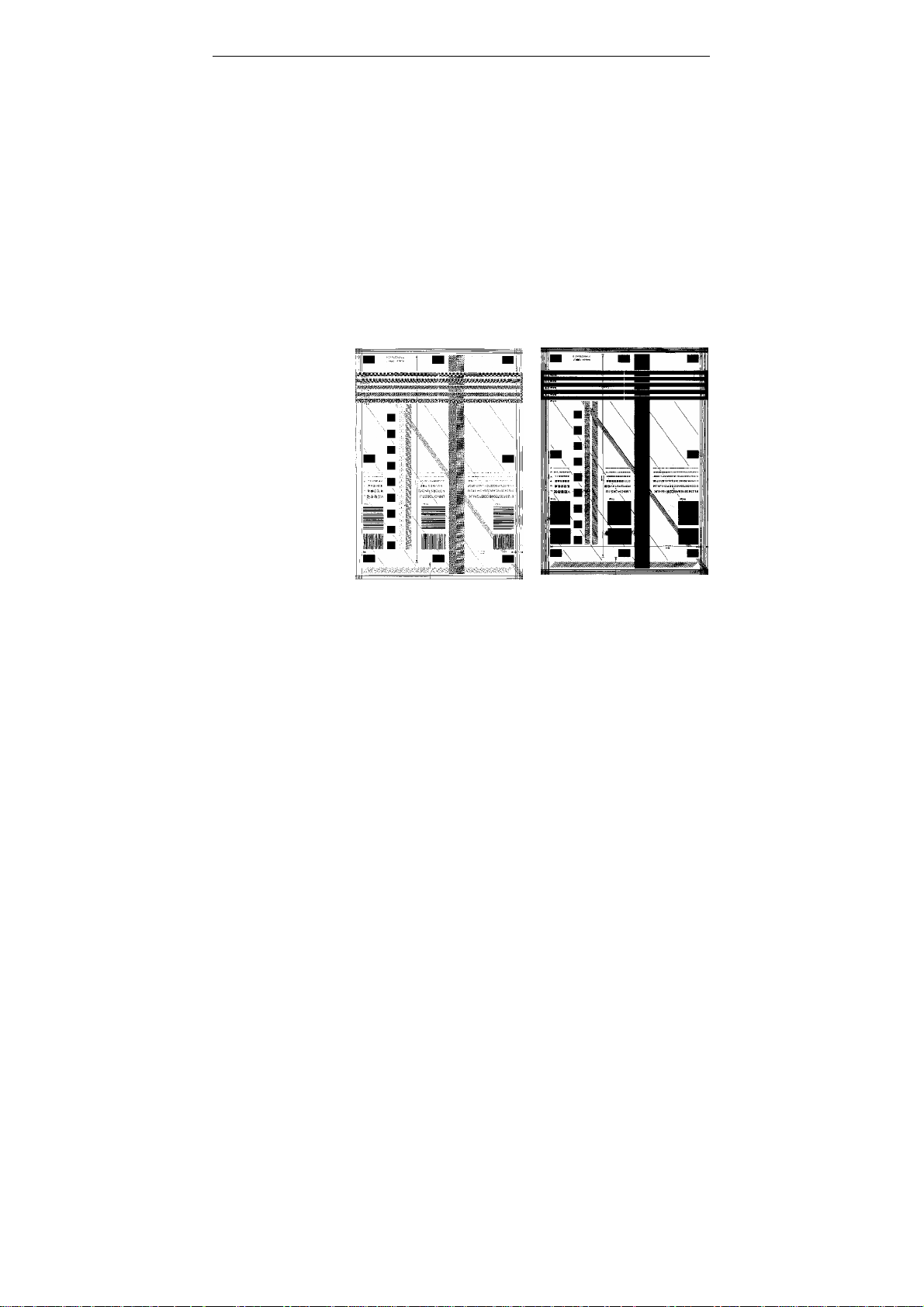

200 dpi, 閥值:80,
亮度: 0
200 dpi, 閥值:170,
亮度: 0
4-9
0
亮度 調整影像中明亮度的明暗。明亮度值愈大，影像愈亮。把
中間的滑動軸往右移以增強影像的亮度；往左移以減少影
像的亮度。
對比度
亮度值
調整影像中最暗與最亮二者之間的範圍。 對比值愈高，影
像中黑白之間的灰域愈多。
把中間的滑動軸往右移以增強影像的對比值；往左移以減
少影像的對比值。
: -50 亮度值: 0 (普通) 亮度值: +50
對比度值
: -50 對比度值: 0 (普通) 對比度值: +50
4-1
解析度 選擇適當的解析度，可以掃瞄出相當清晰的影像。 解
析度是指每一英吋所掃瞄的點數，單位為 dots per inch
(dpi)，通常點數愈高，解析度即愈高，但當到達一定程
度時，解析度不會明顯地增加反而會增加硬碟的空間。
例如，使用 300 dpi的解析度和全彩的影像模式下，掃
瞄一張A4大小的彩色影像大約需 25MB 的硬碟空間。因
此，較高的解析度(通常指超過 600 dpi)在極少的情況下
才需要，比如說掃瞄較小範圍的圖形時才使用。因此，
請慎用超過 1200 dpi的解析度模式！
從下拉式選單中選擇解析度。預設值為 200 dpi(業界標
準)。可選用的解析度為 75、100、150、200 、300、
400 或 600 。或者你也可以按選單右邊的方塊，在自訂
大小對話方塊內輸入你想要的解析度，範圍從 50 到
1200 dpi。
解析度: 50 dpi
4-11
解析度: 100 dpi

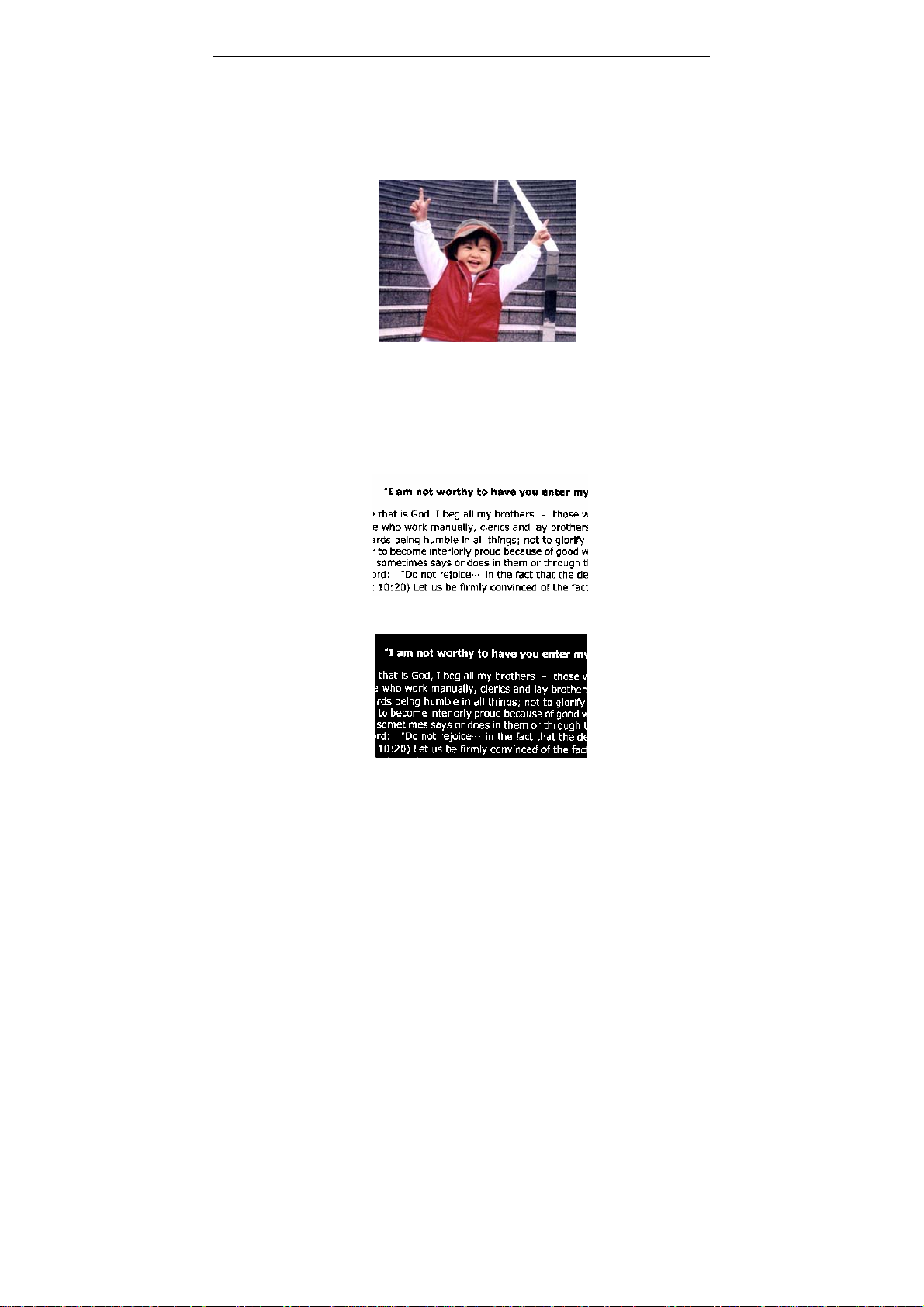

黑白反相 黑白反相命令會將影像中之亮度及色彩予以顛倒，而使
影像中每一圖素變成其補色。 預設值為白底黑字，相
反的選項為黑底白字
白底黑字
黑底白字
4-12
紙張來源 選項:
y 自動文件進紙器: 如果你需要掃瞄多頁的檔，請將文
件放在自動文件進紙器內並選擇「紙張來源」為自動
文件進紙器。
y 平臺: 如果你需要掃瞄剪報、或是一些有皺折及不
平的文件，請把文件放在玻璃面版上並選擇掃瞄方
式為平臺式。
y 平臺 (書本): 適合掃瞄書本的內頁。
y 自動: 讓掃瞄器自動偵測自動文件進紙器內是否有
紙。如果勾選自動，而自動文件進紙器內及玻璃面
版上都有紙張，則掃瞄器會掃瞄自動文件進紙器內
的文件；如果勾選自動，自動文件進紙器內沒有紙
而玻璃面版上有紙，則掃瞄器會掃瞄玻璃面版上的
文件。
「紙張來源」選項會因不同的掃瞄器型號而出現不同的
選項。
4.2.3 掃瞄彩色影像
以下為掃瞄彩色影像時，可以修改的設定：
y 亮度
y 對比度
y 解析度
y 黑白反相
4-13
4.2.4 掃瞄灰階影像
以下為掃瞄灰階影像時，可以修改的設定：
y 亮度
y 對比度
y 解析度
y 黑白反相
4.2.5 掃瞄黑白影像
以下為掃瞄黑白影像時，可以修改的設定：
y 二值化 (Dynamic Threshold)
y 解析度
y 黑白反相
或
y 二值化 (固定處理)
y 閥值
y 亮度
y 解析度
y 黑白反相
4-14
5
4.3 「壓縮」標籤
「壓縮」標籤可以讓你有效地將檔案縮小。黑白影像通常使用 G4 (Group
4) 技術壓縮，彩色與灰階影像通常使用 JPEG 技術壓縮。 在壓縮彩色與
灰階影像時，你也可以同時調整壓縮的品質，即把「JPEG 品質」滑動軸
往右移以提升 JPEG 品質但檔案壓縮程度會較小；往左移以降低 JPEG
品質但檔案壓縮程度會較大。預設為 50%。
請注意：如果你的影像編輯應用程式不支援該壓縮檔案格式，螢幕會出
現“應用軟體不接受壓縮格式＂的警告訊息，或是完成掃瞄後無法開啟
該檔案，又或者開啟該壓縮檔案後，會產生不正常的影像。
對於彩色或灰階影像掃瞄，提供以下的壓縮選項：
y 無
y JPEG
對於黑白影像掃瞄，提供以下的壓縮選項：
y 無
y G4 (Group 4)
4-1
6
「壓縮」標籤對話方塊
4-1
7
4.4 「濾色」標籤
4.4.1 濾色標籤選項
濾色: 濾除影像中紅、藍、綠任一色頻。如果你的原稿的文本含有藍色
的背景或浮水印，請選擇濾除藍色色頻，則掃瞄後，藍色的背景或浮水
印即會消失。 濾色選項目的在使文字更清晰，特別是檔經過光學字元識
別(OCR)軟體轉換之後。
注意: 這個功能只能在黑白影像或灰階影像模式中才能發揮作用，所以
使用濾色前，請先將影像模式改為黑白或灰階。

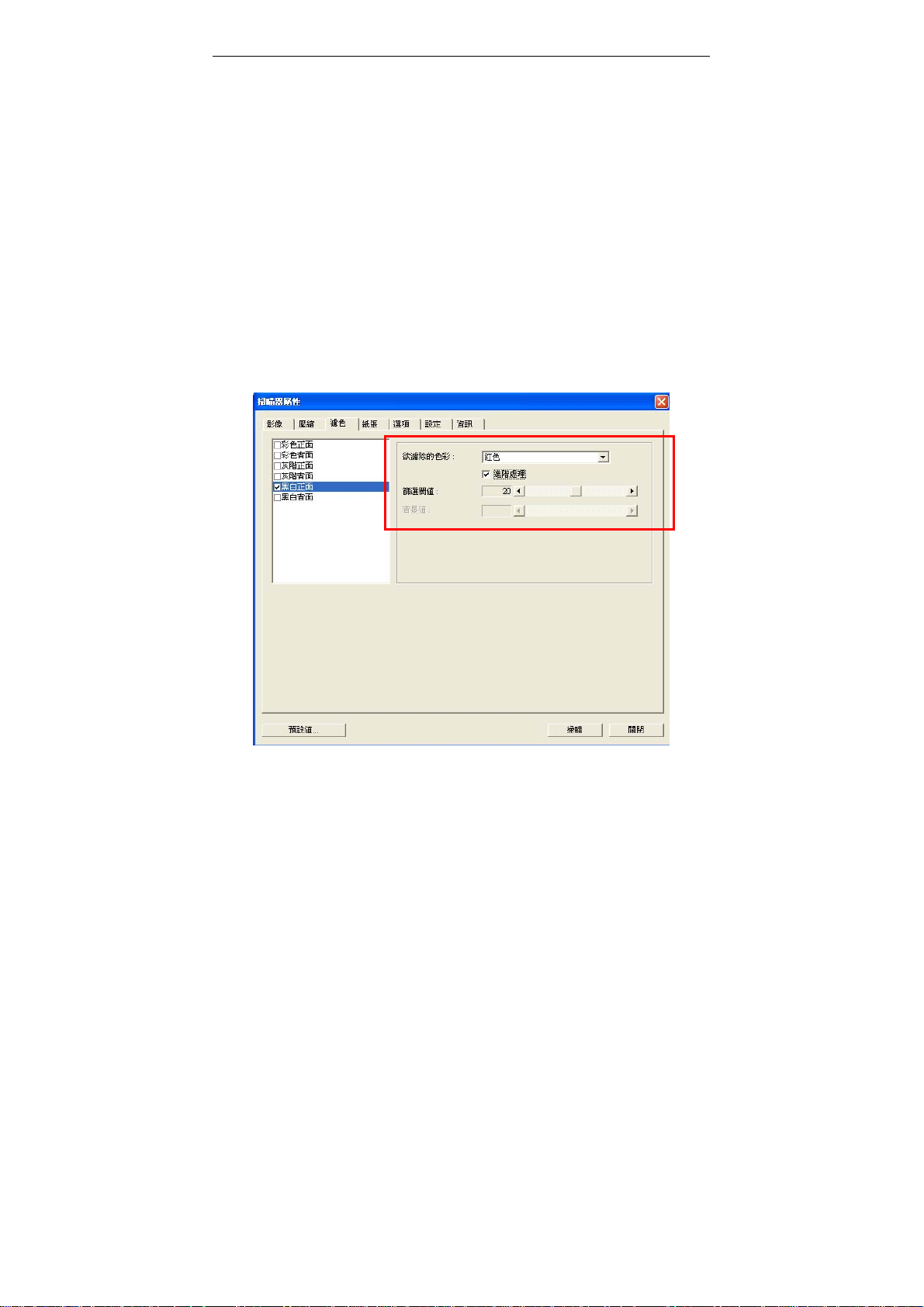

「濾色」對話方塊
4-1
8
4.4.2 其他濾色選項
選擇「進階處理」後，提供以下兩個進階選項，提高掃瞄的影像品質。
篩選閥值 此設定決定要濾除多少選取的色彩。較低的值將濾
除更多選取的色彩，而較高的值將保留更多選取的
色彩。
背景 高於此值的像素會被改為最亮值。濾除顏色的同
時，調整背景值可使文字顯得更清晰。 你可以同時
調整「篩選閥值」與「背景」的值來得到最佳的影像
品質。

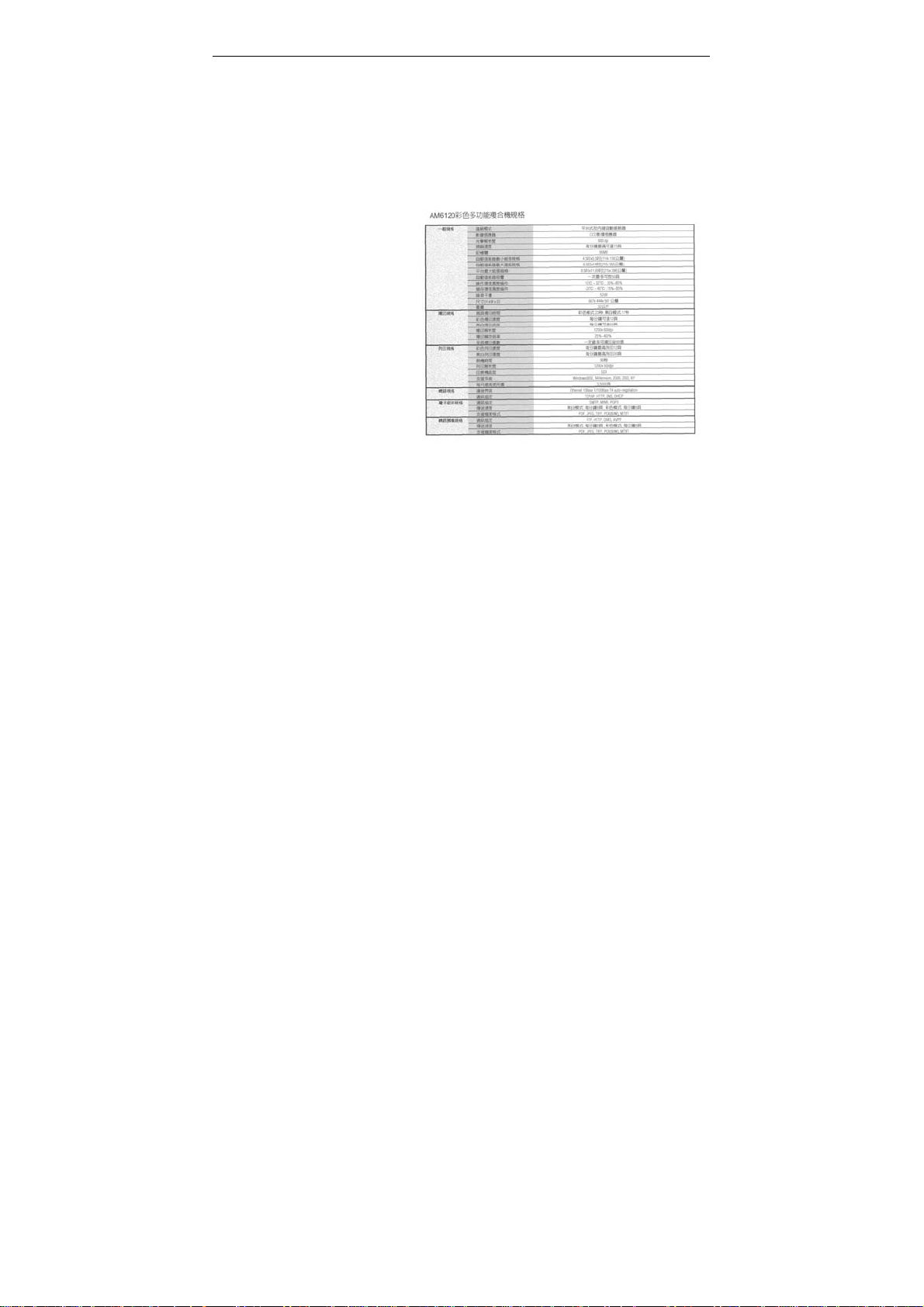

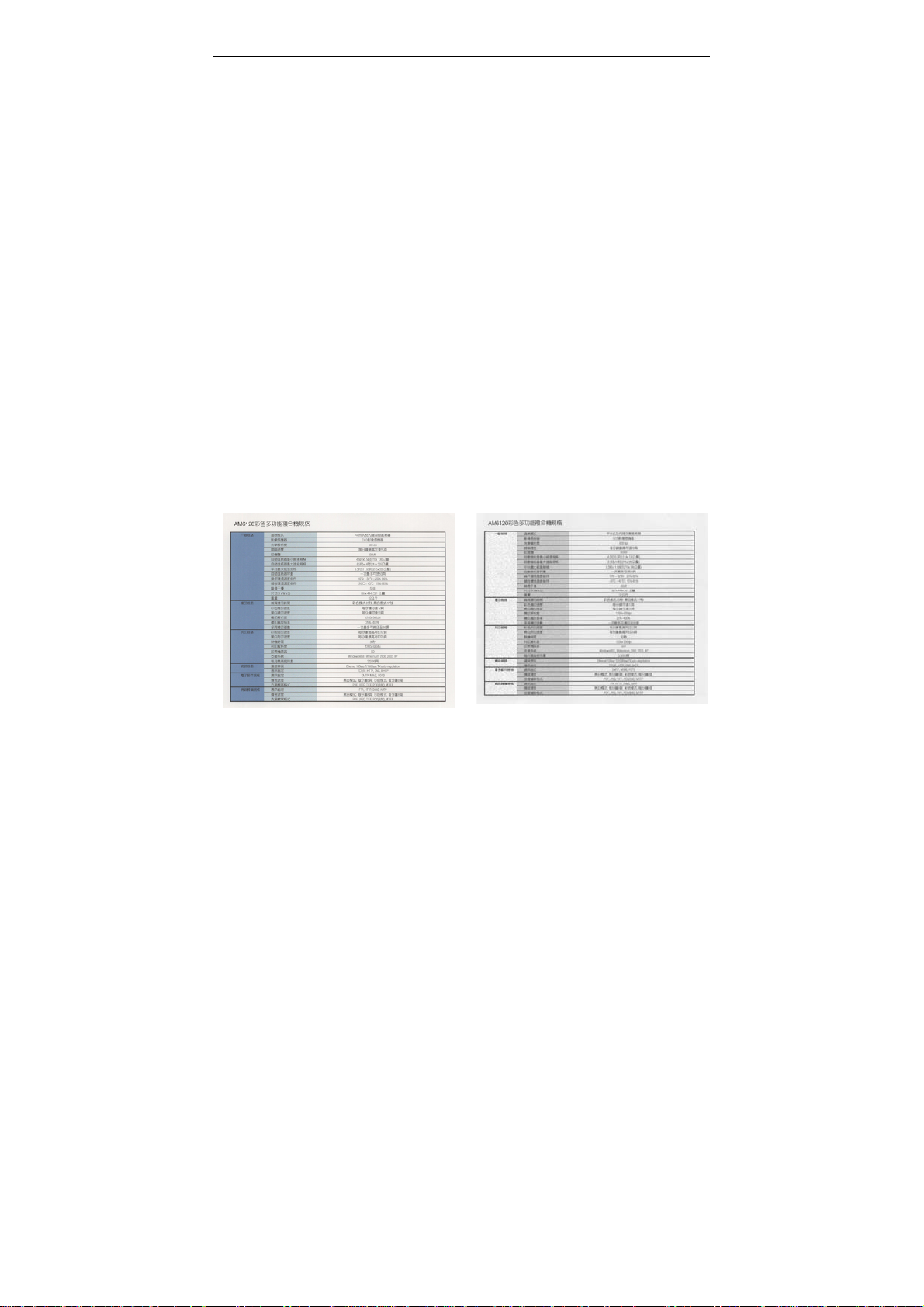

例如： 背景值經微調後，文字變得更清楚。
原稿
濾除藍色, 篩選閥值: 20, 背景值:
255
4-1
濾除藍色, 篩選閥值: 20, 背景值: 210
4-19
0
4.5 「紙張」標籤
「紙張」標籤：「紙張」標籤可讓您定義與影像輸出相關的值（例如，裁
切值、掃瞄範圍、紙張大小、重疊進紙偵測、與測量單位）。
「紙張」標籤對話方塊
4-2
4.5.1 裁切
裁切可讓您擷取掃瞄檔的一部分影像。 選項: 原稿尺寸、固定尺
寸、紙張盡頭偵測。
原稿尺寸 根據影像的邊緣，動態調整不同檔大小的裁切視
窗。此選項適用於一迭尺寸大小不同的文件上。
固定尺寸 讓您定義固定的掃瞄區域，此選項適用於一疊尺寸
大小相同的文件。如果您選擇此選項，您可以再使
用上下箭頭鍵來改變 x 與 y 偏移量、寬度和長度，
重新調整所要掃瞄的區域。「顯示」視窗將顯示您
變更值之後的影像位置。
紙張盡頭偵測 讓您定義固定長度的掃瞄區域，此選項適用于一迭
長度不同但寬度相同的文件。如果您選擇此選項，
您可以使用上下箭頭鍵來改變 x 與 y 偏移量、寬度
和長度，重新調整所要掃瞄的區域。「顯示」視窗
將顯示您變更值之後的影像位置。
4-21
以下選項僅在選取固定尺寸或紙張盡頭偵側時提供。
y X 偏移量— 掃瞄器左端到掃瞄區域左緣的距離。
y Y 偏移量— 檔頂端到掃瞄區域頂端的位置。
y 寬度— 掃瞄區域的寬度。
y 長度— 掃瞄區域的長度。
y 置中— 根據選取的文件大小自動計算中央進紙的 x 偏移量。
y — 調整十字內的箭頭，掃瞄區域不會改變，而會被固定
地往左右或上下移動，可以從「顯示」視窗內，流覽結
果。
4-22
例如：裁切某一特定區域 ( x偏移量為 2.25英吋；y 偏移量為 1.13英吋)
掃瞄區域
「顯示」視窗
原稿
被裁切的區域
4-23
經過手動裁切後
4.5.2 其他紙張選項
自動校正歪斜
選擇此選項以自動調正文件的傾斜度。此選項僅在選取原稿尺寸(自動
裁切)時提供。
附注：如果傾斜角度過大，
一些圖像可能被裁切掉。
掃瞄範圍
從下拉式選單中選擇你想要的掃瞄範圍。 或者你也可以點選旁邊的方
框，在自訂大小對話方塊中，輸入你想要設定的長度與寬度，再按增
加，新的自訂尺寸會出現在下拉式選單中。
選項: 無, US Letter- 8.5”x 11”, US Legal – 8.5” x 14”, ISO A4 – 21 x 29.7
cm, ISO A5 – 14.8 x 21 cm, ISO A6 – 10.5 x 14.8cm, ISO A7 – 7.4 x 10/5
cm, ISO B5 – 17.6 x 25 cm, ISO B6 – 12.5 x 17.6 cm, ISO B7 – 8.8 x 12.5
cm, JIS B5 – 18.2 x 25.7 cm, JIS B6 – 12.8 x 18.2 cm, JIS B7 – 9.1 x 12.8
cm, 最大掃瞄範圍。
4-24
5
OverScan
OverScan 功能讓你可以在已選擇的掃瞄範圍之外，在上邊及下
邊各多加最大約 5 毫米，使實際掃瞄的範圍比既訂的掃瞄範圍稍為大一
些，不過「顯示」視窗不會顯示 OverScan 後的大小。這個功能是用來減
少歪斜影像邊緣的被裁切，通常用在透過自動文件進紙器來掃瞄一迭多
頁文件時，因為此時比較容易發生紙張歪斜的情形。 注意：此功能是否
啟動，會依不同的掃瞄器型號而有所不同。
重疊進紙偵測
重疊進紙偵測讓你偵測出透過自動文件進紙器掃瞄文件時重疊的紙張。
重疊進紙通常發生在有釘訂書針的文件、附有貼紙的文件、或是一些帶
有靜電的文件。 注意：此功能是否啟動，會依不同的掃瞄器型號而有所
不同。
4-2
6
多餘長度設為
額外長度偵測
選擇或定義偵測重疊進紙的額外長度。 這個欄位的值指的是在
你指定的掃瞄範圍外，多餘的長度。 「顯示」視窗將顯示變更值之後的
文件大小。 這個欄位的值若為 0，表示沒有額外的長度要偵測。 額外長
度偵測適合在掃瞄相同尺寸大小的多頁文件時使用。

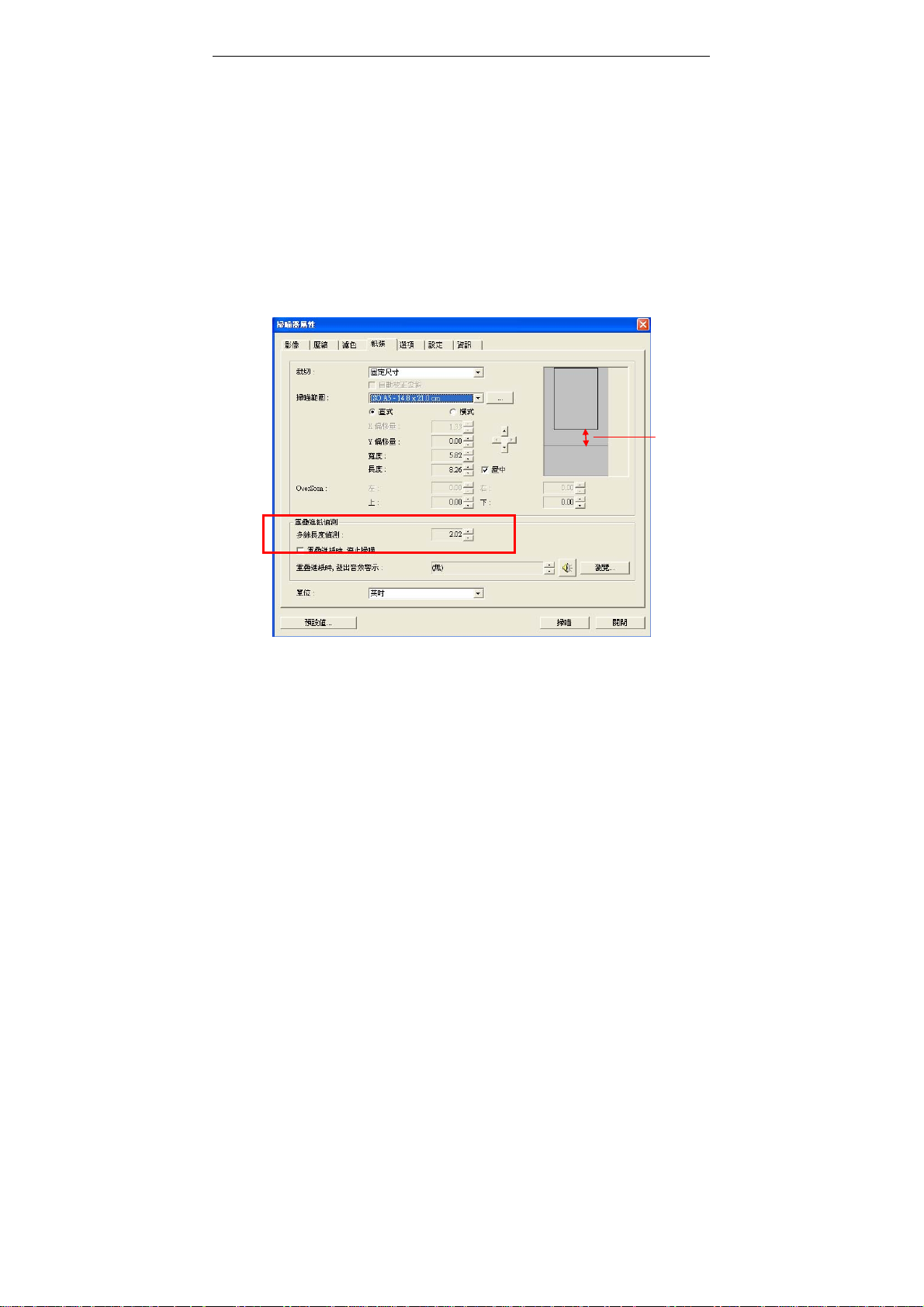

例如：重疊進紙偵測：當多餘長度設為 2.02 英吋時
2.02 英吋
4-2
7
重疊進紙偵測提供下列兩個選項：
z 重疊進紙時，停止掃瞄
如果選取它，在偵測到重疊進紙時，掃瞄器將停止掃瞄。
z 重疊進紙時，發出警告音效:
如果選取它，並加入一個音效檔，在偵測到重迭進紙時，掃瞄器將
會發出警告音效。
如何加入重疊進紙警告音效：
1. 按一下音效旁的「流覽」按鈕以顯示「開啟」對話方塊。
2. 選擇所要的 .wav 檔案。
3. 按一下對話方塊上的開啟，音效將被儲存。
單位
定義主要的測量單位。可選擇英吋、毫米、和像素。
4-2
8

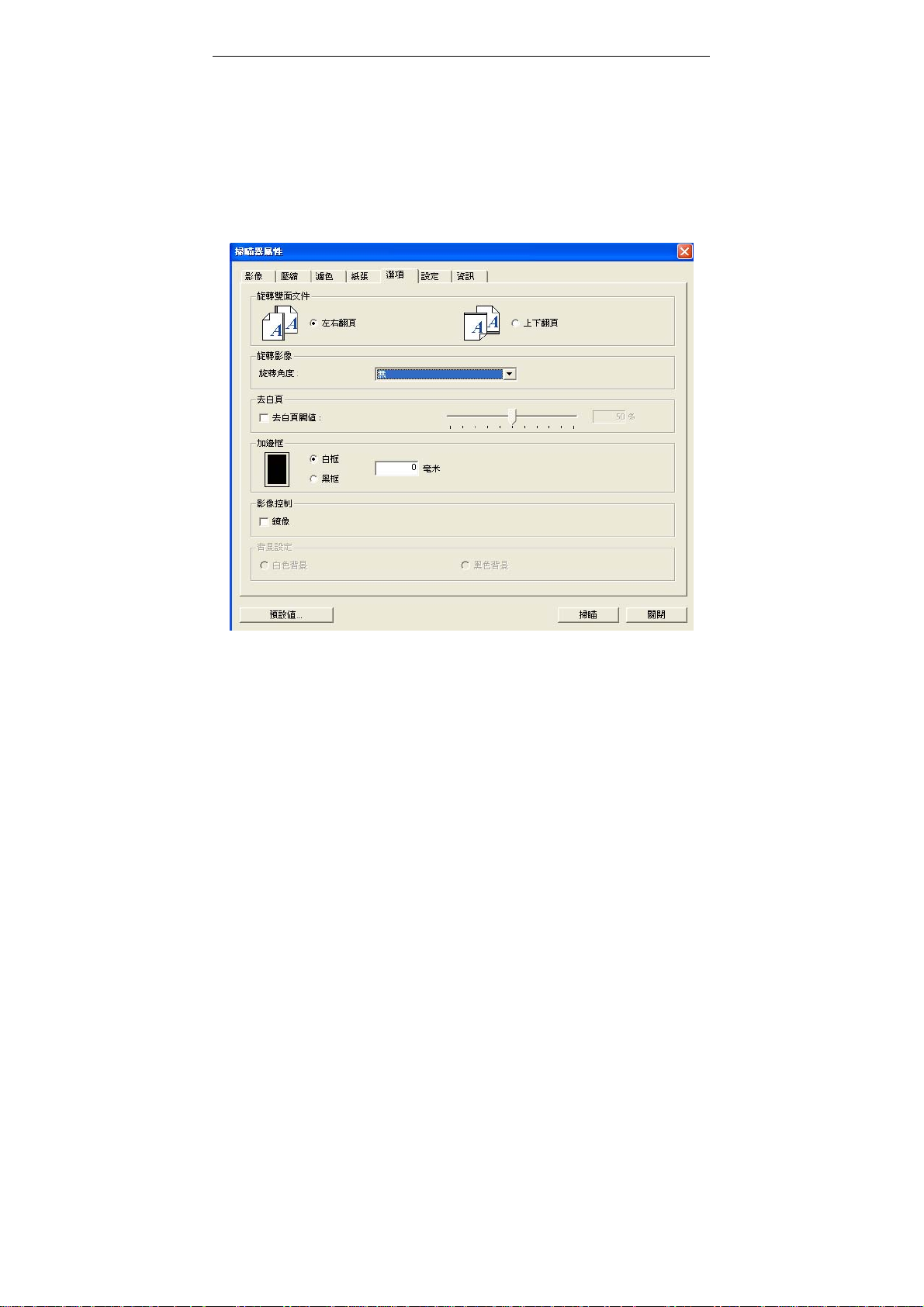

4.6 「選項」標籤
「選項」標籤對話方塊提供您設定附加的影像處理設定。
「選項」標籤對話方塊
4-2
旋轉雙面文件
這個選項讓你可以選擇雙面文件的進紙方向。 如果
選擇“上下翻頁”，反面的文件會被加轉 180 度。
這個功能應用在應該垂直(高度大於寬度)瀏覽的文
件，卻水平(寬度大於高度)放在掃瞄器內，或是相
反的狀況。這個時候，背面的影像應該旋轉 180
度，影像的方向才會與正面的一致。
選項: 左右翻頁, 上下翻頁。
如果選擇“左右翻頁”，反面的文件不會被加轉 180
度。

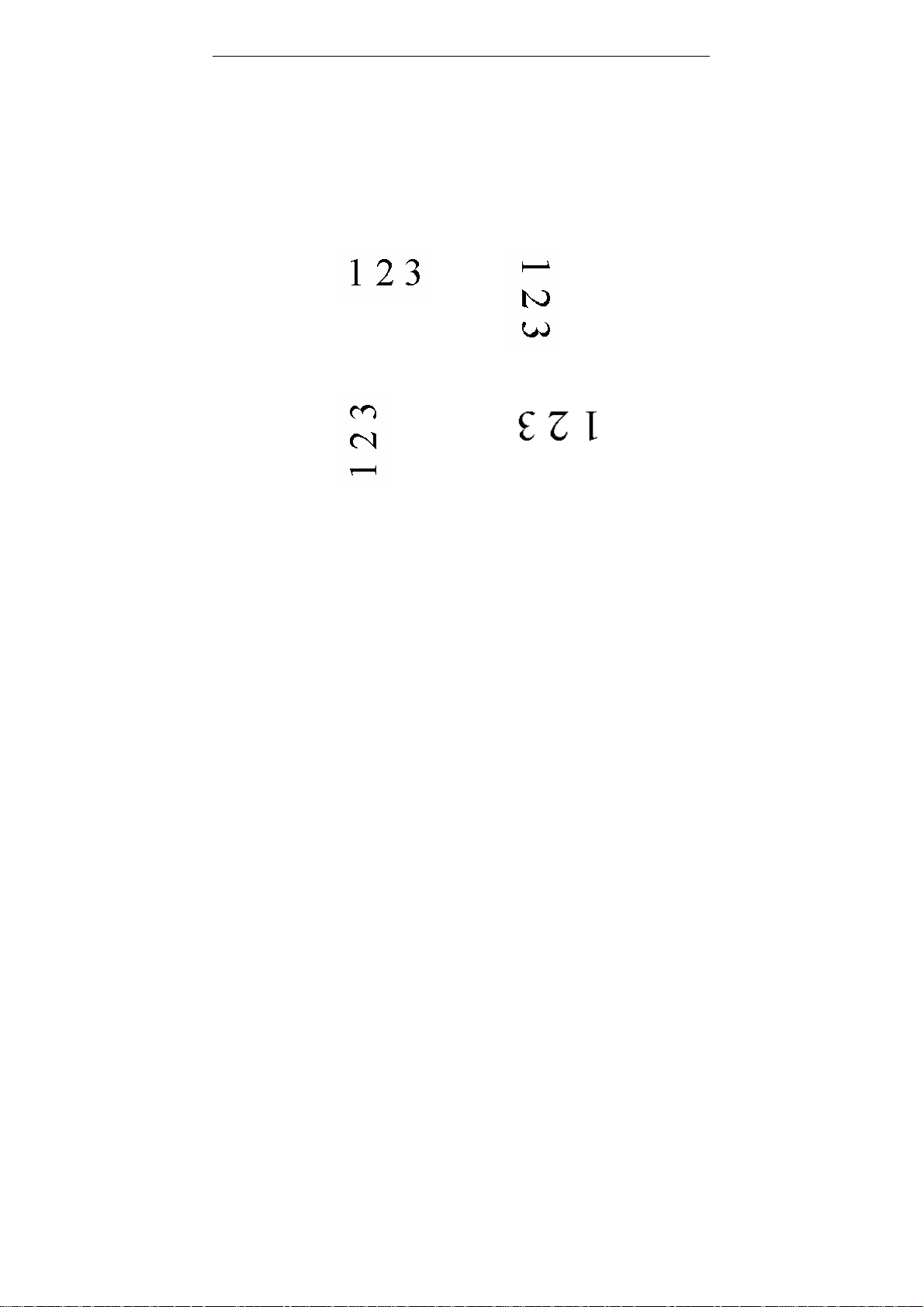

以下的圖顯示應該垂直瀏覽的文件，卻以水平的方向放在掃瞄
器內
4-29
0
旋轉影像 從下拉式選單中選擇你要旋轉的角度。
選項：無、順時鐘 90 度、逆時鐘 90 度、180度。
原稿
順時鐘 90 度
逆時鐘 90 度
180度
4-3
去白頁 選擇是否要去除文件中的空白頁，並左右移動滑動杆來
選擇去白頁的閥值。
加邊框 選擇在掃瞄的影像外，要加白框或黑框。 輸入加邊框值
從 0 到 5 mm。 預設值為 0。
原稿
鏡像 勾選鏡像可以反轉原稿的左右影像。
原稿
使用鏡像後
4-31
加黑框: 5 mm
背景設定 此選項可以讓你指定掃瞄背景的顏色。
選項: 白色背景, 黑色背景
注意：此功能是否啟動，依掃描器的型式而定；如
果有，僅限於正面及從自動文件進紙器內進紙時才
會發揮作用。而對文件背面來說，只可以執行白色
背景。
白色背景
黑色背景
4-32
4.7 「設定」標籤
「設定」標籤讓你可以執行以下的設定：
「設定」標籤對話方塊
啟用省電模
式
顯示掃瞄進
度
如果有勾選此項，會啟用省電模式，並請移動滑
杆來選擇機台停止使用多久後進入省電模式。 選
項從 1 至 720 分鐘之間。 預設值為 15 分鐘。
如果有勾選此項，會顯示執行掃瞄的進度
4-33
。
顯示警告訊息
如果有勾選此項，會顯示重要的警告訊息。例
如：透過自動文件進紙器掃瞄超過數萬次後(不
同的掃瞄器型號會有不同的資料)，掃瞄器屬性
對話方塊會顯示「請更換自動進紙墊片、滾軸並
重設墊片及滾軸的進紙次數」之警告訊息。
離開後儲存設定 如果有勾選此項，離開對話方塊後，會將剛才
改過的掃瞄設定儲存起來。當下一次你開啟掃
瞄器屬性對話方塊後，對話方塊會顯示你上次
改過的設定。
4-34
5
4.8 「資訊」標籤
「資訊」標籤顯示以下的系統及掃瞄器資訊。
「資訊」標籤對話方塊
「報告」按鍵：
如果你在使用本掃瞄器時，發生任何不瞭解的錯誤訊息而無法使用
時，請按一下「報告」按鍵，它會產生一個 report.txt 檔(儲存在
C:\AVxxx)，請將此檔案寄給本公司的客服人員，我們將為您解答疑
問並提供完善的服務。
4-3
6
「重設墊片進紙次數」：
請注意本產品透過自動文件進紙器掃瞄大約超過 50,000
張後(不同的掃瞄器型號會有不同的資料)，自動進紙墊片會開始磨
損，這個時候，進紙時可能會不順暢。碰到這種情況，我們建議
您更換自動進紙墊片，並參考本手冊中的「更換自動進紙墊片」章
節來更換。安裝完新的自動進紙墊片後，請按一下「重設墊片進紙
次數」 按鍵，重新設定自動進紙墊片的進紙次數。 如果你沒有多
餘的自動進紙墊片，請就近向您的經銷商洽詢訂購新的自動進紙
墊片。
「重設滾軸進紙次數」：
請注意本產品透過自動進紙器掃瞄大約超過 200,000張後(不同的
掃瞄器型號會有不同的資料)，自動進紙滾軸會開始磨損，這個時
候，進紙時可能會不順暢。碰到這種情況，我們建議您更換自動
進紙滾軸。安裝完新的自動進紙滾軸後，請按一下「重設滾軸進紙
次數」 按鍵，重新設定滾軸進紙次數。
注意事項：
自動進紙墊片及自動進紙滾軸的使用壽命及更換方式會因不同的
掃瞄器型號而異，詳細情形請洽詢你的經銷商。
4-3

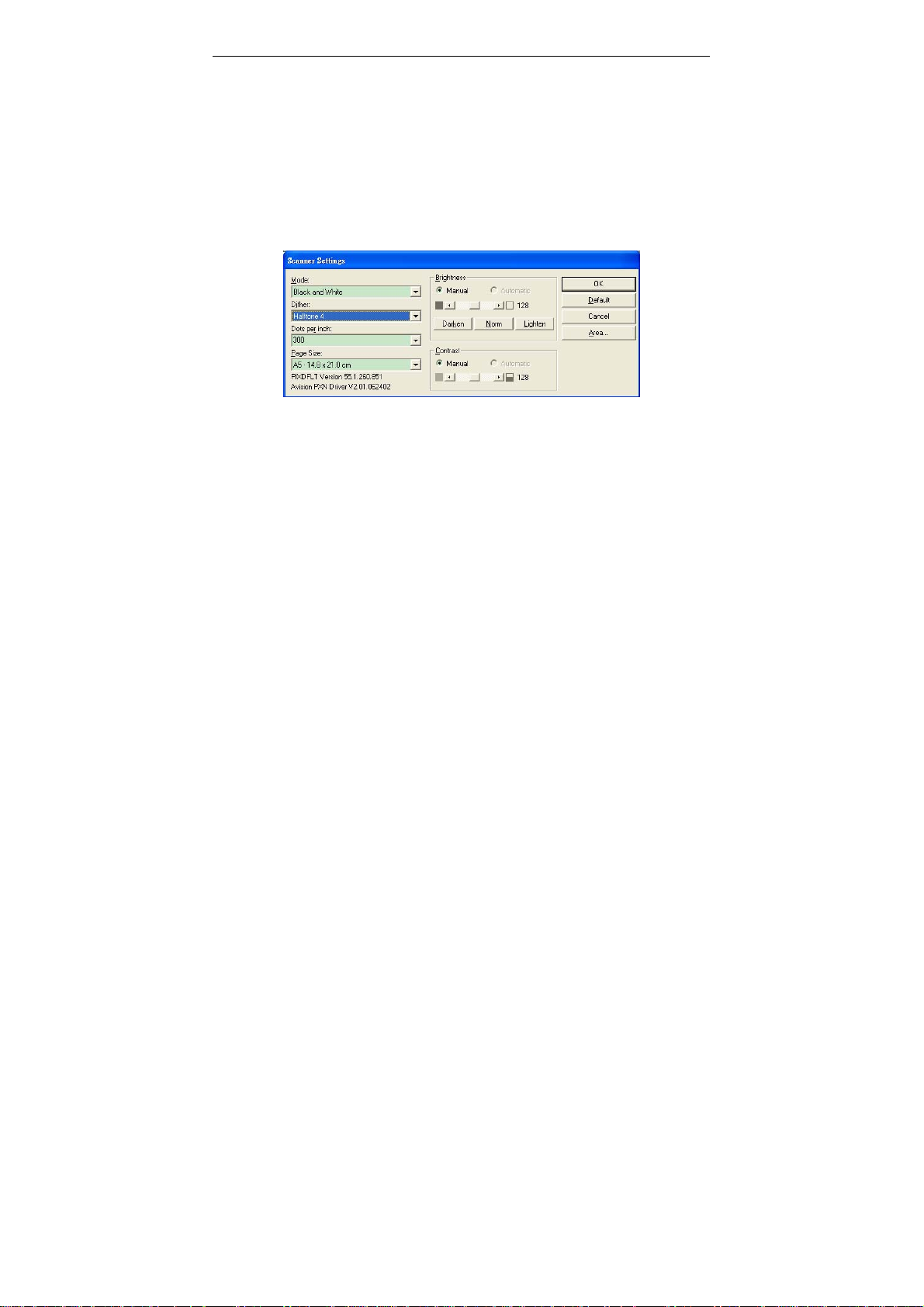

5. ISIS介面之操作
ISIS使用者介面之操作非常類似於TWAIN使用者介面。底下簡述ISIS介
面上的功能:
Mode(掃瞄模式): 可選擇黑白，灰階，或彩色。
Dither(半色調): 共有5種半色調的選擇，亦可選擇不用半色調掃瞄。
Dots per inch(解析度): 可選擇適合的解析度。
Paper Size(紙張尺寸): 可選擇各種紙張尺寸。
Brightness(亮度控制): 可調整掃瞄的亮度或暗度。
Contrast(對比): 可調整掃瞄的對比度。
Default(原設定狀態): 按此鈕以恢復原本的設定狀態。
Area(掃瞄範圍): 可調整掃瞄的面積與位置。
5-1
6. 清潔與保養
6.1 清潔進紙墊片與送紙輪
雖然掃瞄器的本身設計是可免維修的，但是為確保理想的影像品質與性
能，偶而也是需要清理一下。
有時候，墊片與送紙輪會染上噴墨，碳粉，或 紙屑，在這種情況下，本
機或許無法順利送紙。 若此事發生，請遵守以下清理程序將您的機台回
歸到原始乾淨的狀態。
清理程序:
1. 將一塊棉布沾上酒精(95%)。
2. 請輕輕的將ADF前元件打開，藉著將送紙輪向前轉動來用此棉布擦拭
送紙輪，直到送紙輪完全擦拭乾淨為止，小心不要損壞彈簧。
3. 由上而下擦拭墊片，小心不要勾住彈簧。
4. 關閉ADF元件，現在您的機台可以準備使用了。
ADF 墊片
送紙輪
ADF元件
6-1
6.2 清理掃瞄器玻璃鏡片
如下圖所示，請以柔軟乾淨的布塊擦拭掃瞄器玻璃鏡片以除去其上的墨
水、碳粉或灰塵。
玻璃鏡片
清理玻璃鏡片
6-2
6.3 更換進紙墊片
大概使用自動送紙裝置掃瞄兩萬張紙後，進紙墊片及滾輪會損壞。在此
種情況下，請更換新的進紙墊片及滾輪。 請遵守以下程序去更換。關於
如何訂購墊片，請尋問距離您最近的經銷商。
拆解程序:
1. 輕輕地打開自動送紙裝置上蓋。
2. 用您的兩手指將進紙墊片兩邊向內壓以拿出墊片。
進紙墊片
更換進紙墊片
6-3
組裝程序
1. 從盒內取出新的進紙墊片。
2. 用您的兩手指將進紙墊片的兩邊向內壓。
3. 將此墊片放入該洞口。
進紙墊片
6-4

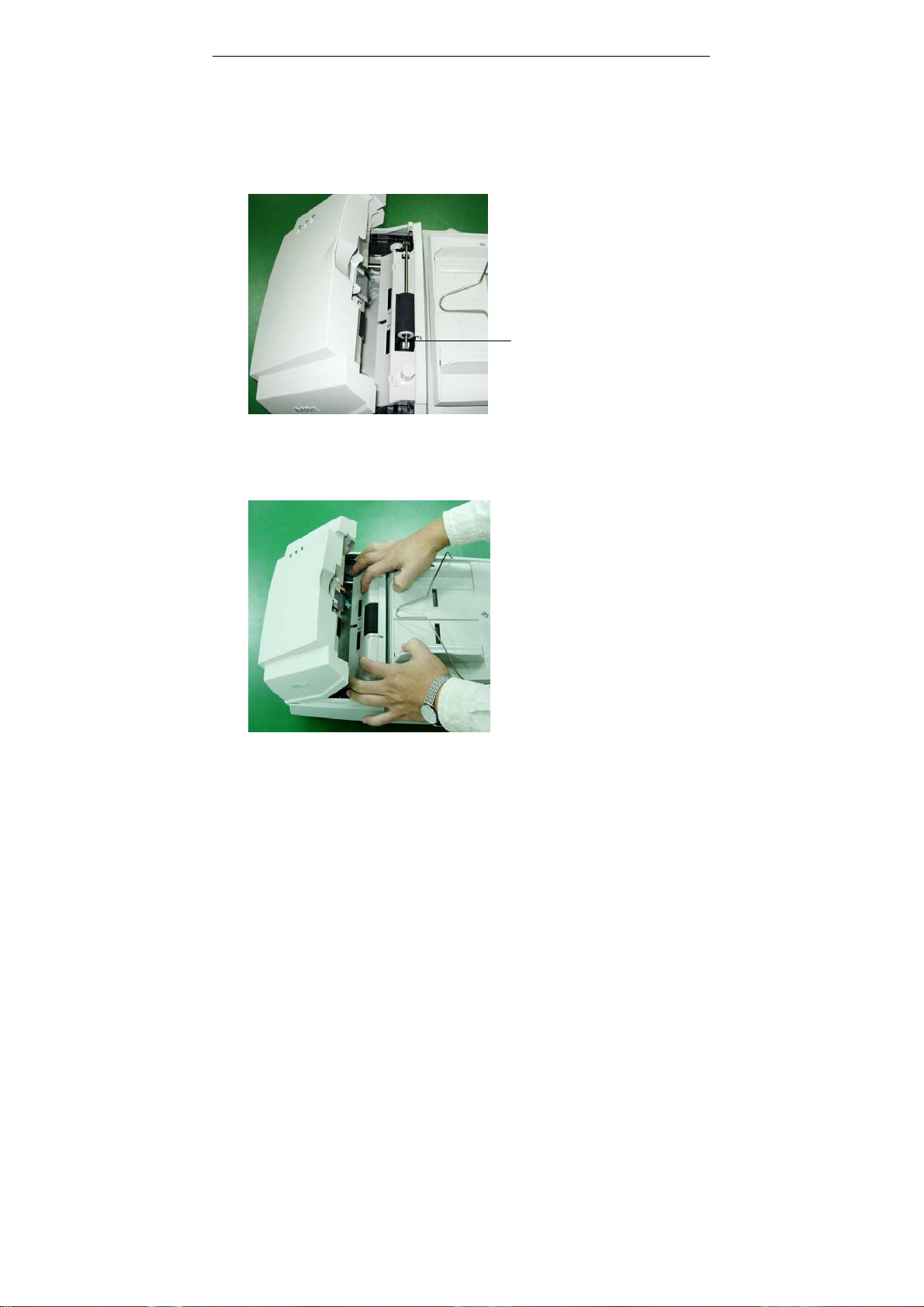

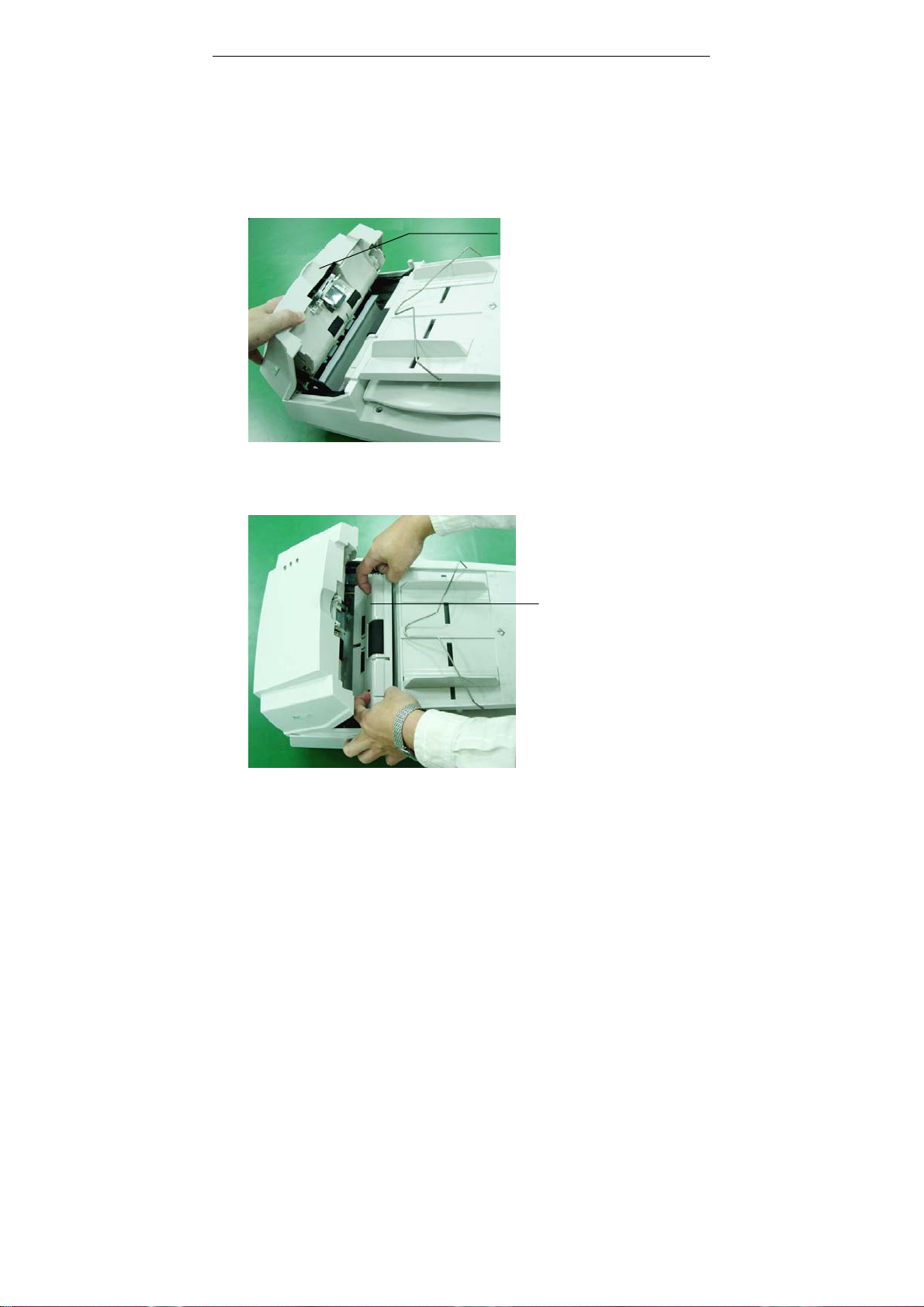

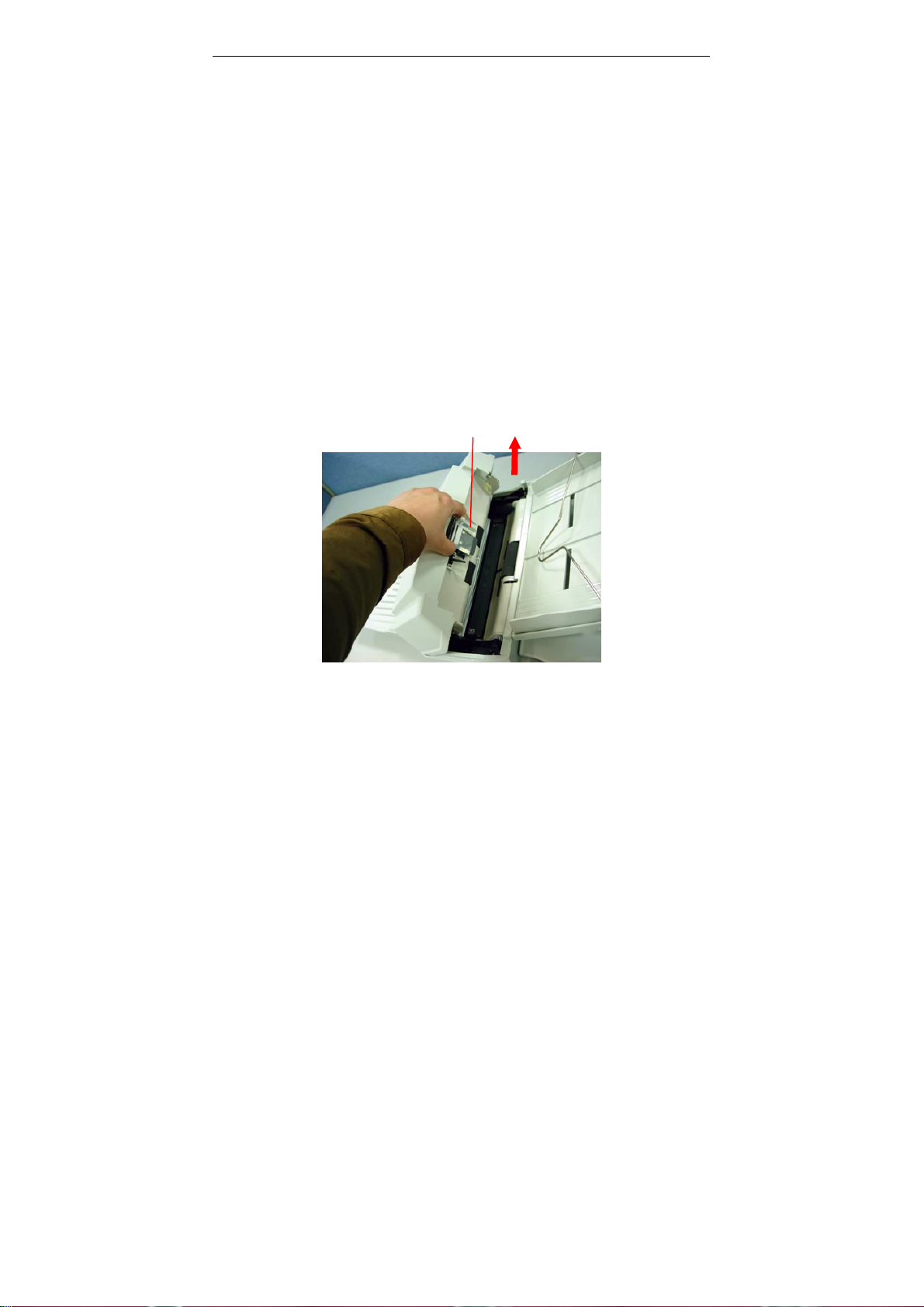

6.4 更換進紙滾輪
1. 撥開按鈕打開自動送紙裝置上蓋。
自動送紙裝置按鈕
2. 將卡勾往上提。
卡勾
6-1
3. 將進紙滾輪上蓋移除。
4. 將進紙滾輪移除。
進紙滾輪上
蓋
進紙滾輪
6-2
5. 安裝新的進紙滾輪。將滾輪桿子的兩端對準預留孔，再往
下壓。
預留孔
6. 將進紙滾輪上蓋裝回原位。
7. 關上自動送紙裝置上蓋。
6-3
7. 排除錯誤指南
本產品設有內建式之自動偵測功能，能偵測系統主要的錯
誤。系統每次開機時即會自動執行此功能，在執行當中，訊息指示燈
(Ready LED)會閃爍，偵測結束時，如果沒有錯誤訊息發生，則訊息
指示燈(Ready LED)會保持亮著而不閃爍。如果您有任何操作上的問
題，請參閱下列錯誤指南。
7.1 常見問題之答覆
問： Ready指示燈顯示掃瞄器的狀況是正常的，但是 掃瞄器未
能接收電腦主機傳達下來的指令。
答： 請檢查訊號線是否有確實連接好，並再下達掃瞄指令。如
果掃瞄器仍未有反應，
請再重 設定掃瞄器(重新關機再開機)，電腦主機也請重新
設定(重新關機再開機)。
問： 掃瞄時，紙張被夾住。
答： 1)打開自動送紙裝置。
2)小心的拉出被夾住的紙張。
3)將自動送紙裝置裝上。
7-1
問： 在掃瞄過程中紙張變成歪斜的。
答： 1)用支承架來固定紙張前進的位置。
2) 檢查送紙軸的狀況，如有需要請依
保養程序清理滾軸。
問: 將掃瞄器開關打開，掃瞄器會發出怪聲並且不是在就緒的
狀態(Ready)。
答: 有兩種可能:
1) 你也許忘了將掃瞄器鎖定裝置移至”使用狀態”，請檢查
看看。
2) 掃瞄器沒有置於平穩的桌面上，這樣會使掃瞄器無法
正常運作。
問： 掃瞄器沒有問題，但是掃瞄時，掃瞄器或系統經常會突然
無法運作。
答： 請檢查
1) 是否連接線都有接好。
2) 確定SCSI連接線的兩個接頭連接正確，一個接頭連接
你的SCSI元件，另一個連接電腦主機。
3) 如果你使用USB 連接線來連接電腦與掃瞄器，請確認
USB 連接線的兩個接頭連接正確。
7-2
問： 掃瞄影像時，所掃瞄進來的影像一直都太暗。
答： 1. 請調整Gamma值的設定，當您列印時請將您
的印表機之Gamma 值設為2.2，當使用應用軟體時，
請將螢幕的Gamma值設為 1.8。
2. 當您使用TWAIN介面時，請調整明亮度(Brightness)設
定來取得較亮的影像。
問： 掃瞄線條藝術(line art)之影像時，所掃瞄的線條顯得比原
始文件上之線條更粗。
答： 請調整亮度之設定，因亮度過低時，線條的邊緣會被視
為黑色區域，而使得線條過粗。
7-3

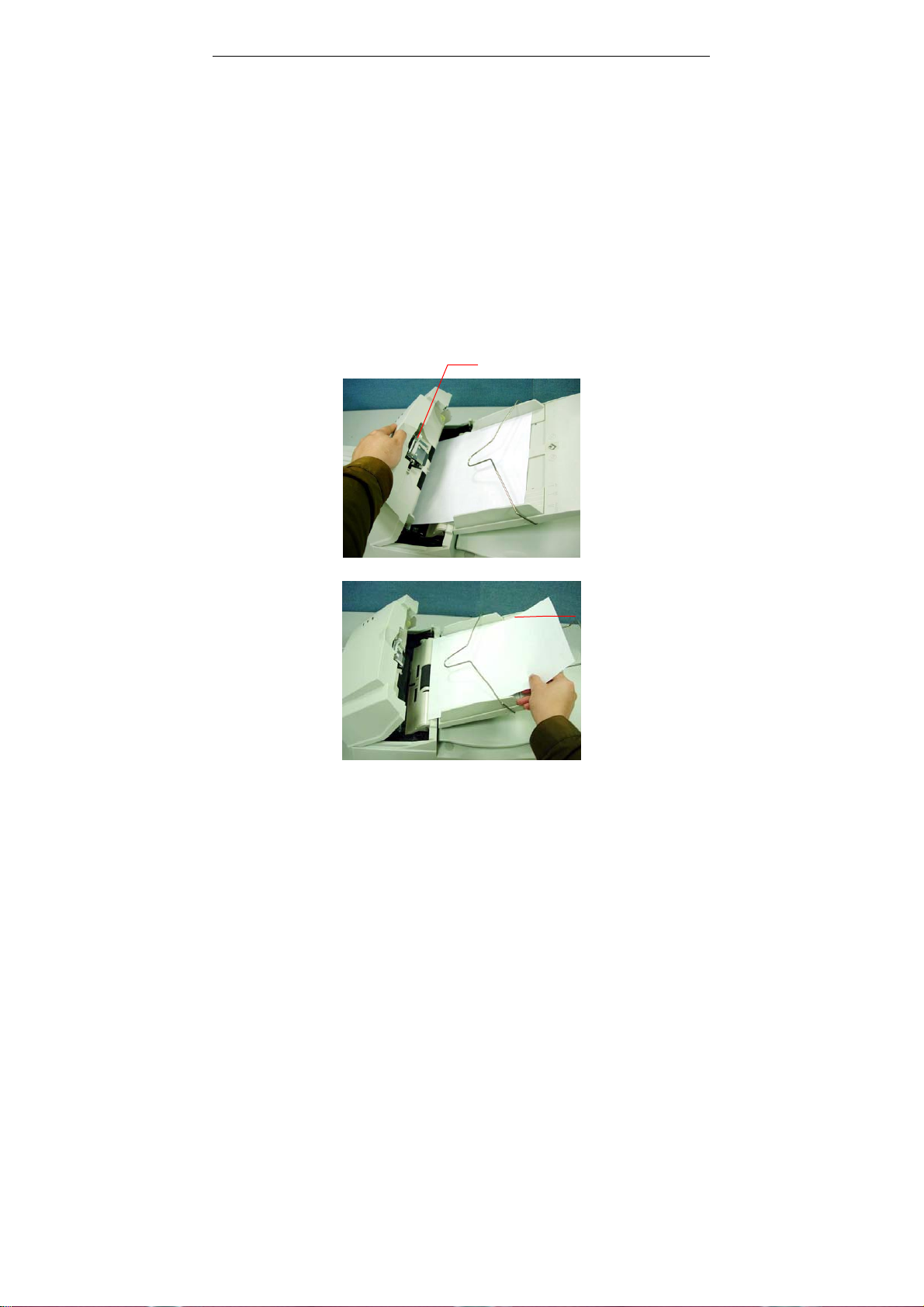

問： 一次饋送多頁紙張時，紙張被夾住。
答： 1) 打開自動送紙裝置。
2) 清除被饋送的多頁紙張。
3) 將自動送紙裝置裝上。
4) 將紙張邊緣及四角弄平，再將紙張鬆開，徹底分離每
一張紙後，再將文件放入導紙裝置中。
5) 檢查送紙軸的狀況，如有需要，請依保養程序清理滾
軸。如下圖所示
。
ADF 送紙匣
文件
7-4
8. 技術服務
虹光技術服務部提供週全的虹光掃瞄器技術服務。當您與本部連絡之
前，請您準備下列的資料：
* 掃瞄器的序號和校正號碼 (在掃瞄器的底部)。
* 電腦硬體設備 (例如，您的 CPU 種類、RAM多寡、硬碟可用空間、顯
示卡、介面卡。)
* 您所使用之軟體應用程式的名稱及版本。
* 您所使用之掃瞄器驅動程式的版本。
請用下列方式與我們連絡：
美加地區: Avision Labs Inc.
Address: 6815 Mowry Ave., Newark CA 94560, USA
Telephone number: +1 (510) 739-2369
Fax number: +1 (510) 739-6060
Web Site: http://www.avision.com
E-mail: support@avision-labs.com
其他地區: 虹光精密股份有限公司
地址： 臺灣新竹科學工業園區研新一路20號
電話號碼： 886-3-5782388
傳真號碼： 886-3-5777017
Web Site: http://www.avision.com
E-mail： service@avision.com.tw
8-1
9. 產品規格
型號： 300500001 (單面掃瞄器)
300500002 (雙面掃瞄器)
掃瞄器類型： 自動送紙式
光學解析度： 600 dpi * 600 dpi (H*V)
光源: 冷陰極燈管
掃瞄模式： 彩色/灰階/黑白
自動送紙限制： 一次最多 50 頁
掃瞄文件尺寸： 動送紙式: 8.5” x 14” (最大)
自動送紙式: 3.7” x 5.5” (最小)
平台式 :8.5” x 11.69”
介面： SCSI-2, USB 2.0
電源： 24
耗電： 48 W
操作溫度: 5°C 到 35°C
保存溫度: -40°C 到 60°C
尺寸： （寬x長x高）567 x 350x 199 (公釐)
重量： 15.87 磅 (7.2 公斤)
Vdc/2A
9-1
索引
G4, 4-16
JPEG 品質, 4-16
OverScan, 4-26
TWAIN, 3-3
X 偏移量, 4-23
Ｇ
Ｊ
Ｏ
Ｔ
Ｘ
Ｙ
六劃
灰階, 4-8
自動校正歪斜, 4-25
九劃
亮度, 4-11
背景, 4-19
背景設定, 4-33
重設墊片進紙次數, 4-37
重設滾軸進紙次數, 4-37
重疊進紙偵測,
4-26
十一劃
彩色, 4-8
啟用省電模式, 4-34
旋轉影像, 4-31
旋轉雙面文件,
4-30
Y 偏移量, 4-23
二劃
二值化
Dynamic Threshold, 固定處理, 4-9
五劃
加邊框, 4-32
去白頁, 4-32
裁切
原稿尺寸, 固定尺寸, 紙張盡頭偵
黑白, 4-8
黑白反相, 4-13
解析度, 4-12
a
測,
十二劃
4-22
十三劃
十四劃
對比度, 4-11
閥值, 4-10
十六劃
篩選閥值, 4-19
十八劃
濾色
濾除紅色, 濾除藍色, 濾
除綠色,
額外長度偵測, 4-27
4-18
十九劃
鏡像, 4-32
b
Loading...
