Notebook-PC

Benutzerhandbuch

G7169

März 2012

Inhaltsverzeichnis

Kapitel 1: Vorstellung des Notebook-PCs

Über dieses Handbuch ..................................................................................... 6

Anmerkungen zu diesem Handbuch .......................................................... 6

Sicherheitshinweise .......................................................................................... 7

Vorbereiten Ihres Notebook-PCs ................................................................11

Kapitel 2: Die einzelnen Teile

Oberseite .............................................................................................................14

Unterseite ............................................................................................................18

Rechte Seite ........................................................................................................23

Linke Seite ...........................................................................................................26

Rückseite .............................................................................................................28

Vorderseite..........................................................................................................29

Kapitel 3: Erste Schritte

Energieversorgung ..........................................................................................31

Netzanschluss verwenden ..........................................................................31

Akku verwenden .............................................................................................33

Pﬂege des Akkus .............................................................................................35

Notebook einschalten ..................................................................................36

Der Power-On Self Test (POST) ..................................................................36

Überprüfen des Akkus ..................................................................................38

Laden des Akkus .............................................................................................39

Energieoptionen .............................................................................................40

Energieverwaltungsmodi ............................................................................42

Energie sparen und Ruhezustand ............................................................42

Temperaturregelung .....................................................................................44

Tastatursonderfunktionen ............................................................................45

Farbige Hotkeys ..............................................................................................45

Microsoft Windows-Tasten ..........................................................................48

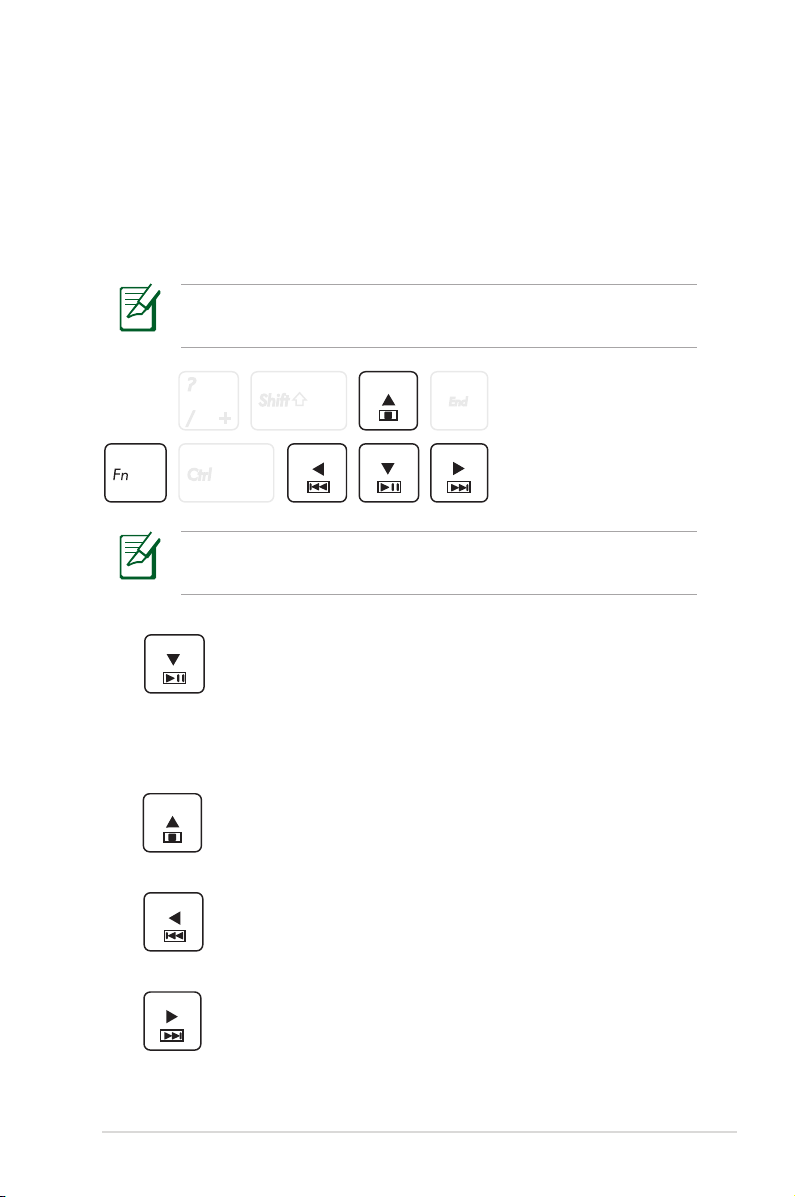

Multimediatasten (nur bei bestimmten Modellen)............................49

Tasten und Statusanzeigen ..........................................................................50

Tasten......................................................................................................50

Statusanzeigen ................................................................................................51

Notebook-PC Benutzerhandbuch

Kapitel 4: Benutzen des Notebook-PCs

Zeigegerät ..........................................................................................................54

Benutzung des Touchpads ..........................................................................55

Abbildungen zur Bedienung des Touchpads .......................................56

Pﬂege des Touchpads ...................................................................................58

Automatische Touchpad-Sperre ...............................................................59

Speichergeräte ..................................................................................................60

Flash-Speicherkartenleser ...........................................................................60

Festplatte ...........................................................................................................61

Arbeitsspeicher (RAM) ..................................................................................62

Anschlüsse ..........................................................................................................63

Netzwerkanschluss ........................................................................................63

Wireless LAN-Anschluss (nur bei bestimmten Modellen) ................65

Windows Wireless Netzwerkverbindung ...............................................67

Bluetooth Wireless-Verbindung (nur bei bestimmten

Modellen) ..........................................................................................................69

Anhang

Optionales Zubehör ......................................................................................A-2

Optionale Anschlüsse .................................................................................A-2

Betriebssystem und Software .................................................................... A-3

System BIOS-Einstellungen .......................................................................A-4

Häuﬁg auftretende Probleme und ihre Lösungen ........................ A-13

Wiederherstellen Ihres Notebook-PCs ................................................ A-19

Verwenden der Wiederherstellungspartition ................................ A-19

Verwenden der Wiederherstellungs-DVD (nur an bestimmten

Modellen) .....................................................................................................A-20

DVD-ROM-Laufwerksinformationen .................................................... A-22

Blu-ray ROM-laufwerkinformationen (nur bei bestimmten

Modellen) ...................................................................................................... A-24

Kompatibilität des internen Modems ................................................ A-25

Erklärungen und Sicherheitshinweise ................................................. A-29

Aussagen zur FCC-Erklärung .................................................................A-29

FCC-Sicherheitswarnungen zur RF-Aussetzung ............................. A-30

Notebook-PC Benutzerhandbuch

Konformitätserklärung (R&TTE Direktive 1999/5/EC) ................... A-30

CE-Kennzeichen ......................................................................................... A-31

IC-Strahlenbelastungserklärung für Kanada ...................................A-31

Wireless-Kanäle für unterschiedliche Gebiete ................................A-32

Verbotene Wireless-Frequenzbänder in Frankreich ...................... A-32

UL-Sicherheitshinweise ........................................................................... A-34

Stromsicherheitsanforderungen .........................................................A-35

TV-Tuner-Hinweis ...................................................................................... A-35

REACH A-35

Nordic-Vorsichtsmaßnahmen (für Lithium-Ionen-Akkus) .......... A-36

Sicherheitsinformationen für das optische Laufwerk .................. A-37

Laser-Sicherheitsinformationen ........................................................... A-37

Kundendienstwarnung ...........................................................................A-37

CDRH-Bestimmungen .............................................................................. A-37

Macrovision Corporation-Produktanmerkung ............................... A-38

CTR 21-Genehmigung (für Notebook-PCs mit

eingebauten Modem) .............................................................................. A-39

European Union Eco-Label.....................................................................A-41

ENERGY STAR konformes Produkt ....................................................... A-41

Erklärung zur Erfüllung der weltweiten

Umweltschutzbestimmungen .............................................................. A-42

Rücknahmeservices ..................................................................................A-42

Urheberrechtinformationen ................................................................... A-43

Eingeschränkte Haftbarkeit ..................................................................... A-44

Service und Unterstützung ...................................................................... A-44

Notebook-PC Benutzerhandbuch

Kapitel 1:

Vorstellung des

Notebook-PCs

Über dieses Handbuch

Sie lesen gerade das Notebook-Handbuch. Dieses Handbuch enthält Informationen zu den unterschiedlichen Notebook-Komponenten und ihrer Benutzung. Im Folgenden ﬁnden Sie die Hauptabschnitte dieses Handbuchs:

1. Vorstellung des Notebook-PCs

Stellt Ihnen das Notebook und dieses Handbuch vor.

2. Die einzelnen Teile

Bietet Ihnen Information zu den Notebook-Komponenten.

3. Erste Schritte

Bietet Ihnen Information zu den ersten Arbeitsschritten mit dem

Notebook.

4. Benutzung des Notebook-PCs

Bietet Ihnen Information zur Benutzung der einzelnen

Notebook-Komponenten.

5. Anhang

Stellt Ihnen optionales Zubehör vor und bietet zusätzliche

Information.

Das mitgelieferte Betriebssystem und die Anwendungen unterscheiden sich je nach Modell und Region. Es können Unterschiede zwischen den Abbidungen und den tatsächlichen Aussehen kommen, wobei Sie Ihren Notebook-PC als korrekt betrachten können.

Anmerkungen zu diesem Handbuch

Über das gesamte Handbuch verstreut ﬁnden Sie fettgedruckte Anmerkungen und Warnungen, die Sie befolgen sollten, um bestimmte Aufgaben sicher und komplett ausführen zu können. Diese Anmerkungen sind von verschiedener Wichtigkeit, wie im Folgenden beschrieben:

WARNUNG! Informationen zur sicheren Handhabung.

Wichtig! Information zu Handlungen, die vermieden werden

müssen, um Schäden an Komponenten und Daten sowie Verletzungen zu verhindern.

TIPP: Tipps zur Durchführung einer Aufgabes.

ANMERKUNG: Informationen für besondere Umstände.

Notebook-PC Benutzerhandbuch

Sicherheitshinweise

Trennen Sie das Notebook vor der Reinigung vom Netzstrom und entnehmen Sie den/die Akku(s). Wischen Sie das Notebook mit einem sauberen Zellstoffschwamm oder einem Autoleder ab, das mit einem nichtscheuernden Reinigungsmittel und ein paar Tropfen warmen Wasser befeuchtet ist . Entfernen Sie zusätzliche Feuchtigkeit mit einem trockenen Tuch.

Stellen Sie das Notebook NICHT auf schräge oder instabile Arbeitsﬂächen. Sollte das Gehäuse beschädigt worden sein, wenden Sie sich bitte an Servicepersonal.

Setzen Sie das Notebook KEINEN schmutzigen oder staubigen Umgebungen aus. Benutzen Sie das Notebook NICHT während eines Gaslecks.

Drücken oder berühren Sie den Bildschirm NICHT. Halten Sie kleine Gegenstände vom Notebook fern, die es verkratzen oder in es eindringen könnten.

Benutzen Sie das Notebook NICHT auf Ihrem Schoß oder anderen Körperteilen, da es durch Hitzekontakt zu Unbehagen oder Verletzungen kommen könnte.

Stellen Sie KEINE Objekte auf das Notebook oder lassen sie auf es fallen. Stecken Sie keine Fremdkörper in das Notebook.

Setzen Sie das Notebook KEINEN starken elektromagnetischen Feldern aus.

Benutzen Sie das Notebook NICHT in der Nähe von Flüssigkeiten, Regen oder Feuchtigkeit. Benutzen Sie das Modem NICHT während eines Gewitters.

Akkusicherheitswarnung: Akku NICHT ins Feuer werfen. Akkukontakte NICHT kurzschließen. Akku NICHT auseinandernehmen.

Notebook-PC Benutzerhandbuch

Zulässige Betriebstemperaturen: Dieser Notebook-PC darf nur in einer Umgebung mit einer Temperatur zwischen 5°C und 35° C verwendet werden.

EINGANGSSPANNUNG: Prüfen Sie am Aufkleber an der Notebook-Unterseite, ob Ihr Adapter den Stromversorgungsanforderungen entspricht.

Bedecken Sie das eingeschaltete Notebook NICHT mit Materialien, die die Luftzirkulation beeinträchtigen. Stecken Sie es NICHT

Benutzen Sie in der Nähe der Oberﬂäche KEINE starken Reinigungsmittel, z.B. Benzin, Verdünner oder

andere Chemikalien. eingeschaltet in eine Tragetasche.

Benutzen Sie KEINE beschädigten Netzkabel, Zubehörteile oder Peripheriegeräte.

Falscher Einbau

des Akkus kann zu

einer Explosion und

Beschädigung des

Notebook-PCs führen.

Den Notebook-PC NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das durchgestrichene Symbol der Mülltonne zeigt an, dass das Produkt (elektrisches und elektronisches Zubehör) nicht im normalen Hausmüll entsorgt werden darf. Bitte erkundigen Sie sich nach lokalen Regelungen zur Entsorgung von Elektroschrott.

Den Batterien NICHT im normalen Hausmüll entsorgen. Das Symbol der durchgestrichenen Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen.

Notebook-PC Benutzerhandbuch

Schalldruckwarnung

Zu hoher Schalldruck von Kopfhörern kann eine Schädigung oder den Verlust des Gehörs hervorrufen. Die Regelung der Lautstärke und die Änderung der Equalizer-Einstellungen auf andere als die Mittenposition kann die Ausgangsspannung des Kopfhörers erhöhen und somit auch den Schalldruckpegel.

Lüfterwarnung

Beachten Sie bitte, dass die eingebauen Lüfter bewegliche Teile sind, die eine Gefahr bedeuten können. Halten Sie Körperteile fern von rotierenden Lüfterblättern..

Netzteilinformation

Eingangsspannung: 100-240V WechselspannungWechselspannung

Eingangsfequenz: 50-60Hz

Ausgangsstrom: 3,42A (65W);/ 4,74A (90W);

Ausgangsspannung: 19V Gleichspannung: 19V Gleichspannung

Transportvorkehrungen

Schalten Sie das Notebook vor dem Transport aus und trennen Sie alle externen Peripheriegeräte ab, um die Anschlüsse nicht zu beschädigen. Wenn der Strom abgeschaltet wird, zieht sich der

Festplattenkopf zurück, um die Festplattenoberﬂäche während des Transports nicht zu verkratzen. Aus diesem Grund sollten Sie das Notebook nicht im angeschalteten Zustand transportieren. Klappen Sie den Bildschirm ein und überprüfen, dass er zum eigenen Schutz und zum Schutz der Tastatur in sicherer Position eingerastet ist.

VORSICHT: Die Oberﬂächenverglasungen des Notebooks trüben sich bei unsachgemäßer Behandlung leicht ein. Achten Sie beim Transport darauf, Reibungen und Kratzer auf den Oberﬂächen des Notebooks zu vermeiden.

Notebook-PC Benutzerhandbuch

Schützen Sie Ihr Notebook

Sie können eine Tragetasche anschaffen, um Ihr Notebook vor Schmutz, Wasser, Stößen und Kratzern zu schützen.

Laden Ihres Akkus

Laden Sie Ihren Akku sowie alle zusätzlichen Akkus voll, bevor Sie auf längere Reise gehen. Denken Sie daran, dass der Netzadapter den Akku auﬂädt, solange er mit dem Notebook und einer Wechselstromquelle verbunden ist. Das Auﬂaden des Akkus nimmt mehr Zeit in Anspruch, wenn das Notebook verwendet wird.

Vorkehrungen für Flugreisen

Rufen Sie Ihre Fluggesellschaft an, wenn Sie das Notebook an Bord des Flugzeugs benutzen möchten. Die meisten Fluggesellschaften haben Einschränkungen für die Benutzung elektronsicher Geräte. Meistens wird deren Verwendung nur im Zeitraum zwischen Start und Landung gestattet.

VORSICHT! Auf Flughäfen gibt es drei Arten von Sicherheitsgeräten: Röntgengeräte (überprüfen Gegenstände auf Fließbändern), Metalldetektoren (überprüfen Personen, die durch Kontrollstationen laufen) und Metalldetektorstäbe (tragbare Geräte, mit denen Personen oder bestimmte Gegenstände durchsucht werden). Sie können Ihr Notebook und Disketten durch Röntgengeräte überprüfen lassen. Es ist jedoch ratsam, Ihr Notebook oder Disketten keinen stationären oder tragbaren Metalldetektoren auszusetzen.

Notebook-PC Benutzerhandbuch

Vorbereiten Ihres Notebook-PCs

Es folgt eine Kurzanleitung zur Nutzung Ihres Notebook-PCs.

Einlegen des Batteriepacks

Anschließen des Netzteils

Notebook-PC Benutzerhandbuch

Önen des Bildschirms

1. Heben Sie den Bildschirm vorsichtig mit Ihren Daumen an.

2. Kippen Sie den Bildschirm langsam in den gewünschten Betrachtungswinkel.

Einschalten des Notebooks

1. Drücken Sie den Stromschalter.

Notebook-PC Benutzerhandbuch

Kapitel 2:

Die einzelnen Teile

Oberseite

1 2 3 -

Das Aussehen der Oberseite ist von der Region abhängig.

X301 Intel X401 Intel und AMD

Notebook-PC Benutzerhandbuch

X501 Intel und AMD

Notebook-PC Benutzerhandbuch

Mikrofon (eingebaut)

Das eingebaute Mono-Mikrofon kann für Videokonferenzen,

Sprachführungen oder einfache Audio-Aufnahmen benutzt werden.

Kamera

Die integrierte Kamera ermöglicht Bild- und Videoaufnahme.

Diese Funktion kann bei Videokonferenzen und anderen interaktiven Anwendungen benutzt werden.

Bildschirm

Die Bildschirmfunktionen sind die gleichen wie die eines

Desktop-Monitors. Das Notebook verwendet einen Active Matrix TFT LCD-Bildschirm, welcher exzellente Ansichtsqualitäten vergleichbar denen eines Desktop-Monitors bietet. Im Gegensatz zu Desktop-Monitoren erzeugt der LCDBildschirm weder Strahlung noch Flimmern und ist daher viel augenfreundlicher. Benutzen Sie zur Reinigung des Bildschirmes ein weiches Tuch ohne chemische Reinigungsmittel (wenn nötig, verwenden Sie klares Wasser)

Stromschalter

Mit dem Ein-/Ausschalter schalten Sie Ihren Notebook PC ein

und aus und wecken ihn aus dem Ruhemodus wieder auf. Zum Einschalten drücken Sie die Taste einmal kurz; zum Ausschalten Ihres Notebook PC halten Sie die Taste gedrückt. Der Ein-/ Ausschalter funktioniert nur, wenn der Bildschirm geöffnet ist.

Notebook-PC Benutzerhandbuch

Tastatur

Die Tastatur bietet Tasten in Standa rdgrößen mit

komfortablem Tastenweg (die Tiefe, bis zu der die Tasten heruntergedrückt werden können) und eine Handflächenauflage für beide Hände. Zwei Windows™Funktionstasten helfen bei der Navigation im Windows™Betriebsystem.

Touchpad und -Tasten

Das Touchpad mit seinen Tasten ist ein Zeigegerät mit

denselben Funktionen wie eine Desktopmaus. Eine softwaregesteuerte Rollfunktion steht für einfache Navigation in Windows und im Internet zur Verfügung, nachdem Sie das beigelegte Touchpad-Hilfsprogramm installiert haben.

Notebook-PC Benutzerhandbuch

Unterseite

Das Aussehen der Unterseite kann je nach Modell variieren.

Die Größe des Akkupacks kann je nach Modell variieren.

WARNUNG! Die Unterseite des Notebooks kann sehr heiß werden. Seien Sie vorsichtig beim Umgang mit dem Notebook, während es in Betrieb ist oder gerade erst ausgeschaltet wurde. Hohe Temperaturen sind während des Betriebs und beim Laden des Akkus normal. Legen Sie das Notebook nicht auf weichen

Oberﬂächen (z.B. Bett) ab, welche die Lüftungsöffnungen blockieren könnten. SETZEN SIE DAS NOTEBOOK NICHT AUF IHREN SCHOSS ODER ANDERE KÖRPERTEILE, UM HITZEVERLETZUNGEN ZU VERMEIDEN.

X301Intel

Notebook-PC Benutzerhandbuch

X401Intel

X401AMD

Notebook-PC Benutzerhandbuch

X501Intel

X501AMD

Notebook-PC Benutzerhandbuch

Akkuverriegelungsfeder

Die Akkuverriegelung sichert das Akkupack. Beim Einlegen

rastet das Akkupack automatisch ein. Um das Akkupack zu entfernen, lösen Sie die Verriegelung.

Akkupack

Der Akku lädt sich automatisch auf, sobald er an ein

Netzteil angeschlossen wird, und beliefert den NotebookPC weiterhin mit Strom, wenn die Netzteilverbindung unterbrochen wird. Damit kann der Notebook-PC weiter betrieben werden, selbst wenn Sie zeitweilig Ihren Standort wechseln. Die Akku-Laufzeit ist vom Gebrauch und von den Speziﬁkationen des jeweiligen NotebookModells abhängig. Der Akku kann nicht weiter auseinander genommen werden und muss als einzelne Einheit von einem autorisierten Händler ersetzt werden.

Akkuverriegelung (Manuell)

Die manuelle Akkuverriegelung hält den Akku sicher an

seinen Platz. Schieben Sie die Sperre in die Position “Unlock”, um den Akku einzulegen oder zu entfernen. Schieben Sie den Hebel auf die Position “Locked”, um den eingelegten Akku zu sichern.

Notebook-PC Benutzerhandbuch

Das Speicherfach bietet die Möglichkeit, den vorhandenen

Speicher zu erweitern. Zusätzlicher Speicher erhöht die Leistung der Anwendungen durch Verringern der Festplattenzugriffe. Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konﬁguriert den CMOS dementsprechend während des POSTProzesses. Es ist keine Hard- oder Software-Einstellung (eingeschlossen BIOS) notwendig, nachdem der Speicher installiert wurde. Wenden Sie sich an einen autorisierten Händler, um Informationen über Speichererweiterungen für Ihr Notebook zu erhalten. Nur der Erwerb der Speichererweiterungsmodule von autorisierten Händlern stellt ein Maximum an Kompatibilität und Funktionssicherheit dar.

Festplattenfach

Die Festplatte ist in einem Fach ﬁxiert. Wenden Sie

sich an einen autorisierten Händler, um Informationen über Festplattenerweiterungen für Ihr Notebook zu erhalten. Festplatten-Upgrades dürfen aus Gründen der Zuverlässigkeit und Kompatibilität nur durch autorisierte

Servicezentren oder Fachhändler durchgeführt werden. Speicherfach (RAM)

Notebook-PC Benutzerhandbuch

Die einzelnen Teile

2 3

Rechte Seite

X301 /X401/X501

Mikrofoneingang

Die Mono-Mikrofonbuchse (3,5mm) kann ein externesDie Mono-Mikrofonbuchse (3,5mm) kann ein externes

Mikrofon oder Ausgangssignale von Audiogeräten aufnehmen. Die Benutzung dieser Buchse deaktiviert automatisch das eingebaute Mikrofon. Verwenden Sie diese Funktion für Video-Konferenzsitzungen, Erzählungen oder einfache Audioaufnahmen.

Kopfhörerbuchse

Die Stereo-Kopfhörerbuchse (3,5mm) dient zum Verbinden

des Audioausgangssignals vom Notebook-PC mit verstärkten Lautsprechern oder einem Kopfhörer. Die integrierten Lautsprecher werden automatisch deaktiviert, wenn diese Buchse verwendet wird.

Notebook-PC Benutzerhandbuch

USB Port 3.0

Der USB (Universal Serial Bus) -Port ist mit USB 3.0, 2.0

oder USB 1.1-Geräten, wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems, Festplattenlaufwerke, Drucker, Monitore und Scanner kompatibel, in Reihe bei einer Übertragungsgeschwindigkeit von bis zu 4.8Gbits/s (USB 3.0), 480Mbits/s (USB 2.0) und 12Mbits/s (USB 1.1). USB ermöglicht den Betrieb von vielen Geräten an einen Computer gleichzeitig, wobei einige Peripheriegeräte als zusätzliche Plug-in-Sites oder Hubs agieren. USB unterstützt die Hot-Swap-Funktion. Dies bedeutet, dass die USB-

Geräte ein- oder ausgesteckt werden können, während der Computer eingeschaltet ist.

HDMI

HDMI-Anschluss

Bei HDMI (High-Deﬁnition Multimedia Interface) handelt

es sich um eine unkomprimierte, rein digitale Audio-/ Videoschnittstelle zwischen allen Audio-/Videoquellen wie Digitalempfängern, DVD-Playern und A/V-Receivern und einem Audio- und/oder Videomonitor, wie einem digitalen Fernseher (DTV). HDMI unterstützt normales, erweitertes und High Deﬁnition Video, sowie Multi-Kanal Digitalaudio aus einem einzigen Kabel. Es überträgt alle ATSC HDTVStandards und unterstützt 8-Kanal-Digitalaudio, mit genügend Bandbreite für zukünftige Erweiterungen.

Notebook-PC Benutzerhandbuch

LAN- Anschluss

Der RJ-45 LAN-Anschluss mit acht Polen ist größer als der

RJ-11-Modemanschluss und nimmt ein RJ-45 EthernetKabel zur Verbindung eines lokalen Netzwerks auf. Der integrierte RJ45-Anschluss ermöglicht eine bequeme Verwendung ohne weitere Adapter.

Flash-Speicherkartensteckplatz

Normalerweise muß ein PCMCIA- oder USB-

Speicherkartenleser zusätzlich gekauft werden, um Speicherkarten von Geräten, z.B. von Digital-Kameras, MP3Playern, Handys und PDAs, benutzen zu können. Dieser Notebook-PC hat einen eingebauten Speicherkartenleser und kann viele Speicherkarten, die später in dieser Anleitung beschrieben werden, lesen.

Bildschirm (Monitor)-Ausgang

Der 15-pol- D-Sub-Bildschirmanschluss unterstützt ein

Standard VGA-kompatibles Gerät wie zum Beispiel einen Bildschirm oder Beamer, um die Anzeige auf einem größeren externen Anzeigegerät zu ermöglichen.

Notebook-PC Benutzerhandbuch

Linke Seite

2 3

X301Intel X401/X501 Intel und AMD

Kensington®-Schlossbuchse

Mit dem Kensington®-Schloss können Sie Ihr

Notebook mittels Kensington®-kompatibler NotebookSicherheitsprodukte sichern. Diese Sicherheitsprodukte umfassen z.B. ein Metallkabel sowie ein Schloss, damit Sie das Notebook PC an ein ﬁxiertes Objekt anschließen können. Einige Sicherheitsprodukte umfassen auch einen Bewegungsmelder, der bei Bewegung des Gerätes einen Alarm auslöst.

Strom (DC)- Eingang

Das beigefügte Netzteil wandelt Wechselstrom zur

Verwendung mit dieser Buchse in Gleichstrom um. Diese Buchse versorgt den ASUS Notebook-PC mit Strom und lädt den internen Akku auf. Verwenden Sie nur den beigefügten Netzwerkadapter, um das ASUS Notebook nicht zu beschädigen.

DAS NETZTEIL KANN SICH STARK ERHITEN. DECKEN SIE DAS NETZTEIL AB UND HALTEN SIE ES VON IHREM KÖRPER FERN..

Notebook-PC Benutzerhandbuch

USB-Anschluss (2.0)

Universal Serial Bus (USB)-Ports unterstützen viele USB-

kompatible Geräte wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems, Festplattenlaufwerke, Drucker, Monitore und Scanner, die alle in Reihe bei einer Übertragungsgeschwindigkeit von bis zu 12 MBits/Sek (USB 1.1) und 480 MBits/Sek (USB 2.0) angeschlossen werden können. USB ermöglicht gleichzeitigen Betrieb von vielen Geräten auf einem Computer, wobei Peripheriegeräte wie z.B. USB-Tastaturen und einige neuere Monitore als zusätzliche Plug-in-Sites oder Hubs agieren. USB unterstützt die Hot-Swap-Funktion. Dies bedeutet, dass die USBGeräte ein- oder ausgesteckt werden können, während der Computer eingeschaltet ist.

Lüftungsöffnunen

Die Lüftungsöffnungen lassen kühle Luft in den Notebook-

PC hinein und die warme Luft wieder heraus.

Stellen Sie sicher, dass Papier, Bücher, Textilien, Kabel oder ähnliches nicht die Lüftungen blockieren, da für den Notebook-PC sonst evtl. Überhitzungsgefahr besteht.

Notebook-PC Benutzerhandbuch

Rückseite

X301 Intel X401 Intel und AMD

X501 Intel und AMD

Akkupack

Der Akku lädt sich automatisch auf, sobald er an ein

Notebook-PC Benutzerhandbuch

Vorderseite

X301 Intel X401 Intel und AMD

X501 Intel und AMD

Statusanzeigen

Die Statusanzeigen geben den Zustand gewisser

Hardware-/Software-Komponenten an. Die Details der Statusanzeigen werden in Abschnitt 3 beschrieben.

Notebook-PC Benutzerhandbuch

Kapitel 3:

Erste Schritte

Energieversorgung

Netzanschluss verwenden

Die Stromversorgung des Notebook-PCs besteht aus zwei Teilen, dem Adapter und dem Batteriesystem. Der Adapter konvertiert Wechselstrom aus der Steckdose zum für das Notebook benötigten Gleichstrom. Der universale Wechselstrom-Gleichstromadapter ist im Lieferumfang des Notebooks enthalten, das heißt es kann problemlos an alle 100V-120V- sowie 220V-240V-Steckdosen angeschlossen werden. In einigen Ländern wird eventuell ein Adapter für den Kabelstecker benötigt, um das StandardWechselstromkabel an einen anderen Standard anzupassen. In den meisten Hotels werden Adapter für die meisten Steckerarten und Stromspannungen bereitgehalten. Oft ist es hilfreich, sich vor einer Reise nach der Wechselstromspannung im Reiseland zu erkundigen.

Die tatsächliche Position des LAN-Anschlusses ist je nach Modell unterschiedlich. Beziehen Sie sich auf das vorherige Kapitel, um die Position des LAN-Anschlusses zu bestimmen

Sie können für das Notebook Reisekits kaufen, die Strom- und Modemadapter für fast alle Länder enthalten.

WARNUNG! Schließen Sie den Netzadapter NICHT zuerst an die Netzsteckdose an, bevor Sie das Netzteil an den Notebook-PC angeschlossen haben. Anderenfalls kann das Netzteil beschädigt werden.

Notebook-PC Benutzerhandbuch

WICHTIG! Wenn Sie dieses Notebook mit einem anderen Adapter betreiben oder mit dem Notebookadapter andere elektrische Geräte speisen, kann es zu Beschädigungen kommen. Wenn Rauch, Brandgeruch oder extreme Hitze vom Netzadapter kommen, wenden Sie sich an qualiﬁziertes Wartungspersonal. Wenden Sie sich auch dann an Wartungspersonal, wenn Sie einen fehlerhaften Netzadapter vermuten. Mit einem fehlerhaften Netzadapter können Sie sowohl Ihre Akkus als auch das Notebook beschädigen.

Dieses Notebook verfügt je nach Verkaufsbereich über einen Netzstecker mit entweder zwei oder drei Stiften. Wenn ein Dreistift-Stecker beiliegt, müssen Sie eine geerdete Netzsteckdose oder einen korrekt geerdeten Adapter verwenden, um sicheren Betrieb des Notebooks zu gewährleisten.

WARNUNG: DAS ADAPTER KANN SICH STARK ERHITZEN. DECKEN SIE DAS NETZTEIL AB UND HALTEN SIE ES VON IHREM KÖRPER FERN.

Ziehen Sie das Netzteil aus der Steckdose, um bei Nichtgebrauch des Notebook-PC Energie zu sparen.

Notebook-PC Benutzerhandbuch

Akku verwenden

Der Notebook-PC verfügt über ein auswechselbares Batteriepack, das aus mehreren zusammengeschlossenen Batterieeinheiten besteht. Ein vollständig geladenes Batteriepack liefert mehrere Stunden lang Strom. Diese Dauer kann mit den Energiesparoptionen in den BIOS-Einstellungen noch verlängert werden. Weitere Batteriepacks können zusätzlich noch von Ihrem Notebook-Händler erworben werden.

Akku installieren und entfernen

Der Akku ist bei Anlieferung des Notebooks u.U. bereits installiert. Wenn noch kein Akku im Notebook installiert ist, holen Sie dies anhand folgender Schritte nach.

WICHTIG! Versuchen Sie nie, den Akku zu entfernen, während das Notebook angeschaltet ist, da dies zum Verlust Ihrer Arbeitsdaten führen kann.

So installieren Sie den Akku

Notebook-PC Benutzerhandbuch

So entfernen Sie den Akku

WICHTIG! Verwenden Sie nur die diesem Notebook beigelegten Akkus und Netzadapter, oder solche, die ausdrücklich vom Hersteller oder Händler zur Verwendung mit diesem Modell empfohlen werden, sonst kann Ihr Notebook beschädigt werden.

Notebook-PC Benutzerhandbuch

Pﬂege des Akkus

Wie alle wiederauﬂadbaren Akkus kann auch der Notebook-Akku nicht beliebig oft neu aufgeladen werden. Leeren und laden Sie den Akku einmal am Tag komplett und er wird über ein Jahr lang halten; wie lange er darüber hinaus hält, wird allerdings von Ihrem Umfeld abhängen, der Temperatur, Feuchtigkeit und Ihrer Arbeitsweise mit dem Notebook. Idealerweise sollte der Akku in einem Temperaturbereich zwischen 5°C und 29°C verwendet werden. Auch müssen Sie berücksichtigen, dass die interne Temperatur des Notebooks höher als die Außentemperatur ist. Alle Temperaturen oberhalb bzw. unterhalb dieser Grenzwerte verkürzen die Lebensdauer des Akkus. In jedem Fall wird die Leistung des Akkus irgendwann abnehmen, woraufhin Sie bei einem autorisierten Händler für dieses Notebook einen neuen Akku kaufen müssen. Da auch Akkus ein Haltbarkeitsdatum tragen, sollten Sie keine Ersatzakkus kaufen und lagern.

WARNUNG! Werfen Sie den Akku NICHT ins Feuer, schließen Sie die Kontakte NICHT kurz, nehmen Sie den Akku NICHT auseinander. Falls der Akku unnormalen Betrieb oder Schäden aufweist, schalten Sie den Notebook-PC aus und wenden Sie sich an ein autorisiertes Service-Center.

Notebook-PC Benutzerhandbuch

Notebook einschalten

Beim Einschalten des Notebooks erscheint seine Systemstartmeldung auf dem Bildschirm. Wenn nötig, können Sie die Helligkeit mit den Hotkeys einstellen. Wenn Sie das BIOS-SetupProgramm aufrufen oder die Systemkonﬁguration ändern wollen, drücken Sie [F2] beim Booten des Systems. Wenn Sie die Taste [Tab] während des Begrüßungsbildschirms drücken, erscheinen Standard-Bootinformationen wie z. B. die BIOS-Version. Wenn Sie die Taste [ESC] drücken, wird ein Boot-Menü angezeigt, in dem Sie die Reihenfolge der Bootlaufwerke auswählen können.

Vor dem Systemstart blinkt der Bildschirm, wenn der Strom angeschaltet ist. Dies ist ein normaler Teil der Testroutine des Notebooks und kein Bildschirmproblem.

WICHTIG! Zum Schutz des Festplattenlaufwerks warten Sie immer mindestens 5 Sekunden nach dem Ausschalten Ihres Notebooks, bevor Sie es wieder anschalten.

WARNUNG! Bedecken Sie das eingeschaltete Notebook NICHT mit Materialien, welche die Luftzirkulation beeinträchtigen, z.B. eine Tragetasche.

Der Power-On Self Test (POST)

Wenn Sie das Notebook anschalten, durchläuft es zuerst eine Reihe softwaregesteuerter Diagnosetests namens “Power-On Self Test” (POST). Die Software, welche den POST steuert, ist als ein permanenter Teil der Notebookarchitektur installiert. Der POST umfaßt eine Aufzeichnung der Hardwarekonﬁguration des Notebooks, mittels derer eine Systemdiagnose durchgeführt wird. Diese Aufzeichnung wird mit dem BIOS-Setup-Programm erstellt. Wenn der POST einen Unterschied zwischen dieser Aufzeichnung und der bestehenden Hardware entdeckt, zeigt es eine Meldung auf dem Bildschirm an, die Sie bittet, den Konﬂikt mit Hilfe des BIOS-Setup-Programms zu beheben. In den meisten Fällen sollte die Aufzeichnung korrekt sein, wenn Sie das Notebook erhalten. Nach beendetem Test könnte die Meldung “No operating system found” erscheinen, wenn auf der Festplatte noch kein Betriebsystem vorinstalliert war. Dies zeigt an, dass die Festplatte korrekt erkannt wurde und bereit zur Installation eines neuen Betriebssystems ist.

Notebook-PC Benutzerhandbuch

Self Monitoring and Reporting Technology

Die S.M.A.R.T. (Self Monitoring and Reporting Technology) prüft die Festplatten während des POST und zeigt eine Warnung an, wenn das Festplattenlaufwerk gewartet werden muss. Wenn Sie während des Systemstarts kritische Festplattenwarnungen sehen, erstellen Sie sofort Sicherheitskopien Ihrer Daten und starten das Windows-Programm zur Datenträgerprüfung und diagnose. Gehen Sie hierzu wie folgt vor: Klicken Sie auf Start > Computer, rechtsklicken Sie auf ein Laufwerk und wählen Sie Eigenschaften > Tools. Klicken Sie dann auf Jetzt prüfen und dann auf Start. Sie können auch “Fehlerhafte Sektoren suchen/wiederherstellen” wählen, um eine gründlichere Suche durchzuführen. Dieses verlangsamt den Vorgang jedoch erheblich.

WICHTIG! Wenn Sie nach dem Ausführen eines DatenträgerDiagnoseprogramms während des Systemstarts immer noch Warnmeldungen sehen, sollten Sie Ihr Notebook zur Wartung bringen, da weitere Benutzung zu Datenverlust führen kann.

Notebook-PC Benutzerhandbuch

Überprüfen des Akkus

Das Batteriesystem arbeitet mit dem Windows Smart Battery Standard, der den Prozentsatz des im Batteriepack verbleibenden Energielevels akkurat wiedergibt. Ein vollständig geladenes Akkupack versorgt den Notebook-PC mehrere Stunden mit Strom, doch die genaue Dauer hängt von Ihren Stromspareinstellungen, Arbeitsgewohnheiten und von Prozessor, Systemspeicher und Monitorgröße des Notebooks ab.

Die hier gezeigten Bilder können sich von den Anzeigen auf Ihrem System unterscheiden.

Sie werden gewarnt, wenn der Energiezustand unter ein kritisches Niveau fällt. Wenn Sie die Warnungen über den Energietiefstand ignorieren, wird der Notebook-PC nach einiger Zeit in einen Ruhezustand versetzt (Windows Standard ist STR)

Rechts-Klick auf das Batteriesymbol

Links-Klick auf das Batteriesymbol

WARNUNG! Suspend-to-RAM (STR) kann nicht sehr lange aufrecht erhalten werden, wenn die Energie des Akkus aufgebraucht ist. Suspend-to-Disk (STD) ist nicht das gleiche, wie den PC auszuschalten. Genau wie bei STR erfordert es Energie, um den STD-Modus aufrecht zu erhalten; falls nicht genügend Energie durch Akku oder Netzstecker vorhanden ist, gehen nicht gesicherte Daten verloren.

Infofeld über dem Batteriesymbol ohne Netzteil.

Wenn der Netzstrom eingeschaltet ist, wird der Ladestatus angezeigt.

Notebook-PC Benutzerhandbuch

Laden des Akkus

Bevor Sie Ihren Notebook PC ohne Netzanschluss betreiben können, muss die Batterie aufgeladen werden. Die Batterie fängt an zu laden, sobald der Notebook PC an das externe Netzteil angeschlossen ist. Laden Sie die Batterie vollständig auf, bevor Sie sie das erste Mal verwenden. Eine neue Batterie muss vollständig geladen werden, bevor Sie das Netzteil vom Notebook PC trennen. Eine volle Ladung benötigt wenige Stunden wenn der Notebook PC ausgeschaltet ist, und bis zu doppelt so lange wenn er eingeschaltet ist. Die Batterieladeanzeige ist AUS wenn die Batterie fertig geladen ist.

Der Akku beginnt den Ladevorgang bei einer Akkuladung von weniger als 95%, dadurch wird er nicht kontinuierlich geladen. Dies verlängert seine Lebensdauer.

Der Akku stoppt den Ladevorgang, wenn die Temperatur oder die Akkuspannung zu hoch ist.

WARNUNG! Lassen Sie die Batterie nicht vollständig entladen. Die Batterie wird sich mit der Zeit selbst entladen, wenn Sie diese nicht benutzen. Sie muss alle drei Monate geladen werden, sonst kann ein zukünftiges Laden fehlschlagen.

Notebook-PC Benutzerhandbuch

Energieoptionen

Der Stromschalter schaltet den Notebook-PC ein und aus oder versetzt ihn in den Energiesparmodus oder Ruhezustand. In der WindowsSystemsteuerung kann unter “Energieoptionen” festgelegt werden, welche Aktion beim Drücken des Stromschalters ausgeführt werden soll

Für andere Optionen wie z.B. “Benutzer wechseln, Neu starten, Energie sparen, Ruhezustand oder Herunterfahren,” klicken Sie das Pfeilsymbol neben dem Schlosssymbol.

Systemstart/Systemneustart

Nach Änderungen am Betriebssystem werden Sie eventuell aufgefordert, das System neu zu starten. Einige Installationsprogramme bieten dafür ein separates Dialogfeld an. Um das System manuell neu zu starten, wählen Sie Neu starten.

WICHTIG! Um Ihre Festplatte zu schützen, warten Sie nach dem Abschalten mindestens 5 Sekunden, bevor Sie den PC wieder einschalten.

Notebook-PC Benutzerhandbuch

Not-Ausschalten

Für den Fall, dass Ihr Betriebssystem nicht richtig ausgeschaltet oder neu gestartet werden kann, gibt es noch zwei Möglichkeiten, Ihren Notebook-PC auszuschalten:

• Halten Sie die Stromtaste mehr als vier Sekunden lang gedrückt.

WICHTIG! Um Datenverlust zu vermeiden, betätigen Sie die Reset-Taste nicht, während Daten noch geschrieben werden.

Notebook-PC Benutzerhandbuch

Energieverwaltungsmodi

Das Notebook verfügt über eine Reihe automatischer und einstellbarer Stromsparfunktionen, mit denen Sie die Batterielebensdauer und Total Cost of Ownership (TCO) maximieren können. Einige dieser Funktionen können Sie über das Power-Menü im BIOS-Setup steuern. ACPI-Strommanagementeinstellungen werden über das Betriebssystem vorgenommen. Die Energieverwaltungsfunktionen sind dazu gedacht, so viel Strom wie möglich einzusparen, indem verschiedene Komponenten so oft wie möglich in einen niedrigen Stromverbrauchmodus versetzt werden, aber trotzdem volle Betriebsleistung auf Abruf ermöglichen.

Energie sparen und Ruhezustand

Die Einstellungen der Energieverwaltung ﬁnden Sie unter Windows Windows >

Systemsteuerung > Hardware und Sound > Energieoptionen.

In den Systemeinstellungen können Sie für das Schließen des Deckels oder das Drücken des Stromschalters den “Energie sparen/Ruhezustand” oder “Herunterfahren” festlegen. “Energie sparen” und “Ruhezustand” sparen Energie, wenn Ihr NotebookPC gerade nicht benutzt wird, indem einige Komponenten ausgeschaltet werden. Sobald Sie Ihre Arbeit wieder aufnehmen, wird der letzte Status (z.B. eine halb getippte eMail) wieder wie zuvor angezeigt. “Herunterfahren” schließet alle Anwendungen und fragt nach, ob ungespeicherte Projekte gespeichert werden sollen.

Notebook-PC Benutzerhandbuch

Energie sparen ist dasselbe wie Suspend-to-RAM (STR). Diese Funktion speichert Ihre aktuellen Daten und den Systemstatus im RAM (Arbeitsspeicher), während viele Komponenten ausgeschaltet werden. Da RAM ﬂüchtiger Speicher ist, erfordert es Energie, um die Daten aufrechtzuhalten (aufzufrischen). Klicken Sie auf Windows und das Pfeilsymbol neben dem Schlosssymbol, um diese Option anzuzeigen. Sie können auch die Tastenkombination [Fn F1] drücken, um diesen Modus zu aktivieren. Aufwecken können Sie den Notebook-PC, indem Sie eine beliebige Taste (außer [Fn]) drücken. (HINWEIS: In diesem Modus blinkt die Stromanzeige-LED.)

Ruhezustand ist dasselbe wie Suspend-to-Disk (STD) und speichert Ihre aktuellen Daten und Systemstatus auf der Festplatte. Hierdurch muss das RAM nicht dauernd aufgefrischt werden. Der Stromverbrauch ist stark reduziert, aber nicht komplett abgeschnitten, da bestimmte Weck-Komponenten wie z. B. LAN und Modem weiterhin Strom brauchen. Der “Ruhezustand” verbraucht weniger Strom als “Energie sparen”. Klicken Sie auf Start und das Pfeilsymbol neben dem Schlosssymbol, um diese Option anzuzeigen. Durch das Drücken des Stromschalters wird der Computer wieder aufgeweckt. (HINWEIS: Die Stromanzeige ist in diesem Modus ausgeschaltet)

Notebook-PC Benutzerhandbuch

Temperaturregelung

Drei Methoden stehen zur Regelung der Temperatur des Notebooks zur Verfügung. Diese Regelmethoden können nicht vom Anwender konﬁguriert werden und sollten bekannt sein, falls das Notebook in diese Zustände versetzt wird. Die folgenden Temperaturen repräsentieren die Gehäusetemperatur (nicht die der CPU).

• Der Lüfter schaltet sich für aktive Kühlung an, wenn die Temperaturen sich der Sicherheitsgrenze nähern.

• Der Prozessor verringert die CPU-Geschwindigkeit für passive Kühlung, wenn die Temperatur die Sicherheitsgrenze überschreitet.

• Das System schaltet sich für kritische Kühlung aus, wenn die Temperatur die maximal erlaubte Sicherheitsgrenze überschreitet.

Notebook-PC Benutzerhandbuch

Tastatursonderfunktionen

Farbige Hotkeys

Im Folgenden ﬁnden Sie die Deﬁnitionen der Hotkeys auf der Notebook-Tastatur. Die Funktionen können Sie nur aufrufen, wenn Sie zuerst die Funktionstaste gedrückt halten, während Sie eine Taste mit einer Funktion drücken.

Die Positionen der Hotkeys können sich je nach Modell unterscheiden, die Funktionen der Hotkeys sollten sich deshalb nicht ändern. Halten Sie sich an die Symbole anstatt an die Funktionstasten.

“ZZ”-Symbol (f1): Schaltet den Notebook-PC in den Suspend-Modus um (entweder in den Save-to-RAM oder Save-to-Disk-Modus, abhängig davon, welche Energiespareinstellungen gewählt wurden).

Turmsymbol (f2): Nur bei Wireless Modellen: Schaltet eine Wireless-Anwendung (interne Wireless LANund/oder Bluetooth-Funktion) ein oder aus. Die Anzeigeleuchten zeigen den Status jeder Funktion an. Entsprechende Softwareeinstellungen unter Windows sind erforderlich.

Kleines Sonnensymbol (f5): Verringert die Anzeigehelligkeit

Großes Sonnensymbol (f6): Erhöht die Anzeigehelligkeit

LCD-Symbol (f7): Schaltet den Bildschirm ein und aus.

Der Bildschirmbereich wird bei einigen Modellen bei Verwendung niedriger Auﬂösungsmodi auf den gesamten Bildschirm ausgedehnt.)

Notebook-PC Benutzerhandbuch

LCD/Monitor-Symbol (f8): Schaltet zwischen dem LCD Display des Notebook PCs und externen Monitoren, in der folgenden Reihenfolge: Nur LCD -> nur CRT (externer Monitor) -> LCD + CRT Clone -> LCD + CRT Extend. (Diese Funktion arbeitet nicht untern 256 Farbmodus. Wählen Sie High Color in den Anzeigeeinstellungen.) HINWEIS:

Sie müssen einen externen Monitor VOR dem Starten anschließen

Durchgestrichenes Touchpad (f9) : Schaltet das

eingebaute Touchpad auf deaktiviert und aktiviert. Das Sperren des Touchpads verhindert unbeabsichtigte Zeigerbewegungen während des Schreibens und wird am besten mit einer externen Maus zusammen benutzt. ANMERKUNG: Ein Licht leuchtet zwischen den Schaltﬂächen des Touchpads von bestimmten Modellen auf, wenn das Touchpad NICHT gesperrt ist, und erlischt, wenn das Touchpad gesperrt ist.

Durchgestrichenes Lautsprechersymbol (f10): Schaltet die Lautsprecher AN und AUS (nur unter WindowsBetriebssystemen)

Lautsprechersymbol Ab (f11): Verringert die Lautsprecherlautstärke (nur unter WindowsBetriebssystemen)

Lautsprechersymbol Auf (f12): Erhöht die Lautsprecherlautstärke (nur unter WindowsBetriebssystemen)

Num Lk (Einf): Schaltet die Nummerntastatur (Nummernverriegelung) an und aus. Ermöglicht die Benutzung eines größeren Teils der Tastatur für Zahleneingabe (an bestimmten Modellen).

Scr Lk (Entf): Schaltet die “Scroll-Verriegelung” an und aus. Ermöglicht die Benutzung eines größeren Teils der Tastatur für das Hin- und Herbewegen in Tabellen (an bestimmten Modellen).

Notebook-PC Benutzerhandbuch

Fn+C: Schaltet die “Splendid Video Intelligence”Funktion EIN oder AUS. Erlaubt das Umschalten zwischen den verschiedenen Anzeigefarbenverbesserungsmodi, um Kontrast, Helligkeit, Hauttöne und die Farbsättigung für Rot, Grün und Blau selbstständig zu verbessern. Sie können den derzeitigen Modus auf dem OSD (Bildschirmanzeige) sehen.

Fn+V (nur an bestimmten Modellen): Schaltet die “Life Frame”-Software ein oder aus.

Bei einigen Modellen ist diese Funktion nur bei aktivierter Kamera verfügbar.

Fn+A (an bestimmten Modellen):

Schaltet den Lichtsensor AN oder AUS. Power4Gear Hybrid (Fn+Leertaste): Diese Taste

schaltet zwischen verschiedenen Stromsparmodi hin und her. Die Stromsparmodi kontrollieren viele Bereiche des Notebook PC, um unter verschiedenen Bedingungen maximale Leistung in Relation zur Batterieentladezeit zu erreichen. Bei Anschließen oder Entfernen des Netzteils schaltet das System automatisch zwischen Netzteil- und Akkumodus hin und her. Der jeweilige Modus wird kurz auf dem Bildschirm angezeigt.

Fn+Eingabetaste (erweiterte Tastatur): Schaltet zum Windows-“Rechner” um (an bestimmten Modellen).

Notebook-PC Benutzerhandbuch

Microsoft Windows-Tasten

Es gibt zwei Windows-Tasten auf der Tastatur.

Die Taste mit dem Windows-Logo öffnet das Startmenü in der linken unteren Ecke des Windows-Bildschhirms.

Die andere Taste, die wie ein Windows-Menü mit einem kleinen Cursor aussieht, aktiviert das Eigenschaftenmenü. Diese Funktion gleicht dem Drücken der rechten Maustaste unter Windows

Erweiterte Tastatur

Die erweiterte Tastatur ist nur an bestimmten Modellen verfügbar und bietet einen eigenständigen Ziffernblock zur einfachen Zahleneingabe. Benutzen Sie [Num Lk / Scr Lk], um die erweiterte Tastatur zwischen Zifferneingabe und Kursorsteuerung umzuschalten. Die Zeiger-Navigationstasten können zur Navigation in Zellen, z.B. in Arbeitsblättern oder Tabellen, benutzt werden.

Notebook-PC Benutzerhandbuch

Multimediatasten (nur bei bestimmten Modellen)

Mit Hilfe der Multimediatasten können Sie Multimediaanwendungen einfach und bequem bedienen. Im Folgenden werden die Funktionen der Multimediatasten am Notebook-PC mit dem Windows Media Player beschrieben. Die Ergebnisse können bei anderen Multimediaprogrammen anders ausfallen.

Einige Kontrolltasten können je nach Notebook-Modell anders ausfallen.

Für die CD-Kontrollfunktion benutzen Sie die [Fn]-Taste zusammen mit den Pfeiltasten.

CD Wiedergabe/Pause

Wenn die CD angehalten wurde, beginnt sie beim Drücken dieser Taste mit der Wiedergabe.

Wenn die CD abgespielt wird, hält Sie beim Drücken dieser Taste an.

CD Stopp

Wenn die CD abgespielt wird, hält Sie beim Drücken dieser Taste an.

CD Zurück zum letzten Titel (Rücklauf)

Während der CD-Wiedergabe: Das Drücken lässt die CD zum vorhergehenden Titel springen.

CD Weiter zum nächsten Titel (Schneller Vorlauf)

Während der CD-Wiedergabe: Drücken Sie während der Wiedergabe die Taste, um zum nächsten Titel zu springen.

Notebook-PC Benutzerhandbuch

Tasten und Statusanzeigen

Tasten

Stromschalter

Der Stromschalter schaltet den Notebook-PC ein und aus oder

versetzt ihn in den Energiesparmodus oder Ruhezustand. In der Windows-Systemsteuerung kann unter “Energieoptionen” festgelegt werden, welche Aktion beim Drücken des Schalters ausgeführt werden soll.

Notebook-PC Benutzerhandbuch

Statusanzeigen

Betriebsanzeige

Die Betriebsanzeige leuchtet auf, wenn der Notebook.PC

eingeschaltet ist und blinkt langsam, wenn sich der NotebookPC im Save-to-RAM (Suspend) -Modus beﬁndet. Diese Anzeige leuchtet nicht, wenn der Notebook-PC ausgeschaltet ist oder sich im Ruhemodus beﬁndet.

Batterieladeanzeige (zweifarbig)

Die zweifarbige Batterie-Indikator-LED zeigt Ihnen den

Batteriestatus wie folgt:

Grün EIN: Der Akku ist zwischen 95% und 100% aufgeladen

(Netzteil ist angeschlossen).

Orange EIN: Akku ist weniger als 95% aufgeladen (Netzteil ist

angeschlossen).

Orange Blinkend: Akku ist weniger als 10% aufgeladen

(Netzteil ist nicht angeschlossen).

AUS: Akku ist zwischen 10% und 100% aufgeladen (Netzteil ist

nicht angeschlossen).

Notebook-PC Benutzerhandbuch

Laufwerksaktivitätsanzeige

Zeigt an, dass das Notebook auf ein oder mehrere

Speichergeräte, z.B. Festplatte, zugreift. Die Anzeige blinkt so lange, wie der Zugriff stattﬁndet.

Bluetooth-/Wireless-Anzeige

Diese Anzeige ist nur in Modelle mit eingebautem Bluetooth/

Wireless-LAN integriert. Wenn Bluetooth/WLAN aktiviert ist, leuchtet diese Anzeige. (Zur Benutzung des Wireless-Netzwerks sind Windows-Softwareeinstellungen nötig.)

Nummernverriegelungsanzeige

Zeigt an, dass die Nummernverrieglung [Num Lk] aktiviert ist.

Mit Hilfe der Nummernverriegelung können einige Tasten der Tastatur zur Zahleneingabe genutzt werden.

Capital Lock-Anzeige (Großbuchstaben-Feststelltaste)

Zeigt an, dass Capital Lock [Caps Lock] aktiviert ist. Capital

Lock ermöglicht die Feststellung der Großschrift einiger Buchstabentasten (z.B. A, B, C). Wenn die Lampe für Capital Lock aus ist, schreiben die Buchstabentasten in Kleinschrift (z.B. a,b,c).

Notebook-PC Benutzerhandbuch

Kapitel 4:

Benutzen des Notebook-PCs

Zeigegerät

Das integrierte Touchpad ist druckintensiv und enthält keine beweglichen Teile. Zur Arbeit mit einigen Anwendungen muss ein Gerätetreiber installiert werden.

Rechtsk lick (außerhalb der gestrichelten Umrandung)

Li nksk lic k (inne rhalb der gestrichelten Umrandung)

WICHTIG! Verwenden Sie nur Ihre Finger und keine anderen Gegenstände auf dem Touchpad, um Schäden auf der Oberﬂäche des Touchpads zu vermeiden.

Für einige Softwareanwendungen wird zusätzlich ein Gerätetreiber benötigt.

Notebook-PC Benutzerhandbuch

Benutzung des Touchpads

Das Touchpad ist ein interaktives Gerät, ,welches die Funktionen einer regulären Maus simuliert. Sie können damit mit einen oder mehreren Fingern den Mauszeiger bewegen, auf Elemente klicken, Bilder drehen und vergrößern, den Bildlauf aktivieren, Seiten umblättern und auch zwischen Fenstern umschalten.

Bewegen des Zeigers

Berühren Sie mit Ihrem Finger einen beliebigen Bereich des Touchpads, um den Mauszeiger zu aktivieren und gleiten Sie mit Ihren Finger in eine beliebige Richtung, um den Cursor zu bewegen.

Horizontal gleiten

Notebook-PC Benutzerhandbuch

Vertikal gleiten

Diagonal gleiten

Abbildungen zur Bedienung des Touchpads

Tippen - Durcg das Tippen auf das Touchpad können Sie Elemente

auf dem Bildschirm auswählen und Dateien öffnen.

Zum Auswählen eines Elements einmal tippen.

Zum öffnen des ausgewählten Elements doppeltippen.

Klicken - Klicken auf das Touchpad simuliert die Funktion der linken und rechten Maustaste.

Linksklick

Zum Auswählen eines Elements einmal klicken und doppelklicken um es zu öffnen.

Rechtsklick

Zum Auswählen und anzeigen des Optionsmenüs eines Elements einmal klicken.

Ziehen und Ablegen - Führen Sie die Ziehen-und-Ablegen-Funktion aus, um Elemente auf dem Bildschirm zu verschieben.

Ziehen

Ablegen

Wählen Sie durch doppeltippen ein Element und ziehen Sie es mit den gleichen Finger ohne diesen anzuheben auf dem Bildschirm an die neue Position.

Heben Sie Ihren Finger an, um das Element an der neuen Position abzulegen.

Notebook-PC Benutzerhandbuch

Drehen - Sie können mit der Kneifbewegung auf dem Touchpad die Bilder in und entgegen der Uhrzeigerrichtung drehen.

Stellen Sie zwei Finger auf das Touchpad und führen Sie eine Kreisbewegung aus, um das Bild rechts oder links herum zu drehen.

Bildlauf - Mit Zwei Fingern auf dem Touchpad können Sie den horizontalen und vertikalen Bildlauf aktivieren.

Um den fortlaufenden Bildlauf zu aktivieren, halten Sie Ihren Finger auf der Kante des Touchpads, wenn Sie von oben nach unten, rechts oder link oder umgekehrt rollen. Der Mauszeiger wechselt zu einen doppelköpﬁgen Zeiger, wenn diese Funktion aktiv ist.

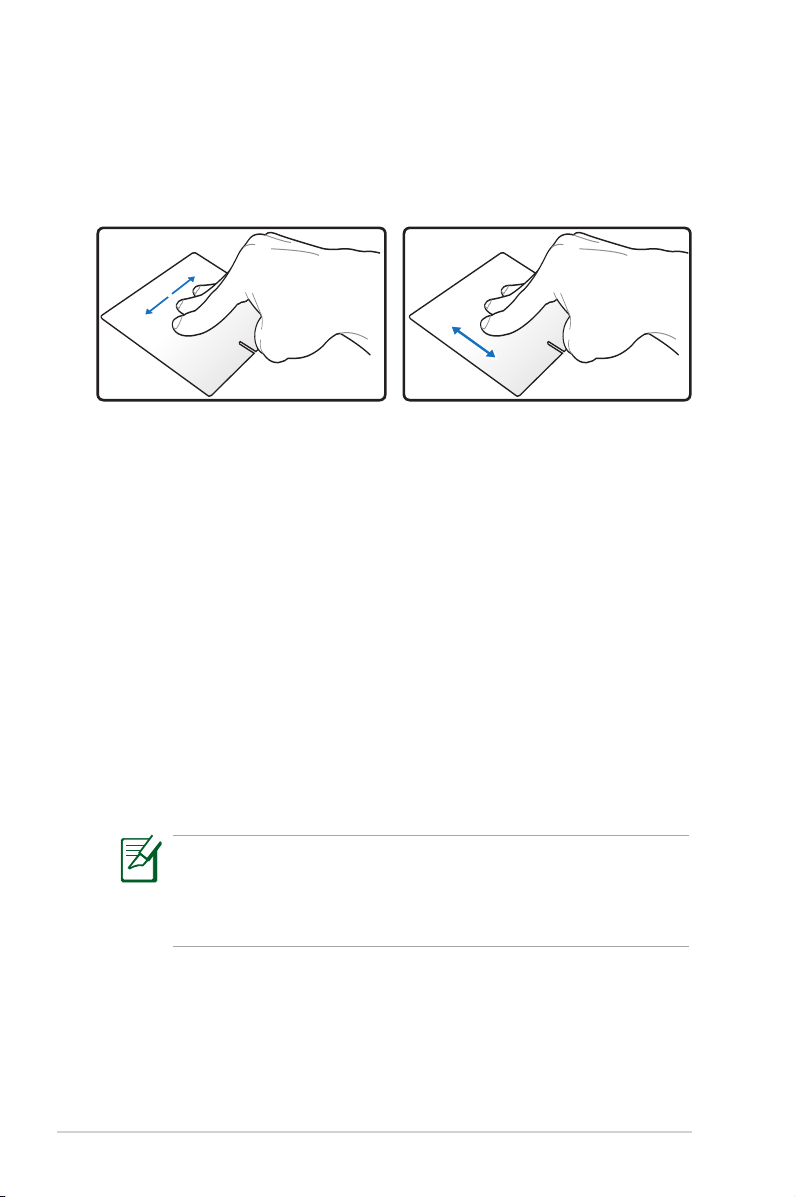

Vergrößern

- Benutzen Sie zwei Finger auf dem Touchpad, um die

Ansicht eines Bildes zu vergrößern oder zu verkleinern.

Spreizen Sie Ihre Finger auseinander oder ziehen Sie sie zusammen, um ein Bild zu vergrößern oder zu verkleinern.

Notebook-PC Benutzerhandbuch

Drei-Finger-schieben - Benutzen Sie drei Finger auf dem Touchpad, um Seiten umzublättern oder zwischen aktiven Fenstern umzuschalten.

Pﬂege des Touchpads

Das Touchpad ist druckintensiv. Wenn Sie es nicht richtig pﬂegen, kann es leicht beschädigt werden. Beachten Sie die folgenden Vorkehrungen.

• Das Touchpad darf nicht mit Schmutz, Flüssigkeiten oder Fett in Berührung kommen.

• Berühren Sie das Touchpad nicht mit schmutzigen oder nassen Fingern.

• Legen Sie keine schweren Objekte auf das Touchpad oder die Touchpad-Tasten.

• Zerkratzen Sie das Touchpad nicht mit Ihren Fingernägeln oder irgendwelchen harten Objekten.

Das Touchpad reagiert auf Bewegungen und nicht auf Druckstärke. Es ist nicht nötig, zu fest auf das Touchpad zu klopfen, da es die Reaktionsempﬁndlichkeit des Touchpads nicht erhöht. Das Touchpad reagiert am besten auf leichten Druck.

Notebook-PC Benutzerhandbuch

Automatische Touchpad-Sperre

Windows kann automatisch das Touchpad des Notebooks deaktivieren, wenn eine externe USB-Maus angeschlossen wird.

Diese Funktion ist normalerweise AUS. So schalten Sie diese Funktion ein:

1. Wählen Sie in der Windows-Sytemsteuerung > Hardware und Sound > Maus.

2. Wählen Sie den Tab ELAN.

3. Markieren Sie in den Optionen das Kästchen Deaktivieren, wenn externes Zeigegerät angeschlossen ist.

4. Wählen Sie Übernehmen, um die Einstellungen zu speichern oder OK, um zu speichern und das Fenster zu schließen.

Notebook-PC Benutzerhandbuch

Speichergeräte

SD / MMC

Damit kann der Notebook-PC Dokumente, Bilder und dandere Dateien von/auf die verschiedenen Datenträger lesen oder schreiben.

Flash-Speicherkartenleser

Um Speicherkarten von Geräten wie Digitalkameras, MP3-Spielern, Handys und PDAs verwenden zu können, muss im Normalfall ein PCMCIA Speicherkartenleser gekauft werden. Dieser Notebook PC hat einen internen Speicherkartenleser, der viele der in der folgenden Abbildung gezeigten Flash-Speicherkarten lesen kann. Der interne Speicherkartenleser ist nicht nur praktisch, sondern auch schneller als die meisten anderen Speicherkartenleser, da der Breitband PCI Bus verwendet wird.

WICHTIG! Die Kompatibilität des Flash-Speicherkartenlesers ist vom Notebook-Modell und den Speicherkartenspeziﬁkationen abhängig. Letztere werden ständig geändert, daher kann Kompatibilität nicht garantiert werden.

WICHTIG! Entfernen Sie niemals die Karte während bzw. sofort nach dem Lesen, Kopieren, Formatieren oder Löschen von Daten. Datenverlust kann die Folge sein.

WARNUNG! Um Datenverlusten vorzubeugen, verwenden Sie Hardware sicher entfernen in der Taskleiste, bevor Sie die FlashSpeicherkarte entfernen.

Notebook-PC Benutzerhandbuch

Festplatte

Festplatten haben sehr viel mehr Kapazität und arbeiten wesentlich schneller als Floppylaufwerke und CD-ROM-Laufwerke. Im Lieferumfang des Notebooks ist eine entfernbare Festplatte enthalten. Derzeitige Festplatten unterstützen die S.M.A.R.T.Technologie (Self Monitoring and Reporting Technology), die Festplattenfehler oder -ausfälle erkennt, noch bevor sie auftreten. Wenden Sie sich für Upgrades an eine authorisierte Kundendienstoder Verkaufsstelle.

WICHTIG! Unsachgemäßer Umgang während des Transports kann das Festplattenlaufwerk beschädigen. Gehen Sie mit dem Notebook sorgsam um und halten es von statischer Elektrizität und starken Vibrationen oder Stößen fern. Das Festplattenlaufwerk ist die empﬁndlichste Komponente des Notebooks und wird am ehesten beschädigt, wenn das Notebook fallengelassen wird.

WICHTIG! Lassen Sie den Austausch der festplatte immer von einen qualiﬁzierten Kundendienst oder den Händler für Ihren Notebook-PCs vornehmen.

WARNUNG! Entfernen Sie alle angeschlossenen Geräte, Telefone oder Telekommunikationsverbindungen sowie das Netzteil und den Akku, bevor Sie das Festplattenfach öffnen.

Die Anzahl der festplatten variiert entsprechend des Modells, welches Sie erworben haben. Der Schacht für die zweite Festplatte kann deshalb leer sein.

Notebook-PC Benutzerhandbuch

Arbeitsspeicher (RAM)

Das Speicherfach bietet die Möglichkeit, den vorhandenen Speicher zu erweitern. Wenden Sie sich an einen autorisierten Händler, um Informationen über Speichererweiterungen für Ihr Notebook zu erhalten. Nur der Erwerb der Speichererweiterungsmodule von autorisierten Händlern stellt ein Maximum an Kompatibilität und Funktionssicherheit dar.

Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konﬁguriert den CMOS dementsprechend während des POST-Prozesses. Es ist keine Hard- oder Software-Einstellung (eingeschlossen BIOS) notwendig, nachdem der Speicher installiert wurde.

WARNUNG! Trennen Sie alle angeschlossenen Peripheriegeräte. Telefon- oder Datenkabel, Stromversorgungskabel (z.B. externe Stromversorgung, Akkupacks usw.), bevor Sie ein Speichermodul entfernen.

WICHTIG! Lassen Sie den Austausch der festplatte immer von einen qualiﬁzierten Kundendienst oder den Händler für Ihren NotebookPCs vornehmen.

Notebook-PC Benutzerhandbuch

Anschlüsse

Das integrierte Netzwerk kannen nicht zu einem späteren Zeitpunkt als Upgrade eingebaut werden. Nach dem Kauf kann eine Netzwerkkarte nur als Erweiterungskarte installiert werden.

Netzwerkanschluss

Verbinden Sie ein Ende eines Netzwerkkabels, das RJ-45-Stecker an beiden Enden hat, mit dem Modem/Netzwerk-Anschluss am Notebook-PC und das andere Ende mit einem Hub oder Switch. Um die 100 BASE-TX/ 1000BASE-T-Geschwindigkeit zu erhalten, müssen Sie ein Netzwerkkabel der Kategorie 5 (nicht Kategorie

3) mit einer Twisted Pair-Verdrahtung verwenden. Das System muss mit einem 100 BASE-TX/ 1000BASE-T-Hub (nicht einem BASE-T4-Hub) verbunden werden, wenn Sie an einer Schnittstelle mit 100/1000MBps arbeiten möchten. Verwenden Sie ein Kabel der Kategorie 3, 4 oder 5 mit einer Twisted Pair-Verdrahtung für 10Base-T. Dieser Notebook-PC unterstützt 10/100MBps Vollduplex, benötigt aber dafür einen Netzwerk-Switch-Hub, auf dem die “Duplex-Funktion” aktiviert ist. Die Standardeinstellung der Software gestattet Ihnen, die schnellste Geschwindigkeit zu verwenden, ohne weitere Einstellungen vornehmen zu müssen.

1000BASE-T (oder Gigabit) wird nicht in allen Modellen unterstützt.

Notebook-PC Benutzerhandbuch

Twisted-Pair-Kabel

Dieses Kabel zum Anschluss der Ethernetkarte an einen Host (normalerweise ein Hub oder Switch) wird “Straight-through Twisted Pair Ethernet (TPE)” genannt. Die Anschlüsse an den Enden sind sogenannte RJ-45-Anschlüsse, welche nicht kompatibel mit RJ-11Telefonanschlüssen sind. Beim Anschluss zweier Computer ohne zwischengeschalteten Hub ist ein Crossover Twisted-Pair erforderlich. Gigabit-Modellen unterstützen automatisches Crossover, daher ist ein Crossover-LAN-Kabel optional.

Beispiel für eine Verbindung des Notebook-PCs mit einem NetzwerkHub oder -Switch über den integrierten Ethernet-Controller.

Netzwerk-Hub oder Switch

Netzwerkkabel mit RJ-45 Anschlüssen

Notebook-PC Benutzerhandbuch

Wireless LAN-Anschluss (nur bei bestimmten Modellen)

Beim optionalen integrierten Wireless LAN handelt es sich um einen kompakten, einfach zu bedienenden Wireless Ethernet-Adapter. Mit dem IEEE 802.11-Standard für Wireless LAN (WLAN), erreicht das optionale integrierte Wireless LAN rasante Datenübertragungsraten durch die Direct Sequence Spread Spectrum (DSSS)- und Octogonal Frequency Division Multiplexing (OFDM)-Technologien auf 2.4 GHz-Frequenzen. Das optional integrierte Wireless LAN ist rückwärts kompatibel mit den älteren IEEE 802.11-Standards, wodurch eine problemlose Verkopplung von Wireless LAN-Standards ermöglicht wird. Das optionale integrierte Wireless LAN ist ein Client-Adapter, der Infrastruktur- und Ad-hoc-Modi unterstützt und Ihnen damit über existierende oder zukünftige WirelessNetzwerkkonﬁgurationen mit Entfernungen von bis zu 40 Metern zwischen Client und Access Point absolute Flexibilität garantiert.

Um Ihre Wireless-Kommunikation hinreichend abzusichern sind im optionalen integrierten Wireless LAN 64-bit/128-Bit Wired Equivalent Privacy (WEP) Verschlüsselung und Wi-Fi Protected Access (WPA) Funktionen mit inbegriffen.

Verbinden Sie sich aus Sicherheitsgründen NICHT mit einem ungesicherten Netzwerk; andernfalls sind Übertragungen ohne Verschlüsselung für andere einsehbar.

Notebook-PC Benutzerhandbuch

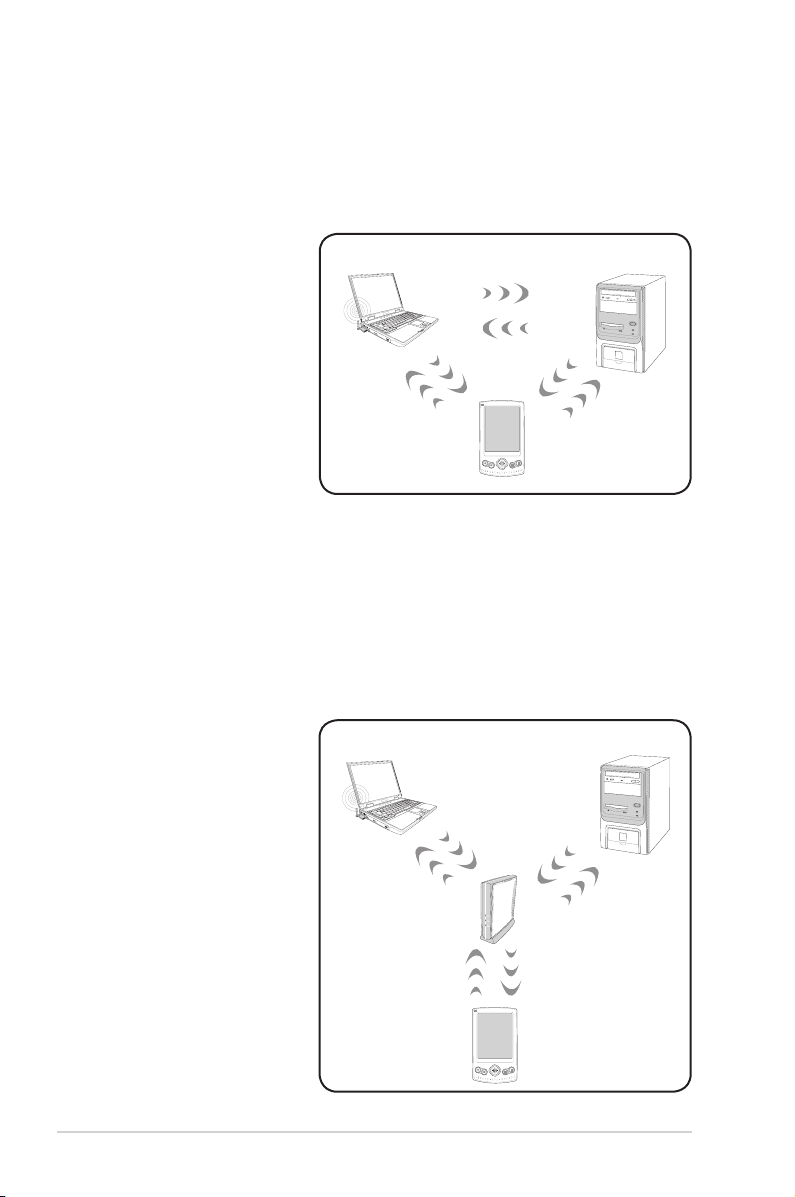

Ad-hoc-Modus

Im Ad-hoc-Modus kann das Notebook mit einem anderen WirelessGerät verbunden werden. Hierzu wird kein zusätzlicher Access Point (AP) benötigt.

(Alle Geräte müssen

Notebook PC

Desktop PC

802.11 Wireless LANAdapter installiert haben.)

PDA

Infrastruktur-Modus

Der Infrastruktur-Modus erlaubt dem Notebook PC und anderen Geräten über einen Access Point (AP, muss separat erworben werden) auf ein Wireless-Netzwerk zugreifen. Der AP bietet dabei den zentralen Punkt, über den die Wireless CLients miteinander oder mit einem Wireless-Netzwerk kommunizieren können.

(Alle Geräte müssen

802.11 Wireless LANAdapter installiert haben.)

Notebook PC

Desktop PC

Access Point

PDA

Notebook-PC Benutzerhandbuch

Windows Wireless Netzwerkverbindung

Verbindung mit einem Netzwerk

1. Schalten Sie den Wireless-Schalter für Ihr Modell ein, falls erforderlich (siehe Schalter in Abschnitt 3).

2. Drücken Sie mehrmals [FN F2], bis das WLAN- & Bluetooth-Symbol angezeigt wird.

oder doppelklicken Sie auf das

Symbol der Wireless-Konsole in der Taskleiste und wählen Sie das Wireless LAN-Symbol.

3. Klicken Sie in der Taskleiste auf das WLAN-Symbol mit einen orangen Stern .

4. Wählen Sie in der Liste den Wireless-AP, mit dem Sie sich verbinden wollen und klicken Sie auf Verbinden, um die Verbindung herzustellen.

Wenn Sie den gewünschten Zugriffspunkt nicht ﬁnden können, klicken Sie auf Netzwerkliste aktualisieren, auf der linken Seite und versuchen Sie es erneut.

Notebook-PC Benutzerhandbuch

5. Bei der Verbindung müssen Sie eventuell ein Kennwort eingeben.

6. Nachdem die Verbindung hergestellt wurde, wird diese in der Liste angezeigt.

7. In der Taskleiste wird das WLAN-Symbol angezeigt.

Das Symbol für die WLAN-Verbindung wir durchgestrichen wenn Sie die Tasten

<Fn> + <F2> drücken, um die WLAN-Funktion zu deaktivieren.

Notebook-PC Benutzerhandbuch

Bluetooth Wireless-Verbindung (nur bei bestimmten Modellen)

Notebook PCs mit Bluetooth-Technologie machen die Anschaffung von Kabeln zur Verbindung mit Bluetooth-Geräten überﬂüssig. Geräte mit Bluetooth-Funktion sind z.B. andere Notebooks, DesktopPCs, Handys und PDAs.

Wenn Ihr Notebook-PC keine eingebaute Bluetooth-Funktion besitzt, müssen Sie ein USB- oder ExpressCard-Bluetooth-Modul anschließen, um die Bluetooth-Funktion benutzen zu könnens.

Bluetooth-fähige Handys

Sie können sich drahtlos mit Ihren Handy vrbinden. Entsprechend den Funktionen Ihres Handys können Sie das Telefonbuch, Fotos, Musik usw. übertragen oder es als Modem benutzen, um sich mit dem Internet zu verbinden. Sie können es ebenfalls für das Senden und Empfangen von SMS benutzen

Bluetooth-fähige Computers oder PDAs

Sie könne sich drahtlos mit einen anderen Computer oder PDA verbinden und mit diesen Geräten Dateien austauschen, Peripheriegeräte oder die Internet- bzw. Netzwerkverbindung gemeinsam benutzen. Sie können ebenso eine Bluetooth-fähige Tastatur oder Maus benutzen.

Einschalten und starten des Bluetooth-Programms

Mit dieser Methode können Sie die meisten Bluetooth-Geräte hinzufügen.

1. Schalten Sie den Wireless-Schalter für Ihr Modell ein, falls erforderlich (siehe Schalter in Abschnitt 3).

2. Drücken Sie mehrmals [FN F2], bis das WLAN- und Bluetooth-Symbol angezeigt wird.

Notebook-PC Benutzerhandbuch

oder doppelklicken Sie auf das

Symbol der Wireless-Konsole in der Taskleiste und wählen Sie das Bluetooth-Symbol.

3. Gehen Sie von der

Systemsteuerung zu Netzwerk und Internet > Netzwerk- und Freigabecenter und klicken

Sie dann in der linken Spalte auf Adaptereinstellungen ändern.

4. Rechtsklicken Sie

auf Bluetooth- Netzwerkverbindung und wählen Sie Bluetooth-

Netzwerkgeräte anzeigen.

5. Klicken Sie auf Gerät hinzufügen, um nach neuen

Geräten zu suchen.

Notebook-PC Benutzerhandbuch

6. Wählen Sie auf BluetoothGerät aus der Liste aus und klicken Sie auf Weiter.

7. Geben Sie den BluetoothSicherheits-Code in Ihr Gerät ein, um die Kopplung zu starten.

8. Die Kopplung wurde erfolgreich eingerichtet. Klicken Sie auf Schließen, um die Einstellung zu beenden.

Notebook-PC Benutzerhandbuch

Anhang

Optionales Zubehör

Diese Geräte dienen der optionalen Vervollständigung Ihres Notebooks.

USB-Hub (Optional)

Durch Anschluss eines optionalen USB-Hubs vermehren sich die USB-Anschlüsse und Sie können schnell viele USB-Peripheriegeräte über ein einziges Kabel anschließen oder abtrennen.

USB Flash-Speicherdisk

Eine USB-Flash-Speicherdisk ist ein Datenträger, bietet eine Speicherkapazität von bis zu einigen Gigabyte, hohe Transfergeschwindigkeit und lange Lebensdauer. Unter aktuellen Betriebssystemen brauchen Sie hierfür keinen Treiber.

USB-Diskettenlaufwerk

Mit diesem Notebook können Sie ein optionales USB-InterfaceDiskettenlaufwerk für Standard-1.44MB (oder 720KB) 3.5-ZollFloppydisketten verwenden.

WARNUNG! Um Systemausfälle zu vermeiden, verwenden Sie „Hardware sicher entfernen“ in der Taskleiste, bevor Sie das USB-Floppylaufwerk abtrennen. Werfen Sie vor dem Transport des Notebooks die Diskette aus, um Schäden aufgrund von Erschütterungen zu vermeiden.

Optionale Anschlüsse

Diese Geräte werden von Drittherstellern angeboten.

USB-Tastatur und Maus

Eine externe USB-Tastatur macht die Dateneingabe noch bequemer. Die Verwendung einer externen USB-Maus vereinfacht die WindowsNavigation. Beide USB-Geräte können gleichzeitig mit der in den Notebook-PC integrierten Tastatur und Touchpad verwendet werden.

Druckeranschluss

An einem USB-Anschluss können ein oder mehrere USB-Drucker gleichzeitig verwendet werden.

A-2

Notebook-PC Benutzerhandbuch

Betriebssystem und Software

Dieses Notebook bietet seinen Kunden (je nach Region) ein vorinstalliertes Microsoft Windows-Betriebssystems. Der Umfang für Hardware- und Software-Support kann vom installierten Betriebssystem abhängig sein. Stabilität und Kompatibilität anderer Betriebssysteme kann nicht garantiert werden.

Support-Software

Diesem Notebook liegt eine Support-CD mit BIOS, Treibern und Programmen bei, welche Hardwarefunktionen ermöglichen, allgemeine Funktionalität erweitern, bei der Verwaltung Ihres Notebooks assistieren oder Funktionen anfügen, die das eingebaute Betriebssystem nicht anbietet. Wenn Sie die SupportCD aktualisieren oder ersetzen wollen, fragen Sie Ihren Händler nach Webseiten, von denen Sie individuelle Softwaretreiber und Hilfsprogramme herunterladen können.

Die Support-CD enthält alle Treiber, Hilfsprogramme und Software für alle populären Betriebssysteme, einschließlich der schon vorinstallierten. Die Support-CD umfaßt nicht das Betriebssystem selbst. Selbst wenn Sie Ihr Notebook vorkonﬁguriert gekauft haben, ist die Support-CD notwendig, da sie zusätzliche Software enthält, welche nicht Teil der Vorinstallation im Werk war.

Eine Recovery-CD ist optional; sie enthält ein Abbild des originalen Betriebssystems, das werkseitig auf der Festplatte bereits installiert wurde. Die Recovery-CD bietet eine umfassende Lösung zur Systemrettung, die das Betriebssystem und Software des Notebooks schnell wiederherstellt, so lange Ihr Festplattenlaufwerk noch korrekt funktioniert. Wenden Sie sich an Ihren Händler, wenn Sie eine solche Lösung benötigen.

Einige der Komponenten und Eigenschaften des Notebook-PCs funktionieren u.U. erst nach der Installation von Treibern und Hilfsprogrammen.

Notebook-PC Benutzerhandbuch

A-3

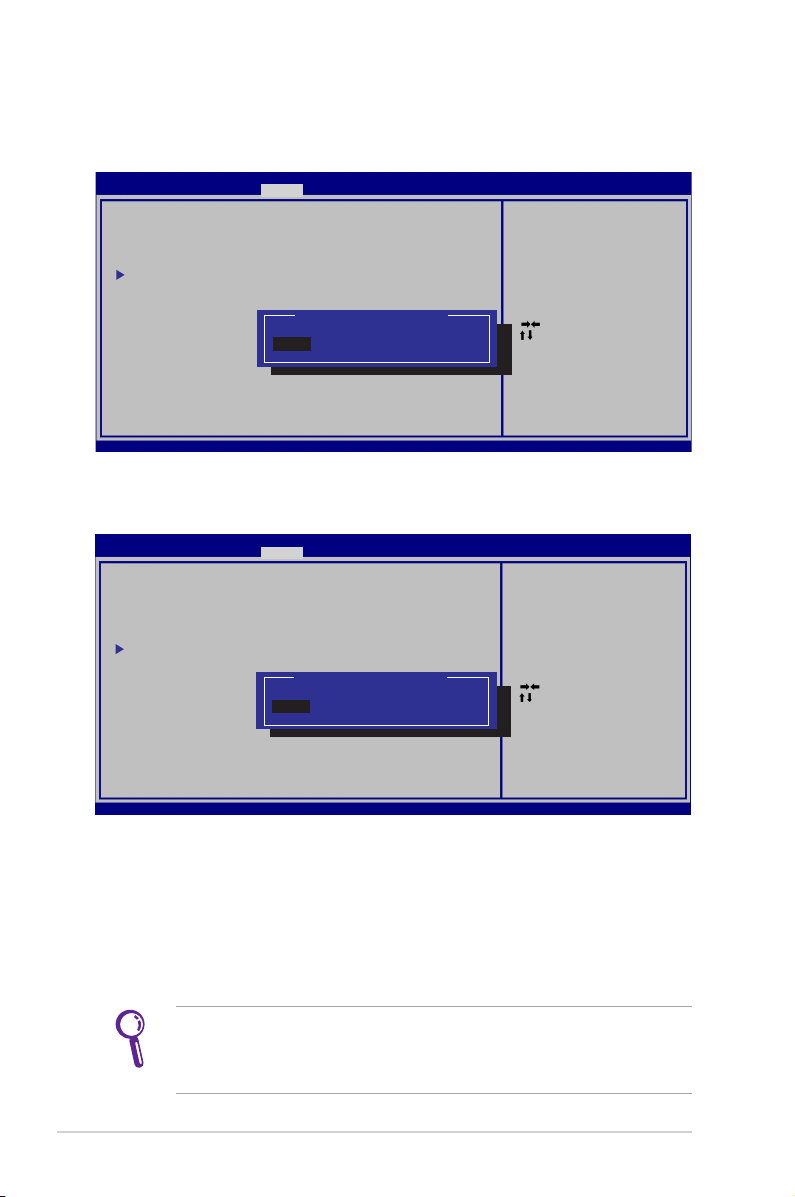

System BIOS-Einstellungen

Die BIOS-Abbildungen sind nur als Referenz gedacht. Die tatsächlichen Anzeigen können sich nach Modell und Region von den Abbildungen abweichen.

Boot Device (Boot-Gerät)

1. Wählen Sie im Boot-Menü Boot Option #1.

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [W indo ws Boo t Ma nag ... ]

Add Ne w B oot Opt ion

D elet e B oot Opt ion

Intel

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [P 2: Win dow s Bo ot Man ager ] Boo t O pti on # 2 [U EFI: US B 2 .0 U SB. ..] Boo t O pti on # 3 [U SB 2 .0 USB Fla sh]

Har d D riv e BB S P rio riti es Add Ne w B oot Opt ion

D elet e B oot Opt ion

En able s/D isa bles UE FI boot fr om d isk s.

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

En able s/D isab les UEF I boo t fr om di sks.

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

A-4

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

Notebook-PC Benutzerhandbuch

2. Drücken Sie [Enter] und legen Sie ein Gerät als Boot Option #1

fest.

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Adv ance d Chi psetMa in A dva nced Ch ipse t B oot Sec urit y S ave & E xit

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [W indo ws Boo t Ma nag ... ]

Add Ne w B oot Opt ion

D elet e B oot Opt ion

Wi ndow s B oot Man age r Di sabl ed

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Bo ot O pti on #1

En able s/D isa bles UE FI Boot op tion .

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Chi pse t Bo ot S ecu rit y Sa ve & Ex it

Boo t C onf igur ati on

UEF I B oot [E nabl ed] Lau nch PX E Op ROM [D isab led ]

Boo t O pti on P rio rit ies Boo t O pti on # 1 [P 2: Win dow s Bo ot Man ager ] Boo t O pti on # 2 [U EFI: US B 2 .0 U SB. ..] Boo t O pti on # 3 [U SB 2 .0 USB Fla sh]

Har d D riv e BB S P rio riti es Add Ne w B oot Opt ion

D elet e B oot Opt ion

Bo ot O pti on #1

P2 : W ind ows Boo t M ana ger Di sabl ed

En able s/D isab les UEF I boo t fr om di sks.

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

Ve rsio n 2 .12 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

Notebook-PC Benutzerhandbuch

A-5

Security Setting (Sicherheitseinstellungen)

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Adv ance d Boo tMa in A dva nced Bo ot S ecu rity Sa ve & Ex it

Pas swo rd Desc rip tio n

If ONL Y t he A dmi nis trat or’ s p assw ord is set , t his onl y a cce ss t o S etu p an d is onl y a sked fo r w hen ent eri ng S etu p. If O NLY th e us er’ s p assw ord is set , thi s i s a pow er on pass wor d a nd m ust be ent ere d t o boo t o r e nter Se tup . In Se tup , th e U ser wil l h ave Adm ini str ator ri ght s.

Ad min ist rato r P ass word St atu s NO T IN STA LLE D Us er Pas swor d S tat us NO T IN STA LLE D Ad min ist rato r P ass word Us er Pas swor d

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Boo t Se cur ity Sav e & Exi t

Pas swo rd Desc rip tio n

The pa ssw ord len gth mus t b e i n th e f oll owin g r ang e: Min imu m l engt h 3 Max imu m l engt h 20

Ad min ist rato r P ass word St atu s NO T IN STA LLE D

Us er Pas swor d S tat us NO T IN STA LLE D

Ad min ist rato r P ass word Us er Pas swor d Se cur e B oot con tro l [E nabl ed]

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

S ecu re Boot Po lic y

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

Se t Ad min ist rato r P ass word . Th e pa ssw ord len gth mu st b e i n th e fo llo win g ra nge :

Mi nimu m l eng th 3

Ma ximu m l eng th 2 0

S e le c t S e cu r e B o o t m o d e ex tend ed opt ions

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F2 : Pr evi ous Val ues F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

: Sel ect Sc reen

: S elec t I tem

En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F2 : Pr evi ous Val ues F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

A-6

Notebook-PC Benutzerhandbuch

So stellen Sie das Passwort ein:

1. Wählen Sie im Security-Menü Set Master Password oder Set User Password.

2. Geben Sie ein Passwort ein und drücken Sie auf [Enter].

3. Geben Sie das Passwort erneut ein und drücken Sie [Enter].

4. Das Passwort ist festgelegt.

So löschen Sie das Passwort:

1. Wählen Sie im Security-Menü Set Master Password oder Set User Password.

2. Geben Sie das derzeitige Passwort ein und drücken Sie auf [Enter].

3. Lassen Sie das Feld Create New Password frei und drücken Sie [Enter].

4. Lassen Sie das Feld Conﬁrm New Password frei und drücken Sie [Enter].

5. Das Passwort ist gelöscht.

User Password wird beim Einschalten des Notebook PCs (BIOS- oder Betriebssystemzugriff) abgefragt. Administrator Password wird nur vor dem Zugriff auf BIOS / der Konﬁguration der BIOS-Einstellungen abgefragt.

Notebook-PC Benutzerhandbuch

A-7

I/O Interface Security (E/A Schnittstelle)

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

I/ O I nte rfac e S ecu rity

LA N N etw ork Int erf ace [ UnL ock]

Wi rel ess Net wor k I nter fac e [U nLoc k] HD AU DIO Int erf ace [ UnLo ck]

U SB I nte rfa ce S ecu rit y

If Loc ked , L AN a nd Car d Re ade r In terf ace wi ll b e d isa bled .

LA N Ne two rk Inte rfa ce

Lo ck Un Lock

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

I/ O I nte rfac e S ecu rity

LA N N etw ork Int erf ace [ UnL ock]

Ca rd Rea der [U nloc k] Wi rel ess Net wor k I nter fac e [U nLoc k] HD AU DIO Int erf ace [ UnLo ck]

U SB I nte rfa ce S ecu rit y

LA N Ne two rk Inte rfa ce

Lo ck Un Lock

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

If Lo cke d, LAN a nd Car d Rea der In terf ace wi ll b e d isa bled .

: Sel ect Sc reen

: S elec t I tem

En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

AMD

So sperren Sie die E/A-Schnittstelle:

1. Wählen Sie im Fenster Security das Element I/O Interface Security.

2. Wählen Sie die zu sperrende Schnittstelle und klicken Sie auf Lock.

A-8

Die Einstellungen für I/O Interface Security können nur modiﬁziert werden, wenn Sie sich mit Administratorberechtigung anmelden.

Notebook-PC Benutzerhandbuch

USB Interface Security (USB-Schnittstelle)

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

US B I nte rfac e S ecu rity

US B I nte rfac e [U nLoc k]

Ex ter nal Por ts [UnL ock ] CM OS Cam era [ UnL ock ]

If Loc ked , a ll U SB dev ice wil l be dis abl ed.

Lo cK Un Lock

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

US B In ter fac e

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Sec uri ty

US B I nte rfac e S ecu rity

US B I nte rfac e [U nLoc k]

Ex ter nal Por ts [UnL ock ] Bl uet oot h [U nLoc k] CM OS Cam era [ UnL ock ]

Lo cK Un Lock

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

US B In ter fac e

If L oc ke d, al l U SB de vi ce w il l be dis abl ed.

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

So sperren Sie die USB-Schnittstelle:

1. Wählen Sie im Fenster Security die Elemente I/O Interface Security > USB Interface Security.

2. Wählen Sie die zu sperrende Schnittstelle und klicken Sie auf Lock.

Falls Sie USB Interface zu [Lock] setzen, werden die Elemente External Ports und CMOS Camera ebenso gesperrt und ausgeblendet.

Die Einstellungen für I/O Interface Security können nur modiﬁziert werden, wenn Sie sich mit Administratorberechtigung anmelden.

Notebook-PC Benutzerhandbuch

A-9

HDD Passwort

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Boo t Se cur ity Sav e & Exi t

Pas swo rd Desc rip tio n

Ad min ist rato r P ass word St atu s NO T IN STA LLE D Us er Pas swor d S tat us NO T IN STA LLE D Ad min ist rato r P ass word Us er Pas swor d

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Intel

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Ad van ced Boo t Se cur ity Sav e & Exi t

Pas swo rd Desc rip tio n

The pa ssw ord len gth mus t b e i n th e f oll owin g r ang e: Min imu m l engt h 3 Max imu m l engt h 20

Ad min ist rato r P ass word St atu s NO T IN STA LLE D

Us er Pas swor d S tat us NO T IN STA LLE D

Ad min ist rato r P ass word Us er Pas swor d Se cur e B oot con tro l [E nabl ed]

HD D P ass word St atu s : NO T IN STA LLE D

Se t M ast er P ass wor d Se t U ser Pas swo rd

I/O Int erf ace Sec uri ty

S ecu re Boot Po lic y

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

AMD

Se t Adm ini str ator Pas swor d. T he pa sswo rd le ngt h mus t be in t he fo llow ing ra nge:

Mi nimu m l eng th 3

Ma ximu m l eng th 2 0

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F2 : Pr evi ous Val ues F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

S e le c t S e cu r e B o o t m o d e ex tend ed opt ions

: Sel ect Sc reen

: S elec t I tem

En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F2 : Pr evi ous Val ues F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

A-10

Notebook-PC Benutzerhandbuch

So erstellen Sie ein Festplattenkennwort:

1. Klicken Sie im Fenster Security auf das Element Set Master Password, geben Sie ein Kennwort ein und drücken Sie [Enter].

2. Bestätigen Sie das Kennwort und drücken Sie [Enter].

3. Klicken Sie auf Set User Password und wiederholen Sie den Vorgang zur Erstellung eines Benutzerkennwortes (User Password).

4. Das Kennwort ist festgelegt.

• Die Festplattenkennwort kann nur modiﬁziert werden, wenn Sie sich mit Administratorberechtigung anmelden.

• Sie müssen Master Password einrichten, bevor Sie User Password einstellen.

Nachdem Sie den Notebook PC einschalten, wird zuerst das Benutzerkennwort (User Password, falls vorhanden) und dann das Festplattenkennwort (HDD User Password) abgefragt. Falls Sie die richtigen Kennwörter nicht eingeben, kann das Betriebssystem nicht gestartet werden.

Notebook-PC Benutzerhandbuch

A-11

Save Changes (Änderungen speichern)

Sie müssen Ihre Änderungen vor Verlassen des BIOS-Setup speichern, damit sie angewendet werden.

Ap tio Set up Util ity - Copy rig ht (C) 201 1 A meri can Me gatr end s, Inc. Mai n Adv ance d Chi pset B ootMa in A dva nced Ch ipse t B oot Sec urit y S ave & E xit

Sav e C han ges and Ex it Dis car d C hang es and Exi t

Sav e O pti ons Sav e C han ges Dis car d C hang es

Res tor e D efau lts

Boo t O ver ride P2: M ATS HITA BD- MLT UJ2 40A FW P0: W DC WD75 00B PKT -80P K4T 0

Lau nch EF I Sh ell fr om f ile sys tem dev ice

Ve rsio n 2 .14 .121 9. Cop yrig ht (C) 201 1 A mer ican Me gat rend s, Inc .

Intel and AMD

Ex it s yst em setu p a fte r sa vin g th e ch ang es.

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

A-12

Notebook-PC Benutzerhandbuch

Häuﬁg auftretende Probleme und ihre Lösungen

Hardware-Problem - Optisches Laufwerk

Das optische Laufwerk kann Datenträger nicht lesen oder brennen.

1. Aktualisieren Sie das BIOS auf die neueste Version und versuchen Sie es erneut.

2. Falls die Aktualisierung des BIOS nicht weiterhilft, versuchen Sie, Datenträger besserer Qualität zu verwenden.

3. Falls das Problem weiterhin besteht, wenden Sie sich an Ihr örtliches Service Center.

Unbekannte Ursache - System instabil

System wacht nicht aus dem Ruhezustand auf.

1. Entfernen Sie nach dem ursprünglichen Kauf hinzugefügte Ersatzteile und Verbesserungen (RAM, Festplatte, WLAN, Bluetooth).

2. Falls keine solchen vorhanden sind, versuchen Sie, das System auf einen früheren Zeitpunkt wiederherzustellen.

3. Sollte das Problem weiterhin bestehen, versuchen Sie, Ihr System mit der Wiederherstellungspartition oder der Wiederherstellungs-DVD wiederherzustellen.

Sichern Sie vor der Wiederherstellung alle Ihre Daten auf einem externen Datenträger.

4. Falls das Problem weiter auftritt, wenden Sie sich an Ihr örtliches Service Center.

Hardware-Problem - Tastatur / Hotkeys

Der Hotkey (FN) ist deaktiviert.

A. Installieren Sie den Treiber “ATK0100” erneut von der Treiber-CD oder laden Sie ihn von der ASUS-Webseite herunter.

Notebook-PC Benutzerhandbuch

A-13

Hardware-Problem - Integrierte Kamera

Die integrierte Kamera funktioniert nicht richtig.

1. Prüfen Sie im “Geräte-Manager”, ob ein Problem vorliegt.

2. Versuchen Sie, das Problem durch erneutes Installieren des Webkameratreibers zu beheben.

3. Falls das nicht hilft, aktualisieren Sie das BIOS auf die neueste Version und versuchen Sie es wieder.

4. Falls das Problem weiter auftritt, wenden Sie sich an Ihr örtliches Service Center.

Hardware-Problem - Akku

Akkupﬂege.

1. Melden Sie das Notebook für eine einjährige Garantie auf der folgenden Webseite an:

http://member.asus.com/login.aspx?SLanguage=de-de

2. Entfernen Sie den AKKU nicht, währen das Notebook gerade mit dem Netzteil betrieben wird, um Schäden durch den Stromausfall zu vermeiden. Der ASUS-Akku verfügt über Sicherheitsschaltkreise, die eine Überlastung vermeiden, so dass der Akku nicht beschädigt wird, wenn er bei Netzteilbetrieb im Notebook verbleibt.

Hardware-Problem - Problem beim Ein-/Ausschalten

Der Notebook-PC lässt sich nicht einschalten. Diagnose:

1. Einschalten nur über Akku? (Y = 2, N = 4)

2. Erscheint das BIOS (ASUS Logo)? (Y = 3, N = A)

3. Lädt das Betriebssystem? (Y = B, N = A)

4. Leuchtet die Anzeige für Adapterstrom auf? (Y = 5, N = C)

5. Einschalten nur über Netzteil? (Y = 6, N = A)

6. Erscheint das BIOS (ASUS Logo)? (Y = 7, N = A)

7. Kann das Betriebssystem laden? (Y = D, N = A)

A-14

Notebook-PC Benutzerhandbuch

Symptome & Lösungen:

A. Das Problem liegt im Motherboard, der Festplatte oder dem Notebook

selbst; wenden Sie sich an Ihr örtliches Service Center.

B. Das Problem liegt im Betriebssystem; versuchen Sie, das System über

die DVD oder die Wiederherstellungspartition wiederherzustellen.

WICHTIG! Sichern Sie vor der Wiederherstellung alle Ihre Daten auf einem externen Datenträger.

C. Netzteilproblem; überprüfen Sie die Kabelverbindungen, wenden

Sie sich für ein Ersatzteil an das örtliche Service Center.

D. Batterieproblem: überprüfen Sie die Batteriekontakte, andernfalls

wenden Sie sich zwecks Reparatur an das örtliche Service-Center.

Hardware-Problem - Wireless-Karte

Wie überprüfen Sie, ob der Notebook-PC mit einer Wireless-Karte ausgestattet ist?

A. Gehen Sie zur Systemsteuerung -> Gerätemanager. Sie sehen

beim element “Netzwerkadapter”, ob der Notebook-PC mit einer WLAN-Karte ausgestattet ist.

Mechanisches Problem - Belüftung

Warum läuft der Lüfter ständig und die Temperatur ist trotzdem sehr hoch?

1. Vergewissern Sie sich, dass der Lüfter arbeitet, wenn die CPU-Temperatur erhöht ist, und prüfen Sie, ob durch die Hauptlüftungsschlitze Luft strömt.

2. Wenn Sie gerade viele Anwendungen ausführen (sichtbar in der Taskleiste), schließen Sie einige, um die Systemlast zu verringern.

3. Das Problem kann auch durch einen Virus herbeigeführt werden; durchsuchen Sie den PC mit einem Antivirenprogramm.

4. Wenn von den obenstehenden Ansätzen nichts hilft, stellen Sie das System über die DVD oder die Wiederherstellungspartition wieder her.

WICHTIG! Sichern Sie vor der Wiederherstellung all Ihre Daten auf einem externen Datenträger.

Notebook-PC Benutzerhandbuch

A-15

VORSICHT: Verbinden Sie sich nicht mit dem Internet, bevor Sie ein Antivirenprogramm und eine Internet-Firewall installiert haben, um sich vor Computerviren zu schützen.

Software-Problem - von ASUS mitgelieferte Software

Beim Einschalten des Notebook-PCs erscheint eine Fehlermeldung “open policy ﬁle error”.

A. Installieren Sie die neueste Version des “Power4 Gear”-

Programms. Sie ﬁnden es auf der ASUS-Webseite.

Unbekannte Ursache - Blauer Hintergrund mit weißem Text

Nach dem Systemstart erscheint ein blauer Bildschirm mit weißem

Text.

1. Entfernen Sie zusätzlichen Speicher. Falls zusätzlicher Speicher nach dem ursprünglichen Kauf installiert wurde, schalten Sie das Notebook ab, entfernen Sie den zusätzlichen Speicher, und schalten Sie das Notebook wieder an, um zu sehen, ob das Problem behoben ist.

2. Deinstallieren Sie alle neuen Anwendungen. Falls Sie kürzlich neue Anwendungen installiert haben, sind diese evtl. nicht mit Ihrem System kompatibel. Deinstallieren Sie sie im Windows Sicherheitsmodus.

3. Prüfen Sie Ihr System auf Viren.

4. Aktualisieren Sie das BIOS mit WINFLASH unter Windows oder AFLASH im DOS-Modus. Diese Programme und BIOS-Dateien können auf der ASUS-Webseite heruntergeladen werden.

A-16

WARNUNG: Vergewissern Sie sich, dass der Notebook-PC während der BIOS-Aktualisierung mit genügend Strom versorgt wird.

Notebook-PC Benutzerhandbuch

5. Wenn von den obenstehenden Ansätzen nichts hilft, stellen Sie das System über die DVD oder die Wiederherstellungspartition wieder her.

WICHTIG! Sichern Sie vor der Wiederherstellung all Ihre Daten auf einem externen Datenträger.

VORSICHT: Verbinden Sie sich nicht mit dem Internet, bevor Sie ein Antivirenprogramm und eine Internet-Firewall installiert haben, um sich vor Computerviren zu schützen.

Installieren Sie zuerst die Treiber “Intel INF Update” und “ATKACPI”, damit die Hardware-Geräte erkannt werden.

6. Falls das Problem weiter auftritt, wenden Sie sich an Ihr örtliches Service Center.

Notebook-PC Benutzerhandbuch

A-17

Software Problem - BIOS

Aktualisieren des BIOS.

1. Stellen Sie die genaue Modellbezeichnung des NotebookPCs fest und laden Sie die neueste BIOS-Datei von der ASUSWebseite herunter und speichern sie auf ein USB-Flashlaufwerk.

2. Verbinden Sie das USB-Flashlaufwerk mit dem Notebook-PC und schalten Sie ihn ein.

3. Benutzen Sie die Funktion Start Easy Flash im Bereich Advanced des BIOS-Setupprogramms. Folgen Sie den nachstehenden Anweisungen.

Ap tio Set up Util ity - Copy rig ht (C) 201 0 A meri can Me gatr end s, Inc. Mai nMa in A dva nced Ch ipse t B oot Sec urit y S ave & E xit

Sta rt Eas y Fl ash ASU S F anc ySta rt [D isab led ] POS T L ogo Typ e [S tati c] Pla y P OST Sou nd [ No] Spe ake r V olum e [4] ASU S E ASY OVE R-C LOC K [T urbo ] Int ern al Poin tin g D evic e [E nab led]

SVM Mo de [Ena ble d] Leg acy US B Su ppo rt [Ena ble d]

S ATA Con fig urat ion

Ve rsio n 2 .01 .120 8. Cop yrig ht (C) 201 0 A mer ican Me gat rend s, Inc .

4. Suchen Sie die neuste BIOS-Datei und starten Sie die Aktualisierung (ﬂashing) des BIOS.

AS US T ek. Ea sy F las h U tili ty

FL ASH TYP E: Gene ric Fl ash Typ e

Cu rre nt Plat for m Pl atfo rm: X501 Ve rsio n: 200 Bu ild Dat e: Dec 6 2 011

New Pl atfo rm Pl atfo rm: Unko wn Ve rsio n: Unk own Bu ild Dat e: Unko wn

Pr ess ENT ER to r un the uti lit y to sel ect an d up dat e B IOS.

: Sel ect Sc reen

: S elec t I tem En ter: Se lec t +/ —: Ch ang e Op t. F1 : Ge ner al Help F9 : Op tim ize d De fau lts F1 0: S ave ESC : E xit

FS 0

FS 1

[ ]: Swit ch [ ] : C hoos e [q ] : Exi t

5. Sie müssen Restore Defaults auf der Seite Exit wählen,

nachdem das BIOS aktualisiert wurde.

A-18

Notebook-PC Benutzerhandbuch

Wiederherstellen Ihres Notebook-PCs

Verwenden der Wiederherstellungspartition

Die Wiederherstellungspartition setzt die Software Ihres NotebookPCs schnell in den funktionierenden Werkszustand zurück. Bevor Sie die Wiederherstellungspartition verwenden, sollten Sie Ihre Dateien (z.B. Outlook PST-Dateien) auf USB-Datenträgern oder einem Netzwerklaufwerk speichern und sich persönlich eingestellte Systemkonﬁgurationen (z.B. Netzwerkeinstellungen) notieren.

Über die Wiederherstellungspartition

Die Wiederherstellungspartition “Recovery” ist ein auf Ihrer Festplatte reservierter Speicherbereich, von dem die im Werk auf dem Notebook installierten Betriebssysteme, Treiber und Anwendungen wiederhergestellt werden können.

WICHTIG! Löschen Sie nicht die “Recovery”-Partition. Diese Partition wurde im Werk erstellt und kann vom Benutzer selbst nicht wieder erstellt werden, falls sie gelöscht wird. Bringen Sie Ihr Notebook zu einem autorisierten ASUS Service-Center, falls beim Wiederherstellungsprozess Probleme auftreten.

Verwenden der Wiederherstellungspartition:

1. Drücken Sie während des Startvorgangs [F9]

2. Drücken Sie [Enter], um Windows Setup [EMS Enabled] auszuwählen.

3. Wählen Sie die gewünschte Sprache aus und klicken Sie auf Next.

4. Lesen Sie die Information “ASUS Preload Wizard” und klicken Sie auf Next.

5. Wählen Sie eine Partitionsoption und klicken Sie auf Next. Partitionsoptionen:

Recover Windows to ﬁrst partition only.

Diese Option löscht nur die erste Partition und belässt die anderen

Partitionen in deren Zustand und erstellt eine neue Systempartition als Laufwerk “C”.

Notebook-PC Benutzerhandbuch

A-19

Recover Windows to entire HD.

Diese Option löscht alle Partitionen auf Ihrer Festplatte und erstellt

eine neue Systempartion als Laufwerk “C”.

Recover Windows to entire HD with two partitions.

Diese Option löscht alle Partitionen auf Ihrer Festplatte und erstellt

zwei neue Partitionen “C” (25%) und “D” (75%).

6. Befolgen Sie die Bildschirmanweisungen, um den Wiederherstellungsvorgang abzuschließen

Besuchen Sie die ASUS-Webseite unter www.asus.com für die neusten Treiber und Hilfsprogramme.

Ver w e nden de r Wi e der h e r stel l u ngs- D V D (nur an bestimmten Modellen)

Erstellen der Wiederherstellungs-DVD:

1. Doppelklicken Sie auf dem Bildschirm auf das Symbol AI Recovery Burner.

2. Legen Sie eine leere, beschreibbare DVD in das optische Laufwerk und klicken Sie auf Start, um die Wiederherstellungs-DVD zu erstellen.

3. Folgen Sie den Bildschirmanweisungen, um die Erstellung der Wiederherstellungs-DVD zu beenden.

A-20

Bereiten Sie genügend leere und beschreibbare DVDs für de Erstellung der Wiederherstellungs-DVD vor.

WICHTIG! Entfernen Sie die externe Festplatte bevor Sie die Systemwiederherstellung durchführen.

Notebook-PC Benutzerhandbuch

Verwenden der Wiederherstellungs-DVD:

1. Legen Sie die Wiederherstellungs-DVD in das optische Laufwerk. Ihr Notebook-PC muss eingeschaltet sein.

2. Starten Sie den Computer neu und drücken Sie beim BootVorgang auf die Taste [Esc] und wählen Sie das optische Laufwerk (evtl. bezeichnet als “CD/DVD”) und drücken Sie die [Eingabetaste], um von der Wiederherstellungs-DVD zu booten.

3. Wählen OK, um die Wiederherstellung des Images zu starten:

4. Wählen OK, um die Systemwiederherstellung zu bestätigen.

Die Wiederherstellung überschreibt alle Daten in Ihrer Festplatte. Vergewissern Sie sich, dass Sie wichtige Daten gesichert haben, bevor Sie den Vorgang starten.

5. Befolgen Sie die Bildschirmanweisungen, um den Wiederherstellungsvorgang abzuschließen.

WARNUNG: Entfernen Sie während des Wiederherstellungsvorgangs nicht die Wiederherstellungs-DVD bevor Sie dazu aufgefordert werden, sonst wird die Partition unbrauchbar.

Vergewissern Sie sich, dass Sie das Netzteil an Ihren Notebook PC angeschlossen haben, bevor Sie die Wiederherstellung ausführen. Eine unzureichende Stromversorgung kann die Wiederherstellung fehlschlagen lassen.

Besuchen Sie die ASUS-Webseite www.asus.com für die neusten Treiber und Hilfsprogramme.

Notebook-PC Benutzerhandbuch

A-21

DVD-ROM-Laufwerksinformationen

Das Notebook wird mit einem optionalen DVD-ROM-Laufwerk oder einem CD-ROM-Laufwerk ausgeliefert. Zur Ansicht von DVDTiteln müssen Sie Ihre eigene DVD-Software installieren. Außerdem besteht die Möglichkeit, zusammen mit dem Notebook eine optionale DVD-Software zu kaufen. Das DVD-ROM-Laufwerk spielt sowohl CDs als auch DVDs ab.

Informationen zur Regionalwiedergabe

Die Wiedergabe von DVD-Filmtiteln umfasst die Entschlüsselung von MPEG2-Video, digitalem AC3 Audio und die Dekodierung von CSSgeschützten Inhalten. CSS (auch Copy Guard genannt) ist der Name eines von der Filmindustrie adaptierten Mechanismus zum Schutz vor illegalen Raubkopien.

Obwohl die Designbestimmungen der CSS-Lizenzgeber mannigfaltig sind, sind das Wichtigste dabei wohl die Beschränkungen regionalen Inhalts. Um das zeitlich von Land zu Land abgestufte Erscheinen von Filmen zu ermöglichen, werden DVD-Videotitel für spezielle geographische Regionen ausgegeben, wie im Abschnitt “Regionsdeﬁnitionen” unten beschrieben. Copyrightgesetze verlangen, dass alle DVD-Filme auf eine bestimmte Region beschränkt werden (für gewöhnlich auf die Region kodiert, in der sie verkauft werden). Während der Inhalt von DVD-Filmen in vielerlei Regionen erscheint, verlangen die CSS-Designbestimmungen, dass alle Systeme, die CSSverschlüsselten Inhalt wiedergeben können, dies nur in einer Region tun dürfen.

A-22

Die Regionseinstellung kann mit der Wiedergabesoftware bis zu fünfmal geändert werden, danach kann sie nur DVD-Filme für die zuletzt eingestellte Region abspielen. Nachträgliche Änderung des Regionscodes erfordert Systemzurückstellung vom Werk, was nicht von der Garantie abgedeckt ist. Wenn das System zurückgestellt werden soll, gehen Versand und Arbeitsleistung auf Kosten des Anwenders.

Notebook-PC Benutzerhandbuch

Regionsdeﬁnitionen

Region 1

Kanada, USA, US-Territories

Region 2

Tschechei, Ägypten, Finnland, Frankreich, Deutschland, Golfstaaten, Ungarn, Island, Iran, Irak, Irland, Italien, Japan, Holland, Norwegen, Polen, Portugal, Saudi-Arabien, Schottland, Südafrika, Spanien, Schweden, Schweiz, Syrien, Türkei, GB, Griechenland, ehemalige jugoslawische Republiken, Slovakei

Region 3

Burma, Indonesien, Südkorea, Malaysia, Philippinen, Singapur, Taiwan, Thailand, Vietnam

Region 4

Australien, Karibik (außer US-Territories), Mittelamerika, Neuseeland, Paziﬁkinseln, Südamerika

Region 5

CIS, Indien, Pakistan, restliches Afrika, Russland, Nordkorea

Region 6

China

Notebook-PC Benutzerhandbuch

A-23

Blu-ray ROM-laufwerkinformationen (nur bei bestimmten Modellen)

Regionsdeﬁnitionen

Region A

Nord-, mittel-, südamerikanische Staaten, Taiwan, Hongkong, Macao, Japan, Korea (Süd und Nord), Südostasien.

Region B

Europa; Afrika, Südwestasien, Australien, Neuseeland.

Region C

Mittel-, Südasien, Zentraleuropa, China, Mongolei.

Beziehen Sie sich auf die Blu-Ray-Disc-Webseite unter www.blu-raydisc.com/en/Technical/FAQs/Blu-rayDsicforVideo.html für mehr Details.

A-24

Notebook-PC Benutzerhandbuch

Kompatibilität des internen Modems

Das Notebook mit internem Modem entspricht den Regulationen JATE (Japan), FCC (US, Canada, Korea, Taiwan) und CTR21. Das interne Modem wurde in Übereinstimmung mit dem Ratsbeschluss 98/482/EC für paneuropäische Anschlüsse für einzelne Terminals an öffentliche Telefonnetze (PSTN) zugelassen. Aufgrund von Unterschieden zwischen den einzelnen PSTNs verschiedener Länder garantiert diese Zulassung, aber keinen bedingungslos erfolgreichen Betrieb auf jedem PSTN-Netzwerkpunkt. Sollten Probleme auftreten, wenden Sie sich bitte zuerst an Ihren Händler.

Übersicht

Am 4. August 1998 wurde der Beschluss des Europarates bezüglich CTR 21 im “Ofﬁcial Journal of the EC” veröffentlicht. CTR 21 gilt für alle Non-Voice-Terminalgeräte mit DTMF-Anwahl, die zum Anschluss an analoge PSTN (Public Switched Telephone Network, öffentliches Telefonnetz) gedacht sind.

CTR 21 (Common Technical Regulation) für die Erfordernisse zum Anschluss an analoge öffentliche Telefonnetze über Terminalgeräte (außer Terminalgeräten, die Stimmtelefonie für “Justiﬁed Case Service” anbieten) für Netzwerkadressen, wenn vorhanden, wird durch Multifrequenz-Dualtonsignale impliziert.

Aussage zur Netzwerkkompatibilität

Aussage des Herstellers an die zuständige Stelle und Händler: “Diese Aussage zeigt die Netzwerke auf, mit denen das Gerät zusammenarbeiten soll, sowie Netzwerke, in denen das Gerät Betriebsprobleme aufwerfen könnte.”

Notebook-PC Benutzerhandbuch

A-25

Aussage zur Netzwerkkompatibilität

Aussage des Herstellers an den Anwender: “Diese Aussage zeigt die Netzwerke auf, mit denen das Gerät zusammenarbeiten soll, sowie Netzwerke, in denen das Gerät Betriebsprobleme aufwerfen könnte. Der Hersteller wird auch eine Aussage herausgeben, die klar stellt, an welchen Stellen die Netzwerkkompatibilität von physischen Einstellungen und Software-Switch-Einstellungen abhängt. Diese Aussage wird dem Anwender auch empfehlen, sich an den Händler zu wenden, wenn das Gerät in einem Netzwerk anderer Art verwendet werden soll.”

Bis heute haben die zuständigen Stellen bei CETECOM mehrere paneuropäische Zulassungen mittels CTR 21 herausgegeben. Das Ergebnis sind Europas erste Modems, die keine Regulationszulassungen in jedem einzelnen europäischen Land benötigen.

Non-Voice-Geräte

Anrufbeantworter und Freisprechtelefone können genau wie Modems, Faxgeräte, automatische Wählgeräte und Alarmsysteme zugelassen werden. Geräte, bei denen die End-to-End-Sprachqualität durch Regulationen festgelegt ist (z. B. Mobiltelefone, und in einigen Ländern auch schnurlose Telefone), sind ausgeschlossen.

A-26

Notebook-PC Benutzerhandbuch

Diese Tabelle zeigt die Länder an, die zur Zeit den CTR21Standard anwenden.

Land Angewandt Mehr Tests

Österreich1 Ja Nein

Belgien Ja Nein

Tschechien Nein Keine Angabe

Dänemark1 Ja Ja

Finnland Ja Nein

Frankreich Ja Nein

Deutschland Ja Nein

Griechenland Ja Nein

Ungarn Nein Keine Angabe

Island Ja Nein

Irland Ja Nein

Italien Schwebend Schwebend

Israel Nein Nein

Lichtenstein Ja Nein

Luxemburg Ja Nein

Niederlande1 Ja Ja

Norwegen Ja Nein

Polen Nein Keine Angabe

Portugal Nein Keine Angabe

Spanien Nein Keine Angabe

Schweden Ja Nein

Schweiz Ja Nein

Vereinigtes Königreich Ja Nein

Notebook-PC Benutzerhandbuch

A-27

Diese Information wurde von CETECOM kopiert und wird ohne Haftung angeboten. Für Aktualisierungen zu dieser Tabelle besuchen Sie bitte http://www.cetecom.de/technologies/ctr_21.html

Nationale Regulationen gelten nur, wenn das Gerät Pulswahl verwendet (der Hersteller kann in seinem Handbuch angeben, dass das Gerät nur DTMF-Signale unterstützt, was zusätzliche Tests überﬂüssig machen würde).

In den Niederlanden sind für seriellen Anschluss und Anruferkennung zusätzliche Tests erforderlich.

A-28

Notebook-PC Benutzerhandbuch

Asus X401U, S501A, F501U, S301A, R502A User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Über dieses Handbuch

Anmerkungen zu diesem Handbuch

Sicherheitshinweise

Vorbereiten Ihres Notebook-PCs

Oberseite

Unterseite

Rechte Seite

Linke Seite

Rückseite

Vorderseite

Energieversorgung

Netzanschluss verwenden

Akku verwenden

Notebook einschalten

Der Power-On Self Test (POST)

Überprüfen des Akkus

Laden des Akkus

Energieoptionen

Energieverwaltungsmodi

Energie sparen und Ruhezustand

Temperaturregelung

Tastatursonderfunktionen

Farbige Hotkeys

Microsoft Windows-Tasten

Multimediatasten (nur bei bestimmten Modellen)

Tasten und Statusanzeigen

Tasten

Statusanzeigen

Zeigegerät

Benutzung des Touchpads

Abbildungen zur Bedienung des Touchpads

Automatische Touchpad-Sperre

Speichergeräte

Flash-Speicherkartenleser

Festplatte

Arbeitsspeicher (RAM)

Anschlüsse

Netzwerkanschluss

Wireless LAN-Anschluss (nur bei bestimmten Modellen)

Windows Wireless Netzwerkverbindung

Bluetooth Wireless-Verbindung (nur bei bestimmten Modellen)
