ROG ZENITH EXTREME ALPHA
Motherboard
G14969
Erste Ausgabe
November 2018
Copyright © 2018 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.
Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) mit jeglichen Mitteln in jeglicher Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation.
Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL IST ASUS, SEINE DIREKTOREN, LEITENDEN ANGESTELLTEN, ANGESTELLTEN ODER AGENTEN HAFTBAR FÜR JEGLICHE INDIREKTEN, SPEZIELLEN, ZUFÄLLIGEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUFGRUND VON PROFITVERLUSTEN, GESCHÄFTSVERLUSTEN, NUTZUNGSODER DATENVERLUSTEN, UNTERBRECHUNG VON GESCHÄFTSABLÄUFEN ET CETERA), SELBST WENN ASUS VON DER MÖGLICHKEIT SOLCHER SCHÄDEN UNTERRICHTET WURDE, DIE VON DEFEKTEN ODER FEHLERN IN DIESEM HANDBUCH ODER AN DIESEM PRODUKT HERRÜHREN.
DIE TECHNISCHEN DATEN UND INFORMATIONEN IN DIESEM HANDBUCH SIND NUR ZU INFORMATIONSZWECKEN GEDACHT, SIE KÖNNEN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN UND SOLLTEN NICHT ALS VERPFLICHTUNG SEITENS ASUS ANGESEHEN WERDEN. ASUS ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUNG FÜR JEGLICHE FEHLER ODER UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH AUFTRETEN KÖNNTEN, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.
In diesem Handbuch erscheinende Produkte und Firmennamen könnten eingetragene Warenzeichen oder
Copyrights der betreffenden Firmen sein und dienen ausschließlich zur Identifikation oder Erklärung und zum Vorteil des jeweiligen Eigentümers, ohne Rechtsverletzungen zu beabsichtigen.
Angebot, Quellcode bestimmter Software zur Verfügung zu stellen
Dieses Produkt enthält urheberrechtlich geschützte Software, die unter der General Public License ("GPL") oder Lesser General Public License Version ("LGPL") lizenziert sind und/oder anderen Free Open Source Software. Solche Software in diesem Produkt wird ohne jegliche Gewährleistung, soweit nach anwendbarem Recht zulässig, verteilt. Kopien der Lizenzen sind in diesem Produkt enthalten.
Soweit die geltenden Lizenz Sie zum Quellcode dieser Software und/oder andere zusätzliche Daten berechtigt, können Sie es für einen Zeitraum von drei Jahren seit der letzten Auslieferung des Produktes benutzen, entweder
(1)kostenlos, indem Sie es unter https://www.asus.com/support/ herunterladen oder
(2)für die Kosten der Vervielfältigung und Zulieferung, abhängig vom bevorzugten Lieferunternehmen und dem Ort, wohin Sie es versendet haben wollen, durch das Senden einer Anfrage an:
ASUSTek COMPUTER INC.
Legal Compliance Dept.
15 Li Te Rd.,
Beitou, Taipei 112
Taiwan
In Ihrer Anfrage geben Sie bitte den Namen, die Modellnummer und Version, die Sie im Info-Feld des
Produkts, für das Sie den entsprechenden Quellcode erhalten möchten, finden und Ihre Kontaktdaten an, so dass wir die Konditionen und Frachtkosten mit Ihnen abstimmen können.
Der Quellcode wird OHNE JEGLICHE HAFTUNG vertrieben und unter der gleichen Lizenz wie der entsprechende Binär/Objektcode.
Dieses Angebot gilt für jeden mit Erhalt dieser Mitteilung.
ASUSTeK ist bestrebt, vollständigen Quellcode ordnungsgemäß zur Verfügung zu stellen, wie in verschiedenen Free Open Source Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung der vollen entsprechenden Quellkode wir sehr dankbar auf, wenn Sie uns eine Mitteilung an die E-Mail-Adresse gpl@asus.com unter Angabe der Produkt-und der Beschreibung des Problems (senden Sie bitte keine großen Anhänge wie Quellcode-Archive, etc., an diese E-Mail-Adresse).
ii
Inhaltsverzeichnis
Sicherheitsinformationen........................................................................................... |
vi |
Über dieses Handbuch.............................................................................................. |
vii |
ROG ZENITH EXTREME ALPHA Spezifikationsübersicht....................................... |
ix |
Verpackungsinhalt.................................................................................................... |
xiv |
Installationswerkzeuge und Komponenten............................................................. |
xv |
Kapitel 1: |
Produkteinführung |
|
|
1.1 |
Motherboard-Übersicht.............................................................................. |
1-1 |
|
|
1.1.1 |
Bevor Sie beginnen..................................................................... |
1-1 |
|
1.1.2 |
Motherboard-Layout.................................................................... |
1-2 |
|
1.1.3 |
Central Processing Unit (CPU).................................................... |
1-4 |
|
1.1.4 |
Systemspeicher........................................................................... |
1-5 |
|
1.1.5 |
Erweiterungssteckplätze.............................................................. |
1-7 |
|
1.1.6 |
Onboard-Tasten und Schalter..................................................... |
1-9 |
|
1.1.7 |
Jumper....................................................................................... |
1-13 |
|
1.1.8 |

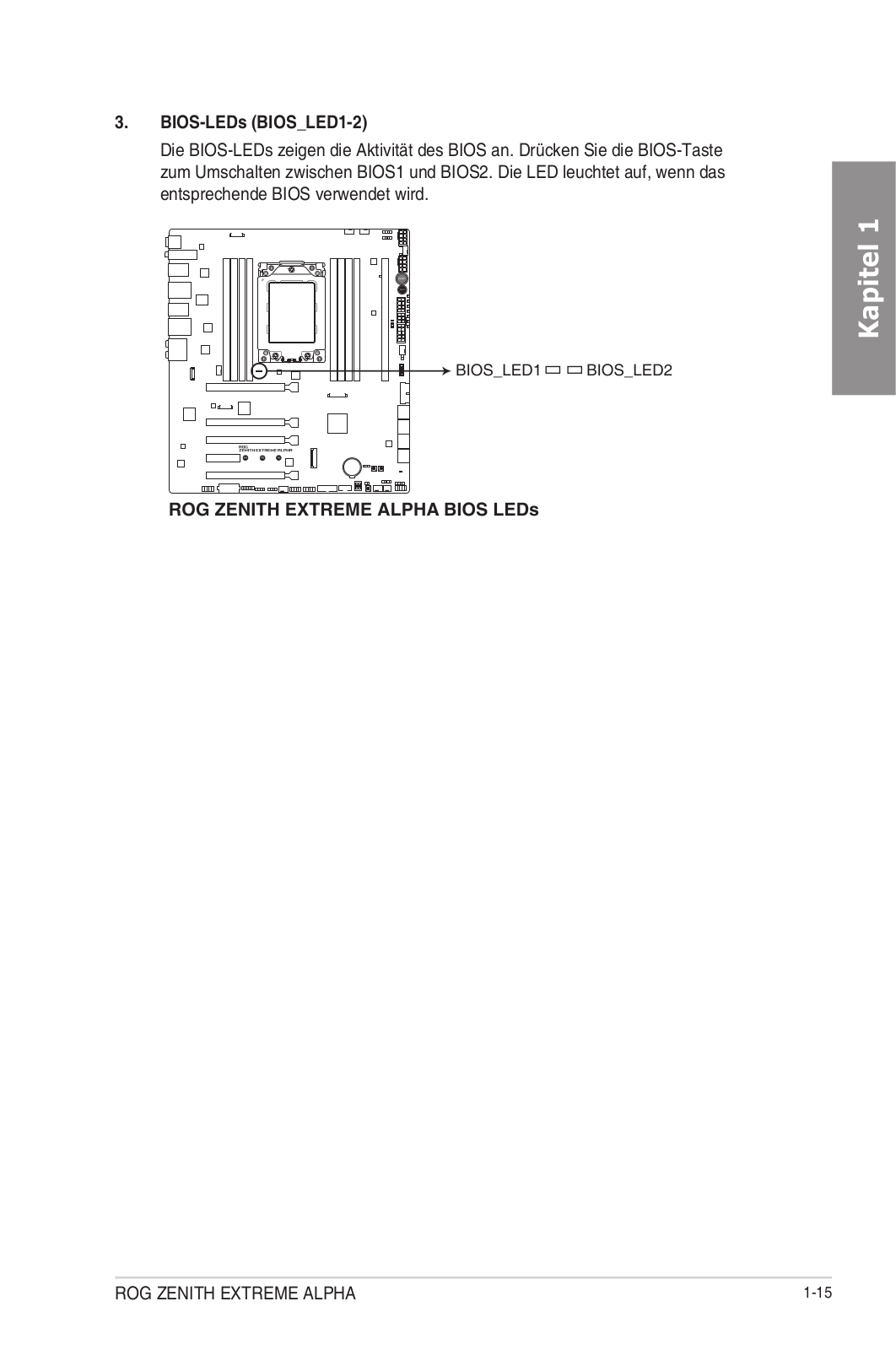

Onboard LEDs........................................................................... |
1-14 |
|
1.1.9 |

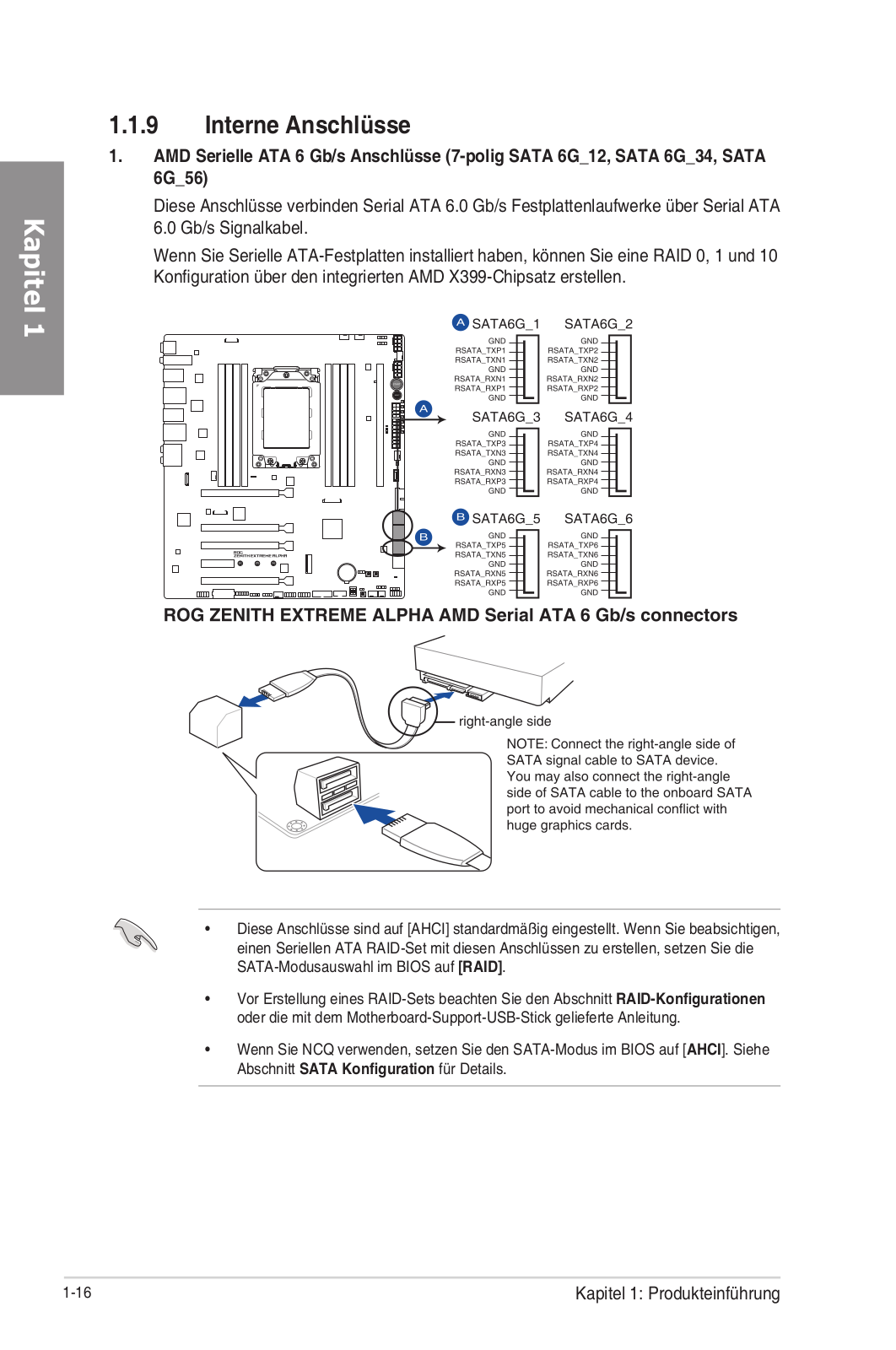

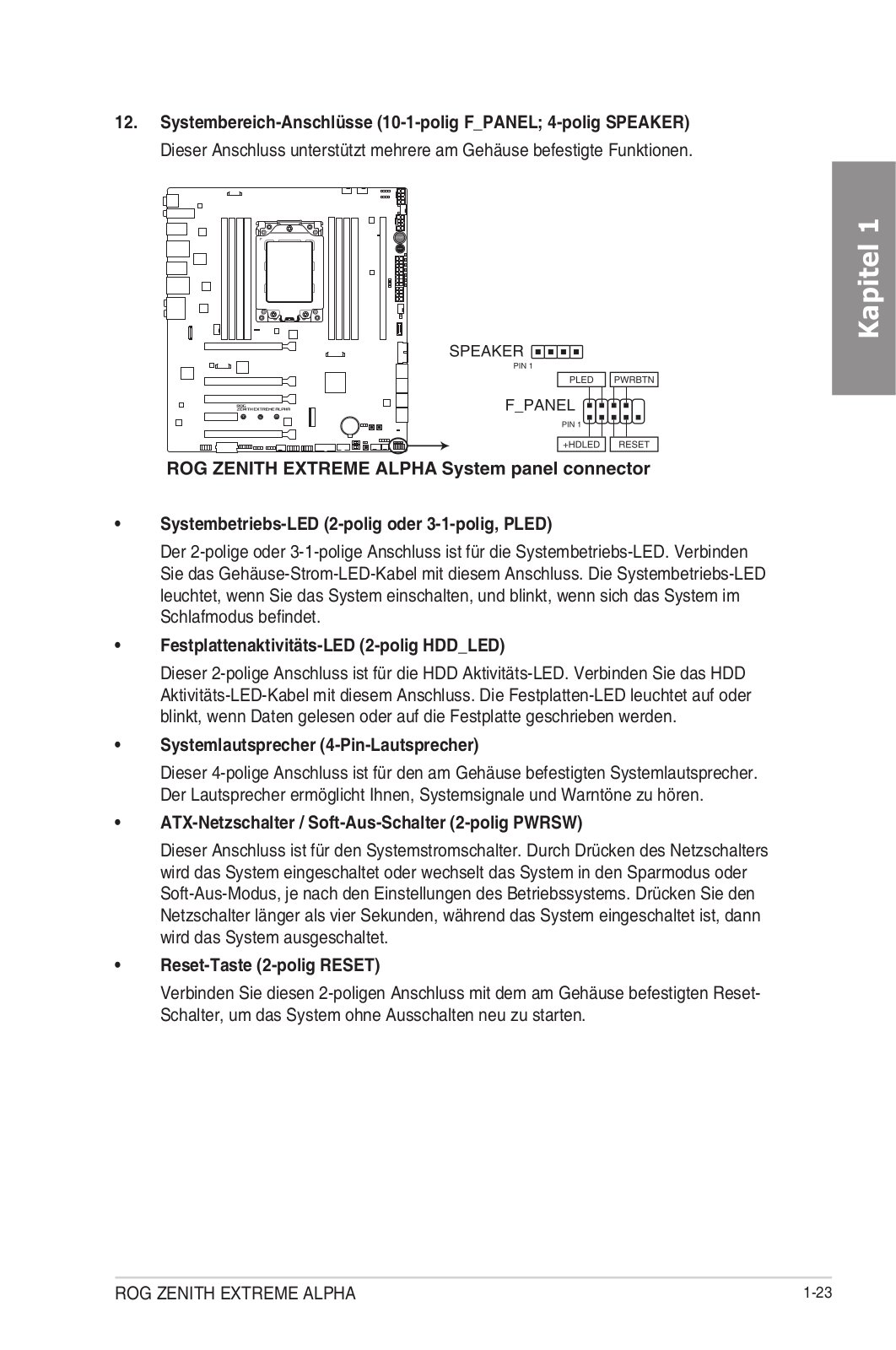

Interne Anschlüsse.................................................................... |
1-16 |
|
1.1.10 |

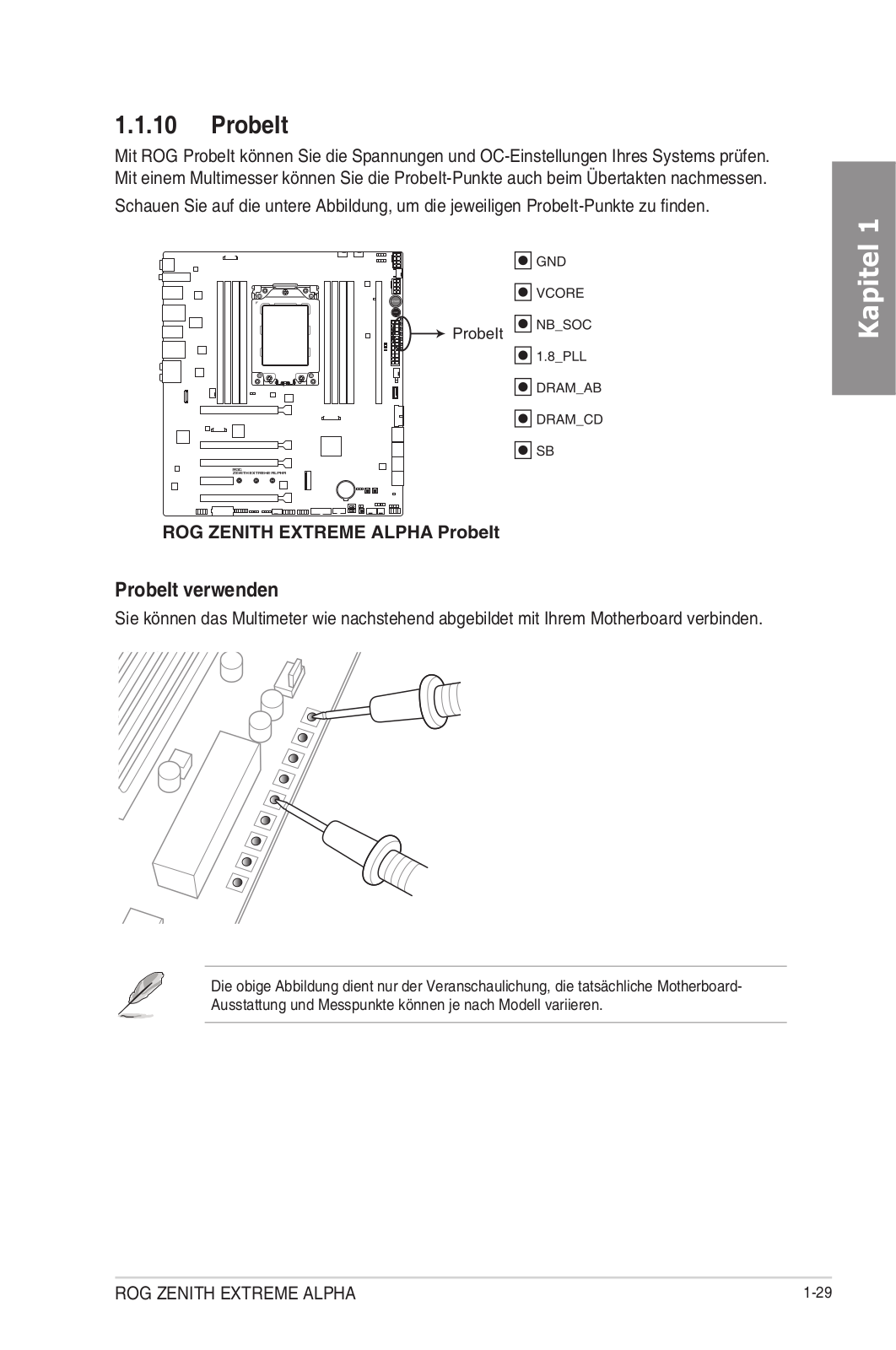

ProbeIt....................................................................................... |
1-29 |
Kapitel 2: |
Grundinstallation |
|
|
2.1 |
Ihr Computersystem aufbauen.................................................................. |
2-1 |
|
|
2.1.1 |

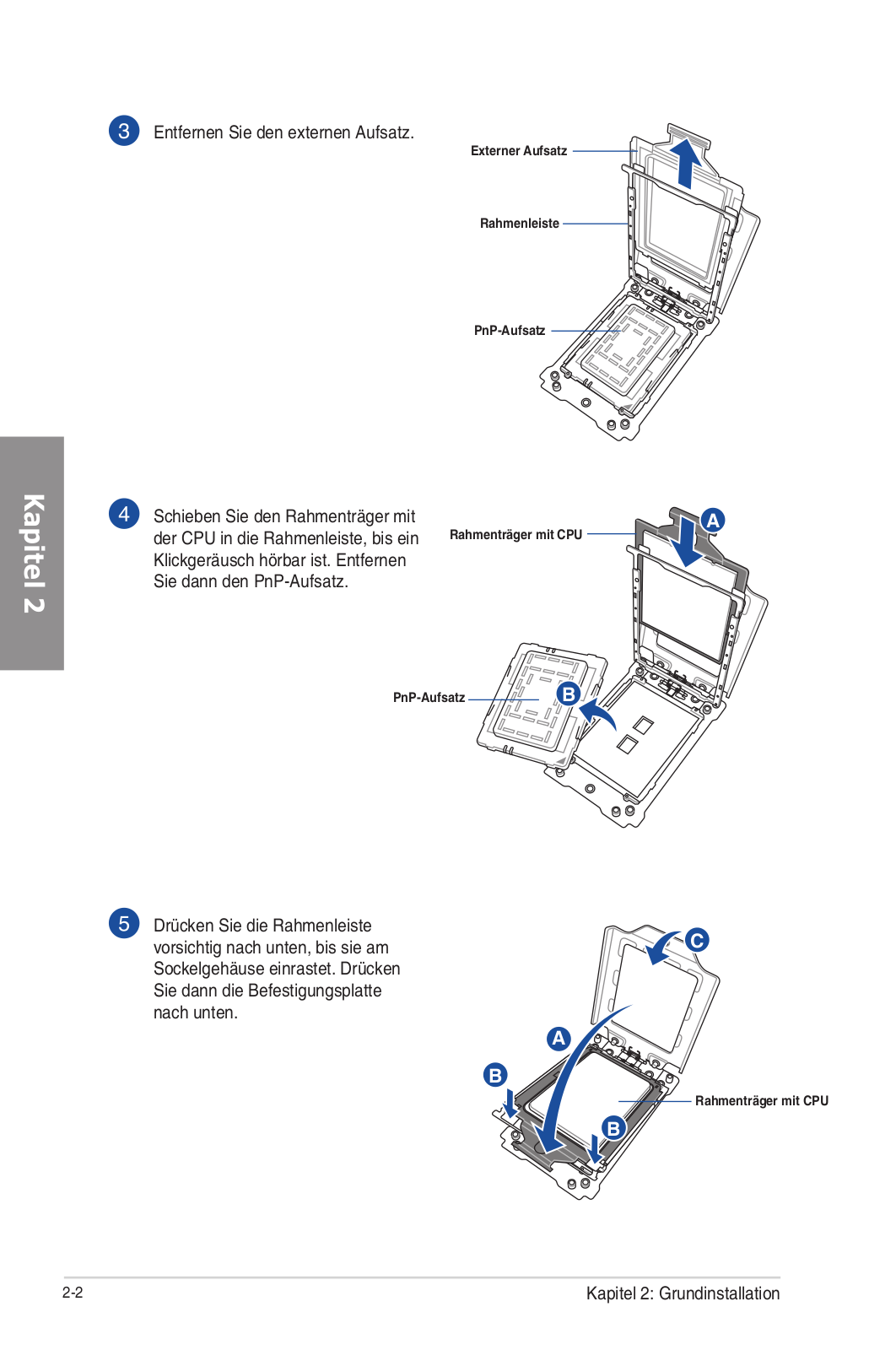

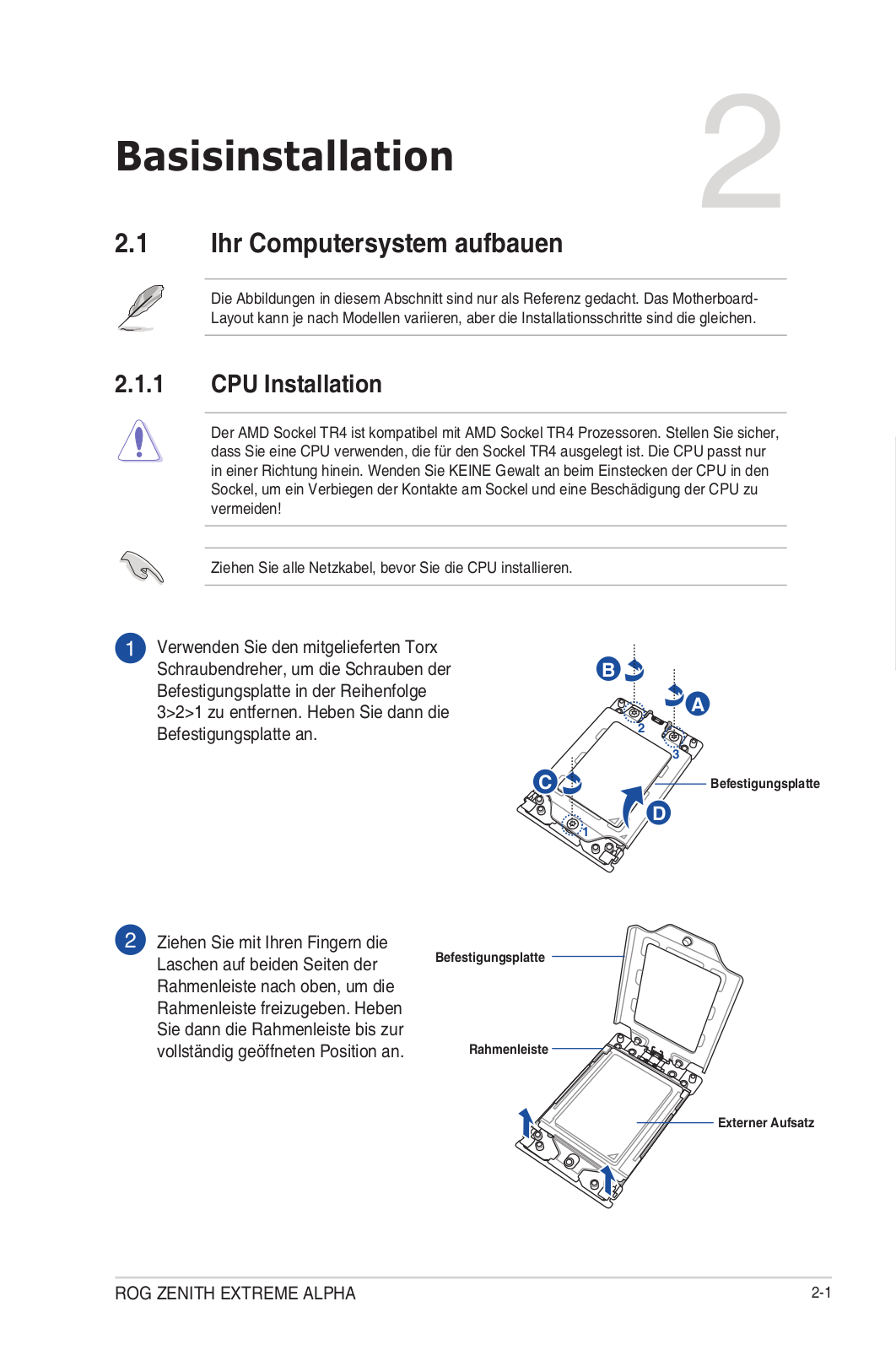

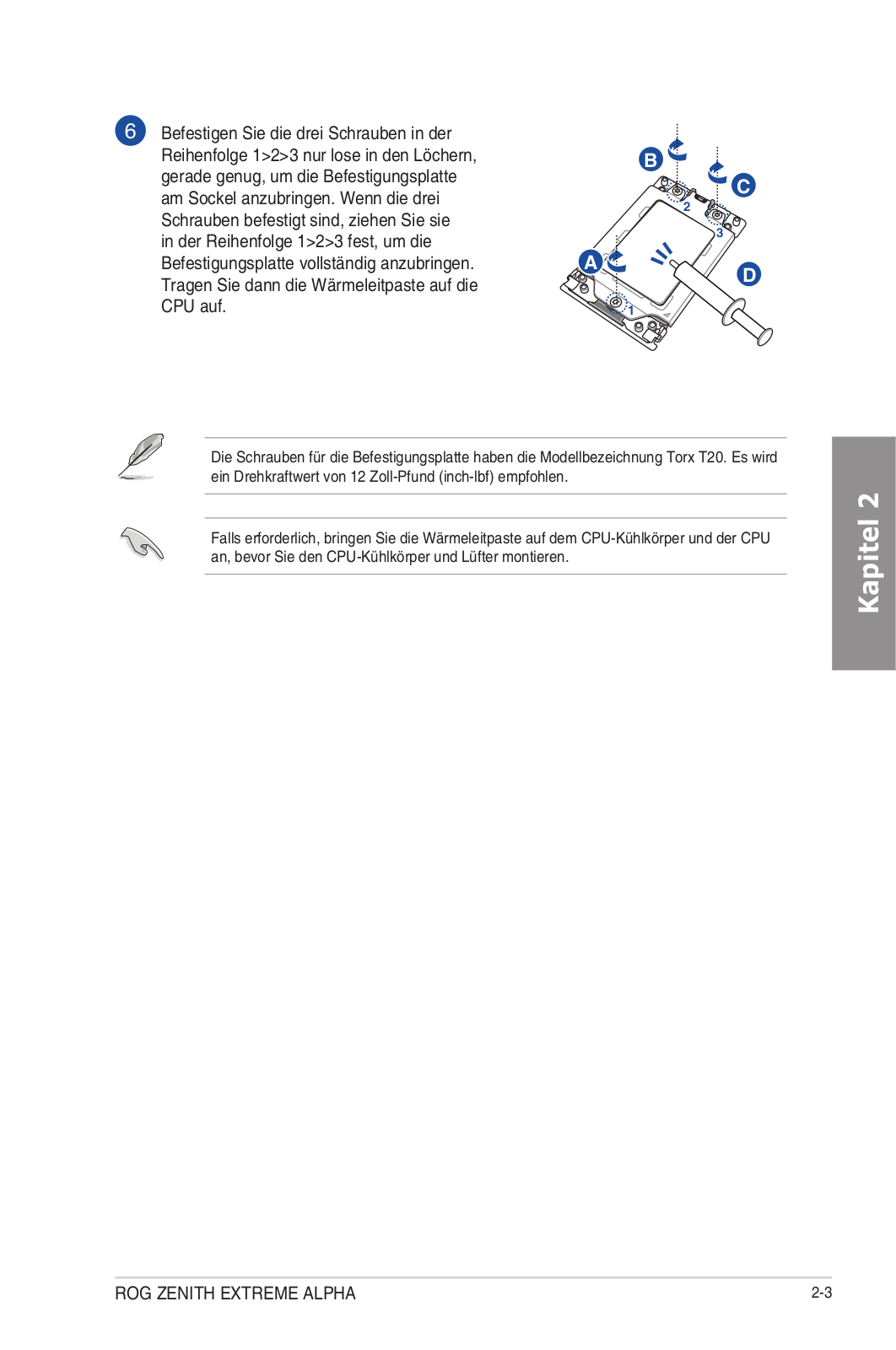

CPU Installation........................................................................... |
2-1 |
|
2.1.2 |

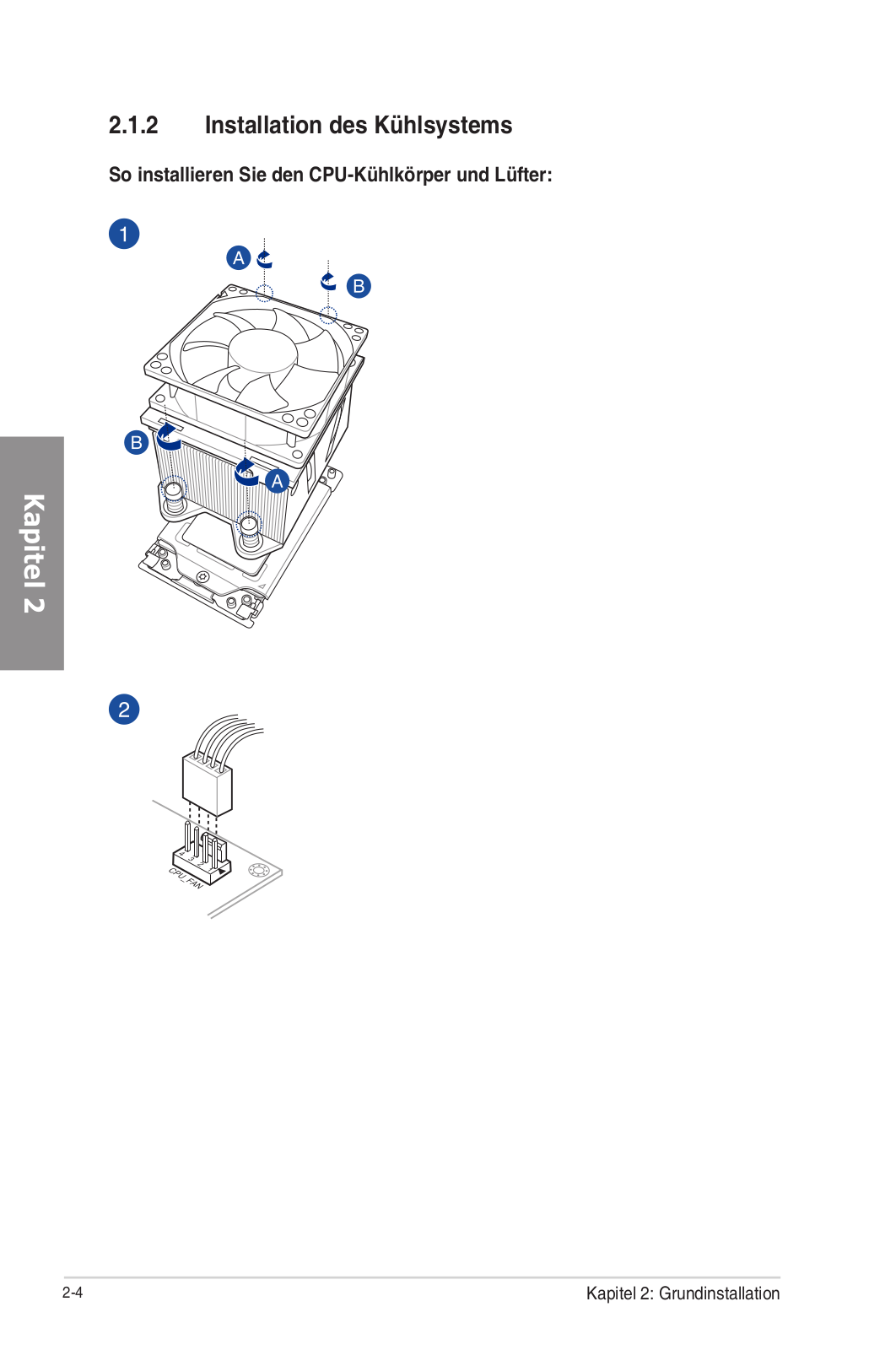

Installation des Kühlsystems....................................................... |
2-4 |
|
2.1.3 |

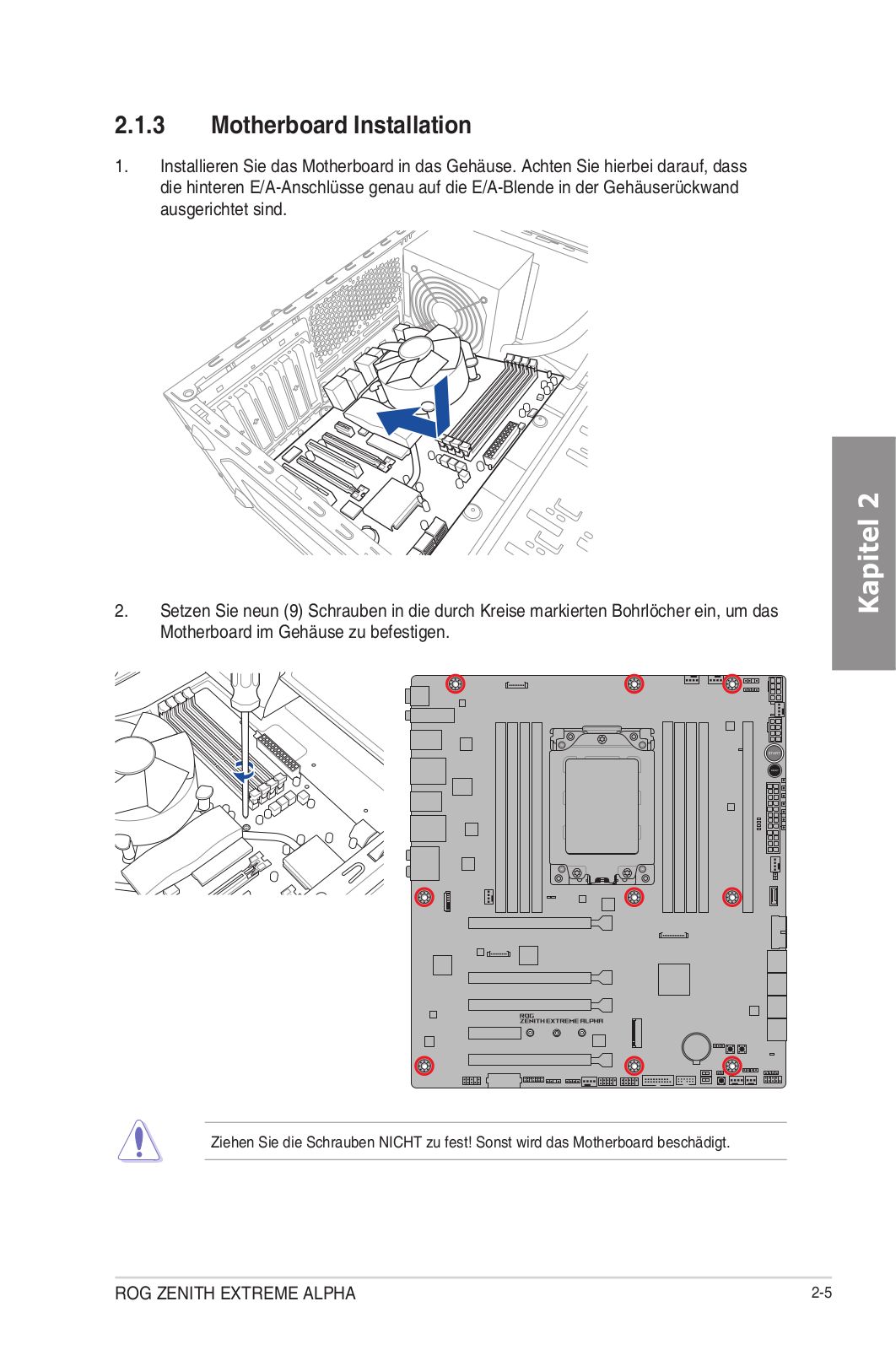

Motherboard Installation.............................................................. |
2-5 |
|
2.1.4 |

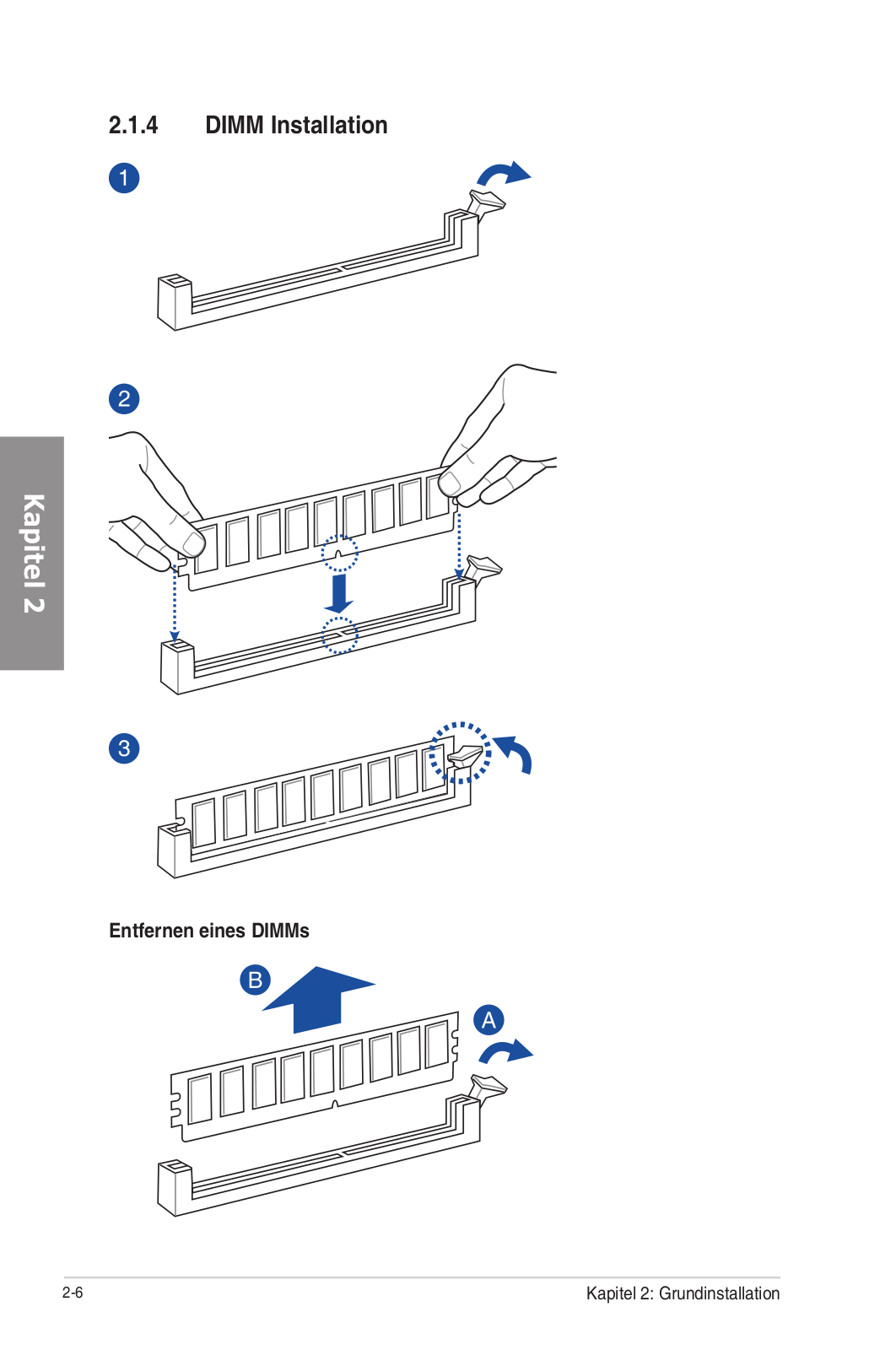

DIMM Installation......................................................................... |
2-6 |
|
2.1.5 |

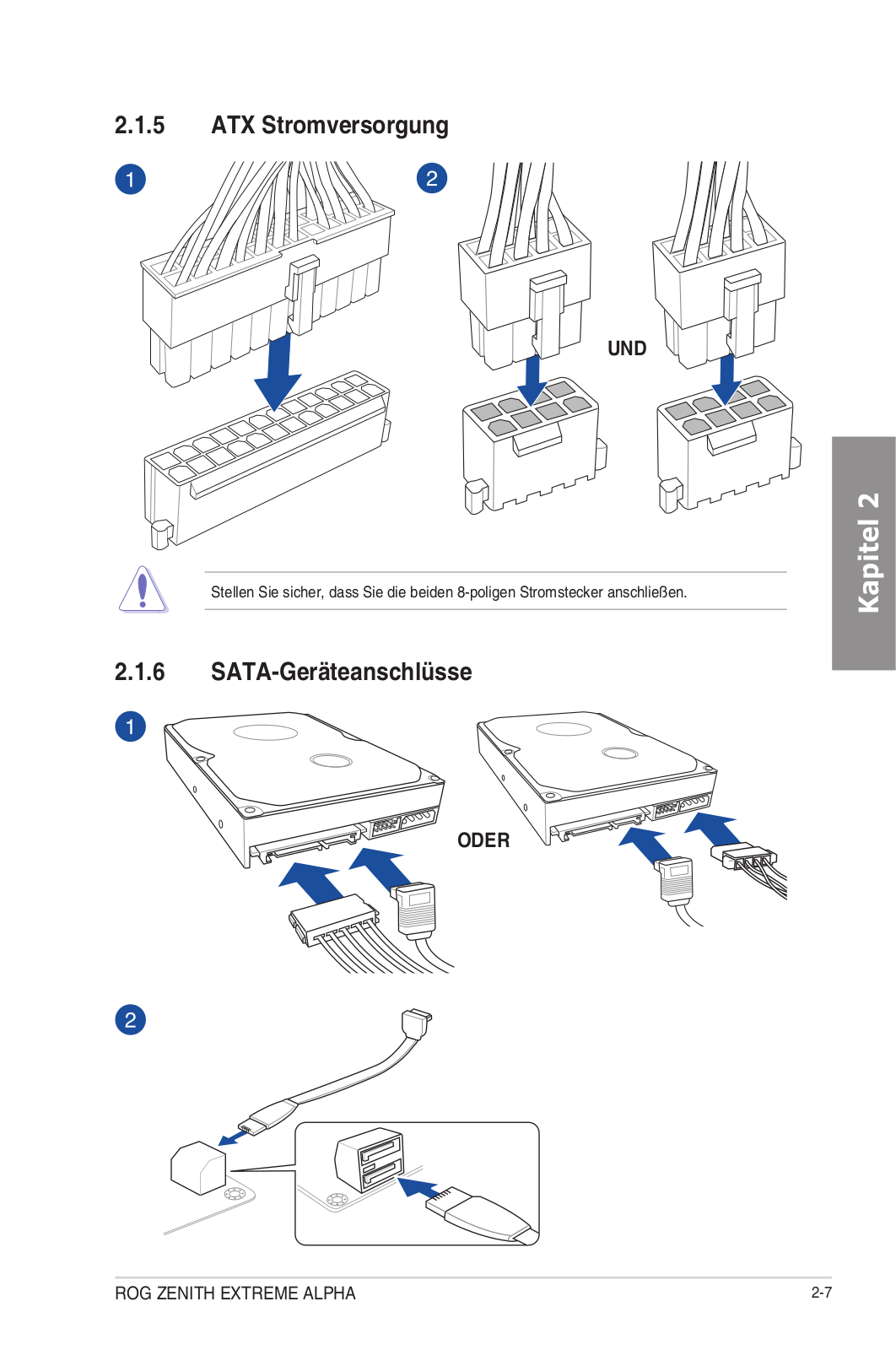

ATX Stromversorgung................................................................. |
2-7 |
|
2.1.6 |
SATA-Geräteanschlüsse............................................................. |
2-7 |
|
2.1.7 |

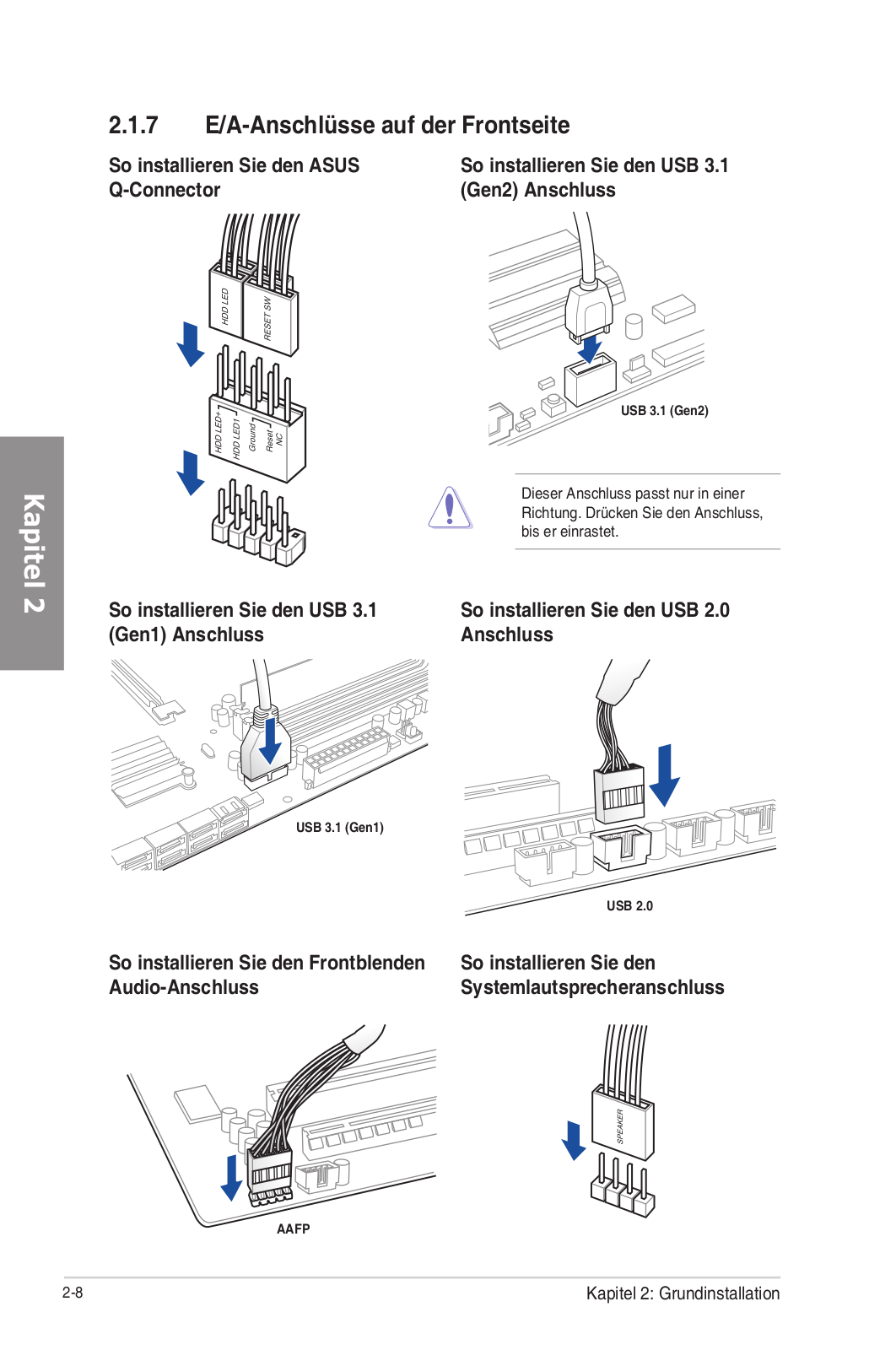

E/A-Anschlüsse auf der Frontseite.............................................. |
2-8 |
|
2.1.8 |

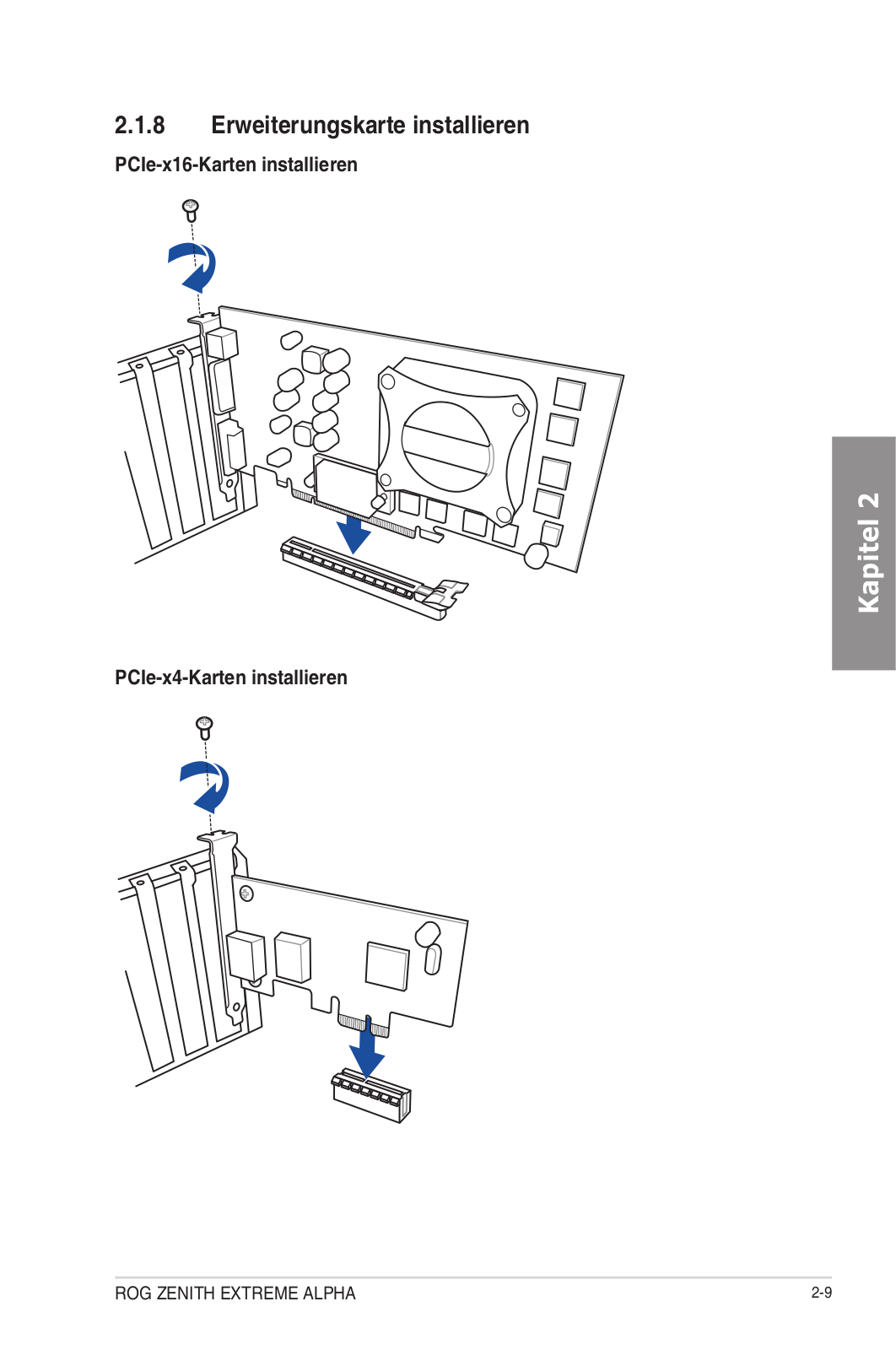

Erweiterungskarte installieren...................................................... |
2-9 |
|
2.1.9 |

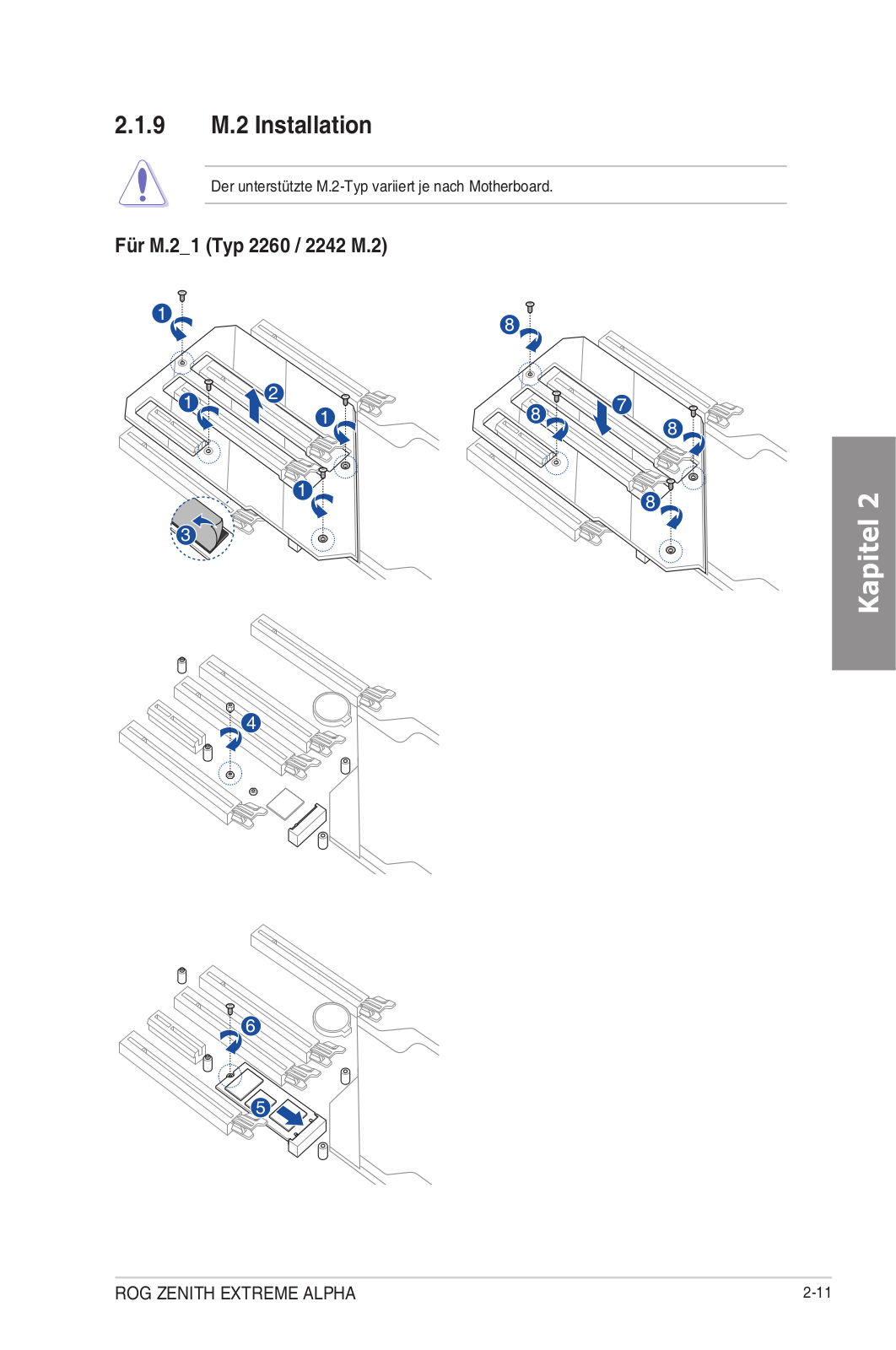

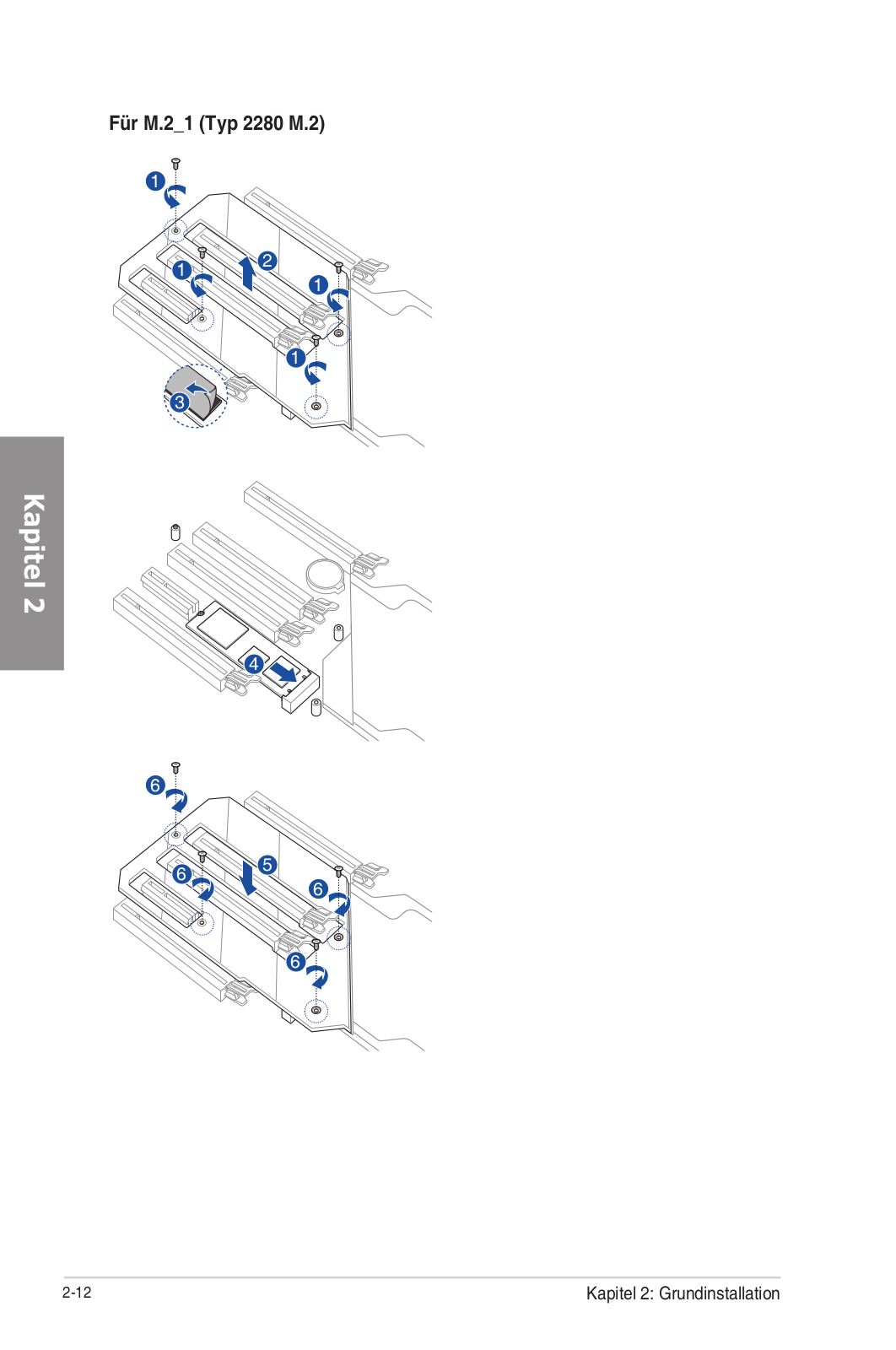

M.2 Installation........................................................................... |
2-11 |
|

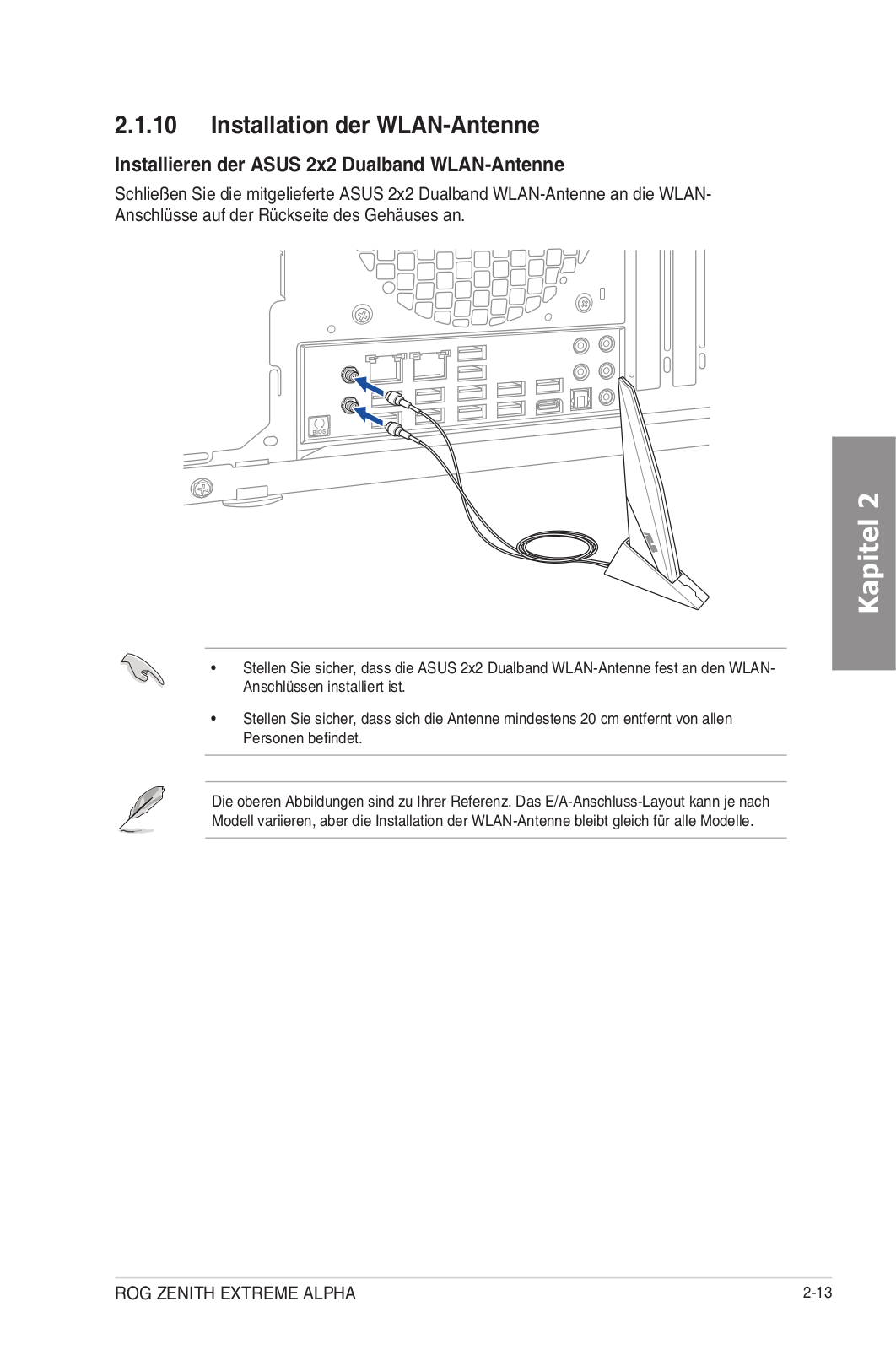

2.1.10 |
Installation der WLAN-Antenne................................................. |
2-13 |
2.2 |

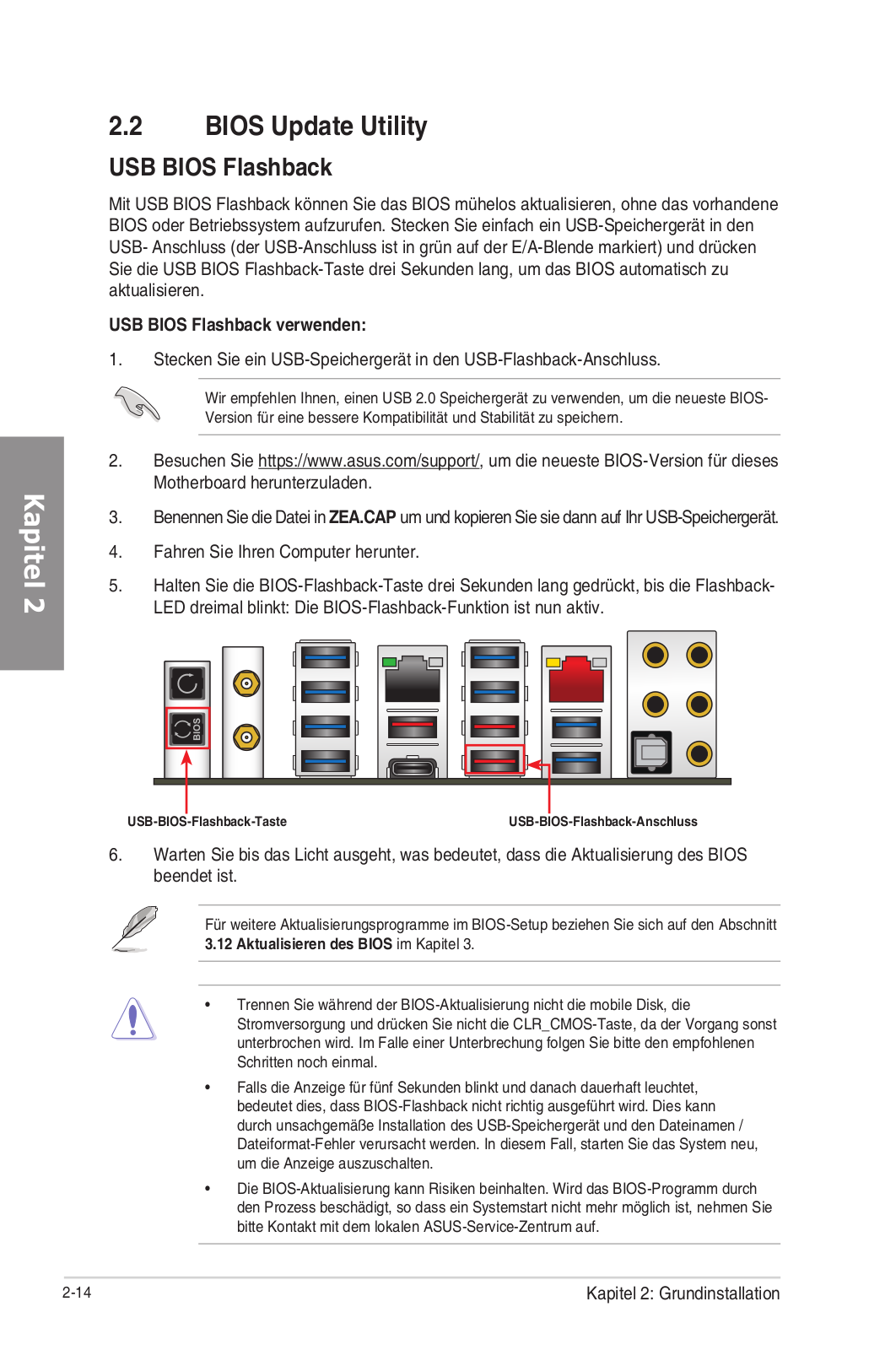

BIOS Update Utility................................................................................... |
2-14 |
|
2.3 |

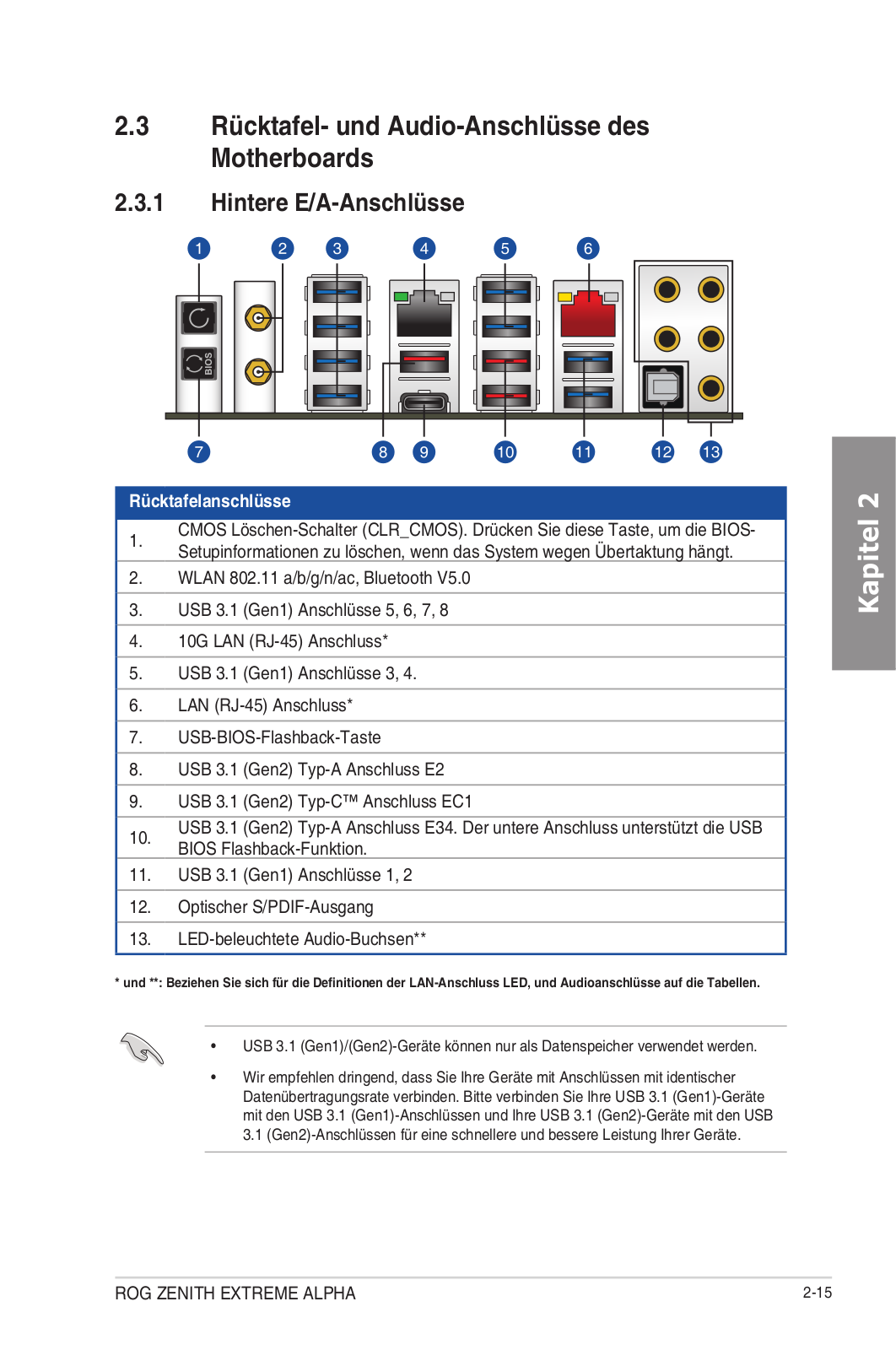

Rücktafelund Audio-Anschlüsse des Motherboards.......................... |
2-15 |
|
|
2.3.1 |

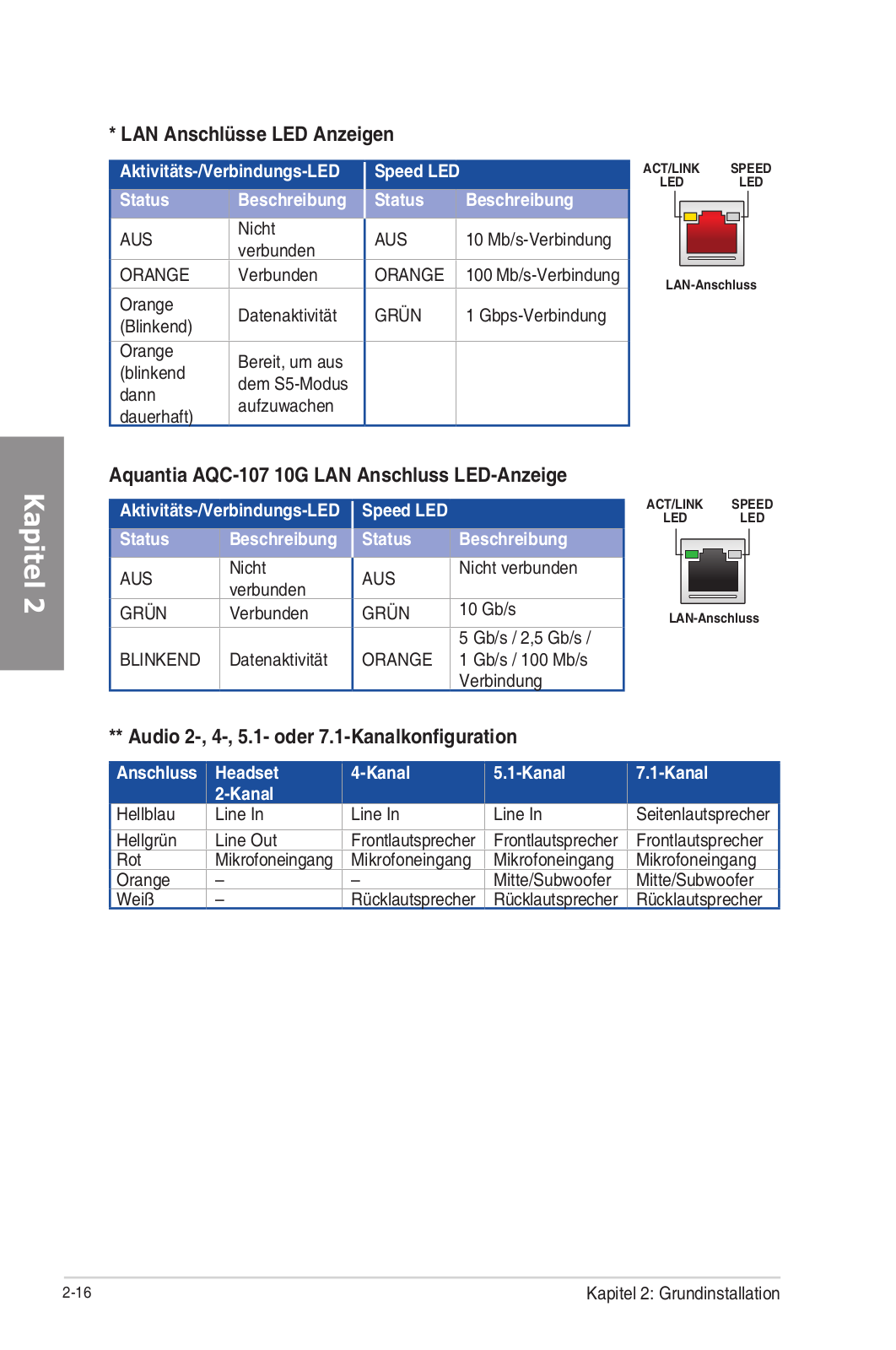

Hintere E/A-Anschlüsse............................................................. |
2-15 |
|
2.3.2 |

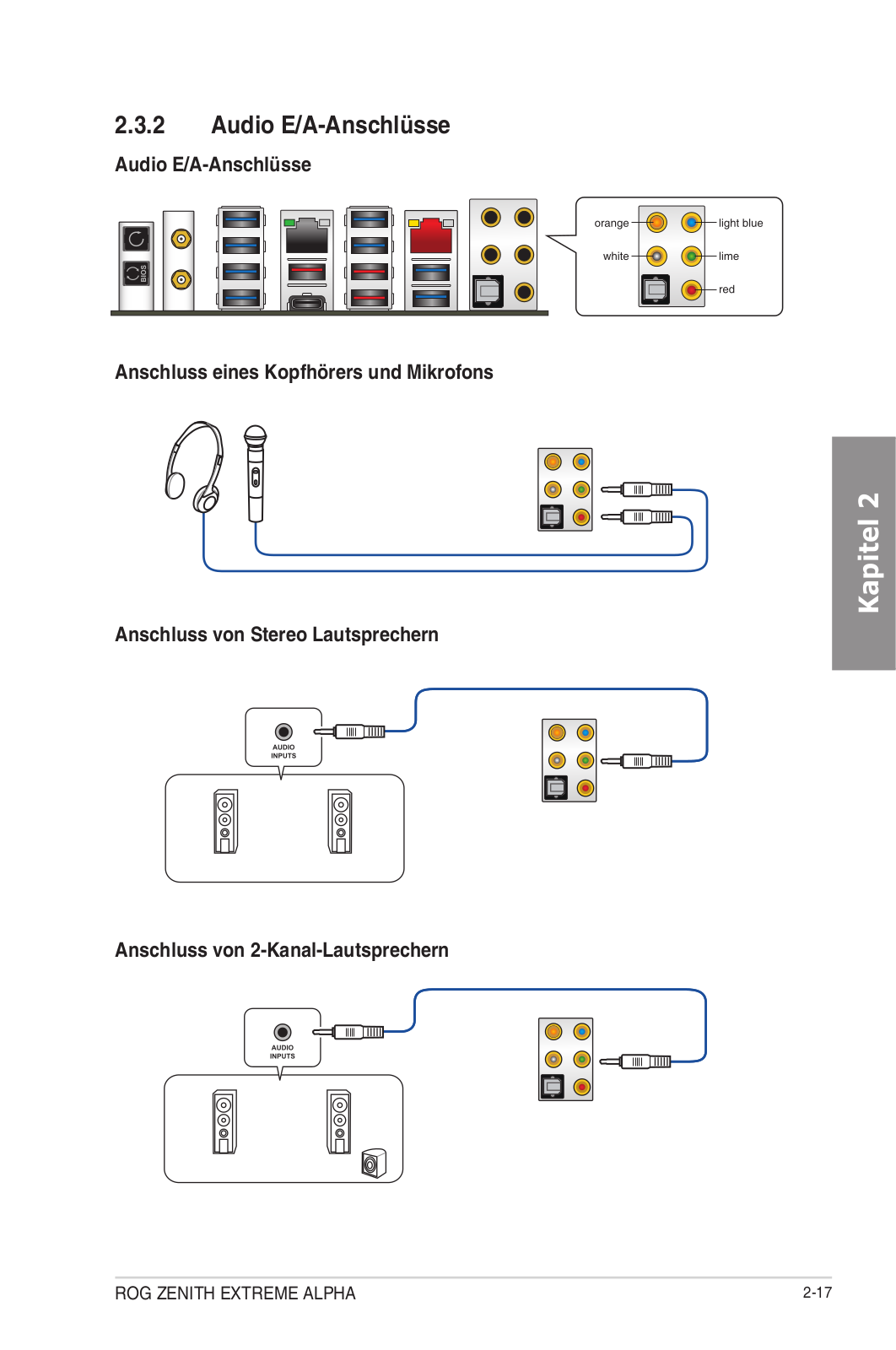

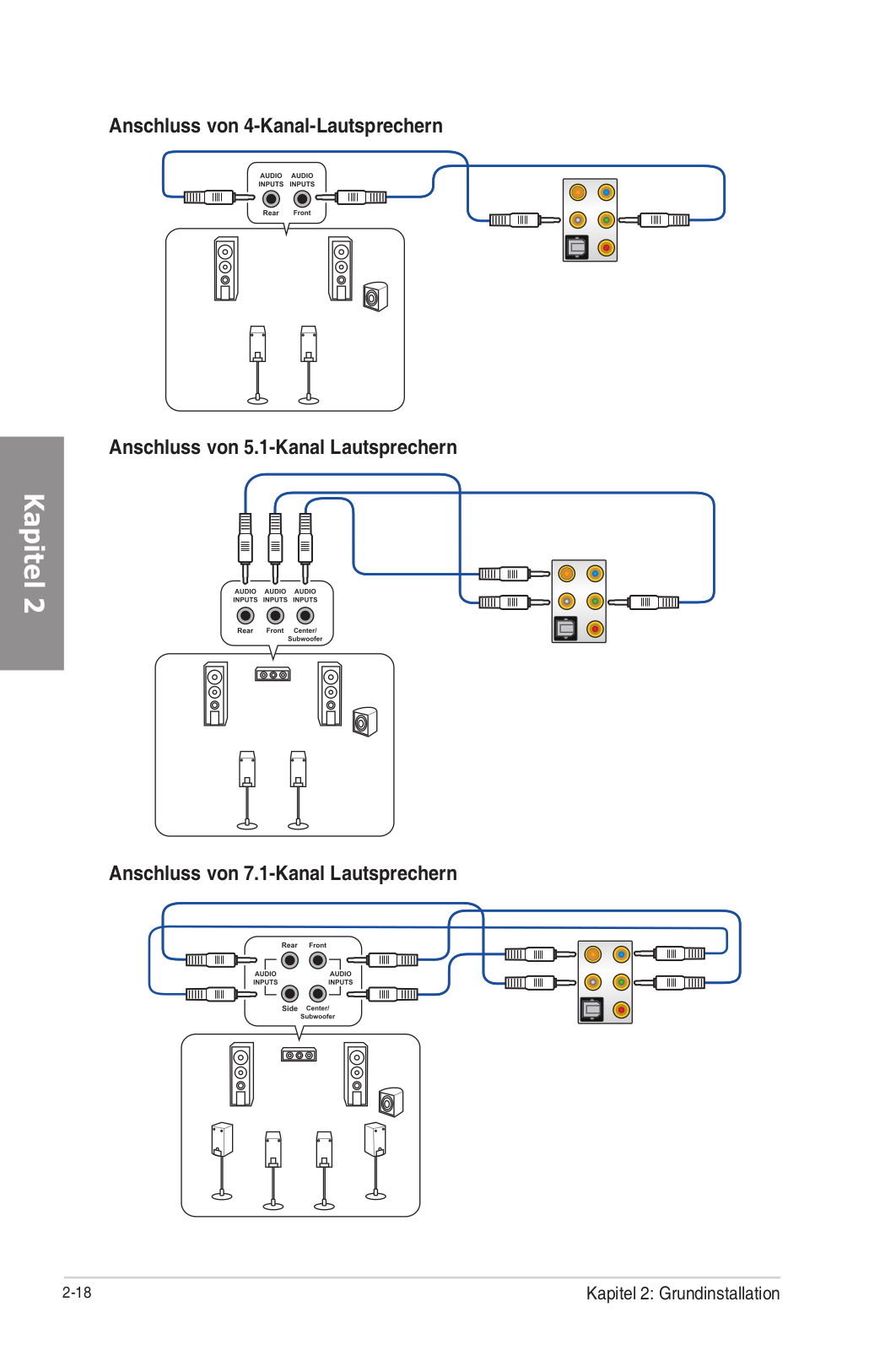

Audio E/A-Anschlüsse............................................................... |
2-17 |

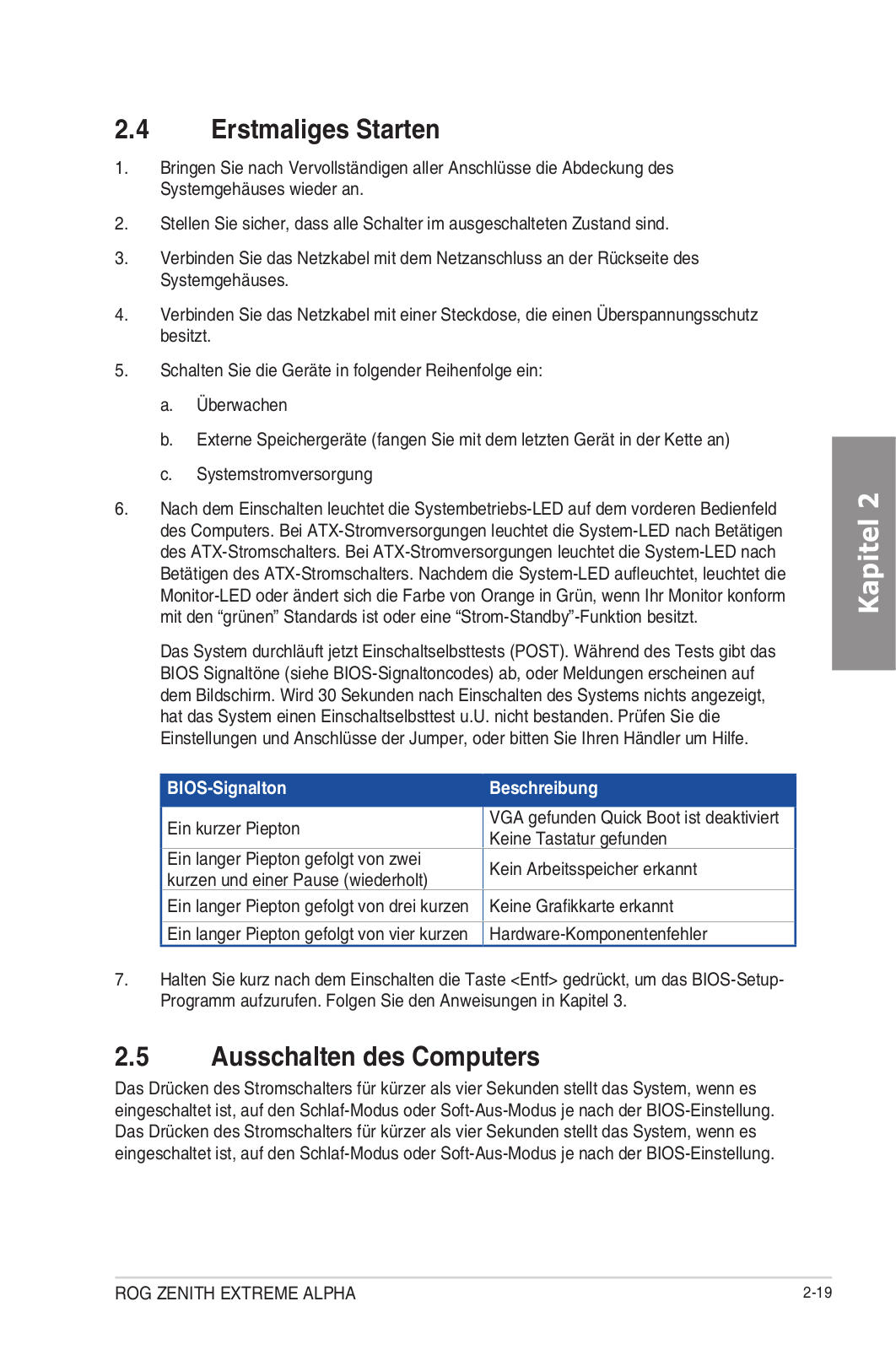

2.4 |
Erstmaliges Starten.................................................................................. |
2-19 |
|
2.5 |
Ausschalten des Computers................................................................... |
2-19 |
iii
Kapitel 3: |
BIOS-Setup |
|
|
3.1 |

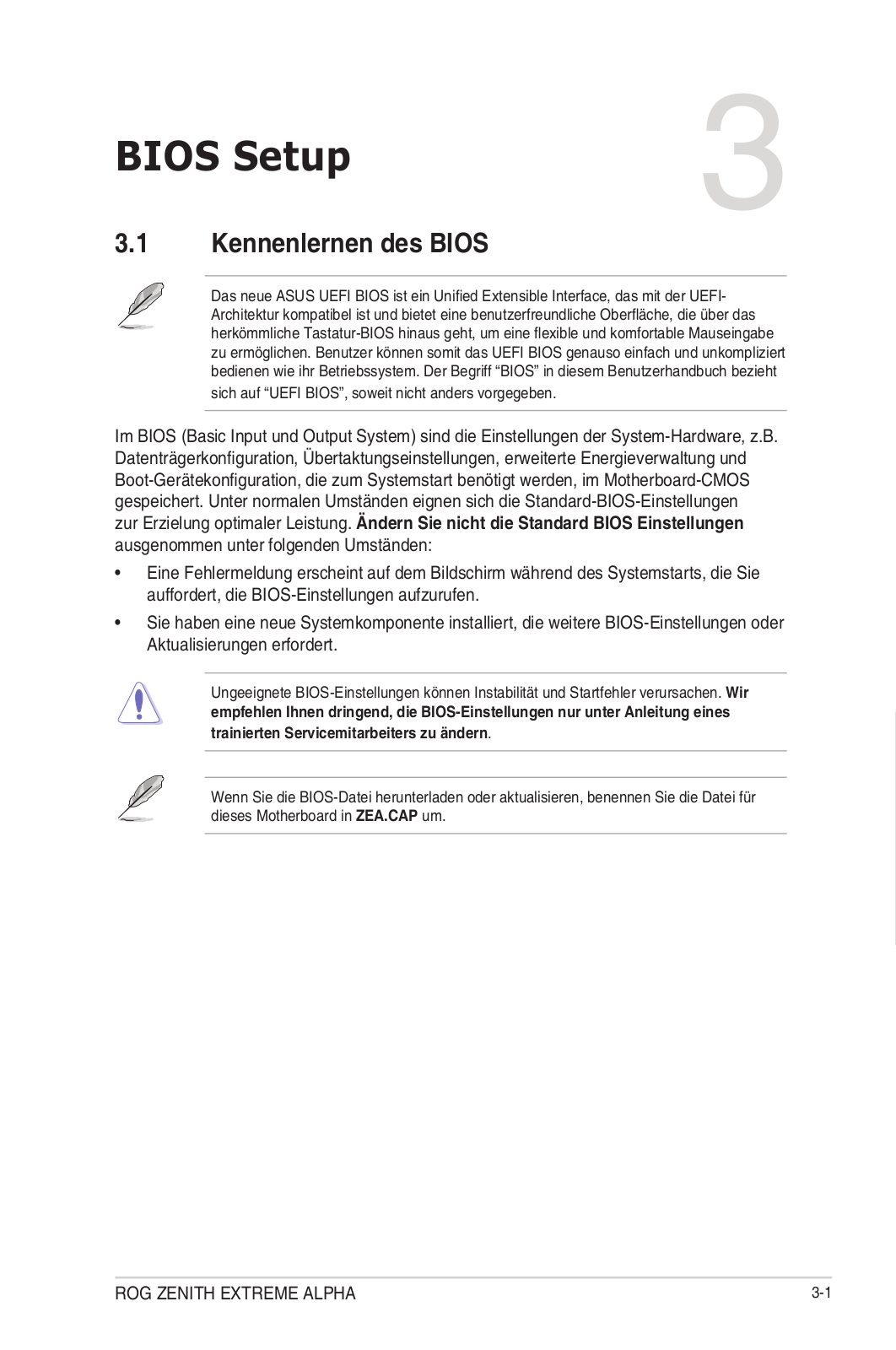

Kennenlernen des BIOS............................................................................. |
3-1 |
|
3.2 |

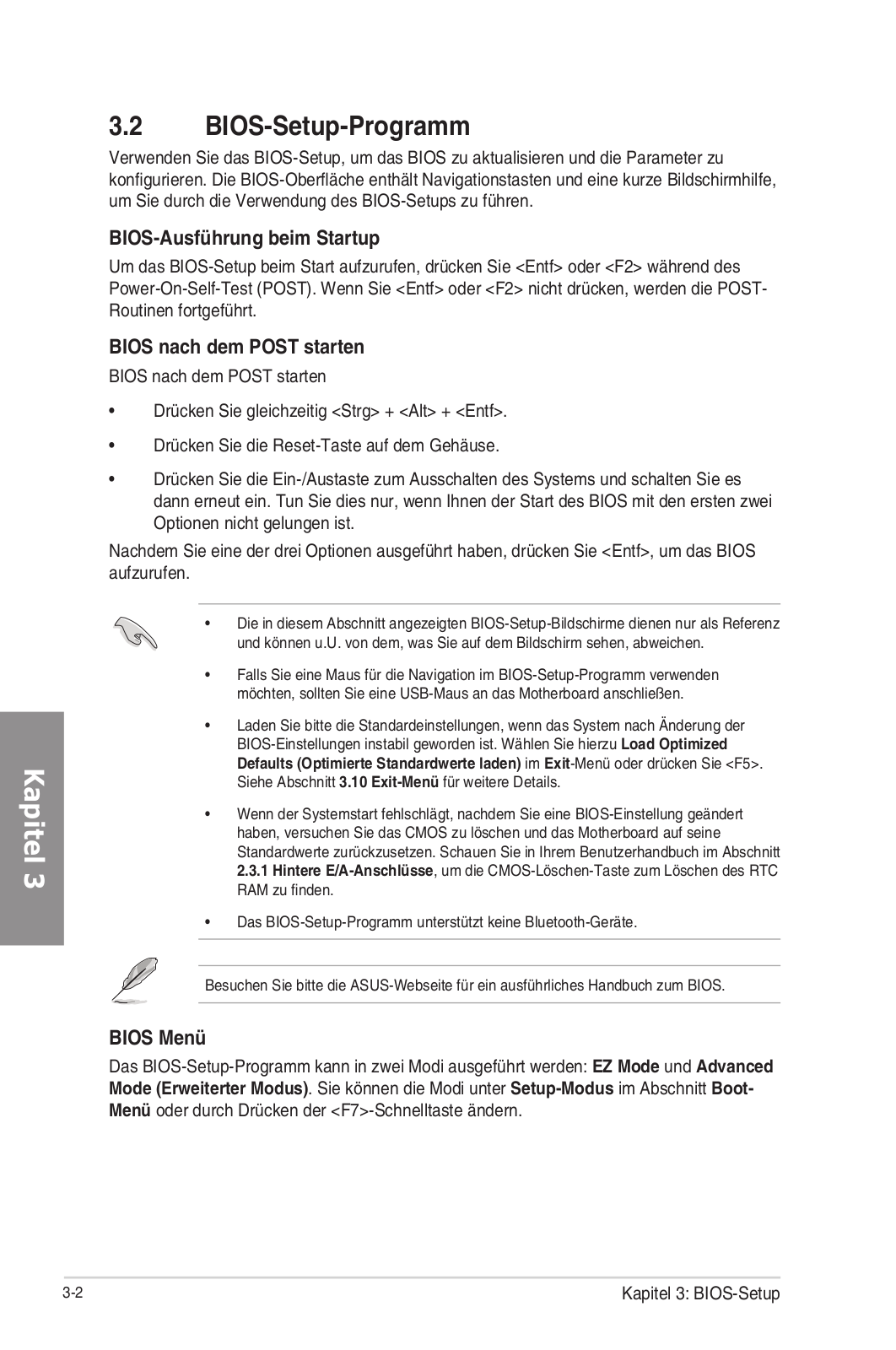

BIOS-Setup-Programm............................................................................... |
3-2 |
|
|
3.2.1 |

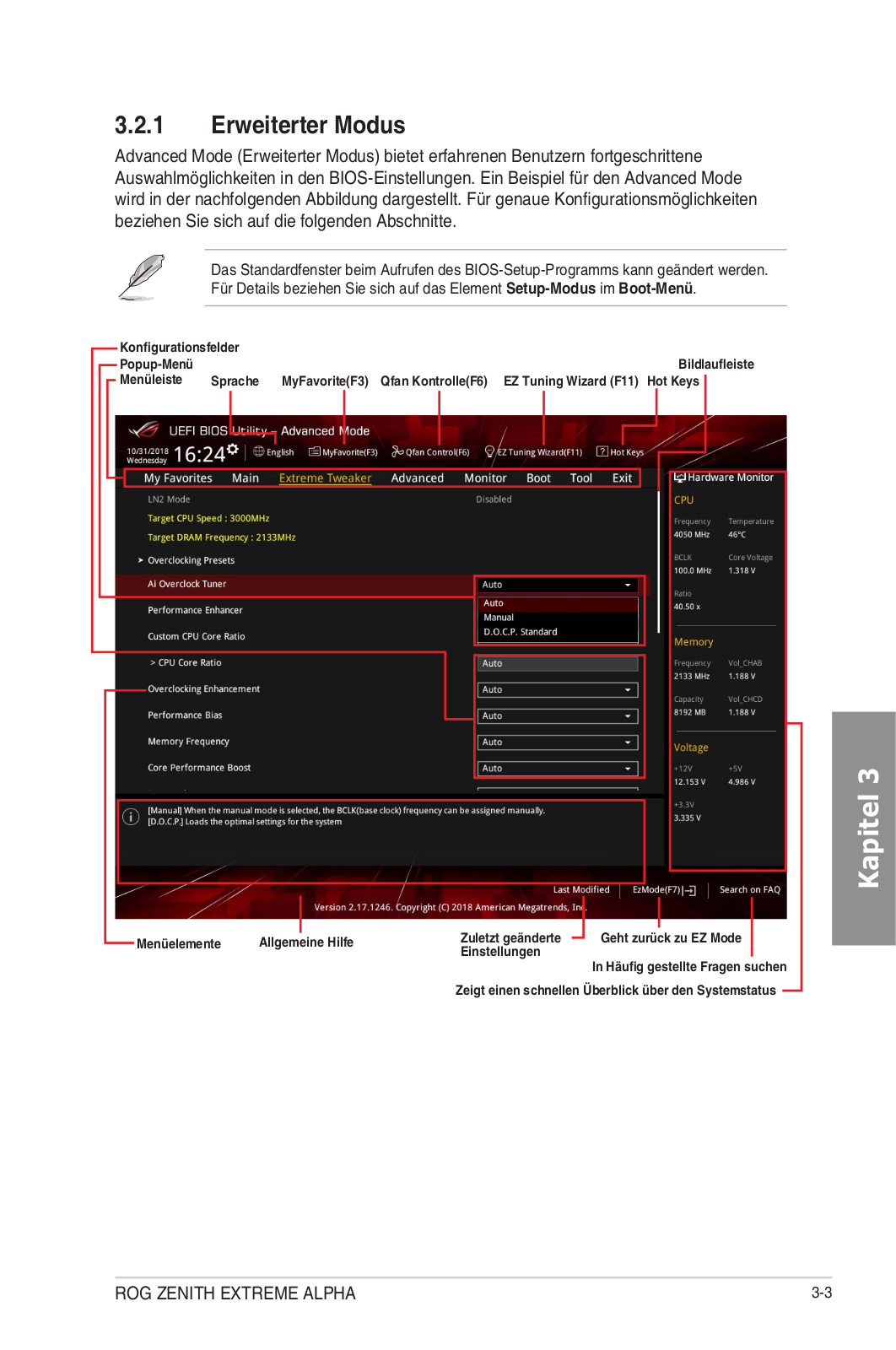

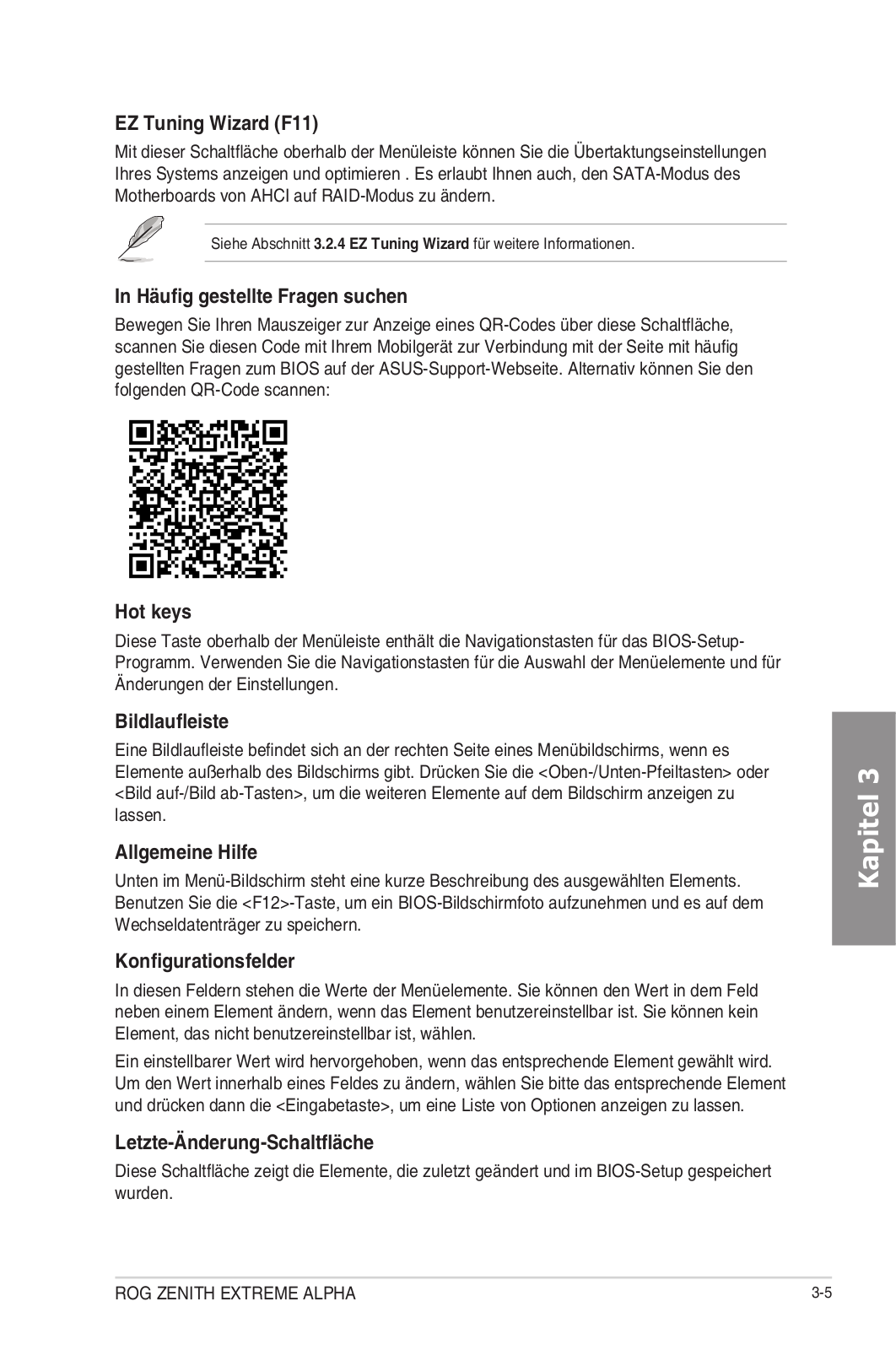

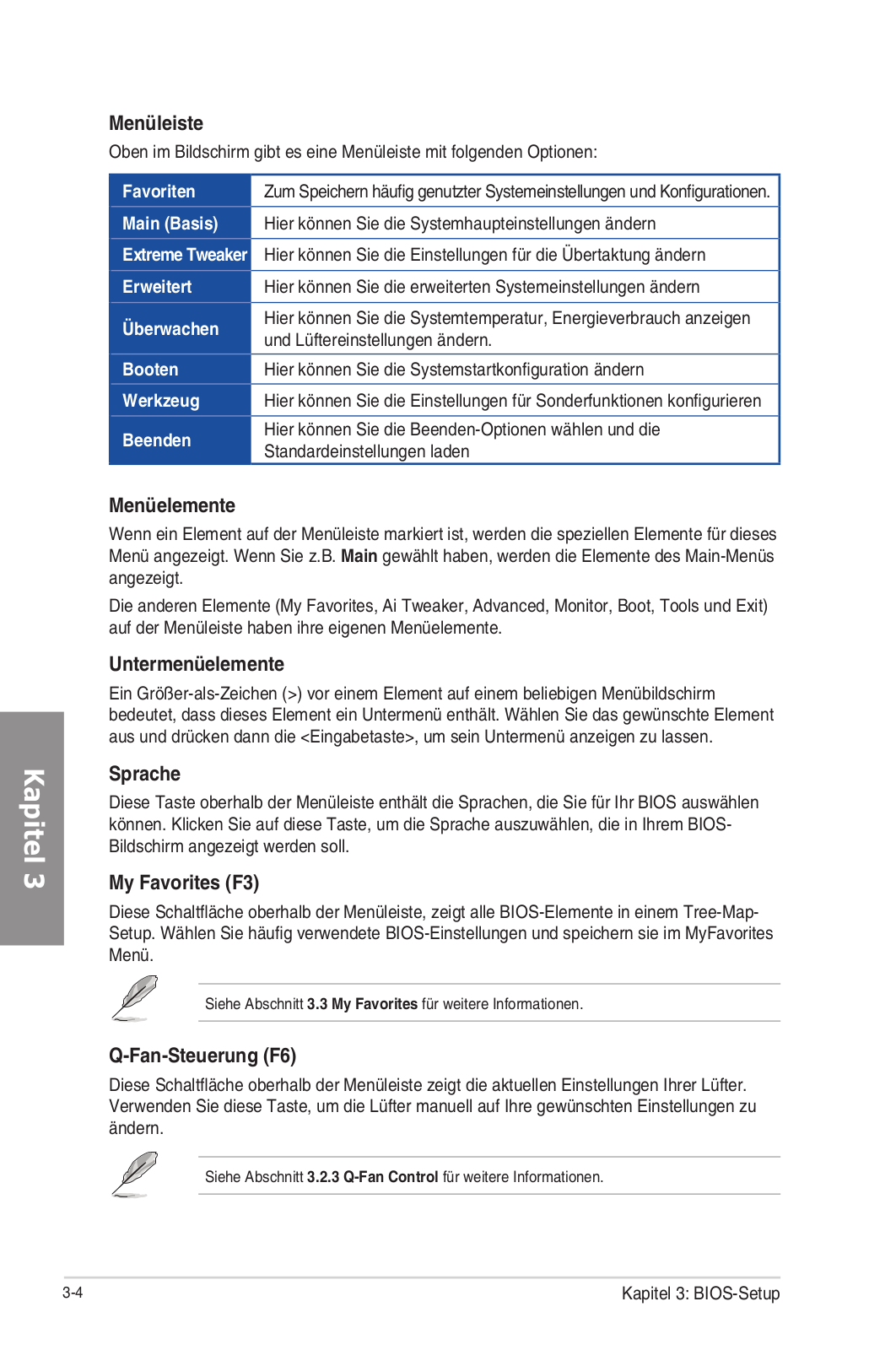

Erweiterter Modus........................................................................ |
3-3 |
|
3.2.2 |

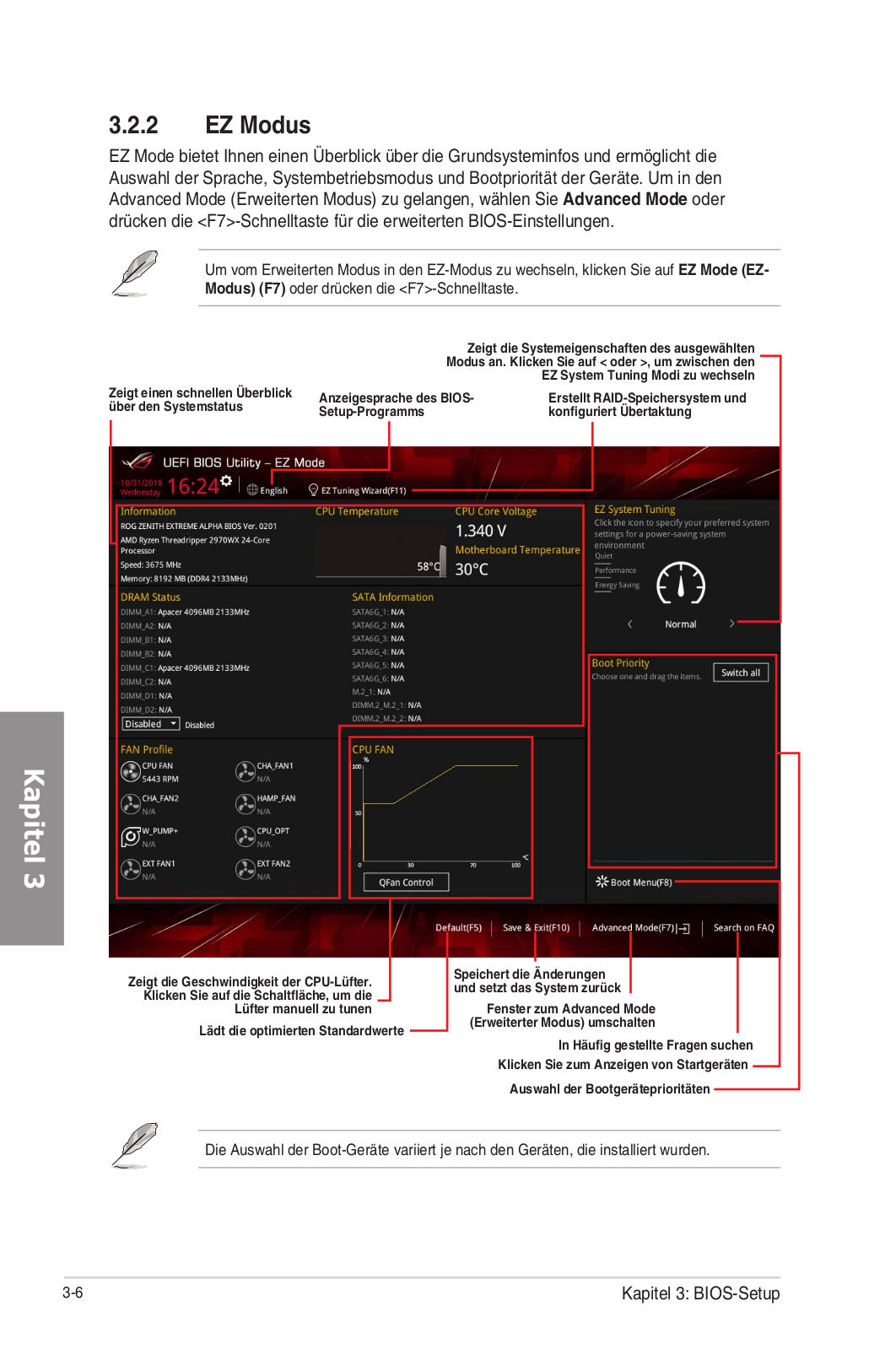

EZ Modus.................................................................................... |
3-6 |
|
3.2.3 |

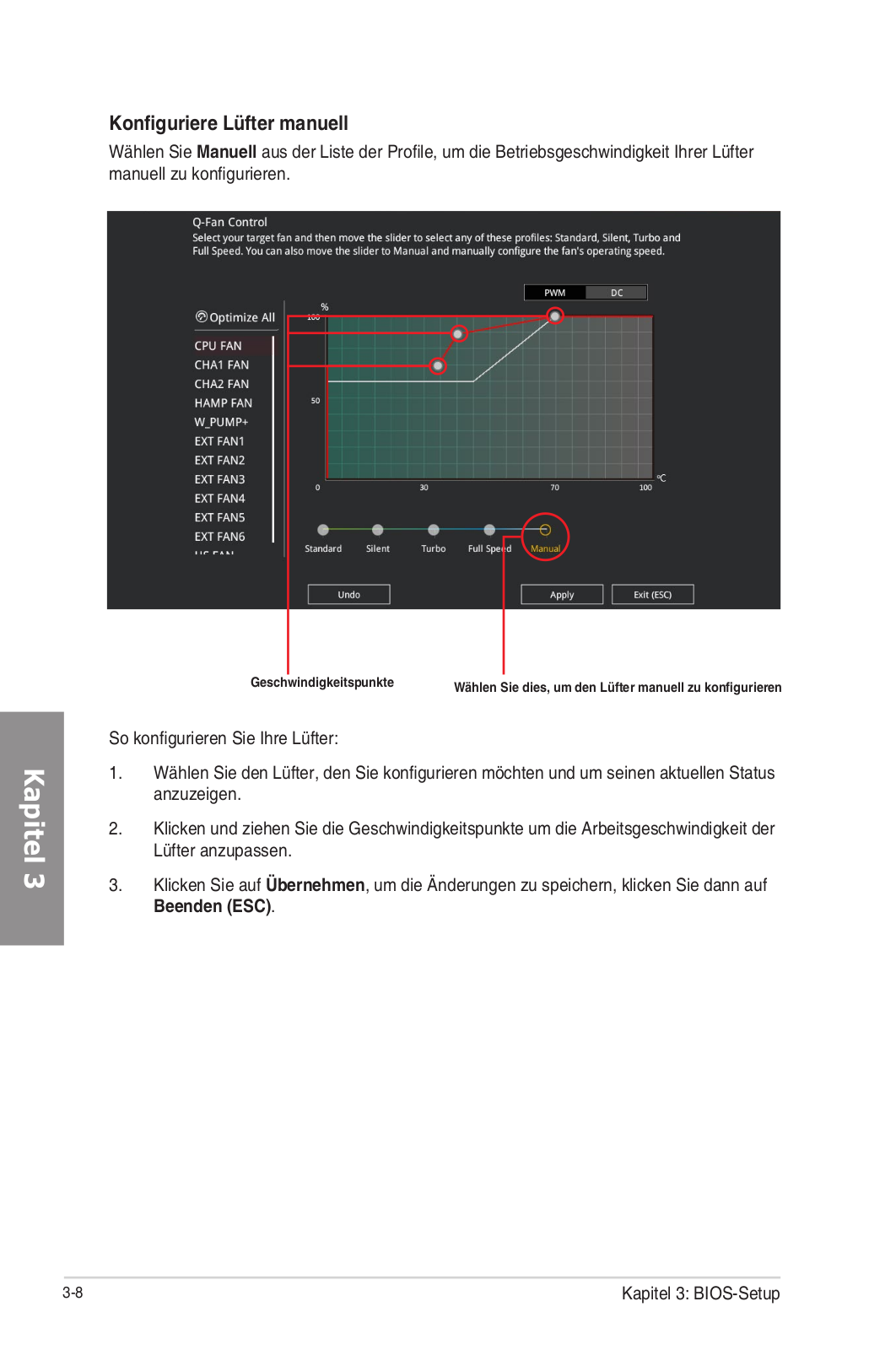

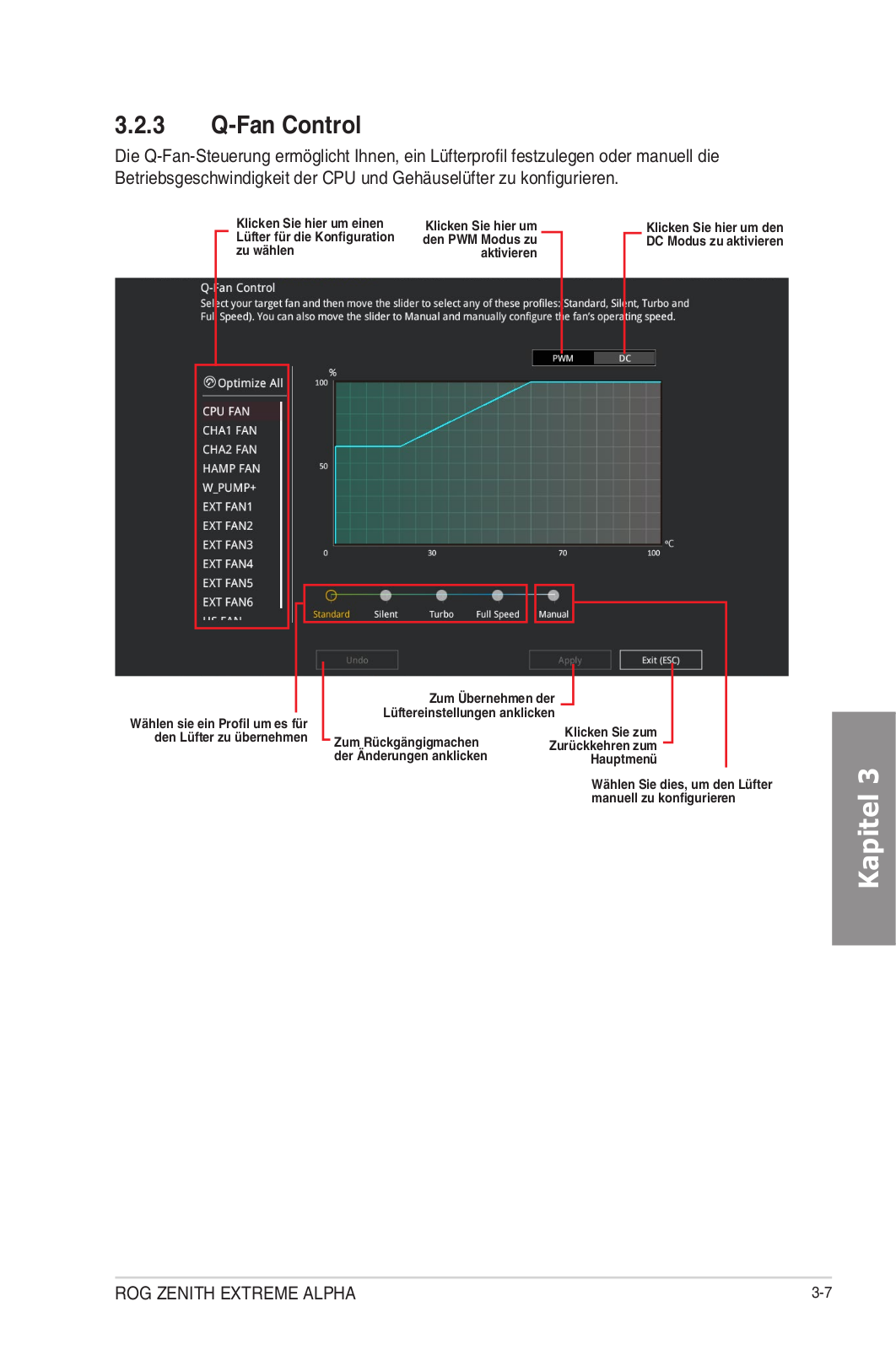

Q-Fan Control.............................................................................. |
3-7 |
|
3.2.4 |

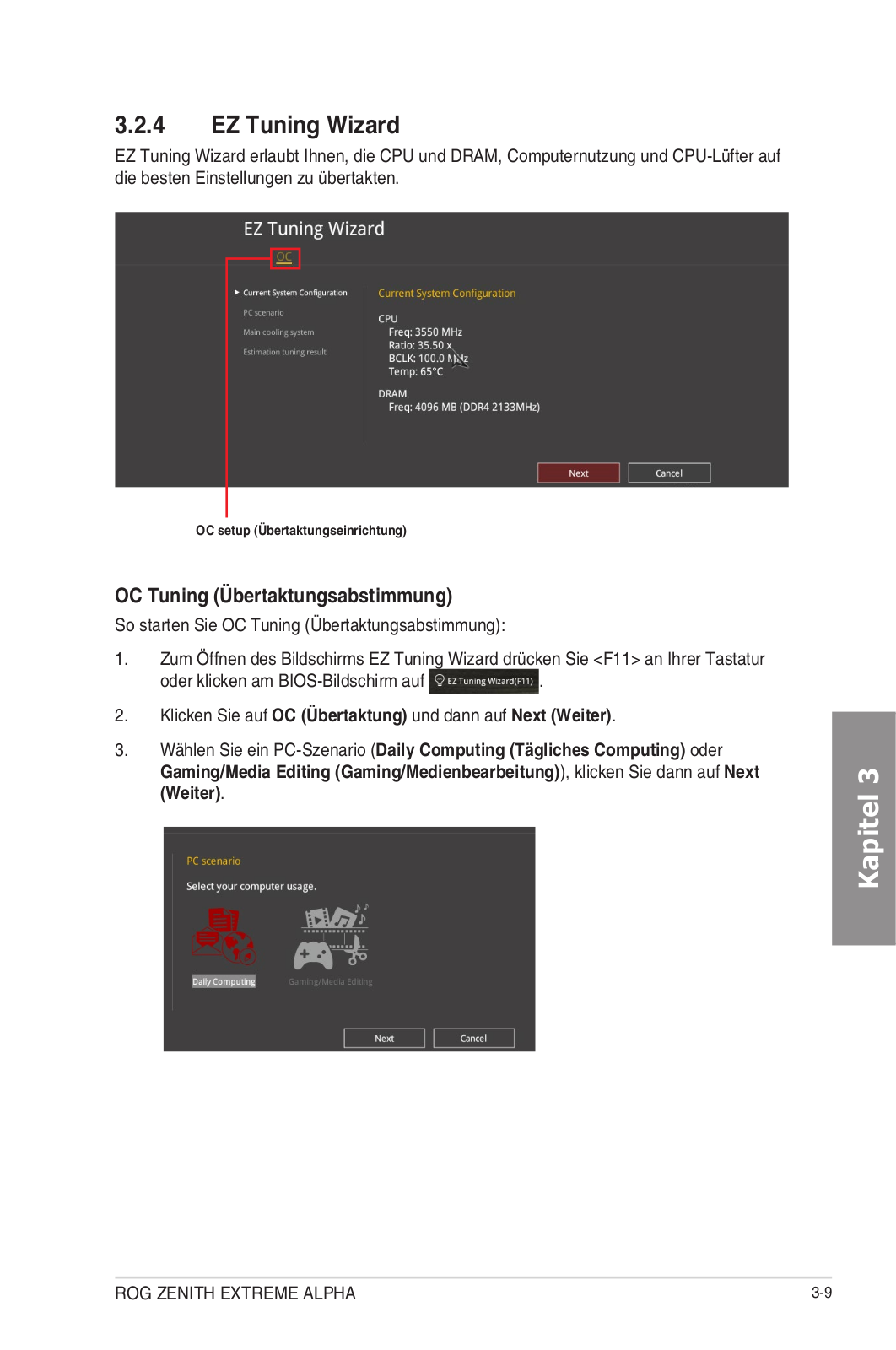

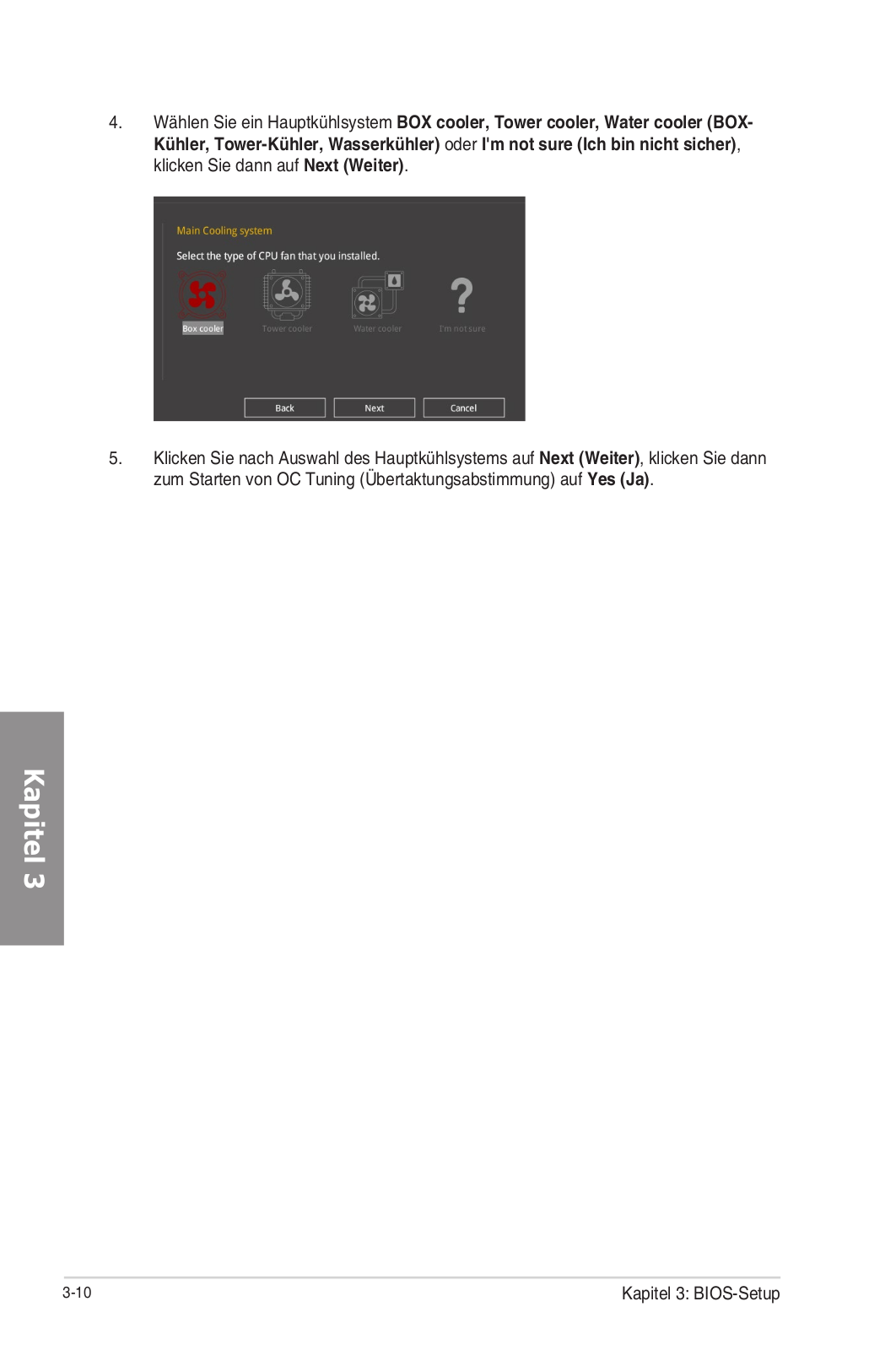

EZ Tuning Wizard........................................................................ |
3-9 |

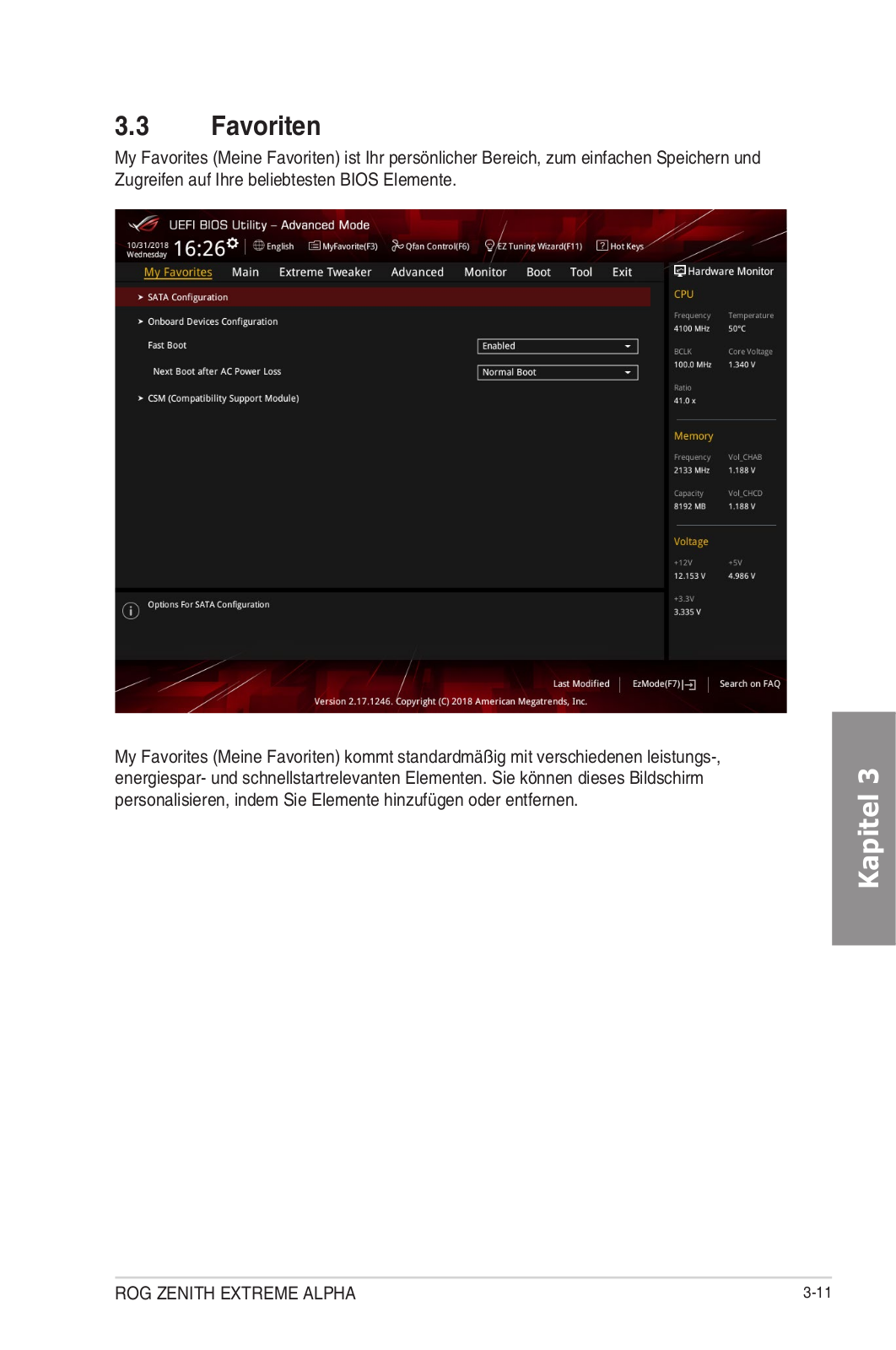

3.3 |

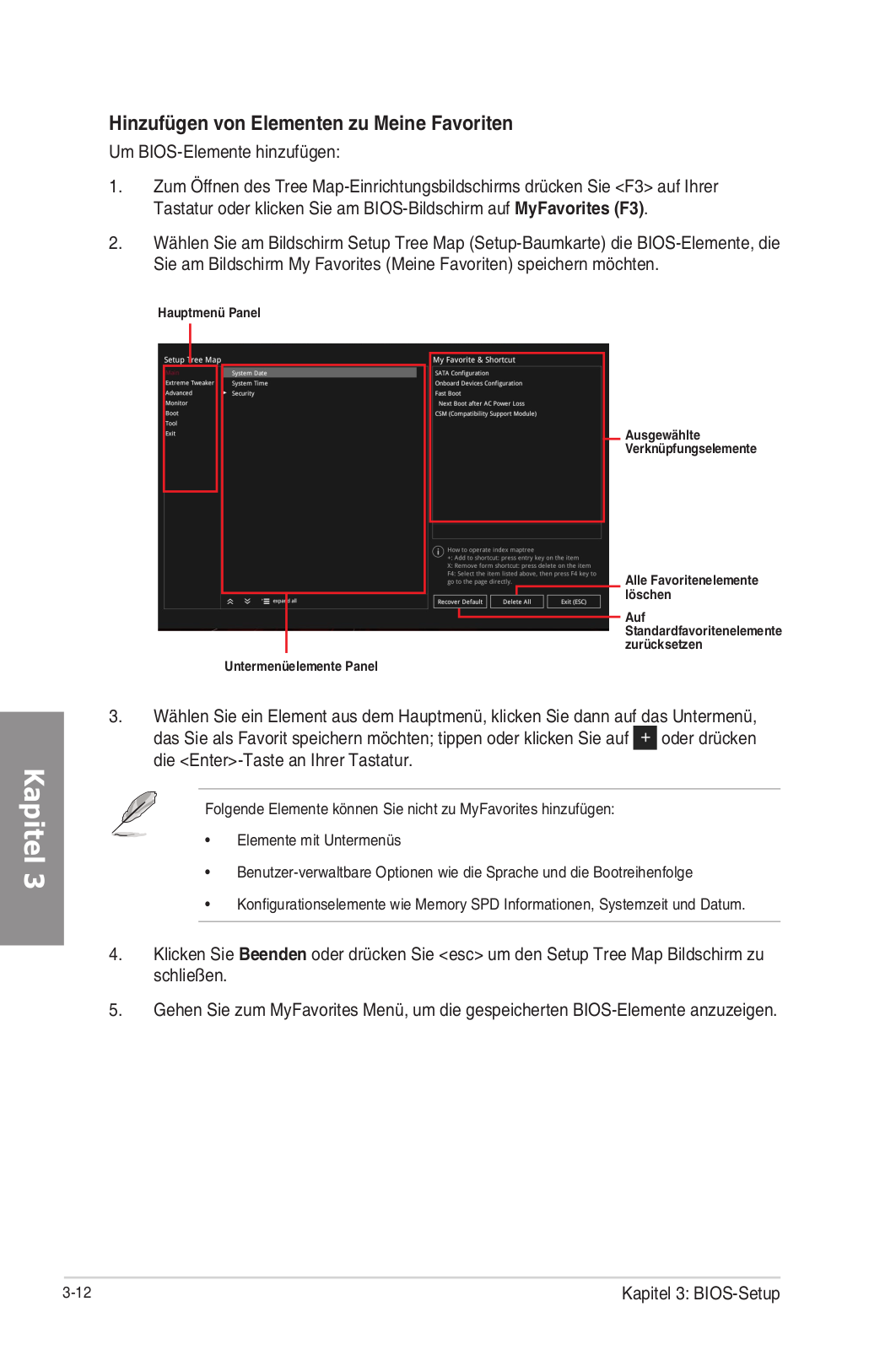

Favoriten.................................................................................................... |
|
3-11 |

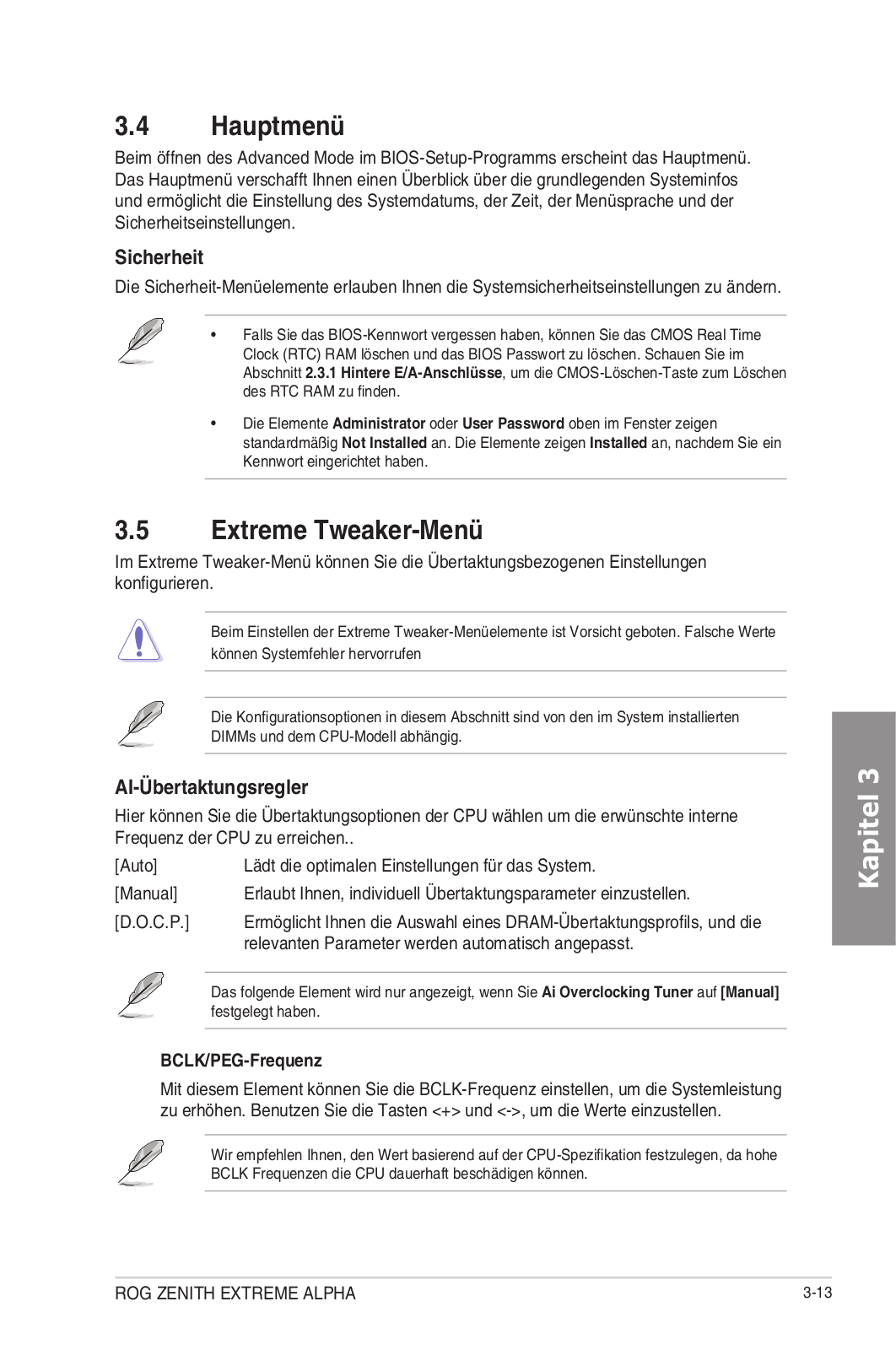

3.4 |
Hauptmenü................................................................................................ |
3-13 |
|
3.5 |
Extreme Tweaker-Menü............................................................................ |
3-13 |
|

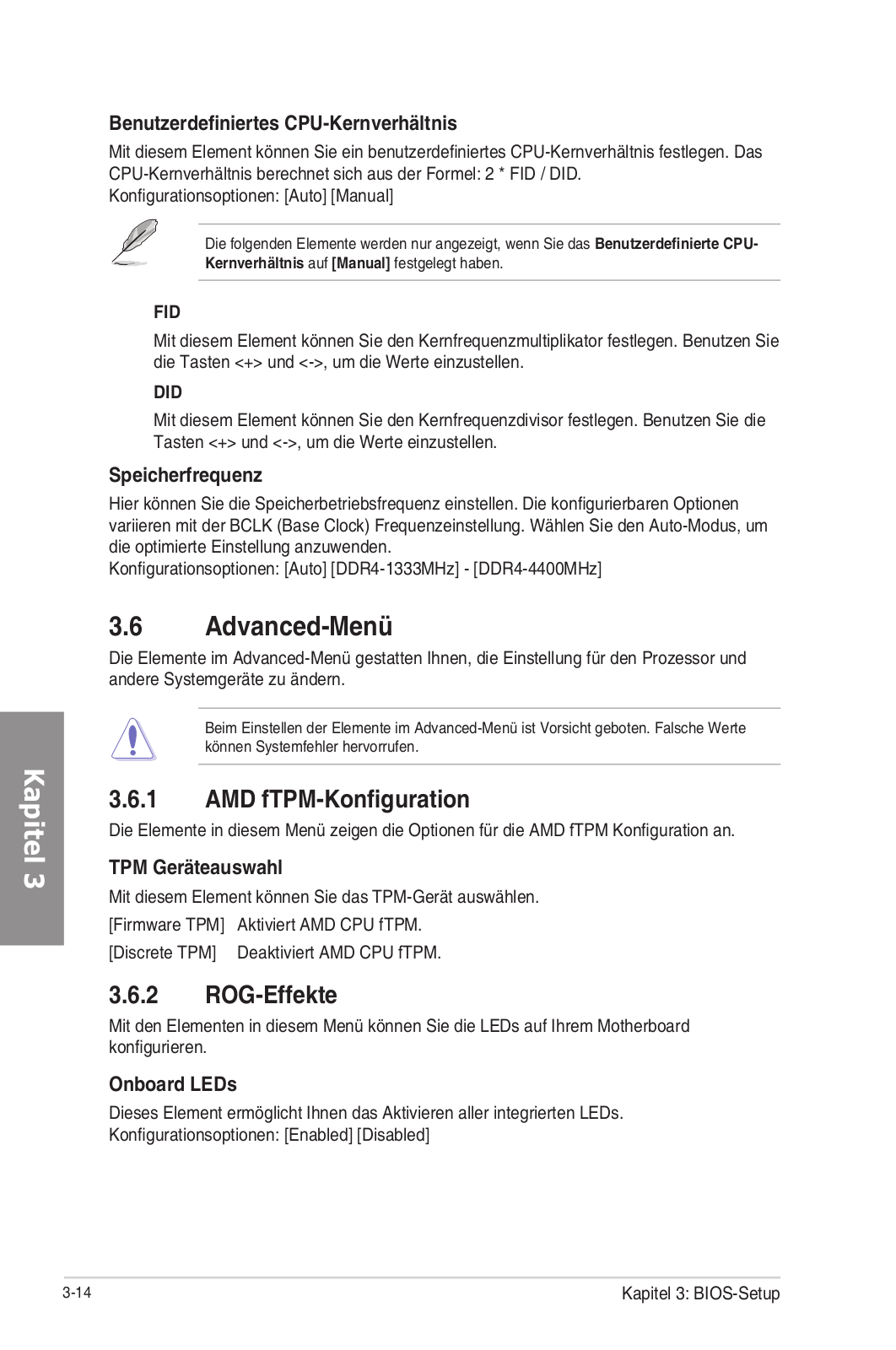

3.6 |
Advanced-Menü........................................................................................ |
3-14 |
|
|
3.6.1 |
AMD fTPM-Konfiguration........................................................... |
3-14 |
|
3.6.2 |
ROG-Effekte.............................................................................. |
3-14 |
|

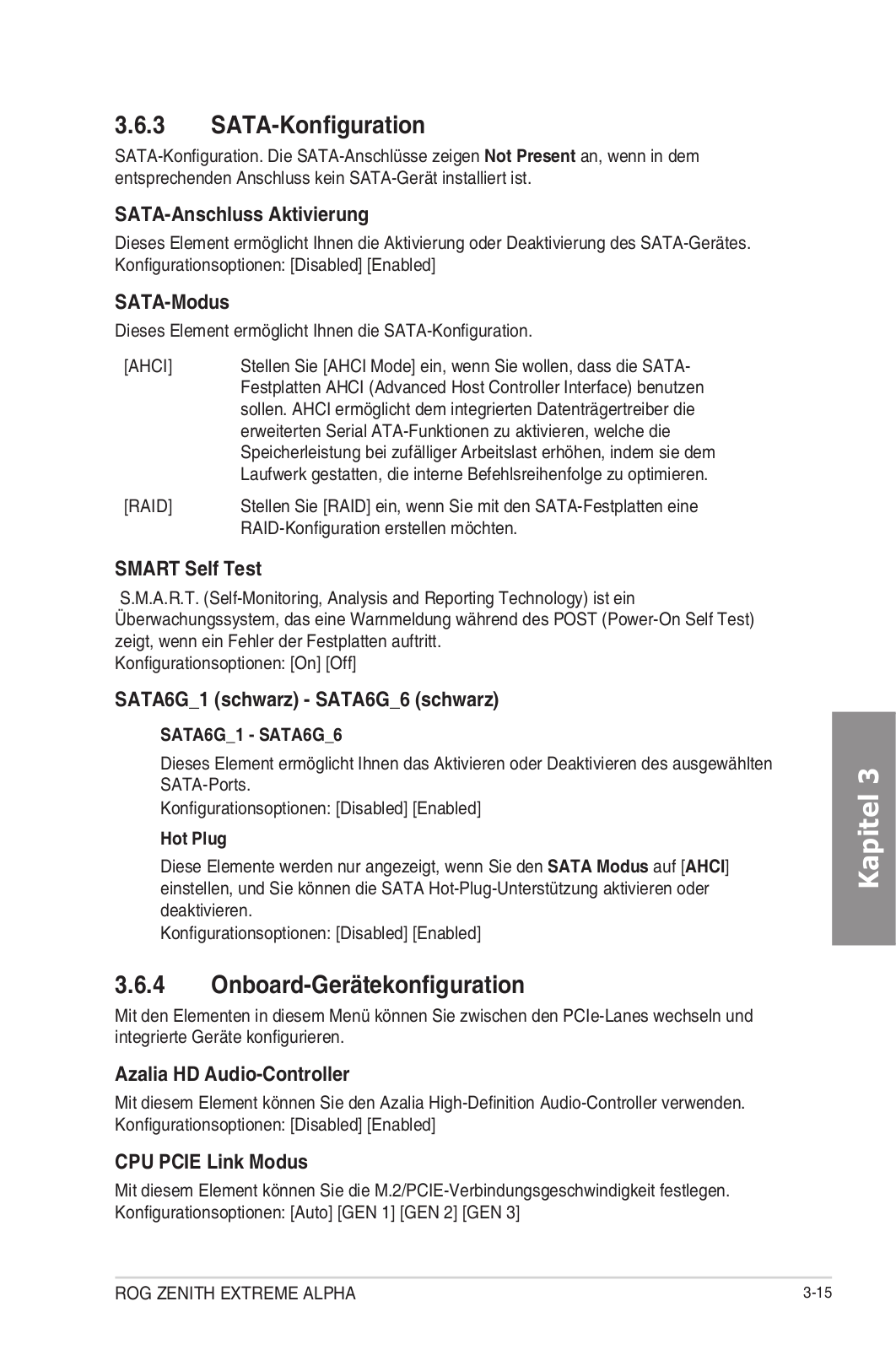

3.6.3 |
SATA-Konfiguration................................................................... |
3-15 |
|
3.6.4 |

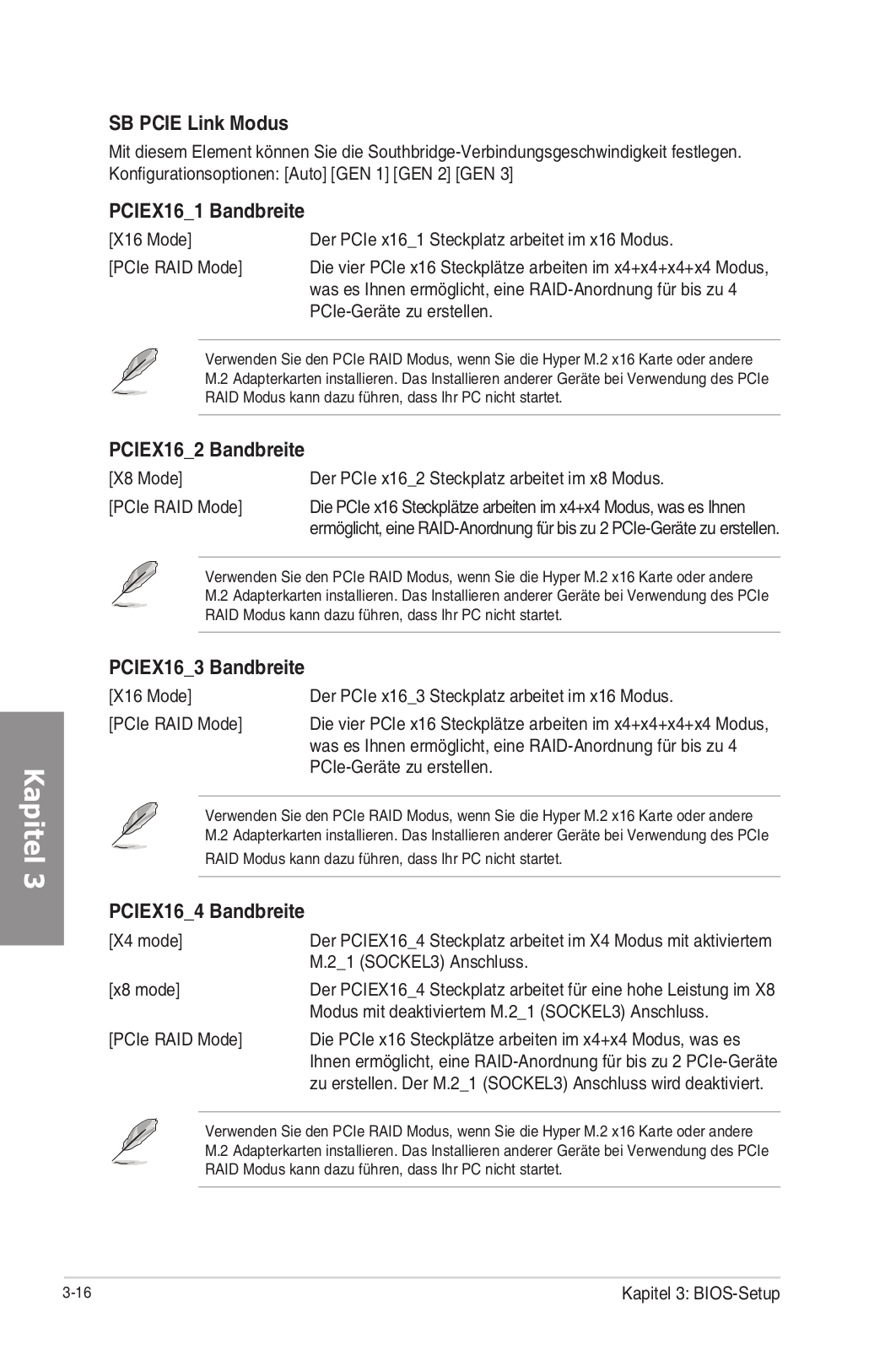

Onboard-Gerätekonfiguration.................................................... |
3-15 |
|
3.6.5 |

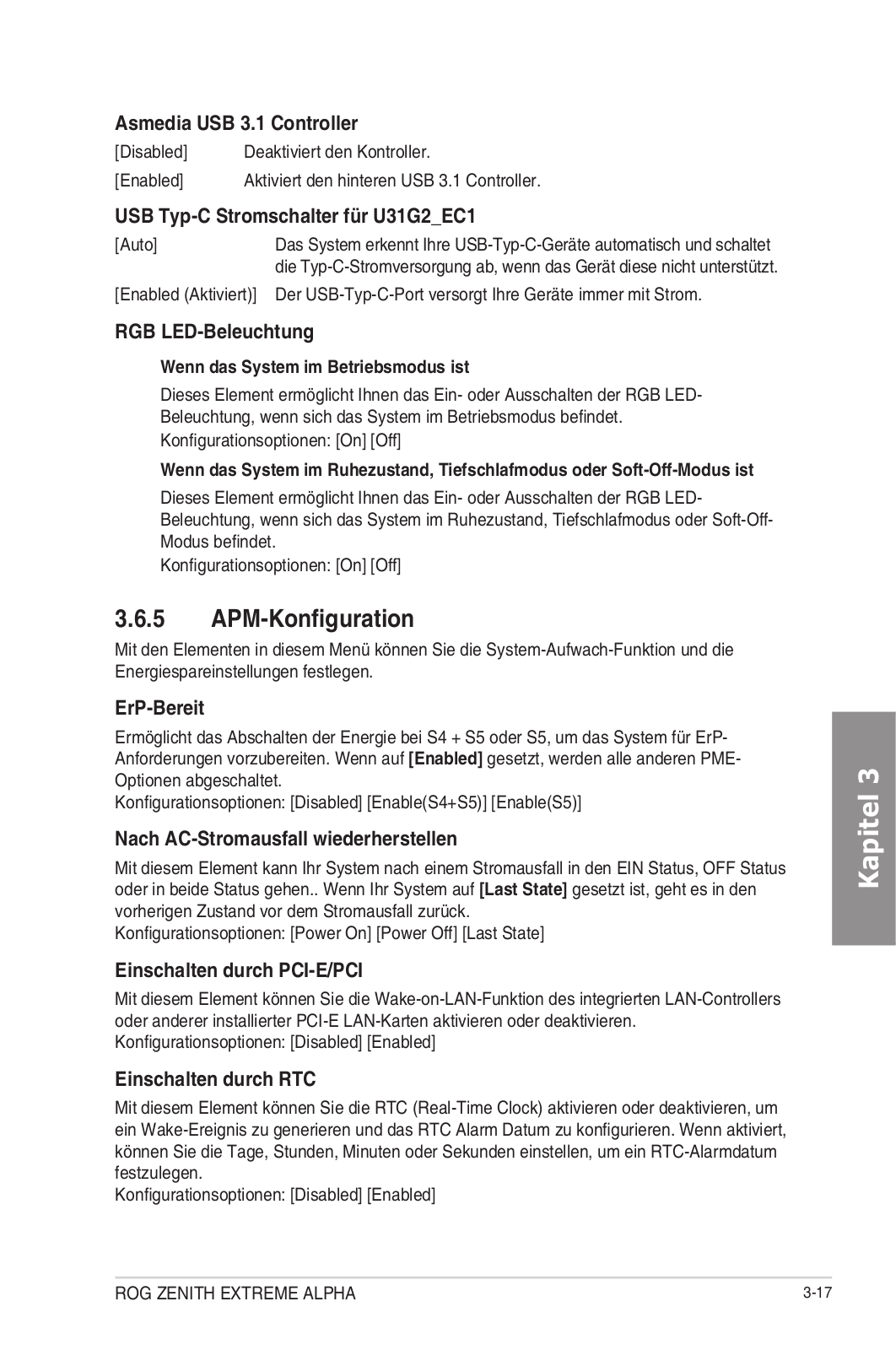

APM-Konfiguration..................................................................... |
3-17 |
|
3.6.6 |

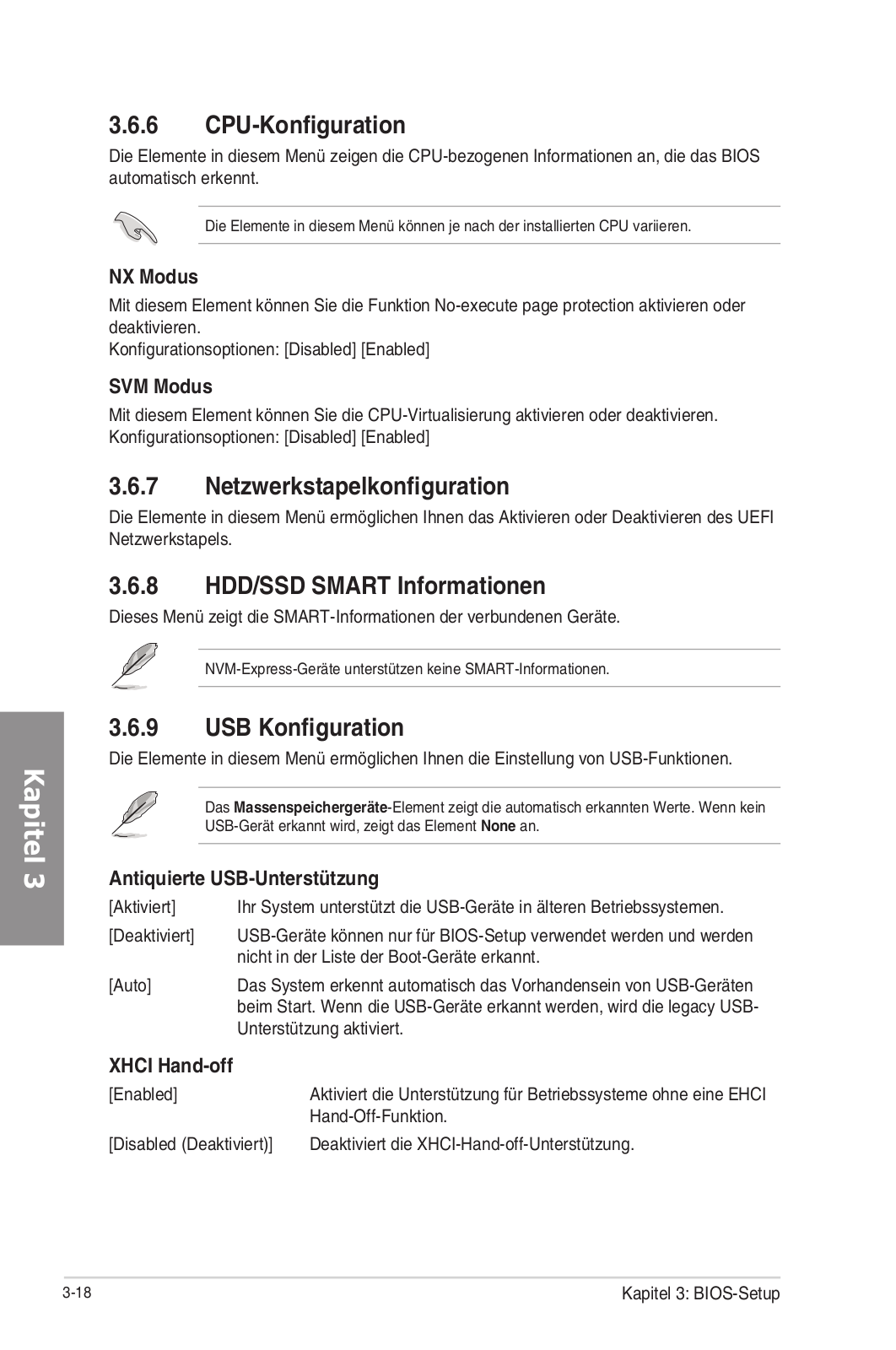

CPU-Konfiguration..................................................................... |
3-18 |
|
3.6.7 |
Netzwerkstapelkonfiguration...................................................... |
3-18 |
|
3.6.8 |
HDD/SSD SMART Informationen.............................................. |
3-18 |
|
3.6.9 |
USB Konfiguration..................................................................... |
3-18 |
3.7 |

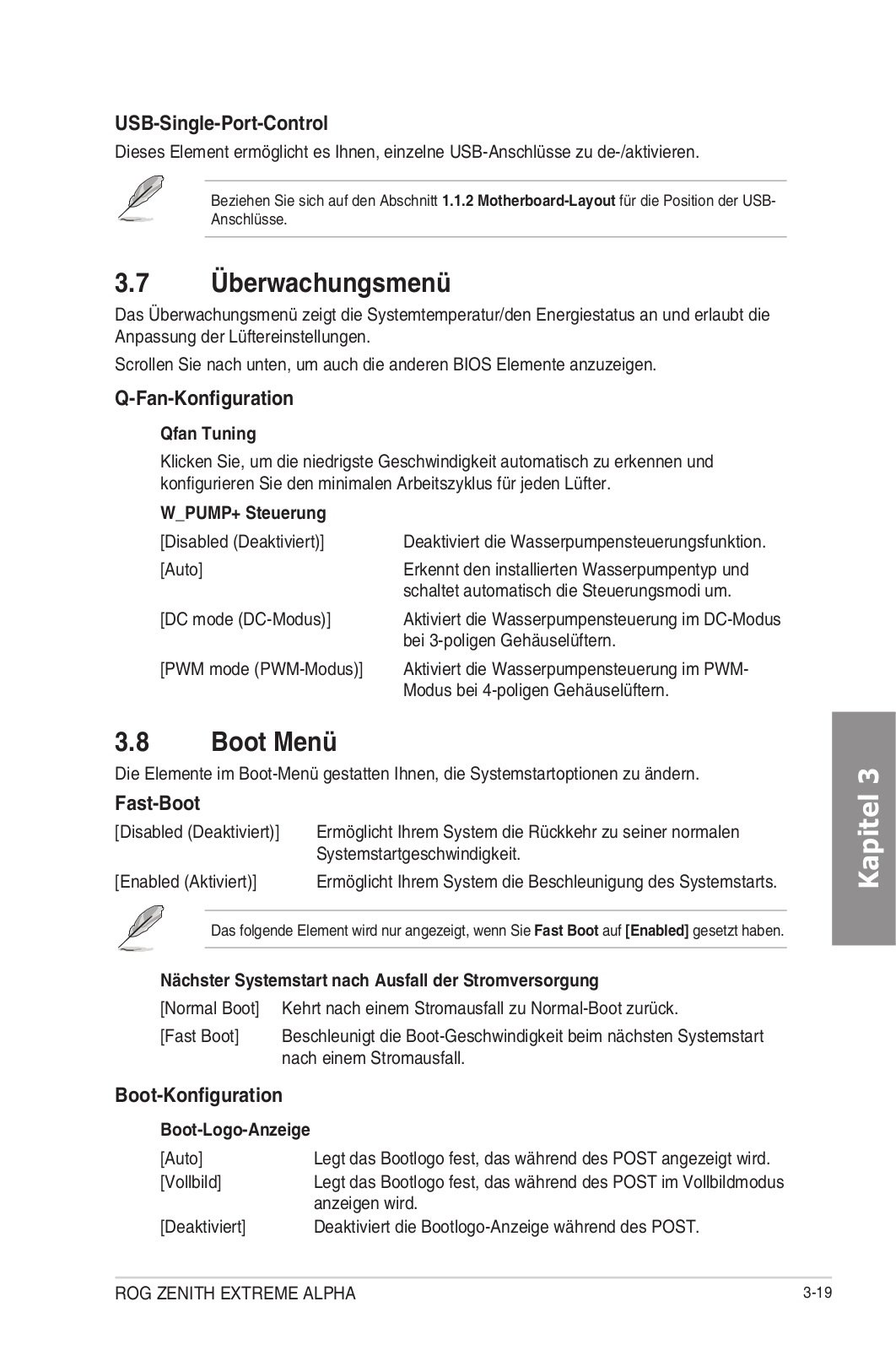

Überwachungsmenü................................................................................ |
3-19 |
|
3.8 |

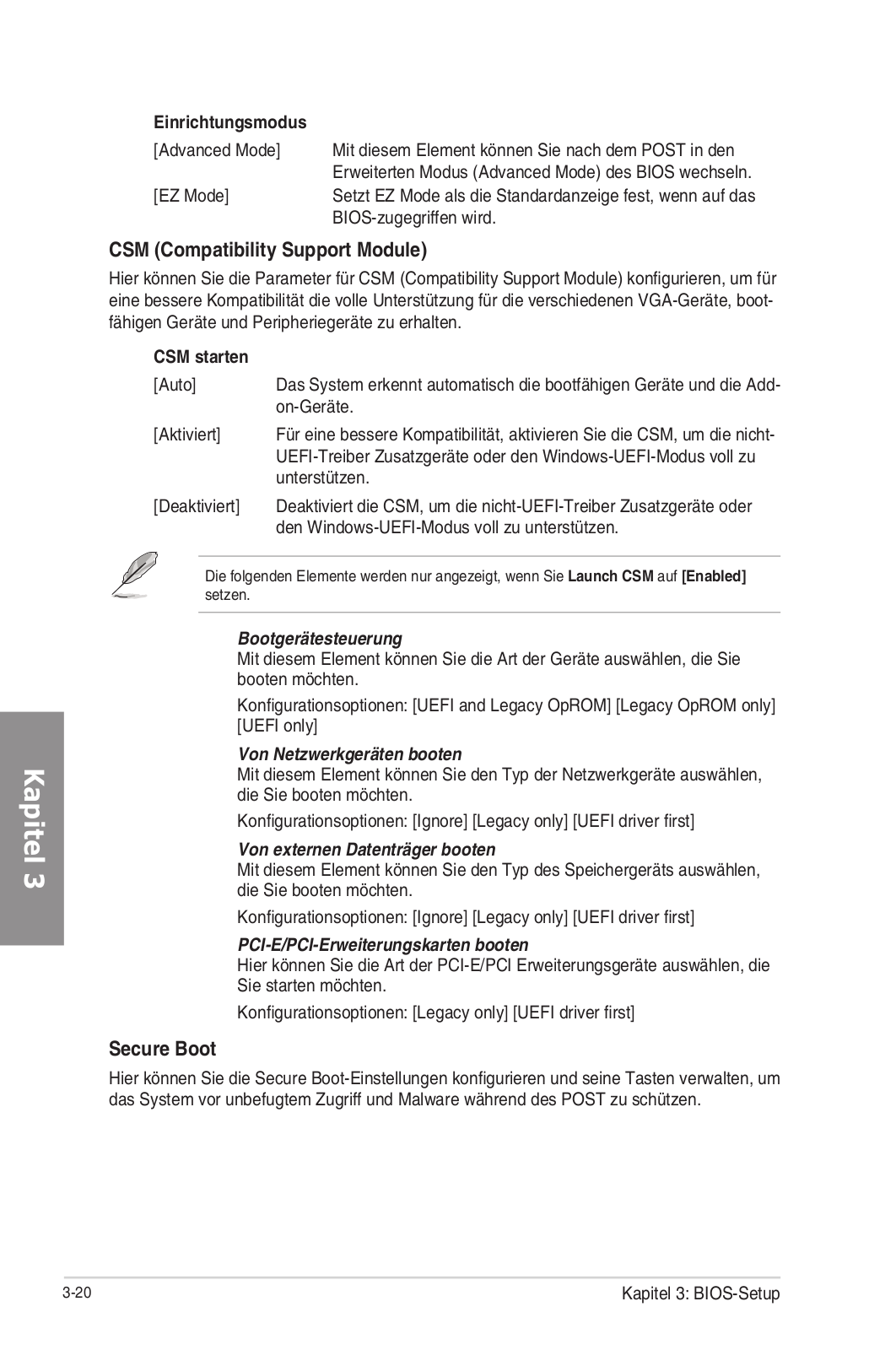

Boot Menü................................................................................................. |
3-19 |
|
3.9 |

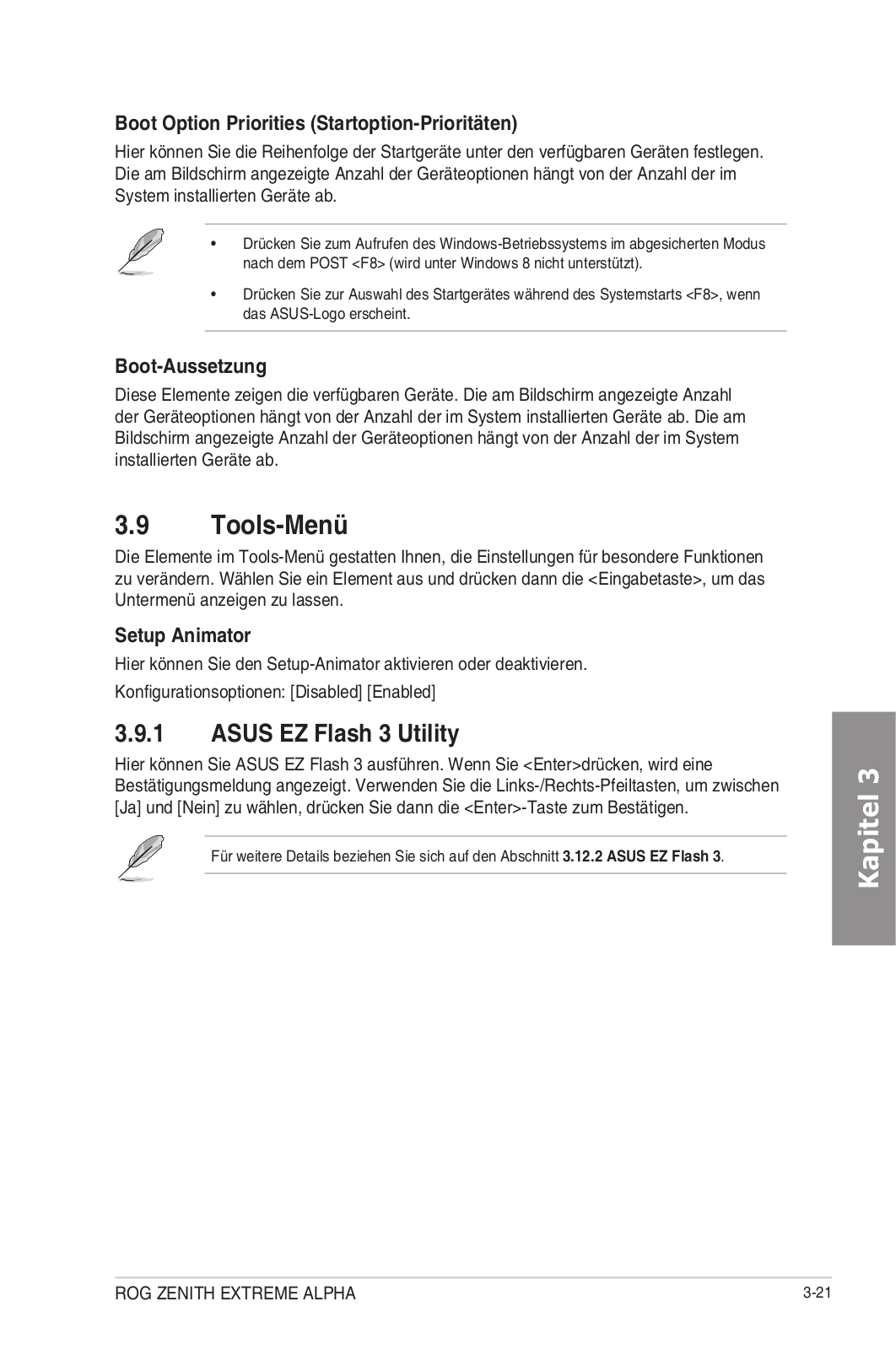

Tools-Menü................................................................................................ |
3-21 |
|
|
3.9.1 |
ASUS EZ Flash 3 Utility............................................................. |
3-21 |
|
3.9.2 |

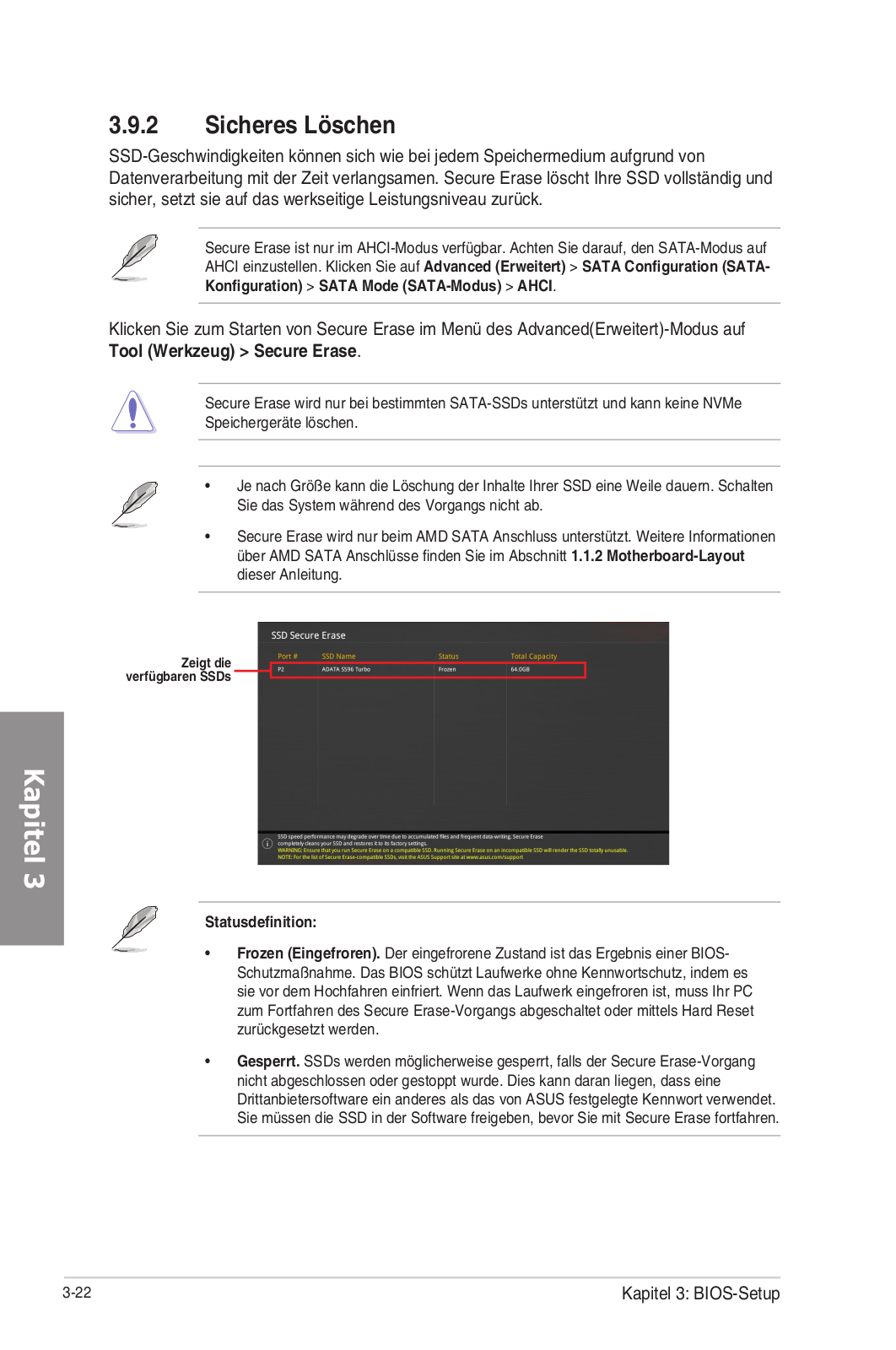

Sicheres Löschen...................................................................... |
3-22 |
|
3.9.3 |

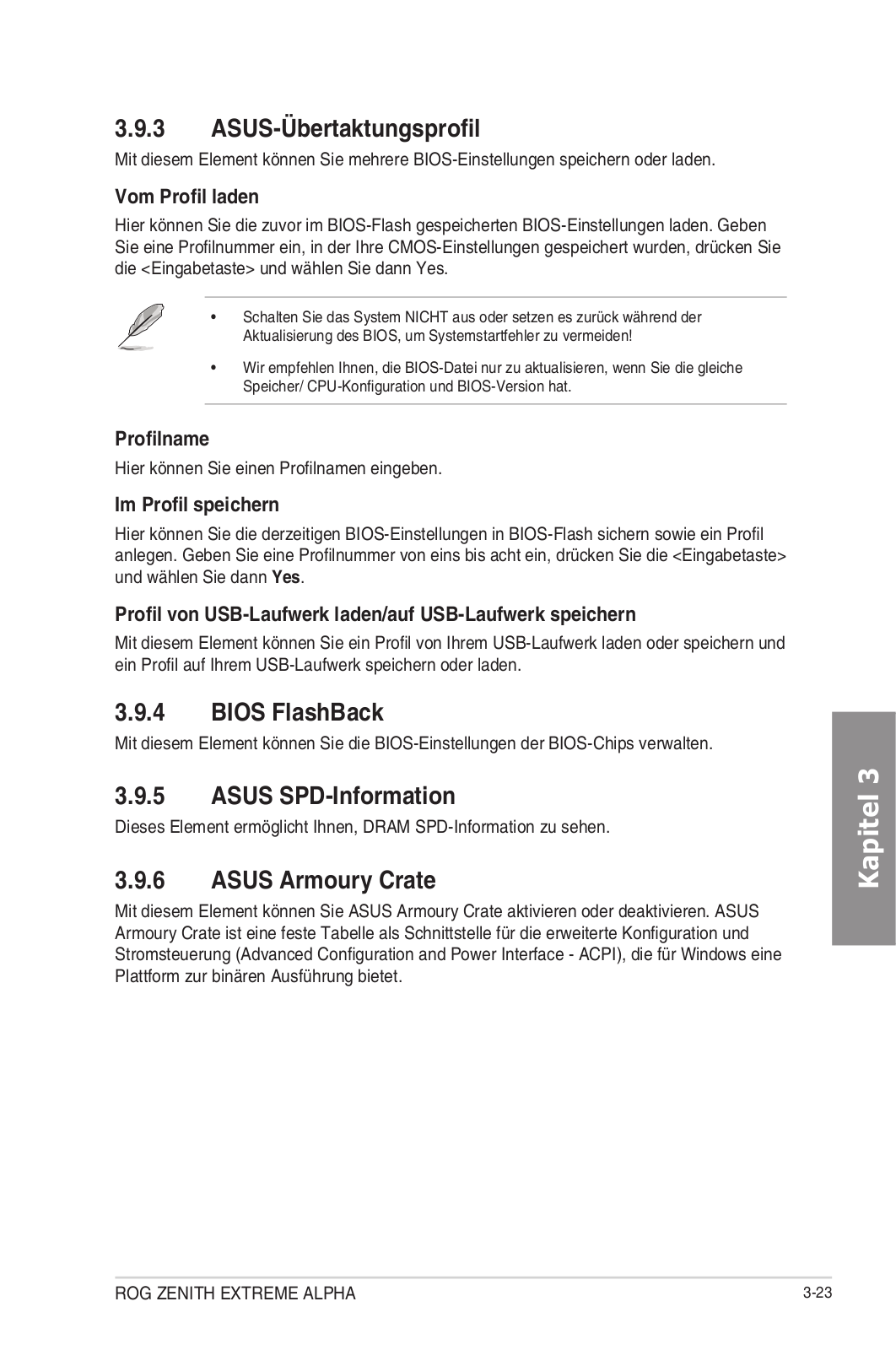

ASUS-Übertaktungsprofil........................................................... |
3-23 |
|
3.9.4 |
BIOS FlashBack........................................................................ |
3-23 |
|
3.9.5 |
ASUS SPD-Information............................................................. |
3-23 |
|
3.9.6 |
ASUS Armoury Crate................................................................. |
3-23 |
|
3.9.7 |

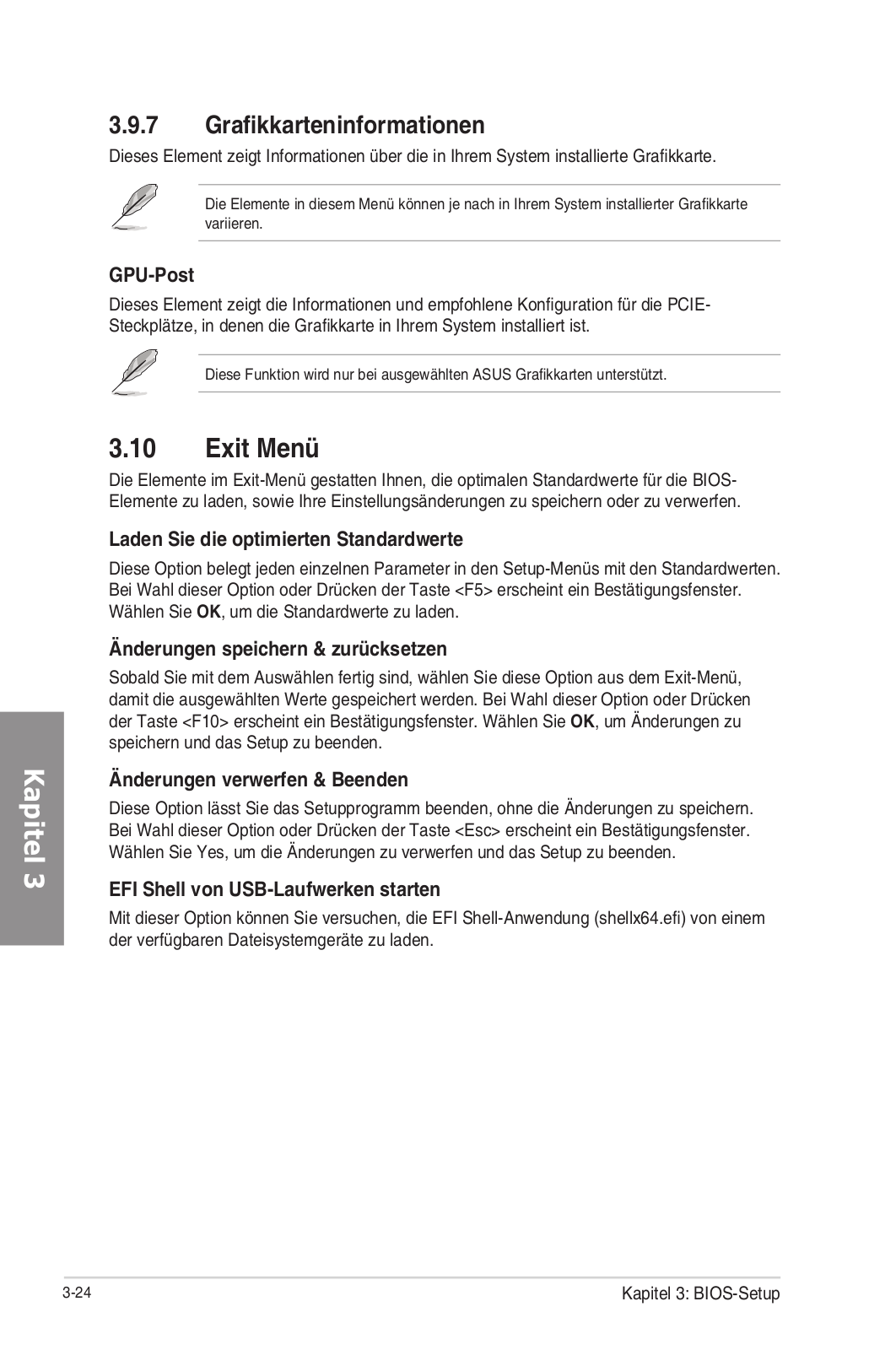

Grafikkarteninformationen......................................................... |
3-24 |
3.10 |
Exit Menü |
................................................................................................... |
3-24 |
3.11 |

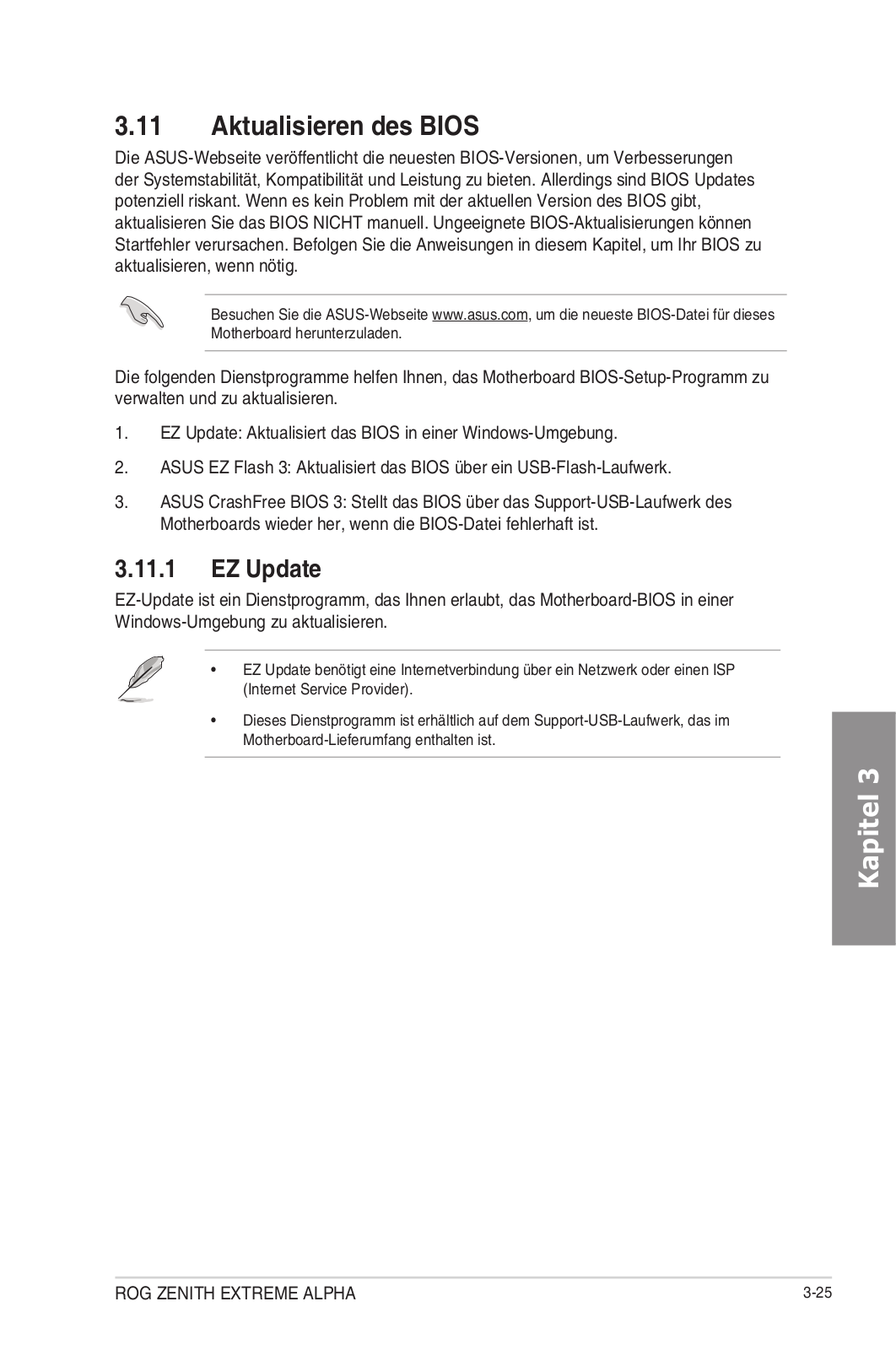

Aktualisieren des BIOS............................................................................ |
3-25 |
|
|
3.11.1 |
EZ Update.................................................................................. |
3-25 |
|
3.11.2 |

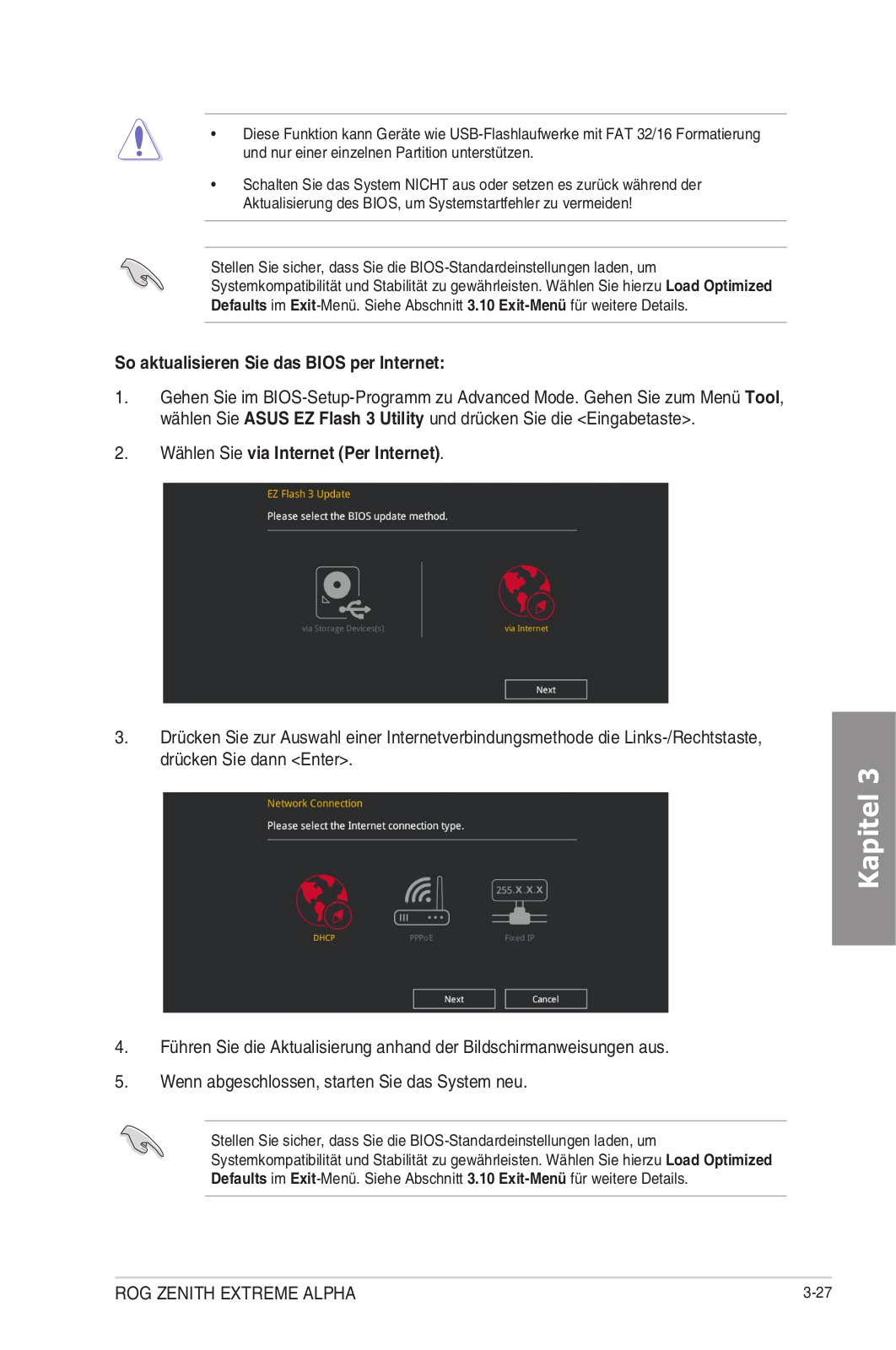

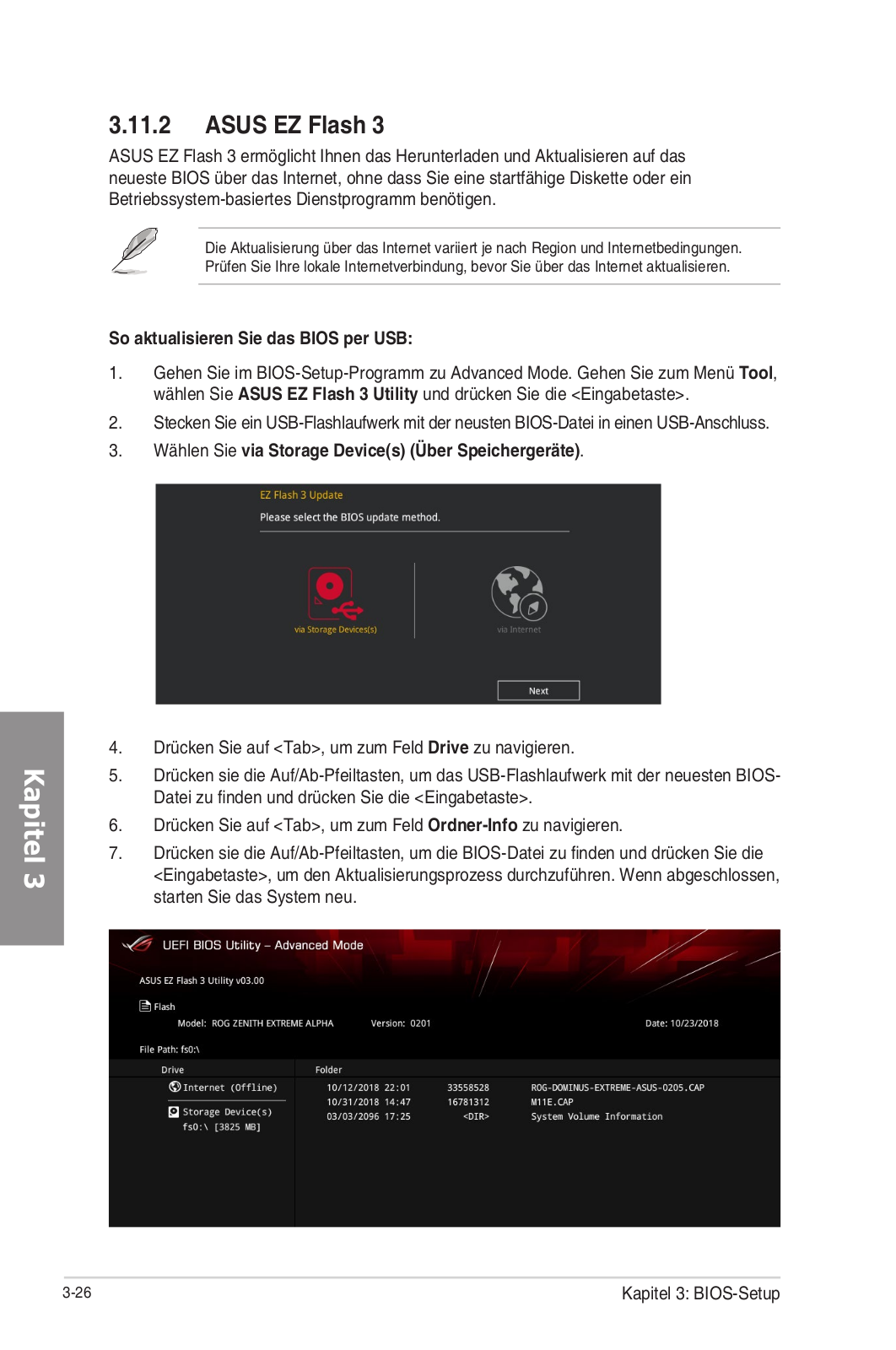

ASUS EZ Flash 3....................................................................... |
3-26 |
|
3.11.3 |

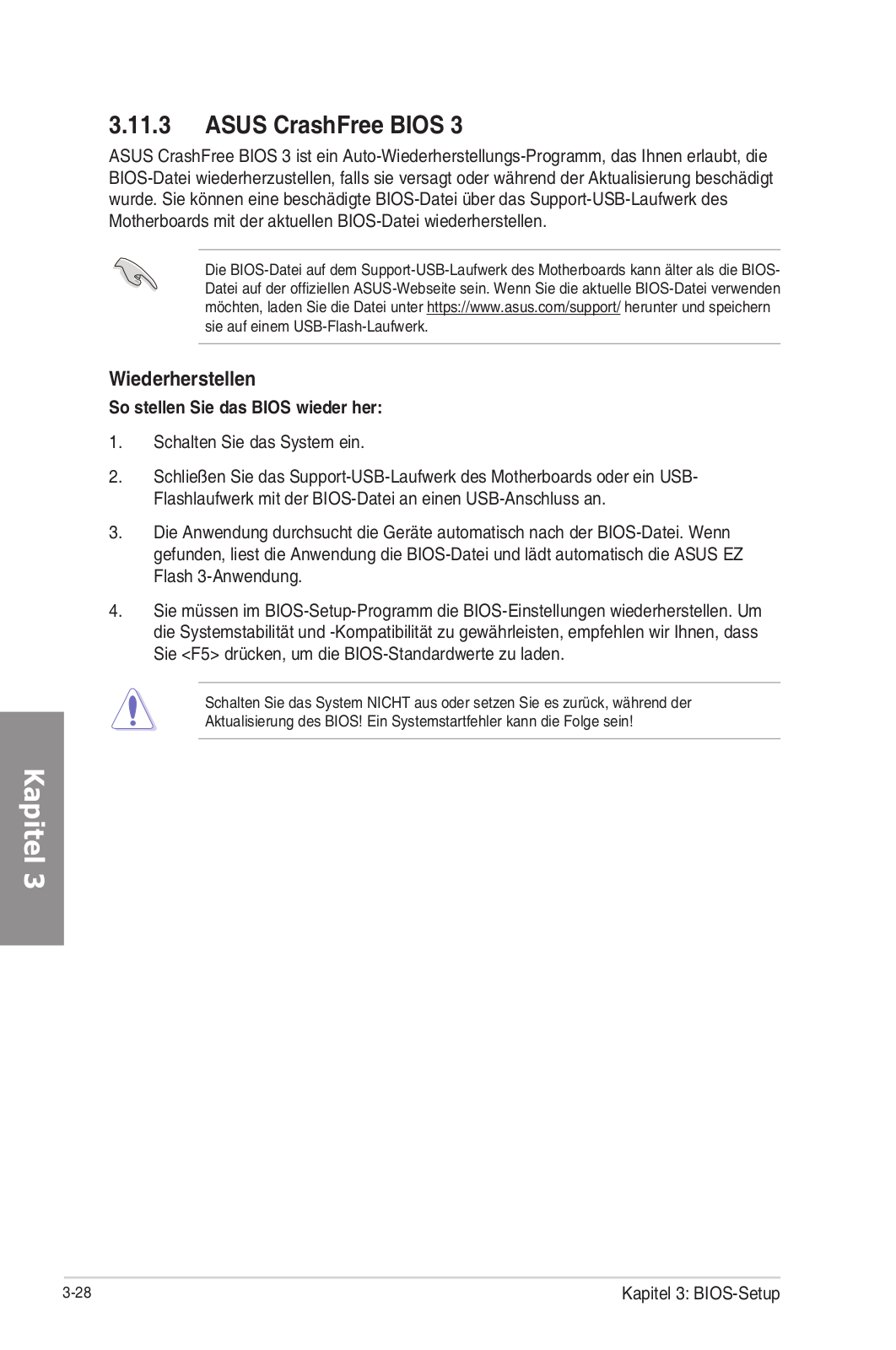

ASUS CrashFree BIOS 3.......................................................... |
3-28 |
iv
Kapitel 4: |
RAID - Support |
|
|
4.1 |

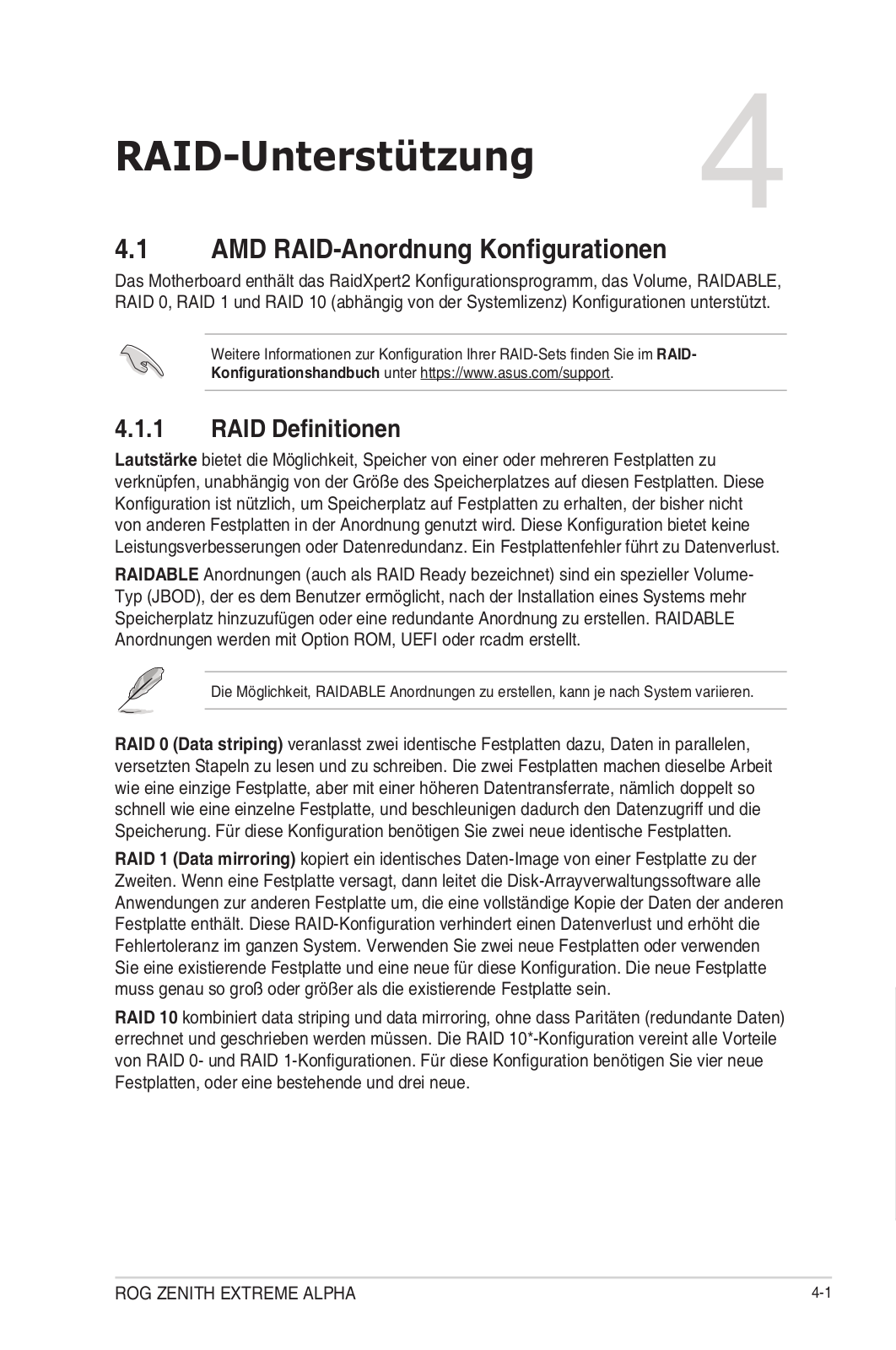

AMD RAID-Anordnung Konfigurationen |
..................................................4-1 |
|
|
4.1.1 |
RAID Definitionen ........................................................................ |
4-1 |
Anhang |
|
|
|

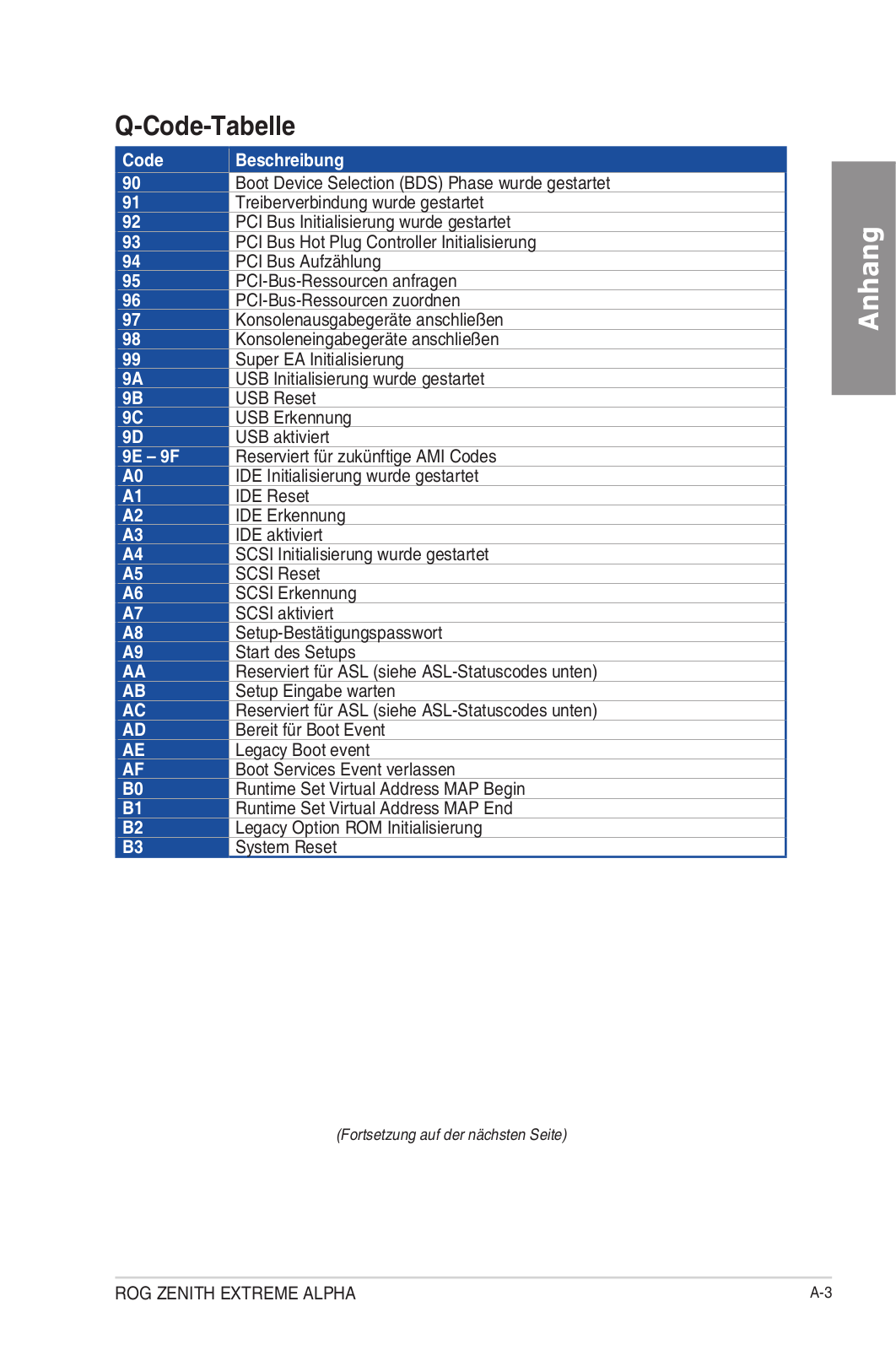

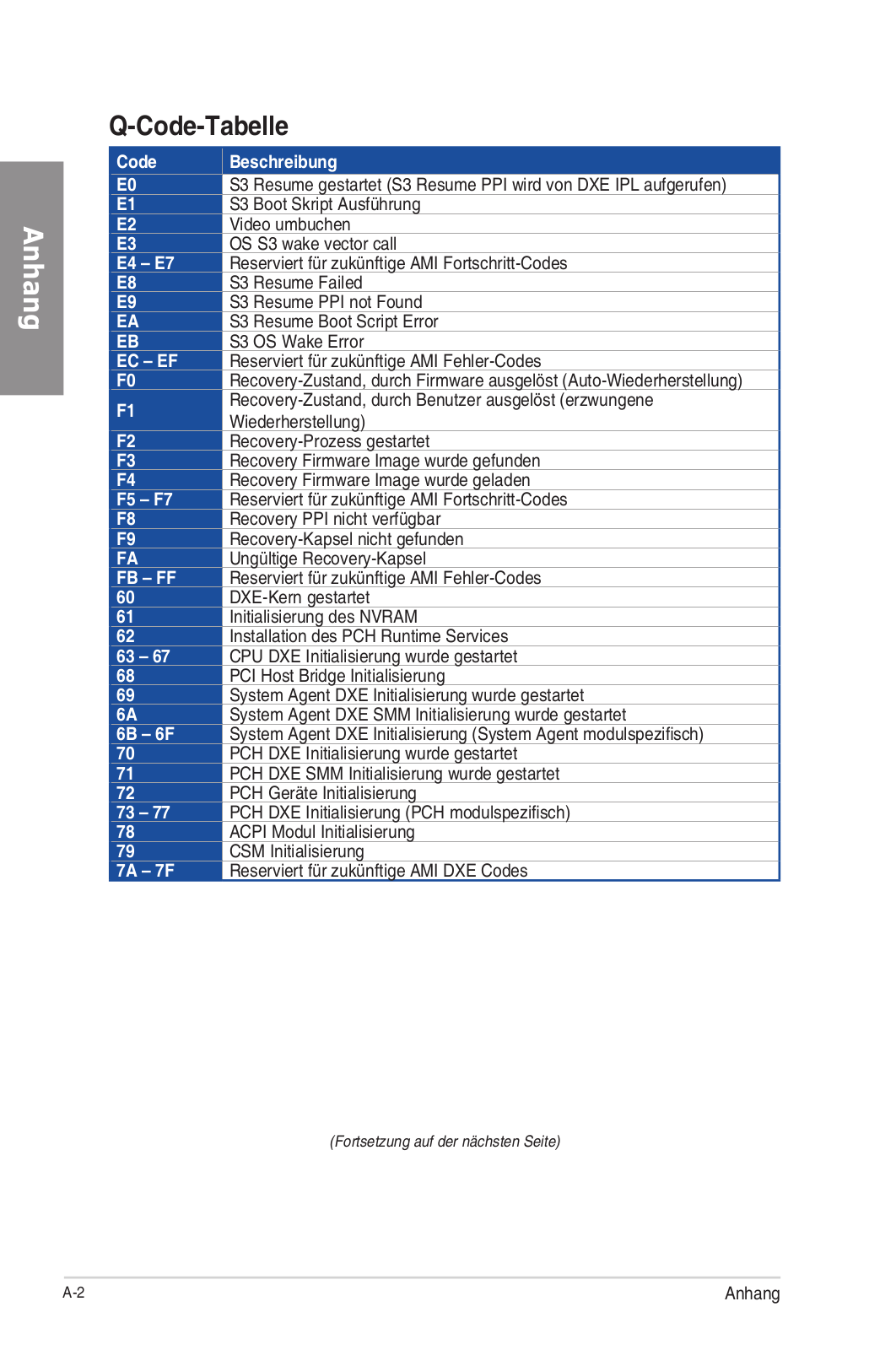

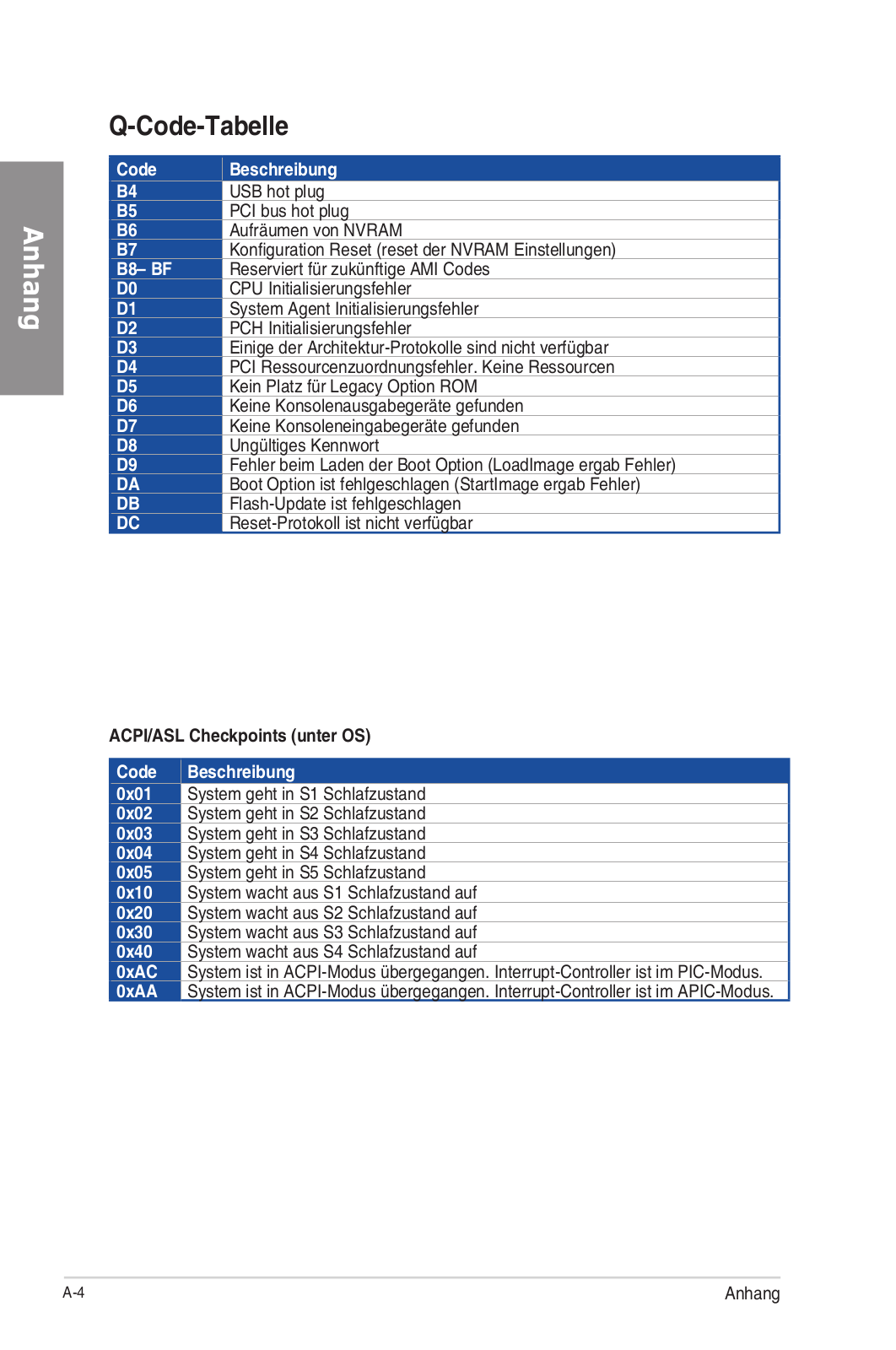

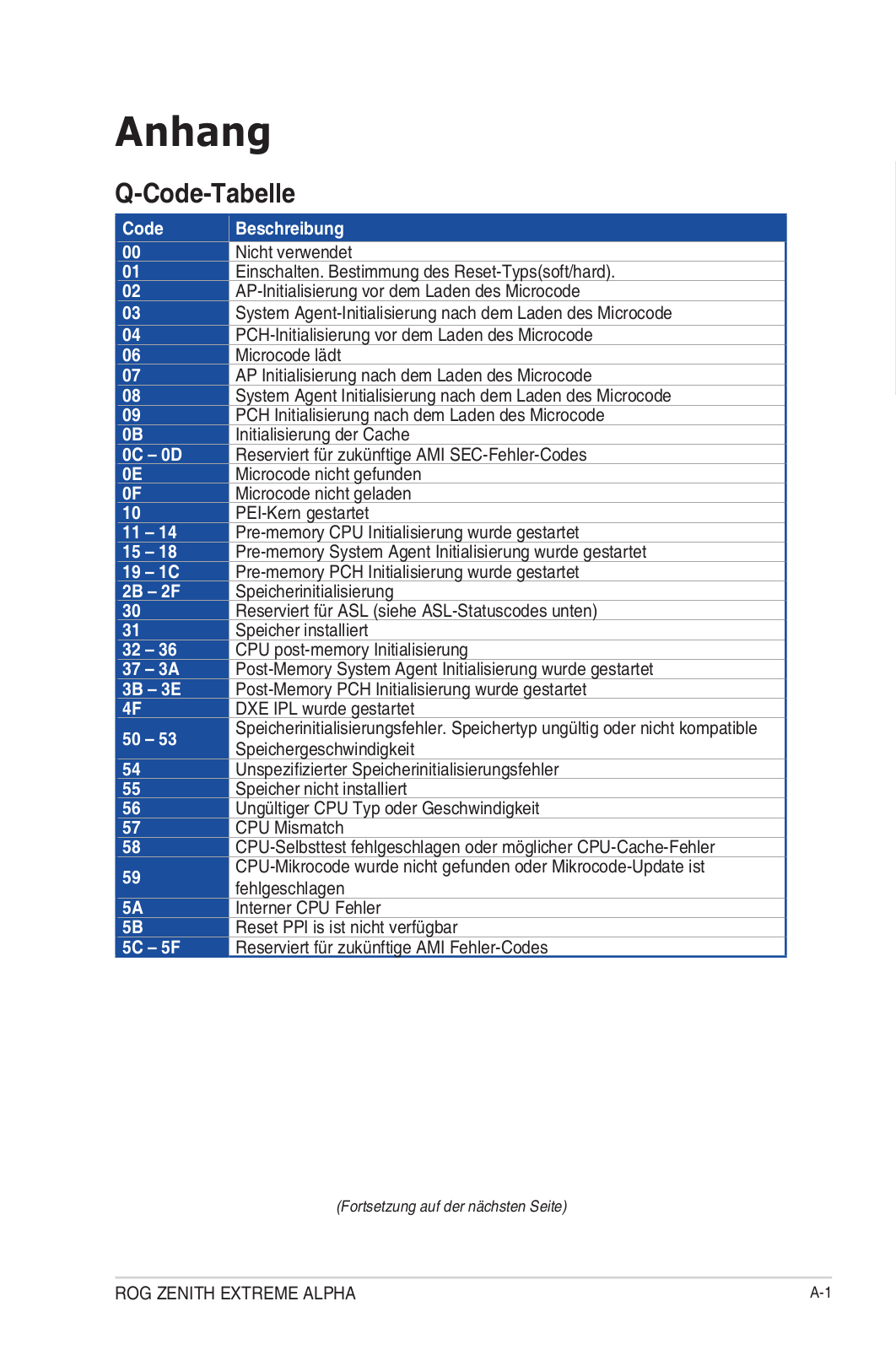

Q-Code-Tabelle |
........................................................................................................ |
A-1 |
|
Hinweise................................................................................................................... |
|
A-5 |
|
ASUS Kontaktinformation..................................................................................... |
A-12 |
v
Elektrische Sicherheit
•Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen.
•Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. Wenn möglich, entfernen Sie alle Stromkabel vom bestehenden System, bevor Sie ein Gerät hinzufügen.
•Vor dem Anschließen oder Entfernen von Signalkabeln vom Motherboard, müssen alle Netzleitungen ausgesteckt sein.
•Erbitten Sie professionelle Unterstützung, bevor Sie einen Adapter oder eine Verlängerungsschnur verwenden. Diese Geräte könnten die Erdung unterbrechen.
•Prüfen Sie, ob das Netzteil auf die Spannung Ihrer Region richtig eingestellt ist. Sind Sie sich über die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem Energieversorgungsunternehmen vor Ort.
•Ist das Netzteil defekt, versuchen Sie nicht, es zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
Betriebssicherheit
•Vor Installation des Motherboards und Anschluss von Geräten sollten Sie alle mitgelieferten Handbücher gewissenhaft lesen.
•Vor Inbetriebnahme des Produkts müssen alle Kabel richtig angeschlossen sein und die Netzleitungen dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler.
•Um Kurzschlüsse zu vermeiden, halten Sie Büroklammern, Schrauben und Heftklammern fern von Anschlüssen, Steckplätzen, Sockeln und Stromkreisen.
•Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Produkt nicht an einem Ort auf, an dem es nass werden könnte.
•Stellen/legen Sie das Produkt auf eine stabile Fläche.
•Sollten technische Probleme mit dem Produkt auftreten, kontaktieren Sie den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
vi
Dieses Benutzerhandbuch enthält Informationen, die Sie bei der Installation und
Konfiguration des Motherboards brauchen.
Wie dieses Handbuch aufgebaut ist
Dieses Handbuch enthält die folgenden Abschnitte:
•Kapitel 1: Produkteinführung
Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die neuen Technologien, die es unterstützt. Es beschreibt Schalter, Brücken und Konnektoren auf dem Motherboard.
•Kapitel 2: Grundinstallation
Dieses Kapitel führt die Hardwareeinstellungsvorgänge auf, die Sie bei der Installation der Systemkomponenten ausführen müssen.
•Kapitel 3: BIOS-Setup
Dieses Kapitel erklärt, wie Sie die Systemeinstellungen über die BIOS-Setup-Menüs ändern. Detaillierte Beschreibungen der BIOS-Parameter sind ebenfalls vorhanden.
•Kapitel 4: RAID-Support
Dieses Kapitel beschreibt die RAID-Konfigurationen.
Wo finden Sie weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produktund Software-
Updates.
1.ASUS Webseite
Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardwareund Softwareprodukte.
2.Optionale Dokumentation
Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. Diese Dokumente sind nicht Teil des Standardpakets.
vii
Anmerkungen zu diesem Handbuch
Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden.
GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen.
ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.
WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.
HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.
Typographie
Fetter Text |
Zeigt Ihnen ein Menü oder ein Element welches |
|
ausgewählt werden muss. |
Kursiv |
Wird benutzt, um ein Wort oder einen Satz zu betonen. |
<Taste> |
Tasten innerhalb der Kleiner-als- und Größer-als-Zeichen |
|
besagen, dass Sie diese Tasten drücken müssen. |
|
Beispiel: <Enter> bedeutet, dass Sie die Enter oder Return |
|
Taste drücken müssen. |
<Taste1> + <Taste2> + |
Wenn Sie zwei oder mehrere Tasten gleichzeitig drücken |
<Taste3> |
müssen, werden die Tastennamen mit einem Pluszeichen |
|
(+) verbunden. |
viii
|
AMD Sockel TR4 für 1. und 2. Generation AMD Ryzen™ |
|
CPU |
Threadripper™ Prozessoren |
|
|
* Siehe www.asus.com für die CPU Support-Liste. |
|
|
** Die Unterstützung dieser Funktionen hängt von den CPU-Typen ab. |
|
|
|
|
Chipsatz |
AMD X399 |
|
|
AMD Ryzen™ Threadripper™ Prozessoren |
|
|
8 x DIMM, max. 128 GB, DDR4 3600 (Übertaktung) / 3466 |
|
Speicher |
(Übertaktung) / 3200 (Übertaktung) / 2800 (Übertaktung) / 2666 / |
|
2400 / 2133 MHz, ECC und nicht-ECC, ungepufferter Speicher* |
||
|
||
|
Quad-Kanal-Speicherarchitektur |
|
|
* Details finden Sie auf der Speicher QVL (Liste qualifizierter Anbieter). |
|
|
AMD Ryzen™ Threadripper™ Prozessoren |
|
|
4 x PCIe 3.0 x16 SafeSlots (unterstützen x16, x16/x16, x16/x8/x16, |
|
Erweiterungssteckplätze |
x16/x8/x16/x8 Modus) |
|
|
AMD X399 Chipsatz |
|
|
1 x PCIe 3.0 x4 Steckplatz |
|
Multi-GPU Unterstützung |
Unterstützt NVIDIA 3-Wege-/Quad-GPU-SLI-Technologie |
|
Unterstützt AMD 3-Way/Quad-GPU CrossFireX™ Technologie |
||
|
||
|
|
|
|
AMD Ryzen™ Threadripper™ Prozessoren |
|
|
1 x DIMM.2 Modul unterstützt |
|
|
2 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110 |
|
|
(unterstützt PCIe 3.0 x4 und SATA Modus) |
|
|
1 x M.2 Sockel 3 mit M Key, Typ 2242/2260/2280 (PCIE 3.0 x4 |
|
Speicher |
Modus)* |
|
AMD X399 Chipsatz |
||
|
||
|
8 x SATA 6 Gb/s Anschlüsse |
*Wenn der integrierte M.2 Sockel 3 im PCIE Modus arbeitet, dann wird der
PCIe 3.0 x16_4 im x4 Modus ausgeführt.
**Unterstützt PCIE-RAID-Konfigurationen über Speicher am integrierten M.2-Steckplatz.
|
|
Aquantia AQC-107 10G LAN |
|
|
LAN |
Intel I211-AT Gigabit LAN Controller |
|
|
LANGuard-Überspannungsschutz |
|
|
|
|
|
|
|
|
ROG GameFirst Technologie |
|
|
|
|
|
|
|
Intel Wireless-AC 9260 |
|
|
|
2x2 MU-MIMO 802.11 a/b/g/n/ac unterstützt Dual-Frequenzband |
|
|
WLAN & Bluetooth |
2,4/5 GHz |
|
|
Unterstützt die Kanalbandbreite: HT20/HT40/HT80/HT160 |
|
|
|
|
|
|
|
|
Bluetooth v5.0 |
|
|
|
|
|
|
|
(Fortsetzung auf der nächsten Seite) |
|
ix
ROG ZENITH EXTREME ALPHA Spezifikationsübersicht
|
ROG SupremeFX 8-Kanal-HD-Audio CODEC S1220 |
|
|
- Unterstützt bis zu 32-Bit/192 kHz Wiedergabe* |
|
|
- Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und |
|
|
113 dB SNR Aufnahmeeingang |
|
|
- Impedanzerfassung für die vorderen und hinteren |
|
|
Kopfhörerausgänge |
|
|
- SupremeFX Shielding-Technologie |
|
|
- Unterstützt Jack-Detection (Buchsenerkennung), Multistreaming |
|
Audio |
und Frontblenden-Jack-Retasking (Buchsenneubelegung) |
|
|
- ESS SABRE9018Q2C High Definition DAC |
|
|
Audioausstattung: |
|
|
- LED-beleuchtetes Design |
|
|
- Optischer S/PDIF-Ausgang an der Rückseite |
|
|
- Sonic Studio III + Sonic Studio Link |
|
|
- Sonic Radar III |
|
|
* Aufgrund von Beschränkungen bei der HDA-Bandbreite wird 32-Bit/ |
|
|
192 kHz für die 8-Kanal Audioausgabe nicht unterstützt. |
|
|
AMD Ryzen™ Threadripper™ Prozessoren |
|
|
- 8 x USB 3.1 (Gen1) Anschlüsse (8 Anschlüsse auf der Rückseite [blau]) |
|
|
AMD X399 Chipsatz: |
|
|
- 1 x USB 3.1 (Gen2) Typ-C™ Frontblendenanschluss |
|
|
- 4 x USB 3.1 (Gen1) Anschlüsse (4 Anschlüsse auf dem Mittelboard) |
|
USB |
- 4 x USB 2.0 Anschlüsse (4 Anschlüsse auf dem Mittelboard) |
|
ASMedia 3142 USB 3.1 Controller |
||
|
||
|
- 2 x USB 3.1 (Gen2) Anschlüsse (2 x Typ-A Anschlüsse auf der |
|
|
Rückseite) |
|
|
ASMedia 3142 USB 3.1 Controller |
|
|
- 2 x USB 3.1 (Gen2) Anschlüsse (1 x Typ-A und 1 x Typ-C™ auf |
|
|
der Rückseite) |
|
|
Extreme Engine Digi+ |
|
|
- MicroFine Legierungsdrossel |
|
|
- PowIRstage MOSFETs |
|
|
- 10K Schwarz-Metallic Kondensatoren |
|
|
Starttaste |
|
|
Retry-Taste |
|
|
Extreme Tweaker |
|
|
ROG RGB Armor |
|
ROG-Sonderfunktionen |
LN2-Modus |
|
ProbeIT |
||
|
||
|
Exklusive ROG-Software |
|
|
- Mem Tweakit |
|
|
- RAMCache III |
|
|
- RAMDisk |
|
|
- CPU-Z |
|
|
- GameFirst V |
|
|
- Sonic Studio III + Sonic Studio Link |
|
|
- Sonic Radar III |
|
|
(Fortsetzung auf der nächsten Seite) |
x
ROG ZENITH EXTREME ALPHA Spezifikationsübersicht
|
AURA |
|
|
- AURA Beleuchtungssteuerung |
|
|
- Aura RGB-Leisten-Header |
|
|
- Aura Ansteuerbare Leisten-Header |
|
|
- Synchronisierung der AURA Lichteffekte mit kompatiblen ASUS |
|
|
ROG Geräten |
|
|
ASUS Dual Intelligent Processors 5 |
|
|
- 5-Wege-Optimierungstaste konsolidiert perfekt TPU, EPU, DIGI+ |
|
|
Power Control, Fan Xpert 4 und Turbo App |
|
|
ASUS-Exklusive-Eigenschaften |
|
|
- OptiMem II |
|
|
- Vormontierte E/A-Blende |
|
|
- AI Suite 3 |
|
|
- USB BIOS Flashback |
|
Sonderfunktionen |
- ASUS CrashFree BIOS 3 |
|
- ASUS EZ Flash 3 |
||
|
||
|
- ASUS C.P.R. (CPU-Parameter-Abruf) |
|
|
- LiveDash |
|
|
- Ai Charger |
|
|
- BUPDATER |
|
|
- Armoury Crate |
|
|
- BIOS Flashback-Taste |
|
|
- CMOS-Löschen-Taste |
|
|
- Reset-Taste |
|
|
ASUS Q-Design |
|
|
- Q-Connector |
|
|
- Q-DIMM |
|
|
- Q-Code |
|
|
- Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot-Gerät [gelb |
|
|
grün]) |
|
|
1 x CMOS-löschen-Taste |
|
|
1 x USB BIOS-Flashback Taste |
|
|
1 x 2x2 WLAN-Modul |
|
|
1 x Aquantia AQC-107 10G LAN |
|
Rückseite E/A- |
1 x Anti-Surge LAN (Überspannungsschutz) (RJ45) Anschluss |
|
Anschlüsse |
8 x USB 3.1 (Gen1) Anschlüsse [blau] |
|
|
4 x USB 3.1 (Gen2) Anschlüsse (3 x Typ-A [rot] und 1 x Typ-C™ |
|
|
[schwarz]) |
|
|
1 x Optischer S/PDIF-Ausgang-Anschluss |
|
|
5 x LED-beleuchtete Audio-Buchsen |
|
|
(Fortsetzung auf der nächsten Seite) |
xi
ROG ZENITH EXTREME ALPHA Spezifikationsübersicht
|
1 x USB 3.1 (Gen2) Typ-C™ Frontblendenanschluss |
|
|
2 x USB 3.1 (Gen1) Header unterstützen zusätzliche 4 USB 3.1 |
|
|
(Gen1) Anschlüsse |
|
|
2 x USB 2.0 Header unterstützen zusätzliche 4 USB 2.0 Anschlüsse |
|
|
8 x SATA 6Gb/s Stecker |
|
|
1 x DIMM.2 Steckplatz |
|
|
1 x M.2 Sockel 3 für M Key, Typ 2242/2260/2280 |
|
|
Speichergeräteunterstützung (Unterstützt PCIE 3.0 x4 Modus) |
|
|
1 x CPU-Lüfteranschluss (4-polig) |
|
|
1 x CPU_OPT-Lüfteranschluss (4-polig) |
|
|
1 x H_AMP-Lüfteranschluss (4-polig) |
|
|
1 x 4-poliger W_PUMP+ Anschluss |
|
|
2 x Gehäuselüfteranschlüsse (4-polig) |
|
|
1 x HS-Lüfteranschluss (4-polig) |
|
|
2 x Thermische Sensor-Anschlüsse |
|
|
1 x 24-poliger EATX Stromanschluss |
|
|
2 x 8-polige EATX 12V Stromanschlüsse |
|
|
1 x EZ Plug-Anschluss (4-poliger Molex Stromanschluss) |
|
|
1 x W_PUMP+ |
|
Interne E/A-Anschlüsse |
1 x W_IN Header |
|
1 x W_OUT Header |
||
|
||
|
1 x W_FLOW Header |
|
|
1 x WB_SENSOR Header |
|
|
2 x AURA RGB Header |
|
|
2 x AURA ansteuerbare Header |
|
|
1 x Frontblenden Audio-Anschluss (AAFP) |
|
|
1 x Starttaste |
|
|
1 x Reset-Taste |
|
|
1 x Sicherer-Start-Taste |
|
|
1 x ReTry-Taste |
|
|
1 x Langsam-Modus-Schalter |
|
|
1 x RSVD Schalter |
|
|
1 x NODE Anschluss |
|
|
1 x LN2-Modus-Jumper |
|
|
1 x BIOS-Umschalttaste |
|
|
7 x ProbeIt-Messpunkte |
|
|
1 x TPM Anschluss |
|
|
1 x Lautsprecher-Header |
|
|
1 x System Panel Anschluss |
|
|
|
|
|
(Fortsetzung auf der nächsten Seite) |
xii
ROG ZENITH EXTREME ALPHA Spezifikationsübersicht
BIOS |
2 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM 2.0, SM BIOS |
|
3.0, ACPI 6.1 |
||
|
||
Handhabbarkeit |
WOL, PXE |
|
|
Overwolf |
|
Software |
Antiviren-Software (1 Jahr Vollabonnement) |
|
Daemon Tools Software |
||
|
||
|
WinRAR |
|
|
|
|
Unterstützte |
Windows 10, 64-bit |
|
Betriebssysteme |
|
|
Formfaktor |
Erweiterter ATX-Formfaktor, 12 Zoll x 10,9 Zoll (30,5 cm x 27,7 cm) |
• Spezifikationen können sich ohne vorherige Ankündigung ändern.
• Besuchen Sie die ASUS-Webseite für das Software-Handbuch.
xiii
Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält.
Motherboard |
1 x ROG ZENITH EXTREME ALPHA Motherboard |
|
|
1 x SLI HB BRIDGE (2-WAY-M) |
|
|
3 x 2-in-1 SATA 6 Gb/s Kabel |
|
Kabel |
1 x 3-in-1 Thermistorkabel |
|
|
1 x Verlängerungskabel für RGB-Leisten (80 cm) |
|
|
1 x Verlängerungskabel für ansteuerbare LEDs |
|
|
|
|
|
1 x ROG DIMM.2 mit Kühlkörper |
|
|
3 x M.2-Schraubenpakete |
|
|
1 x Q-Connector |
|
|
1 x ROG-Untersetzer |
|
|
1 x ROG großer Aufkleber |
|
|
1 x ASUS 2x2 bewegliche Dual-Band-WLAN Antenne (WLAN |
|
|
802.11a/b/g/n/ac konform) |
|
Zubehör |
1 x Schraubendreher mit Doppelfunktion |
|
1 x ROG Dankeskarte |
||
|
||
|

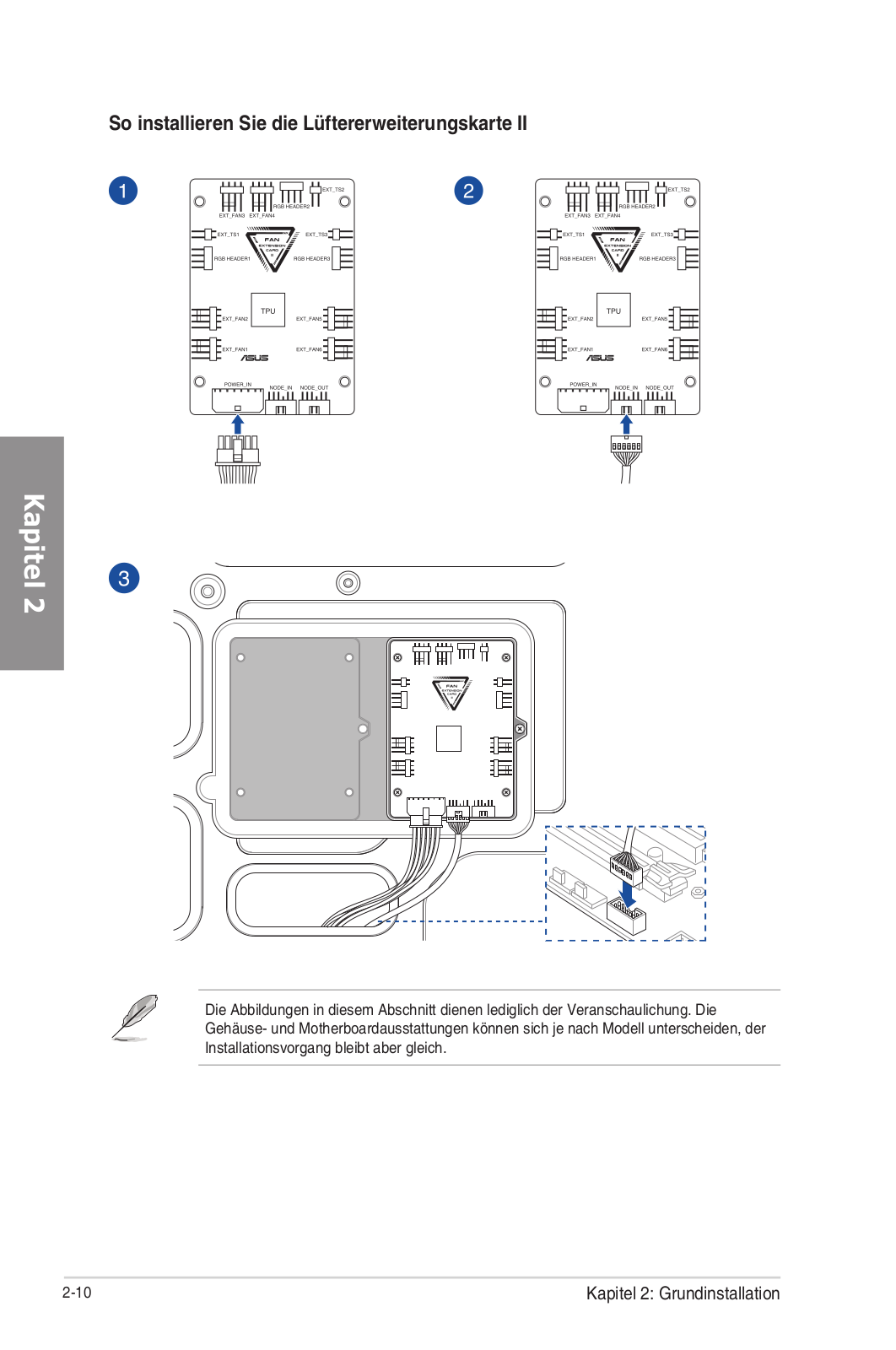

Lüftererweiterungskarte II: |
|
|
1 x Lüftererweiterungskarte II (6 x 4-polige |
|
|
Gehäuselüfteranschlüsse, 3 x 4-polige RGB-Header, 3 x |
|
|
2-polige Thermosensor-Header) |
|
|
1 x Stromkabel für die Lüftererweiterungskarte II |
|
|
1 x NODE Anschlusskabel für die Lüftererweiterungskarte II |
|
|
1 x Schraubenpaket für die Lüftererweiterungskarte II |
|
Applikationslaufwerk |
1 x USB-Laufwerk mit Dienstprogrammen und Treibern |
|
Dokumentation |
1 x Benutzerhandbuch |
Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.
xiv
1 Tüte mit Schrauben |
Philips (Kreuz)-Schraubenzieher |
PC Gehäuse |
Netzteil |
AMD SocketTR4 CPU |
AMD SocketTR4 kompatibler CPU-Lüfter |
DDR4 DIMM |
SATA Festplattenlaufwerk |
SATA optisches Laufwerk (optional) |
Grafikkarte (optional) |
Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im MotherboardPaket enthalten.
xv
xvi
Produkteinführung 1
Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen.
•Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente
anfassen.
•Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden.
•Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren.
•Legen Sie eine deinstallierte Komponente immer auf eine geerdete AntistatikUnterlage oder in die Originalverpackung der Komponente.
•Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.
Kapitel 1
ROG ZENITH EXTREME ALPHA |
1-1 |
1 Kapitel
Weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse finden Sie in den Abschnitten 1.1.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse.
1-2 |
Kapitel 1: Produkteinführung |
Ausstattungsinhalt
Anschlüsse/Jumper/Tasten und Schalter/Steckplätze |
Seite |
|
1. |
Sensor für die Wasserkühlung (9-polig WB_SENSOR) |
1-21 |
2. |
DDR4 DIMM-Steckplätze |
1-5 |
3. |
CPU Sockel TR4 |
1-4 |

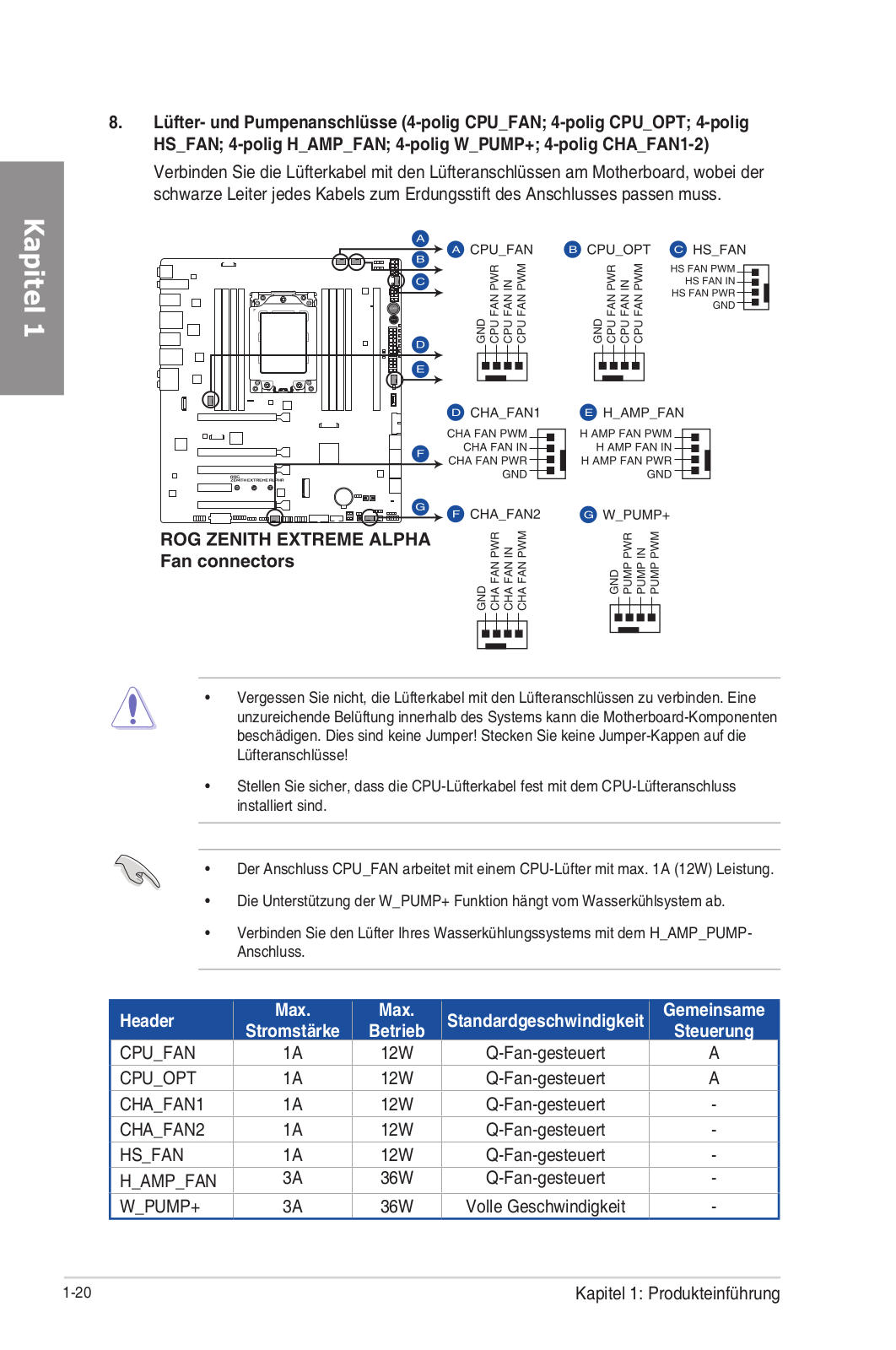

4.Lüfterund Pumpenanschlüsse (4-polig CPU_FAN; 4-polig CPU_OPT;
|
4-polig HS_FAN; 4-polig H_AMP_FAN; 4-polig W_PUMP+; 4-polig |
1-20 |
|
CHA_FAN1-2) |
|
5. |

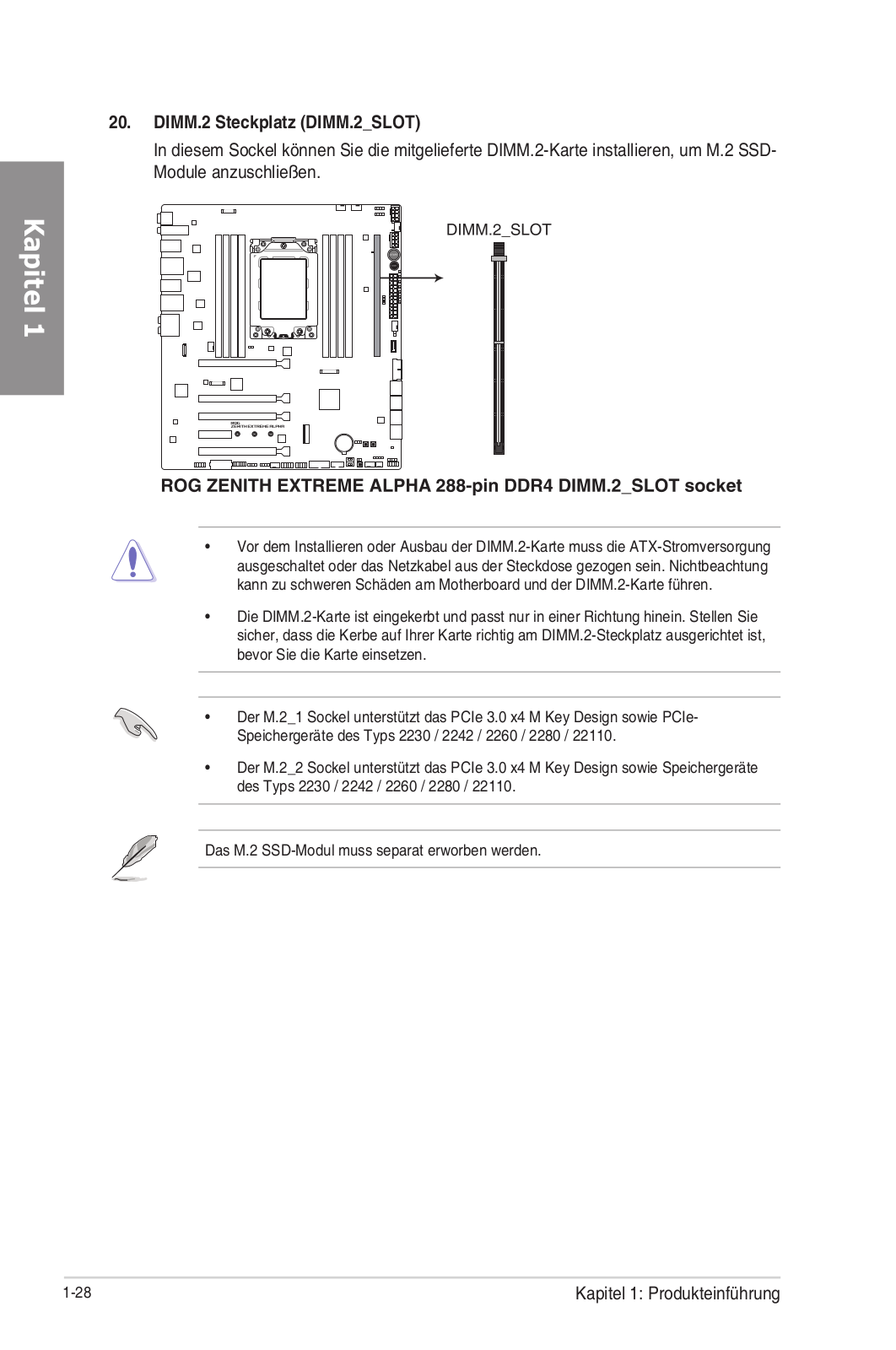

DIMM.2 Steckplatz (DIMM.2_SLOT) |
1-28 |
6. |
AURA RGB Header (4-polig RGB_HEADER1-2) |
1-24 |
7. |

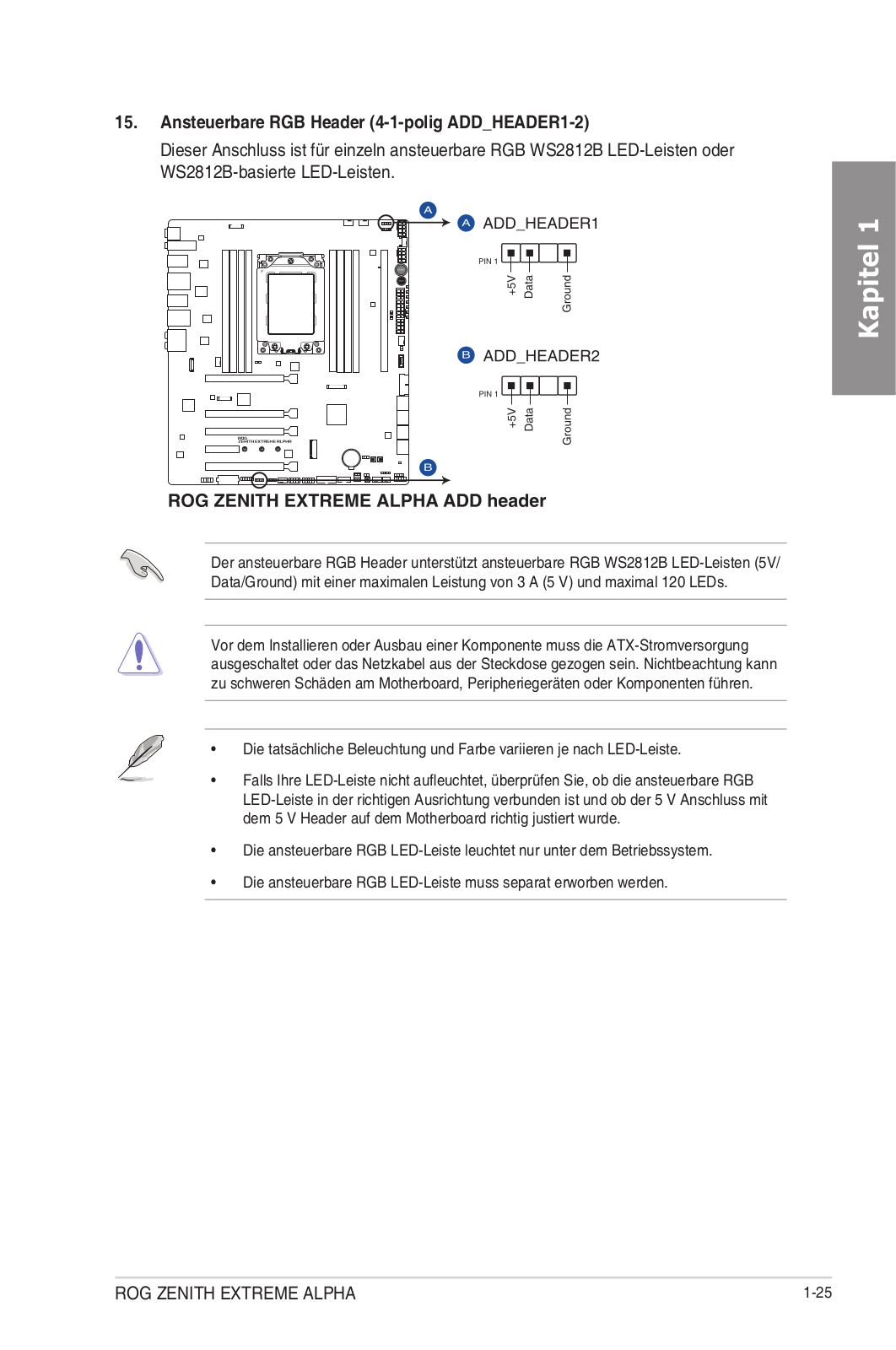

Ansteuerbare RGB Header (4-1-polig ADD_HEADER1-2) |
1-25 |

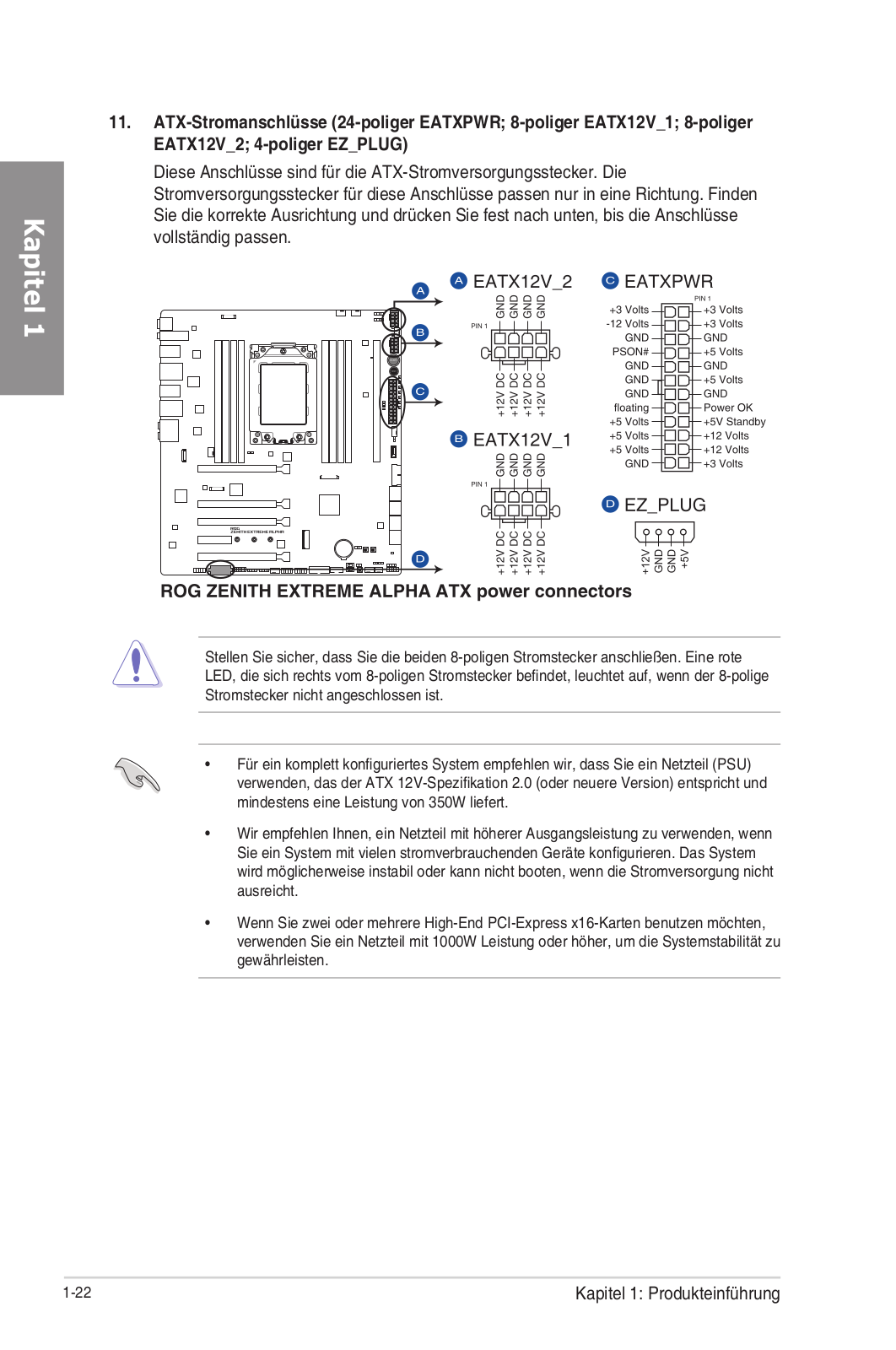

8. ATX-Stromanschlüsse (24-poliger EATXPWR; 8-poliger EATX12V_1; |
1-22 |
|
|
8-poliger EATX12V_2; 4-poliger EZ_PLUG) |
|
|
|
|
9. |
Einschalttaste (START) |
1-9 |
10. |
RESET-Taste (RESET) |
1-9 |
11. |
ProbeIt |
1-29 |
12. |
Thermosensoranschlüsse (2-polig T_SENSOR1-2) |
1-19 |
13. |

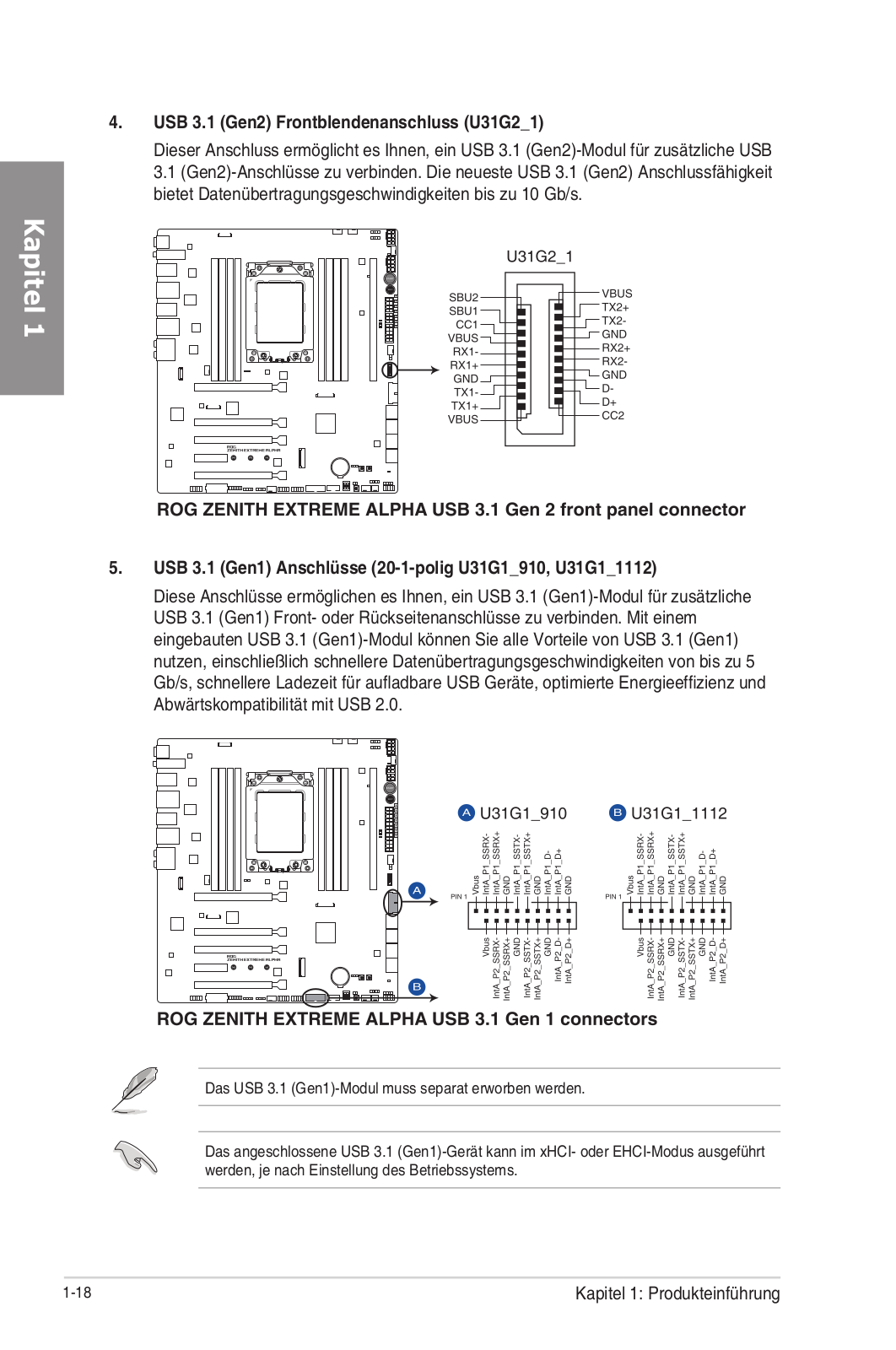

USB 3.1 (Gen2) Frontblendenanschluss (U31G2_1) |
1-18 |
14. |

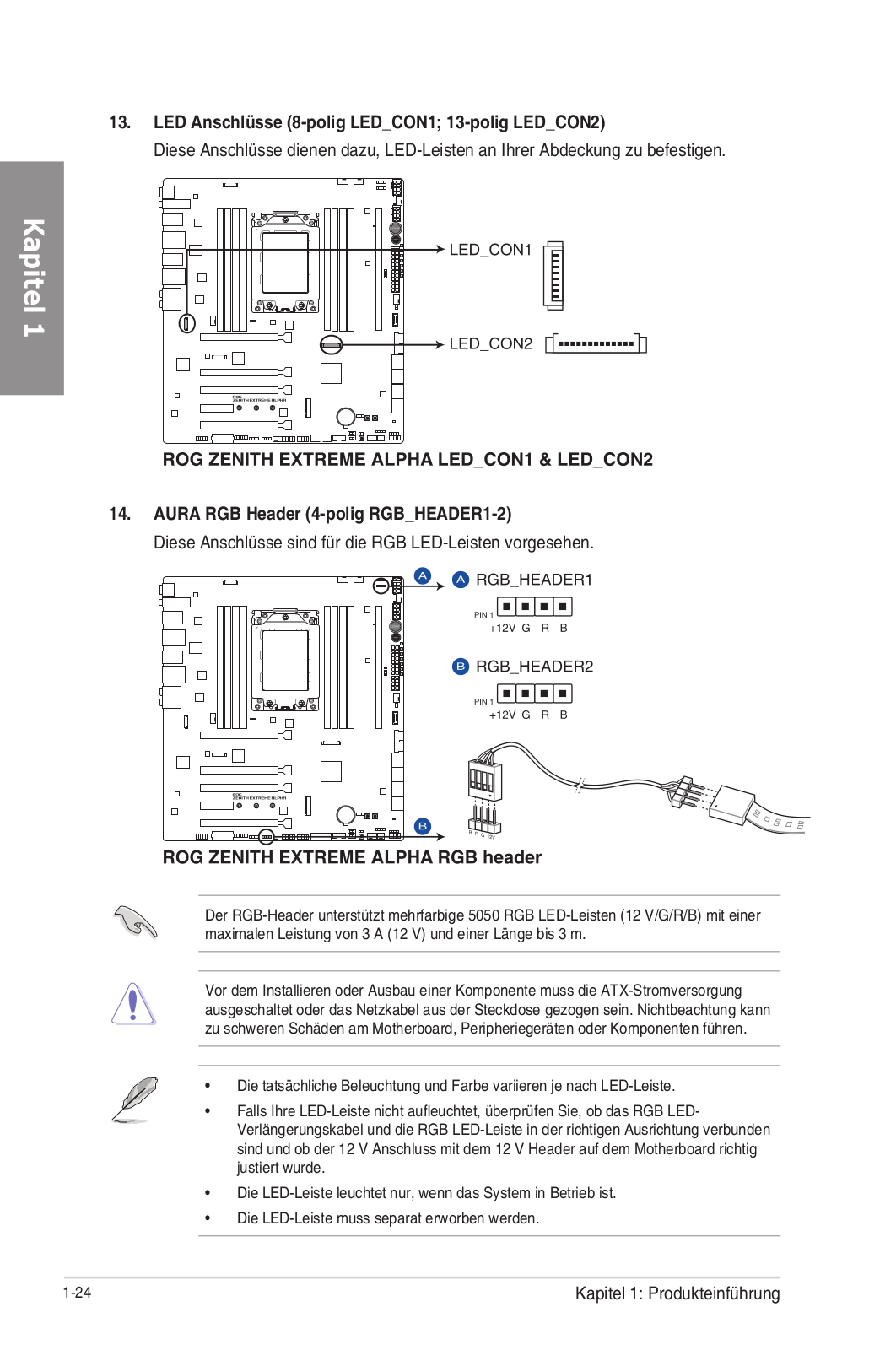

LED Anschlüsse (8-polig LED_CON1; 13-polig LED_CON2) |
1-24 |
15. |
USB 3.1 (Gen1) Anschlüsse (20-1-polig U31G1_910, U31G1_1112) |
1-18 |
16. |
AMD Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA 6G_12, SATA 6G_34, |
1-16 |
|
SATA 6G_56) |
|
|
|
|
17. |

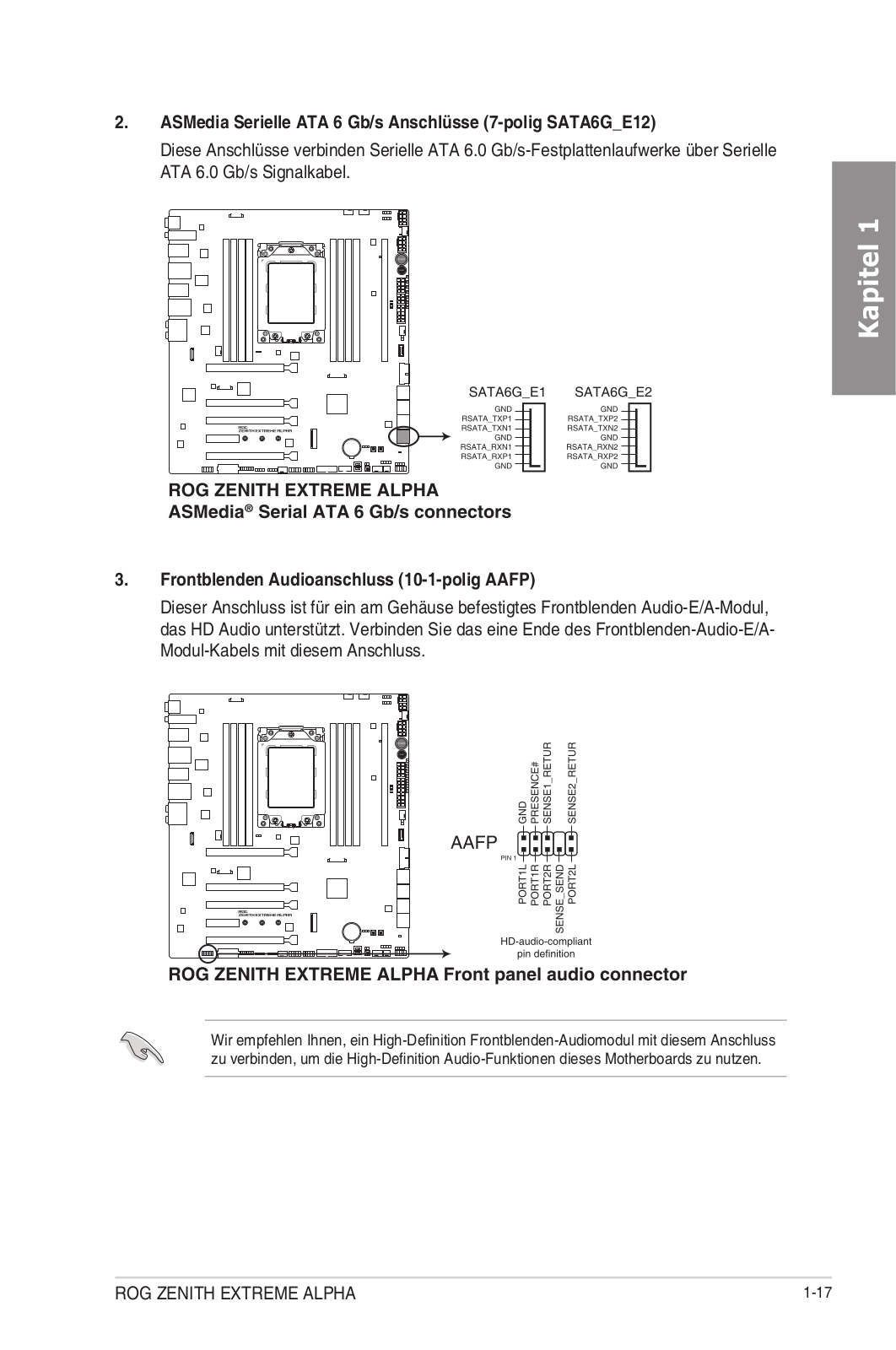

ASMedia Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_E12) |
1-17 |
18. |
Sicherer-Start-Taste (SAFE_BOOT) |
1-10 |
19. |
BIOS-Umschalttaste (BIOS_SWITCH) |
1-11 |
20. |
LN2-Modus-Jumper (3-polig, LN2_MODE) |
1-13 |
21. |
Systembereich-Anschlüsse (10-1-polig F_PANEL; 4-polig SPEAKER) |
1-23 |
22. |

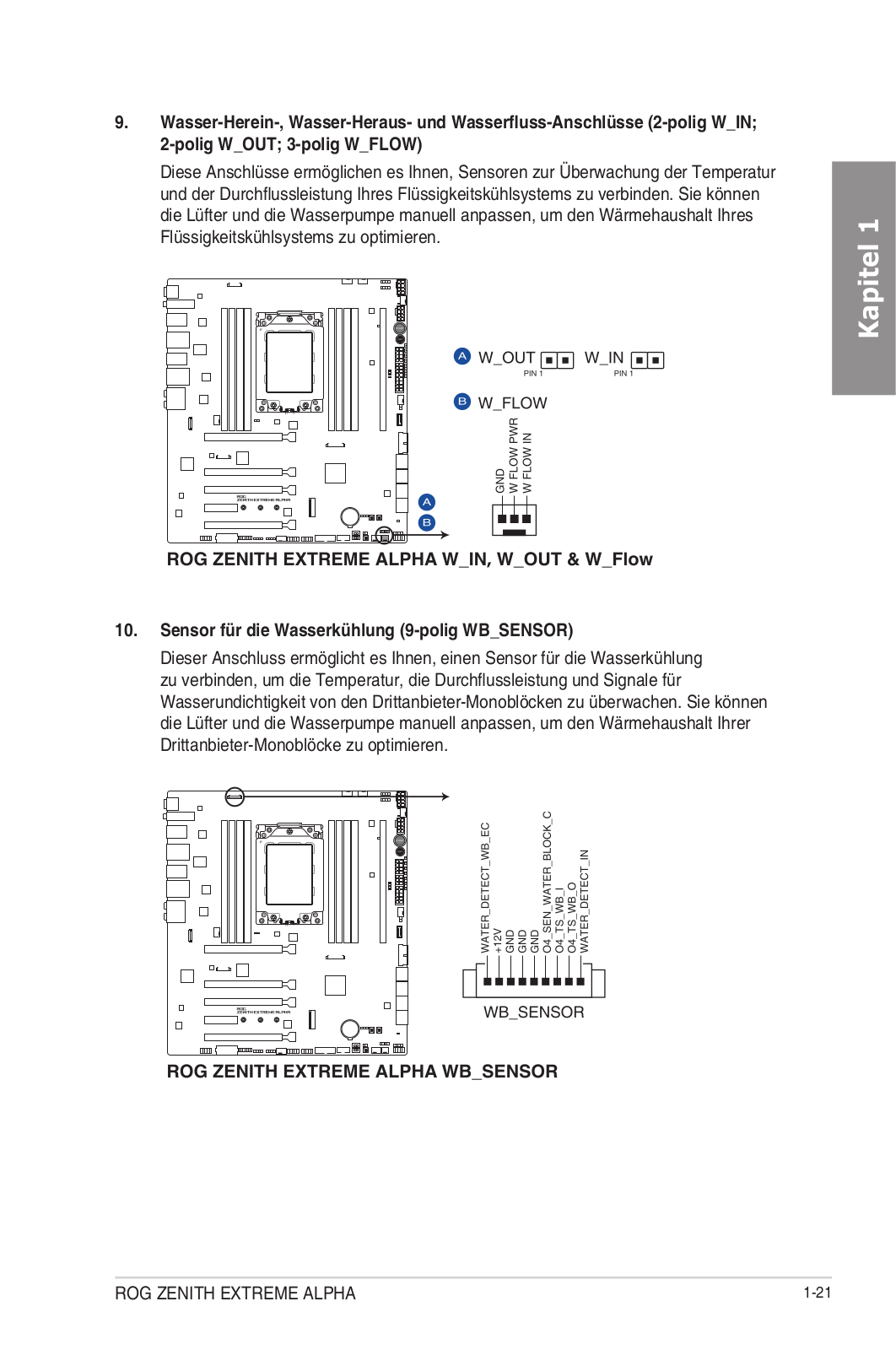

Wasser-Herein-, Wasser-Heraus- und Wasserfluss-Anschlüsse (2-polig |
1-21 |
|
W_IN; 2-polig W_OUT; 3-polig W_FLOW) |
|
|
|
|
23. |
ReTry-Taste (RETRY_BUTTON) |
1-10 |
24. |
RSVD-Schalter (RSVD) |
1-11 |
25. |
Langsam-Modus-Schalter (SLOW_MODE) |
1-12 |
26. |

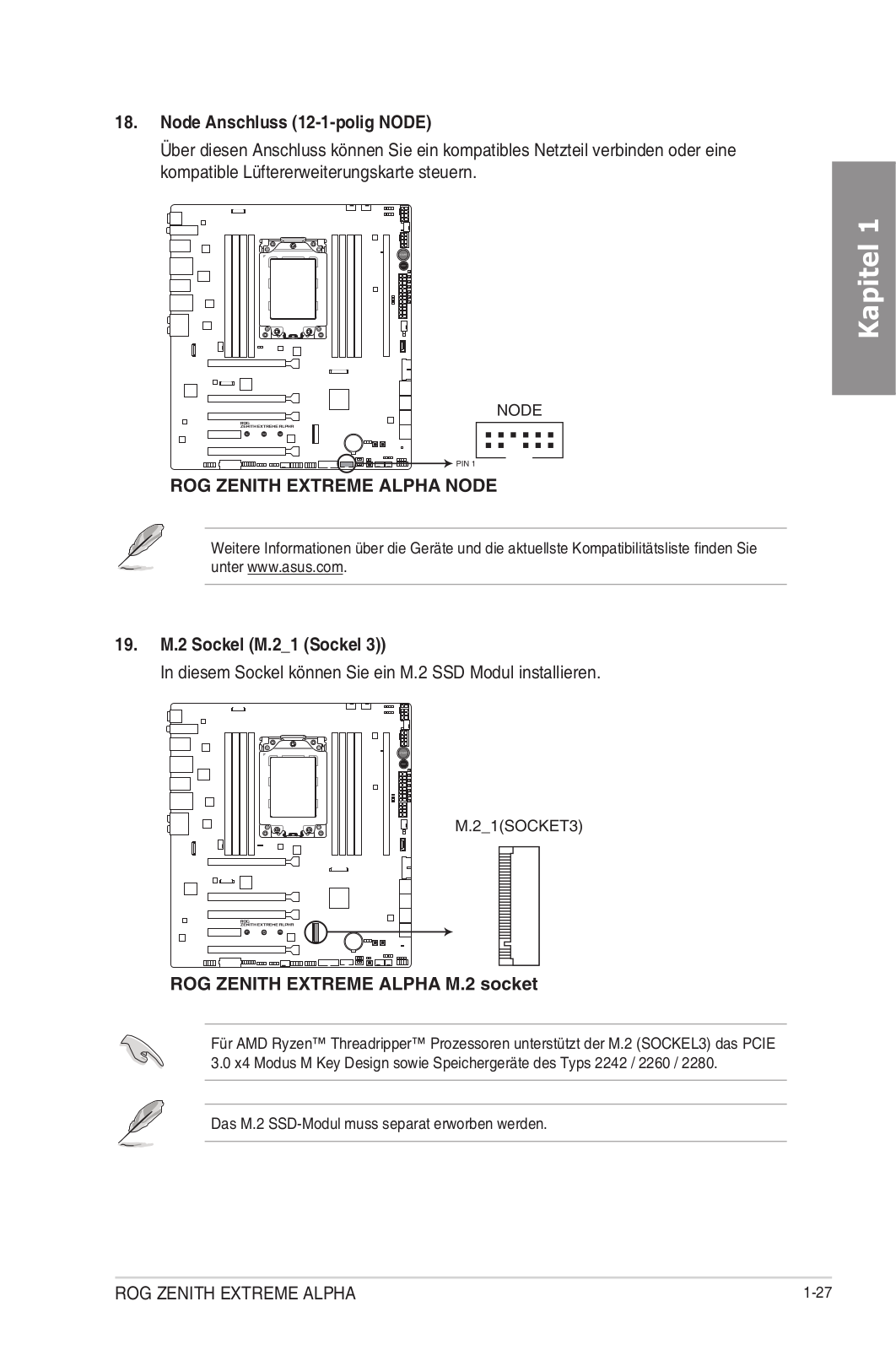

Node Anschluss (12-1-polig NODE) |
1-27 |
27. |
M.2 Sockel (M.2_1 (Sockel 3)) |
1-27 |
28. |

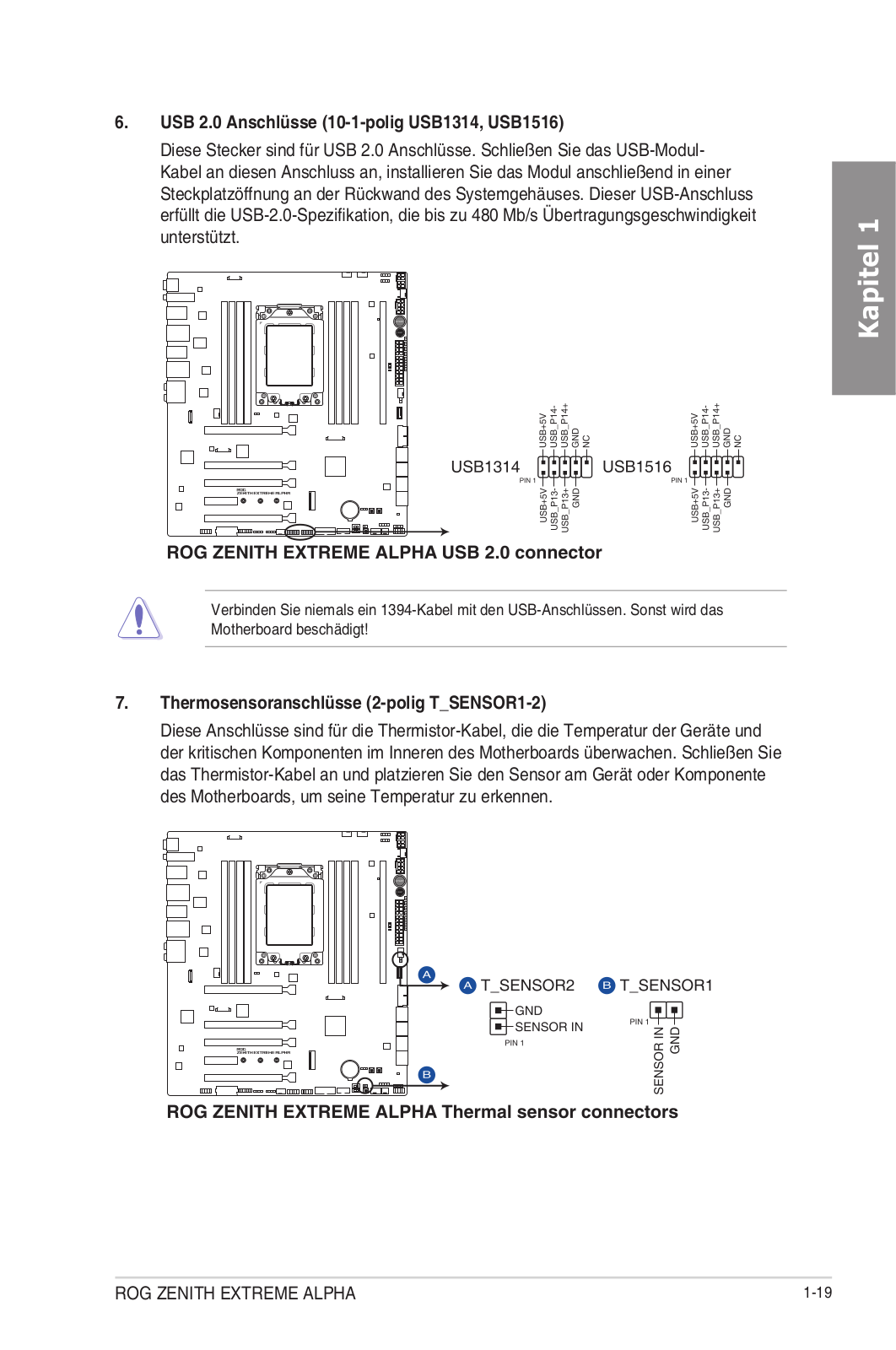

USB 2.0 Anschlüsse (10-1-polig USB1314, USB1516) |
1-19 |
29. |

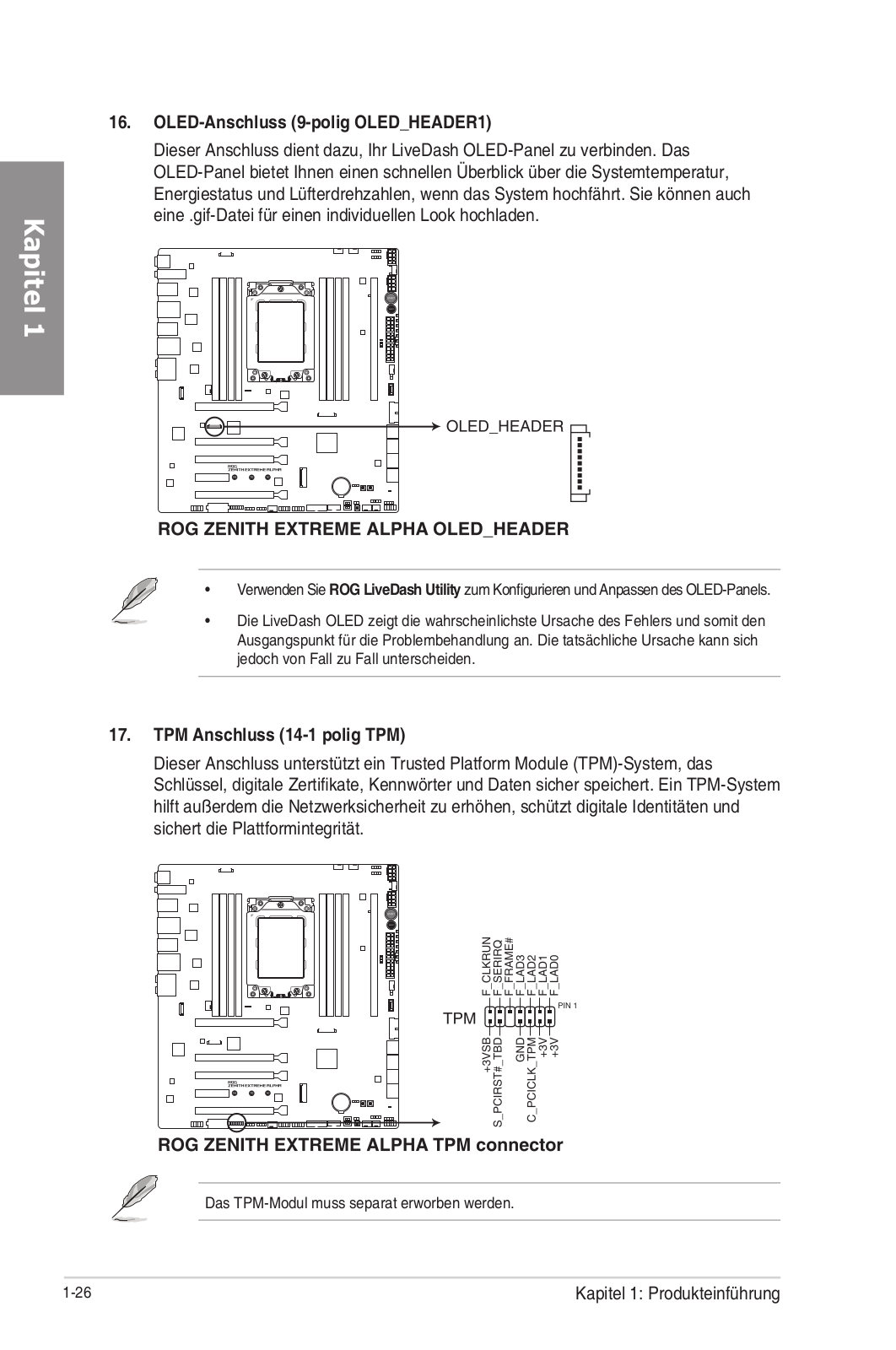

TPM Anschluss (14-1 polig TPM) |
1-26 |
30. |
Frontblenden Audioanschluss (10-1-polig AAFP) |
1-17 |
31. |
OLED-Anschluss (9-polig OLED_HEADER1) |
1-26 |
Kapitel 1
ROG ZENITH EXTREME ALPHA |
1-3 |
Das Motherboard ist mit einem Sockel TR4 für 1. und 2. Generation AMD Ryzen™ Threadripper™ Prozessoren ausgestattet.
1 Kapitel
Der TR4-Sockel hat eine andersartige Pinbelegung. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den Sockel TR4 ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden!
Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren.
1-4 |
Kapitel 1: Produkteinführung |
Das Motherboard ist mit acht (8) Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet.
DDR4-Module sind anders gekerbt als DDR-, DDR2oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2oder DDR3-Speichermodul auf einen DDR4-Steckplatz.
Empfohlene Speicherkonfigurationen
Kapitel 1
ROG ZENITH EXTREME ALPHA |
1-5 |
1 Kapitel
Speicherkonfigurationen
Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Sockeln installieren.
Sie können verschiedene Speichergrößen in Kanal A, B, C und D installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Quad-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant.
•Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat.
•Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Speicherlast (8 DIMMs) ein besseres Speicherkühlsystem, um die Systemstabilität zu gewährleisten.
•Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten.
1-6 |
Kapitel 1: Produkteinführung |
Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen .
Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen.
Kapitel 1
SP Nr. Steckplatzbeschreibung
1PCIe x16_1 Steckplatz
2PCIe x16_2 Steckplatz
3PCIe x16_3 Steckplatz 4 PCIe x4 Steckplatz
5PCIe x16_4 Steckplatz
ROG ZENITH EXTREME ALPHA |
1-7 |
1 Kapitel
AMD Ryzen™ Threadripper™ Prozessoren
VGA Konfiguration |
PCI Express 3.0 Betriebsmodus |
|||
Einzel VGA |
SLI™/CFX |
3-Wege SLI™/CFX |
||
|
||||
|
|
|
|
|
PCIe x16_1 |
x16 |
x16 |
x16 |
|
|
|
|
|
|
PCIe x8_2 |
N/A |
N/A |
x8 |
|
|
|
|
|
|
PCIe x16_3 |
N/A |
x16 |
x16 |
|
|
|
|
|
|
PCIe x16_4 |
N/A |
N/A |
x8* |
|
|
|
|
|
*Wenn der integrierte M.2 Sockel 3 im PCIe Modus arbeitet, dann wird der PCIe 3.0 x16_4 im x4 Modus ausgeführt.
•Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen,
wenn Sie den CrossFireX™ oder SLI™ Modus verwenden.
•Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard.
1-8 |
Kapitel 1: Produkteinführung |
1.1.6Onboard-Tasten und Schalter
Die Onboard-Tasten und Schalter ermöglichen Ihnen die Feineinstellung der Leistung, während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern.
1. |
Einschalttaste (START) |
1 |
||||||||||||||||||||||||||||||||||||||||
Kapitel |
||||||||||||||||||||||||||||||||||||||||||
|
Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die |
|||||||||||||||||||||||||||||||||||||||||
|
Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System |
|
||||||||||||||||||||||||||||||||||||||||
|
Einschalten oder Aufwecken können. Die Taste leuchtet auch auf, wenn das |
|
||||||||||||||||||||||||||||||||||||||||
|
System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass |
|
||||||||||||||||||||||||||||||||||||||||
|
Motherboardkomponenten entfernen oder installieren. |
|
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.RESET-Taste (RESET)
Drücken Sie die Reset-Taste, um das System neu zu starten.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ROG ZENITH EXTREME ALPHA |
1-9 |
3. |
Sicherer-Start-Taste (SAFE_BOOT) |
|
|
Die Sicherer-Start-Taste kann jederzeit gedrückt werden, wenn ein Systemneustart |
|
|
im abgesicherten BIOS-Modus erzwungen werden soll. Diese Taste wendet |
|
|
vorübergehend sichere Einstellungen auf das BIOS an, während jegliche übertakteten |
|
1Kapitel |
Einstellungen beibehalten werden, sodass Sie die Einstellungen ändern können, die |
|
den Startfehler verursachen. Nutzen Sie diese Taste bei Übertaktung oder Optimierung |
||
|
||
|
der Einstellungen Ihres Systems. |
4.ReTry-Taste (RETRY_BUTTON)
Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Bei Betätigung wird ein Systemneustart erzwungen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kapitel 1: Produkteinführung |
5.BIOS-Umschalttaste (BIOS_SWITCH)
Das Motherboard ist mit zwei BIOS-Chips ausgestattet. Drücken Sie die BIOS-Taste zum Umschalten zwischen den BIOS-Varianten und laden Sie verschiedene BIOSEinstellungen. Die BIOS_LEDs zeigen das aktuell ausgewählte BIOS an.
Kapitel 1
Beziehen Sie sich auf den Abschnitt 1.1.8 Onboard-LEDs für die exakte Position der
BIOS_LEDs.
6.RSVD-Schalter (RSVD)
Dieser Schalter ist nur für von ASUS autorisierte Techniker vorbehalten.
Stellen Sie sicher, dass dieser Schalter auf 'deaktiviert' gestellt ist, denn das Aktivieren des
Schalters kann zu Systemausfällen führen.
ROG ZENITH EXTREME ALPHA |
1-11 |
7. |
Langsam-Modus-Schalter (SLOW_MODE) |
|
|
Der Langsam-Modus kommt während des LN2-Benchings zum Einsatz. Das System |
|
|
kann bei der Verwendung einer extremen Übertaktung abstürzen, da die CPU instabil |
|
|
werden kann. Die Aktivierung des Langsam-Modus verringert die Prozessorfrequenz |
|
1Kapitel |
und stabilisiert das System. Wer gern übertaktet, kann die Übertaktungsdaten im Auge |
|
behalten. |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kapitel 1: Produkteinführung |
1. |
LN2-Modus-Jumper (3-polig, LN2_MODE) |
|
|
Wenn der LN2-Modus aktiviert ist, wird das ROG-Motherboard zur Lösung des |
|
|
Kaltstartfehlers während des POST und zur Unterstützung eines erfolgreichen |
1 |
|
Systemstarts optimiert. |
|
|
|
Kapitel |
|
|
|
|
|
|
ROG ZENITH EXTREME ALPHA |
1-13 |
|
1. |
Q-LEDs (CPU, DRAM, VGA, BOOT) |
||||||||||||||||||||||||||||||||||||||||
|
|
Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und |
||||||||||||||||||||||||||||||||||||||||
1Kapitel |
|
Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls |
||||||||||||||||||||||||||||||||||||||||
|
ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem |
|||||||||||||||||||||||||||||||||||||||||
|
gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur |
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|
sekundenschnellen Lokalisierung des Stammproblems. |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden.
2.Festplatten-LED (HD_LED)
Die Festplatten-LED dient der Anzeige der Festplattenaktivität. Sie blinkt, wenn Daten auf die Festplatte geschrieben oder von ihr gelesen werden. Die LED leuchtet nicht, wenn keine Festplatte mit dem Motherboard verbunden ist oder die Festplatte nicht funktioniert.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kapitel 1: Produkteinführung |
