Asus P8H61-M LE USB3, P8H61-M LE User Manual

P8H61-M LE P8H61-M LE/USB3

Carte mère

F6476

Première édition Mars 2011

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”).

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS; ou (2) si le

numéro de série du produit est dégradé ou manquant. ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE SOIT

EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D‘UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET

LOGICIELS QUI Y SONT DECRITS. Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but

d’identication ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon.

Offer to Provide Source Code of Certain Software

This product contains copyrighted software that is licensed under the General Public License (“GPL”) and under the Lesser General Public License Version (“LGPL”). The GPL and LGPL licensed code in this product is distributed without any warranty. Copies of these licenses are included in this product.

You may obtain the complete corresponding source code (as dened in the GPL) for the GPL Software,

and/or the complete corresponding source code of the LGPL Software (with the complete machinereadable “work that uses the Library”) for a period of three years after our last shipment of the product including the GPL Software and/or LGPL Software, which will be no earlier than December 1, 2011, either (1) for free by downloading it from http://support.asus.com/download; or (2) for the cost of reproduction and shipment, which is dependent on the preferred carrier and the location where you want to have it shipped to, by sending a request to:

ASUSTeK Computer Inc. Legal Compliance Dept. 15 Li Te Rd., Beitou, Taipei 112 Taiwan

In your request please provide the name, model number and version, as stated in the About Box of the product for which you wish to obtain the corresponding source code and your contact details so that we can coordinate the terms and cost of shipment with you.

The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as the corresponding binary/object code.

This offer is valid to anyone in receipt of this information. ASUSTeK is eager to duly provide complete source code as required under various Free Open Source

Software licenses. If however you encounter any problems in obtaining the full corresponding source code we would be much obliged if you give us a notication to the email address gpl@asus.com, stating the product and describing the problem (please do NOT send large attachments such as source code archives etc to this email address).

Table des matières

Notes ......................................................................................................... vi

Informations sur la sécurité ...................................................................... vii

À propos de ce manuel ............................................................................ viii

Résumé des spécications de la série P8H61-M LE ............................... ix

Chapitre 1 : Introduction au produit

1.1 Bienvenue ! ................................................................................... 1-1

1.2 Contenu de la boîte ......................................................................

Fonctions spéciales ..................................................................... 1-1

1.3

1.3.1

1.3.2 Fonctionnalités innovantes .............................................

1.4 Avant de commencer ...................................................................

1.5 Vue générale de la carte mère ....................................................

1.5.1 Orientation de montage ..................................................

1.5.2 Pas de vis .......................................................................

1.5.3 Diagramme de la carte mère ..........................................

1.5.4 Contenu du diagramme ..................................................

1.6 Central Processing Unit (CPU) ...................................................

1.6.1

1.6.2 Installer le dissipateur et le ventilateur du CPU ............ 1-12

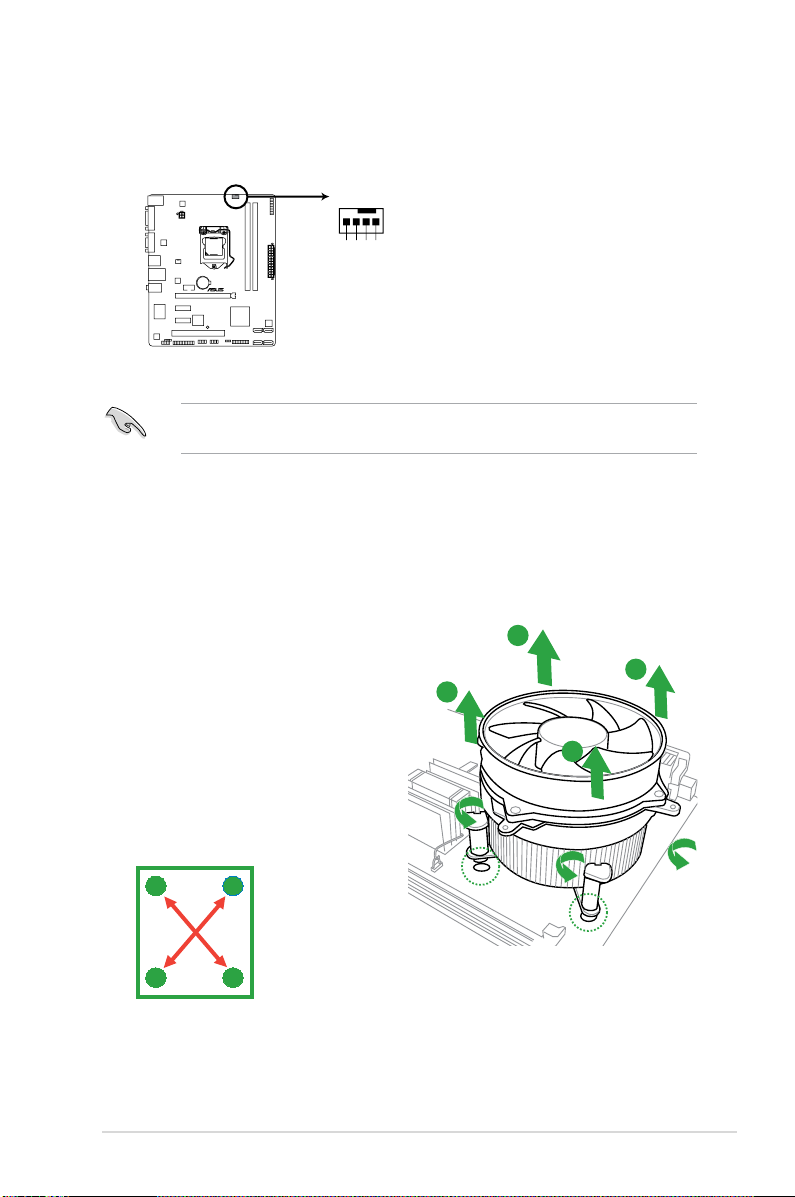

1.6.3 Désinstaller le dissipateur et le ventilateur du CPU ...... 1-13

Mémoire système ....................................................................... 1-14

1.7

1.7.1

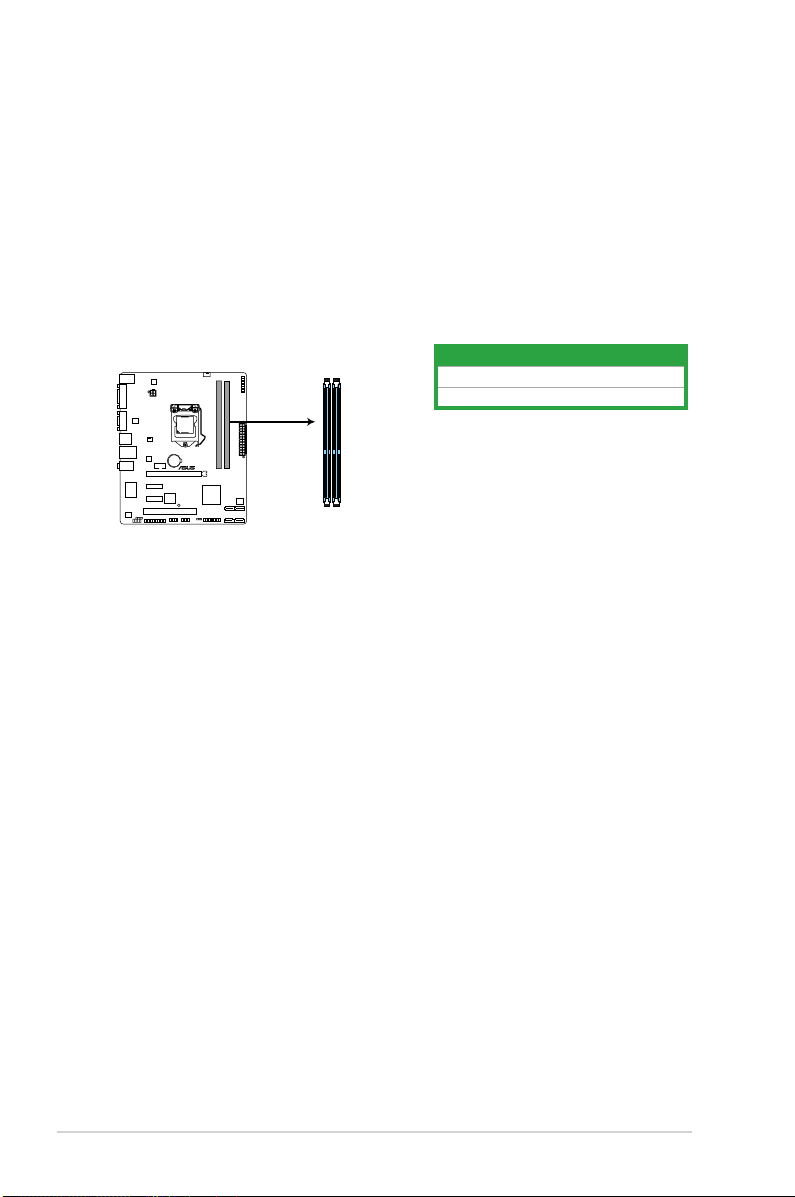

1.7.2 Congurations mémoire ................................................1-15

1.7.3 Installer un module

1.7.4 Enlever un module mémoire .........................................

1.8 Slots d’extension .......................................................................

1.8.1

1.8.2 Congurer une carte d’extension ..................................

1.8.3 Slot PCI Express x1 ......................................................

1.8.4 Slot PCI Express x1 ......................................................

1.8.5 Slot PCI Express x16 ....................................................

1.9 Jumper ........................................................................................

1.10 Connecteurs ...............................................................................

1.10.1 Connecteurs arrières ....................................................

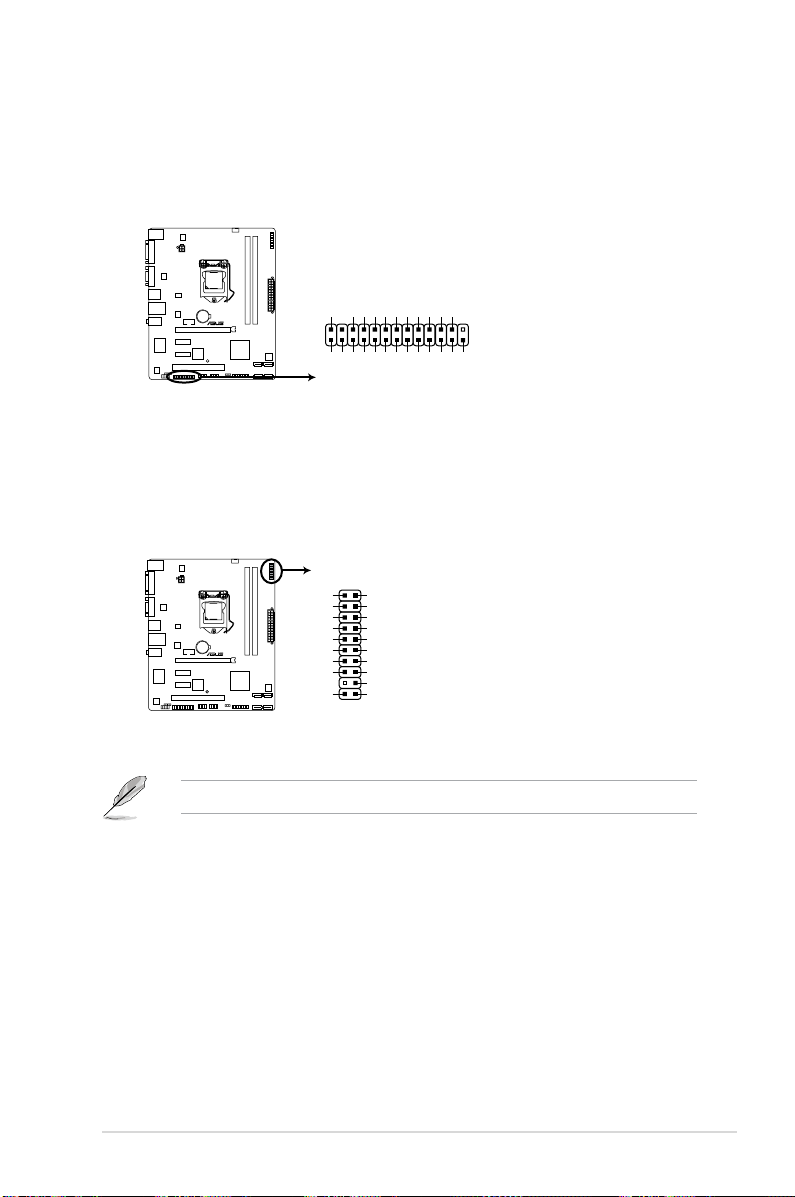

1.10.2 Connecteurs internes ....................................................

Points forts du produit ..................................................... 1-1

Installer le CPU ............................................................... 1-9

Vue générale ................................................................. 1-14

mémoire ........................................ 1-18

Installer une carte d’extension ...................................... 1-19

1-1

1-3

1-5 1-6

1-6 1-6 1-7 1-8

1-9

1-18

1-19

1-19 1-19 1-19 1-19

1-20 1-21

1-21 1-23

iii

Table des matières

1.11 Support logiciel .......................................................................... 1-28

1.11.1 Installer un système d’exploitation ................................

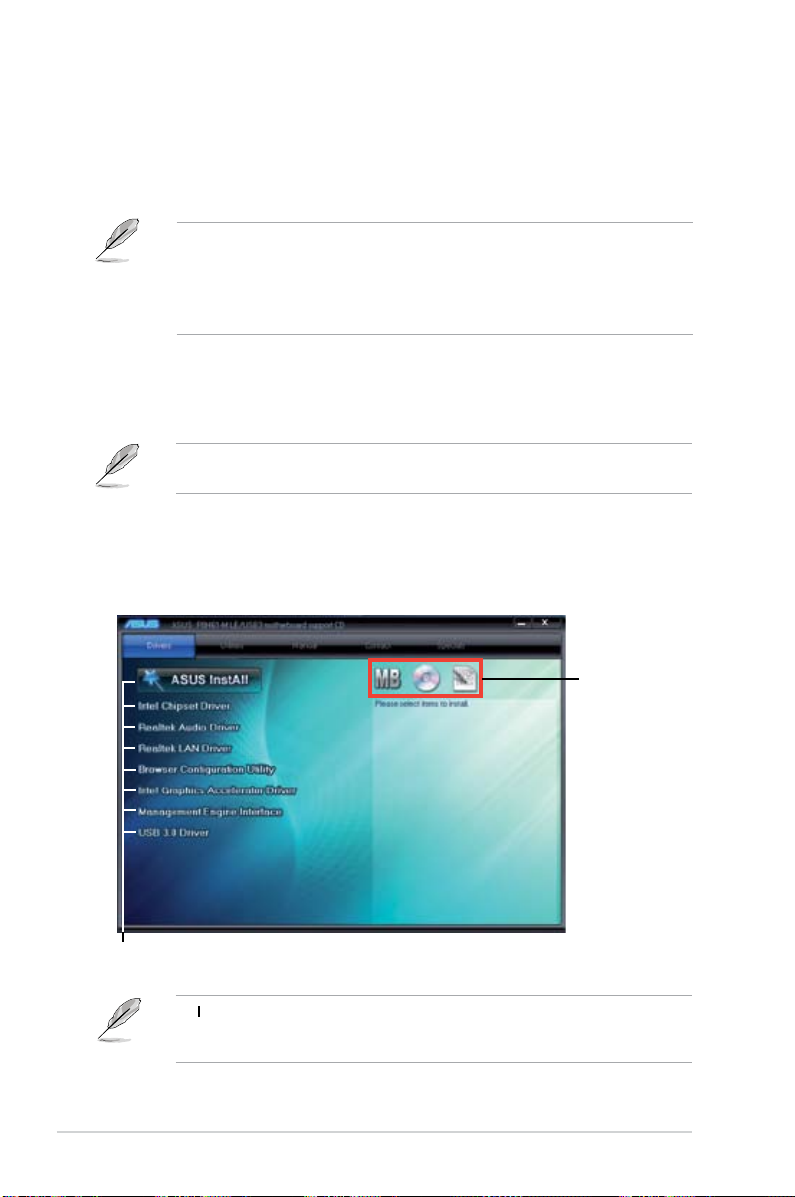

1.11.2 Informations sur le DVD de support ..............................

Chapitre 2 : Le BIOS

2.1 Gérer et mettre à jour votre BIOS ............................................... 2-1

2.1.1 Utilitaire ASUS Update ....................................................

2.1.2 ASUS EZ Flash 2 ............................................................

2.1.3 Utilitaire ASUS CrashFree BIOS 3 ..................................

2.1.4 ASUS BIOS Updater .......................................................

2.2 Programme de conguration du BIOS .......................................

2.3 Menu Main (Principal) ................................................................

2.3.1 System Language (Langue du système) .......................

2.3.2 System Date (Date du système) ....................................

2.3.3 System Time (Heure du système) ..................................

2.3.4 Security (Sécurité) .........................................................

2.4 Menu Ai Tweaker ........................................................................

2.4.1 Ai Overclock Tuner ........................................................

2.4.2 Memory Frequency (Fréquence mémoire) ...................

2.4.3 iGPU Max. Frequency (Fréquence iGPU max.) ............

2.4.4 EPU Power Saving Mode

(Mode d’économies d’énergie EPU) ............................. 2-14

2.4.5 GPU Boost ....................................................................

2.4.6 DRAM Timing Control

(Contrôle du minutage mémoire) .................................. 2-14

2.4.7 CPU Power Management

(Gestion d’alimentation du CPU) .................................. 2-14

2.4.8 Offset Mode Sign (Signe du mode de décalage) ..........

2.4.9 iGPU Offset Mode Sign (Signe de décalage iGPU) ......

2.4.10 DRAM Voltage (Voltage DRAM) ...................................

2.4.11 VCCIO Voltage (Voltage VCCIO) ..................................

2.4.12 CPU PLL Voltage (Voltage PLL du CPU) ......................

2.4.13 PCH Voltage (Voltage PCH) .........................................

2.4.14 CPU Spread Spectrum (Étalage du spectre du CPU) ..

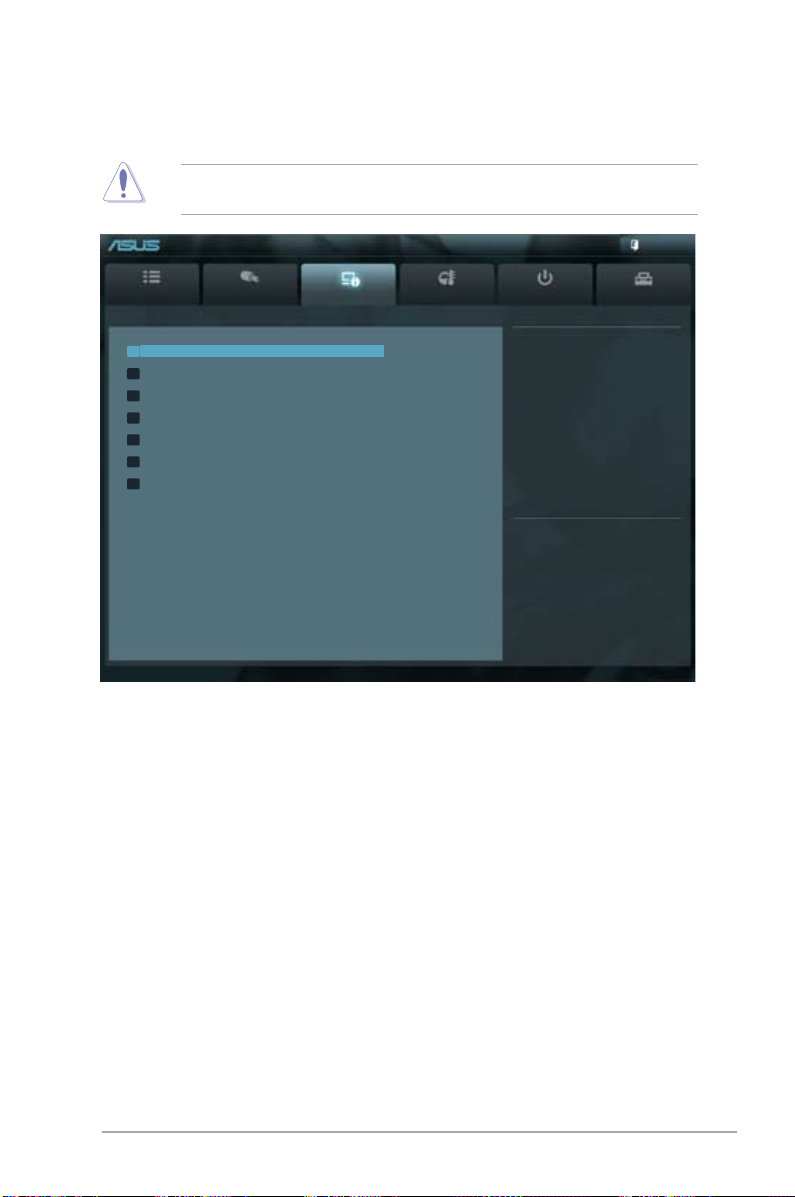

2.5 Menu Advanced (Avancé) ..........................................................

2.5.1 CPU Conguration (Conguration du CPU) ..................

2.5.2 System Agent Conguration

(Conguration d’agent système) ................................... 2-19

1-28 1-28

2-1 2-2 2-3 2-4

2-7

2-11

2-11 2-11 2-11 2-11

2-13

2-13 2-14 2-14

2-14

2-15 2-16 2-16 2-16 2-16 2-16 2-16

2-17

2-18

Table des matières

2.5.3 PCH Conguration (Conguration PCH) ....................... 2-19

2.5.4 SATA Conguration (Conguration SATA) ....................

2.5.5 USB Conguration (Conguration USB) .......................

2.5.6 Onboard Devices Conguration

(Conguration des périphériques embarqués) .............. 2-21

2.5.7 APM (Gestion d’alimentation avancée) .........................

2.6 Menu Monitor (Surveillance) .....................................................

2.6.1 CPU Temperature / MB Temperature

(Température du CPU et de la carte mère) ................... 2-24

2.6.2 CPU / Chassis Fan Speed

(Vitesse de rotation des ventilateurs CPU / châssis) ................... 2-24

2.6.3 CPU Q-Fan Control (Contrôle Q-Fan du CPU) .............

2.6.4 CPU Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage

(Voltage 3.3V/5V/12V du CPU) ..................................... 2-25

2.6.5 Anti Surge Support (Support Anti Surge) ......................

2.7 Menu Boot (Démarrage) ............................................................

2.7.1 Bootup NumLock State (État du verrou numérique) .....

2.7.2 Full Screen Logo (Logo plein écran) .............................

2.7.3 Post Report (Report du POST) .....................................

2.7.4 Option ROM Messages

(Messages de la ROM d’option) ................................... 2-26

2.7.5 Setup Mode (Interface par défaut) ................................

2.7.6 Boot Option Priorities (Priorités de démarrage) ............

2.7.7 Boot Override (Substitution de démarrage) ..................

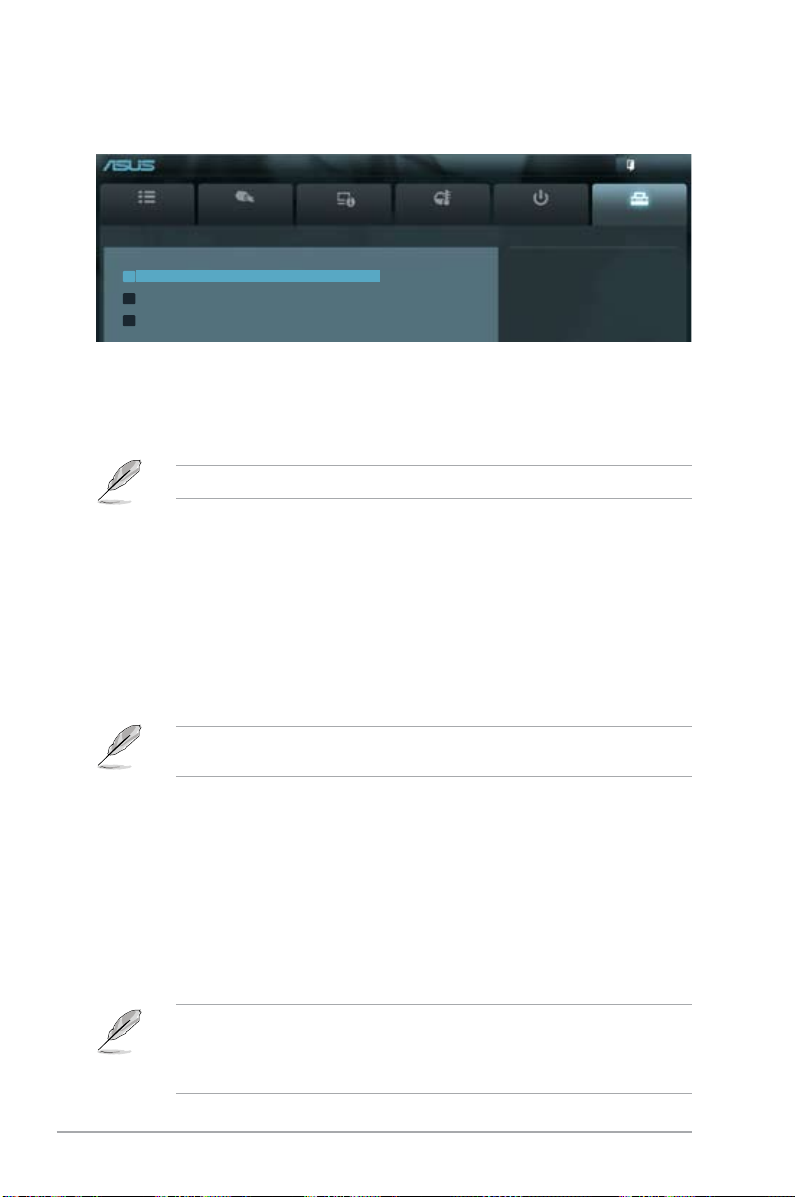

2.8 Menu Tools (Outils) ....................................................................

2.8.1 ASUS EZ Flash Utility ...................................................

2.8.2 ASUS SPD Information (Informations de SPD) ............

2.8.3 ASUS O.C. Prole .........................................................

2.9 Menu Exit (Sortie) .......................................................................

2-20 2-20

2-22

2-24

2-25

2-26

2-26 2-26 2-26

2-27 2-27 2-27

2-28

2-28 2-28 2-28

2-29

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence

pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces

limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible

à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis

le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en

s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l’aide.

L’utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou

les modications apportés à cette unité n'étant pas expressément approuvés par la partie

responsable de la conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement.

Rapport du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications.

Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003.

REACH

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/index.aspx

Informations sur la sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système.

• Lorsque vous ajoutez ou enlevez des composants, vériez que les câbles d’alimentation

sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d’alimentation du système avant d’ajouter un périphérique.

• Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vériez que

tous les câbles d’alimentation sont bien débranchés.

• Demandez l’assistance d’un professionnel avant d’utiliser un adaptateur ou une rallonge. Ces appareils risquent d’interrompre le circuit de terre.

• Vériez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous

n’en êtes pas certain, contactez votre fournisseur électrique local.

• Si l’alimentation est cassée, n’essayez pas de la réparer vous-même. Contactez votre revendeur.

Sécurité en opération

• Avant d’installer la carte mère et d’y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.

• Avant d’utiliser le produit, vériez que tous les câbles sont bien branchés et que les

câbles d’alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des sockets et de la circuiterie.

• Evitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous avez des problèmes techniques avec votre produit contactez un technicien

qualié ou appelez votre revendeur.

NE mettez PAS ce produit au rebut avec les déchets municipaux. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée indique que le produit (équipement électrique, électronique et ou contenant une batterie au mercure) ne doit pas être mis au rebut avec les déchets municipaux. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

NE PAS mettre la batterie au rebut avec les déchets municipaux. Le symbole représentant une benne barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.

vii

À propos de ce manuel

Ce guide de l’utilisateur contient les informations dont vous aurez besoin pour installer et

congurer la carte mère.

Comment ce manuel est organisé

Ce manuel contient les parties suivantes :

•

Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies qu’elle supporte.

•

Chapitre 2 : Le BIOS

Ce chapitre explique comment changer les paramètres système via les menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

Où trouver plus d’informations ?

Reportez-vous aux sources suivantes pour plus d’informations sur les produits.

1. Site web ASUS

Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels

afférents. Reportez-vous aux informations de contact ASUS.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle

que des coupons de garantie, qui peuvent avoir été ajoutés par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce guide

Pour être sûr que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d’éviter de

ATTENTION : Ces informations vous permettront d’éviter d’endommager les

vous blesser lors de la réalisation d’une tâche.

composants lors de la réalisation d’une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener à bien une tâche.

NOTE : Trucs et informations additionnelles pour vous aider à mener une tâche à

bien.

Typographie

Texte en gras Indique un menu ou un élément à sélectionner.

Italique

Met l’accent sur une phrase ou un mot.

<touche> Une touche entourée par les symboles

<touche1>+<touche2> Si vous devez presser deux touches ou plus en

viii

< et > inférieurs indique une touche à presser

Exemple: <Entrée> signie que vous devez

presser la touche Entrée

même temps, le nom des touches est lié par un signe +. Exemple: <Ctrl+Alt+D>

Résumé des spécications de la série P8H61-M LE

CPU Socket LGA1155 pour processeurs Intel® Core™ i7 / Core™ i5 /

Core™ i3 de Seconde Génération

Supporte les processeurs utilisant une nesse de gravure de

32nm ainsi que la technologie Intel® Turbo Boost 2.0 * La prise en charge de la technologie Intel® Turbo Boost 2.0

varie en fonction des modèles de CPU.

** Visitez www.asus.com pour la liste des CPU Intel compatibles.

Chipset Intel® H61 Express Chipset

Mémoire Architecture mémoire Dual-Channel (bi-canal)

2 x slots DIMM, max. 16 Go*, DDR3 1333/1066MHz, non-ECC et non tamponnée Support Intel® Extreme Memory Prole (XMP)

* La capacité mémoire maximum de 16Go peut être atteinte avec des modules mémoire de 8Go ou plus. ASUS mettra à jour la liste des modules mémoire compatibles avec cette carte mère dès la mise sur le marché de ce type de mémoire. ** Visitez www.asus.com ou consultez ce manuel pour la liste des fabricants de modules mémoire agréés ***Si vous installez un total de 4Go de mémoire ou plus sous une OS Windows® 32-bits, le système d’exploitation peut détecter moins de 3Go. Il est donc recommandé de n’installer qu’un maximum de 3GB lors de l’utilisation d’un système d’exploitation Windows 32-bits.

Graphiques Support du double afchage indépendant : DVI et D-Sub

Support Single-link DVI avec resolution max. de 1920x1200 @60Hz Support D-Sub avec resolution max. de 2048x1536 @75Hz Support Microsoft® DirectX 10.1 et de la technologie Intel® Quick Sync Video

Slots d’extension 1 x slot PCI Express 2.0 x16

2 x slots PCI Express 2.0 x1 1 x slot PCI

Stockage Intel® H61 Express Chipset :

- 4 x connecteurs Serial ATA 3.0 Gb/s

Réseau Contrôleur réseau Gigabit Realtek® 8111E

Audio CODEC High Denition Audio Realtek

ALC887 8 canaux*

*Utilisez un châssis doté d’un module audio HD en façade pour obtenir une conguration 8 canaux.

USB P8H61-M LE :

Intel® H61 Express Chipset :

- 10 x ports USB 2.0/1.1 (6 à mi-carte, 4 à l’arrière)

P8H61-M LE/USB3 :

Intel

H61 Express Chipset :

- 8 x ports USB 2.0/1.1 (4 à mi-carte, 4 à l’arrière) Contrôleur Asmedia USB3.0 :

- 2 x ports USB 3.0/2.0 (bleus, à l’arrière)

(continue à la page suivante)

Résumé des spécications de la série P8H61-M LE

Fonctionnalités uniques ESD

Connecteurs internes 2 x connecteurs USB 2.0/1.1 supportant 4 ports USB 2.0/1.1

Connecteurs arrières 1 x port clavier PS/2 (mauve) + 1 x port souris PS/2 (vert)

BIOS BIOS (EFI) AMI de 32 Mo, PnP, DMI v2.0, WfM 2.0, ACPI v2.0a, SM

Accessoires 2 x câbles Serial ATA 3.0Gb/s

Contenu du DVD de support

Format ATX : 24.4 cm x 20.3 cm

GPU Boost ASUS Anti-Surge Protection ASUS EPU ASUS TurboV ASUS Fan Xpert ASUS EFI BIOS ASUS AI Suite II ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2™ Condensateurs en polymère conducteur de haute qualité

(Uniquement disponible sur le modèle (P8H61-M LE/USB3)

supplémentaires 4 x connecteurs SATA 3.0Gb/s Connecteurs de ventilation : 1 x CPU / 1 x châssis 1 x connecteur COM 1 x connecteur LPT 1 x connecteur TPM (uniquement sur le modèle P8H61-M LE/USB3) 1 x connecteur pour haut-parleur système 1 x connecteur pour port audio en façade 1 x connecteur de sortie S/PDIF 1 x connecteur d’alimentation EATX 24 broches 1 x connecteur d’alimentation ATX 12 V 4 broches 1 x connecteur panneau système

1 x port DVI-D 1 x port D-Sub

1 x port réseau (RJ-45) 4 x ports USB 2.0/1.1 3 x prises audio

P8H61-M LE : 6 x ports USB 2.0/1.1 P8H61-M LE/USB3 : 4 x ports USB 2.0/1.1 2 x ports USB 3.0/2.0

BIOS v2.6, Multi-language BIOS

1 x plaque d’E/S 1 x manuel de l’utilisateur 1 x DVD de support

Pilotes Utilitaires ASUS ASUS Update Logiciel anti-virus (version OEM)

*Les spécications sont sujettes à changements sans avis préalable.

Chapitre 1

Introduction au produit

1.1 Bienvenue !

Merci d’avoir acheté une carte mère ASUS® de la Série P8H61-M LE ! La carte mère offre les technologies les plus récentes associées à des fonctionnalités

nouvelles qui en font un nouveau digne représentant de la qualité des cartes mères ASUS !

Avant d’installer la carte mère, vériez le contenu de la boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vériez que la boîte de la carte mère contienne bien les éléments suivants.

Carte mère ASUS Série P8H61-M LE Câbles 2 x câbles Serial ATA 3.0Gb/s Accessoires 1 x plaque d’E/S DVD DVD de support pour carte mère ASUS Documentation Manuel d’utilisation

• La série de cartes mères Série P8H61-M LE inclut les modèles Série P8H61-M LE et Série P8H61-M LE/USB3. le contenu de la boîte peut varier en fonction du modèle.

• Si l’un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.

1.3 Fonctions spéciales

1.3.1 Points forts du produit

ASUS Série P8H61-M LE 1-1

Compatible avec les processeurs de seconde génération Intel® Core™ i7 / Core™ i5 / Core™ i3 au format LGA1155

Cette carte mère est compatible avec les derniers processeurs Intel Core™ i7 / Core™ i5 / Core™ i3e au format LGA1155, intégrant un contrôleur mémoire et PCI Express pour permettre le support de 2 canaux (2 DIMM) de modules DDR3 et 16 voies PCI Express 2.0, pour offrir des performances de haute qualité. Ces processeurs offrent des performances graphiques de très haute qualité. En outre, les processeurs Intel® de seconde génération Core™ i7 / Core™ i5 / Core™ i3 font parti des processeurs les plus éco-énergétiques au monde.

Intel® H61 Express Chipset

Le chipset Intel® H61 Express est la puce la plus récente conçue pour supporter les CPU Intel® Core™ i7 / Core™ i5 / Core™ i3 au format 1155. Il offre de meilleures performances via l’utilisation de liens point-à-point série et autorisant une bande passante et une stabilité accrues. Ce chipset supporte également quatre ports SATA 3.0 Gb/s pour un transfert des données rapide et une bande passante doublée par rapport aux système actuels.

Support de la DDR3 1333 / 1066MHz

Cette carte mère supporte des modules mémoires DDR3 possédant des taux de transfert de données pouvant atteindre 1333 / 1066 MHz fournissant la largeur de bande la plus élevée requise pour les derniers graphismes 3D, le multimédia et les applications Internet. L’architecture bi-canal DDR3 élargit la largeur de bande de votre mémoire, boostant ainsi les performances de votre système.

Support du standard de connectivité USB 3.0

Protez de taux de transferts allant jusqu’à 4.8 Gb/s avec l’USB 3.0, le dernier standard de connectivité. Conçu pour une connexion aisée des

derniers composants et périphériques du marché, l’USB 3.0 offre des transfert de données 10X plus rapides et est pleinement compatible avec les composants USB 2.0.

Interface PCI Express 2.0

Cette carte mère supporte les derniers périphériques PCIe 2.0 avec des vitesses et une bande passante doublées, améliorant ainsi les performances du système.

Condensateurs en polymère conducteur de grande qualité (Uniquement disponible sur le modèle P8H61-M LE/USB3)

Cette carte mère utilise des condensateurs en polymère conducteur de haute qualité pour garantir une longue durée de vie et des capacités thermiques accrues.

Solution Gigabit LAN

La carte mère intègre un contrôleur Gigabit LAN. Celui-ci supporte une fonction de gestion ACPI pour offrir une solution de gestion de

l’alimentation efcace pour les systèmes d’exploitation avancés.

CODEC High Denition Audio 8 canaux

Le CODEC High Denition Audio 8 canaux dédié offre une sortie audio de

haut qualité (192KHz/24-bit), une fonction de détection des jacks audio ainsi qu’une technologie de multistreaming.

1-2 Chapitre 1 : Introduction au produit

1.3.2 Fonctionnalités innovantes

BIOS EFI ASUS (EZ Mode)

Le tout nouveau BIOS EFI d’ASUS offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la

possibilité de conguration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS EFI avec la même uidité que sous un système

d’exploitation. L’interface exclusive EZ Mode permet un accès aux

options de conguration les plus fréquemment utilisées, l’interface

Advanced Mode étant quant à elle réservée aux utilisateurs expérimentés

dans la conguration des paramètres avancés du BIOS.

GPU Boost

GPU Boost permet de d’overclocker le GPU dédié en temps réel pour obtenir de meilleures performances graphiques. Son interface conviviale facilite le réglage du voltage et de la fréquence du GPU. Cet utilitaire

intègre aussi plusieurs prols d’overclocking pré-dénis pour une mise à

niveau rapide et stable.

ASUS TurboV

Goûtez au rush d’adrenaline offert par l’overclocking en temps réel maintenant possible avec ASUS TurboV. Cet outil d’overclocking extrême vous permet d’atteindre de nouveaux sommets en matière d’overclocking avec une interface avancée et simple d’utilisation - permettant un overclocking sans avoir à quitter ni redémarrer le système d’exploitation.

De plus, les différents prols d’overclocking ASUS OC Proles

disponibles sous TurboV offrent les meilleurs paramètres d’overclocking pour différents types d’utilisation.

AI Suite II

Grâce à son interface d’utilisation conviviale, ASUS AI Suite II regroupe toutes les fonctionnalités exclusives d’ASUS en un seull logiciel. Cette interface vous permet de superviser un overclocking, de gérer le système d’alimentation, la vitesse de rotation des ventilateurs, le voltage et les sondes de surveillance. Ce logiciel tout-en-un offre des fonctions variées et simple d’utilisation sans avoir besoin de permuter d’un utilitaire à l’autre.

ASUS EPU

ASUS EPU (Energy Processing Unit) permet de réaliser des économies d’énergie sur tout le système en détectant la charge du PC puis en modérant l’alimentation en temps réel.

Fan Xpert

La fonction ASUS Fan Xpert permet aux utilisateurs d’ajuster intelligemment la vitesse des ventilateurs du CPU et du châssis en fonction de la température ambiante résultant des conditions thermiques des différents composant et en fonction de la charge du système. Une variété

de prols pratiques apporte une grande exibilité au contrôle de la vitesse

des ventilateurs dans le but d’obtenir un environnement frais et silencieux.

ASUS Série P8H61-M LE 1-3

ASUS Anti-Surge Protection

Ce design spécial permet de protéger les composants coûteux ainsi que la carte mère contre les dommages causés par les coupures de courant.

ASUS MyLogo2™

Cette fonction vous permet de convertir vos photos favorites en un logo de boot 256 couleurs pour un écran de démarrage plus animé et original.

ASUS CrashFree BIOS 3

Cette fonction vous permet de restaurer le BIOS original depuis un

disque ash USB ou le DVD de support au cas où le code du BIOS ou

ses données seraient corrompus.

ASUS EZ Flash 2

ASUS EZ Flash 2 est un utilitaire de mise à jour du BIOS ne nécessitant pas de disquette de démarrage ou l’ouverture d’une session Windows.

C.P.R. (CPU Parameter Recall)

La fonction C.P.R. du BIOS de la carte mère permet une reconguration

automatique du BIOS à ses valeurs par défaut lorsque le système plante à cause d’un overclocking trop agressif. Cette fonction permet de ne pas avoir à ouvrir le boîtier pour procéder à un Clear CMOS. Eteignez le système, redémarrez et les anciens paramètres du système seront restaurés.

ErP ready

Cette carte mère est conforme à la norme Européenne ErP (European Recycling Platform) exigeant des produits portant ce logo de satisfaire à certains critères de rendement énergétique. Ceci est en accord avec la politique d’ASUS visant à créer des produits écologiques et écoénergétiques dès la phase de conception pour permettre de réduire l’empreinte de carbone du produit et donc d’atténuer l’impact sur l’environnement.

1-4 Chapitre 1 : Introduction au produit

1.4 Avant de commencer

SB_PWR

Standby Power Powered Off

OFF

P8H61-M LE/USB3

Suivez les précautions ci-dessous avant d’installer la carte mère ou d’en modier les paramètres.

• Débranchez le câble d’alimentation de la prise murale avant de toucher les

composants.

• Utilisez un bracelet antistatique ou touchez un objet métallique relié à la terre (comme

l’alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.

• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique

ou remettez-le dans son emballage d’origine.

•

Avant d’installer ou de désinstaller un composant, assurez-vous que l’alimentation ATX est éteinte et que le câble d’alimentation est bien débranché

Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

LED d’alimentation

La carte mère est livrée avec une LED qui s’allume lorsque le système est sous tension, en veille ou en mode “soft-off”. Elle vous rappelle qu’il faut bien éteindre le système et débrancher le câble d’alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L’illustration ci-dessous indique l’emplacement de cette LED.

Voyant d’alimentation de la P8H61-M LE/USB3

ASUS Série P8H61-M LE 1-5

1.5 Vue générale de la carte mère

P8H61-M LE/USB3

Avant d’installer la carte mère, vériez la conguration de votre châssis pour vous assurer

que celle-ci puisse y être installée.

Assurez-vous d’avoir débrancher le cordon d’alimentation avant d’installer ou retirer la carte

mère an d’éviter de vous blesser ou d’endommager la carte mère.

1.5.1 Orientation de montage

Lorsque vous installez la carte mère, vériez que vous la montez dans le châssis dans le bon

sens. Le côté qui porte les connecteurs externes doit être à l’arrière du châssis, comme indiqué sur l’image ci-dessous.

1.5.2 Pas de vis

Placez six (6) vis dans les trous indiqués par des cercles pour xer la carte mère au châssis.

Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère.

Placez ce côté vers

l’arrière du châssis

1-6 Chapitre 1 : Introduction au produit

1.5.3 Diagramme de la carte mère

P8H61-M LE/USB3

PCIEX16

PCI1

PCIEX1_1

PCIEX1_2

LPT

COM1

USB78 USB910

AAFP

ATX12V

EATXPWR

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC 887

RTL

8111E

EPU

32Mb BIOS

asmedia

ASM1083

SB_PWR

SPDIF_OUT

24.4cm(9.6in)

LGA1155

Intel

H61

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA3G_3SATA3G_4

SATA3G_1SATA3G_2

PANEL

AUDIO

KB_USB56

LAN1_USB12

USB3_12

20.3cm(8.0in)

VGA

DVI

asmedia

ASM1042

TPM

321 54 1

810 912 111314

La série de cartes mères ASUS P8H61-M LE inclue les modèles P8H61-M LE et P8H61M LE/USB3. L’emplacement des composants peut varier en fonction du modèle. Les diagrammes utilisés dans ce chapitre se réfèrent au modèle P8H61-M LE/USB3.

Réservé au modèle P8H61-M LE/USB3

Nommé USB34 sur la P8H61-M LE.

ASUS Série P8H61-M LE 1-7

1.5.4 Contenu du diagramme

Connecteurs/Jumpers/Slots/LED Page Connecteurs/Jumpers/Slots/LED Page

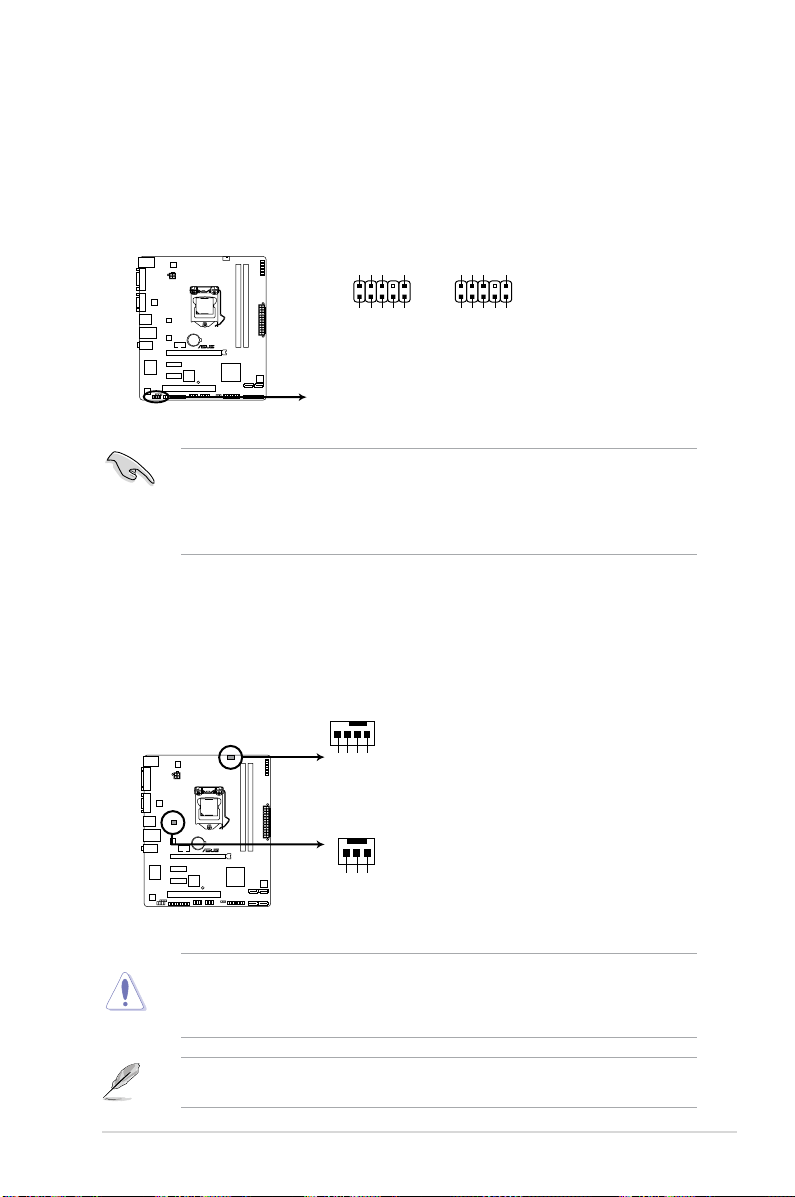

1. Connecteurs de ventilation (4-pin CPU_FAN, 3-pin CHA_FAN)

2. Connecteurs d’alimentation ATX (24-pin EATXPWR, 4-pin ATX12V)

3. Connecteur COM (10-1 pin COM1) 1-23 10. Connecteurs USB

4. Socket CPU Intel® LGA1155 1-9 11. Connecteur LPT (26-1 pin LPT) 1-27

5. Slots DDR3 1-14 12. Connecteur audio numérique

6. Connecteur TPM (20-1 pin TPM) 1-27 13. Connecteur pour port audio en façade

7. Connecteurs Serial ATA 3.0Gb/s Intel® H61 (7-pin SATA3G_1/2/3/4)

1-24 8. Connecteur panneau système

1-23 9. Jumper d’effacement de la mémoire RTC

1-23 14. LED d’alimentation (SB_PWR) 1-5

(20-8 pin PANEL)

(3-pin CLRTC)

(10-1 pin USB78, USB910)

(4-1 pin SPDIF_OUT)

(10-1 pin AAFP)

1-26

1-20

1-23

1-26

1-25

1-8 Chapitre 1 : Introduction au produit

1.6 Central Processing Unit (CPU)

P8H61-M LE/USB3

La carte mère est livrée avec un socket LGA1155 conçu pour l’installation d’un processeur de

seconde génération Intel® Core™ i7 / Core™ i5 / Core™ i3.

Assurez-vous que tous les câbles soient débranchés lors de l’installation du CPU.

• Lors de l’achat de la carte mère, vériez que le couvercle PnP est sur le socket et que

les broches de ce dernier ne sont pas pliées. Contactez votre revendeur immédiatement si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur le socket, sur les broches ou sur les composants de la carte mère.

•

Conservez-bien le couvercle après avoir installé un la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle sur le socket LGA1155.

• La garantie du produit ne couvre pas les dommages inigés aux broches du socket s ’ils résultent d’une mauvaise installation/retrait du CPU, ou s’ils ont été inigés par un

mauvais positionnement, par une perte ou par une mauvaise manipulation au retrait du couvercle PnP de protection du socket.

1.6.1 Installer le CPU

Pour installer un CPU :

1. Localisez le socket du CPU sur la carte mère.

Socket 1155 de la P8H61-M LE/USB3

2. Pressez le levier avec votre pouce (A) et déplacez-le vers la droite (B) jusqu’à

Levier

ce qu’il soit libéré de son onglet de rétention.

Pour éviter d’endommager les broches du socket, n’enlevez le couvercle PnP que pour installer un CPU.

Onglet de rétention

ASUS Série P8H61-M LE 1-9

3. Soulevez le levier dans la direction de

la èche jusqu’à ce que la plaque de

chargement soit complètement ouverte.

4. Enlevez le cache PnP du socket CPU en soulevant son onglet.

Pl a q ue de chargement

Cache PnP

Onglet

5. Placez le CPU sur le socket, en vous assurant que la marque en forme de triangle doré est placée en bas à gauche du socket. Les ergots d’alignement sur

Encoches du CPU

le socket doivent correspondre aux encoches du CPU.

Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le CPU pour le faire entrer dans le socket pour éviter de plier les broches du socket et/ou d’endommager le CPU !

1-10 Chapitre 1 : Introduction au produit

Triangle

doré

Ergots

d’alignement

6. Appliquez plusieurs gouttes de pâte thermique sur la zone exposée du CPU qui sera en contact avec le dissipateur thermique, en vous assurant que la

pâte soit étalée en une couche ne et

homogène.

Certains dissipateurs thermiques sont vendus avec de la pâte thermique pré-appliquée. Dans ce cas, ignorez cette étape.

Le matériau d’interface thermique est toxique et non comestible. Si ce matériau entre en contact avec vos yeux ou votre peau, passez à l’eau immédiatement, et consultez un médecin.

7. Refermez la plaque (A), puis pressez le levier (B) jusqu’à ce que son extrémité se loge dans le loquet de rétention (C).

8. Placez le levier sous l'onglet de rétention.

ASUS Série P8H61-M LE 1-11

1.6.2 Installer le dissipateur et le ventilateur du CPU

Les processeurs Intel® au format LGA1155 nécessitent un dissipateur thermique et un

ventilateur d’une conception spécique pour assurer des performances et des conditions

thermiques optimales.

• Lorsque vous achetez un processeur Intel® en boîte, il est livré avec un ensemble dissipateur-ventilateur. Si vous achetez un CPU à part, assurez-vous de bien utiliser

un ensemble dissipateur-ventilateur multi-directionnel certié par Intel®.

• Votre ensemble dissipateur-ventilateur pour processeurs Intel® au format LGA1155 est équipé de pins à pousser et ne nécessite aucun outil particulier pour être installé.

• N'utilisez qu'un ensemble dissipateur-ventilateur compatible avec les processeurs LGA1155. Le socket LGA1155 est incompatible avec les processeurs au format LGA775 et LGA1366.

Si vous achetez un ensemble dissipateur-ventilateur à part, assurez-vous de bien appliquer le matériau d’interface thermique sur le CPU ou sur le dissipateur avant de l’installer.

Installez d’abord la carte mère sur le châssis avant d’installer l’ensemble dissipateurventilateur.

Pour installer l’ensemble dissipateur-ventilateur du CPU :

1. Positionnez le dissipateur sur le CPU

installé, en vous assurant que les quatre pins correspondent aux trous sur la carte mère.

2. Enfoncez les attaches deux par deux

selon une séquence diagonale, an de xer l’ensemble ventilateur-dissipateur.

1-12 Chapitre 1 : Introduction au produit

Orientez l’ensemble dissipateur/ventilateur de sorte que le câble du ventilateur du CPU soit plus près du connecteur du ventilateur du CPU.

3. Connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté

CPU_FAN

CPU FAN PWM

CPU FAN IN

CPU FAN PWR

GND

P8H61-M LE/USB3

CPU_FAN.

Connecteur CPU_FAN de la P8H61-M LE/USB3

N’oubliez pas de connecter le câble du ventilateur au connecteur CPU fan ! Des erreurs de monitoring pourraient se produire si vous ne branchez pas ce connecteur.

1.6.3 Désinstaller le dissipateur et le ventilateur du CPU

Pour désinstaller l’ensemble dissipateur-

ventilateur:

1. Déconnectez le câble du ventilateur du CPU de la carte mère.

2. Tournez les systèmes de serrage dans le sens inverse des aiguilles d’une montre.

3. Tirez vers le haut deux systèmes de serrage en même temps en séquence diagonale pour dégager l’ensemble dissipateur-ventilateur de la carte mère.

4. Otez avec précaution l’ensemble dissipateur-ventilateur de la carte mère.

ASUS Série P8H61-M LE 1-13

P8H61-M LE/USB3

DIMM_A1

DIMM_B1

1.7 Mémoire système

1.7.1 Vue générale

La carte mère est équipée de deux sockets DIMM (Dual Inline Memory Modules) DDR3 (Double Data Rate 3).

Un module DDR3 possède les même dimensions physiques qu’un module DDR2 mais s’encoche différemment pour éviter son installation sur des sockets DDR2. Les modules

DDR3 ont été conçus pour offrir de meilleures performances tout en abaissant la

consommation électrique.

Le schéma suivant illustre l’emplacement des sockets DDR3 :

Canal Sockets

Canal A DIMM_A1 Canal B DIMM_B1

Slots DDR3 de la P8H61-M LE/USB3

1-14 Chapitre 1 : Introduction au produit

1.7.2 Congurations mémoire

Vous pouvez installer des modules mémoire DDR3 non tamponnés et non ECC de 512Mo, 1Go, 2Go et 4Go dans les sockets pour modules mémoire.

• Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les congurations Dual-Channel (Bi-Canal). Tout excédant de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

Selon les spécications de CPU Intel, un voltage pour module mémoire inférieur à

•

1.65V est recommandé pour protéger le processeur. Installez toujours des modules mémoire dotés avec la même latence CAS. Pour une

• compatibilité optimale, achetez des modules mémoire de même marque.

• En raison de certaines limitations d'adressage mémoire sur les systèmes d'exploitation 32-bits Windows, lorsque vous installez 4Go ou plus de mémoire sur la carte mère, le montant de mémoire utilisable par le système d'exploitation sera d'environ 3Go ou moins. Pour une utilisation efcace de la mémoire, il est recommandé de :

- Utiliser un maximum de 3Go de mémoire si vous utilisez un système d'exploitation 32-bits.

- Installer un système d'exploitation

plus de mémoire sur cette carte mère. Pour plus de détails, référez-vous au site de support Microsoft® : http://support.microsoft.com/kb/929605/en-us.

La capacité mémoire maximum de 16Go peut être atteinte avec des modules mémoire

• de 8Go ou plus. ASUS mettra à jour la liste des modules mémoire compatibles avec cette carte mère dès la mise sur le marché de ce type de mémoire.

Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire

• de 512 mégabit (64Mo) ou moins (8 mégabit = 1 mégaoctet).

• La fréquence par défaut d’opération de la mémoire dépend de son SPD (Serial Presence Detect), qui représente le standard d’accès aux informations des modules mémoire. Par défaut, certains modules mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant. Pour obtenir une fréquence supérieure ou celle indiquée par le fabricant, reportez-vous à la section Menu Ai Tweaker pour savoir comment ajuster la fréquence mémoire manuellement.

• Les modules mémoire ont besoin d’un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (2 DIMM) ou en overclocking.

Windows 64-bits si vous souhaitez utiliser 4Go ou

Liste des fabricants de mémoire agréés de la Série P8H61-M LE DDR3-1333MHz

1.35V(low voltage)

DIMM socket support (Optional)

1 DIMM 2 DIMMs

• •

Vendors Part No. Size

Crucial CT12864BA1067.8FF 1GB SS Micron 9GF22D9KPT 7 - • • Crucial CT25664BA1067.16FF 2GB DS Micron 9HF22D9KPT 7 - • •

ELPIDA EBJ10UE8EDF0-AE-F 1GB SS ELPIDA J1108EDSE-DJ-F -

ELPIDA EBJ11UD8BAFA-AE-E 1GB DS Elpida J5308BASE-AC-E - - • •

ELPIDA EBJ21UE8EDF0-AE-F 2GB DS ELPIDA J1108EDSE-DJ-F -

KINGSTON KVR1066D3N7/1G 1GB SS KTC D1288JPNDPLD9U 7 1.5V • • KINGSTON KVR1066D3N7/2G 2GB DS ELPIDA J1108BDSE-DJ-F 7 1.5V • • KINGSTON KVR1066D3N7/4G 4GB DS Hynix H5TQ2G83AFR 7 1.5V • • Micron MT8JTF12864AZ-1G1F1 1GB SS Micron 9GF22D9KPT 7 - • • Micron MT16JTF25664AZ-1G1F1 2GB DS Micron 9HF22D9KPT 7 - • • OCZ OCZ3G1066LV4GK 4GB(2 x 2GB) DS Micron 9BF27D9KPV 7-7-7-20 1.65V • • Elixir M2Y2G64CB8HC5N-BE 2GB DS Elixir N2CB1G80CN-BE - - • • Elixir M2Y2G64CBHA9N-BE 2GB DS - - 7-7-7-20 - • • Elixir M2Y2G64CBHC9N-BE 2GB DS Elixir - - - • • Kingtiger 2GB DIMM PC3-8500 2GB DS Hynix H5TQ1G83AFP G7C - - • •

SS/DSChip

Brand

Chip NO. Timing Voltage

ASUS Série P8H61-M LE 1-15

Liste des fabricants de mémoire agréés de la Série P8H61-M LE DDR3-1333MHz

DIMM socket

1.35V(low voltage)

1.3V(low voltage)

1.35V(low voltage)

support (Optional)

1 DIMM 2 DIMMs

• •

Vendors Part No. Size

A-Data AD31333001GOU 1GB SS A-Data AD30908C8D-151C E0906 - - • • A-Data AD31333G001GOU 3GB(3 x 1GB) SS - - 8-8-8-24 1.65-1.85V • • A-Data AD31333002GOU 2GB DS A-Data AD30908C8D-151C E0903 - - • • A-Data AD31333G002GMU 2GB DS - - 8-8-8-24 1.65-1.85V • • Apacer 78.A1GC6.9L1 2GB DS APACER AM5D5808DEWSBG - - • • Apacer 78.A1GC6.9L1 2GB DS Apacer AM5D5808FEQSBG 9 - • • CORSAIR CM3X1024-1333C9DHX 1GB SS - - 9-9-9-24 1.60V • • CORSAIR CM3X1024-1333C9 1GB SS - - 9-9-9-24 1.60V • • CORSAIR TR3X3G1333C9 G 3GB(3 x 1GB) SS - - 9-9-9-24 1.50V • • CORSAIR TR3X3G1333C9 G 3GB(3 x 1GB) SS - - 9-9-9-24 1.50V • • CORSAIR CM3X1024-1333C9DHX 1GB DS Corsair - - - • • CORSAIR CMD24GX3M6A1333C9(XMP) 24GB(6 x 4GB) DS - - 9-9-9-24 1.60V • • CORSAIR CMX8GX3M4A1333C9 8GB(4 x 2GB) DS - - 9-9-9-24 1.50V • • Crucial CT12864BA1339.8FF 1GB SS Micron 9FF22D9KPT 9 - • • Crucial CT25664BA1339.16FF 2GB DS Micron 9KF27D9KPT 9 - • • Crucial BL25664BN1337.16FF (XMP) 6GB(3 x 2GB) DS - - 7-7-7-24 1.65V • •

ELPIDA EBJ10UE8EDF0-DJ-F 1GB SS ELPIDA J1108EDSE-DJ-F -

ELPIDA EBJ21UE8EDF0-DJ-F 2GB DS ELPIDA J1108EDSE-DJ-F -

G.SKILL F3-10600CL8D-2GBHK(XMP) 1GB SS G.SKILL - - - • • G.SKILL F3-10666CL7T-3GBPK(XMP) 3GB(3 x 1GB) SS - - 7-7-7-18 1.5~1.6V • • G.SKILL F3-10666CL9T-3GBNQ 3GB(3 x 1GB) SS - - 9-9-9-24 1.5~1.6V • • G.SKILL F3-10600CL8D-4GBHK(XMP) 4GB(2 x 2GB) DS - - 8-8-8-21 1.5-1.6V • • G.SKILL F3-10666CL8D-4GBECO(XMP) 4GB(2 x 2GB) DS - - 8-8-8-24 XMP 1.35V • • G.SKILL F3-10666CL7T-6GBPK(XMP) 6GB(3 x 2GB) DS - - 7-7-7-18 1.5~1.6V • • G.SKILL F3-10666CL7D-8GBRH(XMP) 8GB(2 x 4GB) DS - - 7-7-7-21 1.5V • • G.SKILL F3-10666CL9D-8GBRL 8GB(2 x 4GB) DS - - 9-9-9-24 1.5V • • GEIL GET316GB1333C9QC 16GB(4 x 4GB) DS - - 9-9-9-24 1.5V • GEIL GV32GB1333C9DC 2GB(2 x 1GB) DS - - 9-9-9-24 1.5V • •

GEIL GG34GB1333C9DC 4GB(2 x 2GB) DS GEIL GL1L128M88BA12N 9-9-9-24

GEIL GV34GB1333C9DC 4GB(2 x 2GB) DS - - 9-9-9-24 1.5V • •

Hynix HMT112U6TFR8A-H9 1GB SS HYNIX H5TC1G83TFRH9A -

HYNIX HMT325U6BFR8C-H9 2GB SS HYNIX H5TQ2G83BFRH9C - - • •

Hynix HMT125U6TFR8A-H9 2GB DS HYNIX H5TC1G83TFRH9A -

HYNIX HMT351U6BFR8C-H9 4GB DS HYNIX H5TQ2G83BFRH9C - - • KINGMAX FLFD45F-B8KL9 NAES 1GB SS KINGMAX KKB8FNWBFGNX-27A - - • • KINGMAX FLFE85F-C8KF9 CAES 2GB SS KINGMAX KFC8FMFXF-DXX-15A - - • • KINGMAX FLFE85F-C8KM9 NAES 2GB SS KINGMAX KFC8FNMXF-BXX-15A - - • • KINGMAX FLFE85F-B8KL9 NEES 2GB DS KINGMAX KKB8FNWBFGNX-26A - - • • KINGMAX FLFF65F-C8KM9 NEES 4GB DS KINGMAX KFC8FNMXF-BXX-15A - - • • Kingston KVR1333D3N9/1G 1GB SS ELPIDA J1108BDBG-DJ-F 9 1.5V • • KINGSTON KVR1333D3N9/2G 2GB SS HYNIX H5TQ2G83AFRH9C 9 - • • KINGSTON KVR1333D3N9/2G(low prole) 2GB DS ELPIDA J1108BDBG-DJ-F 9 1.5V • • Kingston KVR1333D3N9/2G 2GB DS KTC D1288JPNDPLD9U 9 1.5V • • Kingston KVR1333D3N9/2G 2GB DS ELPIDA J1108BDSE-DJ-F 9 1.5V • • Kingston KHX1333C7D3K2/4GX(XMP) 4GB(2 x 2GB) DS - - 7 1.65V • • Kingston KHX1333C9D3UK2/4GX(XMP) 4GB(2 x 2GB) DS - - 9 XMP 1.25V • • KINGSTON KVR1333D3N9/4G(low prole) 4GB DS HYNIX H5TQ2G83AFRH9C 9 1.5V • • KINGSTON KVR1333D3N9/4G 4GB DS Hynix H5TQ2G83AFR - - • • MICRON MT4JTF12864AZ-1G4D1 1GB SS MICRON D9LGQ - - • • Micron MT8JTF12864AZ-1G4F1 1GB SS Micron 9FF22D9KPT 9 - • • MICRON MT8JTF25664AZ-1G4D1 2GB SS MICRON D9LGK - - • Micron MT16JTF25664AZ-1G4F1 2GB DS Micron 9KF27D9KPT 9 - • • MICRON MT16JTF51264AZ-1G4D1 4GB DS MICRON D9LGK - - • • OCZ OCZ3G1333LV3GK 3GB(3 x 1GB) DS - - 9-9-9-20 1.65V • • OCZ OCZ3F13334GK 4GB(2 x 2GB) DS - - 9-9-9-20 1.7V • • OCZ OCZ3G13334GK 4GB(2 x 2GB) DS - - 9-9-9-20 1.7V • • OCZ OCZ3G1333LV4GK 4GB(2 x 2GB) DS - - 9-9-9-20 1.65V • • OCZ OCZ3P1333LV4GK 4GB(2 x 2GB) DS - - 7-7-7-20 1.65V • • OCZ OCZ3X13334GK(XMP) 4GB(2 x 2GB) DS - - 7-7-7-20 1.75V • •

SS/DSChip

Brand

Chip NO. Timing Voltage

continue à la page suivante

1-16 Chapitre 1 : Introduction au produit

DDR3-1333 MHz

DIMM socket

Vendors Part No. Size

OCZ OCZ3G1333LV6GK 6GB(3 x 2GB) DS - - 9-9-9-20 1.65V • • OCZ OCZ3P1333LV6GK 6GB(3 x 2GB) DS - - 7-7-7-20 1.65V • • OCZ OCZ3X1333LV6GK(XMP) 6GB(3 x 2GB) DS - - 8-8-8-20 1.60V • • OCZ OCZ3G1333LV8GK 8GB( 2x 4GB) DS - - 9-9-9-20 1.65V • • OCZ OCZ3RPR1333C9LV8GK 8GB( 2x 4GB) DS - - 9-9-9-20 1.65V • • PSC AL7F8G73D-DG1 1GB SS PSC A3P1GF3DGF 8-8-8-24 1.5V • • PSC AL7F8G73F-DJ2 1GB SS PSC A3P1GF3FGF - - • • PSC AL8F8G73D-DG1 2GB DS PSC A3P1GF3DGF 8-8-8-24 1.5V • • PSC AL8F8G73F-DJ2 2GB DS PSC A3P1GF3FGF - - • • SAMSUNG M378B2873FHS-CH9 1GB SS SAMSUNG K4B1G0846F - - • • SAMSUNG M378B5673FH0-CH9 2GB DS SAMSUNG K4B1G0846F - - • • SAMSUNG M378B5273CH0-CH9 4GB DS SAMSUNG K4B2G0846C - - • • Super Talent W1333UA1GH 1GB SS HYNIX H5TQ1G83TFR 9 - • • Super Talent W1333UB2GS 2GB DS Samsung K4B1G0846F 9 - • • Super Talent W1333UB4GS 4GB DS Samsung K4B2G0846C - - • • Super Talent W1333UX6GM 6GB(3x 2GB) DS Micron 0BF27D9KPT 9-9-9-24 1.5V • • Elixir M2F2G64CB88B7N-CG 2GB DS Elixir N2CB2G808N-CG - - • • Elixir M2Y2G64CB8HA9N-CG 2GB DS - - 7-7-7-20 - • • Elixir M2Y2G64CB8HC9N-CG 2GB DS Elixir - - - • • Elixir M2F4G64CB8HB5N-CG 4GB DS Elixir N2CB2G808N-CG - - • • KINGSHARE KSRPCD313332G 2GB DS PATRIOT PM128M8D385-15 - - • •

Kingtiger 2GB DIMM PC3-10666 2GB DS Samsung

Kingtiger KTG2G1333PG3 2GB DS - - - - • • PATRIOT PSD31G13332H 1GB DS - - 9 - • • PATRIOT PSD31G13332 1GB DS Patriot PM64M8D38U-15 - - • • PATRIOT PSD32G13332H 2GB DS - - - - • • RAMAXEL RMR1870ED48E8F-1333 2GB DS ELPIDA J1108BDBG-DJ-F - - • • SILICON

SP001GBLTU133S01 1GB SS NANYA NT5CB128M8AN-CG 9 - • •

POWER SILICON

SP001GBLTU133S02 1GB SS elixir N2CB1680AN-C6 9 - • •

POWER SILICON

SP002GBLTU133S02 2GB DS elixir N2CB1680AN-C6 9 - • •

POWER TAKEMS TMS1GB364D081-107EY 1GB SS - - 7-7-7-20 1.5V • • TAKEMS TMS1GB364D081-138EY 1GB SS - - 8-8-8-24 1.5V • • TAKEMS TMS2GB364D081-107EY 2GB DS - - 7-7-7-20 1.5V • • TAKEMS TMS2GB364D081-138EY 2GB DS - - 8-8-8-24 1.5V • • TAKEMS TMS2GB364D082-138EW 2GB DS - - 8-8-8-24 1.5V • • UMAX E41302GP0-73BDB 2GB DS UMAX U2S24D30TP-13 - - • • WINTEC 3WVS31333-2G-CNR 2GB DS AMPO AM3420803-13H - - • •

SS/DSChip

Brand

Chip NO. Timing Voltage

SEC 904 HCH9 K4B1G0846D

- - • •

support (Optional)

1 DIMM 2 DIMMs

SS - Simple face / DS - Double face Support DIMM :

• 1 module mémoire *:

Supporte un module inséré dans un slot quelconque en

conguration Single-channel.

• 2 modules mémoire*:

Supporte deux modules insérés dans les slots bleus en tant

que paire en conguration mémoire Dual-channel.

Visitez le site web ASUS (www.asus.com) pour la dernière liste des fabricants agréés de mémoire DDR3.

ASUS Série P8H61-M LE 1-17

1.7.3 Installer un module mémoire

Débranchez l’alimentation avant d’ajouter ou de retirer des modules mémoire ou tout autre composant système. Ne pas le faire risquerait d’endommager la carte mère et les composants.

1. Déverrouillez un socket pour module mémoire en pressant les clips de rétention vers l’extérieur.

2. Alignez un module mémoire sur le socket de sorte que l’encoche sur le module corresponde à l’ergot sur le socket.

Clip de rétention déverrouillé

Un module mémoire est doté d’une encoche, ce qui lui permet de ne pouvoir être inséré dans le socket que dans un seul sens. Ne forcez pas le module dans la mauvaise direction pour éviter de l’endommager.

3. Insérez fermement le module mémoire dans le socket jusqu’à ce que les clips se remettent en place d’eux-mêmes et que le module soit bien en place.

Clip de rétention verrouillé

1.7.4 Enlever un module mémoire

1. Pressez en même temps les clips de rétention vers l’extérieur pour déverrouiller le module mémoire.

Encoche

Ergot

Soutenez le module avec vos doigts lorsque vous pressez sur les clips de rétention. Le module pourrait être endommagé s’il est éjecté avec trop de force.

Encoche

2. Enlevez le module mémoire du socket.

1-18 Chapitre 1 : Introduction au produit

1.8 Slots d’extension

Plus tard, vous pourrez avoir besoin d’installer des cartes d’extension. La section suivante décrit les slots et les cartes d’extension supportées.

Débranchez le câble d’alimentation avant d’ajouter ou de retirer des cartes d’extension. Ne pas le faire risquerait de vous blesser et d’endommager les composants de la carte mère.

1.8.1 Installer une carte d’extension

Pour installer une carte d’extension :

1. Avant d’installer la carte d’extension, lisez bien la documentation livrée avec cette dernière et procédez aux réglages matériels nécessaires pour accueillir cette carte.

2. Ouvrez le châssis (si votre carte mère est montée dans un châssis).

3. Enlevez l’équerre correspondant au slot dans lequel vous désirez installer la carte. Conservez la vis.

4. Alignez le connecteur de la carte avec le slot et pressez fermement jusqu’à ce que la carte soit bien installée dans le slot.

5. Fixez la carte au châssis avec la vis que vous avez ôté plus tôt, et refermez le châssis.

1.8.2 Congurer une carte d’extension

Après avoir installé la carte, congurez-la en ajustant les paramètres logiciels.

1. Allumez le système et procédez aux modications de BIOS nécessaires, si besoin. Voir

chapitre 3 pour plus de détails concernant le BIOS.

2. Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page suivante.

3. Installez les pilotes de la carte d’extension.

Quand vous utilisez des cartes PCI sur des slots partagés, assurez-vous que les pilotes supportent la fonction “Share IRQ” ou que les cartes ne nécessitent pas d’assignation d

’IRQ. Auquel cas, des conits risquent de survenir entre deux groupes PCI, rendant le

système instable et la carte PCI inutilisable. Référez-vous au tableau de la page suivante pour plus de détails.

1.8.3 Slot PCI Express

Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autres cartes conforment au standard PCI.

1.8.4 Slot PCI Express 2.0 x1

Les slots PCI Express x1 supportent des cartes telles que les cartes réseau, SCSI, USB et toute autres cartes conforment au standard PCI.

1.8.5 Slot PCI Express 2.0 x16

Cette carte mère supporte les cartes graphiques PCI Express 2.0 x16 conforment aux

spécications PCI Express.

ASUS Série P8H61-M LE 1-19

1.9 Jumper

P8H61-M LE/USB3

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

Jumper d’effacement de la mémoire RTC (3-pin CLRTC)

Ce jumper vous permet d’effacer la mémoire RTC (Real Time Clock) du CMOS. Vous pouvez effacer de la mémoire CMOS, la date, l’heure et paramètres du système en

effaçant les données de la mémoire RTC CMOS . La pile bouton intégrée alimente les

données de la mémoire dans le CMOS, incluant les paramètres système tels que les mots de passe.

Jumper d’effacement de la mémoire RTC de la P8H61-M LE/USB3

Pour effacer la mémoire RTC :

1. Eteignez l’ordinateur, débranchez le cordon d’alimentation et retirez la pile de la carte mère.

2. Passez le jumper des broches 1-2 (par défaut) aux broches 2-3. Maintenez le capuchon sur les broches 2-3 pendant 5~10 secondes, puis replacez-le sur les broches 1-2.

3. Replacez la pile, branchez le cordon d’alimentation et démarrez l’ordinateur.

4. Maintenez la touche <Del> enfoncée lors du démarrage et entrez dans le BIOS

pour saisir à nouveau les données.

Sauf en cas d’effacement de la mémoire RTC, ne bougez jamais le jumper des broches CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de démarrage.

• Si les instructions ci-dessous ne permettent pas d’effacer la mémoire RTC, retirez la pile de la carte mère et déplacez de nouveau le jumper pour effacer les données du CMOS. Puis, réinstallez la pile.

•

Vous n’avez pas besoin d’effacer la mémoire RTC lorsque le système plante à cause d’un mauvais overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU

Parameter Recall). Eteignez et redémarrez le système an que le BIOS puisse

automatiquement récupérer ses valeurs par défaut.

1-20 Chapitre 1 : Introduction au produit

9 8

3 4

1.10 Connecteurs

1.10.1 Connecteurs arrières

1. Port souris/clavier PS/2. Ce port accueille une souris ou un clavier PS/2.

2. Port réseau (RJ-45).

(Local Area Network) via un hub réseau. Voir le tableau ci-dessous pour plus de détails.

Indicateurs LED réseau

LED ACT/LIEN LED VITESSE Statut Description Statut Description

ETEINTE Pas de lien ETEINTE Connexion 10 Mbps ORANGE Lien établi ORANGE Connexion 100 Mbps CLIGNOTANTE Activité de données VERTE Connexion 1 Gbps

Ce port permet une connexion Gigabit à un réseau local LAN

LED ACT/

LIEN

Port réseau

VITESSE

LED

3. Port Line In (bleu clair)

. Ce port est dédié à un lecteur de cassette, de CD, de DVD ou d’

autres sources audio

4. Port Line Out (vert)

. Ce port est dédié à un casque ou un haut parleur. En conguration 2,

4 ou 6 canaux, la fonction de ce port devient Front Speaker Out.

5. Port Microphone (rose)

Reportez-vous au tableau de conguration audio ci-dessous pour une description de la fonction des ports audio en conguration 2, 4, 6 ou 8 canaux.

. Ce port sert à accueillir un microphone.

Congurations audio 2, 4, 6 ou 8 canaux

Port Casque 2 canaux 4 canaux 6 canaux 8 canaux

Bleu clair (Panneau

arrière)

Vert (Panneau arrière) Line Out Front Speaker Out Front Speaker Out Front Speaker Out

Rose (Panneau

arrière)

Vert (En façade) – – – Side Speaker Out

Pour une conguration 8 canaux :

Connectez un module audio HD au port audio localisé en façade du châssis pour obtenir une conguration 8 canaux.

ASUS Série P8H61-M LE 1-21

Line In Rear Speaker Out Rear Speaker Out Rear Speaker Out

Mic In Mic In Bass/Center Bass/Center

6. Ports USB 2.0 - 1 et 2. Ces ports à quatre broches “Universal Serial Bus” (USB) sont

à disposition pour connecter des périphériques USB 2.0.

7. Ports USB 2.0

- 3 et 4 (réservés au modèle P8H61-M LE). Ces ports à quatre

broches “Universal Serial Bus” (USB) sont à disposition pour connecter des périphériques USB 3.0.

Ports USB USB 3.0 - 1 et 2 (réservés au modèle P8H61-M LE/USB3)

. Ces ports à neuf broches “Universal Serial Bus” (USB) sont à disposition pour connecter des périphériques USB 3.0/2.0.

• NE PAS connecter de clavier / souris USB 3.0 lors de l’installation de Windows

• En raison de certaines limitations du contrôleur USB 3.0, les périphériques USB 3.0 ne peuvent être utilisés que sous environnement Windows® et après l’installation du pilote USB 3.0.

• Les périphériques USB 3.0 ne peuvent être utilisés que comme dispositifs de stockage des données.

• Il est fortement recommandé de connecter vos périphériques USB 3.0 à l’un des ports USB 3.0 disponibles pour obtenir de meilleures performances.

8. Port VGA. Ce port 15 broches est destiné à un périphérique VGA.

9. Port DVI.

Ce port est destiné à un périphérique DVI-D. Le signal DVI-D ne peut être

converti pour diffuser du contenu RGB sur les dispositifs CRT et n’est pas compatible avec l’interface DVI-I.

10. Ports USB 2.0

- 1 et 2. Ces ports à quatre broches “Universal Serial Bus” (USB) sont

à disposition pour connecter des périphériques USB 2.0.

1-22 Chapitre 1 : Introduction au produit

1.10.2 Connecteurs internes

P8H61-M LE/USB3

EATXPWR

PIN 1

GND +5 Volts +5 Volts +5 Volts

-5 Volts GND GND GND PSON# GND

-12 Volts +3 Volts

+3 Volts +12 Volts +12 Volts

+5V Standby

Power OK

GND

+5 Volts

GND

+5 Volts

GND +3 Volts +3 Volts

ATX12V

PIN 1

+12V DC

GND

P8H61-M LE/USB3

PIN 1

COM1

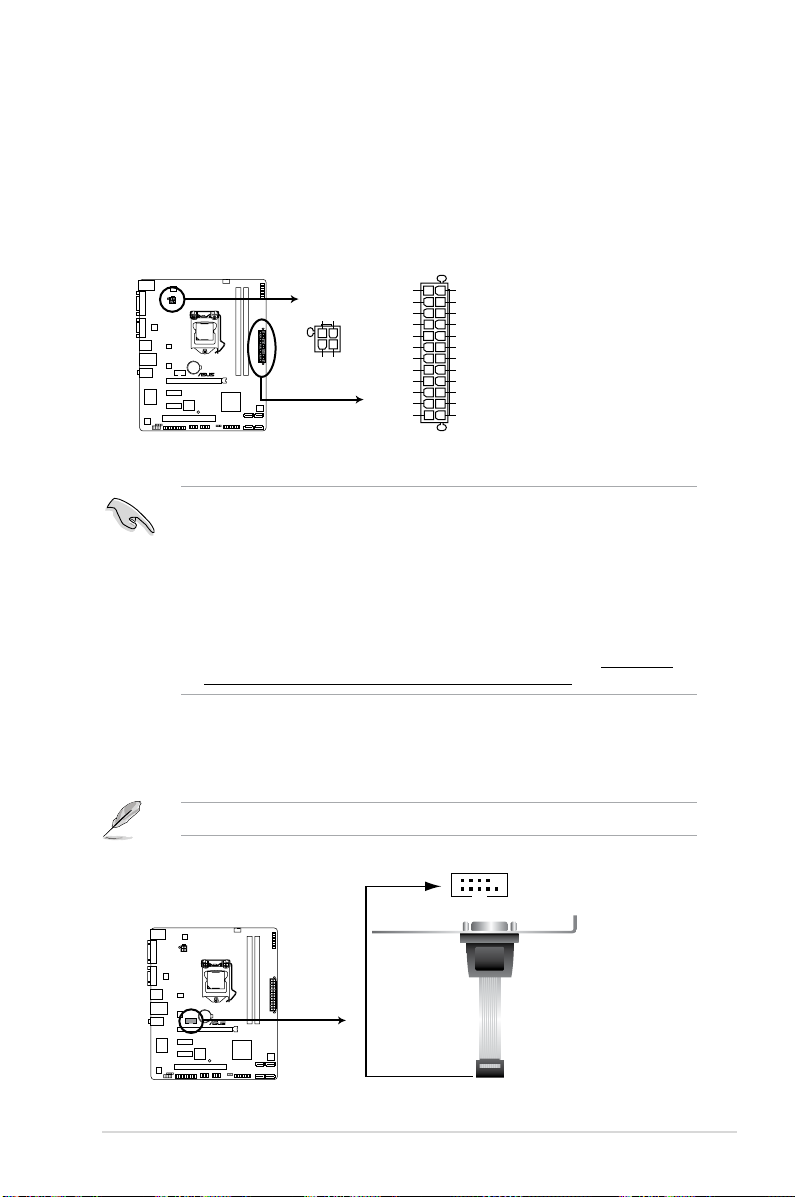

1. Connecteurs d’alimentation ATX (24-pin EATXPWR, 4-pin ATX12V)

Ces connecteurs sont destinés aux prises d’alimentation ATX. Les prises d’alimentation

sont conçues pour n’être insérées que dans un seul sens dans ces connecteurs.

Trouvez le bon sens et appuyez fermement jusqu’à ce que la prise soit bien en place.

Connecteurs d’alimentation de la P8H61-M LE/USB3

• Pour un système totalement conguré, nous vous recommandons d’utiliser une

alimentation conforme à la spécication 2.0 (ou version ultérieure) ATX 12 V, et qui

fournit au minimum de 350 W.

•

N’oubliez pas de connecter la prise ATX12V 4/8 broches sinon le système ne démarrera pas.

•

Une alimentation plus puissante est recommandée lors de l’utilisation d’un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l’alimentation est inadéquate.

•

Si vous n’êtes pas certain de l’alimentation système minimum requise, référez-vous à la page Calculateur de la puissance recommandée pour votre alimentation sur http://support. asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=fr.fr pour plus de détails.

2. Connecteur COM (10-1 pin COM1)

Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série sur ce connecteur, puis installez le module sur un slot PCI libre de la carte mère.

Le module COM est vendu séparément.

Connecteur pour port COM de la P8H61-M LE/USB3

ASUS Série P8H61-M LE 1-23

3. Connecteurs Serial ATA 3.0Gb/s Intel® H61 (7-pin SATA3G_1~4)

GND

RSATA_TXP1

RSATA_TXN1

GND

RSATA_RXP1

RSATA_RXN1

GND

SATA3G_1SATA3G_2

GND

RSATA_TXP2

RSATA_TXN2

GND

RSATA_RXP2

RSATA_RXN2

GND

RSATA_RXN3

RSATA_RXP3

GND

RSATA_TXN3

RSATA_TXP3

GND

RSATA_RXN4

RSATA_RXP4

GND

RSATA_TXN4

RSATA_TXP4

GND

SATA3G_3SATA3G_4

P8H61-M LE/USB3

PIN 1

USB+5V

USB_P10-

USB_P10+

GND

USB+5V

USB_P9-

USB_P9+

GND

USB910

PIN 1

USB+5V

USB_P8-

USB_P8+

GND

USB+5V

USB_P7-

USB_P7+

GND

USB78

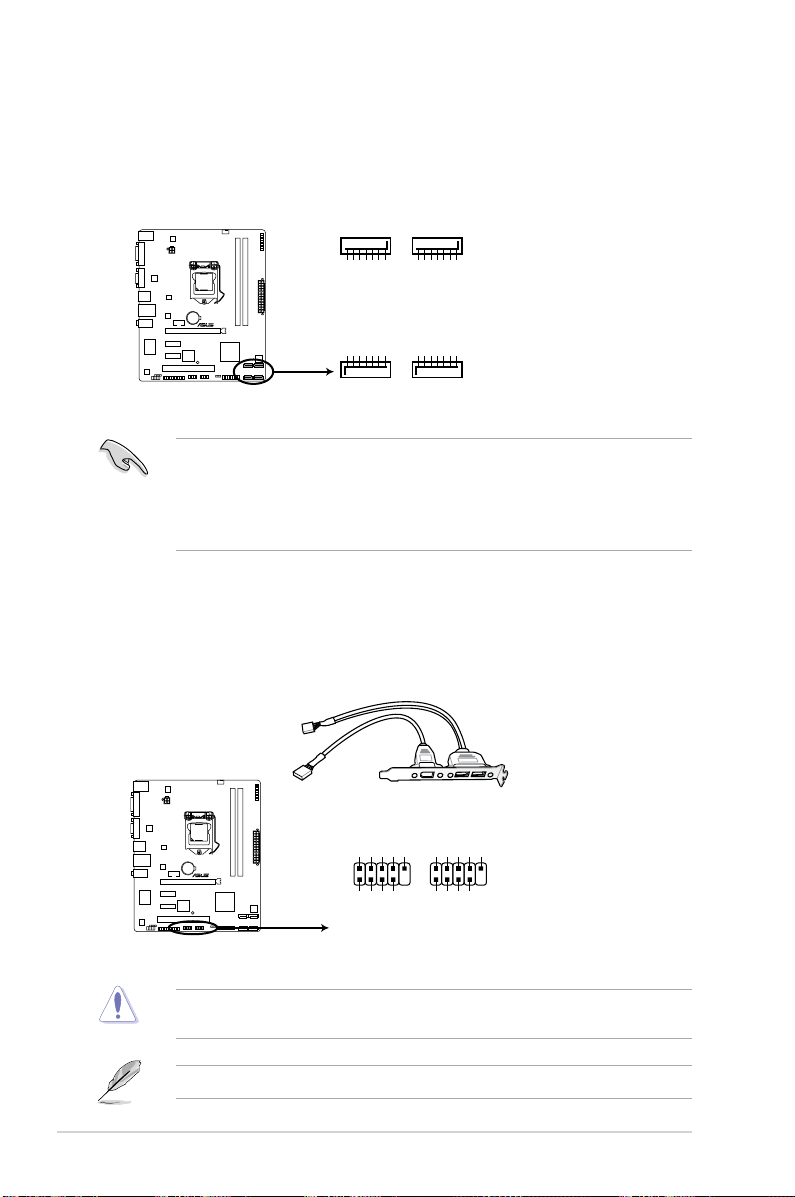

Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs et de lecteurs optiques Serial ATA 3Gb/s.

Connecteurs SATA 3Gb/s de la P8H61-M LE/USB3

• Installez Windows® XP Service Pack 3 ou ultérieur avant d’utiliser les connecteurs Serial ATA.

• Lors de l’utilisation de la fonction NCQ ou du branchement à chaud, réglez l’élément SATA Mode du BIOS sur [AHCI Mode]. Voir section 2.5.4 SATA Conguration pour plus de détails.

4. Connecteurs USB (10-1 pin USB78, USB910)

Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB à l’un de ces connecteurs, puis installez le module dans un slot à l’arrière du châssis. Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter un débit pouvant atteindre 480 Mbps.

Connecteurs USB de la P8H61-M LE/USB3

Ne connectez jamais un câble 1394 sur les connecteurs USB. Vous endommageriez la carte mère !

Le module USB est vendu séparément.

1-24 Chapitre 1 : Introduction au produit

P8H61-M LE/USB3

AAFP

PIN 1

GND

PRESENCE#

SENSE1_RETUR

SENSE2_RETUR

PORT1 L

PORT1 R

PORT2 R

SENSE_SEND

PORT2 L

HD-audio-compliant

pin definition

PIN 1

AGNDNCNC

MIC2

MICPWR

Line out_R

Line out_L

Legacy AC’97

compliant definition

5. Connecteur pour port audio en façade (10-1 pin AAFP)

CPU_FAN

CPU FAN PWM

CPU FAN IN

CPU FAN PWR

GND

P8H61-M LE/USB3

CHA_FAN

Rotation

+12V

GND

Ce connecteur est dédié au module E/S audio du panneau avant qui supporte les standards AC ‘97 audio et HD Audio. Connectez une extremité du câble module audio du panneau avant sur ce connecteur.

Connecteur pour port audio en façade de la P8H61-M LE/USB3

Si vous souhaitez connecter un module High-Denition Audio en façade via ce connecteur,

assurez-vous que l’élément Front Panel Type du BIOS soit réglé sur [HD]. Pour les modules AC'97, réglez l’élément Front Panel Type sur [AC97]. Par défaut, ce connecteur

est déni sur [HD]. Voir section 2.5.6 Onboard Devices Conguration pour plus de détails.

6. Connecteurs de ventilation (4-pin CPU_FAN, 3-pin CHA_FAN)

Connectez les câbles des ventilateurs aux connecteurs sur la carte mère, en vous

assurant que le l noir de chaque câble corresponde à la broche de terre de chaque

connecteur.

Connecteurs de ventilation de la P8H61-M LE/USB3

N’oubliez pas de connecter les câbles des ventilateurs à leurs connecteurs de ventilation

respectifs. Un ux d’air insufsant dans le châssis peut endommager les composants de

la carte mère. Ces connecteurs ne sont pas des jumpers ! Ne placez pas de capuchon de jumper sur ces connecteurs.

Le connecteur CPU_FAN supporte les ventilateur pour CPU d'une puissance maximale de 2A (24 W).

ASUS Série P8H61-M LE 1-25

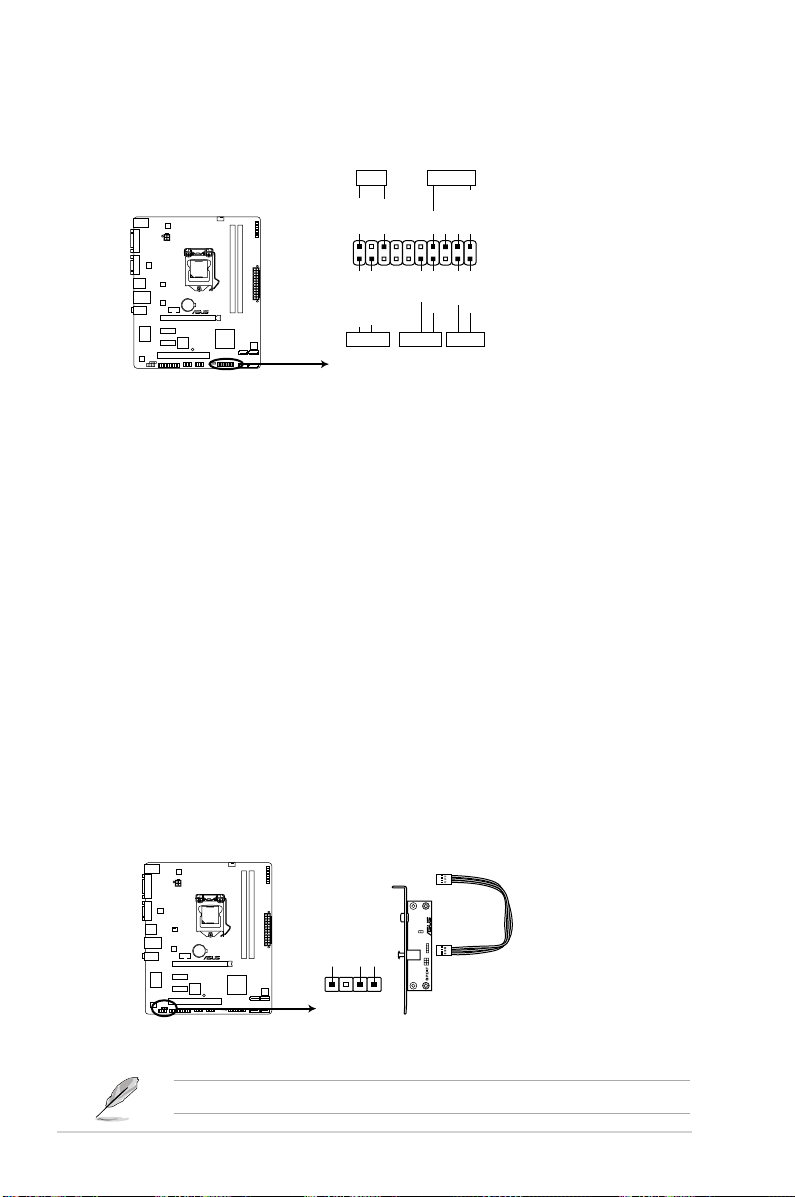

7. Connecteur panneau système (20-8 pin PANEL)

SPDIF_OUT

+5V

SPDIFOUT

GND

P8H61-M LE/USB3

PIN 1

* Requires an ATX power supply

PLED SPEAKER

PLED+

PLED-

+5V

Ground

Speaker

IDE_LED+

IDE_LED-

PWR

Ground

Reset

Ground

PANEL

IDE_LED PWRSW RESET

Ce connecteur supporte plusieurs fonctions intégrées au châssis.

Connecteurs panneau système de la P8H61-M LE/USB3

• LED d’alimentation système (2-pin PLED)

Ce connecteur 2 broches est dédié à la LED d’alimentation système. La LED d’alimentation système s’allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• Activité HDD (2-pin IDE_LED)

Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). La LED IDE s’allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

• Haut parleur d’alerte système (4-pin SPEAKER)

Ce connecteur 4 broches est dédié au petit haut-parleur d’alerte du boîtier. Ce petit haut-parleur vous permet d’entendre les bips d’alerte système.

• Bouton d’alimentation ATX/Soft-off (2-pin PWRSW)

Ce connecteur est dédié au bouton d’alimentation du système.

• Bouton Reset (2-pin RESET)

Ce connecteur 2 broches est destiné au bouton “reset” du boîtier. Il sert à redémarrer le système sans l’éteindre.

8. Connecteur audio numérique (4-1 pin SPDIF_OUT)

Ce connecteur est destiné à un/des port/s additionnel Sony/Philips Digital Interface (S/PDIF).

Connecteur audio numérique de la P8H61-M LE-M/USB3

1-26 Chapitre 1 : Introduction au produit

Le module S/PDIF est vendu séparément.

9. Connecteur LPT (26-1 pin LPT)

P8H61-M LE/USB3

PIN 1

LPT

STB#

PD0

PD1

PD2

PD3

PD4

PD5

PD6

PD7

ACK#

BUSY

SLCT

AFD

ERR#

INIT#

SLIN#

GND

PIN 1

TPM

3.3V

AD0

PWRDW#

PCICLK

FRAME#

PCIRST#

AD3

GND

3.3VSB

AD1 AD2

SERIRQ#

CLKRUN#

GND

P8H61-M LE/USB3

Le connecteur LPT (Line Printing Terminal) supporte des périphériques tels que

des imprimantes. La norme LPT est similaire à l’interface IEEE 1284 qui dénit les

communications parallèles pour les ordinateur compatibles.

Connecteur LPT de la P8H61-M LE/USB3

10. Connecteur TPM (20-1 pin TPM) [Réservé au modèle P8H61-M LE/USB3]

Ce connecteur supporte le système Trusted Platform Module (TPM), permettant de

stocker en toute sécurité les clés et certicats numériques, les mots de passe et les

données. Un système TPM aide aussi à accroître la sécurité d’un réseau, protéger les identités numériques et garantir l’intégrité de la plate-forme.

Connecteur TPM de la P8H61-M LE/USB3

Le module TPM est vendu séparément.

ASUS Série P8H61-M LE 1-27

1.11 Support logiciel

1.11.1 Installer un système d’exploitation

Cette carte mère supporte Windows® XP / XP 64-bits / Vista / Vista 64-bits / 7/ 7 64-bits. Installez toujours la dernière version de votre système d’exploitation et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

• Les réglages de la carte mère et les options matérielles peuvent varier. Reportez-vous à la documentation livrée avec votre système d’exploitation pour des informations détaillées.

• Assurez-vous d’avoir bien installé Windows® XP Service Pack 2 ou ultérieur avant d’ installer les pilotes pour une meilleure compatibilité et stabilité.

1.11.2 Informations sur le DVD de support

Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles, et les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte mère.

Le contenu du DVD de support peut être modié à tout moment sans préavis. Visitez le site

web ASUS (www.asus.com) pour des informations mises à jour.

Lancer le DVD de support

Placez le DVD de support dans votre lecteur optique pour afcher le menu des pilotes si l’exécution automatique est activée sur votre PC. Cliquez sur l’un des onglets pour installer les éléments souhaités.

Cliquez sur une icône pour

afcher les

informations liées au DVD de support ou à la carte mère

Cliquez sur un élément pour l’installer

Si l

’Exécution automatique

du DVD de support pour localiser le chier ASSETUP.EXE dans le répertoire BIN. Double-

cliquez sur

1-28 Chapitre 1 : Introduction au produit

ASSETUP.EXE

n’est pas activé sur votre ordinateur, parcourez le contenu

pour lancer le DVD.

Chapitre 2

Le BIOS

2.1 Gérer et mettre à jour votre BIOS

Sauvegardez une copie du BIOS d’origine de la carte mère sur un disque de stockage au

cas où vous deviez restaurer le BIOS. Vous pouvez copier le BIOS d’origine avec l’utilitaire

ASUS Update.

2.1.1 Utilitaire ASUS Update

ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows®.

• ASUS Update nécessite une connexion Internet via un réseau ou via un fournisseur d’accès.

• Cet utilitaire est disponible sur le DVD de support livré avec la carte mère.

Installer ASUS Update

Pour installer ASUS Update :

1. Insérez le DVD de support dans votre lecteur DVD. Le menu

2. Cliquez sur l’onglet

3. Suivez les instructions apparaissant à l’écran pour terminer l’installation.

Quittez toutes les applications Windows® avant de mettre à jour le BIOS en utilisant cet utilitaire.

Utilities (Utilitaires) puis cliquez sur AI Suite II.

Drivers (Pilotes) apparaît.

Mise à jour du BIOS

Pour mettre à jour le BIOS :

1. Dans le Bureau de Windows

ASUS > AI Suite II > AI Suite II X.XX.XX pour ouvrir l’utilitaire AI Suite II. La barre de menu d’AI Suite II apparaît.

2. Cliquez d’abord sur le bouton

l’apparition du menu contextuel. L’écran principal d’ASUS Update apparaît. Dans le menu déroulant, sélectionnez l’une des méthodes suivantes :

Mise à jour à partir d’Internet

a. Sélectionnez Update BIOS from the Internet (Mettre à jour le BIOS depuis

Internet), puis cliquez sur Next (Suivant).

b. Sélectionnez le site FTP ASUS le plus proche pour éviter les problèmes de

congestion du réseau, puis cliquez sur Next (Suivant).

c. Depuis le site FTP choisissez la version du BIOS à télécharger puis cliquez sur

Next (Suivant).

Chapitre 2 : Le BIOS 2-1

, cliquez sur Démarrer > Tous les programmes >

Update (Mise à jour) puis sur ASUS Update à

ASUS Update est capable de se mettre à jour depuis Internet. Mettez toujours à jour

l’utilitaire pour bénécier de toutes ses fonctions.

Mise à jour du BIOS avec un fichier BIOS

a. Sélectionnez Update BIOS from le (Mettre à jour le BIOS depuis un chier),

puis cliquez sur Next (Suivant).

b. Localisez le chier BIOS puis cliquez sur

Open (Sauvegarder).

3. Suivez les instructions à l’écran pour terminer le processus de mise à jour.

2.1.2 ASUS EZ Flash 2

ASUS EZ Flash 2 vous permet de mettre à jour le BIOS sans avoir besoin d’utiliser d’utilitaire sous le système d’exploitation.

Téléchargez la dernière version en date du BIOS sur le site d’ASUS (www.asus.com) avant d’utiliser cet utilitaire.

Pour mettre à jour le BIOS avec EZ Flash 2 :

1. Insérez

2. Accédez à l’interface

ASUS EZ Flash 2 Utility v01.02

Flash Info

MODEL: P8H61-M LE/USB3 VER: 0302 DATE: 02/18/2011

File Path: fs0:\

Drive Folder Info

fs0:\ 02/17/11 10:23p 4194304 P8H61MLE.ROM

le disque Flash USB contenant le chier BIOS sur l’un des ports USB de votre

ordinateur.

Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et

sélectionnez la fonction ASUS EZ Flash Utility, puis appuyez sur la touche <Entrée> de votre clavier pour l’activer.

Exit

File Info

MODEL: VER: DATE

Help Info

[Enter] Select or Load [Tab] Switch [Up/Down/PageUp/PageDown/Home/End] Move [Esc] Exit [F2] Backup

2-2 ASUS Série P8H61-M LE

3. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Drive

(Lecteur).

4. Utilisez les touches Haut/Bas du clavier pour sélectionner le support de stockage

contenant le chier BIOS, puis appuyez sur <Entrée>.

5. Appuyez de nouveau sur <Tab> pour sélectionner le champ

Folder Info (Infos de

dossier).

6. Utilisez les touches Haut/Bas du clavier pour localiser le chier BIOS, puis appuyez sur

<Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

• Cette fonction supporte les périphériques de stockage Flash au format FAT 32/16 et n’utilisant qu’une seule partition.

• NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS pour éviter les échecs de démarrage du système !

2.1.3 Utilitaire ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu’il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de

stockage amovible contenant le chier BIOS à jour.

• Avant d’utiliser cet utilitaire, renommez le chier BIOS stocké sur votre périphérique

de stockage amovible avec le nom P8H61MLE.ROM (modèle P8H61-M LE) ou P8H61MLU.ROM (modèle P8H61-M LE/USB3).

• Le chier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien

que celui publié sur le site Web d’ASUS (www.asus.com).

Restaurer le BIOS

Pour restaurer le BIOS :

1. Démarrez le système.

2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible sur l’un des ports USB de votre ordinateur.

3. L’utilitaire vériera automatiquement la présence du chier BIOS sur l’un de ces supports. Une fois trouvé, l’utilitaire commence alors à mettre à jour le chier BIOS

corrompu.

4. Une fois la mise à jour terminée, vous devez réaccéder au BIOS pour recongurer vos

réglages. Toutefois, il est recommandé d’appuyer sur F5 pour rétablir les valeurs par

défaut du BIOS an de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS ! Le faire peut causer un échec de démarrage du système.

Chapitre 2 : Le BIOS 2-3

2.1.4 ASUS BIOS Updater

ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS. Cet utilitaire vous

permet aussi de copier le chier BIOS actuel an d’en faire une copie de sauvegarde si le

BIOS est corrompu lors d’une mise à jour.

Les écrans de BIOS suivants sont présentés à titre d’exemple. Il se peut que vous n’ayez pas exactement les mêmes informations à l’écran.

Avant de mettre à jour le BIOS

1. Préparez le DVD de support de la carte mère et un périphérique de stockage USB au format FAT32/16 et à partition unique.

2. Téléchargez la dernière version du BIOS et de l’utilitaire BIOS Updater sur le site Web d’ASUS (http://support.asus.com) et enregistrez-les sur le périphérique de stockage USB.

Le format de chiers NTFS n’est pas pris en charge sous DOS. N’enregistrez pas le chier

BIOS et l’utilitaire BIOS Updater sur un disque dur ou un périphérique de stockage USB au format NTFS.

3. Éteignez l’ordinateur et déconnectez tous les disques durs SATA (optionnel).

Démarrer le système en mode DOS

1. Insérez le périphérique de stockage USB contenant la dernière version du BIOS et l’utilitaire BIOS Updater sur l’un des ports USB de votre ordinateur.

2. Démarrez l’ordinateur. Lorsque le logo ASUS apparaît, appuyez sur <F8> pour afcher

le menu de sélection du périphérique de démarrage. Insérez le DVD de support dans le lecteur optique et sélectionnez ce dernier comme périphérique de démarrage primaire.

Please select boot device:

SATA: XXXXXXXXXXXXXXXX USB XXXXXXXXXXXXXXXXX UEFI: XXXXXXXXXXXXXXXX Enter Setup

 ↑and ↓ to move selection ENTER to select boot device ESC to boot using defaults

3. Lorsque le menu Make Disk (Création de disque) apparaît, sélectionnez l’élément FreeDOS command prompt en pressant sur le chiffre lui étant attribué sur votre clavier.

4. À l’invite de commande FreeDOS, entrez

d: et appuyez sur <Entrée> pour basculer

du lecteur C (lecteur optique) au lecteur D (périphérique de stockage USB).

Welcome to FreeDOS (http://www.freedos.org)!

C:\>d:

D:\>

2-4 ASUS Série P8H61-M LE

Faire une copie du BIOS actuel

Pour faire une copie du chier BIOS actuel avec BIOS Updater :

Vériez que le périphérique de stockage USB ne soit pas protégée en écriture et contienne un espace libre sufsant pour sauvegarder le chier.

1. À l’invite de commande FreeDOS, entrez bupdater /o[lename] et appuyez sur <Entrée>.

D:\>bupdater /oOLDBIOS1.rom

Nom de chier Extension

Où [lename] est un nom de chier assigné par l’utilisateur de longueur inférieure à 8

caractères alpha-numériques pour le nom principal, et trois caractères pour l’extension.

2. L’écran de sauvegarde de BIOS Updater apparaît pour indiquer que le processus de sauvegarde est en cours. Une fois terminé, appuyez sur n’importe quelle touche de votre clavier pour retourner à l’invite de commande DOS.

ASUSTek BIOS Updater for DOS V1.18

Current ROM

BOARD: P8H61-M LE/USB3 VER: 0302 DATE: 02/18/2011

PATH: A:\

BIOS backup is done! Press any key to continue.

Note

Saving BIOS:

Update ROM

BOARD: Unknown VER: Unknown DATE: Unknown

Chapitre 2 : Le BIOS 2-5

Mise à jour du BIOS

Pour mettre à jour le BIOS avec BIOS Updater :

1. À l’invite de commande FreeDOS, entrez bupdater /pc /g et appuyez sur <Entrée>.

D:\>bupdater /pc /g

2. L’écran de mise à jour du BIOS apparaît.

ASUSTek BIOS Updater for DOS V1.18

Current ROM

BOARD: P8H61-M LE/USB3 VER: 0302 DATE: 02/18/2011

PATH: A:\

Note

[Enter] Select or Load [Tab] Switch [V] Drive Info [Up/Down/Home/End] Move [B] Backup [Esc] Exit

P8H61MLE.ROM 4194304 2011-01-04 17:30:48

Update ROM

BOARD: Unknown VER: Unknown DATE: Unknown

3. Utilisez la touche <Tab> pour basculer d’un champ à l’autre et les touches <Haut/Bas/

Début/Fin> de votre clavier pour sélectionner le chier BIOS et appuyez sur <Entrée>. BIOS Updater vérie alors le chier BIOS sélectionné et vous demande de conrmer la

mise à jour du BIOS.

Are you sure to update BIOS?

Yes No

4. Sélectionnez Yes (Oui) et appuyez sur <Entrée>. Une fois la mise à jour du BIOS

terminée, appuyez sur <Echap> pour quitter BIOS Updater. Redémarrez votre ordinateur.

NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS pour éviter toute erreur de démarrage !

• Pour les versions 1.04 ou ultérieures de BIOS Updater, l’utilitaire quitte automatiquement le mode DOS après la mise à jour du BIOS.

• Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l’option Load Optimized Defaults localisée dans le menu Exit du BIOS.

• Si nécessaire, assurez-vous de reconnecter tous les câbles SATA après la mise à jour du BIOS.

2-6 ASUS Série P8H61-M LE

2.2 Programme de conguration du BIOS

Utilisez le programme de conguration du BIOS lorsque vous installez la carte mère ou lorsque vous voulez recongurer le système. Cette section vous explique comment congurer votre système avec cet utilitaire.

Accéder au BIOS au démarrage

Pour accéder au BIOS au démarrage du système :

• Appuyez sur <Suppr> lors du POST (Power-On Self Test). Si vous n’appuyez pas sur <Suppr>, le POST continue ses tests.

Accéder au BIOS après le POST

Pour accéder au BIOS après le POST :

• Appuyez simultanément sur

• Appuyez sur le bouton de réinitialisation du châssis.

• Appuyez sur le bouton d’alimentation pour éteindre puis rallumer le système. N’utilisez cette méthode que si les deux méthodes précédentes ont échouées.

Utiliser le bouton d’alimentation ou de réinitialisation, ou la combinaison de touches <Ctrl>+<Alt>+<Del> pour forcer l’extinction de l’OS lors de son fonctionnement peut endommager le système ou vos données. Il est recommandé d’éteindre le système de manière appropriée depuis le système d’exploitation.

• Les écrans de BIOS inclus dans cette section sont donnés à titre indicatif et peuvent différer de ceux apparaissant sur votre écran.

• Visitez le site web ASUS (www.asus.com) pour télécharger la version de BIOS la plus récente pour cette carte mère.

• Assurez-vous d’avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.

• Si le système devient instable après avoir modié un ou plusieurs paramètres du

BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez Load Default Settings dans le menu Exit. Voir section 2.9 Menu Exit pour plus de détails.

• Si le système ne démarre pas après la modication d’un ou plusieurs paramètres du BIOS, essayez d’effacer la mémoire CMOS pour restaurer les options de conguration

par défaut de la carte mère. Voir section 1.9 Jumper pour plus d’informations sur l’effacement de la mémoire CMOS.

<Ctrl>+<Alt>+<Del>.

Chapitre 2 : Le BIOS 2-7

Écran de menu du BIOS

Le programme de conguration du BIOS possède deux interfaces de conguration : EZ Mode et Advanced Mode. Vous pouvez changer de mode à partir du menu Exit (Quitter) ou à l’aide du bouton Exit/Advanced Mode (Quitter/Mode Avancé) de l’interface EZ Mode/ Advanced Mode.

EZ Mode

Par défaut, l’écran EZ Mode est le premier à apparaître lors de l’accès au BIOS. L’interface EZ Mode offre une vue d’ensemble des informations de base du système, mais aussi

de modier la langue du BIOS, le mode de performance et l’odre des démarrage des

périphériques. Pour accéder à l’interface Advanced Mode, cliquez sur Exit/Advanced Mode, puis sélectionnez Advanced Mode.

Le type d’interface par défaut du BIOS peut être changé. Reportez-vous à l’élément Setup Mode de la section 2.7 Menu Boot (Démarrage) pour plus de détails.

Sortie du BIOS ou accès à l’interface

Afche la température du CPU et de la carte

mère, les tensions de sortie 5V/3.3V/12V du CPU et la vitesse des ventilateurs installés

Advanced Mode (Mode Avancé)

Sélection de la langue du BIOS

EFI BIOS Utility - EZ Mode

P8H61-M LE/USB3

BIOS Version : 0302 Build Date : 02/18/2011

CPU Type : Intel(R) Core(TM) i5-2500 CPU 0 @ 3.30GHz Speed : 3100 MHz

Monday [9/27/2010]

Temperature Voltage Fan Speed

+113.0ºF/+45.0ºC CPU 1.248V 5V 5.160V CPU_FAN 4485RPM PWR_FAN N/A

CPU

MB +75.2ºF/+40.0ºC 3.3V 3.344V 12V 12.248V CHA_FAN1 N/A CHA_FAN2 N/A

System Performance

Performance Energy Saving

Boot Priority

Use the mouse to drag or keyboard to navigate to decide the boot priority.

Détermine la séquence de démarrage

Afche les propriétés du système en fonction du

Total Memory : 1024 MB (DDR3 1333MHz)

Quiet

Normal

Mode d’économies d’énergie

mode sélectionné sur la droite

Boot Menu(F8)

Charge les paramètres par défaut

Mode normal Mode ASUS Optimal

Détermine la séquence de démarrage

• Les options de la séquence de démarrage varient en fonction des périphériques installés.

• Le bouton

Boot Menu(F8) (Menu Démarrage) n’est utilisable que si un périphérique de

démarrage a été installé.

Exit/Advanced Mode

English

Default(F5)

2-8 ASUS Série P8H61-M LE

Advanced Mode (Mode avancé)

L’interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs

expérimentés dans la conguration des paramètres du BIOS. L’écran ci-dessous est un

exemple de l’interface Advanced Mode. Consultez les sections suivantes pour plus de

détails sur les divers options de congurations.

Pour accéder à l’interface EZ Mode, cliquez sur Exit (Quitter), puis sélectionnez ASUS EZ Mode.

Bouton Retour

Barre des menus

Fenêtre contextuelle

Aide

EFI BIOS Utility - Advanced Mode

Main

Back Advanced\ CPU Conguration >

CPU Conguration

Intel(R) Core(TM) i5-2500 CPU @ 3.30GHz EM64T Supported Processor Speed 3300 MHz Preocessor Stepping 206a6 Microcode Revision 28 L1 Cache 256 KB L2 Cache 1024 KB L3 Cache 6144 KB Procesor Cores 4 Intel HT Technology Not Supported CPU Ratio Range 16-31 CPU Current Ratio 31

CPU Ratio Auto

Intel Adaptive Thermal Monitor Enabled

Active Processor Cores All

Limit CPUID Maximum Disabled

Execute Disable Bit Enabled

Intel Virtualization Technology Disabled

Éléments de menu

Ai Tweaker

Advanced Monitor Boot Tool

Intel Adaptive Thermal Monitor

Disabled Enabled

Champs de

Barre de délement

Includes TM1, TM2 and EMTTM

→←: Select Screen ↑↓: Select Item

Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save ESC: Exit

Touches de navigation

conguration

Barre des menus

La barre des menus localisée en haut de l’écran les éléments suivans :

Exit

Main (Principal) Modication des paramètres de base du système Ai Tweaker Modication des paramètres d’overclocking du système Advanced (Avancé) Modication des paramètres avancés du système

Monitor (Surveillance)

Afche la température et l’état des différentes tensions du système et permet de modier les paramètres de ventilation

Boot (Démarrage) Modication des paramètres de démarrage du système Tool (Outils) Modication des paramètres de certaines fonctions spéciales Exit (Sortie) Sélection des options de sortie ou restauration des paramètres par défaut

Chapitre 2 : Le BIOS 2-9

Élements de menu

L’élément sélectionné dans la barre de menu afche les éléments de conguration spéciques à ce menu. Par exemple, sélectionner Main afche les éléments du menu

principal. Les autres éléments (Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot

(Démarrage), Tool (Outils) et Exit (Sortie)) de la barre des menus ont leurs propres menus respectifs.

Bouton Retour

Ce bouton apparaît lors de l’accès à un sous-menu. Appuyez sur la touche <Echap> de votre

clavier ou utilisez une souris USB pour cliquer sur ce bouton an de retourner à l’écran du

menu précédent.

Élements de sous-menu

Si un signe “>” apparaît à côté de l’élément d’un menu, ceci indique qu’un sous-menu est

disponible. Pour afcher le sous-menu, sélectionnez l’élément souhaité et appuyez sur la

touche <Entrée> de votre clavier.

Fenêtre contextuelle

Sélectionnez un élément souhaité et appuyez sur la touche <Entrée> de votre clavier pour

afcher les options de conguration spéciques à cet élément.

Barre de délement

Une barre de délement apparaît à droite de l’écran de menu lorsque tous les éléments ne peuvent pas être afchés à l’écran. Utilisez les èches Haut/Bas ou les touches <Page préc.> / <Page suiv.> de votre clavier pour afcher le reste des éléments.

Touches de navigation

En bas à droite d’un écran de menu se trouvent les touches de navigation. Utilisez-les pour naviguer dans le BIOS.

Aide générale

En haut à droite de l’écran de menu se trouve une brève description de l’élément sélectionné.

Champs de conguration

Ces champs montrent les valeurs des éléments de menu. Si un élément est congurable par

l’utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément

qui n’est pas congurable par l’utilisateur. Les champs congurables sont surlignés lorsque sélectionnés. Pour modier la valeur d’un

champs, sélectionnez-le et appuyez sur la touche Entrée de votre clavier pour afcher la liste des options de conguration disponibles.

2-10 ASUS Série P8H61-M LE

2.3 Menu Main (Principal)

Le menu Main apparaît dans l’interface Advanced Mode (Mode avancé) du programme de

conguration du BIOS. Ce menu offre une vue d’ensemble sur les informations de base du

système. Vous pouvez y régler l’heure et la date du système, la langue et les paramètres de sécurité.

EFI BIOS Utility - Advanced Mode

Exit

Main

BIOS Version 0302 x64 Build Date 02/18/2011 ME Version 7.0.4.1197 South Bridge Stepping B2 Stepping

CPU Information Intel(R) Core(TM) i5-2400 CPU @ 3.10GHz Speed 3100 MHz

Memory Information Total Memory 1024 MB Speed 1333 MHz

System Language English

System Date [Mon 09/13/2010] System Time [16:46:15]

Access Level Administrator

> Security

Ai Tweaker

Advanced Monitor Boot Tool

Choose the system default languageBIOS Information

2.3.1 System Language (Langue du système) [English]

Permet de choisir la langue du BIOS. Options de conguration : [Chinese (Trad.)] [Chinese

(Simp.)] [Japanese] [French] [Deutsch] [English]

2.3.2 System Date (Date du système) [Day xx/xx/xxxx]

Permet de régler la date du système.

2.3.3 System Time (Heure du système) [xx:xx:xx]

Permet de régler l’heure du système.

2.3.4 Security (Sécurité)

Ce menu permet de modier les paramètres de sécurité du système.

• Si vous avez oublié votre mot de passe BIOS, vous pouvez le réinitialiser en effaçant la

mémoire CMOS Real Time Clock (RTC). Voir section 1.9 Jumper pour plus de détails.

• Les éléments

Administrator (Administrateur) ou User Password (Mot de passe

utilisateur) afche la valeur par défaut Not Installed (Non déni). Après avoir déni un mot de passe, ces éléments afchent Installed (Installé).

Chapitre 2 : Le BIOS 2-11

Administrator Password (Mot de passe administrateur)

Si vous avez déni un mot de passe administrateur, il est fortement recommandé d’utiliser ce

mot de passe lors de l’accès au système. Sinon, il se peut que certains éléments du BIOS ne

puissent pas être modiés. Pour dénir un mot de passe administrateur :

1. Sélectionnez l’élément appuyez sur la touche <Entrée> de votre clavier.

2. Dans le champ un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

3. Conrmez le mot de passe.

Pour modier le mot de passe administrateur :

1. Sélectionnez l’élément appuyez sur la touche <Entrée> de votre clavier.

2. Dans le champ mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

3. Dans le champ un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

4. Conrmez le mot de passe.

Pour effacer le mot de passe administrateur, suivez les mêmes étapes que lors de la

modication du mot de passe, mais appuyez sur <Entrée> lorsqu’il vous est demandé de créer/conrmer le mot de passe. Une fois terminé, l’élément Administrator Password (Mot de passe administrateur) en haut de l’écran afche la valeur Not Installed (Non déni).

Administrator Password (Mot de passe administrateur) et

Create New Password (Créer un nouveau mot de passe), saisissez

Administrator Password (Mot de passe administrateur) et

Enter Current Password (Entrer le mot de passe actuel), entrez votre

Create New Password (Créer un nouveau mot de passe), saisissez

User Password (Mot de passe utilisateur)

Si vous avez déni un mot de passe utilisateur, la saisie de ce dernier est requise pour

accéder au système. L’élément User Password (Mot de passe utilisateur) apparaissant en

haut de l’écran afche la valeur par défaut Not Installed (Non déni). Après avoir déni un mot de passe, cet élément afche la valeur Installed (Installé).

Pour dénir un mot de passe utilisateur :

1. Sélectionnez l’élément touche <Entrée> de votre clavier.

2. Dans le champ un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

3. Conrmez le mot de passe.

Pour modier un mot de passe utilisateur :

1. Sélectionnez l’élément touche <Entrée> de votre clavier.

2. Dans le champ mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

3. Dans le champ un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

4. Conrmez le mot de passe.

Pour effacer le mot de passe utilisateur, suivez les mêmes étapes que lors de la modication du mot de passe, mais appuyez sur <Entrée> lorsqu’il vous est demandé de créer/conrmer

le mot de passe. Une fois terminé, l’élément User Password (Mot de passe utilisateur) en

haut de l’écran afche la valeur Not Installed (Non déni).

2-12 ASUS Série P8H61-M LE

User Password (Mot de passe utilisateur) et appuyez sur la

Create New Password (Créer un nouveau mot de passe), saisissez

User Password (Mot de passe utilisateur) et appuyez sur la

Enter Current Password (Entrer le mot de passe actuel), entrez votre

Create New Password (Créer un nouveau mot de passe), saisissez

2.4 Menu Ai Tweaker

Le menu Ai Tweaker permet de congurer les éléments liés à l’overclocking.

Prenez garde lors de la modication des éléments du menu Ai Tweaker. Une valeur

incorrecte peut entraîner un dysfonctionnement du système.

Les options de conguration de cette section varient en fonction du type de CPU et de

modules mémoire installés sur la carte mère.

EFI BIOS Utility - Advanced Mode

Exit

Main

Target DRAM Speed : xxxxMHz

Ai Overclock Tuner Auto

Memory Frequency Auto

iGPU Max. Frequency Auto

EPU Power Saving Mode Disabled

> GPU Boost

> DRAM Timing Control

> CPU Power Management

CPU Offset Mode Sign +

CPU Voltage 1.165V Auto

iGPU Offset Mode Sign +

iGPU Voltage Auto

DRAM Voltage 1.500V Auto

Ai Tweaker

Advanced Monitor Boot Tool

Faites déler la page pour afcher les éléments suivants :

VCCIO Voltage 1.050V Auto

CPU PLL Voltage 1.800V Auto

PCH Voltage 1.050V Auto

CPU Spread Spectrum Auto

[X.M.P.] When XMP is enabled BCLK frequency, CPU ratio and memory parameters will be auto optimized.

→←: Select Screen ↑↓: Select Item

Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save ESC: Exit

Target DRAM Speed : xxxxMHz

Afche la vitesse actuelle de la DRAM.

2.4.1 Ai Overclock Tuner [Auto]

Permet de sélectionner les options d’overclocking du CPU pour d’obetnir la fréquence interne

désirée. Sélectionnez l’une des options de conguration pré-dénies suivantes :

[Auto] Charge les paramètres d’overclocking optimum pour le système.

[Manual] Permet une conguration manuelle des différents éléments d’overclocking.

Chapitre 2 : Le BIOS 2-13

BCLK/PEG Frequency (Fréquence BCLK/PEG) [XXX]

Cet élément n’apparaît que si l’option AI Overclock Tuner est réglée sur [Manual] et permet

d’ajuster la fréquence du CPU/GPU an d’accroître les performances du système. Utilisez

les touches <+> et <-> de votre clavier pour ajuster la valeur. Vous pouvez aussi entrer une valeur à l’aide du pavé numérique de votre clavier. La fourchette de valeurs est comprise entre 80.0MHz et 300.0MHz.

2.4.2 Memory Frequency (Fréquence mémoire) [Auto]

Permet de dénir la fréquence d’opération de la mémoire. Options de conguration : [DDR3-

800MHz] [DDR3-1066MHz] [DDR3-1333MHz]

Le réglage d’une fréquence mémoire trop élevée peut rendre le système instable ! Si cela se produit, restaurez la valeur par défaut.

2.4.3 iGPU Max. Frequency (Fréquence iGPU max.) [Auto]

[Auto] Le fréquence du CPU dédié est optimisée en fonction de la charge du système. [Manual] Réglage manuel de la fréquence du GPU dédié. Toutefois, la fréquence

peut varier en fonction de la charge du système.

2.4.4 EPU Power Saving Mode (Mode d’économies d’énergie EPU) [Disabled]

Permet d’activer ou désactiver la fonction d’économies d’énergie EPU.

Options de conguration : [Disabled] [Enabled]

EPU Setting (Paramètres EPU) [AUTO]

Cet élément n’apparaît que si l’option EPU Power Saving MODE est réglée sur [Enabled] et

permet de sélectionner le mode EPU. Options de conguration : [AUTO] [Light Power Saving

Mode] [Medium Power Saving Mode] [Max Power Saving Mode]

2.4.5 GPU Boost [OK]

[OK] Optimisation automatique de la fréquence du GPU dédié.

[Cancel] Sélectionnez [Cancel] pour utiliser une fréquence xe pour le GPU dédié.

2.4.6 DRAM Timing Control (Contrôle du minutage mémoire)

Les sous-éléments de ce menu permettent de dénir les options de contrôle du minutage

mémoire. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Pour restaurer la valeur par défaut, entrez [auto] avec votre clavier puis appuyez sur <Entrée>.

La modication des valeurs de ce menu peut rendre le système instable ! Si cela se

produit, restaurez les valeurs par défaut.

2.4.7 CPU Power Management (Gestion d’alimentation du CPU)

Les sous-éléments de ce menu permettent de congurer le ratio et certaines fonctionnalités

du CPU.

CPU Ratio [Auto]

Permet une conguration manuelle du ratio non-turbo du CPU. Utilisez les touches <+> et <-> ou le pavé numérique de votre clavier pour dénir une valeur. La fourchette de valeurs

varie en fonction du modèle de CPU installé.

2-14 ASUS Série P8H61-M LE

Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled]

Permet d’activer ou désactiver la technologie EIST (Enhanced Intel® SpeedStep Technology). [Disabled] Désactive cette fonction. [Enabled] Le système d’exploitation ajuste dynamiquement le voltage et la fréquence

noyau du CPU pouvant aider à réduire la consommation électrique et la chaleur émise par le processeur.

Turbo Mode [Enabled]

Cet élément n’apparaît que si l’option Enhanced Intel SpeedStep Technology est réglée sur [Enabled].

[Enabled] Permet aux coeurs du CPU de fonctionner plus rapidement sous certaines

conditions.

[Disabled] Désactive cette fonction.

Les cinq éléments suivants n’apparaissent que si les options Enhanced Intel SpeedStep

Technology et Turbo Mode sont dénies sur [Enabled].

Long duration power limit [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Long duration maintained [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Short duration power limit [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Primary Plane Current Limit [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Secondary Plane Current Limit [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Certains des éléments suivants sont réglés via la saisie de la valeur désirée à l’aide du pavé numérique du clavier et de la touche <Entrée>. Vous pouvez aussi utiliser les touches <+> et <->. Pour rétablir le réglage par défaut, entrez [auto] à l’aide du clavier et appuyez sur <Entrée> pour valider.

2.4.8 Offset Mode Sign (Signe du mode de décalage) [+]

[+] Pour décaler le voltage avec une valeur positive. [–] Pour décaler le voltage avec une valeur négative.

CPU Voltage (Voltage du CPU) [Auto]

Permet de dénir le voltage de décalage. La fourchette de valeurs est comprise entre

-0.630V et +0.630V par incréments de 0.010V.

Reportez-vous à la documentation de votre CPU avant de tenter d’ajuster sa tension. Régler une tension trop élevée peut endommager votre CPU de même que régler une tension trop basse peut rendre le système instable.

Chapitre 2 : Le BIOS 2-15

2.4.9 iGPU Offset Mode Sign (Signe de décalage iGPU) [+]

[+] Décalage du voltage par valeur positive. [–] Décalage du voltage par valeur négative.

iGPU Voltage (Voltage du GPU dédié) [Auto]

Permet de régler le voltage du GPU dédié. La fourchette de valeurs est comprise entre

-0.630V et +0.630V par incréments de 0.010V.

2.4.10 DRAM Voltage (Voltage DRAM) [Auto]

Permet de dénir le voltage DRAM. La fourchette de valeurs est comprise entre 1.185V et

2.135V par incréments de 0.005V.

Selon les spécications pour processeurs Intel, l’installation de modules mémoire

fonctionnant à un voltage supérieur à 1.65V peut endommager le CPU. Il est recommandé d’installer des modules mémoire nécessitant un voltage inférieur à 1.65V.

2.4.11 VCCIO Voltage (Voltage VCCIO) [Auto]

Permet de dénir le voltage VCCIO. La fourchette de valeurs est comprise entre 0.7350V et

1.6850V par incréments de 0.005V.

2.4.12 CPU PLL Voltage (Voltage PLL du CPU) [Auto]

Permet de dénir le voltage PLL du CPU. La fourchette de valeurs est comprise entre

1.8000V et 1.9000V par incréments de 0.1V.

2.4.13 PCH Voltage (Voltage PCH) [Auto]

Permet de dénir le voltage PCH (Platform Controller Hub). La fourchette de valeurs est

comprise entre 0.735V to 1.6850V par incréments de 0.005V.

• Les valeurs des éléments CPU Offset Voltage, DRAM Voltage, VCCIO Voltage, CPU PLL Voltage et PCH Voltage apparaissent de couleurs différentes pour indiquer le niveau de risque.

• Le système peut avoir besoin d’un meilleur système de refroidissement pour fonctionner de manière stable sous des voltages élevés.

2.4.14 CPU Spread Spectrum (Étalage du spectre du CPU) [Auto]

[Auto] Conguration automatique.

[Disabled] Accroît les capacités d’overclocking de la fréquence BCLK.

[Enabled] À dénir sur [Enabled] pour activer le contrôle des perturbations

2-16 ASUS Série P8H61-M LE

électromagnétiques.

2.5 Menu Advanced (Avancé)

Le menu Advanced permet de modier les paramètres du CPU et d’autres composants du système.

Prenez garde lors de la modication des paramètres du menu Advanced. Des valeurs incorrectes risquent d’entraîner un mauvais fonctionnement du système.

EFI BIOS Utility - Advanced Mode

Main

> CPU Conguration

> System Agent Conguration

> PCH Conguration

> SATA Conguration

> USB Conguration

> Onboard Devices Conguration

> APM

Ai Tweaker

Advanced Monitor Boot Tool

CPU Conguration Parameters

→←: Select Screen ↑↓: Select Item

Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save ESC: Exit

Exit

Chapitre 2 : Le BIOS 2-17

2.5.1 CPU Conguration (Conguration du CPU)

Les éléments de ce menu afchent les informations CPU auto-détectées par le BIOS.

Les éléments apparaissant sur cet écran peuvent varier selon le type de CPU installé.

CPU Ratio (Ratio du CPU) [Auto]

Permet d’ajuster le ratio entre l’horloge du coeur du CPU et la fréquence BCLK.

Utilisez les touches <+> et <-> ou le pavé numérique de votre clavier pour dénir une valeur.

La fourchete de valeurs varie en fonction de votre modèle de CPU.

Intel Adaptive Thermal Monitor (Surveillance thermique adaptive Intel) [Enabled]

[Enabled] Permet de réduire la fréquence d’horloge d’un CPU en surchauffe. [Disabled] Désactive la fonction de surveillance thermique du CPU.

Active Processor Cores (Coeurs de processeur actifs) [All]

Permet de déterminer le nombre de coeurs de processeur actifs. Options de conguration :

[All] [1] [2] [3]

Limit CPUID Maximum (Limiter le CPUID maximum) [Disabled]

[Enabled] Permet aux systèmes d’exploitation hérités de démarrer même s’ils ne

[Disabled] Désactive cette fonction.

Execute Disable Bit [Enabled]

[Enabled] Permet au processeur de distinguer les codes de bits devant être exécutés

[Disabled] Désactive cette fonction.

Intel(R) Virtualization Technology (Technologie de virtualisation Intel) [Disabled]

[Enabled] Autorise une plate-forme matérielle à exécuter plusieurs systèmes

[Disabled]

Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled]

Permet d’activer ou désactiver la technologie EIST (Enhanced Intel® SpeedStep Technology). [Disabled] Le CPU fonctionne sur sa vitesse par défaut. [Enabled] La vitesse du CPU est contrôlée par le système d’exploitation.

Turbo Mode [Enabled]

Cet élément n’apparaît que si l’option Enhanced Intel SpeedStep Technology est réglée sur [Enabled] et permet d’activer ou désactiver la technologie Intel

[Enabled] Permetx aux coeurs du processeurs de fonctionner plus rapidement sous

[Disabled] Désactive cette fonction.

prennent pas en charge les fonctions CPUID avancées.

de ceux qui ne doivent pas l’être parce qu’ils constituent une menace pour le système.

d’exploitation séparément et simultanément, permettant au système de fonctionner virtuellement comme plusieurs systèmes.

Désactive cette option.

Turbo Mode.

certaines conditions.

2-18 ASUS Série P8H61-M LE

CPU C1E [Enabled]

[Enabled] Active le support de la fonction C1E. Cet élément doit être activé pour

[Disabled] Désactive cette fonction.

pouvoir utiliser les états d’arrêt avancés.

CPU C3 Report [Disabled]

Options de conguration : [Disabled] [ACPI C-2] [ACPI C-3]

CPU C6 Report [Enabled]

Options de conguration : [Enabled] [Disabled]

2.5.2 System Agent Conguration

(Conguration d’agent système)

Initiate Graphic Adapter [PEG/iGPU]

Permet de dénir le contrôleur graphique primaire. Options de conguration : [iGPU] [PEG/iGPU]

iGPU Memory (Mémoire GPU embarqué) [64M]

Permet de dénir la taille de mémoire partagée du chipset graphique embarqué Options de conguration : [32M] [64M] [96M] [128M]

Render Standby (Mise en veille du moteur de rendu) [Enabled]

Active ou désactive la mise en veille du moteur de rendu pour le GPU dédié.

Options de conguration : [Disabled] [Enabled]

iGPU Multi-Monitor [Disabled]

Permet d’activer ou de désactiver le support multi-écrans. La taille de mémoire vidéo du GPU

dédié sera maintenue sur 64Mo. Options de conguration : [Disabled] [Enabled]

2.5.3 PCH Conguration (Conguration PCH)

High Precision Timer (Minuteur de haute précision) [Enabled]

Permet d’activer ou désactiver le minuteur de haute précision. Options de conguration :

[Enabled] [Disabled]

Chapitre 2 : Le BIOS 2-19

2.5.4 SATA Conguration (Conguration SATA)

Lors de l’accès au BIOS, celui-ci détecte automatiquement la présence des périphériques SATA. Ces éléments afchent Not Present si aucun lecteur SATA n’est installé

dans le système.

SATA Mode (Mode SATA) [IDE Mode]

Détermine le mode de conguration SATA.

[Disabled] Désactive cette fonction SATA.

[IDE Mode] Utilisez ce mode si vous souhaitez congurer des disques durs Serial ATA

[AHCI Mode] Si vous souhaitez que les disques durs Serial ATA utilisent la fonction

Serial-ATA Controller 0 (Contrôleur 0 SATA) [Enhanced]

Cet élément n’apparaît que si l’option SATA Mode est réglée sur [IDE Mode]. [Disabled] Désactive cette fonction SATA. [Enhanced] Permet la prise en charge de plus de quatre lecteurs SATA. [Compatible] À régler sur [Compatible] lors de l’utilisation de Windows 98/NT/2000/MS-

Serial-ATA Controller 1 (Contrôleur SATA 1) [Enhanced]

Cet élément n’apparaît que si SATA Mode est réglé sur [IDE Mode] [Disabled] Désactive cette fonction SATA. [Enhanced] Permet la prise en charge de plus de 4 périphériques SATA.

S.M.A.R.T. Status Check (Vérication d’état S.M.A.R.T.) [Enabled]

La technologie S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) permet de surveiller l’état des disques. Lorsqu’une erreur de lecture/écriture survient sur un disque dur,

cette fonction permet l’afchage d’un message d’avertissement lors du POST. Options de conguration : [Enabled] [Disabled]

comme périphériques de stockage physiques Parallel ATA.

Advanced Host Controller Interface (AHCI), réglez cet élément sur [AHCI]. L’interface AHCI permet au pilote de stockage embarqué d’activer la fonction avancée Serial ATA permettant d’améliorer les performances de stockage quelque soit la charge du système en autorisant le disque à optimiser en interne l’ordre des commandes.

DOS. Jusqu’à 4 lecteurs SATA peuvent être pris en charge sous ce mode.

2.5.5 USB Conguration (Conguration USB)

Les éléments de ce menu vous permettent de modier les fonctions liées à l’interface USB.

Legacy USB Support (Support USB hérité) [Enabled]

[Enabled] Active le support des périphériques USB pour les systèmes d’exploitation

[Disabled] Les périphériques USB ne peuvent être utilisés que sous le BIOS. [Auto] Permet au système de détecter la présence de périphériques USB

2-20 ASUS Série P8H61-M LE

hérités.

au démarrage. Si un périphérique USB est détecté, le mode hérité du contrôleur USB est activé. Si aucun périphérique USB n’est détecté, le mode hérité du contrôleur USB est désactivé.

Legacy USB3.0 Support (Support USB 3.0 hérité) [Enabled]

[Enabled] Active le support des périphériques USB 3.0 pour les systèmes

[Disabled] Désactive cette fonction.

d’exploitation hérités.

EHCI Hand-off [Disabled]

[Enabled] Active cette fonction. [Disabled] Désactive cette fonction.

2.5.6 Onboard Devices Conguration

(Conguration des périphériques embarqués)

HD Audio Controller (Contrôleur audio HD) [Enabled]

[Enabled] Active le contrôleur High Denition Audio.

[Disabled] Désactive le contrôleur.

Les 2 éléments suivants n’apparaissent que si l’option Azalia HD Audio est réglée sur [Enabled].

Front Panel Type (Mode du connecteur audio en façade) [HD]

Détermine le mode du connecteur audio (AAFP) situé en façade du châssis sur AC’97 ou HD

Audio en fonction du standard audio pris en charge par le module audio du châssis.

[HD] Réglage du connecteur audio en façade sur HD Audio. [AC97] Réglage du connecteur audio en façade sur AC’97

SPDIF Out Type (Type de sortie SPDIF [SPDIF]

Permet de dénir le type de conguration de sortie audio numérique. Options de conguration : [SPIDF] [HDMI]

[Enabled] Active la ROM d’option du contrôleur de stockage ASM1061. [Disabled] Désactive la ROM d’option du contrôleur de stockage ASM1061.

Realtek LAN Controller (Contrôleur réseau Realtek) [Enabled]

[Enabled] Active le contrôleur réseau. [Disabled] Désactive le contrôleur.

Realtek PXE ROM (ROM d’option Realtek) [Disabled]

Cet élément n’apparaît que si l’option précédente est réglée sur [Enabled] et permet d’activer ou de désactiver la ROM d’option du contrôleur réseau Atheros

Options de conguration : [Enabled] [Disabled]

Asmedia USB 3.0 Controller (Contrôleur USB 3.0 Asmedia) [Enabled]

[Enabled] Active le contrôleur USB 3.0 Asmedia. [Disabled] Désactive le contrôleur.

Asmedia USB 3.0 Battery Charging Support (Support de recharge rapide via le contrôleur USB 3.0 Asmedia) [Enabled]

[Enabled] Permet d’activer la recharge rapide pour les périphériques USB 3.0 et

[Disabled] Désactive cette fonction.

Chapitre 2 : Le BIOS 2-21

compatibles avec le standard BC 1.1.

Serial Port Conguration (Conguration du port série)

Les sous-éléments de ce menu permettent de congurer le port série.

Serial Port (Port série) [Enabled]

Permet d’activer ou désactiver le port série (COM).

Options de conguration : [Enabled] [Disabled]

Change Settings (Modification d’adressage) [IO=3F8h; IRQ=4]

Sélectionne l’adresse de base du port parallèle. Options de conguration : [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3]

Parallel Port Conguration (Conguration du port parallèle)

Les sous-éléments de ce menu permettent de congurer le port parallèle.

Parallel Port (Port parallèle) [Enabled]

Permet d’activer ou désactiver le port parallèle (LPT/LPTE).

Options de conguration : [Enabled] [Disabled]

Device Mode (Mode) [STD Printer Mode]

Permet de dénir le mode du port imprimante. Options de conguration : [STD Printer

Mode] [SPP Mode] [EPP-1.9 and SPP Mode] [EPP-1.7 and SPP Mode] [ECP Mode] [ECP and EPP 1.9 Mode] [ECP and EPP 1.7 Mode]

2.5.7 APM (Gestion d’alimentation avancée)

Restore AC Power Loss (Restauration sur perte de courant CA) ([Power Off]

[Power On] Le système est allumé après une perte de courant. [Power Off] Le système est éteint après une perte de courant. [Last State]

Power On By PS/2 Keyboard (Reprise via clavier PS/2) [Disabled]

[Disabled] Désactive la mise en route du système via un clavier PS/2. [Space Bar] Met en route le système par le biais de la touche Espace du clavier PS/2. [Ctrl-Esc] Met en route le système par le biais des touches Crtl + Echap du clavier

[Power Key] Mise en route par le biais de la touche Marche/Arrêt du système du clavier

Le système est soit “éteint” soit “allumé” en fonction du dernier état avant la perte de courant alternatif.

PS/2.

PS/2. Cette fonctionnalité nécessite un bloc d’alimentation ATX pouvant fournir au moins 1A sur la sortie +5VSB.

Power On By PS/2 Mouse (Reprise via souris PS/2) [Disabled]

[Disabled] Désactive la mise en route du système via une souris PS/2. [Enabled] Met en route le système par le biais d’une souris PS/2. Cette fonctionnalité

nécessite un bloc d’alimentation ATX pouvant fournir au moins 1A sur la sortie +5VSB.

Power On By PCI (Reprise via périphérique PCI) [Disabled]

[Disabled] Désactive la sortie du système du mode veille S5 via un périphérique

2-22 ASUS Série P8H61-M LE

réseau PCI.

[Enabled] Permet d’activer le système via un périphérique réseau PCI. Cette

fonctionnalité nécessite un bloc d’alimentation ATX pouvant fournir au moins 1A sur la sortie +5VSB.

Power On By PCIE (Reprise via périphérique PCIE) [Disabled]

[Disabled] Désactive la mise en route du système via un périphérique PCIE. [Enabled] Permet d’activer le système via un périphérique PCIE.

Power On By Ring (Reprise via modem) [Disabled]

[Disabled] L’ordinateur ne peut pas être mis en route lorsqu’un modem externe reçoit

[Enabled] Permet de mettre en route le système lorsqu’un modem externe reçoit un

un appel quand le système est en mode Soft-off.

appel quand le système est en mode Soft-off.

Power On By RTC (Reprise sur alarme RTC) [Disabled]

[Disabled] Désactive le réglage de mise en route du système à une date/heure

[Enabled] Sur [Enabled], permet de dénir une date/heure de mise en route via les

spécique.

options RTC Alarm Date (Days) et Hour/Minute/Second.

Chapitre 2 : Le BIOS 2-23

2.6 Menu Monitor (Surveillance)

Le menu Monitor afche l’état de la température et de l’alimentation du système, mais permet aussi de modier les paramètres de ventilation.

EFI BIOS Utility - Advanced Mode

Main

CPU Temperature +45ºC / +113ºF

MB Temperature +34ºC / +93ºF

CPU Fan Speed 3325 RPM

Chassis Fan Speed N/A

CPU Q-Fan Control Enabled

CPU Fan Speed Low Limit 600 RPM

CPU Fan Prole Standard

CPU Voltage +1.184 V

3.3V Voltage +3.312 V

5V Voltage +5.080 V

12V Voltage +12.192 V

Anti Surge Support Enabled

Ai Tweaker

Advanced Monitor Boot Tool

→←: Select Screen ↑↓: Select Item

Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save ESC: Exit

Exit

2.6.1 CPU Temperature / MB Temperature (Température du CPU et de la carte mère) [xxxºC/xxxºF]

Permet de détecter et afcher automatiquement les températures du CPU et de la carte

mère. Sélectionnez Ignore (Ignorer) si vous ne souhaitez pas afcher les températures détectées.

2.6.2 CPU / Chassis Fan Speed [xxxx RPM] ou [Ignore] / [N/A]

(Vitesse de rotation des ventilateurs CPU / châssis)

Le système de surveillance du matériel détecte et afche automatiquement la vitesse

de rotation du ventilateur du processeur et du châssis en rotations par minute (RPM). Si le ventilateur n’est pas relié au connecteur approprié, la valeur afchée est N/A (N/D). Sélectionnez Ignore (Ignorer) si vous ne souhaitez pas afcher les vitesses détectées.

2-24 ASUS Série P8H61-M LE

2.6.3 CPU Q-Fan Control (Contrôle Q-Fan du CPU) [Enabled]

[Disabled] Désactive le contrôleur Q-Fan du CPU. [Enabled] Active le contrôleur Q-Fan du CPU.

CPU Fan Speed Low Limit (Seuil de rotation minimum du ventilateur CPU) [600 RPM]

Cet élément n’apparaît que si l’option CPU Q-Fan Control est activée et permet de déteminer le seuil de rotation minimum du ventilateur de CPU.

Options de conguration : [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

CPU Fan Profile (profil du ventilateur de CPU) [Standard]

Cet élément n’apparaît que si l’option CPU Q-Fan Control est activée et permet de

dénir le niveau de performance du ventilateur de CPU.

[Standard] Le vitesse du ventilateur du CPU est ajustée automatiquement en fonction

[Silent] Minimise la vitesse du ventilateur pour un fonctionnement silencieux. [Turbo] Permet d’obtenir la vitesse maximum du ventilateur du CPU.

[Manual] Conguration manuelle.

de la température du CPU.

Les 4 éléments suivants n’apparaissent que si l’option CPU Q-Fan Mode est réglée sur [Manual].

CPU Upper Temperature (Seuil de température maximum du CPU) [70ºC]

Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température maximum du CPU. La fourchette de valeurs est comprise entre 20ºC et 75ºC.

CPU Fan Max. Duty Cycle (Cycle d’opération maximum du ventilateur de CPU) (%) [100%]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de CPU. La fourchette de valeurs est comprise entre 20% et 100%. Lorsque la température du CPU atteint le seuil de température maximum le ventilateur fonctionnera à sa vitesse maximum.

CPU Lower Temperature (Seuil de température minimum du CPU) [20ºC]

Afche le seuil de température minimum du CPU. Les valeurs varient entre 20ºC et 75ºC.

CPU Fan Min. Duty Cycle (Cycle d’opération minimum du ventilateur de CPU) (%) [20%]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum du ventilateur de CPU. La fourchette de valeurs est comprise entre 0% et 100%. Lorsque la température du CPU passe sous le seuil limite, le ventilateur le ventilateur fonctionnera à sa vitesse minimum.

2.6.4 CPU Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage (Voltage 3.3V/5V/12V du CPU)

Le système de surveillance du matériel intégré détecte automatiquement le voltage de sortie via les régulateurs de tension embarqués. Sélectionnez Ignore (Ignorer) si vous ne souhaitez

pas afcher ces informations.

2.6.5 Anti Surge Support (Support Anti Surge) [Enabled]

Permet d’activer ou désactiver la fonction Anti Surge.

Options de conguration : [Disabled] [Enabled]

Chapitre 2 : Le BIOS 2-25

2.7 Menu Boot (Démarrage)

Le menu Boot vous permet de modier les options de démarrage du système.

EFI BIOS Utility - Advanced Mode

Main

Bootup NumLock State On

Full Screen Logo Enabled

Option ROM Messages Force BIOS

Setup Mode EZ Mode

Boot Option Priorities

Boot Option #1 SATA: xxxxxxx

Boot Option #2 SATA: xxxxxxx

Boot Override

> SATA: xxxxxxxxxxxx

> Hard Drive BBS Priorities

> CD/DVD ROM Drive BBS Priorities

Ai Tweaker

Advanced Monitor Boot Tool

Select the keyboard NumLock state

→←: Select Screen ↑↓: Select Item

Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save ESC: Exit

Exit

2.7.1 Bootup NumLock State (État du verrou numérique) [On]

[On] Active le pavé numérique du clavier au démarrage. [Off] Désactive le pavé numérique du clavier au démarrage.

2.7.2 Full Screen Logo (Logo plein écran) [Enabled]

[Enabled] Active la fonction d’afchage du logo en plein écran. [Disabled] Désactive la fonction d’afchage du logo en plein écran.

Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo 2™.

2.7.3 Post Report (Report du POST) [5 sec]

Cet élément n’apparaît que si l’option Full Screen Logo est réglée sur [Disabled] et permet

de dénir le délai de démarrage des tests du POST. Options de conguration : [1 sec] [2 sec] [3 sec] [4 sec] [5 sec] [6 sec] [7 sec] [8 sec]

[9 sec] [10 sec] [Until Press ESC]

2.7.4 Option ROM Messages (Messages de la ROM d’option) [Force BIOS]

[Force BIOS] Les messages ROM tiers seront forcés à être afchés lors de la séquence

[Keep Current] Les messages ROM tiers seront uniquement afchés si le fabricant du

2-26 ASUS Série P8H61-M LE

de démarrage.

dispositif tiers le requiert.

2.7.5 Setup Mode (Interface par défaut) [EZ Mode]

[Advanced Mode] Dénir Advanced Mode comme interface par défaut lors de l’accès au

[EZ Mode] Dénir EZ Mode comme interface par défaut lors de l’accès au BIOS.

BIOS.

2.7.6 Boot Option Priorities (Priorités de démarrage)

Ces éléments spécient la priorité des périphériques de démarrage parmi les périphériques

disponibles. Le nombre d’éléments apparaissant à l’écran dépend du nombre de périphériques installés dans le système.

• Pour sélectionner le dispositif de démarrage lors de la mise sous tension du système, appuyez sur <F8> à l’apparition du logo ASUS.

• Pour accéder à Windows

• Appuyer sur <F5> à l’apparition du logo ASUS

• Appuyer sur <F8> après le POST.

en mode sans échec, vous pouvez :

2.7.7 Boot Override (Substitution de démarrage)

Le nombre d’éléments apparaissant à l’écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné.

Chapitre 2 : Le BIOS 2-27

2.8 Menu Tools (Outils)

Le menu Tools vous permet de congurer les options de fonctions spéciales.

EFI BIOS Utility - Advanced Mode

Main

> ASUS EZ Flash 2 Utility

> ASUS SPD Information

> ASUS O.C. Prole

Ai Tweaker

Advanced Monitor Boot Tool

Be used to update BIOS

Exit

2.8.1 ASUS EZ Flash Utility

Permet d’activer la fonction ASUS EZ Flash 2. Lorsque vous appuyez sur <Entrée>, un

message de conrmation apparaît. Sélectionnez Yes (Oui) ou No (Non), puis appuyez sur <Entrée> pour conrmer.

Pour plus de détails, consultez la section 2.1.2 ASUS EZ Flash 2.

2.8.2 ASUS SPD Information (Informations de SPD)

DIMM Slot # (Slot DIMM #) [Slot 1]

Afche les informations SPD (Serial Presence Detect) du module mémoire installé sur le slot sélectionné. Options de conguration : [Slot 1] [Slot 2]

2.8.3 ASUS O.C. Prole

Cet élément vous permet de sauvegarder ou de charger les paramètres du BIOS.

L’élément Setup Prole Status afche Not Installed (Non déni) si aucun prol n’a été créé.

Save to Prole (Enregistrer le prol)

Permet de sauvegarder sous forme de chier le prol de BIOS actuel sur la mémoire ash du BIOS. Sélectionnez le chiffre à attribuer au prol à sauvegarder, appuyez sur <Entrée>, puis

sélectionnez Yes (Oui).

Load from Prole (Charger un prol)

Permet de charger un prol contenant des paramètres de BIOS spéciques et sauvegardés dans la mémoire ash du BIOS. Entrez le numéro du prol à charger, appuyez sur <Entrée>,

puis sélectionnez Yes (Oui).

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage !

• Il est recommandé de mettre à jour le BIOS avec les congurations mémoire/CPU et la

version de BIOS identiques.

2-28 ASUS Série P8H61-M LE

2.9 Menu Exit (Sortie)

Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du

BIOS, ainsi que d’enregistrer ou d’annuler les modications apportées au BIOS. Vous pouvez

également accéder à l’iinterface EZ Mode à partir de ce menu.

Exit

Load Optimized Defaults

Save Changes & Reset

Discard Changes & Exit

ASUS EZ Mode

Launch EFI Shell from lesystem device

Load Optimized Defaults (Charger les paramètres optimisés par défaut)

Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <F5>, une

fenêtre de conrmation apparaît. Sélectionnez Yes (Oui) pour charger les valeurs par défaut.

Save Changes & Reset (Enregistrer les modications et redémarrer)

Une fois vos modications terminées, choisissez cette option pour vous assurer que les valeurs

choisies seront enregistrées. Lorsque vous choisissez cette option ou lorsque vous appuyez

sur <F10>, une fenêtre de conrmation apparaît. Choisissez Yes (Oui) pour enregistrer les modications et quitter le BIOS.

Discard Changes & Exit

Choisissez cette option si vous ne voulez pas enregistrer les modications apportées au

BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Echap>, une

fenêtre de conrmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modications apportées au BIOS.

ASUS EZ Mode

Cette option permet d’accéder à l’interface EZ Mode.

Launch EFI Shell from lesystem device (Lancer l’application EFI Shell)

Cette option permet de tenter d’exécuter l’application EFI Shell (shellx64.e) à partir de l’un des systèmes de chiers disponibles.

Chapitre 2 : Le BIOS 2-29

Contacts ASUS

ASUSTeK COMPUTER INC.

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259 Téléphone +886-2-2894-3447 Fax +886-2-2890-7798 E-mail info@asus.com.tw Web www.asus.com.tw

Support technique

Téléphone +86-21-38429911 Web support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse 800 Corporate Way, Fremont, CA 94539, USA Téléphone +1-812-282-3777 Fax +1-510-608-4555 Web usa.asus.com

Support technique

Téléphone +1-812-282-2787 Fax +1-812-284-0883 Web support.asus.com

ASUS France SARL

Adresse 10, Allée de Bienvenue, 93160 Noisy Le Grand, France Téléphone +33 (0) 1 49 32 96 50 Web www.france.asus.com

Support technique

Téléphone +33 (0) 8 21 23 27 87 Fax +33 (0) 1 49 32 96 99 Web support.asus.com

EC Declaration of Conformity

We, the undersigned,

Manufacturer:

ASUSTek COMPUTER INC.

Address, City:

No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN R.O.C.

Country:

TAIWAN

Authorized representative in Europe:

ASUS COMPUTER GmbH

Address, City: HARKORT STR. 21-23, 40880 RATINGEN

Country:

GERMANY

declare the following apparatus:
