Asus P11C-M/4L User’s Manual [zh]

Download

P11C-M/4L

Motherboard

C16273 第四版 2020 年 2 月發行

版權說明

本用戶手冊包括但不限於其所包含的所有信息皆受到著作權法之保護，未經華碩電腦股份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、摘抄、轉譯或為其他利用。

免責聲明

本用戶手冊是以「現況」及「以當前明示的條件下」的狀態提供給您。在法律允許的範圍內，華碩就本用戶手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本用戶手冊或無法使用本用戶手冊的保證，且華碩對因使用本用戶手冊而獲取的結果或通過本用戶手冊所獲得任何信息之準確性或可靠性不提供擔保。

用戶應自行承擔使用本用戶手冊的所有風險。用戶明確了解並同意，華碩、華碩之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本用戶手冊、或因使用本用戶手冊、或因不可歸責於華碩的原因而無法使用本用戶手冊或其任何部分而可能生成的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限於利益損失、業務中斷、數據遺失或其他金錢損失）負責，不論華碩是否被告知發生上開損失之可能性。

由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前述限制或排除條款可能對您不適用。

用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改變，本用戶手冊將會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩的客戶服務網 http:// support.asus.com，或是直接與華碩信息產品技術支持專線 400-620-6655 聯繫。

於本用戶手冊中提及之第三人產品名稱或內容，其所有權及智能財產權皆為各別產品或內容所有人所有且受當前智能財產權相關法令及國際條約之保護。

當下列兩種情況發生時，本產品將不再受到華碩之保修及服務：（1）本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權

的行為。

（2）本產品序列號模糊不清或喪失。

本產品的名稱與版本都會印在主板/顯卡上，版本數字的編碼方式是用三個數字組成，並有一個小數點做間隔，如 1.02G、2.03G 等...數字越大表示版本越新，而越左邊位數的數字更動表示更動幅度也越大。更新的詳細說明請您到華碩的互聯網瀏覽或是直接與華碩聯繫。

三年質保

尊敬的華碩產品用戶：

更滿意，在購買後請您認真閱讀此說明並妥善保存此質量保證卡。保修說明注意事項：一、請將此質量保證卡下方的用戶資料填寫完整，並由最終直接經銷商加蓋印章，如果沒有加蓋印

二、華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主

三、華碩公司對在中國大陸地區（不包括港澳台地區）發售的、經合法渠道銷售給消費者的華碩主

請用剪刀沿虛線剪下

四、若經本公司判斷屬下列因素，則不屬於免費保修服務的範圍，本公司將有權利收取維修費用：

五、技術支持及維修服務：

用戶填寫資料

全國聯保

華碩產品質量保證卡

首先非常感謝您選用華碩公司產品，讓我們有機會向您提供優質的服務。為了使我們的服務讓您

章，請找原購買處補蓋以保障您的權益。請務必保留購買發票或複印件，否則華碩公司將以產品的出廠日期為參照進行保修。

板及顯卡產品實行三年的免費保修服務。

板及顯卡產品實行全國聯保服務。注：

A. 消費者必須出具正規購買發票或國家認可的有效憑證方可享受全國聯保。 B. 如消費者無法出具正規購買發票或國家認可的有效憑證，則需送修至原購買經銷商處享

受保修服務。

A. 超過華碩提供的質保有效期的主板、顯卡產品。 B. 因遇不可抗拒外力（如：水災、火災、地震、雷擊、颱風等）或人為之操作使用不慎造

成之損害。 C. 未按產品說明書條例的要求使用、維護、保管而造成的損壞。 D. 用戶擅自或請第三方人員自行檢修、改裝、變更組件、修改線路等。 E. 因用戶自行安裝軟件及設置不當所造成之使用問題及故障。 F. 本公司產品序列號標貼撕毀或無法辨認，塗改保修服務卡或與實際產品不符。 G. 其他不正常使用所造成之問題及故障。

1. 我們建議您先登錄華碩官方會員網站（http://account.asus.com/signup.aspx?lang=zh-

cn&site=global），對您購買的華碩產品進行在線註冊，註冊後您將會定期得到我們發送的

產品信息以及技術資料；

2. 如果您在使用華碩產品的過程中遇到問題，您可以首先查閱用戶手冊，尋找答案；

3. 您亦可訪問華碩中文網站技術支持頁面（http://www.asus.com.cn/support/）查詢到相

應的技術支持信息與常見問題排除；

4. 登錄我們的在線技術支持服務區進行咨詢（http://vip.asus.com/eservice/techserv.aspx）；

5. 也歡迎您撥打華碩客戶關懷中心 7x24 小時免費技術支持專線 400-620-6655，由我們

的在線工程師為您提供服務；

6. 如果您使用的華碩產品由於硬件故障，需要維修服務，您可以直接聯繫您的經銷商，通

過經銷商及遍佈全國的華碩展示服務中心進行後續相應的檢修服務。

7. 無論通過何種方式來尋求技術服務，請您務必要明確告知您使用的產品型號、BIOS 版

本、搭配之硬件、詳細的故障現象等，以利於華碩工程師能幫助您更加準確快速地判斷

出故障的原因。

用戶名稱購買日期聯繫人聯繫電話聯繫地址經銷商名稱產品種類產品型號產品序號

經銷商印章

iii

Offer to Provide Source Code of Certain Software This product may contain copyrighted software that is licensed under the General

Public License (“GPL”) and under the Lesser General Public License Version (“LGPL”). The GPL and LGPL licensed code in this product is distributed without any warranty. Copies of these licenses are included in this product. You may obtain the complete corresponding source code (as defined in the GPL) for the GPL Software, and/or the complete corresponding source code of the LGPL Software (with the complete machine-readable “work that uses the Library”) for a period of three years after our last shipment of the product including the GPL Software and/or LGPL Software, which will be no earlier than December 1, 2011, either (1) for free by downloading it from http://support.asus.com/download; or (2) for the cost of reproduction and shipment, which is dependent on the preferred carrier and the locAMDon where you want to have it shipped to, by sending a request to:

ASUSTeK Computer Inc. Legal Compliance Dept. 15 Li Te Rd., Beitou, Taipei 112 Taiwan

In your request please provide the name, model number and version, as stated in the A oordinate the terms and cost of shipment with you. The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as the corresponding binary/object code. This offer is valid to anyone in receipt of this informAMDon. ASUSTeK is eager to duly provide complete source code as required under various Free Open Source Software licenses. If however you encounter any problems in obtaining the full corresponding source code we would be much obliged if you give us a notificAMDon to the email address gpl@asus.com, stAMDng the product and describing the problem (please do NOT send large attachments such as source code archives etc to this email address).

Licensed under the Apache License, Version 2.0 (the “License”); you may not use this file except in compliance with the License. You may obtain a copy of the License at: http://www.apache.org/licenses/LICENSE-2.0

Unless required by applicable law or agreed to in writing, software distributed under the License is distributed on an “AS IS” BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.

See the License for the specific language governing permissions and limitations under the License.

目錄內容

安全性須知 ....................................................................................................................................x

電氣方面的安全性 ...........................................................................................................x

操作方面的安全性 ...........................................................................................................x

產品回收與處理 ............................................................................................................... xi

警語 ............................................................................................................................... xi

關於這本用戶手冊 ..................................................................................................................... xii

用戶手冊的編排方式 .................................................................................................... xii

提示符號 ........................................................................................................................... xiii

跳線帽及圖標說明 ........................................................................................................ xiii

哪裡可以找到更多的產品信息 ................................................................................. xiii

P11C-M/4L 系列主板規格列表 ..........................................................................................xv

第一章：產品介紹

1.1 歡迎加入華碩愛好者的行列！ .................................................................................. 1-2

1.2 產品包裝 ............................................................................................................................ 1-2

1.3 串行號標籤 ....................................................................................................................... 1-3

1.4 特殊功能 ............................................................................................................................ 1-3

1.4.1 產品特性............................................................................................................. 1-3

1.4.2 華碩獨家研發功能 .......................................................................................... 1-4

硬件設備信息

2.1 主板安裝前 ....................................................................................................................... 2-2

2.2 主板概述 ............................................................................................................................ 2-3

2.2.1 主板的擺放方向 ............................................................................................... 2-3

2.2.2 螺絲孔位 ........................................................................................................... 2-3

2.2.3 主板結構圖 ........................................................................................................ 2-4

2.2.4 主板元件說明 ................................................................................................... 2-5

2.3 中央處理器（CPU） ..................................................................................................... 2-7

2.3.1 安裝中央處理器 ............................................................................................... 2-7

2.3.2 安裝散熱器和風扇 ........................................................................................2-10

2.3.3 卸除散熱器與風扇 ........................................................................................2-11

2.3.4 安裝散熱器 ......................................................................................................2-12

2.4 系統內存 ..........................................................................................................................2-13

2.4.1 概述 ....................................................................................................................2-13

2.4.2 內存設置...........................................................................................................2-13

2.4.3 安裝內存條 ......................................................................................................2-14

取出內存條 ..................................................................................................................2-14

2.5 擴展插槽 ..........................................................................................................................2-15

2.5.1 安裝擴展卡 ......................................................................................................2-15

2.5.2 設置擴展卡 ......................................................................................................2-15

2.5.3 指定中斷要求 .................................................................................................2-16

目錄內容

2.5.4 PCI Express x8 插槽 (x8 Gen3 link) ....................................................2-17

2.5.5 PCI Express x16 插槽 (x16 Gen3 link) ..............................................2-17

2.5.7 安裝基板管理卡 .............................................................................................2-18

2.6 內置指示燈 .....................................................................................................................2-19

2.7 跳線選擇區 .....................................................................................................................2-22

2.8 元件與週邊設備的連接 ..............................................................................................2-27

2.8.1 後側面板連接端口 ........................................................................................2-27

2.8.2 內部連接端口 .................................................................................................2-28

第三章：開啟電源

3.1 第一次啟動電腦 .............................................................................................................. 3-2

3.2 關閉電源 ............................................................................................................................ 3-3

3.2.1 使用操作系統關閉功能 ................................................................................. 3-3

3.2.2 使用雙重功能電源按鈕 ................................................................................. 3-3

第四章：BIOS 程序設置

4.1 管理、更新您的 BIOS 程序 ........................................................................................ 4-2

4.1.1 使用 CrashFree BIOS 3 程序恢復 BIOS 程序 ..................................... 4-2

4.1.2 使用華碩 EZ Flash 更新 BIOS 程序 ........................................................ 4-3

4.1.3 使用 BUPDATER 更新 BIOS 程序 .......................................................... 4-4

4.2 BIOS 程序設置 ................................................................................................................ 4-6

4.2.1 BIOS 程序菜單介紹 ........................................................................................ 4-7

4.2.2 功能表列說明 ............................................................................................... 4-7

4.2.3 菜單項目............................................................................................................. 4-8

4.2.4 子菜單 ................................................................................................................. 4-8

4.2.5 操作功能鍵說明 ............................................................................................... 4-8

4.2.6 一般說明............................................................................................................. 4-8

4.2.7 設置值 ................................................................................................................. 4-8

4.2.8 設置窗口............................................................................................................. 4-8

4.2.9 滾動條 ................................................................................................................. 4-8

4.3 主菜單（Main） ............................................................................................................. 4-9

4.3.1 System Date [Day xx/xx/xxxx] .............................................................. 4-9

4.3.2 System Time [xx:xx:xx] .............................................................................. 4-9

4.4 高級菜單（Advanced） ............................................................................................4-10

4.4.1 處理器設置（CPU Configuration） ..................................................4-11

4.4.2 電力與效能（Power & Performance） ...............................................4-13

4.4.3 Server ME 設置 .............................................................................................4-14

4.4.4 Trusted Computing......................................................................................4-15

4.4.6 APM ...................................................................................................................4-15

4.4.7 Runtime Error Logging Settings ............................................................4-15

4.4.8 Onboard LAN 設置 ......................................................................................4-16

vii

目錄內容

4.4.9 Serial Port Console Redirection（串口控制台重新導向） ..........4-17

4.4.10 Intel TXT Information（Intel TXT 信息） .......................................4-19

4.4.11 PCI/PCIE Subsystem Settings（PCI/PCIE 子系統設置） .........4-20

4.4.12 USB Configuration（USB 設置） .......................................................4-20

4.4.13 網絡堆疊設置 ..............................................................................................4-22

4.4.13 CSM 設置（CSM Configuration） .....................................................4-23

4.4.14 NVMe Configuration（NVMe 設置） ...............................................4-24

4.4.15 WHEA Configurations（WHEA 設置） ...........................................4-24

4.4.16 Tls Auth 設置（Tls Auth Configuration） ......................................4-25

4.4.17 iSCSI 設置（iSCSI Configuration） ....................................................4-25

4.5 性能調整菜單（Performance Tuning menu） .................................................4-26

4.6 芯片組設置（Chipset Configuration） ...............................................................4-27

4.6.1 系統管理員設置（System Agent（SA）Configuration） ...........4-27

4.6.2 PCH-IO Configuration（PCH-IO 設置） .............................................4-30

4.7 Security Menu（安全菜單） ...................................................................................4-31

4.8 啟動菜單（Boot menu） .........................................................................................4-34

4.9 系統監控功能（Monitor） .......................................................................................4-36

4.10 工具菜單（Tool） .....................................................................................................4-37

4.11 事件記錄菜單（Event Log menu） ...................................................................4-37

4.11.1 更改 Smbios 事件記錄設置 ...................................................................4-37

4.11.2 View Smbios Event Log .........................................................................4-38

4.12 服務器管理菜單（Sever Mgmt menu） ..........................................................4-39

4.12.1 System Event Log ...................................................................................4-40

4.12.2 Bmc self test log ........................................................................................4-41

4.12.3 BMC network configuration ...............................................................4-42

4.12.4 View System Event Log .........................................................................4-43

4.12.5 BMC User Settings ...................................................................................4-43

4.13 離開 BIOS 程序（Exit menu） ............................................................................4-44

第五章：RAID 磁盤陣列設置

5.1 RAID 功能設置 ................................................................................................................ 5-2

5.1.1 RAID 功能說明 ................................................................................................ 5-2

5.1.2 安裝硬盤............................................................................................................. 5-3

5.1.3 設置 BIOS 中的 RAID 選項 ........................................................................ 5-3

5.2 Intel® Rapid Storage Technology enterprise SATA Option ROM

工具程序 ............................................................................................................................ 5-4

5.2.1 創建 RAID 陣列 ............................................................................................... 5-5

5.2.2 卸除 RAID 磁區 ............................................................................................... 5-7

5.2.3 重新設置硬盤為非陣列硬盤 ....................................................................... 5-8

5.2.4 退出 Intel® Rapid Storage Technology enterprise SATA Option

ROM 工具程序 ................................................................................................ 5-9

viii

目錄內容

5.2.5 重建 RAID .......................................................................................................... 5-9

5.2.6 設置 BIOS 設置程序中的啟動陣列 ........................................................5-11

5.3 Intel® Rapid Storage Technology enterprise 工具程序 (Windows) .........5-12

5.3.1 創建 RAID 陣列 .............................................................................................5-13

5.3.2 更改陣列類型 .................................................................................................5-15

5.3.3 卸除陣列...........................................................................................................5-16

5.3.4 偏好設置...........................................................................................................5-17

第六章：安裝驅動程序

6.1 安裝 RAID 驅動程序 ..................................................................................................... 6-2

6.1.1 創建搭載 RAID 驅動程序的 U 盤 ............................................................. 6-2

6.1.2 安裝 RAID 驅動程序...................................................................................... 6-2

6.2 安裝應用程序與工具程序 ........................................................................................... 6-5

6.3 使用驅動及應用程序 DVD 光盤 ............................................................................... 6-5

6.4 安裝系統驅動程序 ......................................................................................................... 6-6

附錄

P11C-M/4L 架構圖 ..............................................................................................................A-2

Q-Code 列表 ............................................................................................................................A-3

華碩的聯絡信息 ......................................................................................................................A-5

安全性須知

電氣方面的安全性

• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時從電源插槽中拔掉。

• 當您要加入硬件設備到系統中或者要移除系統中的硬件設備時，請務必先連接該設備的信號線，然後再連接電源線。可能的話，在安裝硬件設備之前先拔掉電腦的電源（PSU）電源線。

• 當您要從主板連接或拔除任何的信號線之前，請確定所有的電源線已事先拔掉。

• 在使用擴展卡之前，我們推薦您可以先尋求專業人士的協助。這些設備有可能會干擾接地的迴路。

• 請確定電源（PSU）的電壓設置已調整到本國/本區域所使用的電壓標準值。若您不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司人員。

• 如果電源（PSU）已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商來處理。

操作方面的安全性

• 在您安裝主板以及加入硬件設備之前，請務必詳加閱讀本手冊所提供的相關信息。

• 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您發現有任何重大的瑕疵，請盡快聯絡您的經銷商。

• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、回形針及其他零件收好，不要遺留在主板上或電腦主機中。

• 灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免放置在這些地方。

• 請勿將電腦主機放置在容易搖晃的地方。

• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯絡。

產品回收與處理

華碩與資源回收業者以最高標準相互配合，以保護我們的環境，確保工作者的安全，以及遵從全球有關環境保護的法律規定。我們保證以資源回收的方式回收以往生產的舊設備，通過多樣的方式保護環境。

如欲了解更多關於華碩產品資源回收信息與聯絡方式，請連在線網至 CSR（Corporate Social Responsibility）網頁：http://csr.asus.com/english/Takeback. htm。

請勿將本主板當作一般垃圾丟棄。本產品零組件設計為可回收利用。這個打叉的垃圾桶標誌表示本產品（電器與電子設備）不應視為一般垃圾丟棄，請依照您所在地區有關廢棄電子產品的處理方式處理。

請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃圾桶標誌表示電池不應視為一般垃圾丟棄。

警語

經型式認證合格之低功率射頻電機，非經許可，公司、商號或用戶均不得擅自更改頻率、加大功率或更改原設計之特性及功能。

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，指依電信法規定操作之無線通信。

低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

關於這本用戶手冊

產品用戶手冊包含了所有當您在安裝本主板時所需用到的信息。

用戶手冊的編排方式

用戶手冊是由下面幾個章節所組成：

• 第一章：產品介紹您可以在本章節中發現諸多華碩所賦予本主板的優異特色。利用簡潔易懂的說

明讓您能很快地掌握本主板的各項特性，當然，在本章節中我們也會提及所有能夠應用在本主板的新產品技術。

• 第二章：硬件設備信息本章節描述所有您在安裝系統元件時必須完成的硬件安裝程序。詳細內容有：

處理器與內存安裝、跳線選擇區設置以及主板的各種設備接口。

• 第三章：開啟電源本章節說明開啟電腦電源的順序以及電腦啟動後所發出各種不同類型嗶嗶聲的

代表意義。

• 第四章：BIOS 程序設置本章節描述如何使用 BIOS 設置程序中的每一個菜單項目來更改系統的配置設

置。此外也會詳加介紹 BIOS 各項設置值的使用時機與參數設置。

• 第五章：RAID 磁盤數組設置本章節提供本主板的 RAID 設置信息。

• 第六章：安裝驅動程序本章節介紹本主板驅動程序的安裝。

• 附錄在本附錄裡包含您在設置本主板時有可能會用到的信息，並將列出相關的聯絡

信息與認證信息。

xii

提示符號

為了能夠確保您正確地完成主板設置，請務必注意下面這些會在本手冊中出現的

標示符號所代表的特殊含意。

警告：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到電腦主板元件。

重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬件的安裝或設置。

注意：提供有助於完成某項工作的訣竅和其他額外的信息。

跳線帽及圖標說明

主板上有一些小小的塑料套，裡面有金屬導線，可以套住選擇區的任二隻針腳

（Pin）使其相連而成一通路（短路），本手冊稱之為跳線帽。

有關主板的跳線帽使用設置，茲利用以下圖標說明。以下圖為例，欲設置為「Jumper™ Mode」，需在選擇區的第一及第二隻針腳部份蓋上跳線帽，本手冊圖標即以塗上底色代表蓋上跳線帽的位置，而空白的部份則代表空接針。以文字表示為： [1-2]。

因此，欲設置為「JumperFree™ Mode」，以右圖表示即為在「第二及第三隻針腳部份蓋上跳線帽」，以文字表示即為：[2-3]。

Jumper Mode

Jumper Free

(Default)

哪裡可以找到更多的產品信息

您可以經由下面所提供的兩個渠道來獲得您所使用的華碩產品信息以及軟硬件的升級信息等。

1. 華碩網站

您可以到 http://www.asus.com.cn 華碩電腦互聯網取得所有關於華碩軟硬件產品的各項信息。華碩網址請參考手冊最後附錄裡的聯絡信息。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶其他的文件，譬如經銷商所附的產品保修單據等。

xiii

電子電氣產品有害物質限制使用標識要求：圖中之數字為產品之環保使用期限。只指電子電氣產品中含有的有害物質不致發生外洩或突變從而對環境造成污染或對人身、財產造成嚴重損害的期限。

有害物質的名稱及含量說明標示：

有害物質

部件名稱

印刷電路板及其電子組件外部信號連接口及線材

本表格根據 SJ/T 11364 的規定編制。 ○：表示該有害物質在該部件所有均質材料中的含量均在 GB/T 26572 規定的限量

要求以下。

×：表示該有害物質至少在該部件的某一均質材料中的含量超出 GB/T 26572 規定

的限量要求，然該部件仍符合歐盟命令 2011/65/EU 的規范。

備註：此產品所標示的環保使用期限，系指在一般正常使用狀況下。

鉛(Pb) 汞(Hg) 鎘(Cd)

× ○ ○ ○ ○ ○

六價鉻

(Cr(VI))

多溴聯苯

(PBB)

多溴二苯醚

(PBDE)

xiv

P11C-M/4L 系列主板規格列表

1 x Socket LGA1151 Intel® Xeon® E-21x x / E-22x x 處理器家族

處理器/系統總線

芯片組尺寸

風扇速度控制

華碩獨家功能

內存

擴展插槽（依照 S S I 位置

編號）

網絡 LAN 4 x Intel® I210 + 1 x Mgmt LAN 顯卡 VGA Aspeed AST2500 32MB

* 請登錄華碩官網 http://tw.asus.com 獲取 CPU 支持列表。

Rack Ready（Rack 與

Pedestal 雙用途）

ASWM Enterprise

插槽總數 4（2 通道）

電壓準位 1.2V

最大容量最高支持 128GB

內存類型 DDR4 2666/2400 ECC/non-ECC UDIMM

內存容量

PCI/PCI-E 插槽總數 2

插槽 1 -

插槽 2 -

插槽 3 -

插槽 4 -

插槽 5 -

插槽 6

插槽 7 1 x PCI-E x8 (x8 Gen3 link)

（95W） Intel® 第八代 / 第九代 Core™ i3 處理器 Intel® Pentium™ 處理器 Intel® Celeron™ 處理器

Intel® C242 芯片組 ATX 規格，9.6 x 9.6 英吋

32GB、16GB、8GB、4GB

* 請參考華碩官方網站 www.asus.com.cn 以查詢最新

內存 AVL 更新信息

1 x PCI-E x16 (x16 Gen3 link) （當插槽 7 被佔用時自動切換為 x8 Link）

(下頁繼續)

P11C-M/4L 系列主板規格列表

Intel® C242:

- 6 * S ATA 6Gb/s 端口（4 個從 miniSAS HD 端口），支持 2 個 M.2（NG FF 2210/2280/2260/2242，PC I-E Gen3x2 link 或 SATA 模式。當 M.2 為 SATA 模式時，灰色 SATA 端口無法使用）

- Intel® Rapid Storage Technology Enterprise (RSTe) 支持軟件 RAID 0、1、10、5 (Windows 與 Linux)

可選套件：

- 華碩 PIKE II 3008-8i 八埠 SAS 12G RAID 卡

- 華碩 PIKE II 3108-8i 八埠 SAS 12G HW RAID 卡

板載插槽，可安裝選購的管理卡 1 x USB 3.1 Gen 1 擴展套件訊號線連接排針（支

持 2 個設備）

1 x USB 2.0 擴展套件數據線連接排針（支持 2 個

設備）

1 x USB 2.0 端口 (Type A USB 端口)

2 x USB 3.1 Gen 2 端口 2 x USB 3.1 Gen 1 端口

操作溫度：10℃ – 35℃（50℉ – 95℉）非操作溫度：-40℃ – 70℃（-40℉ – 158℉）非操作濕度： 20% – 90%（非冷凝）

存儲設備

內建 I/O 端口

後側面板 I/O 端口

管理方案

監控

環境要求

SATA 控制器

SAS 控制器

TPM 端口 1 PSU 端口 24-pin ATX 電源插座 + 8-pin ATX 12V 電源插座管理端口

USB 端口

風扇端口 5 x 4 pin 端口 SMBus 1 機殼開啟警告排針 1

前面板網路指示燈 4 序列埠插槽 1 VGA 插槽 1 M.2 插槽 2 Micro SD 卡 1 外接序列埠 1

外接 USB 端口

VGA 端口 1 RJ-45 4 x GbE LAN + 1 x Mgmt LAN PS/2 鍵盤/滑鼠端

口軟件 ASUS Control Center

帶外遠程管理選購 ASMB9-iKVM 支持 KVM-over-Internet

CPU 溫度風扇轉速

xvi

規格若有任何變更，恕不另行通知。

第一章：

產品介紹

您可以在本章節中發現諸多華碩所賦予本主板的優異特色，以及所有能夠應用在本主板的新產品技術。

1.1 歡迎加入華碩愛好者的行列！

再次感謝您購買此款華碩 P11C-M/4L 主板！

本主板的問世除了再次展現華碩對於主板一貫具備的高質量、高性能以及高穩定度的嚴格要求，同時也添加了許多新的功能以及大量應用在它身上的最新技術，使得 P11C-M/4L 主板成為華碩優質主板產品線中不可多得的閃亮之星。

在您拿到本主板包裝盒之後，請馬上檢查下面所列出的各項標準配件是否齊全。

1.2 產品包裝

請檢查下面所列出的各項標準配件是否齊全。

項目標準禮盒包裝標準工業包裝

I/O 擋板 1 1

數據線

應用程序光盤

配件 LGA1151 金屬板 1 1 包裝數量每箱 1 件每箱 10 件

SATA 6G 數據線 3 -- 串口線 1 -- 應用程序與驅動程序光盤

若以上列出的任何一項配件有損壞或是短缺的情形，請儘快與您的經銷商聯系。

1 每箱 1 件

1-2

第一章：產品介紹

1.3 串行號標籤

在請求華碩技術支持團隊的技術支持之前，請務必留意一下主板的串行號，此串行號由 12 位字母組成（xxS2xxxxxxx），如下圖所示。只有當您了解產品的正確串行號，華碩技術支持團隊成員才能針對您提出的問題提供更快速而讓您滿意的解決方案。

P11C-M/4L

xxS2xxxxxxxx

Made

China

合格

1.4 特殊功能

1.4.1 產品特性

2.2 主板概述

在您開始安裝之前，請確定您所購買的電腦主機機箱是否可以容納本主板，並且機

箱內的主板固定孔位是否能與本主板的螺絲孔位吻合。

為了優化主板功能，建議您將主板安裝在一個兼容 ATX 1.1 的機箱內。

為方便在電腦主機機箱安裝或取出主板，請務必先將電源移開！當您安裝或卸除主板的時候，必須確保電源的插頭已經被卸除，否則可能導致主板上的元件損壞。

2.2.1 主板的擺放方向

當您安裝主板到電腦主機機箱內時，務必確認安裝的方向是否正確。帶有外部連接端口的方向應是朝向主機機箱的後方面板，而且您也會發現主機機箱後方面板會有相對應的預留孔位。請參考下圖所示。

2.2.2 螺絲孔位

請將下圖所圈選出來的“七”個螺絲孔位對準主機機箱內相對位置的螺絲孔，然後再一一鎖上螺絲固定主板。

此面朝向主機的後方面板

請勿將螺絲鎖得太緊！否則容易導致主板的印刷電路板生成龜裂。

華碩 P11C-M/4L 主板用戶手冊

2-3

2.2.3 主板結構圖

2-4

第二章：硬件設備信息

2.2.4 主板元件說明

插槽頁數

1. CPU sockets 2-7

2. DDR4 sockets 2-13

3. PCI Express x16 / PCI Express x8 2-17

指示燈頁數

1. Standby Power LED (SBPWR1) 2-19

2. CATT ERR LED (CATTERR1) 2-19

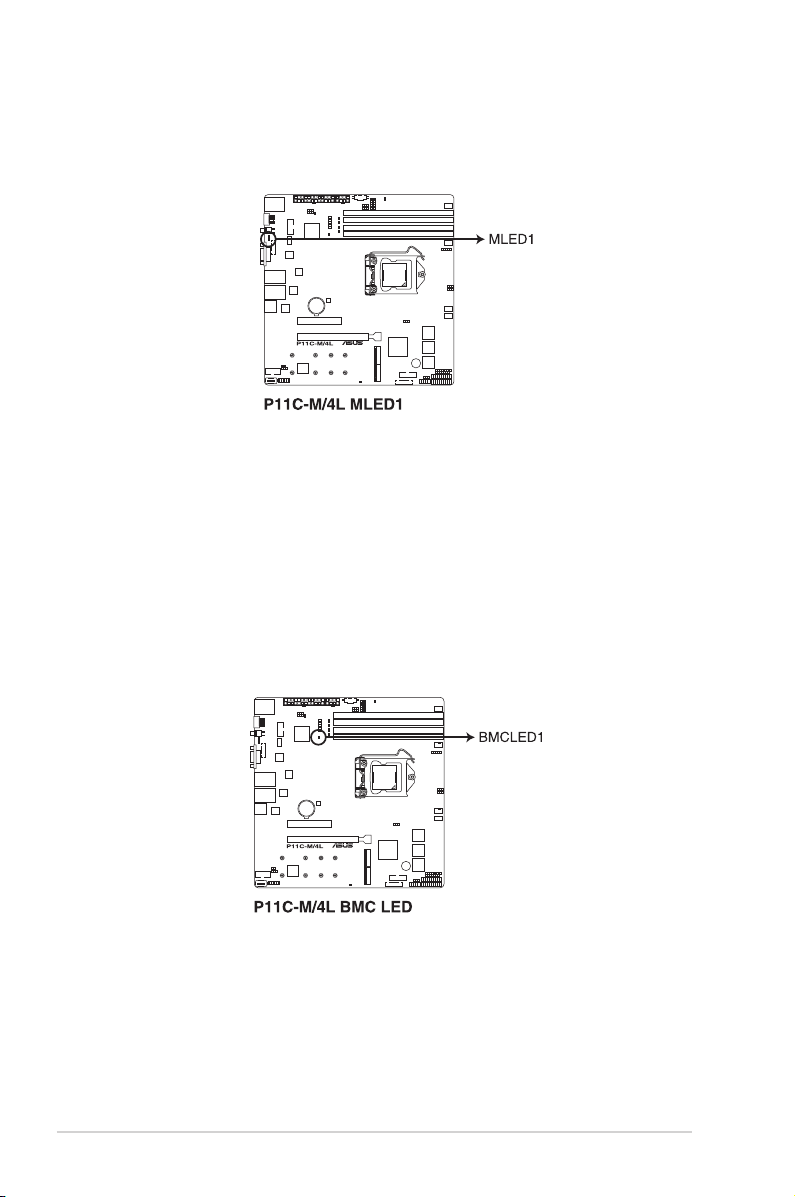

3. ME LED (MELED1) 2-20

4. BMC LED (BMCLED1) 2-20

5. Message LED (MLED1) 2-21

跳線頁數

1. Clear RTC RAM (CLRTC1) 2-22

2. VGA controller setting (3-pin VGA_SW1) 2-23

3. LAN controller setting (3-pin LAN_SW1-4) 2-23

4. ME firmware force recovery setting (3-pin ME_RCVR1) 2-24

5. PCH_MFG1 setting (3-pin PCH_MFG1) 2-24

6. Smart Ride Through (SmaRT) setting (3-pin SMART_PSU1) 2-25

7. DMLAN setting (3-pin DM_IP_SEL1) 2-25

8. SATADOM power setting (3-pin DOM1_PWR1) 2-26

9. CPU PCIE configuration setting (3-pin U2_CFG5-6) 2-26

後側面板連接端口頁數

1. RJ-45 port for iKVM 2-27

2. Q-Code LED 2-27

3. Power-on Button 2-27

4. Video Graphics Adapter port 2-27

5. RJ-45 ports for LAN 1-4 2-27

6. USB 3.1 Gen 2 ports 1 and 2 2-27

7. USB 3.1 Gen 1 ports 5 and 6 2-27

華碩 P11C-M/4L 主板用戶手冊

2-5

內部連接端口頁數

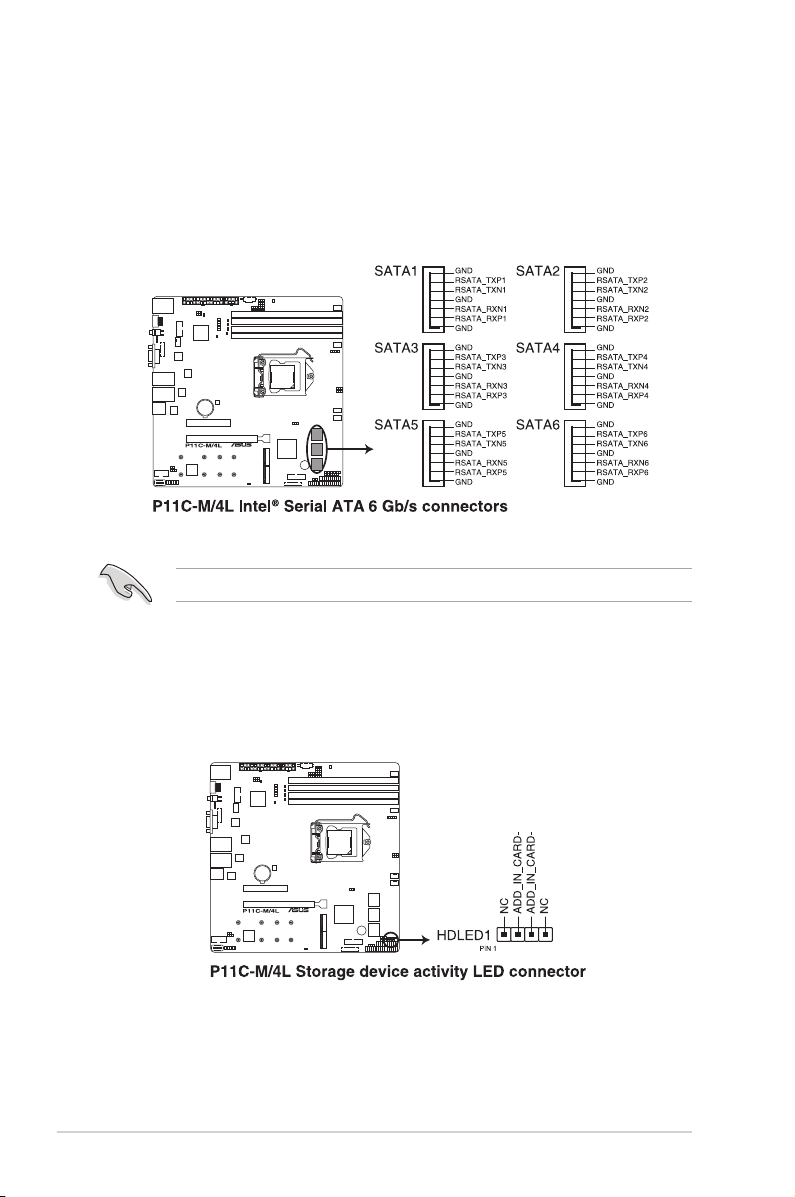

1. Serial ATA 6.0 Gbp/s connectors (7-pin SATA 6Gbps_1-6) 2-29

2. Hard disk activity LED connector (4-pin HDLED1) 2-29

3. USB 2.0 connectors (10-1 pin USB1112; 4-pin Type-A USB7)

4. USB 3.1 Gen 1 connector (20-1 pin USB3_34) 2-30

5. Fan connectors (4-pin CPU_FAN1, FRNT_FAN1-3, REAR_ FAN1)

6. Serial General Purpose Input/Output connector (6-1 pin SGPIO1)

7. Trusted Platform Module connector (14-1 pin TPM) 2-32

8. VGA connector (16-pin VGA_HDR1)) 2-32

9. Serial port connectors (10-1 pin COM1-2) 2-33

10. Power Supply SMBus connector (5-pin PSUSMB1) 2-33

11. ATX power connectors (24-pin EATXPWR1, 8-pin EATX12V1)

12. System panel connector (20-1 pin PANEL1) 2-35

13. Auxiliary panel connectors (20-2 pin AUX_PANEL1; 20-pin AUX_PANEL2)

14. Chassis intrusion connector (2-pin INTRUSION1) 2-37

15. System Management Bus (SMBUS) connector (5-1 pin SMBUS1)

16. M.2 (NGFF) connectors (NGFF1-2) 2-38

17. Thermal sensor cable connector (3-pin TR1) 2-38

2-30

2-31

2-34

2-36

2-37

2-6

第二章：硬件設備信息

2.3 中央處理器（CPU）

本主板具備一個 LGA1151 處理器插槽，本插槽是專為 LGA 封裝的 Intel® Xeon® E-21xx / E-22x x 處理器家族、Intel® 第八代 / 第九代 Co r e™ i3 處理器、Intel® Pentium™ 以及 Intel® Celeron™ 系列處理器所設計。

確認您安裝的是專為 LGA 1151 所設計的正確處理器。請勿將其他插槽專用的處理器安裝於 LGA1151 插槽。

• 安裝處理器之前請先確認所有電源線皆已經拔除。

• 在您購買本主板之後，請確認在處理器插座上附有一個 PnP 保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經毀壞或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯絡。

• 本保修不包括處理器插座因遺失、錯誤的安裝或不正確的卸除 PnP 保護蓋所造成的毀壞。

2.3.1 安裝中央處理器

請依照以下步驟安裝處理器：

1. 找到位於主板上的處理器插槽。

在安裝處理器之前，請先將主板上的處理器插槽面向您，並且確認插槽的固定扳手位在您的右手邊。

華碩 P11C-M/4L 主板用戶手冊

2-7

2. 以手指壓下固定扳手並將其稍向左側推（A），這麼做可使扳手脫離固定扣並鬆開 CPU 輔助安裝盒（B）。

CPU 安裝盒上的 PnP 保護蓋是用以保護插槽上的接腳之用，因此只有在 CPU 安裝妥當之後，才可將其卸除。

3. 將插座側邊的固定扳手按照箭頭方向拉起至上蓋完全打開。

固定扳手

固定扣

安裝盒上蓋

4. 請確認 CPU 的金色三角形標示是位在左下角的位置，接著把 CPU 順著這個方向安裝到主板的插槽上，並請確認 CPU 的左上方的缺口與插槽上對應的校準點是相吻合的。

處理器只能以一個方向正確安裝，請勿強制將處理器裝入插槽，以避免弄彎理器的針腳和理器本身!

2-8

第二章：硬件設備信息

金三角

標記

校准點

CPU 缺口

校准點

5. 將上蓋（A）重新蓋上，確保修定扳手的前端可安插入固定扣（B）下方，并扣于固定扣下（C）。

固定扳手

固定扣

6. 將固定扳手安插于固定扣下，然後從 CPU 插槽中將 PnP 保護蓋向外推並取下。

固定扳手

固定扣

7. 在 CPU 裸露在外面的區域上滴入几滴散熱膏，與散熱片接觸。散熱器散熱膏必須只有很薄的一層。

有些散熱片已有散熱膏。如果是，則跳過這一步。

注意：這些散熱膏有毒且不能食用。請勿食用散熱膏。如進入眼睛或皮膚，請立即清洗，並尋求專業醫學幫助。

華碩 P11C-M/4L 主板用戶手冊

2-9

2.3.2 安裝散熱器和風扇

Intel® L GA1151 處理器需要搭配安裝經過特殊設計的散熱器與風扇，方能得到最

佳的散熱性能。

• 若您所購買的是盒裝 I n tel 處理器，則產品包裝中即已內含有一組專用的散熱器與風扇；若您所購買的是散裝的處理器，請確認您所使用的 CPU 散熱器已通過 Intel 的相關認證。

• 請務必使用兼容 LGA1151 處理器的散熱器與風扇。LGA1151 處理器插槽不兼容 LGA775 與 LGA1366 處理器插槽的大小尺寸。

若您所購買的是散裝的 CPU 散熱器與風扇，請在安裝之前確認風扇散熱器上的金屬銅片或者是 CPU 上面有確實塗上散熱膏。

在安裝處理器的風扇和散熱器之前，請先確認主板已經安裝至機箱上。

請依照下面步驟安裝處理器的散熱器和

風扇：

1. 將散熱器放置在已安裝好的 CPU 上方，並確認主板上的四個孔位與散熱器的四個扣具位置相吻合。

2. 將兩組扣具以對角線的順序向下推，使散熱器和風扇能正確地扣合在主板上。

2-10

第二章：硬件設備信息

固定散熱片與風扇的位置讓處理器風扇數據線得以最靠近處理器風扇連接連接端口。

3. 當風扇、散熱片以及支撐機構都已安裝完畢，接著請將風扇的電源線插到主板上標示有“CPU_FAN1”的電源插槽。

若您未連接 CPU_FAN 1 的電源插槽，可能將會導致啟動時 CPU 溫度過熱並出現“Hardware monitoring errors”的信息。

2.3.3 卸除散熱器與風扇

請按照以下的步驟卸除散熱器和風扇：

1. 先將主板上連接 CPU 散熱器的電源線從 CPU_FAN 上卸除。

2. 將每個扣具上的旋鈕以逆時鐘方向旋轉，鬆開散熱器固定扣具。

3. 依照順序將扣具扳離主板上的散熱器插孔，採對角線方式卸除，例如：先卸除 A，再卸除 B；或是先卸除 B，再卸除 A。

4. 接著小心地將散熱器與風扇從主板上抽離。

華碩 P11C-M/4L 主板用戶手冊

2-11

2.3.4 安裝散熱器

Intel® L GA1151 處理器需要搭配安裝經過特殊設計的散熱器與風扇，方能得到最

佳的散熱性能。

• 請確認您使用合格的散熱器。

• 請在安裝散熱器與風扇之前確認 CPU 上面有塗上散熱膏。

1. 取下散熱器金屬片上的貼條，將金屬片放置在主板的反面，并確認三個螺栓與散熱器的三個螺絲孔相吻合。

2. 請使用十字螺絲刀以對角線的順序擰緊散熱器的四個螺絲。

2-12

第二章：硬件設備信息

• 請確認安裝好的散熱器沒有歪曲或傾斜，否則將會引起 CPU 過熱。

• 請勿將螺絲擰太緊，否則易造成 CPU 斷裂。

2.4 系統內存

2.4.1 概述

本主板配置有四組 DDR4（Double Data Rate，雙倍數據傳輸率）內存插槽。

DDR4 內存條擁有與 DDR3 內存條相同的外觀，但是實際上 DDR4 內存條的缺口與 DDR2、DDR3 內存條不同，以防止插入錯誤的內存條。DDR4 內存條擁有更高的性能與更低的能耗。

下圖所示為 DDR4 DIMM 內存插槽在主板上的位置。

2.4.2 內存設置

您可以安裝 Unbuffered ECC DDR4 內存條至本主板的內存插槽上。請參考下表中的設置值。

UDIMM 每通道 DIMM 插槽數量

每通道 DIMM 安裝數量DIMM 類型速度 Rank / DIMM

2 1 Unbuffered DDR4 2666/2400

2 2 Unbuffered DDR4 2666/2400

• 為達到最理想的兼容性，請使用相同 C AS 延遲值的內存條。建議您使用同一廠商所生產的相同容量型號之內存。

• 請從 DIMM 插槽 A2 與 B2（藍色）開始安裝。

華碩 P11C-M/4L 主板用戶手冊

Single Rank、Dual Rank

2-13

2.4.3 安裝內存條

加裝或卸除內存或其他系統組件之前，請確認已拔除電源線，否則可能會導致主板與組件的嚴重損壞。

請依照下面步驟安裝內存條：

1. 先將內存條插槽一端的固定卡扣扳開。

2. 將內存條的金手指對齊內存條插槽的溝槽，並且在方向上要注意金手指的缺口要對準插槽的凸起點。

由於 D D R4 內存條金手指部份均有缺口設計，因此只能以一個固定方向安裝到內存條插槽中。請勿強制插入以免損及內存條。

3. 最後緩緩將內存條插入插槽中，若無錯誤，插槽一端的卡扣會因內存條安裝而自動扣到內存條兩側的凹孔中。

每次將內存條垂直插入插槽以避免損壞插槽。

• 若安裝兩根以上的內存條，請參考主板包裝中的用戶指南。

• 請參考用戶指南中內存條的合格供應商名單。

內存條插槽

插槽凸起點

向外掰開插槽兩端的卡扣

卡扣會在內存條正確安裝後自動扣上

取出內存條

請依照以下步驟取出內存條：

1. 壓下內存條插槽一端白色的固定卡扣以鬆開內存條。

2. 再將內存條由插槽中取出。

在壓下固定卡扣取出內存條的同時，您可以用手指輕輕地扶住內存條，以免彈出而損及內存條。

2-14

第二章：硬件設備信息

2.5 擴展插槽

考慮到未來會擴展系統性能的可能性，本主板提供了擴展插槽，在接下來的子章節

中，將會描述主板上這些擴展插槽的相關信息。

安裝/卸除任何擴展卡之前，請暫時先將電腦的電源線拔出。如此可免除因電氣殘留於電腦中而發生的意外狀況。

2.5.1 安裝擴展卡

請依照下列步驟安裝擴展卡:

1. 在安裝擴展卡之前，請先詳讀該擴展卡的使用說明，並且要針對該卡作必要的硬件設置更改。

2. 鬆開電腦主機的機箱蓋並將之取出（如果您的主板已放置在主機內）。

3. 找到一個您想要插入新擴展卡的空置插槽，並以十字螺絲起子鬆開該插槽位於主機背板的金屬擋板的螺絲，最後將金屬擋板移出。

4. 將擴展卡上的金手指對齊主板上的擴展槽，然後慢慢地插入槽中，並以目視的方法確認擴展卡上的金手指已完全沒入擴展槽中。

5. 再用剛才鬆開的螺絲將擴展卡金屬擋板鎖在電腦主機背板以固定整張卡。

6. 將電腦主機的機箱蓋裝回鎖好。

2.5.2 設置擴展卡

在安裝好擴展卡之後，接著還須通過軟件設置來調整該擴展卡的相關設置。

1. 啟動電腦，然後更改必要的 BI O S 程序設置。若需要的話，您也可以參閱第四章 BIOS 程序設置以獲得更多信息。

2. 為加入的擴展卡指派一組尚未被系統使用到的 IR Q。請參閱下頁表中所列出的中斷要求使用一覽表。

3. 為新的擴展卡安裝軟件驅動程序。

當您將 P C I 擴展卡插在可以共享的擴展插槽時，請注意該擴展卡的驅動程序是否支持 IR Q 分享或者該擴展卡並不需要指派 I R Q。否則會容易因 I R Q 指派不當生成衝突，導致系統不穩定且該擴展卡的功能也無法使用。請參看下頁的表格。

華碩 P11C-M/4L 主板用戶手冊

2-15

2.5.3 指定中斷要求

標準中斷要求使用一覽表

IRQ 優先級指定功能

0 1 系統計時器 1 2 鍵盤控制器 2 - 可編程中斷 3* - -4* 9 串口 (COM1) 5* 10 并口 (LPT1) 6 - -7* - -8 3 系統 CMOS/實時鐘 9* 4 ACPI 模式 10* 5 預留給 PCI 設備使用 11* 6 預留給 PCI 設備使用 12* 7 PS/2 兼容鼠標連接端口 13 8 數值數據處理器 14* - -15* - --

*：這些通常是留給 ISA 或 PCI 連接端口卡使用。

2-16

第二章：硬件設備信息

2.5.4 PCI Express x8 插槽 (x8 Gen3 link)

板載的 PCIE7 插槽可提供一組 x16 Gen3 link 至處理器。這些插槽可支持服務器

等級的多種高效能附加卡。

2.5.5 PCI Express x16 插槽 (x16 Gen3 link)

板載的 PCIE6 插槽可提供一組 x8 Gen3 link 至處理器。此插槽可支持 VGA 卡以

及服務器等級的多種高效能附加卡。

序號（插槽位置) 簡述

1 (插槽 7)

2 (插槽 6) PCIE6 1 x PCI-E x16 (x16 Ge3 link)

PCIe 插槽 6 與 PCIe 插槽 7 分享帶寬，當 PCIe 插槽 7 被佔用時，PCIe 插槽 6 將會自動以 x8 模式運行。

PCIE7 1 x PCI-E x8 (x8 Gen3 link)

華碩 P11C-M/4L 主板用戶手冊

2-17

2.5.7 安裝基板管理卡

請按照以下步驟將選購的 ASMB8 管理卡安裝到主板上。

1. 找到主板上的基板管理卡（Baseboard Management Card）插槽。

2. 按照正確的方向將管理卡安裝到位。

2-18

第二章：硬件設備信息

此處主板構造示意圖僅供參考。主板佈局和外觀因型號而異，單安裝步驟是相同的。

2.6 內置指示燈

1. 電力指示燈（SBPWR1）

當主板上內置的電力指示燈亮著時，表示目前系統是處於正常運行、省電模式或者軟關機的狀態中，並非完全斷電。這個指示燈可用來提醒您在安裝或移除任何的硬件設備之前，都必須先移除電源，等待指示燈熄滅才可進行。請參考下圖所示。

2. CATTERR 指示燈（CATTERR1）

本指示燈會顯示系統已經經歷一個無法挽救或災難性的錯誤，且無法繼續運作。

華碩 P11C-M/4L 主板用戶手冊

2-19

3. ME 指示燈（MELED1）

當 ME 指示燈閃爍時，表示 ME 正常工作。

4. BMC 警示燈（BMCLED1）

當綠色警示燈亮起時，表示 BMC 正常工作。

2-20

第二章：硬件設備信息

5. 信息指示燈（MLED1）

當這個內置的指示燈亮紅燈時，表示溫度異常或發生 BMC 事件記錄。

華碩 P11C-M/4L 主板用戶手冊

2-21

2.7 跳線選擇區

1. CMOS 數據清除 (3-pin CLRTC1)

在主板上的 C M OS 存儲器中記載著正確的時間與系統硬件配置等數據，這些數據並不會因電腦電源的關閉而丟失數據的正確性，因為這個 C M OS 的電源是由主板上的鋰電池所供應。而使用 CLRTC 跳線可以清除這些系統硬件配置數據，但不會影響系統時間和日期的準確性。

想要清除這些數據，可以依照下列步驟進行：

1. 關閉系統電源，拔掉電源適配器；

2. 將 C L RTC1 跳線帽由 [1-2]（默認值）改為 [2-3] 約 5~10 秒鐘（此時即清除

CMOS 數據），然后再將跳線帽改回 [1-2]；

3. 插上電源適配器，開啟電源；

4. 當啟動步驟正在進行時按著鍵盤上的＜Del＞鍵進入 B I OS 程序畫面重新設置

BIOS 數據。

除了清除 CMOS 數據之外，請勿將主板上 CLRTC1 的跳線帽由默認值的位置移開，因為這麼做可能會導致系統啟動失敗。

若上述步驟無效，請卸除主板上的電池並再次移動跳線帽（如步驟 2 所述）來清除 CMOS 中的數據。在 C MOS 數據清除後，重新安裝好電池。

2-22

第二章：硬件設備信息

2. VGA 控制器設置 (3-pin VGA_SW1)

此跳線可讓您開啟或關閉板載的顯示芯片控制器。將跳線設置為 [1-2] 短路為開啟

顯示芯片功能。

3. LAN 控制器設置（3-pin LAN_SW1~4）

這些跳線可讓您開啟或關閉內置 LAN_SW1-4 控制器。設為 [1-2] 短路開啟

Gigabit LAN 功能。

華碩 P11C-M/4L 主板用戶手冊

2-23

4. ME 固件強制恢復設置（3-pin ME_RCVR1）

此跳線允許您在 ME 固件崩潰時迅速進行恢復。

5. PCH_MFG1 設置 (3-pin PCH_MFG1)

此跳線允許您更新 BIOS ME 區塊選擇。

2-24

第二章：硬件設備信息

6. Smart Ride Through (SmaRT) 設置 (3-pin SMART_PSU1)

此跳線允許您開啟或關閉 Smart Ride Through (SmaRT) 功能。本功能用於提升系統在重電源負載模式下的穩定性，允許您在 AC 掉電期間維持系統的不中斷運行。當 AC 電壓過低時，內置於每個電源中的快速 AC 掉電檢測電路會生成一個 SM B A LERT# 信號，在系統中啟動節流條件。系統節流將降低系統內存與處理器的帶寬，從而降低在 AC 線掉電期間的電源負載。

7. DMLAN 設置（3-pin DM_IP_SEL1）

本跳線帽提供您選擇 DMLAN 設置。設置為 [2-3] 以強制 DMLAN IP 使用固定模式（IP=10.10.10.10, submask=255.255.255.0）。

華碩 P11C-M/4L 主板用戶手冊

2-25

8. SATA DOM 電源設置 (3-pin DOM1_PWR1)

21 32

此跳線允許您進行 DOM 電源設置。設為 [2-3] 以啟用 SATA4 支持功能。

9. CPU PCIE 配置設置 (3-pin U2_CFG5-6)

這些跳線可讓您設置 PCIE6 運行速度。不同跳線設置請參考下表。

2-26

跳線設置 U2_CFG6 U2_CFG5 PCIE6 插槽設置

x16（默認）

x8, x8

x8, x4, x4

當 PCIE7 插槽被占用時，此跳線將無法使用。

第二章：硬件設備信息

2.8 元件與週邊設備的連接

2.8.1 後側面板連接端口

1. RJ-45 網絡連接端口用於 iKVM：此連接端口僅當您安裝 ASMB8 管理卡時才有

效。

2. Q-Code 指示燈：Q-Code 指示燈設計為採用 2 位顯示，用來得知系統狀態。請

參考以下 Q-Code 列表來獲得更詳細的信息。

3. 電源開關鈕：按下此鍵將打開系統。

4. VGA 連接端口：將 VGA 顯示屏或 VGA 兼容設備連接至此連接端口。

5. RJ-45 網絡連接端口 1-4：這些連接端口可經網絡集線器連接至局域網

（LAN），實現千兆連接。請參考下表中各燈號的說明。

6. USB 3.1 Gen 2 連接端口（1 和 2）：這二組 4-pin 串行總線（USB）連接端口

可連接兩台 USB 3.1 Gen 1 設備。

7. USB 3.1 Gen 2 連接端口（5 和 6）：這二組 4-pin 串行總線（USB）連接端口

可連接一台 USB 3.1 Gen 1 設備。

網絡指示燈說明

Activity/Link 指示燈速度指示燈

狀態描述狀態描述

熄滅沒有連接熄滅連接速度 10Mbps

橘色連接橘色連接速度 100Mbps

閃爍數據傳輸中綠色連接速度 1Gbps

管理專用網絡（DM_LAN1）指示燈說明

Activity/Link 指示燈速度指示燈

狀態描述狀態描述

熄滅沒有連接熄滅連接速度 10Mbps

橘色連接橘色連接速度 100Mbps

閃爍數據傳輸中綠色連接速度 1Gbps

華碩 P11C-M/4L 主板用戶手冊

ACT/LINK

指示燈

ACT/LINK

指示燈

ACT/LINK

指示燈

SPEED 指示燈

2-27

2.8.2 內部連接端口

1. Serial ATA 6.0Gbps 連接端口（7-pin SATA5-6 [灰色]）

這些連接端口由 Intel® C242 芯片所控制，可支持使用細薄的 Serial ATA 數據線連接 Serial ATA 硬盤，最高數據傳輸速度可達 6Gb/s。若您安裝了 Serial ATA 硬盤，您可以建立 RAID 0、RAID 1、RAID 10 或 RAID 5 設置。

實際的數據傳輸速度取決於所安裝的 Serial ATA 硬盤速度。

2. 硬盤讀寫動作指示燈連接排針 (4-pin HDLED1)

這個排針用來連接至 SAS 或 SATA 附加卡連線。連接到 SAS 或 SATA 附加卡的任何設備的讀寫動作都會導致前面板 LED 指示燈亮起。

2-28

第二章：硬件設備信息

3. USB 2.0 擴展套件排線插槽（10-1 pin USB1112; 4-pin Type-A USB7）

這些 USB 擴展套件排線插槽支持 USB 2.0 規格，將 USB 模塊排線連接至任何一個插槽，然後將模塊安裝到機箱後側面板中開放的插槽。這些 USB 插槽與 USB 2.0 規格兼容，並支持傳輸速率最高達 480 MBps。

請勿將 1394 數據線與 USB 連接端口連接。此舉將會造成主板損壞。

4. USB 3.1 Gen 1 擴展套件數據線插座（20-1 pin USB3_34）

這些插槽用來連接額外的 USB 3.1 Gen 1 連接端口模塊，並與 USB 2.0 規格兼容。若您的機箱提供有 USB 3.1 Gen 1 前或後面板排線，將該連線連接至本插槽，就可擁有前或後面板 USB 3.1 Gen 1 解決方案，支持傳輸速率最高達 5Gbps，可對 USB 充電設備進行快速充電並優化能效。

USB 3.1 Gen 1模塊須另行購買。

連接的 USB 3.1 Gen 1 設備視作業系統設置，運行 xHCI 或 EHCI 模式。

華碩 P11C-M/4L 主板用戶手冊

2-29

5. 中央處理器、前面板與後面板風扇電源插座(4-pi n FRNT_F A N1-3、R EAR_ FAN1、CPU_FAN1)

支持冷卻風扇，您可以將風扇電源線連接到主板上的風扇連接端口，請確認黑線需

接到風扇電源插座上的接地端（GND）。

• 千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那麼很容易因為主機內部溫度逐漸昇高而導致死機，甚至更嚴重者會燒毀主板上的電子元件。

• 注意：這些插座並不是跳線！不要將跳線帽套在它們的針腳上。

• 所有的風扇都支持華碩風扇轉速控制技術。

6. 串行通用輸入輸出連接排針 (6-1 pin SGPIO1)

這些排針用於 Intel Rapid Storage Technology Enterprise 的 SGPIO 連接端口，可

控制 LED 模式動作、設備信息與通用數據。

2-30

第二章：硬件設備信息

7. TPM 連接排針（14-1 pin TPM）

這組連接排針支持 TP M 系統，該系統能夠安全存儲按鍵，電子證書，密碼與數據。同時，該系統也有助於提高網絡安全，維護數字身份（digital identities），保證平臺完整。

8 VGA 連接排針 (16-1 pin VGA_HDR1)

該連接排針支持高動態範圍的 VGA 連接端口。

華碩 P11C-M/4L 主板用戶手冊

2-31

9. 串口連接插座 (10-1 pin COM1/COM2)

這個插座用來連接串口（COM）。將串口模塊的數據線連接至這個插座，接著將

該模塊安裝至機箱后側面板空的插槽中。

10. 電源 SMBus 連接排針 (5-pin PSUSMB1)

您可以通過本組排連接到電源系統管理總線（SMB u s，Syste m Mana g e ment Bus）連接端口設備來讀取電源信息。設備通SMBus 連接端口與 SMBus 主機與/或其他 SMBus 設備進行通信。

2-32

第二章：硬件設備信息

當您安裝了華碩 ASMB9 管理卡後，此連接端口方能運行。

電源必須符合 PMBus 規格，同時還需要個性化的 BMC FW。若您需要進一步的協助，請向華碩洽詢。

11. ATX 電源插座（24-pin EATXPWR1、8-pin EATX12V1）

這個插座為提供給 ATX 電源使用。由電源所提供的連接插頭已經過特別設計，只能以一個特定方向插入主板上的電源插座。找到正確的插入方向後，僅需穩穩地將之套進插座中即可。

• 請不要忘記連接 24+8-pin 電源插座，否則系統將不會啟動。

• 如果您想要安裝其他的硬件設備，請務必使用較高功率的電源以提供足夠的設備用電需求。若電源無法提供設備足夠的用電需求，則系統將會變得不穩定或無法開啟。

• 此主板支持 ATX 2.0 PSU 或以上版本。

• 請確認您使用的電源可以提供足夠的設備用電需求。

華碩 P11C-M/4L 主板用戶手冊

2-33

12. 系統控制面板連接排針 (20-1 pin PANEL1)

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。

1. 系統電源指示燈連接排針 (3-pin PLED) 這組排針可連接到電腦主機面板上的系統電源指示燈。在您啟動電腦並且使用電

腦的情況下，該指示燈會持續亮著；而當指示燈閃爍亮著時，即表示電腦正處於睡眠模式中。

2. 信息指示燈連接排針 (2-pin MLED) 這組排針可將信息指示燈的數據線連接至前面板信息指示燈。信息指示燈顯示啟

動狀態。啟動過程中信息指示燈會一直閃耀，直到進入系統。

3. 機箱喇叭連接排針 (4-pin SPEAKER) 這組四腳位排針連接到電腦主機機箱中的喇叭。當系統正常啟動便可聽到嗶嗶

聲，若啟動時發生問題，則會以不同長短的音調來警示。

4. 硬盤動作指示燈連接排針 (2-pin +HDLED) 您可以連接此組 IDE_LED 接針到電腦主機面板上的 IDE 硬盤動作指示燈號，如

此一旦 IDE 硬盤有讀寫動作時，指示燈隨即亮起。

5. ATX 電源/軟關機開關連接排針 (2-pin PWRSW) 這組排針連接到電腦主機面板上控制電腦電源的開關。您可以根據 B I OS 程序或

操作系統的設置，來決定當按下開關時電腦會在正常運行和睡眠模式間切換，或者是在正常運行和軟關機模式間切換。若要關機，請持續按住電源開關超過四秒的時間。

6. 熱啟動開關連接排針 (2-pin RESET) 這組兩腳位排針連接到電腦主機面板上的 Reset 開關。可以讓您在不需要關掉電

腦電源即可重新啟動，尤其在系統死機的時候特別有用。

2-34

第二章：硬件設備信息

13. 輔助系統控制面板連接排針 (20-2 pin AUX_PANEL1, 20-pin AUX_PANEL2)

本組接針支持前面板上的多個功能，包括前面板 SMB，Locator LED 指示燈與開

關，機箱開啟警示連接排針，以及網絡狀態指示燈。

1. 前面板 SMB 連接排針（6-1pin FPSMB）這組連接排針可以讓您連接 SMB（系統管理總線）設備。

2. 網絡狀態指示燈（2-pin LAN1LINK 和 2-pin LAN2LINK）這兩組 2-pin 排針可通過 Gigabit 網絡指示燈排線來連接到 LAN 的狀態指示燈。

3. Locator 指示燈號連接排針（2-pin AUX_LOCLED1 和 2-pin AUX_LOCLED2）這兩組 2-pin 排針為 Locator 指示燈號，通過 Locator LED 排線來連接。當您按

下 Locator 按鍵時，這個燈則會亮起顯示。

4. Locator 按鈕/開關（2-pin AUX_BMCLOCBN）這組 2-pin 排針為連接 Locator 按鈕/開關。當您按下 Locator 按鍵時，Locator

燈則會亮起顯示。

5. 網絡狀態指示燈與 USB 連接端口（2-pin LAN3_LED, LAN4_LED, USB ports）此為前側面板上的網絡狀態指示燈與 USB 連接端口。

華碩 P11C-M/4L 主板用戶手冊

2-35

14. 機箱開啟警示連接排針（2-pin INTRUSION1）

這組排針提供給設計有機箱開啟檢測功能的計算機主機機箱之用。此外，尚須搭

配一個外接式檢測設備，如機箱開啟檢測感應器或者微型開關。在本功能啟用時，若您有任何移動機箱元件的動作，感應器會隨即檢測到並且送出一信號到這組接針，最后會由系統記錄下來這次的機箱開啟事件。

本項目的默認值是將跳線帽套在 CHASS IS 排針中標示著“Chas si s Signa l”与

“GND”的兩個針腳上，若您想要使用本功能，請將跳線帽從“Chassis Signal” 与“GND”的針腳上卸除。

15. 系統管理總線 (SMBUS) 連接排針 (5-1 pin SMBUS1)

本排針控制系統與電源管理相關任務。本排針處理各設備間的通訊，而不是單獨的

控制線。

2-36

第二章：硬件設備信息

16. M.2 (NGFF) 卡插槽 (NGFF1 & NGFF2)

本插槽允許您安裝 M.2 設備。

本插槽支持 PCI-E x2 與 SATA 連接端口的 2242/2260/2280/2210 設備。

M.2 (NGFF) 設備為選購配備，需另行購買。

17. 溫度檢測排線插座（3-pin TR1）

這組排針為提供連接溫度檢測排線使用，若您要增加額外的溫度檢測監控功能，請在此接針上連接具有溫度檢測器的檢測排線，並將另一端放置在您欲監控的設備上，就能進行監控。

華碩 P11C-M/4L 主板用戶手冊

2-37

2-38

第二章：硬件設備信息

第三章：

開啟電源

本章節說明開啟電腦電源的順序，以及電腦開機後所發出各種不同類型嗶聲的代表意義。

3.1 第一次啟動電腦

1. 確認所有排線與接腳都接妥，然後蓋上機箱的外蓋。

2. 確定所有的開關都已關閉。

3. 將電源線接上機箱背面的電輸入插座。

4. 情況許可的話，最好將電源線路上加接突波吸收/保護器。

5. 您可以先開啟以下週邊設備的電源： a. 顯示屏 b. 外接存儲設備（從連接鏈中的最後一個設備開始） c. 系統電源

6. 送電之後，機箱面板上應該會有電源指示燈亮起才對。如果是使用 AT X 電源的話，必須等到面板按鈕被觸碰後才會啟動電源，電源指示燈此時才會亮起。如果您的顯示屏符合綠色省電標準，或具備電源待機功能，則需要等系統 L E D 指示燈亮起後，顯示屏指示燈才會亮起或由橙色切換為綠色。

如果啟動過程一切順利的話，不久就可以在顯示屏上看到畫面了，如果送電之後

超過 30 秒而畫面沒有動靜的話，表示電腦的設置尚有問題存在，請再進一步地的檢查各項動作，如果還是不行，就需要向廠商求助了！

BIOS 嗶聲含義

嗶聲代表錯誤

一短嗶聲在前一次啟動時檢測到電湧。

一短嗶聲未檢測到鍵盤

一短嗶聲後跟隨兩短嗶聲

一短嗶聲後跟隨八短嗶聲

兩長嗶聲機箱開啟警告

兩長嗶聲檢測到 BIOS 鏡像文件丟失

未檢測到內存

未檢測到 VGA 顯卡

7. 在電源開啟之後可按下＜Del＞鍵以進入 BIOS 的設置模式，詳細設置方法請看本用戶手冊的第四章部分。

3-2

第三章：開啟電源

3.2 關閉電源

3.2.1 使用操作系統關閉功能

如果您使用的操作系統為 Windows

1. 按下 <Ctrl>+<Alt><Del>。

2. 點擊屏幕右下角的電源圖標。

3. 選擇「關機」。

4. 從「關閉事件追蹤程序」中的選項文件選擇「其他（計劃）」，否則請選擇一選項最能說明您希望關閉電腦的原因。

5. 點選「繼續」。

3.2.2 使用雙重功能電源按鈕

當系統正在運行時，按下電源按鈕持續四秒以內，依 BIOS 設置將系統調整為睡眠模式或軟關機模式。若不考慮 B I O S 設置，持續按住電源按鈕超過4秒可使系統以進入軟關机模式。

按住電源開關超過四秒，無論 BIOS 設置為何，系統將進入軟關機模式。

Server 2016：

華碩 P11C-M/4L 主板用戶手冊

3-3

3-4

第三章：開啟電源

第四章：

BIOS 程序設置

在電腦系統中，BIOS 程序調校的優劣與否和整個系統的運行性能有極大的關係。針對您自己的配備來作最最佳化 BIOS 設置是讓您的系統性能再提昇的關鍵。接下來本章節將逐一說明 BIOS 程序中的每一項設置。

4.1 管理、更新您的 BIOS 程序

下列軟件讓您可以管理與更新主板上的 BIOS（Basic Input / Output system）設

置。

1. ASUS CrashFree BIOS 3 當 BIOS 文件遺失或損壞時，可啟動 U 盤來恢復 BIOS 。

2. ASUS EzFlash 使用軟盤或 USB 閃存盤更新 BIOS。

3. BUPDATER USB 啟動盤在 DOS 模式下更新 BIOS。

上述軟件請參考相關章節的詳細使用說明。

建議您先將主板原始的 BIOS 程序備份到 U 盤中，以備您往後需要再次安裝原始的 BIOS 程序。使用 BUPDATER 來拷貝主板原始的 BIOS 程序。

4.1.1 使用 CrashFree BIOS 3 程序恢復 BIOS 程序

華碩最新自行研發的 CrashFree BIOS 3 工具程序，讓您在當 BIOS 程序和數據被病毒入侵或毀壞時，可以輕鬆的從含有最新或原始的 BIOS 文件的USB 閃存盤中恢復 BIOS 程序的數據。

在您使用此應用程序前，請先準備好內含主板 BIOS 的 USB 閃存盤，作為恢復 BIOS 的用途。

下載或更新 BIOS 文件時，請將 BIOS 文件重新命名為：P11CM4L.CAP。

使用 USB 閃存盤恢復 BIOS 程序

請依照下列步驟使用 USB 閃存盤恢復 BIOS 程序：

1. 將包含 BIOS 文件的 USB 閃存盤插到電腦的 USB 連接端口。

2. 工具程序會自動開始更新損壞的 BIOS 文件。當 BIOS 更新完畢後，系統會重新啟

動。

當更新 BIOS 時，請勿關閉或重置系統以避免系統啟動失敗。

恢復的 BIOS 可能不是最新版本的 BIOS，請訪問華碩網站 (www.asus. com.cn) 來下載最新的 BIOS 程序。

4-2

第四章：BIOS 程序設置

4.1.2 使用華碩 EZ Flash 更新 BIOS 程序

華碩 EZ Flash 程序讓您能輕鬆地更新 BIOS 程序，可以不必再到操作系統模式下

運行。

從華碩網站上（www.asus.com.cn）下載最新的 BIOS 文件。

請根據以下步驟使用 EZ Flash 更新 BIOS：

1. 將含有最新 BIOS 文件的 USB 閃存盤插入 USB 連接端口。

2. 進入 BI OS 設置程序。來到 Tool 菜單並選擇 ASUS E z F lash Util i ty 並按下＜Enter＞鍵將其開啟。

ASUS Tek. EzFlash Utility

Current Platform Platform : P11C-M/4L Version : 0201 Build Date :04/13/2018

FS0

System Volume Information

P11C-M/4L BIOS <DIR>

Windows

New Platform Platform : P11C-M/4L Version : 0204 Build Date :04/25/2018

<DIR>

[Up/Down/Left/Right]:Switch [Enter]:Choose [q]:Exit

3. 按 <Tab> 鍵來切換至 Drive 字段。

4. 按上/下方向鍵來選擇保存最新 BIOS 版本的 U 盤，然後按下 <Enter> 鍵。

5. 按 <Tab> 鍵來切換 Folder Info 字段。

6. 按上/下方向鍵來選擇 BIOS 文件，並按下 <Enter> 鍵運行 BIOS 更新操作，當完成更新後，重新啟動系統。

• 本功能僅支持採用 FAT 32/16 格式的單一磁區 U 盤。

• 當更新 BIOS 時，請勿關閉或重置系統以避免系統啟動失敗。

為確保系統的兼容性與穩定性，請按下 <F5> 鍵並選擇 Yes 以載入默認的 BIOS 設置。

華碩 P11C-M/4L 主板用戶手冊

4-3

4.1.3 使用 BUPDATER 更新 BIOS 程序

BUPDATER 程序讓您在 DOS 操作系統中，使用含有已更新的 BIOS 文件的 USB

啟動盤來更新 BIOS 程序。

以下 BIOS 畫面只能參考。實際畫面可能會有所不同。

更新 BIOS 文件：

使用 BUPDATER 更新 BIOS 程序

1. 訪問華碩網站 www.asus.com.cn 下載最新主板 BIOS 文件，并將其保存在 U 盤中。

2. 訪問華碩技術支持網站 ww w.a sus.co m.c n/s uppor t，複製 BU P D ATER 程序 (BUPDATER.exe) 至您預先創建的 USB 啟動盤。

3. 在 DOS 模式中啟動系統，在提示符處輸入：

BUPDATER /i[lename].CAP

[fil e name] 為 U S B 閃存盤中最新或最原始的 BIOS 文件名，然後按下

<Enter>。

A:\>BUPDATER /i[le name]CAP

4-4

第四章：BIOS 程序設置

4. BUPDATER 先確認文件，然後開始更新 BIOS。

ASUS Tek. EzFlash Utility

Platform : P11C-M/4L Version : 0201 Build date: 04/13/2018

Current Platform

Start Programming Flash. DO NOT SHUTDOWN THE SYSTEM!!!

Write 75%

Platform : P11C-M/4L Version : 0206 Build date: 04/25/2018

New Platform

當更新 BIOS 時請不要關閉或重啟系統，以防止系統啟動失敗！

5. 當 BIOS 更新完畢后該程序會返回 DOS 命令。請從硬盤重新啟動系統。

The BIOS 更更 is nished! Please restart your system.

C:\>

華碩 P11C-M/4L 主板用戶手冊

4-5

4.2 BIOS 程序設置

主板擁有一片可編程的 L P C 芯片，您可以依照“4.1 管理、更新您的 BIOS 程

序”部分的描述更新 BIOS 程序。

若您是自行安裝主板，那麼當重新設置系統、或是看到“Ru n Setu p”提示信息出現時，您必須輸入新的 BIOS 設置值。本章節將向您介紹如何進行 BIOS 程序的設置。

即使您現在不需要使用這個設置程序，您也可以在將來更改系統設置。例如，您可以設置密碼或對電源管理設置進行更改。這些都需要您在 BIOS 程序中設置，這樣系統才能將它們保存到芯片中的 NVRAM 中，從而實現這些更改。

主板上的 LPC 芯片中保存有設置程序。當您啟動時，可以在系統開機自檢（Po w er-On S e lf-Tes t，P OST）過程中按下 <D e l> 鍵，就可以啟動設置程序；否則，開機自檢會繼續進行。

要在 POST 過程結束後再進行設置，您需要按下<Ctrl> + <Alt> + <Del>鍵或者直接按下機箱上的“RESET”鍵重新啟動。您也可以將電腦關閉然後再重新啟動。如果前兩種方式無效，再選用最後一種方式。

設置程序以簡單容易使用為目標，更方便的進行系統設置。程序採用菜單模式，您可以輕鬆地瀏覽選項，進入子菜單點擊您要的設置。

• BI O S 程序的出廠默認值可讓系統運行處於最佳性能，但是若系統因您改變 BIOS 程序而導致不穩定，請讀取出廠默認值來保持系統的穩定。按下 <F5> 並選擇“是”來加載 BIOS 默認程序。

• 在本章節的 BIOS 程序畫面只能參考，將可能與您所見到的畫面有所差異。

• 請至華碩網站（http://www.asus.com.cn）下載最新的 BIOS 程序文件來獲得最新的 BIOS 程序信息。

4-6

第四章：BIOS 程序設置

4.2.1 BIOS 程序菜單介紹

功能表列設置值菜單項目

在線操作說明

操作功能鍵

4.2.2 功能表列說明

BIOS 設置程序最上方各菜單功能說明如下： Main 本項目提供系統基本設置 Advanced 本項目提供系統高級功能設置 Performance Tuning 本項目提供系統性能設置。 Security 本項目提供安全設置 Boot 本項目提供系統開啟設置 Monitor 本項目可顯示系統溫度、電源狀態和改變風扇設

Tools 本項目提供特殊功能設置 Save & Exit 本項目提供退出 BIOS 設置程序與出廠默認值恢

Server Mgmt 本項目提供服務器管理設置 Event Logs 本項目可更改時間日誌設置使用左右方向鍵移動選項，可切換至另一個菜單畫面。

置

復功能

華碩 P11C-M/4L 主板用戶手冊

4-7

4.2.3 菜單項目

於功能表列選定選項時，被選擇的功能將會反白，假設您選擇 Main 功能，則會顯

示 Main 菜單的項目。

點擊菜單中的其他項目（如：Event Logs、Advanced、Monitor、Boot、Tool 與

Exit 等）也會出現該項目不同的選項。

4.2.4 子菜單

在菜單畫面中，若功能選項的前面有一個小三角形標記，代表此為子菜單，您可

以利用方向鍵來選擇，並且按下 <Enter> 鍵來進入子菜單。

4.2.5 操作功能鍵說明

在菜單畫面的右下方為操作功能鍵說明，請參照功能鍵說明來選擇及改變各項功

能。

4.2.6 一般說明

在菜單畫面的右上方為當前所選擇的作用選項的功能說明，此說明會依選項的不

同而自動更改。

4.2.7 設置值

這些存在於菜單中的設置值是提供給用戶選擇與設置之用。這些項目中，有的功能選項僅為告知用戶當前運行狀態，並無法更改，那麼此類項目就會以淡灰色顯示。而可更改的項目，當您使用方向鍵移動項目時，被選擇的項目以反白顯示，代表這是可更改的項目。

4.2.8 設置窗口

在菜單中請選擇功能項目，然後按下 <Enter> 鍵，程序將會顯示包含此功能所提供的選項小窗口，您可以利用此窗口來設置您所想要的設置。

4.2.9 滾動條

在菜單畫面的右方若出現如右圖的滾動條畫面，即代表此頁選項超過可顯示的畫面，您可利用上/下方向鍵或是 <PageUp>、<PageDown> 鍵來切換畫面。

4-8

第四章：BIOS 程序設置

4.3 主菜單（Main）

當您進入 BIOS 設置程序時，首先出現的第一個畫面即為主菜單，內容如下圖。

4.3.1 System Date [Day xx/xx/xxxx]

設置您的系統日期。

4.3.2 System Time [xx:xx:xx]

設置系統的時間。

華碩 P11C-M/4L 主板用戶手冊

4-9

4.4 高級菜單（Advanced）

Advanced 菜單選項允許您更改中央處理器和其他系統設備的設置。

更改 A dvan ced 菜單選項的設置時請務必小心謹慎，不正確的數值將會導致系統故障。

4-10

第四章：BIOS 程序設置

4.4.1 處理器設置（CPU Configuration）

C6DRAM [Enabled]

本項目可以讓您在 CPU 處於 C6 狀態時啟動或關閉移動 DRAM 至 PRM 內存。

設置值有：[Disabled] [Enabled]

Software Guard Extensions (SGX) [Software Controlled]

本項目可以讓您選擇 Software Guard Extensions (SGX) 的動作。設置值有：

[Software Controlled] [Disabled] [Enabled]

當 Software Guard Extensions (SGX) 設為 [Enabled] 或 [Software Controlled] 時，以下項目才會出現。

Select Owner EPOCH input type [No change in Owner EPOCHs]

本項目可以讓您選擇 E POCH 輸入類型。設置值有：[N o change in Owne r EPOCHs] [Change to New Random EPOCHs] [Manual User Defined Owner EPOCHs]

SGX Launch Control Policy [Unlocked]

本項目可以讓您選擇 SGX Launch Control Policy。設置值有：[Intel Locked] [Unlocked] [Locked]。

華碩 P11C-M/4L 主板用戶手冊

4-11

當 SGX Launch Control Policy 設為 [Locked] 時，以下項目才會出現。

SGX LE Public Key Hash 0-3 [0]

可讓您設置 Software Guard Extensions (SGX) Launch Enclave Public Key

Hash 的字節數。

當 Software Guard Extensions (SGX) 設為 [Enabled] 時，以下項目才會出現。

PRMRR Size [128MB]

可讓您設置 PRMMR 容量。設置值有：[32MB] [64MB] [128MB]

CPU Flex Ratio Override [Disabled]

本項目可讓您啟動或關閉 CPU Fl e x Ra t io Ov errid e。設置值有：[D i sabl e d]

[Enabled]

當 CPU Flex Ratio Override 設為 [Enabled] 時，以下項目才會出現。

CPU Flex Ratio Settings [35]

可讓您設置 CPU Flex Ratio。

Hardware Prefetcher [Enabled]

本項目為啟用或關閉硬件 Prefetcher 功能。設置值有：[Disabled] [Enabled]。

Adjacent Cache Line Prefetch [Enabled]

本項目提供您啟用或關閉 A d jacen t Ca c h e Li ne Pr efet c h 功能。設置值有：

[Disabled] [Enabled]。

Intel (VMX) Virtualization Technology [Enabled]

本項目提供您啟用或關閉 I n tel® V i rtual i zatio n 技術，當啟用時可以讓硬件平台同時運行多重的操作系統，啟用後可以讓一個系統來虛擬成數個系統。設置值有： [Disabled] [Enabled]。

Active Processor Cores [All]

提供您選擇每個處理器封包的 CPU 核心數。設置值有：[All] [1] [2] [3] [4] [5]

Hyper-threading [Enabled]

本項目提供您啟用或關閉 I n t el Hy per-Th r e ading（高速運行緒）技術，當關閉（Disabled）時，僅會啟動單線程核心。設置值有：[Disabled] [Enabled]

BIST [Disabled]

於重置時啟用或關閉 BIST（Built-In Self Test）。設置值有：[Disabled] [Enabled]

AES [Enabled]

啟用或關閉 CPU 進階加密標準指令。設置值有：[Disabled] [Enabled]。

Intel Trusted Execution Technology [Disabled]

可讓您啟動或關閉 Intel(R) Trusted Execution Technology。設置值有：[Disabled] [Enabled]

4-12

第四章：BIOS 程序設置

4.4.2 電力與效能（Power & Performance）

CPU - Power Management Control Boot performance mode [Max Non-Turbo Performance]

可讓您選擇效能狀態。設置值有：[Max Battery] [Max Non-Turbo Performance]

[Turbo Performance]

Intel(R) SpeedStep(tm) [Enabled]

可讓系統調整處理器的電壓與核心頻率，以降低電量消耗以及減少熱能釋放。設

置值有：[Disabled] [Enabled]

Race To Halt (RTH) [Enabled]

可讓您啟動或關閉 Race To Halt feature。設置值有：[Disabled] [Enabled]

Intel(R) Speed Shift Technology [Disabled]

可讓您啟動或關閉 Intel(R) Speed Shift 技術。設置值有：[Disabled] [Enabled]

HDC Control [Enabled]

[Disabled] 關閉 HDC。 [Enabled] 若 OS 原生支持可由 OS 啟動。

Turbo Mode [Enabled]

本項目在低於運行電源、電流及溫度規格限制的情況下，允許處理器自動以較標

準頻率更快的速度運行。設置值有：[Disabled] [Enabled]

C-States [Enabled]

提供您啟用或關閉 CPU C states 功能。設置值有：[Enabled] [Disabled]。設置值

有：[Disabled] [Enabled]

以下的項目僅當 CPU C states 設置為 [Enabled] 時才會顯示。

Enhanced C-States [Enabled]

本項目可讓您啟動或關閉 C1E。當選擇 [En a b led] 時，所以核心將進入

C-State，中央處理器將以最慢速度運行。設置值有：[Disabled] [Enabled]。

華碩 P11C-M/4L 主板用戶手冊

4-13

C-State Auto Demotion [C1 and C3]

本項目可讓您啟動或關閉 C-State 降級。設置值有：[Disabled] [C1] [C3] [C1

and C3]。

C-State Un-demotion [C1 and C3]

本項目可讓您啟動或關閉 C-S tate 不降級。設置值有：[D isa bled] [C1] [C3]

[C1 and C3]。

Package C state demotion [Disabled]

可讓您啟動或關閉 Package C state 降級。設置值有：[Disabled] [Enabled]。

Package C state Un-demotion [Disabled]

可讓您啟動或關閉 Package C state 降級。設置值有：[Disabled] [Enabled]。

Package C State limit [AUTO]

可讓您設置 Package C State 限制。設置值有：[C0/C1] [C2] [C3] [C6] [C7]

[C7S] [CPU Default] [Auto]

Thermal Monitor [Enabled]

可讓您啟動或關閉散熱監控。設置值有：[Disabled] [Enabled]

4.4.3 Server ME 設置

顯示在您系統上的 Server ME 技術的參數。

TPM Device Selection [PTT]

本項目可讓您選擇 TPM 設備。設置值有：[PTT] [dTPM]

4-14

第四章：BIOS 程序設置

4.4.4 Trusted Computing

Security Device Support [Enabled]

可讓您啟動或關閉 BIOS 安全設備支持功能。設置值有：[Disabled] [Enabled]。

4.4.6 APM

可讓您設置進階電源管理（APM）設置。

Restore AC Power Loss [Last State]

若設置為 [P o w er Of f]，則當系統在電源中斷之後電源將維持關閉狀態。若設置為 [Power On]，當系統在電源中斷之後重新開啟。若設置為 [Last State]，會將系統設置恢復到電源未中斷之前的狀態。設置值有：[Po w er Off] [P o wer O n] [La st State]]。

Power On By PCI-E/PCI [Disabled]

可讓您啟動或關閉 Intel 網絡的網絡喚醒功能。設置值有：[Disabled] [Enabled]。

Power On By RTC [Disabled]

[Disabled] 關閉 RTC 喚醒功能。 [Enabled] 當設為 [Enabled] 時，RTC Alarm Date（Days）與 Hour/Minute/

Second 選項將可由用戶自行輸入數值。

4.4.7 Runtime Error Logging Settings

Runtime Error Logging System Enabling [Enabled]

可讓您啟動或關閉 Runtime Error Logging System。設置值有：[Disabled] [Enabled]。

華碩 P11C-M/4L 主板用戶手冊

4-15

4.4.8 Onboard LAN 設置

Onboard I210 LAN Configuration Intel I210 LAN1 LAN Enable [Enabled]

提供您啟用或關閉 Intel 網絡。設置值有：[Disabled] [Enabled]

以下項目只有在 Lan Enable 設置為 [Enabled] 時才會出現。

Intel LAN ROM Type [PXE]

提供您選擇 I n t el LAN RO M（Intel 網絡隨選只讀內存）類型。設置值有：

[Disabled] [PXE] [iSCSI]

由於 Intel 的限制，當選擇 [PXE] 或 [iSCSI] 時兩項 Intel ROM Type 應設置相同。

Intel I210 LAN2-4 LAN Enable [Enabled]

提供您啟用或關閉 Intel 網絡。設置值有：[Disabled] [Enabled]

以下項目只有在 Lan Enable 設置為 [Enabled] 時才會出現。

Intel LAN ROM Type [Disabled]

提供您選擇 I n t el LAN RO M（Intel 網絡隨選只讀內存）類型。設置值有：

[Disabled] [PXE] [iSCSI]

由於 Intel 的限制，當選擇 [PXE] 或 [iSCSI] 時兩項 Intel ROM Type 應設置相同。

4-16

第四章：BIOS 程序設置

4.4.9 Serial Port Console Redirection（串口控制台重新導向）

COM1 / COM2 Console Redirection [Disabled]

可讓您啟動或關閉控制台重新導向功能。設置值有：[Disabled] [Enabled]。

當 Console Redirection 設為 [Enabled] 時，以下項目才會出現。

Console Redirection Settings

當您將 Console Redirection 項目設為 [Enabled] 時，本項目才可以設置。本設置用來指定主機電腦與遠程電腦（用戶所使用的電腦）之間如何交換數據。兩台電腦之間必須採用相同或兼容的設置。

Terminal Type [VT-UTF8]

可讓您設置終端類型。 [VT100] ASCII 符碼表。 [VT100+] 擴展 VT100 以支持顏色、功能鍵等。 [VT-UTF8] 使用 UTF8 編碼以將 Unicode 符碼對應至 1 個或多個字節。 [ANSI] 擴展 ASCII 符碼表。

Bits per second [57600]

選擇串口傳輸速度。此速度必須與另一側相符。較長或有噪音的線路需要較低的速度。設置值有：[9600] [19200] [38400] [57600] [115200]。

Data Bits [8]

設置值有：[7] [8]。

Parity [None]

同位位元能與數據位元一起發送，以檢測一些傳輸錯誤。不能使用 [M a rk] 與 [Space] 來檢測錯誤。設置值有：[None] [Even] [Odd] [Mark] [Space]。

華碩 P11C-M/4L 主板用戶手冊

4-17

Stop Bits [1]

停止位元為序列數據封包的終點（開始位元表示起始）。標準設置是 1 個停止位元。使用較慢的設備通訊可能會需要超過 1 個停止位元。設置值有：[1] [2]。

Flow Control [Hardware RTS/CTS]

Fl o w con t rol（流量控制）能預防在緩衝區溢滿時的數據流失。當傳送數據時，若接收的緩衝區已經滿了，此時會送出“st o p”（停止）信號停止傳送數據流（data flow）。當緩衝區空出時，會再送出“start”（開始）信號以重新開始傳送數據流。硬件流量控制使用兩條金屬線傳送 start/stop（開始/停止）信號。設置值有：[None] [Hardware RTS/CTS]。

VT-UTF8 Combo Key Support [Enabled]

可讓您啟動或關閉在 ANSI/VT100 終端器下所支持的 VT-UTF8 組合碼。設置值有：[Disabled] [Enabled]。

Recorder Mode [Disabled]

若啟用此模式僅會傳送文字，此為擷取終端數據。設置值有：[Di s a bled] [Enabled]。

Legacy OS Redirection Resolution [80x24]

設置支持舊有操作系統的行、列數。設置值有：[80x24] [80x25]。

Putty Keypad [VT100]

使用 P utt y 的功能鍵和小鍵盤。設置值有：[VT100] [LINU X] [XTER MR6] [SCO] [ESCN] [VT400]。

Legacy Console Redirection Settings

Legacy Serial Redirection Port [COM1]

可讓您選擇一個 COM 連接端口以顯示 Legacy 操作系統與 Legacy OPROM 信息的重新導向。設置值有：[COM1] [COM2]。

Resolution [80x24]

設置支持舊有操作系統的行、列數。設置值有：[80x24] [80x25]

Redirection After POST [Always Enable]

當 Bootloader 已被選擇超過傳統控制台轉向，則允許您設置本項目。設置值有：[Always Enable] [Bootloader]。

4-18

第四章：BIOS 程序設置

Serial Port for Out-of-Band Management/Windows Emergency Management Services (EMS)

Console Redirection [Disabled]

可讓您啟動或關閉控制台重新導向功能。設置值有：[Disabled] [Enabled]。

當 Console Redirection 設為 [Enabled] 時，以下項目才會出現。

Console Redirection Settings Out-of-Band Mgmt Port [COM1]

Microsoft Windows Emergency Management Services (EMS) 可讓您透過串

口遠程遙控管理 Windows Server 系統。設置值有：[COM1] [COM2]]。

Terminal Type [VT-UTF8]

可讓您設置頻外管理的終端類型。設置值有：[VT100] [VT100+] [VT-

UTF8] [ANSI]]。

Bits per second [115200]

可讓您設置串口傳輸速度。設置值有：[9600] [19200] [57600]

[115200]]。

Flow Control [None]

可讓您設置流量控制以避免緩衝區)滿溢造成數據遺失。設置值有：[Non e]

[Hardware RTS/CTS] [Software Xon/Xoff]]。

4.4.10 Intel TXT Information（Intel TXT 信息）

華碩 P11C-M/4L 主板用戶手冊

4-19

4.4.11 PCI/PCIE Subsystem Settings（PCI/PCIE 子系統設置）

Above 4G Decoding [Disabled]

若您的系統支持 64-bit PCI 解碼能力，則可以啟用或關閉 64 位元運算能力的設備，來解碼超過 4G 以上的 Address Space（地址空間）。設置值有： [Disabled] [Enabled]

SR-IOV Support [Disabled]

若您的系統擁有 SR-IOV 功能的 PCIe 設備，此項目可讓您啟動或關閉 Single Root IO Virtualization 支持功能。設置值有：[Disabled] [Enabled]

BME DMA Mitigation [Disabled]

此項目可讓您啟動或關閉 BME DMA Mitigation。設置值有：[Disabled] [Enabled]

4.4.12 USB Configuration（USB 設置）

4-20

第四章：BIOS 程序設置

Legacy USB Support [Enabled]

[Disabled] USB 設備僅在 BI O S 設置程序中可用，在啟動設備列表中無法被識

[Enabled] 啟動在較早操作系統中對 USB 設備的支持。 [Auto] 系統在啟動時偵測是否有無 USB 設備。若有，會開啟 USB 控制器

別。

向下兼容模式。若沒有偵測到 USB 設備，便會關閉 U SB 向下兼容功能。

XHCI Hand-off [Enabled]

[Disabled] 對於支持 XHCI 的操作系統，透過 XHCI 驅動程序支持 XHCI。 [Enabled] 對於不支持 XHCI 的操作系統，透過 BIOS 支持 XHCI。

USB Mass Storage Driver Support [Enabled]

本項目用來開啟或關閉 U S B 大容量保存設備的驅動支持。設置值有：[Disab l ed]

[Enabled]。

Port 60/64 Emulation [Enabled]

本項目可讓您開啟 I/O 連接端口 60h/64h 的支持。在無 USB 識別的操作系統

中，本項目必須開啟以完全支持 USB 鍵盤。設置值有：[Disabled] [Enabled]。

USB hardware delays and time-outs USB transfer time-out [20 sec]

本項目用來選擇 U SB 傳輸超時時間。設置值有：[1 sec] [5 se c] [10 sec] [20

sec]。

Device reset time-out [20 sec]

本項目用來選擇 USB 設備重置超時時間。設置值有：[10 sec] [20 sec] [30 sec]

[40 sec]。

Device power-up delay [Auto]

本項目用來設置設備報告給主控制器之前的等待時間。設置值有：[Au t o]

[Manual]。

當 Console Redirection 設為 [

Device power-up delay in seconds [5]

本項目提供您設置設備報告給主控制器之前的等待時間。使用 <+> 或 <-> 鍵

調整數值。數值調整範圍由 1 至 40。

Manual

] 時，以下項目才會出現。

Mass Storage Devices

本項目提供您選擇大容量保存設備的模擬類型。設置值有：[Au t o] [Flopp y]

[Forced FDD] [Hard Disk] [CD-ROM]

華碩 P11C-M/4L 主板用戶手冊

4-21

4.4.13 網絡堆疊設置

Network Stack [Disabled]

本項目用來開啟或關閉 UEFI 網絡堆疊功能。設置值有：[Disabled] [Enabled]。

以下的項目僅當 Network stack 設置為 [Enabled] 時才會顯示。

Ipv4 PXE Support [Disabled]

啟用或關閉 Ipv4 PXE 啟動支持。若為關閉，Ipv4 PXE 啟動選項將不會被創

建。設置值有：[Disabled] [Enabled]

Ipv4 HTTP Support [Disabled]

啟用或關閉 Ipv4 HTTP 啟動支持。若為關閉，Ipv4 HTTP 啟動選項將不會被

創建。設置值有：[Disabled] [Enabled]

Ipv6 PXE Support [Disabled]

啟用或關閉 Ipv6 PXE 啟動支持。若為關閉，Ipv6 PXE 啟動選項將不會被創

建。設置值有：[Disabled] [Enabled]

Ipv6 HTTP Support [Disabled]

啟用或關閉 Ipv6 HTTP 啟動支持。若為關閉，Ipv6 啟動選項將不會被創建。

設置值有：[Disabled] [Enabled]

IPSEC Certificate [Enabled]

啟用或關閉 IPSEC Certificate 支持。設置值有：[Disabled] [Enabled]

PXE boot wait time [0]

按下 ESC 鍵以取消 PXE 啟動的等待時間。

Media detect time [1]

偵測媒體的等待時間（以秒為單位）。

4-22

第四章：BIOS 程序設置

4.4.13 CSM 設置（CSM Configuration）

CSM Support [Enabled]

本項目用來開啟或關閉 CSM 支持。設置值有：[Disabled] [Enabled]。

當 CSM Support 設為 [Enabled] 時，以下項目才會出現。

GateA20 Active [Upon Request]

本項目可讓您設置 GA20 選項。

[Upon Request] GA20 可透過 BIOS 服務關閉。 [Always] 不允許關閉 G A20；此選項在任何 RT 碼運行超過 1MB 時有

Option ROM Messages [Force BIOS]

本項目用來設置 option ROM 的顯示模式。設置值有：[Force BIOS] [Keep

Current]。

INT19 Trap Response [Immediate]

[Immediate] 立即運行 INT19 Trap。 [Postponed] Legacy Boot 時運行 INT19 Trap。 [Auto] 由系統自行決定。

HDD Connection Order [Adjust]

本項目用來設置 HDD Connection Order。

Boot Option filter [Legacy only]

本項目可讓您控制 L egac y/UEFI RO M 的優先層級。設置值有：[UE FI a nd

Legacy] [Legacy only] [UEFI only]。

用。

華碩 P11C-M/4L 主板用戶手冊

4-23

Network / Storage / Video [Legacy]

本項目可讓您控制 UEFI 與 Legacy PXE/ Storage/ Video OpROM 的運行。

設置值有：[UEFI ] [Legacy]。

Other PCI devices [Legacy]

本項目決定除網絡、保存或圖像之外設備的 O p ROM 運行策略。設置值有：

[UEFI ] [Legacy]。

4.4.14 NVMe Configuration（NVMe 設置）

若與 NVMe 設備連接，您可以查看 NVMe 控制器與磁盤信息。

4.4.15 WHEA Configurations（WHEA 設置）

WHEA Support [Enabled]

'可讓您啟動或關閉 WHEA 支持功能。設置值有：[Disabled] [Enabled]

4-24

第四章：BIOS 程序設置

4.4.16 Tls Auth 設置（Tls Auth Configuration）

本項目可讓您設置 Tls Auth。

4.4.17 iSCSI 設置（iSCSI Configuration）

本項目可讓您設置 iSCSi 參數。

華碩 P11C-M/4L 主板用戶手冊

4-25

4.5 性能調整菜單（Performance Tuning menu）

在性能調整菜單（Performance Tuning menu）裡的項目，為提供您變更系統性能的相關設置。

Optimized Performance Setting [Default]

本項目可以讓您依不同使用情境設置性能。 [Default] 使用默認值。 [By Benchmark] 依多種不同基準進行性能最佳化。請點擊 >> 由列表中選擇類型。 [By Workload] 依多種不同工作量進行性能最佳化。請點擊 >> 由列表中選擇類型。設置值有： [Peak Frequency Optimized] - 設置為性能與電力最佳化。建議追求

[Latency Optimized] - 設置為低延遲。建議對回應時間敏感的用戶選

[Power Efficient Optimized] - 設置為高效率電力模式。建議一般用

[HPC] - 設置為最佳計算模式。建議傳統 HPC 應用程序使用。

高性能的用戶選用。

用。

戶選用。

以下項目只有在 Optimized Performance Setting 設置為 [Default] 或 [By Benchmark] 時才會出現。

Core Optimizer [Disabled]

啟用本項目使處理器運行最高頻率。設置值有：[Disabled] [Enabled]

Linux 支持會依操作系統版本而異。

Engine Boost [Disabled]

啟用本項目以增進處理器頻率。設置值有：[Di s a bled] [Le v e l1] [Leve l2] [Level3(Max)]

建議使用環境溫度低於 25℃ 以維持最佳性能。

4-26

第四章：BIOS 程序設置

4.6 芯片組設置（Chipset Configuration）

注意！在您設置芯片組設置菜單時，不正確的數值將導致系統損毀。

4.6.1 系統管理員設置（System Agent（SA）Configuration）

可讓您設置系統管理員參數。

Memory Configuration（內存設置）

Memory Test on Warm Boot [Enabled]

可讓您啟動或關閉暖啟動時的底層內存測試。設置值有：[Disabled] [Enabled]

Maximum Memory Frequency [Auto]

可讓您設置最高內存頻率。設置值有：[Auto] [2133] [2400] [2666]。

ECC Support [Enabled]

本項目可讓您啟動或關閉 ECC 支持。設置值有：[Disabled] [Enabled]

Memory Scrambler [Enabled]

將此選項設為啟動或關閉內存 s c r ambl e r 支持功能。設置值有：[En a b led]

[Disabled]。

Fast Boot [Enabled]

本項目可讓您啟動或關閉 Fast Boot。設置值有：[Disabled] [Enabled]

華碩 P11C-M/4L 主板用戶手冊

4-27

PEG Port Configuration

PEG 0:1:0 Max Link Speed [Auto]

可讓您設置 Max Link Speed。設置值有：[Auto] [Gen1] [Gen2] [Gen3]

PEG0 Slot Power Limit Value [75]

設置插槽電源上限。使用 <+> 或 <-> 調整數值。數值範圍從 0 至 255。

PEG0 Slot Power Limit Scale [1.0x]

可讓您選擇插槽電源限制數值的倍率。設置值有：[1.0x] [0.1x] [0.01x]

[0.001x]

PEG0 Physical Slot Number [1]

使用 <+> 或 <-> 調整數值。數值範圍從 0 至 8191。

PEG 0:1:1 Max Link Speed [Auto]

可讓您設置 Max Link Speed。設置值有：[Auto] [Gen1] [Gen2] [Gen3]

PEG1 Slot Power Limit Value [75]

設置插槽電源上限。使用 <+> 或 <-> 調整數值。數值範圍從 0 至 255。

PEG1 Slot Power Limit Scale [1.0x]

可讓您選擇插槽電源限制數值的倍率。設置值有：[1.0x] [0.1x] [0.01x]

[0.001x]

PEG1 Physical Slot Number [2]

使用 <+> 或 <-> 調整數值。數值範圍從 0 至 8191。

PEG 0:1:2 Max Link Speed [Auto]

可讓您設置 Max Link Speed。設置值有：[Auto] [Gen1] [Gen2] [Gen3]

PEG2 Slot Power Limit Value [75]

設置插槽電源上限。使用 <+> 或 <-> 調整數值。數值範圍從 0 至 255。

PEG2 Slot Power Limit Scale [1.0x]

可讓您選擇插槽電源限制數值的倍率。設置值有：[1.0x] [0.1x] [0.01x]

[0.001x]

PEG2 Physical Slot Number [3]

使用 <+> 或 <-> 調整數值。數值範圍從 0 至 8191。

PEG3 Slot Power Limit Value [75]

設置插槽電源上限。使用 <+> 或 <-> 調整數值。數值範圍從 0 至 255。

PEG3 Slot Power Limit Scale [1.0x]

可讓您選擇插槽電源限制數值的倍率。設置值有：[1.0x] [0.1x] [0.01x]

[0.001x]

PEG3 Physical Slot Number [3]

使用 <+> 或 <-> 調整數值。數值範圍從 0 至 8191。

4-28

第四章：BIOS 程序設置

VT-d [Enabled]

可讓您啟動北橋芯片上的虛擬技術功能。設置值有：[Enabled] [Disabled]。

CRID Support [Disabled]

可讓您啟動或關閉 CRID control for Intel SIPP。設置值有：[Disabled] [Enabled]

Above 4GB MMIO BIOS Assignment [Disabled]

可讓您啟動或關閉超過 4GB MemoryMappedIO BIOS 指定。當容量設為 2048

MB 時，此功能會自動關閉。設置值有：[Enabled] [Disabled]。

當 VT-d 設為 [Enabled] 時，以下項目才會出現。

X2APIC Opt Out [Disabled]

可讓您啟動或關閉 X2APIC Opt Out。設置值有：[Disabled] [Enabled]

華碩 P11C-M/4L 主板用戶手冊

4-29

4.6.2 PCH-IO Configuration（PCH-IO 設置）

可讓您設置 PCH-IO 參數。

PCI Express Configuration（PCI Express 設置）

PCI Express Clock Gating [Enabled]

可讓您啟動或關閉每個 root 連接端口的 PCI Express Clock Gating。設置值

有：[Disabled] [Enabled]。

DMI Link ASPM Control [Enabled]

可讓您啟動或關閉 DMI link SA 端的 Active State Power Management 控制。

設置值有：[Disabled] [Enabled]。

當 Port8xh Decode 設為 [Enabled] 時，以下項目才會出現。

Port8xh Decode Port# [0]

選擇 PCI Express Port8xh Decode Root Port。用戶確認連接端口是否可用。

設置值有：[0] - [23]

Port8xh Decode [Disabled]

可讓您啟動或關閉 PC I ex p r ess 端口 8x h 編碼。設置值有：[Disa b led]

[Enabled]

SATA And RSTe Configuration

SATA Controller(s) [Enabled]

可讓您啟動或關閉 SATA Controller。設置值有：[Disabled] [Enabled]

當 SATA Controller(s) 設為 [Enabled] 時，以下項目才會出現。

SATA Mode Selection [AHCI]

可讓您選擇 SATA controllers operation。設置值有：[AHCI] [RAID]

Serial ATA Port 1-6

Port 0-7 [Enabled]

可讓您啟動或關閉 SATA 端口。設置值有：[Disabled] [Enabled]

Hot Plug [Enabled]

可讓您啟動或關閉連接端口作為 Hot Plug。設置值有：[Disabled] [Enabled]

Spin Up Device [Disabled]

可讓您啟動或關閉 Spin Up Device。設置值有：[Disabled] [Enabled]

SATA Device Type [Hard Disk Drive]

設置值有：[Hard Disk Drive] [Solid State Drive]

4-30

第四章：BIOS 程序設置

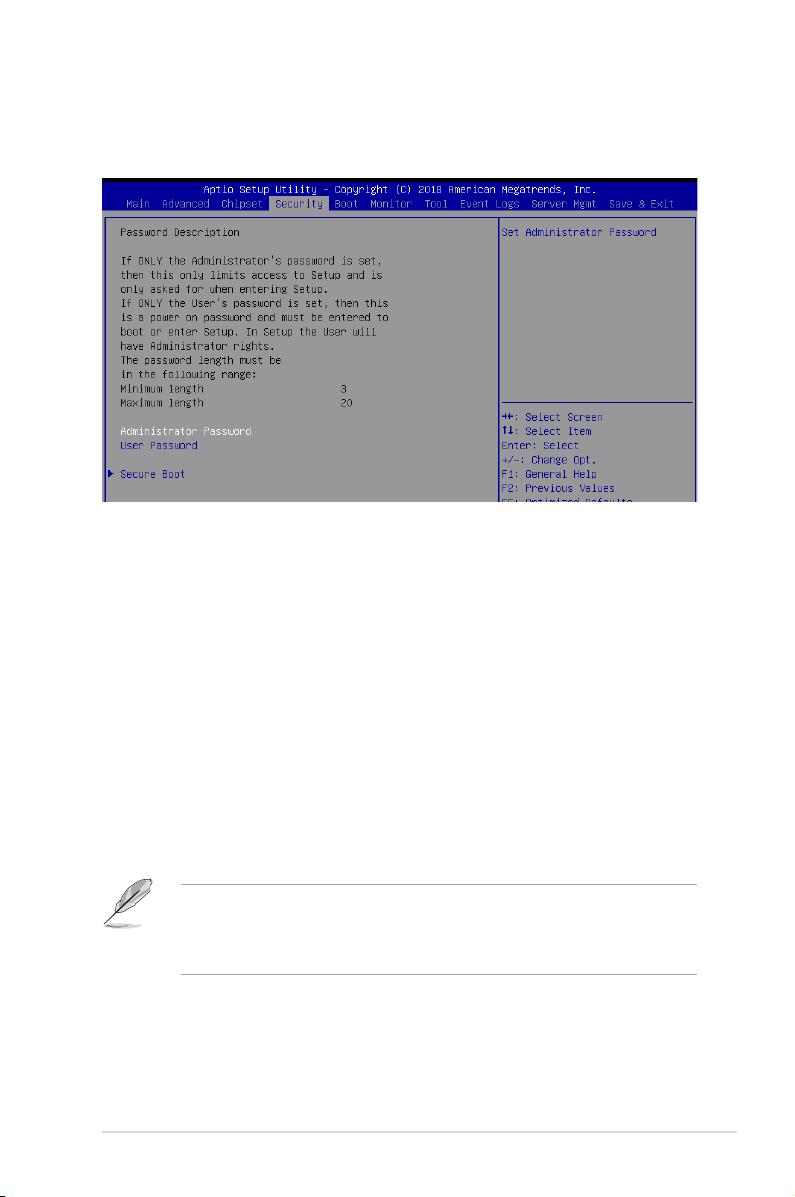

4.7 Security Menu（安全菜單）

此菜單允許創建一個新密碼或更改現有密碼，開啟或關閉安全啟動狀態，也讓用

戶自行設置系統模式狀態。

Administrator Password（設置系統管理員密碼）

當您設置系統管理員密碼後，建議您先登入您的帳戶，以免 BIOS 設置程序中的某

些信息無法查看或更改設置。

請依照以下步驟設置系統管理員密碼（Administrator Password）：

1. 請選擇 Administrator Password 項目並按下 <Enter>。

2. 由 Cre a t e New Pa sswo r d 窗口輸入欲設置的密碼，輸入完成時，請按下 <Enter>。

3. 請再一次輸入密碼以確認密碼正確。

請依照以下步驟更改系統管理員密碼（Administrator Password）：

1. 請選擇 Administrator Password 項目並按下 <Enter>。

2. 由 Enter Current Password 窗口輸入密碼並按下 <Enter>。

3. 由 Create New Password 窗口輸入新密碼，輸入完成按下 <Enter>。

4. 請再一次輸入密碼以確認密碼正確。

若要清除主管理員密碼，請依照前面更改主管理員密碼的步驟，在 create/confirm（創建/或確認）窗口出現時，按下 <Enter> 鍵，此時在 Administrator Password 字段中則會顯示為 Not Installed，表示已完成清除。

華碩 P11C-M/4L 主板用戶手冊

4-31

User Password（設置用戶密碼）

當您設置用戶密碼後，你必需登入您的帳戶才能使用 BIOS 設置程序。用戶密碼的

默認值為 Not Installed，當您設置密碼後將顯示 Installed。

請依照以下步驟設置用戶密碼（User Password）：

1. 請選擇 User Password 項目並按下 <Enter>。

2. 由 Cre a t e New Pa sswo r d 窗口輸入欲設置的密碼，輸入完成時，請按下 <Enter>。

3. 請再一次輸入密碼以確認密碼正確。

請依照以下步驟更改用戶密碼（User Password）：

1. 請選擇 User Password 項目並按下 <Enter>。

2. 由 Enter Current Password 窗口輸入密碼並按下 <Enter>。

3. 由 Create New Password 窗口輸入新密碼，輸入完成按下 <Enter>。

4. 請再一次輸入密碼以確認密碼正確。

請依照以下步驟刪除用戶密碼（User Password）：

1. 選擇 Clear User Password 項目並按下 <Enter>。

2. 從警告信息中選擇 Yes 然後按下 <Enter>。

Secure Boot Menu（安全啟動菜單）

本項目提供您設置 Secure Boot（安全啟動）設置值。

Secure Boot [Disabled]

本項啟用或關閉 Se cure B o o t（安全啟動）流量控制。設置值有：[Disab l e d]

[Enabled]。

Secure Boot Mode [Custom]

本項提供您選擇安全啟動模式來更改 E x ecut i o n po licy（運行策略）與 Sec u r e

Boot Key（安全啟動密鑰）管理設置值有：[Standard] [Custom]。

4-32

第四章：BIOS 程序設置

Restore Factory Keys

此項目將強迫系統進入 User Mode，並安裝出廠默認安全啟動金鑰數據。

Reset to Setup Mode

此項目將會刪除 NVRAM 中的所有啟動金鑰數據。

Key Management

本項目僅當 Secure Boot Mode 設置為 [Cus t o m] 時才會顯示，提供您修改

Secure Boot（安全啟動）變量與設置 Key Management（密鑰管理）頁面。

Factory Key Provision [Disabled]

本項目可以在系統為 S e tup M ode 時提供您系統默認安全啟動變量。設置值

有：[Disabled] [Enabled]

Restore Factory keys

本項目會安裝所有系統默認安全變量。

Reset to Setup Mode

本項目僅當您設置原廠默認金鑰時才會出現。本項目可以讓您刪除所有金鑰恢

復 Setup Mode。

Export Secure Boot Variables

本項目會詢問您是否要保存所有安全啟動變量。選擇 Y e s 以保存，或是選擇

No 放棄。

Enroll Efi Image

本項目可以允許 Secure Boot mode 時運行 Efi Image。設置值有：[Set New]

[Append]

華碩 P11C-M/4L 主板用戶手冊

4-33

Device Guard Ready Remove‘UEFI CA’from DB

由 Secure Boot DB 移除 Microsoft UEFI CA。

Restore DB defaults

將 DB variable 恢復為出廠默認值。

Platform Key (PK)

設置值有：[Details] [Export] [Update] [Delete]

Key Exchange Keys (KEK) / Authorized Signatures (DB) / Forbidden Signatures (DBX)

設置值有：[Erase] [Set New] [Save to File]

Authorized TimeStamps (DBT) / OsRecovery Signatures 設置值有：[Update] [Append]

4.8 啟動菜單（Boot menu）

本菜單可讓您改變系統啟動設備與相關功能，請選擇所需要設置的項目並按一下

<Enter> 鍵以顯示子菜單項目。

Setup Prompt Timeout [1]

本項目為設置在啟動時固件等待載入初始化設置的秒數。65535(Ox F FFF) 表示

未定等待。使用 <+> 或 <-> 鍵調整數值。

Bootup NumLock State [On]

本項目為設置在啟動時 <NumLock> 鍵是否自動啟動。設置值有：[Off] [On]。

Quiet Boot [Disabled]

可讓您啟動或關閉 Quiet Boot 選項。設置值有：[Disabled] [Enabled]

4-34

第四章：BIOS 程序設置

Boot Option Priorities

這些項目讓您從所有可用設備中指定啟動磁盤的優先層級。屏幕上顯示的設備數

量根據系統中所安裝的設備而定。

• 欲選擇啟動設備，請在 ASUS 圖標出現時按下 <F8>。

• 若要以安全模式進入 W i ndows® 操作系統，請在開機自檢完成後，按下 <F8>。

Fast Boot [Disabled]

可讓您啟動或關閉全屏顯示個人化啟動畫面功能。設置值有：Disabled] [Enabled]

當 Quiet Boot 設為 [Disabled] 時，以下項目才會出現。

Sata Support [All Sata Devices]

[Last Boot HDD Only] 只有前一次的啟動硬碟設備可以在開機自檢時運

[All Sata Devices] 所有 SATA 設備皆可在操作系統下與開機自檢

VGA Support [EFI Driver]

[Auto] Legacy 操作系統只有 legacy OpRom，同時商標將不會再開機自

檢時出現。

[EFI Driver] Efi 驅動程序仍會安裝於 EFI 操作系統中。

USB Support [Full Intial]

[Disabled] 所有 USB 設備只有在操作系統啟動之後才會運作。 [Partial Initial] USB 保存設備與指定 USB 連接端口/設備在操作系統啟動之前皆

不會運作。

[Full Initial] 所有 USB 設備在操作系統中與開機自檢時皆能運作。

PS2 Devices Support [Enabled]

若此項目為關閉，PS2 設備將會被略過。設置值有：[Disabled] [Enabled]

Network Stack Driver Support [Disabled]

若此項目為關閉，Network Stack 驅動程序將會被略過。設置值有：[Disabled]

[Enabled]

Redirection Support [Disabled]

若此項目為關閉，重新導向功能將會被關閉。設置值有：[Disabled] [Enabled]

作。

時運作。

當 Quiet Boot 設為 [Disabled] 時，以下項目才會出現。

POST Report [5 sec]

本項目用來設置系統顯示開機自檢（Post）報告的等待時間。設置值範圍從 1

到 10 秒。設置值有：[1 sec] – [10 sec] [Until Press ESC]

Network Device BBS Priorities / CD/DVD ROM Drive BBS Priorities / Hard Drive BBS Priorities / Floppy Drive BBS Priorities

這些項目可讓您設置設備的啟動順序。

華碩 P11C-M/4L 主板用戶手冊

4-35

4.9 系統監控功能（Monitor）

監控菜單可讓您查看系統溫度/電力狀況，並且對風扇做進階設置。

Fan Speed Control [Auto Mode]

可讓您選擇數字鍵鎖定功能的供電狀態。設置值有： [A u to M o de] [F u ll Speed

Mode] [Manual Speed Mode]

當 Fan Speed Control 設為 [Manual Speed Mode] 時，以下項目才會出現。

REAR_FAN1 / CPU_FAN1 / FRNT_FAN1-3 Duty [50]

本項目可將 POST 報告的等待時間設置為 1 至 10 秒。使用 <+> 或 <-> 鍵調

整數值。數值調整範圍由 0 至 100。

4-36

第四章：BIOS 程序設置

4.10 工具菜單（Tool）

工具菜單可以讓您針對特別功能進行設置。請選擇菜單中的選項並按下 <Enter> 鍵

來顯示子菜單。

ASUS EZ Flash

本項目可以讓您運行 Start EzFlash 工具程序，若要了解更多的細節，請參考 5.1.2

使用華碩 EzFlash 更新 BIOS 程序的說明。

4.11 事件記錄菜單（Event Log menu）

本菜單提供您更改事件記錄設置與查看系統事件記錄。

4.11.1 更改 Smbios 事件記錄設置

按下 <Enter> 鍵以更改 Smbios 事件記錄設置。

更改的數值會在重新啟動後才生效。

Enabling/Disabling Options Smbios Event Log [Enabled]

啟用或關閉所有在啟動過程中的 Smbios Event 記錄功能。設置值有：[Disabled]

[Enabled]

當 Smbios Event Log 設為 [Enabled] 時，以下項目才會出現。

Erasing Settings Erase Event Log [No]

本項目為提供選擇清除 Smbios Event Log 的選項，在重新啟動時清除在任何載入

任何記錄動作。設置值有：[No] [Yes, Next reset] [Yes, Every reset]

華碩 P11C-M/4L 主板用戶手冊

4-37

When Log is Full [Do Nothing]

當 Smbios Event Los 設置為 [Enabled] ，而且事件記錄（event log）存滿了時，

本項目可以提供您設置做如何反應。設置值有：[Do Nothing] [Erase Immediately]。

Smbios Event Log Standard Settings Log System Boot Event [Disabled]

允許您開啟或關閉登入系統啟動事件。設置值有：Disabled] [Enabled]

MECI [1]

允許您調整 ME CI 的設置值。使用 <+> 或 <-> 鍵調整數值。設置值有：[1] -

[255]。

METW [60]

允許您調整 M E T W 的設置值。使用 <+> 或 <-> 鍵調整數值。設置值有：[0] -

[99]。

Custom Options Log EFI Status Code [Disabled]

允許您開啟或關閉 EFI 狀態編碼記錄。設置值有：[Disabled] [Enabled]。

當 Log EFI Status Code 設為 [Enabled] 時，以下項目才會出現。

Convert EFI Status Codes to Standard Smbios Type [Disabled]

允許您開啟或關閉 EFI 狀態編碼轉變為標準 S m bios 編碼（不是所有都可以轉

換）。設置值有：[Disabled] [Enabled]。

4.11.2 View Smbios Event Log

按下 <Enter> 鍵可以查看所有 smbios 事件記錄。

4-38

第四章：BIOS 程序設置
