Asus BM5215, AS-D755 User Manual [zh]

BM5215/AS-D755

使用手冊

給使用者的說明

本使用手冊包括但不限於其所包含的所有資訊受到著作權法之保護，未經華碩電腦股份有限公司（以下簡稱“華碩”）許可，不得任意地仿製、拷貝、謄抄、轉譯或為其他使用或處分。本使用手冊沒有任何型式的擔保、立場表達或其它暗示。若有任何因本使用手冊或其所提到之產品的所有資訊，所引起直接或間接的資料流失、利益損失或事業終止，華碩及其所屬員工恕不為其擔負任何責任。除此之外，本使用手冊所提到的產品規格及資訊僅供參考，內容亦會隨時更新，恕不另行通知。華碩不負責本使用手冊的任何錯誤或疏失。

本使用手冊中所提及的產品名稱僅做為識別之用，而前述名稱可能是屬於其他公司的註冊商標或是著作權。

關於產品規格最新的升級訊息，請您到華碩的網站瀏覽或是直接與華碩公司聯絡。

產品名稱： 華碩個人電腦BM5215/AS-D755 手冊版本： V1.00T3686 發表日期： 2008年03月

華碩的聯絡資訊

華碩電腦公司 ASUSTeK COMPUTER INC.（亞太地區）

市場訊息地址：台灣臺北市北投區立德路15號電話：886-2-2894-3447 技術支援免費服務電話：0800-093-456 傳真：886-2-2890-7698 全球資訊網：tw.asus.com

給使用者的說明 ................................................................................... 2

華碩的聯絡資訊 ................................................................................... 3

目錄 .................................................................................................

關於本使用手冊 ................................................................................... 6

安全性須知 .......................................................................................... 7

使用注意事項 ...................................................................................... 8

第一章：系統導覽

1.1 產品包裝內容 ............................................................................. 1-3

1.2 主機前端面板功能 ...................................................................... 1-4

1.3 主機後端面板功能 ...................................................................... 1-5

1.4 連接輸入裝置 ............................................................................. 1-6

1.5 連接其他周邊裝置 ...................................................................... 1-6

第二章：硬體安裝

2.1 開啟機殼 ....................................................................................2-3

2.2 安裝前準備 .................................................................................2-3

2.3 中央處理器（CPU） ...................................................................2-4

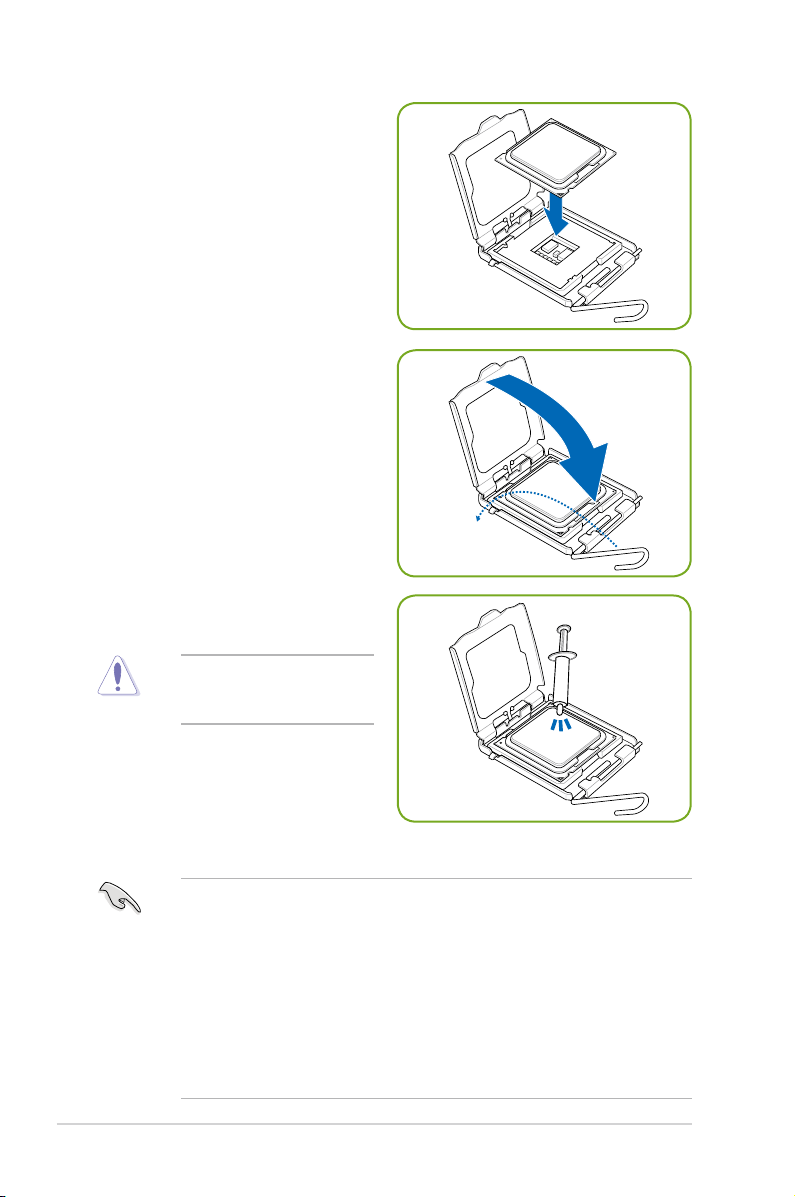

2.3.1 安裝中央處理器 .................................................................2-5

2.3.2 安裝散熱風扇 ....................................................................2-7

2.4 安裝系統記憶體 ......................................................................... 2-8

2.5 安裝擴充卡 .................................................................................2-9

2.5.1 PCI 介面卡擴充插槽 .........................................................2-10

2.5.2 PCI Express x1 介面卡插槽 ............................................... 2-10

2.5.3 PCI Express x16 介面卡插槽 ............................................. 2-10

2.5.4 指定中斷要求 ..................................................................2-11

2.6 儲存裝置 ..................................................................................2-12

2.6.1 安裝軟碟機/讀卡機 .......................................................... 2-12

2.6.2 安裝硬碟機 ......................................................................2-13

2.6.3 安裝光碟機 ......................................................................2-15

第三章：開始使用

3.1 安裝作業系統 ............................................................................. 3-3

3.2 開啟電源 ....................................................................................3-3

3.3 驅動及公用程式光碟資訊 ...........................................................3-4

3.3.1 執行驅動及公用程式光碟 ..................................................3-4

3.3.2 驅動程式安裝選單 ............................................................. 3-5

3.3.3 工具程式安裝選單 ............................................................. 3-6

3.3.4 磁片製作選單 ....................................................................3-7

3.3.5 使用手冊選單 ....................................................................3-8

3.3.6 華碩的聯絡方式 .................................................................3-8

3.3.7 其他資訊 ............................................................................3-9

3.4 系統復原光碟（Recovery CD） ..................................................3-11

關於本使用手冊

本使用手冊的內容結構如下：

1. 第一章：系統導覽

本章以清楚的圖示直接帶您認識本產品的功能及特色。

2. 第二章：硬體安裝

本章以步驟解說的方式，指導您如何安裝系統所需的各項組件。

3. 第三章：開始使用

本章提供您系統組件安裝完成之後，第一次開啟電源時所需的各項設定資訊。包括作業系統安裝及驅動程式光碟的內容等。

提示符號

以下為本手冊所使用到的各式符號說明：

警告：禁止不當行為及操作，提醒您在進行某一項操作時要注意您

個人身體的安全。

小心：提醒您在進行某一項操作時要特別小心，否則可能會因此使

產品發生損壞。

重要：重點提示，您必須遵照手冊所描述的方式來操作。

說明：小祕訣，名詞解釋，或是進一步的資訊說明。

安全性須知

電氣方面的安全性

‧ 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦

電源線暫時從電源插座中拔掉。

‧ 當您要加入硬體裝置到系統中或者要移除系統中的硬體裝置時，請務

必先連接該裝置的訊號線，然後再連接電源線。可能的話，在安裝硬體裝置之前先拔掉電腦的電源供應器電源線。

‧ 當您要從主機板連接或拔除任何的訊號線之前，請確定所有的電源線

已事先拔掉。

‧ 在使用擴充卡之前，我們建議您可以先尋求專業人士的協助。這些裝

置有可能會干擾接地的迴路。

‧ 請確定電源供應器的電壓設定已調整到本國/本區域所使用的電壓標準

值。若您不確定您所屬區域的供應電壓值為何，那麼請就近詢問當地的電力公司人員。

‧ 如果電源供應器已損壞，請不要嘗試自行修復。請將之交給專業技術

服務人員或經銷商來處理。

操作方面的安全性

‧ 在您安裝主機板以及加入硬體裝置之前，請務必詳加閱讀本手冊所提

供的相關資訊。

‧ 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若

您發現有任何重大的瑕疵，請儘速聯絡您的經銷商。

‧ 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其

他零件收好，不要遺留在主機板上或電腦主機中。

‧ 灰塵、濕氣以及劇烈的溫度變化都會影響主機板的使用壽命，因此請

盡量避免放置在這些地方。 ‧ 請勿將電腦主機放置在容易搖晃的地方。 ‧ 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的

技術人員聯絡。

使用注意事項

在您開始操作本系統之前，請務必詳閱以下注意事項，以避免因人為的疏失造成系統損傷甚至人體本身的安全。

‧ 使用前，請檢查產品各部分組件是否正常，以及電源線是否有任何破

損，或是連接不正確的情形發生。如有任何破損情形，請儘速與您的

授權經銷商聯絡，更換良好的線路。 ‧ 電腦放置的位置請遠離灰塵過多，溫度過高，太陽直射的地方。 ‧ 保持機器在乾燥的環境下使用，雨水、溼氣、液體等含有礦物質將會

腐蝕電子線路。 ‧ 使用電腦時，務必保持周遭散熱空間，以利散熱。 ‧ 使用前，請檢查各項周邊設備是否都已經連接妥當再開機。 ‧ 避免邊吃東西邊使用電腦，以免污染機件造成故障。 ‧ 請避免讓紙張碎片、螺絲及線頭等小東西靠近電腦之連接器、插槽、

孔位等處，避免短路及接觸不良等情況發生。 ‧ 請勿將任何物品塞入電腦機件內，以避免引起機件短路或電路損毀。 ‧ 電腦開機一段時間之後，散熱片及部份IC表面可能會發熱、發燙，請勿

用手觸摸，並請檢查系統是否散熱不良。 ‧ 在安裝或是移除周邊產品時請先關閉電源。 ‧ 電源供應器若發生損壞，切勿自行修理，請交由授權經銷商處理。 ‧ 電腦的機殼、鐵片大部分都經過防割傷處理，但是您仍必須注意避免

被某些細部鐵片尖端及邊緣割傷，拆裝機殼時最好能夠戴上手套。 ‧ 當你有一陣子不使用電腦時，休假或是颱風天，請關閉電源之後將電

源線拔掉。 ‧ 本產品建議之操作溫度為低於 35℃。 ‧ 注意：使用錯誤型號電池更換會有爆炸危險，請務必按照說明處置用

完的電池。

第一章

系統導覽

在本章中，我們將以清楚的圖示直接帶您認識本產品的功能及特色，其中，包括系統的前、後面板以及內部功能的總體介紹。

章節提綱

1.1 產品包裝內容 ............................................................................. 1-3

1.2 主機前端面板功能 ...................................................................... 1-4

1.3 主機後端面板功能 ...................................................................... 1-5

1.4 連接輸入裝置 ............................................................................. 1-6

1.5 連接其他周邊裝置 ...................................................................... 1-6

1.1 產品包裝內容

以下列出標準產品包裝內含的組件，請逐一清點：

標準組件

‧ 華碩個人電腦主機一台 ‧ 滑鼠一組 ‧ 鍵盤一組 ‧ 電源線 ‧ 本使用手冊 ‧ 華碩保固服務卡 ‧ 系統復原光碟（Recovery CD） ‧ 驅動與公用程式光碟（Support CD） ‧ 網路線一條 ‧ 多孔電源插座（電源延長線）一組 ‧ 滑鼠墊一個

出廠前選購配件

‧ 燒錄機 ‧ 讀卡機/軟碟機

（實際規格以出貨配備為準）

1. 選購項目並不包含在您所購買的產品當中。

2. 若您發現產品包裝內的組件有任何損壞，請立即與您的經銷商連絡。

3. 本產品出廠時可選購搭配燒錄機、讀卡機或軟碟機，請依您主機上實際搭配的裝置為主。

華碩電腦使用手冊

1-3

1.2 主機前端面板功能

1. Introduction

本系統是由以下的組件所構成的：華碩主機板、電源供應器、前置 I/O 面板等，並安裝在華碩特別設計的機殼中。以下圖示為您簡單介紹主機前端面板的功能。

1 部光碟機*

1 個 5.25 吋裝置插槽**

1 部讀卡機或軟碟機*

1 個 3.5 吋裝置

插槽***

電源按鈕

電源指示燈

* 本產品出廠時搭配光碟機、軟碟機，請依您主機上實際搭配的裝置為主。 ** 5.25 吋裝置，例如市售的 DVD-ROM/CD-RW/DVD-RW 光碟機，5.25 吋硬碟抽

*** 3.5 吋裝置，例如市售的 3.5 吋硬碟機/軟碟機/ USB 讀卡機等。 ‧ 讀卡機支援 SD、MMC、MS、CF、MD 與 SMC 等記憶卡儲存與讀取功能。

1 個耳機插孔 2 個 USB 2.0 插槽 1 個麥克風插孔

重開機按鈕硬碟存取指示燈

取盒等。

1-4

第一章：系統導覽

1.3 主機後端面板功能

LINE

MIC IN

LINE

5;:

本系統的後端面板包含豐富且標準的連接介面，用以連接相應的周邊裝置，電源供應器插座，以及可供選購的連接介面。以下圖示說明主機後端各連接埠的功能：

電壓選擇開關

電源插頭

1 個 PS/2 滑鼠連接孔

1 個 PS/2 鍵盤連接孔

序列埠（COM1）

1 個 VGA 埠

4 個 USB 2.0 埠

六聲道音效連接埠

4 個擴充插槽

電壓的選擇

本系統所附的電源供應器，在電源插座旁有一個電壓選擇開關，你可以利用這個開關，切換到適合您所在區域所使用的電壓值。若您所在區域提供電壓為 100-127V，請切換到 115V；若您所在區域提供電壓為 200-240V，請切換到 230V。

電源供應器開關

1 個並列埠機殼風扇通風口

1 個 LAN (RJ-45) 埠

機殼側蓋板扣把（左右各二個）

擴充插槽/擋板閘鎖

若您在 230V 的電壓環境使用 115V 電壓將會造成嚴重的系統損害。

華碩電腦使用手冊

1-5

1.4 連接輸入裝置

LINE

MIC IN

LINE

5;:

1. Introduction

本系統附贈一組高效能的 PS/2 鍵盤及一組 USB 光學滑鼠，請將 PS/2 鍵盤連接至主機後端的 PS/2 鍵盤連接埠，USB 光學滑鼠則可視個人使用習慣連接至前端或後端的 USB 連接埠。

1.5 連接其他周邊裝置

在本系統的前後面板具備了數個連接埠，您可用來連接所需的周邊裝置。請參考以下的圖示說明：

PS/2 鍵盤

序列埠（COM）

VGA

USB

聲音輸出

聲音輸入

麥克風輸出

電源

PS/2 滑鼠

並列埠

RJ-45 埠

擴充卡

有關各周邊裝置的連接方式，請參閱您所購買產品的使用手冊或向產品購買之經銷商洽詢。

1-6

第一章：系統導覽

第二章

硬體安裝

在本章中，我們將以清楚的圖示，並以步驟解說的方式，指導您如何將系統所需的各項零組件正確地安裝至本系統中。
