ASUS A8V-VM User Manual [fr]

Download

A8V-VM

Carte mère

F2421

Seconde édition Janvi er 2006

2421

Seconde édition Janvier 2006

reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à lʼexception de la documentation conservée par lʼacheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”).

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modiﬁ é ou altéré, à moins que cette réparation, modiﬁ cation ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE DʼAUCUNE SORTE, QUʼELLE SOIT EXPRESSE OU IMPLICITE,COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU DʼAPTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE DʻUTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART DʼASUS. ASUS NʻASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but dʼidentiﬁ cation ou dʼexplication dans lʼintérêt du propriétaire, sans intention de contrefaçon

iii

Chapitre 1 : Introduction au produit

Table des matières

Notes ................................................................................................. vi

Informations sur la sécurité .................................................................vii

A8V-VM : les caractéristiques en bref ...............................................viii

Chapitre 1 : Introduction au produit

1.1 Bienvenue ! ........................................................................... 1-2

1.2 Contenu de la boîte .............................................................. 1-2

1.3 Fonctions spéciales ............................................................... 1-2

1.3.1 Points forts du produit ............................................ 1-2

1.3.2 Fonctions innovantes ASUS ................................... 1-4

1.4 Avant de commencer ........................................................... 1-5

1.5 Vue générale de la carte mère .............................................. 1-6

1.5.1 Layout de la carte mère.......................................... 1-6

1.5.2 Orientation de montage .......................................... 1-7

1.5.3 Pas de vis ................................................................ 1-7

1.6 Central Processing Unit (CPU) .............................................. 1-8

1.6.1 Vue générale ........................................................... 1-8

1.6.2 Installer le CPU ........................................................ 1-8

1.6.3 Installer lʼensemble ventilateur-dissipateur ........... 1-10

1.7 Mémoire système ................................................................1-12

1.7.1 Vue générale ......................................................... 1-12

1.7.2 Conﬁ gurations mémoire ........................................ 1-12

1.7.3 Installer une DIMM ................................................. 1-15

1.7.4 Retirer une DIMM ................................................... 1-15

1.8 Slots dʼextension ................................................................ 1-16

1.8.1 Installer une carte dʼextension .............................. 1-16

1.8.2 Conﬁ gurer une carte dʼextension .......................... 1-16

1.8.3 Slots PCI ................................................................ 1-18

1.8.4 Slot PCI Express x1 ............................................... 1-18

1.8.5 Slot PCI Express x16 ............................................. 1-18

1.9 Jumpers .............................................................................. 1-19

1.10 Connecteurs ........................................................................ 1-21

1.10.1 Connecteurs arrières ............................................. 1-21

1.10.2 Connecteurs internes ............................................ 1-22

iii

Chapitre 2 : Le BIOS

Table des matières

Chapitre 2 : Le BIOS

2.1 Gérer et mettre à jour le BIOS .............................................. 2-2

2.1.1 Créer une disquette bootable ................................. 2-2

2.1.2 Utilitaire ASUS EZ Flash ........................................... 2-3

2.1.3 Utilitaire AFUDOS .................................................... 2-4

2.1.4 Utilitaire ASUS CrashFree BIOS 2 ............................ 2-6

2.1.5 Utilitaire ASUS Update ............................................ 2-8

2.2 La conﬁ guration du BIOS ....................................................2-11

2.2.1 Lʼécran de menu du BIOS ...................................... 2-12

2.2.2 Barre de menu .......................................................2-12

2.2.3 Touches de navigation .......................................... 2-12

2.2.4 Eléments des menus ............................................. 2-13

2.2.5 Sous-menus des éléments .................................... 2-13

2.2.6 Champs de conﬁ guration ...................................... 2-13

2.2.7 Fenêtre Pop-up ..................................................... 2-13

2.2.8 Barre de déﬁ lement ..............................................2-13

2.2.9 Aide générale ........................................................ 2-13

2.3 Main menu (Menu principal) ................................................ 2-14

2.3.1 System Time ......................................................... 2-14

2.3.2 System Date ......................................................... 2-14

2.3.3 Legacy Diskette A ............................................... 2-14

2.3.4 Primary and Secondary IDE Master/Slave;

First and Second SATA ......................................... 2-15

2.3.5 System Information............................................... 2-16

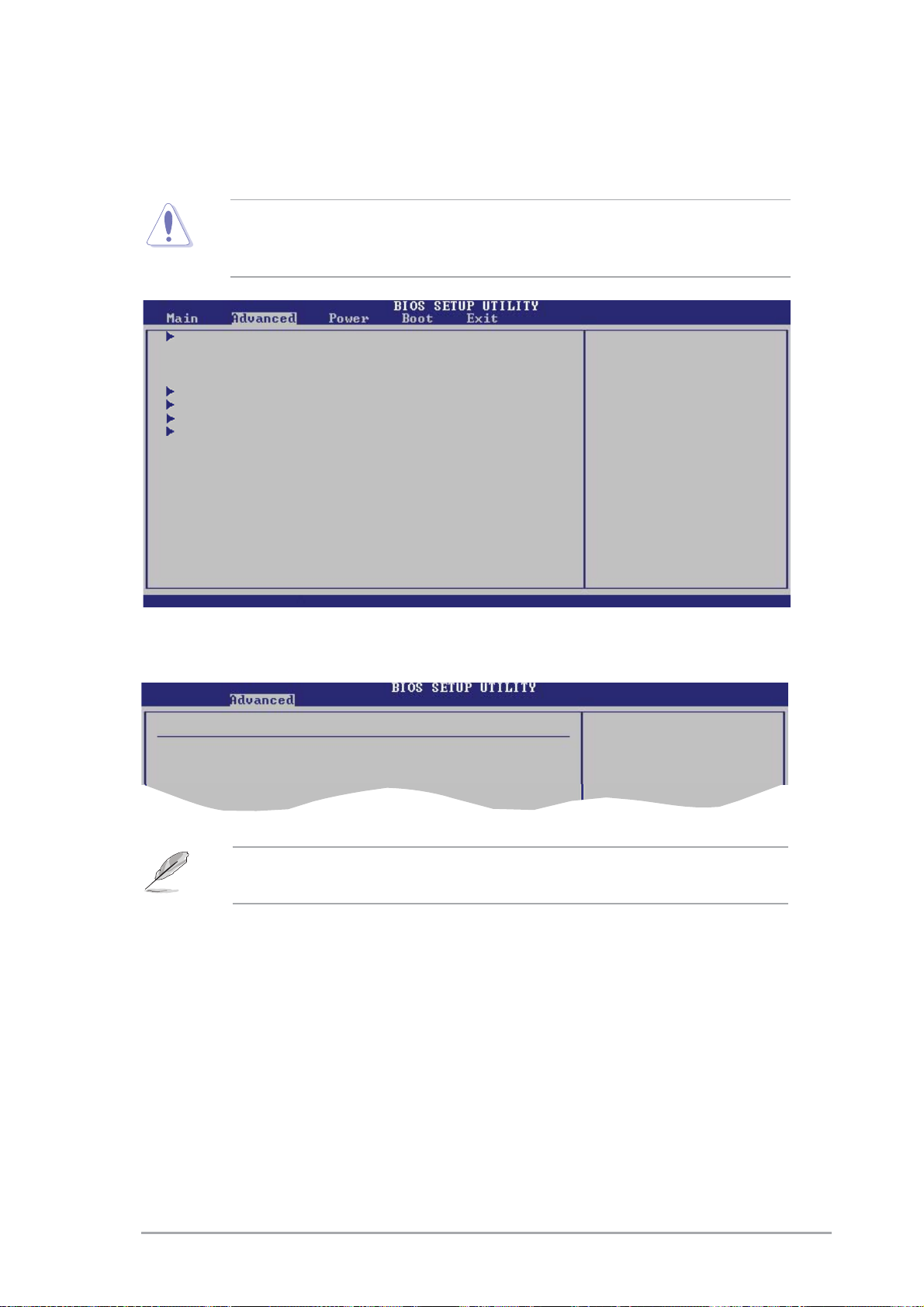

2.4 Advanced menu (Menu avancé) ......................................... 2-17

2.4.1 JumperFree Conﬁ guration ..................................... 2-17

2.4.2 CPU Conﬁ guration ................................................. 2-18

2.4.3 Chipset ................................................................. 2-19

2.4.4 Onboard Devices Conﬁ guration ............................. 2-23

2.4.5 PCI PnP ..................................................................2-24

2.5 Power menu (Menu alimentation) ....................................... 2-25

2.5.1 Suspend Mode ......................................................2-26

2.5.2 Repost Video on S3 Resume ................................ 2-26

Chapitre 3 : Support logic iel

Table des matières

2.5.3 ACPI 2.0 Support ................................................. 2-26

2.5.4 ACPI APIC Support ................................................ 2-26

2.5.5 APM Conﬁ guration ................................................2-27

2.5.6 Hardware Monitor ..................................................2-29

2.6 Boot menu (Menu du boot) ................................................ 2-30

2.6.1 Boot Device Priority .............................................. 2-30

2.6.2 Boot Settings Conﬁ guration .................................2-31

2.6.3 Security ................................................................. 2-32

2.7 Exit menu (Menu sortie) ..................................................... 2-34

Chapitre 3 : Support logiciel

3.1 Installer un système dʼexploitation ....................................... 3-2

3.2 Informations du CD de support ............................................. 3-2

3.2.1 Lancer le CD de support ......................................... 3-2

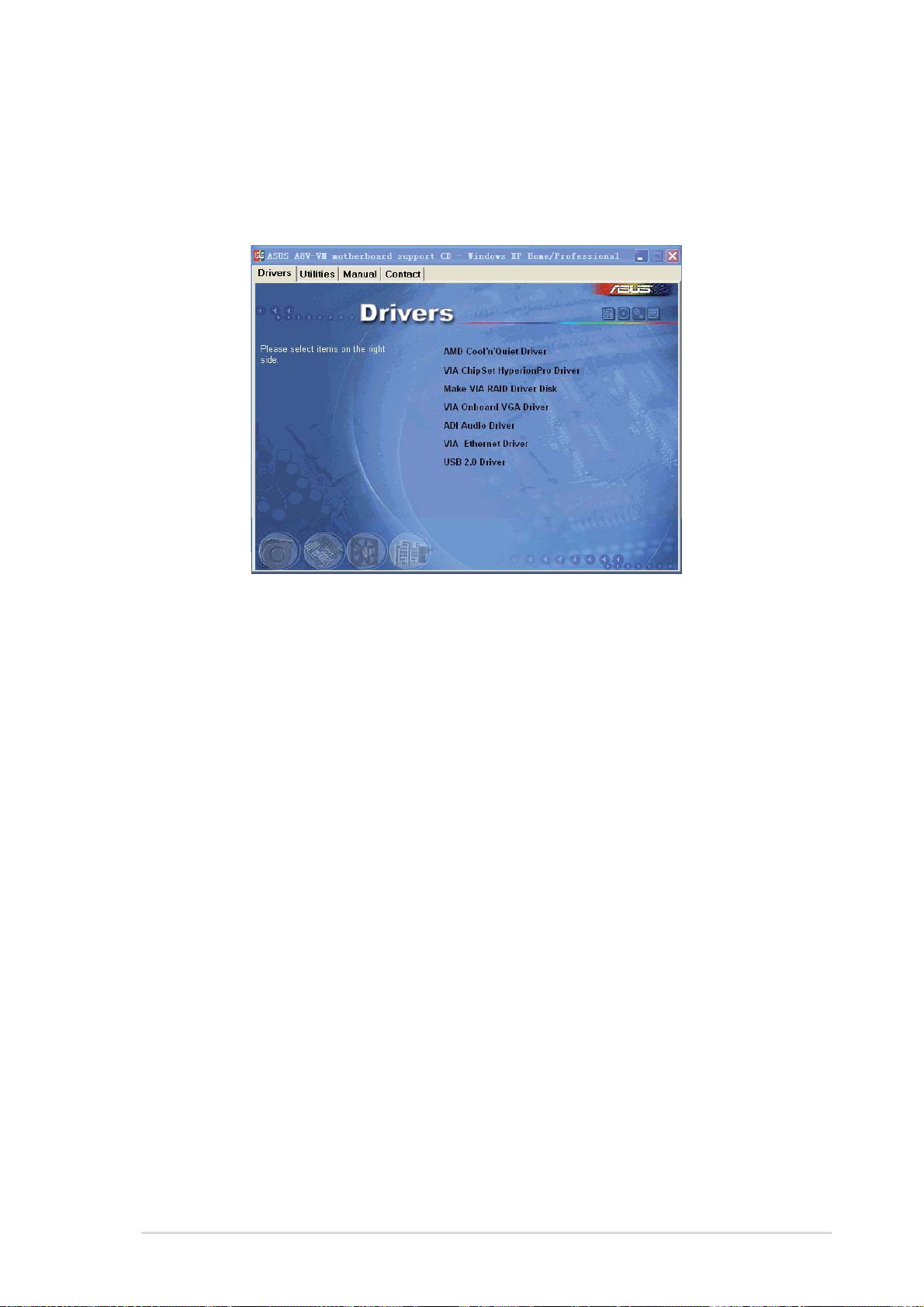

3.2.2 Menu Drivers ........................................................... 3-3

3.2.3 Menu Utilities .......................................................... 3-4

3.2.4 Menu Manuals .......................................................... 3-5

3.2.5 Contacts ASUS ........................................................ 3-6

Notes

Rapport Fédéral De la Commission

Des Communications

Rapport du Département Canadien des communications

Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003

Rapport Fédéral De la Commission

Ce dispositif est conforme à lʼalinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des resultats indésirés.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer une protection raisonnable contre lʼinterférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière.Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

Des Communications

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez lʼéquipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien expérimenté radio/TV pour de lʼaide.

Lʼutilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC.Les changements ou les modiﬁ cations apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler lʼautorité de lʼutilisateur à manipuler cet équipement.

Rapport du Département Canadien des communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations dʼinterférence par radio établies par le département canadien des communications.

Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003

vii

Informations de sécurité

Sécurité électrique

Sécurité pour les manipulations

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble dʼalimentation de la prise de courant avant de toucher au système.

• Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles dʼalimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles dʼalimentation du système avant dʼajouter un périphérique.

• Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles dʼalimentation sont bien débranchés.

• Demandez lʼassistance dʼun professionnel avant dʼutiliser un adaptateur ou une rallonge. Ces appareils risquent dʼinterrompre le circuit de terre.

• Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous nʼen êtes pas certain, contactez votre fournisseur électrique local.

• Si lʼalimentation est cassée, nʼessayez pas de la réparer vous-même. Contactez votre revendeur.

Sécurité pour les manipulations

• Avant dʼinstaller la carte mère et dʼy ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.

• Avant dʼutiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles dʼalimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agraffes loin des connecteurs, des slots, des sockets et de la circuiterie.

• Evitez la poussière, lʼhumidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous avez des problèmes techniques avec votre produit contactez un technicien qualifié ou appelez votre revendeur

Le symbole représentant une benne à roue barrée indique que le produit (équipement électrique et électronique) ne doit pas être déposé à la décharge publique. Veuillez consulter les dispositions de votre localité concernant les produits électroniques.

vii

viii

A propos de ce guide

Comment ce guide est organisé

• Chapitre 1: Int roduc tion au pr oduit

• Chapitre 2 : Le BIOS

• Chapitre 3 : Su pport logi ciel

Où obtenir plus dʼ informations

1. Sites Web dʼ ASUS

2. Documentat ion s upplé menta ire

Ce guide de lʼutilisateur contient les informations dont vous aurez besoin pour installer et conﬁ gurer la carte mère.

Comment ce guide est organisé

Ce guide contient les sections suivantes:

• Chapitre 1: Introduction au produit Ce chapitre décrit les fonctions de la carte et les nouvelles

technologies quʼelle supporte. Il dresse également la liste des procédures de conﬁ guration du matériel que vous devrez effectuer quand vous installerez les composants de lʼordinateur. Ceci inclût une description des interrupteurs, des jumpers et des connecteurs de la carte mère

• Chapitre 2 : Le BIOS

Ce chapitre explique comment changer les paramètres système via les

les menus du BIOS. Une description détaillée des paramètres du BIOS est également fournie.

• Chapitre 3 : Support logiciel Ce chapitre décrit le contenu du CD de support fourni avec la carte

mère.

Où obtenir plus dʼ informations

Référez-vous aux sources suivantes pour obtenir des informations additionnelles, et les mises à jours du produit et des logiciels.

1. Sites Web dʼ ASUS Les sites Web dʼASUS fournissent des informations actualisées sur les

produits matériels et logiciels dʼASUS. Se référer aux contacts ASUS.

2. Documentation supplémentaire La boîte de votre produit peut contenir de la documentation

supplémentaire, tels que des coupons de garantie, qui ont pu être rajoutés par votre revendeur. Ces documents ne font pas partie de la boîte standard.

viii

Texte en gras

Conventions utilisées dans ce guide

DANGER/AVERTISSEMENT

ATTENTION

IMPORTANT

NOTE

Conventions utilisées dans ce guide

Pour être sûr que vous procédiez à certaines tâches correctement, retenez les symboles suivants, utilisés tout au long de ce guide.

DANGER/AVERTISSEMENT : Information vous évitant de vous blesser lorsque vous effectuez une tâche .

ATTENTION: Information vous évitant dʼendommager les composants lorsque vous effectuez une tâche.

IMPORTANT: Instructions que vous DEVEZ suivre aﬁ n de mener

à bien une tâche.

NOTE: Astuces et informations additionnelles pour vous aider

à mener à bien une tâche.

Typographie

Texte en gras Indique quʼil y a un menu ou un

élément à sélectionner.

Texte en italique

<Touche> Le nom dʼune touche placée entre

<Tch.1+Tch.2+Tch.3> Si vous devez presser deux, voire

Command Signiﬁ e que vous devez taper la

Utilisé pour mettre en valeur un mot ou

une phrase.

deux chevrons indique que vous devez presser la touche en question.

Par exemple: <Entrée> signiﬁ e que vous devez presser la touche Entrée.

plusieurs, touches simultanément, les noms des touches sont reliés par un signe plus (+).

Par exemple: <Ctrl+Alt+D>

commande telle quʼelle apparaît, puis fournir lʼélément demandé ou la valeur placée entre les parenthèses. Par exemple: Au prompt DOS, tapez la ligne de commande :

awdﬂ ash A8VVM.ROM

A8V-VM : les caractéristiques en bref

CPU

Chipset

Bus système

Mémoire

Carte graphique

Slots dʼ extension

Stockage

Audio

USB

LAN

Fonctions spéciales ASUS

BIOS

E/S arrières

CPU

Chipset

Bus système

Mémoire

Carte graphique

Slots dʼ extension

Stockage

Socket 939 pour processeurs AMD® Athlon™ 64FX/ Athlon™ 64X2/Athlon™ 64/ Sempron Supporte la technologie AMD Cool ʻnʼ Quiet!™

Northbridge: VIA

K8M890

Southbridge: VIA® VT8251

2000/1600 MT/s

Architechture mémoire Dual-channel 4 x emplacements DIMM 184 broches supportant jusquʼà 4 Go de modules mémoire DDR ECC/non-ECC unbuffered 400/333/266 MHz

GPU (Graphics Processing Unit) VIA DeltaChrome intégré Supporte Microsoft DirectX 9.0 (Voir page 3-5) Jusquʼà 256 Mo de mémoire partagée

1 x slot PCI Express x16 1 x slot PCI Express x1 2 x slots PCI

Le South Bridge VIA

VT8251 supporte :

- 2 x UltraDMA 133/100/66/33

- 4 x périphériques Serial ATA 3Go/s avec RAID 0, RAID 1, RAID 0+1, RAID 5, et JBOD

Audio

USB

LAN

Fonctions spéciales ASUS

BIOS

E/S arrières

CODEC audio Haute déﬁ nition ADI AD1986A SoundMAX 6 canaux Supporte la technologie Jack Sensing Supporte lʼinterface S/PDIF out

Supporte jusquʼà 8 ports USB 2.0

LAN PHY Realtek RTL8201CL 10/100M

ASUS C.P.R. (CPU Parameter Recall) ASUS MyLogo ASUS EZ Flash ASUS CrashFree BIOS 2

4 Mo Flash ROM, BIOS AMI, PnP, DMI2.0, WfM2.0, SM BIOS 2.3

1 x port parallèle 1 x port Serial 1 x port clavier PS/2 1 x port souris PS/2 1 x port RJ45 4 x ports USB 2.0/1.1 1 x E/S audio 6 canaux 1 x port VGA

(continue à la page suivante)

A8V-VM : les caractéristiques en bref

E/S internes

Administrabilité

Contenu du CD de support

Accessoires

Format

E/S internes

Administrabilité

Contenu du CD de support

1 x connecteur dʼalimentation ATX 24 broches 1 x connecteur dʼalimentation ATX 12V 4 broches 2 x connecteurs USB pour 4 ports USB 2.0 supplémentaires 1 x connecteur Front panel audio 1 x connecteur S/PDIF out Connecteurs ventilateurs CPU/Chassis Connecteur CD audio-in Connecteur Chassis intrusion Connecteur System panel

Wfm2.0, DMI2.0, WOL by PME, WOR by PME, PXE, RPL

Pilotes ASUS PC Probe II Utilitaire ASUS LiveUpdate Logiciel anti-virus

Accessoires

Format

*Les spéciﬁ cations peuvent changer sans avertissement.

Guide de lʼutilisateur 1 x câble UltraDMA 1 x câble FDD I/0 shield 1 x câble dʼalimentation SATA 1 x câble SATA

ATX: 24,4 cm x 22,9 cm

Ce chapitre décrit les fonctions de la carte et les nouvelles technologies quʼelle supporte

Introduction

au produit

1-2

Chapitre 1: Introduction au produit

Carte mère Câbles

Accessoires CD dʼapplication Documentation

1.1 Bienvenue !

Merci dʼavoir acheté une carte mère ASUS

A8V-VM

Merci dʼavoir acheté une carte mère ASUS

A8V-VM

La carte mère offre les technologies les plus récentes, associées à des fonctionnalités nouvelles, qui en font un nouveau digne représentant de la qualité des cartes mères ASUS !

Avant de commencer à installer la carte mère , vériﬁ ez le contenu de la boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vériﬁ ez que la boite de la carte mère contient bien les éléments suivants.

Carte mère Carte mère ASUS A8V-VM Câbles 1 x câble pour lecteur de disquettes

1 x câble Ultra DMA 133/100/66 1 x câble dʼalimentation SATA 1 x câble SATA

Accessoires I/O shield CD dʼapplication CD de support de la carte mère ASUS Documentation Guide de lʼutilisateur

Si lʼun des éléments ci-dessus venait à manquer ou à être endommagé, contactez votre revendeur.

1-2

Chapitre 1: Introduction au produit

1-3

ASUS A8V-VM

1.3

Fonctions spéciales

1.3.1

Points forts du produit

Architecture Dual-Core AMD

Dernière technologie de processeur et architechture 64 bits

Support de la mémoire Dual Chan nel DDR400

Integrated VIA DeltaC hrome GPU

Système High Definition Audio SoundMAX 6 canaux

Fonctions spéciales

1.3.1

Architecture Dual-Core AMD

La carte mère supporte les processeurs dual-core AMD, intégrant deux noyaux CPU, chacun doté dʼune mémoire cache L2 dédiée, pour pouvoir répondre aux demandes de traitements de plus en plus puissants. Voir page 1-8 pour plus de détails.

Dernière technologie de processeur et architechture 64 bits

Les processeurs pour PC de bureau AMD Athlon™ 64FX, Athlon™ 64, Athlon™ 64x2, et AMD Sempron™ sont fondés sur lʼarchitecture 64 et 32 bit développée par AMD ; celle-ci constitue les prémisses de la technologie x86-64. Ces processeurs offrent une avancée sans précédent en terme de compatibilité, de performance, de protection dʼinvestissement, et de réduction des coûts de propriétés et de développement. Voir page 1-8 pour plus de détails.

Points forts du produit

Support de la mémoire Dual Channel DDR400

Grâce à lʼemploi de la technologie DDR (Double Data Rate), la carte mère supporte jusquʼà 4Go de mémoire système avec lʼutilisation de modules DIMMs DDR400/333. Le bus mémoire ultra rapide de 400MHz fournit la bande passante requise pour les applications 3D, graphiques, multimédia et Internet les plus récentes. Voir page 1-12 pour plus de détails.

Integrated VIA DeltaChrome GPU

Le chipset VIA® K8M890 intègre le GPU (graphics processing unit) VIA DeltaChrome, qui supporte une mémoire graphique partagée de 256Mo, Microsoft® DirectX 9.0, OpenGL 1.4, et lʼinterface PCI Express. Voir page 2-21 et 3-5 pour plus de détails.

Système High Definition Audio SoundMAX 6 canaux

Le CODEC audio intégré SoundMAX® ADI AD1986A 6 canaux supporte le standard High Deﬁ nition Audio. Le système audio numérique SoundMAX offre un son surround grâce à une sortie 5.1 canaux, ainsi quʼun synthétiseur MIDI DLS2, à la pointe de la technologie, incluant un bloc sonore Yamaha DLSbyXG, et Virtual TheaterTM 5.1 ; il supporte aussi la plupart des technologies audio pour jeux, dont Microsoft DirectXTM 8.0, Microsoft DirectSound 3D, A3D, MacroFX, ZoomFX, MultiDrive 5.1, A3D et EAX. Voir pages 1-21 et 1-22 pour plus de détails.

ASUS A8V-VM

1-3

1-4

Chapitre 1: Introduction au produit

Technologie Seri al AT A 3Gb/s

Technologie Serial ATA 3Gb/s

Technologie AMD Cool ʻ nʼ Q uiet! ™

1.3.2 Fonctions innovantes ASUS

CrashFree BIOS 2

ASUS MyLogo™

ASUS EZ Flash BIOS

La carte mère supporte la technologie Serial ATA 3 Gb/s via les interfaces Serial ATA. La spéciﬁ cation Serial ATA II 3 Gb/s offre le double de la bande passante des produits Serial ATA existants, en incluant une série de nouvelles fonctions, dont Native Command Queueing (NCQ), et lʼalgorithme dʼimplémentation Power Management (PM). Le Serial ATA permet lʼutilisation de câbles plus ﬁ ns, plus ﬂ exibles et dotés de moins de broches, ainsi que des exigences de voltage plus faibles. Voir page 1-24 pour plus de détails.

Technologie AMD Cool ʻ nʼ Quiet!™

Cette carte mère supporte la technologie Cool ʻnʼ Quiet!™ dʼAMD, qui ajuste dynamiquement et automatiquement la vitesse du CPU, la tension et la consommation électrique selon les tâches effectuées par le CPU.

1.3.2 Fonctions innovantes ASUS

CrashFree BIOS 2

Cette fonction vous permet de restaurer le BIOS dʼorigine depuis le CD de support, au cas où le code du BIOS ou ses données seraient corrompus. Cette protection vous évite dʼavoir à racheter une ROM en cas de

problème. Voir page 2-6 pour plus de détails.

ASUS MyLogo™

Cette nouvelle fonction incluse dans la carte mère vous permet de personnaliser et de donner du style à votre système grâce à des logos de boot personnalisés. Voir page 2-31 pour plus de détails.

ASUS EZ Flash BIOS

Grâce à ASUS EZ Flash, vous pourrez mettre à jour le BIOS aisément, avant que le système dʼexploitation ne soit chargé.Plus besoin de recourir à un utilitaire DOS ou de booter depuis une disquette. Voir page 2-3 pour plus de détails.

1-4

Chapitre 1: Introduction au produit

1-5

ASUS A8V-VM

1.4 Avant de commencer

Avant dʼinstaller ou de désinstaller un composant, assurez-vous que lʼalimentation ATX est éteinte et que le câble dʼalimentation est bien débranché

LED embarquée

Prenez note des précautions suivantes avant dʼinstaller la carte mère ou dʼen modiﬁ er les paramètres.

• Débranchez le câble dʼalimentation de la prise murale avant de toucher aux composants.

• Utilisez un bracelet anti-statique ou touchez un objet métallique relié au sol (comme lʼalimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.

• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage dʼorigine.

•

Avant dʼinstaller ou de désinstaller un composant, assurez-vous que lʼalimentation ATX est éteinte et que le câble dʼalimentation est bien débranché.. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants

LED embarquée

La carte mère est livrée avec une LED qui sʼallume lorsque le système est sous tension, en veille ou en mode “soft-off”. Elle vous rappelle quʼil faut bien éteindre le système et débrancher le câble dʼalimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. Lʼillustration ci-dessous indique lʼemplacement de cette LED.

A8V-VM

LED embarquée de lʼ A8V-VM

A8V-VM Onboard LED

Standby

Power

SB_PWR

OFF

Powered

Off

ASUS A8V-VM

1-5

1-6

Chapitre 1: Introduction au produit

1.5 Vue générale de la carte mère

1.5.1 Orientation de montage

1.5.2 Pas de vis

Place z ce côt é vers lʼarr ière du c hâssis

Avant dʼinstaller la carte mère, étudiez la conﬁ guration de votre boîtier pour déterminer sʼil peut contenir la carte mère.

Assurez-vous dʼavoir débranché le cordon dʼalimentation avant dʼinsérer ou de retirer la carte mère. Ne pas suivre cette précaution peut vous blesser et endommager les composants de la carte mère.

1.5.1 Orientation de montage

Lorsque vous installez la carte mère, vériﬁ ez que vous la montez dans le bon sens à lʼintérieur du boîtier. Le côté qui porte les connecteurs externes doit être à lʼarrière du boîtier, comme indiqué sur lʼimage ci-dessous.

1.5.2 Pas de vis

Placez six (6) vis dans les ouvertures indiquées par des cercles pour ﬁ xer la carte mère au châssis.

Ne serrez pas trop fortement les vis ! Vous risqueriez dʼendommager la carte mère.

Placez ce côté vers lʼarrière du châssis

A8V-VM

1-6

Chapitre 1: Introduction au produit

1-7

ASUS A8V-VM

1.5.3 Layout de la carte mère

22.9cm (9.0in)

PS/2KBMS

T: Mouse B: Keyboard

COM1

VGA

F_USB12

Bottom:

USB3

RJ-45

USB4

Top:Line In Center:Line Out Below:Mic In

KBPWR

PARALLEL PORT

Top:

Realtek

USBPW12 USBPW34

ATX12V

CHA_FAN

PCIEX1_1

VIA K8M890

A8V-VM

CPU_FAN

SOCKET 939

EATXPWR

PRI_IDE

DDR DIMM_A1(64 bit,184-pin module)

DDR DIMM_A2(64 bit,184-pin module)

DDR DIMM_B1(64 bit,184-pin module)

DDR DIMM_B2(64 bit,184-pin module)

24.5cm (9.6in)

CR2032 3V Lithium Cell

CMOS Powe

SEC_IDE

SUPER

Audio

I/O

AAFP

SPDIF_OUT

PCIEX16

PCI1

PCI2

FLOPPY

VIA VT8251

USBPW78 USBPW56

USB56

SATA3

SATA4

4Mb Flash

ROM

USB78

SB_PWR

SATA2

SATA 1

CHASSIS

PANEL

CLRTC

ASUS A8V-VM

1-7

1-8

Chapitre 1: Introduction au produit

Gold Arrow

1.6 Central Processing Unit (CPU)

1.6.1 Vue générale

1.6.2 Installer le CPU

1.6.1 Vue générale

La carte mère est équipée dʼun socket 939 broches Zero Insertion Force (ZIF), conçu pour les processeurs AMD Athlon™ 64FX, AMD Athlon 64™, AMD Athlon 64 X2 et AMD Sempron™.

La largeur du bus de données de ces processeurs (128-bits) permet dʼexécuter des applications plus rapidement que les processeurs dont la largeur du bus de données est seulement de 32 ou 64-bits.

Prenez note du coin marqué dʼun triangle doré sur le CPU. Cette marque doit aller sur un coin spéciﬁ que du socket pour garantir une installation correcte.

Triangle

doré

1.6.2 Installer le CPU

Pour installer le CPU :

1. Repérez le socket ZIF 939 broches de la carte mère.

A8V-VM

Socket 939 de lʼA8V-VM

A8V-VM CPU Socket 939

Triangle doré

Gold Arrow

1-8

Avant dʼinstaller le CPU, assurez-vous que le levier du socket est à votre gauche.

Chapitre 1: Introduction au produit

1-9

ASUS A8V-VM

2. Appuyez sur les côtés du levier pour libérer le socket, puis soulevez le levier suivant un angle de 90°-100°.

Assurez-vous que le levier du socket est bien dressé à 90°-100°; dans le cas échéant, le CPU ne sʼinsérera pas complètement.

3. Placez le CPU sur le socket de sorte que le coin du CPU marqué dʼun triangle doré repose sur le coin du socket marqué dʼun petit triangle.

4. Insérez délicatement le CPU dans le socket jusquʼà ce quʼil tienne bien en place.

Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le CPU pour le faire entrer dans le socket; vous risqueriez de plier les broches du socket et/ou dʼendommager le CPU !

5. Quand le CPU est bien en place, refermez le levier du socket pour ﬁ xer le CPU. Le levier produit un clic en se refermant sur lʼonglet latéral, ce qui indique quʼil est bien verrouillé

ASUS A8V-VM

1-9

1-10

Chapitre 1: Introduction au produit

1.6.3 Installer lʼensemble dissipateur-ventilateur

Base du modul e de ré tention

Dissi pateur C P U

Venti lateur C P U

Loque t de rét e ntion

Attac he de ré t ention

Les processeursAMD Athlon™ 64FX, Athlon™ 64X2, AMD Athlon 64™ et AMD Sempron™ nécessitent un dissipateur thermique et un ventilateur spécialement conçus pour assurer des performances et des conditions thermiques optimales.

Suivez ces étapes pour installer le dissipateur et le ventilateur CPU.

1. Positionnez le dissipateur sur le CPU installé, en vous assurant que le dissipateur soit bien installé sur la base du module de rétention.

• La base du module de rétention est déjà installée lors de lʼachat de la carte mère.

• Vous nʼavez pas besoin de retirer la base du module de rétention pour installer le CPU ou tout autre composant sur la carte mère.

• Si vous achetez un ensemble dissipateur-ventilateur à part, assurez-

vous dʼavoir correctement appliqué le matériau dʼinterface thermique sur le CPU ou sur le dissipateur avant de lʼinstaller.

Ventilateur CPU

Dissipateur CPU

Attache de rétention

Dans la boîte de votre ensemble dissipateur-ventilateur pour CPU, vous devriez trouver les instructions dʼinstallation pour le CPU, le dissipateur, et le méchanisme de rétention. Si les instructions de cette section ne correspondent pas à la documentation du CPU, suivez cette dernière.

Base du module de rétention

Loquet de rétention

1-10

Chapitre 1: Introduction au produit

1-11

ASUS A8V-VM

2. Attachez une extrémité de lʼattache de rétention à la base du module de rétention.

3. Alignez lʼautre extrémité de lʼattache de rétention (près du loquet de rétention) à la base du module de rétention. Lorsque que lʼattache de rétention est bien en place, un cliquetis se fait entendre.

Assurez-vous que lʼensemble dissipateur/ventilateur adhère parfaitement à la base du module de rétention, sinon vous ne pourrez pas correctement insérer les crochets de rétention

4. Abaissez lʼattache de rétention vers le mécanisme de rétention pour ﬁ xer le dissipateur et le ventilateur à la base du module.

5. Quand lʼensemble dissipateur-ventilateur est bien en place, connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté CPU_FAN.

Connecteur CPU_FAN de lʼA8V-VM

A8V-VM CPU Fan Connector

ASUS A8V-VM

A8V-VM

CPU_FAN

+12V

Rotation

GND

Nʼoubliez pas de connecter le connecteur CPU-FAN ! Dans le cas échéant des erreurs dans la surveillance matérielle peuvent survenir.

1-11

1-12

Chapitre 1: Introduction au produit

1.7.2 Configurations mémoire

Canal Sockets

1.7 Mémoire système

1.7.1 Vue générale

La carte mère est équipée de quatre sockets 184-broches Double Data Rate (DDR) Dual Inline Memory Modules (DIMM).

Le schéma suivant illustre lʼemplacement des sockets :

DIMM_A2

DIMM_B1

A8V-VM

Sockets 184 broches DIMM DDR de lʼA8V-VM

A8V-VM 184-pin DDR DIMM Sockets

Canal Sockets

Canal 1 DIMM_A1 et DIMM_B1 Canal 2 DIMM_A2 et DIMM_B2

1.7.2 Configurations mémoire

DIMM_A1

Vous pouvez installer des DIMMs de DDR unbuffered ECC/non-ECC de 128 Mo, 256 Mo, 512 Mo, et 1 Go dans les sockets DIMM grâce aux conﬁ gurations mémoire de cette section.

DIMM_B2

1-12

• Suite à une limitation de lʼallocation des ressources du chipset sous Windows XP 32 bits, le système peut détecter moins de 3 Go de mémoire système même si vous avez installé quatre modules de mémoire DDR dʼ1 Go.

• Si vous nʼutilisez quʼun seul module DDR DIMM, installez-le uniquement sur le slot DIMM_B1.

• Si vous utilisez deux modules DDR DIMM, installez-les uniquement sur les slots DIMM_A1 et DIMM_B1.

• Nʼinstallez que des modules DIMMs dotés de la même valeur CAS latency. Pour une compatibilité optimale, il est recommandé dʼacheter des modules mémoire de même marque. Se référer à au tableau DDR400 Qualiﬁ ed Vendors List (Liste des contructeurs agréés de DDR400) à la page suivante pour plus de détails.

Chapitre 1: Introduction au produit

1-13

ASUS A8V-VM

Support DIMM

Taille Fabricant Modèle Marque Face(s) Composant A B C

Tableau 1 Configurations mémoire recommandées

Sockets Mode DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2

DDR400 Qual ified Vendors List (Liste des fabricants agréés de DDR400)

* Utilisez uniquement des paires de DIMM DDR identiques. * En configuration dual-channel (2), vous pouvez :

Sockets Mode DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2

Single-channel (1) — — Peuplé — Dual-channel* (1) Peuplé — Peuplé — (2) Peuplé Peuplé Peuplé Peuplé

* Utilisez uniquement des paires de DIMM DDR identiques. * En configuration dual-channel (2), vous pouvez :

Installez une paire de modules DIMM identiques dans les sockets DIMM_ A1 et DIMM_B1 (sockets bleus) et une autre paire identique dans les sockets DIMM_A2 et DIMM_B2 (sockets noirs).

DDR400 Qualified Vendors List (Liste des fabricants agréés de DDR400)

Taille Fabricant Modèle Marque Face(s) Composant A B C

256MB Kingston KVR333X64C25/256 Kingsto SS D3208DH1T-6 v v v 256MB Kingston KVR333X64C25/256 Hynix DS HY5DU56822BT-D43 v v v 512MB Kingston KVR333X64C25/512 Kingston DS D3208DH1T-6 v v v 512MB Kingston KVR400X64C3A/512 Hynix DS HY5DU56822BT-D43 v v v 512MB Kingston KVR400X64C3A/512 Kingston DS D3208DH1T-5 v v v 512MB Kingston KVR400X64C3A/512 Kingston SS HY5DU12822BT-D43 v v v 256MB Kingston KVR400X64C3A/256 Hynix SS HY5DU56822BT-D43 v v v 256MB Kingston KVR400X64C3A/256 Kingston SS D3208DL3T-5A v v v 256MB Kingston KVR400X64C3A/256 PSC SS A2S56D30BTP v v v 1G Kingston KVR400X64C3A/1G Inﬁ neon DS HYB25D512800BE-5B v v v 256MB Inﬁ neon HYS64D32300GU-5-C Inﬁ neon SS HYB25D256800CE-5C v v v 512MB Inﬁ neon HYS64D64320GU-5-C Inﬁ neon SS HYB25D512800BE-5B v v v 512MB Inﬁ neon HYS64D64320GU-5-C Inﬁ neon DS HYB25D256800CE-5C v v v 256MB Inﬁ neon HYS64D32300GU-5-C Inﬁ neon SS HYB25D256800CE-6C v v v 512MB Inﬁ neon HYS64D64320GU-6-C Inﬁ neon DS HYB25D256800CE-6C v v v 256MB HY HYMD232646D8J-D43 Hynix SS HY5DU56822BT-D43 v v v 512MB HY HYMD264646D8J-D43 Hynix DS HY5DU56822BT-D43 v v v 256MB HY HYMD232646B8J-J Hynix SS HY5DU56822BT-J v v v 512MB HY HYMD264646B8J-J Hynix DS HY5DU56822BT-J v v v 256MB Corsair VS256MB400 Value select SS VS32M8-5 2B0409 v v v 256MB Corsair XMS3202v3.1 Inﬁ neon SS HYB25D256807BT-5B v v v 512MB Corsair XMS3205v1.2 Winbond DS W942508CH-5 v v v 512MB Corsair VS512MB400 Value select DS VS32M8-5 2B0402 v v v 256MB Corsair VS256MB333 Samsung SS K4H5608380-TCB3 v v v 512MB Corsair XMS2702v3.1 Mosel DS V58C2256804SAT6 v v v 512MB Micron MT16VDDT6464AG-335GB Micron DS MT46V32M8TG-6TG v v v 256MB Micron MT8VDDT3264AG-335GB Micron SS MT46V32M8TG-6TG v v v 256MB Micron MT8VDDT3264AG-40BGB Micron SS MT46V32M8TG-5BG v v v 512MB Micron MT16VDDT6464AG-40BCB Micron DS MT46V32M8TG-5BC v v v 256MB Samsung M368L3223FTN-CCC Samsung SS K4H560838F-TCCC v v v 512MB Samsung M368L6423FTN-CCC Samsung DS K4H560838F-TCCC v v v 256MB Samsung M368L3223FTN-CB3 Samsung SS K4H560838F-TCB3 v v v 512MB Samsung M368L6423FTN-CB3 Samsung DS K4H560838F-TCB3 v v v 256MB Elpida U24256ADEPG6H20 Elpida SS DD2508AKTA-5C v v v 512MB Elpida U24512ADEPG6H20 Elpida DS DD2508AMTA v v v 512MB Apacer 77.90728.U1G Apacer DS AM3A568AJT-6B v v v 256MB Apacer 77.10636.46G Samsung SS K4H560838E-TCCC v v v 256MB Apacer 77.10636.56G Mosel SS V58C2256804SAT5B v v v 512MB Apacer 77.10736.11G Inﬁ neon DS HYB25D256800BT-5B v v v

Support DIMM

ASUS A8V-VM

1-13

1-14

Chapitre 1: Introduction au produit

Support DIMM

Taille Fabricant Modèle Marque Face(s) Composant A B C

Side(s) : SS

Support DIMM : A B

Taille Fabricant Modèle Marque Face(s) Composant A B C

256MB Transcend DDR400-256 Samsung SS K4H560838F-TCCC v v v 256MB Transcend DDR400-256 Mosel SS V58C2256804SAT5B v v v

512MB Transcend 102709-0001 PSC DS A2S56D3OATP v v v 512MB Transcend DDR400-512 Mosel DS V58C2256804SAT5B v v v 512MB Transcend DDR400-512 Samsung DS K4H560838F-TCCC v v v 256MB Transcend 111448-0214 PSC SS A2S56D30BTP v v v 512MB Transcend DDR333-512 Hynix DS HY5DU56822CT-J v v v 256MB Kingmax MPMB62D-38LT3R Mosel SS V58C2256804SAT6 v v v 512MB Kingmax MPMC22D-38HT3R Hynix DS HY5DU56822BT-J v v v 256MB Kingmax MPXB62D-38KT3R Kingmax SS KDL388P4LA-50 v v v 512MB Kingmax MPXC22D-38KT3R Kingmax DS KDL388P4EA-50 v v v 256MB Vdata MDYVD6F4G2880B1E0H Vdata SS VDD9616A8A-5C v v v 256MB Pmi 3208GATA07-04A7 Pmi SS PM4D328D50406EU v v v 512MB Mosel V826632K24SATG-D3 Mosel SS V58C2256804SAT5 v v v 512MB Mosel V826664K24SATG-D3 Mosel DS V58C2256804SAT5 v v v 256MB Nanya NT256D64S88B1G-5T Nanya SS NT5DS32M8BT-5T v v v 512MB Nanya NT512D64S8HB1G-5T Nanya DS NT5DS32M8BT-5T v v v 512MB Nanya NT512D64S88C0GY-5T Nanya SS NT5DS64M8CS-5T v v v 1G Nanya NT1GD64S8HC0GY-5T Nanya DS NT5DS64M8CS-5T v v v 256MB Smart U24256ADSRG6H20 Smart SS D32M8XS50H3X4AMV v v v 256MB Smart U24256ADSRG6H20 Smart SS D32M8XS60HBX4AMV v v v 512MB Smart U24512ADSRG6H20 Smart DS D32M8XS50H3X4AMV v v v 512MB Smart U24512ADSRG6H20 Smart DS D32M8XS60HBX4AMV v v v 256MB Twinmos DDR333-256 Twinmos SS TMD7608F8E60B v v v 256MB Twinmos M2G9108A-TT Twinmos SS TMD7608F8E501 v v v 256MB Promos V826632K24SCTG-D0 Promos SS V58C2256804SCT5B v v v 512MB Promos V826664K24SCTG-D0 Promos DS V58C2256804SCT5B v v v 512MB BiaoXing BXXC22D-38KT3B BiaoXing DS VM256D328BT-5 v v v 256MB Winbond U24256ADWBG6H20 Winbond SS W942508CH-5 v v v 256MB Winbond U24256AAWBG6H20 Winbond SS W942508CH-6 v v v 512MB Winbond DDR333-512 Winbond DS W942508BH-6 v v v 512MB Winbond U24512ADWBG6H20 Winbond DS W942508CH-5 v v v 512MB Patriot PDC1G3200+XBLK Patriot DS v v v 512MB MDT MDT 512MB MDT DS MDT25B25680-50530 v v v

Support DIMM

Side(s) : SS - Une face

Support DIMM : A - Supporte un module en conﬁ guration mémoire Single-channel. B - Supporte une paire de modules insérés dans les slots bleus ou noirs

DS - Double face

en tant que paire faisant partie dʼune conﬁ guration mémoire Dual- channel.

C - Supporte 4 modules insérés dans les slots bleus et noisr en tant que

deux paires dʼune conﬁ guration mémoire Dual-channel.

Visitez le site ASUS (www.asus.com) pour obtenir la liste DDR400 QVL la plus récente.

1-14

Chapitre 1: Introduction au produit

1-15

ASUS A8V-VM

Clip de réten tion ver r ouillé

Clip de réten tion dév e rrouill é

DDR D IMM notc h

Encoc he sur D I MM DDR

1.7.3 Installer un module DIMM

1.7.4 Retirer un module DIMM

Débranchez lʼalimentation avant dʼajouter ou de retirer des modules DIMMs ou tout autre composant système. Manquer à cette précaution risquerait dʼendommager la carte mère et les composants.

1. Déverrouillez un socket DIMM en pressant les clips de rétention vers lʼextérieur.

2. Alignez un module DIMM sur le socket de sorte que lʼencoche sur le module corresponde à lʼergot sur le socket.

Clip de rétention déverrouillé

Chaque module DIMM DDR est doté dʼune encoche, qui lui permet dʼêtre inséré dans le socket que dans un seul sens. Ne forcez pas sur le module pour éviter de lʼendommager.

3. Insérez fermement le module DIMM dans le socket jusquʼà ce que les clips se remettent en place dʼeux-mêmes et que le module soit bien en place

Encoche sur DIMM DDR

Clip de rétention verrouillé

1.7.4 Retirer un module DIMM

Suivez ces étapes pour retirer un module DIMM

1. Poussez simultanément les clips de rétention vers lʼextérieur pour déverrouiller le module

DIMM.

Retenez légèrement le module avec vos doigts lorsque vous pressez sur les clips de rétention. Le module pourrait être endommagé sʼil est éjecté trop brutalement.

2. Retirez le module DIMM du socket.

ASUS A8V-VM

DDR DIMM notch

1-15

1-16

Chapitre 1: Introduction au produit

1.8.1 Installer une carte dʼ extension

1.8.2 Configurer une carte dʼ extension

1.8 Slots d’extension

Par la suite, vous pourriez avoir besoin dʼinstaller des cartes dʼextension. La section suivante décrit les slots et les cartes dʼextension supportées.

Assurez-vous dʼavoir bien débranché le câble dʼalimentation avant dʼajouter ou de retirer des cartes dʼextension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

1.8.1 Installer une carte dʼ extension

Pour installer une carte dʼextension:

1. Avant dʼinstaller la carte dʼextension, lisez bien la documentation livrée avec cette dernière et procédez aux réglages matériels nécessaires pour ajouter cette carte.

2. Ouvrez le boîtier (si votre carte mère est montée dans un châssis).

3. Retirez lʼéquerre correspondant au slot dans lequel vous désirez installer la carte. Conservez la vis pour une utilisation ultérieure.

4. Alignez le connecteur de la carte avec le slot et pressez fermement jusquʼà ce que la carte soit bien installée dans le slot.

5. Fixez la carte au châssis avec la vis que vous avez ôté auparavant.

6. Refermez le boîtier.

1.8.2 Configurer une carte dʼ extension

Après avoir installé la carte dʼextension, conﬁ gurez-la en ajustant les paramètres logiciels.

1. Allumez le système et procédez, si besoin est, aux modiﬁ cations du BIOS. Voir Chapitre 2 pour des informations sur la conﬁ guration du BIOS.

2. Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page suivante.

3. Installez les pilotes de la carte dʼextension.

1-16

Chapitre 1: Introduction au produit

1-17

ASUS A8V-VM

Assignations standard

IRQ Priorité Fonction standard

* Ces IRQ son t habitu e llement disponi b les pou r les pér iphériqu es ISA o u PCI.

Assignation des IRQs pour cette cart e mèr e

A B C D E F G H

IRQ Priorité Fonction standard

0 1 Horloge système 1 2 Contrôleur clavierr 2 - Interruption programmable 3 11 Port communications (COM2)* 4 12 5 13 IRQ holder for PCI steering* 6 14 Contrôleur lecteur de disquettes 7 15 Port imprimante (LPT1)* 8 3 CMOS Système/Horloge temps réel 9 4 IRQ holder for PCI steering* 10 5 MIDI port* 11 6 IRQ holder for PCI steering* 12 7 Port souris compatible PS/2* 13 8 Processeur de données numérique 14 9 Canal primaire IDE 15 10 Canal secondaire IDE

* Ces IRQ sont habituellement disponibles pour les périphériques ISA ou PCI.

Assignation des IRQs pour cette carte mère

A B C D E F G H

Slot PCI 1 partagé — — — — — — — Slot PCI 2 — partagé — — — — — — Slot PCI Express x16 — — — — — — — partagé PCI Express x1 slot 1 — — — — — — — partagé Contrôleur USB embarqué 0 partagé — — — — — — — Contrôleur USB embarqué 1 — — partagé — — — — — Contrôleur USB embarqué 2 — partagé — — — — — Contrôleur USB embarqué 3 — — — partagé — — — — Contrôleur EHCI embarqué — — partagé — — — — — Contrôleur SATA embarqué — partagé — — — — — — Contrôleur audio embarqué — partagé — — — — — — LAN intégré partagé — — — — — — — Chipset graphique intégré partagé — — — — — — —

Quand vous utilisez des cartes PCI sur des slots partagés, assurez-vous que les pilotes supportent la fonction “Share IRQ” ou que les cartes ne nécessitent pas dʼasssignation dʼIRQs. Auquel cas, des conﬂ its risquent de survenir entre deux groupes PCI, rendant le système isntable et la carte PCI inutilisable. Se référer au tableau à la page suivante pour plus de détails.

ASUS A8V-VM

1-17

1-18

Chapitre 1: Introduction au produit

1.8.4

Slots PCI

1.8.3 Slot PCI Express x1

1.8.5 Slot PCI Express x16

Cette carte mère supporte les cartes réseau PCI Express x 1, SCSI, et toute autre carte conforme au standard PCI Express. Lʼillustration ci-contre montre une carte réseau installée sur le slot PCI Express x1.

1.8.4

Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autre carte conforme au standard PCI. Lʼillustration cicontre montre une carte réseau installée sur un slot PCI.

1.8.5 Slot PCI Express x16

Cette carte mère supporte une carte graphique PCI Express x16 compatible avec le standard PCI Express. Lʼillustration ci-contre montre une carte graphique installée sur le slot PCI Express x16.

Slots PCI

1-18

Chapitre 1: Introduction au produit

1-19

ASUS A8V-VM

1.9 Jumpers

1. Clear RTC RAM (CLRTC )

1. Clear RTC RAM (CLRTC) Ce jumper vous permet dʼeffacer la Real Time Clock (RTC) RAM du

CMOS. Vous pouvez effacer de la mémoire CMOS la date, lʼheure et paramètres setup du système en effaçant les données de la CMOS RTC RAM . La pile bouton intégrée alimente les données de la RAM dans le CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la RTC RAM:

1. Eteignez lʼordinateur et débranchez le cordon dʼalimentation.

2. Retirez la pile de la carte mère.

3. Passez le jumper des pins 1-2 (par défaut) aux pins 2-3. Maintenez le capuchon sur les pins 2-3 pendant 5~10 secondes, puis replacez-le sur les pins 1-2.

4. Remettez la pile.

5. Branchez le cordon dʼalimentation et démarrez lʼordinateur

6. Maintenez la touche <Del> enfoncée lors du boot et entrez dans le BIOS pour saisir à nouveau les données.

CLRTC

A8V-VM

A8V-VM Clear RTC RAM

Clear RTC RAM de lʼA8V-VM

• Sauf en cas dʼeffacement de la RTC RAM, ne bougez jamais le jumper des pins CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de boot.

• Vous nʼavez pas besoin dʼeffacer la RTC lorsque le système plante à cause dʼun mauvais overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU Parameter Recall). Eteignez et redémarrez le système aﬁ n que le BIOS puisse automatiquement récupérer ses valeurs par défaut.

Normal Clear CMOS

(Par défaut)

(Default)

2312

ASUS A8V-VM

1-19

1-20

Chapitre 1: Introduction au produit

USB device wake-up (3-pin USBPW12, USBPW34, USBPW56, USBPW78)

3. Keyboard power (3-pin KBPWR)

USB device wake-up (3-pin USBPW12, USBPW34, USBPW56, USBPW78) Passez ces jumpers sur +5V pour sortir lʼordinateur du mode veille

S1(CPU stoppé, DRAM rafraîchie, système fonctionnant en mode basse consommation) en utilisant les périphériques USB connectés. Passez sur +5VSB pour sortir des modes veille S3 et S4 (CPU non alimenté, DRAM en rafraîchissement lent, alimentation en mode basse consommation).

Les jumpers USBPW12 et USBPW34 sont destinés aux ports USB arrières. Les jumpers USBPW56 et USBPW78 sont destinés aux connecteurs USB interne.

USBPW12 USBPW34

+5V

(Par défaut)

(Default)

+5VSB

USBPW78

A8V-VM

A8V-VM USB Device Wake U

USB device wake up de lʼA8V-VM

USBPW56

+5V

(Par défaut)

(Default)

+5VSB

• La fonction USB device wake-up nécessite une alimentation capable de délivrer 500mA sur le +5VSB pour chaque port USB; sinon le système ne démarrera pas.

• Le courant total consommé ne doit pas excéder la capacité de lʼalimentation (+5VSB) que ce soit en condition normale ou en veille.

3. Keyboard power (3-pin KBPWR) Ce jumper vous permet dʼactiver ou de désactiver la fonction de

réveil au clavier. Passez ce jumper sur les pins 2-3 (+5VSB) si vous voulez réveiller lʼordinateur en pressant une touche du clavier (la barre dʼespace par défaut). Cette fonction nécessite une alimentation ATX capable de délivrer au minimum 1A sur +5VSB, et le réglage du BIOS correspondant.

1-20

KBPWR

+5V +5VSB

(Par défaut)

(Default)

A8V-VM

Paramètres dʼalimentation du clavier de lʼA8V-VM

A8V-VM Keyboard Power Setting

Chapitre 1: Introduction au produit

2312

1-21

ASUS A8V-VM

4. Port Line In (bleu clair).

5. Port Line Out (jaune)

6. Port Microphone (rose).

LED

100 Mbps LED 10 Mbps

Statut Description Statut Description

Port LAN

LED

10 Mbps

LED

100 Mbps

1. Port souris PS/2 (vert)

Port parallèle

3. Port LAN (RJ-45)

1.10 Connecteurs

1.10.1 Connecteurs arrières

Indications sur la LED du port LAN

1.10.1 Connecteurs arrières

2 3

1. Port souris PS/2 (vert). Ce port est dédié à une souris PS/2.

Port parallèle. Ce port 25-broches est dédié à la connexion dʼune

imprimante parallèle, dʼun scanner ou à dʼautres périphériques.

3. Port LAN (RJ-45). Ce port permet une connexion Gigabit à un LAN (Local Area Network) via un hub réseau. Se référer au tableau cidessous pour des indications sur la LED du port LAN.

Indications sur la LED du port LAN

10 Mbps

LED

Statut Description Statut Description

ORANGE Connexion 100 Mbps ETEINTE Pas de liaison ETEINTE Pas de liaison VERT Connexion 10 Mbps CLIGNOTE Transmission/réception CLIGNOTE Transmission/réception

4. Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de

100 Mbps LED 10 Mbps

100 Mbps

Port LAN

CD, de DVD ou dʼautres sources audio.

5. Port Line Out (jaune). Ce port est dédié à un casque ou un haut parleur. En mode 4/6 canaux, la fonction de ce poste devient Front Speaker Out.

6. Port Microphone (rose). Ce port est dédié à un microphone.

ASUS A8V-VM

1-21

1-22

Chapitre 1: Introduction au produit

Port 2 canaux 4 canaux 6 canaux

Ports USB 2.0 3 et 4

Ports USB 2.0 1 et 2.

9. Port VGA (Video Graphics Adapter)

10. Port Serial.

11. Port clavier PS/2 (mauve)

Reportez-vous au tableau de conﬁ guration audio pour une description de

Conﬁ guration audio 2, 4 ou 6 canaux

1.10.2 Connecteurs internes

1. Connecteur lecteur de disquettes (34-1 pin FLOPPY)

Note :

la fonction des ports audio en conﬁ guration 2,4 ou 6 canaux

Conﬁ guration audio 2, 4 ou 6 canaux

Port 2 canaux 4 canaux 6 canaux

Bleu clair Line In Back Surround Back Surround Jaune Line Out Front Speaker Out Front Speaker Out Rose Mic In Mic In Center/Base

Ports USB 2.0 3 et 4.. Ces deux ports Universal Serial Bus (USB) 4 broches sont dédiés à la connexion de périphériques USB 2.0

Ports USB 2.0 1 et 2. Ces deux ports Universal Serial Bus (USB) 4 broches sont dédiés à la connexion de périphériques USB 2.0.

9. Port VGA (Video Graphics Adapter). Ce port 15 broches est dédié à la connexion dʼun moniteur VGA.

10. Port Serial. Ce port permet de connecter une souris, un modem, ou tout autre périphérique compatible avec le standard Serial.

11. Port clavier PS/2 (mauve). Ce port est dédié à un clavier PS/2.

1.10.2 Connecteurs internes

1. Connecteur lecteur de disquettes (34-1 pin FLOPPY) Ce connecteur est dédié au câble fourni avec le lecteur de disquette

(FDD). Insérez une extrémité du câble dans le connecteur sur la carte mère, puis lʼautre extrémité à lʼarrière du lecteur de disquette.

La Pin 5 de ce connecteur aﬁ n dʼéviter les mauvais branchements qui peuvent être occasionnés par lʼusage dʼun câble FDD avec une Pin 5 couverte.

FLOPPY

1-22

A8V-VM

A8V-VM Floppy Disk Drive Connector

Connecteur lecteur de disquettes de lʼA8V-VM

PIN 1

NOTE: Orient the red markings on

Note : Orientez les marques rouges du câble

the floppy ribbon cable to PIN 1.

pour lecteur de disquettes vers la PIN 1.

Chapitre 1: Introduction au produit

1-23

ASUS A8V-VM

Note :

2. Connecteur s IDE (40-1 pin PRI_IDE, SEC_IDE)

2. Connecteurs IDE (40-1 pin PRI_IDE, SEC_IDE)

No du périphérique Type Jumper Connecteur du câble

Cable Select Mode :

Jumper Select Mode :

Ces connecteurs sont dédiés à un câble Ultra DMA 133/100/66. Un câble Ultra DMA 133/100/66 dispose de trois connecteurs : bleu, noir et gris. Branchez le connecteur bleu au connecteur IDE de la carte mère. Puis sélectionnez les modes suivants pour conﬁ gurer votre/vos disque(s).

Cable Select Mode : sélection le mode dʼopération des connecteurs du câble.

No du périphérique Type Jumper Connecteur du câble

1 Avec OS Noir 2 Avec OS Cable select Noir Sans OS Gris

Jumper Select Mode : sélection du mode dʼopération du jumper des disques durs.

No du périphérique Type Jumper Connecteur du câble

1 Avec OS Master 2 Avec OS Master Noir ou gris Sans OS Slave

• La Pin 20 du connecteur IDE a été retirée pour correspondre à lʼouverture obturée du connecteur du câble Ultra DMA. Ceci vous évite une mauvaise insertion du câble IDE.

• Utilisez le câble 80-conducteurs pour les périphériques IDE Ultra DMA 133/100/66/33.

Note : Orientez les marques rouges du

NOTE: Orient the red markings on

câble pour lecteur de disquettes vers

the floppy ribbon cable to PIN 1.

la PIN 1.

PIN 1

SEC_IDE

A8V-VM

PRI_IDE

PIN 1

Connecteurs IDE de lʼA8V-VM

A8V-VM IDE Connectors

ASUS A8V-VM

1-23

1-24

Chapitre 1: Introduction au produit

3. Connecteurs Serial ATA (7-pin SATA1, SATA2, SATA3, SATA4)

3. Connecteurs Serial ATA (7-pin SATA1, SATA2, SATA3, SATA4) Ces connecteurs sont destinés aux câbles de disques durs Serial ATA.

Lʼinterface Serial ATA II permet un taux de transfert de données plus rapide atteignant 300 Mo/s, contre 150Mo/s pour lʼinterface Serial ATA I, et 133Mo/s (UltraDMA133) pour le standard Parallèle ATA.

SATA3

A8V-VM

A8V-VM CPU SATA Connectors

Connecteurs CPU SATA de lʼA8V-VM

SATA4

GND

RSATA_TXP4

GND

RSATA_TXN4

GND

RSATA_TXN4

RSATA_RXP4

GND

RSATA_RXN4

GND

RSATA_RXN4

SATA2

SATA1

GND

RSATA_TXP4

GND

RSATA_TXN4

GND

RSATA_RXP4

GND

RSATA_RXN4

GND

RSATA_RXN4

Installez Windows® 2000 Service Pack 4 ou Windows® XP Service Pack1 avant dʼutiliser le Serial ATA.

Pour des instructions détaillées concernant les conﬁ gurations RAID 0, RAID1, RAID0+1, RAID 5 et JBOD, se référer au manuel RAID du CD de support. Voir page 3-5 pour plus de détails.

1-24

Chapitre 1: Introduction au produit

1-25

ASUS A8V-VM

Connecteurs ventilateurs CPU et châssis

(3-pin CPU_FAN, 3-pin

CHA_FAN)

Connecteurs ventilateurs CPU et châssis CHA_FAN)

Les connecteurs ventilateur supportent des ventilateurs de 350 mA~ 740 mA (8.88 W max.) ou un total dʼ1 A ~2.22 A (26.64 W max.) à +12V. Connectez le câble des ventilateurs aux connecteurs ventilateurs de la carte mère, en vous assurant que le ﬁ l noir de chaque câble correspond à la broche de terre du connecteur.

Nʼoubliez pas de connecter les câbles des ventilateurs aux connecteurs de la carte mère. Une trop faible circulation dʼair dans le système pourrait endommager les composants de la carte mère. Ces connecteurs ne sont pas des jumpers ! Nʼy placez pas de capuchons de jumpers !

(3-pin CPU_FAN, 3-pin

+12V

Rotation

GND

CPU_FAN

+12V

Rotation

GND

CHA_FAN

A8V-VM

A8V-VM Fan Connectors

Connecteur ventilateurs de lʼA8V-VM

ASUS A8V-VM

1-25

1-26

Chapitre 1: Introduction au produit

5. Connecteurs USB (10-1 pin USB56, USB78)

câble 1394

Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB/GAME à lʼun de ces connecteurs, puis installez le module dans un slot à lʼarrière du châssis. Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter jusquʼà 480 Mbps de vitesse de connexion.

A8V-VM

USB56

USB+5V

USB_P8-

USB_P8+

GND

USB78

USB+5V

USB_P6-

USB_P6+

GND

Connecteur USB 2.0 de lʼA8V-VM

A8V-VM USB 2.0 Connectors

Ne connectez jamais un

câble 1394 aux connecteurs USB. Vous

endommageriez la carte mère !

Le module USB 2.0 est vendu séparément.

USB+5V

USB_P7-

USB_P7+

GND

USB+5V

USB_P5-

USB_P5+

GND

1-26

Chapitre 1: Introduction au produit

1-27

ASUS A8V-VM

6. Connecteurs dʼalimentation ATX (24-pin EATXP WR, 4-pin

6. Connecteurs dʼalimentation ATX (24-pin EATXPWR, 4-pin

ATX12V)

Ces connecteurs sont destinés aux prises dʼalimentation ATX. Les

prises dʼalimentation sont conçues pour nʼêtre insérées que dans un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez fermement jusquʼà ce que la prise soit bien en place.

ATX12V)

Ces connecteurs sont destinés aux prises dʼalimentation ATX. Les

prises dʼalimentation sont conçues pour nʼêtre insérées que dans un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez fermement jusquʼà ce que la prise soit bien en place.

EATXPWR

ATX12V

A8V-VM

Connecteurs dʼalimentation de lʼA8V-VM

A8V-VM ATX Power Connectors

•

Nous vous recommandons dʼutiliser une alimentation ATX 12 V

+12V DC

GND

conforme à la Speciﬁ cation 2.0 avec une puissance minimale de 300W. Ce type dʼalimentation dispose de prises dʼalimentation 4 et 24 broches.

•

Si vous utilisez une alimentation dotée de prises 4 et et 20 broches, assurez-vous que la prise dʼalimentation 20 broches peut fournir au minimum 15A sur +12V et que lʼalimentation est dotée dʼune puissance minimale de 300 W. Le système pourrait devenir instable, voire ne plus démarrer du tout, si lʼalimentation est inadéquate.

+12V DC

GND

+3 Volts +12 Volts +12 Volts

+5V Standby

Power OK

Ground

+5 Volts

Ground

+5 Volts

Ground +3 Volts +3 Volts

Ground +5 Volts +5 Volts +5 Volts

-5 Volts Ground Ground Ground PSON# Ground

-12 Volts +3 Volts

ASUS A8V-VM

•

Nʼoubliez pas de connecter la prise ATX +12 V 4 broches sinon le système ne bootera pas.

• Une alimentation plus puissante est recommandée lors de lʼutilisation dʼun système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si lʼalimentation est inadéquate..

•

Nous vous recommandons dʼutiliser une alimentation plus puissante si vous souhaitez installer des périphériques supplé.

1-27

1-28

Chapitre 1: Introduction au produit

8. Conne cteur audi o num ériqu e (4- 1 pin SPDI F_OUT)

7. Conne cteur audi o int erne (4-pi n CD)

7. Connecteur audio interne (4-pin CD) Ce connecteur est destiné à un câble audio 4 broches qui se branche

au connecteur audio à lʼarrière du lecteur optique.

(black)

A8V-VM

A8V-VM Internal Audio Connector

Connecteur audio interne de lʼA8V-VM

8. Connecteur audio numérique (4-1 pin SPDIF_OUT)

Right Audio Channel

Left Audio Channel

Ground

Ce connecteur est dédié à un ou plusieurs modules additionnels Sony/ Philips Digital Interface (S/PDIF). Connectez une extrémité du câble S/PDIF à ce connecteur, puis installez le module dans un slot à lʼarrière du châssis.

Le module S/PDIF est vendu séparément.

1-28

+5V

SPDIFOUT

A8V-VM

SPDIF_OUT

Connecteur audio numérique de lʼA8V-VM

A8V-VM Digital Audio Connector

Chapitre 1: Introduction au produit

GND

1-29

ASUS A8V-VM

9. Connecteur Front panel audio (10-1 pin AAFP)

10. Connecteur Châssis intrusion (4-1 pin CHASSIS)

Ce connecteur est dédié à un module dʼE/S Front panel audio qui

supporte les standards AC ʻ97 audio et High Definition Audio. Connectez le câble du module dʼE/S front panel audio à ce connecteur.

Compatible Azalia Compatible Legacy ACʼ97

Back line out R

+5VA

Line out_R

Back line out L

Line out_L

AGND

SENSE2_RETUR

SENSE1_RETUR

PRESENCE#

GND

AAFP

A8V-VM

A8V-VM Analog Front Panel Connector

Connecteur Front panel audio de lʼA8V-VM

PORT1 L

PORT2 R

PORT1 R

SENSE_SEND

PORT2 L

AGND

AC 97 audio pin definition

• Nous vous recommandons de connecter un module front panel audio haute-déﬁ nition à ce connecteur pour bénéﬁ er de lʼaudio haute- deﬁ nition de cette carte mère.

• Si vous souhaitez brancher un module front panel audio hautedéﬁ nition à ce connecteur, assurez-vous que lʼélément Audio Controller du BIOS est déﬁ ni sur [Enabled]. Voir page 2-22 pour plus de détails.

10. Connecteur Châssis intrusion (4-1 pin CHASSIS) Ce connecteur est dédié à un détecteur dʼintrusion intégré au

châssis. Connectez le câble du détecteur dʼintrusion ou du switch à ce connecteur. Le détecteur enverra un signal de haute intensité à ce connecteur si un composant du boîtier est enlevé ou déplacé. Le signal est ensuite généré comme évènement dʼintrusion châssis.

Par défaut, les broches nommées “Chassis Signal” et “Ground” sont couvertes dʼun capuchon à jumper. Nʼenlevez ces capuchons que si vous voulez utiliser la fonction de détection des intrusions.

A8V-VM

CHASSIS

+5VSB_MB

(Default)

(Par défaut)

Chassis Signal

GND

Connecteur Châssis intrusion de lʼA8V-VM

A8V-VM Chassis Intrusion Connector

ASUS A8V-VM

1-29

1-30

Chapitre 1: Introduction au produit

11. Connecteur System panel (20-1 pin PANEL)

• LED dʼalimentation système (Vert / 3-broches PLED)

• Haut parleur dʼalerte système (Orange / 4-broches SPEAKER)

• Activité HDD (Rouge / 2-broches IDE_LED)

• Bouton dʼalimentation ATX/Soft-off (Jaune / 2-broches PWRSW)

• Bouton Reset (Bleu / 2 broches RESET)

Ce connecteur supporte plusieurs fonctions intégrées au châssis.

PLED SPEAKER

PLED+

PLED-

+5V

Ground

Speaker

PANEL

PWR

Reset

Ground

RESET

PWRSW

A8V-VM

Connecteur System Panel de lʼA8V-VM

A8V-VM System Panel Connector

IDE_LED

*Nécessite une alimentation ATX

* Requires an ATX power supply.

IDE_LED-

IDE_LED+

Le connecteur suit un code de couleurs pour une conﬁ guration plus facile. Reportez-vous à la description des connecteurs ci-dessous pour plus de détails.

• LED dʼalimentation système (Vert / 3-broches PLED) Ce connecteur 3 broches est dédié à la LED dʼalimentation système.

Connectez le câble “power LED” du boîtier à ce connecteur. La LED dʼalimentation système sʼallume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• Haut parleur dʼalerte système (Orange / 4-broches SPEAKER) Ce connecteur 4 broches est dédié au petit haut-parleur dʼalerte du

boîtier. Ce petit haut-parleur vous permet dʼentendre les bips dʼalerte système.

• Activité HDD (Rouge / 2-broches IDE_LED) Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du

disque dur). Reliez le câble HDD Activity LED à ce connecteur. La LED IDE sʼallume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

• Bouton dʼalimentation ATX/Soft-off (Jaune / 2-broches PWRSW) Ce connecteur est dédié au bouton dʼalimentation du système.

Appuyer sur le bouton dʼalimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton dʼalimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

• Bouton Reset (Bleu / 2 broches RESET) Ce connecteur 2 broches est destiné au bouton “reset” du boîtier. Il

sert à redémarrer le système sans lʼéteindre.

1-30

Chapitre 1: Introduction au produit

Ce chapitre explique comment changer les paramètres système via les les menus du BIOS. Une description détaillée des paramètres du BIOS est également fournie.

Le BIOS

2-2

Chapitre 2 : Le BIOS

2.1.1

Créer une disquette bootable

Démarrer

Poste de travail

Fichier

Formater

Formater disquette 3.5”,

Créer une disquette de démarrage

MS-DOS

Formater

Démarrer

Exécuter

2.1 Gérer et mettre à jour votre BIOS

1. ASUS EZ Flash

2. ASUS AFUDOS

4. ASUS CrashFree BIOS 2

1. ASUS Update

Les utilitaires suivants vous permettent de gérer et mettre à jour le Basic Input/Output System (BIOS).

1. ASUS EZ Flash (Mise à jour du BIOS via une disquette de boot durant le Power-On Self Test, POST)

2. ASUS AFUDOS (Mise à jour du BIOS en mode DOS via une disquette de boot.)

4. ASUS CrashFree BIOS 2 (Mise à jour du BIOS via une disquette bootable ou le CD de support de la carte mère quand le BIOS plante ou devient corrompu.)

1. ASUS Update (Mise à jour du BIOS en environnement Windows

Reportez-vous aux sections correspondantes pour plus de détails sur ces utilitaires.

Sauvegardez une copie du BIOS original de la carte mère sur une disquette bootable au cas où vous devriez restaurer le BIOS. Copiez le BIOS original en utilisant ASUS Update ou ASUS AFUDOS.

)

2.1.1

Créer une disquette bootable

1. Procédez selon lʼune des méthodes suivantes pour créer une disquette bootable.

Sous DOS

a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Au prompt tapez: format A:/S puis pressez <Entrée>.

Sous Windows® XP

a. Insérez une disquette de 1.44 Mo dans le lecteur.

b. Cliquez sur

Démarrer puis

Poste de travail. c. Sélectionnez lʼicône du lecteur de disquette. d. Cliquez sur

formatage,

Fichier puis choisissez

Formater disquette 3.5”, apparaît.

e. Sous Windows™ XP, choisissez

MS-DOS dans les options de formatage puis cliquez sur

Formater. Une fenêtre de

Créer une disquette de démarrage

Formater.

Sous Windows® 2000

Pour créer un ensemble de disquettes bootables sous Windows

2000

a. Insérez une disquette vierge et formatée de 1.44 Mo dans le

lecteur.

b. Insérez le CD de Windows

c. Cliquez sur

2-2

Démarrer puis sur

2000 CD dans le lecteur optique.

Exécuter.

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-3

d. Dans le champ vide, tapez

2.1.2 Utilitaire ASUS EZ Flash

A8VVM.ROM

D:\bootdisk\makeboot a: en considérant que D: est votre lecteur optique. e. Appuyez sur <Entrée>, puis suivez les instructions qui apparaissent

à lʼécran pour continuer.

2. Copiez le ﬁ chier dʼorigine (ou le plus récent) du BIOS de la carte mère sur la disquette bootable.

2.1.2 Utilitaire ASUS EZ Flash

ASUS EZ Flash vous permet de mettre à jour votre BIOS sans avoir besoin de booter sur une disquette bootable, ni dʼutiliser un utilitaire DOS. EZ Flash est intégré à la puce du BIOS ; il est accessible en pressant <Alt> + <F2> lors du Power-On Self Tests (POST).

Pour mettre à jour le BIOS en utilisant EZ Flash:

1. Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère et renommez-le en

A8VVM.ROM

2. Enregistrez ce BIOS sur une disquette puis redémarrez le système

3. Pressez <Alt> + <F2> lors du POST pour afﬁ cher lʼécran suivant.

EZFlash starting BIOS update Checking for ﬂ oppy...

4. Insérez la disquette qui contient le ﬁ chier BIOS dans le lecteur de disquettes. Lorsque le bon ﬁ chier BIOS est trouvé, EZ Flash commence à mettre à jour le BIOS et redémarre automatiquement le système une fois le processus terminé

EZFlash starting BIOS update Checking for ﬂ oppy... Floppy found! Reading ﬁ le “A8VVM.ROM”. Completed.

Start erasing.......

Start programming... Flashed successfully. Rebooting.

• NE PAS éteindre ou redémarrer lʼordinateur pendant la mise à jour du BIOS. Vous provoqueriez une défaillance du système lors du boot !

ASUS A8V-VM

• Un message dʼerreur “Floppy not found!” apparaît si aucune disquette nʼest trouvée. Un message dʼerreur “A8V.ROM.not found!” apparaît si le bon ﬁ chier BIOS nʼest pas trouvé sur la disquette. Assurez-vous que vous avez bien renommé le BIOS en A8VVM.ROM.

2-3

2-4

Chapitre 2 : Le BIOS

2.1.3 Utilitaire AFUDOS

Copier le BIOS actuel

Nom d u fichie r

Nom d e lʼ exte n sion

Mise à jour du BIOS

AFUDOS vous permet de mettre à jour le BIOS sous DOS en utilisant une disquette bootable contenant le BIOS à jour. Cet utilitaire vous permet aussi de copier le BIOS actuel afin dʼen faire une sauvegarde si le BIOS venait à échouer ou à être corrompu durant la mise à jour.

Copier le BIOS actuel

Pour copier le BIOS actuel en utilisant AFUDOS:

• Vériﬁ ez que la disquette nʼest pas protégée en écriture et contient au moins 600 Ko dʼespace libre pour sauvegarder le ﬁ chier.

• Les écrans de BIOS suivants sont présentés à titre dʼexemple. Il se peut que vous nʼayez pas exactement les mêmes informations à lʼécran.

1. Copiez AFUDOS (afudos.exe) depuis le CD de support vers la disquette bootable créée plus tôt.

2. Démarrez en mode DOS puis au prompt tapez:

afudos /o[ﬁ lename]

où [ﬁ lename] est un nom de ﬁ chier assigné par lʼutilisateur de longueur inférieure à 8 caractères alpha-numériques pour le nom principal, et trois caractères pour lʼextension.

A:\>afudos /oOLDBIOS1.ROM

Nom du fichier

Nom de lʼ extension

3. Pressez <Entrée>. Lʼutilitaire copie le BIOS actuel vers la disquette.

Reading ﬂ ash ..... done

A:\>

Lʼutilitaire revient au prompt DOS après avoir copié le ﬁ chier BIOS.

Mise à jour du BIOS

Pour mettre à jour le BIOS avec AFUDOS:

1. Visitez le site web ASUS (www.asus.com) et téléchargez le ﬁ chier BIOS le plus récent pour votre carte mère. Enregistrez le BIOS sur une disquette bootable.

2-4

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-5

Ecrivez le nom du BIOS sur une feuille de papier. Vous devrez saisir le nom exact du BIOS au prompt DOS.

2. Copiez AFUDOS (afudos.exe) depuis le CD de support sur la disquette bootable.

3. Bootez en mode DOS, puis au prompt tapez:

afudos /i[ﬁ lename]

où [ﬁ lename] est le nom du BIOS original ou du BIOs le plus récent présent sur la disquette.

A:\>afudos /iA8VVM.ROM

4. Lʼutilitaire vériﬁ e le ﬁ chier et commence à mettre le BIOS à jour.

WARNING!! Do not turn off power during ﬂ ash BIOS

Reading ﬁ le ..... done

Erasing ﬂ ash .... done

Search bootblock version: 0% 100%

Nʼéteignez pas le système et ne le réinitialisez pas lors de la mise à jour du BIOS pour éviter toute erreur de boot !

5. Lʼutilitaire revient au prompt DOS une fois la mise à jour du BIOS ﬁ nie. Rebootez le système depuis le disque dur.

WARNING!! Do not turn off power during ﬂ ash BIOS

Reading ﬁ le ..... done

Erasing ﬂ ash .... done

Search bootblock version: 0% 100%

Advance Check ........

Erasing ﬂ ash ..... done

Writing ﬂ ash ..... done

Verifying ﬂ ash ... done

Please restart your computer

ASUS A8V-VM

2-5

2-6

Chapitre 2 : Le BIOS

2.1.4 Utilitaire ASUS CrashFree BIOS 2

A8VVM.ROM

Récupérer le BIOS dep uis u ne di squette

ASUS CrashFree BIOS 2 est un outil de récupération automatique qui permet de récupérer le ﬁ chier du BIOS lorsquʼil est défectueux ou quʼil est corrompu lors dʼune mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le CD de support de la carte mère ou la disquette qui contient le BIOS à jour.

• Préparez le CD de support de la carte mère ou la disquette contenant le BIOS mis à jour avant dʼutiliser cet utilitaire.

• Vériﬁ ez que vous avez bien renommé le ﬁ chier BIOS sur la disquette en

A8VVM.ROM

Récupérer le BIOS depuis une disquette

Pour récupérer le BIOS depuis une disquette:

1. Allumez le système.

2. Insérez la disquette contenant le BIOS original ou mis à jour dans son lecteur.

3. Lʼutilitaire afﬁ che le message suivant et vériﬁ e automatiquement la disquette à la recherche du ﬁ chier BIOS original ou mis à jour.

Bad BIOS checksum. Starting BIOS recovery... Checking for ﬂ oppy...

Une fois trouvé, lʼutilitaire lit le BIOS et commence à ﬂ asher le BIOS

corrompu.

Bad BIOS checksum. Starting BIOS recovery... Checking for ﬂ oppy... Floppy found! Reading ﬁ le “A8VVM.ROM”. Completed. Start ﬂ ashing...

NʼETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

4. Redémarrez le système une fois que lʼutilitaire a ﬁ ni la mise à jour.

2-6

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-7

Récupérer le BIOS dep uis l e CD de support

Récupérer le BIOS depuis le CD de support

Pour récupérer le BIOS depuis le CD de support :

1. Enlevez toute disquette du lecteur de disquettes, puis allumez le système.

2. Insérez le CD de support dans le lecteur optique.

3. Lʼutilitaire afﬁ che le message suivant et vériﬁ e la présence du ﬁ chier BIOS sur la disquette.

Bad BIOS checksum. Starting BIOS recovery... Checking for ﬂ oppy...

Aucune disquette nʼétant trouvée, lʼutilitaire ira automatiquement

chercher le BIOS dans le lecteur. Lʼutilitaire commence alors à mettre à jour le BIOS. Il met ensuite à jour le ﬁ chier BIOS corrompu.

Bad BIOS checksum. Starting BIOS recovery... Checking for ﬂ oppy... Floppy not found! Checking for CD-ROM... CD-ROM found! Reading ﬁ le “A8VVM.ROM”. Completed. Start ﬂ ashing...

NʼETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

4. Redémarrez le système une fois que lʼutilitaire a terminé la mise à jour.

Le ﬁ chier BIOS récupéré nʼest peut-être pas le plus récent pour cette carte mère. Visitez le site Web ASUS (www.asus.com) pour télécharger le dernier ﬁ chier BIOS.

ASUS A8V-VM

2-7

2-8

Chapitre 2 : Le BIOS

2.1.5 Utilitaire ASUS Update

Installer ASUS Update

Drivers

Utilities

Install ASUS Update

VX.XX.XX

ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows

ASUS Update permet de:

• Sauvegarder le BIOS en cours

• Télécharger le BIOS le plus récent depuis lʼInternet

• Mettre à jour le BIOS depuis un fichier BIOS à jour

• Mettre à jour le BIOS depuis lʼInternet, et

• Voir les informations de version du BIOS. Cet utilitaire est disponible sur le CD de support fourni avec la carte mère.

ASUS Update nécessite une connexion Internet via un réseau ou via un Fournisseur dʼAccès Internet (FAI).

Installer ASUS Update

Pour installer ASUS Update:

1. Insérez le CD de support dans le lecteur CD. Le menu

2. Cliquez sur lʼonglet VX.XX.XX. Voir page 3-4 pour plus de détails sur le menu Utilities.

Utilities, puis cliquez sur

Install ASUS Update

Drivers apparaît.

3. ASUS Update est installé sur votre système.

Quittez toutes les applications Windows® avant de mettre à jour le BIOS en utilisant cet utilitaire.

2-8

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-9

Mise à jour du BIOS depuis lʼInternet

Démarrer>

Programmes > ASUS > ASUSUpdate > ASUSUpdate

Update BIOS from

the Internet

Auto

Select

Pour mettre à jour le BIOS depuis lʼInternet:

1. Lancez lʼutilitaire depuis Windows en cliquant sur Programmes > ASUS > ASUSUpdate > ASUSUpdate. La menu principal

Démarrer>

dʼASUS Update apparaît.

2. Choisissez the Internet (Mettre à jour à partir dʼInternet) dans le menu déroulant puis cliquez sur (Suivant).

ASUS A8V-VM

Update BIOS from

3. Choisissez le site FTP ASUS le plus proche de chez vous ou cliquez sur Select.(Sélection automatique) Cliquez sur

Next (Suivant)

Auto

2-9

2-10

Chapitre 2 : Le BIOS

4. Depuis le site FTP choisissez la

Mise à jour du BIOS grâce à un fichier BIOS Pour effectuer cette mise à jour :

Démarrer > Programmes > ASUS > ASUSUpdate > ASUSUpdate

Update BIOS from a

ﬁ le

Open

Save

version du BIOS à télécharger puis cliquez sur

Next (Suivant)

5. Suivez les instructions à lʼécran pour terminer la mise à jour.

ASUS Update est capable de se mettre à jour depuis lʼInternet. Mettez toujours à jour lʼutilitaire pour bénéﬁ cier de toutes ses fonctions.

Mise à jour du BIOS grâce à un fichier BIOS Pour effectuer cette mise à jour :

1. Lancez ASUS Update depuis le bureau de Windows Démarrer > Programmes > ASUS > ASUSUpdate > ASUSUpdate. La fenêtre principale dʼASUS Update apparaît.

en cliquant sur

2. Choisissez ﬁ le (Mettre à jour à partir dʼun

Update BIOS from a

ﬁ chier) dans le menu déroulant puis cliquez sur

Next (Suivant)

3. Localisez le ﬁ chier BIOS dans la fenêtre sur

Open (Ouvrir) puis cliquez

Save (Sauvegarder).

4. Suivez les instructions à lʼécran pour terminer la mise à jour.

2-10

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-11

2.2 Le Setup du BIOS

Load Default

Settings

Exit Menu

Cette carte mère dispose dʼune puce ﬁ rmware programmable que vous pouvez mettre à jour en utilisant lʼutilitaire fourni décrit au chapitre “2.1 Gérer et mettre à jour votre BIOS.”

Utilisez le Setup du BIOS lorsque vous installez la carte mère, si vous souhaitez reconﬁ gurer le système, où lorsque vous y êtes invité par le message “Run Setup”. Cette section vous explique comment conﬁ gurer votre système avec cet utilitaire.

Même si vous nʼêtes pas invité à entrer dans le BIOS, vous pourrez changer la conﬁ guration de votre ordinateur par la suite. Par exemple, vous pouvez activer la fonction Mot de passe ou modiﬁ er les paramètres de la gestion de lʼalimentation. Pour ce faire, vous devez reconﬁ gurer votre système en utilisant le Setup du BIOS de sorte que votre ordinateur prenne en compte ces modiﬁ cations et les enregistre dans la mémoire CMOS RAM.

Le ﬁ rmware de la carte mère stocke lʼutilitaire Setup. Quand vous démarrez lʼordinateur, le système vous offre la possibilité dʼexécuter ce programme. Pressez <Suppr> durant le POST (Power-On Self Test) pour entrer dans le BIOS, sinon, le POST continue ses tests.

Si vous voulez entrer dans le BIOS après le POST, redémarrez le système en appuyant sur <Ctrl>+<Alt>+<Suppr>, ou en pressant le bouton de reset sur le boîtier. Vous pouvez aussi redémarrer en éteignant puis en rallumant le système. Mais choisissez cette méthode uniquement si les deux autres ont échoué.

Le Setup du BIOS a été conçu pour être le plus simple possible à utiliser. Il sʼagit dʼun programme composé de menus, ce qui signiﬁ e que vous pouvez vous déplacer dans les différents sous-menus et faire vos choix parmi les options prédéterminées.

• Les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations leur permettant dʼassurer des performances optimales. Si le système devient instable après avoir modiﬁ é un paramètre du BIOS, chargez les paramètres par défaut pour retrouver compatibilité et stabilité. Choisissez Settings dans sortie)

• Les écrans de BIOS montrés dans cette section ne sont que des exemples et ne correspondront peut-être pas à ceux que vous aurez à lʼécran.

Exit Menu. Voir section “2.7 Exit Menu (menu de

Load Default

ASUS A8V-VM

• Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère.

2-11

2-12

Chapitre 2 : Le BIOS

2.2.1 Lʼ écran de menu du BIOS

2.2.1 Lʼécran de menu du BIOS

Aide générale

Barre du menu

Champs de configuration

Eléments du menu

Touches de navigation

Sous-menus des éléments

2.2.2

Barre du menu

Main Advanced Power

Boot Exit

2.2.3 Touches de navigation

Eléments du menu

System Time [11:51:19] System Date [Thu 05/07/2004] Legacy Diskette A [1.44M, 3.5 in] Legacy Diskette B [Disabled]

Primary IDE Master :[ST320413A] Primary IDE Slave :[Not Detected]

Secondary IDE Master :[Not Detected] Secondary IDE Slave :[Not Detected] Third IDE Master :[Not Detected] IDE Conﬁ guration

System Information

Sous-menus des éléments

2.2.2

Barre du menu

Champs de configuration

Use [ENTER], [TAB] or [SHIFT-TAB] to select a ﬁ eld.

Use [+] or [-] to conﬁ gure system time.

Enter Go to Sub Screen Tab Select Field F1 General Help F10 Save and Exit ESC Exit

Touches de navigation

Aide générale

Select Screen

Select Item

En haut de lʼécran se trouve une barre du menu avec les choix suivants:

Main Pour modiﬁ er la conﬁ guration de base du système Advanced Pour modiﬁ er les fonctions avancées Power Pour modiﬁ er la conﬁ guration Advanced Power

Management (APM) Boot Pour modiﬁ er la conﬁ guration de boot Exit Pour choisir les options de sortie et charger les

paramètres par défaut

Pour sélectionner un élément de la barre de menu, pressez les ﬂ èches droite ou gauche sur le clavier jusquʼà ce que lʼélément désiré soit surligné.

2.2.3 Touches de navigation

En bas à droite dʼun écran de menu se trouvent les touches de navigation. Utilisez-les pour naviguer dans ce menu et changer des paramètres.

2-12

Ces touches peuvent varier dʼun menu à lʼautre.

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-13

Eléme nts du m enu prin c ipal

Barre de défi lement

Fenêt re Pop-u p

2.2.4 Eléments du menu

Main

2.2.5 Sous-menus des éléments

2.2.6 Champs de configuration

2.2.7 Fenêtre Pop-up

2.2.8 Barre de défilement

2.2.9 Aide générale

Lʼélément surligné dans la barre du menu afﬁ che les éléments spéciﬁ ques à ce menu. Par exemple, sélectionner

Main

afﬁ che les éléments du menu principal. Les autres éléments (Advanced, Power,

System Time [11:10:19] System Date [Thu 03/27/2003] Legacy Diskette A [1.44M, 3.5 in] Language [English]

Primary IDE Master :[ST320413A] Primary IDE Slave :[ASUS CD-S340] Secondary IDE Master :[Not Detected] Secondary IDE Slave :[Not Detected] Third IDE Master :[Not Detected] Fourth IDE Master :[Not Detected] IDE Configuration

System Information

Use [ENTER], [TAB] or [SHIFT-TAB] to select a field.

Use [+] or [-] to configure system time.

Select Screen Select Item +- Change Field Tab Select Field F1 General Help F10 Save and Exit ESC Exit

Boot, et Exit) de la barre de menu ont leurs propres menus.

2.2.5 Sous-menus des éléments

Eléments du menu principal

Un triangle plein précède les éléments contenant un sous-menu. Pour afﬁ cher le sous-menu, choisissez lʼélément et pressez <Entrée>.

2.2.6 Champs de configuration

Ces champs montrent les valeurs des éléments de menu. Si un élément est conﬁ gurable par lʼutilisateur, vous pouvez changer la valeur de cet élément dans le champ opposé. Vous ne pouvez pas sélectionner un élément qui nʼest pas conﬁ gurable par lʼutilisateur.

Les champs conﬁ gurables sont mis entre crochets; ils sont surlignés lorsque sélectionnés. Pour modiﬁ er la valeur dʼun champ, sélectionnez-le et pressez sur <Entrée> pour afﬁ cher une liste dʼoptions. Se référer à la section “2.2.7 Fenêtre Pop-up”.

2.2.7 Fenêtre Pop-up

Choisissez un élément du menu, puis pressez <Entrée> pour afﬁ cher une fenêtre pop-up contenant les options de conﬁ guration pour cet élément

2.2.8 Barre de défilement

Advanced Chipset settings WARNING: Setting wrong values in the sections below

may cause system to malfunction. Configure DRAM Timing by SPD [Enabled]

Memory Acceleration Mode [Auto] DRAM Idle Timer [Auto] DRAm Refresh Rate [Auto]

Graphic Adapter Priority [AGP/PCI] Graphics Aperture Size [ 64 MB] Spread Spectrum [Enabled]

ICH Delayed Transaction [Enabled] MPS Revision [1.4]

Select Screen Select Item +- Change Option F1 General Help F10 Save and Exit ESC Exit

Une barre de déﬁ lement apparaît à droite de lʼécran de menu lorsque tous les éléments ne peuvent être afﬁ chés à

Fenêtre Pop-up

Barre de défilement

lʼécran. Utilisez les ﬂ èches haut/bas ou Pg suiv/Pg préc. pour faire déﬁ ler.

2.2.9 Aide générale

En haut à droite de lʼécran de menu se trouve une brève description de lʼélément sélectionné.

ASUS A8V-VM

2-13

2-14

Chapitre 2 : Le BIOS

2.3 Main menu (Menu principal)

2.3.1 System Date [Day xx/xx/xx]

2.3.2 System Time [xx:xx:xx]

2.3.3 Legacy Diskette A [1.44M, 3.5 in.]

Quand vous entrez dans le Setup du BIOS, lʼécran suivant apparaît, vous donnant un aperçu des informations système principales.

Reportez-vous à la section “2.2.1 Lʼécran de menu BIOS” pour plus dʼinformations sur lʼécran de menu et la manière dʼy naviguer.

System Time [11:51:19] System Date [Thu 05/07/2004] Legacy Diskette A [1.44M, 3.5 in] Legacy Diskette B [Disabled]

Primary IDE Master :[ST320413A] Primary IDE Slave :[Not Detected] Secondary IDE Master :[Not Detected] Secondary IDE Slave :[Not Detected] IDE Conﬁ guration

System Information

2.3.1 System Date [Day xx/xx/xx]

Réglez la date du système.

2.3.2 System Time [xx:xx:xx]

Réglez lʼheure du système.

Use [ENTER], [TAB] or [SHIFT-TAB] to select a ﬁ eld.

Use [+] or [-] to conﬁ gure system time.

2.3.3 Legacy Diskette A [1.44M, 3.5 in.]

Détermine le type de lecteur de disquette installé. Options de conﬁ guration : Disabled] [360K, 5.25 in.] [1.2M , 5.25 in.] [720K , 3.5 in.] [1.44M, 3.5 in.] [2.88M, 3.5 in.]

2-14

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-15

2.3.4

Primary, Secondary, Third and Fourth

IDE Master/Slave

Type [Auto]

LBA/Large Mode [Auto]

Block (Multi-sector Transf er) M [Aut o]

IDE Master/Slave

Primary, Secondary, Third and Fourth

En entrant dans le Setup, le BIOS détecte la présence des périphériques IDE. Il y a un sous-menu distinct pour chaque périphérique IDE. Choisissez un élément et pressez sur <Entrée> pour afﬁ cher ses informations

Primary IDE Master Device : Hard Disk

Vendor : ST320014A Size : 20.0GB LBA Mode : Supported

Block Mode : 16 Sectors PIO Mode : Supported Async DMA : MultiWord DMA-2 Ultra DMA : Ultra DMA-5 SMART Monitoring: Supported

Type [Auto] LBA/Large Mode [Auto] Block(Multi-sector Transfer)M [Auto] PIO Mode [Auto] DMA Mode [Auto] SMART Monitoring [Auto] 32Bit Data Transfer [Disabled]

Le BIOS détecte automatiquement les valeurs des éléments grisés (Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, and SMART monitoring).Ces valeurs ne sont pas conﬁ gurables par lʼutilisateur. Ces éléments afﬁ chent N/A si aucun périphérique IDE nʼest installé dans le système

Type [Auto]

Sélectionne le type de disque IDE. Sur Auto, cet élément permet une sélection automatique du périphérique IDE approprié. Choisissez CDROM si vous conﬁ gurez spéciﬁ quement un lecteur CD-ROM. Choisissez [ARMD] (ATAPI Removable Media Device) si votre périphérique est un ZIP, LS-120, ou MO. Options de conﬁ guration : [Not Installed] [Auto] [CDROM] [ARMD]

LBA/Large Mode [Auto]

Active ou désactive le mode LBA. Passer sur Auto active le mode LBA si le périphérique supporte ce mode, et sʼil nʼa pas été formaté précedemment avec mode LBA désactivé. Options de conﬁ guration : [Disabled] [Auto]

Block (Multi-sector Transfer) M [Auto]

Active ou désactive les transferts multi-secteurs. Conﬁ guré sur Auto, les transferts de données vers et depuis le périphérique se feront par plusieurs secteurs à la fois, si le périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de conﬁ guration: [Disabled] [Auto]

ASUS A8V-VM

2-15

2-16

Chapitre 2 : Le BIOS

2.3.5 System Information

AMIBIOS

Processor

System Memory

PIO Mode [Auto]

DMA Mode [Auto]

SMART Monitoring [Auto]

32Bit Data Transfer [Enabl ed]

AMI BIOS

Processor

System Memory

Sélectionne le mode PIO. Options de conﬁ guration : [Auto] [0] [1] [2] [3] [4]

DMA Mode [Auto]

Sélectionne le mode DMA. Options de conﬁ guration : [Auto] [SWDMAn] [MWDMAn] [UDMAn]

SMART Monitoring [Auto]

Active ou désactive la technologie SMART (Smart Monitoring, Analysis, and Reporting Technology). Options de conﬁ guration : [Auto] [Disabled] [Enabled]

32Bit Data Transfer [Enabled]

Active ou désactive les transferts de données 32-bits. Options de conﬁ guration : [Disabled] [Enabled]

2.3.5 System Information

Ce menu vous offre une vue générale des caractéristiques du système. Les éléments de ce menu sont automatiquement détectés par le BIOS.

AMIBIOS

Version : 0206 Build Date : 12/13/05

Processor

Type : AMD Athlon(tm) 64 Processor 3000+ Speed : 1800 MHz

Count : 1

System Memory

Installed Size : 256MB Usable Size : 192MB

AMI BIOS

Afﬁ che les informations auto-détectées du BIOS.

Processor

Afﬁ che les caractéristiques auto-détectée du CPU.

System Memory

Afﬁ che la mémoire système auto-détectée.

2-16

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-17

2.4 Advanced menu (menu avancé)

2.4.1 JumperFree Configuration

CPU Frequency [XXX] ( valeu r aut o-détectée)

AGP/PCI Frequency [Auto]

Les éléments du menu Advanced menu vous permettent de modiﬁ er les paramètres du CPU et dʼautres composants système.

Prenez garde en changeant les paramètres du menu Advanced. Des valeurs incorrectes risquent dʼentrainer un mauvais fonctionnement du système.

JumperFree Conﬁ guration

CPU Conﬁ guration Chipset Onboard Devices Conﬁ guration PCI PnP

2.4.1 JumperFree Configuration

Conﬁ g System Frequency/Voltage AI Overclock Tuner [Standard]

Spread Spectrum [+/-1.00%]

Les éléments suivants apparaîssent uniquement quand AI Overclock Tuner est déﬁ ni sur Manual.

CPU Frequency [XXX] (valeur auto-détectée)

Adjust CPU FSB Frequency

Indique la fréquence envoyée par le générateur dʼhorloge au bus système, et au bus PCI. La fréquence du bus (fréquence externe) multipliée par le multiplicateur de bus est égale à la vitesse du CPU. La valeur de cet élément est auto-détectée par le BIOS. Les valeurs sʼéchelonnent entre 200 et 240. Utilisez les touches <+> et <-> pour ajuster la valeur.

AGP/PCI Frequency [Auto]

Permet de sélectionner la fréquence AGP/PCI. Options de conﬁ guration : [66.6/33.3] [75.0/37.5] [88.0/44.0]

ASUS A8V-VM

2-17

2-18

Chapitre 2 : Le BIOS

2.4.2 CPU Configuration

CPU Conﬁ guration

GART Error Reporting [Disabled] MTRR Mapping [Continuous]

GART Error Reporting [Disa bled]

MTRR Mapping [Continuous]

PCIE Frequency Mode [100MHz]

DDR Referen ce Vo ltage[Auto]

Spread Spectrum[+/-1. 00%]

Permet de sélectionner le mode fréquence PCIE. Options de conﬁ guration : [100MHz] [Synchronization]

DDR Reference Voltage[Auto]

Permet de sélectionner le voltage de référence DDR. Options de conﬁ guration : [Auto] [2.6V] [2.5V]

Spread Spectrum[+/-1.00%]

Active ou désactive lʼétalement du spectre du générateur dʼhorloge.

2.4.2 CPU Configuration

Les éléments de ce menu afﬁ chent les informations relatives au CPU, détectées automatiquement par le BIOS.

CPU Conﬁ guration

Module Version:14.08 Physical Count: 1 Logical Count: 1

AMD Athlon(tm) 64 Processor 3200+ Revision: D0 Speed : 2000MHz Cache L1: 64KB Cache L2: 512KB Current FSB Multiplier: 10x

GART Error Reporting [Disabled] MTRR Mapping [Continuous]

GART Error Reporting [Disabled]

Cette option doit être désactivée en conditions dʼopération normales. Le développeur du pilote lʼa peut-être activée à des ﬁ ns de tests. Options de conﬁ guration : [Disabled] [Enabled]

MTRR Mapping [Continuous]

Détermine la méthode à utiliser pour le processeur de programmation MTRRs quand il utilise plus de 4 Go de mémoire système. Options de conﬁ guration : [Continuous] [Discrete]

2-18

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-19

2.4.3 Chipset

NorthBridge Configuration

Memory Configuration

Memclock Mode [Auto]

MCT Timing Mode [Auto]

Les éléments de ce menu apportent des informations relatives au chipset.

Advanced Chipset Settings WARNING: Setting wrong values in below sections may

cause system to malfunction. NorthBridge Conﬁ guration

AGP Bridge K8M890 AGP/PCI EXPRESS Conﬁ guration SouthBridge VIA VT8251 Conﬁ guration AMD Cool’N Quiet Conﬁ guration

NorthBridge Configuration

NorthBridge Chipset Memory Conﬁ guration

ECC Conﬁ guration

Memory Configuration

Memory Conﬁ guration Memclock Mode [Auto]

MCT Timing Mode [Auto] CMD-ADDR Timing Mode [2T]

Memclock Mode [Auto]

Permet de déﬁ nir le mode memlock. Options de conﬁ guration : [Auto] [Limit]

MCT Timing Mode [Auto]

Permet de déﬁ nir le mode MCT timing. Options de conﬁ guration : [Auto] [Manual]

Les éléments suivants apparaissent seulement quand MCT Timing Mode est déﬁ ni sur Manual.

ASUS A8V-VM

2-19

2-20

Chapitre 2 : Le BIOS

ECC Configuration

DRAM ECC Enable [Disa bled]

L2 Cache BG Scrub [Disabled]

ECC Conﬁ guration DRAM ECC Enable [Disabled]

L2 Cache BG Scrub [Disabled] Data Cache BG Scrub [Disabled]

DRAM ECC Enable [Disabled]

Permet dʼactiver ou de désactiver DRAM ECC. Options de conﬁ guration : [Disabled] [Enabled]

Les éléments suivants apparaissent uniquement quand DRAM ECC Enable est déﬁ ni sur Enabled.

MCA DRAM ECC Logging [Disabled]

Active ou désactive MCA DRAM ECC logging.

Options de conﬁ guration : [Disabled] [Enabled]

ECC Chip Kill [Disabled]

Active ou désactive la fonction ECC Chip Kill.

Options de conﬁ guration : [Disabled] [Enabled]

DRAM SCRUB REDIRECT [Disabled]

Active ou désactive DRAM SCRUB REDIRECT.

Options de conﬁ guration : [Disabled] [Enabled]

DRAM BG Scrub [Disabled]

Active ou désactive DRAM BG SCRUB.

Options de conﬁ guration : [Disabled] [40ns] [80ns] [160ns] [320ns]

[640ns] [1.28us] [2.56us] [5.12us] [10.2us] [20.5us] [41.0us]

[81.9us] [163.8us] [327.7us] [655.4us] [1.31ms] [2.62ms]

[5.24ms] [10.49ms] [20.97ms] [42.00ms] [84.00ms]

L2 Cache BG Scrub [Disabled]

Active ou désactive L2 Cache BG Scrub. Options de conﬁ guration : [Disabled] [40ns] [80ns] [160ns] [320ns] [640ns] [1.28us] [2.56us] [5.12us] [10.2us] [20.5us] [41.0us] [81.9us] [163.8us] [327.7us] [655.4us] [1.31ms] [2.62ms] [5.24ms] [10.49ms] [20.97ms] [42.00ms] [84.00ms]

2-20

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-21

AGP Bridge K8M89 0 AGP /PCI EXPRESS Configuration

Data Cache BG Scrub [Disabled]

OnChip VGA Frame Buffer Size [D isabled]

Primary Graphics Adapter [PCIE VGA]

AGP Mode [AGP 8X]

Graphics Aperture Size [64 MB]

Active ou désactive Data Cache BG Scrub. Options de conﬁ guration : [Disabled] [40ns] [80ns] [160ns] [320ns] [640ns] [1.28us] [2.56us] [5.12us] [10.2us] [20.5us] [41.0us] [81.9us] [163.8us] [327.7us] [655.4us] [1.31ms] [2.62ms] [5.24ms] [10.49ms] [20.97ms] [42.00ms] [84.00ms]

AGP Bridge K8M890 AGP/PCI EXPRESS Configuration

OnChip VGA Frame Buffer Size [Disabled] Primary Graphics Adapter [PCIE VGA] AGP Mode [AGP 8X] Graphics Aperture Size [128 MB]

VIA AGP K8M890 PCI EXPRESS Chipset Conﬁ guration

OnChip VGA Frame Buffer Size [Disabled]

Sélectionne la taille de la mémoire dʼimage de la carte graphique embarquée. Options de conﬁ guration : [Disabled] [8MB] [16MB] [32MB] [64MB] [128MB][256MB]

Primary Graphics Adapter [PCIE VGA]

Déﬁ nit le premier adaptateur graphique. Options de conﬁ guration : [PCI] [PCIE VGA][Integrated VGA]

AGP Mode [AGP 8X]

Déﬁ nit le mode des graphiques AGP. Options de conﬁ guration : [AGP 8X] [AGP 4X]

Graphics Aperture Size [64MB]

Déﬁ nit la taille de fenêtre des graphiques. Options de conﬁ guration : [256MB] [128MB] [64MB] [32MB]

ASUS A8V-VM

2-21

2-22

Chapitre 2 : Le BIOS

SouthBridge VIA VT825 1 Configuration

SouthBridge VIA VT8251 Configuration

Serial ATA IDE Contro ller [RAID]

LAN Controller [Enabled]

Audio Controller [Enabled]

USB1.1 USB Ports Conf igura tion[USB 8 Ports]

USB2.0 Ports Enabled [Enabled]

Serial ATA IDE Controller [RAID] RAID/AHCI BOOT Execute [Enabled] LAN Controller [Enabled] LAN BOOTROM [Disabled] Audio Controller [Enabled] USB1.1 Ports Conﬁ guration [USB 8 Ports] Legacy USB Support [Enabled] USB2.0 Ports Enabled [Enabled]

PCI Delay Transaction [Enabled]

Serial ATA IDE Controller [RAID]

Active ou désactive le mode RAID. Options de conﬁ guration : [Disabled] [IDE] [RAID] [AHCI]

RAID/AHCI BIOS Execute [Disabled]

Active ou désactive la fonction dʼexécution RAID/AHCI BIOS. Cet

élément apparaît uniquement quand Serial ATA IDE Controller

est déﬁ ni sur RAID ou AHCI. Options de conﬁ guration : [Disabled]

[Enabled]

LAN Controller [Enabled]

Active ou désactive le contrôleur LAN embarqué. Options de conﬁ guration : [Disabled] [Enabled]

LAN BOOTROM [Disabled]

Active ou désactive lʼélément onchip LAN option ROM execute

controller qui apparaît uniquement quand LAN Controller est déﬁ ni sur

Enabled. Conﬁ guration options: [Disabled] [Enabled]

Audio Controller [Enabled]

Active ou désactive la sélection audio. Options de conﬁ guration : [Disabled] [Enabled]

USB1.1 USB Ports Configuration[USB 8 Ports]

Options de conﬁ guration : [Disabled] [USB 2 Ports] [USB 4 Ports] [USB 6 Ports] [USB 8 Ports]

Legacy USB Support [Enabled]

Active ou désactive le support de lʼ USB legacy. Lʼoption AUTO

désactive le support legacy si aucun périphériques USB nʼest connecté.

USB2.0 Ports Enabled [Enabled]

Active ou désactive le contrôleur dʼhôte USB2.0.

2-22

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-23

2.4.4 Onboard Devices Configuration

AMD Coolʼ N Quiet Configura tion

PCI Delay Transaction [Enabled]

Serial Port Address [2F8/IRQ3]

Parallel Port Address [378]

Parallel Port Mode [ECP]

ECP M ode DMA C hannel [ DMA3]

Active ou désactive PCI Delay Transaction.

AMD Coolʼ N Quiet Configuration

Active ou désactive CoolʼN Quiet Conﬁ guration.

2.4.4 Onboard Devices Configuration

Conﬁ gure Win627EHF Super IO Chipset

Serial Port Address [2F8/IRQ3] Serial Port Mode [Normal] Parallel Port Address [378] Parallel Port Mode [Normal] Parallel Port IRQ [IRQ7]

Serial Port Address [2F8/IRQ3]

Permet de choisir lʼadresse du Serial Port. Options de conﬁ guration : [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3]

Serial Port1 Mode [Normal]

Permet de sélectionner le mode du port Serial. Cet élément apparaît uniquement quand Serial Port nʼest pas déﬁ ni sur Disabled. Options de conﬁ guration : [Normal] [IrDA] [ASK IR]

Parallel Port Address [378]

Permet de choisir les adresses du port parallèle. Options de conﬁ guration : [Disabled] [378] [278] [3BC]

Parallel Port Mode [ECP]

Vous permet de choisir le mode du port parallèle. Options de conﬁ guration : [Normal] [EPP] [ECP] [Bi-Directional]

ECP Mode DMA Channel [DMA3]

Apparaît uniquement quand lʼélément Parallel Port Mode est déﬁ ni sur [ECP]. Permet de sélectionner lʼECP DMA du port parallèle. Options de conﬁ guration : [DMA0] [DMA1] [DMA3]

ASUS A8V-VM

2-23

2-24

Chapitre 2 : Le BIOS

2.4.5 PCI PnP

EPP V ersion [ 1.9]

EPP Version [1.9]

Plug And Play O/S [No]

Permet de déﬁ nir la version EPP du port parallèle. Cet élément apparaît uniquement quand Parallel Port Mode est déﬁ ni sur EPP. Options de conﬁ guration : [1.9] [1.7]

Parallel Port IRQ [IRQ7]

Options de conﬁ guration : [IRQ5] [IRQ7]

2.4.5 PCI PnP

Les éléments du menu PCIPnP vous permettentt de modiﬁ er les paramètres avancés des périphériques avancés PCI/PnP. Ce menu inclût la conﬁ guration des IRQ, et des ressources des canaux DMA pour les périphériques PCI/ PnP et legacy ISA, et la conﬁ guration de la taille des blocs mémoire des périphériques legacy ISA.

Faites attention en changeant les paramètres des éléments du menu PCI PnP. Des valeurs incorrectes peuvent entraîner un mauvais fonctionnement du système.

Advanced PCI/PnP Settings WARNING: Setting wrong values in below sections

may cause system to malfunction. Plug And Play O/S [No]

PCI Latency Timer [64] Allocate IRQ to PCI VGA [Yes] Palette Snooping [Disabled]

IRQ-3 assigned to [PCI Device] IRQ-4 assigned to [PCI Device] IRQ-5 assigned to [PCI Device] IRQ-7 assigned to [PCI Device] IRQ-9 assigned to [PCI Device] IRQ-10 assigned to [PCI Device] IRQ-11 assigned to [PCI Device] IRQ-14 assigned to [PCI Device] IRQ-15 assigned to [PCI Device]

Plug And Play O/S [No]

Quand cet élément est déﬁ ni sur [No], le BIOS conﬁ gure tous les périphériques du système. Quand cet élément est déﬁ ni [Yes] et si vous installez un système dʼexploitation Plug and Play, lʼOS conﬁ gure conﬁ gure les périphériques Plug and Play devices qui ne sont pas nécessaires au boot. Options de conﬁ guration : [No] [Yes]

2-24

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-25

PCI Latency Timer [64]

Allocate IRQ to PCI VGA [Yes]

Palette Snooping [Dis abled]

Vous permet de sélectionner la valeur en unités des fréquences PCI des périphériques PCI pour lʼélément PCI latency timer. Options de conﬁ guration : [32] [64] [96] [128] [160] [192] [224] [248]

Allocate IRQ to PCI VGA [Yes]

Sur [Yes], le BIOS assigne un IRQ à la carte VGA PCI si la carte nécessite un IRQ. Sur [No], le BIOS nʼassigne pas dʼIRQ à la carte VGA PCI même si nécessaire. Options de conﬁ guration : [No] [Yes]

Palette Snooping [Disabled]

Sur [Enabled], la fonction Palette Snooping informe les périphériques PCI quʼun périphérique graphique ISA est installé dans le système aﬁ n que ce dernier puisse fonctionner correctement. Options de conﬁ guration : [Disabled] [Enabled]

ASUS A8V-VM

2-25

2-26

Chapitre 2 : Le BIOS

2.5.1 Suspend Mode [Auto]

2.5.2 Repost Video on S3 Resume [No]

2.5.3 ACPI 2.0 Support [No]

2.5.4 ACPI APIC Support [Enabled]

2.5 Power menu (menu alimentation)

Les éléments du menu Power vous permettent de changer les paramètres de lʼACPI et de lʼAPM (Advanced Power Management). Sélectionnez un élément, puis pressez an <Entrée> pour afﬁ cher les options de conﬁ guration.

Suspend Mode [Auto] Repost Video on S3 Resume [No] ACPI 2.0 Support [No] ACPI APIC Support [Enabled]

APM Conﬁ guration Hardware Monitor

2.5.1 Suspend Mode [Auto]

Permet de sélectionner lʼétat de dʼACPI (Advanced Conﬁ guration and Power Interface) à utiliser quand le système est en veille. Options de conﬁ guration : [S1 (POS) Only] [S3 Only] [Auto]

2.5.2 Repost Video on S3 Resume [No]

Détermine sʼil faut faire appel au VGA BIOS POST sur la reprise S3/STR.

2.5.3 ACPI 2.0 Support [No]

Permet dʼajouter des tableaux aux caractéristiques Advanced Conﬁ guration and Power Interface (ACPI) 2.0. Options de conﬁ guration : [No] [Yes]

2.5.4 ACPI APIC Support [Enabled]

Active ou désactive le support de lʼACPI (Advanced Conﬁ guration and Power Interface) dans lʼASIC (Application-Speciﬁ c Integrated Circuit). Quand cet élément est déﬁ ni sur Enabled, le tableau des pointeurs ACPI APIC est inclus dans la liste des pointeurs RSDT. Options de conﬁ guration : [Disabled] [Enabled]

2-26

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-27

Power Management/APM [Enab led]

Power Button Mode[On/Off]

Restore On AC Power Loss[Power Off]

Power On By Ring [Dis abled ]

Power On By OnBoardLan [Disable d]

2.5.5 APM Configuration

Power Management/APM [Enabled] Power Button Mode [On/Off]

Restore on AC Power Loss [Power Off] Advanced Resume Events Controls Power On By Ring [Disabled] Power On By OnBoardLan [Disabled] Power On By PME# [Disabled] Power On By KBC [Enabled] Wake-Up Key [Any Key] Power On By PS/2 Mouse [Disabled] Power On By RTC Mouse [Disabled]

Power Management/APM [Enabled]

Active ou désactive la fonction Advanced Power Management. Options de conﬁ guration : [Disabled] [Enabled]

Les éléments suivants apparaissent uniquement quand la fonction Power Management/APM est déﬁ nie sur Enabled.

Power Button Mode[On/Off]

Permet au système de se mettre en mode On/Off ou en suspend mode quand le bouton dʼalimentation est pressé. Options de conﬁ guration : [On/Off] [Suspend]

Restore On AC Power Loss[Power Off]

Réglé sur Power Off, le système passera en mode “off” après une perte de courant alternatif. Sur Power On, le système passera en mode “on” après une perte de courant alternatif. Sur Last State, le système passera soit en mode “off” soit en mode “on”, en fonction du dernier état avant la perte de courant alternatif. Options de conﬁ guration :[Power Off] [Power On] [Last State]

Power On By Ring [Disabled]

Cet élément peut aussi bien être sur [Enabled] que [Disabled] aﬁ n dʼallumer le système quand le modem externe reçoit un appel alors que lʼordinateur est en mode Soft-off. Options de conﬁ guration : [Disabled] [Enabled]

Power On By OnBoardLan [Disabled]

Sur [Enabled], ce paramètre vous permet de mettre sous tension lʼordinateur via un carte modem ou PCI LAN. Cette fonction requière une alimentation ATX fournissant au minimum 1A sur +5VSB. Options de conﬁ guration : [Disabled] [Enabled]

ASUS A8V-VM

2-27

2-28

Chapitre 2 : Le BIOS

Power On By PME# [Dis abled]

Power On By PME# [Disabled]

Power On By KBC [Enabled]

Wake- up Key[A ny Key]

Power On By PS/2 Mouse [Di sabled]

Power On By RTC Alarm [Dis abled]

Active ou désactive le LAN intégré pour générer un PME en mode SoftOFF. Options de conﬁ guration : [Disabled] [Enabled]

Power On By KBC [Enabled]

Ce paramètre vous permet des touches spéciﬁ ques de votre clavier aﬁ n de mettre sous tension lʼordinateur. Sur [enabled], lʼélément Wake-up Key est activé. Cette fonction requière une alimentation ATX fournissant au minimum 1A sur +5VSB. Options de conﬁ guration : [Disabled] [Enabled]

Wake-up Key[Any Key]

Apparaît uniquement quand lʼélément Power On By KBC est déﬁ ni sur [Enabled].Options de conﬁ guration : [Any key] [Specﬁ c Key]

Power On By PS/2 Mouse [Disabled]

Sur [Enabled], ce paramètre permet dʼutiliser la souris PS/2 pour mettre sous tension le système. Cette fonction requière une alimentation ATX fournissant au minimum 1A sur +5VSB. Options de conﬁ guration : [Disabled] [Enabled]

Power On By RTC Alarm [Disabled]

Vous permet dʼactiver ou de désactiver le RTC pour générer un évènement dʼéveil. Sur [Enabled], les éléments RTC Alarm Date, RTC Alarm Hour, RTC Alarm Minute, et RTC Alarm Second apparaissent avec des valeurs déﬁ nies. Options de conﬁ guration : [Disabled] [Enabled]

2-28

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-29

2.5.6 Hardware Monitor

CPU Temperature [xxxC/xxxF ] MB Temperature [xxxC/xxxF]

CPU Fan Speed [xxxxRPM] or [N/A ]

Chassis Fan Speed [xxxxRPM] or [N/A]

VCORE Voltage, 3.3V V oltage, 5V Voltage, 12V Voltage

Hardware Monitor CPU Temperature [51ºC/122.5ºF]

MB Temperature [41ºC/105.5ºF] CPU Fan Speed [3813 RPM]

Chassis Fan Speed [N/A] VCORE Voltage [ 1.320V]

3.3V Voltage [ 3.345V] 5V Voltage [ 5.094V] 12V Voltage [11.880V]

CPU Temperature [xxxC/xxxF] MB Temperature [xxxC/xxxF]

Le monitoring matériel embarqué détecte et afﬁ che automatiquement les températures du CPU et de la carte mère. Sélectionnez [ignored] si vous ne souhaitez pas afﬁ cher les températures détectées.

CPU Fan Speed [xxxxRPM] or [N/A]

Le monitoring hardware embarqué détecte et afﬁ che automatiquement la vitesse de rotation du ventilateur dʼalimentation en rotations par minute (RPM). Si le ventilateur nʼest pas relié au connecteur, la valeur afﬁ chée est N/A.

Chassis Fan Speed [xxxxRPM] or [N/A]

Le monitoring hardware embarqué détecte et afﬁ che automatiquement la vitesse de rotation du ventilateur châssis en “rotations per minute” (RPM). Si le ventilateur nʼest pas connecté au châssis, la valeur afﬁ chée est N/A.

VCORE Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage

Le monitoring hardware embarqué détecte automatiquement le voltage de sortie via les régulateurs de tension

ASUS A8V-VM

2-29

2-30

Chapitre 2 : Le BIOS

2.6.1 Boot Device Priority

1st ~ xxth Boot Device [1s t Flo ppy Drive]

2.6 Boot menu (menu de boot)

HARD-DISK Drives

Les éléments du Boot menu vous permettent de modiﬁ er les options de boot du système. Choisissez un élément et pressez <Entrée> pour afﬁ cher le sous-menu.

Boot Settings Boot Device Priority Boot Settings Conﬁ guration

Security

Select Screen Select Item Enter Go to Sub-screen F1 General Help F10 Save and Exit ESC Exit

2.6.1 Boot Device Priority

Boot Device Priority 1st Boot Device [1st FLOPPY DRIVE]

2nd Boot Device [PM-ST330620A] 3rd Boot Device [PS-ASUS CD-S360]

Boot Device Priority

1st ~ xxth Boot Device [1st Floppy Drive]

Ces éléments spéciﬁ ent la priorité des périphériques de boot parmi ceux qui sont disponibles. Le nombre dʼéléments apparaissant à lʼécran dépend du nombre de périphériques installés dans le système. Options de conﬁ guration : [1st Floppy Drive] [ATAPI CD-ROM] [HDD:xxxxx]

Lʼélément suivant apparaît quand deux disques durs, ou plus, sont installés sur lʼordinateur.

HARD-DISK Drives

Cet élément afﬁ che les informations de chaque disque dur, ce qui inclût le type, le nom, etc.

2-30

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-31

2.6.2 Boot Settings Configuration

Quick Boot [Enabled]

Full Screen Logo [Enabled]

AddOn ROM Display Mod e [Force BIOS]

Bootup Num-Lock [On]

PS/2 Mouse Support [Auto]

Wait for ʻ F1ʼ If Error [En abled]

Boot Settings Conﬁ guration Quick Boot [Enabled]

Full Screen Logo [Enabled] AddOn ROM Display Mode [Force BIOS] Bootup Num-Lock [On] PS/2 Mouse Support [Auto] Wait For ‘F1’ If Error [Enabled] Hit ‘DEL’ Message Display [Enabled] Interrupt 19 Capture [Disabled]

Quick Boot [Enabled]

Allows BIOS to skip certain tests while booting. This will decrease the time needed to boot the system.

Activer cette fontion permet au système dʼignorer certains tests lors du POST avant de diminuer le temps nécessaire au boot. Sur [Disabled], le BIOS effectue tous les tests du POST. Options de conﬁ guration : [Disabled] [Enabled]

Full Screen Logo [Enabled]

Active ou désactive la fonction de logo en plein écran. Options de conﬁ guration : [Disabled] [Enabled]

Déﬁ nissez cet élément sur [Enabled] pour pouvoir utiliser la fonction ASUS MyLogo™

AddOn ROM Display Mode [Force BIOS]

Règle le mode dʼafﬁ chage pour la ROM option. Options de conﬁ guration : [Force BIOS] [Keep Current]

Bootup Num-Lock [On]

Vous permet de choisir lʼétat du verrou numérique au démarrage. Options de conﬁ guration : [Off] [On]

PS/2 Mouse Support [Auto]

Vous permet dʼactiver ou de désactiver le support dʼune souris PS/2. Options de conﬁ guration : [Disabled] [Enabled] [Auto]

Wait for ʻ F1ʼ If Error [Enabled]

Sur Enabled, le système attendra que la touche F1 soit pressée quand des erreurs surviendront. Options de conﬁ guration : [Disabled] [Enabled]

ASUS A8V-VM

2-31

2-32

Chapitre 2 : Le BIOS

Interrupt 19 Capture [Disa bled]

Hit ʻ DELʼ Message Dis play [Enabled]

Hit ʻ DELʼ Message Display [Enabled]

2.6.3 Security

Change Supervisor Password

Not Installed

Installed

Change Supervisor Password

Sur Enabled, le système affichera le message “Press DEL to run Setup” lors du POST. Options de configuration : [Disabled] [Enabled]

Interrupt 19 Capture [Disabled]

Sur [Enabled], cette fonction permet à lʼoption ROMs de dérouter la requête dʼinterruption 19. Options de conﬁ guration : [Disabled] [Enabled]

2.6.3 Security

Le menu Security vous permet de modiﬁ er les paramètres de sécurité du système. Sélectionnez un élément puis pressez <Entrée> pour afﬁ cher les options de conﬁ guration.

Security Settings Supervisor Password : Not Installed

User Password : Not Installed Change Supervisor Password

Change User Password

Change Supervisor Password

<Enter> to change password. <Enter> again to disabled password.

Sélectionnez cet élément pour déﬁ nir ou modiﬁ er le Supervisor Password (mot de passe superviseur). Lʼélément Supervisor Password en haut de lʼécran afﬁ che par défaut cet élément afﬁ che

Installed.

Not Installed. Après avoir déﬁ ni un mot de passe,

Pour déﬁ nir un mot de passe superviseur:

1. Choisissez

Change Supervisor Password et pressez <Entrée>.

2. Dans le champ Password, tapez un mot de passe composé dʼau moins

six lettres ou nombres, puis pressez <Entrée>.

3. Conﬁ rmez le mot de passe lorsque vous y êtes invité.

2-32

Le message “Password Installed” apparaît une fois le mot de passe correctement conﬁ guré.

Pour changer le mot de passe superviseur, sélectionnez Change Supervisor Password, puis pressez <Entrée>. Le message “Password Uninstalled” apparaîtra.

Si vous avez oublié votre mot de passe BIOS, vous pouvez lʼeffacer en effaçant la CMOS Real Time Clock (RTC) RAM. Voir section “1.9 Jumpers” pour plus dʼinformations concernant la procédure dʼeffacement de la RTC RAM

Chapitre 2 : Le BIOS

ASUS A8V-VM

2-33

Après avoir déﬁ ni votre mot de passe, les autres éléments vont apparaître

User Access Level [Fu ll Ac cess]

No Access View Only Limited Full Access

Change User Password

User Password

Not Installed

Installed.

Clear User Password

Password Check [Setup]

pour vous permettre de changer les autres paramètres de sécurité.

Security Settings Supervisor Password : Installed

User Password : Not Installed Change Supervisor Password

User Access Level [Full Access] Change User Password Password Check [Setup]

Select Screen Select Item +- Change Option F1 General Help F10 Save and Exit ESC Exit

User Access Level [Full Access]

Cet élément vous permet de sélectionner les restrictions pour les éléments du Setup. Options de conﬁ guration: [No Access] [View Only] [Limited] [Full Access]

No Access empêche lʼutilisateur dʼaccéder au Setup. View Only permet lʼaccès, mais pas la modiﬁ cation des champs. Limited permet la modiﬁ cation de certains champs comme la date et lʼheure. Full Access permet lʼaccès et la modiﬁ cation de tous les champs du Setup.

Change User Password

Choisissez cet élément pour régler ou changer le mot de passe utilisateur. Lʼélément Après avoir déﬁ ni un mot de passe, il afﬁ chera

User Password en haut de lʼécran afﬁ che par défaut

Installed.

Not Installed.

Pour déﬁ nir un mot de passe utilisateur:

1. Choisissez Change User Password et pressez <Entrée>.

2. Dans le champ qui apparaît, tapez un mot de passe composé dʼau moins six lettres et/ou chiffres, puis pressez <Entrée>.

3. Conﬁ rmez le mot de passe lorsque vous y êtes invité.

Le message “Password Installed” apparaît une fois votre mot de passe déﬁ ni avec succès.

Clear User Password

Permet dʼeffacer le mot de passe utilisateur.

Password Check [Setup]

Sur [Setup], le BIOS vériﬁ era le mot de passe utilisateur à chaque accès au Setup. Sur [Always], le BIOS vériﬁ era le mot de passe à la fois pour lʼaccès au Setup et lors du boot. Options de conﬁ guration : [Setup] [Always]

ASUS A8V-VM

2-33

2-34

Chapitre 2 : Le BIOS

2.7 Exit menu (menu sortie)

Exit & Discard Changes

Discard Changes

Load Setup Defaults

Exit & Save Changes

Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du BIOS, ainsi que de sauvegarder ou rejeter les modiﬁ cations opéres dans le BIOS.

Exit Options Exit & Save Changes

Exit & Discard Changes Discard Changes

Load Setup Defaults

Presser <Echap.> ne permet pas de quitter immédiatement ce menu. Choisissez lʼune des options de ce menu ou <F10> dans la légende pour sortir.

Exit & Save Changes

Exit system setup after saving the changes.

F10 key can be used for this operation.

Une fois vos modiﬁ cations effectuées, choisissez cette option du menu Exit pour vous assurer que les valeurs que vous avez choisi seront enregistrées dans la CMOS RAM. Une pile de sauvegarde embarquée alimente la CMOS RAM même quand lʼordinateur est éteint. Lorsque vous choisissez cette option, une fenêtre de conﬁ rmation apparaît. Choisissez [

Ok] pour

enregistrer les modiﬁ cations et quitter.

Si vous essayez de quitter le programme sans sauvegarder vos réglages, ce dernier afﬁ chera un message vous demandant si vous souhaitez ou non sauvegarder vos réglages. Appuyez sur <Entrée> pour sauvegarder et quitter le programme.

Exit & Discard Changes

Choisissez cette option si vous ne souhaitez pas enregistrer les modiﬁ cations que vous avez apportées au Setup. Si vous avez modiﬁ é des champs autres que System Date, System Time, et Password, le BIOS

demandera une conﬁ rmation avant de quitter.

Discard Changes

Cette option vous permet de rejeter les sélections faites et de restaurer les valeurs précédentes. Après avoir choisi cette option, une conﬁ rmation apparaîtra. Choisissez [Ok] pour rejeter tous les changements et charger

les valeurs précédemment enregistrées.

Load Setup Defaults

Cette option vous permet de charger les valeurs par défaut pour chaque paramètre des menus du Setup. Quand vous choisissez cette option ou si vous pressez <F5>, une fenêtre de conﬁ rmation apparaît. Choisissez [ pour charger les valeurs par défaut. Choisissez

Exit & Save Changes ou

Ok]

faites dʼautres modiﬁ cations avant de sauvegarder les valeurs dans la RAM non volatile.

2-34

Chapitre 2 : Le BIOS

Ce chapitre décrit le contenu du CD de support fourni avec la carte mère.

Support

logiciel

3-2

Chapitre 3 : Support logiciel

3.1 Installer un système d’exploitation

3.2.1 Lancer le CD de support

Drivers

Cliquez sur une icône pour afficher les informations liées au CD de support ou à la carte mère

Cliquez sur un élément pour lʼinstaller

Exécution automatique

ASSETUP.EXE

Cette carte mère supporte Windows® 2000/2003 Server/XP/64 bits. Installez toujours la dernière version des OS et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

• Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les procédures de conﬁ guration décrites ici seulement en guise dʼexemple. Reportez-vous à la documentation livrée avec votre OS pour des informations détaillées.

• Assurez-vous dʼavoir bien installé Windows Windows® XP Service Pack 2 ou ultérieur avant dʼinstaller les pilotes pour une meilleure compatibilité et un système stable.

2000 Service Pack 4 ou

3.2 Informations sur le CD de support

Le CD de support fourni avec la carte mère contient les pilotes, les applications logicielles, et les utilitaires que vous pouvez installer pour bénéﬁ cier de toutes les fonctions de la carte mère.

Le contenu du CD de support peut être modiﬁ é à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour les mises à jour.

3.2.1 Lancer le CD de support

Placez le CD de support dans votre lecteur de CD-ROM. Le CD afﬁ chera automatiquement le menu

Drivers si lʼautorun est activé sur votre

ordinateur

Cliquez sur une icône pour afficher les informations liées au CD de support ou à la carte mère

3-2

Cliquez sur un élément pour lʼinstaller

Si lʼ

Exécution automatique nʼest pas activé sur votre ordinateur, parcourez le contenu du CD de support pour localiser le ﬁ chier ASSETUP. EXE dans le répertoire BIN. Double-cliquez sur le CD.

ASSETUP.EXE pour lancer

Chapitre 3 : Support logiciel

ASUS A8V-VM

3-3

AMD Coolʼ nʼQuiet Driv ers

VIA ChipSet HyperionPro Dr iver

Make VIA RAID Driver Disk

VIA Onboard VGA Driver

ADI Audio Driver

VIA Ethernet Driver

USB2.0 Driv er

3.2.2 Menu Drivers

Drivers

Si le système détecte des périphériques installés, le menu les pilotes disponibles. Installez les pilotes nécessaires pour activer les périphériques et composants.

Drivers afﬁ che

AMD Coolʼ nʼ Quiet Drivers

Installe les pilotes AMD CoolʼnʼQuiet.

VIA ChipSet HyperionPro Driver

Installe le pilote VIA ChipSet HyperionPro.

Make VIA RAID Driver Disk

Vous permet de créer une disquette du pilote RAID VIA.

VIA Onboard VGA Driver

Installe le pilote pour carte graphique VIA embarquée.

ADI Audio Driver

Installe le pilote audio ADI.

VIA Ethernet Driver

Installe le pilote Ethernet VIA.

USB2.0 Driver

Installe le pilote USB 2.0 (Universal Serial Bus 2.0) r.

ASUS A8V-VM

3-3

3-4

Chapitre 3 : Support logiciel

ASUS Coolʼ nʼ Quiet Uti lity

ASUS PC Probe II

ASUS

Update

ASUS Screen Saver

Adobe Reader

3.2.3 Menu Utilities

Utilities

Le menu carte mère.

Utilities afﬁ che les applications et autres logiciels supportés par la

ASUS Coolʼnʼ Quiet Utility

Lance lʼutilitaire dʼinstallation du pilote ASUS Cool ʻnʼ Quiet!™.

ASUS PC Probe II

Cet utilitaire astucieux surveille la vitesse des ventilateurs, la température du CPU et le voltage du système en vous alertant du moindre problème détecté. Cet utilitaire vous aide à conserver votre ordinateur dans de bonnes conditions de fonctionnement.

ASUS

Vous permet de télécharger la dernière version du BIOS depuis le site Web dʼASUS.

ASUS Screen Saver

Apportez de la vie à votre écran en installant lʼéconomiseur dʼécran ASUS.

Update

Avant dʼutiliser ASUS Update, assurez-vous de disposer dʼune connexion Internet aﬁ n de pouvoir vous connecter au site Web dʼASUS.

Adobe Reader

Installe Adobe® Acrobat® Reader V5.O qui vous permet dʼouvrir, de visualiser, et dʼimprimer des documents au format PDF (Portable Document

Format).

3-4

Chapitre 3 : Support logiciel

ASUS A8V-VM

3-5

Microsoft DirectX

Anti-virus Utility

3.2.4 Manual

Installe le pilote Microsoft® DirectX 9.0c. Microsoft® DirectX® 9.0c est une technologie multimédia qui ampliﬁ e les graphiques et les sons de votre ordinateur. DirectX ordinateur pour que regarder la télévision et des ﬁ lms, capturer des vidéos

ou jouer à des jeux sur votre ordinateur soit un vrai plaisir. Visitez le site Web de Microsoft (www.microsoft.com) pour obtenir les mises à jour.

Anti-virus Utility

Lʼanti-virus détecte et protège votre ordinateur des virus informatiques qui détruisent les données.Consulter lʼaide en ligne pour plus de détails.

3.2.4 Manual

Le menu Manual contient le manuel de lʼutilisateur RAID VIA8251 RAID. Cliquez sur lʼélément pour ouvrir le manuel.

améliore les caractéristiques multimédia de votre

ASUS A8V-VM

3-5

3-6

Chapitre 3 : Support logiciel

3.2.5 Contacts ASUS

Contact

Cliquez sur lʼonglet également trouver ces informations sur la couverture intérieure de ce manuel.

Contact pour afﬁ cher les contacs ASUS. Vous pouvez

3-6

Chapitre 3 : Support logiciel
