ASROCK P43R1600TWINS User Manual

Page 1

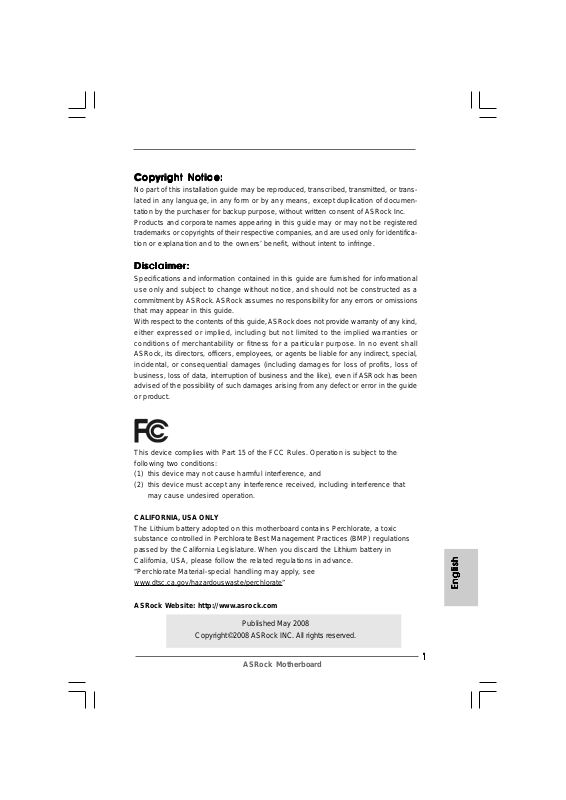

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published May 2008

ASRock Motherboard

EnglishEnglish

English

Page 2

English

EnglishEnglish

Motherboard LMotherboard L

Motherboard L

Motherboard LMotherboard L

1 PS2_USB_PWR1 Jumper 21 SPI BIOS Chip 2 CPU Fan Connector (CPU_FAN1) 22 Chassis Fan Connector (CHA_FAN1) 3 775-Pin CPU Socket 23 Front Panel IEEE 1394 Header 4 North Bridge Controller (FRONT_1394) 5 2 x 240-pin DDR2 DIMM Slots 24 Clear CMOS Jumper (CLRCMOS1)

(Dual Channel A: DDRII_A1, DDRII_B1; Yellow) 25 Floppy Connector (FLOPPY1)

6 2 x 240 -p in D DR 2 D I MM Sl ot s 2 6 DeskExpress Hot Plug Detection Header

(Dual Channel B: DDRII_A2, DDRII_B2; Orange) (IR1)

7 2 x 240-pin DDR3 DIMM Slots 27 COM Port Header (COM1)

(Dual Channel C: DDR3_A1, DDR3_B1; Green) 28 PCI Slots (PCI1 - 3) 8 IDE1 Connector (IDE1, Blue) 29 Front Panel Audio Header (HD_AUDIO1) 9 FSB2 / FSB3 Jumpers 30 HDMI_SPDIF Header (HDMI_SPDIF1) 10 South Bridge Controller 31 Internal Audio Connector: CD1 (Black) 11 SATAII Connector (SATAII_1 (Port0), Red) 32 WiFi/E Header (WIFI/E) 12 SATAII Connector (SATAII_2 (Port1), Red) 33 PCI Express x1 Slot (PCIE4) 13 SATAII Connector (SATAII_4 (Port3), Red) 34 FSB1 Jumper 14 SATAII Connector (SATAII_3 (Port2), Red) 35 PCI Express x1 Slot (PCIE3) 15 SATAII Connector (SATAII_6 (Port5), Orange) 36 PCI Express 2.0 x16 Slot (PCIE2, Green) 16 SATAII Connector (SATAII_5 (Port4), Red) 37 PCI Express x1 Slot (PCIE1/DE) 17 System Panel Header (PANEL1) 38 ATX Power Connector (ATXPWR1) 18 USB 2.0 Header (USB4_5, Blue) 39 eSATAII Connector (eSATAII_TOP) 19 USB 2.0 Header (USB6_7, Blue) 40 ATX 12V Connector (ATX12V1) 20 Chassis Speaker Header (SPEAKER 1)

ayoutayout

ayout

ayoutayout

ASRock Motherboard

Page 3

ASRASR

ock 1394_SPDIF I/O (P43R1600Tock 1394_SPDIF I/O (P43R1600T

ASR

ock 1394_SPDIF I/O (P43R1600T

ASRASR

ock 1394_SPDIF I/O (P43R1600Tock 1394_SPDIF I/O (P43R1600T

1 PS/2 Mouse Port (Green) 9 Microphone (Pink) 2 IEEE 1394 Port 10 USB 2.0 Ports (USB01)

* 3 LAN RJ-45 Port 11 USB 2.0 Ports (USB23)

4 Side Speaker (Gray) 12 USB 2.0 Ports (USB89) 5 Rear Speaker (Black) 13 eSATAII Port 6 Central / Bass (Orange) 14 Optical SPDIF Out Port 7 Line In (Light Blue) 15 Coaxial SPDIF Out Port

**8 Front Speaker (Lime) 16 PS/2 Keyboard Port (Purple)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

SPEED LED Activity/Link LED

Status Description Status Description

Off 10Mbps connection Off No link Orange 100Mbps connection Orange Linked Green 1Gbps connection Blinking Data Activity

** If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

Audio Output Channels Front Speaker Rear Sp eaker Central / Bass Side Speaker

LAN Port LED Indications

TABLE f or Audio Output Connection

(No. 8) (No. 5) (No. 6) (No. 4) 2 V -- -- -4 V -- -- V 6V--VV 8 VVVV

winswins

wins

winswins

SPEED LED

LAN Port

WiFWiF

WiF

WiFWiF

ACT/LINK LED

i)i)

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will find “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

“ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio.

ASRock Motherboard

EnglishEnglish

English

Page 4

English

EnglishEnglish

ASRASR

ock 1394_SPDIF I/O (P43R1600Tock 1394_SPDIF I/O (P43R1600T

ASR

ock 1394_SPDIF I/O (P43R1600T

ASRASR

ock 1394_SPDIF I/O (P43R1600Tock 1394_SPDIF I/O (P43R1600T

1 PS/2 Mouse Port (Green) 9 Microphone (Pink) 2 IEEE 1394 Port 10 USB 2.0 Ports (USB01)

* 3 LAN RJ-45 Port 11 USB 2.0 Ports (USB23)

4 Side Speaker (Gray) 12 USB 2.0 Ports (USB89) 5 Rear Speaker (Black) 13 eSATAII Port 6 Central / Bass (Orange) 14 Optical SPDIF Out Port 7 Line In (Light Blue) 15 Coaxial SPDIF Out Port

**8 Front Speaker (Lime) 16 PS/2 Keyboard Port (Purple)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

SPEED LED Activity/Link LED

Status Description Status Description

Off 10Mbps connection Off No link Orange 100Mbps connection Orange Linked Green 1Gbps connection Blinking Data Activity

** If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

Audio Output Channels Front Speaker Rear Sp eaker Central / Bass Side Speaker

LAN Port LED Indications

TABLE f or Audio Output Connection

(No. 8) (No. 5) (No. 6) (No. 4) 2 V -- -- -4VV---6 VVV-8 VVVV

winswins

wins

winswins

SPEED LED

-110dB)-110dB)

-110dB)

-110dB)-110dB)

ACT/LINK LED

LAN Port

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will find “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

ASRock Motherboard

Page 5

ACT/LINK LED

LAN Port

ASRASR

ock SPDIF I/O (P43R1600Tock SPDIF I/O (P43R1600T

ASR

ock SPDIF I/O (P43R1600T

ASRASR

ock SPDIF I/O (P43R1600Tock SPDIF I/O (P43R1600T

1 PS/2 Mouse Port (Green) 9 USB 2.0 Ports (USB01)

* 2 LAN RJ-45 Port 10 USB 2.0 Ports (USB23)

3 Side Speaker (Gray) 11 USB 2.0 Ports (USB89) 4 Rear Speaker (Black) 12 eSATAII Port 5 Central / Bass (Orange) 13 Optical SPDIF Out Port 6 Line In (Light Blue) 14 Coaxial SPDIF Out Port

**7 Front Speaker (Lime) 15 PS/2 Keyboard Port (Purple)

8 Microphone (Pink)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

SPEED LED Activity/Link LED

Status Description Status Description

Off 10Mbps connection Off No link Orange 100Mbps connection Orange Linked Green 1Gbps connection Blinking Data Activity

** If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

Audio Output Channels Front Speaker Rear Sp eaker Central / Bass Side Speaker

LAN Port LED Indications

TABLE f or Audio Output Connection

(No. 7) (No. 4) (No. 5) (No. 3) 2 V -- -- -4VV---6 VVV-8 VVVV

wins)wins)

wins)

wins)wins)

SPEED LED

ACT/LINK LED

LAN Port

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front

panel audio header. After restarting your computer, you will find “Mixer” tool on your system. Please select “Mixer ToolBox” , click “Enable playback multi-streaming”, and click

ASRock Motherboard

EnglishEnglish

English

Page 6

English

EnglishEnglish

ASRock WiFi-802.11g Module SpecificationsASRock WiFi-802.11g Module Specifications

ASRock WiFi-802.11g Module Specifications

ASRock WiFi-802.11g Module SpecificationsASRock WiFi-802.11g Module Specifications (F(F

or P43R1600Tor P43R1600T

or P43R1600T

(F(F

or P43R1600Tor P43R1600T

ASRock WiFi-802.1 1g module is a n e asy-to-use wireless local area network (WLAN) ada pter to support WiFi+AP function. With ASRock WiFi-802.11g module, you can easily cre ate a wireless environment a nd en joy the convenience of wireless network connectivity . Therefore, from anywhere within the signal range, you will be able to play LAN games, connect to the internet, access and share printers, and make Internet phone calls easily.

Standard - IEEE 802.11g Data Rate - 6, 9, 12, 18, 24, 36, 48, 54Mbps Security - Access Point mode (AP mode): WEP, WPA Network - Access Point mode (AP mode) Architecture Type s - Station mode: Infrastructure mode a nd Ad-Hoc mode Frequency Band - 2.4~2.5GHz Operating Range - Indoor: 80ft (30m)

Number of - up to 16 stations Connected Devices (AP Mode) Antenna - ASRock WiFi-802.11g omni-directional antenna LED - Green data tra nsmission (AIR) LED Support OS - Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit Compatibility - Full compatible with IEEE 802.1 1g standard products Software Support - ASRock WiFi-802.11g Wizard

winswins

iFiF

i Only)i Only)

i Only)

iFiF

i Only)i Only)

wins

winswins

Outdoor: 200ft (60m) * The range varies in dif ferent environments

If you want to start to use ASRock WiFi-802.11g module on this motherboard, plea se carefully read “ASRock WiFi-802.1 1g Module Operation Guide” in the package f or the detailed introduction and operation procedures. You can also re ad the document in the following path of ASRock motherboard support CD:

..\ ASRock WiFi-802.1 1g \ V ista64_V ista _XP64_XP

ASRock Motherboard

Page 7

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Thank you for purchasing ASRock P43R1600Twins-WiFi / P43R1600Twins-110dB / P43R1600Twins motherboard, a relia ble motherboard produced under ASRock’s con-

sistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. This Quick Installation Guide contains introduction of the motherboard a nd step-by-step installation guide. More detailed information of the motherboard can be f ound in the user manual presented in the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. www.asrock.com/support/index.asp

1.1 P1.1 P

1.1 P

1.1 P1.1 P

ASRock P43R1600T wins-WiFi / P43R1600Twins-110dB / P43R1600T wins Motherboard

ASRock P43R1600Twins-WiFi / P43R1600T wins-1 10dB / P43R1600T wins Quick Installation Guide ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB / P43R1600Twins Support CD ASRock WiFi-802.11g Module Operation Guide (For P43R1600T wins-WiFi Only)

Motherboard Accessories

WiFi Accessorie s (For P43R1600Twins-WiFi Only)

ackack

age Contentsage Contents

ack

age Contents

ackack

age Contentsage Contents

(ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

One 80-conductor Ultra A TA 66/100/133 IDE Ribbon Ca ble One Ribbon Cable for a 3.5-in Floppy Drive Four Serial AT A (SAT A) Data Ca bles (Optional) One Serial AT A (SA TA) HDD Power Cable (Option al) One HDMI_SPDIF Cable (Optional) One “ASRock 1394_SPDIF I/O” I/O Panel Shield (P43R1600T wins-WiFi / P43R1600Twins-110dB) One “ASRock SPDIF I/O” I/O Panel Shield (P43R1600T wins)

One ASRock WiFi-802.11g Module One Antenna One WiFi Bracket

ASRock Motherboard

EnglishEnglish

English

Page 8

English

EnglishEnglish

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- All Solid Capacitor design

CPU - LGA 775 for Intel® CoreTM 2 Extreme / CoreTM 2 Quad / Core

2 Duo / Pentium® Dual Core / Celeron®, supporting Penryn Quad Core Y orkfield and Dual Core W olfdale proce ssors

- Supports FSB1600/1333/1066/800 MHz (see CAUTION 1)

- Supports Hyper-Threading Technology (see CAUTION 2)

- Supports Untied Overclocking Technology (see CAUTION 3)

- Supports EM64T CPU

Chipset - Northbridge: Intel® P43

- Southbridge: Intel® ICH10R

Memory - Dual Channel DDR3/DDR2 Memory Te chnology

(see CAUTION 4)

- 2 x DDR3 DIMM slots

- Support DDR3 1333/1066 non-ECC, un-buffered me mory (see CAUTION 5)

- Max. capacity of system memory: 4GB (see CAUTION 6)

- 4 x DDR2 DIMM slots

- Support DDR2 1066/800/667 non-ECC, un-buffered me mory (see CAUTION 5)

- Max. capacity of system memory: 16GB (see CAUTION 6)

Expansion Slot - 1 x PCI Express 2.0 x16 slot (green @ x16 mode)

- 3 x PCI Express x1 slots

- 3 x PCI slots

Audio P43R1600Twins-WiFi

- 7.1 CH Windows Content Protection

- DAC with 110dB dynamic ra nge (ALC890 Audio Code c)

- DTS (Digital Theater Syste ms) support (see CAUTION 7)

P43R1600Twins-1 10dB

- 7.1 CH Windows® VistaTM Premium Level HD Audio with Content Protection

- DAC with 110dB dynamic ra nge (ALC890 Audio Code c)

P43R1600Twins

- 7.1 CH Windows® VistaTM Premium Level HD Audio (ALC888 Audio Codec)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 11B/R TL81 11C

- Supports Wa ke-On-LAN

VistaTM Premium Level HD Audio with

ASRock Motherboard

Page 9

Wireless LAN - ASRock WiFi-802.11g module (For P43R1600 - 54Mbps IEEE 802.1 1g / 11Mbps IEEE 802.1 1b Twins-WiFi Only) - Supports Software Access Point mode (AP mode) a n d

Station mode (Infrastructure mode a nd Ad-hoc mode)

Rear Panel I/O P43R1600Twins-WiFi / P43R1600Twins-1 10dB

ASRock 1394_SPDIF I/O

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x Coaxial SPDIF Out Port

- 1 x Optical SPDIF Out Port

- 6 x Ready-to-Use USB 2.0 Ports

- 1 x eSATAII Port

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED a nd SPEED LED)

- 1 x IEEE 1394 Port

- HD Audio Jack: Side Spea ker/Rear Spea ker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 8)

P43R1600Twins

ASRock SPDIF I/O

- 1 x PS/2 Mouse Port

- 1 x PS/2 Keyboard Port

- 1 x Coaxial SPDIF Out Port

- 1 x Optical SPDIF Out Port

- 6 x Ready-to-Use USB 2.0 Ports

- 1 x eSATAII Port

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED a nd SPEED LED)

- HD Audio Jack: Side Spea ker/Rear Spea ker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 8)

Connector - 6 x SAT AII 3.0Gb/s conne ctors, support RAID (RAID 0,

RAID 1, RAID 10, RAID 5 and Intel Matrix Storage), NCQ, AHCI a nd “Hot Plug” function s (see CAUTION 9)

- 1 x eSATAII 3.0Gb/s connector (shared with 1 SA TAII port) (see CAUTION 10)

- 1 x ATA133 IDE connector (supports 2 x IDE device s)

- 1 x Floppy connector

- 1 x DeskExpre ss Hot Plug Detection header

- 1 x COM port header

- 1 x HDMI_SPDIF header

- 1 x IEEE 1394 header (P43R1600T wins-WiFi / P43R1600Twins-1 10dB)

- CPU/Chassis FAN connector

- 24 pin A TX power conne ctor

- 8 pin 12V power connector

ASRock Motherboard

EnglishEnglish

English

Page 10

- CD in header

- Front panel audio connector

- 2 x USB 2.0 headers (support 4 USB 2.0 ports) (see CAUTION 11)

- 1 x WiFi/E header (see CAUTION 12)

BIOS Feature - 8Mb AMI BIOS

- AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Supports jumperfree

- AMBIOS 2.3.1 Support

- CPU, DRAM, NB, SB, VTT V oltage Multi-a djustment

- Supports I. O. T. (Intelligent Overclocking Technology)

Support CD - Drivers, Utilities, AntiVirus Software (Trial Version) Unique Feature - ASRock OC Tuner (see CAUTION 13)

- Hybrid Booster:

- CPU Frequency Stepless Control (see CAUTION 14)

- ASRock U-COP (see CAUTION 15)

- Boot Failure Guard (B.F.G.) Hardware - CPU T emperature Sensing Monitor - Chassis Temperature Sensing

- CPU Fan Tachometer

- Chassis Fa n Tachometer

- CPU Quiet Fan

- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore

OS - Microsoft® Windows® 2000 / XP / XP 64-bit / Vista

VistaTM 64-bit compliant (see CAUTION 16)

Certifications - FCC, CE, WHQL

* For detailed product information, please visit our website: http://www.asrock.com

English

EnglishEnglish

1010

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

ASRock Motherboard

Page 11

CAUTION!

1. This motherboard supports native FSB1600/1333/1066/800 MHz. For normal operation, you do no need to adjust the jumper settings. For special overclocking mode, please refer to page 19 for proper jumper settings.

2. About the setting of “Hyper Threading Technology”, please check page 52 of “User Manual” in the support CD.

3. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 33 for details.

4. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 16 for proper installation.

5. Please check the table below for the CPU FSB frequency and its corresponding memory support frequency.

CPU FSB Frequency Memory Support Frequency

1600 DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1333 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1066 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066

800 DDR2 667, DDR2 800

6. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® XP and Windows® VistaTM. For Windows® XP 64-bit and Windows® Vista 64-bit with 64-bit CPU, there is no such limitation.

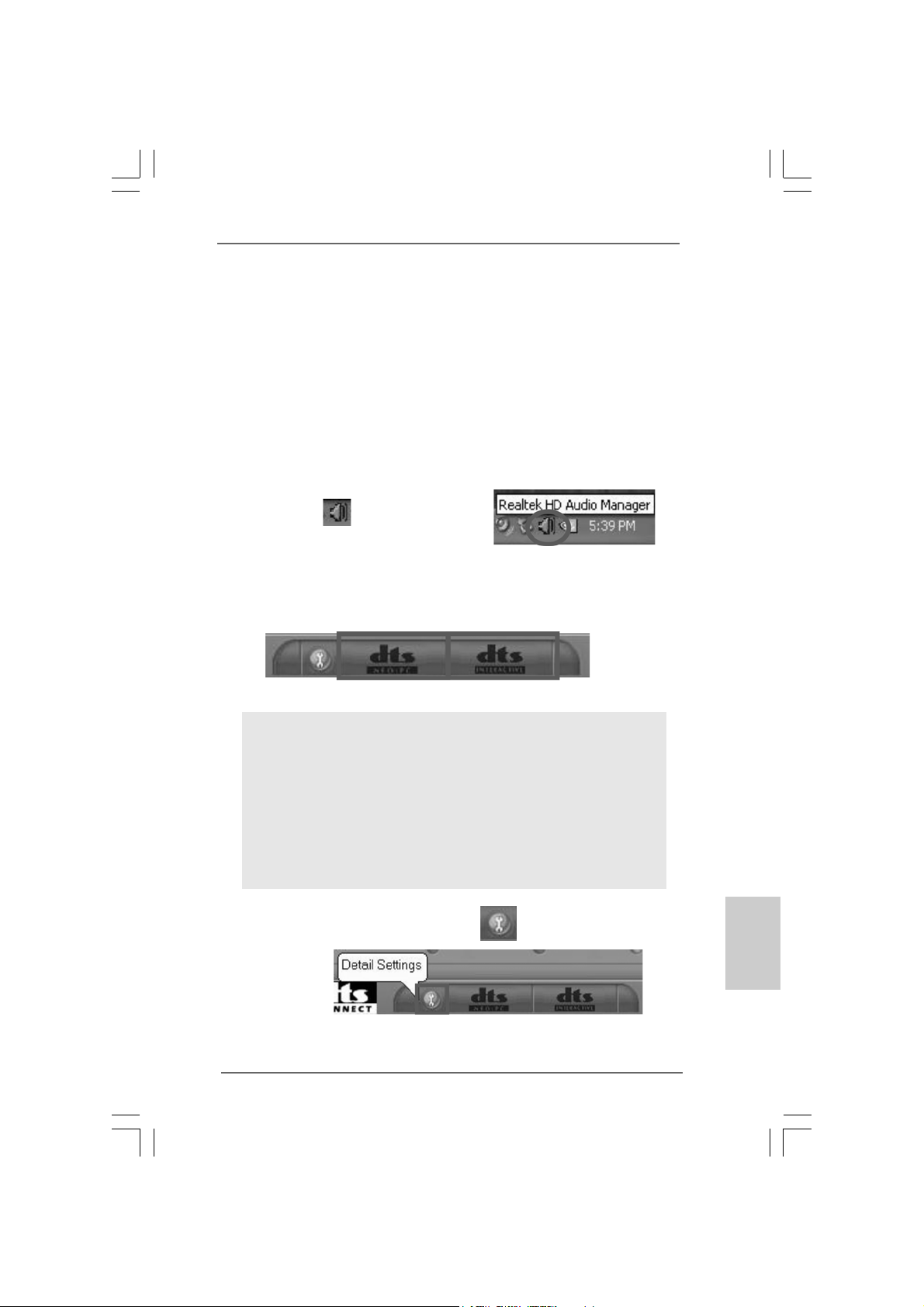

7. DTS (Digital Theater Systems) is a multi-channel digital surround sound format. To enable DTS function, you need to adjust the settings after audio driver installation. Please refer to “DTS Operation Guide” on page 31 for details.

8. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4channel, 6-channel, and 8-channel modes. Please check the table on page 3, 4 and 5 for proper connection.

9. Before installing SATAII hard disk to SATAII connector, please read the “SATAII Hard Disk Setup Guide” on page 34 of “User Manual” in the support CD to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

10. This motherboard supports eSATAII interface, the external SATAII specification. Please read “eSATAII Interface Introduction” on page 26 for details about eSATAII and eSATAII installation procedures.

11. Power Management for USB 2.0 works fine under Microsoft® Windows VistaTM 64-bit / VistaTM / XP 64-bit / XP SP1 or SP2 / 2000 SP4.

EnglishEnglish

English

ASRock Motherboard

1111

Page 12

12. WiFi/E header supports WiFi+AP function with ASRock WiFi-802.11g or

WiFi-802.11n module, an easy-to-use wireless local area network (WLAN) adapter. It allows you to create a wireless environment and enjoy the convenience of wireless network connectivity. Please visit our website for the availability of ASRock WiFi-802.11g or WiFi-802.11n module. ASRock website http://www.asrock.com

13. It is a user-friendly ASRock overclocking tool which allows you to surveil

your system by hardware monitor function and overclock your hardware devices to get the best system performance under Windows environment. Please visit our website for the operation procedures of ASRock OC Tuner. ASRock website: http://www.asrock.com

14. Although this motherboard offers stepless control, it is not recom-

mended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

15. While CPU overheat is detected, the system will automatically shutdown.

Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC system.

16. ASRock WiFi-802.11g module and RAID / AHCI functions are not

supported under Windows mode under Windows® 2000. Please refer to page 58 of “User Manual” in the support CD for detailed setup.

1.31.3

Minimum Hardware RMinimum Hardware R

1.3

Minimum Hardware R

1.31.3

Minimum Hardware RMinimum Hardware R

® ®

WindowsWindows

Windows

WindowsWindows

® ®

VistaVista

Vista

VistaVista

2000 OS. It is recommended to use IDE

equirement Tequirement T

equirement T

equirement Tequirement T

TMTM

Premium 2008 and Basic Logo Premium 2008 and Basic Logo

Premium 2008 and Basic Logo

Premium 2008 and Basic Logo Premium 2008 and Basic Logo

able forable for

able for

able forable for

For system integrators and users who purchase this motherboard and plan to submit Windows® VistaTM Premium 2008 and Basic logo, please follow below table for minimum hardware requirements.

English

EnglishEnglish

1212

CPU Celeron 420 Memory 1GB system memory (Premium)

512MB Single Channel (Basic)

VGA DX10 with WDDM Driver

with 128bit VGA memory (Premium) with 64bit VGA memory (Basic)

* After June 1, 2008, all Windows® VistaTM systems are required to meet above minimum hardware requirements in order to qualify for Windows® Vista Premium 2008 logo.

ASRock Motherboard

Page 13

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

1. Unplug the power cord from the wall socket before touching any component. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antstatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

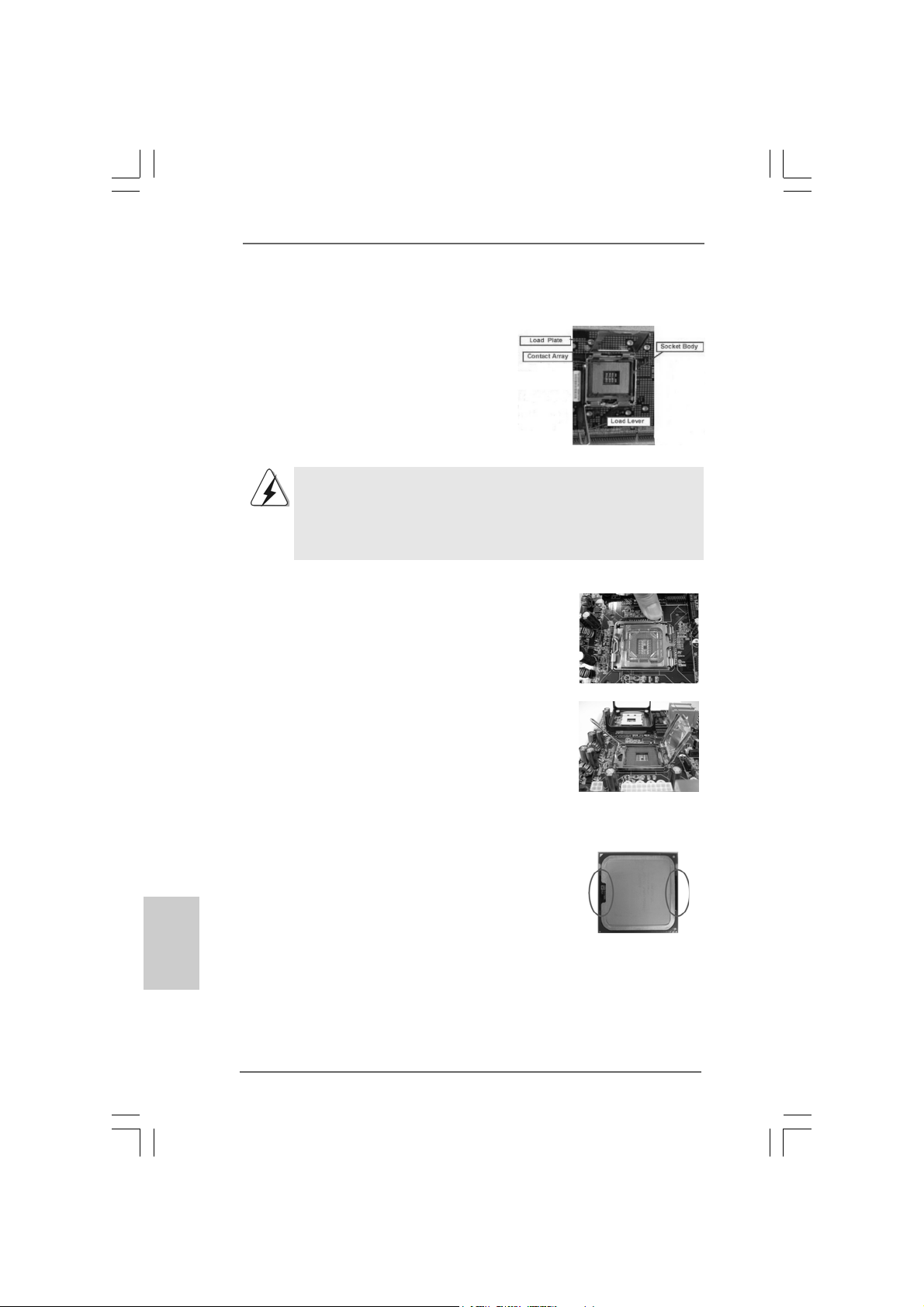

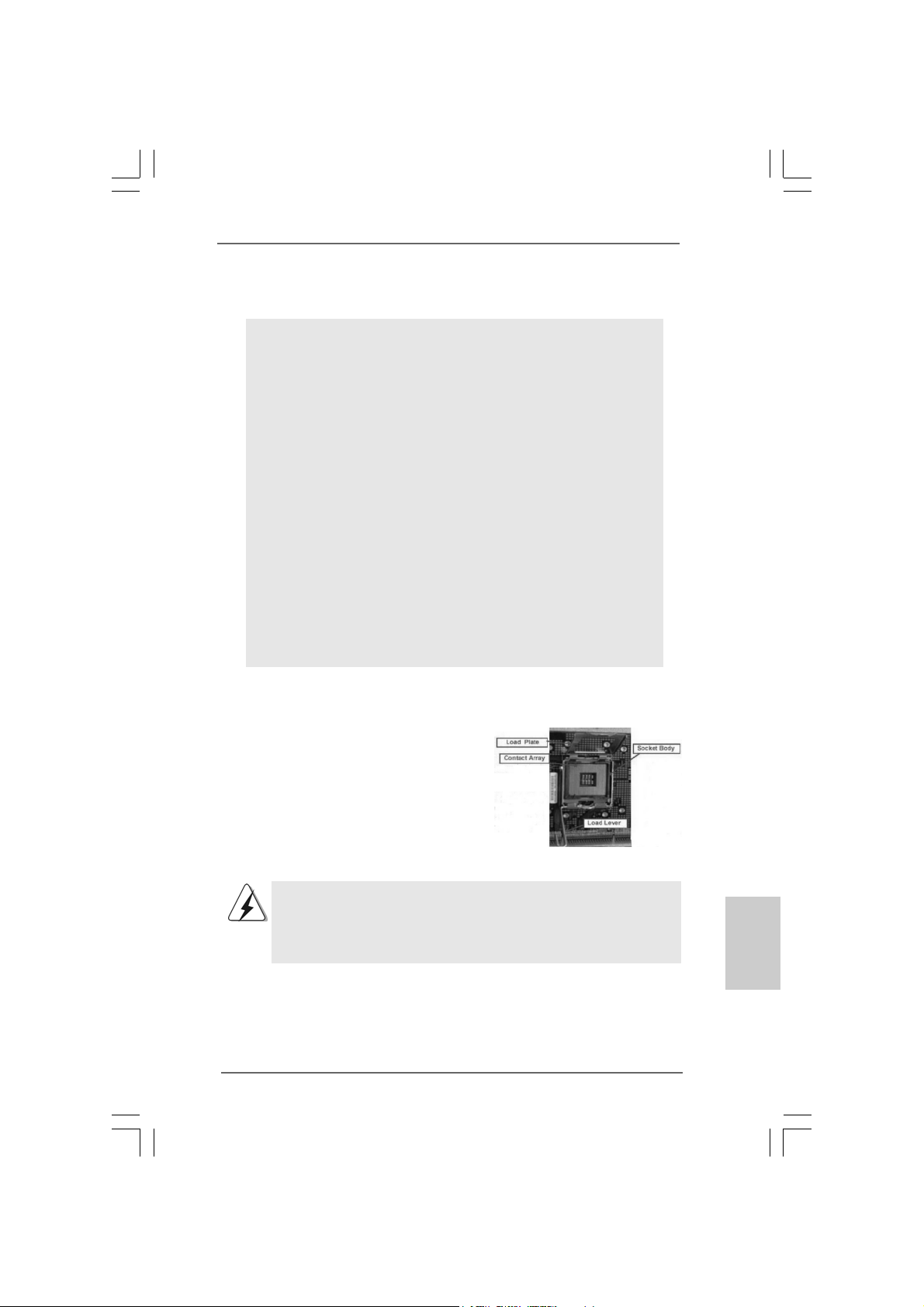

For the installation of Intel 775-LAND CPU, please follow the steps below.

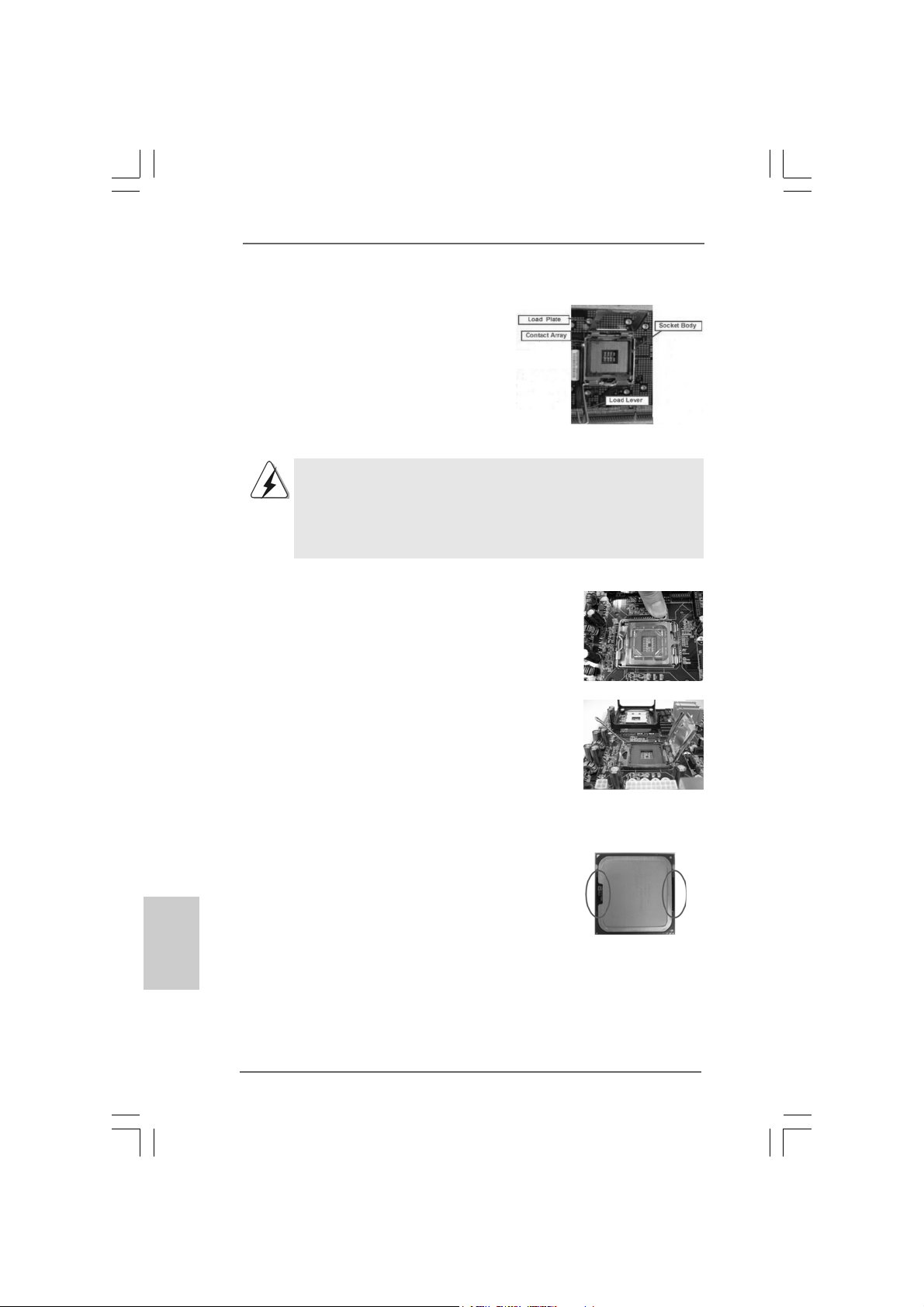

775-Pin Socket Overview

Before you insert the 775-LAND CPU into the socket, please check if the CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.

ASRock Motherboard

1313

EnglishEnglish

English

Page 14

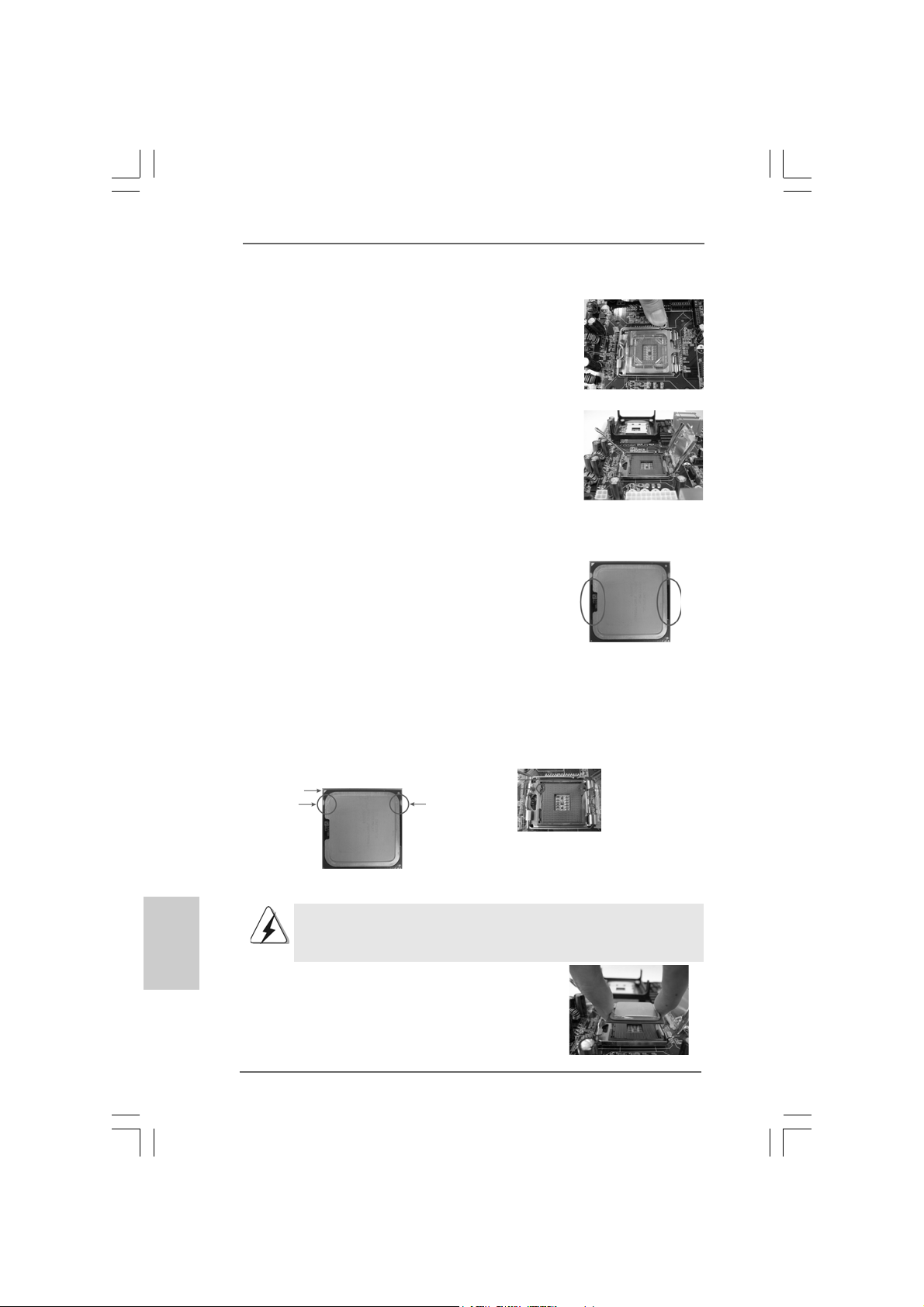

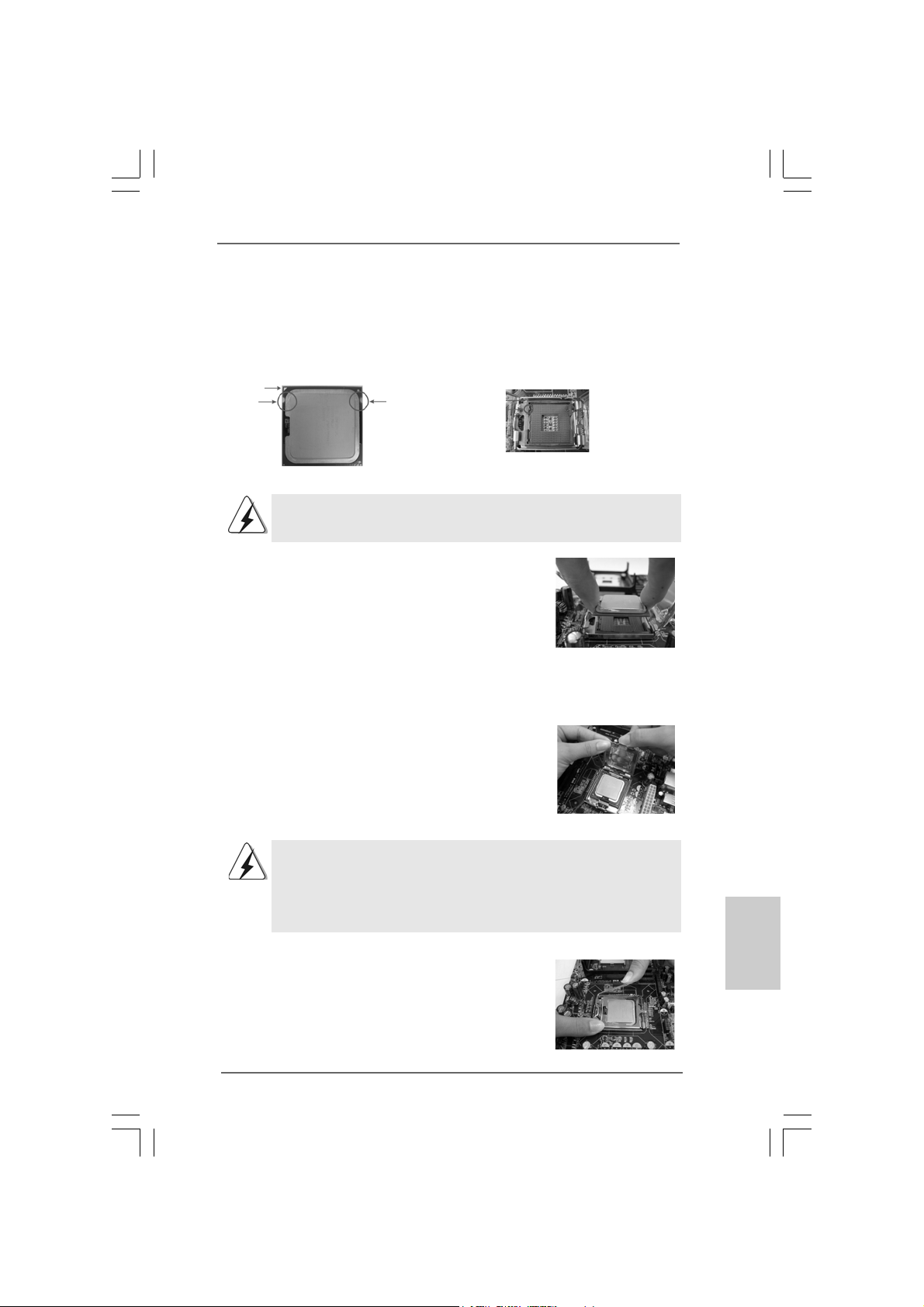

Step 1. Open the socket:

Step 1-1. Disengaging the lever by depressing

down and out on the hook to clear retention tab.

Step 1-2. Rotate the load lever to fully open po-

sition at approximately 135 degrees.

Step 1-3. Rotate the load plate to fully open po-

sition at approximately 100 degrees.

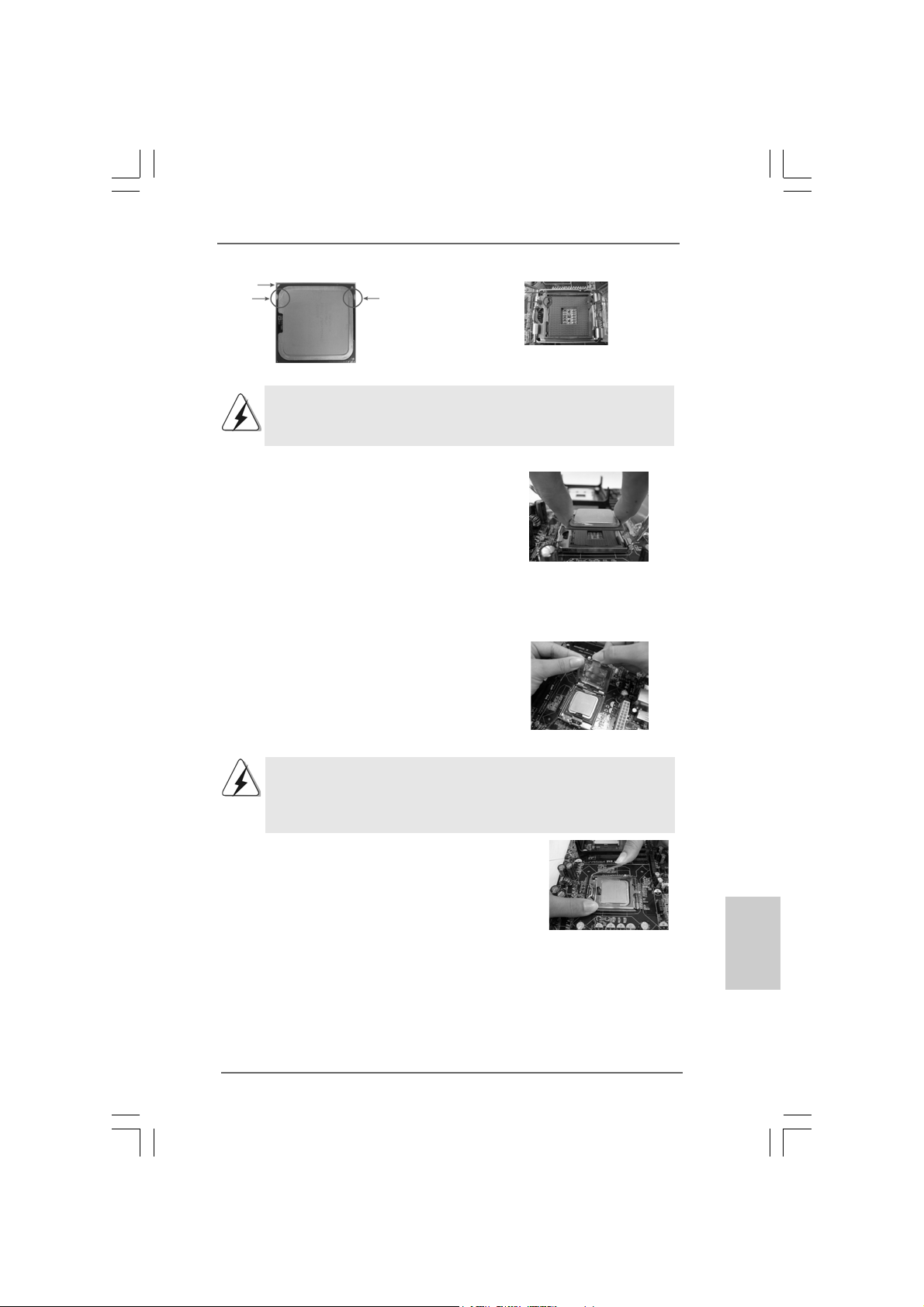

Step 2. Insert the 775-LAND CPU:

Step 2-1. Hold the CPU by the edges where are

marked with black lines.

Step 2-2. Orient the CPU with IHS (Integrated

Heat Sink) up. Locate Pin1 and the two orientation key notches.

Pin1

orientation

key notch

orientation

key notch

Pin1

alignment key

black line

alignment key

English

EnglishEnglish

1414

775-Pin Socket

775-LAND CPU

For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket.

Step 2-3. Carefully place the CPU into the socket

by using a purely vertical motion.

Step 2-4. Verify that the CPU is within the socket

and properly mated to the orient keys.

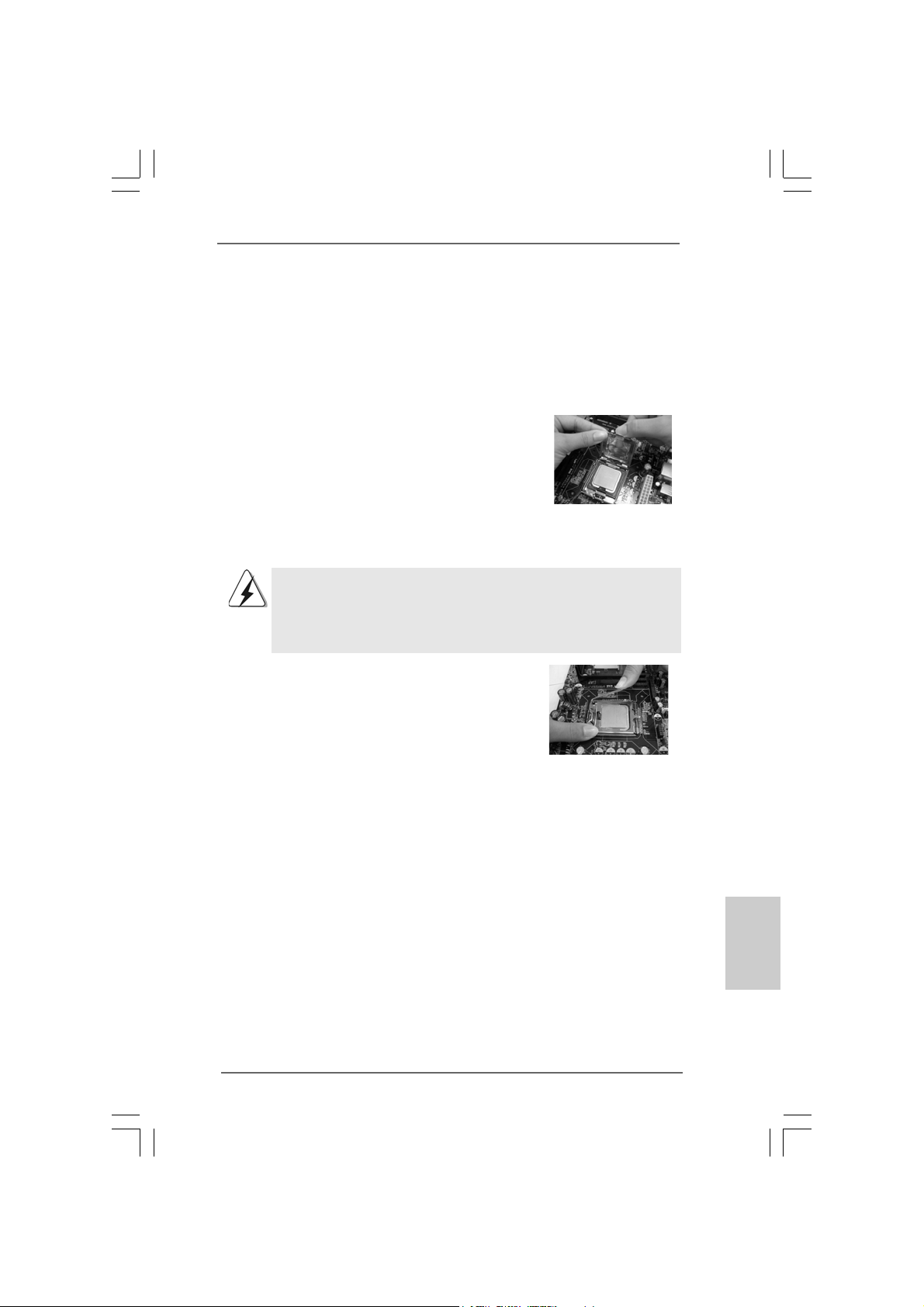

Step 3. Remove PnP Ca p (Pick a nd Place Cap):

Use your left hand index finger and thumb to support the load plate edge, engage PnP cap with right hand thumb and peel the cap from the socket while pressing on center of PnP cap to assist in removal.

ASRock Motherboard

Page 15

1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap.

2. This cap must be placed if returning the motherboard for after service.

Step 4. Close the socket:

Step 4-1. Rotate the load plate onto the IHS. Step 4-2. While pressing down lightly on load

plate, engage the load lever.

Step 4-3. Secure load lever with load plate tab

under retention tab of load lever.

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

For proper installation, please kindly refer to the instruction manuals of your CPU fan and heatsink.

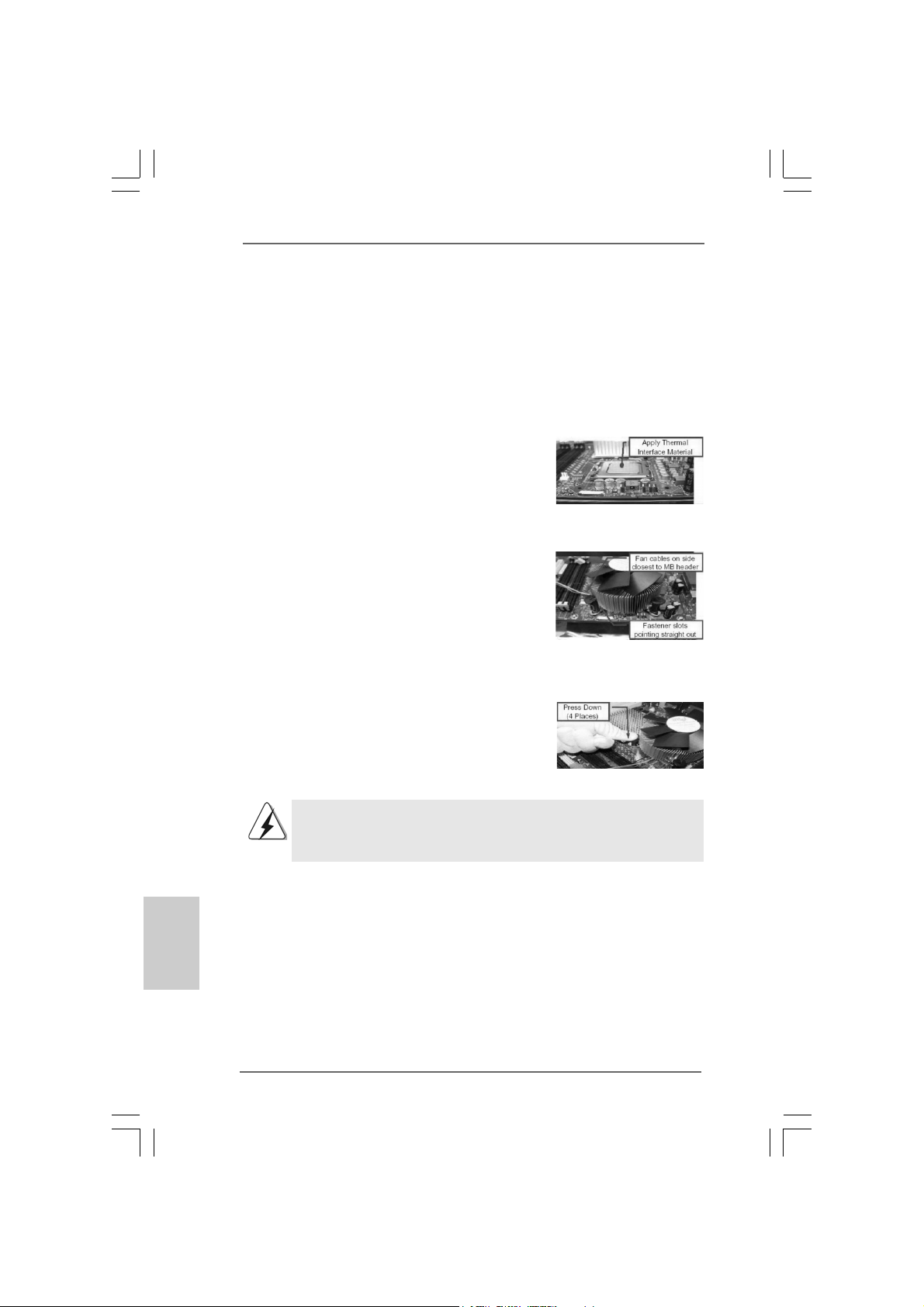

Below is an example to illustrate the installation of the heatsink for 775-LAND CPU. Step 1. Apply thermal interface material onto center

of IHS on the socket surface.

Step 2. Place the heatsink onto the socket. Ensure

fan cables are oriented on side closest to the CPU fan connector on the motherboard (CPU_FAN1, see page 2, No. 2).

Step 3. Align fasteners with the motherboard

throughholes.

Step 4. Rotate the fastener clockwise, then press

down on fastener caps with thumb to install and lock. Repeat with remaining fasteners.

If you press down the fasteners without rotating them clockwise, the heatsink cannot be secured on the motherboard.

Step 5. Connect fan header with the CPU fan

connector on the motherboard.

Step 6. Secure excess cable with tie-wrap to ensure

cable does not interfere with fan operation or contact other components.

ASRock Motherboard

1515

EnglishEnglish

English

Page 16

2.3 Installation of Memor2.3 Installation of Memor

2.3 Installation of Memor

2.3 Installation of Memor2.3 Installation of Memor

This motherboard provides four 240-pin DDR2 (Double Data Rate 2) DIMM slots and two 240-pin DDR3 (Double Data Rate 3) DIMM slots, a nd supports Dual Channel Memory Technology. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DD R2/DD R3 DIMM pair in the slots of the same color. In other words, you have to install identical DDR2 DIMM pair in Dual Channel A (DD RII_A1 a nd DDRII_B1; Yellow slots; see p.2 No.

5), identical DD R2 DIMM pair in Dual Channel B (DDRII_A2 a nd DD RII_B2; Orange slots; see p.2 No.6), or identical DDR3 DIMM pair in Dual Channel C (DDR3_A1 and DDR3_B1; Green slots; see p.2 No.7), so that Dual Cha nnel Memory T echnology ca n be a ctivated. This motherboard also allows you to install f our DD R2 DIMMs for dual cha nnel configuration, a nd please install identical DDR2 DIMMs in all four slots. Y ou may refer to the Dual Cha nnel Memory Configuration Table below .

Dual Channel DDR2 Memory Configurations (DS: Double Side, SS: Single Side)

DDRII_A1 DDRII_A2 DDRII_B1 DDRII_B2

(Y ellow Slot) (Orange Slot) (Yellow Slot) (Orange Slot) 2 memory modules SS X SS X 2 memory modules DS X DS X 2 memory modules X SS X SS 2 memory modules X DS X DS 4 memory modules SS SS SS SS 4 memory modules DS DS DS DS

y Modules (DIMM)y Modules (DIMM)

y Modules (DIMM)

y Modules (DIMM)y Modules (DIMM)

English

EnglishEnglish

1616

Dual Channel DDR3 Memory Configurations (DS: Double Side, SS: Single Side)

DDR3_A1 DDR3_B1

(Green Slot) (Green Slot) 2 memory modules SS SS 2 memory modules DS DS

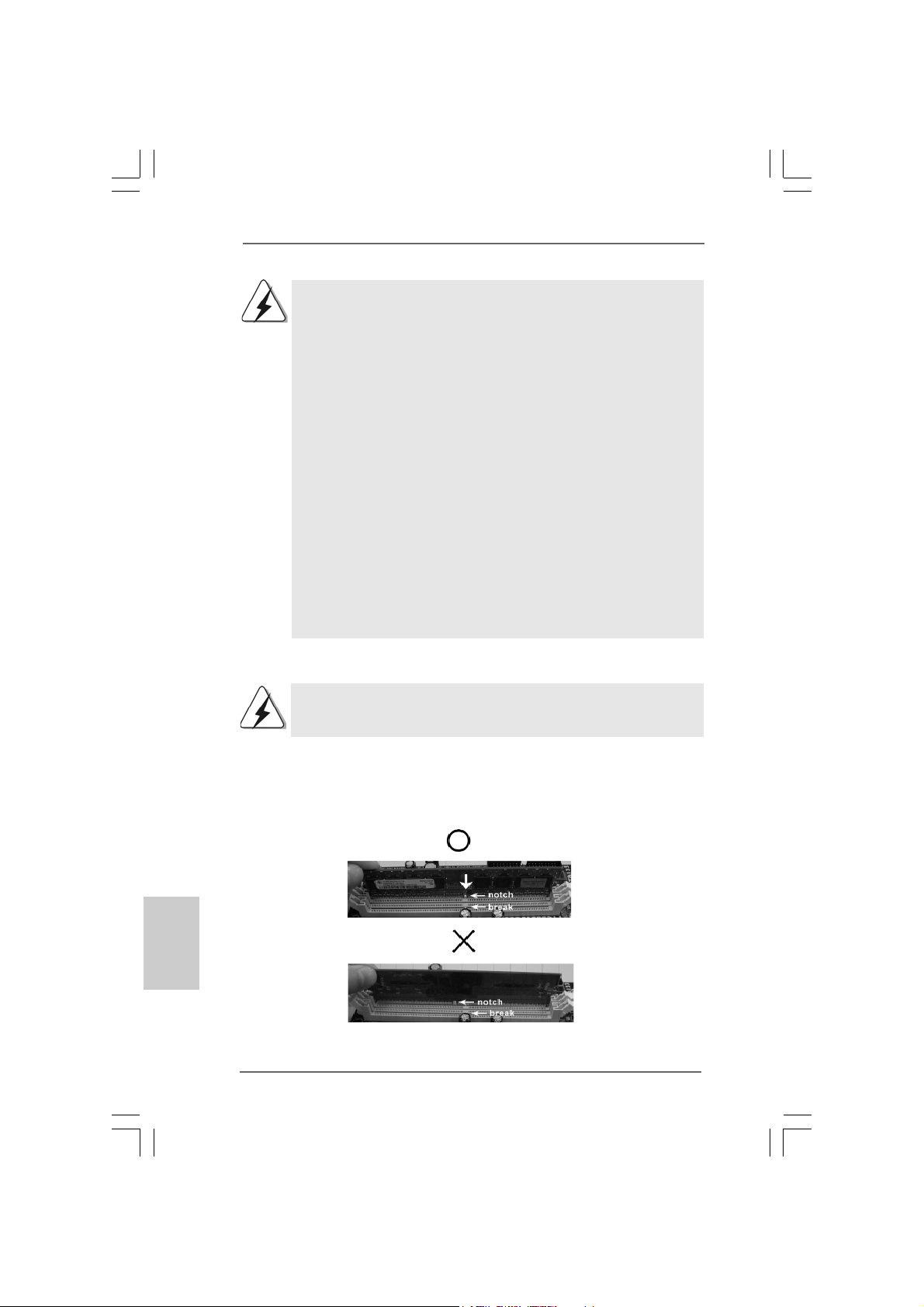

1. If you want to install two memory modules, for optimal compatibility and reliability, it is recommended to install them in the slots of the same color. In other words, install them in the set of green slots (DDR3_A1 and DDR3_B1), in the set of yellow slots (DDRII_A1 and DDRII_B1), or in the set of orange slots (DDRII_A2 and DDRII_B2).

ASRock Motherboard

Page 17

2. If only one memory module or three memory modules are installed in the DDR2 DIMM slots on this motherboard, it is unable to activate the Dual Channel Memory Technology. If only one memory module is installed in the DDR3 DIMM slots on this motherboard, it is unable to activate the Dual Channel Memory Technology.

3. If a pair of memory modules is NOT installed in the same Dual Channel, for example, installing a pair of memory modules in DDRII_A1 and DDRII_B2, it is unable to activate the Dual Channel Memory Technology .

4. It is not allowed to install a DDR3 memory module into DDR2 slot or install a DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be damaged.

5. DDR2 and DDR3 memory modules cannot be installed on this motherboard at the same time.

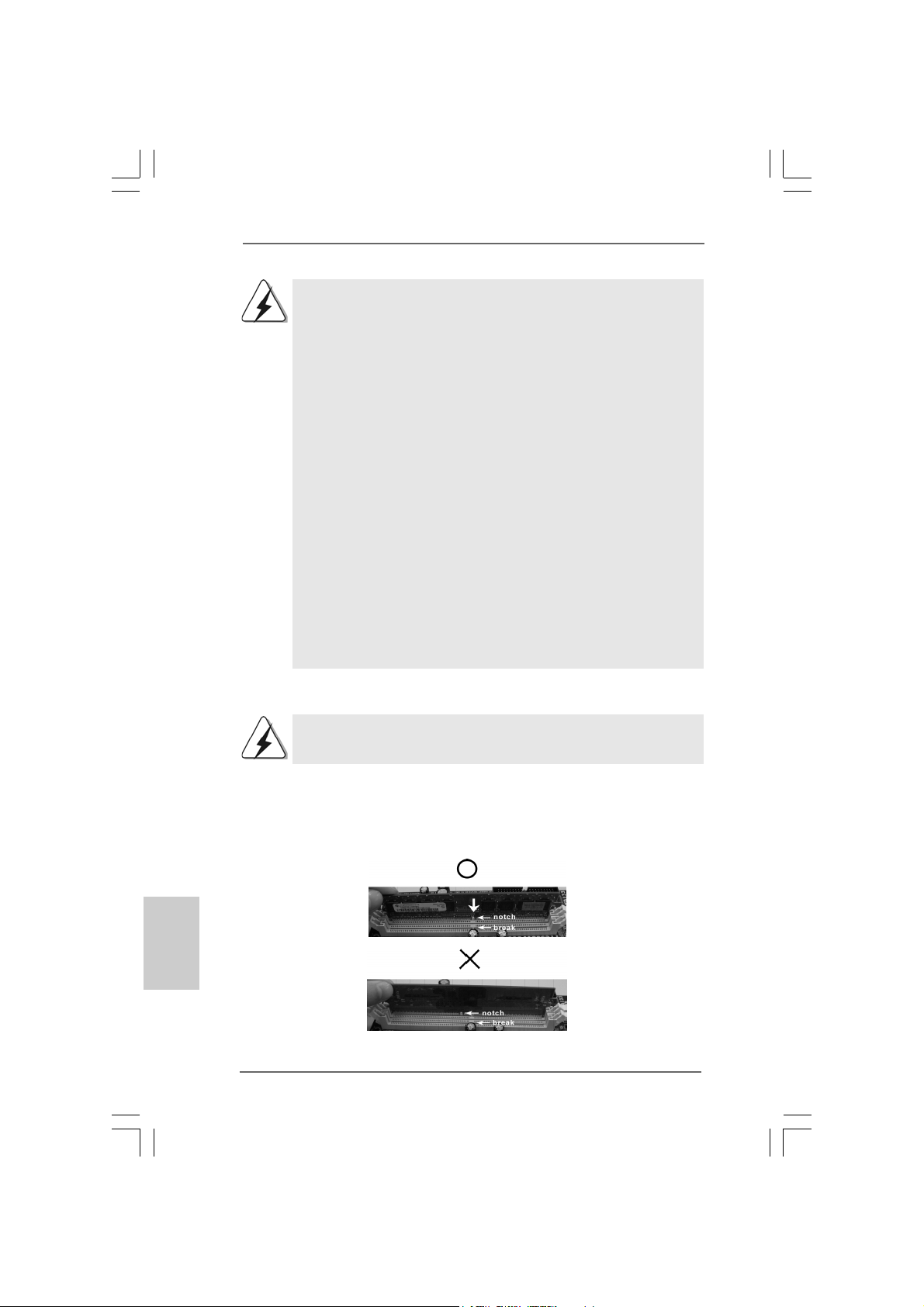

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matche s the brea k

on the slot.

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

sna p back in place and the DIMM is properly seated.

ASRock Motherboard

1717

EnglishEnglish

English

Page 18

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

There are 3 PCI slots and 4 PCI Express slots on this motherboard. PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

PCIE slots: PCIE1/DE (PCIE x1 slot; White) is used for PCI Express cards with x1

lane width cards, such as Gigabit LAN card, SATA2 card and ASRock PCIE_DE card. PCIE2 (PCIE x16 slot; Green) is used for PCI Expre ss cards with x16 lane width gra phics cards. PCIE3 / PCIE4 (PCIE x1 slot; White) is used for PCI Express cards with x1 lane width cards, such a s Gigabit LAN card, SAT A2 card, etc.

If you want to use ASRock DeskExpress function on this motherboard, please install ASRock PCIE_DE card on PCIE1/DE slot.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power supply

is switched off or the power cord is unplugged. Plea se read the documentation of the expansion card a nd ma ke necessary hardware settings for the card before you start the installation.

Step 2. Remove the bracket facing the slot that you intend to use. Keep the screws

for later use.

Step 3. Align the card connector with the slot and press firmly until the card is com-

pletely seated on the slot.

Step 4. Fasten the card to the chassis with screws.

English

EnglishEnglish

1818

ASRock Motherboard

Page 19

2.5 Jumpers Setup2.5 Jumpers Setup

2.5 Jumpers Setup

2.5 Jumpers Setup2.5 Jumpers Setup

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is placed on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is placed on these 2 pins.

Jumper Setting Description

PS2_USB_PWR1 Short pin2, pin3 to enable

(see p.2 No. 1) +5VSB (standby) for PS/2

Note: To select +5VSB, it requires 2 Amp and higher standby current provided by

power supply.

Clear CMOS Jumper

(CLRCMOS1) (see p.2, No. 24)

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn of f the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper ca p to short pin2 and pin3 on CLRCMOS1 for 5 seconds. However , please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clearCMOS action.

Clear CMOSDefault

Short Open

or USB wake up events.

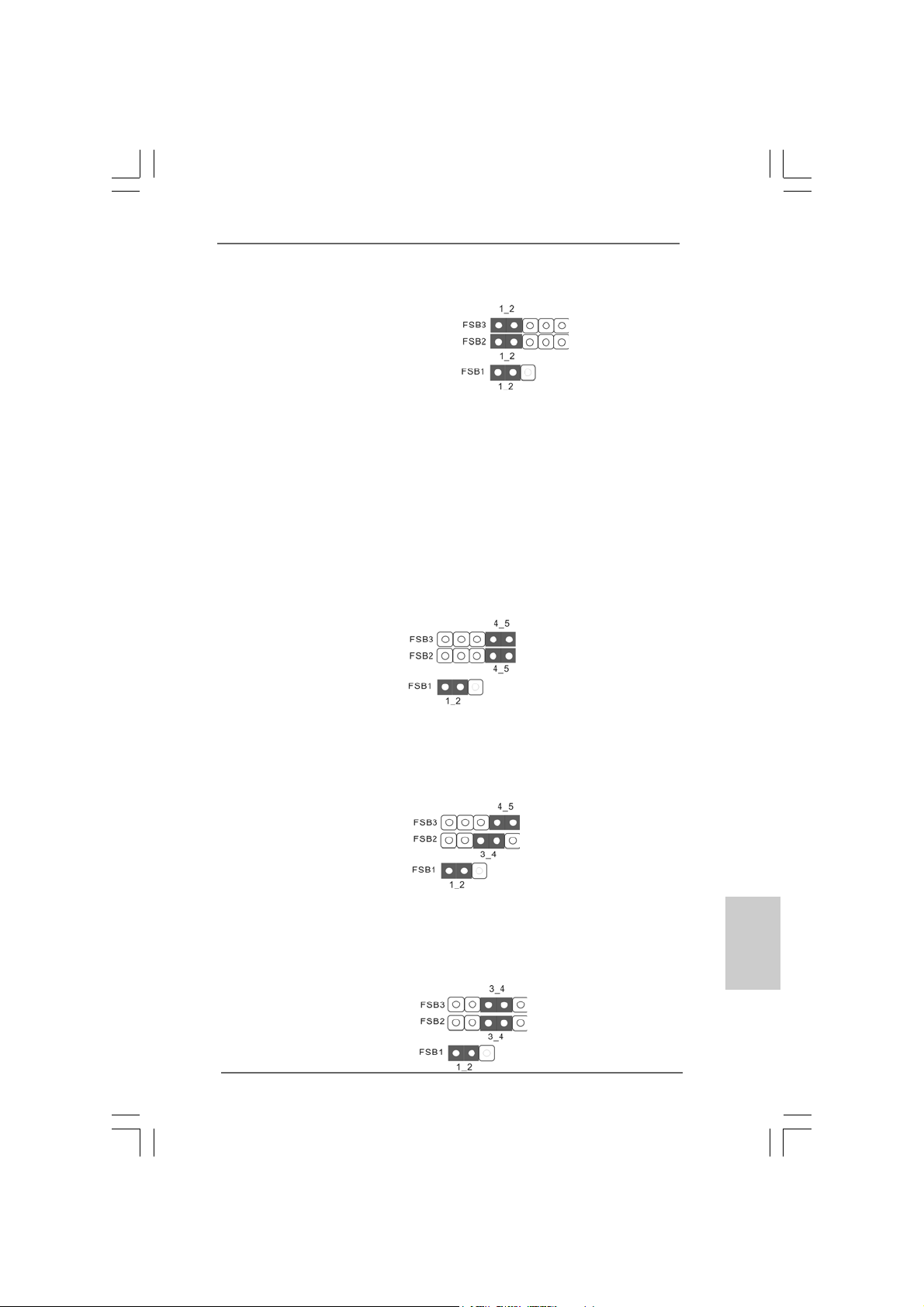

FSB1 Jumper

(FSB1, 3-pin jumper, see p.2 No. 34)

FSB2 Jumper

(FSB2, 5-pin jumper, see p.2 No. 9)

FSB3 Jumper

(FSB3, 5-pin jumper, see p.2 No. 9)

ASRock Motherboard

Default

1919

EnglishEnglish

English

Page 20

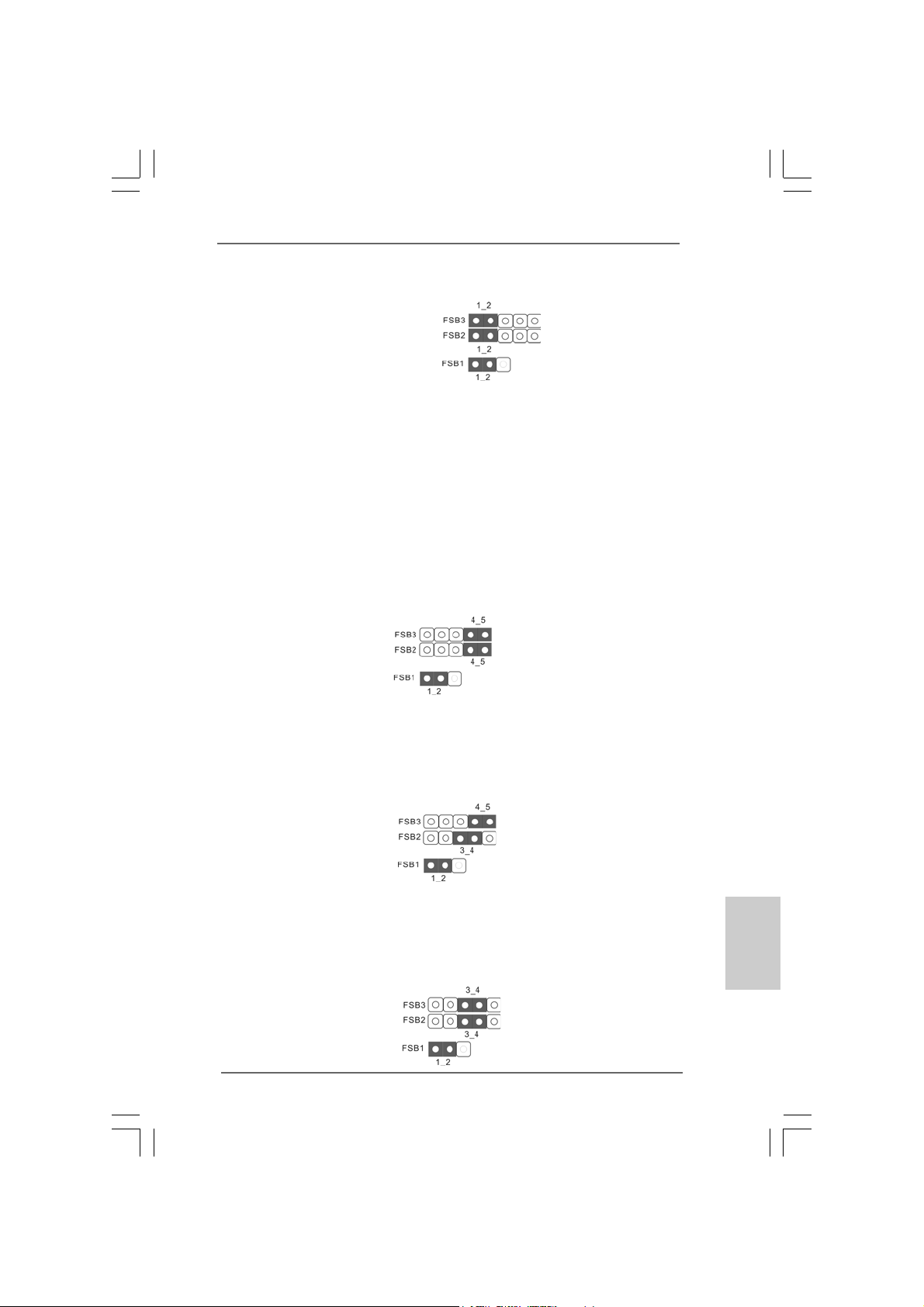

When you mount a FSB800 or FSB1066 CPU, and try to overclock to FSB1333 or FSB1600 (by BIOS setting) you may face the problem, that D RAM frequency will be overclocked very high. Please use jumper to force NB to be strapped at higher frequency, so the DRAM can work at lower frequency.

If you want to overclock the CPU you adopt to FSB1066 on this motherboard, you need to adjust the jumpers. Plea se short pin4, pin5 f or FSB2 jumper and pin4, pin5 for FSB3 jumper. Otherwise, the CPU may not work properly on this motherboard. Please refer to below jumper settings.

If you want to overclock the CPU you adopt to FSB1333 on this motherboard, you need to adjust the jumpers. Plea se short pin3, pin4 f or FSB2 jumper and pin4, pin5 for FSB3 jumper. Otherwise, the CPU may not work properly on this motherboard. Please refer to below jumper settings.

If you want to overclock the CPU you adopt to FSB1600 on this motherboard, you need to adjust the jumpers. Plea se short pin3, pin4 f or FSB2 jumper and pin3, pin4 for FSB3 jumper. Otherwise, the CPU may not work properly on this motherboard. Please refer to below jumper settings.

English

EnglishEnglish

2020

2.6 Onboard Headers and Connectors2.6 Onboard Headers and Connectors

2.6 Onboard Headers and Connectors

2.6 Onboard Headers and Connectors2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

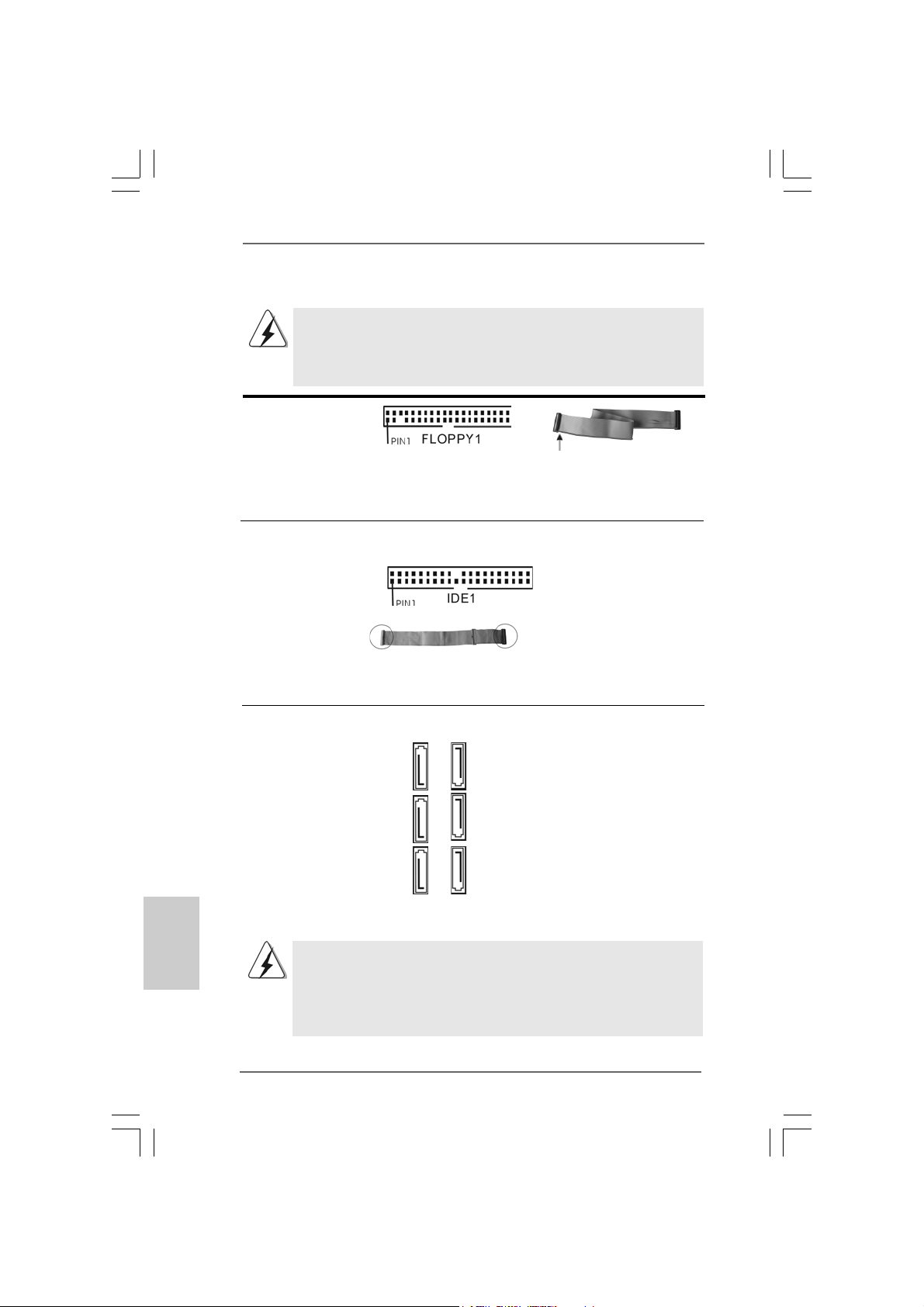

F DD conne ctor

(33-pin FLOPPY1) (see p.2 No. 25)

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

ASRock Motherboard

the red-striped side to Pin1

Page 21

Primary IDE connector (Blue)

(39-pin IDE1, see p.2 No. 8)

connect the blue end

to the motherboard

connect the black end to the IDE devices

80-conductor A TA 66/100/133 cable

Note: Please refer to the instruction of your IDE device vendor for the details. Serial AT AII Connectors These six Serial A T AII (SAT AII)

(SATAII_1 (Port0): connectors support SA TA data see p.2, No. 11) cables for internal storage (SATAII_2 (Port1): devices. The current SA T AII see p.2, No. 12) interface allows up to 3.0 Gb/s (SATAII_3 (Port2): data transfer rate.

see p.2, No. 13) (SATAII_4 (Port3): see p.2, No. 14) (SATAII_5 (Port4): see p.2, No. 16) (SATAII_6 (Port5): see p.2, No. 15)

SATAII_5 SATAII_3 SATAII_1

(Port4) (Port2) (Port0)

SATAII_6 (Port5) connector can be used for internal storage device or be connected to eSATAII connector to support eSATAII device. Please read “eSATAII Interface Introduction” on page 26 for details about eSATAII and eSATAII installation procedures.

SATAII_6 SATAII_4 SATAII_2

(Port5) (Port3) (Port1)

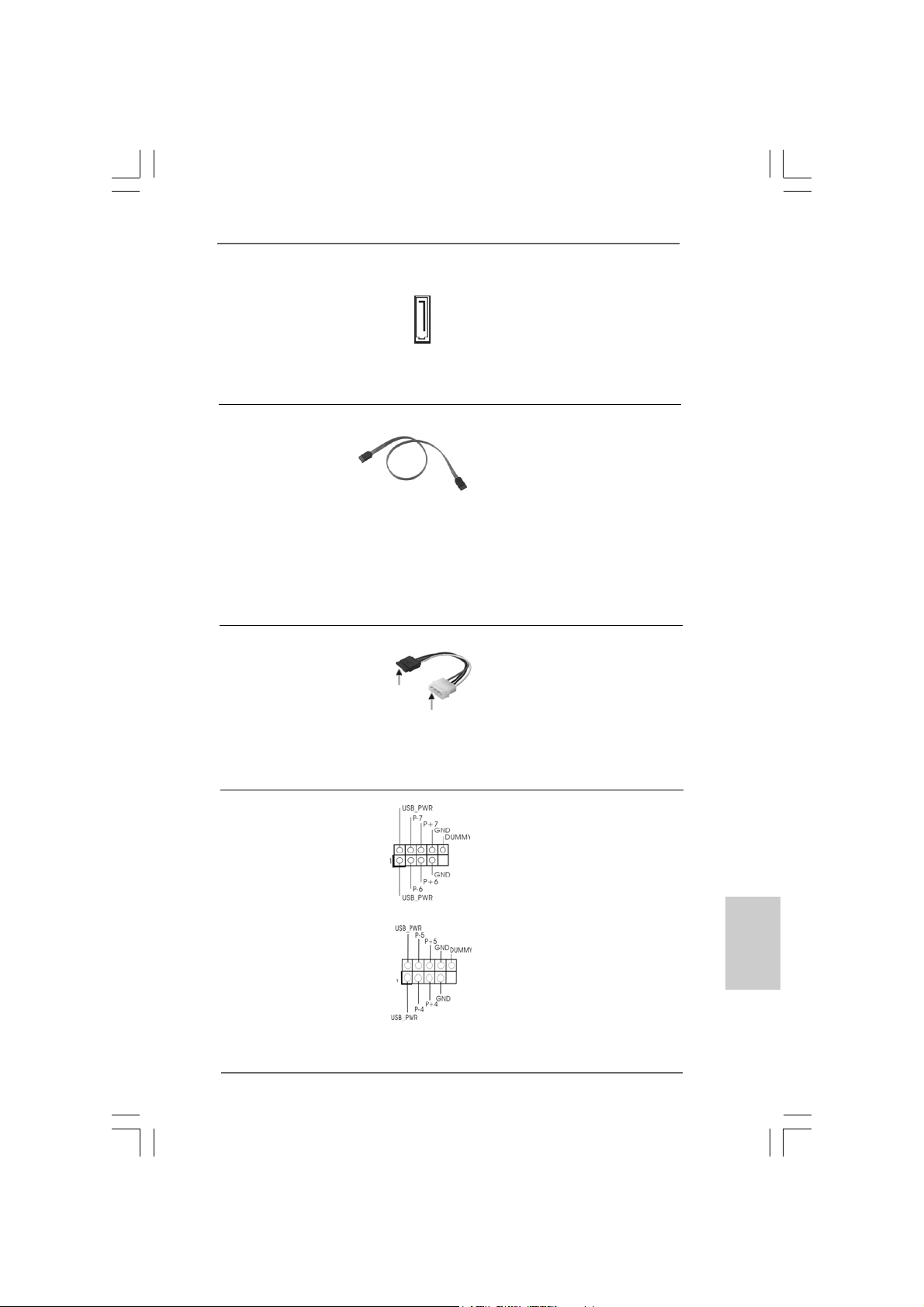

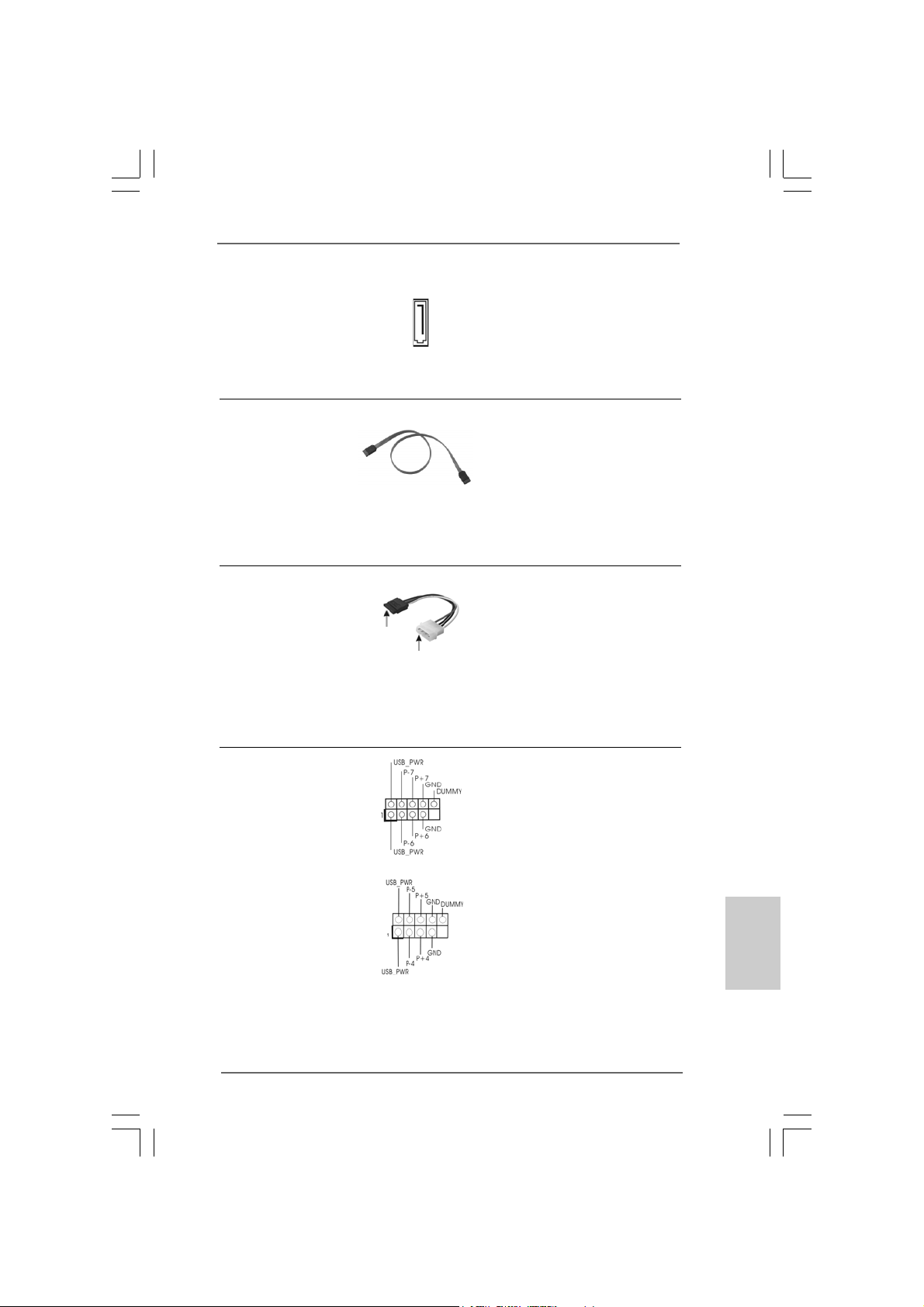

eSAT AII Connector This eSAT AII connector

(eSATAII_TOP: see p.2, No. 39) supports SATA data cable for

external SATAII function. The current eSAT AII interfa ce

eSATAII_TOP

allows up to 3.0 Gb/s data transfer rate.

Serial ATA (SATA) Either end of the SATA data ca ble Data Cable can be connected to the SA TA /

(Optional) SATAII hard disk or the SA TAII

connector on this motherboard. Y ou can also use the SATA data cable to connect SA T AII_6 (Port5) connector and eSA T AII connector.

ASRock Motherboard

2121

EnglishEnglish

English

Page 22

Serial ATA (SAT A) Plea se connect the black end of Power Cable SAT A power ca ble to the power

(Optional) connector on each drive. Then

connect to the SATA HDD power connector

connect to the power supply

connect the white end of SATA power cable to the power connector of the power supply.

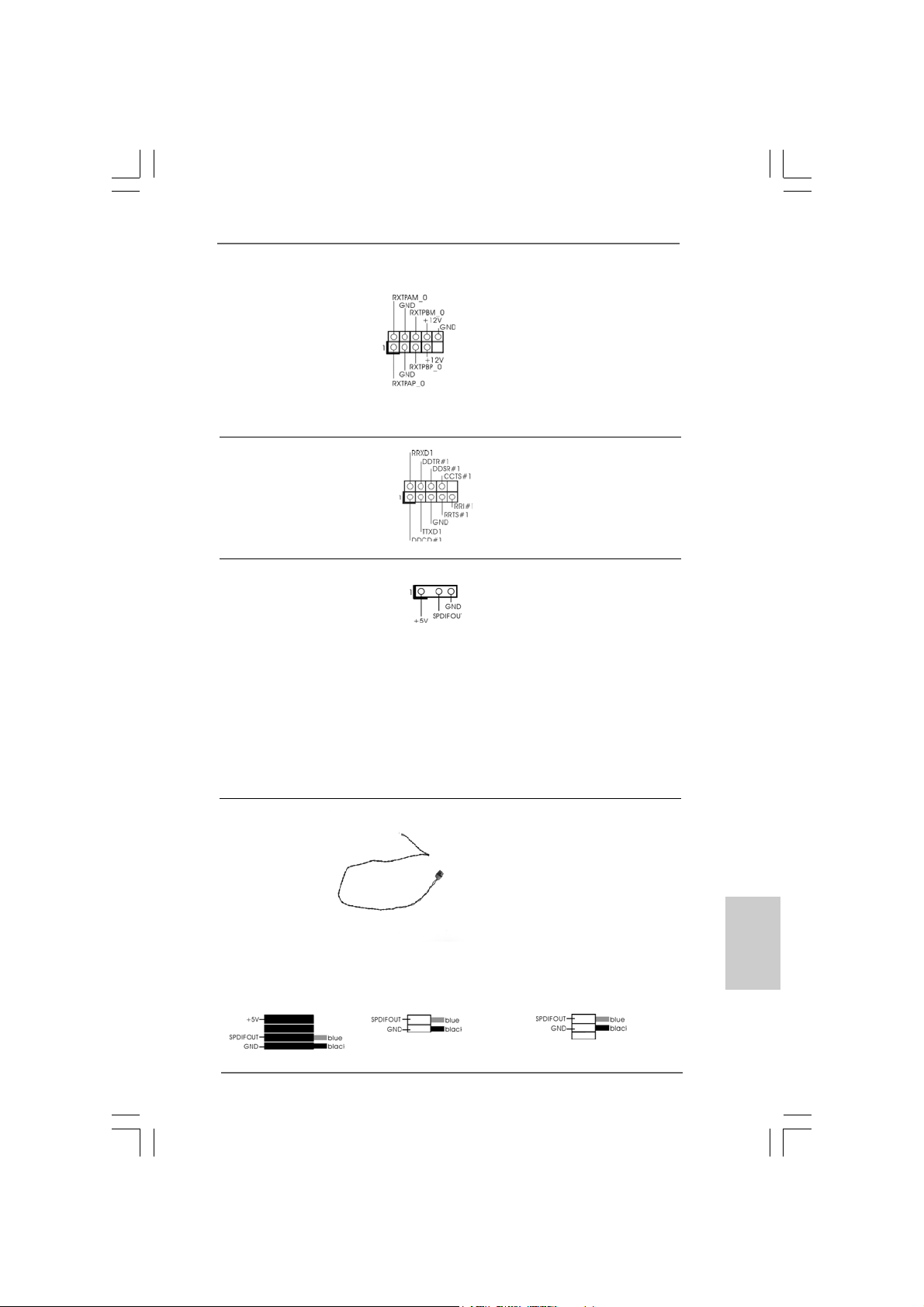

USB 2.0 Headers Besides six default USB 2.0

(9-pin USB6_7) ports on the I/O panel, there are (see p.2 No. 19) two USB 2.0 headers on this

motherboard. Each USB 2.0 header can support two USB

2.0 ports.

(9-pin USB4_5) (see p.2 No. 18)

WiFi/E Header This header supports WiFi+AP

(15-pin WIFI/E) function with ASRock (see p.2 No. 32) WiFi-802.11g or WiFi-802.1 1n

module, an easy-to-use wireless local area network (WLAN) adapter. It allows you to create a wireless environment and enjoy the convenience of wireless network connectivity.

English

EnglishEnglish

2222

If you don’t plan to use WiFi+AP functin on this motherboard, this header can be used as a 4-Pin USB 2.0 header to support one USB 2.0 port. To connect the 4-Pin USB device cable to this header, please refer to this picture for proper installation.

DeskExpress Hot Plug Dete ction This header supports the Hot Header Plug detection function for

(5-pin IR1) ASRock DeskExpress. (see p.2 No. 26)

ASRock Motherboard

Page 23

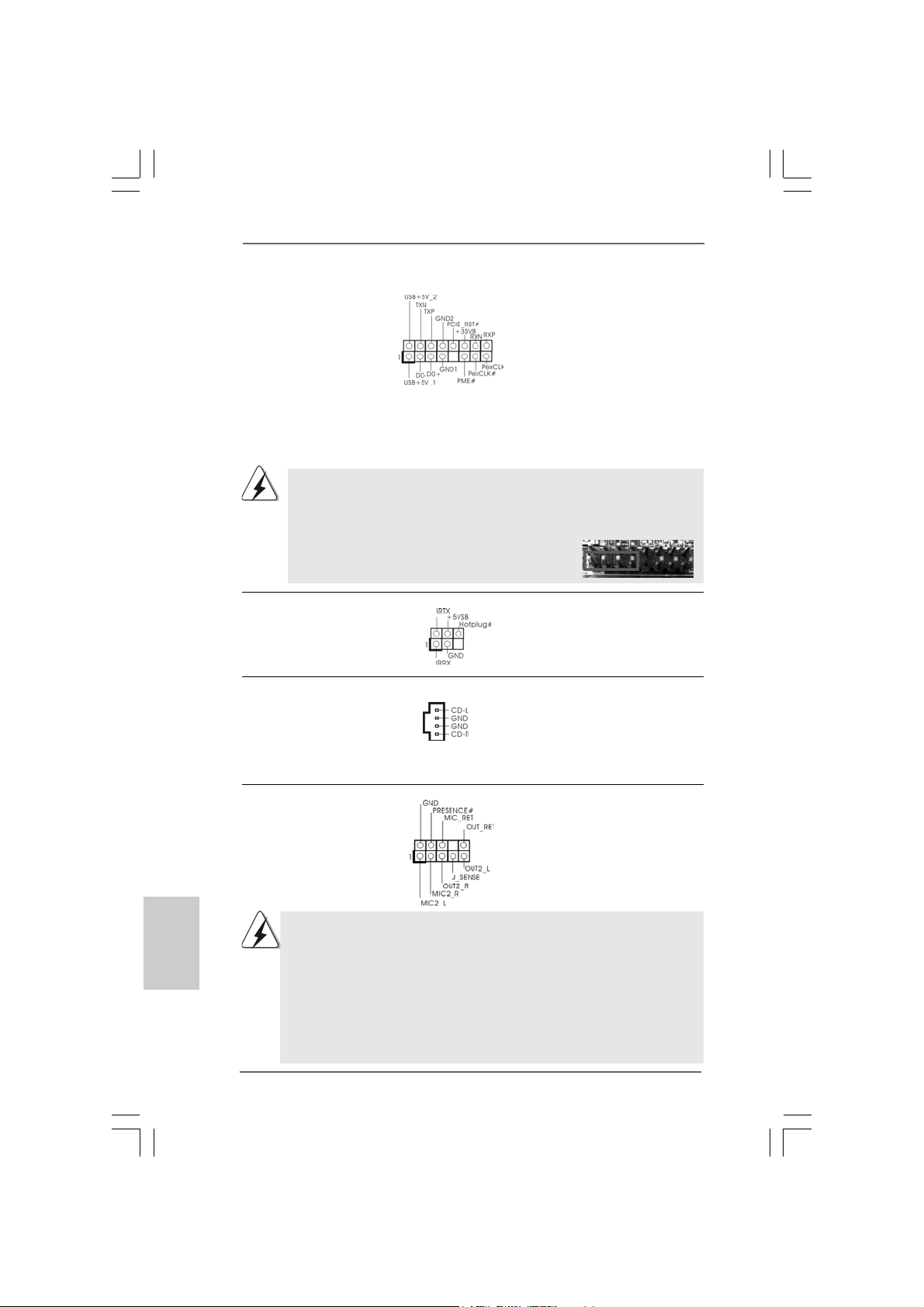

Internal Audio Connectors This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2 No. 31) from sound sources such as

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

Front Panel Audio Hea der This is an interface f or front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2 No. 29) convenient connection and

control of audio devices.

1. High Definition Audio supports Jack Sensing, but the panel wire on

the chassis must support HDA to function correctly. Please follow the

instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio

header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. Enter BIOS Setup Utility. Enter Advanced Settings, and then select

Chipset Configuration. Set the Front Panel Control option from

[Auto] to [Enabled].

F. Enter Windows system. Click the icon on the lower right hand

taskbar to enter Realtek HD Audio Manager.

For Windows

Click “Audio I/O”, select “Connector Settings” , choose

2000 / XP / XP 64-bit OS:

“Disable front panel jack detection”, and save the change by

clicking “OK”.

For Windows® VistaTM / VistaTM 64-bit OS:

Click the right-top “Folder” icon , choose “Disable front

panel jack detection”, and save the change by clicking “OK”.

G. To activate the front mic.

For Windows® 2000 / XP / XP 64-bit OS:

Please select “Front Mic” as default record device.

If you want to hear your voice through front mic, please deselect "Mute"

icon in “Front Mic” of “Playback” portion.

For Windows® VistaTM / VistaTM 64-bit OS:

Go to the "Front Mic" Tab in the Realtek Control panel.

Click "Set Default Device" to make the Front Mic as the default record

device.

ASRock Motherboard

2323

EnglishEnglish

English

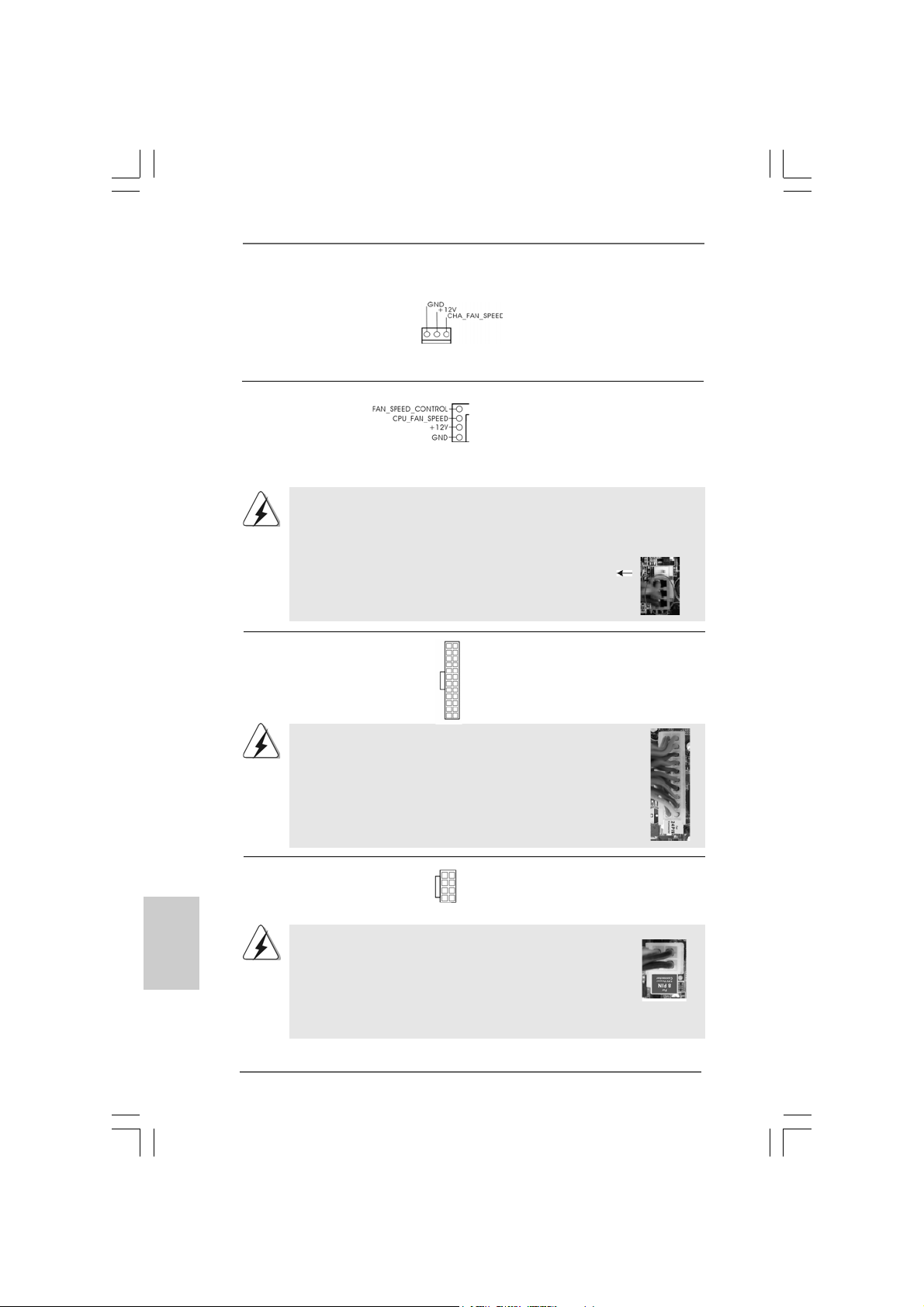

Page 24

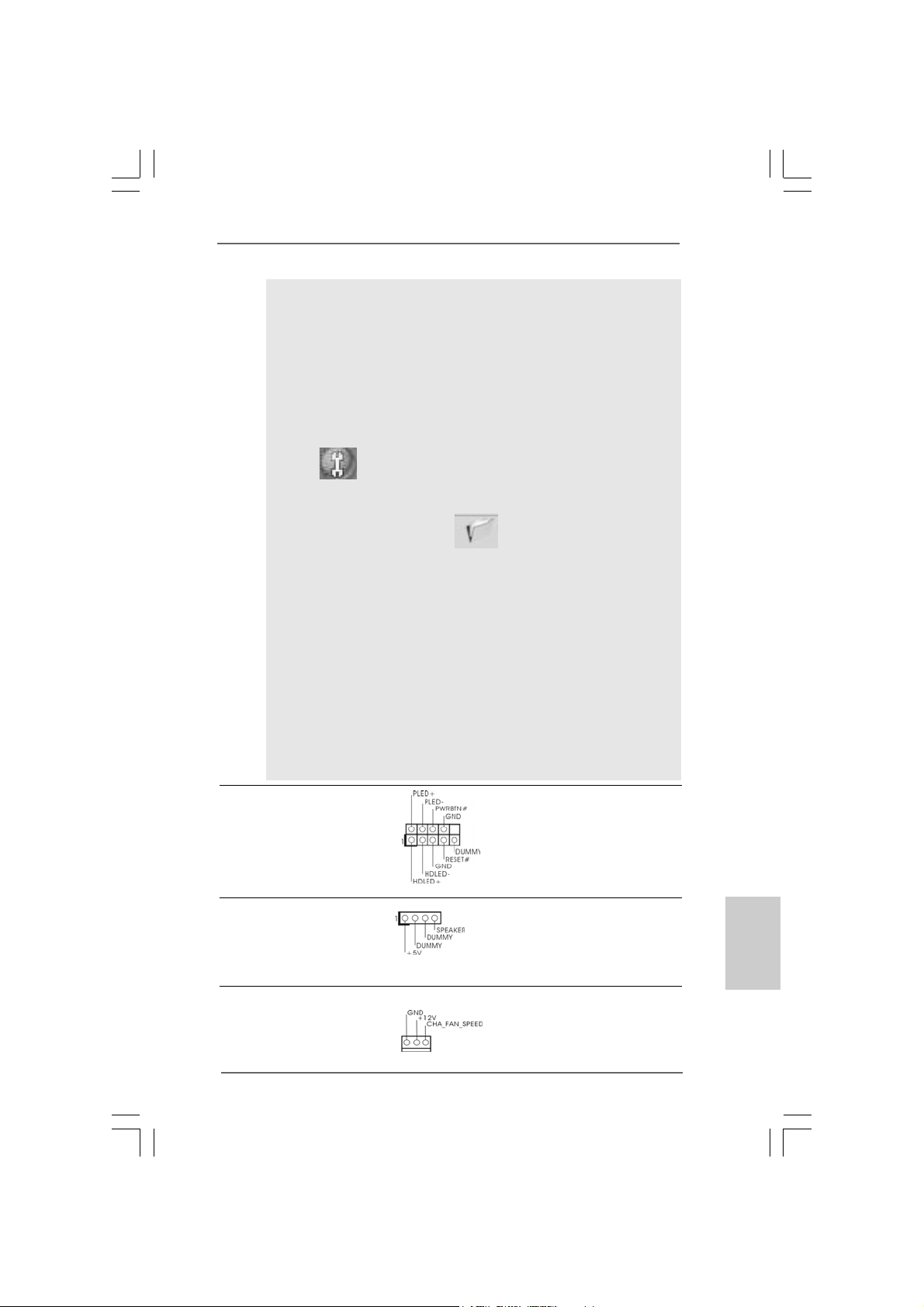

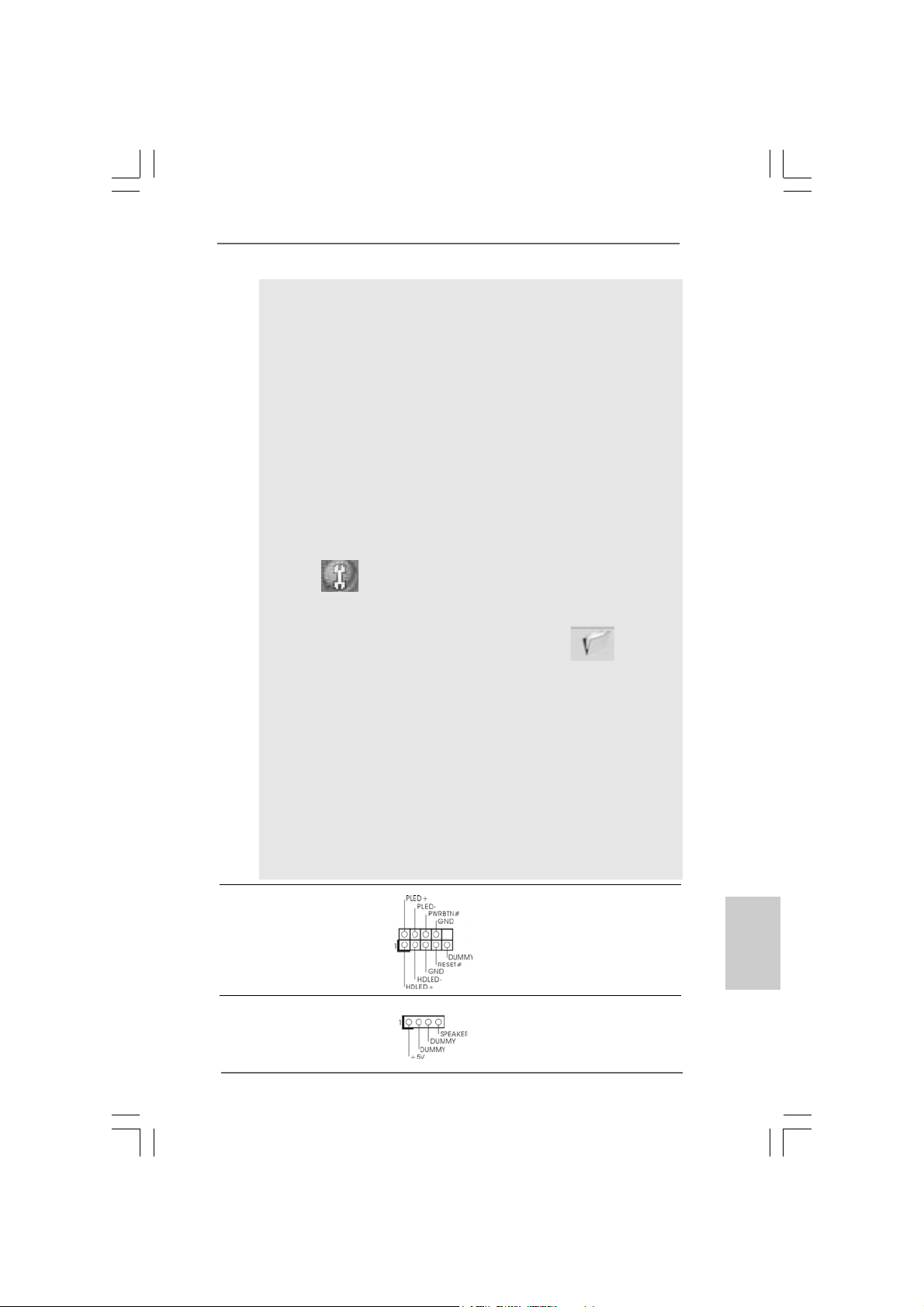

System Panel Hea der This header a ccommodate s

(9-pin PANEL1) several system front panel (see p.2 No. 17) functions.

Chassis Spea ker He ader Please connect the chassis

(4-pin SPEAKER 1) speaker to this hea der. (see p.2 No. 20)

Chassis Fa n Connector Plea se conne ct a chassis fan

(3-pin CHA_FAN1) cable to this connector a n d (see p.2 No. 22) match the black wire to the

ground pin.

English

EnglishEnglish

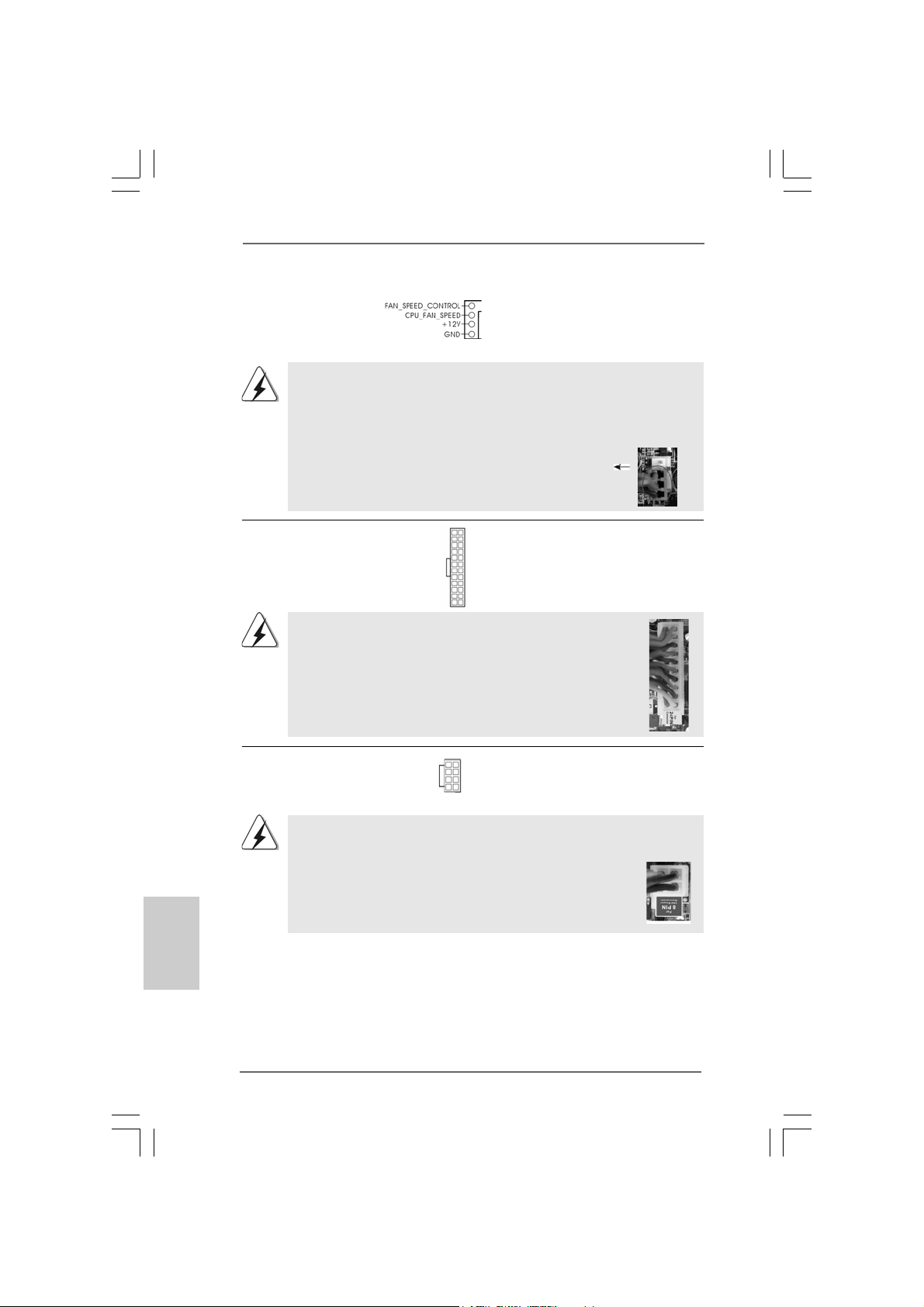

CPU Fan Connector Please connect a CPU fan cable

(4-pin CPU_FAN1) to this connector and match (see p.2 No. 2) the bla ck wire to the ground pin.

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

ATX Power Conne ctor Please connect an A TX power

(24-pin ATXPWR1) supply to this connector. (see p.2, No. 38)

Though this motherboard provides 24-pin ATX power connector, it can still work if you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

4 3 2 1

Pin 1-3 Connected

3-Pin Fan Installation

20-Pin ATX Power Supply Installation

2424

ASRock Motherboard

Page 25

ATX 12V Power Connector Please connect a n A TX 12V

(8-pin ATX12V1) power supply to this connector. (see p.2 No. 40)

5 1

8 4

tion

Though this motherboard provides 8-pin ATX 12V power connector, it can still work if you adopt a traditional 4-pin ATX 12V power supply. To use the 4-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 5.

4-Pin ATX 12V Power Supply Installation

5 1

8 4

IEEE 1394 Header Besides one default IEEE 1394

(9-pin FRONT_1394) port on the I/O panel, there is one (see p.2 No. 23) IEEE 1394 header

(FRONT_1394) on this motherboard. This IEEE 1394 header can support one IEEE 1394 port.

Serial port Header This COM1 header

(9-pin COM1) supports a serial port module. (see p.2 No.27)

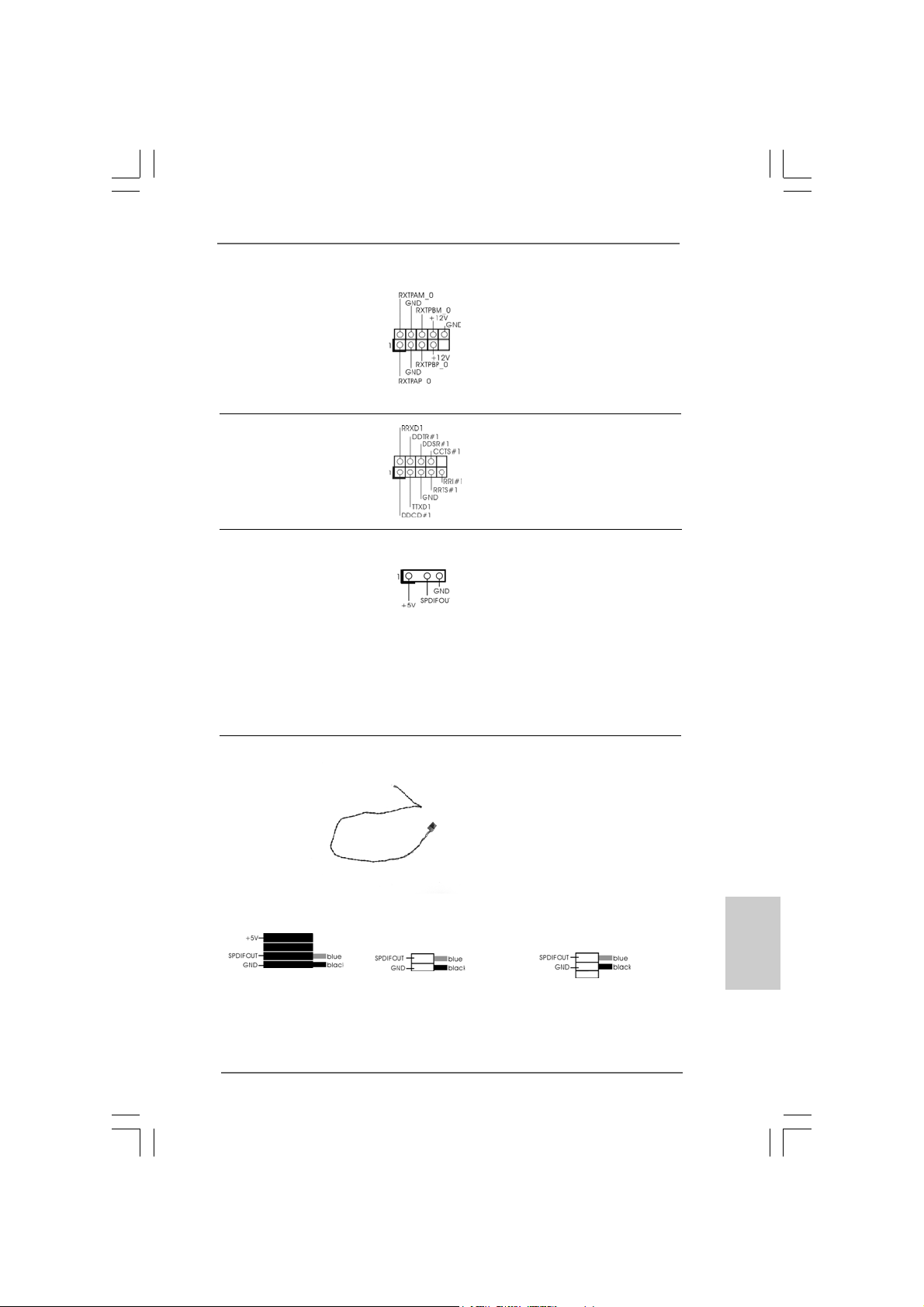

HDMI_SPDIF Header HDMI_SPDIF header, providing

(3-pin HDMI_SPDIF1) SPDIF audio output to HDMI V GA (see p.2 No. 30) card, allows the system to

connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI V GA card to this header.

HDMI_SPDIF Cable Please connect the black end (A)

(Optional) of HDMI_SPDIF cable to the

HDMI_SPDIF header on the motherboard. Then connect the white end (B or C) of HDMI_SPDIF cable to the HDMI_SPDIF connector of HDMI

VGA card.

EnglishEnglish

English

A. black end B. white end (2-pin) C. white end (3-pin)

ASRock Motherboard

2525

Page 26

2.7 HDMI_SPDIF Header Connection Guide2.7 HDMI_SPDIF Header Connection Guide

2.7 HDMI_SPDIF Header Connection Guide

2.7 HDMI_SPDIF Header Connection Guide2.7 HDMI_SPDIF Header Connection Guide

HDMI (High-Definition Multi-media Interfa ce) is an all-digital audio/video specification, which provides an interfa ce between a ny compatible digital audio/video source, such as a set-top box, DVD player, A/V re ceiver a nd a compatible digital audio or video monitor, such as a digital television (DTV). This motherboard is equipped with a HDMI_SPDIF header, which provides SPDIF audio output to HDMI VGA card, allows the system to connect HDMI Digital TV/projector/LCD devices. To use HDMI function on this motherboard, please refer to page 30 of “User Manual” in the support CD for detailed installation procedures.

English

EnglishEnglish

2.8 eSA2.8 eSA

2.8 eSA

2.8 eSA2.8 eSA

How to install eSATAII?

AII InterAII Inter

AII Inter

AII InterAII Inter

NOTE:

1. If you set “Configure SATAII as” option in BIOS setup to AHCI or RAID mode, Hot Plug function is supported with eSATAII devices. Therefore, you can insert or remove your eSATAII devices to the eSATAII ports while the system is power-on and in working condition.

2. If you set “Configure SATAII as” option in BIOS setup to IDE mode, Hot Plug function is not supported with eSATAII devices. If you still want to use eSATAII function in IDE mode, please insert or remove your eSATAII devices to the eSATAII ports only when the system is power-off.

3. Please refer to page 28 to 30 for detailed information of RAID mode, IDE mode, and AHCI mode.

face Introductionface Introduction

face Introduction

face Introductionface Introduction

SATAII connector SATAII_6 (Port5)

eSATAII connector (eSATAII)

2626

ASRock Motherboard

Page 27

1. In order to en able the eSAT AII port of the I/O shield, you need to connect the orange SA T AII conne ctor (SA TAII_6 (Port5); see p.2 No.15) a nd the eSA TAII connector (eSA TAII_TOP; see p.2 No.39) with a SAT A data ca ble f irst.

Connect the SATA data cable to the orange SATAII connector (SATAII_6 (Port5))

Connect the SATA data cable to the eSATAII connector (eSATAII_TOP)

2. Use the eSAT AII device cable to connect eSATAII device a nd the eSATAII port of the I/O shield.

Connect one end of the eSATAII device cable to eSATAII device

Connect the other end of the eSATAII device cable to eSATAII port of the I/O shield

ASRock Motherboard

2727

EnglishEnglish

English

Page 28

2.92.9

Serial ASerial A

2.9

Serial A

2.92.9

Serial ASerial A InstallationInstallation

Installation

InstallationInstallation

This motherboard adopts Intel® ICH10R south bridge chipset that supports Serial ATA (SATA) / Serial ATAII (SATAII) hard dis ks a nd RAID (RAID 0, RAID 1, RAID 10, RAID 5, and Intel Matrix Storage) functions. You may install SATA / SATAII hard disks on this motherboard for internal storage devices. This section will guide you to install the SATA / SATAII hard dis ks .

STEP 1: Install the SATA / SATAII hard disk s into the drive bays of your chassis. STEP 2: Connect the SATA power cable to the SAT A / SATAII hard disk. STEP 3: Connect one end of the SATA data cable to the motherboard’s SATAII

connector.

STEP 4: Connect the other end of the SATA data cable to the SAT A / SATAII hard

disk.

2.102.10

Driver Installation Guide Driver Installation Guide

2.10

Driver Installation Guide

2.102.10

Driver Installation Guide Driver Installation Guide

To install the drivers to your system, plea se insert the support CD to your optical drive first. Then, the drivers compatible to your system ca n be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install can work properly.

A (SAA (SA

A (SA

A (SAA (SA

A) / Serial AA) / Serial A

A) / Serial A

A) / Serial AA) / Serial A

1. If you plan to use RAID 0, RAID 1, RAID 10 or Intel Matrix Storage function, you need to install at least 2 SATA / SATAII hard disks. If you plan to use RAID 5 function, you need to install at least 3 SATA / SATAII hard disks.

2. It is not recommended to switch the “Configure SATAII as” setting between AHCI, RAID and IDE mode after OS installation.

AII (SAAII (SA

AII (SA

AII (SAAII (SA

AII) Hard DisksAII) Hard Disks

AII) Hard Disks

AII) Hard DisksAII) Hard Disks

English

EnglishEnglish

2828

2.112.11

Installing WindowsInstalling Windows

2.11

Installing Windows

2.112.11

Installing WindowsInstalling Windows 64-bit W64-bit W

64-bit W

64-bit W64-bit W

If you want to install Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit on your SATA / SATAII HDDs with RAID functions, ple ase refer to the document at the following path in the Support CD for detailed procedures:

..\ RAID Installation Guide

2.122.12

Installing WindowsInstalling Windows

2.12

Installing Windows

2.122.12

Installing WindowsInstalling Windows VistaVista

Vista

VistaVista

If you want to install Windows® 2000 / XP / XP 64-bit / VistaTM / VistaTM 64-bit OS on your SATA / SATAII HDDs without RAID functions, please f ollow below procedures a ccording to the OS you install.

ith RAID Fith RAID F

ith RAID F

ith RAID Fith RAID F

TMTM

64-bit W 64-bit W

64-bit W

64-bit W 64-bit W

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

XP / XP 64-bit / Vista

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

unctionsunctions

unctions

unctionsunctions

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista

2000 / XP / XP 64-bit / Vista 2000 / XP / XP 64-bit / Vista

ithout RAID Fithout RAID F

ithout RAID F

ithout RAID Fithout RAID F

ASRock Motherboard

unctionsunctions

unctions

unctionsunctions

TM TM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

TM TM

TMTM

Page 29

Since Windows® 2000 RAID / AHCI driver is not provided by the chipset vendor, RAID / AHCI functions are not supported under Windows® 2000.

2.12.1 Installing Windows2.12.1 Installing Windows

2.12.1 Installing Windows

2.12.1 Installing Windows2.12.1 Installing Windows

W W

If you want to install Windows® 2000 / XP / XP 64-bit OS on your SATA / SAT AII HDDs without RAID functions, please follow below steps.

Using SATA / SATAII HDDs a nd eSATAII devices with NCQ function

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Adva nced screen IDE Configuration. B. Set “SATAII Configuration” to [Enhanced], a nd then in the option “Configure SATAII a s”, ple ase set the option to [AHCI].

STEP 2: Make a SATA / SATAII driver diskette.

A. Insert the Support CD into your optical drive to boot your system. B. During POST at the beginning of system boot-up, press <F11> key , and then a window for boot devices selection a ppe ars. Ple ase select CD-ROM as the boot device. C. When you see the message on the screen, “Do you want to generate Serial ATA driver diskette [YN]?”, press <Y>. D. Then you will see these messages,

E. The system will start to format the floppy diskette and copy SATA / SATAII drivers into the floppy diskette.

STEP 3: Install Windows® XP / XP 64-bit OS on your system. (Windows® 2000 is not supported.)

After making a SATA / SAT AII driver dis kette, you ca n start to in stall Windows® XP / XP 64-bit on your system. At the beginning of Windows® setup, press F6 to install a thirdparty AHCI driver. When prompted, insert the SATA / SATAII driver dis kette containing the Intel® AHCI driver. After reading the floppy dis k, the driver will be presented. Sele ct the driver to install according to the mode you choose and the OS you install. Y ou may select: "Intel(R) ICH10R SATA AHCI Controller (Desktop - Windows XP)" for Windows XP or "Intel(R) ICH10R SATA AHCI Controller (De sktop - Windows XP64)" for Windows XP 64-bit.

ithout RAID Fithout RAID F

ithout RAID F

W W

ithout RAID Fithout RAID F

Please insert a diskette into the floppy drive. WARNING! Formatting the floppy diskette will lose ALL data in it! Start to format and copy files [YN]?

Please in sert a floppy diskette into the floppy drive, and press <Y>.

2000 / XP / XP 64-bit 2000 / XP / XP 64-bit

2000 / XP / XP 64-bit

2000 / XP / XP 64-bit 2000 / XP / XP 64-bit

unctionsunctions

unctions

unctionsunctions

EnglishEnglish

English

ASRock Motherboard

2929

Page 30

Using SATA / SATAII HDDs a nd eSATAII devices without NCQ function STEP 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Adva nced screen IDE Configuration. B. Set “SATAII Configuration” to [Enhanced], a nd then in the option “Configure SATAII a s”, please set the option to [IDE].

STEP 2: Install Windows® 2000 / XP / XP 64-bit OS on your system.

TM TM

Vista Vista

Vista

Vista Vista

TM TM

/ Vista/ Vista

/ Vista

/ Vista/ Vista

2.12.2 Installing Windows2.12.2 Installing Windows

2.12.2 Installing Windows

2.12.2 Installing Windows2.12.2 Installing Windows W W

ithout RAID Fithout RAID F

ithout RAID F

W W

ithout RAID Fithout RAID F

If you want to install Windows® VistaTM / VistaTM 64-bit OS on your SATA / SATAII HDDs without RAID functions, please follow below steps.

Using SATA / SATAII HDDs and eSATAII devices with NCQ function

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Adva nced screen IDE Configuration. B. Set “SATAII Configuration” to [Enhanced], a nd then in the option “Configure SATAII a s”, ple ase set the option to [AHCI].

STEP 2: Install Windows® VistaTM / VistaTM 64-bit OS on your system.

Insert the Windows® VistaTM / VistaTM 64-bit optical disk into the optical drive to boot your system, and follow the instruction to install Windows® VistaTM / VistaTM 64-bit OS on your system. When you see “Where do you want to in stall Windows?” page, ple ase insert the ASRock Support CD into your optical drive, and click the “Load Driver” button on the left on the bottom to load the Intel® AHCI drivers. Intel® AHCI drivers are in the following path in our Support CD:

.. \ I386 (For Windows® Vista .. \ AMD64 (For Windows® Vista

After that, please insert Windows® VistaTM / VistaTM 64-bit optical disk into the optical drive again to continue the installation.

Using SATA / SATAII HDDs a nd eSATAII devices without NCQ function

OS)

unctionsunctions

unctions

unctionsunctions

64-bit OS)

TMTM

64-bit 64-bit

64-bit

64-bit 64-bit

English

EnglishEnglish

3030

STEP 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Adva nced screen IDE Configuration. B. Set “SATAII Configuration” to [Enhanced], a nd then in the option “Configure SATAII a s”, please set the option to [IDE].

STEP 2: Install Windows® VistaTM / VistaTM 64-bit OS on your system.

ASRock Motherboard

Page 31

2.132.13

DTS Operation GuideDTS Operation Guide

2.13

DTS Operation Guide

2.132.13

DTS Operation GuideDTS Operation Guide

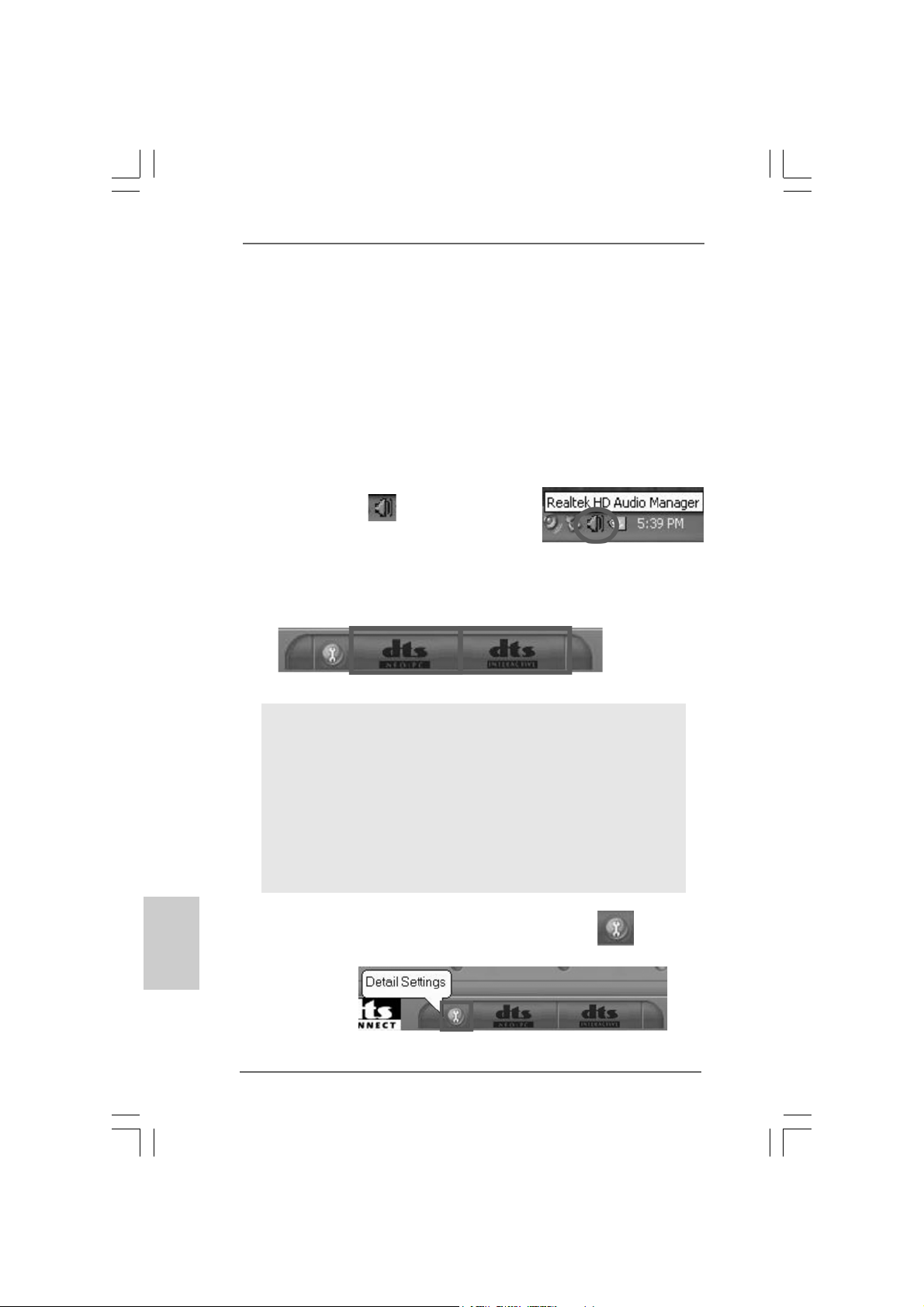

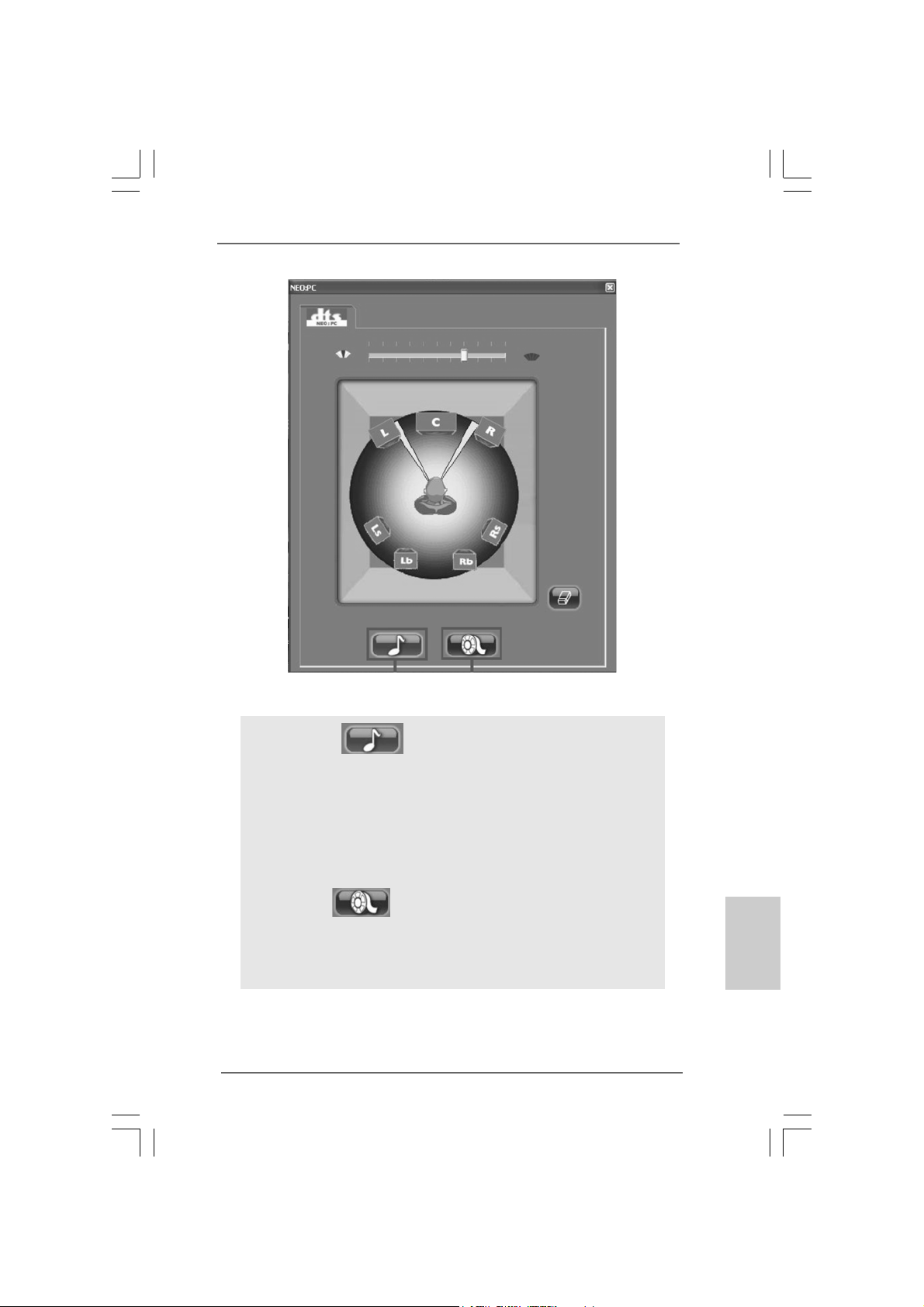

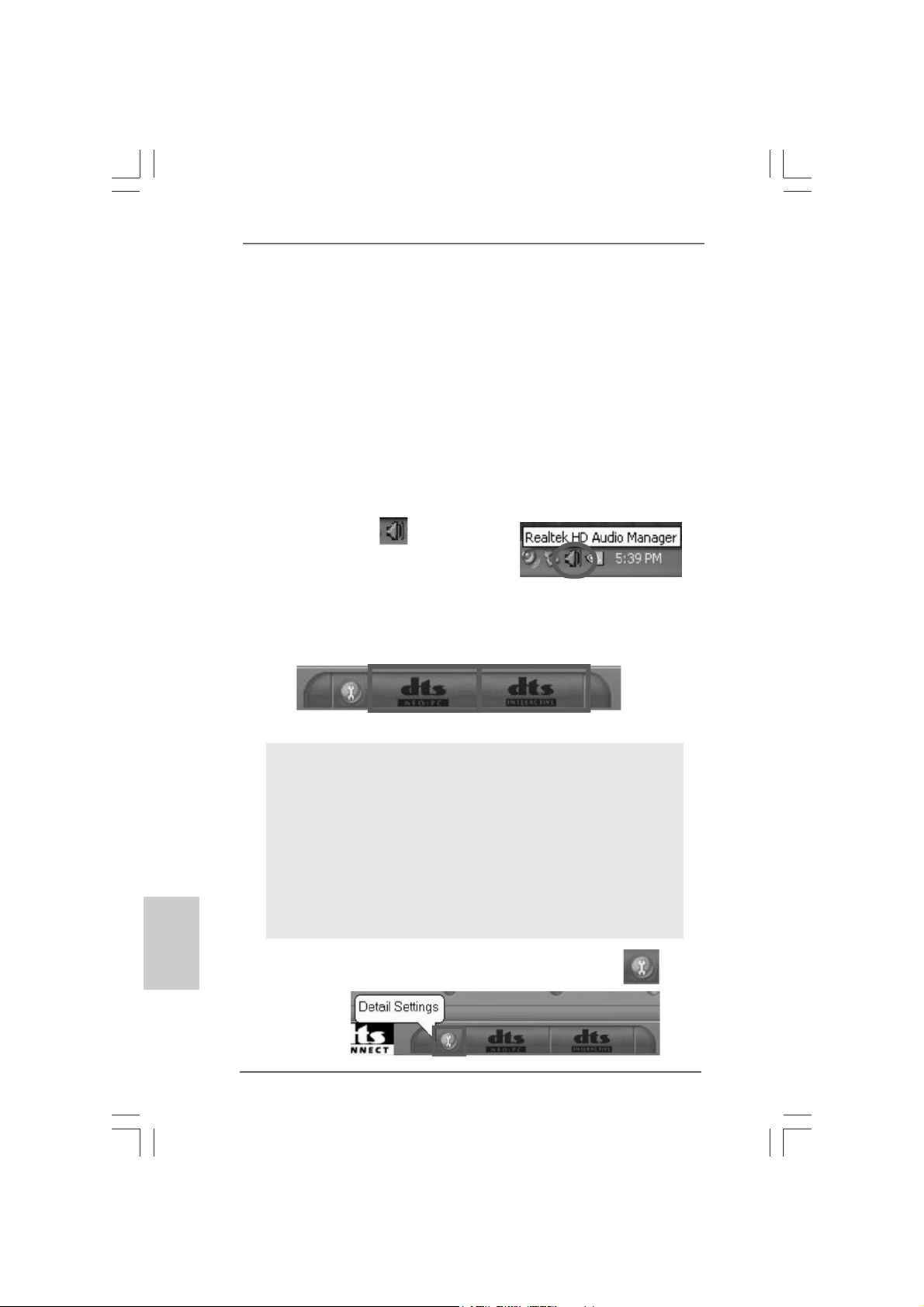

DTS (Digital Theater Systems) is a multi-channel digital surround sound f ormat to bring you a new class of entertainment experience by using home PCs. DTS makes audio tracks more closely match the original master recording than other digitally encoded soundtracks. Coupled with the multi-dimen sional benef it of surround sound technology , the audio quality of DTS-format soundtracks and music mixes dramatically improves content.

Please follow below ste ps to ena ble DTS function:

1. Install the drivers to your system from ASRock support CD.

2. Reboot your system.

3. You will find the icon (Realtek HD Audio Manager) on the Windows® task bar.

4. Double-click this icon to open Realtek HD Audio Ma n ager.

5. On the bottom of Realtek HD Audio Manager . You can f ind that the DTS Connect contains 2 elements: DTS Neo: PC and DTS Interactive. Click the button to enable or disable it.

DTS Neo: PC DTS Interactive

DTS Neo: PC

DTS Neo: PC turns your stereo audio (WMA, MP3, CD and more) into a convincing 7.1-channel audio experience.

DTS Interactive

DTS Interactive provides a single cable connection to your DTS enabled surround sound system. Your stereo or multi-channel (up to 5.1) audio sources are re-encoded into a DTS audio signal and sent out from your PC to any DTS enabled system such as, powered PC speakers, an A/V receiver or any other DTS compatible surround sound system.

6. If you select DTS Neo: PC. You can click the icon (Detail Settings) to access advanced controls.

ASRock Motherboard

3131

EnglishEnglish

English

Page 32

English

EnglishEnglish

3232

Music Mode Cinema Mode

Music Mode

The music mode is for use with any stereo music recordings, which preserves the integrity of the stereo mix while augmenting it with a center channel to a nchor the image, a nd deriving enough surround content to yield a spacious, three-dimension al listening experience. The Music mode includes the control that allows the sound to be tailored to room layout and personal preferences.

Cinema Mode

The Cinema mode is for use with stereo television shows and all programs encoded in DTS Surround. The re sult is enhanced soundf ield directionality that approa ches the quality of discrete 7.1-channel sound.

ASRock Motherboard

Page 33

2.142.14

Untied Overclocking TUntied Overclocking T

2.14

Untied Overclocking T

2.142.14

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed PCI / PCIE buses. Before you enable Untied Overclocking function, plea se enter “Overclock Mode” option of BIOS setup to set the selection from [Auto] to [Manual]. Therefore, CPU FSB is untied during overclocking, but PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment.

Please refer to the warning on page 10 for the possible overclocking risk before you apply Untied Overclocking Technology.

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

echnologyechnology

echnology

echnologyechnology

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

This motherboard supports various Microsoft® Windows® operating systems: 2000 / XP / XP 64-bit / VistaTM / Vista contains necessary drivers and useful utilities that will enhance motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP. EXE” from the BIN folder in the Support CD to display the menus.

64-bit. The Support CD that ca me with the motherboard

ASRock Motherboard

t CD informationt CD information

t CD information

t CD informationt CD information

3333

EnglishEnglish

English

Page 34

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock P43R1600T wins-WiFi / P43R1600T wins110dB / P43R1600Twins Motherboard, ein zuverlässiges Produkt, welches unter den

ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verp flichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB / P43R1600Twins Motherboard (ATX-Formfa ktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll) ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB / P43R1600Twins Schnellinstallationsanleitung ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB / P43R1600T wins SupportCD ASRock WiFi-802.11g Modul Bedienungsanleitung (Nur P43R1600Tw ins-WiFi)

Deutsch

DeutschDeutsch

3434

Hauptplatine Accessoires

Ein 80-adriges Ultra-A T A 66/100/133 IDE-Fla chbandka bel Ein Flachba ndkabel für e in 3,5-Zoll-Diskettenlaufwerk Vier Serial ATA (SA T A) -Datenk abel (optional) Ein Serial AT A (SAT A) -Festplattenstromk abel (optional) Ein HDMI_SPDIF-Kabel (Option) Ein “ASRock 1394_SPDIF I/O” I/O Shield (P43R1600Twins-WiFi / P43R1600Twins-110dB) Ein “ASRock SPDIF I/O” I/O Shield (P43R1600Twins )

WiFi Accessoire s (Nur P43R1600T wins-W iFi)

Ein ASRock WiFi-802.11g Modul Eine Antenne Eine WiFi Klammer

ASRock Motherboard

Page 35

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll

- Alle Feste Kondensatordesign

CPU - LGA 775 für Intel® CoreTM 2 Extreme / CoreTM 2 Quad / Core

2 Duo / Pentium® Dual Core / Celeron® unterstützt Penryn Quad Core Y orkf ield und Dual Core Wol fdale Prozessoren

- FSB 1600/1333/1066/800 MHz (siehe VORSICHT 1)

- Unterstützt Hyper-Threa ding-T echnologie (siehe VORSICHT 2)

- Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 3)

- Unterstützt EM64T -CPU

Chipsatz - Northbridge: Intel® P43

- Southbridge: Intel® ICH10R

Speicher - Unterstützung von Dual-Kanal-DD R3/DDR2-Speichertechnologie

(siehe VORSICHT 4)

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1333/1066 non-ECC, ungepufferter Spe icher (siehe VORSICHT 5)

- Max. Kapazität des Systemspeichers: 4GB (siehe VORSICHT 6)

- 4 x Steckplätze für DDR2

- Unterstützt DDR2 1066/800/667 non-ECC, ungepufferter Speicher (siehe VORSICHT 5)

- Max. Kapazität des Systemspeichers: 16GB

(siehe VORSICHT 6) Erweiterungs- - 1 x PCI Express 2.0 x16-Steckplätze (grün für x16-Modus) steckplätze - 3 x PCI Express x1-Steckplätze

- 3 x PCI -Steckplätze

Audio P43R1600Twins-WiFi

- 7.1

CH Windows® VistaTM Premium Nive au HD Audio mit dem

Inhalt Schutz

- DAC mit 110dB Aussteuerungsbere ich (ALC890 Audio Codec)

- Unterstützt DTS (Digitaltheatersyste me) (siehe VORSICHT 7)

P43R1600Twins-1 10dB

- 7.1 CH Windows® VistaTM Premium Nive au HD Audio mit dem

Inhalt Schutz

- DAC mit 110dB Aussteuerungsbere ich (ALC890 Audio Codec)

P43R1600Twins

- 7.1 CH Windows® VistaTM Premium Level HD Audio

(ALC888 Audio Codec)

ASRock Motherboard

DeutschDeutsch

Deutsch

3535

Page 36

Deutsch

DeutschDeutsch

3636

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 11B/R TL81 11C

- Unterstützt W a ke-On-LAN

Drahtloses LAN - ASRock WiFi-802.1 1g Modul (Nur - 54Mbps IEEE 802.11g / 11Mbps IEEE 802.11b P43R1600Twins- - Unterstützt Software Zugriff spunkt Modus (AP Modus) und WiFi) Stationsmodus (Infrastruktur Modus und Ad-hoc Modus) E/A-Anschlüsse P43R1600Twins-WiFi / P43R1600Twins-1 10dB an der ASRock 1394_SPDIF I/O

Rückseite - 1 x PS/2-Mausanschluss

- 1 x PS/2-T astaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x eSATAII Port

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- 1 x IEEE 1394 Port

- HD Audiobuchse: Lautspre cher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrof on (siehe VORSICHT 8)

P43R1600Twins

ASRock SPDIF I/O

- 1 x PS/2-Mausanschluss

- 1 x PS/2-T astaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x eSATAII Port

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Lautspre cher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrof on (siehe VORSICHT 8)

Anschlüsse - 6 x Serial A TAII 3,0 GB/s-Anschlüsse, unterstützen RAID-

(RAID 0, RAID 1, RAID 10, RAID 5 und Intel Matrix Storage), NCQ, AHCI und “Hot Plug” Funktionen (siehe VORSICHT 9)

- 1 x eSATAII 3.0 GB/s-Anschlüsse (mit 1 SAT AII-Anschlüssen geteilt) (siehe VORSICHT 10)

- 1 x ATA133 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte)

- 1 x F DD-Anschlüsse

- 1 x DeskExpress heißer Stecker Detektionskopf

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

ASRock Motherboard

Page 37

- 1 x IEEE 1394-Anschluss

(P43R1600Twin s-WiFi / P43R1600Twin s-1 10dB)

- CPU/Gehäuse-Lüfteranschluss

- 24-pin A TX-Netz-Header

- 8-pin anschluss für 12V -A TX-Netzte il

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4

zusätzlicher USB 2.0-Anschlüsse) (siehe VORSICHT 11)

- 1 x WiFi/E-Anschlüsse (siehe VORSICHT 12)

BIOS - 8Mb AMI BIOS

- AMI legal BIOS mit U nterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- Zentraleinheit, D RAM, NB, SB, VTT Stromspa nnung

Multianpassung

- Unterstützt I. O. T. (Intelligente Überta kten Technologie)

Support-CD - Treiber, Dienstprogra mme, Antivirussoftware

(Probeversion)

Einzigartige - ASRock OC Tuner (siehe VORSICHT 13) Eigenschaft - Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 14)

- ASRock U-COP (siehe VORSICHT 15)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

Hardware Monitor - Überwachung der CPU-T emperatur

- Motherboardtemperaturerkennung

- Drehza hlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft® Windows® 2000 / XP / XP 64-Bit /

VistaTM / Vista Zertifizierungen - FCC, CE, WHQL

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com

64-Bit (siehe VORSICHT 16)

ASRock Motherboard

3737

DeutschDeutsch

Deutsch

Page 38

Deutsch

DeutschDeutsch

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder V erwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Dieses Motherboard unterstützt systemeigenes FSB1600/1333/1066/ 800 MHz. Für den normalen Betrieb ist eine Einstellung der Jumper nicht erforderlich. Für den besonderen Übertaktungsmodus beachten Sie bitte die richtigen Jumper-Einstellungen auf Seite 49.

2. Die Einstellung der “Hyper-Threading Technology”, finden Sie auf Seite 52 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

3. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 62 finden Sie detaillierte Informationen.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 45 zwecks richtigerInstallation gelesen haben.

5. Die unterstützten Arbeitsspeicherfrequenzen und die entsprechende CPU FSB-Frequenz entnehmen Sie bitte der nachstehenden Tabelle.

CPU FSB-Frequenz Unterstützte Arbeitsspeicherfrequenz

1600 DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1333 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1066 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066

800 DDR2 667, DDR2 800

6. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows® XP und Windows® Vista™ etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows® XP 64-bit und Windows® Vista™ 64-bit mit 64-Bit-CPU besteht diese Einschränkung nicht.

7. DTS (Digitaltheatersysteme) ist ein Mehrkanaldigitaler Raumklang Format. Um DTS Funktion zu aktivieren, müssen Sie die Einstellungen nach der Audiotreiberinstallation regulieren. Beziehen Sie sich bitte auf die „DTS Bedienungsanleitung“ auf der Seite 60 für Details.

3838

ASRock Motherboard

Page 39

8. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-Modi. Der Audioausgang dieses Motherboards unterstützt 2Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3, 4 und 5 her.

9. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen Sie bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 34 der “Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte auch direkt mit dem SATAII-Anschluss verbinden.

10. Dieses Motherboard unterstütz die eSATAII-Schnittstelle, die externe SATAII-Spezifikation. Lesen Sie “Einführung in die SATAIISchnittstelle” auf Seite 26, um sich detailliert über die eSATAII- und eSATAII-Installation zu informieren.

11. Das Power Management für USB 2.0 arbeitet unter Microsoft Windows® VistaTM 64-Bit / VistaTM / XP 64-Bit / XP SP1 oder SP2/2000 SP4 einwandfrei.

12. WiFi/E Sockel unterstützt WiFi+AP Funktion mit ASRock WiFi-802.11g oder WiFi-802.11n Modul, einem einfach zu bedienenden Wireless Local Area Network (WLAN) Adapter. Damit sind Sie in der Lage, ein drahtloses Netzwerk aufzubauen und die Vorzüge drahtloser Anschlussmöglichkeiten zu genießen. Für Verfügbarkeit des ASRock WiFi-802.11g oder WiFi-802.11n Moduls, siehe bitte unsere Webseite. ASRock Webseite http://www.asrock.com

13. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu überblicken und Ihre Hardware-Geräte übertakten, um die beste Systemleistung unter der Windows® Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com

14. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

15. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

16. ASRock WiFi-802.11g Modul und RAID / AHCI Funktionen werden unter Windows® 2000 Betriebssystem nicht unterstützt. Wir empfehlen, unter Windows® 2000 den IDE-Modus zu nutzen. Detaillierte Einrichtungshinweise finden Sie auf Seite 58 der „Bedienungsanleitung“ auf der Unterstützungs-CD.

DeutschDeutsch

Deutsch

ASRock Motherboard

3939

Page 40

1.31.3

Minimale Hardwarevorausetzungen für WindowsMinimale Hardwarevorausetzungen für Windows

1.3

Minimale Hardwarevorausetzungen für Windows

1.31.3

Minimale Hardwarevorausetzungen für WindowsMinimale Hardwarevorausetzungen für Windows

TMTM

VistaVista

Vista

VistaVista

Systemintegratoren und Anwender unseres Motherboards, die ihre Rechner auf die Verga be de s Windows® VistaTM Premium 2008 und Ba sic Logos vorbereiten möchten, finden die minimalen hardwarevoraussetzungen in der folgenden Tabelle.

CPU Celeron 420 Speicher 1 GB Systemspeicher (Premium)

V GA DX10 mit WDDM-Treiber

* Nach dem ersten Juni, 2008 sind , all Windows® VistaTM Systems dafür erforderlich, mit der Minimalforderung der obengenannte Hardware übereinzustimmen, um Windows® VistaTM Premium 2008 logo.zu befähigen.

Premium 2008 und Basic Logo Premium 2008 und Basic Logo

Premium 2008 und Basic Logo

Premium 2008 und Basic Logo Premium 2008 und Basic Logo

512 MB, Single Channel (Basic)

mit 128 Bit-VGA-Speicher (Pre mium) mit 64 Bit-VGA-Speicher (Basic)

Deutsch

DeutschDeutsch

4040

ASRock Motherboard

Page 41

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente berühren, da es sonst zu schweren Schäden a m Motherboard oder den sonstigen internen, bzw. externen omponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

Für die Installation des Intel 775-Pin CPU führen Sie bitte die folgenden Schritte durch.

(Ladeplatte)

(Kontaktreihe)

(Sockel)

775-Pin Sockel Übersicht

Bevor Sie die 775-Pin CPU in den Sockel sitzen, prüfen Sie bitte, ob die CPU-Oberfläche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen.

ASRock Motherboard

4141

DeutschDeutsch

Deutsch

Page 42

Schritt 1. Öffnen Sie den Sockel:

Schritt 1-1. Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und aushaken.

Schritt 1-2. Drehen Sie den Ladehebel, bis

er in geöffneter Position steht, ca. 135 Grad.

Schritt 1-3. Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht, ca. 100 Grad.

Schritt 2. 775-Pin CPU einstecken:

Schritt 2-1. Halten Sie die CPU an den mit

schwarzen Linien gekennzeichneten Seiten.

Schritt 2-2. Halten Sie das Teil mit dem IHS

(Integrated Heat Sink – integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen.

Pin1

Orientierungskerbe

Ausrichtungsmarkierung

Orientierungskerbe

Pin1

Schwarze Linie

775-Pin Sockel

Schwarze Linie

Ausrichtungsmarkierung

Deutsch

DeutschDeutsch

4242

775-Pin CPU

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die zwei Orientierungskerben der CPU mit den beiden Markierungen des Sockels aus.

Schritt 2-3. Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den Sockel.

ASRock Motherboard

Page 43

Schritt 2-4. Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen.

Schritt 3. PnP-Kappe entfernen (Pick and Place-Kappe):

Halten Sie den Rand der Ladeplatte mit Zeigefinger und Daumen Ihrer linken Hand, halten Sie die PnP-Kappe mit dem Daumen der rechten Hand und ziehen Sie die Kappe vom Sockel während Sie auf die Mitte der Kappe drücken, um ein Entfernen zu erleichtern.

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard zur Reparatur bringen.

Schritt 4. Sockel schließen:

Schritt 4-1. Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2. Drücken Sie leicht auf die

Ladeplatte und schließen Sie den Ladehebel.

Schritt 4-3. Sichern Sie Ladehebel und

Ladeplatte mithilfe des Hebelverschlusses.

ASRock Motherboard

4343

DeutschDeutsch

Deutsch

Page 44

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

2.2

Installation des CPU-Lüfters und Kühlkörpers

2.22.2

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers. Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 775-Pin CPU.

Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockeloberfläche.

Schritt 2. Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der Seite am nächsten zum CPU-LüfterAnschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 2, Nr. 2).

Schritt 3. Richten Sie Verbindungselemente und

Löcher im Motherboard aus.

Schritt 4. Drehen Sie die Verbindungselemente im

Uhrzeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt.

(Tragen Sie Wärmeleitmaterial auf. )

(Lüfterkabel auf der Seite am nächsten zum Anschluss des Motherboards)

(Schlitze der Verbindungselemente nach außen)

(Nach unten drücken (4 Stellen))

Deutsch

DeutschDeutsch

4444

Schritt 5. Schließen Sie den Lüfter an den CPU-

Lüfteranschluss des Motherboards.

Schritt 6. Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden.

ASRock Motherboard

Page 45

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

Die Motherboards bieten vier 240-pol. DDR2 (Double Data Rate 2) DIMM-Steck plätze und zwei 240-pol. DD R3 (Double Data Rate 3) DIMM-Ste ckplätze, und unterstützen die Dual-Ka nal-Speichertechnologie. Für die Dual-Ka nalkonfiguration dürfen Sie nur identische (gleiche Marke, Ge schwindigkeit, Größe und gle icher Chiptyp) DDR2/DDR3 DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit a nderen W orten, sie müssen ein identisches DDR2 DIMM-Paar im Dual-Kanal A (DDRII_A1 und DDRII_B1; gelbe Steckplätze, siehe Seite 2 Nr. 5), ein identisches DDR2 DIMM-Paar im DualKanal B (DDRII_A2 und DDRII_B2; orange Steckplätze, siehe Se ite 2 Nr. 6), oder ein identisches DDR3 DIMM-Paar im Dual-Kanal C (DDR3_A1 und DD R3_B1; grün Steckplätze, siehe Seite 2 Nr. 7) installieren, da mit die Dual-KanalSpeichertechnologie aktiviert werden ka nn. Auf die sem Motherboard können Sie auch vier DDR2 DIMMs für eine Dual-Ka nalkonfiguration installieren. Auf diesem Motherboard können Sie auch vier DDR2 DIMM-Module für eine DualKanalkonfiguration installieren, wobe i Sie bitte in allen vier Steckplätzen identische DDR2 DIMM-Module in stallieren. Beziehen Sie sich dabei auf die n a chstehende Konfigurationstabelle für Dual-Kan alspeicher.

Doppelkanal DDR2 Speicherkonfigurationen

(DS: Doppelseitig, SS: Einseitig)

DDRII_A1 DDRII_A2 DDRII_B1 DDRII_B2

(gelbe) (orange) (gelbe) (orange) 2 Speichermodule SS X SS X 2 Speichermodule DS X DS X 2 Speichermodule X SS X SS 2 Speichermodule X DS X DS 4 Speichermodule SS SS SS SS 4 Speichermodule DS DS DS DS

Doppelkanal DDR3 Speicherkonfigurationen

(DS: Doppelseitig, SS: Einseitig)

DDR3_A1 DDR3_B1

(grün) (grün) 2 Speichermodule SS SS 2 Speichermodule DS DS

ASRock Motherboard

4545

DeutschDeutsch

Deutsch

Page 46

1. Wenn Sie zwei Speichermodule für die optimale Kompatibilität und Zuverlässigkeit installieren wollen, wird es empfohlen, sie in den Steckplätze derselben Farbe zu installieren. Installieren Sie sie mit anderen Worten in der Serie von grünen Steckplätze (DDR3_A1 und DDR3_B1), in der Serie von gelben Steckplätze (DDRII_A1 und DDRII_B1), oder in der Serie von orange Steckplätze (DDRII_A2 und DDRII_B2).

2. Wenn nur ein Speichermodul oder drei Speichermodule im DDR2 DIMM Steckplätze auf dieser Hauptplatine installiert werden, ist es außer Stande, die Doppelkanalspeichertechnologie zu aktivieren. Wenn nur ein Speichermodul im DDR3 DIMM Steckplätze auf dieser Hauptplatine installiert wird, ist es außer Stande, die Doppelkanalspeichertechnologie zu aktivieren.

3. Wenn ein Paar von Speichermodulen NICHT in demselben Doppelkanal installiert wird, zum Beispiel ein Paar von Speichermodulen in DDRII_A1 und DDRII_B2 zu installieren, ist es außer Stande, die Doppelkanalspeichertechnologie zu aktivieren.

4. Es wird nicht erlaubt, ein DDR3 Speichermodul in DDR2 Steckplatz zu installieren oder ein DDR2 Speichermodul ins DDR3 Steckplatz zu installieren; sonst können diese Hauptplatine und DIMM beschädigt werden.

5. DDR2 und DDR3 Speichermodule können nicht auf dieser Hauptplatine gleichzeitig installiert werden.

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-Moduls

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Deutsch

DeutschDeutsch

4646

Schritt 1: Öffnen Sie einen DIMM-Slot, inde m Sie die seitlichen Clips nach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über de m Slot aus, dass da s Modul mit

der Kerbe in den Slot passt.

ASRock Motherboard

Page 47

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Schritt 3: Drücken Sie die DIMM-Module fest in die Ste ck plätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

2.4 Er2.4 Er

2.4 Er

2.4 Er2.4 Er

Es stehen 3 PCI- und 4 PCI Express-Slot auf dem Motherboard zur V erfügung.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem

PCI Express-Slots: PCIE1/DE (PCIE x1-Steckplatz; weiß) wird für PCI Express-

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

weiterungssteckplätze: (PCI- und PCI Expressweiterungssteckplätze: (PCI- und PCI Express

weiterungssteckplätze: (PCI- und PCI Express

weiterungssteckplätze: (PCI- und PCI Expressweiterungssteckplätze: (PCI- und PCI Express

32bit PCI-Interface genutzt.

Karten mit x1 Lane-Breite-Karten verwendet, z.B. Giga bit LANKarte, SATA2-Karte und ASRock PCIE_DE-Karte. PCIE2 (PCIE x16-Steckplatz; Grün) wird für PCI Expre ssGrafikkarten mit x16-Busbreite verwendet. PCIE3 / PCIE4 (PCIE x1-Steckplatz; weiß) wird für PCI ExpressKarten mit x1 Lane-Breite-Karten verwendet, z.B. Giga bit LANKarte, SATA2-Karte.

Möchten Sie die ASRock DeskExpress-Funktion auf diesem Motherboard verwenden, dann installieren Sie bitte die ASRock PCIE_DE-Karte im PCIE1/DE-Steckplatz.

dass das Netzteil ausge schaltet und das Netzka bel a bgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungsk arte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

-Slots):-Slots):

-Slots):

-Slots):-Slots):

DeutschDeutsch

Deutsch

ASRock Motherboard

4747

Page 48

Deutsch

DeutschDeutsch

2.5 Einstellung der Jumper2.5 Einstellung der Jumper

2.5 Einstellung der Jumper

2.5 Einstellung der Jumper2.5 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es befindet sich eine JumperKappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2 - No. 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen

(CLRCMOS1, 3-Pin jumper) (siehe S.2 - Nr. 24)

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhalten

das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen da s Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachde m da s CMOS gelöscht wurde. W enn Sie den CMOS-Inhalt gleich n a ch de m Aktualisieren des BIOS löschen müssen, müssen Sie zuerst da s Syste m starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen.

DefaultEinstellung

Gebrückt Offen

und die PS/2 oder USBWe ckfunktionen zu aktivieren.

CMOS löschen

4848

ASRock Motherboard

Page 49

FSB1-Steckbrücke

(FSB1, 3-polige Steckbrücke; siehe Seite 2, Nr. 34)

FSB2-Steckbrücke

(FSB2, 5-polige Steckbrücke; siehe Seite 2, Nr. 9)

FSB3-Steckbrücke

(FSB3, 5-polige Steckbrücke; siehe Seite 2, Nr. 9)

Wenn Sie e ine FSB800- oder FSB1066-CPU installieren und versuchen, (mithilfe einer BIOS-Einstellung) auf FSB1333 oder FSB1600 zu übertakten, könnte da s Proble m auftreten, dass die DRAM-Frequenz sehr hoch übertaktet wird. Zwingen Sie die NB (Northbridge) mittels Jumper zu einer höheren Frequenz, damit das DRAM mit e iner niedrigen Frequenz arbeiten kann.

Möchten Sie die CPU übertakten, die Sie auf diesem Motherboard auf FSB1066 aufgerüstet haben, müssen Sie Jumper einstellen. Schließen Sie den Pin 4 und den Pin 5 des FSB2-Jumpers kurz und Schließen Sie den Pin 4 und den Pin 5 des FSB3Jumpers kurz. Andernfalls funktioniert die CPU nicht richtig auf diesem Motherboard. Siehe die nachstehenden Jumper-Einstellungen.

Möchten Sie die CPU übertakten, die Sie auf diesem Motherboard auf FSB1333 aufgerüstet haben, müssen Sie Jumper einstellen. Schließen Sie den Pin 3 und den Pin 4 des FSB2-Jumpers kurz und Schließen Sie den Pin 4 und den Pin 5 des FSB3Jumpers kurz. Andernfalls funktioniert die CPU nicht richtig auf diesem Motherboard. Siehe die nachstehenden Jumper-Einstellungen.

Default-Einstellung

Möchten Sie die CPU übertakten, die Sie auf diesem Motherboard auf FSB1600 aufgerüstet haben, müssen Sie Jumper einstellen. Schließen Sie den Pin 3 und den Pin 4 des FSB2-Jumpers kurz und Schließen Sie den Pin 3 und den Pin 4 des FSB3Jumpers kurz. Andernfalls funktioniert die CPU nicht richtig auf diesem Motherboard. Siehe die nachstehenden Jumper-Einstellungen.

ASRock Motherboard

4949

DeutschDeutsch

Deutsch

Page 50

Deutsch

DeutschDeutsch

2.6 Integrierte Header und Anschlüsse2.6 Integrierte Header und Anschlüsse

2.6 Integrierte Header und Anschlüsse

2.6 Integrierte Header und Anschlüsse2.6 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf diese He ader und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt!

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2 - No. 25)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Ka bel mit der Stift 1-

Seite des An schlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2 - No. 8)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges A T A 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse Diese sechs Seri al AT AII-

(SATAII_1 (Port0): (SAT AII-)V erbínder unterstützten siehe S.2 - No. 11) SAT A-Datenkabel für interne (SATAII_2 (Port1): Ma ssenspeichergeräte. Die siehe S.2 - No. 12) aktuelle SA TAII-Schnittstelle (SATAII_3 (Port2): ermöglicht eine siehe S.2 - No. 13) Datenübertragungsrate bis (SATAII_4 (Port3): 3,0 Gb/s.

siehe S.2 - No. 14) (SATAII_5 (Port4): siehe S.2 - No. 16) (SATAII_6 (Port5): siehe S.2 - No. 15)

SATAII_5 SATAII_3 SATAII_1

(Port4) (Port2) (Port0)

SATAII_6 SATAII_4 SATAII_2

(Port5) (Port3) (Port1)

5050

SATAII_6 (Port5) Verbindungsstück kann für interne Speichervorrichtung benutzt werden oder an eSATAII Verbindungsstück angeschlossen werden, um eSATAII Vorrichtung zu unterstützen. Bitte lesen Sie „SATAII Schnittstellen Einleitung“ auf Seite 26 für Details über eSATAII-und eSATAIIInstallationsverfahren.

ASRock Motherboard

Page 51

eSATAII-Anschlüsse

(eSATAII_TOP: siehe S.2 - No. 39)

Dieses eSA T AII V erbindungsstück unterstützt SATA Datenkabel für externe SATAII Funktion. Die

eSATAII_TOP

gegenwärtige eSAT AII Schnittstelle erlaubt bis 3.0 Gb/s Datenübertragungsrate.

Serial A TA- (SA TA-) SJedes Ende des SA T A Datenkabel Datenk abels k a nn an die SA TA

(Option) / SATAII Festplatte oder da s

SAT AII V erbindungsstück auf dieser Hauptplatine angeschlossen werden. Sie können das SATA Datenka bel auch benutzen, um SATAII_6 (Port5) Verbindungsstück und eSAT AII V erbindungsstück anzuschließen.

Serial A TA- (SA TA-) Verbinden Sie das schwarze Stromversorgungskabel Ende des SATA-Netzk a bels mit

(Option) dem Netzanschluss am

Verbindung zum

SATA-HDD-Stromanschluss

Verbindung zum Netzteil

Laufwerk. Verbinden Sie da nn das we iße Ende des SATA Stromversorgungskabels mit dem Stromanschluss des Netzteils.

USB 2.0-Header Zusätzlich zu den sechs

(9-pol. USB6_7) üblichen USB 2.0-Ports a n den (siehe S.2 - No. 19) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0Anschlussleiste werden zwei USB 2.0-Ports unterstützt.

(9-pol. USB4_5) (siehe S.2 - No. 18)

ASRock Motherboard

5151

DeutschDeutsch

Deutsch

Page 52

WiFi/E Sockel Dieser Sockel unterstützt

(15-pol. WIFI/E) WiFi+AP Funktion mit ASRock (siehe S.2 - No. 32) WiFi-802.11g oder WiFi-802.11n

Modul, einem einfa ch zu bedienenden Wireless Local Area Network (WLAN) Adapter . Damit sind Sie in der Lage, e in drahtloses Netzwerk aufzubauen und die Vorzüge dra htloser Anschlussmöglichkeiten zu genießen.

Mochten Sie die WiFi+AP-Funktion nicht auf diesem Motherboard verwenden, kann dieser Sockel als 4-pol. USB 2.0-Sockel zur Unterstutzung eines USB 2.0-Anschlusses verwendet werden. Um das 4-pol. USBGeratekabel richtig an diesen Sockel anzuschliesen, beachten Sie diese Abbildung.

DeskExpress heißer Stecker Diese Kopf unterstützt die Detektionskopf heiße Stecker

(5-pin IR1) Untersuchungsfunktion für (siehe S.2 - No. 26) ASRock DeskExpress.

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B. (siehe S.2 - No. 31) CD-ROM, DV D-ROM, TV-Tuner

CD1

oder MPEG-Karten mit Ihrem System zu verbinden.

Deutsch

DeutschDeutsch

5252

Anschluss für Audio auf Diese s Interfa ce zu eine m der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2 - No. 29) Ihnen eine bequeme

Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

ASRock Motherboard

Page 53

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert]. F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen. Für Windows® 2000 / XP / XP 64-Bit Betriebssystem: Klicken Sie auf “Audio-E/A”, wählen Sie die “Anschlusseinstellungen”

, wählen Sie “Erkennung der Frontleistenbuchse

deaktivieren” und speichern Sie die Änderung durch Klicken auf “OK”. Für Windows® Vista Die Rechtoberseite „Dateiordner“ Ikone anklicken , „Schalttafel

Buchse Entdeckung sperren“ wählen und die Änderung speichern, indem Sie „OKAY“ klicken.

G. Aktivierung des vorderseitigen Mikrofon s . Für Betriebssystem Windows Wählen Sie “Front Mic” (Vorderes Mikr.) als Standard-Aufnahmegerät. Möchten Sie Ihre Stimme über das vorderseitige Mikrofon hören, dann wählen Sie bitte das Symbol “Mute” (Stumm) unter “Front Mic” (Vorderes Mikr.) im Abschnitt “Playback” (Wiedergabe) ab. Für Betriebssystem Windows® Vista Rufen Sie die Registerkarte “Front Mic” (Vorderes Mikr.) im Realtek Bedienfeld auf. Klicken Sie auf “Set Default Device” (Standardgerät einstellen), um das vorderseitige Mikrofon als Standard Aufnahmegerät zu übernehmen.

/ VistaTM 64-Bit Betriebssystem:

2000 / XP / XP 64-Bit:

/ VistaTM 64-Bit:

System Panel-He ader Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der (siehe S.2 - No. 17) Systemvorderseite.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2 - No. 20) diesen Header an.

ASRock Motherboard

5353

DeutschDeutsch

Deutsch

Page 54

Gehäuselüfteranschluss Verbinden Sie da s

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem (siehe S.2 - No. 22) Anschluss und passen Sie den

schwarzen Draht dem Erdungsstift an.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - No. 2) Anschluss und passen Sie den

4 3 2 1

schwarzen Draht dem Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Hea der Verbinden Sie die A TX-

(24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2 - No. 38) Header.

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

Pins 1–3 anschließen

Deutsch

DeutschDeutsch

5454

ATX 12V Anschluss Bitte schließen Sie an diesen

(8-pin ATX12V1) Anschluss die ATX 12V (siehe S.2 - No. 40) Stromversorgung an.

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

5 1

8 4

5 1

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

Installation der 4-Pin ATX 12V Energieversorgung

8 4

ASRock Motherboard

Page 55

ren

IEEE-1394 Header Außer einem vorgegebenem

(9-pin FRONT_1394) IEEE-1394 Port auf dem Ein-/ (siehe S.2 - No. 23) Ausgabe Paneel, gibt es e inen

IEEE-1394 Header (FRONT_1394) auf dieser Hauptplatine. Dieser IEEE-1394 Header ka nn einen IEEE-1394 Port unterstützen.

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um (siehe S.2 - No. 27) ein COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(HDMI_SPDIF1, dreipolig) stellt einen SPDIF- (siehe S.2 - No. 30) Audioausgang für eine HDMI-

VGA-Karte zur V erfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diese m Anschluss.

5 1

8 4

HDMI_SPDIF-Kabel Bitte verbinden Sie das

(Option) schwarze Ende (A) des

HDMI_SPDIF-Kabels mit dem HDMI_SPDIF-Anschluss am Motherboard. Schließen Sie dann das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an.

DeutschDeutsch

Deutsch

A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig)

5555

ASRock Motherboard

Page 56

2.72.7

HDMI_SPDIFHDMI_SPDIF

2.7

HDMI_SPDIF

2.72.7

HDMI_SPDIFHDMI_SPDIF

HDMI (Hochauflösende Multimedia-Schnittstelle) ist eine komplett digitale Audio/ Video-Spezifikation, die eine Schnittstelle zwischen sämtlichen kompatiblen Digitalaudio-/Videoquellen zur V erfügung stellt. Beispiele für solche Digitalgeräte sind Digitalempfänger , DVD-Player , A/V-Receiver sowie kompatible Audiosyste me und Videoanzeigegeräte zum digitalen Fern sehen (DTV). Ein komplettes HDMI-System benötigt eine HDMI-VGA-Karte und e in HDMI-kompatibles Motherboard mit verbundenem HDMI_SPDIF-Anschluss. Ihr Motherboard ist mit einem HDMI_SPDIFAnschluss ausgestattet, der einen SPDIF-Audioausgang für e ine HDMI-V GA-Karte zur Verfügung stellt und den Anschluss von HDMI-Digitalgeräten wie Fern sehgeräten/ Projektoren/LCD-Geräten an da s Syste m ermöglicht. Installationshinweise zur HDMIFunktion Ihres Motherboards finden Sie auf Seite 30 der „User Ma nual“ (Bedienungsanleitung) auf der U nterstützungs-CD.

Anschluss – InstallationshinweiseAnschluss – Installationshinweise

Anschluss – Installationshinweise

Anschluss – InstallationshinweiseAnschluss – Installationshinweise

Deutsch

DeutschDeutsch

2.8 Serial A2.8 Serial A

2.8 Serial A

2.8 Serial A2.8 Serial A Festplatteninstallation Festplatteninstallation

Festplatteninstallation

Festplatteninstallation Festplatteninstallation

Motherboard nutzt den Intel® ICH10R south bridge-Chipsatz zur Unterstützung von Serial AT A- (SA T A-) / Seri al A TAII- (SA T AII-) und RAID-(RAID 0, RAID 1, RAID 10, RAID 5 und Intel Matrix Storage) Funktionen. Sie können SA TA / SATAII-Festplatten als interne Speichergeräte mit diesem Motherboard verbinden. In diesem Abschnitt erfahren Sie, wie Sie SATA / SAT AII-Festplatten installieren.

SCHRITT 1: Installieren Sie die SATA / SAT AII-Festplatten in den

SCHRITT 2: Verbinden Sie das SA TA-Netzkabel mit der SA TA / SAT AII-Festplatte. SCHRITT 3: Schließen Sie ein Ende des SAT A-Datenka bels am SATAII-Anschluss

SCHRITT 4: Schließen Sie das andere Ende des SA TA-Datenkabels a n die SATA /

- (SA- (SA

Laufwerkseinschüben des Gehäuses.

des Motherboards an.

SAT AII-Fe stplatte an.

1. Wenn Sie RAID 0, RAID 1, RAID 10 oder die Intel Matrix Storage Funktionalität verwenden möchten, müssen Sie mindestens zwei SATA- / SATAII-Festplatten installieren. Wenn Sie RAID 5 verwenden möchten, müssen Sie mindestens drei SATA- / SATAII-Festplatten installieren.

2. Wir raten davon ab, „Configure SATAII as“ („SATAII konfigurieren als“) nach der Betriebssysteminstallation zwischen AHCI, RAID und IDE umzuschalten.

A) / Serial AA) / Serial A

- (SA

A) / Serial A

- (SA- (SA

A) / Serial AA) / Serial A

AII- (SAAII- (SA

AII- (SA

AII- (SAAII- (SA

AII)AII)

AII)

AII)AII)

5656

ASRock Motherboard

Page 57

2.92.9

2.9

2.92.9

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

reiberinstallationreiberinstallation

reiberinstallation

reiberinstallationreiberinstallation

®®

2.102.10

Windows Windows

2.10

Windows

2.102.10

Windows Windows

RAID RAID

RAID

RAID RAID

Wenn Sie die Betriebssysteme Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit auf Ihren SATA- / SA TAII-Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD finden:

..\ RAID Installation Guide

2.112.11

Windows Windows

2.11

Windows

2.112.11

Windows Windows Vista Vista

Vista

Vista Vista

Wenn Sie Windows® 2000 / XP / XP 64-Bit / VistaTM / VistaTM 64-Bit ohne RAIDFunktionalität auf Ihren SATA / SATAII-Festplatten in stallieren, da nn f olgen Sie bitte je nach dem zu installierenden Betriebssyste m den f olgenden Schritten.

Da der Windows® 2000 RAID / AHCI Treiber vom Chipsatz-Verkäufer nicht mitgeliefert wird, werden RAID / AHCI Funktionen unter Windows® 2000 nicht unterstützt.

2.11.1 W2.11.1 W

2.11.1 W

2.11.1 W2.11.1 W F F

F F

Wenn Sie Windows® 2000 / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor .

®®

XP / XP 64-Bit / Vista XP / XP 64-Bit / Vista

XP / XP 64-Bit / Vista

XP / XP 64-Bit / Vista XP / XP 64-Bit / Vista

-F-F

unktionalität installierenunktionalität installieren

-F

unktionalität installieren

-F-F

unktionalität installierenunktionalität installieren

®®

2000 / XP / XP 64-Bit / Vista 2000 / XP / XP 64-Bit / Vista

2000 / XP / XP 64-Bit / Vista

2000 / XP / XP 64-Bit / Vista 2000 / XP / XP 64-Bit / Vista

TMTM

64-Bit ohne RAID 64-Bit ohne RAID

64-Bit ohne RAID

64-Bit ohne RAID 64-Bit ohne RAID

®®

indowsindows

indows

indowsindows

unktionalität installierenunktionalität installieren

unktionalität installieren

unktionalität installierenunktionalität installieren

®®

2000 / XP / XP 64-Bit ohne RAID 2000 / XP / XP 64-Bit ohne RAID

2000 / XP / XP 64-Bit ohne RAID

2000 / XP / XP 64-Bit ohne RAID 2000 / XP / XP 64-Bit ohne RAID

-F-F

-F

-F-F

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

unktionalität installierenunktionalität installieren

unktionalität installieren

unktionalität installierenunktionalität installieren

TMTM

64-Bit mit 64-Bit mit

64-Bit mit

64-Bit mit 64-Bit mit

TMTM

/ /

Verwendung von SATA / SATAII-Festplatten und eSA TAII-Geräten mit NCQFunktionen

SCHRITT 1: BIOS einrichten.

A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Adva nced“ Bildschirm (Erweitert), dann „IDE Configuration“ (IDE-Konfiguration). B. Stellen Sie “SATAII-Konfiguration” auf [Erweitert] ein, stellen Sie danach “SATAII konfigureren als” auf [AHCI] ein.

ASRock Motherboard

5757

DeutschDeutsch

Deutsch

Page 58

SCHRITT 2: SATA / SATAII-Treiberdis kette erstellen.

A. Legen Sie die ASRock Support-CD in Ihr optische s Laufwerk, um Ihr System hochzufahren. (Legen Sie zu diesem Ze itpunkt KEINE Diskette in das Diskettenlaufwerk ein!) B. Während des Selbsttests zu Beginn des Systemstarts drücken Sie die <F11>-Taste – ein Fenster zur Auswahl des Boot-Laufwerkes (Startlaufwerk) erscheint. Bitte wählen Sie das CD-ROM-Laufwerk als Boot-Laufwerk. C. Die Meldung „Generate Serial ATA driver diskette [Y/N]?“ [Seri al ATA Treiberdiskette erstellen [Y/N]?] bestätigen Sie mit <Y>. D. Daraufhin werden die Meldungen

Please insert a blank formatted diskette into floppy drive A: press any key to start

(Bitte legen Sie eine leere, formatierte Dis kette in Laufwerk A:

ein und drücken Sie zum Beginnen eine beliebige Taste.) Bitte legen Sie eine Diskette in das Diskettenlaufwerk e in und drücken Sie eine beliebige Taste. E. Das System beginnt mit dem Formatieren der Diskette und kopiert die SATA / SATAII-Treiber auf die Diskette.

SCHRITT 3: Installieren Sie Windows® XP / XP 64-Bit in Ihrem System.

(Windows® 2000 wird nicht unterstützt.)

Sie mit der Installation von Windows® XP / XP 64-Bit beginnen. Zu Beginn der Windows®-Einrichtung drücken Sie die F6-T aste zur Installation eines Dritta nbieter AHCI-Treibers. Legen Sie die Diskette mit dem Intel® AHCI-T reiber ein, wenn Sie dazu aufgefordert werden. Na ch de m Einlesen der Diskette wid der entsprechende T reiber angezeigt. Wählen Sie den zu installierenden T reiber passend zum gewünschten Modus und zum Betriebssystem. Sie können wählen: "Intel(R) ICH10R SA TA AHCI Controller (Desktop - Windows XP)" oder "Intel(R) ICH10R SA T A AHCI Controller (Desktop - Windows XP64)".

Deutsch

DeutschDeutsch

5858

Verwendung von SATA / SATAII-Festplatten und eSA TAII-Geräten ohne NCQFunktionen

SCHRITT 1: BIOS einrichten.

SCHRITT 2: Installieren Sie Windows® 2000 / XP / XP 64-Bit in Ihrem System.

ASRock Motherboard

Page 59

®®

2.11.2 W2.11.2 W

2.11.2 W

2.11.2 W2.11.2 W

Wenn Sie Windows® VistaTM / VistaTM 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII-Festplatten und eSA TAII-Geräten mit NCQFunktionen

SCHRITT 1: BIOS einrichten.

SCHRITT 2: Installieren Sie Windows® VistaTM / VistaTM 64-Bit in Ihrem System.

Legen Sie Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk ein, um Ihr System zu starten. Folgen Sie an schließend den Anweisungen, um das Windows® VistaTM / VistaTM 64-Bit Betriebssystem auf Ihrem System zu installieren. Wenn die Frage “W o möchten Sie Windows installieren?” ersche int, legen Sie bitte die ASRock Support CD in Ihr optisches Laufwerk ein. Klicken Sie anschließend die “Treiber laden”-Schaltfläche link s unten, um die Intel® AHCI-T reiber zu installieren. Die Intel® AHCI-T reiber befinden sich in de m folgenden V erzeichnis auf der Support CD:

.. \ I386 (Für Windows® VistaTM-Benutzer) .. \ AMD64 (Für Windows® VistaTM 64-Bit Benutzer)

Legen Sie danach noch einmal die Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk, um die Installation f ortzusetzen.

indowsindows

indows

indowsindows

F F

unktionalität installierenunktionalität installieren

unktionalität installieren

F F

unktionalität installierenunktionalität installieren

®®

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

TMTM

64-Bit ohne RAID 64-Bit ohne RAID

64-Bit ohne RAID

64-Bit ohne RAID 64-Bit ohne RAID

Verwendung von SATA / SATAII-Festplatten und eSATAII-Geräten ohne NCQFunktionen

SCHRITT 1: BIOS einrichten.

SCHRITT 2: Installieren Sie Windows® VistaTM / VistaTM 64-Bit in Ihrem System.

ASRock Motherboard

5959

DeutschDeutsch

Deutsch

Page 60

2.122.12

DTS BedienungsanleitungDTS Bedienungsanleitung

2.12

DTS Bedienungsanleitung

2.122.12

DTS BedienungsanleitungDTS Bedienungsanleitung

DTS (Digitaltheatersysteme) ist ein Mehrka naldigitaler Raumkla ng Format, um Ihnen eine neue Klasse der U nterhaltungserfa hrung durch V erwendung des Haus-PCs zu bringen. DTS lässt Audiospuren mit den ursprünglichen Hauptaufna hme näher als andere digital verschlüsselte Tonspuren übereinsti mmen. V erbunden mit de m mehrdimensionalen V orte il der Raumklang Technologie verbessert die Audioqualität von DTS Format Tonspuren und Musik-Mischungen drastisch Zufriedenheit.

Folgen Sie bitte unter Schritten, um DTS Funktion zu a ktivieren:

1. Installieren Sie die Treiber zu Ihre m System von der ASRock Unterstützungs-CD.

2. Starten Sie Ihr System neu.

3. Sie werden das Ikon (Realtek HD Audio Kontrolleur) auf der Taskleiste de s Windows® finden.

4. Klicken Sie auf dieses Ikon doppelt, um Realtek HD Audio Kontrolleur zu öffnen.

5. Auf der U nterseite von Re altek HD Audio Kontrolleur . Sie können finden, dass da s DTS Verbinden 2 Elemente enthält: DTS Neo: PC und DTS Interaktiv. Klicken Sie auf den Knopf, um es zu aktivieren oder dea ktivieren.

DTS Neo: PC DTS Interaktiv

DTS Neo: PC

DTS Neo: PC umtauscht Ihr Stereoaudio (WMA, MP3, CD und mehr) in eine überzeugende 7.1-Kanäle-Audioerfahrung.

Deutsch

DeutschDeutsch

6060

DTS Interaktiv

DTS Interaktiv stellt einen einzelnen Kabelanschluss zu Ihrem DTS aktivierten Raumklang System zur Verfügung. Ihr Stereo oder Mehrkanal (bis 5.1) Audioquellen werden in ein DTS Audiosignal wieder verschlüsselt und aus Ihrem PC zu jedem DTS aktivierten System wie angetriebene PC-Lautsprecher, ein A/V Empfänger oder irgendwelcher andere DTS kompatible Raumklang System gesendet.

6. Wenn Sie DTS Neo auswählen: PC. Sie können auf das Ikon (Detail Einstellungen) klicken, um auf fortgeschrittene Steuerungen zuzugreifen.

ASRock Motherboard

Page 61

Musik Modus Kino Modus

Musik Modus

Der Musik Modus ist für den Gebrauch mit irgendwelchen StereomusikAufnahmen, die die Integrität der Stereomischung bewahrt, während des Vergrößerns davon mit einem zentralen Kanal, um das Image zu verankern, und während des Hervorbringens von genug Umgebung Zufriedenheit, um eine geräumige, dreidimensionale hörende Erfahrung hervorzubringen. Die Musik Modus umfasst die Kontrolle, die dem Ton erlaubt, zum Raumlayout und den persönlichen Vorlieben geschneidert zu werden.

Kino Modus

Der Kino Modus ist für den Gebrauch mit Stereo-TV-Shows und allen Programmen verschlüsselt in DTS Umgebung. Das Ergebnis ist verbesserte Klangfeld Richtungsabhängigkeit, die sich der Qualität des getrennten 7.1Kanäe-Tons nähert.

ASRock Motherboard

6161

DeutschDeutsch

Deutsch

Page 62

2.132.13

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

2.13

Entkoppelte Übertaktungstechnologie

2.132.13

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

Dieses Motherboard unterstützt die Entkoppelte Übertaktungstechnologie, durch die der FSB durch fixierte PCI- / PCIE- Busse beim Übertakten effektiver arbeiten. Bevor Sie die Entkoppelte Übertaktung aktivieren, stellen Sie bitte die Option “Overclock Mode” (Übertaktungsmodus) im BIOS von [Auto] auf [Ma nual] um. Dadurch wird der CPU-FSB beim Übertakten entkoppelt, PCI- / PCIE- Busse werden jedoch fixiert, so dass der FSB in e iner sta bileren Überta ktungsumgebung arbeiten k a nn.

Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite 38, bevor Sie die Untied Overclocking-Technologie anwenden.

3. BIOS-Information3. BIOS-Information

3. BIOS-Information

3. BIOS-Information3. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gela ngen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

Deutsch

DeutschDeutsch

6262

4. Software Suppor4. Software Suppor

4. Software Suppor

4. Software Suppor4. Software Suppor

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: 2000 / XP / XP 64-Bit / VistaTM / Vista Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verze ichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Progra mm soll es Ihnen so le icht wie möglich ma chen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.

ASRock Motherboard

t CD informationt CD information

t CD information

t CD informationt CD information

64-Bit. Die Ihrem

Page 63

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock P43R1600Twins-WiFi / P43R1600Twins110dB / P43R1600T wins, une carte mère très fia ble produite selon les critères de qualité

rigoureux de ASRock. Elle offre de s performa nces excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le ma nuel l’utilisateur qui se trouve sur le CD d’assista nce.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet1.1 Contenu du paquet

1.1 Contenu du paquet

1.1 Contenu du paquet1.1 Contenu du paquet

Carte mère ASRock P43R1600Tw ins-WiFi / P43R1600Twi ns-1 10dB / P43R1600Twins

(Facteur de forme ATX: 12.0 pouces x 9.6 pouce s, 30.5 cm x 24.4 cm)

Guide d’installation rapide ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB /

P43R1600Twins CD de soutien ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB / P43R1600Twins

Guide d’Opération du Module ASRock WiFi-802.11g (Pour P43R1600T wins-WiFi uniquement)

Tous conception condensateur solide

Un câble ruba n IDE Ultra A TA 66/100/133 80 conducteurs Un câble ruba n pour un lecteur de dis quettes 3,5 pouces Quatre câbles de données de série ATA (SATA) (en option) Un câble d’alimentation de série AT A (SATA) HDD (en option) Un câble HDMI_SPDIF (en option) Un “ASRock 1394_SPDIF I/O” I/O Pa nel Shield (P43R1600T wins-WiFi / P43R1600Twins-110dB) Un “ASRock SPDIF I/O” I/O Pa nel Shield (P43R1600T wins)

Accessoires de W iFi (Pour P43R1600Twins-WiFi uniquement)

Un Module ASRock WiFi-802.11g Une Antenne Un Support WiFi

ASRock Motherboard

6363

çaisçais

çais ranran

ranran

ran FF

Page 64

FF rançais

rançaisrançais

6464

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme A TX:

12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

- Accessoire s de Carte mère

CPU - LGA 775 pour Intel® CoreTM 2 Extreme / CoreTM 2 Quad / Core

2 Duo / Pentium® Dual Core / Celeron® accepta nt les processeurs Penryn Quad Core Yorkfield et Dual Core W olfdale

- FSB1600/1333/1066/800 MHz (voir ATTENTION 1)

- Prise en charge de la technologie Hyper-Threading (voir ATTENTION 2)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 3)

- Prise en charge de la technologie EM64T par le CPU

Chipsets - Northbridge: Intel® P43

- Southbridge: Intel® ICH10R

Mémoire - Compatible avec la Technologie de Mémoire à Ca nal Double

(voir ATTENTION 4)

- 2 x slots DIMM DDR3

- Supporter DDR3 1333/1066 non-ECC, sa ns a mortissement mémoire (voir ATTENTION 5)

- Capa cité maxi de mémoire système: 4GB (voir ATTENTION 6)

- 4 x slots DIMM DDR2

- Supporter DDR2 1066/800/667 non-ECC, sa ns amortissement mémoire (voir ATTENTION 5)

- Capa cité maxi de mémoire système:16GB (voir ATTENTION 6)

Slot d’extension - 1 x slot PCI Express 2.0 x16 (vert @ mode x16)

- 3 x slots PCI Express x1

- 3 x slots PCI

Audio P43R1600Twins-WiFi

- 7,1 CH Windows protection de contenu

- DAC avec une ga mme dyna mique 1 10dB (ALC890 Audio Code c)

- Supporter DTS (Système de Théâtre Digital) (voir ATTENTION 7)

P43R1600Twins-1 10dB

- 7,1 CH Windows® VistaTM Premium niveau HD Audio avec protection de contenu

- DAC avec une ga mme dyna mique 1 10dB (ALC890 Audio Code c)

P43R1600Twins

- 7.1 Son haute définition de première qualité CH Windows VistaTM (codec audio ALC888)

ASRock Motherboard

VistaTM Premium niveau HD Audio avec

Page 65

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1B/RTL81 11C

- Support du Wa ke-On-LAN

Sans fil LAN - Module ASRock WiFi-802.1 1g (Pour - 54Mbps IEEE 802.11g / 11Mbps IEEE 802.11b P43R1600Twins- - Supporter la mode multipointe d’accès de logiciel (Mode AP) WiFi uniquement) et la mode de Station (Mode d’infrastructure et Mode Ad-hoc) Panneau arrière P43R1600Twins-WiFi / P43R1600Twins-1 10dB

ASRock 1394_SPDIF I/O

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x Port de sortie coaxial SPDIF

- 1 x Port de sortie optique SPDIF

- 6 x ports USB 2.0 par défaut

- 1 x port eSATAII

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- 1 x port IEEE 1394

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basse s / Entrée Ligne / Haut-parleur frontal / Microphone (voir A TTENTION 8)

P43R1600Twins

ASRock SPDIF I/O

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x Port de sortie coaxial SPDIF

- 1 x Port de sortie optique SPDIF

- 6 x ports USB 2.0 par défaut

- 1 x port eSATAII

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basse s / Entrée Ligne / Haut-parleur frontal / Microphone (voir A TTENTION 8)

Connecteurs - 6 x connecteurs SAT AII, prennent en charge un taux de tra nsfert

de données pouvant aller jusqu’à 3.0Go/s, supporte RAID (RAID 0, RAID 1,RAID 10, RAID 5 et mémoire à sélection matricielle), NCQ, AHCI et “Hot-Plug” (Connexion à chaud) (voir ATTENTION 9)

- 1 x connecteur eSATAII 3 Go/s (partagés avec 1 connecteur SATAII) (voir A TTENTION 10)

çaisçais

çais ranran

ranran

ran FF

ASRock Motherboard

6565

Page 66

FF rançais

rançaisrançais

- 1 x ATA133 IDE connecteurs (prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Dis quette

- 1 x DeskExpress Hot Plug Dete ction hea der

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x Connecteur IEEE 1394 (P43R1600Twins-WiFi / P43R1600T wins-110dB)

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’ali mentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau ava nt

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (voir ATTENTION 1 1)

- 1 x Connecteur WiFi/E (voir A TTENTION 12)

BIOS - 8Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU, DRAM, NB, SB, VTT Tension Multi-ajustement

- Supporter I. O. T. (Technologie d’Overclocking Intelligent)

CD d’a ssista nce - Pilotes, utilitaires, logiciel anti-virus (Version d’essai)

Caractéristique - Tuner ASRock OC (voir ATTENTION 13) unique - L’accélérateur hybride:

- Contrôle direct de la fréquence CPU (voir A TTENTION 14)

- ASRock U-COP (voir A TTENTION 15)

- Garde d’échec au démarrage (B.F.G.) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- T a chéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

- Ventilateur silencieux d’unité centrale

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® 2000 / XP / XP 64-bit / VistaTM / Vista

64-bit (voir ATTENTION 16)

Certifications - FCC, CE, WHQL

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com

6666

ASRock Motherboard

Page 67

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ATTENTION!

1. Cette carte mère prend en charge les FSB1600/1333/1066/800 MHz natifs . Pour un fonctionnement normal, vous n’avez pas besoin de régler les paramètres des cavaliers. Pour le mode spécial d’overclocking (surcadençage), veuillez vous référez à la page 77 pour les paramètres corrects des cavaliers.

2. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 52 du manuel de l’utilisateur sur le CD technique.

3. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 90 pour plus d’informations.

4. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 73 pour réaliser une installation correcte.

5. Veuillez vérifier dans le tableau ci-dessous pour les fréquences de prise en charge mémoire et les fréquences FSB UC correspondantes.

Fréquence FSB UC Fréquence de prise en charge mémoire

1600 DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1333 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1066 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066

800 DDR2 667, DDR2 800

6. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows et Windows® VistaTM. Avec Windows® XP 64 bits et Windows® VistaTM 64 bits avec CPU 64 bits, il n’y a pas ce genre de limitation.

7. DTS (Système de Théâtre Digital) est un multi-chaine digital sous l’ambiance du format audio. Pour activer la fonction DTS, vous devez ajuster les paramètres audio après l’installation du pilote. Vous référer à «DTS Guide» à la page 88 pour plus de détails,S’il vous plaît.

çaisçais

çais ranran

ranran

ran FF

ASRock Motherboard

6767

Page 68

FF rançais

rançaisrançais

8. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3, 4 et 5 pour effectuer la bonne connexion.

9. Avant d’installer le disque dur SATAII au connecteur SATAII, veuillez

lire le Guide « Installation du disque dur SATAII » à la page 34 du « Manuel de l’utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII.

10. Cette carte mère prend en charge l’interface eSATAII, la spécification du

SATAII externe.Veuillez lire la “Présentation de l’interface SATAII” à la page 26 pour les détails au sujet de l’eSATAII et de la procédure d’installation eSATAII.

11. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous

12. L’en-tête WiFi/E accepte la fonction WiFi+AP avec le module ASRock

13. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet

14. Même si cette carte mère offre un contrôle sans souci, il n’est pas

15. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

16. Les fonctions de module ASRock WiFi 802.11g et RAID / AHCI ne sont

Microsoft 2000 SP4.

WiFi-802.11g ou WiFi-802.11n ; c’est un adaptateur de réseau local sans-fil (WLAN) facile d’utilisation. Il vous permettra de créer un environnement sans fil et de bénéficier des avantages de la connectivité au réseau sans fil. Veuillez consultez notre site Internet pour vérifier la disponibilité du module ASRock WiFi-802.11g ou WiFi-

802.11n. Site ASRock http://www.asrock.com

de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S’il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com

recommandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

pas Supporté sous Windows® 2000 OS. Il est recommandé d’utiliser le mode IDE sous Windows® 2000. Veuillez consulter la page 58 du “Guide d’utilisation” dans le CD de support pour le détail des réglages.

Windows® VistaTM 64-bit/ VistaTM / XP 64-bit / XP SP1; SP2/

6868

ASRock Motherboard

Page 69

1.31.3

1.3

1.31.3

ableau de matériel minimal requis pour Wableau de matériel minimal requis pour W

ableau de matériel minimal requis pour W

ableau de matériel minimal requis pour Wableau de matériel minimal requis pour W

TMTM

Le logo de VistaLe logo de Vista

Le logo de Vista

Le logo de VistaLe logo de Vista

Les intégrateurs de système et les utilisateurs qui achètent notre carte mère et prévoient de soumettre le logo VistaTM Premium 2008 et Ba sic de Windows® sont invités à respecter le tableau suiva nt relatif au matériel minimal requis.

Unité centrale Celeron 420 Mémoire mémoire système 1 Go (Premium)

Adaptateur VGA DX10 avec pilote WDDM

TMTM

Premium 2008 et Basic Premium 2008 et Basic

Premium 2008 et Basic

Premium 2008 et Basic Premium 2008 et Basic

512 Mo Canal simple (Basic)

avec mémoire VGA 128bits (Premium) avec mémoire VGA 64bits (Basic)

indowsindows

indows

indowsindows

* Apres Juin 1,2008, tous les Windows® VistaTM systems sont demandes de mettre au dessus de exigence du hardware minimum pour qualifier pour Windows

Vista

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Premium 2008 logo.

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Précautions à observer avant l’installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

çaisçais

çais ranran

ranran

ran FF

ASRock Motherboard

6969

Page 70

2.1 Installation du CPU2.1 Installation du CPU

2.1 Installation du CPU

2.1 Installation du CPU2.1 Installation du CPU

Pour l’installation du processeur Intel 775 broches, veuillez suivre la procédure ci-dessous.

Avant d’insérer le processeur 775 broches dans le socket, veuillez vérifier que la surface du processeur est bien propre, et qu’il n’y a aucune broche tordue sur le socket. Si c’est le cas, ne forcez pas pour insérer le processeur dans le socket. Sinon, le processeur

sera gravement endommagé.

Etape 1. Ouvrez le socle :

Etape 1-1. Dégagez le levier en appuyant sur

le crochet et en le faisant ressortir pour dégager la languette de retenue.

Etape 1-2. Faites tourner le levier de

chargement en position ouverte maximum à 135 degrés.

Etape 1-3. Faites pivoter la plaque de

chargement pour l’ouvrir au maximum à environ 100 degrés.

(Plaque de chargement)

(Barrette de contact)

Vue d’ensemble du socket 775 broches

(Corps du socket)

FF rançais

rançaisrançais

7070

Etape 2. Insérez le processeur 775 broches :

Etape 2-1. Tenez le processeur par ses

bords là où se trouvent des lignes noires.

Etape 2-2. Orientez le paquet avec le

dissipateur thermique intégré (IHS) vers le haut. Repérez la broche 1 et les deux encoches d’orientation.

ASRock Motherboard

Ligne noire

Page 71

broche 1

Encoche d’orientation

Processeur 775 broches

Encoche d’orientation

Pour une insertion correcte, veuillez vérifier que vous faites bien correspondre les deux encoches d’orientation sur le processeur

avec les deux détrompeurs du socket

Détrompeur

Etape 2-3. Mettez soigneusement en place le

processeur dans le socle en un mouvement strictement vertical.

Etape 2-4. Vérifiez que le processeur est

bien installé dans le socle et que les encoches d’orientation sont dans la bonne position.

Etap e 3. Enlevez le capuchon PnP (Pick et Place) :

De l’index et du de votre main gauche, soutenez le bord de la plaque de chargement, engagez le PnP avec le pouce de votre main droite, et enlevez le capuchon du socle tout en appuyant sur le centre du capuchon PnP pour vous aider.

broche 1

Détrompeur

Socket 775 broches

1. Il est recommandé d’utiliser la languette du capuchon ; évitez de faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte mère pour service après vente.

Etape 4. Refermez le socle :

Etape 4-1. Faites pivoter la plaque de

chargement sur l’IHS.

Etape 4-2. Tout en appuyant doucement sur

la plaque de chargement, engagez le levier de chargement

Etape 4-3. Fixez le levier de chargement

avec la languette de la plaque de chargement sous la languette de retenue du levier de chargement.

ASRock Motherboard

7171

çaisçais

çais ranran

ranran

ran FF

Page 72

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et

2.2

Installation du ventilateur du processeur et

2.22.2

Installation du ventilateur du processeur etInstallation du ventilateur du processeur et dissipateur thermiquedissipateur thermique

dissipateur thermique

dissipateur thermiquedissipateur thermique

Pour une installation correcte, veuillez vous reporter aux manuels d’instructions de votre ventilateur de processeur et de votre dissipateur thermique.

L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un processeur 775 broches.

Etape 1. Appliquez le matériau d’interface thermique

au centre de IHS sur la surface du socket.

Etape 2. Placez le dissipateur thermique sur le socket.

Vérifiez que les câbles du ventilateur sont orientés vers le côté le plus proche du connecteur pour ventilateur de processeur sur la carte mère (CPU_FAN1, voir page 2, no. 2).

Etape 3. Alignez les attaches avec la carte mère par les

orifices.

Etape 4. Faites tourner les attaches dans le sens des

aiguilles d’une montre, puis, du pouce, enfoncez les capuchons des attaches pour les installer et les verrouiller. Répétez l’opération avec les autres attaches.

(Appliquez le matériau d’interface thermique)

(Câbles du ventilateur du côté le plus

proche du connecteur sur la carte mère)

(Orifices des attaches ressortant)

(Enfoncez (4 endroits))

FF rançais

rançaisrançais

7272

Si vous enfoncez les attaches sans les faire tourner dans le sens des aiguilles d’une montre, le dissipateur thermique ne sera pas fixé sur la carte mère.

Etape 5. Connectez l’en-tête du ventilateur sur le

connecteur pour ventilateur de processeur sur la carte mère.

Etape 6. Fixez la longueur de câble en excès avec du

ruban adhésif pour vous assurer que le câble ne gênera pas le fonctionnement du ventilateur ou n’entrera pas en contact avec les autres composants.

ASRock Motherboard

Page 73

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

La carte mère dispose de quatre emplacements DIMM DD R2 (Double Data Rate 2) de 240-broches, deux emplacements DIMM DDR3 (Double Data Rate 3) de 240-broches, et supporte la Technologie de Mémoire à Canal Double. Pour eff ectuer une configuration à canal double, vous devez toujours installer des paires de DIMM DDR2/ DDR3 identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DDR2 identique s da ns le Ca nal Double A (DDRII_A1 et DDRII_B1; slots jaunes; voir p.2 No. 5), une paire de DIMM DDRII identiques dan s le Canal Double B (DDRII_A2 et DD RII_B2; slots ora nge; voir p.2 No. 6), ou une paire de DIMM DDR3 identiques da n s le Can al Double C (DD R3_A1 et DDR3_B1; slots vert; voir p.2 No. 7), de façon à ce que la Technologie de Mémoire à Ca nal Double puisse être activée. Cette carte vous permet également d’installer quatre modules DIMM DDR2 pour la configuration à canal double. Cette carte mère vous permet également d’installer quatre modules DIMM DDR2 pour une configuration double can al; veuillez installer les mêmes modules DIMM DDR2 dans le s quatre emplacements. Vous pouvez vous reporter au Tableau de configuration mémoire double can al ci-dessous.

Configurations de Mémoire de double Chaînes DDR2

(DS: Double Side (double face), SS: Single Side (simple face))

DDRII_A1 DDRII_A2 DDRII_B1 DDRII_B2 (Slot (Slot (Slot (Slot

Jaunes) Orange) Jaunes) Orange) 2 modules de mémoire SS X SS X 2 modules de mémoire DS X DS X 2 modules de mémoire X SS X S S 2 modules de mémoire X DS X DS 4 modules de mémoire SS S S SS S S 4 modules de mémoire DS DS DS DS

Configurations de Mémoire de double Chaînes DDR3

(DS: Double Side (double face), SS: Single Side (simple face))

DDR3_A1 DDR3_B1

(Slot Vert) (Slot Vert) 2 modules de mémoire SS SS 2 modules de mémoire DS DS

ASRock Motherboard

7373

çaisçais

çais ranran

ranran

ran FF

Page 74

1. Si vous voulez installer deux modules de mémoire, pour la compatibilité et la fiabilité optimale, il est recommandé de les installer dans les broches de la même couleur. C’est-à-dire, les installer dans la place de slots verts (DDR3_A1 et DDR3_B1), dans la place de slots jaunes (DDRII_A1 et DDRII_B1), ou dans la place de slots oranges (DDRII_A2 et DDRII_B2).

2. Si un seul module de mémoire ou trois modules de mémoire sont installés dans les slots DIMM DDR2 sur cette carte mère, il est incapable d’activer la Technologie de Mémoire de Double Chaines. Si un seul module de mémoire est installé dans les slots DIMM DDR3 sur cette carte mère, il est incapable d’activer la Technologie de Mémoire de Double Chaines.

3. Si une paire de modules de mémoire n’est pas installée dans le même Double Chaine, par exemple, l’installation d’une paire de modules de mémoire dans DDRII_A1 et DDRII_B2, il est incapable d’activer la Technologie de Mémoire de Double Chaines.

4. Il n’est pas autorisé à installer un module de mémoire DDR3 en DDR2 slot ou d’installer un module de mémoire DDR2 en DDR3 slot, sinon, cette carte mère et DIMM peuvent être endommagé.

5. DDR2 et DDR3 modules de mémoire ne peuvent pas être installé sur cette carte mère en même temps.

Installation d’un module DIMMInstallation d’un module DIMM

Installation d’un module DIMM

Installation d’un module DIMMInstallation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

FF rançais

rançaisrançais

7474

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers l’extérieur.

Eta pe 2. Alignez le module DIMM sur son empla cement en faisant correspondre les

encoches du module DIMM aux trous du connecteur.

ASRock Motherboard

Page 75

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcez l e module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Etape 3. Insérez fermement le module DIMM dans son emplacement jus qu’à ce que

les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré corre ctement.

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

2.4

Slot d’extension (Slots PCI et Slots PCI Express)

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

Il y a 3 ports PCI et 4 ports PCI Express sur la carte mère. Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées

d’une interface PCI 32 bits.

Slots PCIE:Le PCIE1/DE (slot PCIE x1; blanc) sert aux cartes PCI Express avec les

cartes de largeur x1 voie, comme la carte Giga bit LAN, la carte SA TA2 et la carte ASRock PCIE_DE. PCIE2 (slot PCIE x16; Vert) est utilisé pour les cartes PCI Express avec cartes gra phiques de largeur x16 voies. Le PCIE3 / PCIE4 (slot PCIE x1; blanc) sert aux cartes PCI Express avec les cartes de largeur x1 voie, comme la carte Giga bit LAN, la carte SATA2.

Si vous voulez utiliser la fonction ASRock DeskExpress sur cette carte mère, veuillez installer la carte ASRock PCIE_DE sur le slot PCIE1/DE.

Installation d’une carte d’extensionInstallation d’une carte d’extension

Installation d’une carte d’extension

Installation d’une carte d’extensionInstallation d’une carte d’extension

Etape 1. Avant d’installer le s cartes d’extension, veuillez vous assurer de bien

avoir coupé l’alimentation ou d’avoir débranché le cordon d’ali mentation. Veuillez lire la documentation des cartes d’extension et ef fectuer le s réglages matériels nécessaires pour les cartes ava nt de débuter l’installation.

Etape 2. Retirez l’équerre correspondant au connecteur que vous voulez utiliser .

Gardez la vis pour un usage ultérieur.

Etape 3. Alignez la carte sur le connecteur et a ppuyez fermement jus qu’à l’in sertion

complète de la carte dans son emplacement.

Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

ASRock Motherboard

7575

çaisçais

çais ranran

ranran

ran FF

Page 76

FF rançais

rançaisrançais

2.5 Réglage des cavaliers2.5 Réglage des cavaliers

2.5 Réglage des cavaliers

2.5 Réglage des cavaliers2.5 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont “FERMEES” quand le capuchon est placé sur ces 2 broches.

Le cavalier Desc ription

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 No. 1) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

Effacer la CMOS

(CLRCMOS1, le cavalier à 3 broches) (voir p.2 No. 24)

Note: CLRCMOS1 vous permet d’effacer les données qui se trouvent dans la CMOS.

Les données dans la CMOS comprennent les inf ormations de conf iguration du système telles que le mot de passe système, la date, l’heure et le s paramètres de configuration du système. Pour effa cer et réinitialiser le s paramètres du système pour retrouver la configuration par défaut, veuillez mettre l’ordinateur hors tension et débrancher le cordon d’alimentation de l’ali mentation éle ctrique. Attendez 15 secondes, puis utilisez un ca puchon de cavalier pour courtcircuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier. Toutefois, veuillez ne pas effa cer la CMOS tout de suite après avoir mis le BIOS à jour. Si vous avez besoin d’eff a cer la CMOS lors que vous avez fini de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le mettre hors tension avant de procéder à l’opération d’effa ce ment de la CMOS.

Paramètres par défaut

Ferme Ouvert

(standby) et permettre aux périphériques PS/2 ou USB de réveiller le système.

Effacer la CMOS

7676

ASRock Motherboard

Page 77

Cavalier FSB1

(Cavalier 3 broches FSB1, voir p.2 No. 34)

Cavalier FSB2

(Cavalier 5 broches FSB2, voir p.2 No. 9)

Cavalier FSB3

(Cavalier 5 broches FSB3, voir p.2 No. 9)

Quand vous montez un processeur FSB800 ou FSB1066, et essayez de surcadencer à FSB1333 ou FSB1600 (en réglant le BIOS) Vous pouvez faire fa ce le problème, que la fréquence de la mémoire DRAM sera très f ortement surfréquencée. V euillez utiliser le cavalier pour forcer la carte mère À être bouclée à une fréquence plus élevée, de sorte que la mémoire DRAM puisse f onctionner à une fréquence plus basse.

Si vous voulez overclocker le CPU que vous avez choisi vers un FSB1066 sur cette carte mère, vous devez régler les cavaliers. V euillez mettre en conta ct le s bornes 4 et 5 pour le cavalier FSB2 et les bornes 4 et 5 pour le cavalier FSB3. Dans le cas contraire, le CPU peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer ci-dessous pour les réglages de s cavaliers.

Si vous voulez overclocker le CPU que vous avez choisi vers un FSB1333 sur cette carte mère, vous devez régler les cavaliers. V euillez mettre en conta ct le s bornes 3 et 4 pour le cavalier FSB2 et les bornes 4 et 5 pour le cavalier FSB3. Dans le cas contraire, le CPU peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer ci-dessous pour les réglages de s cavaliers.

Paramètre s par défaut

Si vous voulez overclocker le CPU que vous avez choisi vers un FSB1600 sur cette carte mère, vous devez régler les cavaliers. V euillez mettre en conta ct le s bornes 3 et 4 pour le cavalier FSB2 et les bornes 3 et 4 pour le cavalier FSB3. Dans le cas contraire, le CPU peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer ci-dessous pour les réglages de s cavaliers.

ASRock Motherboard

7777

çaisçais

çais ranran

ranran

ran FF

Page 78

2.6 En-têtes et Connecteurs sur Carte2.6 En-têtes et Connecteurs sur Carte

2.6 En-têtes et Connecteurs sur Carte

2.6 En-têtes et Connecteurs sur Carte2.6 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 No. 25)

le côté avec fil rouge côté Broche1

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 No. 8)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE péri phérique

pour les détails.

FF rançais

rançaisrançais

7878

Connecteurs Série A T AII Ces six connecteurs Série

(SATAII_1 (Port0): AT AII (SA T AII) prennent en voir p.2 No. 11) charge les câbles SAT A pour (SATAII_2 (Port1): les périphériques de stockage voir p.2 No. 12) internes. L’interface SA T AII (SATAII_3 (Port2): actuelle permet des taux voir p.2 No. 13) transferts de donnée s pouvant (SATAII_4 (Port3): aller jusqu’à 3,0 Gb/s.

voir p.2 No. 14) (SATAII_5 (Port4): voir p.2 No. 16) (SATAII_6 (Port5): voir p.2 No. 15)

SATAII_5 SATAII_3 SATAII_1

(Port4) (Port2) (Port0)

SATAII_6 (Port5) connecteur peut etre utilise pour le device de storage interne ou etre connecte au connecteur eSATAII pour supporter eSATAII device. Veuillez lire “SATAII Interface Introduction” sur le page 26 pour details concernant eSATAII et les procedures d’installation de eSATAII.

SATAII_6 SATAII_4 SATAII_2

(Port5) (Port3) (Port1)

ASRock Motherboard

Page 79

Connecteur eSA TAII

(eSATAII_TOP: voir p.2 No. 39)

Le connecteur eSATAII supporte le cable de data SA TA pour la fonction externe SA T AII. L’interface present eSA T AII

eSATAII_TOP

permet d’atteindre le taux de transfert de data 3.0 Gb/s.

Câble de données Toute cote du cable de data SA T A Série AT A (SATA) peut etre connecte au disque dur

(en option) SATA / SATAII ou au conne cteur

SATAII sur la carte mere. Vous peut aussi utiliser le cable de data SATA pour conne cter le connecteur SATAII_6 (Port5) et eSATAII.

Cordon d’alimentation Veuillez connecter l’extrémité Série ATA (SA TA) noire du cordon d’alimentation

(en option) SATA sur le connecteur

connecter au

connecteur

d’alimentation du

disque

dur SATA

connecter à l’unité d’alimentation électrique

d’alimentation sur chaque unité. Connectez ensuite l’extrémité blanche du cordon d’alimentation SATA sur le connecteur d’alimentation de l’unité d’alimentation électrique.

En-tête USB 2.0 A côté des six ports

(US6_7 br.9) USB 2.0 par défaut sur le (voir p.2 No. 19) panneau E/S, il y a deux

embase s USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge

(US4_5 br.9) 2 ports USB 2.0. (voir p.2 No. 18)

ASRock Motherboard

7979

çaisçais

çais ranran

ranran

ran FF

Page 80

En-tête WiFi/E Header Cet en-tête supporte les

(WIFI/E br.15) fonctions WiFi+AP avec le (voir p.2 No. 32) module ASRock WiFi-802.1 1g

ou WiFi-802.11n, c’est un ada ptateur de réseau local sa nsfil (WLAN) facile d’utilisation. Il vous permettra de créer un environnement sans fil et de bénéficier des avantages de la connectivité au réseau sans f il.

Si vous ne comptez pas utiliser la fonction WiFi+AP de cette carte mere, cet en-tête peut être utilisé comme un en-tête USB 2.0 4 broches pour supporter un port USB 2.0. Pour connecter le cable de l’appareil USB 4 broches à cet en-tête et connaître son installation correcte, veuillez consulter cette image.

Header de Dete ction de Le header supporte la fonction DeskExpress Hot Plug de detection de HotPlug pour

(IR1 br.5) ASRock DeskExpress. (voir p.2 No. 26)

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 No. 31) stéréo comme un CD-ROM,

CD1

DVD-ROM, un tuner TV ou une carte MPEG.

FF rançais

rançaisrançais

8080

Connecteur audio panneau C’est une interface pour un câble av ant audio en façade qui permet le

(HD_AUDIO1 br. 9) branchement et le contrôle (voir p.2 No. 29) commodes de périphériques

audio.

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND).

ASRock Motherboard

Page 81

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l’option panneau de commande de [Auto] à [Activé]. F. Entrer dans le système Windows. Cliquer sur l’icône sur la barre de tâches dans le coin inférieur droite pour entrer dans le Gestionnaire audio Realtek HD. Pour Windows® 2000 / XP / XP 64-bit OS: Cliquer sur « E/S audio», sélectionner « Paramètres du connecteur »

, choisir « Désactiver la détection de la prise du panneau de commande » et sauvegarder les changements en cliquant sur « OK ». Pour Windows Cliquer droit “Fichier” icone , selectionner” la detection

incapable de jack de panel d’avant “ et sauvegarder le changement par cliquer”ok”. G. Pour activer le mic.

Pour les SE Windows Veuillez sélectionner “Front Mic” ( Mic. Avant) comme le dispositif d’enregistrement par défaut. Si vous voulez entendre votre voix à travers le mic. avant veuillez désactiver l’icône «Silence» dans “Front Mic” ( Mic. Avant) de la portion “Playback” (Lecture). Pour les SE Windows® VistaTM / VistaTM 64 bits : Allez à l’onglet «Front Mic» ( Mic. Avant) dans le panneau de commandes Realtek. Cliquez sur «Configurer le dispositif par défaut» pour faire du Mic Avant le dispositif d’enregistrement par défaut.

VistaTM / VistaTM 64-bit OS:

2000 / XP / XP 64 bits :

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br .9) plusieurs fonctions du (voir p.2 No. 17) pa nneau système frontal.

En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête. (voir p.2 No. 20)

Connecteur du ventilateur Veuillez connecter le câble du de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le f il (voir p.2 No. 22) noir sur la broche de terre.

ASRock Motherboard

8181

çaisçais

çais ranran

ranran

ran FF

Page 82

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil (voir p.2 No. 2) noir sur la broche de terre.

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24) d’alimentation ATX sur cet en- (voir p.2 No. 38) tête.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

4 3 2 1

Broches 1-3 connectées

FF rançais

rançaisrançais

8282

20-Installation de l’alimentation électrique ATX

Connecteur A TX 12V Veuillez connecter une unité

(ATX12V1 br.8) d’alimentation électrique A TX (voir p.2 No. 40) 12V sur ce connecteur.

5 1

8 4

Bien que cette carte mère possède 8 broches connecteur d’alimentation ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

5 1

l’alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

8 4

ASRock Motherboard

Page 83

Header de IEEE 1394 Sauf un port de default IEEE

(FRONT_1394 br. 9) 1394 sur le panel I/O, il y a un (voir p.2 No. 23) header de IEEE1394

(FRONT_1394) sur cette carte mere. Le header de IEEE 1394 peut supporter un port de IEEE

1394.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge (voir p.2 No. 27) un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 3-pin) fournissa nt une sortie audio (voir p.2 No. 30) SPDIF vers la carte VGA HDMI,

et permettant au système de

se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte V GA

HDMI sur ce connecteur.

5 1

8 4

Câble HDMI_SPDIF Veuillez connecter l’extrémité

(en option) noire (A) du câble HDMI_SPDIF

au collecteur HDMI_SPDIF de la carte-mère. Connectez ensuite l’extrémité blanche (B ou C) du câble HDMI_SPDIF au connecteur HDMI_SPDIF de la carte VGA HDMI.

A. extrémité noire B. extrémité blanche C. extrémité blanche (2 briches) (3 briches)

ASRock Motherboard

8383

çaisçais

çais ranran

ranran

ran FF

Page 84

2.72.7

Guide de connexion du collecteur HDMI_SPDIFGuide de connexion du collecteur HDMI_SPDIF

2.7

Guide de connexion du collecteur HDMI_SPDIF

2.72.7

Guide de connexion du collecteur HDMI_SPDIFGuide de connexion du collecteur HDMI_SPDIF

L’interface HDMI (interfa ce multimédi a haute définition) est une cara ctéristique audio/ vidéo entièrement numérique qui offre une interface entre toute source audio/vidéo numérique compatible, telle qu’un boîtier décodeur, un lecteur DVD, un récepteur A/V, et un moniteur audio ou vidéo numérique compatible, tel qu’une télévision numérique (TVN).Un système HDMI complet nécessite une carte V GA HDMI et une carte-mère compatible HDMI avec collecteur HDMI_SPDIF connecté. Cette carte-mère est équipée d’un collecteur HDMI_SPDIF qui offre une sortie audio SPDIF vers la carte VGA HDMI, ce qui permet au système de connecter les périphériques HDMI TV numérique/projecteur/écran LCD. Pour utiliser la fonction HDMI de cette carte mère, veuillez-vous référer à la page 30 du “User Manual” (Ma nuel d’utilisation) sur le CD de support pour obtenir les procédures détaillées d’installation.

2.82.8

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A

2.8

Installation des Disques Durs Serial A

2.82.8

Installation des Disques Durs Serial AInstallation des Disques Durs Serial A Serial ASerial A

Serial A

Serial ASerial A

mère adopte le jeu de puce Intel® ICH10R Southbridge qui prend en charge les disques dur Serial A T A (SA TA) / Serial A TAII (SA T AII) et les fonction s RAID (RAID 0, 1, 10, 5, Intel Matrix Storage). Vous pouvez installer un disque dur SATA / SATAII avec cette carte mère en tant que stockage interne. La présente section explique comment in staller un disque dur SA TA / SAT AII.

ETAPE 1 : Installez les disques durs SATA / SATAII dans les baies pour disques de

ETAPE 2 : Connectez le câble d’alimentation SA TA au disque dur SAT A / SATAII. ETAPE 3 : Connectez l’une des extrémités du câble de données SA T A sur le conne cteur

ETAPE 4 : Connectez l’autre extrémité du câble de données SA T A au dis que dur SA T A

AII (SAAII (SA

AII (SA

AII (SAAII (SA

votre châssis.

SATAII de la carte mère.

/ SATAII.

AII)AII)

AII)

AII)AII)

A (SAA (SA

A (SA

A (SAA (SA

A) /A) /

A) /

A) /A) /

FF rançais

rançaisrançais

8484

1. Si vous projetez d’utiliser les fonctions RAID 0, RAID 1, RAID 10 ou mémoire matricielle d’Intel, vous devez installer au moins 2 disques durs SATA / SATAII. Si vous projetez d’utiliser la fonction RAID 5, vous devez installer au moins 3 disques durs SATA / SATAII.

2. Il n’est pas recommandé de basculer le paramètre “Configure SATAII as” («Configurer SATAII comme») entre les modes AHCI, RAID et IDE après l’installation du système d’exploitation.

ASRock Motherboard

Page 85

2.92.9

Guide d’installation des pilotesGuide d’installation des pilotes

2.9

Guide d’installation des pilotes

2.92.9

Guide d’installation des pilotesGuide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. V euillez suivre l’ordre de haut en bas sur le côté pour installer le s pilote s requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

2.10 Installation de Windows2.10 Installation de Windows

2.10 Installation de Windows

2.10 Installation de Windows2.10 Installation de Windows

TMTM

Vista Vista

Vista

Vista Vista

Si vous souhaitez installer Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit OS sur votre lecteur de disque dur SA TA / SATAII ave c les f onctions RAID, veuillez vous référer au document de l’étape suiva nte sur le CD de support pour conn aître la procédure détaillée: ..\ RAID Installation Guide (Guide d’installation RAID)

2.11 Installation de Windows2.11 Installation de Windows

2.11 Installation de Windows

2.11 Installation de Windows2.11 Installation de Windows Vista Vista

Vista

Vista Vista

Si vous voulez installer Windows® 2000 / XP / XP 64-bit / VistaTM / VistaTM 64-bits sur vos disques durs SATA / SAT AII sa n s les f onctions RAID, veuillez suivre les procédures ci-dessous, en fonction de l’OS que vous installez.

2.11.1 Installation de Windows2.11.1 Installation de Windows

2.11.1 Installation de Windows

2.11.1 Installation de Windows2.11.1 Installation de Windows sans fonctions RAID sans fonctions RAID

sans fonctions RAID

sans fonctions RAID sans fonctions RAID

Si vous voulez installer Windows® 2000 / XP / XP 64-bit sur vos disques durs SAT A / SATAII sans le s fonctions RAID, veuillez suivre la procédure ci-de ssous.

Utilisation des disques durs SATA / SATAII et des a ppareils eSATAII avec NCQ fonctions

TMTM

64-bit avec fonctions RAID 64-bit avec fonctions RAID

64-bit avec fonctions RAID

64-bit avec fonctions RAID 64-bit avec fonctions RAID

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

Depuis Windows® 2000 RAID / AHCI pilote n’est pas fourni par le fabricant de puces, les functions RAID / AHCI ne sont pas supportées sous Windows® 2000.

TMTM

64-bit sans fonctions RAID 64-bit sans fonctions RAID

64-bit sans fonctions RAID

64-bit sans fonctions RAID 64-bit sans fonctions RAID

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

XP / XP 64-bit / Vista

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

®®

2000 / XP / XP 64-bit / 2000 / XP / XP 64-bit /

2000 / XP / XP 64-bit /

2000 / XP / XP 64-bit / 2000 / XP / XP 64-bit /

2000 / XP / XP 64-bit 2000 / XP / XP 64-bit

2000 / XP / XP 64-bit

2000 / XP / XP 64-bit 2000 / XP / XP 64-bit

TMTM

/ /

ETAPE 1 : Configurez le BIOS.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration IDE. B. Réglez «configuration SATAII « sur [Améliorée], et puis dans l’option «Conf igurer

SATAII comme «, veuillez régler sur [AHCI].

ETAP 2: Créez une disquette pilotes SATA / SATAII.

A. Insérez le CD de soutien ASRock da ns votre lecteur de dis que optique pour

démarrer votre système. (N’insérez AUCUNE dis quette dans le lecteur de dis quette pour l’instant!)

ASRock Motherboard

8585

çaisçais

çais ranran

ranran

ran FF

Page 86

B. Pendant le POST au début du démarrage du système, appuyez sur la touche

<F11>, et une fenêtre s’af fiche pour la séle ction des péri phériques de démarrage. Veuillez sélectionner le CD-ROM comme péri phérique de démarrage.

C. Lorsque vous voyez s’afficher sur l’écra n le message ”Generate Seri al ATA

driver diskette [Y/N]?” (Voulez-vous générer une dis quette de pilotage Série A TA [Y/N]?), appuyez sur <Y>.

D. Vous voyez alors s’af ficher le s messages

Please insert a blank formatted diskette into floppy drive A: press any key to start

(Veuillez in sérer une disquette vierge formatée da ns le le cteur de disquette A : Appuyez sur n’importe quelle touche pour

commencer.) Veuillez insérer une dis quette dans le lecteur de disquette et a ppuyez sur n’importe quelle touche.

E. Le système commencera à formater la disquette et copiera les données des disques durs SATA / SATAII vers la disquette.

ETAPE 3 : Installez le système d’exploitation Windows® XP / XP 64 bits

sur votre système. (Windows® 2000 n’est pa s pris en charge.)

Vous pouvez commencer à installer W indows® XP / XP 64-bit sur votre système. Au début de la configuration Windows®, appuyez sur F6 pour installer un le cteur AHCI tiers. Lorsque vous y êtes invité, insérez une disquette conten ant le lecteur Intel AHCI. Après lecture de la dis quette, le le cteur e st présenté. Séle ctionnez le le cteur à installer en fonction du mode choisi et au système d’exploitation installé. V ous pouvez sélectionner: "Intel(R) ICH10R SATA AHCI Controller (Desktop - Windows XP)" ou "Intel(R) ICH10R SATA AHCI Controller (De sktop - Windows XP64)".

FF rançais

rançaisrançais

8686

Utilisation des disques durs SAT A / SATAII et des appareils eSATAII sans NCQ fonctions

ETAPE 1 : Conf igurez le BIOS.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration IDE. B. Réglez «configuration SA TAII « sur [Améliorée], et puis dans l’option «Configurer

SATAII comme «, veuillez régler sur [IDE].

ETAPE 2 : Installez le système d’exploitation Windows® 2000 / XP / XP 64 bits

sur votre système.

ASRock Motherboard

Page 87

TMTM

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

2.11.2 Installation de Windows2.11.2 Installation de Windows

2.11.2 Installation de Windows

2.11.2 Installation de Windows2.11.2 Installation de Windows sans fonctions RAID sans fonctions RAID

sans fonctions RAID

sans fonctions RAID sans fonctions RAID

Si vous voulez installer Windows® VistaTM / VistaTM 64-bit sur vos disques durs SATA / SATAII sans le s fonctions RAID, veuillez suivre la procédure ci-de ssous.

Utilisation des disques durs SATA / SATAII et des a ppareils eSATAII avec NCQ fonctions

ETAPE 1 : Configurez le BIOS.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration IDE. B. Réglez «configuration SATAII « sur [Améliorée], et puis dans l’option «Conf igurer

SATAII comme «, veuillez régler sur [AHCI].

ETAPE 2: Installer le système d’exploitation Windows® VistaTM / Vista

sur votre système.

Insérez le disque optique de Windows® VistaTM / VistaTM 64-bits dans le lecteur optique pour démarrer votre système, et suivez les instructions pour installer l’OS Windows® VistaTM / VistaTM 64-bits sur votre système. Lorsque vous voyez la page “Où souhaitez-vous installer Windows ?”, veuillez insérer le CD Support d’ ASRock dans votre lecteur optique, et cliquer sur le bouton “Charger le pilote” en bas à gauche pour charger les pilotes AHCI Intel®. Les pilotes AHCI Intel® sont sous le chemin suivant du CD Support:

.. \ I386 (Pour les utilisateurs de Windows® VistaTM) .. \ AMD64 (Pour les utilisateurs de Windows® VistaTM 64-bits)

Ensuite, veuillez insérer le disque optique de Windows® VistaTM / VistaTM 64-bits dans le lecteur optique de nouveau pour continuer l’installation.

TMTM

64-bit 64-bit

64-bit

64-bit 64-bit

64-bit

Utilisation des disques durs SATA / SATAII et des appareils eSATAII sans NCQ fonctions

ETAPE 1 : Configurez le BIOS.

A. Accédez à BIOS SETUP UTILITY (Utilitaire de configuration BIOS) écran Avancé Configuration IDE. B. Réglez «configuration SATAII « sur [Améliorée], et puis dans l’option «Conf igurer

SATAII comme «, veuillez régler sur [IDE].

ETAPE 2: Installer le système d’exploitation Windows® VistaTM / Vista

sur votre système.

ASRock Motherboard

64-bit

8787

çaisçais

çais ranran

ranran

ran FF

Page 88

2.122.12

Guide d‘Operation DTS Guide d‘Operation DTS

2.12

Guide d‘Operation DTS

2.122.12

Guide d‘Operation DTS Guide d‘Operation DTS

DTS (Système de Théâtre Digital ) est un multi-chaine digital sous l’ambiance de format audio pour vous a pporter une nouvelle cla sse d’expérience de divertissement à l’aide de PCs domestiques. DTS rend le s pistes audios plus f idèlement appairant l’enregistrement capital original que le s autres bandes autios codées numériquement. Couplé avec le multi-dimensionnelle profit de la technologie d’ambiance de son, la qualité audio de bandes son en DTS-f ormat et de la musique a méliore de façon spectaculaire le contenu.

Suivez les éta pes ci-de ssous pour permettre la fonction DTS:

1. Installer les pilotes dan s votre système à partir de CD supporté par ASRock.

2. Redémarrez votre système.

3. Vous trouverez l’icône (Re altek HD Audio

Manager) sur la barre des tâches de Windows®.

4. Double-cliquez sur cette icône pour ouvrir Realtek HD Audio Ma nager .

5. Au fond de Re altek HD Audio M a nager . V ous pouvez trouver que le DTS Connect contient 2 éléments: DTS Neo: PC et DTS Interactive. Cliquez sur le bouton pour le activer ou désa ctiver.

DTS Neo: PC DTS Interactive

FF rançais

rançaisrançais

8888

DTS Neo: PC

DTS Neo: PC transforme votre chaîne stéréo audio (WMA, MP3, CD et plus) en un convaincant 7.1-Expérience de Chaine audio.

DTS Interactive

DTS Interactive propose un seul et unique câble de connexion à votre DTS activée de système d’ambiance audio. Votre chaîne stéréo ou multi-chaines (jusqu’à 5,1) sources audio sont ré-encodé dans un signal audio DTS et envoyés à partir de votre PC à n’importe quel système de DTS activée comme, orateurs alimentés PC , un A / V récepteur ou toute autre DTS compatible avec le système d’ambiance audio.

6. Si vous sélectionnez DTS Neo: PC. Vous pouvez cliquer sur l’icône (Détail Paramètres) pour accéder aux contrôles.

ASRock Motherboard

Page 89

Mode Musique Mode Cinéma

Mode Musique

Le mode musique est utilisé avec tous enregistrements musiques stéréos, qui préserve l’intégrité du mixage stéréo en augmentant celui avec un centre de la chaîne pour fixer l’image, et en tirant suffisamment le contenu d’ambiance à donner un cadre spacieux, en trois dimensions expérience d’écoute. La musique comprend le mode de contrôle qui permet le son pour être adaptés à la disposition des chambres et les préférences personnelles.

Mode Cinéma

Le cinéma est le mode stéréo pour une utilisation avec des émissions de télévision et tous les programmes encodés en DTS ambiance. Le résultat est renforcée la directivité du champ acoustique que approche la qualité de

7.1 chaine sonores discrete.

ASRock Motherboard

8989

çaisçais

çais ranran

ranran

ran FF

Page 90

2.132.13

2.13

2.132.13

Cette carte mère prend en charge la technologie de surcadençage à la volée, dura nt le surcadençage, FSB jouit d’une marge meilleure résultant de s bus PCI / PCIE fixés. Avant d’a ctiver la technologie de surcadençage à la volée, veuillez entrer l’option “Mode de surcadençage” de la configuration du BIOS pour établir la sélection de [Auto] à [Manual]. Par conséquent, le CPU FSB n’est pas lié durant le surcadençage, mais les bus PCI / PCIE sont en mode fixé de sorte que FSB peut opérer sous un environnement de surcadençage plus stable.

La technologie de surcadençage à la voléeLa technologie de surcadençage à la volée

La technologie de surcadençage à la volée

La technologie de surcadençage à la voléeLa technologie de surcadençage à la volée

Veuillez vous reporter à l’avertissement en page 67 pour connaître les risques liés à l’overclocking avant d’appliquer la technologie Untied Overclocking.

3. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> pendant le POST (Power-On-SelfTest) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

FF rançais

rançaisrançais

9090

4. Informations sur le CD de suppor4. Informations sur le CD de suppor

4. Informations sur le CD de suppor

4. Informations sur le CD de suppor4. Informations sur le CD de suppor

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: 2000 / XP / XP 64 bits / VistaTM / Vista carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.

64 bits. Le CD technique livré avec cette

ASRock Motherboard

Page 91

1. Introduzione

Grazie per aver scelto una scheda madre ASRock P43R1600Twins-WiFi / P43R1600Twins-1 10dB / P43R1600Twins, una scheda madre affidabile prodotta secondo

i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conf ormano all’impegno di ASRock nella ricerca della qualità e della re sistenza. Questa Guida Ra pida all’In stallazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. www.asrock.com/support/index.asp

1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione

1.1 Contenuto della confezione1.1 Contenuto della confezione

Scheda madre ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB / P43R1600Twins (ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm) Guida di installazione rapida ASRock P43R1600Twins-WiFi / P43R1600T wins-110dB / P43R1600Twins CD di supporto ASRock P43R1600T wins-WiFi / P43R1600Twins-1 10dB / P43R1600Twins Guida operativa Modulo ASRock WiFi-802.11g (Solo per P43R1600T wins- WiFi)

Accessori scheda madre

Un cavo IDE 80-pin Ultra A T A 66/100/133 Un cavo per floppy drive a 1,44 Mb Quattro cavi dati Serial AT A (SATA) (opzion ali) Un cavi di alimentazione HDD Serial AT A (SATA) (opzion ali) Un cavo HDMI_SPDIF (Opzionale) Un “ASRock 1394_SPDIF I/O” I/O Shield (P43R1600T win s-WiFi / P43R1600Twins-110dB) Un “ASRock SPDIF I/O” I/O Shield (P43R1600T wins)

Accessori WiFi (Solo per P43R1600Twins-WiFi)

Un modulo ASRock WiFi-802.11g Un‘Antenna Un supporto WiFi

ASRock Motherboard

9191

ItalianoItaliano

Italiano

Page 92

Italiano

ItalianoItaliano

1.21.2

SpecificheSpecifiche

1.2

Specifiche

1.21.2

SpecificheSpecifiche

Piattaforma - A TX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Design condensatore compatto

Processore - LGA 775 per Intel® CoreTM 2 Extreme / CoreTM 2 Quad / CoreTM 2

Duo / Pentium® Dual Core / Celeron® in grado di supportare processori Penryn Quad Core Yorkfield e Dual Core W olfdale

- FSB1600/1333/1066/800 MHz (vedi ATTENZIONE 1)

- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 2)

- Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 3)

- Supporto CPU EM64T

Chipset - Northbridge: Intel® P43

- Southbridge: Intel® ICH10R Memoria - Supporto tecnologia Dual Cha nnel DDR3/DDR2 Me mory (vedi ATTENZIONE 4)

- 2 x slot DDR3 DIMM

- Supporto DDR3 1333/1066 non-ECC, momori a senza buffer

(vedi ATTENZIONE 5)

- Capacità massima della memori a di siste ma: 4GB

(vedi ATTENZIONE 6)

- 4 x slot DDR2 DIMM

- Supporto DDR2 1066/800/667 non-ECC, momori a senza buffer

(vedi ATTENZIONE 5)

- Capacità massima della memori a di siste ma: 16GB

(vedi ATTENZIONE 6) Slot di - 1 x slot PCI Express 2.0 x16 (verde a modalità x16) espansione - 3 x slot PCI Express x1

- 3 x slot PCI

Audio P43R1600Twins-WiFi

- 7.1 CH Windows

contenuti

- DAC con raggio dinamico di 1 10dB (ALC890 Audio Codec)

- Supporto DTS (Digital The ater Systems) (vedi A TTENZIONE 7)

P43R1600Twins-1 10dB

- 7.1 CH Windows® VistaTM Premium Level HD Audio con protezioni

contenuti

- DAC con raggio dinamico di 1 10dB (ALC890 Audio Codec)

P43R1600Twins

- 7.1 Audio HD CH Windows® VistaTM Premium Level

(ALC888 Audio Codec)

VistaTM Premium Level HD Audio con protezioni

9292

ASRock Motherboard

Page 93

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 11B/R TL81 11C

- Supporta Wa ke-On-LAN

LAN senza fili - Modulo ASRock WiFi-802.11g (Solo per - 54Mbps IEEE 802.11g / 1 1Mbps IEEE 802.11b P43R1600Twins- - Supporto modalita‘ Software Access Point (Modalita‘ AP) e WiFi) modalita‘ Station (Modalita‘ Infrastructure ed Ad-hoc)

Pannello P43R1600Twins-WiFi / P43R1600Twins-110dB posteriore I/O ASRock 1394_SPDIF I/O

- 1 x porta PS/2 per mouse

- 1 x porta PS/2 per tastiera

- 1 x Porta coassi ale SPDIF Out

- 1 x Porta ottica SPDIF Out

- 6 x porte USB 2.0 già integrate

- 1 x porta eSATAII

- 1 x porta LAN RJ-45 con LED (LED azione/collegamento e LED velocità)

- 1 x porta IEEE 1394

- Connettore HD Audio: cassa laterale / cassa posteriore / cassa centrale / bassi / ingresso line a / cassa frontale / microfono (vedi ATTENZIONE 8)

P43R1600Twins

ASRock SPDIF I/O

- 1 x porta PS/2 per mouse

- 1 x porta PS/2 per tastiera

- 1 x Porta coassi ale SPDIF Out

- 1 x Porta ottica SPDIF Out

- 6 x porte USB 2.0 già integrate

- 1 x porta eSATAII

- 1 x porta LAN RJ-45 con LED (LED azione/collegamento e LED velocità)

- Connettore HD Audio: cassa laterale / cassa posteriore / cassa centrale / bassi / ingresso line a / cassa frontale / microfono (vedi ATTENZIONE 8)

Connettori - 6 x connettori SAT AII 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

RAID 10, RAID 5 ed Intel M atrix Storage), NCQ, AHCI e “Collegamento a caldo” (vedi A TTENZIONE 9)

- 1 x eSATAII 3.0Gb/s connettori (compartecipe con 1 connettore SAT AII) (vedi A TTENZIONE 10)

- 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE)

- 1 x porta Floppy

ItalianoItaliano

Italiano

ASRock Motherboard

9393

Page 94

Italiano

ItalianoItaliano

- 1 x Intestazione di rilevazione di DeskExpre ss Hot Plug

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x connettore IEEE 1394

(P43R1600Twin s-WiFi / P43R1600Twin s-1 10dB)

- Connettore ventolina CPU/telaio

- 24-pin collettore alimentazione A TX

- 8-pin connettore A TX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

(vedi ATTENZIONE 11)

- 1 x connettore WiFi/E (vedi ATTENZIONE 12)

BIOS - 8Mb AMI BIOS

- Suppor AMI legal BIOS

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wa ke up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU, DRAM, NB, SB, VTT

- Supporto I. O. T. (Intelligent Overclocking Technology)

CD di - Driver , utilità, software a ntivirus (V ersione di mostrativa)

supporto Caratteristica - Sintonizzatore ASRock OC (vedi ATTENZIONE 13) speciale - Booster ibrido:

- Stepless control per frequenza del processore

(vedi ATTENZIONE 14)

- ASRock U-COP (vedi ATTENZIONE 15)

- Boot Failure Guard (B.F.G.) Monitor- - Sensore per la temperatura del processore aggio - Sensore temperatura scheda madre Hardware - Indicatore di velocità per la ventola del processore

- Indicatore di velocità per la ventola di raffredda mento

- Ventola CPU silenziosa

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibi- - Microsoft® Windows® 2000 / XP / XP 64 bit / VistaTM /

Certificazioni - FCC, CE, WHQL

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

Vista

64 bit lità SO (vedi ATTENZIONE 16)

9494

ASRock Motherboard

Page 95

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’a pplicazione della tecnologia U ntied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

ATTENZIONE!

1. Questa scheda madre supporta FSB1600/1333/1066/800 MHz nativa. Per il funzionamento normale, non è necessario regolare le impostazioni del jumper. Per la modalità overclocking, fare riferimento alla pagine 105 per la corretta impostazione del jumper.

2. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare pagina 52 del Manuale dell’utente all’interno del CD di supporto.

3. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 118.

4. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 101, per seguire un’installazione appropriata.

5. Controllare la tavola che segue per le frequenze di supporto di memoria e le loro corrispondenti frequenze CPU FSB.

Fréquence FSB UC Fréquence de prise en charge mémoire

1600 DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1333 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066, DDR3 1333

1066 DDR2 667, DDR2 800, DDR2 1066,

DDR3 1066

800 DDR2 667, DDR2 800

6. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows Per Windows® XP 64-bit e Windows® VistaTM 64-bit con CPU 64-bit, non c’è tale limitazione.

7. DTS (Digital Theater Systems) e‘ un formato sonoro surround digitale multi-canale. Per abilitare la funzione DTS, e‘ necessario regolare le impostazioni dopo l‘installazione del driver audio. Prego fare riferimento a “Manuale operativo DTS” a pagina 116 per ulteriori dettagli.

XP e Windows® VistaTM.

ItalianoItaliano

Italiano

ASRock Motherboard

9595

Page 96

Italiano

ItalianoItaliano

8. Questa scheda madre supporta l’ingresso stereo e mono per il

microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a pagina 3, 4 e 5 per eseguire il collegamento appropriato.

9. Prima di installare il disco rigido SATAII con il connettore SATAII,

leggere la “Guida per la configurazione del disco rigido SATAII” a pagina 34 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII.

10. Questa scheda madre supporta l’interfaccia eSATAII, SATAII esterno.

Per i dettagli in merito all’eSATAII e alle procedure di installazione dell’ eSATAII leggere “Introduzione all’interfaccia SATAII” a pagine 26.

11. La Gestione Risorse per USB 2.0 funziona perfettamente con

12. WiFi/E header supporta la funzione WiFi+AP con il modulo WiFi-802.

13. Si tratta di uno strumento di sicronizzazione ASRock di face uso in

14. Anche se questa motherboard offre il controllo stepless, non si

15. Se il processore si surriscalda, il sistema si chiude

16. Modulo ASRock WiFi-802.11g e funzioni RAID / AHCI non sono

Microsoft 2000 SP4.

11g o WiFi-802.11n ASRock, un adattatore WLAN (rete locale wireless) semplice da usare. Consente di creare un ambiente wireless e godersi la comodità di una connettività di rete wireless. Visitate il nostro sito web per la disponibilità del modulo ASRock WiFi-802.11g o WiFi-802.11n. Sito web ASRock http://www.asrock.com

grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows?. Prego visitare il nostro sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com

consiglia di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

supportate da Windows® 2000 OS. In Windows® 2000 si consiglia l’uso della modalità IDE. Consultare pagina 58 del “Manuale utente” nel CD in dotazione per avere informazioni dettagliate sulla configurazione.

Windows® VistaTM 64-bit / VistaTM / XP 64 bit / XP SP1; SP2/

9696

ASRock Motherboard

Page 97

1.31.3

1.3

1.31.3

2. Installazione2. Installazione

2. Installazione

2. Installazione2. Installazione

abella requisiti hardware minimi per Wabella requisiti hardware minimi per W

abella requisiti hardware minimi per W

abella requisiti hardware minimi per Wabella requisiti hardware minimi per W

TMTM

Logo VistaLogo Vista

Logo Vista

Logo VistaLogo Vista

Gli integratori di sistema e gli utenti che acquistano la nostra scheda madre e desiderano invi are il logo Windows® VistaTM Premium 2008 e Basic devono osservare la tabella di seguito sui requisiti hardware minimi.

CPU Celeron 420 Memoria 1GB di memoria di sistema (Premium)

VG A DX10 con driver WDDM

* Dopo il 1 Giugno 2008, tutti i sistemi Windows® VistaTM vengono richiesti di essere in accordo ai requisiti minimi del sistema per Windows® VistaTM Premium 2008 logo.

Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cambiare le impostazioni delle schede madri.

TMTM

Premium 2008 e Basic Premium 2008 e Basic

Premium 2008 e Basic

Premium 2008 e Basic Premium 2008 e Basic

512MB ad un canale (Basic)

Con memoria VGA 128bit (Premium) Con memoria VGA 64bit (Basic)

Precauzioni preinstallazionePrecauzioni preinstallazione

Precauzioni preinstallazione

Precauzioni preinstallazionePrecauzioni preinstallazione

indowsindows

indows

indowsindows

1. Togliere il cavo dalla presa elettrica prima di toccare le componenti. In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.

2. Per evitare che l’elettricità statica danneggi la scheda madre, NON appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.

3. Tenere i componenti per i bordi e non toccare i ICs.

4. Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la scheda madre.

ASRock Motherboard

9797

ItalianoItaliano

Italiano

Page 98

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore

2.1 Installazione del processore2.1 Installazione del processore

Attenersi alle seguenti fasi per installare la CPU Intel 775-Pin.

Prima da inserire la CPU da 775-Pin nel socket, verificare che la superficie della CPU sia pulita e che non ci siano pin piegati nel socket. Non forzare l’inserimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente danneggiata.

Fase 1. Aprire la presa:

Fase 1-1. Sbloccare la leva premendola

verso il basso ed allontanandola dal gancio per liberare la linguetta.

Fase 1-2. Ruotare di circa 135 gradi la leva

di carico per aprirla completamente.

Fase 1-3. Ruotare di circa 100 gradi la

piastra di carico per aprirla completamente.

(Piastra di carica mento)

(Disposizione comandi)

(Corpo socket)

Vista del socket 775-Pin

Italiano

ItalianoItaliano

9898

Fase 2. Inserire la CPU 775-Pin:

Fase 2-1. Tenere la CPU dai bordi segnati

con linee nere.

ASRock Motherboard

Linea nera

Page 99

Fase 2-2. Orientare il pacchetto con l’IHS

(Integrated Heat Sink: dispersore di calore integrato) verso l’alto. Individuare il Pin1 ed i due dentelli chiave d’orientamento.

Pin1

Dente di orientamento

T acca di allinea mento

Pin1

T acca di allinea mento

CPU da 775-Pin

Per il corretto inserimento, verificare di far combaciare i due denti di allineamento della CPU con le due tacche nel socket.

Fase 2-3. Collocare con delicatezza la CPU

sulla presa con un movimento puramente verticale.

Fase 2-4. Verificare che la CPU sia

all’interno della presa e combaci in modo appropriato con le chiavi d’orientamento.

Fase 3. Rimuovere il cappuccio PnP

(Pick and Place: prelievo e posizionamento): Sostenere il lato della piastra di carico con l’indice ed il pollice della mano sinistra, appoggiare il pollice destro sul cappuccio e farlo scivolare per rimuovere il cappuccio dalla presa premendo sul centro del cappuccio per assistere la rimozione.

1. Si raccomanda di utilizzare la linguetta del cappuccio per la manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre deve essere restituita per l’assistenza.

Socket da 775-Pin

Fase 4. Chiudere la presa:

Fase 4-1. Ruotare la piastra di carico

sull’IHS.

Fase 4-2. Bloccare la leva di carico mentre

si preme leggermente sulla piastra di carico.

ASRock Motherboard

9999

ItalianoItaliano

Italiano

Page 100

Fase 4-3. Fissare la leva di carico con la

linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.

2.22.2

Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di

2.2

Installazione della ventola e del dissipatore di

2.22.2

Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di calore della CPUcalore della CPU

calore della CPU

calore della CPUcalore della CPU

Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU.

Di seguito viene presentato un esempio che mostra l’installazione del dissipatore per la CPU da 775-Pin.

(Applicare il materiale dell’interfaccia termica)

Fase1. Applicare il materiale di interfaccia termica al

dell’IHS sulla superficie del socket

(Cavi della ventola sul lato più vicino

Fase 2. Collocare il dissipatore di calore nel socket.

Verificare che i cavi della ventola sono orientati sul lato più vicino al connettore della ventola della CPU presente sulla scheda madre (CPU_F AN1, si veda pagina 2, No. 2).

Fase 3. Allineare i fastener con i fori passanti della

scheda madre.

Fase 4. Ruotare i fastener in senso orario, quindi

premere il cappuccio del fastener con il pollice per installarlo e fissarlo. Ripetere la stessa operazione con gli altri fastener.

all’header della MB)

(Fori per fastener che allineati ad fori passa nti)

(Premere verso il basso (4 punti))

Italiano

ItalianoItaliano

100100

100

100100

Se si premono i fastener verso il basso, senza ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre

Fase 5. Collegare il cavo di alimentazione della

ventola al connettore ventola della CPU sulla scheda madre.

Fase 6. fissare il cavo in eccesso con fascette per

assicurare che il cavo non interferisca con il funzionamento della ventola o che venga a contatto con gli altri componenti.

ASRock Motherboard

ASROCK P43R1600TWINS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
