Motherboard Layout

Intel

H510

ATXP WR 1

HDLED RESET

PLED PWRBTN

PANEL1

RoHS

CPU_FAN1

PCIE1

DDR 4_B1 (6 4 bit, 28 8-pin m odule )

DDR 4_A1 (6 4 bit, 28 8-pin m odule )

ATX12V1

SATA3_2

USB3_ 3_4

CLRMOS1

HD_AUDIO1

M2_ 1

Top:

RJ-45

HDM I1

USB 2.0 T: USB3 B: USB4

CHA_FAN2

PCIE2

Top:

LINE I N

Cent er:

FRON T

Bott om:

MIC IN

VGA1

SPI_TPM_J1

DVI1

BIOS ROM

USB5_6

COM1

CMOS

Battery

SATA3_0

SATA3_1

LAN

AUDIO CODEC

H5 1 0M / a c

Ultra M.2

PCIe Gen3x4

SATA3_3

CHA_FAN1/WP

USB 3.2 Gen1 T:

USB3_2

USB3_1

PS2

Keyb oard

PS2

Mous e

SPK_CI1

ADDR_LED1

M2_ 2

WiFi-802.11ac

Module

H510M/ac

English

No. Description

1 ATX 12V Power Connector (ATX12V1)

2 CPU Fan Connector (CPU_FAN1)

3 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1)

4 Chassis Fan Connector (CHA_FAN2)

5 ATX Power Connector (ATXPWR1)

6 USB 3.2 Gen1 Header (USB3_3_4)

7 SATA3 Connector (SATA3_1)(Lower)

8 SATA3 Connector (SATA3_0)(Upper)

9 System Panel Header (PANEL1)

10 SATA3 Connector (SATA3_3)

11 SATA3 Connector (SATA3_2)

12 Clear CMOS Jumper (CLRMOS1)

13 SPI TPM Header (SPI_TPM_J1)

14 USB 2.0 Header (USB_5_6)

15 COM Port Header (COM1)

16 Addressable LED Header (ADDR_LED1)

17 Chassis Intrusion and Speaker Header (SPK_CI1)

18 Front Panel Audio Header (HD_AUDIO1)

19 Chassis/Water Pump Fan Connector (CHA_FAN1/WP)

English

I/O Panel

H510M/ac

2 4331

No. Description No. Description

1 D-Sub Port 7 Microphone (Pink)**

2 PS/2 Mouse Port 8 USB 2.0 Ports (USB_34)

3 Antenna Ports 9 USB 3.2 Gen1 Ports (USB3_12)

4 LAN RJ-45 Port* 10 PS/2 Keyboard Port

5 Line In (Light Blue)** 11 DVI-D Port

6 Front Speaker (Lime)** 12 HDMI Port

* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

ACT/LINK LED

SPEED LED

LAN Por t

Activity / Link LED Speed LED

Status Description Status Description

O No Link O 10Mbps connection Blinking Data Activity Orange 100Mbps connection On Link Green 1Gbps connection

7810

English

** Function of the Audio Ports in 7.1-channel Conguration:

Port Function

Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out

English

H510M/ac

WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antennas

WiFi-802.11ac + BT Module

is motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.2 module that oers support for WiFi 802.11 a/b/g/n/ac connectivity standards and Bluetooth v4.2. WiFi + BT module is an easy-to-use wireless local area network (WLAN) adapter to support WiFi + BT. Bluetooth v4.2 standard features Smart Ready technology that adds a whole new class of functionality into the mobile devices. BT 4.2 also includes Low Energy Technology and ensures extraordinary low power consumption for PCs.

* e transmission speed may vary according to the environment.

English

Installing the SMA Wi-Fi Antenna Cables

Step 1

Prepare the SMA Wi-Fi Antenna Cables that come with the package.

Step 2

Locate the WiFi Module that is installed on the motherboard's mini-PCIe slot. en attach the SMA Wi-Fi Antenna Cables to the WiFi Module.

Step3

Insert the RP-SMA Wi-Fi Antenna Connectors to the antenna ports on the I/O shield

English

Step 4

Fasten the screw nuts to secure the connectors.

H510M/ac

English

WiFi Antennas Installation Guide

Step 1

Prepare the WiFi 2.4/5 GHz Antennas that come with the package.

Step 2

Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clockwise until it is securely connected.

Step 3

Set the WiFi 2.4/5 GHz Antenna as shown in the illustration.

*You may need to adjust the direction of the antenna for a stronger signal.

English

Chapter 1 Introduction

ank you for purchasing ASRock H510M/ac motherboard, a reliable motherboard produced under ASRock ’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock ’s commitment to quality and endurance.

Becau se the motherboard specications and the BIOS soware might be updated, the content of this documentation will be subject to change without notice. In case any modications of this documentation occur, the upd ated version will be available on ASRock’s website without further notice. If you require technical support related to this motherboard, please vi sit our website for s pecic information about the model you are using. You may nd the l atest VGA cards and CPU suppor t list on ASRock’s website a s well. ASRock website http://www.asrock.com.

1.1 Package Contents

ASRock H510M/ac Motherboard (Micro ATX Form Factor)

•

ASRock H510M/ac Quick Installation Guide

•

ASRock H510M/ac Support CD

•

2 x Serial ATA (SATA) Data Cables (Optional)

•

2 x ASRock WiFi 2.4/5 GHz Antennas (Opt iona l)

•

2 x SMA Wi-Fi Antenna Cables (Optional)

•

1 x Screw for M.2 Socket (Optional)

•

1 x I/O Panel Shield

•

H510M/ac

English

1.2 Specications

Platform

CPU

Chipset

Memory

•

* 11th Gen Intel® CoreTM (i9/i7/i5) support DDR4 up to 320 0(OC); CoreTM (i3), Pentium® and Celeron® support DDR4 up to 2666. * 10th Gen Intel® CoreTM (i9/i7) support DDR4 up to 2933; CoreTM (i5/i3), Pentium® and Celeron® support DDR4 up to 2666. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/)

•

Micro ATX Form Factor Solid Capacitor design

Suppor ts 10th Gen Intel® CoreTM Processors and 11th Gen Intel® CoreTM Processors (LGA1200) 5 Power Phase design Supports Intel® Turbo Boost Max 3.0 Technology

Intel® H510

Dual Channel DDR4 Memory Technology 2 x DDR4 DIMM Slots Supports DDR4 3200(OC)/2933/2800/2666/2400/2133 nonECC, un-buered memory

Supports ECC UDIMM memory modules (operate in nonECC mode) Max. capacity of system memory: 64GB Supports Intel® Extreme Memory Prole (XMP) 2.0

English

Expansion Slot

11th Gen Intel® CoreTM Processors

1 x PCI Express 4.0 x16 Slot*

•

10th Gen Intel® CoreTM Processors

1 x PCI Express 3.0 x16 Slot*

•

* Supports NVMe SSD as boot disks

1 x PCI Express 3.0 x1 Slot

•

1 x M.2 Socket (Key E) with the bundled WiFi-802.11ac

•

module

Graphics

Intel® UHD Graphics Built-in Visuals and the VGA outputs

•

can be supported only with processors which are GPU integrated. 11th Gen Intel® CoreTM Processors support Intel® Xe Graphics

•

Architecture (Gen 12). 10th Gen Intel® CoreTM Processors support Gen 9 Graphics Graphics, Media & Compute: Microso DirectX 12, OpenGL

•

4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1 Display & Content Security: Rec. 2020 (Wide Color Gamut),

•

Microso PlayReady 3.0, UHD/HDR Blu-ray Disc ree graphics output options: D-Sub, DVI-D and HDMI

•

* Supports up to 2 displays simultaneously

Supports HDMI 2.0 with max. resolution up to 4K x 2K

•

(4096x2160) @ 60Hz Supports DVI-D with max. resolution up to 1920x1200 @

•

60Hz Supports D-Sub with max. resolution up to 1920x1200 @

•

60Hz Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and

•

HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required) Supports HDCP 2.3 with DVI-D and HDMI 2.0 Ports

•

* 11th Gen Intel® CoreTM Processors support HDMI 2.0. 10th Gen Intel® CoreTM Processors support HDMI 1.4.

H510M/ac

Audio

LAN

7.1 CH HD Audio (Realtek ALC897 Audio Codec)

•

Supports Surge Protection

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Supports Wake-On-LAN

•

Supports Lightning/ESD Protection

•

Supports Energy Ecient Ethernet 802.3az

•

Supports PXE

•

English

Wireless LAN

Rear Panel I/O

Storage

Intel® 802.11ac WiFi Module

•

Supports IEEE 802.11a/b/g/n/ac

•

Supports Dual-Band (2.4/5 GHz)

•

Supports high speed wireless connections up to 433Mbps

•

Supports Bluetooth 4.2 / 3.0 + High speed class II

•

2 x Antenna Ports

•

1 x PS/2 Keyboard Port

•

1 x PS/2 Mouse Port

•

1 x D-Sub Port

•

1 x DVI-D Port

•

1 x HDMI Port

•

2 x USB 2.0 Ports (Supports ESD Protection)

•

2 x USB 3.2 Gen1 Ports (Supports ESD Protection)

•

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED

•

LED) HD Audio Jacks: Line in / Front Speaker / Microphone

•

4 x SATA3 6.0 Gb/s Connectors, support Intel Rapid Storage

•

Technology 18, NCQ, AHCI and Hot Plug 1 x Ultra M.2 Socket (M2_1), supports M Key type

•

2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI

Express module up to Gen3 x4 (32 Gb/s)* * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit

English

Connector

1 x COM Port Header

•

1 x SPI TPM Header

•

1 x Chassis Intrusion and Speaker Header

•

1 x Addressable LED Header

•

1 x CPU Fan Connector (4-pin)

•

* e CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

1 x Chassis Fan Connector (4-pin)

•

* e Chassis Fan supports the Chassis fan of maximum 1A (12W) fan power.

1 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan

•

Speed Control) * e Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

BIOS Feature

Hardware Monitor

* CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

1 x 24 pin ATX Power Connector

•

1 x 8 pin 12V Power Connector

•

1 x Front Panel Audio Connector

•

1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports

•

ESD Protection) 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports)

•

(Supports ESD Protection)

AMI UEFI Legal BIOS with multilingual GUI support

•

ACPI 6.0 Compliant wake up events

•

SMBIOS 2.7 Support

•

CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO,

•

VCCST, VCCIN AUX Voltage Multi-adjustment

Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans

•

Quiet Fan (Auto adjust chassis fan speed by CPU tempera-

•

ture): CPU, Chassis, Chassis/Water Pump Fans Fan Multi-Speed Control: CPU, Chassis, Chassis/Water

•

Pump Fans CASE OPEN detection

•

Voltage monitoring: CPU Vcore, +12V, +5V, +3.3V

•

H510M/ac

Microso® Windows® 10 64-bit

Certications

* For detailed product information, please visit our website: http://www.asrock .com

Please realize that the re is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tool s. Overclocking may aect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

•

FCC, CE

•

ErP/EuP Ready (ErP/EuP ready power supply is required)

•

English

Chapter 2 Installation

is is a Micro ATX form factor motherboard. Before you install the motherboard, study the conguration of your chassis to ensure that the motherboard ts into it.

Pre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

Make sure to unplug the power cord before installing or removing the motherboard

•

components. Failure to do so may cause physical injuries and damages to motherboard components. In order to avoid damage from static electricity to the motherboard’s components,

•

NEVER place your motherboard directly on a carpet. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle the components. Hold components by the edges and do not touch the ICs.

•

Whenever you uninstall any components, place them on a grounded anti-static pad or

•

in the bag that comes with the components. When placing screws to secure the motherboard to the chassis, please do not over-

•

tighten the screws! Doing so may damage the motherboard.

English

2.1 Installing the CPU

1. Before you insert the 1200-Pin CPU into the socket, please check if the Pn P cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the sock et. Do not force to in sert the CPU into the socket if above situation is found . Otherwise, the CPU will be seriously damaged.

2. Unplug all power cables before in stalling the CPU.

H510M/ac

English

Please save and replace the cover if the processor i s removed. e cover must be placed if you wish to return the motherboard for aer service.

H510M/ac

English

2.2 Installing the CPU Fan and Heatsink

1 2

English

CPU_FAN

2.3 Installing Memory Modules (DIMM)

is motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology.

1. For dual channel conguration , you always need to in stall identical (the same

brand, speed , size and chip-type) DDR4 DIMM pairs.

2. It is unable to activate Du al Channel Memory Technology with only one memory

module installed.

3. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4

slot; otherwise, this motherboard and DIMM may be damaged.

e DIMM only ts in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incor rect orientation.

H510M/ac

English

2.4 Expansion Slots (PCI Express Slots)

ere are 2 PCI Express slots on the motherboard.

Before installing an ex pansion card, please make sure that the power supply is switched o or the power cord is unplugged. Plea se read the documentation of the expan sion card and make necessary hardware settings for the card before you start the installation.

PCIe slots:

11th Gen Intel® CoreTM Processors:

PCIE1 (PCIe 4.0 x16 slot) is used for PCI Express x16 lane width graphics cards. PCIE2 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards.

10th Gen Intel® CoreTM Processors:

PCIE1 (PCIe 3.0 x16 slot) is used for PCI Express x16 lane width graphics cards. PCIE2 (PCIe 3.0 x1 slot) is used for PCI Express x1 lane width cards.

H510M/ac

English

2.5 Jumpers Setup

e illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is

“Open”.

Clear CMOS Jumper (CLRMO S1) (see p.1, No. 12)

CLRMOS1 allows you to clear the data in CMOS. To clear and reset the system parameters to default setup, please turn o the computer and unplug the power cord from the power supply. Aer waiting for 15 seconds, use a jumper cap to short the pins on CLRMOS1 for 5 seconds. However, please do not clear the CMOS right aer you update the BIOS. If you need to clear the CMOS when you just nish updating the BIOS, you must boot up the system rst, and then shut it down before you do the clear-CMOS action. Please be noted that the password, date, time, and user default prole will be cleared only if the CMOS battery is removed. Please remember toremove the jumper cap aer clearing the CMOS.

2-pin Jumper

English

If you clear the CMOS, the case open may be detected. Pl ease adjust the BIOS option “Clear Status” to clear the record of previou s chassis intrusion status.

2.6 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.

H510M/ac

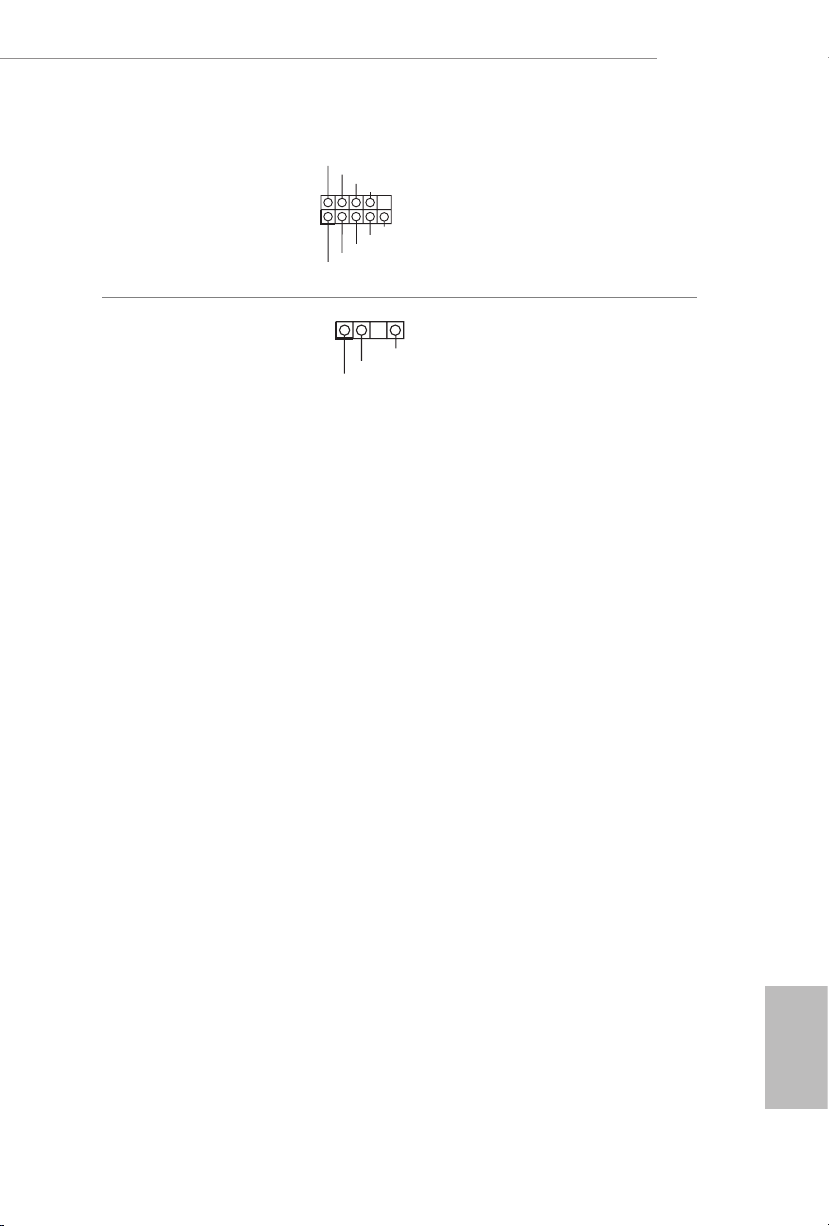

System Panel Header (9-pi n PANEL1) (see p.1, No. 9)

PWRBTN (Power Switch):

Connec t to the power switch on the chassi s front panel. You may congure the way to turn o your system using the power switch.

RESET (Reset Switch): Connec t to the reset switch on the chassi s front panel. Press the reset sw itch to restart the computer if the compute r freezes and fails to perform a normal restart.

PLED (Syste m Power LED): Connec t to the power status indicator on the chassis front panel. e LED i s on when the system is ope rating. e LED keeps blinking when the system i s in S1/S3 sleep state. e LED is o when the system is in S4 sleep state or powered o (S5).

HDLED (Ha rd Drive Activity LED): Connec t to the hard drive activity LED on the chassis front panel. e LED is on when the hard drive i s reading or writing data.

e front panel design may dier by chassis. A front panel module mainly consists of power switch, reset switch, power LED, hard drive activity LED, speak er and etc. When connecting your chassis front panel module to this header, make sure the wire assig nments and the pin assig nments are matched correctly.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Connect the power switch, reset switch and system status indicator on the chassis to this header according to the pin assignments below. Note the positive and negative pins before connecting the cables.

English

Chassis Intrusion and

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

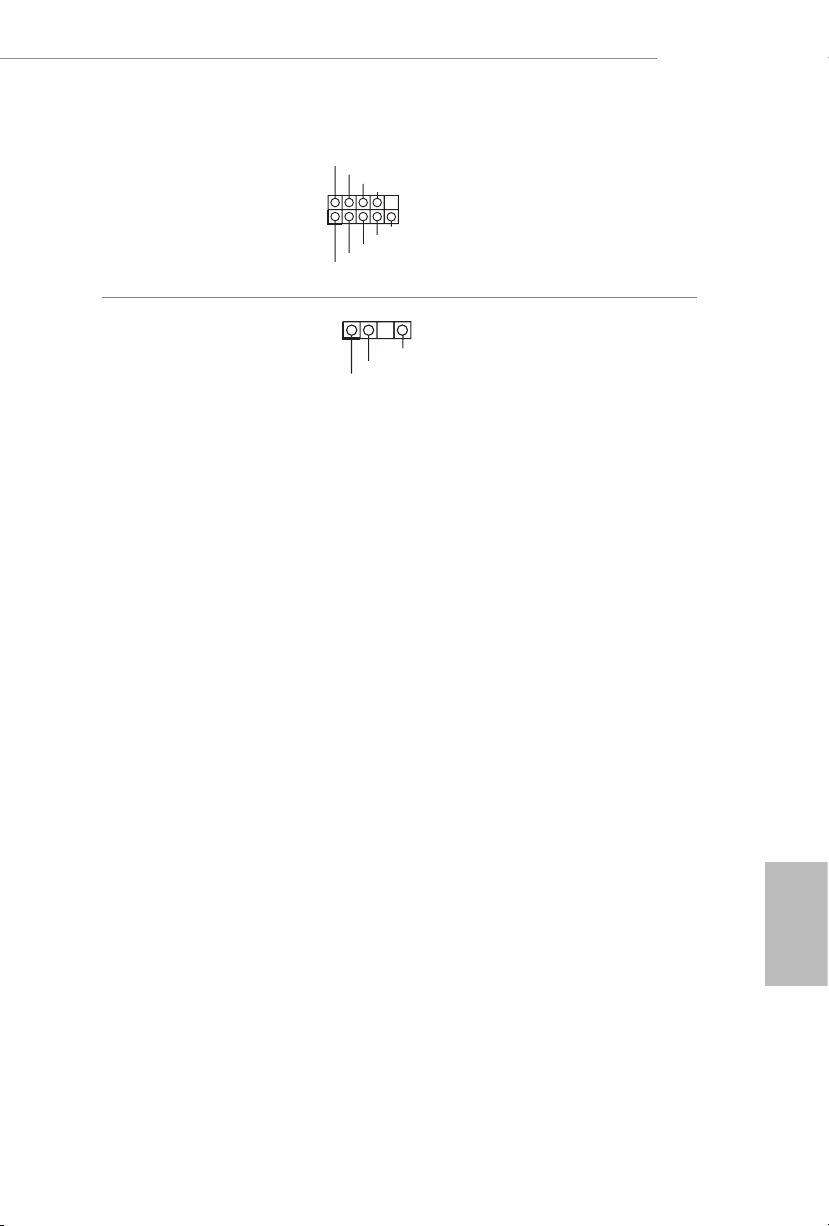

Speaker Header (7-pi n SPK_CI1) (see p.1, No. 17)

Please connect the chassis intrusion and the chassis speaker to this header.

Serial ATA3 Connectors Right Angle: (SATA3_0: see p.1, No. 8)(Upper) (SATA3_1: see p.1, No. 7)(Lower) Ver tica l: (SATA3_2: see p.1, No. 11) (SATA3_3: see p.1, No. 10)

USB 2.0 Header (9-pin USB_5_6) (see p.1, No. 14)

USB 3.2 Gen1 Header (19-pin USB3_3_4) (see p.1, No. 6)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

SATA3_3SATA3_2

SATA3_0

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

ese four SATA3 connectors support SATA data cables for internal

SATA3_1

storage devices with up to

6.0 Gb/s data transfer rate.

ere is a USB 2.0 header on this motherboard. is USB 2.0 header can support two ports.

ere is one header on this motherboard. is USB 3.2 Gen1 header can support two ports.

English

H510M/ac

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

GND

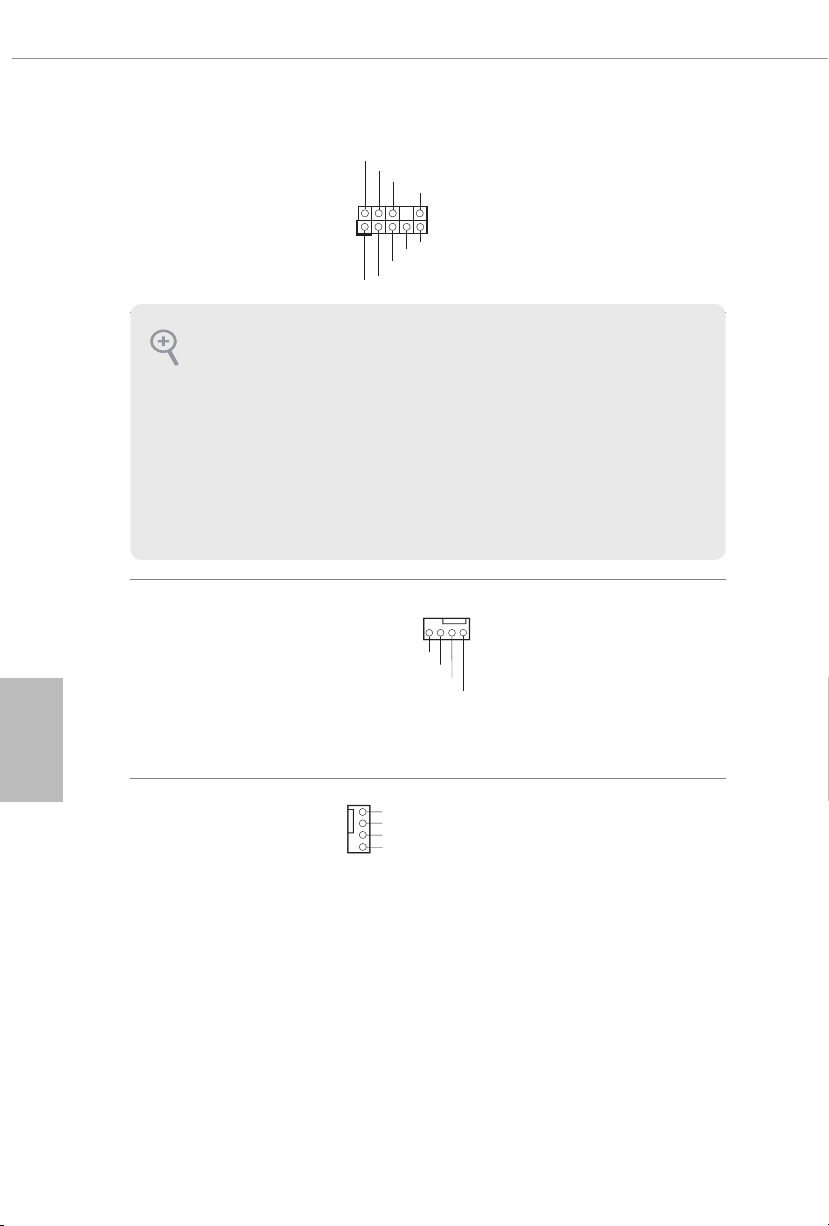

Front Panel Audio Header (9-pin HD_ AUDIO1) (see p.1, No. 18)

1. High Denition Audio supports Jack Sensing, but the panel wire on the chassis

must support HDA to function cor rectly. Please follow the instr uctions in our manual and chassis manual to in stall your system.

2. If you use an AC’97 audio panel , please install it to the front panel audio header by

the steps below: A. Connect Mic_IN (MIC) to MIC2_ L. B. Conne ct Audio_R (RIN) to OUT2_R and Audio_ L (LIN) to OUT2_ L. C. Connect Ground (GND) to Ground (GND). D. MIC_ RET and OUT_RET are for the HD audio panel only. You don’t need to connec t them for the AC’97 audio panel. E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel and adjust “Recording Volume”.

Chassis Fan Connector (4-pin CHA_FAN2) (see p.1, No. 4)

FAN_SPEED_CONTROL

CHA_FAN_SPEED

+12V

is header is for connecting audio devices to the front audio panel.

Please connect fan cable to the fan connector and match the black wire to the ground pin.

Chassis/Water Pump Fan Connector (4-pin CHA_FAN1/WP) (see p.1, No. 19)

2 3 4

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

is motherboard provides six 4-Pin water cooling

chassis

fan connectors. If you plan to connect a 3-Pin

chassis water cooler fan, please connect it to Pin 1-3.

English

CPU Fan Connector

SPI_DQ3

FAN_SPEED_CONTROL

1 2 3 4

8 5

(4-pin CPU_FAN1) (see p.1, No. 2)

CPU_FAN_SPEED

+12V

GND

is motherboard provides a 4-Pin CPU fan (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3.

English

ATX Power Connector (24-pin ATXPWR1) (see p.1, No. 5)

ATX 12V Power Connector (8-pin ATX12V1) (see p.1, No. 1)

SPI TPM Header (13 -pi n SPI_TPM _J1) (see p.1, No. 13)

+3.3V

SPI_CS0

SPI_DQ2

Dummy

CLK

RSMRST#

SPI_MISO

SPI_MOSI

RST#

SPI_TPM_CS

GND

TPM_PIRQ

is motherboard provides a 24-pin ATX power connector. To use a 20-pin ATX power supply, please plug it along Pin 1 and Pin

13.

is motherboard provides a 8-pin ATX 12V power connector. To use a 4-pin ATX power supply, please plug it along Pin 1 and Pin 5.

*Warning: Please make

sure that the power cable

connected is for the CPU

and not the graphics

card. Do not plug the

PCIe power cable to this

connector.

is connector supports SPI Trusted Platform Module (TPM) system, which can securely store keys, digital certicates, passwords, and data. A TPM system also helps enhance network security, protects digital identities, and ensures platform integrity.

H510M/ac

Serial Port Header (9-pin COM1) (see p.1, No. 15)

Addressable LED Header (3-pin A DDR_LE D1) (see p.1, No. 16)

RRXD1

DDTR#1

TTXD1

DDCD#1

VOUT

DDSR#1

CCTS#1

RRI#1

RRTS#1

GND

DO_ADDR

is COM1 header supports a serial port module.

is

Addressable

to connect

header is used

Addressable

LED extension cable which allows users to choose from various LED lighting eects.

Caution: Never install the

Addressable LED cable in the

wrong orientation; otherwise,

the cable may be damaged.

*Please refer to page 32 for further instructions on this header.

English

2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1)

The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. e Ultra M.2 Socket (M2_1) supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).

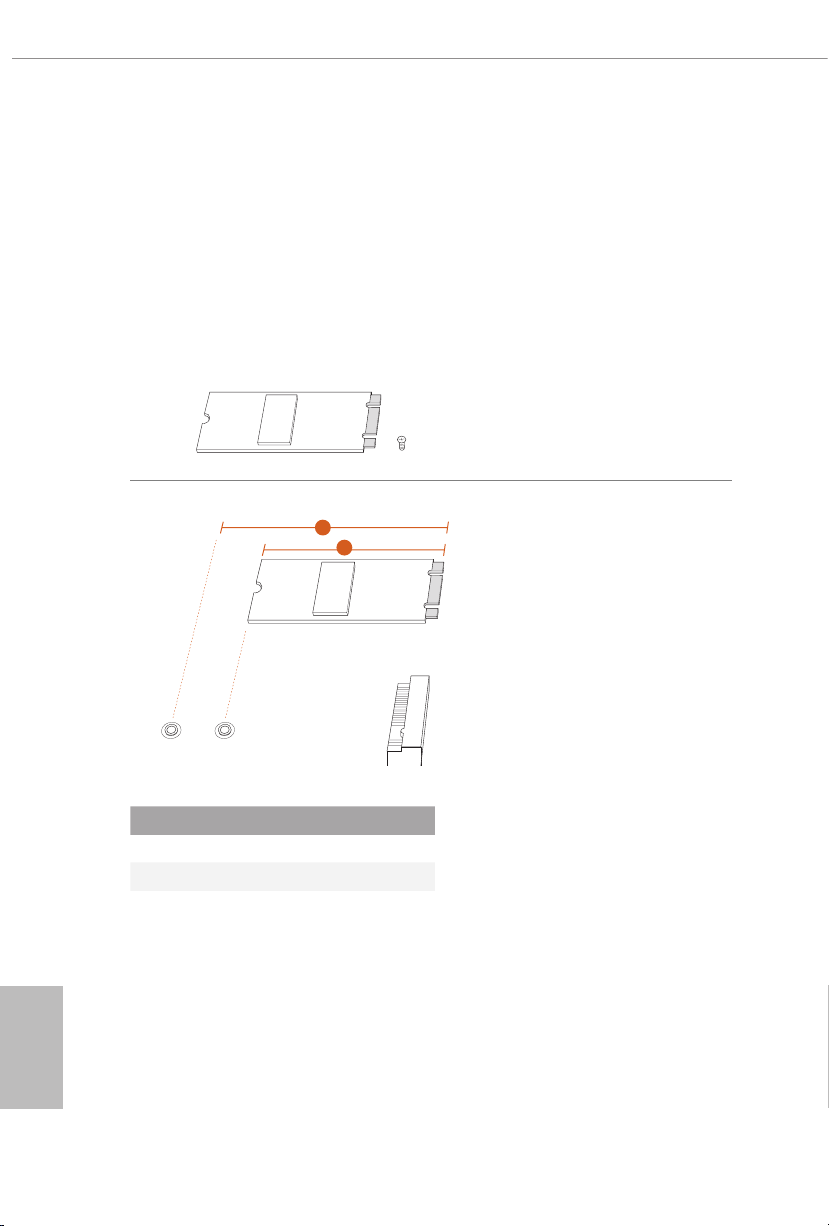

Installing the M.2_SSD (NGFF) Module

Step 1

Prepare a M.2_SSD (NGFF) module and the screw.

Step 2

English

No. 1 2

Nut Location A B

PCB Length 6cm 8cm

Module Type Type2260 Ty pe 2 280

Depending on the PCB type and length of your M.2_SSD (NGFF) module, nd the corresponding nut location to be used.

H510M/ac

Step 3

Move the stando based on the

module type and length. e stando is placed at the nut location B by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the stando by hand.

Step 4

Peel o the yellow protective lm on the nut to be used. Hand tighten the stando into the desired nut location on the motherboard.

Step 5

Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only ts in one orientation.

Step 6

Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as

NUT1NUT2B

this might damage the module.

English

M.2_SSD (NGFF) Module Support List

Vendor Interface P/N

ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Crucial SATA3 CT120M500SSD4 Crucial SATA3 CT240M500SSD4 Intel SATA3 Intel SSDSCKGW080A401/80G Intel PCIe3 x4 SSDPEKKF256G7 Intel PCIe3 x4 SSDPEKKF512G7 Kingston SATA3 SM2280S3 Kingston PCIe3 x4 SKC1000/480G Kingston PCIe2 x4 SH2280S3/480G OCZ PCIe3 x4 RVD400-M2280-512G (NVME) PATR IOT PCIe3 x4 PH240GPM280SSDR NVME Plextor PCIe3 x4 PX-128M8PeG Plextor PCIe3 x4 PX-1TM8PeG Plextor PCIe3 x4 PX-256M8PeG Plextor PCIe3 x4 PX-512M8PeG Plextor PCIe PX-G256M6e Plextor PCIe PX-G512M6e Samsung PCIe3 x4 SM961 MZVPW128HEGM (NVM) Samsung PCIe3 x4 PM961 MZVLW128HEGR (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250) (NVME) Samsung PCIe3 x4 960 EVO (MZ-V6E250BW) (NVME) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe3 x4 SM951 (MZHPV256HDGL) Samsung PCIe3 x4 SM951 (MZHPV512HDGL) Samsung PCIe3 x4 SM951 (NVME) Samsung PCIe x4 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G Team SATA3 TM4PS4128GMC105 Team SATA3 TM4PS4256GMC105 Team SATA3 TM8PS4128GMC105 Team SATA3 TM8PS4256GMC105

H510M/ac

TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM10 0-240G-2280RGB V-Color SATA3 VSM100 -240G-2280 V-Color SATA3 VLM10 0-240G-2280B-R D WD SATA3 WDS100T1B0B-00AS40 WD SATA3 WDS240G1G0B-00RC30 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com

English

2.8 ASRock Polychrome SYNC

ASRock Polychrome SYNC is a lighting control utility specically designed for unique individuals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.

Connecting the Addressable RGB LED Strip

Connect your the motherboard.

Addressable RGB LED

H51 0M/ ac

strip to the

Addressable LED Header (ADDR_ LED1)

ADDR_LED1

GND

DO_ADDR

VOUT

English

1. Never install the RGB LED cable in the wrong orientation; otherwise, the cabl e may be damaged.

2. Before installing or removing your RGB LED cable, please power o your system and unplug the power cord from the power supply. Failure to do so may c ause damages to motherboard components.

1. Please note that the RGB LED strips do not come with the package.

2. e RGB LED header suppor ts WS2812B addressable RGB LED strip (5V/Data/

GND), with a ma ximum power rating of 3A (5V) and length within 2 meters.

ASRock Polychrome SYNC Utility

Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way!

Drag the tab to customize your preference.

Toggle on/o the RGB LED switch

Sync RGB LED eects for all LED regions of the motherboard

Select a RGB LED light eect from the drop-down menu.

H510M/ac

English

1 Einleitung

Vielen Dank, dass Sie sich für das ASRock H510M/ac entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRockWebseite http://www.asrock.com.

1.1 Lieferumfang

ASRock H510M/ac-Motherboard (Micro-ATX-Formfaktor)

•

ASRock H510M/ac-Schnellinstallationsanleitung

•

ASRock H510M/ac-Support-CD

•

2 x Serial-ATA- (SATA) Datenkabel (optional)

•

2 x ASRock-WiFi-2,4/5-GHz-Antennen (optional)

•

2 x SMA-WLAN-Antennenkabel (optional)

•

1 x Schraube für M.2-Sockel (optional)

•

1 x E/A-Blendenabschirmung

•

Deutsch

1.2 Technische Daten

Micro-ATX-Formfaktor

Plattform

Prozessor

Chipsatz

Speicher

•

Feststoondensator-Design

•

Unterstützt Intel® CoreTM-Prozessoren der 10. Generation und

•

Intel® CoreTM-Prozessoren der 11. Generation (LGA1200) 5-Leistungsphasendesign

•

Unterstützt Intel® Turbo Boost Max Technology 3.0

•

Intel® H510

•

Dualkanal-DDR4-Speichertechnologie

•

2 x DDR4-DIMM-Steckplätze

•

Unterstützt ungepuerten DDR4

•

3200(OC)2933/2800/2666/2400/2133-Non-ECC-Speicher * 11. Generation Intel® CoreTM (i9/i7/i5) unterstützen DDR4 bis 3200(OC); CoreTM (i3), Pentium® und Celeron® unterstützen DDR4 bis 2666. * 10. Generation Intel® CoreTM (i9/i7) unterstützen DDR4 bis 2933; CoreTM (i5/i3), Pentium® und Celeron® unterstützen DDR4 bis 2666. * Weitere Informationen nden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-

•

ECC-Modus)

Systemspeicher, max. Kapazität: 64GB

•

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

•

H510M/ac

Erweiterungssteckplatz

11. Generation Intel® CoreTM-Prozessoren

1 x PCI-Express 4.0-x16-Steckplatz*

•

10. Generation Intel® CoreTM-Prozessoren

1 x PCI-Express 3.0-x16-Steckplatz*

•

* Unterstützt NVMe-SSD als Bootplatte

1 x PCI-Express 3.0-x1-Steckplatz

•

1 x M.2-Sockel (Key E) mit dem mitgelieferten WLAN-802.11ac-

•

Modul

Deutsch

Grakkarte

Integrierte Intel® UHD Graphics-Visualisierung und VGA-

•

Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

11. Generation Intel® CoreTM-Prozessoren unterstützen Intel® Xe

•

Graphics Architecture (Gen. 12). 10. Generation Intel® CoreTMProzessoren unterstützen Gen 9 Graphics Grak, Medien und Rechenleistung: Microso DirectX 12,

•

OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid- / umschaltbare Grakkarte, OpenCL 2.1 Display & Content Security: Rec. 2020 (breiter Farbraum),

•

Microso PlayReady 3.0, UHD/HDR Blu-ray Disc Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

•

* Unterstützt bis zu 2 Displays gleichzeitig

Unterstützt HDMI 2.0 mit maximaler Auösung von 4K x 2K

•

(4096 x 2160) bei 60 Hz Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei

•

60 Hz Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei

•

60 Hz Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12bpc),

•

xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 2.0-Port (konformer HDMI-Monitor erforderlich) Unterstützt HDCP 2.3 mit DVI-D- und HDMI 2.0-Ports

•

* 11. Generation Intel® CoreTM-Prozessoren unterstützen HDMI 2.0.

10. Generation Intel® CoreTM-Prozessoren unterstützen HDMI 1.4.

Deutsch

Audio

LAN

7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec)

•

Unterstützt Überspannungsschutz

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Unterstützt Wake-On-LAN

•

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

•

Unterstützt energieezientes Ethernet 802.3az

•

Unterstützt PXE

•

Wireless LAN

Rückblende, E/A

Speicher

Intel®-802.11ac-WLAN-Modul

•

Unterstützt IEEE 802.11a/b/g/n/ac

•

Unterstützt Dualband (2,4/5 GHz)

•

Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis 433

•

Mb/s

Unterstützt Bluetooth 4.2 / 3.0 + High-Speed, Klasse II

•

2 x Antennenanschluss

•

1 x PS/2-Tastaturanschluss

•

1 x PS/2-Mausanschluss

•

1 x D-Sub-Port

•

1 x DVI-D-Port

•

1 x HDMI-Port

•

2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)

2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische

•

Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

•

Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

•

4 x SATA-III-6,0-Gb/s-Abschluss, unterstützt Intel Rapid Storage

•

Technology 18, NCQ, AHCI und Hot-Plugging

1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2260/2280-

•

M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis

Gen3 x 4 (32 Gb/s)* * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit

H510M/ac

Anschluss

1 x COM-Anschluss-Stileiste

•

1 x SPI-TPM-Stileiste

•

1 x Gehäuseeingri- und Lautsprecher-Stileiste

•

1 x Adressierbare-LED-Stileiste

•

1 x CPU-Lüeranschluss (4-polig)

•

* Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Gehäuselüeranschluss (4-polig)

•

* Der Gehäuselüeranschluss unterstützt einen Gehäuselüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Anschlusse für Gehäuse-/Wasserpumpenlüer (4-polig)

•

(intelligente Lüergeschwindigkeitssteuerung) * Der Gehäuse-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer mit einer maximalen Lüerleistung von 2 A (24 W).

Deutsch

BIOSFunktion

Hardwareüberwachung

* CHA_FAN1/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss

•

1 x 8-poliger 12-V-Netzanschluss

•

1 x Audioanschluss an Frontblende

•

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung) 1 x USB 3.2 Gen1-Stileiste (unterstützt zwei USB 3.2 Gen1-Ports)

•

(unterstützt Schutz gegen elektrostatische Entladung)

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger

•

grascher Benutzerschnittstellen ACPI 6.0-konforme Aufweckereignisse

•

SMBIOS 2.7-Unterstützung

•

CPU-Kern/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCST,

•

VCCIN AUX-Mehrfachspannungsanpassung

Lüertachometer: CPU-, Gehäuse-, Gehäuse-/Wasserpumpen-

•

Lüer Lautloser Lüer (automatische Anpassung der

•

Gehäuselüergeschwindigkeit durch CPU-Temperatur): CPU-, Gehäuse-, Gehäuse-/Wasserpumpen-Lüer Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-, Gehäuse-/

•

Wasserpumpen-Lüer Gehäuse-oen-Erkennung

•

Spannungsüberwachung: CPU Vcore, +12V, +5V, +3,3V

•

Deutsch

Microso® Windows® 10, 64 Bit

Betriebs-

•

system

FCC, CE

Zertizierungen

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOSEinstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

•

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

•

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“.

CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, Nr. 12)

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.

2-poliger Jumper

H510M/ac

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.

Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.

Deutsch

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 9)

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Verbinden Sie Netzschalter, ResetTaste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

H510M/ac

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 17)

Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_0: siehe S. 1, Nr. 8) (obere) (SATA3_1: siehe S. 1, Nr. 7) (untere) Vertikal: (SATA3_2: siehe S. 1, Nr. 11) (SATA3_3: siehe S. 1, Nr. 10)

USB 2.0-Stileiste (9-polig, USB_5_6) (siehe S. 1, Nr. 14)

SATA3_3SATA3_2

SATA3_0

Bitte verbinden Sie Gehäuseeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste.

Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit

SATA3_1

einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

Es gibt eine USB-2.0-Stileiste an diesem Motherboard. Diese USB

2.0-Stileiste unterstützt zwei Ports.

USB 3.2 Gen1-Stileiste (19-polig, USB3_3_4) (siehe S. 1, Nr. 6)

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Vbus

GND

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

Es gibt eine Stileiste an diesem Motherboard. Diese USB-3.2Gen1-Stileiste kann zwei Ports unterstützen.

Deutsch

Audiostileiste

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

GND

Frontblende (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 18)

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

Deutsch

Gehäuselüeranschluss (4-polig, CHA_FAN2) (siehe S. 1, Nr. 4)

Gehäuse-/WasserpumpenLüeranschlusse (4-polig, CHA_FAN1/WP) (siehe S. 1, Nr. 19)

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

+12V

Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt.

Dieses Motherboard ist mit sechs vierpoligen Gehäuseanschlüssen für Wasserkühlung ausgestattet. Falls Sie einen 3-poligen Wasserkühlerlüer

Gehäuse-

anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

H510M/ac

SPI_DQ3

FAN_SPEED_CONTROL

1 2 3 4

8 5

CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2)

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5)

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

CPU_FAN_SPEED

+12V

GND

Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13

an.

Dieses Motherboard bietet einen 8-poligen ATX-12-VNetzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie

sicher, dass das Stromkabel

der CPU und nicht das der

Grakkarte angeschlossen

ist. Schließen Sie das PCIe-

Stromkabel nicht an diesen

Anschluss an.

SPI-TPM-Stileiste (13-polig, SPI_TPM_J1) (siehe S. 1, Nr. 13)

+3.3V

SPI_CS0

SPI_DQ2

Dummy

CLK

RSMRST#

SPI_MISO

SPI_MOSI

RST#

TPM_PIRQ

SPI_TPM_CS#

GND

Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPMSystem hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Deutsch

Serieller-Port-Stileiste

(9-polig, COM1) (siehe S. 1, Nr. 15)

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

Diese COM1-Stileiste unterstützt ein Modul für serielle Ports.

RRI#1

Adressierbare-LEDStileiste (3-polig, ADDR_LED1) (siehe S. 1, Nr. 16)

VOUT

DO_ADDR

GND

Diese Adressierbare-Stileiste dient der Verbindung des Adressierbare-LEDVerlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteekten wählen können.

Achtung: Installieren Sie

das Adressierbare-LED-

Kabel niemals falsch herum;

andernfalls könnte das Kabel

beschädigt werden.

*Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 32.

Deutsch

H510M/ac

1 Introduction

Nous vous remercions d’avoir acheté cette carte mère ASRock H510M/ac, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l’emballage

Carte mère ASRock H510M/ac (facteur de forme Micro ATX)

•

Guide d’installation rapide ASRock H510M/ac

•

CD d’assistance ASRock H510M/ac

•

2 x câbles de données Serial ATA (SATA) (Optionnel)

•

2 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)

•

2 x câbles d’antenne Wi-Fi SMA (Optionnel)

•

1 x vis pour socket M.2 (Optionnel)

•

1 x panneau de protection E/S

•

Français

1.2 Spécications

Plateforme

•

Facteur de forme Micro ATX Conception à condensateurs solides

Français

Processeur

Chipset

Mémoire

Fente d’expansion

Prend en charge les processeurs Intel® CoreTM 10

•

processeurs Intel® CoreTM 11 Alimentation à 5 phases

•

Prend en charge la technologie Intel® Turbo Boost Max 3.0

•

Intel® H510

•

Technologie mémoire double canal DDR4

•

2 x fentes DIMM DDR4

•

Prend en charge les mémoires sans tampon non ECC DDR4 3200

•

(OC)2933/2800/2666/2400/2133

ème

* 11

Gén Intel® CoreTM (i9/i7/i5) prend en charge DDR4 jusqu’à

ème

Gén (LGA1200)

ème

Gén et les

3200(OC); CoreTM (i3), Pentium® et Celeron® prennent en charge DDR4 jusqu’à 2666.

ème

*10

Gén Intel® CoreTM (i9/i7) prend en charge DDR4 jusqu’à 2933;

CoreTM (i5/i3), Pentium® et Celeron® prennent en charge DDR4 jusqu’à

2666. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock. com/)

Prend en charge les modules mémoire UDIMM ECC (fonctionne

•

en mode non-ECC) Capacité max. de la mémoire système : 64GB

•

Prend en charge Intel® Extreme Memory Prole (XMP) 2.0

•

ème

Gén de processeurs Intel® Core

1 x fente PCI Express 4.0 x16*

•

ème

Gén de processeurs Intel® Core

1 x fente PCI Express 3.0 x16*

•

* Prend en charge les SSD NVMe comme disques de démarrage

1 x fente PCI Express 3.0 x 1

•

1 socket M.2 (Touche E) avec le module WiFi-802.11ac fourni

•

Graphiques

La technologie Intel® UHD Graphics Built-in Visuals et les sorties

•

VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

ème

Gén de processeurs Intel® CoreTM prennent en charge

•

l’architecture graphique Intel® Xe (Gén 12). 10

ème

Gén de processeurs Intel® CoreTM prennent en charge les graphiques Gén 9 Graphismes, multimédia et calcul : Microso DirectX 12,

•

OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid Graphics / Basculement des graphismes, OpenCL 2.1 Achage et sécurité du contenu : Rec. 2020 (large gamme de

•

couleurs), Microso PlayReady 3.0, disque Blu-ray UHD/HDR Trois options de sortie graphique : D-Sub, DVI-D et HDMI

•

* Prend en charge jusqu'à 2 écrans simultanément

Prend en charge la technologie HDMI 2.0 avec résolution

•

maximale de 4K x 2K (4096x2160) @ 60Hz Prend en charge le mode DVI-D avec une résolution maximale de

•

1920x1200 @ 60Hz Prend en charge le mode D-Sub avec une résolution maximale de

•

1920x1200 @ 60Hz Prend en charge les technologies Auto Lip Sync, Deep Color

•

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.0 (un écran compatible HDMI est requis) Prend en charge HDCP 2.3 via ports DVI-D et HDMI 2.0

•

ème

* 11

Gén de processeurs Intel® CoreTM prennent en charge HDMI 2.0.

ème

Gén de processeurs Intel® CoreTM prennent en charge HDMI 1.4.

H510M/ac

Audio

Réseau

Audio 7.1 CH HD (Codec audio Realtek ALC897)

•

Prend en charge la protection contre les surtensions

•

Gigabit LAN 10/100/1000 Mo/s

•

Giga PHY Intel® I219V

•

Prend en charge la fonction Wake-On-LAN

•

Prend en charge la protection contre la foudre/les décharges

•

électrostatiques Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

•

Prend en charge PXE

•

Français

Réseau sans-l

Connectique du panneau arrière

Stockage

Module Wi-Fi 802.11ac Intel®

•

Prend en charge IEEE 802.11a/b/g/n/ac

•

Prend en charge le mode Dual-Band (2,4/5 GHz)

•

Prend en charge la connexion sans-l à haute vitesse jusqu’à

•

433Mbps Prend en charge Bluetooth 4.2 / 3.0 + haute vitesse classe II

•

2 x ports antenne

•

1 x port clavier PS/2

•

1 x port souris PS/2

•

1 x port D-Sub

•

1 x port DVI-D

•

1 x port HDMI

•

2 x ports USB 2.0 (Protection contre les décharges électrostatiques)

•

2 x ports USB 3.2 Gen1 (Protection contre les décharges

•

électrostatiques) 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

•

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant /

•

microphone

4 x connecteurs SATA3 6,0 Go/s, compatibles technologies Intel

•

Rapid Storage 18, NCQ, AHCI et «Hot Plug» 1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2

•

SATA3 6,0 Go/s type 2260/2280 touche M et M.2 PCI Express

jusqu'à Gen3 x4 (32 Go/s)* * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2

Français

Connecteur

1 x embase pour port COM

•

1 x embase SPI TPM

•

1 x prise LED d’alimentation et emplacement sur châssis

•

1 x embase LED adressable

•

1 x connecteur pour ventilateur de CPU (4broches)

•

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis (4broches)

•

* Le connecteur pour ventilateur de châssis prend en charge un ventilateur de châssis d'eau d'une puissance maximale de 1 A (12W).

1 x connecteurs pour ventilateur de châssis /pompe à eau

•

(4broches) (contrôle de vitesse de ventilateur intelligent) * Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

Caractéristiques du BIOS

Surveillance du matériel

* CHA_FAN1/WP peuvent détecter automatiquement si un ventilateur 3broches ou 4broches est utilisé.

1 x connecteur d’alimentation ATX 24broches

•

1 x connecteur d’alimentation 12V 8broches

•

1 x connecteur audio panneau frontal

•

1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection

•

contre les décharges électrostatiques) 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge)

•

(Protection contre les décharges électrostatiques)

BIOS UEFI AMI avec prise en charge d’interface graphique

•

multilingue Compatible ACPI 6.0 Wake Up Events

•

Compatible SMBIOS 2.7

•

Réglage de la tension CPU Cœur/Cache, CPU GT, VCCSA,

•

DRAM, VCCIO, VCCST, VCCIN AUX

Tachymètre de ventilateur : Ventilateurs de CPU, châssis, châssis /

•

pompe à eau Ventilateur silencieux (réglage automatique de la vitesse

•

du ventilateur du châssis d’après la température du CPU) : Ventilateurs de CPU, châssis, châssis / pompe à eau Contrôle simultané des vitesses du ventilateur : Ventilateurs de

•

CPU, châssis, châssis / pompe à eau Détection CHÂSSIS OUVERT

•

Surveillance de la tension d’alimentation : CPU Vcore, +12V, +5V,

•

+3,3V

H510M/ac

Microso® Windows® 10 64 bits

Système

•

d’exploitation

FCC, CE

Certications

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

•

ErP/EuP Ready (alimentation ErP/EuP ready requise)

•

Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur lesbroches, le cavalier est «court-circuité». Si le capuchon du cavalier n’est pas installé sur lesbroches, le cavalier est «ouvert».

Cavalier Clear CMOS (CLRMOS1) (voir p.1, No. 12)

CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter lesbroches sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées.

Cavalier (jumper)

à 2broches

Français

Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

H510M/ac

Embase du panneau système (PANNEAU1 à 9broches) (voir p.1, No. 9)

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitialisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et lesbroches.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration desbroches illustrée ci-dessous. Repérez lesbroches positive et négative avant de brancher les câbles.

Français

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

Prise LED d’alimentation

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

et emplacement sur châssis (SPK_CI1 à 7broches) (voir p.1, No. 17)

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Français

Connecteurs Serial ATA3 Angle droit: (SATA3_0: voir p.1, No. 8) (Supérieur) (SATA3_1: voir p.1, No. 7) (Inférieur) Vertical: (SATA3_2: voir p.1, No. 11) (SATA3_3: voir p.1, No. 10)

Embase USB 2.0 (USB_5_6 à 9broches) (voir p.1, No. 14)

Embase USB 3.2 Gen1 (USB3_3_4 à 19broches) (voir p.1, No. 6)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

SATA3_3SATA3_2

SATA3_0

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils

SATA3_1

de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Cette carte mère comprend une embase USB 2.0. Cette embase USB 2.0 peut prendre en charge deux ports.

Cette carte mère comprend un connecteur. Cette embase USB

3.2 Gen1 peut prendre en charge deux ports.

H510M/ac

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

GND

Embase audio du panneau frontal (HD_AUDIO1 à 9broches) (voir p.1, No. 18)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

Connecteur du ventilateur du châssis (CHA_FAN2 à 4broches) (voir p.1, No. 4)

AN_SPEED_CONTROL

CHA_FAN_SPEED

Cette embase sert au branchement des appareils audio au panneau audio frontal.

Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le l noir à

+12V

la broche de mise à terre.

Connecteurs du ventilateur de châssis/ pompe à eau (CHA_FAN1/WP à 4broches) (voir p.1, No. 19)

2 3 4

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

Cette carte mère comprend six connecteurs pour ventilateurs de

châssis

à refroidissement par eau 4broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour

châssis

à 3broches, veuillez le brancher sur la Broche 1-3.

Français

Connecteur du ventilateur

SPI_DQ3

SPI_DQ2

FAN_SPEED_CONTROL

1 2 3 4

8 5

du processeur (CPU_FAN1 à 4broches) (voir p.1, No. 2)

CPU_FAN_SPEED

+12V

GND

Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4broches. Si vous envisagez de connecter un ventilateur de processeur à 3broches, veuillez le brancher sur la broche 1-3.

Français

Connecteur d’alimentation ATX (ATXPWR1 à 24broches) (voir p.1, No. 5)

Connecteur d’alimentation ATX 12 V (ATX12V1 à 8broches) (voir p.1, No. 1)

Embase SPI TPM (SPI_TPM_J1 à 13broches) (voir p.1, No. 13)

12 124

+3.3V

Dummy

CLK

RSMRST#

SPI_MISO

SPI_CS0

SPI_MOSI

RST#

SPI_TPM_CS

GND

TPM_PIRQ

Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24broches. Pour utiliser une alimentation ATX à 20broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13.

Cette carte mère est dotée d’un connecteur d’alimentation ATX 12 V à 8broches. Pour utiliser une alimentation ATX à 4broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5.

*Avertissement : Veuillez vérier que le câble d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur.

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme.

H510M/ac

Embase pour port série (COM1 à 9broches) (voir p.1, No. 15)

Embase LED adressable (ADDR_LED1 à 3broches) (voir p.1, No. 16)

RRXD1

DDTR#1

TTXD1

DDCD#1

VOUT

DDSR#1

CCTS#1

RRI#1

RRTS#1

GND

DO_ADDR

Cette embase COM1 prend en charge un module de port série.

Cette embase sert à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi diérents eets lumineux LED.

Attention : N’installez jamais

le câble LED adressable dans

le mauvais sens. Dans le cas

contraire, le câble peut être

endommagé.

*Veuillez consulter la page 32 pour des instructions supplémentaires sur cette embase.

Français

1 Introduzione

Congratulazioni per l’acquisto della scheda madre ASRock H510M/ac, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre H510M/ac ASRock (fattore di forma Micro ATX)

•

Guida rapida di installazione H510M/ac ASRock

•

CD di supporto ASRock H510M/ac

•

2 x cavi dati Serial ATA (SATA) (opzionali)

•

2 x antenne ASRock WiFi da 2,4/5 GHz (opzionali)

•

2 x Cavi antenna SMA Wi-Fi (opzionali)

•

1 x viti per Socket M.2 (opzionali)

•

1 x mascherina metallica posteriore I/O

•

Italiano

1.2 Speciche

Piattaforma

CPU

Chipset

Memoria

H510M/ac

Fattore di forma Micro ATX

•

Design condensatore solido

•

Supporta processori 10a Gen Intel® CoreTM e processori 11a Gen

•

Intel® CoreTM (LGA1200) Potenza a 5 fasi

•

Supporta la tecnologia Intel® Turbo Boost Max 3.0

•

Intel® H510

•

Tecnologia memoria DDR4 Dual Channel

•

2 x alloggi DIMM DDR4

•

Supporto di memoria DDR4 3200(OC)/2933/2800/2666/2400/213

•

3 non-ECC, un-buered * 11a Gen Intel® CoreTM (i9/i7/i5) supportano DDR4 no a 3200(OC); CoreTM (i3), Pentium® e Celeron® supportano DDR4 no a 2666. * 10a Gen Intel® CoreTM (i9/i7) supportano DDR4 no a 2933; CoreTM (i5/i3), Pentium® e Celeron® supportano DDR4 no a 2666. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

Supporta moduli di memoria ECC UDIMM (funziona in

•

modalità non ECC)

Capacità max. della memoria di sistema: 64GB

•

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

•

Alloggio d’espansione

Processori 11a Gen Intel® Core

1 x PCI Express 4.0 x16 slot*

•

Processori 10a Gen Intel® Core

1 x PCI Express 3.0 x16 slot*

•

* Supporto di SSD NVMe come disco d’avvio

1 x alloggio PCI Express 3.0 x1

•

1 x Connettore M.2 (Key E) con modulo WiFi-802.11ac incluso

•

Italiano

Graca

La videograca integrata della scheda video UHD Intel® e le uscite

•

VGA possono essere supportate soltanto con processori con GPU integrata. I processori 11a Gen Intel® CoreTM supportano architettura graca

•

Intel® Xe (Gen 12). Processori 10a Gen Intel® CoreTM supportano graca Gen 9 Graca, multimedialità e calcolo: Microso DirectX 12,

•

OpenGL 4.5, Graca integrate Intel®, Sincronizzazione video Intel® Quick, Graca ibrida/commutabile, OpenCL 2.1 Visualizzazione e sicurezza dei contenuti: Rec. 2020 (Ampia

•

gamma di colori), Microso PlayReady 3.0, UHD/HDR Blu-ray Disc Tre opzioni di output graco: D-Sub, DVI-D e HDMI

•

* Supporta no a 2 display simultaneamente

Supporta HDMI 2.0 con risoluzione massima no a 4K x 2K

•

(4096 x 2160) a 60Hz Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a

•

60 Hz Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a

•

60 Hz Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

•

xvYCC e HBR (High Bit Rate Audio) con porta HDMI 2.0 (è necessario un monitor compatibile HDMI) Supporto di HDCP 2.3 con le porte DVI-D e HDMI 2.0

•

* Processori 11a Gen Intel® CoreTM supportano graca HDMI 2.0. 10a Gen Intel® CoreTM Processors support HDMI 1.4.

Italiano

Audio

LAN

Audio HD 7.1 CH (codec audio Realtek ALC897)

•

Supporta protezione da sovratensione

•

LAN Gigabit 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Supporto WOL (Wake-On-LAN)

•

Supporta protezione da fulmini/scariche elettrostatiche

•

Supporto Energy Ecient Ethernet 802.3az

•

Supporto PXE

•

LAN wireless

I/O pannello posteriore

Archiviazione

Modulo Intel® 802.11ac WiFi

•

Supporta IEEE 802.11a/b/g/n/ac

•

Supporta Dual-Band (2,4/5 GHz)

•

Supporta la connessione wireless ad alta velocità no a 433 Mbps

•

Supporto di Bluetooth 4.2 / 3.0 + High speed Classe II

•

2 x porte antenna

•

1 x porta tastiera PS/2

•

1 x porta mouse PS/2

•

1 x porta D-Sub

•

1 x porta DVI-D

•

1 x porta HDMI

•

2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)

•

2 x porte USB 3.2 Gen1 (supporto protezione da scariche

•

elettrostatiche)

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

•

Connettori audio HD: Ingresso linea / altoparlante frontale /

•

microfono

4 connettori SATA3 6,0 Gb/s, supportano Intel Rapid Storage

•

Technology 18, NCQ, AHCI e Hot Plug

1 x socket Ultra M.2 (M2_1), supporta il modulo M.2 SATA3

•

6,0 Gb/s di tipo M Key 2260/2280 ed il modulo M.2 PCI Express

no a Gen3 x4 (32 Gb/s)* * Supporto di SSD NVMe come disco d’avvio * Supporta kit ASRock U.2

H510M/ac

Connettore

1 x connettore porta COM

•

1 x connettore SPI TPM

•

1 x collegamento altoparlante e intrusione telaio

•

1 x header LED indirizzabile

•

1 x connettore ventola CPU (4-pin)

•

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x connettore ventola telaio (4-pin)

•

* Il ventola chassis supporta ventole chassis di potenza massima di 1 A (12 W).

1 x connettori ventola telaio/ventola pompa dell’acqua (4-pin)

•

(Controllo intelligente della velocità della ventola) * La ventola Chassis/ventola pompa dell’acqua supporta ventole di sistemi di rareddamento ad acqua di potenza massima di 2 A (24 W).

Italiano

Funzionalità BIOS

Hardware Monitor

* CHA_FAN1WP sono in grado di rilevare se è in uso una ventola a 3pin o 4 apin.

1 x connettore alimentazione ATX 24-pin

•

1 x connettore alimentazione 12 V 8-pin

•

1 x connettore audio pannello frontale

•

1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto

•

protezione da scariche elettrostatiche) 1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1)

•

(supporto protezione da scariche elettrostatiche)

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

•

Eventi di riattivazione conformi a ACPI 6.0

•

Supporto di SMBIOS 2.7

•

Regolazione multipla tensione CPU Core/Cache, CPU GT,

•

VCCSA, DRAM, VCCIO, VCCST, VCCIN AUX

Tachimetro ventola: Ventole CPU, chassis, chassis/pompa

•

dell’acqua Ventola silenziosa (regolazione automatica velocità in base alla

•

temperatura della CPU): Ventole CPU, chassis, chassis/pompa dell’acqua Controllo velocità ventola: Ventole CPU, chassis, chassis/pompa

•

dell’acqua Rilevamento CASE OPEN

•

Monitoraggio tensione: CPU Vcore, +12V, +5V, +3,3V

•

Italiano

Microso® Windows® 10 64 bit

Certicazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

•

FCC, CE

•

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

•

H510M/ac

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato suipin, il jumper è "cortocircuitato". Se suipin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Jumper per azzerare la CMOS (CLRMOS1) (vedere pag. 1, n. 12)

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS.

Jumper a 2pin

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

Italiano

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Italiano

Header sul pannello del sistema (PANEL1 a 9pin) (vedere pag. 1, n. 9)

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni delpin corrispondano correttamente.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione deipin. Annotare ipin positivi e negativi prima di collegare i cavi.

H510M/ac

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7pin) (vedere pag. 1, n. 17)

Connettori Serial ATA3 Angolo destroy: (SATA3_0: vedere pag. 1, n. 8) (Superiore) (SATA3_1: vedere pag. 1, n. 7) (Inferiore) Verticale: (SATA3_2: vedere pag. 1, n. 11) (SATA3_3: vedere pag. 1, n. 10)

Connettore USB 2.0 (USB_5_6 a 9pin) (vedere pag. 1, n. 14)

SATA3_3SATA3_2

SATA3_0

Collegare l’intrusione telaio e l’altoparlante a questo collegamento.

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione

SATA3_1

interna, con una velocità di trasferimento dati no a 6,0 Gb/s.

Su questa scheda madre c’è un connettore USB 2.0. Questo connettore USB 2.0 può supportare due porte.

Header USB 3.2 Gen1 (USB3_3_4 a 19pin) (vedere pag. 1, n. 6)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

Su questa scheda madre c’è un connettore. Questa basetta USB 3.2 Gen1 può supportare due porte.

Italiano

Header audio pannello

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

GND

anteriore (HD_AUDIO1 a 9pin) (vedere pag. 1, n. 18)

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

Italiano

Connettore ventola telaio (CHA_FAN2 a 4pin) (vedere pag. 1, n. 4)

Connettori ventola telaio/ ventola pompa dell’acqua (CHA_FAN1/WP a 4pin) (vedere pag. 1, n. 19)

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

+12V

Collegare il cavo della ventola al connettore della ventola e far corrispondere il lo nero alpin di terra.

Questa scheda madre è dotata di sei connettori ventola a 4pin per il rareddamento ad acqua del telaio

. Se si decide di collegare una

ventola

telaio

con rareddamento ad acqua a 3pin, collegarla alpin 1-3.

H510M/ac

SPI_DQ3

SPI_DQ2

FAN_SPEED_CONTROL

1 2 3 4

8 5

Connettore ventola CPU (CPU_FAN1 a 4pin) (vedere pag. 1, n. 2)

Connettore di alimentazione ATX (ATXPWR1 a 24pin) (vedere pag. 1, n. 5)

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8pin) (vedere pag. 1, n. 1)

CPU_FAN_SPEED

+12V

GND

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4pin. Se si decide di collegare una ventola della CPU a 3pin, collegarla alpin 1-3.

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24pin. Per utilizzare un'alimentazione ATX a 20pin, collegarla lungo ilpin 1 e ilpin

13.

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8pin. Per utilizzare un'alimentazione ATX a 4pin, collegarla lungo ilpin 1 e ilpin 5.

*Attenzione: Assicurarsi che il

cavo di alimentazione collegato

sia per la CPU e non la scheda

graca. Non inserire il cavo di

alimentazione PCIe in questo

connettore.

Connettore SPI TPM (SPI_TPM_J1 a 13pin) (vedere pag. 1, n. 13)

+3.3V

Dummy

SPI_MISO

SPI_CS0

CLK

SPI_MOSI

GND

RSMRST#

RST#

TPM_PIRQ

SPI_TPM_CS#

Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Italiano

Header porta seriale

(COM1 a 9pin) (vedere pag. 1, n. 15)

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

Questo header COM1 supporta un modulo di porta seriale.

RRI#1

Italiano

Header LED indirizzabile (ADDR_LED1 a 3pin) (vedere pag. 1, n. 16)

VOUT

DO_ADDR

GND

Questo header indirizzabile serve a collegare il cavo di estensione del LED indirizzabile che consente di scegliere tra vari eetti luce LED.

Attenzione: Non installare mai

il cavo del LED indirizzabile

secondo un orientamento

errato, altrimento potrebbe

danneggiarsi.

* Fare riferimento a pagina 32 per ulteriori istruzioni su questa basetta.

1 Introducción

Gracias por comprar la placa base ASRock H510M/ac, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock H510M/ac (Factor de forma Micro ATX)

•

Guía de instalación rápida de ASRock H510M/ac

•

CD de soporte de ASRock H510M/ac

•

2 x Cables de datos Serie ATA (SATA) (Opcional)

•

2 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)

•

2 x Cavi antenna SMA Wi-Fi (Opcional)

•

1 x Tornillo para socket M.2 (Opcional)

•

1 x Escudo panel E/S

•

H510M/ac

Español

1.2 Especicaciones

Factor de forma Micro ATX

Plataforma

CPU

Conjunto de chips

Memoria

•

Diseño de condensador sólido

•

Admite procesadores Intel® CoreTM de la 10a generación y

•

procesadores Intel® CoreTM de la 11a generación (LGA1200) Diseño de 5 fases de alimentación

•

Admite Intel® Turbo Boost Technology 3.0

•

Intel® H510

•

Tecnología de memoria DDR4 de doble canal

•

2 x ranuras DIMM DDR4

•

Admite memoria DDR4 3200(OC)/2933/2800/2666/2400/2133 no

•

ECC, sin búfer * Intel® CoreTM (i9/i7/i5) de la 11a generación admiten DDR4 de hasta 3200(OC); CoreTM (i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666. * Intel® CoreTM (i9/i7) de la 10a generación admiten DDR4 de hasta 2933; CoreTM (i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

Admite módulos de memoria UDIMM ECC (funcionamiento en

•

modo no ECC)

Capacidad máxima de memoria del sistema: 64GB

•

Admite Perl de memoria extremo de Intel® (XMP) 2.0

•

Ranura de expansión

Procesadores Intel® CoreTM de la 11a generación

1 x ranura PCI Express 4.0 x16*

•

Procesadores Intel® CoreTM de la 10a generación

1 x ranura PCI Express 3.0 x16*

•

* Admite unidad de estado sólido de NVMe como disco de arranque

1 x ranura PCI Express 3.0 x1

•

1 x zócalo M.2 (clave E) con el módulo WiFi-802.11ac integrado

•

Grácos

Intel® UHD Graphics Built-in Visuals y las salidas de VGA son

•

compatibles únicamente con procesadores con GPU integrado. Los procesadores Gen Intel® CoreTM de la 11a generación admiten la

•

arquitectura de grácos Intel® Xe (Gen 12). Los procesadores Intel® CoreTM de la 10a generación admiten grácos de la 9a generación. Grácos, Multimedia & Compute: Microso DirectX 12,

•

OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid/Switchable Graphics, OpenCL 2.1 Seguridad de visualización y contenido: Rec. 2020 (gama de colores

•

amplia), Microso PlayReady 3.0, disco Blu-ray UHD/HDR Tres opciones de salida de grácos: D-Sub, DVI-D y HDMI

•

* Admite hasta 2 pantallas simultáneamente

Compatible con HDMI 2.0 con una resolución máxima de 4K x 2K

•

(4096x2160) a 60Hz Admite DVI-D con una resolución máxima de 1920x1200 a 60 Hz

•

Admite D-Sub con una resolución máxima de 1920x1200 a 60Hz

•

Admite Sincronización automática entre audio y vídeo, color

•

profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.0 (se necesita un monitor compatible con HDMI) Compatible con función HDCP 2.3 con puertos DVI-D y HDMI 2.0

•

* Los procesadores Intel® CoreTM de la 11a generación admiten HDMI

2.0. Los procesadores Intel® CoreTM de la 10a generación admiten HDMI 1.4.

H510M/ac

Audio

LAN

7.1 Audio CH HD (Códec de audio Realtek ALC897)

•

Admite protección contra sobretensiones

•

Gigabit LAN 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Admite la función Reactivación de LAN

•

Admite protección contra rayos y descargas electrostáticas (ESD)

•

Admite Ethernet 802.3az de eciencia energética

•

Admite PXE

•

Español

LAN inalámbrica

E/S en panel posterior

Almacenamiento

Módulo WiFi Intel® 802.11ac

•

Compatible con IEEE 802.11a/b/g/n/ac

•

Compatible con Banda Dual (2.4/5 GHz)

•

Compatible con conexión inalámbrica de alta velocidad hasta

•

433 Mbps Compatible con Bluetooth 4.2 / 3.0 + Alta velocidad clase II

•

2 x puertos de antena

•

1 x puerto de teclado PS/2

•

1 x puerto de ratón PS/2

•

1 x puerto D-Sub

•

1 x puerto DVI-D

•

1 x puerto HDMI

•

2 x puertos USB 2.0 (admite protección contra descargas

•

electrostáticas) 2 x puertos USB 3.2 Gen1 (admite protección contra descargas

•

electrostáticas) 1 x puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y

•

LED DE VELOCIDAD) Conector de audio HD: Entrada de línea / Altavoz frontal /

•

Micrófono

4 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con Intel Rapid

•

Storage Technology 18, NCQ, AHCI y conexión en caliente 1 x Zócalo Ultra M.2 (M2_1) que admite el módulo SATA3

•

6,0 Gb/s M.2 de tipo 2260/2280 con clave M y el módulo PCI

Express M.2 hasta Gen3 x4 (32 Gb/s)* * Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock

Conector

1 x Base de conexiones de puerto COM

•

1 x Conector SPI TPM

•

1 x Cabezal de intrusión de chasis y de altavoces

•

1 x Base de conexiones de LED direccionable

•

1 x Conector para ventilador de la CPU (4contactos)

•

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector para ventilador del chasis (4contactos)

•

* El ventilador del chasis admite el ventilador del chasis con una potencia de ventilador máxima de 1 A (12 W).

1 x Conectores (4contactos) para el ventilador de la bomba de

•

agua/chasis (control de velocidad de ventilador inteligente) * El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).

Función de la BIOS

Monitor de hardware

* CHA_FAN1/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4contactos.

1 x Conector de alimentación ATX de 24contactos

•

1 x Conector de alimentación de 12V de 8contactos

•

1 x Conector de audio en el panel frontal

•

1 x Cabezal USB 2.0 (admite 2 puertos USB 2.0) (admite protección

•

contra descargas electrostáticas) 1 x Cabezal USB 3.2 Gen1 (Admite 2 puertos USB 3.2 Gen1)

•

(Admite protección contra descargas electrostáticas)

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

•

multilingüe Eventos de reactivación compatibles con ACPI 6.0

•

Admite SMBIOS 2.7

•

Varios ajustes de voltaje de núcleo y caché de CPU, GT de CPU,

•

VCCSA, DRAM, VCCIO, VCCST y VCCIN AUX

Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis,

•

chasis, CPU Ventilador silencioso (ajuste automático de la velocidad del

•

ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, chasis, CPU Control de varias velocidades del ventilador: Ventiladores de la

•

bomba de agua/chasis, chasis, CPU Detección de CARCASA ABIERTA

•

Supervisión del voltaje: Vcore de CPU, +12 V, +5 V, +3,3 V

•

H510M/ac

Microso® Windows® 10 64 bits

Certicaciones

•

FCC y CE

•

Preparado para ErP/EuP (se necesita una fuente de alimentación

•

preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en loscontactos, el puente queda “Corto”. Si no coloca la tapa de puente en loscontactos, el puente queda “Abierto”.

Puente de borrado de CMOS (CLRMOS1) (consulte la pág. 1, nº 12)

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar loscontactos en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS.

Puente de 2contactos

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

H510M/ac

Cabezal del panel del sistema (PANEL1 de 9contactos) (consulte la pág. 1, nº 9)

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y loscontactos coinciden correctamente.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a loscontactos como se indica a continuación. Cerciórese de cuáles son loscontactos positivos y los negativos antes de conectar los cables.

Español

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

Cabezal de intrusión de

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

chasis y de altavoces (SPK_CI1 de 7contactos) (consulte la pág. 1, nº 17)

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

Español

Conectores Serie ATA3 Ángulo recto: (SATA3_0: consulte la pág.1, nº 8) (Superior) (SATA3_1: consulte la pág.1, nº 7) (Inferior) Vertical: (SATA3_2: consulte la pág.1, nº 11) (SATA3_3: consulte la pág.1, nº 10)

Cabezal USB 2.0 (USB_5_6 de 9contactos) (consulte la pág. 1, nº 14)

Cabezal USB 3.2 Gen1 (USB3_3_4 de 19contactos) (consulte la pág. 1, nº 6)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Estos cuatro conectores SATA3 son compatibles con cables de

SATA3_0

datos SATA para dispositivos de

SATA3_1

almacenamiento interno con una

SATA3_3SATA3_2

velocidad de transferencia de datos de hasta 6,0 Gb/s.

Esta placa base tiene otra base de conexiones USB 2.0. Esta base de conexiones USB 2.0 admite dos puertos.

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

Esta placa base tiene otra base de conexiones. Esta base de conexiones USB 3.2 Gen1 admite dos puertos.

H510M/ac

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

GND

Cabezal de audio del panel frontal (HD_AUDIO1 de 9contactos) (consulte la pág. 1, nº 18)

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conector del ventilador del chasis (CHA_FAN2 de 4contactos) (consulte la pág. 1, nº 4)

FAN_SPEED_CONTROL

CHA_FAN_SPEED

+12V

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4contactos) (consulte la pág. 1, nº 19)

2 3 4

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTR

Esta placa base proporciona seis conectores para el ventilador del chasis para refrigeración por agua de 4contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis

de 3contactos, conéctelo al

contacto 1-3.

Español

Conector del ventilador de

SPI_DQ3

SPI_DQ2

FAN_SPEED_CONTROL

1 2 3 4

8 5

la CPU (CPU_FAN1 de 4contactos) (consulte la pág. 1, nº 2)

CPU_FAN_SPEED

+12V

GND

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4contactos. Si tiene pensando conectar un ventilador de CPU de 3contactos, conéctelo al contacto 1-3.

Español

Conector de alimentación ATX (ATXPWR1 de 24contactos) (consulte la pág. 1, nº 5)

Conector de alimentación ATX de 12 V (ATX12V1 de 8contactos) (consulte la pág. 1, nº 1)

Conector SPI TPM (SPI_TPM_J1 de 13contactos) (consulte la pág. 1, nº 13)

+3.3V

Dummy

SPI_MISO

SPI_CS0

CLK

SPI_MOSI

GND

RSMRST#

RST#

TPM_PIRQ

SPI_TPM_CS

Esta placa base contiene un conector de alimentación ATX de 24contactos. Para utilizar una toma de alimentación ATX de 20contactos, conéctela en loscontactos del 1 al 13.

Esta placa base contiene un conector de alimentación ATX de 12 V y 8contactos. Para utilizar una toma de alimentación ATX de 4contactos, conéctela en loscontactos del 1 al 5.

*Advertencia: Asegúrese de

que el cable de alimentación

conectado corresponda a este

CPU y no a la tarjeta gráca. No

conecte el cable de alimentación

PCIe a este conector.

Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

H510M/ac

Cabezal de puerto serie (COM1 de 9contactos) (consulte la pág. 1, nº 15)

Base de conexiones de LED direccionable (ADDR_LED1 de 3contactos) (consulte la pág. 1, nº 16)

RRXD1

DDTR#1

TTXD1

DDCD#1

VOUT

DDSR#1

CCTS#1

RRI#1

RRTS#1

GND

DO_ADDR

Este cabezal COM1 admite un módulo de puerto serie.

Este cabezales de LED

direccionable se utiliza para conectar el cable de la extensión LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el

cable de LED direccionable con

la orientación incorrecta ya que,

de lo contrario, el cable puede

dañarse.

*Consulte la página 32 para obtener más instrucciones sobre esta base de conexiones.

Español

Русский

1 Введение

Благодарим вас за приобретение надежной материнской платы ASRock H510M/ac, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата H510M/ac (форм-фактор Micro ATX)

•

Краткое руководство по установке ASRock H510M/ac

•

Диск с ПО для ASRock H510M/ac

•

2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

•

2 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)

•

2 х кабеля SMA для WiFi-антенны (приобретаются отдельно)

•

1 x винт для слота M.2 (приобретаются отдельно)

•

1 x экран панели с портами ввода-вывода

•

1.2 Технические характеристики

Форм-фактор Micro ATX

Платформа

ЦП

Чипсет

Память

•

Схема на основе твердотельных конденсаторов

•

Поддерживаются процессоры Intel® CoreTM 10 поколения и

•

процессоры Intel® CoreTM 11 поколения (LGA1200) Система питания 5

•

Поддерживается технология Intel® Turbo Boost Max 3.0

•

Intel® H510

•

Двухканальная память DDR4

•

2 x гнезда DDR4 DIMM

•

Поддерживаются модули небуферизованной памяти DDR4

•

3200(OC)/2933/2800/2666/2400/2133 без ECC * Процессоры 11 поколения Intel® CoreTM (i9/i7/i5) поддерживают память DDR4 с частотой до 3200(OC); CoreTM (i3), Pentium® и Celeron® поддерживают память DDR4 с частотой до 2666. * Процессоры 10 поколения Intel® CoreTM (i9/i7) поддерживают память DDR4 с частотой до 2933; CoreTM (i5/i3), Pentium® и Celeron® поддерживают память DDR4 с частотой до 2666. * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)

Поддержка модулей памяти ECC UDIMM (работа в режиме,

•

отличном от ЕСС)

Максимальный объем ОЗУ: 64 Гб

•

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

•

H510M/ac

Русский

Слоты расширения

Процессоры 11 поколения Intel® Core

1 x PCI Express 4.0 x16 гнезд*

•

Процессоры 10 поколения Intel® Core

1 x PCI Express 3.0 x16 гнезд*

•

* Поддерживаются в качестве загрузочных SSD-диски типа NVMe

1 x слот PCI Express 3.0 x1

•

Сокет М.2 (ключ Е)-1 шт. в комплекте с модулем WiFi-802.11ac

•

Русский

Графическая подсистема

Встроенный видеоадаптер Intel® UHD Graphics и выходы

•

VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами. Процессоры 11 поколения Intel® CoreTM поддерживают

•

графическую архитектуру Intel® Xe (поколение 12). Процессоры 10 поколения Intel® CoreTM поддерживают графику 9 поколения Графика, мультимедиа и вычисления: Microso DirectX 12,

•

OpenGL 4.5, Встроенные визуальные элементы Intel®, Intel® Quick Sync Video, Гибридная / переключаемая графика, OpenCL 2.1 Отображение и безопасность содержания: Rec. 2020

•

(широкая цветовая гамма), Microso PlayReady 3.0, Диск UHD/HDR Blu-ray Три видеовыхода: D-Sub, DVI-D и HDMI

•

* Поддерживается вывод одновременно на 2 монитора

Поддержка HDMI 2.0 с максимальным разрешением до 4K ×

•

2K (4096x2160) при 60 Гц Поддерживается DVI-D с максимальным разрешением до

•

1920x1200 при 60 Гц Поддерживается D-Sub с максимальным разрешением до

•

1920x1200 при 60 Гц Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет),

•

xvYCC и HBR (High Bit Rate Audio) через порт HDMI 2.0 (требуется соответствующий HDMI-монитор) Поддержка функции HDCP 2.3 через порты DVI-D и HDMI 2.0

•

* Процессоры 11 поколения Intel® CoreTM поддерживают интерфейс HDMI 2.0. Процессоры 10 поколения Intel® CoreTM поддерживают интерфейс HDMI 1.4.

Звук

LAN

7.1-канальный звук высокой четкости (аудиокодек Realtek

•

ALC897) Защита от перепадов напряжения в электрической сети

•

Gigabit Ethernet 10/100/1000 Мбит/с

•

Giga PHY Intel® I219V

•

Поддерживается пробуждение по ЛВС

•

Молниезащита и защита от электростатических разрядов

•

Поддерживается Energy Ecient Ethernet 802.3az

•

Поддерживается PXE

•

Беспроводная ЛВС

Тыловые порты вводавывода

Запоминающие устройства

Модуль WiFi Intel® 802.11ac

•

Поддержка IEEE 802.11a/b/g/n/ac

•

Поддержка двух диапазонов (2,4/5 ГГц)

•

Поддержка высокоскоростного беспроводного подключения

•

до 433 Мбит/с

Поддержка Bluetooth 4.2 / 3.0 + High speed class II

•

2 x антенных порта

•

1 x порт PS/2 для клавиатуры

•

1 x порт PS/2 для мыши

•

1 x порт D-Sub

•

1 x порт DVI-D

•

1 x порт HDMI

•

2 x порта USB 2.0 (с защитой от электростатических разрядов)

•

2 x портов USB 3.2 Gen1 (с защитой от электростатических

•

разрядов)

1 x порт ЛВС RJ-45 с индикаторами (Активность/Соединение

•

и Скорость)

Разъемы HD Audio: линейный вход / фронтальные АС /

•

микрофон

4 разъемов SATA3 с пропускной способностью 6,0Гбит/с,

•

поддержка технологии Intel Rapid Storage 18, NCQ, AHCI и

«горячего» подключения

1 слот Ultra M.2 (M2_1), поддерживается модуль M.2 SATA3

•

с ключом M типа 2260/2280 с пропускной способностью

6,0Гбит/с и модуль M.2 PCI Express до версии Gen3 x4

(32Гбит/с)* * Поддерживаются в качестве загрузочных SSD-диски типа NVMe * Поддерживается комплект ASRock U.2

H510M/ac

Русский

Разъемы

1 x колодка СОМ-порта

•

1 x колодка SPI ТРМ

•

1 x колодка с разъемами датчика вскрытия корпуса и динамика

•

1 x колодка адресуемой светодиодной подсветки

•

1 x разъем для вентилятора охлаждения ЦП (4-контактный)

•

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 x разъем для корпусного вентилятора (4-контактный)

•

* Разъем корпусного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 x разъемы для корпусного вентилятора или водяной помпы

•

(4-контактный) (смарт-регулятор скорости вентилятора) * Разъем для корпуса корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2А (24Вт).

Русский

Параметры BIOS

Контроль оборудования

* Для разъемов CHA_FAN1/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 x разъем питания АТХ, 24-контактный

•

1 x разъем питания 12 В, 8-контактный

•

1 x аудиоразъем для передней панели

•

1 x колодка USB 2.0 (2 порта USB 2.0 с защитой от

•

электростатических разрядов) 1 x колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от

•

электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой многоязычного

•

графического интерфейса Поддержка функций пробуждения по стандарту ACPI 6.0

•

Поддержка SMBIOS 2.7

•

Регулировка напряжений ядра/кэш ЦП, GT, VCCSA, DRAM,

•

VCCIO, VCCST, VCCIN AUX

Тахометр: вентилятор ЦП; корпусной, корпусной вентилятор

•

или помпа водяного охлаждения корпуса Бесшумная работа (с автоматической регулировкой скорости

•

вращения в зависимости от температуры ЦП): вентилятор ЦП; корпусной, корпусной вентилятор или помпа водяного охлаждения корпуса Регулировка скорости вращения: вентилятор ЦП; корпусной,

•

корпусной вентилятор или помпа водяного охлаждения корпуса Датчик вскрытия корпуса

•

Контроль напряжений: Vcore ЦП, +12 В, +5 В, +3,3 В

•

Microso® Windows® 10 (64-разрядная)

Операцион-

•

ные системы

FCC, CE

Сертификация

•

Совместимость с ErP/EuP (необходим блок питания,

•

соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Перемычка сброса настроек CMOS (CLRMOS1) (см. стр. 1, № 12)

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку.

2-контактная

перемычка

H510M/ac

Русский

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Русский

Колодка системной панели (9-контактная, PANEL1) (см. стр. 1, № 9)

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

H510M/ac

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный, SPK_CI1) (см. стр. 1, № 17)

Разъемы Serial ATA3 Правый угол: (SATA3_0: см. стр. 1, № 8) (Верхний) (SATA3_1: см. стр. 1, № 7) (Нижний) Вертикальный: (SATA3_2: см. стр. 1, № 11) (SATA3_3: см. стр. 1, № 10)

Колодка USB 2.0 (9-контактная, USB_5_6) (см. стр. 1, № 14)

SATA3_3SATA3_2

SATA3_0

Предназначена для подключения датчика вскрытия корпуса и корпусного динамика.

Эти четыре разъема SATA3 предназначены для подключения кабелей SATA

SATA3_1

внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гбит/с.

На системной плате имеется одна колодка USB2.0. Эта колодка USB 2.0 может поддерживать два порта.

Русский

Колодки USB 3.2 Gen1 (19-контактная, USB3_3_4) (см. стр. 1, № 6)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

IntA_PB_SSTX+

GND

IntA_PB_D-

IntA_PB_D+

Dummy

На материнской плате имеется одна колодка. Эта колодка USB

3.2 Gen1 поддерживает два порта.

Аудиоколодка передней

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND

4 3 2 1

GND

панели (9-контактов, HD_AUDIO1) (см. стр. 1, № 18)

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

Русский

Разъем для корпусного вентилятора (4 контактов, CHA_FAN2) (см. стр. 1, № 4)

Разъемы для корпусного вентилятора или водяной помпы (4-контактный CHA_ FAN1/WP) (см. стр. 1, № 19)

FAN_SPEED_CONTROL

CHA_FAN_SPEED

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

+12V

Предназначен для подключения кабеля разъема вентилятора и подключения черного провода к заземлению.

Данная материнская плата оснащена шестью 4-контактными разъемами для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1-3.

H510M/ac

SPI_DQ3

SPI_DQ2

FAN_SPEED_CONTROL

1 2 3 4

8 5

Разъем вентилятора охлаждения процессора (4-контакта, CPU_FAN1) (см. стр. 1, № 2)

Разъем питания АТХ (24-контакта, ATXPWR1) (см. стр. 1, № 5)

Разъем питания АТХ 12 В (8-контактов, ATX12V1) (см. стр. 1, № 1)

CPU_FAN_SPEED

+12V

GND

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX,

подключите его вдоль контакта 1 и контакта 13.

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

*Внимание! Убедитесь, что подключенный кабель питания предназначен для

Русский

ЦП, а не для видеокарты. Не подключайте кабель питания PCIe к этому разъему.

Колодка SPI ТРМ (13-контактная, SPI_ TPM_J1) (см. стр. 1, № 13)

+3.3V

Dummy

SPI_MISO

SPI_CS0

CLK

SPI_MOSI

GND

RSMRST#

RST#

TPM_PIRQ

SPI_TPM_CS

Этот разъем обеспечивает поддержку системы SPI Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

Колодка последовательного

порта (9-контактная, COM1) (см. стр. 1, № 15)

RRXD1

DDTR#1

TTXD1

DDCD#1

DDSR#1

CCTS#1

RRTS#1

GND

Колодка COM1 поддерживает подключение модуля последовательного порта.

RRI#1

Русский

Колодка адресуемой светодиодной подсветки (3-контактная, ADDR_LED1) (см. стр. 1, № 16)

VOUT

DO_ADDR

Эта колодка служит для подключения удлинительного кабеля адресуемой светодиодной подсветки, которая позволяет реализовать различные световые эффекты.

Внимание! Категорически

запрещается подключать

кабель адресуемой

светодиодной подсветки с

нарушением полярности, так

как это может привести к его

повреждению.

* Дополнительные сведения об использовании этой колодки см. на стр.32.

1 Introdução

Obrigado por adquirir a placa mãe ASRock H510M/ac, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa-mãe ASRock H510M/ac (Micro ATX Form Factor)

•

Guia de Instalação Rápida ASRock H510M/ac

•

CD de Suporte do ASRock H510M/ac

•

2 x Cabos de dados Serial ATA (SATA) (Opcional)

•

2 x Antenas de 2,4/5 GHz da ASRock WiFi (Opcional)

•

2 x Cabos de antena SMA WiFi(Opcional)

•

1 x Parafuso para Soquete M.2 (Opcional)

•

1 x Painel de E/S

•

H510M/ac

Português

1.2 Especicações

Micro ATX Form Factor

Plataforma

CPU

Chipset

Memória

•

Design de condensador sólido

•

Suporta Processadores de 10a Gen Intel® CoreTM e Processadores

•

11a Gen Intel® CoreTM (LGA1200) Design com 5 fases de alimentação

•

Suporta Tecnologia Intel® Turbo Boost Max 3.0

•

Intel® H510

•

Tecnologia de memória DDR4 de dois canais

•

2 x Slots DIMM DDR4

•

Suporta memória DDR4 3200(OC)/2933/2800/2666/2400/2133,

•

não ECC, sem memória intermédia * 11a Gen Intel® CoreTM (i9/i7/i5) suporta DDR4 até 3200(OC); CoreTM (i3), Pentium® e Celeron® suporta DDR4 até 2666. * 10a Gen Intel® CoreTM (i9/i7) suporta DDR4 até 2933; CoreTM (i5/i3), Pentium® e Celeron® suportam DDR4 até 2666. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)

Suporta módulos de memória ECC UDIMM (opera em modo

•

não-ECC)

Capacidade máxima da memória do sistema: 64GB

•

Suporta Extreme Memory Prole (XMP) 2.0 da Intel®

•

Slot de expansão

Processadores 11a Gen Intel® Core

1 x slots PCI Express 4.0 x16*

•

Processadores 10a Gen Intel® Core

1 x slots PCI Express 3.0 x16*

•

* Suporta NVMe SSD nos discos de inicialização

1 x slots PCI Express 3.0 x1

•

1 Soquete M.2 (Chave E) com o módulo WiFi-802.11ac oferecido

•

juntamente

Grácos

Os grácos incorporados Intel® UHD e as saídas VGA só podem

•

ser suportados com processadores com GPU integrada. Processadores 11a Gen Intel® CoreTM suporta Arquitetura Grácos

•

Intel® Xe (Gen 12). Processadores 10a Gen Intel® CoreTM suportam Grácos Gen 9 Grácos, Mídia e Computador: Microso DirectX 12, OpenGL

•

4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1 Visualização e Segurança do Conteúdo: Rec. 2020 (Ampla Gama

•

de Cores), Microso PlayReady 3.0, UHD/HDR Disco Blu-ray Três opções de saída de grácos: D-Sub, DVI-D e HDMI

•

* Suporta até 2 monitores simultaneamente

Suporta HDMI 2.0 com resolução máx. até 4K x 2K (4096x2160) @

•

60Hz Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

•

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

•

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e

•

HBR (High Bit Rate Audio) com porta HDMI 2.0 (É necessário um monitor compatível com HDMI) Suporta HDCP 2.3 com Portas DVI-D e HDMI 2.0

•

* Processadores 11a Gen Intel® CoreTM suporta HDMI 2.0. Processadores 10a Gen Intel® CoreTM suporta HDMI 1.4.

H510M/ac

Áudio

LAN

Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio

•

Realtek ALC897) Suporta Proteção de Sobretensão

•

LAN Gigabit a 10/100/1000 Mb/s

•

Giga PHY Intel® I219V

•

Suporta Wake-On-LAN

•

Oferece Suporte à Proteção de Relâmpago/ESD

•

Suporta Energy Ecient Ethernet 802.3az

•

Suporta PXE

•

Português

LAN sem os

E/S do painel posterior

Armazenamento

Módulo Intel® 802.11ac WiFi (Pacote Gratuito)

•

Suporta IEEE 802.11a/b/g/n/ac

•

Suporta banda dupla (2,4/5 GHz)

•

Suporta conexão sem o de alta velocidade até 433Mbps

•

Suporta Bluetooth 4.2 / 3.0 + Classe II de alta velocidade

•

2 x Portas de Antena

•

1 x Porta PS/2 para Teclado

•

1 x Porta PS/2 para mouse

•

1 x Porta D-Sub

•

1 x Porta DVI-D

•

1 x Porta HDMI

•

2 x Portas USB 2.0 (Suporta Proteção ESD)

•

2 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)

•

1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE

•

VELOCIDADE)

Fichas de áudio HD: Entrada de Linha / Autofalante Frontal /

•

Microfone

4 Conectores SATA3 6,0 Gb/s suportam Intel Rapid Storage

•

Technology 18, NCQ, AHCI e Hot Plug

1x soquete M.2 Ultra (M2_1), suporta chave M tipo 2260/2280

•

módulo M. 2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até

Gen3 x4 (32 Gb/s) * * Suporta NVMe SSD nos discos de inicialização * Suporta Kit U.2 ASRock

Conector

1 x Suporte porta COM

•

1 x Plataforma SPI TPM

•

1 x Intrusão do Chassi e Cabeçote de Autofalante

•

1 x Plataforma de LED Ajustável

•

1 x Conector da ventoinha da CPU (4pinos)

•

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

1 x Conector da ventoinha do Gabinete (4pinos)

•

* O Ventilador do Chassi suporta o ventilador do Chassi de 1A máximo (12W) potência do ventilador.

1 x Conectores de Ventilador de Chassi/Ventilador da Bomba de

•

Água (4pinos) (Controle de Velocidade de Ventoinha Inteligente) * O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

Funções da BIOS

Monitor de hardware

* CHA_FAN1/WP podem detectar automaticamente se ventoinha de 3pinos ou 4pinos está em uso.

1 x Conector alimentação ATX 24-pinos

•

1 x Conector de energia 8-pinos 12V

•

1 x Conector de áudio do painel frontal

•

1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta

•

Proteção ESD) 1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1)

•

(Suporta Proteção ESD)

AMI Legal UEFI BIOS com suporte multilingue GUI

•

ACPI 6.0 compatível com eventos de despertar

•

Suporte SMBIOS 2.7

•

CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCST,

•

VCCIN AUX Multi-ajuste de Tensão

Tacômetro da ventoinha: Ventilador da CPU, Chassis, Chassis/

•

Bomba de Água Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do

•

chassi pela temperatura da CPU): Ventilador da CPU, Chassis, Chassis/Bomba de Água Controle multi-velocidade da ventoinha: Ventilador da CPU,

•

Chassis, Chassis/Bomba de Água Detecção de ABERTURA da CAIXA

•

Monitoramento da tensão: CPU Vcore, +12V, +5V, +3,3V

•

Microso® Windows® 10 64-bit

•

H510M/ac

Português

FCC, CE

Certicações

•

Preparada para ErP/EuP (é necessária uma fonte de alimentação

•

preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

Português

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nospinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nospinos, o jumper é "Aberto".

Apagar o Jumper CMOS (CLRMOS1) (ver p.1, N.º 12)

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto dospinos no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrálo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS.

Jumper de 2pinos

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

H510M/ac

Suporte do painel de sistema (PAINEL1 de 9pinos) (ver p.1, N.º 9)

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e ospinos correspondem de forma correta.

PLED+

PLED-

HDLED-

HDLED+

PWRBTN#

GND

RESET#

GND

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe ospinos positivos e negativos antes de conectar os cabos.

Português

Intrusão do Chassi e

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

Cabeçote de Autofalante (SPK_CI1 de 7pinos) (ver p.1, N.º 17)

Conecte a instrusão do chassi e autofalante do chassi a este cabeçote.

Português

Conectores série ATA3 Ângulo reto: (SATA3_0: ver p.1, N.º 8) (superior) (SATA3_1: ver p.1, N.º 7) (inferior) Vertical: (SATA3_2: ver p.1, N.º 11) (SATA3_3: ver p.1, N.º 10)

Plataforma USB 2.0 (USB_5_6 de 9pinos) (ver p.1, N.º 14)

Plataforma USB 3.2 Gen1 (USB3_3_4 de 19pinos) (ver p.1, N.º 6)

Vbus

IntA_PA_SSRX-

IntA_PA_SSRX+

IntA_PA_SSTX-

IntA_PA_SSTX+

IntA_PA_D-

IntA_PA_D+

Estes quatro conectores SATA3 suportam cabos de dados

SATA3_0

SATA para dispositivos de

SATA3_1

armazenamento interno com uma

SATA3_3SATA3_2

taxa de transferência de dados de até 6,0 Gb/s.

Há um cabeçote USB 2.0 nesta placa-mãe. Este suporte USB 2.0 pode ter duas portas.

VbusVbus

IntA_PB_SSRX-

IntA_PB_SSRX+

GND

IntA_PB_SSTX-

GND

IntA_PB_SSTX+

GND

IntA_PB_D-

GND

IntA_PB_D+

Dummy

Há um cabeçote nesta placa-mãe. Este suporte USB 3.2 Gen1 pode suportar duas portas.

Asrock H510M/ac Quick Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
