ASROCK A780GMH128M User Manual

Page 1

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any language, in any form or by any means, except duplication of documentation by the purchaser for backup purpose, without written consent of ASRock Inc. Products and corporate names appearing in this guide may or may not be registered trademarks or copyrights of their respective companies, and are used only for identification or explanation and to the owners’ benefit, without intent to infringe.

Disclaimer:Disclaimer:

Disclaimer:

Disclaimer:Disclaimer:

Specifications and information contained in this guide are furnished for informational use only and subject to change without notice, and should not be constructed as a commitment by ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose. In no event shall ASRock, its directors, officers, employees, or agents be liable for any indirect, special, incidental, or consequential damages (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature. When you discard the Lithium battery in California, USA, please follow the related regulations in advance. “Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published January 2009

ASRock A780GMH/128M Motherboard

EnglishEnglish

English

Page 2

Motherboard LayoutMotherboard Layout

Motherboard Layout

Motherboard LayoutMotherboard Layout

21.8cm (8.6-in)

SOCKET AM2

Keyboard

PS2

VGA1

Mouse

PS2

PS2_USB_PW1

DVI_CON1

ATX12V1

HDMI1

SPDIF_O1

USB2.0 T: US B2 B:USB3

USB2.0 T: US B0 B:USB1

CTR BASS

MIC IN

30 29

Bottom:

CODEC

CD1

Top: RJ-45

Top:

SIDE SPK

Center:

REAR SPK

Top:

LINE IN

Center:

FRONT

LAN

Super

I/O

IR1

HD_AUDIO1

AUDIO

A780GMH/128M

CPU_FAN1

Phenom II

Gigabit LAN

PCIE1

PCIE2

RoHS

Sideport memory128M

Hybrid CrossFire

PCI1

COM1

2627

PCI2

FLOPPY1

AMD

780G

Chipset

BATTERY

CLRCMOS1

USB10_11

PCI Express2.0

CMOS

USB6_7

USB8_9

PWR_FAN1

8Mb

BIOS

HT3.0

AM2+ / AM3

FSB2.6GHz

FSB800

DDRII_2 (64bit, 240-pin module)

DDRII_1 (64bit, 240-pin module)

DDR2 1066

Dual Channel

AMD

SB710

Chipset

DX10

PANEL1

PLEDPWRBTN

SPEAKER1

HDLED RESET

FSB800

DDRII_3 (64bit, 240-pin module)

SATAII_1(SATAII_2 PORT0) (PORT1)

DDRII_4 (64bit, 240-pin module)

SATAII_3(SATAII_4 PORT2) (PORT3)

SATAII_5(SATAII_6 PORT4) (PORT5)

CHA_FAN1

ATXPWR1

IDE1

24.4cm (9.6-in)

English

EnglishEnglish

1 PS2_USB_PW1 Jumper 18 System Panel Header (PANEL1, Orange) 2 ATX 12V Power Connector (ATX12V1) 19 Chassis Speaker Header 3 CPU Fan Connector (CPU_FAN1) (SPEAKER 1, Purple) 4 CPU Heatsink Retention Module 20 USB 2.0 Header (USB6_7, Blue) 5 AM2 940-Pin CPU Socket 2 1 USB 2.0 Header (USB8_9, Blue) 6 2 x 240-pin DDR2 DIMM Slots 22 SPI Flash Memory (8Mb)

(Dual Channel A: DDRII_1, DDRII_2; Yellow) 23 USB 2.0 Header (USB10_11, Blue)

7 2 x 240-pin DDR2 DIMM Slots 24 Clear CMOS Jumper (CLRCMOS1)

(Dual Channel B: DDRII_3, DDRII_4; Orange) 25 Floppy Connector (FLOPPY1) 8 ATX Power Connector (ATXPWR1) 26 Serial Port Connector (COM1) 9 Primary IDE Connector (IDE1, Blue) 27 Internal Audio Connector: CD1 (Black) 10 Sixth SATAII Connector (SATAII_6 (PORT 5)) 28 Front Panel Audio Header 11 Fifth SATAII Connector (SATAII_5 (PORT 4)) (HD_AUDIO1, Lime) 12 Southbridge Controller 29 Infrared Module Header (IR1) 13 Chassis Fan Connector (CHA_FAN1) 30 PCI Slots (PCI1- 2) 14 Fourth SATAII Connector (SATAII_4 (PORT 3)) 31 PCI Express 2.0 x16 Slot (PCIE2; Green) 15 Third SATAII Connector (SATAII_3 (PORT 2)) 32 Northbridge Controller 16 Secondary SATAII Connector 33 PCI Express 2.0 x1 Slot (PCIE1; Green)

(SA TAII_2 (PORT 1)) 34 Power Fan Connector (PWR_FAN1) 17 Primary SATAII Connector (SATAII_1 (PORT 0))

ASRock A780GMH/128M Motherboard

Page 3

I/O PI/O P

I/O P

I/O PI/O P

* 3 LAN RJ-45 Port 11 USB 2.0 Ports (USB23)

** 8 Front Speaker (Lime)

* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED indications.

anelanel

anel

anelanel

1 PS/2 Mouse Port (Green) 9 Microphone (Pink) 2 VGA/D-Sub Port 10 USB 2.0 Ports (USB 01)

4 Side Speaker (Gray) 12 Optical SPDIF Out Port 5 Rear Speaker (Black) *** 13 HDMI Port 6 Central / Bass (Orange) 14 VGA/DVI-D Port 7 Line In (Light Blue) 15 PS/2 Keyboard Port (Purple)

Activity/Link LED SPEED LED

Status Description Status Description

Off No Activity Off 10Mbps connection Blinking Data Activity Orange 100Mbps connection

LAN Port LED Indications

Green 1Gbps connection

ACT/LINK LED

LAN Port

SPEED LED

** If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.

See the table below for connection details in accordance with the type of speaker you use.

TABLE f or Audio Output Connection

Audio Output Channels Front Speaker Rear Sp eaker Central / Bass Side Speaker

(No. 8) (No. 5) (No. 6) (No. 4) 2 V -- -- -4VV---6 VVV-8 VVVV

ASRock A780GMH/128M Motherboard

EnglishEnglish

English

Page 4

To enable Multi-Streaming function, you need to connect a front panel audio cable to the front panel audio header. After restarting your computer, you will find “VIA HD Audio Deck” tool on your system. Please follow below instructions according to the OS you install. For Windows® XP / XP 64-bit OS: Please click “VIA HD Audio Deck” icon , and click “Speaker”. Then you are allowed to

select “2 Channel”, “4 Channel”, “6 Channel” or “8 Channel”. Click “Power” to save your change. For Windows® VistaTM / VistaTM 64-bit OS: Please click “VIA HD Audio Deck” icon , and click “Advanced Options” on the left side

on the bottom. In “Advanced Options” screen, select “Independent Headphone”, and click “OK” to save your change.

If you enable Multi-Streaming function, Side Speaker function will be disabled. You can only choose to enable either Multi-Streaming function or Side Speaker function.

*** To support AC3 or DTS audio format with HDMI Audio under VistaTM, please install the HDMI audio driver in XP support CD AAX780H-10.01. The driver is located under the path: ..\Drivers\NB Audio\REALTEK\XP64_XP(R1.68) And note for LPCM support up to stereo 2 channels only.

English

EnglishEnglish

ASRock A780GMH/128M Motherboard

Page 5

1.1.

IntroductionIntroduction

Introduction

1.1.

IntroductionIntroduction

Thank you for purcha sing ASRock A780GMH/128M motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers excellent performance with robust design conforming to ASRock’s commitment to quality and endurance. In this manual, cha pter 1 a nd 2 contain introduction of the motherboard a nd step-by-step guide to the hardware installation. Chapter 3 and 4 contain the configuration guide to BIOS setup and information of the Support CD.

Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice. In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.

www.asrock.com/support/index.asp

1.11.1

ackack

1.1

1.11.1

1 x ASRock A780GMH/128M Motherboard

(Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm) 1 x ASRock A780GMH/128M Quick Installation Guide 2 x ASRock A780GMH/128M Support CD 1 x Ultra A TA 66/100/133 IDE Ribbon Cable (80-conductor) 2 x Serial AT A (SAT A) Data Ca bles (Optional) 1 x Serial AT A (SAT A) HDD Power Cable (Optional) 1 x I/O Panel Shield

age Contentsage Contents

ack

age Contents

ackack

age Contentsage Contents

ASRock A780GMH/128M Motherboard

EnglishEnglish

English

Page 6

English

EnglishEnglish

1.21.2

SpecificationsSpecifications

1.2

Specifications

1.21.2

SpecificationsSpecifications

Platform - Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm

- Solid Capa citor f or CPU power

CPU - Support for Socket AM2+ / AM2 processors: AMD Phenom

FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / Se mpron processor

- AM3 CPU Rea dy

- Supports AMD OverDriveTM with ACC feature (Adva nced Clock Calibration)

- AMD LIVE!TM Ready

- Supports AMD’s Cool ‘n’ QuietTM T e chnology

- FSB 2600 MHz (5.2 GT/s)

- Supports Untied Overclocking Technology (see CAUTION 1)

- Supports Hyper-Tran sport 3.0 (HT 3.0) Technology

Chipset - Northbridge: AMD 780G

- Southbridge: AMD SB710

Memory - Dual Channel DDR2 Memory T echnology (see CAUTION 2)

- 4 x DDR2 DIMM slots

- Support DDR2 1066/800/667/533 non-ECC, un-buffered me mory (see CAUTION 3)

- Max. capacity of system memory: 16GB (see CAUTION 4)

Expansion Slot - 1 x PCI Express 2.0 x16 slot (green @ x16 mode)

- 1 x PCI Express 2.0 x1 slot

- 2 x PCI slots

- Supports Hybrid CrossFireX

Graphics - Integrated AMD Radeon HD 3200 graphics

- D X10 class iGPU, Pixel Shader 4.0

- Max. shared memory 512MB (see CAUTION 5)

- Integrated 128MB side port memory for iGPU

- Three VGA Output options: D-Sub, D VI-D and HDMI

- Supports HDCP function

- Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback (see CAUTION 6)

Audio - 7.1 CH Windows® VistaTM Premium Level HD Audio

(VIA® VT1708S Audio Codec)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Supports Wa ke-On-LAN

Rear Panel I/O I/O Panel

- 1 x PS/2 Mouse Port

ASRock A780GMH/128M Motherboard

Page 7

- 1 x PS/2 Keyboard Port

- 1 x V GA/D-Sub Port

- 1 x V GA/DVI-D Port

- 1 x HDMI Port

- 1 x Optical SPDIF Out Port

- 4 x Ready-to-Use USB 2.0 Ports

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED a nd SPEED LED)

- HD Audio Jack: Side Spea ker/Rear Spea ker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 7)

Connector - 6 x Serial AT AII 3.0Gb/s connectors, support RAID (RAID 0,

RAID 1, RAID 10 a nd JBOD), NCQ, AHCI a nd “Hot Plug” functions (see CAUTION 8)

- 1 x ATA133 IDE conne ctor (supports 2 x IDE devices)

- 1 x Floppy connector

- 1 x IR header

- 1 x COM port header

- CPU/Chassis/Power FAN connector

- 24 pin A TX power conne ctor

- 4 pin 12V power connector

- CD in header

- Front panel audio connector

- 3 x USB 2.0 headers (support 6 USB 2.0 ports) (see CAUTION 9)

BIOS Feature - 8Mb AMI BIOS

- AMI Legal BIOS

- Supports “Plug and Play”

- ACPI 1.1 Compliance Wa ke Up Events

- Supports jumperfree

- SMBIOS 2.3.1 Support

- CPU, DRAM, NB Voltage Multi-adjustment

- Supports Smart BIOS

Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), AMD

OverDriveTM Utility, AMD Live! Explorer , AMD Fusion

Unique Feature - ASRock OC Tuner (see CAUTION 10)

- Intelligent Energy Saver (see CAUTION 11)

- Instant Boot

- Hybrid Booster:

- CPU Frequency Stepless Control (see CAUTION 12)

- ASRock U-COP (see CAUTION 13)

- Boot Failure Guard (B.F.G.)

- ASRock AM2 Boost: ASRock Patented T echnology to boost memory performance up to 12.5% (see CAUTION 14)

ASRock A780GMH/128M Motherboard

EnglishEnglish

English

Page 8

English

EnglishEnglish

Hardware - CPU T e mperature Sensing

Monitor - Chassis Temperature Sensing

- CPU/Chassis/Power Fa n Ta chometer

- CPU Quiet Fan

- Voltage Monitoring: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® XP / XP Media Center / XP 64-bit /

Vista

/ VistaTM 64-bit compliant

Certifications - FCC, CE, Microsoft® WHQL Certificated

* For detailed product information, please visit our website: http://www.asrock.com

WARNING

Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools. Overclocking may affect your system stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.

CAUTION!

1. This motherboard supports Untied Overclocking Technology. Please read “Untied Overclocking Technology” on page 28 for details.

2. This motherboard supports Dual Channel Memory Technology. Before you implement Dual Channel Memory Technology, make sure to read the installation guide of memory modules on page 14 for proper installation.

3. Whether 1066MHz memory speed is supported depends on the AM2+ CPU you adopt. If you want to adopt DDR2 1066 memory module on this motherboard, please refer to the memory support list on our website for the compatible memory modules. ASRock website http://www.asrock.com

4. Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® XP and Windows® VistaTM. For Windows® XP 64-bit and Windows® Vista 64-bit with 64-bit CPU, there is no such limitation.

5. The maximum shared memory size is defined by the chipset vendor and is subject to change. Please check AMD website for the latest information.

6. 1080p Blu-ray (BD) / HD-DVD playback support on this motherboard requires the proper hardware configuration. Please refer to page 10 and 11 for the minimum hardware requirement and the passed 1080p Blu-ray (BD) / HD-DVD films in our lab test.

ASRock A780GMH/128M Motherboard

Page 9

7. For microphone input, this motherboard supports both stereo and mono modes. For audio output, this motherboard supports 2-channel, 4-channel, 6-channel, and 8-channel modes. Please check the table on page 3 for proper connection.

8. Before installing SATAII hard dis k to SATAII connector, please re a d the “SATAII Hard Disk Setup Guide” on page 30 of “User Manual” in the support CD to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.

9. Power Management for USB 2.0 works fine under Microsoft® Windows VistaTM 64-bit / VistaTM / XP 64-bit / XP SP1 or SP2.

10. It is a user-friendly ASRock overclocking tool which allows you to surveil your system by hardware monitor function and overclock your hardware devices to get the best system performance under Windows environment. Please visit our website for the operation procedures of ASRock OC Tuner. ASRock website: http://www.asrock.com

11. Featuring an advanced proprietary hardware and software design, Intelligent Energy Saver is a revolutionary technology that delivers unparalleled power savings. The voltage regulator can reduce the number of output phases to improve efficiency when the CPU cores are idle. In other words, it is able to provide exceptional power saving and improve power efficiency without sacrificing computing performance. To use Intelligent Energy Saver function, please enable Cool ‘n’ Quiet option in the BIOS setup in advance. Please visit our website for the operation procedures of Intelligent Energy Saver. ASRock website: http://www.asrock.com

12. Although this motherboard offers stepless control, it is not recommended to perform over-clocking. Frequencies other than the recommended CPU bus frequencies may cause the instability of the system or damage the CPU.

13. While CPU overheat is detected, the system will automatically shutdown. Before you resume the system, please check if the CPU fan on the motherboard functions properly and unplug the power cord, then plug it back again. To improve heat dissipation, remember to spray thermal grease between the CPU and the heatsink when you install the PC system.

14. This motherboard supports ASRock AM2 Boost overclocking technology. If you enable this function in the BIOS setup, the memory performance will improve up to 12.5%, but the effect still depends on the AM2 CPU you adopt. Enabling this function will overclock the chipset/CPU reference clock. However, we can not guarantee the system stability for all CPU/DRAM configurations. If your system is unstable after AM2 Boost function is enabled, it may not be applicative to your system. You may choose to disable this function for keeping the stability of your system.

EnglishEnglish

English

ASRock A780GMH/128M Motherboard

Page 10

1.31.3

Minimum Hardware Requirement for 1080p Blu-rayMinimum Hardware Requirement for 1080p Blu-ray

1.3

Minimum Hardware Requirement for 1080p Blu-ray

1.31.3

Minimum Hardware Requirement for 1080p Blu-rayMinimum Hardware Requirement for 1080p Blu-ray (BD) / HD(BD) / HD

(BD) / HD

(BD) / HD(BD) / HD

1080p Blu-ray (BD) / HD-DVD playba ck support on this motherboard requires the proper hardware configuration. Plea se refer to below table for the minimum hardware requirement.

CPU AMD Sempron Dual Core 2100 VGA Onboard VGA with DVI-D port Memory Dual Channel DDR2 533, 1GB x 2 Suggested OS Windows® VistaTM or Windows® VistaTM 64

* If you need to use CyberLink PowerDVD Ultra version 7.3, we suggest to disable Hardware Acceleration function for better playback performance and compatibility. After executing CyberLink PowerDVD Ultra program, please follow below steps to disable Hardware Acceleration function. A. Right-click the main page of CyberLink PowerDVD Ultra program. B. Click “Configuration”. C. Select “Video”. D. Click “Enable hardware acceleration (ATI Avivo)” to remove the “V” mark in this item. E. Click “OK” to save the change. * Currently, 1080p Blu-ray (BD) / HD-DVD playback is only supported under Windows VistaTM / VistaTM 64-bit OS. If you install Windows® XP / XP 64-bit OS, the function of 1080p Blu-ray (BD) / HD-DVD playback is not available, please visit our website for AMD 780G VGA driver update in the future. ASRock website http://www.asrock.com

-D-D

VD Playback SupporVD Playback Suppor

-D

VD Playback Suppor

-D-D

VD Playback SupporVD Playback Suppor

English

EnglishEnglish

1010

ASRock A780GMH/128M Motherboard

Page 11

1.41.4

1.4

1.41.4

assed 1080p Blu-ray (BD) / HDassed 1080p Blu-ray (BD) / HD

assed 1080p Blu-ray (BD) / HD

assed 1080p Blu-ray (BD) / HDassed 1080p Blu-ray (BD) / HD

estest

est

estest

DVD Film Name Format Producer Type Blu-ray SWORDFISH VC-1 WB DVD UNDERWORLD EVOLUTION MPEG-2 SONY

THE LAST STAND MPEG-4-AVC FOX CASINO ROYALE MPEG-4-AVC SONY THE LEAGUE O F MPEG-4-AVC FOX

EXTRAORDINARY GENTLEMEN HD- KING KONG VC-1 UNIVERSAL DVD NEW ORLEANS CONCERT MPEG-2 WEA

THE INTERPRETER MPEG-4-AVC UNIVERSAL

* MPEG-4-AVC mentioned above refers to the same format of H.264. * Above passed films are tested under below configuration. Items Configurations CPU AMD Sempron Dual Core 2100 V GA Onboard VGA with DVI-D port Memory Dual Channel DDR2 533, 1GB x 2 OS Windows® VistaTM or Windows® VistaTM 64 Playback Software CyberLink PowerDVD Ultra (Version 7.3 or above) DVD Player Pioneer BDR-101A / LG GBW-H10N (BD)

HP HD100 (HD-DVD)

-D-D

-D

-D-D

VD FVD F

VD F

VD FVD F

ilms in Our Lilms in Our L

ilms in Our L

ilms in Our Lilms in Our L

abab

ASRock A780GMH/128M Motherboard

1111

EnglishEnglish

English

Page 12

2.2.

InstallationInstallation

Installation

2.2.

InstallationInstallation

This is a Micro ATX form fa ctor (9.6-in x 8.6-in, 24.4 cm x 21.8 cm) motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it.

Pre-installation PrecautionsPre-installation Precautions

Pre-installation Precautions

Pre-installation PrecautionsPre-installation Precautions

Take note of the following precautions before you install motherboard components or change any motherboard settings.

Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components.

1. Unplug the power cord from the wall socket before touching any component.

2. To avoid damaging the motherboard components due to static electricity, NEVER place your motherboard directly on the carpet or the like. Also remember to use a grounded wrist strap or touch a safety grounded object before you handle components.

3. Hold components by the edges and do not touch the ICs.

4. Whenever you uninstall any component, place it on a grounded antistatic pad or in the bag that comes with the component.

5. When placing screws into the screw holes to secure the motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard.

English

EnglishEnglish

1212

ASRock A780GMH/128M Motherboard

Page 13

2.12.1

CPU InstallationCPU Installation

2.1

CPU Installation

2.12.1

CPU InstallationCPU Installation

Step 1. Unlock the socket by lifting the lever up to a 90

angle.

Step 2. Position the CPU directly above the socket such that the CPU corner with

the golden triangle matches the socket corner with a small triangle.

Step 3. Carefully insert the CPU into the socket until it fits in place.

The CPU fits only in one correct orientation. DO NOT force the CPU into the socket to avoid bending of the pins.

Step 4. When the CPU is in place, press it firmly on the socket while you push

down the socket lever to secure the CPU. The lever clicks on the side tab to indicate that it is locked.

Lever 90° Up

CPU Golden Triangle

Socker Corner Small Triangle

STEP 1: Lift Up The Socket Lever

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

2.2

Installation of CPU Fan and Heatsink

2.22.2

Installation of CPU Fan and HeatsinkInstallation of CPU Fan and Heatsink

STEP 2 / STEP 3: Match The CPU Golden Triangle To The Socket Corner Small Triangle

STEP 4: Push Down And Lock The Socket Lever

After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other. Then connect the CPU fan to the CPU FAN connector (CPU_FAN1, see Page 2, No. 3). For proper installation, please kindly refer to the instruction manuals of the CPU fan and the heatsink.

ASRock A780GMH/128M Motherboard

1313

EnglishEnglish

English

Page 14

English

EnglishEnglish

2.3 Installation of Memor2.3 Installation of Memor

2.3 Installation of Memor

2.3 Installation of Memor2.3 Installation of Memor

This motherboard provides four 240-pin DDR2 (Double Data Rate 2) DIMM slots, and supports Dual Channel Memory Technology. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR2 DIMM pair in the slots of the same color. In other words, you have to install identical DDR2 DIMM pair in Dual Cha nnel A (DD RII_1 and DDRII_2; Yellow slots; see p.2 No.6) or identical DDR2 DIMM pair in Dual Channel B (DDRII_3 and DDRII_4; Orange slots; see p.2 No.7), so that Dual Channel Memory Technology can be a ctivated. This motherboard also allows you to install f our DD R2 DIMMs f or dual channel configuration, and please install identical DDR2 DIMMs in all four slots. Y ou may refer to the Dual Channel Memory Configuration Ta ble below .

Dual Channel Memory Configurations

DDRII_1 DDRII_2 DDRII_3 DDRII_4

(Y ellow Slot) (Yellow Slot) (Orange Slot) (Orange Slot) (1) Populated Populated - (2) - - Populated Populated (3)* Populated Populated Populated Populated

y Modules (DIMM)y Modules (DIMM)

y Modules (DIMM)

y Modules (DIMM)y Modules (DIMM)

* For the configuration (3), please install identical DD R2 DIMM s in all four slots.

1. If you want to install two memory modules, for optimal compatibility and reliability, it is recommended to install them in the slots of the same color. In other words, install them either in the set of yellow slots (DDRII_1 and DDRII_2), or in the set of orange slots (DDRII_3 and DDRII_4).

2. If only one memory module or three memory modules are installed in the DDR2 DIMM slots on this motherboard, it is unable to activate the Dual Channel Memory Technology.

3. If a pair of memory modules is NOT installed in the same Dual Channel, for example, installing a pair of memory modules in DDRII_1 and DDRII_3, it is unable to activate the Dual Channel Memory Technology .

4. It is not allowed to install a DDR memory module into DDR2 slot; otherwise, this motherboard and DIMM may be damaged.

5. If you adopt DDR2 1066 memory modules on this motherboard, it is recommended to install them on DDRII_3 and DDRII_4 slots.

1414

ASRock A780GMH/128M Motherboard

Page 15

Installing a DIMMInstalling a DIMM

Installing a DIMM

Installing a DIMMInstalling a DIMM

Please make sure to disconnect power supply before adding or removing DIMMs or the system components.

Step 1. Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matche s the brea k

on the slot.

The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.

Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully

snap back in place and the DIMM is properly seated.

ASRock A780GMH/128M Motherboard

1515

EnglishEnglish

English

Page 16

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)

2.4 Expansion Slots (PCI and PCI Express Slots)2.4 Expansion Slots (PCI and PCI Express Slots)

There are 2 PCI slots and 2 PCI Express slots on this motherboard. PCI slots: PCI slots are used to install expansion cards that have the 32-bit PCI

interface.

PCIE slots:

PCIE1 (PCIE x1 slot; Green) is used for PCI Expre ss cards with x1 lane width cards, such as Gigabit LAN card, SAT A2 card, etc. PCIE2 (PCIE x16 slot; Green) is used for PCI Expre ss cards with x16 lane width gra phics cards.

Installing an expansion cardInstalling an expansion card

Installing an expansion card

Installing an expansion cardInstalling an expansion card

Step 1. Before installing the expansion card, please make sure that the power supply

is switched off or the power cord is unplugged. Plea se read the documentation of the expansion card a nd ma ke necessary hardware settings for the card before you start the installation.

Step 2. Remove the bracket facing the slot that you intend to use. Keep the screws

for later use.

Step 3. Align the card connector with the slot and press firmly until the card is com-

pletely seated on the slot.

Step 4. Fasten the card to the chassis with screws.

English

EnglishEnglish

1616

ASRock A780GMH/128M Motherboard

Page 17

2.5 Multi Monitor and Surround Display Features2.5 Multi Monitor and Surround Display Features

2.5 Multi Monitor and Surround Display Features

2.5 Multi Monitor and Surround Display Features2.5 Multi Monitor and Surround Display Features

Multi Monitor Feature

This motherboard supports multi monitor feature. With the internal VGA output support (DVI-D, D-Sub and HDMI), you ca n easily enjoy the benefits of multi monitor feature without installing any add-on VGA card to this motherboard. This motherboard also provides independent display controllers for D VI-D, D-Sub and HDMI to support multi VGA output so that D VI-D, D-sub and HDMI ca n drive same or different display contents. T o en able multi monitor fe ature, please follow the below steps:

1. Connect DVI-D monitor cable to VGA/DVI-D port on the I/O panel, connect D-Sub monitor cable to VGA/D-Sub port on the I/O panel, and connect HDMI monitor cable to HDMI port on the I/O panel.

VGA/D-Sub port

VGA/D VI-D port

2. If you have installed onboard V GA driver from our support CD to your system already , you can freely enjoy the benefits of multi monitor function after your system boots. If you haven’t installed onboard VGA driver yet, please install onboard V GA driver from our support CD to your system a nd restart your computer. Then you can start to use multi monitor function on this motherboard.

When you playback HDCP-protected video from Blu-ray (BD) or HD-DVD disc, the content will be displayed only in one of the three monitors instead of all monitors.

ASRock A780GMH/128M Motherboard

HDMI port

1717

EnglishEnglish

English

Page 18

English

EnglishEnglish

Surround Display Feature

This motherboard supports surround display upgrade. With the internal VGA output support (DVI-D, D-Sub and HDMI) and extern al add-on PCI Express V G A card, you can easily enjoy the benefits of surround display feature. Plea se refer to the following ste ps to set up a surround display environment:

1. Install the ATITM PCI Express VGA cards on PCIE2 slot. Please refer to page 16 for proper expansion card installation procedures f or details.

2. Connect DVI-D monitor cable to VGA/DVI-D port on the I/O panel, connect D-Sub monitor cable to VGA/D-Sub port on the I/O panel, and connect HDMI monitor cable to HDMI port on the I/O panel. Then connect other monitor ca ble s to the corresponding connectors of the add-on PCI Express VGA cards on PCIE2 slot.

3. Boot your system. Press <F2> to enter BIOS setup. Enter “Share Memory” option to adjust the memory ca pability to [32MB], [64MB], [128MB] [256MB] or [512MB] to enable the function of VGA/D-sub. Please make sure that the value you select is less than the total capability of the system memory. If you do not adjust the BIOS setup, the default value of “Share Memory”, [Auto], will disable V GA/D-Sub function when the a dd-on VGA card is inserted to this motherboard.

4. Install the onboard V GA driver and the add-on PCI Express VGA card driver to your system. If you have installed the drivers already, there is no need to install them again.

5. Set up a multi-monitor display.

For Windows® XP / XP 64-bit OS:

Right click the desktop, choose “Properties”, a nd sele ct the “Settings” ta b so that you can adjust the parameters of the multi-monitor according to the steps below. A. Click the “Identify” button to display a large number on each monitor. B. Right-click the display icon in the Display Properties dialog that you wish to be your primary monitor, and then select “Primary”. When you use multiple monitors with your card, one monitor will always be Primary, and all additional monitors will be de sign ated as Secondary. C. Select the display icon identified by the number 2. D. Click “Extend my Windows desktop onto this monitor”. E. Right-click the display icon and select “Attached”, if necessary. F . Set the “Screen Re solution” a nd “Color Quality” as appropri ate f or the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identified by the number one, two, three, four and five.

1818

ASRock A780GMH/128M Motherboard

Page 19

For Windows® VistaTM / VistaTM 64-bit OS:

Right click the desktop, choose “Personalize”, a nd sele ct the “Display Settings” tab so that you can adjust the parameters of the multi-monitor according to the steps below. A. Click the number ”2” icon. B. Click the items “This is my main monitor” and “Extend the desktop onto this monitor”. C. Click “OK” to save your change. D. Repeat steps A through C for the display icon identified by the number three, four and f ive.

6. Use Surround Display. Click and drag the display icons to positions re presenting the physical setup of your monitors that you would like to use. The placement of display icons determines how you move items from one monitor to another.

HDCP Function

HDCP function is supported on this motherboard. To use HDCP function with this motherboard, you need to adopt the monitor that supports HDCP function as well. Theref ore, you ca n enjoy the superior display quality with high-definition HDCP encryption contents. Plea se refer to below instruction for more details about HDCP function.

What is HDCP?

HDCP stands f or High-Ba ndwidth Digital Content Protection, a specification developed by Intel® for protecting digital entertainment content that uses the DVI interface. HDCP is a copy protection scheme to eliminate the possibility of intercepting digital data midstream between the video source, or transmitter - such as a computer, DVD player or set-top box - and the digital display, or receiver - such as a monitor, television or projector. In other words, HDCP specification is designed to protect the integrity of content as it is being transmitted.

Products compatible with the HDCP scheme such a s DVD players, satellite and cable HDTV set-top-boxe s, as well as few entertainment PCs requires a secure connection to a complia nt display. Due to the increase in manufacturers employing HDCP in the ir equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible.

ASRock A780GMH/128M Motherboard

1919

EnglishEnglish

English

Page 20

TMTM

2.62.6

2.6

2.62.6

This motherboard supports ATITM Hybrid CrossFireXTM feature. A TITM Hybrid CrossFireXTM brings multi-GPU performance capabilities by enabling a n AMD 780G integrated graphics processor and a discrete graphics proce ssor to operate simultaneously with combined output to a single display f or blisteringly-fast frame rates. Currently , ATITM Hybrid CrossFireXTM Technology is only supported with Windows® Vista Hybrid CrossFireXTM may be supported with Windows® XP OS. Plea se visit our website for updated information.

TMTM

TITI

Hybrid CrossF Hybrid CrossF

Hybrid CrossF

TITI

Hybrid CrossF Hybrid CrossF

OS, and is not available with Windows® XP OS. In the future, ATI

TMTM

ireXireX

Operation Guide Operation Guide

ireX

Operation Guide

ireXireX

Operation Guide Operation Guide

English

EnglishEnglish

What does an ATITM Hybrid CrossFireXTM system include?

An ATITM Hybrid CrossFireXTM system includes an ATITM RadeonTM 2400 or ATI RadeonTM 3450 series graphics processor and a motherboard based on an AMD 780G integrated chipset, all operating in a Windows® VistaTM environment. Please refer to below PCI Express graphics card support list for ATITM Hybrid CrossFireXTM. For the future update of more compatible PCI Express graphics cards, please visit our website for further information.

Vendor Chipset Model Driver

ATI RADEON X2400PRO MSI RX2400 PRO-TD256EH Catalyst 8.7

RADEON HD2400XT * POWERCOLOR HD2400 XT Catalyst 8.7

256MB DDR3

RADEON HD3450 POWERCOLOR AX3450 Catalyst 8.7

256MD2-S * Currently, RADEON HD2400XT series graphics cards are only supported with AMD Phenom CPU. Please visit our website for the future driver update and the latest information.

TMTM

Enjoy the benefit of AEnjoy the benefit of A

Enjoy the benefit of A

Enjoy the benefit of AEnjoy the benefit of A

Step 1. Install one compatible PCI Express graphics card to PCIE2 slot (green). For

the proper installation procedures, plea se refer to section “Expansion Slots”.

Step 2. Connect the monitor cable to the correspondent connector on the PCI

Express graphics card on PCIE2 slot.

Step 3. Boot your system. Press <F2> to enter BIOS setup. Enter “Advanced” screen,

and enter “Chipset Settings”. Then set the option “Surround View” to [Enabled].

Step 4. Boot into OS. Please remove the ATITM driver if you have any VGA driver

installed in your system.

Step 5. Install the onboard VGA driver from our support CD to your system f or both the

onboard V GA and the discrete graphics card.

Step 6. Restart your computer. Then you will find “ATI Catalyst Control Center” on

your Windows® tas kbar.

TMTM

TITI

Hybrid CrossF Hybrid CrossF

Hybrid CrossF

TITI

Hybrid CrossF Hybrid CrossF

ireXireX

ireX

ireXireX

TMTM

2020

ATI Catalyst Control Center

ASRock A780GMH/128M Motherboard

Page 21

Step 7. Double-click “ATI Catalyst Control Center”. Click “View”, click “CrossFireTM”,

and then select the option “Ena ble CrossFireTM”.

View

CrossFire

Step 8. Click “Yes” to continue.

Step 9. Click “OK” to save your change.

Enable CrossFire

Step 10. Reboot your system. Then you can freely enjoy the benefit of Hybrid

CrossFireXTM feature.

* Hybrid CrossFireXTM appearing here is a registered trademark of ATITM Technologies Inc., and is used only for identification or explanation and to the owners’ benefit, without intent to infringe. * For further information of ATITM Hybrid CrossFireXTM technology, please check AMD website for up dates and details.

ASRock A780GMH/128M Motherboard

2121

EnglishEnglish

English

Page 22

2.72.7

Jumpers SetupJumpers Setup

2.7

Jumpers Setup

2.72.7

Jumpers SetupJumpers Setup

The illustration shows how jumpers are setup. When the jumper cap is placed on pins, the jumper is “Short”. If no jumper cap is pla ced on pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when jumper cap is pla ced on these 2 pins.

Jumper Setting

PS2_USB_PW1 Short pin2, pin3 to enable

(see p.2, No. 1) +5VSB (standby) for PS/2 or

USB wake up events.

Note: To select +5VSB, it requires 2 Amp and higher sta ndby current provided by

power supply.

Clear CMOS Jumper

(CLRCMOS1) (see p.2, No. 24)

Note: CLRCMOS1 allows you to clear the data in CMOS. The data in CMOS includes

system setup information such as system password, date, time, and system setup parameters. To clear and reset the system parameters to default setup, please turn of f the computer and unplug the power cord from the power supply. After waiting for 15 seconds, use a jumper ca p to short pin2 and pin3 on CLRCMOS1 for 5 seconds. However , please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clearCMOS action.

Clear CMOSDefault

OpenShort

English

EnglishEnglish

2222

ASRock A780GMH/128M Motherboard

Page 23

2.8 Onboard Headers and Connectors2.8 Onboard Headers and Connectors

2.8 Onboard Headers and Connectors

2.8 Onboard Headers and Connectors2.8 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage of the motherboard!

•

Floppy Connector

(33-pin FLOPPY1) (see p.2 No. 25)

the red-striped side to Pin1

Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the

connector.

Primary IDE connector (Blue)

(39-pin IDE1, see p.2 No. 9)

connect the blue end

to the motherboard

connect the black end to the IDE devices

80-conductor ATA 66/100/133 cable

Note: Pl e ase re fe r t o t h e in struction of your IDE device vendor for the details.

Serial AT AII Connectors These six Serial A T AII (SAT AII)

(SATAII_1 (PORT 0): connectors support SA T AII see p.2, No. 17) or SATA hard disk f or internal (SATAII_2 (PORT 1): storage devices. The current see p.2, No. 16) SATAII interface allows up to 3.0 (SATAII_3 (PORT 2): Gb/s data transfer rate.

see p.2, No. 15) (SATAII_4 (PORT 3): see p.2, No. 14) (SATAII_5 (PORT 4): see p.2, No. 11) (SATAII_6 (PORT 5): see p.2, No. 10)

SATAII_1 SATAII_2 (PORT 0) (PORT 1)

SATAII_5 SATAII_6 (PORT 4) (PORT 5)

SATAII_3 SATAII_4 (PORT 2) (PORT 3)

Serial AT A (SA T A) Either end of the SATA data ca ble Data Cable can be connected to the SA TA /

(Optional) SATAII hard disk or the SA TAII

connector on this motherboard.

EnglishEnglish

English

ASRock A780GMH/128M Motherboard

2323

Page 24

Serial ATA (SATA) Please connect the black end of Power Cable SATA power cable to the power

(Optional) connector on each drive. Then

connect to the SATA

HDD power connector

connect to the power supply

connect the white end of SATA power cable to the power connector of the power supply.

USB 2.0 Headers Besides four default USB 2.0

(9-pin USB10_11) ports on the I/O panel, there are (see p.2 No. 23) three USB 2.0 headers on this

motherboard. Each USB 2.0 header can support two USB

2.0 ports.

(9-pin USB8_9) (see p.2 No. 21)

(9-pin USB6_7) (see p.2 No. 20)

Infrared Module Header This header supports an

(5-pin IR1) optional wireless transmitting (see p.2 No. 29) and receiving infrared module.

English

EnglishEnglish

2424

Internal Audio Connectors This connector allows you

(4-pin CD1) to receive stereo audio input (CD1: see p.2 No. 27) from sound sources such a s

CD1

a CD-ROM, D VD-ROM, TV tuner card, or MPEG card.

Front Panel Audio Header This is an interface for the front

(9-pin HD_AUDIO1) panel audio cable that allows (see p.2, No. 28) convenient connection and

control of audio devices.

ASRock A780GMH/128M Motherboard

Page 25

1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the

instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio header as below: A. Connect Mic_IN (MIC) to MIC2_L. B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. Enter BIOS Setup Utility. Enter Advanced Settings, and then select

Chipset Configuration. Set the Front Panel Control option from

[Auto] to [Enabled].

System Panel Hea der This header a ccommodate s

(9-pin PANEL1) several system front panel (see p.2 No. 18) functions.

Chassis Spea ker He ader Please connect the chassis

(4-pin SPEAKER 1) speaker to this hea der. (see p.2 No. 19)

Chassis a nd Power Fa n Connectors Plea se conne ct the fan cables

(3-pin CHA_FAN1) to the fan connectors a nd (see p.2 No. 13) match the black wire to the

ground pin.

(3-pin PWR_FAN1) (see p.2 No. 34)

CPU Fan Connector Please connect the CPU fa n

(4-pin CPU_FAN1) cable to this connector and (see p.2 No. 3) match the black wire to the

4 3 2 1

ground pin.

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

3-Pin Fan Installation

ASRock A780GMH/128M Motherboard

2525

EnglishEnglish

English

Page 26

ATX Power Conne ctor Please connect an A TX power

(24-pin ATXPWR1) supply to this connector. (see p.2 No. 8)

Though this motherboard provides 24-pin ATX power connector, it can still work if you adopt a traditional 20-pin ATX power supply.

12 124

To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13.

English

EnglishEnglish

20-Pin ATX Power Supply Installation

ATX 12V Power Connector Plea se connect an A TX 12V

(4-pin ATX12V1) power supply to this connector. (see p.2 No. 2)

Serial port Header This COM1 header supports a

(9-pin COM1) serial port module. (see p.2 No.26)

2626

ASRock A780GMH/128M Motherboard

Page 27

2.92.9

Driver Installation GuideDriver Installation Guide

2.9

Driver Installation Guide

2.92.9

Driver Installation GuideDriver Installation Guide

To install the drivers to your system, plea se insert the support CD to your optical drive first. Then, the drivers compatible to your system ca n be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers. Therefore, the drivers you install ca n work properly .

2.102.10

Installing WindowsInstalling Windows

2.10

Installing Windows

2.102.10

Installing WindowsInstalling Windows

TMTM

VistaVista

Vista

VistaVista

If you want to install Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit on your SATA / SATAII HDDs with RAID functions, please refer to the document at the following path in the Support CD for detailed procedures:

..\ RAID Installation Guide

64-bit W 64-bit W

64-bit W

64-bit W 64-bit W

®®

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

XP / XP 64-bit / Vista

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

ith RAID Fith RAID F

ith RAID F

ith RAID Fith RAID F

unctionsunctions

unctions

unctionsunctions

TM TM

®®

2.112.11

Installing WindowsInstalling Windows

2.11

Installing Windows

2.112.11

Installing WindowsInstalling Windows

TMTM

VistaVista

Vista

VistaVista

If you want to install Windows® XP, Windows® XP 64-bit, Windows® VistaTM or Windows VistaTM 64-bit OS on your SATA / SATAII HDDs without RAID functions, please follow below procedures according to the OS you install.

2.11.1 Installing Windows2.11.1 Installing Windows

2.11.1 Installing Windows

2.11.1 Installing Windows2.11.1 Installing Windows F F

F F

If you want to install Windows® XP or Windows® XP 64-bit on your SA TA / SATAII HDDs without RAID functions, please follow below steps.

Using SATA / SAT AII HDDs without NCQ a nd Hot Plug function s

STEP 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SA TA Operation Mode” option to [IDE].

STEP 2: Install Windows® XP / Windows® XP 64-bit OS on your system.

2.11.2 Installing Windows2.11.2 Installing Windows

2.11.2 Installing Windows

2.11.2 Installing Windows2.11.2 Installing Windows RAID F RAID F

RAID F

RAID F RAID F

If you want to install Windows® VistaTM or Windows® VistaTM 64-bit on your SATA / SATAII HDDs without RAID function s, please follow below steps.

Using SATA / SAT AII HDDs without NCQ a nd Hot Plug function s

64-bit W 64-bit W

64-bit W

64-bit W 64-bit W

unctionsunctions

unctions

unctionsunctions

unctions

unctionsunctions

®®

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

XP / XP 64-bit / Vista

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

ithout RAID Fithout RAID F

ithout RAID F

ithout RAID Fithout RAID F

®®

XP / XP 64-bit Without RAID XP / XP 64-bit Without RAID

XP / XP 64-bit Without RAID

XP / XP 64-bit Without RAID XP / XP 64-bit Without RAID

®®

Vista Vista

Vista

Vista Vista

unctionsunctions

unctions

unctionsunctions

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

TMTM

/ /

TMTM

64-bit Without 64-bit Without

64-bit Without

64-bit Without 64-bit Without

EnglishEnglish

English

STEP 1: Set up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SA TA Operation Mode” option to [IDE].

STEP 2: Install Windows® VistaTM / VistaTM 64-bit OS on your system.

ASRock A780GMH/128M Motherboard

2727

Page 28

Using SATA / SATAII HDDs with NCQ and Hot Plug functions

STEP 1: Set Up BIOS.

A. Enter BIOS SETUP UTILITY Advanced screen IDE Configuration. B. Set the “SA TA Operation Mode” option to [AHCI].

STEP 2: Install Windows® VistaTM / VistaTM 64-bit OS on your system.

Insert the Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive to boot your system, and follow the instruction to install Windows® VistaTM / Windows VistaTM 64-bit OS on your system. When you see “Where do you want to install Windows? ” page, please in sert the ASRock Support CD into your optical drive, a nd click the “Load Driver” button on the left on the bottom to load the AMD AHCI drivers. AMD AHCI drivers are in the following path in our Support CD: (There are two ASRock Support CD in the motherboard gift box pack, please choose the one for Windows® VistaTM / VistaTM 64-bit.)

.. \ I386 (For Windows® Vista .. \ AMD64 (For Windows® Vista

After that, please insert Windows® VistaTM / Windows® VistaTM 64-bit optical disk into the optical drive again to continue the installation.

2.122.12

Untied Overclocking TUntied Overclocking T

2.12

Untied Overclocking T

2.122.12

Untied Overclocking TUntied Overclocking T

This motherboard supports Untied Overclocking Technology, which means during overclocking, FSB enjoys better margin due to fixed PCI / PCIE buses. Before you enable Untied Overclocking function, ple ase enter “Overclock Mode” option of BIOS setup to set the selection from [Auto] to [CPU, PCIE, Async.]. Theref ore, CPU FSB is untied during overclocking, but PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment.

Please refer to the warning on page 8 for the possible overclocking risk before you apply Untied Overclocking Technology.

OS)

64-bit OS)

echnologyechnology

echnology

echnologyechnology

English

EnglishEnglish

2828

ASRock A780GMH/128M Motherboard

Page 29

3. BIOS Information3. BIOS Information

3. BIOS Information

3. BIOS Information3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up the computer, please press <F2> during the Power-On-Self-Test (POST) to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly. It is a menu-driven program, which allows you to scroll through its various sub-menus and to select among the predetermined choices. For the detailed information about BIOS Setup, please refer to the User Manual (PDF file) contained in the Support CD.

4. Sof4. Sof

4. Sof

4. Sof4. Sof

This motherboard supports various Microsoft® Windows® operating systems: XP / XP Media Center / XP 64-bit / VistaTM / VistaTM 64-bit. The Support CD that came with the motherboard contains necessary drivers and useful utilities that will enha nce motherboard features. To begin using the Support CD, insert the CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not a ppear automatically , locate and double-click on the file “ASSETUP. EXE” from the “BIN” folder in the Support CD to display the menus.

tware Supportware Suppor

tware Suppor

tware Supportware Suppor

t CD informationt CD information

t CD information

t CD informationt CD information

EnglishEnglish

English

ASRock A780GMH/128M Motherboard

2929

Page 30

1. Einführung1. Einführung

1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock A780GMH/128M Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De sign, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock A780GMH/128M Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll)

ASRock A780GMH/128M Schnellinstallationsa nle itung ASRock A780GMH/128M Support-CD Ein 80-adriges Ultra-A T A 66/100/133 IDE-Flachba ndka bel Zwei Seriell-A T A- (SA T A) Datenk abel (Option) Ein Seriell-ATA (SATA) Festplattennetzkabel (Option) Ein I/O Shield

Deutsch

DeutschDeutsch

3030

ASRock A780GMH/128M Motherboard

Page 31

1.21.2

SpezifikationenSpezifikationen

1.2

Spezifikationen

1.21.2

SpezifikationenSpezifikationen

Plattform - Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll

- Festkondensator für CPU-Leistung

CPU - Unterstützung für Socket AM2+ / AM2-Proze ssoren: AMD

Phenom / Athlon X2 Dualkern / Athlon 64 / Sempron-Prozessor

- AM3 CPU-fähig

- Unterstützt AMD OverDriveTM mit ACC-Funktion (Adva nced Clock Calibration, Erweiterte Taktkalibrierung)

- AMD LIVE!TM-bereit

- Unterstützt Cool ‘n’ QuietTM-T echnologie von AMD

- FSB 2600 MHz (5.2 GT/s)

- Unterstützt U ntied-Übertaktungstechnologie (siehe VORSICHT 1)

- Unterstützt Hyper-Transport- 3.0 Technologie (HT 3.0)

Chipsatz - Northbridge: AMD 780G

- Southbridge: AMD 710

Speicher - Unterstützung von Dual-Kan al-Speichertechnologie

- 4 x Steckplätze für DDR2

- Unterstützt DDR2 1066/800/667/533 non-ECC, ungepufferter Speicher (siehe VORSICHT 3)

- Max. Kapazität des Systemspeichers: 16GB

(siehe VORSICHT 4) Erweiterungs- - 1 x PCI Express 2.0 x16-Steckplatz (grün für x16-Modus) steckplätze - 1 x PCI Express 2.0 x1-Steckplatz

- 2 x PCI -Steckplätze

- Unterstützt ATITM Hybrid CrossFireX

Onboard-VGA - Integrierte AMD Radeon HD 3200-Grafik

- D X10 Klasse iGPU, Pixel Shader 4.0

- Maximal gemeinsam genutzter Speicher 512 MB

(siehe VORSICHT 5)

- Integrierter 128 MB Side-Port-Speicher für iGPU

- Drei VGA-Ausga ngsoptionen: D-Sub, DVI-D sowie HDMI

- unterstützt HDCP Funktion

- Unterstutzt 1080p Blu-ray (BD) / HD-D VD-Wiedergabe

(siehe VORSICHT 6) Audio - 7.1 CH Windows® VistaTM Premium Level HD Audio

(VIA® VT1708S Audio Codec)

FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual kern

(siehe VORSICHT 2)

DeutschDeutsch

Deutsch

ASRock A780GMH/128M Motherboard

3131

Page 32

Deutsch

DeutschDeutsch

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Unterstützt W a ke-On-LAN E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x V GA/D-Sub port

- 1 x VGA/DVI-D port

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Lautspre cher seitlich / Lautsprecher hinten

/ Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 7)

Anschlüsse - 6 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1, RAID 10 und JBOD), NCQ, AHCI und “Hot Plug” Funktionen (siehe VORSICHT 8)

- 1 x ATA133 IDE-An schlüsse (U nterstützt bis 2 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 4-pin anschluss für 12V -A TX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse) (siehe VORSICHT 9)

BIOS - 8Mb AMI BIOS

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- Zentraleinheit, DRAM, NB Stromspa nnung Multianpa ssung

- Unterstützt Smart BIOS Support-CD - Treiber, Dienstprogra mme, Antivirussoftware (Probeversion),

AMD OverDriveTM-Dienstprogra mm, AMD Live! Explorer , AMD Fusion

3232

ASRock A780GMH/128M Motherboard

Page 33

Einzigartige - ASRock OC Tuner (siehe VORSICHT 10) Eigenschaft - Intelligent Energy Saver (Intelligente Energiesparfunktion)

(siehe VORSICHT 11)

- Sofortstart

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 12)

- ASRock U-COP (siehe VORSICHT 13)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- ASRock AM2 Boost: ASRocks patentgeschützte Technologie zur Erhöhung der Arbeitsspeicherleistung um bis zu 12,5% (siehe VORSICHT 14)

Hardware Monitor - CPU-T emperatursensor

- Motherboardtemperaturerkennung

- Drehza hlmessung für CPU/Gehäuse/Stromlüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft® Windows® XP / XP Media Center /

XP 64-Bit / VistaTM / Vista

64-Bit

Zertifizierungen - FCC, CE, WHQL

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 48 finden Sie detaillierte Informationen.

2. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 38 zwecks richtigerInstallation gelesen haben.

ASRock A780GMH/128M Motherboard

3333

DeutschDeutsch

Deutsch

Page 34

Deutsch

DeutschDeutsch

3434

3. Ob die Speichergeschwindigkeit 1066 MHz unterstützt wird, hängt von der von Ihnen eingesetzten AM2+-CPU a b. Schauen Sie bitte auf un seren Internetseiten in der Liste mit unterstützten Speichermodulen nach, wenn Sie DDR2 1066-Speichermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

4. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows® XP und Windows® Vista™ etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows® XP 64-bit und Windows® Vista™ 64-bit mit 64-Bit-CPU besteht diese Einschränkung nicht.

5. Die Maximalspeichergröße ist von den Chipshändler definiert und umgetauscht. Bitte überprüfen Sie AMD website für die neuliche Information.

6. 1080p Blu-ray (BD)/HD-DVD Playback Unterstützung auf dieser Hauptplatine fordert die passende Hardwarekonfiguration. Bitte verweisen Sie auf Seite 10 und 11 für minimal Hardware Anforderung und die überschritten 1080p Blu-ray (BD)/HD-DVD Filme in unserem Laborversuch.

7. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-Modi. Der Audioausgang dieses Motherboards unterstützt 2Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

8. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen Sie bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 30 der “Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte auch direkt mit dem SATAII-Anschluss verbinden.

9. Das Power Management für USB 2.0 arbeitet unter Microsoft Windows® VistaTM 64-Bit / VistaTM / XP 64-Bit / XP SP1 oder SP2 einwandfrei.

10. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu überblicken und Ihre Hardware-Geräte übertakten, um die beste Systemleistung unter der Windows® Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com

11. Mit einer eigenen, modernen Hardware und speziellem Softwaredesign, bietet der Intelligent Energy Saver eine revolutionäre Technologie zur bisher unerreichten Energieeinsparung. Ein Spannungsregler kann die Anzahl von Ausgangsphasen zur Effektivitätsverbessserung reduzieren, wenn sich die CPU im Leerlauf befindet. Mit anderen Worten: Sie genießen außergewöhnliche Energieeinsparung und verbesserten Wirkungsgrad ohne Leistungseinschränkungen. Wenn Sie die Intelligent Energy Saver-Funktion nutzen möchten, aktivieren Sie zuvor die „Cool ‘n’ Quiet“-Option im BIOS. Weitere Bedienungshinweise zum Intelligent Energy Saver finden Sie auf unseren Internetseiten. ASRock-Internetseite: http://www.asrock.com

ASRock A780GMH/128M Motherboard

Page 35

12. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-Busfrequenzen abweichen, können Instabilität des Systems verursachen oder die CPU beschädigen.

13. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

14. Dieses Motherboard unterstützt die ASRock AM2 Boost Übertaktungstechnologie. Wenn Sie diese Funktion im BIOS-Setup aktivieren, wird die Arbeitsspeicherleistung um bis zu 12,5% gesteigert. Die Wirkung hängt aber von der verwendeten AM2 CPU ab. Diese Funktion übertaktet die Standardfrequenz des Chipsatz und der CPU. Dennoch gewähren wir die Systemstabilität nicht bei allen CPU/DRAMKonfigurationen. Wird Ihr System nach dem Aktivieren der AM2 BoostFunktion unstabil, dann ist diese Funktion wahrscheinlich nicht für Ihr System geeignet. Sie können diese Funktion deaktivieren, um die Stabilität Ihres System zu bewahren.

ASRock A780GMH/128M Motherboard

3535

DeutschDeutsch

Deutsch

Page 36

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Dies ist ein Motherboard mit einem Micro ATX-Formfaktor (9,6 Zoll x 8,6 Zoll, 24,4 cm x 21,8 cm). Vor In stallation des Motherboards müssen Sie die Konfiguration Ihre s Gehäuses dahingehend überprüfen, ob da s Motherboard dort hine inpa sst.

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder V eränderungen an den Ein stellungen vornehmen.

Vor dem Ein- oder Ausbauen einer Komponent müssen Sie sicherstellen, dass der Netzschalter ausgeschaltet oder die Netzleitung von der Steckdose abgezogen ist. Andernfalls könnten das Motherboard, Peripheriegeräte und/

oder Komponenten schwer beschädigt werden.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine

Systemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen Komponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das

Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie

Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine

antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse

befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

Deutsch

DeutschDeutsch

3636

ASRock A780GMH/128M Motherboard

Page 37

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

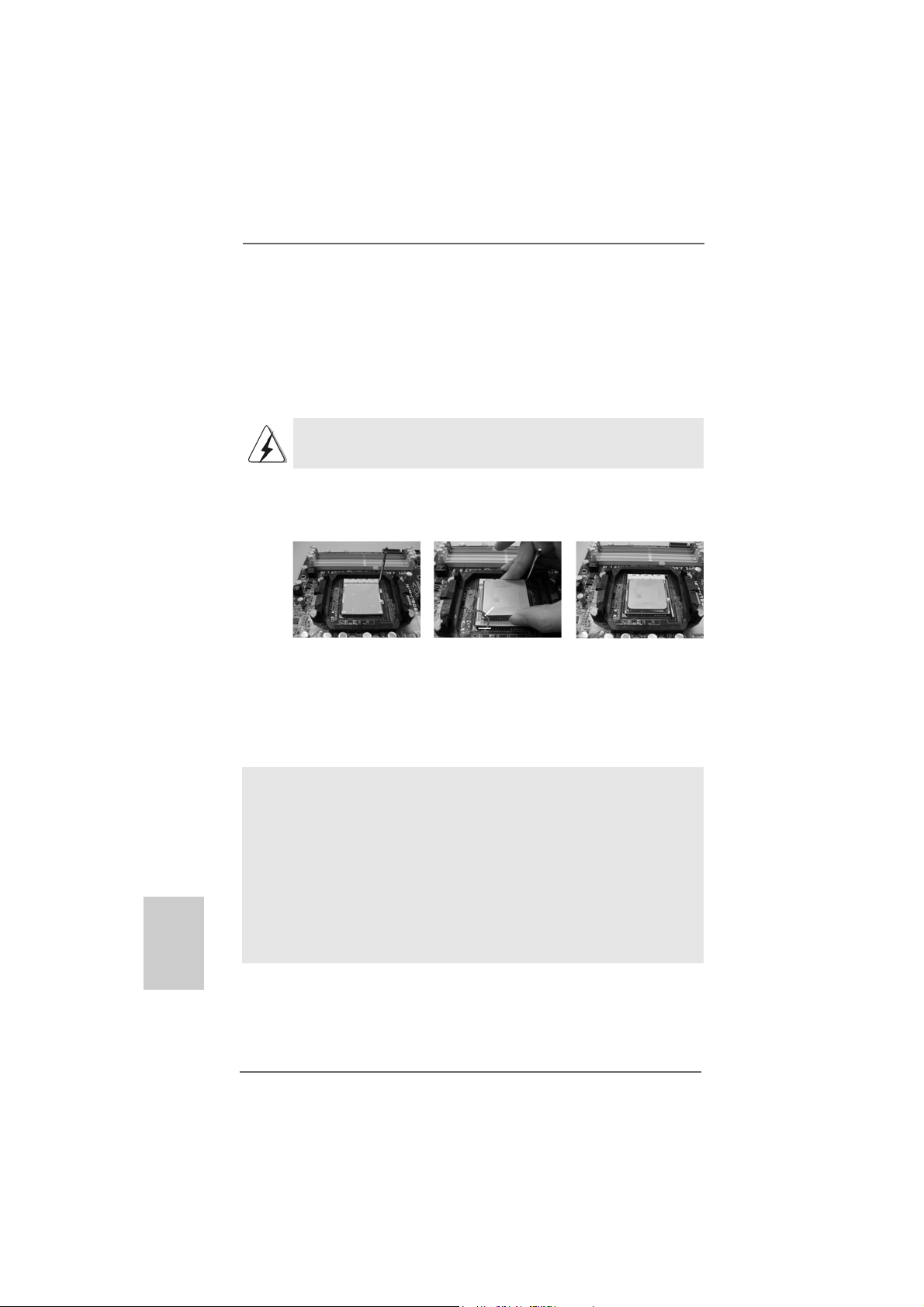

Schritt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und

dann nach oben ziehen, auf einen Winkel von 90°.

Schritt 2: Positionieren Sie die CPU genau so über dem Sockel, dass sich die

Ecke der CPU mit dem goldenen Dreie ck exakt über der Ecke des Sockels befindet, die mit einem kleinen Dreieck gekennzeichnet ist.

Schritt 3: Drücken Sie die CPU vorsichtig in den Sockel.

Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen. Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins, sollte die CPU nicht in den Sockel passen.

Schritt 4: Wenn die CPU korrekt im Sockel sitzt, leicht mit dem Finger

draufdrücken und gleichzeitig den Hebel nach unten drücken, bis er hörbar einrastet.

Hebel 90° nach oben

Goldenes Dreieck der CPU

Kleines Dreieck der Sockelecke

SCHRITT 1: Ziehen Sie den Sockelhebel hoch

SCHRITT 2 / SCHRITT 3: Richten Sie das goldene Dreieck der CPU mit dem kleinen Dreieck der Sockelecke aus

SCHRITT 4: Drücken Sie den Sockelhebel nach unten und rasten Sie ihn ein

2.22.2

Installation des CPU-Lüfters und des KühlkörpersInstallation des CPU-Lüfters und des Kühlkörpers

2.2

Installation des CPU-Lüfters und des Kühlkörpers

2.22.2

Installation des CPU-Lüfters und des KühlkörpersInstallation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU auf diesem Motherboard in stalliert haben, müssen Sie einen größeren Kühlkörper und Lüfter installieren, um Wärme abzuleiten. Zwischen CPU und Kühlkörper müssen Sie auch Wärmeleitpaste auftragen, um die Wärmeableitung zu verbessern. Vergewissern Sie sich, dass die CPU und der Kühlkörper gut befestigt sind und einen guten Kontakt zueinander haben. Verbinden Sie dann den CPULüfter mit dem CPU-LÜFTER-Anschluss (CPU_FAN1, siehe Seite 2, Nr. 3). Beziehen Sie sich für eine richtige Installation auf die Handbücher des CPULüfters und des Kühlkörpers.

ASRock A780GMH/128M Motherboard

3737

DeutschDeutsch

Deutsch

Page 38

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

Die Motherboards A780GMH/128M bieten vier 240-pol. DDR2 (Double Data Rate 2) DIMM-Steckplätze und unterstützen die Dual-Ka n al-Speichertechnologie. Für die DualKanalkonfiguration dürfen Sie nur identische (gleiche M arke, Geschwindigke it, Größe und gleicher Chiptyp) DD R2 DIMM-Paare in den Steckplätzen gle icher Farbe installieren. Mit anderen W orten, sie müssen e in identisches DDR2 DIMM-Paar im Dual-Kanal A (DDRII_1 und DDRII_2; gelbe Steckplätze, siehe Seite 2 Nr . 6) oder ein identisches DDR2 DIMM-Paar im Dual-Kanal B (DDRII_3 und DDRII_4; ora nge Steckplätze, siehe Seite 2 Nr. 7) installieren, da mit die Dual-KanalSpeichertechnologie aktiviert werden ka nn. Auf diese m Motherboard können Sie auch vier DDR2 DIMMs für eine Dual-Ka nalkonfiguration installieren. Auf diesem Motherboard können Sie auch vier DDR2 DIMM-Module für eine DualKanalkonfiguration in stallieren, wobei Sie bitte in allen vier Steckplätzen identische DDRII DIMM-Module in stallieren. Beziehen Sie sich dabe i auf die na chstehende Konfigurationstabelle für Dual-Kan alspeicher.

Dual-Kanal-Speicherkonfigurationen

DDRII_1 DDRII_2 DDRII_3 DD RII_4

(gelbe Steckplätze) (gelbe Steckplätze) (orange Steckplätze) (orange Steckplätze)

(1) Bestückt Bestückt - (2 ) - - Bestückt Bestückt (3) Bestückt Bestückt Bestückt Bestückt

Deutsch

DeutschDeutsch

3838

* Für Konfiguration (3) installieren Sie bitte identische DDR2 DIMMs in allen vier Steckplätzen.

1. Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den gelbe Steckplätzen (DDRII_1 und DDRII_ 2) oder den orange Steckplätzen (DDRII_3 und DDRII_4).

2. Wenn nur ein Speichermodul oder drei Speichermodule in den DDR2 DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

3. Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert, z.B. ein Speichermodulpaar wird in DDRII_1 und DDRII_3 installiert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4. Es ist nicht zulässig, DDR in einen DDR2 Steckplatz zu installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden.

5. Wenn Sie DDR2 1066-Speichermodule für dieses Motherboard übernehmen, wird empfohlen, sie in den DDRII_3- und DDRII_4Steckplätzen zu installieren.

ASRock A780GMH/128M Motherboard

Page 39

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-Moduls

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit

der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

ASRock A780GMH/128M Motherboard

3939

DeutschDeutsch

Deutsch

Page 40

2.4 Er2.4 Er

2.4 Er

2.4 Er2.4 Er

Es stehen 2 PCI- und 2 PCI Express-Slot auf dem A780GMH/128M Motherboard zur Verfügung.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem

PCI Express-Slots: PCIE1 (PCIE x1-Steckplatz; grün) wird für PCI Express-

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

Schritt 2: Entfernen Sie das Abde ckungsblech (Slotblende) von dem

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

weiterungssteckplätze: (PCI- und PCI Expressweiterungssteckplätze: (PCI- und PCI Express

weiterungssteckplätze: (PCI- und PCI Express

weiterungssteckplätze: (PCI- und PCI Expressweiterungssteckplätze: (PCI- und PCI Express

32bit PCI-Interface genutzt.

Grafikkarten mit x1-Busbreite verwendet wie Gigabit LANKarten, SATA2-Karten, usw. eingesetzt. PCIE2 (PCIE x16-Steckplatz; grün) wird für PCI ExpressGrafikkarten mit x16-Busbreite verwendet.

dass das Netzteil ausge schaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungsk arte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen.

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

-Slots):-Slots):

-Slots):

-Slots):-Slots):

Deutsch

DeutschDeutsch

4040

TMTM

2.5 Bedien2.5 Bedien

2.5 Bedien

2.5 Bedien2.5 Bedien

Dieses Motherboard unterstützt die Funktion ATITM Hybrid CrossFireXTM. ATITM Hybrid CrossFireXTM bietet durch Aktivierung eines i m AMD 780G integrierten Grafikprozessors und eines eigenständigen Grafikprozessors einen Multi-GPULeistungsumfang, um gleichzeitig mit kombinierter Ausgabe auf einem einzigen Anzeigegerät für superschnelle Bildwiederholraten zu sorgen. Derzeit wird ATI Hybrid CrossFireXTM-T e chnologie nur vom Betriebssystem Windows® Vista unterstützt und ist für das Betriebssystem Windows® XP nicht verfügbar. Künftig soll ATITM Hybrid CrossFireXTM jedoch auch vom Betriebssystem Windows® XP unterstützt werden. Bei einem Besuch unserer Website können Sie sich darüber informieren. Detaillierte Bedienschritte und kompatible PCI Express-Grafikkarten sind auf Seite 20.

ungsanleitung für Aungsanleitung für A

ungsanleitung für A

ungsanleitung für Aungsanleitung für A

ASRock A780GMH/128M Motherboard

TMTM

TITI

Hybrid Cr Hybrid Cr

Hybrid Cr

TITI

Hybrid Cr Hybrid Cr

ossFossF

ossF

ossFossF

irir

eXeX

TMTM

Page 41

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

2.6 Einstellung der Jumper

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “gebrückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

PS2_USB_PW1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, No. 1) +5VSB (Standby) zu setzen

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen

(CLRCMOS1, 3-Pin jumper) (siehe S.2, No. 24)

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhalten

das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter . Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen da s Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachde m da s CMOS gelöscht wurde. W enn Sie den CMOS-Inhalt gleich n a ch de m Aktualisieren des BIOS löschen müssen, müssen Sie zuerst da s System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen.

DefaultEinstellung

Gebrückt Offen

und die PS/2 oder USBWe ckfunktionen zu aktivieren.

CMOS löschen

ASRock A780GMH/128M Motherboard

4141

DeutschDeutsch

Deutsch

Page 42

2.7 Anschlüsse2.7 Anschlüsse

2.7 Anschlüsse

2.7 Anschlüsse2.7 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Anschluss für das Floppy-Laufwerk

(33-Pin FLOPPY1) (siehe S.2, No. 25)

die rotgestreifte Seite auf Stift 1

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2, No. 9)

Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Deutsch

DeutschDeutsch

4242

Seriell-ATAII-Anschlüsse

(SATAII_1 (PORT 0): siehe S.2, No. 17)

(SATAII_2 (PORT 1): siehe S.2, No. 16)

(SATAII_3 (PORT 2): siehe S.2, No. 15)

(SATAII_4 (PORT 3): siehe S.2, No. 14)

(SATAII_5 (PORT 4): siehe S.2, No. 11)

(SATAII_6 (PORT 5): siehe S.2, No. 10)

SATAII_1 SATAII_2 (PORT 0) (PORT 1)

SATAII_5 SATAII_6 (PORT 4) (PORT 5)

SATAII_3 SATAII_4 (PORT 2) (PORT 3)

Diese sechs Serial ATA (SATA II) -Anschlüsse unterstützen interne SATAoder SATA II-Festplatten. Die aktuelle SATAII-Schnittstelle ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s.

Serial A TA- (SAT A-) SJedes Ende des SA T A Datenkabel Datenkabels kann an die SATA

(Option) / SATAII Festplatte oder das

SATAII Verbindungsstück auf dieser Hauptplatine angeschlossen werden.

ASRock A780GMH/128M Motherboard

Page 43

Serial A TA- (SAT A-) Verbinden Sie das schwarze Stromversorgungskabel Ende des SATA-Netzk abels mit

(Option) dem Netzan schluss am

Verbindung zum

SATA-HDD-Stromanschluss

Verbindung zum Netzteil

Laufwerk. Verbinden Sie dann das weiße Ende des SATAStromversorgungskabels mit dem Stromanschluss des Netzteils.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB10_11) üblichen USB 2.0-Ports an den (siehe S.2 - No. 23) I/O-Anschlüssen befinden sich

drei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0 Anschlussleiste werden zwei

(9-pol. USB8_9) USB 2.0-Ports unterstützt. (siehe S.2 - No. 21)

(9-pol. USB6_7) (siehe S.2 - No. 20)

erne SATA-

ngsrate bis

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 29) und Empfangs-Infrarotmodul.

Interne Audio-Anschlüsse Diese ermöglichen Ihnen Stereo-

(4-Pin CD1) Signalquellen, wie z. B. CD-ROM, (CD1: siehe S.2, No. 27) DV D-ROM, TV -Tuner oder

CD1

MPEG-Karten mit Ihrem System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2, No. 28) Ihnen eine bequeme

Kontrolle über Audio-Geräte.

ASRock A780GMH/128M Motherboard

4343

DeutschDeutsch

Deutsch

Page 44

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert].

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der (siehe S.2, No. 18) Gehäusefront.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2, No. 19) die sen Header a n.

Deutsch

DeutschDeutsch

4444

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(3-pin CHA_FAN1) mit den Lüfteranschlüssen, (siehe S.2, No. 13) wobe i der schwarze Dra ht an

den Schutzleiterstift

(3-pin PWR_FAN1) angeschlossenwird. (siehe S.2, No. 34)

CPU-Lüfteranschluss Verbinden Sie da s CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2, No. 3) Anschluss und passen Sie den

4 3 2 1

schwarzen Draht dem Erdungsstift an.

ASRock A780GMH/128M Motherboard

Page 45

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3.

Lüfter mit dreipoligem Anschluss installieren

Pins 1–3 anschließen

ATX-Netz-Hea der V erbinden Sie die A TX-

(24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2, No. 8) Header.

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

12 124

Installation eines 20-pol. ATX-Netzteils

Anschluss für Beachten Sie bitte, dass Sie eine 12V-ATX-Netzteil Stromversorgung mit A TX 12-

(4-pin ATX12V1) Volt-Stecker mit diesem (siehe S.2, No. 2) Anschluss verbinden müssen,

damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten.

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1) Header wird verwendet, um (siehe S.2 - No. 26) ein COM-Anschlussmodul zu

unterstützen.

ASRock A780GMH/128M Motherboard

4545

DeutschDeutsch

Deutsch

Page 46

2.82.8

2.8

2.82.8

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

reiberinstallationreiberinstallation

reiberinstallation

reiberinstallationreiberinstallation

Deutsch

DeutschDeutsch

®®

2.92.9

Windows Windows

2.9

Windows

2.92.9

Windows Windows RAID RAID

RAID

RAID RAID

Wenn Sie die Betriebssysteme Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit auf Ihren SATA- / SATAII-Fe stplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD finden:

..\ RAID Installation Guide

2.102.10

Installation von WindowsInstallation von Windows

2.10

Installation von Windows

2.102.10

Installation von WindowsInstallation von Windows VistaVista

Vista

VistaVista

Wenn Sie Windows® XP, Windows® XP 64-Bit, Windows® VistaTM oder Windows VistaTM 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten.

2.10.1 Installation von W2.10.1 Installation von W

2.10.1 Installation von W

2.10.1 Installation von W2.10.1 Installation von W F F

F F

Wenn Sie Windows® XP / Windows® XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII-Festplatten ohne NCQ und Hot-PlugFunktionen

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SA T A Operation Mode” (SATA-Betriebsmodus) auf

[IDE].

SCHRITT 2: Installieren Sie Windows® XP / XP 64-Bit in Ihrem System.

®®

XP / XP 64-Bit / Vista XP / XP 64-Bit / Vista

XP / XP 64-Bit / Vista

XP / XP 64-Bit / Vista XP / XP 64-Bit / Vista

-F-F

unktionalität installierenunktionalität installieren

-F

unktionalität installieren

-F-F

unktionalität installierenunktionalität installieren

TMTM

64-Bit ohne RAID 64-Bit ohne RAID

64-Bit ohne RAID

64-Bit ohne RAID 64-Bit ohne RAID

indowsindows

indows

indowsindows

unktionenunktionen

unktionen

unktionenunktionen

-F-F

-F

-F-F

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

XP / XP 64-Bit / Vista XP / XP 64-Bit / Vista

XP / XP 64-Bit / Vista

XP / XP 64-Bit / Vista XP / XP 64-Bit / Vista

unktionenunktionen

unktionen

unktionenunktionen

XP / XP 64-Bit ohne RAID XP / XP 64-Bit ohne RAID

XP / XP 64-Bit ohne RAID

XP / XP 64-Bit ohne RAID XP / XP 64-Bit ohne RAID

TMTM

64-Bit mit 64-Bit mit

64-Bit mit

64-Bit mit 64-Bit mit

TMTM

/ /

4646

ASRock A780GMH/128M Motherboard

Page 47

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

2.10.2 Installation von Windows2.10.2 Installation von Windows

2.10.2 Installation von Windows

2.10.2 Installation von Windows2.10.2 Installation von Windows ohne RAID ohne RAID

ohne RAID

ohne RAID ohne RAID

Wenn Sie Windows® VistaTM / VistaTM 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

Verwendung von SATA / SATAII-Festplatten ohne NCQ und Hot-PlugFunktionen

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SA T A Operation Mode” (SATA-Betriebsmodus) auf

[IDE].

SCHRITT 2: Installieren Sie Windows® VistaTM / VistaTM 64-Bit in Ihrem System.

Verwendung von SATA / SATAII-Festplatten mit NCQ und Hot-Plug-Funktionen

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SA T A Operation Mode” (SATA-Betriebsmodus) auf

[AHCI].

SCHRITT 2: Installieren Sie Windows® VistaTM / VistaTM 64-Bit in Ihrem

System.

Legen Sie Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk ein, um Ihr System zu starten. Folgen Sie an schließend den Anweisungen, um das Windows® VistaTM / VistaTM 64-Bit Betriebssystem auf Ihrem System zu installieren. Wenn die Frage “W o möchten Sie Windows installieren?” ersche int, legen Sie bitte die ASRock Support CD in Ihr optisches Laufwerk ein. Klicken Sie anschließend die “Treiber laden”-Schaltfläche links unten, um die AMD AHCI-Treiber zu in stallieren. Die AMD AHCI-T reiber befinden sich in dem f olgenden Verzeichnis auf der Support CD: (Es gibt die zwei ASRock Unterstützungs-CDs in dem Hauptplatinegeschenkka stensatz, bitte wählen Sie dasjenige für Windows

Vista

/ VistaTM 64-Bit.)

.. \ I386 (Für Windows® VistaTM-Benutzer) .. \ AMD64 (Für Windows® VistaTM 64-Bit Benutzer)

Legen Sie danach noch einmal die Windows® VistaTM / VistaTM 64-Bit optische Disc in das optische Laufwerk, um die Installation f ortzusetzen.

-F-F

unktionenunktionen

-F

unktionen

-F-F

unktionenunktionen

TMTM

64-Bit 64-Bit

64-Bit

64-Bit 64-Bit

DeutschDeutsch

Deutsch

ASRock A780GMH/128M Motherboard

4747

Page 48

2.112.11

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

2.11

Entkoppelte Übertaktungstechnologie

2.112.11

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie (Untied Overclocking T(Untied Overclocking T

(Untied Overclocking T

(Untied Overclocking T(Untied Overclocking T

Dieses Motherboard unterstützt die Entkoppelte Übertaktungstechnologie, durch die der FSB durch fixierte PCI-/PCIE-Busse beim Übertakten effektiver arbeiten. Bevor Sie die Entkoppelte Übertaktung aktivieren, stellen Sie bitte die Option “Overclock Mode” (Übertaktungsmodus) im BIOS von [Auto] auf [CPU, PCIE, Async.] um. Dadurch wird der CPU-FSB beim Übertakten entkoppelt, PCI- und PCIE-Busse werden jedoch fixiert, so dass der FSB in einer stabileren Übertaktungsumgebung arbeiten kann.

Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite 33, bevor Sie die Untied Overclocking-Technologie anwenden.

echnology)echnology)

echnology)

echnology)echnology)

Deutsch

DeutschDeutsch

4848

ASRock A780GMH/128M Motherboard

Page 49

3. BIOS-Information3. BIOS-Information

3. BIOS-Information

3. BIOS-Information3. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

4. Software Support CD information4. Software Support CD information

4. Software Support CD information

4. Software Support CD information4. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows Betriebssystemen: XP / XP Media Center / XP 64-Bit / VistaTM / Vista Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogra mme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert ha ben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf da s File ASSETUP. EXE im BIN-Verze ichnis der Support-CD, um die Menüs aufzurufen. Das SetupProgramm soll es Ihnen so le icht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswa hl treffen und die Progra mme werden dann automatisch installiert.

64-Bit. Die

ASRock A780GMH/128M Motherboard

4949

DeutschDeutsch

Deutsch

Page 50

1. Introduction1. Introduction

1. Introduction

1. Introduction1. Introduction

Merci pour votre achat d’une carte mère ASRock A780GMH/128M une carte mère très fiable produite selon les critère s de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conf ormément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.11.1

Contenu du paquetContenu du paquet

1.1

Contenu du paquet

1.11.1

Contenu du paquetContenu du paquet

Carte mère ASRock A780GMH/128M

(Facteur de forme M icro ATX: 9.6 pouces x 8.6 pouces, 24.4 cm x 21.8 cm)

Guide d’installation rapide ASRock A780GMH/128M CD de soutien ASRock A780GMH/128M Un câble ruba n IDE Ultra ATA 66/100/133 80 conducteurs Deux câble de données Serial A TA (SATA) (Optionnelle) Un cordon d’alimentation DD série ATA (SA TA) (Optionnelle) Un écran I/O

FF rançais

rançaisrançais

5050

ASRock A780GMH/128M Motherboard

Page 51

1.21.2

SpécificationsSpécifications

1.2

Spécifications

1.21.2

SpécificationsSpécifications

Format - Facteur de forme M icro A TX:

9.6 pouces x 8.6 pouces, 24.4 cm x 21.8 cm

- Condensateur résistant pour ali mentation de processeur

CPU - Prise en charge des processeurs Socket AM2+ / AM2: AMD

Phenom / Athlon X2 Dual-Core / Athlon 64 / processeur Sempron

- Processeur AM3 prêt

- Prise en charge d’AMD OverDriveTM avec fonction ACC (Advanced Clock Calibration ou calibrage d’horloge avancé)

- Prêt AMD LIVE!

- Supporte la technologie Cool ‘n’ Quiet™ d’AMD

- FSB 2600 MHz (5.2 GT/s)

- Prend en charge la technologie Untied Overclocking

(voir ATTENTION 1)

- Prise en charge de la technologie Hyper Transport 3.0 (HT 3.0)

Chipsets - Northbridge: AMD 780G

- Southbridge: AMD SB710

Mémoire - Compatible avec la Technologie de Mémoire à Ca nal Double

- 4 x slots DIMM DDR2

- Supporter DDR2 1066/800/667/533 non-ECC, sa ns amortisse ment mémoire (voir A TTENTION 3)

- Capacité maxi de mémoire système: 16GB (voir ATTENTION 4)

Slot d’extension - 1 x slot PCI Express 2.0 x16 (vert @ mode x16)

- 1 x slot PCI Express 2.0 x1

- 2 x slots PCI

- Prend en charge ATITM Hybrid CrossFireX

VGA sur carte - Graphiques intégrés à l’AMD Ra deon HD 3200

- D X10 classe iGPU, nuanceur de pixels 4.0

- mémoire partagée max 512MB (voir ATTENTION 5)

- 128MB de mémoire Sideport intégrée pour l’iGPU

- Trois options de sortie VGA : D-Sub, DVI-D et HDMI

- Supporter la fonction de HDCP

- Supporter 1080p Blu-ray(BD) / lecteur de HD-D VD (voir A TTENTION 6)

Audio - 7.1 Son haute définition de première qualité CH Windows

VistaTM (codec audio VIA® VT1708S)

FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core

(voir A TTENTION 2)

çaisçais

çais ranran

ranran

ran FF

ASRock A780GMH/128M Motherboard

5151

Page 52

FF rançais

rançaisrançais

5252

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Support du Wa ke-On-LAN

Panneau arrière I/O Panel

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x port VGA/D-Sub

- 1 x port VGA/DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 7)

Connecteurs - 6 x connecteurs SATAII, prennent en charge un taux de

transfert de données pouva nt aller jus qu’à 3.0Go/s, supporte RAID (RAID 0, RAID 1, RAID 10 et JBOD), NCQ, AHCI et “Hot-Plug” (Connexion à chaud) (voir ATTENTION 8)

- 1 x ATA133 IDE connecteurs (prend en charge jusqu’à 2 périphériques IDE)

- 1 x Port Disquette

- 1 x En-tête du module infrarouge

- 1 x En-tête de port COM

- Connecteur pour ventilateur de CPU/Châssis/Ventilateur

- br. 24 connecteur d’ali mentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteurs audio internes

- Connecteur audio panneau ava nt

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0 supplémentaires) (voir ATTENTION 9)

BIOS - 8Mb BIOS AMI

- BIOS AMI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU, DRAM, NB Tension Multi-ajustement

- Prise en charge du Smart BIOS

CD d’a ssista nce - Pilotes, utilitaires, logiciel a nti-virus (Version d’essai),

Utilitaire AMD OverDriveTM, AMD Live! Explorer , AMD Fusion

ASRock A780GMH/128M Motherboard

Page 53

Caractéristique - T uner ASRock OC (voir ATTENTION 10) unique - Économiseur d’énergie intelligent (voir ATTENTION 11)

- l'Instant Boot

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU (voir ATTENTION 12)

- ASRock U-COP (voir A TTENTION 13)

- Garde d’échec au démarrage (B.F.G.)

- ASRock AM2 Boost: Technologie brevetée par ASRock pour augmenter les performances mémoire jus qu’à

12,5% (voir ATTENTION 14) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère

- T a chéomètre ventilateur CPU/Châssis/V entilateur

- V entilateur silencieux d’unité centrale

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS - Microsoft® Windows® XP / XP Media Center / XP 64-bit

/ Vista

/ VistaTM 64-bit

Certifications - FCC, CE, WHQL

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com

A TTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

ATTENTION!

1. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 67 pour plus d’informations.

2. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 58 pour réaliser une installation correcte.

3. La prise en charge de fréquences de mémoire de 1066MHz dépend du CPU AM2+ que vous choisissez. Si vous choisissez des barrettes de mémoire DDR2 1066 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock http://www.asrock.com

ASRock A780GMH/128M Motherboard

5353

çaisçais

çais ranran

ranran

ran FF

Page 54

FF rançais

rançaisrançais

4. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® XP et Windows® VistaTM. Avec Windows® XP 64 bits et Windows® VistaTM 64 bits avec CPU 64 bits, il n’y a pas ce genre de limitation.

5. La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la AMD website pour les informations recentes SVP.

6. Le support du lecteur HD-DVD/1080p Blu-ray(BD) sur la carte mere demande la configuration propre du materiel. Veilliez consulter la page 10 et 11 pour la demande du materiel minimum et les films passes HD-DVD/1080p Blu-ray (BD) dans notre lab de test.

7. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

8. Avant d’installer le disque dur SATAII au connecteur SATAII, veuillez lire le Guide « Installation du disque dur SATAII » à la page 30 du « Manuel de l’utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII.

9. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous

10. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet

11. Avec une conception matérielle et logicielle propriétaire avancée, Intel-

Microsoft

de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S’il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com

ligent Energy Saver (L’économiseur d’énergie intelligent) est une technologie révolutionnaire qui apporte des économies d’énergie sans précédent. Le régulateur de tension permet de réduire le nombre de phases de sortie pour améliorer le rendement lorsque les noyaux du CPU sont en veille. En d’autre termes, il peut amener des économies d’énergie exceptionnelles et améliorer le rendement énergétique sans sacrifier aux performances de calcul. Pour utiliser la fonction Intelligent Energy Saver (L’économiseur d’énergie intelligent), veuillez activer l’option Cool ‘n’ Quiet dans l’outil de configuration du BIOS par avance. Veuillez visiter notre site Web pour connaître les procédures d’utilisation de l’ Intelligent Energy Saver (L’économiseur d’énergie intelligent). Site Web d’ASRock: http://www.asrock.com

Windows® VistaTM 64-bit/ VistaTM / XP 64-bit / XP SP1; SP2.

5454

ASRock A780GMH/128M Motherboard

Page 55

12. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Les fréquences autres que les fréquences de bus d’UC recommandées risquent de déstabiliser le système ou d’endommager l’UC.

13. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

14. Cette carte mère prend en charge la technologie d’overbooking ASRock AM2 Boost. Si vous activez cette fonction dans la configuration du BIOS, les performances de la mémoire d’améliorent jusqu’à 12,5%, lais l’effet dépend du CPU AM2 que vous adoptez. L’activation de cette fonction accélère l’horloge de référence du chipset/CPU. Cependant, nous ne pouvons par garantir la stabilité du système pour toutes les configurations CPU/DRAM. Si votre systèmes devient instable une fois la fonction AM2 Boost activée, il est possible qu’elle ne s’applique pas à votre système. Vous pouvez choisir de désactiver cette fonction pour conserver la stabilité de votre système.

ASRock A780GMH/128M Motherboard

5555

çaisçais

çais

FranFran

Fran

Page 56

2. Installation2. Installation

2. Installation

2. Installation2. Installation

Il s’agit d’une carte mère à facteur de forme M icro ATX (9,6 po x 8,6 po, 24,4 cm x 21,8 cm). Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère s’y in sère.

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Précautions à observer avant l’installation

Précautions à observer avant l’installationPrécautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation des composants ou tout réglage de la carte mère.

Avant d’installer ou de retirer un composant, assurez-vous que l’alimentation est mise hors tension ou que la fiche électrique est débranchée de l’alimentation électrique. Dans le cas contraire, la carte mère, des périphériques et/ou des composants risquent d’être gravement endommagés.

1. Débranchez le câble d’alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.

2. Pour éviter d’endommager les composants de la carte mère du fait de l’électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.

4. A chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d’origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d’endommager la carte mère.

FF rançais

rançaisrançais

5656

ASRock A780GMH/128M Motherboard

Page 57

2.1 Installation du CPU2.1 Installation du CPU

2.1 Installation du CPU

2.1 Installation du CPU2.1 Installation du CPU

Etape 1. Déverrouillez le support en relevant le levier selon un angle de 90o. Etape 2. Placer l’UC directement au-dessus de la prise pour que le coin de l’UC avec

son triangle jaune coïncide avec le petit triangle dans le coin de la prise.

Etap e 3. Insérez avec précaution le CPU dans le support jusqu’à ce qu’il soit bien en

place.

Le CPU ne peut être inséré que dans un seul sens. NE JAMAIS forcer le CPU dans le support pour éviter de tordre ses broches.

Etape 4. Quand le CPU est en place, appuyez fermement dessus tout en abaissant

le levier du support pour bloquer le CPU. Le verrouillage du levier dans son encoche latérale est annoncé par un clic.

Levier 90° Haut

ETAPE 1 : Levez le levier de prise

2.22.2

Installation du ventilateur et du dissipateurInstallation du ventilateur et du dissipateur

2.2

Installation du ventilateur et du dissipateur

2.22.2

Installation du ventilateur et du dissipateurInstallation du ventilateur et du dissipateur

Triangle doré du processeur

Petit triangle du côté de la prise

ETAPE 2 / ET APE 3 : Mettez le triangle doré du processeur sur le petit triangle du côté de la prise

ETAPE 4 : Appuyez et verrouillez le levier de la prise

Une fois que vous avez installé le CPU dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre le CPU et le dissipateur pour améliorer la dissipation de chaleur. Assurez-vous que le CPU et le dissipateur sont fermement fixés et en bon contact l’un avec l’autre. Ensuite, connectez le ventilateur du CPU à la prise du VENTILA TEUR DU CPU (CPU_F AN1, reportez-vous en page 2, No. 3). Pour une bonne installation, veuillez vous référer aux manuels d’instruction sur le ventilateur du CPU et le dissipateur.

ASRock A780GMH/128M Motherboard

5757

çaisçais

çais

FranFran

Fran

Page 58

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]

2.3 Installation des modules m émoire [DIMM]2.3 Installation des modules m émoire [DIMM]

La carte mère A780GMH/128M dispose de quatre emplacements DIMM DDR2 (Double Data Rate 2) de 240-broches, et supporte la Technologie de Mémoire à Canal Double. Pour effectuer une configuration à ca nal double, vous devez toujours installer des paires de DIMM DDR2 identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DDR2 identiques dan s le Ca nal Double A (DDRII_1 et DD RII_2; slots jaunes; voir p.2 No. 6) ou une paire de DIMM DDR2 identiques dans le Ca nal Double B (DD RII_3 et DDRII_4; slots ora nge; voir p.2 No. 7), de façon à ce que la Technologie de Mémoire à Canal Double puisse être activée. Cette carte vous permet également d’installer quatre modules DIMM DDR2 pour la configuration à canal double. Cette carte mère vous permet également d’installer quatre modules DIMM DD R2 pour une configuration double ca nal; veuillez installer les mêmes modules DIMM DDR2 dans les quatre empla cements. V ous pouvez vous reporter au Tableau de configuration mémoire double canal ci-dessous.

Configurations de Mémoire à Canal Double

DDRII_1 DDRII_2 DDRII_3 DDRII_4

(Slot Jaunes) (Slot Jaunes) (Slot Orange) (Slot Orange) (1) Occupé Occupé - (2 ) - - Occupé Occupé (3) Occupé Occupé Occupé Occupé

* Pour la configuration (3), veuillez installer des DIMM DDR2 identiques dans les quatre emplacements.

FF rançais

rançaisrançais

5858

1. Si vous voulez installer deux modules de mémoire, pour une compatibilité et une fiabilité optimales, il est recommandé de les installer dans des emplacements de la même couleur. En d’autres termes, installez-les soit dans les emplacements jaunes (DDRII_1 et DDRII_2), soit dans les emplacements oranges (DDRII_3 et DDRII_4).

2. Si un seul module mémoire ou trois modules mémoire sont installés dans les slots DIMM DDR2 sur cette carte mère, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

3. Si une paire de modules mémoire N’est PAS installée dans le même “Canal Double”, par exemple, installer une paire de modules mémoire dans le DDRII_1 et le DDRII_3, il sera impossible d’activer la Technologie de Mémoire à Canal Double.

4. Il n’est pas permis d’installer de la DDR sur le slot DDR2; la carte mère et les DIMM pourraient être endommagés.

ASRock A780GMH/128M Motherboard

Page 59

5. Si vous adoptez des modules de mémoire DDR2 1066 sur cette carte mère, il est recommandé de les installer dans les fentes DDRII_3 et DDRII_4.

Installation d’un module DIMMInstallation d’un module DIMM

Installation d’un module DIMM

Installation d’un module DIMMInstallation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers l’extérieur.

Etap e 2 . Alignez le module DIMM sur son emplacement en faisant correspondre les

encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous forcezle module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Etape 3. Insérez fermement le module DIMM dans son empla ce ment jusqu’à ce que

les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement.

ASRock A780GMH/128M Motherboard

5959

çaisçais

çais ranran

ranran

ran FF

Page 60

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

2.4

Slot d’extension (Slots PCI et Slots PCI Express)

2.42.4

Slot d’extension (Slots PCI et Slots PCI Express)Slot d’extension (Slots PCI et Slots PCI Express)

Il y a 2 ports PCI et 2 ports PCI Express sur la carte mère A780GMH/128M. Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées

d’une interface PCI 32 bits.

Slots PCIE:PCIE1 (slot PCIE x1; vert) est utilisé pour les cartes PCI Express

avec cartes gra phiques de largeur x1 voie s, telles que le s cartes Gigabit LAN, les cartes SATA2, etc. PCIE2 (slot PCIE x16; vert) est utilisé pour les cartes PCI Express avec cartes graphiques de largeur x16 voies.

Installation d’une carte d’extensionInstallation d’une carte d’extension

Installation d’une carte d’extension

Installation d’une carte d’extensionInstallation d’une carte d’extension

Etape 1. Avant d’installer les cartes d’extension, veuillez vous a ssurer de bien

avoir coupé l’alimentation ou d’avoir débranché le cordon d’ali mentation. Veuillez lire la documentation des cartes d’extension et effe ctuer le s réglages matériels nécessaires pour les cartes ava nt de débuter l’installation.

Etape 2. Retirez l’équerre corresponda nt au connecteur que vous voulez utiliser .

Gardez la vis pour un usage ultérieur.

Etape 3. Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’insertion

complète de la carte dans son emplacement.

Etape 4. Fixez la carte sur le châssis à l’aide d’une vis.

FF rançais

rançaisrançais

6060

TMTM

2.52.5

Guide d’utilisation de AGuide d’utilisation de A

2.5

Guide d’utilisation de A

2.52.5

Guide d’utilisation de AGuide d’utilisation de A

Cette carte mère prend en charge la fonctionnalité ATITM Hybrid CrossFireXTM. ATI Hybrid CrossFireXTM apporte de s ca pacités de performances multi-GPU en permetta nt à un processeur graphique intégré AMD 780G et à un proce sseur gra phique séparé de fonctionner simulta nément, avec une sortie combinée vers un unique écra n, pour de s débits d’images rapides comme l’éclair. Actuellement, la technologie ATITM Hybrid CrossFireXTM n’est prise en charge que par l’OS Windows® VistaTM, et n’est pas disponible avec l’OS Windows® XP. A l’avenir, ATITM Hybrid CrossFireXTM pourra être prise en charge avec l’OS Windows® XP. Veuillez visiter notre site Web pour des informations mises à jour. Pour la procédure de fonctionnement détaillée et la liste des cartes graphique s PCI Express compatibles, veuillez vous référer à la page 20.

ASRock A780GMH/128M Motherboard

TMTM

TITI

Hybrid CrossF Hybrid CrossF

Hybrid CrossF

TITI

Hybrid CrossF Hybrid CrossF

ireXireX

ireX

ireXireX

TMTM

Page 61

2.6 Réglage des cavaliers2.6 Réglage des cavaliers

2.6 Réglage des cavaliers

2.6 Réglage des cavaliers2.6 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broche s,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Le cavalier Description

PS2_USB_PW1 Court-circuitez les broches 2

(voir p.2 fig. 1) et 3 pour choisir +5VSB

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby

supérieur fourni par l’alimentation.

Effacer la CMOS

(CLRCMOS1) (voir p.2 fig. 24)

Note: CLRCMOS1 vous permet d’effacer les données qui se trouvent dans la CMOS.

Les données dans la CMOS comprennent les inf ormations de conf iguration du système telles que le mot de passe système, la date, l’heure et le s paramètres de configuration du système. Pour effa cer et réiniti aliser les paramètres du système pour retrouver la configuration par défaut, veuillez mettre l’ordinateur hors tension et débrancher le cordon d’ali mentation de l’alimentation éle ctrique. Attendez 15 secondes, puis utilisez un ca puchon de cavalier pour courtcircuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier. Toutefois, veuillez ne pas ef fa cer la CMOS tout de suite après avoir mis le BIOS à jour. Si vous avez besoin d’ef fa cer la CMOS lors que vous avez fini de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le mettre hors tension avant de procéder à l’opération d’effa ce ment de la CMOS.

Paramètres par défaut

Effacer la CMOS

Ferme Ouvert

(standby) et permettre aux périphériques PS/2 ou USB de réveiller le système.

çaisçais

çais

ASRock A780GMH/128M Motherboard

6161

ranran

ran FF

Page 62

FF rançais

rançaisrançais

2.7 Connecteurs2.7 Connecteurs

2.7 Connecteurs

2.7 Connecteurs2.7 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN capuchon sur ces connecteurs. Poser les bouchons pour cavaliers audessus des connecteurs provoquera des dommages irrémédiables à la carte mère!

Les connecteurs Description

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 fig. 25)

le côté avec fil rouge côté Broche1

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 No. 9)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE péri phérique

pour les détails.

Connecteurs Série A T AII Ces six connecteurs Serial

(SATAII_1 (PORT 0): AT A (SATAII) prennent en charge voir p.2 fig. 17) les disques durs SATA ou SATAII (SATAII_2 (PORT 1): pour les dispositifs de stockage voir p.2 fig. 16) interne. L’interface SA T AII (SATAII_3 (PORT 2): actuelle permet des taux voir p.2 fig. 15) transferts de données pouva nt (SATAII_4 (PORT 3): aller jusqu’à 3,0 Go/s. voir p.2 fig. 14) (SATAII_5 (PORT 4): voir p.2 fig. 11) (SATAII_6 (PORT 5):

voir p.2 fig. 10)

SATAII_1 SATAII_2 (PORT 0) (PORT 1)

SATAII_5 SATAII_6 (PORT 4) (PORT 5)

SATAII_3 SATAII_4 (PORT 2) (PORT 3)

Câble de données Toute cote du ca ble de data SA T A Série ATA (SATA ) peut etre connecte au disque dur

(en option) SATA / SATAII ou au connecteur

SATAII sur la carte mere.

6262

ASRock A780GMH/128M Motherboard

Page 63

Cordon d’alimentation Veuillez connecter l’extrémité Série ATA (SATA) noire du cordon d’alimentation

(en option) SATA sur le connecteur

connecter au

connecteur

d’alimentation du

disque

dur SATA

connecter à l’unité d’alimentation électrique

d’alimentation sur chaque unité. Connectez ensuite l’extrémité blanche du cordon d’alimentation SATA sur le connecteur d’alimentation de l’unité d’alimentation électrique.

En-tête USB 2.0 A côté des quatre ports USB

(USB10_11 br.9) 2.0 par défaut sur le panneau (voir p.2 No. 23) E/S, il y a trois embases USB

2.0 sur cette carte mère. Chaque emba se USB 2.0 peut

(USB8_9 br.9) prendre en charge 2 ports USB (voir p.2 No. 21) 2.0.

(USB6_7 br.9) (voir p.2 No. 20)

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5) infrarouge optionnel de (voir p.2 No. 29) tra n sfert et de réce ption sa ns

fil.

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources (CD1: voir p.2 fig. 27) stéréo comme un CD-ROM,

CD1

DVD-ROM, un tuner TV ou une carte MPEG.

Connecteur audio panneau C’est une interface pour un câble avant audio en façade qui permet le

(HD_AUDIO1 br. 9) branchement et le contrôle (voir p.2 fig. 28) commodes de périphériques

audio.

ASRock A780GMH/128M Motherboard

6363

çaisçais

çais

FranFran

Fran

Page 64

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous: A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l’option panneau de commande de [Auto] à [Activé].

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br . 9) fonctions système en façade. (voir p.2 fig. 18)

Connecteur du haut-parleur Veuillez connecter le hautdu châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur. (voir p.2 fig. 19)

FF rançais

rançaisrançais

6464

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3) (voir p.2 No. 13)

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

(PWR_FAN1 br. 3) (voir p.2 No. 34)

Connecteur pour ventilateur V euillez connecter un câble de CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir (voir p.2 fig. 3) sur la broche de terre.

4 3 2 1

ASRock A780GMH/128M Motherboard

Page 65

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur d’alimentation A TX Veuillez connecter une unité

(ATXPWR1 br. 24) d’alimentation A TX sur ce (voir p.2 fig. 8) connecteur.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

12 124

20-Installation de l’alimentation électrique ATX

Connecteur d’alimentation Veuillez noter qu’il est nécessaire 12V A TX de connecter une unité

(ATX12V1 br. 4) d’alimentation électrique avec (voir p.2 fig. 2) prise ATX 12V sur ce

connecteur afin d’avoir une alimentation suffisa nte. Faute de quoi, il ne sera pas possible de mettre sous tension.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge (voir p.2 No. 26) un module de port COM.

2.82.8

Guide d’installation des pilotesGuide d’installation des pilotes

2.8

Guide d’installation des pilotes

2.82.8

Guide d’installation des pilotesGuide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. V euillez suivre l’ordre de haut en bas sur le côté pour installer le s pilote s requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

ASRock A780GMH/128M Motherboard

6565

çaisçais

çais

ranran

ran

Page 66

2.9 Installation de Windows2.9 Installation de Windows

2.9 Installation de Windows

2.9 Installation de Windows2.9 Installation de Windows

TMTM

Vista Vista

Vista

Vista Vista

Si vous souhaitez installer Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit OS sur votre lecteur de disque dur SA TA / SATAII avec les fonctions RAID, veuillez vous référer au document de l’étape suiva nte sur le CD de support pour conn aître la procédure détaillée:

..\ RAID Installation Guide (Guide d’installation RAID)

TMTM

64-bit avec fonctions RAID 64-bit avec fonctions RAID

64-bit avec fonctions RAID

64-bit avec fonctions RAID 64-bit avec fonctions RAID

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

XP / XP 64-bit / Vista

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

TMTM

/ /

FF rançais

rançaisrançais

6666

2.102.10

2.10

2.102.10

Si vous voulez installer Windows® XP, Windows® XP 64-bit, Windows® VistaTM, Windows® VistaTM 64-bit sur vos disques durs SATA / SATAII sans fonctions RAID, veuillez suivre les procédures ci-dessous, en fonction de l’OS que vous installez.

2.10.12.10.1

2.10.1

2.10.12.10.1

Si vous voulez installer Windows® XP / XP 64-bit sur vos disques durs SATA / SATAII sans f onctions RAID, veuillez suivre la procédure ci-dessous.

Utilisation des disques durs SATA / SATAII sa n s NCQ et les fonctions de connexion à chaud

ETAP 1: Conf igurez le BIOS.

A. Entrez dans UTILITAIRE DE CONFIGURATION BIOS écran Avancé Configuration IDE. B. Réglez l’option “SATA Operation Mode”« Mode de fonctionnement SATA » sur [IDE].

ETAPE 2: Installer le système d’exploitation Windows® XP / XP 64-bit sur votre

2.10.22.10.2

2.10.2

2.10.22.10.2

Si vous voulez installer Windows® VistaTM / VistaTM 64-bit sur vos disques durs SATA / SATAII sans fonctions RAID, veuillez suivre la procédure ci-dessous.

Utilisation des disques durs SATA / SATAII sa n s NCQ et les fonctions de connexion à chaud

ETAP 1: Conf igurez le BIOS.

A. Entrez dans UTILITAIRE DE CONFIGURATION BIOS écran Avancé Configuration IDE. B. Réglez l’option “SATA Operation Mode”« Mode de fonctionnement SATA » sur [IDE].

Installation de WindowsInstallation de Windows

Installation de Windows

Installation de WindowsInstallation de Windows

TMTM

VistaVista

Vista

VistaVista

Installation de WindowsInstallation de Windows

Installation de Windows

Installation de WindowsInstallation de Windows fonctions RAIDfonctions RAID

fonctions RAID

fonctions RAIDfonctions RAID

système.

Installation de WindowsInstallation de Windows

Installation de Windows

Installation de WindowsInstallation de Windows fonctions RAIDfonctions RAID

fonctions RAID

fonctions RAIDfonctions RAID

64-bit sans fonctions RAID 64-bit sans fonctions RAID

64-bit sans fonctions RAID

64-bit sans fonctions RAID 64-bit sans fonctions RAID

ASRock A780GMH/128M Motherboard

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

XP / XP 64-bit / Vista

XP / XP 64-bit / Vista XP / XP 64-bit / Vista

XP / XP 64-bit sans XP / XP 64-bit sans

XP / XP 64-bit sans

XP / XP 64-bit sans XP / XP 64-bit sans

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

TMTM

64-bit sans 64-bit sans

64-bit sans

64-bit sans 64-bit sans

TMTM

/ /

Page 67

ETAPE 2: Installer le système d’exploitation Windows® VistaTM / Vista

64-bit sur votre système.

Utilisation des disques durs SATA / SATAII avec NCQ et les fonctions de connexion à chaud

ETAP 1: Configurez le BIOS.

A. Entrez dans UTILITAIRE DE CONFIGURATION BIOS écran Avancé Configuration IDE. B. Réglez l’option “SATA Operation Mode”« Mode de fonctionnement SATA » sur [AHCI].

ETAPE 2: Installer le système d’exploitation Windows® VistaTM / Vista

64-bit sur votre système.

Insérez le disque optique de Windows® VistaTM / VistaTM 64-bits dans le lecteur optique pour démarrer votre système, et suivez les instructions pour installer l’OS Windows® VistaTM / VistaTM 64-bits sur votre système. Lorsque vous voyez la page “Où souhaitez-vous installer Windows ?”, veuillez insérer le CD Support d’ ASRock dans votre lecteur optique, et cliquer sur le bouton “Charger le pilote” en bas à gauche pour charger les pilote s AHCI AMD. Les pilotes AHCI AMD sont sous le chemin suivant du CD Support: (IL y a deux ASRock Support CD dans le paquet de boite de cadeau de la carte mere, veuilliez selectionner un pour Windows® VistaTM / VistaTM 64-bit.)

.. \ I386 (Pour les utilisateurs de Windows® VistaTM) .. \ AMD64 (Pour les utilisateurs de Windows® VistaTM 64-bits)

2.112.11

2.11

2.112.11

Cette carte mère prend en charge la technologie de surcadençage à la volée, dura nt le surcadençage, FSB jouit d’une marge meilleure résultant des bus PCI / PCIE f ixés. Avant d’a ctiver la technologie de surcadençage à la volée, veuillez entrer l’option “Mode de surcadençage” de la configuration du BIOS pour établir la sélection de [Auto] à [CPU, PCIE, Async.]. Par conséquent, le CPU FSB n’e st pas lié durant le surcadençage, mais les bus PCI et PCIE sont en mode fixé de sorte que FSB peut opérer sous un environnement de surcadençage plus stable.

La technologie de surcadençage à la voléeLa technologie de surcadençage à la volée

La technologie de surcadençage à la volée

La technologie de surcadençage à la voléeLa technologie de surcadençage à la volée

Veuillez vous reporter à l’avertissement en page 53 pour connaître les risques liés à l’overclocking avant d’appliquer la technologie Untied Overclocking.

ASRock A780GMH/128M Motherboard

6767

çaisçais

çais ranran

ranran

ran FF

Page 68

3. Informations sur le BIOS3. Informations sur le BIOS

3. Informations sur le BIOS

3. Informations sur le BIOS3. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> pendant le POST (Power-On-SelfTest) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

4. Informations sur le CD de support4. Informations sur le CD de support

4. Informations sur le CD de support

4. Informations sur le CD de support4. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: XP / XP Media Center / XP 64-bit / VistaTM / Vista avec cette carte mère contient les pilotes et les utilitaires nécessaire s pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUT ORUN” est a ctivé dans votre ordinateur. Si le Menu principal n’a pparaît pas automatiquement, localisez dans le CD te chnique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.

64 bits. Le CD technique livré

FF rançais

rançaisrançais

6868

ASRock A780GMH/128M Motherboard

Page 69

1. Introduzione

Grazie per aver scelto una scheda madre ASRock A780GMH/128M, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’i mpegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. www.asrock.com/support/index.asp

1.11.1

Contenuto della confezioneContenuto della confezione

1.1

Contenuto della confezione

1.11.1

Contenuto della confezioneContenuto della confezione

Scheda madre ASRock A780GMH/128M

(Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm) Guida di installazione rapida ASRock A780GMH/128M CD di supporto ASRock A780GMH/128M Un cavo IDE 80-pin Ultra A T A 66/100/133 Due cavo dati Serial ATA (SATA) (Opzionale) Un cavo alimentatore HDD Seri al A TA (SATA) (Opzionale) Un I/O Shield

ASRock A780GMH/128M Motherboard

6969

ItalianoItaliano

Italiano

Page 70

Italiano

ItalianoItaliano

7070

1.21.2

SpecificheSpecifiche

1.2

Specifiche

1.21.2

SpecificheSpecifiche

Piattaforma - Micro ATX Form Factor: 9.6-in x 8.6-in, 24.4 cm x 21.8 cm

- Condensatore solido per alimentazione CPU

Processore - Supporto per processori Socket AM2+ / AM2: AMD Phenom

FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / processore Sempron

- Pronto per CPU AM3

- Supporta AMD OverDriveTM con funzione ACC (Adva nced Clock Calibration)

- Pronto AMD LIVE!

- Supporto tecnologia AMD Cool ‘n’ Quiet

- FSB 2600 MHz (5.2 GT/s)

- Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 1)

- Supporta la tecnologia Hyper-Transport 3.0 (HT 3.0)

Chipset - Northbridge: AMD 780G

- Southbridge: AMD SB710 Memoria - Supporto tecnologia Dual Cha nnel Memory (vedi ATTENZIONE 2)

- 4 x slot DDR2 DIMM

- Supporto DDR2 1066/800/667/533 non-ECC, momori a senza buffer

(vedi ATTENZIONE 3)

- Capacità massima della me mori a di siste ma: 16GB

(vedi ATTENZIONE 4) Slot di - 1 x slot PCI Express 2.0 x16 (verde a modalità x16) espansione - 1 x slot PCI Express 2.0 x1

- 2 x slot PCI

- Supporto di ATITM Hybrid CrossFireX

V GA su scheda - Grafica AMD Ra deon HD 3200 integrata

- iGPU classe DX10, Pixel Shader 4.0

- Memoria ma ssima condivisa 512MB (vedi ATTENZIONE 5)

- Porta laterale da 128 MB integrata per iGPU

- Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI

- Supporto per funzione HDCP

- Supporto riproduzione BD (Blu-ray) 1080p / HD-DVD

(vedi ATTENZIONE 6) Audio - 7.1 Audio HD CH Windows® VistaTM Premium Level

(VIA® VT1708S Audio Codec) LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Supporta Wa ke-On-LAN

ASRock A780GMH/128M Motherboard

Page 71

Pannello I/O Panel posteriore I/O - 1 x porta PS/2 per mouse

- 1 x porta PS/2 per tastiera

- 1 x Porta V GA/D-Sub

- 1 x Porta VGA/DVI-D

- 1 x Porta HDMI

- 1 x Porta ottica SPDIF Out

- 4 x porte USB 2.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)

- Connettore HD Audio: cassa laterale / cassa posteriore / cassa

centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 7) Connettori - 6 x connettori SAT AII 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

RAID 10 e JBOD), NCQ, AHCI e “Collegamento a caldo”

(vedi ATTENZIONE 8)

- 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE)

- 1 x porta Floppy

- 1 x Collettore modulo infrarossi

- 1 x collettore porta COM

- Connettore CPU/Chassis/Ali mentazione ventola

- 24-pin collettore alimentazione ATX

- 4-pin connettore A TX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

(vedi ATTENZIONE 9) BIOS - 8Mb AMI BIOS

- Suppor AMI legal BIOS

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wa ke up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU, DRAM, NB

- Smart BIOS supportato

CD di - Driver , utilità, software a ntivirus (V ersione di mostrativa),

supporto Utilità AMD OverDriveTM, AMD Live! Explorer, AMD Fusion Caratteristica - Sintonizzatore ASRock OC (vedi ATTENZIONE 10)

speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia) (vedi ATTENZIONE 11)

- Instant Boot

ItalianoItaliano

Italiano

ASRock A780GMH/128M Motherboard

7171

Page 72

- Booster ibrido:

- Stepless control per frequenza del processore (vedi ATTENZIONE 12)

- ASRock U-COP (vedi ATTENZIONE 13)

- Boot Failure Guard (B.F.G.)

- ASRock AM2 Boost: Tecnologia brevettata ASRock per migliorare le prestazioni della memoria fino al 12,5%

(vedi ATTENZIONE 14) Monitor- - Sensore per la temperatura del processore aggio - Sensore temperatura scheda madre Hardware - Indicatore di velocita per la ventola del CPU/Chassis/Alimentazione

- Ventola CPU silenziosa

- Voltaggio: +12V, +5V, +3.3V, Vcore Compatibi- - Microsoft® Windows® XP / Centro multimediale XP / XP 64 bit lità SO VistaTM / Vista

64 bit

Certificazioni - FCC, CE, WHQL

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

A VVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’a pplicazione della tecnologia U ntied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

Italiano

ItalianoItaliano

7272

ATTENZIONE!

1. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 86.

2. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 77, per seguire un’installazione appropriata.

3. Il fatto che la velocità della memoria da 1066MHz sia supportata o meno, dipende dagli AM2+ CPU utilizzati. Se si desidera adottare il modulo di memoria DDR2 1066 su questa scheda madre, fare riferimento all’elenco delle memorie supportate nel nostro sito web per scoprire quali sono i moduli compatibili. Sito web ASRock http://www.asrock.com

4. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows® XP e Windows® VistaTM. Per Windows® XP 64-bit e Windows® VistaTM 64-bit con CPU 64-bit, non c’è tale limitazione.

ASRock A780GMH/128M Motherboard

Page 73

5. La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e‘ soggetta a modificazioni. Prego fare riferimento al sito internet AMD per le ultime informazioni.

6. Il supporto per riproduzione 1080p Blu-ray (BD) / HD-DVD sulla scheda madre richiede una corretta configurazione hardware. Prego fare riferimento alla pagina 10 ed 11 per i requisiti minimi hardware e per il test 1080p Blu-ray (BD) / HD-DVD del nostro laboratorio.

7. Questa scheda madre supporta l’ingresso stereo e mono per il microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il collegamento appropriato.

8. Prima di installare il disco rigido SATAII con il connettore SATAII, leggere la “Guida per la configurazione del disco rigido SATAII” a pagina 30 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII.

9. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft® Windows® VistaTM 64-bit / VistaTM / XP 64 bit / XP SP1; SP2.

10. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows®. Prego visitare il nostro sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com

11. Grazie ad un innovative hardware proprietario ed alla progettazione specifica del software, Intelligent Energy Saver (Risparmio intelligente dell’energia), è una tecnologia rivoluzionaria che consente di realizzare risparmi energetici senza pari. Il regolatore di tensione è in grado di ridurre il numero di fasi in uscita in modo da migliorare l’efficienza quando i nuclei della CPU sono inattivi. In alter parole, permette di realizzare risparmi energetica senza pari e di migliorare l’efficienza energetica senza ridurre le prestazioni del computer. Per usare la funzione Intelligent Energy Saver (Risparmio intelligente dell’energia), attivare l’opzione Cool ‘n’ Quiet nella configurazione avanzata del BIOS. Si prega di visitare il nostro sito Internet per le procedure di funzionamento dell’Intelligent Energy Saver (Risparmio intelligente dell’energia). Sito Internet di ASRock: http://www.asrock.com

12. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. L’uso di frequenze diverse da quelle raccomandate per il bus CPU possono provocare l’instabilità del sistema o danneggiare la CPU.

ItalianoItaliano

Italiano

ASRock A780GMH/128M Motherboard

7373

Page 74

13. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

14. Questa scheda madre supporta la tecnologia di overclocking ASRock

AM2 Boost. Se si abilita questa funzione nel Setup del BIOS, le prestazioni della memoria miglioreranno fino al 12,5%, per gli effetti dipendono sempre dalla CPU AM2 che si adotta. Abilitare questa funzione provocherà l’overclock della frequenza di case del chipset/ CPU. Tuttavia, non possiamo garantire la stabilità del sistema per tutte le configurazioni CPU/DRAM. Se il sistema è instabile dopo avere abilitato la funzione AM2 Boost, significa che la funzione non è adatta al sistema. Si può scegliere di disabilitare la funzione per mantenere la stabilità del sistema.

Italiano

ItalianoItaliano

7474

ASRock A780GMH/128M Motherboard

Page 75

2. Installazione

Questa è una scheda madre con Form Fa ctor Micro ATX (9.6 pollici x 8.6 pollici; 24,4 cm x 21,8 cm). Prima di installare la scheda madre, studiare la configurazione del telaio per assicurarsi che la scheda madre vi si adatti.

Precauzioni preinstallazionePrecauzioni preinstallazione

Precauzioni preinstallazione

Precauzioni preinstallazionePrecauzioni preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cambiare le impostazioni delle schede madri.

Prima di installare o rimuovere qualsiasi componente, assicurarsi che l’alimentazione sia disattiva e che il cavo d’alimentazione sia scollegato dalla presa di corrente. Diversamente si causeranno gravi danni alla scheda madre, alle periferiche e/o ad altri componenti.

1. Togliere il cavo dalla presa elettrica prima di toccare le componenti. In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.

2. Per evitare che l’elettricità statica danneggi la scheda madre, NON appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.

3. Tenere i componenti per i bordi e non toccare i ICs.

4. Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la scheda madre.

ASRock A780GMH/128M Motherboard

7575

ItalianoItaliano

Italiano

Page 76

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore

2.1 Installazione del processore2.1 Installazione del processore

Step 1. Aprire lo zoccolo sollevando la leva da un angolo di 90°. Step 2. Posizionare la CPU direttamente sopra la presa in modo tale che l’angolo

della CPU con il triangolo dorato corrisponda all’angolo della presa con il triangolino.

Step 3. Inserire con cautela il processore nello zoccolo finché si adatta

perfettamente.

Il processore ha un solo corretto orientamento. NON forzare il processore nello zoccolo: i pin potrebbero stortarsi.

Step 4. Quando il processore è posizionato, premere con decisione sullo zoccolo

mentre si abbassa la leva dello zonnettore per fissare il processore. Quando la leva fa clic sulla linguetta laterale significa che è bloccata.

Levetta sollevata di 90°

FASE 1: Sollevare la levetta socket

2.22.2

Installazione della ventolina e del dispersore di caloreInstallazione della ventolina e del dispersore di calore

2.2

Installazione della ventolina e del dispersore di calore

2.22.2

Installazione della ventolina e del dispersore di caloreInstallazione della ventolina e del dispersore di calore CPUCPU

CPU

CPUCPU

FASE 2 / FASE 3: Far corrispondere il triangolo dorato della CPU al triangolino nell’angolo del socket

Triangolo dorato CPU

Triangolino angolo socket

FASE 4: Abbassare e bloccare la levetta socket

Italiano

ItalianoItaliano

7676

Dopo avere installato la CPU sulla scheda madre, è necessario installare un dispersore di calore ed una ventolina per dissipare il calore. È anche necessario applicare del grasso termico tra la CPU ed il dispersore di calore per migliorare la dissipazione del calore. Assicurarsi che la CPU ed il dispersore di calore siano fissati in modo appropriato e che ci sia una buona aderenza tra i due. Quindi collegare la ventolina CPU al connettore CPU FAN (CPU_FAN1, fare riferimento a pagina 2, Numero 3). Per eseguire un’installazione appropri ata, fare riferi mento al ma nuale d’istruzioni della ventolina CPU e del dispersore di calore.

ASRock A780GMH/128M Motherboard

Page 77

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

La scheda madre A780GMH/128M fornisce quattro alloggi amenti DIMM DD R2 (Double Data Rate 2) a 240 pin, e supporta la tecnologi a Dual Channel Memory . Per la configurazione a due canali, è nece ssario installare sempre coppie identiche (ste ssa marca, velocità, dimensioni e tipo di chi p) di DIMM DDR2 negli alloggiamenti dello stesso colore. In altre parole, è necessario installare coppie identiche di DIMM DDR2 nel canale doppio A (DDRII_1 e DDRII_2; alloggi a menti gi alli; vedere pag. 2 Nr . 6) oppure coppie identiche di DIMM DDR2 nel ca nale doppio B (DD RII_3 e DDRII_4; alloggia menti ara ncione; vedere pag. 2 Nr. 7), per fare sì che la tecnologia Dual Channel Memory possa essere attivata. Questa scheda ma dre consente a nche di installare quattro DIMM DDR2 per la configurazione a ca n ale doppio.Questa scheda madre consente anche di installare quattro DIMM DDR2 per configurazione a canale duale, si raccoma nda di installare DIMM DDR2 identiche nei quattro alloggiamenti. Consultare la Tabella configurazione Memoria Canale Duale di seguito.

Configurazioni Dual Channel Memory

DDRII_1 DDRII_2 DDRII_3 DDRII_4

(alloggia mento (alloggiamento (alloggiamento (alloggiamento gialli) gialli) arancione) arancione)

(1) Popolato Popolato - (2) - - Popolato Popolato (3) Popolato Popolato Popolato Popolato

* Per la configurazione (3), installare DDR2 DIMM identici nei quattro slot.

1. Se si vogliono installare due moduli di memoria, per ottenere compatibilità ed affidabilità ottimali, si raccomanda di installarli negli alloggia menti dello stesso colore. In altre parole: in stallare i moduli di memoria o nella serie di alloggiamenti gialli (DDRII_1 e DDRII_2) oppure nella serie di alloggiamenti arancione (DDRII_3 e DDRII_4).

2. Se negli alloggiamenti DIMM di questa scheda madre è installato un solo modulo di memoria, oppure sono installati tre moduli di memoria, è impossibile attivare la tecnologia Dual Channel Memory.

3. Se una coppia di moduli di memoria NON è installata nello stesso “canale doppio”, ad esempio se si installa una coppia di moduli di memoria su DDRII_1 e DDII_3, è impossibile attivare la tecnologia Dual Channel Memory.

4. Non è consentito installare la DDR nello slot DDR2, altrimenti si possono danneggiare questa scheda madre e la DIMM.

5. Se si adottano moduli di memoria DDR2 1066 sulla scheda madre, si consiglia di installarli sugli slot DDRII_3 e DDRII_4.

ASRock A780GMH/128M Motherboard

7777

ItalianoItaliano

Italiano

Page 78

Installare una DIMMInstallare una DIMM

Installare una DIMM

Installare una DIMMInstallare una DIMM

Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema.

Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso

l’esterno.

Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con

la sua sede sullo slot.

Italiano

ItalianoItaliano

7878

La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa.

Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente

in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede.

ASRock A780GMH/128M Motherboard

Page 79

2.42.4

Slot di espansione (Slot PCI ed Slot PCI Express)Slot di espansione (Slot PCI ed Slot PCI Express)

2.4

Slot di espansione (Slot PCI ed Slot PCI Express)

2.42.4

Slot di espansione (Slot PCI ed Slot PCI Express)Slot di espansione (Slot PCI ed Slot PCI Express)

Sulla scheda madre A780GMH/128M c’è 2 slot PCI ed 2 slot PCI Express. Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI

a 32-bit.

Slot PCI Express: PCIE1 (slot PCIE x1; verde) usato per schede PCI Express

con schede grafiche di larghezza x1, quali scheda Giga bit LAN, SATA2, ecc. PCIE2 (slot PCIE x16; verde) usato per schede PCI Express con schede grafiche di larghezza x16.

Installare una scheda di espansioneInstallare una scheda di espansione

Installare una scheda di espansione

Installare una scheda di espansioneInstallare una scheda di espansione

Step 1. Prima d’installare la scheda di espansione, a ssicurarsi che l’alimentazione

sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l’installazione, si prega di leggere la documentazione della scheda di espansione e di ef fettuare le necessarie i mpostazioni del hardware.

Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano

le viti.

Step 3. Allineare il connettore della scheda con lo slot e premere con decisione

finché la scheda è completa mente inserita nello slot.

Step 4. Agganciare la scheda allo chassis con le viti.

TMTM

2.5 Guida al funzionamento di A2.5 Guida al funzionamento di A

2.5 Guida al funzionamento di A

2.5 Guida al funzionamento di A2.5 Guida al funzionamento di A

La scheda madre supporta la funzione ATITM Hybrid CrossFireXTM. ATITM Hybrid CrossFireXTM fornisce le funzionalità delle prestazioni multi-GPU consentendo al processore grafico AMD 780G integrato e al processore grafico discreto di funzion are contemporaneamente con l’uscita combinata su un solo monitor per aumentare la velocità dei fotogra mmi. Al momento, la te cnologia ATITM Hybrid CrossFireXTM è supportata solamente dal sistema operativo Windows® VistaTM, e non è disponibile con il sistema operativo Windows® XP. In futuro, ATITM Hybrid CrossFireXTM potrebbe essere supportata anche dal sistema operativo Windows® XP. Per le informazioni aggiornato visitate il nostro sito internet. Per le procedure di installazione dettagliate e per conoscere le schede grafiche PCI Express compatibili, fare riferimento alla pagina

20.

ASRock A780GMH/128M Motherboard

TMTM

TITI

Hybrid CrossF Hybrid CrossF

Hybrid CrossF

TITI

Hybrid CrossF Hybrid CrossF

ireXireX

ireX

ireXireX

TMTM

7979

ItalianoItaliano

Italiano

Page 80

2.6 Setup dei Jumpers2.6 Setup dei Jumpers

2.6 Setup dei Jumpers

2.6 Setup dei Jumpers2.6 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PW1 Cortocircuitare pin2, pin3 per

(vedi p.2 item 1) settare a +5VSB (standby) e

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

Resettare la CMOS

(CLRCMOS1) (vedi p.2 item 24)

Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS

comprendono le informazioni di configurazione quali la pa ssword di sistema, data, ora, e i parametri di configurazione del siste ma. Per ca ncellare e ripristinare i para metri del siste ma, spegnere il computer e togliere il cavo di alimentazione dalla presa di corrente. Dopo aver la sci ato trascorrere 15 secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS jumper, togliere il terminatore jumper. Non ca ncellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l’aggiornamento del BIOS, è ne cessario ri avvi are prima il siste ma, e poi spegnerlo prima di procedere alla cancellazione della CMOS.

Impostazione

predefinita

CORTOCIRCUITATO APERTO

abilitare PS/2 o USB wake up events.

Azzeramento

CMOS

Italiano

ItalianoItaliano

8080

ASRock A780GMH/128M Motherboard

Page 81

2.7 Connettori2.7 Connettori

2.7 Connettori

2.7 Connettori2.7 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui connettori. Installando dei cappucci a ponticello sui connettori si causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore del Floppy disk

(33-pin FLOPPY1) (vedi p.2 item 25)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

Lato del Pin1 con la striscia rossa

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 9)

Connettore blu Connettore nero alla schedama dre all’hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Connettori Serial ATAII Questi sei connettori Serial

(SATAII_1 (PORT 0): AT A (SA T AII) supporta no le vedi p.2 Nr. 17) periferiche di archiviazione (SATAII_2 (PORT 1): HD SATA o SATAII per le vedi p.2 Nr. 16) funzioni di archiviazione (SATAII_3 (PORT 2): interna. A TAII (SAT AII) suppo- vedi p.2 Nr. 15) rta no cavi SA TAII per dispositivi (SATAII_4 (PORT 3): di memoria interni. L’interfa ccia vedi p.2 Nr. 14) SATAII attuale permette velocità (SATAII_5 (PORT 4): di trasferi mento dati fino a vedi p.2 Nr. 11) 3.0 Gb/s.

(SATAII_6 (PORT 5): vedi p.2 Nr. 10)

SATAII_1 SATAII_2 (PORT 0) (PORT 1)

SATAII_5 SATAII_6 (PORT 4) (PORT 5)

SATAII_3 SATAII_4 (PORT 2) (PORT 3)

Cavi dati Serial ATA (SA TA) Un a o altra estre mità del cavo

(Opzionale) di dati SATA può essere

collegata al disco rigido SATA / SATAII o al connettore di SATAII su questa cartolina ba se.

ASRock A780GMH/128M Motherboard

8181

ItalianoItaliano

Italiano

Page 82

Cavo d’alimentazione Collegare l’estremità nera de Serial A TA (SATA) cavo di alimentazione SATA al

(Opzionale) connettore di alimentazione del

Connettere

all’ailmentazione

dei dischi SATA

Connettere al gruppo di alimentazione

drive. Poi connettete l’estremità bianca del cavo di alimentazione SATA al connettore power dell’alimentatore.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB10_11) predefinite nel pannello I/O, la (vedi p.2 No. 23) scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta

(9-pin USB8_9) due porte USB 2.0. (vedi p.2 No. 21)

(9-pin USB6_7) (vedi p.2 No. 20)

Italiano

ItalianoItaliano

8282

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional (vedi p.2 Nr. 29) per la trasmissione e la

ricezione senza fili.

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di (CD1: vedi p.2 item 27) suono come CD-ROM, D VD -

CD1

ROM,TV tuner, o schede MPEG.

Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente (9-

pin HD_AUDIO1) connessione facile e controllo (vedi p.2 item 28) dei dispositivi audio.

ASRock A780GMH/128M Motherboard

Page 83

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni avanzate, quindi selezionare Configurazione chipset. Impostare l’opzione Comando pannello anteriore da [Auto] a [Attivato].

Connettore del panello Questo connettore accoglie frontale diverse funzioni del pannello

(9-pin PANEL1) frontale. (vedi p.2 item 18)

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore. (vedi p.2 item 19)

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(3-pin CHA_FAN1) corrispondenti connettori (vedi p.2 Nr. 13) facendo comba ci are il cavo nero

col pin di terra.

(3-pin PWR_FAN1) (vedi p.2 Nr. 34)

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far (vedi p.2 item 3) combaciare il filo nero al pin

4 3 2 1

terra.

ASRock A780GMH/128M Motherboard

8383

ItalianoItaliano

Italiano

Page 84

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettore alimentazione A TX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione A TX a questo (vedi p.2 item 8) collettore.

Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

12 124

Installazione dell’alimentatore ATX a 20 pin

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da (vedi p.2 item 2) 12V A TX a questo connettore

in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia.

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il (voir p.2 Nr. 26) modulo porta COM.

Italiano

ItalianoItaliano

8484

2.82.8

Guida installazione del driverGuida installazione del driver

2.8

Guida installazione del driver

2.82.8

Guida installazione del driverGuida installazione del driver

Per installare i driver nel sistema, inserire da ppri ma il CD in dotazione nell’unità ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver necessari, procedere in base a d un ordine dall’alto verso il basso. In tal modo, i driver installati funzioneranno corretta mente.

ASRock A780GMH/128M Motherboard

Page 85

2.9 Installazione di Windows2.9 Installazione di Windows

2.9 Installazione di Windows

2.9 Installazione di Windows2.9 Installazione di Windows

TMTM

Vista Vista

Vista

Vista Vista

Se sugli HDD SATA / SATAII con funzione RAID si vuole installare il sistema operativo Windows® XP / XP 64-bit / VistaTM / VistaTM 64-bit, fare riferimento al documento che si trova sul seguente percorso del CD di supporto, per le relative procedure:

..\ RAID Installation Guide (Guida all’installazione RAID)

TMTM

64 bit con funzioni RAID 64 bit con funzioni RAID

64 bit con funzioni RAID

64 bit con funzioni RAID 64 bit con funzioni RAID

XP / XP 64 bit / Vista XP / XP 64 bit / Vista

XP / XP 64 bit / Vista

XP / XP 64 bit / Vista XP / XP 64 bit / Vista

TMTM

/ /

TMTM

64 bit 64 bit

64 bit

64 bit 64 bit

TMTM

/ /

2.102.10

Installazione di WindowsInstallazione di Windows

2.10

Installazione di Windows

2.102.10

Installazione di WindowsInstallazione di Windows

TMTM

VistaVista

Vista

VistaVista

Se si desidera installare Windows® XP, Windows® XP 64 bit, Windows® VistaTM, Windows® VistaTM 64 bit sui dischi rigidi SATA / SATAII senza funzioni RAID, attenersi alle procedure che seguono relative al sistema operativo che si installa.

2.10.1 Installazione di Windows2.10.1 Installazione di Windows

2.10.1 Installazione di Windows

2.10.1 Installazione di Windows2.10.1 Installazione di Windows funzioni RAID funzioni RAID

funzioni RAID

funzioni RAID funzioni RAID

Se si desidera installare Windows® XP / Windows® XP 64 bit sui dischi rigidi SATA /

SATAII senza funzioni RAID, seguire le istruzioni in basso.

Utilizzo dei dischi rigidi SATA / SATAII privi di funzioni NCQ e Hot Plug

1° PASSO: Conf igurare il BIOS.

A. Entrare in UTILIT BIOS SETUP Avanzate Configurazione IDE. B. Impostare l’opzione “SATA Operation Mode” (Modalità operativa SAT A) su

[IDE].

2° PASSO: Installazione di Windows® XP / XP 64-bit sul sistema.

2.10.2 Installazione di Windows2.10.2 Installazione di Windows

2.10.2 Installazione di Windows

2.10.2 Installazione di Windows2.10.2 Installazione di Windows senza funzioni RAID senza funzioni RAID

senza funzioni RAID

senza funzioni RAID senza funzioni RAID

Se si desidera installare Windows® VistaTM / Windows® VistaTM 64 bit sui dischi rigidi SATA / SATAII senza funzioni RAID, seguire le istruzioni in basso.

64 bit senza funzioni RAID 64 bit senza funzioni RAID

64 bit senza funzioni RAID

64 bit senza funzioni RAID 64 bit senza funzioni RAID

XP / XP 64 bit / Vista XP / XP 64 bit / Vista

XP / XP 64 bit / Vista

XP / XP 64 bit / Vista XP / XP 64 bit / Vista

XP / XP 64 bit senza XP / XP 64 bit senza

XP / XP 64 bit senza

XP / XP 64 bit senza XP / XP 64 bit senza

Vista Vista

Vista

Vista Vista

TMTM

/ Vista / Vista

/ Vista

/ Vista / Vista

Utilizzo dei dischi rigidi SATA / SATAII privi di funzioni NCQ e Hot Plug

1° PASSO: Conf igurare il BIOS.

A. Entrare in UTILIT BIOS SETUP Avanzate Configurazione IDE. B. Impostare l’opzione “SATA Operation Mode” (Modalità operativa SAT A) su

[IDE].

2° PASSO: Installazione di Windows® VistaTM / VistaTM 64-bit sul sistema.

ASRock A780GMH/128M Motherboard

8585

ItalianoItaliano

Italiano

Page 86

Utilizzo dei dischi rigidi SATA / SATAII con funzioni NCQ e Hot Plug

1° PASSO: Conf igurare il BIOS.

A. Entrare in UTILIT BIOS SETUP Avanzate Configurazione IDE. B. Impostare l’opzione “SATA Operation Mode” (Modalità operativa SAT A) su

[AHCI].

2° PASSO: Installazione di Windows® VistaTM / VistaTM 64-bit sul sistema.

Inserire il disco Windows® VistaTM / VistaTM 64-bit nell’unità ottica per avviare il sistema, poi seguire le istruzioni per installare il sistema operativo Windows® VistaTM / VistaTM 64-bit sul sistema. Quando si vede la pagina “Where do you wa nt to in stall Windows?” (Dove si vuole eseguire l’istallazione di Windows), inserire il CD di supporto ASRock nell’unità ottica e fare clic sul pulsante “Carica driver” , in basso a sinistra, per caricare i driver AMD AHCI. I driver AMD AHCI si trova sul seguente percorso del CD di supporto: (Vi sono due CD di supporto ASRock nella confezione della scheda madre,

prego selezionare quello adatto per Windows® VistaTM / VistaTM 64-bit.)

.. \ I386 (per utenti Windows® VistaTM) .. \ AMD64 (per utenti Windows® VistaTM 64-bit)

Dopodiché, inserire di nuovo il disco Windows® VistaTM / VistaTM 64-bit nell’unità ottica per continuare l’installazione.

2.112.11

2.11

2.112.11

Questa scheda madre supporta la tecnologia U ntied Overclocking, in altre parole, durante l’overclocking, FSB ha a disposizione margini migliori grazie ai bus PCI / PCIE fissati. Prima di abilitare la funzione U ntied Overclocking inserire l’opzione “Modalità Overclock” nelle impostazioni del BIOS per impostare la selezione da [Auto] a [CPU, PCIE, Async.]. A questo punto, la CPU FSB è “libera” durante l’overclocking, ma i bus PCI e PCIE sono nella modalità fissata in modo tale che l’FSB posa operare sotto un più stabile ambiente di overclocking.

ecnologia di Untied Overclockingecnologia di Untied Overclocking

ecnologia di Untied Overclocking

ecnologia di Untied Overclockingecnologia di Untied Overclocking

Italiano

ItalianoItaliano

8686

Fare riferimento all’avviso di pagina 72 per i possibili rischi dell’overclocking prima di applicare la tecnologia Untied Overclocking Technology.

ASRock A780GMH/128M Motherboard

Page 87

3. Informazioni sul BIOS3. Informazioni sul BIOS

3. Informazioni sul BIOS

3. Informazioni sul BIOS3. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. El BIOS Setup Utility es diseñádo “user-friendly”. Es un programa guido al menu, es decir, puede enrollarse a sus varios su-menues y elegir las opciones predeterminadas. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

4. Sof4. Sof

4. Sof

4. Sof4. Sof

su CD su CD

su CD

su CD su CD

Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: XP / Centro multimediale XP / XP 64 bit / VistaTM / Vista corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file ASSETUP.EXE nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.

tware di supportware di suppor

tware di suppor

tware di supportware di suppor

to e informazionito e informazioni

to e informazioni

to e informazionito e informazioni

64-bit. Il CD di supporto a

ItalianoItaliano

Italiano

ASRock A780GMH/128M Motherboard

8787

Page 88

1. Introducción1. Introducción

1. Introducción

1. Introducción1. Introducción

Gracia s por su compra de ASRock A780GMH/128M placa madre, un a placa de confi anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especificaciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modificación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específico de su placa. www.asrock.com/support/index.asp

1.11.1

Contenido de la cajaContenido de la caja

1.1

Contenido de la caja

1.11.1

Contenido de la cajaContenido de la caja

Placa base ASRock A780GMH/128M

(Factor forma M icro ATX: 24,4 cm x 21,8 cm, 9,6” x 8,6”)

Guía de instalación rápida de ASRock A780GMH/128M CD de soporte de ASRock A780GMH/128M Una cinta de datos IDE de conducción 80 Ultra ATA 66/100/133 Dos Cable de Datos Serial A TA (SAT A) (Opcional) Un cable serie ATA (SATA) de alimentación de disco duro (Opcional) Una protección I/O

Español

EspañolEspañol

8888

ASRock A780GMH/128M Motherboard

Page 89

1.21.2

EspecificaciónEspecificación

1.2

Especificación

1.21.2

EspecificaciónEspecificación

Plataforma - Factor forma Micro ATX: 24,4 cm x 21,8 cm, 9,6” x 8,6”

- Condensador sólido para alimenta ción de CPU

Procesador - Soporte para procesadores con zócalo AM2+ y AM2: AMD

PhenomTM FX, Phenom, Athlon 64 FX, Athlon 64 X2 Dual-Core, Athlon X2 Dual-Core, Athlon 64 y procesador Sempron

- Preparado para CPU AM3

- Compatible con AMD OverDriveTM con la función ACC (Calibra ción Ava nza da de Reloj)

- Compatible con AMD LIVE!

- Con soporte para tecnología Cool ‘n’ QuietTM de AMD

- FSB 2600 MHz (5.2 GT/s)

- Admite tecnología de aumento de velocida d liberada

(vea ATENCIÓN 1)

- Soporta Tecnología de Hiper-Transporte 3.0 (HT 3.0)

Chipset - North Bridge: AMD 780G

- South Bridge: AMD SB710

Memoria - Soporte de Tecnología de Memoria de Doble Canal

(ver ATENCIÓN 2)

- 4 x DDR2 DIMM slots

- Apoya DDR2 1066/800/667/533 non-ECC, memori a de un-buffered (vea A TENCIÓN 3)

- Máxima ca pacidad de la memoria del sistema: 16GB

(vea A TENCIÓN 4) Ranuras de - 1 x ranuras PCI Express 2.0 x16 (verde @ modo x16) Expansión - 1 x ranura PCI Express 2.0 x1

- 2 x ranura s PCI

- Soporta A TITM Hybrid CrossFireX

V GA OnBoard - T arjeta gráfica integrada AMD Radeon HD 3200

- iGPU de clase DX10, Pixel Shader 4.0

- 512MB de Memoria máxima compartida (vea ATENCIÓN 5)

- Memoria de puerto lateral de 128MB integrada para iGPU

- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

- Apoya la función de HDCP

- Compatible con reproducción 1080p Blu-ray (BD) / HD-D V D

(vea A TENCIÓN 6) Audio - Sonido HD de Nivel Superior 7.1 Canales Windows® Vista

(Códec de sonido VIA® VT1708S) LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL81 1 1DL

- Soporta Wa ke-On-LAN

ASRock A780GMH/128M Motherboard

EspañolEspañol

8989

Español

Page 90

Español

EspañolEspañol

9090

Entrada/Salida I/O Panel de Panel - 1 x puerto de ratón PS/2 Trasero - 1 x puerto de teclado PS/2

- 1 x puerto V GA/D-Sub

- 1 x puerto V GA/DVI-D

- 1 x puerto HDMI

- 1 x puerto de salida óptica SPDIF

- 4 x puertos USB 2.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD)

- Conexión de audio: Altavoz lateral / Altavoz trasero /

Central/Bajos / Entrada de líne a / Altavoz frontal / Micrófono

(ver ATENCIÓN 7)

Conectores - 6 x conexiones SATAII, a dmiten un a velocidad de

transferenci a de datos de hasta 3,0Gb/s, soporta RAID (RAID 0, RAID 1, RAID 10 y JBOD), NCQ, AHCI y “Conexión en caliente” (vea A TENCIÓN 8)

- 1 x A TA133 conexiones IDE (admite hasta 2 dispositivos IDE)

- 1 x puerto Floppy

- 1 x Cabezal de Módulo Infrarrojos

- 1x En-tête de port COM

- Conector de ventilador de CPU / cha sis / ali mentacion

- 24-pin cabezal de alimenta ción A TX

- 4-pin conector de ATX 12V power

- Conector de Audio Interno

- Conector de audio de panel frontal

- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales) (vea A TENCIÓN 9)

BIOS - 8Mb AMI BIOS

- AMI legal BIOS

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free setup”

- Soporta SMBIOS 2.3.1

- Múltiple a juste de CPU, DRAM, NB Voltage

- Compatible con Smart BIOS

CD de soport - Controladores, Utilerías, Software de Anti V irus (V ersión

de prueba), Utilidad AMD OverDriveTM, AMD Live! Explorer ,

AMD Fusion

Característica - Sintoniza dor de ASRock OC (vea ATENCIÓN 10) Única - Administrador de energía inteligente (vea ATENCIÓN 1 1)

- Instant Boot

ASRock A780GMH/128M Motherboard

Page 91

- Amplificador Híbrido:

- Stepless control de frecuencia de CPU (vea A TENCIÓN 12)

- ASRock U-COP (vea A TENCIÓN 13)

- Protección de Falla de Inicio (B.F.G..)

- ASRock AM2 Boost: tecnología patentada de ASRock que permite mejorar el rendimiento de la memoria hasta en un 12,5% (vea A TENCIÓN 14)

Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la pla ca madre

- Taquimetros de los ventiladores del procesador y del CPU / chasis / alimentacion

- Ventila dor silencioso para procesa dor

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft® Windows® XP / XP Media

Center / XP 64 bits / VistaTM / VistaTM 64 bits

Certificaciones - FCC, CE, WHQL

* Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com

AD VERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

ATENCIÓN!

1. Esta placa base admite la tecnología de aumento de velocidad liberada. Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacionado” en la página 105 para obtener detalles.

2. Esta placa base soporta Te cnología de Memoria de Doble Ca n al. Antes de implementar la Tecnología de Memoria de Doble Ca nal, asegúrese de leer la guía de instalación de módulos de memoria en la página 96 para su correcta instalación.

3. Que la velocidad de memoria de 1066 MHz se admita o no se admita, depende de la configuración AM2+ Procesador que adopte. Si desea adoptar el módulo de memoria DDR2 1066 en esta placa base, consulte la lista de compatibilidad de memorias en nuestro sitio Web para obtener los módulos de memoria compatibles. Sitio Web de ASRock: http://www.asrock.com

ASRock A780GMH/128M Motherboard

9191

EspañolEspañol

Español

Page 92

Español

EspañolEspañol

4. Debido a las limitaciones del sistema, el tamaño real de la memoria debe ser inferior a 4GB para que el sistema pueda funcionar bajo Windows® XP y Windows® VistaTM. Para equipos con Windows® XP 64bit y Windows® VistaTM 64-bit con CPU de 64-bit, no existe dicha limitación.

5. El tamaño de la memoria compartido máximo es definido por el vendedor del chipset y está conforme al cambio. Por favor compruebe el Web site de AMD para la información más última.

6. El apoyo de la reproducción de Blu-rayo de 1080p (BD) / HD-DVD en esta placa base requiere la configuración de hardware apropiada. Por favor refieren a la página 10 y 11 para el requisito mínimo de hardware y las películas de Blu-rayo de 1080p (BD) / HD-DVD pasado en nuestra prueba del laboratorio.

7. Para la entrada de micrófono, esta placa madre ofrece soporte para modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta.

8. Antes de instalar un disco duro SATAII en el conector SATAII, consulte la sección “Guía de instalación de discos duros SATAII” en la página 30 del “Manual de usuario” que se incluye en el CD de soporte para configurar su disco duro SATAII en modo SATAII. También puede conectar un disco duro SATA directamente al conector SATAII.

9. Power Management para USB 2.0 funciona bien bajo Microsoft Windows® VistaTM 64 bits / VistaTM / XP 64 bits / XP SP1; SP2.

10. Es una herramienta de overclocking de ASRock de usuario-fácil que le permite a supervisar su sistema por la función de monitor de hardware y overclock sus dispositivos de hardware para obtener el mejor funcionamiento del sistema bajo el entorno de Windows®. Por favor visite nuestro sitio web para los procedimientos de operación de Sintonizador de ASRock OC. Sitio web de ASRock: http://www.asrock.com

11. Gracias a su avanzado hardware de propietario y diseño de software, Intelligent Energy Saver (Economizador de energía inteligente) es una revolucionaria tecnología que ofrece un ahorro de energía sin igual. El regulador de voltaje permite reducir el número de fases de salida para mejorar la eficiencia cuando los núcleos de la CPU están inactivos. En otras palabras, permite ofrecer un ahorro excepcional de energía y mejorar la eficiencia energética sin sacrificar el rendimiento del equipo. Para utilizar la función Intelligent Energy Saver (Economizador de energía inteligente) , active la opción Cool ‘n’ Quiet en la configuración de BIOS. Visite nuestro sitio web para conocer los procedimientos de uso de Intelligent Energy Saver (Economizador de energía inteligente). Sitio web de ASRock: http://www.asrock.com

9292

ASRock A780GMH/128M Motherboard

Page 93

12. Aunque esta placa base ofrece un control complete, no es recomendable forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.

13. Cuando la temperatura de CPU está sobre-elevada, el sistema va a apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

14. Esta placa base admite la tecnología ASRock AM2 Boost para aumento de la velocidad del reloj. Si habilita esta función en la configuración del BIOS, el rendimiento de la memoria mejorará hasta en un 12,5%, pero seguirá dependiendo del procesador AM2 que adopte. Al activar esta función, la velocidad del reloj de referencia del conjunto de chips y del procesador aumentará. No obstante, no podemos garantizar la estabilidad del sistema para todas las configuraciones de procesador y memoria DRAM. Si el sistema se comporta de forma inestable después de habilitar la función AM2 Boost, es posible que dicha función no se pueda aplicar a aquél. Si lo desea, puede deshabilitar la función para mantener la estabilidad del sistema.

ASRock A780GMH/128M Motherboard

9393

EspañolEspañol

Español

Page 94

2. Instalación2. Instalación

2. Instalación

2. Instalación2. Instalación

Esta placa base tiene un factor de forma Micro ATX (9,6 pulgadas x 8,6 pulgadas, 24,4 cm. x 21,8 cm). Antes de instalar la placa base, estudie la configuración de su chasis para asegurarse de que la placa base cabe en él.

Precaución de Pre-instalaciónPrecaución de Pre-instalación

Precaución de Pre-instalación

Precaución de Pre-instalaciónPrecaución de Pre-instalación

Tenga en cuenta las precauciones siguientes antes de instalar los componentes de la placa base o cambiar cualquier configuración de la placa base.

Antes de instalar o extraer cualquier componente, asegúrese de que la alimentación está desactivada o de que el cable de alimentación está desconectado de la fuente de alimentación. Si no lo hace podría provocar serios daños en la placa base, los periféricos y/o componentes.

1. Desconecte el cable de electricidad antes de tocar cualquier componente.

2. Para prevenir daño del componente de la placa madre por electricidad estástica, NUNCA ponga su placa madre directamente sobre la alfombra y otros por el estilo. Póngase la pulsera anti-estástica o toquelo a cualquier objecto de tierra, por ejémplo como el cabinete de su computador, para liberar cualquiera carga estástica.

3. Tome componentes por la margen y no toque los ICs.

4. Ponga cualquier componente deslocalizado sobre la bolsa anti-estástica que viene con la placa madre.

5. Al colocar los tornillos en sus agujeros para fijar la placa madre en el chasis, no los apriete demasiado. Eso podría dañar la placa madre.

Español

EspañolEspañol

9494

ASRock A780GMH/128M Motherboard

Page 95

2.1 Instalación de Procesador2.1 Instalación de Procesador

2.1 Instalación de Procesador

2.1 Instalación de Procesador2.1 Instalación de Procesador

Paso 1. Desbloquee el zócalo arrastrando la palanca hacia afuera y hacia arriba

en un ángulo de 90o.

Paso 2. Coloque la CPU directamente arriba del conector de ma nera que la es quin a

de la CPU con el triángulo dorado corresponda con la esquina del conector que tiene un triángulo pequeño.

Paso 3. Coloque cuidosamente el CPU en el zócalo.

El CPU se encaja al zócalo a una sola orientación. No esfuerce el CPU en el zócalo para prevenir encorvados de los pins del CPU. Si no puede encajar el CPU, examine su orientación o examine si los pins están ya encorvados.

Paso 4. Encierre el zócalo bajando la palanca.

Palanca levantada 90°

Triángulo Dorado de la CPU

Triángulo Pequeño en la Esquina del Zócalo

PASO 1: Levante la Palanca del Zócalo

PASO 2 / P ASO 3: Encaje el Triángulo Dorado de la CPU Con el Triángulo Pequeño de la Esquina del Zócalo

PASO 4: Apriete Hacia Abajo y Bloquee La Palanca del Zócalo

2.22.2

2.2

2.22.2

Instalación del VInstalación del V

Instalación del V

Instalación del VInstalación del V

entilador y el Rentilador y el R

entilador y el R

entilador y el Rentilador y el R

adiador de la CPUadiador de la CPU

adiador de la CPU

adiador de la CPUadiador de la CPU

Después de instalar la CPU en esta placa base, es necesario instalar un radiador y un ventilador más grandes para disipar el calor. También necesitará pulverizar grasa pasta térmica entre la CPU y el radiador para mejorar la disipación de calor. Asegúrese de que la CPU y el radiador se encuentran colocados con seguridad y hacen buen contacto entre sí. Conecte entonces el ventilador de la CPU al conector CPU F AN (CPU_FAN1, consulte Página 2, N. 3). Para realizar la instalación correctamente, consulte el manual de instrucciones del ventila dor de la CPU y el radi a dor.

ASRock A780GMH/128M Motherboard

9595

EspañolEspañol

Español

Page 96

2.3 Instalación de Memoria2.3 Instalación de Memoria

2.3 Instalación de Memoria

2.3 Instalación de Memoria2.3 Instalación de Memoria

La placa A780GMH/128M ofrece cuatro ra nuras DIMM DD R2 de 240 pines, y soporta T ecnología de Me moria de Doble Canal. Para la configura ción de doble ca n al, necesitará instalar siempre pares DIMM DDR2 idénticos (de la misma marca, velocidad, tamaño y ti po) en las ranuras del mismo color . En otras palabras, tendrá que instalar pares DDR2 DIMM de Doble Canal A (DDRII_1 y DDRII_2; Ranura s Amarillas; consulte la p. 2 N. 6) o pares idénticos DDR2 DIMM en el Doble Canal B (DDRII_3 y DDRII_4; Ra nuras Anaranjado; con sulte p.2 N.7), de modo que pueda activarse la Tecnología de Memoria de Doble Ca n al. Esta pla ca base también le permite instalar cuatro DIMMs DDR2 para configuración de doble canal. Esta pla ca base también permite instalar cuatro módulos DDR2 DIMM para configuraciones de doble canal, siempre que instale módulos DDR2 DIMM idénticos en las cuatro ranuras. Puede consultar la tabla de configura ción de memori a de doble ca n al que se mue stra a continuación.

Configuraciones de Memoria de Doble Canal

DDRII_1 DDRII_2 DDRII_3 DDRII_4 (Ranura (Ranura (Ranura (Ranura

Amarillas) Amarillas) Anaranjado) Anaranjado) (1) Populada Populada - (2) - - Populada Populada (3) Populada Populada Populada Populada

* Para la configuración (3), instale DIMM DDR2 idénticas en las cuatro ranura s.

Español

EspañolEspañol

9696

1. Si quiere instalar dos módulos de memoria, para una compatibilidad y fiabilidad óptimas, se recomienda que los instale en las ranura s del mismo color. En otras palabras, instálelas en las ranuras amarillas (DDRII_1 y DDRII_2), o en las ranuras anaranjado (DDRII_3 y DDRII_4).

2. Si se instalan sólo un módulo de memoria o tres módulos de memoria en las ranuras DIMM DDR2 de esta placa base, no será posible activar la Tecnología de Memoria de Doble Canal.

3. Si un par de módulos de memoria NO está instalado en el mismo “Canal Doble”, por ejemplo, al instalar un par de módulos de memoria en DDRII_1 y DDRII_3, no será posible activar la Tecnología de Memoria de Doble Canal.

4. No se permite instalar módulos DDR en la ranura DDR2; si lo hace, esta placa base y los módulos DIMM pueden resultar dañados.

5. Si adopta los módulos de memoria DDR2 1066 en esta placa base, se recomienda instalarlos en las ranuras DDRII_3 y DDRII_4.

ASRock A780GMH/128M Motherboard

Page 97

Instalación de una DIMMInstalación de una DIMM

Instalación de una DIMM

Instalación de una DIMMInstalación de una DIMM

Asegúrese de desconectar la fuente de alimentación antes de añadir o retirar módulos DIMM o componentes del sistema.

Paso 1. Empuje los clips blancos de retención por el extremo de cada lado de la

ranura de memoria.

Paso 2. Encaje la muesca del DIMM hacia la cumbrera de la ranura.

DIMM ajusta solamente en una dirección. Si fuerza la DIMM en la ranura con una orientación incorrecta, provocará daños permanentes en la placa base y en la DIMM.

Paso 3. Inserte la DIMM con firmeza dentro de la ranura hasta que los clips de

sujeción de ambos lados queden completamente introducidos en su sitio y la DIMM se haya asentado apropiadamente.

ASRock A780GMH/128M Motherboard

9797

EspañolEspañol

Español

Page 98

2.42.4

Ranuras de Expansión (ranuras PCI y ranuras PCIRanuras de Expansión (ranuras PCI y ranuras PCI

2.4

Ranuras de Expansión (ranuras PCI y ranuras PCI

2.42.4

Ranuras de Expansión (ranuras PCI y ranuras PCIRanuras de Expansión (ranuras PCI y ranuras PCI Express)Express)

Express)

Express)Express)

La placa madre A780GMH/128M cuenta con 2 ra nuras PCI y 2 ranuras PCI Express.

Ranura PCI: Para instalar tarjetas de expa n sión que tienen 32-bit Interfa ce PCI. Ranura PCI Express: PCIE1 (ranura PCIE x1, verde) se utiliza para tarjetas PCI

Express con tarjeta s gráficas con una anchura de 1 carriles, como por ejemplo, para tarjeta s Gigabit LAN, SATA2, etc. PCIE2 (ranura PCIE x16, verde) se utiliza para tarjeta s PCI Express con tarjetas gráf icas con una anchura de 16 carriles.

Español

EspañolEspañol

Instalación de TInstalación de T

Instalación de T

Instalación de TInstalación de T

Paso 1. Antes de instalar la tarjeta de expansión, asegúrese de que la fuente de

alimentación está apagada o el cable de alimentación desconecta do. Lea la documentación que a compaña a la tarjeta de expansión y realice la s configuraciones de hardware ne cesari as para la tarjeta antes de iniciar la

instalación. Paso 2. Quite la tapa que corresponde a la ra nura que dese a utilizar. Paso 3. Encaje el conector de la tarjeta a la ra nura. Empuje firme mente la tarjeta en

la ranura. Paso 4. Asegure la tarjeta con tornillos.

2.52.5

Manual del usuario de AManual del usuario de A

2.5

Manual del usuario de A

2.52.5

Manual del usuario de AManual del usuario de A

Esta placa base es compatible con la función ATITM Hybrid CrossFireXTM. ATITM Hybrid CrossFireXTM permite utilizar varia s GPU, permitiendo el funcionamiento simultáneo de un procesador gráfico integrado AMD 780G y un procesa dor gráfico discreto combinados con una sóla pantalla para con seguir velocidades de f otogra ma increíblemente altas. En la actualidad, la tecnología ATITM Hybrid CrossFireXTM sólo es compatible con Windows® VistaTM OS, y no está disponible en Windows® XP. En el futuro, ATITM Hybrid CrossFireXTM será compatible también con Windows® XP OS. Por favor, visite nuestro sitio web para más inf orma ción. Para más inf orma ción a cerca de procedimientos de uso y tarjeta s gráf icas PCI Express compatibles, consulte la página 20.

arjetas de Expansiónarjetas de Expansión

arjetas de Expansión

arjetas de Expansiónarjetas de Expansión

TMTM

TITI

Hybrid CrossF Hybrid CrossF

Hybrid CrossF

TITI

Hybrid CrossF Hybrid CrossF

TMTM

ireXireX

ireX

ireXireX

9898

ASRock A780GMH/128M Motherboard

Page 99

2.6 Setup de Jumpers2.6 Setup de Jumpers

2.6 Setup de Jumpers

2.6 Setup de Jumpers2.6 Setup de Jumpers

La ilustración muestra como los jumpers son configurados. Cuando haya un jumper-cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper ca p sobre los pins, el jumper está “Open”. La ilustración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”.

Short Open

Jumper Setting

PS2_USB_PW1 Ponga en cortocircuito pin 2,

(vea p.2, No. 1) pin 3 para habilitar +5VSB

(standby) para PS/2 o USB wake up events.

Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la

fuente de electricidad.

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins) (ver p.2, No. 24)

Valor predeterminado

Restablecimiento

de la CMOS

Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en

CMOS incluyen informacione s de la conf iguración del sistema, tales como la contraseña del sistema, fe cha, tiempo, y parámetros de la conf iguración del sistema. Para limpiar y reconfigurar los parametros del sistema a la configuración de la fábrica, por favor apague el computador y desconecte el cable de la fuente de electricidad, utilice una cubierta de jumper para aislar las aguja s pin2 y pin3 en CLRCMOS1 durante 5 segundos. Por favor a cuérdase de quitar el jumper cap después de li mpiar el COMS. Por favor a cuérda se de quitar el jumper cap después de limpiar el COMS. Si necesita borrar la CMOS cuando a cabe de finalizar la a ctualiza ción de la BIOS, debe arra ncar primero el sistema y , a continua ción, apagarlo antes de realizar la acción de borrado de CMOS.

ASRock A780GMH/128M Motherboard

9999

EspañolEspañol

Español

Page 100

2.7 Conectores2.7 Conectores

2.7 Conectores

2.7 Conectores2.7 Conectores

Los conectores no son jumpers. Por favor no ponga jumper caps sobre los conectores. El colocar cubiertas de puentes sobre los

conectores provocará un daño permanente en la placa base.

Conector Figure Descripción

Conector de disquetera

(33-pin FLOPPY1) (vea p.2, No. 25)

la banda roja debe quedar en el mismo lado que el contacto 1

Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que

el contacto 1 de la conexión.

IDE conector primario (azul)

(39-pin IDE1, vea p.2, No. 9)

Español

EspañolEspañol

Conector azul a placa madre

Conector negro a aparato IDE

Cable ATA 66/100/133 de conducción 80

Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer

los detalles.

Conexiones de serie A TAII

(SATAII_1 (PORT 0): vea p.2, No. 17) (SATAII_2 (PORT 1):

vea p.2, No. 16) (SATAII_3 (PORT 2):

vea p.2, No. 15) (SATAII_4 (PORT 3):

vea p.2, No. 14) (SATAII_5 (PORT 4):

vea p.2, No. 11) (SATAII_6 (PORT 5): vea p.2, No. 10)

SATAII_1 SATAII_2 (PORT 0) (PORT 1)

SATAII_5 SATAII_6 (PORT 4) (PORT 5)

SATAII_3 SATAII_4 (PORT 2) (PORT 3)

Estos seises conectores de la Serie ATA (SATAII) soportan HDDs SATA o SATAII para dispositivos de almacenamiento interno. La interfaz SATAII actual permite una velocidad de transferencia de 3.0 Gb/s.

Cable de datos de Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser

(Opcional) conectado con el disco duro

de SATA / SATAII o el conectador de SATAII en esta placa ba se.

100100

100

100100

ASRock A780GMH/128M Motherboard

ASROCK A780GMH128M User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
