Page 1
Bruksanvisning
Torktumlare
Kära ASKO kund,
Tack för att ni har valt denna skandinaviska kvalitetspr odukt
tillverkad i Sverige.
V i vill att ni skall känna er förvissad om att insidan på er nya
maskin är lika bra som utsidan och att den etik och moral vi
byggt maskinen med är lika hög som den kvalitet och pr estanda ni får ut av den. Vi hoppas att vår produkt skall glädja er
många år framöver.
För att få bästa möjliga nytta av er nya maskin, rekommenderar vi er att läsa bruksan visning en innan ni använder maskinen. Information om hur man undviker följder för miljön
lämnas också i bruksanvisningen.
ASKO T793C
Page 2
Innehåll
Innan du använder maskinen
första gången
För att inaktivera Barnsäker start
tillfälligt:
Öppna luckan, lägg i tvätten och
stäng sedan luckan
10Torktumla
10Sortera textilierna
10Slå på huvudströmbrytaren
10
10Välj program
13Välja tillval
14Tryck på Startknappen
14Torkprogram avslutat
16Inställningar
4
4Torktumla inte
5Säkerhetsanvisningar
5Allmänt
5Installation
5Säkerhet
5Avbryta program
5Transport/Vinterförvaring
5Förpackningsmaterial
5Återvinning
6Barnsäkerhet
6Allmänt
6För att aktivera Barnsäker start
6
7Beskrivning av Torktumlaren
8Panelen
9Råd och tips innan du torktumlar
9Centrifugerat?
9Material som kan torktumlas
9Material som inte får torktumlas
9Statisk elektricitet
Tvätten blir inte torr, eller den blir
för torr
16Du kan göra följande inställningar
16Så här når du inställningarna:
16Klocka
16Ljudsignal volym
16Språk
17Barnsäker
18Skötsel och rengöring
18Rengöring av luddfilter
18Tömning avkondensvattentanken
18Rengöring av maskinens utsida
19Rengöring av kondensorn
20Felsökning
20Maskinen startar inte
20Överhettningsskydd
20Torkningen tar för lång tid
20
20Felmeddelande
21Teknisk information
21Tekniska uppgifter
21Standardtester
22Service
22Innan du kontaktar service
23Installation
23Torktumlarens placering
24Justera fötterna
24Kondensvattnet
25Elinstallation
26Luckhängning
27Gör så här:
15När du torkat färdigt
2
Page 3
Innehåll
28Snabbguide
28Textilierna
28Tryck på huvudströmbrytaren
28Lägg i tvätten
28Välj program och eventuella tillval
28Tryck på knappen Start
28Torkprogram avslutat
28När du torktumlat färdigt
3
Page 4
Innan du använder maskinen första gången
Torktumla inte
Vissa material är känsliga för torktumling.
Kontrollera och följ alltid textiliernas tvättmärkning och läs mer i kapitel, ”Råd och tips innan
du torktumlar.”
Obs!
När du startar torktumlaren första gången eller
efter ett längre stillestånd kan ett lätt dunkande höras. Detta ljud är normalt och försvinner
efter några torkningar.
Se Snabbguide på sista sidan
4
Page 5
Säkerhetsanvisningar
Allmänt
•
Läs och spara bruksanvisningen!
•
Elinstallation, om sådan krävs, skall göras
av behörig fackman.
•
Maskinen får endast användas till torktumling enligt beskrivning i denna bruksanvisning.
•
Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig
fackman.
•
Skadad nätkabel får endast bytas avbehörig fackman.
•
För att inte rök från öppen eld eller gaser
från utrustning som bränner andra bränslen
skall sugas in i rummet när torktumlaren är
igång, krävs tillräcklig ventilation.
•
Torka inte otvättad tvätt i torktumlaren.
•
Föremål som har blivit nedsmutsade med
t ex matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin,
vax och vaxborttagningsmedel bör tvättas
i varmt vatten med extra tvättmedel innan
de torkas i torktumlaren.
•
Föremål som skumgummi (latex skum),
duschmössor, vattentäta textilier, gummibeklädda artiklar och kläder eller kuddar
fyllda med skumgummistoppning får inte
torkas i torktumlaren.
•
Sköljmedel eller liknade produkter bör användas enligt tvättmedelsfabrikantens rekommendationer.
•
Sista delen i torkcykeln genomförs utan
värme (nedkylningscykel) för att säkerställa
att förmål inte blir förstörda på grund av
värme efter avslutat program.
Säkerhet
•
Maskinen får inte användas för torkning av
textilier som har kemtvättats hemma eller
som kan innehålla rester av brännbara
vätskor.
•
Torktumlaren skyddasav ett överhettningsskydd. Det stänger av maskinen om temperaturen blir för hög.
•
En flottör stänger av maskinen om det är
stopp i kondensvattenslangen eller risk för
överfyllnad i kondensvattentanken.
Varning!
Under pågående program är torktumlarens
baksida mycket varm. Låt maskinen svalna
helt innan baksidan vidrörs.
Avbryta program
Du kan avbryta ett torkprogram genom att:
•
Öppna luckan.Trumman stannar då automatiskt.
•
Trycka på huvudströmbrytaren.
•
Trycka på knappen Stop i tre sekunder.
När du vill fortsätta torktumlingen skall du
stänga luckan och trycka på knappen Start.
Transport/Vinterförvaring
Om maskinen skall transporteras eller förvaras över vintern i ouppvärmda lokaler, se då
till att kondensvattentanken är tömd på vatten.
Förpackningsmaterial
Källsortera enligt din kommunsrekommendationer.
Varning!
Stoppa aldrig en torktumlare innan hela programmet gått färdig om du inte omedelbart
tar ut all tvätt och sprider ut den så värmen
kan försvinna.
Installation
Se kapitel "Installation".
Återvinning
Den här maskinen är tillverkad och märkt för
återvinning. För att förhindra personskador
måste maskinen göras obrukbar efter beslut
att skrota maskinen. Kontakta din kommun
för information om var och hur din maskin
skall återvinnas på rätt sätt.
5
Page 6
Barnsäkerhet
Allmänt
Låt inte barn leka med torktumlaren!
Torktumlaren startar inte automatiskt när luckan stängs (t ex om ett barn drar igen luckan
inifrån). För att förhindra att barn startar eller
ändrar ett startat program kan man aktivera
Barnsäker.
För att aktivera Barnsäker start
För att förhindra att barn startar maskinen kan
man aktivera Barnsäker start.
1.
Tryck på programväljaren till dess att
Barnsäker start markeras.
2.
Vrid på programväljaren tills På eller Av
visas.
3.
Tryck på programväljaren för att aktivera
För att inaktivera Barnsäker start tillfälligt:
Genom att samtidigt trycka på programväljaren och knappen Stop i tre sekunder avbryter
man temporärt spärren i 3 minuter.
6
Page 7
9
9
Beskrivning av Torktumlaren
Kondensor6.Huvudströmbrytare1.
Fläkt (bakom luckan)7.Panel2.
Typskylt8.Kondensvattentank3.
Luddfilter9.Luddfilterhållare4.
Ytterlucka5.
7
Page 8
1
5
4
32
Panelen
Displayfönster3
Start4Huvudströmbrytare1
Stop5Programväljare2
8
Page 9
Råd och tips innan du torktumlar
Här följer några råd du kan ha nytta av innan
du börjar torktumla.
Centrifugerat?
Textilier som skall torktumlas bör vara centrifugerade med 1000 varv/min eller mer. Högre
centrifugeringsvarvtal sparar såväl energi som
torktid.
Material som kan torktumlas
Symbolen betyder att materialet tål torktumling. Bäst lämpade för torktumling är bomullstyger, frotté och konstfibermaterial. Plaggen
blir mjukare och luftigare när de tumlas än när
de hängtorkas.
Obs!
Textilslitaget i torktumlaren är obetydligt. Det
ludd som fastnar i luddfiltret är damm och fiberrester som bildats när textilierna använts.
Material som inte får torktumlas
Symbolen betyder att materialet inte tål
torktumling. Vissa material kan smälta eller
bli brandfarliga om de utsätts för värme, andra
kan mista sin form eller krympa.
Torktumla inte heller
•
material som är märkta ”Torkas ej i närheten av värme”.
•
plagg som har kemtvättats hemma.
•
skumplast.
•
glasfibermaterial.
•
ylle skall inte torktumlas på grund av risken
för filtning.
Statisk elektricitet
För att minska risk för statisk elektricitet i
tvätten efter torktumling kan du:
•
Använda sköljmedel vid tvättning.
•
Vänta fem minuter efter avslutat torkprogram innan du öppnar luckan och tar ut
tvätten ur torktumlaren.
Obs!
Om luckan öppnas under pågående program,
kommer programmet att avbrytas och återgå
till startposition. Torkresultatet kan därmed
bli för fuktigt eller för torrt.
9
Page 10
Torktumla
Här följer en steg-för-steg-instruktion som
hjälper dig till bästa möjliga torkresultat.
Sortera textilierna
Jämnaste torkningsresultat får du om
1
alla textilierna är av samma material.
Stäng blixtlås och knappar, knyt ihop skärp,
sortera textilierna och anpassa mängd och
temperatur.
Slå på huvudströmbrytaren
2
Öppna luckan, lägg i tvätten
och stäng sedan luckan
3
Välj program
Du väljer program genom att vrida på
4
programväljaren. Namnet på det valda
programmet markeras och programmets
sluttid visas också i displayfönstret. Starta
genom att trycka på knappen Start eller tryck
på knappen i mitten av programväljaren för
att gå vidare och välja tillval.
Förslag till vad programmen kan användas till.
Auto Extratorrt
Auto Skåptorrt och Auto Normaltorrt
De här programmen stänger av värmen när
tvätten är torr utan att vara ”snustorr”. Programmet Auto Skåptorrt stänger av värmen
något senare än Auto Normaltorrt. Pröva dig
fram till det som passar bäst. Använd de här
programmen när du vill ha torra textilier.
Auto Stryktorrt
Det här programmet stänger av värmen när
tvätten är lagom fuktig för strykning eller
mangling.
Jeans
Program för jeans och kläder med mycket
tjocka sömmar. Tidsfördröjd start kan väljas
som tillval.
Syntet
Skonsamt program för syntet. Tidsfördröjd
start kan väljas som tillval.
Tidsprogram
Vilken programlängd du ska välja beror på
vad du vill göra med textilierna efter tumlingen. Pröva dig fram till olika tider för olika material. När du torktumlar med tidsprogram och
har blandat olika typer av textilier kan det
hända att några av plaggen inte blir torra. Kör
de inte riktigt torra plaggen med tidsprogrammet i ytterligare ca 30 minuter.
Detta program är till för textilier som är extra
svåra att torka.
Obs!
Framförallt trikåtextilier är känsliga för
krympning. Använd programmen Auto Skåptorrt, Auto Normaltorrt eller Auto Stryktorrt för
detta material. Sträck ut kläderna direkt efter
torkningen.
10
Obs!
När du använder tidsprogrammet kan plaggen
bli ”övertorkade” om du har ställt in för lång
torktid. Detta kan göra att textilierna krymper
eller skrynklar sig och blir sträva. Syntetmaterial kan också bli laddade med statisk elektricitet.
Ställ in tid för luftnings- och tidsprogram
För Luftningsprogrammet och Tidsprogrammet ställer du in antal minuter genom att stega
fram . Den valda tiden visas i displayen. Pröva
dig fram mellan olika torktider.
Page 11
Torktumla
Luftningsprogram
Luftningsprogrammet använder du när du
bara vill damma ur, vädra eller mjuka upp
textilier.
11
Page 12
1.
2.
3.
4.
6.
7.
5.
10.20 09.20
1. Auto Extratorrt
2. Auto Skåptorrt
3. Auto Normaltorrt
4. Auto Stryktorrt
5. Jeans
6. Syntet
7. Tidsprogram
8. Luftningsprogram
9. Inställningar
Skrynkelfritt Fördröjd start
Klar
Klocka Stop
Temperatur
Kort Kylning
Normal Kylning
Sluttid Start
Torktumla
Översikt av menyinnehåll
Obs!
Illustrationen visar ett exempel på program.
Normal KylningKort KylningTemperatur LågTemperatur Normal
Programtabell
Här redovisas några exempel på förbrukning av energi och tid för några olika programinställningar.
Förbrukningvärden kan variera beroende på rumstemperatur, luftfuktighet, gods, variationer i
elnätet samt valda tillvalsfunktioner
För nedan angivna förbrukningsvärden gäller följande
förutsättningar:
23°CTilluftens temperatur:
55 %Tilluftens fukthalt:
Normal eller lågTorktemperatur:
2500WElementeffekt:
Programtabell
TemperaturMaterialProgram
Max last
(kg)
kWh)
Auto Skåptorrt
mull
Auto Normaltorrt
1)
Auto Normaltorrt
mull
1
Detta program ligger till grund för energideklaration enligt EN61121. Vid test kopplas maskinen 16A, använd kort kylning.
Energi- och tidsförbrukning enligt EN 61121.
12
Programtid (ca minEnergiförbrukning (ca
1600rpm800rpm1600 rpm800 rpm
951203,34,57,0NormalBomull, linneAuto Extratorrt
901103,34,27,0NormalBomull, linneAuto Skåptorrt
-55-1,93,5NormalStrykfritt, polyester/ bo-
751002,83,97,0NormalBomull, linne
-45-1,73,5NormalStrykfritt, polyester/ bo-
-75-2,03,5LågAcryl, rayon, acetatAuto Normaltorrt
70952,23,07,0NormalBomull, linneAuto Stryktorrt
Page 13
Torktumla
Välja tillval
Genom att välja tillval får du ett torkpro-
5
gram som passar just din tvätt. Maskinen kommer ihåg vilket tillval du gjort, och
utgår från detta nästa gång du väljer det aktuella programmet. Du kan naturligtvis då ändra
igen om du så önskar.
Temperatur
1.
Välj temperatur genom att trycka på programväljaren tills Temperatur markeras.
2.
Vrid programväljaren medsols tills Normal
eller motsols tills Låg temperatur visas.
3.
Tryck på knappen Start för att starta programmet eller tryck på programväljaren för
att välja fler tillval.
Kylning
Väljer du Normal kylning kyler maskinen ner
tvätten i 15 minuter. Vid Kort Kylning kyles
tvätten i 3 minuter. Kylning kan ej användas
i luftningsprogrammet.
1.
Välj kylning genom att trycka på programväljaren till dess att Kylning markeras.
2.
Vrid programväljaren medsols till Kort Kylning eller motsols till Normal Kylningvisas.
3.
Tryck på knappen Start för att starta programmet eller tryck på programväljaren för
att välja fler tillval.
Skrynkelfritt
Fördröjd start
Välj antal timmar du vill senarelägga starten.
1.
Tillvalet går inte att använda i Tids- och
Luftningsprogrammen.
2.
Välj Fördröjd start genom att trycka på
programväljaren till dess att Fördröjd start
visas.
3.
Vrid på programväljaren till det antal timmar du vill senarelägga starten.
4.
Tryck på knappen Start för att starta programmet eller tryck på programväljaren för
att välja fler tillval.
Obs!
Glöm inte att trycka på knappen Start.
Ställa in tid för Tids- och Luftningsprogrammen
Du kan ställa in tiden så att den visas som
Start, Klar eller att tiden visas som minuter i
displayen. Beroende på hur man har valt inställning av tidsvisningen.
1.
Tryck på programväljaren till dess att tidsinställning markeras.
2.
Genom att vrida på programväljaren kan
du nu välja tid i 15 minutersintervaller.
3.
Tryck på knappen Start för att starta programmet eller tryck på programväljaren för
att välja fler tillval.
Detta tillval är bra om du inte har möjlighet att
ta ut tvätten efter avslutad torktumling. Tillvalet förhindrar textilierna från att ligga i samma
position och bli skrynkliga, trumman roterar
tre sekunder per minut i två timmar efter avslutat torkprogram.
1.
Välj skrynkelfritt genom att trycka på programväljaren till dess att Skrynkelfritt markeras.
2.
Vrid programväljaren medsols för att välja
På eller motsols för att välja Av.
3.
Tryck på knappen Start för att starta programmet eller tryck på programväljaren för
att välja fler tillval.
13
Page 14
Torktumla
Tryck på Startknappen
Återstående torktid
6
En uppskattning av återstående torktid
visas i displayen några minuter efter att torkprogrammet startats. 1:35 betyder exempelvis
att ca 1 timma och 35 minuter återstår tills
tvätten nått vald torrhetsgrad. Om tillvalet
Skrynkelfritt är valt kommertrumman att roteras varje minut under 2 timmar efter nedkylningen.
Om du vill avbryta eller byta program
Håll inne knappen Stop i 3 sekunder.
Obs!
Programmet påverkas inte om programväljaren ändras efter start.
Lägg i eller ta ur tvätt
Du kan stoppa torktumlaren efter att du startat
ett program genom att öppna dörren. Lägg i
eller ta ur tvätt, stäng luckan igen och tryck
på knappen Start. Ny uppskattad programtid
visas efter några minuter.
Torkprogram avslutat
I displayen visas texten ”KLAR” när
7
programmet är avslutat. Om tillvalet
Skrynkelfritt är valt kommer trumman att rotera
varje minut under 2 timmar efter nedkylningen.
Viktigt!
•
Rengör luddfiltret efter varje torktumling.
•
Töm kondensvattentankenefter varje
torktumling.
Varning!
Om luddfiltret sätts igen kan maskinens automatiska överhettningsskydd utlösas. För att
kunna starta maskinen igen måste filtret rensas och maskinen svalna i ca 30 minuter.

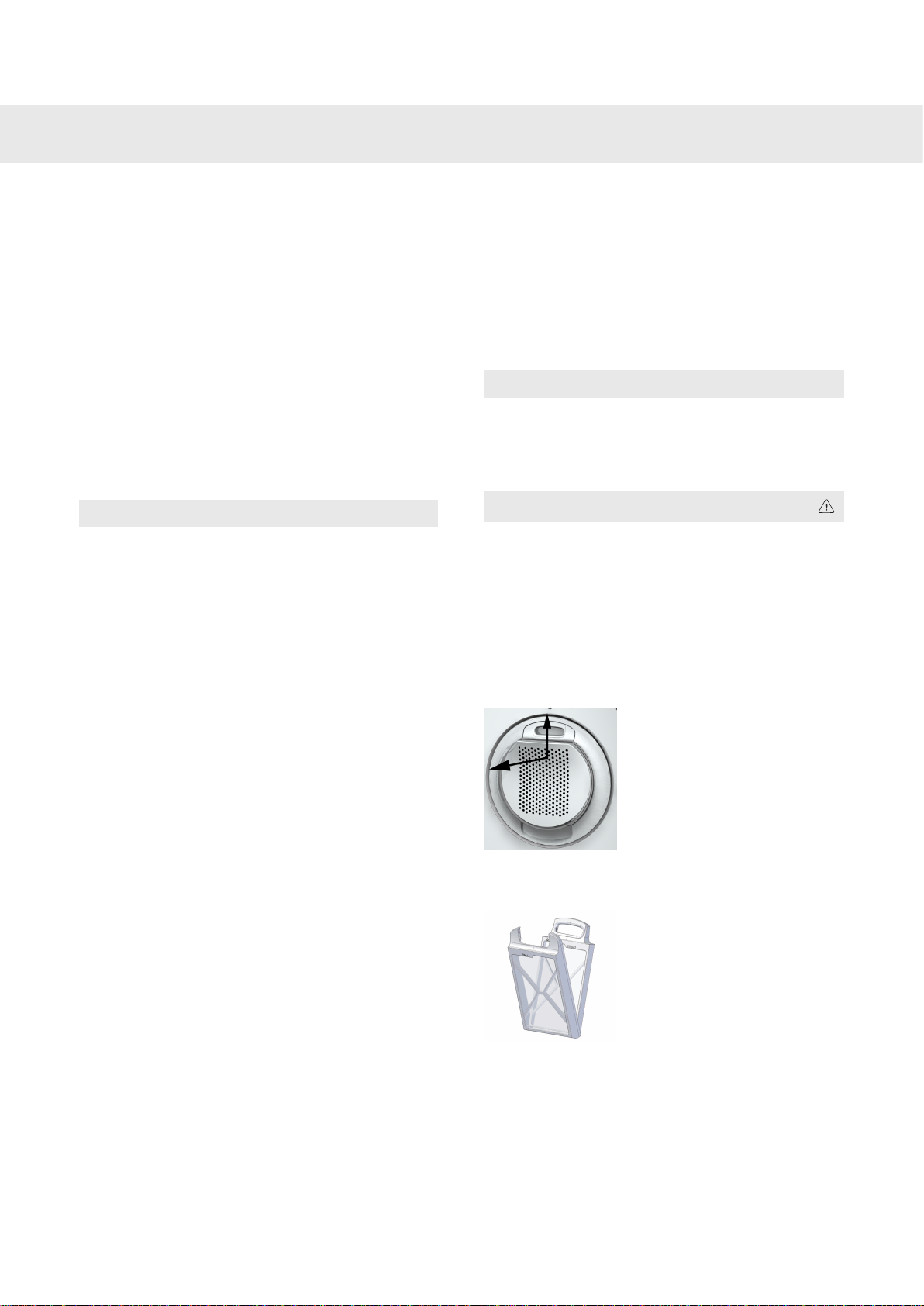

Rensa luddfiltret
1. Ta tag i filtrets handtag och dra det mot dig.
2. Dra upp filtret ur filterhållaren.
14
3. Öppna filtret och stryk bort luddet med
handen.
4. Vik ihop filtret och sätt tillbaka det i filterhållaren. Filtret kanbehöva rengöras om kalkbeläggning uppstått, se kapitel "Skötsel och
Rengöring".
Page 15
Torktumla
Tömning av kondensvattentanken
Kondensvattentanken ska tömmas efter varje
tumling. Dra ut kondensvattentanken, töm ut
vattnet och sätt tillbaka tanken. Om kondensvattentanken blir överfylld avbryts programmet och ”Överfyllnad” visas i displayen. Töm
behållaren och tryck på knappen Start så
startar programmet. Se även kapitel "Felsökning".
Obs!
Dra inte ut kondensvattentanken när tumlaren
är igång.
Tips!
Eftersom kondensvattnet är avkalkat kan det
användas till ångstrykjärn. Sila genom ett
kaffefilter.
Automatisk tömning
Om du vill att vattnet ska tömmas automatiskt,
se kapitel "Installation".
När du torkat färdigt
Slå av huvudströmbrytaren. Plocka ur
8
kläderna, stäng luckan för att förhindra
att små barn kryper in i maskinen.
15
Page 16
Inställningar
Du kan göra följande inställningar
•
Klocka
•
Ljudsignal
•
Språk
•
Barnsäker
•
Tillbaka
Så här når du inställningarna:
1.
Tryck på programväljaren tills dess att programvalsmenyn till vänster markeras.
2.
Vrid på programväljaren tills Inställningar markeras.
3.
Tryck på programväljaren.
Klocka
Ställa in 12h, 24h eller återstående tidsvisning.
1.
Vrid på programväljaren till dess att Klocka visas i mitten av displayen.
2.
Tryck en gång till på programväljaren för att komma till alternativmenyn till höger i displayen.
3.
Vrid på programväljaren för att välja 12h, 24h eller att återstående programtid visas.
4.
Tryck på programväljaren för att lagra.
5.
När du valt 12h eller 24h kommer du nu automatiskt till menyn för att ställa klockan.
Ställa klockan
6.
Vrid på programväljaren tills rätt timtal visas.
7.
Tryck på programväljaren för att lagra.
8.
Vrid på programväljaren tills rätt minuter visas.
9.
Tryck på programväljaren för att lagra.
10.
Om du inte vill göra fler inställningar vrid programväljaren motsols till önskat program
Ljudsignal volym
Du kan välja att maskinen talar om när programmet är klart eller om ett fel har uppstått.
1.
Välj Ljudsignal volym genom att vrida på programväljaren till dess att Ljudsignal markeras.
2.
Tryck en gång till på programväljarenför att komma till alternativmenyn till höger i displayen.
3.
Genom att vrida på programväljaren kan du nu välja typ av signal. Av, Låg, Normal, Hög.
4.
Tryck på programväljaren för att lagra.
Språk
Du kan välja det språk som passar dig bäst.
1.
Välj Språk genom att vrida på programväljaren till dess att Språk markeras.
2.
Tryck en gång till på programväljaren för att komma till alternativmenyn till höger i displayen.
3.
Vridpå programväljaren och välj mellan: US English, English, Svenska, Dansk, Norsk, Suomi,
Francais, Nederlands, Italiano, Espanol, Русский, Deutsch.
4.
Tryck på programväljaren för att lagra.
16
Page 17
Inställningar
Barnsäker
För att förhindra att barn startar maskinen kan man aktivera Barnsäker. Genom att samtidigt
trycka på programväljaren och knappen Stop i tre sekunder avbryter man temporärt spärren i 3
minuter.
1.
Välj Barnsäker genom att vrida på programväljaren till dess att Barnsäker markeras.
2.
Tryck en gång till på programväljaren för att komma till alternativmenyn till höger i displayen.
3.
Genom att vrida på programväljaren medsols väljer du På, vrider du motsols väljer du Av.
4.
Tryck på programväljaren för att aktivera
17
Page 18
Skötsel och rengöring
Rengöring av luddfilter
Luddfiltret skall rensas från ludd efter varje
torktumling. Om du har mycket kalkhaltigt
vatten kan luddfiltret få en kalkbeläggning.
Kontrollera när du rensar luddfiltret från ludd
om en kalkbeläggning uppstått och tvätta i så
fall av luddfiltret för hand.
1.
Ta tag i filtrets handtag och dra det mot
dig.
2.
Ta upp filtret ur filterhållaren.
3.
Öppna filtret och stryk med handen bort
luddet på filtrets alla sidor. Använd en mjuk
torr trasa för att ta bort eventuell beläggning.
Tömning av kondensvattentanken
Kondensvattentanken ska tömmas efter varje
tumling. Dra ut kondensvattentanken, töm ut
vattnet och sätt tillbaka tanken. Om kondensvattentanken blir överfylld avbryts programmet och ”Överfyllnad” visas i displayen. Töm
behållaren och tryck på knappen Start så
startar programmet. Se även kapitel "Felsökning".
Obs!
Dra inte ut kondensvattentanken när tumlaren
är igång.
4.
Sätt tillbaka filtret i filterhållaren.
Obs!
Om vattnet är kalkhaltigt bör filtret tvättas av
med vatten, så att kalkbeläggningen försvinner. Använd vid behov en svamp och lite
diskmedel. Torka filtret ordentligt med en
handduk. Om kalken inte går bort finns nytt
filter att köpa där du köpt torktumlaren.
Rengöring av maskinens utsida
Rengör utsidan och programpanelen med milt
rengöringsmedel. Använd inga lösningsmedel, de kan skada maskinen. Duscha inte
heller maskinen med vattenstråle.
Obs!
Låt inte damm samlas runt maskinen. Håll
rent och svalt runt torktumlaren; damm, värme
och fukt förlänger torktiden.
18
Page 19
UPP
UP
OBEN
Skötsel och rengöring
Rengöring av kondensorn
Kondensorn bör rengöras minst tre gånger
per år. Om du har husdjur måste kondensorn
rengöras oftare.
1.
Slå av huvudströmbrytaren.
2.
Tag loss nedre sockeln.
3.
Öppna luckan till kondensorn genom att
vrida de två vreden moturs.
5.
Sätt tillbaka kondensorn. Vid återmontering
var uppmärksam på att den sätts tillbaka
på rätt sätt. Kondensorns ovansida är
märkt ”upp”, ”up”, och ”oben”.
6.
Innan du sätter tillbaka sockeln. Rengör
filtret som sitter i sockelns luftspalter med
en mjuk trasa.
7.
Sätt tillbaka sockeln.
4.
Tag ut kondensorn och spola rent lamellerna med hjälp av t ex en handdusch. Peta
inte i lamellspringorna, du kan skada kondensorn. Använd inga spetsiga metallföremål vid rengöringen.
Obs!
Kondensorn får ej köras i diskmaskin.
19
Page 20
Felsökning
Maskinen startar inte
Kontrollera
•
att luckan är ordentligt stängd.
•
att huvudströmbrytaren är intryckt.
•
att inte tillvalet Fördröjd start är inkopplat.
För att avbryta Fördröjd start, tryck på
knappen Stop i tre sekunder.
•
att eventuell stickpropp är ansluten.
•
att husets säkringar (proppar) är hela, låt
två proppar byta plats. Man kan inte alltid
se utanpå, om en propp är trasig.
•
att inte överhettningsskyddet löst ut, se
nedan.
Överhettningsskydd
Överhettningsskyddetstänger av torktumlaren
om temperaturen är för hög, t ex därför att
damm täpper igen luddfiltret.
•
Rensa filtret.
•
Kontrollera också att kondensvattentanken
inte är full och gör eventuellt rent kondensorn, se kapitel "Skötsel och rengöring".
•
Överhettningsskyddet återställs automatiskt när maskinen har svalnat!
Torkningen tar för lång tid
•
Töm kondensvattentankenoch kontrollera
att luddfiltret eller kondensorn inte är
igensatta, se kapitel "Skötsel och rengöring".
•
För lång torktid kan också bero på att
tumlaren är placerad i ett alltför litet utrymme och att luften i rummet (kylluften) blir
för varm.
•
Se till att tumlaren får tillgång till mer kall
luft, t ex genom att öppna dörrar och/eller
fönster.
Tvätten blir inte torr, eller den blir för torr
•
Luckan har öppnats under pågående program, fuktighetsavläsningen har därmed
störts.
Felmeddelande
•
Om ”Överfyllnad” visas i displayen innebär
det att kondensvattentanken är full. Töm
tanken och starta om.
•
Om ”Max programtid” visas i displayen har
maximal programtid uppnåtts. För åtgärd
läs ” Torkningen tar för lång tid ” under kapitel "felsökning".
•
Om ”Rengör filter” visas i displayen. Gör
rent luddfiltret.
•
Om ”Rengör kondensor" visas i displayen.
Åtgärda under kapitlet " Skötsel och rengöring" stycket som handlar om "Rengöring
av kondensorn"
•
Tryck på Stop knappen för att stänga felmeddelanden.
20
Page 21
Teknisk information
Tekniska uppgifter
850 mmHöjd:
595 mmBredd:
585 mmDjup:
Vikt:
Material i ytterhölje:
Avlopp:
Standardtester
Europa:
Torkprestanda:
47 kg
(med ytterlucka)
111 lCylindervolym
7 kgMax. torkkapacitet:
52 rpmVarvtal:
Se typskyltAnslutningseffekt:
Rostfritt stålMaterial i torktrumma:
Pulverlackerad och varmgalvaniserad stålplåt
eller rostfritt stål
Tvättpelare eller friståendeUppställning
1,7m polypropenslang
2,0m gummislang
EN 611 21 (95/13/EEC). Program 3 Auto Normaltorrt, 7 kg bomull, temperatur Normal, kort
kylning. Maskinen är testad för 1-Fas 16A.
Energideklaration:
EN 611 21 (95/13/EEC). Program 3 Auto Normaltorrt, 7 kg bomull, temperatur Normal, kort
kylning. Maskinen är testad för 1-Fas 16A.
För omkoppling mellan 10A och 16A se kapitel
Elinstallation.
IEC 60 704-2-6.Testmetod ljudmätning:
21
Page 22
Typbeteckning
Serienummer (12 siffror)
Modellbeteckning
Typskylt
Service
Innan du kontaktar service
Innan du kontaktar service bör du ta reda på
om felen är av sådan art att du själv kan åtgärda dem. Se kapitlen "Felsökning" samt
"Skötsel och rengörning".
Skulle du trots detta behöva kontakta service,
ta reda på modellbeteckning, typbeteckning
och serienummer.
Modellbeteckningen finns i det stansade hålet
på bruksanvisningen första sida och på maskinens panel. Typbeteckning och serienummer står på typskylten.
22
Page 23
A
B
Installation
Torktumlarens placering
Torktumlaren kan placeras fristående eller
som tvättpelare. Tänk på att torktumlaren
producerar värme och den bör därför inte
placeras i ett alltför litet utrymme. Om rummet
är mycket litet tar torkningen, på grund av den
begränsade luftmängden, längre tid.
Varning!
Maskinen får inte installeras bakomen låsbar
dörr, en skjutdörr eller en dörr med gångjärn
på motsatt sida av torktumlarens.
Varning!
Ventilationen i sockeln på torktumlaren får
inte blockeras av någon matta.
Tips!
För att förbättra luftväxlingen, låt dörren vara
öppen till den plats där torktumlaren är placerad.
Montera tvättpelare så här:
1.
Lossa tippskydden
2.
Skruva bort de två markerade skruvarna
på tvättmaskinens baksida.
3.
Fäst tippskydden med skruvarna som bilden visar.
Varning!
Eventuellelinstallation ska utföras av behörig
fackman.
A. Fristående
Torktumlaren kan placeras bredvid tvättmaskinen.
B. Tvättpelare
Torktumlaren kan ställas ovanpå en ASKO
tvättmaskin. Då använder man de tvättpelarfästen (fotkoppar och tippskydd) som följer
med maskinen. Du hittar 2 fotkoppar i en påse
i trumman och 2 tippskydd finns fästa nere till
vänster på maskinens baksida. Utdragbar
skiva finns att beställa hos din lokala återförsäljare.
4.
På tvättmaskinens topplock fästs de
plastkoppar som ska fixera torktumlarens
framfötter. Detta är viktigt, för först när
tumlarens fötter står i plastkopparna vet
man att tumlaren är rätt placerad på tvättmaskinen.
Bryt av tagg A på den kopp, som monteras
på höger sida samt tagg B på den kopp
som monteras på vänster sida. Tag därefter bort pappret på den självhäftande ytan
under plastkopparna.
23
Page 24
Låsmutter
2
1
2a
Max 1000 mm
Installation
5.
Passa in plastkopparna så att de ”taggar”
som markeras med pilar ligger mot lockets
framkant, respektive sidokant och tryck
fast dem på locket. Bryt därefter bort resterande taggar.
6.
Slå upp knock-outhålen på tumlarens
baksida (de ska inte lossna, bara öppnas)
med hjälp av en hammare och skruvmejsel.
Justera fötterna
Skruva in eller ut fötterna så att tumlaren står
stadigt och vågrätt, på golvet eller på tvättmaskinen. Dra sedan åt låsmuttrarna.
Kondensvattnet
Maskinen levereras så som Alternativ 1 visar
(infällda bilden). Det innebär att kondensvattnet pumpas upp i kondensvattentanken, som
skall dras ut och tömmas manuellt.
Alternativ 2 innebär att du tar loss den lilla
korta slangen från nippeln. Därefter monterar
du den bifogade gummislangen på samma
nippel. Vattnet kan då pumpas ut i en tvättho
eller till en golvbrunn (2a).
7.
Skjut in tumlaren under plåtvinklarna. Håll
samtidigt upp framkanten 10 mm to 20 mm.
8.
Ställ ned tumlarens framfötter i plastkopparna och justera så att tumlaren står vågrätt.
24
Page 25
Installation
Elinstallation
Maskinen får endast kopplas till jordat
vägguttag.
Koppling vid leverans
Maskinen levereras 1-fas, 230V, 50HZ, värmeeffekt 2500W och säkras 16A. Om det
finns jordfelsbrytare skall denna vara av typ
A.
Omkopplingsbar
Det är möjligt att koppla om från 10A (värmeeffekt 1950W) till 16A (värmeeffekt 2500W).
Omkoppling ska utföras av person med elbehörighet.
1.
Stäng av strömmen.
2.
Håll knappen Stop intryckt, slå på strömmen.
3.
Tryck 5 gånger på knappen i mitt av programväljaren inom 10 sekunder. Vrid programväljaren medsols så att ”Element 2
på” visas i displayen.
4.
Tryck en gång på knappen Start så lagras
valet. Maskinen återgår till programmenyn.
Om man vill återställa maskinen till 16A
koppling.
1.
Repetera steg 1-4.
2.
Under steg 3 välj med pilknapparna så att
”Element 2 av” visas i displayen.
3.
Tryck på knappen Start så lagras inställningen.
Maskinen är nu 16A kopplad.
25
Page 26
Luckhängning
3.
respektive nederkant)
Låshake4.Gångjärnstapp (uppe och nere)1.
Gångjärn (vänster + höger sida)5.Täckbricka2.
Sockel6.Plastpluggar (finns på över-
26
Page 27
Luckhängning
Du kan välja om luckdörren ska vara höger
eller vänsterhängd.
Gör så här:
1.
Dra loss sockeln.
2.
Skruva loss gångjärnen, 2 skruvar.
6.
Byt plats på de plastpluggar som finns på
luckans över- respektive underkant. Använd en flat skruvmejsel för att lossa pluggarna.
3.
Lyft luckan uppåt och ta loss den. Håll
samtidigt i luckan.
4.
Lossa båda lucktapparna, (uppe och nere).
Montera dessa på motsatta sidan av luckan. Återmontera gångjärnet.
5.
Lossa och flytta låshake (lyft upp och dra
ut) och täckbrickan på luckan och maskin.
Byt plats på hake och bricka.
7.
Återmontera luckan genom att lossa skruvarna på gångjärnet lite, sätt dit och stäng
luckan. Skruva fast gångjärnet igen. Sätt
tillbaka sockeln.
27
Page 28
Snabbguide
Textilierna
•
1
Sortera textilierav samma slag för att
få en så jämn torkning som möjligt.
Tryck på huvudströmbrytaren
2
Lägg i tvätten
•
Stäng luckan.
3
Välj program och eventuella tillval
4
•
Vrid på Programväljaren till önskat
program.
•
Gör även eventuella tillval och inställningar.
Programtabell
TemperaturMaterialProgram
Auto Skåptorrt
mull
Auto Normaltorrt
Auto Normaltorrt
mull
1
Detta program ligger till grund för energideklaration enligt EN61121. Vid test kopplas maskinen 16A, använd kort kylning.
1)
Max last
(kg)
Tryck på knappen Start
5
Torkprogram avslutat
•
6
7
I displayen visas ”KLAR” när programmet är avslutat Om tillvalet Skrynkelfritt är valt kommer trumman att rotera
varje minut under 2 timmar efter
nedkylningen.
•
Rensa luddfiltret efter varje torkning.
•
Töm kondensvattentanken.
När du torktumlat färdigt
•
Slå av huvudströmbrytaren och stäng
luckan.
kWh)
Programtid (ca minEnergiförbrukning (ca
1600rpm800rpm1600 rpm800 rpm
951203,34,57,0NormalBomull, linneAuto Extratorrt
901103,34,27,0NormalBomull, linneAuto Skåptorrt
-55-1,93,5NormalStrykfritt, polyester/ bo-
751002,83,97,0NormalBomull, linne
-45-1,73,5NormalStrykfritt, polyester/ bo-
-75-2,03,5LågAcryl, rayon, acetatAuto Normaltorrt
70952,23,07,0NormalBomull, linneAuto Stryktorrt
Energi- och tidsförbrukning enligt EN 61121.
Art Nr: 80 837 97. Rev. 01. Rätten till ändringar förbehålles.
Tryckt på miljövänligt papper som uppfyller kraven för MIljöförbundet och Naturskyddsföreningen.
28
Loading...
