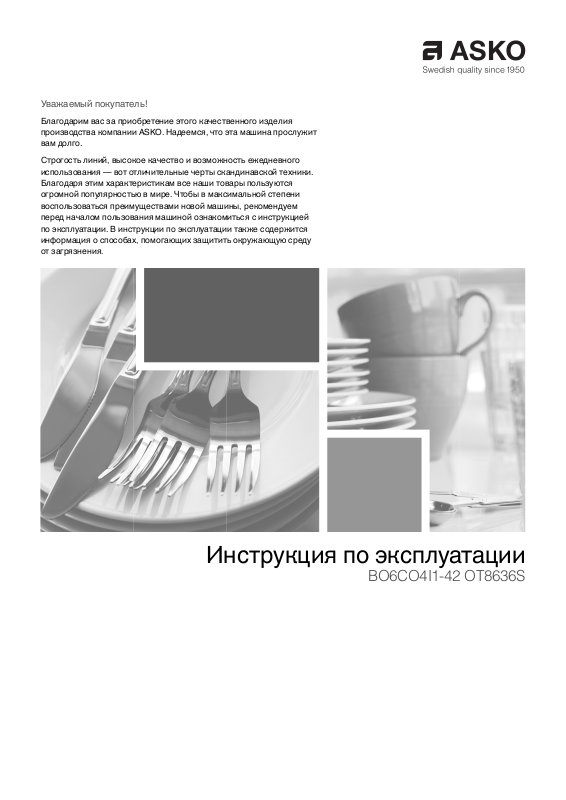

Asko OT8636S User Manual [ru]
Уважаемый покупатель!
Благодарим вас за приобретение этого качественного изделия
производства компании ASKO. Надеемся, что эта машина прослужит
вам долго.
Строгость линий, высокое качество и возможность ежедневного
использования — вот отличительные черты скандинавской техники.
Благодаря этим характеристикам все наши товары пользуются
огромной популярностью в мире. Чтобы в максимальной степени
воспользоваться преимуществами новой машины, рекомендуем
перед началом
по эксплуатации. В инструкции по эксплуатации также содержится
информация о способах, помогающих защитить окружающую среду
от загрязнения.
пользования машиной ознакомиться с инструкцией
Инструкция по эксплуатации
BO6CO4I1-42 OT8636S
Благодарим Вас за доверие и поздравляем
с приобретением нового прибора.
Для более удобного и простого пользования
прибором мы подготовили подробную инструкцию
по эксплуатации. Она поможет вам быстрее
познакомиться с вашей новой электрической
встраиваемой духовкой.
Проверьте, что Вы получили прибор без
повреждений. При обнаружении повреждений
обратитесь в торговую организацию, где Вы
приобрели прибор.
Инструкция
отдельно.
Инструкцию по эксплуатации Вы также можете
найти на нашем сайте:
www.asko.com / < http://www.asko.com />
по монтажу и подключению прилагается
важная информация
совет, примечание
2
СОДЕРЖАНИЕ
ЭЛЕКТРИЧЕСКАЯ ВСТРАИВАЕМАЯ
ДУХОВКА 4
ТЕХНИЧЕСКИЕ ДАННЫЕ 4
ПАНЕЛЬ УПРАВЛЕНИЯ 7
МЕРЫ БЕЗОПАСНОСТИ 8
ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРИБОРА 9
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ 10
ПРИГОТОВЛЕНИЕ ПО ШАГАМ (1-6) 11
ШАГ 1: ВКЛЮЧЕНИЕ И НАСТРОЙКА 11
ШАГ 2: ВЫБОР РЕЖИМА НАГРЕВА 12
ШАГ 3: УСТАНОВКА ПАРАМЕТРОВ 13
ШАГ 4: ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ 15
ШАГ 5: ПУСК ПРИГОТОВЛЕНИЯ 16
ШАГ 6: ВЫКЛЮЧЕНИЕ ПРИБОРА 16
ОПИСАНИЕ РЕЖИМОВ НАГРЕВА И
ТАБЛИЦЫ ПРИГОТОВЛЕНИЯ 17
ОЧИСТКА И ОБСЛУЖИВАНИЕ 30
СТАНДАРТНАЯ ОЧИСТКА ДУХОВКИ 30
ОЧИСТКА ДУХОВКИ С ПОМОЩЬЮ ФУНКЦИИ
AQUACLEAN 31
СНЯТИЕ И ОЧИСТКА СЪЕМНЫХ
НАПРАВЛЯЮЩИХ 32
ОЧИСТКА ПОТОЛКА ДУХОВКИ 33
СНЯТИЕ И УСТАНОВКА ДВЕРЦЫ ДУХОВКИ 34
СНЯТИЕ И УСТАНОВКА СТЕКЛА ДВЕРЦЫ 35
ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ 36
ТАБЛИЦА ОШИБОК И
НЕИСПРАВНОСТЕЙ 37
УТИЛИЗАЦИЯ 38
КОНТРОЛЬНЫЕ БЛЮДА 39
3
ЭЛЕКТРИЧЕСКАЯ ВСТРАИВАЕМАЯ ДУХОВКА
(ОПИСАНИЕ ПРИБОРА И ОБОРУДОВАНИЯ — В ЗАВИСИМОСТИ ОТ МОДЕЛИ)
На рисунке приведена одна из моделей встраиваемых духовок. Инструкция разработана для разных моделей,
поэтому может включать функции и оборудование, которых нет в вашем приборе.
Панель
управления
5
4
Направляющие и
3
уровни при-
2
1
готовления
Дверца
ТЕХНИЧЕСКИЕ ДАННЫЕ
(ТЕХНИЧЕСКИЕ ДАННЫЕ)
XXXXXX
TYPE:
XXXXXX
ART. Nr:
SER. Nr: XXXXXX
СЕРИЙНЫЙ НОМЕР
X XX X XXXX
X ...............– Го д производства (Год изготовления)
XX .............. – Неделя в году
X ...............– Исполнение продукта
XXXX ......... – Номер произведенного прибора в
недельной партии
Произведено в Словении
220-240V ~
220V-240V, 50/60Hz
Ручка дверцы
Pn :
max
3.5 kW
TN XXXXX
Заводская табличка с основными данными прибора
находится на рамке духовой камеры и видна при
открытой дверце.
4
СЪЕМНЫЕ НАПРАВЛЯЮЩИЕ
Съемные направляющие позволяют готовить блюда
на пяти уровнях (отсчет уровней производится
снизу вверх).
Уровни 4 и 5 используются для приготовления на
гриле.
ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Телескопические направляющие могут быть
установлены на 2-м, 3-м и 4-м уровне.
Варианты телескопических направляющих (в
зависимости от модели): частично выдвигающиеся
телескопические направляющие на 3-х
полностью выдвигающиеся телескопические
направляющие на 1-м уровне и частично
выдвигающиеся телескопические направляющие
на 2-х уровнях, полностью выдвигающиеся
телескопические направляющие на 3-х уровнях.
уровнях,
На решетке имеется ограничительный выступ,
поэтому при извлечении немного приподнимайте
решетку спереди.
МЕЛКИЙ ПРОТИВЕНЬ предназначен для
приготовления выпечки.
ГЛУБОКИЙ ПРОТИВЕНЬ предназначен для
запекания мяса и приготовления сочной выпечки.
Также может использоваться для сбора жира и
мясного сока.
ВСТРОЕННЫЕ ВЫКЛЮЧАТЕЛИ
При открывании дверцы работающего прибора
встроенные выключатели отключают вентилятор и
все нагревательные элементы и снова включают их
после закрывания дверцы.
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Прибор оборудован охлаждающим
который охлаждает корпус и панель управления
прибора.
ПРОДЛЕННАЯ РАБОТА ОХЛАЖДАЮЩЕГО
ВЕНТИЛЯТОРА
Для дополнительного охлаждения вентилятор
продолжает работать еще некоторое время после
выключения прибора (время дополнительного
охлаждения зависит от температуры в центре
духовки).
вентилятором,
ОБОРУДОВАНИЕ
СТЕКЛЯННЫЙ ПРОТИВЕНЬ используется для
приготовления на всех режимах нагрева, а также
может служить в качестве сервировочного подноса.
При приготовлении глубокий противень нельзя
устанавливать на 1-й уровень, кроме случаев
использования глубокого противня для сбора жира и
мясного сока при приготовлении на гриле или вертеле.
При съемных направляющих решетку и противни
вставляйте точно между двумя прутками одного
уровня.
РЕШЕТКА используется для приготовления
продуктов под грилем, также на нее можно ставить
посуду и противни с блюдом.
5
Чтобы установить решетку, мелкий или глубокий
противень на телескопические направляющие,
выдвиньте пару направляющих необходимого
уровня.
Установите противень или решетку на
телескопические направляющие и задвиньте их в
духовку до конца.
4
3
2
Убедитесь, что направляющие задвинуты в духовку
до конца, и закройте дверцу.
Во время работы прибор и его доступные части
сильно нагреваются. Используйте кухонные
рукавицы или прихватки!
6
ПАНЕЛЬ УПРАВЛЕНИЯ
16
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИ-
1
МА НАГРЕВА
СЕНСОР
ЗАЩИТНОЙ
2
БЛОКИРОВКИ
ПРИМЕЧАНИЕ
В зависимости от модели символы режимов нагрева могут располагаться на панели управления или на самом
переключателе.
Чтобы сенсоры лучше реагировали на нажатия пальцем, площадь нажатия должна быть как можно больше.
Каждое нажатие на сенсор подтверждается звуковым сигналом.
СЕНСОР
ВКЛ./ВЫКЛ.
3
ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
СЕНСОР ТЕМПЕРАТУРЫ
4
СЕНСОР
ЭЛЕКТРОН-
5
НОГО ПРОГРАММАТОРА
Продолжительность приготовления
Конец приготовления
Будильник
Текущее время
СЕНСОР
СТАРТ/СТОП
6
для пуска и приостановки программы
ПЕРЕКЛЮЧАТЕЛЬ
ИЗМЕНЕНИЯ/
7
ВЫБОРА НАСТРОЕК
(-/+)
Вы можете настраивать
параметры времени и
температуры.
ДИСПЛЕЙ С
ИНФОРМА-
8
ЦИЕЙ О РАБОТЕ
И ТЕКУЩЕМ ВРЕМЕНИ
7
МЕРЫ БЕЗОПАСНОСТИ
ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЕЙ И СОХРАНИТЕ ЕЕ ДЛЯ
ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ!
Допускается использование прибора детьми старше восьми лет и людьми с
ограниченными физическими, двигательными и психическими способностями, а
также людьми, не имеющими достаточного опыта или знаний для его использования,
только под присмотром или если они были обучены пользованию прибором и
осознают возможную опасность, связанную с неправильной эксплуатацией прибора.
Не позволяйте детям играть с прибором! Дети могут очищать и осуществлять
обслуживание прибора только под присмотром!
ПРЕДУПРЕЖДЕНИЕ! Во время работы прибор и его доступные части сильно
нагреваются. Будьте осторожны, не прикасайтесь к горячим деталям. Дети младше
восьми лет должны постоянно находиться под присмотром!
Во время работы прибор сильно нагревается. Не прикасайтесь к нагревательным
элементам.
ПРЕДУПРЕЖДЕНИЕ! Во время работы доступные части прибора могут сильно
нагреваться. Следите, чтобы дети не находились вблизи прибора!
Допускается использование зонда, предназначенного только для данного прибора.
ПРЕДУПРЕЖДЕНИЕ! Перед заменой лампочки освещения проверьте, чтобы прибор
был отключен от электропитания. Опасность удара электрическим током!
Для очистки прибора не используйте абразивные чистящие средства и острые
металлические скребки, так как они могут повредить поверхности и защитную
эмаль, а также могут привести к растрескиванию стекла.
Для очистки прибора не используйте очистители высокого давления и пароструйные
очистители, так как это может вызвать короткое замыкание и привести к удару
электрическим током.
Прибор не предназначен для подключения к внешнему таймеру и внешнему блоку
дистанционного управления.
Прибор предназначен для использования в
домашнем хозяйстве. Не используйте его в других
целях, например, для обогрева помещений, сушки
животных, бумаги, текстиля и трав, так как это
может стать причиной повреждений и возгорания.
Подключение прибора может производить
только специалист сервисного центра.
Неквалифицированное подключение и ремонт могут
привести к серьезным травмам и
прибора.
Следите, чтобы кабели соседних
электроприборов не оказались зажаты горячей
дверцей прибора. Опасность короткого замыкания!
Поэтому кабели других электроприборов должны
находится на безопасном расстоянии от духовки.
повреждению
Во избежание опасных ситуаций замену
присоединительного кабеля может производить
только сервисный центр или квалифицированный
специалист!
Не выстилайте духовку алюминиевой фольгой, не
ставьте противни и
так как это препятствует циркуляции воздуха,
надлежащему приготовлению пищи и может
повредить эмаль внутри камеры.
Во время работы дверца прибора сильно
нагревается. Для дополнительной защиты дверца
оборудована третьим стеклом, которое снижает
температуру поверхности внешнего стекла дверцы
(в некоторых моделях).
другую посуду на дно камеры,
8
Шарнир дверцы при нагрузке может повредиться.
Не ставьте тяжелую посуду на открытую дверцу.
Не опирайтесь на дверцу при очистке прибора. Не
наступайте на открытую дверцу и не разрешайте
детям сидеть на ней.
Не закрывайте и не загораживайте вентиляционные
отверстия!
ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРИБОРА
Перед подключением прибора внимательно
прочитайте инструкцию по эксплуатации.
Гарантия на неисправности, связанные с
неправильным монтажом, подключением и
использованием прибора, не распространяется.
9
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
Выньте из прибора все принадлежности и
транспортную защиту. Очистите принадлежности
теплой водой и средством для ручного мытья
посуды.
Не используйте абразивные чистящие средства и
губки.
При первом нагреве появляется характерный
запах нового прибора, поэтому необходимо хорошо
проветрить помещение.
10
ПРИГОТОВЛЕНИЕ ПО ШАГАМ (1-6)
ШАГ 1: ВКЛЮЧЕНИЕ И НАСТРОЙКА
После первого подключения прибора к электросети и в случае длительного отключения электроэнергии на
дисплее мигает время 12:00 и горит символ программатора. Установите текущее время.
Поверните ПЕРЕКЛЮЧАТЕЛЬ ИЗМЕНЕНИЯ/
ВЫБОРА НАСТРОЕК (-/+) и сначала
1
установите минуты, затем часы. Через три
секунды установленное время сохранится.
Если переключатель повернуть влево или
вправо и удерживать, значение будет меняться
быстрее.
Подтвердите время нажатием на сенсор
СТАРТ/СТОП. Если в течение трех секунд
2
не нажимать на сенсоры, установка сохранится
автоматически.
Подтвердите время нажатием на сенсор СТАРТ/СТОП. Если в течение трех секунд не нажимать на сенсоры,
установка сохранится автоматически.
Если не производить настройки, через несколько минут прибор автоматически перейдет в режим ожидания
(standby).
ИЗМЕНЕНИЕ ВРЕМЕНИ
Текущее время можно изменить, если не запрограммировано время работы духовки. Нажмите на сенсор
установите текущее время. Подтвердите время нажатием на сенсор СТАРТ/СТОП.
и
11
ШАГ 2: ВЫБОР РЕЖИМА НАГРЕВА
Вращая переключатель вправо или влево
выберите РЕЖИМ НАГРЕВА (см. таблицу
режимов нагрева). На дисплее загорится символ
выбранного режима.
Режим нагрева можно поменять во время
работы духовки.
РЕЖИМ ОПИСАНИЕ ПРЕДУСТАНОВ.
ТЕМ-РА, °С
РЕЖИМЫ ДУХОВКИ
БЫСТРЫЙ НАГРЕВ
Используется для быстрого нагрева духовки до определенной
температуры и не предназначен для приготовления. После достижения
заданной температуры режим выключается.
КЛАССИЧЕСКИЙ НАГРЕВ (СВЕРХУ + СНИЗУ)
Верхний и нижний нагревательные элементы равномерно излучают тепло
внутрь духовки. Приготовление выпечки и мяса возможно только на одном
уровне направляющих.
ГРИЛЬ
Работает инфранагреватель, который является частью большого гриля.
Этот режим подходит для поджаривания небольших порций бутербродов,
тостов, пивных колбасок.
БОЛЬШОЙ ГРИЛЬ
При данном режиме включаются верхний нагревательный элемент
и инфранагреватель. Основное тепло излучает инфранагреватель,
расположенный под потолком духовки. Верхний нагревательный элемент
способствует эффективному пропеканию блюда по всей поверхности
противня/решетки.
Подходит для приготовления небольших кусков мяса, например, стейков,
шницелей, колбасок, а также для запекания бутербродов и тостов.
ГРИЛЬ + РАБОТА ВЕНТИЛЯТОРА
Одновременно работают верхний нагревательный элемент,
инфранагреватель и вентилятор.
Предназначен для запекания мяса на гриле и приготовления крупных
кусков мяса и птицы на одном уровне направляющих. Он подходит также
для запекания блюд до хрустящей корочки.
НАГРЕВ СНИЗУ + ВЕНТИЛЯЦИОННЫЙ НАГРЕВ
Одновременно работают нижний нагревательный элемент,
нагревательный элемент вокруг вентилятора и вентилятор. Лучше всего
этот режим подходит для приготовления пиццы, а также сочной выпечки,
фруктовых тортов из дрожжевого или песочного теста и творожных тортов.
ВЕНТИЛЯЦИОННЫЙ НАГРЕВ
Одновременно работают нагревательный элемент вокруг вентилятора и
вентилятор. Вентилятор создает постоянную циркуляцию горячего воздуха
вокруг готовящегося блюда. Этот режим подходит для приготовления мяса
и выпечки на нескольких уровнях.
НАГРЕВ СНИЗУ + РАБОТА ВЕНТИЛЯТОРА
Этот режим подходит для приготовления низко поднимающейся выпечки и
консервирования овощей и фруктов.
160
200
240
240
170
200
180
180
12
Loading...
