Istruzioni per luso

PIANO

Italiano, 1 Français, 23

English,12

NL DE

Nederlands,35Deutsch, 46

PL 640 P

Sommario

Installazione, 2-6

Posizionamento

Collegamento elettrico

Collegamento gas

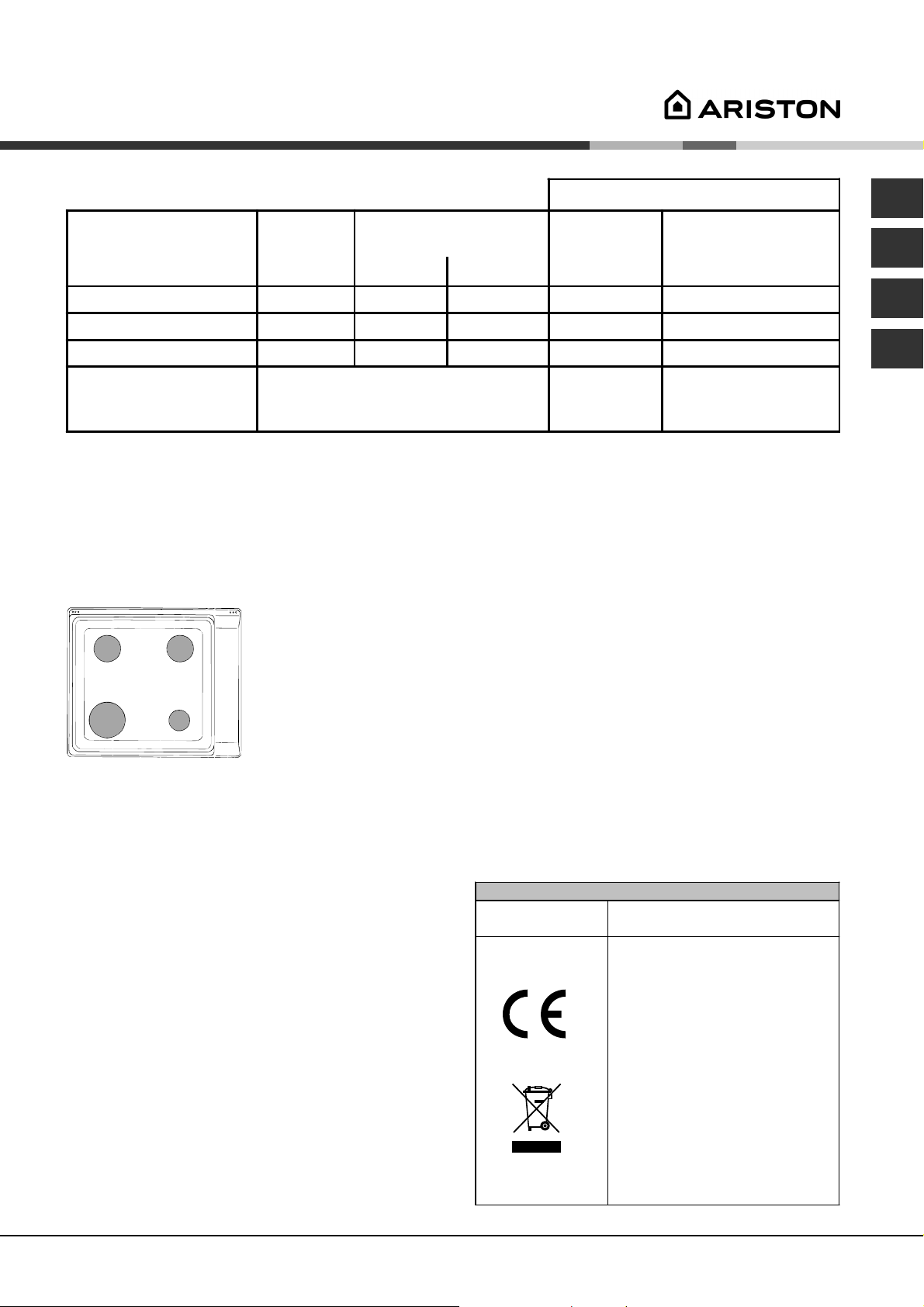

Targhetta caratteristiche

Caretteristiche dei bruciatori ed ugelli

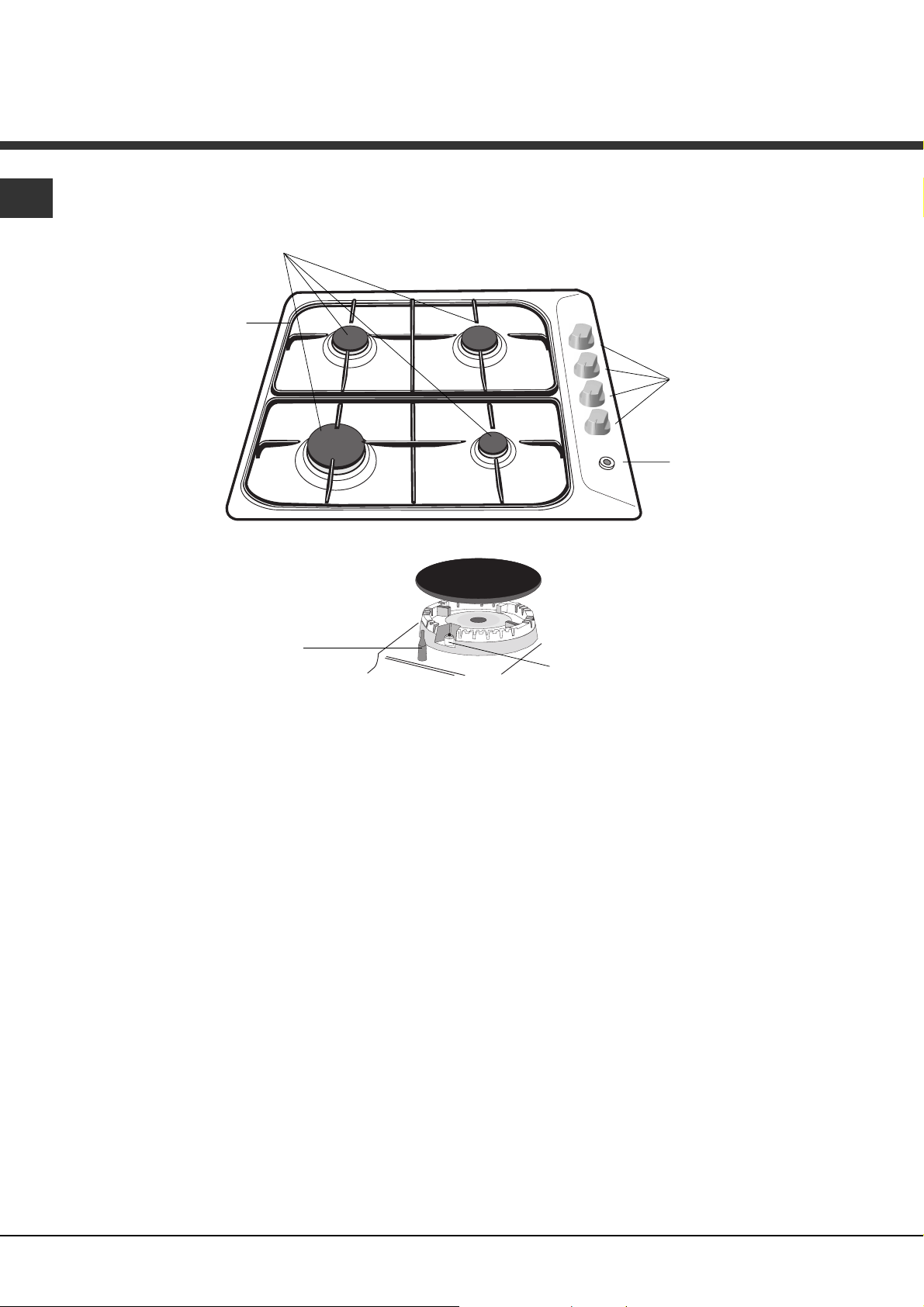

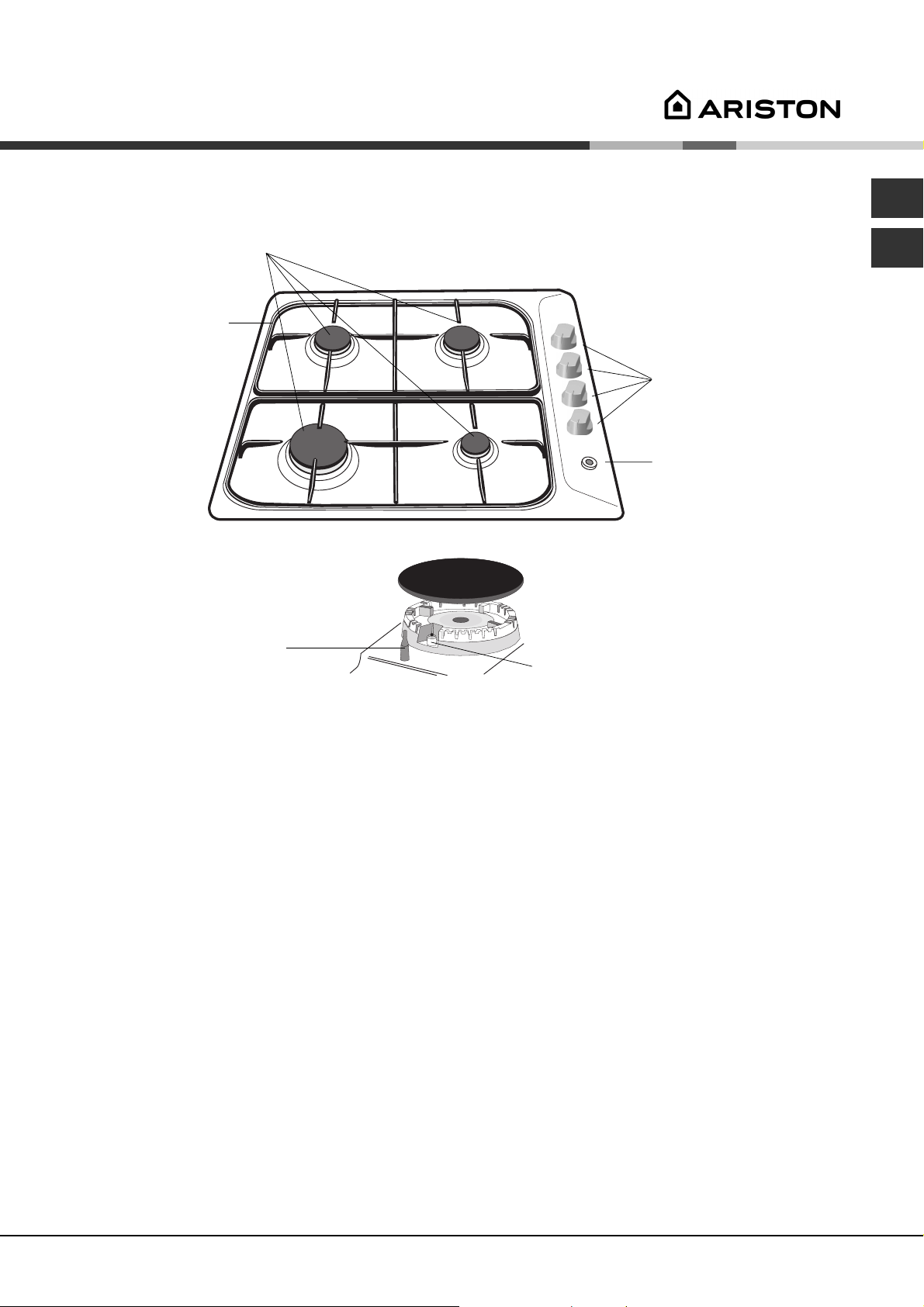

Descrizione dellapparecchio, 7

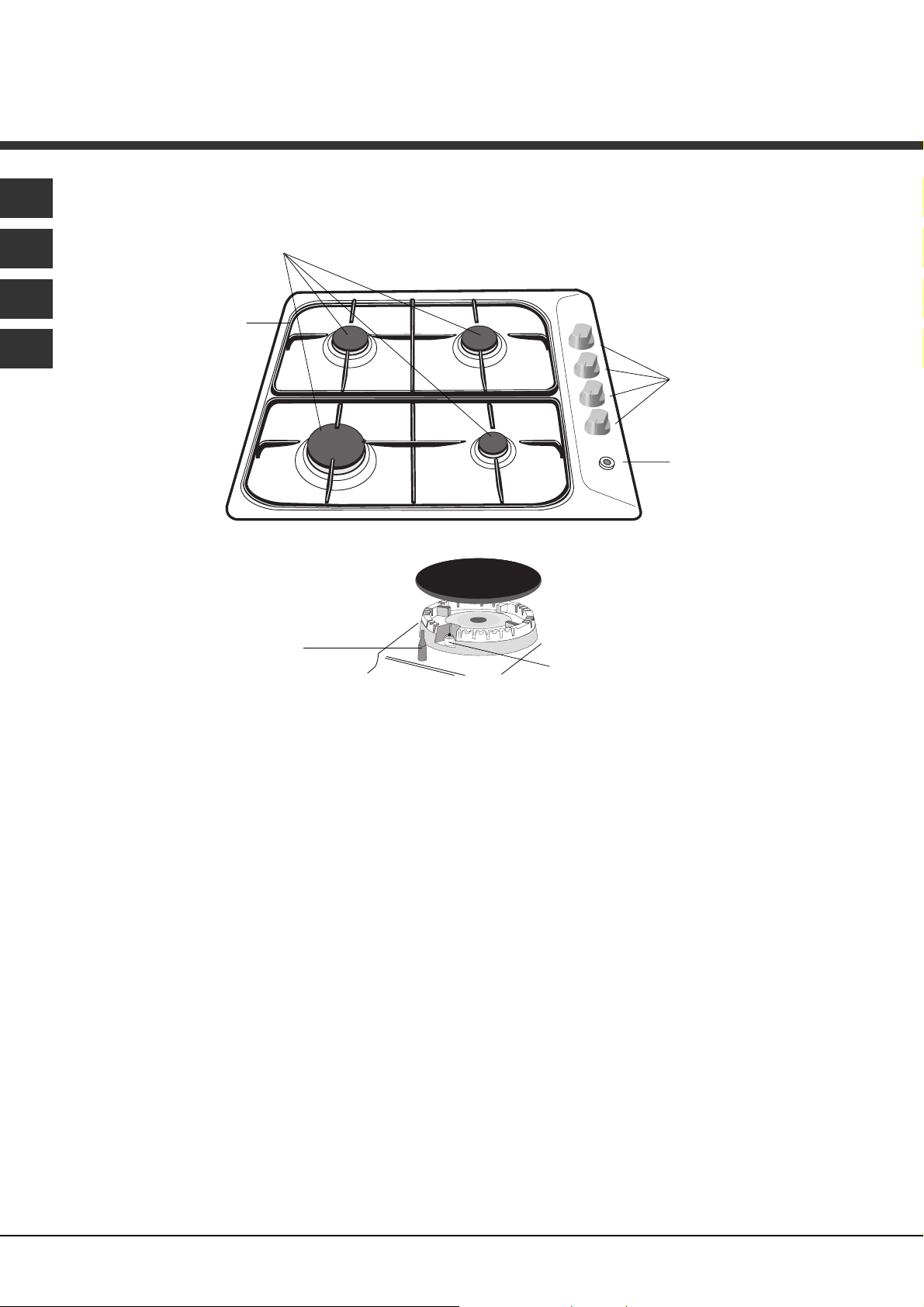

Vista dinsieme

Avvio e utilizzo, 8

Consigli pratici per luso dei bruciatori

Consigli pratici per luso della piastra elettrica

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire lapparecchio

Manutenzione rubinetti gas

Anomalie e rimedi, 11

Assistenza attiva 7 giorni su 7

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

allapparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e

vanno eliminati secondo le norme per la raccolta

differenziata (vedi Precauzioni e consigli).

! Linstallazione va effettuata secondo queste

istruzioni e da personale professionalmente

qualificato. Una errata installazione può causare danni

a persone, animali o cose.

! Questo apparecchio può essere installato e

funzionare solo in locali permanentemente ventilati

secondo le prescrizioni delle Norme UNI-CIG 7129 e

7131 in vigore. Debbono essere osservati i seguenti

requisiti:

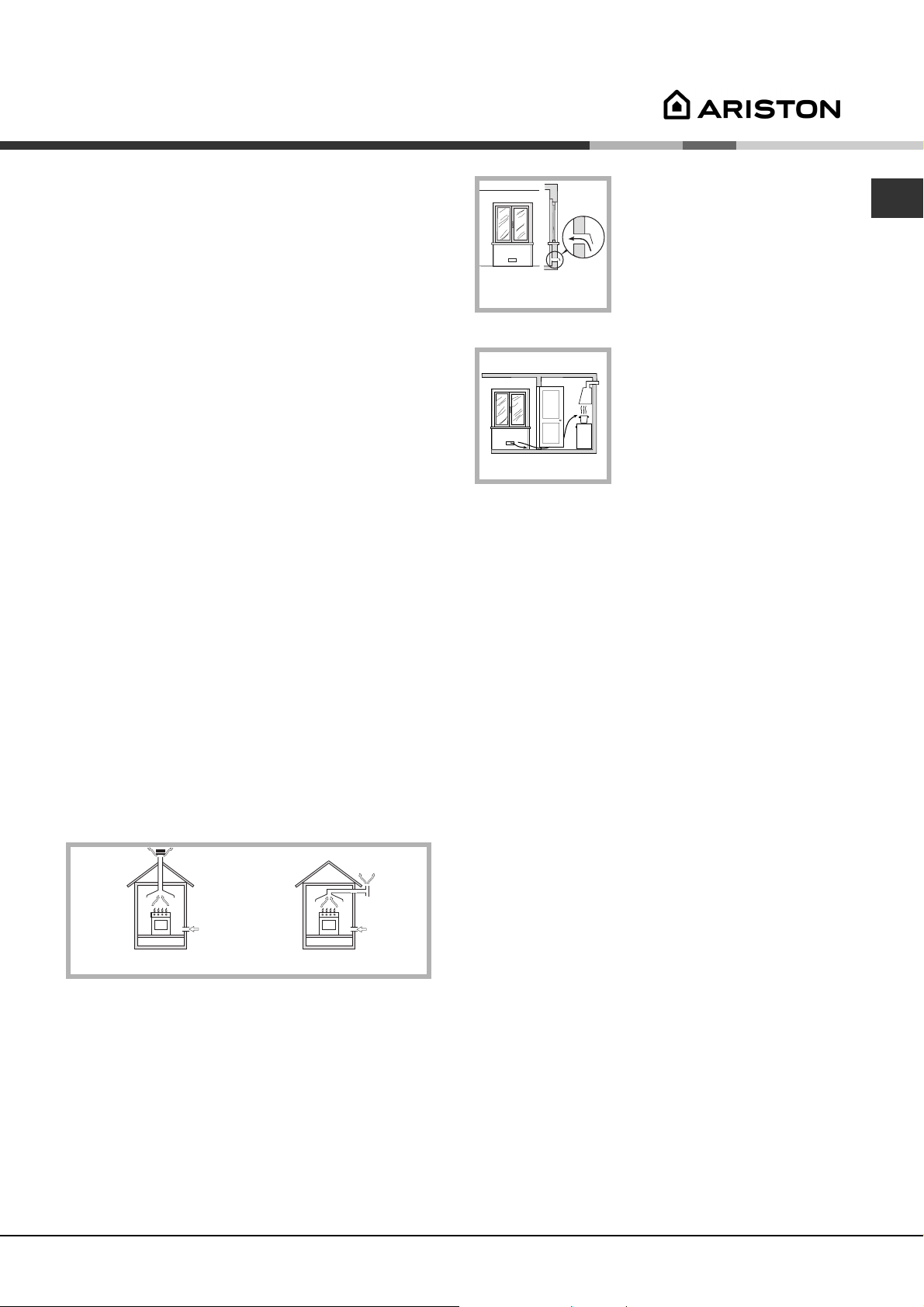

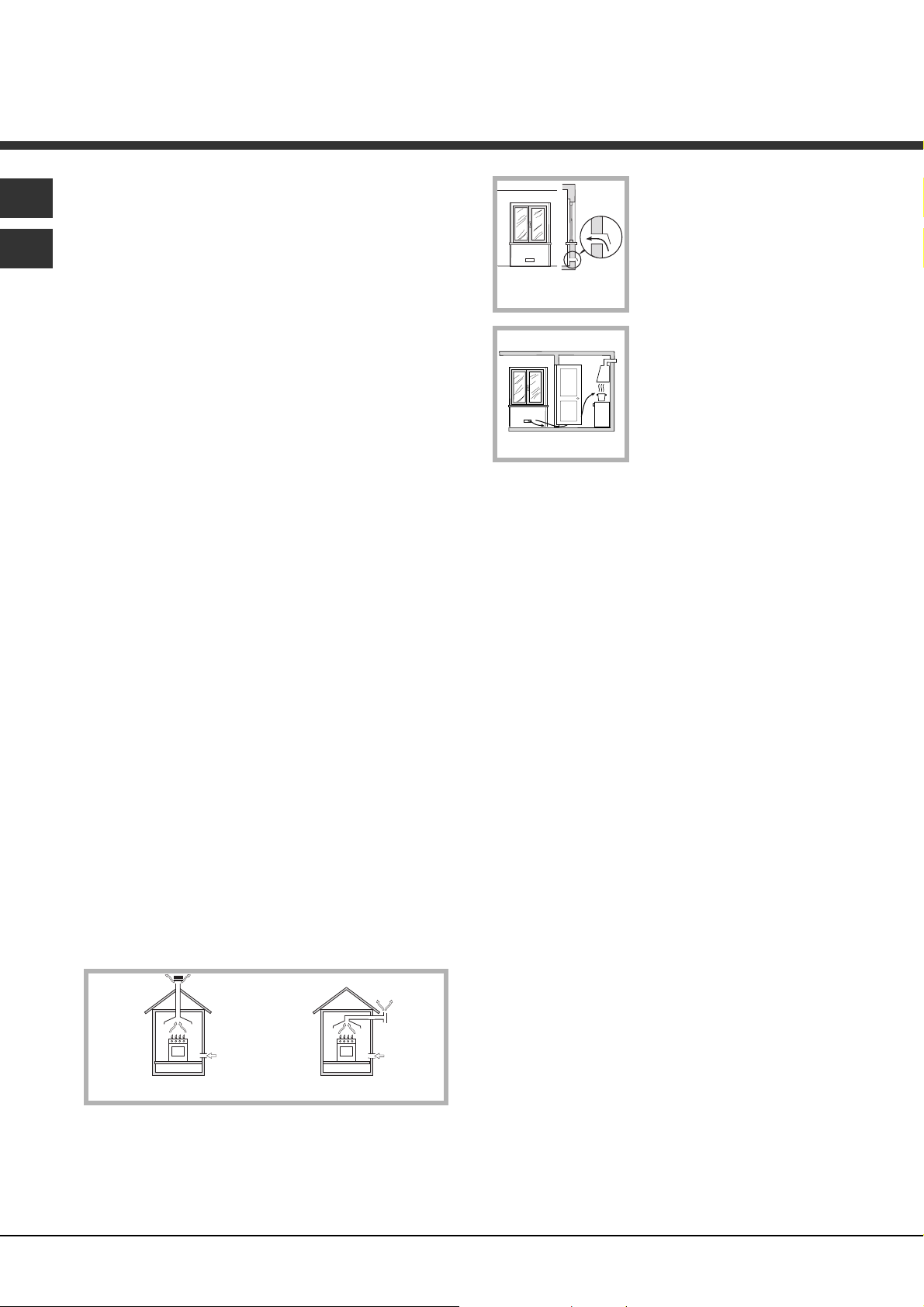

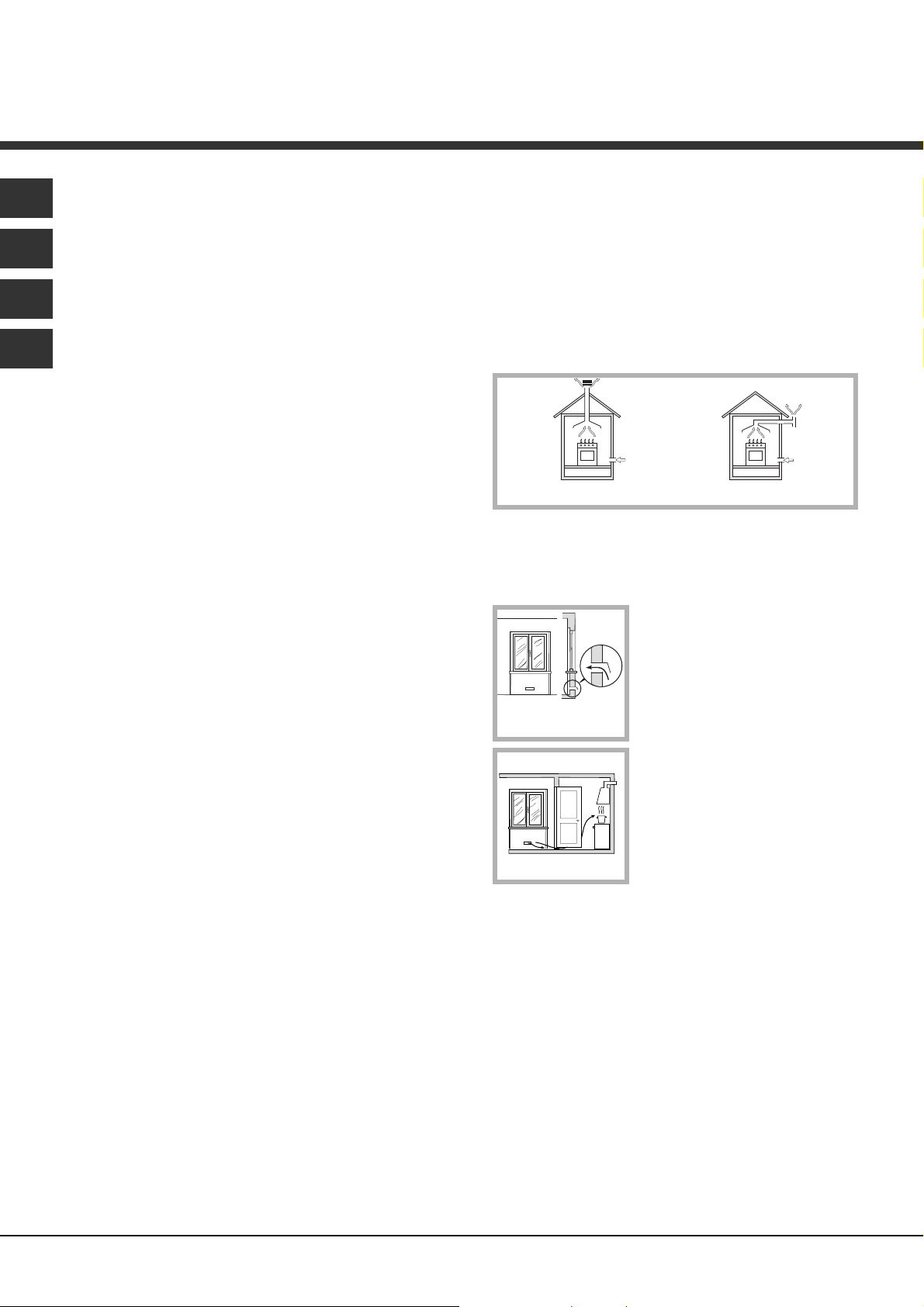

 Il locale deve prevedere un sistema di scarico

allesterno dei fumi della combustione, realizzato

tramite una cappa o tramite un elettroventilatore

che entri automaticamente in funzione ogni volta

che si accende lapparecchio.

Locale adiacente

Locale da ventilare

Ovvero, in maniera indiretta da

locali adiacenti, dotati di un

condotto di ventilazione con

lesterno come sopra descritto,

e che non siano parti comuni

dellimmobile, o ambienti con

Maggiorazione della fessura fra porta e pavimento

pericolo di incendio, o camere

da letto.

 I gas di petrolio liquefatti, più pesanti dellaria,

ristagnano verso il basso. Quindi i locali contenenti

bidoni di GPL debbono prevedere delle aperture

verso lesterno così da permettere levacuazione

dal basso delle eventuali fughe di gas. Pertanto

i bidoni di GPL, siano essi vuoti o parzialmente

pieni, non debbono essere installati o depositati in

locali o vani a livello più basso del suolo (cantinati,

ecc.). É opportuno tenere nel locale solo il bidone

in utilizzo, collocato in modo da non essere

soggetto allazione diretta di sorgenti di calore

(forni, camini, stufe, ecc.) capaci di portarlo

a temperature superiori ai 50°C.

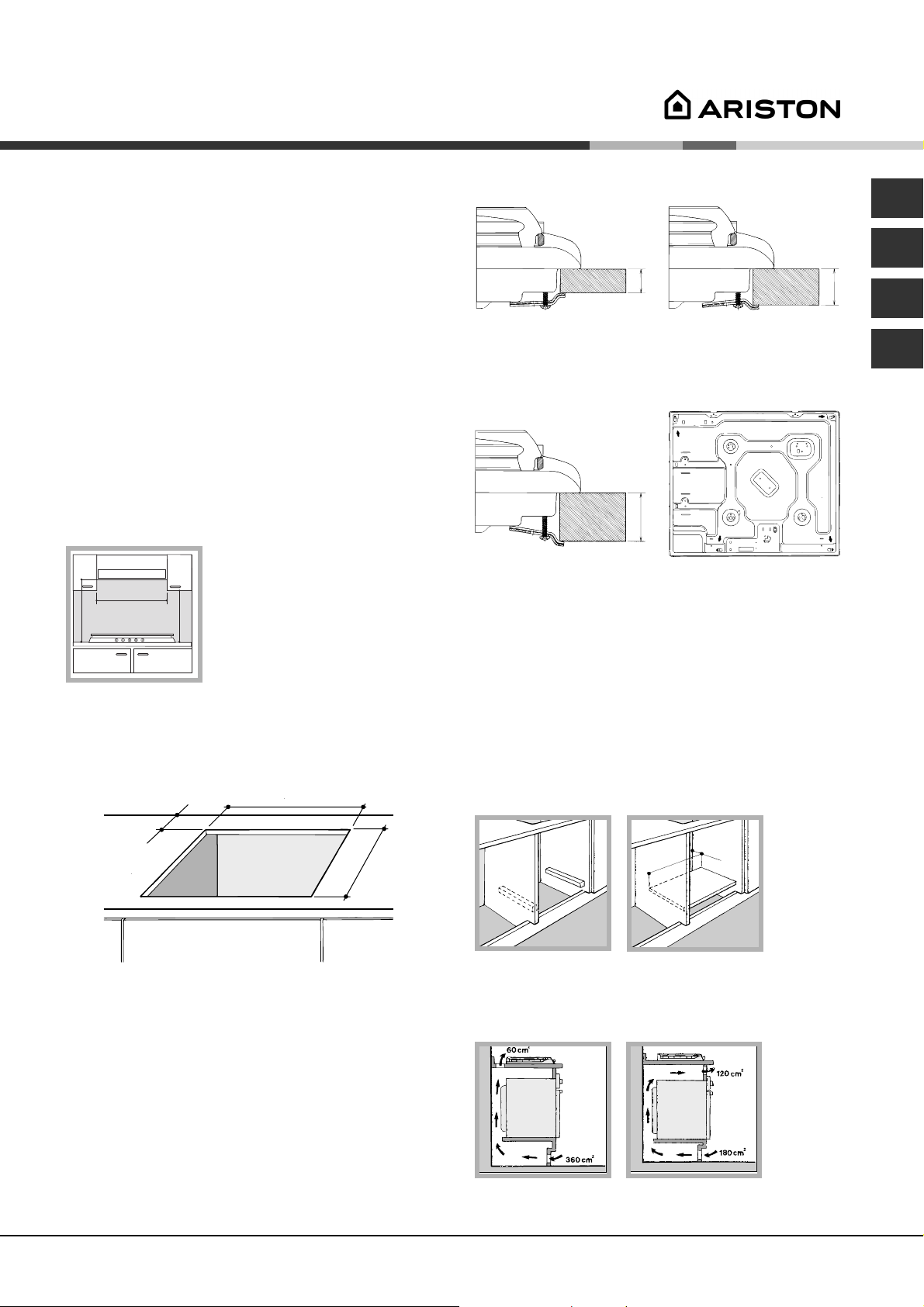

Incasso

I piani a gas e misti sono predisposti con grado di

protezione contro i riscaldamenti eccessivi di tipo X, è

pertanto possibile linstallazione a fianco di mobili la

cui altezza non superi quella del piano di lavoro. Per

una corretta installazione del piano di cottura vanno

osservate le seguenti precauzioni:

 I mobili situati a fianco, la cui altezza superi quella

del piano di lavoro, debbono essere situati ad

almeno 600 mm dal bordo del piano stesso.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

 Il locale deve prevedere un sistema che consenta

lafflusso dellaria necessaria alla regolare

combustione. La portata di aria necessaria alla

combustione non deve essere inferiore a 2 m

/h per

kW di potenza installata.

Il sistema può essere realizzato

prelevando direttamente laria

dallesterno delledificio tramite

Esempi di aperture di ventilazione per l’aria comburente

un condotto di almeno 100 cm

di sezione utile e tale che non

possa essere accidentalmente

ostruito.

 Le cappe debbono essere installate secondo i

requisiti richiesti nei libretti istruzioni delle cappe

stesse, comunque ad una distanza minima di 650

mm.

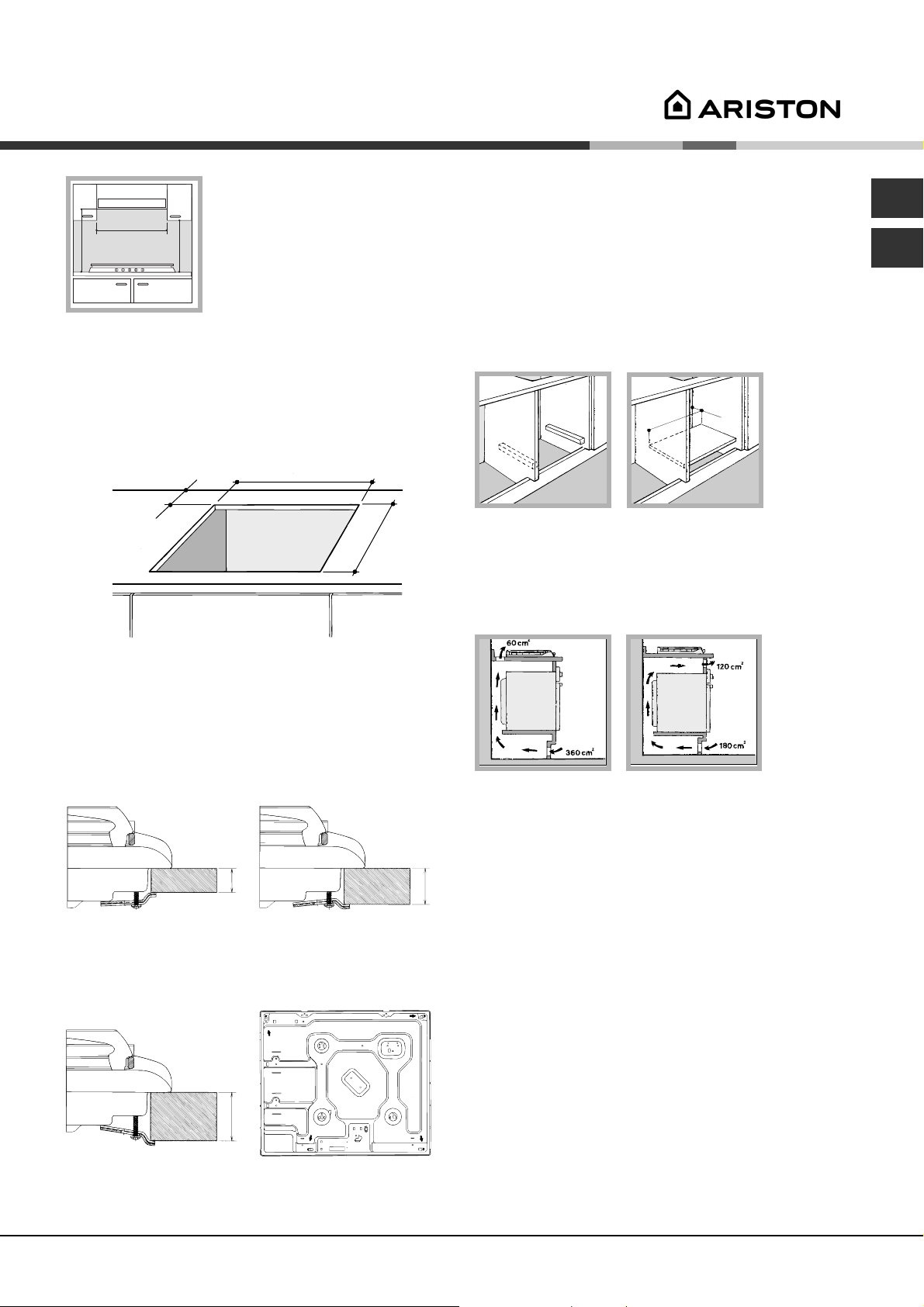

 Posizionare i pensili adiacenti alla cappa ad

unaltezza minima dal top di 420 mm (vedi figura).

Allorchè il piano di cottura

venga installato sotto un

600mm min.

pensile, questultimo dovrà

mantenere una distanza

700mm min.

540mm min.

minima dal top pari a 700 mm

(vedi figura).

 Il vano del mobile dovrà avere le dimensioni

indicate nella figura.

Sono previsti dei ganci di fissaggio che consentono

di fissare il piano su top da 20 a 40 mm. di

spessore. Per un buon fissaggio del piano è

consigliabile usare tutti i ganci a disposizione.

555 mm

560 mm.

45 mm.

55 mm

475 mm

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per

top H=20mm top H=30mm

Avanti

Posizione gancio per Dietro

top H=40mm

Nel caso di installazione sopra un forno da incasso

senza ventilazione forzata di raffreddamento, per

consentire unadeguata areazione allinterno del

mobile vanno garantite delle prese daria di ingresso e

di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono

predisposti per il funzionamento con corrente

alternata alla tensione e frequenza di alimentazione

indicate sulla targhetta caratteristiche (posta sulla

parte inferiore del piano). Il conduttore di terra del

cavo è contraddistinto dai colori giallo-verde. Nel

caso di installazione sopra un forno da incasso

lallaccio elettrico del piano e quello del forno deve

essere realizzato separatamente, sia per ragioni di

sicurezza elettrica che per facilitare leventuale

estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

! Usare i ganci contenuti nella "confezione accessori"

 Nel caso in cui il piano non sia installato su di un

forno incasso, è necessario inserire un pannello di

legno come isolamento. Esso dovrà essere

posizionato ad una distanza minima di 20 mm.

dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario

eliminare la parete posteriore del vano. È preferibile

installare il forno in modo che appoggi su due listelli in

legno oppure su un piano continuo che abbia

unapertura di almeno 45 x 560 mm (vedi figure).

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario

interporre tra lapparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in

vigore (il filo di terra non deve essere interrotto

dallinterruttore). Il cavo di alimentazione deve essere

posizionato in modo tale che in nessun punto superi

di 50°C la temperatura ambiente.

! Linstallatore è responsabile del corretto

collegamento elettrico e dellosservanza delle norme

di sicurezza.

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

tassativamente la guarnizione di tenuta (in dotazione

con lapparecchio). Il raccordo di entrata del gas

allapparecchio è filettato 1/2 gas maschio cilindrico.

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella

targhetta caratteristiche;

 la tensione di alimentazione sia compresa nei valori

nella targhetta caratteristiche;

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario sostituire la

presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Collegamento gas

Il collegamento dellapparecchio alla tubazione o alla

bombola del gas dovrà essere effettuato come

prescritto dalle Norme UNI-CIG 7129 e 7131, solo

dopo essersi accertati che esso è regolato per il tipo

di gas con cui sarà alimentato. In caso contrario

eseguire le operazioni indicate al paragrafo

Adattamento ai diversi tipi di gas.

Nel caso di alimentazione con gas liquido, da

bombola, utilizzare regolatori di pressione conformi

alle Norme UNI-CIG 7432.

! Per un sicuro funzionamento, per un adeguato uso

dellenergia e maggiore durata dellapparecchiatura,

assicurarsi che la pressione di alimentazione rispetti i

valori indicati nella tabella 1 Caratteristiche dei

bruciatori ed ugelli.

Allaccio con tubo rigido (rame o acciaio)

! Lallaccio allimpianto gas deve essere effettuato in

modo da non provocare sollecitazioni di alcun genere

allapparecchio.

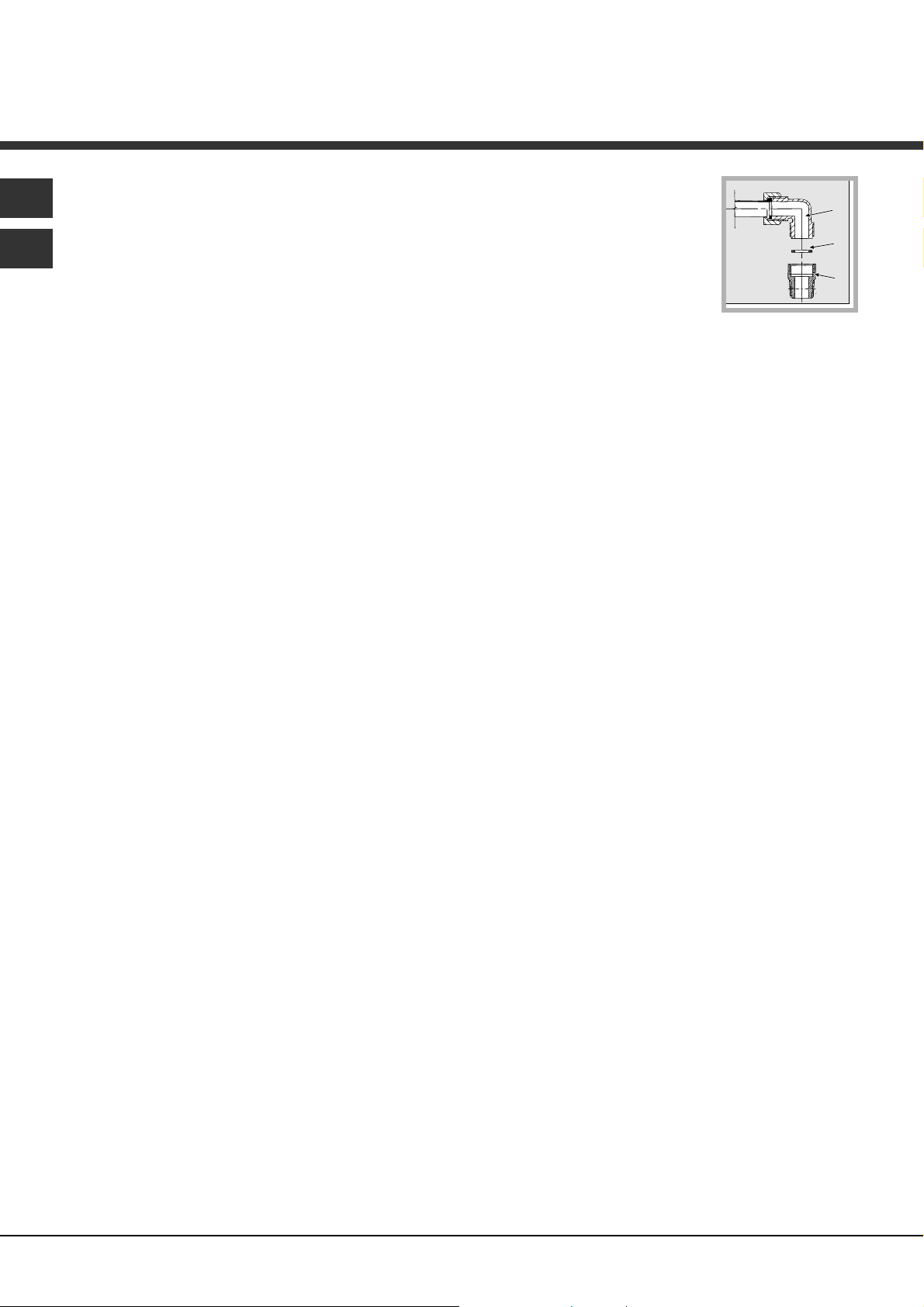

Sulla rampa di alimentazione dellapparecchio è

presente un raccordo a L orientabile, la cui tenuta è

assicurata da una guarnizione. Nel caso risulti

necessario ruotare il raccordo sostituire

Allaccio con tubo flessibile in acciaio inossidabile

a parete continua con attacchi filettati

Il raccordo di entrata del gas allapparecchio è

filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in

modo che la loro lunghezza, in condizioni di massima

estensione, non sia maggiore di 2000 mm. Ad

allacciamento avvenuto assicurarsi che il tubo

metallico flessibile non venga a contatto con parti

mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma

UNI-CIG 9891 e guarnizioni di tenuta conformi alle

Norme Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta

di tutti i raccordi utilizzando una soluzione saponosa e

mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da

quello per il quale esso è predisposto (indicato sulla

etichetta fissata nella parte inferiore del piano o

sull'imballo), occorre sostituire gli ugelli dei bruciatori

effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle

loro sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di

gas (vedi tabella 1 Caratteristiche dei bruciatori ed

ugelli).

3. rimontare le parti eseguendo allinverso le

operazioni.

4. al termine delloperazione, sostituite la vecchia

etichetta taratura con quella corrispondente al

nuovo gas dutilizzo, reperibile presso i Nostri

Centri Assistenza Tecnica.

 Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione

dellaria primaria.

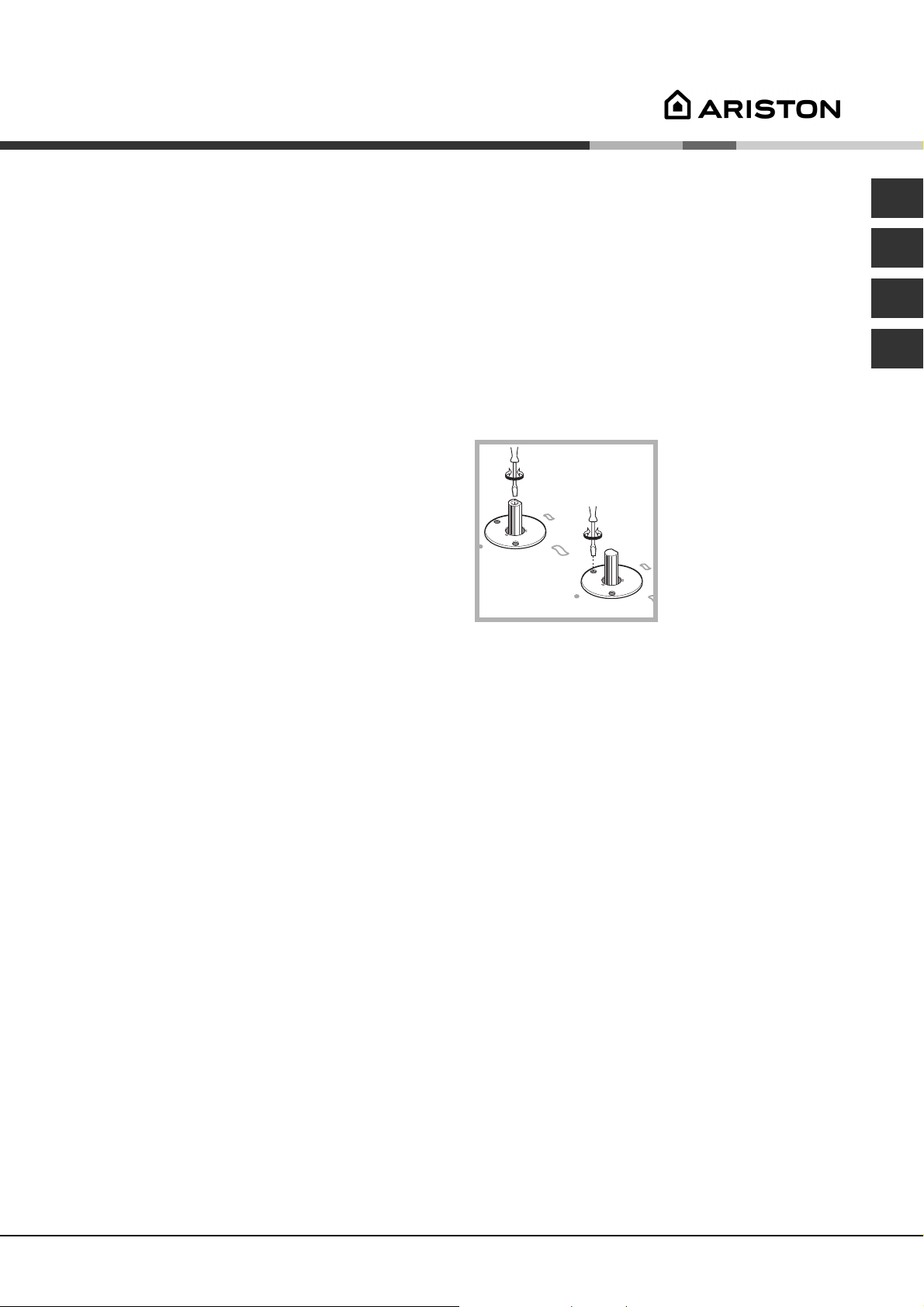

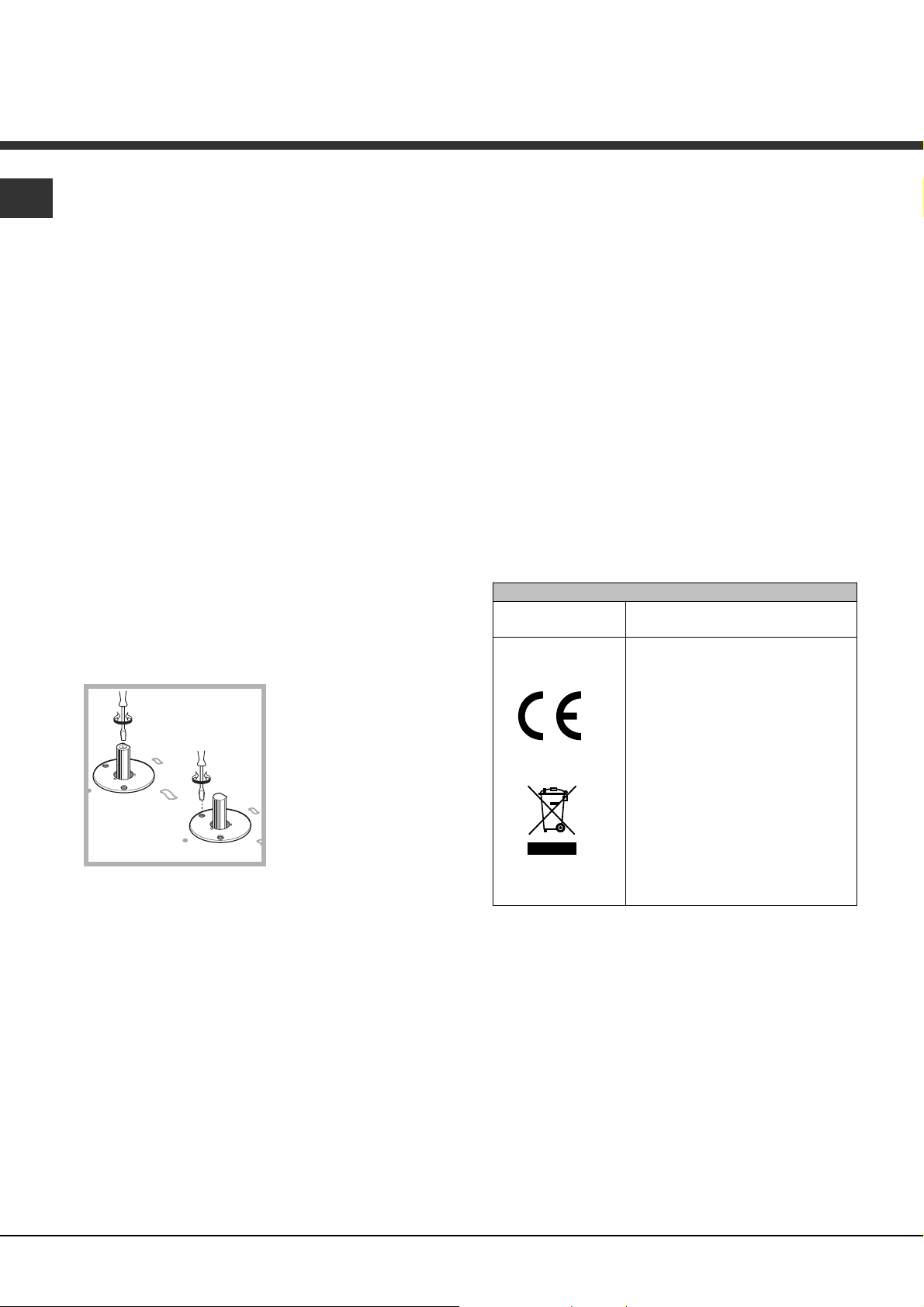

 Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola

ed agire sulla vite di

regolazione posta

allinterno o di fianco

allastina del rubinetto

fino ad ottenere una

piccola fiamma

regolare.

3. Verificare che ruotando rapidamente la manopola

dalla posizione di massimo a quella di minimo non

si abbiano spegnimenti dei bruciatori.

! Nel caso dei gas liquidi, la vite di regolazione dovrà

essere avvitata a fondo.

! Al termine delloperazione sostituire la vecchia

etichetta di taratura con quella corrispondente al

nuovo gas di utilizzo, reperibile presso i nostri Centri

Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o

variabile) da quella prevista, è necessario installare,

sulla tubazione dingresso un appropriato regolatore

di pressione (secondo UNI-CIG 7430 regolatori per

gas canalizzati).

TARGHETTA CARATTERISTICHE

4. Negli apparecchi provvisti del dispositivo di

sicurezza (termocoppia), in caso di mancato

funzionamento del dispositivo con bruciatori al

minimo aumentare la portata dei minimi stessi

agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui

by-pass con ceralacca o materiali equivalenti.

Collegamenti

elettrici

tensione a 220-240V ~ 50/60Hz

Questa apparecchiatura è

conforme alle seguenti Direttive

Comunitarie: 73/23/CEE del

19/02/73 (Bassa Tensione) e

successive modificazioni -

89/336/CEE del 03/05/89

(Compatibilità Elettromagnetica)

e successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni.

90/336/CEE del 29/06/90 (Gas) e

successive modificazioni.

2002/96/CEE

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas liquido Gas naturale

Bruciatore Diametro

(mm)

Potenza termica

By-Pass

kW (p.c.s.*)

Nomin. Ridot. (1)

1/100

ugello

1/100

portata*

g/h

(mm) (mm) *** ** (mm)

ugello

1/100

portata*

(mm)

Rapido (R)

100 3,00 0,70 39 41 87 218 214 128 286

Semi Rapido (S) 75 1,90 0,40 28 30 70 138 136 104 181

Ausiliario (A) 51 1,00 0,40 28 30 52 73 71 76 95

Pressioni di alimentazione

* A 15°C e 1013 mbar-gas secco

** Propano P.C.S. = 50.37 MJ/Kg

*** Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas.

Nominale (mbar)

Minima (mbar)

Massima (mbar)

28-30

20 35

37 25 45

20 17 25

l/h

PL 640 P

Descrizione

dellapparecchio

Vista dinsieme

BRUCIATORI GAS

Griglie di appoggio per

RECIPIENTI DI COTTURA

Manopole di comando dei

BRUCIATORI GAS

Pulsante di accensione

dei BRUCIATORI

GAS*

DISPOSITIVO DI

SICUREZZA*

 BRUCIATORI GAS sono di diverse dimensioni e

potenze. Scegliete quello più adatto al diametro del

recipiente da utilizzare.

 Manopole di comando dei BRUCIATORI GAS per

la regolazione della fiamma.

Candela di accensione dei

BRUCIATORI GAS*

 Candela di accensione dei BRUCIATORI GAS*

permette laccensione automatica del bruciatore

prescelto.

 DISPOSITIVO DI SICUREZZA* in caso di

spegnimento accidentale della fiamma, interrompe

luscita del gas.

Presente solo in alcuni modelli.

Avvio e utilizzo

! Su ciascuna manopola è indicata la posizione del

bruciatore gas o della piastra elettrica*

corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla

manopola corrispondente come segue:

 Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo

stesso una fiamma o un accenditore, premere a fondo

e ruotare la manopola corrispondente in senso

antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è

necessario mantenere premuta la manopola per circa

6 secondi finchè non si scalda il dispositivo che

mantiene automaticamente accesa la fiamma .

Nei modelli dotati di candela di accensione, per

accendere il bruciatore prescelto, prima premere il

pulsante di accensione, identificato dal simbolo

poi premere a fondo e ruotare la manopola

corrispondente in senso antiorario fino alla posizione

di massima potenza.

Consigli pratici per luso dei bruciatori

Al fine di ottenere il massimo rendimento è utile

ricordare quanto segue:

 utilizzare recipienti adeguati a ciascun bruciatore

(vedere tabella) al fine di evitare che le fiamme

fuoriescano dal fondo dei recipienti.

 utilizzare sempre recipienti a fondo piatto e con

coperchio.

 al momento dellebollizione ruotare la manopola fino

alla posizione di minimo.

Bruciatore ø Diametro recipienti (cm)

Rapido (R) 24 – 26 Semi Rapido (S) 16 – 20

Ausiliario (A) 10 – 14

! Nel caso di una estinzione accidentale delle fiamme

del bruciatore, chiudere la manopola di comando e

ritentare laccensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la

manopola in senso orario fino allarresto

(corrispondente al simbolo ).

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in

conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di

sicurezza e devono essere lette attentamente.

Sicurezza generale

 Questo apparecchio riguarda un apparecchio da

incasso di classe 3.

 Gli apparecchi gas necessitano, per un corretto

funzionamento, di un regolare ricambio daria.

Accertarsi che nella loro installazione siano

rispettati i requisiti richiesti nel paragrafo

relativo al Posizionamento.

 Le istruzioni sono valide solo per i paesi di

destinazione i cui simboli figurano sul libretto e

sulla targa matricola.

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio non va installato allaperto,

nemmeno se lo spazio è riparato, perché è molto

pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare la macchina a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Lapparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le

istruzioni riportate in questo libretto.

 Evitare che il cavo di alimentazione di altri

elettrodomestici entri in contatto con parti calde del

piano.

 Assicurarsi che i manici delle pentole siano sempre

rivolti verso linterno del piano cottura per evitare

che vengano urtati accidentalmente.

 Non chiudere il coperchio in vetro (se presente) con

i bruciatori gas ancora caldi.

 Non utilizzare pentole instabili o deformate.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno

essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano

essere smaltiti nel normale flusso dei rifiuti solidi

urbani. Gli apparecchi dimessi devono essere

raccolti separatamente per ottimizzare il tasso di

recupero e riciclaggio dei materiali che li

compongono ed impedire potenziali danni per la

salute umana e lambiente. Il simbolo del cestino

barrato è riportato su tutti i prodotti per ricordare gli

obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi

al servizio di raccolta pubblico, portarli presso le

apposite aree comunali o, se previsto dalla legge

nazionale in materia, renderli ai rivenditori

contestualmente allacquisto di un nuovo prodotto

di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono

attivi nella creazione e gestione di sistemi di

raccolta e smaltimento degli apparecchi dimessi.

 Non ostruire le aperture di ventilazione e di

smaltimento di calore.

 Assicurarsi sempre che le manopole siano nella

posizione l/

utilizzato.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 Non fare pulizia o manutenzione senza aver prima

staccato la spina dalla rete elettrica.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

Contattare lAssistenza (vedi Assistenza).

¡ quando lapparecchio non è

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare lapparecchio dalla

rete di alimentazione elettrica.

Pulire lapparecchio

! Evitare luso di detergenti abrasivi o corrosivi, quali

gli smacchiatori e prodotti antiruggine, i detersivi in

polvere e le spugne con superficie abrasiva: possono

graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta

pressione per la pulizia dellapparecchio.

 Per una manutenzione ordinaria, è sufficiente lavare

il piano con una spugna umida, asciugando quindi

con una carta assorbente per cucina.

 Gli elementi mobili dei bruciatori vanno lavati

frequentemente con acqua calda e detersivo

avendo cura di eliminare le eventuali incrostazioni.

 Nei piani dotati di accensione automatica occorre

procedere frequentemente ad una accurata pulizia

della parte terminale dei dispositivi di accensione

istantanea elettronica e verificare che i fori di uscita

del gas non siano ostruiti.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che

si blocchi o presenti difficoltà nella rotazione, pertanto

sarà necessario provvedere alla sostituzione del

rubinetto stesso.

! Questa operazione deve essere effettuata da un

tecnico autorizzato dal costruttore.

 Lacciaio inox può rimanere macchiato se a

contatto per lungo tempo con acqua fortemente

calcarea o con detergenti aggressivi (contenenti

fosforo). Si consiglia di sciacquare

abbondantemente ed asciugare dopo la pulizia. E

inoltre opportuno asciugare eventuali trabocchi

dacqua.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si

può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in

particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

 Sono ostruiti i fori di uscita del gas del bruciatore.

 Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

 Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

 Non avete premuto a fondo la manopola.

 Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di

sicurezza.

 Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

 Sono ostruiti i fori di fuoriuscita del gas.

 Ci sono correnti d'aria nelle vicinanze del piano.

 La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

 Il fondo del recipiente è perfettamente piano.

 Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

 Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro

Assistenza Tecnica. Comunicare:

 il modello della macchina (Mod.)

 il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio e/o sullimballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non

originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per

essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle

13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle

08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni

consultare il sito www.indesit.com.

Operating Instructions

HOB

Italiano, 1 Français, 23

English,12

NL DE

Nederlands,35Deutsch, 46

PL 640 P

Contents

Installation, 13-17

Positioning

Electrical connection

Gas connection

Data plate

Burner and nozzle specifications

Description of the appliance, 18

Overall view

Start-up and use, 19

Practical advice on using the burners

Practical advice on using the electric plates

Precautions and tips, 20

General safety

Disposal

Maintenance and care, 21

Switching the appliance off

Cleaning the appliance

Gas tap maintenance

Troubleshooting, 22

Installation

! Before operating your new appliance please read

this instruction booklet carefully. It contains important

information for safe use, installation and care of the

appliance.

! Please keep these operating instructions for future

reference. Pass them on to possible new owners of

the appliance.

Positioning

! Keep packaging material out of the reach of

children. It can become a choking or suffocation

hazard (see Precautions and tips).

! The appliance must be installed by a qualified

professional according to the instructions provided.

Incorrect installation may cause harm to people and

animals or may damage property.

! This unit may be installed and used only in

permanently ventilated rooms in accordance with

British Standard Codes Of Practice: B.S. 6172 / B.S.

5440, Par. 2 and B.S. 6891 Current Editions. The

following requirements must be observed:

 The room must be equipped with an air extraction

system that expels any combustion fumes. This

may consist of a hood or an electric fan that

automatically starts each time the appliance is

switched on.

Adjacent Room

Room to be

Vented

The system can also provide

the air needed for combustion

indirectly, i.e. from adjacent

rooms fitted with air circulation

tubes as described above.

However, these rooms must not

Enlarging the ventilation slot between window and floor.

be communal rooms,

bedrooms or rooms that may

present a fire hazard.

 Liquid petroleum gas sinks to the floor as it is

heavier than air. Therefore, rooms containing LPG

cylinders must also be equipped with vents to allow

gas to escape in the event of a leak. As a result

LPG cylinders, whether partially or completely full,

must not be installed or stored in rooms or storage

areas that are below ground level (cellars, etc.). It is

advisable to keep only the cylinder being used in

the room, positioned so that it is not subject to heat

produced by external sources (ovens, fireplaces,

stoves, etc. ) which could raise the temperature of

the cylinder above 50°C.

Fitting the appliance

Gas and mixed hobs are manufactured with type X

degree protection against overheating. The following

precautions must be taken when installing the hob:

 Kitchen cabinets adjacent to the appliance and

taller than the top of the hob must be at least 600

mm from the edge of the hob.

 Hoods must be installed according to their relative

installation instruction manuals and at a minimum

distance of 650 mm from the hob.

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

 The room must also allow proper air circulation, as

air is needed for combustion to occur normally. The

flow of air must not be less than 2 m

/h per kW of

installed power.

The air circulation system may

take air directly from the

outside by means of a pipe

with an inner cross section of

Examples of ventilation holes for comburant air.

at least 100 cm

must not be vulnerable to any

type of blockages.

; the opening

 Place the wall cabinets adjacent to the hood at a

minimum height of 420 mm from the hob (see

figure).

If the hob is installed beneath a

wall cabinet, the latter must be

600mm min.

700mm min.

situated at a minimum of 700

mm above the hob (see figure).

540mm min.

 The installation cavity should have the dimensions

indicated in the figure.

Fastening hooks are provided, allowing you to

fasten the hob to tops that are between 20 and 40

mm thick. To ensure the hob is securely fastened to

the top, we recommend you use all the hooks

provided.

555 mm

55 mm

475 mm

Hook fastening diagram

45 mm.

560 mm.

Where a hob is installed above an oven without a

forced ventilation cooling system, adequate ventilation

must be provided inside the cabinet by means of air

holes through which air can pass (see figure).

Hooking position Hooking position

for top H=20 mm for top H=30 mm

Front

Hooking position Back

for top H=40 mm

! Use the hooks contained in the accessory pack

 Where the hob is not installed over a built-in oven, a

wooden panel must be installed as insulation. This

must be placed at a minimum distance of 20 mm

from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the

cabinet must be removed. It is advisable to install the

oven so that it rests on two strips of wood, or on a

completely flat surface with an opening of at least 45 x

560 mm (see diagrams).

Electrical connection

Hobs equipped with a three-pole power supply cable

are designed to operate with alternating current at the

voltage and frequency indicated on the data plate

(this is located on the lower part of the appliance). The

earth wire in the cable has a green and yellow cover.

If the appliance is to be installed above a built-in

electric oven, the electrical connection of the hob and

the oven must be carried out separately, both for

electrical safety purposes and to make extracting the

oven easier.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load

indicated on the data plate.

The appliance must be directly connected to the mains

using an omnipolar circuit-breaker with a minimum

contact opening of 3 mm installed between the

appliance and the mains. The circuit-breaker must be

suitable for the charge indicated and must comply with

current electrical regulations (the earthing wire must not

be interrupted by the circuit-breaker). The supply cable

must not come into contact with surfaces with

temperatures higher than 50°C.

! The installer must ensure that the correct electrical

connection has been made and that it is compliant

with safety regulations.

Before connecting to the power supply, make sure

that:

 The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of

the appliance, which is indicated on the data plate.

 The voltage is in the range between the values

indicated on the data plate.

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the

plug, ask an authorised technician to replace it. Do

not use extension cords or multiple sockets.

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in

such a way as not to place any strain of any kind on

the appliance.

There is an adjustable L-shaped pipe fitting on the

appliance supply ramp and this is fitted with a seal in

order to prevent leaks. The seal must always be

replaced after rotating the pipe fitting (seal provided

with appliance). The gas supply pipe fitting is a

threaded 1/2 gas cylindrical male attachment.

Connecting a flexible jointless stainless steel pipe

to a threaded attachment

! Once the appliance has been installed, the power

supply cable and the electrical socket must be easily

accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these

safety measures not be observed.

Gas connection

The appliance should be connected to the main gas

supply or to a gas cylinder in compliance with current

national regulations. Before carrying out the

connection, make sure the cooker is compatible with

the gas supply you wish to use. If this is not the case,

follow the instructions indicated in the paragraph

Adapting to different types of gas.

When using liquid gas from a cylinder, install a

pressure regulator which complies with current

national regulations.

! Check that the pressure of the gas supply is

consistent with the values indicated in Table 1

(Burner and nozzle specifications). This will ensure

the safe operation and longevity of your appliance

while maintaining efficient energy consumption.

The gas supply pipe fitting is a threaded 1/2 gas

cylindrical male attachment.

These pipes must be installed so that they are never

longer than 2000 mm when fully extended. Once

connection has been carried out, make sure that the

flexible metal pipe does not touch any moving parts

and is not compressed.

! Only use pipes and seals that comply with current

national regulations.

Checking the tightness of the connection

! When the installation process is complete, check the

pipe fittings for leaks using a soapy solution. Never

use a flame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than

default type (indicated on the rating plate at the base

of the hob or on the packaging), the burner nozzles

should be replaced as follows:

1. Remove the hob grids and slide the burners off their

seats.

2. Unscrew the nozzles using a 7 mm socket spanner,

and replace them with nozzles for the new type of

gas (see table 1 Burner and nozzle

characteristics).

3. Reassemble the parts following the above

procedure in the reverse order.

4. Once this procedure is finished, replace the old

rating sticker with one indicating the new type of

gas used. Sticker are available from any of our

Service Centres.

 Adjusting the burners primary air :

Does not require adjusting.

! If the appliance is connected to liquid gas, the

regulation screw must be fastened as tightly as

possible.

 Setting the burners to minimum:

1. Turn the tap to the low flame position.

2. Remove the knob

and adjust the

adjustment screw,

which is positioned in or

next to the tap pin, until

the flame is small but

steady.

3. Having adjusted the flame to the required low

setting, while the burner is alight, quickly change

the position of the knob from minimum to maximum

and vice versa several times, checking that the

flame does not go out.

4. Some appliances have a safety device

(thermocouple) fitted. If the device fails to work

when the burners are set to the low flame setting,

increase this low flame setting using the adjusting

screw.

5. Once the adjustment has been made, replace the

seals on the by-passes using sealing wax or a

similar substance.

! Once this procedure is finished, replace the old

rating sticker with one indicating the new type of gas

used. Stickers are available from any of our Service

Centres.

! Should the gas pressure used be different (or vary

slightly) from the recommended pressure, a suitable

pressure regulator must be fitted to the inlet pipe (in

order to comply with current national regulations).

DATA PLATE

Electrical

connections

voltage of 220-240V ~ 50/60Hz

This appliance conforms to the

following European Economic

Community directives:

-73/23/EEC dated 19/02/73 (Low

Voltage) and subsequent

amendments

- 89/336/EEC dated 03/05/89

(Electromagnetic Compatibility)

and subsequent amendments

- 93/68/EEC dated 22/07/93 and

subsequent amendments.

- 90/336/EEC dated 29/06/90

(Gas) and subsequent

amendments.

- 2002/96/EEC

Burner and nozzle specifications

Table 1

Liquid Gas Natural Gas

Burner Diameter

(mm)

Thermal power

kW (p.c.s.*)

By-Pass

1/100

Nozzle

1/100

Flow*

g/h

Nozzle

1/100

Flow*

(1)

Nomin. Ridot.

(mm) (mm) (mm) *** ** (mm) Fast (R) 100 3,00 0,70 39 41 87 218 214 128 286 Semi Fast (S) 75 1,90 0,40 28 30 70 138 136 104 181 Auxiliary (A) 51 1,00 0,40 28 30 52 73 71 76 95

Supply Pressures

* At 15°C and 1013 mbar - dry gas

** Propane P.C.S. = 50.37 MJ/Kg

*** Butane P.C.S. = 49.47 MJ/Kg

Natural P.C.S. = 37.78 MJ/m

(1) Only for appliances with the security device.

Nominal (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20 35

37 25 45

20 17 25

l/h

PL 640 P

Description of the

appliance

Overall view

GAS BURNERS

Support Grid for

COOKWARE

Control Knobs for

GAS BURNERS

button*

SAFETY

DEVICES*

 GAS BURNERS differ in size and power. Use the

diameter of the cookware to choose the most

appropriate burner to cook with.

 Control Knobs for GAS BURNERS adjust the power

or the size of the flame.

Ignition for

GAS BURNERS*

 GAS BURNER ignition* enables a specific burner

to be lit automatically.

 SAFETY DEVICE* stops the gas flow if the flame is

accidentally extinguished.

Only available on certain models.

Start-up and use

! The position of the corresponding gas burner or

electric hotplate* is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following

settings using the corresponding control knob:

 Off

Maximum

Minimum

To light one of the burners, hold a lit match or lighter

near the burner and, at the same time, press down

and turn the corresponding knob anti-clockwise to the

maximum setting.

Since the burner is fitted with a safety device, the

knob should be pressed for approximately 6 seconds

to allow the automatic device keeping the flame alight

to heat up.

When using models with an ignition button, light the

desired burner by first pressing the gas burners

button (identifiable by the

down the corresponding knob as far as possible and

turning it anticlockwise towards the maximum setting.

symbol), then pressing

Practical advice on using the burners

To ensure the burners operate efficiently:

 Use appropriate cookware for each burner (see

table) so that the flames do not extend beyond the

bottom of the cookware.

 Always use cookware with a flat base and a cover.

 When the contents of the pan reach boiling point,

turn the knob to minimum.

Burner ø Cookware diameter (cm)

Fast (R) 24 - 26 Semi Fast (S) 16 - 20

Auxiliary (A) 10 - 14

! If a flame is accidentally extinguished, turn off the

control knob and wait for at least 1 minute before

trying to relight it.

To switch off the burner, turn the knob in a clockwise

direction until it stops (when reaches the  position).

Precautions and tips

! This appliance has been designed and

manufactured in compliance with international safety

standards. The following warnings are provided for

safety reasons and must be read carefully.

General safety

 This is a class 3 built-in appliance.

 Gas appliances require regular air exchange to

maintain efficient operation. When installing the

hob, follow the instructions provided in the

paragraph on Positioning the appliance.

 These instructions are only valid for the

countries whose symbols appear in the manual

and on the serial number plate.

 The appliance was designed for domestic use

inside the home and is not intended for commercial

or industrial use.

 The appliance must not be installed outdoors, even

in covered areas. It is extremely dangerous to leave

the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with

wet or damp hands and feet.

 The appliance must be used by adults only, to cook

food according to the instructions in this manual.

 Ensure that the power supply cables of other

electrical appliances do not come into contact with

the hot parts of the hob.

 The openings used for ventilation and dispersion of

heat must never be covered.

 Always make sure the knobs are in the l/

position when the appliance is not in use.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

¡

 In case of malfunction, under no circumstances

should you attempt to repair the appliance yourself.

Repairs carried out by inexperienced persons may

cause injury or further malfunctioning of the

appliance. Contact a Service Centre (see

Assistance).

 Always make sure that pan handles are turned

towards the centre of the hob in order to avoid

accidental burns.

 Do not close the glass cover (if present) when the

gas burners are still hot.

 Do not use unstable or deformed pans.

Disposal

 When disposing of packaging material: observe

local legislation so that the packaging may be

reused.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE),

requires that old household electrical appliances

must not be disposed of in the normal unsorted

municipal waste stream. Old appliances must be

collected separately in order to optimise the

recovery and recycling of the materials they contain

and reduce the impact on human health and the

environment. The crossed out wheeled bin

symbol on the product reminds you of your

obligation, that when you dispose of the appliance

it must be separately collected.

Consumers may take their old appliance to public

waste collection areas, other communal collection

areas, or if national legislation allows return it to a

retailer when purchasing a similar new product.

All major household appliance manufacturers are

active in the creation of systems to manage the

collection and disposal of old appliances.

 Never carry out any cleaning or maintenance work

without having detached the plug from the mains.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply

before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents such as

stain removers, anti-rust products, powder detergents

or sponges with abrasive surfaces: these may scratch

the surface beyond repair.

! Never use steam cleaners or pressure cleaners on

the appliance.

 It is usually enough to wash the hob with a damp

sponge and dry it with absorbent kitchen roll.

 The removable parts of the burners should be

washed frequently with warm water and soap and

any burnt-on substances removed.

 For hobs which ligth automatically, the terminal part

of the electronic instant lighting devices should be

cleaned frequently and the gas outlet holes should

be checked for blockages.

Gas tap maintenance

Over time, the taps may become jammed or difficult to

turn. If this happens, the tap must be replaced.

! This procedure must be performed by a qualified

technician authorised by the manufacturer.

 Stainless steel can be marked by hard water that

has been left on the surface for a long time, or by

aggressive detergents containing phosphorus.

After cleaning, rinse and dry any remaining drops

of water.

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for

assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and

electrical supplies, and, in particular, that the gas valves for the mains are open.

The burner does not light or the flame is not even around the burner.

Check whether:

 The gas holes on the burner are clogged.

 All the movable parts that make up the burner are mounted correctly.

 There are draughts near the appliance.

The flame dies in models with a safety device.

Check to make sure that:

 You pressed the knob all the way in.

 You keep the knob pressed in long enough to activate the safety device.

 The gas holes are not blocked in the area corresponding to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

 The gas holes are not blocked.

 There are no draughts near the appliance.

 The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

 The bottom of the cookware is perfectly flat.

 The cookware is positioned correctly at the centre of the burner.

 The pan support grids have been positioned correctly.

If, despite all these checks, the hob does not function properly and the problem persists, call the nearest Customer

Service Centre. Please have the following information handy:

 The appliance model (Mod.).

 The serial number (S/N).

This information can be found on the data plate located on the appliance and/or on the packaging.

! Never use unauthorised technicians and never accept replacement parts which are not original.

Mode demploi

TABLE DE CUISSON

GBIT

Italiano, 1

English,12

NL DE

Nederlands,35Deutsch, 46

PL 640 P

Français, 23

Sommaire

Installation, 24-29

Positionnement

Raccordement électrique

Raccordement gaz

Plaquette signalétique

Caractéristiques des brûleurs et des injecteurs

Description de lappareil, 30

Vue densemble

Mise en marche et utilisation, 31

Conseils pratiques pour lutilisation des brûleurs

Quelques conseils utiles pour bien utiliser votre

plaque électrique

Précautions et conseils, 32

Sécurité générale

Mise au rebut

Nettoyage et entretien, 33

Mise hors tension

Nettoyage de lappareil

Entretien robinets gaz

Anomalies et remèdes, 34

Installation

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Directement à l'externe

! Conservez ce mode demploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de

déménagement, veillez à ce quil suive lappareil pour

informer le nouveau propriétaire sur son fonctionnement

et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent

des conseils importants sur linstallation, lutilisation et la

sécurité de votre appareil

Les appareils réglés en usine pour (voir la plaquette

dimmatriculation et la plaquette prédisposition gaz de

lappareil):

 gaz Naturel Catégorie II2E+3+ pour la France;

 gaz Naturel Catégorie II2E+3+ pour la Belgique;

 gaz Naturel Catégorie I2E pour le Luxembourg;

 gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage nest donc pas nécessaire.

Conditions réglementaires dinstallation (Pour la

France)

Le raccordement gaz devra être fait par un technicien qui

assurera la bonne alimentation en gaz et le meilleur

réglage de la combustion des brûleurs. Ces opérations

dinstallation, quoique simples, sont délicates et

primordiales pour que votre table de cuisson vous rende le

meilleur service. Linstallation doit être effectuée

conformément aux textes réglementaires et règles de lart

en vigueur, notamment:

 Arrêté du 2 août 1977. Règles techniques et de

sécurité applicables aux installations de gaz

combustibles et dhydro-carbures liquéfiés situées à

lintérieur des bâtiments dhabitation et de leurs

dépendances.

 Norme DTU P45-204. Installations de gaz

(anciennement DTU n° 61-1-installations de gaz - Avril

1982 + additif n°1 Juillet 1984).

 Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il

faut les mettre au rebut en respectant la réglementation

sur le tri sélectif des déchets (voir Précautions et

conseils).

! Linstallation doit être effectuée par un professionnel du

secteur conformément aux instructions du fabricant. Une

mauvaise installation peut causer des dommages à des

personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement

dans des locaux qui sont aérés en permanence, selon

les prescriptions des Normes:

 Pour la France selon les Normes Nationales en

vigueur.

 Pour la Belgique NBN D51-003 et NBN D51-001 en

vigueur.

 Pour le Luxembourg selon les Normes Nationales en

vigueur.

 Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

 La pièce doit prévoir un système dévacuation vers

lextérieur des fumées de combustion, réalisé au

moyen dune hotte ou par ventilateur électrique qui

entre automatiquement en fonction dès que lon

allume lappareil.

 La pièce doit prévoir un système qui consent un

apport dair nécessaire à une régulière combustion.

Le flux dair nécessaire à la combustion ne doit pas

être inférieur à 2 m

/h par kW de puissance installée.

Le système peut être réalisé en

prélevant lair directement de

lextérieur du bâtiment au moyen

dun conduit dau moins100 cm

Exemples d'ouverture de ventilation pour l'air comburant

Local adjacent

Local à ventiler

de section utile qui ne risque

pas dêtre bouché

accidentellement.

Ou, de manière indirecte depuis

des locaux adjacents et équipés

dun conduit de ventilation avec

lextérieur comme susmentionné;

ces locaux ne doivent pas être

des parties communes du

Agrandissement de la fissure entre la porte et le sol

bâtiment, des chambres à

coucher ou des locaux à risque

dincendie.

 (Pour la France et la Belgique) Les gaz de pétrole

liquéfiés, plus lourds que lair, se déposent et stagnent

vers le bas. Les locaux qui contiennent donc des

bouteilles de G.P.L doivent prévoir des ouvertures vers

lextérieur afin de permettre lévacuation du gaz par le

bas en cas de fuites accidentelles. Les bouteilles de GPL,

quelles soient vides ou partiellement pleines, ne devront

donc pas être installées ou entreposées dans des locaux

qui se trouvent au dessous du niveau du sol (caves etc.).

Il est opportun de nentreposer dans le local que la

bouteille que vous êtes en train dutiliser, placée de façon

à ne pas être sujette à laction directe de sources de

chaleur (fours, feux de bois, poêles etc.) qui peuvent

atteindre des températures dépassant 50°C.

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de

protection contre les surchauffes de type X, on peut par

conséquent les installer à côté de meubles dont la

hauteur ne dépasse pas celle du plan de cuisson. Pour

une installation correcte de la table de cuisson, il faut se

conformer aux instructions suivantes :

 Les meubles jouxtant la table, dont la hauteur

dépasse celle du plan de cuisson, doivent être placés

à au moins 600 mm du bord du plan.

 Les hottes doivent être installées conformément aux

instructions reportées dans leur notice dinstallation et

à au moins 650mm de distance.

 Les éléments hauts jouxtant la hotte doivent être

placés à au moins 420 mm de distance du plan de

travail (voir figure).

En cas dinstallation de la table

de cuisson sous un élément

600mm min.

700mm min.

haut, ce dernier devra être

monté à au moins 700 mm de

distance du plan (voir figure).

540mm min.

Schéma de fixation des crochets

Position du crochet Position du crochet

pour plan H=20mm pour plan H=30mm

Devant

Position du crochet Derrière

pour plan H=40mm

! Utilisez tous les crochets compris dans le sachet

accessoires

 La découpe du meuble doit

avoir les dimensions indiquées par la figure.

Des crochets de fixation sont prévus pour fixer la

table sur des plans de 20 à 40 mm dépaisseur. Pour

bien fixer la table, utilisez tous les crochets fournis.

555 mm

55 mm

475 mm

 Si la table nest pas installée au-dessus dun four à

encastrer, il faut monter un panneau disolation en

bois. Il faut le monter à au moins 20 mm de distance

du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité dencastrement

doit être dépourvue de paroi arrière. Il est conseillé

dinstaller le four de manière à ce quil repose sur deux

cales en bois ou bien sur un plan dappui continu qui ait

une découpe dau moins 45 x 560 mm (voir figures).

45 mm.

560 mm.

En cas dinstallation au-dessus dun four encastrable

dépourvu de ventilation de refroidissement forcée, il faudra

prévoir des prises dair dentrée et de sortie pour permettre

une bonne aération à lintérieur du meuble (voir figure).

Raccordement électrique

Les tables munies dun cordon dalimentation tripolaire,

sont prévues pour un fonctionnement à courant alternatif

à la tension et à la fréquence dalimentation indiquées

sur la plaquette des caractéristiques (placée sous la

table de cuisson). Le conducteur de terre du câble est

jaune/vert. En cas dinstallation au-dessus dun four à

encastrer, la connexion électrique de la table et celle du

four doivent être effectuées séparément, pour des

questions de sécurité électrique mais aussi pour

simplifier, au besoin, lextraction du four.

Branchement du câble dalimentation au réseau

électrique

Montez sur le câble une prise normalisée adaptée à la

charge indiquée sur létiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut

intercaler entre lappareil et le réseau un interrupteur à

coupure omnipolaire ayant au moins 3 mm décartement

entre les contacts, dimensionné à la charge et conforme

aux normes en vigueur (le fil de terre ne doit pas être

interrompu par linterrupteur). Le câble dalimentation ne

doit atteindre, en aucun point, des températures

dépassant de 50°C la température ambiante.

! Linstallateur est responsable du bon raccordement

électrique de lappareil et du respect des normes de

sécurité.

Avant de procéder au branchement, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;

 la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaquette

signalétique;

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique;

 la prise est bien compatible avec la fiche de

lappareil. Si ce nest pas le cas, remplacez la prise

ou la fiche, nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la

prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

Raccordement gaz

 Pour la France

Raccorder lappareil à la bouteille ou à la canalisation

du gaz conformément aux normes en vigueur,

uniquement après avoir vérifié que lappareil est bien

réglé pour le type de gaz dalimentation utilisé. Dans

le cas contraire, effectuer les opérations décrites au

paragraphe Adaptation aux différents types de gaz.

Pour lalimentation en gaz liquide, utiliser des

régulateurs de pression conformes aux Normes en

vigueur.

! Pour un fonctionnement en toute sécurité, pour

lemploi correct de lénergie et une plus longue durée

de vie de lappareil, vérifier si la pression

dalimentation respecte bien les valeurs indiquées

dans le tableau 1 Caractéristiques des brûleurs et

des injecteurs.

 Pour la Belgique - le Luxembourg - la Hollande

Raccorder lappareil à la canalisation du gaz

conformément aux normes en vigueur (pour la

Belgique NBN D04-002) uniquement après avoir

vérifié que lappareil est bien réglé pour le type de

gaz dalimentation utilisé. Dans le cas contraire, (pour

la Belgique) effectuer les opérations décrites au

paragraphe Adaptation aux différents types de gaz.

Pour lalimentation en gaz liquide, utiliser des

régulateurs de pression conformes aux Normes en

vigueur. Pour relier lappareil à la canalisation du gaz

Naturel, II2E+3+ pour la Belgique, I2E pour le

Luxembourg et I2L pour la Hollande, il faut avant tout

installer le raccord R (disponible sur demande

auprès du Service

dAssistance Technique

Ariston) avec son étanchéité

G sur le raccord en forme de

L situé sur le tuyau de

raccordement gaz (voir figure).

Le raccord est fourni de

filetage conique mâle avec pas

1/2 gaz.

Le raccordement doit être réalisé au moyen:

- ou dun tuyau rigide (pour la Belgique selon les

Normes NBN D51-003

- ou dun tuyau flexible en acier inox, sans

interruption, et équipé de raccordements filetés.

En amont de lappareil il faut installer un robinet

darrêt du gaz (pour la Belgique marqué A.G.B); il

devra être installé de manière à pouvoir facilement le

manoeuvrer. Pour le Luxembourg et la Hollande selon

les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à linstallation de gaz doit être

effectué de manière à ce que lappareil ne subisse

aucun type de contrainte.

La rampe dalimentation de lappareil est munie dun

raccord en L orientable dont létanchéité est assurée

par un joint. Sil vous faut inverser le raccord, vous

devez obligatoirement remplacer le joint détanchéité

(fourni avec lappareil). Le raccord dentrée du gaz à

lappareil est fileté 1/2 gaz mâle cylindrique.

4. en fin dopération remplacez la vieille étiquette par

celle correspondant au nouveau gaz utilisé,

disponible dans nos Services Après-vente.

 Réglage de lair primaire des brûleurs (pour la

France et la Belgique)

Les brûleurs ne nécessitent daucun réglage de lair

primaire.

 Regolazione minimi (pour la France e la Belgique)

Raccordement par tuyau flexible en acier inox, à

paroi continue avec raccords filetés

Le raccord dentrée du gaz à lappareil est fileté 1/2

gaz mâle cylindrique.

La mise en uvre de ces tuyaux doit être effectuée

de façon à ce que, même au maximum de leur

extension, ils ne dépassent pas 2000 mm de long.

Après raccordement, assurez-vous que le tuyau

métallique flexible ne touche pas à des parties

mobiles et nest pas écrasé.

! Nutilisez que des tuyaux conformes et des joints

détanchéité conformes aux textes réglementaires

applicables dans le pays.

Vérification de létanchéité

! Une fois linstallation terminée, vérifier létanchéité de

tous les raccords en utilisant une solution savonneuse

et jamais une flamme.

Adaptation aux différents types de gaz (pour la

France et la Belgique)

1. Placez le robinet sur la position de minima;

2. Déposez la manette

et tournez la vis de

réglage positionnée à

lintérieur ou sur le côté

de la tige du robinet

jusquà ce que vous

obteniez une petite

flamme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez

le brûleur et tournez brusquement la manette de la

position de ralenti à la position douverture

maximale et vice versa à plusieurs reprises. Vérifiez

ainsi quil ny ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de

sécurité gaz (thermocouple) équipant certains

appareils, quand les brûleurs sont au minima,

augmentez leur débit en agissant sur la vis de

réglage.

Pour adapter la table à un type de gaz autre que celui

pour lequel elle a été prévue (indiqué sur létiquette

fixée sous la table ou sur lemballage), il faut changer

les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les

brûleurs de leur logement.

2. dévissez les injecteurs à laide dune clé à tube de

7 mm et remplacez-les par les injecteurs adaptés

au nouveau type de gaz (voir tableau 1

Caractéristiques des brûleurs et des injecteurs).

3. remontez les différentes parties en effectuant les

opérations dans le sens inverse.

5. Après avoir procédé à ce réglage, reposez les

scellés sur les by-pass en utilisant de la cire ou

autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de

réglage.

! En fin dopération remplacez la vieille étiquette par

celle correspondant au nouveau gaz utilisé,

disponible dans nos Services Après-vente.

! Si la pression du gaz utilisé est différente (ou

variable) par rapport à la pression prévue, il faut

installer, sur la tuyauterie dentrée un régulateur de

pression approprié (conformément aux textes

réglementaires applicables dans le pays).

Caractéristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique)

Brûleur Diamêtre

(mm)

(mm) Nomin. Rédu. Rapide (R) 100 3,00 0,70 39 41 87 218 214 128 286 332 Semi Rapide (S) 75 1,90 0,40 28 30 70 138 136 104 181 218

Auxiliaire (A) 51 1,00 0,40 28 30 52 73 71 76 95 111

Pressions d'alimentation (Pour la France)

Pressions d'alimentation (Pour la Belgique)

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

Puissance thermique

kW (p.c.s.*)

By-pass

1/100

(1)

(mm) (mm) (mm) Butane Propane (mm) G20 G25

Pour la Luxembourg

Gaz liquide Gaz naturel

Injecteur

1/100

28-30

20 35

28-30

20 35

Débit*

(g/h)

37 25 45

Injecteur

1/100

25 20

Cat. I2E (2)

Débit*

(l/h)

25 20 30

25 15 30

Gaz Naturels

Brûleur Diamètre

(mm)

Puissance thermique

kW (p.c.s.*)

Injecteur

1/100

Débit*

(l/h)

Nom Réd (mm) G20

Rapide (R) 100 3,00 0,70 128 286 Semi Rapide (S) 75 1,90 0,40 104 181

Auxiliaire (A) 51 1,00 0,40 76 95

Pression de alimentation

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

20 17 25

Pour la Hollande Gaz Naturels

Brûleur Diamètre

(mm)

Puissance thermique

kW (p.c.s. *)

Injecteur

1/100 (mm)

Nominal Réduit G 25

Débit*

(l/h)

Rapide (R) 100 3,00 0,70 128 332 Semi Rapide (S) 75 1,90 0,40 104 218 Auxiliaire (A) 51 1,00 0,40 76 111 Pression

de alimentation

* A 15°C et 1013 mbar-gaz sec

Propane P.C.S. = 50,37 MJ/kg

Butane P.C.S. = 49,47 MJ/kg

Naturel G20 P.C.S. = 37,78 MJ/m³

Naturel G25 P.C.S. = 32,49 MJ/m³

(1) Seulement pour les appareils équipés de dispositif de sécurité.

(2) Voir la plaquette d'immatriculation de l'appareil.

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

25 20 30

PL 640 P

PLAQUETTE SIGNALETIQUE

Raccordements

électriques

tension 220-240V ~ 50/60Hz

Cet appareil est conforme aux

Directives Communautaires

suivantes :

- 73/23/CEE du 19/02/73 (Basse

Tension) et modifications

successives

- 89/336/CEE du 03/05/89

(Compatibilité

Electromagnétique) et

modifications successives

- 93/68/CEE du 22/07/93 et

modifications successives.

- 90/336/CEE du 29/06/90 (Gaz)

et modifications successives.

- 2002/96/CEE

Description

de lappareil

Vue densemble

BRÛLEURS À GAZ

Grilles support de

CASSEROLES

Manettes de commande des

BRÛLEURS GAZ

Bougie dallumage des

BRÛLEURS GAZ*

DISPOSITIF DE

SÉCURITÉ*

 BRÛLEURS GAZ ils ont plusieurs dimensions et

puissances. Choisissez celui qui correspond le

mieux au diamètre de votre casserole.

 Manettes de commande des BRÛLEURS GAZ pour

le réglage de la flamme ou de la puissance.

Bougie dallumage des BRÛLEURS

GAZ*

 La bougie dallumage des BRÛLEURS GAZ*

permet lallumage automatique du brûleur

sélectionné.

 DISPOSITIF DE SÉCURITÉ* en cas dextinction

accidentelle de la flamme, coupez immédiatement

larrivée du gaz.

Nexiste que sur certains modèles

Mise en marche et

utilisation

! La position du brûleur gaz ou de la plaque électrique*

correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur

sélectionné comme suit:

 Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un

allume-gaz, appuyez à fond et tournez la manette

correspondante dans le sens inverse des aiguilles

dune montre pour sélectionner la position de

puissance maximale.

Sur les modèles équipés dun dispositif de sécurité

gaz, appuyez pendant au moins 6 secondes de suite

sur la manette pour permettre au dispositif de se

réchauffer.

Pour allumer un brûleur sur les modèles équipés de

bougie dallumage, appuyez dabord sur le bouton

dallumage repéré par le symbole

ensuite à fond sur la manette correspondante et

tournez-la dans le sens inverse des aiguilles dune

montre jusquà sa position de puissance maximale.

, appuyez

Conseils pratiques pour lutilisation des

brûleurs

Pour obtenir un meilleur rendement, noubliez pas :

 dutiliser des récipients appropriés à chaque

brûleur (voir tableau) pour éviter que les flammes

ne dépassent de sous les casseroles.

 de toujours utiliser des casseroles à fond plat et

avec couvercle.

 de tourner la manette dans la position minimum au

moment de lébullition.

Brûleur ø Diamètre récipients (cm)

Rapide (R) 24 – 26 Semi-Rapide (S) 16 – 20

Auxiliaire (A) 10 – 14

! En cas dextinction accidentelle des flammes du

brûleur, tournez la manette jusquà larrêt et attendez

au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le

sens des aiguilles dune montre pour la ramener en

face du symbole .

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces conseils

sont fournis pour des raisons de sécurité et doivent

être lus attentivement.

Sécurité générale

 Ce mode demploi concerne un appareil à

encastrer classe 3.

 Pour bien fonctionner, les appareils à gaz ont

besoin dun apport dair régulier. Il est important

de vérifier lors de leur installation, que tous les

points indiqués dans le paragraphe relatif à leur

Positionnement soient respectés.

 Les instructions fournies ne sont applicables

quaux pays dont les symboles sont reportés

dans la notice et sur la plaquette

dimmatriculation.

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit abrité, il est en effet très

dangereux de le laisser exposé à la pluie et aux

orages.

 Ne touchez pas à lappareil si vous êtes pieds nus

ou si vous avez les mains ou les pieds mouillés ou

humides.

 Cet appareil qui sert à cuire des aliments ne doit

être utilisé que par des adultes conformément aux

instructions du mode demploi.

 Evitez que le cordon dalimentation dautres petits

électroménagers touche à des parties chaudes du

table de cuisson.

 Les orifices ou les fentes daération ou dévacuation

de la chaleur ne doivent pas être bouchés

 En cas de panne, nessayez en aucun cas

daccéder aux mécanismes internes pour tenter de

réparer lappareil. Contactez le service

dAssistance (voir Assistance).

 Faites attention à ce que les manches des

casseroles soient toujours tournés vers lintérieur de

la table de cuisson pour éviter tout risque

daccident.

 Nabaissez pas le couvercle en verre (sil y en a un)

tant que les brûleurs gaz sont chauds.

 Nutilisez pas de casseroles instables ou

déformées.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages

pourront ainsi être recyclés.

 La Directive Européenne 2002/96/CEE sur les

Déchets des Equipements Electriques et

Electroniques (DEEE), exige que les appareils

ménagers usagés ne soient pas jetés dans le flux

normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin

doptimiser le taux de récupération et le recyclage

des matériaux qui les composent et réduire limpact

sur la santé humaine et lenvironnement. Le

symbole de la poubelle barrée est apposée sur

tous les produits pour rappeler les obligations de

collecte séparée.

Les consommateurs pourront confier leur appareil

usagé au service de collecte des collectivités

locales ou de leurs groupements, ou si la législation

nationale le permet, le rendre au revendeur lors de

lachat dun nouvel appareil similaire.

Tous les principaux fabricants dappareils

ménagers travaillent activement dans la création et

la gestion de systèmes de collecte et denlèvement

des appareils usagés.

 Contrôlez toujours que les manettes sont bien dans

la position l/

 Ne tirez surtout pas sur le câble pour débrancher la

fiche de la prise de courant.

 Neffectuez aucune opération de nettoyage ou

dentretien sans avoir auparavant débranché la

fiche de la prise de courant.

¡ quand lappareil nest pas utilisé.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou dentretien

coupez lalimentation électrique de lappareil.

Nettoyage de lappareil

! Nutilisez pas de détergents abrasifs ou corrosifs,

tels que détacheurs et dérouilleurs, poudres à récurer

et éponges à surface abrasive : ils risquent de rayer

irrémédiablement la surface.

! Ne nettoyez jamais lappareil avec des nettoyeurs

vapeur ou haute pression.

 Pour un entretien courant, passez une éponge

humide sur la surface et séchez avec du papier

essuie-tout.

 Les parties démontables des brûleurs doivent être

lavées fréquemment à leau chaude avec du

détergent en éliminant soigneusement toute

incrustation.

Entretien robinets gaz

Il peut arriver quau bout dun certain temps, un

robinet se bloque ou tourne difficilement. Il faut alors

le remplacer.

! Cette opération doit être effectuée par un

technicien agréé par le fabricant.

 Dans le cas de tables équipées dallumage

automatique, nettoyez fréquemment et

soigneusement lextrémité des dispositifs

dallumage électronique instantané et vérifiez que

les orifices de sortie du gaz ne sont pas bouchés.

 Des taches peuvent se former sur lacier inox si ce

dernier reste trop longtemps au contact dune eau

très calcaire ou de détergents agressifs (contenant

du phosphore). Il est conseillé de rincer

abondamment et dessuyer après le nettoyage.

Mieux vaut essuyer aussitôt tout débordement

deau.

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas ou ne fonctionne pas très bien. Avant dappeler le service après-

vente, voyons ensemble que faire. Vérifiez avant tout sil ny a pas de coupure de gaz ou de courant, et si les

robinets du gaz en amont de lappareil sont bien ouverts.

Le brûleur ne sallume pas ou la flamme nest pas uniforme.

Avez-vous contrôlé si :

 les orifices de sortie du gaz ne sont pas par hasard bouchés.

 les pièces amovibles composant le brûleur sont bien montées correctement.

 il y a des courants dair dans les environs du plan de cuisson

La flamme séteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôlé si :

 vous avez bien appuyé à fond sur la manette.

 vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre lactivation du

dispositif de sécurité.

 les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur séteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si :

 les orifices de sortie du gaz ne sont pas par hasard bouchés

 il y a des courants dair dans les environs du plan de cuisson

 les minima nont pas bien été réglés.

Les casseroles sont instables.

Avez-vous contrôlé si :

 le fond de la casserole est parfaitement plat

 la casserole est bien placée au centre du brûleur

 la position des grilles na pas par hasard été inversée.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et linconvénient persiste, faites appel à

notre station technique. Indiquez-lui :

 le modèle de votre appareil (Mod.)

 son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours linstallation de pièces détachées

non originales.

Gebruiksaanwijzing

KOOKPLAAT

Italiano, 1 Français, 23

Nederlands,

GB FR

English,12

Deutsch, 46

PL 640 P

Samenvatting

Het installeren, 36-40

Plaatsing

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat, 41

Algemeen aanzicht

Starten en gebruik, 42

Praktisch advies voor het gebruik van de branders

Praktisch advies voor het gebruik van de elektrische

plaat

Voorzorgsmaatregelen en advies, 43

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 44

De elektrische stroom afsluiten

Schoonmaken van het apparaat

Onderhoud gaskranen

Storingen en oplossingen, 45

Het installeren

! Bewaar dit boekje zorgvuldig voor eventuele verdere

raadpleging. Wanneer u het product weggeeft, verkoopt, of

wanneer u verhuist, dient u dit boekje bij het apparaat te

bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er

staat belangrijke informatie in over installatie, gebruik

en veiligheid.

De apparaten zijn gebruiksklaar gemaakt in de fabriek

voor de functies (zie typeplaatje en plaatje van de gas

instelling van het apparaat) :

 Natuurlijk gas Categorie II2E+3+ voor Belgie;

 Natuurlijk gas Categorie I2L voor Nederland.

Het is dus niet nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen

en dient daarom te worden weggegooid volgens de

geldende normen voor gescheiden afvalverzameling ( zie

Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een

bevoegde installateur en volgens de instructies van

de fabrikant. Een verkeerde installatie kan schade

berokkenen aan personen, dieren of dingen.

! dit apparaat mag alleen geïnstalleerd worden en

funktioneren in goed geventileerde vertrekken volgens

de voorschriften van de van kracht zijnde Normen:

 NBN D51-003 e NBN D51-001 (voor België);

 NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

Dit systeem kan worden

uitgevoerd door lucht direct van

buiten te onttrekken door middel

Voorbeelden ventilatie-opening voor verbrandingslucht

Aangrenzend vertrek

Te ventileren vertrek

van een buis met een doorsnede

van minstens 100 cm

en die

zodanig is geplaatst dat hij niet

per ongeluk verstopt kan raken.

Een andere manier is door op

indirecte wijze lucht te onttrekken

aan de aangrenzende vertrekken

die door middel van een

ventilatiebuis, zoals boven

Verhoging van de spleet tussen deur en vloer

beschreven, met buiten zijn

verbonden en die geen

gemeenschappelijke delen zijn

van het huis en ook geen ruimtes met hoog

brandgevaar of slaapkamers.

 (voor België) De gassen van vloeibaar gemaakte

gasmengsels (LPG) zijn zwaarder dan lucht en

blijven laag hangen. Om deze reden moeten

vertrekken waar LPG-flessen staan laag geplaatste

ontluchtingsopeningen hebben voor het afvoeren

van eventueel ontsnapt gas. Lege of halfvolle LPG-

flessen mogen dus niet worden geïnstalleerd of

bewaard in vertrekken die lager liggen dan de vloer

(kelders, enz.). Het is beter alleen de in gebruik

zijnde fles in het vertrek te bewaren, zodanig

geplaatst dat hij niet in rechtstreeks contact staat

met warmtebronnen (oven, open haard, kachel,

enz.) die hem tot temperaturen van meer dan 50°C

zouden kunnen brengen.

Inbouw

 Het vertrek moet voor de verbrandingsrook over een

afvoersysteem naar buiten toe beschikken. Dit kan

gebeuren door middel van een afzuigkap of een

elektrische ventilator die automatisch aangaan elke

keer als het apparaat wordt aangezet.

In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtstreeks naar buiten

 Het vertrek moet een luchttoevoersysteem hebben

dat dient voor de normale verbranding van het gas.

De luchttoevoer die nodig is voor een normale

verbranding moet niet minder dan 2 m

/h zijn per

kW geïnstalleerd vermogen.

Het gasfornuis en het gemengde fornuis hebben een

beschermingsgraad tegen oververhitting van het type X.

Het is daardoor mogelijk het apparaat naast meubels te

plaatsen die niet hoger zijn dan het keukenblad. Voor een

juiste installatie van de kookplaat moeten de volgende

voorzorgsmaatregelen in acht worden genomen:

 De meubels die direct naast de kookplaat staan en

hierboven uitsteken, moeten op minstens 600 mm

van de rand van de plaat staan.

 Een afzuigkap moet worden geïnstalleerd volgens

de voorschriften die u kunt vinden in het

instructieboekje van de afzuigkap zelf en in ieder

geval op een afstand van minstens 650 mm.

 Hang de keukenkastjes naast de kap op een

minimum hoogte van 420 mm van het keukenblad

(zie afbeelding).

Als de kookplaat onder een

keukenkastje wordt geplaatst,

600mm min.

moet deze zich op een afstand

van minstens 700 mm van het

700mm min.

540mm min.

keukenblad bevinden (zie

afbeelding).

 De opening van het meubel moet de afmetingen

hebben die in de afbeelding zijn aangegeven.

De bevestigingsklemmen maken een bevestiging

mogelijk van de kookplaat aan een keukenblad van

tussen de 20 en 40 mm dik. Voor een goede

bevestiging raden wij u aan alle bijgeleverde haken

te gebruiken.

555 mm

! Gebruik de haken die u vindt in de

toebehorenverpakking

Ventilatie

Om een goede ventilatie te bereiken moet u de

achterkant van het meubel verwijderen. Het verdient de

voorkeur de oven op twee houten balken te plaatsen, of

eventueel op een enkele plank die een opening heeft

van tenminste 45 x 560 mm (zie afbeeldingen).

45 mm.

560 mm.

55 mm

475 mm

 Als de kookplaat niet boven een inbouwoven wordt

geïnstalleerd, moet u een houten isolatieplank

aanbrengen. Deze moet op een minimum afstand

van 20 mm van de onderkant van de kookplaat

worden geplaatst.

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor

keukenblad H=20mm keukenblad H=30mm

Voor

Als de kookplaat wordt geïnstalleerd boven een

inbouwoven die niet beschikt over een

afkoelmechanisme met ventilator, moet de nodige

ventilatie binnen het meubel worden bereikt door het

creëren van openingen voor de toe- en afvoer van de

lucht. (zie afbeeldingen).

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken

met de wisselstroom, spanning en frequentie die

aangegeven zijn op het typeplaatje (aan de onderkant

van de kookplaat). De aarding van de kabel wordt

aangegeven door de kleuren geel-groen. Als het

fornuis wordt geïnstalleerd boven een inbouwoven

moeten de elektrische aansluitingen van fornuis en

oven apart worden uitgevoerd, zowel voor

veiligheidsredenen als voor het eventueel makkelijker

verwijderen van de oven.

Stand haak voor Achter

keukenblad H=40mm

Het aansluiten van de voedingskabel aan het

elektrische net

Gebruik voor de voedingskabel een stekker die

genormaliseerd is voor de lading aangegeven op het

typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt

aangesloten moet u tussen het apparaat en het net

een meerpolige schakelaar aanbrengen met een

afstand tussen de contacten van minstens 3mm,

aangepast aan het elektrische vermogen en voldoend

aan de geldende normen (de aarding mag niet

worden onderbroken door de schakelaar). De

voedingskabel moet zodanig worden geplaatst dat hij

nergens een temperatuur bereikt van 50°C hoger dan

de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte

elektrische aansluiting en het in acht nemen van de

veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

 het stopcontact geaard is en voldoet aan de

geldende normen;

 het stopcontact in staat is het maximale vermogen

van het apparaat te dragen, zoals aangegeven op

het typeplaatje;

men eerst de verbinder te

monteren.R (Deze is op

aanvraag verkrijgbaar bij de

technische-service-dienst

Ariston) Tevens dient men zijn

pakking op de verbinder

G,die er uit ziet als een L ,

van de voedings-struktuur te

monteren. De verbinder is

gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

- een onbuigbare buis (voor Belgie volgens de

normen NBN D51-003)

- of met een flexibile buis van roestvrij staal die in de

muur zit en voortzet met bedradingsverbinder.

Daarbij dient het apparaat uitgerust te zijn van een

gaskraantje (voor Belgie A.G.B.) die gemakkelijk

draaibaar dient te zijn. Voor Nederland dient dit

gaskraantje aan de huidige Nationale Normen te

voldoen.

 de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje;

 het stopcontact en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel het

stopcontact te vervangen; gebruik geen

verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is moeten het

snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of

samengedrukt.

! De kabel moet van tijd tot tijd worden gecontroleerd

en mag alleen door erkende monteurs worden

vervangen (zie Service).

! De fabrikant kan nergens aansprakelijk voor worden

gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen

moet worden uitgevoerd zoals voorgeschreven door

de geldende normen, en nadat men er zeker van is

dat het fornuis is ingesteld voor het type gas dat men

gaat gebruiken. In het omgekeerde geval (voor

België) gaat u te werk zoals beschreven in de

paragraaf Aanpassing aan verschillende types gas.

Om het apparaat aan de gasbuizen aan te sluiten

(II2E+3+ voor Belgie en I2L voor Nederland), dient

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig

worden uitgevoerd dat het apparaat niet beweegt.

Op de voedingsstructuur van het apparaat bevindt

zich een L-vormig, richtbaar verbindingsstuk

waarvan de afdichting is verzekerd door een pakking.

Als het verbindingsstuk gedraaid moet worden is het

absoluut noodzakelijk de pakking te vervangen (bij

het apparaat geleverd). Het verbindingsstuk waardoor

het gas toegang krijgt tot het fornuis is voorzien van

schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis

aan een onafgebroken wand voorzien van

aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt

tot het fornuis is voorzien van schroefdraad: 1/2 gas

cilindrische schroefbout.

De in werking stelling van deze buizen moet zodanig

worden bewerkstelligd dat hun lengte in uitgerolde

toestand niet meer dan 2000 mm is. Nadat de

aansluiting heeft plaatsgevonden moet u controleren

dat de flexibele metalen buis niet in contact komt met

de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die

voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installeren heeft plaats gevonden moet de

perfecte gasdichtheid van alle verbindingsstukken

worden gecontroleerd met een zeepoplossing en

nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor

België)

Voor het aanpassen van de kookplaat aan een ander

soort gas dan waarvoor hij is bestemd (aangegeven

op het typeplaatje aan de onderkant van de kookplaat

of op de verpakking), moeten de straalpijpjes van de

branders op de volgende wijze worden vervangen:

3. Controleer of de brander aanblijft als u de knop snel

van hoog naar laag draait.

4. Als bij de apparaten met een

veiligheidsmechanisme (thermo-element) dit

systeem niet werkt als de branders op de minimum

stand staan, moet u het minimum verhogen door

aan de stelschroef te draaien.

5. Als de regeling voltooid is moet u de zegels op de

bypass schroefjes weer op hun plaats brengen met

zegellak of dergelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel

dicht worden geschroefd.

1. verwijder de roosters van de kookplaat en schuif de

branders uit hun plaats.

2. schroef de

straalpijpjes los met een

steeksleutel van 7mm

en vervang ze met de

straalpijpjes geschikt

voor het nieuwe type

gas (zie tabel 1

Kenmerken van de

branders en de

straalpijpen).

3. zet de onderdelen weer op hun plaats door de

handelingen in omgekeerde volgorde uit te voeren.

4. aan het einde van deze handelingen moet u het

oude etiket dat de gasinstelling aangeeft

vervangen met het etiket dat overeenkomt met het

nieuwe gas dat u gaat gebruiken, verkrijgbaar bij

onze Technische Service Centers.

 Regelen primaire lucht van de straalpijpjes (voor

België)

De branders hebben geen regeling van de primaire

lucht nodig.

 Het regelen van de minimumstand (voor België)

1. Zet het kraantje op de minimumstand;

! Aan het einde van deze handelingen moet u het

oude etiket van de gasinstelling vervangen met het

etiket dat correspondeert met het nieuwe gas,

verkrijgbaar bij onze Technische Service Centers.

! Als de gasdruk van het gebruikte gas verschillend

(of variabel) is dan hetgeen is voorzien, moet op de

toevoerbuis een drukteregelaar worden aangebracht

die voldoet aan de geldende landelijke normen.

TYPEPLAATJE

Elektrische

aansluitingen

spanning 220-240V 50/60Hz

Dit apparaat voldoet aan de

volgende EU Richtlijnen:

73/23/EEG van 19/02/73

(Laagspanning) en

daaropvolgende wijzigingen -

89/336/EEG van 03/05/89

(Elektromagnetische

Compatibiliteit) en

daaropvolgende wijzigingen -

93/68/EEG van 22/07/93 en

daaropvolgende wijzigingen.

EEG/90/336 van 29/06/90 (Gas)

en successievelijke modificaties.

2002/96/EEG

2. Verwijder de knop en draai aan het regelschroefje

in of naast de spil van het kraantje totdat u een

kleine, regelmatige vlam bereikt.

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)

Gaspit Doorsnee Thermisch

vermogen

By-pass

1/100

Vloeibaar gas Natuurlijk gas

Straal.

1/100

Bereik*

(g/h)

Straal.

1/100

Bereik*

(l/h)

kW (p.c.s.*)

(1)

(mm) Nomin. Gered.

(mm) (mm) (mm) Butane Propane (mm) G20 G25 Snel (R) 100 3,00 0,70 39 41 87 218 214 128 286 332 Halp Snel (S) 75 1,90 0,40 28 30 70 138 136 104 181 218 Hulp (A) 51 1,00 0,40 28 30 52 73 71 76 95 111 Spanning

van voeding

Nominale (mbar) Minimum (mbar)

Maximum (mbar)

28-30

20 35

37 25 45

20 15 25

25 15 30

Tabel 1 (Voor Nederland) Natuurlijk gas

Gaspit Doorsnee

(mm)

Thermisch vermogen

kW (p.c.s. *)

Straal.

1/100 (mm)

Bereik* (l/h)

Nominale Gered. G 25 Snel (R) 100 3,00 0,70 128 332 Half Snel (S) 75 1,90 0,40 104 218 Hulp (A) 51 1,00 0,40 76 111 Spanning

van voeding

* A 15°C et 1013 mbar-gaz sec

Propane P.C.S. = 50,37 MJ/kg

Butane P.C.S. = 49,47 MJ/kg

Naturele G20 P.C.S. = 37,78 MJ/m³

Naturele G25 P.C.S. = 32,49 MJ/m³

(1) Allen voor apparaten met veiligheidsmechanisme om gaslekkages te voorkomen

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

25 20 30

PL 640 P

Beschrijving

van het apparaat

Algemeen aanzicht

GASBRANDERS

Roosters voor

PANNEN

Knoppen voor het regelen

van de GASBRANDERS

Ontstekingsknop voor

de GASBRANDERS*

VEILIGHEIDSMECHANISME*

 GASBRANDERS hebben verschillende afmetingen

en vermogen. Kies de brander die het best

overeenkomt met de diameter van de pan die u wilt

gebruiken.

 Knoppen van de GASBRANDERS voor het

regelen van de vlam of van het vermogen.

Bougie voor ontsteking van de

GASBRANDERS*

 Bougie voor het ontsteken van de

GASBRANDERS*: zorgt voor een automatische

ontsteking van de gekozen brander.

 VEILIGHEIDSMECHANISME* zorgt ervoor dat de

gastoevoer wordt onderbroken als de vlam per

ongeluk uitgaat.

Slechts op enkele modellen aanwezig.

Starten en gebruik

! Op iedere knop staat aangegeven waar de

gasbrander of de elektrische plaat* zich precies

bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als

volgt worden geregeld:

 Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een

vlam of aansteker bij te houden, de knop stevig in te

drukken en tegen de klok in te draaien tot u het

maximum vermogen heeft bereikt.

In de uitvoeringen die zijn voorzien van een

veiligheidsmechanisme moet u de knop circa 6

seconden lang ingedrukt houden totdat het element

dat automatisch de vlam ontstoken houdt, warm

wordt.

In de uitvoeringen voorzien van een bougie moet u om

de gekozen brander aan te steken om te beginnen de

ontstekingsknop (aangegeven door het symbool

indrukken, dan de betreffende knop stevig indrukken

en tegen de klok indraaien tot u het maximum

vermogen heeft bereikt.

)

Praktisch advies voor het gebruik van de

branders

Voor een optimaal rendement dient u het volgende te

onthouden:

 gebruik voor iedere brander de pan die erop past

(zie tabel) om te vermijden dat de vlammen er

onderuit vandaan komen.

 gebruik alleen pannen met een platte bodem en

met een deksel erop.

 draai de knop op het minimum zodra het kookpunt

is bereikt.

Branders ø Diameter pan (cm)

Snel (R) 24 – 26 Half-snel (S) 16 – 20 Spaarbrander (A) 10 – 14

! Mocht een gasbrander per ongeluk uitgaan, draai

dan de knop uit en wacht minstens 1 minuut voordat u

hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met

de klok meedraaien totdat hij niet meer verder kan (tot

aan het symbool ).

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de

geldende internationale veiligheidsvoorschriften. Deze

aanwijzingen zijn geschreven voor uw veiligheid en u

dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

 Dit is een inbouwapparaat van klasse 3.

 Gasfornuizen hebben voor een goede werking

behoefte aan een regelmatige luchtverversing.

Controleer dat bij het installeren aan de

vereisten wordt voldaan beschreven in de

paragraaf Plaatsing.

 Deze instructies gelden alleen voor de landen

wiens symbolen in de gebruiksaanwijzing en op

het typeplaatje staan.

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is erg

gevaarlijk als het in aanraking komt met regen of

onweer.

 Raak het apparaat niet blootsvoets aan of met natte

handen of voeten.

 Het apparaat dient om gerechten te koken. Het

mag uitsluitend door volwassenen worden gebruikt

en alleen volgens de instructies die beschreven

staan in deze handleiding.

 Voorkom dat elektrische snoeren van andere kleine

keukenapparaten op warme delen van de

kookplaat terechtkomen.

 Laat de ventilatieopeningen en warmteafvoer vrij.

 Controleer altijd dat de knoppen in de stand l/



¡ staan als de oven niet wordt gebruikt.

 Als de oven defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie proberen uit te

voeren. Neem contact op met de Technische

Dienst (zie Service).

 Richt de handvaten van de pannen altijd naar de

binnenzijde van de kookplaat zodat u er niet per

ongeluk tegenaan stoot.

 Doe het glazen deksel (waar aanwezig) niet omlaag

als de gasbranders nog warm zijn.

 Gebruik geen instabiele of vervormde pannen.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houd u

aan de plaatselijke normen, zodat het

verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur

(WEEE), vereist dat oude huishoudelijke electrische

apparaten niet mogen vernietigd via de normale

ongesorteerde afvalstroom. Oude apparaten

moeten apart worden ingezameld om zo het

hergebruik van de gebruikte materialen te

optimaliseren en de negatieve invloed op de

gezondheid en het milieu te reduceren. Het

symbool op het product van de afvalcontainer met

een kruis erdoor herinnert u aan uw verplichting,

dat wanneer u het apparaat vernietigt, het apparaat

apart moet worden ingezameld.

Consumenten mogen hun apparaat naar publieke

afvalstortplaatsen brengen of, als de nationale

wetgeving dit toestaat, naar de handelaar brengen

als er een soortgelijk nieuw product wordt gekocht.

Alle fabrikanten van grote huishoudelijke apparaten

zijn aktief bezig met het creëren van systemen om

het inzamelen en de verwijdering van oude

producten te regelen.

 Haal de stekker nooit uit het stopcontact door aan

het snoer te trekken maar door de stekker zelf beet

te pakken.

 Maak de oven niet schoon of voer geen onderhoud

uit als de stekker nog in het stopcontact zit.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige

handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende

middelen, zoals vlekkenmiddelen en

roestverwijderende producten, schoonmaakmiddelen

in poedervorm of schuursponzen: deze kunnen het

oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het

reinigen van het apparaat.

 Voor normaal onderhoud moet u de kookplaat met

een vochtige spons reinigen en afdrogen met

keukenpapier.

 De vlamverspreiders moeten regelmatig in een

warm sopje worden gewassen zodat eventuele

etensresten makkelijker kunnen worden verwijderd.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of

vast blijven zitten; in dat geval is het noodzakelijk hem

te vervangen.

! Dit moet worden uitgevoerd door een door de

fabrikant bevoegde installateur.

 Bij kookplaten die zijn voorzien van een

automatische ontsteking moet het uiteinde van de

elektronische ontstekingselementen regelmatig

worden gereinigd en moet u controleren dat de

gaatjes van de vlamverspreiders niet verstopt zijn.

 Roestvrij staal kan vlekken gaan vertonen als er

voor langere tijd kalkhoudend water of agressieve

schoonmaakmiddelen (fosforhoudend) op hebben

gelegen. Spoel en droog het dus na het

schoonmaken goed af. Droog watervlekken altijd

gelijk af.

Storingen en

oplossingen

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te

controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is,

en in het bijzonder of de hoofdgasleiding open staat.

De brander gaat niet aan of de vlam is niet gelijkmatig.

Heeft u gecontroleerd of:

 De openingen van de vlamverspreiders niet verstopt zijn.

 Alle onderdelen van de brander goed in elkaar zitten.

 Het niet tocht dichtbij het kookvlak.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

 U de knop goed heeft ingedrukt.

 U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.

 De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme niet verstopt zijn.

De brander blijft niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

 De gaten van de vlamverspreiders niet verstopt zijn.

 Het niet tocht dichtbij het kookvlak.

 De minimum stand niet goed is ingesteld.

De pannen zijn wankel.

Heeft u gecontroleerd of:

 De bodem van de pan helemaal plat is.

 De pan in het midden van de brander of de kookplaat staat.

 De roosters niet zijn verwisseld.

Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen

met de Technische Dienst. Dit dient u door te geven:

 het model oven (Mod.)

 het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wend u nooit tot een niet-erkende installateur en weiger altijd het monteren van niet-originele onderdelen.

Bedienungsanleitung

KOCHMULDE

Italiano, 1 Français, 23

Nederlands,

English,12

Deutsch, 46

PL 640 P

Inhaltsverzeichnis

Installation, 47-51

Aufstellung

Elektroanschluss

Anschluss an die Gasleitung

Typenschild

Merkmale der Brenner und Düsen

Beschreibung des Gerätes, 52

Geräteansicht

Inbetriebsetzung und Gebrauch, 53

Praktische Hinweise zum Gebrauch der Brenner

Praktische Ratschläge für den Gebrauch der

Elektroplatte

Vorsichtsmaßregeln und Hinweise, 54

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 55

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Wartung der Gashähne

Störungen und Abhilfe, 56

Installation

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig

auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen

Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs

oder einer Übergabe an einen anderen Benutzer das Gerät

stets begleitet, damit auch der Nachbesitzer die

Möglichkeit hat, darin nachschlagen zu können.

! Lesen Sie bitte folgende Hinweise aufmerksam durch,

sie liefern wichtige Informationen hinsichtlich der

Installation, dem Gebrauch und der Sicherheit.

! Die Kochmulden sind werkseitig für den Betrieb mit (siehe

Typenschild und Gaseinstellungsschild des Gerätes):

Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es

ist entsprechend den Vorschriften zur getrennten

Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln

und Hinweise).

! Die Installation ist gemäß den vorliegenden

Anweisungen und von Fachpersonal durchzuführen.

Jede unsachgemäße Installation kann Menschen und

Tiere gefährden oder Sachschaden verursachen.

! Dieses Gerät darf nur in ständig belüfteten, und den

Vorschriften der einschlägigen Norm:

NBN D51-003 und NBN D51-001 entsprechenden

Räumen installiert und in Betrieb genommen werden.

Folgende Anforderungen müssen gegeben sein:

 Der Raum muss mit einem Abluftsystem für die bei der

Verbrennung entstehenden Abgase ausgestattet sein;

dies kann entweder über einen Abzugsschacht, oder

durch einen sich bei der Inbetriebnahme des Gerätes

automatisch einschaltenden Elektroventilator erfolgen.

Das System kann mittels eines

Belüftungsschachtes, mit

Luftaufnahme direkt aus dem

Freien, mit einem

Beispiele von Zuluftöffnungen für die Verbrennungsluft

Nutzquerschnitt von mindestens

100 cm

verwirklicht werden, der

so ausgelegt sein muss, dass

ein unabsichtliches Verstopfen

vermieden wird.

Angrenzender Raum

Zu belüftender

Raum

Oder auf indirekte Weise durch

angrenzende Räume, die mit

einem ins Freie führenden

Belüftungsschacht, wie oben

angegeben, versehen sind, bei

denen es sich nicht um

Vergrößerung des Lichtspaltes zwischen Tür und Fußboden

Gebäudeteile gemeinsamen

Gebrauchs, noch um

Räumlichkeiten, in denen

Brandgefahr bestehen kann oder um Schlafzimmer

handeln darf.

 Die Flüssiggase, die schwerer als Luft sind, stauen sich

im unteren Raumbereich. Räume, in denen Gasflaschen

mit GPL-Flüssiggas gelagert werden, müssen demnach

in Bodenhöhe mit geeigneten Abzugsöffnungen ins

Freie ausgestattet werden, damit das Gas im Falle

eventueller Gasverluste nach unten hin abziehen kann.

Demnach dürfen GPL-Flüssiggasflaschen nicht in

Räumlichkeiten, die unter der Erde liegen (Keller usw.)

installiert oder gelagert werden, auch dann nicht, wenn

sie bereits leer oder nur noch halb gefüllt sein sollten. Es

ist empfehlenswert, nur die in Verwendung befindliche

Gasflasche im Raum zu bewahren, und diese so

aufzustellen, dass sie keiner direkten Einwirkung von

Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen

Temperaturanstieg von mehr als 50°C bewirken

könnten, ausgesetzt wird.

Einbau

In Abzugsschächte oder Kamine mit Direkt ins Freie Abzweigungen (ausschließlich für Kochgeräte bestimmt)

Direkt ins Freie

 Der Raum muss außerdem mit einem für eine

einwandfreie Verbrennung notwendigen

Belüftungssystem ausgestattet sein. Das erforderliche

Luftvolumen darf 2 m

/h pro kW der installierten

Leistung nicht unterschreiten.

Die Gas- und Kombi-Kochmulden sind mit einem

Schutzgrad des Typs X gegen Überhitzen ausgelegt und

können somit neben Schränke installiert werden, deren

Höhe die der Arbeitsplatte nicht überschreiten. Um eine

korrekte Installation der Kochmulde zu gewährleisten,

sind folgende Vorsichtsmaßregeln zu beachten:

 Angrenzende Schränke, deren Höhe die der

Arbeitsplatte überschreiten, müssen einen Abstand

vom Rand der Kochmulde von mindestens 600 mm

aufweisen.

 Dunstabzugshauben sind gemäß den in den

Gebrauchsanleitungen der Dunstabzugshaube

aufgeführten Anweisungen zu installieren und zwar in

einem Abstand von mindestens 650 mm.

 Die an die Dunstabzugshaube angrenzenden

Hängeschränke sind in einem Abstand von

mindestens 420 mm von der Arbeitsplatte

aufzuhängen (siehe Abbildung).

! Verwenden Sie die im Beipack Zubehör befindlichen

Haken.

Belüftung

Sollte die Kochmulde unter

einem Hängeschrank installiert

600mm min.

werden, muss zwischen

Hängeschrank und Arbeitsplatte

700mm min.

540mm min.

ein Abstand von mindestens 700

mm bestehen (siehe Abbildung).

 Der Schrankausschnitt muss die auf der Abbildung

angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der

zwischen 20 und 40 mm starken Arbeitsplatte

befestigt. Um eine optimale Befestigung der

Kochmulde zu gewährleisten, sollten sämtliche zur

Verfügung stehenden Haken verwendet werden.

 Wird die Kochmulde nicht über einem Einbaubackofen

installiert, ist unter der Kochmulde eine Holzplatte zur

Isolierung anzubringen. Dabei muss ein

Mindestabstand von 20 mm von der

Kochmuldenunterseite eingehalten werden.

555 mm

55 mm

475 mm

Um eine einwandfreie Belüftung zu gewährleisten, muss

die Rückwand des Schrankumbaus abgenommen

werden. Der Backofen sollte möglichst so installiert

werden, dass er auf zwei Holzleisten oder aber auf einer

durchgehenden Fläche aufliegt, die über einen

Ausschnitt von mindestens 45 x 560 mm verfügt (siehe

Abbildungen).

45 mm.

560 mm.

Bei Installation über einem Einbaubackofen ohne

Kühlsystem-Zwangsbelüftung müssen Ab- und

Zuluftöffnungen vorgesehen werden, um eine geeignete

Belüftung im Innern des Umbauschrankes zu

gewährleisten (siehe Abbildungen).

Haken-Befestigungsschema

Position der Haken für Position der Haken für

Arbeitsplatten H=20mm Arbeitsplatten H=30mm

Vorne

Position der Haken für Hinten

Arbeitsplatten H=40mm

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden

sind für den Betrieb mit Wechselstrom bei der auf dem

Typenschild (befindlich auf der Unterseite der

Kochmulde) angegebenen Versorgungsspannung und -

frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/

grün. Wird die Kochmulde über einem Einbaubackofen

installiert, müssen der Elektroanschluss der Kochmulde

sowie der des Backofens getrennt voneinander

vorgenommen werden. Dadurch wird eine ausreichende

elektrische Sicherheit gewährleistet und das

Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für

die auf dem Typenschild angegebene Belastung (siehe

nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen,

ist zwischen Stromnetz und Gerät ein allpoliger, der Last

und den einschlägigen Vorschriften entsprechender

Schalter mit einer Mindestöffnung der Kontakte von 3

mm zwischenzuschalten. (Der Erdleiter darf vom

Schalter nicht unterbrochen werden.) Das

Versorgungskabel muss so verlegt werden, dass es an

keiner Stelle einer Temperatur ausgesetzt wird, die 50°C

über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen

elektrischen Anschluss sowie die Einhaltung der

Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

Kundendienststellen) mit der entsprechenden Dichtung

G an den am Gaszuleitungsschlauch befindlichen

Anschluss L (siehe Abbildung) zu montieren. Bei dem

Anschlussstück handelt es sich um einen kegelförmigen

1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

- starren Rohres (gemäß der Norm NBN D51-003)

- oder mittels eines durchgehenden und mit

Anschlussverschraubungen versehenen Inox-

Stahlschlauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher

Gashahn (der Marke A.G.B.) zu installieren.

 die Steckdose geerdet ist und den gesetzlichen

Bestimmungen entspricht;

 die Netzsteckdose für die auf dem Typenschild

angegebene maximale Leistungsaufnahme des

Gerätes ausgelegt ist;

 die Netzspannung im Bereich der auf dem

Typenschild angegebenen Werte liegt;

 die Netzsteckdose mit dem Netzstecker kompatibel

ist. Sollte dies nicht der Fall sein, wechseln Sie bitte

die Netzsteckdose oder den Netzstecker aus;

verwenden Sie keine Verlängerungen und

Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem

Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt

werden.

! Das Kabel muss regelmäßig kontrolliert werden und

darf nur durch autorisiertes Fachpersonal ausgetauscht

werden (siehe Kundendienst).

!Der Hersteller lehnt jede Verantwortung ab, falls diese

Vorschriften nicht eingehalten werden sollten.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an

die Gasflasche muss gemäß den Vorschriften der

gültigen Richtlinien (NBN D04-002) erfolgen und nur

nachdem man sich vergewissert hat, dass es auf die

Gasart, mit der es betrieben wird, eingestellt ist. Sollte

dem nicht so sein, dann befolgen Sie bitte die

Anleitungen des Abschnitts "Anpassung an die

verschiedenen Gasarten". Bei Betrieb mit Flüssiggas aus

Gasflaschen sind

normgerechte Druckmesser

zu verwenden. Zum Anschluss

des Gerätes an die

Erdgasleitung (II2E+3+) ist in

erster Linie das

Anschlussstück R (auf

Anfrage erhältlich in Ariston-

Anschluss mittels eines starren Anschlussrohres

(Kupfer oder Stahl)

!Der Anschluss an die Gasleitung muss so durchgeführt

werden, dass das Gerät keinerlei Zugspannungen

ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein

orientierbares,L-förmiges Anschlussstück, dessen

Dichtheit durch einen Dichtring gewährleistet wird. Muss

das Anschlussstück verdreht (in eine andere Richtung

gedreht) werden, ist es absolut erforderlich, den

Dichtring (im Beipack) auszutauschen. Bei dem

Anschlussstück für den Gaseingang handelt es sich um

einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen

Wänden

Bei dem Anschlussstück für den Gaseingang handelt es

sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schläuche

muss so erfolgen, dass sie bei größter Ausdehnung eine

Länge von 2000 mm nicht überschreiten. Stellen Sie

nach erfolgtem Anschluss bitte sicher, dass der Inox-

Schlauch nicht mit beweglichen Teilen in Berührung

kommt oder an irgendeiner Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und

Dichtringe, die den jeweilig gültigen inländischen

Normen entsprechen.

Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüfen

Sie bitte alle Anschlüsse auf Dichtheit; verwenden Sie

hierzu auf keinen Fall eine Flamme, sondern eine

Seifenlösung.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde auf eine andere Gasart

eingestellt, als die, für die sie vorgesehen wurde

(ersichtlich aus dem Etikett auf der

Kochmuldenunterseite oder auf der Verpackung),

müssen die Düsen der Brenner auf folgende Weise

ausgetauscht werden:

! Bei Flüssiggasen muss die Einstellschraube ganz

angezogen werden.

1. Nehmen Sie die Kochmuldenroste ab und ziehen

die Brenner aus ihren Sitzen heraus.

2. Schrauben Sie die Düsen mit Hilfe eines 7 mm

Steckschlüssels ab und ersetzen Sie sie durch die

entsprechenden Düsen der neuen Gasart (siehe

Tabelle 1 Merkmale der Brenner und Düsen).

3. Setzen Sie sämtliche Teile in umgekehrter

Reihenfolge wieder ein.

4. Ersetzen Sie anschließend das Etikett der alten

Eichung mit dem in unseren Kundendienst-Zentren

erhältlichen Etikett der neu eingestellten Gasart.

 Einstellung der Brenner-Primärluft

An den Brennern ist keine Primärlufteinstellung

erforderlich.

 Minimumeinstellung

1. Drehen Sie den Brenner auf Minimum;

2. Ziehen Sie den

Reglerknopf ab und

verstellen Sie dann die

innen oder seitlich der

Gashahnstange

befindliche

Einstellschraube, bis

eine kleine,

gleichmäßige Flamme

erreicht wird.

3. Vergewissern Sie sich, dass bei raschem Drehen

von Maximum auf Minimum die Flamme des

Brenners nicht erlischt.

! Ersetzen Sie anschließend das Etikett der alten

Eichung mit einem der neuen Gasart entsprechenden

Etikett (in unseren Kundendienstzentren erhältlich).

! Sollte der Gasdruck der Anlage von den

vorgesehenen Werten abweichen, oder nicht konstant

sein, muss das Zuleitungsrohr mit einem geeigneten

Druckregler (gemäß den national gültigen Normen und

Vorschriften) installiert werden.

TYPENSCHILD

Elektrischer

Anschluss

Spannung 220-240V ~ 50/60Hz

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73

(Niederspannung) und

nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89

(elektromagnetische

Verträglichkeit) und

nachfolgenden Änderungen

- 93/68/EWG vom 22.07.93 und

nachfolgenden Änderungen.

- 90/336/CEE vom 29.06.90

(Gas) und nachfolgenden

Änderunge.

- 2002/96/CEE

4. Bei den mit einer Sicherheitsvorrichtung

(Thermoelement) ausgestatteten Geräten muss bei

Nichtfunktionieren der Vorrichtung bei auf Minimum

eingestellten Brennern der Durchfluss der

Minimumleistung (durch Regulieren der

Einstellschraube) erhöht werden.

5. Nach erfolgter Neuregelung sind die auf den

Bypass-Linien angebrachten Siegel mit Siegellack

oder ähnlichem Material zu erneuern.

Merkmale der Brenner und Düsen

Tabelle 1

Brenner Durch-

messer

Wärme-

leistung

By-pass

1/100

Erdgas Flüssiggas

Düse

1/100

Menge*

g/h

Düse

1/100

Menge*

l/h

kW (p.c.s.*)

(1)

(mm) No m. Red.

(mm) (mm) (mm) Butan Propan (mm) G20 G25 Starkbrenner (R) 100 3,00 0,70 39 41 87 218 214 128 286 332 Mittelstarker

Brenner (S)

75 1,90 0,40 28 30 70 138 136 104 181 218 Hilfsbrenner (A) 51 1,00 0,40 28 30 52 73 71 76 95 111 Versorgungs-

druck

* Bie 15°C und 1013 mbar-Trockengas

Propangas oberer Heizwert = 50,37 MJ/kg

Butan oberer Heizwert = 49,47 MJ/kg

Erdgas G20 oberer Heizwert = 37,78 MJ/m³

Erdgas G25 oberer Heizwert = 32,49 MJ/m³

(1) Nur für Geräte, die mit einer Sicherheitsvorrichtung gegen Gasverluste ausgerüstet sind.

Nominal (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20 35

37 25 45

20 15 25

25 15 30

PL 640 P

Beschreibung

des Gerätes

Geräteansicht

GASBRENNER

KOCHMULDENROSTE

Reglerknöpfe für

GASBRENNER

Taste zur Zündung der

GASBRENNER*

SICHERHEITSVORRICHTUNG*

 GASBRENNER: Diese weisen unterschiedliche

Durchmesser und Leistungen auf. Wählen Sie den

Brenner, der dem Durchmesser des eingesetzten

Topfes entspricht.

 Reglerknöpfe für GASBRENNER: zur Regulierung

der Flamme bzw. der Leistung.

GASBRENNER-ZÜNDKERZE*

 GASBRENNER-ZÜNDKERZE*: zur automatischen

Zündung des gewählten Brenners.

 SICHERHEITSVORRICHTUNG*: Diese spricht an,

wenn die Flamme unversehens erlöschen sollte und

unterbricht automatisch die Gaszufuhr.

Nur bei einigen Modellen.

Inbetriebsetzung und

Gebrauch

!Auf jedem Reglerknopf ist gekennzeichnet, welcher

Gasflamme oder Elektroplatte* er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden

Reglerknopfes auf folgende Einstellungen gedreht

werden:

 AUS

Maximum

Minimum

Zum Anzünden einer Gasflamme führen Sie ein

brennendes Streichholz oder einen Gasanzünder an den

Brenner, drücken den entsprechenden Reglerknopf fest

ein, und drehen diesen dann gegen den Uhrzeigersinn

auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten

Brennern muss der Reglerknopf für ca. 6 Sekunden

gedrückt werden, bis die Vorrichtung, dank derer die

Flamme automatisch gezündet wird, heiß wird.

Bei den mit Zündkerze ausgestatteten Modellen muss,

zur Zündung des gewählten Brenners, zuerst die durch

das Symbol

werden. Daraufhin drücken Sie den entsprechenden

Reglerknopf bis zum Anschlag ein und drehen ihn auf

Höchstleistung.

gekennzeichnete Zündtaste gedrückt

Praktische Hinweise zum Gebrauch der

Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes

zu beachten:

 Verwenden Sie die für den jeweiligen Brenner

geeignete Topfgröße (siehe Tabelle) um zu

vermeiden, dass die Flammen über den Topfboden

herausschlagen.

 Benutzen Sie ausschließlich Kochgeschirr mit flachem

Boden und mit Deckel.

 Drehen Sie den Brenner auf klein, sobald das Gargut

kocht.

Brenner ø Topfdurchmesser (cm)

Starkbrenner (R) 24 – 26 Mittelsta rke r Br enne r (S ) 16 – 2 0 Hilfsbrenner (A) 10 – 14

! Sollte der Brenner ungewollterweise erlöschen, drehen

Sie den Reglerknopf auf Position AUS und versuchen

ein erneutes Anzünden erst nach Verstreichen von

mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im

Uhrzeigersinn auf die Position AUS () gedreht.

Vorsichtsmaßregeln

und Hinweise

! Das Gerät wurde entsprechend den strengsten

internationalen Sicherheitsvorschriften entworfen und

gebaut. Nachstehende Hinweise werden aus

Sicherheitsgründen geliefert und sollten aufmerksam

gelesen werden.

Allgemeine Sicherheit

 Dieses Gerät bezieht sich auf ein Einbaugerät

der Klasse 3.

 Gasgeräte erfordern eine ordnungsgemäße

Belüftung um einen einwandfreien Betrieb zu

gewährleisten. Vergewissern Sie sich deshalb

davon, dass bei der Installation die im Abschnitt

Aufstellung aufgeführten Anforderungen

gegeben sind.

 Die Anweisungen gelten nur für die

Bestimmungsländer, deren Symbole im

Handbuch und auf dem Typenschild angegeben

sind.

 Dieses Gerät ist für den nicht professionellen

Einsatz im privaten Haushalt bestimmt.

 Das Gerät darf nicht im Freien aufgestellt werden,

auch nicht, wenn es sich um einen geschützten

Platz handelt. Es ist gefährlich, das Gerät Gewittern

und Unwettern auszusetzen.

 Berühren Sie das Gerät nicht mit nassen oder

feuchten Händen oder Füßen und auch nicht, wenn

Sie barfuß sind.

 Das Gerät darf nur von Erwachsenen und gemäß

den Hinweisen der vorliegenden

Bedienungsanleitung zur Zubereitung von

Lebensmitteln verwendet werden.

 Vermeiden Sie, dass die Stromkabel anderer

Elektrogeräte in Kontakt mit heißen kochmulde

gelangen.

 Die zur Belüftung und Wärmeableitung

vorgesehenen Öffnungen dürfen nicht zugestellt

bzw. abgedeckt werden.

 Vergewissern Sie sich stets, dass sich die

Reglerknöpfe auf der Position l/

wenn das Gerät nicht in Betrieb ist.

¡ befinden,

 Ziehen Sie den Netzstecker nicht am Netzkabel aus

der Steckdose, sondern nur am Netzstecker selbst.

 Ziehen Sie vor der Reinigung oder vor

Wartungsmaßnahmen stets den Netzstecker aus

der Steckdose.

 Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren. Kontaktieren Sie

den Kundendienst (siehe Kundendienst).

 Stellen Sie Stieltöpfe und Pfannen immer mit nach

innen gerichteten Griffen auf die Kochstelle, um

jegliches Risiko durch unbeabsichtigtes Anstoßen

auszuschließen.

 Schließen Sie die Glasabdeckung (falls vorhanden)

nicht, wenn die Gasbrenner noch heiß sind.

 Gebrauchen Sie bitte kein unstabiles oder

verformtes Kochgeschirr.

Entsorgung

 Entsorgung des Verpackungsmaterials: Befolgen

Sie die lokalen Vorschriften; Verpackungsmaterial

kann wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC

über Elektro- und Elektronik-Altgeräte (WEEE)

dürfen Elektrohaushalts-Altgeräte nicht über den

herkömmlichen Haushaltsmüllkreislauf entsorgt

werden. Altgeräte müssen separat gesammelt

werden, um die Wiederverwertung und das

Recycling der beinhalteten Materialien zu

optimieren und die Einflüsse auf die Umwelt und

die Gesundheit zu reduzieren. Das Symbol

durchgestrichene Mülltonne auf jedem Produkt

erinnert Sie an Ihre Verpflichtung, dass

Elektrohaushaltsgeräte gesondert entsorgt werden

müssen.

Endverbraucher können ihr Elektrohaushaltsgerät

zu öffentlichen Recyclinghöfen, anderen

kommunalen Müllsammeleinrichtungen oder, falls

durch nationales Recht erlaubt, bei einem Neukauf

eines vergleichbaren Gerätes dem Händler in

Obhut geben.

Alle führenden Hausgerätehersteller arbeiten aktiv

an der Erstellung eines Systems zur Sammlung und

Entsorgung von Elektrohaushalts-Altgeräten.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom

Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder

chemischen Reinigungsmitteln, wie Backofensprays,

Fleckenentferner, Rostentfernungsmittel, Reiniger in

Pulverform und Scheuerschwämme, die die

Oberfläche der Kochmulde hoffnungslos beschädigen

würden, ist zu vermeiden.

! Verwenden Sie zur Reinigung der Kochmulde keine

Dampf- oder Hochdruckreinigungsgeräte.

 Zur täglichen Pflege genügt es, die Kochmulde mit

einem feuchten Schwamm abzuwischen und mit

Küchenpapier abzutrocknen.

 Die abnehmbaren Teile müssen regelmäßig mit

warmem Wasser und Spülmittel gereinigt und von

eventuellen Verkrustungen befreit werden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder

sich nur schwer drehen lassen. In einem solchen Fall

ist der Hahn auszutauschen.

! Diese Arbeit darf nur durch einen vom Hersteller

anerkannten Techniker durchgeführt werden.

 Bei den mit automatischer Zündung versehenen

Kochmulden müssen die Spitzen der

elektronischen Zündvorrichtungen häufig sorgfältig

gereinigt werden, wobei zu kontrollieren ist, dass

die Löcher der Flammenkränze nicht verstopft sind.

 Auf den Edelstahlteilen können Flecken

hinterbleiben, wenn stark kalkhaltiges Wasser oder

scharfe (phosphorhaltige) Spülmittel für längere

Zeit darauf stehenbleiben. Es ist ratsam, diese Teile

nach der Reinigung gut nachzuspülen und

trockenzureiben. Übergekochtes Wasser muss

ebenfalls beseitigt werden.

Störungen und Abhilfe

02/2005 - 195047872.00

XEROX BUSINESS SERVICES

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollten einige Kontrollen vorab

durchgeführt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw.

Gaszufuhr Ihrer Anlage besteht, vor allem, ob der Gashaupthahn auch aufgedreht wurde.

Der Brenner zündet bzw. hält die Flamme nicht.

Bitte kontrollieren Sie, ob:

 die Gasaustrittsöffnungen der Gasbrenner verstopft sind;

 alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;

 Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

 der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;

 der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen;

 die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

 die Gasaustrittsöffnungen verstopft sind;

 Durchzug in Kochmuldennähe besteht;

 das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

 der Topfboden auch vollständig eben ist;

 der Topf auch genau auf die Brennermitte gestellt wurde;

 die Kochmuldenroste vertauscht wurden.

Sollte Ihr Gerät trotz aller Kontrollen nicht funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sie

bitte den nächstliegenden Kundendienst an. Geben Sie bitte Folgendes an:

 das Gerätemodell (Mod.)

 die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

!Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und lassen

Sie ausschließlich Original-Ersatzteile einbauen.

ARISTON PL640P, PL640 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
