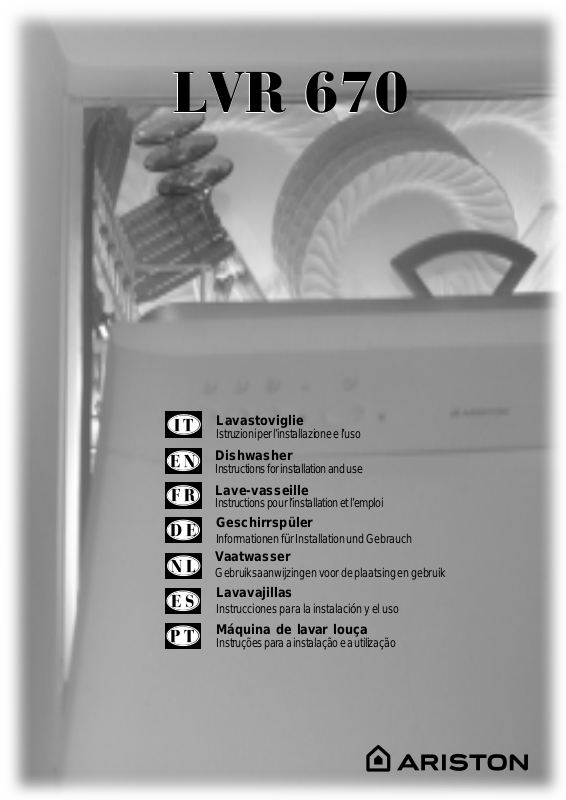

LVR 670
LVR 670
IT
EN
FR
DE
NL
ES
PT
Lavastoviglie
Istruzioni per l’installazione e l’uso
Dishwasher
Instructions for installation and use
Lave-vasseille
Instructions pour l’installation et l’emploi
Geschirrspüler
Informationen für Installation und Gebrauch
V aatwasser
Gebruiksaanwijzingen voor de plaatsing en gebruik
Lavavajillas
Instrucciones para la instalación y el uso
Máquina de lavar louça
Instruções para a instalação e a utilização
Guida rapida per la
lavastoviglie
Questo manuale ti racconta in maniera piacevole tutto quello che
può offrirti il tuo nuovo elettrodomestico. In più, scoprirai curiosità
e piccole astuzie per lavare meglio con la tua lavastoviglie e farla
durare di più.
1. Installazione e trasloco (p. 8)
L'installazione, dopo la consegna o un trasloco, è l'operazione
più importante per il buon funzionamento della tua lavastoviglie. Verifica sempre:
1. Che l'impianto elettrico sia a norma;
2. Che i tubi di carico e scarico dell'acqua siano collegati correttamente;
3. Che la lavastoviglie sia a livello. Ne vale la pena: per la
durata e il corretto funzionamento della lavastoviglie.
AVASTOVIGLIE
L
2. Quadro comandi ai tuoi ordini (p. 2)
Impara a conoscere le parti da cui è composta la lavastoviglie,
la userai meglio. Qui trovi la descrizione dettagliata dei comandi e delle parti interne.
3. Come si caricano le stoviglie (p. 3)
In questa pagina trovi consigli utili per caricare correttamente
la lavastoviglie e sfruttare al meglio i suoi spazi.
4. Come avviare la lavastoviglie (p. 4)
Dopo avere caricato la lavastoviglie, devi scegliere il programma giusto e dosare correttamente detersivo e brillantante.
Leggere queste pagine ti aiuterà in tutte le fasi del lavaggio.
5. Il sale: un importante alleato (p. 7)
Usare il sale giusto e nella giusta quantità ti aiuta a conservare in ottimo stato la lavastoviglie, per lavare meglio ed evitare
i possibili danni del calcare.
6. Consigli e suggerimenti, anche per
risparmiare (p. 7)
8. Sicurezza per te e la tua famiglia (p. 9)
Leggi questo capitolo con attenzione, ti darà informazioni utili
sulla sicurezza di installazione, l'uso e la manutenzione. Per
evitare brutte sorprese.
9. Cura e manutenzione particolari (p. 10)
Ogni tanto, una volta al mese, dedica un po' di attenzione al
gruppo filtrante e agli irroratori. Qui imparerai come fare.
10. Tenere in forma la lavastoviglie (p. 10)
Rispetta le poche regole che leggi qui, il risultato sarà una lavastoviglie sempre in ottima forma.
11. Caratteristiche tecniche (p.2)
Qui trovi piccoli consigli per lavare meglio le tue stoviglie e per
risparmiare scegliendo il programma adatto al tipo di carico.
Tutti i dati tecnici del tuo elettrodomestico, sempre a norma di
legge.
7. Problemi e soluzioni (p. 9)
12. Ariston ti è vicina anche dopo lacquisto
Prima di chiamare il tecnico, guarda qui: moltissimi problemi
possono avere una soluzione immediata. Se poi non riesci a
risolvere chiama il numero dell'assistenza Ariston e in poco
tempo, se possibile, qualsiasi guasto sarà riparato.
Ariston sostiene i suoi prodotti con servizi e supporto anche
dopo l'acquisto offrendoti garanzie speciali, assistenza professionale, ricambi e accessori di qualità. Per informazioni telefona al Numero Verde Ariston.
(p.11)
LAVASTOVIGLIE ARISTON - Istruzioni per l’installazione e l’uso
1
AVASTOVIGLIE
L
Apriamo insieme la tua lavastoviglie
Come è fatta?
Imparare a conoscere le parti da cui è composta la lavastoviglie ti
aiuterà ad usarla meglio.
E. Cestello superiore
F. Irroratore superiore
G. Regolazione altezza
cestello
H. Cestello inferiore
I. Irroratore inferiore
J. Tappo contenitore sale
K. Filtro lavaggio
L. Contenitore detersivo e
brillantante
Quadro comandi ai tuoi ordini
A. Pulsante ON-OFF
Premi questo pulsante
per accendere la
macchina
B. Spia ON-OFF
Ti segnala che la
macchina è accesa
C. Maniglia apertura porta
Serve ad aprire la porta
della lavastoviglie.
D. Manopola selezione
programmi.
Serve a selezionare un
programma.
E. Pulsante extra Dry
.asciugatura
Premilo per ottenere
una maggiore
asciugatura.
G. Lampade spia
avanzamento ciclo
(prelavaggio,lavaggio,
risciacquo,asciugatura)
S. Lampada spia
mancanza sale
Ti avvisa che è ora di
aggiungere il sale.
G
E
S
D
B
Caratteristiche Tecniche
Caratte ristiche tecniche
Larghezza cm. 59,5
Profondità cm. 57
Altezza cm. 82
Capacità 12 coperti standard
Pressione acqua alimentazione 4.3psi -145psi - 30 KPa÷1MPa (0,3 ÷10 bar)
Tensione di alimentazione Vedi targhetta caratteristiche
Potenza totale assorbita Vedi targhet ta caratt eristiche
Fusibile Vedi targhetta caratt eristiche
2
LAVASTOVIGLIE ARISTON- Istruzioni per l’installazione e l’uso
C
Questa lavastoviglie è
conforme alle seguenti
Direttive Comunitarie:
73/23/CEE
(Basse Tensioni)
e successive
modificazioni;
89/336/EEC
(Compatibilità
elettromagnetica)
e successive
modificazioni.
97/17/CE
(Etichettatura)
2002/96/CE
(Rifiuti
Apparecchiature
Elettriche ed
Elettroniche)
A
AVASTOVIGLIE
L
Come si caricano le stoviglie?
Prima di lavare, piccoli gesti possono aiutarti a lavare meglio e a conservare più a lungo la tua
lavastoviglie. Asporta i residui più grossi di cibo, metti a bagno le pentole e le padelle più incrostate.
Dopo avere caricato le stoviglie controlla che le pale dellirroratore girino bene. Non sovrapporre bicchieri
e tazze, controlla che i piatti non si tocchino.
Prima di tutto.
Prima di disporre le stoviglie
nei cestelli, asporta i residui
più grossi di cibo, eviterai così
di intasare i filtri riducendo
lefficacia del lavaggio.
Se le pentole e le padelle sono
molto incrostate, mettile a bagno in attesa del lavaggio. Per
facilitare loperazione di carico delle stoviglie estrai i cesti.
Cesti multisystem
Questo modello di lavastoviglie è
dotato di cestino per le posate e di
cesti superiore e inferiore di nuova
e più moderna concezione. La loro
struttura consente infatti grande
flessibilità di carico delle stoviglie
per renderli più adatti a soddisfare le tue esigenze.
Cosa va nel cestello
inferiore?
Nel cestello inferiore ti consigliamo di mettere le stoviglie
più difficili da lavare: pentole,
coperchi, piatti piani e fondi,
ma anche: tazze , tazzine e bicchieri. (nelle foto trovi esempi
di carico).
Piatti da portata e coper-
chi grandi: sistemali ai lati
del cesto.
Pentole, insalatiere: de-
vono essere sempre capovolte.
Stoviglie molto fonde:
sistemale in posizione obliqua, così lacqua potrà
defluire per lavarle meglio.
Bicchieri e tazze: siste-
mali come indicato nella
figura.
Il cestino per le posate è
sdoppiabile sfilando la maniglia
che unisce le due parti. ( figure A
e B).
Quando hai poche posate da lavare puoi utilizzare solo metà cestino.
Questo cestino è dotato di due griglie asportabili: inserisci le posate
ad una ad una nelle feritoie, i coltelli e gli utensili con punte taglienti
devono essere caricati con le punte
rivolte verso il basso.
Sistema tutte le posate in modo
che non si tocchino fra di loro.
In questo modello il cestino posate
è dotato di due settori laterali che
puoi staccare, come nella figura A1
e agganciare sia al cestello superiore che a quello inferiore.
Cosa va nel cestello
superiore?
Nel cestello superiore carica le stoviglie delicate e leggere: bicchieri,
tazze da tè e caffè, piattini ma anche piatti, insalatiere basse, padelle, pentole e tegami bassi poco sporchi (nelle foto puoi trovare esempi
di carico).
Sistema le stoviglie leggere in
modo che non vengano spostate dai getti dacqua.
In dotazione possono essere fornite una o due ribaltine sulle
quali sistemare tazze e tazzine ma anche coltelli lunghi e
acuminati e posate di servizio.
Dopo avere caricato la lavastoviglie, ricordati di controllare
che le pale dellirroratore
ruotino liberamente, senza scontrarsi con le stoviglie.
Regolazione del cestello
superiore.
Puoi regolare il cestello superiore
in posizione alta o bassa per poter
collocare le tue stoviglie senza difficoltà.
Fig.C
Ai lati del cestello superiore si trovano
due maniglie: con quelle puoi regolarne
l’altezza (vedere figura C).
A1
A1
B
cestello inferiore
Esempi di caricamenti
cestello superiore
A
A1
LAVASTOVIGLIE ARISTON - Istruzioni per l’installazione e l’uso
3
AVASTOVIGLIE
L
Avviare la lavastoviglie
Pronti, via!
Hai caricato la lavastoviglie e ora devi impostare il
programma di lavaggio. Bastano pochi minuti per
imparare
Prima di tutto.
Apri completamente il rubinetto dellacqua e premi il pulsante di ON-OFF A: senti
un breve segnale acustico e
la spia B si illumina. Ora
la macchina è accesa e puoi
programmarla.
Scegliere il programma.
Per selezionare il programma
ruota la manopola D in senso orario fino a far coincidere
la tacchetta di riferimento
sulla manopola con il simbolo o il numero del programma che desideri impostare
(dai una occhiata alla tabella
programmi a pag. 6).
Un breve segnale acustico indica la partenza del programma e si accenderà la spia G
relativa alla fase di inizio del
programma stesso.
La lavastoviglie ti
informa.
La tua lavastoviglie è dotata
di lampade spia (G) che si illuminano per segnalarti lo
stato di avanzamento del ciclo di lavaggio.
Ecco i simboli delle fasi :
prelavaggio, lavaggio, risciacqui, asciugatura.
In ogni momento la tua lavastoviglie ti dice a che punto è
arrivata.
Puoi annullare
un programma
in corso solo se
è appena
iniziato.
Modifica del programma
in corso.
Ma se hai sbagliato programma, niente paura! Puoi modificare il programma in corso, se è appena iniziato. Ruota in senso antiorario la manopola fino a raggiungere la
posizione di Reset, dopo pochi secondi sentirai 1 segnale acustico prolungato seguito da 3 brevi bip, e si spegne
la spia G: significa che tutte le impostazioni sono state
annullate. Ora puoi re-impostare il programma giusto.
Finito?
La fine del ciclo è segnalata
da 2 brevi segnali acustici e
dal lampeggiare della spia
relativa allasciugatura.
Attenzione:
Ruota la manopola in senso
antiorario fino alla posizione di Reset per azzerare tutte le impostazioni.
Spegni la macchina premendo il pulsante A, stacca la spina dalla presa di
corrente per togliere lalimentazione elettrica; il cavo
di alimentazione deve essere perciò facilmente accessibile.
Chiudi il rubinetto dellacqua
Attendi alcuni minuti prima
di togliere le stoviglie: scottano! Se aspetti un pochino,
con il vapore si asciugano meglio.
Svuota per primo il cesto inferiore.
Accertati che il
programma sia
terminato prima di
togliere le stoviglie!
Hai dimenticato fuori
una stoviglia?
Be, capita a tutti. Interrompi il ciclo di lavaggio premendo il pulsante ON-OFF, inserisci la stoviglia dimenticata e premi di nuovo il pulsante ON-OFF. Il ciclo riprenderà dal punto in cui lhai
interrotto.
È andata via la luce? Hai
aperto la porta della
macchina?
Il programma si interrompe
e poi riprende quando torna
la luce o quando chiudi la
porta. È tutto sotto controllo!
Vuoi una maggiore
asciugatura?
Premi il pulsante E prima di avviare il programma impostato.
Un bip prolungato ti avvisa che hai
selezionato lextra asciugatura, un
breve bip indica la deselezione.
Con lextra asciugatura il programma di lavaggio durerà più a lungo
per darti stoviglie più asciutte.
Quando apri la
porta della
lavastoviglie se il
ciclo di lavaggio è
in corso o è
appena terminato,
fai attenzione al
vapore caldo che
fuoriesce, potresti
scottarti!
4
LAVASTOVIGLIE ARISTON- Istruzioni per l’installazione e l’uso
AVASTOVIGLIE
L
Detersivo e brillantante
Usa solamente prodotti specifici per lavastoviglie. Versa il detersivo nel distributore che
trovi allinterno della porta. Prima dellinizio del ciclo di lavaggio!
Il detersivo
Caricamento del detersivo
Per aprire il coperchio A, premi il pulsante B. Il detersivo
va inserito nelle 2 vaschette
fino al bordo.
Ora puoi chiudere il coperchio:
premi finché senti lo scatto.
Se decidi di utilizzare il detersivo in compresse mettine una
nella vaschetta D e chiudi il
coperchio.
Non si chiude!
Controlla che sui bordi della
vaschetta non ci siano residui
di detersivo. È colpa loro se il
coperchio non riesce a chiudersi. Eliminali e vedrai che si
chiuderà.
B
25 gr
D
.
C
5 gr.
Consigli utili
Dosa la giusta
quantità di detersivo:
se eccedi non otterrai
stoviglie più pulite,
solo un maggiore
inquinamento
ambientale.
Tieni detersivo e
brillantante in luoghi
asciutti, lontano dalla
portata dei bambini
Il brillantante.
Il brillantante rende le tue stoviglie più brillanti perché ne
migliora lasciugatura. Il serbatoio del brillantante è posto
allinterno della porta. Dovrai
riempirlo
spia mancanza brillantante.
ti capita di versare del
brillantante fuori dal serbatoio, pulisci bene con una spugna.
Caricamento del brillantante.
Per aprire il contenitore ruota in senso antiorario il tappo
C. Fai attenzione quando versi il brillantante per evitare
che fuoriesca. Puoi adattare
la quantità di brillantante utilizzato dalla lavastoviglie: regola con un giravite o con una
moneta agendo sul regolatore
F che vedi sotto il coperchio C.
quando lampeggia la
Se
A
F
C
D
Puoi scegliere tra sei posizioni. Normalmente è tarato sul 4.
La regolazione della
quantità di
brillantante usato
migliora
lasciugatura.
Se sulle stoviglie noti
gocce dacqua o
macchie, ruota il
regolatore verso i
numeri più alti.
Se invece le tue
stoviglie presentano
delle striature
bianche, ruota il
regolatore verso i
numeri più bassi.
Attenzione
In commercio si possono trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1).
Se l acqua è dura o molto dura consigliamo di aggiungere comunque sale nellapposito dispenser per evitare la formazione di
striature bianche sulle stoviglie o sulla vasca.
Se si utilizzano i prodotti 3 in 1 non è più necessario caricare il brillantante nellapposito serbatoio.
Se si vuole unasciugatura ancora maggiore è possibile caricare il brillantante, avendo cura però di portare il regolatore
sul n° 2.
In ogni caso consultare le istruzioni del produttore sulle confezioni.
Se si usano solo questi prodotti è normale che le spie sale e brillantante, dopo un certo numero di cicli, lampeggino in permanenza.
LAVASTOVIGLIE ARISTON - Istruzioni per l’installazione e l’uso
5
AVASTOVIGLIE
L
Scegli il programma giusto
Ogni sporco ha il suo programma
Scegli il programma
Sale, brillantante, la giusta dose di detersivo e il giusto programma: ecco la formula per ottenere
i risultati migliori e conservare bene la tua lavastoviglie
Con il lavaggio in lavastoviglie avrai la garanzia di un ambiente igienizzante e
di un pulito più sicuro.
3URJUDPPD
,QWHQVLYR
,QGLFD]LRQL SH UOD
VFHOWDGHL
SURJUDPPL
Stoviglie e pentole
molto sporche (da
non us ar e pe r pe zzi
delica ti)
' H V FUL]LRQH GH O FLFOR
Prelavaggio co n acqua calda a 40°C
La vaggio a 6 5 °C
2 risciacqui co n acqua fredda
Risciacquo caldo a 65°C
Asciugatura
'H WH UVLYR
SUHODYDJJLR
ODYDJJLR
JU
Scegliere il programma
più adatto per il carico
che hai effettuato ti
assicura stoviglie pulite
e luso più conveniente
di acqua ed energia
%ULOODQWDQWH
giusto per le tue
stoviglie.
elettrica
'XUDWDGHO
SURJUDPPD
WROOHUDQ]D
VHQ]D
H[WUD
DV FLXJDWXUD
1RUPDOH
5 D SLGR
$P P R OOR
Ciclo per stoviglie e
pe nto le no rma lmente
sporche.
Programma standard
giorna liero.
P ro gra mma p e r un
lavaggio e c o logico , a
ba ss i co nsumi
energetici, adatto a
stoviglie e pentole
nor malmente
sporche.
Ciclo economico e
veloce d a u t ilizz a r e
per stoviglie poco
sporche, subito dopo
l'uso . S e nza
asciugatura, eccetto
nel caso di selezione
dell'extra asciugatura.
La vaggio p r eliminare
in atte sa di
c o m plet a r e il car ico
al pasto successivo.
La vaggio a 5 0 °C
Risciacquo freddo
Risciacquo caldo a 70°C
Asciugatura
2 Prelavaggi con acqua fredda
La vaggio a 5 0 °C
Risciacquo caldo a 65°C
Asciugatura
Breve lavaggio a 47°C
Risciacquo caldo a 62°C
Breve lavaggio freddo per impedire
l' e s sic az io n e d ei r es id u i di cibo s u lle
s to vig lie
JU
JU
JU
(con extra
asciugatura
)
Ciclo speciale da
ut iliz za r e per pez zi
d e lic at i, più s en s ib ili
alle alte temperature,
&ULV WDOOL
5LVFLDFTXR
$V F LXJ D WXUD
6
LAVASTOVIGLIE ARISTON- Istruzioni per l’installazione e l’uso
subito dopo l'uso.
Ciclo di risciacquo e
asciugatura per
s t o v ig lie c h e si
ut iliz za n o r a ra m en t e ;
s o lo im polv e r at e .
La vaggio a 5 2 °C
Risciacquo a 45°C
Risciacquo caldo a 65°C
Asciugatura
Risciacquo caldo a 65°C
Asciugatura
JU
Mai senza sale
La durezza dellacqua varia a seconda delle località. Se lacqua di casa tua è dura, senza decalcificazione
si formerebbero incrostazioni sulle stoviglie. La tua lavastoviglie ha un decalcificatore che utilizza sale
speciale ed elimina il calcare dallacqua.
Caricamento del sale.
Utilizza sempre sale specifico
per lavastoviglie.
Il serbatoio del sale è sotto il
cestello inferiore, riempilo così:
1. Estrai il cesto inferiore, svita e togli il tappo del serbatoio
2. È la prima volta che carichi
il sale? Prima riempi dacqua
il serbatoio (la prossima volta non dovrai più farlo)
3. Metti limbuto della lavastoviglie sul foro e introduci circa due chili di sale. È normale vedere uscire un po dacqua dal serbatoio.
4. Riavvita con cura il tappo.
Quando devo caricare il
sale?
Il serbatoio del sale va riempito quando lampeggia la spia
mancanza sale S. La tua
macchina te lo ricorda per 5
cicli di seguito.
Regolazione sale
La tua lavastoviglie ti consente
di regolare il consumo del sale
a seconda della durezza dellacqua di casa tua. Così potrai
ottimizzare e personalizzare il
consumo del sale (né troppo né
troppo poco).
Per regolare il consumo del sale
fai così:
1. Svita il tappo del serbatoio
sale
2. Sul collare del serbatoio vedi
una freccia (figura accanto):
se necessario, ruotala in senso antiorario dal segno - al
segno +.
Scegli la posizione della freccia
facendo riferimento allo schema
con la durezza dellacqua.
10 - 25 18 - 44 1,8 - 4,4
25 - 50 45 - 89 4, 5 - 8,9 MED 40 40
Durezza dell’acqua
°dH °fH mmol/l
0 -10 0 - 17 0 - 1,7 / 0 /
> 50 > 89 > 8,9
L
formazione di ruggine,
formazione di ruggine,
carica il sale prima di
carica il sale prima di
iniziare un ciclo di
iniziare un ciclo di
Posizi one
selettore
-
+
Non conosci il grado
di durezza dellacqua
di casa tua? Chiedilo
fornisce lacqua nella
AVASTOVIGLIE
Per evitare la
Per evitare la
lavaggio.
lavaggio.
Consumo
sale
(grammi/ciclo)
20 60
60 25
alla società che
tua zona.
Autonomia
(cicli\2kg)
Suggerimenti e consigli per te.
Come conservare e riparare
le stoviglie a cui tieni
■ Quasi tutta largenteria si
può lavare in lavastoviglie.
Ci sono due eccezioni: largenteria antica e quella decorata con un agente ossidante. Lacqua calda può allentare i manici di quella
antica e far sparire i motivi
ornamentali dellaltra.
Non mettere mai l'argenteria a contatto con altri metalli: eviterai macchie ed
annerimento.
■ Piatti e vassoi dargento
vanno lavati immediatamente dopo luso, soprat-
Oltre a farti
risparmiare tempo e
fatica, la lavastoviglie
disinfetta le stoviglie,
lavandole ad unalta
temperatura.
tutto se sono stati a contatto con sale, uova, olive, senape, aceto, succhi di frutta e verdure cotte.
■ Per stoviglie particolar-
mente delicate, utilizza il
lavaggio specifico presente
nella tua lavastoviglie.
Risparmiare si può
Un uso intelligente degli elettrodomestici ti fa
risparmiare e fa bene allambiente
Massimo carico.
Per ottimizzare i consumi, attiva la lavastoviglie
possibilmente a pieno carico. Se per riempirla
passa un po di tempo, utilizza il ciclo ammollo,
eviterai la formazioni di cattivi odori e di
incrostazioni.
Il programma giusto.
Scegli il programma adeguato al tipo di carico che
hai fatto. La scelta del programma dipende dal
tipo di stoviglie da lavare e dal loro grado di sporco.
Per fare la scelta giusta consulta la tabella dei
programmi a pagina 6.
LAVASTOVIGLIE ARISTON - Istruzioni per l’installazione e l’uso
7
AVASTOVIGLIE
L
Installazione e trasloco
È arrivata la tua lavastoviglie
Appena acquistata o spostata in unaltra casa, linstallazione fatta bene ti assicura
il buon funzionamento della tua lavastoviglie
Scegli il punto dove sistemare la tua lavastoviglie, puoi
farla aderire con i fianchi o con
lo schienale ai mobili adiacenti
o alla parete. La lavastoviglie
è munita di tubi per lalimentazione e lo scarico dellacqua
che possono essere orientati
verso destra o verso sinistra
per consentire la migliore installazione.
Livellamento.
Una volta posizionata la macchina, agisci sui piedini avvitandoli o svitandoli a seconda
se desideri variare la sua altezza e per livellarla in modo
che venga a trovarsi orizzontale. Assicurati che non sia
inclinata di oltre 2 gradi. Un
buon livellamento assicurerà
il corretto funzionamento della tua lavastoviglie.
Regolazione piedini
posteriori.
Incassa la macchina nell'apposito vano quindi regola l'altezza della stessa agendo sulle
viti poste nella parte anteriore inferiore. Con un cacciavite ruota in senso orario le viti
per alzare la lavastoviglie e in
senso antiorario per abbassarla.
Sicurezza
antiallagamento.
La tua lavastoviglie è dotata
di un sistema che interrom-
Se la presa di
corrente alla quale
colleghi la macchina
non corrisponde alla
spina, sostituiscila
con una spina adatta;
non impiegare
adattatori o
deviatori, potrebbero
provocare
riscaldamenti o
bruciature.
pe lingresso dellacqua nel
caso di perdite all'interno della macchina.
Collegamento alla presa
dacqua fredda.
Allaccia il tubo di carico ad
una presa dacqua fredda con
bocca filettata da 3/4 gas,
avendo cura di avvitarlo
strettamente al rubinetto.
Se i tubi dellacqua sono nuovi o sono rimasti per lungo
tempo inattivi, prima di fare
l'allacciamento, assicurati,
facendola scorrere, che lacqua diventi limpida e sia priva di impurità. Senza questa
precauzione, cè il rischio che
il punto dove entra lacqua si
intasi, danneggiando la tua
lavastoviglie.
Collegamento alla presa
dacqua calda.
La lavastoviglie può essere
alimentata con acqua calda
di rete (se hai un impianto
centralizzato con termosifoni)
che non superi la temperatura di 60° C.
In questo caso il tempo di lavaggio sarà abbreviato di circa 15 minuti e lefficacia del
lavaggio lievemente ridotta.
Dovrai effettuare il collegamento alla presa dacqua calda, nello stesso modo descritto per il collegamento alla
presa dacqua fredda.
Collegamento al tubo di
scarico.
Inserisci il tubo di scarico in
una conduttura di scarico che
abbia un diametro minimo di
cm. 4 oppure appoggialo al lavandino. Evita strozzature o
curvature eccessive. La parte del tubo contrassegnata
con la lettera A deve essere
ad una altezza compresa tra
40 e 100 cm.
Il tubo non deve essere immerso nellacqua.
A
Striscia anticondensa.
Su alcuni modelli è prevista
in dotazione una striscia
autoadesiva trasparente.
Deve essere incollata sul lato
inferiore del vostro ripiano in
legno per proteggerlo dalla
condensa.
Ove non prevista in dotazione, può essere richiesta come
ricambio ai rivenditori autorizzati.
Collegamento elettrico.
Prima di tutto verifica che i
valori della tensione e della
frequenza di rete corrispondano a quelli riportati sulla
targhetta situata sulla
controporta inox della macchina e che l'impianto elettrico al quale la colleghi sia
dimensionato per la corrente
massima indicata sulla
targhetta.
Terra: sicurezza
indispensabile.
Solo a questo punto inserisci
la spina in una presa di corrente munita di un efficiente
collegamento a terra (la messa a terra dellimpianto è una
garanzia di sicurezza prevista dalla legge, assicurati che
il tuo impianto ce labbia).
Cavo di alimentazione.
Controlla periodicamente il
cavo di alimentazione; se risulta danneggiato ti raccomandiamo di farlo sostituire
dal servizio di Assistenza tecnica autorizzata.
La spina
La spina della lavastoviglie
deve rimanere accessibile per
poter effettuare operazioni di
manutenzione in tutta sicurezza.
8
LAVASTOVIGLIE ARISTON- Istruzioni per l’installazione e l’uso
Problemi e soluzioni
AVASTOVIGLIE
L
Se hai un problema, leggi qui
Può accadere che la lavastoviglie non funzioni o funzioni male. In molti casi si
tratta di problemi che puoi risolvere senza dover chiamare il tecnico. Prima di
telefonare allassistenza, leggi sempre questi punti.
La lavastoviglie non
parte
■ Il rubinetto dellacqua è
aperto e collegato bene al
tubo?
■ Manca lacqua in casa?
■ Lacqua arriva con suffi-
ciente pressione?
■ Il tubo è piegato?
■ Il filtro del tubo di alimen-
tazione dellacqua è intasato?
■ La porta della lavastoviglie
è aperta?
■ Le istruzioni per lavvio e
la selezione del programma
sono state correttamente
eseguite?
Le stoviglie non sono
pulite.
■ Hai messo la giusta dose di
detersivo?
■ Il programma di lavaggio
selezionato è idoneo alle
stoviglie che hai caricato?
■ Filtro e microfiltro sono
puliti?
■ Gli irroratori sono liberi?
La lavastoviglie non
scarica.
■ Il tubo di scarico è piegato?
Nella lavastoviglie
rimangono depositi
calcarei o una patina
bianca.
■ Il tappo del contenitore sale
è chiuso bene?
■ Il dosaggio di brillantante
è regolato bene?
Messaggi di errore
La tua lavastoviglie è dotata di un
sistema di sicurezza in grado di rilevare eventuali anomalie di funzionamento. Tali anomalie sono
segnalate da una o due spie G
lampeggianti a frequenza rapida.
Dopo aver preso nota di quali spie
lampeggiano spegni la macchina e
chiama lassistenza tecnica.
Allarme rubinetto chiuso
Se hai dimenticato di aprire il rubinetto dellacqua, la tua macchina
te lo segnala per alcuni minuti con
brevi segnali acustici. Apri il rubinetto e vedrai che la macchina, dopo
alcuni minuti, si riavvia. Nel caso
in cui non sei presente quando vengono emessi i segnali acustici, lapparecchio si blocca e le spie programmi 2 e 3 (lavaggio e risciacqui) lampeggiano a frequenza rapida. Spegni con il pulsante di OnOff, apri il rubinetto dellacqua e
dopo aver atteso circa 20 secondi
riaccendi la macchina.
Riseleziona il programma come
previsto nel paragrafo Scegliere il
programma e vedrai che la macchina si avvia.
Allarme filtri intasati
Se la macchina è bloccata e
lampeggiano a frequenza rapida le
spie 1 (prelavaggio) e 3 ( risciacqui) significa che il filtro è intasato
da massicci residui di cibo. Spegni
la macchina, pulisci accuratamente il filtro e dopo averlo risistemato
nella sua sede come indicato a pag.
10, riaccendi. Riseleziona il programma e vedrai che la macchina
si avvia.
Allarme per guasto
allelettrovalvola di carico
dellacqua.
Se lampeggia a frequenza rapida
la spia 2 (lavaggio) SPEGNERE E
RIACCENDERE la lavastoviglie
dopo un minuto. Se lallarme permane, per prima cosa chiudere il
rubinetto delllacqua per evitare allagamenti poi togliere corrente e
chiamare lassistenza tecnica.
Hai verificato tutto, ma la lavastoviglie non funziona e il
problema esiste ancora?
Chiama il centro assistenza autorizzato e ricordati di comunicare:
il tipo di guasto
la sigla del modello (Mod....) e il
numero di serie (S/N ....) che puoi
trovare sulla targhetta applicata
nella parte laterale della porta inox.
Non ricorrere mai a
tecnici non autorizzati
e rifiuta sempre
linstallazione di pezzi
di ricambio non
originali
La sicurezza in casa tua
La tua lavastoviglie è stata costruita seguendo le più severe norme internazionali di sicurezza. Tutelano te e la tua famiglia. Leggi
attentamente le avvertenze e le informazioni contenute in questo libretto: ti daranno molte notizie utili sulla sicurezza d'installazione,
luso e la manutenzione. Per n on avere brutte sorprese.
1. Elimina con cura il materiale dell'imballaggio
(segui le istruzioni sulla
raccolta differenziata che
ti ha fornito il Comune di
residenza)
2. Una volta tolto limballaggio, verifica lintegrità dell'apparecchio. Se hai dei
dubbi, rivolgiti a personale professionalmente qualificato.
3. La tua lavastoviglie verrà usata solo da adulti e
per il lavaggio di stoviglie
ad uso domestico, secondo le istruzioni scritte in
questo manuale. Non toccare la macchina a piedi
nudi o con le mani e i piedi bagnati
4. Ti sconsigliamo di ricorrere a prolunghe e prese
multiple. Se il cavo di alimentazione elettrica non
è abbastanza lungo, fallo
sostituire con uno della
giusta lunghezza e ricorda che non deve avere pieghe o compressioni pericolose.
5. In caso di funzionamento
anomalo o di lavori di manutenzione disinserisci
lapparecchio dalla rete
elettrica (stacca la spina!).
6. Tieni lontano i bambini
dai detersivi e dalla lavastoviglie quando è aperta.
7. La tua lavastoviglie non
va installata allaperto,
nemmeno se lo spazio è riparato da una tettoia: è
molto pericoloso lasciarla
esposta a pioggia e temporali.
8. Non toccare la resistenza
durante e subito dopo un
ciclo di lavaggio.
9. Non appoggiarti e non sederti sullo sportello aperto, potresti ribaltare la la-
vastoviglie.
10. In caso di guasto, chiudi
il rubinetto di entrata acqua ed estrai la spina dalla presa a muro. Poi prova a consultare il capitolo
Se hai un problema, leggi qui. Se non trovi una
soluzione, contatta il centro assistenza.
11. Gli apparecchi fuori uso
devono essere resi
inutilizzabili: taglia il cavo
di alimentazione e danneggia il blocco della porta.
12. Dismissione degli elettrodomestici
La direttiva Europea
2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche
(RAEE), prevede che gli
elettrodomestici non debbano essere smaltiti nel
normale flusso dei rifiuti
solidi urbani. Gli apparecchi dismessi devono
essere raccolti
separatamente per
ottimizzare il tasso di
recupero e riciclaggio dei
materiali che li compongono ed impedire potenziali danni per la salute
e l'ambiente. Il simbolo
del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta
dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o
ai rivenditori.
LAVASTOVIGLIE ARISTON - Istruzioni per l’installazione e l’uso
9
AVASTOVIGLIE
L
Cura e manutenzione
Pulizia e manutenzione particolari
Il gruppo filtrante
Se vuoi avere sempre buoni
risultati di lavaggio, è necessario pulire il gruppo filtrante.
Lacqua di lavaggio viene
pulita dai residui di cibo e rimessa in circolo perfettamente filtrata. Per questo, dopo
ogni lavaggio, è meglio rimuovere i residui più grossi che
trovi trattenuti dal bicchiere
C e dal filtro semicircolare
A; per estrarli tira il manico
del bicchere verso lalto. Basterà sciacquarli sotto lacqua
corrente.
Una volta al mese è necessario pulire accuratamente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A
+ filtro cilindrico B. Il filtro
B si estrae ruotandolo in
senso antiorario.
Per la pulizia aiutati con uno
spazzolino non metallico.
Rimetti insieme i pezzi (come
indicato nella figura) e
reinserisci il gruppo nella lavastoviglie. Posizionalo nel
suo alloggiamento facendo
una pressione verso il basso.
La lavastoviglie non deve essere usata senza filtri. Se non
inserisci correttamente i filtri si ridurrà lefficacia di lavaggio, e si potrebbe anche
danneggiare la lavastoviglie.
1
B
2
C
A
Ogni tanto, una volta al
mese, dedica un po di
attenzione al gruppo
filtrante e agli
irroratori.
Pulizia degli irroratori.
Può succedere che alcuni residui di cibo si attacchino agli
irroratori ostruendo i fori da
cui deve uscire lacqua. Controllali e puliscili ogni tanto
(lettere F e I capitolo Come è
fatta?).
Tieni in forma la tua lavastoviglie
Rispettare poche regole ti assicura di avere sempre una compagna diRispettare poche regole ti assicura di avere sempre una compagna di
Rispettare poche regole ti assicura di avere sempre una compagna di
Rispettare poche regole ti assicura di avere sempre una compagna diRispettare poche regole ti assicura di avere sempre una compagna di
lavoro affidabile.lavoro affidabile.
lavoro affidabile.
lavoro affidabile.lavoro affidabile.
Dopo ogni lavaggio.
Quando il ciclo di lavaggio è
finito ricordati sempre di chiudere il rubinetto dellacqua e
lascia socchiusa la porta. Non
ristagneranno lumidità e non
si formeranno cattivi odori.
Stacca la spina.
Prima di fare qualsiasi pulizia o manutenzione della macchina, stacca sempre la spina
elettrica. Ti eviterà qualsiasi
pericolo.
Niente solventi!
Niente abrasivi!
Per pulire lesterno e le parti
in gomma della tua lavastoviglie non occorre usare né solventi né abrasivi, usa solo un
panno imbevuto di acqua tiepida e di sapone.
Se vedi delle macchie sulla superficie della vasca, utilizza un
panno imbevuto di acqua e
aceto bianco (ne basta poco)
oppure usa un prodotto specifico per la pulizia della lavastoviglie.
Vai in vacanza?
Quando ti assenti per lunghi
periodi, ti consigliamo di eseguire queste operazioni:
fai un lavaggio a vuoto
chiudi il rubinetto di ingres-
so dellacqua
lascia socchiusa la porta
Facendo così le guarnizioni
dureranno più a lungo e allinterno non si formeranno odori
sgradevoli.
Trasloco.
In caso di trasloco è meglio
tenere l'apparecchio in posizione verticale. Se fosse necessario, puoi inclinarla sul lato posteriore.
Le guarnizioni.
Uno dei responsabili dei cattivi odori allinterno della lavastoviglie è il ristagno di cibo
che rimane nelle guarnizioni.
Basterà che tu le pulisca di
tanto in tanto con una
spugnetta inumidita.
La tua lavastoviglie non è un tritarifiuti!
Non preoccuparti di rimuovere ogni minimo
residuo di cibo dalle stoviglie, ma elimina ossa,
bucce e altri eventuali avanzi prima di riporle
nei cestelli. Vuota bicchieri e coppe dei liquidi
rimasti.
10
LAVASTOVIGLIE ARISTON- Istruzioni per l’installazione e l’uso
AVASTOVIGLIE
L
Ariston ti è vicina anche
dopo lacquisto
Grazie per averci scelto, ma vogliamo rimanere
sempre vicino a te e al tuo elettrodomestico
Registra il tuo acquisto
Partecipa al concorso Rispondi e vinci inviando il questionario
che troverai in allegato alla documentazione del tuo elettrodomestico,
potrai usufruire di una serie di servizi riservati ai clienti Ariston.
Aderisci subito ai servizi speciali
Da cliente speciale a cliente privilegiato.
Ti puoi garantire anni ed anni di totale tranquillità per i tuoi nuovi
elettrodomestici.
Troverai in allegato le modalità per l'adesione, da effettuare entro
30 giorni dalla data di acquisto..
Assistenza
specializzata
Rivolgiti al numero 199 199 199
risponderà il centro di Assistenza Ariston, più vicino a casa tua, 7 giorni su 7.
Quando chiami questo numero per una richiesta di assistenza, ricambi e/o accessori, ricordati di fornire le
seguenti informazioni:
- natura del guasto
- la sigla del modello (Mod..)
e il numero di serie (S/N)
riportati sullapparecchio e nel certificato di garanzia.
Ricambi
originali
**
*
**
Accessori
garantiti
* Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58
centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi
chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
LAVASTOVIGLIE ARISTON - Istruzioni per l’installazione e l’uso
11
ISHWASHER
D
Quick guide to your
dishwasher
This manual explains pleasantly all your new electric
household appliance has to offer. In addition, you will
discover a world of useful hints and handy tips to help
you get a better wash from your dishwasher and to
make it last longer.
1. Installation and moving (p. 19)
Installation, after delivery or your moving house, is the most
important procedure for the correct operation of your dishwasher.
Always check:
1. That the electricity system is in accordance with norms;
2. That the water inlet and outlet hoses are connected correctly;
3. That the dishwasher is level on the ground. It is worth it: for the
longer life span and the correct operation of your dishwasher.
2. Control panel at your orders (p.13)
Learn to get to know the parts which make up your dishwasher,
you will use it better for it. This is where you will find the
description of the controls and the internal parts.
3. How to load your dishes (p.14)
This page includes useful tips to help you load your dishwasher
correctly and make the most of all the available space.
4. How to start your dishwasher (p. 15)
After loading the dishes, you need to select the right wash cycle
and measure out the correct dose of detergent and rinse aid.
Reading these pages will help you through all the wash phases.
5. Salt: an important ally (p. 18)
Using the right salt and in the right quantity will help you maintain
your dishwasher in top condition, to wash better and to avoid
possible damage caused by limescale.
8. Safety for you and your family (p.20)
Read this chapter carefully, as it will provide you with useful
information on installation, use and maintenance safety. To avoid
nasty surprises.
9. Special care and maintenance (p.21)
Once in a while, once a month, spend a little time on the filter
assembly and the sprayer arms. This is where you can learn how.
10. Keeping your dishwasher in shape (p.21)
6. Advice and suggestions to help you make
savings as well (p. 18)
This is where you will find small tips on how to wash your dishes
better and to help make savings by selecting a wash cycle which
best suits the type of load.
Respect the few rules you will find here, and the result will be an
enduring top-shape dishwasher.
11. Technical characteristics (p. 13)
All your appliance's technical data, in accordance with norms and
regulations as always.
7. Troubleshooting (p.20)
Before calling the technician, have a look here: a lot of problems
can have an immediate solution. If you can't manage to solve it
yourself, then call the Ariston helpline and any problem will be
solved as quickly as possible.
12
ARISTON DISHWASHER - Instructions for installation and use
12. Ariston is still with you after purchasep.(22)
Ariston supports its products by means of after-sales services and
assistance, offering you special guarantees, professional assistance
as well as quality spare parts and accessories. To find out more,
call the Ariston Freefone Number.
5
Let's open up your dishwasher
together
How is it made?
Learn to get to know the parts which make up
your dishwasher, you will use it better for it.
ISHWASHER
D
E. Upper rack
F. Top sprayer arm
G. Rack height adjuster
H. Lower rack
I. Bottom sprayer arm
J. Salt container cap
K. Washing filter
L. Detergent and rinse aid
dispenser
Control panel at your orders
A. ON-OFF Button
Press this button to
turn the appliance on.
B. ON-OFF Indicator light
Indicates that the
appliance is turned on
C. Door opening handle
Use this handle to
open the dishwasher
door.
D. Cycle selection knob
Use this knob to select
a wash cycle.
G. Cycle phase indicator
lights
pre-wash, wash,
rinses, drying.
E. Extra drying button
Press this button for
greater drying.
S. Low salt indicator
light
To tell you that its time
to add more salt.
G
S
E
D
C
B
A
Technical Characteristics
Techn ical cha ra cte ristics
W idth cm. 59,
Depth cm. 57
Height cm. 82
Capacity 12 standard place settings
Mains water p ressure 4,3 psi - 145 psi (30 KPa÷ 1MPa )(0,3 ÷10 bar)
Power voltage See data plate
Total absorber power See data plate
Fuse See data plate
ARISTON DISHWASHER - Instructions for installation and use
This dishwasher
conforms to the following
European Community
Directives:
73/23/EC
(Low Voltage
Directive) and
subsequent
amendments
89/336/EC
(Electromagnetic
Compatibility) and
subsequent
amendments.
97/17/EC
(Labelling)
2002/96/EC
(Waste Electrical
and Electronic
Equipment)
13
ISHWASHER
D
How to load your dishes
Before washing, a few small steps can help you get a better wash and keep your dishwasher for longer.
Remove the largest scraps of food left over on your plates, soak saucepans and frying pans with tough
incrustations. After loading your dishes, make sure the blades on the sprayer arm turn well
First of all.
Before placing the dishes in the
racks, remove the largest scraps
of food left over on your plates,
you will thus avoid blocking the
filter, which would reduce the
efficacy of the wash.
If the saucepans and frying pans
are very dirty, allow them to soak
before being washed. To make it
easier to load your dishes, pull
the racks out.
Multisystem racks
This dishwasher model is fitted
with newer and more modern
upper and lower racks and a
cutlery basket. They are made to
provide greater flexibility in
loading dishes, making them
more suitable to meet your
specific needs.
What goes into the
lower rack?
We recommend you place the
most difficult dishes to wash into
the lower rack: saucepans, lids,
soup dishes and plates, but also:
mugs, cups and glasses (see
photos for load examples).
Serving dishes and large
lids: place them on the sides
of the rack.
Saucepans, salad bowls:
must always be placed
upside down
Very deep dishes: place
them obliquely, thus
allowing water to run down
them and cleaning them
better
Glasses and cups: position
them as indicated in the
figure.
The cutlery basket can be split
up by pulling out the handle.
When you only have little cutlery
to wash, you can use just half the
basket; save space for other
crockery or place the other half
of the basket in the upper rack
instead (see figures A and B).
This basket is equipped with two
removable grids: insert the cutlery
one by one into the slots; knives
and utensils with sharp blades or
tips should be positioned with the
sharp parts at the bottom. Position
all cutlery items so that they don't
touch.
In this specific model, the cutlery
basket is fitted with two
detachable side compartments,
as shown in figure A1, which can
be hooked on either to the upper
or lower rack, as required.
What goes into the
upper rack?
Place delicate and lightweight
dishes in the upper rack: glasses,
tea cups and coffee cups, saucers
- but plates too - shallow salad
bowls, slightly dirty frying pans
and shallow pans.
Position light weight dishes in
such a way as to avoid their
being moved by the spray of
water.
The appliance can also be
equipped with one or two tip-up
compartments onto which you
can place mugs and cups, as well
as long sharp knives and serving
cutlery.
After loading the dishes,
remember to check that the
blades on the sprayer arms can
turn freely without hitting
against any dishes.
How to adjust the top
rack.
The upper rack can be set in
high or low position to enable
you to organise your dishes
effortlessly.
Fig.C
There are two handles on the sides
of the upper rack: use these to
adjust its height (see fig. C)
A1
lower rack
Load examples
upper rack
A
B
14
ARISTON DISHWASHER - Instructions for installation and use
Starting the dishwasher
Ready, steady, go!
You have loaded your dishes and you now have
to set the wash cycle. It takes just one minute
to learn how
ISHWASHER
D
First of all.
After performing all the operations
described in the previous
paragraphs, turn the water tap on
completely and press ON-OFF
button "A": you will hear a short
beep and indicator light "B" lights
up. Now the appliance is on and
ready to be programmed.
Selecting the wash
cycle.
To select the wash cycle, turn knob
"D" clockwise until the reference
notch on the knob corresponds
with the number or symbol for the
cycle you wish to set (have a look
at the wash cycle table on page
17). A short beep will indicate the
start of the wash cycle and
indicator light "G" corresponding
to the cycle starting phase will light
up.
The dishwasher keeps
you informed.
Your dishwasher is fitted with
indicator lights (G) which light up
to indicate the cycle phase under
way.
Here are the symbols corresponding to each cycle phase:
pre-wash, wash, rinses, drying.
At all times, your dishwasher tells
you which cycle phase is under
way.
Modifying a wash cycle
in progress.
But if you have chosen the wrong
cycle, not to worry! You can modify
the wash cycle in progress, if it has
only just started. Turn the knob
anti-clockwise until it reaches the
Reset position and, after a few
seconds, you will hear 4 beeps
and indicator light "G" will turn
off. This is to inform you that
all the settings have been cancelled. You are now free to reset the correct wash cycle.
You've left out a dish?
Well, it happens to everyone.
Interrupt the wash cycle by
pressing the ON-OFF button,
insert the dish you had forgotten and press the ON-OFF button again. The cycle will start
up from where you interrupted
it.
Finished?
The end of the wash cycle is
indicated by two short beeps
and the flashing of the drying
phase indicator light.
Warning:
Turn the knob anti-clockwise to
Reset in order to reset all the
settings. Turn the appliance off
by pressing button A, unplug the
appliance from the electricity
socket to cut off the power supply;
the power supply cable should
consequently be easily
accessible.
There's been a power
failure? Have you
opened the dishwasher
door?
The wash cycle stops and then
restarts when the electricity
comes back on or when you
shut the door. Everything is
under control!
Do you want extra
drying?
Press button "E" before you
start the selected wash cycle.
A prolonged beep will inform
you that you have selected extra drying, a short beep
indicates it has been disabled.
With extra drying, the wash
cycle will last longer, to provide
you with drier dishes.
You can cancel
the wash cycle
in progress, if it
has only just
started.
Turn off the water tap.
Wait a few minutes before unloading the dishes: they are very
hot! If you wait a little while,
they dry better thanks to the
steam.
Empty the lower rack first.
Make sure the
wash cycle has
ended before
removing the
dishes!
If opening the
door soon after
the end of the
programme,or
during it, stand
away from the
Dishwasher, to
avoid possible
injury from hot
steam.
ARISTON DISHWASHER - Instructions for installation and use
15
ISHWASHER
D
Detergent and rinse aid
Only use specific dishwasher detergents. Pour the detergent into the
dispenser on the inside of the door. Before the wash cycle starts!
The detergent
Loading the detergent
To open lid A, press button B.
The detergent should be
poured into the two containers
C and D up to the rim.
Now you can close the lid: press
it down until you hear it click.
If you prefer to use the
detergent in tablets, place one
of these in container "D". Now
you can close the lid: press it
down until you hear it click.
It won't close!
Check whether there is any
detergent residue on the edges
of the dispenser. It is due to this
residue that the lid won't close.
Get rid of it and you'll see that
it closes.
B
D
25 gr
.
A
C
5 gr.
Useful tips
Use the right
amount of detergent:
if you use too much,
you will not get
cleaner dishes, but
just more
environmental
pollution.
Keep your
dishwasher detergent
and rinse aid in a
cool, dry place and
away from children.
The rinse aid.
This product makes dishes
sparkle more as it improves
their drying. The rinse aid
container is situated on the
inside of the appliance door;
you should refill it when you
see the container is empty by
means of indicator light D.
(If your dishwasher is fitted
with a low rinse aid indicator
light, fill the container up when
the indicator light flashes or
lights up).
Loading the rinse aid.
To open the dispenser, turn cap
C anticlockwise. Take care
when you pour in the rinse aid
to avoid it overflowing. You can
adapt the amount of rinse aid
used by the dishwasher:
regulate the adjuster F which
you will find under lid C.
F
D
You can choose from six different
positions. It is normally set to 4.
C
Proper dosage of
the rinse aid
improves drying.
If drops of water
remain on the
dishes or spotting
occurs, turn the
dosage adjuster to
a higher setting.
If, on the other
hand, the dishes
have white
streaks, then turn
the dosage
adjuster down to
a lower setting.
Warning
Three-in-one dishwasher tablets are now available on the market, and combine detergent, salt and rinse aid all in one.
If the water in your area is hard or very hard, we still recommend you pour extra salt into the relevant dispenser to prevent the
formation of white streaks on your dishes or on the interior of the appliance.
Using a three-in-one product means it is no longer necessary to put rinse aid into the relevant container.
If you want to achieve perfectly dry dishes, you may add rinse aid as long as the dosage adjuster is set to no.2.
In any case, please read the manufacturer's instructions on the packet.
If you use only these products, it is normal for the salt and rinse aid indicator lights to flash permanently after a certain number
of cycles.
16
ARISTON DISHWASHER - Instructions for installation and use
Select the right wash cycle
ISHWASHER
D
A wash cycle for every degree of soil
Dishwasher washing guarantees your dishes will be cleaned
in a hygienic setting for safer, cleaner results.
Salt, rinse aid, the right amount of detergent and the correct
wash cycle: this is the formula to get the best results and to
keep your dishwasher in shape
'H WHUJHQW
&\FOH &\FOHVHOHFWLRQLQVWUXFWLRQV &\FOHGHVFULSWLRQ
Very dirty dishes and pans
(not to be used fo r delicate
items)
6XSHU:DVK
Pre- wash with hot water at 40°C
Wash at 65°C
2 cold rinses
Hot rinse at 65°C
Drying
IRUSUH
ZDVK
ZDV K
J
Select the right
wash cycle for
Selecting the most
suitable wash
cycle for the load
ensures clean
dishes and a more
convenient use of
your dishes.
water and
electricity.
:DVKF\FOH
GXUDWLRQ
5LQVH
$LG
WROHUDQFH
ZLWKRXWH [WUD
GU\LQJ
'DLO\:DVK
5DSLG
6RDNLQJ
&U\VWDO
Cycle for normally dirty pans
and dishes. Standard daily
cycle.
Environmentally-friendly
cycle, with low energy
co ns ump tio n leve ls, s uitab le
for normally dirty pans and
dishes.
Economic and fast cycle to
be us e d for s lightly dir ty
dishes. Run cycle immedia tely
after use. Without drying
except when the extra drying
option has been selec ted.
P r eliminar y w as h cycle for
dishes while awaiting
completion of the load with
the dishes from the next meal.
Special c ycle to b e used for
more delicate items which are
se nsitive to high tempe ra tur e s.
Run cycle immediately after
use.
Wash at 50°
Cold rinse
Hot rinse at 70°C
Drying
2 Cold pre-washes
Wash at 50°C
Hot rinse at 65°C
Drying
Short wash at 47°C
Hot rinse at 62°C
Short cold wash to prevent food from
drying onto the dishes
Wash at 52°C
Rinse at 45°C
Hot rinse at 65°C
Drying
J
J
J
J
(With the
extra
dry)
5LQVH
'U\LQJ
Rinse and drying cycle for
dishes that are seldom used
and are only dusty.
Hot rinse at 65°C
Drying
ARISTON DISHWASHER - Instructions for installation and use
17
ISHWASHER
D
Never without salt
Water in your home
Water hardness varies according to where you live. If the water in your home is
hard, without water softening, incrustations would form on your dishes. Your
dishwasher is fitted with a water softener which uses special salt to get rid of
limescale in the water.
Loading the salt.
Always use salt which is intended
for dishwasher use.
The salt container is situated
underneath the lower rack, fill it
up as follows:
1.Pull out the lower rack
completely, unscrew and
remove the container cap
2. Is it the first time you load the
salt? First fill the container up
with water (you won't have to
do this again next time)
3. Put the dishwasher funnel on
the hole and pour in
approximately two kilos of
salt. It is normal that some
water comes out of the
container.
4. Screw the cap back in place
carefully.
When should I load the
salt?
The salt container should be filled
up when the low salt indicator
light "S" flashes. Your appliance will
remind you to do so for 5 consecutive wash cycles.
Intelligent salt.
Your dishwasher can adjust its
salt consumption according to
the hardness of the water in your
home. This way, you can optimise
and customise your dishwasher's
salt consumption (not too much,
nor too little).
To adjust salt consumption, do as
follows:
1. Unscrew the salt container cap
2. There is an arrow on the neck
of the container (see figure):
if necessary, turn the arrow
anti-clockwise from the "-"
setting to the "+" setting.
Select the arrow position
depending on the water hardness,
referring to the table provided.
Water Hardness
Clarke
degrees
0 - 14 0 - 17 0 -1,7 / 0 /
14 - 36 18 - 44 1,8 - 4,4 "-" 20 60
36 - 71 45 - 89 4,5 - 8,9 MED 40 40
>71 >89 > 8,9 "+" 60 25
°fH mmol/l
To prevent rust
from forming, load
the salt just before
beginning a wash
Selector
position
You don't know
how hard the
water in your
home is? Ask the
company that
supplies water in
cycle.
Salt
consumption
(grams/cycle)
your area.
Autono-
my
(cycles\2kg)
Suggestions and advice for you.
How to look after and protect
Savings are easy
the dishes you hold dear
■ Almost all silverware can be
cleaned in a dishwasher.
There are two exceptions:
old silverware and
silverware decorated with
an oxidising agent. Hot
water can loosen the
handles on old silverware
ad wear off the decorations
on the other.
Never let silverware come
into contact with other
metals: you will thus avoid
stains and blackening
Apart from
making you save
time and energy,
your dishwasher
disinfects your
dishes, washing
them at a high
temperature.
■ Silver plates and serving dishes
should be washed immediately
after use, especially if they have
contained salt, eggs, olives,
mustard, vinegar, fruit juices
and cooked vegetables.
■ For particularly delicate dishes,
we recommend you use the
specific wash cycle offered by
your dishwasher.
Using your electric household appliances
wisely helps you make savings and is good for
the environment.
Maximum load.
To optimise consumption levels, try to use the
dishwasher with a full load only. If it takes quite
some time to fill up your dishwasher, use the soak
cycle to avoid the formation of bad odours and cakedon food.
The right wash cycle.
Select the most suitable wash cycle for the type of
load you have placed in the dishwasher. The choice of
wash cycle depends on the type of dishes to wash
and on how dirty they are. To select the right wash
cycle, please consult the wash cycle table on
page 17.
18
ARISTON DISHWASHER - Instructions for installation and use
Installation and moving
Your dishwasher has arrived
After having bought or moved your dishwasher to another home, a
correct installation ensures that your dishwasher will operate
smoothly and efficiently.
Choose where you want to install
your dishwasher, you can even
place it so that its sides or back
panel are side by side with furniture
or up against the wall. The
dishwasher is provided with water
supply and drain hoses, which can
be directed towards the left or right
to facilitate appropriate
installation.
Levelling.
Once the appliance is
positioned, adjust the feet by
screwing them in or out
depending on how high you
want it and to level it so that it
is horizontal. Make sure that it
is not inclined more than 2
degrees. If the appliance is
level, it will help ensure its
correct operation.
Adjusting the back Feet
Insert the appliance into the
cutout and then adjust the
height using the screws located
on the front bottom part of the
machine. Use a screwdriver to
turn the screws in the
clockwise or anti-clockwise
direction to increase or
decrease the height
respectively.
Anti-flooding protection
Your dishwasher is provided with a
special system which blocks the
water supply in the event of leaks
inside the appliance.
Cold water connection.
This electric household appliance
should be connected to the water
mains using the cold water supply
hose provided with the appliance
only. Do not use a different hose. In
the event of replacements, use
original spare parts only.
Connect the cold water supply
hose to a 3/4 gas, and connection
taking care to screw it tightly onto
the tap .
If the water pipes are new or have
not been used for an extended
period of time, let the water run to
make sure that the water is clear
and free of impurities. If this
precaution is not taken, there is a
risk that the water inlet can get
blocked and damage the appliance.
Hot water connection.
Your dishwasher can be supplied
with hot water from the mains
supply (if you have a central heating
system with radiators) at a temperature of no more than 60°C.
In this case, the wash cycle time
will be about 15 minutes shorter
and the wash will be slightly less
effective.
The connection must be made to
hot water supply following the
same procedures as those indicated
for the cold water connection.
Drain hose connection.
Fit the drain pipe into a drain line
with a minimum diameter of 4 cm
or place it over the sink. The part
of the pipe marked with the letter
A should be between 40 and 100
cm above the ground.
The pipe should not be immersed
in water.
A
Electrical connection.
First of all, check that the mains
voltage and frequency values
correspond to those stated on the
rating plate located on the
stainless steel inner door of the
appliance and that the electrical
system to which the dishwasher
is connected is sized for the
maximum current indicated on
said rating plate.
Earth: indispensable
safety.
Only now can you plug the
appliance into a socket provided
with an efficient earth connection
(the system's earthing is a
guarantee of safety provided for
by law, make sure your system
has it).
ISHWASHER
D
Power supply wire.
Check the power supply wire on a
regular basis; if it is damaged, we
recommend you have it replaced
by an authorised technical
Assistance service centre.
Condensation-proof tape.
On some models, a transparent
condensation-proof adhesive tape
has been provided.
It should be stuck onto the lower
side of your wooden worktop to
protect it from the formation of
condensation.
When not provided, this tape can
be requested as a spare part from
authorised retailers.
If the power
socket to which
the appliance is
connected is not
compatible with
the plug, replace
it with a suitable
plug rather than
using adapters or
multiple plugs as
these could cause
overheating or
burns.
The plug
The dishwasher plug must be
accessible even when the
appliance is installed so that
maintenance can be done safely.
ARISTON DISHWASHER - Instructions for installation and use
19
ISHWASHER
D
Troubleshooting
If you have a problem, read this
Your dishwasher may not work or not function properly. In many cases, these are problems which can be
solved without having to call for a technician. Before calling the service centre, always check the points
below.
The dishwasher won't
start
■ Is the water supply tap
turned on?
■ Is the water supply tap
connected to the hose
properly?
■ Has the water in your home
been cut off?
■ Is the pressure of the water
supply sufficient?
■ Is the hose bent?
■ Is the filter on the water
supply hose blocked?
■ Is the dishwasher door
open?
The dishes are not
clean.
■ Have you put the right
amount of detergent into the
dispenser?
■ Is the wash cycle suitable for
the dishes you have placed
inside the appliance?
■ Are the filter and microfilter
clean?
■ Can the sprayer arms turn
freely?
The dishwasher won't
drain.
■ Is the drain hose bent?
Limescale deposits or a
white film form on the
dishes.
■ Is the lid on the salt
container closed properly?
■ Is the rinse aid dosage
correct?
Error messages.
Your dishwasher is equipped with
a safety system which is able to
detect any operating anomalies.
These anomalies are reported by
one or two wash cycle indicator
lights "G" flashing rapidly.
Take a note of which lights are
flashing, turn the appliance off and
call for technical assistance.
Tap off alarm
If you have forgotten to turn the
water tap on, your appliance will
remind you of this by sounding a
few short beeps for a few minutes.
Turn the tap on and your appliance
will start up again after a few
minutes. Were you to be absent
when these beeps are sounded, the
appliance will be blocked automatically and indicator lights 2 and 3
(wash and rinses) will flash rapidly.
Turn the appliance off at the ONOFF button, turn on the water tap
and wait approximately 20 seconds before turning the appliance
back on. Re-select a wash cycle as
indicated in the "Selecting the
wash cycle" paragraph and the appliance will start.
Clogged filter alarm
If the appliance is blocked and
indicator lights 1 (pre-wash) and 3
(rinses) flash rapidly, this means
the filter is clogged by large
particles of food residue. Turn the
appliance off, clean the filter
thoroughly and reposition it in its
seat as illustrated on page 21. Then
turn it back on and re-select a wash
cycle.
Water load solenoid valve
malfunction alarm.
If indicator light 2 (wash) flashes
rapidly, TURN the dishwasher OFF
AND BACK ON AGAIN after one
minute. If the alarm persists, first
turn off the water tap to avoid any
flooding and then cut off the
electricity supply and call for
technical assistance.
You have checked
everything, but the
dishwasher still doesn't
work and the problem
persists?
Call an authorised service centre
near you and remember to mention:
the type of malfunction
the model mark (Mod.) and the
serial number (S/N.) indicated on
the rating plate located on the inner
door, to one side.
Never call upon
the services of
unauthorised
technicians and
always refuse
spare parts
that are not
originals.
Safety within your home
Your dishwasher was built in accordance with the strictest international safety regulations. They protect
you and your family. Read the instructions and information contained in this manual: they will provide
you with useful hints as to installation, use and maintenance safety. To avoid nasty surprises.
1. Dispose of the packaging
material carefully (follow the
instructions on how to divide
your rubbish up provided by
your local Council)
2. After removing the
packaging, check to make
sure your appliance is intact.
If in doubt, contact a qualified
professional.
3. Your dishwasher must only be
used by adults and for washing
household dishes, according to
the instructions included in
this manual. Do not touch the
appliance with wet hands or
feet or barefoot.
4. We discourage the use of
extension leads and multiple
plugs. If the electricity supply
wire is not long enough, then
have it replaced with one of
the correct length and
remember that it should be
free of bends or dangerous
kinks.
5. If the appliance is not operating
properly or if maintenance
operations are necessary,
disconnect the dishwasher
from the mains power supply
(unplug it!).
6. Keep children away from the
dishwasher when it is open and
keep detergents out of their
reach.
7. Your dishwasher is not to be
installed outdoors, not even if
the area is covered by a roof:
it is extremely dangerous to
leave it exposed to rain and
thunderstorms.
8. Do not touch the heating
element during or straight
after a wash cycle.
9. Do not lean or sit on the door
when it is open, as this could
overturn the dishwasher.
10. If the appliance malfunctions,
turn off the water inlet tap and
disconnect the plug from the
wall socket. Then try
consulting the section entitled
"I you have a problem, read
this". If you cannot resolve the
problem, then call the service
centre.
11. Once taken out of use,
appliances must be made
inoperable: cut the power
supply wire and damage the
door lock.
12. Disposal of old electrical
appliances
The European Directive 2002/
96/EC on Waste Electrical and
Electronic Equipment
(WEEE), requires that old
household electrical
appliances must not be
disposed of in the normal
unsorted municipal waste
stream. Old appliances must
be collected separately in
order to optimise the recovery
and recycling of the materials
they contain and reduce the
impact on human health and
the environment. The crossed
out "wheeled bin" symbol on
the product reminds you of
your obligation, that when you
dispose of the appliance it
must be separately collected.
Consumers should contact
their local authority or retailer
for information concerning
the correct disposal of their
old appliance.
20
ARISTON DISHWASHER - Instructions for installation and use
Care and maintenance
ISHWASHER
D
Cleaning and special maintenance
The filter assembly
If you want consistent good results
from your dishwasher, you need to
clean the filter assembly.
The food particles are removed
from the wash water, allowing it to
be recirculated during the cycle,
filtered perfectly. For this reason,
it is a good idea to remove the larger
food particles trapped inside the
cup C and the semi-circular filter
A after each wash; pull the cup
handle upwards to remove them.
Just rinse them under running
water.
The entire filter assembly should
be cleaned thoroughly once a
month: cup C + semi-circular filter
A + cylindrical filter B. Rotate filter
B anticlockwise to remove it.
For cleaning, use a non metallic
brush.
Reassemble the filter parts (as
shown in the figure) and reinsert
the whole assembly into the
dishwasher. Position it into its
housing and press downwards.
The dishwasher is not to be used
without filters. Improper
replacement of the filters may reduce the efficiency of the wash and
even damage your dishwasher.
1
B
2
C
A
Once in a while,
once a month,
spend a little time
on the filter
assembly and the
sprayer arms.
Cleaning the sprayer
arms.
Food residue may become
encrusted onto the sprayer
arms and block the holes where
water comes out. Check the
sprayer arms regularly and
clean them once in a while
(letters F and I How is it made?)
.
Keep your dishwasher in shape
Respecting these few rules ensures you will always
have a reliable work companion by your side.
After every wash.
When the wash cycle has
ended, always remember to
turn off the water supply tap
and to leave the appliance door
ajar. This way, moisture and
bad odours will not be trapped
inside.
Unplug the appliance.
Before carrying out any
cleaning or maintenance on the
dishwasher, always remove the
plug from the electricity socket.
Do not run risks.
No solvents! No abrasives!
To clean the exterior and
rubber parts of your appliance,
do not use solvents or abrasive
cleaning products. Use a cloth
dampened with lukewarm
soapy water only.
If there are any stains on the
surface of the appliance
interior, use a cloth dampened
with water and a little white
vinegar, or a cleaning product
specifically made for
dishwashers.
Going on holiday?
When you go away for an extended
period of time, we recommend you
do the following:
run a cycle with the dishwasher
empty
turn off the water inlet tap.
leave the appliance door ajar
This will help the seals last
longer and prevent unpleasant
odours from forming inside the
appliance.
Moving the appliance.
Should the appliance have to be
moved, try to keep it in a
vertical position. If absolutely
necessary, it can be positioned
on its back.
The seals.
One of the factors that cause
unpleasant odours to form
inside the dishwasher is food
that remains trapped in the
seals. Periodic cleaning using a
damp sponge will prevent this
from occurring.
Your dishwasher is not a waste
disintegrator!
Do not worry about removing every
single bit of food residue from your
dishes, but do get rid of bones, peel and
rind and any other left-overs before
placing them in the racks. Empty out
all glasses and cups.
ARISTON DISHWASHER - Instructions for installation and use
21
ISHWASHER
D
Stay in touch
THANK YOU for choosing an Ariston appliance. We are confident
you have made a good choice and that your new appliance will give
many years of excellent service.
And we're there when you need us.
Register your purchase
now
This will confirm your entitlement to free spare parts for five years,
and you could also be lucky enough to recover the cost of your
purchase in our quarterly prize draw.
Simply complete and return the Registration Form supplied with
the appliance documents, using the FREEPOST envelope supplied.
Or call the Registration Hotline on 0870 010 4305.
Enjoy complete peace of mind. By registering now, you
automatically qualify for a full year's guarantee on parts and labour
PLUS free functional parts cover for a further 4 years, provided
they are genuine Ariston spare parts fitted by an Ariston Service
Engineer.
We're as close to you as your telephone
For direct access to Genuine Ariston Spare Parts and Accessories,
call 0870 558 5850 and speak to our skilled staff who can help you to identify and purchase the item you
require.
For a Rapid Response to a problem with your appliance, call 0870 607 0805. We're open from Monday
to Saturday (8am - 5.30pm weekdays, 9am - 5pm Saturday). We have our own department of highly trained
Ariston service staff. For most calls, our Service Engineer can fix the problem on the first visit.
Please have the following details to hand when you ring us:
The nature of the problem, the Model Number and the Serial Number.
These numbers can be found on the appliance and on the portion of the Registration Card which you retain.
22
ARISTON DISHWASHER - Instructions for installation and use
Loading...
